ST 755/ ST 760

Gerätetester

Bedienungsanleitung

Deutsche Originalversion

5030 de Version 1.02 10193758

06.09.2018

Impressum

Hinweise zur Anleitung

Zum sicheren Betreiben des Produktes sind Kenntnisse notwendig, die durch die vorliegende ORIGINAL-ANLEITUNG vermittelt werden. Die Informationen sind in kurzer, übersichtlicher Form dargestellt. Die Kapitel und Seiten sind durchgehend nummeriert.

In dieser Anleitung wird das Produkt dokumentiert. Die entsprechenden Daten können den technischen Daten entnommen werden. Bei der Bedienung, Installation, Inbetriebnahme und der Ausführung von Wartungsarbeiten ist darauf zu achten, dass die für das vorhandene Produkt zutreffende Beschreibung angewendet wird.

Die Produkte unterliegen einer stetigen Weiterentwicklung. Änderungen in Form, Ausstattung und Technik behält sich der Hersteller vor. Die Angaben entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung. Aus dem Inhalt dieser Anleitung können daher keine Ansprüche auf bestimmte Eigenschaften des Produktes abgeleitet werden.

Hersteller / Rechtsinhaber

BENNING Elektrotechnik und Elektronik GmbH & Co. KG Münsterstraße 135 – 137 46397 Bocholt Deutschland Telefon: +49 2871 / 93-0

Allgemeine Gleichbehandlung

Der Hersteller ist sich der Bedeutung der Sprache in Bezug auf die Gleichberechtigung von Frauen und Männern bewusst und stets bemüht, dem Rechnung zu tragen. Dennoch musste aus Gründen der besseren Lesbarkeit auf die durchgängige Umsetzung differenzierender Formulierungen verzichtet werden.

geschützt. Kein Teil dieser Dokumentation oder der dazugehörigen Inhalte darf in irgendeiner Form (Druck,

Fotokopie oder einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

Angaben in dieser Bedienungsanleitung können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung vonseiten des Herstellers dar. Der Hersteller ist nicht verpflichtet, die Angaben in dieser Bedienungsanleitung zu ergänzen oder auf dem neuesten Stand zu halten. Der Hersteller behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Verbesserungen an dieser Bedienungsanleitung bzw. den darin beschriebenen Produkten vorzunehmen.

Support / Helpdesk

BENNING Helpdesk-Team Telefon: +49 2871 93-595 Telefax: +49 2871 93-417

E-Mail: info@benning.de Internet: www.benning.de

Inhaltsverzeichnis

1 Grundsätzliche Hinweise ............................................................................................................................................................... 1

1.1 Anwendbarkeit ........................................................................................................................................................................... 1

1.2 Aufbewahrung der Unterlagen ................................................................................................................................................... 1

1.3 Zweck der Anleitung .................................................................................................................................................................. 1

1.4 Besondere Hinweise .................................................................................................................................................................. 1

Gewährleistung .................................................................................................................................................................. 1

Haftungsausschluss ........................................................................................................................................................... 1

Softwareänderungen .......................................................................................................................................................... 1

Hardwareänderungen ........................................................................................................................................................ 1

Abbildungen und Zeichnungen .......................................................................................................................................... 1

Warenzeichen .................................................................................................................................................................... 1

Rechtsansprüche ............................................................................................................................................................... 1

1.5 Konformitätserklärung ................................................................................................................................................................ 1

1.6 Identifikation ............................................................................................................................................................................... 1

1.7 Typenschild ................................................................................................................................................................................ 1

2 Sicherheit ........................................................................................................................................................................................ 2

2.1 Grundsätzliches zur Sicherheit .................................................................................................................................................. 2

2.2 Verwendete Symbole ................................................................................................................................................................. 2

2.3 Sicherheitshinweise ................................................................................................................................................................... 2

2.4 Personalqualifikation .................................................................................................................................................................. 3

2.5 Qualifikation zur Instandhaltung ................................................................................................................................................ 3

2.6 Bestimmungsgemäße Verwendung ........................................................................................................................................... 3

3 Transport......................................................................................................................................................................................... 4

4 Lagerung ......................................................................................................................................................................................... 4

5 Produktbeschreibung .................................................................................................................................................................... 4

5.1 Funktionsbeschreibung .............................................................................................................................................................. 4

5.2 Bedienelemente ......................................................................................................................................................................... 5

5.3 Prüfnorm-Übersicht .................................................................................................................................................................... 6

5.4 Hinweise zum eingebauten Akku ............................................................................................................................................... 6

6 Lieferumfang................................................................................................................................................................................... 7

6.1 Mitgeliefertes Zubehör ............................................................................................................................................................... 7

6.2 Optionales Zubehör ................................................................................................................................................................... 7

7 Allgemeine Bedienung .................................................................................................................................................................. 8

7.1 Bedienung des Touchscreens ................................................................................................................................................... 8

Touch-Gesten .................................................................................................................................................................... 8

Bedienstift .......................................................................................................................................................................... 8

7.2 Info-Symbole der Kopfzeile ........................................................................................................................................................ 8

Prüfling und Schutzklasse .................................................................................................................................................. 8

Gerätetester Status ............................................................................................................................................................ 8

7.3 Texteingabe ............................................................................................................................................................................... 8

Eingabe durch Softkey-Tastatur ......................................................................................................................................... 8

Tastenfunktionen ................................................................................................................................................................ 8

Texteingabe durch USB-/ Funktastatur .............................................................................................................................. 8

8 Inbetriebnahme .............................................................................................................................................................................. 9

8.1 Netzanschluss............................................................................................................................................................................ 9

8.2 Anmelden ................................................................................................................................................................................... 9

Fehlerhafte Eingabe des Passwortes ................................................................................................................................ 9

Passwort vergessen ........................................................................................................................................................... 9

8.3 Hauptmenü ................................................................................................................................................................................ 9

8.4 Kalibrierung ................................................................................................................................................................................ 9

8.5 Prüfplatzwechsel ........................................................................................................................................................................ 9

9 Einstellungen ................................................................................................................................................................................ 10

9.1 Übersicht .................................................................................................................................................................................. 10

9.2 Systemeinstellungen ................................................................................................................................................................ 11

Systemdaten .................................................................................................................................................................... 11

Netzwerk .......................................................................................................................................................................... 11

Information ....................................................................................................................................................................... 12

Bluetooth

........................................................................................................................................................................ 12

9.3 Datenbank................................................................................................................................................................................ 12

Bedienung der Anzeigefläche .......................................................................................................................................... 12

Datenbank erstellen ......................................................................................................................................................... 13

Kunde ............................................................................................................................................................................... 13

Abteilung .......................................................................................................................................................................... 14

Identifikationsnummer und Gerätebeschreibung ............................................................................................................. 14

9.4 Benutzerverwaltung ................................................................................................................................................................. 15

Benutzer Erstellen ............................................................................................................................................................ 15

Benutzer Ändern .............................................................................................................................................................. 15

Benutzer Kopieren ........................................................................................................................................................... 16

Benutzer Löschen ............................................................................................................................................................ 16

9.5 Experten-Einstellungen............................................................................................................................................................ 16

Kundenspezifische Grenzwerte ....................................................................................................................................... 16

Kundespezifische Sichtprüfung ........................................................................................................................................ 17

Kundenspezifische Prüfabläufe ....................................................................................................................................... 17

Update (GUI, Firmware) ................................................................................................................................................... 18

Werkseinstellungen .......................................................................................................................................................... 19

Vorlagen ........................................................................................................................................................................... 20

9.6 Abgleich/ Kalibrierung .............................................................................................................................................................. 21

Null-Abgleich .................................................................................................................................................................... 21

Sonden-Abgleich .............................................................................................................................................................. 21

Kabel-Abgleich ................................................................................................................................................................. 21

9.7 Anzeige, Uhr, Sprache............................................................................................................................................................. 22

Uhrzeit .............................................................................................................................................................................. 22

Datum............................................................................................................................................................................... 22

Sprache ............................................................................................................................................................................ 22

Helligkeit........................................................................................................................................................................... 23

10 Hilfe ............................................................................................................................................................................................... 23

10.1 Hilfe über Anzeigefläche Hauptmenü ...................................................................................................................................... 23

10.2 Hilfe über Menüebenen ........................................................................................................................................................... 23

11 Automatik ...................................................................................................................................................................................... 24

11.1 Übersicht .................................................................................................................................................................................. 24

11.2 Erläuterung .............................................................................................................................................................................. 24

11.3 Allgemeiner Prüfablauf ............................................................................................................................................................ 24

Beginn .............................................................................................................................................................................. 24

Sichtkontrolle.................................................................................................................................................................... 24

Prüfablauf des Prüflings ................................................................................................................................................... 25

Auswertung ...................................................................................................................................................................... 25

12 Manuelle Prüfung nach VDE 0701-0702 ..................................................................................................................................... 26

12.1 Übersicht der Normangaben.................................................................................................................................................... 26

12.2 Prüfablauf Übersicht ................................................................................................................................................................ 27

12.3 Erläuterung .............................................................................................................................................................................. 28

12.4 Allgemeiner Prüfablauf ............................................................................................................................................................ 28

Beginn .............................................................................................................................................................................. 28

Sichtkontrolle.................................................................................................................................................................... 28

Auswahl der Einzelprüfungen .......................................................................................................................................... 28

Auswertung ...................................................................................................................................................................... 29

13 Manuelle Prüfung nach VDE 0751-1 (EN/ IEC 62353) ............................................................................................................... 30

13.1 Übersicht der Normangaben.................................................................................................................................................... 30

13.2 Prüfablauf Übersicht ................................................................................................................................................................ 31

13.3 Erläuterung .............................................................................................................................................................................. 32

13.4 Allgemeiner Prüfablauf ............................................................................................................................................................ 32

Beginn .............................................................................................................................................................................. 32

Sichtkontrolle.................................................................................................................................................................... 32

Auswahl der Einzelprüfungen .......................................................................................................................................... 32

Auswertung ...................................................................................................................................................................... 33

14 Manuelle Prüfung nach VDE 0544-4 (EN/ IEC 60974-4) ............................................................................................................ 34

14.1 Übersicht der Normangaben.................................................................................................................................................... 34

14.2 Prüfablauf Übersicht ................................................................................................................................................................ 35

14.3 Erläuterung .............................................................................................................................................................................. 36

14.4 Allgemeiner Prüfablauf ............................................................................................................................................................ 36

Beginn .............................................................................................................................................................................. 36

Sichtkontrolle.................................................................................................................................................................... 36

Auswahl der Einzelprüfungen .......................................................................................................................................... 36

Auswertung ...................................................................................................................................................................... 37

15 Einzelprüfungen ........................................................................................................................................................................... 38

15.1 Allgemeine Hinweise ............................................................................................................................................................... 38

Zeitweilige Grenzwerte .................................................................................................................................................... 38

Umpolzeit ......................................................................................................................................................................... 38

Messverfahren ................................................................................................................................................................. 39

Mess-Zubehör/ Optionale Messverfahren ........................................................................................................................ 39

15.2 RPE - Schutzleiterwiderstand .................................................................................................................................................. 40

Erläuterung....................................................................................................................................................................... 40

Anwendung ...................................................................................................................................................................... 40

Messung........................................................................................................................................................................... 42

Messfehler........................................................................................................................................................................ 42

15.3 RISO - Isolationswiderstand .................................................................................................................................................... 43

Erläuterung ....................................................................................................................................................................... 43

Anwendung ...................................................................................................................................................................... 44

Messung ........................................................................................................................................................................... 46

15.4 IPE-Schutzleiterstrom .............................................................................................................................................................. 47

Erläuterung ....................................................................................................................................................................... 47

Anwendung ...................................................................................................................................................................... 47

Messung ........................................................................................................................................................................... 48

15.5 IBer – Berührungsstrom ........................................................................................................................................................... 49

Erläuterung ....................................................................................................................................................................... 49

Anwendung ...................................................................................................................................................................... 49

Messung ........................................................................................................................................................................... 51

15.6 IAbl. – Geräteableitstrom ......................................................................................................................................................... 52

Erläuterung ....................................................................................................................................................................... 52

Anwendung ...................................................................................................................................................................... 52

Messung ........................................................................................................................................................................... 53

15.7 IPAbl – Patientenableitstrom ................................................................................................................................................... 54

Erläuterung ....................................................................................................................................................................... 54

Anwendung ...................................................................................................................................................................... 54

Messung ........................................................................................................................................................................... 55

15.8 Funkt. – Funktionsprüfung ....................................................................................................................................................... 56

Erläuterung ....................................................................................................................................................................... 56

Anwendung ...................................................................................................................................................................... 57

Messung ........................................................................................................................................................................... 57

15.9 Kabel– Durchgangsprüfung ..................................................................................................................................................... 58

Erläuterung ....................................................................................................................................................................... 58

Anwendung ...................................................................................................................................................................... 58

Messung ........................................................................................................................................................................... 58

15.10 Ua- Schutzkleinspannung ........................................................................................................................................................ 59

Erläuterung ....................................................................................................................................................................... 59

Anwendung ...................................................................................................................................................................... 59

Messung ........................................................................................................................................................................... 59

15.11 Ua-Schw.- Spannung Schweißstromkreis ............................................................................................................................... 60

Erläuterung ....................................................................................................................................................................... 60

Anwendung ...................................................................................................................................................................... 60

Messung ........................................................................................................................................................................... 60

15.12 IBer-Schw.- Berührungsstrom Schweißstromkreis .................................................................................................................. 61

Erläuterung ....................................................................................................................................................................... 61

Anwendung ...................................................................................................................................................................... 61

Messung ........................................................................................................................................................................... 61

15.13 PRCD Prüfung ......................................................................................................................................................................... 62

Erläuterung ....................................................................................................................................................................... 62

Anwendung ...................................................................................................................................................................... 62

Messung ........................................................................................................................................................................... 62

16 Optionale Einzelmessungen ....................................................................................................................................................... 63

16.1 Dreiphasenmessung ................................................................................................................................................................ 63

Erläuterung ....................................................................................................................................................................... 63

Anwendung ...................................................................................................................................................................... 63

16.2 Zangenmessung ...................................................................................................................................................................... 69

Erläuterung ....................................................................................................................................................................... 69

Anwendung ...................................................................................................................................................................... 69

Messung ........................................................................................................................................................................... 69

17 Ortsveränderliche Stromverteiler ............................................................................................................................................... 70

17.1 Erläuterung .............................................................................................................................................................................. 70

17.2 Anwendung .............................................................................................................................................................................. 70

18 Automatische Prüfabläufe ........................................................................................................................................................... 71

18.1 Prüfabläufe nach VDE 0701-0702 ........................................................................................................................................... 71

SK I Prüfablauf Übersicht (1 bis 16) ................................................................................................................................. 71

SK I Prüfablauf Übersicht (15 bis 28) ............................................................................................................................... 71

SK I Prüfablauf Messwerte (VDE 0701-0702) .................................................................................................................. 72

SK II/ III Prüfablauf Übersicht ........................................................................................................................................... 73

SK II Prüfablauf Messwerte (VDE 0701-0702) ................................................................................................................. 73

SK III Prüfablauf Messwerte (VDE 0701-0702) ................................................................................................................ 73

18.2 Prüfabläufe nach VDE 0751-1 ................................................................................................................................................. 74

SK I/ SK II Prüfablauf Übersicht ....................................................................................................................................... 74

SK I Prüfablauf Messwerte (VDE 0751-1) ........................................................................................................................ 74

SK II Prüfablauf Messwerte (VDE 0751-1) ....................................................................................................................... 74

18.3 Prüfabläufe nach VDE 0544-4 ................................................................................................................................................. 75

VII

SK I/ SK II Prüfablauf Übersicht ....................................................................................................................................... 75

SK I Prüfablauf Messwerte (VDE 0544-4) ....................................................................................................................... 75

SK II Prüfablauf Messwerte (VDE 0544-4) ...................................................................................................................... 75

19 Anschluss an einen Personal Computer (PC) ........................................................................................................................... 76

19.1 Verbindung zum PC herstellen ................................................................................................................................................ 76

19.2 Verwendung der Protokoll-Software (optional) ........................................................................................................................ 76

20 Barcodeleser (optional) ............................................................................................................................................................... 77

20.1 Konfiguration Barcodeleser ..................................................................................................................................................... 77

USB-Barcode Leser ......................................................................................................................................................... 77

20.2 Inbetriebnahme Barcodeleser ................................................................................................................................................. 77

USB-Barcodeleser ........................................................................................................................................................... 77

20.3 Bedienung Barcodeleser ......................................................................................................................................................... 78

Prüfling erstellen/ suchen - Automatikprüfung ................................................................................................................. 78

Prüfling erstellen/ suchen - Prüfung nach „VDE …“ ......................................................................................................... 78

Prüfling erstellen/ suchen – Datenbankverwaltung .......................................................................................................... 79

20.4 Spezifikation Barcodeleser ...................................................................................................................................................... 79

21 RFID-Leser (optional)................................................................................................................................................................... 80

21.1 Inbetriebnahme USB-RFID-Leser ........................................................................................................................................... 80

21.2 Bedienung RFID-Leser ............................................................................................................................................................ 80

YPrüfling erstellen/ suchen - Automatikprüfung ............................................................................................................... 80

Prüfling erstellen/ suchen - Prüfung nach „VDE …“ ......................................................................................................... 81

Prüfling erstellen/ suchen – Datenbankverwaltung .......................................................................................................... 81

21.3 Spezifikation RFID-Leser ......................................................................................................................................................... 81

22 Bluetooth® Drucker (optional) ..................................................................................................................................................... 82

22.1 Inbetriebnahme BENNING PT 1 .............................................................................................................................................. 82

Batterien einsetzen / entfernen ........................................................................................................................................ 82

AC-Netzteil anschließen .................................................................................................................................................. 82

Papierrolle einsetzen ....................................................................................................................................................... 82

22.2 Bedienung des Bluetooth® Druckers ....................................................................................................................................... 82

22.3 Spezifikation Bluetooth® Drucker ............................................................................................................................................. 82

23 Funktastatur (optional) ................................................................................................................................................................ 83

23.1 Inbetriebnahme ........................................................................................................................................................................ 83

Batterien einsetzen .......................................................................................................................................................... 83

USB-Dongle einstecken ................................................................................................................................................... 83

Tastatur verbinden ........................................................................................................................................................... 83

23.2 Bedienung der Funktastatur .................................................................................................................................................... 83

23.3 Spezifikation Funktastatur ....................................................................................................................................................... 83

24 USB-Tastatur (optional) ............................................................................................................................................................... 83

24.1 Inbetriebnahme ........................................................................................................................................................................ 83

24.2 Bedienung der USB-Tastatur................................................................................................................................................... 83

24.3 Spezifikation USB-Tastatur ...................................................................................................................................................... 83

25 Fachbegriffe .................................................................................................................................................................................. 84

25.1 Allgemein ................................................................................................................................................................................. 84

25.2 Fachbegriffe nach VDE 0701-0702 ......................................................................................................................................... 84

25.3 Fachbegriffe nach VDE 0751-1 ............................................................................................................................................... 84

25.4 Fachbegriffe nach VDE 0544-4 ............................................................................................................................................... 85

26 Entsorgung ................................................................................................................................................................................... 86

26.1 Verpackung .............................................................................................................................................................................. 86

26.2 Recycling von Komponenten ................................................................................................................................................... 86

27 Technische Daten ........................................................................................................................................................................ 87

27.1 Technische Daten, Mess- und Gerätefunktion ........................................................................................................................ 87

27.2 Werkseinstellungen, Setup Grenzwerte .................................................................................................................................. 91

28 Geltende Normen und Vorschriften ........................................................................................................................................... 92

29 Garantiebestimmungen ............................................................................................................................................................... 92

30 Wartung – Kalibrierung ............................................................................................................................................................... 92

30.1 Wartung ................................................................................................................................................................................... 92

30.2 Kalibrierung .............................................................................................................................................................................. 92

30.3 Rücknahme und umweltverträgliche Entsorgung .................................................................................................................... 92

30.4 Reparatur- und Ersatzteil-Service............................................................................................................................................ 92

30.5 Rücksendung ........................................................................................................................................................................... 92

31 Ansprechpartner im Bereich Service ......................................................................................................................................... 93

1 Grundsätzliche Hinweise

Sie müssen die Bedienungsanleitung gelesen und verstanden haben, damit Sie das Gerät sicher benutzen können!

Ergänzend zur Anleitung sind die allgemeingültigen sowie örtlichen Regeln der Energieversorgungsunternehmen als auch der Unfallverhütung sowie der Umweltschutz zu beachten.

Der Nutzer muss stets Zugang zu dieser Anleitung haben. Sicherheitshinweise müssen besonders beachtet werden. Hierzu

zählen Transport, Bedienung, Instandhaltung, sowie Entsorgung. Der Betreiber trägt Sorge, dass diese Anleitung ständig am

Produkt verfügbar ist. Das Personal, dass Vorgänge am Produkt durchführt, muss die

genannten Richtlinien zur Kenntnis genommen haben. Sicherheits- und Gefahrenhinweise am Produkt dürfen nicht

manipuliert werden.

1.1 Anwendbarkeit

Diese Bedienungsanleitung ist für elektrotechnisch unterwiesene Personen und qualifizierte Elektrofachkräfte vorgesehen.

1.2 Aufbewahrung der Unterlagen

Bewahren sie diese Anleitung sorgfältig auf.

Bei Wechsel des Bedieners muss die Dokumentation an den Nachfolger weitergegeben werden.

1.3 Zweck der Anleitung

Die Anleitung beschreibt, wie der Gerätetester auf sichere Weise in Betrieb genommen werden kann und definiert dadurch dessen bestimmungsgemäßen sowie sicheren Gebrauch. Die geltenden Bestimmungen, Vorschriften und Normen sind maßgebend für die Durchführung von Prüfungen mit dem Gerätetester.

1.4 Besondere Hinweise

In dieser Anleitung wird der Akkumulator als Batterie bezeichnet. Aus Gründen der besseren Lesbarkeit wurde auf die durchgängige Umsetzung differenzierender Formulierungen verzichtet.

Gewährleistung

Gewährleistungs- oder Garantieansprüche und die Gewährleistungsdauer richten sich nach dem jeweiligen Vertragsverhältnis, sowie nach den allgemeinen Geschäftsbedingungen des Herstellers. Details zur Herstellergarantie entnehmen sie bitte den Vertragsvereinbarungen. Gewährleistungs- und Haftungsanspruche sind generell ausgeschlossen, wenn Schäden auf fehlerhafte Montage, unsachgemäße Verwendung oder höhere Gewalt zurückzuführen sind. Die Informationen in dieser Anleitung wurden sorgfältig geprüft. Dennoch kann keine Haftung für Fehler übernommen werden. Werden vorgeschriebene Service-Dienste während der Gewährleistung nicht regelmäßig oder nicht rechtzeitig nach den Herstellervorgaben durchgeführt, kann über einen Gewährleistungsanspruch erst nach Vorliegen des Untersuchungsbefundes entschieden werden.

Haftungsausschluss

Der Hersteller hat den Inhalt der Dokumentation auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Fehler nicht ausgeschlossen werden, sodass der Hersteller für die vollständige Übereinstimmung keine Gewähr übernimmt. Der Inhalt in dieser Dokumentation wird regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Jede missbräuchliche Verwendung führt zum Erlöschen von Garantie, Gewährleistung und allgemeiner Haftung des Herstellers. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, haftet der Hersteller nicht. Das Produkt darf nur, wenn erlaubt, von einer sachkundigen Elektrofachkraft geöffnet werden. Die Elektrofachkraft muss mit den Normen und Vorschriften der Versorgungsunternehmen sowie des Arbeitsschutzes vertraut sein und diese einhalten.

Eine andere oder darüber hinaus gehende Benutzung als in der Dokumentation beschrieben gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht.

Änderungen am Produkt oder der Dokumentation sind verboten.

Softwareänderungen

Wird eine Softwareänderung ohne Kenntnis und Genehmigung des Herstellers durchgeführt, erlischt der Haftungs- und Gewährleistungsanspruch.

Hardwareänderungen

Werden Änderungen am Gehäuse oder an anderen Bestandteilen des Systems ohne Kenntnis und Genehmigung des Herstellers durchgeführt, erlischt der Haftungs- und Gewährleistungsanspruch.

Abbildungen und Zeichnungen

Zur allgemeinen Veranschaulichung enthält diese Anleitung Abbildungen und Zeichnungen. Die Funktionsmöglichkeiten und Darstellungen können vom vorliegenden Produkt abweichen.

Warenzeichen

Alle verwendeten Warenzeichen, auch wenn diese nicht gesondert gekennzeichnet sind, sind Eigentum ihrer jeweiligen Besitzer und werden anerkannt.

Rechtsansprüche

Eine Haftung des Herstellers für Folgeschäden bei nicht sachgerechter Verwendung des Produktes wird explizit ausgeschlossen.

1.5 Konformitätserklärung

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.

1.6 Identifikation

Auf der Innenseite des Gehäuses (links neben den Peripherieanschlüssen) befindet sich das Typenschild mit Seriennummer.

Halten Sie bei Rückfragen immer die Produktbezeichnung und Seriennummer bereit.

1.7 Typenschild

1 2 3 4 5 7 9

11 13 15 17 19 20 21 23

6 8 10

12 14 16 18

Typschildbedruckung

Hersteller/ Vertriebspartner

Kennzeichnung

Baureihe

Typ-Leistungskennzeichnung

Seriennummer

Baujahr

Teilenummer

Software Teilenummer

Optionsnummer

Betriebsart

Stromart Eingang

Stromart Ausgang

Nenneingangsfrequenz

Nennausgangsfrequenz

Nenneingangsspannung

Nennausgangsspannung

Nenneingangsstrom

Nennausgangsstrom

Schutzklasse

---

Schutzart (bei geöffnetem Gerät)

Barcode

2 Sicherheit

2.1 Grundsätzliches zur Sicherheit

Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei unsachgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritte sowie Beeinträchtigungen des Produktes und anderer Sachwerte entstehen.

• Wenn das Produkt von nicht geschultem oder nicht

eingewiesenem Personal bedient wird.

• Wenn das Produkt nicht zur bestimmungsgemäßen

Verwendung eingesetzt wird.

• Wenn das Produkt unsachgemäß instandgehalten oder

gewartet wird.

• Wenn das Produkt nicht in technisch einwandfreiem Zustand

betrieben wird.

Das Produkt arbeitet im Netz- oder Batteriebetrieb. Es enthält Komponenten, an denen hohe Ströme und Spannungen anliegen. Bei korrektem Anschluss ist das Produkt geerdet und entspricht der Schutzart: Siehe Typenschild.

Instandhaltungsarbeiten dürfen nur durch Servicetechniker des Herstellers oder seines Vertragspartners ausgeführt werden.

Diese Anleitung ist wesentlicher Bestandteil des Produktes, sie gilt ausschließlich für dieses Produkt des Herstellers.

Die in dieser Anleitung enthaltenen Informationen sind verbindlich. Diese Anleitung muss vollständig gelesen werden und den Inhalten ist stets Folge zu leisten.

Nichtbeachtung, Manipulation oder Zweckentfremdung der in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheitshinweise können erhebliche Gefahren verursachen.

Bei Fehlbedienung oder Missbrauch drohen u. a. Gefahr für Leib und Leben des Bedieners oder Dritte, Sachschäden des Produktes und anderer Sachwerte des Betreibers und Einschränkung der effizienten Arbeit mit dem Produkt.

Neben der Anleitung und den im Verwendungsland und an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten.

Um dem Personal ausreichend Sicherheit zu gewährleisten, werden zusätzliche Warnhinweise gegeben. Nur wenn diese beachtet werden, ist eine hinreichende Sicherheit beim Umgang mit dem Produkt gewährleistet.

2.2 Verwendete Symbole

Achtung, Gefahr, Dokumentation beachten!

Warnung vor gefährlicher Spannung

Hinweis. Bitte unbedingt beachten

(DC) Gleich- Spannung oder Strom

(AC) Wechsel- Spannung oder Strom.

Erde

  I

Schalter AUS/EIN

Kennzeichnung von Versandstücken / -gütern, die aufgrund ihrer Eigenschaften zerbrechlich bzw. empfindlich sind.

Vor Witterungseinflüssen schützen

Vor direkter Sonneneinstrahlung geschützt aufbewahren.

Vor Kälte schützen.

SD-Speicherkarte

Schnittstelle USB

Bluetooth® Verbindung

Bestätigung der Konformität zu geltenden EU-Richtlinien

Angaben zu Recycling



Handlungsanweisungen

2.3 Sicherheitshinweise

Diese Dokumentation enthält Hinweise, die zur persönlichen Sicherheit sowie zur Vermeidung von Personen- und Sachschäden beachtet werden müssen.

Wenn Sie eines der abgebildeten Symbole in der Dokumentation sehen, ist höchste Aufmerksamkeit erforderlich.

Beachten Sie, dass Arbeiten an spannungsführenden Teilen grundsätzlich gefährlich sind. Bereits Spannungen ab 25 V AC und 60 V DC können für den Menschen lebensgefährlich sein.

Während des Isolationstests (RISO) oder dem Ersatzableitstromverfahren, können am Prüfling gefährliche Spannungen auftreten.

Auf keinen Fall dürfen Personen bei Prüfabläufen dazwischengeschaltet werden. Die Messung von Ableitströmen über Personen ist nicht zulässig.

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist:

• wenn das Gerät sichtbare Beschädigungen aufweist,

• wenn das Gerät nicht mehr arbeitet,

• nach längerer Lagerung unter ungünstigen

Verhältnissen, nach schweren Transportbeanspruchungen.

Es dürfen nur die mitgelieferten Originalmessleitungen oder entsprechendes Sicherheitsmesszubehör verwendet werden!

Als Geräteschutz und zur Funktionsprüfung werden die Messspannungen überwacht. Bei Störung erfolgt eine Fehleranzeige im Display. Die Messung wird unterbrochen. Bei einem Fehlerstrom von ≥ 25 mA erfolgt eine Abschaltung im Zeitraum von 100 ms bis 200 ms.

Um Kurz- oder Körperschlüsse zu erfassen, die hinter den Einschaltgliedern des Prüflings liegen (Schalter, Thermostat, Relais usw.), muss der Prüfling eingeschaltet sein.

Der Prüfling muss frei von Fremdspannung sein (vom Netz getrennt).

Das Gerät ist nicht zur Messung in elektrischen Anlagen geeignet!

Schalten Sie keine Fremdspannung auf die

„Prüfsteckdose“ und die eingebauten Buchsen bzw. den

Kaltgerätestecker. Das Gerät kann beschädigt werden!

Der Gerätetester darf nur in den spezifizierten Betriebsund Messbereichen eingesetzt werden.

Durch betätigen der Schaltfläche „Pause“ wird die

Messung angehalten. Während der Pause bleibt die Prüfsteckdose unter Spannung!

Reinigen Sie das Gehäuse regelmäßig mit einem angefeuchteten Tuch und wischen Sie anschließend die benetzten Flächen trocken. Verwenden Sie keine Reinigungs-, Polier- oder Lösungsmittel.

Bei Prüfungen von Geräten, mit dem Warnhinweis „Hoher Ableitstrom“, darf die Prüfung nur von Elektrofachkräften durchgeführt werden!

Der Inhalt dieser Beschreibung dient zur Erklärung des Gerätetesters und ersetzt in keiner Weise die aktuell geltenden Prüfnormen.

2.4 Personalqualifikation

Die Prüfung zur Feststellung der elektrischen Sicherheit ortsveränderlicher elektrischer Betriebsmittel kann durch befähigte Personen oder durch Elektrofachkräfte durchgeführt werden. Eine Prüfung allein durch elektrotechnisch unterwiesene Personen ist aufgrund von Festlegungen in der TRBS „Befähigte Personen – Besondere Anforderungen - Elektrische Gefährdungen“ nicht mehr möglich. Dennoch kann in einem Prüfteam (z. B. Elektrofachkraft/ elektrotechnisch unterwiesene Person) die elektrotechnisch unterwiesene Person im Rahmen von Wiederholungsprüfungen Tätigkeiten übernehmen und damit die Elektrofachkraft unterstützen.

Befähigte Person

Eine befähigte Person im der Sinne der Betriebssicherheitsverordnung ist eine Person, die durch ihre Berufsausbildung, Berufserfahrung und zeitnahe berufliche Tätigkeit über die erforderlichen Fachkenntnisse zur Prüfung von Arbeitsmitteln verfugt. Gemäß der Technischen Regel für Betriebssicherheit TRBS 1203 muss die befähigte Person für die Prüfung ortsveränderlicher elektrischer Betriebsmittel (Arbeitsmittel) zum Schutz vor elektrischen Gefährdungen eine elektrotechnische Berufsausbildung abgeschlossen haben oder eine andere für die Prüfaufgabe vergleichbare elektrotechnische Qualifikation besitzen. Als Berufserfahrung gilt eine mindestens einjährige Erfahrung mit der Errichtung, dem Zusammenbau oder der Instandhaltung von elektrischen Arbeitsmitteln. Sie muss für die vorgesehene Prüfung ortsveränderlicher elektrischer Betriebsmittel über die im Einzelnen erforderlichen Kenntnisse der Elektrotechnik sowie der relevanten elektrotechnischen Regeln verfügen und ihre Kenntnisse aktualisieren. Aus dieser Forderung ist ersichtlich, dass zur sicherheitstechnischen Beurteilung ortsveränderlicher elektrischer Betriebsmittel dem Grundsatz nach die Qualitätsmerkmale einer Elektrofachkraft vorliegen müssen.

Elektrofachkraft

Im Sinne der Unfallverhütungsvorschrift „Elektrische Anlagen und Betriebsmittel“ (DGUV Vorschrift 3) gilt, wer aufgrund seiner

fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann (im Regelfall z. B. Elektrogeselle, Elektromeister, Elektrotechniker, Elektroingenieur).

Elektrotechnisch unterwiesene Person

Person die durch eine Elektrofachkraft über die ihr übertragenen Aufgaben und die möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt, sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen belehrt wurde. Hierfür kommen z. B. betriebseigene Handwerker bzw. Facharbeiter, Gerätewarte oder Hausmeister in Frage.

2.5 Qualifikation zur Instandhaltung

Die Instandhaltungsarbeiten dürfen nur durch Servicetechniker des Herstellers oder seines Vertragspartners ausgeführt werden.

2.6 Bestimmungsgemäße Verwendung

Das Produkt darf nur für die, in dieser Anleitung, beschriebenen Einsatzfälle und nur mit dem vom Hersteller autorisierten Zubehör verwendet werden.

Das Produkt darf nur in technisch einwandfreiem und betriebssicherem Zustand verwendet werden.

Maßgebend für die Durchführung von Prüfungen sind die jeweiligen Bestimmungen, Vorschriften und Normen.

Alle Anweisungen und Hinweise dieser Anleitung, sowie die technischen Datenblätter sind zu beachten.

Der Gerätetester BENNING ST 755/ ST 760 ist nur an geerdeten Netzen vollumfänglich nutzbar.

Bei Betrieb an der Netzform IT ist die Ableitstrommessung nur im Ersatzableitstrommessverfahren möglich.

Das Gerät darf nur an ein TN-, TT- oder IT-Versorgungsnetz mit max. 240 V/ 400 V angeschlossen werden, welches den geltenden Sicherheitsbestimmungen (z. B. IEC 60346, VDE 0100) entspricht und mit einem maximalen Nennstrom von 16 A abgesichert ist.

Bei sämtlichen Arbeiten müssen die jeweils gültigen Unfallverhütungsvorschriften der gewerblichen Berufsgenossenschaften für elektrische Betriebsmittel beachtet werden.

Das Gerät ist gemäß den geltenden Normen und Vorschriften (s. Kapitel 28) gebaut und geprüft und hat das Werk in einem einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheits- und Warnhinweise beachten, die in dieser Anleitung enthalten sind.

Fehlverhalten und Nichtbeachtung der Warnungen kann zu schwerwiegenden Verletzungen oder zum Tode führen.

Berühren Sie das Display nicht mit kantigen Gegenständen und üben Sie keinen Druck auf das Display aus. Verwenden Sie ausschließlich den beiliegenden Eingabestift oder gleichwertigen Typ. Es ist auch möglich die Bedienung mit den Fingern vorzunehmen.

Das Gerät entspricht der Schutzklasse II, für den Betrieb der

„Prüfsteckdose“ ist der Schutzleiter vom Geräteeingang

durchgeschleift. Der Schutzleiter dient zur Messung gegen Erde! Das Gerät darf nur an ein Einphasen-Netz mit 230 V, 50Hz und 16 A Vorsicherung angeschlossen werden.

3 Transport

Wurde das Gerät bei Bedingungen transportiert, die von der angegebenen Arbeitstemperatur oder Luftfeuchtigkeit abweichen, benötigt der Gerätetester vor dem Einschalten eine Akklimatisierung von mindestens 2 Stunden.

Das Gerät und die Komponenten können durch unvorsichtigen Transport beschädigt werden.

Die Komponenten keinen Erschütterungen aussetzen.

Bitte bewahren Sie die Originalverpackung für eine spätere Versendung auf. Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen.

Sollte die Originalverpackung nicht mehr vorhanden sein, wenden Sie sich bitte an unsere Ansprechpartner im Bereich Retourenmanagement (siehe Kapitel 31).

Für den Versand des BENNING ST 755/ ST 760 wird ein entsprechender Umkarton und zwei Formteile zur Transportsicherung benötigt.

Bezeichnung

Teilenummer

Umkarton

10043820

Formteile

10043821

4 Lagerung

Betriebsstörungen können durch fehlerhafte Lagerung entstehen. Beachten Sie deshalb die angegebenen Bedingungen.

Es wird empfohlen, dass Gerät in trockenen, staubfreien Räumen und abseits chemischer Substanzen zu lagern.

• Das Gerät muss an einem geeigneten Ort gelagert werden. Wegen Kondenswasserbildung ist darauf zu achten, dass das Gerät keinen großen Temperaturunterschieden ausgesetzt wird.

• Lagertemperatur: Die Werte entnehmen Sie den Technischen Daten. Die in den Technischen Daten angegebenen Werte dürfen nicht unter- bzw. überschritten werden.

• Temperaturschwankungen größer als 20 °K pro Stunde sind nicht zulässig.

• Relative Luftfeuchtigkeit (nicht kondensierend): Die Werte entnehmen Sie den Technischen Daten. Die in den Technischen Daten angegebenen Werte dürfen nicht überschritten werden.

• Wird das Gerät längere Zeit bei hoher Luftfeuchtigkeit gelagert, muss diese vor Anschluss an das Stromnetz mehr als einen Tag trocknen.

Um den Gerätetester langfristig vor Temperatur und Feuchtigkeitseinflüssen zu schützen, schließen Sie sorgfältig den Gerätekoffer bevor Sie das Produkt einlagern.

Der Gerätekoffer ist zur optimalen Lagerung mit einem automatischen Druckventil versehen. Dieses befindet sich in Höhe des Tragegriffes, auf der Vorderseite des Gerätekoffers.

5 Produktbeschreibung

Der Gerätetester BENNING ST 755/ ST 760 dient der Sicherheitsprüfung von elektrischen Geräten und wird in folgende Grundausführungen unterschieden:

Norm

BENNING

ST 760

BENNING

ST 755

VDE 0701-0702

EN/ IEC 62353; VDE 0751-1

EN/ IEC 60974-4; VDE 0544-4

VDE 0701-0702

 Instandsetzung oder Änderung elektrischer Geräte und

Wiederholungsprüfung elektrischer Geräte

EN/ IEC 62353; VDE 0751-1

 Wiederholungsprüfungen und Prüfung nach Instandsetzung

von medizinischen elektrischen Geräten oder Systemen

EN/ IEC 60974-4; VDE 0544-4

 Wiederkehrende Inspektion und Prüfung von

Lichtbogenschweißeinrichtungen

Der Funktionsumfang des BENNING ST 755/ ST 760 ist durch optionales Zubehör erweiterbar.

Das Erscheinungsbild des ST 755 entspricht dem des ST 760. Aus diesem Grund wird im Folgenden auf eine doppelte Darstellung verzichtet.

5.1 Funktionsbeschreibung

Die neueste Generation des BENNING Gerätetesters wurde für höchste Ansprüche, größtmögliche Flexibilität und beste Verfügbarkeit entwickelt.

Mit dem BENNING ST 755/ ST 760 ist eine sichere Prüfung Ihrer Geräte, Arbeitsmittel und Medizingeräte gewährleistet.

Die innovative Bedienung über den integrierten Touchscreen sowie automatische, manuelle und selbstkonfigurierbare Prüfabläufe, erhöhen die Verwendbarkeit für Ihre Anwendungszwecke.

Der im BENNING ST 755/ ST 760 enthaltene Akku ermöglicht die Benutzung der Bedienoberfläche und den Zugriff auf die Prüflings- und Kundendatenbank, sowohl bei Netzausfall als auch Prüfplatzwechsel.

Über die eingebaute USB-Schnittstelle und dem beiliegenden PC-Programm „BENNING PC-Win ST 750-760“ ist ein Auslesen der Speicherdaten sowie eine Kommunikation zwischen PC und Prüfgerät möglich.

Die vollständige Prüflings- und Kundendatenbank wird auf einer SD-Karte gespeichert und kann in baugleichen Gerätetestern wiederverwendet werden.

Über den optionalen Bluetooth® Drucker BENNING PT1 ist eine Vor-Ort-Protokollierung möglich. Die Prüflinge werden mit Prüfaufklebern versehen und können mit dem optionalen Barcodeleser eingescannt werden.

Die Vor-Ort-Protokollierung kann ebenfalls über optionales RFID-Zubehör strukturiert werden.

Messergebnisse werden über eine gut/ schlecht-Anzeige dargestellt und bei nicht bestandener Prüfung durch ein akustisches Warnsignal begleitet.

Jeder anwählbare Prüfablauf wird durch eine Hilfefunktion und schematische Anschlussbilder unterstützt.

Kostenloses Updates können auf unterschiedliche Art und Weise installiert werden.

Das GUI- und Firmware-Update kann über

- WLAN oder LAN (mit Internetverbindung) und

- USB-Stick durchgeführt werden.

5.2 Bedienelemente

BENNING ST 760 Draufsicht (ohne Koffer)

Ansicht Anschlussseite (ohne Koffer)

Mitgeliefertes Messzubehör

Pos.

Bedeutung Bedienelemente:

Netzanschlusskabel

SD - Speicherkartensteckplatz

Schnittstelle A-Buchse USB 2.0 z. B. für USB-Stick (max. 8 GB), Tastatur

Schnittstelle A-Buchse USB 2.0

Schnittstelle Mini-B-Buchse USB 2.0

Schnittstelle RJ45 Ethernet

Netzschalter (O - I)

Buchse, schwarz (-), Messbuchse (für Prüfsonde, SELV/ PELV, Leerlaufspannung (Ua))

Buchse, schwarz (+), Messbuchse für Prüfsonde

Kabeladapter Buchse (für Kabelprüfung)

Buchse, rot (+), Messbuchse (für SELV/ PELV, Leerlaufspannung)

Buchse, schwarz, „L“, zuschaltbar zur Prüf-Steckdose

Kalibrierbuchse, gelb-grün, „PE“, fest verdrahtet zur Prüf-/ Netz-Steckdose

Buchse, blau, „N“, zuschaltbar zur Prüf-Steckdose

Umschaltbare Prüf-/ Netz-Steckdose

Touchscreen Display (Tast-Bildschirm)

Bedeutung Zubehör:

1x Touchscreen Bedienstift / Eingabestift

1x SD-Speicherkarte

1x Sicherheits-Prüfsonde mit 4 mm Sicherheitsbuchse

1x Kabeladapter (für Kabelprüfung)

2x Messleitung (Prüfleitung) (1,5 m) mit 4 mm Sicherheitsstecker

2x Abgreifklemme mit 4mm Sicherheitsbuchse

5.3 Prüfnorm-Übersicht

VDE 0701-0702

EN 62353 (VDE 0751-1)

EN 60974-4 (VDE 0544-4)

Gerätetyp

 fest angeschlossene elektrische

Geräte

 ortsveränderliche elektrische

Geräte

 elektrische Ausrüstung nicht

elektrischer Geräte

 ortsveränderliche elektrische

Schutzeinrichtungen (PRCDs)

 fest angeschlossene

medizinisch elektrische Geräte/ Systeme

 ortsveränderliche medizinisch

elektrische Geräte/ Systeme

 fest angeschlossene

Lichtbogenschweißeinrichtungen

 ortsveränderliche

Lichtbogenschweißeinrichtungen

Prüfschritt

Sichtprüfung X X

Schutzleiterwiderstand

X X X

Isolationswiderstand

X (optional)

Schutzleiterstrom X X

---

Berührungsstrom X X

Patientenableitstrom

--- X ---

Geräteableitstrom

--- X ---

Leerlaufspannung

---

Sichere Trennung vom Versorgungsstromkreis (SELV/ PELV)

---

Wirksamkeit weiterer Schutzeinrichtungen

X X X

Prüfung der Aufschriften

X X X

Funktionsprüfung X X

Auswertung, Beurteilung, Dokumentation

X X X

5.4 Hinweise zum eingebauten Akku

- Der korrekte Akkustand (SoC) wird erst nach der ersten Vollladung auf 100% angezeigt. Der SoC bleibt bis zum Abschluss der Vollladung auf 0%.

- Sobald der Akku auf 0% entladen wurde, wird der Akku anfänglich langsam (ca. 30Min.) geladen. Danach erfolgt die eigentliche Ladung mit einem höheren Strom.

- Wenn der Akku leer ist und die Versorgung vom Netz fehlt, schaltet sich das Gerät selbstständig aus. Es wird empfohlen das Gerät immer über den Ein-/ Ausschalter nach der Benutzung auszuschalten.

6 Lieferumfang

6.1 Mitgeliefertes Zubehör

Abbildung

Bezeichnung

Art.-Nr.:

Gerätetester

BENNING ST 755 BENNING ST 760

050322 050324

2 GB SD-Speicherkarte

10003760

Messleitung

(rot, schwarz) mit 4 mm

Sicherheitsstecker

10173716

Kabeladapter

(zur Leitungsprüfung)

10009127

2 m Prüfsonde, 2-polig,

(schwarz) mit 4 mm Prüfspitze

und Doppel-Steckkontakt

10150829

Abgreifklemme

(rot, schwarz) mit 4mm

Sicherheitsstecker

044124

Eingabestift für die Bedienung am Touchscreen

10009128

Bedienungsanleitung

Beschreibungsnummer 5030

10193758

6.2 Optionales Zubehör

Abbildung

Bezeichnung

Art.-Nr.:

PC-Programm

BENNING PC-Win ST 750-760 Protokoll-Software

inkl. USB-Kabel

047001

1D/ bidirektional USB-Barcode-Scanner

009369

1D/ 2D-Bluetooth® Barcode-Scanner

009374

Barcode-Etiketten mit fortlaufender numerischer Darstellung (1.000 Stück)

756301

5 m Prüfsonde, 2-polig,

(schwarz) mit 4 mm Prüfspitze

und Doppel-Steckkontakt

10154024

Prüfplaketten „Termin neue Prüfung“ (300 Stück)

756212

Kompakte Industrie USB-Tastatur

044154

Funk-Tastatur, kabellos mit USB-Empfänger (4,2 GHz)

044161

Tragbarer Protokolldrucker Bluetooth BENNING PT 1

044150

Thermopapier-Rollen für BENNING PT 1 (20 Stück)

044151

Abbildung

Bezeichnung

Art.-Nr.:

BENNING MA 3

Zur Prüfung von CEEVerlängerungsleitungen

(RPE, RISO, IEA, Funktionsund Drehfeldprüfung) und 1-/ 3 phasiger Verbraucher

044159

Abbildung

Bezeichnung

Art.-Nr.:

Multifrequenz RFID-Leser, 125 kHz + 13,56 MHz

009372

RFID-Tag Anhänger, 125 kHz (100 Stück)

044158

RFID-Tag Kabelbinder, 125 kHz (100 Stück)

044157

RFID-Tag selbstklebend, 125 kHz (100 Stück)

044156

Leckstromzange:

Abbildung

Bezeichnung

Art.-Nr.:

Leckstromzange BENNING CM 9 zur Differenz/Laststrommessung (1 µA – 100 A AC)

044065

Einphasen-Adapter für Leckstromzange Schutzkontaktstecker/kupplung

Leiter einzeln herausgeführt und doppelt isoliert

044131

Drehstromadapter für Leckstromzange

16 A CEE 5-polig 32 A CEE 5-polig

Leiter einzeln herausgeführt und doppelt isoliert

044127 044128

Messadapter für BENNING ST 755/ ST 760:

Abbildung

Bezeichnung

Art.-Nr.:

Drehstromadapter zur Messung von RPE, RISO, IEA (Ersatz-Ableitstrom)

(L1-2-3 gebrückt)

16 A CEE 5-polig 32 A CEE 5-polig

CEE Kupplung 5 polig mit Schutzkontakt-Stecker

044122 044123

Messadapter für 1-phasige Verbraucher zur Messung von RPE, RISO und IEA

(Ersatz-Ableitstrom)

16 A CEE 3-polig 32 A CEE 3-polig

CEE-Kupplung 3-polig mit Schutzkontaktstecker

044143 044144

Messadapter für 1- und 3-phasige Verbraucher zur Messung von RPE, RISO und IEA(Ersatz-Ableitstrom)

3-fach CEE-Kupplung:

- 16 A CEE 5-polig

- 32 A CEE 5-polig

- 16 A CEE 3-polig

044147

BENNING MA 2-16 Messadapter für 3-phasige Verbraucher zur Messung von RPE, RISO, IPE, IBer, Funktionsprüfung und Durchgängigkeit des Schutzleitersystems

max. 3x 16 A(AC 1) CEE 5-polig

044160

7 Allgemeine Bedienung

Die Bedienung des BENNING ST 755/ ST 760 erfolgt durch den integrierten Touchscreen. Mittels kapazitiver Erkennung reagiert der Touchscreen auf Berührung durch Ihre Finger oder die Gummierung des mitgelieferten Bedienstiftes.

Es werden Icons und Schaltflächen eingeblendet, die Ihnen eine Navigation durch die Menüstruktur ermöglichen. Sie gelangen zum gewünschten Menüpunkt, indem Sie auf die entsprechende Schaltfläche bzw. das entsprechende Icon „Tippen“.

Bei Auflistungen, die die Anzeigefläche des Touchscreens übersteigen, können Sie durch „Hoch- bzw Herunter Streichen“ in der Auflistung scrollen.

7.1 Bedienung des Touchscreens

Touch-Gesten

Bewegung

Erläuterung

Tippen

 Schaltflächen/ Icons Anwählen  Auswahlen Bestätigen

Hoch Streichen

 hoch scrollen  hoch schieben

Herunter Streichen

 herunter scrollen  herunter schieben

Links Streichen

 bspw. Displayhelligkeit ändern

Rechts Streichen

 bspw. Displayhelligkeit ändern

Bedienstift

Alle Touch-Gesten sind analog zur Fingerbewegung mit dem beigelegten Bedienstift möglich.

 Führen Sie die entsprechende Touch-Geste mit der

gummierten Fläche des Bedienstiftes aus.

gummierte Fläche des

Bedienstiftes

7.2 Info-Symbole der Kopfzeile

Prüfling und Schutzklasse

SK I

SK II

SK III

Prüfling nach VDE 0701-0702

Prüfling nach VDE 0751-1

Prüfling nach VDE 544-4

Kombinationen der Symbole zeigen die gemeinsame SK und

Norm

Bspw.: Prüfung nach SK I und VDE 0751-1

Gerätetester Status

Batterie Ladezustand

USB-Gerät verbunden

SD-Karte vorhanden W-LAN verbunden

7.3 Texteingabe

Eingabe durch Softkey-Tastatur

Zur Texteingabe wird auf dem Display die nachfolgende Softkey-Tastatur eingeblendet.

Durch „Tippen“ auf die eingeblendeten Softkeys können Sie Ihre

gewünschte Eingabe tätigen.

Tastenfunktionen

Softkey

Erläuterung

Tastatur Ausblenden

 „Tippen“ Sie auf die nebenstehende

Softkey „Tastatur Ausblenden“

Eingabe Bestätigen

 „Tippen“ Sie auf die nebenstehende

Softkey „Eingabe Bestätigen“

Einblenden von Sonderzeichen

 „Tippen“ Sie auf die nebenstehende

Softkey „Einblenden von Sonderzeichen“

Einblenden von Buchstaben  „Tippen“ Sie auf die nebenstehende

Softkey „Einblenden von Buchstaben“

Groß- u. Kleinbuchstaben schreiben

 Wortanfang mit Großschreibung:

Der Tastenstatus ändert sich nach dem ersten Buchstaben automatisch auf Kleinschreibung

 Kleinschreibung

 Dauerhafte Großschreibung:

Halten Sie die Softkey für 2 Sekunden gedrückt.

Eingaben Löschen

 „Tippen“ Sie auf die nebenstehende

Softkey „Eingabe Löschen“

 Halten Sie die Softkey gedrückt, um Ihre

gesamte Eingabe in einem Vorgang zu löschen.

Texteingabe durch USB-/ Funktastatur

Siehe Kapitel 23 und 24.

8 Inbetriebnahme

8.1 Netzanschluss

 Stecken Sie das Netzanschlusskabel in eine

Schutzkontakt-Steckdose (230 V, 50 Hz,16 A)

 Betätigen Sie den Netzschalter in Schalterstellung „I“

Der Gerätetester führt einen Selbsttest durch und zeigt nach der Startsequenz die Anzeigefläche „Anmeldung/ Login“

8.2 Anmelden

Eingaben über das kapazitive Touchscreen können Sie per Hand oder durch den mitgelieferten Bedienstift vornehmen.

 Navigieren Sie durch berühren der Eingabezeile „Name“ zur

Anzeigefläche „Benutzer“

 Wählen Sie den Benutzer „admin“, durch Berühren der

entsprechenden Zeile.

Sie gelangen zurück zur Anzeigefläche „Anmeldung/ Login“

 Berühren Sie die Eingabezeile „Passwort“ und geben sie

das vorkonfigurierte Standardpasswort ein.

Standardpasswort des Admin-Benutzers: Benning

Der Hersteller empfiehlt nach der Erstinbetriebnahme die Neuvergabe des Admin-Passwortes.

Nach Eingabe des Passwortes können Sie optional eine Auftragsnummer eintragen.

(Die Auftragsnummer erscheint im späteren Prüfprotokoll.)

Bestätigen Sie Ihre Eingaben durch Berühren der Softkey „Eingabe Bestätigen“.

Sie gelangen zur Anzeigefläche „Hauptmenü“

Fehlerhafte Eingabe des Passwortes

Nach fehlerhafter Eingabe des Passwortes erscheint auf der

Anzeigefläche „Anmeldung/ Login“ der Hinweis „Name oder Passwort falsch!“

 Korrigieren Sie Ihre Eingabe und bestätigen Sie die Anmeldung

erneut.

Passwort vergessen

 Betätigen Sie die Schaltfläche „Vergessen“ auf

der Anzeigefläche „Anmeldung / Login“.

Sie gelangen zur Anzeigefläche „Passwort vergessen“

Administrator

Benutzer

 Wenden Sie sich an den

BENNING Support/ Helpdesk unter folgender Hotline:

+49 2871 93 555

 Wenden Sie sich an

einen Geräteadministrator um das aktuelle Passwort zu erfragen.

 Halten Sie folgende Angaben

vor Anruf bereit:

- Kaufbeleg des Gerätetesters

Der Administrator ist nicht erreichbar:

 Folgen Sie den

Handlungsschritten als Administrator

 Teilen Sie dem

BENNING Support die Seriennummer, Benutzerebene und Kennziffer mit.

Der BENNING Support nennt Ihnen einen Freigabeschlüssel.

 Tragen Sie den Freigabeschlüssel in der Passwort Zeile ein

und bestätigen Sie mit der Schaltfläche „Anmelden“

Der Gerätetester wird freigeschaltet.

8.3 Hauptmenü

Über das Hauptmenü finden Sie alle Funktionen und Einstellungen des Gerätetesters.

8.4 Kalibrierung

Der Gerätetester muss nach Erstinbetriebnahme über den internen Abgleich kalibriert werden.

Das ST 755/ ST 760 muss alle 12 Monate beim Hersteller oder in zertifizierten Kalibrierlaboren kalibriert werden. (s. Kapitel 30, Wartung – Kalibrierung)

 Folgen Sie den Anweisungen in Kapitel 9.6 um den Gerätetester

zu kalibrieren.

8.5 Prüfplatzwechsel

Schalten Sie den Gerätetester nicht aus, wenn Sie die Netzversorgung des ST 755/ ST 760 wegen eines Prüfplatzwechsels trennen. Der Gerätetester ST 755/ ST 760 verfügt über einen integrierten Akku, um bei Ausfall der versorgenden Netzspannung die Bedienung aufrecht zu erhalten.

Die Ladung des Akkus erfolgt automatisch im Netzbetrieb bei eingeschaltetem Gerät.

9 Einstellungen

9.1 Übersicht

Systemdaten

System-

einstellungen

Netzwerk Information

Bluetooth

Datenbank

 Neu

erstellen

 Neu erstellen  Ändern  Kopieren  Löschen

 Neu erstellen  Ändern

 Löschen

 Neu erstellen  Ändern  Kopieren  Löschen

Benutzer

Verwaltung

Neuen Benutzer erstellen

Benutzer ändern

Benutzer kopieren Benutzer löschen

Experten-

Einstellungen

Kundenspez.

Grenzwerte

Kundenspez. Sichtprüfung

Kundenspez.

Prüfabläufe

Update

(GUI,

Firmware)

Werks-

einstellung

Vorlagen

Abgleich/

Kalibrierung

Null-Abgleich

Kabel-Abgleich Sonden-Abgleich

Anzeige, Uhr,

Sprache

Datum SpracheUhrzeit

Helligkeit

9.2 Systemeinstellungen

Über das nebenstehende Icon gelangen Sie zur Anzeigefläche „Systemeinstellungen“

Systemdaten

Über das nebenstehende Icon gelangen Sie zur Anzeigefläche „Systemdaten“.

Durch Berühren der „On-/ Off-Slider“ können Sie die nachfolgenden Funktionen aktivieren/ deaktivieren

 RPE Testwiederholung

ON = Der Gerätetester erkennt bei der

Schutzleiterwiderstandsmessung automatisch, ob eine Messstelle mit der Prüfsonde kontaktiert wird.

Wenn der gemessene Wert „OK“ ist, antwortet der

Gerätetester mit einem Signalton und die nächste Messstelle kann kontaktiert werden.

 Testwiederholung

ON= Der Gerätetester fragt, ob eine weitere Messstelle mit der

Prüfsonde kontaktiert werden soll. Gültig für RPE (nur wenn RPE-Testwiederholung

ausgeschaltet ist), RISO-2, RISO-3, RISO-4, IBer., IAbl., IPabl. und IBer.Schw.

 Benachrichtigungston

ON = Schaltet den Signalton des Gerätetesters ein

 Kurzschlusstest

OFF= Deaktiviert den Kurzschlusstest vor Beginn einer

Messung.

 IT-Netz

ON = Ermöglicht die Verwendung des Gerätetesters in einem

IT-Netz

 Netzumpolung

OFF = Deaktiviert die Netzumpolung bei Ableitstrom-Messungen

 Standard-Prüfabläufe

ON = Aktiviert die Standard-Prüfabläufe

 Kunden-Prüfabläufe

ON = Aktiviert die Kunden-Prüfabläufe

 Prüfung Polung Verlängerungsleitung

On = Aktiviert den Verpolungstest für Verlängerungsleitungen

 Übergangswiderstand

Angabe des Übergangswiderstandes der Steckdosenkontakte beim Verlängerungsleitungstest in Ω.

 Automatisch nach Bluetooth® Geräten suchen

On = Aktiviert die automatische Suche nach BENNING-Bluetooth® Geräten.

Es kann ein Bluetooth®-Drucker und ein Bluetooth®-1D/ 2D-Barcodeleser verbunden werden.

Beachten Sie! Es kann nur ein Bluetooth®-Gerät gleichzeitig mit dem Gerätetester verbunden werden.

Netzwerk

Durch Berühren des nebenstehenden Icons gelangen Sie zur Anzeigefläche „Netzwerkeinstellungen“.

9.2.2.1 Netzwerkinformationen

Die Netzwerkinformationen geben einen Überblick zur aktuellen LAN und WLAN Konfiguration Ihres Gerätetesters.

Zur Übersicht gehören folgende Angaben:

 Hostname  DHCP Status  IP-Adresse  Subnetzmaske  Standardgateway  MAC-Adresse  DNS Erreichbarkeit  Update-Server Erreichbarkeit

9.2.2.2 Hostname

Der im Netzwerk ersichtliche Hostname (Gerätename) kann über eine Texteingabe geändert werden. Die Änderung des Hostnamens wird erst nach Neustart des ST 755/ ST 760 wirksam.

9.2.2.3 LAN-IPv4/ WLAN-IPv4

Die Konfigurationsmöglichkeiten im LAN und WLAN Menü sind identisch. Sie können folgende Einstellungen ändern:

 DHCP

(ON = automatisches Einbinden in ein bestehendes Netzwerk)

 IP-Adresse  Subnetzmaske  Standardgateway

Eine manuelle Änderung der IP Adresse, Subnetzmaske und Standardgateway kann nur bei deaktiviertem DHCP erfolgen.

Durch Berühren der „On-/ Off-Slider“ können Sie die DHCP Funktion aktivieren/ deaktivieren

Die Einstellungen der IP-Adresse, Subnetzmaske und Standardgateway erfolgt über eine Eingabeaufforderung.

 Berühren Sie die entsprechende Zeile und folgen Sie den

Darstellungen auf dem Display.

 Starten Sie den Gerätetester neu, um Ihre Änderungen zu

übernehmen.

9.2.2.4 WLAN-Netze

Sie erhalten eine Übersicht der verfügbaren WLAN-Netze in Ihrer Umgebung.

 Durch Betätigen der

Schaltfläche „Aktualisieren“ startet der Gerätetester automatisch einen Suchlauf.

Nach kurzer Aktualisierung erscheinen die verfügbaren W-LAN Netzwerke auf dem Display des Gerätetesters.

Die Signalstärke des W-LAN Netzwerkes wird in der entsprechenden Zeile als Prozentwert angegeben. (100 % entsprechen voller Signalstärke)

W-LAN Netzwerk verbinden

 Berühren Sie die Zeile mit dem entsprechenden Netzwerk

 Betätigen Sie die Schaltfläche „Verbinden“

Es erscheint die Anzeigefläche „Passwort“

 Geben Sie das gültige Netzwerk Passwort ein

und bestätigen Sie Ihre Eingabe durch die Softkey „Eingabe bestätigen“

Der Verbindungsstatus wird rechts in der Zeile des ausgewählten Netzwerkes angezeigt. Folgende Statusmeldungen werden dargestellt:

 „Verbinde“ = Verbindungsaufbau  „Verbunden – Warte auf IP“ = Wartet auf Zuteilung einer

IP-Adresse durch DHCP

 „Verbunden“ = Das Netzwerk wurde erfolgreich Verbunden

und die Verbindung ist aktiv.

W-LAN Netzwerk trennen

 Berühren Sie die Zeile des verbundenen Netzwerkes

 Betätigen Sie die Schaltfläche „Trennen“

Die W-LAN Netzwerkverbindung wird getrennt.

Die Zugangsdaten eines zuvor verbundenen W-LAN Netzwerkes bleiben im Gerätetester gespeichert.

Gespeicherte W-LAN Netzwerke erkennen Sie anhand der Statusmeldung „Gespeichert“ auf der rechten Seite der entsprechenden Netzwerkzeile.

Gespeicherte W-LAN Netzwerk löschen

 Berühren Sie die Zeile eines gespeicherten oder des

verbundenen W-LAN Netzwerkes

 Betätigen Sie die Schaltfläche „Löschen“

Die Zugangsdaten des gespeicherten bzw. verbundenen W-LAN Netzwerkes werden gelöscht und die Statusanzeige der Netzwerkzeile wechselt zurück auf die Signalstärke bzw. die

Statusmeldung „Verbunden“.

W-LAN Verbindung kontrollieren

Wenn eine aktive Verbindung zu einem W-LAN Netzwerk besteht, wird in den Kopfzeilen der Anzeigeflächen das nebenstehende Symbol angezeigt.

Verliert der Gerätetester die Verbindung zum W-LAN Netzwerk erscheint auf dem Display folgende Meldung:

„Nicht verbunden. Bitte prüfen Sie, ob Sie in der Reichweite des W-LAN Netzwerkes sind und ob das Passwort stimmt.“

Information

Über das Icon „Information“ gelangen Sie zu den Geräteinformationen und können die Kontaktdaten

des technischen Support einsehen.

Sie erhalten eine Übersicht der aktuellen Geräte- und Kontaktdaten

Geräte- und Kontaktdaten

Gerätedaten

 Gerät  Teilenummer  Seriennummer  Firmware-Version  GUI-Version  Akkuspannung/ Akkustrom  Akkukapazität

Technischer Support

 Telefonnummer  FAX-Nummer  E-Mail-Adresse

Bluetooth®

Über das nebenstehende Icon gelangen Sie zur Anzeigefläche „Bluetooth®-Geräte verbinden“.

Die Bluetooth®-Verbindung wird zur drahtlosen Steuerung des optionalen Protokolldruckers und Bluetooth®-Barcodescanners verwendet.

Beachten Sie die Herstellerangaben zur Sende- und Empfängerreichweite des Bluetooth®-Protokolldruckers, um eine unterbrechungsfreie Verbindung sicherzustellen.

Protokolldrucker mit dem Gerätetester verbinden

 Nehmen Sie den Protokolldrucker in Betrieb

(s. Kapitel 22) und warten Sie bis der Protokolldrucker betriebsbereit ist

 Berühren Sie die Schaltfläche „Suchen“

Der Gerätetester sucht innerhalb der Empfängerreichweite nach Bluetooth® fähigen Peripheriegeräten.

Nach abgeschlossener Suche werden Ihnen die verfügbaren Bluetooth®-Geräte angezeigt.

 Wählen Sie die entsprechende Gerätezeile auf dem

Touchscreen und berühren Sie die Schaltfläche „Verbinden“

Der Gerätetester verbindet sich automatisch mit dem gewählten Protokolldrucker.

Nach erfolgreicher Verbindung wird auf dem Display eine Meldung ausgegeben.

9.3 Datenbank

ST 760/ ST 755 Datenbankstruktur

PRÜFLINGDATENBANKNAME KUNDE ABTEILUNG

MUSTER WERK 1 WERKSTATT

VERTRIEB

EINKAUF

PC 1

DRUCKER 1

KOPIERER 1

WERK 2 WERKSTATT

TECHNIK

PC 2

DRUCKER 2

LAGER BÜRO

PC 3

Über das nebenstehende Icon gelangen Sie zur Anzeigefläche „Datenbank-Verwaltung“.

In einer Datenbank werden folgende Inhalte verwaltet.

 Datenbankname  Kundendaten  Abteilungsnamen  Prüflingsdaten

Der Datenbankname wird bei Datenbank-Erstellung vergeben und ist ausschließlich über die PC-Software (

BENNING PC-WIN ST 750-760

) veränderbar.

Gespeicherte Messwerte sind nicht editierbar.

Bedienung der Anzeigefläche

Bedienung der Anzeigefläche „Datenbank-Verwaltung“

links rechts

 Berühren Sie eine Zeile auf der linken Hälfte der

Anzeigefläche, um diese anzuwählen.

o Die entsprechende Zeile wird hellblau markiert. o Weitere Eingaben erfolgen durch die Schaltflächen

in der Fußzeile.

 Berühren Sie eine Zeile auf der rechten Hälfte der

Anzeigefläche.

o Sie gelangen zu den Auswahlmöglichkeiten der

entsprechenden Zeile.

Datenbank erstellen

Die Auswahl einer Datenbank dient zur Filterung bereits angelegter Prüflinge.

Es werden alle Prüflinge angezeigt, die unter der aktuell ausgewählten Datenbank angelegt sind.

Prüflinge die einer anderen Datenbank zugeordnet sind, werden ausgeblendet.

Sind keine Datenbanken vorhanden, wird in der Zeile „Datenbank“ der Status „nicht ausgewählt“ angezeigt. Mindestens

1 Datenbank muss angelegt sein.

 Berühren Sie die Zeile „Datenbank“ auf der

linken Seite der Anzeigefläche

 Berühren Sie die Schaltfläche „Neu“ und

folgen Sie der Eingabeaufforderung

 Geben Sie den Namen der Datenbank ein und bestätigen Sie

durch Berühren der Softkey „Eingabe bestätigen“

Die erstellte Datenbank wird automatisch als aktuelle Datenbank gesetzt.

9.3.2.1 Datenbankname Ändern/ Datenbank Löschen

Diese Arbeitsschritte sind ausschließlich über die PC-Software (

BENNING PC-WIN ST 750-760

) möglich.

Kunde

Die Auswahl eines Kunden dient zur Filterung bereits angelegter Prüflinge.

Es werden alle Prüflinge angezeigt, die unter dem aktuell ausgewählten Kunden angelegt sind.

Prüflinge die einem anderen Kunden zugeordnet sind, werden ausgeblendet.

Sind keine Kundeneinträge vorhanden, wird in der Zeile „Kunde“ der Status „nicht ausgewählt“ angezeigt.

Mindestens 1 Kunde muss angelegt und ausgewählt sein.

9.3.3.1 Kundeneintrag Erstellen

 Berühren Sie die Zeile „Kunde“ auf der linken

Seite der Anzeigefläche

 Berühren Sie die Schaltfläche „Neu“ und folgen

Sie der Eingabeaufforderung

 Füllen Sie die Eingabemaske „Kunde“ mit den von Ihnen

benötigten Kundendaten.

 Bestätigen Sie mit der Schaltfläche „OK“

Der erstellte Kundeneintrag wird automatisch als aktueller Kunde gesetzt.

9.3.3.2 Kundeneintrag Ändern

 Berühren Sie die Zeile „Kunde“ auf der linken

Seite der Anzeigefläche

 Berühren Sie die Schaltfläche „Ändern“

Sie gelangen zur Eingabemaske „Kunde“

 Ändern Sie die entsprechenden Kundendaten

und bestätigen Sie mit der Schaltfläche „OK“

Die Änderung wird übernommen und automatisch als aktueller Kunde gesetzt.

9.3.3.3 Kundeneintrag Kopieren

 Berühren Sie die Zeile „Kunde“ auf der linken

Seite der Anzeigefläche

 Berühren Sie die Schaltfläche „Kopieren“

Sie gelangen zur Eingabemaske „Kunde“ (Der Kundenname wird automatisch in „Kopie von <Kundenname>“ geändert)

 Ändern Sie die Kundendaten der Kopie und

bestätigen Sie mit der Schaltfläche „OK“

Die Kopie wird übernommen und automatisch als aktueller Kunde gesetzt.

9.3.3.4 Kundeneintrag Wechseln

 Berühren Sie die Zeile „Kunde“ auf der rechten

Seite der Anzeigefläche.

(Beispielhaft: Kundename „ws“)

Sie gelangen zur Anzeigefläche „Kunde“

Sofern weitere Kundeneinträge vorhanden sind, können Sie aus diesen wählen.

 Berühren Sie dazu die Zeile mit dem

entsprechenden Eintrag

Die Auswahl wird automatisch als aktueller Kunde gesetzt.

9.3.3.5 Kundeneintrag Löschen

 Berühren Sie die Zeile „Kunde“ auf der rechten

Seite der Anzeigefläche.

(Beispielhaft: Kundename „ws“)

Sie gelangen zur Anzeigefläche „Kunde“ Sofern weitere Kundeneinträge vorhanden sind, können Sie aus

diesen wählen.

 Wählen Sie den zu löschenden Kundeneintrag

aus

(Die Auswahl wird automatisch als aktueller Kunde gesetzt.)

 Berühren Sie die Schaltfläche „Löschen“

 Bestätigen Sie die Kontrollabfrage auf dem

Display mit „Ja“

Der ausgewählte Kundeneintrag wird gelöscht.

Abteilung

Die Auswahl einer Abteilung dient zur Filterung bereits angelegter Prüflinge.

Abteilung ausgewählt: Es werden alle Prüflinge angezeigt, die unter der aktuell ausgewählten Abteilung angelegt wurden.

Abteilung (leer) ausgewählt:

Es werden alle Prüflinge angezeigt, die keiner Abteilung zugewiesen wurden.

Abteilung (alle anzeigen) ausgewählt:

Es werden alle Prüflinge angezeigt, unabhängig von der Abteilungszuweisung.

Sind keine Abteilungseinträge vorhanden, wird in der Zeile „Abteilung“ der Status „nicht ausgewählt“ angezeigt. Prüflingseinträge die auf diese Auswahl erfolgen, werden keiner Abteilung zugewiesen.

Die Abteilungszuordnung der Prüflinge kann auch nachträglich durch das Dropdown-Menü „Abteilung“ in der Eingabemaske „Gerät-ID“, beim Anlegen oder Ändern eines Prüflings erfolgen.

9.3.4.1 Abteilungseintrag Erstellen

 Berühren Sie die Zeile „Abteilung“ auf der

linken Seite der Anzeigefläche

 Berühren Sie die Schaltfläche „Neu“ und

folgen Sie der Eingabeaufforderung

 Geben Sie den Namen der Abteilung ein und

bestätigen Sie durch Berühren der Softkey „Eingabe bestätigen“

Der erstellte Abteilungseintrag wird automatisch als aktuelle Abteilung gesetzt.

9.3.4.2 Abteilungseintrag Ändern

 Berühren Sie die Zeile „Abteilung“ auf der

linken Seite der Anzeigefläche

 Berühren Sie die Schaltfläche „Ändern“

Sie gelangen zur Eingabemaske „Abteilung“

 Ändern Sie den Namen der Abteilung und

bestätigen Sie durch Berühren der Softkey „Eingabe bestätigen“

Die Änderung wird übernommen und automatisch als aktuelle Abteilung gesetzt.

9.3.4.3 Abteilungseintrag Wechseln

 Berühren Sie die Zeile „Abteilung“ auf der

rechten Seite der Anzeigefläche.

(Beispielhaft: Abteilungsname „EW“)

Sie gelangen zur Anzeigefläche „Abteilung“. Sofern weitere Abteilungseinträge vorhanden sind, können Sie

aus diesen wählen.

 Berühren Sie dazu die Zeile mit dem

entsprechenden Eintrag

Die Auswahl wird automatisch als aktuelle Abteilung gesetzt.

9.3.4.4 Abteilungseintrag Löschen

 Berühren Sie die Zeile „Abteilung“ auf der

rechten Seite der Anzeigefläche.

(Beispielhaft: Abteilungsname „EW“)

Sie gelangen zur Anzeigefläche „Abteilung“

Sofern weitere Abteilungseinträge vorhanden sind, können Sie aus diesen wählen

 Wählen Sie den zu löschenden Abteilungseintrag

aus

(Die Auswahl wird automatisch als aktuelle Abteilung gesetzt.)

 Berühren Sie die Schaltfläche „Löschen“

 Bestätigen Sie die Kontrollabfrage auf dem

Display mit „Ja“

Der ausgewählte Abteilungseintrag wird gelöscht.

Identifikationsnummer und

Gerätebeschreibung

Die Identifikationsnummer und Gerätebeschreibung dienen der eindeutigen Benennung von Prüflingen.

Identifikationsnummer und Gerätebeschreibung müssen in der Eingabemaske für Prüflinge eingetragen werden.

Die Abteilungszuordnung der Prüflinge erfolgt durch das Dropdown-Menü „Abteilung“ in der Eingabemaske „Gerät“, beim Anlegen eines neuen Prüflings.

Prüflinge mit einer Abteilungszuordnung werden bei Auswahl einer abweichenden Abteilung ausgeblendet.

Um Prüflinge speichern zu können, muss mindestens ein Kundeneintrag angelegt sein.

Bei Eingabe einer ID wird der Prüfling über alle Abteilungen gesucht. Gehört die ID nicht zur ausgewählten Abteilung, wird der Prüfling erst nach der Betätigung der "Enter"-Taste angezeigt.

Sind keine Prüflingseinträge ausgewählt, wird in der Zeile

„Ident-Nr.“ und „Gerätebeschreibung“ der Status „nicht ausgewählt“ angezeigt.

Existieren bereits Prüflinge in der Datenbank, werden die Eigenschaften des zuletzt angelegten Prüflings automatisch für die Eingabe eines neuen Prüflings verwendet.

Die Verwendung vorheriger Prüflings-Eigenschaften dient dem Erstellen identischer Prüflinge in rascher Abfolge.

(Verlängerungskabel; Mehrfachsteckdosen, etc.)

9.3.5.1 Prüflingseintrag Erstellen

 Berühren Sie die Zeile „Ident-Nr.“ oder

„Gerätebeschreibung“ auf der linken Seite

der Anzeigefläche

 Berühren Sie die Schaltfläche „Neu“

Sie gelangen zur Eingabemaske „Gerät-ID“

 Tragen Sie einen Gerätenamen oder eine

Gerätenummer ein. Eine Kombination aus Text und Ziffern ist ebenfalls möglich

(alphanumerische Eingabe) o Sie können die Eingabe manuell

vornehmen

o Sie können einen aufgeklebten

Barcode mit einem der optionalen Barcodescanner einlesen

o Sie können einen RFID-Tag mit dem

optionalen RFID-Leser einlesen

Sie gelangen zur Eingabemaske „Gerät“

 Füllen Sie die folgenden

Pflichteingabefelder aus:

o Prüfung nach o Geräteart o Prüfablauf

Weitere Eingabefelder dienen zur genaueren Kennzeichnung der Prüflinge.

 Berühren Sie die Schaltfläche „Prüfablauf“

Sie gelangen zur Anzeigefläche „Prüfablauf“

Auf der Anzeigefläche „Prüfablauf“ können Sie einzelne

Prüfpunkte des angewählten Prüfablaufes manuell ändern

 Durch Berühren der ON-/ OFF-Slider

können Sie Prüfpunkte aktivieren bzw. deaktivieren

 Bestätigen Sie Ihre Änderungen im

Prüfablauf durch die Schaltfläche

„Speichern“

Sie gelangen zurück zur Eingabemaske „Gerät“

 Bestätigen Sie Ihre Eingaben durch

Berühren der Schaltfläche „Speichern“

Der erstellte Prüflingseintrag wird automatisch als aktueller Prüfling gesetzt.

9.3.5.2 Prüflingseintrag Ändern

 Berühren Sie die Zeile „Ident-Nr.“ oder

„Gerätebeschreibung“ auf der linken Seite

der Anzeigefläche

 Berühren Sie die Schaltfläche „Ändern“

Sie gelangen zur Eingabemaske „Gerät“

 Berühren Sie die Schaltfläche „Prüfablauf“

Sie gelangen zur Anzeigefläche „Prüfablauf“

Auf der Anzeigefläche „Prüfablauf“ können Sie einzelne

Prüfpunkte des gewählten Prüfablaufes manuell ändern

Durch Berühren der nebenstehenden Icons können Sie Prüfpunkte aktivieren/ deaktivieren

 Bestätigen Sie Ihre Änderungen im

Prüfablauf durch die Schaltfläche

„Speichern“

Sie gelangen zurück zur Eingabemaske „Gerät“

 Ändern Sie Ihre Prüflingsdaten und

bestätigen Sie durch Berühren der Schaltfläche „Speichern“

Die Änderung wird übernommen und automatisch als aktueller Prüfling gesetzt.

9.3.5.3 Prüflingseintrag Kopieren

 Berühren Sie die Zeile „Ident-Nr.“ oder

„Gerätebeschreibung“ auf der linken Seite

der Anzeigefläche

 Berühren Sie die Schaltfläche „Kopieren“

Sie gelangen zur Eingabemaske „Gerät“, des ausgewählten

Prüflingseintrages

Die Zeile „Ident-Nr.“ enthält keine Benennung  Vergeben Sie eine neue „Ident-Nr.“ und

ändern Sie ggfs. die Prüflingsdaten und den Prüfablauf

 Bestätigen Sie Ihre Änderungen

abschließend mit der Schaltfläche „Speichern“

Die Änderung wird übernommen, als neuer Eintrag gespeichert und automatisch als aktueller Prüfling gesetzt.

9.3.5.4 Prüflingseintrag Wechseln

Es werden nur Prüflinge angezeigt, die der ausgewählten „Abteilung“ entsprechen.

Damit alle Prüflinge des aktuellen Kunden angezeigt werden,

muss in der Zeile „Abteilung“ der Status „nicht ausgewählt“

vorhanden sein. Ist bereits eine Abteilung ausgewählt, berühren Sie die rechte

Seite der Zeile „Abteilung“ und wählen Sie auf der folgenden Anzeigefläche die Zeile „(leer)“.

Durch auswählen der Zeile „(leer)“ werden keine Prüflinge aus der

Kunden-Datenbank gefiltert.

 Berühren Sie die Zeile „Gerätebeschreibung“

auf der rechten Seite der Anzeigefläche

(Beispielhaft: Gerätename „Steckdose 1“)

Sie gelangen zur Anzeigefläche „Prüfling“

Sofern mehrere Prüflingseinträge vorhanden sind, können Sie aus diesen wählen

 Berühren Sie dazu die Zeile mit dem

benötigten Eintrag

Die Auswahl wird automatisch als aktueller Prüfling gesetzt. Sie können den aktuell ausgewählten Prüfling Ändern, Kopieren

oder Löschen.

9.3.5.5 Prüflingseintrag Löschen

 Berühren Sie die Zeile „Gerätebeschreibung“

auf der rechten Seite der Anzeigefläche

(Beispielhaft: Gerätename „Steckdose 1“)

Sie gelangen zur Anzeigefläche „Prüfling“

Sofern mehrere Prüflingseinträge vorhanden sind, können Sie aus diesen wählen

 Berühren Sie den zu löschenden

Prüflingseintrag

 Berühren Sie die Schaltfläche „Löschen“

 Bestätigen Sie die Kontrollabfrage auf dem

Display mit „Ja“

Der ausgewählte Prüflingseintrag wird gelöscht.

9.4 Benutzerverwaltung

Navigieren Sie über das nebenstehende Icon zur „Benutzerverwaltung“.

In der Benutzerverwaltung werden Zugriffsberechtigungen vergeben und alle Benutzerdaten verwaltet.

Benutzer mit User-Status erhalten nach Anmeldung keinen Zugriff auf die Benutzerverwaltung und Experteneinstellungen des Gerätetesters.

Benutzer Erstellen

 Berühren Sie die Schaltfläche „Neu“ in der

Fußzeile der Anzeigefläche

Sie gelangen zur Anzeigefläche „Neuer Benutzer“

 Berühren Sie nacheinander die dargestellten

Benutzer-Zeilen auf der rechten Seite der Anzeigefläche und folgen Sie den Eingabeaufforderungen

Ein neuer Benutzer beinhaltet folgende Informationen

o Benutzername o Benutzer-Rolle (User/ Admin) o Firma o PLZ o Ort o Passwort

Nach Beendigung aller Eingaben wird der neue Benutzer erstellt und kann während der Anmeldung des ST 755/ ST 760 ausgewählt werden.

Benutzer Ändern

 Berühren Sie die linke Seite der Zeile, des zu

ändernden Benutzers

(Beispielhaft: Benutzername „Christopher“)

 Berühren Sie die Schaltfläche „Ändern“ in

der Fußzeile der Anzeigefläche

Sie gelangen zur Anzeigefläche „Christopher“

 Berühren Sie nacheinander die dargestellten

Benutzer-Zeilen auf der rechten Seite der Anzeigefläche und folgen Sie den Eingabeaufforderungen

Nach der Eingabe können Sie entscheiden, ob der Benutzer durch ein Passwort geschützt werden soll

 Berühren Sie zur Passworteingabe die

Schaltfläche „Passwort“ in der Fußzeile der

Anzeigefläche

o Ist kein Passwort erforderlich,

bestätigen Sie Ihre vorherigen Eingaben durch Berühren der Schaltfläche „OK“

Der Benutzereintrag wird geändert und kann während der Anmeldung des ST 755/ ST 760 als Benutzer ausgewählt werden.

Benutzer Kopieren

 Berühren Sie die Zeile des zu kopierenden

Benutzers

(Beispielhaft: Benutzername „Christopher“)

 Berühren Sie die Schaltfläche „Kopieren“

Es wird automatisch eine Kopie des markierten Benutzers angelegt (Erkennbar an angehängter Kopierziffer)

Der Benutzereintrag wird kopiert und kann während der Anmeldung des ST 755/ ST 760 als Benutzer ausgewählt werden.

Benutzer Löschen

 Berühren Sie die Zeile des zu löschenden

Benutzers

(Beispielhaft: Benutzername „Christopher“)

 Berühren Sie die Schaltfläche „Löschen“

 Bestätigen Sie die Kontrollabfrage auf dem

Display mit „Ja“

Der markierte Benutzereintrag wird gelöscht.

9.5 Experten-Einstellungen

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Experten-Einstellungen“.

In den Experteneinstellungen können Sie kundenspezifische Grenzwerte, Prüfabläufe oder einzelne Punkte der Sichtprüfung manuell überarbeiten. Die Datensätze der kundenspezifischen Prüffragen und Prüfabläufe können über den Menüpunkt „Vorlagen“ verwaltet werden und es besteht die Möglichkeit Ihren Gerätetester auf Werkseinstellungen zurück zu setzen. Des Weiteren können Sie ein Update des GUI (Graphical User Interface) bzw. Firmware durchzuführen.

Kundenspezifische Grenzwerte

Die kundenspezifischen Grenzwerte können nur durch Benutzer mit Admin Berechtigung geändert werden.

Der Hersteller übernimmt keine Verantwortung für geänderte Grenzwerte.

Die Änderung der kundenspezifischen Grenzwerte betreffen unterschiedliche Prüfabläufe!

Beachten Sie die nachfolgenden Beschreibungen der

Schaltflächen „Zurücksetzen“, „Überschreiben“, und „Speichern“.

Die voreingestellten Grenzwerte entsprechen den geltenden Prüfvorschriften zum Zeitpunkt der Drucklegung.

Verwaltung und Festlegung der kundenspezifischen Grenzwerte liegen im Ermessen der ausführenden Elektrofachkraft.

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Grenzwerte“.

Nachfolgende Grenzwerte können manuell geändert werden:

 RPE (Schutzleiterwiderstand, Leitungslänge, Leitungsquerschnitt)  RISO (Isolationswiderstand, Prüfspannung)  Kabel (Kabelspezifikationen)  Ua (Max. Ausgangs- und Schweiß Leerlaufspannung)  PRCD (Auslösestrom, Auslösezeit, Berührungsspannung)  IBer. (Berührungsstromwerte, Differenzstromwerte)

 IAbl. (Schutzleiterstromwerte, Ableitstromwerte,

Patientenableitstromwerte)

 Testzeiten (Festlegung aller Einzelprüfung-Testzeiten)

9.5.1.1 Übersicht der Anzeigefläche

9.5.1.2 Grenzwert Ändern

…

 Berühren Sie die Zeile der zu ändernden

Einzelprüfung.

 Berühren Sie die Zeile des zu ändernden

Grenzwertes.

 Editieren Sie den Grenzwert gemäß Ihrer

Vorgabe.

o Eingabe abbrechen:

Berühren Sie die Softkey „Tastatur ausblenden“ um die Softkey-Tastatur auszublenden und die Eingabe abzubrechen.

 Bestätigen Sie Ihre Eingabe durch Berühren der

Softkey „Eingabe bestätigen“

9.5.1.3 Grenzwerte Speichern

Nachdem Sie alle benötigten Änderungen vorgenommen haben, können Sie Ihre Eingaben mit der Schaltfläche „Speichern“ bestätigen.

Die geänderten Grenzwerte werden temporär (bis zum nächsten

Neustart des Gerätetesters) gespeichert.

Die Grenzwerte für die Standardprüfabläufe in der Automatikmessung werden nicht verändert.

Neu angelegte Kundenprüfabläufe erhalten die Standardgrenzwerte vom Gerät, aber nicht die temporär veränderten Grenzwerte.

9.5.1.4 Grenzwerte Zurücksetzen

Durch Betätigen der Schaltfläche „Zurücksetzen“ werden alle temporär geänderten, kundenspezifischen Grenzwerte auf die StandardGrenzwerte (Auslieferungszustand) zurückgesetzt.

Die temporären Grenzwerte werden auf die manuellen Prüfungen angewendet.

9.5.1.5 Grenzwerte Überschreiben

Durch Betätigen der Schaltfläche

„Überschreiben“ werden alle geänderten

Grenzwerte dauerhaft als neue Standard-Grenzwerte gesetzt.

Die Änderung gilt nach Bestätigung der

Schaltfläche „Überschreiben“ und betrifft alle neu angelegten kundenspezifischen Prüfabläufe und

alle manuellen Prüfungen! Die Grenzwerte der Automatikprüfung werden nicht

verändert.

Kundespezifische Sichtprüfung

Über den Menüpunkt „Kundenspezifische Sichtprüfung“ können

Sie individuelle Prüffragen erstellen.

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Fragenkatalog“.

9.5.2.1 Prüffrage Erstellen

 Berühren Sie die Schaltfläche „Neu“ und folgen

Sie der Eingabeaufforderung

o Eingabe abbrechen:

Berühren Sie die Schaltfläche „Abbrechen“. Sie gelangen Sie auf die vorherige Menüebene

 Bestätigen Sie mit der Schaltfläche „OK“

Die neue Prüffrage wird gespeichert und auf der Anzeigefläche

„Fragenkatalog“ dargestellt.

9.5.2.2 Prüffrage Ändern

 Berühren Sie die Zeile der zu ändernden

Prüffrage

 Berühren Sie die Schaltfläche „Ändern“ und

folgen Sie der Eingabeaufforderung

 Ändern Sie die Prüffrage und bestätigen Sie mit

der Schaltfläche „OK“

Die geänderte Prüffrage wird gespeichert und auf der

Anzeigefläche „Fragenkatalog“ dargestellt.

9.5.2.3 Prüffrage Löschen

 Berühren Sie die Zeile der zu löschenden

Prüffrage

 Berühren Sie die Schaltfläche „Löschen“

 Bestätigen Sie die Kontrollabfrage auf dem

Display mit „Ja“

Die markierte Prüffrage wird gelöscht.

Kundenspezifische Prüfabläufe

Sie können Kundenspezifische Prüfabläufe für spezielle Gerätetypen, abweichende Prüfungen oder besondere Prüfzustände erstellen, und über die automatische sowie manuelle Prüfung des Gerätetesters, auf die erstellten kundenspezifischen Prüfabläufe zugreifen.

Kundenspezifische Prüfabläufe können sowohl neu erstellten Prüflingen, als auch bestehenden Prüflingen zugewiesen werden.

Navigieren Sie über das nebenstehende Icon zur

Anzeigefläche „Prüfabläufe“.

9.5.3.1 Prüfablauf Erstellen

 Berühren Sie die Schaltfläche „Neu“ und

geben Sie den Namen des Prüfablaufes ein.

o Eingabe abbrechen:

Berühren Sie die Schaltfläche „Zurück“. Sie gelangen Sie auf die vorherige Menüebene

Sie gelangen zur Anzeigefläche „Testablauf“

 Berühren Sie die Zeile „VDE“ auf der rechten

Seite der Anzeigefläche und wählen Sie aus den bestehenden Prüfvorschriften

 Berühren Sie die Zeile „SK“ auf der rechten

Seite der Anzeigefläche und wählen Sie aus den bestehenden Schutzklassen

 Wählen Sie Ihren individuellen Prüfablauf

Durch kurzes Berühren der ON/ OFF-Slider können Sie den Status der Prüfpunkte aktivieren/ deaktivieren

 Bestätigen Sie mit der Schaltfläche

„Speichern“

Der neue Prüfablauf wird gespeichert und auf der Anzeigefläche

„Prüfabläufe“ dargestellt.

9.5.3.2 Prüfablauf Ändern

 Berühren Sie die Zeile des zu ändernden

Prüfablaufes

 Berühren Sie die Schaltfläche „Ändern“

 Ändern Sie die Prüfablauf und bestätigen Sie

mit der Schaltfläche „Speichern“

Der geänderte Prüfablauf wird gespeichert und auf der

Anzeigefläche „Prüfabläufe“ dargestellt.

9.5.3.3 Prüfablauf Grenzwerte Ändern

 Berühren Sie die Zeile des zu ändernden

Prüfablaufes

 Berühren Sie die Schaltfläche „Grenzwerte“

 Ändern Sie die nötigen Grenzwerte und

berühren Sie die Schaltfläche „Zurück“

Die Grenzwerte werden übernommen und gelten ausschließlich für den bearbeiteten Prüfablauf.

Geänderte Grenzwerte werden in roter Schrift dargestellt

Der geänderte Prüfablauf wird gespeichert und auf der

Anzeigefläche „Prüfabläufe“ dargestellt.

9.5.3.4 Grenzwerte zurücksetzen

 Berühren Sie die Zeile des zu ändernden

Prüfablaufes

 Berühren Sie die Schaltfläche „Grenzwerte“

 Betätigen Sie die Schaltfläche „Zurücksetzen“

 Bestätigen Sie die Kontrollabfrage auf dem

Display mit „Ja“. Alle geänderten Grenzwerte, des angewählten

Prüfablaufes, werden zurückgesetzt

Der geänderte Prüfablauf wird gespeichert und auf der Anzeigefläche „Prüfabläufe“ dargestellt.

9.5.3.5 Prüfablauf Löschen

 Berühren Sie den zu löschenden Prüfablauf

 Berühren Sie die Schaltfläche „Löschen“

 Bestätigen Sie die Kontrollabfrage auf dem

Display mit „Ja“

Der markierte Prüfablauf wird gelöscht.

Update (GUI, Firmware)

Der Unternehmen BENNING stellt Ihnen Updates der Firmware sowie GUI (Graphical User Interface) kostenlos zur Verfügung.

Sie können die Updates über eine bestehende Netzwerkverbindung des Gerätetesters oder durch Verwendung eines USB-Sticks (max. 32 GB) auf dem Gerätetester installieren.

Über das nebenstehende Icon gelangen Sie zur Anzeigefläche „Update“.

Speichern Sie eine Sicherheitskopie bereits bestehender Datenbanken vor Beginn des Updates auf Ihrer PC-Festplatte.

Ihre bestehenden Datenbanken befinden sich auf der integrierten SD-Speicherkarte und sind durch die folgende Dateiendung eindeutig identifizierbar. Bspw.: datenbankname.db

9.5.4.1 Update per USB-Stick

 Verbinden Sie einen USB-Stick mit Ihrem PC

 Schieben Sie dazu den USB-Stick in einen

USB-Steckplatz Ihres PCs

 Tippen Sie in die Adresszeile Ihres

Internet-Browsers www.benning.de und folgen Sie dem angegebenem Pfad:

o Service

• Soft- und Firmware

 Geschäftsfeld

Prüf- und Messtechnik

In diesem Verzeichnis finden Sie den Link zum „Update“ des BENNING ST 755/ ST 760

 Klicken Sie auf den entsprechenden Link und

bestätigen Sie den Download der Datei

 Wählen Sie als Speicherort das Verzeichnis Ihres

USB-Sticks

Auf dem USB-Stick befindet sich nun eine Datei mit der Dateiendung „.zip“.

WICHTIG: Achten Sie darauf, dass die Datei direkt auf dem USB-Stick liegt und nicht in einem Unterordner gespeichert wurde.

 Nehmen Sie den Gerätetester in Betrieb

 Entnehmen Sie den USB-Stick aus Ihrem PC und

führen Sie ihn in einen USB-Steckplatz des ST 755/ ST 760 ein

 Navigieren Sie über das nebenstehende Icon zur

Anzeigefläche „Update“

 Wählen Sie das nebenstehende Icon: per

USB-Stick.

Der Gerätetester zeigt das erkannte Update auf dem Display an.

o Sollte kein Update angezeigt werden, kontrollieren Sie

den Speicherort der „.zip“ Datei auf dem USB-Stick

 Berühren Sie die Zeile des erkannten Updates auf

dem Touchscreen.

 Bestätigen Sie die Abfrage auf dem Display mit

„Ja“

Der Gerätetester entpackt die „.zip“ Datei und überprüft, ob das

verfügbare Update aktueller als die installierte Firmware und GUI ist .

Das Update ist identisch zur installierten Version oder älter

Der Gerätetester führt kein Update aus. Es erscheint die Meldung:

o „Die Firmware des Prüfgerätes ist aktuell.

Ein Update ist nicht erforderlich.“

2. Das Update ist aktueller als die installierte Version

Der Gerätetester installiert das Update und startet anschließend Neu.

WICHTIG: Schalten Sie das Gerät während des Update-Vorganges nicht aus. Warten Sie bis der Gerätetester das Update vollständig beendet hat

 Entfernen Sie den USB-Stick, nach dem Update,

aus dem USB-Steckplatz des Gerätetesters

Die Aktualisierung ist abgeschlossen und das ST 755/ ST 760 arbeitet nun mit neuester GUI und Firmware.

9.5.4.2 Update über Netzwerk

Es wird eine Internetverbindung benötigt, um das Update vornehmen zu können. Eine Internetverbindung kann über die RJ45 Steckverbindung oder über W-LAN hergestellt werden.

Bei aktiviertem DHCP fordert der Gerätetester automatisch eine IP-Adresse, Subnetzmaske und Standardgateway im Netzwerk an.

Bei deaktiviertem DHCP ist eine manuelle Eingabe der IP-Adresse, Subnetzmaske und Standardgateway in den Netzwerkeinstellungen notwendig.

Besteht bereits bei Inbetriebnahme des Gerätetesters eine funktionierende Internetverbindung, sucht das ST 755/ ST760 im Hintergrund automatisch und kontinuierlich nach verfügbaren Updates.

Bei verfügbarem Update erscheint auf dem Display eine Abfrage.

 Verbinden Sie den Gerätetester über die

RJ45 Schnittstelle oder per W-LAN mit Ihrem Netzwerk.

Netzwerkkonfiguration DHCP aktiviert

 Navigieren Sie über das nebenstehende Icon

zur Anzeigefläche „Update“

 Wählen Sie das nebenstehende Icon:

„über Netzwerk“

Der Gerätetester zeigt das erkannte Update auf dem Display an.

 Berühren Sie die Zeile des erkannten Updates auf

dem Touchscreen.

 Bestätigen Sie die Abfrage auf dem Display mit

„Ja“

Der Gerätetester lädt das Update herunter entpackt die „.zip“

Datei und überprüft, ob das vorgesehene Update aktueller als die momentan installierte Firmware bzw. GUI ist .

Das Update ist identisch zur installierten Version oder älter

Der Gerätetester führt kein Update aus. Es erscheint die Meldung:

„Die Firmware des Prüfgerätes ist aktuell. Ein Update ist nicht erforderlich.“

2. Das Update ist aktueller als die installierte Version

Der Gerätetester installiert das Update und startet anschließend Neu.

WICHTIG: Schalten Sie das Gerät während des Update-Vorganges nicht aus. Warten Sie bis der Gerätetester das Update vollständig installiert hat

Die Aktualisierung ist abgeschlossen und das ST 755/ ST 760 arbeitet nun mit neuester GUI und Firmware.

Netzwerkkonfiguration DHCP deaktiviert

 Navigieren Sie über das nebenstehende Icon in

den Systemeinstellungen (s. Kap. 9.2.2) zur Anzeigefläche „Netzwerkeinstellungen“

 Navigieren Sie über das nebenstehende Icon zur

Anzeigefläche „LAN-IPv4“ bzw. „WLAN-IPv4“

 Weisen Sie dem Gerätetester eine gültige

IP-Adresse, Subnetzmaske und Standardgateway zu.

 Berühren Sie die entsprechende Zeile und ändern

Sie die Werte gemäß Ihrer Netzwerkkonfiguration.

 Starten Sie den Gerätetester Neu, damit die

Änderungen wirksam werden.

 Navigieren Sie über das nebenstehende Icon in

den Experteneinstellungen zur Anzeigefläche „Update“

 Wählen Sie das nebenstehende Icon: über

Netzwerk

Der Gerätetester zeigt das erkannte Update auf dem Display an.

 Berühren Sie die Zeile des erkannten Updates auf

dem Touchscreen.

 Bestätigen Sie die Abfrage auf dem Display mit

„Ja“

Der Gerätetester lädt automatisch das Update herunter, entpackt die „.zip“ Datei und überprüft, ob das verfügbare Update aktueller als die installierte Firmware und GUI ist.

1. Das Update ist identisch zur installierten Version oder älter

Der Gerätetester führt kein Update aus. Es erscheint die Meldung:

„Die Firmware des Prüfgerätes ist aktuell. Ein Update ist nicht erforderlich.“

2. Das Update ist aktueller als die installierte Version

Der Gerätetester installiert das Update und startet anschließend Neu.

WICHTIG: Schalten Sie das Gerät während des Update-Vorganges nicht aus. Warten Sie bis der Gerätetester das Update vollständig installiert hat

Die Aktualisierung ist abgeschlossen und das ST 755/ ST 760 arbeitet nun mit neuester GUI und Firmware.

Werkseinstellungen

Navigieren Sie über das nebenstehende Icon zur Abfrage „Werkseinstellungen“.

WICHTIG: Alle Systemeinstellungen und veränderten Grenzwerte gehen verloren!

Datenbanken sind auf der SD-Speicherkarte gesichert und bleiben erhalten.

 Bestätigen Sie die Abfrage auf dem Display mit

„Ja“. Die Werkseinstellungen werden zurückgesetzt.

 Schalten Sie das ST 755/ ST 760 nicht aus,

während der Gerätetester zurückgesetzt wird.

Vorlagen

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Vorlagen“.

Im Menübereich „Vorlagen“ können Sie kundenspezifische

Prüfabläufe und Sichtprüfungen zur Datensicherung auf den internen Speicher im Gerätetester kopieren. Von dort können diese Datensätze in andere Datenbanken kopiert bzw. verschoben werden.

9.5.6.1 Prüfabläufe

 Navigieren Sie über das nebenstehende Icon

zur Anzeigefläche „Prüfungsvorlagen bearbeiten“.

 Wählen Sie in der Auswahlzeile die

gewünschte Datenbank aus. Die Datenbank muss kundenspezifische Prüfabläufe enthalten.

In der linken Spalte der Anzeigefläche werden Ihnen die kundenspezifischen Prüfabläufe angezeigt.

 Wählen Sie den zu sichernden Prüfablauf aus.

Es werden folgende Schaltflächen eingeblendet:

Ändern; Kopieren und Löschen

Durch die Schaltfläche „Ändern“ können Sie den

Namen des kundenspezifischen Prüfablaufes nachträglich bearbeiten.

Über die Schaltfläche „Kopieren“ erzeugen Sie

ein Duplikat des Datensatzes.

Die Schaltfläche „Löschen“ löscht den

ausgewählten Prüfablauf.

Betätigen Sie die benötigte Schaltfläche und folgen Sie den Hinweisen auf dem Display.

9.5.6.2 Sichtprüfung

 Navigieren Sie über das nebenstehende Icon

zur Anzeigefläche „Fragevorlagen bearbeiten“.

 Wählen Sie in der Auswahlzeile die

gewünschte Datenbank aus. Die Datenbank muss kundenspezifische Fragen enthalten.

In der linken Spalte der Anzeigefläche werden Ihnen die kundenspezifischen Fragen angezeigt.

 Wählen Sie die zu sichernde Frage aus.

Es werden folgende Schaltflächen eingeblendet:

Ändern; Kopieren und Löschen

Durch die Schaltfläche „Ändern“ können Sie den

Namen der kundenspezifischen Sichtprüfung nachträglich bearbeiten.

Über die Schaltfläche „Kopieren“ erzeugen Sie

ein Duplikat.

Die Schaltfläche „Löschen“ löscht die ausgewählte Sichtprüfung.

Betätigen Sie die benötigte Schaltfläche und folgen Sie den Hinweisen auf dem Display.

9.6 Abgleich/ Kalibrierung

Der Gerätetester muss nach der Erstinbetriebnahme oder bei einem Wechsel der Prüfsonde (1-polig/ 2-polig) über den internen Abgleich kalibriert werden.

Das ST 755/ ST 760 muss extern beim Hersteller oder in zertifizierten Kalibrierlaboren alle 12 Monate kalibriert werden.

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Abgleich/ Kalibrierung“.

Folgen Sie den nachstehenden Handlungsanweisungen um den Gerätetester zu kalibrieren.

Null-Abgleich

 Entfernen Sie alle Prüfstecker

(Kaltgerätestecker, Prüfleitungen, Prüfsonde)

 Berühren Sie die

Schaltfläche „Null-Abgleich“ und folgen Sie den Hinweisen auf dem Touchscreen.

 Warten Sie bis zum Ende der Kalibrierung.

Schalten Sie das Gerät nicht aus.

Sonden-Abgleich

9.6.2.1 Sonde (2-polig)

Bei dem Sonden-Abgleich werden die Übergangswiderstände im Gerätetester kalibriert – inklusive des Kabels der angeschlossenen Sonde. Sie können zwischen einer 2-poligen, 2 m langen Sonde und einer 2-poligen, 5 m langen Sonde, ohne erneute Kalibrierung wechseln.

 Stecken Sie den Stecker der Prüfsonde in die Messbuchsen.  Stecken Sie die Prüfspitze der Sonde in die gelb/ grüne

PE-Buchse.

 Berühren Sie die Schaltfläche

„Sonden-Abgleich“ und folgen Sie den

Hinweisen auf dem Touchscreen.

 Warten Sie bis zum Ende der Kalibrierung.

Schalten Sie das Gerät nicht aus.

9.6.2.2 Sonde (1-polig)

Bei dem Sonden-Abgleich werden die Übergangswiderstände im Gerätetester kalibriert – inklusive des Kabels der angeschlossenen Sonde.

Sie können eine 1-polige Sonde verwenden, wenn Sie eine Brücke zwischen den Buchsen Sonde/ Probe +/-

verwenden. Sehen Sie dazu die nachfolgenden Darstellungen.

Der Hersteller empfiehlt die Verwendung einer 2-poligen Sonde.

 Verbinden Sie die Brücke zwischen den

Buchsen Sonde/ Probe +/-, wie in Schritt 1 dargestellt

 Verbinden Sie die Prüfsonde wie in Schritt 2 dargestellt

(Stecken Sie die Prüfspitze der Sonde in die gelb/ grüne PE-Buchse)

 Berühren Sie die Schaltfläche

„Sonden-Abgleich“ und folgen Sie den

Hinweisen auf dem Touchscreen.

 Warten Sie bis zum Ende der Kalibrierung.

Schalten Sie das Gerät nicht aus.

Kabel-Abgleich

 Verbinden Sie den Kabeladapter mit der Kaltgerätestecker-

Buchse und der Prüfsteckdose.

 Berühren Sie die Schaltfläche

„Kabel-Abgleich“ und folgen Sie den

Hinweisen auf dem Touchscreen.

 Warten Sie bis zum Ende der Kalibrierung.

Schalten Sie das Gerät nicht aus.

9.6.3.1 Ergebnis

Nach erfolgreicher Kalibrierung werden alle Kontrollfelder wie nebenstehend dargestellt.

Über die Schaltfläche „Zurück“ gelangen Sie zur Anzeigefläche „Einstellungen“.

Der Gerätetester ist nach erfolgreicher Kalibrierung zum Prüfen bereit.

9.6.3.2 Kalibrierung fehlgeschlagen

Nach fehlgeschlagener Kalibrierung werden die entsprechenden Kontrollfelder wie nebenstehend dargestellt.

Überprüfen Sie die Steckverbindungen und Ihren Handlungsablauf, wenn die Kalibrierung fehlgeschlagen ist.

 Starten Sie die Kalibrierung erneut

 Bei anhaltendem Fehler wenden Sie sich an den

BENNING-Support.

9.7 Anzeige, Uhr, Sprache

Navigieren Sie über das nebenstehende Icon zur

Anzeigefläche „Anzeige, Uhr, Sprache“.

Uhrzeit

Sie können die aktuelle Uhrzeit einstellen.

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Zeit“

Die Anzeigefläche ist in zwei Spalten eingeteilt.

links:

Stunden-Angabe

(24 h Einteilung)

rechts:

Minuten-Angabe

 Berühren Sie die gewünschte Spalte und ändern Sie den Wert

durch Hoch- bzw. Herunterwischen

Die Ziffern innerhalb der blau gerahmten Zeile entsprechen der gewünschten Uhrzeit (Bsp.: 10:51 Uhr)

 Bestätigen Sie Ihre Eingabe durch die

Schaltfläche „OK“

Ihre Eingabe wird als aktuelle Systemzeit übernommen.

Datum

Sie können das aktuelle Systemdatum einstellen.

 Navigieren Sie über das nebenstehende Icon zur

Anzeigefläche „Datum“.

Die Anzeigefläche ist in drei Spalten eingeteilt

links:

Tages-Angabe

mitte:

Monats-Angabe

rechts:

Jahres-Angabe

 Berühren Sie die gewünschte Spalte und ändern Sie den Wert

durch Hoch- bzw. Herunterwischen

Die Ziffern innerhalb der blau gerahmten Zeile entsprechen dem gewünschten Datum (Bsp.: Anzeigedatum 01.03.2017)

 Bestätigen Sie Ihre Eingabe durch die

Schaltfläche „OK“

Ihre Eingabe wird als aktuelles Systemdatum übernommen.

Sprache

Sie können die aktuelle Systemsprache einstellen.

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Sprache einstellen“.

Die Anzeigefläche stellt die auswählbaren Sprachen dar.

 Berühren Sie die Zeile mit der gewünschten Sprache

 Bestätigen Sie die Kontrollabfrage auf dem Display mit „Ja“

o Die Änderung tritt beim nächsten Neustart in Kraft

Ihre Eingabe wird als aktuelle Systemsprache übernommen.

Helligkeit

Sie können die Bildschirmhelligkeit des Gerätetesters einstellen.

Navigieren Sie über das nebenstehende Icon zur Anzeigefläche „Bildschirmhelligkeit“.

Die Anzeigefläche stellt eine Zeile mit gelbem Farbverlauf dar

 Berühren Sie die Zeile im Bereich des Farbverlaufes

 Bewegen Sie Ihren Finger nach links oder rechts auf dem

Display

o Der Helligkeitswert ändert sich.

Der gültige Auswahlbereich liegt zwischen 0 und 100

Alternativ können Sie das Eingabefenster mit dem aktuellen Zahlenwert berühren und über die Softkey-Tastatur den gewünschten Helligkeitswert eingeben

Ihre Eingabe wird als aktueller Bildschirmhelligkeitswert übernommen.

10 Hilfe

Das Hilfe-Menü liefert Ihnen eine Übersicht bzw. Kurzbeschreibung in Abhängigkeit der Menüebene, in der Sie sich aktuell befinden. Diese Kurzbeschreibungen dienen als schnell zugängliche Information und stellen eine Ergänzung der Bedienungsanleitung dar.

10.1 Hilfe über Anzeigefläche Hauptmenü

Die nebenstehende Schaltfläche befindet sich auf der Anzeigefläche „Hauptmenü“.

Durch Berühren der Schaltfläche gelangen Sie zur Anzeigefläche „Hilfe“.

Sie erhalten eine Gesamtübersicht der internen Hilfestruktur und können über die dargestellten Zeilen zur benötigten Kurzbeschreibung navigieren.

10.2 Hilfe über Menüebenen

Die nebenstehende Schaltfläche „Hilfe“ befindet sich in den Fußzeilen unterschiedlicher Anzeigeflächen.

Durch Berühren der Schaltfläche gelangen Sie zur Anzeigefläche „Hilfe“.

Sie erhalten eine Hilfe-Übersicht der aktuellen Menüebene und können über die dargestellten Zeilen zur benötigten Kurzbeschreibung navigieren.

11 Automatik

11.1 Übersicht

Datenbank

Neue DB erstellen

(Kapitel 9.3.2)

Kunde

Neuen Kunden erstellen

(Kapitel 9.3.3)

Abteilung

Neue Abt. erstellen

(Kapitel 9.3.4)

Prüflingseintrag/-einträge Erstellen

Neue ID-Nr./ oder

Gerätebeschreibung vergeben

(Kapitel 9.3.5)

Datenbank

Bestehende DB wählen

Kunde

Bestehenden Kunde wählen

Abteilung

Bestehende Abt. wählen

Prüflingseintrag Wählen

Bestehende Ident-Nr.

oder Bezeichnung wählen

Nein Ja

Datenbank vorhanden?

Start der Prüfung

Automatikprüfung

11.2 Erläuterung

Die Automatikprüfung dient primär zur Wiederholungs-, Änderungs- und Instandsetzungsprüfung bereits angelegter Prüflingseinträge.

Beim Erstellen eines Prüflingseintrages wird dem Prüfling ein Prüfablauf zugeordnet. Dieser Prüfablauf wird bei der Automatikprüfung verwendet und durchlaufen.

Um Datenbanken, Kunden, Abteilungen und Prüflinge zu verwalten, werden vier unterschiedliche Arbeitsschritte verwendet:

Erstellen, Ändern, Kopieren und Löschen. Die Arbeitsschritte Erstellen und Ändern sind auf der

Anzeigefläche „Automatikprüfung“ vorgesehen und erlauben das

Erstellen und Ändern neuer Prüflinge, ohne in die eigentliche Datenbank-Verwaltung wechseln zu müssen.

Für eine detaillierte Beschreibung aller Arbeitsschritte folgen Sie bitte den Anweisungen in Kapitel 9.3.

Die Arbeitsschritte in Kapitel 9.3 sind identisch zu denen der Anzeigefläche „Automatikprüfung“.

Siehe Kapitel 9.3 für eine detaillierte Beschreibung zur Verwaltung von: Datenbanken, Kunden, Abteilungen und Prüflingen.

Tabelle 1:

Funktionsumfang Anzeigefläche „

Datenbank-Verwaltung“

Anzeigefläche DB-Verwaltung

Datenbank

(Kap. 9.3.2)

Kunde

(Kap. 9.3.3)

Abteilung

(Kap. 9.3.4)

Prüfling

(Kap. 9.3.5)

Erstellen

X X X

Ändern

- X X

Kopieren

- X -

Löschen

- X X

Tabelle 2: Funktionsumfang Anzeigefläche „Automatikprüfung“

Anzeigefläche Autom.prüfung

Datenbank

(Kap. 9.3.2)

Kunde

(Kap. 9.3.3)

Abteilung

(Kap. 9.3.4)

Prüfling

(Kap. 9.3.5)

Erstellen

X X X

Ändern

- X X

Kopieren

- - -

Löschen

- - -

11.3 Allgemeiner Prüfablauf

Beginn

Navigieren Sie durch das nebenstehende Icon zur Anzeigefläche „Automatikprüfung“.

In der Anzeigefläche „Automatikprüfung“ sind folgende Auswahlen zu treffen:

Datenbank

Bestehende DB wählen

Kunde

Bestehenden Kunde wählen

Abteilung

Bestehende Abt. wählen

Prüflingseintrag

Bestehende Ident-Nr.

oder Bezeichnung wählen

Prüflinge anderer Datenbanken

werden nach Auswahl nicht mehr

angezeigt

Prüflinge anderer Kunden

werden nach Auswahl nicht

mehr angezeigt

Bei angewählter Abteilung:

Alle Prüflinge mit entsprechender Abteilung

werden angezeigt

Bei Abteilung (leer) gewählt:

Alle Prüflinge ohne Abteilungszuordnung

werden angezeigt

Bei Abteilung (alle Anzeigen) gewählt:

Alle Prüflinge werden angezeigt

Automatikprüfung

Start der Automatikprüfung

Prüfbeginn nach Prüfling

zugeordneter Norm

Nach Auswahl von „Datenbank“, „Kunde“, („Abteilung“) und „Prüfling“, erscheint die Schaltfläche „Start“.

 Berühren Sie die Schaltfläche „Start“ und folgen

Sie den Anweisungen auf dem Display

Sichtkontrolle

Sie gelangen zur Anzeigefläche „…-Sichtkontrolle“ Je nach Prüfling zugeordneter Sichtkontrolle:

o Standard Sichtkontrolle o Erweiterte Sichtkontrolle o Kundenspezifische Sichtkontrolle

 Führen Sie die Sichtkontrolle durch

11.3.2.1 Keine Mängel vorhanden

Standard Sichtkontrolle

 Betätigen Sie die Schaltfläche „OK“

Erweiterte- und kundenspez. Sichtkontrolle

 Betätigen Sie die Schaltflächen

„Alle OK“ „Start“

11.3.2.2 Mängel vorhanden

Standard Sichtkontrolle

 Betätigen Sie die Schaltfläche „Fehler“

Erweiterte- und kundenspez. Sichtkontrolle

 Betätigen Sie die Schaltfläche „F“,

pro fehlerhafte Prüffrage oder N.V. für nicht vorhanden.

 Betätigen Sie die Schaltfläche „Start“

Bei bestandener Prüfung gelangen Sie zum nächsten Prüfschritt des vorprogrammierten Prüfablaufes.

Bei nicht bestandener Prüfung wird der Prüfablauf automatisch abgebrochen.

Prüfablauf des Prüflings

 Beachten Sie die Hinweise auf dem Display

o Je nach Prüfablauf müssen einzelne

Messungen durch Betätigen der Schaltfläche „Start“ aktiviert werden

o Bei einem fehlerhaften Einzelergebnis wird

die Messung automatisch abgebrochen

11.3.3.1 Automatikprüfung Beenden

 Durch Betätigen der Schaltfläche „Stopp“ wird

der Prüfablauf abgebrochen

Sie gelangen zurück zur Anzeigefläche „Automatikprüfung“

11.3.3.2 Automatikprüfung Unterbrechen

 Durch Betätigen der Schaltfläche „Pause“ wird

die Messaufnahme unterbrochen

(Bspw. bei einem Positionswechsel der Abgreifklemme oder Prüfspitze, zur Vermeidung einer Fehlmessung)

 Durch Betätigen der Schaltfläche „Weiter“ wird

die Messaufnahme fortgeführt

Achtung, die Prüfspannung bleibt während einer unterbrochenen bzw. pausierten Prüfung bestehen und liegt weiterhin am Prüfling an!

11.3.3.3 Messwerte zurücksetzen

 Durch Betätigen der Schaltfläche „Reset“, können

fehlerhafte Messwerte gelöscht und die Prüfdauer zurückgesetzt werden

(Das Zurücksetzen der Messwerte funktioniert nur bei laufender Prüfung, nicht wenn die Prüfung unterbrochen ist.)

Nach Beendigung des Prüfablaufs gelangen Sie zur

Anzeigefläche „Testergebnis“.

Auswertung

Sie erhalten die Meldung

„Test erfolgreich“ bzw. „Test fehlgeschlagen“

 Scrollen Sie zum Ende des

Testergebnisses und wählen Sie die Prüfungsart

(Wiederholungs-, Änderungs-, Instandsetzungs- bzw. Eingangsprüfung)

In der Zeile „Bemerkung“ können Sie eine ergänzende Anmerkung eintragen

 Sie können zwischen folgenden Schaltflächen wählen.

„Drucken“

(sofern Option vorhanden)

„Verwerfen“

„Speichern“„

11.3.4.1 Drucken

 Betätigen Sie zum Drucken der Prüfung die

Schaltfläche „Drucken“ und folgen Sie den Anweisungen auf dem Touchscreen.

(Der Gerätetester muss mit dem optionalen Protokolldrucker per Bluetooth® verbunden sein)

11.3.4.2 Verwerfen

 Betätigen Sie zum Verwerfen der Prüfung die

Schaltfläche „Verwerfen“ und bestätigen Sie die Kontrollabfrage auf dem Display mit „Ja“.

Sie gelangen zurück zur Anzeigefläche „Automatikprüfung“

11.3.4.3 Speichern

 Betätigen Sie zum Speichern der Prüfung die

Schaltfläche „Speichern“.

Die Prüfdaten werden automatisch in der Datenbank gespeichert und können per PC ausgelesen werden.

Sie gelangen zurück zur Anzeigefläche „Automatikprüfung“ Der Automatik Prüfvorgang ist beendet.

BENNING ST 755/ ST 760

12 Manuelle Prüfung nach VDE 0701-0702

12.1 Übersicht der Normangaben

Schutzklasse I

(SK I)

Schutzklasse II

(SK II)

Schutzklasse III

(SK III)

5.1*) Prüfumfang: *)angegebene Ziffern beziehen sich auf VDE 0701-0702:2008-06

5.2 Sichtprüfung

auf erkennbare Mängel und Eignung für den Einsatzbereich:

 Anschlussleitungen/

Steckverbindungen

 Gehäuse, Zugentlastung,

Biege-, Knickschutz…

X X X

5.3 Prüfung des Schutzleiters

Durchgang zwischen Schutzkontakt des Netzsteckers und berührbaren leitfähigen Teilen des Gerätes, bzw. der Gerätesteckvorrichtung.

Für Leitungen mit einem Bemessungsstrom ≤ 16,0 A bis 5 m: ≤ 0,3 Ω je weitere 7,5 m zusätzlich: 0,1 Ω maximal: 1,0 Ω Für Leitungen mit höheren Bemessungsströmen gilt der berechnete ohmsche Widerstandswert

--- ---

5.4 Messung des Isolationswiderstandes3

Allgemein ≥ 1,0 MΩ für den Nachweis der sicheren Trennung ≥ 2,0 MΩ bei Geräten mit Heizelementen ≥ 0,3 MΩ bei Geräten mit Heizelementen > 3,5 kW1 ≥ 0,3 MΩ Wird bei Geräten mit Heizelementen und einer Leistung

P > 3,5 kW der Grenzwert unterschritten, gilt das Gerät dennoch als einwandfrei, wenn der Grenzwert des Schutzleiterstromes nicht überschritten wird.

≥ 2 MΩ

≥ 0,25 MΩ

5.5 Messung des Schutzleiterstroms

2, 3

≤ 3,5 mA4

an leitfähigen Bauteilen mit Schutzleiterverbindung 1 mA/ kW bis max. 10 mA bei Geräten mit

Heizelementen einer Gesamtleistung über 3,5 kW

--- ---

5.6 Messung des Berührungsstroms3

≤ 0,5 mA

an leitfähigen Bauteilen ohne Schutzleiterverbindung

≤ 0,5 mA

an leitfähigen

Bauteilen

---

5.7 Nachweis der sicheren Trennung (SELV, PELV)3

Für Geräte, die durch einen Sicherheitstransformator oder ein Schaltnetzteil eine SELV oder PELV- Spannung erzeugen.

Nachweis der Bemessungsspannung: (Übereinstimmung mit den Vorgaben (SELV/PELV)

 Messung der Ausgangsspannung (z.B. an Ladegeräten, Netzteilen): max. 25 V AC bzw.

60 V DC für berührbare aktive Teile

 Messung des Isolationswiderstandes (Primär / Sekundär)  Messung des Isolationswiderstandes (zw. berührbaren leitfähigen Teilen und aktiven Teilen

des SELV/ PELV Stromkreises)

5.8/ Funktionsprüfung

5.10

Funktion von Schutzeinrichtungen und Funktionsprobe.

Auswertung, Beurteilung, Dokumentation

Ergänzende Hinweise zur Tabelle nach VDE 0701-0702:

Wird bei Geräten der Schutzklasse I mit Heizelementen > 3,5 kW Gesamtleistung der erforderliche Isolationswiderstand nicht erreicht,

gilt das Gerät dennoch als einwandfrei, wenn der Schutzleiterstrom die Grenzwerte von 5.5 nicht überschreitet.

Werden bei den genannten Isolationswiderstandsmessungen bei SK I oder SK II

 nicht alle Teile vollständig erfasst (z. B. wenn Relais, Halbleiterbauteile eine Durchleitung verhindern) oder  wurde sie bei Geräten mit Heizelementen > 3,5 kW mit einem negativen Ergebnis abgeschlossen,

darf das Ersatz-Ableitstrommessverfahren nicht angewendet werden!

Es muss die direkte Messung oder das Differenzstrommessverfahren angewendet werden.

Zusätzliche Prüfungen für Geräte mit einer sekundären Ausgangsspannung, z. B. Trenntransformatoren, Ladegeräte, Wandler,

Netzteile:

1. Isolationswiderstandsmessung zwischen der Sekundärseite und der Primärseite.

2. Isolationswiderstandsmessung zwischen der Sekundärseite und dem Körper des Arbeitsmittels

3. Berührungsstrommessungen der sekundären Spannungsausgänge (außer SK III)

4. Messen der Leerlauf-/Ausgangsspannung.

Beim Überschreiten des Grenzwertes (Schutzleiterstrom) ist festzustellen, ob durch Produktnormen, bzw. Herstellerangaben andere Grenzwerte gelten.

12.2 Prüfablauf Übersicht

SK I

SK II

SK III

VDE 0701-0702

Geräte ohne Schutzleiter (PE)

Schutzklasse II (SK II)

Geräte mit Kleinspannung

(SELV/ PELV)

Schutzklasse III (SK III)

Geräte mit Schutzleiter (PE)

Schutzklasse I (SK I)

Sichtkontrolle

(Standard, Erweitert,

Kundenspezifisch)

Sichtkontrolle bestanden?

 RPE (Schutzleiterwiderstand)  RISO-1 (Isolationswiderstand LN-PE)  RISO-2 (Isolationswiderstand Sek.-PE)  RISO-3 (Isolationswiderstand LN-Sek.)  RISO-4 (Iso.widerstand LN-berürbare Teile ohne PE)  IPE (Schutzleiterstrom)  IBer. (Berührungsstrom)  Funkt. (Funktionsprüfung)  Kabel (Durchgangsprüfung)  Ua (Ausgangsspannung)  PRCD (ortsveränderliche Fehlerstrom Schutzeinrichtung)

 RISO-1 (Isolationswiderstand LN-Körper)  RISO-2 (Isolationswiderstand Sek.-Lörper)  RISO-3 (Isolationswiderstand LN-Sek.)  IBer. (Berührungsstrom)  Funkt. (Funktionsprüfung)  Kabel (Durchgangsprüfung)  Ua (Spannung Ausgang)

 RISO-1 (Isolationswiderstand LN-Körper)  RISO-2 (Isolationswiderstand Sek.-Körper)  RISO-3 (Isolationswiderstand LN-Sek.)  Ua (Spannung Ausgang)

Prüfung bestanden?

Test fehlgeschlagen

Test erfolgreich

Nein

Einzelprüfungen:

Die Spezifikation,

Auswahl und

Reihenfolge der

Einzelprüfungen wird

durch die prüfende

Elektrofachkraft

festgelegt

12.3 Erläuterung

Die manuelle Prüfung nach VDE 0701-0702 dient der Überprüfung nach Instandsetzung, Änderung und zur Wiederholungsprüfung elektrischer Geräte. Eine Wiederholungsprüfung darf erst nach erfolgter Fehlerbeseitigung ausgeführt werden.

In Kapitel 12.4 ist allgemein beschrieben, wie Sie Prüflinge individuell prüfen können.

Je nach Schutzklasse des Prüflings, werden Ihnen vorprogrammierte Einzelprüfungen im ST 755/ ST 760 angeboten.

Die Spezifikation, Auswahl und Reihenfolge der Einzelprüfungen, wird durch die verantwortliche Elektrofachkraft festgelegt.

Geltende Vorschriften befinden sich in der aktuellen VDE/ IEC-Norm und den bestehenden Herstellervorgaben des Prüflings.

12.4 Allgemeiner Prüfablauf

Beginn

Navigieren Sie über das „Hauptmenü“ zum nebenstehenden Icon „VDE 0701-0702“.

In der Anzeigefläche „Prf.: VDE 0701-0702“ muss die entsprechende Schutzklasse des Prüflings getroffen werden:

 Wählen Sie die entsprechende Schutzklasse des

Prüflings

o Geräte mit Schutzleiter (PE)

Schutzklasse I (SK I)

o Geräte ohne Schutzleiter (PE)

Schutzklasse II (SK II)

o Geräte die nur mit Kleinspannung

(SELV/ PELV) betrieben werden. Schutzklasse III (SK III)

Sie gelangen zur Anzeigefläche „VDE 0701-0702“

(Bsp.:Anzeigefläche für Prüflinge nach SK I)

Sichtkontrolle

 Berühren Sie die rechte Seite der

Zeile „Sichtkontrolle“ um die Auswahlmöglichkeiten einzusehen

 Wählen Sie zwischen:

o Standard Sichtkontrolle o Erweiterte Sichtkontrolle o Kundenspezifische Sichtkontrolle

 Führen Sie die Sichtkontrolle durch

12.4.2.1 Keine Mängel vorhanden

Standard Sichtkontrolle

 Bestätigen Sie mit der Schaltfläche „OK“

Erweiterte- und kundenspez. Sichtkontrolle

 Bestätigen Sie mit den Schaltflächen

„Start Sichtkontrolle“ „Alle OK“ „Start“

Sie können den Prüfling weiter testen.

12.4.2.2 Mängel vorhanden

Standard Sichtkontrolle

 Betätigen Sie die Schaltfläche „Fehler“

Erweiterte- und kundenspez. Sichtkontrolle

 Betätigen Sie die Schaltflächen „F“,

pro fehlerhafter Prüffrage oder N.V. für nicht vorhanden

 Betätigen Sie die Schaltfläche „Start“

Sie können den Prüfling weiter testen. Beachten Sie die Mängel der Sichtkontrolle!

Der Prüfling darf nicht elektrisch getestet werden, wenn schwerwiegende Mängel bei der Sichtkontrolle erkannt wurden und daraus eine Gefährdung für Personen ausgeht.

12.4.2.3 Prüffrage Deaktivieren

Erweiterte- und kundenspezifische Sichtkontrolle

 Vor dem Start der Sichtkontrolle können Sie die

On-/ Off-Slider zum aktivieren/ deaktivieren von Prüffragen verwenden

Um alle ON-/ OFF-Slider gleichzeitig zu aktivieren/ deaktivieren,

können Sie die Schaltfläche „Alle inaktiv“ bzw. „Alle aktiv“

verwenden.

Auswahl der Einzelprüfungen

 Wählen Sie eine Einzelprüfung und folgen Sie den

Anweisungen auf dem Display

(Bsp.: Anzeigefläche für Prüflinge nach SK I)

„Grenzwerte“ sowie die „Umpolzeit“ können auf entsprechenden

Einzelprüfung-Anzeigeflächen geändert werden

 Betätigen Sie dazu die Schaltfläche

„Grenzwerte“ bzw. „Umpolzeit“ und ändern Sie die Einstellungswerte

Geänderte „Grenzwerte“ sowie die „Umpolzeit“ bleiben nur für die Dauer der Prüfung aktiv.

Prüfungen im manuellen Modus laufen standardmäßig ohne zeitliche Begrenzung (Testzeit = 0 Sek.). Der Prüfer muss aufgrund der aktuellen Anzeigewerte im Display entscheiden, ob die Prüfung beendet werden kann.

Eine Pol-Umschaltung muss manuell durch die Schaltfläche „L<->N“ bzw. „N<->L“ betätigt werden,

wenn keine „Testzeit“ für die Umpolung angegeben

wurde.

12.4.3.1 Einzelprüfung Starten

 Durch Betätigen der Schaltfläche „Start“

beginnen Sie die ausgewählte Einzelprüfung

12.4.3.2 Einzelprüfung Beenden

 Durch Betätigen der Schaltfläche „Stopp“

beenden Sie die aktuelle Einzelprüfung

Sie gelangen zur Ergebnis-Anzeigefläche der gewählten Einzelprüfung

Auf dem Display erscheint die Meldung

„Prüfling in Ordnung“ bzw. „Prüfling fehlerhaft“

 Durch betätigen der Schaltfläche „Start“ beginnt

die Prüfung erneut

 Durch betätigen der Schaltfläche „Zurück“

gelangen Sie zurück zur Auswahl der Einzelprüfungen.

12.4.3.3 Einzelprüfung Unterbrechen

 Durch Betätigen der Schaltfläche „Pause“ wird

die Messaufnahme unterbrochen.

(Bspw. bei einem Positionswechsel der Abgreifklemme oder Prüfspitze, zur Vermeidung einer Fehlmessung)

 Durch Betätigen der Schaltfläche „Weiter“ wird

die Messaufnahme fortgeführt

Achtung, die Prüfspannung bleibt während einer unterbrochenen bzw. pausierten Prüfung bestehen und liegt weiterhin am Prüfling an!

12.4.3.4 Messwerte zurücksetzen

 Ein fehlerhafter Messwert kann durch die

Schaltfläche „Reset“ gelöscht werden

(Das Zurücksetzen der Messwerte funktioniert nur bei laufender Prüfung, nicht wenn die Prüfung unterbrochen ist.)

12.4.3.5 Prüfspannung Umpolen

 Bei Einzelprüfungen die eine Umpolung der

Prüfspannung benötigen, können Sie durch Betätigen der Schaltflächen „L<->N“ und „N<->L“ die Umpolung veranlassen

Auswertung

 Betätigen Sie nach Abschluss aller notwendigen

Einzelprüfungen die Schaltfläche „Fertig“ auf der Anzeigefläche „VDE 0701-0702“

Sie erhalten die Meldung

„Test erfolgreich“ bzw. „Test fehlgeschlagen“

Sie gelangen zur Anzeigefläche „Testergebnis“

 Betätigen Sie die Zeile „Ändern“ auf der rechten

Seite der Anzeigefläche „Testergebnis“

Sie gelangen zur Anzeigefläche „Geräte-Suche“

 Weisen Sie das Testergebnis einem

bestehenden Prüfling zu oder

 Erstellen Sie einen neuen Prüfling und weisen

Sie diesem das Testergebnis zu.

 Scrollen Sie zum Ende des Testergebnisses und

wählen Sie die entsprechende Prüfungsart

Wiederholungs-, Änderungs-, Instandsetzungs- bzw. Eingangsprüfung

In der Zeile „Bemerkung“ können Sie eine ergänzende Anmerkung eintragen

Sie können zwischen folgenden Schaltflächen wählen

„Drucken“

(sofern Option

vorhanden)

„Verwerfen“

„Speichern“

„Zurück“

12.4.4.1 Drucken

 Betätigen Sie zum Drucken der Prüfung die

Schaltfläche „Drucken“.

(Der Gerätetester muss mit dem optionalen Protokolldrucker per Bluetooth® verbunden sein)

12.4.4.2 Verwerfen

 Betätigen Sie zum Verwerfen der Prüfung die

Schaltfläche „Verwerfen“ und bestätigen Sie die Kontrollabfrage auf dem Display mit „Ja“.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

12.4.4.3 Speichern

 Betätigen Sie zum Speichern der Prüfung die

Schaltfläche „Speichern“.

Die Prüfdaten werden automatisch in der Datenbank gespeichert und können über die BENNING PC-Software ausgelesen werden.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

12.4.4.4 Zurück

 Über die Schaltfläche „Zurück“ gelangen Sie

ohne „Drucken“, „Verwerfen“ oder „Speichern“

zurück zur Anzeigefläche „VDE 0701-0702“

Der manuelle Prüfvorgang ist beendet.

BENNING ST 755/ ST 760

13 Manuelle Prüfung nach VDE 0751-1 (EN/ IEC 62353)

13.1 Übersicht der Normangaben

Schutzklasse I (SK I)

Schutzklasse II (SK II)

5.1* Prüfumfang: *) angegebene Ziffern beziehen sich auf VDE 0751-1:2015-10 (EN/ IEC 62353)

5.2 Sichtprüfung/ Inspektion

Auf äußerlich erkennbare Schäden an:

 Anschlussleitungen Steckverbindungen

 Gehäuse  Zugentlastung, Biege-,

Knickschutz…

X X

5.3.2 Messung des Schutzleiterwiderstandes

Durchgang zwischen Schutzkontakt des Netzsteckers und berührbaren leitfähigen Teilen des Gerätes, bzw. der Gerätesteckvorrichtung

ME-Gerät ohne abn. Netzanschlussleitung: ≤ 0,3 Ω ME-Gerät mit abn. Netzanschlussleitung: ≤ 0,2 Ω Abnehmbare Netzanschlussleitung: ≤ 0,1 Ω Abn. Netzanschlussleitung + ME-Gerät: ≤ 0,3 Ω ME-Gerät mit Festanschluss: ≤ 0,3 Ω System mit Mehrfachsteckdose: ≤ 0,5 Ω

---

5.3.3 Messung des Isolationswiderstandes

LN gegen PE ≥ 2,0 MΩ LN gegen ber. Leitf. Teile ohne PE ≥ 7,0 MΩ LN gegen Sekundär Typ B ≥ 2,0 MΩ LN gegen Sekundär Typ F ≥ 70,0 MΩ Sek gegen PE Typ F ≥ 70,0 MΩ

LN gegen ber. Leitf. Teile ohne PE ≥ 7,0 MΩ LN gegen Sekundär Typ B ≥ 7,0 MΩ LN gegen Sekundär Typ F ≥ 70,0 MΩ Sek gegen PE Typ F ≥ 70,0 MΩ

5.3.4 Messung der Ableitströme:

5.3.3.2 Geräteableitstrom

Ersatzmessung: Direkt- / Differenzstrommessung:

5.3.3.3 Ableitstrom Anwendungsteil

Ersatzmessung (AC*): Direktmessung (AC*):

Typ B

≤ 1000 µA ≤ 500 µA

---

Typ BF

≤ 1000 µA ≤ 500 µA

≤ 5000 µA ≤ 5000 µA

Typ CF

≤ 1000 µA ≤ 500 µA

≤ 50 µA ≤ 50 µA

Typ B

≤ 500 µA ≤ 100 µA

---

Typ BF

≤ 500 µA ≤ 100 µA

≤ 5000 µA ≤ 5000 µA

Typ CF

≤ 500 µA ≤ 100 µA

≤ 50 µA ≤ 50 µA

5.4 Funktionsprüfung / Funktionstest

Funktion von Sicherheitseinrichtungen und Funktionsprobe.

6. Auswertung, Beurteilung, Dokumentation

(Kontrolle und Vorbereitung auf den bestimmungsgemäßen Gebrauch)

*Anmerkung1: Die VDE 0751-1:2015-10 (EN/ IEC 62353) enthält kein Messverfahren und zulässigen Werte für Geräte, die DC Ableitströme erzeugen. In diesem Fall sollte der Hersteller Angaben in den Begleitpapieren machen.

*Anmerkung 2: Besondere Anforderungen“ können andere Werte für den Ableitstrom zulassen. *Anmerkung 3: In der aktuellen Ausgabe der VDE 0751-1 ist die Messung des Isolationswiderstandes gefordert, wenn diese

„zweckmäßig“ erscheint. Die Isolationsmessung darf nicht durchgeführt werden, wenn diese laut Herstellerangaben in den Begleitpapieren ausgeschlossen wurde. Grenzwerte für Isolationswiderstand sind in der VDE 0751-1:2015-10 (EN/ IEC 62353) vorgegeben, zusätzlich können Empfehlungen des Herstellers oder frühere gemessene Werte herangezogen werden.

13.2 Prüfablauf Übersicht

SK I SK II

VDE 0751-1

Geräte ohne Schutzleiter (PE)

Schutzklasse II (SK II)

Geräte mit Schutzleiter (PE)

Schutzklasse I (SK I)

Sichtkontrolle

(Standard, Erweitert,

Kundenspezifisch)

Sichtkontrolle bestanden?

 RPE (Schutzleiterwiderstand)  RISO-1 (Isolationswiderstand LN-PE)  RISO-2 (Isolationswiderstand Sek.-PE)  RISO-3 (Isolationswiderstand LN-Sek.)  RISO-4 (Iso.widerstand o.test LN-berürbare Teile ohne PE)  IAbl. (Geräteableitstrom)  IPAbl. (Patientenableitstrom)  Funkt. (Funktionsprüfung)  Kabel (Durchgangsprüfung)

 RISO-1 (Isolationswiderstand LN-Körper)  RISO-2 (Isolationswiderstand Sek.-Körper)  RISO-3 (Isolationswiderstand LN-Sek.)  IAbl. (Geräteableitstrom)  IPAbl. (Patientenableitstrom)  Funkt. (Funktionsprüfung)  Kabel (Durchgangsprüfung)

Prüfung bestanden?

Test fehlgeschlagen Test erfolgreich

Nein

Einzelprüfungen:

Die Spezifikation,

Auswahl und

Reihenfolge der

Einzelprüfungen wird

durch die prüfende

Elektrofachkraft

festgelegt

13.3 Erläuterung

Die manuelle Prüfung nach VDE 0751-1 dient der Überprüfung nach Instandsetzung, Änderung und zur Wiederholungsprüfung von medizinischen elektrischen Geräten (ME-Prüflinge).

Eine Wiederholungsprüfung darf erst nach Fehlerbeseitigung ausgeführt werden.

In Kapitel 13.4 ist allgemein beschrieben, wie Sie ME-Prüflinge individuell prüfen können.

Je nach Schutzklasse des ME-Prüflings, werden Ihnen vorprogrammierte Einzelprüfungen im ST 760/ ST 755 angeboten.

Die Spezifikation, Auswahl und Reihenfolge der Einzelprüfungen, wird durch die verantwortliche Elektrofachkraft festgelegt.

Geltende Vorschriften befinden sich in der aktuellen VDE/ IEC-Norm und den bestehenden Herstellervorgaben des Prüflings.

13.4 Allgemeiner Prüfablauf

Beginn

Navigieren Sie über das „Hauptmenü“ zum nebenstehenden Icon „VDE 0751-1“.

In der Anzeigefläche „Prf.: VDE 0751-1 / EN 62353“ muss die entsprechende Schutzklasse des Prüflings getroffen werden:

 Wählen Sie die entsprechende Schutzklasse des

Prüflings

o Geräte mit Schutzleiter (PE)

Schutzklasse I (SK I)

o Geräte ohne Schutzleiter (PE)

Schutzklasse II (SK II)

Sie gelangen zur Anzeigefläche „VDE 0751 1 / EN 62353“

(Bsp.:Anzeigefläche für Prüflinge nach SK I)

Sichtkontrolle

 Berühren Sie die rechte Seite der

Zeile „Sichtkontrolle“ um die Auswahlmöglichkeiten einzusehen

 Wählen Sie zwischen:

o Standard Sichtkontrolle o Erweiterte Sichtkontrolle o Kundenspezifische Sichtkontrolle

 Führen Sie die Sichtkontrolle durch

13.4.2.1 Keine Mängel vorhanden

Standard Sichtkontrolle

 Bestätigen Sie mit der Schaltfläche „OK“

Erweiterte- und kundenspez. Sichtkontrolle

 Bestätigen Sie mit den Schaltflächen

„Start Sichtkontrolle“ „Alle OK“ „Start“

 Sie können den Prüfling weiter testen.

13.4.2.2 Mängel vorhanden

Standard Sichtkontrolle

 Betätigen Sie die Schaltfläche „Fehler“

Erweiterte- und kundenspez. Sichtkontrolle

 Betätigen Sie die Schaltflächen „F“,

pro fehlerhafter Prüffrage oder N.V. für nicht vorhanden

 Betätigen Sie die Schaltfläche „Start“

Sie können den Prüfling weiter testen. Beachten Sie die Mängel der Sichtkontrolle!

Der Prüfling darf nicht elektrisch getestet werden, wenn schwerwiegende Mängel bei der Sichtkontrolle erkannt wurden und daraus eine Gefährdung für Personen ausgeht.

13.4.2.3 Prüffrage Deaktivieren

Erweiterte- und kundenspezifische Sichtprüfung

o Vor dem Start der Sichtkontrolle können Sie

die On-/ Off-Slider zum aktivieren/ deaktivieren von Prüffragen verwenden

Um alle ON-/ OFF-Slider gleichzeitig zu aktivieren/ deaktivieren,

können Sie die Schaltfläche „Alle inaktiv“ bzw. „Alle aktiv“

verwenden.

Auswahl der Einzelprüfungen

 Wählen Sie eine Einzelprüfung und folgen Sie den

Anweisungen auf dem Display

(Bsp.: Anzeigefläche für Prüflinge nach SK I)

„Grenzwerte“ sowie die „Umpolzeit“ können auf jeder

entsprechenden Einzelprüfung-Anzeigefläche geändert werden

 Betätigen Sie dazu die Schaltfläche

„Grenzwerte“ bzw. „Umpolzeit“ und ändern Sie

den entsprechenden Einstellungswert

Geänderte „Grenzwerte“ sowie die „Umpolzeit“ bleiben nur für die Dauer der Prüfung aktiv.

Eine Pol-Umschaltung muss manuell durch die Schaltfläche „L<->N“ bzw. „N<->L“ betätigt werden, wenn keine „Testzeit“ für die Umpolung angegeben wurde.

13.4.3.1 Einzelprüfung Starten

 Durch Betätigen der Schaltfläche „Start“

beginnen Sie die ausgewählte Einzelprüfung

13.4.3.2 Einzelprüfung Beenden

 Durch Betätigen der Schaltfläche „Stopp“

beenden Sie die aktuelle Einzelprüfung

Sie gelangen zur Ergebnis-Anzeigefläche der gewählten Einzelprüfung

Auf dem Display erscheint die Meldung

„Prüfling in Ordnung“ bzw. „Prüfling fehlerhaft“

 Durch wiederholtes Betätigen der

Schaltfläche „Start“ beginnt die Prüfung erneut

 Durch Betätigen der Schaltfläche „Zurück“

gelangen Sie zurück zur Auswahl der Einzelprüfungen.

13.4.3.3 Einzelprüfung Unterbrechen

 Durch Betätigen der Schaltfläche „Pause“ wird

die Messaufnahme unterbrochen.

(Bspw. bei einem Positionswechsel der Abgreifklemme oder Prüfspitze, zur Vermeidung einer Fehlmessung)

 Durch Betätigen der Schaltfläche „Weiter“ wird

die Messaufnahme fortgeführt

Achtung, die Prüfspannung bleibt während einer unterbrochenen bzw. pausierten Prüfung bestehen und liegt weiterhin am Prüfling an!

 Ein fehlerhafter Messwert kann durch die

Schaltfläche „Reset“ gelöscht werden

(Das Zurücksetzen der Messwerte funktioniert nur bei laufender Prüfung, nicht wenn die Prüfung unterbrochen ist.)

13.4.3.4 Prüfspannung Umpolen

 Bei Einzelprüfungen die eine Umpolung der

Prüfspannung benötigen, können Sie durch Betätigen der Schaltflächen „L<->N“ und „N<->L“ die Umpolung veranlassen

Auswertung

 Betätigen Sie nach Abschluss aller notwendigen

Einzelprüfungen die Schaltfläche „Fertig“ auf der Anzeigefläche „VDE 0751-1 / EN 62353“

Sie erhalten die Meldung

„Test erfolgreich“ bzw. „Test fehlgeschlagen“

Sie gelangen zur Anzeigefläche „Testergebnis“

 Betätigen Sie die Zeile „Ändern“ auf der

rechten Seite der Anzeigefläche „Testergebnis“

Sie gelangen zur Anzeigefläche „Geräte-Suche“

 Weisen Sie das Testergebnis einem

bestehenden Prüfling zu oder

 Erstellen Sie einen neuen Prüfling und weisen

Sie diesem das Testergebnis zu.

 Scrollen Sie zum Ende des Testergebnisses

und wählen Sie die entsprechende Prüfungsart:

Wiederholungs-, Änderungs-, Instandsetzungs- bzw. Eingangsprüfung

In der Zeile „Bemerkung“ können Sie eine ergänzende Anmerkung eintragen

Sie können zwischen folgenden Schaltflächen wählen.

„Drucken“

(sofern Option

vorhanden)

„Verwerfen“

„Speichern“

„Zurück“

13.4.4.1 Drucken

 Betätigen Sie zum Drucken der Prüfung die

Schaltfläche „Drucken“.

(Der Gerätetester muss mit dem optionalen Protokolldrucker per Bluetooth® verbunden sein)

13.4.4.2 Verwerfen

 Betätigen Sie zum Verwerfen der Prüfung die

Schaltfläche „Verwerfen“ und bestätigen Sie die Kontrollabfrage auf dem Display mit „Ja“.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

13.4.4.3 Speichern

 Betätigen Sie zum Speichern der Prüfung die

Schaltfläche „Speichern“.

Die Prüfdaten werden automatisch in der Datenbank gespeichert und können über die BENNING PC-Software ausgelesen werden.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

13.4.4.4 Zurück

 Über die Schaltfläche „Zurück“ gelangen Sie ohne

„Drucken“, „Verwerfen“ oder „Speichern“ zurück

zur Anzeigefläche „VDE 0751-1 / EN 62353“

Der manuelle Prüfvorgang ist beendet.

BENNING ST 755/ ST 760

14 Manuelle Prüfung nach VDE 0544-4 (EN/ IEC 60974-4)

14.1 Übersicht der Normangaben

Schutzklasse I (SK I)

Schutzklasse II (SK II)

5* Prüfumfang: *) angegebene Ziffern beziehen sich auf VDE 0544-4:2017-05 (EN 60974-4:2016)

5.1 Sichtprüfung

nachfolgende Punkte sind zu prüfen:

 Brenner/

Elektrodenhalter

 Netzversorgung  Schweißstromkreis  Gehäuse…

X X

5.2 Durchgängigkeit des Schutzleiterstromkreises

Widerstand zwischen einem zu Schutzzwecken an den Schutzleiter angeschlossenen leitfähigen Teil und dem Schutzkontakt des Netz- oder Gerätesteckers bzw. der Schutzleiteranschlussstelle des Gerätes

Für Leitungen mit einem Bemessungsstrom ≤ 16 A bis 5 m: ≤ 0,3 Ω je weitere 7,5 m zusätzlich: 0,1 Ω maximal: 1,0 Ω Für Leitungen mit höheren Bemessungsströmen gilt der berechnete ohmsche Widerstandswert.

---

5.3 Isolationswiderstand

Netzstromkreis gegen Schweißstromkreis ≥ 5,0 MΩ Schweißstromkreis gegen

Schutzleiterstromkreis ≥ 2,5 MΩ Netzstromkreis gegen Schutzleiterstromkreis ≥ 2,5 MΩ

Netzstromkreis gegen Schweißstromkreis ≥ 5,0 MΩ

Netzstromkreis gegen erreichbare Oberflächen ≥ 5,0 MΩ

5.4 Berührungsstrom des Schweißstromkreises



Schweißausgänge gegen

Schutzleiteranschluss

Wechselstrom Effektivwert ≤ 10,0 mA

Effektivwert ≤ 10,0 mA

5.5 Berührungsstrom bei Normalbetrieb

für berührbare leitende Oberflächen, die nicht am Schutzleiterstromkreis angeschlossen sind.

Effektivwert ≤ 0,5 mA

5.6 Schutzleiterstrom

Effektivwert ≤ 10,0 mA

---

5.7 Leerlaufspannung

 Umgebung mit erhöhter

elektrischer Gefährdung

 Umgebung ohne erhöhte

elektrische Gefährdung

U0 Scheitelwerte

≤ U0 x 1,15

und die in

Tabelle 13

der

IEC 60974-1

angegebenen Werte nicht überschreiten.

 113 V DC Scheitelwert 68 V AC Scheitelwert 48 V AC Effektivwert

 113 V DC Scheitelwert 113 V AC Scheitelwert 80 V AC Effektivwert

6 Funktionsprüfung / Funktionstest

Funktion von Sicherheitseinrichtungen und Funktionsprobe.

7 Auswertung, Beurteilung, Dokumentation

Kontrolle und Vorbereitung auf den bestimmungsgemäßen Gebrauch

Schweißvorrichtungen, die nicht nach EN/ IEC 60974-1 gebaut sind (z.B. vor dem Datum der Veröffentlichung der ersten Ausgabe (1989) gebaut) könnten nicht alle Anforderungen dieser Norm erfüllen. In diesem Falle sollte der Prüfer in seinem Bericht Folgendes angeben:

- Die Anforderungen, die nicht erfüllt sind;

- Das Ausmaß, zu dem die Anforderungen nicht erfüllt wurde;

- Die davon abzuleitende Risikobeurteilung;

- Die Korrekturmaßnahmen, falls erforderlich.

Der Bericht sollte den Eigentümer in die Lage versetzen, eine geeignete Entscheidung zur weiteren Verwendung des Gerätes zu treffen.

14.2 Prüfablauf Übersicht

SK I SK II

VDE 0544-4

Geräte ohne Schutzleiter (PE)

Schutzklasse II (SK II)

Geräte mit Schutzleiter (PE)

Schutzklasse I (SK I)

Sichtkontrolle

(Standard, Erweitert,

Kundenspezifisch)

Sichtkontrolle bestanden?

 RPE (Schutzleiterwiderstand)  RISO-1 (Isolationswiderstand LN-PE)  RISO-2 (Isolationswiderstand Sek.-PE)  RISO-3 (Isolationswiderstand LN-Sek.)  RISO-4 (Iso.widerstand LN-berührbare Teile ohne PE)  IPE (Schutzleiterstrom)  IBer. (Berührungsstrom)  Funkt. (Funktionsprüfung)  Kabel (Durchgangsprüfung)  Ua-Schw. (Spannung Schweißkreis)  Iber.-Schw. (Berührungsstrom Schweißkreis)

 RISO-1 (Isolationswiderstand LN-Körper)  RISO-2 (Isolationswiderstand Sek.-Körper)  RISO-3 (Isolationswiderstand LN-Sek.)  IBer. (Berührungsstrom)  Funkt. (Funktionsprüfung)  Kabel (Durchgangsprüfung)  Ua-Schw. (Spannung Schweißkreis)  Iber.-Schw. (Berührungsstrom Schweißkreis)

Prüfung bestanden?

Test fehlgeschlagen Test erfolgreich

Nein

Einzelprüfungen:

Die Spezifikation,

Auswahl und

Reihenfolge der

Einzelprüfungen wird

durch die prüfende

Elektrofachkraft

festgelegt

14.3 Erläuterung

Die manuelle Prüfung nach VDE 0544-4 dient der Überprüfung nach Instandsetzung, Änderung und zur Wiederholungsprüfung von Stromquellen zum Lichtbogenschweißen.

Eine Wiederholungsprüfung darf erst nach Fehlerbeseitigung ausgeführt werden.

In Kapitel 14.4 ist allgemein beschrieben, wie Sie eine Stromquelle zum Lichtbogenschweißen individuell prüfen können.

Je nach Schutzklasse des Prüflings, werden Ihnen vorprogrammierte Einzelprüfungen im ST 760 angeboten.

Die Spezifikation, Auswahl und Reihenfolge der Einzelprüfungen, wird durch die verantwortliche Elektrofachkraft festgelegt.

Geltende Vorschriften befinden sich in der aktuellen VDE/ IEC-Norm und den bestehenden Herstellervorgaben des Prüflings.

14.4 Allgemeiner Prüfablauf

Beginn

Navigieren Sie über das „Hauptmenü“ zum nebenstehenden Icon „VDE 0544-4“.

In der Anzeigefläche „Prf.: VDE 0544-4 / EN 60974-4“ muss die entsprechende Schutzklasse des Prüflings getroffen werden:

 Wählen Sie die entsprechende Schutzklasse des

Prüflings

o Geräte mit Schutzleiter (PE)

Schutzklasse I (SK I)

o Geräte ohne Schutzleiter (PE)

Schutzklasse II (SK II)

Sie gelangen zur Anzeigefläche „VDE 0544-4 / EN 60974-4“

(Bsp.: Anzeigefläche für Prüflinge nach SK II)

Sichtkontrolle

 Berühren Sie die rechte Seite der

Zeile „Sichtkontrolle“ um die Auswahlmöglichkeiten einzusehen

 Wählen Sie zwischen:

o Standard Sichtkontrolle o Erweiterte Sichtkontrolle o Kundenspezifische Sichtkontrolle

 Führen Sie die Sichtkontrolle durch

14.4.2.1 Keine Mängel vorhanden

Standard Sichtkontrolle

 Bestätigen Sie mit der Schaltfläche „OK“

Erweiterte- und kundenspez. Sichtkontrolle

 Bestätigen Sie mit den Schaltflächen

„Start Sichtkontrolle“ „Alle OK“ „Start“

Sie können den Prüfling weiter testen.

14.4.2.2 Mängel vorhanden

Standard Sichtkontrolle

 Betätigen Sie die Schaltfläche „Fehler“

Erweiterte- und kundenspez. Sichtkontrolle

 Betätigen Sie die Schaltflächen „F“,

pro fehlerhafter Prüffrage oder N.V. für nicht vorhanden.

 Betätigen Sie die Schaltfläche „Start“

Sie können den Prüfling weiter testen. Beachten Sie die Mängel der Sichtkontrolle!

Der Prüfling darf nicht elektrisch getestet werden, wenn schwerwiegende Mängel bei der Sichtkontrolle erkannt wurden und daraus eine Gefährdung für Personen ausgeht.

14.4.2.3 Prüffrage Deaktivieren

Erweiterte- und kundenspezifische Sichtkontrolle

 Vor dem Start der Sichtkontrolle können Sie die

On-/ Off-Slider zum aktivieren/ deaktivieren von Prüffragen verwenden

Um alle ON-/ OFF-Slider gleichzeitig zu aktivieren/ deaktivieren,

können Sie die Schaltfläche „Alle inaktiv“ bzw. „Alle aktiv“

verwenden.

Auswahl der Einzelprüfungen

 Wählen Sie eine Einzelprüfung und folgen Sie den

Anweisungen auf dem Display

(Bsp.: Anzeigefläche für Prüflinge nach SK II)

 „Grenzwerte“ und „Umpolzeit“ können auf jeder

entsprechenden Einzelprüfung-Anzeigefläche geändert werden

 Betätigen Sie dazu die Schaltfläche „Grenzwerte“

bzw. „Umpolzeit“ und ändern Sie den

entsprechenden Einstellungswert

Geänderte „Grenzwerte“ sowie die „Umpolzeit“ bleiben nur für die Dauer der Prüfung aktiv.

Eine Pol-Umschaltung muss manuell durch die Schaltfläche „L<->N“ bzw. „N<->L“ betätigt werden,

wenn keine „Testzeit“ für die Umpolung angegeben

wurde.

14.4.3.1 Einzelprüfung Starten

 Durch Betätigen der Schaltfläche „Start“

beginnen Sie die ausgewählte Einzelprüfung

14.4.3.2 Einzelprüfung Beenden

 Durch Betätigen der Schaltfläche „Stopp“

beenden Sie die aktuelle Einzelprüfung

Sie gelangen zur Ergebnis-Anzeigefläche der gewählten Einzelprüfung

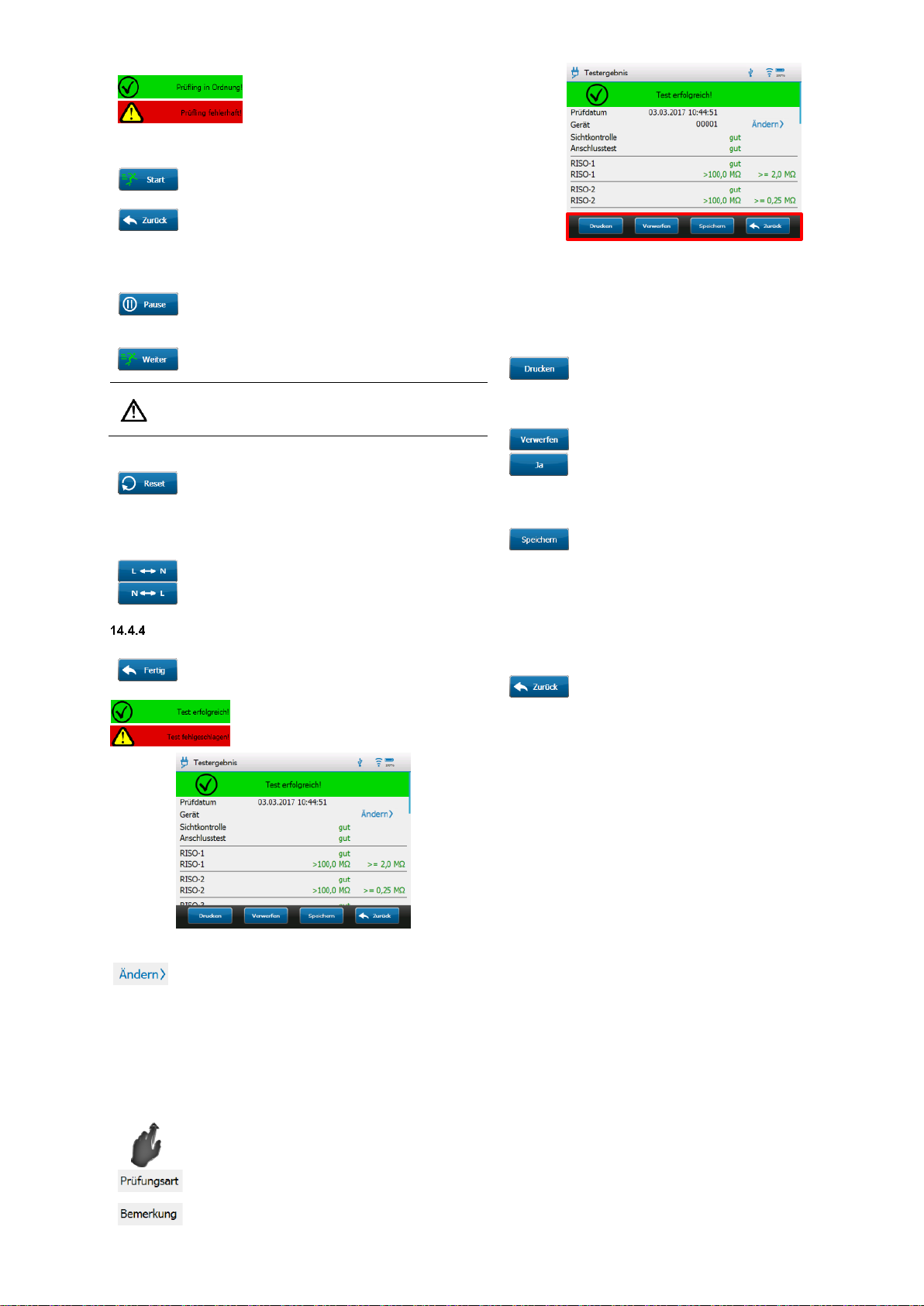

Auf dem Display erscheint die Meldung

„Prüfling in Ordnung“ bzw. „Prüfling fehlerhaft“

 Durch wiederholtes Betätigen der

Schaltfläche „Start“ beginnt die Prüfung erneut

 Durch Betätigen der Schaltfläche „Zurück“

gelangen Sie zurück zur Auswahl der Einzelprüfungen.

14.4.3.3 Einzelprüfung Unterbrechen

 Durch Betätigen der Schaltfläche „Pause“ wird

die Messaufnahme unterbrochen.

(Bspw. bei einem Positionswechsel der Abgreifklemme oder Prüfspitze, zur Vermeidung einer Fehlmessung)

 Durch Betätigen der Schaltfläche „Weiter“ wird

die Messaufnahme fortgeführt

Achtung, die Prüfspannung bleibt während einer unterbrochenen bzw. pausierten Prüfung bestehen und liegt weiterhin am Prüfling an!

 Ein fehlerhafter Messwert kann durch die

Schaltfläche „Reset“ gelöscht werden

(Das Zurücksetzen der Messwerte funktioniert nur bei laufender Prüfung, nicht wenn die Prüfung unterbrochen ist.)

14.4.3.4 Prüfspannung Umpolen

 Bei Einzelprüfungen die eine Umpolung der

Prüfspannung benötigen, können Sie durch Betätigen der Schaltflächen „L<->N“ und „N<->L“ die Umpolung veranlassen

Auswertung

 Betätigen Sie nach Abschluss aller notwendigen

Einzelprüfungen die Schaltfläche „Fertig“ auf der Anzeigefläche „VDE 0544-4 / EN 60974-4“

Sie erhalten die Meldung

„Test erfolgreich“ bzw. „Test fehlgeschlagen“

Sie gelangen zur Anzeigefläche „Testergebnis“

 Betätigen Sie die Zeile „Ändern“ auf der rechten

Seite der Anzeigefläche „Testergebnis“

Sie gelangen zur Anzeigefläche „Geräte-Suche“

 Weisen Sie das Testergebnis einem bestehenden

Prüfling zu

oder

 Erstellen Sie einen neuen Prüfling und weisen Sie

dem neuen Prüfling das Testergebnis zu.

 Scrollen Sie zum Ende des Testergebnisses und

wählen Sie die entsprechende Prüfungsart:

Wiederholungs-, Änderungs-, Instandsetzungs- bzw. Eingangsprüfung

 In der Zeile „Bemerkung“ können Sie eine

ergänzende Anmerkung eintragen

Sie können zwischen folgenden Schaltflächen wählen

„Drucken“

(sofern Option

vorhanden)

„Verwerfen“

„Speichern“

„Zurück“

14.4.4.1 Drucken

 Betätigen Sie zum Drucken der Prüfung die

Schaltfläche „Drucken“.

(Der Gerätetester muss mit dem optionalen Protokolldrucker per Bluetooth® verbunden sein)

14.4.4.2 Verwerfen

 Betätigen Sie zum Verwerfen der Prüfung die

Schaltfläche „Verwerfen“ und bestätigen Sie die Kontrollabfrage auf dem Display mit „Ja“.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

14.4.4.3 Speichern

 Betätigen Sie zum Speichern der Prüfung die

Schaltfläche „Speichern“.

Die Prüfdaten werden automatisch in der Datenbank gespeichert und können über die BENNING PC-Software ausgelesen werden.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

14.4.4.4 Zurück

 Über die Schaltfläche „Zurück“ gelangen Sie

ohne „Drucken“, „Verwerfen“ oder „Speichern“

zurück zur Anzeigefläche „VDE 0544-4 / EN 60974-4“

Der manuelle Prüfvorgang ist beendet.

15 Einzelprüfungen

15.1 Allgemeine Hinweise

Vor Beginn einer Prüfung sind die Herstellerangaben in den Begleitpapieren des Prüflings zu beachten.

Die Spezifikation, Auswahl und Reihenfolge der Einzelprüfungen wird durch die verantwortliche Elektrofachkraft festgelegt.

Geänderte Grenzwerte und Testzeiten der Einzelprüfungen bleiben nur für die Dauer der Einzelprüfung aktiv.

Ab Werk eingestellte Grenzwerte entsprechen den normativen Angaben zum Zeitpunkt der Drucklegung.

Die Prüfung von Leitungen muss immer im abgerollten Zustand erfolgen! Bspw. bei Kabeltrommeln.

Zeitweilige Grenzwerte

Die aktuellen Prüfwerte einer Einzelprüfung werden auf der entsprechenden Anzeigefläche im Bereich der Markierung angezeigt.

Bspw.: Anzeigefläche „VDE 0701-0702: RPE“

 Durch Betätigen der Schaltfläche „Grenzwerte“

gelangen Sie zu den editierbaren Grenzwerten der entsprechenden Einzelprüfung

 Editieren Sie die notwendigen Grenzwerte durch

Berühren der zugehörigen Zeile.

Bspw.: Anzeigefläche „Grenzwerte“ nach VDE 0701-0702: RPE

Geänderte Grenzwerte werden in roter Schriftfarbe dargestellt.

 Durch Betätigen der Schaltfläche „Zurück“

gelangen Sie zurück zur Anzeigefläche der entsprechenden Einzelprüfung.

 Durch Betätigen der Schaltfläche „Zurücksetzen“

werden alle Grenzwerte auf die vorherigen Standardwerte zurückgesetzt.

Prüfwerte die sich aus unterschiedlichen Grenzwerten errechnen, werden durch das ST 755/ ST 760 automatisch ermittelt.

Sehen Sie dazu die nachfolgende Beispielrechnung.

Beispielrechnung: (für RPE nach VDE 0701-0702)

o der voreingestellte und zulässige Widerstandswert

bei 5 m Leitungslänge beträgt 0,3 Ω

o pro weitere 7,5 m Leitungslänge erhöht sich der

zulässige Widerstandswert um je 0,1 Ω

o maximal zulässiger Widerstandswert 1,0 Ω

 Wenn Sie den Grenzwert der Leitungslänge auf 12,5 m

erhöhen, errechnet der Gerätetester automatisch einen zulässigen Widerstandswert von 0,4 Ω

5 m

(0,3 Ω)

+ 7,5 m

(0,1 Ω)

= 12,5 m

(0,4 Ω)

 Leitungslängen >50 m ergeben einen zulässigen

Widerstandswert von 1,0 Ω 5 m

(0,3 Ω)

+ 45,1 m

(0,7 Ω)

= 50,1 m

(1,0 Ω)

Nach der Eingabe abweichender Grenzwerte, werden die errechneten Prüfwerte auf der Anzeigefläche der entsprechenden Einzelprüfung dargestellt.

Bspw.: Anzeigefläche „VDE 0701-0702: RPE“

Umpolzeit

 Durch Betätigen der Schaltfläche „Umpolzeit“

gelangen Sie zur Verzögerungszeit der Netzumpolung.

Die Verzögerungszeit der Netzumpolung wird bei Prüflingen mit verzögerter Ansprechcharakteristik verwendet.

Bspw. bei der Prüfung von Geräten mit definierter Startzeit. Verzögerungszeiten von 0 [ms] bis 60.000 [ms] sind zulässig.

Messverfahren

Differenzmessung

Die netzseitigen Anschlüsse des Gerätes werden durch einen Differenzstromwandler überprüft. Liegt eine Stromdifferenz zwischen L- und N-Leiter vor, fließt nachgewiesen ein Ableit-/ bzw. Fehlerstrom.

Zu beachten: Fließen Ableit-/ Fehlerströme über unterschiedliche Fehlstellen

ab, sind diese nicht einzeln erkennbar. Es wird die Summe aller Ableit-/ Fehlerströme gemessen.

Direktmessung (Prüfling isoliert aufstellen)

Der Ableitstrom wird direkt über einen Messwiderstand (Shunt) gemessen.

Zu beachten: Bei Prüflingen die nicht isoliert stehen, können Ableitströme über

parallele Erdverbindungen abfließen. Dadurch wird der gemessene Ableitstrom verringert und das Messergebnis verfälscht.

Ersatzableitstrommessung

Der Messkreis bei der Ersatzableitstrommessung ist galvanisch vom Netz getrennt und der L- sowie N-Leiter sind gebrückt.

Zu beachten: Die potenzialfreie Prüfspannung beträgt standardmäßig

230 V AC. Bei abweichender Prüfspannung wird der gemessene Ableitstrom umgerechnet, um einem Prüfergebnis mit Netzspannung zu entsprechen. Das Messverfahren darf nur verwendet werden, wenn keine netzspannungsabhängigen elektrisch betätigten Schalteinrichtungen im Prüfling vorhanden sind, und nach bestandener Isolationsprüfung.

Mess-Zubehör/ Optionale Messverfahren

Zangenmessung

Die Messung erfolgt mittels Leckstromzange BENNING CM9. Zu beachten:

Die Leckstromzange benötigt keine Verbindung zum ST 755/ ST 760. Der gemessene Ableit-/ bzw. Fehlerstrom wird manuell in einem Eingabefenster des Gerätetesters eingetragen. Die Leckstromzange unterstützt das Direkt- und Differenzmessverfahren und kann auch für dreiphasige Verbraucher verwendet werden. (Siehe Kapitel 16.2)

Die im Gerätetester enthaltenen Prüfabläufe 12 und 13 stellen automatische Prüfabläufe für die Verwendung der Leckstromzange BENNING CM9 dar.

Dreiphasenmessung

(aktive Messungen möglich (mit Netzspannung))

Die Messung erfolgt mittels Messadapter BENNING MA 2-16. Beachten Sie zur Inbetriebnahme des BENNING MA 2-16 die

mitgelieferte Bedienungsanleitung sowie sämtliche Hinweise der entsprechenden Einzelprüfung.

Folgende Einzelprüfungen können mit dem BENNING MA 2-16 vorgenommen werden. (Siehe Kapitel 16.1)

 Prüfung der Durchgängigkeit des Schutzleitersystems  Isolationsprüfung  Messung des Schutzleiter- und Berührungsstromes mit der

Methode:

 Differenzmessung  Direktmessung  Ersatz-Ableitstrommessung

 Funktionsprüfung Die im Gerätetester enthaltenen Prüfabläufe 17 und 18 stellen

automatische Prüfabläufe für die Verwendung des

BENNING MA 2-16 dar.

Dreiphasenmessung

(ausschließlich passive Messungen möglich

(ohne Netzspannung)

)

Die Messung erfolgt mittels Messadapter BENNING MA 3. Beachten Sie zur Inbetriebnahme des BENNING MA 3 die

mitgelieferte Bedienungsanleitung sowie sämtliche Hinweise der entsprechenden Einzelprüfung.

Folgende Einzelprüfungen können mit dem BENNING MA 3 vorgenommen werden.

 Schutzleiterwiderstand (RPE)  Isolationswiderstand (RISO)  Kabel-Funktions- und Drehfeldprüfung  Ersatzableitstrom:

o Bspw. IPE-Schutzleiterstrom, IBer.-Berührungsstrom,

IAbl.-Geräteableitstrom, IPAbl.-Patientenableitstrom

Die im Gerätetester enthaltenen Prüfabläufe 12, 13, 21 und 22 stellen automatische Prüfabläufe für die Verwendung des BENNING MA 3 dar.

15.2 RPE - Schutzleiterwiderstand

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X - - X - X -

Erläuterung

Prüflinge mit Schutzleiter müssen eine ordnungsgemäße und sichere Verbindung zu allen

- mit dem Schutzleiter verbundenen,

- berührbaren und leitfähigen Teilen,

- die im Fehlerfall spannungsführend werden können,

besitzen. Die Schutzleiterstrecke setzt sich zusammen aus

- dem Widerstandswert zwischen der Anschlussstelle des Prüflings bis hin zu allen mit dem Schutzleiter verbundenen, berührbaren und leitfähigen Teilen des Gerätes,

- den Übergangswiderständen aller Klemm- und Steckverbindungen,

- und ggfs. den Widerständen aller verbundenen Verlängerungs- und Geräteanschlussleitungen.

Um den Schutzleiterwiderstand zu bestimmen, können verschiedene Prüfströme gewählt werden. Die folgenden RPE-Prüfströme stehen zu Verfügung:

Prüfstrom

Stromart

00,6 A

10,0 A

Prüffrequenz

50 Hz

Die Auswahl des Prüfstromes erfolgt durch die verantwortliche Elektrofachkraft.

Der Prüfling muss vom Netz freigeschaltet werden.

Leitungen des Prüflings müssen sich immer im abgerollten Zustand befinden! Bspw. bei einer Kabeltrommel.

Achten Sie darauf, dass alle Klemm- und Steckverbindungen (bspw. die Verbindung der Abgreifklemme oder Prüfsonde) einen einwandfreien Kontakt zu den berührbaren und leitfähigen Teilen besitzen.

Bei Geräten mit langen Anschlussleitungen und einem Schutzleiterwiderstand > 1 Ω, ist der Betreiber des Prüflings darüber zu informieren, dass die Schleifenimpedanz des Stromkreises zu hoch werden kann und der Einsatz des Prüflings über einen Fehlerstromschutzschalter erfolgen sollte.

Anwendung

SK I; RPE

ortsveränderlicher Prüfling

Anschlussschema

Stromlaufplan

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings, gemäß Anschlussschema, in die Prüfsteckdose des Gerätetesters.

 Messen Sie mit der Prüfsonde an allen mit dem Schutzleiter

verbundenen, berührbaren und leitfähigen Teilen des Gerätes.

SK I; RPE

ortsfester Prüfling

Anschlussschema

Stromlaufplan

 Prüfling gemäß Anschlussschema prüfen  Stellen Sie eine Verbindung zwischen einer parallel verlaufenden

PE-Strecke (bspw. eine im selben Stromkreis liegende Schutzkontakt-Steckdose) und der PE-Buchse des Gerätetesters her.

 Messen Sie mit der Prüfsonde an allen mit dem Schutzleiter

verbundenen, berührbaren und leitfähigen Teilen des Gerätes.

SK I; RPE

ortsfester Prüfling

Anschlussschema

Stromlaufplan

 Prüfling gemäß Anschlussschema prüfen  Stellen Sie eine Verbindung zwischen der PE-Buchse des

Gerätetesters und der Schutzleiter Anschlussstelle des Prüflings her.

 Messen Sie mit der Prüfsonde an allen mit dem Schutzleiter

verbundenen, berührbaren und leitfähigen Teilen des Gerätes.

Messung

 Prüfling Begutachten

o Stellen Sie vor Beginn der Prüfung die notwendigen

Messstellen fest.

 Prüfstrom wählen

o Wählen Sie den Prüfstrom durch

Berühren der nebenstehenden Zeile.

 Messung

1 Prüfsonde zur ersten Kontaktstelle führen und anlegen 2 Schaltfläche „Start“ betätigen

o Messwert auf Display beobachten

(höchster Messwert wird gesichert)

3 Schaltfläche „Pause“ betätigen 4 Prüfsonde zur nächsten Kontaktstelle führen und anlegen 5 Schaltfläche „Weiter“ betätigen

o Messwert auf Display beobachten

(höchster Messwert wird gesichert)

 Wiederholen Sie die Messschritte 3 bis 5 um an weiteren

Kontaktstellen zu Messen.

 Bewegen Sie während der Messung alle

beweglichen Einzelabschnitte der Schutzleiterstrecke.

 Achten Sie dabei auf eine gute Kontaktgabe der

o Abgreifklemme/-en bzw. Prüfsonde und o aller Klemm- und Steckverbindungen.

Tritt während der Bewegung des Schutzleiters eine erhebliche Änderung des gemessenen Widerstandswertes auf, muss davon ausgegangen werden, dass der Schutzleiter keine ausreichende Verbindung besitzt, beschädigt ist oder eine der Klemm- bzw. Steckverbindungen den Kontakt zum Prüfling verloren hat.

 Betätigen Sie die Schaltfläche „Stopp“, wenn Sie

alle mit dem Schutzleiter verbundenen, berührbaren und leitfähigen Teile mit der Prüfsonde abgetastet haben.

Sie gelangen zur Anzeigefläche des Testergebnisses.

Messfehler

Wenn Sie den Kontakt zum Prüfling bei laufender Messung verlieren, wird der Stromkreis unterbrochen.

Der Gerätetester zeigt im Display den Maximalwert von

> 30,000 Ω

Die Prüfung wird nicht bestanden.

15.2.4.1 Fehlerbehebung

1 Stellen Sie eine einwandfreie Verbindung zwischen Prüfsonde

und Kontaktstelle des Prüflings her

2 Betätigen Sie anschließend die Schaltfläche „Reset“ bei

aktiver/ laufender Messung

Der Maximalwert wird durch den aktuellen Messwert überschrieben.

Wenn der Messwert kleiner als der aktuelle Grenzwert ist, wird die Prüfung bestanden.

15.3 RISO - Isolationswiderstand

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X X X

(optional)

Erläuterung

Durch diese Messung soll festgestellt werden, ob die Isolierungen des Prüflings ausreichend hohe Widerstände aufweisen. Ein hoher Isolationswiderstand stellt sicher, dass keine Fehlerströme abfließen können.

Der Isolationswiderstand wird, in Abhängigkeit von Prüfnorm und Schutzklasse, zwischen den folgenden Punkten gemessen:

LN gegen PE und leitfähige, berührbare Teile (SK I) LN gegen Körper (SK II) Eingang gegen Körper (SK III)

Sek. gegen PE und leitfähige, berührbare Teile (SK I) Sek. gegen Körper (SK II) Ausgang gegen Körper (SK III)

LN gegen Sek. (SK I), (SK II) Eingang gegen Ausgang (SK III)

LN gegen leitfähige, berührbare Teile ohne PE-Verbindung (SK I)

Bei Informationsgeräten und SELV führenden Teilen darf auf die Prüfung des Isolationswiderstandes verzichtet werden, wenn in Folge der Messung eine Beschädigung des Prüflings eintreten kann.

Nach VDE 0751-1 ist für Medizingeräte eine Messung des Isolationswiderstandes nur dann nötig, wenn Sie zweckmäßig erscheint und nicht durch die Herstellerangaben in den Begleitpapieren ausgeschlossen ist.

Der Prüfstrom ist bei jeder Prüfspannung auf 3,5 mA begrenzt. Die aufgeschaltete DC-Prüfspannung kann unter „Grenzwerte“ zwischen 50 V DC und 1000 V DC ganzzahlig manuell geändert werden.

Folgende Werte sind gemäß den Prüfnormen voreingestellt:

Prüfspannung

Spannungsart

250 V

500 V

1000 V

Der Prüfling muss vom Netz freigeschaltet werden.

Beim versehentlichen Berühren beider Messspitzen sowie durch ein Verschleppen der Prüfspannung auf fremde leitfähige Teile und deren Berührung, kann es in Folge der dann entstehenden Durchströmung zum Erschrecken und zum Folgeunfall kommen.

Eine gefährliche Durchströmung wird durch die Strombegrenzung auf 3,5 mA ausgeschlossen.

Die Begrenzung des Prüfstromes dient zur Sicherheit, falls durch den Prüfer ein versehentlicher Kontakt zwischen den Messspitzen entsteht oder die Prüfspannung auf fremde leitfähige Teile verschleppt wird.

Der Isolationswiderstand darf nicht geprüft werden, wenn die Geräte den Grenzwert des Schutzleiterwiderstandes überschritten haben.

Durch betätigen der Taste „Pause“ wird die Messung angehalten, während der Pause bleibt die Prüfsteckdose und die Sonde unter Spannung.

Geräte mit elektrisch betätigten Schaltelementen können ggfs. verhindern, dass alle berührbaren, leitfähigen und aktiven Teile mit der Prüfspannung beaufschlagt werden. Solche Geräte sind mit besonderer Vorsicht und unter Netzspannung zu prüfen.

Geräte mit magnetischen, thermischen, optischen, etc. Schaltelementen können ggfs. verhindern, dass alle berührbaren, leitfähigen und aktiven Teile mit der Prüfspannung beaufschlagt werden. Solche Geräte müssen mit geschlossenem Kontakt des Schaltelementes geprüft werden.

Kann bzw. soll der Isolationswiderstand nicht gemessen werden, muss der Schutzleiter- bzw. Berührungsstrom mit dem direkten Messverfahren oder Differenzstrommessverfahren durchgeführt werden.

Wird bei Geräten mit Heizelementen und einer Leistung P > 3,5 kW der Grenzwert unterschritten, so gilt das Gerät dennoch als einwandfrei, wenn der Grenzwert für den Schutzleiterstrom nicht überschritten wird.

Bei Geräten die über Befestigungen miteinander verbunden bzw. galvanisch voneinander getrennt sind oder einen gemeinsamen Schutzleiter besitzen, sollte jeder Teil einzeln geprüft werden.

Anwendung

SK I; RISO-1

LN <-> PE

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Isolationswiderstand wird zwischen dem gebrückten

LN-Leiter zum Schutzleiter (PE) gemessen.

SK I; RISO-2

SK I; RISO-3

Sek. <-> PE

LN <-> Sek.

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 RISO-2: Der Isolationswiderstand wird zwischen PE der

Prüfsteckdose und Sekundärseite gemessen.

 RISO-3: Der Isolationswiderstand wird zwischen dem gebrückten

LN-Leiter zur Sekundärseite gemessen.

SK I; RISO-4

LN <-> berührbare Teile ohne PE

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Die Prüfspannung wird am gebrückten L- und N-Leiter angelegt

und zu Teilen ohne PE-Verbindung gemessen.

SK II; RISO-1

LN <-> Körper

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings, gemäß Anschlussschema, in die Prüfsteckdose des Gerätetesters.

 Die Prüfspannung wird am gebrückten LN-Leiter angelegt. Der

Isolationswiderstand wird zwischen LN und den berührbaren, leitfähigen Teilen gemessen.

SK II; RISO-2

Sek. <-> Körper

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Verbinden Sie die Prüfsonden gemäß Anschlussschema und

tasten Sie den ortsveränderlichen Prüfling ab.

 Die Prüfspannung wird an der PE-Buchse angelegt. Der

Isolationswiderstand wird zwischen Sekundärseite und Körper des Prüflings gemessen.

SK II; RISO-3

LN <-> Sek.

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Die Prüfspannung wird am gebrückten LN-Leiter angelegt.  Der Isolationswiderstand wird zwischen LN und Sekundärseite

gemessen.

SK III; RISO-1

Eingang <-> Körper

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Verbinden Sie die Prüfsonden gemäß Anschlussschema und

tasten Sie den ortsveränderlichen Prüfling ab.

 Die Prüfspannung wird an der PE-Buchse angelegt.  Der Isolationswiderstand wird zwischen Eingang (IN) und Körper

des Prüflings gemessen.

SK III; RISO-2

Ausgang <-> Körper

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Verbinden Sie die Prüfsonden gemäß Anschlussschema und

tasten Sie den ortsveränderlichen Prüfling ab.

 Die Prüfspannung wird an der PE-Buchse angelegt.  Der Isolationswiderstand wird zwischen Ausgang (OUT) und

Körper des Prüflings gemessen.

SK III; RISO-3

Eingang <-> Ausgang

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Verbinden Sie die Prüfsonden gemäß Anschlussschema und

tasten Sie den ortsveränderlichen Prüfling ab.

 Die Prüfspannung wird an der PE-Buchse angelegt.  Der Isolationswiderstand wird zwischen Eingang (IN) und

Ausgang (OUT) des Prüflings gemessen.

Messung

 Stellen Sie sicher, dass der Prüfling spannungsfrei geschaltet ist.  Erkennen Sie vor Beginn der Prüfung die notwendigen

Messstellen.

o LN, PE, Sekundärseite, berührbare leitfähige Teile,

berührbare leitfähige Teile ohne PE-Verbindung

….

 Benötigte RISO-Messung

(1 bis 4) wählen

 Wählen Sie die Prüfspannung

durch Berühren der entsprechenden Zeile.

 Messung

1 Schaltfläche „Start“ betätigen 2 Abgreifklemme/-en bzw. Prüfsonde/ en zu

Kontaktstellen Führen und Anlegen

o Kontaktstellen gemäß

Anschlussschemata RISO-1 bis RISO-4 beachten

 Achten Sie auf eine gute Kontaktgabe der

o Abgreifklemme/-en bzw. Prüfsonde/ en

und

o aller Klemm- und Steckverbindungen.

 Betätigen Sie die Schaltfläche „Stopp“, wenn Sie

alle Kontaktstellen abgetastet haben.

Sie gelangen zur Anzeigefläche „Testergebnis“.

15.4 IPE-Schutzleiterstrom

Erläuterung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X - - X - X -

Der Schutzleiterstrom wird bei Geräten mit Schutzklasse I zum Nachweis des ordnungsgemäßen Isoliervermögens unter Netzspannung überprüft. Dadurch soll sichergestellt werden, dass kein Ableit- bzw. Fehlerstrom von den aktiven Teilen zur Erde fließt oder eine Durchströmungsgefährdung über berührbare leitfähige Teile besteht.

Der Prüfling muss vom Netz freigeschaltet werden.

Die Prüfsteckdose wird beim Direkt- und Differenzmessverfahren mit Netzspannung versorgt.

Beim Direktmessverfahren (I dir.) und Differenzmessverfahren (I Δ), muss der Netzstecker während der Prüfung umgepolt werden.

Das Ersatz-Ableitstrommessverfahren ist unzulässig, wenn bei Prüflingen keine Isolationswiderstandsmessung durchgeführt werden konnte.

Bei der Ersatzableitstrommessung werden L- und N-Leiter kurzgeschlossen. Der Ableit- bzw. Fehlerstrom kann bei Prüflingen mit zweipoligen Ausschaltern den doppelten Wert annehmen. Der Schutzleiterstrom darf für solche Prüflinge halbiert werden.

Stellen Sie vor Beginn der Prüfung fest, ob der Messstromkreis geschlossen ist. Andernfalls wird kein Schutzleiterstrom gemessen und das Prüfergebnis wird fälschlicherweise positiv angezeigt.

Bei Geräten mit Schutzleiter Schutzmaßnahmen muss der Prüfling in allen Schalterstellungen (Gerätefunktionen)

getestet werden.

Achten Sie darauf, dass alle Steckverbindungen einwandfrei miteinander verbunden sind.

Prüflinge mit Kondensatorbeschaltungen können höhere Ableitströme verursachen. Es gilt im Einzelfall zu Prüfen, ob die gemessenen Ableitstromwerte den geltenden Grenzwerten genügen.

Anwendung

SK I; IPE; Direktmessverfahren

Prüfling isoliert aufstellen

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Beachten Sie induktive/ kapazitive Beschaltungen.

SK I; IPE; Differenzmessverfahren

Misst die Summe aller Ableitströme

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Beachten Sie induktive/ kapazitive Beschaltungen.

SK I; IPE; Ersatzableitmessung

nur nach bestandener RISO-Messung

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Die Prüfspannung wird aufgeschaltet und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Beachten Sie induktive/ kapazitive Beschaltungen.

Messung

 Stellen Sie sicher, dass der Prüfling spannungsfrei geschaltet ist.  Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters.

 Wählen Sie ein

Messverfahren

Messen

 Schaltfläche „Start“ betätigen

o Messwert beobachten

(Messwert muss < Grenzwert sein)

 Ändern Sie die Polarität der Netzspannung an der

Prüfsteckdose

 Betätigen Sie die Schaltfläche „Stopp“, um den

Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.5 IBer – Berührungsstrom

Erläuterung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X X - X X X X

Der Berührungsstrom muss an jedem berührbaren, leitfähigen Teil ohne Schutzleiterverbindung gemessen werden.

Dadurch soll sichergestellt werden, dass keine Durchströmungsgefährdung durch berührbare leitfähige Teile besteht.

Dazu dürfen folgende Messverfahren verwendet werden:

 direktes Messverfahren  Differenzstrommessverfahren  Ersatz-Ableitstrommessverfahren

Der Prüfling muss vom Netz freigeschaltet werden.

Die Prüfsteckdose wird beim Direkt- und Differenzmessverfahren mit Netzspannung versorgt.

Das Ersatz-Ableitstrommessverfahren ist nur zulässig, wenn sich in dem zu prüfenden Gerät keine netzspannungsabhängigen Schalteinrichtungen befinden und zuvor eine RISO-Messung mit positivem Ergebnis durchgeführt wurde.

Der Berührungsstrom muss bei der Direkt- und Differenzmessung mit beiden Polaritäten gemessen werden. L<->N; N<->L

Bei der Ersatzableitstrommessung werden L- und N-Leiter kurzgeschlossen. Der Ableitstrom kann bei Prüflingen mit zweipoligen Ausschaltern den doppelten Wert annehmen. Der Berührungsstrom darf für solche Prüflinge halbiert werden.

Stellen Sie vor Beginn der Prüfung fest, ob der Messstromkreis geschlossen ist. Andernfalls wird kein Berührungsstrom gemessen und das Prüfergebnis wird fälschlicherweise positiv angezeigt.

Prüflinge mit Kondensatorbeschaltungen können höhere Ableitströme verursachen. Es gilt im Einzelfall zu Prüfen, ob die gemessenen Ableitstromwerte den geltenden Grenzwerten genügen.

Anwendung

SK I; IBer; Direktmessverfahren

Prüfling isoliert aufstellen

Anschlussschema

VDE 0701-0702; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0544-4

 Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

Der Prüfling wird mit Netzspannung versorgt und muss in allen Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile, ohne

Schutzleiterverbindung, mit der Prüfsonde ab.

SK I; IBer; Differenzmessverfahren

Misst die Summe aller Ableitströme

Anschlussschema

VDE 0701-0702; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0544-4

 Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

Der Prüfling wird mit Netzspannung versorgt und muss in allen Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile, ohne

Schutzleiterverbindung, mit der Prüfsonde ab.

SK I; IBer; Ersatzableitmessung

L- und N-Leiter werden gebrückt

Anschlussschema

VDE 0701-0702; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0544-4

 Stecken Sie den Schuko-Stecker des ortsveränderlichen Prüflings

in die Prüfsteckdose des Gerätetesters.

Die Prüfspannung wird aufgeschaltet und der Prüfling muss in allen Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile, ohne

Schutzleiterverbindung, mit der Prüfsonde ab.

SK II; IBer; Direktmessverfahren

Prüfling isoliert aufstellen

Anschlussschema

VDE 0701-0702; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0544-4

 Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

Der Prüfling wird mit Netzspannung versorgt und muss in allen Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile mit der

Prüfsonde ab.

SK II; IBer; Differenzmessverfahren

Misst die Summe aller Ableitströme

Anschlussschema

VDE 0701-0702; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0544-4

 Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

Der Prüfling wird mit Netzspannung versorgt und muss in allen Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile mit der

Prüfsonde ab.

SK II; IBer; Ersatzableitmessung

L- und N-Leiter werden gebrückt

Anschlussschema

VDE 0701-0702; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0544-4

 Stecken Sie den Schuko-Stecker des ortsveränderlichen Prüflings

in die Prüfsteckdose des Gerätetesters.

Die Prüfspannung wird aufgeschaltet und der Prüfling muss in allen Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile mit der

Prüfsonde ab.

Messung

 Stellen Sie sicher, dass der Prüfling spannungsfrei geschaltet ist.

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters.

 Wählen Sie ein

Messverfahren

Direkt-

/ Differenzmessverfahren

Ersatzableitstrommessung

 Betätigen Sie die Schaltfläche

„Start“

 Betätigen Sie die Schaltfläche

„Start“

 Tasten Sie alle berührbaren

und leitfähigen Teile des Prüflings mit der Prüfsonde ab.

 Tasten Sie alle berührbaren

und leitfähigen Teile des Prüflings mit der Prüfsonde ab.

 Betätigen Sie Schaltfläche

„L<->N“

 Tasten Sie erneut alle

berührbaren und leitfähigen Teile des Prüflings mit der Prüfsonde ab.

 Betätigen Sie die Schaltfläche „Stopp“, um den Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.6 IAbl. – Geräteableitstrom

Erläuterung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

- - - X X - -

Der Geräteableitstrom entspricht der Summe aller Ableitströme und wird bei Medizingeräten der Schutzklasse I und II zum Nachweis des ordnungsgemäßen Isoliervermögens unter Netzspannung geprüft. Dadurch soll sichergestellt werden, dass kein Ableitstrom von den aktiven Teilen, dem Gehäuse oder berührbaren leitfähigen Teilen zur Erde fließt oder eine Durchströmungsgefährdung über berührbare leitfähige Teile besteht.

Dazu dürfen folgende Messverfahren verwendet werden:

 direktes Messverfahren  Differenzstrommessverfahren  Ersatz-Ableitstrommessverfahren

Die Prüfsteckdose wird beim Direkt- und Differenzmessverfahren mit Netzspannung versorgt.

Das Ersatz-Ableitstromverfahren ist nur zulässig, wenn mit Netzspannung geprüft wird und zuvor eine RPEMessung mit positivem Ergebnis durchgeführt wurde.

Der Geräteableitstrom muss bei der Direkt- und Differenzmessung mit beiden Polaritäten gemessen werden. L<->N; N<->L

Vor Durchführung einer Direktmessung bei Medizingeräten der SK I und SK II muss der Isolationswiderstand gemessen werden.

Wenn der gemessene Wert der Ersatz-Ableitstrommessung 1 mA überschreitet, muss die Direktmessung durchgeführt werden.

Bei der Ersatzableitstrommessung werden L- und N-Leiter kurzgeschlossen. Der Ableitstrom kann bei Prüflingen mit zweipoligen Ausschaltern den doppelten Wert annehmen. Der Geräteableitstrom darf für solche Prüflinge halbiert werden.

Stellen Sie vor Beginn der Prüfung fest, ob der Messstromkreis geschlossen ist. Andernfalls wird kein Geräteableitstrom gemessen und das Prüfergebnis wird fälschlicherweise positiv angezeigt.

Anwendung

SK I; IAbl.; Direktmessverfahren

L-N muss umgepolt werden

Anschlussschema

VDE 0751-1

Stromlaufplan

VDE 0751-1

 Stellen Sie den Prüfling isoliert auf.  Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile sowie

Anwendungsteile mit der Prüfsonde ab.

SK I; IAbl.; Differenzmessverfahren

L-N muss umgepolt werden

Anschlussschema

VDE 0751-1

Stromlaufplan

VDE 0751-1

 Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile sowie

Anwendungsteile mit der Prüfsonde ab.

SK I; IAbl.; Ersatzableitmessung

L- und N-Leiter werden gebrückt

Anschlussschema

VDE 0751-1

Stromlaufplan

VDE 0751-1

 Stecken Sie den Schuko-Stecker des ortsveränderlichen Prüflings

in die Prüfsteckdose des Gerätetesters.

 Die Prüfspannung wird aufgeschaltet und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile mit der

Prüfsonde ab.

 Wenn der gemessene Wert der Ersatz Ableitstrommessung 1 mA

überschreitet, muss die Direktmessung durchgeführt werden.

Messung

 Stellen Sie sicher, dass der Prüfling vom Netz spannungsfrei

geschaltet ist.

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters.

 Wählen Sie ein

Messverfahren

Direkt-

/ Differenzmessverfahren

Ersatzableitstrommessung

 Betätigen Sie die Schaltfläche

„Start“

 Betätigen Sie die Schaltfläche

„Start“

 Tasten Sie alle folgenden Teile

des Prüflings mit der Prüfsonde ab:

o Aktive Teile o Mit dem Gehäuse

verbundene, berührbare, leitfähige Teile

 Tasten Sie alle folgenden Teile

des Prüflings mit der Prüfsonde ab:

o Aktive Teile o Mit dem Gehäuse

verbundene, berührbare, leitfähige Teile

 Betätigen Sie Schaltfläche

„L<->N“

 Tasten Sie erneut alle

folgenden Teile des Prüflings mit der Prüfsonde ab:

o Aktive Teile o Mit dem Gehäuse

verbundene, berührbare, leitfähige Teile

 Betätigen Sie die Schaltfläche „Stopp“, um den Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.7 IPAbl – Patientenableitstrom

Erläuterung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

- - - X X - -

Der Patientenableitstrom ist der Strom, der von aktiven Anwendungsteilen über den Patienten zur Erde bzw. zum PE-Leiter abfließt. Er wird bei Medizingeräten der Schutzklasse I und II zum Nachweis des ordnungsgemäßen Isoliervermögens unter Netzspannung geprüft. Dadurch soll sichergestellt werden, dass kein Ableitstrom von den aktiven Anwendungsteilen zur Erde fließt oder eine Durchströmungsgefährdung für den Patienten besteht.

Dazu dürfen folgende Messverfahren verwendet werden:

 direktes Messverfahren  Ersatz-Ableitstrommessverfahren

Die Prüfsteckdose wird beim Direktmessverfahren mit Netzspannung versorgt.

Der Patientenableitstrom wird ausschließlich an dem Prüfling und dessen Anwendungsteilen gemessen.

Es dürfen keine Messungen am Patienten durchgeführt werden!

Das Ersatz-Ableitstromverfahren ist nur zulässig, wenn mit Netzspannung geprüft wird.

Die IPAbl.-Prüfung darf nur nach bestandener RPE- und RISO-Prüfung erfolgen.

Der Patientenableitstrom muss bei der Direktmessung mit beiden Polaritäten gemessen werden. L<->N; N<->L

Wenn der gemessene Wert der Ersatz-Ableitstrommessung 1 mA überschreitet, muss die Direktmessung durchgeführt werden.

Bei der Ersatzableitstrommessung werden L- und N-Leiter kurzgeschlossen. Der Ableitstrom kann bei Prüflingen mit zweipoligen Ausschaltern den doppelten Wert annehmen. Der Geräteableitstrom darf für solche Prüflinge halbiert werden.

Stellen Sie vor Beginn der Prüfung fest, ob der Messstromkreis geschlossen ist. Andernfalls wird kein Patientenableitstrom gemessen und das Prüfergebnis wird fälschlicherweise positiv angezeigt.

Separate Messungen des Patientenableitstromes von Anwendungsteilen des Typs B müssen nur durchgeführt werden, wenn es vom Hersteller vorgeschrieben wird (s. Begleitpapiere).

Bei Prüfung von ME-Geräten mit mehreren Anwendungsteilen sind diese nacheinander anzuschließen.

Anwendung

SK I; IPAbl.; Direktmessverfahren

L-N muss umgepolt werden

Anschlussschema

VDE 0751-1 (AP-Typ F)

Stromlaufplan

VDE 0751-1 (AP-Typ F)

 Stellen Sie den Prüfling isoliert auf.  Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile sowie

Anwendungsteile mit den Prüfsonden ab.

SK I; IPAbl.; Ersatzableitmessung

L-, N- und PE-Leiter werden gebrückt

Anschlussschema

VDE 0751-1 (AP-Typ F)

Stromlaufplan

VDE 0751-1 (AP-Typ F)

 Stecken Sie den Schuko-Stecker des ortsveränderlichen Prüflings

in die Prüfsteckdose des Gerätetesters.

 Die Prüfspannung wird aufgeschaltet und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile sowie

Anwendungsteile mit den Prüfsonden ab.

SK II; IPAbl.; Direktmessverfahren

L-N muss umgepolt werden

Anschlussschema

VDE 0751-1 (AP-Typ F)

Stromlaufplan

VDE 0751-1 (AP-Typ F)

 Stellen Sie den Prüfling isoliert auf.  Stecken Sie den Schuko-Stecker des Prüflings in die

Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile sowie

Anwendungsteile mit den Prüfsonden ab.

SK II; IPAbl.; Ersatzableitmessung

L- und N-Leiter werden gebrückt

Anschlussschema

VDE 0751-1 (AP-Typ F)

Stromlaufplan

VDE 0751-1 (AP-Typ F)

 Stecken Sie den Schuko-Stecker des ortsveränderlichen Prüflings

in die Prüfsteckdose des Gerätetesters.

 Die Prüfspannung wird aufgeschaltet und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden.

 Tasten Sie alle berührbaren und leitfähigen Teile sowie

Anwendungsteile mit den Prüfsonden ab.

Messung

 Stellen Sie sicher, dass der Prüfling vom Netz spannungsfrei

geschaltet ist.

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters.

 Wählen Sie ein

Messverfahren

 Wählen Sie ein

Anwendungsteil

Direktmessverfahren

Ersatzableitstrommessung

 Betätigen Sie die Schaltfläche

„Start“

 Betätigen Sie die Schaltfläche

„Start“

 Tasten Sie alle aktiven

Anwendungsteile des Prüflings mit der Prüfsonde ab.

 Tasten Sie alle aktiven

Anwendungsteile des Prüflings mit der Prüfsonde ab.

 Betätigen Sie die Schaltfläche

„L<->N“

 Tasten Sie alle aktiven

Anwendungsteile des Prüflings mit der Prüfsonde ab.

 Betätigen Sie die Schaltfläche „Stopp“, um den Test zu beenden.

Die Schaltfläche „Stopp“ darf nur betätigt werden, wenn bei der Automatik-Prüfung die Testzeit auf unendlich (0) steht. Andernfalls wird der Test automatisch beendet.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.8 Funkt. – Funktionsprüfung

Erläuterung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X X - X X X X

Die Funktionsprüfung dient zur abschließenden Überprüfung der elektrischen Sicherheit und ist verpflichtender Bestandteil der zu berücksichtigenden Prüfnormen:

 VDE 0701-0702  VDE 0751-1 (EN 62353)  VDE 0544-4 (EN 60974-4)

Nicht elektrische Nutzfunktionen, wie bspw. Schneiden, Heben oder Drehen etc., sind nachrangig zu prüfen.

Die Funktionsprüfung umfasst für alle 1-phasigen Prüflinge:

 Eingangsspannung  Eingangsstrom  Wirkleistung  Scheinleistung

Zudem wird, in Abhängigkeit der Prüfnorm und Schutzklasse, der entsprechende Ableitstrom gemessen.

Prüfnorm

Schutzklasse

Ableitstrom

VDE 0701-0702 und VDE 0544-4

IPE

VDE 0701-0702 und VDE 0544-4

IBer

VDE 0751-1

I und II

IAbl

Die Funktionsprüfung 1-phasiger Verbraucher erfolgt über die Prüfsteckdose am Gerätetester und darf einen maximalen Bemessungsstrom von 16 A nicht überschreiten.

Die Funktionsprüfung 3-phasiger Verbraucher kann über den Messadapter BENNING MA 2-16 durchgeführt werden. Der maximale Bemessungsstrom beträgt 16 A pro Phase.

Alle Einrichtungen und Bauteile des Prüflings, die gegen Auswirkungen von Elektrizität schützen, müssen auf sicheren Betrieb getestet werden.

Die Prüfsteckdose wird beim Direkt- und Differenzmessverfahren mit Netzspannung versorgt.

Der Prüfling muss während der Direktmessung isoliert aufgestellt werden, um unbeabsichtigte Ableitströme über parallele Erd- bzw. Schutzleiterverbindungen zu vermeiden.

Schalten Sie den Prüfling vor Beginn der Funktionsprüfung am geräteeigenen Schalter außer Betrieb. Schalten Sie den Prüfling erst in Betrieb, wenn die entsprechende Abfrage auf dem Display des ST 755/ ST 760 erscheint.

Der Prüfling darf ausschließlich nach bestandener Sicherheitsprüfung auf ordnungsgemäße Funktion getestet werden!

Ergänzende Hinweise und Vorschriften aus den Begleitpapieren der Prüflingshersteller müssen beachtet werden.

Jede Funktion, die vom Prüfpersonal als sicherheitsrelevant bewertet wird, muss auf einwandfreien Betrieb geprüft werden.

Die Funktionsprüfung muss bei der Direkt- und Differenzmessung mit beiden Polaritäten gemessen werden. L<->N; N<->L

Für die vollständige Funktionsprüfung von ME-Geräten bzw. -Systemen sind ggfs. weitere Mess- und Prüfgeräte notwendig. Z. B. Infusionspumpentester, Defibrillatortester oder Patientensimulatoren.

Für die Prüfung von ME Geräten und –Systemen sollte eine Fachkraft herangezogen werden, die mit der Anwendung des Prüflings vertraut ist.

Der Messadapter BENNING MA 2-16 kann für die Funktionsprüfung 3-phasiger Verbraucher verwendet werden. Eingangsspannung, Eingangsstrom sowie Wirk- und Scheinleistung können nur gemessen werden, wenn die Prüfsteckdose des BENNING ST 755/ ST 760 verwendet wird.

Anwendung

SK I; Funkt.; Direktmessverfahren

Prüfling isoliert aufstellen

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden. Beachten Sie induktive/ kapazitive Beschaltungen.

SK I; Funkt.;

Differenzmessverfahren

Misst die Summe aller Ableitströme

Anschlussschema

VDE 0701-0702; VDE 0544-4; VDE 0751-1

Stromlaufplan

VDE 0701-0702; VDE 0544-4; VDE 0751-1

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt und muss in allen

Schalterstellungen (Gerätefunktionen) getestet werden. Beachten Sie induktive/ kapazitive Beschaltungen.

Messung

 Stellen Sie sicher, dass der Prüfling vom Netz spannungsfrei

geschaltet ist.

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters.

 Wählen Sie ein

Messverfahren

Direkt-/ Differenzmessverfahren

SK I

SK II

 Betätigen Sie die Schaltfläche

„Start“

 Betätigen Sie die Schaltfläche

„Start“

Die IPE-Messung, als Bestandteil der Funktionsprüfung, erfolgt automatisch über den Schutzkontakt des vom Prüfling eingesteckten Schutzkontaktsteckers.

 Tasten Sie folgende Teile mit

der Prüfsonde ab:

VDE 0701-0702/ VDE 0544-4 IBer.-Messung

o berührbare leitfähige Teile

VDE 0751-1 IAbl.-Messung

o aktive Teile o mit dem Gehäuse

verbundene, berührbare, leitfähige Teile

 Betätigen Sie die Schaltfläche

„L<->N“

 Betätigen Sie die Schaltfläche

„L<->N“

Die IPE-Messung erfolgt erneut über den Schutzkontakt des vom Prüfling eingesteckten Schutzkontaktsteckers.

 Tasten Sie erneut die zuvor

genannten Teile mit der Prüfsonde ab.

 Betätigen Sie die Schaltfläche „Stopp“, um den Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.9 Kabel– Durchgangsprüfung

Erläuterung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X X - X X X X

Die Kabeldurchgangsprüfung dient der Messung des Leitungswiderstandes und wird bspw. für Anschlussleitungen, Verlängerungsleitungen und Kabeltrommeln verwendet. Während der Messung werden alle Leiter einzeln geprüft. Über die Schaltfläche „Grenzwerte“ können Sie folgende Prüfparameter ändern:

 Leitungslänge

(Angabe in [m])

 Leitungsquerschnitt

(Angabe in [mm²])

 Anzahl der Leiter

(max. für 1-phasige Verbraucher (L, N, PE))

 R-Leitung pro Leiter

(zulässiger Grenzwert des Leitungswiderstandes in [Ω])

Leitungen des Prüflings müssen sich immer im abgerollten Zustand befinden! Bspw. bei einer Kabeltrommel. Die Prüffrequenz beträgt 50 Hz.

Anwendung

SK I; Kabel; Durchgangsprüfung

Bsp. Mehrfachsteckdose

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Stellen Sie mit Hilfe einer Mehrfachsteckdose, eines

Verlängerungskabels oder einer Anschlussleitung eine

Verbindung zwischen der Prüfsteckdose und der Kabeladapter-Buchse des Gerätetesters her.

 Der Prüfling wird mit Prüfspannung versorgt.  Der Gerätetester wechselt automatisch zwischen den

unterschiedlichen Leitern (L, N, PE) und überprüft den jeweiligen Leitungswiederstand.

Messung

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters

Mehrfachstecker/

Verlängerungsleitung

Anschlussleitung

 Verbinden Sie den beiliegenden

Kabeladapter mit der SchukoSteckdose des Prüflings.

 Verbinden Sie den Kabeladapter

mit der Kabeladapter Buchse.

 Verbinden Sie die

Anschlussleitung mit der Kabeladapter Buchse.

 Betätigen Sie die Schaltfläche „Start“

Der Gerätetester wechselt automatisch zwischen den unterschiedlichen Leitern (L, N, PE).

 Betätigen Sie die Schaltfläche „Stopp“, um den Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.10 Ua- Schutzkleinspannung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X X X - - - -

Erläuterung

Die Messung der Schutzkleinspannung wird überprüft, um die Übereinstimmung mit den Vorgaben der Bemessungsspannung von Geräten mit SELV/ PELV Spannungen zu kontrollieren.

Die Prüfsteckdose wird mit Netzspannung versorgt.

Anwendung

SK III; Ua; Schutzkleinspannung

Bsp. Stecker Netzteil

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt.  Tasten Sie beide die Pole der Ausgangsseite mit den Prüfsonden

ab.

 Der Gerätetester zeigt die aktuelle Spannung auf dem Display an.

Messung

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters

 Verbinden Sie die Prüfsonde und Messleitung gemäß

Anschlussschema mit dem Gerätetester.

 Betätigen Sie die Schaltfläche „Start“

 Führen Sie die Prüfsonde und die Kontaktfläche der Messleitung

an die Pole der Sekundärseite.

Der Gerätetester misst die Spannung zwischen der beiden Polen.

 Kontrollieren Sie den gemessenen Spannungswert auf

Übereinstimmung mit den technischen Daten des Prüflings

 Betätigen Sie die Schaltfläche „Stopp“, um den

Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.11 Ua-Schw.- Spannung Schweißstromkreis

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

- - - - - X X

Erläuterung

Die Spannung des Schweißstromkreises (Leerlaufspannung) wird überprüft, um die Übereinstimmung mit den Vorgaben der Bemessungsspannungen von Geräten nach VDE 0544-4 zu kontrollieren.

Die Prüfsteckdose wird mit Netzspannung versorgt.

Zündspannung beachten! Es dürfen nur Schweißgeräte mit Spannungen < 200 V DC und < 150 V AC geprüft werden.

Bei WIG- und Plasma-Schweißgeräten, darf die Ausgangsspannung (Ua-Schw.) mit dem ST 760 nicht gemessen werden.

Der Tester verwendet ein digitales Potentiometer um die Belastung des Schweißgerätes zu realisieren.

Die Belastung startet, sobald mindestens die Hälfte vom Grenzwert der Schweißspannung erreicht wurde. Die Belastungsdauer beträgt 3 s.

Anwendung

SK I; Ua; Schw.

nur nach bestandener RISO-Messung

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt.  Tasten Sie die Pole der Ausgangsseite mit den Prüfsonden ab.  Der Gerätetester zeigt die aktuelle Spannung auf dem Display an.

SK II; Ua; Schw.

nur nach bestandener RISO-Messung

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt.  Tasten Sie die Pole der Ausgangsseite mit den Prüfsonden ab.  Der Gerätetester zeigt die aktuelle Spannung auf dem Display an.

Messung

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters

 Verbinden Sie die Prüfsonde und Messleitung gemäß

Anschlussschema mit dem Gerätetester.

 Betätigen Sie die Schaltfläche „Start“

 Führen Sie die Prüfsonde und die Kontaktfläche der Messleitung

an die Pole der Sekundärseite.

Der Gerätetester misst die DC-Schweißspannung, den Spitzenwert der Schweißspannung und den Schweißstrom zwischen beiden Polen.

 Kontrollieren Sie die gemessenen Werte auf Übereinstimmung

mit den technischen Daten des Prüflings

 Betätigen Sie die Schaltfläche „Stopp“, um den

Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.12 IBer-Schw.- Berührungsstrom Schweißstromkreis

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

- - - - - X X

Erläuterung

Der Berührungsstrom des Schweißstromkreises wird überprüft, um die Einhaltung der Bemessungswerte von Geräten nach VDE 0544-4 zu kontrollieren.

Die Prüfsteckdose wird mit Netzspannung versorgt.

Anwendung

SK I; IBer. Schw.

Direktmessverfahren

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt.  Tasten Sie die Pole der Ausgangsseite mit der Prüfsonde ab.  Der Gerätetester zeigt den aktuellen Prüfstrom auf dem Display

an.

SK II; IBer. Schw.

Direktmessverfahren

Anschlussschema

VDE 0701-0702

Stromlaufplan

VDE 0701-0702

 Stecken Sie den Schutzkontaktstecker des ortsveränderlichen

Prüflings in die Prüfsteckdose des Gerätetesters.

 Der Prüfling wird mit Netzspannung versorgt.  Tasten Sie die Pole der Ausgangsseite mit der Prüfsonde ab.  Der Gerätetester zeigt den aktuellen Prüfstrom auf dem Display

an.

Messung

 Verbinden Sie den Netzstecker des Prüflings mit der

Prüfsteckdose des Gerätetesters.

 Betätigen Sie die Schaltfläche „Start“

 Führen Sie die Prüfsonde nacheinander an beide Pole der

Sekundärseite.

 Betätigen Sie die Schaltfläche „L<->N“ um die

Polarität der Prüfsteckdose zu tauschen.

 Führen Sie die Prüfsonde erneut an beide Pole der

Sekundärseite.

 Kontrollieren Sie die gemessenen Werte auf Übereinstimmung

mit den vorgeschriebenen Grenzwerten.

 Betätigen Sie die Schaltfläche „Stopp“, um den

Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

15.13 PRCD Prüfung

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X - - - - - -

Erläuterung

Eine ortsveränderliche Fehlerstrom-Schutzeinrichtung (PRCD) bietet für den nachgeschalteten Stromkreis einen Schutz gegen gefährliche Körperströme bei direktem Berühren. Der Bemessungswert für den Auslösefehlerstrom beträgt max. 30 mA.

Über die manuelle Prüfung nach „VDE 0701-0702; (SK I)“ gelangen Sie im Anschluss an die

Sichtprüfung zur Schaltfläche „PRCD“.

Folgende PRCD-Typen können mit dem

BENNING ST 755/ ST 760 geprüft werden:

AC A F B B+

2-/ 3-polig

K S S+

Die PRCD-Prüfung kann folgende Prüfschritte beinhalten (typspezifisch):

 PRCD

o Auslösestrom bei I-Nenn [mA] (bei 0° und 180°) o Auslösezeit 1x I-Nenn [ms] o Auslösezeit 5x I-Nenn [ms] o Auslösezeit ½x I-Nenn [ms] o Berührungsspannung [V] o Funktionsüberprüfung der PRCD-Auslösetaste o Funktionsüberprüfung bei getrenntem Leiter (L, N, PE)

Ergänzend:

 RPE  RISO-IN (RISO-1; LN<->PE)  RISO-OUT (RISO-2; SEK.<->PE)  IPE  IBer.

Im Bereich „Automatik“ (s. Kapitel 11) sind vorkonfigurierte Prüfabläufe zu folgenden PRCD-Typen integriert.

Auto TestNr.

Name

PRCD

-S

PRCD

-S+

PRCD

-K

PRCD

-AC

PRCD

-A

PRCD

-F

PRCD

-B

PRCD

-B+

PRCD 2

-polig

PRCD 3

-polig

Sichtprüfung

X X X X X X X X X

Anschluss Test

X X X X X X X X X

RPE 600 mA

X X X X X X X X

RISO-1/ RISO IN

X X X X X X X X X

RISO-2/ RISO-OUT

X X X X X X X X X

IPE X X X X X X X X X X

IBer. X

PRCD

X X X X X X X X X

Der PRCD-Prüfablauf führt Sie automatisch durch die PRCDtypspezifischen Prüfschritte. Die aktuellen Handlungsanweisungen werden auf dem Display des Gerätetesters angezeigt.

Die Prüfsteckdose wird mit Netzspannung versorgt.

PRCDs des Typs-AC erfassen ausschließlich reine Sinusströme und sind daher in Deutschland laut VDE 0100-530 nicht mehr zugelassen.

Achten Sie darauf, dass alle Steckverbindungen einwandfrei miteinander verbunden sind.

Anwendung

SK I; PRCD-Test

Direktmessverfahren

Anschlussschema

VDE 0701-0702

 Stecken Sie den Schutzkontaktstecker der ortsveränderlichen

Fehlerstrom-Schutzeinrichtung (PRCD) in die Prüfsteckdose des Gerätetesters.

 Verbinden Sie den Kabeladapter mit der Schutzkontaktsteckdose

der PRCD und der Kabeladapter-Buchse des BENNING ST 755/ ST 760

 Der Prüfling wird mit Netzspannung versorgt.  Folgen Sie den Handlungsanweisungen auf dem Display des

Gerätetesters.

Messung

 Verbinden Sie die ortsveränderliche

Fehlerstrom-Schutzeinrichtung (PRCD) gemäß dem Anschlussschema.

 Wählen Sie den entsprechenden PRCD-Typ aus.

(Bspw. PRCD-A)

 Wählen Sie eine Einzelprüfung aus.

„PRCD“ ist der Standard Einzelprüfablauf einer

ortsveränderlichen Fehlerstrom-Schutzeinrichtung. Ergänzend können die folgenden Einzelprüfungen ausgeführt werden:

RPE; RISO-IN/OUT; IPE und IBer.

 Betätigen Sie die Schaltfläche „Start“

 Folgen Sie den Handlungsanweisungen auf dem Display des

Gerätetesters.

 Kontrollieren Sie die gemessenen Werte auf Übereinstimmung

mit den vorgeschriebenen Grenzwerten.

 Betätigen Sie die Schaltfläche „Stopp“, um den

Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

16 Optionale Einzelmessungen

16.1 Dreiphasenmessung

Erläuterung

Die Dreiphasenmessung dient zur Überprüfung 3-phasiger Verbraucher und unterstützt folgende Messungen:

 Prüfung der Durchgängigkeit des Schutzleitersystems  Isolationsprüfung  Messung des Schutzleiter- und Berührungsstromes mit der

Methode:

 Differenzmessung  Direktmessung  Ersatz-Ableitstrommessung

 Funktionsprüfung Um die Dreiphasenmessung vornehmen zu können, wird folgender Messadapter benötigt:

Abbildung

Bezeichnung

Art.-Nr.:

BENNING MA 2-16

Messadapter für 3-phasige Verbraucher; max. 3x 16 A(AC 1) CEE 5-polig

044160

Beginn der Prüfung

Starten Sie zuerst die Prüfung an Ihrem Prüfgerät (orangefarbene Lampe am BENNING MA 2-16 leuchtet) und schalten Sie erst dann Ihren Prüfling ein!

Ende der Prüfung

Schalten Sie zuerst den Prüfling aus und beenden Sie anschließend die Prüfung an Ihrem Prüfgerät. Eine Nichtbeachtung dieser Reihenfolge kann bei extremen Anlaufströmen Ihres Prüflings oder Induktivitäten im Stromkreis, eine Beschädigung oder Zerstörung des Messadapters BENNING MA 2-16 zur Folge haben.

Vor Ausführen der Funktionsprüfung und aller Prüfungen, zu denen der Prüfling mit Netzspannung versorgt und in Betrieb gesetzt wird, ist unbedingt nachzuweisen, dass im Prüfling keine Kurzschlüsse innerhalb der Phasen L1, L2, L3 und dem Neutralleiter N vorliegen.

Der maximal zulässige thermische Dauerstrom beträgt in jedem Fall 16 A AC je Phase.

Beachten und befolgen Sie die Bedienungsanleitung des BENNING MA 2-16 in allen Punkten.

Der Adapter darf ausschließlich zur Prüfung von Geräten mit 5-poligem CEE-Stecker und einer Stromaufnahme von maximal 3 x 16 A (AC-1) verwendet werden.

Bei der Isolations- oder Ersatzableitstromprüfung werden alle drei Phasen

L1, L2, L3

und der Neutralleiter N des

Prüflings im Adapter kurzgeschlossen.

Bei der Prüfung des Schutzleiterwiderstandes erhöht sich der Wert des gemessenen Widerstandes um den Anteil, der durch das Schutzleitersystem des Messadapters BENNING MA 2-16 verursacht wird.

Bei Messergebnissen nahe des zulässigen RPE-Grenzwertes, messen Sie den RPE des Messadapters am PE-Anschluss der CEE-Steckdose und subtrahieren Sie diesen vom Messwert des vorherigen Messergebnisses.

Anwendung

Vor Beginn einer Dreiphasenprüfung sind folgende Schritte zum Anschließen des Messadapters notwendig:

Anschlussbedingungen des BENNING MA 2-16

 Schließen Sie das Netzanschlusskabel Ihres Prüfgerätes an die

mit „Netzanschluss Prüfgerät“ gekennzeichnete

Schutzkontakt-Steckdose am BENNING MA 2-16

 Verbinden Sie die Schutzkontakt-Leitung des BENNING MA 2-16

mit der Prüf-/ Netzdose des Prüfgerätes. Der Anschluss am BENNING MA 2-16 ist mit „zur Prüf-/ Netzsteckdose Prüfgerät“ bezeichnet.

 Stecken Sie die CEE-Anschlussleitung des BENNING MA 2-16

an einer geeigneten CEE-Steckdose 16 A/ 6h Ihrer elektrischen Installation an. Der Anschluss ist am BENNING MA 2-16 mit „3L/ N/ PE, 400 V, 50-60 Hz, 16 A“ bezeichnet. Ab diesem Zeitpunkt werden der BENNING MA 2-16 und Ihr Prüfgerät mit elektrischer Energie versorgt.

 Verbinden Sie Ihren Prüfling mit der CEE-Steckdose des

BENNING MA 2-16. Die Steckdose ist mit der Bezeichnung „Prüf-/ Netzsteckdose Prüfobjekt 16 A“ bezeichnet.

Sie können jetzt mit der Prüfung beginnen.

SK I; RPE; mit BENNING MA 2-16

Messadapter Schalterstellung: beliebig

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE direkt oder IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Die Schalterstellung des orangefarbenen Kippschalters auf der

Oberfläche des BENNING MA 2-16 ist beliebig.

 Starten Sie die RPE-Messung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Tasten Sie alle berührbaren, leitfähigen und mit dem Schutzleiter

verbundenen Teile des Prüflings mit der Prüfsonde ab und folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; RISO-1; LN – PE; mit BENNING MA 2-16

Messadapter Schalterstellung: beliebig

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE direkt oder IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Die Schalterstellung des orangefarbenen Kippschalters auf der

Oberfläche des BENNING MA 2-16 ist beliebig.

 Starten Sie die RISO-1-Messung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; RISO-2; SEK. – PE; mit BENNING MA 2-16

Messadapter Schalterstellung: beliebig

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE direkt oder IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Die Schalterstellung des orangefarbenen Kippschalters auf der

Oberfläche des BENNING MA 2-16 ist beliebig.

 Starten Sie die RISO-2-Messung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Tasten Sie mit der Prüfsonde die gebrückten Pole der

sekundären Ausgangsspannung ab und folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; RISO-3; LN - SEK.; mit BENNING MA 2-16

Messadapter Schalterstellung: beliebig

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE direkt oder IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Die Schalterstellung des orangefarbenen Kippschalters auf der

Oberfläche des BENNING MA 2-16 ist beliebig.

 Starten Sie die RISO-3-Messung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Tasten Sie mit der Prüfsonde die gebrückten Pole der

sekundären Ausgangsspannung ab und folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; RISO-4; LN – berührbare Teile ohne PE; mit BENNING MA 2-16

Messadapter Schalterstellung: beliebig

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE direkt oder IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Die Schalterstellung des orangefarbenen Kippschalters auf der

Oberfläche des BENNING MA 2-16 ist beliebig.

 Starten Sie die RISO-4-Messung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Tasten Sie mit der Prüfsonde alle berührbaren, leitfähigen Teile

ohne PE-Verbindung ab und folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; IPE; mit BENNING MA 2-16

IPE

Differenz

(IPE Δ): nur nach bestandener RISO-Messung

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Stellen Sie zur Differenzmessung den orangefarbenen

Kippschalter des BENNING MA 2-16 auf „IPE Δ“.

 Stellen Sie den Prüfling isoliert auf.  Starten Sie die IPE Prüfung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; IPE; mit BENNING MA 2-16

IPE

Direkt :

nur nach bestandener RISO-Messung

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE direkt)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Stellen Sie zur Differenzmessung den orangefarbenen

Kippschalter des BENNING MA 2-16 auf „IPE direkt“.

 Starten Sie die IPE Prüfung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; IAbl.; mit BENNING MA 2-16

Messadapter Schalterstellung: IPE

Differenz

(IPE Δ)

Anschlussschema

VDE 0751-1

Stromlaufplan

VDE 0751-1

(Schalterstellung IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Stellen Sie zur Differenzmessung den orangefarbenen

Kippschalter des BENNING MA 2-16 auf „IPE Δ“.

 Starten Sie die IAbl.-Prüfung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; IAbl.; mit BENNING MA 2-16

Messadapter Schalterstellung: IPE

direkt

Anschlussschema

VDE 0751-1

Stromlaufplan

VDE 0751-1

(Schalterstellung IPE direkt)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST755/ ST 760

 Stellen Sie zur Differenzmessung den orangefarbenen

Kippschalter des BENNING MA 2-16 auf „IPE direkt“.

 Stellen Sie den Prüfling isoliert auf.  Starten Sie die IAbl.-Prüfung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK I; Funkt.; mit BENNING MA 2-16

Messadapter Schalterstellung: IPE

Differenz

(IPE Δ)

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

(Schalterstellung IPE Δ)

 Verbinden Sie den Messadapter BENNING MA 2-16 gemäß den

Anschlussbedingungen mit dem Gerätetester BENNING ST 755/ ST 760

 Stellen Sie zur Differenzmessung den orangefarbenen

Kippschalter des BENNING MA 2-16 auf „IPE Δ“.

 Starten Sie die Funktionsprüfung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.  Im Rahmen der Funktionsprüfung lassen sich mit dem

Messadapter BENNING MA 2-16 die Werte der Leistungs- und Stromaufnahme des Prüflings nicht ermitteln. Die angezeigten Werte beziehen sich auf die Leistungsaufnahme des BENNING MA 2-16.

16.2 Zangenmessung

Erläuterung

Die Zangenmessung dient zur Teilprüfung 1- und 3-phasiger Verbraucher und unterstützt die folgenden Messungen (AC):

 IPE Schutzleiterstrom (dir., diff.) SK I  IBer. Berührungsstrom (diff.) SK II

Die Leckstromzange CM 9 hat keine Verbindung zum ST 755/ ST 760.

Der gemessene Ableit-/ Fehlerstrom wird manuell in einem Eingabefenster des Gerätetesters eingetragen.

Folgende Messadapter erleichtern das Umfassen einzelner Anschlussleitungen mit der Leckstromzange BENNING CM 9 und erlauben eine komfortable Messung.

Abbildung

Bezeichnung

Art.-Nr.:

Leckstromzange BENNING CM 9 zur Differenz/Laststrommessung (1 µA – 100 A AC)

044065

Einphasen-Adapter für Leckstromzange Leiter einzeln herausgeführt und doppelt isoliert

044131

Drehstromadapter für Leckstromzange

16 A CEE 5-polig 32 A CEE 5-polig

Leiter einzeln herausgeführt und doppelt isoliert

044127 044128

Beachten und befolgen Sie die Bedienungsanleitung der Leckstromzange BENNING CM 9 in allen Punkten.

Anwendung

SK I; IPE; 1-phasig; Leckstromzange BENNING CM 9

IPE

diff:

fest angeschlossener Prüfling

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

 Umschließen Sie die Phase L und den Neutralleiter N mit der

Leckstromzange BENNING CM 9

 Um den Fehlerstrom des Schutzleiters unter Ausschluss

abweichender Ableitströme zu messen, muss der Prüfling isoliert aufgestellt sein.

 Starten Sie die IPE-Prüfung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.

SK II; IBer; 1-phasig; Leckstromzange CM 9

IBer.

diff.

: fest angeschlossener Prüfling

Anschlussschema

VDE 0701-0702; VDE 0751-1; VDE 0544-4

Stromlaufplan

VDE 0701-0702; VDE 0751-1; VDE 0544-4

 Umschließen Sie die Phase L und den Neutralleiter N mit der

Leckstromzange BENNING CM 9.

 Um den Berührungsstrom unter Ausschluss abweichender

Ableitströme zu messen, muss der Prüfling isoliert aufgestellt sein.

 Starten Sie die IBer.-Prüfung am Gerätetester

(Automatikprüfung oder manuelle Prüfung)

 Tasten Sie alle berührbaren und leitfähigen Teile mit der

Prüfsonde ab und beobachten Sie die Messwerte der Leckstromzange.

 Folgen Sie den Hinweisen auf dem Display des Gerätetesters.

Messung

 Stellen Sie sicher, dass der Prüfling spannungsfrei geschaltet ist.  Verbinden Sie den Netzstecker des Prüflings mit dem

entsprechenden Prüfadapter (Einphasen- bzw Drehstromadapter)

 Verbinden Sie den Schutzkontaktstecker des Prüfadapters mit

der Prüfsteckdose des BENNING ST 755/ ST 760

 Umgreifen Sie den Neutralleiter sowie die Phase(n) der einzeln

herausgeführten Leitungen des Prüfadapters mit der Leckstromzange

(Beachten Sie die Bedienungsanleitung der Leckstromzange

BENNING CM 9

)

 Wählen Sie das

Messverfahren „Zangenmessung“

 Schaltfläche „Start“ betätigen

Der Prüfling wird mit Netzspannung versorgt.

 Lesen Sie den Messwert der Leckstromzange ab.  Tragen Sie den abgelesenen Messwert in das Eingabefeld der

Gerätetester Anzeigefläche ein.

Berühren Sie dazu den markierten Text „Bitte eingeben“ auf der

Anzeigefläche.

 Betätigen Sie die Schaltfläche „Stopp“, um den

Test zu beenden.

Sie gelangen zur Anzeigefläche des Testergebnisses.

17 Ortsveränderliche Stromverteiler

VDE 0701-0702

VDE 0751-1 /

EN 62353

VDE 0544-4 /

EN 60974-4

SK I

SK II

SK III

SK I

SK II

SK I

SK II

X X - - - - -

17.1 Erläuterung

Ein ortsveränderlicher Stromverteiler dient zur Stromversorgung an unterschiedlichen Einsatzorten und beinhaltet oftmals einen

RCD

(Fehlerstrom-Schutzschalter) und

MCB

(Leitungsschutzschalter).

Die im Gerätetester vorhandenen Prüfabläufe (19 und 20) enthalten die notwendigen Prüfschritte, die für eine Vielzahl der marktüblichen Stromverteiler zutreffen.

Beachten Sie, dass die zulässigen Grenzwerte und Prüfschritte, der im Gerätetester vorhandenen Prüfabläufe, von den notwendigen Grenzwerten und Prüfschritten der im Stromverteiler verwendeten Schalter (RCD, MCB, …) abweichen können.

Daher muss die Spezifikation, Auswahl und Reihenfolge der Einzelprüfungen durch die verantwortliche Elektrofachkraft festgelegt werden.

Die Prüfsteckdose wird mit Netzspannung versorgt.

Der Prüfling muss vor Beginn der Prüfung vom Versorgungsnetz freigeschaltet sein.

Es dürfen ausschließlich ortsveränderliche Stromverteiler geprüft werden. Bei fest angeschlossenen Stromverteilern besteht Zerstörungsgefahr des Gerätetesters.

Beachten Sie die Sicherheitshinweise der jeweiligen Einzelprüfung.

Achten Sie darauf, dass alle Steckverbindungen einwandfrei miteinander verbunden sind.

Auto TestNr.

Name

Stromverteiler

RCD

Stromverteiler

RCD

Sichtprüfung (Standard)

Anschlusstest

RPE 600 mA

- zulässiger Widerstand: < 0,3 Ω

- Leitungslänge: < 5 m

- Leitungsquerschnitt: 1,5 mm²

RISO-1/ RISO IN

- zulässiger Widerstand: > 1,0 MΩ

- Prüfspannung: 500 V

RISO-2/ RISO-OUT

- zulässiger Widerstand: > 1,0 MΩ

- Prüfspannung: 500 V

IPE

- zul. Schutzleiterstrom: < 3,5 mA

PRCD/ RCD

- Auslösestrom I-Nenn: 30 mA

- Auslösezeit 1 x I-Nenn: 300 ms

- Auslösezeit 5 x I-Nenn: 40 ms

- Auslösezeit 1/2 x I-Nenn: 300 ms

- max. Berührungsspannung: 50 V

17.2 Anwendung

Der Hersteller empfiehlt die Einhaltung der folgenden Punkte, zur Prüfung eines ortsveränderlichen Stromverteilers:

1. Möglichkeit

2. Möglichkeit

Automatikprüfung

Die im Gerätetester

vorhandenen Prüfabläufe

können verwendet werden.

Automatikprüfung

Die notwendigen

Einzelprüfungen sind

abweichend, von den im

Gerätetester vorhandenen

Prüfabläufen

Vorgehensweise

Erstellen Sie einen neuen

Prüfling, in der von Ihnen verwendeten Datenbank.

(Bei Fragen zur Erstellung

eines Prüflings, lesen Sie das

Kapitel 9.3)

Erstellen Sie einen

kundenspezifischen

Prüfablauf, in der von Ihnen

verwendeten Datenbank.

(Bei Fragen zur Erstellung eines kundenspezifischen

Prüflablaufes, lesen Sie das

Kapitel 9.5.3)

Weisen Sie dem Prüfling die

allgemein benötigten

Eigenschaften zu.

(Ident-Nr., Bezeichnung, …)

Prüfnorm:

VDE 0701/ 0702

Erstellen Sie einen neuen

Prüfling, in der von Ihnen verwendeten Datenbank.

(Bei Fragen zur Erstellung

eines Prüflings, lesen Sie das

Kapitel 9.3)

Wählen Sie bei der Erstellung

des Prüflings den Prüfablauf

19 oder 20

(Die Auswahl des Prüfablaufes

erfolgt gemäß der RCD-Charakteristik, des im Stromverteiler verwendeten

RCD (

Typ A

oder

Typ B))

Weisen Sie dem Prüfling die

allgemein benötigten

Eigenschaften zu.

(Ident-Nr., Bezeichnung, …)

Prüfnorm:

VDE 0701/ 0702

Passen Sie ggfs. die

Grenzwerte und die

Testzeiten an.

Wählen Sie bei der Erstellung

des Prüflings den von Ihnen

erstellten, kundenspezifischen

Prüfablauf aus

Führen Sie die

Automatikprüfung mit dem

neu erstellten Prüfling durch.

Passen Sie ggfs. die

Grenzwerte und die

Testzeiten an.

Führen Sie die

Automatikprüfung mit dem

neu erstellten Prüfling durch.

Die Automatikprüfung des ortsveränderlichen

Stromverteilers ist abgeschlossen.

Alternativ können Sie alle notwendigen Einzelprüfungen über die manuelle Prüfung nach VDE 0701/ 0702 vornehmen.

Nach Beendigung der manuellen Prüfungen, können Sie die Ergebnisse einem bereits bestehenden oder einem neu erstellten Prüfling zuweisen.

Lesen Sie dazu das Kapitel 12, Manuelle Prüfung nach VDE 0701-0702.

ortsveränderlicher Stromverteiler

Beispielhafte Abbildung

18 Automatische Prüfabläufe

Der Gerätetester BENNING ST 755/ ST 760 unterstützt automatische Prüfabläufe. Ab Werk ist bereits eine Vielzahl unterschiedlicher Prüfabläufe vorhanden, sodass der Gerätetester für diverse Prüflinge unmittelbar eingesetzt werden kann.

18.1 Prüfabläufe nach VDE 0701-0702

SK I Prüfablauf Übersicht (1 bis 16)

Auto TestNr.

1 2 3 4 5 6 7 8 9

Name

Geräte SK

I mit RPE 10

Geräte SK

I mit IBer

Geräte SK

I ohne RPE + IBer

Geräte SK

I Heiz <

3,5 kW

Geräte SK

I mit IPE Ersatz.

Geräte SK

I RPE 10A +

IPE Ersatz Geräte SK

I mit RISO

250 V

Geräte SK

I ohne RISO

Geräte SK

I ohne RISO +

IBDir Geräte SK

I mit U

Ausg.

Geräte SK

I mit IPE

Zange

Geräte SK

I RPE 10A mit

IPE Zange Leitung Schuko

mit Sonde

Leitung Schuko mit Sonde

RISO

250 V

Leitung Schuko ohne Sonde

Sichtprüfung

X X X X X X X X X X X X X X X

Anschluss Test

X X X X X X X X X X X X X X X

RPE 600 mA

X X X X X X X X X X X RPE 10 A

X X X

RISO-1/ RISO IN

X X X X X X X X X X X X X

RISO-2/ RISO-OUT

RISO-3

X RISO-4

IPE X X X X

IBer. X X X X

Funkt.

X X X X X X X X X Kabel X X X

Ua X

PRCD

SK I Prüfablauf Übersicht (15 bis 28)

Auto TestNr.

Name

Geräte SK

I 3-phasig

Geräte SK

I RPE

10 A

3-phasig

Stromverteiler RCD

CEE

Verlängerungsadapter CEE Geräte SK

I mit

IPE Ersatz

PRCD

-S

PRCD

-S+

PRCD

-K

PRCD

-AC

PRCD

-A

PRCD

-F

PRCD

-B

PRCD

-B+

PRCD 2

-polig

PRCD 3

-polig

Sichtprüfung

X X X X X X X X X X X X X X X

AnschlussTest

X X X X X X X X X X X X X X X

RPE 600 mA

X X X X X X X X X X X X X

RPE 10 A

RISO-1/ RISO IN

X X X X X X X X X X X X X X X

RISO-2/ RISO-OUT

X X X X X X X X X X X

RISO-3

RISO-4

IPE X X X X X X X X X X X X X

IBer. X

Funkt.

Kabel

PRCD/ RCD

X X X X X X X X X X X

SK I Prüfablauf Messwerte (VDE 0701-0702)

Auto

Test Nr.

Name

Einzelprüfungen

Geräte SK I

RPE (600 mA), RISO-1 (500 V), Funktionsprüfung mit IPE (Differenzmessung)

Geräte SK I mit RPE 10 A

RPE (10 A), RISO-1 (500 V), Funktionsprüfung mit IPE (Differenzmessung)

Geräte SK I mit IBDir

RPE (600 mA), RISO-1 (500 V), IBer (Direkt.), Funktionsprüfung mit IPE (Differenz.)

Geräte SK I ohne RPE + IBDir

RISO-1 (500 V), IBer (Direkt.), Funktionsprüfung mit IPE (Differenz.)

Geräte SK I Heiz < 3,5 kW

RPE (600 mA), RISO-1 (500 V, R ≥ 0,3 MΩ), Funktionsprüfung mit IPE (Differenz.), zur Prüfung von Heizgeräten mit P < 3,5 kW

Geräte SK I mit IPE Ersatz.

RPE (600 mA), RISO-1 (500 V), IPE (Ersatzmessung)

Geräte SK I RPE 10 A + IPE Ersatz

RPE (10 A), RISO-1 (500 V), IPE (Ersatzmessung),

zur Prüfung von Verlängerungsleitungen bis

5 m, bzw. 300 Hz Werkzeuge wie Schrauber, Schleifwerkzeuge, …

Geräte SK I mit RISO 250 V

RPE (600 mA), RISO-1 (250 V), Funktionsprüfung mit IPE (Differenz.), zur Prüfung von Geräten mit Überspannungsschutzableiter

Geräte SK I ohne RISO

RPE (600 mA), Funktionsprüfung mit IPE (Differenz.), Prüfablauf ohne RISO nur mit Sachgrundlage und Begründung

Geräte SK I ohne RISO + IBDir

RPE (600 mA), IBer (Direkt.), Funktionsprüfung mit IPE (Differenz.), Prüfablauf ohne RISO nur mit Sachgrundlage und Begründung

Geräte SK I mit U Ausg.

RPE (600 mA), RISO-1 (500 V), RISO-2 (500 V), RISO-3 (500 V), IBer (Direkt.), Funktionsprüfung

mit

IPE

(Differenz.)

, Ua am sekundären Ausgang (max. 25 V)

z.B. zur Prüfung von Netzteilen und Ladegeräten

Geräte SK I mit IPE Zange

RPE (600 mA) und RISO-1 (500 V) mit BENNING CM 9 und Adapter T/N: 044127/ 044128, IPE (Zangenmessung), 3-Phasen-Geräte über Adapter T/N: 044122/ 044123

Geräte SK I RPE 10A mit IPE Zange

RPE (10 A) und RISO-1 (500 V) mit BENNING CM 9 und Adapter T/N: 044127/ 044128, IPE (Zangenmessung), 3-Phasen-Geräte über Adapter T/N: 044122/ 044123

Leitung Schuko mit Sonde

RPE (600 mA), RISO-1 (500 V), zur Leitungsprüfung von Schutzkontakt-Leitungen bis 10 A

Leitung Schuko mit Sonde RISO 250V

RPE (600 mA), RISO-1 (250 V), Kabel (Leitungslänge 5 m/ Leitungsquerschnitt 1,5 mm²/ Anzahl der Leiter = 3/ Widerstandswert pro Leitung 0,3 Ω, zur Prüfung von SchutzkontaktLeitungen bis 16 A

Leitung Schuko ohne Sonde

RISO-1 (500 V), Kabel (Leitungslänge 5 m/ Leitungsquerschnitt 1,5 mm²/ Anzahl der Leiter = 3/ Widerstandswert pro Leitung 0,3 Ω, zur Prüfung von Schutzkontakt-Leitungen bis 16 A

Geräte SK I 3-phasig

RPE (600 mA), RISO-1 (500 V), Funktionsprüfung 3-phaisg mit IPE (Differenz/ Direkt)

Geräte SK I RPE 10A 3-phasig

RPE (10 A), RISO-1 (500 V), Funktionsprüfung 3-phasig mit IPE (Differenz/ Direkt)

Stromverteiler RCD-Typ A

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Diff.), RCD Typ A (30 mA)

Stromverteiler RCD-Typ B

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Diff.), RCD Typ B (30 mA)

CEE Verlängerungsadapter

RPE (600 mA), RISO-1 (500 V), Funktionsprüfung (Durchgang, Kurzschluss, Drehfeld)

CEE Geräte SK I mit IPE Ersatz

RPE (600 mA), RISO-1 (500 V), IPE (Ers.)

PRCD-S

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), IBer (Direkt.), PRCD-S (30 mA)

PRCD-S+

RPE (600 mA), RISO-OUT (500 V), IPE (Differenz.), IBer (Direkt.), PRCD-S+ (30 mA)

PRCD-K

RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-K (30 mA)

PRCD-AC

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-AC (30 mA)

PRCD-A

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-A (30 mA)

PRCD-F

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-F (30 mA)

PRCD-B

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-B (30 mA)

PRCD-B+

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-B+ (30 mA)

PRCD 2-polig

RPE (600 mA), RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-2-polig (30 mA)

PRCD 3-polig

RISO-IN (500 V), RISO-OUT (500 V), IPE (Differenz.), PRCD-3-polig (30 mA)

SK II/ III Prüfablauf Übersicht

Auto TestNr.

SK II

SK III

1 2 3 4 5 6 1

Name

Geräte SK

II mit IB Ersatz

Geräte SK

II mit RISO 250V

Geräte SK

II ohne RISO

Geräte SK

II ohne RISO + IBDir

Geräte SK

II mit U Ausg.

Geräte SK

III

Sicht-prüfung

X X X X X X X

Anschluss-Test

X X X X X X X

RISO-1/ RISO IN

X X X

RISO-3

X X

IBer. X X

Funkt. X X X X X

Ua X

SK II Prüfablauf Messwerte (VDE 0701-0702)

Auto

TestNr.

Name

Einzelprüfungen

Geräte SK II

RISO-1 (500 V), Funktionsprüfung mit IBer (Differenzmessung)

Geräte SK II mit IB Ersatz

RISO-1 (500 V), IBer (Ersatz.)

Geräte SK II mit RISO 250V

RISO-1 (250 V), Funktionsprüfung mit IBer (Differenzmessung)

Geräte SK II ohne RISO

Funktionsprüfung mit IBer (Differenzmessung)

Geräte SK II ohne RISO + IBDir

IBer (Direkt.), Funktionsprüfung mit IBer (Differenzmessung)

Geräte SK II mit U Ausg.

RISO-3 (500 V), Funktionsprüfung mit IBer (Differenzmessung), Ua (am sekundären Ausgang)

SK III Prüfablauf Messwerte (VDE 0701-0702)

Auto

TestNr.

Name

Einzelprüfungen

Geräte SK III

RISO-3 (500 V), Ua (am sekundären Ausgang)

18.2 Prüfabläufe nach VDE 0751-1

SK I/ SK II Prüfablauf Übersicht

Auto TestNr.

SK I

SK II

1 2 3 4 5 1 2

Name

Med. Geräte SK

I ohne RISO

Med. Geräte SK

I Typ

Med. Geräte SK

I Typ

Med. Geräte SK

I Typ

Med. Geräte SK

II ohne RISO

Sicht-prüfung

X X X X X X X

Anschluss-Test

X X X X X X X

RPE 600 mA

X X X X X

RISO-1/ RISO IN

X X X X X

RISO-2

X X X

RISO-3 X X X

IAbl. X X X

IPAbl. X X X

Funkt. X X X X X X

SK I Prüfablauf Messwerte (VDE 0751-1)

Auto

Test Nr.

Name

Einzelprüfungen

Med. Geräte SK I

RPE (600 mA), RISO-1 (500 V), Funktionsprüfung mit IAbl. (Differenzmessung)

Med. Geräte SK I ohne RISO

RPE (600 mA), Funktionsprüfung mit IAbl. (Differenzmessung)

Med. Geräte SK I Typ BF

RPE (600 mA), RISO-1 (500 V), RISO-2 (250 V), RISO-3 (500 V), IAbl. (Differenz.), IPAbl. (Ersatz. Typ-BF), Funktionsprüfung mit IAbl. (Differenz.)

Med. Geräte SK I Typ CF

RPE (600 mA), RISO-1 (500 V), RISO-2 (250 V), RISO-3 (500 V), IAbl. (Differenz.), IPAbl. (Ersatz. Typ-CF), Funktionsprüfung mit IAbl. (Differenz.)

Med. Geräte SK I Typ B

RPE (600 mA), RISO-1 (500 V), RISO-2 (250 V), RISO-3 (500 V), IAbl. (Differenz.), IPAbl. (Ersatz. Typ-B), Funktionsprüfung mit IAbl. (Direkt.)

SK II Prüfablauf Messwerte (VDE 0751-1)

Auto Test

Nr.

Name

Einzelprüfungen

Med. Geräte SK II

RISO-1 (500 V), Funktionsprüfung mit IAbl. (Differenzmessung)

Med. Geräte SK II ohne RISO

Funktionsprüfung mit IAbl. (Differenzmessung)

18.3 Prüfabläufe nach VDE 0544-4

SK I/ SK II Prüfablauf Übersicht

Auto TestNr.

SK I

SK II 1 2 3 1

Name

Schweißgerät SK

I 1-phasig

Schweißgerät SK

I 3-phasig

Schweißgerät SK

I 3-Ph. Zange

Schweißgerät SK

II 1-phasig

Sicht-prüfung

X X X

Anschluss-Test

X X X

RPE 600 mA X X X

RISO-1/ RISO IN

X X X

RISO-2

X X X

RISO-3 X X X X

IBer. X X X

IBer.Schw. X X X X

Funkt. X X X X

Ua-Schweißtest

X X X

SK I Prüfablauf Messwerte (VDE 0544-4)

Auto

Test Nr.

Name

Einzelprüfungen

Schweißgerät SK I 1-phasig

RPE (600 mA), RISO-1 (500 V), RISO-2 (250 V), RISO-3 (500 V), IBer. (Direkt.), IBer-Schw. (Direkt.), Funktionsprüfung mit IPE (Differenz.), Ua-Schw. (max. 0 V AC/

max. 80 V DC/ max. Peakwert 113 V)

Schweißgerät SK I 3-phasig

RPE (600 mA), RISO-1 (500 V), RISO-2 (250 V), RISO-3 (500 V), IBer. (3-phasen), IBer-Schw. (3-phasen), Funktionsprüfung mit IPE (3-phasen), Ua-Schw. (max. 0 V AC/

max. 80 V DC/ max. Peakwert 113 V)

Schweißgerät SK I 3-Ph. Zange

RPE (600 mA), RISO-1 (500 V), RISO-2 (250 V), RISO-3 (500 V), IBer. (Direkt.), IBer-Schw. (Direkt.), Funktionsprüfung mit IPE (Zange), Ua-Schw. (max. 0 V AC/ max.

80 V DC/ max. Peakwert 113 V)

SK II Prüfablauf Messwerte (VDE 0544-4)

Auto

Test Nr.

Name

Einzelprüfungen

Schweißgerät SK II 1-phasig

RISO-1 (500 V), RISO-2 (250 V), RISO-3 (500 V), IBer-Schw. (Direkt.), Funktionsprüfung mit IBer. (Differenz.), Ua-Schw. (max. 0 V AC/ max. 80 V DC/

max. Peakwert 113 V)

19 Anschluss an einen Personal Computer (PC)

Der Hersteller empfiehlt grundsätzlich die Erstellung von Sicherheitskopien, bevor Änderungen an bestehenden Datenbanken vorgenommen werden. Dadurch vermeiden Sie einen unbeabsichtigten Datenverlust im Fehlerfall.

Wenn Sie das USB-Kabel oder die SD-Speicherkarte des Gerätetesters von Ihrem PC entfernen, nutzen Sie vor dem Entfernen die integrierte Windows®-Funktion

„Hardware sicher entfernen und Medium auswerfen“.

Dadurch vermeiden Sie einen unbeabsichtigten Datenverlust im Fehlerfall.

Achten Sie auf eine einwandfreie Verbindung zwischen Ihrem Gerätetester, bzw. dessen SD-Speicherkarte, und Ihrem PC. Eine mangelhafte Verbindung kann während einer Dateiübertragung zu Datenverlusten führen.

Bei bestimmungsgemäßer Verwendung ist die Sicherheit Ihrer Daten gewährleistet. Für abweichende Handlungen übernimmt der Hersteller keine Haftung.

19.1 Verbindung zum PC herstellen

1. Schieben Sie die SD-Speicherkarte in den SD-Kartenslot des Gerätetesters ein.

2. Verbinden Sie den Gerätetester per USB-Kabel mit Ihrem PC.

Die eingesetzte SD-Speicherkarte wird von Ihrem PC als Wechseldatenträger erkannt und in Ihrem Arbeitsplatz dargestellt.

Sie können in das entsprechende Ordnerverzeichnis navigieren und Sicherheitskopien, vor Beginn der Änderungen, in einem separaten Verzeichnis speichern.

19.2 Verwendung der Protokoll-Software (optional)

Lesen Sie dazu die entsprechende Bedienungsanleitung 5070, der BENNING PC-Win ST 750 - 760 Protokoll-Software.

Abbildung

Bezeichnung

Art.-Nr.:

PC-Programm BENNING PC-Win ST 750-760

Protokoll-Software inkl. USB-Kabel

047001

Bedienungsanleitung BENNING PC-Win ST 750-760

Protokoll-Software Beschreibungsnummer 5070

10193765

Die BENNING PC-Win ST 750 – 760 Protokoll-Software ermöglicht Ihnen eine komfortable Verwaltung Ihrer Datenbanken.

Sie können neue Datenbanken erstellen und exportieren oder bestehende Datenbanken importieren und mit Ihrem PC editieren.

Der integrierte Report-Designer ermöglicht Ihnen die Steuerung Ihrer Druckausgabe und das nachträgliche Editieren vorhandener Prüfprotokolle.

20 Barcodeleser (optional)

Barcodeleser dienen dem Gerätetester BENNING ST 755/ ST 760 als optisches Erkennungswerkzeug und erleichtern die Verwaltung sowie Identifikation von Prüflingen. Zu diesem Zweck wird jeder Prüfling mit einem Barcode-Etikett beklebt und durch einscannen des Barcodes in die Datenbank des Gerätetesters übernommen. Die verfügbaren Barcodeleser können per Bluetooth®- bzw. USB-Schnittstelle verwendet werden. Eine Übersicht der Barcode-Komponenten erhalten Sie in Kapitel 6.2, Optionales Zubehör.

20.1 Konfiguration Barcodeleser

Die Barcodeleser verwenden Laser zur optischen Erfassung der Barcodes. Schauen Sie nicht in den Laserstrahl der Barcodeleser. Sie schädigen Ihr Augenlicht!

Der Barcodeleser wandelt den gescannten Barcode in eine Eingabe um. Ähnlich einer Eingabe per Tastatur. Er überträgt Ziffern, Buchstaben und Sonderzeichen, in Abhängigkeit der entsprechenden Konfiguration.

Die Barcodeleser sind werksseitig für das optimale Zusammenspiel mit dem Gerätetester BENNING ST 755/ ST 760 konfiguriert.

USB-Barcode Leser

Wird eine abweichende Konfiguration des Barcodelesers benötigt, können Sie die folgenden Prüfsequenzen (Schritte 1 bis 5) einscannen und den Barcodeleser selbstständig für Ihre Zwecke konfigurieren.

 Betätigen Sie den Taster

am Barcodescanner

 Führen Sie den

Laserstrahl des Scanners über den entsprechenden Barcode

Der Barcodeleser scannt den Barcode und übernimmt die entsprechende Einstellung. Nach erfolgreicher Übernahme ertönt ein Piepton und die Status-LED des Barcodelesers leuchtet auf.

Bspw.: Umstellen des Sprachcodes Um die Ausgabe des Barcodelesers auf den Sprachcode der

US-amerikanischen Tastatur zu ändern, scannen Sie den Barcode „USA“ in Schritt 4 der folgenden Konfigurationstabelle.

Für weitere abweichende Einstellungen beachten Sie die mitgelieferte Bedienungsanleitung des USB-Barcodelesers.

Konfigurationstabelle

1. Werkseinstellung aktivieren:

2. Ausgabe Modus USB:

3. Einzelscan aktivieren:

4. Sprachcode wählen:

Deutsch

USA

5. ASCII-Code aktivieren:

Optionale Konfigurationen

1. Piepton deaktivieren:

2. Piepton aktivieren:

20.2 Inbetriebnahme Barcodeleser

USB-Barcodeleser

 Nehmen Sie den Gerätetester in Betrieb  Verbinden Sie das Anschlusskabel des Barcodelesers

mit einer USB-Buchse des BENNING ST 755/ ST 760

Die Status-LED des Barcodelesers leuchtet auf und ein Piepton ertönt.

Der Barcodeleser ist Betriebsbereit.

20.3 Bedienung Barcodeleser

Grundsätzlich kann der Barcodeleser in jeder Eingabezeile als Eingabegerät genutzt werden.

Bestimmungsgemäß wird der Barcodeleser zum einlesen der BENNING Barcode-Etiketten verwendet und dient der Identifikation und Verwaltung von Prüflingen.

Um Prüflinge mit dem Barcode-Verfahren zu verwalten, können Sie folgende Möglichkeiten nutzen: Prüfling erstellen/ suchen - während Prüfablauf:

- Hauptmenü -> Automatikprüfung

- Hauptmenü -> manuelle Prüfung nach

„VDE …“

Prüfling erstellen / suchen - über Datenbank:

- Hauptmenü -> Einstellungen -> Datenbank

Nach jedem Erstellvorgang befindet sich der Prüflingseintrag automatisch in der Datenbank des Gerätetesters.

Prüfling erstellen/ suchen - Automatikprüfung

 Navigieren Sie vom Hauptmenü zur Anzeigefläche

„Automatikprüfung“

 Wählen oder erstellen Sie eine Datenbank

 Wählen oder erstellen Sie einen Kunden

 Wählen oder erstellen Sie ggfs. eine Abteilung

(keine Pflichtangabe)

Prüfling erstellen

Prüfling suchen

 Berühren Sie die Zeile

Ident-Nr. oder Bezeichnung auf der

linken Seite der Anzeigefläche

 Berühren Sie die Zeile

Ident-Nr. auf der rechten Seite der Anzeigefläche

 Berühren Sie die

Schaltfläche „Neu“

Sie gelangen zur Anzeigefläche „Geräte-ID“

Sie gelangen zur Anzeigefläche „Ident-Nr.“

 Bekleben Sie den Prüfling

mit einer Barcode-Etikette und scannen Sie den Barcode mit dem Barcodeleser.

 Scannen Sie den bereits

vorhandenen Barcode mit dem Barcodeleser.

Der gescannte Barcode wird automatisch übernommen und bestätigt.

Der Prüfling wird als aktuelle Auswahl übernommen.

Sie gelangen zur Anzeigefläche „Gerät“

 Vervollständigen Sie die

Angaben des Prüflings gemäß Kapitel 9.3.5

 Berühren Sie die

Schaltfläche „Speichern“

Der Prüfling wird erstellt.

Sie gelangen zur Anzeigefläche „Automatikprüfung“

Die Automatikprüfung kann gestartet werden. Siehe Kapitel 11

Prüfling erstellen/ suchen - Prüfung nach

„VDE …“

 Navigieren Sie vom Hauptmenü zur

Anzeigefläche „VDE …“ (benötigte Prüfnorm)

 Wählen Sie die entsprechende Schutzklasse

 Nehmen Sie die Sichtkontrolle vor

 Prüfen sie die notwendigen Einzelprüfungen

 Berühren Sie nach vollständiger Prüfung die

Schaltfläche „Fertig“

Sie gelangen zur Anzeigefläche „Testergebnis“

 Berühren Sie die Zeile „Gerät“ auf der rechten

Seite der Anzeigefläche

Sie gelangen zur Anzeigefläche „Geräte-Suche“

 Wählen oder erstellen Sie eine Datenbank

 Wählen oder erstellen Sie einen Kunden

 Wählen oder erstellen Sie eine Abteilung

(keine Pflichtangabe)

Prüfling erstellen

Prüfling suchen

 Berühren Sie die Zeile

Ident-Nr. oder Bezeichnung auf der linken

Seite der Anzeigefläche

 Berühren Sie die Zeile

Ident-Nr. auf der rechten Seite der Anzeigefläche

 Berühren Sie die

Schaltfläche „Neu“

Sie gelangen zur Anzeigefläche „Geräte-ID“

Sie gelangen zur Anzeigefläche „Ident-Nr.“

 Bekleben Sie den Prüfling

mit einer Barcode-Etikette und scannen Sie den Barcode mit dem Barcodeleser.

 Scannen Sie den bereits

vorhandenen Barcode mit dem Barcodeleser.

Der gescannte Barcode wird automatisch übernommen und bestätigt.

Der Prüfling wird als aktuelle Auswahl übernommen.

Sie gelangen zur Anzeigefläche „Gerät“

 Vervollständigen Sie die

Angaben des Prüflings gemäß Kapitel 9.3.5

 Berühren Sie die

Schaltfläche „Speichern“

Der Prüfling wird erstellt.

Sie gelangen zur Anzeigefläche „Geräte-Suche“

 Bestätigen Sie Ihre Eingaben durch berühren der

Schaltfläche „OK“

Sie gelangen zurück zur Anzeigefläche „Testergebnis“

 Betätigen Sie die Schaltfläche „Speichern“

Der manuelle Prüfablauf wird dem gewählten bzw. erstellten Prüfling zugeordnet und gespeichert.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

Prüfling erstellen/ suchen –

Datenbankverwaltung

 Navigieren Sie vom Hauptmenü zur Anzeigefläche

„Einstellungen“

 Navigieren Sie zur Anzeigefläche

„Datenbank-Verwaltung“

 Wählen oder erstellen Sie eine Datenbank

 Wählen oder erstellen Sie einen Kunden

 Wählen oder erstellen Sie eine Abteilung

(keine Pflichtangabe)

Prüfling erstellen

Prüfling suchen

 Berühren Sie die Zeile

Ident-Nr. oder Bezeichnung auf der

linken Seite der Anzeigefläche

 Berühren Sie die Zeile

Ident-Nr. auf der rechten Seite der Anzeigefläche

 Berühren Sie die

Schaltfläche „Neu“

Sie gelangen zur Anzeigefläche „Geräte-ID“

Sie gelangen zur Anzeigefläche „Ident-Nr.“

 Bekleben Sie den Prüfling

mit einer Barcode-Etikette und scannen Sie den Barcode mit dem Barcodeleser.

 Scannen Sie den bereits

vorhandenen Barcode mit dem Barcodeleser.

Der gescannte Barcode wird automatisch übernommen und bestätigt.

Der Prüfling wird als aktuelle Auswahl übernommen.

Sie gelangen zur Anzeigefläche „Gerät“

 Vervollständigen Sie die

Angaben des Prüflings gemäß Kapitel 9.3.5

 Berühren Sie die

Schaltfläche „Speichern“

Der Prüfling wird erstellt.

Sie gelangen zurück zur Anzeigefläche „Datenbank-Verwaltung“

20.4 Spezifikation Barcodeleser

USB-Barcodeleser

Unterstützte Barcodes

UPC/ EAN, UPC/ EAN mit ergänzenden, UCC/ EAN128, Code 39, Code 39 vollständige ASCII, Code 39 TriOptic, Code 128, Code 128 vollständige ASCII, Coda Bar, Interleaved 2 von 5, diskrete 2 von 5, Code 93, MSI, Code 11, ATA, RSS Varianten, Chinese 2 von 5

Betriebsspannung; Stromverbrauch

5 V DC; 100 mA

Scanwinkel

unterstützt:

± 65° zur senkrechten Achse nicht unterstützt:

exakt 90° zum Barcode

Scandistanz

2,5 mm bis 600 mm

Betriebstemperatur

0 °C bis 50 °C

Lagertemperatur

-40 °C bis 70 C

Luftfeuchtigkeit

5 % bis 95 % relative Luftfeuchtigkeit nicht kondensierend

21 RFID-Leser (optional)

Der Multifrequenz RFID-Leser und die optionalen RFID-Tags sind werkseitig geprüft und auf den Gerätetester BENNING ST 755/ ST 760 abgestimmt. Das RFID (Radio Frequency IDentifiction)-Verfahren dient zur elektronischen Identifizierung von Objekten per Funkfrequenz. Ein RFID-System besteht aus zwei Komponenten, einem RFID-Lesegerät und einem RFID-Transponder (RFID-Tag). Jeder RFID-Tag verfügt über eine weltweit eindeutige UID-Nr.(Unikatsnummer), die durch den RFID-Leser kontaktlos ausgelesen und einem Prüfling zugewiesen werden kann. Für wiederkehrende Prüfungen im Bereich elektrischer Arbeitsmittel, haben sich die Funkfrequenzen 125 kHz (LF) und 13,56 MHz (HF) durchgesetzt. Die RFID-Technik bietet gegenüber der Prüflingsidentifikation per Barcodeleser und Barcode-Etiketten den wesentlichen Vorteil, dass sie auch in rauer industrieller Umgebung, z. B. auf Baustellen oder in Produktions- und Werkstätten, dauerhaft und zuverlässig eingesetzt werden kann. Eine Übersicht der RFID-Komponenten erhalten Sie in Kapitel 6.2, Optionales Zubehör.

21.1 Inbetriebnahme USB-RFID-Leser

 Nehmen Sie den Gerätetester in Betrieb  Verbinden Sie das Anschlusskabel des RFID-Lesers mit

einer USB-Buchse des BENNING ST 755/ ST 760

Die Status-LED des RFID-Lesers leuchtet auf und ein Piepton ertönt. Der RFID-Leser ist Betriebsbereit.

21.2 Bedienung RFID-Leser

Beachten Sie, dass metallische Oberflächen die Funkverbindung stark beeinflussen. Die direkte Verbindung eines RFID-Tags auf einer metallischen Oberfläche sollte vermieden werden.

Zur Übertragung der UID-Nr. des RFID-Tags, muss dieser in den gekennzeichneten Empfangsbereich des RFID-Lesers geführt werden.

Grundsätzlich kann der RFID-Leser in jeder Eingabezeile als Eingabegerät genutzt werden.

Bestimmungsgemäß wird der RFID-Leser zum einlesen der BENNING RFID-Tags verwendet und dient der Identifikation und Verwaltung von Prüflingen.

Um Prüflinge mit dem RFID-Verfahren zu Verwalten, können Sie folgende Möglichkeiten nutzen: Prüfling erstellen/ suchen - während Prüfablauf:

- Hauptmenü -> Automatikprüfung

- Hauptmenü -> manuelle Prüfung nach

„VDE …“

Prüfling erstellen / suchen - über Datenbank:

- Hauptmenü -> Einstellungen -> Datenbank

Nach jedem Erstellvorgang befindet sich der Prüflingseintrag automatisch in der Datenbank des Gerätetesters.

YPrüfling erstellen/ suchen - Automatikprüfung

 Navigieren Sie vom Hauptmenü zur Anzeigefläche

„Automatikprüfung“

 Wählen oder erstellen Sie eine Datenbank

 Wählen oder erstellen Sie einen Kunden

 Wählen oder erstellen Sie eine Abteilung

(keine Pflichtangabe)

Prüfling erstellen

Prüfling suchen

 Berühren Sie die Zeile

Ident-Nr. oder Bezeichnung auf der

linken Seite der Anzeigefläche

 Berühren Sie die Zeile

Ident-Nr. auf der rechten Seite der Anzeigefläche

 Berühren Sie die

Schaltfläche „Neu“

Sie gelangen zur Anzeigefläche „Geräte-ID“

Sie gelangen zur Anzeigefläche „Ident-Nr.“

 Verbinden Sie einen der

optionalen RFID-Tags mit dem Prüfling und lesen Sie die entsprechende UID-Nr. mit dem RFID-Leser aus.

 Lesen Sie den bereits

vorhandenen RFID-Tag mit dem RFID-Leser aus.

Die ausgelesene UID-Nr. wird automatisch übernommen und bestätigt.

Der Prüfling wird als aktuelle Auswahl übernommen.

Sie gelangen zur Anzeigefläche „Gerät“

 Vervollständigen Sie die

Angaben des Prüflings gemäß Kapitel 9.3.5

 Berühren Sie die

Schaltfläche „Speichern“

Der Prüfling wird erstellt.

Sie gelangen zur Anzeigefläche „Automatikprüfung“

Die Automatikprüfung kann gestartet werden. Siehe Kapitel 11

Prüfling erstellen/ suchen - Prüfung nach

„VDE …“

 Navigieren Sie vom Hauptmenü zur

Anzeigefläche „VDE …“ (benötigte Prüfnorm)

 Wählen Sie die entsprechende Schutzklasse

 Nehmen Sie die Sichtkontrolle vor

 Prüfen sie die notwendigen Einzelprüfungen

 Berühren Sie nach vollständiger Prüfung die

Schaltfläche „Fertig“

Sie gelangen zur Anzeigefläche „Testergebnis“

 Berühren Sie die Zeile „Gerät“ auf der rechten

Seite der Anzeigefläche

Sie gelangen zur Anzeigefläche „Geräte-Suche“

 Wählen oder erstellen Sie eine Datenbank

 Wählen oder erstellen Sie einen Kunden

 Wählen oder erstellen Sie eine Abteilung

(keine Pflichtangabe)

Prüfling erstellen

Prüfling suchen

 Berühren Sie die Zeile

Ident-Nr. oder Bezeichnung auf der linken

Seite der Anzeigefläche

 Berühren Sie die Zeile

Ident-Nr. auf der rechten Seite der Anzeigefläche

 Berühren Sie die

Schaltfläche „Neu“

Sie gelangen zur Anzeigefläche „Geräte-ID“

Sie gelangen zur Anzeigefläche „Ident-Nr.“

 Verbinden Sie einen der

optionalen RFID-Tags mit dem Prüfling und lesen Sie die entsprechende UID-Nr. mit dem RFID-Leser aus.

 Lesen Sie den bereits

vorhandenen RFID-Tag mit dem RFID-Leser aus.

Die ausgelesene UID-Nr. wird automatisch übernommen und bestätigt.

Der Prüfling wird als aktuelle Auswahl übernommen.

Sie gelangen zur Anzeigefläche „Gerät“

 Vervollständigen Sie die

Angaben des Prüflings gemäß Kapitel 9.3.5

 Berühren Sie die

Schaltfläche „Speichern“

Der Prüfling wird erstellt.

Sie gelangen zur Anzeigefläche „Geräte-Suche“

 Bestätigen Sie Ihre Eingaben durch berühren der

Schaltfläche „OK“

Sie gelangen zurück zur Anzeigefläche „Testergebnis“

 Betätigen Sie die Schaltfläche „Speichern“

Der manuelle Prüfablauf wird dem gewählten bzw. erstellten Prüfling zugeordnet und gespeichert.

Sie gelangen zurück zur Anzeigefläche „Hauptmenü“

Prüfling erstellen/ suchen –

Datenbankverwaltung

 Navigieren Sie vom Hauptmenü zur Anzeigefläche

„Einstellungen“

 Navigieren Sie zur Anzeigefläche

„Datenbank-Verwaltung“

 Wählen oder erstellen Sie eine Datenbank

 Wählen oder erstellen Sie einen Kunden

 Wählen oder erstellen Sie eine Abteilung

(keine Pflichtangabe)

Prüfling erstellen

Prüfling suchen

 Berühren Sie die Zeile

Ident-Nr. oder Bezeichnung auf der

linken Seite der Anzeigefläche

 Berühren Sie die Zeile

Ident-Nr. auf der rechten Seite der Anzeigefläche

 Berühren Sie die

Schaltfläche „Neu“

Sie gelangen zur Anzeigefläche „Geräte-ID“

Sie gelangen zur Anzeigefläche „Ident-Nr.“

 Verbinden Sie einen der

optionalen RFID-Tags mit dem Prüfling und lesen Sie die entsprechende UID-Nr. mit dem RFID-Leser aus.

 Lesen Sie den bereits

vorhandenen RFID-Tag mit dem RFID-Leser aus.

Die ausgelesene UID-Nr. wird automatisch übernommen und bestätigt.

Der Prüfling wird als aktuelle Auswahl übernommen.

Sie gelangen zur Anzeigefläche „Gerät“

 Vervollständigen Sie die

Angaben des Prüflings gemäß Kapitel 9.3.5

 Berühren Sie die

Schaltfläche „Speichern“

Der Prüfling wird erstellt.

Sie gelangen zurück zur Anzeigefläche „Datenbank-Verwaltung“

21.3 Spezifikation RFID-Leser

USB-RFID-Leser

lesbare Frequenzen

125 kHz (LowFrequency) und 13,56 MHz (HighFrequency)

Leseabstand

bis zu 50 mm (in Abhängigkeit der Tag-Größe)

typ. Lesezeit

100 ms

Betriebsspannung

Stromverbrauch

5 V DC

RF-Feld an/ aus: 120 mA/ 20 mA

Ruhemodus: 500 µA

Betriebstemperatur

-25 °C bis 85 °C

Lagertemperatur

-45 °C bis 85 C

Luftfeuchtigkeit

5 % bis 95 % relative Luftfeuchtigkeit nicht kondensierend

22 Bluetooth® Drucker (optional)

Aus Sicherheitsgründen wird der Batteriesatz entladen und nicht angeschlossen ausgeliefert. Vor dem Einsatz muss die Batterie angeschlossen und voll aufgeladen werden.

Der BENNING PT 1 ist durch seine hohe Druckgeschwindigkeit und Datenübertragung per Bluetooth® Schnittstelle die perfekte Lösung für eine schnelle Vor-Ort-Prüfprotokollerstellung.

 Arretier Hebel  Papiervorschubknopf  Status-LED

22.1 Inbetriebnahme BENNING PT 1

Batterien einsetzen / entfernen

 Entfernen Sie die Schraube des Batteriefachdeckels  Batteriefachdeckel niederdrücken und zurückschieben  Batteriesatzstecker anschließen  Batteriesatz einlegen und darauf achten, dass die

Leitungen korrekt verlegt und nicht eingeklemmt sind

AC-Netzteil anschließen

 Stecken Sie das AC-Netzteil in eine geeignete

Netzsteckdose.

 Stecken Sie den Hohlstecker des Netzteiles in den

Stromversorgungsanschluss auf der Rückseite des Druckers.

Die LED blinkt orangefarben, um anzuzeigen, dass der Drucker geladen wird.

Papierrolle einsetzen

 Verschieben Sie den Arretier Hebel in Richtung der

Status-LED, bis die Abdeckung hochklappt.

 Wickeln Sie ca. 3 bis 5 cm Papier von der Rolle ab und

legen Sie den restlichen Teil der Papierrolle in den Drucker ein.

 Führen Sie den abgewickelten Teil der Papierrolle durch

die vorgesehene Öffnung der Abdeckung.

 Schließen Sie die Abdeckung

Der Drucker ist nun Betriebsbereit.

22.2 Bedienung des Bluetooth® Druckers

 Nehmen Sie den Gerätetester in Betrieb  Nehmen Sie den Drucker in Betrieb

Navigieren Sie zum „Hauptmenü“

Navigieren Sie zu „Systemeinstellungen“

Navigieren Sie zu „Bluetooth®“.

Betätigen Sie die Schaltfläche „Suchen“

Nach Beendigung der Suche zeigt Ihnen der Gerätetester auf dem Display die erkannten Bluetooth® Geräte in Ihrer Umgebung an.

 Berühren Sie die Zeile mit dem Bluetooth®

Gerätenamen und betätigen Sie die Schaltfläche „Verbinden“

Der Drucker wird mit dem Gerätetester verbunden. Nach Beendigung eines automatischen bzw. manuellen

Prüfablaufes erscheint auf der Anzeigefläche „Testergebnis“ die Schaltfläche „Drucken“.

 Betätigen Sie die Schaltfläche „Drucken“, um das

Prüfprotokoll auf dem Thermopapier zu drucken.

22.3 Spezifikation Bluetooth® Drucker

Drahtlose Verbindung:

Reichweite: Profile:

Bluetooth® 1.2, Klasse 2 bis 10 m

LM, L2CAP, RFCOMM, SDP, TCS, SPP

Betriebsspannung:

6 V DC

Batteriesatz:

Kapazität:

6 V NiMH-Akkumulatorsatz bis 1,8 Ah

Ladegerät:

Input: 100-240 V AC; 0,18 A; ~50/ 60 Hz

Output: max. 9 V DC; 0,27 A

Thermopapier:

Papierbreite: 58 mm max. Außen-Ø: 35 mm

23 Funktastatur (optional)

Die optionale Funktatstatur eignet sich für den Einsatz in der Industrie, im Geräte-und Anlagenbau, im Server- und Kiosk-Bereich sowie im Gesundheitswesen. Das große Touchpad an der Vorderseite erlaubt auch ungeübten Anwendern die präzise Steuerung des Mauszeigers und bietet durch die kabellose Bedienung ein flexibleres Arbeiten in der Umgebung des Gerätetesters.

Status-LEDs [ESC]- + [Fn]-Taste Touchpad linke und rechte

Maustaste

23.1 Inbetriebnahme

Batterien einsetzen

Ein Batteriewechsel ist notwendig, wenn die Status LED mit nebenstehendem Batteriesymbol aufleuchtet.

 Entfernen Sie die Schrauben des Batteriefachdeckels  Batteriefachdeckel entnehmen  3x 1,5 V AAA Batterien einsetzen  Batteriefachdeckel einsetzen und verschrauben

USB-Dongle einstecken

 Stecken Sie das mitgelieferte USB-Dongle in einen der

USB-Steckplätze des Gerätetesters

Tastatur verbinden

 Drücken Sie die [Fn]-Taste zusammen mit der

[ESC]-Taste

 Die Tastatur wird verbunden. Die Status-LED „Connect“

blinkt

 Die Tastatur ist verbunden. Die Status-LED „Connect“

ist aus

23.2 Bedienung der Funktastatur

Die Navigation des Mauszeigers wird durch Streichgesten auf dem Touchpad gesteuert. Alphanumerische Eingaben erfolgen durch entsprechenden Tastenanschlag.

Wenn beide Status-LEDs aufblinken, drücken Sie die Tastenkombination [ESC] + , um den Fehler zu

beheben.

Weitere Tastenfunktionen entnehmen Sie der beigelegten Tastaturbeschreibung.

23.3 Spezifikation Funktastatur

Drahtlose Verbindung:

Reichweite:

Funkfrequenz 2.4 GHz ca. 10 m

Betriebsspannung:

5 V DC +5 %/ -10 % über USB

Stromverbrauch:

<100 mA

Batteriesatz:

3x 1,5 V AAA Batterien

Betriebstemperatur:

0 °C bis 50 °C

Lagertemperatur:

-20 °C bis 60 °C

24 USB-Tastatur (optional)

Die optionale USB-Taststatur ist staub- sowie spritzwassergeschützt und eignet sich aufgrund der kompakten Ausführung für den zuverlässigen Einsatz in der Industrie. Der integrierte Trackball erlaubt auch ungeübten Anwendern die präzise Steuerung des Mauszeigers.

Trackball linke und rechte

Maustaste

24.1 Inbetriebnahme

 Nehmen Sie den Gerätetester in Betrieb  Verbinden Sie das Anschlusskabel der USB-Tastatur mit

einer USB-Buchse des BENNING ST 755/ ST 760

Die USB-Tastatur ist Betriebsbereit.

24.2 Bedienung der USB-Tastatur

Die Navigation des Mauszeigers wird durch rollen des Trackballs gesteuert. Alphanumerische Eingaben erfolgen durch entsprechenden Tastenanschlag.

Weitere Tastenfunktionen entnehmen Sie der beigelegten Tastaturbeschreibung.

24.3 Spezifikation USB-Tastatur

Anschlusstyp:

USB 2.0

Betriebsspannung:

4 V DC bis 5,25 V DC über USB

Stromverbrauch:

max. 100 mA

25 Fachbegriffe

25.1 Allgemein

Schutzmaßnahmen

Bei den Prüfabläufen wird von der vorhandenen Schutzmaßnahme des Prüflings ausgegangen, deren Wirksamkeit an dem jeweiligen berührbaren leitfähigen Teil nachzuweisen ist. Bei dem Gerätetester BENNING ST 755/ ST 760 werden folgende Einteilungen vorgenommen:

Geräte mit Schutzleiteranschluss (SK I)

Die aktiven Teile des Gerätes sind gegen direktes Berühren geschützt. Durch Anschluss der berührbaren leitenden Gehäuseteile an den Schutzleiter werden diese in die Schutzmaßnahme beim indirekten Berühren (Fehlerschutz) des Gerätes einbezogen. Der Fehlerstrom wird über die Schutzleiterstrommessung erfasst. Das Gerät kann auch berührbare leitfähige Teile besitzen, die nicht mit dem Schutzleiter verbunden sind. Der Fehlerstrom wird zusätzlich über die Berührungsstrommessung erfasst. Das Gerät verfügt über einen Schutzleiteranschluss (Schutzkontakt-Stecker).

Geräte ohne Schutzleiteranschluss (SK II)

Aktive Teile werden durch eine verstärkte oder doppelte Isolierung getrennt (Basisisolierung und zusätzliche Isolierung). Damit ist der Schutz gegen direktes Berühren gesichert. Der Schutz bei indirektem Berühren ist ebenfalls gegeben, da ein Isolationsfehler praktisch unmöglich gemacht wird. Solche Geräte können trotzdem berührbare metallische Gehäuseteile aufweisen. Geräte der Schutzklasse II besitzen einen Netzstecker ohne Schutzkontakt.

Geräte an Schutzkleinspannungs-Stromkreisen (SK III)

Geräte der Schutzklasse III werden nur an SchutzkleinspannungsStromkreisen angeschlossen - SELV/ PELV. Der Schutz gegen gefährliche Körperströme wird durch die geringe Spannung und die sichere Trennung zu anderen Stromkreisen erreicht.

25.2 Fachbegriffe nach VDE 0701-0702

Instandsetzung

Maßnahmen zur Wiederherstellung des Sollzustandes von technischen Mitteln eines Systems.

Änderung

Ein nach Herstellerangaben zulässiger Eingriff in das Gerät.

Elektrofachkraft

Person die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihr übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann.

Elektrotechnisch unterwiesene Person

Person, die durch eine Elektrofachkraft über die ihr übertragenen Aufgaben und die möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls anlernt sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen unterrichtet wurde.

Befähigte Person

Eine befähigte Person im Sinne der Betriebssicherheitsverordnung ist eine Person, die durch ihre Berufsausbildung, Berufserfahrung und zeitnahe berufliche Tätigkeit über die erforderlichen Fachkenntnisse zur Prüfung von Arbeitsmitteln verfugt. Gemäß der Technischen Regel für Betriebssicherheit „Befähigte Personen

- Besondere Anforderungen - Elektrische Gefährdungen“ - TRBS

1203 muss die befähigte Person für die Prüfung ortsveränderlicher elektrischer Betriebsmittel (Arbeitsmittel) zum Schutz vor elektrischen Gefährdungen eine elektrotechnische Berufsausbildung abgeschlossen haben oder eine andere für die Prüfaufgabe vergleichbare elektrotechnische Qualifikation besitzen. Als Berufserfahrung gilt eine mindestens einjährige Erfahrung mit der Errichtung, dem Zusammenbau oder der Instandhaltung von elektrischen Arbeitsmitteln. Sie muss für die vorgesehene Prüfung ortsveränderlicher elektrischer Betriebsmittel über die im Einzelnen erforderlichen Kenntnisse der Elektrotechnik sowie der relevanten elektrotechnischen Regeln verfügen und ihre Kenntnisse aktualisieren. Aus dieser Forderung ist ersichtlich,

dass zur sicherheitstechnischen Beurteilung ortsveränderlicher elektrischer Betriebsmittel dem Grundsatz nach die Qualitätsmerkmale einer Elektrofachkraft vorliegen müssen.

Prüfung

Die Prüfung erstreckt sich auf Maßnahmen zur Feststellung und Beurteilung des Istzustandes der Sicherheit des Gerätes.

Wiederholungsprüfung

Eine Wiederholungsprüfung ist eine Prüfung in bestimmten Zeitabständen, die dem Nachweis der elektrischen Sicherheit dient.

Berührungsstrom

Strom, der beim Berühren von nicht mit dem Schutzleiter verbundenen Teilen des Körpers eines elektrischen Betriebsmittels (Gerätes) über die berührende Person zur Erde fließt.

Differenzstrom

Vektorielle Summe aller Ströme, die am netzseitigen Eingang (Anschluss) des Gerätes über die aktiven Leiter fließen.

Schutzleiterstrom

Summe der Ströme, die durch den Schutzleiter von Geräten der Schutzklasse I fließen, wenn deren Körper gegenüber Erde isoliert sind.

Ableitstrom

Strom, der über die fehlerfreien Isolierungen eines Geräte zur Erde oder zu einem fremden leitfähigen Teil fließt.

Fehlerstrom

Strom, der über eine fehlerhafte Isolierung des Gerätes zur Erde oder zu einem fremden leitfähigen Teil fließt.

Ersatzableitstrom

Strom, der durch die aktiven Leiter des Prüflings und den Schutzleiter bzw. die berührbaren leitfähigen Teile bei Nennspannung und bei Nennfrequenz des Prüflings fließen würde. Anmerkung, es sind die Prüfschaltungen zu beachten!

Isolationswiderstand

Ohm’scher Widerstand der Isolierungen (isolierende Stoffe) zwischen leitfähigen Teilen. Anmerkung, es wird nur die Messung des Isolationswiderstandes zwischen den aktiven Teilen und den berührbaren leitfähigen Teilen durchgeführt.

Schutzleiterwiderstand

Widerstand zwischen einem zu Schutzzwecken an den Schutzleiter angeschlossenen leitfähigen Teil und dem Schutzkontakt des Netz- oder Gerätesteckers bzw. der Schutzleiteranschlussstelle des Gerätes.

Elektrisches Gerät

Gerät (Prüfling), dessen Zustand bezüglich der elektrischen Sicherheit festgestellt werden soll.

25.3 Fachbegriffe nach VDE 0751-1

Berührbares leitfähiges Teil

Jedes Teil des ME-Gerätes (Medizinisches-Elektrisches-Gerät), ausgenommen des Anwendungsteils, das für den Patienten bzw. den mit dem Patienten in Berührung stehenden Bediener berührbar ist oder mit dem Patienten in Verbindung kommen kann.

Geräteableitstrom Strom, der von Netzteilen über den Schutzleiter sowie über berührbare leitfähige Teile des Gehäuses und Anwendungsteile zur Erde fließt.

Funktionsverbindung Jede Verbindung, elektrisch oder auf andere Weise, einschließlich solcher zum Übertragen von Signalen und/ oder elektrischen Leistung und/ oder Substanzen.

Inspektion Gesamtheit aller Maßnahmen zur Feststellung und Beurteilung des Ist-Zustandes

Medizinisches elektrisches System (ME-System) Kombination von einzelnen Geräten, wie vom Hersteller festgelegt, von denen mindestens eines ein ME-Gerät sein muss und die durch eine Funktionsverbindung oder durch den Gebrauch einer Mehrfachsteckdose zusammengeschlossen sind.

Medizinisches elektrisches Gerät (ME-Gerät) Elektrisches Gerät, das ein Anwendungsteil hat oder das Energie zum oder vom Patienten überträgt bzw. eine solche Energieübertragung zum oder vom Patienten anzeigt und für das folgendes gilt:

a) ausgestattet mit nicht mehr als einem Anschluss an ein

bestimmtes Versorgungsnetz und

b) von seinem Hersteller zu folgendem Gebrauch bestimmt:

1) Diagnose, Behandlung oder Überwachung eines Patienten oder

2) Kompensation oder Linderung einer Krankheit, Verletzung oder Behinderung

Patientenumgebung

Jeder Bereich, in dem beabsichtigt oder unbeabsichtigt eine Verbindung zustande kommen kann, und zwar zwischen Patienten und Teilen des ME-Gerätes oder ME-Systems oder zwischen einem Patienten und anderen Personen die Teile des ME-Gerätes oder des ME-Systems berühren.

Patientenableitstrom Strom, der von den Patientenanschlüssen über den Patienten zur Erde fließt oder der durch eine ungewollte Fremdspannung am Patienten verursacht wird und von diesem über die Patientenanschlüsse eines Anwendungsteils des Typs F zur Erde fließt.

Inbetriebnahme Erste Verwendung eines ME-Gerätes oder ME-Systems nach Aufstellung bei der verantwortlichen Organisation.

Verantwortliche Organisation Einheit, die für den Gebrauch und die Instandhaltung eines ME-Gerätes oder eines ME-Systems verantwortlich ist (kann auch Person sein).

Wartung Gesamtheit aller Maßnahmen zur Erhaltung des ME-Gerätes oder ME-Systems entsprechen der vom Hersteller gestellten Anforderungen.

Anwendungsteile (AP)

Vergewissern Sie sich um welches Anwendungsteil es sich handelt! Nichtbeachtung kann, z. B. bei einem nicht-isolierten Anwendungsteil, einen Kurzschluss verursachen!

Einleitend die verschiedenen Typen von Anwendungsteilen. Ein Anwendungsteil ist laut IEC 60601-1: Ein Teil des Gerätes, der bei bestimmungsgemäßem Gebrauch:

 erforderlicher Weise in physischen (körperlichen) Kontakt mit

dem Patienten kommt, damit das Gerät seine Funktion erfüllen kann, oder

 mit dem Patienten in Kontakt gebracht werden kann oder  vom Patienten berührt werden muss.

Ein isolierter (erdfreier) Anwendungsteil des Typs F wird beschrieben als:

Ein Anwendungsteil, dass von anderen Teilen des Gerätes derart getrennt ist, dass kein höherer Strom als der im ersten Fehler zulässige Patientenableitstrom fließt, wenn eine nicht vorgesehene Spannung aus einer externen Quelle mit dem Patienten verbunden ist und dadurch zwischen dem Anwendungsteil und der Erde anliegt.

Anwendungsteile des Typs F sind entweder Anwendungsteile des Typs BF oder Anwendungsteile des Typs CF.

Bei SK I Geräten ist dieses Anwendungsteil mit Erde verbunden, was mittel Ohmmeter nachgemessen werden kann.

Anwendungsteil des Typs B:

Ein Anwendungsteil, dass entsprechend den in IEC 60601-1 festgelegten Anforderungen, insbesondere unter Beachtung des zulässigen Ableit-stromes, einen Schutz gegen elektrischen Schlag gewährt und wie folgt gekennzeichnet ist:

Typ B: geerdetes Anwendungsteil oder,

Typ B: defibrillatorgeschütztes Anwendungsteil

Anwendungsteile des Typs B sind nicht für die direkte Anwendung am Herzen geeignet.

Anwendungsteil des Typs BF:

Ein Anwendungsteil, des Typs F, das entsprechend den in IEC 60601-1 festgelegten Anforderungen einen höherwertigen Schutz gegen elektrischen Schlag gewährt als Anwendungsteile des Typs B und wie folgt gekennzeichnet ist:

Typ BF: von Erde isoliertes Anwendungsteil oder,

Typ BF: defibrillatorgeschütztes Anwendungsteil

Anwendungsteile des Typs BF sind nicht für die direkte Anwendung am Herzen geeignet.

Anwendungsteil des Typs CF:

Ein Anwendungsteil des Typs F, das mit den festgelegten Anforderungen aus IEC 60601-1 einen höherwertigen Schutz gegen elektrischen Schlag gewährt als Anwendungsteile des Typs BF und wie folgt gekennzeichnet wird:

Typ CF: von Erde isoliertes, für die direkte Anwendung am Herzen geeignetes Anwendungsteil oder,

Typ CF: defibrillatorgeschütztes Anwendungsteil

25.4 Fachbegriffe nach VDE 0544-4

Fachkraft

Person, die aufgrund beruflicher Ausbildung, ausreichender Erfahrung und Kenntnis der entsprechenden Einrichtungen in der Lage ist, die übertragene Arbeit und mögliche Gefahren zu beurteilen und zu erkennen.

unterwiesene Person

Person, die über die übertragenen Arbeiten und über mögliche Gefahren durch unachtsames Verhalten unterwiesen ist.

Wiederkehrende Prüfung und Prüfung

in festgelegten Intervallen durchgeführte Überprüfung zum Mindern des Gefährdungsrisikos.

Instandhaltung

in festgelegten Intervallen durchgeführter Service zum Mindern von Gefährdungen und Betriebsstörungen.

Reparatur

Wiederherstellen eines sicheren und bestimmungsgemäßen Betriebszustandes.

Prüfpersonal

unterwiesene Person oder Fachkraft, die zur Durchführung einer wiederkehrenden Inspektion und Prüfung ausgebildet und bevollmächtigt ist.

26 Entsorgung

Der Hersteller beschäftigt sich intensiv mit der Umweltverträglichkeit der gesamten Produktpalette.

Als ein wichtiges Kriterium bei der Auswahl der Zulieferer wurde auf die Umweltverträglichkeit sehr großen Wert gelegt. Der Transport der einzelnen Komponenten geschieht vorwiegend in Umlaufverpackungen.

Die Anlage als auch die zugehörige Transportverpackung bestehen zum überwiegenden Teil aus recyclingfähigen Rohstoffen.

26.1 Verpackung

Bitte bewahren Sie die Originalverpackung für eine spätere Versendung auf.

Die Verpackung wird benötigt, wenn Sie das Prüfgerät für eine Kalibrierung an unseren Service einsenden.

Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen.

26.2 Recycling von Komponenten

Im Gerät befindliche Komponenten und Bauteile unterliegen z. T. den Vorgaben des Elektro- und Elektronikgerätegesetzes (ElektroG) und müssen dem Wiederverwertungsprozess zugeführt werden.

27 Technische Daten

Netzanschluss:

230 V  10 % 50-60 Hz

Stromaufnahme Gerätetester:

ohne Prüfsteckdose mit Prüfsteckdose

0,3 A 16,0 A

Maximale Strombelastung der Prüfsteckdose:

16,0 A

(Lastart, siehe nachfolgende Tabellen)

Maximale Vorsicherung:

16,0 A

Schutzklasse:

(da der Schutzleiter für die Prüfsteckdose durchgeschleift ist)

Schutzart:

IP 40 bei geöffnetem Deckel IP 67 bei geschlossenem Deckel

Überspannungskategorie:

Verschmutzungsgrad

Touchscreen Abmessungen

115 mm x 87 mm

Umgebungsbedingungen:

Höhe bis 2000 m ü. NN

Temperaturbereich:

Arbeitstemperatur Lagertemperatur

0,0 °C bis 35,0 °C

-20,0 °C bis 60,0 °C

maximale relative Feuchte:

linear abnehmend nicht kondensierend

80,0 % bei 30,0 °C 60,0 % bei 40,0 °C

Genauigkeitsangaben für Arbeitstemperaturbereich:

18,0 °C bis 28,0°C

EMV:

DIN EN 61557-16:2015-12, EN 61326-2-2

Gehäuse:

Tragekoffer, schlag- u. stoßfest

Gerätevorschriften:

Siehe Kapitel 28

Abmessungen (max.):

ohne Drehstromsteckdosen

Höhe x Breite x Tiefe (170 x 410 x 350) mm

Gewicht:

~6 kg

Auslöseart von PRCDs:

PRCD Typ

Auslöseart

Halbwelle

DC B DC

2pol.

3pol.

Halbwelle

AC S AC

S+

Bemerkung:

Die Messgenauigkeit wird als Summe aus einem relativen Anteil des Messwertes angegeben.

Diese Messgenauigkeit gilt bei Temperaturen von 18 °C bis 28 °C und einer relativen Luftfeuchtigkeit kleiner 80 %.

27.1 Technische Daten, Mess- und Gerätefunktion

DIN EN 61557-16:2015-12: Die Prüfeinrichtung muss die Messung mindestens folgender Größen ermöglichen:

 Schutzleiterwiderstand  Isolationswiderstand  Schutzleiterstrom

(Direkt-, Differenzstromverfahren oder Ersatzableitstromverfahren)

 Berührungsstrom

(Direkt-, Differenzstromverfahren oder Ersatzableitstromverfahren)

In den Anwendungsnormen VDE 0701-0702, VDE 0751-1 und VDE 0544-4 wird eine unterschiedliche Wortwahl, je nach Eigenschaft und Verwendungszweck des Teils, bei gleichen Messverfahren benutzt. So gelten bei Ableitströmen die Begriffe: Geräteableitstrom, Erdableitstrom, Schutzleiterstrom, Berührungsstrom, Patientenableitstrom usw..

Die Messwerterfassung arbeitet mit drei Messbereichen (1:1; 10:1; 100:1). Eine Messbereichsumschaltung erfolgt automatisch, so dass immer im günstigsten Messbereich gemessen wird.

Anschlüsse

 separate 4 mm Prüfbuchsen und Kaltgerätestecker  4 x USB Schnittstelle (Typ A), 1 x USB Schnittstelle (Mini B)  1 x SD-Karten Steckplatz  1 x RJ45

Max. Speicherkapazität der Speichermedien:

 SDHC-Karte max. 32,0 GB  USB-Stick max. 32,0 GB (Dateisystem FAT32)

Werkseinstellung, Systemdaten:

 Testzeit: 5,0 Sek.

Sicherheitsabschaltung:

 Zeit: 30,0 Sek.

Übergangswiderstand:

 Stecker 5,0 Ω

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Messung des Schutzleiterwiderstandes (RPE, Prüfsteckdose)

VDE 0701-702 VDE 0751-1 (VDE 0701 Teil 260)

Schutzklasse I (bis 5m Länge*) 0701 - 0702 0,3 Ω 0751 0,3 Ω

* +0,1 Ohm pro weiteren 7,5m bis max. 1 Ω 0701 T240 1 Ω 0751 m. G-Stecker 0,1 Ω

bzw. 0,2 Ω

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1) EN 61557-4 (VDE 0413 T4) DIN EN 61557-16:2015-12 VDE 0404-3

Prüfstrom:  600 mA AC (– 30 % / +30 %) an (0…5) Ohm

Prüfstrom: 10 A AC (–30 % / +30 % bei 0 Ohm) bei 230 V AC (50…60) Hz

Messspannung: U0 ca. 8 V AC Messbereich: 0,050 ... 30,000 Ω

Auflösung: 0,001 Ω

Genauigkeit: bei 230 V AC  10 %

15 % v.M. bei 0,050 ... 30,000 Ω

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Messung des Isolationswiderstandes (RISO, Prüfsteckdose)

VDE 0701-0702 Schutzklasse I mit Heizgeräten 0,3 MΩ Schutzklasse I 1,0 MΩ Schutzklasse II 2,0 MΩ Schutzklasse III 0,25 MΩ

VDE 0751-1 Schutzklasse I 2,0 MΩ Schutzklasse II 7,0 MΩ Anw. CF 70,0 MΩ

(Messwert, Werkseinstellung 500 V)

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1) EN 61557-2 (VDE 0413 T2) DIN EN 61557-16:2015-12 VDE 0404-3

Prüfspannung: 50 ... 1000 V DC (-0% / +25%)

Prüfstrom: > 1 mA bei 500 kΩ @ 500 V DC < 5 mA bei 0 Ω @ 500 V DC

Messbereich: 0,10 ... 100,00 MΩ

Auflösung: 0,1 MΩ

Genauigkeit: bei 230 V AC 10 % 15 % v.M. bei 0 ... 100 MΩ

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Messung des Ersatzableitstromes, als Schutzleiterstrom, Berührungsstrom , Geräteableitstrom, Ableitstrom vom Anwendungsteil bei ME-Geräten (Patientenableitstrom)

VDE 0701-0702, SK I Schutzleiterstrom, 3,5 mA Heizgeräte bis 3,5 kW 3,5 mA bei > 3,5 kW 1 mA/ kW max. 10,0 mA

VDE 0701-0702 Berührungsstrom (IBer) Klasse I - II 0,5 mA

VDE 0751-1 SK I IAbl - Strom, 1,0 mA SK II IAbl - Strom, 0,5 mA

VDE 0751-1 PAbl (AC) Typ BF 5,00 mA Typ CF 0,05 mA

IEC 60601-1 IAbl Anmerk 1 5,00 mA IAbl Anmerk 2 10,00 mA IAbl Rönt. m. SL 5,00 mA IAbl Rönt. ohne SL 2,00 mA

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1) DIN EN 61557-16:2015-12

Prüfspannung: ca. 200 V AC, 20 % bei 230 V AC Der gemessene Strom wird auf 230 V hochgerechnet!

Prüfstrom: max. 25 mA

Messbereich: 0,020 ... 25,000 mA

Auflösung: 0,001 mA

Genauigkeit: bei 230 V AC 10 % 15 % v.M. (ab 2 µA)

Innenwiderstand (Messgerät/ Messsonde) VDE 0701 – 0702 Ri 2 kΩ VDE 0751-1 Ri 1 kΩ

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Messung nach dem Differenzstromverfahren (Prüfsteckdose) Messung des Schutzleiterstromes für Geräte der Schutzklasse I (Prüfsteckdose). Messung des Ableitstromes, Berührungsstromes, Ableitströme von Anwendungsteilen bei ME-Geräten Patientenableitstrom. Schutzklasse I bis II.

VDE 0701-0702, SK I Schutzleiterstrom, 3,5 mA Heizgeräte bis 3,5 kW 3,5 mA bei > 3,5 kW 1 mA/ kW max. 10,0 mA

VDE 0701-0702 Berührungsstrom (IBer) Klasse I - II 0,5 mA

VDE 0751-1 SK I IAbl - Strom, 0,5 mA SK II IAbl - Strom, 0,1 mA

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1) DIN EN 61557-16:2015-12 VDE 0404-3

Messbereich: 0,020 ... 25,000 mA (Anzeige ab 20 µA)

Auflösung: 0,001 mA

Genauigkeit: bei 230 V AC 10 %  15 % v.M. (ab 100 µA) manuelle/ automatische Polwendung!

Innenwiderstand (Messgerät/ Messsonde) VDE 0701 – 0702 Ri 2 kΩ VDE 0751-1 Ri 1 kΩ

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Messung Direktstrommessung (Prüfsteckdose). Messung des Schutzleiterstromes für Geräte der Schutzklasse I. Messung des Ableitstromes, Berührungsstromes, Ableitströme von Anwendungsteilen bei ME-Geräten (Patientenableitstrom). Schutzklasse I bis II.

VDE 0701-0702, SK I Schutzleiterstrom, 3,5 mA Heizgeräte bis 3,5 kW 3,5 mA bei > 3,5 kW 1 mA/ kW, max. 10,0 mA VDE 0701-0702 Berührungsstrom (IBer) Klasse I - II 0,5 mA

VDE 0751-1 SK I IAbl - Strom, 0,5 mA SK II IAbl - Strom, 0,1 mA

VDE 0751-1 PAbl (AC) Typ BF 5,00 mA Typ CF 0,05 mA

IEC 60601-1 PAbl (AC) Typ BF 0,10 mA Typ CF 0,01 mA IAbl Anmerk 1/3 2,50 mA IAbl Anmerk 2 5,00 mA IAbl Rönt. m. SL 5,00 mA IAbl Rönt. ohne SL 2,00 mA

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1) DIN EN 61557-16:2015-12 VDE 0404-3

Messbereich: 0,020 ... 25,000 mA

Auflösung: 0,001 mA

Genauigkeit: bei 230 V AC 10 %  15 % v.M. (ab 20 µA)

Innenwiderstand (Messgerät/ Messsonde) VDE 0701 – 0702 Ri 2 kΩ VDE 0751-1 Ri 1 kΩ

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Prüfsteckdose (Funktionstest nach bestandener Sicherheitsprüfung)

VDE 0701-0702 VDE 0751-1

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1) DIN EN 61557-16:2015-12 VDE 0404-3

Netzleitung (L und N) über Relais auf Prüfsteckdose zuschaltbar. Schutzleiter durchgeschleift, auch PEBuchse!)! Trennrelais zu „berührbaren Messbuchsen“ 3 mm Kontaktabstand, 80 A für max. 20 ms.

Nennspannung: 230 V  10 % (wie Netzeinspeisung!) Bemessungsstrom: 16 A max. Schaltleistung (AC1): 2300 VA max. Lampenlast: 1000 W

Messbereich: 0,0 – 360 V AC (50 – 60 Hz) 0,10 – 20 A AC (50 – 60 Hz) 20 ... 2300 W (Wirkleistung) 20 ... 2300 VA (Scheinleistung)

Auflösung: 0,1 V 0,01 A 1 W 1 VA

Genauigkeit: U (V) 15 % v.M. I (A) 15 % v.M. P (W) 20 % v.M. S (VA) 20 % v.M.

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Schutzkleinspannung (PELV, SELV) Messung mit Sonde

VDE 0701-0702

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1)

DIN EN 61557-16:2015-12 VDE 0404-3

Messbereich: 1,0 ... 360 V DC bzw. 250 V AC

Auflösung: 0,1 V

Genauigkeit: bei 230 V AC 10 % 15 % v.M.

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Schweißspannung Ua Messung mit Sonde

VDE 544-4

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1)

DIN EN 61557-16:2015-12 VDE 0404-3

Messbereich: 1,0 ... 200 V DC bzw. 140 V AC

Auflösung: 0,1 V

Genauigkeit: bei 230 V AC 10 % 2,5 % v.M.

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

Durchgangsprüfung (Kabel- Verlängerungsleitungen)

VDE 0701-0702

EN 61010-1 (VDE 0411-T1) EN 61557-1 (VDE 0413 T1) DIN EN 61557-16:2015-12 VDE 0404-3

Prüfstrom: bei 230 V AC 50 – 60 Hz  600 mA AC – 0 % + 25 % an 0 – 5 Ω

Messbereich: 0,10 ... 30,000 Ω

Auflösung: 0,01 Ω

Genauigkeit: bei 230 V AC 10 %  15 % v..M.

Messspannung: U0 ca. 12 V DC

Messung

nach Messvorschrift/ Grenzwert

Messgerät nach Vorschrift

PRCD-Prüfung

VDE 0701-0702

EN 61010-1 EN 61557-1 EN 61557-6

Prüfstrom: 0 … 100 mA 100 mA … 1000 mA

Stromarten: Sinus DC +/ Halbwelle 0° und 180°

Genauigkeit: Auslösefehlerstrom: 0 % … +10 % (In; 5 x In)

Nichtauslösefehlerstrom:

-1

0 % … 0 % (In/ 2)

Auslösezeit:

+ / - 10 %

von der max. zulässigen Auslösezeit

27.2 Werkseinstellungen, Setup Grenzwerte

RPE Prüfungen

RPE VDE 0701-0702

0,3

Ω

RPE VDE 0751-1

0,3

Ω

RPE VD 0544-4

0,3

Ω

Für alle RPE Prüfungen gilt:

RPE ≤ 0,3 Ω, zulässig für Schutzleiter bis 5 m Länge

Je weitere 7,5 m Leitungslänge werden 0,1 Ω aufaddiert (max. bis 1,0 Ω)

RPE Werte sind voreingestellt für einen Leitungsquerschnitt von 1,5 mm²

RISO Prüfungen

RISO-1 VDE 0701-0702, SK I, LN-PE

1,00

MΩ

RISO-1 VDE 0701-0702, SK II, LN-Körper

2,00

MΩ

RISO-1 VDE 0701-0702, SK III, Eingang-Körper

0,25

MΩ

RISO-1 VDE 0751-1, SK I, LN-PE

2,00

MΩ

RISO-1 VDE 0751-1, SK II, LN-Körper

7,00

MΩ

RISO-1 VDE 0544-4, SK I, LN-PE

2,50

MΩ

RISO-1 VDE 0544-4, SK II, LN-Körper

5,00

MΩ

RISO-2 VDE 0701-0702, SK I, Sekundär-PE

0,25

MΩ

RISO-2 VDE 0701-0702, SK II, Sekundär-Körper

0,25

MΩ

RISO-2 VDE 0701-0702, SK III, Ausgang-Körper

0,25

MΩ

RISO-2 VDE 0751-1, SK I, Sekundär-PE

70,00

MΩ

RISO-2 VDE 0751-1, SK II, Sekundär-Körper

70,00

MΩ

RISO-2 VDE 0544-4, SK I, Sekundär-PE

2,50

MΩ

RISO-2 VDE 0544-4, SK II, Sekundär-Körper

2,50

MΩ

RISO-3 VDE 0701-0702, SK I, LN-Sekundär

2,00

MΩ

RISO-3 VDE 0701-0702, SK II, LN-Sekundär

2,00

MΩ

RISO-3 VDE 0701-0702, SK III, Eingang-Ausgang

0,25

MΩ

RISO-3 VDE 0751-1, SK I, LN-Sekundär, Typ B

2,00

MΩ

RISO-3 VDE 0751-1, SK I, LN-Sekundär, Typ BF

70,00

MΩ

RISO-3 VDE 0751-1, SK I, LN-Sekundär, Typ CF

70,00

MΩ

RISO-3 VDE 0751-1, SK II, LN-Sekundär, Typ B

7,00

MΩ

RISO-3 VDE 0751-1, SK II, LN-Sekundär, Typ BF

70,00

MΩ

RISO-3 VDE 0751-1, SK II, LN-Sekundär, Typ CF

70,00

MΩ

RISO-3 VDE 0544-4, SK I, LN-Sekundär

5,00

MΩ

RISO-3 VDE 0544-4, SK II, LN-Sekundär

5,00

MΩ

RISO-4 VDE0 701-0702, SK I, LN-ber. Teile ohne PE

2,00

MΩ

RISO-4 VDE 0751-1, SK I, LN-ber. Teile ohne PE

7,00

MΩ

RISO-4 VDE 0544-4, SK I, LN-ber. Teile ohne PE

5,00

MΩ

Für alle RISO Messungen gilt:

Prüfspannung LN/ Eingang – PE/ Körper

500

Prüfspannung Sekundär/ Ausgang – PE/ Körper

250

Prüfspannung LN/ Eingang – Sekundär/ Ausgang

500

IPE Prüfungen

IPE VDE 0701-0702, Geräte allgemein

3,5

IPE VDE 0701-0702, mit Heizelementen > 3,5 kW

1,0

(max.

10 mA)

mA/ kW

IPE VDE 0544-4, SK I

10,0

mA IBer. Prüfungen

IBer. VDE 0701-0702

0,5

IBer. VDE 0544-4

0,5

IBer. VDE 0544-4 Schweißausgang

10,0

IAbl. Prüfungen

IAbl. VDE 0751-1, SK I

0,5

IAbl. VDE 0751-1, SK II

0,1

IPAbl. Prüfungen

IPAbl VDE 0751-1, SK I, AC, Typ BF

5,00

IPAbl VDE 0751-1, SK I, AC, Typ CF

0,05

IPAbl VDE 0751-1, SK I, DC, Typ BF

0,01

IPAbl VDE 0751-1, SK I, DC, Typ CF

0,01

IPAbl VDE 0751-1, SK II, AC, Typ BF

5,00

IPAbl VDE 0751-1, SK II, AC, Typ CF

0,05

IPAbl VDE 0751-1, SK II, DC, Typ BF

0,01

IPAbl VDE 0751-1, SK II, DC, Typ CF

0,01

Kabel Prüfung

Leitungslänge

5,0

Leitungsquerschnitt

1,5

mm²

Anzahl der Leiter

Widerstand pro Leiter

0,3

Ω

Ua/ Ua-Schw. (Ausgangsspannung)

Ua VDE 0701-0702, max. Ausgangsspannung

25,0

Ua-Schw. VDE 0544-4, max. Ausgangsspannung AC

0,0

Ua-Schw. VDE 0544-4, max. Ausgangsspannung DC

80,0

Ua-Schw. VDE 0544-4, max. Spitzenwert (Peakwert)

113,0

PRCD-AC

Auslösestrom I-Nenn

Auslösezeit 1 x I-Nenn

300

Auslösezeit 5 x I-Nenn

Auslösezeit ½ x I-Nenn

300

max. Berührungsspannung

PRCD-A und F

Auslösestrom I-Nenn

Auslösezeit 1 x I-Nenn

300

Auslösezeit 5 x I-Nenn

max. Berührungsspannung

PRCD-B und B+

Auslösestrom I-Nenn

Auslösezeit 1 x I-Nenn

300

Auslösezeit 5 x I-Nenn

max. Berührungsspannung

PRCD-2-polig/ 3-polig/ K/ S und S+

Auslösestrom I-Nenn

Auslösezeit 1 x I-Nenn

300

Auslösezeit 5 x I-Nenn

max. Berührungsspannung

Testzeiten

Alle Einzelprüfung Testzeiten der automatischen Prüfabläufe betragen werksseitig jeweils:

Verzögerungszeit der Netzumpolung

Die standardmäßige Verzögerungszeit beträgt:

28 Geltende Normen und Vorschriften

Messungen/ Prüfungen

Prüf und Messeinrichtung

VDE 0701-0702 EN 62353 (VDE 0751-1) EN 60974 (VDE 0544-4) ÖVE E 8701-1 (ähnlich VDE 0701 und 0702) ÖVE E 8701-2–2 (ähnlich VDE 0701 und 0702) BetrSichV TRBS 1201 TRBS 1203 DGUV Vorschrift 3

DIN EN 61557-16:2015-12 VDE 0404-3 (Medizin) VDE 0404-4

EN 60529 (VDE 0470-1) EN 61326 -1 (VDE 0843-20-1) EN 61010-1 (VDE 0411-1)

EN 61010-2-032 (VDE 0411-2-032) EN 61010-031 (VDE 0411-031)

EN 61557-1 (VDE 0413-1) EN 61557-2 (VDE 0413-2) EN 61557-4 (VDE 0413-4)

29 Garantiebestimmungen

Der Gerätetester BENNING ST 755/ ST 760 unterliegt einer strengen Qualitätsprüfung. Sollten Fehler in der Funktion auftreten, gewähren wir die gesetzliche Herstellergarantie. Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ohne Fremdeinwirkung Funktionsstörungen zeigt und es ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.

30 Wartung – Kalibrierung

30.1 Wartung

Trennen Sie den Gerätetester vor Beginn der Reinigung von der Netzversorgung.

Der Gerätetester BENNING ST 755/ ST 760 benötigt keine besondere Wartung. Achten Sie auf eine saubere und trockene Oberfläche im Bereich der Steckkontakte und des Touchscreens. Verwenden Sie zur Reinigung ein leicht angefeuchtetes Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln.

Schalten Sie den Gerätetester außer Betrieb, wenn eine Fehlfunktion/ Fehlermeldung besteht bzw. auf dem Touchscreen dargestellt wird.

Kontrollieren Sie alle Kabelverbindungen und prüfen Sie ob das Gerät ordnungsgemäß mit Strom versorgt wird.

Nehmen Sie anschließend den Gerätetester erneut in Betrieb. Bei anhaltender Fehlermeldung/ Fehlfunktion melden Sie sich

unter der Servicenummer des Technischen Supports in Kapitel 31.

30.2 Kalibrierung

Nach VDE 0701-0702 gilt ab 01.06.2008:

„Die für die Wiederholungsprüfung benutzten Messgeräte sind

regelmäßig zu prüfen und zu kalibrieren“. Vereinbaren Sie mit uns einen Termin zur Prüfung und

Kalibrierung Ihrer Prüfgeräte. Melden Sie sich dazu unter der Servicenummer des

Technischen Supports in Kapitel 31.

Versenden Sie das Gerät ausschließlich in der Originalverpackung.

Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen.

30.3 Rücknahme und umweltverträgliche Entsorgung

Bei dem Gerätetester handelt es sich um ein Produkt der Kategorie 9, nach ElektroG (Überwachungs- und Kontrollinstrumente).

Dieses Gerät fällt nicht unter die RoHS-Richtlinie. Nach WEEE 2002/96/EG und ElektroG kennzeichnen wir unsere

Elektro- und Elektronikgeräte (ab 8/2005) mit dem nachfolgenden Symbol nach EN 50419.

Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der Altgeräte-Rücknahme melden Sie sich unter der Servicenummer des Retourenmanagements in Kapitel 31.

30.4 Reparatur- und Ersatzteil-Service

Bitte melden Sie sich im Bedarfsfall unter den Servicenummern des Ersatzteil- bzw. des Retourenmanagements in Kapitel 31.

30.5 Rücksendung

Stellen Sie sicher, dass das Gerät nur in der zulässigen Originalverpackung verschickt wird.

Sollte die Originalverpackung nicht mehr vorhanden sein, wenden Sie sich bitte an unsere Ansprechpartner im Bereich Retourenmanagement (siehe Kapitel 31).

Für den Versand des BENNING ST 755/ ST 760 wird ein entsprechender Umkarton und zwei Formteile zur Transportsicherung benötigt.

Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen.

Bezeichnung

Teilenummer

Umkarton

10043820

Formteile

10043821

Für eine vereinfachte Auftragsbearbeitung sollte der Verpackung ein Datenblatt mit den nachfolgenden Angaben beiliegen:
