Benning DUSPOL digital LC User guide [ml]

Download

�

690

6. ..

690V

400

230

120

digital LC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití

zkoušečky



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Instrucţiuni de Utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu

digital LC

DUSPOL

geprüft und zugelassen

�

690

6.. .

690V

400

230

120

digital LC

D  F E     H I  N     S  



T.-Nr. 756223.00/ 12-2008

6 7

12/ 2008

DUSPOL® digital LC



D D

Bedienungsanleitung

DUSPOL® digital LC

Bevor Sie den Spannungsprüfer DUSPOL® digital LC benutzen: Lesen Sie bitte die Bedienungsanleitung

und beachten Sie unbedingt die Sicherheitshinweise!

Inhaltsverzeichnis:

1. Sicherheitshinweise

2. Funktionsbeschreibung des Spannungsprüfers

2.1 Messstellenbeleuchtung

2.2 Hold-Funktion

3. Funktionsprüfung des Spannungsprüfers

4. So prüfen Sie Wechselspannungen

4.1 So prüfen Sie die Phase bei Wechselspannung

5. So prüfen Sie Gleichspannungen

5.1 So prüfen Sie die Polarität bei Gleichspannung

6. So prüfen Sie die Drehfeldrichtung eines Dreh-

stromnetzes

7. So prüfen Sie eine elektrisch leitende Verbindung (Durchgangsprüfung)

8. Batteriewechsel, Anzeige der Batteriespannung

9. Technische Daten

10. Allgemeine Wartung

11. Umweltschutz

1. Sicherheitshinweise:

- Gerät beim Prüfen nur an den isolierten Handhaben/ Griffen A und B anfassen und die Kontaktelektroden (Prüfspitzen)  nicht berühren!

- Unmittelbar vor dem Benutzen: Spannungsprüfer auf Funktion prüfen! (siehe Abschnitt 3). Der Spannungsprüfer darf nicht benutzt werden, wenn die Funktion einer oder mehrerer Anzeigen ausfällt oder keine Funktionsbereitschaft zu erkennen ist (IEC 61243-3)!

- Der Spannungsprüfer darf nur im Nennspannungsbereich von 6 V bis AC 690 V/ DC 750 V benutzt werden!

- Gerät nicht mit geöffnetem Batterieschacht betreiben

- Der Spannungsprüfer entspricht der Schutzart IP 64 und kann deshalb auch unter feuchten Bedingungen verwendet werden (Bauform für den Außenraum).

- Beim Prüfen den Spannungsprüfer an den Handhaben/ Griffen A und B vollflächig umfassen.

- Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschaltdauer ED = 30 s)!

- Der Spannungsprüfer arbeitet nur einwandfrei im Temperaturbereich von - 10 °C bis + 55 °C bei einer Luftfeuchte von 20 % bis 96 %.

Der Spannungsprüfer darf nicht zerlegt werden!

- Der Spannungsprüfer ist vor Verunreinigungen und Beschädigungen der Gehäuseoberfläche zu schützen.

- Der Spannungsprüfer ist trocken zu lagern.

- Als Schutz vor Verletzungen sind nach Gebrauch des Spannungsprüfers die Kontaktelektroden (Prüfspitzen) mit der beiliegenden Abdeckung zu versehen!

Achtung:

Nach höchster Belastung, (d.h. nach einer Messung von 30 Sekunden an AC 690 V/ DC 750 V) muss eine Pause von 240 Sekunden eingehalten werden! Auf dem Gerät sind internationale elektrische Symbole und Symbole zur Anzeige und Bedienung mit folgender Bedeutung abgebildet:

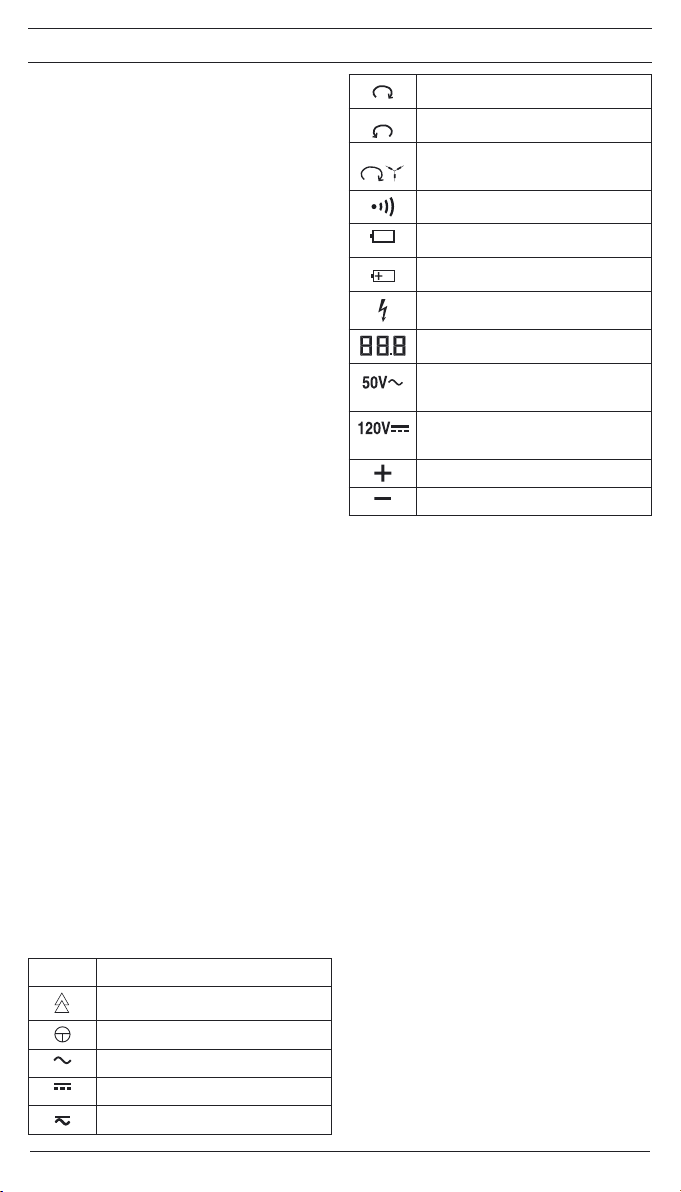

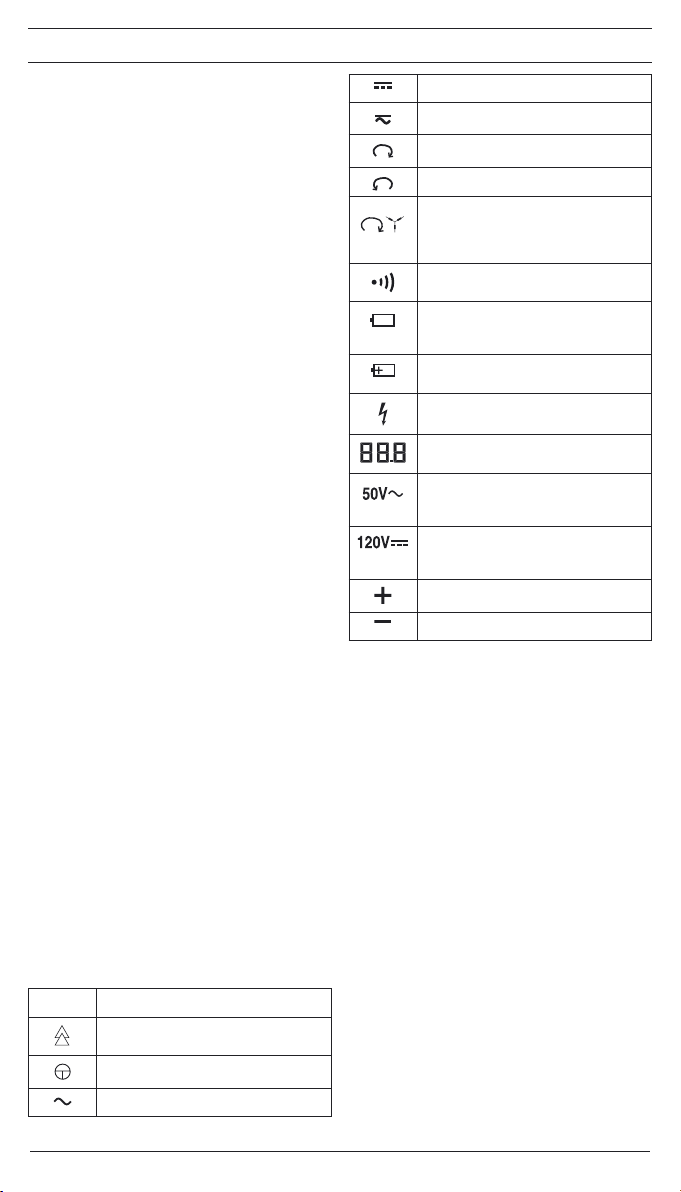

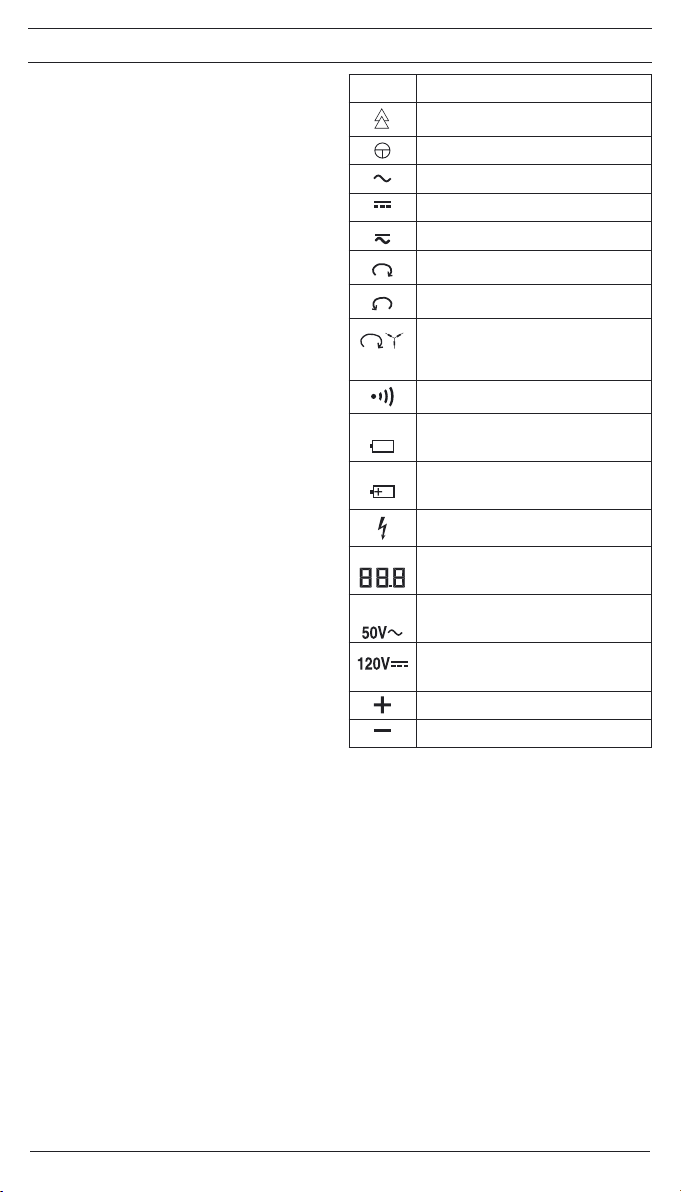

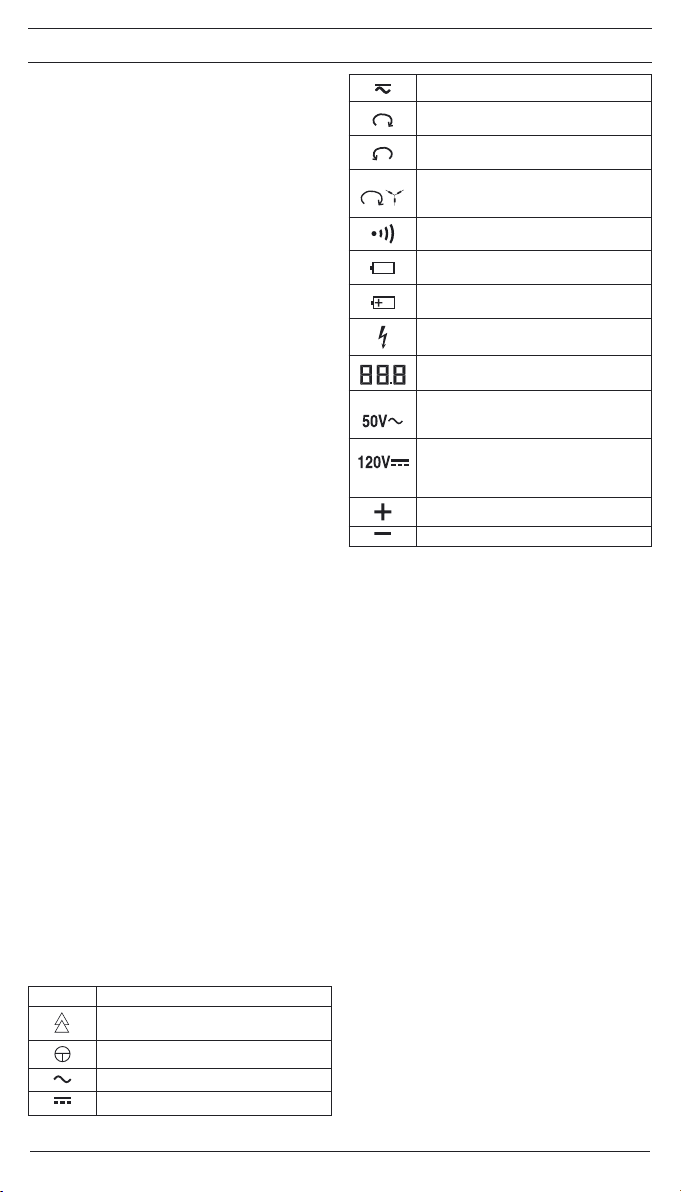

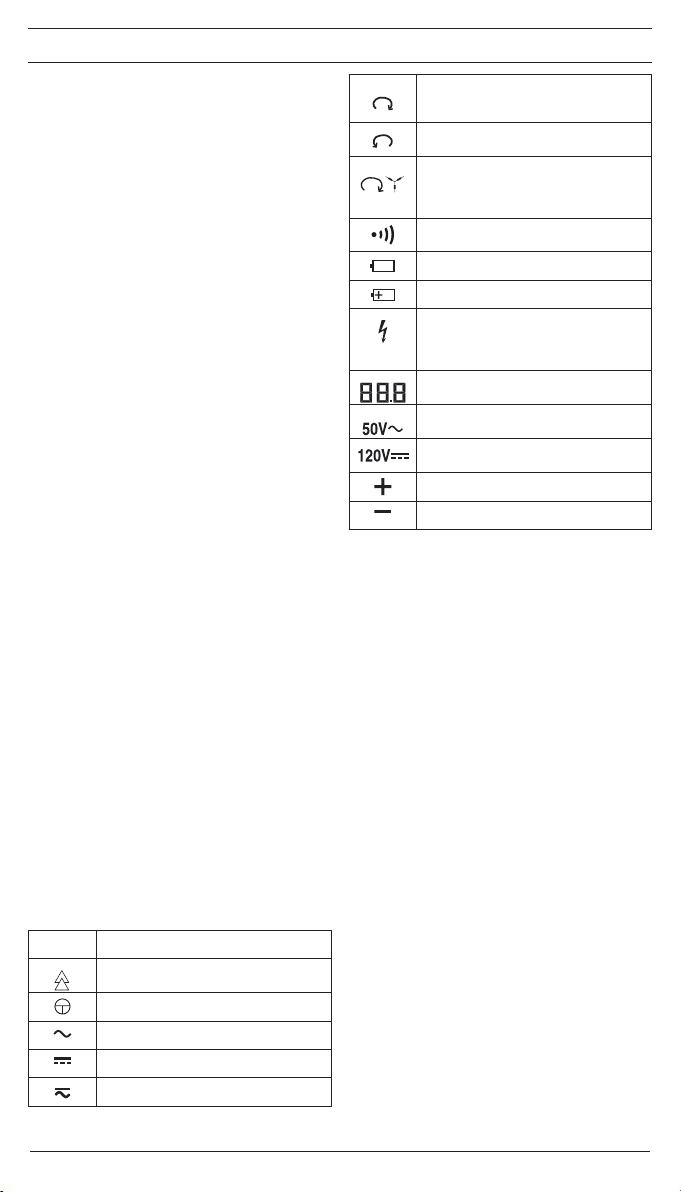

Symbol Bedeutung

Gerät oder Ausrüstung zum Arbeiten unter Spannung

Drucktaster

Wechselstrom

Gleichstrom

12/ 2008

DUSPOL® digital LC

Gleich- und Wechselstrom

Rechtsdrehsinn, Drehfeldrichtungsanzeige (im Display)

Linksdrehsinn, Drehfeldrichtungsanzeige (im Display)

Drehfeldrichtungsanzeige; die Drehfeldrichtung kann nur bei 50 bzw. 60 Hz und in einem geerdeten Netz angezeigt werden

Durchgangsprüfung

Batteriesymbol, dieses Symbol erscheint im Display bei schwacher Batterie

Dieses Symbol zeigt die Ausrichtung der Batterien zum polrichtigen Einlegen an

Symbol für Phasenanzeige (im Display)

Spannungswert als Digitalanzeige, bis ca. 80 V mit Dezimalstelle (1/10 V)

Symbol für die Überschreitung des oberen Grenzwertes für Kleinspannungen (ELV) bei Wechselspannung (im Display)

Symbol für die Überschreitung des oberen Grenzwertes für Kleinspannungen (ELV) bei Gleichspannung (im Display)

Pluspolarität (im Display)

Minuspolarität (im Display)

2. Funktionsbeschreibung

Der DUSPOL® digital LC ist ein zweipoliger Spannungsprüfer nach IEC 61243-3 mit Digital-Anzeige. Als Ergänzungseinrichtung beinhaltet der Spannungsprüfer eine Messstellen- und Display-Beleuchtung, eine Phasen- und Drehfeldrichtungs-Anzeige sowie eine Durchgangsprüfeinrichtung. Die Signalisierung bei der Durchgangsprüfung erfolgt optisch und akustisch. Für alle diese Funktionen benötigt der Spannungsprüfer eine eingebaute Batterie (2 x Micro LR03/ AAA). Ab einer Spannung von ≥ 50 V ist eine Spannungsprüfung ohne Batterie möglich. Die Ermittlung der Phase von Außenleitern und die Drehfeldrichtung eines Drehstromnetzes ist nur möglich, wenn der Sternpunkt geerdet ist. Das Gerät ist für Gleich- und Wechselspannungsprüfungen im Spannungsbereich von 6 V bis AC 690 V/ DC 750 V ausgelegt. Es lassen sich mit diesem Gerät bei Gleichspannung Polaritätsprüfungen vornehmen. Der Spannungsprüfer besteht aus den Prüftastern L1 A und L2 B und einem Verbindungskabel . Der Prüf- taster L1 A besitzt als Anzeigefeld ein LCD-Display 4 sowie kontrastreiche Leuchtdioden 3. Ab einer Spannung von 6 V schaltet sich das Gerät selbsttätig ein. Die vollständige Funktion des Spannungsprüfers ist nur bei eingelegter und intakter Batterie (im Prüftaster L1 A) gegeben. Es werden Spannungen im Nennspannungsbereich von 6 V bis AC 690 V/ DC 750 V im Display 4 angezeigt. Das Überschreiten des Grenzwertes für Kleinspannungen (ELV, AC 50 V, DC 120 V) wird im Display zusätzlich angezeigt. Beide Prüftaster sind mit Drucktastern N versehen. Bei Betätigung beider Drucktaster wird auf einen geringeren Innenwiderstand geschaltet (Unterdrückung von induktiven und kapazitiven Spannungen). Hierbei wird nun auch ein Vibrationsmotor (Motor mit Unwucht) an Spannung gelegt. Ab ca. 200 V wird dieser in Drehbewegung gesetzt. Mit steigender Spannung erhöht sich auch dessen Drehzahl und Vibration, so dass über die Handhabe des Prüftasters L2 B zusätzlich eine grobe Einschätzung der Spannungshöhe gemacht werden kann

D D

(z.B. 230/ 400 V). Die Dauer der Prüfung mit geringerem Geräteinnenwiderstand (Lastprüfung) ist abhängig von der Höhe der zu messenden Spannung. Damit das Gerät sich nicht unzulässig erwärmt, ist ein thermischer Schutz (Rückregelung) vorgesehen. Bei dieser Rückregelung fällt auch die Drehzahl des Vibrationsmotors.

Das Anzeigefeld

Das Anzeigefeld  besteht aus einem LCD-Display 4 sowie kontrastreichen Leuchtdioden (LED) 3, die

Gleich- und Wechselspannungen in Stufen von 12; 24; 50; 120; 230; 400; 690 V anzeigen. Bei den angegebenen Spannungen handelt es sich um Nennspannungen. Im LCD-Display werden die Überschreitung des oberen Grenz wertes für Kleinspannungen (ELV) 5, die Phase 6, das Symbol für Durchgang 7, die Drehfeldrichtung 8 und 9, der genaue Spannungswert J, die Polarität bei Gleichstrom K und L sowie ein Symbol für zu schwache Batterien M angezeigt. Der Messbereich für die stufenlose Spannungsmessung wird automatisch eingestellt. Bis 80 V wird der Wert mit einer Dezimalstelle angezeigt, bei größeren Werten entfällt die Dezimalstelle.

2.1 Messstellenbeleuchtung

Die Messstellenbeleuchtung wird durch Betätigung des Drucktasters N im Prüftaster L1 A bei eingeschaltetem Gerät aktiviert. Es erfolgt je nach Helligkeit eine automatische Zuschaltung der LCD-Hintergrundbeleuchtung. Hinweis: Für die Messstellenbeleuchtung muss die Anzeige 0,0 V sein, sonst erkennt der Spannungsprüfer die Hold-Funktion.

2.2 Hold-Funktion

Wird während einer Spannungsprüfung der Drucktaster N im Prüftaster L1 A ten, so wird der letzte Messwert blinkend angezeigt. Der Spannungsprüfer kann vom Anlagenteil getrennt und abgelesen werden (DATA HOLD). Löschung erfolgt durch Loslassen des Drucktasters.

Hinweis:

Bei der Lastprüfung, länger als 1,5 Sekunden betätigt, wird die Hold-Funktion aktiviert!

3. Funktionsprüfung

- Der Spannungsprüfer darf nur im Nenn spannungsbereich von 6 V bis AC 690 V/ DC 750 V benutzt werden!

- Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschaltdauer ED = 30 s)!

- Unmittelbar vor dem Benutzen den Spannungsprüfer auf Funktion prüfen!

- Aktivierung der Prüfeinrichtung (Selbsttest)

• Prüfspitzen kurzschließen

•

Spannungsprüfer über den Drucktaster  im Prüftaster L1 A einschalten und gedrückt halten

• der Summer ertönt, alle Segmente der LCD-

Anzeige sowie Hintergrund- und Messstellenbeleuchtung müssen Funktion zeigen

- Testen Sie alle Funktionen an bekannten Spannungsquellen.

• Verwenden Sie für die Gleichspannungsprüfung

z.B. eine Autobatterie.

• Verwenden Sie für die Wechselspannungsprü-

fung z.B. eine 230 V-Steckdose.

• Verbinden Sie beide Prüfelektroden  zur Funk-

tionskontrolle der Durchgangsprüfung

• Wenn nötig, wechseln Sie die Batterien

Verwenden Sie den Spannungsprüfer nicht, wenn nicht alle Funktionen einwandfrei funktionieren!

4. So prüfen Sie Wechselspannungen

- Spannungsprüfer nur im Nennspannungsbereich von 6 V bis AC 690 V benutzen!

- Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschalt-

12/ 2008

1,5 Sekunden betätigt und gehal-

DUSPOL® digital LC

dauer ED = 30 s)!

- Umfassen Sie vollflächig die isolierten Handhaben/ Griffe A und B der Prüftaster L1 und L2.

- Legen Sie die Kontaktelektroden  der Prüftaster L1 A und L2 B an die zu prüfenden Anlagenteile.

- Der Spannungsprüfer schaltet sich bei vorhandener Messspannung (6 V) selbsttätig ein und zeigt im Display den Spannungswert  an (bis ca. 80 V mit Dezimalstelle!).

- Bei Wechselspannung ab 6 V wird der digitale Spannungswert J sowie das Plus- und Minus-Symbol K und L im LCD-Display angezeigt. Darüber hinaus leuchten alle LED bis zum Stufenwert der anliegenden Spannung.

- Bei Betätigung beider Drucktaster N wird im Prüf-

taster L2 B, ab einer anliegenden Spannung von ca. 200 V, der Vibrationsmotor in Drehbewegung gesetzt. Mit steigender Spannung erhöht sich seine Drehzahl.

Achten Sie unbedingt darauf, dass Sie den Spannungsprüfer nur an den isolierten Handhaben der Prüftaster L1 A und L2 B anfassen, das Anzeigefeld nicht verdecken und die Kontaktelektroden nicht berühren!

Hinweis:

Die Anzeige auf dem LCD-Display kann durch ungünstige Lichtverhältnisse beeinträchtigt werden.

4.1 So prüfen Sie die Phase bei Wechsel spannung

- Spannungsprüfer nur im Nennspannungsbereich 6 V bis AC 690 V benutzen!

- Die Phasenprüfung ist im geerdeten Netz ab 230 V möglich!

- Umfassen Sie vollflächig beide Handhaben/Griffe A und B der Prüftaster L1 und L2 (Ableitstrom für Phasenprüfung über Handhabe L1!).

- Schalten Sie den Spannungsprüfer durch kurzes Betätigen des Drucktasters  im Prüftaster L1 A (bleibt ca. 10 Sekunden eingeschaltet!). Bei eingeschaltetem Gerät zeigt die Anzeige „0,0“!

- Legen Sie die Kontaktelektrode  des Prüftasters L1 A an den zu prüfenden Anlagenteil.

- Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschaltdauer ED = 30 s)!

Achten Sie unbedingt darauf, dass bei der einpoligen Prüfung (Phasenprüfung) die Kontaktelektrode vom Prüftaster L2 B nicht berührt wird! Wenn oben im Display der LCD-Anzeige 4 das Symbol „ “ 6 erscheint, liegt an diesem Anlagenteil die Phase einer Wechselspannung.

Hinweis:

Die Anzeige auf dem LCD-Display 4 kann durch ungünstige Lichtverhältnisse, Schutzkleidung und isolierende Standortgegebenheiten beeinträchtigt werden.

5. So prüfen Sie Gleichspannungen

- Der Spannungsprüfer darf nur im Nennspannungsbereich von 6 V bis DC 750 V benutzt werden!

- Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschaltdauer ED = 30 s)!

- Umfassen Sie vollflächig die isolierten Handhaben/ Griffe A und B der Prüftaster L1 und L2.

- Legen Sie die Kontaktelektroden  der Prüftaster L1

und L2 B an die zu prüfenden Anlagenteile.

- Bei einer anliegenden Spannung von mindestens 6 V schaltet sich der Spannungsprüfer selbsttätig ein und zeigt im Display den Spannungswert an.

- Bei Spannungsprüfungen unter 6 V ist der Spannungsprüfer durch kurzes Betätigen des Drucktaster  im Prüftaster L1 A einzuschalten.

- Bei Gleichspannung ab 6 V wird der digitale Spannungswert J sowie das Plus- oder Minus-Symbol K und L im LCD-Display angezeigt. Darüber hinaus leuchten alle LED bis zum Stufenwert der anliegenden Spannung.

ein

D D

- Bei Betätigung beider Drucktaster  wird im Prüf-

taster L2 B, ab einer anliegenden Spannung von ca. 200 V, der Vibrationsmotor in Drehbewegung gesetzt. Mit steigender Spannung erhöht sich seine

Drehzahl. Achten Sie unbedingt darauf, dass Sie den Spannungsprüfer nur an den isolierten Handhaben der Prüftaster L1 A und L2 B anfassen, das Anzeigefeld nicht verdecken und die Kontaktelektroden nicht berühren!

5.1 So prüfen Sie die Polarität bei Gleichspannung

- Der Spannungsprüfer darf nur im Nennspannungs-

bereich von 6 V bis DC 750 V benutzt werden!

- Spannungsprüfer nie länger als 30 Sekunden an

Spannung anlegen (zulässige Einschaltdauer ED =

30 s)!

- Umfassen Sie vollflächig die isolierten Handhaben/

Griffe A und B der Prüftaster L1 und L2.

- Legen Sie die Kontaktelektroden  der Prüftaster L1

A und L2 B an die zu prüfenden Anlagenteile.

- Bei einer anliegenden Spannung von mindestens 6 V

schaltet sich der Spannungsprüfer selbsttätig ein und

zeigt im Display den Spannungswert an.

- Bei Spannungsprüfungen unter 6 V ist der Span-

nungsprüfer durch kurzes Betätigen des Drucktaster

 im Prüftaster L2 B einzuschalten.

- Durch ein „+“ K bzw. ein „–“ Symbol L wird die

Polarität der anliegenden Gleichspannung angezeigt.

Dabei entspricht der angezeigte Pol dem, der am

Anzeigegriff L1 A anliegt. Achten Sie unbedingt darauf, dass Sie den Spannungsprüfer nur an den isolierten Handhaben der Prüftaster L1

A und L2 B anfassen, das Anzeigefeld nicht verdecken

und die Kontaktelektroden nicht berühren!

6. So prüfen Sie die Drehfeldrichtung eines Dreh-

stromnetzes

- Spannungsprüfer nur im Nennspannungsbereich 6 V

bis AC 690 V benutzen!

- Die Prüfung der Drehfeldrichtung ist ab 230 V Wech-

selspannung (Phase gegen Phase) im geerdeten

Drehstromnetz möglich.

- Umfassen Sie vollflächig beide Handhaben/ Griffe

A und B der Prüftaster L1 und L2 (Ableitstrom für

Prüfung der Drehfeldrichtung über Handhabe L1!).

- Legen Sie die Kontaktelektroden  der Prüftaster L1

A und L2 B an die zu prüfenden Anlageteile.

- Bei einer anliegenden Spannung von mindestens 6 V

schaltet sich der Spannungsprüfer selbsttätig ein und

zeigt im Display den Spannungswert an.

- Die 3-stellige Ziffernanzeige muss die Außenleiter-

spannung anzeigen.

- Spannungsprüfer nie länger als 30 Sekunden an

Spannung anlegen (maximal zulässige Einschalt-

dauer ED = 30 s)!

- Bei Kontaktierung der beiden Prüfelektroden  an

zwei in Rechtsdrehfolge angeschlossenen Phasen

eines Drehstromnetzes wird im LCD-Display 4 das

Symbol „ “ (Rechtsdrehsinn) 9 angezeigt. Ist bei

zwei Phasen die Rechtsdrehfolge nicht gegeben, so

wird das Symbol „ “ (Linksdrehsinn) 8 angezeigt. Die Prüfung der Drehfeldrichtung erfordert stets eine Gegenkontrolle! Bei der Gegenkontrolle ist die Messung mit vertauschten Prüfelektroden  nochmals durchzuführen. Bei der Gegenkontrolle muss im LCD-Display ein gegenteiliger Drehsinn angezeigt werden. Zeigt das Gerät in beiden fällen Rechtsdrehsinn an, liegt eine zu schwache Erdung vor. Hinweis: Die Anzeige auf dem LCD-Display 4 kann durch ungünstige Lichtverhältnisse, Schutzkleidung und isolierende Standortgegebenheiten beeinträchtigt werden.

7. So prüfen Sie eine elektrisch leitende Verbindung

(Durchgangsprüfung)

- Die Durchgangsprüfung ist an spannungsfrei

12/ 2008

DUSPOL® digital LC

geschalteten Anlagenteilen durchzuführen, ggf. sind Kondensatoren zu entladen.

- Die benötigte Prüfspannung liefert die im Prüftaster L1 A integrierte Spannungsversorgung (2 x 1,5 V-Batterie).

- Eine Prüfung ist im Bereich von 0 - 200 kΩ möglich.

- Umfassen Sie vollflächig die Handhaben/ Griffe L1 A und L2 B.

Legen Sie die Prüftaster L1 A und L2 B mit den Kontaktelektroden  an die zu prüfenden Anlagenteile.

- Bei Kontaktierung einer elektrisch leitenden Verbindung mit den Kontaktelektroden  ertönt ein Signalton und in der LCD-Anzeige 4 wird das Symbol 7 angezeigt.

Liegt an der Messstelle Spannung an, schaltet der Spannungsprüfer automatisch auf Spannungsprüfung um und zeigt diese an (siehe Abschnitt 4. und 5.).

8. Batteriewechsel

Gerät bei offenem Batteriefach nicht an Spannung legen! Die Energieversorgung des DUSPOL® digital LC erfolgt über zwei im Gerät eingebaute Batterien Typ Micro (LR03/ AAA). Der Batteriewechsel ist erforderlich, wenn im Display das Batteriesymbol „ “ (schwache Batterie) M erscheint. Dieses erfolgt, wenn die Batteriespannung unter 2,75 V liegt. Fällt die Batteriespannung unter einen Wert von ca. 2,5 V, blinkt das Batteriesymbol.

Anzeige der Batteriespannung

Spannungsprüfer durch kurzes Betätigen des Drucktaster  im Prüftaster L1 A einschalten, nach ca. 10 Sekunden wird der Wert der Batteriespannung für 1 Sekunde angezeigt (Beispiel: ).

So wechseln Sie die Batterien:

Entriegeln Sie mit Hilfe eines Schraubendrehers das Batteriefach (neben dem Kabelaustritt) durch eine ¼-Umdrehung in Pfeilrichtung (gegen den Uhrzeigersinn). Schlitz steht nun senkrecht und das Batteriefach kann mit den Batterien herausgezogen werden. Entfernen Sie die entladenen Batterien aus dem Batteriefach. Legen Sie die neuen Batterien polrichtig (siehe Aufschrift) in das Batteriefach. Schieben Sie das Batteriefach mit den Batterien wieder in den Schacht und verriegeln dieses durch eine ¼-Drehung im Uhrzeigersinn (Schlitz waagerecht und Markierungspunkte stehen gegenüber!). Achten Sie darauf, dass der O-Ring nicht beschädigt ist, gegebenenfalls ist dieser zu ersetzen.

Batterie-Entsorgung

Batterien gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden. Vermeiden Sie die Verwendung schadstoffhaltiger Batterien!

9. Technische Daten

- Vors chrift, zw eipoliger Sp an nu ngsprüfer : IEC 61243-3

- Überspannungskategorie: CAT IV 500 V, CAT III 690 V

Schutzart: IP 64 (DIN VDE 0470-1 IEC/ EN 60529)

6 - erste Kennziffer: Schutz gegen Zugang zu gefähr-

lichen Teilen und Schutz gegen feste Fremd körper, staubdicht

4 - zweite Kennziffer: Geschützt gegen Spritz wasser.

Auch bei Niederschlägen verwendbar.

- Nennspannungsbereich: 6 V bis AC 690 V/ DC 750 V

- Innenwiderstand, Messkreis: PTC 15 kΩ ≥ 360 kΩ

- Innenwiderstand, Lastkkreis - beide Drucktaster betätigt!: ca. 3,7 k ... (150 k)

Stromaufnahme, Messkreis: max. < 3,5 mA (AC/ DC)

- Stromaufnahme, Lastkreis - beide Drucktaster betätigt!: Is 0,2 A (750 V)

- Polaritätsanzeige: LCD Symbol +; –

(Anzeigegriff = Pluspolarität)

D D

- Spannungsanzeige, stufenlos 6 - 750 V, Anzeigenhöhe 5 mm

- Spannungsbereich I: bis ca. 80 V (88,8)

- Spannungsbereich II: ab ca. 80 V (888)

- max. Anzeigefehler:

ab 6 - 750 V ± 2 % vom Endwert Spannungsbereich

(I-II)

bei Frequenz 20 - 150 Hz Sinus oder DC ELV Un - 15 %

- Nennfrequenzbereich f: 0 bis 150 Hz Phasen- und Drehfeldrichtungsanzeige 50/ 60 Hz

Phasen- und Drehfeldrichtungsanzeige: ≥ Un 230 V

- Vibrationsmotor, Anlauf: ≥ Un 230 V

- Prüfstrom, Durchgangsprüfung: max. 2 μA

- Prüfbereich, Durchgangswiderstand: 0 - 200 kΩ

- Schallpegel akustisches Signal: 55 dB

- max. zulässige Einschaltdauer: ED = 30 s (max. 30 Sekunden), 240 s Pause

- Geräteeinschaltung (automatisch) bei Messspannung: ≥ 6 V

- Geräteeinschaltung per Hand: durch Drucktaster L1 A (Messspannung ≤ 6 V)

- Dauer der Geräteeinschaltung: bis 10 Sekunden, wenn keine Messspannung vorhanden

- Messstellenbeleuchtung (in 30 cm): 10 Lux

- Stromverbrauch, Spannungsprüfung: < 1 mA

- Stromverbrauch, Messstellenbeleuchtung: 12 mA

- Stromverbrauch, Displaybeleuchtung: 20 mA

- Stromverbrauch, Durchgangsprüfung: 80 mA

Eingebaute Prüfeinrichtung: Aktivierung durch Drucktaster L1 A und Kurzschließen der Kontaktelektroden

- HOLD-Funktion, Aktivierung Tastendruck ≥ 1,5 s

- Batterie: 2 x Micro, LR03/ AAA (3 V)

- Gewicht: ca. 200 g

- Verbindungsleitungslänge: ca. 900 mm

- Betriebs- und Lagertemperaturbereich: - 10 °C bis + 55 °C (Klimakategorie N)

Relative Luftfeuchte: 20 % bis 96 % (Klimakategorie N)

- Rückregelzeiten (thermischer Schutz):

Spannung Zeit

230 V 30 s

400 V 9 s

750 V 2 s

Achtung!

Spannungsprüfer ist bei leerer Batterie nicht funktionsfähig! Ab einer Spannung von ≥ 50 V ist eine Spannungsprüfung ohne Batterie möglich. Entfernen Sie bei längerer Lagerung die Batterien aus dem Gerät!

10. Allgemeine Wartung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/ oder Scheuermittel, um den Spannungsprüfer zu reinigen. Achten Sie unbedingt darauf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie-Elektrolyt verunreinigt werden. Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch. Bei Verschleiß oder Beschädigung des O-Ringes vom Batteriefach wird die angegebene Schutzart (Staub und Wasserschutz) nicht mehr erfüllt. Der O-Ring ist dann zu ersetzen. Unter der BENNING Teile-Nummer 772897 kann der O-Ring bezogen werden. Neuen O-Ring mit Glyzerin oder Talkum benetzen, damit das Batteriefach leichtgängig ver- und entriegelt werden kann.

11. Umweltschutz

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu.

12/ 2008

DUSPOL® digital LC

 

Operating manual

DUSPOL® digital LC

Before using the voltage tester DUSPOL® digital LC: Please read the operating manual carefully and always observe the safety instructions!

List of contents:

1. Safety instructions

Functional description of the voltage tester

2.1 Measuring point illumination

2.2 Hold function

3. Functional test of the voltage tester

4. How to test AC voltages

4.1 How to test the phase at AC voltage

5. How to test DC voltages

5.1 How to test the polarity at DC voltage

6. How to test the phase sequence of a three-phase

mains

7. How to test an electrically conductive connection (continuity check)

8. Battery replacement, indicating the battery vol-

tage

9. Technical data

10. General maintenance

11. Environmental notice

1. Safety instructions:

- Hold the voltage tester only by the insulated handles A and B and do not touch the contact electrodes (probe tips) !

- Immediately before use: Check the voltage tester for correct operation! (see chapter 3). The voltage tester must not be used if one or several display functions fail or if the voltage tester is not ready to operate (IEC 61243-3)!

- The voltage tester must be used only within the nominal voltage range of 6 V up to AC 690 V/ DC 750 V!

- Do not operate the voltage tester with the battery compartment being open!

- The voltage tester complies with protection class IP 64 and therefore can also be used under wet conditions (designed for outdoor use).

- For testing, firmly grasp the voltage tester by the handles A and B.

- Never connect the voltage tester to voltage for longer than 30 seconds (maximum permissible operating time = 30 s)!

- The voltage tester only operates correctly within the temperature range of - 10 °C up to + 55 °C at relative air humidity of 20 % up to 96 %.

- Do not dismantle the voltage tester!

- Please protect the housing of the voltage tester against contamination and damages!

- Please store the voltage tester under dry conditions.

- To prevent injuries and discharge of the battery, provide the contact electrodes (probe tips) with the enclosed cover after using the voltage tester!

Attention:

After maximum load (i.e. after a measurement of 30 seconds at AC 690 V/ DC 750 V), the voltage tester must not be used for a duration of 240 seconds! The voltage tester is marked with international electric symbols and symbols for indication and operation with the following meaning:

symbol meaning

Device or equipment for working under voltage

Push button

Alternating current (AC)

Direct current (DC)

12/ 2008

DUSPOL® digital LC

Direct and alternating current (DC and AC)

Phase-sequence clockwise, phasesequence indication (on the display)

Phase- seq uence count er- clo ckwise, phase-sequenc e indication (on the display)

Phase-sequence indication; the phase sequence can only be indicated at 50 or 60 Hz and in a earthed mains

Continuity check

Battery symbol, this symbol appears on the display when the battery is too weak

This symbol shows the correct alignment of the batteries to ensure correct polarity

Symbol for phase indication (on the display)

Voltage value as digital indication, up to approx. 80 V with decimal place (1/ 10 V)

Symbol for exceeding the upper limiting value for low voltages (ELV) at AC voltage (on the display)

2. Functional description

The DUSPOL® digital LC is a two-pole voltage tester according to IEC 61243-3 with digital display. As supplementary function, the voltage tester is equipped with a measuring point illumination and display illumination, a phase and phase-sequence indication as well as continuity check. The signalling of the continuity check is done optically and acoustically. For all these functions, the voltage tester requires a built-in battery (2x micro LR03/ AAA). Voltage checking without battery is possible

upwards of a voltage of ≥ 50 V. Determining the phase

of external conductors and the phase-sequence of a three-phase mains is only possible provided the neutral is earthed. The voltage tester is designed for DC and AC voltage tests within the voltage range of 6 V up to AC 690 V/ DC 750 V. It can be used to perform polarity tests at DC voltage. The voltage tester consists of the test probes L1 A and L2 B and a connecting cable . The test probe L1 A is equipped with a LC display 4 as well as high-contrast light-emitting didoes (LED). From a voltage of 6 V onwards, the voltage tester switches on automatically. The voltage tester only works properly with the batteries (inside test probe L1 A) being intact and inserted correctly. The display 4 indicates voltages within the nominal voltage range of 6 V up to AC 690 V/ DC 750 V. Exceeding the limiting value for low voltages (ELV, AC 50 V, DC 120 V) is additionally indicated on the display. Both test probes are provided with push buttons . By pressing both push buttons, the voltage tester switches to a lower internal resistance (suppression of inductive and capacitive voltages). Furthermore, a vibrating motor (motor with a flyweight) is put under voltage. From approximately 200 V this motor is set in rotation. With the voltage increasing, the motor’s speed and vibration increases as well so that additionally by means of the handle of test probe L2 B the voltage value can be estimated roughly (e.g. 230 V/ 400 V). The duration of the test with a lower internal resistance of the device (load test)

Symbol for exceeding the upper limiting value for low voltages (ELV) at DC voltage (on the display)

Positive (+) polarity (on the display)

Negative (-) polarity (on the display)

 

depends on the value of the voltage to be mea sured. To prevent excessive warming of the voltage tester, it is equipped with a thermal protection (reverse control). With this reverse control, the speed of the vibrating motor decreases as well.

Display field

The display field  consist of an LC display 4 as well as high-contrast light-emitting didoes (LED) 3, indicating DC and AC voltages in steps of 12; 24; 50; 120; 230; 400; AC 690 V/ DC 750 V. The indicated voltages are nominal voltages. This LC display indicates the exceeding of the upper limiting value for low voltages (ELV) 5, the phase 6, the symbol for continuity 7, the phase-sequence 8 and 9, the exact voltage value , the polarity at DC voltage  and  as well as a symbol for weak batteries . The measuring range for continuous voltage measurement is set automatically. Up to 80 V, the value is indicated with a decimal place. For higher values, the decimal place is not indicated.

2.1 Measuring point illumination

The measuring point illumination can be activated by means of the push button  of test probe L1 A with the device being switched on. Depending on the brightness, the LCD background illumination is activated automatically.

Note:

The indication must be 0.0 V for the measuring point illumination, otherwise the voltage tester identify „Hold“ function.

2.2 Hold function

If you press and hold the push button  of test probe L1 A 1.5 seconds during a voltage test, the last measuring value is indicated and is flashing. The voltage tester can be separated from the unit under test and the measuring value can be read (DATA-HOLD). The value can be deleted by releasing the push button.

Note:

For load test, press longer than 1.5 seconds, the HOLD function is activated!

3. Functional check

- The voltage tester must be used only within the nominal voltage range of 6 V up to AC 690 V/ DC 750 V!

- Never connect the voltage tester to voltage for longer than 30 seconds (maximum permissible operating time = 30 s)!

- Check the voltage tester for correct function immediately before use!

- Activation of the testing device (self-test),

• short circuit test probes

• switch the voltage tester on by means of the

push button  of test probe L1 A and hold the push button 

• the buzzer sounds, all segments of the LC dis-

play as well as background and measuring point lighting must indicate function

• after approx. 1 second, the measuring point and

LCD illumination is switched on (test of cable connection and illumination)

- Test all functions by means of known voltage sources.

• For DC voltage tests use e.g. a car battery.

• For AC voltage tests use e.g. a 230 V socket.

• Connect both contact electrodes  to test the

continuity check for correct function.

• If necessary, replace the batteries.

Do not use the voltage tester unless all functions are operating correctly!

4. How to test AC voltages

- The voltage tester must be used only within the nominal voltage range of 6 V up to AC 690 V!

- Never connect the voltage tester to voltage for longer than 30 seconds (maximum permissible operating time = 30 s)!

12/ 2008

DUSPOL® digital LC

- Firmly grasp the insulated handles A and B of the test probes L1 and L2.

- Place the contact electrodes  of the test probes L1 A and L2 B against the relevant points of the unit under test.

- If a measuring voltage is present (6 V), the voltage tester switches on automatically and indicates the voltage value on the display  (up to approx. 80 V with decimal place!).

- At AC voltage from 6 V onwards, the display indicates the digital voltage value  as well as the „plus” and „minus” symbol  and . Furthermore, all LEDs light until the step value of the applied voltage is reached.

- When pressing both push buttons  and from an applied voltage of approx. 200 V onwards, a vibrating motor is put in rotation inside the test probe L2 B. With the voltage increasing, the speed of this motor is increasing as well.

Please make sure that you touch the voltage tester at the insulated handles of test probes L1 A and L2 B only! Do not cover the display and do not touch the contact electrodes!

Note:

The reading of the LC display  might be impaired due to unfavorable light conditions.

4.1 How to test the phase at AC voltage

- The voltage tester must be used only within the nominal voltage range of 6 V up to AC 690 V!

- The phase test is possible in the earthed mains from 230 V onwards!

- Firmly grasp the two handles A and B of the test probes L1 and L2 (leakage current for phase test via handle

A!).

- Switch the voltage tester on by briefly pressing the

- Place the contact electrode  of test probe L1 A

- Never connect the voltage tester to voltage for longer

Never touch the contact electrode of test probe L2 B during the single-pole test (phase test)! If the „ “-symbol 6 appears in the upper part of the LC display 4, the tester is in contact with the live phase of an AC voltage on this point of the unit under test.

Note:

The reading of the LC display 4 might be impaired due to unfavorable light conditions, protective clothing or in insulated locations.

5. How to test DC voltages

- The voltage tester must be used only within the

- Never connect the voltage tester to voltage for longer

- Firmly grasp the insulated handles A and B of the

- Place the contact electrodes  of the test

- With an applied voltage of at least 6 V, the voltage

- For voltages tests below 6 V, the voltage tester has to

- At DC voltage from 6 V onwards, the display indica-

push button  of test probe L1 A (stays switched on for approx. 10 seconds). When the device is switched on, the display indicates „0.0“!

against the relevant point of the unit under test.

than 30 seconds (maximum permissible operating time = 30 s)!

nominal voltage range of 6 V up to DC 750 V!

than 30 seconds (maximum permissible operating time = 30 s)!

test probes L1 and L2.

probes L1 A and L2 B against the relevant points of the unit under test.

tester switches on automatically and the display indicates the voltage value.

be switched on by briefly pressing the push button  of test probe L1 A.

tes the digital voltage value  as well as the „plus” and „minus” symbol  and . Furthermore, all LEDs light until the step value of the applied voltage is reached.

 

Please make sure that you touch the voltage tester at the insulated handles of test probes L1 A and L2 B only! Do not cover the display and do not touch the contact electrodes!

5.1 How to test the polarity at DC voltage

- The voltage tester must be used only within the nominal voltage range of 6 V up to DC 750 V!

- Never connect the voltage tester to voltage for longer than 30 seconds (maximum permissible operating time = 30 s)!

- Firmly grasp the insulated handles A and B of the test probes L1 and L2.

- Place the contact electrodes  of the test probes L1 A and L2 B against the relevant points of the unit under test.

- With an applied voltage of at least 6 V, the voltage tester switches on automatically and the display indicates the voltage value.

- For voltages tests below 6 V, the voltage tester has to be switched on by briefly pressing the push button  of test probe L1 A

The polarity of the applied DC voltage is indicated by means of a +  or a – symbol . Here, the indicated pole is the pole measures by the indicating handle A.

Please make sure that you touch the voltage tester at the insulated handles of test probes L1 A and L2 B only! Do not cover the display and do not touch the contact electrodes!

6. How to test the phase sequence of a three-phase

mains

- The voltage tester must be used only within the nominal voltage range of 6 V up to AC 690 V!

- The phase-sequence test is possible from 230 V AC voltage (phase against phase) onwards in a earthed three-phase mains.

- Firmly grasp the insulated handles A and B of the test probes L1 and L2 (leakage current for phase test via handle L1 A!)

- Place the contact electrodes  of the test probes L1 A and L2 B against the relevant points of the unit under test.

- With an applied voltage of at least 6 V, the voltage tester switches on automatically and the display indicates the voltage value.

- The three-digit display has to indicate the voltage of the external conductor.

- Never connect the voltage tester to voltage for longer than 30 seconds (maximum permissible operating time = 30 s)!

- When contacting the two contact electrodes  with two phases of a three-phase mains connected in clockwise rotation, the LC display 4 indicates the symbol “ “ (phase-sequence clockwise) 9. If for two phases the rotation is counter-clockwise, the LC display indicates the symbol “ “ (phase-sequence counter-clockwise) 8.

The phase-sequence test always requires a counter-test! For this purpose, the measurement has to be performed again with reversed contact electrodes . During the counter-test, the LC display must indicate the opposite phase-sequence. If in both cases, the LC display indicates a clockwise phase-sequence, the earthing is too weak!

Note:

The reading of the LC display 4 might be impaired due to unfavorable light conditions, protective clothing or in insulated locations.

7. How to test an electrically conductive connection

12/ 2008

DUSPOL® digital LC

(continuity check)

- The continuity check must be performed on the relevant points of a “dead” (not being under voltage) unit under test. If necessary, the capacitors must be discharged.

- The necessary test voltage is supplied by means of the power supply (2 x 1.5 V batteries) integrated in the test probe L1 A.

- The test is possible within the range of 0 - 200 kΩ.

- Firmly grasp the handles L1 A and L2 B.

- Place the test probes L1 A and L2 B with the contact electrodes  against the relevant points of the unit under test.

- In the event of contact between an electrically conducting connection and the contact electrodes , a signal is given off and the symbol 7 shown on the LC display 4.

- If voltage is pending at the measuring point, the voltage checker switches automatically to voltage check and displays the voltage (see sections 4. and 5.).

8. Battery replacement

Do not set the voltage tester under voltage with the battery compartment being open! The energy supply of the DUSPOL® digital LC is done by means of two built-in micro batteries (LR03/ AAA). Battery replacement is necessary as soon as the display shows the battery symbol “ “ (weak battery) . The symbol appears in case the battery voltage is below 2.75 V. If the battery voltage drops below a value of approx. 2.5 V, the battery symbol is flashing.

Indicating the battery voltage

Switch the voltage tester on by briefly pressing the push button  of test probe the value of the battery voltage is indicated for 1 second. (Example: )

How to replace the batteries:

Take a screw driver and open the battery compartment (next to the cable outlet) by a ¼-turn in direction of the arrow (counter-clockwise). The slot is now vertical and the battery compartment with the batteries can be removed. Remove the discharged batteries from the battery compartment. Insert the new batteries with correct polarity (see marking) into the battery compartment. Put the battery compartment with the batteries back onto the handle and lock it by ¼-turn in clockwise direction (slot must be horizontal and the marking points are opposite!). Make sure not to damage the O ring. If necessary, it has to be replaced.

Battery disposal:

Do not dispose of batteries with the household garbage. You as a consumer are legally obliged to return used batteries. You can return used batteries to public collection facilities in your community area or return them to any retail outlet selling similar batteries. Avoid using batteries containing dangerous substances!

9. Technical data:

- Guideline for two-pole voltage testers: IEC 61243-3

- Over voltage category: CAT IV 500 V, CAT III 690 V

- Protection class: IP 64, IEC 60529 (DIN 40050)

IP 64 means: Protection against access to dange-

rous parts and protection against solid impurities, dustproof, (6 - first index). Splash proof, (4 - second index). Can also be used in case of precipitation.

- Nominal voltage range:

6 V up to AC 690 V/ DC 750 V

- Internal resistance, measuring circuit:

PTC 15 kΩ ≥ 360 kΩ

- Internal resistance, load circuit – both push buttons

actuated!: approx. 3.7 kΩ...(150 kΩ)

- Current consumption, measuring circuit: max. < 3.5 mA AC/ DC

- Current consumption, load circuit - both push buttons actuated!: Is 0.2 A (750 V)

A. After approx. 10 seconds,

 

- Polarity indication: LCD symbol +; - (indicating handle = positive polarity)

- Voltage indication, continuous 6 - 750 V, indicating height 5 mm

- Voltage range I: up to approx. 80.0 V (88.8)

- Voltage range II from approx. 80 V (888) onwards

- max. indicating errors:

> 6 - 750 V ± 2 % of Voltage range (I-II) at frequency 20 - 150 Hz sinusoidal or DC ELV Un - 15 %

- Nominal frequency range f: 0 up to 150 Hz

Phase and phase-sequence indication 50/ 60 Hz

- Phase and phase-sequence indication: ≥ Un 230 V

- Vibrating motor, starting: ≥ Un 230 V

- Test current, continuity check: max. 2 μA

- Testing range, conducting resistance: 0 - 200 kΩ

- Sound level acoustic signal: 55 dB

- max. permissible operating time: ED = 30 s (max. 30 seconds), 240 s pause

Device switch-on (automatic) at measuring voltage: ≥ 6 V

- Device switch-on (manual): by means of push button L1 A (measuring voltage ≤ 6 V)

- Duration of device switch-on: up to 10 seconds, if no measuring voltage is present

- Measuring point illumination (in 30 cm): 10 Lux

- Current consumption, voltage test: < 1 mA

- Current consumption, measuring point illumination: 12 mA

- Current consumption, display illumination: 20 mA

- Current consumption continuity check: 80 mA

- Built-in testing function: activation by push button L1

A and short-circuit of the contact electrodes

- HOLD function, activation press button ≥ 1.5 s

- Battery: 2 x micro, LR03/ AAA (3 V)

- Weight: approx. 200 g

- Connecting cable length: approx. 900 mm

- Operating and storing temperature range:

- 10 °C up to + 55 °C (climate category N)

- Relative air humidity: 20 % up to 96 % (climate category N)

- Reverse control times (thermal protection):

voltage time

230 V 30 s

400 V 9 s

750 V 2 s

Attention!

The voltage tester cannot be operated with the batteries being empty! Voltage checking without battery is possi-

ble upwards of a voltage of ≥ 50 V. Remove the batteries

from the device at a longer storage!

10. General maintenance:

Clean the exterior of the housing with a clean dry cloth (exception: special cleansing cloths). Do not use solvents and/ or abrasives to clean the voltage tester. Make sure not to contaminate the battery compartment and the battery contacts with leaking battery electrolyte. Should such electrolyte contamination or white deposits occur near the battery or the battery housing, these must also be removed with a dry cloth. In case of wear or damaging of the O ring of the battery compartment, the voltage tester does not comply with the indicated protection class anymore (protection against dust and water). In this case, the O ring must be replaced. The O ring can be ordered under the BENNING piece number 772897. Moisten a new O ring with glycerine or talcum so that the battery compartment can be locked and unlocked easily.

11. Environmental notice

At the end of the product’s useful life, please dispose of it at appropriate collection points provided in your country.

12/ 2008

DUSPOL® digital LC

F F

Mode d’emploi

DUSPOL® digital LC

Avant d‘utiliser le détecteur de tension DUSPOL®

digital LC: lire attentivement le mode d‘emploi et res-

pecter les consignes de sécurité!

Table des matières:

1. Consignes de sécurité

2. Description fonctionnelle du détecteur de ten-

sion

2.1 Eclairage du point de mesure

2.2 Fonction „HOLD“

3. Test de fonctionnement du détecteur de tension

4. Test de tensions alternatives

4.1 Test de la phase de tension alternative

5. Test de tensions continues

5.1 Test de la polarité de tension continue

6. Test de l’ordre de phases d’un réseau triphasé

7. Test d’une connexion conductrice (test de conti-

nuité)

8. Remplacement des piles, indication de la tension

de piles

9. Caractéristiques techniques

10. Entretien général

11. Information sur l’environnement

1. Consignes de sécurité:

- Ne tenir l’appareil que par les poignées isolées A et B sans toucher les électrodes de contact (pointes de

test) !

- Juste avant d’utiliser l’appareil, vérifier son fonctionnement (voir chapitre 3). Ne pas utiliser l’appareil si l’une des fonctions d’affichage ne fonctionne pas ou si l’appareil n’est pas «prêt à l’emploi» (IEC 61243-

3)!

- N‘utiliser le détecteur de tension que dans la gamme de tension nominale de 6 V à AC 690 V/ DC 750 V!

- Ne pas mettre l‘appareil sous tension quand le compartiment des piles est ouvert.

- L’appareil est conform à la classe de protection IP 64 et de là peut être aussi utilisé dans les conditions humides (construction pour utilisation extérieure).

- Pour le test, tenir l’appareil fermement par les poignées A et B.

- Ne jamais mettre l’appareil sous tension pendant plus de 30 secondes (durée maximale autorisée de mise sous tension ED = 30 s)!

- L’appareil ne fonctionne correctement que dans une gamme de température de - 10 °C à + 55 °C dans une humidité relative de l’air de 20 % à 96 %.

- Ne jamais démonter l‘appareil!

- Veiller à ce que la surface du boîtier de l’appareil ne soit pas contaminé ou endommagé.

- A préserver de l’humidité.

- Pour éviter des blessures ou un déchargement des piles, couvrir les électrodes de contact (pointes de test) avec le revêtement ci-inclus après l’utilisation de l’appareil!

Attention:

Après une charge maximale (c‘est-à-dire après une mesure de 30 secondes à AC 690 V/ DC 750 V) observer un temps de repos de 240 secondes avant de réutiliser l‘appareil! L‘appareil montre les symboles électriques internationaux et les symboles d‘affichage et d‘utilisation suivants:

symbole signification

appareil ou équipement pour travailler sous tension

touche

courant alternatif

12/ 2008

DUSPOL® digital LC

courant continu

courant continu et alternatif

ordre de phases dans le sens horaire, indication de l’ordre de phases (sur l’écran à cristaux liquides)

ordre de phases dans le sens anti-horaire, indication de l’ordre de phases (sur l’écran à cristaux liquides)

indication de l‘ordre de phases; l‘ordre de phase ne peut être indiqué qu‘à 50 ou 60 Hz et dans un réseau triphasé mis à la terre

test de continuité

symbole de piles, ce symbole apparaît sur l‘écran à cristaux liquides en cas d‘une pile trop faible

ce symbole montre l‘orientation correcte des piles pour une insertion à polarité correcte

symbole pour l‘indication de la phase (sur l‘écran à cristaux liquides)

valeur de tension comme affichage numérique, jusqu‘à environ 80 V avec décimale (1/10 V)

symbole pour le dépassement de la valeur limite supérieure pour les tensions minimales (ELV) en tension alternative (sur l‘écran à cristaux liquides)

symbole pour le dépassement de la valeur limite supérieure pour les tensions minimales (ELV) en tension continue (sur l‘écran à cristaux liquides)

polarité positive (sur l‘écran à cristaux liquides)

polarité négative (sur l‘écran à cristaux liquides)

2. Description fonctionnelle

Le DUSPOL® digital LC est un détecteur de tension bipolaire conforme à la norme IEC 61243-3 à affichage numérique. Comme dispositif complémentaire le détecteur de tension dispose d‘un éclairage de point de mesure et de l‘écran à cristaux liquides ainsi qu‘une indication de la phase et de l‘ordre de phases et d’un dispositif pour le test de continuité. La signalisation du test de continuité se produit de manière visuelle et acoustique. Pour toutes ces fonctions, l’appareil est alimenté par deux piles miniatures intégrées (2 x micro LR03/ AAA). A partir d’une tension

de ≥ 50 V, un contrôle de tension sans pile est possible.

La détection de la phase de conducteurs externes et la détection de l’ordre de phases d’un réseau triphasé ne sont possibles que sous condition de mise à la terre du neutre. L‘appareil est destiné à tests de tensions continues et alternatives de 6 V à AC 690 V/ DC 750 V et peut également être utilisé pour des tests de polarité en tension continue. L‘appareil comporte les palpeurs de test L1 A et L2 B ainsi qu‘un câble de connexion . Le palpeur de test L1 A dispose d‘un écran à cristaux liquides (LCD) 4 et dio- des électroluminescentes (LED) 3 à grand contraste. À partir d’une tension de 6 V l’appareil se branche automatiquement. L’appareil ne fonctionne de manière correcte qu’avec les piles étant en bon état et insérées correctement (dans le palpeur de test L1 A). Les tensions dans la gamme de tensions nominales de 6 V à AC 690 V/ DC 750 V sont indiquées sur l’écran à cristaux liquides 4. En plus, le dépassement de la valeur limite pour les ten-

F F

sions minimales (ELV, AC 50 V, DC 120 V) est indiqué sur l’écran. Les deux palpeurs de test disposent de touches . En actionnant les deux touches en même temps, l‘appareil commute à une résistance interne plus basse (suppression de tensions inductives et capacitives). En plus, un moteur vibratoire (moteur déséquilibré) est activé. A partir d‘environ 200 V ce moteur est mis en rotation. Avec la tension augmentante, la vitesse et la vibration du moteur augmentent aussi. Ainsi, via la poignée du palpeur de test L2 B, on peut faire une estimation approximative de la valeur de tension (p.ex. 230/ 400 V). La durée du test à la résistance interne diminuée (test en charge) dépend de l‘hauteur de la tension à mesurer. Pour éviter un échauffement excessif de l‘appareil, il dispose d‘une protection thermique (commande à l‘inverse). Avec cette commande, la vitesse du moteur vibratoire diminue aussi.

Fenêtre d‘affichage

La fenêtre d’affichage  comporte un écran à cristaux liquides (LCD) 4 et diodes électroluminescentes (LED) (3) à grand contraste indiquant les tension continues et alternatives par degrés de 12; 24; 50; 120; 230; 400; AC 690 V/ DC 750 V. Les tension indiquées sont des tension nominales. Cet écran à cristaux liquides (LCD) indique le dépassement de la valeur limite supérieure pour les tensions minimales (ELV) 5, la phase, le symbole pour le continuité 7, l’ordre de phases 8 et 9, la valeur exacte de tension , la polarité en courant continu  et  ainsi qu’un symbole pour des piles trop faibles . La plage de mesure pour une mesure continue de tension est ajustée automatiquement. Jusqu’à 80 V la valeur est indiquée avec une décimale. Pour des valeurs plus hautes, la décimale est supprimée.

2.1 L’éclairage de point de mesure

L’éclairage de point de mesure peut être activé en actionnant la touche  du palpeur de test L1 A avec l’appareil étant branché. L’éclairage de l’écran à cristaux liquides est activé automatiquement selon la clarté.

Note :

Pour l‘éclairage du point de mesure, 0,0 V doit être affiché. Sinon, le détecteur de tension ne reconnaît pas la fonction HOLD.

2.2 Fonction „HOLD“

Si, pendant le test de tension, la touche  du palpeur de test L1 A 1,5 secondes est actionnée et tenue, l’écran à cristaux liquides indique la dernière valeur de mesure de manière clignotante. L’appareil de mesure peut être séparé de l’unité à tester et la valeur de mesure peut être lue (DATA-HOLD). Pour supprimer les valeurs de mesure lâcher la touche.

Note :

La fonction HOLD est activée si le test de charge est actionné pour une durée supérieure à 1,5 secondes !

3. Test de fonctionnement

- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 6 V à AC 690 V/ DC 750 V!

- Ne jamais mettre l‘appareil sous tension pendant plus de 30 secondes (durée maximale autorisée de mise sous tension ED = 30 s)!

- Juste avant d‘utiliser l‘appareil, vérifier son fonctionnement!

- Activation du dispositif d‘auto-test

• Court-circuiter les pointes d’essai

• Mettre en marche l‘appareil en actionnant la

touche du palpeur de test L1 A et maintenir la pression  sur la touche,

• Le vibreur sonore retentit, tous les segments de

l’affichage LCD ainsi que l’éclairage de fond et des points de mesure doivent fonctionner

- Vérifier toutes les fonctions à partir de sources de tension connues.

• Pour le test de tension continue utiliser p.ex. un

12/ 2008

DUSPOL® digital LC

accumulateur de voiture.

• Pour le test de tension alternative utiliser p.ex.

une prise de courant de 230 V.

• Mettre en contact les deux électrodes de test  pour vérifier le fonctionnement du test de continuité.

• Si nécessaire, remplacer les piles.

Ne jamais utiliser l‘appareil si une ou plusieures de ses fonctions ne fonctionnent pas correctement!

4. Test de tensions alternatives

- N’utiliser le détecteur de tension que dans la gamme

de tension nominale de 6 V à AC 690 V!

- Ne jamais mettre l‘appareil sous tension pendant plus

de 30 secondes (durée maximale autorisée de mise sous tension ED = 30 s)!

- Tenir fermement les poignées isolées A et B des

palpeurs de test L1 et L2.

- Mettre les électrodes de contact  des palpeurs de

test L1 A et L2 B en contact avec les points de mesure du dispositif à tester.

- Si une tension de mesure (6 V) est appliquée, l‘appa-

reil se branche automatiquement et l‘écran indique la valeur de tension  (jusqu‘à environ 80 V avec décimale!).

- En tension alternative à partir de 6 V, l‘écran montre

la valeur de tension  et les symboles «+» et «-»  et . En plus, toutes les LED s’allument jusqu’à la valeur de degré de la tension appliquée.

- En actionnant les deux touches 3 en même temps

et à partir d‘une tension appliquée d‘environ 200 V, le moteur vibratoire dans le palpeur de test L2 B est mis en rotation. Avec la tension augmentant, sa vi-

tesse augmente aussi. Il est essentiel de ne pas tenir l‘appareil que par les poignées isolées des palpeurs de test L1 A et L2 B, de ne pas couvrir la fenêtre d‘affichage et de ne pas toucher les électrodes de contact!

Attention:

Les indications affichées sur l’écran à cristaux liquides peuvent être affectées par des conditions d’éclairage défavorables.

4.1 Test de la phase de tension alternative

- N’utiliser le détecteur de tension que dans la gamme

de tension nominale de 6 V à AC 690 V!

- Le test de phase n‘est possible que dans un réseau

mis à la terre et à partir de 230 V!

- Tenir fermement les deux poignées A et B des pal-

peurs de test L1 et L2 (courant de fuite pour le test de

phase via la poignée L1!).

- Mettre l’appareil en marche en actionnant brièvement

la touche  du palpeur de test L1 A (reste mis en

marche pour environ 10 secondes). Avec l’appareil

mis en marche, l’écran à cristaux liquides indique

„0,0“!

- Mettre l‘électrode de contact  du palpeur de test L2

B en contact avec le point de mesure du dispositif à

tester.

- Ne jamais mettre l‘appareil sous tension pendant plus

de 30 secondes (durée maximale autorisée de mise

sous tension ED = 30 s)! Ne jamais toucher l‘électrode de contact du palpeur de test L2 B pendant le test unipolaire (test de phase)! Si en haut de l‘écran à cristaux liquides 4 le symbole “ “ 6 apparaît, l‘appareil est en contact avec la phase active d‘une tension alternative.

Attention:

Les indications affichées sur l’écran à cristaux liquides 4 peuvent être affectées par des conditions d’éclairage défavorables, par des vêtements protectifs ou par des conditions d’environnement isolantes.

5. Test de tensions directes

- N’utiliser le détecteur de tension que dans la gamme

de tension nominale de 6 V à DC 750 V!

F F

- Ne jamais mettre l‘appareil sous tension pendant plus de 30 secondes (durée maximale autorisée de mise sous tension ED = 30 s)!

- Tenir fermement les poignées isolées A et B des palpeurs de test L1 et L2.

- Mettre les électrodes de contact  des palpeurs de test L1 A et L2 B en contact avec les points de mesure du dispositif à tester.

- À partir d’une tension d’au moins 6 V l’appareil se branche automatiquement et l’écran à cristaux liquides indique la valeur de tension.

- Pour des tests de tension inférieurs à 6 V, mettre en marche l‘appareil en actionnant brièvement la touche  du palpeur de test L1 A.

- En tension directe à partir de 6 V, l‘écran montre la valeur de tension  et les symboles «+» et «-»  et . En plus, toutes les LED s’allument jusqu’à la valeur de degré de la tension appliquée.

- En actionnant les deux touches  en même temps et à partir d‘une tension appliquée d‘environ 200 V, le moteur vibratoire dans le palpeur de test L2 B est mis en rotation. Avec la tension augmentant, sa vitesse augmente aussi.

Il est essentiel de ne pas tenir l‘appareil que par les poignées isolées des palpeurs de test L1 A et L2 B, de ne pas couvrir la fenêtre d‘affichage et de ne pas toucher les électrodes de contact!

5.1 Test de la polarité de tension directe

- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 6 V à DC 750 V!

- Ne jamais mettre l‘appareil sous tension pendant plus de 30 secondes (durée maximale autorisée de mise sous tension ED = 30 s)!

- Tenir fermement les poignées isolées A et B des palpeurs de test L1 et L2.

- Mettre les électrodes de contact  des palpeurs de test L1 A et L2 B en contact avec les points de mesure du dispositif à tester.

- À partir d‘une tension d‘au moins 6 V l‘appareil se branche automatiquement et l‘écran à cristaux liquides indique la valeur de tension.

- Pour des tests de tension inférieurs à 6 V, mettre en marche l‘appareil en actionnant brièvement la touche  du palpeur de test L2 B.

- La polarité de la tension continue appliquée est indiquée par les symboles «+»  ou «-» . La polarité indiquée est la polarité présente à la poignée d‘affichage L1 A.

6. Test de l‘ordre de phases d‘un réseau triphasé

- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 6 V à AC 690 V!

- Le test de l‘ordre de phases est possible à partir de 230 V de tension alternative (phase contre phase) dans un réseau triphasé mis à la terre.

- Tenir fermement les poignées isolées A et B des palpeurs de test L1 et L2 (courant de fuite pour le test de phase via la poignée L1!).

- Mettre les électrodes de contact  des palpeurs de test L1 A et L2 B en contact avec les points de mesure du dispositif à tester.

- À partir d‘une tension d‘au moins 6 V l‘appareil se branche automatiquement et l‘écran à cristaux liquides indique la valeur de tension.

- L‘indication à trois chiffres doit indiquer la tension de conducteur extérieur.

- Ne jamais mettre l‘appareil sous tension pendant plus de 30 secondes (durée maximale autorisée de mise sous tension ED = 30 s)!

- Lorsque l‘on met en contact les deux électrodes de contact  avec deux phases d‘un réseau triphasé en

12/ 2008

DUSPOL® digital LC

ordre de phase dans le sens horaire, un symbole « » 9 (l’ordre de phases dans le sens horaire) apparaît sur l‘écran à cristaux liquides 4. Au cas où deux phases ne sont pas dans le sens horaire, l’écran à cristaux liquides indique le symbole « » 8 (l‘ordre de phases dans le

sens anti-horaire). Le test de l‘ordre de phases requiert toujours un contretest! Pour ce contre-test, vérifier à nouveau les deux phases en inversant les électrodes de contact . Lors du contre-test, l‘écran à cristaux liquides doit indiquer l‘ordre de phases contraire. Si, dans les deux cas, l‘écran indique l‘ordre de phases dans le sens horaire, la misa à la terre est insuffisante.

Attention:

7. Test d’une connexion conductrice (test de conti-

nuité)

- Pour le test de continuité, ne pas mettre le dispositif

à tester sous tension. Si nécessaire, décharger les

condensateurs.

- La tension de test nécessaire est fournie par l’ali-

mentation en courant intégrée dans le palpeur de

test L1 (2 piles à 1,5 V).

- Le test est possible dans la gamme de 0 - 200 kΩ.

- Tenir fermement les poignées isolées et des palpeurs

de test L1 A et L2 B.

- Mettre les électrodes de contact  des palpeurs

de test L1 A et L2 B en contact avec les points de

mesure du dispositif à tester.

- En cas de mise en contact d’une connexion électri-

que conductrice avec les électrodes de contact ,

une tonalité de signalisation retentit et le symbole 7

est affiché dans l’affichage LCD 4.

- Si le point de mesure est sous tension, le contrôleur

de tension commute automatiquement sur le contrôle

de tension et l’indique (voir paragraphes 4. et 5.).

8. Remplacement des piles

Ne pas mettre l‘appareil sous tension quand le compartiment des piles est ouvert! Le DUSPOL® digital LC est alimenté par deux piles miniatures incorporées (LR03/ AAA). Le remplacement des piles est nécessaire quand l’écran à cristaux liquides indique le symbole de piles « » (piles trop faibles) . Ce symbole apparaît lorsque la tension de piles est inférieure à 2,75 V. Si la tension de piles tombe sous une valeur d‘environ 2,5 V, le symbole de piles clignote.

Indication de la tension de piles

Mettre l‘appareil en marche en actionnant brièvement la touche  du palpeur de test L1 A. Après environ 10 secondes, la valeur de la tension de piles est indiquée pour 1 seconde (par exemple : ).

Pour remplacer les piles:

Utiliser un tournevis pour ouvrir le compartiment des piles

(à côté du cable de connexion) par un quart de tour en

direction de la flèche (dans le sens anti-horaire). Maintenant, la fente est verticale et le compartiment des piles peut être retiré avec les piles. Enlever les piles déchargées du compartiment des piles. Insérer les nouvelles piles en observant la polarité correcte (voir les symboles) dans le compartiment des piles. Remettre le compartiment des piles en place et le resserrer par un quart de tour dans le sens horaire (la fente doit être horizontale et les marques sont en face!). Ne pas endommager la bague O. Remplacer-la, si nécessaire.

Elimination des piles:

Ne jamais jeter les piles à la poubelle. Le consommateur est obligé par la loi de retourner des piles usées. Retourner les piles usées aux points de collecte publics ou les déposer a un point de vente de piles. Eviter d’utiliser des piles contenant des substances dangéreuses!

F F

9. Caractéristiques techniques:

- norme, détecteur bipolaire de tension: IEC 61243-3

- catégorie de surtension: CAT IV 500 V, CAT III 690 V

classe de protection: IP 64, IEC 60529 (DIN 40050)

IP 64 signifie: protection contre l’accès aux compo-

sants dangereux et protection contre les impuretés solides, étanche aux poussières, (6 - premier indice). Étanche au jet d’eau, (4 - second indice). Aussi utilisable en cas de précipitations.

- gamme de tensions nominales: 6 V à AC 690 V/ DC 750 V

- résistance interne, circuit de mesure: PTC 15 kΩ ≥ 360 kΩ

- résistance interne, circuit de charge - en actionnant les deux touches!: environ 3,7 kΩ...(150 kΩ)

- consommation de courant, circuit de mesure: max. < 3,5 mA AC/ DC

- consommation de courant, circuit de charge - en actionnant les deux touches!: Is 0,2 A (750 V)

- affichage de la polarité: LCD symbole +; -

(poignée d’affichage = «pôle positif»)

- affichage de tension, en continu 6 - 750 V, hauteur des chiffres 5 mm

- gamme de tension I: jusqu‘à environ 80.0 V (888)

- gamme de tension II: à partir d‘environ 80 V (888)

- max. erreurs d‘affichage:

> 6 - 750 V ± 2 %, gamme de tension (I-II)

en fréquence 20 - 150 Hz sinus / C.D. ELV Un - 15 %

- gamme de fréquences nominales f: 0 à 150 Hz affichage de la phase et de l‘ordre de phases 50/ 60 Hz

- affichage de la phase et de l’ordre de phases:

≥ Un 230 V

- courant de test, test de continuité: max. 2 μA

- plage de test, résistance transversale: 0 - 200 kΩ

- niveau sonore du signal acoustique: 55 dB

- moteur vibratoire, démarrage: ≥ Un 230 V

- durée maximale de mise en service: ED = 30 s (max. 30 s) , 240 s pause

- mise en marche de l‘appareil (automatique) en ten-

sion de mesure: ≥ 6 V

- mise en marche de l‘appareil (manuelle): par la touche L1 A (tension de mesure ≤ 6 V)

- durée de la mise en marche de l‘appareil: jusqu‘à 10 secondes, si aucune tension de mesure n‘est présente

- éclairage des points de mesure (à 30 cm): 10 Lux

- consommation de courant du test de tension: < 1 mA

- consommation de courant de l‘éclairage des points de mesure: 12 mA

- consommation de courant de l‘éclairage de l‘écran à cristaux liquides: 20 mA

- consommation de courant du test de continuité: 80 mA

- dispositif de test incorporé: activation par la touche L1 A et mise en court-circuit des électrodes de contact

- Fonction HOLD, activation en appuyant sur la touche ≥ 1,5 s

- piles: 2 x micro, LR03/ AAA

- poids: environ 200 g

- câble de connexion: environ 900 mm

- gamme de températures de service et de stockage:

- 10 °C à + 55 °C (catégorie climatique N)

- humidité relative de l’air: 20 % à 96 % (catégorie climatique N)

- temps de commande à l’inverse (protection thermique):

tension temps

230 V 30 s

400 V 9 s

750 V 2 s

Attention!

Le détecteur de tension ne fonctionne pas avec des piles vides ! A partir d’une tension de ≥ 50 V, un contrôle de tension sans pile est possible. Enlevez les piles de l‘appareil à un plus long stockage !

10. Entretien général

Nettoyer l’extérieur du boîtier avec un chiffon propre et sec (ou un tissu de nettoyage spécial). Ne pas utiliser de solvants ou d’abrasifs pour nettoyer l’appareil. Observer que le compartiment des piles et les contacts de piles ne soient pas contaminer par l’électrolyte.

En cas d’apparition de contamination ou de dépôt blanc

près des piles ou dans le boîtier, nettoyer avec un chiffon sec. En cas d‘usure ou d‘endommagement de la bague O du compartiment des piles, l‘appareil n‘est plus conforme avec la classe de protection indiquée (protection contre la poussière et contre l‘eau). Dans ce cas, remplacer la bague O. La bague O peut être commandée sous le numéro de pièce 772897 de BENNING. Mettre de la glycérine ou de la poudre de talc sur une nouvelle bague O pour pouvoir verrouiller et déverrouiller le compartiment à piles facilement.

11. Information sur l’environnement

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

12/ 2008

DUSPOL® digital LC

E E

Manual de funcionamiento

DUSPOL® digital LC

Antes de utilizar el medidor DUSPOL® digital LC, por favor lea el manual atentamente y observe siempre las instrucciones de seguridad!

Lista de contenido:

1. Instrucciones de seguridad

2. Descripción funcional del medidor

2.1 Iluminación punto de medida

2.2 Función mantenida

3. Prueba funcional del medidor

4. Como medir tensiones alternas (AC)

4.1 Cómo medir la fase en tensiones AC

5. Cómo medir tensiones continuas (DC)

5.1. Cómo medir la polaridad en tensiones DC

6. Cómo medir la secuencia de fase en líneas trifásicas

7. Cómo se prueba continuidad

8. Cambio de batería, indicación de tensión de batería

9. Datos técnicos

10. Mantenimiento general

11. Advertencia

1. Instrucciones de seguridad

- Coger el medidor sólo por las partes aisladas A y B. No tocar las puntas de medida !

- Antes de utilizarlo: Comprobar el correcto funcionamiento del medidor (ver apartado 3). El medidor no debe ser utilizado si una o varias funciones del display falla o sí el medidor no está listo para funcionar (IEC 61243-3)!

El medidor de tensión debe ser usado sólo cuando el rango de tensión está entre 6 y 690 V AC/ 750 V DC!

- El medidor cumple con la protección IP64, por lo que puede ser utilizado en condiciones de humedad (está diseñado para trabajos en exterior)

- Para medir sujetar fuertemente el medidor por las partes aisladas A y B

- Nunca conectar el medidor a la medida por más tiempo de 30 segundos(máximo tiempo de conexión = 30 segundos)

- El medidor de tensión sólo funciona correctamente con temperaturas entre - 10 °C y + 55 °C y con humedades del 20 al 96 %

- No desmontar el medidor!

- Proteger la carcasa del medidor contra contaminaciones y daños!

- Almacenar el medidor en condiciones secas!

- Proteger las puntas del medidor después de su utilización con la pieza que se envía para evitar accidentes y descarga de baterías.

Atención:

Después de una carga máxima (por ejemplo medida durante 30 segundos en 690 V CA/ 750 V CC), el medidor no se debe usar hasta pasados 240 segundos! El medidor está marcado con símbolos eléctricos internacionales y símbolos de indicación y funcionamiento con el siguiente significado:

Símbolo Significado

Dispositivo o equipo para trabajar bajo tensión

Botón pulsador

Corriente alterna AC

Corriente continua CC

Corriente alterna y continua (AC y DC)

Secuencia de fases en sentido horario

Secuencia de fases en sentido antihorario

Indicación secuencia de fases. La secuencia de fases sólo puede indicarse en 50 Hz y 60 Hz

Prueba de continuidad

Símbolo de batería, este símbolo aparece en el dispaly cuando la batería está baja

Este símbolo muestra la correcta polaridad de las baterías y tensión

Símbolo de indicación de fase (en el dispaly)

Valor de tensión indicado como digital hasta 80 V aproximadamente con punto decimal (1/ 10 V)

Símbolo para indicación del valor límite de baja tensión (ELV) en tensión AC (en el display)

Símbolo para indicación del valor límite de baja tensión (ELV) en tensión DC (en el display)

Polaridad positiva (+) (en el dispaly)

Polaridad negativa (-) (en el dispaly)

2. Descripción funcional del medidor

El medidor DUSPOL® digital LC es un medidor bipolar de acuerdo a IEC 61243-3 con visualizador de display. Cómo función suplementaria, el medidor de tensión y está equipado con una iluminación del punto de medida y iluminación del display, indicación de fase y de la secuencia de fase, como tabien prueba de continuidad. La prueba de continuidad se puede realizar de forma óptica y acústica. Para todas estas funciones el medidor necesita una batería interna. (2 micro baterías tipo LR 03/ AAA). A partir

de una tensión ≥ 50 V es posible una comprobación de

tensión sin batería. La determinación de fase en conductores externos y la secuencia de fase en redes trifásicas sólo es posible sí el neutro está a tierra. El medidor esta diseñado para tensiones de AC y DC en valores desde 6 hasta 690 V AC/ 750 V DC. Puede utilizarse para indicar la polaridad en DC y la secuencia de fases en AC en redes con el neutro a tierra. El medidor posee dos puntas L1 A y L2 B y un cable de conexión . La punta de prueba L1 A posee un display 4, como tambien diodos de alta emisión (LED)

3. Desde una tensión de 6 V, el medidor se enciende automáticamente. El medidor de tensión sólo funciona correctamente con las baterías (situadas dentro de la punta L1 A) correctamente cargadas e instaladas. El display 4 indica la tensión en un rango de 6 V hasta 690 V AC/ 750 V DC. Al exceder el límite el valor límite para tensiones bajas (ELV, AC 50 V, DC 120 V) es indicado adicionalmente en el display. Ambas puntas de prueba poseen dos botones . AL presionar ambos botones, el medidor de tensión cambia a resistencia de interna baja (eliminación de tensiones inductivas y capacitivas). Además un motor vibratorio se actúa. Desde 200 V este motor se pone en funcionamiento. Cuando la tensión aumenta la vibración del motor también se incrementa y eso se nota en la punta de medida L2 B. La duración de la prueba con baja resistencia del dispositivo depende del valor de la tensión medida. Para prevenir un excesivo peligro del medidor el medidor esta equipado con un dispositivo térmico de protección (control inverso). Con este control inverso, la vibración del motor disminuye también.

Rango del display

El display de medida  consiste en un display LC 4, como tambien diodos de alta emisión (LED) 3 indicando

12/ 2008

DUSPOL® digital LC

E E

tensiones AC y DC en pasos de 12, 24, 50, 120, 230, 400, 690 V AC/ 750 V DC. Las tensiones indicas son nominales. Este display LC muestra (ELV) para tensiones altas y bajas 5, la fase 6, el simbolo de continuidad 7 la secuencia de fase 8 y 9, el valor exacto , la polaridad en DC  y  así como el símbolo de batería baja . EL rango de medida para continuas es automático a partir de 80 V, el valor es indicado con un decimal. Para valores superiores no se muestra el decimal.

2.1 Iluminación punto de medida

La iluminación del punto de medida puede actuarse por medio del botón pulsador  de la punta de prueba L1 y se enciende el medidor. Dependiendo de la iluminación, el fondo del display se ilumina automáticamente.

Nota:

La indicación debe ser 0.0 V para la iluminación del punto de medida, en otro caso el medidor de tensión identificará la función “Hold”

2.2 Función mantenida

Sí presiona el botón  de la punta de prueba L1 A y lo mantenemos durante una medida, el último valor medido queda parpadeando. El medidor puede separase de la medida y el valor puede leerse (DATA-HOLD). El valor se borra al soltar el botón.

Nota:

Para pruebas de carga, presionar más de 1,5 segundos, la función HOLD se activará!

3. Prueba funcional

- El medidor de tensión debe ser usado sólo con tensiones nominales de 6 a 690 V CA/ 750 V DC.

- Nunca conectar el medidor a la tensión por un tiempo superior a 30 segundos (máximo tiempo permisible de funcionamiento)

- Comprobar el correcto funcionamiento del medidor justo antes de utilizarlo.

- Activación de prueba de dispositivo (auto prueba)

• Cortocircuitar las puntas de prueba

• Encender el medidor por la presión del botón de

la punta  de prueba L1 A y mantenerlo pulsado.

• Suena el zumbador, todos los segmentos de la

indicación LCD así como la iluminación de fondo y puntos de medición deben mostrar función

- Probar todas las funciones por medio de fuentes de tensión conocidas.

• Para tensiones DC use por ejemplo una batería

de coche.

• Para tensiones AC use por ejemplo la tensión de

cualquier enchufe.

• Una ambos electrodos  para probar el correcto

funcionamiento de continuidad

• Sí es necesario, cambiar las baterías.

No utilice el medidor si todas las funciones no son correctas!

4. Como se prueba las tensiones alternas (AC)

- El medidor debe ser usado solamente con tensiones nominales de 6 a 690 V AC!

- Nunca conectar el medidor a la tensión durante más de 30 segundos (máximo tiempo permisible de conexión)

- Sujetar firmemente las partes A y B de las puntas de prueba L1 y L2

- Colocar las puntas  de las puntas de prueba sobre la unidad que se desee probar

- Sí una tensión superior a 6 V está presente en el punto de medida, el medidor se enciende automáticamente y muestra en el display el valor de la tensión  (hasta los 80 V con un decimal).

- En tensiones AC desde 6 V, el display indica el valor de la tensión, como tambien el símbolo más y el menos  y . Además el resto de LED se iluminan hasta indicar el valor medido.

12/ 2008

DUSPOL® digital LC

- Cuando se presionan ambos botones  y desde la aplicación de 200 V, un motor vibra dentro de la punta de prueba L2 B. Cuando la tensión aumenta, la velocidad del motor también aumenta.

Asegúrese de que sólo toca la punta de prueba por la parte aislante L1 A y L2 B! No tapar el display y no tocar las puntas de los electrodos

Nota:

La lectura del display LC  puede ser alterada debido a desfavorables condiciones de luz.

4.1 Cómo se prueba la fase en tensiones AC

- El medidor de tensión debe ser usado dentro de los márgenes de tensión de 6 a 690 V AC!

- La prueba de fase es posible en redes de más de 230 V!

- Sujetar firmemente el medidor por las partes aisladas A y B de las puntas L1 y L2 (corriente de fugas para prueba de fase con punta L1!)

- Encender el medidor pulsando brevemente el botón  de la punta de prueba L1 A (se enciende des- pués de unos 10 segundos). Cuando se enciende en el display se muestra "0,0"!

- Poner el punto de prueba  de la punta de prueba A en el punto que se desea medir.

- No conectar nunca el medidor más de 30 segundos a la tensión de prueba.

Nunca tocar el contacto de la punta de prueba L2 B durante la prueba de fase en monofásica! Sí el símbolo “ ” 6 se muestra en la parte superior del LC display 4, el medidor está conectado sobre la fase de la señal de alterna.

Nota:

La lectura del display LC 4 y puede ser imprecisa debido a condiciones de luz desfavorables, prendas protectoras o locales aislados.

5. Como medir tensiones continuas

- El medidor de tensión debe ser sólo usado con tensiones comprendidas entre 6 y 750 V CC!

- Nunca mantener conectado el medidor a la tensión más de 30 segundos (máximo tiempo de conexión permitido)

- Sujetar con firmeza las puntas A y B de las puntas de prueba L1 y L2.

- Poner los electrodos de medida  de las puntas de medida L1 y L2 sobre los puntos a medir.

- Cuando se conecta a medidas de tensión superiores a 6 V, el medidor se conecta automáticamente y el display muestra el valor medido.

- Para tensiones inferiores a 6 V el medidor se debe encender presionando brevemente el botón  de la punta de prueba L1 A

- En tensiones DC desde 6 V, el display indica el valor de la tensión, como tambien el símbolo más y el menos  y . Además el resto de LED se iluminan hasta indicar el valor medido.

- Cuando se presionan ambos botones  y la tensión aplicada excede los 200 V un motor vibrador se actúa dentro de la punta de prueba L2 B. Al aumentar la tensión también se incrementa la velocidad de vibración del motor.

Asegúrese de que sólo toca las partes aisladas de las puntas L1 A y L2 B! No tapar el display y no tocar los electrodos de medida.

5.1 Como se prueba la polaridad en DC

- El medidor de tensión debe ser sólo usado con tensiones comprendidas entre 6 y 750 V CC!

- Nunca mantener conectado el medidor a la tensión más de 30 segundos (máximo tiempo de conexión permitido)

- Sujetar con firmeza las puntas A y B de las puntas de prueba L1 y L2.

- Poner los electrodos de medida  de las puntas de medida L1 A y L2 B sobre los puntos a medir.

E E

- Cuando se conecta a medidas de tensión superiores a 6 V, el medidor se conecta automáticamente y el display muestra el valor medido.

- Para tensiones inferiores a 6 V el medidor se debe encender presionando brevemente el botón  de la punta de prueba L2 B

- La polaridad de la tensión DC aplicada es indicada por medio de un símbolo ”+”  o un “-” . Aquí el polo indicado es el de la punta L1 A.

Asegúrese de que sólo toca las partes aisladas de las puntas L1 A y L2 B! No tapar el display y no tocar los electrodos de medida.

6. Cómo medir la secuencia de fase en líneas trifásicas

- El medidor de tensión debe ser sólo usado con tensiones comprendidas entre 6 y 690 V CA!

- La secuencia de fase es posible en tensiones desde 230 V AC (fase – fase) en una red trifásica

- Sujetar con firmeza las puntas A y B de las puntas de prueba L1 y L2. (corriente de fugas para prueba de fase con punta L1!).

- Poner los electrodos de medida  de las puntas de medida L1 A y L2 B sobre los puntos a medir.

- Sí una tensión superior a 5 V está presente en el punto de medida, el medidor se enciende automáticamente y muestra en el display el valor de la tensión

- El LC display  indica el valor de la tensión por medio de tres dígitos 7.

- Nunca conectar el medidor a la medida por más tiempo de 30 segundos(máximo tiempo de conexión = 30 segundos)

Cuando conecte los dos electrodos  con dos fases de una red trifásica está en sentido horario, el display LC 4 indica el símbolo “ ” 9. Sí dos fases están en sentido antihorario, el LC display indica el símbolo “ ” 8. La secuencia de fases sólo requiere una medida! Si el display indica sentido horario para dos fases en una red trifásica, estas dos fases probadas también con los electrodos  en sentido contrario. En este caso no se mostrará el símbolo sobre el display 4. Sí en ambos casos se muestra el símbolo esto es indicativo de que la tierra es muy mala!

Nota:

La lectura del display LC 4 y puede ser imprecisa debido a condiciones de luz desfavorables, prendas protectoras o locales aislados.

7. Cómo se prueba continuidad

- La prueba de continuidad se debe realizar sobre elementos sin tensión. Sí fuese necesario se deben descargar los condensadores existentes.

- La tensión necesaria para realizar la prueba la suministran las dos baterías de 1,5 V integradas en la punta de prueba L1 A.

- La prueba se puede realizar dentro de un rango de 0

a 200 kΩ.

- Sujetar firmemente las puntas L1 A y L2 B.

- Poner las puntas de prueba L1 A y L2 B con los eléctrodos de contacto  sobre los puntos que se desea medir.

- Al establecerse el contacto de una conexión eléctrica con los electrodos de contacto  suena una señal acústica y en la indicación LCD 4 se muestra el símbolo 7.

- Si en el punto de medición existe tensión, el comprobador de tensión cambia inmediatamente a comprobación de tensión y la muestra (véanse los capítulos

4. y 5.).

8. Cambio de la batería

No tener el medidor sobre tensión cuando la batería se este reemplazando! La alimentación del DUSPOL® digital LC se realiza mediante dos micro baterías (LR03/ AAA). El cambio de la batería debe realizarse en cuanto se muestra el símbolo

12/ 2008

DUSPOL® digital LC

“ “ . El símbolo aparece cuando la tensión de la batería es inferior a 2,75 V. Sí la tensión cae por debajo de 2,5 V el símbolo parpadea.

Indicación tensión de batería

Encender el medidor presionando el botón  de la punta de prueba L1 A. Después de 10 segundos aproximadamente, el valor de la tensión de la batería se indica durante un segundo (ejemplo )

Cómo se cambian las baterías

Con un destornillador abrir el compartimento de la batería (cerca del cable de unión).Es un cuarto de vuelta en sentido antihorario. Poner el compartimento en sentido vertical y se pueden cambiar las baterías. Quitar las baterías gastadas e insertar las nuevas baterías con la polaridad correcta. Una vez ubicadas las baterías girar de nuevo un cuarto de vuelta en sentido horario la tapa del compartimento.

Retirada de baterías

No tire las baterías en la basura normal. Como consumidor está obligado a dejar las baterías usadas en lugares propios de este tipo de residuos, los cuales suelen estar disponibles en varios lugares de la ciudad. No usar baterías que tengan ciertas sustancias peligrosas!

9. Datos técnicos

- Normativa de medidores bipolares IEC 61243-3

- Categoría de sobretensión: CAT IV 500 V, CAT III 690 V

- Clase de protección: IP 64, IEC 60529 (DIN 40050), también de uso intemperie.

Protección IP 64 significa: Primer dígito (6): Protección contra contactos a par-

tes peligrosas y contra objetos, protegido contra de polvo.

Segundo dígito (4): Protegido contra del chapoteo de

agua. Puede ser usado incluso en casos de lluvia.

- Rango de tensiones; desde 6 a 690 V AC/ 750 V DC.

- Resistencia interna, circuito de medida: PTC 15 kΩ ≥ 360 kΩ

- Resistencia interna, circuito de carga- ambos botones pulsados: aproximadamente 3,7 kΩ ... (150 kΩ)

- Corriente absorbida, circuito de medida: máx. < 3,5 mA AC/ DC

- Corriente absorbida, circuito de carga- ambos botones pulsados: IS 0,2 A (750 V)

- Indicación de polaridad: LCD símbolo + ó – (indicación de positivo en al punta de prueba)

- Indicación de tensión continua 6 a 750 V, altura de la indicación 5 mm

- Rango I de tensión : hasta 80 V (88,8)

- Rango II de tensión : desde 80 V (888)

- Error máximo: 6 V - 750 V ± 2 de los rangos I y II en frecuencia de 20 a 150 Hz en senoidal o DC ELV Un

-15 %

- Rango de frecuencia: 0 a 150 Hz

Indicación de fase y secuencia de fases: 50/ 60 Hz

- Indicación de fase y secuencia de fases: ≥ 230 V

- Inicio vibración motor: ≥ 230 V

- Corriente prueba continuidad: 2 μA máximo

Rango de medida, resistencia de continuidad: 0 - 200 kΩ

- Nivel de ruido acústico: 55 dB

- Máximo tiempo de conexión: ED= 30 segundos, 240 segundos de pausa.

- Conexión automática en tensiones ≥ 6V

- Encendido manual al pulsar el botón 3 de la punta L1 A (tensiones ≤ 6 V)

- Apagado automático si no se mide durante 10 segundos

- Iluminación del punto de medida (a 30 cm) 10 lux

- Corriente de consumo: < 1 mA

- Corriente consumida al iluminar el punto de medida: 12 mA

- Corriente consumida al iluminar el display: 20 mA

- Corriente consumida prueba de continuidad: 80 mA

- Función incorporada: activación al pulsar el botón 

E E

de la punta de prueba L1 A y cortocircuitar las puntas de los electrodos.

- La function HOLD, se active presionando el botón ≥ 1.5 s

- Baterías: 2 MICRO LR03/ AAA

- Peso: 200 gramos aproximadamente

- Longitud del cable de conexión: 900 mm aprox.

- Rango de temperatura de funcionamiento y almacenamiento: -10 ºC a +55 ºC (categoría climática N)

- Humedad relativa: 20 al 96% (categoría climática N)

- Control inverso temporizado (protección térmica):

Tensión Tiempo

230 V 30 segundos

400 V 9 segundos

750 V 2 segundos

Atención!

Este medidor no funciona con las baterías descargadas! A partir de una tensión ≥ 50 V es posible una comprobación de tensión sin batería. Quitar las baterías sí el medidor va a estar sin utilizar un tiempo largo!

10. Mantenimiento general

Limpiar el exterior del medidor con un paño seco y limpio. No use disolventes o abrasivos para limpiar el medidor. Asegúrese de que las baterías no contaminan el compartimento propio y que es correcto el contacto entre la batería y el medidor. Sí se detecta algún líquido en la zona de baterías este debe limpiarse con un paño seco. En caso de dañar la tapa o el compartimento de baterías, se puede solicitar a BENNING uno nuevo.

11. Advertencia

Para preservar el medio ambiente, al final de la vida útil de su producto, deposítelo en los lugares destinado a ello de acuerdo con la legislación vigente.

12/ 2008

DUSPOL® digital LC

 

Инструкция за експлоатация

на DUSPOL® digital LC

Преди използване на тестера за напрежение

DUSPOL® digital LC: Моля прочетете инструкцията

за експлоатация внимателно и винаги спазвайте инструкциите за безопасност!

Съдържание:

1. Инструкции за безопасност

Описание на работата на тестера за напрежение

2.1 Осветяване на измервателна точка

2.2 Функция запазване на измерената стойност

3. Тест на работата на тестера за напрежение

4. Как да тестваме променливи AC напрежения

4.1 Как да тестваме фаза на променливо AC напрежение

5. Как да тестваме постоянни DC напрежения

5.1 Как да тестваме поляритет на постоянни DC напрежения

6. Как да тестваме фазова последователност на трифазно захранване

7. Как да тестваме електро проводими съединения (проверка на непрекъснатост)

8. Подмяна на захранващите батерии, индикация за волтажа на батериите

9. Технически данни:

10. Основна поддръжка:

11. Защита на околната среда

1. Инструкции за безопасност:

- Дръжте тестера за напрежение само за изолираните ръкохватки A и B и не докосвайте контактните елементи (накрайниците на сондите) !

- Непосредствено преди използване: Проверете тестера за напрежение за правилна работа! (Виж част 3). Тестера за напрежение не бива да се използва ако някоя от функциите на дисплея е повредена или тестера за напрежение не готов за работа (стандарт IEC 61243-3)!

- Тестера за напрежение трябва да се използва само в рамките на зададеното номинално напрежение от 6 V до AC 690 V/ DC 750 V!

- Не използвайте тестера за напрежение когато отделението за батерии е отворено!

- Тестера за напрежение покрива изискванията на степен на защита от проникване на твърди частици и течности IP 64 и затова може да бъде използван при влажна среда (разработен е за използване при открит монтаж).

- При изпитване, дръжте здраво тестера за напрежение за ръкохватките A и B.

- Никога не свързвайте тестера за напрежение към напрежения за период по-дълъг от 30 секунди (максимално допустимото работно време = 30 s)!

- Тестера за напрежение работи правилно в температурен обхват от - 10 °C до + 55 °C при относителна влажност на въздуха от 20 % до 96 %.

- Не разглобявайте тестера за напрежение!

- Моля пазете корпуса на тестера за напрежение от замърсяване и повреди!

- Моля съхранявайте тестера за напрежение при сухи условия.

- За да предотвратим повреждане и разреждане на батериите, след използване на тестера покрийте контактните елементи на измервателните сонди с предвидените предпазни капачки!

Внимание:

След максимално натоварване (тоест след измервания за период от 30 секунди при AC 690 V/ DC 750 V), тестера за напрежение не бива да се използва в продължение на 240 секунди! Тестера за напрежение има маркировка с международни електрически символи и символи за индикация и работа със следните значения:

12/ 2008

DUSPOL® digital LC

символ значение

Апарати или съоръжения за работа под напрежение

Бутон

Променлив ток (AC)

Постоянен ток (DC)

Постоянен и променлив ток (DC and

AC)

Фазова последователност в посока на въртене на часовниковата стрелка, индикация за фазова последователност (на дисплея)

Фазова последователност в посока обратна на въртене на часовниковата стрелка, инди кация за фазова последователност (на дисплея)

Индикация за фазова последователност; фазовата последователност може да се индицира само при честота 50 или 60 Hz и при заземени вериги.

Проверка на непрекъснатост

Символ батерия, появява се на дисплея когато батерията е твърде слаба

Този символ показва вярното поставяне на батериите за да осигурим точното съединяване на поляритета им.

Символ за индикация на фаза (на дисплея)

Стойност на напрежението като цифрова индикация, до приблизително 80V с десетична стойност (1/10 V)

Символ за надхвърляне на горната граница (ELV) за ниско АС напрежение (на дисплея)

Символ за надхвърляне на горната граница (ELV) за ниско DС напрежение (на дисплея)

Положителен (+) полюс (на дисплея)

Отрицателен (-) полюс (на дисплея)

2. Описание на действието

Тестера DUSPOL® digital LC е двуфазен тестер за напрежение съобразно стандарт IEC 61243-3 с цифров дисплей. Като допълнителна функция, тестера за напрежение е екипиран с осветяване на измервателната точка и осветяване на дисплея, както и индикация за наличие на фаза и индикация за фазова последователност и функция за проверка на наличие на верига. Сигнализацията на проверката за непрекъснатост е реализирана оптично и акустично. За всички тези функции, тестера за напрежение изисква инсталирана батерия (2 x micro LR03/ AAA) При напрежение от ≥ 50 V е възможно изпитване на напрежението без батерия. Означаването на фаза на външни проводници и фазова последователност на трифазни захранващи вериги е възможно само при системи с заземен неутрален проводник. Тестера за напрежение е разработен за тестове на DC и AC напрежение при обхват на напрежението от 6 V до AC 690 V/ DC 750 V. Той може да бъде използван за изпълнение на тест за поляритет на DC напрежение. Тестера за напрежение включва изпитателни сонди L1

 

A и L2 B и присъединителен кабел . Изпитателната

сонда L1 A е съоръжена с дисплей LC 4 и високо контактни високо излъчвателни светодиоди (LED) 3. От напрежение 6 V нагоре, тестера за напрежение се включва автоматично. Тестера за напрежение работи правилно само с функциониращи и правилно поставени батерии (вътре в измервателната сонда L1 A). Дисплея 4 показва напрежения в номинален обхват от 6 V до AC 690 V/ DC 750 V. Превишаването на граничната стойност за ниски напрежения (ELV, AC 50 V, DC 120 V) се индицира допълнително на дисплея. Двете изпитателни сонди са съоръжени с бутони . Посредством натискане на двата бутона, тестера за напрежение превключва на ниско вътрешно съпротивление (потискане индуктивното и капацитивното напрежение). Освен това, вибриращ мотор (с много малко тегло) е инсталиран под напрежение. От приблизително 200 V този мотор се задвижва. При увеличаване на напрежението, скоростта на мотора и вибрациите се повишават, така че посредством ръкохватката на измервателната сонда L2 B може са усетите грубо стойността на напрежението (230/ 400 V). Продължителността на теста с ниско вътрешно съпротивление (тест на товар) зависи от стойността на напрежението се измерва. За да се предотврати прегряване на тестера, той е екипиран с термична защита (обратна защита). Посредством обратната защита, скоростта на вибриране на мотора се намалява.

Вид на дисплея

Система на дисплея  включва LC дисплей 4 и високо контактни високо излъчвателни светодиоди (LED) 3 индициращи DC и AC напрежения на степени от 12; 24; 50; 120; 230; 400; AC 690 V/ DC 750 V. ПОказаните напрежения са номинални напрежения. Този LC дисплей показва превишаването на горната лимитираща стойност за ниско напрежение (ELV) 5, показва фаза 6, индикация на фаза cимвол за проверка на непрекъснатост 7, фазова 8 и 9, точната стойност на напрежението , поляритет на DC напрежение  и , показва символ за склаби батерии . Обхвата на измерване за непрекъснато измерване на напрежение се настройва автоматично. До 80 V стойността се изписва с един десетичен знак. За по високи стойности, десетичните знаци не се изписват.

2.1 Осветяване на измервателна точка

Осветяване на измервателната точка може да бъде активирано при включен уред посредством натискане на бутон  на измервателната сонда L1 A. В зависимост от осветеността на средата, осветяването за фона на LCD дисплея се активира автоматично.

Забележка:

Индикацията трябва да е 0.0 V за осветяване на измервателната точка, в противен случай тестерът за напрежение разпознава функцията “Hold”.

2.2 Функция запазване на измерената стойност

Ако натиснете и задържите бутон  на измервателна сонда L1 A по време на теста на напрежение, последната измерена стойност се указва на дисплея и примигва. Тестера може да бъде отделен от измерваното устройство и измерената стойност може да бъде прочетена (DATA-HOLD). Измерената стойност може да бъде изтрита след отпускане на бутона.

Забележка:

За зареждане на теста, натиснете по-дълго от 1,5 секунди и функцията “Hold” е активирана.

3. Проверка на работата на тестера.

- Тестера за напрежение е необходимо да се използва само при номинален обхват от 6 V до

AC 690 V/ DC 750 V!

- Никога не присъединявайте тестера за напрежение към напрежения за по дълго от 30 секунди (максимално допустимото оперативно време =

30 s)!

12/ 2008

DUSPOL® digital LC

- Проверете тестера за напрежение за правилно функциониране непосредствено преди използване!

- Активиране на функциите за тест (самотест)

• Съединете накъсо контролните върхове

• Включете тестера за напрежение посред-

ством натискане на бутона на измервателна сонда L1 A и задържане

• зумерът се задейства, всички сегменти на

течнокристалната (LCD)-индикацията както и задното осветление и осветлението на точките на измерване трябва да се задействат

- Проверете всички функции посредством познати източници на напрежение.

• За теста за DC напрежение използвайте

например акумулаторна батерия за кола.

• За теста за AC напрежение използвайте кон-

такт 230 V.

• Присъединете накъсо двата контактни елек-

трода  за да проверите изправната работа на функцията за проверка на наличие на верига.

• Ако е необходимо, подменете батериите.

Не използвайте тестера за напрежение ако не действат всичките функции правилно!

4. Как да тестваме AC напрежения

- Тестера за напрежение трябва да се използва само в номинален обхват от 6 V до AC 690 V!

- Никога не присъединявайте тестера към напрежения за по дълго от 30 секунди (максимално допустимото оперативно време = 30 секунди)!

- Здраво хващайте изолираните ръкохватки A и B на измервателните сонди L1 и L2.

- Поставяйте контактните елементи  на измервателните сонди L1 A и L2 B непосредствено срещу съответните точки на устройството което изпитвате.

- Ако измерваното напрежение е съществуващо (6 V), тестера се включва автоматично и оказва стойността на напрежението  на дисплея. (до приблизително 80 V с един десетичен знак!)

- При AC напрежение от 6 V нагоре, дисплея показва точната стойност на напрежението  и „плюс“ и „минус“ символи  и . Освен това, всички LED индикатори светят до достигнатото ниво на напрежение.

- Когато натиснете двата бутона  и при приложено напрежение от 200 V нагоре, вибриращ мотор се привежда в движение вътре в измервателната сонда L2 B. При повишаване на напрежението, скоростта на мотора се увеличава също.

Моля, бъдете сигурни че докосвате тестера за напрежение само за изолираните ръкохватки на измервателните сонди L1 A и L2 B! Не закривайте дисплея и не докосвайте контактните елементи на измервателните сонди!

Забележка:

Четливостта на LC дисплея може да се занижи в резултата на не добра околна светлинна среда.

4.1 Как да тестваме фаза на AC напрежение

- Тестера за напрежение трябва да се използва само в номинален обхват от 6 V до AC 690 V!

- Тест на фаза е възможен при системи с заземен център от 230 V нагоре!

- Здраво хващайте изолираните ръкохватки A и B на измервателните сонди L1 и L2. (ток на утечка за тест на фаза през ръкохватка L1!)

- Включете тестера за напрежение посредством кратко натискане на бутон  на измервателната сонда L1 A (остава в състояние включено за приблизително 10 seconds). Когато устройството е включено, дисплея показва „0.0“!

- Поставяйте контактните елементи  на измервателните сонди L1 A и L2 B непосредствено

 

срещу съответните точки на устройството което изпитвате.

Никога не докосвайте контактния елемент на измервателните сонда L2 по време на еднополюсния тест (тест на фаза)! Символа " " 6 се появява на LC дисплея 4, в случай на контакт на тестера с фаза, захранена с АС напрежение в тази точка на устройството, което измерваме.

Забележка:

Четливостта на LC дисплея 4 може да се занижи в резултата на не добра околна светлинна среда, защитната покривка или на изолирано местоположение.

5. Как да тестваме DC напрежения

- Тестера за напрежение трябва да се използва само при номинален обхват на напрежението от 6 V до DC 750 V!

30 s)!

- Здраво хващайте изолираните ръкохватки A и B на измервателните сонди L1 и L2.

- При прилагане на напрежения от поне 6 V, тестера се включва автоматично и дисплея показва стойността на напрежението.

- За тестове на напрежение под 6 V, тестера на напрежение трябва да включен посредством кратко натискане на бутона  на измервателна сонда L1 A.

- При DC напрежение от 6 V нагоре, дисплея показва точната стойност на напрежението  и „плюс“ и „минус“ символи  и . Освен това, всички LED индикатори светят до достигнатото ниво на напрежение.

- Когато натиснете двата бутона  и при приложено напрежение приблизително от 200 V нагоре, вибрационния мотор в измервателната сонда L2 B се включва. При повишаване на напрежението, скоростта на мотора се увеличава също.

Моля уверете се че докосвате тестера за само за изолираните ръкохватки на измервателните сонди L1 A и L2 B! Не закривайте дисплея и не докосвайте контактните елементи!

5.1 Как да изпитваме поляритет на DC напрежение

- Тестера за напрежение трябва да се използва само при номинален обхват на напрежение от 6 V до DC 750 V!

- Никога не присъединявайте тестера към напрежения за по дълго от 30 seconds (максимално допустимото оперативно време = 30 s)!

- Здраво хващайте изолираните ръкохватки A и B на измервателните сонди L1 и L2.

- За тестове на напрежение под 6 V, тестера на напрежение трябва да включен посредством кратко натискане на бутона  на измервателна сонда L2 B.

- Поляритета на прилаганото DC напрежение се

12/ 2008

DUSPOL® digital LC

индицира посредством символа +  или – . Тука, индицирания полюс е полюса измерван с

изолираната ръкохватка L1 A. Моля уверете се че докосвате тестера за само за изолираните ръкохватки на измервателните сонди L1 A и L2 B! Не закривайте дисплея и не докосвайте кон- тактните елементи!

6. Как да тестваме фазова последователност при

трифазни захранващи системи.

- Тестера за напрежение трябва да се използва

само при номинален обхват на напрежение от 6 V

до AC 690 V!

- Теста за фазова последователност е възможен от

230 V AC напрежение нагоре (фаза спрямо фаза)

при системи с заземен звезден център.

- Здраво хващайте изолираните ръкохватки A и B

на измервателните сонди L1 и L2 (ток на утечка

за тест на фаза през ръкохватка L1!)

- Поставяйте контактните елементи  на измер-

вателните сонди L1 A и L2 B непосредствено

срещу съответните точки на устройството което

изпитвате.

- При прилагане на напрежения от поне 6 V, тес-

тера се включва автоматично и дисплея показва

стойността на напрежението.

- Три цифрения дисплей трябва да покаже напре-

жението на външния проводник.

- Никога не присъединявайте тестера към напреже-

ния за по дълго от 30 seconds (максимално допус-

тимото оперативно време = 30 s)!

- Когато присъединявате двата контактни елемента

 с две фази, на три фазна захранваща система,

свързани с въртене по посока на часовниковата

стрелка, дисплея LC 4 показва символа " " 9

(фазова последователност с въртене по посоката

на часовниковата стрелка). Ако за двете фази

завъртането е с посока обратна на часовниковата

стрелка, то LC дисплея показва символ " " 8

(фазова последователност с въртене обратно на

посоката на часовниковата стрелка). Теста за фазова последователност винаги изисква и извършване на противоположния тест! За тази цел, измерването е необходимо да бъде изпълнено посредством размяна на контактните елементи . По врене на противоположния тест, LC дисплея трябва да покаже обратна фазова последователност. Ако в двата случая, LC дисплея показва фазова последователност с посока на часовниковата стрелка, то заземяването е твърде слабо!

Забележка:

7. Как да тестваме електро проводими съедине-

ния (проверка за непрекъснатост).

- Проверката за непрекъснатост е необходимо да

бъде изпълнена в съответните точки на устрой-

ството което изпитваме, при условие че то не е

“захранено” (не се намира под напрежение). Ако

е необходимо, трябва да разредите включващите

се в устройството кондензатори.

- Необходимото за теста напрежение се осигурява

от две батерии от 1.5 V поместени в измервател-

ната сонда L1 A.

- Теста е възможен в обхват 0 - 200 kΩ.

- Здраво дръжте ръкохватките L1 A и L2 B.

- Поставяйте контактните елементи  на измер-

вателните сонди L1 A и L2 B непосредствено

срещу съответната точка на устройството което

изпитвате.

- При свързване на електропроводимо съединение

с контактните електроди  се чува сигнален тон

и в LCD-индикацията 4 се появява символът 7.

 

- Ако в точката на измерване има напрежение, индикаторът на напрежение автоматично превключва на изпитване на напрежение и го показва (виж Раздел 4. и 5.).

8. Подмяна на батериите

Не присъединявайте тестера към напрежение при отворено отделение за батерии! Захранването на DUSPOL® digital LC се осъществява посредством две вградени микро батерии (LR03/ AAA). Подмяната на батерии се налага когато на дисплея се появи символа батерия " " (слаба батерия) . Символа се появява в случай, че напрежението на батерията е под 2.75 V. Когато стойността на напрежението на батерията падне приблизително под 2.5 V, символа батерия започва да мига.

Указване на напрежението на батерията

Включете тестера за напрежение посредством кратко натискане на бутона  на измервателна сонда L1 A. След приблизително 10 секунди, стойността на напрежението на батерията се указва за 1 секунда. (използвайте: )

Как да подменим батериите:

Вземете отверка и отворете отделението за батерии (в съседство с кабелния изход) чрез ¼ завъртане по посока обратна на часовниковата стрелка. Процепа сега е вертикален и отделението за батерии с батериите може да бъде отстранено. Отстранете разредените батерии от отделението за батерии. Вкарайте нови батерии при спазване на поляритета им (виж маркера) в отделението за батерии. Вкарайте отделението с батериите обратно в ръкохватката и го заключете чрез ¼ завъртане по посока на часовниковата стрелка (Процепа трябва да е хоризонтален!). Внимавайте да не повредите изолационния O пръстен. Ако е необходимо, го подменете.

Изхвърляне на батериите:

Не изхвърляйте батерии заедно с къщните отпадъци. Вие като консуматор сте задължен да върнете използваните батерии. Вие може да върнете използваните батерии на местата за обществено събиране на сметта или да ги върнете на фирма за продажба на дребно на подобен вид артикули. Избягвайте използването на батерии съдържащи вредни вещества!

9. Технически данни:

- Ръководство за двуполюсен тестер за напрежение: IEC 61243-3

- Категория на пренапрежение: 500 V категория IV, 690 V категория III

- Клас на защита: IP 64, IEC 60529 (DIN 40050), също за използване на открита среда!

Значение на IP 64: Защита от достъп до опасни

части и места, както и защита от проникване на твърди частици, прахоустойчивост, (6 - първа цифра). Защита от напръскване, (4 - втора цифра). Може да бъде използван при наличие на кондензирана влага или валеж.

- Номинален обхват на напрежение: 6 V до AC 690 V/ DC 750 V

- Вътрешно съпротивление, измервателна верига: PTC 15 kΩ ≥ 360 kΩ

- Вътрешно съпротивление, товарна верига – двата бутона са натиснати!: ~ 3.7 kΩ...(150 kΩ)

- Консумация на ток, измервателна верига: max.

< 3.5 mA AC/ DC

- Консумация на ток, товарна верига – двата бутона са натиснати!: Is 0.2 A (750 V)

- Индикация на поляритет: LCD cимвол +; - (указаната ръкохватка = положителен полюс)

- Индикация на напрежение, непрекъснато 6 750 V, височина на индикацията 5 mm

- Обхват на напрежение I: до приблизително 80.0 V

(88.8)

- Обхват на напрежение II: от приблизително 80 V

(888) нагоре

12/ 2008

DUSPOL® digital LC

- Max. грешка на индикацията: ≥ 6 - 750 V ± 2 % (Обхват на напрежение I-II)

при честота 20 - 150 Hz синусоидална и DC

ELV Un - 15 %

- Номинален обхват на честота f: 0 до 150 Hz

Индикация на фаза и фазова последователност

50/ 60 Hz

- Индикация на фаза и фазова последователност: ≥ Un 230 V

- Вибриращ мотор, пускане: ≥ Un 230 V

- Ток на теста за непрекъснатост на верига: max. 2 μA

- Обхват на преходно съпротивление при теста за полупроводници: 0 - 200 kΩ

- Ниво на звуковия сигнал: 55 dB

- max. допустимо оперативно време: ED = 30 s (max. 30 секунди), 240 s пауза

- Устройството се включва (автоматично) при напрежение на измерване: ≥ 6 V

- Устройството се включва (ръчно): натискане на бутон L1 A (напрежение на измерване ≤ 6 V)

- Продължителност на включване на устройството: до 10 секунди, в случай че няма приложено напрежение

- Осветеност на измервателната точка (за 30 cm):

10 Lux

- Консумация на ток, при тест на напрежение:

< 1 mA

- Консумация на ток, при осветеност на измервателната точка: 12 mA

- Консумация на ток, при осветеност на дисплея:

20 mA

- Консумация на ток при проверка за непрекъснатост: 80 mA

- Вградени тестващи функции: активиран бутон L1 A и съединени накъсо контактни елементи

- Функцията “Hold” се активира чрез натискане на бутон за ≥ 1.5 s

- Батерии: 2 x micro, LR03/ AAA (3 V)

- Тегло: приблизително 200 g

- Дължина на съединителния кабел: приблизително 900 mm

- Температурен обхват на работа и съхранение :

- 10 °C to + 55 °C (климатична категория N)

- Относителна влажност на въздуха: 20 % до 96 % (климатична категория N)

- Времена на обратна защита (термична защита):

Напрежение време

230 V 30 s

400 V 9 s

750 V 2 s

Внимание!

Тестера за напрежение не може да работи без батерии! При напрежение от ≥ 50 V е възможно изпитване на напрежението без батерия. Подменете батериите в случай, че тестера за напрежение не е използван за продължителен период от време!

10. Основна поддръжка:

Почиствайте външната част на корпуса с чисто сухо платно (изключение: специални почистващи кърпички). Не използвайте разтвори и/или абразивни средства за почистване на тестера. Внимавайте да не замърсявате отделението за батерии и контактите за батериите с електролит от батериите. Ако такова електролитно замърсяване или бели утайки се появят близо до батериите или корпуса, то те трябва да бъдат отстранени със сух парцал. В случай на износване или повреждане на О пръстена изолиращ отделението за батерии, то тестера за напрежение няма да може да покрива изисквания клас на защита от проникване на твърди частици и

 

течности IP. В този случай е необходимо да се подмени О пръстена. О пръстена може да бъде поръчан от представителите на BENNING под номер 772897. Намажете новия O-пръстен с вазелин или талк, за да може отделението за батериите да се глицерин или отваря лесно.

11. Защита на околната среда

Моля, предавайте за реци клира не бракуваните или изчерпали своя живот уреди само на подходящите за това места, съблюдавайки локалните закони и наредби.

12/ 2008

DUSPOL® digital LC

 

Návod k použití zkoušečky

DUSPOL® digital LC

Předtím, než začnete zkoušečku DUSPOL® digital LC používat, přečtěte si prosím tento návod a dodržujte uvedené bezpečnostní pokyny!

Obsah:

1. Bezpečnostní pokyny

2. Popis funkcí zkoušečky

2.1 Osvětlení měřeného místa - poznámka

2.2 Poznámka

3. Ověření funkcí zkoušečky

4. Měření střídavého napětí

4.1 Určení fáze střídavého napětí

5. Měření stejnosměrného napětí

5.1 Měření polarity při stejnosměrném napětí

6. Určení pořadí fází u třífázové sítě

7. Měření elektricky vodivého spojení (průchod-

nost)

8. Výměna baterií, ukazatel stavu baterie

9. Technické údaje:

10. Všeobecná údržba

11. Ochrana životního prostředí

1. Bezpečnostní pokyny:

- Při měření držte zkoušečku pouze za izolované rukojeti A a B a nedotýkejte se měřících hrotů !

- Před použitím přezkoušejte funkčnost zkoušečky (viz.kap.3)! Jestliže nefunguje jedna či několik funkcí na ukazateli a nebo je-li zkoušečka zcela nefunkční, nelze ji dále používat!

- Zkoušečka smí být používána pouze v napěťovém rozsahu 6 V - 690 V AC/ 750 V DC.

Nepoužívejte přístroj s otevřeným otvorem pro baterie.

- Zkoušečka vyhovuje požadavkům ochranného krytí

IP 64.

- Při měření uchopte izolované rukojeti A a B zkoušečky a celými dlaněmi.

- Zkoušečku nenechte připojenou na napětí déle než 30 sekund (maximální přípustná doba zapojení tmax

= 30 s)!

- Bezporuchový chod zkoušečky je zaručen v rozsahu teplot - 10 °C až + 55 °C při vlhkosti 20 % až 96 %.

- Není dovoleno zkoušečku rozebírat!

- Chraňte zkoušečku před před poškozením a nebo znečištěním jejího povrchu.

- Uchovávejte zkoušečku v suchém prostředí.

- Vyvarujte se zranění a vždy po ukončení praáce se zkoušečkou zakryjte měřící hroty přiloženými kryty!

Upozornění:

Po měření při nejvyšší zátěži (tj. měření 30 s při 690 V AC/ 750 V DC) je třeba nechat zkoušečku min. 4 minuty bez zátěže! Na přístroji jsou zobrazeny mezinárodní elektrické sym-

boly a symboly k zobrazení a ovládání následujícího významu:

Symbol Význam

Přístroj nebo vybavení k práci pod napětím

Tlačítko

Střídavý proud

Stejnosměrný proud

Stejnosměrný a střídavý proud

Pravotočivé pole, zobrazení na displeji

Levotočivé pole, zobrazení na displeji

12/ 2008

DUSPOL® digital LC

Ukazatel směru otáčivého pole, směr otáčivého pole zjistit pouze při 50, popř. 60 Hz a při uzemnění sítě

Průchodnost

Symbol baterie, zobrazí se při slabé

baterii

Tento symbol ukazuje pólově správné uložení baterie

Symbol pro zobrazení fáze (ukazatel na displeji)

Hodnota napětí zobrazena na displeji, do

ca. 80 V s desetinným místem (1/10 V)

Symbol pro signalizaci překročení horní hranice hodnoty pro nízká napětí (ELV) při střídavém napětí (ukazatel na displeji)

Symbol pro signalizaci překročení horní hranice hodnoty pro nízká napětí (ELV) při stejnosměrném napětí (ukazatel na

displeji)

Plus pól (ukazatel na displeji)

Mínus pól (ukazatel na displeji)

2. Popis funkcí

DUSPOL® digital LC je dvoupólová zkoušečka podle IEC

61243-3 s digitálním ukazatelem. Jako doplňující zařízení obsahuje tato zkoušečka osvětlení měřeného místa a displeje a ukazatel fáze a směru otáčivého pole a zařízením pro zkoušení průchodnosti. Signalizace při zkoušce průchodnosti je akustická i optická. Pro všechny tyto funkce potřebuje tato zkoušečka zabudované baterie (2 x Micro LR03/ AAA). Od napětí ≥ 50 V je možné provádět zkoušku napětí bez baterie. Měření fáze a směr otáčení fází třífázové sítě lze měřit pouze v případě, že je uzemněn

uzel vinutí.

Přístroj je určen k měření stejnosměrného a střídavého napětí v rozsahu 6 V až 690 V AC/ 750 V DC. Lze měřit i polaritu při stejnosměrném napětí. Zkoušečka se sládá ze dvou zkušebních hrotů L1 A a L2

B a propojovacího vedení . Na zkušebním hrotu L1 A je ukazatel 4 a LED diod 3. Přístroj se samovolně spíná

při napětí od 6 V. Funkčnost zkoušečky je možná pouze při správně vložené a funkční baterii (ve zkušebním hrotu L1 A). Na displeji lze zobrazit hodnoty napětí od 6 V až 690 V AC/ 750 V DC. Překročení mezní hodnoty pro nízká napětí (ELV, AC 50 V, DC 120 V) je zobrazeno na

dipleji 4.

Oba zkušební hroty jsou vybaveny tlačítky . Při stisknutí obou tlačítek dojde k přepnutí na malý vnitřní odpor (potlačení induktivních a kapacitních napětí). Tím dojde k připojení malého vibračního motorku na napětí. Od ca.

200 V se motorek uvede do provozu. Se stoupajícím na-

pětím se zvyšují jeho otáčky a vibrace, tak že přes rukojeť měřícího hrotu L2 B lze zhruba odhadnout velikost napětí (např.230/ 400 V Doba měření s malým vnitřním odporem je závislá na velikosti měřeného napětí. Aby se přístroj příliš nepřehříval, je instalována tepelná ochrana (zpětná regulace). Při této zpětné regulaci dochází k poklesu otáček vibračního motorku.

Ukazatel

Ukazatel se skládá z LCD displeje 4 a LED diod 3, které

signalizují stejnosměrné a střídavé napětí v hodnotách

od 12; 24; 50; 120; 230; 400 a AC 690 V/ DC 750 V. U

uvedených hodnot napětí se jedná o jmenovitá napětí. Na LCD displeji se zobrazuje: překročení horní hranice pro nízká napětí (ELV) 5, fáze 6, symbol pro průchodnosti 7, směr otáčení fází u třífázové sítě 8 a 9, přesná hodnota napětí , polarita při stejnosměrném proudu  a  symbol pro slabé baterie . Měřící rozsah pro plynulé měření napětí je nastavován automaticky. Do 80 V

 

je hodota zobrazena s desetinnou čárkou, při hodotách vyšších tato čárka odpadá.

2.1 Osvětlení měřeného místa - poznámka

Osvětlení měřeného místa se aktivuje po zapnutí přístroje stisknutím tlačítka  na měřícím hrotu L1 A. Dle intenzity jasu se automaticky zapíná osvětlení displeje.

Upozornění:

Při osvětlení měřeného místa musí být údaj 0,0 V, jinak zkoušečka napětí rozpozná funkci HOLD.

2.2 Poznámka

Pokud při měření napětí stisknete a přidržíte tlačítko  na měřícím hrotu L1 A, zobrazí se poslední namě- řená hodnota blikáním. Zkoušečku můžete odpojit od měřeného zařízení a naměřené hodnoty odečíst (DATAHOLD). Uvolněním tlačítka se zobrazené hodnoty vymažou.

Upozornění:

Při zátěžové zkoušce, jejíž činnost byla delší než

1,5 sekundy, je aktivována funkce HOLD.

3. Ověření funkcí zkoušečky

- Zkoušečka smí být používána pouze v napěťovém

rozsahu od 6 V do 690 V AC/ 750 V DC!

Zkoušečku nenechte připojenou na napětí déle než 30 s (maximální přípustná doba zapojení t

- Před použitím zkoušečky zkontrolujte její funkčnost!

- Aktivace nastavení zkoušení (samočinný test),

• zkratovat zkušební hroty

• Stiskněte tlačítko  na zkušebním hrotu L1 A a

držte stisknuté

•

ozve se bzučák, všechny segmenty displeje LCD stejně jako osvětlení pozadí a osvětlení míst měření musí signalizovat, že jsou funkční

- Použijte zdroje napětí jejichž parametry znáte a ověřte všechny funkce.

• Pro stejnosměrné napětí lze pužít např. automo-

bilovou baterii.

• Pro střídavé napětí lze použít běžnou zásuvku

220 V.

• Spojte obě zkušební elektrody  pro kontrolu

funkčnosti zkoušení průchodnosti.

• V případě nutnosti vyměňte baterie

Nepoužívejte zkoušečku pokud nefungují bezvadně všechny její funkce!

4. Měření střídavého napětí

- Zkoušečka smí být používána pouze v napěťovém

rozsahu 6 V - 690 V AC!

Zkoušečku nenechte připojenou na napětí déle než 30 s (maximální přípustná doba zapojení t

- Při měření uchopte izolované rukojeti A a B zkoušečky L1 A a L2 B celými dlaněmi.

- Kontaktní elektrody  zkušebních hrotů A a B přiložte na zkoušená místa.

- Zkoušečka se při měřeném napětí (6 V) sama uvede do provozu a na displeji  zobrazí hodnotu napětí (do ca. 80 V s desetinnou čárkou!)

- Při střídavém napětí od 6 V se na displeji zobrazí hodnotu napětí  a symbol plus  a mínus . Dále svítí všechny LED diody až do mezní hodnoty přiloženého napětí.

- Při použití obou tlačítek  se na zkušebním hrotu L2 B od napětí ca. 200 V zaktivuje vibrační motorek. Při stoupajícím napětí se zvyšují jeho otáčky.

Dbejte bezpodmínečně na to, abyste drželi zkoušečku pouze na izolovaných rukojetích měřících hrotů L1 A a

L2 B. Nezakrývejte ukazatel a nedotýkejte se kontaktů elektrod!

Upozornění:

Při zhoršených světelných podmínkách mohou být údaje na displeji hůře čitelné.

4.1 Určení fáze střídavého napětí

- Zkoušečka smí být používána pouze v napěťovém

12/ 2008

= 30 s)!

max

= 30 s)!

max

DUSPOL® digital LC

rozsahu 6 V - 690 V AC!

- Zkoušení fáze je možné pouze při uzemněné síti od

230 V!

- Při měření uchopte izolované rukojeti A a B zkoušečky L1 a L2 celými dlaněmi (svodový proud pro měření fáze jde skrz hrot L 1!)

- Zapněte zkoušečku napětí krátkým stisknutím tlačítka  na měřícím hrotu L1 A (zůstane zapnutá ca. 10 sekund). Po zapnutí přístroje se na ukazateli zobrazí

„0,0“!

- Kontaktní elektrody  zkušebního hrotu L1 A přilož-

te na zkoušené místo.

Zkoušečku nenechte připojenou na napětí déle než 30 s (maximální přípustná doba zapojení t

Dbejte na to, abyste se při jednopólovém zkoušení (určování fáze) nedotýkali kontaktní elektrody zkušebního

hrotu L2 B!

Jestliže se na displeji 4 objeví symbol „ “ 6, je na této části zařízení fáze střídavého napětí.

Upozornění:

Při zhoršených světelných podmínkách mohou být údaje na displeji 4 hůře čitelné.

5. Měření stejnosměrného napětí

- Zkoušečka smí být používána pouze v napěťovém

rozsahu 6 V - 750 V DC!

Zkoušečku nenechte připojenou na napětí déle než 30 s (maximální přípustná doba zapojení t

- Při měření uchopte izolované rukojeti A a B zkoušečky L1 a L2 celými dlaněmi.

- Kontaktní elektrody  zkušebních hrotů A a B přiložte na zkoušená místa.

- Při přiloženém napětí min. 6 V se zkoušečka sama

uvede do provozu a na displeji se zobrazí hodnota

měřeného napětí.

- Při měřeních napětí nižších než 6 V je třeba zkoušečku uvést do provozu krátkým stisknutím tlačítka  na

hrotu L1 A.

- Při stejnosměrném napětí od 6 V se na displeji zobrazí hodnotu napětí  a symbol plus  a mínus . Dále svítí všechny LED diody až do mezní hodnoty přiloženého napětí.

- Při použití obou tlačítek  se na zkušebním hrotu L1 A od napětí ca. 200 V zaktivuje vibrační motorek. Při stoupajícím napětí se zvyšují jeho otáčky.

Dbejte bezpodmínečně na to, abyste drželi zkoušečku pouze na izolovaných rukojetích měřících hrotů L1 A a

L2 B. Nezakrývejte ukazatel a nedotýkejte se kontaktů elektrod!!

5.1 Určení polarity stejnosměrného napětí

- Zkoušečka smí být používána pouze v napěťovém

rozsahu 6 V - 750 V DC!

- Zkoušečku nenechte připojenou na napětí déle než 30 s (maximální přípustná doba zapojení t

s)!

- Při měření uchopte izolované rukojeti A a B zkoušečky L1 a L2 celými dlaněmi.

- Kontaktní elektrody  zkušebních hrotů A a B přiložte na zkoušená místa.

- Při přiloženém napětí min. 6 V se zkoušečka sama

uvede do provozu a na displeji se zobrazí hodnota

měřeného napětí.

- Při měřeních napětí nižších než 6 V je třeba zkoušečku uvést do provozu krátkým stisknutím tlačítka  na

hrotu L2 B.

- Polarita přiloženého napětí je zobrazena symboly + , popř. – . Zobrazený symbol odpovídá pólu na- pětí na rukojeti A.

Dbejte bezpodmínečně na to, abyste drželi zkoušečku pouze na izolovaných rukojetích měřících hrotů L1 A a

L2 B. Nezakrývejte ukazatel a nedotýkejte se kontaktů elektrod!

6. Určení pořadí fází u třífázové sítě

- Zkoušečka smí být používána pouze v napěťovém

max

= 30 s)!

= 30

max

 

rozsahu 6 V - 690 V AC!

- Určení pořadí fází je možné od 230 V AC (fáze proti fázi) v uzemněné síti.

- Při měření uchopte izolované rukojeti A a B zkoušečky L1 a L2 celými dlaněmi (svodový proud pro měření fáze jde skrz hrot L1!).

- Kontaktní elektrody  zkušebních hrotů A a B přiložte na zkoušená místa.

- Zkoušečka se při měřeném napětí (6 V) sama uvede do provozu a na displeji zobrazí hodnotu napětí.

- 3 - místný displej musí ukazovat hodnotu měřeného napětí.

Zkoušečku nenechte připojenou na napětí déle než 30 s (maximální přípustná doba zapojení t

- Jsou - li obě kontaktní elektrody  připojeny na dvě fáze otáčející se v pravém směru, zobrazí se na displeji

symbol „ “ (pravotočivý) 9. Není – li u dvou fází dán směr otáčení, zobrazí se na displeji symbol „ “ (levotočivý) 8.

Při zkoušce sledu fází je nutno vždy provést kontrolu! Sig- nalizuje – li u střídavé sítě displej správný sled dvou fází, překontrolujte stav tak, že provedete měření znovu s prohozenými kontaktními elektrodami . Při kontrole musí být na displeji zobrazen opačný směr otáčení.Ukazuje – li zkoušečka v obou případech pravotočivý směr, je příliš slabé uzemnění.

Upozornění:

Při zhoršených světelných podmínkách mohou být údaje na displeji 4 hůře čitelné.

7. Měření elektricky vodivého spojení (průchod-

nost)

- Měření průchodnosti provádějte na zařízeních bez napětí, popř. vybijte kondenzátory.

- Potřebné napětí dodává baterie umístěná ve zkušeb-

ním hrotu L1 A (2 x 1,5 V).

- Měření je možné v rozsahu 0 - 200 kΩ.

- Při měření uchopte izolované rukojeti a zkoušečky

L1 A a L2 B celými dlaněmi.

- Kontaktní elektrody  zkušebních hrotů L1 A a L2

B přiložte na zkoušená místa.

- Při zkontaktování elektrický proud vodícího spojení s

kontaktními elektrodami  se ozve signální tón a na displeji LCD 4 se ukáže symbol 7.

- Pokud se v místě měření vyskytuje napětí, přepne zkoušečka napětí automaticky na napěťovou zkoušku a toto napětí ukáže (viz odstavce 4. a 5.).

8. Výměna baterií

Nepoužívejte přístroj s otevřeným otvorem pro baterie! Napájení zkoušečky DUSPOL® digital LC je dodáváno ze dvou zabudovaných baterií typu Micro (LR03/ AAA) ýměnu baterií proveďte v případě, že se na displeji objeví symbol „ “ (slabá baterie) . K tomuto dojde v případě, že napětí baterie klesne pod 2,75 V. Klesne – li napětí baterie pod 2,5 V, tak symbol baterie začne blikat.

Ukazatel napětí baterie

Krátce stiskněte tlačítko  v rukojeti L1 A a po ca. 10 sek. se ca. na 1 sek zobrazí stav napětí baterie. (např.

: )

Jak vyměnit baterie:

Pomocí šroubováku uvolněte prostor pro baterie (vedle vývodu kabelu) 1/4 pootočením ve směru šipky (proti směru hod. ručiček). Zářez je nyní ve svislé poloze a zásuvka s bateriemi může být vytažen. Vyjměte vybité baterie. Uložte správně nové baterie. Zasuňte zásuvku s bateriemi zpět a uzavřete ji 1/4 pootočením ve směru ho. ručiček (zářez je nyní ve vodorovné poloze a značkové body leží proti sobě). Dbejte na to, aby nebyl kroužek poškozen, popř. ho vyměňte.

Likvidace baterií:

Baterie nepatří do domácího odpadu. Jako spotřebitel jste ze zákona povinnen použité baterie vrátit. Staré baterie baterie můžete odevzdat na k tomu určených místech. Nepoužívejte baterie obsahující škodlivé látky!

max

= 30 s)!

9. Technické údaje:

- Dvoupólová zkoušečka: IEC 612 43 - 3

- Kategorie přepětí: CAT IV 500 V, CAT III 690 V

- Krytí: IP 64, IEC 605 29 (DIN 400 50) Význam IP 64: Ochrana proti vniknutí prachu, úplná

ochrana před dotykem, (6 - první číslice). Ochrana proti stříkající vodě ve všech směrech, (4 - druhá číslice). Přístroj může být použit i za deště.

- Rozsah jmenovitého napětí: 6 V až 690 V AC/ 750 V

- Vnitřní odpor, měřící obvod: PTC 15 kΩ ≥ 360 kΩ

- Vnitřní odpor, při použití obou tlačítekl: 3,7 kΩ ... (150 kΩ)

- Proudový odběr, měřící obvod:

max. < 3,5 mA AC/ DC

- Proudový odběr, při použití obou tlačítek!:

Is = 0,2 A (750 V)

- Ukazatel polarity: symbol na displeji +, -

(rukojeť s displejem = plus)

Ukazatel hodnoty napětí, plynule 6 - 750 V, razených čísel 5 mm

- Napetový rozsah I: do cca 80 V (88,8)

- Napetový rozsah II: od cca 80 V (888)

- Max. odchylka:

> 6 - 750 V ± 2 % (Napetový rozsah I+II)

při frekvenci 20 - 150 Hz sinus / DC

ELV Un - 15 %

- Frekvenční rozsah: 0 až 150 Hz

určení fáze a určení pořadí fází 50/ 60 Hz

- Určení fáze a určení pořadí fází: ≥ Un 230 V

- Náběh vibračního motorku: ≥ Un 230 V

- Měřící proud, měření průchodnosti: max. 2 μA

- Měřící rozsah, měření odporu: 0 - 200 kΩ

- Hlasitost akustického signálu: 55 dB

- Max. přípustná doba zapojení: ED = 30 s (max.

30 sekund), 240 s pauza

- Automatické sepnutí přístroje při měřeném napětí:

≥ 6 V

- Ruční zapnutí přístroje: stisknutím tlačítka L1 A (měřené napětí ≤ 6 V)

- Doba sepnutí přístroje: do 10 sek v případě, že není k dispozici žádné napětí

- Osvětlení měřeného místa (v 30 cm): 10 Lux

- Proudový odběr při měření napětí: < 1 mA

- Proudový odběr osvětlení: 12 mA

- Proudový odběr osvětlení displeje: 20 mA

- Proudový odběr při měření průchodnosti: 80 mA

- Zabudované nastavení zkoušení: aktivované při stisknutí tlačítka L1 A a spojení obou kontaktních

elektrod

- Funkce-HOLD: Aktivace stisknutím tlačítka ≥ 1,5 s

- Baterie: 2 x Micro, LR03/ AAA (3 V)

- Hmotnost: ca. 200 g

- Délka propojovacího vedení: ca. 900 mm

- Provozní a skladovací teplota: - 10 °C až + 55 °C

- Vlhkost: 20 % až 96 %

- Doba po které se zaktivuje tepelná ochrana:

Napětí Doba

230 V 30 s

400 V 9 s

750 V 2 s

Upozornění!

Zkoušečka není provozuschopná v případě, že jsou vybité! Od napětí ≥ 50 V je možné provádět zkoušku napětí bez baterie. Při dlouhodobějším skladování vyjměte baterie z přístroje!

10. Všeobecná údržba

Čistěte povrch krytu přístroje čistým sychým hadříkem (nepoužívejte speciální čistící prostředky). Nepoužívejte žádná rozpouštědla ani čistící prostředky na nádobí. Nedopustte aby došlo ke zněčištění prostoru pro baterie,

výška zob-

12/ 2008

DUSPOL® digital LC

 

nebo kontaktů baterií elektrolytem z baterií. V případě, že ke znečištění elektrolytem dojde, očistěte

tato místa suchým hadrem.

Při opetřebení, nebo poškození kroužku od zásuvky pro baterie, toto nesplňuje dále zmíněné krytí (prach a voda). Kroužek je poté třeba vyměnit.Obj. číslo kroužku 772897. Pro snadnější otvírání a zavírání schránky pro baterie ošetřit těsnící kroužek O glycerin nebo mastkem.

11. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům na likvi-

daci.

12/ 2008

DUSPOL® digital LC

 

Käyttöohje

DUSPOL® digital LC

Ennen jännitteenkoestimen DUSPOL® digital LC käyttöön ottamista: Lukekaa käyttöohje ja ottakaa ehdottomasti huomioon turvallisuusohjeet!

Sisällysluettelo:

1. Turvallisuusohjeita

2. Jännitteenkoestimen toiminnan kuvaus

2.1 Mittauspisteen valaistus

2.2 Pitotoiminto

3. Jännitteenkoestimen toiminnan tarkistus

4. Näin koestatte vaihtojännitteitä

4.1 Näin koestatte vaiheen vaihtojännitteellä

5. Näin koestatte tasajännitteitä

5.1 Näin koestatte napaisuuden tasajännitteellä

6. Näin koestatte kolmivaiheverkon kiertokentän

suunnan

7. Näin koestatte sähköisesti johtavan liitännän (jat-

kuvuuden tarkistus)

8. Paristojen vaihto ja paristojen jännitteen näyttö

9. Tekniset tiedot

10. Yleinen kunnossapito

11. Ympäristön suojelemiseksi

1. Turvallisuusohjeita

- Koestaessanne pitäkää laitetta kiinni ainoastaan eristetyistä kahvoista A ja B. Älkää koskeko koestuselektrodeihin (koestuskärkiin) !

- Välittömästi ennen käyttöä: Tarkistakaa laitteen toiminta (ks. kohta 3.).Jännitteenkoestinta ei saa käyttää, jos yhden tai useamman näytön toiminta lakkaa, tai jos toimintavalmiutta ei ole todettavissa. (IEC 61243-3)!

- Jännitteenkoestinta saa käyttää vain nimellisjännitealuella 6 V...AC 690 V/ DC 750 V!

- Älkää käyttäkö jännitteenkoestinta jos paristojen lokeron kansi on auki!

- Jännitteenkoestimen kotelointiluokka on IP 64, joten sitä voi käyttä myös kosteassa ympäristössä (suunniteltu ulkokäytttöön).

- Pitäkää koestaessanne jännitteenkoestinta kiinni vain kahvoista A ja B.

- Älkää koskaan koskettako jännitteenkoestimella jännitteistä osaa kauemmin kuin 30 sekunnin ajan (suurin sallittu toiminta-aika = 30 sek.)!

- Jännitteenkoestin toimii moitteettomasti vain lämpötila-aluella - 10 °C...+ 55 °C ja 20 %…96 % ilmankosteudessa.

- Jännitteenkoestinta ei saa purkaa!

- Jännitteenkoestinta on suojeltava epäpuhtauksilta ja kotelon pinnan vaurioilta.

- Jännitteenkoestinta tulee säilyttää kuivissa olosuhteissa.

- Välttyäkseen vahingoilta ja paristojen tyhjenemiseltä, koskettimien koestuselektrodit (koestuskärjet) tulee suojata mukana toimitetuilla suojilla koestuksen jälkeen!

Huomio:

Maksimaalisen kuormituksen jälkeen (30 sekunnin mittaus AC 690 V:lle/ DC 750 V:lle) on pidettävä 240 sekunnin tauko. Jännitteenkoestimessa on kansainvälisiä sähkösymboleja ja symboleja lukemille ja toiminnalle seuraavilla tarkoituksilla:

symboli tarkoitus

Laite tai kalusto joka toimii jännitteellä

Painike

Vaihtojännite (AC)

Tasajännite (DC)

12/ 2008

DUSPOL® digital LC

Tasa- ja vaihtovirta (DC ja AC)

Kiertokentän suunta myötäpäivään, kiertokentän suunnan näyttö (näyttökentässä)

Kiertokentän suunta vastapäivään, kiertokentän suunnan näyttö (näyttökentässä)

Kiertokentän suunnan näyttö; kiertokentän suunta voidan osoittaa 50 tai 60 Hz: llä ja maadoitetussa verkossa.

Jatkuvuuden tarkistus

Pariston symboli, tämä symboli ilmestyy näyttöön kun pariston jännite on liian heikko.

Symboli osoittaa paristojen oikean asennon, jotta saadaan oikea napaisuus.

Symboli vaiheen osoittamiselle (näyttökentässä)

Jännitearvojen digitaalinen näyttö, n. 80 V:in asti yhden desimaalin tarkkuudella (1/10 V).

Symboli pienoisjännitteen (ELV) ylärajan ylittämisestä vaihtojännitteillä (näyttökentässä)

Symboli pienoisjännitteen (ELV)ylärajan ylittämisestä tasajännitteillä (näyttökentässä)

Plus-napa (+) (näyttökentässä)

Miinus-mapa (-) (näyttökentässä)

2. Toiminnan kuvaus

DUSPOL® digital LC on IEC 61243-3 mukainen kaksinapainen jännitteenkoestin, jossa on digitaalinen näyttö. Lisätoimintona, jännitteenkoestin on varustettu mittauspisteen valaistuksella ja näytön valaistuksella sekä vaiheen ja kiertokentän suunnan näytöllä ja toiminnolla jatkuuvuden tarkistamiseksi. Signaalit (merkinanto) välittyy sekä optisesti että akustisesti. Näiden toimintojen toimivuuden varmistukseksi, jännitteenkoestimessa on sisäänrakennettu kotelo paristoille (2 x mikro LR03/ AAA) Jännitteestä ≥ 50 V lähtien jännitteen tarkastus on mahdollista ilman akkua. Äärijohtimen vaiheen sekä kolmivaiheverkon kiertokentän suunnan märitteleminen onnistuu vain jos nollapiste on maadoitettu. Jännitteenkoestin on suunniteltu tasa- ja vaihtojännitteen koestuksiin jännitealueella 6 V...AC 690 V/ DC 750 V. Laitteella voidaan suorittaa myös napaisuuden koestuksia tasajännitteellä. Jännitteenkoestin koostuu kahdesta koskettimesta L1

A ja L2 B sekä yhdyskaapelista . Koskettimessa L1 A on näyttökenttä 4 ja valodiodeista (LED) 3. 6 V:n

jännitteestä lähtien, jännitteenkoestin käynnistyy automaattisesti. Jännitteenkoestin toimii moitteettomasti vain jos paristot (koskettimen L1 A sisällä) ovat kunnossa ja asetettu oikein. Näyttö 4 osoittaa jännitteen nimellisjännitealueella 6 V...AC 690 V/ DC 750 V. Ylä-rajojen ylitys pienoisjännitteillä (ELV, AC 50 V, DC 120 V) näkyy lisäksi näytössä. Molemmissa koskettimissa on painikkeet . Painamalla molempia painikkeita samanaikaisesti, jännitteenkoestin vaihtaa pienemmälle sisäiselle vastustukselle (induktiivisten ja kapasitiivisten jännitteiden vaimentaminen). Lisäksi värinämoottori saa jännitettä ja 200 V:sta lähtien moottori aloittaa kiertoliikkeen. Kun jännite voimistuu, moottorin vauhti ja värinä lisäntyy ja koskettimien kahvojen L2 B avulla saadan lukema jännitteestä karkeasti (esim. 230/ 400 V). Laitteen pienemmällä sisäisellä vastustuksella

 

(kuormitus koestus), koestuksen kesto riippuu mitattavan jännitteen voimakkuudesta. Ehkäistäkseen jännitteenkoestintä ylikuumenemisesta laite on varustettu lämpösuojalla (estovalvonta). Estovalvonnalla värinämoottorin vauhti myös pienenee.

Näyttökenttä

Näyttökentässä  on LCD-näyttö 4 ja valodiodeista (LED) 3 jotka näyttävät vaihto- ja tasajännitteen asteittain lukemilla 12 V; 24 V; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V. Näytetyt jännitteet ovat nimellisjännitteitä. LCD-näyttö osoittaa ylä-rajan ylitykset pienoisjännitteillä (ELV) 5, vaiheen 6, symboli jatkuvuuden tarkistus 7, kiertokentän suunnan 8 ja 9, tarkan jännitteen , napaisuuden tasajännitteellä  ja  sekä symbolin joka kertoo heikoista paristoista . Mittausalue jatkuvalle jännitteen mittaamiselle on asetettu automaattisesti. 80 V:in asti, lukema näytetään yhden desimaalin tarkkuudella. Korkeammille lukemille desimaalia ei näytetä.

2.1 Mittauspisteen valaistus

Mittauspisteen valaistus voidaan aktivoida painikkeella  koestimessa L1 A kun laite on päällekytkettynä. LCD taustavalo kytkeytyy päälle automaattisesti valoisuuden perusteella.

Huom :

Mittauspistettä valaistaessa, pitää näytön olla 0,0 V. Muuten jännitekoetin tunnistaa “Hold” funktion.

2.2 Pitotoiminto

Painettaessa painiketta  koestimessa L1 A jännitemittauksen aikana, viimeinen mitta-arvo jää näyttöön vilkkumaan. Jännitekoestin voidaan irroittaa mittapisteestä mitta-arvo voidaan lukea (DATA-HOLD). Mitta-arvo poistetaan päästämällä painike auki. Huom : HOLD funktio aktivoituu kuormituskokeen kestäessä yli 1,5 sekuntia.!

3. Toiminnan tarkistus

- Jännitteenkoestinta saa käyttää vain nimellisjännitealueella 6 V...AC 690 V/ DC 750 V!

- Jännitteenkoestimella ei koskaan saa koskettaa jännitteistä kohtaa yli 30 sekunnin ajan (pisin sallittu toiminta-aika = 30 sekuntia)!

- Tarkistakaa jännitteenkoestimen toiminta välittömästi ennen käyttöä!

- Jännitteenkoestimen aktivointi (laitteen oma tarkistus),

• oikosulje tarkistuskärjet

• käynnistä jännitteenkoestin painamalla painiketta

koskettimessa L1 A ja pidä painike  painettuna

• kuuluu äänimerkki, kaikkien LCD-näytön seg-

menttien sekä tausta- ja mittauskohtien valaistuksen on näytettävä toiminta

- Tarkistakaa kaikki toiminnot käyttäen tunnettuja jännitelähteitä. (Käyttäkää tasajännitteen

• koestukseen esim. auton akkua ja vaihtojännit-

teen

• koestukseen esim. 230 V:n pistorasiaa).

• kytke yhteen molemmat kosketinpäät  varmis-

taaksesi jatkuvuuskoestuksen toiminnan.

• Vaihtakaa tarvittaessa paristot.

Älkää käyttäkö jännitteenkoestinta, elleivät kaikki toiminnot ole moitteettomassa kunnossa.

4. Näin koestatte vaihtojännitteitä

- Käyttäkää jännitteenkoestinta vain nimellisjännitealueella 6 V...AC 690 V!

- Älkää koskaan koskettako jännitteenkoestimella jännitteistä osaa kauemmin kuin 30 sekunnin ajan (suurin sallittu kytkentäaika = 30 sek.)!

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista A ja B.

- Koskettakaa koskettimien L1 A ja L2 B koestuselektrodeilla (koestuskärjillä)  koestettavia laitteen

12/ 2008

DUSPOL® digital LC

osia.

- Jos mittausjännite on 6 V, jännitteenkoestin käynnistyy automaattisesti ja näyttää jännitearvon näyttökentässä 4 (80 V:in asti yhden desimaalin tarkkuudella!).

- Vaihtojännitteellä, 6 V:sta lähtien, näyttö osoittaa tarkan jännitteen ja ”plus” ja ”miinus” symbolin  ja . Lisäksi kaikki LEDit palavat kunnes käytetty jännite saavutetaan.

- Painaessa molempia painikkeita  samanaikaisesti n. 200 V:n sovelletusta jännitteestä lähtien, värinämoottori käynnistyy kiertoliikkeellä koskettimen L2 sisällä. Kuin jännite nousee, myös moottorin vauhti kiihtyy.

Huolehtikaa ehdottomasti siitä, että pidätte jännitteenkoestinta kiinni vain koskettimien L1 A ja L2 B eristetyistä koestuskahvoista , ja siitä ettette kosketa koestuselektrodeja (koestuskärkiä)!

Huomio:

LCD-näytön lukeminen voi vaikeutua epäedullisesta valaistuksesta.

4.1 Näin koestatte vaiheen vaihtojännitteellä

- Käyttäkää jännitteenkoestinta vain nimellisjännitealueella 6 V...AC 690 V.

- Vaihejohtimen koestus on mahdollista 230 V:sta lähtien maadoitetussa verkossa!

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista A ja B (vaiheen koestuksessa vuotovirta kahvan L1 välityksellä!).

- Käynnistä jännitekoestin painamalla pikaisesti painiketta  koestimessa L1 A (jää päälle noin 10 sekunnin ajaksi). Kun laite on käynnistetty, näytössä on „0.0“!

- Koskettakaa koskettimien L1 A koestuselektrodilla (koestuskärjellä)  koestettavaa laitteen osaa.

- Älkää koskaan koskettako jännitteenkoestimella jännitteistä osaa kauemmin kuin 30 sekunnin ajan (suurin sallittu kytkentäaika = 30 sek.)!

Huolehtikaa ehdottomasti siitä, ettette koestaessanne yksinapaisesti vaihejohdinta (vaiheen koestus) kosketa koskettimen L2 B koestuselektrodia (koestuskärkeä)! Jos “ “ symboli 6 ilmestyy LCD-näytön ylä-osaan 4, jännitteenkoestin on kosketuksissa vaihtojännitteen vaiheen kanssa siinä kohdassa koestettavaa laitetta.

Huomio:

LCD-näytön 4 lukeminen voi vaikeutua epäedullisesta valaistuksesta, suojavaatteista ja eristävistä sijaintiolosuhteista johtuen.

5. Näin koestatte tasajännitteitä

- Jännitteenkoestinta saa käyttää vain nimellisjännitealueella 6 V...DC 750 V!

- Älkää koskaan koskettako jännitteenkoestimella jännitteistä osaa kauemmin kuin 30 sekunnin ajan (suurin sallittu toiminta-aika = 30 sek.)!

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista A ja B.

- Koskettakaa koskettimien L1 A ja L2 B koestuselektrodeilla (koestuskärjillä)  koestettavia laitteen osia.

- Jos käytetty jännite on vähintään 6 V, jännitteenkoestin käynnistyy automaattisesti ja näyttää jännitearvon näyttökentässä.

- Alle 6 V:n koestuksissa, jännitteenkoestin on käynnistettävä painamalla koskettimen L1 A painiketta  hetken.

- Tasajännitteellä, 6 V:sta lähtien, näyttö osoittaa tarkan jännitteen ja ”plus” ja ”miinus” symbolin  ja . Lisäksi kaikki LEDit palavat kunnes käytetty jännite saavutetaan.

- Painaessa molempia painikkeita  samanaikaisesti n. 200 V:n jännitteestä lähtien, värinämoottori käynnistyy kiertoliikkeellä koskettimen L2 B sisällä. Kuin jännite nousee, myös moottorin vauhti kiihtyy.

Huolehtikaa ehdottomasti siitä, että pidätte jännitteen-

 

koestinta kiinni vain koskettimien L1 A ja L2 B eristetyistä kahvoista! Älkää peittäkö näyttökenttää ja älkää koskeko koestuselektrodeja!

5.1 Näin koestatte napaisuuden tasajännitteellä

- Jännitteenkoestinta saa käyttää vain nimellisjännitealueella 6 V...DC 750 V!

- Älkää koskaan koskettako jännitteenkoestimella jännitteistä osaa kauemmin kuin 30 sekunnin ajan (suurin sallittu kytkentäaika = 30 sek.)!

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista A ja B.

- Koskettakaa koskettimien L1 A ja L2 B koestuselektrodeilla (koestuskärjillä)  koestettavia laitteen osia.

- Jos käytetty jännite on vähintään 6 V, jännitteenkoestin käynnistyy automaattisesti ja näyttää jännitearvon näyttökentässä

- Alle 6 V:n koestuksissa, jännitteenkoestin on käynnistettävä painamalla koskettimen L2 B painiketta  hetken.

- Käytetyn tasajännitteen napaisuus näytetään ”+”  tai ”-” symbolilla . Näytettty napa on se joka on koestettu kahvalla L1 A.

Huolehtikaa ehdottomasti siitä, että pidätte jännitteenkoestinta kiinni vain koskettimien L1 A ja L2 B eristetyistä kahvoista! Älkää peittäkö näyttökenttää ja älkää koskeko koestuselektrodeja!

6. Näin koestatte kolmivaiheverkon kiertokentän

suunnan

- Käyttäkää jännitteenkoestinta vain nimellisjännitealueella 6 V...AC 690 V!

- Kiertokentän suunnan koestus on mahdollista yli 230 V:n vaihtojännitteellä (vaihe - vaihe) maadoitetussa kolmivaiheverkossa.

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista A ja B. (vaiheen koestuksessa vuotovirta kahvan L1 välityksellä!).

- Koskettakaa koskettimien L1 A ja L2 B koestuselektrodeilla (koestuskärjillä)  koestettavia laitteen osia.

- Jos käytetty jännite on vähintään 6 V, jännitteenkoestin käynnistyy automaattisesti ja näyttää jännitearvon näyttökentässä.

- Kolminumeroisen näytön on näytettävä vaihejohtimen jännitte.

- Älkää koskaan koskettako jännitteenkoestimella jännitteistä osaa kauemmin kuin 30 sekunnin ajan (suurin sallittu kytkentäaika = 30 sek.)!

Koskettaessa koestuselektrodeilla  kahta kolmivaiheverkon vaihetta (kytketty myötäpäivään), LCDnäyttö 4 näyttää symbolin " " (kiertokentän suunta myötäpäivään) 9. Jos kahdella vaiheella suunta on vastapäivään, LCD-näyttöön ilmestyy symboli " " (kiertokentän suunta vastapäivään) 8.

Kiertokentän suunnan koestus vaatii aina tarkistuskokeen! Tarkistus suoritetaan vaihtamalla kosketuselektrodit  keskenään. Tarkistuskokeen aikana LCD-näytön on näytettävä vastakkainen kiertokentän suunta. Jos LCDnäyttö molemmissa tapauksissa näyttää kiertokentän suunnan myötäpäivään, maadoitus on liian heikko.

Huomio:

LCD-näytön 4 lukeminen voi vaikeutua epäedullisesta valaistuksesta, suojavaatteista ja eristävistä sijaintiolosuhteista johtuen.

7. Näin koestatte sähköisesti johtavan liitännän (jatkuvuuden tarkistus)

- Jatkuvuuden tarkistuksessa tulee koestaa ”kylmän” laitteen (laite jossa ei ole jännitettä) osia. Tarvittaessa kondensaattorien varaus puretaan.

- Koskettimeen L1 A integroitu voimanlähde (2 x 1,5 V:n paristot) toimittaa tarvittavan koestusjännitteen laitteelle.

- Koestaminen on mahdollista alueella 0 - 200 kΩ.

12/ 2008

DUSPOL® digital LC

- Pitäkää tukevasti kiinni koskettimien eristetyistä koestuskahvoista L1 A ja L2 B.

- Koskettakaa koskettimien L1 A ja L2 B koestuselektrodeilla (koestuskärjillä)  koestettavia laitteen osia.

- Kun sähköä johtava liitäntä on kosketuksessa kontaktielektrodien kanssa , kuuluu signaali ja LCDnäytössä 4 on symboli 7.

- Mikäli tässä mittauskohdassa on jännitettä, jännitteenkoetin kytkee automaattisesti jännitteen tarkastukseen ja näyttää tämän (katso kappale 4. ja 5.).

8. Paristojen vaihto

Älkää koskettako jännitteistää osaa jos paristojen kansi on auki! DUSPOL® digital LC -koestimen voimalähde on kaksi sisäänrakennettua mikro paristoa (LR03/ AAA). Paristojen vaihto on suoritettava heti kun näyttöön ilmestyy symboli " " (heikko paristo) . Symboli ilmestyy jos pariston jännite on alle 2,75 V. Pariston symboli alkaa vilkkyä jos jännite putoaa alle 2,5 V.

Pariston jännitteen näyttäminen

Käynnistä jännitteenkoestin painamalle hetkellisesti koskettimen L1 A painiketta. N. 10 sekunnin kuluttua, pariston jännite näkyy näytössä n. 1 sekunnin ajan. (koestukseen esim. )

Paristojen vaihto

Avaa ruuvimeisselillä paristojen lokero (kaapelin ulostulon vieressä) kääntämällä ¼-kierrosta nuolen suuntaan (vastapäivään). Välikkö on nyt pystysuunnassa ja lokero paristoinen voidaan postaa. Posta tyhjennetyt paristot lokerosta. Laita uudet paristot oikeasuuntaisesti/ napaisesti (ks. merkit) lokeroon. Laita lokero paristoineen takasin kahvaan ja käännä ¼-kierrosta myötäpäivään (hahlon on oltava vaakasuunnassa ja merkityt kohdat vastakkain!). Varokaa vahingoittamasta O-rengasta. Vaihtakaa tarvittaessa.

Paristojen hävittäminen

Älkää hävittäkö paristoja talousjätteiden mukana. Olet kuluttajana lain mukaan velvolinen palauttamaan paristot. Voit palauttaa paristot yleisiin keräyspisteisiin tai paluttaa ne myymälään missä vastaavia paristoja on kaupan. Vältä käyttämästä paristoja jotka sisältävät vaarallisia aineita!

9. Tekniset tiedot

- Ohjeet kaksinapaisille jännitteenkoestimille: IEC 61243-3

- Ylijännitekategoria: CAT IV 500 V, CAT III 690 V

- Kotelointiluokka: IP 64, IEC 60529 (DIN 40050), myös ulkokäyttöön!

IP 64 tarkoittaa: Suojattu pääsy vaarallisiin osiin ja

estetty kiinteiden esineiden sisäätunkeutuminen halkaisijaltaan, pölysuojattu, (6 - ensimmäinen tunnusluku). Roiskevesisuojattu, (4 - toinen tunnusluku). Voidaan käyttää myös sateessa.

- Nimellisjännitealue: 6 V... AC 690 V / DC 750 V

- Sisäinen vastus, mittauspiiri: PTC 15 kΩ ≥ 360 kΩ

- Sisäinen vastus, kuormituspiiri – molemmat painikkeet painettu!: n. 3.7 kΩ...(150 kΩ)

- Virran kulutus, mittauspiiri maks. < 3,5 mA AC/ DC,

- Virran kulutus, kuormituspiiri – molemmat painikkeet painettu ! : Is 0,2 A (750 V) DC

- Napaisuuden näyttö: LCD-symboli +; – (näyttökahva = plus-napa)

- Jännitteen näyttö, jatkuva 6...750 V, näyttökorkeus 5 mm

- Jännitealue I: 80.0 V: in asti (88.8)

- Jännitealue II: n. 80 V: sta lähtien (888)

- Virhemarginaali:

> 6...750 V ± 2 %, Jännitealue (I-II)

20...150 Hz:n taajuudella siniaalto / DC

ELV Un - 15 %

- Nimellistaajuusalue f: 0...150 Hz

Vaiheen ja kiertokentän suunnan näyttö 50/ 60 Hz

- Vaiheen ja kiertokentän suunnan näyttö: ≥ Un 230 V

- Värinämoottori, käynnistys: ≥ Un 230 V

- Koestusvirta, jatkuvuuden tarkistus: maks. 2 μA

 

- Koestusalue, johtava vastus: 0 - 200 kΩ,

- Akustisen signaalin voimakkuus: 55 dB

- Pisin sallittu toiminta-aika:ED= 30 sek. (maks. 30 sekuntia ) tauko 240 sekuntia

- Laitteen käynnistys (automaattinen) jos jännite ≥ 6 V

- Laitteen käynistys (manuaalinen): paina painiketta L1

A (mitattava jännite ≤ 6 V)

- Ilman jännitettä laite on käynnissä n. 10 sekuntia

- Mittauspisteen valaistus (30 cm): 10 Lux

- Virran kulutus, jännittenkoestus: < 1 mA

- Virran kulutus, mittauspisteen valaistus: 12 mA

- Virran kulutus, näytön valaistus: 20 mA

- Virran kulutus, jatkuvuuden tarkistus: 80 mA

Sisäänrakennettu testaustoiminto; aktivoidaan painikkeella L1 A ja koestuselektrodit oikosulkjettuina

- HOLD funktion aktivoiminen, paina nappia ≥ 1.5 s

- Paristot: 2 x mikro, LR03/ AAA (3 V)

- Paino n. 200 g

- Yhdyskaaplin pituus n. 900 mm

- Työskentely- ja säilytystilan lämpöalue:

- 10 °C...+ 55 °C

Ilmankosteusalue: 20 %...96 % (ilmastokategoria N)

- Estovalvonnat ajat (lämpösuoja):

jännite aika

230 V 30 s

400 V 9 s

750 V 2 s

Huomio!

Jännitteenkoestinta ei voida käyttää tyhjillä paristoilla! Jännitteestä ≥ 50 V lähtien jännitteen tarkastus on mahdollista ilman akkua. Poista paristot jos jännitteenkoestin on pitemmän aikaa käyttämättä!

10. Yleinen kunnossapito

Puhdistakaa kotelo ulkopuolelta puhtaalla kuivalla liinalla (poikkeuksena erityiset puhdistusliinat). Älkää käyttäkö mitään liuotus- ja/tai hankausaineita jännitteenkoestimen puhdistukseen. Varokaa saastuttamasta paristolokeroa ja pariston yhdyskohtia paristoista karkaavalla elektrolyytillä. Jos elektrolyytti tai valkoinen neste sattuu lähelle paristoja tai paristojen kotelointia, nämä tulee myös pudistaa kuivalla liinalla. Jos O-rengas kuluu tai vahingoittuu, jännitteenkoestin ei enää vastaa tarkoitettua koteloitiluokkaa (pöly- ja roiskesuoja). Tässä tapauksessa O-rengas on vaihdettava. O-renkaan voi tilata BENNING varaosanumerolla 772897. Voitele uusi O-rengas glyseriini tai talkilla jotta pariston kansi voidaan avata ja sulkea vaivattomasti.

11. Ympäristön suojelemiseksi

Hävitä tuote käyttöiän päättyessä viemällä se asianmukaiseen keräyspisteeseen.

12/ 2008

DUSPOL® digital LC

 

Οδηγίες χρήσεως

DUSPOL® digital LC

Πριν χρησιμοποιήσετε το όργανο ελέγχου τάσεως

DUSPOL® digital LC: Διαβάστε παρακαλώ τις οδη-

γίες χρήσεως και προσέξτε προπαντός τις οδηγίες ασφάλειας!

Περιεχόμενα

1. Οδηγίες ασφάλειας

2. Περιγραφή λειτουργίας οργάνου

2.1 Φωτισμός του σημείου μέτρησης

2.2 Λειτουργία Hold

3. Έλεγχος λειτουργίας οργάνου

4. Έτσι ελέγχετε την εναλλασσόμενη τάση

4.1 Έτσι ελέγχετε την φάση στην εναλλασσόμενη τάση

5. Έτσι ελέγχετε την συνεχή τάση

5.1 Έτσι ελέγχετε την πολικότητα στη συνεχή τάση

6. Έτσι ελέγχετε την κατεύθυνση περιστρεφομένου πεδίου ενός δικτύου τριφασικού ρεύματος

7. Έτσι ελέγχετε μία ηλεκτρικά αγώγιμη σύνδεση (έλεγχος διόδου)

8. Αλλαγή μπαταρίας, ένδειξη τάσης της μπαταρίας

9. Τεχνικά χαρακτηριστικά

10. Γενική συντήρηση

11. Προστασία περιβάλλοντος

1. Οδηγίες ασφάλειας:

- Κατά την χρησιμοποίηση του οργάνου πιάνουμε τις μονωμένες χειρολαβές A και B και δεν αγγίζουμε τις ακίδες !

- Πριν χρησιμοποιηθεί το όργανο, ελέγχουμε την λειτουργία του (βλέπε παράγραφο 3). Το όργανο δεν πρέπει να χρησιμοποιηθεί, εάν κάποια από τις λειτουργίες του ή μερικές ενδείξεις δεν δουλεύουν, ή αν δεν υπάρχει λειτουργικότητα (IEC 61243-3)!

- Το όργανο επιτρέπεται να χρησιμοποιηθεί μόνο σε τάση 6 V έως ΑC 690 V/ DC 750 V!

- Μη χρησιμοποιείτε το όργανο με ανοιχτή τη θήκη μπαταρίας.

- Το όργανο έχει βαθμό προστασίας ΙΡ 64 και γι΄αυτό μπορεί να χρησιμοποιηθεί και σε υγρό περιβάλλον.

- Κατά τον έλεγχο κρατάμε τις χειρολαβές A και B με τις παλάμες μας.

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα.

- Το όργανο λειτουργεί σε θερμοκρασία από - 10 °C έως + 55 °C σε ατμοσφαιρική υγρασία από 20 % έως

96 %.

- Το όργανο δεν επιτρέπεται να ανοιχτεί!

- Το όργανο πρέπει να διατηρείται καθαρό και άφθαρτο.

- Το όργανο πρέπει να φυλάσσεται σε ξηρό περιβάλλον.

- Για την ατομική μας προστασία θα πρέπει να βάζουμε

τα μαύρα καλύμματα στις ακίδες μετά την χρησιμοποίηση του οργάνου.

Προσοχή:

Όταν το όργανο χρησιμοποιηθεί για 30 δευτερόλεπτα σε AC 690 V/ DC 750 V, για την επόμενη μέτρηση θα πρέπει να μείνει 4 λεπτά εκτός λειτουργίας. Πάνω στο όργανο είναι απεικονισμένα ηλεκτρικά σύμβολα και σύμβολα ένδειξης και χρήσης με την ακόλουθη έννοια:

Σύμβολο Έννοια

συσκευή ή εξοπλισμός για εργασία υπό πίεση

μπουτόν

εναλλασσόμενο ρεύμα

12/ 2008

DUSPOL® digital LC

συνεχές ρεύμα

συνεχές και εναλλασσόμενο ρεύμα

έννοια δεξιάς στροφής (στο Display)

έννοια αριστερής στροφής (στο Display)

η ένδειξη κατεύθυνσης τ ου περιστρεφομένου πεδίου είναι μόνο στα 50/ 60 Hz και σε γειωμένο δίκτυο δυνατή

έλεγχος διόδου

σύμβολο μπαταρίας, αυτό το σύμβολο εμφανίζεται στην οθόνη ενδείξεων όταν η μπαταρία είναι αδύναμη

το σύμβολο αυτό δείχνει τη θέση μπαταρίας

σύμβολο για ένδειξη φάσεως (στο

Display)

τιμή τάσης σαν ψηφιακή ένδειξη έως περίπου 80 V με δεκαδικούς (1/10)

σύμβολο για υπέρβαση της ανώτερης οριακής τιμής για μικρές τάσεις (ELV) στην AC (στο Display)

σύμβολο για υπέρβαση της ανώτερης οριακής τιμής για μικρές τάσεις (ELV) στην DC (στο Display)

θετικός πόλος (στο Display)

αρνητικός πόλος (στο Display)

2. Περιγραφή λειτουργίας:

Το DUSPOL® digital LC είναι ένα διπολικό όργανο ελέγχου τάσεως κατά IEC 61243-3 με ψηφιακή ένδειξη. Σαν συμπλήρωμα περιέχεται στο όργανο ελέγχου τάσεως φωτισμός στη θέση μέτρησης και στο Display όπως επίσης ένδειξη φάσεων και κατεύθυνσης του περιστρεφομένου πεδίου και εγκατάσταση έλεγχου διέλευσης. Ο έλεγχος διόδου επιτυγχάνεται μέσω οπτικού και ακουστικού σήματος. Για όλες αυτές τις λειτουργίες χρειάζεται το όργανο μια ενσωματωμένη μπαταρία (2 x Micro LR03/ AAA) Από μια τάση της τάξεως των ≥ 50 V είναι δυνατός ο έλεγχος τάσης δίχως μπαταρία. Η εξακρίβωση των φάσεων εξωτερικών γραμμών και της κατεύθυνσης περιστρεφομένου πεδίου ενός δικτύου τριφασικού ρεύματος, είναι δυνατός εφ΄όσον ο αστέρας είναι γειωμένος. Το όργανο είναι κατάλληλο για ελέγχους στη συνεχή και εναλλασσόμενη τάση από 6 V έως AC 690 V/ DC 750 V. Στη συνεχή τάση μπορεί να γίνει επίσης έλεγχος πολικότητας. Το όργανο αποτελείται από δύο χειρολαβές L1 A και L2 B και ένα καλώδιο σύνδεσης . Η χειρολαβή L1 A έχει σαν οθόνη ενδείξεων ένα LCD-Display 4 φωτεινούς διόδους (LED) 3. Σε τάση από 6V ανάβει το όργανο από μόνο του. Υπάρχουν ενδείξεις στις τάσεις από 6 V έως AC 690 V/ DC 750 V στο Display 4. Η υπέρβαση της οριακής τιμής για μικρές τάσεις (ELV, AC 50 V, DC 120 V) έχει συμπληρωματική ένδειξη. Και οι δύο χειρολαβές έχουν μπουτόν . Πατώντας και τα δύο μπουτόν ενεργοποιείται μία ελάχιστη εσωτερική αντίσταση (υποπίεση από επαγωγικές και χωρητικές τάσεις). Εδώ τίθεται υπό τάση κινητήρας ταλαντώσεων. Με αυξανόμενη τάση αυξάνονται οι στροφές του καθώς και οι ταλαντώσεις, έτσι ώστε μέσω της χειρολαβής του μπουτόν ελέγχου L2 B να μπορεί να γίνει μία κατά προ-

 

σέγγιση εκτίμηση του μεγέθους της τάσης (π.χ. 230/ 400 V). Η διάρκεια του ελέγχου με την ελάχιστη εσωτερική αντίσταση του οργάνου (έλεγχος φορτίου) εξαρτάται από το μέγεθος της προς μέτρηση τάσης. Για να μην υπερφορτώνεται θερμικά το όργανο, υπάρχει θερμική προστασία (ρύθμιση καθυστέρησης). Με αυτή την χρονική καθυστέρηση πέφτει επίσης ο αριθμός των στροφών του κινητήρα ταλαντώσεων.

Η οθόνη ενδείξεων:

Η οθόνη ενδείξεων  αποτελείται από ένα LCD-Display 4 φωτεινούς διόδους (LED) 3, οι οποίοι δείχνουν στην

συνεχή και εναλλασσόμενη τάση σε βαθμίδες από 12 V,

24 V, 50 V, 120 V, 230 V, 400 V, AC 690 V/ DC 750 V.

Οι αναφερόμενες τάσεις είναι προβλεπόμενες τάσεις. Σ΄αυτό το LCD-Display υπάρχουν ενδείξεις για την υπέρβαση της ανώτερης οριακής μέτρησης για μικρές τάσεις

(ELV) 5, των φάσεων 6, σύμβολο για έλεγχος διόδου 7, της κατεύθυνσης περιστρεφομένου πεδίου 8 και 9,

της ακριβούς μέτρησης τάσεως , της πολικότητας στην συνεχή τάση  και  όπως επίσης ένα σύμβολο για τις αδύναμες μπαταρίες . Η τιμή μέτρησης της τάσης ενεργοποιείται αυτόματα. Έως τα 80 V δείχνει την τιμή μέτρησης με δεκαδικούς σε μεγαλύτερες τιμές φεύγουν οι δεκαδικοί.

2.1 Φωτισμός του σημείου μέτρησης

O φωτισμός του σημείου μέτρησης ενεργοποιείται πατώντας το μπουτόν  στην λαβή L1 A αφού το όργανο είναι σε λειτουργία. Ανάλογα με την φωτεινότητα κλείνει αυτόματα ο φωτισμός του LCD.

Υπόδειξη:

Για τον φωτισμό του σημείου μέτρησης η ένδειξη πρέπει να είναι 0,0 V, σε διαφορετική περίπτωση το όργανο δείχνει την ένδειξη - λειτουργία “Hold”.

2.2 Λειτουργία Hold

Όταν κατά την διάρκεια ενός ελέγχου τάσης πατηθεί το μπουτόν  στη λαβή L1 A και κρατηθεί, τότε εμφανίζεται η τελευταία τιμή μέτρησης. Το όργανο ελέγχου μπορεί να απομακρυνθεί από το σημείο όπου ελέγχει και να διαβαστεί (DATA-HOLD). Αφήνοντας το μπουτόν σβήνει.

Υπόδειξη:

Για δοκιμή φορτίου, πιέστε περισσότερο από 1,5 δευτερόλεπτα, η λειτουργία Hold ενεργοποιείτε!

3. Έλεγχος λειτουργίας:

- Το όργανο επιτρέπεται να χρησιμοποιηθεί μόνο σε τάση από 6 V έως AC 690 V/ DC 750 V.

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα.

- Πριν χρησιμοποιηθεί το όργανο ελέγχουμε την λειτουργία του!

- Ενεργοποίηση του ελέγχου (αυτοέλεγχος)

• βραχυκυκλώστε τις κορυφές ελέγχου

• ενεργοποιούμε το όργανο πατώντας το μπουτόν

 της χειρολαβής L1 A και το κρατάμε πατη- μένο.

• ο βομβητής ηχεί, όλα τα τμήματα της ένδειξης

LCD καθώς και ο φωτισμός φόντου και επαφής μέτρησης πρέπει να δείχνουν λειτουργία.

- Ελέγξτε όλες τις λειτουργίες σε γνωστές πηγές τάσης.

• Χρησιμοποιήστε για τον έλεγχο συνεχούς τάσης

π.χ. μία μπαταρία αυτοκινήτου.

• Χρησιμοποιήστε για τον έλεγχο εναλλασσόμενης

τάσης π.χ. μία πρίζα 230 V.

• Συνδέστε τα δυο δοκιμαστικά ηλεκτρόδια  για

τον έλεγχο λειτουργίας του ελέγχου διέλευσης

• Εάν είναι ανάγκη αλλάξτε τις μπαταρίες.

Μη χρησιμοποιήσετε το όργανο αν δεν ανταποκρίνεται σε όλα τα τεστ λειτουργίας!

4. Έτσι ελέγχετε την εναλλασσόμενη τάση:

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο στη τάση από 6 V έως AC 690 V!

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερ-

12/ 2008

DUSPOL® digital LC

βαίνει τα 30 δευτερόλεπτα!

- Πιάστε με τις παλάμες σας τις μονωμένες χειρολαβές A και B των ακίδων L1 και L2.

- Τοποθετήστε τις ακίδες  των χειρολαβών L1 A και L2 B εκεί που θέλετε να ελέγξετε.

- Το όργανο ενεργοποιείται από μόνο του σε υπάρχουσα τάση μέτρησης (6 V) και δείχνει στο Display την τιμή μέτρησης  (έως περίπου 80 V με δεκαδικούς).

- Στην εναλλασσόμενη τάση από 6 V ανάβει στο Display την τιμή μέτρησης και το σύμβολο συν και πλην  και . Από κει και πάνω ανάβουν όλα τα LED έως την τιμή βαθμίδας της υπάρχουσας τάσης.

- Πατώντας τα δύο μπουτόν , τίθεται στη λαβή L2 B σε λειτουργία ο κινητήρας ταλαντώσεων από τάση περίπου 200 V. Με αυξανόμενη τάση μεγαλώνουν οι στροφές του.

Προσέξτε να πιάνετε το όργανο μόνο στις μονωμένες χειρολαβές των ακίδων L1 A και L2 B, να μην καλύπτετε την οθόνη ενδείξεων και να μην ακουμπάτε τις άκρες.

Υπόδειξη:

Η ένδειξη στην οθόνη μπορεί να αλλοιωθεί από ακατάλληλες συνθήκες φωτισμού, από προστατευτική ένδυση εργασίας και από μονωτικά στοιχεία.

4.1 Έτσι ελέγχετε την φάση στην εναλλασσόμενη τάση:

- Το όργανο ελέγχου τάσης χρησιμοποιείται μόνο στη προβλεπόμενη τάση 6 V έως AC 690 V!

- Ο έλεγχος της φάσης είναι δυνατός σε γειωμένο δίκτυο 230 V!

- Πιάστε με τις παλάμες σας τις δύο χειρολαβές A και B των ακίδων L1 και L2 (ρεύμα εργασίας για τον έλεγχο της φάσης μέσω της χειρολαβής L1!).

- Ενεργοποιείστε το όργανο ελέγχου πατώντας σύντομα το μπουτόν  στη λαβή L1 A (μένει περίπου 10 δευτερόλεπτα ανοικτό). Όταν το όργανο είναι ενεργοποιημένο η ένδειξη δείχνει “0,0”!

- Τοποθετήστε την ακίδα  της λαβής L1 A εκεί που θέλετε να ελέγξετε.

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα (μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης ED = 30 s).

Προσέξτε κατά τον μονοπολικό έλεγχο της φάσης να μην αγγίζετε την ακίδα L2 B. Εάν πάνω στο Display της ένδειξης LCD 4 εμφανιστεί το σύμβολο „ “ 6, εκεί βρίσκεται η φάση μιας εναλλασσόμενης τάσης.

Υπόδειξη:

Η ένδειξη στην οθόνη LCD 4 μπορεί να αλλοιωθεί από ακατάλληλες συνθήκες φωτισμού, από προστατευτική ένδυση εργασίας και από μονωτικά στοιχεία.

5. Έτσι ελέγχετε την συνεχή τάση:

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο στη τάση από 6 V έως DC 750 V!

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα!

- Πιάστε με τις παλάμες σας τις μονωμένες χειρολαβές A και B των ακίδων L1 και L2!

- Τοποθετήστε τις ακίδες  των χειρολαβών L1 A και L2 B εκεί που θέλετε να ελέγξετε.

- Σε τάση από τουλάχιστον 6 V ενεργοποιείται το όργανο μέτρησης από μόνο του και δείχνει στο Display την τιμή τάσης.

- Σε ελέγχους τάσεως κάτω των 6 V ενεργοποιείται το όργανο ελέγχου τάσεως πατώντας το μπουτόν  στη λαβή L1 A.

- Στην συνεχές τάση από 6 V ανάβει στο Display την τιμή μέτρησης και το σύμβολο συν και πλην  και . Από κει και πάνω ανάβουν όλα τα LED έως την τιμή βαθμίδας της υπάρχουσας τάσης.

- Πατώντας τα δύο μπουτόν  τίθεται στη λαβή L2 B σε λειτουργία ο κινητήρας ταλαντώσεων από τάση περίπου 200 V. Με αυξανόμενη τάση μεγαλώνουν οι στροφές του.

 

5.1 Έτσι ελέγχετε την πολικότητα στη συνεχή τάση:

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο στη τάση από 6 V έως DC 750 V!

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα!

- Πιάστε με τις παλάμες σας τις μονωμένες χειρολαβές A και B των ακίδων L1 και L2!

- Τοποθετήστε τις ακίδες  των χειρολαβών L1 A και L2 B εκεί που θέλετε να ελέγξετε.

- Σε τάση από τουλάχιστον 6 V ενεργοποιείται το όργανο μέτρησης από μόνο του και δείχνει στο Display την τιμή μέτρησης.

- Σε ελέγχους τάσεως κάτω των 6 V ενεργοποιείται το όργανο ελέγχου τάσεως πατώντας το μπουτόν  στη λαβή L2 B.

- Με το σύμβολο +  ή -  εξακριβώνεται που βρίσκεται η πολικότητα.

6. Έτσι ελέγχετε την κατεύθυνση περιστρεφομένου πεδίου ενός δικτύου τριφασικού ρεύματος

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο στη τάση από 6 V έως AC 690 V!

- Ο έλεγχος της κατευθύνσεως του περιστρεφόμενου πεδίου είναι δυνατός από 230 V στην εναλλασσόμενη τάση, (φάση εναντίον φάσης) σε γειωμένο δίκτυο τριφασικού ρεύματος.

- Πιάστε με τις παλάμες σας τις μονωμένες χειρολαβές A και B των ακίδων L1 και L2 (το ρεύμα εργασίας για τον έλεγχο της κατευθύνσεως του περιστρεφομένου πεδίου γίνεται μέσω λαβής L1!).

- Τοποθετήστε τις ακίδες  της λαβής L1 A και L2 B εκεί που θέλετε να ελέγξετε.

- H 3 θέσεων ένδειξη με αριθμούς πρέπει να δείχνει την τάση εξωτερικής γραμμής.

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα (μεγίστη επιτρεπομένη διάρκεια ενεργοποίησης ED = 30 s)!.

- Στην επαφή των δύο ακίδων  σε δύο δεξιόστροφες φάσεις ενός δικτύου τριφασικού ρεύματος δείχνει το display LCD 4 το σύμβολο „ “ (έννοια δεξιάς στροφής) 9. Εάν δεν υπάρχουν δεξιόστροφες φάσεις εμφανίζεται το σύμβολο „ “ (έννοια αριστερής στροφής) 8.

Ο έλεγχος της κατεύθυνσης περιστρεφομένου πεδίου χρειάζεται επαλήθευση. Στην επαλήθευση βάζοντας τις ακίδες  αντίθετα, γίνεται ξανά η μέτρηση. Κατά την επαλήθευση πρέπει να δείχνει στο Display LCD μια αντίθετη έννοια στροφής. Εάν δείχνει το όργανο και στις δύο περιπτώσεις έννοια δεξιάς στροφής, υπάρχει πρόβλημα στη γείωση.

Υπόδειξη:

7. Έτσι ελέγχετε μία ηλεκτρικά αγώγιμη σύνδεση (έλεγχος διόδου)

- Ο έλεγχος αγωγιμότητας επιτυγχάνεται σε περίπτωση έλλειψης τάσης.

- Η απαιτούμενη τάση ελέγχου παρέχεται από την ενσωματωμένη παροχή τάσης της χειρολαβής L1 A (2 μπαταρίες των 1,5 V).

- O έλεγχος είναι δυνατός από 0 - 200 kΩ.

- Πιστε με τις παλάμες τις χειρολαβές L1 A και L2 B.

- Τοποθετήστε τις ακίδες  των χειρολαβών L1 A και

L2 B εκεί που θέλετε να ελέγξετε.

12/ 2008

DUSPOL® digital LC

- Σε επαφή μιας ηλεκτρικής σύνδεσης με τα ηλεκτρόδια επαφής  ηχεί ένας ήχος και δείχνεται στην ένδειξη LCD 4 το σύμβολο 7.

- Εάν υπάρχει τάση στην επαφή μέτρησης τότε ο ανιχνευτής τάσης μεταλλάσει αυτόματα σε έλεγχο τάσης και αυτό το πράγμα το δείχνει (βλέπε κεφάλαιο 4. και

5.).

8. Αλλαγή μπαταρίας:

Το όργανο δεν πρέπει να τίθεται σε λειτουργία με ανοιχτή τη θήκη της μπαταρίας! Η απαιτούμενη ενέργεια του οργάνου DUSPOL® digital LC επιτυγχάνεται με δύο ενσωματωμένες μπαταρίες τύπου Micro (LR03/ AAA). Η αντικατάσταση της μπαταρίας γίνεται όταν εμφανίζεται στο Display το σύμβολο μπαταρίας „ “ (αδύναμη μπαταρία) . Αυτό γίνεται όταν η τάση της μπαταρίας είναι κάτω των 2,75 V. Οταν πέφτει περίπου στα 2,5 V ανάβει το σύμβολο της μπαταρίας.

Ένδειξη της τάσης της μπαταρίας:

Ενεργοποιούμε το όργανο πατώντας σύντομα το μπουτόν  της λαβής L1 A, μετά από περίπου 10 δευτερόλεπτα εμφανίζεται η τιμή τάσης της μπαταρίας για 1 δευτερόλεπτο. (π.χ.: )

Έτσι αλλάζετε τις μπαταρίες:

Ξεβιδώστε με την βοήθεια ενός κατσαβιδιού την θήκη της μπαταρίας (δίπλα στην έξοδο του καλωδίου). Τραβήξτε την θήκη μπαταρίας πάνω από το καλώδιο. Απομακρύνετε τις άδειες μπαταρίες από την θήκη και τοποθετείστε τις καινούργιες μπαταρίες σωστά στους πόλους, στη θήκη. Σπρώξτε την θήκη μπαταρίας πάνω από το καλώδιο σύνδεσης και βιδώστε την θήκη μπαταρίας. Προσέξτε μην χαλάσετε το δαχτυλίδι γύρω απ΄το καλώδιο και αν υποστεί βλάβη μπορείτε να το αντικαταστήσετε. Οι μπαταρίες δεν ανήκουν στα σκουπίδια του σπιτιού. Σαν καταναλωτές είστε κατά το νόμο υποχρεωμένοι, να επιστρέφετε τις μεταχειρισμένες μπαταρίες. Μπορείτε να παραδώσετε τις παλιές σας μπαταρίες στους τόπους περισυλλογής της περιοχής σας, ή όπου πουλάνε τέτοιου είδους μπαταρίες. Αποφύγετε να χρησιμοποιείτε μπαταρίες με ρυπαίνουσες ουσίες.

9. Τεχνικά χαρακτηριστικά:

- Προδιαγραφές, διπολικό όργανο ελέγχου τάσεως:

IEC 61243-3.

- Κατηγορία υπέρτασης: CAT IV 500 V, CAT III 690 V

- Βαθμός προστασίας: ΙΡ 64, IEC 60529 (DIN 40050).

Το IP 64 σημαίνει: Προστασία από πρόσβαση σε επι-

κίνδυνα μέρη και προστασία από στερεές προσμίξεις, ανθεκτικό σε σκόνη, (6 - πρώτο ψηφίο). Προστασία διαρροής, (4 - δεύτερο ψηφίο). Μπορεί επίσης να χρησιμοποιηθεί και σε περιπτώσεις καθίζησης.

- Προβλεπόμενη τάση: 6 V έως AC 690 V/ DC 750 V.

- Εσωτερική αντίσταση, κύκλωμα μέτρησης: PTC 15 kΩ ≥ 360 kΩ.

- Εσωτ ερική αντίσταση, κύκ λωμ α φορτίουενεργοποιημένα και τα δύο μπουτόν: περίπου 3,7 kΩ ... (150 kΩ).

- Ονομαστικό ρεύμα κατανάλωσης, κύκλωμα μέτρησης: max. < 3,5 mA AC/ DC.

- Ονομαστικό ρεύμα κατανάλωσης, κύκλωμα φορτίουενεργοποιημένα και τα δύο μπουτόν!:

IS 0,2 A (750 V).

- Ένδειξη πολικότητας: LCD σύμβολο +, -

(λαβή ενδείξεων = θετικός πόλος).

- Ένδειξη τάσης κατευθείαν 6 - 750 V, ύψος ένδειξης

5 mm.

- Περιοχή τάσης Ι: έως περίπου 80.0 V (88,8).

- Περιοχή τάσης ΙΙ: από περίπου 80 V (888).

- Mεγίστη απόκλιση:

> 6 - 750 V ± 2 %, Περιοχή τάσης (I-II) σε συχνότητα 20 - 150 Hz υποτονοειδή και DC.

ELV Un - 15 %.

- Προβλεπόμενη περιοχή συχνότητας f: 0 έως 150 Hz

ένδειξη φάσης και κατεύθυνσης περιστρε- φομένου

πεδίου 50/ 60 Hz.

- Ένδειξη φάσεως και κατεύθυνσης περιστρεφομένου

 

πεδίου: ≥ Un 230 V.

- Ρεύμα ελέγχου, έλεγχος διόδου: max. 2 μΑ.

- Περιοχή ελέγχου, αντίσταση διόδου: 0 - 200 kΩ,

- Ένταση ακουστικού σήματος: 55 dB.

- Κινητήρας ταλαντώσεων, έναρξη: ≥ Un 230 V.

- Μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης: ED = 30 s (max 30 δευτερόλεπτα), 240 s παύση.

- Ενεργοποίηση οργάνου (αυτόματα) σε τάση μέτρησης : ≥ 6 V.

- Ενεργοποίηση οργάνου χειροκίνητα: πατώντας το μπουτόν L1 A (τάση μέτρησης ≤ 6 V).

- Διάρκεια της ενεργοποίησης του οργάνου: έως 10 δευτερόλεπτα, εάν δεν υπάρχει τάση μέτρησης.

- Φωτισμός σημείου μέτρησης (σε 30 cm): 10 Lux.

- Κατανάλωση ρεύματος ελέγχου τάσης: < 1 mA.

- Κατανάλωση ρεύματος φωτισμού σημείου μέτρησης:

12 mA.

- Κατανάλωση ρεύματος φωτισμού του Display:

20 mA.

- Κατανάλωση ρεύματος ελέγχου διόδου: 80 mA.

- Ενσωματωμένη διάταξη ελέγχου: ενεργοποίηση πατώντας το μπουτόν L1 A και βραχυκυκλώνοντας τις ακίδες.

- Λειτουργία HOLD, για ενεργοποίηση πιέστε ≥ 1,5 s

- Μπαταρίες: 2 x Micro, LR03/ AAA C3V.

- Βάρος: περίπου 200 g.

- Μήκος καλωδίου σύνδεσης: περίπου 900 mm.

- Θερμοκρασία εργασίας και αποθήκευσης: - 10 °C έως + 55 °C.

- Ατμοσφαιρική υγρασία: 20 % έως 96 %.

- Ρύθμιση χρόνου καθυστέρησης (θερμική προστασία):

Τάση Χρόνος

230 V 30 s

400 V 9 s

750 V 2 s

Προσοχή:

Το όργανο δεν λειτουργεί με άδειες μπαταρίες! Από μια τάση της τάξεως των ≥ 50 V είναι δυνατός ο έλεγχος τάσης δίχως μπαταρία. Απομακρύνατε σε επί μακρόν αποθήκευση τις μπαταρίες από τη συσκευή!

10. Γενική συντήρηση:

Καθαρίστε το εξωτερικό μέρος του οργάνου μ΄ένα καθαρό στεγνό πανί (εκτός από ειδικά πανιά καθαρισμού). Μην χρησιμοποιείτε απορρυπαντικά για να καθαρίσετε το όργανο. Προσέξτε τη θήκη μπαταρίας και τις επαφές της μπαταρίας να είναι πάντα καθαρές. Σε περίπτωση που η μπαταρία ή η θήκη της μπαταρίας δεν είναι καθαρές σκουπίστε τις καλά με ένα καθαρό πανί. Σε περίπτωση που το δαχτυλίδι πάνω στη θήκη μπαταρίας υποστεί κάποια φθορά, ο αναφερόμενος βαθμός προστασίας (στεγανό έναντι σκόνης και νερού) δεν ισχύει. Το δαχτυλίδι θήκης μπαταρίας πρέπει ν΄αντικατασταθεί. Με τον αριθμό ανταλλακτικού 772897 μπορεί να παραγγελθεί. Για να γλυκερίνη ή ξεβιδώσουμε το καπάκι της μπαταρίας ευκολότερα, υγραίνουμε το καινούργιο δακτυλίδι θήκης μπαταρίας με βαζελίνη.

11. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.

12/ 2008

DUSPOL® digital LC

H H

Használati utasítás

DUSPOL® digital LC

Mielött a DUSPOL® digital LC feszültségtesztert használatba venné, kérjük olvassa el a használati utasítást és feltétlenül tartsa be a biztonsági elöírásokat !

Tartalomjegyzék:

1. Biztonsági elöírás

2. A feszültségteszter müködési leírása

2.1 Mérőhely megvilágítás

2.2 Hold-müködés

3. A feszültségteszter müködésének ellenörzése

4. Váltófeszültség ellenörzése

4.1 A fázis ellenörzése váltófeszültségnél

5. Egyenfeszültség ellenörzése

5.1 Az egyenfeszültség polaritásának ellenörzése

6. Háromfázisú hálózat fáziskövetési irányának ellenörzése

7. Az áramkörök szakadásvizsgálata

8. Telepek cseréje, kijelzés a telepek feszültségéröl

9. Müszaki adatok

10. Általános karbantartás

11. Környezetvédelem

1. Biztonsági elöírás

- A müszert használat közben csak a szigetelt mar kolatnál A és B fogja meg és ne érintse az elektrodákat (Mérötüske) !

- Közvetlenül használat elött ellenörizze a feszültségteszter müködését (3 pont)

A feszültségteszter nem használható, ha egy vagy

több kijelzö meghibásodott, vagy nem müködik tökéletesen! (IEC 61243-3)

- A feszültségteszter csak 6 V és 690 V AC (váltóáram), valamint 750 V DC (egyenáram) névleges feszültségtartomány között használató !

- A feszültségteszter az IP 64-es védelmi elöírás szerint nedves környezetben is használható. (A külsö ház felépítése)

- Ellenörzés közben kizárólag az A és B jelü fogóknál érinthetö a készülék !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább feszültség alatt. (a maximálisan megengedett bekapcsolási idö 30 mp.)

- A feszültségteszter csak - 10 °C és + 55 °C, valamint 20 % és 96 % légnedvesség között dolgozik tökéletesen.

- A feszültségteszter szétszedése tilos!

A feszültségtesztert óvjuk az erös szennyezödéstöl

és a ház felületének sérülésétöl.

- A feszültségtesztert száraz helyen tároljuk!

- Használat után, a sérülések elkerülése végett a feszültségteszter érintkezö elektródáit

- (ellenörzö tüske) a vele szállított burkolattal védjük !

Figyelem:

Nagyobb terhelésnél, (pl. Egy mérés 690 V-nál (váltófeszültség), vagy 750 V-nál (egyenfeszültség) 30 mp. tartam) 240 másodperces biztonsági szünetet kell tartani! A készülék nemzetközi elektronikai jelzésekkel van ellátva.Jelzések a készülék kijelzéséhez és kezeléséhez a következök:

Jelzés

Jelentés

Készülék vagy felszerelés a munkához feszültség alatt

Nyomógomb

Váltófeszültség

Egyenfeszültség

Egyen-és váltófeszültség

12/ 2008

DUSPOL® digital LC

Forgásirányérzékelö jobbra (Display)

Forgásirányérzékelö balra, Fázisforgási irányjelzö (Display)

Forgásiránykijelzö; a forgásirány csak 50 vagy 60 Hz és egy földelt hálózatban mutatható ki.

Szakadásvizsgálat

Telepkijelzö, gyenge, kimerült elemnél jelenik meg a display-en

Ez a jelzés mutatja a helyes pólusirányt a telep behelyezésénél

Szimbólum a fáziskijelzéshez (Display)

Feszültségérték digitális jelzése, kb. 80V-ig tizedesértékkel (1/10 V)

Jelzés a kisfeszültség felsö határának túllépésénél (ELV) váltófeszültségnél (Display)

Jelzés a kisfeszültség felsö határának túllépésénél (ELV) egyenfeszültségnél (Display)

Pluspolaritás (Display)

Minuszpolaritás (Display)

2. Müködési leírás:

A DUSPOL® digital LC egy kétpólusú feszültségteszter az IEC 61243-3 digitális kijelzövel. A feszültségteszter bövítésként még egy mérörész- és kijelzövilágítást, továbbá egy fázis- és forgásirány-mutatót tartalmaz és átvezetés-ellenőrző berendezéssel rendelkezik. A szakadásvizsgálatnál a jelzés optikusan és akusztikusan megy végbe. Ezekhez a funkciókhoz szükséges feszültséget a készülékbe épített telep (2 x Micro LR03/ AAA) biztosítja.

50 V-ot elérő feszültség esetén telep nélkül is lehetséges

a feszültségvizsgálat. A fázis a külsö vezetön és a fáziskövetési irány egy háromfázisú hálózatban csak földelt nullájú váltófeszültségnél lehetséges. A készülék egyen- és váltófeszültség ellenörzéséhez készült 6 V-tól AC 690 V ig (váltófeszültség)/ DC 750 V-ig (egyenfeszültség) levö tartományban. A müszerrel az egyenfeszültség pola-ritását is ellenörizhetjük. A feszültségteszter két, L1 A, és L2 B ellenörzörészböl, valamint egy összekötö kábelböl  áll. Az ellenörzörész L1 egy kijelzöablakkal van ellátva LCD-Display 4 és világítódiódákból áll (LED) 3. 6 V-os feszültségtöl a készülék automatikusan bekapcsol. A feszültségmérö csak helyesen elhelyezett és töltött állapotú telepekkel (ellenörzörész L1) müködik. A Display 4 a feszültséget 6 V-tól AC 690 V-os/ DC 750 V-os tényleges feszültségtartományban mutatja ki. A kisfeszültség határának tullépését (ELV, AC 50 V, DC 120 V) a display kiegészítésként mutatja. Mindkét ellenörzörészen nyomógombok találhatók . A két nyomógomb együttes nyomása egy kisebb belsö ellenállást hoz létre (mérsékeli az induktiv és kapacitás feszültséget. Továbbá tartalmaz egy vibrációs motort, ami a feszültségre van kötve. Kb. 200 V-tól lép müködésbe. Emelkedö feszültség növeli a fordulatot és a vibrációt ugy, hogy a kézben tartott ellenörzörész L2 és B rezgéséböl felbecsülhetö a feszültség körülbelüli értéke (pl. 230 V/ 400 V). Az ellenörzés tartama a készülék alacsony belsö ellenállásával (terhelés ellenörzése), a mért feszültség erösségétöl függ. Hogy a készülék ne melegedjen túl, egy termikus védelemmel van ellátva. Ez a védelem vonatkozik a vibrációs motor fordulatára is.

A kijelzés

A kijelzömezö erös LCD 4 világítódiódákból áll (LED) 3

H H

ablakból áll, az egyen-és váltófeszültség lépcsözetesen 12 V-tól; 24 V; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V-ig való kijelzéséhez. A megadott feszültség névleges fe- szültség. Amin a következö kijelzések jelenhetnek meg: a kisfeszültség felsö határának túllépése (ELV) 5, a fázis 6, szimbólum a szakadásvizsgálat 7, a fázisforgási irány 8 és 9, a pontos feszültségérték , az egyenfeszültség polaritása  és  valamint egy jelzés a lemerült elemekröl . A méréstartomány a lépcsözetmentes feszültségméréshez automatikusan beállított. 80 V-ig az érték egy tizedesjellel, ennél nagyobb értékeknél tizedes jel nélkül jelenik meg.

2.1 Mérőhely megvilágítás

A méröpontmegvilágítás a bekapcsolt müszer L1 A méröegységén levö nyomógomb  megnyomásával történik. Ezt követi a fényerösséghez viszonyitva egy automatikus kapcsolás az LCD háttérmegvilágításhoz.

Megjegyzés:

A mérőhely megvilágításhoz a kijelzőnek 0,0 V-ot kell jeleznie máskülönben a feszültségkémlelő a HOLD

(tátolás) funkcióban üzemel.

2.2 Hold-müködés

Ha egy feszültségmérésnél az ellenörzörész L1 A nyomógombját  megnyomja és nyomva tartja akkor az utolsó mérés eredménye villogva jelenik meg. A müszer az egységtöl elvehetö és a mérés leolvasható (DATAHOLD). A nyomógomb elengedésével törlödik az adat.

Megjegyzés:

Amennyiben a terheléses vizsgálat 1,5 s-nál hosszabb ideig történik, akkor bekapcsol a HOLD (tárolás) funkció!

3. Müködésellenörzés

- A feszültségteszter csak 6 V és 690 V AC (váltóáram), valamint 750 V DC (egyenáram) névleges feszültségtartomány között használató !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább feszültség alatt. (a maximálisan megengedett bekapcsolási idö 30 mp.)!

- Használat elött feltétlenül ellenörizze a feszültségteszter müködését!

- Az ellenörzések aktivitása (önellenörzés)

• Zárja rövidre a vizsgáló csúcsokat

• Kapcsolja be a feszültségellenörzöt az

ellenörzörész L1 A nyomógombjával  és tartsa azt benyomva minden jelzést mutatnia kell (az LCD-kijelzö ellenörzése)

• megszólal a berregő, az LCD-kijelző ösz-

szes szegmensének valamint a háttér- és a mérésihely-megvilágításnak működést kell mutatni

- Ellenörizze az összes funkciót ismert feszültségforrásokon!

• Az egyenfeszültség ellenörzéséhez pl. egy auto

akkumulátort

• A váltófeszültség ellenörzéséhez pl egy 230 V-os

konnektort

• Csatlakoztassuk a két ellenőrző elektródát  az

átvezető-ellenőrzés funkciókontrolljához.

• Ha szükséges, cserélje ki az elemeket

Ne használja a készüléket, ha nem müködik minden funkció tökéletesen!

4. Váltófeszültség ellenörzése

- A feszültségteszter csak 6 V és 690 V AC (váltófeszültség) között használható !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább 500 V feszültség alatt. (a maximálisan megengedett bekapcsolási idö 30 mp.)!

A müszert használat közben csak a szigetelt markolatnál fogja meg! A és B az ellenörzörészen L1 és L2.

- Helyezze az ellenörzörészek L1 A és L2 B érintkezötüskéit  az ellenörizendö részre.

- A feszültségteszter 6 V-tól önállóan kapcsol be és kimutatja a LCD-kijelzön 4 a feszültségértéket  (kb

12/ 2008

DUSPOL® digital LC

80 V-ig egy tizedesjeggyel!).

- Váltófeszültségnél 6 V-tól a LCD-kijelzön feszültségérték és megjelenik a plusz és minusz jelzés ( és ).

- A két nyomógomb  együttes nyomásával az ellenörzörészben L2 B, kb. 200 V feszültségtöl müködésbe lép a beépített vibrációs motor. Növekvö feszültséggel emelkedik a motor fordulatszáma.

Feltétlenül ügyeljen arra, hogy a müszert használat közben csak a szigetelt markolatnál fogja meg az ellenörzörészen L1 A, és L2 B, ne takarja le a kijelzöt és ne érintse az érintkezötüskéket! Váltófeszültségnél 5 V-tól a Displayen megjelenik a plusz és minusz jelzés (8 és 9). Ezen felül a háromszámjegyes kijelzö mutatja a mérésértéket (kb 80 V-ig egy tizedesjeggyel!).

Megjegyzés:

A kijelzés az LCD ablakban kedvezötlen fényviszonyok között homályos lehet.

4.1 A fázis ellenörzése váltófeszültségnél

- Feszültségellenörzés csak 6 V és AC 690 V (váltófeszültség) tényleges feszültség között l lehetséges!

- A fázisellenörzés 230 V-tól földelt hálózatban lehetséges!

- A müszert használat közben csak a szigetelt markolatnál fogja meg! A és B az ellenörzöré- szen L1 és L2. (levezetés a fázisellenörzésnél az L1-es mérörészen keresztül!)

- A mérörészen L1 A levö nyomógomb  rövid megnyomásával kapcsolja be a feszültségtesztert (kb. 10 másodpercig bekapcsolva marad). A bekapcsolt készülék kijelzöje „0,0“-t jelez ki!

- Helyezze az ellenörzörész L1 A érintkezötüskéjét  az ellenörizendö helyre.

- A feszültségtesztert ne tartsa 30 másodpercnél tovább 500 V feszültség alatt (a maximálisan megengedett bekapcsolási idö 30 mp.)!

Feltétlenül ügyeljen arra, hogy az egypólusú ellenörzéskor (fázisellenörzés) ne érintse az ellenörzörész L2 B mérötüskéjét! Ha az LCD-kijelzö 4 ablakának felsö részén a „ “ 6 jel látható, a mért részen van a váltófeszültség fázisa.

Megjegyzés:

Az LCD-kijelzö 4 leolvasására hatással lehetnek a kedvezötlen fényviszonyok, a védöburkolat vagy elszigetelt helyek.

5. Egyenfeszültség ellenörzése

- A feszültségteszter csak 6 V és 750 V DC (egyenáram) névleges feszültségtartomány között használató !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább feszültség alatt. (a maximálisan megengedett bekapcsolási idö 30 mp.)!

- A müszert használat közben csak a szigetelt markolatnál fogja meg! A és B az ellenörzö részen L1 és L2.

- Legalább 6 V-os feszültségnél a mérömüszer automatikusan bekapcsol és mutatja a Displayen a feszültségértéket.

- 6 V alatti feszültségellenörzéskor nyomjuk meg az ellenörzörészen L1 A levö nyomógombot  amivel bekapcsoljuk a készüléket.

- Egyenfeszültségnél 6 V-tól a LCD-kijelzön feszültségérték és megjelenik a plusz és minusz jelzés ( és ).

H H

5.1 Egyenfeszültség polaritásának ellenörzése

- A feszültségteszter csak 6 V és 750 V DC (egyenáram) névleges feszültségtartomány között használató !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább feszültség alatt. (a maximálisan megengedett bekapcsolási idö 30 mp.)!

- A müszert használat közben csak a szigetelt markolatnál fogja meg! A és B az ellenörzörészen L1 és L2.

- Helyezze az ellenörzörészek A és B érintkezötüskéit  az ellenörizendö részre.

- Legalább 6 V-os feszültségnél a mérömüszer automatikusan bekapcsol és mutatja a Displayen a feszültségértéket.

- 6 V alatti feszültségellenörzéskor nyomjuk meg az ellenörzörészen L2 B levö nyomógombot  amivel bekapcsoljuk a készüléket.

- Egy +  illetve egy –  jelzés mutatja a mért egyenfeszültség polaritását. A mérörész A fekszik a kimutatott póluson.

6. Háromfázisú hálózat fáziskövetési irányának ellenörzése

- Feszültségellenörzés csak 6 V és AC 690 V (váltófeszültség) tényleges feszültség között lehetséges!

- A fáziskövetési irány ellenörzése földelt nullájú 230 V-os váltófeszültségnél (fázis fázis ellen) lehetséges.

- A müszert használat közben csak a szigetelt markolatnál fogja meg! A és B az ellenörzöré- szen L1 és L2 (levezetés a fázisellenörzésnél az L1 es mérörészen keresztül !)

- Helyezze az ellenörzörészek L1 A és L2 B érintkezötüskéit  az ellenörizendö részre.

- Legalább 6 V-os feszültségnél a mérömüszer automatikusan bekapcsol és mutatja a Displayen a feszültségértéket.

- A háromsz´mjegyes kijelzésnek mutatnia kell a külsövezetö feszültségét.

- A feszültségtesztert ne tartsa 30 másodpercnél tovább feszültség alatt. (a maximálisan megengedett bekapcsolási idö 30 mp.)!

- Ha a két ellenörzö elktródát  két jobb forgásirányú fázishoz érintjük egy háromfázisú hálózatban, akkor az LCD-kijelzö 4 ablkán a “ “ 9 (jobbraforgásérzékelö) látható. Ha a két fázisban a jobbirányú forgás nem adott, akkor a “ “ 8 (balraforgásérzékelö) mutatkozik.

A fázisforgás ellenörzésénél minden esetben egy ellentesztet kell végezni! Az ellentesztben a mé- rést megcserélt ellenörzöelektródákkal  mégegyszer el kell végezni. Az ellentesztben az LCD-kijelzön ellentétes forgásiránynak kell megjelennie. Ha a müszer mindkét esetben a jobbraforgás-irányt “ “ mutatja, akkor egy gyenge földelés van jelen.

Megjegyzés:

Az LCD-kijelzö 4 leolvasására hatással lehetnek a kedvezötlen fényviszonyok, a védöburkolat vagy elszigetelt helyek.

7. Az áramkörök szakadásvizsgálata

- A szakadásvizsgálatot tilos bekapcsolt berendezésen, vagy áram alatt levö készülékben végezni. Ha szükséges, a kondenzátorokat ki kell sütni!

- A m éré shez szükséges f eszültséget a z ellenörzörészbe L1 A helyezett két 1,5 V-os telep biztosítja.

- A tesztelés 0 - 200 kΩ között lehetséges.

- Fogja kézbe a két mérörészt L1 A és L2 B.

- Helyezze az ellenörzörészek L1 A és L2 B érintkezötüskéit  az ellenörizendö részre.

12/ 2008

DUSPOL® digital LC

- Egy elektromosan vezető kötésnek az  kontakt- elektródákkal való megérintése esetén jelzőhang

szólal meg és az 4 LCD-kijelzőn a 7 szimbólum jelenik meg.

- Amennyiben a mérési helyen feszültség van jelen, a feszültségvizsgáló automatikusan feszültségvizsgálatra kapcsol át és kijelzi ezt (lásd 4. és 5. fejezet).

8. Telepek cseréje:

A készüléket nyitott teleptartó doboznál ne tegye feszültség alá! DUSPOL® digital LC energiaellátásához két, a készülékbe beépített telep, Typ Micro (LR03/ AAA) szükséges. Az elemcserét akkor kell végrehajtani, ha a Displayen megjelenik a “ “ jelzés (Lemerült elem) . Ez akkor következik be, ha az elemek feszültsége kisebb mint 2,75 V. Ha az elemek feszültsége 2,5 V alá esik, a telepkijelzö villogni kezd.

A telep feszültségének kijelzése:

A feszültségteszter ellenörzörészén L1 A levö nyomógombot  röviden nyomja meg. Kb 10 másodperc múlva a telep feszültségének értéke 1 másodpercre megjelenik. (pl.: )

A telepek cseréje:

Egy csavarhúzó segítségével nyissa ki a telepdobozt (a kábelkivezetés mellett) egy ¼- fordulattal a nyíl irányában (az óra járásával ellenkezöen). A bemetszés függöleges irányú és a telepdobozt a telepekkel ki lehet húzni. Vegye ki a lemerült elemeket a telepdobozból. Fektesse az új elemeket a pólusiránynak megfelelöen (lásd a feliratot) az elemdobozba. Tolja a telepdobozt a telepekkel megint a helyére és zárja azt be egy ¼- fordulattal (az óra járásának megfelelö irányába) A bemetszés vizszintes irányú és a jelzö- pont szemben van !) Ügyeljen arra, hogy az O-gyürü ne sérüljön meg. Ellenkezö esetben azt ki kell cserélni !

Használt telepek:

Ne dobja a telepeket a háztartási szemét közé. Ön, mint fogyasztó jogosult biztonságosan megszabadulni a használt telepektöl. A kimerült telepeket az ön környezetében levö begyüjtö pontokon leadhatja, vagy a hasonló telepeket árusító kiskereskedelmi egységek bármelyikére elviheti. Kerülje a veszélyes anyagokat tartalmazó telepek használatát!

9. Müszaki adatok:

- Elöírás, kétpólusú feszültségteszter: IEC 61243-3

- Túlfeszültség-kategória: CAT IV 500 V, CAT III 690 V

- Védelem: IP 64, IEC 60529 (DIN 40050), nedves környezetben is használható!

IP 64 jelentése: védelem a veszélyes részek érintése

ellen idegen szilárd testek behatolása esetére, portö-

mített (6 - első számjegy). Freccsenő víz ellen védett

(4 - második számjegy). Csapadékvíz esetén is alkalmazható

- Névleges feszültségtartomány: 6 V-tól AC 690 V-ig (váltófeszültség)/ DC 750 V-ig (egyenfeszültség)

- Belsö ellenállás, mérökörön: PTC 15 kΩ ≥ 360 kΩ

- Belsö ellenállás, terhelési körön - mindkét nyomó-

gomb nyomva! :ca. 3,7 kΩ...(150 kΩ)

- Áramfelvétel, mérökörön:

max. < 3,5 mA AC/ DC

- Áramfelvétel, terhelési körön – mindkét nyomógomb nyomva!: Is 0,2 A (750 V)

- Polaritáskijelzés: LCD Symbol +; – (Kijelzömarkolat = Pluspolaritás)

- Feszültsékijelzés lépcsözet nélküli: 6 - 750 V, kijelzö magassága 5 mm

- Feszültségtartomány I: kb. 80.0 V-ig (88,8)

- Feszültségtartomány II: kb. 80 V-tól (888)

- max. kijelzéseltérés:

> 6 - 750 V ± 2 % Feszültségtartomány (I-II)

20 - 150 Hz frekvenciánál Sinus és DC ELV Un - 15 %

Tényleges frekvenciatartomány f: 0 - 150 Hz

Fázis- és forgásiránykijelzés: 50/ 60 Hz

H H

- Fázis- és forgásiránykijelzés : ≥ Un 230 V

- Vibrációsmotor, Indulás: ≥ Un 230 V

- Ellenörzöfesz. szakadásvizsgálatnál: max. 2 μA

- Mérötartomány, szakadásellenállás: 0 - 200 kΩ,

- Zajszint akusztikus jelzésnél: 55 dB

- max. engedélyezett bekapcsolási idö: ED = 30 mp (max. 30 másodperc), 240 mp szünet

- Készülék bekapcsolása (automatikus):

≥ 6 V mért feszültségtöl

- Készülék bekapcsolása (kézi) a mérönyél L1 A nyomógombjával  (≤ 6 V mért feszültség)

- A készülék bekapcsolási ideje: 10 másodperc, ha nem érzékel mért feszültséget

- Méröhelymegvilágítás (30 cm-en belül): 10 Lux

- Fogyasztás feszültségellenörzésnél: < 1 mA

- Fogyasztás méröhelymegvilágításnál: 12 mA

Fogyasztás kijelzöablak megvilágításnál: 20 mA

- Fogyasztás szakadásvizsgálatnál: 80 mA

- Beépített ellenörzés: Indítás a mérönyél L1 A nyomógombjával , vagy a két méröelektróda kisidejü rövidre zárásával.

- HOLD-funkcó aktiválása: ≥ 1,5 s-os nyomógomb mű- ködtetés

- Telepek: 2 x Micro, LR03/ AAA (3V)

- Súly : kb. 200 g

- Összekötö vezeték hossza: ca. 900 mm

- Használati és tárolási hömérséklet: - 10 °C bis + 55 °C (Klimakategoria N)

Relativ légnedvesség: 20 % bis 96 % (Klimakategoria N)

- Visszakapcsolási idö (thermikus védelem):

Feszültség Idö

230 V 30 mp

400 V 9 mp

750 V 2 mp

Figyelem!

A feszültségteszter nem müködik üres telepekkel! 50 V-ot elérő feszültség esetén telep nélkül is lehetséges a feszültségvizsgálat. Hosszabb ideig tartó tárolás esetén

távolítsa el az elemeket a készülékből!

10. Általános karbantartás

A készülék házának tisztántartásához használjon egy tiszta, száraz kendöt (kivéve speciális tisztítókendö). Ne használjon oldó-és/ vagy súrolószert a feszültségteszter tiszátásához. Felt´tlenül ügyeljen arra, hogy a teleptartó doboz és annak részei ne legyenek elektrolittel szennyezve. Ha a telepdobozban vagy a telepek környezetében szennyezödés, vagy fehér lerakódás észlelhetö, azt egy száraz ruhával el kell távolítani. Az O-gyürü a telepdoboznál nem szolgáltatja az elöírt védelmet (por- és nedvességvédelem), ha tökéletlen a zárása, vagy sérült. Ebben az esetben az O-gyürüt ki kell cserélni. Az O-gyürü beszerezhetö a BENNING alkatrész szám: 772897 alatt. Az új O gyürüt kenje be glyzerinnal, vagy talkummal az elemtartó könnyü nyitása és zárása érdekében.

11. Környezetvédelem

Kérjük, hogy a készüléket élettartama végén juttassa el a rendelkezésre álló visszavételi-

illetve begyűjtőhelyre.

12/ 2008

DUSPOL® digital LC

I I

Istruzioni per l’uso di

DUSPOL® digital LC

Prima di utilizzare l’ indi cato re di te nsio ne DUSPOL® digital LC, leggere attentamente le istruzioni per l’uso e prestare molta attenzione alle istru-

zioni di sicurezza!

Indice:

1. Istruzioni di sicurezza

2. Descrizione del funzionamento dell’indicatore di tensione

2.1 Illuminazione punti di misura

2.2 Funzione Hold

3. Controllo del funzionamento dell’indicatore di tensione

4. Come controllare le tensioni alternate

4.1 Come controllare la fase della tensione alternata

5. Come controllare le tensioni continue

5.1 Come controllare la polarità durante la tensione continua

6. Come controllare la direzione del campo rotante di una rete a corrente trifase

7. Come controllare un collegamento elettrico (con-

trollo del passaggio)

8. Sostituzione delle pile, visualizzazione della ten-

sione delle pile

9. Specifiche tecniche

10. Manutenzione generale

11. Informazioni ambientali

1. Istruzioni di sicurezza

- Durante il controllo afferrare l’apparecchio esclusivamente per le maniglie/ impugnature isolate A e B e non toccare gli elettrodi di contatto (punte di controllo) !

- Prima dell’uso: controllare il corretto funzionamento dell’indicatore di tensione! (vedi paragrafo 3). Non utilizzare l’indicatore di tensione, se uno o più indicatori non funzionano o se non è pronto all’uso (IEC 61243-3)!

- Utilizzare l’indicatore di tensione esclusivamente in un campo di tensione con valori nominali compresi fra 6 V e AC 690 V/ DC 750 V!

- Non utilizzare l’apparecchio con l’alloggiamento delle pile aperto.

- L’indicatore di tensione corrisponde al tipo di protezione IP 64 e quindi può essere utilizzato anche in condizioni atmosferiche umide (tipo di costruzione per esterni).

- Durante il controllo afferrare l’indicatore di tensione per le maniglie/impugnature A e B, sfruttando tutta la superficie.

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!

- L’indicatore di tensione funziona correttamente solo ad una temperatura compresa fra - 10 °C e + 55 °C e con una percentuale di umidità atmosferica compresa fra 20 % e 96 %.

- Non smontare l’indicatore di tensione!

- Proteggere la superficie della scatola dell’indicatore di tensione da impurità e danneggiamento.

- Custodire l’indicatore di tensione in ambienti secchi.

- Dopo l’uso dell’indicatore di tensione coprire gli elettrodi di contatto (punte di controllo) con le protezioni fornite, onde evitare possibili ferimenti!

Attenzione:

dopo l’uso a pieno carico (ovvero dopo una misurazione di AC 690 V/ DC 750 V per 30 secondi) effettuare una pausa di 240 secondi! I simboli elettrici internazionali ed i simboli di visualizzazione e uso raffigurati sull’apparecchio hanno i seguenti significati:

12/ 2008

DUSPOL® digital LC

Simbolo Significato

Apparecchio o equipaggiamento per l’uso sotto tensione

Pulsante

Corrente alternata

Corrente continua

Corrente continua e alternata

Senso destro di rotazione, direzione del campo rotante (sul display)

Senso sinistro di rotazione, direzione del campo rotante (sul display)

Indicazione della direzione del campo rotante; la direzione del campo rotante può essere visualizzata solo a 50 o 60 Hz ed in una rete con messa a terra

Controllo del passaggio

Simbolo per le pile, questo simbolo viene visualizzato sul display quando le pile si stanno scaricando

Questo simbolo mostra come posizionare correttamente le pile per farle coincidere con i poli

Simbolo per l’indicazione di fase (sul display)

Visualizzazi one d igitale d el valore di tensione, fino a ca. 80 V con cifra decimale (1/ 10 V)

Simbolo indicante il superamento del valore limite superiore per basse tensioni (ELV) con tensione alternata (sul display)

Simbolo indicante il superamento del valore limite superiore per basse tensioni (ELV) con tensione continua (sul display)

Polarità positiva (sul display)

Polarità negativa (sul display)

2. Descrizione del funzionamento

DUSPOL® digital LC è un indicatore di tensione a due poli conforme alla IEC 61243-3, dotato di indicazione digitale. L‘indicatore di tensione è dotato di illuminazione supplementare dei punti di misurazione e del display, come di un indicatore di fase e di direzione del campo rotante integrato e un dispositivo di misura di passaggio. La segnalazione durante il controllo di passaggio è sia ottica che acustica. Per tutte queste funzioni, l’indicatore di tensione necessita di pile integrate (2x Micro LR03/

AAA). A partire da una tensione di ≥ 50 V è possibile

effettuare un controllo della tensione senza batterie. Il rilevamento della fase di conduttori esterni e la direzione del campo rotante di una rete a corrente trifase è possibile solo con la messa a terra del punto neutro. L’apparecchio è concepito per controlli di tensione continua e alternata in un campo di tensione con valori compresi fra 6 V e AC 690 V/ DC 750 V. Con questo apparecchio è possibile eseguire controlli di polarità con tensione continua. L’indicatore di tensione è formato dai rilevatori di controllo L1 A e L2 B e da un cavo di collegamento . Il campo di indicazione del rilevatore di controllo L1 A è un display a cristalli liquidi (LCD) 4 e formato da diodi luminosi a forte contrasto (LED) 3. L’apparecchio si attiva automaticamente a partire da una tensione di 6 V. Il funzionamento dell’indicatore di tensione è garantito solo quando

I I

le pile sono cariche ed inserite (nel rilevatore di tensione L1 A). Vengono visualizzate sul display 4 le tensione comprese nel campo con valori nominali da 6 V a AC 690 V/ DC 750 V. Sul display viene visualizzato anche il superamento del valore limite per basse tensioni (ELV, AC 50 V, DC 120 V). Entrambi i rilevatori di controllo sono dotati di pulsanti . Azionando entrambi i tasti viene generata una bassa resistenza interna (annullamento delle tensioni induttive e capacitive). Inoltre, viene messo sotto tensione un motore a vibrazione (motore oscillante). Quando viene raggiunta una tensione di ca. 200 V, il motore inizia a girare. Con l’aumento di tensione aumenta anche il numero di giri e la vibrazione; in questo modo, tramite l’impugnatura del rilevatore di controllo L2 B, è anche possibile effettuare una prima valutazione del valore massimo di tensione (p. es. 230/ 400 V). La durata del controllo con bassa resistenza interna dell’apparecchio (controllo di carico) dipende dalla grandezza del valore della tensione da misurare. Per evitare il riscaldamento eccessivo dell’apparecchio è prevista una protezione termica (regolazione di richiamo). Questa regolazione di richiamo funziona anche per il numero di giri del motore a vibrazione.

Il campo di indicazione

Il campo di indicazione  consiste in un display a cristalli liquidi LCD 4 e formato da diodi luminosi a forte contrasto (LED) 3 che indicano la tensione continua e alternata in livelli di 12 V; 24 V; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V. Le tensioni specificate sono le tensioni nominali. Su questo display a cristalli liquidi LCD vengono visualizzati il superamento del valore limite superiore per basse tensioni (ELV) 5, la fase 6, simbolo per passaggio 7, la direzione del campo rotante 8 e 9, il valore di tensione preciso , la polarità con corrente continua  e  ed il simbolo indicante le pile scariche . Il campo di misurazione continua della tensione viene impostato automaticamente. I valori fino a 80 V vengono visualizzati con una cifra decimale, quelli superiori vengono visualizzati senza cifra decimale.

2.1 Illuminazione punti di misura

L’illuminazione del punto di misurazione viene attivata premendo il pulsante  nel tasto di controllo L1 A una volta acceso l’apparecchio. A seconda della luminosità si verifica un collegamento automatico della retroilluminazione del display a cristalli liquidi.

Avvertenza:

Per l’illuminazione dei punti di misura l‘indicazione deve essere 0,0 V, altrimenti il tester della tensione riconosce la funzione hold.

2.2 Funzione Hold

Se durante il controllo della tensione viene tenuto premuto il pulsante  nel tasto di controllo L1 A, viene visualizzato l’ultimo valore misurato lampeggiante. L’apparecchio di controllo della tensione può essere separato e letto dalla componente dell’impianto (DATA-HOLD). La cancellazione avviene lasciando il pulsante. Avvertenza: Nel controllo del carico, per più di 1,5 secondi, viene attivata la funzione hold!

3. Controllo del funzionamento

- Utilizzare l’indicatore di tensione esclusivamente in un campo di tensione con valori nominali compresi fra 6 V e AC 690 V/ DC 750 V!

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!

- Prima dell’uso controllare che l’indicatore di tensione funzioni correttamente!

- Attivazione del dispositivo di controllo (autotest),

• stabilire un ponte fra le punte di controllo

• attivare l’indicatore di tensione premendo il pul-

sante  del rilevatore di controllo L1 A e mantenerlo premuto

12/ 2008

DUSPOL® digital LC

• si sente il cicalino, tutti i segmenti dell’indicatore

LCD come pure illuminazione di fondo e del punto di misura devono indicare funzione in atto

- Provare tutte le funzioni su sorgenti di tensione conosciute.

• Per il controllo di tensione continua utilizzare p.

es. la batteria di un’automobile.

• Per il controllo di tensione alternata utilizzare p.

es. una presa da 230 V.

• Collegare i due elettrodi di prova  per il con-

trollo funzionale della prova di passaggio.

• Se necessario, sostituire le pile

Se le funzioni non sono tutte perfette, non utilizzare l’indicatore di tensione!

4. Come controllare le tensioni alternate

- Utilizzare l’indicatore di tensione solo per campi di tensione con valori nominali compresi fra 6 V e AC 690 V!

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!

- Afferrare, sfruttando tutta la superficie, le maniglie/ impugnature isolate A e B dei rilevatori di controllo L1 e L2.

- Collegare gli elettrodi di contatto  dei rilevatori di controllo A e B alla parte dell’impianto da controllare.

- In presenza di tensione di misura (6 V), l’indicatore di tensione si attiva automaticamente e sul display viene visualizzato il valore di tensione  (fino a ca. 80 V con cifra decimale!).

- Con tensione alternata a partire da 6 V, sul display viene visualizzato il valore di tensione e il simbolo più o meno  e . Inoltre tutti i LED si illuminano fino al valore indicante il livello della tensione presente.

- Azionando entrambi i pulsanti  sul rilevatore di controllo L2 B, a partire da una tensione effettiva di ca. 200 V, inizia a girare il motore a vibrazione. Con l’aumento di tensione aumenta anche il numero di giri.

Assicurarsi di afferrare l’indicatore di tensione esclusivamente per le impugnature isolate dei rilevatori di controllo L1 A e L2 B, di non sporcare l’indicatore e di non toccare gli elettrodi di contatto!

Avvertenza:

la visualizzazione sul display LCD può essere disturbata da condizioni di luce sfavorevoli.

4.1 Come controllare la fase della tensione alternata

- Utilizzare l’indicatore di tensione solo per campi di tensione con valori nominali compresi fra 6 V e AC 690 V!

- Il controllo di fase è possibile in una rete con messa a terra a partire da 230 V!

- Afferrare, sfruttando tutta la superficie, entrambe le maniglie/impugnature A e B dei rilevatori di controllo L1 e L2 (corrente dispersa per controllo di fase tramite la maniglia L1!).

- Azionare l’apparecchio di controllo della tensione premendo brevemente il pulsante  nel tasto di controllo L1 A (rimane acceso per ca. 10 secondi). Quando l’apparecchio è accesso sul display viene visualizzato “0,0”!

- Collegare l’elettrodo di contatto  del rilevatore L1 A alla parte dell’impianto da controllare.

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!

Assolutamente assicurarsi di non toccare l’elettrodo di contatto del rilevatore di controllo L2 B durante il controllo unipolare (controllo di fase)! Se sul display dell’indicatore LCD 4 appare il simbolo " " 6, significa che in questa parte dell’impianto è presente la fase di una tensione alternata.

Avvertenza:

I I

la visualizzazione sul display LCD 4 può essere disturbata da condizioni di luce sfavorevoli, da indumenti di protezione e da eventuali misure locali per l’isolamento.

5. Come controllare le tensioni continue

- Utilizzare l’indicatore di tensione esclusivamente in un campo di tensione con valori nominali compresi fra 6 V e DC 750 V!

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!

- Afferrare, sfruttando tutta la superficie, le maniglie/ impugnature isolate A e B dei rilevatori di controllo L1 e L2.

- Collegare gli elettrodi di contatto  dei rilevatori di controllo A e B alla parte dell’impianto da controllare.

- L‘apparecchio si attiva automaticamente a partire da una tensione effettiva di minimo 6 V e sul display viene visualizzato il valore di tensione.

- Per controlli di tensione inferiore a 6 V, attivare l’indicatore di tensione azionando per breve tempo il pulsante  del rilevatore di controllo L1 A.

- Con tensione continua a partire da 6 V, sul display viene visualizzato il valore di tensione e il simbolo più o meno  e . Inoltre tutti i LED si illuminano fino al valore indicante il livello della tensione presente.

5.1 Come controllare la polarità durante la tensione continua

- Utilizzare l’indicatore di tensione esclusivamente in un campo di tensione con valori nominali compresi fra 6 V e DC 750 V!

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!

- Afferrare, sfruttando tutta la superficie, le maniglie/ impugnature isolate A e B dei rilevatori di controllo L1 e L2.

- Collegare gli elettrodi di contatto  dei rilevatori di controllo A e B alla parte dell’impianto da controllare.

- L‘apparecchio si attiva automaticamente a partire da una tensione effettiva di minimo 6 V e sul display viene visualizzato il valore di tensione.

- Per controlli di tensione inferiore a 6 V, attivare l’indicatore di tensione azionando per breve tempo il pulsante  del rilevatore di controllo L2 B.

- La polarità della tensione continua presente viene visualizzata tramite il simbolo +  o il simbolo – . In questo caso, il polo visualizzato corrisponde a quello presente sull’impugnatura di indicazione A.

6. Come controllare la direzione del campo rotante di una rete a corrente trifase

- Utilizzare l’indicatore di tensione solo per campi di tensione con valori nominali compresi fra 6 V e AC 690 V!

- Il controllo della direzione del campo rotante è possibile per tensioni alternate a partire da 230 V (fase contro fase) in una rete a corrente trifase con messa a terra.

- Afferrare, sfruttando tutta la superficie, entrambe le

12/ 2008

DUSPOL® digital LC

maniglie/ impugnature A e B dei rilevatori di controllo L1 e L2 (corrente dispersa per il controllo della direzione del campo rotante tramite l’impugnatura L1!).

- Collegare gli elettrodi di contatto  dei rilevatori di controllo L1 A e L2 B alla parte dell’impianto da controllare.

- L‘apparecchio si attiva automaticamente a partire da una tensione effettiva di minimo 6 V e sul display viene visualizzato il valore di tensione.

- L’indicazione numerica a 3 cifre deve indicare la tensione del conduttore esterno.

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!

Durante la messa in contatto di entrambi gli elettrodi di controllo  a due fasi collegate in sequenza di rotazione destra di una rete a corrente trifase, il display LCD

4 visualizza il simbolo „ “ (senso destro di rotazione)

9. Se la sequenza di rotazione destra non è presente

in due fasi, viene visualizzato il simbolo „ “ (senso sinistro di rotazione) 8.

Il controllo della direzione di rotazione richiede sempre un controllo di conferma! Durante il controllo di conferma eseguire ancora una volta la misurazione con gli elettrodi di controllo  invertiti. Durante il controllo di conferma, sul display LCD deve venire visualizzato il senso di rotazione opposto. Se in entrambi i casi l’apparecchio indica il senso destro di rotazione, significa che la messa a terra è troppo debole.

Avvertenza:

la visualizzazione sul display LCD 4 può essere disturbata da condizioni di luce sfavorevoli, da indumenti di protezione e da eventuali misure locali per l’isolamento.

7. Come controllare un collegamento elettrico (con-

trollo del passaggio)

- Eseguire il controllo del passaggio su parti collegate dell’impianto prive di tensione; eventualmente sono presenti dei condensatori da scaricare.

- L’alimentazione di tensione (2 pile x 1,5 V) integrata nel rilevatore di controllo L1 A fornisce la tensione di controllo necessaria.

- Il controllo è possibile in un campo di valori compresi

fra 0 e 200 kΩ.

- Afferrare, sfruttando tutta la superficie, le maniglie/ impugnature L1 A e L2 B.

- Collegare i rilevatori di controllo L1 A e L2 B con gli elettrodi di contatto  alla parte dell’impianto da controllare.

- In caso di contatto di un collegamento elettrico con gli elettrodi di contatto  risuona un segnale acustico e nell’indicatore LCD 4 viene indicato il simbolo 7.

- In presenza di tensione nel punto di misura, il controllore di tensione passa automaticamente al controllo della tensione indicandola (ved. capitolo 4 e 5)

8. Sostituzione delle pile

Non sottoporre a tensione l’apparecchio, quando l’alloggiamento delle pile è aperto! L’alimentazione di energia di DUSPOL® digital LC avviene tramite due pile del tipo Micro (LR03/ AAA) inserite nell’apparecchio. Quando sul display viene visualizzato il simbolo per le pile „ “ pile scariche) , è necessario sostituire le pile. Ciò avviene, quando la tensione delle pile è inferiore a 2,75 V. Se il valore della tensione delle pile è minore di ca. 2,5 V, il simbolo di batteria incomincia a lampeggiare.

Indicazione della tensione delle pile

Attivare l’indicatore di tensione azionando per breve tempo il pulsante  del rilevatore di tensione L1 A, dopo ca. 10 secondi viene visualizzato per 1 secondo il valore della tensione delle pile. (p. es.: )

Come sostituire le pile

Con l’ausilio di un cacciavite svitare l’alloggiamento delle

I I

pile (al fianco dell’uscita del cavo), effettuando un ¼ di giro in direzione della freccia (in senso antiorario). L’intaglio della vite è ora verticale e l’alloggiamento delle pile e le pile stesse possono essere estratti. Rimuovere le pile scariche dall’alloggiamento. Inserire delle pile nuove nell’alloggiamento, prestando attenzione ai poli (vedi dicitura). Inserire nuovamente l’alloggiamento con le pile nuove nella sua sede ed avvitarlo con un ¼ di giro della vite in senso orario (l’intaglio della vite è orizzontale e i punti di marcatura sono uno di fronte all’altro!) Assicurarsi che l’o-ring non sia danneggiato, eventualmente sostituirlo.

Smaltimento delle pile

Non gettate le pile fra i rifiuti domestici. La legge prevede che i consumatori riciclino le pile usate. Portare le pile usate nei centri pubblici di raccolta della città oppure presso le rivendite di pile dello stesso tipo. Evitare l’uso di pile contenenti sostanze inquinanti!

9. Specifiche tecniche

- Norma, indicatore di tensione a due poli: IEC 61243-3

- Categorie sovratensione: CAT IV 500 V, CAT III 690 V

- Tipo di protezione: IP 64, IEC 60529 (DIN 40050), utilizzabile anche durante precipitazioni atmosferiche!

IP 64 significa: protezione contro l’accesso a parti

pericolose e protezione contro corpi estranei solidi, a tenuta di polvere, (6 - prima cifra). Protezione contro gli spruzzi d’acqua, (4 - seconda cifra). Utilizzabile anche in caso di precipitazioni.

- Campo di tensione nominale: da 6 V a AC 690 V/ DC 750 V

- Resistenza interna, circuito di misura: PTC 15 kΩ ≥ 360 kΩ

- Resistenza interna, circuito di carico entrambi i pulsanti azionati!: ca.3,7 kΩ...(150 kΩ)

- Potenza assorbita, circuito di misura:

max. < 3,5 mA AC/ DC

- Potenza assorbita, circuito di carico entrambi i pulsanti azionati!: Is 0,2 A (750 V)

- Indicatore di polarità: simbolo LCD +; - (impugnatura dell’indicatore = polarità positiva)

- Indicazione continua di tensione 6 - 750 V, valore massimo di indicazione 5 mm

- Campo di tensione I: fino a ca. 80.0 V (88,8)

- Campo di tensione II a partire da ca. 80 V (888)

- Errore di indicazione max.:

> 6 - 750 V ± 2 % Campo di tensione (I-II)

con frequenza di 20 - 150 Hz seno / DC ELV Un - 15 %

- Campo di frequenza nominale: da 0 a 150 Hz

- indicazione di fase e di direzione del campo rotante di 50/ 60 Hz

- Indicazione di fase e di direzione del campo rotante:

≥ Un 230 V

- Motore a vibrazione, avviamento: ≥ Un 230 V

- Corrente di controllo, controllo del passaggio:

max. 2 μA

- Campo di controllo, resistenza di passaggio:

0 - 200 kΩ

- Livello del segnale acustico: 55 dB

- Massimo rapporto di inserzione: RI = 30 s (max. 30 secondi) , 240 s di pausa

- Attivazione dell’apparecchio (automatica) in caso di tensione di misura: ≥ 6 V

- Attivazione manuale dell’apparecchio: tramite pulsante L1 A (tensione di misura ≤ 6 V)

- Durata dell’attivazione dell’apparecchio: fino a 10 secondi, quando non è presente alcuna tensione di misura

- Illuminazione dei punti di misurazione (in 30 cm): 10 Lux

- Consumo di corrente, controllo di tensione: < 1 mA

- Consumo di corrente, illuminazione dei punti di misu-

12/ 2008

DUSPOL® digital LC

razione: 12 mA

- Consumo di corrente, illuminazione del display: 20 mA

- Consumo di corrente, controllo di passaggio: 80 mA

- Dispositivo di controllo integrato: attivazione tramite il pulsante L1 A e messa in cortocircuito degli elettrodi di contatto

- Funzione HOLD, per attivazione premere il tasto ≥ 1,5 s

- Pile: 2 x Micro, LR03/ AAA (3 V)

- Peso: ca. 200 g

- Lunghezza della linea di collegamento: ca. 900 mm

- Campo di impiego e di temperatura di magazzinaggio: da - 10 °C a + 55 °C (categoria climatica N)

- Umidità atmosferica relativa: da 20 % a 96 % (categoria climatica N)

- Tempi di regolazione di richiamo (protezione termica):

Tensione Tempo

230 V 30 s

400 V 9 s

750 V 2 s

Attenzione!

L’indicatore di tensione non funziona, quando le pile sono

scariche! A partire da una tensione di ≥ 50 V è possibile

effettuare un controllo della tensione senza batterie. In caso di stoccaggio prolungato nel tempo, togliere le batterie dall’apparecchio!

10. Manutenzione generale

Pulire la scatola esternamente con un panno pulito e asciutto (fanno eccezione panni per pulire speciali). Per la pulizia dell’indicatore di tensione non utilizzare prodotti solventi e/ o abrasivi. Assicurarsi assolutamente che, a causa di fuoriuscita, l’elettrolita delle pile non sporchi l’alloggiamento ed i contatti delle pile. In caso che l’area o la scatola delle pile sia contaminata da elettrolita oppure presenti una sedimentazione bianca, pulirla tramite un panno asciutto. In caso di usura oppure danneggiamento dell’o-ring dell’alloggimento delle pile non è più garantito il tipo di protezione specificato (protezione da polvere e da acqua). In questo caso sostituire l’o-ring. Per la fornitura dell’o-ring utilizzare il numero di pezzo 772897 BENNING. Inumidire il nuovo o-ring con glicerina o talco, per consentire la chiusura e l’apertura senza problemi dello scomparto batterie.

11. Informazioni ambientali

Onde tutelar e l’ambi ente, no n buttat e l’apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per questi rifiuti previsti dalla normativa vigente.

 

Naudojimosi instrukcija

DUSPOL® digital LC

Prieš pradėdami naudotis įtampos indikatoriumi

DUSPOL® digital LC, atidžiai perskaitykite šią naudo-

jimosi instrukciją. Visuomet laikykitės saugos reikalavimų!

Turinys:

1. Saugos reikalavimai

2. Įtampos indikatoriaus veikimo aprašymas

2.1 Matavimo taško apšvietimas

2.2 Duomenų užlaikymo funkcija.

3. Įtampos indikatoriaus veikimo kontrolė

4. Kaip nustatyti kintamosios srovės įtampą

4.1. Kaip patikrinti fazę, esant kintamosios srovės įtampai

5. Kaip nustatyti nuolatinės srovės įtampą

5.1 Kaip nustatyti poliškumą, esant nuolatinės srovės įtampai

6. Kaip nustatyti fazių seką, esant trifaziam elektros

tinklui

7. Kaip patikrinti elektros laidininkų sujungimą (grandinės vientisumą)

8. Baterijų keitimas, baterijų įtampos indikacija

9. Techniniai duomenys

10. Bendri nurodymai apie priežiūrą

11. Aplinkosauga

1. Saugos reikalavimai

- Įtampos indikatorių laikykite tik už izoliuotų rankenėlių A ir B. Nelieskite kontaktinių elektrodų (matavimo jutiklių) !

- Prieš pat naudodamiesi įtampos indikatoriumi, patikrinkite, ar jis tinkamai veikia (žr. 3 skyrelį)! Jei displėjus nerodo kurios nors funkcijos ar kelių funkcijų, arba jei įtampos indikatorius neparuoštas naudotis,

juo naudotis negalima (IEC 61243-3)!

- Įtampos indikatorius yra skirtas naudotis tik tais atvejais, kai nominalios įtampos diapazonas yra nuo 6 V iki 690 V (kintamosios srovės)/ 750 V (nuolatinės srovės)!

- Nesinaudokite įtampos indikatoriumi, kai baterijų sky-

relis atidarytas!

- Įtampos indikatorius atitinka saugos klasę IP 64, todėl juo galima naudotis ir drėgnoje aplinkoje (jis skirtas naudotis ir lauko sąlygomis).

- Norėdami nustatyti įtampą, tvirtai suimkite įtampos indikatorių už rankenėlių A ir B.

- Niekada neprijunkite įtampos indikatoriaus prie įtampos ilgesniam laikui nei 30 sekundžių (ilgiausia leistina veikimo trukmė yra 30 s)!

- Įtampos indikatorius reikiamai veikia tik aplinkoje, kurios temperatūra yra nuo - 10 ºC iki + 55 ºC, o santykinė oro drėgmė - nuo 20 % iki 96 %.

- Neišmontuokite indikatoriaus patys!

- Saugokite įtampos indikatoriaus korpusą nuo nešvarumų ir pažeidimų!

- Laikykite indikatorių sausoje aplinkoje.

- Kad apsaugotumėte indikatorių nuo gedimų ir kad neišsikrautų baterijos, pasinaudoję indikatoriumi visuomet uždenkite kontaktinius elektrodus (matavimo jutiklius) komplekte esančiu dangteliu!

Įsidėmėkite!

Jei naudojotės įtampos indikatoriumi maksimalia apkrova (t.y., atlikote matavimą, trukusį 30 sekundžių, esant įtampai AC 690 V/ DC 750 V), artimiausias 240 sekundžių juo

naudotis negalima!

Įtampos indikatorius yra paženklintas šiais tarptautiniais elektros simboliais ir indikacijų bei veikimo simboliais:

Simbolis

12/ 2008

Reikšmė

Prietaisas ar įrenginys yra skirtas darbui su įtampa

DUSPOL® digital LC

Spaudžiamas mygtukas

Kintamoji srovė (AC)

Nuolatinė srovė (DC)

Nuolatinė ir kintamoji srovė (DC ir AC)

Fazių seka pagal laikrodžio rodyklę, fazių sekos indikacija (displėjuje)

Fazių seka prieš laikrodžio rodyklę, fazių sekos indikacija (displėjuje)

Fazių sekos indikacija. Fazių seka nurodoma tik esant 50 arba 60 Hz dažniui ir įžemintam tinklui

Grandinės vientisumą

Baterijos simbolis. Jis pasirodo displėjuje

tuomet, kai baterija yra per daug

išsikrovusi Simbolis, rodantis taisyklingą baterijų polių

išsidėstymą

Fazės indikacija (displėjuje)

Skaitmeninis įtampos rodmuo su dešimtainės trupmenos skiltimi (1/10 V),

siekiantis apytiksliai iki 80 V

Simbolis, rodantis žemos įtampos viršutinės ribos (ELV) peržengimą (displėjuje), esant kintamosios srovės įtampai

Simbolis, rodantis žemos įtampos viršutinės ribos (ELV) peržengimą (displėjuje), esant nuolatinės srovės įtampai

Teigiamas polius ( + ) (displėjuje)

Neigiamas polius ( – ) (displėjuje)

2. Veikimo aprašymas

DUSPOL® digital LC – tai dviejų polių įtampos indikato-

rius, atitinkantis standartą IEC 61243-3, su skaitmeniniu displėjumi. Šiame indikatoriuje yra papildomai įdiegtos matavimo taško apšvietimo, displėjaus apšvietimo ir fazės bei fazių sekos indikacijos funkcijos ir grandinės tęstinumo patikros funkcija. Tikrinant grandinės vientisumą, prietaisas duoda optinį ir garsinį signalą. Kad veiktų šios funkcijos, į įtampos indikatorių būtina įdėti baterijas (2 x micro LR03/ AAA). Esant įtampai ≥ 50 V įtampos patikrinimas galimas ir be baterijų. Indikatorius gali nustatyti išorinių laidininkų fazę ir trifazio tinklo fazių seką tik tuomet, kai neutralė yra įžeminta. Šis indikatorius yra skirtas nuolatinės ir kintamosios srovės (DC ir AC) įtampai matuoti, kai įtampos diapazonas

yra nuo 6 V iki 690 V (AC)/ 750 V (DC). Indikatoriumi galima nustatyti poliškumą, esant nuolatinės srovės įtampai. Įtampos indikatorių sudaro matavimo jutikliai L1 A bei L2 B ir jungimo kabelis . Jutiklyje L1 A yra įrengtas skystakristalis displėjus 4 ir kontrastingumo šviesos diodai (LED) 3. Kai įtampa yra 6 V ir didesnė, indikatorius įsijungia automatiškai. Įtampos indikatorius reikiamai veikia tik tuomet, kai baterijos (jutiklyje L1 A) yra tinkamos

naudoti ir teisingai įstatytos. Displėjus  nurodo įtampos dydį, kai nominalios įtampos diapazonas yra nuo 6 V iki 690 V (kintamosios srovės)/ 750 V (nuolatinės srovės). Displėjuje 4 papildomai nurodomas ir žemos įtampos ribinės reikšmės (ELV, AC 50 V, DC 120 V) peržengimas.

Abiejuose matavimo jutikliuose yra mygtukai . Nuspau-

dus abu mygtukus, indikatorius persijungia į žemesnę vidinę varžą (sumažina induktyvinę ir tūrinę įtampą). Be to, jame yra įmontuotas su įtampa veikiantis vibra-

 

cinis variklis (variklis su išcentriniu svoreliu). Kai įtampa yra apie 200 V ir didesnė, šis variklis ima veikti. Įtampai kylant, variklio greitis ir vibravimas taip pat didėja, todėl papildomai naudojant matavimo jutiklio L2 B rankenėlę, įtampos reikšmę galima nustatyti apytiksliai (pvz., 230/ 400 V). Esant žemesnei vidinei prietaiso varžai (tikrinimas su apkrova), matavimo trukmė priklauso nuo matuojamos įtampos dydžio. Kad įtampos indikatorius per daug neįkaistų, jame yra įrengtas termoizoliacinės apsaugos įtaisas (atbulinė kontrolė). Veikiant atbulinės kontrolės įtaisui, vibracinio variklio greitis sumažėja.

Displėjaus langas

Displėjaus  langą sudaro skystakristalis displėjus 4 ir kontrastingumo šviesos diodai (LED) 3, nurodantys nuolatinės ir kintamosios srovės įtampą 12 V, 24 V, 50 V,

120 V, 230 V, 400 V, AC 690 V/ DC 750 V pakopomis.

Įtampos rodmenys - tai nominalios įtampos reikšmės. Jis rodo žemos įtampos ribinės reikšmės (ELV) peržengimą

5, fazę 6, simbolis grandinės vientisumą 7, fazių seką 8 ir 9, tikslią įtampos reikšmę , polius esant nuolati-

nės srovės įtampai  ir , taip pat išsikrovusių baterijų simbolį . Atliekant nenutrūkstamą įtampos matavimą, matavimo diapazonas nustatomas automatiškai. Įtampos, ne didesnės kaip 80 V, reikšmė nurodoma su dešimtainės trupmenos skiltimi. Kai įtampa didesnė, dešimtainė

trupmena neberodoma.

2.1 Matavimo taško apšvietimas

Matavimo rodmenų apšvietimą galima įjungti mygtuko  ant tikrinimo antgalio L1 A paspaudimu, kai prietaisas

yra įjungtas. Priklausomai nuo šviesos, LCD apšvietimas įsijungia automatiškai.

Pastaba:

Matuojant apšvietimo tašką indikacija turi būti 0.0 V, kitaip įtampos matuoklis nustatys “Hold” funkciją.

2.2 Duomenų užlaikymo funkcija.

Jei paspausite ir paspaudę palaikysite mygtuką  ant tikrinimo antgalio L1 A atliekant įtampos tikrinimą, pasku-

tinė matavimo vertė bus rodoma žybčiojant skaičiams. Įtampos matuoklis gali būti atskirtas tikrinant įtampą ir išmatuota vertė gali būti matoma (DATA-HOLD). Išmatuota vertė gali būti ištrinta atleidus paspaustą mygtuką.

Pastaba:

Apkrovos patikrinimui spauskite ilgiau negu 1,5 sekundės

- įsijungs “HOLD” funkcija.

3. Veikimo kontrolė

- Įtampos indikatoriumi galima naudotis tik esant nominalios įtampos diapazonui nuo 6 V iki 690 V (AC)/

750 V (DC)!

- Niekada neprijunkite įtampos indikatoriaus prie įtampos ilgesniam laikui nei 30 sekundžių (ilgiausia leistina veikimo trukmė yra 30 s)!

- Prieš pat naudodamiesi įtampos indikatoriumi, patikrinkite, ar jis nepriekaištingai veikia!

- Užaktyvinkite prietaiso savaiminės patikros funkciją:

•

kontrolinio prietaiso viršūnių trumpas sujungimas;

• įjunkite indikatorių spausdami matavimo jutiklio

L1 A mygtuką  ir laikykite jį nuspaudę;

• pasigirsta zumerio signalas, visi LCD rodyklės

segmentai bei užpakalinio fono ir matavimo vietų apšvietimai privalo rodyti funkciją.

- Patikrinkite visas funkcijas, naudodamiesi jums žinomos įtampos šaltiniais.

• Matuodami DC įtampą, naudokite, pavyzdžiui,

akumuliatorinę bateriją.

• Matuodami AC įtampą, naudokite, pavyzdžiui,

230 V lizdą.

• Prijunkite abu kontaktinius elektrodus  pati-

krinti tęstinumą.

• Jei reikia, pakeiskite baterijas.

Jei ne visos indikatoriaus funkcijos reikiamai veikia, juo nesinaudokite!

12/ 2008

DUSPOL® digital LC

4. Kaip nustatyti kintamosios srovės įtampą

- Įtampos indikatoriumi naudokitės tik esant nominalios įtampos diapazonui nuo 6 V iki 690 V (AC)!

- Niekada neprijunkite įtampos indikatoriaus prie įtampos ilgesniam laikui nei 30 sekundžių (ilgiausia leistina veikimo trukmė yra 30 s)!

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas rankenėles A ir B.

- Pridėkite matavimo jutiklių L1 A ir L2 B kontaktinius elektrodus  prie svarbiausių matuojamos dalies taškų.

- Kai yra matavimui reikalinga įtampa (6 V), įtampos indikatorius įsijungia automatiškai, o displėjus nurodo įtampos reikšmę  (kai įtampa yra ne didesnė kaip 80 V, reikšmė nurodoma su dešimtaine trupmena!).

- Kai kintamosios srovės įtampa yra 6 V ir didesnė, displėjuje nurodo įtampos reikšmę ir pasirodo “pliuso” ir “minuso” simboliai  ir . Be to, visi LED šviečia tol, kol pasiekiama naudojamos įtampos intervalo reikšmė.

- Nuspaudus abu mygtukus , naudojant apie 200 V

ir didesnę įtampą, matavimo jutiklyje L2 B ima suktis vibracinis variklis. Įtampai didėjant, didėja ir variklio

greitis.

Įsitikinkite, kad įtampos indikatorių laikote tik už matavimo jutiklių L1 A ir L2 B izoliuotų rankenėlių! Neuždenkite displėjaus ir nesilieskite prie kontaktinių elektrodų!

Įsidėmėkite:

Dėl nepalankių apšvietimo sąlygų skystakristalio displėjaus rodmenys gali būti netikslūs.

4.1 Kaip patikrinti fazę, esant kintamosios srovės įtampai

- Įtampos indikatoriumi naudokitės tik esant nominalios įtampos diapazonui nuo 6 V iki 690 V (AC)!

- Nustatyti fazes galima tik įžemintame tinkle, kurio įtampa yra 230 V ir didesnė!

- Tvirtai suimkite matavimo jutiklių L1 ir L2 rankenėles A ir B (tikrindami fazę, srovės nutekėjimą matuokite rankenėle L1!).

- Įjunkite įtampos matuoklį trumpai spūstelėdami  mygtuką ant tikrinimo antgalio L1 A (pasilieka įjungtas apie 10 sekundžių). Kai prietaisas yra įjungtas

ekranas rodo “0.0”!

- Pridėkite matavimo jutiklio L1 A kontaktinį elektrodą  prie svarbiausio matuojamos dalies taško.

- Niekada neprijunkite įtampos indikatoriaus prie įtampos ilgesniam laikui nei 30 sekundžių (ilgiausia leistina veikimo trukmė yra 30 s)!

Vienpolio tikrinimo (fazės tikrinimo) metu niekuomet

nelieskite matavimo jutiklio L2 B kontaktinio elektrodo! Jei skystakristalio displėjaus  viršuje pasirodo simbolis „ “ 6, tai reiškia, kad indikatorius šiame matuojamos dalies taške liečiasi prie tekančios srovės fazės (AC įtampos).

Įsidėmėkite:

Dėl nepalankių apšvietimo sąlygų, apsauginių drabužių ar dėl darbo izoliuotoje vietoje skystakristalio displėjaus  rodmenys gali būti klaidingi.

5. Kaip nustatyti nuolatinės srovės įtampą

- Įtampos indikatoriumi naudokitės tik esant nominalios įtampos diapazonui nuo 6 V iki 750 V (DC)!

- Niekada neprijunkite įtampos indikatoriaus prie įtampos ilgesniam laikui nei 30 sekundžių (ilgiausia leistina veikimo trukmė yra 30 s)!

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas rankenėles A ir B.

- Pridėkite matavimo jutiklių L1 A ir L2 B kontaktinius elektrodus  prie svarbiausių matuojamos dalies taškų.

- Kai naudojama įtampa yra ne mažesnė nei 6 V, įtampos indikatorius įsijungia automatiškai, o displėjus nurodo įtampos reikšmę.

- Norėdami išmatuoti įtampą, mažesnę nei 6 V, įjunkite indikatorių trumpai paspausdami matavimo jutiklio L1

 

A mygtuką .

- Kai nuolatinės srovės įtampa yra 6 V ir didesnė, displėjuje nurodo įtampos reikšmę ir pasirodo “pliuso” ir “minuso” simboliai  ir . Be to, visi LED šviečia tol, kol pasiekiama naudojamos įtampos intervalo reikšmė.

- Nuspaudus abu mygtukus , naudojant apie 200 V

ir didesnę įtampą, matavimo jutiklyje L2 B ima suktis vibracinis variklis. Įtampai didėjant, didėja ir variklio

greitis.

Įsitikinkite, kad įtampos indikatorių laikote tik už matavimo jutiklių L1 A ir L2 B izoliuotų rankenėlių! Neuždenkite displėjaus ir nesilieskite prie kontaktinių elektrodų!

5.1 Kaip nustatyti poliškumą, esant nuolatinės srovės įtampai

- Įtampos indikatoriumi naudokitės tik esant nominalios įtampos diapazonui nuo 6 V iki 750 V (DC)!

- Niekada neprijunkite įtampos indikatoriaus prie įtampos ilgesniam laikui nei 30 sekundžių (ilgiausia leistina veikimo trukmė yra 30 s)!

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas rankenėles A ir B.

- Pridėkite matavimo jutiklių L1 A ir L2 B kontaktinius elektrodus  prie svarbiausių matuojamos dalies taškų.

- Kai naudojama įtampa yra ne mažesnė nei 6 V, įtampos indikatorius įsijungia automatiškai, o displėjus nurodo įtampos reikšmę.

- Norėdami išmatuoti įtampą, mažesnę nei 6 V, įjunkite indikatorių trumpai paspausdami matavimo jutiklio L2 B mygtuką .

- Nuolatinės srovės įtampos poliai nurodomi simboliu

+  arba – . Nurodomas tas polius, kuris yra prie

rankenėlės su indikacija .

Įsitikinkite, kad įtampos indikatorių laikote tik už matavimo jutiklių L1 A ir L2 B izoliuotų rankenėlių! Neuždenkite displėjaus ir nesilieskite prie kontaktinių elektrodų!

6. Kaip nustatyti fazių seką, esant trifaziam elektros

tinklui

- Įtampos indikatoriumi naudokitės tik esant nominalios įtampos diapazonui nuo 6 V iki 690 V (AC)!

- Nustatyti fazių seką galima tik esant įžemintam trifaziam tinklui ir kai įtampa (fazė prieš fazę) yra 230 V (AC) ir didesnė.

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas rankenėles A ir B (tikrindami fazę, srovės nutekėjimą matuokite rankenėle L1!).

- Pridėkite matavimo jutiklių L1 A ir L2 B kontaktinius elektrodus  prie svarbiausių matuojamos dalies taškų.

- Kai naudojama įtampa yra ne mažesnė nei 6 V, įtampos indikatorius įsijungia automatiškai, o displėjus nurodo įtampos reikšmę.

- Pasirodo trijų skaitmenų indikacija, rodanti išorinio laidininko įtampą.

- Niekada neprijunkite įtampos indikatoriaus prie įtampos ilgesniam laikui nei 30 sekundžių (ilgiausia leistina veikimo trukmė yra 30 s)!

- Abiem kontaktiniams elektrodams  liečiantis prie dviejų trifazio tinklo fazių, sujungtų pagal laikrodžio rodyklę, skystakristaliame displėjuje  pasirodo simbolis „ “ (fazių seka pagal laikrodžio rodyklę)

9. Jei dvi fazės sujungtos prieš laikrodžio rodyklę, displėjuje pasirodo simbolis „ “ (fazių seka prieš laikrodžio rodyklę) 8.

Atliekant fazių nustatymą, visuomet būtina atlikti ir priešpriešinį tikrinimą! Priešpriešiniam tikrinimui atlikti šias dvi fazes reikia sujungti iš naujo su apverstais kontaktiniais elektrodais  Atliekant šį tikrinimą, displėjus turi rodyti priešingą fazių seką. Jei abiem atvejais displėjus rodo fazių seką pagal laikrodžio rodyklę, įžeminimas yra per

silpnas!

Įsidėmėkite:

Dėl nepalankių apšvietimo sąlygų, apsauginių drabužių

12/ 2008

DUSPOL® digital LC

ar dėl darbo izoliuotoje vietoje skystakristalio displėjaus  rodmenys gali būti netikslūs.

7. Kaip patikrinti elektros laidininkų sujungimą (grandinės vientisumą)

- Grandinės vientisumą tikrinkite svarbiausiuose matuojamos dalies, kurioje nėra įtampos, taškuose. Jei būtina, iškraunami kondensatoriai.

- Šiai funkcijai reikalingą įtampą tiekia maitinimo šaltinis (dvi 1,5 V baterijos), įmontuotas į matavimo jutiklį

L1 A.

- Šią patikrą prietaisas gali atlikti 0 - 200 kΩ intervale.

- Tvirtai suimkite rankenėles L1 A ir L2 B.

- Pridėkite matavimo jutiklių L1 A ir L2 B kontaktinius elektrodus  prie svarbiausių matuojamos dalies taškų.

- Sukontaktavus elektrolaidžiam sujungimui su kon-

taktiniais ekektrodais  pasigirsta signalo garsas ir

LCD rodyklėje 4 pasirodo simbolis 7.

- Jeigu matavimo vietoje esama įtampos, tai įtampos tikrinimo prietaisas automatiškai persijungia į įtampos matavimo režimą ir įtampos dydis yra parodomas (žiūr. skirsnius 4. ir 5.).

8. Baterijų keitimas

Neprijunkite įtampos indikatoriaus prie įtampos, kai baterijų skyrelis atidarytas!

Indikatoriaus DUSPOL® digital LC maitinimo šaltinis yra

dvi įstatomos mikrobaterijos (LR03/ AAA). Kai displėjuje pasirodo simbolis „ “ (“išsikrovusios baterijos”) , būtina iš karto pakeisti baterijas. Šis simbolis pasirodo tuomet, kai baterijų įtampa tampa žemesnė nei 2,75 V. Kai baterijų įtampa yra žemesnė nei 2,5 V, baterijų simbolis ima žybčioti.

Baterijų įtampos indikacija

Įjunkite indikatorių, trumpai spustelėdami matavimo jutiklio L1 A mygtuką . Apytiksliai po 10 sekundžių pasi-

rodo baterijų įtampos indikacija, kuri rodoma 1 sekundę (pavyzdžiui: )

Kaip pakeisti baterijas

Atidarykite baterijų skyrelį (esantį prie kabelio išvado) atsuktuvu, atlikdami ¼ apsukimo rodyklytės kryptimi (prieš laikrodžio rodyklę). Atsiranda vertikali anga, pro kurią galima išimti baterijų skyrelį su baterijoms. Išimkite išsikrovusias baterijas iš baterijų skyrelio. Įstatykite į skyrelį naujas baterijas, laikydamiesi nurodytos polių krypties (žr. žymas). Vėl įstatykite baterijų skyrelį su baterijomis į rankenėlę ir pritvirtinkite, pasukdami ¼ apsukimo pagal laikrodžio rodyklę. Turi susidaryti horizontalus plyšys, o pažymėti taškai yra priešingi! Stebėkite, kad nepažeistumėte žiedo O. Jei reikia, jį būtinai pakeiskite.

Baterijų utilizavimas

Neišmeskite baterijų kartu su buitinėmis atliekomis. Pagal teisines nuostatas vartotojai privalo pristatyti išnaudotas baterijas surinkimo punktui pagal savo gyvenamąją vietą arba grąžinti parduotuvei, prekiaujančiai panašiomis baterijomis. Nenaudokite baterijų, kuriose yra kenksmingų medžiagų!

9. Techniniai duomenys

- Direktyva dėl dviejų polių įtampos indikatorių: IEC

61243-3

- Perkrovos kategorija: CAT IV 500 V, CAT III 690 V

- Saugos klasė: IP 64, IEC 60529 (DIN 40050), tinka naudotis ir lauko sąlygomis! IP 64 reikšmė: yra apsauga nuo priėjimo prie pavojingų dalių ir apsauga nuo kietų nešvarumų, nelaidus dulkėms, (6 - pirmas rodiklis). Apsauga nuo aptaškymo vandeniu, (4 -

antras rodiklis). Tinka naudotis ir esant krituliams.

- Nominalios įtampos diapazonas: nuo 6 V iki 690 V

(AC)/ 750 V (DC)

- Vidinė varža matuojamojoje schemoje: PTC 15 kΩ ≥ 360 kΩ

- Vidinė varža apkrovos grandinėje, nuspaudus abu mygtukus (!): apie 3,7 kΩ … (150 kΩ)

- Srovės sąnaudos matuojamojoje schemoje: maks.

 

< 3,5 mA AC/ DC

- Srovės sąnaudos apkrovos grandinėje, nuspaudus

abu mygtukus (!): Is 0,2 A (750 V)

- Polių indikacija: displėjaus simboliai + ; (prie rankenėlės su rodmenimis - teigiamas polius)

- Įtampos rodmuo, nuolatinės srovės nuo 6 V iki 750 V, rodmens aukštis: 5 mm

- Įtampos diapazonas I: iki apytiksliai 80,0 V (88,8)

- Įtampos diapazonas II: apytiksliai 80 V (888) ir didesnė

- Maksimali rodmenų paklaida:

> 6 V iki 750 V: ± 2 % Įtampos diapazonas (I-II) kai dažnis 20 - 150 Hz, sinusoidiškai / DC

ELV Un - 15 %

- Nominalaus dažnio intervalas f: nuo 0 iki 150 Hz, fazės ir fazių sekos indikacijai: 50/ 60 Hz

- Fazės ir fazių sekos indikacija: ≥ Un 230 V

- Vibracinio variklio veikimo pradžia: ≥ Un 230 V

- Bandomoji srovė, tikrinant grandinės vientisumą: ne daugiau kaip: 2 μA

- Bandomosios varžos intervalas: 0 - 200 kΩ,

- Garsinio signalo garso lygis: 55 dB

- Ilgiausia leistina veikimo trukmė: ED = 30 s (ne daugiau kaip 30 sekundžių), pertrauka 240 sekundžių

- Prietaisas įsijungia (automatiškai), kai matuojama įtampa ≥ 6 V

- Prietaisas įsijungia (rankiniu būdu): spaudžiant mygtuką L1 A (kai matuojama įtampa ≤ 6 V)

- Prietaiso įsijungimo trukmė: iki 10 sekundžių, jei nėra matavimui būtinos įtampos

Matavimo taško apšvietimas (30 cm atstumu): 10 Lux

- Srovės sąnaudos, atliekant įtampos matavimą:

< 1 mA

- Srovės sąnaudos matavimo taško apšvietimui:

12 mA

- Srovės sąnaudos displėjaus apšvietimui: 20 mA

- Srovės sąnaudos grandinės vientisumo tikrinimui:

80 mA

- Įdiegta savaiminės patikros funkcija: užaktyvinama spaudžiant mygtuką L1 A ir atliekant trumpąjį jungimą su kontaktiniais elektrodais

- Norėdami įjungt HOLD funkciją, spauskite mygtuką ≥ 1.5 s

- Baterijos: 2 x micro, LR03/ AAA (3 V)

- Svoris: apie 200 g

- Jungimo kabelio ilgis: apie 900 mm

- Darbinė ir laikymo temperatūra: nuo - 10 ºC iki

+ 55 ºC (klimato kategorija N)

- Santykinė oro drėgmė: nuo 20 % iki 96 % (klimato

kategorija N)

- Atbulinės kontrolės veikimo trukmė (termoizoliacinė

apsauga):

Įtampa Trukmė

230 V 30 s

400 V 9 s

750 V 2 s

Dėmesio!

Įtampos indikatorius negali veikti, kai baterijos išsikrovusios! Esant įtampai ≥ 50 V įtampos patikrinimas galimas ir be baterijų. Išimkite baterijas, jei nenaudojate indikatoriaus ilgesnį laiką.

10. Bendri nurodymai apie priežiūrą

Indikatoriaus korpuso išorę valykite švaria, sausa šluoste (išimtis yra specialios valomosios šluostės). Valydami indikatorių, nenaudokite tirpiklių ar šveitiklių. Saugokite baterijų skyrelį bei baterijų kontaktus nuo užsiteršimo, kurį gali sukelti ištekėjęs baterijų elektrolitas. Jei ištekėjo elektrolitas arba jei prie baterijų ar ant dangtelio atsirado baltų apnašų, jas taip pat nuvalykite sausa šluoste. Jei nusidėvėjo arba buvo pažeistas baterijų skyrelio žiedas O, įtampos indikatorius nebeatitinka nurodytos

saugos klasės (apsaugos nuo dulkių ir vandens). Tokiu atveju žiedą O būtina pakeisti. Žiedą O galite užsisakyti, nurodydami “BENNING” gaminio numerį 772897. Sutepkite naują O žiedą glicerinas, kad baterijų skyrius lengvai užsidarytų ir atsidarytų.

11. Aplinkosauga

Pasibaigus prietaiso tarnavimo laikui, išmeskite jį į tam numatytą šiukšlių surinkimo konteinerį.

12/ 2008

DUSPOL® digital LC

N N

Bruksanvisning

DUSPOL® digital LC

Før du tar spenningsprøveren DUSPOL® digital LC i

bruk: Les bruksanvisningen nøye og følg sikkerhetshenvisningene!

Innholdsfortegnelse:

1. Sikkerhetshenvisninger

2. Funksjonsbeskrivelse av spenningsprøveren

2.1 Belysning av målepunktet

2.2 Hold-funksjon

3. Funksjonstest av spenningsprøveren

4. Slik prøver du vekselspenninger

4.1 Slik prøver du fasen ved vekselspenninger

5. Slik prøver du likespenninger

5.1 Slik tester du polariteten ved likespenninger

6. Slik prøver du dreiefeltretningen til et dreiestrømnett

7. Slik tester du elektrisk ledende forbindelser

(gjennomgangsprøving)

8. Bytte av batteri, visning av batterispenningen

9. Tekniske data

10. Generelt vedlikehold.

11. Miljø

1. Sikkerhetshenvisninger

- Under prøving må de to isolerte håndgrepene A og B omsluttes med hele hånden. Kontaktelektrodene

(prøvespissene) må ikke berøres!

- Straks før bruk: Sjekk at spenningsprøveren fungerer som den skal (se avsnitt 3)! Den må ikke anvendes hvis visning av målinger uteblir eller den på annen måte ikke fungerer (IEC 61243-3)!

- Spenningsprøveren er bare tillatt brukt i merkespenningsområdet 6 V til AC 690 V/ DC 750 V!

- Apparatet må ikke anvendes med åpent batterikammer.

- Spenningsprøveren tilsvarer beskyttelsesart IP 64 (støvtett og sprutsikker), og kan derfor brukes også i fuktige omgivelser (konstruert for bruk utendørs).

- Under prøving skal hendene helt omslutte håndgrepene A og B, ikke bruk bare fingespissene.

- Spenningsprøveren må ikke settes under spenning i mer enn 30 sekunder (maksimalt tillatt innkoblingstid = 30 s)!

- Spenningsprøveren arbeider etter sine spesifikasjoner bare i temperaturområdet fra - 10 °C til + 55 °C og en luftfuktighet på 20 % til 96 %.

- Spenningsprøveren må ikke demonteres!

- Spenningsprøveren må beskyttes mot forurensninger og skader på kapslingen.

- Spenningsprøveren må lagres på et tørt sted.

- Etter bruk må prøvespissene tildekkes med de medfølgende kappene. Dette beskytter mot skader og mot utlading av batteriet!

OBS!

Etter maksimal belastning (d.v.s. etter en prøving i 30 sekunder på AC 690 V/ DC 750 V) må det legges inn en pause på 240 sekunder! På apparatet finnes følgende internasjonale elektriske symboler samt symboler for indikering og betjening:

Symbol Betydning

Apparat eller utrustning for arbeide under spenning

Trykktast

Vekselstrøm

Likestrøm

Like- og vekselstrøm

Høyredreining, visning av dreiefeltretningen (i displayet)

Venstredreining, visning av dreiefeltretningen (i displayet)

Visning av dreiefeltretningen. Dreiefeltretningen kan bare vises ved 50 henholdsvis 60 Hz i et jordet nett

Gjennomgangsprøving

Batterisymbol, dette symbolet vises i displayet ved svakt batteri

Dette symbolet angir korrekt og polriktig posisjonering av batteriet

Symbol for visning av fase (i displayet)

Spenningen vist digitalt, opptil ca. 80 V med en desimal (1/ 10 V)

Symbol for overskridelse av øvre grenseverdi for berøringsfarlig spenning (ELV) ved vekselspenning (i displayet)

Symbol for overskridelse av øvre grenseverdi for berøringsfarlig spenning (ELV) ved likespenning (i displayet)

Pluspolaritet (i displayet)

Minuspolaritet (i displayet)

2. Funksjonsbeskrivelse

DUSPOL® digital LC er en topolet spenningsprøver i henhold til IEC 61243-3 med digital visning. Som tilleggsinnretning har spenningsmåleren en lyskilde for belysning av målepunktet og displayet, visning av fase og dreiefeltretning samt gjennomgangsprøveinnretning. Signaliseringen ved gjennomgangstest skjer optisk og akustisk. For alle disse funksjonene trenger spenningsmåleren et innbygd

batteri (2 x micro LR03/ AAA). Ved en spenning på ≥ 50

V er en spenningstest uten batteri mulig. Visningen av fasen til en ytre leder og dreieretningen til et dreiestrømnett er bare mulig ved jordet nullpunkt. Apparatet er konstruert for for måling av like- og vekselspenninger i spenningsområdet fra 6 V til AC 690 V/ DC 750 V. Ved likespenninger kan man med dette apparatet foreta polaritetsprøving. Spenningsprøveren består av prøvetasterne L1 A og L2 B og en forbindelseskabel . Prøvetasteren L1 A har et LCD-displayfelt 4 samt kontrastrike lysdioder LED 3. Ved en spenning på over 6 V slår apparatet seg automatisk på. Spenningsprøveren fungerer bare når det er lagt inn et intakt batteri (i prøvetasteren L1 A). I displayet 4 vises spenninger i det nominelle spenningsområdet fra 6 V til AC 690 V/ DC 750 V. I tillegg vises et symbol på displayet ved overskridelse av grenseverdien for berøringsfarlige spenninger (ELV). Begge prøvetasterne er utstyrt med en trykktast . Ved å betjene begge trykktastene kobles over på en mindre innvendig motstand (undertrykking av induktive og kapasitive spenninger). Derved settes også en vibrasjonsmotor under spenning. Fra ca. 200 V begynner denne å rotere. Med stigende spenning øker turtallet og derved vibrasjonen, slik at man via hånden som holder om prøvetasteren L2 B kan få en grov vurdering av spenningsnivået (f.eks. 230/ 400 V). Varigheten av en test med redusert indre motstand (lastprøving) er avhengig av størrelsen på spenningen som skal måles. For å forhindre at apparatet varmes for sterkt opp, er det anordnet en termisk beskyttelse (tilbakeregulering). Ved denne tilbakereguleringen reduseres også turtallet på vibrasjonsmotoren.

Indikasjonsfeltet

Visningsfeltet  består av et LCD-display 4 samt kon-

12/ 2008

DUSPOL® digital LC

N N

trastrike lysdioder (LED) 3, som indikerer like- og vekselspenninger i trinn på 12 V, 24 V, 50 V, 120 V, 230 V, 400 V og AC 690 V/ DC 750 V. Ved de oppgitte spenningene dreier det seg om nominelle spenninger. I dette LCD-displayet vises overskridelse av den øvre grenseverdien for berøringsfarlige spenninger (ELV) 5, fasen

6, symbol for giennomgang 7, dreiefeltretningen 8 og 9, den nøyaktige verdien av spenningen , polariteten ved likestrøm  og  samt et symbol for svakt batteri . Måleområdet for den trinnløse spenningsmålingen

stilles inn automatisk. Opp til 80 V angis verdien med en desimal, ved høyere spenninger bortfaller tallet etter komma.

2.1 Belysning av målepunktet

Målestedets belysning aktiveres ved å betjene trykktasten  i føleren L1 A mens apparatet er koblet inn. Avhengig av tilgjengelig lys slår LCD bakgrunnsbelysningen seg automatisk på.

Merk:

For belysning av målepunktet må instrumentet vise 0,0 V, hvis ikke vil instrumentet innta HOLD-funksjonen.

2.2 Hold-funksjon

Hvis trykktasten  i føleren L1 A trykkes og holdes inne mens spenningsmåling pågår, kommer siste måleverdi til syne (blinker). Spenningsindikatoren kan skilles fra anleggsdelen og avleses (DATA-HOLD). Ved å slippe opp trykktasten slettes siste måleverdi.

Merk:

Hvis belastningsprøve utføres lenger enn 1,5 sekunder, vil HOLD-funksjonen aktiveres!

3. Funksjonstest.

- Spenningsprøveren må bare brukes til nominelle spenninger fra 6 V til AC 690 V/ DC 750 V!

- Spenningsprøveren må ikke settes under spenning i mer enn 30 sekunder (Maksimal tillatt bruksintervall = 30 s)

- Straks før bruk må spenningsprøveren funksjonstestes!

- Aktivering av prøveinnretningen (egentest)

• Kortslutt testspisser

• Slå spenningsprøveren på ved å trykke  tasten

i prøvetasteren L1 A og hold den inntrykket.

• Summeren høres, alle segmentene i LCD-dis-

playet og bakgrunns- og målestedbelysning må vise funksjon

- Test alle funksjonene mot kjente spenningskilder.

• Bruk for eksempel et bilbatteri for å teste

likespenning

• Bruk for eksempel en 230 V stikkontakt for å

teste vekselspenning

• Kontroller om gjennomgangsprøven virker ved å

forbinde de to prøveelektrodene .

• Skift batteri hvis dette er påkrevet.

Ikke ta spenningsprøveren i bruk hvis den ikke fungerer som den skal ved en eller flere av disse testene.

4. Slik prøver du vekselspenninger

- Spenningsprøveren må bare brukes i området for nominelle spenninger fra 6 V til AC 690 V!

- Spenningsprøveren må ikke settes under spenning i mer enn 30 sekunder (maksimalt tillatt bruksintervall = 30 s).

- Grip med hele hånden rundt de isolerte håndtakene og til prøvetasterne L1 A og L2 B.

- Legg prøvespissene  til prøvetasterne L1 A og L2 B an mot målepunktene.

- Spenningsprøveren slår seg automatisk på ved spenning over 6 V, og angir den målte spenningen  på displayet (opp til ca. 80 V med en desimal etter komma).

- Ved vekselspenning over 6 V vises i displayet den målte spenningen  plus- og minussymbolet  og . Dessuten lyser alle LED opp til trinnet for den

12/ 2008

DUSPOL® digital LC

målte spenningen.

- Når begge tastene  betjenes, starter en vibrasjonsmotor i prøvetasteren L2 B hvis spenningen er over ca. 200 V. Ved økende spenning øker også turtallet på denne motoren.

Pass nøye på at du bare tar i de isolerte håndtakene til spenningsprøveren. Ikke dekk til displayet og ikke kom nær prøvespissene!

OBS:

Visningen på LCD-displayet 4 kan påvirkes av ugunstige lysforhold.

4.1 Slik prøver du fasen ved vekselspenning

- Spenningsprøveren må bare brukes ved nominell spenning i området fra 6 V til AC 690 V!

- Faseprøving er mulig i jordet nett fra 230 V!

- La hånden slutte helt om håndtakene og til prøvetasterne L1 A og L2 B(Lekkstrøm ved faseprøving over håndtaket L1!).

- Slå spenningsindikatoren på ved å trykke kort på trykktasten  i føleren L1 A (forblir innkoblet i ca. 10 sekunder). Når apparatet er på, kommer angivelsen „0,0“ til syne!

- Legg prøvespissen  til prøvetasteren L1 A an mot måleobjektet.

- La aldri spenningsprøveren ligge av mot spenning i mer enn 30 sekunder!

Pass ubetinget på å ikke berøre prøvespissen på prøvetasteren L2 B ved slik enpolig prøving! Dette målepunktet ligger til fasen til en vekselstrøm når symbolet „ “ 6 vises øverst i LCD-displayet 4.

OBS!

Visningen på LCD-displayet 4 kan påvirkes av dårlige lysforhold, verneklær og isolerende forhold på standplassen.

5. Slik prøver du likespenninger

- Spenningsprøveren må bare brukes ved nominelle spenninger i området fra 6 V til DC 750 V!

- penningsprøveren må aldri settes under spenning i mer enn 30 sekunder!

- La hånden slutte helt om de isolerte håndtakene og til prøvetasterne L1 A og L2 B.

- Legg prøvespissene  til prøvetasterne og an mot målepunktene.

- Ved en påtrykt spenning på minst 6 V slår apparatet seg automatisk på og den målte spenningen vises i displayet.

- Ved prøving av spenninger under 6 V slår man spenningsprøveren på ved et kort trykk på tasten  i prøvetasteren L1 A.

- Ved likespenning over 6 V vises i displayet den målte spenningen  plus- og minussymbolet  og . Dessuten lyser alle LED opp til trinnet for den målte spenningen.

- Når man betjener begge tastene  vil en vibrasjonsmotor prøvetasteren L2 B starte ved spenninger over ca. 200 V. Ved stigende spenning vil turtallet til motoren øke.

OBS:

Pass ubetinget på at du bare holder i de isolerte håndtakene til prøvetasterne L1 A og L2 B, at du ikke dekker til displayet og aldri berører prøvespissene!

5.1 Slik prøver du polariteten ved likespenning

- Spenningsprøveren må bare brukes ved nominelle spenninger i området fra 6 V til DC 750 V!

- Spenningsprøveren må aldri settes under spenning i mer enn 30 sekunder!

- La hånden slutte helt om de isolerte håndtakene og til prøvetasterne L1 A og L2 B.

- Legg prøvespissene til prøvetasteren L1 A og L2 B an mot målepunktene.

- Ved en påtrykt spenning på minst 6 V slår måleapparatet seg automatisk på og den målte spenningen vises i displayet.

N N

- Ved spenninger under 6 V slås spenningsprøveren på ved et kort trykk på tasten  i prøvetasteren L2 B.

- Med et +  henholdsvis et – symbol , vises polariteten til spenningen. Det viste symbolet gjelder polariteten til håndtaket med displayet.

Pass nøye på at spenningsprøveren bare holdes i de isolerte håndtakene til prøvetasterene L1 A og L2 B, at du ikke dekker til displayet og ikke berører prøvespissene!

6. Slik prøver du dreieretningen til et dreiestrømnett

- Spenningsprøveren må bare brukes ved nominelle spenninger i området fra 6 V til AC 690 V!

- Det er mulig å prøve dreiefeltretningen i et jordet dreiestrømnett ved vekselspenning (fase mot fase) over 230 V.

- La hendene slutte helt om håndtakene og til prøvetasterene L1 A og L2 B. (Lekkstrøm fra prøvingen av dreiefeltretningen over håndtaket L1!)

- Legg prøvespissene  til prøvetasterne L1 A og L2 B an mot målepunktene

- Ved en spenning på minst 6 V slår apparatet seg automatisk på og den målte spenningen vises i displayet.

- Displayet vil vise spenningen mellom de ytre lederne (3 siffer)

- Spenningsprøveren må aldri settes under spenning i mer enn 30 sekunder.!

- Når man legger prøvespissene  an mot to av fasene i et dreiestrømnett med fasefølge mot høyre, vises symbolet „ “ (dreining mot høyre) 9 på displayet 4. Hvis fasefølgen til de to fasene ikke er mot høyre, vises symbolet „ “ (dreining mot venstre)

Prøving av dreiefeltretningen krever alltid en motkontroll! Ved motkontrollen foretas målingen ved å la prøvepissene  bytte plass. Ved motkontrollen må displayet vise motsatt dreieretning. Hvis displayet viser høyredreining ved begge prøvene, foreligger det en for svak jording.

OBS!

Visningen på LCD-displayet 4 kan påvirkes av dårlige lysforhold, verneklær og isolerende forhold på standplassen.

7. Slik prøver du en elektrisk ledende forbindelse

(gjennomgangsprøve)

- Gjennomgangsprøving må bare foretas på spenningsfrie deler av anlegget. Eventuelle kondensatorer må på forhånd utlades.

- Den nødvendige prøvespenningen leveres fra batteriene som er integrert i prøvetasteren L1 A (2 x 1,5 V-batterier).

- Prøving kan foretas i området 0 - 200 kΩ.

- La hendene omslutte helt håndtakene L1 A og L2 B.

- Legg håndtakene L1 A og L2 B med prøvespissene

 an mot målepunktene.

- Ved kontaktering av en elektrisk ledende forbindelse med kontaktelektroder  høres et signal, og i LCDdisplayet 4 vises symbolet 7.

- Hvis det er spenning på målestedet, skifter spenningstesteren automatisk til spenningstesting, og indikerer dette (se avsnitt 4. og 5.).

8. Bytte av batteri.

Legg aldri apparatet til spenningførende punkter med åpent batterikammer. Energikilden til DUSPOL® digital LC består av to batterier som er bygget inn i apparatet (Type micro LR03/ AAA). Batteriene må skiftes når symbolet „ “ (svakt batteri)  vises på displayet. Batterispenningen har da sunket til under 2,75 V. Faller spenningen til under ca. 2,5 V begynner batterisymbolet å blinke.

Visning av batterispenningen

Slå spenningsprøveren på med et kort trykk på tasten

12/ 2008

DUSPOL® digital LC

 i prøvetasteren L1 A . Etter ca. 10 sekunder vil bat- terispenningen vises i displayet i 1 sekund. (eksempel:

)

Batteriet byttes ut slik:

Bruk en skrutrekker til å løsne batterikammeret (ved siden av kabelutgangen). Vri en ¼ omdreining i pilens retning (mot urviseren). Sporet står nå loddrett og kammeret med batteriene kan løftes ut. Ta de utladete batterien ut av batterikammeret. Legg de nye batteriene polriktig (se merkingen) inn i kammeret. Skyv kammeret med batteriene ned i batterirommet og sperr ved å vri ¼ omdreining med urviseren. (Sporet blir da vannrett og i flukt med merkeringspunktene!). Pass på at O-ringen ikke blir beskadiget. Skadet O-ring må byttes ut.

Kassering av brukte batterier.

Ikke kast batterier sammen med husholdningssøppel. Benytt de kommunale ordningene for deponering av spesialavfall! Unngå bruk av batterier som inneholder helseskadelige stoffer.

9. Tekniske data

- Topolet spenningsprøver, forskrift: IEC 61243-3

- Overspenningskategori: CAT IV 500 V, CAT III 690 V

- Beskyttelsesart IP 64, IEC 60529 (DIN 40050) IP 64 betyr: Vern mot tilgang til farlige deler og vern mot faste fremmedlegemer, støvtett, (6 - første kodetall). Beskyttet mot vannsprut, (4 - andre kodetall). Kan også brukes ved nedbør.

- Nominelt spenningsområde: 6 V til AC 690 V/ DC 750 V

- Indre motstand, målekretsen: PTC 15 kΩ ≥ 360 kΩ

- Indre motstand, lastkretsen - begge taster inntrykket:

ca. 3,7 kΩ…(150 kΩ)

- Strømforbruk, målekretsen: max. < 3,5 mA AC/ DC

- Strømforbruk, lastkretsen – begge taster inntrykket: IS 0,2 A (750 V).

- Visning av polaritet: LCD-symbol +;-

(Håndtaket med displayet = plus-polaritet)

- Visning av spenning, trinnløst 6 - 750 V.

Sifferhøyde 5 mm

- Spenningsområde I: til ca. 80,0 V (88,8)

- Spenningsområde II: fra ca. 80 V (888)

- max. visningsfeil:

> 6 - 750 V ± 2 % Spenningsområde (I-II) ved frekvens 20 - 150 Hz sinus / DC ELV Un - 15 %

- Nominelt frekvensområde f: 0 til 150 Hz Visning av fase og dreieretning 50/ 60 Hz

- Fase- og dreiefeltsretning: ≥ Un 230 V

- Vibrasjonsmotor, starter ved ≥ Un 230 V

- Prøvestrøm, gjennomgangsprøving: max. 2 μA

- Prøveområde, gjennomgangsprøving: 0 - 200 kΩ

- Lydnivå akustisk signal: 55 dB

- max tillatt innkoblingstid: 30 sekunder, 240 sekunder pause.

- Apparatet slår seg på automatisk på ved målespen-

ning: ≥ 6 V

- Slå på instrumentet manuelt: Ved å trykke på tast L1

A (Målespenning ≤ 6 V)

- Apparatet forblir slått på: opptil 10 sekunder når det ikke ligger til spenning

- Belysning av målepunktet (avstand 30 cm): 10 Lux

- Strømforbruk, spenningsprøving: < 1 mA

- Strømforbruk belysning av målepunktet: 12 mA

- Strømforbruk belysning av displayet: 20 mA

- Strømforbruk gjennomgangsprøving: 80 mA

- Innbygd prøveinnretning: Aktiveres med tast L1 A og kortslutning av prøvespissene

- HOLD-funksjonen aktiveres ved å trykke tasten

≥ i 1,5 sekunder.

- Batteri: 2 x micro, LR03/ AAA

- Vekt: ca. 200 g

- Forbindelsesledning: ca. 900 mm

- Temperaturområde for bruk og lagring:

- 10 °C til + 55 °C (Klimakategori N)

N N

- Relativ luftfuktighet: 20 % til 96 % (Klimakategori N)

- Tider for tilbakeregulering (termisk beskyttelse):

Spenning Tid

230 V 30 s

400 V 9 s

750 V 2 s

OBS:

Spenningsprøveren fungerer ikke uten batterier. Ved

en spenning på ≥ 50 V er en spenningstest uten batteri

mulig. Ta batteriene ut av apparatet når det skal lagres over lengre tid!

10. Generelt vedlikehold.

Kapslingen rengjøres med en ren og tørr klut. Bruk ikke løse- eller skuremidler. Pass nøye på at batterikammeret og batterikontaktene ikke blir skadet av batterier som lekker. Elektrolytt som har lekket ut fra batteriet eller hvit avleiring som danner seg, fjernes også best med en tørr klut. Hvis O-ringen til batterikammeret blir slitt eller skades, oppfyller ikke apparatet lenger den angitte beskyttelsesart (støvtett og sprutsikker). O-ringen må da byttes ut. BENNING delnr. 772897. Smør inn nye o-ringer med glyserin eller påfør talkum slik at batterirommet kan låses opp og igjen uten motstand.

11. Miljø

Ved slutten av produktets levetid bør det avhendes på en kommunal miljøstasjon eller leveres til en elektroforhandler.

12/ 2008

DUSPOL® digital LC

 

Gebruiksaanwijzing

DUSPOL® digital LC

Voordat u de spanningstester DUSPOL® digital LC in gebruik neemt: Lees eerst de gebruiksaanwijzing a.u.b. en neem de veiligheidsvoorschriften in acht. Inhoudsopgave:

1. Veiligheidsvoorschriften

2. Functiebeschrijving van de spanningstester

2.1 Meetpuntverlichting

2.2 HOLD-functie

3. Testen van de functies van de spanningstester

4. Zo meet u wisselspanningen

4.1 Zo meet u de fase bij wisselspanning

5. Zo meet u gelijkspanningen

5.1 Zo meet u de polariteit bij gelijkspanning

6. Zo meet u de draaiveldrichting van een draai-

stroomnet

7. Zo meet u een elektrisch geleidende verbinding (doorgangstest)

8. Vervanging van de batterijen, weergave van batterijspanning

9. Technische gegevens

10. Algemeen onderhoud

11. Milieu

1. Veiligheidsvoorschriften

- Apparaat bij het meten alleen vasthouden aan de geïsoleerde handgrepen A en B en de contactelektroden (meetpennen)  niet aanraken.

- Vóór het gebruik: spanningstester testen op de functies (zie paragraaf 3). De spanningstester mag niet worden gebruikt als de functie bij één of meerdere weergaven uitvalt of als er helemaal niets weergegeven wordt (IEC 61243-3).

- De spanningstester mag alleen worden gebruikt in spanningsbereiken van 6 V tot AC 690 V/ DC 750 V.

- Het apparaat niet gebruiken met open batterijvak.

- De spanningstester voldoet aan de beschermingsklasse IP 64 en mag daarom ook onder vochtige omstandigheden worden gebruikt (uitvoering voor buitengebruik).

- Bij het meten de spanningstester alleen volledig aan de handgrepen A en B vasthouden.

- De spanningstester nooit langer dan 30 seconden aan spanning leggen. (maximaal toelaatbare inschakeltijd ED = 30 sec.).

- De spanningstester werkt alleen goed bij omgevingstemperaturen van - 10 °C tot + 55 °C bij een luchtvochtigheid van 20 % tot 96 %.

- De spanningstester mag niet gedemonteerd worden.

- De spanningstester moet beschermd worden tegen vuil en beschadigingen van de behuizing e.d.

- De spanningstester moet droog worden gewaard.

- Om verwondingen en ontlading van de batterijen te voorkomen moet, na gebruik van de spanningstester, het meegeleverde afdekkapje op de contactelektroden worden geplaatst.

Let op:

Na maximale belasting (d.w.z. na een meting van 30 seconden aan AC 690 V/ DC 750 V) moet een pauze van 240 seconden (4 min.) worden aangehouden. Op het apparaat zijn internationale symbolen aangebracht voor weergave en bediening.

Symbol Betydning

Apparat eller utrustning for arbeide under spenning

Trykktast

Vekselstrøm

Likestrøm

12/ 2008

DUSPOL® digital LC

Like- og vekselstrøm

Høyredreining, visning av dreiefeltretningen (i displayet)

Venstredreining, visning av dreiefeltretningen (i displayet)

Visning av dreiefeltretningen. Dreiefeltretningen kan bare vises ved 50 henholdsvis 60 Hz i et jordet nett

Doorgangstest

Batterisymbol, dette symbolet vises i displayet ved svakt batteri

Dette symbolet angir korrekt og polriktig posisjonering av batteriet

Symbol for visning av fase (i displayet)

Spenningen vist digitalt, opptil ca. 80 V med en desimal (1/ 10 V)

Symbol for overskridelse av øvre grenseverdi for berøringsfarlig spenning (ELV) ved vekselspenning (i displayet)

Symbol for overskridelse av øvre grenseverdi for berøringsfarlig spenning (ELV) ved likespenning (i displayet)

Pluspolaritet (i displayet)

Minuspolaritet (i displayet)

2. Functiebeschrijving

De DUSPOL® digital LC is een tweepolige spanningstester volgens IEC 61243-3 met digitale weergave. Ter aanvulling beschikt de spanningstester over een meetpunten displayverlichting, een fase- en draaiveldrichtingsaanduiding, alsook doorlaat controle inrichting. Signalering bij doorgangstests gebeurt optisch én akoestisch. Voor al deze functies heeft de spanningstester twee ingebouwde batterijen nodig (2 x micro LR 03/ AAA). Vanaf een span-

ning van ≥ 50 V is een spanningcontrole zonder batterij

mogelijk. Vaststelling van fase van buitengeleiders en draaiveldrichting van een draaistroomnet is alleen mogelijk als het sterpunt geaard is. Het apparaat is geschikt voor metingen van gelijk- en wisselspanningen van 6 V tot AC 690 V/ DC 750 V. Ook kunnen met dit apparaat bij gelijkstroom polariteitstests worden gedaan. De spanningstester bestaat uit de testhandels L1 A en L2 B en een verbindingskabel . Testhandel L1 A heeft een afleesvenster (LCD-display) 4 alsook contrastrijke lichtdiodes (LED’s) 3. Vanaf een spanning van 6 V schakelt het apparaat zichzelf in. Goede werking van het apparaat is alleen gegarandeerd bij goed geïnstalleerde batterijen (in testhandel L1 A). In het display 4 kunnen spanningen worden weergegeven in een bereik van 6 V tot AC 690 V/ DC 750 V. Overschrijding van de grenswaarde van laagspanningen (ELV, AC 50 V en DC 120 V) wordt ook in het display  aangegeven. Beide testhandels zijn voorzien van een druktoets . Door op beide druktoetsen te drukken wordt naar een lagere interne weerstand geschakeld (onderdrukking van inductieve en capacitatieve spanningen). Hierbij wordt dan ook een vibratiemotor (motor met onbalans) op de spanning aangesloten. Vanaf ca. 200 V wordt deze dan in gang gezet. Met een stijgende spanning wordt ook het toerental en dus de vibratie verhoogd, zodat aan de hand van het houvast van testhandel L2 B een globale inschatting kan worden gemaakt van de spanningshoogte (bijv. 230 V/ 400 V). De duur van een meting met lagere interne weerstand van het apparaat (lastmeting) is afhankelijk van de hoogte van de te meten spanning. Opdat

 

het apparaat niet ontoelaatbaar warm zal worden is een thermische beveiliging ingebouwd (reductieregeling). Bij deze spanningsreductie gaat ook het toerental van de vibratiemotor terug.

Het afleesvenster

Het afleesvenster  bestaat uit een LCD-display 4 alsook contrastrijke lichtdiodes (LED’s) 3, die gelijk- en wisselspanningen weergeven in stappen van 12, 24, 50, 120, 230, 400, AC 690 V/ DC 750 V. Bij de aangegeven spanningen gaat het om nominale spanningen. In dit LCD-display worden de overschrijding van de bovenste grenswaardes van laagspanningen (ELV) 5, de fase 6, de symbool voor doorgang 7, de draaiveldrichting 8 en 9, de exacte spanningswaarde , de polariteit bij gelijkstroom  en  als ook een symbool voor te lage batterijspanning  aangegeven. Het meetbereik voor de traploze spanningsmeting wordt automatisch ingesteld. Tot ca. 80 V wordt de waarde met een decimaalpunt aangegeven. Bij hogere waardes vervalt deze decimaalpunt.

2.1 Meetpuntverlichting

Meetpuntverlichting wordt door het indrukken van de druktoets  op de testhandel L1 A bij een ingeschakeld apparaat geactiveerd. Al naar gelang de lichtsterkte treedt een automatische inschakeling van de LCD-achtergrondverlichting in werking.

LET OP:

Voor de meetpuntverlichting moet de aanduiding 0,0 V zijn, anders activeert de spanningstester de hold-functie.

2.2 HOLD-functie

Wordt tijdens een spanningstest de druktoets  op de testhandel L1 A ingedrukt en ingedrukt gehouden, dan wordt de laatst gemeten waarde knipperend weergegeven. De spanningstester kan van het meetpunt worden afgenomen en worden uitgelezen (DATA-HOLD). Wissen geschiedt door het loslaten van de druktoets.

LET OP:

Bij de lastinschakeling, langer dan 1,5 seconde indrukken, wordt de Hold-functie geactiveerd!

3. Testen van de functies.

- De spanningstester mag alleen worden gebruikt in een spanningsbereik van 6 V tot AC 690 V/ DC 750 V.

- Spanningstester nooit langer dan 30 seconden aan spanning leggen(maximaal toelaatbare inschakeltijd ED = 30 sec.).

- Direct voor gebruik de spanningstester controleren op functies.

- Activering van de spanningstester

• controlespitsen kortsluiten

• de spanningstester inschakelen via een druk op

de toets  in testhandel L1 A en deze ingedrukt houden.

• de zoemer weerklinkt, alle segmenten van het

LCD-display evenals achtergrond - en meetpuntverlichting moeten in werking zijn

- Alle functies controleren aan bekende spanningsbronnen.

• Gebruik bijv. een autoaccu voor de gelijkspan-

ningstest.

• Gebruik bijv. een 230 V wandcontactdoos voor

de wisselspanningstest.

• Verbindt beide controle-elektroden  voor de

functie controle van de doorlaatcontole.

• Vervang de batterijen indien nodig.

Gebruik de spanningstester niet, als niet alle functies foutloos werken.

4. Zo meet u wisselspanningen

- Spanningstester alleen gebruiken in een spanningsbereik van 6 V tot AC 690 V.

- Spanningstester nooit langer dan 30 seconden aan spanning leggen (maximaal toelaatbare inschakeltijd ED = 30 sec.).

12/ 2008

DUSPOL® digital LC

- Omvat volledig de geïsoleerde handgrepen en van de testhandels L1 A en L2 B.

- Leg de contactelektroden  van de meetpennen A en B aan de te meten onderdelen van de installatie.

- De spanningstester schakelt zichzelf in bij een voorhanden meetspanning (6 V) en geeft de spanningswaarde  aan in het display (tot ca. 80 V met decimaalpunt!).

- Bij wisselspanning vanaf 6 V worden in het display de spanningswaarde  alsook het plus-  en minussymbool  zichtbaar. Tegelijkertijd lichten alle LED’s op tot aan de waarde van de aanliggende spanning.

- Bij bediening van beide druktoetsen  wordt in de testhandel L2 B, vanaf een aanliggende spanning van ca. 200 V, een vibratiemotor in gang gezet. Bij stijgende spanning wordt het toerental hoger.

Let er onvoorwaardelijk op, dat u de spanningstester alleen vasthoudt aan de geïsoleerde handgrepen van de testhandels L1 A en L2 B, het afleesvenster niet afdekt en dat u niet in aanraking komt met de contactelektroden.

Opmerking:

De weergave in het LCD-display 4 kan beïnvloed worden door ongunstige lichtomstandigheden.

4.1 Zo meet u de fase bij wisselspanning.

- Spanningstester alleen gebruiken in een spanningsbereik van 6 V tot AC 690 V.

- Fasetest is mogelijk in een geaard net vanaf 230 V.

- Omvat volledig beide handgrepen A en B van de testhandels L1 en L2 (lekstroom bij fasetest via testhandel L1!).

- Schakel de spanningstester in door een korte druk op de druktoets  op de testhandel L1 A (blijft ca. 10 seconden ingeschakeld). Bij een ingeschakeld apparaat laat het de melding “0,0” zien!

- Leg de contactelektrode  van de meetpen L1 A aan het te meten onderdeel.

- Spanningstester nooit langer dan 30 seconden aan spanning leggen (maximaal toelaatbare inschakeltijd ED = 30 sec.).

Let er onvoorwaardelijk op, dat bij de éénpolige test (fasemeting) de contactelektrode van testhandel L1 A en L2 B niet wordt aangeraakt. Als in het display van de LCD-weergave 4 het symbool „ “ 6 verschijnt ligt aan het nu gemeten onderdeel de fase van een wisselspanning.

Opmerking

De weergave in het LCD-display 4 kan worden beïinvloed door ongunstige lichtverhoudingen, beschermende kleding en isolerende arbeidsomstandigheden.

5. Zo meet u gelijkspanningen

- Spanningstester alleen gebruiken in een spanningsbereik van 6 V tot DC 750 V.

- Spanningstester nooit langer dan 30 seconden aan spanning leggen (maximaal toelaatbare inschakeltijd ED = 30 sec.).

- Omvat volledig de geïsoleerde handgrepen A en B van de testhandels L1 en L2.

- Leg de contactelektroden  van de meetpennen A en B aan de te meten onderdelen van de installatie.

- Bij een aanliggende spanning van minimaal 6 V wordt het apparaat automatisch ingeschakeld en wordt in het display de spanningswaarde weergegeven.

- Bij spanningstesten onder 6 V kan de spanningstester orden ingeschakeld door even op de druktoets  in de testhandel L1 A te drukken.

- Bij gelijkspanning vanaf 6 V worden in het display de spanningswaarde  alsook het plus-  en minussymbool  zichtbaar. Tegelijkertijd lichten alle LED’s op tot aan de waarde van de aanliggende spanning.

- Bij bediening van beide druktoetsen  wordt in de testhandel L2 B, vanaf een aanliggende spanning

 

van ca. 200 V, een vibratiemotor in gang gezet. Bij

stijgende spanning wordt het toerental hoger. Let er onvoorwaardelijk op, dat u de spanningstester alleen vasthoudt aan de geïsoleerde handgrepen van de testhandels L1 A en L2 B, het afleesvenster niet afgedekt en dat u niet in aanraking komt met de contactelektroden.

5.1 Zo meet u de polariteit bij gelijkspanning

- Spanningstester alleen gebruiken in een spannings-

bereik van 6 V tot DC 750 V.

- Spanningstester nooit langer dan 30 seconden aan

spanning leggen (maximaal toelaatbare inschakeltijd

ED = 30 sec.).

- Omvat volledig de geïsoleerde handgrepen A en B

van de testhandels L1 en L2.

- Leg de contactelektroden  van de meetpennen A

en B aan de te meten onderdelen van de installatie.

- Bij een aanliggende spanning van minimaal 6 V

wordt het apparaat automatisch ingeschakeld en

wordt in het display de spanningswaarde weergege-

ven.

- Bij spanningstesten onder 6 V kan de spanningstes-

ter worden ingeschakeld door even op de druktoets

 in de testhandel L2 B te drukken.

- Door een “+”  c.q. een “-” symbool  wordt de

polariteit van de aanliggende gelijkspanning weerge-

geven. Daarbij is de aangegeven pool die, die aan

ligt aan de testhandel met het afleesvenster . Let er onvoorwaardelijk op, dat u de spanningstester alleen vasthoudt aan de geïsoleerde handgrepen van de testhandels L1 A en L2 B, het afleesvenster niet afgedekt en dat u niet in aanraking komt met de contactelektroden.

6. Zo meet u de draaiveldrichting van een draai-

stroomnet

- Spanningstester alleen gebruiken in een spannings-

bereik van 6 V tot AC 690 V.

- Testen van de draaiveldrichting is mogelijk vanaf

230 V wisselspanning (fase tegen fase) in een

geaard draaistroomnet.

- Omvat volledig de handgrepen A en B van de

testhandels L1 en L2. (Lekstroom bij testen van de

draaiveldrichting via testhandel L1!).

- Leg de contactelektroden  van de meetpennen A

en B aan de te meten onderdelen van de installatie.

Bij een aanliggende spanning van minimaal 6 V wordt

het apparaat automatisch ingeschakeld en wordt in

het display de spanningswaarde weergegeven.

- De 3-cijferige aanduiding moet de spanning van de

buitengeleider (fase) aangeven.

- Spanningstester nooit langer dan 30 seconden aan

spanning leggen (maximaal toelaatbare inschakeltijd

ED = 30 sec.)

Bij het aanleggen van de beide contactelektroden

(meetpennen)  aan twee in rechtse draairichting

aangesloten fasen van een draaistroomnet, geeft het

LCD-display 4 een “ “-symbool (rechtsdraaiend) 9

aan. Zijn de twee fasen (buitengeleiders) niet in rechtse

draaiveldrichting aangesloten, wordt “ “-symbool

(linksdraaiend) 8 aangegeven in het display. Bij meten van de draaiveldrichting is steeds een tweede meting ter controle vereist, maar nu met verwisselde contactelektroden. Bij deze tegencontrole moet in het display dan een tegengestelde draairichting worden aangegeven. Geeft het apparaat in beide gevallen toch een rechtsdraaiend draaiveld aan, dan is de aarding te zwak.

Opmerking

De weergave in het LCD-display  kan beïnvloed worden door ongunstige lichtverhoudingen, beschermende kleding en isolerende arbeidsomstandigheden.

7. Zo meet u een elektrisch geleidende verbinding

(doorgangstest)

- De doorgangstest dient te gebeuren aan spannings-

12/ 2008

DUSPOL® digital LC

vrije onderdelen van een installatie, dan wel dienen condensatoren te worden ontladen.

- De benodigde proefspanning wordt geleverd door de in de testhandel L1 A geïntegreerde spanningsverzorging (2 x 1,5 V batterij).

- Testen is mogelijk binnen een bereik van 0 - 200 kΩ.

- Omvat volledig de handgrepen en van de testhandels L1 A en L2 B.

- Leg de contactelektroden  van de meetpennen L1 A en L2 B aan de te meten onderdelen van de installatie.

- Bij contactmaking van een elektrisch geleidende verbinding met de contactelektroden  weerklinkt er een signaaltoon en in het LCD-display 4 wordt het symbool 7 weergegeven.

- Als er op het meetpunt een spanning aanwezig is, dan schakelt het spanningcontroletoestel automatisch over op spanningcontrole en geeft deze weer (zie paragraaf 4. en 5.).

8. Vervanging van de batterijen

Het apparaat met open batterijvak nooit aan spanning leggen. De energieverzorging van de DUSPOL® digital LC gebeurt door twee in het apparaat ingebouwde batterijen, type micro LR 03/ AAA. Vervanging van de batterijen is nodig, als in het display het batterijsymbool “ “ (zwakke batterij)  verschijnt. Dit gebeurt als de batterijspanning onder 2,75 V ligt. Valt de batterijspanning verder af tot onder de 2,5 V, gaat het batterijsymbool knipperen.

Weergave van de batterijspanning

Spanningstester inschakelen door even te drukken op de druktoets  in testhandel L1 A. Na ca. 10 seconden wordt de waarde van de batterijspanning gedurende 1 seconde aangegeven. (bijv. )

Zo vervangt u de batterijen.

Maak met behulp van een passende schroevendraaier het batterijvak (naast de kabeluitgang) los door een kwartslag (90°) te draaien in de pijlrichting (tegen de klok in). De sleuf staat nu verticaal en het batterijvak kan met batterijen uit het apparaat worden getrokken. Neem de ontladen batterijen uit het batterijvak. Leg de nieuwe batterijen in de juiste poolrichting (zie opschrift) in het batterijvak. Schuif het batterijvak met de batterijen weer in het apparaat en vergrendel dit door opnieuw een kwartslag (90°) te draaien maar nu met de klok mee. Let erop dat de O-ring niet beschadigd is, anders moet deze worden vervangen.

Verwijderen van batterijen

Gooi batterijen niet weg met het gewone huisvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een bijdrage aan een schoner milieu.

9. Technische gegevens

Voorschrift tweepolige spanningstester: IEC 61243-3.

- Overspanningscategorie: CAT IV 500 V, CAT III 690 V

- Beschermingsgraad IP 64, IEC 60529 (DIN 40050) Betekenis IP 64: Het eerste cijfer (6); Bescherming tegen binnendringen van stof en vuil, stofdicht, (eerste cijfer is bescherming tegen stof/ vuil). Het tweede cijfer (4); Bescherming tegen spuitwater, (tweede cijfer is waterdichtheid). Ook te gebruiken bij regen.

- Spanningsbereik: 6 V tot AC 690 V/ DC 750 V

- Inwendige weerstand, meetcircuit: PTC 15 kΩ ≥ 360 kΩ

- Inwendige weerstand, lastcircuit - beide druktoetsen

ingedrukt: ca. 3,7 kΩ (150 kΩ).

- Stroomopname, meetcircuit: max. < 3,5 mA AC/ DC

- Stroomopname, lastcircuit - beide druktoetsen ingedrukt: ls 0,2 A (750 V).

- Polariteitsaanduiding: LED+; LED- polariteit. (Testhandel met aanduiding = pluspolariteit)

- Spanningsweergave; traploos vanaf 6 V tot 750 V.

Cijferhoogte 5 mm

- Spanningsbereik I: tot ca. 80,0 V (88,8)

Spanningsbereik II: vanaf ca. 80 V (888)

 

- Maximale afwijkingen: vanaf 6 V - 750 V: ± 2 % Spanningsbereik (I-II) bij frequentie 20 - 150 Hz Sinus / DC. ELV Un - 15 %.

- Frequentiebereik: 0 tot 150 Hz. Fase- en draaiveldrichtingsaanduiding 50/ 60 Hz.

- Fase- en draaiveldrichtingsaanduiding > Un 230 V.

- Vibratiemotor, aanloop: > Un 230 V.

- Proefstroom, doorgangstest: max. 2 μA.

- Testbereik, doorgangsweerstand: 0 - 200 kΩ

- Geluidsniveau akoestische signaal: 55 dB

- Maximale inschakeltijd: ED = 30 sec. (max. 30 seconden), pauze 240 sec (= 4 min.).

- Inschakeling apparaat (automatisch) bij gemeten spanning: > 6 V.

- Inschakeling apparaat handbediend via druktoets L1 A (te meten spanning < 6 V).

- Inschakelduur van het apparaat: tot ca. 10 seconden, indien geen spanning voorhanden.

- Meetpuntverlichting (op 30 cm.): 10 Lux

- Stroomverbruik spanningstest: < 1 mA

- Stroomverbruik meetpuntverlichting (op 30 cm):

12 mA.

- Stroomverbruik display verlichting: 20 mA.

- Stroomverbruik doorgangstest: 80 mA

- Ingebouwde testmogelijkheid: activering door druktoets L1 A en kortsluiting contactelektroden.

- HOLD-functie, activering door toets in te drukken

≥ 1,5 s

- Batterij: 2 x micro, LR03/ AAA.

- Gewicht: ca. 200 gram.

- Verbindingskabel: lengte ca. 900 mm.

- Bedrijfs- en opslagtemperatuur: - 10 °C tot + 55 °C (klimaatcategorie N).

- Relatieve luchtvochtigheid: 20 % tot 96 %.

- Afschakeltijden (thermische beveiliging)

Spenning Tid

230 V 30 s

400 V 9 s

750 V 2 s

LET OP:

De spanningstester werkt niet bij een lege batterij! Vanaf

een spanning van ≥ 50 V is een spanningcontrole zonder

batterij mogelijk. Verwijder de batterijen uit het apparaat wanneer dit langduriger wordt bewaard!

10. Algemeen onderhoud

Reinig regelmatig de buitenkant van de behuizing met een schone droge doek (speciale reinigingsdoeken uitgezonderd). Gebruik geen oplos- of schuurmiddelen om de spanningstester schoon te maken. Let er in het bijzonder op dat het batterijvak en de batterijcontacten niet verontreinigd worden door uitlopende batterijen. Indien toch verontreiniging ontstaat door elektrolyt of zich zout afzet bij de batterijen en/of in het huis, dit eveneens verwijderen met een droge, schone doek. Bij slijtage of beschadiging van de O-ring van het batterijvak wordt aan de aangegeven beschermingsklasse (stofen waterdicht) wellicht niet meer voldaan. De O-ring moet dan worden vervangen. Deze O-ring kan worden besteld onder BENNING onderdeelnummer 772897. Nieuwe afdichtingsring met glycerol of talgpoeder insmeren zodat u het batterijvak makkelijk kunt openen en vergrendelen.

11.Milieu

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.

12/ 2008

DUSPOL® digital LC

 

Instrukcja obsługi

DUSPOL® digital LC

Przed użyciem przyrządu DUSPOL® digital LC należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz bezwzględnie przestrzegać zasad jego bezpiecznego użytkowania.

Spis treści:

1. Zasady bezpiecznego użytkowania przyrządu

2. Opis przyrządu

2.1 Podświetlanie punktów pomiarowych

2.2 Funkcja HOLD

3. Test przyrządu

4. Pomiar napięcia przemiennego AC

4.1 Kontrola napięcia fazowego AC

5. Pomiar napięcia stałego DC

5.1 Kontrola polaryzacji napięcia stałego DC

6. Kontrola następstwa faz w sieci trójfazowej

7. Kontrola połączeń elektrycznych

8. Wymiana baterii, wskaźnik napięcia baterii

9. Dane techniczne przyrządu

10. Konserwacja przyrządu

11. Ochrona środowiska

1. Zasady bezpiecznego użytkowania przyrządu

- Przyrząd należy trzymać tylko przez izolowane

uchwyty A i B. Nie należy dotykać elektrod  (końcówki sond pomiarowych)!

- Bezpośrednio przed użyciem należy sprawdzić poprawność działania przyrządu. Przyrząd nie może być używany, jeżeli jedna lub kilka funkcji wyświetlacza zanikają lub przyrząd nie jest przygotowany do

pracy (IEC 61243-3)!

- Może mierzyć napięcia z zakresu 6 V - 690 V AC/

750 V DC!

- Nie używać przyrządu z otwartym przedziałem bateryjnym!

- Przyrząd ma stopień ochrony IP 64 i może być używany w wilgotnym środowisku (przeznaczony do użytku w terenie)

- W trakcie pomiarów przyrząd należy mocno trzymać

za uchwyty A i B.

- Nie należy wykonywać pomiarów napięcia dłużej niż

30 s. Maksymalny dozwolony czas pracy = 30 s.!

- Przyrząd pracuje poprawnie w zakresie temperatur od - 10 °C do + 55 °C przy względnej wilgotności

powietrza 20 % - 96 %.

- Nie demontować przyrządu!

- Chronić obudowę przyrządu przed zanieczyszcze-

niem i uszkodzeniami mechanicznymi!

- Przechowywać przyrząd w suchym pomieszczeniu.

- Chronić baterię przed uszkodzeniem oraz rozładowaniem przechowując elektrody sond pomiarowych w osobnych osłonach.

Uwaga:

Po maksymalnym obciążeniu przyrządu (np. pomiar w zakresie 690 V AC/ 750 V DC przez 30 s) następny pomiar może być wykonany nie wcześniej niż po 240 s.! Przyrząd jest oznaczony międzynarodowymi symbolami

elektrycznymi oraz dodatkowymi oznaczeniami:

Symbol Znaczenie

Urządzenie lub sprzęt przeznaczony do pracy pod napięciem

Przycisk

Prąd przemienny (AC)

Prąd stały (DC)

Prąd stały i przemienny (DC i AC)

Przycisk (ręcznie wyzwalany); odczyty są możliwe tylko, gdy oba przyciski są naciśnięte

Następstwo faz zgodne z kierunkiem

ruchu wskazówek zegara

Wskaźnik następstwa faz; wskazania następstwa faz tylko dla częstotliwości 50 Hz – 60 Hz względem przewodu

zerowego sieci

Połączeń elektrycznych

Słaba bateria

Symbol polaryzacji baterii

Symbol obecności napięcia fazowego i wskaźnik następstwa faz (następstwo

zgodne z kierunkiem ruchu wskazówek zegara)

Woltomierz cyfrowy do napięcia ok. 80 V miejscem dziesiętnym (1/ 10 V)

Przekroczona górna granica niskiego

napięcia przemiennego (ELV)

Przekroczona górna granica niskiego

napięcia stałego (ELV)

Polaryzacja dodatnia

Polaryzacja ujemna

2. Opis przyrządu

Przyrząd DUSPOL® digital LC jest dwubiegunowym miernikiem (zgodnie z IEC 61243-3) z cyfrowym wyświetlaczem. Dodatkowo jest on wyposażony w podświetlenie punktu pomiarowego oraz podświetlany wyświetlacz do kontroli napięcia fazowego oraz kontroli następstwa faz oraz test przewodnictwa. Ciągłość połączeń elektrycznych jest sygnalizowana optycznie na wyświetlaczu LCD oraz akustycznie. Przyrząd jest zasilany z dwóch baterii LR03/ AAA. Od napięcia na poziomie ≥ 50 V sprawdzenie napięcia możliwe jest bez baterii. Kontrola napięcia fazowego i następstwa faz możliwa jest tylko względem

przewodu zerowego.

Przyrząd przeznaczony jest do pomiarów napięć stałych

DC i przemiennych AC w zakresie 6 V ÷ 690 V AC/ 750 V

DC. Może być także wykorzystany do kontroli polaryzacji napięcia stałego. Przyrząd składa się z dwóch sond pomiarowych L1 A i L2 B oraz kabla przyłączeniowego . Sonda pomiarowa L1 wyposażona jest w wyświetlacz ciekłokrystaliczny LCD 4 oraz diod LED 3. Dla napięć wyższych niż 6 V przyrząd przełącza się automatycznie. Przyrząd pra-

cuje poprawnie tylko z nieuszkodzonymi i odpowiednio

założonymi bateriami wewnątrz sondy pomiarowej L1 A Wyświetlacz 4 wskazuje napięcia z zakresu 6 V ÷ 690 V AC/ 750 V DC. Przekroczenie wartościniskiego napięcia

(ELV 50 V AC; 120 V DC) jest dodatkowo sygnalizowane

na wyświetlaczu. Na obu sondach znajdują się przyciski . Naciśnięcie obu przycisków powoduje przełączenie wewnętrznej rezystancji przyrządu na najmniejszą wartość. W sondę pomiarową L2 B wbudowany jest silniczek wibracyjny, który załącza się przy napięciu ok. 200 V. Wraz ze wzrostem napięcia wzrasta prędkość i wibracje silniczka tak żeby można było oszacować wartość napięcia (ok. 200/ 400 V) za pomocą sondy pomiarowej L2 B. Czas trwania pomiaru w tym zakresie (z mniejszą rezystancją wewnętrzną) zależy od wartości mierzonego napięcia. Przyrząd wyposażony jest w zabezpieczenie termiczne, które ze wzrostem temperatury (obciążenia) powoduje zmniejszenie prędkość wirowania silniczka.

12/ 2008

DUSPOL® digital LC

 

Pole wyświetlacza

Wyświetlacz  zbudowany jest z ciekłokrystaliczny wyświetlacz LCD 4 oraz diod LED 3, wskazujących napięcia DC i AC w zakresach pomiarowych 12 V; 24 V;

50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V odpowia-

dających napięciom znamionowym. Ciekłokrystaliczny wyświetlacz LCD wskazuje przekroczenie granicy niskich napięć (ELV) 5, napięcie fazowe 6, symbol połączeń elektrycznych 7, następstwo faz 8 i 9, dokładną wartość napięcia , polaryzację napięcia stałego DC  i  oraz sygnalizuje zbyt niskie napięcie baterii . Zakres pomiarowy dla napięć stałych jest ustawiany automatycznie. Do napięcia 80 V wartość pomiaru jest wskazywana z dokładnością do dziesiątych części. Dla napięć o wartościach większych niż 80 V wartość napięcia jest wskazywana bez części dziesiętnej.

2.1 Podświetlanie punktów pomiarowych

Włączony przyrząd umożliwia podświetlenie punktu pomiarowego poprzez naciśnięcie przycisku  na son- dzie pomiarowej L1 A Podświetlenie wyświetlacza LCD (regulacja jasności) jest uruchamiane automatycznie w zależności od natężenia oświetlenia otoczenia.

Uwaga:

Dla podświetlania punkty pomiarowe na wyświetlaczu musi być wartość 0,0 V w innym przypadku wskaźnik rozpozna to jako funkcję Hold.

2.2 Funkcja HOLD

Podczas pomiaru napięcia, naciśnięcie i przytrzymanie

przycisku  na sondzie pomiarowej L1 A spowoduje

wyświetlenie i pulsowanie na wyświetlaczu wartości ostatniego pomiaru. Dzięki temu użytkownik ma możliwość odczytu ostatniego wskazania przyrządu po odłą-

czeniu go od testowanej jednostki (DATA-HOLD). Ska-

sowanie zapamiętanej wartości następuje w momencie

zwolnienia przycisku.

Uwaga:

Podczas sprawdzania obciężenia naciśnięcie przycisku dłużej jak 1,5 sekundy uaktywni funkcja HOLD!

3. Test przyrządu

- Przyrząd mierzy napięcia znamionowe z zakresu 6 V

÷ 690 V AC/ 750 V DC!

- Nie należy wykonywać pomiarów napięcia dłużej niż

30 s. Maksymalny dozwolony czas pracy = 30 s.!

- Sprawdzić poprawność działania przyrządu bezpośrednio przed użyciem!

- Przeprowadzić test przyrządu:

• Zewrzeć końcówki pomiarowe

•

Włączyć przyrząd przez naciśnięcie i przytrzyma-

nie przycisku  na sondzie pomiarowej L1 A

• Rozlega się brzęczyk, muszą zadziałać wszyst-

kie segmenty wskaźnika ciekłokrystalicznego oraz podświetlenie wyświetlacza i oświetlenie

punktu pomiaru

- Przeprowadzić test przy pomocy znanych źródeł napięcia

• Dla napięcia stałego np.: akumulator samocho-

dowy.

• Dla napięcia przemiennego np.: gniazdko 230 V.

• Aby sprawdzić działanie funkcji testowania prze-

wodnictwa należy zewrzeć elektrody  przy- rządu.

• Jeśli to konieczne usunąć baterie.

Nie używać przyrządu, jeśli wszystkie jego funkcje nie działają poprawnie!

4. Pomiar napięcia przemiennego AC

- Przyrząd mierzy napięcia znamionowe z zakresu 6 V

÷ 690 V AC!

- Nie należy wykonywać pomiarów napięcia dłużej niż

30 s. Maksymalny dozwolony czas pracy = 30 s.!

- W trakcie pomiarów przyrząd należy mocno trzymać

za uchwyty i sond pomiarowych L1 A i L2 B.

- Dołączyć styki elektrod  sond pomiarowych L1 A i

12/ 2008

DUSPOL® digital LC

L2 B do odpowiednich punktów pomiarowych.

- Jeśli mierzone napięcie jest obecne (6 V), przyrząd włącza się automatycznie i wskazuje wartość napięcia  na wyświetlaczu (do ok. 80 V z miejscem dziesiętnym!).

- Podczas pomiarów napięć przemiennych powyżej 6 V na wyświetlaczu pojawiają się wartość napięcia  i symbole “plus” i “minus”  i . Diody świecą dopóki są zasilane napięciem z testowanego układu.

- W momencie naciśnięcia obu przycisków  przy napięciu zasilania ok. 200 V, następuje uruchomienie silniczka, znajdującego się wewnątrz sondy pomiarowej L2 B Wraz ze wzrostem napięcia wzrasta także jego prędkość obrotowa.

Przyrząd należy trzymać tylko przez izolowane uchwyty sąd pomiarowych L1 A i L2 B! Nie zasłaniać wyświetlacza! Nie dotykać elektrod!

Uwaga:

Obraz na wyświetlaczu LCD 4 może mieć gorszy kontrast z powodu złego oświetlenia.

4.1 Kontrola napięcia fazowego AC

- Przyrząd mierzy napięcia znamionowe z zakresu 6 V

÷ 690 V AC!

- Kontrola napięcia fazowego możliwa jest tylko dla

sieci uziemionej dla zakresu pomiarowego 230 V!

- W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty sond pomiarowych L1 A i L2 B (upływ prądu następuje przez uchwyt L1!).

- Krótkie naciśnięcie przycisku  na sondzie pomia- rowej L1 A spowoduje włączenie przyrządu (pozostaje on włączony przez ok. 10 s). W tym czasie na wyświetlaczu wskazywana jest wartość „0.0”!

- Dołączyć styki elektrody  sondy pomiarowej L1 A

do odpowiedniego punktu pomiarowego.

- Nie należy wykonywać pomiarów napięcia dłużej niż

30 s. Maksymalny dozwolony czas pracy = 30 s.!

Nie dotykać elektrody sondy pomiarowej L2 B podczas kontroli napięcia fazowego! Symbol “ “ 6 pojawiający się na wyświetlaczu LCD 4 oznacza, że urządzenie jest podłączone do przewodu

fazowego.

Uwaga:

Obraz na wyświetlaczu LCD 4 może mieć gorszy kontrast z powodu złego oświetlenia, zastosowania odzieży ochronnej lub złej lokalizacji sondy pomiarowej.

5. Pomiar napięcia stałego DC

- Przyrząd mierzy napięcia znamionowe z zakresu 6 V

÷ 750 V DC!

- Nie należy wykonywać pomiarów napięcia dłużej niż

30 s. Maksymalny dozwolony czas pracy = 30 s.!

- W trakcie pomiarów przyrząd należy mocno trzymać

za uchwyty A i B sond pomiarowych L1 i L2.

- Dołączyć styki elektrod  sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.

- Jeśli mierzone napięcie wynosi co najmniej 6 V, przyrząd włącza się automatycznie i wskazuje wartość napięcia na wyświetlaczu.

- Dla napięć niższych niż 6 V przyrząd musi zostać włączony przez naciśnięcie na krótko przycisku 

na sondzie pomiarowej L1 A.

- Podczas pomiarów napięć stałych powyżej 6 V na wyświetlaczu pojawiają się wartość napięcia  i symbole “plus” i “minus”  i . Diody świecą dopóki są zasilane napięciem z testowanego układu.

Przyrząd należy trzymać tylko przez izolowane uchwyty sąd pomiarowych L1 A i L2 B ! Nie zasłaniać wyświetlacza! Nie dotykać elektrod!

 

5.1 Kontrola polaryzacji napięcia stałego DC

- Przyrząd mierzy napięcia znamionowe z zakresu 6 V

÷ 750 V DC!

- Nie należy wykonywać pomiarów napięcia dłużej niż

30 s. Maksymalny dozwolony czas pracy = 30 s.!

- W trakcie pomiarów przyrząd należy mocno trzymać

za uchwyty A i B sond pomiarowych L1 i L2.

- Dołączyć styki elektrod  sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.

- Jeśli mierzone napięcie wynosi co najmniej 6 V, przyrząd włącza się automatycznie i wskazuje wartość napięcia na wyświetlaczu.

- Dla napięć niższych niż 6 V przyrząd musi zostać włączony przez naciśnięcie na krótko przycisku 

na sondzie pomiarowej L2 B.

- Polaryzacja mierzonego napięcia wskazywana jest

symbolami “+”  i “-” . Wskazywana polaryzacja

jest polaryzacją sondy pomiarowej L1 A.

Przyrząd należy trzymać tylko przez izolowane uchwyty sąd pomiarowych L1 A i L2 B ! Nie zasłaniać wyświetlacza! Nie dotykać elektrod!

6. Kontrola następstwa faz w sieci trójfazowej

- Przyrząd mierzy napięcia znamionowe z zakresu 6 V

÷ 690 V AC!

- Kontrola następstwa faz możliwa jest tylko dla sieci

uziemionej dla zakresu pomiarowego 230 V!

- W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty A i B sond pomiarowych L1 i L2 (upływ prądu następuje przez uchwyt L1!).

- Dołączyć styki elektrod  sond pomiarowych L1 A i

L2 B do odpowiednich punktów pomiarowych.

- Jeśli mierzone napięcie jest obecne (6 V), przyrząd włącza się automatycznie i wskazuje wartość napięcia na wyświetlaczu.

- Obecność napięcia fazowego jest wskazywana na

cyfrowym woltomierzu 7.

- Nie należy wykonywać pomiarów napięcia dłużej niż

30 s. Maksymalny dozwolony czas pracy = 30 s.!

- Na wyświetlaczu LCD 4 pojawi się symbol 9, jeżeli elektrody  zostały dołączone do dwóch

faz sieci trójfazowej o zgodnym następstwie faz. W przypadku, gdy następstwo faz jest przeciwne na wyświetlaczu nie pojawia się symbol

Kontrola następstwa faz zawsze wymaga dwóch pomiarów. Drugi pomiar należy wykonać podłączając odwrot-

nie sondy pomiarowe  do tych samych faz. Podczas

drugiego pomiaru na wyświetlaczu powinien pojawiać się symbol odwrotny. Jeżeli jednak podczas obu pomiarów pojawia się ten sam symbol, oznacz to, że rezystancja uziemienia jest za duża.

Uwaga:

Obraz na wyświetlaczu LCD 4 może mieć gorszy kontrast z powodu złego oświetlenia, zastosowania odzieży ochronnej lub złej lokalizacji sondy pomiarowej.

7. Kontrola połączeń elektrycznych

- Podczas kontrola ciągłości połączeń elektrycznych badane urządzenie nie może być zasilane. Jeśli to konieczne należy rozładować kondensatory.

- Przyrząd jest zasilany z baterii 2 x 1,5 V umieszczo-

nych w sondzie pomiarowej L1 A.

- Kontrola połączeń elektrycznych jest możliwa dla zakresu rezystancji 0 Ω ÷ 200 kΩ

- W trakcie pomiarów przyrząd należy mocno trzymać

za uchwyty A i B sond pomiarowych L1 i L2.

- Dołączyć styki elektrod  sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.

- W przypadku zetknięcia przewodzącego elektrycznie połączenia z elektrodami stykowymi  rozlega się sygnał dźwiękowy, a na wskaźniku ciekłokrystalicznym 4 wyświetlany jest symbol 7.

- Jeżeli w punkcie pomiaru występuje napięcie, wskaźnik napięcia przełącza się automatycznie na sprawdzenie napięcia i wyświetla je (patrz rozdział 4. i 5.).

12/ 2008

“ “

DUSPOL® digital LC

8. Wymiana baterii, wskaźnik napięcia baterii

Nie używać przyrządu do pomiarów napięć z otwartym przedziałem bateryjnym!. Przyrząd DUSPOL® digital LC jest zasilany z dwóch baterii LR03/ AAA. Wymiana baterii jest konieczna, jeżeli na wyświetlaczu pojawia się symbol jący słabą baterię J Pojawia się on przy napięciu baterii niższym niż 2,75 V. Jeśli napięcie baterii spadnie do ok.

2,5 V symbol pulsuje.

Pomiar napięcia baterii:

Włączyć przyrząd przez krótkie naciśnięcie przycisku  na sondzie pomiarowej L1 A. Po ok. 10 s. na wyświe-

tlaczu przez ok. 1 s. pojawi się wartość napięcia baterii.

(np. )

Wymiana baterii:

Przy użyciu śrubokręta otworzyć przedział bateryjny (obok upustu kabla), wykonując obrót o ¼ w kierunku

zgodnym z ruchem wskazówek zegara. Uchwyt baterii

jest teraz w położeniu pionowym i przedział bateryjny może zostać wyjęty. Usunąć rozładowane baterie i założyć nowe zgodnie z zaznaczoną polaryzacją. Włożyć przedział bateryjny z powrotem do przyrządu i zamknąć go przekręcając o

¼ zgodnie z ruchem wskazówek zegara (uchwyt baterii

musi być w położeniu poziomym). Należy upewnić się, że uszczelka O jest nieuszkodzona. W razie potrzeby należy wymienić ją.

Utylizacja baterii

Nie wyrzucać baterii do śmietnika. Użytkownik jest zobowiązany do zwrotu zużytych baterii do odpowiedniego zakładu zajmującego się utylizacją baterii. Unikać używania baterii zawierających niebezpieczne substancje!

9. Dane techniczne przyrządu

- Wytyczne dla dwubiegunowych mierników napięcia:

IEC 61243-3

- Kategoria przepięciowa: CAT IV 500 V, CAT III 690 V

- Stopień ochrony IP 64, IEC 60529 (DIN 40050),

“ “

przyrząd także do użytku w terenie! Stopień ochrony IP 64: Ochrona przed dostępem do niebezpiecznych części oraz ochrona przed zanieczyszczeniem ciałami stałymi, pyłoszczelny (6 - pierwsza cyfra). Bryzgoszczelny (4 - druga cyfra). Może pracować w

przypadku roszenia (opdu atmosferycznego).

- Znamionowy zakres napięciowy: 6 V - 690 V AC/

750 V DC

- Rezystancja wewnętrzna, obwód pomiarowy: PTC 15 kΩ ≥ 360 kΩ

- Rezystancja wewnętrzna, obwód obciążenia - oba przyciski naciśnięte!: ok. 3,7 kΩ...(150 kΩ)

- Pobór prądu; obwód pomiarowy: maks. < 3,5 mA AC/

- Pobór prądu, obwód obciążenia - oba przyciski naciśnięte!: IS=0,2 A (750 V)

- Wskaźnik polaryzacji: +; - (wskazywany uchwyt =

polaryzacja dodatnia)

- Wskazywane napięcia 6 V - 750 V, wysokość cyfr

5 mm

- Zakres napięciowy I: do 80 V (88,8)

- Zakres napięciowy II: powyżej 80 V (888)

- Maks. błąd pomiaru:

> 6 V - 750 V ± 2 % Zakres napięciowy (I-II) f =20 - 150 Hz oraz dal napięć stałych

ELV Un - 15 %

- Zakres częstotliwości znamionowej f = 0 ÷ 150 Hz

f = 50/ 60 Hz - Kontrola napięcia fazowego i następ-

stwa faz

- Napięcie kontroli fazy i następstwa faz Un ≥ 230 V

- Napięcie pracy silniczka wibracyjnego Un ≥ 230 V

- Kontrola ciągłości połączeń elektrycznych Imax = 2 μA

- Kontrola ciągłości połączeń elektrycznych, zakres rezystancji 0 Ω ÷ 200 kΩ

- Poziom sygnału akustycznego: 55 dB

- Maks. dozwolony czas pracy ED = 30 s. (max. 30 s),

przerwa pomiędzy pomiarami 240 s.

“ “

 oznacza-

 

- Automatyczne włączenie przyrządu przy napięciu ≥ 6 V

- Ręczne włączenie przyrządu przez naciśnięcie przycisku na sondzie pomiarowej L1 A (mierzone napięcie ≤ 6 V)

- Czas włączenia przyrządu, jeżeli nie ma napięcia

pomiarowego ok. 10 s.

- Podświetlenie punktu pomiarowego (z 30 cm.):

10 Lux

- Prąd testu przyrządu: < 1 mA

- Prąd podświetlenia punktu pomiarowego: 12 mA

- Prąd podświetlenia wyświetlacza: 20 mA

- Prąd kontrola ciągłości połączeń elektrycznych

80 mA

- Aktywacja testu działania: naciśnięcie przycisku na

sondzie L1 A i zwarcie styków elektrod

- Funkcja HOLD, uaktywnienie poprzez przyciśnięcie

przycisku ≥ 1,5 s

- Baterie: 2 x LR03/ AAA (3 V)

- Ciężar ok. 200 g

- Długość kabla przyłączeniowego ok. 900 mm

- Zakres temperatury pracy i magazynowania przy-

rządu: - 10 °C ÷ + 55 °C (kategoria klimatyczna N)

- Względna wilgotność powietrza: 20 % ÷ 96 % (kate-

goria klimatyczna N)

- Czasy regulacji zabezpieczenia termicznego:

Napięcie Czas

230 V 30 s

400 V 9 s

750 V 2 s

Uwaga!

Nie używać przyrządu z otwartym przedziałem bateryjnym! Od napięcia na poziomie ≥ 50 V sprawdzenie napięcia możliwe jest bez baterii. Przy dłuższym okresie nie używania testera należy wyjąć baterie z urządzenia!

10. Konserwacja przyrządu

Obudowę przyrządu należy czyścić czystą i suchą ściereczką. Można zastosować specjalne materiały czyszczące. Nie używać rozpuszczalników i/ lub materiałów ściernych. Należy sprawdzić czy nie jest zanieczyszczony przedział bateryjny oraz styki uchwytu baterii przez wyciekający elektrolit baterii. Wszelkie zanieczyszczenia spowodowane wyciekami elektrolitu należy usunąć suchą szmatką. W przypadku zużycia lub uszkodzenia uszczelki O przedziału bateryjnego, przyrząd nie spełnia wymagań dotyczących danej klasy ochrony (ochrona przed pyłem i wilgocią). Należy niezwłocznie wymienić uszczelkę. Uszczelkę można zamówić w firmie BENNING. Nr kat.

772897. Zaleca się, aby nowa uszczelka O była posy-

pana talkiem lub posmarowana gliceryna techniczną. Ułatwi to otwieranie i zamykanie przedziału bateryjnego.

11. Ochrona środowiska

Po zakończeniu żywotności urządzenia, prosimy o oddanie urządzenie do punktu utylizacji.

12/ 2008

DUSPOL® digital LC

 

INSTRUCŢIUNI DE UTILIZARE

DUSPOL® digital LC

Înainte de a folosi testerul de tensiune DUSPOL®

digital LC se vor citi instrucţiunile de utilizare şi obligatoriu se vor respecta menţiunile privind măsurile de siguranţă.

Cuprins:

1. Măsuri de siguranţă

2. Descrierea funcţionării testerului de tensiune

2.1 Iluminarea locului de măsurat

2.2 Funcţia HOLD

3. Verificarea funcţionalităţii testerului de tensiune

4. Aşa verificaţi tensiunea alternativă

4.1 Aşa verificaţi faza la tensiunea alternativă

5. Aşa verificaţi tensiunea continuă

5.1. Aşa verificaţi polaritatea la tensiunea continuă

6. Aşa verificaţi sensul de rotaţie al câmpului unei reţele de curent trifazat

7. Aşa verificaţi continuitatea unei reţele electrice

8. Înlocuirea bateriilor, indicare tensiuni baterie

9. Date tehnice

10. Instrucţiuni de întreţinere

11. Protecţia mediului înconjurător

1. Măsuri de siguranţă

- La exploatare, aparatul se va ţine numai de mânerele izolate A şi B şi nu se vor atinge electrozii de contact  (vârfurile de măsurare)!

- Obligatoriu înainte de folosire: Testerul de tensiune

se afla pe poziţia funcţionare (vezi Capitolul 3). Testerul de tensiune nu are voie să fie folosit dacă, una sau mai multe funcţiuni sunt oprite (defecte), sau dacă aparatul nu recunoaşte nici o funcţiune (IEC

61243-3)!

- Testerul de tensiune poate fi folosit numai la valori ale tensiunii nominale cuprinse în intervalul de la 6 V

până la AC 690 V/ DC 750 V!

- Aparatul nu va fi utilizat cu apărătoarea locaşului pentru baterii, desfăcută.

- Testerul de tensiune corespunde unui grad de pro-

tecţie conform IP 64 şi de acea poate fi folosit şi în condiţii de umiditate (forma constructivă pentru

mediul exterior).

- În timpul verificărilor testerul de tensiune se va ţine cu toată mână de cele două mânere A şi B.

- Testerul de tensiune nu se va ţine conectat la reţea

mai mult de 30 secunde (timp maxim de conectare ED = 30 s)!

- Condiţiile mediului în care testerul de tensiune efectuează măsurători exacte sunt: temperatura de la

- 10 °C până la + 55 °C şi umiditate a mediului de la 20 % până la 96 %.

- Nu este permis ca testerul de tensiune să fie demon-

tat!

- Testerul de tensiune va fi protejat împotriva murdăriei şi se va evita deteriorarea suprafeţei carcasei

- Testerul de tensiune va fi depozitat într-un loc uscat

- Pentru a se proteja împotriva accidentării, după folosirea aparatului, vârfurile de măsură (electrozii), vor fi acoperiţi cu un înveliş protector!

ATENŢIE:

După o încărcare maximă a capacităţii de măsurare a aparatului (după o măsurare timp de 30 secunde la AC 690 V/ DC 750 V) trebuie respectată o pauză de 240

secunde!

Pe aparat sunt inscripţionate simboluri electrice recunoscute internaţional pentru indicare şi deservirea acestuia, cu următoarele semnificaţii:

Simbol Semnificaţie

Aparat sau dotare pentru exploatare sub tensiune

12/ 2008

DUSPOL® digital LC

Activare prin apăsare buton

Curent alternativ

Curent continuu

Curent continuu şi alternativ

Sens de rotire spre dreapta, indicarea sensului de rotire a câmpului (în display)

Sens de rotire spre stânga, indicarea sensului de rotire a câmpului (în display)

Indicarea sensului de rotire a câmpului; sensul de rotire al câmpului poate fi indicat

numai la o frecvenţă de 50 respectiv 60 Hz şi numai la o reţea cu pământare

Verificarea continuităţii

Simbolul bateriei, acest simbol apare pe

display atunci când bateria este slabă Acest simbol arată sensul de aşezare al

bateriilor pentru a respecta polaritatea

Simbol pentru verificare fazelor

Valoarea tensiunii până la cca 80 V afişaj

digital cu zecimale (1/ 10 V)

Simbol pentru depăşirea valorii maximale de mai sus pentru joasă tensiune (ELV) la tensiune alternativă (în display)

Simbol pentru depăşirea valorii maximale de mai sus pentru joasă tensiune (ELV) la tensiune continuă (în display)

Polaritate plus (în display)

Polaritate minus (în display)

2. Descrierea funcţionării

DUSPOL® digital LC este un tester de tensiune bipolar

cu afişaj digital, conform IEC 61243-3. Ca şi dotare, testerul este dotat pentru iluminarea locului ce urmează a fi măsurat şi pentru iluminarea display-lui şi poate indica sensul de rotire al fazelor cât şi a câmpului învârtitor. Indicarea continuităţii se face atât optic cât şi acustic. Pentru toate aceste funcţii aparatul este dotat cu o bate-

rie (2 x micro LR03/ AAA). Începând de la o tensiune de

≥ 50 V, este posibilă măsurarea tensiunii şi fără baterie. O determinare a fazei la circuite şi determinarea sensului de rotire al câmpului învârtitor este posibilă numai în situaţia în care nulul este cu pământare. Aparatul este construit pentru măsurarea tensiuni continue şi alternative într-un interval al valorilor de tensiune de la 6 V până la AC 690 V/ DC 750 V. Cu acest aparat la tensiune continuă se poate efectua verificarea polarităţii. Testerul de tensiune constă din testerul de control L1 A şi L2 B şi un cablu de legătură între ele . Testerul de

control L1 A are un câmp indicator un LCD display 4

precum şi diode luminoase 3. Începând de la o tensiune de 6 V aparatul porneşte automat. Funcţionarea testerului de tensiune este posibilă numai în situaţia în care

bateriile sunt bine montate (în testerul de tensiune L1 A). Vor fi indicate tensiuni în marja tensiunii nominale de

la 6 V până la AC 690 V/ DC 750 V. Depăşirea valorilor limită la joasă tensiune (ELV, AC 50 V, DC 120 V) vor fi afişate suplimentar în display. Ambele testere de tensiune sunt prevăzute cu butoane . Prin activarea ambelor butoane rezistenţa interioară se comută pe o treaptă inferioară (diminuarea capacităţii tensiunii inductive şi capacitive). În acelaşi timp un motor cu vibraţii va fi conectat la tensiune. Cu începere de la cca 200 V acesta va fi pus în mişcare de rotaţie. O dată cu majorarea tensiunii se vor mări şi nr. de rotaţii şi nr.

 

vibraţiilor, astfel încât prin mânerul tastei de măsurare L2 B se poate face o estimare grobiană a mărimii tensiunii (de ex. 230/ 400 V). Durata examinării cu rezistenţa interioară redusă a aparatului (probă de sarcină), depinde de mărimea tensiunii de măsurat. Pentru ca aparatul să nu se supraîncălzească acesta este dotat cu un sistem de protecţie. Din acest sistem de autoreglare face parte şi motoraşul cu vibraţii.

Câmpul de inserare

Sistemul de inserare , constă dintr-un indicator LCD 4 precum şi din diode (LED) 3, care indică tensiune continuă şi alternativă în trepte de la: 12; 24; 50; 120; 230; 400; 690 V. La tensiunile menţionate este vorba de tensiune nominală. În LCD vor fi indicate valorile ce depăşesc valorile indicate mai sus pentru joasă tensiune (ELV) 5,

faza 6, simbolul pentru continuitate 7, sensul de rotire al câmpului 8 şi 9, valoarea exactă a tensiunii , pola-

ritatea la tensiune continuă  şi , precum şi un simbol pentru o baterie prea slabă . Pentru măsurarea tensiunii aparatul porneşte automat. Până la 80 V valoarea măsurată va fi indicată cu o zecimală, la valori mai mari valoarea zecimală nu mai va fi afişată.

2.1. Iluminarea locului de măsurat

Iluminarea locului de măsurat va fi activat prin apăsarea butonului  în testerul L1 A, în situaţia în care aparatul funcţionează. Urmează în funcţie de luminozitate o activare automată a LCD-pentru fundal.

Menţiuni:

Pentru iluminarea locului de măsurat afişajul trebuie să fie 0,0 V, altfel testerul de tensiune recunoaşte funcţia

Hold.

2.2 Funcţia-Hold

Dacă în timpul unei măsurători a tensiunii, butonul  din testerul L1 A va fi activat şi menţinut 1,5 secunde,

atunci ultima valoare măsurată va fi afişată cu lumină intermitentă. Testerul de tensiune poate fi îndepărtat de locul măsurării şi apoi să se citească valoarea măsurată (DATA HOLD). Stingerea valorii măsurate se face prin

dezactivarea butonului .

Menţiuni:

La proba de sarcină, la o activare mai mare de 1,5 secunde, va fi activată funcţia-Hold!

3. Verificarea funcţionalităţii

- Testerul de tensiune poate fi folosit numai pentru

valori ale tensiunii nominale de la 6 V până la AC

690 V/ DC 750 V!

- Testerul de tensiune nu va fi lăsat conectat la tensiune mai mult de 30 secunde (durata ED maxim

admisă ED = 30 s)!

- Înainte de utilizare se va verifica obligatoriu, funcţio-

nalitatea testerului de tensiune!

- Activarea elementelor proprii (autotestare)

• Atingerea electrozilor de măsură

• Testerul de tensiune se va pornii prin activarea

butonului  din testerul L1 A şi se va menţine apăsat

• Summe-ul va emite un semnal sonor, toate seg-

mentele indicatoare LCD precum şi fundalul şi iluminarea locului de măsurat trebuie să arate un semn de funcţionalitate.

- Verificaţi toate funcţiile la surse de tensiune cunos-

cute.

• Pentru verificarea funcţionalităţii aparatului la

tensiune continuă folosiţi de ex o baterie de maşină.

• Pentru verificarea funcţionalităţii aparatului la

tensiune alternativă folosiţi de ex o priză la

230 V

• Uniţi ambii electrozii de măsură ai testerului 

pentru verificarea continuităţii aparatului.

• Dacă este necesar înlocuiţi bateriile.

Nu folosiţi testerul de tensiune dacă nu funcţionează perfect, toate funcţiile aparatului!

12/ 2008

DUSPOL® digital LC

4. Aşa verificaţi tensiunea alternativă

- Testerul de tensiune se va folosi numai în zona tensi-

unii nominale cuprinse de la 6 V până la AC 690 V!

- Testerul de tensiune nu se va lăsa conectat la reţea mai mult de 30 secunde (durată de conectare maxim admisă ED = 30s)!

- Cuprindeţi cu toată palma suprafaţa izolată a mânerului A şi B ale testerului L1 şi L2.

- Electrozii de măsură  a testerului L1 A şi L2 B, se vor aşeza (aplica) pe elementele care urmează a fi măsurate.

- Testerul de tensiune se conectează automat la tensiunea existentă (6 V) şi afişează în display valoarea tensiunii măsurate  (până la cca 80 V cu zeci-

male).

- La tensiune alternativă va fi indicată în afişajul LCD

valoarea tensiunii  precum şi simbolul plus şi minus  şi . Pornind de la aceste valori, toate LED-urile

vor lumina până se ajunge la valoarea tensiunii de măsurat din reţea.

- La activarea ambelor butoane , în testerul de tensiune L2 B, cu începere de la o tensiune de cca

200 V, va fi pus în funcţiune motoraşul cu vibraţii. La o creştere a tensiunii, cresc numărul de rotaţii.

Trebuie neapărat avut grijă, ca testerul de tensiune să se ţină numai de cele două mânere izolate L1 A şi L2 B, nu se va acoperii suprafaţa de afişaj a aparatului şi nu se

vor atinge electrozii de contact!

Menţiuni:

Afişajul indicat în LCD poate fi influenţat negativ din cauza sursei de lumină neadecvate.

4.1 Aşa verificaţi faza la tensiune alternativă

- Testerul de tensiune va fi folosit numai la valori nomi-

nale începând de la 6 V până la AC 690 V!

- Verificarea fazelor este posibilă numai la reţea cu pământare, începând de la valori ale tensiunii de

230 V!

- Cuprindeţi toată suprafaţa mânerelor A şi B ale tes- terului L1 şi L2 (Curent de scurgere pentru verifica-

rea fazelor prin mânerul L1!).

- Testerul de tensiune va fi pornit prin activare (apăsare) scurtă a butonului  aflat în mânerul L1 A (rămâne cca 10 secunde pornit!). La aparatul pornit afişajul arată valorile „0,0”!

- Aplicaţi pe suprafaţa ce urmează a fi măsurată, elec-

trodul de contact  al testerului L1 A.

- Testerul de tensiune nu se va lăsa conectat la reţea mai mult de 30 secunde (durată de conectare maxim admisă ED = 30 s)!

Trebuie avut neapărat grijă, ca la verificarea unipolară (verificarea fazei) să nu fie atins electrodul de măsură al

testerului L2 B! Dacă în partea superioară pe indicatorului LCD 4, apare simbolul „ ” 6 înseamnă că pe suprafaţa de măsurat pe

care am aplicat electrodul am măsurat o fază a tensiunii

alternative.

Menţiuni:

Datorită luminozităţii necorespunzătoare, din cauza învelişului protector necorespunzător, şi din cauza condiţiilor de izolaţie necorespunzătoare ale locului ce urmează a fi măsurat, valorile de măsurare afişate pe-LCD 4 pot fi influenţate negativ (lezate).

5. Aşa măsuraţi tensiunea continuă

- Testerul de tensiune este permis a se folosit numai în domeniul tensiunii nominale cu începere de la 6 V

până la DC 750 V!

- Testerul de tensiune nu se va lăsa conectat la reţea mai mult de 30 secunde (durată de conectare maxim admisă ED = 30 s)!

- Cuprindeţi cu mâna partea izolată a mânerului A şi B ale testerului L1 şi L2.

- Aplicaţi electrozii de contact  ale testerului L1 A şi

L2 B pe suprafaţa ce urmează a fi măsurată.

- La o tensiune cu valoare de minim 6 V testerul de

 

tensiune se conectează direct şi afişează valoarea tensiunii măsurate.

- La verificări ale tensiunii cu valori mai mici de 6 V testerul de tensiune va fi activat prin apăsare scurtă

a butonului  din testerul L1 A.

- La tensiune continuă cu începere de la 6 V, valoarea

tensiunii  precum şi simbolul plus sau minus  şi  vor fi indicat în LCD. De aici începând toate LED-

urile vor lumina până se ajunge la valoarea tensiunii din reţeaua măsurată.

- L activarea ambelor butoane  în testerul L2 B, cu începere de la o tensiune de cca 200 V, va intra în

funcţie motoraşul cu vibraţii. Odată cu mărirea valorii tensiunii cresc şi turaţia.

Trebuie neapărat avut grijă, ca testerul de tensiune să se ţină numai de cele două mânere izolate L1 A şi L2 B, nu se va acoperii suprafaţa de afişaj a aparatului şi nu se

vor atinge electrozii de contact!

5.1 Aşa verificaţi polaritatea la tensiune continuă

- Testerul de tensiune este permis a se folosit numai

în domeniul de măsurare al tensiunii nominale de la 6 V până la DC 750V!

- Testerul de tensiune nu va fi lăsat conectat la reţea mai mult de 30 secunde (durată de conectare maxim admisă ED = 30 s)!

- Cuprindeţi cu mâna partea izolată a mânerelor A şi B ale testerului L1 şi L2.

- Aplicaţi electrodul de contact  al testerului L1 A şi L2 B pe suprafaţa ce urmează a fi măsurată.

- La o tensiune de cel puţin 6V aparatul se conectează singur şi afişează valoarea tensiunii .

- La o tensiune sub 6 V testerul de tensiune se va

porni prin apăsarea butonului  din testerul L2 B.

- Polaritatea tensiunii continue care urmează a fi măsurată va fi indicată prin simbolul „+” , respectiv simbolul „-” . La aceasta, polaritatea reală este cea indicată de mânerul A.

Trebuie neapărat avut grijă, ca testerul de tensiune să se ţină numai de cele două mânere izolate L1 A şi L2 B, nu se va acoperii suprafaţa de afişaj a aparatului şi nu se

vor atinge electrozii de contact .

6. Aşa verificaţi sensul de rotaţie al câmpului unei reţele trifazice

- Testerul de tensiune se va folosi numai în domeniul

tensiunii nominale cuprinsă între 6 V şi AC 690 V!

- Examinarea sensului de rotire al câmpului este posi-

bilă numai în reţea trifazată cu pământare şi cu începere de la valoarea de 230 V tensiune alternativă (fază către fază).

- Cuprindeţi cu mâna partea izolată a mânerelor A şi B ale testerului L1 şi L2 (tensiunea de scurgere

pentru verificarea sensului de rotire al câmpului prin mânerul L1!).

- Aplicaţi electrozii de măsură  ai testerului L1 A şi L2 B, pe elementele ce urmează a fi măsurate.

- La o tensiune de cel puţin 6 V aparatul se conectează singur şi afişează valoarea tensiunii.

- Afişajul din trei cifre va indica tensiunea de linie.

- Testerul de tensiune nu se va ţine conectat la reţea mai mult de 30 s (durată de conectare maxim admisă

ED = 30 s)!

- La aplicarea ambilor electrozi de contact , pe două faze succesive în sensul de rotire spre dreapta al unei relele trifazice, în LCD 4 indică simbolul „ ” (sensul de rotire spre dreapta) 9. Dacă la două faze

nu există succesiunea rotiri spre dreapta, în acest

caz va fi indicat simbolul „ ” (sensul de rotire spre stânga) 8.

Verificarea sensului de rotire al câmpului este ca cerinţă în loc de o reverificare! La o reverificare măsurătoarea se va repeta cu electrozii de măsură inversaţi . La reverifi- care în LCD se va indica o rotire în sens opus. Dacă aparatul indică în ambele cazuri rotirea spre dreapta, aveasta înseamnă că pământarea este prea slabă.

12/ 2008

DUSPOL® digital LC

Menţiuni:

Afişarea valorilor pe LCD 4, poate fi influenţată negativ datorită luminozităţii necorespunzătoare, din cauza învelişului protector necorespunzător, şi din cauza condiţiilor de izolaţie necorespunzătoare ale locului unde urmează să se efectueze măsurătorile.

7. Aşa verificaţi conductibilitatea (verificarea conti-

nuităţii)

- Examinarea continuităţii se va efectua la părţi ale instalaţiei scoase de sub tensiune, de asemenea condensatorii se vor descărca.

- Tensiunea necesară pentru măsurători va fi furnizată de sursa integrată în testerul de tensiune L1 A

(baterii 2 x 1,5 V).

- Examinarea se poate efectua într-o marjă cuprinsă de la 0 până la 200 kΩ.

- Cuprindeţi cu mâna partea izolată a mânerului L1 A şi L2 B.

- Aplicaţi electrozii de măsură  ai testerului L1 A şi L2 B, pe elementele ce urmează a fi examinate.

- În situaţia în care se ajunge cu electrodul de măsură , în contact cu o reţea sub tensiune, LED-ul de

semnalizare 4 apare simbolul 7 şi se va auzi un semnal sonor.

- Dacă punctul de măsurare se află sub tensiune, testerul de tensiune comută automat funcţionalitatea lui la operaţiunea de măsurare a tensiunii şi va indica valoarea tensiunii măsurate (vezi cap 4 şi 5).

8. Înlocuirea bateriilor!

Aparatul nu se va pune sub tensiune când locaşul pentru

baterii este deschis.! Alimentarea cu energie a aparatului DUSPOL® digital LC

se face cu două baterii tip micro (LR03/ AAA) montate în aparat. Înlocuirea bateriilor este necesară în situaţia în care în afişaj apare simbolul bateriei „ ” (baterie slabă) . Aceasta se întâmplă în situaţia în care valoarea bateriei scade sub 2,75 V. Dacă valoarea bateriei scade sub

cca 2,5 V simbolul bateriei va pâlpâi.

Indicarea tensiunii bateriei

Testerul de tensiune prin acţionare scurtă a butonului  din mânerul testerului L1 A va fi pornit, după cca 10 secunde valoarea bateriilor va fi indicată pentru o perioadă de timp de 1 secundă (exemplu: )

Schimbarea bateriilor sa va face după cum urmează:

Deschideţi locaşul pentru baterii (se află lângă ieşirea cablului) cu ajutorul şurubelniţei, prin răsucirea acesteia cu ¼ rotaţie în sensul săgeţilor (invers acelor de ceasornic). Crestătura se află în poziţie verticală şi suportul cu bateri poate fi extras în afară. Îndepărtaţi bateriile descărcate din locaşul lor. Introduceţi bateriile noi conform polarităţi indicate în locaşul lor. Împingeţi suportul împreună cu bateriile în locaşul lor şi fixaţi-le prin răsucirea şurubelniţei cu ¼ rotaţii în sensul acelor de ceasornic (crestătura trebuie să fie în poziţie orizontală ). Trebuie avut grijă ca O-ringul să nu fie dete-

riorat, în caz contrar acesta va fi înlocuit.

Îndepărtarea bateriilor

Bateriile nu se pun la un loc cu resturile menajere. Ca

şi utilizator sunteţi obligat să restituiţi bateriile. Acestea

(bateriile vechi) pot fi predate în locuri special amenajate

în localitatea dvs. sau în locuri unde se comercializează baterii de acest fel. Evitaţi utilizarea bateriilor cu mate-

riale nocive!

9. Date tehnice

- Prescripţii testerul de tensiune bipolar IEC 61243-3

- Categorie de suprasarcină: CAT IV 500 V, CAT III

690 V

- Clasă de protecţie: IP 64 (DIN VDE 0470-1 IEC/ EN

60529)

6 - prima cifră: protecţie împotriva accesului la ele-

mente periculoase şi protecţie împotriva corpurilor străine solide, protecţie la praf.

4 - a doua cifră: Protecţie împotriva stropilor de apă.

 

Poate fi folosit şi în cazul precipitaţiilor.

- Domeniul de utilizate la tensiune nominală: 6 V până la AC 690 V/ DC 750 V.

- Rezistenţa interioară, domeniu de măsură: PTC 15 kΩ ≥ 360 kΩ

- Rezistenţă interioară, circuit de sarcină - activate ambele butoane!: cca 3,7 kΩ…(150 kΩ)

- Preluare de curent, circuit de măsură: max. < 3,5 mA

(AC/DC)

- Preluare de curent, circuit de sarcină - activate

ambele butoane!: Is 0,2 A (750 V)

- Indicarea polarităţii: LCD simbolul +; - (mânerul cu

partea de indicatoare = polaritate plus)

- Indicarea tensiune fără a inica trepte e măsură 6 750 V, înălţimea afişajului 5 mm

- Domeniul de măsurare al tensiunii I: până la cca

80 V (88,8)

- Domeniul de măsurare al tensiunii II : cu începere de

la cca 80 V (888)

- max. indicator de greşeli:

de la 6 - 750 V ± 2 % din valoarea finală a domeniul

de măsurare al tensiunii (I-II)

la frecvenţa 20 - 150 Hz sinus sau DC.

ELV Un - 15%

- Marja de indicare a frecvenţei nominale f: 0 până

150 Hz

Indicarea fazei şi indicarea sensului de rotire al câm-

pului 50/ 60Hz

- Indicarea fazei, indicarea sensului de rotire al câm-

pului: ≥ Un 230 V

- Motor cu vibraţii, pornire: ≥ Un 230 V

- Curentul de încercare, verificarea continuităţii: max

2 µA

- Domeniul de măsură, rezistenţă de izolaţie: 0 200 kΩ

- Nivelul semnalului sonor: 55 dB

- Durata de conectare max. admisă: ED = 30 s (max. 30 secunde), 240 s pauză

- Pornirea automată a aparatului la tensiune măsurată: ≥ 6 V

- Pornirea manuală a aparatului:prin butonul L1 A (tensiunea de măsurat ≤ 6 V)

- Durata de conectare a aparatului: până la 10 secunde, dacă nu există tensiunea de măsurare

- Iluminarea locului de măsurat (în 30 cm): 10 Lux

- Consum de curent, examinarea tensiunii: < 1 mA

- Consum de curent, iluminarea locului de măsură:

12 mA

- Consum de curent, iluminarea afişajului: 20 mA

- Consum de curent, examinarea continuităţii: 80 mA

- Aparatură de măsură înglobată în aparat: Activare prin apăsarea butonului L1 A scurtcircuitarea elec-

trozilor de contact

- Funcţia HOLD, activarea apăsării butonului ≥ 1,5 s

- Baterie: 2 x micro, LR03/ AAA (3 V)

- Greutate: cca 200 g

- Lungimea cablurilor: cca 900 mm

- Marja temperaturii în timpul funcţionării şi cea de

depozitare:

- 10 °C până la + 55 °C (categoria de climă N)

- Umiditate relativă: 20 % până la 96 % (categoria de climă N)

- Reprogramarea reglajelor (protecţie termică):

Tensiune timpi

230 V 30 s

400 V 9 s

750 V 2 s

Atenţie!

La o baterie descărcată testerul de tensiune nu este funcţional! Cu începere de la o tensiune de ≥ 50 V este posibilă efectuarea de măsurători fără baterie. La o depozitare a aparatului pe o perioadă mai îndelungată, bateri-

ile vor fi scoase din aparat!

10. Întreţinere

Curăţaţi aparatul pe partea exterioară cu o lavetă uscată şi cutată (excepţie fac lavete special prevăzute pentru acesta). Nu folosiţi soluţii sau prafuri de curăţat pentru curăţirea testerului de tensiune. Verificaţi astfel încât pe electrozi sau în locaşul prevăzut pentru baterii, să nu fie

electrolit scurs.

În cazul în care se găseşte electrolit scurs sau în zona bateriei şi în locaşul acesteia se află depuneri albicioase, acestea vor fi îndepărtate cu o lavetă uscată. Dacă O-ringul din locaşul bateriei este uzat sau deteriorat nu mai sunt îndeplinite condiţiile de protecţie ale aparatului (protecţie la apă şi praf). O-ringul va fi înlocuit. Nr de comandă pentru O-ring este 772897. Noul O-ring va fi umezit cu glicerină sau talc. Astfel ca accesul la locaşul pentru baterie să se facă uşor.

11. Protecţia mediului înconjurător

Vă rugăm ca după expirarea duratei de viaţă a aparatului, acesta să fie depus în locuri special amenajate şi în sistemul de recuperare şi

colectare.

12/ 2008

DUSPOL® digital LC

 

Инструкция по эксплуатации

индикатора напряжения

DUSPOL® digital LC

Перед использованием тестера DUSPOL® digital LC ознакомьтесь с инструкцией по эксплуатации и обратите особое внимание на требования техники безопасности! Содержание:

1. Требования техники безопасности

2. Функциональное описание индикатора напряжения

2.1 Подсветка

2.2 Φункция удержания

3. Функциональное испытание индикатора напряжения

4. Как проверить переменное напряжение

4.1 Как проверить фазу переменного напряжения

5. Как проверить постоянное напряжение

5.1 Как проверить полярность постоянного напряжения

6. Как проверить направление вращающегося магнитного поля в сети трехфазного тока

7. Как проверить токопроводящее соединение (проверка прохождения тока)

8. Смена батарей, индикация напряжения батарей

9. Технические данные

10. Общие рекомендации по техническому обслуживанию

11. Защита окружающей среды

1. Требования техники безопасности:

- При работе с прибором брать его в руки только за изолированные ручки A и B и ни в коем случае не прикасаться к контактным электродам (пробникам) !

- Непосредственно перед началом работы: проверить все функции индикатора напряжения (см. раздел 3). Запрещается использовать тестер при отсутствии одной или нескольких индикаций и при очевидной неготовности к исполнению соответствующих функций (IEC 61243-3)!

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 6 В до 690 В ≈/ 750 В =!

- При работе секция для батарей должна быть закрыта.

- Индикатор напряжения соответствует классу защиты IP 64 и поэтому может быть использован в условиях повышенной влажности (конструкция для внешних условий).

- При проведении испытаний крепко держать тестер за изолированные ручки и всеми ладонями.

- Ни в коем случае не допускать u1089 ñоприкосновения тестера с источником напряжения продолжительностью более 30 секунд (максимально допустимая длительность включения ED = 30 с)!

- Индикатор напряжения безукоризненно работает только в температурном диапазоне от - 10 °С до + 55 °С при влажности воздуха от 20 % до 96 %.

- Запрещается разборка индикатора напряжения!

- Следует предохранять индикатор напряжения от загрязнений и повреждений поверхности корпуса.

- Хранить тестер в сухом месте.

- Во избежание травм после использования тестера его контактные электроды (пробники) должны быть закрыты прилагаемым кожухом!

Внимание!

После максимальных нагрузок (то есть после измерения 690 В ≈ / 750 В = в течение 30 секунд) следует выдержать паузу продолжительностью 240 секунд!

12/ 2008

DUSPOL® digital LC

На прибор нанесены международные электротехнические символы и обозначения, необходимые для управления тестером и выводимые в качестве индикации. Они имеют следующее значение:

Символ Значение

Прибор или оборудование для работы под напряжением

Клавишный переключатель

Переменный ток

Постоянный ток

Постоянный и переменный ток

Направление вращения вправо, инд и к ац ия нап р а вл е н и е вращающегося магнитного поля (на дисплее)

Направление вращения влево, инд и к ац ия нап р а вл е н и е вращающегося магнитного поля (на дисплее)

Индикация направление вращающегося магнитного поля, выводится только для частоты 50 или 60 Гц в заземленных сетях

Проверка прохождения тока

Символ батарей, выводится на дисплей при их разрядке

Данный символ показывает, как следует правильно вста влять батареи с учетом полярности

Символ индикации фазы (на дисплее)

Значение напряжения в форме цифровой индикации, до ок. 80 В с десятичным разрядом (1/10 В)

Символ превышения верхне го предельного значени я малы х напряжений (ELV) для переменного напряжения (на дисплее)

Символ превышения верхне го предельного значени я малы х напряжений (ELV) для постоянного напряжения (на дисплее)

Положительная полярность (на дисплее)

Отрицател ьная полярность (на дисплее)

2. Функциональное описание

Тестер DUSPOL® digital LC является двухполюсным индикатором напряжения в соответствии u1089 ñ IEC 61243-3 с цифровой индикацией. Тестер имеет дополнительную оснастку - подсветку мест измерения и дисплея и индикатор фаз и направления вращения магнитного поля и устройством испытания на прохождение. Сигнализация во время проведения проверки прохождения тока производится оптически и акустически. Для выполнения всех этих функций используются встроенные батареи (2 шт. Micro LR03/ ААА). При напряжении равное и более 50 В возможен контроль напряжения без батареек. Определение фазы внешних проводников и направление вращения магнитного поля возможно только при заземленной нулевой точке. Прибор предназначен для измерения постоянного и переменного тока в диапазоне напря-

 

жений от 6 В до 690 В ≈/ 750 В =. При работе с постоянным напряжением тестер позволяет производить определение полярности. Индикатор напряжения состоит из измерительных штифтов L1 A и L2 B и соединительного кабеля . Измерительный штифт L1 A имеет индикаторную панель - жидкокристаллический дисплей 4 и контрастные светоизлучающие диоды (СИД) 3. При напряжении от 6 В прибор включается автоматически. Индикатор напряжения работоспособен только при наличии неразряженной батареи (в измерительном штифте L1 A). На дисплее 4 индицируются напряжения в диапазоне номинальных напряжений от 6 В до 690 В ≈/ 750 В =. На дисплее дополнительно отражается превышение предельных значений малых напряжений (ELV, 50 В ≈, 120 В =). Оба штифта оснащены клавишными переключателями . При нажиме на оба клавишных переключателя происходит переключение на более малое внутреннее сопротивление (подавление индуктивных и емкостных напряжений). При этом к напряжению подключается вибродвигатель (двигатель с неуравновешенным ротором). При напряжении от приблизительно 200 В он приводится во вращательное движение. По мере возрастания напряжения повышается также и число его оборотов и вибрация. За счет этого с помощью рукоятки измерительного штифта L2 B можно дополнительно произвести грубую оценку величины напряжения (например, 230/ 400 В). Продолжительность испытания с менее значительным внутренним сопротивлением прибора (испытание под нагрузкой) зависит от величины измеряемого напряжения. Для предупреждения недопустимого перегрева прибора предусмотрена термическая защита (обратная регулировка). При включении этой обратной регулировки происходит снижение числа оборотов вибродвигателя.

Панель индикации

Панель индикации  включает в себя жидкокристаллический дисплей 4 и контрастные светоизлучающие диоды (СИД) 3, которые отображают постоянное и переменное напряжение по ступеням 12 В, 24 В, 50 В, 120 В, 230 В, 400 В и 690 B≈/ 750 B=. При приведенных значениях напряжения речь идет о номинальных напряжениях. На этом дисплее индицируется превышение верхнего предельного значения малых напряжений (ELV) 5, фаза 6, символ проверка прохождения тока 7, направление вращения магнитного поля 8 и 9, точное значение напряжения , полярность при работе с постоянным током  и , а также символ разрядки батарей . Диапазон для непрерывного измерения напряжения устанавливается автоматически. До 80 В значение выводится с десятичным разрядом, при более высоких напряжениях - без десятичного разряда.

2.1 Подсветка

Oсвещение мест измерения активируется нажатием клавишного переключателя  на испытательном тестере L1 A при включенном приборе. В зависимости от освещения производится автоматическое подключение яркости фона жидкокристаллического дисплея.

Примечание:

До включения подсветки на дисплее должны отображаться 0.0 вольт, иначе индикатор переходит в режим удержания показаний дисплея.

2.2 Φункция удержания

Если во время контроля напряжения нажимается и удерживается клавишный переключатель  на испытательном щупе L1 B, то в мигающем режиме индицируется последнее измерительное значение. Индикатор напряжения может отделяться от детали установки и считываться (DATA-HOLD, англ. = удержание данных). Стирание осуществляется путем отпускания

12/ 2008

DUSPOL® digital LC

клавишного переключателя.

Примечание:

Для измерения и удержания показаний нажмите и удерживайте кнопки более 1,5 с.

3. Функциональное испытание

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 6 В до 690 В ≈/ 750 В =!

- Продолжительность соприкосновения индикатора напряжения с источником напряжения не должна превышать 30 секунд (максимально допустимая длительность включения ED = 30 с)!

- Непосредственно перед началом работы: проверить все функции индикатора напряжения!

- Активирование измерительного устройства (самотестирование):

• Замкнуть накоротко контрольные щупы

• Включить индикатор напряжения нажатием на

клавишный переключатель  на измерительном штифте L1 A и удерживать переключатель в утопленном состоянии.

• Раздается сигнал зуммера, все сегменты

индикации жидкокристаллического дисплея, а также подсветка фона и места измерения должны показывать функции

- Проверьте все функции на известных источниках напряжения:

• Для проведения измерения постоянного

напряжения можно использовать, например, автомобильную аккумуляторную батарею.

• Для проведения измерения переменного

напряжения можно использовать, например, розетку 230 В.

• Соедините оба контрольных электрода  для

функционального контроля испытания на прохождение.

• В случае необходимости заменить батареи.

Запрещается использовать индикатор напряжения, если безукоризненно не выполняются все функции!

4. Как проверить переменное напряжение

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 6 В до 690 В ≈!

- Держаться за изолированные ручки A и B измерительных штифтов L1 и L2 всей площадью ладоней.

- Установите контактные электроды  измерительных штифтов A и B на подлежащую проверке деталь оборудования.

- При наличии тестируемого напряжения (6 В) индикатор включится автоматически и отразит на дисплее значение напряжения  (до приблизительно 80 В - с десятичным разрядом).

- При работе с переменным напряжением от 6 В на дисплее высвечивается значение напряжения  и символы «плюс» и «минус» ( и ). При этом до индикации ступени приложенного напряжения светятся все СИДы.

- При нажиме на оба клавишных переключателя  при напряжении от приблизительно 200 В на измерительном штифте L2 B во вращательное движение приводится вибродвигатель. По мере возрастания напряжения повышается также и число его оборотов.

Обязательно соблюдайте следующие правила: индикатор напряжения можно брать только за изолированные рукоятки измерительных штифтов A и B, дисплей не должен быть закрыт, к контактным электродам прикасаться нельзя!

 

Рекомендация:

В некоторых случаях индикация на жидкокристаллическом дисплее может быть плохо видна в силу условий освещенности.

4.1 Как проверить фазу переменного напряжения

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 6 В до 690 В ≈!

- Проверка фазы возможна в заземленной сети с напряжением от 230 В!

- Держаться за изолированные ручки A и B измерительных штифтов L1 и L2 всей площадью ладоней (ответвляющийся ток для проверки фазы через рукоятку L1!).

- Bключите индикатор напряжения посредством кратковременного нажатия клавишного переключателя  на испытательном щупе L1 A (остается включенным около 10 секунд). При включенном приборе индикация показывает “0,0”!

- Установите контактный электрод  измерительного штифта A подлежащую проверке деталь оборудования.

Во время проведения однополюсного испытания (проверка фазы) нельзя прикасаться к контактному электроду измерительного штифта L2 B. Если в верхней части жидкокристаллического дисплея 4 появится символ „ “ 6, то это означает, что данная деталь имеет фазу переменного напряжения.

Рекомендация:

В некоторых случаях индикация на жидкокристаллическом дисплее 4 может быть плохо видна в силу условий освещенности, использования u1079 çащитной одежды и особенностей изоляции участка.

5. Как проверить постоянное напряжение

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 6 В до 750 В =!

- Держаться за изолированные ручки A и B измерительных штифтов L1 и L2 всей площадью ладоней.

- Установите контактные электроды  измерительных штифтов A и B на подлежащую проверке деталь оборудования.

- При наличии тестируемого напряжения минимум 6 В индикатор включится автоматически и отразит на дисплее значение напряжения.

- При измерении напряжений менее 6 В индикатор напряжения следует включить кратким нажатием на клавишный переключатель  измерительного штифта L1 A.

- При работе с постоянным напряжением от 6 В на дисплее высвечивается значение напряжения  и символы «плюс» и «минус» ( и ). При этом до индикации ступени приложенного напряжения светятся все СИДы.

Обязательно соблюдайте следующие правила: индикатор напряжения можно брать только за изолированные рукоятки измерительных штифтов A и B , дисплей не должен быть закрыт, к контактным электродам прикасаться нельзя!

12/ 2008

DUSPOL® digital LC

5.1 Как проверить полярность постоянного напря-

жения

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 6 В до 750 В =!

- Держаться за изолированные ручки A и B измерительных штифтов L1 и L2 всей площадью ладоней.

- Установите контактные электроды  измеритель- ных штифтов A и B на подлежащую проверке деталь оборудования.

- При измерении напряжений менее 6 В индикатор напряжения следует включить кратким нажатием на клавишный переключатель  измерительного штифта L2 B.

- Полярность измеряемого постоянного напряжения индицируется символами «+»  или «-» . При этом индицируемый полюс соответствует напряжению на ручке .

6. Как проверить направление вращающегося магнитного поля в сети трехфазного тока

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 6 В до 690 В ≈!

- Проверка направления вращения поля возможна в заземленной сети трехфазного тока с напряжением от 230 В переменного напряжения (фаза против фазы).

- Установите контактные электроды  измерительных штифтов L1 A и L2 B на подлежащую проверке деталь оборудования.

- Трехзначная цифровая индикация показывает напряжение внешнего проводника.

- При контактировании обоих контрольных электродов с двумя подсоединенными в правом вращении фазами сети трехфазного тока на жидкокристаллическом дисплее 4 появляется символ „ “ (правый порядок следования фаз) 9. Если у двух фаз нет правой последовательности вращения, то индицируется символ „ “ (левый порядок следования фаз) 8.

Проверка направления вращения поля требует встречного контроля! При встречном контроле следует еще раз провести испытание с перестановленными контрольными u1101 ýлектродами  При встречном контроле на дисплее должно индицироваться противоположное направление вращения. Если прибор в обоих случаях показывает правое вращение, то это свидетельствует о слишком слабом заземлении.

Рекомендация:

 

В некоторых случаях индикация на жидкокристаллическом дисплее 4 может быть плохо видна в силу условий освещенности, использования защитной одежды и особенностей изоляции участка.

7. Как проверить токопроводящее соединение (проверка прохождения тока)

- Проверка прохождения тока производится на обесточенных деталях оборудования, конденсаторы в случае необходимости разряжаются.

- Необходимое для проведения испытаний напряжение дает интегрированная в измерительный штифт L1 A система питания (2 батареи по 1,5 В).

- Возможно проведение испытаний в диапазоне от 0 до 200 кОм.

- Держаться за изолированные ручки L1 A и L2 B всей площадью ладоней.

- Установите измерительные штифты L1 A и L2 B с контактными электродами  на подлежащую проверке деталь оборудования.

- При контактировании токопроводящего соединения с помощью контактных электродов  раздается сигнальный звук и на индикации жидкокристаллического дисплея 4 отображается символ

- Если место измерения находится под напряжением, то индикатор напряжения переключается автоматически на контроль наличия напряжения и индицирует ее (см. разделы 4 и 5).

8. Смена батарей

Запрещается присоединять прибор к источнику напряжения при незакрытой секции для батарей! Электропитание тестера DUSPOL® digital LC осуществляется от двух встроенных в него батарей типа Micro (LR03/ AАA). Необходимо произвести замену батарей при индикации на дисплее символа „ “ (разрядка батарей) . Этот символ начинает высвечиваться при снижении напряжения батарей до менее 2,75 В. Если их напряжение составит менее 2,5 В, то символ начинает мигать.

Индикация напряжения батарей

Включить индикатор напряжения кратким нажатием на клавишный переключатель  L1 A, приблизительно через 10 секунд на дисплее на 1 секунду высветится значение напряжения батарей. (например: )

Как произвести замену батарей:

Разомкнуть с помощью отвертки секцию для батарей (рядом с выходом кабеля), сделав ¼ оборота в направлении стрелки (против хода часовой стрелки). Шлиц окажется в вертикальном положении, после чего можно извлечь секцию вместе с батареями. Извлеките из секции разряженные батареи. Вставьте в секцию новые батареи в соответствии с полярностью (см. маркировку). Вставьте секцию с батареями в магазин и замкните его, сделав ¼ оборота в направлении по ходу часовой стрелки (шлиц в горизонтальном направлении, точки маркировки совпадают!). Следите за тем, чтобы не повредить кольцо, в случае необходимости замените его.

Утилизация батарей:

Разряженные батареи не относятся к бытовому мусору. Как потребитель батарей, Вы обязаны в соответствии с официальными установлениями сдавать их. Вы можете сдать старые батареи на одном из сборных пунктов в Вашем городе или же в любом магазине, торгующем данными батареями. Ни коим образом не используйте содержащие ядовитые вещества батареи!

9. Технические данные

- Норматив для двухполюсных индикаторов напряжения: IЕС 61243-3

- Категория: 500 B категория IV, 690 B категория III

- Класс защиты IР 64, IЕС 60529 (ДИН 40050), допу-

12/ 2008

DUSPOL® digital LC

скается использование и при осадках!

IP 64 означает: защита от подхода к опасным

частям и защита от посторонних твердых предметов, пыленепроницаемая, (6 - первое число). Брызгозащищенный, (4 - второе число). Может использоваться и при осадках.

- Диапазон номинальных напряжений: от 6 В до 690 В ≈/ 750 В =

- Внутреннее сопротивление, измерительный контур: PTC 15 кОм ≥ 360 кОм

- Внутреннее сопротивление, контур нагрузки - оба клавишных переключателя нажаты: ок. 3,7 кОм… (150 кОм)

- Потребление тока, измерительный контур: макс. < 3,5 мА переменного тока/ постоянного тока

- Потребление тока, контур нагрузки - оба клавишных переключателя нажаты: Is 0,2 А (750 В)

- Индикация полярности: символы на жидкокристаллическом дисплее «+» и «-» (рукоятка индикатора = положительная полярность)

- Индикация напряжения, бесступенчатая, от 6 до 750 В, высота знаков индикации - 5 мм

- Диапазон напряжений I: до ок. 80,0 В (88,8)

Диапазон напряжений II: от ок. 80 В (888)

- Макс. погрешность индикации:

> 6 - 750 В ± 2 % Диапазон напряжений (I-II) при частоте 20 - 150 Гц синус и пост. ток

ELV Un - 15 %

- Номинальный диапазон частот f: от 0 до 150 Гц

индикация фаз и направления поля - 50/ 60 Гц

- Индикация фаз и направления поля: ≥ Un 230 В

- Вибрационный двигатель, запуск: ≥ Un 230 В

- Контрольный ток, проверка прохождения тока: макс. 2 мкА

- Диапазон измерений, сопротивление в пропускном направлении: 0 - 200 кОм,

- Уровень звука акустического сигнала: 55 дБ

- Максимально допустимая длительность включения: ED = 30 с (макс. 30 секунд), 240 секунд пауза

- Включение прибора (автоматическое) при измеряемом напряжении: ≥ 6 В

- Включение прибора вручную: клавишным переключателем L1 A (измеряемое напряжение ≤ 6 В)

- Прдолжительность включения прибора: до 10 секунд, если отсутствует измеряемое напряжение

- Освещение места измерения (на расстоянии 30 см): 10 люкса

- Расход тока, измерение напряжения: < 1 мА

- Расход тока, освещение места измерения: 12 мА

- Расход тока, подсветка дисплея: 20 мА

- Расход тока, проверка прохождения тока: 80 мА

- Встроенное контрольное устройство: активирование переключателем L1 A и замыканием контактных электродов

- Для удержания показаний дисплея нажмите и ужерживайте кнопки 1,5 с

- Батареи: 2 шт. Micro, LR03/ AAA (3 В)

- Вес: ок. 200 г

- Длина соединительной линии: ок. 900 мм

- Рабочая температура и температура хранения: от

- 10 °С до + 55 °С (климатическая категория N)

- Относительная влажность воздуха: от 20 до 96 % (климатическая категория N)

- Продолжительность обратной регулировки (термическая защита):

Напряжение Продолжительность

230 B 30 c

400 B 9 c

750 B 2 c

Внимание!

 

При разряженных батареях индикатор напряжения неработоспособен! При напряжении равное и более 50 В возможен контроль напряжения без батареек. При длительном хранении, выньте батарейки из прибора.

10. Общие рекомендации по техническому обслу-

живанию

Следует прочищать корпус тестера с наружной стороны чистым сухим полотном (исключение - специальные салфетки для прочистки). Не следует использовать для прочистки растворители и абразивные материалы. Обязательно следите за тем, чтобы секция для батарей и их контакты не были загрязнены вытекающим электролитом. Если в секции для батарей появятся загрязнения электролитом или отложения белого цвета, то их следует удалить сухой тряпкой. При износе или в случае повреждения кольца круглого сечения секции для батарей оно теряет свои защитные свойства (предохранение от пыли и влаги), и его необходимо заменить. Кольцо можно заказать: номер 772897 спецификации запасных частей фирмы Беннинг. Hовое кольцо круглого сечения обработать глицерин или тальком, чтобы батарейный отсек мог защелкиваться и отпираться легким перемещением.

11. Защита окружающей среды.

В конце срока эксплуатац ии прибор необходимо сдать в утилизационный пункт.

12/ 2008

DUSPOL® digital LC

S S

Bruksanvisning

DUSPOL® digital LC

Innan DUSPOL® digital LC spänn ing spr ova re

används: Läs noga igenom bruksanvisningen och säkerhetsanvisningarna!

Innehåll:

1. Säkerhetsanvisningar

2. Funktionsbeskrivning av spänningsprovaren

2.1 Belysning för mätobjekt

2.2 Hold-funktion

3. Funktionstest av spänningsprovaren

4. Så provas växelspänning

4.1 Så provas fasen vid växelspänning

5. Så provas likspänning

5.1 Så provas polariteten vid likspänning

6. Så provas fasriktning i trefasnät

7. Så provas elektriskt ledande förbindningar (genomgångsprovning)

8. Batteribyte, visning av batterispänning

9. Teknisk data

10. Allmän skötsel

11. Miljöinformation

1. Säkerhetsanvisningar

- Vid mätning greppa helt om de isolerade handtagen A och B på spänningsprovarens testprober och berör ej testelektroderna (provspetsarna) !

- Innan mätning skall spänningsprovarens funktion testas (se avsnitt 3). Spänningsprovaren får inte användas när ett eller flera fält inte indikerar eller om funktionen uteblir (IEC 61243-3)!

- Spänningsprovaren får endast användas inom märkspänningsområdet 6 V till AC 690 V/ DC 750 V!

- Använd inte spänningsprovaren med öppet batterifack.

- Spänningsprovaren har skyddsklass IP 64 och får därför användas i fuktig omgivning. (Kapslingsklass för utomhusbruk)

- Vid mätning skall spänningsprovarens isolerade handtag och greppas helt om med resp. hand.

- Spänningsprovaren får inte hållas ansluten till spänning längre än 30 sek. (max tillåten inkopplingstid ED=30 s)!

- Spänningsprovaren arbetar felfritt inom temperaturområdet

från -10 ºC till +55 ºC vid en luftfuktighet från 20 % till 96 %.

- Ingrepp i spänningsprovaren får inte göras!

- Spänningsprovarens hölje skall skyddas för skador och smuts.

- Spänningsprovaren skall lagras torrt.

- För att skydda sig mot skador och urladdning av batterierna skall bipackade skyddshättor sättas på testelektroderna (provspetsarna) efter användning!

OBS!

Efter maxbelastning, (dvs efter en mätning under 30 sekunder med AC 690 V/ DC 750 V) måste en paustid om 240 sekunder beaktas! Spänningsprovaren är försedd med internationella elektriska symboler och symboler för visning och användning, med följande betydelse:

Symbol Betydelse

Apparat eller utrustning för arbete under spänning

Tryckknapp

Växelström

Likström

Lik- och växelström

12/ 2008

DUSPOL® digital LC

Höger rotatio n fas följdsv isning (i displayen)

Vän ste rrotation fasföl jds visning (i displayen)

Fasföljdsvisning;fasföljdsvisningen kan bara visas vid 50 resp. 60 Hz och i jordade nät

Genomgång

Batterisymbol, denna symbolen visas i displayen när batteriet är urladdat

Denna symbolen visar polriktig placering av batterierna

Symbol för fasindikering (i displayen)

Digitalt spänningsvärde, upp till ca. 80 V med decimalkomma (0,10 V)

Symbol för överskridande av övre gränsvärdet för klenspänning (ELV) vid växelspänning (i displayen)

Symbol för överskridande av övre gränsvärdet för klenspänning (ELV) vid likspänning (i displayen)

Pluspolaritet (i displayen)

Minuspolaritet (i displayen)

2. Funktionsbeskrivning

DUSPOL® digital LC är en 2-polig spänningsprovare enligt IEC 61243-3, med digital visning. Spänningsprovaren inbyggd belysning för mätobjektet och displayen, fas- och fasföljdsvisning, samt genomgångsprovning. Signaliseringen vid genomgångsprovning sker optiskt och akustiskt. För dessa funktioner drivs den av två batterier (2 x

Micro LR03/ AAA). Från och med en spänning på ≥ 50 V

går det inte att utföra spänningsprovning utan batteri. För visning av fasledare och fasföljden i ett trefasnät måste stjärnpunkten vara jordad. Provaren är tillverkad för lik- och växelspänningsmätning i området 6 V till AC 690 V/ DC 750 V. Den har polaritetsindikering vid likspänningsmätning. Spänningsprovaren består av två testprober L1 A och L2 B och förbindningskabel . Testprobe L1 A har en digitaldisplay 4 samt kontrastrika lysdioder (LED) 3. Vid en spänning från 6 V kopplar spänningsprovaren på sig själv. Spänningsprovaren fungerar bara med monterade laddade batterier (i testprobe L1 A). Spänningar i märkspänningsområdet 6 V till AC 690 V/ DC 750 V visas i displayen 4. Överskridandet av gränsvärden för klenspänning (ELV, AC 50 V, DC 120 V) visas i displayen. Båda testproberna är försedda med tryckknappar . När de båda knapparna trycks in kopplas spänningsprovaren om till en lägre ingångsresistans (undertryckning av induktiva och kapacitiva spänningar). Härvid läggs en vibrationsmotor (motor med obalans) under spänning. Från ca 200 V börjar denna att rotera. Med stigande spänning, ökar varvtalet och vibrationen så att en grov uppskattning av spänningsnivån (t.ex. 230/ 400 V) kan göras med testproben L2 B. Tiden, hur länge mätning med lägre ingångsresistans (lastprovning) kan göras, är beroende av spänningen som mäts. För att spänningsprovaren inte skall värmas upp otillåtet mycket finns ett inbyggt termiskt skydd. När skyddet aktiveras sjunker vibrationsmotorns varvtal.

Digitaldisplayen

Displayen  är en LCD-display 4 samt kontrastrika lysdioder (LED) 3, som visar lik- och växelspänning i steg om 12 V; 24 V; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V. Vid de angivna spänningarna handlar det om

S S

märkspänningar. Här indikeras överskridande av gränsvärden för klenspänning (ELV) 5, fasen 6, symbol för genomgång 7, fasriktning 8 och 9, det uppmätta spänningsvärdet , polariteten vid likspänning  och  samt en symbol för urladdade batterier . Mätområdet för en steglös spänningsmätning ställs automatiskt in. Upp till 80 V visas värdet med decimal, vid högre värden utan decimal.

2.1 Belysning för mätobjekt

Belysning för mätobjektet aktiveras med tryckknappen  på testproben L1 A när spänningsprovaren är påsla- gen. Beroende på omgivningsljuset tänds LCD-displayens bakgrundsbelysning automatiskt.

OBS!

För belysning av mätobjektet måste värdet vara 0,0 V, annars kan spänningsprovaren inte känna av hold-funktionen.

2.2 Hold-funktion

Om tryckknappen  på testproben L1 A hålls inne vid spänningsmätning visas senaste mätvärdet blinkande i displayen. Håll knappen inne och tag bort testproben från mätobjektet. Värdet kan nu avläsas (DATA-HOLD). Värdet raderas när knappen släpps.

OBS!

Hold-funktionen aktiveras vid lastprovningar där testproben hålls intryckt längre än 1,5 sekunder.

3. Funktionsprovning

- Spänningsprovaren får bara användas i märkspänningsområdet från 6 V till AC 690 V/ DC 750 V!

- Spänningsprovaren får inte hållas ansluten till spänning längre än 30 sek. (max tillåten inkopplingstid ED = 30 s)!

- Innan mätning skall spänningsprovarens funktion testas!

- Aktivera spänningsprovarens egentest:

• Kortslut provspetsarna

• Tryck in knappen  på testproben L1 A och håll

inne

• Summersignalen hörs, alla segment på LCD-dis-

playen och bakgrunds- och mätställebelysningen måste visa att de fungerar

- Testa alla funktioner på kända spänningskällor.

• Använd för likspänningsprovning t.ex. ett bilbat-

teri.

• Använd för växelspänningsprovning t.ex. ett

230 V vägguttag.

• Koppla ihop de båda testelektroderna  med

varandra för funktionskontroll av genomgångsprovningen.

• Vid behov bytes batterierna.

Använd inte spänningsprovaren om inte alla funktioner fungerar felfritt!

4. Så provas växelspänning

- Spänningsprovaren får endast användas inom märkspänningsområdet 6 V till AC 690 V!

- Spänningsprovaren får inte hållas ansluten längre än 30 sekunder (max tillåten inkopplingstid = 30 s)!

- Greppa helt om de båda isolerade handtagen A och B på testproberna L1 och L2.

- Anslut testelektroderna (provspetsarna)  på anläggningsdelen som skall provas!

- Spänningsprovaren kopplar på sig själv om spänning ligger på mätobjektet (6 V) och visar aktuellt spänningsvärde  i displayen (upp till 80 V med decimal!).

- Vid växelspänningar från 6 V visas i displayen digital spänningsvärde  samt plus- och minussymbolerna  och . Därutöver lyser alla LED till stegvärdet på den pålagda spänningen.

- När de båda tryckknapparna  trycks in, startar i testproben L2 B vibrationsmotorn vid en spänning från ca 200 V. Med stigande spänning ökar varvtalet.

12/ 2008

DUSPOL® digital LC

OBSERVERA att bara greppa spänningsprovarens isolerade handtag på testproberna L1 A och L2 B, att displayen inte döljs och att inte beröra testelektroderna!

OBS:

Visningen på LCD-displayen 4 kan påverkas av dåliga ljusförhållanden!

4.1 Så provas fasledare vid växelspänning

- Spänningsprovaren får endast användas inom märkspänningsområdet 6 V till AC 690 V!

- Provning av fasledare är möjligt från 230 V i jordade nät.

- Greppa helt om de isolerade handtagen A och B på testprobarna L1 och L2 (avledningsström för fasprovning över L1!).

- Sätt på spänningsprovaren genom en kort tryckning  på knappen på testproben L1 A (förblir påslagen ca 10 sekunder). När spänningsprovare är påslagen visar displayen ”0,0”!

- Anslut testelektroden (provspetsen)  på testproben L1 A till anläggningsdelen som skall provas!

- Spänningsprovaren får inte hållas ansluten längre än 30 sekunder (max tillåten inkopplingstid = 30 s)!

VARNING Berör inte provspetsen på testprobenl L2 B vid 1-polig mätning! När symbolen för fasindikering " " 6 visas i displayen 4 är proben ansluten till en fasledare vid växelspänning.

OBS:

Visningen på LCD-displayen 4 kan påverkas av dåliga ljusförhållanden, skyddsklädsel och av mätplatsens isolationsförhållande!

5. Så provas likspänning

- Spänningsprovaren får endast användas inom märkspänningsområdet 6 V till DC 750 V!

- Spänningsprovaren får inte hållas ansluten längre än 30 sekunder (max tillåten inkopplingstid = 30 s)!

- Greppa helt om de båda isolerade handtagen A och B på testproberna L1 och L2.

- Anslut testelektroderna (provspetsarna)  på anläggningsdelen som skall provas!

- Spänningsprovaren kopplar på sig själv om spänning ligger på mätobjektet (6 V) och visar aktuellt värde.

- Vid spänningsmätning under 6 V trycks knappen  på testprobe L1 A momentant in för att koppla på spänningsprovaren.

- Vid likspänningar från 6 V visas i displayen digital spänningsvärde  samt plus- och minussymbolerna  och . Därutöver lyser alla LED till stegvärdet på den pålagda spänningen.

- När de båda tryckknapparna  trycks in, startar i testproben L2 B vibrationsmotorn vid en spänning från ca 200 V. Med stigande spänning ökar varvtalet.

OBSERVERA att bara greppa spänningsprovarens isolerade handtag på testproberna L1 A och L2 B, att displayen inte döljs och att inte beröra testelektroderna!

5.1 Så provas polariteten vid likspänning

- Spänningsprovaren får endast användas inom märkspänningsområdet 6 V till DC 750 V!

- Spänningsprovaren får inte hållas ansluten längre än 30 sekunder (max tillåten inkopplingstid = 30 s)!

- Greppa helt om de båda isolerade handtagen A och B på testproberna L1 och L2.

- Anslut testelektroderna (provspetsarna)  på anläggningsdelen som skall provas!

- Spänningsprovaren kopplar på sig själv om spänning ligger på mätobjektet (6 V) och visar aktuellt

- Vid spänningsmätning under 6 V trycks knappen  på testprobe L2 B momentant in för att koppla på spänningsprovaren.

- Med en ”+”  eller ”-” symbol  indikeras den uppmätta polariteten på likspänningen. Den visade polariteten relateras till den mätpunkt som är ansluten till testproben L1 A.

OBSERVERA att bara greppa spänningsprovarens iso-

S S

lerade handtag på testproberna L1 A och L2 B, att displayen inte döljs och att inte beröra testelektroderna!

6. Så provas fasriktning i trefasnät

- Spänningsprovaren får endast användas inom märkspänningsområdet 6 V till AC 690 V!

- Provning av fasriktning är möjligt från 230 V växelspänning (fas mot fas) i jordade trefasnät.

- Greppa helt om de isolerade handtagen A och B på testprobarna L1 och L2 (avledningsström för fasprovning över L1!).

- Anslut testelektroderna (provspetsarna)  på testproberna L1 A och L2 B till anläggningsdelen som skall provas!

- Spänningsprovaren kopplar på sig själv om spänning ligger på mätobjektet (6 V) och visar aktuellt spänningsvärde i displayen.

- Den 3-siffriga displayen skall nu visa systemspänningen.

- Spänningsprovaren får inte hållas ansluten längre än 30 sekunder (max tillåten inkopplingstid = 30 s)!

- Vid kontaktering av testelektroderna (provspetsarna)  till två i högerrotation anslutna fasledare visar LCD-displayen 4 symbolen " “ (högerrotation)

9. Om fasledarna inte är anslutna för högerrotation visas symbolen " “ (vänsterrotation) 8.

OBS:

Fasföljdsmätning fordrar alltid en motkontroll! Visar LCDdisplayen högerrotation vid mätning på två fasledare måste man vid motkontroll byta plats på provspetsarna . Vid denna motkontroll skall LCD-displayen visa motsatt rotationssymbol. Om LCD-displayen visar en -symbol i båda fallen, föreligger en dålig jordning!

OBS

Visningen på LCD-displayen 4 kan påverkas av dåliga ljusförhållanden, skyddsklädsel och av mätplatsens isolationsförhållande!

7. Så provas elektriskt ledande förbindningar (genomgångsprovning)

- Genomgångsprovning skall göras på spänningsfria anläggningsdelar. Kondensatorer skall urladdas.

- Den nödvändiga provspänningen alstras av den i testprobe L1 A inbyggda spänningsförsörjningen (2 x 1,5 V batterier).

- Provning är möjlig i området 0 - 200 kΩ.

- Greppa helt om de båda isolerade handtagen L1 A och L2 B.

- Anslut testelektroderna (provspetsarna)  på testproberna L1 A och L2 B till anläggningsdelen som skall provas!

- Vid kontaktering mellan en elektriskt ledande förbindelse och testelektroderna  hörs en ljudsignal samtidigt som symbolen 7 syns på LCD-displayen

- Om mätstället är spänningsförande kopplar spänningsprovaren automatiskt om till spänningsprovning och visar denna (se avsnitt 4. och 5.).

8. Byte av batterier

Spänningsprovaren får inte anslutas till spänningsförande delar när batterifacket är öppet! DUSPOL® digital LC drivs av två batterier typ Micro (LR03/ AAA). Batterierna skall bytas när displayen visar batterisymbolen  " " (urladdat batteri). Symbolen tänds när batterispänningen är under 2,75 V. Sjunker batterispänningen under 2,5 V blinkar symbolen.

Visning av batterispänning

Sätt på spänningsprovaren genom att momentant trycka på knappen  i testproben L1 A. Efter ca 10 sekunder visas aktuell batterispänning i ca 1 sekund. (t.ex.: )

Så byts batterierna

Lossa batterihållaren med en skruvmejsel med en ¼-varvs vridning i pilens riktning (moturs). Slitsen står nu lodrät och batterihållaren kan nu dras av. Tag bort de gamla batterierna och lägg in de nya polriktigt (se symboler).

12/ 2008

DUSPOL® digital LC

Skjut tillbaks batterihållaren och lås skruven genom att vrida den ¼ varv medurs (slitsen vågrät mot markeringspunkterna!). Beakta O-ringen så att denna inte skadas. Byt O-ringen om den är skadad!

Batteriåtervinning:

Batterier hör inte till det normala hushållsavfallet. Användaren skall se till att förbrukade batterier återlämnas eller kastas på härför avsedda platser. Tänk på vår miljö! Använd miljövänliga batterier!

9. Tekniska Data

- Norm, 2-polig spänningsprovare: IEC 61243-3

- Överspänningskategori: CAT IV 500 V, CAT III 690 V

- Kapslingsklass: IP 64, IEC 60529 IP 64 betyder: Skydd mot beröring av farliga delar och skydd för fasta kroppar, dammskyddad, (6 - första siffran). Skydd mot droppar från alla sidor, (4 - andra siffran). Kan användas i regnväder.

- Märkspänningsområde: 6 V till AC 690 V/ DC 750 V

- Ingångsresistans, mätkrets: PTC 15 kΩ ≥ 360 kΩ

- Ingångsresistans, lastkrets - båda tryckknappar

intryckta!: ca. 3,7 kΩ...(150 kΩ)

- Strömförbrukning, mätkrets: max. < 3,5 mA AC/ DC

- Strömförbrukning, lastkrets - båda tryckknappar intryckta!: Is 0,2 A (750 V)

- Polaritetsvisning: LCD-symbol +;-

(displayhandtag = Pluspolaritet)

- Spänningsindikering, steglös 6 - 750 V,

Sifferhöjd 5 mm

- Spänningsområde I: Till ca. 80,0 V (88,8)

- Spänningsområde II: från ca 80 V (888)

- Max. visningsfel:

6 - 750 V ± 2 % Spänningsområde (I-II) Vid frekvenser 20 - 150 Hz sinus / DC ELV Un - 15 %

- Märkfrekvensområde f: 0 till 150 Hz

fas- och fasföljdsvisning 50/ 60 Hz

- Fas- och fasföljdsvisning: ≥ Un 230 V

- Vibrationsmotor, startspänning: ≥ Un 230 V

- Provström, genomgångsprovning: max. 2 μA

- Provområde, genomgångsprovning: 0 - 200 kΩ

- Ljudnivå, akustisk signal: 55 dB

- Max. tillåten inkopplingstid: ED = 30 s (max. 30 sekunder), 240 s paus

- Start av spänningsprovaren (automatiskt) vid mät-

spänning: ≥ 6 V

- Start av spänningsprovaren (manuellt): Med tryckknapp i probe L1 A (mätspänning ≤ 6 V)

- Starttid av spänningsprovaren: Upp till 10 sekunder om ingen mätspänning föreligger

- Mätobjektsbelysning (vid 30 cm avstånd): 10 Lux

- Strömförbrukning, spänningsmätning: < 1 mA

- Strömförbrukning, mätobjektsbelysning: 12 mA

- Strömförbrukning, displaybelysning: 20 mA

- Strömförbrukning, genomgångsprovning: 80 mA

- Inbyggd självtest: Aktiveras med tryckknapp i probe L1 A och kortslutning av mätelektroderna

- HOLD-funktion, aktiveras med tryckknapp ≥ 1,5 s

- Batteri: 2 x Micro, LR03/ AAA (3 V)

- Vikt: ca. 200 g

- Förbindningskabelns längd: ca. 900 mm

- Drifts- och lagringstemperaturområde: - 10 °C till + 55 °C (klimatkategori N)

- Relativ luftfuktighet: 20 % till 96 % (klimatkategori N)

- Återställningstider (termiskt skydd):

Spänning Tid

230 V 30 s

400 V 9 s

750 V 2 s

Varning!

Spänningsprovaren fungerar ej vid urladdade batterier!

Från och med en spänning på ≥ 50 V går det inte att

S S

utföra spänningsprovning utan batteri. Tag bort batterierna ur spänningsprovaren då den inte används under längre tid!

10. Allmän skötsel

Rengör höljet regelbundet med en ren och torr trasa (undantag för speciella rengöringsdukar). Använd inga lösnings- och/ eller skurmedel för att rengöra spänningsprovaren. Observera extra noga så att batterifacket och batterikontakterna inte förorenas av batterisyra! I det fall vita beläggningar uppträder vid batteriet eller i batterihöljet, måste delarna rengöras noga med en torr trasa. Är batterifackets O-ring sliten eller skadad kan angiven kapslingsklass (IP 64 Damm- och vattentät) inte uppfyllas. O-ring skall bytas. BENNING reservdelsnummer 772897. Förse den nya O-ringen med Glycerin eller talk så går batterifacket lättare att öpnna och stänga.

11. Miljöinformation

Lämna vänligen in produkten på lämplig återvinningsstation när den är förbrukad.

12/ 2008

DUSPOL® digital LC

 

Kullanma Talimati

DUSPOL® digital LC

Gerilim Ölçer DUSPOL® digital LC’ı kullanmadan

önce lütfen kullanma talimatını okuyunuz ve güvenlik uyarılarına mutlaka dikkat ediniz!

İçindekiler:

1. Güvenlik Uyarıları

2. Gerilim Ölçerin işlev tanımı

2.1 Ölçüm yeri aydınlatması.

2.2 Hold (tespit etme) fonksiyonu

3. Gerilim Ölçerin işlev kontrolü

4. Alternatif Akımı şu şekilde kontrol edersiniz.

4.1 Alternatif Akım fazını şu şekilde kontrol

edersiniz.

5. Doğru Akımı şu şekilde kontrol edersiniz.

5.1 Doğru Akımda kutupları şu şekilde kontrol

edersiniz.

6. Bir üç fazlı şebekenin değişken alan (dönüş alanı) yönünü şu şekilde kontrol edersiniz.

7. Bir elektrik iletken bağlantıyı şu şekilde kontrol edersiniz (geçiş kontrolü).

8. Batarya değişimi, batarya göstergesi

9. Teknik Bilgiler

10. Genel bakım

11. Çevre Koruma

1. Güvenlik Uyarıları:

- Cihazı kontrol sırasında yalnızca izoleli el tutamaklarından A ve B tutunuz ve kontak elektrotlarına (kontrol uçları)  dokunmayınız!

- Kullanmadan hemen önce: Gerilim ölçerin işlevini kontrol ediniz! (bakınız bölüm 3). Gerilim ölçer, bir yada birkaç göstergenin iptal olması durumunda veya çalışmaya hazır olduğu görülmediği takdirde kullanılmamalıdır (IEC 61243-3)

- Gerilim ölçer yalnızca 6 V ila AC 690 V/ DC 750 V arasındaki nominal gerilim alanında kullanılmalıdır!

- Cihazı açık batarya bölümü ile çalıştırmayınız.

- Gerilim ölçer, IP 64 koruma sınıfına uygundur ve bu nedenle nemli şartlar altında da kullanılabilir (dış alan için yapı formu).

- Gerilim ölçerde kontrol sırasında el tutamaklarından

A ve B sıkıca ve tam olarak tutunuz.

- Gerilim ölçeri hiçbir zaman 30 saniyeden fazla

gerilimde tutmayınız (azami izin verilen çalıştırması

süresi ED= 30 san.)!

- Gerilim ölçer yalnızca - 10 °C ila + 55 °C arasındaki ısı alanları ve % 20 ila % 96 arasındaki hava neminde hatasız olarak çalışır.

- Gerilim ölçer parçalarına ayrılmamalıdır!

- Gerilim ölçer, cihaz yüzeyindeki kirlenmelerden ve

hasarlardan korunmalıdır.

- Gerilim ölçer kuru yerde saklanmalıdır.

- Yaralanmalardan ve bataryanın boşalmasından korunmak için gerilim ölçerin kullanılmasından sonra kontak elektrotları (kontrol uçları) birlikte verilmiş olan kapaklarla kapanmalıdır!

Dikkat:

En yüksek yüklenmeden sonra (yani AC 690 V/ DC 750 V ‘da 30 saniyelik ölçümden sonra) 240 saniyelik bir ara verilmelidir!

Cihaz üzerinde uluslararası elektrik sembollerinin ve gösterge ve kullanım için sembollerin anlamları aşağıda belirtilmiştir:

Sembol Anlamı

Gerilim altında çalışma için Cihaz veya

Teçhizat

Baskılı tuş

Alternatif Akım

12/ 2008

DUSPOL® digital LC

Doğru Akım

Doğru ve Alternatif Akım

Sağa doğru dönüş, dönüş alanı göstergesi

(ekranda)

Sola doğru dönüş, dönüş alanı göstergesi

(ekranda)

Dönüş alanı yönü göstergesi, dönüş alanı yönü göstergesi yalnızca 50 veya 60 Hz ‘de ve topraklanmış bir şebekede göste-

rilebilir.

Geçiş kontrolü

Batarya sembolü, batarya zayıf olduğunda

göstergede bu sembol görünür.

Bu sembol bataryanın doğru kutuplarla yerleştirilmesi için yönü gösterir.

Faz göstergesi için sembol (göstergede)

Dijital gösterge olarak gerilim değeri, yaklaşık 80 V’a kadar ondalık kesitle (1/10

Alternatif akımda küçük gerilimler (ELV) için üst sınır değerinin aşılması duru-

munda görünen sembol (göstergede)

Doğru akımda küçük gerilimler (ELV) için üst sınır değerinin aşılması durumunda

görünen sembol (göstergede)

Artı kutup (göstergede)

Eksi kutup (göstergede)

2. İşlev Tanımı

DUSPOL® digital LC, IEC 6124 3-3’e göre dijital

göstergeli iki kutuplu bir gerilim ölçerdir. Tamamlayıcı tertibat olarak gerilim ölçer, ölçüm yeri aydınlatmasına ve ekran aydınlatmasına ve bir faz göstergesine, değişken alan (dönme alanı) yönü göstergesine sahiptir ve bir geçiş kontrol tertibatına sahiptir. Geçiş kontrolündeki

sinyalizasyon, optik ve akustik olarak meydana gelir.

Bu fonksiyonların tümü için gerilim ölçerin bir entegre bataryaya ihtiyacı vardır (2x mikro LR03/ AAA). ≥ 50 V’lik bir akım itibariyle pilsiz akım kontrolü yapılabilir. Fazın tespit edilmesi ancak nötr noktanın topraklanmış olması

durumunda mümkündür.

Cihaz, 6 V ila AC 690 V/ DC 750 V arasındaki gerilim alanlarında doğru akım ve alternatif akım için hazırlanmıştır. Bu cihaz ile doğru akımda kutup kontrolü de yapılabilmektedir. Gerilim ölçer, kontrol uçlarından L1 A ve L2 B ve bir bağlantı kablosundan  oluşur. Kontrol tuşu L1 A ve gösterge alanı olarak bir LCD ekranına 4 ve kontrasta

sahip olan LED ‘lerden 3 sahiptir. 6 V’dan itibaren

gerilimlerde cihaz kendiliğinden çalışır. Gerilim ölçerin fonksiyonu ancak bataryanın doğru yerleştirilmesi durumunda çalışır (kontrol ucunda L1 A). 6 V ila AC 690 V/ DC 750 V arasındaki nominal gerilim alanındaki

gerilimler göstergede 4 gösterilir. Küçük gerilimler (ELV

AC 50 V. DC 120 V) için sınır değerin aşılması durumu

göstergede ilave olarak gösterilir.

İki kontrol ucu da baskılı tuşlarla  teçhiz edilmiştir. İki tuşa birden basılması halinde daha küçük bir iç direnç çalıştırılmış olur (indüktif ve kapasitif gerilimlerin bastırılması). Burada ayrıca vibrasyon motoru da (dengesiz motor) gerilime bağlanmış olur. Yaklaşık 200 V’dan itibaren bu motor dönme hareketine başlatılır.

Yükselen gerilim ile birlikte motorun devri ve vibrasyonu yükselir, böylece Kontrol ucunun L2 B el tutamağı ile

ilave olarak, gerilim yüksekliğinin kabaca bir tahmini

 

yapılabilir (örneğin 230/ 400 V). Daha düşük bir cihaz

iç direnci (güç kontrolü) ile kontrolün süresi, ölçülen

gerilimin yüksekliğine bağlıdır. Cihazın izin verilenin üzerinde ısınmaması için, bir termik koruyucu (geriye ayarlama) öngörülmüştür. Bu geriye ayarlamada vibrasyon motorunun devri de düşer.

Gösterge alanı.

Gösterge alanı, bir LCD ekrandan 4 ve 12; 24; 50; 120; 230; 400; AC 690 V/ DC 750 V kademelerindeki doğru akım ve alternatif akımları gösteren çok sayıda kontrasta sahip olan LED ‘lerden oluşur. Belirtilmiş olan gerilimlerde

nominal gerilimler söz konusudur. Bu ekranda küçük gerilimler (ELV) 5 için üst sınırın aşılması, faz 6, geçiş için sembol 7, dönüş alanı yönü 8 ve 9, tam gerilim değeri , doğru akımın  ve  kutupları ile zayıf batarya  için bir sembol gösterilir. Kademesiz gerilim

ölçümü için ölçüm alanı otomatik olarak ayarlanır. 80 V’a kadar değer bir ondalık kesir ile gösterilir, daha büyük değerlerde ondalık hane iptal olur.

2.1 Ölçüm yeri Aydınlatması

Ölçüm yeri aydınlatması, cihaz açıkken kontrol uçlarının L1 A baskılı tuşlarına  basıldığında aktif hale gelir. Aydınlığa göre LCD arka plan aydınlatmasında bir otomatik çalışma meydana gelir.

Uyarı:

Ölçüm yeri aydınlatması için gösterge 0,0 V olmalıdır,

aksi takdirde gerilim ölçer Hold (tespit etme) fonksiyonunu

tanır.

2.2 Hold (tespit etme) Fonksiyonu

Bir gerilim ölçme sırasında kontrol ucunda L1 A ve baskılı tuşa  basıldıktan sonra tuş basılı tutulduğunda, son ölçülen ölçüm değeri yanıp sönerek gösterilir. Gerilim ölçer ölçülen kısımdan ayrılabilir ve okunabilir (DATA HOLD/ Veriyi tespit etme). Baskılı tuşun bırakılması halinde değer silinir.

Not:

Eğer güç kontrolünde 1,5 saniyeden fazla çalıştırılırsa

Hold Fonksiyonu aktif hale getirilir!

3. Fonksiyon Kontrolü

- Gerilim ölçer, yalnızca 6 V ila AC 690 V/ DC 750 V nominal gerilim alanlarında kullanılabilir.

- Gerilim ölçeri asla 30 saniyeden fazla gerilime maruz

bırakmayınız (azami izin verilen çalıştırma süresi ED

= 30 san.)!

- Gerilim ölçeri kullanmadan önce çalışıp çalışmadığını

kontrol ediniz!

- Kontrol tertibatının aktif hale getirilmesi (kendi

kendine test).

• kontrol uçlarını kısa devre yapınız

• gerilim ölçeri kontrol ucundaki L1 A baskılı tuş

 üzerinden çalıştırın ve basılı tutun.

• ses duyulur, LCD göstergenin bütün bölümleri ve

arka planı ile ölçü yerlerindeki aydınlatma işlev işaretini göstermelidir

- Tüm fonksiyonları bilinen gerilim kaynaklarında test

edin.

• doğru akım kontrolü için örneğin bir otomobil

aküsü kullanın

• alternatif akım kontrolü için örneğin 230 V bir priz

kullanın.

• geçiş kontrolünün fonksiyon kontrolü için iki

kontrol elektrotunu da  bağlayınız.

• eğer gerekliyse bataryaları değiştirin.

Bütün işlevlerin tam ve hatasız olarak çalışmadığı durumlarda gerilim ölçeri kullanmayınız!

4. Alternatif Akımı şu şekilde kontrol edebilirsiniz.

- Gerilim ölçeri yalnızca 6 V ila AC 690 V arasındaki nominal gerilim alanında kullanınız!

- Gerilim ölçeri kesinlikle 30 saniyeden fazla gerilimde

tutmayınız (azami izin verilen çalıştırma süresi ED =

30 san.)!

- Kontrol ucunun L1 A ve L2 B izoleli el tutamaklarını

12/ 2008

DUSPOL® digital LC

ve tam olarak tutunuz.

- Kontrol ucunun L1 A ve L2 B kontak elektrotlarını,

kontrol edilecek kısımlara yerleştiriniz.

- Gerilim ölçer, mevcut ölçüm gerilimlerinde (6 V)

kendiliğinden çalışır ve ekranda gerilim değerini  gösterir (yaklaşık 80 V’a kadar ondalık kesir ile

birlikte).

- 6 V ‘dan itibaren olan alternatif akımlarda göstergede gerilim değerini  ve artı ve eksi sembolü  ve  görünür. Ayrıca bunun dışında bütün LED ‘ler söz konusu gerilimin kademe değerine kadar yanar.

İki tuşa  birden basılarak kontrol tuşunda L2 B, yaklaşık 200 V ‘dan itibaren olan gerilimlerde vibrasyon motoru devir hareketine başlatılır. Artan gerilim ile birlikte devir sayısı da artar.

Dikkat: Gerilim ölçeri, yalnızca kontrol ucunun L1 A ve L2 B izoleli el tutamaklarından tutmaya, gösterge yerinin kapanmamış olmasına ve kontak elektrotlarına

dokunmamaya dikkat ediniz!

Uyarı:

LCD ekranındaki gösterge uygun olmayan ışık koşullarından etkilenebilir.

4.1 Alternatif akımın fazını şu şekilde kontrol

edersiniz

- Gerilim ölçeri yalnızca nominal gerilim alanında 6 V ila AC 690 V arasında kullanınız!

- Faz kontrolü topraklanmış şebekede 230 V’dan

itibaren mümkündür!

- Kontrol ucunun L1 A ve L2 B iki el tutamağını ve

tam olarak tutunuz (el tutamağı L1 üzerinden faz ölçümü için akım!)

- Gerilim ölçeri, kontrol ucundaki L1 baskılı tuşa  kısaca basarak çalıştırın (yaklaşık olarak 10 saniye açık kalır!). Açık cihazda gösterge “0,0” gösterir!

- Kontrol ucunun L1 A Kontak elektrotlarını , kontrol edilecek kısma yerleştiriniz.

- Gerilim ölçeri 30 saniyeden uzun bir süre gerilime

bağlı tutmayınız (azami izin verilen çalıştırma süresi

ED = 30 san.)!

Tek kutuplu kontroller de (faz ölçümü) kontak elektrotlarının kontrol uçlarına L2 B temas etmemesine dikkat ediniz!

LCD ekranının 4 göstergesinin üst kısmında sembolü

„ “ 6 görünürse bu kısımda bir alternatif akımın fazı bulunur.

Uyarı:

LCD ekranındaki 4 gösterge, uygun olmayan ışık

konumundan, koruyucu giysiden ve izoleli kurulum yeri

şartlarından etkilenebilir.

5. Doğru Akımı şu şekilde kontrol edersiniz.

- Gerilim ölçer yalnızca 6 V ila DC 750 V arasındaki bir nominal gerilim alanında kullanılabilir!

- Gerilim ölçeri 30 saniyeden uzun bir süre gerilime

bağlı tutmayınız (azami izin verilen çalıştırma süresi

ED = 30 san.)!

- Kontrol ucunun L1 ve L2 izoleli el tutamaklarını A ve B tam olarak tutunuz.

- Kontrol ucunun L1 A ve L2 B kontak elektrotlarını

, kontrol edilecek kısımlara yerleştiriniz.

- Asgari 6 V’dan itibaren mevcut gerilimlerde cihaz

kendiliğinden çalışır ve ekranda gerilim değerini

gösterir.

- 6 V altındaki gerilim ölçümlerinde gerilim ölçer, kontrol ucundaki L1 A baskılı tuşa  kısaca basılarak çalıştırılır.

- 6 V ‘dan itibaren olan doğru akımlarda göstergede gerilim değerini  ve artı ve eksi sembolü  ve  görünür. Ayrıca bunun dışında bütün LED ‘ler söz konusu gerilimin kademe değerine kadar yanar.

- İki tuşa  birden basılarak kontrol ucunda L2 B yaklaşık 200 V’dan itibaren mevcut gerilimde vibrasyon motoru devir hareketine başlatılır. Artan

gerilimle birlikte devir de artar.

Gerilim ölçeri, yalnızca kontrol ucunun L1 A ve L2 B

 

izoleli el tutamaklarından tutmaya, gösterge yerinin kapanmamış olmasına ve kontak elektrotlarına

dokunmamaya dikkat ediniz!

5.1 Doğru Akımda kutupları şu şekilde kontrol

edersiniz.

- Gerilim ölçer yalnızca 6 V ila DC 750 V arasındaki bir nominal gerilim alanında kullanılabilir!

- Gerilim ölçeri 30 saniyeden uzun bir süre gerilime

bağlı tutmayınız (azami izin verilen çalıştırma süresi

ED = 30 san.)!

- Kontrol ucunun L1 ve L2 izoleli el tutamaklarını A ve B tam olarak tutunuz.

- Kontrol ucunun L1 A ve L2 B kontak elektrotlarını

, kontrol edilecek kısımlara yerleştiriniz.

- Asgari 6 V’dan itibaren mevcut gerilimlerde cihaz

kendiliğinden çalışır ve ekranda gerilim değerini

gösterir.

- 6 V altındaki gerilim ölçümlerinde gerilim ölçer, kontrol ucundaki L2 B baskılı tuşa  kısaca basılarak çalıştırılır.

- “+” sembolü  veya “-“ sembolü  ile doğru akımın kutbu gösterilir. Bu sırada gösterilen kutup, gösterge tutamağındaki A kutbu gösterir.

Gerilim ölçeri, yalnızca kontrol ucunun L1 A ve L2 B izoleli el tutamaklarından tutmaya, gösterge yerinin kapanmamış olmasına ve kontak elektrotlarına

dokunmamaya dikkat ediniz!

6. Bir üç fazlı şebekenin değişken alan (dönüş alanı) yönünü şu şekilde kontrol edersiniz.

- Gerilim ölçeri yalnızca nominal gerilim alanında 6 V ila AC 690 V arasında kullanınız!

- Değişken alan (dönüş alanı) yönünün ölçülmesi 230 V Alternatif gerilimden (faz faza karşı) itibaren topraklanmış üç fazlı akım şebekesinde mümkündür.

- Kontrol ucunun L1 ve L2 el tutamaklarını A ve B tam olarak tutunuz (dönüş alanı yönünün ölçülmesi için kaçak akım el tutamağı L1 üzerinden olur!)

- Kontrol ucunun L1 A ve B L2 kontak elektrotlarını  kontrol edilecek kısma yerleştiriniz.

- Asgari 6 V’dan itibaren mevcut gerilimlerde cihaz

kendiliğinden çalışır ve ekranda gerilim değerini

gösterir.

- 3 haneli rakam göstergesi dış iletken gerilimini

göstermelidir.

- Gerilim ölçeri 30 saniyeden uzun bir süre gerilime

bağlı tutmayınız (azami izin verilen çalıştırma süresi

ED = 30 san.)!

- İki kontak elektrotunun  bir üç fazlı akım şebekesinin sağa dönüş yönünde bağlanmış olan iki faza temas ettirilmesi halinde LCD göstergesi 4 bir (sağa dönüş) „ “ sembolünü 9 gösterir. İki fazla sağa dönüş sırası mevcut değilse (sola dönüş) „ “ sem-

bolü görünür 8.

Dönüş alanı yönünün kontrol edilmesi, bir karşı (ters) kontrolü gerektirir! Karşı (ters) kontrolde ölçüm değiştirilmiş kontrol elektrotları  ile tekrar yapılmalıdır. Karşı kontrolde LCD ekranında karşıt bir dönüş yönü gösterilmelidir. Cihaz eğer iki durumda da sağa dönüş yönünü gösterirse çok zayıf bir topraklama söz

konusudur.

Uyarı:

LCD ekranındaki 4 gösterge uygun olmayan aydınlatma koşullarında, koruma giysisinde ve izoleli kurulum yeri koşullarında etkilenebilir.

7. Bir elektrik iletken bağlantıyı şu şekilde kontrol edersiniz (geçiş kontrolü).

- Geçiş kontrolü, gerilimsiz açılmış tesisat kısımlarında uygulanmalıdır, gerektiği takdirde kondansatörler deşarj edilmelidir.

- Gerekli olan kontrol gerilimini kontrol ucunda L1 A

entegre edilmiş olan gerilim beslemesi (2 x 1,5 V

batarya) temin eder.

- 0 ila 200 kΩ arasındaki bir kontrol mümkündür.

12/ 2008

DUSPOL® digital LC

- El tutamaklarını L1 A ve L2 B tam olarak tutunuz.

- Kontrol uçlarını L1 A ve L2 B kontrol elektrotları  ile birlikte kontrol edilecek olan tesisat parçalarına yerleştiriniz.

- Elektrik ileten kontak elektrotları  ile temas edildiğinde sinyal sesi duyulur ve LCD göstergesinde

4 sembol 7 gözükür.

- Eğer ölçüm yerinde akım varsa, akım kontrolörü otomatik olarak akım kontrolüne geçer ve bunu da ekrana yansıtır (bk 4 ve 5).

8. Batarya değişimi

Batarya bölümünün açık olması halinde gerilim uygulamayınız.

DUSPOL® digital LC ‘un enerji beslemesi, cihaz içerisine

entegre edilmiş olan Micro (LR03/ AAA) tipi iki batarya ile olur. Batarya değişimi, ekranda „ “ (zayıf batarya) sembolü  göründüğü takdirde gerekli olur. O zaman batarya gerilimi 2.75 V altında olur. Eğer batarya gerilimi yaklaşık 2,5 V altında olursa batarya sembolü yanıp

söner.

Batarya göstergesi:

Gerilim ölçeri, kontrol ucundaki L1 A baskılı tuşa  kısaca basarak çalıştırınız, yaklaşık olarak 10 saniye korna batarya geriliminin değeri  saniyeliğine gösterilir

(örnek: ))

Bataryaları şu şekilde değiştirebilirsiniz:

Batarya bölmesini (kablo çıkışının yanında) bir tornavida yardımı ile ok yönünde (saat yönünün tersine) ¼ dönüş ile açınız. Çentik şimdi dikey konumda bulunmaktadır ve batarya bölmesi batarya ile birlikte dışarı çekilip çıkartılabilir. Boş bataryaları batarya bölümünden çıkartınız. Yeni bataryaları kutupları doğru konumda olacak şekilde batarya bölmesine yerleştiriniz (bakınız üzerindeki yazı).

Batarya bölmesini bataryalar ile birlikte tekrar hazneye

itiniz ve bunu saat yönünde ¼ dönüş ile kilitleyiniz (çentik yatay konumda ve işaret noktası karşılıklı konumda olmalıdır!). O-ringin hasar görmemiş olmasına dikkat ediniz, gerektiği takdirde bu değiştirilmelidir.

Bataryanın bertaraf edilmesi:

Bataryalar evsel atığa dahil değildir. Kullanıcı olarak, kullanılmış bataryaları geri vermeye yasal olarak yükümlüsünüz. Eski bataryalarınızı kendi bölgenizdeki toplama yerlerine veya benzeri şekilde bataryaların satıldığı yerlere teslim edebilirsiniz. Zararlı madde ihtiva eden bataryaların kullanılmasını önleyiniz!

9. Teknik Bilgiler

- İki kutuplu gerilim ölçer talimatı IEC 61243-3

- Aşırı voltaj kategorisi: CAT IV 500 V, CAT III 690 V

- Koruma türü: IP 64 (DIN VDE 0470-1 IEC/ EN 60529)

6 - birinci tanıtım no: tehlikeli parçalara ulaşımdan koruma ve katı yabancı cisimlerden koruma, toz geçirmez. 4 - ikinci tanıtım no: Püsküren sudan koruma. Çökeltilerde de kullanılabilir.

- Nominal gerilim alanı: 6 V ila AC 690 V/ DC 750 V

- İç direnç, ölçüm dairesi: PTC 15 kΩ ≥ 360 kΩ

- İç direnç, yük dairesi – iki baskılı tuş basılı olduğunda: yaklaşık 3,7 kΩ … (150 kΩ)

- Akım sarfiyatı, ölçüm dairesi: azami < 3,5 mA AC/

- Akım sarfiyatı, yük dairesi – iki baskılı tuş basılı olduğunda Is 0,2 A (750 V)

- Polarite (kutup) göstergesi: LCD Sembolü +, –

(Gösterge tutamağı = Artı kutup)

- Gerilim göstergesi, kademesiz 6 - 750 V

Gösterge yüksekliği 5 mm

- Gerilim alanı I: yaklaşık 80 V (88.8) ‘e kadar

- Gerilim alanı II: yaklaşık 80 V (888) ‘den itibaren

- Azami Gösterge hatası:

nihai devirden 6 - 750 V ± ‘den itibaren gerilim alanı

son değerinden % 2 (I-II)

Frekans 20 - 150 Hz Sinüs veya DC ELV Un - % 15 ‘de

- Nominal frekans alanı f: 0 ila 150 Hz

 

Faz ve dönme alanı yönü göstergesi 50/ 60 Hz Faz ve dönme alanı yönü göstergesi: ≥ Un 230 V

- Vibrasyon motoru, Hareket ≥ Un 230 V

- Kontrol akımı, geçiş kontrolü: azami 2 μA

- Kontrol alanı, geçiş direnci: 0 - 200 kΩ

- Ses düzeyi akustik sinyal: 55 dB

- Azami izin verilen çalıştırma süresi: ED = 30 san

(azami 30 saniye), 240 saniye ara

- Cihaz çalıştırması (otomatik olarak) ≥ 6 V ölçüm

geriliminde

- Cihaz çalıştırması, L1 A baskılı tuşla elle (ölçüm gerilimi ≤ 6 V)

- Ölçüm gerilimi olmadığında cihazın çalışma süresi

10 saniyeye kadar.

- Ölçüm yeri aydınlatması (30 cm’de): 10 Lüks

- Gerilim ölçümü akım sarfiyatı, < 1 mA

- Ölçüm yeri aydınlatmasının akım sarfiyatı: 12 mA

- Ekran aydınlatmasının akım sarfiyatı 20 mA

- Geçiş kontrolünün akım sarfiyatı: 80 mA

- Entegre kontrol tertibatı: Baskılı tuşun L1 A aktif hale getirilmesi ve kontak elektrotlarının kısa devre yaptırılması ile.

- HOLD fonksiyonu, ≥ 1,5 sn. Tuşa basılarak aktif hale

getirilir.

- Batarya: 2 x Mikro LR03/ AAA (3 V)

- Ağırlık: '79aklaşık 200 g

- Bağlantı kablosu uzunluğu: yaklaşık 900 mm

- Çalıştırma ve depolama ısısı alanı: - 10 °C ila + 55 °C (İklim kategorisi N)

- Göreli hava nemi: % 20 ila % 96 (İklim kategorisi N)

- Geri ayarlama süresi (termik koruma):

Gerilim Süre

230 V 30 san.

400 V 9 san.

750 V 2 san.

Dikkat!

Gerilim ölçer, bataryanın boş olması halinde çalışmaz! ≥ 50 V’lik bir akım itibariyle pilsiz akım kontrolü yapılabilir. Uzun süreli depolamada bataryaları cihazdan çıkartınız!

10. Genel Bakım

Muhafazayı dıştan temiz kuru bir bez ile temizleyiniz

(özel temizlik bezleri hariçtir). Gerilim ölçeri temizlemek

için çözücü ve/ veya aşındırıcı maddeler kullanmayınız. Batarya bölümünün ve batarya kontaklarının akan batarya elektroliti ile kirlenmemiş olmasına dikkat ediniz. Eğer elektrolit pislikleri veya beyaz kalıntılar batarya veya batarya muhafazası alanında mevcut ise, bunu da kuru

bir bez ile temizleyiniz.

Batarya bölümünün O-ringinin aşınması veya hasar görmesi durumunda belirtilmiş olan koruma türü (toz ve sudan koruma) artık yerine getirilemez. O-ring o takdirde değiştirilmelidir. BENNING parça numarası 772897 ile O-ring temin edilebilir. Batarya bölümünün kolay bir şekilde açılıp kapatılabilmesi için yeni O-ringe gliserin veya talk pudrası uygulayınız.

11. Çevre Koruma

Lütfen cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan İade ve Toplama

Sistemine iletiniz.

12/ 2008

DUSPOL® digital LC

 

Priručnik za upotrebu

DUSPOL® digital LC

Pre upotrebe voltmetra DUSPOL® digital LC molimo

da pažljivo pročitate ovaj priručnik i da se uvek pridržavate uputstava za bezbedno rukovanje! Sadržaj:

1. Uputstva za bezbedno rukovanje

2. Opis funkcija voltmetra

2.1 Osvetlenje tačke merenja

2.2 Funkcija zadržavanja izmerenih podataka

3. Ispitivanja funkcija voltmetra

4. Kako se ispituje naizmenični napon

4.1 Kako se ispituje faza naizmeničnog napona

5. Kako se ispituje jednosmerni napon

5.1 Kako se ispituje polaritet jednosmernog napona

6. Kako se ispituje redosled faza na tro-faznom priključku

7. Kako ispitati električnu neprekidnu vezu (ispitivanje provodnosti)

8. Zamena baterije sa oznakom njene voltaže

9. Tehnički podaci

10. Opšte održavanje

11. Zaštita čovekove okoline

1. Uputstva za bezbedno rukovanje

- Držite voltmetar samo za izolovane drške A i B i ne dodirujte kontaktne elektrode (vrhove sondi) !

- Odmah, pre upotrebe proverite voltmetar da li ispravno radi! (vidi poglavlje 3). Ovaj se voltmetar ne sme koristiti ako jedna od displej funkcija ne radi ili ako voltmetar nije spreman za rad (IEC 61243-3)!

- Voltmetar se mora koristiti samo u nominalnom

opsegu od 6 V do 690 V naizmeničnog napona/ 750

V jednosmernog napona!

- Ne koristite voltmeter a da je odeljak za bateriju otvoren!

- Voltmetar je sobrazan sa klasom IP 64 zaštite i stoga se može koristiti u vlažnim uslovima (projektovan za

upotrebu spolja) .

- Prilikom ispitivanja čvrsto držite voltmetar za drške

A i B.

- Nikada ne držite voltmetar vezan na napon duže od

30 sekundi (maksimalno dozvoljeno radno vreme = 30 sek.)!

- Voltm etar funkcioniše ispr avno samo pri temperaturama od - 10 °C do + 55 °C pri prosečnoj vlažnosti vazduha od 20 % do 96 %.

- Ne rastavljajtete ovaj voltmetar!

- Molim Vas da zaštitite kučište od curenja i oštećenja!

- Molimo da skladištite ovaj voltmetar u suvim

uslovima.

- Da bi se izbegle povrede i pražnjenje baterije,

navucite na kontaktne elektrode (vrhove sondi) sa

priložene POKRIVAČE posle upotrebe voltmetra!

Upozorenje:

Posle maksimalnog opterećenja (t.j) posle merenja naizmeničnog napona od 690 V, 30 sek. voltmetar se ne

sme koristiti 240 sekundi !

Voltmetar je obeležen medjunarodnim električnim simbolima i simbolima za indikacije i za rad sa sledećím

Symbol

Bedeutung

Uredjaj ili oprema za rad pod naponom

Taster

Naizmenična struja (AC)

Jednosmerna struja

Jednosmerna i naizmenična struja (DC i

AC)

12/ 2008

DUSPOL® digital LC

Indikacija rasporeda faza u pravcu skazaljke na satu, fazni indikator (na displeju)

Raspored faza u suprotnom pravcu skazaljke na satu, fazni indikator (na displeju)

Fazna indikacija, ona se jedino može

prikazati na 50 ili 60 Hz i na uzemljenoj

mreži

Ispitivanje provodnosti

Simbol za bateriju. Ovaj simbol se pojavljuje na displeju kada je baterija

suviše slaba Ovaj simbol označava tačan položaj

baterija da bi se osigurao tačan pola

polaritet

Simbol da označi fazu (na dispeju)

Vrednosti napona sve do oko 80 V sa decimalom (1/ 10 V)

Simbol koji označava da je predjena gornja

dozvoljena granica za niske napone (ELV)

pri naizmeničnoj struji (na displeju) Simbol koji označava da je predjena gornja

dozvoljena granica pri jednosmernoj struji (na displeju)

Pozitivan (+) polaritet (na displeju)

Negativan (-) plaritet (na displeju)

2. Opis funkcija

DUSPOL® digital LC je dvopolni voltmetar saobrazan IEC 61243-3, sa digitalnim displejem. Kao dodatna funkcija voltmetar je opremljen mernom jedinicom osvetlenja i osvtelenjem displeja, kao i sa indikacijom faze i rasporeda

faza, kao i funkciju provere provodljivosti. Obeležavanje neprekidnosti se vrši optički i akustički. Za sve te funkcije

voltmetru je potrebna ugradjena baterija (2 mikro LR03/

AAA). Od napona ≥ 50 V moguća je provjera napona i

bez baterije. Odredjivanje faze na spoljnim provodnicima

i raspored faza trofaznog mrežnog priključka je jedino moguće ako je nula uzemljena.

Voltmeter je namenjen za ispitivanje jednosmernog i

naizmeničkog napona sa opsegom od 6 V naizmeničnog napona do 690 V/ 750 V jednosmernog napona. Može

se koristiti za ispitivanje polariteta pri jednosmernom naponu. Voltmetar se sastoji od sondi L1 i L2 i kabla za povezivanje . Sonda L1 A ima displej od tečnih kristala 4 kao i kontrastnih svetlosnih dioda (LED)

3. Pri merenju napona od 6 V pa naviše voltmetar se automatski uključuje. Voltmetar jedino može pravilno da radi ako su pravilno

postavljne baterije (unutar sonde L1 A). Displej 4 pokazuje napone u nominalnim vrednostima u opsegu od

6 V do 690 V naizmeničnog napona/ 750 V jednosmernog

napona. Ukoliko se prevazidju dozvoljene vrednosti za

niske napone (ELV, 50 V naizmeničnog napona i 120 V jednosmernog napona) dodatno je ondan naznačeno na

displeju . Obe sonde imaju tastere . Pritiskom na oba tastera

voltmetar se uključuje na niži unutrašnji otpor (prigušenje induktivnih i kapacitivnih napona). Šta više, vibracioni

motor (motor sa zamajcem) se stavlja pod napon.

Otprilike pri 200 V ovaj motor počinje da rotira. Kako se napon povečava, brzina motora i vibracija se takodje povečavaju tako da se dodatno, pomoću drške-sonde L2

B, vrednosti napona mogu grubo proceniti (na primer 230

- 400 V). Dužina trajanja ispitivanja sa nižim unutarnjim

 

otporom uredjaja (ispitivanje opterećenja) zavisi od vrednosti napona koji treba da se meri. Da bi se sprečilo suvišno zagrevanje, voltmetar je opremljen termičkom zaštitom (kontrola Unatrag). Sa ovom kontrolom brzina vibrirajućeg motora se takodje smanjuje.

Displejno polje

Displejno polje  sastoji se od displeja tečnih kristala 4 kao i kontrastnih svetlosnih dioda (LED) 3 pokazujući

jednosmerni i naizmenični napon sledećih opsega: 12 V,

24 V, 50 V, 120 V, 230 V, 400 V, AC 690 V/ DC 750 V.

Naznačeni naponi su nominalni naponi. Ovaj displej pokazuje prekoračenje gornje ograničavajuće vrednosti

za niske napone (ELV) 5, faze 6, simbol koji ispitivanje 7, redosled faza 8 i 9, tačna vrednost napona ,

polaritet pri jednosmernom naponu  i  a takodje simbol za slabe baterije . Merni opseg za neprekidni

napon je automatski podešen. Do 80 V vrednost je prikazana decimalnim mestom. Za više vrednosti decimalno mesto nije naznačeno.

2.1 Osvetlenje tačke merenja

Merna tačka osvetljenja, (senzor za merenje spoljneg svetla), može se aktivirati pomoću dugmeta  na sondi

L1 A kad se uredjaj uključi. U zavisnosti od spoljnjeg svetla, osvetljenje LCD a se aktivira automatski.

Napomena:

Pokazivanje mora biti 0,0 V za osvetlenje tačke merenja, u protivnom ispitivač napona pokazuje funkciju zadržavanja.

2.2 Funkcija zadržavanja izmerenih podataka

Ako pritisnete i držite pritisnut taster  sonde L1 A za vreme ispitivanja napona, poslednja vrednost se prikazuje i ona pulsira. Instrument za ispitivanje napona

se može odvojiti od uredjaja koji se ispituje i izmerena vrednost se može da očita (DATA-HOLD). Ova vrednost se može izbrisati otpuštanjem tastera.

Napomena:

Za ispitivanje pod naponom pritisnuti dugme od 1,5

sekunde, funkcija zadržavanja se aktivira.

3. Provera funkcija

- Voltmetar se mora upotrebljavati samo u okviru nominalnom opsegu napona od 6 V do 690 V

naizmeničnog napona/ 750 V jednosmernog

napona!

- Nikada se ne sme priključiti voltmetar na napon duže

od 30 sekundi (maksimalno dopustivo radno vreme = 30 sekundi)!

- Proverite voltmetar da sve funkcije ispravno rade odmah pre upotrebe!

- Uključenje instrumenta za ispitivanje (samo-proba)

• vrhove ispitivača spojiti na kratki spoj

• uključite voltmetar pomoću tastera  na sondi

L1 A i držite taster pritisnut

• javlja se zvuk zujanja, svi segmenti LCD ekrana

kao i pozadinska rasvjeta i rasvjeta mjernih mjesta moraju pokazivati funkcije

- Ispitajte sve funkcije pomoću poznatih izvora

napajanja.

• Za ispitivanje jednosmernog napona upotrebite

na primer automobilski akumulator.

• Za ispitivanje napona naizmenične struje

upotrebite na primer mrežnu utičnicu na 230 V.

• Povežite kontaktne elektrode  da se ustanovi

da li provera provodljivosti pravilno funkcioniše.

• Ukoliko je potrebno, zamenite baterije.

Ne koristite voltmetar ako sve funkcije ne rade kako treba!

4. Kako se ispituju naponi naizmenične struje

- Voltmetar se mora koristiti samo u nominalnom

opsegu napona od 6 V do 690 V naizmenične struje

- Nikada ne povezujte voltmetar na duže od 30

sekundi (maksimalo dozvoljeno radno vreme = 30 sek.)!

12/ 2008

DUSPOL® digital LC

- Čvrsto držite izolovane drške A i B sondi L1 i L2.

- Stavite kontaktne elektrode  sondi L1 A i L2 B na

relevantne tačke uredjaja koji se ispituje.

- Ako je merna voltaža prisutna (6 V), voltmetar se automatski uključuje i pokazuje vrednost napona

 na displeju (do otprilike 80 V sa decimalnim mestom!).

- Prilikom merenja naizmeničnog napona od 6 V naviše displej pokazuje »plus« i »minus« simbole (

i ). Zatim, sve će se svetleće diode upaliti dok se ne postigne vrednost opsega napona koji se ispituje.

- Kad se pritisnu oba tastera  i kad se ispituje

otprilike napon od 200 V naviše, vibracioni motor počinje da rotira u sondi L2 B. Kako se napon povečava, tako se povečava i brzina motora.

Obratite pažnju da se voltmetar drži samo za izolovane drške sondi L1 A i L2 B! Ne pokrivajte displej i ne

dodirujte kontaktne elektrode!

Primedba:

Očitavanje displeja može biti otežano zbog nepodesnih

uslova osvetlenja.

4.1 Kako ispitati fazu naizmenične struje.

- Voltmetar se mora koristiti samo u nominalnom

opsegu napona od 6 V do 690 V naizmenične struje

- Ispitivanje faze je moguće ako je mrežni priključak od

230V uzemljen!

- Čvrsto stegnite dve drške A i B dveju sondi L1 i L2 (ispitivanje gubitka struje pri ispitivanju faze se

postiže drškom L1!)

- Uključite instrument za ispitivanje napona na kratko pritiskom na taster  sonde L1 A (ostaje uključena otprilike 10 sekundi). Kada se uredjaj uključi, on

pokazuje „0.0“!

- Postavite kontaktnu elektrodu  sonde L1 A na

relevantnu tačku uredjaja koji se ispituje.

- Nikada ne držite priključen voltmeter na napon duže

od 30 sekundi (maksimalno dozvoljeno radno vreme = 30 sekundi)!

Nikada ne dodirujte kontaktne elektrode sonde L2 B za vreme jenopolnog ispitivanja faze! Ako se „ “ simbol 6 pojavi na gornjem delu displeja 4, voltmetar je u kontaktu sa fazom pod naponom

naizmenične struje na toj tački koja se ispituje na

uredjaju.

Primedba

Očitavanje displeja 4 može biti otežano zbog nepodesnog osvetlenja, zaštitne odeće ili u izolovanim

mestima.

5. Kako se ispituju jednosmerni naponi

- Voltmetar se mora koristiti samo u nominalnim naponskim opsezima od 6 V do 750 V jednosmernog napona!

- Nikada ne povezujte voltmetar na napon duže od 30

sekundi (maksimalno dozvoljeno radno vreme = 30 sek.)!

- Čvrsto držite izolovane drške A i B sondi L1 i L2.

- Postavite kontaktne elektrode  sondi L1 A i L2 B

na relevantne tačke uredjaja koji se ispituje.

- Sa primenjenim naponom od najmanje 6 V voltmetar

se automatski uključuje i displej pokazuje naponsku

vrednost.

- Za napone niže od 6 V voltmetar se mora uključiti kratko pritisnuvši taster  sonde L1 A.

- Prilikom merenja jednosmernog napona od 6 V naviše displej pokazuje »plus« i »minus« simbole ( i ). Zatim, sve će se svetleće diode upaliti dok se ne postigne vrednost opsega napona koji se ispituje.

- Kada se pritisnu oba tastera  i pri primenjenom

naponu od oko 200 V naviše, vibrirajući motor počinje da rotira unutar sonde L2 B. Kako se napon povečava brzina motora se takodje povečava.

Molimo da se voltmetar drži samo za izolovane drške L1

A i L2 B ! Ne pokrivajte displej i ne dodirujte kontaktne elektrode!

 

5.1 Kako ispitati polaritet jednosmernog napona

- Voltmetar se mora koristiti samo unutar nominalnih naposkih opsega od 6 V do 750 V!

- Nikada ne povezujte voltmetar na napon duže od 30

sekundi (maksimalno dozvoljeno radno vreme = 30 sek.)!

- Čvrsto stegnite izolovane drške A i B sondi L1 i L2.

- Postavite kontaktne elektrode  sondi L1 A i L2 B

na relevantne tačke uredjaja koji se ispituje.

- Kod primenjenog napona od najmanje 6 V, voltmetar

se automatski uključuje i displej prikazuje naponsku

vrednost.

- Za ispitivanje napona ispod 6 V, voltmetar se mora uključiti kratkim pritiskom tastera  na sondi L2 B.

- Polaritet primenjenog napona jednosmerne struje

označuje se pomoću znaka +  ili znaka - . U tom slučaju označeni pol se meri drškom za označavanje.

- Molimo da obratite pažnju da se voltmetar hvata samo za izolovane drške sondi L1 A i L2 B! Ne

pokrivajte displej i ne dodirujte kontaktne elektrode!

6. Kako ispitati redosled faza trofaznih mrežnih priključaka

- Voltmetar se mora koristiti samo u okviru nominalnog

opsega od 6 V do 690 V naizmeničnog napona!

- Ispitivanje redosleda faza je omogučeno od 230 V naizmeničnog napona (izmedju faze i faze) naviše na mrežnom priključku sa uzemljenjem.

- Čvrsto stegnite izolovane drške A i B sondi L1 i

L2 (ispitivanje gubitka struje pri ispitivanju faze se

postiže drškom L1!)

- Postavite kontaktne elektrode  sondi L1 A i L2 B

na relevantne tačke uređaja koji se ispituje.

- Sa primenjenim naponom od najmanje 6 V, voltmetar

seautomatski uključuje i indikator prikazuje naponsku

vrednost.

- Trocifren displej treba da pokazuje napon spoljneg provodnika.

- Nikada ne držite priključen voltmetar na napon duže

od 30 sekundi (maksimalno dozvoljeno radno vreme = 30 sek)!

- Kada se povežu dve kontaktne elektrode  sa dve faze trofaznog mrežnog priključka prema kazaljkama

na satu, displej 4 pokazuje simbol „ “ (redosled faza kao sjazaljke na satu) 9. Ako za te dve faze indikator pokazuje da rotiraju suprotno kretanju skazaljki na satu, displej pokazuje simbol „ “ (redosled faza suprotan kretanju kazaljki na satu) 8.

Ispitivanje redosleda faza uvek zahteva kontra

probu! Radi toga merenje se mora izvršiti ponovo sa

elektrodama postavljenim obratno . Za vreme kontra probe, displej mora da prikazuje suprotni redosled faza.

U oba slučaja displej pokazuje kretanje faze u obratnom smeru, uzemljenje je suviše slabo!

Primedba:

Očitavanje displeja 4 može biti otežano zbog nepovoljnih uslova osvetlenja, zaštitne odeće ili izolovanih lokacija.

7. Kako ispitati neku električno provodnu vezu (provera neprekidnosti)

- Ispitivanje provodljivosti se mora obaviti na

relevantnim tačkama takozvane ‚ “mrtvog“ uredjaja

(ne pod naponom) i koji se ispituje. Ako je potrebno, kondezatori se moraju isprazniti.

- Potreban napon za ispitivanje je obezbedjen pomoću ugrađenog napajanja (2 x 1,5 V baterija) u sondi L1

- Ispitivanje je moguće u opsegu od 0 do 200 kΩ.

- Čvrsto držite drške L1 A i L2 B.

- Postavite sonde L1 A i L2 B sa kontaktnim elektrodama  na odgovarajuće tačke uređaja koji se ispituje.

- Kod kontaktiranja voda koji provodi električnu

energiju sa kontaktnim elektrodama  javlja se zvuk signala i na LCD ekranu 4 javlja se simbol 7.

12/ 2008

DUSPOL® digital LC

- Ako je mjerno mjesto pod naponom, ispitivač napona

automatski prelazi na provjeru napona i prikazuje je (vidi stavak 4 i 5)

8. Zamena baterije

Ne podešavajte voltmetar na napon dok je odeljak za

baterije otvoren! Napajanje DUSPOL® digital LC voltmetra je pomoću dve ugradjene mikro baterije (LR03-AAA). Zamena baterija je neophodna čim se na displeju pojavi simbol „ “ (slaba baterija) . Ovaj simbol se pojavljuje ako je napon baterije ispod 2.75 V. Ako baterijski napon padne ispod verdnosti otprilike 2.5 V, simbol za bateriju pulsira.

Označi napon baterije:

Uključite voltmetar kratko pritisnuvši taster  na sondi L1 A. Posle oko 10 sekundi, vrednost napona baterije će se

pojaviti na 1 sekundu. (primer: )

Kako zameniti baterije:

Uzmite odvrtku i otvorite odeljak za baterije (odmah do

izvoda za kablove) okretajući je za ¼ u pravcu strelice

(u suprotnom pravcu skazaljke na satu). Urez se sada

nalazi u vertikalnom položaju i kućište sa baterijama se sada može izvaditi. Izvadite istrošene baterije iz kućišta za baterije. Ubacite nove baterije sa tačnim polaritetom (vidite oznake) u odeljenje za baterije. Vratite kučište sa baterijama u drđku voltmetra i zatvorite ga okreăuăi odvrtku za Ľ

kruga u pravcu skazaljke na satu (urez mora da bude

u vodoravnom položaju a tačke za obeležavanje su na suprotnoj strani!). Obratite pažnju da ne oštetite O prsten.

Ako je potrebno mora se zameniti.

Odbacivanje baterija:

Ne bacajte baterije u obične otpatke. Kao potrošač ste po zakonu obavezni da vratite iskorišćene baterije. Iskorišćene baterije se mogu vratiti preko javnih mesta za skupljane u kraju vaše zajednice ili preko radnji koje prodaju slične baterije. Izbegavajte da koristite baterije sa

opasnim sastojcima!

9. Tehnički podaci:

- Standard ovog dvo-polnog voltmetra je: IEC 61243-3

- Kategorija prenapona: CAT IV 500 V, CAT III 690 V

- Klasa zaštite: IP 64, IEC 60529 (DIN 40050), takođe

se koristi napolju!

IP 64 znači: Zaštita od pristupa opasnim delovima i

zaštita od čvrstih delova, zaštićen od prašine (6 - prvi indeks). Zaštićen od prskanja tekućinom, (4 - drugi indeks). Može se takođe koristiti u slučaju

padavina.

- Nominalna naponski opseg: 6 V do 690 V

naizmenične struje/ 750 V jednosmerne struje

- Unutrašnji otpor, merno kolo: PTC 15 kΩ ≥ 360 kΩ

- Unutrašnji otpor, kolo opterećenja – kad se pritisnu

tasteri: otprilike 3,7 kΩ...(150 kΩ)

- Potrošnja struje, merno kolo: < 3,5 mA naizmeničnog

napona/ jednosmernog napona

- Potrošnja struje, kolo opterećenja – kad se pritisnu

oba tastera!: Is 0,2 A (750 V)

- Indikacija polariteta: simbol na displeju: +; - (indikator

drška = pozitivan polaritet)

- Indikacija napona, neprekidna 6 - 750 V, označena

visina 5 mm

- Naponski opseg I: do otprilike 80.0 V (88.8)

- Naponski opseg II: od otprilike 80 V (888) naviše

- naznačene maksimalne greške:

> 6 - 750 V ± 2 % Naponski opseg (I-II) pri frekvenciji 20 - 150 Hz sinusoidalni / jednosmerni

napon ELV Un - 15 %

- Nominalni frekventi opseg: f: 0 do 150 Hz

- Indikacija faze i raspored faza 50/ 60 Hz

- Indikacija faze i rasporeda faza: ≥ Un 230 V

- Vibracioni motor, uključenje: ≥ Un 230 V

- Merenje struje, ispitivanje nepr ekidne veze:

maksimum 2 μA

- Ispitivanje opsega, provodni otpor: 0 - 200 kΩ

 

- Visina akustičkog signala: 55 dB

- Maksimalno dozvoljeno radno vreme: ED = 30 sek. (maksimum 30 sekundi), 240 sekundi pauze

- Automatsko uključenje uredjaja pri mernoj voltaži od: ≥ 6 V

- Ručno uključenje: pomoću tastera L1 A (merni napon ≤ 6 V)

- Trajanje uključenja uređaja: do 10 sekundi, ako nije

prisutan napon

- Merna tačka osvetlenja (u 30 cm): 10 Lux

- Potrošnja struje, ispitivanje napona: < 1 mA

- Potrošnja struje, merna tačka osvetlenja: 12 mA

- Potrošnja struje, osvetlenje displeja: 20 mA

- Potrošnja struje ispitivanje neprekidne veze: 80 mA

- Ugrađena funkcija ispitivanja: uključuje se tasterom

L1 A i kratkim spojem kontaktnih elektroda

- Funkcija zadržavanja (hold) se aktivira pritiskom dugmeta duže od 1,5 s.

- Baterija: 2 x micro, LR03-AAA (3 V)

- Težina oko: 200 g

- Dužina kabla za povezivanje: otprilike 900 mm

- Opseg radne i skladišne temperature: - 10 °C do +

55 °C (klimatska kategorija N)

- Prosećna vlažnost vazduha: 20 % so 96 % (klimatska

kategorija N)

- Kontrola promena vremena (termička zaštita):

napon vreme

230 V 30 sek.

400 V 9 sek.

750 V 2 sek.

Upozorenje!

Voltmetar ne može da funkcioniše ako su baterije prazne! Od napona ≥ 50 V moguća je provjera napona i bez baterije. Izvadite baterije ako ne koristite instrument duže

vremena!

10. Opšte održavanje

Obrišite spoljne delove kućišta suvom i čistom krpom (izuzetak: specijalne krpe za čišćenje). Ne koristite rastvarače i/ ili abradivna sredstva za čišćenje voltmetra.

Pazite da ne zaprljate odeljak za baterije i baterijske

kontakte sa iscurelim elektrolitom. Ako dođe do prljanja

elektrolitom ili belim talogom blizu baterije ili baterijskog

kućišta, oni se moraju ukloniti suvom krpom. Ukoliko se O prsten odeljka za baterije istroši ili ošteti, zaštitna klasa voltmetra više ne vredi (protiv prašine i vode). U tom slučaj ovaj O prsten se mora zameniti. Rezervni O prsten se može poručiti od BENNING-a pod brojem 772897. Premažite „O“ prsten glyzerinom ili talkom tako da se odeljak za baterije može lako zatvoriti

i otvoriti.

11. Zaštita čovekove okoline

Molimo vas da poslije životnog doba odnesete aparat na odgovarajuće otpadno mesto za

skupljanje.

12/ 2008

DUSPOL® digital LC

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de

Münsterstraße 135 - 137

D - 46397 Bocholt

Benning DUSPOL digital LC User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
