Bedienungsanleitung

DUSPOL® analog plus

Bevor Sie den Spannungsprüfer DUSPOL® analog

plus benutzen: Lesen Sie bitte die Bedienungs an lei tung und beachten Sie unbedingt die Si cher heits hinweise!

Inhaltsverzeichnis:

1. Sicherheitshinweise

2. Funktionsbeschreibung des Spa nnungs prüfers

3. Funktionsprüfung des Spannungsprüfers

4. So prüfen Sie Wechselspannungen

4.1 So prüfen Sie die Phase bei Wechsel spannung

5. So prüfen Sie Gleichspannungen

5.1 So prüfen Sie die Polarität bei Gleich

spannung

6. So prüfen Sie die Drehfeldrichtung eines Dreh stromnetzes

7. Technische Daten

8. Allgemeine Wartung

9. Umweltschutz

1. Sicherheitshinweise:

- Gerät beim Prüfen nur an den isolierten Handhaben/ Griffen und anfassen und die Kontakte-

lektroden (Prüfspitzen)  nicht berühren!

- Unmittelbar vor dem Benutzen: Spannungsprüfer auf Funktion prüfen! (siehe Abschnitt 3). Der Spannungsprüfer darf nicht benutzt werden, wenn die Funktion einer oder mehrerer Anzeigen ausfällt oder keine Funktionsbereitschaft zu erkennen ist (IEC 61243-3)!

- Der Spannungsprüfer darf nur im Nennspannungsbereich von 12 V bis AC 690 V/ DC 750 V benutzt werden!

- Der Spannungsprüfer entspricht der Schutzart IP 64 und kann deshalb auch unter feuchten Bedingungen verwendet werden (Bauform für den Außenraum).

- Beim Prüfen den Spannungsprüfer an den Handhaben/ Griffen und vollflächig um fassen.

- Spannungsprüfer nie länger als 30 s an Spannung bis 500 V und 10 s an Spannung bis 690 V/ 750 V anlegen (maximale ED, zulässig bis 500 V ED = 30 s; bis 750 V ED = 10 s)!

- Der Spannungsprüfer arbeitet nur einwandfrei im Temperaturbereich von -10 °C bis +55 °C bei einer Luftfeuchte von 20 % bis 96 %.

- Der Spannungsprüfer darf nicht zerlegt werden!

- Der Spannungsprüfer ist vor Verunreinigungen und Beschädigungen der Gehäuseoberfläche zu schützen.

- Der Spannungsprüfer ist trocken zu lagern.

Als Schutz vor Verletzungen sind nach Gebrauch des Spannungsprüfers die Kontaktelektroden (Prüfspitzen) mit der beiliegenden Abdeckung zu versehen!

Achtung:

Nach höchster Belastung, (d.h. nach einer Messung von 30 Sekunden an 500 V bzw. 10 s an AC 690 V/ DC 750 V muss eine Pause von 240 Sekunden einge-

halten werden!

Auf dem Gerät sind internationale elektrische Symbole und Symbole zur Anzeige und Bedienung mit folgender Bedeutung abgebildet:

Symbol

Bedeutung Gerät oder Ausrüstung zum Arbeiten

unter Spannung

Drucktaster

Wechselstrom, Wechselspannung

, AC

, DC

Gleichstrom, Gleichspannung

Gleich- und Wechselstrom

Drucktaster (handbetätigt); weist darauf hin, dass entsprechende Anzeigen nur bei Betätigung beider Drucktaster

erfolgen

Rechtsdrehsinn

Drehfeldrichtungsanzeige; die Drehfeldrichtung kann nur bei 50 bzw. 60 Hz und in einem geerdeten Netz angezeigt

werden

Symbol für Phasen- und Drehfeld richtungsanzeige (Rechtsdrehfeld)

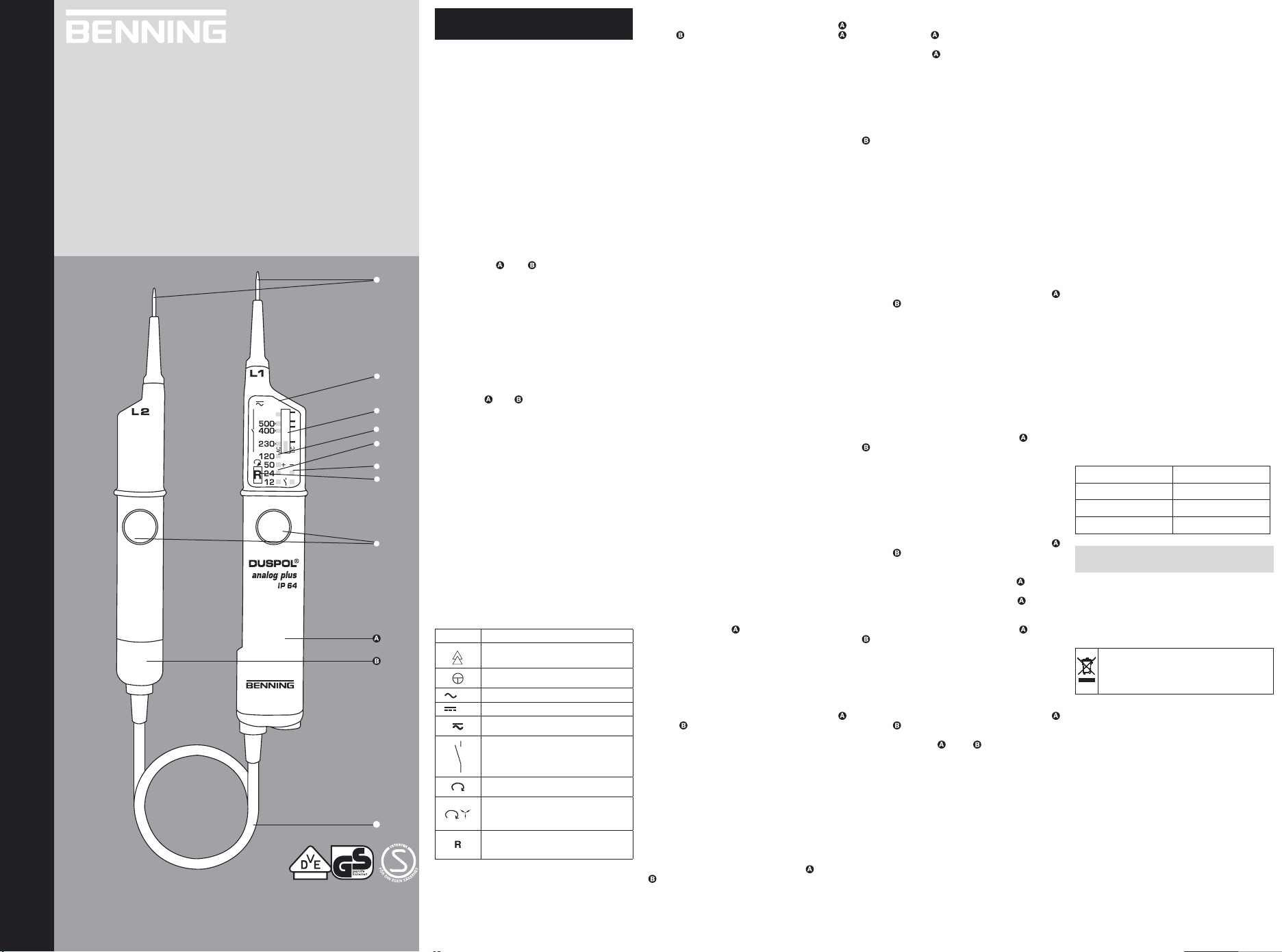

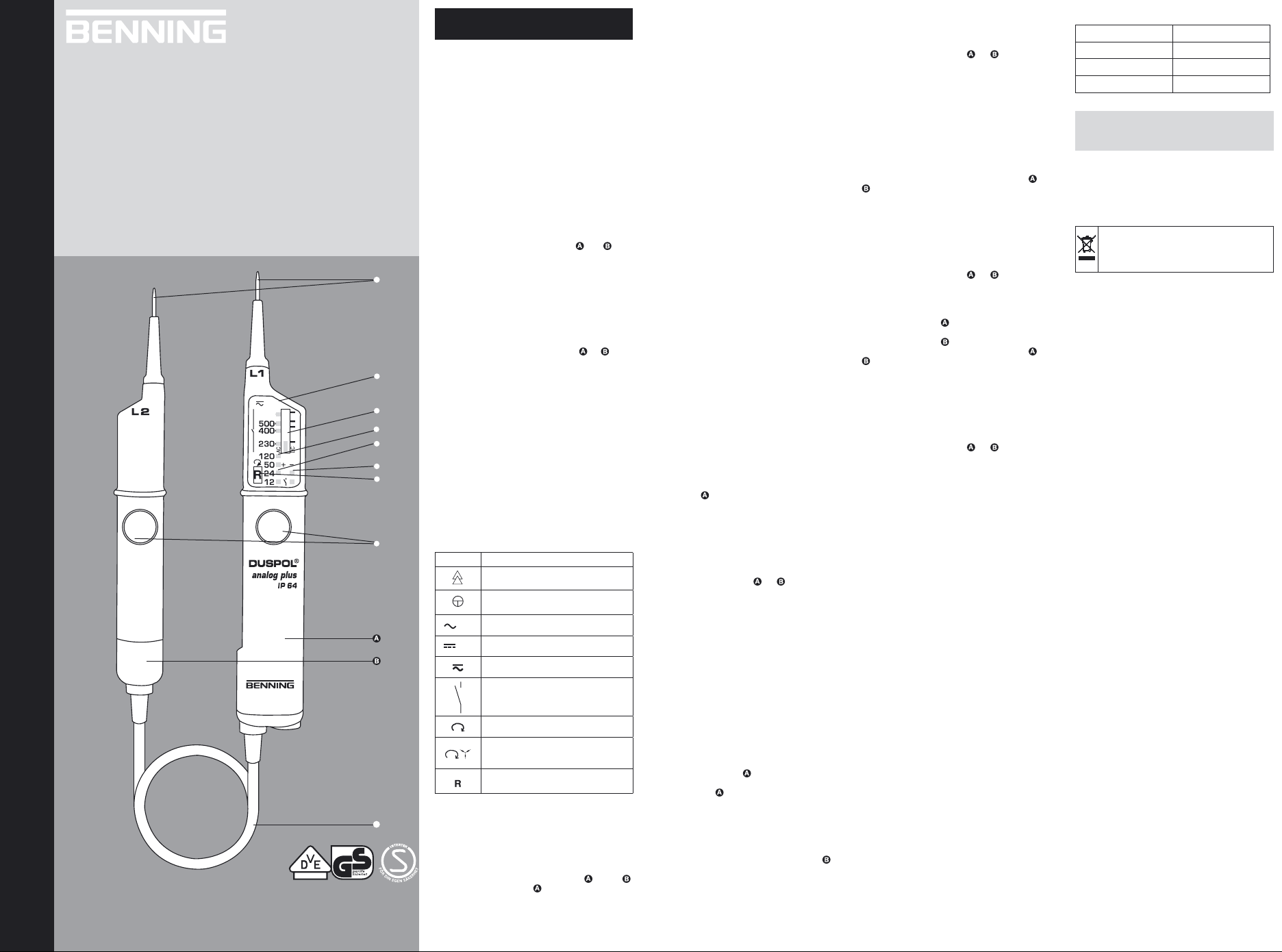

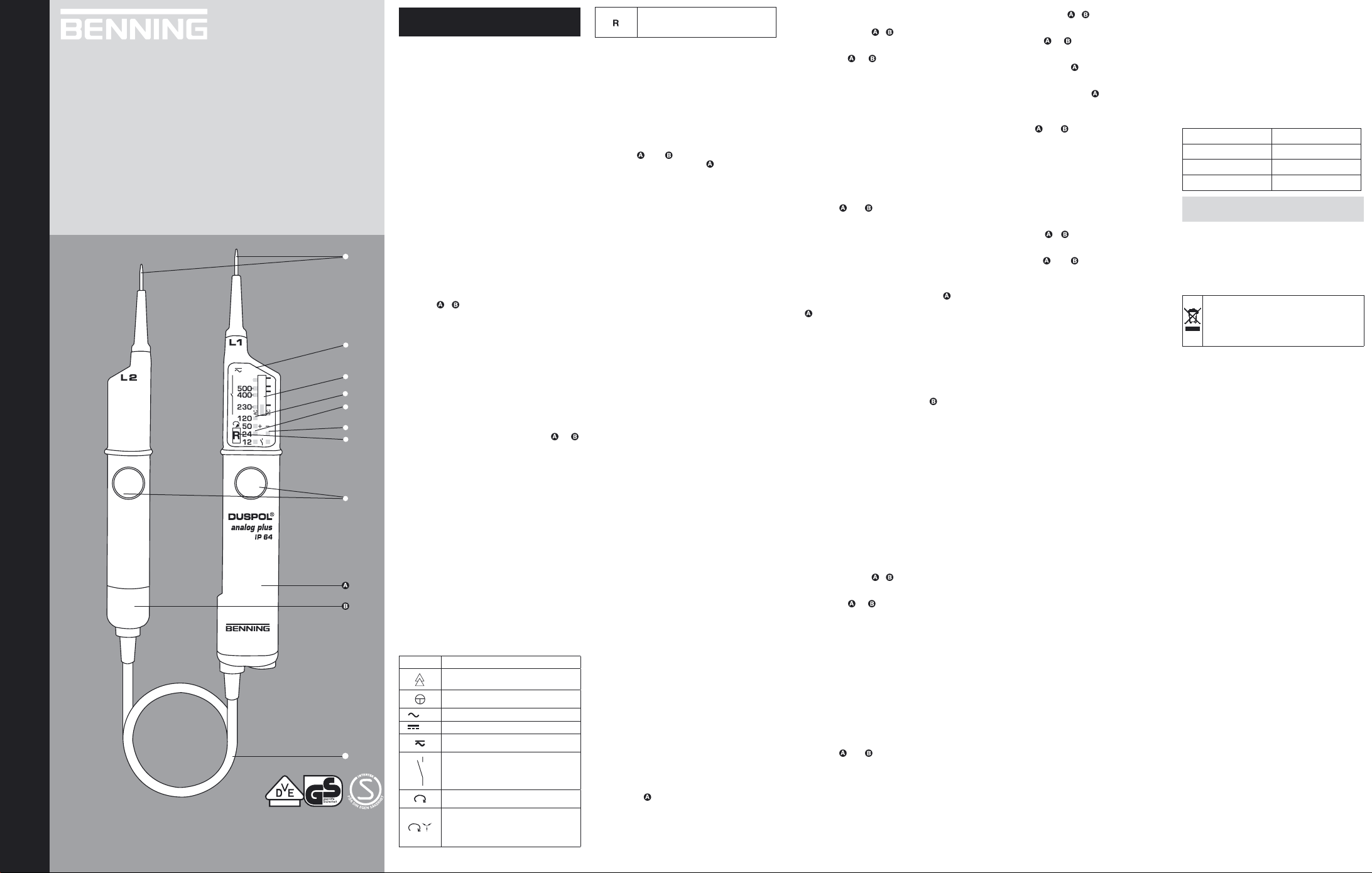

2. Funktionsbeschreibung

Der DUSPOL® analog plus ist ein zweipoliger Spannungsprüfer nach IEC 61243-3 mit optischer Anzeige  ohne eigene Energiequelle. Das Gerät ist für Gleich- und Wechsel spannungs prüfungen im Spannungsbereich von 12 V bis AC 690 V/ DC 750 V aus-

gelegt. Es lassen sich mit diesem Gerät bei Gleich-

spannung Pola ritäts prüfungen und bei Wechselspannung auch Phasenprüfungen vornehmen. Es zeigt die Drehfeldrichtung eines Drehstromnetzes an, sofern der Sternpunkt geerdet ist. Der Spannungsprüfer besteht aus den Prüftastern L1

und L2 und einem Verbindungskabel . Der Prüftaster L1 hat ein Anzeigefeld . Beide Prüftaster sind mit Drucktastern  versehen. Ohne Betätigung beider Drucktaster lassen sich folgende Spannungsstufen (AC oder DC) anzeigen: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Bei Betätigung beider Druck taster wird auf einen geringeren Innenwiderstand geschaltet (Unterdrückung von induktiven und kapazitiven Spannungen). Hierbei wird nun auch eine Anzeige von 12 V+ und 12 V- aktiviert. Ferner wird ein Vibrationsmotor (Motor mit Unwucht) an Spannung gelegt. Ab ca. 200 V wird dieser in Drehbewegung gesetzt. Mit steigender Spannung erhöht sich auch dessen Drehzahl und Vibration, so dass über die Handhabe des Prüftasters L2 B zusätzlich eine grobe Einschätzung der Spannungshöhe gemacht werden kann (z.B. 230 V/ 400 V). Die Dauer der Prüfung mit geringerem Geräteinnenwiderstand (Lastprüfung) ist abhängig von der Höhe der zu messenden Spannung. Damit das Gerät sich nicht unzulässig erwärmt, ist ein thermischer Schutz (Rückregelung) vorgesehen. Bei dieser Rückregelung fällt auch die Drehzahl des Vibrationsmotors. Ebenfalls wird bei Drucktasterbetätigung das Tauchspulsystem  aktiviert, welches Spannungen zwischen 230 V und AC 690 V/ DC 750 V anzeigt. Die Dauer der Prüfung mit Tauchspule ist abhängig von der Höhe der zu messenden Spannung. Der Tauchspulkreis hat keinen thermischen Schutz!

Das Anzeigefeld

Das Anzeigesystem besteht aus kontrastreichen Leuchtdioden (LED) , die Gleich- und Wechselspannung in Stufen von 12; 24; 50; 120; 230; 400; 500 und 690 V anzeigen (permanentes Anzeigesystem). Eine Tauchspulanzeige , zeigt die Spannungswerte zwischen 230 V und AC 690 V/ DC 750 V gemäß der Skalen für Gleich- und Wechselspannung an. Die Wechsel spannungsskala befindet sich links neben dem Anzeigepegel, die Gleichspannungsskala rechts. Bei den angegebenen Spannungen handelt es sich um Nennspannungen. Bei Gleichspannung zeigen die LED für 12 V und 24 V auch die Polarität an (siehe Abschnitt 5). Eine Aktivierung der 12 V LED, der Tauchspulanzeige und der Lastprüfung ist nur möglich, wenn beide Drucktaster betätigt werden.

LCDAnzeige

Die LCD-Anzeige  dient zur Phasenprüfung bei Wechselstrom und zeigt auch die Drehfeldrichtung eines Drehstromnetzes an.

3. Funktionsprüfung

- Der Spannungsprüfer darf nur im Nennspan-

nungsbereich von 12 V bis AC 690 V/ DC 750 V benutzt werden!

- Spannungsprüfer nie länger als 30 s an Span-

nung bis 500 V und 10 s an Spannung bis 690 V/ 750 V anlegen (maximale ED, zulässig bis 500 V ED=30 s; bis 750 V ED = 10 s)!

- Unmittelbar vor dem Benutzen den Spannungs-

prüfer auf Funktion prüfen!

- Testen Sie alle Funktionen an bekannten Span-

nungsquellen.

- Verwenden Sie für die Gleich span nungs prüfung

z.B. eine Autobatterie.

- Verwenden Sie für die Wechsel span nungs prüfung

z.B. eine 230 V-Steckdose. Verwenden Sie den Spannungsprüfer nicht, wenn nicht alle Funktionen einwandfrei funktionieren! Überprüfen Sie die Funktion der LCD-Anzeige  durch einpoliges Anlegen des Prüftasters L1 an einen Außenleiter (Phase).

4. So prüfen Sie Wechselspannungen

- Spannungsprüfer nur im Nenn spannungs bereich

von 12 V bis AC 690 V benutzen!

- Spannungsprüfer nie länger als 30 s an Span-

nung bis 500 V und 10 s an Spannung bis 690 V/

750 V anlegen (maximale ED, zulässig bis 500 V

ED=30 s; bis 750 V ED = 10 s)!

- Umfassen Sie vollflächig die isolierten Handha-

ben/Griffe und der Prüftaster L1 und L2.

- Legen Sie die Kontaktelektroden  der Prüf taster

und an die zu prüfenden Anlagenteile.

- Bei Wechselspannung ab 24 V, bei Be tä tigung

beider Drucktaster  (Lastprüfung) ab 12 V,

leuchten die Plus- und Minus-LED  und  auf. Darüber hinaus leuchten alle LED bis zum Stufenwert der anliegenden Spannung. Ferner werden Spannungen zwischen 230 V und AC 690 V durch das Tauchspulmesswerk  stufenlos angezeigt, wenn beide Drucktaster  betätigt werden. Ebenfalls wird ab ca. 200 V der Vibrationsmotor in Drehbewegung gesetzt. Mit steigender Spannung

erhöht sich seine Drehzahl. Achten Sie unbedingt darauf, dass Sie den Spannungsprüfer nur an den isolierten Handhaben der Prüftaster L1 und L2 anfassen, die Anzeigestelle nicht verdecken und die Kontaktelektroden nicht berühren!

4.1 So prüfen Sie die Phase bei Wechsel spannung

- Spannungsprüfer nur im Nenn spannungs bereich

12 V bis AC 690 V benutzen!

- Die Phasenprüfung ist im geerdeten Netz ab

230 V möglich!

- Umfassen Sie vollflächig die Handhabe/ Griff des

Prüftasters L1 .

- Legen Sie die Kontaktelektrode  des Prüftasters

L1 an den zu prüfenden Anlageteil.

- Spannungsprüfer nie länger als 30 s an Span-

nung bis 500 V und 10 s an Spannung bis 690 V/

750 V anlegen (maximale ED, zulässig bis 500 V

ED=30 s; bis 750 V ED = 10 s)!

- Wenn auf dem Display der LCD-Anzeige  ein

„R“-Symbol erscheint, liegt an diesem Anlagenteil

die Phase einer Wechsel spannung. Achten Sie unbedingt darauf, dass bei der ein poligen Prüfung (Phasenprüfung) die Kon takt elektrode vom Prüftaster L2 nicht berührt wird!

Hinweis:

Die Anzeige auf dem LCD-Display  kann durch ungünstige Lichtverhältnisse, Schutzkleidung und isolierende Standortgegebenheiten beeinträchtigt werden.

Achtung!

Eine Spannungsfreiheit kann nur durch eine zweipolige Prüfung festgestellt werden.

5. So prüfen Sie Gleichspannungen

- Der Spannungsprüfer darf nur im Nennspannungs-

bereich von 12 V bis DC 750 V benutzt werden!

- Spannungsprüfer nie länger als 30 s an Span-

nung bis 500 V und 10 s an Spannung bis 690 V/

750 V anlegen (maximale ED, zulässig bis 500 V

ED=30 s; bis 750 V ED = 10 s)!

- Umfassen Sie vollflächig die isolierten Handha-

ben/ Griffe und der Prüftaster L1 und L2.

- Legen Sie die Kontaktelektroden  der Prüftaster

und an die zu prüfenden Anlagenteile.

- Bei Gleichspannung ab 24 V, bei Betäti-

gung beider Drucktaster  (Lastprüfung) ab

12 V, leuchtet die Plus-  oder Minus-LED  auf.

Darüber hinaus leuchten alle LED bis zum Stufen-

wert der anliegenden Spannung. Ferner werden

Spannungen zwischen 230 V und DC 750 V durch

das Tauchspulmesswerk  stufenlos angezeigt,

wenn beide Drucktaster betätigt werden. Ebenfalls

wird ab ca. 200 V der Vibrationsmotor in Drehbe-

wegung gesetzt. Mit steigender Spannung erhöht

sich seine Drehzahl. Achten Sie unbedingt darauf, dass Sie den Spannungsprüfer nur an den isolierten Hand haben der Prüftaster L1 und L2 anfassen, die Anzeigestelle nicht verdecken und die Kontaktelektroden nicht

berühren!

5.1 So prüfen Sie die Polarität bei Gleich

spannung

- Der Spannungsprüfer darf nur im Nennspannungs-

bereich von 12 V bis DC 750 V benutzt werden!

- Spannungsprüfer nie länger als 30 s an Span-

nung bis 500 V und 10 s an Spannung bis 690 V/

750 V anlegen (maximale ED, zulässig bis 500 V

ED=30 s; bis 750 V ED = 10 s)!

- Umfassen Sie vollflächig die isolierten Handha-

ben/ Griffe und der Prüftaster L1 und L2.

- Legen Sie die Kontaktelektroden  der Prüftaster

und an die zu prüfenden Anlagenteile.

- Leuchtet die LED  auf, liegt am Prüftaster der

„Pluspol“ des zu prüfenden Anlageteiles.

- Leuchtet die LED  auf, liegt am Prüftaster der

„Minuspol“ des zu prüfenden Anlageteiles. Achten Sie unbedingt darauf, dass Sie den Spannungsprüfer nur an den isolierten Hand ha ben der

Prüftaster L1 und L2 anfassen, die Anzeige-

stelle nicht verdecken und die Kontakt elektroden nicht

berühren!

6. So prüfen Sie die Drehfeldrichtung eines Dreh

stromnetzes

- Spannungsprüfer nur im Nenn spannungs bereich

12 V bis AC 690 V benutzen!

- Die Prüfung der Drehfeldrichtung ist ab 230 V

Wechselspannung (Phase gegen Phase) im geer-

deten Drehstromnetz möglich.

- Umfassen Sie vollflächig die Hand haben/ Griffe und der Prüftaster L1 und L2.

- Legen Sie die Kontaktelektroden  der Prüftaster L1 und L2 an die zu prüfenden Anlagenteile.

- Die LED bzw. das Tauchspulmesswerk müssen die Außenleiterspannung anzeigen.

- Spannungsprüfer nie länger als 30 s an Spannung bis 500 V und 10 s an Spannung bis 690 V/ 750 V anlegen (maximale ED, zulässig bis 500 V ED=30 s; bis 750 V ED = 10 s)!

- Bei Kontaktierung der beiden Kontaktelektroden  an zwei in Rechtsdrehfolge angeschlossenen Phasen eines Drehstromnetzes zeigt das LCDDisplay  ein „R“-Symbol an. Ist bei zwei Phasen die Rechtsdrehfolge nicht gegeben, erfolgt keine Anzeige.

Die Prüfung der Drehfeldrichtung erfordert stets eine Gegenkontrolle! Zeigt das LCD-Display  die Rechts- drehfolge bei zwei Phasen eines Drehstromnetzes an,

sind bei der Gegenkontrolle die beiden Phasen mit

vertauschten Kontaktelektroden  nochmals zu kontaktieren. Bei der Gegenkontrolle muss die Anzeige im LCD-Display erloschen bleiben. Zeigt in beiden Fällen das LCD-Display ein „R“-Symbol an, liegt eine zu schwache Erdung vor.

Hinweis:

Die Anzeige auf dem LCD-Display  kann durch ungünstige Lichtverhältnisse, Schutzkleidung und isolierende Standortgegebenheiten beeinträchtigt wer-

den.

7. Technische Daten:

- Vorsch rift, z weipo liger S pannu ngsprüfer: IEC 61243-3, Spannungsklasse B (AC 1000 V/ DC 1500 V)

- Üb er span nung skategori e: CAT IV 50 0 V, CAT III 690 V

- Schutzart: IP64 (DIN VDE 0470-1 IEC/ EN 60529)

6 - erste Kennziffer: Schutz gegen Zugang zu

gefährlichen Teilen und Schutz gegen feste Fremd körper, staubdicht

4 - zweite Kennziffer: Geschützt gegen Spritz-

wasser. Auch bei Niederschlägen verwendbar.

- Nennspannungsbereich:

12 V bis AC 690 V/ DC 750 V

- Innenwiderstand, Messkreis: 220 kΩ

- Innenwiderstand, Lastkreis -

beide Drucktaster betätigt!: ca. 3,5 kΩ... (25 kΩ)

- Stromaufnahme, Messkreis: max. In 3,5 mA (690 V/ 750 V)

- Stromaufnahme, Lastkreis -

beide Druckttaster betätigt!:

Is ca. 0,25 A (

- Polaritätsanzeige: LED +; LED -

(Anzeigegriff = Pluspolarität)

- Anzeigestufen LED: 12 V+*; 12 V-*; 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V (*: nur bei Betätigung beider Drucktaster).

- stufenlose Anzeige durch Anzeigepegel:

230 V - AC 690 V/ DC 750 V

- max. Anzeigefehler: Un ± 15 %, ELV Un – 15 %

- Nennfrequenzbereich f: 0 bis 60 Hz,

Phasen- und Drehfeldrichtungsanzeige 50/ 60 Hz

- Phasen- und Drehfeldrichtungsanzeige: ≥ Un 230 V

- Vibrationsmotor, Anlauf: ≥ Un 230 V

- max. zulässige Einschaltdauer ED:

zulässig bis 500 V ED = 30 s zulässig bis 750 V ED = 10 s 240 s Pause

- Gewicht: ca. 190 g

- Verbindungsleitungslänge: ca. 900 mm

- Betriebs- und Lagertemperaturbereich:

- 10 °C bis + 55 °C (Klimakategorie N)

- Relative Luftfeuchte: 20 % bis 96 % (Klimakategorie N)

Rückreg elzeiten (ther mischer Schutz für Vibrationsmotor:)

Spannung Zeit

230 V 30 s

400 V 9 s

750 V 2 s

Bei Spannungen über 500 V bis max. 750 V im zulässigen Temperaturbereich max. ED = 10 s.

8. Allgemeine Wartung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/ oder Scheuermittel, um den Spannungsprüfer zu reinigen.

690 V/ 750 V

)

9. Umweltschutz

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Operating manual

DUSPOL® analog plus

Before using the voltage tester DUSPOL® analog plus: Please read the operating manual carefully and always observe the safety instructions!

List of contents:

1. Safety instructions

2. Functional description of the voltage tester

3. Functional test of the voltage tester

4. How to test AC voltages

4.1 How to test the phase at AC voltage

5. How to test DC voltages

5.1 How to test the polarity at DC voltage

6. How to test the phase sequence of a three phase mains

7. Technical data

8. General maintenance

9. Environmental notice

1. Safety instructions:

- Hold the voltage tester only by the insulated handles and and do not touch the contact electrodes (probe tips) !

- Immediately before use: Check the voltage tester for correct operation! (see chapter 3). The voltage tester must not be used if one or several display functions fail or if the voltage tester is not ready to operate (IEC 61243-3)!

- The voltage tester must be used only within the nominal voltage range of 12 V up to 690 V AC/ 750 V DC!

- The voltage tester complies with protection class IP 64 and therefore can also be used under wet conditions (designed for outdoor use).

- For testing, firmly grasp the voltage tester by the

handles and .

- Never connect the voltage tester to voltage up to 500 V for longer than 30 seconds and 10 s to voltage up to 690 V/ 750 V (maximum permissible operating time, permissible up to 500 V ED = 30 s; up to 750 V ED = 10 s)!

- The voltage tester only operates correctly within the temperature range of -10 °C up to +55 °C at relative air humidity of 20 % up to 96 %.

- Do not dismantle the voltage tester!

- Please protect the housing of the voltage tester

against contamination and damages!

- Please store the voltage tester under dry

conditions.

- To prevent injuries and discharge of the battery, provide the contact electrodes (probe tips) with the enclosed cover after using the voltage tester!

Attention:

After maximum load (i.e. after a measurement of 30 seconds at AC 690 V respectively 10 s at AC 690 V/ DC 750 V), the voltage tester must not be used for a duration of 240 seconds!

The v oltage teste r is marked with internat ional

electric symbols and symbols for indication and operation with the following meaning:

symbol meaning

Device or equipment for working under

voltage

Push button

Alternating current, alternating voltage

, AC

Direct current, direct voltage

, DC

Direct and alternating current (DC and AC)

Push button (manually actuated); indicates that respective indications only occur when both push buttons are actuated

Phase-sequence clockwise

Phase-sequence indication; the phase sequence can only be indicated at 50 or 60 Hz and in a earthed mains

Symbol for phase and phase-sequence indication (phase-sequence clockwise)

2. Functional description

The DUSPOL® analog plus is a two-pole voltage tester according to IEC 61243-3 with visual display  and without an own power supply The voltage tester

is designed for DC and AC voltage tests within the voltage range of 12 V up to 690 V AC/ 750 V DC. It can be used to perform polarity tests in DC and phase tests in AC. The voltage tester indicates the phasesequence provided that the neutral is earthed. The voltage tester consists of the test probes L1 and L2 and a connecting cable . The test probe L1 is equipped with a display . Both test probes are provided with push buttons . Without pressing both push buttons, the following voltage steps (AC or DC) can be indicated: 24 V+; 24 V-; 50 V; 120 V 230 V; 400 V; 500 V; 690 V. By pressing both push buttons, the voltage tester switches to a lower internal resistance (suppression of inductive and capacitive voltages). Thus, also the indication of 12 V+ and 12 V– is activated. Furthermore, a vibrating motor (motor with a flyweight) is put under voltage. From approximately 200 V this motor is set in rotation. With the voltage increasing, the motor’s speed and vibration increases as well so that additionally by means of the handle of test probe L2 B the voltage value can be estimated roughly (e.g. 230 V/ 400 V). The duration of the test with a lower internal resistance of the device (load test) depends on the value of the voltage to be measured. To prevent excessive warming of the voltage tester, it is equipped with a thermal protection (reverse control). With this reverse control, the speed of the vibrating motor decreases as well. The moving coil system  which displays voltages between 230 V and AC 690 V/ DC 750 V will also be activated through pressing the pushbutton. The duration of the test with moving coil depends on the level of the voltage to be measured. The moving coil circuit has no thermal protection!

The display field

The display system consists of high-contrast lightemitting diodes (LED)  indicating DC and AC voltages in steps of 12 V; 24 V; 50 V, 120 V, 230 V; 400 V; 500 V and 690 V (permanent indicating system). A plunger indication  indicates the voltage values between 230 V and 690 V AC/ 750 V DC

according to t he scal es for direct and alterna ting

voltage (DC and AC). The AC scale is at the left of the level indicator, the DC scale is at the right of the level

indicator. The indicated voltages are nominal voltages.

With DC voltage, the LEDs also indicate the polarity for 12 V and 24 V (see chapter 5). The 12 V LED and the load test can only be activated by pressing both push buttons.

LC display

The LC display  serves for the phase test with alternating current (AC) and indicates the phasesequence of a three-phase mains.

3. Functional check

- The voltage tester must be used only within the

nominal voltage range of 12 V up to 690 V AC/ 750 V DC!

- Check the voltage tester for correct function immediately before use!

- Test all functions by means of known voltage sources.

• For DC voltage tests use e.g. a car battery.

• For AC voltage tests use e.g. a 230 V socket.

Do not use the voltage tester unless all functions are operating correctly! Check the function of the LC display  by single-pole connection of the contact electrode of the test probe L1 to an external conductor (phase).

4. How to test AC voltages

- The voltage tester must be used only within the nominal voltage range of 12 V up to AC 690 V!

- Firmly grasp the insulated handles and of the test probes L1 and L2.

- Place the contact electrodes  of the test probes L1 and L2 against the relevant points of the

unit under test.

- For AC voltages from 24 V onwards and when pressing both push buttons  (load test) from 12 V onwards, the LEDs “plus” and “minus”  and  light up. All LEDs light until the step value of the applied voltage is reached. Furthermore, voltages between 230 V and AC 690 V are indicated continuously by means of the plunger measuring system  if both push buttons  are actuated. When pressing both push buttons 

and from an applied voltage of approx. 200 V onwards, a vibrating motor is put in rotation inside the test probe L2 B. With the voltage increasing,

the speed of this motor is increasing as well. Please make sure that you touch the voltage tester at the insulated handles of test probes L1 and L2 only! Do not cover the display and do not touch the

contact electrodes!

4.1 How to test the phase at AC voltage

- The voltage tester must be used only within the

nominal voltage range of 12 V up to AC 690 V!

- The phase test is possible in the earthed mains

from 230 V onwards!

- Firmly grasp the handle of test probe L1 .

- Place the contact electrode  of test probe L1

against the relevant point of the unit under test.

- Never connect the voltage tester to voltage up

to 500 V for longer than 30 seconds and 10 s to

voltage up to 690 V/ 750 V (maximum permissible

operating time, permissible up to 500 V ED = 30 s;

up to 750 V ED = 10 s)!

- If the “R” symbol appears on the LC display ,

the tester is in contact with the live phase of an

AC voltage on this point of the unit under test. Never touch the contact electrode of test probe L2 during the single-pole test (phase test)!

Note:

The reading of the LC display  might be impaired due to unfavorable light conditions, protective clothing or in insulated locations.

Attention:

The absence of voltage can be detected by means of a bipolar test only.

5. How to test DC voltages

- The voltage tester must be used only within the

nominal voltage range of 12 V up to DC 750 V!

- Never connect the voltage tester to voltage up

to 500 V for longer than 30 seconds and 10 s to

voltage up to 690 V/ 750 V (maximum permissible

operating time, permissible up to 500 V ED = 30 s;

up to 750 V ED = 10 s)!

- Firmly grasp the insulated handles and of

the test probes L1 and L2.

- Place the contact electrodes  of the test probes

L1 and L2 against the relevant points of the

unit under test.

- For DC voltages from 24 V onwards and when

pressing both push buttons  (load test) from

12 V onwards, the LEDs “plus” and “minus”  and

 light up. All LEDs light until the step value of the

applied voltage is reached. Furthermore, voltages

between 230 V and DC 750 V are indicated

continuously by means of the plunger measuring

system  if both push buttons are actuated. When

pressing both push buttons  and from an applied

voltage of approx. 200 V onwards, a vibrating

motor is put in rotation inside the test probe L2

B. With the voltage increasing, the speed of this

motor is increasing as well.

Please make sure that you touch the voltage tester at the insulated handles of test probes L1 and L2 only! Do not cover the display and do not touch the

contact electrodes!

5.1 How to test the polarity at DC voltage

- The voltage tester must be used only within the

nominal voltage range of 12 V up to DC 750 V!

- Never connect the voltage tester to voltage up

to 500 V for longer than 30 seconds and 10 s to

voltage up to 690 V/ 750 V (maximum permissible

operating time, permissible up to 500 V ED = 30 s;

up to 750 V ED = 10 s)!

- Firmly grasp the insulated handles and of

the test probes L1 and L2.

- Place the contact electrodes  of the test probes

L1 and L2 against the relevant points of the

unit under test.

- If LED  lights up, the “positive pole” of the unit

under test is at test probe .

- If LED  lights up, the “negative pole” of the unit

under test is at test probe . Please make sure that you touch the voltage tester at the insulated handles of test probes L1 and L2 only! Do not cover the display and do not touch the

contact electrodes!

6. How to test the phase sequence of a three

phase mains

- The voltage tester must be used only within the

nominal voltage range of 12 V up to AC 690 V!

- The phase-sequence test is possible from 230 V

AC voltage (phase against phase) onwards in a

earthed three-phase mains.

- Firmly grasp the insulated handles and of

the test probes L1 and L2.

- Place the contact electrodes  of the test probes L1 and L2 against the relevant points of the

unit under test.

- The LEDs or the plunger measuring system have to indicate phase voltage.

- When co ntactin g the two contact electro des

 with two phases of a three-phase mains connected in clockwise rotation, the LC display  indicates the “R” symbol. If for two phases the rotation is anti-clockwise, no symbol appears on the LC display .

The phase-sequence test always requires a countertest! If the LC display  indicates clockwise rotation for two phases of a three-phase mains, those two phases must be contacted again with reversed contact electrodes  during the counter-test. There must be no symbol indicated on the LC display  during the counter-test. If in both cases the LC display  indicates the “R” symbol, the earthing is too weak!

Note:

The reading of the LC display  might be impaired due to unfavorable light conditions, protective clothing or in insulated locations.

7. Technical data:

- Guideline for two-pole voltage testers: IEC 61243-3, voltage class B (AC 1000 V/ DC 1500 V)

- Over voltage category: CAT IV 500 V, CAT III 690 V

- Protection class: IP 64, IEC 60529 (DIN 40050), also for outdoor use!

IP 64 means: Protection against access to

dangerous parts and protection against solid impurities, dustproof, (6 - first index). Splash proof, (4 - second index). Can also be used in case of precipitation.

- Nominal voltage range (voltage class A): 12 V to 690 V AC/ 750 V DC

- Internal resistance, measuring circuit: 220 kΩ

- Internal resistance, load circuit – both push buttons actuated!: approx. 3,5 kΩ... (25 kΩ)

- Current consumption, measuring circuit: max. In 3.5 mA (

- Current consumption, load circuit – both push buttons actuated!: approx. 0,25 A (690 V AC/ 750 V DC)

- Polarity indication: LED +; LED -

(indicating handle = positive polarity)

- Indicating steps LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*: only with both push buttons actuated)

- continuous indication by means of level indicator: 230 V - 690 V AC/ 750 V DC

- max. indicating errors:

Un ± 15 %, ELV Un – 15%

- Nominal frequency range f: 0 up to 60 Hz,

Phase and phase sequence indication 50/60 Hz

- Phase and phase-sequence indication: ≥ Un 230 V

- Vibrating motor, starting: ≥ Un 230 V

- max. permissible operating time ED:

permissible up to 500 V ED = 30 s permissible up to 750 V ED = 10 s 240 s pause

- Weight: approx. 190 g

- Connecting cable length: approx. 900 mm

- Operating and storing temperature range: -10 °C up to +55 °C (climate category N)

- Relative air humidity: 20 % up to 96 % (climate category N)

- Reverse control times (thermal protection for vibrating motor):

voltage time

230 V 30 s

400 V 9 s

750 V 2 s

When voltage from 500 V up to maximum 750 V

8. General maintenance

Clean the exterior of the housing with a clean dry cloth (exception: special cleansing cloths). Do not use

solvents and/ or abrasives to clean the voltage tester.

9. Environmental notice

690 V AC/ 750 V DC

maximum operating time = 10 s.

)

At the end of the product’s useful life, please dispose of it at appropriate collection points provided in your country.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu



















Avant d‘utiliser le détecteur de tension DUSPOL® analog plus: lire attentivement le mode d‘emploi et

respecter les consignes de sécurité!

Table des matières:

1. Consignes de sécurité

2. Description fonctionnelle du détecteur de tension

3. Test de fonctionnement du détecteur de tension

4. Test de tensions alternatives

4.1 Test de la phase de tension alternative

5. Test de tensions continues

5.1 Test de la polarité de tension continue

6. Test de l’ordre de phases d’un réseau triphasé

7. Caractéristiques techniques

8. Entretien général

9. Information sur l’environnement

1. Consignes de sécurité:

- Ne tenir l’appareil que par les poignées isolées

- Juste avant d’utiliser l’appareil, vérier son

- N‘utiliser le détecteur de tension que dans la

- L‘appareil est conforme à la classe de protection

- Pour le test, tenir l’appareil fermement par les

- Ne jamais mettre l’appareil sous tensions jusqu’à

- L’appareil ne fonctionne correctement que

- Ne jamais démonter l‘appareil!

- Veiller à ce que la surface du boîtier de l’appareil

- A préserver de l’humidité.

- Pour éviter des blessures ou un déchargement des

Attention:

Après une charge maximale (c‘est-à-dire après une mesure de 30 secondes à 500 V resp. 10 secondes à AC 690 V/ DC 750 V observer un temps de repos de 240 secondes avant de réutiliser l‘appareil! L‘appareil montre les symboles électriques internationaux et les symboles d‘afchage et d‘utilisation suivants:

symbole signication

geprüft und zugelassen

2. Description fonctionnelle

Le DUSPOL® analog plus est un détecteur de tension bipolaire conforme à la norme IEC 61243-3 à afchage

Mode d‘emploi

DUSPOL® analog plus

sans toucher les électrodes de contact

(pointes de test) !

fonctionnement (voir chapitre 3). Ne pas utiliser l’appareil si l’une des fonctions d’afchage ne fonctionne pas ou si l’appareil n’est pas «prêt à l’emploi» (IEC 61243-3)!

gamme de tension nominale de 12 V à AC 690 V/ DC 750 V!

IP 64 et de là peut être aussi utilisé dans les conditions humides (construction pour utilisation extérieure).

poignées

500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)!

dans une gamme de température de -10 °C à +55 °C dans une humidité relative de l’air de 20 % à 96 %.

ne soit pas contaminé ou endommagé.

piles, couvrir les électrodes de contact (pointes de test) avec le revêtement ci-inclus après l’utilisation de l’appareil!

appareil ou équipement pour travailler sous tension

touche

courant alternatif, tension alternatif

, AC

, DC courant continu, tension continu

courant continu et alternatif

touche (à main); indique que certains afchages ne fonctionnent qu‘en actionnant les deux touches en même temps

ordre de phases dans le sens horaire

indication de l‘ordre de phases; l‘ordre de phase ne peut être indiqué qu‘à 50 ou 60 Hz et dans un réseau triphasé mis à la terre

symbole pour l‘indication de la phase et de l‘ordre de phases (ordre de phases dans le sens horaire)

visuel  sans propre alimentation d’énergie. L‘appareil est destiné à tests de tensions continues et alternatives entre 12 V et AC 690 V/ DC 750 V et peut également être utilisé pour des tests de polarité en tension continue et pour des tests de phase en tension alternative. L‘appareil indique l‘ordre de phases d‘un réseau triphasé sous condition de mise à la terre du neutre. L‘appareil comporte les palpeurs de test L1

ainsi qu‘un câble de connexion . Le palpeur de test L1 dispose d‘une fenêtre d‘afchage . Les deux palpeurs de test disposent de touches . Sans actionnement des deux touches, les degrés de tension suivants (C.C. ou C.A.) peuvent être indiqués: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. En actionnant les deux touches en même temps, l‘appareil commute à une résistance interne plus basse (suppression de tensions inductives et capacitives). Ainsi l‘afchage de 12 V+ et 12 V– est activé. En plus, un moteur vibratoire (moteur déséquilibré) est activé. A partir d’environ 200 V ce moteur est mis en rotation. Avec la tension augmentant, la vitesse et la vibration du moteur augmentent aussi. Ainsi, via la poignée du palpeur de test L2 B, on peut faire une estimation approximative de la valeur de tension (p.ex. 230 V/ 400 V). La durée du test à la résistance interne diminuée (test en charge) dépend de l’hauteur de la tension à mesurer. Pour éviter un échauffement excessif de l’appareil, il dispose d’une protection thermique (commande à l’inverse). Avec cette commande, la vitesse du moteur vibratoire diminue aussi. L’actionnement du bouton-poussoir active de même le système de bobine mobile , qui indique des tensions entre 230 V et AC 690 V/ DC 750 V. La durée du contrôle avec bobine mobile dépend de la hauteur de la tension à mesurer. Le circuit de bobine mobile a une protection thermique!

Fenêtre d‘affichage

Le système d‘afchage comporte des diodes électroluminescentes (LED)  à grand contraste indiquant les tension continues et alternatives par degrés de 12 V; 24 V; 50 V; 120 V 230; 400; 500 et 690 V (système d’afchage permanent). Un afchage à bobine mobile  indique les valeurs de tension entre 230 V et AC 690 V/ DC 750 V selon les échelles pour les tensions continues et alternatives. L’échelle de tension alternative se trouve à gauche de l’afchage, l’echelle de tension continue se trouve à droite. Les tension indiquées sont des tension nominales. En tension continue, les LED pour 12 V et 24 V indiquent également la polarité (voir chapitre 5). Une activation de la DEL 12 V, l’afchage de la bobine mobile et le contrôle de charge ne sont possibles que quand les deux boutons-poussoirs sont actionnés.

Affichage à cristaux liquides (LCD)

L‘afchage à cristaux liquides  est prévu pour le test de phase en courant alternatif et indique l‘ordre de phases d‘un réseau triphasé.

3. Test de fonctionnement

- N’utiliser le détecteur de tension que dans

la gamme de tension nominale de 12 V à AC 690 V/ DC 750 V!

- Ne jamais mettre l’appareil sous tensions jusqu’à

- Juste avant d‘utiliser l‘appareil, vérier son

fonctionnement!

- Vérier toutes les fonctions à partir de sources de

tension connues.

• Pour le test de tension continue utiliser p.ex.

un accumulateur de voiture.

• Pour le test de tension alternative utiliser p.ex.

une prise de courant de 230 V. Ne jamais utiliser l‘appareil si une ou plusieurs de ses fonctions ne fonctionnent pas correctement! Pour vérier le fonctionnement de l‘afchage à cristaux liquides , mettre en contact un pôle de l‘électrode de contact du palpeur de test (L1 ) avec un conducteur exterieur (phase).

4. Test de tensions alternatives

- N’utiliser le détecteur de tension que dans la

gamme de tension nominale de 12 V à AC 690 V!

- Ne jamais mettre l’appareil sous tensions jusqu’à

- Tenir fermement les poignées isolées

palpeurs de test L1 et L2 .

- Mettre les électrodes de contact  des palpeurs

de test L1

mesure du dispositif à tester.

et L2

en contact avec les points de

- En tension alternative à partir de 24 V et en actionnant les deux touches en même temps  (test de charge) à partir de 12 V, les LED + et  et  s‘allument. Toutes les LED s‘allument jusqu‘à la valeur de degré de la tension appliquée. En plus, les tensions entre 230 V et AC 690 V

et L2

des

sont indiquées par le mesureur à bobine mobile  de manière continue, si les deux touches sont actionnées en même temps. En actionnant les deux touches  en même temps et à partir d‘une tension appliquée d‘environ 200 V, le moteur vibratoire dans le palpeur de test L2 B est mis en rotation. Avec la tension augmentant, sa vitesse augmente aussi.

Il est essentiel de ne pas tenir l‘appareil que par les p

oignées isolées des palpeurs de test L1 et L2 , de

ne pas couvrir la fenêtre d‘afchage et de ne pas toucher

es électrodes de contact!

4.1 Test de la phase de tension alternative

- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à AC 690 V!

- Le test de phase n’est possible que dans un réseau mis à la terre et à partir de 230 V!

- Tenir fermement la poignée du palpeur de test L1 .

- Mettre l’électrode de contact  du palpeur de test L1 en contact avec le point de mesure du dispositif à tester .

- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)!

- Si le symbole „R“ apparaît sur l‘écran à cristaux liquides , l‘appareil est en contact avec la phase active d‘une tension alternative.

Ne jamais toucher l‘électrode de contact du palpeur de test L2 pendant le test unipolaire (test de phase)!

Attention:

Les indications afchées sur l‘écran à cristaux liquides  peuvent être affectées par des conditions d‘éclairage défavorables, par des vêtements protecteurs ou par

des conditions d‘environnement isolantes.

Attention:

L‘absence de tension ne peut être constatée qu‘au moyen d‘un test bipolaire.

5. Test de tensions directes

- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à DC 750 V!

- Tenir fermement les poignées isolées palpeurs de test L1 et L2.

- Mettre les électrodes de contact  des palpeurs

de test L1

mesure du dispositif à tester.

- En tension directe à partir de 24 V et en actionnant les deux touches en même temps (test de charge) à partir de 12 V, les LED + et -  et  s‘allument. Toutes les LED s‘allument jusqu‘à la valeur de degré de la tension appliquée. En plus, les tensions entre 230 V et 750 V DC sont indiquées par le mesureur à bobine mobile  de manière continue, si les deux touches sont actionnées en même temps. En actionnant les deux touches  en même temps et à partir d‘une tension appliquée d‘environ 200 V, le moteur vibratoire dans le palpeur de test L2 B est mis en rotation. Avec la tension augmentant, sa vitesse augmente aussi.

Il est essentiel de ne pas tenir l‘appareil que par les poignées isolées des palpeurs de test L1 et L2 , de ne pas couvrir la fenêtre d‘afchage et de ne pas toucher les électrodes de contact!

5.1 Test de la polarité de tension directe

- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à DC 750 V!

- Tenir fermement les poignées isolées palpeurs de test L1 et L2.

- Mettre les électrodes de contact  des palpeurs

de test L1

mesure du dispositif à tester.

- Si la LED  s’allume, le palpeur de test est en contact avec le «pôle positif» du dispositif à tester.

- Si la LED  s’allume, le palpeur de test est

et L2

en contact avec les points de

et L2

en contact avec les points de

en contact avec le «pôle négatif» du dispositif à

tester.

6. Test de l’ordre de phases d’un réseau triphasé

- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à AC 690 V!

- Le test de l‘ordre de phases est possible à partir de 230 V de tension alternative (phase contre phase) dans un réseau triphasé mis à la terre.

- Tenir fermement les poignées isolées palpeurs de test L1 et L2.

- Mettre les électrodes de contact  des palpeurs

de test L1

mesure du dispositif à tester.

- Les LED ou le mesureur à bobine mobile doivent indiquer la tension.

- Lorsque l‘on met en contact les deux électrodes de contact  avec deux phases d‘un réseau triphasé en ordre de phase dans le sens horaire, un symbole „R“ apparaît sur l‘écran à cristaux liquides . Si l‘ordre de phases se fait dans le sens antihoraire, aucun symbole n‘apparaît.

Le test de l’ordre de phases nécessite toujours un contre-test! Si l’ordre de phases dans le sens horaire est indiqué sur l’écran à cristaux liquides , vérier à nouveau les deux phases en inversant les électrodes de contact  lors du contre-test. Aucun symbole ne doit être indiqué pendant le contre-test. Si, dans les deux cas, l’écran à cristaux liquides indique le symbole «R», la mise à la terre est insufsante.

Attention:

Les indications afchées sur l’écran à cristaux liquides  peuvent être affectées par des conditions d’éclairage défavorables, par des vêtements protecteurs ou par

des conditions d’environnement isolantes.

7. Caractéristiques techniques:

- norme, détecteur bipolaire de tension: IEC 61243-3, classe de tension B (AC 1000 V/ DC 1500 V)

- catégorie de surtension: CAT IV 500 V, CAT III 690 V

- classe de protection: IP 64, IEC 60529 (DIN 40050), aussi utilisable en cas de précipitations atmosphériques!

IP 64 signie: protection contre l’accès aux

composants dangereux et protection contre les impuretés solides, étanche aux poussières, (6 -

des

premier indice). Étanche au jet d’eau, (4 - second indice). Aussi utilisable en cas de précipitations.

- gamme de tensions nominales: 12 V - AC 690 V/ DC 750 V

- résistance interne, circuit de mesure: 220 kΩ

- résistance interne, circuit de charge - en actionnant les deux touches!: environ 3,5 kΩ... (25 kΩ)

- consommation de courant, circuit de mesure: max.

In 3,5 mA (690 V/ 750 V)

- consommation de courant, circuit de charge - en actionnant les deux touches!: Is environ 0,25 A (AC 690 V/ DC 750 V)

- afchage de la polarité: LED +; LED -

(poignée d‘afchage = „pôle positif“)

- degrés d’afchage LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*:seulement en actionnant les deux touches).

- afchage en continu par l‘afchage de niveau: 230 V - 690 V/ 750 V

- max. erreurs d‘afchage: Un ± 15 %, ELV Un – 15 %

- gamme de fréquences nominales f: 0 à 60 Hz

- afchage de la phase et de l’ordre de phases 50/ 60 Hz

- afchage de la phase et de l’ordre de phases: ≥ Un 230 V

- moteur vibratoire, démarrage: ≥ Un 230 V

- durée maximale de mise en service:

jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s; 240 s temps de repos

- poids: environ 190 g

- câble de connexion: environ 900 mm

- gamme de températures de service et de stockage:

-10 °C à +55 °C (catégorie climatique N)

- humidité relative de l’air: 20 % à 96 % (catégorie climatique N)

- temps de commande à l‘inverse (protection thermique pour le moteur vibrant):

et L2

en contact avec les points de

tension temps

230 V 30 s 400 V 9 s 750 V 2 s

Tensions entre 500 V et maximale 750 V maximale

mise sous tension ED = 10 s.

8. Entretien général

Nettoyer l’extérieur du boîtier avec un chiffon propre et sec (ou un tissu de nettoyage spécial). Ne pas utiliser

des

de solvants ou d’abrasifs pour nettoyer l’appareil.

9. Information sur l’environnement

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Instrucciones para el uso del

DUSPOL® analog plus

Antes de utilizar el comprobador de tensión

DUSPOL® analog plus lea atentamente estas

instrucciones y respete los consejos de seguridad!

Indice:

1. Consejos de seguridad

2. Descripción funcional del comprobador de tensión

3. Test de funcionamiento del comprobador de

tensión

4. Test de corrientes alternas (CA)

4.1 Test de la fase en corrientes alternas (CA)

5. Test de corrientes continuas (CC)

5.1 Test de la polaridad en corriente continua (CC)

6. Test de la secuencia de fases en corriente alterna trifásica

7. Características técnicas

8. Mantenimiento

9. Advertencia

1. Consejos de seguridad:

- ¡ Durante las mediciones coger los palpadores solamente por las empuñaduras aisladas y

sin tocar las puntas de contacto (puntas de

prueba) !

- ¡ Antes de utilizar el comprobador, verificar su funcionamiento ! (ver capítulo 3) ¡ No utilizar el comprobador si una o varias de las indicaciones no funciona o si no se pone en funcionamiento (CEI 61243-3)!

- El comprobador de tensión debe ser utilizado sólo dentro de la gama de tensiones normales de 12 V hasta 690 V CA/ 750 V CC.

- El comprobador corresponde a la protección IP 64 y puede por consiguiente utilizarse en presencia de humedad (construcción para utilización exterior).

- Para el test coger los palpadores con firmeza por las empuñaduras y

- ¡ No mantener nunca el comprobador más de 30 s en tensiones hasta 500 V y más de 10 s en tensiones hasta 690 V/ 750 V (duración máxima de puesta en tensión a 500 V ED = 30 s; a 750 V ED = 10 s)!

- El comprobador sólo funciona correctamente dentro de una gama de temperaturas comprendidas entre

-10 °C y +55 °C y con una humedad relativa del aire entre 20 % y 96 %.

- ¡ Bajo ningún concepto debe desmontarse el comprobador!

- Procurar que la superficie del comprobador se mantenga limpia y libre de golpes!

- Conserve el comprobador en un ambiente seco

- ¡ Después de la utilización del comprobador, y para evitar heridas, deben cubrirse las puntas de contacto (puntas de prueba) con los protectores incluidos!

Atención:

Después de una carga máxima (es decir, después de una medición de 30 segundos a 500 V respectivamente 10 segundos a 690 V CA/ 750 V CC) dejar el comprobador en reposo durante 240 segundos. En el comprobador están grabados los símbolos eléctricos internacionales y los símbolos indicativos y de funcionamiento siguientes:

Símbolo

significado

aparato o equipo para trabajar bajo tensión

pulsador

corriente alterna, tension alterna

, CA

, CC

corriente continua, tension continua

corriente continua y alterna

pulsador (manual) índica que para ciertas funciones deben presionarse los dos pulsadores simultáneamente.

sentido de giro a la derecha

2. Descripción del funcionamiento

El DUSPOL® analog plus es un comprobador de tensión bipolar según CEI 61243-3 con indicación visual  sin fuente de energía propia. El aparato está destinado a comprobar tensiones continuas y alternas entre 12 V y 690 V CA/ 750 V CC. Este comprobador permite el test de la polaridad en corriente continua y de la fase en corriente alterna. Muestra también la secuencia de fases de una corriente trifásica si el centro de la estrella está conectado a tierra. El comprobador está constituido por dos palpadores L1 y L2 y un cable de unión . El palpador L1 dispone de un campo de visualización . Ambos palpadores están provistos de pulsadores . Sin presionar ambos pulsadores pueden comprobarse los siguientes valores de la escala (CA o CC): 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Al pulsar ambos botones, el medidor cambia a resistencia interna baja (elimina tensiones inductivas y capacitivas). Esto, permite también la indicación de 12 V+ y 12 V-. Además un motor vibratorio se actúa. Desde 200 V este motor se pone en funcionamiento. Cuando la tensión aumenta la vibración del motor también se incrementa y eso se nota en la punta de medida L2 B. La duración de la prueba con baja resistencia del dispositivo depende del valor de la tensión medida. Para prevenir un excesivo peligro del medidor el medidor esta equipado con un dispositivo térmico de protección (control inverso). Con este control inverso, la vibración del motor disminuye también. También al oprimirse la tecla, se activa el sistema de impulsos de inmersión  que indica tensiones entre 230 V y AC 690 V/ DC 750 V. La duración del control con bobina móvil depende del valor de la tensión a medir. ¡El circuito de la bobina móvil no tiene ningún tipo de protección térmica!

Campo de visualización.

El sistema de visualización está formado por diodos electroluminescentes (LED)  de gran contraste indicando las tensiones continuas y alternas escalonadas 12; 24; 50; 120; 230; 400; 500 y 690 V (sistema de indicación permanente). Un cursor de bobina móvil  indica los valores de tensión entre 230 V y 690 V CA/ 750 V CC de acuerdo con una escala para tensión continua y otra para alterna. La escala de tensiones alternas se encuentra a la izquierda de la ventana de visualización del cursor y la escala de tensiones continuas a la derecha. Las tensiones indicadas son nominales. En tensión continua los LED para 12 V y 24 V indican también la polaridad (ver capitulo 5); El LED de 12 V, la indicación de la bobina móvil y el control de la carga solamente podrán activarse, cuando se oprimen las dos teclas.

Pantalla LCD

La pantalla LCD  indica la fase en corriente alterna y también la secuencia de fases en una corriente alterna trifásica.

3. Test de funcionamiento

- ¡ El comprobador de tensión sólo debe utilizarse

- ¡ No mantener nunca el comprobador más de

- ¡ Inmediatamente antes de utilizar el comprobador,

- Verificar todas las funciones mediante fuentes de

Para la prueba de corriente alterna utilizar p.e. un enchufe de corriente a 230 V.

4. Test de corriente alterna

- ¡ Utilizar el comprobador de tensión sólo dentro de

- ¡ No mantener nunca el comprobador más de

- Coger con firmeza los palpadores L1 y L2 por las

indicación de la secuencia de fases : la indicación de la secuencia de fases sólo es posible si las frecuencias son 50 ó 60 Hz y si la red está conectada

a tierra

símbolo para indicación de fases y sentido de giro del campo (campo de giro a la derecha)

en la gama de tensiones nominales entre 12 V y 690 V CA/ 750 V CC!

30 s en tensiones hasta 500 V y más de 10 s en tensiones hasta 690 V/ 750 V (duración máxima de puesta en tensión a 500 V ED = 30 s; a 750 V ED = 10 s)!

verificar su funcionamiento!

tensión conocidas. Para la prueba de corrientes continuas utilizar p.e. un acumulador de automóvil.

la gama de tensiones nominales de 12 V a 690 V/ CA!

30 s en tensiones hasta 500 V y más de 10 s en tensiones hasta 690 V/ 750 V (duración máxima de puesta en tensión a 500 V ED = 30 s; a 750 V ED = 10 s)!

empuñaduras aisladas y .

- Aplicar las puntas de contacto  de los palpadores y a los puntos de la instalación cuya tensión

se desea comprobar.

- En corriente alterna a partir de 24 V y presionando

los dos pulsadores  (test de carga) a partir de 12 V se iluminan los LED +  y - . Todos los LED´s lucen hasta el valor de la tensión alcanzada. Además si también se presionan los dos pulsadores, simultáneamente, pueden medirse de forma continua mediante la bobina móvil  todas las tensiones entre 230 V y 690 V CA/ CC. Cuando se presionan ambos botones  y desde la aplicación de 200 V, un motor vibra dentro de la punta de prueba L2 B. Cuando la tensión aumenta, la velocidad del motor también aumenta.

¡ Es muy importante coger los palpadores L1 y L2

sólo por las empuñaduras, no cubrir el campo de

visualización y no tocar las puntas de contacto!

4.1 Test de la fase en corriente alterna

- ¡ Utilizar el comprobador de tensión sólo dentro de la

gama de tensiones nominales de 12 V a 690 V/ CA!

- ¡ La comprobación de la fase es posible en una red

de 230 V con conexión a tierra!

- Coger con firmeza la empuñadura del palpador L1

- Aplicar la punta de contacto  del palpador L1

a un punto de instalación.

- ¡ No mantener nunca el comprobador más de

30 s en tensiones hasta 500 V y más de 10 s en tensiones hasta 690 V/ 750 V (duración máxima de puesta en tensión a 500 V ED = 30 s; a 750 V ED = 10 s)!

- Cuando en la pantalla de LCD  aparece el

símbolo “R” es que el comprobador de tensión está en contacto con una fase de la corriente alterna de la instalación.

- ¡No tocar nunca la punta de contacto L2 durante

el test con un solo palpador (comprobación de la fase)

Nota:

La indicación sobre la pantalla LCD  puede quedar afectada en condiciones desfavorables de luz, por la vestimenta de protección y por particularidades de aislamiento de la zona.

Atención:

La ausencia de tensión puede ser detectada solamente por medio de un probador bipolar.

5. Test en corriente continua

- ¡ Utilizar el comprobador de tensión sólo dentro de la

gama de tensiones nominales de 12 V a 750 V/ CC!

- ¡ No mantener nunca el comprobador más de

30 s en tensiones hasta 500 V y más de 10 s en tensiones hasta 690 V/ 750 V (duración máxima de puesta en tensión a 500 V ED = 30 s; a 750 V ED = 10 s)!

- Coger con firmeza las empuñaduras aisladas y de los palpadores L1 y L2.

- Aplicar las puntas de contacto  de los palpadores y en la instalación a comprobar.

- En corriente continua a partir de 24 V, o

presionando los dos pulsadores  (test de carga ) a partir de 12 V se ilumina el LED +  o el - . Todos los LED´s lucen hasta el valor de la tensión alcanzada. Además también si se presionan los dos pulsadores pueden medirse de forma continua mediante la bobina móvil  todas las tensiones entre 230 V CC y 750 V CC. Cuando se presionan ambos botones  y desde la aplicación de 200 V, un motor vibra dentro de la punta de prueba L2 B. Cuando la tensión aumenta, la velocidad del motor también aumenta.

¡ Es muy importante coger los palpadores L1 y L2

sólo por las empuñaduras, no cubrir el campo de

visualización y no tocar las puntas de contacto.

5.1 Comprobación de la polaridad en corriente

continua

- ¡ Utilizar el comprobador de tensión sólo dentro de

la gama de tensiones nominales desde 12 V hasta 750 V/ CC!

- ¡ No mantener nunca el comprobador más de

30 s en tensiones hasta 500 V y más de 10 s en tensiones hasta 690 V/ 750 V (duración máxima de puesta en tensión a 500 V ED = 30 s; a 750 V ED = 10 s)!

- Coger con firmeza las empuñaduras aisladas y de los palpadores L1 y L2.

- Aplicar las puntas de contacto  de los

palpadores y en los puntos de la instalación a comprobar.

- Si se ilumina el LED  el palpador está aplicado

al “polo positivo” de la instalación a comprobar.

- Si se ilumina el LED  el palpador está aplicado

al “polo negativo” de la instalación

¡ Es muy importante coger los palpadores L1 y L2 sólo por la empuñaduras aisladas, no cubrir el campo de visualización y no tocar las puntas de contacto!

6. Comprobación de la secuencia de fases en

corriente alterna trifásica

- ¡ Utilizar el comprobador de tensión sólo dentro de la gama de tensiones nominales desde 12 V hasta 690 V/ CA

- Es posible determinar la secuencia de fases en una corriente alterna de 230 V (fase contra fase) si la red de corriente alterna trifásica correspondiente está conectada a tierra.

- Coger con firmeza los palpadores L1 y L2 por la empuñadura y

- Aplicar las puntas de contacto  de los palpadores L1 y L2 en los puntos de la instalación a comprobar.

- Los LED y la bobina móvil deben indicar tensión.

- Al aplicar ambas puntas de contacto  en dos de las fases de una corriente alterna trifásica que giran

en sentido derecho aparece en la pantalla LCD  el símbolo “R”. Si no se produce un giro a la derecha de las fases no se obtiene ninguna indicación.

¡La comprobación de la secuencia de fases exige siempre una prueba inversa! Si la pantalla LCD indica el giro a la derecha de las dos fases en una red alterna trifásica, estas dos fases deben ser conectadas otra vez con los palpadores de contacto  permutados. No debe aparecer ningún símbolo en la pantalla LCD durante la prueba . Si en ambos casos la pantalla LCD aparece el símbolo “R” indica que el contacto a tierra es demasiado débil.

Nota:

La indicación sobre la pantalla LCD  puede quedar afectada en condiciones desfavorables de luz, por la vestimenta de protección y por particularidades del aislamineto de la zona.

7. Características técnicas

- Norma para el comprobador bipolar de tensión: CEI 61243-3, clase de tensión B (CA 1000 V/ CC 1500 V)

- Categoría de sobretensión: CAT IV 500 V, CAT III 690 V

- Clase de protección: IP 64, CEI 60529 (DIN 40050). ¡También utilizable en caso de lluvia!

Protección IP 64 significa: Primer dígito (6): Protección contra contactos

a partes peligrosas y contra objetos, protegido contra de polvo.

Segundo dígito (4): Protegido contra del chapoteo

de agua. Puede ser usado incluso en casos de lluvia.

- Gama de tensiones nominales: 12 V hasta 690 V/ CA ó 750 V/ CC.

- Resistencia interna. Circuito de medición 220 kΩ

- Resistencia interna. Circuito de carga ¡ con ambos pulsadores presionados simultáneamente!: aprox. 3,5 kΩ... (25 kΩ)

- Consumo de corriente, Circuito de medición: máx.

In 3,5 mA (690 V CA/ 750 V CC)

- Consumo de corriente, Circuito de carga (con ambos pulsadores presionados simultáneamente):

Is aprox. 0,25 A (690 V/ 750 V)

Visualización de la polaridad: LED +; LED- (empuñadura de visualización = “polo positivo”)

- Escalonado de valores de visualización LED: 12 V*+, 12 V*-, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*solamente presionando ambos pulsadores)

- Indicación continua mediante bobina móvil: 230 V - 690 V CA/ 750 V CC

- Máximo error en los valores indicados: Un ± 15 %. ELV Un –15 %

- Gama de frecuencias nominales de 0 a 60 Hz.

Indicación de la fase y secuencia de fases 50/ 60 Hz

Indicación de fases y secuencia de fases: ≥ Un 230 V

- Inicio vibración motor: ≥ Un 230 V

- Duración máxima autorizada de puesta bajo tensión:

hasta 500 V ED = 30 s; hasta 750 V ED = 10 s; 240 s reposo

- Peso aproximado 190 g

- Longitud del cable de unión: 900 mm

- Gama de temperaturas de servicio y almacenaje:

-10 °C a +55 °C (categoría climática N)

- Humedad relativa del aire: 20 % a 96 % (categoría climática N)

- Control inverso temporizado (protección térmica para vibración motor):

Tensión Tiempo

230 V 30 s

400 V 9 s

750 V 2 s

Tensión entre 500 V y máxima 750 V máxima de

puesta en trensión ED = 10 s.

8. Mantenimiento

Limpiar el exterior del comprobador con un trapo limpio y seco (o un tejido de limpieza especial). No utilizar disolventes o abrasivos para limpiar el comprobador de tensión.

9. Advertencia

Para preservar el medio ambiente, al final de la vida útil de su producto, deposítelo en los lugares destinado a ello de acuerdo con la legislación vigente.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de

Индикация за фазова





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Инструкция за експлоатация

на DUSPOL® analog plus

Преди използване на тестера за напрежение

DUSPOL® analog plus: Моля прочетете

инструкцията за експлоатация внимателно и винаги спазвайте инструкциите за безопасност!

Съдържание:

1. Инструкции за безопасност

2. Описание на работата на тестера за напрежение

3. Тест на работата на тестера за напрежение

4. Как да тестваме променливи AC напрежения

4.1 Как да тестваме фаза на променливо AC напрежение

5. Как да тестваме постоянни DC напрежения

5.1 Как да тестваме поляритет на постоянни DC напрежения

6. Как да тестваме фазова последователност на трифазно захранване

7. Технически данни:

8. Основна поддръжка

9. Защита на околната среда

1. Инструкции за безопасност:

- Дръжте тестера за напрежение само за изолираните ръкохватки и и не докосвайте контактните елементи (накрайниците на сондите) !

- Непосредствено преди използване: Проверете тестера за напрежение за правилна работа! (Виж част 3). Тестера за напрежение не бива да се използва ако някоя от функциите на дисплея е повредена или тестера за напрежение не готов за работа (стандарт IEC 61243-3)!

- Тестера за напрежение трябва да се използва само в рамките на зададеното номинално напрежение от 12 V до AC 690 V/ DC 750 V!

- Тестера за напрежение покрива изискванията на степен на защита от проникване на твърди частици и течности IP 64 и затова може да бъде използван при влажна среда (разработен е за използване при открит монтаж).

- При изпитване, дръжте здраво тестера за напрежение за ръкохватките и .

- Никога не свързвайте тестера за напрежение към напрежения над 500 V за период по-дълъг от 30 секунди за към напрежения над 690 V/ 750 V за период по-дълъг от 10 секунди (максимално допустимото работно време, 500 V ED = 30 s; 750 V ED = 10 s)!

- Тестера за напрежение работи правилно в температурен обхват от -10 °C до +55 °C при относителна влажност на въздуха от 20 % до 96 %.

- Не разглобявайте тестера за напрежение!

- Моля пазете корпуса на тестера за напрежение от замърсяване и повреди!

- Моля съхранявайте тестера за напрежение при сухи условия.

Внимание: След максимално натоварване (тоест след измервания за период от 30 секунди при 500 V за към напрежения над AC 690 V/ DC 750 V период по-дълъг от 10 секунди), тестера за напрежение не бива да се използва в продължение на 240 секунди! Тестера за напрежение има маркировка с международни електрически символи и символи за индикация и работа със следните значения:

Символ Значение

Апарати или съоръжения за работа под напрежение

Бутон

Променлив ток (AC)

, DC

Постоянен ток (DC)

Постоянен и променлив ток (DC и AC)

Бутон (активира се ръчно); означава че съответните индикации се показват само при натиснати и двата бутона

Фазова последователност в посока на въртене на часовниковата стрелка

2. Описание на действието

Тестера DUSPOL® analog plus е двуфазен тестер за напрежение съобразно стандарт IEC 61243-3 с визуален дисплей  и без собствено захранване. Тестера за напрежение е разработен за тестване на постоянно DC и променливо AC напрежение в обхват на напрежението от 12 V до AC 690 V/ DC 750 V. Той може да бъде използван за извършвани на тестове на поляритета на постоянно токови вериги и тестване на фазите при променливо токови вериги. Тестера за напрежение показва фазова последователност при условие че неутралния проводник е заземен (системи със заземен звезден център). Тестера за напрежение включва изпитателни сонди L1 и L2 и присъединителен кабел . Изпитателната сонда L1 е съоръжена с дисплей . Двете изпитателни сонди са съоръжени с бутони . Без натискане на двата бутона, следните степени на напрежение (AC или DC) може да бъдат показани: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. При натискане на двата бутона, тестера за напрежение превключва на ниско вътрешно съпротивление (потискане индуктивното и капацитивното напрежение). Така също индикация от 12 V+ и 12 V– се активира. Освен това, вибриращ мотор (с много малко тегло) е поставен под напрежение. При приблизително 200 V този мотор се завърта. При повишаване на напрежението, скоростта на мотора и вибрациите се повишават, така че посредством ръкохватката на измервателната сонда L2 B може са усетите грубо стойността на напрежението (230 V/ 400V). Продължителността на теста с ниско вътрешно съпротивление (тест на товар) зависи от стойността на напрежението се измерва. За да се предотврати прегряване на тестера, той е екипиран с термична защита (обратна защита). Посредством обратната защита, скоростта на вибриране на мотора се намалява. При натискане на бутонния превключвател също така се активира системата с плунжерна бобина , която показва големината на напрежението между 230 V и AC 690 V/ DC 750 V. Продължителността на изпитване с плунжерната бобина не зависи от големината на измерваното напрежение. Веригата на плунжерната бобина няма термична защита!

Вид на дисплея

Система на дисплея включва високо контактни високо излъчвателни светодиоди (LED)  индициращи DC и AC напрежения на степени от 12 V; 24 V; 50 V; 120 V; 230; 400; 500 и 690 V (постоянно индицираща система). Буталната индикация  показва стойности на напрежение между 230 V и AC 690 V/ DC 750 V съобразно на скалите за постоянно и променливо (DC и AC) напрежение. Скалата за AC напрежение е от ляво на индикатора на ниво на напрежение, скалата за DC напрежение е от дясната страна на индикатора на ниво на напрежение. Показваните напрежения са номинални напрежения. При DC напрежение, светодиодите LED също показват полярност за 12 V и 24 V (Виж част 5). Активирането на 12 V светодиод (LED), на индикатора на плунжерната бобина и проверката на товара е възможно само, когато се натискат двата бутонни превключвателя.

LC дисплей

LC дисплея  служи за тест на фазите при променлив ток (AC) и показва фазовата последователност при трифазни системи.

3. Проверка на работата на тестера.

- Тестера за напрежение е необходимо да се

- Никога не свързвайте тестера за напрежение

- Проверете тестера за напрежение за правилно

- Тествайте всички функции използвайки сигурни

- За DC напреженови тестове използвайте

последователност; фазовата последователност може да се индицира само при честота 50 или 60 Hz и при заземени вериги.

Символ за индикация на фаза и фазова последователност (Фазова последователност в посока на въртене на часовниковата стрелка)

използва само при номинален обхват от 12 V до AC 690 V/ DC 750 V!

към напрежения над 500 V за период по-дълъг от 30 секунди за към напрежения над 690 V/ 750 V за период по-дълъг от 10 секунди (максимално допустимото работно време, 500 V ED = 30 s; 750 V ED = 10 s)!

функциониране непосредствено преди използване!

източници на напрежение.

акумулаторни батерии за кола.

- За AC напреженови тестове използвайте 230 V контакт.

Не използвайте тестера за напрежение ако не действат всичките функции правилно! Проверете функционирането на LC дисплея  чрез еднополюсно присъединяване на измерителната сонда L1 към външен проводник (фаза).

4. Как да тестваме AC напрежения

- Тестера за напрежение трябва да се използва само в номинален обхват от 12 V до AC 690 V!

- Здраво хващайте изолираните ръкохватки и

на двете измервателни сонди L1 и L2.

- Поставяйте контактните елементи  на измервателните сонди L1 и L2 непосредствено срещу съответните точки на устройството което изпитвате.

- За AC напрежения от 24 V нагоре, когато натискате двата бутона  (изпитване на товар) от 12 V нагоре, индикатори LED ”плюс” и ”минус”  и  светват. Всички LED индикатори светят до достигнатото ниво на напрежение. Освен това, напреженията между 230 V и AC 690 V се обозначават продължително и посредством буталната измервателна система , при условия че двата бутона  са натиснати. Когато натискате двата бутона  и при приложено напрежение от приблизително 200 V нагоре, вибриращия мото се завърта в измервателната сонда L2 B. При увеличени на напрежението, скоростта на мотора се увеличава също.

Моля, бъдете сигурни че докосвате тестера за напрежение само за изолираните ръкохватки на измервателните сонди L1 и L2 ! Не закривайте дисплея и не докосвайте контактните елементи на измервателните сонди!

4.1 Как да тестваме фаза на AC напрежение

- Тестера за напрежение е необходимо да се използва само при номинален обхват на напрежение от 12 V до AC 690 V!

- Теста на фаза е възможен при системи със заземен неутрален център при напрежения от 230 V напред!

- Здраво хващайте ръкохватката на изпитвателната сонда L1 .

- Поставяйте контактния елемент  на измервателната сонда L1 непосредствено срещу съответната точка на устройството което изпитвате.

- Никога не свързвайте тестера за напрежение към напрежения над 500 V за период подълъг от 30 секунди за към напрежения над 690 V/ 750 V за период по-дълъг от 10 секунди (максимално допустимото работно време, 500 V ED = 30 s; 750 V ED = 10 s)!

- Ако символа “R” се появи на LC дисплея , то тестера контактува в тази точка на устройството което изпитвате, с фаза захранена с АС напрежение.

Никога не докосвайте контактните елементи на измервателните сонди L2 по време на еднополюсния тест (тест на фаза)!

Забележка:

Четливостта на LC дисплея  може да се занижи в резултата на не добра околна светлинна среда, защитната покривка или на изолирано местоположение.

Внимание:

Отсъствието на напрежение може да бъде установено само чрез биполярен тест

5. Как да тестваме DC напрежения

- Тестера за напрежение трябва да се използва само при номинален обхват на напрежението от 12 V до DC 750 V!

- Здраво хващайте изолираните ръкохватки и

на измервателните сонди L1 и L2.

- За AC напрежения от 24 V напред и когато натискате двата бутона (тест на товар) от 12 V

напред, индикацията LED ”плюс” и ”минус”  и  светва. до достигнатото ниво на напрежение. това, напреженията между 230 V и DC 750 V се означават продължително посредством буталната измервателна система  ако двата бутона са натиснати. бутона  и при приложено напрежение от приблизително 200 V нагоре, вибриращия мото се завърта в измервателната сонда L2 B. При увеличени на напрежението, скоростта на

мотора се увеличава също. Моля уверете се че докосвате тестера за напрежение само за изолираните ръкохватки на измервателните сонди L1 и L2 ! Не закривайте дисплея и не докосвайте контактните елементи!

5.1 Как да изпитваме поляритет на DC

напрежение

- Тестера за напрежение трябва да се използва

само при номинален обхват на напрежение от

12 V до DC 750 V!

- Никога не свързвайте тестера за напрежение

към напрежения над 500 V за период по-дълъг

от 30 секунди за към напрежения над 690 V/ 750

V за период по-дълъг от 10 секунди (максимално

допустимото работно време, 500 V ED = 30 s;

750 V ED = 10 s)!

- Здраво хващайте изолираните ръкохватки и

на измервателните сонди L1 и L2.

- Поставяйте контактните елементи 

на измервателните сонди L1 и L2

непосредствено срещу съответните точки на

устройството което изпитвате.

- Ако индикатора LED  светне, ”положителен

полюс” на устройството, което изпитвате, е този

под измервателна сонда .

- Ако индикатора LED  светне, ”Отрицателен

полюс” на устройството, което изпитвате е този

под измервателна сонда . Моля уверете се че докосвате тестера за само за изолираните ръкохватки на измервателните сонди L1 и L2 ! Не закривайте дисплея и не докосвайте контактните елементи!

6. Как да изпитваме фазова последователност

на трифазни захранващи системи.

- Тестера за напрежение трябва да се използва

само при номинален обхват на напрежение от

12 V до AC 690 V!

- Теста за фазова последователност е възможен

при напрежения от 230 V AC (фаза спрямо

фаза) напред при трифазни системи с заземен

неутрален център.

- Здраво хващайте изолираните ръкохватки и

на измервателните сонди L1 и L2.

- Поставяйте контактните елементи 

на измервателните сонди L1 и L2

непосредствено срещу съответната точка на

устройството което изпитвате.

- Индикатора LED или буталната измервателна

система е необходимо да означи наличие на

напрежение.

- Никога не свързвайте тестера за напрежение

към напрежения над 500 V за период по-

дълъг от 30 секунди за към напрежения над

690 V/ 750 V за период по-дълъг от 10 секунди

(максимално допустимото работно време,

500 V ED = 30 s; 750 V ED = 10 s)!

- Когато контактуват двата контактни елемента

 с две фази на трифазно захранване

свързани по посока на часовниковата стрелка,

дисплея LC указва символа “R”. Ако за двете

фази завъртането е в посока обратна на

часовниковата стрелка, не се появява символ

на LC дисплея. Теста за фазова последователност винаги изисква тест с размяна на измервателните сонди! Ако LC дисплея указва завъртане по посока на часовниковата стрелка за две фази от трифазна захранваща система, тези две фази трябва да бъдат изпитани отново с присъединяване с разменени контактни елементи  по врене на теста с разменени сонди. Трябва да не се появява символ “R” на LC дисплея по врене на теста с разменени сонди. Ако в двата случая LC дисплея указва “R” символ, то заземяването на системата е много слабо!

Забележка:

7. Технически данни:

- Ръководство за двуполюсен тестер за

напрежение: IEC 61243-3, напреженов клас В

Всички LED индикатори светят

Когато натискате двата

Освен

(AC 1000 V/ DC 1500 V)

- Категория на пренапрежение: 500 V категория IV, 690 V категория III

- Клас на защита: IP 64, IEC 60529 (DIN 40050), също за използване на открита среда!

Значение на IP 64: Защита от достъп до опасни

части и места, както и защита от проникване на твърди частици, прахоустойчивост, (6 - първа цифра). Защита от напръскване, (4 - втора цифра). Може да бъде използван при наличие на кондензирана влага или валеж.

- Номинален обхват на напрежение: 12 V до AC 690 V/ DC 750 V

- Вътрешно съпротивление, измервателна верига: 220 kΩ

- Вътрешно съпротивление, товарна верига – двата бутона са натиснати /активирани/!: около 3,5 kΩ... (25 kΩ)

- Консумация на ток, измервателна верига: max.

In 3,5 mA (690 V/ 750 V)

- Консумация на ток, товарна верига – двата бутона са натиснати!: Is около 0,25 A (690 V/ 750 V)

- Индикация на поляритет: LED +; LED (указаната ръкохватка = положителен полюс)

- Степени на индикация LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*: само при натиснати и двата бутона)

- Индикация за непрекъснатост посредством индикатора на ниво: 230 V – 690 AC/ 750 V DC

max. грешка на индикацията: Un ± 15 %, ELV Un – 15 %

- Номинален обхват на честота f: 0 до to 60 Hz, Индикация на фаза и фазова последователност

- 50/ 60 Hz

- Индикация на фаза и фазова последователност: ≥ Un 230 V

- Вибриращ мотор, пускане: ≥ Un 230V

- max. допустимо оперативно време:

над 500 V ED = 30 s; над 750 V ED = 10 s; 240 s пауза

- Тегло: приблизително. 190 g

- Дължина на присъединителните кабели: приблизително. 900 mm

- Температурен обхват на работа и съхранение :

-10 °C до +55 °C (климатична категория N)

- Относителна влажност на въздуха: 20 % до 96 % (климатична категория N)

- Време за обратно регулиране (термична защита за вибрационния двигател):

напрежение време

230 V 30 s

400 V 9 s

750 V 2 s

При напрежение от 500 V до 750 V

максимално опepaтивното врeмe e 10 s.

8. Основна поддръжка

Почиствайте външната част на корпуса с чисто сухо платно (изключение: специални почистващи кърпички). Не използвайте разтвори и/или абразивни средства за почистване на тестера.

9. Защита на околната среда

Моля, предавайте за рециклиране бракуваните или изчерпали своя живот уреди само на подходящите за това места, съблюдавайки локалните закони и наредби.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Návod k použití zkoušečky

DUSPOL® analog plus

Předtí, než začnemte zkoušečku DUSPOL® analog plus používat, přečtěte si prosím tento návod a dodržujte uvedené bezpečnostní pokyny!

Obsah:

1. Bezpečnostní pokyny

2. Popis funkcí zkoušečky

3. Ověření funkcí zkoušečky

4. Měření střídavého napětí

4.1 Měření fáze střídavého napětí

5. Měření stejnosměrného napětí

5.1 Měření polarity při stejnosměrném napětí

6. Určení pořadí fází u třífázové sítě

7. Technické údaje:

8. Všeobecná údržba

9. Ochrana životního prostředí

1. Bezpečnostní pokyny:

- Při měření držte zkoušečku pouze za izolované rukojeti a a nedotýkejte se měřících hrotů !

- Před použitím přezkoušejte funkčnost zkoušečky (viz.kap.3)! Jestliže nefunguje jedna či několik funkcí na ukazateli a nebo je-li zkoušečka zcela nefunkční, nelze ji dále používat!

- Zkoušečka smí být používána pouze v napěťovém rozsahu 12 V - 690 V AC/ 750 V DC.

- Zkoušečka vyhovuje požadavkům ochranného krytí IP 64.

- Při měření uchopte izolované rukojeti a zkoušečky a celými dlaněmi.

- Zkoušečku nenechte připojenou na napětí do 500 V déle než 30 s a napětí do 690 V/ 750 V déle než 10 s (maximální přípustná doba zapojení tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)!

- Bezporuchový chod zkoušečky je zaručen v rozsahu teplot -10 °C až + 55 °C při vlhkosti 20 % až 96 %.

- Není dovoleno zkoušečku rozebírat!

- Chraňte zkoušečku před před poškozením a nebo znečištěním jejího povrchu.

- Uchovávejte zkoušečku v suchém prostředí.

- Vyvarujte se zranění a zbytečnému vybití baterie a vždy po ukončení práce se zkoušečkou zakryjte měřící hroty přiloženými kryty.

Upozornění: Po měření při nejvyšší zátěži (tj. měření 30 s při 500 V a 10 s při AC 690 V/ DC 750 V) je třeba nechat zkoušečku min. 4 minuty bez zátěže! Na přístroji jsou zobrazeny mezinárodní elektrické symboly a symboly k zobrazení a ovládání následujícího významu:

Symbol Význam

Přístroj nebo vybavení k práci pod napětím

Tlačítko

Střídavý proud, AC

, AC

Stejnosměrný proud, DC

, DC

Stejnosměrný a střídavý proud

Tlačítko, dbejte na to, aby se odpovídající symboly objevily pouze v případě, že jsou stisknuta obě tlačítka.

Pravotočivé pole

Ukazatel směru otáčivého pole, směr otáčivého pole lze zjistit pouze při 50 popř. 60 Hz a při uzemnění sítě

Symbol pro fáze a ukazatel směru otáčivého pole (pravotočivé pole)

2. Popis funkcí

DUSPOL® analog plus je dvoupólová zkoušečka podle IEC 61243-3 s optickým ukazatelem  bez vlastního zdroje. Přístroj je určen k měření stejnosměrného a střídavého napětí v rozsahu 12 V až 690 V AC/ 750 V DC. Pomocí zkoušečky lze ověřovat polaritu stejnosměrného napětí. Zkoušečka ukazuje směr otáčení fází třífázové elektrické sítě, jestliže je uzemněn uzel vinutí. Zkoušečka sestává ze zkušebních hrotů L1 , L2 a spojovacího kabelu . Zkušební hrot L1 je vybaven ukazatelem . Oba hroty jsou vybaveny tlačítky . Bez použití obou tlačítek lze zobrazit tyto hodnoty (AC

nebo DC): 24 V+; 24 V -; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Při použití obou tlačítek dojde k přepnutí na malý vnitřní odpor (potlačení induktivních a kapacitních napětí). Současně se aktivuje ukazatel 12 V+ a 12 V-. Dále se připojí na napětí vibrační motorek. Od ca. 200 V se motorek uvede do provozu. Se stoupajícím napětím se zvyšují jeho otáčky a vibrace, tak že přes rukojeť měřícího hrotu L2 B lze zhruba odhadnout velikost napětí (např. 230 V/ 400 V).Doba měření s malým vnitřním odporem ja závislá na velikosti měřeného napětí. Aby se přístroj příliš nepřehříval, je třeba pamatovat na tepelnou ochranu (zpětná regulace). Při této zpětné regulaci dochází k poklesu otáček vibračního motorku. Při stisknutí tlačítka se rovněž aktivuje systém ponorné cívky , který indikuje napětí mezi 230 V a 690 V AC/ 750 V DC. Trvání zkoušky s ponornou cívkou je závislé na výši napětí, které má být měřeno. Obvod ponorné cívky nemá žádnou tepelnou ochranu!

Ukazatel

Ukazatel se skládá z LED diod , které signalizují stejnosměrné a střídavé napětí v hodnotách od 12; 24; 50; 120 V; 230; 400; 500 a 690 V (stálý ukazatel). Ukazatel , ukazuje hodnoty napětí mezi 230 V a V AC/ 750 V DC střídavé napětí. Stupnice pro střídavé napětí je nalevo od stupnice ukazatele. Stupnice pro stejnosměrné napětí je napravo. Při stejnosměrném napětí signalizují LED diody při 12 V a 24 V také polaritu (viz. kap. 5). Aktivace LED 12 V, indikace ponorné cívky a zkoušky zatížení je možná pouze tehdy, když se stisknou obě tlačítka.

LCD  ukazatel

LCD - ukazatel  slouží ke zkoušení fází při střídavém proudu a ukazuje také směr otáčivého pole střídavé sítě.

3. Ověření funkcí zkoušečky

- Zkoušečka smí být používána pouze v napěťovém rozsahu od 12 V do 690 V AC/ 750 V DC!

- Před použitím zkoušečky zkontrolujte její funkčnost!

- Použijte zdroje napětí jejichž parametry znáte a ověřte všechny funkce.

• Pro stejnosměrné napětí lze pužít např.

• Pro střídavé napětí lze použít běžnou zásuvku

Nepoužívejte zkoušečku pokud nefungují bezvadně všechny její funkce! Přeskoušejte funkci LCD – ukazatele  přiložením zkušebního hrotu L1 na fázi.

4. Měření střídavého napětí

- Zkoušečka smí být používána pouze v napěťovém rozsahu 12 V – 690 V AC!

- Při měření uchopte izolované rukojeti a zkoušečky L1 a L2 celými dlaněmi.

- Kontaktní elektrody  zkušebních hrotů a přiložte na zkoušená místa.

- Při střídavém napětí od 24 V, při použití obou tlačítek  (zátěžová zkouška) od 12 V, se rozsvítí plus a mínus LED diody  a . Svítí všechny LED diody až do mezní hodnoty přiloženého napětí. Dále jsou napětí mezi 230 V a 690 V AC plynule indikována pomocí ukazatel  v případě, že jsou stisklnuta obě tlačítka . Při použití obou tlačítek  se na zkušebním hrotu L2 B od napětí ca. 200 V zaktivuje vibrační motorek. Při stoupajícím napětí se zvyšují jeho otáčky.

Dbejte bezpodmínečně na to, abyste drželi zkoušečku pouze na izolovaných rukojetích měřících hrotů L1

a L2 . Nezakrývejte ukazatel a nedotýkejte se

kontaktů elektrod!

4.1 Určení fáze střídavého napětí

- Zkoušečka smí být používána pouze v napěťovém rozsahu 12 V – 690 V AC!

- Zkoušení fáze je možné pouze při uzemněné síti od 230 V!

- Pevně uchopte rukojeť zkušebního hrotu L1 .

- Kontaktní elektrody  zkušebního hrotu L1 přiložte na zkoušené místo.

- Jestliže se na displeji LCD ukazatele  zobrazí symbol “R”, je na této části zařízení fáze střídavého napětí.

podle stupnic pro stejnosměrné a

automobilovou baterii.

220 V.

Dbejte na to, abyste se při jednopólovém zkoušení (určování fáze) nedotýkali kontaktní elektrody zkušebního hrotu L2 !

Upozornění:

Při zhoršených světelných podmínkách mohou být údaje na displeji  hůře čitelné.

5. Měření stejnosměrného napětí

- Zkoušečka smí být používána pouze v napěťovém rozsahu 12 V – 750 V DC!

- Při měření uchopte izolované rukojeti a zkoušečky L1 a L2 celými dlaněmi.

- Kontaktní elektrody  zkušebních hrotů a přiložte na zkoušená místa.

- Při stejnosměrném napětí od 24 V, při použití obou tlačítek  (zátěžová zkouška) od 12 V, se rozsvítí plus a mínus LED diody  a . Svítí všechny LED diody až do mezní hodnoty přiloženého napětí. Dále jsou napětí mezi 230 V a 750 V DC

690

plynule indikována pomocí ukazatel  v případě, že jsou stisknuta obě tlačítka . Při použití obou tlačítek  se na zkušebním hrotu L2 B od napětí ca. 200 V zaktivuje vibrační motorek. Při stoupajícím napětí se zvyšují jeho otáčky.

Dbejte bezpodmínečně na to, abyste drželi zkoušečku pouze na izolovaných rukojetích měřících hrotů L1

a L2 . Nezakrývejte ukazatel a nedotýkejte se

kontaktů elektrod!

5.1 Určení polarity stejnosměrného napětí

- Zkoušečka smí být používána pouze v napěťovém rozsahu 12 V – 750 V DC!

- Při měření uchopte izolované rukojeti a zkoušečky L1 a L2 celými dlaněmi.

- Kontaktní elektrody  zkušebních hrotů a přiložte na zkoušená místa.

- Svítí – li LED , je na hrotu plus pól zkoušeného napětí.

- Svítí – li LED , je na hrotu mínus pól zkoušeného napětí.

Dbejte bezpodmínečně na to, abyste drželi zkoušečku pouze na izolovaných rukojetích měřících hrotů L1

a L2 . Nezakrývejte ukazatel a nedotýkejte se

kontaktů elektrod!

6. Určení pořadí fází u třífázové sítě

- Zkoušečka smí být používána pouze v napěťovém rozsahu 12 V – 690 V AC!

- Zkoušení fáze je možné pouze při uzemněné síti od 230 V!

- Pevně uchopte rukojeť zkušebního hrotu L1.

- Kontaktní elektrody  zkušebního hrotu L1

přiložte na zkoušené místo.

- LED diody popř. Tauchspulmesswerk musí indikovat napětí.

- Jsou – li kontaktní elektrody připojeny ke dvěma fázím ve správném pořadí, objeví se na displeji  symbol „Rjestliže jsou tyto dvě fáze v nesprávném pořadí, neobjeví se na displeji žádný symbol.

Při zkoušce sledu fází je nutno vždy provést kontrolu! Signalizuje – li u střídavé sítě displej správný sled dvou fází, překontrolujte stav tak, že provedete měření znovu s prohozenými kontaktními elektrodami . Při zpětné kontrole musí ukazatel na displeji zmizet. Jestliže se na displeji v obou případech měření zobrazí symbol „R“, je síť slabě uzemněna.

Upozornění:

Při zhoršených světelných podmínkách mohou být údaje na displeji  hůře čitelné.

7. Technické údaje:

- Dvoupólová zkoušečka: IEC 612 43 - 3, třídy napětí B (AC 1000 V/ DC 1500 V)

- Kategorie přepětí: CAT IV 500 V, CAT III 690 V

- Krytí: IP 64, IEC 605 29 (DIN 400 50)

Význam IP 64: Ochrana proti vniknutí prachu,

úplná ochrana před dotykem, (6 - první číslice). Ochrana proti stříkající vodě ve všech směrech, (4 - druhá číslice). Přístroj může být použit i za deště.

- Rozsah jmenovitého napětí: 12 V až 690 V AC/ 750 V DC

- Vnitřní odpor, měřící obvod: 220 kΩ

- Vnitřní odpor, při použití obou tlačítek!: 3,5 kΩ... (25 kΩ)

- Proudový odběr, měřící obvod: max. In = 3,5 mA (

- Proudový odběr, při použití obou tlačítek!:

Is = 0,25 A (690 V/ 750 V)

- Ukazatel polarity: LED +; LED (rukojeť s displejem = plus)

- Stupně ukazatele LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V,

400 V, 500 V, 690 V (*: jen při použití oboutlačítek)

- Plynulé zobrazení pomocí ukazatele: 230 V – 690 V AC/ 750 V DC

- Max.odchylka ukazatele: Un ± 15 %, ELV Un - 15%

- Frekvenční rozsah f: 0 až 60 Hz, určení fáze a

určení pořadí fází 50/ 60 Hz

- Určení fáze a určení pořadí fází: ≥ Un 230 V

- Náběh vibračního motorku: ≥ Un 230 V

- Maximální přípustná doba zapojení tmax: ED: do 500 V ED = 30 s; do 750 V ED = 10 s; 240 s pauza

- Hmotnost: ca. 190 g

- Délka propojovacího vedení: ca. 900 mm

- Provozní a skladovací teplota:

-10 °C až +55 °C

- Vlhkost: 20 % až 96 %

- Časy zpětné regulace (tepelná ochrana pro vibrační motor):

Napětí Doba

230 V 30 s

400 V 9 s

750 V 2 s

Napĕti mezi 500 V až 750 V déle než 10 sek.

8. Všeobecná údržba

Čistěte povrch krytu přístroje čistým sychým hadříkem (nepoužívejte speciální čistící prostředky). Nepoužívejte žádná rozpouštědla ani čistící prostředky na nádobí.

9. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům

na likvidaci.

690 V/ 750 V

)

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Betjeningsvejledning

til DUSPOL® analog plus

Læs grundig brugervejledningen og sikkerhedsins truktionerne, inden ibrugtagning af volttesteren.

Indholdsfortegnelse:

1. Sikkerhedsinstruktion

2. Funktionsbeskrivelse

3. Funktionstest

4. Hvordan man tester AC volt

4.1 Hvordan man laver fasetest i AC volt

5. Hvordan man tester DC volt

5.1 Hvordan man laver polaritetstest i DC volt

6. Hvordan man tester fasefølge i 3faset system

7. Tekniske data

8. Generel vedligeholselse

9. Miljømeddelse

1. SIKEKRHEDS INSTRUKTION:

- Hold altid kun på håndtagene og . Rør ALDRIG kontakt elektroderne 

Umiddelbart før brug : Tjek volttesteren (se rubrik

3).

Volttesteren må ikke bruges, hvis et eller flere display viser fejl, eller hvis volttesteren ikke er klar til brug (IEC 61243-3)

- Volttesteren må kun bruges i området 12 V - 690 V AC/ 750 V DC

- Volttesteren er IP 64 klassificeret og kan derfor bruges i fugtige omgivelser (designet til udendørsbrug).

- Ved testning, hold fat i håndtagene og .

- Brug aldrig testeren mere end 30 sekunder (500 V) og 10 sekunder (750 V) ad gangen (max operations tid: indtil 500 V ED = 30 s, indtil 750 V = 10 s)!

- Volttesteren kan bruges i temp. området -10 °C

- + 55 °C, og med en relativ fugtighed på mellem 20 % - 96 %.

- Skil ikke volttesteren ad!

- Beskyt håndtag, elektroder og ledning mod stød,

slag og lign.

- Opbevar volttesteren i tørre omgivelser.

- For at undgå skader og afladning af batteri, sæt altid beskyttelses kapperne på måle-elektroderne efter brug.

Vigtigt!

Efter max. brug (500 V i 30 sekunder og AC 690 V/ DC 750 V i 10 sekunder), må volttesteren IKKE bruges de næste 240 sekunder (4 minutter). Volttesteren er udstyret med internationale elektriske symboler og symboler for indication.

Symbol

Betydning Apparat eller utrustning for arbeide

under spænding

Trykknapper

Vekselstrøm, vekselspænding

, AC

, DC

Jævnstrøm, jævnspænding

Jævn- og vekselspænding

Trykknapper, disp layet beg ge trykknapper aktiveret

Rotation

Fasefølge; fasefølge 50/ 60 Hz, forutsatt at nullpunktet er jordet

Symbol for fase og fasefølge display

2. Funktions Beskrivelse

DUSPOL® analog plus er en 2-polet volttester efter IEC 61243-3, med visuel display , og uden egen strømforsyning. Volttesteren kan bruges til at teste AC og DC volt i området 12 - 690 V AC/ 750 V DC en kan desuden teste polaritet i DC og fasefølge i AC. Volttesteren kan indikere fasefølgen, såfremt 0-lederen er jordet. Volttesteren består af testproberne L1 og L2 , samt kabel. Testproben L1 er med display . Begge prober er med testknap . Uden at aktivere begge trykknapper, kan følgende volt-størrelser vises: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Ved at aktivere begge trykknapper, switcher volttesteren til en lavere indre modstand (fortrængning

af induktiv og kapacitiv volt), således at 12 V+ og 12 V- er aktiveret. Yderligere bliver en vibrations motor aktiveret. Fra ca. 200 V vil motoren roterer. Når voltværdien øges, øges hastigheden og vibrationerne også. Sådan at man kan anslå den aktuelle voltværdi ved hjælp af håndtag L2 B (f.x 230 V/ 400 V). Tiden af test med lav indre modstand, er afhængig af hvilken volt-værdien der måles. For at forebygge uhensigtsmæssig opvarmning af volt-testeren, er denne udstyret med termisk beskyttelse (reverse control). Denne reverse control sænker hastigheden af vibrationsmoteren. Hvis trykknappen betjenes, aktiveres desuden dykføler-systemet , som viser spændinger mellem 230 V og AC 690 V/ DC 750 V. Varigheden af en kontrol med dykføleren er afhængig af størrelsen af den spænding, der skal måles. Dykfølerens kredsløb har ingen termisk beskyttelse!

Indikatorfeltet

Indikatorsystemet består af kontrastrige lysdioder (LED) , der viser jævn- og vekselspænding i trin på 12; 24; 50; 120; 230; 400; 500 og 690 V (permanent indikatorsystem). En dykføler-indikator  viser spændingsværdier mellem 230 V og AC 690 V/ DC 750 V i henhold til skalaerne til jævn- og vekselspænding. Skalaen for vekselspænding befinder sig på venstre side ved siden af indikatorniveauet, skalaen for jævnspænding befinder sig på højre side. Den viste værdi er den nominelle volt-værdi. Ved måling af DC volt, 12 V og 24 V, vises polariteten. En aktivering af 12 V LED’er, dykføler-indikator samt af belastningsprøven er kun mulig, hvis begge trykknapper betjenes.

LC displayet

LC displayet  bruges til fasetest (AC) og indikerer fasefølgen i et 3-faset system.

3. Funktionstest

- Volt testeren må kun bruges i området 12 - 690 V AC/ 750 V DC

- Brug aldrig testeren mere end 30 sekunder (500 V) og 10 sekunder (750 V) ad gangen (max operations tid: indtil 500 V ED = 30 s, indtil 750 V = 10 s)!

- Test altid volt testeren umiddelbart før brug.

- Test alle funktioner ved hjælp at kendte voltværdier :

- For DC volttest ; brug f.x. et bil batteri

- For AC volttest : brug f.x. en 230 V stikkontakt.

Brug ikke volttesteren, med mindre alle funktioner fungerer korrekt. Tjek LC-displayet  ved at konnecte testproben L1 til en extern fase.

4. AC Volt Test

- Volttesteren må kun bruges i området 12 V 690 V AC

- Brug aldrig testeren mere end 30 sekunder (500 V) og 10 sekunder (750 V) ad gangen (max operations tid: indtil 500 V ED = 30 s, indtil 750 V = 10 s)!

- Tag fat om håndtagene og på testproberne L1 og L2.

- Sæt måle-elektroderne , på testproberne, mod de relevante målepunkter.

- Fra 24 V AC, og hvis begge trykknapper er aktiveret fra 12 V AC, LED-dispalyet tændes i + og

-  og . Alle LED dioder tændes op til den målte værdi. Fra 230 V - 690 V AC vises værdien i søjledisplayet, hvis begge trykknapper er aktiveret. Når begge trykknapper  aktiveres, og fra voltværdier > 200 V vil vibrationsmotoren i håndtag L2 B begynde at roterer. Jo større voltværdi, jo mere vil

motorer rotere og vibrere.

Rør kun testeren på de isolerede håndtag. Rør ALDRIG displayet eller måle-elektroderne.

4.1 FaseTest i AC Volt

- Volttesteren må kun bruges i området 12 V - 690 V AC

- Fasetest er muligt i jordet net fra 230 V AC

- Tag fat i testprobe L1 .

- Sæt måle-elektroden  mod det ønskede målepunkt L1 .

- Brug aldrig testeren mere end 30 sekunder (500 V) og 10 sekunder (750 V) ad gangen (max operations tid: indtil 500 V ED = 30 s, indtil 750 V = 10 s)!

- Hvis ”R” vises i LC-displayet  er testeren i

kontakt med en aktiv fase.

Rør ALDRIG måle-elektroden på test-probe L2 ved denne fase-test.

Bemærk:

Læsning af LC-displayet , kan være forringet pga. fx dårlig belysning, beskyttelses beklædning m.m.

5. DC Volt Test

- Volttesteren må kun bruges i området 12 V - 750 V DC

- Brug aldrig testeren mere end 30 sekunder (500 V) og 10 sekunder (750 V) ad gangen (max operations tid: indtil 500 V ED = 30 s, indtil 750 V = 10 s)!

- Tag fat om håndtagene og på testproberne L1 og L2

- Sæt måle-elektroderne , på testproberne, mod de relevante målepunkter.

- Fra 24 V DC, og hvis begge trykknapper  er aktiveret fra 12 V DC, LED-dispalyet tændes i + og -  og . Alle LED dioder tændes op til den målte værdi. Fra 230 V - 750 V DC vises værdien i søjle-displayet , hvis begge trykknapper er aktiveret. Når begge trykknapper  aktiveres, og fra voltværdier > 200 V vil vibrationsmotoren i håndtag L2 B begynde at roterer. Jo større voltværdi, jo mere vil motorer rotere og vibrere.

Rør kun testeren på de isolerede håndtag L1 og L2

. Rør ALDRIG displayet eller måle-elektroderne

5.1 Polaritets Test

- Volttesteren må kun bruges i området 12 V - 750 V DC

- Brug aldrig testeren mere end 30 sekunder (500 V) og 10 sekunder (750 V) ad gangen (max operations tid: indtil 500 V ED = 30 s, indtil 750 V = 10 s)!

- Tag fat om håndtagene og på testproberne L1 og L2

- Sæt måle-elektroderne , på testproberne, mod de relevante målepunkter.

- Hvis LED-dioden  tændes, er den positive pol ved testprobe L1

- Hvis LED-dioden  tændes, er den negative pol ved testprobe L2

Rør kun testeren på de isolerede håndtag L1 og L2

. Rør ALDRIG displayet eller måle-elektroderne.

6. FaseTest

- Volttesteren må kun bruges i området 12 V - 690 V AC

- Brug aldrig testeren mere end 30 sekunder (500 V) og 10 sekunder (750 V) ad gangen (max operations tid: indtil 500 V ED = 30 s, indtil 750 V = 10 s)!

- Tag fat om håndtagene og på testproberne L1 og L2

- Fase-testen er mulig fra 230 V AC (fase mod fase) i et jordet 3-faset net.

- LED-dioderne eller søjle-displayet  skal indikere volt-værdien

- Når de to måle-elektroder sættes på 2 faser i et 3-faset net, korrekt monteret, vil LC-displayet  vise ”R”. Hvis faserne ikke er rigtig monteret vil der intet vises i LC-displayet 

Fasefølgen skal altid kontrol-testes. Hvis LC-displayet  viser korrekt rotation (med uret) på 2 af de 3 faser, de samme 2 faser skal testes ved at bytte om på de 2 måle-elektroder. Hvis der i begge tilfælde vises ”R” i LC-displayet , er jordingen for svag.

Bemærk:

Læsning af LC-displayet, kan være forringet pga. fx dårlig belysning, beskyttelses beklædning m.m.

7. Tekniske data

- Vejledning for 2-polet volt-tester : IEC 61243-3, spænding klasse B (AC 1000 V/ DC 1500 V)

- Overspændingkategori: CAT IV 500 V, CAT III 690 V

- Beskyttelses-klasse: IP 64, IEC 60529 (DIN 40050), må bruges udendørs.

Nominel volt-område 12 V -

- Intern modstand: 220 kΩ

- Intern modstand ved begge trykknapper aktiveret: 3,5 kΩ... (25 kΩ)

- Strømforbrug: max 3,5 mA (690 V/ 750 V)

- Strømforbrug ved begge trykknapper aktiveret: 0,25 A (690 V/ 750 V)

- Polaritets indikation : LED + ; LED -

- Display-visning: Dioder 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V og med begge trykknapper aktiverer 12 V+; 12 V-

- Sølje-dispaly 230 V - 690 V AC/ 750 V DC

- Fejlvisning: Un= ± 15 % ELV Un= -15 %

- Frekvens-område 0 - 60 Hz

- Fase og fasefølge 50/ 60 Hz og kun voltstørrelser over 230 V AC

- Vibrationsmotor starter: ≥ Un 230 V

- Max operations tid: ED:

indtil 500 V ED = 30 s; indtil 750 V ED = 10 s; 240 s pause

- Vægt: ca. 190 g

- kabellængde: ca. 900 mm

- Temperatur område: -10 °C til +55 °C (klima katagori N)

- Luft fugtighed: fra 20 % til 96 % (klima katagori N)

- Reverse control times (termisk beskytte for

690 V AC/ 750 V DC

vibrationsmotor):

spænding tid

230 V 30 s

400 V 9 s

750 V 2 s

Nb: hvis der måles spænding over 500 V

- til max. 750 V - er den maximale Testtid 10 sekunder.

8. Generel vedligeholdelse

Tør kun volt-testeren af med tørre klude eller specielle renseservietter. Brug aldrig vand, sulfo eller andre væsker.

9. Miljømeddelse

Når produktet er udtjent, bør det bortskaffes via de særlige indsamlingssteder i landet.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Ennen jännitteenkoestimen DUSPOL® analog plus käyttöön ottamista: Lukekaa käyttöohje ja ottakaa ehdottomasti huomioon turvallisuusohjeet!

Sisällysluettelo:

1. Turvallisuusohjeita

2. Jännitteenkoestimen toiminnan kuvaus

3. Jännitteenkoestimen toiminnan tarkistus

4. Näin koestatte vaihtojännitteitä

4.1 Näin koestatte vaiheen vaihtojännitteellä

5. Näin koestatte tasajännitteitä

5.1 Näin koestatte napaisuuden tasajännitteellä

6. Näin koestatte kolmivaiheverkon kiertokentän

suunnan

7. Tekniset tiedot

8. Yleinen kunnossapito

9. Ympäristön suojelemiseksi

1. Turvallisuusohjeita

Koestaessanne pitäkää laitetta kiinni ainoastaan eristetyistä kahvoista ja selektrodeihin (koestuskärkiin) !

- Välittömästi ennen käyttöä: Tarkistakaa laitteen toiminta (ks. kohta 3.). Jännitteenkoestinta ei saa käyttää, jos yhden tai useamman näytön toiminta lakkaa, tai jos toimintavalmiutta ei ole todettavissa. (IEC 61243-3)!

Jännitteenkoestinta saa käyttää vain nimellisjännitealuella 12 V... 690 V AC/ 750 V DC!

- Jänni tteenko estim en kote lointil uokka o n IP 64, joten sitä voi käyttä myös kosteassa ympäristössä (suunniteltu ulkokäytttöön).

- Pitäkää koestaessanne jännitteenkoestinta kiinni vain kahvoista ja .

- Älkää koskaan koskettako jännitteenkoestimella 500 V: iin asti jännitteistä osaa kauemmin kuin 30 sekunnin ajan ja jännitteenkoestimella 690 V/ 750 V: iin asti jännitteistä osaa kauemmin kuin 10 sekunnin ajan (suurin sallittu toiminta-aika = 30 sek. (maks. 500 V) ja 10 sek. (maks. 750 V))!

- Jänni tteenkoesti n toimii moitteettomas ti vain

lämpötila-aluella -10 °C...+55 °C ja 20 %…96 % ilmankosteudessa.

- Jännitteenkoestinta ei saa purkaa!

- Jännitteenkoestinta on suojeltava epäpuhtauksilta ja kotelon pinnan vaurioilta.

- Jännitteenkoestinta tulee säilyttää kuivissa olosuh-

teissa.

Huomio:

Maksimaalisen kuormituksen jälkeen (30 sekunnin mittaus 500 V ja 10 sekunnin mittaus AC 690 V/ DC 750 V) on pidettävä 240 sekunnin tauko. Jännitteenkoestimessa on kansainvälisiä sähkösymboleja ja symboleja lukemille ja toiminalle seuraavilla tarkoituksilla:

symboli Jelentés

, DC Tasajännite, tasajännitteellä

2. Toiminnan kuvaus

DUSPOL® analog plus on IEC 61243-3 mukainen kaksinapainen jännitteenkoestin, jossa on optinen näyttö

 ilman omaa voimalähdettä. Laitteella voidaan koes-

taa tasa- ja vaihtojännitteitä alueella 12 V... 690 V AC/ 750 V DC. Tällä laitteella voidaan suorittaa napaisuuden koestuksia tasajännitteellä sekä vaiheen koestuksia vaihtojännitteellä. Jännitteenkoestin näyttää kolmivaiheverkon kiertokentän suunnan jos nollapiste

Käyttöohje

DUSPOL® analog plus

Älkää koskeko koestu-

Laite tai kalusto joka toimii jännitteellä

Painike

Vaihtojännite, vaihtojännitteellä

, AC

Tasa- ja vaihtovirta (DC ja AC)

Paina nappia (manualisesti); osoittaa että kyseiset näytöt tapahtuvat vain molempien painikkeiden samanaikaisella painamisella.

Kiertokentän suunta myötäpäivään

Kiertok en tä n suunnan näy tt ö; kiertokentän suunta voidaan osoittaa vain 50 tai 60 Hz:n maadoitetuissa

verkossa.

Symboli vaiheen ja kiertokentän suunnan näytölle (kiertosuunta myötäpäivään)

on maadoitettu. Jännitteenkoestin koostuu kahdesta koskettimesta L1

ja L2 sekä yhdyskaapelista . Koskettimessa

L1 on näyttökenttä . Molemmissa koskettimissa

on painikkeet . Jos ei paina molempia painikkeita samanaikaisesti, seuraavista jännitteistä (vaihto- tai tasajännite) voidaan saada lukemat: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Painamalla painikkeita samanaikaisesti, jännitteenkoestin vaihtaa pienemmälle sisäiselle vastustukselle (induktiivisten ja kapasitiivisten jännitteiden vaimentaminen). Tällöin myös näyttämä 12 V+ ja 12 V- aktivoituu. Lisäksi värisevä moottori saa jännitettä. 200 V:sta lähtien moottori aloittaa kiertoliikkeen. Kun jännite voimistuu, moottorin vauhti ja värinä lisäntyy ja koskettimien kahvojen L2 B avulla saadan lukema jännitteestä karkeasti (esim. 230 V/ 400 V). Laitteen pienemmällä sisäisellä vastustuksella (kuormitus koestus), koestuksen kesto riippuu mitattavan jännitteen voimakkuudesta. Ehkäistäkseen jännitteenkoestintä ylikuumenemisesta laite on varustettu lämpösuojalla (estovalvonta). Estovalvonnalla värinämoottorin vauhti myös pienenee. Kun painiketta painetaan, aktivoituu myös liukuosoitinjärjestelmä , joka näyttää jännitteet alueella 230 V ja AC 690 V/ DC 750 V. Koestuksen kesto riippuu mitattavan jännitteen arvosta. Liukuosoitinpiirillä ei ole mitään termistä suojaa!

Näyttökenttä

Näyttöjärjestelmä kostuu valodiodeista (LED)  jotka näyttävät vaihto- ja tasajännitteen asteittain lukemilla 12 V; 24 V; 50 V; 120 V; 230; 400; 500 ja 690 V (normaali näyttöjärjestelmä). Liukuosoitinnäyttö  osoittaa jännitteet alueella 230 V... 690 V AC/ 750 V DC tasaja vaihtojänniteasteikon mukaan (DC ja AC). Vaihtojänniteasteikko on tasomittarin vasemmalla puolella ja tasajänniteasteikko on tasomittarin oikealla puolella. Näytetyt jännitteet ovat nimellisjännitteitä. Tasajännitteellä LEDit osoittavat myös napaisuuden 12 V: lle ja 24 V:lle (ks. kohta 5). 12 V:n LED, liukuosoitinnäyttö ja kuormituksen tarkistus voidaan aktivoida vain painamalla molempia painikkeita samanaikaisesti.

LCDnäyttö

LCD-näytön  avulla koestetaan vaihe vaihtojännitteellä. Se näyttää myös kolmivaiheverkon kiertokentän suunnan.

3. Toiminnan tarkistus

- Jännitteenkoestinta saa käyttää vain nimellisjännitealueella 12 V... 690 V AC/ 750 V DC.

- Tarkistakaa jännitteenkoestimen toiminta välittömästi ennen käyttöä!

- Tarkistakaa kaikki toiminnot käyttäen tunnettuja jännitelähteitä. (Käyttäkää tasajännitteen koestukseen esim. auton akkua ja vaihtojännitteen koestukseen esim. 230 V: n pistorasiaa).

Älkää käyttäkö jännitteenkoestinta, elleivät kaikki toiminnot ole moitteettomassa kunnossa. Tarkistakaa LCD-näytön  toiminta koskettamalla yksinapaisesti koskettimella L1 vaihejohdinta .

4. Näin koestatte vaihtojännitteitä

- Käyttäkää jännitteenkoestinta vain nimellisjännitealueella 12 V...AC 690 V!

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista ja .

- Koskettakaa koskettimien L1 ja L2 koestuselektrodeilla (koestuskärjillä)  koestettavia lait-

teen osia.

- Vaihtojännitteellä 24 V: sta lähtien ja painaessa molempia painikkeita samanaikaisesti (kuormitus koestus) 12 V: sta lähtien, LEDit ”plus” ja ”miinus”,  ja  syttyvät. Kaikki LEDit palavat kunnes käytetty jännite saavutetaan Lisäksi jännitteet jännitealueella 230 V ...AC 690 V näytetään jatkuvasti liukuosoitinmittausjärjestelmän avulla, jos molempia painikkeita painetaan samanaikaisesti. Painaessa molempia painallusnappeja samanaikaisesti n. 200 V:n sovelletusta jännitteestä lähtien, värinämoottori käynnistyy kiertoliikkeellä koskettimen L2 B sisällä. Kuin jännite nousee, myös moottorin vauhti kiihtyy.

Huolehtikaa ehdottomasti siitä, että pidätte jännit-

teenkoestinta kiinni vain koskettimien L1 ja L2

eristetyistä koestuskahvoista , ja siitä ettette kosketa koestuselektrodeja (koestuskärkiä)!

4.1 Näin koestatte vaiheen vaihtojännitteellä

- Käyttäkää jännitteenkoestinta vain nimellisjännitealueella 12 V... AC 690 V.

- Vaihejohtimen koestus on mahdollista 230 V:sta lähtien maadoitetussa verkossa!

- Pitäkää tukevasti kiinni koskettimesta L1 .

- Koskettakaa koskettimen L1 kosketuselektrodilla (koestuskärjellä)  koestettavan laitteen

osia.

- Jos LCD-näyttöön  ilmestyy symboli ”R”, tässä laitteen osassa on vaihtojännitteen vaihe.

Huolehtikaa ehdottomasti siitä, ettette koestaessanne yksinapaisesti vaihejohdinta (vaiheen koestus) kosketa koskettimen L2 koestuselektrodia (koestuskärkeä)!

Huomio:

LCD-näytön  lukeminen voi vaikeutua epäedullisesta valaistuksesta, suojavaatteista ja eristävistä sijaintiolosuhteista johtuen.

Huomio:

Jännitteettömyys voidaan todeta vain kaksinapaisella mittauksella.

5. Näin koestatte tasajännitteitä

- Jännitteenkoestinta saa käyttää vain nimellisjännitealueella 12 V...DC 750 V!

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista ja .

- Koskettakaa koskettimien L1 ja L2 koestuselektrodeilla (koestuskärjillä)  koestettavia lait- teen osia.

- Tasajännitteellä 24 V:sta lähtien ja painaessa molempia painikkeita samanaikaisesti (kuormitus koestus) 12 V:sta lähtien, LEDit ”plus” ja ”miinus”,  ja  syttyvät. Kaikki LEDit palavat kunnes käytetty jännite saavutetaan Lisäksi jännitteet jänniteealueella 230 V...DC 750 V näytetään jatkuvasti liukuosoitinmittausjärjestelmän avulla, jos molempia painikkeita painetaan samanaikaisesti. Painaessa molempia painallusnappeja samanaikaisesti n. 200 V:n sovelletusta jännitteestä lähtien, värinämoottori käynnistyy kiertoliikkeellä koskettimen L2 B sisällä. Kuin jännite nousee, myös moottorin vauhti kiihtyy.

Huolehtikaa ehdottomasti siitä, että pidätte jännitteenkoestinta kiinni vain koskettimien L1 ja L2 eriste- tyistä kahvoista! Älkää peittäkö näyttökenttää ja älkää koskeko koestuselektrodeja!

5.1 Näin koestatte napaisuuden tasajännitteellä

- Jännitteenkoestinta saa käyttää vain nimellisjännitealueella 12 V...DC 750 V!

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista ja .

- Koskettakaa koskettimien L1 ja L2 koestuselektrodeilla (koestuskärjillä)  koestettavia lait-

teen osia.

- Jos LED  syttyy, on koskettimilla koestettavan laitteen osan plus-napa.

- Jos LED  syttyy, on koskettimilla koestettavan laitteen osan miinus-napa.

Huolehtikaa ehdottomasti siitä, että pidätte jännitteen-

koestinta kiinni vain koskettimien L1 ja L2 eriste-

tyistä kahvoista! Älkää peittäkö näyttökenttää ja älkää koskeko koestuselektrodeja!

6. Näin koestatte kolmivaiheverkon kiertokentän

suunnan

- Käyttäkää jännitteenkoestinta vain nimellisjännitealueella 12 V...AC 690 V!

- Kiertokentän suunnan koestus on mahdollista yli 230 V:n vaihtojännitteellä (vaihe - vaihe) maadoitetussa kolmivaiheverkossa.

- Pitäkää tukevasti kiinni koskettimien L1 ja L2 eristetyistä koestuskahvoista ja ja asettakaa koestuskärjet mitattaviin pisteisiin.

- LEDien tai liukuosoitinjärjestelmä on näytettävä jännite.

- Älkää koskaan koskettako jännitteenkoestimella

500 V: iin asti jännitteistä osaa kauemmin kuin 30 sekunnin ajan ja jännitteenkoestimella 690 V/ 750 V: iin asti jännitteistä osaa kauemmin kuin 10 sekunnin ajan (suurin sallittu toiminta-aika = 30 sek. (maks. 500 V) ja 10 sek. (maks. 750 V))!

- Koskettaessa koestuselektrodeilla (koestuskärjillä)  kahta kolmivaiheverkon myötäpäivään liitettyä vaihetta, LCD-näyttön  ilmestyy symboli ”R”.

Ellei kahdella vaiheella ole myötäpäiväinen kiertosuunta, näyttö pysyy tyhjänä. Kiertokentän suunnan koestus vaatii aina tarkistuskokeen! Jos LCD-näyttö

 ilmaisee että kolmivaiheverkon kahdella vaiheella

on myötäpäiväinen kiertosuunta, on tarkistuskokeessa vielä kerran kosketettava molempia vaiheita siten, että koestuselektrodeja (koestuskärkiä vaihdetaan). Tarkstuskokeessa on LCD-näytön  pysyttävä tyhjänä. Jos LCD-näyttöön molemmissa tapauksissa ilmestyy symboli ”R”, maadoitus on liian heikko.

Huomio:

LCD-näytön  lukeminen voi vaikeutua epäedullisesta valaistuksesta, suojavaatteista ja eristävistä sijaintiolosuhteista johtuen.

7. Tekniset tiedot

- Ohjeet kaksinapaisille jännitteenkoestimille: IEC 61243-3, jänniteluokka B (AC 1000 V/ DC 1500 V)

- Ylijännitekategoria: CAT IV 500 V, CAT III 690 V

- Kotelointiluokka: IP 64, IEC 60529 (DIN 40050), myös ulkokäyttöön!

IP 64 tarkoittaa: Suojattu pääsy vaarallisiin osiin

ja estetty kiinteiden esineiden sisäätunkeutuminen halkaisijaltaan, pölysuojattu, (6 - ensimmäinen tunnusluku). Roiskevesisuojattu, (4 - toinen tunnusluku). Voidaan käyttää myös sateessa.

- Nimellisjännitealue: 12 V... 690 V AC/ 750 V DC

- Sisäinen vastus, mittauspiiri: 220 kΩ

- Sisäinen vastus, kuormituspiiri - molemmat painikkeet painettu!: n. 3,5 kΩ... (25 kΩ)

- Virran kulutus, mittauspiiri maks. In 3,5 mA (690 V/ 750 V)

- Virran kulutus, kuormituspiiri – molemmat painikkeet painettu ! : Is n. 0,25 A (690 V/ 750 V)

- Napaisuuden näyttö: LED +; LED -

(näyttökahva = plus-napaisuus)

- Asteittainen näyttö LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*: vain molemmat painikkeeet painettuna)

- Jatkuva näyttö tasomittarilla:

230 V... 690 V AC/ 750 V DC

- Virhemarginaali: Un ± 15 %, ELV Un – 15 %

- Nimellistaajuusalue f: 0...60 Hz

- Vaiheen ja kiertokentän suunnan näyttö 50/ 60 Hz

Vaiheen ja kiertokentän suunnan näyttö: ≥ Un 230 V

- Värinämoottori, käynnistys: ≥ Un 230 V

- Pisin sallittu toiminta-aika:

maks. 500 V = 30 sek.; maks. 750 V = 10 sek.; tauko 240 sek.

- Paino n. 190 g

- Yhdyskaaplin pituus n. 900 mm

Työskentely- ja säilytystilan lämpötilaalue:

-10 °C...+55 °C

- Ilmankosteusalue: 20 %...96 %

(ilmastokategoria N)

- Palautussäätöajat (tärymoottoreiden terminen suoja):

jännite aika

230 V 30 s

400 V 9 s

750 V 2 s

Jännitteellä 500 V:sta maksimi 750 V:

iin maksimi toiminta-aika = 10 sek.

8. Yleinen kunnossapito

Puhdistakaa kotelo ulkopuolelta puhtaalla kuivalla liinalla (poikkeuksena erityiset puhdistusliinat). Älkää käyttäkö mitään liuotus- ja/ tai hankausaineita jännitteenkoestimen puhdistukseen.

9. Ympäristön suojelemiseksi

Hävitä tuote käyttöiän päättyessä viemällä se asianmukaiseen keräyspisteeseen.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Οδηγίες χρήσεως

DUSPOL® analog plus

Πριν χρησιμοποιήσετε το όργανο ελέγχου τάσεως DUSPOL analog plus: Διαβάστε παρακαλώ τις οδηγίες χρήσεως και προσέξτε προπαντός τις οδηγίες ασφάλειας!

Περιεχόμενα

1. Οδηγίες ασφάλειας

2. Περιγραφή λειτουργίας οργάνου

3. Έλεγχος λειτουργίας οργάνου

4. Έτσι ελέγχετε την εναλλασσόμενη τάση

4.1 Έτσι ελέγχετε την φάση στην εναλλασσόμενη τάση

5. Έτσι ελέγχετε την συνεχή τάση

5.1 Έτσι ελέγχετε την πολικότητα στη συνεχή τάση

6. Έτσι ελέγχετε την κατεύθυνση περιστρεφομένου πεδίου ενός τριφασικού ρεύματος

7. Τεχνικά χαρακτηριστικά

8. Γενική συντήρηση:

9. Προστασία περιβάλλοντος

1. Οδηγίες ασφάλειας:

- Κατά την χρησιμοποίηση του οργάνου πιάνουμε τις μονωμένες χειρολαβές και και δεν αγγίζουμε τις ακίδες !

- Πριν χρησιμοποιηθεί το όργανο, ελέγχουμε την λειτουργία του (βλέπε παράγραφο 3). Το όργανο δεν πρέπει να χρησιμοποιηθεί, εάν κάποια από τις λειτουργίες του ή μερικές ενδείξεις δεν δουλεύουν, ή αν δεν υπάρχει λειτουργικότητα.

- (IEC 61243-3)!

- Το όργανο επιτρέπεται να χρησιμοποιηθεί μόνο σε τάση 12 V έως 690 V AC/ 750 V DC!

- Το όργανο έχει βαθμό προστασίας ΙΡ 64 και γι΄αυτό μπορεί να χρησιμοποιηθεί και σε υγρό περιβάλλον.

- Κατά τον έλεγχο κρατάμε τις χειρολαβές και με τις παλάμες μας.

- Η ενεργοποίηση του οργάνου δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα σε τάσεις έως 500 V και 10 δευτερόλεπτα σε τάσεις έως 690 V/ 750 V (μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης, έως 500 V ED = 30 s; έως 750 V ED = 10 s)!

- Το όργανο λειτουργεί σε θερμοκρασία από -10 °C έως +55 °C σε ατμοσφαιρική υγρασία από 20 % έως 96 %.

- Το όργανο δεν επιτρέπεται να ανοιχτεί!

- Το όργανο πρέπει να διατηρείται καθαρό και άφθαρτο.

- Το όργανο πρέπει να φυλάσσεται σε ξηρό περιβάλλον.

- Για την ατομική μας προστασία θα πρέπει να βάζουμε τα μαύρα καλύμματα στις ακίδες μετά την χρησιμοποίηση του οργάνου.

Προσοχή:

Όταν το όργανο χρησιμοποιηθεί για 30 δευτερόλεπτα σε 500 V και 10 δευτερόλεπτα σε τάσεις έως AC 690 V/ DC 750 V, για την επόμενη μέτρηση θα πρέπει να μείνει 5 λεπτά εκτός λειτουργίας. Πάνω στο όργανο είναι απεικονισμένα ηλεκτρικά σύμβολα και σύμβολα ένδειξης και χρήσης με την ακόλουθη έννοια:

Σύμβολο Έννοια

συσκευή ή εξοπλισμός για εργασία υπό πίεση

μπουτόν

, AC εναλλασσόμενο ρεύμα

συνεχές ρεύμα

, DC

συνεχές και εναλλασσόμενο ρεύμα

μπουτόν: μόνο πατώντας και τα δύο μπουτόν έχουμε τις ανάλογες ενδείξεις

έννοια δεξιάς στροφής

ένδειξη της κατεύθυνσης περιστρεφομένου πεδίου, που είναι μόνο στα 50/ 60 Hz και σε γειωμένο δίκτυο δυνατή

2. Περιγραφή λειτουργίας:

Το DUSPOL analog plus είναι ένα διπολικό όργανο ελέγχου τάσεως κατά IEC 61243-3 με οπτική ένδειξη

.

Το όργανο ελέγχει συνεχή και εναλλασσόμενη τάση από 12 V έως 690 V AC/ 750 V DC. Οταν η τάση είναι συνεχής είναι δυνατός ο έλεγχος πολικότητας και στην εναλλασσόμενη τάση, ο έλεγχος φάσεων. Εχει ένδειξη κατεύθυνσης περιστρεφομένου πεδίου ενός δικτύου τριφασικού ρεύματος εφ΄όσον ο αστέρας είναι γειωμένος. Το όργανο αποτελείται από δύο χειρολαβές L1 , και L2 και ένα καλώδιο σύνδεσης . Η χειρολαβή L1

έχει ενσωματωμένη οθόνη ενδείξεων. Και οι δύο χειρολαβές έχουν μπουτόν . Χωρίς την ενεργοποίηση των δύο μπουτόν έχουμε ενδείξεις στις ακόλουθες βαθμίδες τάσεως (AC ή DC): 24 V+, 24 V-, 50 V, 120 V; 230 V; 400 V; 500 V; 690 V. Πατώντας και τα δύο μπουτόν ενεργοποιείται μία ελάχιστη εσωτερική αντίσταση (υποπίεση από επαγωγικές και χωρητικές τάσεις). Εδώ ενεργοποιείται επίσης μία ένδειξη από + 12 V έως - 12 V. Επίσης τίθεται υπό τάση κινητήρας ταλαντώσεων. Με αυξανόμενη τάση αυξάνονται οι στροφές του καθώς και οι ταλαντώσεις, έτσι ώστε μέσω της χειρολαβής του μπουτόν ελέγχου L2 B να μπορεί να γίνει μία κατά προσέγγιση εκτίμηση του μεγέθους της τάσης (π.χ. 230 V/ 400 V). Η διάρκεια του ελέγχου με την ελάχιστη εσωτερική αντίσταση του οργάνου (έλεγχος φορτίου) εξαρτάται από το μέγεθος της προς μέτρηση τάσης. Για να μην υπερφορτώνεται θερμικά το όργανο, υπάρχει θερμική προστασία (ρύθμιση καθυστέρησης). Με αυτή την χρονική καθυστέρηση πέφτει επίσης ο αριθμός των στροφών του κινητήρα ταλαντώσεων. Επίσης ενεργοποιείται σε πάτημα του κομβίου το σύστημα κινητού πηνίου , το οποίο δείχνει τάσεις μεταξύ 230 V und AC 690 V/ DC 750 V. Η διάρκεια του ελέγχου με κινητό πηνίο εξαρτάται από το ύψος της προς μέτρηση τάσης. Ο κύκλος κινητού πηνίου δεν διαθέτει θερμική προστασία!

Η οθόνη ενδείξεων:

Το σύστημα ενδείξεων αποτελείται από φωτεινούς διόδους (LED) , οι οποίοι δείχνουν στην συνεχή και εναλλασσόμενη τάση σε κλίμακα από 12, 24, 50, 120 V, 230; 400; 500 και 690 V. Μία ένδειξη κινητού πηνίου  δείχνει την τάση ανάμεσα στα 230 V και 690 V AC/ 750 V DC βάσει της κλίμακας για συνεχή και εναλλασσόμενη τάση. Η κλίμακα για την εναλλασσόμενη τάση βρίσκεται αριστερά, δίπλα στη στάθμη ενδείξεων και για την συνεχή τάση δεξιά. Στις αναφερόμενες τάσεις πρόκειται για προβλεπόμενες τάσεις. Στην συνεχή τάση δείχνουν τα LED για 12 V και 24 V επίσης την πολικότητα (βλέπε παράγραφο 5). Η ενεργοποίηση της 12 V LED, της ένδειξης κινητού πηνίου και του ελέγχου φορτίου είναι δυνατή μόνο εφόσον ενεργοποιήθηκαν και τα δυο κομβία.

Ένδειξη LCD:

Η ένδειξη LCD  δείχνει τον έλεγχο της φάσης στο εναλλασσόμενο ρεύμα και την κατεύθυνση περιστρεφομένου πεδίου σε ρεύμα τριφασικό.

3. Έλεγχος λειτουργίας:

- Το όργανο επιτρέπεται να χρησιμοποιηθεί μόνο σε

- Η ενεργοποίηση του οργάνου δεν πρέπει να

- Πριν χρησιμοποιηθεί το όργανο ελέγχουμε την

- Ελέγξτε όλες τις λειτουργίες σε γνωστές πηγές

- Χρησιμοποιήστε για τον έλεγχο συνεχούς τάσης

- Χρησιμοποιήστε για τον έλεγχο εναλλασσόμενης

Μη χρησιμοποιήσετε το όργανο αν δεν ανταποκρίνεται σε όλα τα τεστ λειτουργίας! Ελέγξτε την λειτουργία ένδειξη LCD  βάζοντας την λαβή L1 σε μια μονοπολική εξωτερική γραμμή (φάση).

4. Έτσι ελέγχετε την εναλλασσόμενη τάση:

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο

- Η ενεργοποίηση του οργάνου δεν πρέπει να

- Πιάστε με τις παλάμες σας τις μονωμένες

σύμβολο για ένδειξη φάσεων και κατεύθυνσης περιστρεφομένου πεδίου

τάση από 12 V έως 690 V AC/ 750 V DC.

υπερβαίνει τα 30 δευτερόλεπτα σε τάσεις έως 500 V και 10 δευτερόλεπτα σε τάσεις έως 690 V/ 750 V (μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης, έως 500 V ED = 30 s; έως 750 V ED = 10 s)!

λειτουργία του!

τάσης.

π.χ. μία μπαταρία αυτοκινήτου.

τάσης π.χ. μία πρίζα 230 V.

στη τάση από 12 V έως AC 690 V!

χειρολαβές και των ακίδων L1 και L2.

- Τοποθετήστε τις ακίδες  των χειρολαβών και εκεί που θέλετε να ελέγξετε.

- Στην εναλλασσόμενη τάση από 24 V, και από

τα 12 V, αφού πατήσουμε τα δύο μπουτόν , (έλεγχος φορτίου) ανάβουν τα LED συν και πλην  και . Πάνω ανάβουν όλα τα LED έως την τιμή βαθμίδας της υπάρχουσας τάσης. Από κει και πάνω ένα κινητό πηνίο  δείχνει τις τάσεις μεταξύ 230 V και AC 690 V στην κλίμακα, αφού πατηθούν τα δύο μπουτόν. Πατώντας τα δύο μπουτόν  τίθεται σε λειτουργία ο κινητήρας ταλαντώσεων από τάση περίπου 200 V. Με αυξανόμενη τάση

μεγαλώνουν οι στροφές του. Προσέξτε να πιάνετε το όργανο μόνο στις μονωμένες χειρολαβές των ακίδων L1 και L2 , να μην καλύπτετε την οθόνη ενδείξεων και να μην ακουμπάτε τις άκρες.

4.1 Έτσι ελέγχετε την φάση στην εναλλασσόμενη

τάση:

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο

στη τάση από 12 V έως AC 690 V!

- Ο έλεγχος της φάσης είναι δυνατός σε γειωμένο

δίκτυο από 230 V!

- Πιάστε με τη παλάμη σας τη χειρολαβή της ακίδας

L1 .

- Τοποθετήστε την ακίδα  L1 εκεί που θέλετε

να ελέγξετε.

- Η ενεργοποίηση του οργάνου δεν πρέπει να

υπερβαίνει τα 30 δευτερόλεπτα σε τάσεις έως 500 V

και 10 δευτερόλεπτα σε τάσεις έως 690 V/ 750 V

(μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης,

έως 500 V ED = 30 s; έως 750 V ED = 10 s)!

- Εάν στην οθόνη ενδείξεων LCD  εμφανίζεται το

σύμβολο “R” εκεί βρίσκεται η φάση. Προσέξτε κατά τον μονοπολικό έλεγχο (έλεγχος φάσεως) να μην αγγίζετε την ακίδα L2 !

Υπόδειξη:

Η ένδειξη στην οθόνη LCD  μπορεί να αλλοιωθεί από ακατάλληλες συνθήκες φωτισμού, από προστατευτική ένδυση εργασίας και από μονωτικά στοιχεία.

Προσοχή:

Μη ύπαρξη τάσης μπορεί να διαπιστωθεί μόνο με διπολικό έλεγχο.

5. Έτσι ελέγχετε την συνεχή τάση:

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο

στη τάση από 12 V έως DC 750 V!

- Η ενεργοποίηση του οργάνου δεν πρέπει να

υπερβαίνει τα 30 δευτερόλεπτα σε τάσεις έως 500 V

και 10 δευτερόλεπτα σε τάσεις έως 690 V/ 750 V

(μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης,

έως 500 V ED = 30 s; έως 750 V ED = 10 s)!

- Πιάστε με τις παλάμες σας τις μονωμένες

χειρολαβές και των ακίδων L1 και L2!

- Τοποθετήστε τις ακίδες  των χειρολαβών και

εκεί που θέλετε να ελέγξετε.

- Στην συνεχή τάση από 24 V, και από 12 V, αφού

πατήσουμε και τα δύο μπουτόν  (έλεγχος

φορτίου) ανάβει το LED συν  ή πλην . Πάνω

ανάβουν όλα τα LED έως την τιμή βαθμίδας της

υπάρχουσας τάσης. Από κει και πάνω ένα κινητό

πηνίο  δείχνει τις τάσεις μεταξύ 230 V και DC

750 V στην κλίμακα, αφού πατηθούν τα δύο

μπουτόν. Πατώντας τα δύο μπουτόν  τίθεται σε

λειτουργία ο κινητήρας ταλαντώσεων από τάση

περίπου 200 V. Με αυξανόμενη τάση μεγαλώνουν

οι στροφές του. Προσέξτε να πιάνετε το όργανο μόνο στις μονωμένες χειρολαβές των ακίδων L1 και L2 , να μην καλύπτετε την οθόνη ενδείξεων και να μην ακουμπάτε τις άκρες.

5.1 Έτσι ελέγχετε την πολικότητα στη συνεχή

τάση:

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο

στη τάση από 12 V έως DC 750 V!

- Η ενεργοποίηση του οργάνου δεν πρέπει να

υπερβαίνει τα 30 δευτερόλεπτα σε τάσεις έως 500 V

και 10 δευτερόλεπτα σε τάσεις έως 690 V/ 750 V

(μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης,

έως 500 V ED = 30 s; έως 750 V ED = 10 s)!

- Πιάστε με τις παλάμες σας τις μονωμένες

χειρολαβές και των ακίδων L1 και L2!

- Τοποθετήστε τις ακίδες  των χειρολαβών και

εκεί που θέλετε να ελέγξετε.

- Εάν ανάψει το LED  βρίσκεται στην ακίδα ο

θετικός πόλος.

- Εάν ανάψει το LED , βρίσκεται στην ακίδα ο

αρνητικός πόλος. Προσέξτε να πιάνετε το όργανο μόνο στις μονωμένες χειρολαβές των ακίδων L1 και L2 , να μην καλύπτετε την οθόνη ενδείξεων και να μην ακουμπάτε τις άκρες.

6. Έτσι ελέγχετε την κατεύθυνση περιστρεφομένου

πεδίου ενός δικτύου τριφασικού ρεύματος

- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο στη τάση από 12 V έως AC 690 V!

- Ο έλεγχος της κατεύθυνσης του περιστρεφόμενου πεδίου είναι δυνατός από 230 V στην εναλλασσόμενη τάση, (φάση εναντίον φάσης) σε γειωμένο δίκτυο τριφασικού ρεύματος.

- Πιάστε με τις παλάμες σας τις χειρολαβές και των ακίδων L1 και L2!

- Τοποθετήστε τις ακίδες L1 και L2 εκεί που θέλετε να ελέγξετε.

- Τα LED ή το κινητό πεδίο πρέπει να δείχνουν τάση.

- Στην επαφή των δύο ακίδων  σε δύο δεξιόστροφες φάσεις, εμφανίζεται στην οθόνη LCD το σύμβολο “R”. Σε δύο μη δεξιόστροφες φάσεις δεν εμφανίζεται καμία ένδειξη.

Ο έλεγχος της κατεύθυνσης περιστρεφομένου πεδίου χρειάζεται επαλήθευση! Αν η οθόνη LCD δείχνει δύο δεξιόστροφες φάσεις σ΄ένα δίκτυο τριφασικού ρεύματος, πρέπει να γίνει η επαλήθευση, βάζοντας τις ακίδες  αντίθετα και τότε πρέπει η οθόνη LCD να παραμείνει σβηστή. Εάν δείχνει και στις δύο περιπτώσεις η οθόνη LCD το σύμβολο “R”, υπάρχει πρόβλημα στη γείωση.

Υπόδειξη

7. Τεχνικά χαρακτηριστικά:

- Προδιαγραφές, διπολικό όργανο ελέγχου τάσεως: IEC 61243-3, τάξη Β (AC 1000 V/ DC 1500 V)

Κατηγορία υπέρτασης: CAT IV 500 V, CAT III 690 V

- Βαθμός προστασίας: ΙΡ 64, IEC 60529 (DIN

40050) μπορεί να χρησιμοποιηθεί και υπό βροχή.

Το IP 64 σημαίνει: Προστασία από πρόσβαση

σε επικίνδυνα μέρη και προστασία από στερεές προσμίξεις, ανθεκτικό σε σκόνη, (6 - πρώτο ψηφίο). Προστασία διαρροής, (4 - δεύτερο ψηφίο). Μπορεί επίσης να χρησιμοποιηθεί και σε περιπτώσεις καθίζησης.

- Προβλεπόμενη τάση: 12 V έως 690 V AC/ 750 V DC.

- Εσωτερική αντίσταση, κύκλωμα μέτρησης: 220 kΩ.

Εσωτερική αντίσταση, κύκλωμα φορτίουενεργοποιημένα και τα δύο μπουτόν:

περίπου 3,5 kΩ... (25 kΩ).

- Ονομαστικό ρεύμα κατανάλωσης, κύκλωμα μέτρησης: max. In 3,5 mA (690 V/ 750 V)

- Ονομαστικό ρεύμα κατανάλωσης, κύκλωμα φορτίου-ενεργοποιημένα και τα δύο μπουτόν!:

IS περίπου 0,25 A (690 V/ 750 V).

- Ένδειξη πολικότητας: LED + LED -

(λαβή ενδείξεων = θετικός πόλος).

- Βαθμίδες ενδείξεων LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*: μόνο με την ενεργοποίηση και των δύο μπουτόν).

- Κατευθείαν ένδειξη μέσω στάθμης ενδείξεων: 230 V - 690 V AC/ 750 V DC.

- Μεγίστη απόκλιση: Un ± 15 %, ELV Un - 15 %.

- Προβλεπόμενη περιοχή συχνότητας f: 0 έως 60 Hz.

- Ένδειξη φάσεων και κατεύθυνσης περιστρεφομένου πεδίου 50/ 60 Hz

- Ένδειξη φάσεων και κατεύθυνσης περιστρεφομένου πεδίου: ≥ Un 230 V.

- Κινητήρας ταλαντώσεων, έναρξη: ≥ Un 230 V

- Μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης:

έως 500 V ED = 30 s; έως 750 V ED = 10 s; 240 s παύση

- Βάρος: περίπου 190 g.

- Μήκος καλωδίου σύνδεσης: περίπου 900 mm.

- Θερμοκρασία εργασίας και αποθήκευσης: -10 °C (έως +55 °C).

- Ατμοσφαιρική υγρασία: 20 % έως 96 %

- Ρύθμιση χρόνου καθυστέρησης (θερμική προστασία για τον μηχανοκίνητο δονητή):

Τάση Χρόνος

230 V 30 s

400 V 9 s

750 V 2 s

Σε τάσεις άνω των 500 V έως

max. 750 V max. ED = 10 s.

8. Γενική συντήρηση:

Καθαρίστε το εξωτερικό μέρος του οργάνου μ΄ένα καθαρό στεγνό πανί (εκτός από ειδικά πανιά καθαρισμού). Μην χρησιμοποιείτε απορρυπαντικά για να καθαρίσετε το όργανο.

9. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Használati utasítás

DUSPOL® analog plus

Mielött a DUSPOL® analog plus feszültségtesztert használatba venné, kérjük olvassa el a használati utasítást és feltétlenül tartsa be a biztonsági elöírásokat !

Tartalomjegyzék:

1. Biztonsági elöírás

2. A feszültségteszter müködési leírása

3. A feszültségteszter müködésének ellenörzése

4. Váltófeszültség ellenörzése

4.1 A fázis ellenörzése váltófeszültségnél

5. Egyenfeszültség ellenörzése

5.1 Az egyenfeszültség polaritásának ellenörzése

6. Háromfázisú hálózat fáziskövetési irányának ellenörzése

7. Müszaki adatok:

8. Általános karbantartás

9. Környezetvédelem

1. Biztonsági elöírás

- A müszert használat közben csak a szigetelt mar kolatnál és fogja meg és ne érintse az elektrodákat (Mérötüske)  !

- Közvetlenül hasz nálat elött ellenö rizze a feszültségteszter müködését (3 pont) A feszültségteszter nem használható, ha egy vagy több kijelzö meghibásodott, vagy nem müködik tökéletesen! (IEC 61243-3)

- A feszültségteszter csak 12 V és 690 V AC/ 750 V DC (váltóáram) névleges feszültségtartomány között használató !

- A feszültségteszter az IP 64-es védelmi elöírás szerint nedves környezetben is használható. (A külsö ház felépítése)

- Ellenörzés közben kizárólag az és jelü fogóknál érinthetö a készülék !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább 500 V-os feszültségnél és 10 másodpercnél tov ább 690 V / 750 V- os feszül tségn él (maximálisan megengedett bekapcsolási idö, ED = 30 mp. (500 V-ig); ED = 10 mp. (750 V-ig)!

- A feszültségteszter csak –10 °C és + 55 °C, valamint 20 % és 96 % légnedvesség között dolgozik tökéletesen.

- A feszültségteszter szétszedése tilos !

A feszültségtesztert óvjuk az erös szennyezödéstöl

és a ház felületének sérülésétöl.

- A feszültségtesztert száraz helyen tároljuk!

- Használat után, a sérülések elkerülése végett a feszültségteszter érintkezö elektródáit

- (ellenörzö tüske) a vele szállított burkolattal védjük!

Figyelem:

Nagyobb terhelésnél, (pl. Egy mérés 500 V-nál, 30 mp. és mérés AC 690 V/ DC 750 V-nál, 10 mp. 240 másodperces biztonsági szünetet kell tartani! A készülék nemzetközi elektronikai jelzésekkel van ellátva.Jelzések a készülék kijelzéséhez és kezeléséhez a következök:

Jelzés Jelentés

Készülék vagy felszerelés a munkához feszültség alatt

Nyomógomb

, AC Váltófeszültség, váltófeszültségnél , DC Egyenfeszültség, egyenfeszültség

Egyen-és váltófeszültség

Nyomógomb (kéziüzemü); abból a szempontból, hogy az odatartozó kijelzés csak mindkét nyomógomb nyomásával történik.

Forgásirányérzékelö

Forgásiránykijelzö; a forgásirány csak 50 vagy 60 Hz és egy földelt hálózatban mutatható ki.

Jelzés a fázis- és forgásiránykijelzéshez (Jobbirányú erötér)

2. Müködési leírás:

A DUSPOL® analog plus egy kétpólusú feszültségteszter az IEC 61243-3 elöírásainak megfelelöen optikai kijelzövel , egyéni energiaforrás nélkül. A készülék egyen-és váltófeszültség ellenörzé-

séhez, 12 V és 690 V AC/ 750 V DC készült. A készülék használható még az egyenfeszültség polaritásának es a váltófeszültség fázisának ellenörzésére. Mutatja a fáziskövetési irányt egy háromfázisú hálózatban, amennyiben a csillagpont földelt. A feszültségteszter két, L1 , és L2 ellenörzörészböl, valamint egy összekötö kábelböl  áll. Az ellenörzörész L1 egy kijelzöablakkal van ellátva . Mindkét ellenörzörészen nyomó-gombok találhatók . A nyomógombok megnyomása nélkül ellenörizhetö 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V egyen-és váltófeszültség (DC vagy AC). A két nyomógomb együttes nyomása egy kisebb belsö ellenállást hoz létre.(mérsékeli az induktiv és kapacitás feszültséget). Itt is egy kijelzés 12 V+ és 12 V- -tól müködik. Továbbá tartalmaz egy vibrációs motort, ami a feszültségre van kötve. Kb. 200 V-tól lép müködésbe. Emelkedö feszültség növeli a fordulatot és a vibrációt ugy, hogy a kézben tartott ellenörzörész L2 B rezgéséböl felbecsülhetö a feszültség körülbelüli értéke (pl. 230 V/ 400 V). Az ellenörzés tartama a készülék alacsony belsö ellenállásával (terhelés ellenörzése), a mért feszültség erösségétöl függ. Hogy a készülék ne melegedjen túl, egy termikus védelemmel van ellátva. Ez a védelem vonatkozik a vibrációs motor fordulatára is. A nyomógomb működte tésekor ugyancsak bekapcsolódik a lengőtekercs-rendszer , amely a 230 V és az AC 690 V/ DC 750 V közötti feszültségeket jelzi. A vizsgálat időtartama a vizsgálandó feszültség fokától függ. A lengőtekercs-kör termikus védelemmel rendelkezik!

A kijelzés

A kijelzörendszer erös világítódiódákból áll (LED) , az egyen-és váltófeszültség lépcsözetesen 12 V-tól; 24; 50; 120; 230; 400; 500 és 690 V-ig való kijelzéséhez (permanens kijelzörendszer). Egy mágnestekercses mutató jelzi a feszültségértéket 230 V és 690 V AC/ 750 V DC között a skálán egyen-és váltófeszültség szerint. A váltófeszültség skálája a kijelzöszinttöl balra, az egyenfeszültség skálája jobbra található. A megadott feszültség névleges feszültség. Egyenfeszültségnél a LED 12 V és 24 V- nál a polaritást is jelzi (lásd 5 rész). A 12 V LED-dióda, a lengőtekercs-kijelző és a terhelésvizsgálat bekapcsolása csakis akkor lehetséges, ha mind a két nyomógombot működtetjük..

LCDkijelzö

Az LCD-kijelzö  a váltófeszültség fázisellenörzéséhez szolgál és mutatja a fáziskövetési irányt a háromfázisú hálózatban.

3. Müködésellenörzés

- A feszültségteszter csak 12 V és 690 V AC/ 750 V DC névleges feszültségtartomány között használató !

- Használat elött feltétlenül elle nörizze a feszültségteszter müködését

- Ell enörizze az összes funkciót ismer t feszültségforrásokon!

• Az egyenfeszültség ellenörzéséhez pl. egy

auto akkumulátort

• A váltófeszültség ellenörzéséhez pl egy

230 V-os konnektort Ne használja a készüléket, ha nem müködik minden funkció tökéletesen! Az LCD-kijelzö  müködését az ellenörzörész L1 egy fázishoz történö egypólusú érintésével ellenörizze.

4. Váltófeszültség ellenörzése

- A feszültségteszter csak 12 V és 690 V AC

(váltófeszültség) között használható !

- A feszültségtesztert ne tartsa 30 másodpercnél

tovább 500 V-os feszültségnél és 10 másodpercnél tovább 690 V/ 750 V-os feszültségnél (maximálisan megengedett bekapcsolási idö, ED = 30 mp. (500 V-ig); ED = 10 mp. (750 V-ig)!

- A müszert használat közben csak a szigetelt

markolatnál fogja meg! és az ellenörzörészen L1 és L2.

- Helyezze az ellenörzörészek és

érintkezötüskéit  az ellenörizendö részre.

- Váltófeszültségnél 24 V-tól, mindkét nyomógomb

 (terhelésellenörzés) nyomásánál 12 V-tól, együtt világít a plusz  és minusz  LED. Ezen felül világít minden LED a mért feszültség értékéig. Ezen felül a feszültség 230 V és AC 690 V között a mágnestekercses kijelzön  látható, ha mindkét nyomógombot nyomva tartjuk. A két nyomógomb  együttes nyomásával az ellenörzörészben

L2 B, kb. 200 V feszültségtöl müködésbe lép a beépített vibrációs motor. Növekvö feszültséggel emelkedik a motor fordulatszáma.

Feltétlenül ügyeljen arra,hogy a müszert használat közben csak a szigetelt markolatnál fogja meg és

az ellenörzörészen L1 és L2., ne takarja le a kijelzöt

és ne érintse az érint-kezötüskéket!

4.1 A fázis ellenörzése váltófeszültségnél

- Feszültségellenörzés csak 12 V és AC 690 V (váltófeszültség) tényleges feszültség között lehetséges!

- A fázisellenörzés 230 V-tól földelt hálózatban lehetséges!

- Használat közben csak a szigetelt markolatnál fogja meg az ellenörzörészt L1 .

- Helyezze az ellenörzörész L1 érintkezötüskéjét  az ellenörizendö helyre.

- A feszültségtesztert ne tartsa 30 másodpercnél tovább 500 V-os feszültségnél és 10 másodpercnél tovább 690 V/ 750 V-os feszültségnél (maximálisan megengedett bekapcsolási idö, ED = 30 mp. (500 V-ig); ED = 10 mp. (750 V-ig)!

- Ha az LCD-kijelzö ablakán  egy „R“ jelzés látható, akkor a váltófeszültség fázisa a mért részen található.

Feltétlenül ügyeljen arra, hogy az egypólusú ellenörzéskor (fázisellenörzés) ne érintse az ellenörzörész L2 mérötüskéjét!

Megjegyzés:

Az LCD-kijelzö leolvasására hatással lehetnek a kedvezötlen fényviszonyok, a védöburkolat vagy elszigetelt helyek.

Figyelem:

A feszültségmentességet csak kétpólusú méréssel lehet megállapítani!

5. Egyenfeszültség ellenörzése

- A feszültségteszter csak 12 V és 750 V DC (egyenáram) névleges feszültségtartomány között használató !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább 500 V-os feszültségnél és 10 másodpercnél tovább 690 V/ 750 V-os feszültségnél (maximálisan megengedett bekapcsolási idö, ED = 30 mp. (500 V-ig); ED = 10 mp. (750 V-ig)!

- A müszert használat közben csak a szigetelt markolatnál fogja meg! és az ellenörzö részen L1 és L2.

- Helyezze az ellenörzörészek és érintkezötüskéit  az ellenörizendö részre.

- Egyenfeszültségnél 24 V-tól, mindkét nyomógomb  (terhelésellenörzés) nyomásánál 12 V-tól, világít a plusz  vagy a minusz  LED. Ezen felül világít minden LED a mért feszültség értékéig. Ezen felül a feszültség 230 V és DC 750 V (egyenfeszültség) között a mágnestekercses kijelzön  látható, ha mindkét nyomógombot nyomva tartjuk. A két nyomógomb  együttes nyomásával az ellenörzörészben L2 B, kb. 200 V feszültségtöl müködésbe lép a beépített vibrációs motor. Növekvö feszültséggel emelkedik a motor fordulatszáma.

Feltétlenül ügyeljen arra,hogy a müszert használat közben csak a szigetelt markolatnál fogja meg és

az ellenörzörészen L1 és L2., ne takarja le a kijelzöt

és ne érintse az érint-kezötüskéket!

5.1 Egyenfeszültség polaritásának ellenörzése

- A feszültségteszter csak 12 V és 750 V DC (egyenáram) névleges feszültségtartomány között használató !

- A feszültségtesztert ne tartsa 30 másodpercnél tovább 500 V-os feszültségnél és 10 másodpercnél tovább 690 V/ 750 V-os feszültségnél (maximálisan megengedett bekapcsolási idö, ED = 30 mp. (500 V-ig); ED = 10 mp. (750 V-ig)!

- A müszert használat közben csak a szigetelt markolatnál fogja meg! és az ellenörzörészen L1 és L2.

- Helyezze az ellenörzörészek és érintkezötüskéit  az ellenörizendö részre.

- Ha a LED  világít, akkor az ellenörzörész a „pozitív pólus„ -t érinti az ellenörzött darabon.

- Ha a LED  világít, akkor az ellenörzörész a „negatív pólus„ -t érinti az ellenörzött darabon.

Feltétlenül ügyeljen arra,hogy a müszert használat közben csak a szigetelt markolatnál fogja meg és

az ellenörzörészen L1 és L2., ne takarja le a kijelzöt

és ne érintse az érintkezötüskéket!

6. Háromfázisú hálózat fáziskövetési irányának ellenörzése

- Feszültségellenörzés csak 12 V és AC 690 V (váltófeszültség) tényleges feszültség között lehetséges!

- A fáziskövetési irány ellenörzése földelt nullájú

230 V-os váltófeszültségnél (fázis fázis ellen) lehetséges.

- A müszert használat közben csak a szigetelt

markolatnál fogja meg! és az ellenörzörészen L1 és L2.

- Helyezze az ellenörzörészek L1 és L2

érintkezötüskéit  az ellenörizendö részre.

- A LED-nek, vagy a mágneste kercses mérökészüléknek mutatnia kell a feszültséget.

- A feszültségtesztert ne tartsa 30 másodpercnél tovább 500 V-os feszültségnél és 10 másodpercnél tovább 690 V/ 750 V-os feszültségnél (maximálisan megengedett bekapcsolási idö, ED = 30 mp. (500 V-ig); ED = 10 mp. (750 V-ig)!

- Az óra járásával megegyezö fázisirányú háromfázisu tápegység két fázisának az  méröelektródák által történö érintése esetén az LCD-kijelzön  megjelenik az „R“ jelzés. Ha a fázis iránya ellenkezö, a jelzés nem jelenik meg.

A fázisforgási irány ellenörzésekor mindig vére kell hajtani egy ellentétes polaritású próbát is! Ha a kétfázisú feszültség az óra járásával megegyezö fázisforgási irányát mutatja ki a LED kijelzö, az ellenteszt alatt a fázisokat ellenörizni kell megcserélt méröelektródákkal is. A fázisforgás ellentesztje esetén a szimbólumnak „R“ nem szabad megjelennie. Ha mindkét mérés esetén megjelenik az LCD- kijelzön a jelzés „R“, csak gyenge földelésü nullázás van jelen.

Megjegyzés:

Az LCD-kijelzö  leolvasására hatással lehetnek a kedvezötlen fényviszonyok, a védöburkolat vagy elszigetelt helyek.

7. Müszaki adatok:

- Elöírás, kétpólusú feszültségteszter: IEC 61243-3, B feszültségi osztály (AC 1000 V/ DC 1500 V)

Túlfeszültség-kategória: CAT IV 500 V, CAT III 690 V

- Védelem: IP 64, IEC 60529 (DIN 40050), nedves környezetben is használható !

IP 64 jelentése: védelem a veszélyes részek

érintése ellen idegen szilárd testek behatolása esetére, portömített (6 - első számjegy). Freccsenő víz ellen védett (4 - második számjegy). Csapadékvíz esetén is alkalmazható

- Névleges feszültség: 12 V és 690 V AC/ 750 V DC (egyenáram)

- Belsö ellenállás, mérökörön : 220 kΩ

- Belsö ellenállás, terhelési körön – mindkét

nyomógomb nyomva! : kb.3,5 kΩ... (25 kΩ)

- Áramfelvétel, mérökörön: max. In 3,5 mA (690 V/ 750 V)

- Áramfelvétel, terhelési körön – mindkét nyomógomb nyomva!: Is kb. 0,25 A (690 V/ 750 V)

- Polaritáskijelzés: LED+; LED- (Kijelzömarkolat = Pluspolaritás)

- Kijelzöfokozatok: LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*: csak a két nyomógomb nyomásánál).

- Lépcsö nélküli kijelzés a szintmutatóval: 230 V – 690 V AC/ 750 V DC

max. kijelzéseltérés: Un ± 15 %, ELV Un - 15 %

- Tényleges frekvenciatartomány f: 0 bis 60 Hz

Fázis- és forgásiránykijelzés: 50/ 60 Hz

- Fázis- és forgásiránykijelzés: ≥ Un 230 V

- Vibrációsmotor, indulás: ≥ Un 230 V

- max. engedélyezett bekapcsolási idö:

és 500 V ED = 30 mp.; és 750 V ED = 10 mp.; 240 mp. szünet

- Súly: kb. 190 g

- Összekötö vezeték hossza: ca. 900 mm

- Használati és tárolási hömérséklet: -10 °C +55 °C (Klimakategoria N)

- Rel ativ légnedvesség: 20 %-tól 96 %-ig (Klimakategoria N)

- Visszakapcsolódási idő (a vibrációs motor termikus védelme):

Feszültség Idö

230 V 30 s

400 V 9 s

750 V 2 s

Feszültségnél tovább 500 V és max. 750 V max.

engedélyezett bekapcsolási idö ED = 10 mp.

8. Általános karbantartás

A készülék házának tisztántartásához használjon egy tiszta, száraz kendöt (kivéve speciális tisztítókendö). Ne használjon oldó-és/ vagy súrolószert a feszültségteszter tiszátásához.

9. Környezetvédelem

Kérjük, hogy a készüléket élettartama végén juttassa el a rendelkezésre álló visszavételiilletve begyűjtőhelyre.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de

Simbolo per l’indicazione della fase



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Istruzioni per l’uso di

DUSPOL® analog plus

Prima di utilizzare l’indicatore di tensione DUSPOL® analog plus, leggere attentamente le istruzioni per l’uso e prestare molta attenzione alle istruzioni di sicurezza!

Indice:

1. Istruzioni di sicurezza

2. Descrizione del funzionamento dell’indicatore di tensione

3. Controllo del funzionamento dell’indicatore di tensione

4. Come controllare le tensioni alternate

4.1 Come controllare la fase della tensione alternata

5. Come controllare le tensioni continue

5.1 Come controllare la polarità durante la tensione continua

6. Come controllare la direzione del campo rotante di una rete a corrente trifase

7. Specifiche tecniche

8. Manutenzione generale

9. Informazioni ambientali

1. Istruzioni di sicurezza

- Durante il controllo afferrare l’apparecchio esclusivamente per le maniglie/ impugnature

isolate e e non toccare gli elettrodi di contatto

(punte di controllo) !

- Prima dell’uso: controllare il corretto funzionamento dell’indicatore di tensione! (vedi paragrafo 3). Non utilizzare l’indicatore di tensione, se uno o più indicatori non funzionano o se non è pronto all’uso (IEC 61243-3)!

- Utilizzare l’indicatore di tensione esclusivamente con un campo di tensione nominale da 12 V a 690 V AC/ 750 V DC.

- L’indicatore di tensione corrisponde al tipo di protezione IP 64 e quindi può essere utilizzato anche in condizioni atmosferiche umide (tipo di costruzione per esterni).

- Durante il controllo dell’indicatore di tensione afferrarlo per le maniglie/ impugnature e , sfruttando tutta la supercie.

- Mai sottoporre l’indicatore di tensione per più di 30 s a tensioni di 500 V e 10 s a tensioni di 690 V/ 750 V (massimo rapporto di inserzione ammesso, ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!

- L’indicatore di tensione funziona correttamente solo ad una temperatura compresa fra -10 °C e +55 °C e con una percentuale di umidità atmosferica compresa fra 20 % e 96 %.

- Non smontare l’indicatore di tensione!

- Proteggere la supercie della scatola dell’indicatore di tensione da impurità e danneggiamento.

- Custodire l’indicatore di tensione in ambienti

secchi.

- Dopo l’uso dell’indicatore di tensione coprire gli elettrodi di contatto (punte di controllo) con le protezioni fornite, onde evitare possibili ferimenti!

Attenzione:

dopo l’uso a pieno carico (ovvero dopo una misurazione di 500 V per 30 secondi e di AC 690 V/ DC 750 V per 10 secondi) effettuare una pausa di 240 secondi! I simboli elettrici internazionali ed i simboli di visualizzazione e uso rafgurati sull’apparecchio hanno i seguenti signicati:

Simbolo Signicato

Apparecchio o equipaggiamento per l’uso sotto tensione

Pulsante

Corrente alternata, tensione alternata

, AC , DC Corrente continua, tensione continua

Corrente continua e alternata

Pulsante (azionato a mano); indica che le relative visualizzazioni avvengono solo azionando entrambi i pulsanti

Senso destro di rotazione

Indicazione della direzione del campo rotante; la direzione del campo rotante può essere visualizzata solo a 50 o 60 Hz ed in una rete con messa a terra

2. Descrizione del funzionamento

DUSPOL® analog plus è un indicatore di tensione a due poli conforme alla IEC 61243-3, dotato di indicazione ottica  e senza fonte d’energia propria. L’apparecchio è concepito per controlli di tensione continua e alternata in un campo di tensione compreso fra 12 V e 690 V AC/ 750 V DC. Inoltre con questo apparecchio è possibile eseguire, con tensione continua, controlli di polarità e con tensione alternata, controlli di fase. Se il punto neutro è messo a terra, l’apparecchio indica la direzione del campo rotante di una rete a corrente trifase. L’indicatore di tensione è formato dai rilevatori di controllo L1 e L2 e da un cavo di collegamento . Il tastatore di controllo L1 ha un campo di indicazione . Entrambi i rilevatori di controllo sono dotati di pulsanti . Senza azionare entrambi i pulsanti è possibile visualizzare i seguenti livelli di tensione (AC o DC): 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Azionando entrambi i tasti viene generata una bassa resistenza interna (annullamento delle tensioni induttive e capacitive). In questo caso viene anche attivata l’indicazione di valori compresi fra 12 V + e 12 V -. Inoltre, viene messo sotto tensione un motore a vibrazione (motore oscillante). Quando viene raggiunta una tensione di ca. 200 V, il motore inizia a girare. Con l’aumento di tensione aumenta anche il numero di giri e la vibrazione; in questo modo, tramite l’impugnatura del rilevatore di controllo L2 B, è anche possibile effettuare una prima valutazione del valore massimo di tensione (p. es. 230 V/ 400 V). La durata del controllo con bassa resistenza interna dell’apparecchio (controllo di carico) dipende dalla grandezza del valore della tensione da misurare. Per evitare il riscaldamento eccessivo dell’apparecchio è prevista una protezione termica (regolazione di richiamo). Questa regolazione di richiamo funziona anche per il numero di giri del motore a vibrazione. Azionando il pulsante viene attivato anche il sistema a bobina mobile , il quale segnala le tensioni comprese tra 230 V e AC 690 V/ DC 750 V. La durata del controllo eseguito per mezzo della bobina mobile dipende dall’entità della tensione da misurare. Il circuito della bobina mobile non è dotato di alcuna protezione termica!

Il campo di indicazione

Il sistema di indicazione è formato da diodi luminosi a forte contrasto (LED)  che indicano la tensione continua e alternata in livelli di 12; 24; 50; 120; 230; 400; 500 e 690 V (sistema di indicazione permanente). Un indicatore a bobina mobile  visualizza valori di tensione compresi fra 230 V e la tensione continua ed alternata. La scala della tensione alternata si trova sulla sinistra al anco del livello di indicazione, la scala della tensione continua si trova sulla destra. Le tensioni specicate sono le tensioni nominali. In caso di tensione continua i LED per 12 V e 24 V indicano anche la polarità (vedi paragrafo 5). L’attivazione del LED a 12 V, del display della bobina mobile e della prova di carico è possibile esclusivamente quando vengono premuti entrambi i pulsanti.

Visualizzazione sul display a cristalli liquidi (LCD)

L’indicatore LCD  serve per il controllo di fase in casi di corrente alternata e indica la direzione del campo rotante di una rete a corrente trifase.

3. Controllo del funzionamento

- Utilizzare l’indicatore di tensione esclusivamente in

- Mai sottoporre l’indicatore di tensione per più di 30

- Prima dell’uso controllare che l’indicatore di

- Provare tutte le funzioni su sorgenti di tensione

- Per il controllo di tensione continua utilizzare p. es.

- Per il controllo di tensione alternata utilizzare p. es.

Se le funzioni non sono tutte perfette, non utilizzare

l’indicatore di tensione!

Controllare il funzionamento della visualizzazione su LCD tramite una connessione unipolare del rilevatore di controllo L1 ad un conduttore esterno (fase).

4. Come controllare le tensioni alternate

- Utilizzare l’indicatore di tensione solo per campi di

- Mai sottoporre l’indicatore di tensione per più di 30

e della direzione del campo rotante (campo rotante destro)

690 V AC/ 750 V DC

un campo di tensione con valori nominali compresi fra 12 V e 690 V AC/ 750 V DC!

s a tensioni di 500 V e 10 s a tensioni di 690 V/ 750 V (massimo rapporto di inserzione ammesso, ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!

tensione funzioni correttamente!

conosciute.

la batteria di un’automobile.

una presa da 230 V.

tensione nominale da 12 V a AC 690 V!

s a tensioni di 500 V e 10 s a tensioni di 690 V/ 750 V (massimo rapporto di inserzione ammesso,

secondo le scale per

ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!

- Afferrare, sfruttando tutta la supercie, le maniglie/ impugnature isolate e dei rilevatori di controllo L1 e L2.

- Collegare gli elettrodi di contatto  dei rilevatori di controllo e alla parte dell’impianto da controllare.

- In caso di tensione alternata a partire da 24 V, azionando entrambi i pulsanti  (controllo di carico) a partire da 12 V, si illuminano i LED più e meno  e . Tutti i LED si illuminano no al valore indicante il livello della tensione presente. Inoltre, quando entrambi i tasti vengono azionati, tramite il dispositivo di misura a bobina mobile  appare la visualizzazione continua delle tensioni da 230 V a AC 690 V. Azionando entrambi i pulsanti  sul rilevatore di controllo L2 B, a partire da una tensione effettiva di ca. 200 V, inizia a girare il motore a vibrazione. Con l’aumento di tensione aumenta anche il numero di giri.

Assicurarsi di afferrare l’indicatore di tensione esclusivamente per le impugnature isolate dei rilevatori

di controllo L1 e L2 , di non sporcare l’indicatore e di non toccare gli elettrodi di contatto!

4.1 Come controllare la fase di tensione alternata

- Utilizzare l’indicatore di tensione solo in campi di tensione con valori nominali compresi fra 12 V e AC 690 V!

- Il controllo di fase è possibile in una rete con messa a terra a partire da 230 V!

- Afferrare, sfruttando tutta la supercie, la maniglia/ impugnatura del rilevatore di controllo L1 .

- Collegare l’elettrodo di contatto  del rilevatore L1

alla parte dell’impianto da controllare.

- Se sul display dell’indicatore LCD  appare il simbolo “R”, signica che in questa parte dell’impianto è presente la fase di una tensione

alternata.

Assolutamente assicurarsi di non toccare l’elettrodo di contatto del rilevatore di controllo L2 durante il controllo unipolare (controllo di fase)!

Avvertenza:

la visualizzazione sul display LCD  può essere disturbata da condizioni di luce sfavorevoli, da indumenti di protezione e da eventuali misure locali per

l’isolamento.

Attenzione:

È possibile individuare una assenza di tensione solo tramite un controllo a due poli.

5. Come controllare le tensioni continue

- Utilizzare l’indicatore di tensione esclusivamente in un campo di tensione con valori nominali compresi fra 12 V e DC 750 V!

- Afferrare, sfruttando tutta la supercie, le maniglie/ impugnature isolate e dei rilevatori di controllo L1 e L2.

- Collegare gli elettrodi di contatto  dei rilevatori di controllo e alla parte dell’impianto da controllare.

- In caso di tensione continua a partire da 24 V, azionando entrambi i pulsanti  (controllo di carico) a partire da 12 V, si illumina il LED più  o il LED meno . Tutti i LED si illuminano no al valore indicante il livello della tensione presente. Inoltre, quando entrambi i tasti vengono azionati, tramite il dispositivo di misura a bobina mobile  appare la visualizzazione continua delle tensioni da 230 V a DC 750 V. Azionando entrambi i pulsanti  sul rilevatore di controllo L2 B, a partire da una tensione effettiva di ca. 200 V, inizia a girare il motore a vibrazione. Con l’aumento di tensione aumenta anche il numero di giri.

Assicurarsi di afferrare l’indicatore di tensione esclusivamente per le impugnature isolate dei rilevatori

di controllo L1 e L2 , di non sporcare l’indicatore e di non toccare gli elettrodi di contatto!

5.1 Come controllare la polarità durante la tensione continua

- Utilizzare l’indicatore di tensione esclusivamente in un campo di tensione con valori nominali compresi fra 12 V e DC 750 V!

- Afferrare, sfruttando tutta la supercie, le maniglie/

impugnature isolate e dei rilevatori di controllo L1 e L2.

- Collegare gli elettrodi di contatto  dei rilevatori

di controllo e alla parte dell’impianto da controllare.

- Quando il LED  è illuminato, signica che sul rilevatore di controllo è presente il „polo positivo“ della parte dell’impianto da controllare.

- Quando il LED  è illuminato, signica che sul rilevatore di controllo è presente il „polo negativo“ della parte dell’impianto da controllare.

Assicurarsi di afferrare l’indicatore di tensione esclusivamente per le impugnature isolate dei rilevatori

di controllo L1 e L2 , di non sporcare l’indicatore e di non toccare gli elettrodi di contatto!

6. Come controllare la direzione del campo rotante di una rete a corrente trifase

- Utilizzare l’indicatore di tensione solo per campi di tensione con valori nominali compresi fra 12 V e AC 690 V!

- Il controllo della direzione del campo rotante è possibile per tensioni alternate a partire da 230 V (fase contro fase) in una rete a corrente trifase.

- Afferrare, sfruttando tutta la supercie, le maniglie/ impugnature e dei rilevatori di controllo L1 e L2.

- Collegare gli elettrodi di contatto  dei rilevatori di controllo L1 e L2 alla parte dell’impianto da controllare.

- I LED del dispositivo di misura a bobina mobile

devono indicare la presenza di tensione

- Durante la messa in contatto di entrambi gli elettrodi di contatto  a due fasi collegate in sequenza di rotazione destra di una rete a corrente trifase, il display LCD  visualizza un simbolo „R“. Se durante le due fasi non è presente la sequenza di rotazione destra, non viene visualizzato alcun

messaggio.

Il controllo della direzione di rotazione richiede sempre un controllo di conferma! Se il display LCD indica la sequenza di rotazione destra nelle due fasi di una rete a corrente trifase, durante il controllo di

conferma ricollegare entrambe le fasi con gli elettrodi di contatto  invertiti. Durante il controllo di conferma

sul display LCD non devono apparire visualizzazioni. Nel caso in cui in entrambi i casi sul display LCD venga visualizzato il simbolo „R“, ciò signica che la messa a terra e troppo debole.

Avvertenza:

la visualizzazione sul display LCD  può essere disturbata da condizioni di luce sfavorevoli, da indumenti di protezione e da eventuali misure locali per

l’isolamento.

7. Specifiche tecniche

- Norma, indicatore di tensione a due poli: IEC 61243-3, Classe di tensione B (AC 1000 V/ DC 1500 V)

- Categorie sovratensione: CAT IV 500 V, CAT III 690 V

- Tipo di protezione: IP 64, IEC 60529 (DIN 40050), utilizzabile anche durante precipitazioni

atmosferiche!

IP 64 signica: protezione contro l’accesso a parti

pericolose e protezione contro corpi estranei solidi, a tenuta di polvere, (6 - prima cifra). Protezione contro gli spruzzi d’acqua, (4 - seconda cifra). Utilizzabile anche in caso di precipitazioni.

- Campo di tensione nominale: da 12 V a 690 V AC/ 750 V DC

- Resistenza interna, circuito di misura: 220 kΩ

- Resistenza interna, circuito di carico entrambi i pulsanti azionati!: ca. 3,5 kΩ... (25 kΩ)

- Potenza assorbita, circuito di misura: max. In 3,5 mA (690 V/ 750 V)

- Potenza assorbita, circuito di carico entrambi i pulsanti azionati!: Is ca. 0,25 A (690 V/ 750 V)

- Indicatore di polarità: LED+; LED- (impugnatura dell’indicatore = polarità positiva)

- Livelli dell’indicazione dei LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*: solo quando vengono azionati entrambi i pulsanti).

- Visualizzazione continua tramite il livello di indicazione: 230 V – 690 V AC/ 750 V DC

Errore di indicazione max.: Un ± 15 %, ELV Un– 15 %

- Campo di frequenza nominale: da 0 a 60 Hz, indicazione della fase e della direzione del campo rotante 50/ 60 Hz

- Indicazione delle fasi e della direzione del campo rotante: ≥ Un 230 V

- Motore a vibrazione, avviamento: ≥ Un 230 V

- Massimo rapporto di inserzione:

ammesso a 500 V RI = 30 s; ammesso a 750 V RI = 10 s; 240 s di pausa

- Peso: ca. 190 g

- Lunghezza della linea di collegamento: ca. 900 mm

- Campo di impiego e di temperatura di magazzinaggio: da -10 °C a +55 °C (categoria climatica N)

- Umidità atmosferica relativa: da 20 % a 96 % (categoria climatica N)

- Tempi di regolazione di richiamo (protezione termica por motore e vibrazione):

Tensione Tempo

230 V 30 s

400 V 9 s

750 V 2 s

Tensioni comprese fra 500 V e massimo 750 V

massimo rapporto di inserzione RI = 10 s.

8. Manutenzione generale

Pulire la scatola esternamente con un panno pulito e asciutto (fanno eccezione panni per pulire speciali). Per la pulizia dell’indicatore di tensione non utilizzare prodotti solventi e/ o abrasivi.

9. Informazioni ambientali

Onde tutelare l’ambiente, non buttate l’apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per questi rifiuti previsti dalla normativa vigente.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Naudojimosi instrukcija

DUSPOL® analog plus

Prieš pradėdami naudotis įtampos indikatoriumi

DUSPOL® analog plus, atidžiai perskaitykite šią

naudojimosi instrukciją. Visuomet laikykitės saugos reikalavimų!

Turinys:

1. Saugos reikalavimai

2. Įtampos indikatoriaus veikimo aprašymas

3. Įtampos indikatoriaus veikimo kontrolė

4. Kaip nustatyti kintamosios srovės įtampą

4.1. Kaip patikrinti fazę, esant kintamosios srovės įtampai

5. Kaip nustatyti nuolatinės srovės įtampą

5.1. Kaip nustatyti poliškumą, esant nuolatinės srovės įtampai

6. Kaip nustatyti fazių seką, esant trifaziam

elektros tinklui

7. Techniniai duomenys

8. Bendri nurodymai apie priežiūrą

9. Aplinkosauga

1. Saugos reikalavimai

- Įtampos indikatorių laikykite tik už izoliuotų rankenėlių (matavimo jutiklių) !

- Prieš pat naudodamiesi įtampos indikatoriumi, patikrinkite, ar jis tinkamai veikia (žr. 3 skyrelį)! Jei displėjus nerodo kurios nors funkcijos ar kelių funkcijų, arba jei įtampos indikatorius neparuoštas naudotis, juo naudotis negalima (IEC 61243-3)!

- Įtampos indikatorius yra skirtas naudotis tik tais atvejais, kai nominalios įtampos diapazonas yra nuo 12 V iki 690 V AC/ 750 V DC!

- Įtampos indikatorius atitinka saugos klasę IP 64, todėl juo galima naudotis ir drėgnoje aplinkoje (jis skirtas naudotis ir lauko sąlygomis).

- Norėdami nustatyti įtampą, tvirtai suimkite įtampos indikatorių už rankenėlių

- Niekada neprijunkite įtampos indikatoriaus prie įtampos, siekiančios iki 500 V, ilgesniam laikui nei 30 sekundžių ir siekiančios iki 690 V/ 750 V, ilgesniam laikui nei 10 sekundžių (kai įtampa siekia iki 500 V, ilgiausia leistina veikimo trukmė yra 30 s; kai įtampa siekia iki 750 V, ilgiausia leistina veikimo trukmė yra 10 s)!

- Įtampos indikatorius reikiamai veikia tik aplinkoje, kurios temperatūra yra nuo –10 °C iki +55 °C, o santykinė oro drėgmė - nuo 20 % iki 96 %.

- Neišmontuokite indikatoriaus patys!

- Saugokite įtampos indikatoriaus korpusą nuo nešvarumų ir pažeidimų!

- Laikykite indikatorių sausoje aplinkoje.

Įsidėmėkite!

Jei naudojotės įtampos indikatoriumi maksimalia apkrova (t.y., atlikote matavimą, trukusį 30 sekundžių (kai įtampa siekia iki 500 V), trukusį 10 sekundžių (kai įtampa siekia iki AC 690 V/ DC 750 V), artimiausias 240 sekundžių juo naudotis negalima! Įtampos indikatorius yra paženklintas šiais tarptautiniais elektros simboliais ir indikacijų bei veikimo simboliais:

Simbolis Reikšmė

(AC) (DC) Nuolatinė srovė (DC)

2. Veikimo aprašymas

DUSP

OL® analog plus – tai dviejų polių įtampos indikatorius, atitinkantis standartą IEC 61243-3, su displėjumi  ir be nuosavo maitinimo šaltinio. Šis indikatorius yra skirtas nuolatinės ir kintamosios srovės

. Nelieskite kontaktinių elektrodų

Prietaisas ar įrenginys yra skirtas darbui su įtampa

Spaudžiamas mygtukas

Kintamoji srovė (AC)

Nuolatinė ir kintamoji srovė (DC ir AC)

Mygtukas (spaudžiamas ranka), rodantis, kad atitinkamos indikacijos pasirodys tik nuspaudus abu mygtukus

Fazių seka pagal laikrodžio rodyklę

Fazių sekos indikacija. Fazių seka nurodoma tik esant 50 arba 60 Hz dažniui ir įžemintam tinklui

Fazės ir fazių sekos indikacija (fazių seka pagal laikrodžio rodyklę)

(DC ir AC) įtampai matuoti, kai įtampos diapazonas yra nuo 12 V iki 690 V AC/ 750 V DC. Indikatoriumi galima nustatyti poliškumą (DC) ir patikrinti fazes (AC). Įtampos indikatorius nurodo fazių seką tik tuo atveju, kai neutralė yra įžeminta. Įtampos indikatorių sudaro matavimo jutikliai L1 bei L2 ir jungimo kabelis . Jutiklyje L1 yra įrengtas displėjus . Abiejuose matavimo jutikliuose yra mygtukai . Nenuspaudus abiejų mygtukų, prietaisas gali rodyti šiuos įtampos (AC arba DC) intervalus: 24 V+; 24 V– ; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Nuspaudus abu mygtukus, indikatorius persijungia į žemesnę vidinę varžą (sumažina induktyvinę ir tūrinę įtampą). Taip įjungiamos ir intervalų 12 V + bei 12 V indikacijos. Taip pat yra įmontuotas su įtampa veikiantis vibracinis variklis (variklis su išcentriniu svoreliu). Kai įtampa yra apie 200 V ir didesnė, šis variklis ima veikti. Įtampai kylant, variklio greitis ir vibravimas taip pat didėja, todėl papildomai naudojant matavimo jutiklio L2 B rankenėlę, įtampos reikšmę galima nustatyti apytiksliai (pvz. 230 V/ 400 V). Esant žemesnei vidinei prietaiso varžai (tikrinimas su apkrova), matavimo trukmė priklauso nuo matuojamos įtampos dydžio. Kad įtampos indikatorius per daug neįkaistų, jame yra įrengtas termoizoliacinės apsaugos įtaisas (atbulinė kontrolė). Veikiant atbulinės kontrolės įtaisui, vibracinio variklio greitis sumažėja. Tuo pačiu paspaudus pneumatinį jutiklį yra suaktyvinama plunžerinio stūmoklio sistema , kurios rodyklis rodo įtampos krūvius tarp 230 V ir AC 690 V/ DC 750 V . Patikrinimo trukmė, atliekama plunžeriniu stūmokliu, priklauso nuo matuojamosios įtampos krūvio. Plunžerinio stūmoklio grandinė neturi jokios terminės apsaugos!

Displėjaus langas

Displėjaus sistemą sudaro aukšto kontrastingumo šviesos diodai (LED) , nurodantys nuolatinės ir kintamosios srovės įtampą 12; 24; 50; 120; 230; 400; 500 ir 690 V pakopomis (nuolatinės indikacijos sistema). Plunžerinė indikacija  rodo įtampos reikšmes nuo 230 V iki AC/ 750 V DC (DC ir AC) skales. AC skalė yra lygio indikatoriaus kairėje, o DC skalė - lygio indikatoriaus dešinėje. Įtampos rodmenys – tai nominalios įtampos reikšmės. Esant nuolatinės srovės įtampai, šviesos diodai nurodo ir 12 V bei 24 V polius (žr. 5 skyrelį). 12 V LED suaktyvinimas, plunžerinio stūmoklio rodiklis ir krūvio patikrinimas yra įmanomi tik tuo atveju, jeigu vienu ir tuo pačiu metu yra paspaudžiami abu pneumatiniai jutikliai.

Skystakristalis displėjus

Skystakristalis displėjus  yra skirtas fazėms tikrinti, esant kintamajai srovei, taip pat nurodo fazių seką trifaziame tinkle.

3. Veikimo kontrolė

- Įtampos indikatoriumi galima naudotis tik esant

- Niekada neprijunkite įtampos indikatoriaus prie

- Prieš pat naudodamiesi įtampos indikatoriumi,

- Patikrinkite visas jo funkcijas, naudodamiesi

• Matuodami DC įtampą, naudokite, pavyzdžiui,

• Matuodami AC įtampą, naudokite, pavyzdžiui,

Jei ne visos indikatoriaus funkcijos reikiamai veikia, juo nesinaudokite! Patikrinkite skystakristalio displėjaus  veikimą, vienpole jungtimi sujungę jutiklio L1 kontaktinį elektrodą su išoriniu laidu (faze).

4. Kaip nustatyti kintamosios srovės įtampą

- Įtampos indikatoriumi naudokitės tik esant

- Niekada neprijunkite įtampos indikatoriaus prie

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas

- Pridėkite matavimo jutiklių L1 ir L2 kontaktinius

- Kai kintamosios srovės įtampa yra 24 V ir didesnė,

pagal nuolatinės ir kintamosios srovės

nominalios įtampos diapazonui nuo 12 V iki 690 V AC/ 750 V DC!

įtampos, siekiančios iki 500 V, ilgesniam laikui nei 30 sekundžių ir siekiančios iki 690 V/ 750 V, ilgesniam laikui nei 10 sekundžių (kai įtampa siekia iki 500 V, ilgiausia leistina veikimo trukmė yra 30 s; kai įtampa siekia iki 750 V, ilgiausia leistina veikimo trukmė yra 10 s)!

patikrinkite, ar jis nepriekaištingai veikia!

žinomais įtampos šaltiniais.

akumuliatorinę bateriją.

230 V lizdą.

nominalios įtampos diapazonui nuo 12 V iki 690 V AC!

rankenėles

elektrodus  prie svarbiausių matuojamos dalies taškų.

ir kai spaudžiami abu mygtukai (tikrinimas su apkrova), nuo 12 V užsižiebia šviesos diodų

690 V

indikacijos “plius” ir “minus”:  ir . Visi LED šviečia tol, kol pasiekiama naudojamos įtampos intervalo reikšmė. Be to, nuspaudus abu mygtukus, plunžerinės matavimo sistemos  būdu nuolat rodomos įtampos reikšmės nuo 230 V iki AC 690 V. Nuspaudus abu mygtukus , naudojant apie 200 V ir didesnę įtampą, matavimo jutiklyje L2 B ima suktis vibracinis variklis. Įtampai didėjant,

didėja ir variklio greitis. Įsitikinkite, kad įtampos indikatorių laikote tik už matavimo jutiklių L1 ir L2 izoliuotų rankenėlių! Neuždenkite displėjaus ir nesilieskite prie kontaktinių elektrodų!

4.1 Kaip patikrinti fazę, esant kintamosios srovės

įtampai

- Įtampos indikatoriumi naudokitės tik esant

nominalios įtampos diapazonui nuo 12 V iki 690 V

(AC)!

- Nustatyti fazes galima tik įžemintame tinkle, kurio

įtampa yra 230 V ir didesnė!

- Tvirtai suimkite matavimo jutiklio L1 rankenėlę.

- Pridėkite matavimo jutiklio L1 kontaktinį elektrodą

 prie svarbiausio matuojamos dalies taško.

- Niekada neprijunkite įtampos indikatoriaus prie

įtampos, siekiančios iki 500 V, ilgesniam laikui

nei 30 sekundžių ir siekiančios iki 690 V/ 750 V,

ilgesniam laikui nei 10 sekundžių (kai įtampa siekia

iki 500 V, ilgiausia leistina veikimo trukmė yra 30 s;

kai įtampa siekia iki 750 V, ilgiausia leistina veikimo

trukmė yra 10 s)!

- Jei skystakristaliame displėjuje  pasirodo

simbolis “R”, tai reiškia, kad indikatorius šiame

matuojamos dalies taške liečiasi prie tekančios

srovės fazės (AC įtampos). Vienpolio tikrinimo (fazės tikrinimo) metu nelieskite matavimo jutiklio L2 kontaktinio elektrodo!

Įsidėmėkite:

Dėl nepalankių apšvietimo sąlygų, apsauginių drabužių ar dėl darbo izoliuotoje vietoje skystakristalio displėjaus  rodmenys gali būti netikslūs.

Dėmesio:

Įtampos nebuvimas gali būti nustatomas tik dvipolio patikrinimo būdu.

5. Kaip nustatyti nuolatinės srovės įtampą

- Įtampos indikatoriumi naudokitės tik esant nominalios

įtampos diapazonui nuo 12 V iki 750 V DC!

- Niekada neprijunkite įtampos indikatoriaus prie

įtampos, siekiančios iki 500 V, ilgesniam laikui

nei 30 sekundžių ir siekiančios iki 690 V/ 750 V,

ilgesniam laikui nei 10 sekundžių (kai įtampa siekia

iki 500 V, ilgiausia leistina veikimo trukmė yra 30

s; kai įtampa siekia iki 750 V, ilgiausia leistina

veikimo trukmė yra 10 s)!

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas

rankenėles

- Pridėkite matavimo jutiklių L1 ir L2 kontaktinius

elektrodus  prie svarbiausių matuojamos dalies

taškų.

- Kai kintamosios srovės įtampa yra 24 V ir didesnė,

ir kai spaudžiami abu mygtukai (tikrinimas su

apkrova), nuo 12 V užsižiebia šviesos diodų

indikacijos “plius” ir “minus”:  ir . Visi LED

šviečia tol, kol pasiekiama naudojamos įtampos

intervalo reikšmė. Be to, nuspaudus abu mygtukus,

plunžerinės matavimo sistemos  būdu nuolat

rodomos įtampos reikšmės nuo 230 V iki 750 V

DC. Nuspaudus abu mygtukus , naudojant apie

200 V ir didesnę įtampą, matavimo jutiklyje L2

B ima suktis vibracinis variklis. Įtampai didėjant,

5.1 Kaip nustatyti poliškumą, esant nuolatinės

srovės įtampai

- Įtampos indikatoriumi naudokitės tik esant

nominalios įtampos diapazonui nuo 12 V iki 750 V

DC!

- Niekada neprijunkite įtampos indikatoriaus prie

įtampos, siekiančios iki 500 V, ilgesniam laikui

nei 30 sekundžių ir siekiančios iki 690 V/ 750 V,

ilgesniam laikui nei 10 sekundžių (kai įtampa siekia

iki 500 V, ilgiausia leistina veikimo trukmė yra 30

s; kai įtampa siekia iki 750 V, ilgiausia leistina

veikimo trukmė yra 10 s)!

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas

rankenėles

- Pridėkite matavimo jutiklių L1

elektrodus  prie svarbiausių matuojamos dalies

taškų.

- Jei užsižiebia šviesos diodas , prie matavimo

jutiklio yra matuojamos dalies “teigiamas

polius”.

- Jei užsižiebia šviesos diodas , prie matavimo

ir L2

kontaktinius

jutiklio yra matuojamos dalies “neigiamas

polius”. Įsitikinkite, kad įtampos indikatorių laikote tik už matavimo jutiklių L1 ir L2 izoliuotų rankenėlių! Neuždenkite displėjaus ir nesilieskite prie kontaktinių elektrodų!

6. Kaip nustatyti fazių seką, esant trifaziam

elektros tinklui

- Įtampos indikatoriumi naudokitės tik esant

nominalios įtampos diapazonui nuo 12 V iki 690 V

AC!

- Nustatyti fazių seką galima esant įžemintam

trifaziam tinklui ir kai įtampa (fazė prieš fazę) yra

230 V AC ir didesnė!

- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas

rankenėles

- Pridėkite matavimo jutiklių L1

elektrodus  prie svarbiausių matuojamos dalies

taškų.

- Šviesos diodai arba plunžerinė matavimo sistema

turi rodyti įtampą.

- Niekada neprijunkite įtampos indikatoriaus prie

įtampos, siekiančios iki 500 V, ilgesniam laikui

nei 30 sekundžių ir siekiančios iki 690 V/ 750 V,

ilgesniam laikui nei 10 sekundžių (kai įtampa siekia

iki 500 V, ilgiausia leistina veikimo trukmė yra 30

s; kai įtampa siekia iki 750 V, ilgiausia leistina

veikimo trukmė yra 10 s)!

- Abiem kontaktiniams elektrodams  liečiantis

prie dviejų trifazio tinklo fazių, sujungtų pagal

laikrodžio rodyklę, skystakristaliame displėjuje

pasirodo simbolis “R”. Jei dvi fazės sujungtos prieš

laikrodžio rodyklę, displėjus nerodo jokio simbolio. Atliekant fazių nustatymą, visuomet būtina atlikti ir priešpriešinį tikrinimą! Jei skystakristalis displėjus  nurodo, kad dviejų trifazio tinklo fazių posūkis yra pagal laikrodžio rodyklę, priešpriešiniam tikrinimui atlikti šias dvi fazes reikia sujungti iš naujo su apverstais kontaktiniais elektrodais . Atliekant priešpriešinį tikrinimą, displėjus turi nerodyti jokio simbolio. Jei abiem atvejais displėjus rodo simbolį “R”, įžeminimas yra per silpnas!

Įsidėmėkite:

Dėl nepalankių apšvietimo sąlygų, apsauginių drabužių ar dėl darbo izoliuotoje vietoje skystakristalio displėjaus  rodmenys gali būti netikslūs.

7. Techniniai duomenys

- Direktyva dėl dviejų polių įtampos indikatorių:

IEC 61243-3, itampos klasę B (AC 1000 V/ DC

1500 V)

- Perkrovos kategorija: CAT IV 500 V, CAT III 690 V

- Saugos klasė: IP 64, IEC 60529 (DIN 40050), tinka

naudotis ir lauko sąlygomis! IP 64 reikšmė: yra apsauga nuo priėjimo prie

pavojingų dalių ir apsauga nuo kietų nešvarumų,

nelaidus dulkėms, (6 - pirmas rodiklis). Apsauga

nuo aptaškymo vandeniu, (4 - antras rodiklis).

Tinka naudotis ir esant krituliams.

- Nominalios įtampos diapazonas: nuo 12 V iki

690 V AC/ 750 V DC

- Vidinė varža matuojamojoje schemoje: 220 kΩ

- Vidinė varža apkrovos grandinėje, nuspaudus abu

mygtukus (!): apie 3,5 kΩ... (25 kΩ)

- Srovės sąnaudos matuojamojoje schemoje: maks.

In 3,5 mA (690 V/ 750 V)

- Srovės sąnaudos apkrovos grandinėje, nuspaudus

abu mygtukus (!): Is apie 0,25 A (690 V/ 750 V)

- Polių indikacija: LED +; LED – (prie rankenėlės su rodmenimis - teigiamas polius)

- LED indikacijų intervalai: 12 V+*, 12 V-*, 24 V+,

24 V-, 50 V, 120 V , 230 V, 400 V, 500 V, 690 V (*: tik

nuspaudus abu mygtukus)

- Lygio indikatorius pateikia nuolatines indikacijas

nuo 230 V iki 690 V AC/ 750 V DC

- Maksimali rodmenų paklaida:

Un ± 15 %, ELV Un – 15 %

- Nominalaus dažnio intervalas f: nuo 0 iki 60 Hz,

fazės ir fazių sekos indikacijai – 50 arba 60 Hz

- Fazės ir fazių sekos indikacija: ≥ Un 230 V

- Vibracinio variklio veikimo pradžia: ≥ Un 230 V

- Ilgiausia leistina veikimo trukmė: iki 500 V ED = 30 s; iki 750 V ED = 10 s; pertrauka - 240 s

- Svoris: apie 190 g

- Jungimo kabelio ilgis: apie 900 mm

- Darbinė ir laikymo temperatūra: nuo –10 ºC iki

+55 ºC (klimato kategorija N)

- Santykinė oro drėgmė: nuo 20 % iki 96 % (klimato

kategorija N)

- Atbulinės kontrolės veikimo trukmė (termoizoliacinė

apsauga, vibracinio):

ir L2

kontaktinius

Įtampa Trukmė 230 V 30 s 400 V 9 s 750 V 2 s

Kai įtampa nuo 500 V iki didžiausios 750 V,

tuomet rezultato ekrane reikia laukti 10 s.

8. Bendri nurodymai apie priežiūrą

Indikatoriaus korpuso išorę valykite švaria, sausa šluoste (išimtis yra specialios valomosios šluostės). Valydami indikatorių, nenaudokite tirpiklių ar šveitiklių.

9. Aplinkosauga

Pasibaigus prietaiso tarnavimo laikui, išmeskite jį į tam numatytą šiukšlių surinkimo konteinerį.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Bruksanvisning for

DUSPOL® analog plus

Før du tar spenningsprøveren DUSPOL® analog

plus i bruk: Les bruksanvisningen nøye og følg sikkerhetshenvisningene!

Innholdsfortegnelse:

1. Sikkerhetshenvisninger

2. Funksjonsbeskrivelse av spenningsprøveren

3. Funksjonstest av spenningsprøveren

4. Slik prøver du vekselspenninger

4.1 Slik prøver du fasen ved vekselspenninger

5. Slik prøver du likespenninger

5.1 Slik tester du polariteten ved likespenninger

6. Slik prøver du dreiefeltretningen til et dreie strømnett

7. Tekniske data

8. Generelt vedlikehold

9. Miljø

1. Sikkerhetshenvisninger

- Under prøving må de to isolerte håndgrepene

omsluttes med hele hånden. Kontaktelektro-

dene (prøvespissene)  må ikke berøres!

- Straks før bruk: Sjekk at spenningsprøveren fungerer som den skal (se avsnitt 3)! Den må ikke anvendes hvis visning av målinger uteblir eller den på annen måte ikke fungerer (IEC 61243-3)!

- Spenningsprøveren er bare tillatt brukt i merkespenningsområdet 12 V til 690 V AC/ 750 V DC!

- Spenningsprøveren tilsvarer beskyttelsesart IP 64 (støvtett og sprutsikker), og kan derfor brukes også i fuktige omgivelser (konstruert for bruk utendørs)

- Under prøving skal hendene helt omslutte håndgrepene

- Spenningsprøveren må ikke settes under spenning mer enn 30 sekunder ved spenninger opptil 500 V og 10 sekunder ved spenninger opptil 690 V/ 750 V (maksimalt tillatt innkoblingstid = 30 s (opptil 500 V) og 10 s (opptil 750 V))!

- Spenningsprøveren arbeider etter sine spesikasjoner bare i temperaturområdet fra -10 °C til +55 °C og en luftfuktighet på 20 % til 96 %.

- Spenningsprøveren må ikke demonteres!

- Spenningsprøveren må beskyttes mot forurensninger og skader på kapslingen.

- Spenningsprøveren må lagres på et tørt sted.

- Etter bruk må prøvespissene tildekkes med de medfølgende kappene.

OBS!

Etter maksimal belastning (d.v.s. etter en prøving i 30 sekunder på 500 V og 10 sekunder på AC 690 V/ DC 750 V) må det legges inn en pause på 240 sekunder! På apparatet nnes følgende internasjonale elektriske symboler samt symboler for indikering og betjening:

Symbol Betydning

, AC

, DC Likestrøm, likespenninger

2. Funksjonsbeskrivelse

DUSPOL® analog plus er en topolet spenningsprøver i henhold til IEC 61243-3 med optisk visning  uten egen energikilde. Apparatet er beregnet for prøving av like- og vekselspenninger i området fra 12 V til 690 V AC/ 750 V DC. Det er dertil mulig å prøve polariteten ved likestrøm og å foreta faseprøving ved vekselstrøm. Apparatet viser dreiefeltretningen til et dreiestrømnett, forutsatt at nullpunktet er jordet. Spenningsprøveren består av prøvetasterne L1 L2

og en forbindelseskabel .

, ikke bruk bare ngerspissene.

Apparat eller utrustning for arbeide under spenning

Trykktast

Vekselstrøm, vekselspenninger

Like- og vekselstrøm

Trykktast (håndbetjent), henviser til at den tilsvarende visningen bare nner sted når begge trykktastene betjenes

Høyredreining

Visning av dreiefeltretningen (fasefølge). Dreiefeltretningen kan bare vises ved 50 henholdsvis 60 Hz i et jordet nett

Symbol for visning av fase- og dreiefeltretning (Høyredreining)

Prøvetasteren L1 har et visningsfelt . Begge prøvetasterne er utstyrt med trykktaster . Uten å betjene trykktastene kan du få visning i følgende spenningstrinn (AC eller DC): 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Ved å betjene begge trykktastene kobles over på en mindre innvendig motstand (undertrykking av induktive og kapasitive spenninger). Derved blir også en visning av 12 V + og 12 V - aktivert.Videre settes også en vibrasjonsmotor under spenning. Fra ca. 200 V begynner denne å rotere. Med stigende spenning øker turtallet og derved vibrasjonen, slik at man via hånden som holder om prøvetasteren L2 B kan få en grov vurdering av spenningsnivået (f.eks. 230 V/ 400 V). Varigheten av en test med redusert indre motstand (lastprøving) er avhengig av størrelsen på spenningen som skal måles. For å forhindre at apparatet varmes for sterkt opp, er det anordnet en termisk beskyttelse (tilbakeregulering). Ved denne tilbakereguleringen reduseres også turtallet på vibrasjonsmotoren. Bed betjening av trykknappene aktiveres også dykkspolesystemet  som viser spenninger mellom 230 V og AC 690 V/ DC 750 V. Varigheten av testen med dykkespole er avhengig av spenningen som skal måles. Dykkspolekretsen har ingen termisk beskyttelse!

Visningsfeltet

Visningssystemet består av kontrastrike lysdioder (LED) , som indikerer like- og vekselspenninger i trinn på 12, 24, 50, 120, 230, 400, 500, 690 V (permanent visningssystem) Et dykkspoleinstrument  viser spenningsver- diene mellom 230 V og 690 V AC/ 750 V DC i henhold til de respektive skalaene for like- og vekselspenning. Skalaen for vekselspenning benner seg på venstre side av instrumentet, likespenningsskalaen til høyre Ved de oppgitte spenningene dreier det seg om nominelle spenninger. Ved likespenning angir lysdiodene for 12 V og 24 V også polariteten (se avsnitt 5). Aktivering av 12 V LED, dykkspoleindikeringen og belastningstesten er kun mulig hvis begge trykknappene betjenes.

LCDdisplayet

LCD-displayet  brukes til faseprøving ved vekselstrøm og indikerer også dreiefeltretningen til et dreie-

strømnett.

3. Funksjonstest

- Spenningsprøveren må bare brukes til nominelle spenninger fra 12 V til 690 V AC/ 750 V DC!

- Straks før bruk må spenningsprøveren funksjons-

testes!

- Test alle funksjonene mot kjente spenningskilder.

• Bruk et bilbatteri for å teste likespenning

• Bruk en 230 V stikkontakt for å teste vek-

selspenning Ikke ta spenningsprøveren i bruk hvis den ikke fungerer som den skal ved en eller ere av disse testene. Test funksjonen til LCD-displayet  ved å legge prøve- spissen på prøvetasteren (L1 ) an mot en ytre leder (fase).

4. Slik prøver du vekselspenninger

- Spenningsprøveren må bare brukes til nominelle

spenninger fra 12 V til 690 V!

- Spenningsprøveren må ikke settes under spen-

ning mer enn 30 sekunder ved spenninger opptil 500 V og 10 sekunder ved spenninger opptil 690 V/ 750 V (maksimalt tillatt innkoblingstid = 30 s (opptil 500 V) og 10 s (opptil 750 V))!

- Grip med hele hånden rundt de isolerte håndta-

kene

- Legg prøvespissene  til håndtakene

mot målepunktene.

- Ved vekselspenning fra 24 V, eller ved å trykke inn

begge tastene  (lastprøve) ved vekselspenninger over 12 V, lyser plus- og minus-LED  og . I tillegg vil alle lysdiodene lyse opp til den målte spenningen. Dessuten vises spenninger mellom 230 V og AC 690 V trinnløst på skalaen til dykkspoleinstrumentet når begge tastene trykkes inn. Når begge tastene  betjenes, starter en vibrasjonsmotor i prøvetasteren L2 B hvis spenningen er over ca. 200 V. Ved økende spenning øker også

turtallet på denne motoren. Pass nøye på at du bare tar i de isolerte håndtakene til prøvetasterne L1 og L2 . Ikke dekk til visningsele- mentene og ikke kom nær prøvespissene!

4.1 Slik prøver du fasen ved vekselspenning

- Spenningsprøveren må bare brukes ved nominell

spenning i området fra 12 V til AC 690 V!

- Faseprøving er mulig i jordet nett fra 230 V!

- La hånden slutte helt om håndtaket til prøvetaste-

ren L1 .

til prøvetasterne L1 og L2.

- Legg prøvespissen  til prøvetasteren L1 an mot måleobjektet.

- Hvis symbolet ”R” vises på LCD-displayet , betyr dette at målepunktet ligger på fasen til en vekselspenning

Pass ubetinget på å ikke berøre prøvespissen på prøvetasteren L2 ved slik enpolig prøving!

OBS!

Visningen på LCD-displayet  kan påvirkes av dårlige lysforhold, verneklær og isolerende forhold på standplassen.

OBS:

En spenningsfrihet kan kun fastlegges ved en topolet

kontroll.

5. Slik prøver du likespenninger

- Spenningsprøveren må bare brukes ved nominelle spenninger i området fra 12 V til DC 750 V!

- La hendene slutte helt om de isolerte håndtakene

- Legg prøvespissene  til håndtakene

- Ved likespenninger fra og med 24 V, eller hvis man

OBS!

Pass ubetinget på at du bare holder i de isolerte håndtakene til prøvetasterne L1 og L2 , at du ikke dekker til visningselementene og aldri berører prøvespis-

sene.

5.1 Slik prøver du polariteten ved likespenning

- Spenningsprøveren må bare brukes ved nominelle

- Spenningsprøveren må ikke settes under spen-

- La hendene slutte helt om håndtakene

- Legg prøvespissene til håndtakene

- Lysdioden  tennes hvis pluspolen til målepunk-

- Lysdioden  tennes hvis minuspolen til målepunk-

Pass ubetinget på at du bare berører de isolerte håndtakene til prøvetasterne L1 og L2 , at du ikke dekker til visningselementene og aldri berører prøvespis-

sene

6. Slik prøver du dreiefeltretningen til et dreie

- Spenningsprøveren må bare brukes ved nominelle

- Det er mulig å prøve dreiefeltretningen i et jordet

- La hendene slutte helt om håndtakene

- Legg prøvespissene  til prøvetasterne L1

- LED-displayet, henholdsvis dykkspoleinstrumentet

- Spenningsprøveren må ikke settes under spen-

- Når prøvespissene  legges an mot to faser i et

En prøving av dreiefeltretningen krever alltid en motkontroll. Hvis displayet viser at dreieretningen til to faser er mot høyre, uføres motkontrollen ved å la prøvespissene  bytte plass. Ved motkontrollen må det

til prøvetasterne L1 og L2.

mot målepunktene.

trykker inn begge tastene  (lastprøve) fra og med 12 V, vil plus-  og minus-LED  lyse. I tillegg vil alle lysdiodene lyse opp til den målte spenningen. I tillegg indikeres spenninger mellom 230 V og DC 750 V trinnløst på dykkspoleinstrumentet  når man trykker inn begge tastene. Når begge tastene  betjenes, starter en vibrasjonsmotor i prøvetasteren L2 B hvis spenningen er over ca. 200 V. Ved økende spenning øker også turtallet på

denne motoren.

spenninger i området fra 12 V til DC 750 V!

ning mer enn 30 sekunder ved spenninger opptil 500 V og 10 sekunder ved spenninger opptil 690 V/ 750 V (maksimalt tillatt innkoblingstid = 30 s (opptil 500 V) og 10 s (opptil 750 V))!

prøvetasterne L1 og L2

målepunktene.

tene ligger ved håndtaket

strømnett

spenninger i området fra 12 V til AC 690 V!

dreiestrømnett ved vekselspenning (fase mot fase) fra og med 230 V.

prøvetasterne L1 og L2.

mot målepunktene.

må da vise spennig.

ning mer enn 30 sekunder ved spenninger opptil 500 V og 10 sekunder ved spenninger opptil 690 V/ 750 V (maksimalt tillatt innkoblingstid = 30 s (opptil 500 V) og 10 s (opptil 750 V))!

dreiestrømnett med dreieretning mot høyre, vil det vises en ”R” i LCD-displayet . Er dreieretningen til de to fasene ikke mot høyre, vises intet symbol i displayet.

an mot

da ikke vises noen ”R” i displayet. Hvis en ”R” vises i displayet ved begge prøvene, foreligger det en for svak jording.

OBS!

Visningen på LCD-displayet  kan påvirkes av dårlige lysforhold, verneklær og isolerende forhold på standplassen.

7. Tekniske data

- Forskrift: topolet spenningsprøver: IEC 61243-3, spenningsklasse B (AC 1000 V/ DC 1500 V)

Overspenningskategori: CAT IV 500 V, CAT III 690 V

- Beskyttelsesart IP 64, IEC 60529 (DIN 40050), kan brukes under nedbør!

IP 64 betyr: Vern mot tilgang til farlige deler og

vern mot faste fremmedlegemer, støvtett, (6 - første kodetall). Beskyttet mot vannsprut, (4 - andre kodetall). Kan også brukes ved nedbør.

- Nominelt spenningsområde: 12 V til 690 V AC/ 750 V DC

- Indre motstand, målekretsen: 220 kΩ

- Indre motstand, lastkretsen – begge taster inntrykket: ca. 3,5 kΩ... (25 kΩ)

- Strømforbruk, målekretsen: max. In 3,5 mA (690 V/ 750 V)

- Strømforbruk, lastkretsen – begge taster inntrykket: Is ca. 0,25 A (690 V/ 750 V).

- Visning av polaritet: LED+; LED - (Håndtaket med displayet = plus-polaritet)

- Visningstrinn LED: 12 V+*, 12 V -*, 24 V+, 24 V-, 50 V,

120 V , 230 V, 400 V, 500 V, 690 V (*: bare ved inntrykking av begge tastene)

Trinnløs visning med nivåmåler: 230 V 750 V DC

- max. visningsfeil: Un ± 15 %. ELV Un – 15 %

- Nominelt frekvensområde f: 0 til 60 Hz

- Visning av fase og dreieretning 50/ 60 Hz

Visning av fase og dreiefeltsretning: ≥ Un 230 V

- Vibrasjonsmotor, starter ved: ≥ Un 230 V

- Max innkoblingstid:

tillat opptil 500 V ED = 30 sekunder; tillat opptil 750 V ED = 10 sekunder; 240 sekunder pause

- Vekt: ca. 190 g

- Forbindelsesledning: ca. 900 mm

- Temperaturområde for bruk og lagring:

-10 °C til +55 °C (Klimakategori N)

- Relativ luftfuktighet: 20 % til 96 % (Klimakategori N)

- Tider for tilbakeregulering (termisk beskyttelse for vibrasjonsmotor):

Spenning Tid

230 V 30 s

400 V 9 s

750 V 2 s

til

Spenning mellom 500 V og max. 750 V

maksimalt innkoblingstid 10 s.

8. Generelt vedlikehold

Kapslingen rengjøres med en ren og tørr klut eller bruk spesielle rengjøringskluter. Bruk ikke løse- eller skuremidler!

9. Miljø

Ved slutten av produktets levetid bør det avhendes på en kommunal miljøstasjon eller

leveres til en elektroforhandler.

til

690 V AC/

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Gebruiksaanwijzing

DUSPOL® analog plus

Voordat u de spanningstester DUSPOL® analog plus

in gebruik neemt: Lees eerst de gebruiksaanwijzing a.u.b. en neem de veiligheidsvoorschriften in acht.

Inhoudsopgave:

1. Veiligheidsvoorschriften

. Functiebeschrijving van de spanningstester

3. Testen van de functies van de spanningstester

4. Zo meet u wisselspanningen

4.1. Zo meet u de fase bij wisselspanning

5. Zo meet u gelijkspanningen

5.1. Zo meet u de polariteit bij gelijkspanning

6. Zo meet u de draaiveldrichting in een

draaistroomnet

7. Technische gegevens

8. Algemeen onderhoud

9. Milieu

1. Veiligheidsvoorschriften.

- Apparaat bij het meten alleen vasthouden aan de geïsoleerde handgrepen de contactelektroden (meetpennen)  niet

aanraken.

- Vóór het gebruik: spanningstester testen op de functies (zie paragraaf 3). De spanningstester mag niet worden gebruikt als de functie bij één of meerdere weergaven uitvalt of als er helemaal niets weergegeven wordt (IEC 61243-3).

- De spanningstester mag alleen worden gebruikt in spanningsbereiken van 12 V tot 690 V AC/ 750 V DC.

- De spanningstester voldoet aan de beschermingsklasse IP 64 en mag daarom ook onder vochtige omstandigheden worden gebruikt (uitvoering voor buitengebruik).

- Bij het meten de spanningstester alleen volledig aan de handgrepen

- Spanningstester nooit langer dan 30 seconden aan spanningen tot 500 V en 10 seconden aan spanningen tot 690 V/ 750 V leggen (maximaal toelaatbare inschakeltijd ED, tot 500 V ED = 30 sec., tot 750 V ED = 10 sec.)!

- De spanningstester werkt alleen goed bij omgevingstemperaturen van –10 °C tot +55 °C bij een luchtvochtigheid van 20 % tot 96 %.

- De spanningstester mag niet gedemonteerd

worden.

- De spanningstester moet beschermd worden tegen vuil en beschadigingen van de behuizing e.d.

- De spanningstester moet droog worden bewaard.

- Om verwondingen te voorkomen moet, na gebruik van de spanningstester, het meegeleverde afdekkapje op de contactelektroden worden geplaatst.

Let op:

Na maximale belasting (d.w.z. na een meting van 30 seconden aan 500 V en van 10 seconden aan AC 690 V/ DC 750 V), moet een pauze van 240 seconden (4 min.) worden aangehouden. Op het apparaat zijn internationale symbolen

aangebracht voor weergave en bediening.

Symbool Betekenis

Apparaat of uitrusting voor werken onder spanning.

Druktoets

, AC Wisselstroom, wisselspanning , DC Gelijkstroom, gelijkspanning

Gelijk- en wisselstroom

Druktoets (handbediend); geeft aan dat verlangde weergaven alleen volgen bij bediening van beide druktoetsen

Rechtsdraaiend

Aanduiding draaiveldrichting: de

draaiveldrichting kan alleen worden

weergegeven in een geaard net bij 50 c.q. 60 Hz.

Symbool voor aanduiding fase en draaiveldrichting (rechtsdraaiend).

2. Functiebeschrijving.

De DUSPOL® analog plus is een tweepolige

vasthouden.

spanningstester volgens IEC 61243-3 met optische weergave  zonder eigen energiebron. Het apparaat is geschikt voor metingen van gelijk- en wisselspanningen binnen een bereik van 12 V tot 690 V AC/ 750 V DC. Ook kunnen met dit apparaat bij gelijkspanning polariteitstests en bij wisselspanning fasetests worden gedaan. Het apparaat geeft de draaiveldrichting van een draaistroomnet aan als het sterpunt geaard is. De spanningstester bestaat uit de testhandels L1 en L2 en een verbindingskabel . De testhandel L1 heeft een aeesvenster . Beide testhandels zijn voorzien van een druktoets. Zonder bediening van de druktoetsen kunnen volgende spanningstrappen (AC of DC) worden weergegeven: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Door op beide druktoetsen te drukken wordt naar een lagere interne weerstand geschakeld. (onderdrukking van inductieve en capacitatieve spanningen). Hierdoor wordt dan óók weergave van 12 V + en 12 V geactiveerd. Bovendien wordt een vibratiemotor (motor met onbalans) op de spanning aangesloten. Vanaf ca. 200 V wordt deze dan in gang gezet. Met een stijgende spanning wordt ook het toerental en dus de vibratie verhoogd, zodat aan de hand van het houvast van testhandel L2 B een globale inschatting kan worden gemaakt van de spanningshoogte (bijv. 230 V/ 400 V). De duur van een meting met lagere interne

weerstand van het apparaat (lastmeting), is afhankelijk van de hoogte van de te meten spanning. Opdat het apparaat niet ontoelaatbaar warm zal worden, is een thermische beveiliging ingebouwd (reductieregeling). Bij deze spanningsreductie gaat ook het toerental van de vibratiemotor terug. Eveneens wordt bij bediening van de druktoets het dompelspoelsysteem  geactiveerd, dat spanningen tussen 230 V en AC 690 V/DC 750 V weergeeft. De duur van de keuring met dompelspoel is afhankelijk van de hoogte van de te meten spanning. Het dompelspoelcircuit heeft geen thermische beveiliging!

Het afleesvenster

Het weergavesysteem bestaat uit contrastrijke lichtdiodes (LED) , die gelijk- en wisselspanningen weergeven in stappen van 12; 24; 50; 120; 230; 400; 500 en 690 V (permanent weergavesysteem). Een draaistroomspoel  geeft de spanningswaarden tussen 230 V en 690 V AC/ 750 V DC aan, volgens de schaalverdelingen voor gelijk- en wisselstroom. De schaal voor wisselspanning bevindt zich links naast de schaalmeter en die voor gelijkspanning staat rechts. Bij de aangegeven spanningen gaat het om nominale spanningen. Bij gelijkspanning geven de LED’s voor 12 V en 24 V ook de polariteit aan (zie paragraaf 5). Een activeren van de 12 V LED, de dompelspoelweergave en de lastcontrole is slechts mogelijk, wanneer beide druktoetsen worden bediend.

LCDweergave

De LCD-weergave  is voor fasemeting bij

wisselstroom en geeft ook de draaiveldrichting aan van een draaistroomnet.

3. Testen van de functies.

- De spanningstester mag alleen worden gebruikt in een spanningsbereik van 12 V tot 690 V AC/ 750 V DC.

- Direct voor gebruik de spanningstester controleren op functies.

- Alle functies controleren aan bekende spanningsbronnen!

- Gebruik bijv. een autoaccu voor de gelijkspanningstest.

- Gebruik bijv. een 230 V wandcontactdoos voor de wisselspanningstest.

Gebruik de spanningstester niet, als niet alle functies foutloos werken. Controleer de functie van de LCD-

weergave  door een éénpolig aanleggen van de contactelektrode van testhandel L1 aan een

buitengeleider (fase).

4. Zo meet u wisselspanningen

- Spanningstester alleen gebruiken in een spanningsbereik van 12 V tot AC 690 V.

- Omvat volledig de geïsoleerde handgrepen

van de testhandels L1 en L2.

- Leg de contactelektroden  van de meetpennen

aan de te meten onderdelen van de

installatie.

- Bij wisselspanning vanaf 24 V, bij bediening van de beide druktoetsen vanaf 12 V (lastmeting),

lichten de plus- (+) en de minusled (-)  en  op. Tegelijkertijd lichten alle LED’s op tot aan de waarde van de aanliggende spanning.

- Bovendien worden spanningen tussen 230 V en 690 V AC door de draaispoelmeter traploos aangegeven, als beide druktoetsen  ingedrukt worden. Bij bediening van beide druktoetsen wordt in de testhandel L2 B, vanaf een aanliggende spanning van ca. 200 V, een vibratiemotor in gang gezet. Bij stijgende spanning wordt het toerental

hoger.

Let er onvoorwaardelijk op, dat u de spanningstester alleen vasthoudt aan de geïsoleerde handgrepen

van de testhandels L1

niet afdekt en dat u niet in aanraking komt met de

contactelektroden.

4.1 Zo meet u de fase bij wisselspanning.

- Spanningstester alleen gebruiken in een spanningsbereik van 12 V tot AC 690 V.

- Fasetest is mogelijk in een geaard net vanaf 230 V.

- Omvat volledig de handgreep van testhandel L1 .

- Leg de contactelektrode  van de meetpen L1 aan het te meten onderdeel.

- Als in het display van de LCD-weergave  het symbool “R” verschijnt ligt aan het nu gemeten onderdeel de fase van een wisselspanning.

Let er onvoorwaardelijk op, dat bij de éénpolige test (fasemeting) de contactelektrode van testhandel L2

niet wordt aangeraakt.

Opmerking

De weergave in het LCD-display  kan worden beïnvloed door ongunstige lichtverhoudingen, beschermende

kleding en isolerende arbeidsomstandigheden.

Let op:

Het niet aanwezig zijn van spanning kan alleen door een tweepolige tester worden vastgesteld.

5. Zo meet u gelijkspanningen

- Spanningstester alleen gebruiken in een spanningsbereik van 12 V tot 750 V DC.

- Omvat volledig de geïsoleerde handgrepen

van de testhandels L1 en L2.

- Leg de contactelektroden  van de meetpennen

aan de te meten onderdelen van de

installatie.

- Bij gelijkspanning vanaf 24 V, bij bediening van de beide druktoetsen vanaf 12 V (lastmeting), licht de plus-  of de minusled  op. Tegelijkertijd lichten alle LED’s op tot aan de waarde van de aanliggende spanning. Bovendien worden spanningen tussen 230 V en 750 V DC door de draaispoelmeter traploos aangegeven als beide druktoetsen worden ingedrukt. Bij bediening van beide druktoetsen wordt in de testhandel L2 B, vanaf een aanliggende spanning van ca. 200 V, een vibratiemotor in gang gezet. Bij stijgende spanning wordt het toerental hoger.

Let er onvoorwaardelijk op, dat u de spanningstester alleen vasthoudt aan de geïsoleerde handgrepen van de testhandels L1 en L2 , het aeesvenster niet afgedekt en dat u niet in aanraking komt met de

contactelektroden.

5.1 Zo meet u de polariteit bij gelijkspanning

- Spanningstester alleen gebruiken in een spanningsbereik van 12 V tot 750 V DC.

- Omvat volledig de geïsoleerde handgrepen

van de testhandels L1 en L2.

- Leg de contactelektroden  van de meetpennen

aan de te meten onderdelen van de

installatie.

- Als de LED “+”  oplicht, ligt de “pluspool” van het

gemeten onderdeel aan de testhandel L1 .

- Als de LED “-”  oplicht, ligt de “minpool” van het

gemeten onderdeel aan de testhandel L1 .

contactelektroden.

en L2

, het aeesvenster

6. Zo meet u de draaiveldrichting van een

draaistroomnet.

- Spanningstester alleen gebruiken in een spanningsbereik van 12 V tot AC 690 V.

- Testen van de draaiveldrichting is mogelijk vanaf 230 V wisselspanning (fase tegen fase) in een

geaard draaistroomnet.

- Omvat volledig de handgrepen testhandels L1 en L2.

- Leg de contactelektroden  van de meetpennen

aan de te meten onderdelen van de

installatie.

- De LED’s danwel de draaispoelmeter moeten spanning op de buitengeleiders aangeven.

- Bij het aanleggen van de beide contactelektroden (meetpennen)  aan twee in rechtse draairichting aangesloten fase van een draaistroomnet, geeft het LCD-display  een “R”-symbool aan. Zijn de twee fasen (buitengeleiders) niet in rechtse

draaiveldrichting aangesloten wordt er niets

aangegeven in het display.

Bij meten van de draaiveldrichting is steeds een tweede meting ter controle vereist. Geeft het LCD-display bij twee buitengeleiders (fasen) van een draaistroomnet een rechtse draaiveldrichting aan, dan dienen ter controle

beide fasen nogmaals te worden getest met verwisselde

contactelektroden (meetpennen) . Bij deze tegencontrole mag dan geen symbool in het LCD-display verschijnen. Verschijnt in beide gevallen toch een “R”-symbool in het LCD-display  dan is de aarding te zwak.

Opmerking

De weergave in het LCD-display  kan worden beïnvloed door ongunstige lichtverhoudingen, beschermende

kleding en isolerende arbeidsomstandigheden.

7. Technische gegevens

- Voorschrift tweepolige spanningstester: IEC 61243-3, spanningsklasse B (AC 1000 V/ DC 1500 V)

- Overspanningscategorie: CAT IV 500 V, CAT III 690 V

- Beschermingsgraad IP 64, IEC 60529

Betekenis IP 64: Het eerste cijfer (6); Bescherming

tegen binnendringen van stof en vuil, stofdicht, (eerste cijfer is bescherming tegen stof/ vuil). Het tweede cijfer (4); Bescherming tegen spuitwater, (tweede cijfer is waterdichtheid). Ook te gebruiken bij regen.

- Spanningsbereik: 12 V tot 690 V AC/ 750 V DC

- Inwendige weerstand, meetcircuit: 220 kΩ.

- Inwendige weerstand, lastcircuit – beide druktoetsen ingedrukt: ca. 3,5 kΩ... (25 kΩ).

- Stroomopname, meetcircuit: max. ln 3,5 mA (690 V/ 750 V)

- Stroomopname, lastcircuit – beide druktoetsen ingedrukt -: ls ca. 0,25 A (690 V/ 750 V).

- Polariteitsaanduiding: LED +; LED -

- Aanduidingstappen LED’s: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (* alleen bij bediening van beide druktoetsen).

- Traploze aanduiding door schaalmeter 230 V tot 690 V AC/ 750 V DC

- Maximale uitleesafwijking: Un ± 15 % ELV Un– 15 %

- Frequentiebereik: 0 tot 60 Hz.; Fase- en draaiveldr ichtingsweergave 50/ 60 Hz.

- Faseaanduiding: > Un 230 V

- Vibratiemotor, aanloop: ≥ Un 230 V

- Maximale inschakeltijd:

tot 500 V ED = 30 sec.; tot 750 V ED = 10 sec.; pauze 240 sec.

- Gewicht: ca. 190 gram.

- Verbindingskabel: lengte ca. 900 mm

- Bedrijfs- en opslagtemperatuur: -10 °C tot +55 °C (klimaatcategorie N).

- Relatieve luchtvochtigheid: 20 % tot 96 %

(klimaatcategorie N)

- Afschakeltijden (thermische beveiliging voor vibratiemotor):

spanning tijd

230 V 30 s

400 V 9 s

750 V 2 s

Spanningen van 500 v tot max. 750 V maximaal

toelaatbare inschakeltijd ED = 10 sec.

van de

8. Algemeen onderhoud

Reinig regelmatig de buitenkant van de behuizing met een schone, droge doek (speciale reinigingsdoeken uitgezonderd). Gebruik geen oplos- of schuurmiddelen om de spanningstester schoon te maken.

9. Milieu

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de

daarvoor bestemde adressen.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Instrukcja obsługi

DUSPOL® analog plus

Przed użyciem przyrządu DUSPOL® analog plus należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz bezwzględnie przestrzegać zasad jego bezpiecznego użytkowania.

Spis treści:

1. Zasady bezpiecznego użytkowania przyrządu

2. Opis przyrządu

3. Test przyrządu

4. Pomiar napięcia przemiennego AC

4.1 Kontrola napięcia fazowego AC

5. Pomiar napięcia stałego DC

5.1 Kontrola polaryzacji napięcia stałego DC

6. Kontrola następstwa faz w sieci trójfazowej

7. Dane techniczne przyrządu

8. Konserwacja przyrządu

9. Ochrona środowiska

1. Zasady bezpiecznego użytkowania przyrządu

- Przyrząd należy trzymać tylko przez izolowane uchwyty

(końcówki sond pomiarowych)!

- Bezpośrednio przed użyciem należy sprawdzić poprawność działania przyrządu (zobacz rozdz.3.). Przyrząd nie może być używany, jeżeli jedna lub kilka funkcji wyświetlacza zanikają lub przyrząd nie jest przygotowany do pracy (IEC 61243-3)!

- Przyrząd. Może mierzyć napięcia z zakresu 12 V

690 V AC/ 750 V DC

- Przyrząd ma stopień ochrony IP 64 i może być używany w wilgotnym środowisku (przeznaczony do użytku w terenie)

- W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty

- Nie należy wykonywać pomiarów napięcia (do 500 V) dłużej niż 30 s i napięcia (do 690 V/ 750 V) dłużej niż 10 s (maksymalny dozwolony czas pracy; do 500 V = 30 s; do 750 V = 10 s)!

- Przyrząd pracuje poprawnie w zakresie temperatur od -10 °C do +55 °C przy względnej wilgotności powietrza 20 % - 96 %.

- Nie demontować przyrządu!

- Ch ro ni ć o bu do wę pr zyrz ąd u p rz ed za ni eczys zczen iem i us zk odzen ia mi mechanicznymi!

- Pr ze ch ow yw ać p rz yr ząd w suchym pomieszczeniu.

Uwaga:

Po maksymalnym obciążeniu przyrządu (np. pomiar napięcia do 500 V przez 30 s. i do AC 690 V/ DC 750 V przez 10 s) następny pomiar może być wykonany nie wcześniej niż po 240 s.! Przyrzą d jest ozn aczony międzynarodowymi symbolami elektrycznymi oraz dodatkowymi oznaczeniami:

Symbol Znaczenie

, AC , DC Prąd stały (DC)

2. Opis przyrządu

Przyrząd DUSPOL® analog plus jest dwubiegunowym miernikiem (zgodnie z IEC 61243-3) z wyświetlaczem  bez własnego źródła zasilania. Przeznaczony jest do pomiarów napięć stałych DC i przemiennych AC w zakresie od 12 V do

. Nie należy dotykać elektrod 

Urządzenie lub sprzęt przeznaczony do pracy pod napięciem

Przycisk

Prąd przemienny (AC)

Prąd stały i przemienny (DC i AC)

Przycisk (ręcznie wyzwalany); odczyty są możliwe tylko, gdy oba przyciski są naciśnięte

Następstwo faz zgodne z kierunkiem ruchu wskazówek zegara

Wskaźnik następstwa faz; wskazania następstwa faz tylko dla częstotliwości 50 Hz – 60 Hz względem przewodu zerowego sieci

Symbol obecności napięcia fazowego i wskaźnik następstwa faz (następstwo zgodne z kierunkiem ruchu wskazówek zegara)

690 V AC/ 750 V DC

. Przyrząd

może być także wykorzystany do kontroli polaryzacji napięcia stałego oraz do kontroli napięcia fazowego. Dodatkowo wskazuje on następstwo faz względem przewodu zerowego. Przyrząd składa się z dwóch sond pomiarowych L1

i L2

oraz kabla przyłączeniowego . Sonda pomiarowa L1 wyposażona jest w wyświetlacz . Na obu sondach znajdują się przyciski . Bez ich naciskania, dostępne są następujące wskazania napięć (AC lub DC): +24 V; -24 V; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Naciśnięcie obu przycisków powoduje przełączenie wewnętrznej rezystancji przyrządu na najmniejszą wartość. W ten sposób uruchamiany jest zakres pomiarowy + 12 V - 12 V. W sondę pomiarową wbudowany jest silniczek wibracyjny, który załącza się przy napięciu ok. 200 V. Wraz ze wzrostem napięcia wzrasta prędkość i wibracje silniczka tak żeby można było oszacować wartość napięcia za pomocą sondy pomiarowej L2 B. Czas trwania pomiaru w tym zakresie (z mniejszą rezystancją wewnętrzną) zależy od wartości mierzonego napięcia. Przyrząd wyposażony jest w zabezpieczenie termiczne, które ze wzrostem temperatury (obciążenia) powoduje zmniejszenie prędkość wirowania silniczka. Po naciśnięciu przycisku aktywowany jest również układ nurnikowy , który wskazuje napięcia w zakresie od 230 V do 690 V AC/ 750 V DC. Czas trwania badania cewką nurnikową zależny jest od wysokości mierzonego napięcia. Obwód cewki nurnikowej nie posiada zabezpieczenia termicznego!

Pole wyświetlacza

Wyświetlacz zbudowany jest z diod LED  wskazujących napięcia DC i AC w zakresach pomiarowych 12; 24; 50; 120; 230; 400; 500; 690 V (stały wskaźnik). Dodatkowy wskaźnik umożliwia odczyt napięć z zakresów pomiarowych 230 V; AC/ 750 V DC stałych i przemiennych. Skala dla napięcia stałego DC znajduje się po lewej stronie wskaźnika a dla napięcia przemiennego na prawej jego stronie. Podczas pomiarów napięć stałych DC dla zakresów 12 V i 24 V wskaźnik diodowy pokazuje polaryzację (zob. rozdz.

5). Aktywacja diody LED 12 V, wskaźnika nurnikowego i kontroli obciążenia jest możliwa tylko wówczas, gdy oba przyciski zostaną naciśnięte.

Wyświetlacz ciekłokrystaliczny LCD

Na wyświetlaczu LCD  wyświetlany jest wskaźnik obecności napięcia fazowego oraz wskaźnik następstwa faz w sieci trójfazowej.

3. Test przyrządu

- Przyrząd mierzy napięcia znamionowe z zakresu

- Nie należy wykonywać pomiarów napięcia (do

- Sprawdzić poprawność działania przyrządu

- Przeprowadzić test przy pomocy znanych źródeł

• Dla napięcia stałego np.: akumulator

• Dla napięcia przemiennego np.: gniazdko

Nie używać przyrządu, jeśli wszystkie jego funkcje nie działają poprawnie! Sprawdzić działanie wyświetlacza LCD  przez podłączenie tylko sondy pomiarowej L1 do przewodu fazowego.

4. Pomiar napięcia przemiennego AC

- Przyrząd mierzy napięcia znamionowe z zakresu

- Nie należy wykonywać pomiarów napięcia (do

- W trakcie pomiarów przyrząd należy mocno

- Dołączyć styki elektrod  sond pomiarowych L1

- Podczas pomiarów z zakresami pomiarowymi

Przyrząd należy trzymać tylko przez izolowane

; na odpowiednich skalach dla napięć

12 V –

690 V AC/ 750 V DC

500 V) dłużej niż 30 s i napięcia (do 690 V/ 750 V) dłużej niż 10 s (maksymalny dozwolony czas pracy; do 500 V = 30 s; do 750 V = 10 s)!

bezpośrednio przed użyciem!

napięcia

samochodowy.

230 V.

12 V – 690 V AC!

500 V) dłużej niż 30 s i napięcia (do 690 V/ 750 V) dłużej niż 10 s (maksymalny dozwolony czas pracy; do 500 V = 30 s; do 750 V = 10 s)!

trzymać za uchwyty L2.

i L2

do odpowiednich punktów pomiarowych.

12 V i 24 V diody LED ”+” oraz ”-”  i  świecą. Diody świecą dopóki są zasilane napięciem z testowanego układu. Napięcia z zakresu 230 V ÷ 690 V AC wskazywane są przez dodatkowy wskaźnik  tylko, jeżeli przyciski na obu sondach są naciśnięte. W momencie naciśnięcia obu przycisków  przy napięciu zasilania ok. 200 V, następuje uruchomienie silniczka, znajdującego się wewnątrz sondy pomiarowej L2 B. Wraz ze wzrostem napięcia wzrasta także jego prędkość

obrotowa.

sond pomiarowych L1 i

uchwyty sąd pomiarowych L1 wyświetlacza! Nie dotykać elektrod!

4.1 Kontrola napięcia fazowego AC

- Przyrząd mierzy napięcia znamionowe z zakresu 12 V – 690 V AC!

- Kontrola napięcia fazowego możliwa jest tylko dla sieci uziemionej dla zakresu pomiarowego 230 V!

- W trakcie pomiarów przyrząd należy mocno trzymać za uchwyt sondy pomiarowej L1 .

- Dołączyć styki elektrody  sondy pomiarowej L1

do odpowiedniego punktu pomiarowego.

- Nie należy wykonywać pomiarów napięcia (do 500 V) dłużej niż 30 s i napięcia (do 690 V/ 750 V) dłużej niż 10 s (maksymalny dozwolony czas pracy; do 500 V = 30 s; do 750 V = 10 s)!

- Symbol ”R” pojawiający się na wyświetlaczu  oznacza, że urządzenie jest podłączone do przewodu fazowego.

Nie dotykać elektrody sondy pomiarowej kontroli napięcia fazowego!

Uwaga:

Obraz na wyświetlaczu LCD  może mieć gorszy kontrast z powodu złego oświetlenia, zastosowania odzieży ochronnej lub złej lokalizacji sondy pomiarowej.

Uwaga:

Beznapięciowość może zostać stwierdzona tylko poprzez dwubiegunowy test.

5. Pomiar napięcia stałego DC

- Przyrząd mierzy napięcia znamionowe z zakresu 12 V – 750 V DC!

- Nie należy wykonywać pomiarów napięcia (do 500 V) dłużej niż 30 s i napięcia (do 690 V/ 750 V)

690 V

dłużej niż 10 s (maksymalny dozwolony czas pracy; do 500 V = 30 s; do 750 V = 10 s)!

W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty i sond pomiarowych L1 i L2.

- Dołączyć styki elektrod  sond pomiarowych L1

i L2

- Podczas pomiarów z zakresami pomiarowymi

Przyrząd należy trzymać tylko przez izolowane uchwyty sąd pomiarowych L1 wyświetlacza! Nie dotykać elektrod!

5.1 Kontrola polaryzacji napięcia stałego DC

- Przyrząd mierzy napięcia znamionowe z zakresu

- Nie należy wykonywać pomiarów napięcia (do

- W trakcie pomiarów przyrząd należy mocno trzymać

- Dołączyć styki elektrod  sond pomiarowych L1

- Świecąca dioda LED  oznacza, że sonda

- Świecąca dioda LED  oznacza, że sonda

Przyrząd należy trzymać tylko przez izolowane uchwyty sąd pomiarowych L1 wyświetlacza! Nie dotykać elektrod!

6. Kontrola następstwa faz w sieci trójfazowej

- Przyrząd mierzy napięcia znamionowe z zakresu

- Kontrola następstwa faz możliwa jest tylko dla

- Dołączyć styki elektrod  sond pomiarowych L1

- Nie należy wykonywać pomiarów napięcia (do

- Na wyświetlaczu LCD  pojawi się symbol ”R”,

Kontrola następstwa faz zawsze wymaga dwóch

do odpowiednich punktów pomiarowych.

12 V i 24 V diody LED „+” oraz „-”  i  świecą. Diody świecą dopóki są zasilane napięciem z testowanego układu. Napięcia z zakresu 230 V ÷ 750 V DC wskazywane są przez dodatkowy wskaźnik  tylko, jeżeli przyciski na obu sondach są naciśnięte. przycisków  przy napięciu zasilania ok. 200 V, następuje uruchomienie silniczka, znajdującego się wewnątrz sondy pomiarowej L2 B. Wraz ze wzrostem napięcia wzrasta także jego prędkość

obrotowa.

12 V – 750 V DC!

500 V) dłużej niż 30 s i napięcia (do 690 V/ 750 V) dłużej niż 10 s (maksymalny dozwolony czas pracy; do 500 V = 30 s; do 750 V = 10 s)!

za uchwyty

i L2

pomiarowa podłączona jest do dodatniego bieguna testowanej jednostki.

pomiarowa podłączona jest do ujemnego bieguna testowanej jednostki.

12 V – 690 V AC!

sieci uziemionej dla zakresu pomiarowego 230 V! W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty i sond pomiarowych L1 i L2.

i L2

500 V) dłużej niż 30 s i napięcia (do 690 V/ 750 V) dłużej niż 10 s (maksymalny dozwolony czas pracy; do 500 V = 30 s; do 750 V = 10 s)!

jeżeli elektrody  zostały dołączone do dwóch faz sieci trójfazowej o zgodnym następstwie faz. W przypadku, gdy następstwo faz jest przeciwne na wyświetlaczu nie pojawia się symbol ”R”.

W momencie naciśnięcia obu

sond pomiarowych L1 i L2.

do odpowiednich punktów pomiarowych.

i L2

! Nie zasłaniać

L2 podczas

! Nie zasłaniać

pomiarów tzn., jeżeli przyrząd wskazuje kierunek zgodny dla dwóch faz sieci trójfazowej to należy wykonać drugi pomiar podłączając odwrotnie sondy pomiarowe  do tych samych faz. Podczas drugiego pomiaru na wyświetlaczu nie powinien pojawiać się symbol ”R”. Jeżeli jednak podczas obu pomiarów pojawia się symbol ”R”, oznacz to, że rezystancja uziemienia jest za duża. Przyrząd należy trzymać tylko przez izolowane uchwyty sąd pomiarowych L1 wyświetlacza! Nie dotykać elektrod!

7. Dane techniczne przyrządu

- Wytyczne dla dwubiegunowych mierników napięcia: IEC 61243-3, klasy napięcia B (AC 1000 V/ DC 1500 V)

Kategoria przepięciowa: CAT IV 500 V, CAT III 690 V

- Stopień ochrony IP 64, IEC 60529 (DIN 40050), przyrząd także do użytku w terenie!

Stopień ochrony IP 64: Ochrona przed dostępem

do niebezpiecznych części oraz ochrona przed zanieczyszczeniem ciałami stałymi, pyłoszczelny (6 - pierwsza cyfra). Bryzgoszczelny (4 - druga cyfra). Może pracować w przypadku roszenia (opdu atmosferycznego).

- Znamionowy zakres napięciowy: 12 V - 690 V AC/ 750 V DC

- Rezystancja wewnętrzna, obwód pomiarowy: 220 kΩ

- Rezystancja wewnętrzna, obwód obciążenia

- oba przyciski naciśnięte!: ok. 3,5 kΩ... (25 kΩ)

- Pobór prądu; obwód pomiarowy: maks. In=3,5 mA (

690 V / 750 V

- Pobór prądu, obwód obciążenia - oba przyciski naciśnięte!: IS= ok. 0,25 A (690 V/ 750 V)

- Wskaźnik polaryzacji: dioda LED +; dioda LED (wskazywany uchwyt = polaryzacja dodatnia)

- Wskazywane zakresy pomiarowe, diody LED: +12 V*; -12 V*; +24 V; -24 V; 50 V; 120 V ; 230 V; 400 V; 500 V; 690 V (* oba przyciski naciśnięte)

- Dodatkowy wskaźnik 230 V ÷ 690 V AC/ 750 V DC

- Maks. błąd pomiaru: Un ± 15 %, ELV Un – 15 %

- Zakres częstotliwości znamionowej f=0 ÷ 60 Hz

- Kontrola napięcia fazowego i następstwa faz: f=50 - 60 Hz

- Napięcie kontroli fazy i następstwa faz

Un ≥ 230 V

- Napięcie pracy silniczka wibracyjnego: ≥ Un 230 V

- Maks. dozwolony czas pracy

do 500 V = 30 s; do 750 V = 10 s; przerwa pomiędzy pomiarami 240 s.

- Ciężar ok. 190 g

- Długość kabla przyłączeniowego ok. 900 mm

- Zakres temperatury pracy i magazynowania przyrządu: -10 °C ÷ +55 °C (kategoria klimatyczna N)

- Wzg lędn a wi lgo tnoś ć po wie trza : 20 % ÷ 96 % (kategoria klimatyczna N)

- Czasy regulacji zwrotnej (termiczna ochrona silnika wibracyjnego):

Napięcie Czas

230 V 30 s

400 V 9 s

750 V 2 s

8. Konserwacja przyrządu

Obudowę przyrządu należy czyścić czystą i suchą ściereczką. Można zastosować specjalne materiały czyszczące. Nie używać rozpuszczalników i/ lub materiałów ściernych.

9. Ochrona środowiska

)

Przy napięciach powyżej 500 V

do max. 750 V max. ED=10 sek.

Po zakończeniu żywotności urządzenia, prosimy o oddanie urządzenie do punktu utylizacji.

i L2

! Nie zasłaniać

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de

Curent continuu şi curent alternativ





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Manual de utilizare

DUSPOL analog plus

Inainte de a utiliza dispozitivul de testare a tensiunii DUSPOL analog plus, vă rugăm să citiţi cu atenţie manualul de utilizare şi să respectaţi întotdeauna instrucţiunile de siguranţă.

Cuprins:

1. Instrucţiuni de siguranţă

2. Descriere funcţională a dispozitivului de

testare a tensiunii

3. Test de funcţionalitate al dispozitiului de

testare al tensiunii

4. Modul de testare pentru tensiunea curentului

alternativ

4.1 Modul de testare a fazei la tensiunea curentului

alternativ

5. Modul de testare pentru tensiunea curentului

continuu

5.1 Modul de testare al polarităţii curentului

continuu

6. Modul de testare al secvenţei fazei la un conductor trifazic

7. Date tehnice

8. Condiţii generale de întreţinere

9. Mediul înconjurător

1. Instructiuni de siguranţă:

- Ţineţi dispozitivul de testare al tensiunii de mânerele izolate A şi B şi nu atingeţi electrozii de contact (proba) !

- Înainte de utilizare: Vericaţi dispozitivul de testare a tensiunii în vederea utilizării corecte (vezi capitolul 3). Dispozitivul de testare a tensiunii nu trebuie utilizat dacă nu funcţionează una sau mai multe dintre funcţiile de aşare sau dacă dispozitivul de testare nu este gata pentru a  utilizat (IEC-61243-3)!

- Dispozitivul de testare trebuie utilizat doar în limita parametrilor normali de tensiune de la 12 V la 690 V AC/ 750 V DC.

- Dispozitivul de testare respectă normele de protecţie IP 64 şi prin urmare poate  utilizat în condiţii de umiditate (este proiectat pentru a putea  utilizat în exterior).

- Pentru testare, ţineţi ferm dispozitivul de mânerele A şi B.

- Nu conectaţi niciodată dispozitivul de testare a tensiunii la o tensiune mai mare de 500 V, pentru o perioadă mai mare de 30 de secunde şi de 10 secunde pentru tensiuni cuprinse între 690 V şi 750 V (timp de operare maxim admis: pentru utilizarea la o tensiune de până la 500 V ED este permis 30 secunde; la o tensiune de până la 750 V ED este permis 10 secunde).

- Dispozitivul de testare a tensiunii funcţionează la parametri normali în limitele variaţiilor de temperatură cuprinse între - 10 °C şi + 55 °C, la o umiditate relativă a aerului cuprinsă între 20 % şi 96 %.

- Nu dezmembraţi dispozitivul de testare a tensiu-

nii!

- Va rugăm să protejaţi cutia de depozitare a dispozitivului de testare pentru a nu se deteriora şi pentru a nu se avaria!

- Va rugam sa depozitati dispozitivul de testare întrun loc uscat.

- Pentru a preveni pagubele materiale şi descarcarea bateriei, după utilizarea dispozitivului de testare a tensiunii, acoperiţi electrozii de contact (proba)!

Atentie: După o încarcare maximă (ex. după o măsurare a unei tensiuni AC 690 V timp de 30 de secunde, respectiv 10 secunde pentru o tensiune AC 690 V/ DC 750 V), dispozitivul de testare a tensiunii nu trebuie utilizat timp de 240 secunde! Dispozitivul de testare a tensiunii este marcat cu simbolurile electrice internationale şi simbolurile pentru indicare şi utilizare cu urmatoarele semnicatii:

Semnificaţia simbolului

Dispozitiv sau echipament pentru operare sub tensiune

Buton de apăsare

curent alternativ, tensiune alternativă

, AC

, DC

curent continuu, tensiune continuă

2. Descrierea functională

DUSPOL analog plus este un dispozitiv de testare a tensiunii cu doi poli în conformitate cu IEC 61243-3 cu afisaj vizual  şi cu alimentare proprie cu energie electrică. Dispozitivul de testare a tensiunii este proiectat pentru a efectua teste ale tensiunii la curent continuu DC şi curent alternativ AC, pentru intervale ale tensiunii cuprinse între 12 V până la 690 V AC/ 750 V DC. Poate fi utilizat pentru a efectua teste de polaritate DC şi teste pentru faza în AC. Dispozitivul de testare a tensiunii indică succesiunea fazei dacă nulul este împământat. Dispozitivul de testare a tensiunii cuprinde capetele de testare L1 A şi L2 B şi un cablu de conectare . Capătul de testare L1 A este echipat cu un afişaj . Ambele capete de testare sunt echipate cu butoane de apăsare . Dacă nu sunt apăsate ambele butoane, pot fi indicate următoarele valori de tensiune (AC sau DC): 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V. Prin apăsarea ambelor butoane, dispozitivul de testare a tensiunii trece la o rezistenţă internă mai scazută (ştergerea tensiunilor inductive şi capacitive). Astfel se activeaz şi indicarea valorilor de 12 V+ şi 12 V-. Mai mult decât atât, un motor care vibrează poate fi activat. De la o valoare aproximativă de 200 V, acest motor începe să se rotească. Odata cu cresterea valorii tensiunii, cresc şi viteza şi vibraţiile motorului, astfel încâ, pe lâgă utilizarea capetelor de testare poate fi estimată şi valoare tensiunii (ex. de la 230 V/ 400 V). Durata testului cu rezistenţa internă mai scăzută a dispozitivului depinde de valoarea tensiunii măsurate. Pentru a preveni încălzirea excesivă a dispozitivului de testare, acesta este echipat cu o protecţie termică (de control invers). Datorită acestei funcţii de control invers, viteza motorului descreşte. Sistemul mobil B care afişează tensiunile cuprinse între 230 V şi AC 690 V/ DC 750 V va fi de asemenea activat prin apasarea butonului. Durata testului cu acest sistem mobil depinde de valoarea tensiunii care va fi masurată. Acest sistem nu are protecţie termică.

Câmpul de afisaj

Sistemul de afisaj consta în diode de emitere a luminii cu contrast ridicat (LED)  care indică tensiunile DC şi AC în trepte: 12 V, 24 V, 50 V, 120 V, 230 V, 400 V, 500 V şi 690 V (sistem permanent de indicare). Sistemul de indicare B indică valorile tensiunii între 230 V şi 690 V AC/ 750 V DC în conformitate cu scara de valori pentru tensiunile: continuă si alternativă (DC şi AC). Scara pentru AC se află în stânga indicatorului de nivel, scara pentru DC se află în dreapta indicatorului de nivel. Tensiunile indicate sunt tensiuni nominale. Cu o tensiune DC, LED-urile vor indica polaritatea pentru valorile de 12 V şi 24 V (vezi capitolul 5). LED-ul de 12 V, indicatorul tip piston şi testele de încărcare vor fi activate prin apăsarea ambelor butoane.

Afisajul LC

Afisajul LC  serveste la testarea fazei la curent alternativ (AC) şi indică secventa fazei pentru un conductor trifazic.

3. Verificarea functionala

- Dispozitivul de testare a tensiunii trebuie utilizat doar la valori nominale de tensiune,cuprinse între 12 V şi 690 V AC/ 750 V DC!

- Nu conectaţi niciodată dispozitivul de testare a tensiunii la o tensiune mai mare de 500 V pentru o durată de timp mai mare de 30 de secunde şi 10 secunde la o tensiune de pană la 690 V/ 750 V (timp de operare maxim admis, până la o valoare de 500 V ED = 30 secunde)!

- Vericaţi buna funcţionare a dispozitivului de testare a tensiunii înaintea utilizării!

- Testaţi toate funcţiile prin intermediul unor surse de tensiune cunoscute.

- Pentru teste de tensiune DC utilizaţi de exemplu o baterie de maşină.

- Pentru teste de tensiune AC utilizaţi de exemplu o priză la 230 V.

Nu utilizaţi dispozitivul de testare a tensiunii decât dacă toate funcţiile corespund parametrilor normali! Verificaţi funcţia afişajului LC  printr-o conectare a

(DC si AC) Buton de apăsare (activat manual);

indică faptul că indicaţiile respective apar doar atunci când ambele butoane sunt activate

Succesiunea fazei (în sensul acelor de ceasornic)

Indicarea succesiunii fazei; succesiunea fazei poate fi indicată doar la 50 Hz sau 60 Hz cu împământare

Simbol pentru fază şi indicarea succesiunii fazei (succesiunea fazei în sensul acelor de ceasornic)

unui singur pol al electrodului de contact L1 A la un conductor extern (fază).

4. Modul de testare pentru tensiunea curentului

alternativ

- Dispozitivul de testare trebuie utilizat doar la valori de tensiune cuprinse între 12 V şi 690 V!

- Nu conectati niciodată dispozitivul de testare la o tensiune mai mare de 500 V pentru o perioadă de timp mai mare de 30 secunde şi 10 secunde la o tensiune de 690 V/ 750 V (timp de operare maxim admis, până la o valoare de 500 V ED = 30 secunde şi 750 V ED = 10 secunde)!

- Ţineţi ferm mânerele izolate A şi B ale capetelor de testare L1 şi L2.

- Plasaţi electrozii de contact  ale capetelor de testare L1 A şi L2 B la punctele relevante ale uni- tăţii supuse testării.

- Pentru tensiuni de la 24 V şi la apăsarea ambelor butoane  (test de incărcare) de la 12 V, LED-urile “plus” şi “minus”  şi  se aprind. Toate LEDurile se aprind până când se ajunge la pragul de valoare corespunzator. Chiar mai mult decât atât, tensiunile cuprinse între 230 V şi AC 690 V sunt indicate continuu prin sistemul de măsurare tip piston ,dacă sunt acţionate ambele butoane . Atunci când apăsaţi ambele butoane  la o tensi- une aproximativă de 200 V, este actionat un motor care vibrează în interiorul capetelor L2 B. Atunci când tensiunea creşte, viteza moturului creşte de

asemenea.

Va rugăm să vă asiguraţi că atingeţi dispozitivul de testare a tensiunii doar la capetele izolate L1 A şi B! Nu acoperiti ecranul de afişare şi nu atingeţi electrozii

de contact!

4.1 Modul de testare a fazei la tensiunea curentului alternativ

- Dispozitivul de testare a tensiunii trebuie utilizat doar la valori ale tensiunii cuprinse în intervalul situat între 12 V şi AC 690 V!

- Testarea este posibilă pentru conductoarele cu pământare începând cu o valoare a tensiuni de la 230 V în sus!

- Ţineţi mânerul L1 A cu fermitate.

- Puneţi electrodul de contact  al capătului de testare A, la punctul ce urmează a  testat.

- Nu conectaţi niciodată dispozitivul de testare la o tensiune mai mare de 500 V pentru o perioadă de timp mai mare de 30 secunde şi de 10 secunde la o tensiune de 690 V/ 750 V (timp de operare maxim admis, până la o valoare de 500 V ED = 30 secunde şi 750 V ED = 10 secunde)!

- Dacă se aşează simbolul “R” pe aşajul LC , dispozitivul este în contact cu faza directă a unei tensiuni AC a unităţii supusă testării.

Nu atingeţi niciodată electrodul de contact L2 B la efectuarea testului monopolar (testul fazei)!

Notă:

Citirea afişajului LC  poate fi neadecvată din cauza condiţiilor de iluminare nevaforabile, a materialelor de protecţie sau locaţiilor izolate.

Atenţie:

Absenţa tensiunii poate fi detectată doar prin efectuarea unui test bipolar.

5. Modul de testare pentru tensiunea curentului

continuu

- Dispozitivul de testare trebuie utilizat doar la valori de tensiune cuprinse între 12 V şi DC 750 V!

- Nu conectaţi niciodată dispozitivul de testare la o tensiune mai mare de 500 V pentru o perioada de timp mai mare de 30 secunde şi de 10 secunde la o tensiune de 690 V/ 750 V (timp de operare maxim admis, până la o valoare de 500 V ED = 30 secunde şi 750 V ED = 10 secunde)!

- Ţineţi ferm mânerele izolate A şi B ale capetelor de testare L1 şi L2

- Plasaţi electrozii de contact  ale lui L1 A şi L2 B la punctele ce urmează a  supuse testării.

- Pentru tensiuni de la 24 V şi dacă sunt apăsate ambele butoane  (test de încarcare) de la 12 V, LED-urile “plus” şi “minus”  şi  se aprind. Toate LED-urile se aprind până când se ajunge la pragul de valoare aferent. Chiar mai mult decât atât, tensiunile cu valori cuprinse între 230 V şi DC 750 V sunt indicate continuu prin sistemul de măsurare tip piston  dacă sunt acţionate ambele butoane . Atunci când apăsaţi ambele butoane  la o tensiune aproximativă de 200 V, este actionat un motor care vibrează în interiorul capetelor L2 B. Atunci când tensiunea creşte, viteza moturului creşte de asemenea.

Vă rugăm să vă asiguraţi că atingeţi dispozitivul de testare a tensiunii doar la capetele izolate L1 A şi B! Nu acoperiti ecranul de afişare şi nu atingeţi electrozii

de contact!

5.1 Modul de testare al polarităţii curentului

continuu

- Dispozitivul de testare trebuie utilizat doar la valori de tensiune cuprinse între 12 V şi DC 750 V!

- Ţineţi ferm mânerele izolate A şi B ale capetelor de testare L1 şi L2.

- Plasaţi electrozii de contact  ale capetelor de testare L1 A şi L2 B la punctele ce urmează a  supuse testării.

- Dacă se aprinde LED-ul , “polul pozitiv” al unităţii este conectat la capătul de testare A.

- Dacă se aprinde LED-ul , “polul negativ” al unităţii este conectat la capătul de testare A.

Vă rugăm să vă asiguraţi că atingeţi dispozitivul de testare a tensiunii doar la capetele izolate L1 A şi B! Nu acoperiţi ecranul de aşare şi nu atingeţi electrozii

de contact!

6. Modul de testare al secvenţei fazei la un conductor trifazic

- Dispozitivul de testare trebuie utilizat doar la valori de tensiune cuprinse între 12 V şi AC 690 V!

- Testarea succesiunii fazei este posibilă doar de la o valoare a tensiunii de 230 V în sus (fază la fază) la un conductor trifazic cu pământare.

- Ţineţi ferm mânerele izolate A şi B ale capetelor de testare L1 şi L2.

- Plasaţi electrozii de contact  ale capetelor de testare L1 A şi L2 B la punctele ce urmează a  supuse testării.

- LED-urile sau sistemul de măsurare tip piston trebuie să indice faza tensiunii.

- Nu conectaţi niciodată dispozitivul de testare la o tensiune mai mare de 500 V pentru o perioadă de timp mai mare de 30 secunde şi 10 secunde la o tensiune de 690 V/ 750 V (timp de operare maxim admis, până la o valoare de 500 V ED = 30 secunde şi 750 V ED = 10 secunde)!

- Atunci când conectaţi cei doi electrozi de contact  la conductoare bifazice sau trifazice în sensul acelor de ceasornic, aşajul LC  indică simbolul “R”. Dacă pentru bifazic rotarea se face în sensul invers acelor de ceasornic, niciun simbol nu apare pe aşajul LC.

Testarea succesiunii fazei cere întotdeauna o contra expertiză dacă aşajul LC  indică rotirea în sensul acelor de ceasornic pentru conductoare bifazice sau monofazice, cele două faze trebuie conectate din nou cu electrozii de contact inversaţi  pe durata contra expertizei. Pe durata contra expertizei pe aşajul LC nu trebuie să apară nici un simbol.. Dacă în ambele cazuri aşajul LC indică simbolul “R”, pământarea este prea slaba!

Notă:

Citirea aşajului LC  poate  defectuoasă din cauza condiţiilor de iluminare nefavorabile, materiale de protecţie sau locaţii izolate.

7. Date tehnice

- Ghid pentru dispozitivul de testare bipolar: IEC 61243-3, clasa de tensiune B (AC 1000 V / DC 1500 V)

- Categoria de supra tensiune: CAT IV 500 V, CAT III 690 V

- Clasa de protecţie: IP 64, IEC 60529 (DIN 40050), pentru utilizare în exterior!

IP 64 semnică: Protecţie împotriva accesului la

componente periculoase şi protecţie împotriva impurităţilor solide, impermeabil la praf, (6 - prim index). Nu se stropeşte, (4 - secunde index). Poate  utilizat în condiţii de precipitaţii.

- Variaţie valoare tensiune (tensiune clasa A): 12 V la 690 V AC/ 750 V DC

- Rezistenţa internă circuit de măurare: 220 kΩ

- Rezistenţa intern, circuit de încărcare - ambele butoane activate!: aproximativ 3,5 kΩ... (25 kΩ)

- Consum de energie electrică, circuit de măsurare: max In 3,5 mA (690 V AC/ 750 V DC)

- Consum de energie electrică, circuit de încarcare

- ambele butoane activate!: Is 0,25 A (690 V AC/ 750 V DC)

- Indicarea polarităţii: LED +; LED - (mâner de indicare = polaritate pozitivă)

- Trepte de indicare a valorii tensiunii LED 12 V+, 12 V-, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (doar în condiţia în care ambele butoane sunt activate)

- Indicare continuă prin intermediul unui indicator de nivel: 230 V - 690 V AC/ 750 V DC

Eroare maximă la indicare: Un ± 15 %, ELV Un - 15 %

- Variaţie frecvenţă nominală: de la 0 la 60 Hz

Indicarea fazei şi succesiunii fazei 50/60 Hz

- Indicarea fazei şi succesiunii fazei ≥ Un 230 V

- Motorul vibrator, începe ≥ Un 230 V

- Timp de operare maxim permis ED: permis până la 500 V ED = 30 secunde permis până la 750 V ED = 10 secunde cu o pauză de 240 secunde

- Greutate: aproximativ: 190 g

- Lungimea cablului de conectare: aproximativ 900 mm

- Variaţia temperaturii de operare şi depozitare:

- 10 °C până la + 55 °C (clima categoria N)

- Umiditatea relativă a aerului: 20 % până la 96 % (clima categoria N)

- Timpi de control invers (protecţie termică pentru motorul vibrator)

Tensiune Timp

230 V 30 s

400 V 9 s

750 V 2 s

La o tensiune cu o valoare cuprinsă între 500 V şi 750 V, timpul maxim de operare este de 10 secunde

8. Conditii generale de întreţinere

Curaţaţi suprafaţa exterioară cu un material textil curat şi uscat (exceptie: materiale de curătare speciale). Nu utilizaţi solvenţi şi/sau materiale abrazive pentru curăţarea dispozitivului de testare a tensiunii.

9. Mediul inconjurator

La sfârşitul ciclului de viaţă al produsului, vă rugăm să depuneţi produsul la cel mai apropiat centru de colectare a deşeurilor din ţara dumneavoastră.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Инструкция по эксплуатации

индикатора напряжения

DUSPOL® analog plus

Перед использованием тестера DUSPOL® analog plus ознакомьтесь с инструкцией по эксплуата ции и обратите особое внимание на требования техники безопасности!

Содержание:

1. Требования техники безопасности

2. Функциональное описание индикатора напряжения

3. Функциональное испытание индикатора напряжения

4. Как проверить переменное напряжение

4.1 Как проверить фазу переменного напряже ния

5. Как проверить постоянное напряжение

5.1 Как проверить полярность постоянного напряжения

6. Как проверить направление вращающегося магнитного поля в сети трехфазного тока

7. Технические данные

8. Общие рекомендации по техническому обслуживанию

9. Защита окружающей среды

1. Требования техники безопасности:

- При работе с прибором брать его в руки только за изолированные ручки и и ни в коем случае не прикасаться к контактным электродам (пробникам) !

- Непосредственно перед началом работы: проверить все функции индикатора напряжения (см. раздел 3). Запрещается использовать тестер при отсутствии одной или нескольких индикаций и при очевидной неготовности к исполнению соответствующих функций (IEC 61243-3)!

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 12 В до 690 В≈/ 750 B=!

- Индикатор напряжения соответствует классу защиты IP 64 и поэтому может быть использован в условиях повышенной влажности (конструкция для внешних условий).

- При проведении испытаний крепко держать тестер за изолированные ручки и всеми ладонями.

- Продолжительность соприкосновения индикатора напряжения с источником напряжения до 500 В не должна превышать 30 секунд и напряжения до 690 В/ 750 В не должна превышать 10 секунд (максимально допустимая длительность включения ED, до 500 В = 30 с; до 750 В = 10 c)!

- Индикатор напряжения безукоризненно работает только в температурном диапазоне от

-10°С до +55°С при влажности воздуха от 20 % до 96 %.

- Запрещается разборка индикатора напряжения!

- Следует предохранять индикатор напряжения от загрязнений и повреждений поверхности корпуса.

- Хранить тестер в сухом месте.

- Во избежание травм после использования тестера его контактные электроды (пробники) должны быть закрыты прилагаемым кожухом!

Внимание!

После максимальных нагрузок (то есть после измерения 500 В в течение 30 секунд и 690 B ~/ 750 B = в течение 10 секунд) следует выдержать паузу продолжительностью 240 секунд! На прибор нанесены международные электротехнические символы и обозначения, необходимые для управления тестером и выводимые в качестве индикации. Они имеют следующее значение:

Символ Значение

Прибор или оборудование для работы под напряжением

Клавишный переключатель

Переменный ток (≈)

, AC

, DC Постоянный ток (=)

Постоянный и переменный ток

2. Функциональное описание

Тестер DUSPOL® analog plus является двухполюсным индикатором напряжения в соответствии с IEC 61243-3 с оптической индикацией  без собственного источника энергии. Прибор предназначен для измерения постоянного и переменного тока в диапазоне напряжений от 12 В до 690 В≈/ 750 B=. При работе с постоянным напряжением тестер позволяет производить определение полярности, а при работе с переменным током – проверку фаз. Тестер показывает также направление вращения поля в сетях трехфазного тока, если заземлена нулевая точка. Индикатор напряжения состоит из измерительных штифтов L1 и L2 и соединительного кабеля . Измерительный штифт L1 имеет индикаторную панель . Оба штифта оснащены клавишными переключателями . Без использования обоих клавишных переключателей возможна индикация следующих ступеней напряжения (переменного или постоянного тока): 24 В+; 24 В-; 50 В; 120 В; 230 B; 400 B; 500 B; 690 B. При нажиме на оба клавишных переключателя происходит переключение на более малое внутреннее сопротивление (подавление индуктивных и емкостных напряжений). При этом активируется индикация 12 В + и 12 В -. Кроме того, к напряжению подключается вибродвигатель (двигатель с неуравновешенным ротором). При напряжении от приблизительно 200 В он приводится во вращательное движение. По мере возрастания напряжения повышается также и число его оборотов и вибрация. За счет этого с помощью рукоятки измерительного штифта L2 B можно дополнительно произвести грубую оценку величины напряжения (например, 230 B/ 400 В). Продолжительность испытания с менее значительным внутренним сопротивлением прибора (испытание под нагрузкой) зависит от величины измеряемого напряжения. Для предупреждения недопустимого перегрева прибора предусмотрена термическая защита (обратная регулировка). При включении этой обратной регулировки происходит снижение числа оборотов вибродвигателя. Ровным образом при нажиме на нажимную кнопку активируется система подвижных катушек , которая показывает напряжение в диапазоне между 230 В и переменном напряжении 690 В/ 750 В постоянного напряжения. Длительность контроля с подвижной катушкой зависит от величины измеряемого напряжения. Цепь подвижных катушек не имеет термическую защиту!

Панель индикации

Система индикации включает в себя контрастные светоизлучающие диоды (СИД) , которые отображают постоянное и переменное напряжение по ступеням 12 В, 24 В, 50 В, 120 В, 230 B, 400 B, 500 B и 690 B (система постоянной индикации). Система индикации с подвижной катушкой  представляет значения напряжения в диапазоне от 12 В ветствии со шкалами для постоянного и переменного напряжения. Шкала переменного напряжения находится рядом с индикационной рейкой слева, а шкала постоянного напряжения – справа. При приведенных значениях напряжения речь идет о номинальных напряжениях. При измерении постоянного напряжения 12 и 24 В СИДы показывают также и полярность (см. раздел 5). Активирование светодиода 12 В индикации подвижных катушек и контроля нагрузки возможно только при нажиме на обе нажимные кнопки.

Жидкокристаллическая индикация

Жидкокристаллический индикатор служит для проверки фаз при работе с переменным током и индицирует также направление вращающегося магнитного поля в сети трехфазного тока.

3. Функциональное испытание

- Индикатор напряжения должен использоваться

Клавишный переключатель (ручной); символ показывает, что соответствующие индикации возможны только при нажиме на оба клавишных переключателя

Направление вращения вправо

Индикация направление вращающегося магнитного поля, выводится только для частоты 50 или 60 Гц в заземленных сетях

Сим вол и ндикации фазы и направления вращения магнитного поля (правое вращение)

и 690 В≈/ 750 B=

только в диапазоне номинальных напряжений от 12 В до 690 В≈/ 750 B=!

в соот-

- Непосредственно перед началом работы: проверить все функции индикатора напряжения!

- Проверьте все функции на известных источниках напряжения:

- Для проведения измерения постоянного напряжения можно использовать, например, автомобильную аккумуляторную батарею.

- Для проведения измерения переменного напряжения можно использовать, например, розетку 230 В.

Запрещается использовать индикатор напряжения, если безукоризненно не выполняются все функции! Проверьте работоспособность жидкокристаллического

индикатора однополюсным наложением контактного электрода измерительного штифта L1 на внешний проводник (фаза).

4. Как проверить переменное напряжение

- Индикатор напряжения должен использоваться

только в диапазоне номинальных напряжений от 12 В до 690 В ≈!

- Продолжительность соприкосновения индика-

тора напряжения с источником напряжения до 500 В не должна превышать 30 секунд и напряжения до 690 В/ 750 В не должна превышать 10 секунд (максимально допустимая длительность включения ED, до 500 В = 30 с; до 750 В = 10 c)!

- Держаться за изолированные ручки и

измерительных штифтов L1 и L2 всей площадью ладоней.

- Установите контактные электроды  измери-

тельных штифтов L1 и L2 на подлежащую проверке деталь оборудования.

- При испытании переменного напряжения от 24

В и при нажатии на оба клавишных переключателя  (испытание под нагрузкой) от 12 В загораются светоизлучающие диоды «плюс» и «минус»  и . При этом до индикации ступени приложенного напряжения светятся все СИДы. Помимо этого производится бесступенчатая индикация напряжения в диапазоне от 230 В до 690 В переменного тока с помощью измерительного механизма подвижной катушки , если нажаты оба клавишных переключателя. При нажиме на оба клавишных переключателя  при напряжении от приблизительно 200 В на измерительном штифте L2 B во вращательное движение приводится вибродвигатель. По мере возрастания напряжения повы-

шается также и число его оборотов. Обязательно соблюдайте следующие правила: индикатор напряжения можно брать только за изолированные рукоятки измерительных штифтов L1

и L2 , дисплей не должен быть закрыт, к кон-

тактным электродам прикасаться нельзя!

4.1 Как проверить фазу переменного напряже

ния

- Индикатор напряжения должен использоваться

только в диапазоне номинальных напряжений

от 12 В до 690 В переменного тока!

- Проверка фазы возможна в заземленной сети с

напряжением от 230 В!

- Держаться за изолированную ручку измери-

тельного штифта L1 всей площадью ладони.

- Установите контактный электрод  измери-

тельного штифта L1 подлежащую проверке

деталь оборудования.

- Продолжительность соприкосновения индика-

тора напряжения с источником напряжения до

500 В не должна превышать 30 секунд и напря-

жения до 690 В/ 750 В не должна превышать 10

секунд (максимально допустимая длительность

включения ED, до 500 В = 30 с; до 750 В = 10

c)!

- Если на дисплее жидкокристаллического инди-

катора  появится символ «R», то это озна-

чает, что на данной детали оборудования нахо-

дится фаза переменного напряжения. Во время проведения однополюсного испытания (проверка фазы) нельзя прикасаться к контактному электроду измерительного штифта L2 !

Рекомендация:

В некоторых случаях индикация на жидкокристаллическом дисплее  может быть плохо видна в силу условий освещенности, использования защитной одежды и особенностей изоляции участка.

Внимание!

Проверку наличия или отсутствия напряжения разрешено проводить только с помощью индикаторов напряжения.

5. Как проверить постоянное напряжение

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 12 В до 750 В = постоянного тока!

- Держаться за изолированные ручки и измерительных штифтов L1 и L2 всей площадью ладоней.

- Установите контактные электроды  измерительных штифтов и на подлежащую проверке деталь оборудования.

- При измерении постоянного напряжения от 24 В при нажатии на оба клавишных переключателя  (испытание под нагрузкой) от 12 В загорается светодиод «плюс»  или «минус» . При этом до индикации ступени приложенного напряжения светятся все СИДы. Помимо этого производится бесступенчатая индикация напряжения в диапазоне от 230 В до 750 В = переменного тока с помощью измерительного механизма подвижной катушки , если нажаты оба клавишных переключателя.При нажиме на оба клавишных переключателя  при напряжении от приблизительно 200 В на измерительном штифте L2 B во вращательное движение приводится вибродвигатель. По мере возрастания напряжения повышается также и число его оборотов.

Обязательно соблюдайте следующие правила: индикатор напряжения можно брать только за изолированные рукоятки измерительных штифтов L1

и L2 , дисплей не должен быть закрыт, к кон-

тактным электродам прикасаться нельзя!

5.1 Как проверить полярность постоянного напряжения

- Держаться за изолированные ручки и измерительных штифтов L1 и L2 всей площадью ладоней.

- Установите контактные электроды  измерительных штифтов и на подлежащую проверке деталь оборудования.

- Если загорается светодиод , то на измерительный штифт приходится «положительный полюс» испытуемой детали оборудования.

- Если загорается светодиод , то на измерительный штифт приходится «отрицательный полюс» испытуемой детали оборудования.

и L2 , дисплей не должен быть закрыт, к кон-

тактным электродам прикасаться нельзя!

6. Как проверить направление вращающегося магнитного поля в сети трехфазного тока

- Индикатор напряжения должен использоваться только в диапазоне номинальных напряжений от 12 В до 690 В переменного тока!

- Проверка направления вращения поля возможна в заземленной сети трехфазного тока с напряжением от 230 В переменного напряжения (фаза против фазы).

- Держаться за изолированные ручки и измерительных штифтов L1 и L2 всей площадью ладоней.

- Установите контактные электроды  измерительных штифтов L1 и L2 на подлежащую проверке деталь оборудования.

- Светодиоды или измерительный механизм подвижной катушки должны индицировать напряжение.

включения ED, до 500 В = 30 с; до 750 В = 10 c)!

- При контактировании обоих контрольных электродов  с двумя подсоединенными в правом вращении фазами сети трехфазного тока на жидкокристаллическом дисплее  появляется символ «R». Если у двух фаз нет правой последовательности вращения, то индикации не производится.

Проверка направления вращения поля всегда требует встречного контроля! Если жидкокристаллический дисплей индицирует для двух фаз сети трехфазного тока правое направление вращения, то при проведении встречного контроля следует еще раз выполнить контактирование переставленными контактными электродами . При проведении встречного контроля индикация на жидкокристаллическом дисплее остается погашенной. Если в обоих случаях на жидкокристаллическом дисплее индицируется символ «R», то это свидетельствует о слишком слабом заземлении. Рекомендация: В некоторых случаях индикация на жидкокристаллическом дисплее  может быть плохо видна в силу условий освещенности, использования защитной одежды и особенностей изоляции участка.

7. Технические данные

- Норматив для двухполюсных индикаторов напряжения: IЕС 61243-3, напряжения класс B (AC 1000 V/ DC 1500 V)

Категория: 500 B категория IV, 690 B категория III

- Класс защиты IР 64, IЕС 60529 (ДИН 40050), допускается использование и при осадках!

IP 64 означает: защита от подхода к опасным

частям и защита от посторонних твердых предметов, пыленепроницаемая, (6 - первое число). Брызгозащищенный, (4 - второе число). Может использоваться и при осадках.

– Диапазон номинальных напряжений: от 12 В до

690 В≈/ 750 B=

- Внутреннее сопротивление, измерительный контур: 220 кОм

- Внутреннее сопротивление, контур нагрузки – оба клавишных переключателя нажаты: ок. 3,5 кОм... (25 кОм)

- Потребление тока, измерительный контур: макс. In 3,5 мА (690 В/ 750 B) переменного тока

- Потр ебление тока , ко нтур нагрузки – оба клавишных переключателя нажаты:

Is ок. 0,25 A (690 В/ 750 B)

- Индикация полярности: светодиодные символы «+» и «-» (рукоятка индикатора = положительная полярность)

- Ступенчатая светодиодная индикация: 12 В+*, 12 В-*, 24 В+, 24 В-, 50 В, 120 В, 230 B, 400 B, 500 B, 690 B (*: только при нажатии на оба клавишных переключателя)

- Бесступенчатая индикация по шкале: 230 В – 690 В≈/ 750 B=

- Макс. погрешность индикации: Un ± 15 %, ELV Un – 15 %

- Номинальный диапазон частот f: от 0 до 60 Гц индикация фаз и направления поля – 50/ 60 Гц

- Индикация фаз и направления поля: ≥ Un 230 В

- Вибрационный двигатель, запуск: ≥ Un 230 B

- Максимально допустимая длительность включения:

до 500 В ED = 30 c; до 750 В ED = 10 c; 240 секунд пауза

- Вес: ок. 190 г

- Длина соединительной линии: ок. 900 мм

Рабочая температура и температура хранения: от – 10°С до + 55°С (климатическая категория N)

- Относительная влажность воздуха: от 20 % до 96 % (климатическая категория N)

- Продолжительность обратной регулировки (термическая защита, вибрационный двигатель):

Напряжение Продолжительность

230 V 30 s

400 V 9 s

750 V 2 s

Максимальная продолжительность включения

(ED) = 10 секунд, когда напряжение находится в

диапазоне от 500 В до максимум 750 В.

8. Общие рекомендации по техническому обслуживанию

Следует прочищать корпус тестера с наружной стороны чистым сухим полотном (исключение –

специальные салфетки для прочистки). Не следует использовать для прочистки растворители и абразивные материалы.

9. Защита окружающей среды.

В конце срока эксплуатации прибор необходимо сдать в утилизационный пункт.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de



Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Innan DUSPOL® analog plus spänningsprovare

används: Läs noga igenom bruksanvisningen och säkerhetsanvisningarna!

Innehåll:

1. Säkerhet sanvisningar

2. Funktionsbeskrivning av spänningsprovaren

3. Funktionstest av spänningsprovaren

4. Så provas växelspänning

4.1 Så provas fasen vid växelspänning

5. Så provas likspänning

5.1 Så provas polariteten vid likspänning

6. Så provas fasriktning i trefasnät

7. Teknisk data

8. Allmän skötsel

9. Miljöinformation

1. Säkerhet sanvisningar

- Vid mätning greppa helt om de isolerade

- Innan mätning skall spänningsprovarens funktion

- Spänningsprovaren får endast användas inom

- Spänningsprovaren har skyddsklass IP 64

- Vid mätning skall spänningsprovarens isolerade

- Spänningsprovaren får inte hållas ansluten

- Spänningsprovaren arbetar felfritt inom

- Ingrepp i spänningsprovaren får inte göras!

- Spänningsprovarens hölje skall skyddas för

- Spänningsprovaren skall lagras torrt.

- För att skydda sig mot skador skall bipackade

OBS!

Efter maxbelastning, (dvs efter en mätning i 30 sekunder med 500 V och 10 sekunder med AC 690 V/ DC 750 V) måste en paustid om 240 sekunder

beaktas!

Spänningsprovaren är försedd med internationella elektriska symboler och symboler för visning och användning, med följande betydelse:

2. Funktionsbeskrivning

DUSPOL® analog plus är en 2-polig spänningsprovare enligt IEC 61243-3, med optisk visning  och utan egen energikälla. Provaren är tillverkad för lik- och växelspänningsmätning i området 12 V till AC 690 V/ DC 750 V. Den har polaritetsindikering vid likspänningsmätning och fasindikering vid växelspänningsmätning. Den visar fasriktning i

Bruksanvisning

DUSPOL® analog plus

handta gen

testprober och berör ej testelektroderna (provspetsarna) !

testas (se avsnitt 3). Spänningsprovaren får inte användas när ett eller era fält inte indikerar eller om funktionen uteblir (IEC 61243-3)!

märkspänningsområdet 12 V till AC 690 V/ DC 750 V!

och får därför användas i fuktig omgivning. (Kapslingsklass för utomhusbruk)

handtag oc h greppas helt om med resp. hand.

längre än 30 sek. med 500 V och 10 sek. med 690 V/ 750 V (max tillåten inkopplingstid ED; till 500 V ED = 30 s; till 750 V ED = 10 s)!

temperaturområdet från -10 ºC till +55 ºC vid en luftfuktighet från 20 % till 96 %.

skador och smuts.

skyddshättor sättas på testelektroderna (provspetsarna) efter användning!

Symbol Betydelse

, AC , DC Likström, liksänning

och

på spänningsprovarens

Apparat eller utrustning för arbete under spänning

Tryckknapp

Växelström, växelspänning

Lik- och växelström (AC/ DC)

Tryckknapp (handmanövrerad); syftar på att motsvarande visning bara sker när båda knapparna är intryckta

Högerrotation

Fasföljdsvisning; visning kan bara ske vid 50 resp. 60 Hz och i ett jordat nä

Symbol för faser- och fasföljdsvisning (högerrotation)

trefasnät om stjärnpunkten är jordad. Spänningsprovaren består av två testprober L1 och L2

och för bindni ngskab el . Testprobe L1

har ett vis ningsf ält . Båda testproberna är försedda

med tryckknappar. Utan att trycka in knapparna kan man mäta och visa följande spänningssteg (AC eller DC) 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. När knapparna tr ycks in kopplas spänningsprovaren om till en lägre ingångsresistans (undertryckning av induktiva och kapacitiva spänningar). Härvid blir också visning av 12 V + und 12 V - aktiverad. Vidare läggs en vibrationsmotor (motor med obalans) under spänning. Från ca 200 V börjar denna att rotera. Med stigande spänning, ökar var vtalet och vibrationen så att en grov uppskattning av spänningsnivån (t.ex. 230 V/ 400 V) kan göras med testproben L2 B. Tiden, hur länge mätning med lägre ingångsresistans (lastprovning) kan göras, är beroende av spänningen som mäts. För att spänningsprovaren inte skall värmas upp otillåtet mycket nns ett inbyggt termiskt skydd. När skyddet aktiveras sjunker vibrationsmotorns varvtal. Likaså aktiveras dykspolesystemet  med en tryckknapp och visar då spänningar mellan 230 V och AC 690 V/ DC 750 V. Tiden för mätningen med dykspole är beroende av den spänning som skall mätas. Obs! Dykspolens krets har inget termiskt skydd!

Visningsfältet

Visningsfältet består av kontrastrika lysdioder (LED), som visar lik- och växelspänning i steg om 12; 24; 50; 120; 230; 400; 500 och 690 V. Ett dykspolesystem  visar spänningar mellan 230 V och AC 690 V/ DC 750 V enligt skalorna för lik- och växelspänning. Växelspänningsskalan är till vänster om indikeringen och likspänningsskalan är till höger om. Vid de angivna spänningarna handlar det om märkspänningar. Vid likspänning visar LED för 12 V och 24 V även polariteten (se avsnitt 5). 12 V-dioden och dykspoleindikeringen kan bara aktiveras när båda tryckknapparna trycks in.

LCDvisning

LCD-displayen  visar fasen vi d växelspänningsmätning och fasföljdsriktningen vid

trefasmätning.

3. Funktionsprovning

- Spänningsprovaren får bara användas i märkspänningsområdet från 12 V till AC 690 V/ DC 750 V!

- Spänningsprovaren får inte hållas ansluten längre än 30 sek. med 500 V och 10 sek. med 690 V/ 750 V (max tillåten inkopplingstid ED; till 500 V ED = 30 s; till 750 V ED = 10 s)!

- Innan mätning skall spänningsprovarens funktion

testas!

- Testa alla funktioner på kända spänningskällor.

• Använd för likspänningsprovning t.ex. ett

bilbatteri.

• Använd för växelspänningsprovning t.ex. ett

230 V vägguttag. Använd inte spänningsprovaren om inte alla funktioner fungerar felfritt! Tests LCD-displayens  funktion genom att 1-poligt ansluta testproben L1 på en fasledare.

4. Så provas växelspänning

- Spänningsprovaren får endast användas inom

märkspänningsområdet 12 V till AC 690 V!

- Spänningsprovaren får inte hållas ansluten

längre än 30 sek. med 500 V och 10 sek. med 690 V/ 750 V (max tillåten inkopplingstid ED; till 500 V ED = 30 s; till 750 V ED = 10 s)!

- Greppa helt om de båda isolerade handtagen

och

på testproberna L1 och L2.

- Anslut testelektroderna (provspetsarna)  på

anläggningsdelen som skall provas!

- Vid växelspänning från 24 V, när båda

tryckknapparna  trycks in (lastprovning) från 12 V, lyser plus- och minus LED ( oc h ). Lyser alla LED till stegvärdet på den pålagda spänningen. Därutöver indikeras steglöst spänningar mellan 230 V och AC 690 V av dykspoleverket  när de båda tryckknapparna  trycks in. När de båda tryckknapparna  trycks in, startar i testproben L2 B vibrationsmoto rn vid en spänning från ca 200 V. Med stigande spänning ökar var vtalet.

OBSERVERA att bara greppa spänningsprovarens isolerade handtag på testproberna L1

, att displayen inte döljs och att inte beröra

testelektroder na!

4.1 Så provas fasledare vid vä xelspänning

- Spänningsprovaren får endast användas inom

märkspänningsområdet 12 V till AC 690 V!

- Provning av fasledare är möjligt från 230 V i

och L2

jordade nät.

- Greppa helt om det isolerade handtaget på testproben L1 .

- Anslut testelektroden (provspetsen)  på testproben L1 till a nläggn ingsde len som skall provas!

- Spänningsprovaren får inte hållas ansluten längre än 30 sek. med 500 V och 10 sek. med 690 V/ 750 V (max tillåten inkopplingstid ED; till 500 V ED = 30 s; till 750 V ED = 10 s)!

När ”R”-symbolen lyser på LCD -displayen , är proben ansluten till en fasledare vid växelspänning. VARNING Berör inte provspetsen på testproben

vid 1-polig mätning!

OBS:

Visningen på LCD-displayen  kan påverkas av dåliga ljusförhållanden, skyddsklädsel och av mätplatsens isolationsförhållande!

OBS!

Det går endast at t fastställa att systemet är spänningsfritt genom 2-polig mätning.

5. Så provas likspänning

- Spänningsprovaren får endast användas inom märkspänningsområdet 12 V till DC 750 V!

- Spänningsprovaren får inte hållas ansluten längre än 30 sek. med 500 V och 10 sek. med 690 V/ 750 V (max tillåten inkopplingstid ED; till 500 V ED = 30 s; till 750 V ED = 10 s)!

- Greppa helt om de båda isolerade handtagen

och

på testproberna L1 och L2.

- Anslut testelektroderna (provspetsarna)  på anläggningsdelen som skall provas!

- Vid likspänning från 24 V, när båda tryckknapparna  trycks in (lastprovning) från 12 V, lyser plus-  eller minus-LED . Lyser alla LED till stegvärdet på den pålagda spänningen. Därutöver indikeras steglöst spänningar mellan 230 V och DC 750 V av dykspoleverket  när de båda tryckknapparna  trycks in. När de båda tryckknapparna  trycks in, startar i testproben L2 B vibrationsmotorn vid en spänning från ca 200 V. Med stigande spänning ökar varvtalet.

OBSERVERA att bara greppa spänningsprovarens isolerade handtag på testproberna L1

, att displayen inte döljs och att inte beröra

testelektroder na!

5.1 Så provas polariteten vid likspänning

- Spänningsprovaren får endast användas inom märkspänningsområdet 12 V till DC 750 V!

- Spänningsprovaren får inte hållas ansluten längre än 30 sek. med 500 V och 10 sek. med 690 V/ 750 V (max tillåten inkopplingstid ED; till 500 V ED = 30 s; till 750 V ED = 10 s)!

- Greppa helt om de båda isolerade handtagen

och

på testproberna L1 och L2.

- Anslut testelektroderna (provspetsarna)  på anläggningsdelen som skall provas!

- Lyser plus-LED  är testproben L1 ansluten till pluspolen.

- Lyser minus-LED  är testproben L1 ansluten till minuspolen.

OBSERVERA att bara greppa spänningsprovarens isolerade handtag på testproberna L1

, att displayen inte döljs och att inte beröra

testelektroder na!

6. Så provas fasriktning i trefasnät

- Spänningsprovaren får endast användas inom märkspänningsområdet 12 V till AC 690 V!

- Provning av fasriktning är möjligt från 230 V växelspänning (fas mot fas) i jordade trefasnät.

- Greppa helt om de båda isolerade handtagen

och

på testproberna L1 och L2.

- Anslut testelektroderna (provspetsarna)  på testproberna L1 som skall provas!

- LED resp. dykspoleverket skall nu visa spänning.

- Spänningsprovaren får inte hållas ansluten längre än 30 sek. med 500 V och 10 sek. med 690 V/ 750 V (max tillåten inkopplingstid ED; till 500 V ED = 30 s; till 750 V ED = 10 s)!

- Vid kontaktering av testelektroderna (provspetsarna)  till två i högerrotation anslutna fasle- dare visar LCD- displayen  en ”R”- symbol. Om fasledarna inte är anslutna för högerrotation lyser inte symbolen.

OBS

Fasföljdsmätning fordrar alltid en motkontroll! Visar LCD-displayen högerrotation vid mätning på två fasledare måste man vid motkontroll byta plats på provspetsarna . Vid denna motkontroll skall LCDdisplayen  vara släckt. Om LCD -displayen  visar en „R“-symbol i båda fallen, föreligger en dålig jordning!

och L2

till anläggning sdelen

och L2

OBS

Visningen på LCD-displayen  kan påverkas av dåliga ljusförhållanden, skyddsklädsel och av mätplatsens isolationsförhållande!

7. Tekniska Data

Norm, 2-polig spänningsprovare: IEC 61243-3, spänningsklass B (AC 1000 V/ DC 1500 V)

- Överspänningskategori: CAT IV 500 V, CAT III 690 V

- Kapslingsklass: IP 64, IEC 60529, kan även användas vid fuktig väderlek!

IP 64 betyder: Skydd mot beröring av farliga delar

och skydd för fasta kroppar, dammskyddad, (6 första siffran). Skydd mot droppar från alla sidor, (4 - andra sif fran). Kan användas i regnväder.

- Märkspänningsområde: 12 V till AC 690 V/ DC 750 V

- Ingångsresistans, mätkrets: 220 kΩ

- Ingångsresistans, lastkrets - båda tryckknappar intryckta!: ca. 3,5 kΩ... (25 kΩ)

- Strömförbrukning, mätkrets:

max. In 3,5 mA (690 V/ 750 V)

- Strömförbrukning, lastkrets - båda tryckknappar intryckta!: Is ca. 0,25 A (690 V/ 750 V)

- Polaritetsvisning: LED+; LED - (displayhandtag = Pluspolaritet)

Indikeringssteg LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 (*:bara med båda tryckknappar intryckta)

- Steglös visning med dykspolenivå: 230 V – AC 690 V/ DC 750 V

- Max. visningsfel: Un ± 15 %, ELV Un – 15%

- Märkfrekvensområde f: 0 till 60 Hz

- fas- och fasföljdsvisning 50/ 60 Hz

- Fas- och fasföljdsvisning: ≥ Un 230 V

- Vibrationsmotor, star tspänning: ≥ Un 230 V

- Max. tillåten inkopplingstid:

till 500 V ED = 30 s; till 750 V ED = 10 s; 240 s paus

- Vikt: ca. 190 g

- Förbindningskabelns längd: ca. 900 mm

- Drif ts- och lagringstemperaturområde: -10 °C till +55 °C (klimatkategori N)

- Relativ luftfuktighet: 20 % till 96 % (klimatkategori N)

- Återställningstider (termiskt skydd för vibrationsmotor):

Spänning Tid

230 V 30 s

400 V 9 s

750 V 2 s

Spänning mellan 500 V och max. 750 V

max. tillåten inkopplingstid ED = 10 s.

8. Allmän skötsel

Rengör höljet regelbundet med en ren och torr trasa (undantag för speciella rengöringsdukar). Använd inga lösnings- och/ eller skurmedel för att rengöra spänningsprovaren.

9. Miljöinformation

Lämna vänligen in produkten på lämplig återvinningsstation när den är förbrukad.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















KULLANMA TALİMATI DUSPOL® analog plus

Gerilim Ölçer DUSPOL® analog plus’u kullanma

dan önce lütfen kullanma talimatını okuyunuz ve güvenlik uyarılarına mutlaka dikkat ediniz! İçindekiler:

1. Güvenlik Uyarıları

2. Gerilim Ölçerin işlev tanımı

3. Gerilim Ölçerin işlev kontrolü

4. Alternatif Gerilimi şu şekilde kontrol edersiniz.

4.1 Alternatif Gerilim fazını şu şekilde kontrol eder siniz.

5. Doğru Gerilimi şu şekilde kontrol edersiniz.

5.1 Doğru Gerilimde kutupları şu şekilde kontrol edersiniz.

6. Bir üç fazlı şebekenin değişken alan (dönüş alanı) yönünü şu şekilde kontrol edersiniz.

7. Teknik Bilgiler

8. Genel bakım

9. Çevre Koruma

1. Güvenlik Uyarıları:

- Cihazı kontrol sırasında yalnızca izoleli el tutamaklarından ve tutunuz ve kontak elektrotlarına (kontrol uçları)  dokunmayınız!

- Kullanmadan hemen önce: Gerilim ölçerin çalışıp çalışmadığını kontrol ediniz! (bakınız bölüm 3). Gerilim ölçer, bir yada birkaç göstergenin iptal olması durumunda veya çalışmaya hazır olduğu görülmediği takdirde kullanılmamalıdır (IEC 61243-3)

- Gerilim ölçer yalnızca 12 V ila 690 V AC/ 750 V DC arasındaki nominal gerilim alanında kullanılmalıdır!

- Gerilim ölçer, IP 64 koruma türüne uygundur ve bu nedenle nemli şartlar altında da kullanılabilir (dış alan için yapı formu).

- Gerilim ölçer de kontr ol sıras ında el tutamaklarından ve sıkıca ve tam olarak tutunuz.

- Gerilim ölçeri kesinlikle 500 V’a kadar 30 saniyeden fazla gerilimde tutmayınız ve 690 V/ 750 V’a kadar 10 saniyeden fazla gerilimde tutmayınız (azami izin verilen çalıştırma süresi ED, ila 500 V ED = 30 san.; ila 750 V ED = 10 san)!

- Gerilim ölçer yalnızca - 10 °C ila + 55 °C arasındaki ısı alanları ve % 20 ila % 96 arasındaki hava neminde hatasız olarak çalışır.

- Gerilim ölçer parçalarına ayrılmamalıdır!

- Gerilim ölçer, cihaz yüzeyindeki kirlenmelerden ve hasarlardan korunmalıdır.

- Gerilim ölçer kuru saklanmalıdır.

- Yaralanmalardan korunmak için gerilim ölçerin kullanılmasından sonra kontak elektrotları (kontrol uçları) birlikte verilmiş olan kapaklarla kapanmalıdır!

Dikkat:

En yüksek yüklenmeden sonra (yani 500 V ‘da 30 saniyelik ölçümden sonra ve AC 690 V/ DC 750 V ’da 10 saniyelik ölçümden sonra) 240 saniyelik bir ara

verilmelidir!

Cihaz üzerinde uluslararası elektrik sembollerinin ve gösterge ve kullanım için sembollerin anlamları aşağıda belirtilmiştir:

Sembol Anlamı

Gerilim altında çalışma için Cihaz veya Teçhizat

Baskılı tuş

Alternatif Akım, Alternatif Gerilim

, AC

, DC

Doğru Akım, Doğru Gerilim

Doğru ve Alternatif Akım

Baskılı Tuş (el kumandalı); ilgili göstergelerin yalnızca iki baskılı tuşa basılması ile çalıştırıldığını belirtir.

Sağa Dönüş

Dönüş alanı yönü göstergesi, dönüş alanı yönü göstergesi yalnızca 50 veya 60 Hz ‘de ve topraklanmış bir şebekede

gösterilebilir.

2. İşlev Tanımı

DUSPOL® analog plus, IEC 61243-3’e göre, kendi enerji kaynağı olmayan optik göstergeli , iki kutuplu bir gerilim ölçerdir. Cihaz, doğru gerilim ve alternatif gerilim kontrolü için 12 V ila 690 V AC/ 750 V DC arasındaki gerilim alanı için hazırlanmıştır. Bu cihaz ile doğru gerilimde kutup kontrolü ve alternatif gerilimde faz kontrolü de yapılabilir. Nötr kutup topraklanmış olduğu müddetçe cihaz bir üç fazlı akım şebekesinin dönüş alanı yönünü de gösterir. Gerilim ölçer, kontrol uçlarından L1 ve L2 ve bir bağlantı kablosundan  oluşur. Kontrol ucu L1 bir gösterge alanına  sahiptir. İki kontrol ucu da baskılı tuşlarla  donatılmıştır. İki baskılı tuşa basmadan aşağıdaki gerilim kademeleri (AC veya DC) gösterilir: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V: İki baskılı tuşun da devreye alınması ile daha küçük bir iç direnç çalıştırılır (indüktif ve kapasitif gerilimlerin bastırılması). Bununla birlikte, 12 V + ve 12 V - göstergesi de aktif hale getirilir. Ayrıca bir vibrasyon motoru (dengesiz motor) gerilime bağlanır. Yaklaşık 200 V’dan itibaren bu motor dönme hareketine başlatılır. Yükselen gerilim ile motorun devri ve vibrasyonu yükselir, böylece Kontrol ucunun L2 B el tutamağı ile ilave olarak, gerilim yüksekliğinin kabaca bir tahmini yapılabilir (örneğin 230 V/ 400 V). Daha düşük bir cihaz iç direnci (güç kontrolü) ile kontrolün süresi, ölçülen gerilimin yüksekliğine bağlıdır. Cihazın izin verilenin üzerinde ısınmaması için, bir termik koruyucu (geriye ayarlama) öngörülmüştür. Bu geriye ayarlamada vibrasyon motorunun devri de düşer. Aynı şekilde butona basıldığında 230 V ve AC 690 V/ DC 750 V arası voltajları gösteren dalgıç bobin sistemi  etkinleştirilir. Dalgıç bobinli kontrolün süresi ölçülecek olan voltajın yüksekliğine bağlıdır. Dalgıç bobin devresi bir termik korumaya sahip değildir!

Gösterge alanı.

Gösterge Sistemi, 12; 24; 50; 120; 230; 400; 500 ve 690 V kademelerindeki doğru gerilim ve alternatif gerilimleri gösteren çok sayıda kontrasta sahip olan LED diyotlarından oluşur (sürekli gösterge sistemi). Bir solenaid gösterge , 230 V ve 690 V AC/ 750 V DC arasındaki gerilim değerlerini, doğru gerilim ve alternatif gerilim skalalarına göre gösterir. Alternatif gerilim sklalası göstergesinin yanında soldadır, doğru gerilim skalası sağda bulunur. Belirtilmiş olan gerilimlerde nominal gerilimler söz konusudur. Doğru gerilimde LED ‘ler 12 V ve 24 V için kutupları da gösterir (bakınız bölüm . 12 V LED‘in, dalgıç bobin göstergesinin ve yük kontrolünün etkinleştirilmesi yalnızca her iki butona basıldığında mümkündür.

LCD Gösterge.

LCD Gösterge  alternatif akımda faz kontrolüne yarar ve bir üç fazlı akım şebekesinin dönüş alanı yönünü de gösterir.

3. İşlev Kontrolü

- Gerilim ölçer, yalnızca 12 V ila 690 V AC/ 750 V

- Gerilim ölçeri kesinlikle 500 V’a kadar 30 saniye-

- Gerilim ölçeri kullanmadan önce çalışıp

- Bilinen gerilim kaynaklarında fonksiyonları test

- Doğru gerilim kontrolü için örneğin bir otomobil

- Alternatif gerilim kontrolü için örneğin bir 230 V

Bütün işlevlerin arızasız bir şekilde çalışmadığı durumlarda gerilim ölçeri kullanmayınız! LCD göstergesinin  işlevini, kontrol ucunun L1 kontak elektrotunun tek kutuplu olarak bir dış iletkene (faz) yerleştirilmesi ile kontrol ediniz.

4. Alternatif Gerilimi şu şekilde kontrol edebilirsiniz.

- Gerilim ölçeri yalnızca 12 V ila AC 690 V

- Gerilim ölçeri kesinlikle 500 V’a kadar 30 saniye-

- Kontrol ucunun L1 ve L2 izoleli el tutamaklarını

- Kontrol ucunun ve kontak elektrotlarını ,

- 24 V’dan itibaren olan alternatif gerilimlerde

Faz ve dönüş alanı yönü göstergesi için sembol (sağa dönüş alanı).

DC nominal gerilim alanlarında kullanılabilir!

den fazla gerilimde tutmayınız ve 690 V/ 750 V’a kadar 10 saniyeden fazla gerilimde tutmayınız (azami izin verilen çalıştırma süresi ED, ila 500 V ED = 30 san.; ila 750 V ED = 10 san)!

çalışmadığını kontrol ediniz!

edin.

aküsü kullanınız.

prizi kullanınız.

arasındaki nominal gerilim alanında kullanınız!

den fazla gerilimde tutmayınız ve 690 V/ 750 V’a kadar 10 saniyeden fazla gerilimde tutmayınız (azami izin verilen çalıştırma süresi ED, ila 500 V ED = 30 san.; ila 750 V ED = 10 san)!

ve tam olarak tutunuz.

kontrol edilecek kısımlara yerleştiriniz.

12 V’dan itibaren iki tuşa birden basılarak (güç kontrolü), artı ve eksi LED ‘ler  ve  yanar.

Bütün LED ‘ler söz konusu gerilimin kademe değerine kadar yanar. Ayrıca bunun dışında, iki tuşa  birden basıldığında 230 V ve AC 690 V arasındaki gerilimler solenoid ölçüm tesisatı  vasıtası ile gösterilir. İki baskılı tuşa  bir- den basıldığında kontrol ucunda L2 B yaklaşık 200 V’luk bir gerilimden itibaren vibrasyon motoru devir hareketine başlar. Artan gerilimle birlikte

devir sayısı da artar. Gerilim ölçeri, yalnızca kontrol ucunun L1 ve L2 izoleli el tutamaklarından tutmaya, gösterge yerinin kapanmamış olmasına ve kontak elektrotlarına dokunmamaya dikkat ediniz!

4.1 Alternatif gerilimin fazını şu şekilde kontrol

edersiniz

- Gerilim ölçeri yalnızca nominal gerilim alanında

12 V ila AC 690 V arasında kullanınız!

- Faz kontrolü topraklanmış şebekede 230 V’dan

itibaren mümkündür!

- Kontrol ucunun L1 el tutamağını tam olarak

tutunuz.

- Kontrol ucunun L1 Kontak elektrotlarını , kon-

trol edilecek kısma yerleştiriniz.

- Gerilim ölçeri kesinlikle 500 V’a kadar 30 saniye-

den fazla gerilimde tutmayınız ve 690 V/ 750 V’a

kadar 10 saniyeden fazla gerilimde tutmayınız

(azami izin verilen çalıştırma süresi ED, ila 500 V

ED = 30 san.; ila 750 V ED = 10 san)!

- LCD göstergesinin  ekranında bir “R” sembolü

görünürse, bu kısımda bir alternatif gerilim fazı

bulunur. Tek kutuplu kontrollerde (faz ölçümü) kontrol uçlarının L2 kontak elektrotlarına temas etmemesine dikkat ediniz!

Uyarı:

LCD ekranındaki  gösterge, uygun olmayan ışık konumundan, koruyucu giysiden ve izoleli kurulum yeri şartlarından etkilenebilir.

Dikkat!

Gerilimsizlik ancak iki kutuplu bir kontrol ile tespit edilebilir.

5. Doğru Gerilimi şu şekilde kontrol edersiniz.

- Gerilim ölçer yalnızca 12 V ila DC 750 V arasındaki

bir nominal gerilim alanında kullanılabilir!

- Gerilim ölçeri kesinlikle 500 V’a kadar 30 saniye-

den fazla gerilimde tutmayınız ve 690 V/ 750 V’a

kadar 10 saniyeden fazla gerilimde tutmayınız

(azami izin verilen çalıştırma süresi ED, ila 500 V

ED = 30 san.; ila 750 V ED = 10 san)!

- Kontrol ucunun L1 ve L2 izoleli el tutamaklarını

ve tam olarak tutunuz.

- Kontrol ucunun ve kontak elektrotlarını ,

kontrol edilecek kısımlara yerleştiriniz.

- 24 V’dan itibaren olan doğru gerilimlerde, 12 V’dan

itibaren iki tuşa birden basılarak (güç kontrolü),

artı veya eksi LED ‘ler  ve  yanar. Bütün LED

‘ler söz konusu gerilimin kademe değerine kadar

yanar. Ayrıca bunun dışında 230 V ile DC 750 V

arasındaki gerilimler solenoid ölçüm tesisatı 

vasıtası ile, iki tuşa birden basıldığında kade-

mesiz bir şekilde gösterilir. İki baskılı tuşa  bir-

den basıldığında kontrol ucunda L2 B yaklaşık

200 V’luk bir gerilimden itibaren vibrasyon motoru

devir hareketine başlar. Artan gerilimle birlikte

5.1 Doğru Gerilimde kutupları şu şekilde kontrol

edersiniz.

- Gerilim ölçer yalnızca 12 V ila DC 750 V arasındaki

bir nominal gerilim alanında kullanılabilir!

- Gerilim ölçeri kesinlikle 500 V’a kadar 30 saniye-

den fazla gerilimde tutmayınız ve 690 V/ 750 V’a

kadar 10 saniyeden fazla gerilimde tutmayınız

(azami izin verilen çalıştırma süresi ED, ila 500 V

ED = 30 san.; ila 750 V ED = 10 san)!

- Kontrol ucunun L1 ve L2 izoleli el tutamaklarını

ve tam olarak tutunuz.

- Kontrol ucunun ve kontak elektrotlarını ,

kontrol edilecek kısımlara yerleştiriniz.

- Eğer LED  yanarsa, kontrol ucunda kontrol

edilecek kısmın “Artı kutup” bulunur.

- Eğer LED  yanarsa, kontrol ucunda kontrol

edilecek kısmın “Eksi kutup” bulunur. Gerilim ölçeri, yalnızca kontrol ucunun L1 ve L2 izoleli el tutamaklarından tutmaya, gösterge yerinin kapanmamış olmasına ve kontak elektrotlarına  dokunmamaya dikkat ediniz!

6. Bir üç fazlı akım şebekesinin değişken alan

(dönüş alanı) yönünü şu şekilde kontrol eder

siniz.

- Gerilim ölçeri yalnızca 12 V ila AC 690 V nominal gerilim alanında kullanınız!

- Dönüş alanının kontrolü 230 V alternatif gerlimden itibaren (faz faza karşı) topraklanmış üç fazlı akım şebekesinde mümkündür.

- Kontrol uçlarının L1 ve L2 el tutamaklarını ve tam olarak tutunuz.

- Kontrol uçlarının L1 ve L2 konta k elektrotlarını  kontrol edilecek olan kısma yerleştiriniz.

- LED veya solenoid ölçüm tesisatı dış iletken gerili-

mini göstermelidir.

- İki kontak elektrotunun  sağ dönüş yönünde bağlanmış olan bir üç fazlı akım şebekesinin iki fazına bağlanması sırasında LCD ekran  bir “R” sembolü gösterir. Eğer iki fazda da sağ dönüş sırası verilmemişse, gösterge olmaz.

Dönüş alanı yönünün kontrolü, bir karşı kontrolü gerektirir! Eğer LCD ekran  sağ dönüş yönünü bir üç fazlı akım şebekesinin iki fazında gösterirse, karşı kontrol durumunda iki faz da değişmiş kontak elektrotları  ile yeniden kontaklanır. Karşı kontrolde gösterge LCD ekranda sönük kalmalıdır. İki durumda da LCD ekran bir “R” sembolü gösterirse zayıf bir topraklama mevcuttur.

Uyarı:

LCD ekranındaki  gösterge, uygun olmayan ışık konumundan, koruyucu giysiden ve izoleli kurulum yeri şartlarından etkilenebilir.

7. Teknik Bilgiler

- İki kutuplu gerilim ölçer için Talimat: IEC 61243-3, Gerilim Sınıfı B (AC 1000 V/ DC 1500 V)

- Aşırı voltaj kategorisi: CAT IV 500 V, CAT III 690 V

- Koruma türü: IP 64 (DIN VDE 0470-1 IEC/ EN

60529)

6 - birinci tanıtım no: tehlikeli parçalara ulaşımdan

koruma ve katı yabancı cisimlerden koruma, toz geçirmez.

4 - ikinci tanıtım no: Püsküren sudan koruma.

Çökeltilerde de kullanılabilir.

- Nominal gerilim alanı: 12 V ila 690 V AC/ 750 V DC

- İç direnç, ölçüm dairesi: 220 kΩ

- İç direnç, yük dairesi – iki baskılı tuş basılı olduğunda: yaklaşık 3,5 kΩ... (25 kΩ)

- Akım sarfiyatı, ölçüm dairesi: azami In 3,5 mA (690 V/ 750 V)

- Akım sarfiyatı, yük dairesi – iki baskılı tuş basılı olduğunda: Is yaklaşık 0,25 A (690 V/ 750 V)

- Polarite (kutup) göstergesi: LED +, LED – (Gösterge tutamağı = Artı kutup)

- Gösterge kademesi LED: 12 V+*, 12 V- *, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V ve 690 V (*: yalnızca iki tuşa birden basıldığında)

- gösterge ibresi ile kademesiz gösterge:

230 V - 690 V AC/ 750 V DC

- Azami gösterge hatası: Un ± % 15, ELV Un - % 15

- Nominal frekans alanı f: 0 ila 60 Hz

- Faz ve dönüş alanı göstergesi: 50/ 60 Hz

- Faz ve dönüş alanı göstergesi: ≥ Un 230 V

- Vibrasyon motoru, Hareket: ≥ Un 230 V

- Azami izin verilen çalıştırma süresi:

ila 500 V ED = 30 san.; ila 750 V ED = 10 san; 240 saniye ara

- Ağırlık: yaklaşık 190 gr.

- Bağlantı kablosu uzunluğu: yaklaşık 900 mm

- Çalıştırma ve depolama ısısı alanı: - 10 °C ila +55 °C (İklim kategorisi N)

Göreli hava nemi: % 20 ila % 96 (İklim kategorisi N)

- Geri ayar süreleri (vibrasyon motoru için termik koruyucu):

Gerilim Süre

230 V 30 s

400 V 9 s

750 V 2 s

500 V üzerindeki azami 750 V ‘a kadar olan gerilim-

lerde, azami izin verilen ısı alanında azami çalıştırma

8. Genel Bakım

Muhafazayı dıştan temiz kuru bir bez ile temizleyiniz (özel temizlik bezleri hariçtir). Gerilim ölçeri temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmayınız.

süresi = 10 san.

9. Çevre Koruma

Lütfen cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan İade ve Toplama Sistemine iletiniz.

690

750V DC 690V AC

Bedienungsanleitung



Operating manual

Mode d‘emploi

Manuel de instrucciones



Инструкция за експлоатация



Návod k použití zkoušečky



Brugsanvisning



Käyttöohje



Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

analog plus

T.-Nr. 757185.00/ 01-2008

DUSPOL

BENNING Elektrotechnik & Elektronik GmbH & Co.KG

Münsterstraße 135 - 137 • D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • E-Mail: duspol@benning.de

naponima i naizmeničnim naponima radi ispitivanja





Naudojimosi instrukcija

Bruksanvisning



Gebruiksaanwijzing



Instrukcja obsługi



Manual de utilizare



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati



Priručnik za upotrebu





geprüft und zugelassen















Priručnik za upotrebu

DUSPOL® analog plus

Pre upotrebe ispitivača napona (instrumenta) molimo da pažljivo pročitajte uputstva i da se pridržavate sigurosnih uputstava!

Sadržaj:

1. Uputstva za bezbednu upotrebu

2. Opis funkcija instrumenta

3. Ispitivanje funkcija instrumenta

4. Kako se ispituju naponi naizmenične struje

4.1 Kako se ispituje faza naizmeničnog napona

5. Kako ispitati jednosmerne napone

5.1 Kako ispitati polaritet jednosmernog napona

6. Kako ispitati redosled faza na trofaznom priključku na mrežu

7. Tehnički podaci

8. Opšte održavanje

9. Zaštita čovekove okoline

1. Uputstva za bezbedno rukovanje

- Držite instrument samo za izolovane drške i i ne dodirujte kontaktne elektrode (sonde) !

- Odmah pre upotrebe ispitajte da li instrument pravilno radi! (odeljak 3). Instrument se ne sme koristiti ako jedna od nekoliko funkcija displeja ne rade, ili ako instrument nije spreman za rad (IEC 61243-3)!

- Instrument mora se jedino koristiti u nominalnim opsezima napona od 12 V do AC 690 V/ DC 750 V naizmeničnog napona/ jednosmernog napona!

- Instrument je saobražen zaštitnoj klasi IP 64, i stoga se može takođe koristi pod vlažnim uslovima (predviđen za upotrebu spolja).

- Prilikom ispitivanja čvrsto držite instrument za drške i .

- Nikada ne držite instrument priključen na napone do 500 V duže od 30 sekundi i napone do 690 V/ 750 V duže od 10 sekundi (max. dozvoljeno radno vreme, do 500 V = 30 sekundi; do 750 V = 10 sekundi)!

- Instrument funkcioniše ispravno samo na temperaturnom opsegu od –10 °C do + 55 °C, pri relativnoj vlažnosti vazduha od 20 % do 96 %.

- Ne rastavljajte instrument!

- Molimo da zašstitite kućište instrumenta od prljanja i oštećenja!

- Molimo da držite instrument na suvom mestu.

Upozorenje:

Posle maksimalnog opterećenja (t.j. posle 30 sekundi merenja pri 500 V i 10 sekundi merenja pri AC 690 V/ DC 750 V) instrument se ne sme koristiti 240 sekundi! Instrument je obeležen međunarodnim električnim simbolima, i simbolima za indikaciju i rad sa sledećim značenjem:

symbol

značenje

Uređaj ili oprema za rad pod naponom

Taster

Naizmenična struja (AC)

, AC

, DC

Jednosmerna struja (DC)

Jednosmerna i naizmenična struja (DC i AC)

Taster (aktivira se ručno) pokazuje da se odgovarajuće indikacije pojavljuju samo onda kad se oba tastera pritisnu

Redosled faza u pravcu kazaljke na satu

Indikacija redosleda faza; redosled faza se jedino može pokazati na 50 do 60 Hz, i ako je prikljčak na mrežu uzemljen.

Simbol za fazu, i indikacija za redosled faze (redosled faze u pravcu kazaljke na satu.

2. Opis funkcija

DUSPOL® analog plus je dvopolni instrument shodan IEC 61243-3, sa vizuelnim displejom  i bez sopstvenog napajanja. Ovaj instrument je predviđen za ispitivanje jednosmernih i naizmeničnih napona u opsegu od 12 V do AC 690 V/ DC 750 V. Može da se koristi za ispitivanje polariteta u jednosmernim

faze. Instrument pokazuje redosled faza ako da je nula uzemljena. Instrument se sastoji od sondi L1 i L2 i kabla za povezivanje . Sonda L1 opremljena je displejom . Obe sonde imaju tastere . Bez pritiskanja na oba tastera, sledeći opsezi napona (AC ili DC) mogu da se prikažu: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. Pritiskom na oba tastera, instrument se uključuje na niži unutrašnji otpor (prigušivanje induktivnih i kapacitativnih napona). Na taj način se takodje indikacija od 12 V+ i 12 V- očitava. Dalje, vibracioni motor (motor sa zamajcem) se stavlja pod napon. Od približno 200 V ovaj motor počinje da rotira. Kako se napon povečava, brzina motora i vibracija sa takodje povečavaju, tako da se pomoću drške sonde L2 B vrednost napona može grubo proceniti (na primer, 230 V/ 400 V). Trajanje ispitivanja sa nižim unutrašnjim otporom uredjaja (ispitivanje opterećenja) zavisi od napona koji treba da se izmeri. Da bi se izbeglo prekomerno zagrevanje instrumenta, opremljen je toplotnom zaštitom (obratna kontrola). Sa ovom obratnom kontrolom, brzina vibrirajućeg motora takodje se smanjuje. Pritiskanjem na taster se također aktivira i sistem teleskopskih kalema , koji prikazuje napone između 230 V i AC 690 V/ DC 750 V. Vreme trajanja kontrole sa teleskopskim kalemom ovisi i visini napona koji treba da se meri. Krug teleskopskog kalema nema termičku zaštitu!

Displej

Sistem displeja se sastoji od vema kontrastnih svetlećih dioda (LED)  označavajući jednosmerne i naizmenične napone u opsezima od 12; 24; 50; 120; 230; 400; 500 i 690 V (stalni sistem indikacija). ‘Plunger’ indikacija (niz kontaktnih tastera)  pokazuje naponske vrednosti između 230 V i AC 690 V/ DC 750 V prema skalama za jednosmerni i naizmenični napon (DC i AC). AC skala je sa leve strane indikatora nivoa, DC skala je na desnoj strani indikatora nivoa. Naznačeni naponi su nominalni naponi. Pri jednosmernom naponu svetleće diode (LEDs) takođe pokazuju polaritet pri 12 V i 24 V (vidi odeljak 5). Aktiviranje 12 V LED prikaza teleskopskih kelama i kontrola moguća je samo onda, ako su pritisnuta obadva pritisna tastera.

Displej od tečnih kristala:

LC displej  služi za ispitivanje faze pri naizmeničnoj struji (AC) i ukazuje na raspored faza trofaznog priključka.

3. Provera funkcija

- Instrument se mora koristiti u nominalnim naponskim opsezima od 12 V do AC 690 V/ DC 750 V!

- Proverite da li instrument ispravno radi odmah pre upotrebe!

- Ispitajte sve funkcije pomoću poznatih izvora napona.

- Za ispitivanje jednosmernih napona koristite, na primer, automobilski akumulator.

- Za ispitivanje naizmeničnih napona koristite, na primer, priključak na mrežu od 230 V.

Ne koristite ovaj instrument ukoliko njegove funkcije nisu ispravne! Proverite funkciju LC displeja  jednopolnim vezivanjem kontaktne elektrode sonde L1 na spoljni provodnik (faza).

4. Kako se ispituju naponi naizmenične struje

- Instument se mora koristiti samo u nominalnom opsegu napona od 12 V do AC 690 V!

- Čvrsto držite izolovane drške i sondi L1 i L2.

- Postavite kontaktne elektrode  sonde L1 i L2

na relavantne tačke uređjaja koji se ispituje

- Pri naizmeničnim naponima i kad se pritisnu oba tastera (provera opterećenja) od 12 V naviše, LED diode ‘’plus’’ i ‘’minus’’  i  će se upaliti. Sve LED diode svetle dok se ne postigne vrednost opsega primenjenog napona. Šta više, naponi između 230 V i AC 690 V se pokazuju u kontinuitetu pomoću mernog sistema ‘plunger’  ako se oba tastera  aktiviraju. Kad se pritisne na oba tastera  i od primenjenog napona od približno 200 V naviše, vibrirajući motor rotira u sondi L2 B. Kako se napon povećava, brzina ovog motora se takodje povećava.

Molimo da obratite pažnju da držite instrument jedino

za izolovane drške sondi L1 i L2 ! Ne pokrivajte displej i ne dodirujte kontaktne elektrode!

4.1 Kako ispitati fazu pri naizmeničnom naponu

- Instrument se mora koristi samo u nominlanom opsegu napona od 12 V do AC 690 V!

- Ispitivanje faze je moguće na uzemljenom mrežnom priključku od 230 V naviše!

- Čvrsto držite dršku sonde L1 !

- Postavite kontaktnu elektrodu  sonde L1 na relavantnu tačku uređaja koji se ispituje.

- Ako se simbol ‘’R’’ pojavi na LC displeju , instrument je u kontaktu sa živom fazom naizmeničnog napona kod ove tačke urđaja koji se ispituje.

Nikada ne dodirujte kontaktne elektrode sonde L2 za vreme jednopolnog ispitivanja faze (ispitivanje faze)!

Primedba:

Očitavanje LC displeja  može biti otežano zbog nepodesnih uslova osvetljenja, zaštitnog odela ili na izolovanim mestima.

Upozorenje:

Nedostatak napona moze se utvrditi bipolarnim

testom.

5. Kako ispitati jednosmerne napone

- Instrument se mora koristiti samo u nominalnom opsegu napona od 12 V do DC 750 V!

- Čvrsto držite izolovane drške i sondi L1 i L2.

- Postavite kontaktne elektrode  sondi L1 i L2

na relavantne tačke uređaja koji se ispituje.

- Pri naizmeničnim naponima od 24 V naviše i kad se pritisnu oba tastera (ispitivanje opterećenja) od 12 V naviše, LED diode ‘’plus’’ i ‘’minus’’  i  se pale. Sve LED diode svetle dok se ne postigne vrednost opsega primenjenog napona. Štaviše, naponi izmedju 230 V i DC 750 V označeni su neprekidno pomoću ‘plunger’ mernog sistema (niz kontaktnih tastera)  ako se oba tastera aktiviraju. Kad se pritisne na oba tastera  i od primenjenog napona od približno 200 V naviše, vibrirajući motor rotira u sondi L2 B. Kako se napon povećava, brzina ovog motora se takodje povećava.

Molimo da obratite pažnju da instrument držite samo za izolovane drške sondi L1 i L2 ! Ne pokrivajte displej i ne dirajte kontaktne elektrode!

5.1 Kako ispitati polaritet jednosmernog napona

- Instrument se mora koristiti samo u nominalnom opsegu napona od 12 V do 750 V DC!

- Čvrsto držite izolovane drške i sondi L1 i L2.

- Postavite kontaktne elektrode  sonde L1 i L2

na relevantne tačke uredjaja koji se ispituje.

- Ako se LED dioda upali , ‘’pozitivan pol’’ uredjaja koji se ispituje je na sondi L1 .

- Ako se LED dioda  upali, ‘’negativni pol’’ uredjaja koji se ispituje je na sondi L1 .

Molimo da obratite pažnju da držite instrument samo za izolovane drške sondi L1 i L2 ! Ne pokrivajte displej i ne dodirujte kontaktne

elektrode!

6. Kako ispitati redosled faza na trofaznom priključku na mrežu

- Instrument se mora koristiti samo u nominalnom opsegu napona od 12 V do AC 690 V!

- Ispitivanje redosleda faza je moguć od 230 V AC napona (faza na fazu) naviše na uzemljenom trofaznom priključku.

- Čvrsto držite izolovane drške i sondi L1 i L2.

- Postavite kontaktne elektrode  sondi L1 i L2

na relevantne tačke uređaja koji se ispituje.

- LED diode ili merni sistem ‘plunger’ (niz kontaktnih tastera) treba da pokazuju napon.

- Kad se priključuju dve kontaktne elektrode  sa dve faze trofaznog mrežnog priključka u smeru kazaljke na satu, LC displej pokazuje ‘’R’’ simbol.

Ako je za te dve faze rotacija u suprotnom pravcu smera kazaljke na satu, nikakav se simbol ne

pokazuje na LC displeju. Ispitivanje redosleda faza uvek zahteva kontra probu! Ako LC displej  pokazuje rotiranje u smeru kazaljke na satu za dve faze trofaznog priključka, te dve faze moraju se ponovo povezati sa obratnim kontaktnim elektrodama  za vreme kontra probe. Ne sme se pojaviti nikakav simbol u toku kontra probe. Ako u oba slučaja LC displej pokazuje ‘’R’’ simbol, uzemljenje je suviše slabo!

Primedba:

Očitavanje LC displeja  može biti otežano zbog nepodesnih uslova osvetlenja, zaštitnog odela ili izolovanog mesta.

7. Tehnički podaci

- Standard za dvopolni ispitivač napona: IEC 61243-3;

Napona klase B (AC 1000 V/ DC 1500 V)

Kategorija prenapona: CAT IV 500 V, CAT III 690 V

- Vrsta zaštite: IP 64, IEC 60529 (DIN 40050),

takođe se može koristiti napolju! IP 64 znači: Zaštita od pristupa opasnim delovima

i zaštita od čvrstih delova, zaštićen od prašine (6

- prvi indeks). Zaštićen od prskanja tekućinom, ( 4

- drugi indeks). Može se takođe koristiti u slučaju

padavina.

- Nominalni opseg napona: 12 V do AC 690 V/ DC

750 V

- Unutrašnji otpor, merno kolo: 220 kΩ

- Unutrašnji otpor, kolo opterećenja- oba tastera su

aktivirana!: približno 3,5 kΩ... (25 kΩ)

- Potrošnja struje, merno kolo: maksimalno

In 3.5 mA (690 V/ 750 V)

- Potrošnja struje, kolo opterećenja – oba tastera su

aktivirana!: Is približno 0,25 A (690 V/ 750 V)

- Označavanje polariteta: LED +; LED (drška za indikaciju = pozitivan polaritet)

- Označavanje opsega LED: 12 V+*, 12 V-*, 24 V+,

24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*:

samo kad su oba tastera aktivirana)

- Neprekidna indikacija pomoću indikatora nivoa:

230 V – AC 690 V/ DC 750 V

- Maksimalno naznačene greške: Un ± 15 %, ELV

Un - 15 %

- Nominalni opseg frekvence f: 0 do 60 Hz, Faza i

označavanje redosleda faza 50/ 60 Hz

- Faza i označavanje redosleda faza: ≥ Un 230 V

- Vibracioni motor, počinje: ≥ Un 230 V

- Maksimalno dozvoljeno radno vreme: do 500 V ED = 30 sekundi; do 750 V ED = 10 sekundi; 240 sekundi pauze

- Približna tzežina 190 g

- Dužina povezujućeg kabla: približno 900 mm

- Temperaturni opseg za rad i skladištenje: -10 °C

do +55 °C (kategorija klime N)

- Relativna vlažnost vazduha: 20 % do 96 %

(kategorija klime N)

- Povratna kotrola vremena (toplotna zaštita za

vibracioni motor):

Napon Vreme

230 V 30 s

400 V 9 s

750 V 2 s

Napone od 500 V do max. 750 V maxsimalno

dozvoljeno radno vreme = 10 sekundi.

8. Opšte održavanje

Čistite kućište suvom i čistom krpom (izuzetak: specijalne krpe za brisanje). Ne koristite rastvarače i/ ili abradivna sredstva da biste očistili instrument.

9. Zaštita čovekove okoline

Molimo vas da poslije životnog doba odnesete aparat na odgovarajuće otpadno mesto za skupljanje.

Benning DUSPOL analog plus User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
