DANSK
Betjeningsvejledning
EUROPOWER EP2000/EP4000
Professionel 2000 og
4000 Watt stereo
kraft-forstærker med ATR
(Accelerated Transient
Response) teknologi

Tak for lån

Tak fordi du har valgt en BEHRINGER EUROPOWER forstærker. Dette
stykke high-end udstyr er udviklet til professionel live brug og dets
mange egenskaber gør det til en meget brugbar og driftsikker del
af dit lydsystem.
EUROPOWER forstærkerne inkluderer et indgangsfilter for hver
kanal som giver dig mulighed for at erne de lavfrekvente dele af
signalet om nødvendigt. Tillige beskytter den indbyggede limiter
dine højtalere. Forskellige driftstilstande, såsom parallel eller mono-
brokoblet, åbner for forskellige muligheder for effektiv integration
med resten af dit lydudstyr til næsten enhver anvendelse.
Denne manual beskriver først diverse betjeningselementer og
tilslutninger så du til fulde forstår EUROPOWER forstærkeren og
dens funktioner. Derefter gennemgår manualen EUROPOWER
forstærkerens forskellige anvendelses muligheder, og til sidst
ser den på flere detaljer omkring installation og forbindelses-
muligheder.
God fornøjelse med din nye forstærker.
Inholdsfortegnelse
Tak for lån ..................................................................... 1
Sikkerhedsanvisninger ............................................... 2
1. Introduktion ............................................................ 3
1.1 Inden du starter ...............................................................................3
2. Betjeningselementer ............................................. 4
2.1 Fronten ................................................................................................4
2.2 Bagsiden .............................................................................................4
2.3 Konfigurationsknapper (MODE SWITCHES) .......................5
3. Anvendelser ............................................................ 6
3.1 Forskelle mellem 2-kanals-, parallel- og
monobrokoblingsdrift ..........................................................................6
3.2 Bi-amping ...........................................................................................9
4. Installation ............................................................. 10
4.1 Tilslutninger ...................................................................................10
4.2 Audioforbindelser .......................................................................11
5. Tekniske data ......................................................... 12
Dementi ...................................................................... 13
Denne manual ndes også på Engelsk, Tysk, Fransk, Spansk, Italiensk, Russisk, Polsk, Hollandsk, Finsk, Svensk, Dansk, Portugisisk, Græsk, Japansk og Kinesisk. Der ndes muligvis også en nyere version af denne manual. Download manualerne fra rette produktside på:
www.behringer.com
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
2

Sikkerhedsanvisninger

*
Uanset hvor dette symbol forekommer, advarer det om, at der forekommer uisoleret farlig spænding inde i kabinettet – spænding der kan være tilstrækkelig til at udgøre en risiko for stød.
Uanset hvor dette symbol forekommer, henviser det til vigtige betjenings- og vedligeholdelses-anvisninger i det vedlagte materiale. Læs vejledningen.
For at mindske risikoen for elektrisk stød må toppen ikke
tages af (heller ikke bagbeklædningen). Ingen indvendige dele må efterses af brugeren. Al service små kun foretages af faguddannet personale. Udsæt ikke apparatet for regn og fugt, så risikoen for brand
eller elektriske stød reduceres. Apparatet må ikke udsættes for dryp eller stænk, og der må ikke stilles genstande fyldt med væske som f.eks. vaser på apparatet.
Disse serviceanvisninger må kun anvendes af kvaliceret
servicepersonale. For at reducere risikoen for elektriske stød må du kun udføre den form for service, som er omtalt i driftsanvisningerne. Reparationer må kun udføres af faguddannet personale. Vi henviser til, at kraftige lydstyrker kan beskadige hørel-
sen og/eller højtalere. Indstil venligst udgangstrinnets to Gain-regulatorer på anslag mod venstre, inden der tændes for apparatet. Sørg altid for en rimelig lydstyrke. Ventilation: Apparatet bør anbringes således, at dets
placering ikke hindrer korrekt ventilation. For eksempel bør apparatet ikke anbringes på en seng, et tæppe eller en lignende overade, der eventuelt kan blokere apparatets ventilationshuller, ligesom det ikke må placeres i en indbygget installation, som f.eks. en bogreol eller et skab, der kan hindre den frie luftcirkulation gennem ventilationsåbningerne.
Obs
Obs
!
Obs
!
Obs
!
Læs disse anvisninger.
{1}.
Opbevar disse anvisninger.
{2}.
Ret Dem efter alle advarsler.
{3}.
Følg alle anvisninger.
{4}.
Anvend ikke dette apparat i nærheden af vand.
{5}.
Brug kun en tør klud ved rengøring.
{6}.
Tildæk ikke ventilationsåbninger. Installation foretages i overensstemmelse
{7}.
med fabrikantens anvisninger. Må ikke installeres i nærheden af varmekilder såsom radiatorer, varmespjæld,
{8}.
komfurer eller andre apparater (inkl. forstærkere). der frembringer varme. Omgå ikke sikkerheden, hverken i polariserede stik eller i stik til jordforbin-
{9}.
delse. Et polariseret stik har to ben, hvoraf det ene er bredere end det andet. Et stik til jordforbindelse har to ben og en tredje gren til jordforbindelse. Det brede ben eller den tredje gren er der af hensyn til Deres sikkerhed. Hvis stikket ikke passer til stikkontakten, kan De tilkalde en elektriker til at udskifte det forældede stik. Beskyt lysnetkablet fra at bli ve betrådt eller klemt. Sørg specielt ved stik,
[10].
forlængerledninger og der, hvor de udgår fra enheden for tilstrækkelig beskyttelse. Benyt alene tilslutningsenheder/tilbehør som angivet af fabrikanten.
[11].
Når apparatet benyttes med vogn, stativ, trefod,
[12].
konsol eller bord, skal det være med sådanne, som er anvist af fabrikanten eller som sælges sammen med apparatet. Når der benyttes vogn, skal der udvises forsigtighed, når kombinationen vogn/apparat flyttes, så De undgår at komme til skade ved at snuble. Tag stikket ud til dette apparat ved lyn og torden, eller når det ikke benyttes
[13].
i længere tid. Al service skal foretages af faguddannet personale. Service er påkrævet, når
[14].
enheden på nogen måde er blevet beskadiget, hvis f.eks. strømforsynings­ledningen eller stikket er blevet beskadiget, hvis der er blevet spildt væsker eller der er faldet genstande ned i apparatet, hvis enheden har været udsat for regnvejr eller fugtighed, ikke fungerer normalt eller er blevet tabt. Apparatet skal altid være tilsluttet til strømnettet med en intakt
[15].
beskyttelsesleder. Hvis hovednetstikket eller en apparatstikdåse skal fungere som afbryder,
[16].
skal Ade altid være tilgængelige.
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
3

Introduktion1.

Ærligt talt, hvem bryder sig egentligt om at læse manualer. Vi ved, at du er ivrig efter at komme i gang med det samme, men læs venligst denne manual grundigt, og behold den som reference i fremtiden. Du kan først forstå og udnytte alle EUROPOWER forstærkerens egenskaber, når du har læst disse instruktioner.

Inden du starter1.1

Udlevering1.1.1
EUROPOWER blev i fabrikken pakket omhyggeligt ind, for at gerantere en sikker transport. Er emballagen trods alt beska­diget, skal apparatet omgående kontrolleres for ydre skader.
Ved eventuelle beskadigelser skal du IKKE returnere
apparatet til os, men først underrette forhandleren og transportøren, da et evt. erstatningskrav ellers kan bortfalde.
Idrifttagning1.1.2
Sørg for, at apparatet ventileres tilstrækkeligt og undgå at udgangstrinnet overophedes, ved at holde en god afstand til andre varmeudstrålende apparater. Netforbindelsen etableres via et netkabel med tilslutning for koldstart. Den er i overensstemmelse med de krævede sikkerhedsregler.
Det er vigtigt, at alle apparater er tilsluttet jord. For din
egen sikkerhed bør du aldrig fjerne apparaternes eller netkablernes jordforbindelse eller gøre den virkningsløs. I områder med kraftige radiosendere og højfrekvenskilder
kan lydkvaliteten forringes. Øg afstanden mellem sender og apparat og anvend afskærmede kabler til alle tilslutninger.
Online-registrering1.1.3
Registrer om muligt det nye BEHRINGER-udstyr direkte efter købet på vores hjemmeside på Internetadressen http://www.behringer.com, og læs garantibetingelserne grundigt igennem. Firmaet BEHRINGER yder en garanti på et år* fra købsdatoen gældende for materiale- eller fabrikationsmangler. Hvis du har brug for garantibestemmelserne på dansk, kan disse hentes på vort websted på adressen http://www.behringer.com, eller de kan bestilles telefonisk på nummer +49 2154 9206 4149. Hvis dit BEHRINGER-produkt er defekt, ser vi gerne, at det bliver repareret så hurtigt som muligt. Vi beder dig rette direkte henvendelse til den BEHRINGER-forhandler, som du har købt udstyret hos. Såfremt dit BEHRINGER-forhandler ikke er i nærheden, kan du også henvende dig direkte til en af vores lialer. En liste med kontaktadresser til vores BEHRINGER-lialer ndes i originalemballagen til dit udstyr (Global Contact Information/European Contact Information). Hvis der ikke er angivet nogen kontaktadresse i din land, bedes De rette henvendelse til den nærmeste distributør. De pågældende kontaktadresser kan ndes under Support på vores hjemmeside http://www.behringer.com. Afviklingen af et eventu­elt garantitilfælde lettes betydeligt, hvis dit udstyr er registreret hos os sammen med købsdatoen.
Mange tak for dit samarbejde!
* For dette kan for Kunderne indenfor den europæiske union gælde andre
bestemmelser. Videre informationer får EU-kunder hos BEHRINGER
Support Tyskland.
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
4

Betjeningselementer2.

Fronten2.1

Fig. 2.1: Betjeningselementer på fronten
Da betjeningselementerne på de to udgangstrin EP2000 og EP4000 ikke kan skelnes fra hinanden, har vi efterfølgende for overskuelighedens skyld kun illustreret EP2000.
Tænd for udgangstrinnet på netafbryderen.
[1]
POWER-kanppen adskiller apparatet ved frakobling ikke
fuldstændig fra strømnettet. Træk derfor kablet ud af stik­dåsen, når apparatet ikke benyttes i længere tid.
Udblæsningsåbningen sidder i apparatets front, så den
[2]
opvarmede køleluft ikke kommer ind i rack-kabinettet og forårsager beskadigelser eller apparatsvigt.

Bagsiden2.2

Clip-LED’en lyser, når udgangstrinnets signalniveau
[3]
overstyrer. Er dette tilfældet, skal du reducere indgangsniveauet til en passende styrke, indtil LED’en ikke lyser længere. SIGNAL-LED’en lyser, når der er et signal på indgangen.
[4]
Med GAIN-regulatorerne (kanal 1 og 2) indstilles
[5]
signalforstærkningen. POWER-LED’en lyser, når der tændes for apparatet.
[6]
Fig. 2.2: Betjeningselementerne på bagsiden samt tilslutninger
Dette er de symmetriske XLR-indgangskanaler
[7]
(kanal 1 og 2). Dette er stereo-jack-indgangene (kanal 1 og 2). Disse kan
[8]
naturligvis også være asymmetriske. Dette er MODE SWITCHES, som kan benyttes til at
[9]
bestemme driftsarterne samt limiterens og højpasltrets indstillinger (se kap. 2.3). Her sidder apparatets blæser. Blæserhastigheden reguleres
[10]
automatisk og sikrer en gnidningsløs drift.
Der skal være god afstand til andre varmeudstrålende
apparater, så man undgår, at EUROPOWER’s funktioner svigter.
Dette er udgangene (kanal 1 og 2). I mono-brokoblingsmode
[11]
(se kap. 2.3.5) benyt kun kanal 1’s udgang. Nærmere beskrivelse af tilslutningerne er at nde i kapitel 4.1. Dette er udgangsklemmerne (kanal 1 og 2). Vær
[12]
opmærksom på, at benytte de to midterste tilslutninger i monobrokoblings-mode for tilslutning af højtalerne.
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
5
BREAKER (sikringsautomat). Med et simpelt tryk på
[13]
denne knap kan den udløste automat atter tages i brug efter at alle fejlkilder er fjernet. BREAKER’en erstatter de ellers gængse smeltesikringer.
Obs
!
Inden BREAKER-knappen aktiveres skal systemet altid
frakobles (POWER-knappen på OFF)!
Netforbindelsen etableres via en IEC-koldstartEbøsning.
[14]
Et passende netkabel er inkluderet i leveringsomfanget. EUROPOWER’s serienummer.
[15]
Her er en detaljeret oversigt over MODE SWITCH’enes
[16]
individuelle funktioner (se
{9}
).
Konfigurationsknapper 2.3
(MODE SWITCHES)
Indgangsfilter2.3.2
Hhv. LF- og højpasltret skærer frekvensen hhv. under 30 Hz og 50 Hz. Herved optimeres basgengivelsen, da ultra­dybe, forstyrrende frekvenser fjernes, og der derved er mere ydelse til rådighed til gengivelse af det ønskede frekvensområde. Med switch 3 (kanal 1) og 8 (kanal 2) kan ltrene deaktiveres og aktiveres. Med switch 2 (kanal 1) og 9 (kanal 2) bestemmes grænsefrekvensen. Når ltrene er frakoblede fraskæres frekven­ser under 5 Hz, så der ydes beskyttelse imod infralydfragmenter og jævnspænding. Filtrene indstilles efter frekvensgangen på dine højtalere, da nogle højtalere (fx basreekshøjtalere) er meget modtagelige for for kraftige udsving af membranen under det angivne frekvensområde. 50 Hz-ltret bør benyttes til alle bredbåndshøjtalere, det det de suden giver en let forstærkning i området omkring 100 Hz, hvorved der opnås en fyldigere klang. 30 Hz-ltret egner sig fortræffeligt til subwoofer-drift og til store bredbåndskabinetter. “Off”-indstillingen bør kun benyttes under særlige omstændig­heder som fx studieindspilning, hvor det gælder om at genkende infralydfragmenter i mixet og derefter at fjerne dem.
Fig. 2.3: EUROPOWER’s DIP-switch
Clip limiter2.3.1
Når indgangssignalet overstyrer udgangstrinnet, forvrænges udgangssignalet. Begge udgangstrinnets kanaler er derfor udstyret med en Clip Limiter, som enten kan til- eller frakobles. Den genkender selv overstyringer og forringer forstærkningen indtil forvrængningen er acceptabel. For at modtage signalets dynamik, sætter Clip Limiteren ved minimal overstyring ind med en moderat undertrykkelse. Clip Limiterne aktiveres med switch 1 (kanal 1) og 10 (kanal 2). Ved brugen af bredbånds-højtalersystemer reducerer Clips Limiteren højfrekvensforvrængningerne, som opstår ved over­styringer af udgangstrinnet. Aktuatorerne beskyttes således for mulige beskadigelser.
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
6
Tokanalsdrift (stereodrift)2.3.3
Ved denne driftsart arbejder begge sluttrinnets kanaler uafhæn­gige af hinanden med et separat indgangssignal. Der er tilsluttet to uafhængige højtalere på udgangene. MODE SWITCHES 4 og 5 indstilles på “STEREO” for at aktivere denne driftsart.
Ved 2-kanalsdrift skal switchene for brokoblet mono-mode
være deaktiveret (DIP-switch 6 og 7 i venstre position).
Paralleldrift2.3.4
Indgangs-parallelkoblingen muliggør paralleldrift, hvorved der føres et signal over en af indgangene til begge udgange. Hver kanal driver derved sin egen højtaler med uafhængig forstærk­ning, ltrering og spidsbegrænsning. MODE SWITCH 4 og 5 indstilles på “PARALLEL INPUTS” for at koble indgangene.
Ved paralleldrift skal switchene for brokoblet mono-mode
være deaktiveret.
Med parallelkoblede indgange kan de resterende indgangsbøs­ninger benyttes til at videregive signalet til andre forstærkere. Det betyder, at indgangene fra kanal 2 i dette tilfælde bliver til udgange. Paralleldriften benyttes, når to højtalere starter med samme signal, men skal anvende separat forstærkning, ltrering eller begrænsning.
Mono-brokoblingen stiller høje krav til forstærker og højta-
lere. Overdreven overstyring kan føre til at forstærkerens mutefunktion træder i krafteller til højtalerbeskadigelser. Du skal sikre dig, at dinhøjtaler (mindst 5 ohm) samt kabler kan bearbejde tilsvarende høje effekter.
Vi anbefaler at benytte EUROPOWER sammen med
8 ohms højtalere med en udgangseffekt på hhv. to gange 400 Watt (EP2000) eller to gange 750 Watt (EP4000), for at opnå en optimal driftssikkerhed.
og monobrokoblingsdrift
2-kanalsdrift er en forstærkers mest gængse driftsart. Begge kanaler arbejder fuldstændigt uafhængig af hinanden. Der er både et separat indgangs- samt udgangssignal.

Anvendelser3.

Forskelle mellem 2-kanals-, parallel- 3.1
Mono-brokoblingsdrift2.3.5
I denne driftsart lægges spændingen fra begge kanaler sammen og føres til en højtaler. Resultatet er en dobbelt spænding, en redobling af den maksimale ydelse og ca. en tredobling af den konstante udgangseffekt fra en enkelt kanal. I mono­brokoblingsmode benyttes indgang, udgang, Gain-regulering, indgangsltre samt limiteren fra kanal 1. Hele kanal 2 benyttes ikke ved denne driftsart. For at undgå sletninger på grund af intern fasevending, skal GAIN-regulatoren fra kanal 2 stå på anslag til venstre. Benyt denne driftsart for at kunne benytte begge kanalers effekt til en enkelt 8 eller 4 ohms modstand. Til dette skal switch 6 og 7 indstilles på “BRIDGE MODE ON” Hvis du som udgang vælger de to tilslutningsklemmer, skal du benytte de to midter­ste tilslutninger.
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
7
Eksempler:
2-kanals-(stereo-)gengivelse. To uafhængige monosignaler som fx instrumentsignal og monitormix. Bi-amp-drift, med bassen til kanal 1 og diskanten til kanal 2 (se kap. 3.2 “Bi-Amping”).
Paralleldriften svarer til 2-kanalsdriften, med den forskel, at begge kanalers indgange kan kobles sammen internt. Et ind­gangssignal styrer parallelt begge kanaler, hvis ltre osv. kan indstilles adskilt.
Eksempler:
Et monosignal forsyner udgangstrinnets to kanaler, men forstærkerindstillingen indstilles forskelligt for hvert højtalersystem. Paralleldrift (som beskrevet ovenfor) med yderligere aktive- ring af endnu en forstærker via den ledige indgang. Herved udsendes indgangssignalet under paralleldriften og kan føres videre efter ønske.
Hvis du tilslutter et symmetrisk indgangssignal, er det
vigtig at du udelukkende benytter symmetriske kabler, da et enkelt usymmetrisk kabel kan gøre totalsignalet usymmetrisk.
Fig. 3.1: 2-kanalsdrift
Fig. 3.3: Paralleldrift
Fig. 3.2: DIP-switch-indstillinger til 2-kanalsdrift
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
8
Fig. 3.4: DIP-switch-indstillinger til paralleldrift
Ved monobrokobling omkongureres forstærkeren således, at spændingen fra begge kanaler lægges sammen og sendes til et enkelt højtalersystem. Der er både et indgangs- og udgangssignal, og der benyttes kun funktioner fra kanal 1 – ikke fra kanal 2.
Hvis du allerede har indstillet DIP-switch 4 og 5 på
PARALLEL INPUTS under aktiveret mono-brokoblings­drift, ligger indgangssignalet, som skal føres videre til en yderligere forstærker, på den ikke benyttede indgang (indgang kanal 2).
Eksempler:
Drift af en enkelt 8 ohms højtaler. Drift af en enkelt 4 ohms højtaler.
Fig. 3.6: DIP-switch-indstillinger til mono-brokoblingsdrift
Når udgangstrinnet overstyres gennem længere tid, kan
forstærkeren mute i nogle sekunder. I nogle tilfælde kan også sikringsautomaten aktiveres. Vær altid opmærksom på et passende lydstyrkeniveau for at undgå overstyringer.
Obs
!
Der må ikke køres med en belastning på 2 ohm
ved brokobling. Hvis du tilslutter et symmetrisk indgangssignal, er det
vigtig at du udelukkende benytter symmetriske kabler, da et enkelt usymmetrisk kabel kan gøre totalsignalet usymmetrisk.
Forholdsregler ved mono-brokoblingsdrift
I mono-brokoblingsdrift kan der forekomme overdrevet
udstyring og for tidlig frakobling af udgangstrinnet. I værste fald kan det føre til beskadigelse af højtalerne. Vær derfor altid opmærksom på, at højtalerne kan forarbejde tilsvarende høje effekter. Mellem udgangstilslutningerne på EP4000 ligger en
udgangsspænding på op til 100 Volt RMS. Derfor er det vigtigt at overholde alle sikkerhedsforanstaltninger ved tilslutning af højtalerne.
Fig. 3.5: Mono-brokoblingsdrift
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
9

Bi-amping3.2

Ved hjælp af et aktivt frekvensdeler kan frekvensområdet opdeles i ere bånd. Således kan eksempelvis et monosignal splittes i et højfrekvens- og et lavfrekvensområde. Disse to sig­naler tilsluttes udgangstrinnets indgange, så kanal 1 forstærker lavfrekvens- og kanal 2 højfrekvensområdet (2-kanaldrift). Sluttrinnets udgange sluttes nu til en 2-vejs højtaler, hvor udgangssignal 1 sluttes til basenheden og udgangssignal 2 til diskantenheden. I stedet for en 2-vejs højtaler kan der naturlig­vis benyttes 2 adskilte højttalere. Et stereosignal kan splittes på samme måde. Men dertil skal du bruge hhv. to 2-vejs højtalere (eller re separate højtalere), to EUROPOWER-udgangstrin og et aktiv 2-vejs stereofrekvensde­ler. BEHRINGER SUPER-X PRO CX2310 egner sig optimalt til dette formål og har desuden en mono-subwoofer-udgang. Med et tredje EP2000-sluttrin – fortrinsvis i mono-brokoblingsdrift­og en subwoofer-højtaler har du det perfekte supplement til stereo-bi-amp-driften i lavfrekvensområdet (se g. 3.7). Udgangstrinnenes indgangsltre til højfrekvens- og mellemfre­kvensområdet bør i dette tilfælde være aktiveret og indstillet på 50 Hz. For at fjerne for dybe, forstyrrende frekvenser fra klangbilledet, bør ligeledes anvendes indgangsltre med 30 Hz til subwoofersignalet. Som et optimalt supplement til dit P.A.-anlæg egner højtalerne fra BEHRINGER EUROLIVE SERIES sig i øvrigt fortræffeligt, da der ndes en passende model til ethvert frekvensområde og enhver situation.
Ved brugen af Clip Limiteren kan der ved stærk begræns-
ning forekomme en forskubbelse af klangbalancen i bi-amp-mode.

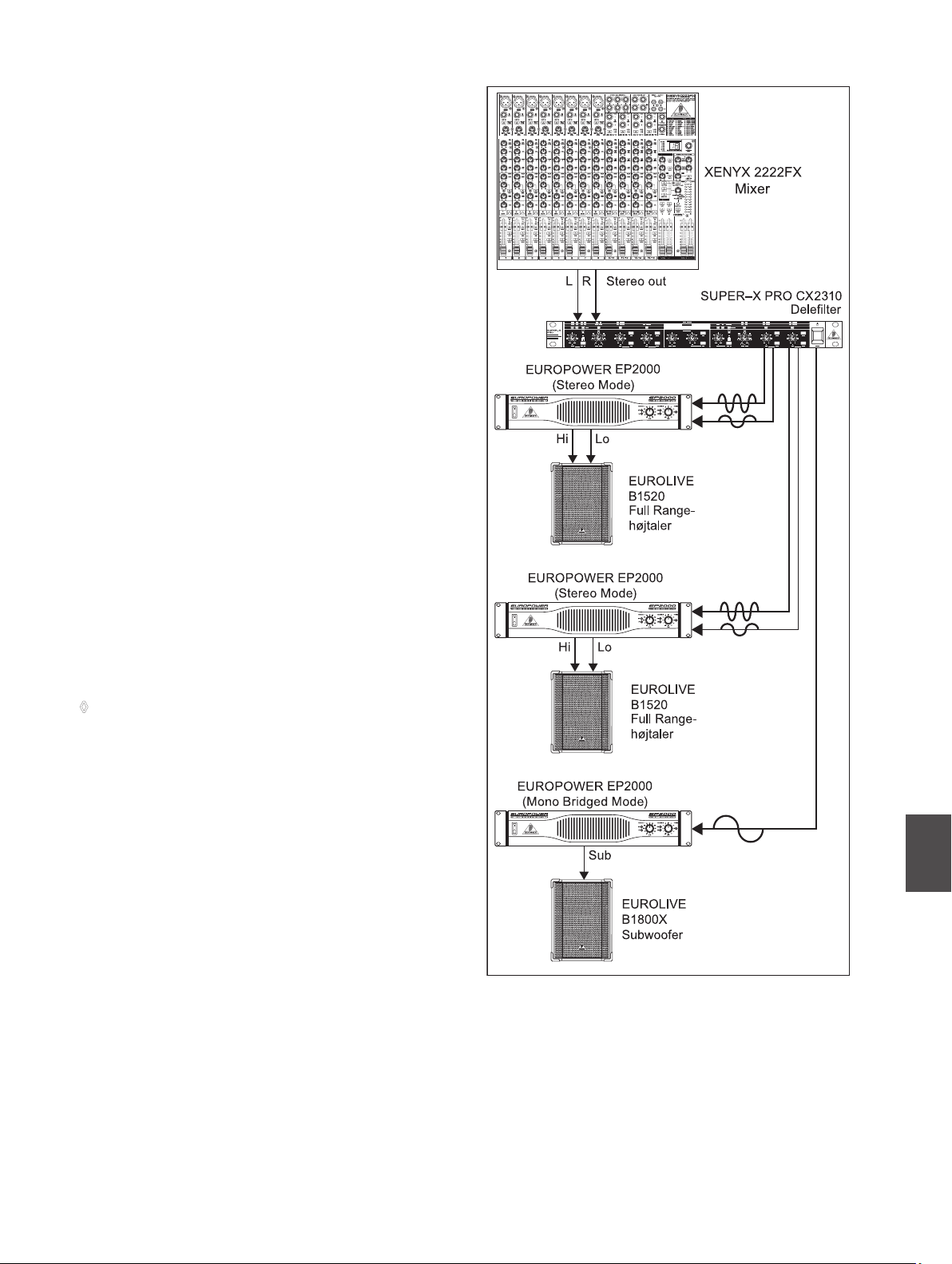

Fig. 3.7: Stereo-bi-amp-mode med separat subwoofer
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
10

Installation4.

EUROPOWER kan indbygges i en 19"-rack og optager 2 højdeenheder. Brug 4 befæstelsesskruer og spændeskiver til montering i front. Bagsiden af forstærkeren skal også støttes, især under ytning. Det skal sikres, at der kan komme tilstræk­kelig kold luft ind i rack-kabinettet, især hvis andre apparater leder varm køleluft ind i rack-kabinettet. Hos EUROPOWER EP2000 og EP4000 kommer den varme køleluft ud af fronten, så rack-kabinettet ikke overhedes.
Blæserhastigheden er reguleret og sikrer en sikker drift.
Blokér aldrig hhv. luftindsugnings- eller luftudblæs­ningsåbninger. Udgangstrinnets beskyttelsesfrakobling beskytter mod for høje interne temperaturer.

Tilslutninger4.1

Fig. 4.1: Professionelle højtalertilslutning
Anvend om muligt tykke og korte højtalerkabler for at
forhindre effekttab. Der må ikke lægges udgangskabler ved siden af indgangskablerne.
Indgange
Hver kanal har symmetriske XLR- og 6,3-mm stereo jack-ind­gange, hvis indgangsimpedans er 20 kΩ symmetrisk og 10 kΩ asymmetrisk. Symmetriske signaler forårsager færre brumpro­blemer end de asymmetriske. Til symmetriske indgangssignaler benyttes XLR- og 6,3-mm stereo jack-indgangene. Til de asymmetriske indgangssignaler forbindes XLR-stikkets ubenyttede ben til jord. Ved mono-jack­stik er det ikke nødvendigt at ændre noget.
Kan man høre støjsignaler såsom sus eller knitren, kan
det anbefales at adskille forstærkerindgangen fra kilden. På den måde kan man konstatere, om støjen stammer fra forankoblede apparater. Vær opmærksom på, at begge kanalers forstærkning skal nedreguleres før start (GAIN-switch på anslag til venstre), da det ellers kan føre til beskadigelse af højtalerne.
Udgange
EUROPOWER er forsynet med ere udgangstilslutninger: to bøsninger og to par berøringssikre skrueklemmer. Profes­sionelle højtalertilslutning er specielt udviklet til forsyning af højeffekthøjtalere. Den falder i hak, forhindrer elektrisk stød og sørger for den rette polaritet. På den øverste bøsning ligger enten en eller begge kanaler og egner sig således også til mono-brokobling (1+/2+). På den nederste bøsning ligger kun signalerne fra kanal 2.
Anvendelse af tilslutningsklemmer4.1.1
Hvis De vil tilslutte Deres højtalerkabel med tilslutningsklem­merne til sluttrinet, skal De gøre således:
Sluk for apparatet, og skil det fra nettet (træk stikket ud).1) Fjern plastafdækningen over tilslutningsklemmerne ved at 2) løsne de to skruer til højre for tilslutningerne, og tag afdæk­ningen lige op og af. Bøsningen var udviklet til højtalere med høje power speci-3) kationer. Fastgør nu enderne eller klemskoene til Deres højtalerkabel med de tilhørende tilslutningsklemmer. Sæt nu plastafdækningen lodret på tilslutningsklemmerne 4) igen, og fastgør dem med skruerne, som blev løsnet før.
Slut aldrig apparatet til uden påskruet plastafdækning!
Fig. 4.2: Plastafdækning over tilslutningsklemmerne
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
11
Når der anvendes tilslutningsklemmer skal man være opmærk­som på, at kabelenden ikke asoleres for langt og er fuldstændig dækket, så den blanke tråd ikke kan ses. Kabelklemsko skal have isolerede klemmer, så der ikke er fare for elektrisk stød. I mono-brokoblingsmode skal de midterste to tilslutningsklem­mer anvendes. Du skal desuden være opmærksom på, at det er den korrekte polaritet.
*
Hvis de blanke kabelender er synlige ved tilslutningsklem-
merne, må forstærkeren ikke benyttes, der der er fare for elektrisk stød.
Obs
Nettilslutning4.1.2
EUROPOWER må kun tilsluttes den korrekte netspænding, som er angivet på apparatet. Sluttes apparatet til en forkert netspænding, kan det ødelægge forstærkeren. Inden apparatet tændes, skal alle kabelforbindelser kontrolleres og forstærkningen skrues ned.

Audioforbindelser4.2

Til de forskellige anvendelsesområder skal der benyttes en del forskellige kabler. Den følgende illustration viser, hvilke krav kablerne skal opfylde. Vær altid opmærksom på at benytte kabler af høj kvalitet.
Hvis du tilslutter et symmetrisk indgangssignal, er det
vigtig at du udelukkende benytter symmetriske kabler, da et enkelt usymmetrisk kabel kan gøre totalsignalet usymmetrisk.
Fig. 4.4: 6,3-mm-mono-jackstik
Fig. 4.5: 6,3-mm-stereo-jackstik
Fig. 4.3: XLR-forbindelser
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
12

Tekniske data5.

Udgangseffekt
RMS @ 1 % THD (sinusbølge), begge kanaler aktiveret
EP2000
8 Ω per kanal 350 W 4 Ω per kanal 500 W 2 Ω per kanal 650 W
EP4000
8 Ω per kanal 550 W 4 Ω per kanal 950 W 2 Ω per kanal 1250 W
RMS @ 1 % THD (sinusbølge), monobrokoblet
EP2000
8 Ω 1000 W 4 Ω 1300 W
EP4000
8 Ω 1750 W 4 Ω 2400 W
Spidseffekt, begge kanaler aktiveret
EP2000
8 Ω per kanal 400 W 4 Ω per kanal 750 W 2 Ω per kanal 1000 W
EP4000
8 Ω per kanal 750 W 4 Ω per kanal 1400 W 2 Ω per kanal 2000 W
Spidseffekt, monobrokoblet
EP2000
8 Ω 1500 W 4 Ω 2000 W
EP4000
8 Ω 2800 W 4 Ω 4000 W
Klirfaktor
EP2000 < 0,01% EP4000 < 0,02%
Frekvensgang
ved 10 dB ved optimal dynamik 20 Hz - 20 kHz, +0/-1 dB på -3 dB-punkter 5 Hz - 50 kHz
Dæmpningsfaktor
EP2000/EP4000 > 300 @ 8 Ω
Støj
ikke vægtet, 20 Hz - 20 kHz -100 dB
Forstærkning
EP2000 40-dobbelt (32 dB) EP4000 50-dobbelt (34 dB)
Indgangsfølsomhed
V RMS (@ 8 Ω) EP2000 1,15 V (+3,4 dBu)
EP4000 1,23 V (+4,0 dBu)
Indgangsimpedans
EP2000/EP4000 10 kΩ (usymmetrisk), 20 kΩ (symmetrisk)
Funktionsregulator/-kontakt
Frontside Power-kontakt, Gain-regulator
(kanal 1 og 2)
Bagside DIP-kobler (10-dobbelt)
LED-visninger
POWER grøn LED CLIP rød LED, 1 per kanal SIGNAL gul LED, 1 per kanal
Tilslutning
Indgange symmetriske XLR- og
6,3-mm-stereojackstik-bøsninger
Udgange “Touch-Proof”-skrueklemmer og
udtag (SPEAKON-kompatibel)
Blæserkøling
EP2000/EP4000 Temperaturafhængig omdrejningstalre-
gulering, “back-to-front”-luftcirkulation
Beskyttelseskredse
EP2000/EP4000 mod: kortslutning, åben udgang, term.
overbelastning og HF desuden: stabildrift ved komplekse belastninger
Højtalerbeskyttelse
EP2000/EP4000 Turn On/Off Mute-kobling,
jævnspændingskontaktor
Koblingstype
EP2000 Class AB i modtaktkobling EP4000 Class H i modtaktkobling
Strømforsyning
Netspænding/Sikringsafbryder (kan stilles tilbage)
100 - 120 V~, 50/60 Hz 15 A 220 - 230 V~, 50/60 Hz 8 A
Effektforbrug
EP2000 1600 W EP4000 2600 W
Nettilslutning Standard-koldapparattilslutning
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
13
Dimensioner/Vægt
Dimensioner (H x B x D) ca. 88 x 482,6 x 402 mm
Vægt
EP2000 ca. 15,7 kg EP4000 ca. 16,6 kg
Fa. BEHRINGER bestræber sig altid på, at sikre den højeste kvalitetsstandard. Nødvendige modifikationer
foretages altid uden forudgående bekendtgørelse. De tekniske data og apparatets udseende kan derfor
afvige fra de ovennævnte informationer og billeder.

Dementi

Forbehold for retten til tekniske ændringer og ændring af udseendet uden
varsel. Alle informationer heri er korrekte ved trykningen. Alle det nævnte
varemærker (bortset fra BEHRINGER,, BEHRINGER,-logoet, JUST LISTEN
og EUROPOWER) tilhører deres respektive ejere og er ikke tilknyttet
BEHRINGER. BEHRINGER, påtager sig ikke noget ansvar for noget som helst
tab, som måtte overgå enhver anden person, som stoler enten helt eller delvist
på nogen beskrivelse, billede eller udsagn, som er indeholdt i denne manual.
Afbildede farver og specikationer kan afvige en smule fra produktet. Produkter
sælges kun gennem vore autoriserede forhandlere. Distributører og forhandlere
er ikke agenter for BEHRINGER, og er ikke bemyndiget til på nogen måde at
forpligte BEHRINGER, hverken ved udtrykkelig eller underforstået tilsagn.
Denne betjeningsvejledning er ophavsretslig beskyttet. Ingen del af denne
manual må mangfoldiggøres eller overføres i nogen form eller på nogen måde,
elektronisk eller mekanisk, inkl. fotokopiering og optagelse under nogen
form eller til noget formål, uden udtrykkelig skriftlig tilladelse fra rma
BEHRINGER International GmbH.
ALLE RETTIGHEDER FORBEHOLDES.
© 2008 BEHRINGER, International GmbH,
Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich, Tyskland,
Tlf. +49 2154 9206 0, Fax +49 2154 9206 4903
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
14
DANSK
EUROPOWER EP2000/EP4000 Betjeningsvejledning
15
DANSK
Denne manual ndes også på Engelsk, Tysk, Fransk, Spansk, Italiensk, Russisk, Polsk, Hollandsk, Finsk, Svensk, Dansk, Portugisisk, Græsk, Japansk og Kinesisk. Der ndes muligvis også en nyere version af denne manual. Download manualerne fra rette produktside på:
www.behringer.com
Loading...
