EUROPOWER EP2000/EP4000
Profesjonalny, stereofoniczny wzmacniacz o mocy 2000W i 4000W został zbudowany w oparciu o technologię ATR (Accelerated Transient Response)

Dziękuję

Dziękujemy za wybór wzmacniacza BEHRINGER EUROPOWER. To wysokiej klasy urządzenie zostało opracowane z myślą o profesjonalnych zastosowaniach, np. przy nagłaśnianiu koncertów. Dzięki bogatemu wyposażeniu stanie się wszechstronną i niezawodną częścią Twojego systemu nagłośnieniowego. Wzmacniacz EUROPOWER posiada filtr wejściowy na każdym kanale, umożliwiając usunięcie z sygnału niepożądanych niskich częstotliwości. Dodatkowo, wzmacniacz wyposażony jest w limiter zabezpieczający kolumny głośnikowe. Różne tryby pracy, takie jak tryb równoległy lub monofoniczny mostkowy, pozwalają na efektywną współpracę z pozostałą częścią Twojego systemu nagłośnieniowego w niemalże dowolnej konfiguracji . Na początku niniejszej instrukcji przedstawione zostały elementy kontrolne i złącza. To pozwoli na pełne zrozumienie budowy wzmacniacza EUROPOWER, jak również jego funkcji. Następnie, opisane zostały różne zastosowania, w których można użyć wzmacniacza EUROPOWER. Na końcu znajdują się szczegółowe informacje na temat instalacji i podłączeń. Życzymy powodzenia w używaniu nowego wzmacniacza.
Spis treści
Dziękuję ........................................................................ 1
Ważne informacje o bezpieczeństwie ...................... 2
1. Wprowadzenie ........................................................ 3
1.1 Zanim zaczniesz ..............................................................................3
2. Elementy obsługi .................................................... 4
2.1 Płyta czołowa ....................................................................................4
2.2 Widok z tyłu .......................................................................................4
2.3 Przełączniki konfiguracji (MODE) ............................................5
3. Zastosowania .......................................................... 6
3.1 Różnice pomiędzy trybem dwukanałowym, równole-
głym oraz monofonicznym w układzie mostkowym ............6
3.2 Tryb bi-amp .......................................................................................9
4. Instalacja ................................................................ 10
4.1 Przyłącza ..........................................................................................10
4.2 Połączenia audio ..........................................................................11
5. Dane techniczne ................................................... 12
Prawne Zrezygnowanie ............................................ 13
Instrukcja ta dostępna jest w języku angielskim, niemieckim, francuskim, hiszpańskim, włoskim, rosyjskim, polskim, holenderskim,  ńskim, szwedzkim, duńskim, portugalskim, greckim, japońskim i chińskim. Mogą być dostępne nowsze wersje tego dokumentu. Pobierz je z adresu
www.behringer.com
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
2

Ważne informacje o bezpieczeństwie

*
Ten symbol sygnalizuje obecność nie izolowanego i nie­bezpiecznego napięcia we wnętrzu urządzenia i oznacza zagrożenie porażenia prądem.
Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi.
W celu wyeliminowania zagrożenia porażenia prądem
zabrania się zdejmowania obudowy lub tylnej ścianki urzą­dzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalikowany personel. W celu wyeliminowania zagrożenia porażenia prądem lub
zapalenia się urządzenia nie wolno wystawiać go na dzia­łanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki. Prace serwisowe mogą być wykonywane jedynie przez
wykwalikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipu­lacji, które nie są opisane w instrukcji obsługi. Wentylacja: Kolumna głośnikowa musi być ustawiona w
taki sposób, aby zapewnić nienaganną wentylację. Przykła­dowo nie może być ustawiana na łóżku, soe lub na innych podłożach, gdzie może nastąpić zakrycie szczelin wentyla­cyjnych. To samo dotyczy montażu na stałe np. w regale lub szae, gdzie nie można zapewnić nieutrudnionej wentylacji.
Uwaga
Uwaga
!
Uwaga
!
Proszę przeczytać poniższe wskazówki.
{1}.
Proszę przechowywać niniejszą instrukcję.
{2}.
Należy przestrzegać wszystkich wskazówek ostrzegawczych.
{3}.
Należy postępować zgodnie z instrukcją obsługi.
{4}.
Urządzenia nie wolno używać w pobliżu wody.
{5}.
Urządzenie można czyścić wyłącznie suchą szmatką.
{6}.
Nie zasłaniać otworów wentylacyjnych. W czasie podłączania urządzenia
{7}.
należy przestrzegać zaleceń producenta. Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub
{8}.
urządzenia produkujące ciepło (np. wzmacniacze). W żadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegu-
{9}.
nowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatko­wy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda. Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie
[10].
ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia. Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie z
[11].
zaleceniami producenta. Używać jedynie zalecanych przez producenta lub
[12].
znajdujących się w zestawie wózków, stojaków, staty­wów, uchwytów i stołów. W przypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebez­pieczeństwa potknięcia się i zranienia. W trakcie burzy oraz na czas dłuższego nieużywania urządzenia należy wyjąć
[13].
wtyczkę z gniazdka sieciowego. Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym
[14].
pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na dzia­łanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę. Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z
[15].
uziemieniem. Jeżeli wtyk sieciowy lub gniazdo sieciowe w urządzeniu pełnią funkcję
[16].
wyłącznika, to muszą one być zawsze łatwo dostępne.
Uwaga
!
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
3

Wprowadzenie1.

Szczerze mówiąc, kto lubi czytać instrukcje obsługi? Wiemy, że chcesz od razu zacząć korzystać ze wzmacniacza, jednak radzimy zapoznać się z treścią instrukcji i zachować ją na przyszłość. Dopiero po całkowitym jej przeczytaniu będziesz mógł w pełni korzystać ze wszystkich funkcji i możliwości, jakie ma do zaofe­rowania wzmacniacz EUROPOWER.

Zanim zaczniesz1.1

Zawartość opakowania1.1.1
Dostarczony wyrób został starannie zapakowany w fabryce, aby zagwarantować mu bezpieczny transport. Jeśli jednak karton opakowania jest uszkodzony, natychmiast sprawdź, czy urządzenie nie posiada zewnętrznych oznak uszkodzenia.
NIE odsyłaj sprzętu z ewentualnymi uszkodzeniami do nas,
lecz najpierw koniecznie powiadom o tym sklep oraz rmę transportową, ponieważ w przeciwnym razie wygasnąć mogą wszelkie roszczenia gwarancyjne.
Uruchomienie1.1.2
Zagwarantuj wystarczający dostęp powietrza i dostateczny odstęp od urządzeń emitujących ciepło, aby uniknąć przegrzania sprzętu. Urządzenie podłącza się do sieci za pomocą dostarczonego kabla sieciowego i gniazda zimnych urządzeń. Podłączenie do sieci odpowiada wymaganiom bezpieczeństwa.
Pamiętaj o tym, że wszystkie urządzenia koniecznie muszą
być uziemione. Dla Twojego własnego bezpieczeństwa nigdy nie usuwaj ani nie odłączaj uziemienia od urządzenia lub kabla sieciowego. W zakresie silnych nadajników radiowych o źródeł wyso-
kiej częstotliwości może dochodzić do negatywnego wpływu na jakość dźwięku. Zwiększyć odległość między nadajnikiem i urządzenie i używać ekranowanych kabli we wszystkich gniazdach.
Rejestracja online1.1.3
Prosimy Państwa o zarejestrowanie nowego sprzętu rmy BEHRINGER, w miarę możliwości bezpośrednio po dokonaniu zakupu, na stronie internetowej http://www.behringer.com i o dokładne zapoznanie się z warunkami gwarancji. Firma BEHRINGER udziela rocznej* gwarancji na materiał i wykonanie, licząc od daty zakupu. Warunki gwarancyjne w języku polskim są do ściągnięcia na naszej stronie interneto­wej http://www.behringer.com lub mogą być zamówione pod numerem telefonu +49 2154 9206 4149. Jeśli zakupiony przez Państwa produkt rmy BEHRINGER zepsuje się, dołożymy wszelkich starań, aby został on jak najszybciej naprawiony. Prosimy zwrócić się w tej sprawie bez­pośrednio do przedstawiciela handlowego rmy BEHRINGER, u którego dokonali Państwo zakupu. Jeśli w pobliżu nie ma przedstawiciela handlowego rmy BEHRINGER, mogą się Państwo również zwrócić bezpośrednio do jednego z oddziałów naszej rmy. Listę z adresami oddziałów rmy BEHRINGER znajdą Państwo na oryginalnym opakowaniu zakupionego sprzętu. (Global Contact Information/European Contact Information). Jeśli na liście brak adresu w Państwa kraju, prosimy zwrócić się do najbliższego dystrybutora naszych produktów. Potrzebny adres znajdą Państwo na naszej stronie internetowej: http://www.behringer.com. Zarejestrowanie zakupionego przez Państwa sprzętu wraz z datą zakupu znacznie ułatwi procedury gwarancyjne.
Dziękujemy Państwu za współpracę!
* Dla klientów z krajów Unii Europejskiej mogą tutaj obowiązywać inne przepisy. Klienci z krajów Unii Europejskiej mogą otrzymać więcej informacji w dziale obsługi klienta BEHRINGER Support Niemcy.
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
4

Elementy obsługi2.

Płyta czołowa2.1

Rys. 2.1: Elementy obsługi na płycie czołowej
Ponieważ elementy obsługi stopni końcowych EP2000 i EP4000 nie różnią się od siebie, na poniższych ilustracjach ograniczono się do przedstawienia urządzenia EP2000 w celu zachowania przejrzystości.
Wyłącznik sieciowy umożliwia włączenie stopnia
[1]
końcowego.
Wyłączenie wyłącznika sieciowego nie odłącza urządzenia
całkowicie od sieci energetycznej. W przypadku dłuższego nieużywania urządzenia należy wyciągnąć wtyczkę z gniazdka.
Otwory wentylacyjne dlatego znajdują się na płycie czołowej
[2]
urządzenia, aby wydostające się z nich ogrzane powietrze

Widok z tyłu2.2

nie przedostawało się do wnętrza szafy aparaturowej powo­dując uszkodzenia lub zakłócenia pracy innych urządzeń. Dioda Clip świeci, gdy poziom sygnału powoduje przeste-
[3]
rowanie stopnia końcowego. Jeśli tak się stanie, należy obniżyć poziom sygnału wejściowego do umiarkowanego, aż dioda LED przestanie świecić. Dioda SIGNAL świeci, gdy do wejścia jest
[4]
doprowadzony sygnał. Pokrętło Gain (w kanałach 1 i 2) służy do
[5]
regulacji wzmocnienia. Dioda LED POWER świeci, gdy urządzenie jest włączone.
[6]
Rys. 2.2: Elementy obsługi i gniazda na ściance tylnej
Symetryczne wejścia typu XLR (kanały 1 i 2).
[7]
Wejścia stereofoniczne z gniazdami typu Jack
[8]
(kanały 1 i 2). Istnieje oczywiście możliwość ich podłączenia w układzie asymetrycznym. Przełączniki MODE umożliwiające określenie rodzajów
[9]
pracy oraz ustawień ogranicznika i ltru górnoprzepusto­wego (p. punkt 2.3).
W tym miejscu znajduje się wentylator chłodzący urządze-
[10]
nie. Prędkość wentylatora jest regulowana automatycznie i zapewnia niezakłóconą pracę urządzenia.
Należy pamiętać o zachowaniu właściwej odległości do
innych urządzeń promieniujących ciepło, aby zapobiec uszkodzeniu urządzenia EUROPOWER.
Wyjścia stereofoniczne (kanały 1 i 2). Przy pracy w trybie
[11]
mostka monofonicznego (p. punkt 2.3.5) należy korzystać tylko z wyjścia kanału 1.
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
5
Zaciski sygnału wyjściowego (kanały 1 i 2). Należy pamię-
[12]
tać, aby w trybie mostka monofonicznego zasilać głośniki korzystając z obu złącz środkowych. Więcej informacji o korzystaniu z zacisków można znaleźć w rozdziale 4.1.1. BREAKER (bezpiecznik automatyczny). Naciśnięcie tego
[13]
przycisku umożliwia, po usunięciu źródeł nieprawidłowości, ponowne załączenie urządzenia rozłączonego przez bez­piecznik. Bezpiecznik automatyczny zastępuje typowe w innych urządzeniach wkładki topikowe.
Uwaga
!
Przed naciśnięciem przycisku BREAKER należy
całkowicie wyłączyć urządzenie (przełącznik POWER w położeniu OFF)!
Urządzenie jest dołączane do sieci przez standardowe
[14]
gniazdo typu IEC-C13. Odpowiedni kabel dołączony jest do urządzenia. Numer seryjny urządzenia EUROPOWER.
[15]
W tym miejscu znajduje się szczegółowy opis poszczegól-
[16]
nych funkcji przełączników MODE (p.
{9}
).
Przełączniki konfiguracji (MODE)2.3
zniekształcenia wysokiej częstotliwości powstające przy prze­sterowaniach stopnia końcowego. W ten sposób zapewniona jest ochrona przedwzmacniaczy przed możliwymi przesterowaniami.
Filtr wejściowy2.3.2
Filtr niskiej częstotliwości (górnoprzepustowy) odltrowuje częstotliwości poniżej 30 lub 50 Hz. Powoduje to optymalne odtwarzanie niskich tonów, gdyż następuje odltrowanie bardzo niskich, zakłócających częstotliwości, dzięki czemu dostępna jest większa moc na odtwarzanie żądanych zakresów częstotliwości. Przełączniki 3 (kanał 1) i 8 (kanał 2) umożliwiają włączanie i wyłączanie tych ltrów. Przełączniki 2 (kanał 1) i 9 (kanał 2) określają częstotliwość graniczną. Przy wyłączonych ltrach następuje odcięcie częstotliwości poniżej 5 Hz, co zapewnia ochronę przed składowymi infradźwiękowymi i napięciem stałym. Filtry należy ustawić w sposób odpowiedni dla pasma przeno­szenia zastosowanych zestawów głośnikowych, jako że niektóre głośniki (np. typu bass-reex) są bardzo wrażliwe na zbyt duże skoki membrany w zakresie poniżej ich pasma przenoszenia. Filtr 50 Hz powinien być stosowany dla wszystkich głośników szerokopasmowych, gdyż zapewnia on dodatkowo niewielkie wzmocnienie w zakresie ok. 100 Hz, co pozwala uzyskać pełne brzmienie dźwięku. Filtr 30 Hz nadaje się znakomicie do zastosowań z użyciem głośnika niskotonowego typu subwoofer oraz dla dużych kolumn szerokopasmowych. Ustawienie Off (Wyłączone) powinno być stosowane wyłącznie do zastosowań specjalnych, na przykład nagłośnienia studia, tam gdzie chodzi o wykrycie infradźwięków w sygnale użytecznym i ich późniejsze wyeliminowanie.
Rys. 2.3: Przełaczniki DIP urządzenia EUROPOWER.
Ogranicznik Clip2.3.1
Gdy następuje przesterowanie stopnia końcowego przez sygnał wejściowy, wówczas sygnał wyjściowy jest zniekształcony. Aby temu zapobiec, w obu kanałach znajduje się odłączalny ogra­nicznik (układ typu CLIP). Układ ten wykrywa przesterowania i obniża wzmocnienie aż do uzyskania zadowalającego poziomu zniekształceń. W celu zachowania dynamiki sygnału ogranicznik CLIP działa przy niewielkim przesterowaniu jedynie z niewiel­kim tłumieniem. Załączenie ogranicznika następuje za pomocą przełączników 1 (kanał 1) i 10 (kanał 2). Ogranicznik, w przypadku głośników szerokopasmowych, obniża
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
6
Praca dwukanałowa (stereofoniczna)2.3.3
W trybie tym oba kanały stopnia końcowego pracują niezależnie od siebie z oddzielnymi sygnałami wejściowymi. Do wyjść dołączane są dwa niezależne zestawy głośnikowe. W celu włą­czenia tego trybu należy ustawić przełączniki MODE 4 u 5 w położenie STEREO.
W trybie pracy dwukanałowej należy wyłączyć przełączniki
trybu pracy monofonicznej w układzie mostkowym (przełączniki DIP 6 i 7 w lewym położeniu).
Tryb pracy równoległej2.3.4
Równoległe połączenie wejść umożliwia pracę w trybie równole­głym, w którym sygnał z jednego z wejść będzie doprowadzany do obu wyjść. Każdy z kanałów zasila przy tym oddzielny głośnik z niezależnie regulowanym wzmocnieniem, ltrowaniem i ograniczaniem poziomu szczytowego sygnału. W celu połącze­nia wejść należy ustawić przełączniki MODE 4 u 5 w położenie PARALLEL INPUTS.
W trybie pracy równoległej należy wyłączyć przełączniki
trybu pracy mostka monofonicznego.
Przy równoległym połączeniu wejść istnieje możliwość użycia drugiego gniazda wejściowego w celu doprowadzenia sygnału do innego wzmacniacza. Oznacza to, że zostaje w tym momencie zmieniona funkcja wejść kanału 2. Praca równoległa jest właściwa w przypadku, gdy dwa głośniki są zasilane tym samym sygnałem, lecz korzysta się prze tym z oddzielnej regulacji wzmocnienia, ltracji i ograniczenia poziomu sygnału.
Tryb mostka monofonicznego stawia wysokie wymaga-
nia w stosunku do wzmacniacza i głośnika. Nadmierne przesterowania mogą doprowadzić do unieruchomienia wzmacniacza lub uszkodzenia głośników. Należy koniecz­nie zapewnić, by głośniki (o impedancji co najmniej 4 Ω) i ich okablowanie mogły pracować z odpowiednio wysokimi mocami sygnałów.

Zastosowania3.

W celu zapewnienia optymalnego bezpieczeństwa pracy
urządzenia EUROPOWER zaleca się stosowanie dwóch zestawów głośnikowych o impedancji 2 x 400 W (EP2000) lub 2 x 750 W (EP4000).
Różnice pomiędzy trybem 3.1 dwukanałowym, równoległym oraz monofonicznym w układzie mostkowym
Tryb dwukanałowy to najczęściej wykorzystywany tryb pracy wzmacniacza. Oba kanały pracują całkowicie niezależnie od siebie. W każdym z nich istnieje oddzielny sygnał wejściowy i wyjściowy.
Tryb mostka monofonicznego2.3.5
W trybie tym następuje sumowanie napięć sygnałów z obu kanałów i doprowadzenie ich do jednego głośnika. W wyniku tego uzyskuje się podwojone napięcie, czterokrotnie większą moc szczytową i ok. trzykrotnie większą moc ciągłą w jednym kanale. W trybie mostka monofonicznego wykorzystywane są wejście, wyjście, regulator wzmocnienia, ltr wejściowy i ogranicznik znajdujące się w kanale 1. Kanał 2 jest w tym trybie całkowicie niewykorzystany. W celu zapobiegania tłumieniu sygnału przez wewnętrzne odwrócenie fazy sygnału, pokrętło GAIN w kanale 2 należy obrócić w lewo do oporu! Niniejszy tryb pracy umożliwia korzystanie z mocy obu kanałów dla pojedynczego obciążenia o impedancji 8 Ω lub 4 Ω. Prze­łączniki 6 i 7 należy ustawić w tym celu w położenie BRIDGE MODE ON. Jeśli jako wyjście mają być wykorzystywane zaciski, należy korzystać z obu zacisków środkowych.
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
7
Wejście Kanał 1
Wejście Kanał 2
Wyjście stereofoniczne
(tryb stereo)
Głośnik szerokopasmowy
Wyjście monofoniczne
Wejście Kanał 1
Głośnik szerokopasmowy
(tryb równoległy)
Przykłady:
Odtwarzanie dwukanałowe (stereofoniczne) Dwa niezależne sygnały monofoniczne, np. sygnał z instru- mentu i z mieszacza-monitora. Tryb Bi-amp z tonami niskimi w kanale 1 i wysokimi w kanale 2 (p. punkt 3.2 „Tryb Bi-amp”)
Praca równoległa odpowiada pracy dwukanałowej z tą różnicą, że wejścia obu kanałów zostają ze sobą połączone wewnątrz urządzenia. Sygnał wejściowy wysterowuje równolegle oba kanały, których ltry itp. można regulować oddzielnie.
Przykłady:
Sygnał monofoniczny zasila oba kanały stopnia końcowego, przy czym ustawienie wzmocnienia dla każdego z zestawów głośnikowych jest regulowane inaczej. Tryb równoległy (opisany powyżej) z dodatkowy wystero- waniem drugiego wzmacniacza za pomocą wolnego gniazda wejściowego. W trybie równoległym jest na nim dostępny sygnał wejściowy, który można wykorzystać w dowolny sposób.
Doprowadzając symetryczny sygnał wejściowy należy
korzystać wyłącznie z okablowania symetrycznego do dalszego doprowadzenia sygnału, gdyż wystarczy włączenie jednego kabla w układzie asymetrycznym, by całkowity sygnał przestał być symetryczny.
Rys. 3.1: Tryb dwukanałowy

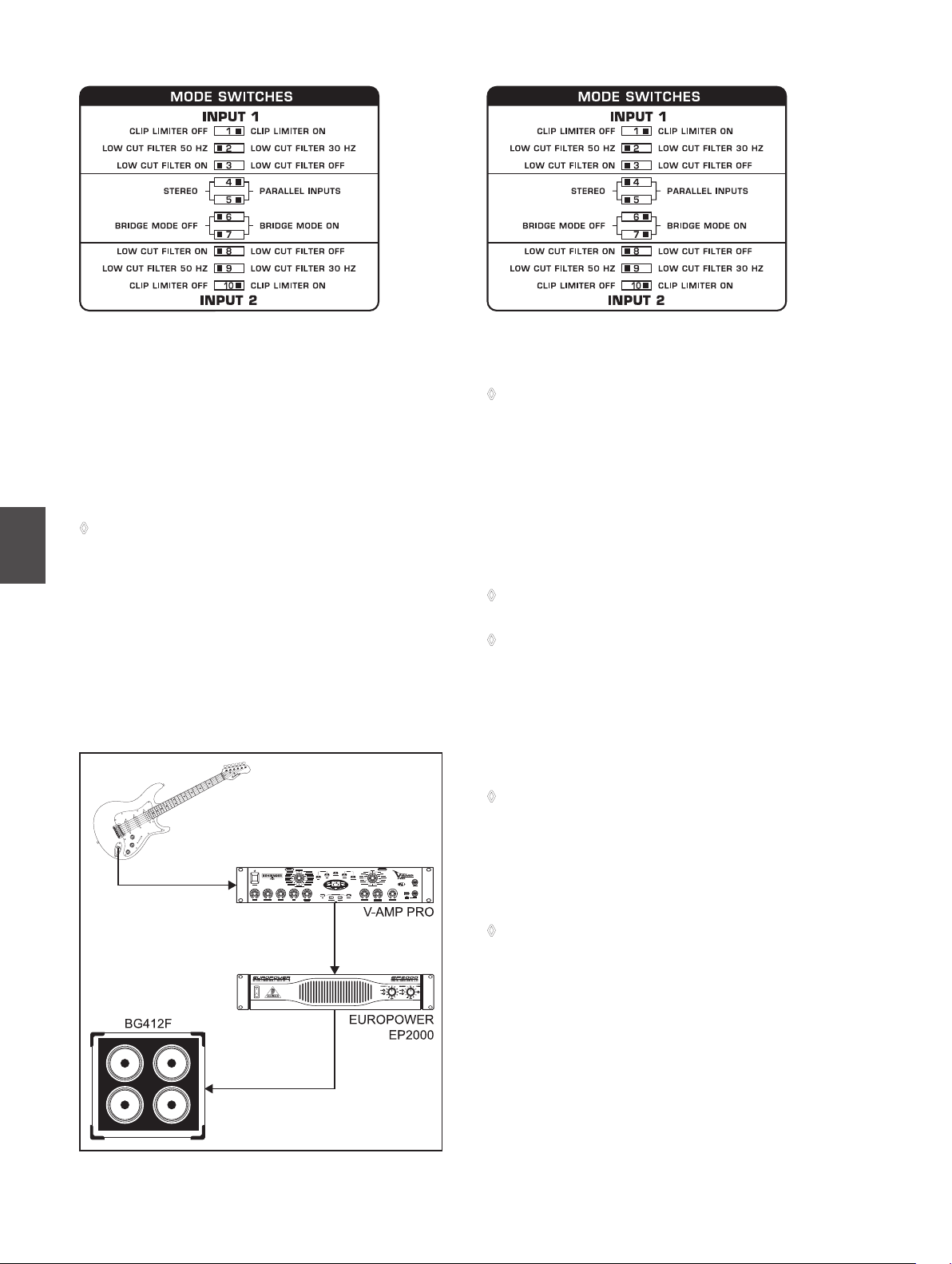

Rys. 3.2: Ustawienia przełączników DIP w trybie dwukanałowym
Rys. 3.3: Tryb pracy równoległej
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
8
(tryb mostka
monofonicznego)
Gitara elektryczna
Wejście Kanał 1
Rys. 3.4: Ustawienia przełączników DIP w trybie równoległym
W trybie mostka monofonicznego wzmacniacz zostaje wewnątrz tak skongurowany, by następowało sumowanie napięć z obu kanałów i doprowadzenie ich do pojedynczego zestawu głośniko­wego. Dostępny jest jeden sygnał wejściowy i jeden wyjściowy, z wykorzystaniem wyłącznie funkcji dostępnych w kanale 1, z pominięciem kanału 2.
Jeśli jednam przy włączonej pracy w trybie monofonicz-
nym w układzie mostkowym przełączniki DIP 4 i 5 zostaną ustawione w położenie PARALLEL INPUTS, wówczas w wolnym gnieździe wejściowym (kanału 2) dostępny jest sygnał wejściowy, który można doprowadzić do innego wzmacniacza.
Przykłady:
Praca z pojedynczym głośnikiem o impedancji 8 Ω. Praca z pojedynczym głośnikiem o impedancji 4 Ω.
Rys. 3.6: Ustawienia przełączników dla trybu mostka monofonicznego
Jeśli stopień końcowy jest przez dłuższy czas przeste-
rowany, wówczas może pojawić się kilkusekundowe wyciszenie sygnału na wyjściu wzmacniacza. Niekiedy może dojść także do zadziałania bezpiecznika automatycz­nego. Aby uniknąć przesterowań, należy bezwzględnie zwracać uwagę, aby poziom sygnału był umiarkowany.
Uwaga
!
W trybie pracy monofonicznej w układzie mostkowym nie
wolno stosować obciążenia o impedancji 2 Ω. Doprowadzając symetryczny sygnał wejściowy należy
korzystać wyłącznie z okablowania symetrycznego do dalszego doprowadzenia sygnału, gdyż wystarczy włączenie jednego kabla w układzie asymetrycznym, by całkowity sygnał przestał być symetryczny.
Środki ostrożności w trybie mostka monofonicznego
W trybie pracy monofonicznej w układzie mostkowym może
łatwo dojść do nadmiernych przesterowań i szybkiego rozłączenia się stopnia końcowego. W najgorszym wypadku może dojść do uszkodzenia zestawów głośnikowych. Z tego powodu należy zawsze zwracać uwagę na to, by głośnik posiadał odpowiednio wysoką moc. Napięcie międzyszczytowe pomiędzy zaciskami wyjścio-
wymi urządzenia EP4000 może wynosić nawet 100 V. Z tego powodu przy dołączaniu głośników należy bezwzględnie zachować wszelkie środki bezpieczeństwa.
Rys. 3.5: Tryb mostka monofonicznego
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
9
Sub
Głośnik niskotonowy (subwoofer)
(tryb mostka monofonicznego)
Głośnik szerokopasmowy
(tryb stereofoniczny)
(tryb stereofoniczny)
Wyjście stereofoniczne
Zwrotnica częstotliwości
Głośnik szerokopasmowy
Aktywna zwrotnica częstotliwości umożliwia podział pasma przenoszenia na wiele mniejszych pasm. Umożliwia to przy­kładowo rozdzielenie sygnału monofonicznego na zakres tonów wysokich i niskich. Oba te sygnały są mogą być doprowadzone do wejść stopnia końcowego tak, by kanał 1 wzmacniał tony niskie, a kanał 2 wysokie (w trybie pracy dwukanałowej). Wyjścia stopnia końcowego są następnie dołączane do dwudroż­nego zestawu głośnikowego, przy czym sygnał wyjściowy 1 jest doprowadzany do głośnika niskotonowego, a sygnał wyjściowy 2 do głośnika wysokotonowego. Zamiast jednego dwudrożnego zestawu głośnikowego można naturalnie zastosować również dwa oddzielne zestawy głośnikowe. W ten sam sposób można również rozdzielić sygnał stereofo­niczny. Do tego jednak potrzebne będą dwa dwudrożne zestawy głośnikowe (lub cztery oddzielne zestawy głośnikowe), dwa stopnie końcowe EUROPOWER oraz jedna aktywna dwudrożna stereofoniczna zwrotnica częstotliwości. Do tego celu optymalnie nadaje się urządzenie BEHRINGER SUPER-X PRO CX2310, posiadające dodatkowo monofoniczne wyjście głośnika niskoto­nowego typu subwoofer. Przy zastosowaniu trzeciego stopnia końcowego EP2000 (najlepiej w układzie mostka monofonicz­nego) i niskotonowego zestawu głośnikowego typu subwoofer można wówczas w trybie bi-amp uzyskać doskonałe uzupełnie­nie brzmienia w zakresie niskich tonów (p rys. 3.7). W takim przypadku należy włączyć ltry wejściowe dla tonów wysokich i średnich i ustawić je na 50 Hz. W celu wyeliminowania z dźwięku zbyt niskich, niepożądanych częstotliwości, należy również zastosować ltr wejściowy dla sygnału głośnika niskoto­nonowego (subwoofer) o częstotliwości 30 Hz. Optymalnym uzupełnieniem zestawu do nagłośnienia jest zastosowanie głośników serii BEHRINGER EUROLIVE, spośród których dostępnie są modele odpowiednie dla każdego zakresu częstotliwości i zastosowania.
Zastosowanie ogranicznika CLIP w trybie pracy bi-amp
może, przy ssilnym ograniczaniu sygnału, spowodować przesunięcie równoważenia (balansu) kanałów.

Tryb bi-amp3.2

Rys. 3.7: Praca stereofoniczna w trybie Bi-amp z oddzielnym głośnikiem niskotonowym (subwoofer)
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
10

Instalacja4.

Urządzenie EUROPOWER można zamontować w szae aparaturowej 19 cali. Zajmuje ono wysokość dwóch modułów. Do montażu od strony płyty czołowej należy użyć czterech śrub mocujących z podkładkami. Należy zapewnić podparcie wzmacniacza z tyłu, w szczególności w zastosowaniach, gdzie szafa aparaturowa jest często przenoszona. Należy zapewnić dostęp odpowiedniej ilości chłodnego powietrza do szafy apara­turowej, szczególnie wtedy, gdy inne urządzenia wytwarzają w jej wnętrzu ciepłe powietrze. Ciepłe powietrze ze wzmacniaczy EUROPOWER EP2000 i EP4000 wydostaje się przez otwory na płycie czołowej, co zapobiega ogrzewaniu wnętrza szafy aparaturowej.
Prędkość wentylatora jest regulowana automatycznie i
zapewnia pewną pracę urządzenia. Kategorycznie zabrania się zasłaniania otworów wlotu i wylotu powietrza. Przed nadmiernie wysokimi temperaturami wewnątrz stopnia końcowego urządzenie zabezpiecza odpowiedni układ.
Wyjścia
Urządzenie EUROPOWER udostępnia użytkownikowi wiele gniazd wyjściowych: dwa gniazda oraz dwie pary zacisków śrubowych zabezpieczonych przed przypadkowym dotknię­ciem. Złącze zostało opracowane specjalnie dla głośników dużej mocy. Jest ono blokowane zatrzaskowo, zapobiega porażeniom elektrycznym i zapewnia prawidłową biegunowość. W górnym gnieździe dostępny jest sygnał z jednego lub obu kanałów, co umożliwia również pracę w układzie mostka monofonicznego (1+/2+). W dolnym gnieździe dostępne są tylko sygnały z kanału
2.

Przyłącza4.1

Wejścia
W każdym kanale znajdują się symetryczne wejścia typu XLR oraz gniazda typu Jack 6,3 mm, których impedancja wynosi 20 kΩ układzie symetrycznym i 10 kΩ układzie asymetrycznym. Przy sygnałach symetrycznych istnieją mniejsze problemy z przydźwiękiem, niż w przypadku sygnałów asymetrycznych. W przypadki symetrycznych sygnałów wejściowych należy wyko­rzystywać gniazda typu XLR i typu Jack 6,3 mm. W przypadku asymetrycznych sygnałów wejściowych należy połączyć niewy­korzystane wyprowadzenie wtyku XLR z masą. W przypadku monofonicznych wtyków typu Jack nie ma konieczności dokony­wania zmian.
W przypadku pojawienia się zakłóceń w rodzaju szumów
lub „gwizdów” zaleca się odłączenie wejścia wzmacniacza od źródła. Można w ten sposób stwierdzić, czy zakłócenia pochodzą z urządzeń włączonych przed wzmacniaczem. Należy bezwzględnie zwracać uwagę, aby przed włączeniem obniżyć głośność w obu kanałach (pokrętła Gain w lewo do oporu), w przeciwnym razie może dojść do uszkodzenia głośników.
Rys. 4.1: Gniazda
Aby uniknąć strat mocy, należy stosować kable możliwie
krótkie i o możliwie dużym przekroju. Nie należy układać kabli wyjściowych w pobliżu kabli wejściowych.
Użycie zacisków4.1.1
Dołączenie okablowania głośników do gniazd stopnia końcowego należy wykonać następująco:
Wyłączyć urządzenie i odłączyć je od sieci energetycznej 1) (wyjąć wtyczkę z gniazda). Zdjąć plastikową pokrywkę z zacisków przez odkręcenie 2) dwóch wkrętów z prawej strony zacisków i uniesienie pokrywki pionowo w górę. Następnie dołączyć końcówki lub zaciski kabli głośnikowych 3) do odpowiednich zacisków wzmacniacza. Założyć z powrotem plastikową pokrywkę pionowo na zaciski 4) i zamocować ją za pomocą wykręconych wcześniej wkrętów.
Zabrania się korzystania z urządzenia bez założonej
plastikowej pokrywki!
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
11

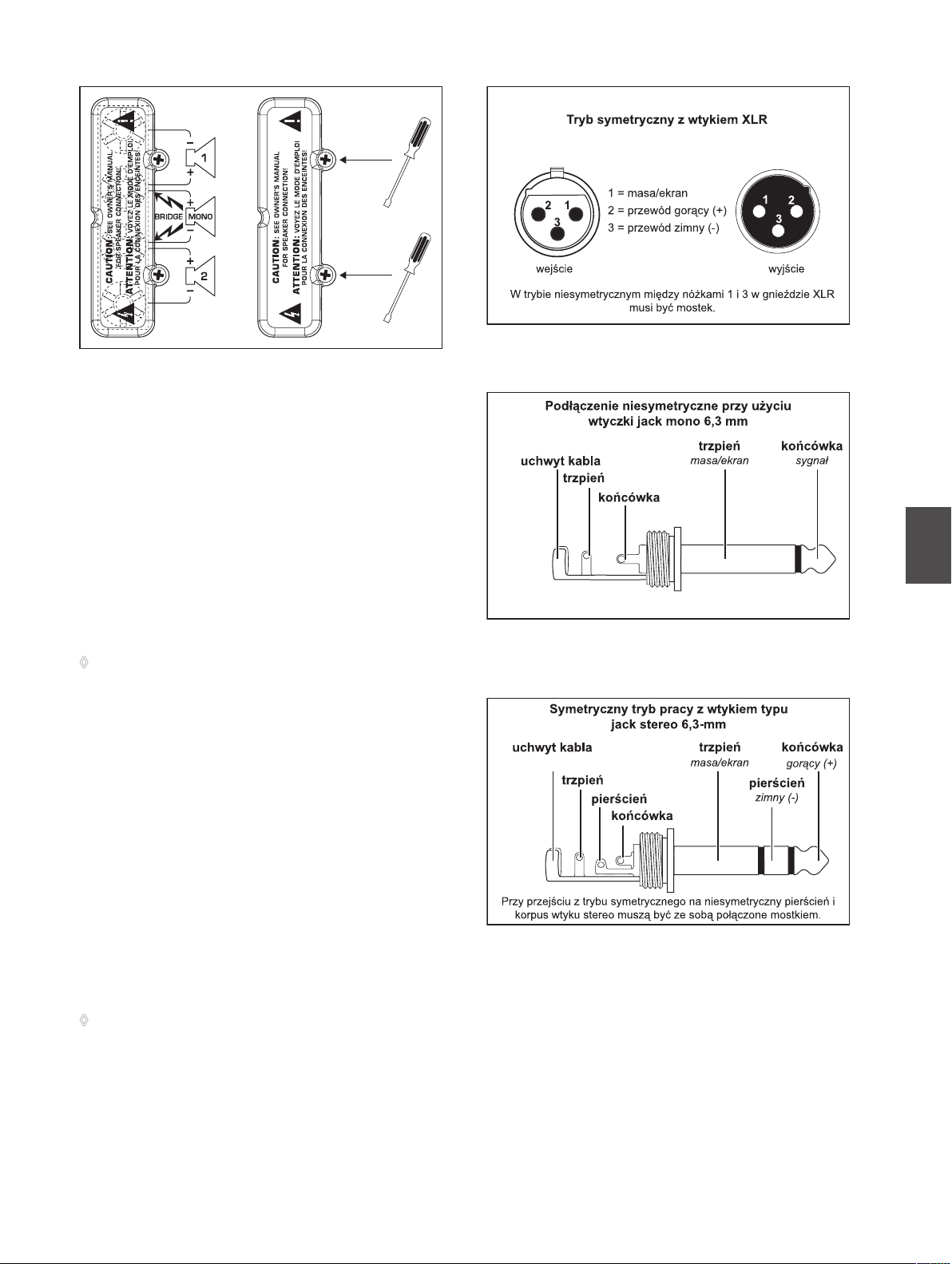

Rys. 4.2: Plastikowa pokrywka zacisków
Wykorzystując zaciski należy zwracać uwagę na to, by końcówka kabla nie była nadmiernie odizolowana i całkowicie wsunięta tak, by nie był widoczny odizolowany odcinek przewodu. Koń­cówki zaciskowe mocowane na kablach muszą być izolowane, aby zapobiec niebezpieczeństwu porażenia elektrycznego. W trybie monofonicznym w układzie mostkowym należy zasto­sować dwa środkowe zaciski. Ponadto należy zwracać uwagę na prawidłową biegunowość.

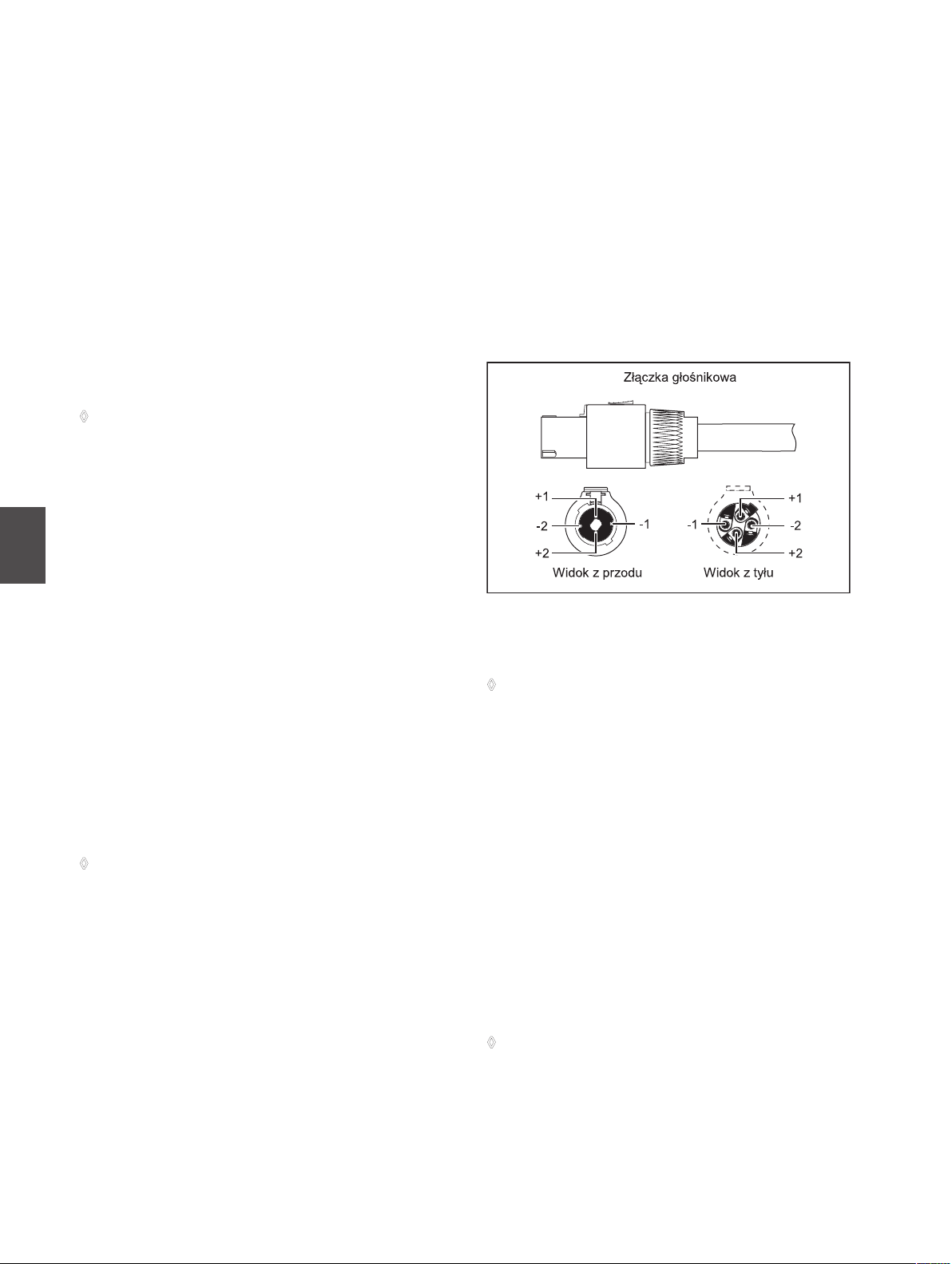

Rys. 4.3: Złącza XLR
*
Jeśli przy zaciskach widoczne są odizolowane odcinki prze-
wodów, nie należy korzystać ze wzmacniacza, gdyż istnieje niebezpieczeństwo porażenia elektrycznego.
Uwaga
Gniazdo zasilania4.1.2
Urządzenie EUROPOWER należy dołączać tylko do napięcia sieciowego o prawidłowej wartości, podanej na urządzeniu. Dołączenie urządzenia do nieprawidłowego napięcia może spo­wodować uszkodzenie wzmacniacza. Przed załączeniem urządzenia należy sprawdzić połączenia okablowania i zmniejszyć ustawioną głośność.

Połączenia audio4.2

Różne zastosowania urządzenia wymagają różnych kabli. Poniż­sze ilustracje pokazują, jakiego rodzaju kable należy stosować. Należy używać tylko kabli najwyższej jakości.
Doprowadzając symetryczny sygnał wejściowy należy
korzystać wyłącznie z okablowania symetrycznego do dalszego doprowadzenia sygnału, gdyż wystarczy włączenie jednego kabla w układzie asymetrycznym, by całkowity sygnał przestał być symetryczny.
Rys. 4.4: Monofoniczny wtyk jack 6,3 mm
Rys. 4.5: Stereofoniczny wtyk jack 6,3 mm
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
12

Dane techniczne5.

Moc wyjściowa
RMS @ 1% THD (fala sinusoidalna), dwa kanały aktywne
EP2000
8 Ω na kanał 350 W 4 Ω na kanał 500 W 2 Ω na kanał 650 W
EP4000
8 Ω na kanał 550 W 4 Ω na kanał 950 W 2 Ω na kanał 1250 W
RMS @ 1% THD (fala sinusoidalna), układ mostkowy
EP2000
8 Ω 1000 W 4 Ω 1300 W
EP4000
8 Ω 1750 W 4 Ω 2400 W
Moc szczytowa, dwa kanały aktywne
EP2000
8 Ω na kanał 400 W 4 Ω na kanał 750 W 2 Ω na kanał 1000 W
EP4000
8 Ω na kanał 750 W 4 Ω na kanał 1400 W 2 Ω na kanał 2000 W
Moc szczytowa, układ mostkowy
EP2000
8 Ω 1500 W 4 Ω 2000 W
EP4000
8 Ω 2800 W 4 Ω 4000 W
Zniekształcenia
EP2000 < 0,01% EP4000 < 0,02%
Pasmo przenoszenia
przy 10 dB poniżej wysterowania optymalnego 20 Hz - 20 kHz, +0/-1 dB przy -3 dB 5 Hz - 50 kHz
Współczynnik tłumienia
EP2000/EP4000 > 300 przy Z = 8 Ω
Poziom szumów
20 Hz — 20 kHz, nieważony -100 dB
Wzmocnienie
EP2000 40x (32 dB) EP4000 50x (34 dB)
Czułość wejściowa
Napięcie międzyszczytowe (RMS) w V (przy Z = 8 Ω)
EP2000 1,15 V (+3,4 dBu) EP4000 1,23 V (+4,0 dBu)
Impedancja wejściowa
EP2000/EP4000 10 kΩ układzie syme-
trycznym, 20 kΩ układzie asymetrycznym
Regulatory i przełączniki
Płyta czołowa Przycisk POWER, regulatory
wzmocnienia (kanały 1 i 2)
Widok z tyłu Przełaczniki DIP (10x)
Wskaźniki LED
POWER zielona dioda LED CLIP czerwona dioda LED,
1 w każdym kanale
SIGNAL żołta dioda LED,
1 w każdym kanale
Przyłącza
Wejścia Symetryczne gniazda typu
XLR i stereofoniczne gniaz­da typu Jack 6,3 mm.
Wyjścia Zaciski śrubowe z zabezpie-
czeniem przed przypad­kowym dotknięciem oraz gniazda kompatybilne ze standardem Speakon
Chłodzenie za pomocą wentylatora
EP2000/EP4000 regulacja prędkości kątowej
w zależności od tempera­tury, cyrkulacja powietrza w kierunku „od tylu do przodu”
Układy zabezpieczające
EP2000/EP4000 Zabezpieczenie prze-
ciwzwarciowe, przeciw rozwarciu wyjścia, przeciw przeciążeniu termicznemu i zakłóceniom wysokiej częstotliwości, do-datkowo układ stabilizacji pracy przy różnym obciążeniu.
Zabezpieczenie głośników
EP2000/EP4000 Układ wyciszania przy
włączaniu/wyłączaniu, zabezpieczenie przed napięciem stałym
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
13
Typ układu
EP2000 Klasa AB w układzie
przeciwsob-nym
EP4000 Klasa H w układzie
przeciwsobnym
Zasilanie
Napięcie zasilania (z bezpiecznikiem automatycznym)
100 - 120 V~, 50/60 Hz 15 A 220 - 230 V~, 50/60 Hz 8 A
Pobór mocy
EP2000 1600 W EP4000 2600 W
Gniazdo zasilania Standardowe gniazdo zimnych urządzeń
Wymiary/ciężar
Wymiary (wys. x szer. x głęb.) ok. 88 x 482,6 x 402 mm
Masa
EP2000 ok. 15,7 kg EP4000 ok. 16,6 kg
Firma BEHRINGER stale troszczy się o zapewnienie najwyższego standardu jakości. Niezbędne modyfi-
kacje dokonywane są bez uprzedzenia. Dlatego dane techniczne i wygląd urządzenia mogą się różnić
od podanych tutaj informacji i ilustracji.

Prawne Zrezygnowanie

Zastrzega się prawo wprowadzania zmian parametrów technicznych i wyglądu bez wcześniejszego uprzedzenia. Niniejsza informacja jest aktualna na moment druku. Wszystkie znaki towarowe (za wyjątkiem BEHRINGER, logo BEHRINGER, JUST LISTEN oraz EUROPOWER) wymienione w niniejszej publikacji stanowią własność swych odpowiednich właścicieli i nie są powiązane z BEHRINGER. BEHRINGER nie ponosi odpowiedzialności za jakiekolwiek straty, które mogłyby ponieść osoby, z tytułu oparcia się w całości lub w części na jakichkolwiek opisach, fotograach lub oświadczeniach tu zawartych. Kolorystyka i parametry mogą się nieznacznie różnić od tych, które posiada produkt. Sprzedaż produktów odbywa się wyłącznie przez autoryzowaną sieć dealerską. Dystrybutorzy i dealerzy nie są przedstawicielami rmy BEHRINGER i nie mają żadnego prawa zaciągać w jej imieniu jakichkolwiek zobowiązań, w sposób bezpośredni lub domyślny, ani też reprezentować rmy BEHRINGER. Niniejsza instrukcja obsługi jest chroniona prawami autorskimi. Niniejsza instrukcja nie może być w żaden sposób powielana, ani przekazy­wana osobom trzecim w jakiejkolwiek formie, elektronicznej czy mechanicznej, włączając kopiowanie czy nagrywanie, bez uprzedniej pisemnej zgody ze strony BEHRINGER International GmbH. WSZYSTKIE PRAWA ZASTRZEŻONE. © 2008 BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich, Niemcy, Tel. +49 2154 9206 0, Faks +49 2154 9206 4903
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
14
POLSKI
EUROPOWER EP2000/EP4000 Instrukcja obsługi
15
POLSKI
Instrukcja ta dostępna jest w języku angielskim, niemieckim, francuskim, hiszpańskim, włoskim, rosyjskim, polskim, holenderskim,  ńskim, szwedzkim, duńskim, portugalskim, greckim, japońskim i chińskim. Mogą być dostępne nowsze wersje tego dokumentu. Pobierz je z adresu
www.behringer.com
Loading...
