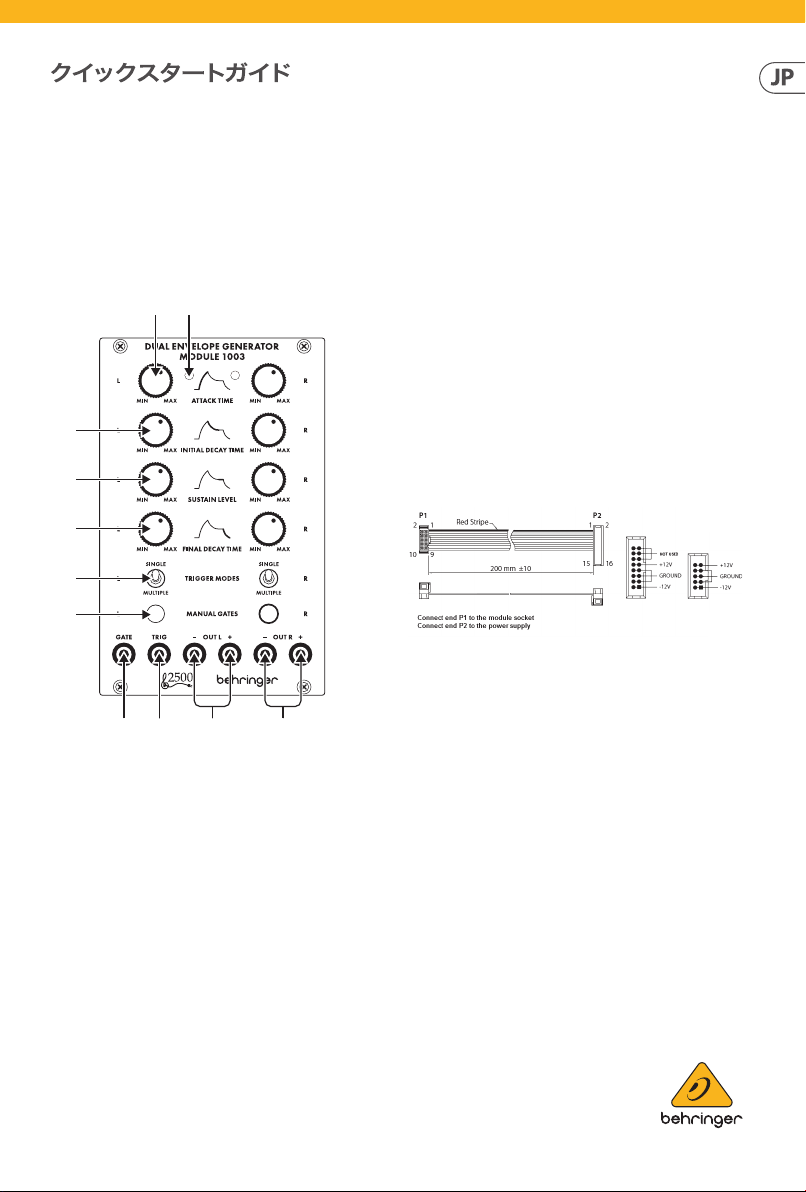

DUAL ENVELOPE
(8) (9) (10) (11)
GENERATOR MODULE 1003
Legendary 2500 Series Dual Envelope
Generator Module for Eurorack
コントロール
(1) (2)
(3)
(6 ) TRIG GER MODE – シングルモードから選択し
ます。ゲート信号のみがエンベロープを制御
します。またはマルチモード。ゲート信号が
存在する間、正のトリガーパルスを使用してエ
ンベロープを再トリガーします。
(7 ) MAN UAL GATE – 長押しして開始しますエンベロ
ープサイクル。
(8 ) G ATE – ゲート信号を接続してエンベロープサイ
クルを制御します。
(9 ) TRIG – ゲート信号も存在する場合、エンベロー
プの新しい攻撃をトリガーします。
(10) OUT L – 左側のエンベロープの正および負の制御
電圧を 3.5 mm T S ケーブル を 介 して 他 の モ ジュー
ルに 送 信しま す。
(11) OUT R – 3.5 mm TS ケ ーブ ル を 介 し て 、適 切 な エ ン
ベロープの正および 負の 制御電圧を 他のモジュ
ール に 送 信 します。
(4)
(5)
(6)
(7)
(1) ATTACK TIME – エンベロープがピーク電圧に達す
る速度を調整します。
(2 ) SIGN AL LED – ゲート信号が存在する場合を示
します。
(3 ) INITIAL D ECAY TIME – エンベロープがピークから
指定された値まで減衰する速度を調整しますレ
ベルを維持します。
(4 ) SUSTAIN LEVE L – エンベロープがピーク後、リリ
ース前に留まるレベルを制御し、入力信号が存
在するか、手動ゲートボタンが押されている間
持続します。
(5 ) FINAL DEC AY TIME – 入力信号が停止した後、また
は手動ゲートボタンが離された後のエンベロー
プの落下速度を制御します。
電源接続
モ ジ ュ ー ル に は 、標 準 の Euror ack 電源 シス テムに接 続 す
るために必要な電 源ケーブルが付属しています。次の手
順に従って、モジュールに電源を接続します。モジュール
をラックケースに取り付ける前に、これらの接 続を行う
方が簡単です。
1. 電源装置またはラックケースの電源を切り、電源
ケーブ ル を外しま す。
2. 電源 ケーブ ル の 16 ピンコネクタを電源装置また
はラックケースのソケットに挿 入します。コネク
タに は ソ ケ ット の 隙 間 に合 う タ ブ が 付 い て い る の
で、間違って挿入することはできません。電源装
置にキー付きソケットがない場合は、必ずピン
1 (-12 V ）を ケ ー ブ ル の 赤 い ス ト ラ イ プ に 向 け てく
ださい。
3. モジュールの 背 面にあるソケットに 10 ピ ンコネク
タを挿入します。コネクタには、正しい方向に向け
てソケ ット と位 置 合わ せ す る タ ブ が あり ま す。
4. 電 源ケーブルの両端をしっかりと取り付けたら、
モジュールをケースに取り付けて電源を入れます。
V 1.0
インストール
必 要 な ネ ジ は 、ユ ー ロ ラ ッ ク ケ ー ス に 取 り 付 け る た め の
モジュールに含まれています。取り付ける前に電源ケー
ブル を 接 続してください 。
ラッ ク ケ ース によって は 、ケ ース の 長 さに 沿 って 2 HP 間
隔で配置された一 連の固定穴、または個々のネジ付き
プレートをケースの長さに沿ってスライドできるトラッ
クが存在する場合があります。自由に動くネジ付きプレ
ートにより、モ ジュールを正確 に配置で きます が、ネジ
を取り 付ける前 に 、各プレ ートを モ ジュール の取り付け
穴とほ ぼ 同じ 位 置 に 配 置 する 必 要 が ありま す。
モジュー ル を Euro rack レールに押し付けて、各取り付け
穴が ネジ 付きレールまた はネジ 付きプレートと揃うよ
うにしま す。開始 の 途 中 でネジ を取り 付 け ま す。これ に
より、すべ てのネジ を揃え な がら、位置を微調 整でき
ます。最 終 位置 が 決 まったら、ネジ を 締 め ま す。
技術仕様
入力
ゲート
タイプ
インピーダンス
ゲートしきい値
最大入力レベル
トリガー
タイプ
インピーダンス
トリガーしきい値
最大入力レベル
出力
アウトA
タイプ
インピーダンス
最大出力レベル
アウトB
タイプ
インピーダンス
最大出力レベル
3.5 mm TS ジャック、
DC 結合
>35 kΩ
+4 V
+12 V
3.5 mm TS ジャック、
DC 結合
>20 kΩ
+4 V
+12 V
2 x 3.5 mm TS ジャック、
DC 結合
1 kΩ
-10 V または + 10 V
2 x 3.5 mm TS ジャック、
DC 結合
1 kΩ
-10 V または+ 10 V
コントロ ール
攻撃
初期減衰
サスティーン
最終的な崩壊
トリガーモード
手動ゲート 封筒サイクル開始
力
電源 ユーロラック
現在の抽選
物理的
寸法
ラックユニット
重量
重量
注：最大 45oC の動作周囲温度
法的放棄
こ こ に 含 ま れ る 記 述 、写 真 、意 見 の 全 体 ま た は 一 部 に
依拠して、いかなる人が損害を生じさせた場合にも、
1 ミリ秒から 2 秒
5 ミリ秒から 7 秒
0 〜 10 V
6 ミリ秒から 8 秒
シングル - ゲートはエ
ンベロープを制御しま
すマルチ - トリガーパ
ルス + ゲートはエンベ
ロープを制御します
40 mA (+12 V)、
20 mA (-12 V)
42 x 81 x 129 mm
(1.7 x 3.2 x 5.1")
16 HP
0.16 kg (0.35 ポンド)
0.17 kg (0.37 ポンド)
Music Tribe は一切の賠償責任を負いません。技術
仕様、外観およびその他の情報は予告なく変更に
なる場合があります。商標はすべて、それぞれの所
有者 に 帰 属 しま す。Midas、Klark Teknik、L ab Gruppen､
Lake、Tan noy、Turbosound、TC Electronic､TC He licon､Behringer､
Bugera､Aston Microphone s および Coolaudio は Mus ic Tribe
Global Brands Ltd. の商標または登録商標です。
© Music Tribe Glo bal Brands Ltd. 2021 無断転用禁止。
限定保証
適用される保証 条 件と Mu sic Tribe の限 定保証に関する
概 要 に つ い て は 、オ ン ラ イ ン 上 community.musictribe.com/
pages/support#warranty にて詳 細 をご確 認くだ さい 。
