DIGITAL REVERB/DELAY DR400
Tempo di reverbero
Tempo di reverbero
Tempo di reverbero
Tempo di reverbero
Grazie per la fiducia accordataci nell'aver acquistato il BEHRINGER DIGITAL REVERB/ DELAY DR400. Questo effetto Reverb/Delay a pedale fornisce effetti di delay e di reverbero ad alta risoluzione a 24 bit. Questo pedale compatto è in grado di produrre suoni tecnologicamente avanzati all’altezza dei processori da studio.

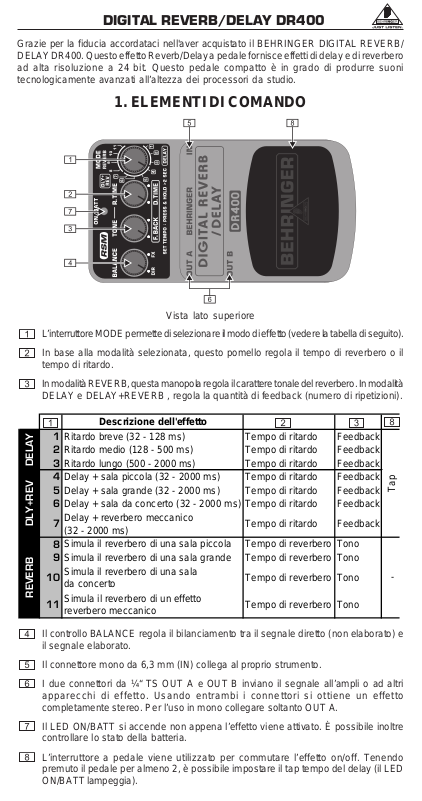

1. ELEMENTI DI COMANDO
Vista lato superiore
L’interruttore MODE permette di selezionare il modo di effetto (vedere la tabella di seguito). In base alla modalità selezionata, questo pomello regola il tempo di reverbero o il
tempo di ritardo. In modalità REVERB, questa manopola regola il carattere tonale del reverbero. In modalità
DELAY e DELAY+REVERB , regola la quantità di feedback (numero di ripetizioni).
Ritardo breve (32 - 128 ms) Tempo di ritardo Feedback
1
Ritardo medio (128 - 500 ms) Tempo di ritardo Feedback
2
DELAYDLY+REVREVERB
Ritardo lungo (500 - 2000 ms) Tempo di ritardo Feedback
3
Delay + sala piccola (32 - 2000 ms) Tempo di ritardo Feedback
4
Delay + sala grande (32 - 2000 ms) Tempo di ritardo Feedback
5
Delay + sala da concerto (32 - 2000 ms) Tempo di ritardo Feedback
6
Delay + reverbero meccanico
7
(32 - 2000 ms) Simula il reverbero di una sala piccol a
8
Simula il reverbero di una sala grande
9
Simula il reverbero di una sala
10
da concerto Simula il reverbero di un effetto
11
reverbero meccanico
Il controllo BALANCE regola il bilanciamento tra il segnale diretto (non elaborato) e il segnale elaborato.
Il connettore mono da 6,3 mm (IN) collega al proprio strumento. I due connettori da ¼“ TS OUT A e OUT B inviano il segnale all’ampli o ad altri
apparecchi di effetto. Usando entrambi i connettori si ottiene un effetto completamente stereo. Per l’uso in mono collegare soltanto OUT A.
Il LED ON/BATT si accende non appena l’effetto viene attivato. È possibile inoltre controllare lo stato della batteria.
L’interruttore a pedale viene utilizzato per commutare l’effetto on/off. Tenendo premuto il pedale per almeno 2, è possibile impostare il tap tempo del delay (il LED ON/BATT lampeggia).
Descrizione dell'effetto
Tempo di ritardo Feedback
Tono Tono
Tono
Tono
Tap
-
DIGITAL REVERB/DELAY DR400
L'attacco DC IN serve per il collegamento di un adattatore da 9 V (non compreso nella fornitura).
Il VANO BATTERIA è situato al di sotto del coperchio del pedale. Per inserire o sostituire la batteria da 9 V (non fornita), premere le cerniere con una penna biro e rimuovere il coperchio del pedale. Prestare attenzione a non graffiare l’apparecchio.
Il DR400 è privo di interruttore On/Off. L’apparecchio funziona non appena si
inserisce lo spinotto in uno dei connettori IN. Disconnettere lo spinotto se non si utilizza il DR400. Questo consente di prolungare la durata della batteria.
Il NUMERO DI SERIE è riportato sulla parte inferiore dell'apparecchio.
In rari casi, fattori esterni (tra cui le scariche elettrostatiche) potrebbero
causare delle interferenze del funzionamento normale , come ad esempio distorsioni o anomalie del suono. In questi casi, abbassare il volume sugli amplificatori in sequenza e scollegare brevemente il connettore di ingresso per riavviare l’applicazione.
2. GARANZIA
Le nostre attuali condizioni di garanzia sono disponibili all'indirizzo http://www.behringer.com.
3. DATI TECNICI
IN
Connettore Connettore mono da 6,3 mm Impedenza 500 kOhm
OUT A + B
Connettore Connettore mono da 6,3 mm Impedenza 1 kOhm Alimentazione 9 V_, 100 mA regolata BEHRINGER PSU-SB
Connettore di alimentazione Presa CC 2 mm, negativo al centro Batteria 9 V tipo 6LR61 Assorbimento di potenza 65 mA Dimensioni (H x L x P) circa 54 mm x 70 mm x 123 mm Peso circa 0,33 kg
La ditta BEHRINGER è sempre impegnata a garantire il massimo livello qualitativo. Modifiche necessarie saranno eseguite senza alcun preavviso. I dati tecnici e l'aspetto dell'apparecchio possono quindi divergere dalle indicazioni e le illustrazioni riportate.
USA/Canada 120 V~, 60 Hz Cina/Corea 220 V~, 50/60 Hz Europa/Australia 230 V~, 50 Hz Giappone 100 V~, 50 - 60 Hz
4. AVVERTENZE DI SICUREZZA
Non usare in prossimità dell’acqua o installare vicino a fonti di calore. Usare solo collegamenti ed accessori approvati. Non tentare di riparare l’apparecchio da sé. Contattare il nostro personale specializzato per eseguire operazioni di manutenzione e riparazione,
in particolare se i cavo di alimentazione e la spina sono danneggiati.
