Εγχειρίδιο χρήσης και συντήρησης
ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ
Οι οδηγίες αυτές είναι διαθέσιμες και στο δικτυακό τόπο: docs.bauknecht.eu.
Η ΠΡΟΣΩΠΙΚΗ ΣΑΣ ΑΣΦΑΛΕΙΑ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΤΩΝ ΑΛΛΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ
Το παρόν εγχειρίδιο και η συσκευή περιλαμβάνουν σημαντικές προειδοποιήσεις σχετικά με την ασφάλεια, τις
οποίες πρέπει να διαβάζετε και να τηρείτε σε κάθε περίπτωση.
Αυτό είναι το σύμβολο κινδύνου, το οποίο αφορά την ασφάλεια και προειδοποιεί για πιθανούς κινδύνους για
το χρήστη και άλλα άτομα.
Όλα τα μηνύματα που αφορούν την ασφάλεια συνοδεύονται από το σύμβολο προσοχής και τις παρακάτω
επισημάνσεις:
ΚΙΝΔΥΝΟΣ:
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί,
θα προκαλέσει σοβαρό τραυματισμό.
Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί,
μπορεί να προκαλέσει σοβαρό τραυματισμό.
Όλες οι προειδοποιήσεις που αφορούν την ασφάλεια προσδιορίζουν τον πιθανό κίνδυνο/προειδοποίηση στον
οποίο αναφέρονται και υποδεικνύουν τον τρόπο μείωσης του κινδύνου τραυματισμού, ζημιάς και ηλεκτροπληξίας
λόγω λανθασμένης χρήσης της συσκευής.. Θα πρέπει να ακολουθήσετε τις εξής οδηγίες:
• Η εγκατάσταση και η συντήρηση πρέπει να διεξάγονται από εξειδικευμένο τεχνικό σύμφωνα με τις οδηγίες του
κατασκευαστή και τους τοπικούς κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα
εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο χρήσης.
• Πριν από οποιαδήποτε εργασία εγκατάστασης, η συσκευή πρέπει να αποσυνδεθεί από την παροχή ρεύματος.
• Η γείωση αυτής της συσκευής είναι υποχρεωτική. (Δεν είναι απαραίτητο για απορροφητήρες κατηγορίας II
που φέρουν το σύμβολο
• Το ηλεκτρικό καλώδιο πρέπει να έχει μήκος που να επιτρέπει τη σύνδεση της συσκευής στην πρίζα του
στην ετικέτα χαρακτηριστικών).
ηλεκτρικού δικτύου.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε το φις από την πρίζα.
• Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.
• Μην αγγίζετε τη συσκευή με οποιαδήποτε βρεγμένα μέρη του σώματος και μην την χρησιμοποιείτε όταν είστε
ξυπόλητοι.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες
σωματικές, αισθητήριες ή διανοητικές ικανότητες ή με ανεπαρκή εμπειρία και γνώση, μόνο εφόσον
επιτηρούνται ή έχουν εκπαιδευτεί στη χρήση της συσκευής σε συνθήκες ασφάλειας και εφόσον γνωρίζουν
τους κινδύνους που ενέχει η χρήση της. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο καθαρισμός και η
συντήρηση δεν πρέπει να διεξάγονται από παιδιά, εκτός εάν επιτηρούνται από ενήλικα.
• Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο
εγχειρίδιο χρήσης. Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθιστώνται με γνήσια ανταλλακτικά. Όλες οι
άλλες υπηρεσίες συντήρησης πρέπει να πραγματοποιούνται από έναν εξειδικευμένο τεχνικό.
• Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να μην παίζουν με τη συσκευή.
EL3
Όταν τρυπάτε τον τοίχο, δώστε προσοχή ώστε να μην προκληθεί ζημιά σε ηλεκτρικές συνδέσεις ή/και
•
σωλήνες.
• Οι αεραγωγοί πρέπει πάντα να εκκενώνουν τον αέρα προς τα έξω.
• Ο εξερχόμενος αέρας δεν πρέπει να διοχετεύεται μέσω καπνοδόχου που χρησιμοποιείται για την απομάκρυνση
καπνών που παράγονται από συσκευές που καταναλώνουν φυσικό αέριο ή άλλα καύσιμα, αλλά πρέπει να
υπάρχει ξεχωριστή έξοδος. Πρέπει να τηρούνται όλοι οι εθνικοί κανονισμοί που διέπουν την εξαγωγή καπνών.
• Αν ο απορροφητήρας χρησιμοποιείται μαζί με άλλες συσκευές που λειτουργούν με αέριο ή άλλο καύσιμο, η
αρνητική πίεση στο χώρο δεν πρέπει να υπερβαίνει τα 4Pa (4x10-5bar). Συνεπώς, να βεβαιώνεστε ότι ο
χώρος διαθέτει επαρκή εξαερισμό.
• Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ακατάλληλη χρήση ή λανθασμένη ρύθμιση των
χειριστηρίων.
• Ο τακτικός καθαρισμός και συντήρηση είναι σημαντικά για τη σωστή λειτουργία του απορροφητήρα και την
καλή απόδοση της συσκευής. Καθαρίζετε συχνά όλες τις κρούστες από τις βρόμικες επιφάνειες προκειμένου
να εμποδίσετε τη συσσώρευση λίπους.
Καθαρίζετε τακτικά ή αλλάζετε τα φίλτρα.
• Ποτέ μην ανάβετε φαγητά (φλαμπέ) κάτω από τη συσκευή. Η χρήση ελεύθερης φλόγας μπορεί να προκαλέσει
πυρκαγιά.
• Μην αφήνετε χωρίς προσοχή τα τηγάνια όταν τηγανίζετε, γιατί το λάδι μαγειρέματος μπορεί να πιάσει φωτιά.
• Η μη τήρηση των οδηγιών καθαρισμού του απορροφητήρα και αντικατάστασης των φίλτρων μπορεί να
προκαλέσει πυρκαγιά.
• Ποτέ δεν πρέπει να ανοίγετε τον απορροφητήρα χωρίς τα φίλτρα για λίπη τοποθετημένα και θα πρέπει να
βρίσκεται υπό συνεχή επιτήρηση.
• Οι συσκευές αερίου πρέπει να χρησιμοποιούνται κάτω από τον απορροφητήρα μόνο όταν υπάρχουν τηγάνια.
• Όταν χρησιμοποιούνται περισσότερα από τρία σημεία μαγειρέματος με αέριο, ο απορροφητήρας πρέπει να
λειτουργεί στο επίπεδο ισχύος 2 ή μεγαλύτερο. Αυτό θα αποτρέψει τη συσσώρευση θερμότητας στη συσκευή.
• Πριν αγγίξετε τις λάμπες, βεβαιωθείτε ότι έχουν κρυώσει.
• Μην χρησιμοποιείτε τον απορροφητήρα χωρίς τις λάμπες σωστά τοποθετημένες - κίνδυνος ηλεκτροπληξίας.
• Φοράτε γάντια για τις εργασίες εγκατάστασης κι συντήρησης.
• Το προϊόν δεν είναι κατάλληλο για εξωτερική χρήση.
• Όταν χρησιμοποιείται η εστία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να ζεσταθούν πολύ.
• Για την αντικατάσταση των λαμπτήρων χρησιμοποιείτε μόνο τον τύπο λαμπτήρα που υποδεικνύεται στην
ενότητα Συντήρηση/Αντικατάσταση λαμπτήρων στο παρόν εγχειρίδιο.
ΦΥΛΑΞΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΧΡΗΣΗ.
Δήλωση συμμόρφωσης
• Αυτή η συσκευή έχει σχεδιαστεί, κατασκευαστεί και διατεθεί στην αγορά σύμφωνα με:
- τις απαιτήσεις οικολογικού σχεδιασμού των ευρωπαϊκών κανονισμών αρ. 66/2014, αρ. 327/2011, αρ. 244/2009, αρ. 245/2009, αρ. 1194/2012, αρ. 2015/1428,
Η ηλεκτρική ασφάλεια της συσκευής εξασφαλίζεται μόνο όταν η συσκευή είναι σωστά συνδεδεμένη σε εγκεκριμένο σύστημα γείωσης.
Συμβουλές εξοικονόμησης ενέργειας
• Ανάψτε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν ξεκινάτε το μαγείρεμα και αφήστε τον να λειτουργήσει για μερικά λεπτά μετά το τέλος του μαγειρέματος.
• Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης ποσότητας καπνού και ατμών και χρησιμοποιήστε την ενισχυμένη ταχύτητα (ταχύτητες) μόνο σε εξαιρετικές
περιπτώσεις.
• Αντικαταστήστε το φίλτρο/τα φίλτρα άνθρακα όταν είναι απαραίτητο προκειμένου να διατηρηθεί η αποτελεσματικότητα μείωσης των οσμών.
• Καθαρίστε το φίλτρο (φίλτρα) για λίπη όταν είναι απαραίτητο προκειμένου να διατηρηθεί η αποτελεσματικότητα του.
• Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος αγωγών που υποδεικνύεται σε αυτό το εγχειρίδιο προκειμένου να βελτιωθεί η αποτελεσματικότητα και να
ελαχιστοποιηθεί ο θόρυβος.
EL4
ΕΓΚΑΤΑΣΤΑΣΗ
Μετά την αποσυσκευασία της συσκευής, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά. Σε περίπτωση προβλημάτων, επικοινωνήστε με τον αντιπρόσωπο ή με
το τμήμα τεχνικής υποστήριξης πελατών. Για να αποφευχθούν τυχόν ζημιές, συνιστάται να αφαιρείτε τη συσκευή από τη βάση φελιζόλ μόνο λίγο πριν από την
εγκατάσταση.
ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Η ελάχιστη απόσταση ανάμεσα στην επιφάνεια τοποθέτησης των σκευών στη συσκευή μαγειρέματος και το χαμηλότερο τμήμα του απορροφητήρα δεν πρέπει να είναι
μικρότερη από 60 cm όταν πρόκειται για ηλεκτρικές εστίες και 75 cm όταν πρόκειται για εστίες αερίου ή συνδυασμένες. Πριν από την εγκατάσταση, να ελέγχετε τις
ελάχιστες αποστάσεις που καθορίζονται στο εγχειρίδιο της συσκευής μαγειρέματος.
Αν οι οδηγίες εγκατάστασης για τη συσκευή μαγειρέματος υποδεικνύουν μεγαλύτερη απόσταση ανάμεσα στη συσκευή μαγειρέματος και τον απορροφητήρα, αυτό πρέπει
να τηρείται.
ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ
Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών της συσκευής αντιστοιχεί στην τάση του δικτύου.
Μπορείτε να βρείτε αυτήν την πληροφορία στο εσωτερικό του απορροφητήρα, κάτω από το φίλτρο για λίπη.
Η αντικατάσταση του καλωδίου τροφοδοσίας (τύπου H05 VV-F 3 x 0,75 mm²) πρέπει να πραγματοποιείται μόνο από εξειδικευμένο ηλεκτρολόγο. Επικοινωνήστε με το
εξουσιοδοτημένο σέρβις.
Αν παρέχεται με φις, συνδέστε τον απορροφητήρα σε πρίζα που συμμορφώνεται με τους τρέχοντες κανονισμούς και βρίσκεται σε προσβάσιμη θέση, μετά την
εγκατάσταση. Αν δεν υπάρχει φις (απευθείας σύνδεση στο δίκτυο) ή αν η πρίζα δεν βρίσκεται σε προσβάσιμο σημείο, εγκαταστήστε έναν τυποποιημένο διπολικό διακόπτη
ισχύος που θα επιτρέπει πλήρη μόνωση από το δίκτυο σε περίπτωση συνθηκών υπερφόρτισης κατηγορίας III, σύμφωνα με τους κανόνες εγκατάστασης.
ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ
Πριν από τη χρήση
Αφαιρέστε τα προστατευτικά κομμάτια από χαρτόνι, την προστατευτική μεμβράνη και τις αυτοκόλλητες ετικέτες από τα αξεσουάρ. Ελέγξτε αν έχει προκληθεί ζημιά στη
συσκευή κατά τη μεταφορά.
Χρησιμοποιείτε μόνο τις βίδες που παρέχονται με το προϊόν για την εγκατάσταση ή, εάν δεν παρέχονται, αγοράστε το σωστό τύπο βιδών. Χρησιμοποιήστε το σωστό μήκος
βιδών που αναφέρονται στον οδηγό εγκατάστασης.
Σε περίπτωση αμφιβολίας, συμβουλευτείτε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης ή παρόμοιο εξειδικευμένο άτομο.
Ο απορροφητήρας μπορεί να διαφέρει από αυτόν που εμφανίζεται στα σχέδια του εγχειριδίου. Ωστόσο, οι οδηγίες χρήσης, συντήρησης και
εγκατάστασης παραμένουν οι ίδιες.
αυτό είναι ένα βαρύ προϊόν, η ανύψωση και η εγκατάσταση του απορροφητήρα πρέπει να γίνεται από δύο ή
περισσότερα άτομα.
! Μην πραγματοποιείτε ηλεκτρικές ή μηχανικές μετατροπές στο προϊόν ή στους αγωγούς εξαγωγής.
Κατά τη διάρκεια της χρήσης
Για να αποφύγετε οποιαδήποτε ζημιά, μην τοποθετείτε βάρη επάνω στη συσκευή. Μην εκθέτετε τη συσκευή σε ατμοσφαιρικούς παράγοντες.
ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
Απόρριψη συσκευασίας
Τα υλικά συσκευασίας είναι 100% ανακυκλώσιμα και φέρουν το σήμα της ανακύκλωσης (
σύνεση και σε πλήρη συμμόρφωση με τους κατά τόπους κανονισμούς που διέπουν τη διάθεση αποβλήτων.
Απόρριψη του προϊόντος
- Αυτή η συσκευή φέρει σήμανση σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ).
- Η σωστή απόρριψη αυτού του προϊόντος συμβάλλει στην αποφυγή πιθανών αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία που θα μπορούσαν
να προκληθούν λόγω ακατάλληλου χειρισμού των αποβλήτων του συγκεκριμένου προϊόντος.
- Το σύμβολο
πρέπει να παραδοθεί στο κατάλληλο σημείο συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών εξαρτημάτων.
Απόρριψη ηλεκτρικών οικιακών συσκευών
• Η συσκευή αυτή έχει κατασκευαστεί από ανακυκλώσιμα ή επαναχρησιμοποιήσιμα υλικά. Απορρίψτε σύμφωνα με τους κανονισμούς των τοπικών αρχών. Πριν από την
απόρριψη, κόψτε το ηλεκτρικό καλώδιο.
• Για περαιτέρω πληροφορίες σχετικά με την επεξεργασία, την ανάκτηση και την ανακύκλωση των ηλεκτρικών οικιακών συσκευών, επικοινωνήστε με τις αρμόδιες
τοπικές αρχές, την υπηρεσία συλλογής οικιακών αποβλήτων ή το κατάστημα από όπου αγοράσατε αυτό το προϊόν.
πάνω στο προϊόν ή στα έγγραφα που το συνοδεύουν υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί γι' αυτό, θα
EL5
). Τα διάφορα μέρη της συσκευασίας πρέπει συνεπώς να απορρίπτονται με
ΟΔΗΓΟΣ ΑΝΑΖΗΤΗΣΗΣ ΒΛΑΒΩΝ
Η συσκευή δε λειτουργεί:
• Βεβαιωθείτε ότι η συσκευή τροφοδοτείται με ρεύμα και ότι είναι σωστά συνδεδεμένη στην ηλεκτρική παροχή.
• Σβήστε και ανάψτε ξανά τη συσκευή, για να διαπιστώσετε εάν η βλάβη παραμένει.
Αν το επίπεδο αναρρόφησης του απορροφητήρα δεν είναι επαρκές:
• Ελέγξτε την ταχύτητα αναρρόφησης και ρυθμίστε σύμφωνα με τις ανάγκες;
• Βεβαιωθείτε ότι τα φίλτρα είναι καθαρά;
• Ελέγξτε τους αεραγωγούς για τυχόν εμφράξεις.
Αν το φως δεν λειτουργεί:
• Ελέγξτε το λαμπτήρα και εν ανάγκη αντικαταστήστε τον
• Βεβαιωθείτε ότι ο λαμπτήρας έχει τοποθετηθεί σωστά.
ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ ΠΕΛΑΤΩΝ
Πριν καλέσετε το Σέρβις:
1. Επιχειρήστε να επιλύσετε μόνοι σας το πρόβλημα με τη βοήθεια των συστάσεων που παρέχονται στον «Οδηγό αντιμετώπισης βλαβών».
2. Σβήστε και ανάψτε ξανά τη συσκευή για να δείτε εάν η βλάβη παραμένει.
Εάν η βλάβη εξακολουθεί να εμφανίζεται μετά τους παραπάνω ελέγχους, επικοινωνήστε με το πλησιέστερο Kέντρο Τεχνικής Υποστήριξης.
Παρακαλούμε να παρέχετε:
• Μια σύντομη περιγραφή της βλάβης
• Τον τύπο και το ακριβές μοντέλο της συσκευής
• Τον αριθμό Σέρβις (ο αριθμός μετά τη λέξη “Service” στην ετικέτα τεχνικών χαρακτηριστικών) που βρίσκεται στο εσωτερικό της συσκευής. Ο αριθμός του σέρβις
αναφέρεται επίσης στο βιβλιαράκι εγγύησης
• Την πλήρη διεύθυνσή σας
• Τον αριθμό τηλεφώνου σας.
Εάν απαιτείται επισκευή, απευθυνθείτε σε ένα εξουσιοδοτημένο Σέρβις (για να διασφαλιστεί η χρήση γνήσιων ανταλλακτικών και η σωστή επισκευή).
ΚΑΘΑΡΙΣΜΟΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε διαβρωτικά ή λειαντικά καθαριστικά. Εάν οποιοδήποτε από αυτά τα προϊόντα έρθει σε επαφή με τη συσκευή,
καθαρίστε τη αμέσως με ένα υγρό πανί.
• Καθαρίστε τις επιφάνειες με ένα υγρό πανί. Εάν υπάρχουν πολλές ακαθαρσίες, προσθέστε στο νερό λίγες σταγόνες απορρυπαντικού για τα πιάτα. Σκουπίστε με ένα
στεγνό πανί.
ΣΗΜΑΝΤΙΚΟ: Μην χρησιμοποιείτε αποξεστικά σφουγγαράκια ή μεταλλικές ξύστρες ή συρμάτινα σφουγγαράκια. Με το χρόνο μπορεί να καταστραφεί
το επιφανειακό σμάλτο.
• Χρησιμοποιείτε ειδικά απορρυπαντικά για τον καθαρισμό της συσκευής και ακολουθείτε τις οδηγίες του κατασκευαστή
ΣΗΜΑΝΤΙΚΟ: Καθαρίζετε τα φίλτρα τουλάχιστον μία φορά το μήνα για να αφαιρέσετε τα υπολείμματα λαδιού ή λίπους.
- Μη χρησιμοποιείτε ποτέ εξοπλισμό καθαρισμού με ατμό.
- Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο
EL6
ΣΥΝΤΗΡΗΣΗ
Αφαίρεση και πλύσιμο των φίλτρων για λίπη.
Το φίλτρο για λίπη πρέπει να πλένεται τουλάχιστον μία φορά το μήνα.
1. Αποσυνδέστε την παροχή ρεύματος.
2. Αφαιρέστε τα φίλτρα για λίπη - Εικ.1: τραβήξτε τη λαβή ελευθέρωσης των ελατηρίων (f1-f2) προς τα κάτω και στη
συνέχεια αφαιρέστε το φίλτρο.
3. Αφού καθαρίσετε το φίλτρο για λίπη, τοποθετήστε το ξανά με αντίστροφη σειρά και βεβαιωθείτε ότι καλύπτεται όλη η
επιφάνεια εξαγωγής.
Το φίλτρο για λίπη με σφουγγάρι πρέπει να πλένεται με ζεστό νερό με σαπούνι μία φορά το μήνα (αφήστε το να
μουλιάσει για 1-2 ώρες, μην το στραγγίζετε, αλλά αφήστε το να στεγνώσει και μετά τοποθετήστε το ξανά. Αν είναι
απαραίτητο, επαναλάβετε τη διαδικασία. Το φίλτρο πρέπει να αντικαθίσταται κάθε 5-6 πλύσεις).
Το χαρτί του φίλτρου για λίπη πρέπει να αντικαθίσταται τουλάχιστον μία φορά το μήνα.
Το χαρτί του φίλτρου για λίπη με δείκτη κορεσμού πρέπει να αντικαθίσταται τουλάχιστον κάθε δύο μήνες ή όταν το
χρώμα γίνεται ορατό μέσα από τις οπές της γρίλιας.
Το φίλτρο χαρτιού είναι χρωματιστό στη μία πλευρά. Αυτό το χρώμα δεν πρέπει να είναι ορατό μέσα από τις οπές της γρίλιας όταν το φίλτρο είναι τοποθετημένο.
Το μεταλλικό φίλτρο για λίπη πρέπει να καθαρίζεται μία φορά το μήνα με το χέρι ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Αφήστε το φίλτρο
να στεγνώσει πριν το τοποθετήσετε ξανά. Το πλύσιμο σε πλυντήριο πιάτων μπορεί να προκαλέσει το ξεθώριασμα των φίλτρων για λίπη αλλά δεν επηρεάζει την
αποτελεσματικότητά τους.
Εικ. 1
Εφαρμογή του φίλτρου άνθρακα
1. Αποσυνδέστε την παροχή ρεύματος.
2. Αφαιρέστε το φίλτρο για λίπη (f1-f2 - Εικ.1)
3. Εντοπίστε το φίλτρο άνθρακα κάτω από τα άνω κλιπ T (Εικ. 2.1)
4. Τοποθετήστε ξανά το φίλτρο για λίπη.
Για να αφαιρέστε το φίλτρο άνθρακα, κάντε την ίδια ενέργεια αντίστροφα.
Το φίλτρο άνθρακα δεν μπορεί να πλυθεί ή να αναζωογονηθεί.
Αντικαταστήστε το φίλτρο άνθρακα (κανονική χρήση) κάθε 6 μήνες.
Αντικατάσταση λαμπτήρων
1. Αποσυνδέστε την παροχή ρεύματος. Περιμένετε μέχρι να κρυώσουν οι λαμπτήρες.
2. Χρησιμοποιήστε ένα μικρό κατσαβίδι ή άλλο κατάλληλο εργαλείο για μοχλό για να βγάλετε το λαμπτήρα.
Αντικαταστήστε τον καμένο λαμπτήρα.
Χρησιμοποιείτε 2,6W-GU4 max λαμπτήρες τύπου LED μόνο. Για περισσότερες λεπτομέρειες, ελέγξτε το εσώκλειστο
φυλλάδιο “ILCOS D” (αλφαριθμητική θέση “3c).
3. Τοποθετήστε το νέο λαμπτήρα, με αντίστροφη σειρά.
Εικ.2.1
Εικ.2.2
T
T
EL7

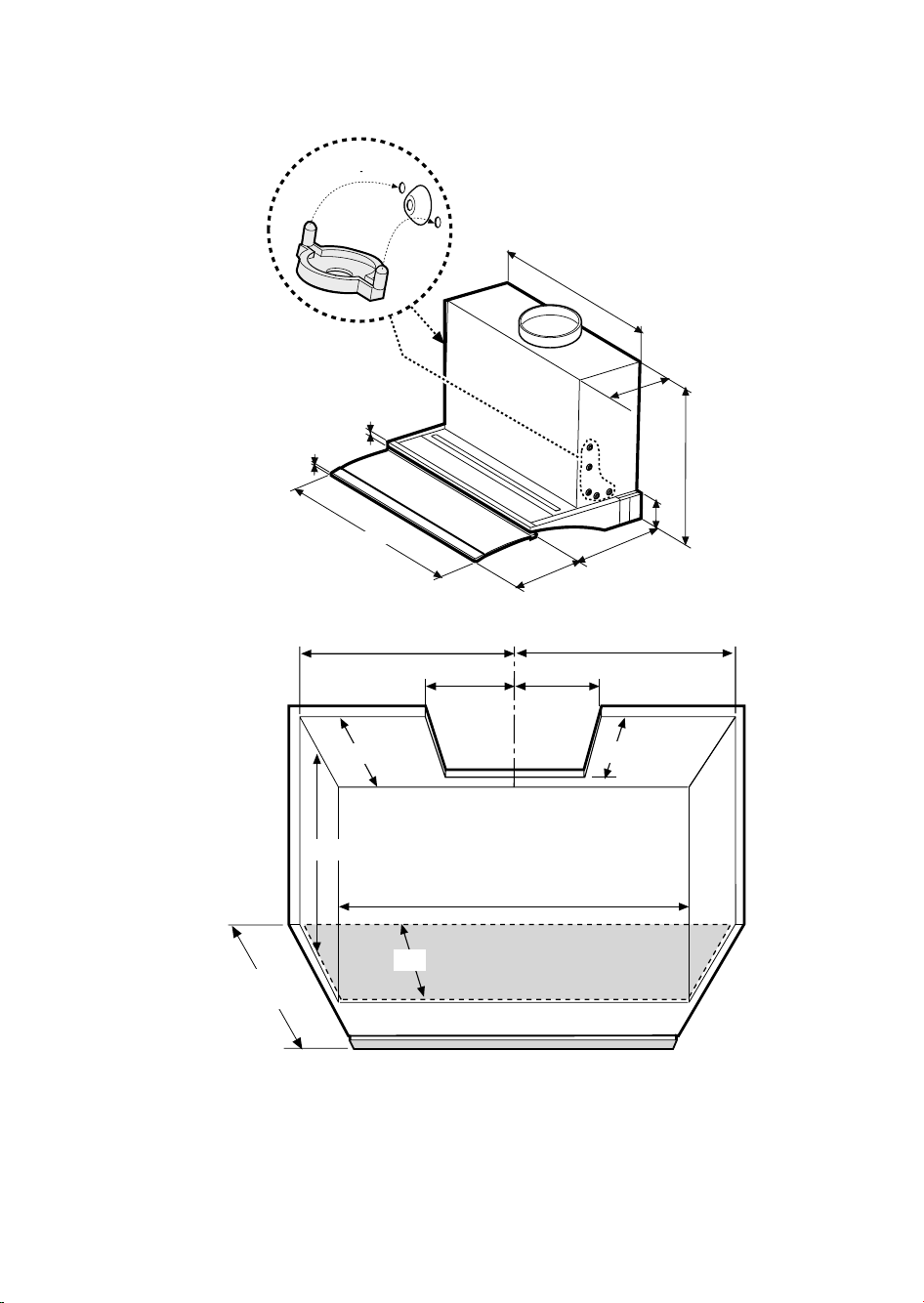

ΕΓΚΑΤΑΣΤΑΣΗ - ΟΔΗΓΙΕΣ ΕΦΑΡΜΟΓΗΣ
Πριν προχωρήσετε στις ηλεκτρικές συνδέσεις, αποσυνδέστε την παροχή ρεύματος από το γενικό διακόπτη. Ο απορροφητήρας έχει σχεδιαστεί για να τοποθετείται
εντοιχισμένος σε έπιπλο.
Εγκαταστήστε τον απορροφητήρα σε έπιπλο κατάλληλων διαστάσεων.
DNG 5355: Εγκαταστήστε τον απορροφητήρα ανάμεσα σε δύο έπιπλα.
Για το σκοπό αυτό, ακολουθήστε τις υποδείξεις στην εικόνα 1, όπου παρέχονται συμβουλές για την ασφαλή εγκατάσταση και για τα ανοίγματα που πρέπει να γίνουν στην
κάτω πλευρά του επίπλου για το σώμα του απορροφητήρα και για το επάνω τμήμα του σωλήνα εξαγωγής, το καλώδιο παροχής ρεύματος και την πρόσβαση στην
ηλεκτρονική πλακέτα που ελέγχει τη λειτουργία του απορροφητήρα (Η ΠΡΟΣΒΑΣΗ ΕΠΙΤΡΕΠΕΤΑΙ ΜΟΝΟ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΤΕΧΝΙΚΟ).
Οι 4 πλευρικοί αποστάτες (2 σε κάθε πλευρά) που παρέχονται με τον απορροφητήρα πρέπει να χρησιμοποιηθούν εάν το έπιπλο για τον απορροφητήρα έχει μεγαλύτερο
πλάτος κατά 6 mm από το σώμα του μοτέρ του απορροφητήρα.
Οι αποστάτες πρέπει να τοποθετηθούν στη μία πλευρά του σώματος του απορροφητήρα, ευθυγραμμισμένοι με τις οπές για τις βίδες στερέωσης στο έπιπλο (Εικ. 1-A).
1. Μετρήστε το βάθος του ντουλαπιού (και της πόρτας), έως τα 315 mm βάθος πρέπει να τοποθετηθεί το παρεχόμενο πλαίσιο 37 mm, ενώ εάν το βάθος του ντουλαπιού
είναι μεγαλύτερο από 315 mm απαιτείται το πλαίσιο 75 mm (αξεσουάρ).
2. Μόνο για εκδόσεις με εξαγωγή αέρα:
Τοποθετήστε και τις δύο μισές βαλβίδες (κουμπώνουν στη θέση τους) μέσα στο συνδετήρα του σωλήνα εξαγωγής (Εικ. 2.1).
Μόνο για εκδόσεις ανακύκλωσης με φίλτρο:
Εφαρμόστε το συλλέκτη ατμών F στο ρακόρ του σωλήνα εξόδου (Εικ. 2.2).
3. Τοποθετήστε τον παρεχόμενο οδηγό πρώτα στη δεξιά και μετά στην αριστερή πλευρά (Εικ. 3) και τρυπήστε όπως υποδεικνύεται (3 τυφλές οπές, δύο οπές 0 2 mm και
μία οπή 0 5 mm.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Το κάτω πίσω άκρο του οδηγού πρέπει να ταιριάζει με το χαμηλό πίσω άκρο του ντουλαπιού.
4. Τοποθετήστε το σώμα του απορροφητήρα μέσα στο ντουλάπι (αφού αφαιρέσετε τη σχάρα του φίλτρου, Εικ. 4) και σταθεροποιήστε προσωρινά με τα πλευρικά
ελατήρια D (Εικ. 5) που πρέπει να τοποθετηθούν στις τυφλές οπές 0 5 mm, για να γίνει αυτό, πιέστε τα πλευρικά ελατήρια προς τα μέσα με ένα κατσαβίδι.
5. Στερεώστε το σώμα του απορροφητήρα στα πλαϊνά του ντουλαπιού με τις 4 βίδες (E - Εικ. 4 - δύο σε κάθε πλευρά). Στερεώστε τις βίδες από την εσωτερική πλευρά
του σώματος του απορροφητήρα στο ντουλάπι μέσα από τις τέσσερις τυφλές οπές 0 2 mm που είχατε ανοίξει (βλ. βήμα 3).
6. Χαλαρώστε τις 2 βίδες L (μία σε κάθε πλευρά, Εικ. 6), ρυθμίστε το συρτάρι έτσι ώστε το εμπρόσθιο τμήμα να είναι ευθυγραμμισμένο με το ντουλάπι και στη συνέχεια
σφίξτε τις 2 βίδες.
7. Στερεώστε το συρτάρι στο ντουλάπι με 2 βίδες M (εικ. 6), χρησιμοποιώντας τις 4 διαθέσιμες οπές και βεβαιωθείτε ότι οι βίδες περνάνε μέσα από το ντουλάπι.
8. Τοποθετήστε ξανά το φίλτρο για λίπη, συνδέστε τον απορροφητήρα στην παροχή ρεύματος και στο σωλήνα εξαγωγής και βεβαιωθείτε ότι ο απορροφητήρας
λειτουργεί κανονικά.

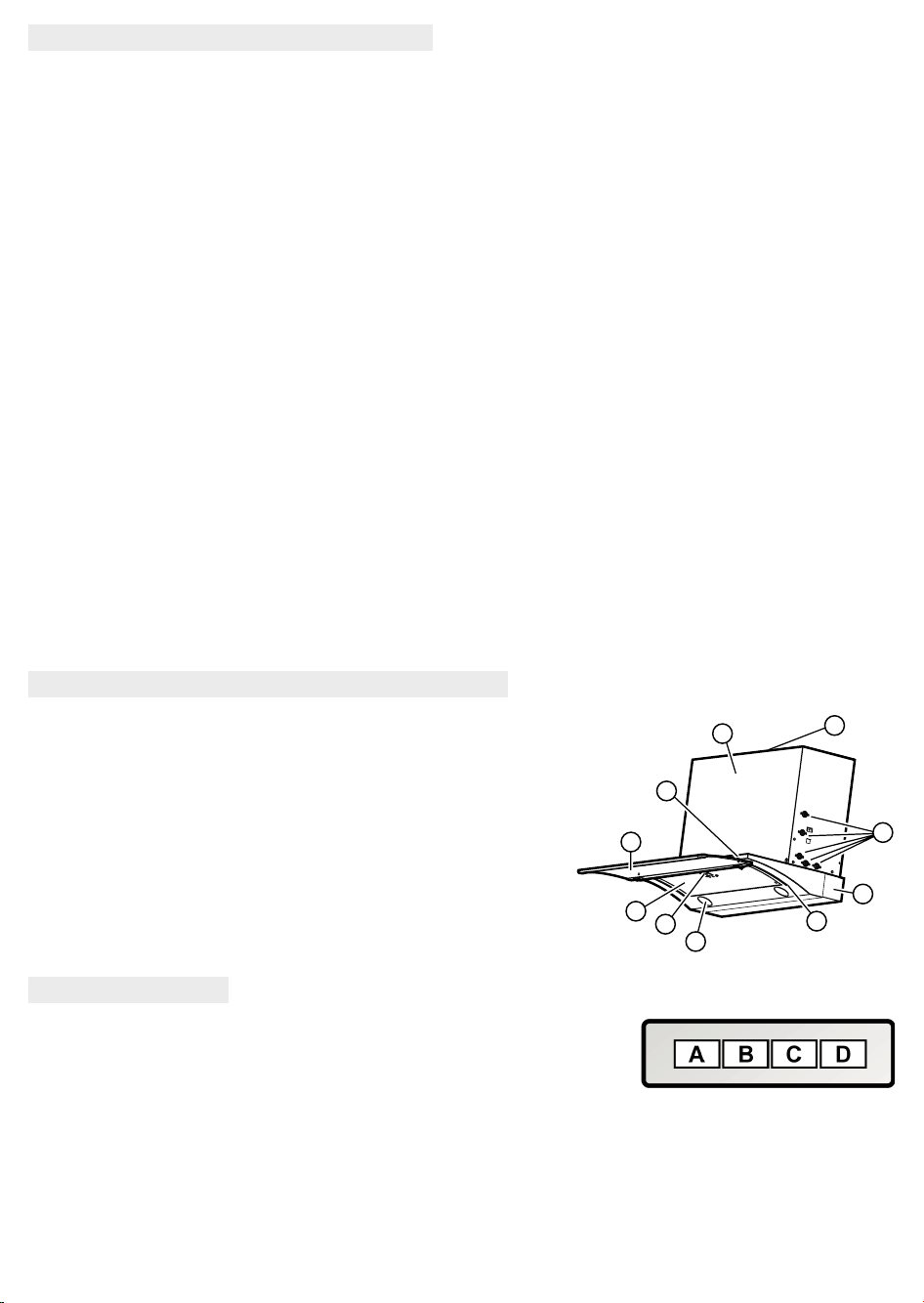

ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ
1. Πίνακας διακοπτών.
2. Φίλτρο για λίπη.
3. Λαβή φίλτρου για λίπη.
4. Λαμπτήρες φωτισμού.
5. Τζάμι συλλέκτη ατμών.
6. Οδηγοί συλλέκτη ατμών.
7. Έξοδος αέρα (έκδοση ανακύκλωσης με φίλτρο).
8. Πλαίσιο (παρέχονται δύο μεγέθη).
9. Σημεία στερέωσης στο ντουλάπι.
10. Καπάκι ελέγχου της μονάδας εξαγωγής
(Η ΠΡΟΣΒΑΣΗ ΕΠΙΤΡΕΠΕΤΑΙ ΜΟΝΟ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΤΕΧΝΙΚΟ).
ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ
A. Διακόπτης ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ φωτός.
B. Διακόπτης ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ και επιλογέας ταχύτητας I (μικρή ποσότητα ατμού και καπνών).
C. Επιλογέας ταχύτητας 2 (μεσαία ποσότητα ατμού και καπνών).
D. C+D. Επιλογέας ταχύτητας 3 (μεγάλη ποσότητα ατμού και καπνών).
EL8
Εικ. 1
EL9
Εικ. 2
Εικ.3
EL10
Εικ.4
Εικ.5
Εικ.6
EL11
EL12
EL13
EL14
400011260373
Τυπώθηκε στην Ιταλία
05/2018
EL
Loading...
