Asus STRIX B450-F GAMING User’s Manual [zh]
ROG STRIX
B450-F
GAMING
使 用 手 冊
Motherboard
T14401
第一版
2018 年 6 月發行
版權說明
© ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利
本使用手冊包括但不限於其所包含的所有資訊皆受到著作權法之保護，未經華碩電
腦股份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、謄抄、轉譯或
為其他利用。
免責聲明
本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許
的範圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於
商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無
法使用本使用手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手
冊所獲得任何資訊之準確性或可靠性不提供擔保。
台端應自行承擔使用本使用手冊的所有風險。 台端明確了解並同意，華碩、華碩
之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、
或因使用本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部
分而可能產生的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限
於利益損失、業務中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生
上開損失之可能性。
由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前
述限制或排除條款可能對您不適用。
台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使
用手冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 ht tp://
support.asus.com，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。
於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產
品或內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。
當下列兩種情況發生時，本產品將不再受到華碩之保固及服務：
（1） 本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權
的行為。
（2）本產品序號模糊不清或喪失。
本產品的名稱與版本都會印在主機板/顯示卡上，版本數字的編碼方式是用三個數
字組成，並有一個小數點做間隔，如 1.02G、2.03G 等...數字愈大表示版本愈新，而
愈左邊位數的數字更動表示更動幅度也愈大。更新的詳細說明請您到華碩的全球資訊
網瀏覽或是直接與華碩聯絡。
ii
Offer to Provide Source Code of Certain Software
This product may contain copyrighted software that is licensed under the General Public
License (“GPL”) and under the Lesser General Public License Version (“LGPL”).
The GPL and LGPL licensed code in this product is distributed without any warranty.
Copies of these licenses are included in this product.
You may obtain the complete corresponding source code (as defined in the GPL) for the
GPL Software, and/or the complete corresponding source code of the LGPL Software
(with the complete machine-readable “work that uses the Library”) for a period of
three years after our last shipment of the product including the GPL Software and/or
LGPL Software, which will be no earlier than December 1, 2011, either
(1) for free by downloading it from http://support.asus.com/download;
or
(2) for the cost of reproduction and shipment, which is dependent on the preferred
carrier and the locAMDon where you want to have it shipped to, by sending a request to:
ASUSTeK Computer Inc.
Legal Compliance Dept.
15 Li Te Rd.,
Beitou, Taipei 112
Taiwan
In your request please provide the name, model number and version, as stated in the A
oordinate the terms and cost of shipment with you.
The source code will be distributed WITHOUT ANY WARRANTY and licensed under the
same license as the corresponding binary/object code.
This offer is valid to anyone in receipt of this informAMDon.
ASUSTeK is eager to duly provide complete source code as required under various Free
Open Source Software licenses. If however you encounter any problems in obtaining
the full corresponding source code we would be much obliged if you give us a
notificAMDon to the email address gpl@asus.com, stAMDng the product and describing
the problem (please do NOT send large attachments such as source code archives etc to
this email address).
iii
目錄
安全性須知........................................................................................................................................ vi
限用物質名稱及含量列表 ..........................................................................................................vii
關於這本使用手冊 ...................................................................................................................... viii
ROG STRIX B450-F GAMING 規格列表..................................................................................x
產品包裝 ..........................................................................................................................................xiv
建立 PC 系統所需的其他工具與元件 ....................................................................................xv
第一章：產品介紹
1.1 主機板概觀 .........................................................................................................................1-1
1.1.1 主機板安裝前 ................................................................................................... 1-1
1.1.2 主機板結構圖 ................................................................................................... 1-2
1.1.3 中央處理器（CPU） ..................................................................................... 1-4
1.1.4 系統記憶體 ........................................................................................................1-5
1.1.5 擴充插槽............................................................................................................. 1-7
1.1.6 跳線選擇區 ........................................................................................................1-9
1.1.7 內建 LED 指示燈 ..........................................................................................1-10
1.1.8 內部連接埠 ......................................................................................................1-11
第二章：硬體裝置資訊
2.1 建立您的電腦系統 .......................................................................................................... 2-1
2.1.1 安裝中央處理器 .............................................................................................. 2-1
2.1.2 安裝冷卻系統 ................................................................................................... 2-2
2.1.3 安裝主機板 ........................................................................................................2-5
2.1.4 安裝記憶體模組 .............................................................................................. 2-6
2.1.5 安裝 ATX 電源 ................................................................................................ 2-7
2.1.6 安裝 SATA 裝置 .............................................................................................. 2-8
2.1.7 安裝前面板輸出/輸入連接埠 ..................................................................... 2-9
2.1.8 安裝擴充卡 ......................................................................................................2-10
2.1.9 安裝 M.2 ...........................................................................................................2-11
2.2 主機板後側與音效連接埠 ..........................................................................................2-12
2.2.1 後側面板連接埠 ............................................................................................2-12
2.2.2 音效輸出/輸入連接圖示說明 ...................................................................2-14
2.3 第一次啟動電腦 .............................................................................................................2-16
2.4 關閉電源 ...........................................................................................................................2-16
第三章：BIOS 程式設定
3.1 認識 BIOS 程式 ................................................................................................................ 3-1
3.2 BIOS 設定程式 .................................................................................................................. 3-2
3.2.1 Advanced Mode ................................................................................................ 3-3
3.2.2 EZ Mode .............................................................................................................. 3-6
3.2.3 QFan Control ..................................................................................................... 3-7
3.2.4 EZ Tuning 精靈 ................................................................................................ 3-9
iv
目錄

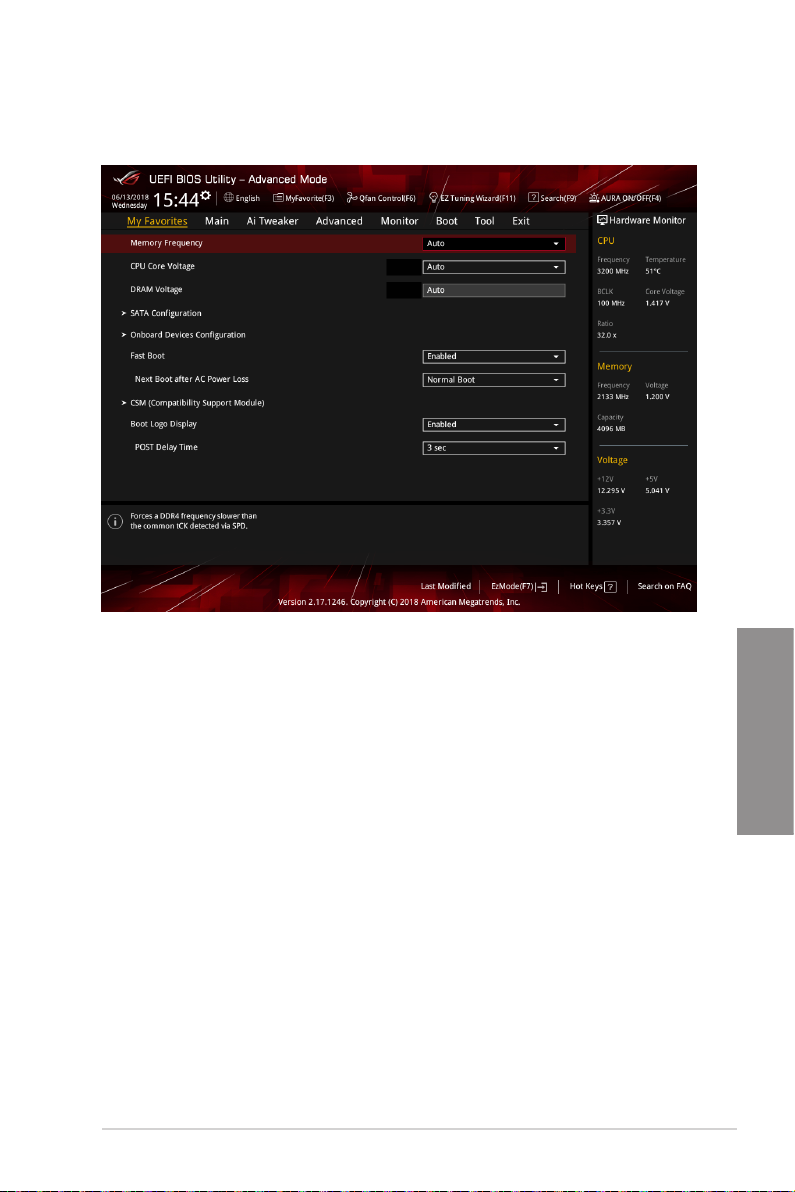

3.3 我的最愛（My Favorites） ........................................................................................3-11
3.4 主選單（Main Menu） ................................................................................................3-13
3.5 Ai Tweaker 選單（Ai Tweaker menu）.................................................................3-13
3.6 進階選單（Advanced menu） ...................................................................................3-14
3.6.1 AMD fTPM 設定（AMD fTPM configuration） ...............................3-14
3.6.2 處理器設定（CPU Configuration）.......................................................3-14
3.6.3 ROG 效果（ROG Effects） .......................................................................3-15
3.6.4 SATA 設定（SATA Configuration） .....................................................3-15
3.6.5 內建裝置設定（OnBoard Devices Configuration） .........................3-16
3.6.6 進階電源管理設定（APM Configuration） .......................................3-17
3.6.7 網路協定堆疊設定（Network Stack Configuration） ....................3-17
3.6.8 HDD/SSD SMART Information .................................................................3-17
3.6.9 USB 裝置設定（USB Configuration） .................................................3-18
3.7 監控選單（Monitor menu） ......................................................................................3-18
3.8 啟動選單（Boot menu） .............................................................................................3-19
3.9 工具選單（Tools menu） ...........................................................................................3-20
3.9.1 華碩 EZ Flash 3 應用程式 ........................................................................3-20
3.9.2 安全清除（Secure Erase） .......................................................................3-21
3.9.3 華碩 User Profile ..........................................................................................3-22
3.9.4 華碩 SPD 資訊（ASUS SPD Information） .......................................3-22
3.9.5 繪圖卡資訊（Graphics Card Information） ........................................3-22
3.10 離開 BIOS 程式（Exit menu） .................................................................................3-23
3.11 更新 BIOS 程式 ..............................................................................................................3-24
3.11.1 EZ Update .........................................................................................................3-24
3.11.2 華碩 EZ Flash 3 .............................................................................................3-25
3.11.3 華碩 CrashFree BIOS 3 ...............................................................................3-27
第四章：RAID 支援
4.1 AMD RAID 功能設定 ......................................................................................................4-1
4.1.1 RAID 定義 .......................................................................................................... 4-1
第五章：多重 GPU 支援
5.1 AMD® CrossFireX™ 技術 .............................................................................................5-1
5.1.1 相關需求............................................................................................................. 5-1
5.1.2 當您開始使用前 .............................................................................................. 5-1
5.1.3 安裝三塊 CrossFireX™ 顯示卡 ................................................................. 5-2
5.1.4 安裝裝置驅動程式 ......................................................................................... 5-3
5.1.5 啟用 AMD® CrossFireX™ 技術 ................................................................. 5-3
附錄
華碩的連絡資訊 ...........................................................................................................................A-1
v
安全性須知
電氣方面的安全性
• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時
從電源插槽中拔掉。
• 當您要加入硬體裝置到系統中時，請務必先連接該裝置的訊號線，然後再連接電
源線。可能的話，在安裝硬體裝置之前先拔掉電腦的電源供應器電源線。
• 當您要從主機板連接或拔除任何的訊號線之前，請確定所有的電源線已事先拔
掉。
• 在使用介面卡或擴充卡之前，我們建議您可以先尋求專業人士的協助。這些裝置
有可能會干擾接地的迴路。
• 請確定電源供應器的電壓設定已調整到本國/本區域所使用的電壓標準值。若您不
確定您所屬區域的供應電壓值為何，請就近詢問當地的電力公司人員。
• 如果電源供應器已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或
經銷商來處理。
操作方面的安全性
• 在您安裝主機板以及加入硬體裝置之前，請務必詳加閱讀本手冊所提供的相關資
訊。
• 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您發現有任
何重大的瑕疵，請儘速聯絡您的經銷商。
• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其他零件收
好，不要遺留在主機板上或電腦主機中。
• 灰塵、濕氣以及劇烈的溫度變化都會影響主機板的使用壽命，因此請盡量避免放
置在這些地方。
• 請勿將電腦主機放置在容易搖晃的地方。
• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯
絡。
REACH
謹遵守 REACH（Registration, Authorisation, and Restriction of Chemicals）管理規
範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus.
com/english/REACH.htm。
請勿將本主機板當作一般垃圾丟棄。本產品零組件設計為可回收利用。
這個打叉的垃圾桶標誌表示本產品（電器與電子設備）不應視為一般垃
圾丟棄，請依照您所在地區有關廢棄電子產品的處理方式處理。
請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃圾桶標誌表示電
池不應視為一般垃圾丟棄。
vi
限用物質名稱及含量列表
限用物質及其化學符號
單元
印刷電路板 ─ ○ ○ ○ ○ ○
電子組件 ─ ○ ○ ○ ○ ○
連接器 ─ ○ ○ ○ ○ ○
其他及其配件 ─ ○ ○ ○ ○ ○
備考 1. "○" 係指該項限用物質之百分比含量未超出百分比含量基準值。
備考 2. "─" 係指該項限用物質為排除項目。
鉛
(Pb)汞(Hg)鎘(Cd)
六價鉻
(Cr+6)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
射頻（RF）設備須知
NCC: Taiwan Wireless Statement
vii
關於這本使用手冊
產品使用手冊包含了所有當您在安裝ROG STRIX B450-F GAMING 系列主機板時所
需用到的資訊。
使用手冊的編排方式
使用手冊是由下面幾個章節所組成：
• 第一章：產品介紹
您可以在本章節中發現諸多華碩賦予本主機板的優異特色以及所有能夠應用在
本主機板的新產品技術。詳細內容有：主機板上的內建開關、跳線選擇區以及連
接埠。
• 第二章：硬體裝置資訊
本章節描述所有您在安裝系統元件時必須完成的硬體安裝程序。
• 第三章：BIOS 程式設定
本章節描述如何使用 B I OS 設定程式中的每一個選單項目來更改系統的組態設
定。此外也會詳加介紹 BIOS 各項設定值的使用時機與參數設定。
• 第四章：RAID 支援
本章節介紹 RAID 的各項設定。
• 第五章：多重 GPU 支援
本章節介紹如何安裝與設定多個 AMD® CrossFire™ 顯示卡。
viii
提示符號
為了能夠確保您正確地完成主機板設定，請務必注意下面這些會在本手冊中出現的
標示符號所代表的特殊含意。
警告：提醒您在進行某一項工作時要注意您本身的安全。
小心：提醒您在進行某一項工作時要注意勿傷害到電腦主機板元件。
重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬體
的安裝或設定。
注意：提供有助於完成某項工作的訣竅和其他額外的資訊。
哪裡可以找到更多的產品資訊
您可以經由下面所提供的兩個管道來獲得您所使用的華碩產品資訊以及軟硬體的升
級資訊等。
1. 華碩網站
您可以到 http://www.asus.com/tw/ 華碩電腦全球資訊網站取得所有關於華碩軟硬體
產品的各項資訊。台灣以外的華碩網址請參考說明書後面的聯絡資訊。
2. 其他文件
在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他的
文件，譬如經銷商所附的產品保證單據等。
服務據點查詢
您可以至 http://www.asus.com/tw/support/Service-Center/Taiwan 查詢最近的服務據
點，或是請電 0800-093-456，由客服人員提供您相關協助。
請注意！
本產品享有三年產品保固期，倘若自行撕毀或更換原廠保固序號標籤，即取消保
固權益，且不予提供維修服務。
ix
ROG STRIX B450-F GAMING 規格列表
中央處理器
晶片組
記憶體
顯示卡
多重圖形顯示控制器
擴充槽
儲存媒體連接槽
AM4 插槽支援 AMD® R yzen™ 第二代 / Ry zen™ 與 Radeon™
Vega Graphics / Ryze n™ 第一代
* 請造訪華碩網站 www.asus.com 以獲得最新的 AMD 處理器支援列表。
AMD® B450 晶片組
4 x 記憶體插槽，支援最高 64GB DDR4 3 20 0（超 頻）/ 3000
（超頻）/ 2800（超 頻）/ 2666 / 2400 / 2133 M Hz non-ECC,
un-buffered 記憶體模組
支援雙通道記憶體架構
* 詳細資訊請參考最新的記憶體合格供應商支援列表（QVL）。
®
AMD
Ryzen™
與 Radeon™ Vega Graphics
集成顯示卡
支援多重 VGA 輸出：HDMI 與 DisplayPort 連接埠
- 支援 HDMI 2.0 輸出，最高解析度可達 4096x2160 @ 60Hz
- 支援 DisplayPort 1.2 輸出，最高解析度可達 4096x2160 @
60Hz
®
AMD
Ryzen™
第二代 /
Ryzen™
第一代處理器
支援 AMD
®
3-Way CrossFireX™ 技術
AMD® Ryzen™ 第二代 / Ry ze n™ 第一代處理器
2 x PCIe 3.0 x16 安全插槽（支援 x16、x8/x4 模式）
®
AMD
Ryzen™
與 Radeon™ Vega Graphics
1 x PCIe 3.0 x16 安全插槽（支援 x8 模式）
AMD® B450 晶片組
1 x PCIe 2.0 x16 安全插槽（最大支援 x4 模式）*
3 x PCIe 2.0 x1 安全插槽
* PCIe x16_3 插槽與 PCIe x1_2、PCIe x1_3 共享頻寬。
AMD® Ryzen™ 第二代 / Ry ze n™ 第一代處理器*
- M.2_1 插槽 3，支援 M Key 的 2242/2260/2280 型儲存裝
置（PCIE 3.0 x4 與 SATA 模 式）* *
- M.2_2 插槽 3，支援 M Key 的 2242/2260/2280/22110 型
儲存裝置（PCIE 3.0 x4 模式）***
- 2 x SATA 6Gb/s 連接埠
AMD® Ryzen™ 與
Radeon™ Vega Graphics 處理器
- M.2_1 插槽 3，支援 M Key 的 2242/2260/2280 型儲存裝
置（PCIE 3.0 x4 與 SATA 模 式）
- 2 x SATA 6Gb/s 連接埠
AMD® B450 晶片組
- 4 x SATA 6.0 Gb/s 連接埠
* 支援 SoreMI 與 NVMe RAID。
** 當 M.2_1 插槽 3 為 SATA 或 PCIE 模式時，SATA6G_5/6 插槽會
關閉。
*** 當 M.2_2 插槽被 M.2 裝置佔用時，PCIE x16_1 插槽會以 x8 模式
進行。
（下頁繼續）
x
ROG STRIX B450-F GAMING 規格列表
網路功能
音效 ROG SupremeFX S1220-A 8 聲道高傳真音效編碼器
USB
ROG 獨家功能 ROG RAMCache II
Intel® 乙太網路控制器 I211-AT
Anti-surge LANGuard 乙太網路埠
ROG GameFirst 技術
- 最高支援 32-Bit/192kHz 回放*
- 支援高品質 120dB SNR 立體聲輸出與 113dB SNR 錄音輸
入
- 前側與後側耳機輸出皆支援阻抗傳感器（I mpe dan c e
sense）
- SupremeFX Shielding 技術
- 雙耳機擴大機
- 支援音效連接埠檢測（Jac k-D ete c tio n）、多音源獨立輸
出（mu l ti-st r eam i ng）與前面板麥克風音效連接埠變換
（Jack-Retasking）功能技術與前端面板音效插孔功能
音效功能
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
- 後側面板光纖 S/PDIF 輸出埠
* 由於 HDA 頻寬的限制，8 聲道音效不支援 32-bit/192kHz
AMD® B450 晶片組
2 x USB 3.1 Gen 2 連接埠
-
- 6 x USB 3.1 Gen 1 連接埠（4 個在
與 1 個 Type-C]，2 個在主機板中央）
- 6 x USB 2.0 連接埠（2 個在
央）
ROG GameFirst IV
ROG Overwolf
ROG CPU-Z
（2 個在
後側面板
後側面板
[紅色]）
後側面板
[3 個 Type-A
，4 個在主機板中
（下頁繼續）
xi
ROG STRIX B450-F GAMING 規格列表
特殊功能 DIGI+ VRM
後側面板裝置連接埠 1 x PS/2 鍵盤/滑鼠組合連接埠
EPU
TPU APP
Fan Xpert 4
華碩 EZ DIY
- 華碩 CrashFree BIOS 3 應用程式
- 華碩 EZ Flash 3 應用程式
華碩 Q-Design
- Q-LED（處理器、記憶體、顯示卡、開機裝置指示燈）
- Q-Slot 插槽
- Q-DIMM 記憶體
玩家守護
- 預裝 I/O 擋板
- 安全插槽
- 記憶體過流保護
- ESD 靜電防護：網路、音效、鍵盤滑鼠與 USB 連接埠
- 高耐用度元件
華碩獨家功能
- AURA 燈光控制
- AI Suite 3
- AI Charger
- ASUS Grid
1 x HDMI 2.0 連接埠
1 x DisplayPort 連接埠
2 x USB 3.1 Gen 2 連接埠（2 x Type-A [紅色]）
4 x USB 3.1 Gen 1 連接埠（3 x Type-A [藍色] 與 1 x Type-C）
2 x USB 2.0 連接埠
1 x Anti-surge LAN（RJ-45）網路連接埠
1 x 光纖 S/PDIF 輸出埠
5 x 音效接頭
xii
（下頁繼續）
ROG STRIX B450-F GAMING 規格列表
後側面板裝置連接埠 1 x USB 3.1 Gen 1 接頭可擴充 2 組 USB 3.1 Gen 1 連接埠
BIOS 功能 128Mb Flash ROM、UEFI AMI BIOS、PnP、SM BIOS 2.8、
管理功能 WOL、PXE、WOR
公用程式 DVD 光碟 驅動程式
支援作業系統
主機板尺寸 ATX 型式：12 英吋 x 9.6 英吋（30.5 公分 x 24.4 公分）
2 x USB 2.0 接頭可擴充 4 組 USB 2.0 連接埠
1 x TPM 接頭
6 x SATA 6.0 Gb/s 插座
1 x M.2_1 插槽 3，支援 M key 與 2242/2260/2280 類型儲
存 裝 置（ 支援 PCIE 與 SATA 模式）
1 x M.2_2 插槽 3，支援 M key 與 2242/2260/2280/2 2 110
類 型 儲 存 裝 置（ 支援 PCIE 模式）
1 x 4-pin CPU 風扇插座
1 x 4-pin CPU_OPT 風扇插座
1 x 4-pin AIO_PUMP 插座
3 x 4-pin 機殼風扇插座
1 x 熱感應接頭
2 x AURA RGB 接頭
1 x 24-pin EATX 電源插座
1 x 8-pin EATX 12V 電源插座
1 x 系統面板插座
1 x 前面板音源插座（AAFP）
1 x COM 接頭
1 x 2-pin Clear CMOS 模式跳線帽
ACPI 6.0、多國語言 BIOS 程式、ASUS EZ Flash 3 程式、
CrashFree BIOS 3 程式、F11 EZ Tuning 精靈、F6 Qfan
Control、F3 我的最愛（My Favorites）、上次修改的設
定值（Last Modified Log）、F12 PrintScreen 功能、安全清
除、ASUS 使用者資訊、F4 AURA 開/關、F9 搜尋與 ASUS
DRAM SPD（Serial Presence Detect）記憶體資訊
華碩公用程式
防毒軟體（OEM 版本）
Windows® 10 64 位元
規格若有任何變更，恕不另行通知。請至華碩網站查詢最新規格資訊。
xiii
產品包裝
請檢查下面所列出的各項標準配件是否齊全。
主機板 1 x ROG STRIX B450-F GAMING 主機板
排線 4 x SATA 6Gb/s 排線
1 x RGB 燈條延長排線（80 公分）
配件 2 x M.2 螺絲包
1 x ROG 門鉤
1 x ROG Strix 貼紙
1 x 束線帶包
1 x 可替換式 PCH 銘版*
應用程式光碟 1 x ROG 主機板驅動程式與公用程式光碟
相關文件 1 x 使用手冊
* 您可以使用可替換式 PCH 銘版替代原 PCH 銘版。
當您移除原 PCH 銘版時，可能會造成原 PCH 銘版損壞。
若以上列出的任何一項配件有損壞或是短缺的情形，請儘速與您的經銷
商聯絡。
xiv
建立 PC 系統所需的其他工具與元件
AMD® AM4/AM3 相容處理器風扇
AMD® AM4 風扇
PC 機殼
電源供應裝置
SATA 光碟機（選購）
SATA 硬碟
一袋螺絲
上表所列的工具與元件並不包含在主機板包裝盒內。
Philips（十字）螺絲起子
DIMM 記憶體模組
顯示卡
xv
xvi
第一章
1.1 主機板概觀
1.1.1 主機板安裝前
主機板以及擴充卡都是由許多精密複雜的整合電路元件、整合性晶片等所構成。而
這些電子性零件很容易因靜電的影響而導致損壞，因此，在您動手更改主機板上的任
何設定之前，請務必先作好以下所列出的各項預防措施。
• 在處理主機板上的內部功能設定時，您可以先拔掉電腦的電源線。
• 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之
外，您也可以觸摸一個有接地線的物品或者金屬物品像電源外殼等。
• 拿取整合電路元件時請盡量不要觸碰到元件上的晶片。
• 在您移除任何一個整合電路元件後，請將該元件放置在絕緣墊上以隔
離靜電，或者直接放回該元件的絕緣包裝袋中保存。
• 在您安裝或移除任何元件之前，請確認 A T X 電源的電源開關是切換
到關閉（OF F）的位置，而最安全的做法是先暫時拔出電源的電源
線，等到安裝/移除工作完成後再將之接回。如此可避免因仍有電力
殘留在系統中而嚴重損及主機板、周邊裝置、元件等。
ROG STRIX B450-F GAMING 主機板使用手冊
1-1
第一章
1.1.2 主機板結構圖
第一章：產品介紹
1-2
關於面板連接插座與內部連接插座的相關資訊，請參考 1.1.8 內部連接埠
與 2.2.1 後側面板連接埠 一節中的說明。
主機板元件說明
連接插槽/開關與跳線選擇區/插槽 頁數
1. ATX power connectors (24-pin EATXPWR; 8-pin EATX12V) 1-19
2. AM4 CPU socket 1-4
3. Fan and pump connectors (4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin
CHA_FAN1-3; 4-pin AIO_PUMP)
4. AURA RGB header (4-pin RGB_HEADER1-2) 1-17
5. DDR4 DIMM slots 1-5
6. USB 3.1 Gen 1 connector (20-1 pin U31G1_78) 1-16
7.
AMD® Serial ATA 6.0 Gb/s connectors (7-pin SATA6G_1-6)
8. M.2 sockets (M.2_1; M.2_2) 1-14
9. Thermal sensor connector (2-pin T_SENSOR) 1-13
10. System panel connector (20-3 pin PANEL) 1-20
11. Clear RTC RAM jumper (2-pin CLRTC) 1-9
12. USB 2.0 connectors (10-1 pin USB1112, USB1314) 1-15
13. TPM connector (14-1 pin TPM) 1-13
14. Serial port connector (10-1 pin COM) 1-12
15. Front panel audio connector (10-1 pin AAFP) 1-12
16. LED connector (13-pin LED1_CON5) 1-16
1-18
第一章
1-11
ROG STRIX B450-F GAMING 主機板使用手冊
1-3
第一章
1.1.3 中央處理器（CPU）
本主機板具備一個 AM4 處理器插槽，本插槽是專為 AMD Ryzen™ 第二代 / Ryzen™
第一代 / Ryzen™ 與 Radeon™ Vega Graphics 處理器所設計。
AM4 插槽有不同的腳位設計，請確認您的處理器使用的是 A M4 插槽。
處理器只能以一個方向正確安裝，請勿強制將處理器裝置插槽，以避免
弄彎處理器的針腳和處理器本身。
當您安裝 CPU 時，請確認所有的電源接頭都已拔除。
第一章：產品介紹
1-4
1.1.4 系統記憶體
本主機板配置有 4 組 DDR4（Double Data Rate 4）記憶體模組插槽。
DDR4 記憶體插槽的缺口與 DDR、DDR2 或 DDR3 記憶體插槽不同，請勿
將 DDR、DDR2 或 DDR3 記憶體模組插入 DDR4 插槽。
記憶體建議設定
第一章
建議之記憶體插槽標有星號（*）。
ROG STRIX B450-F GAMING 主機板使用手冊
1-5
記憶體設定
您可以任意選擇使用 2GB、4GB、8GB 與 16G 的 unbuffered non-ECC DDR4 記憶體
模組至本主機板的記憶體插槽上。
第一章
您可以在 Channel A、Channel B 安裝不同容量的記憶體模組，在雙通道
設定中，系統會偵測較低容量通道的記憶體容量。任何在較高容量通道
的其他記憶體容量，會被偵測為單通道模式執行。
• 預設的記憶體運作頻率是根據其 SPD（Serial Presence Detect）。在
預設狀態下，某些記憶體在超頻時的運作頻率可能會較供應商所標示
的數值為低。
• 在全負載（4 DIMMs）或超頻設定下，記憶體模組可能需要更佳的冷
卻系統以維持運作的穩定。
• 請安裝相同 CAS Latency 的記憶體模組。為求最佳相容性，建議您安
裝同廠牌、相同資料碼（D/C）版本的記憶體模組。請先與供應商確
認並購買正確的記憶體模組。
第一章：產品介紹
1-6
1.1.5 擴充插槽
安裝或移除任何擴充卡之前，請暫時先將電腦的電源線拔出。如此可免
除因電氣殘留於電腦中而發生的意外狀況。
第一章
插槽編號 插槽說明
1 PCIEX1_1 插槽
2 PCIEX16_1 插槽
3 PCIEX1_2 插槽
4 PCIEX16_2 插槽
5 PCIEX1_3 插槽
6 PCIEX16_3 插槽
ROG STRIX B450-F GAMING 主機板使用手冊
1-7
第一章
運作模式
家族
CPU
AMD Ryzen™
第一代 / 第二代
處理器
AMD Ryzen™ 與
Radeon™ Vega
Graphics 處理器
PCIE_X16_1 PCIE_X16_2 M.2_2
X16 N/A N/A X4 支援
X8 X4 X4 X4 支援
X8 N/A N/A X4 支援
PCIe
M.2_1
(PCIE 模式)
(SATA 模式)
AMD Ryzen™ 第一代 / 第二代處理器
運作模式
VGA 設定
一張 VGA/PCIe 顯示卡 x16 N/A
兩張 VGA/PCIe 顯示卡 x8 x4
PCIE_X16_1 PCIE_X16_2
PCIe
AMD Ryzen™ 與 Radeon™ Vega Graphics 處理器
運作模式
VGA 設定
一張 VGA/PCIe 顯示卡 x8 N/A N/A
兩張 VGA/PCIe 顯示卡 x8 N/A
PCIE_X16_1 PCIE_X16_2 PCIE_X16_3
PCIe
（PCI Express 2.0
來自晶片組）
M.2_1
x4
第一章：產品介紹
1-8
• 當在執行 CrossFireX™ 模式時，建議提供系統充足的電力供應。
• 當您安裝多張顯示卡時，建議您將機殼風扇的排線連接至主機板上的
機殼風扇插座，以獲得更良好的散熱環境。
1.1.6 跳線選擇區
1. CMOS 組態資料清除（2-pin CLRTC）
在主機板上的 CMOS 記憶體中記載著正確的時間與系統硬體組態等資料，這些
資料並不會因電腦電源的關閉而遺失資料與時間的正確性，因為這個 CMOS 的電
源是由主機板上的鋰電池所供應。
想要清除這些資料，可以依照下列步驟進行：
1. 關閉電腦電源，拔掉電源線。
2. 將金屬物或跳線帽由 [1-2] 短路時約五∼十秒鐘。
3. 插上電源線，開啟電腦電源。
4. 當啟動步驟正在進行時，按著鍵盤上的 <Delete> 鍵以進入 BIOS 程式畫面重新
設定 BIOS 資料。
第一章
除了清除 CMOS 配置資料之外，請勿將主機板上 CLRTC 的接針由預設值
的位置移除，因為這麼做可能會導致系統啟動失敗。
• 如果上述方法無效，請移除主機板上的內建電池，再將跳線帽移除一
次來清除 CMOS 組態資料。在 CMOS 組態資料清除後，請將電池重
新裝回主機板。
• 如果您是因為超頻的緣故導致系統無法正常開機，您無須使用上述的
組態資料清除方式來排除問題。建議可以採用 C.P.R（CPU 自動參數
回復）功能，只要將系統重新開啟 BIOS 即可自動回復預設值。
• 由於晶片組的運作，若要啟動 C.P.R. 功能，必須先將 AC 電源關閉，
在重新啟動系統之前，請先將電源關閉或將插頭拔起。
ROG STRIX B450-F GAMING 主機板使用手冊
1-9
第一章
1.1.7 內建 LED 指示燈
1. Q 指示燈（CPU、DRAM、VGA、BOOT）
Q 指示燈從主機板開機後依序檢視處理器、記憶體、顯示卡與開機裝置狀態。
當發現錯誤時，在該項目旁的指示燈則會亮燈直到問題解決。透過直覺的方式提
供這項友善的設計，能在短短幾秒內找到問題點。
Q 指示燈提供最有可能的錯誤原因以幫助找到問題點。實際的原因將視
情況而異。
第一章：產品介紹
1-10
1.1.8 內部連接埠
1. AMD® Serial ATA 6 Gb/s 裝置連接插槽（7-pin SATA6G_1-6）
這些插槽可支援使用 Serial ATA 6.0 Gb/s 排線來連接 Serial ATA 6 Gb/s 硬碟。
若您安裝了 Serial ATA 硬碟，您可以透過內建的 AMD® B450 晶片組來建立
RAID 0、RAID 1、RAID 10 磁碟陣列。
將 SATA 訊號線上的直角接頭端
（right angle side）連接在 SATA 裝
置上，或是將直角接頭端安裝至主機
板內建的 SATA 連接埠，以避免造成
與較大顯示卡的衝突。
第一章
• 這些插槽的預設值為 [AHCI]，若您想要使用這些插槽來建構 S e rial
ATA R A ID 功能，請將 BIO S 程式中的 S ATA Mod e 項目設定為
[RAID]。
• 在建立 RAID 設定時，請參考 RAID 設定（RAID Configuration）章
節或儲存在驅動及公用程式 USB 隨身碟裡的使用手冊說明。
ROG STRIX B450-F GAMING 主機板使用手冊
1-11
