Asus SBW-S1 PRO Qiuck Start Guide

SBW-S1 PRO

External USB Blu-ray Writer

With Sound Card

Quick Start Guide

Polish

Copyright © 2016 ASUSTeK Computer INC. All Rights Reserved.

v 1.0 Published February 2016

Wstęp

● Informacje ogólne

Urządzenie ASUS SBW-S1 to pierwszy na świecie napęd
optyczny z wbudowaną kartą dźwiękową z obsługą dźwięku

7.1-kanałowego i wzmacniacza słuchawkowego. Zapewnia
wyraźny i precyzyjny dźwięk, idealny dla osób poszukujących
prawdziwie wciągającej rozrywki audio-wideo.

● Zawartość opakowania

W opakowaniu powinny znajdować się poniższe elementy

Napęd
główny

Kabel

USB 2.0

*Typ i liczba zależą od regionu

Instalacja

Dysk CD ze

sterownikiem

Zasilacz Przewód

Skrócona

instrukcja obsługi

zasilający*

Informacje

dotyczące

bezpieczeństwa

Kabel

rozdzielający

audio typu „Y”

● Wymagania systemowe

W celu zapewnienia pomyślnej instalacji urządzenia
ASUS SBW-S1 komputer musi spełniać poniższe wymagania:

- Port USB 2.0 lub nowszy

- Procesor: Intel Pentium

- Pamięć RAM: zalecany 1 GB lub więcej

- Karta graczna: NVIDIA® GeForce 7600 GT lub ATI seria X1600
lub nowsza

- W celu uzyskania wyjściowego obrazu cyfrowego o wysokiej
rozdzielczości należy korzystać z ekranu zgodnego z HDCP i
karty VGA

- System Windows® 8.1/8/7

- System Mac® OS X 10.6 lub nowszy

- Wysokiej jakości słuchawki lub głośniki analogowe z zasilaniem

®

D 945 (3,4 GHz) lub szybszy

2

Urządzenie

Widok z przodu

16

321 654

Widok z tyłu

87

9 10 11 12 13 14 15

Nr Elementy Opis

Przycisk włączania/

1

wyłączania zasilania

Wskaźnik zasilania Wskaźnik LED zaczyna świecić po włączeniu

2

Przycisk wysuwania Naciśnij ten przycisk, aby wysunąć dysk.

3

Port wyjściowy słuchawek Podłącz do tego portu słuchawki.

4

Wskaźnik wirtualnego

5

dźwięku przestrzennego

Regulacja głośności i

6

wirtualnego dźwięku
przestrzennego

Port wyjściowy głośnika

7

przedniego (P)

Port wyjściowy głośnika

8

przedniego (L)

Port wyjściowy głośnika

9

tylnego

Port wyjściowy głośnika

10

centralnego/subwoofera

Port wyjściowy bocznego

11

dźwięku przestrzennego

Port wyjściowy Toslink Połączenie z zewnętrznym dekoderem cyfrowym

12

Przełącznik wzmocnienia Wstępnie ustawione jest niskie wzmocnienie;

13

Port USB Połączenie z komputerem przy użyciu kabla USB 2.0.

14

Wejście DC Połączenie z zasilaczem.

15

Wnęka napędu

16

optycznego

Naciśnij ten przycisk, aby włączyć/wyłączyć
urządzenie.

zasilania.

Wskaźnik LED zaczyna świecić po włączeniu
wirtualnego dźwięku przestrzennego.

Przekręć, aby ustawić głośność odtwarzania.
Naciśnij, aby włączyć/wyłączyć wirtualny dźwięk
przestrzenny.

Dla zestawów głośników 2/5.1/7.1-kanałowych;
połączenie z przednim prawym wejściem głośników
z zasilaniem.

Dla zestawów głośników 2/5.1/7.1-kanałowych;
połączenie z przednim lewym wejściem głośników z
zasilaniem.

Połączenie z wejściem tylnego dźwięku
przestrzennego 4/5.1/7.1-kanałowych głośników
analogowych z zasilaniem.

Połączenie z wejściem głośnika centralnego/
subwoofera 5.1/7.1-kanałowych głośników
analogowych z zasilaniem.

Połączenie z wejściem bocznego dźwięku
przestrzennego 7.1-kanałowych głośników
analogowych z zasilaniem.

lub zestawem głośników cyfrowych, zestawem kina
domowego, amplitunerami AV.

wysokie wzmocnienie można wybrać w przypadku
korzystania z słuchawek o wysokiej impedancji.

Włóż tutaj dysk optyczny.

3

Wprowadzenie

16

4 5 6321

9 10 11 12 13 14 1587

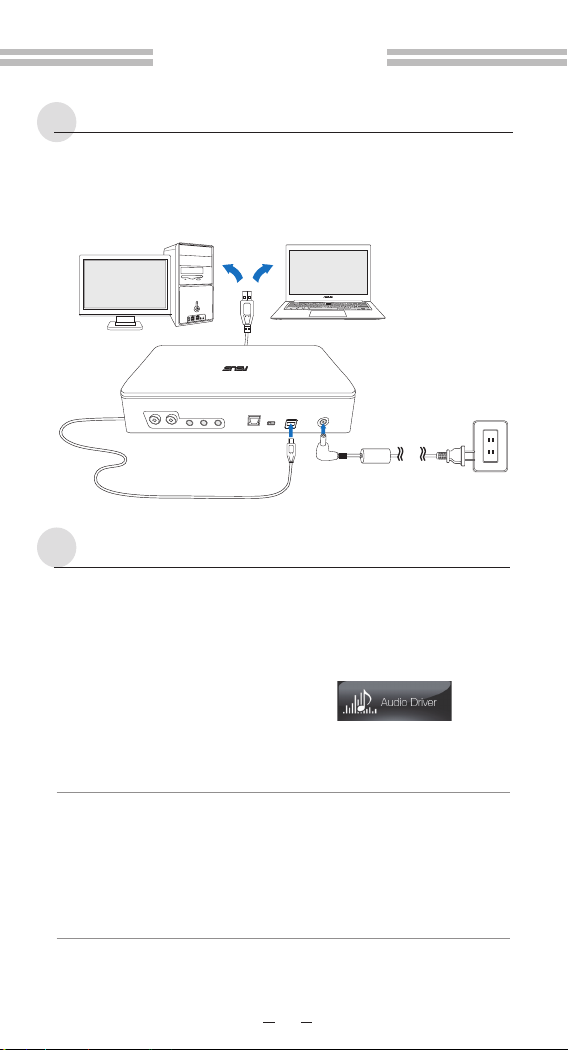

Krok 1 Podłączanie do komputera

1. Podłącz do portu USB 2.0 komputera.

2. Podłącz przewód zasilający i zasilacz do napędu głównego
oraz gniazda elektrycznego.

USB 2.0

USB 2.0

Krok 2 Instalacja sterownika

Po podłączeniu napędu do komputera należy zainstalować
sterownik urządzenia, który umożliwia działanie napędu w
systemie operacyjnym Windows®.

1. Włącz urządzenie SBW-S1.

2. Włóż do napędu optycznego dostarczony dysk CD ze
sterownikiem.

3. Na stronie startowej naciśnij przycisk

i wykonaj instrukcje ekranowe w celu dokończenia procesu
instalacji. Po zakończeniu instalacji uruchom ponownie
komputer.

UWAGI

• Sterownik działa tylko w przypadku podłączenia
urządzenia SBW-S1 do komputera PC lub notebooka.

• Wersja i zawartość dysku CD ze sterownikiem podlegają
zmianie bez powiadomienia.

• Sterownik jest przeznaczony tylko dla systemu
operacyjnego Windows
instalacja nie jest wymagana.

®

. W systemie Mac® OS jego

4

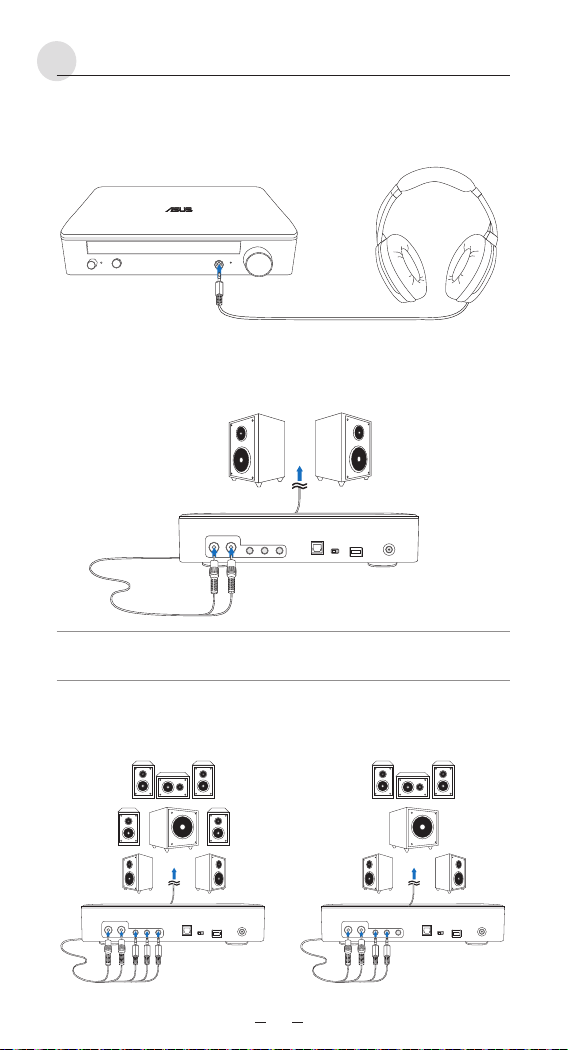

Krok 3 Połączenia wyjściowe

16

4 5 6321

Dostępne są trzy sposoby podłączania do tego
urządzenia.

A. Podłączanie słuchawek stereo

B. Podłączanie zestawów głośników analogowych z
zasilaniem

Podłączanie głośników 2-kanałowych

UWAGA:

W razie potrzeby można skorzystać z dołączonego kabla
rozdzielającego typu „Y”.

C. Podłączanie głośników 7.1- lub 5.1-kanałowych

Głośniki 7.1-kanałowe Głośniki 5,1-kanałowe

5

Krok 4 Konguracja komputera

● W systemie operacyjnym Windows

Należy wykonać poniższe instrukcje:

1. Przejdź do Panelu sterownia i kliknij pozycję „Dźwięk”.

1

2. Zaznacz pozycję ASUS XONAR S1.

3. Kliknij przycisk „Ustaw domyślne”, aby ustawić ASUS XONAR S1
jako domyślne wyjście audio.

2

3

6

4. Jeśli chcesz podłączyć urządzenie do głośników wielokanałowych,
kliknijprzycisk „Konguruj”, aby skongurować głośnik.

*Ten krok nie jest wymagany w przypadku słuchawek.

4

5. Wybierz odpowiednią kongurację w zależności od typu głośników.

6. Wykonaj instrukcje ekranowe w celu ukończenia konguracji.

5

6

7

● W systemie Mac OS

Należy wykonać poniższe instrukcje:

1. Kliknij menu „Go” (Przejdź) na pasku sterowania.

2. Wybierz polecenie Utilities (Narzędzia).

1

2

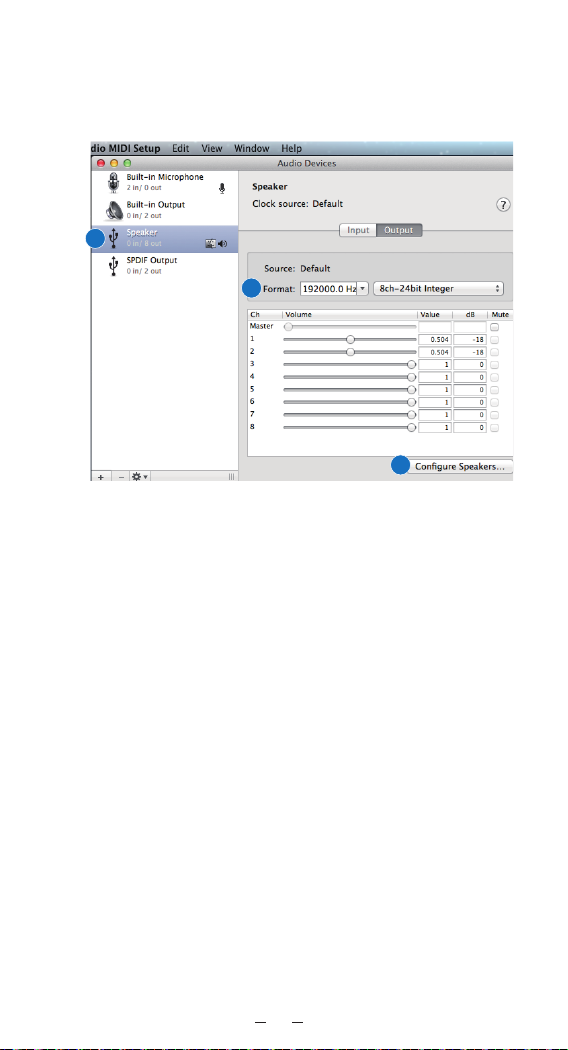

3. Kliknij dwukrotnie pozycję Audio MIDI Setup.

3

8

4. Wybierz pozycję Speaker (Głośnik).

5. Ustaw format wyjściowy w zależności od głośników.

6. Kliknij przycisk Congure speakers (Konguruj głośniki) i wykonaj
instrukcje w celu ukończeniakonguracji.

4

5

6

9
