ASUS ROG Strix B360-I Gaming User manual [de]
ROG
STRIX B360-I GAMING
Motherboard
G13735
Erste Ausgabe
Februar 2018
Copyright© 2018 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.
Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) mit jeglichen Mitteln in jeglicher Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation.
Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL IST ASUS, SEINE DIREKTOREN, LEITENDEN ANGESTELLTEN, ANGESTELLTEN ODER AGENTEN HAFTBAR FÜR JEGLICHE INDIREKTEN, SPEZIELLEN, ZUFÄLLIGEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUFGRUND VON PROFITVERLUSTEN, GESCHÄFTSVERLUSTEN, NUTZUNGSODER DATENVERLUSTEN, UNTERBRECHUNG VON GESCHÄFTSABLÄUFEN ET CETERA), SELBST WENN ASUS VON DER MÖGLICHKEIT SOLCHER SCHÄDEN UNTERRICHTET WURDE, DIE VON DEFEKTEN ODER FEHLERN IN DIESEM HANDBUCH ODER AN DIESEM PRODUKT HERRÜHREN.
DIE TECHNISCHEN DATEN UND INFORMATIONEN IN DIESEM HANDBUCH SIND NUR ZU INFORMATIONSZWECKEN GEDACHT, SIE KÖNNEN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN UND SOLLTEN NICHT ALS VERPFLICHTUNG SEITENS ASUS ANGESEHEN WERDEN. ASUS ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUNG FÜR JEGLICHE FEHLER ODER UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH AUFTRETEN KÖNNTEN, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.
In diesem Handbuch erscheinende Produkte und Firmennamen könnten eingetragene Warenzeichen oder
Copyrights der betreffenden Firmen sein und dienen ausschließlich zur Identifikation oder Erklärung und zum Vorteil des jeweiligen Eigentümers, ohne Rechtsverletzungen zu beabsichtigen.
Angebot, Quellcode bestimmter Software, zur Verfügung zu stellen
Dieses Produkt enthält urheberrechtlich geschützte Software, die unter der General Public License ("GPL") oder Lesser General Public License Version ("LGPL") lizenziert sind und/oder anderen Free Open Source Software. Solche Software in diesem Produkt wird ohne jegliche Gewährleistung, soweit nach anwendbarem Recht zulässig, verteilt. Kopien der Lizenzen sind in diesem Produkt enthalten.
Soweit die geltenden Lizenz Sie zum Quellcode dieser Software und/oder andere zusätzliche Daten berechtigt, können Sie es für einen Zeitraum von drei Jahren seit der letzten Auslieferung des Produktes benutzen, entweder
(1)kostenlos, indem Sie es unter https://www.asus.com/support/ herunterladen oder
(2)für die Kosten der Vervielfältigung und Zulieferung, abhängig vom bevorzugten Lieferunternehmen und dem Ort, wohin Sie es versendet haben wollen, durch das Senden einer Anfrage an:
ASUSTek COMPUTER INC.
Legal Compliance Dept.
15 Li Te Rd.,
Beitou, Taipei 112
Taiwan
In Ihrer Anfrage geben Sie bitte den Namen, die Modellnummer und Version, die Sie im Info-Feld des
Produkts, für das Sie den entsprechenden Quellcode erhalten möchten, finden und Ihre Kontaktdaten an, so dass wir die Konditionen und Frachtkosten mit Ihnen abstimmen können.
Der Quellcode wird OHNE JEGLICHE HAFTUNG vertrieben und unter der gleichen Lizenz wie der entsprechende Binär/Objektcode.
Dieses Angebot gilt für jeden mit Erhalt dieser Mitteilung.
ASUSTeK ist bestrebt, vollständigen Quellcode ordnungsgemäß zur Verfügung zu stellen, wie in verschiedenen Free Open Source Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung der vollen entsprechenden Quellkode wir sehr dankbar auf, wenn Sie uns eine Mitteilung an die E-Mail-Adresse gpl@asus.com unter Angabe der Produkt-und der Beschreibung des Problems (senden Sie bitte keine großen Anhänge wie Quellcode-Archive, etc., an diese E-Mail-Adresse).
ii
Inhaltsverzeichnis
Sicherheitsinformationen............................................................................................ |
v |
Über dieses Handbuch............................................................................................... |
vi |
ROG STRIX B360-I GAMING Spezifikationsübersicht........................................... |
viii |
Verpackungsinhalt..................................................................................................... |
xii |
Installationswerkzeuge und Komponenten............................................................ |
xiii |
Kapitel 1: |
Produkteinführung |
|
|
1.1 |
Motherboard-Übersicht.............................................................................. |
1-1 |
|
|
1.1.1 |
Bevor Sie beginnen..................................................................... |
1-1 |
|
1.1.2 |
Motherboard-Layout.................................................................... |
1-2 |
|
1.1.3 |
Central Processing Unit (CPU).................................................... |
1-4 |
|
1.1.4 |
Systemspeicher........................................................................... |
1-5 |
|
1.1.5 |
Erweiterungssteckplätze.............................................................. |
1-7 |
|
1.1.6 |
Jumper und Header..................................................................... |
1-8 |
|
1.1.7 |
Onboard LEDs........................................................................... |
1-10 |
|
1.1.8 |
Interne Anschlüsse.................................................................... |
1-11 |
Kapitel 2: |
Grundinstallation |
|
|
2.1 |
Ihr Computersystem aufbauen.................................................................. |
2-1 |
|
|
2.1.1 |

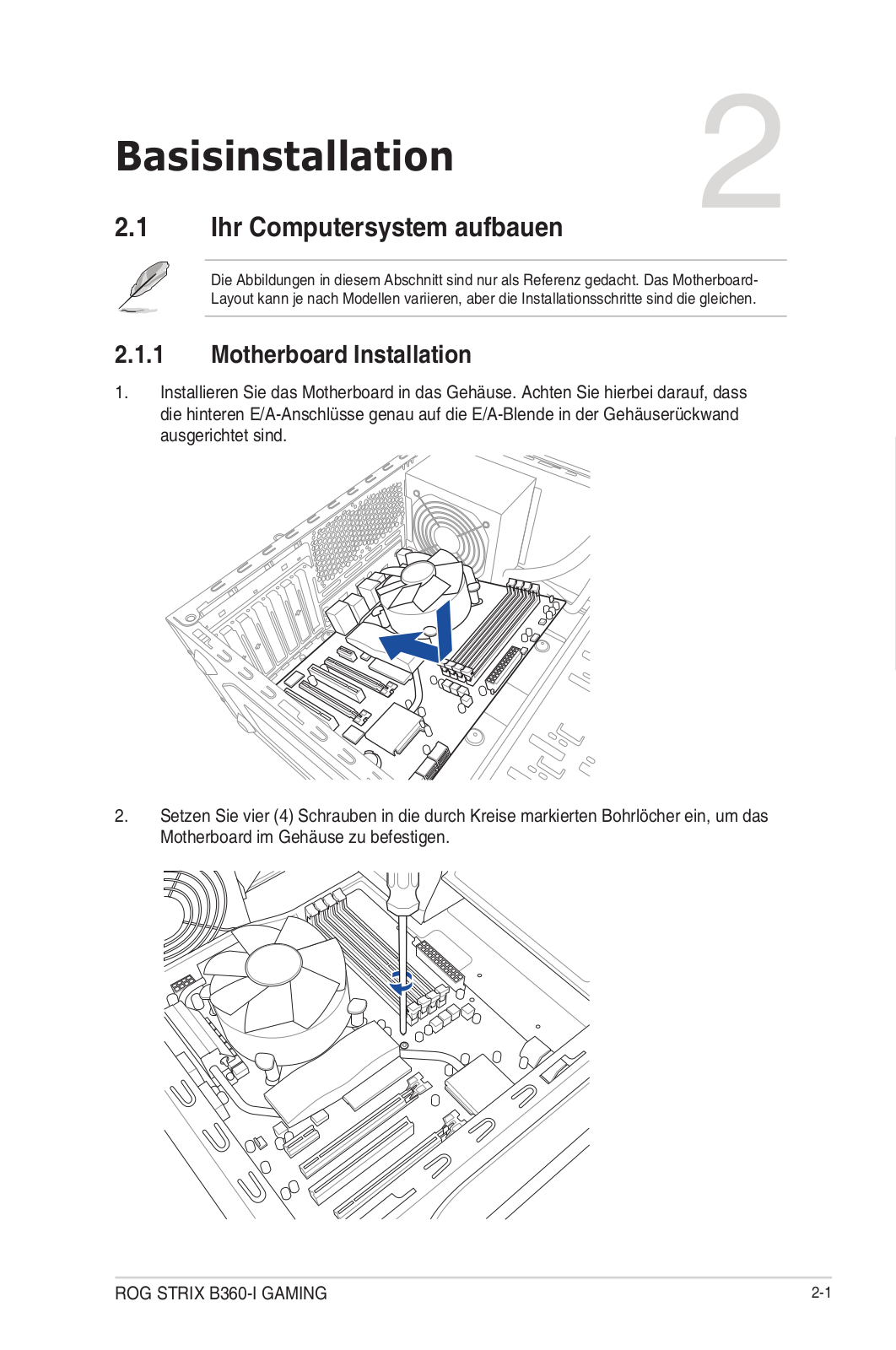

Motherboard Installation.............................................................. |
2-1 |
|
2.1.2 |

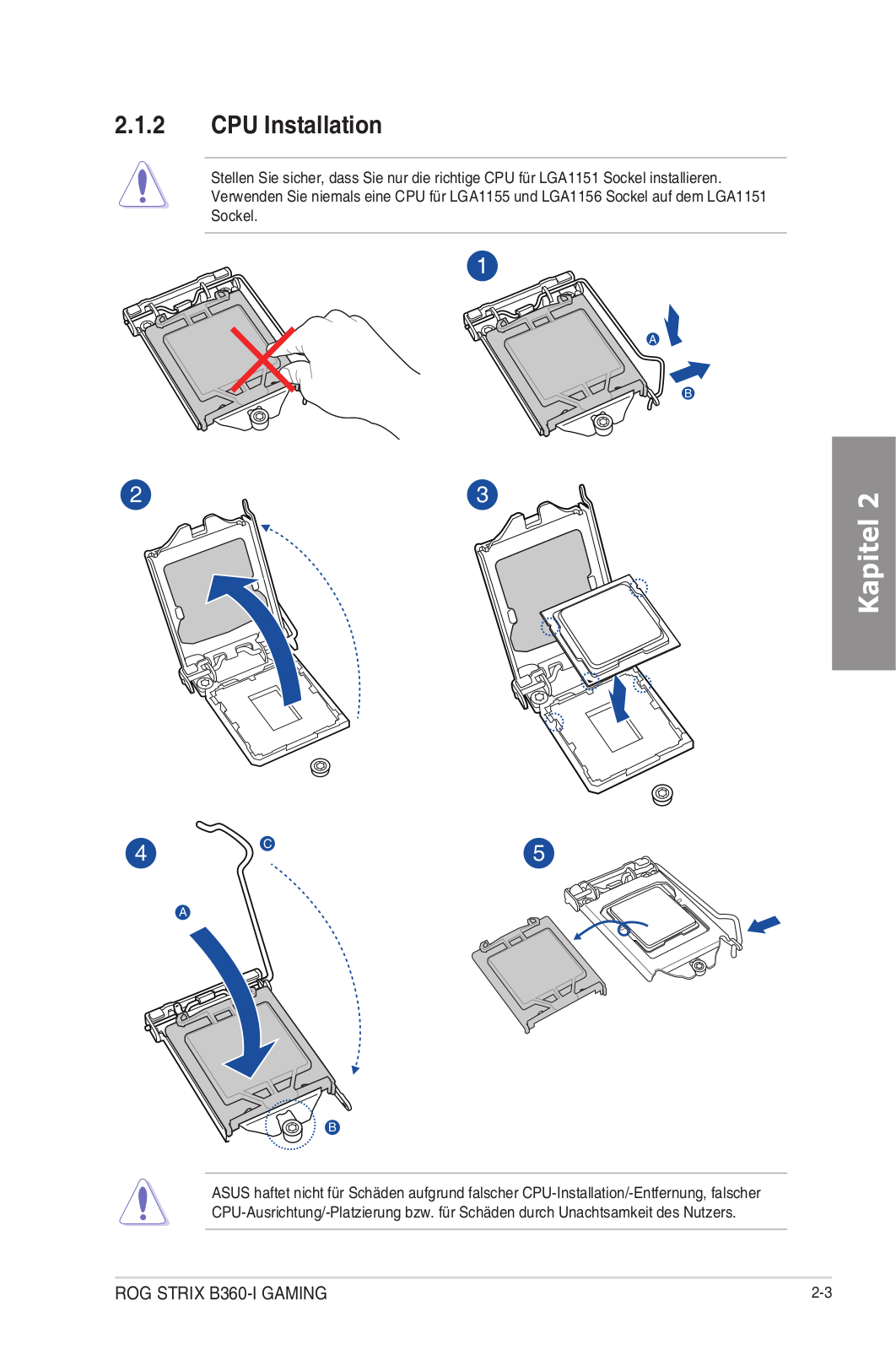

CPU Installation........................................................................... |
2-3 |
|
2.1.3 |

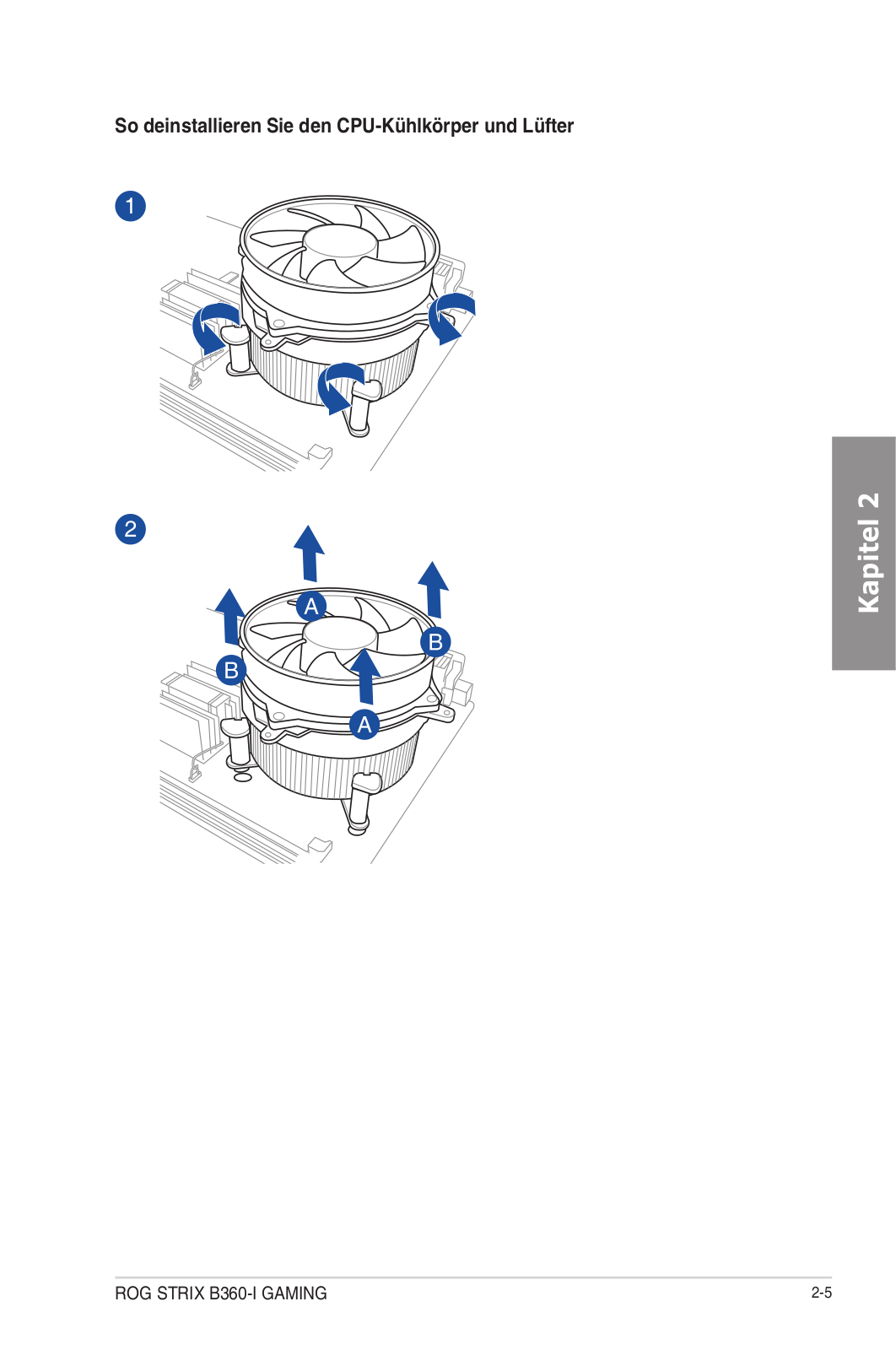

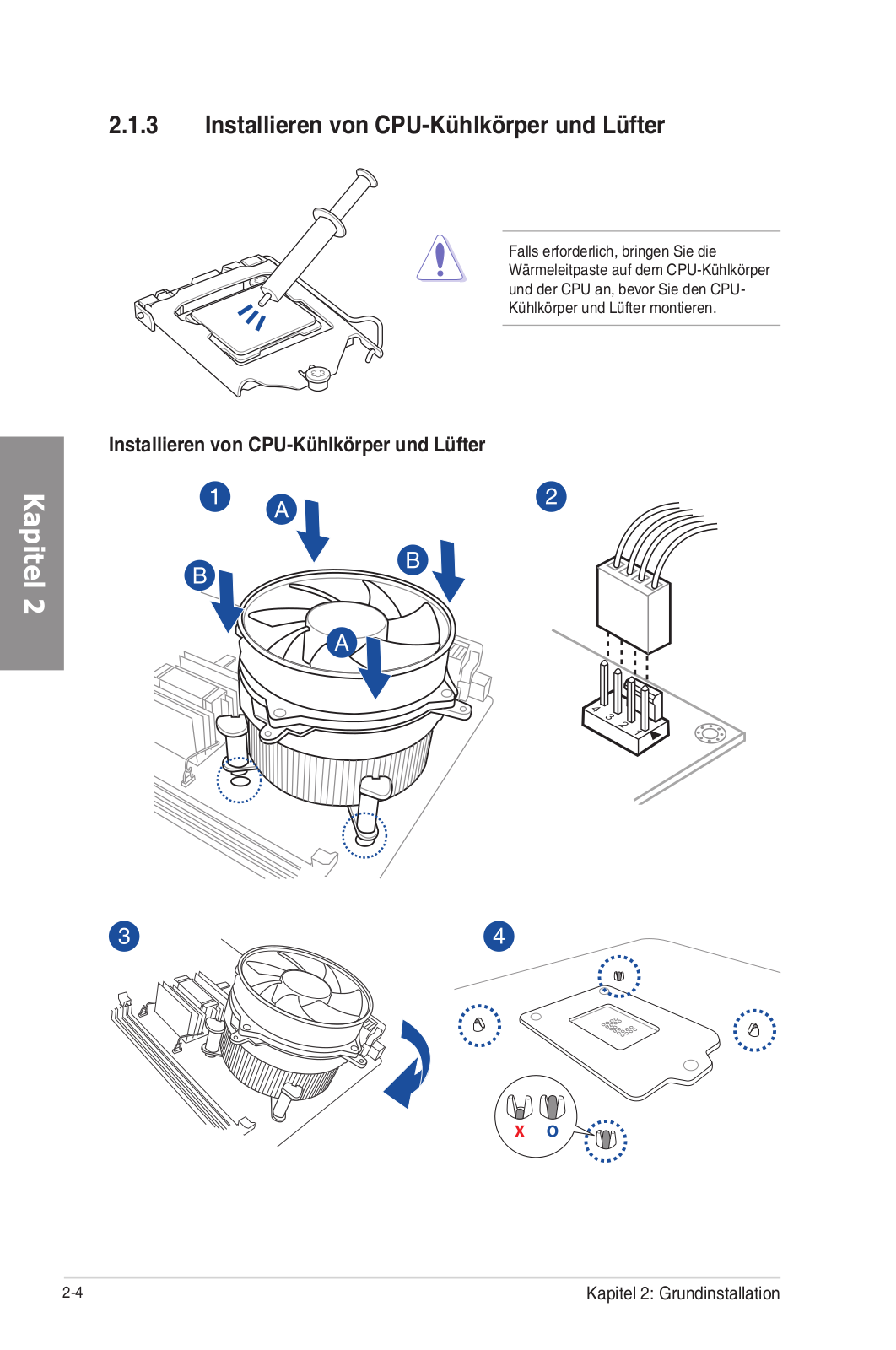

Installieren von CPU-Kühlkörper und Lüfter................................ |
2-4 |
|
2.1.4 |

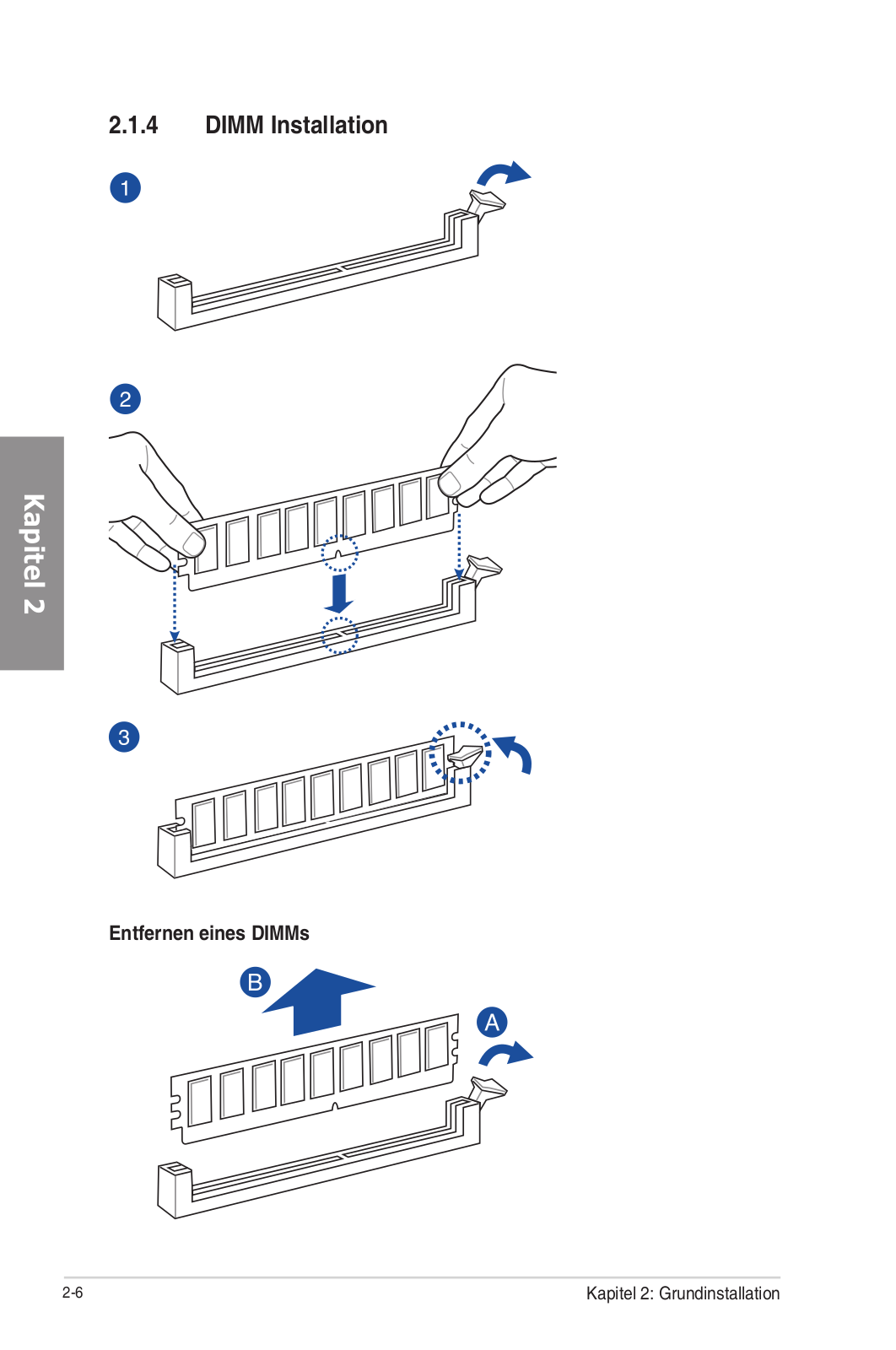

DIMM Installation......................................................................... |
2-6 |
|
2.1.5 |

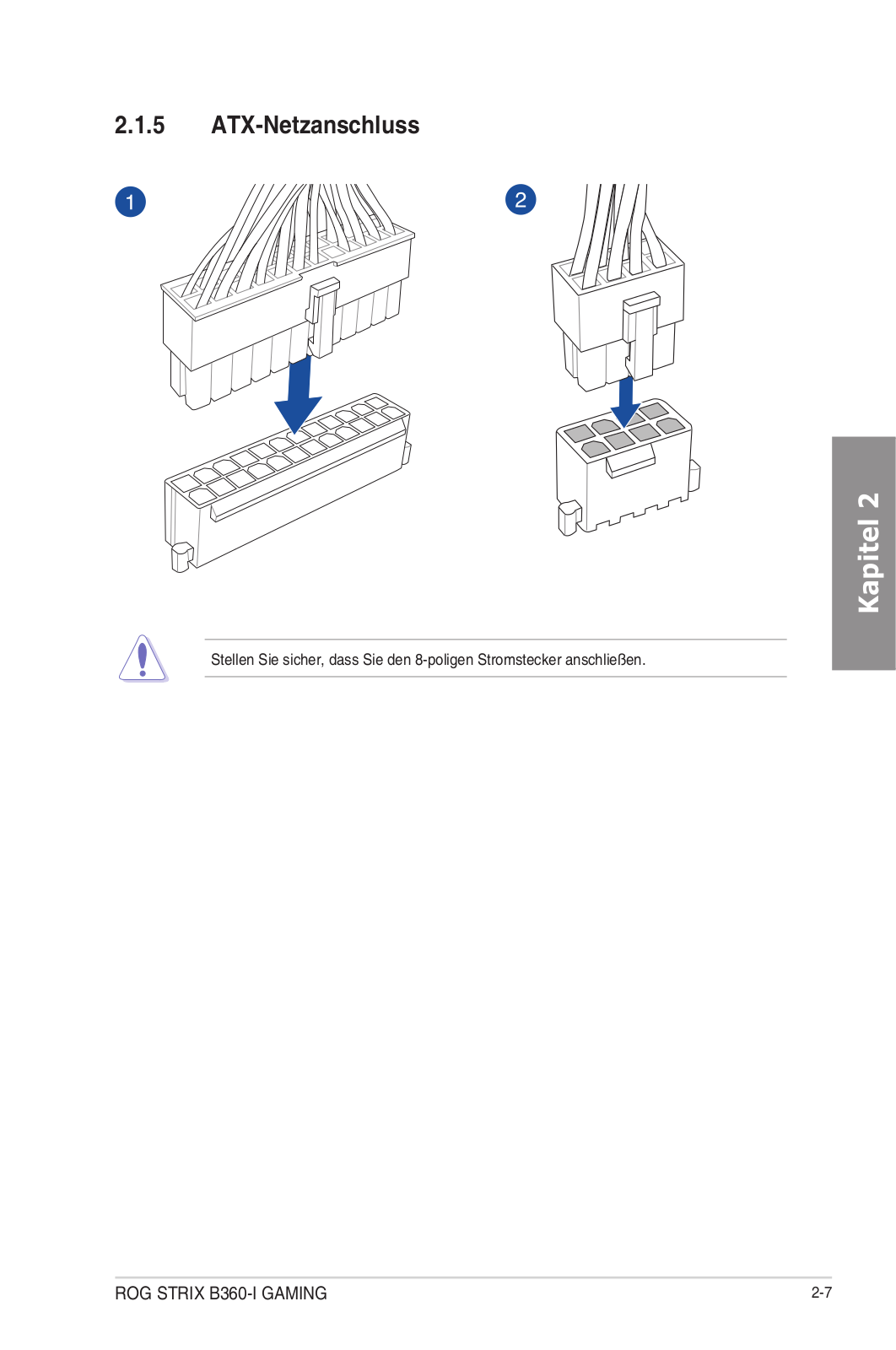

ATX-Netzanschluss..................................................................... |
2-7 |
|
2.1.6 |
SATA-Geräteanschlüsse............................................................. |
2-8 |
|
2.1.7 |

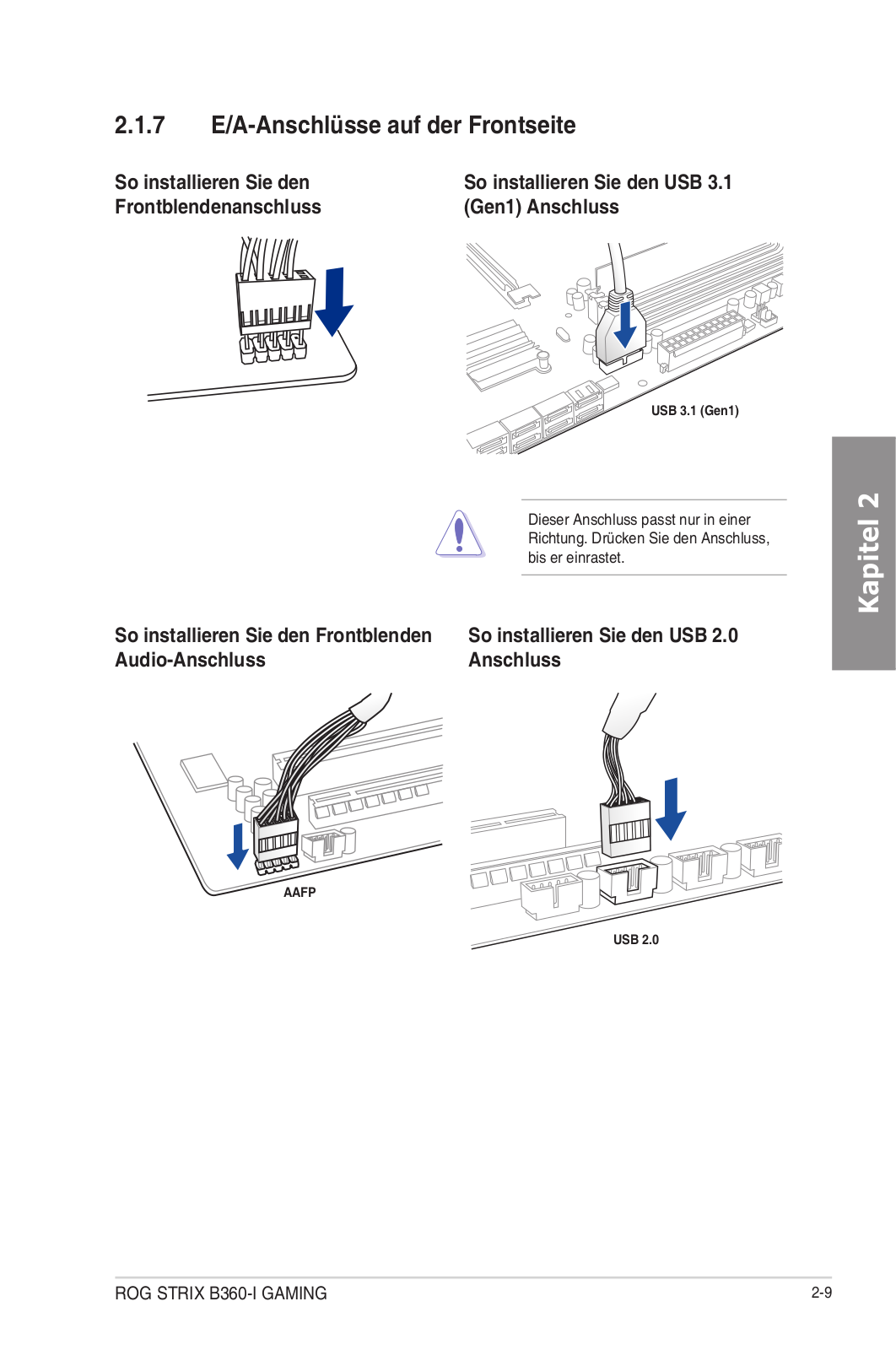

E/A-Anschlüsse auf der Frontseite.............................................. |
2-9 |
|
2.1.8 |

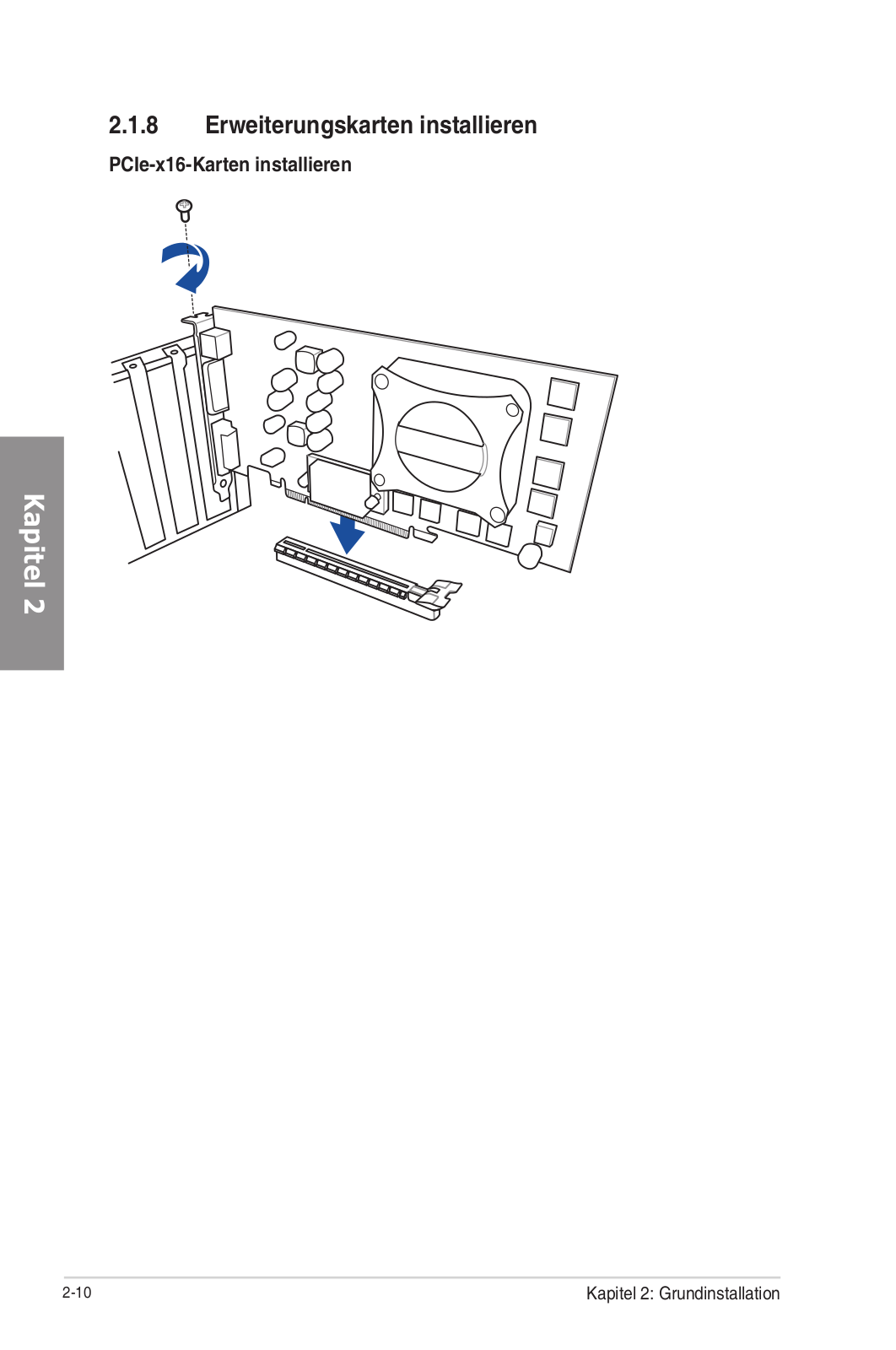

Erweiterungskarten installieren.................................................. |
2-10 |
|
2.1.9 |

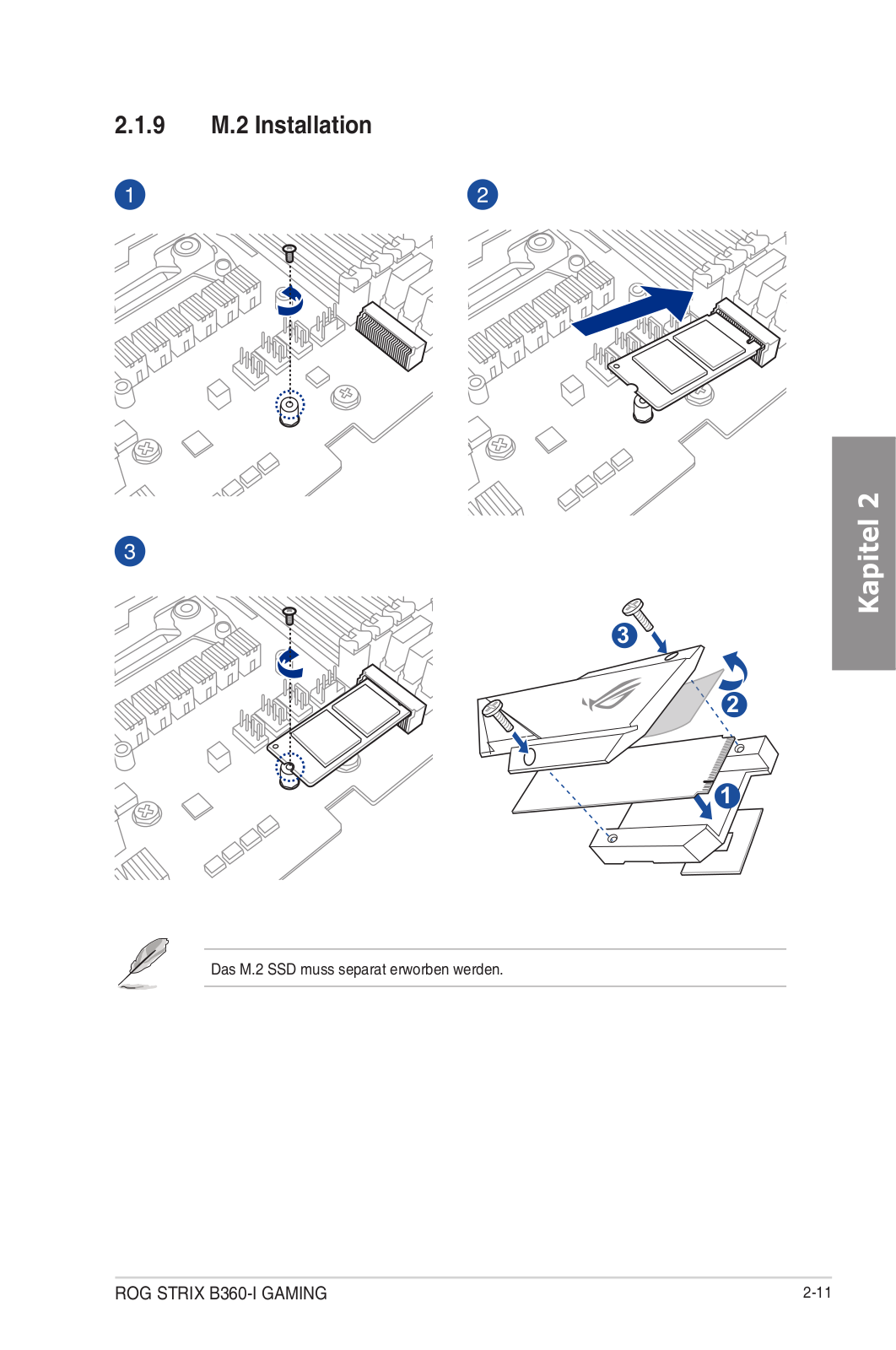

M.2 Installation........................................................................... |
2-11 |
|
2.1.10 |

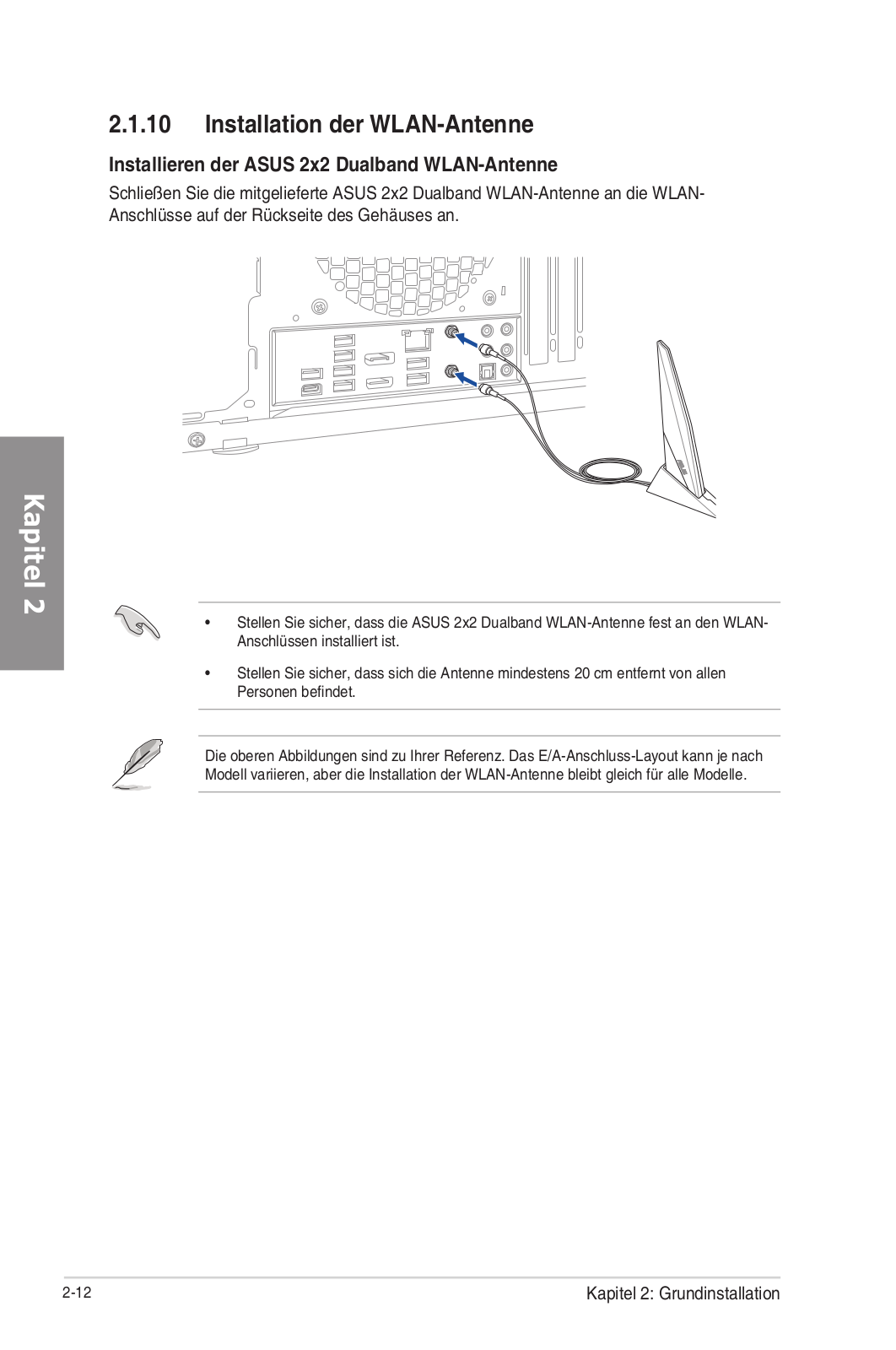

Installation der WLAN-Antenne................................................. |
2-12 |
2.2 |

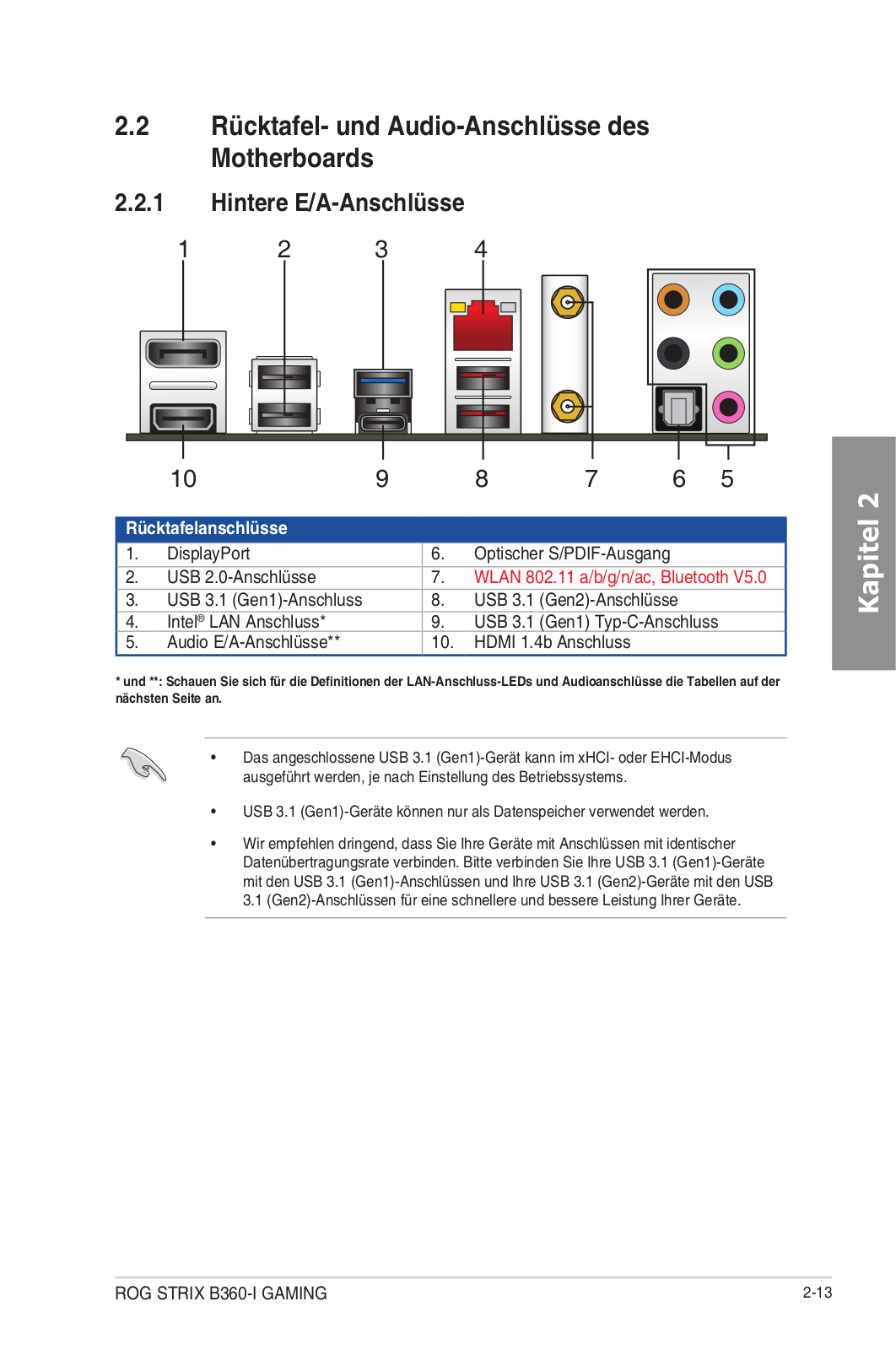

Rücktafelund Audio-Anschlüsse des Motherboards.......................... |
2-13 |
|
|
2.2.1 |
Hintere E/A-Anschlüsse............................................................. |
2-13 |
|
2.2.2 |
Audio E/A-Anschlüsse............................................................... |
2-15 |
2.3 |
Erstmaliges Starten.................................................................................. |
2-17 |
|
2.4 |
Ausschalten des Computers................................................................... |
2-18 |
|
Kapitel 3: |
BIOS-Setup |
|
|
3.1 |

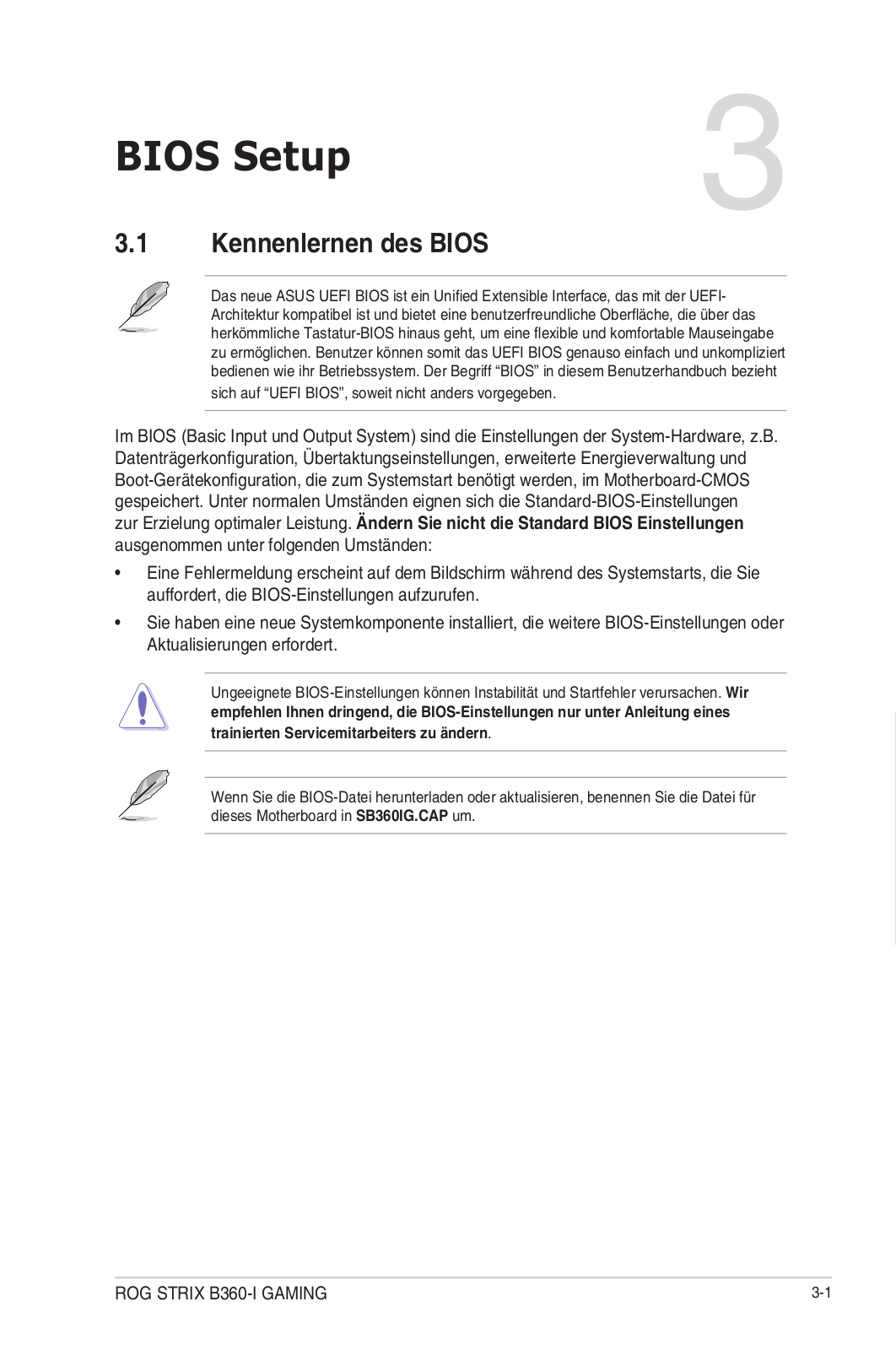

Kennenlernen des BIOS............................................................................. |
3-1 |
|
3.2 |

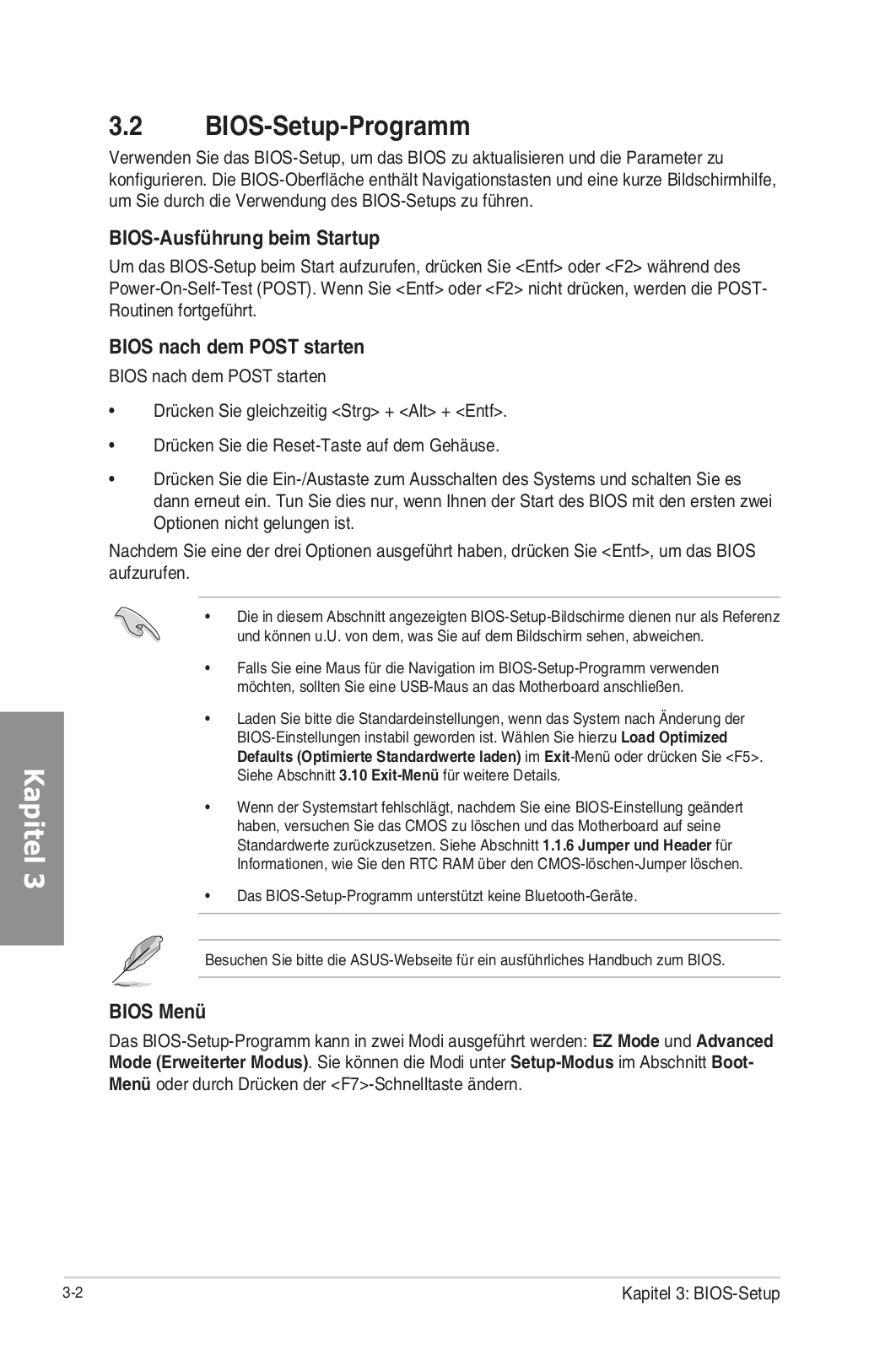

BIOS-Setup-Programm............................................................................... |
3-2 |
|
iii
|
3.2.1 |

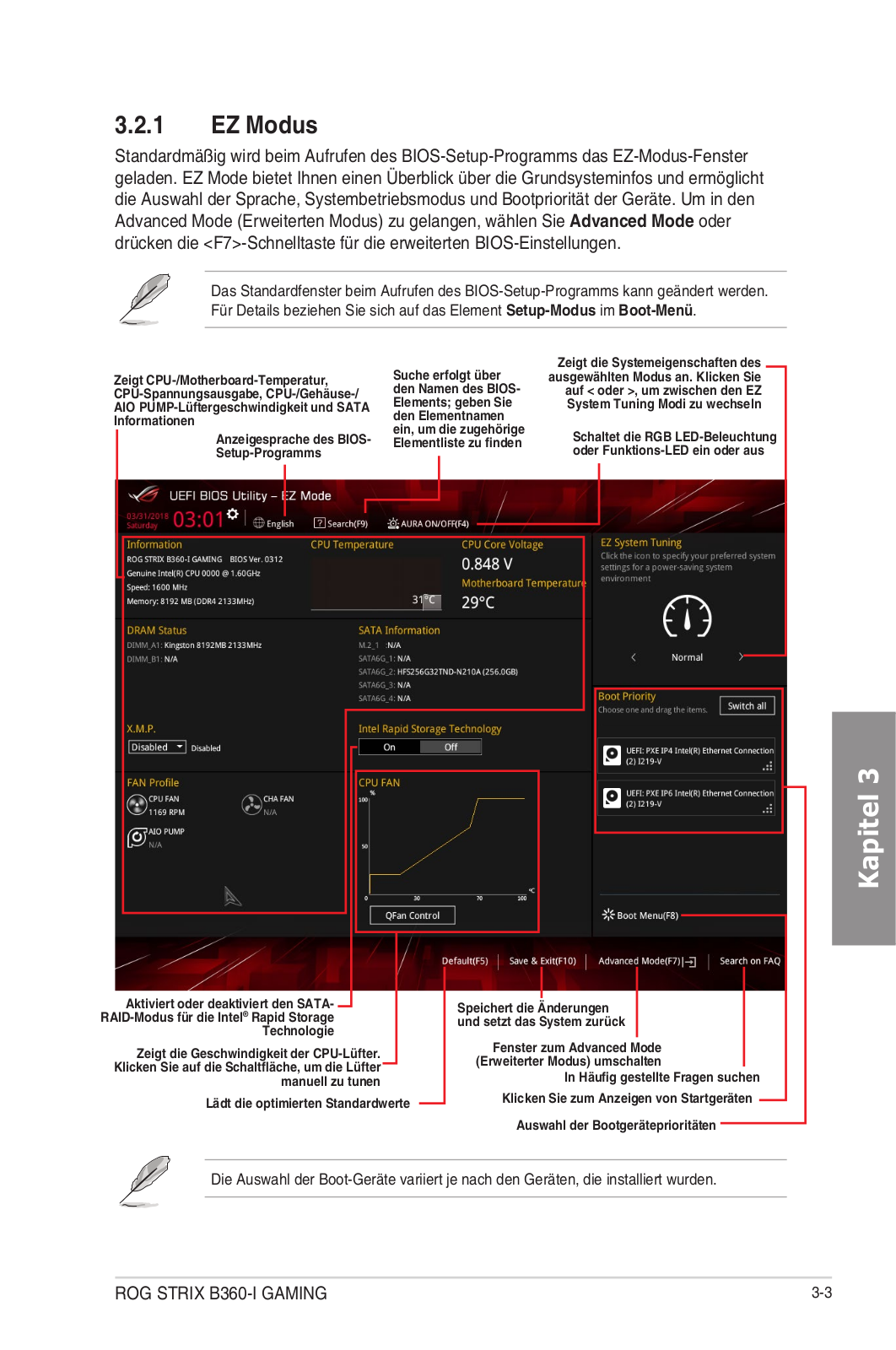

EZ Modus .................................................................................... |
3-3 |
|
3.2.2 |

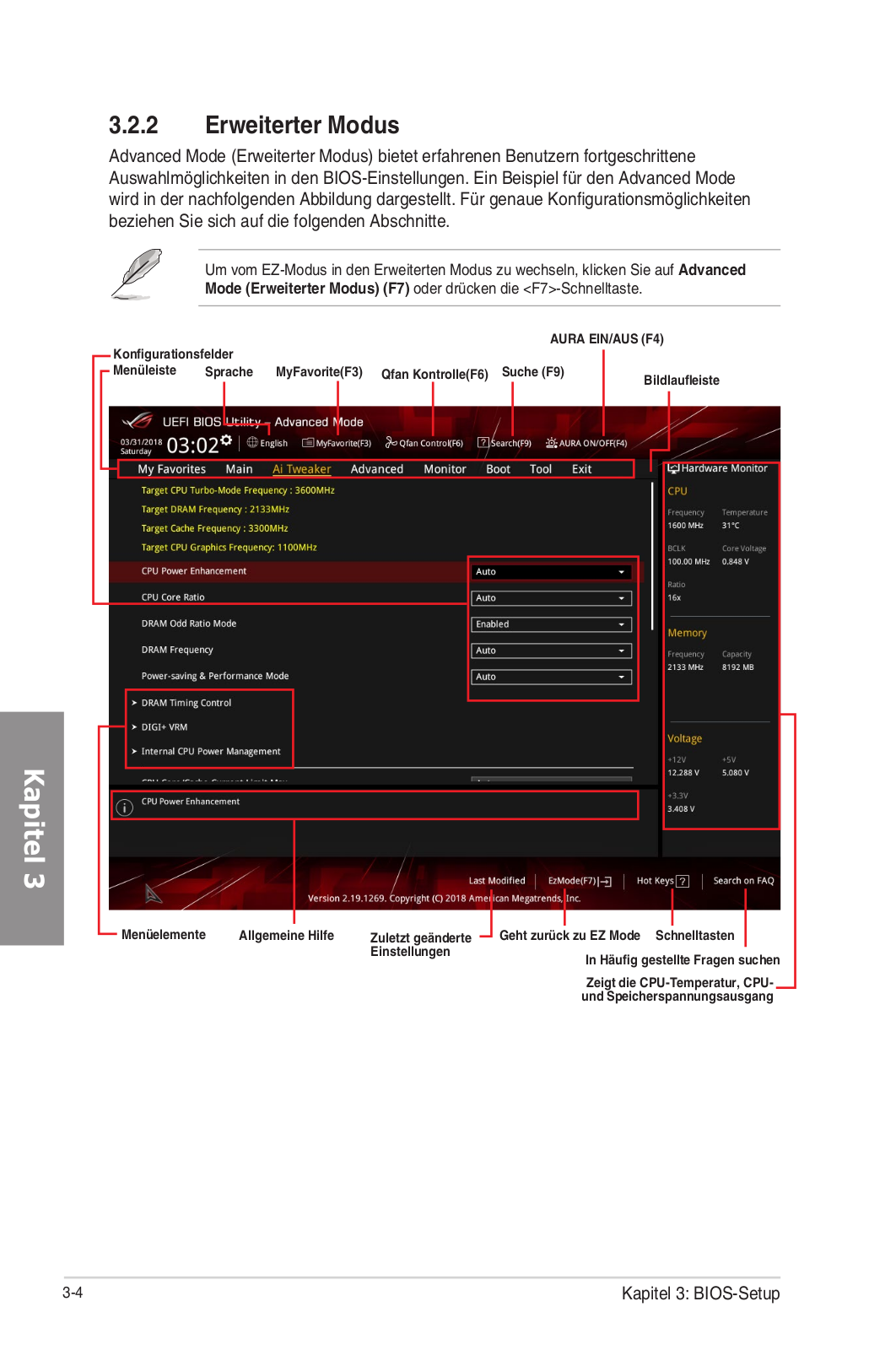

Erweiterter Modus ........................................................................ |
3-4 |
|
3.2.3 |
QFan Control ............................................................................... |
3-7 |
3.3 |

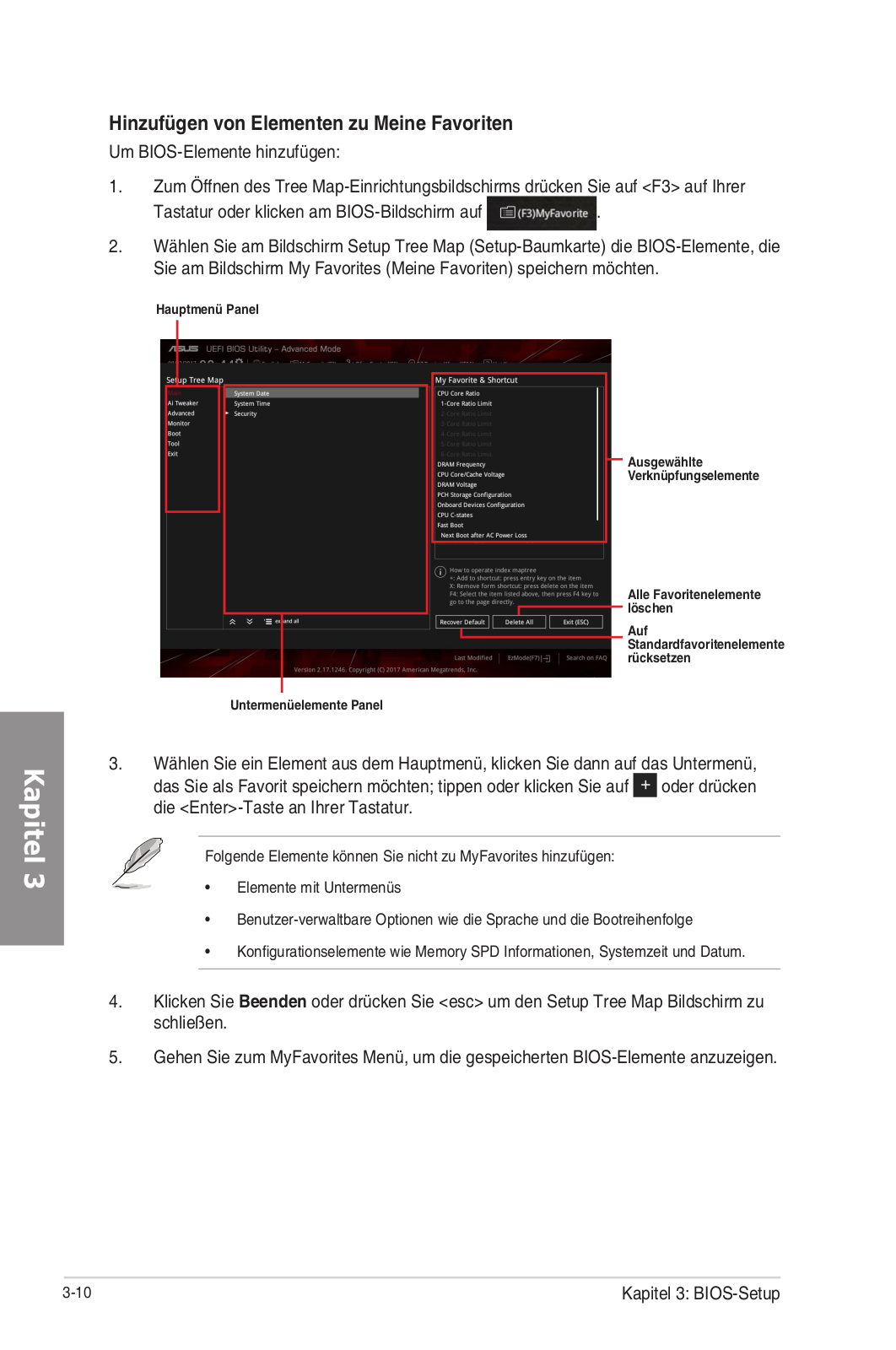

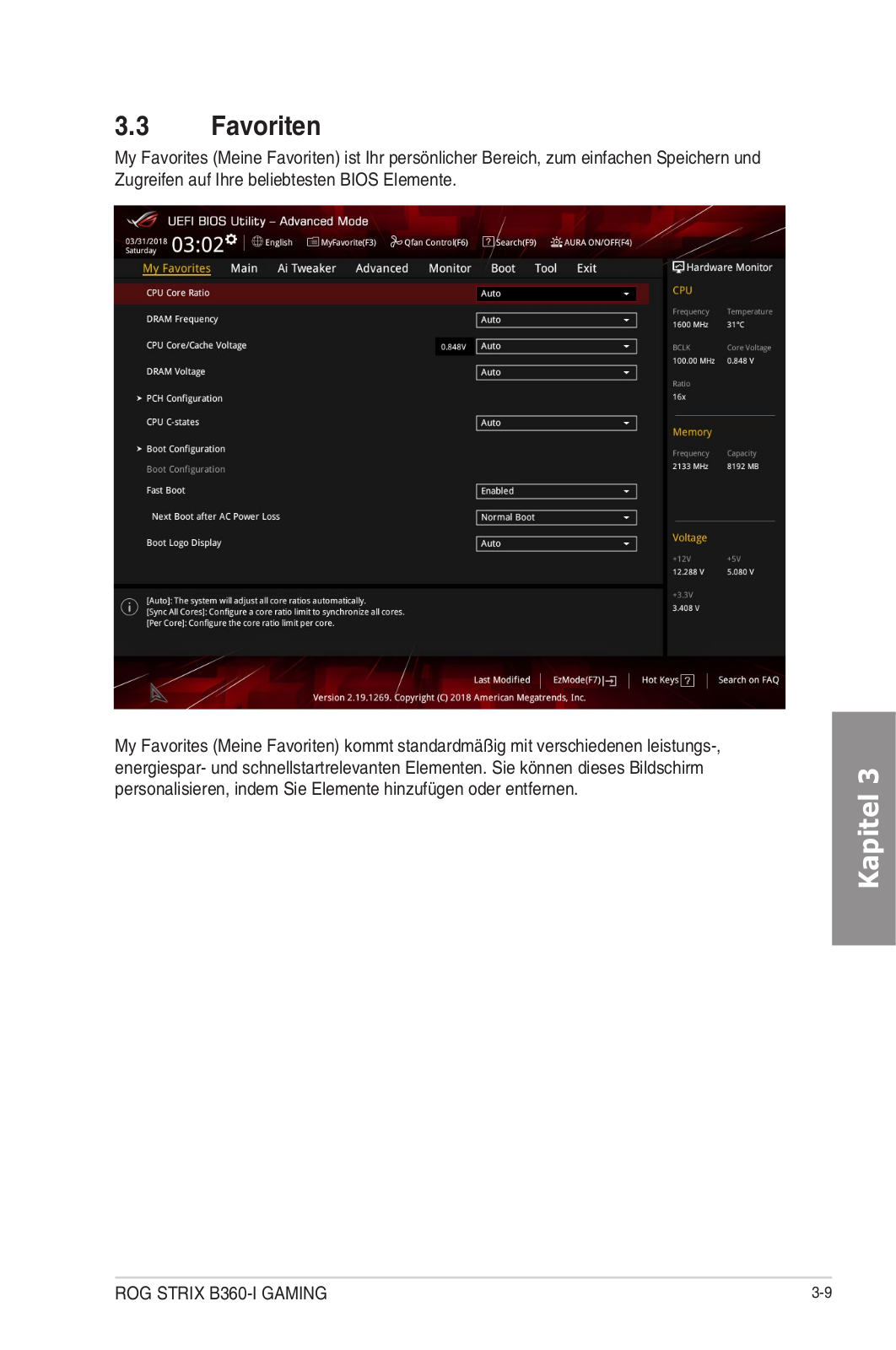

Favoriten |
...................................................................................................... |
3-9 |
3.4 |
Main-Menü ..........................................................................(Hauptmenü) |
3-11 |
|
3.5 |
Ai Tweaker ......................................................................................-Menü |
3-11 |
|
3.6 |
Advanced ........................................................................................-Menü |
3-12 |
|
|
3.6.1 .................................................. |
Weitere Plattformkonfiguration |
3-12 |
|
3.6.2 ..................................................................... |
CPU - Konfiguration |
3-12 |

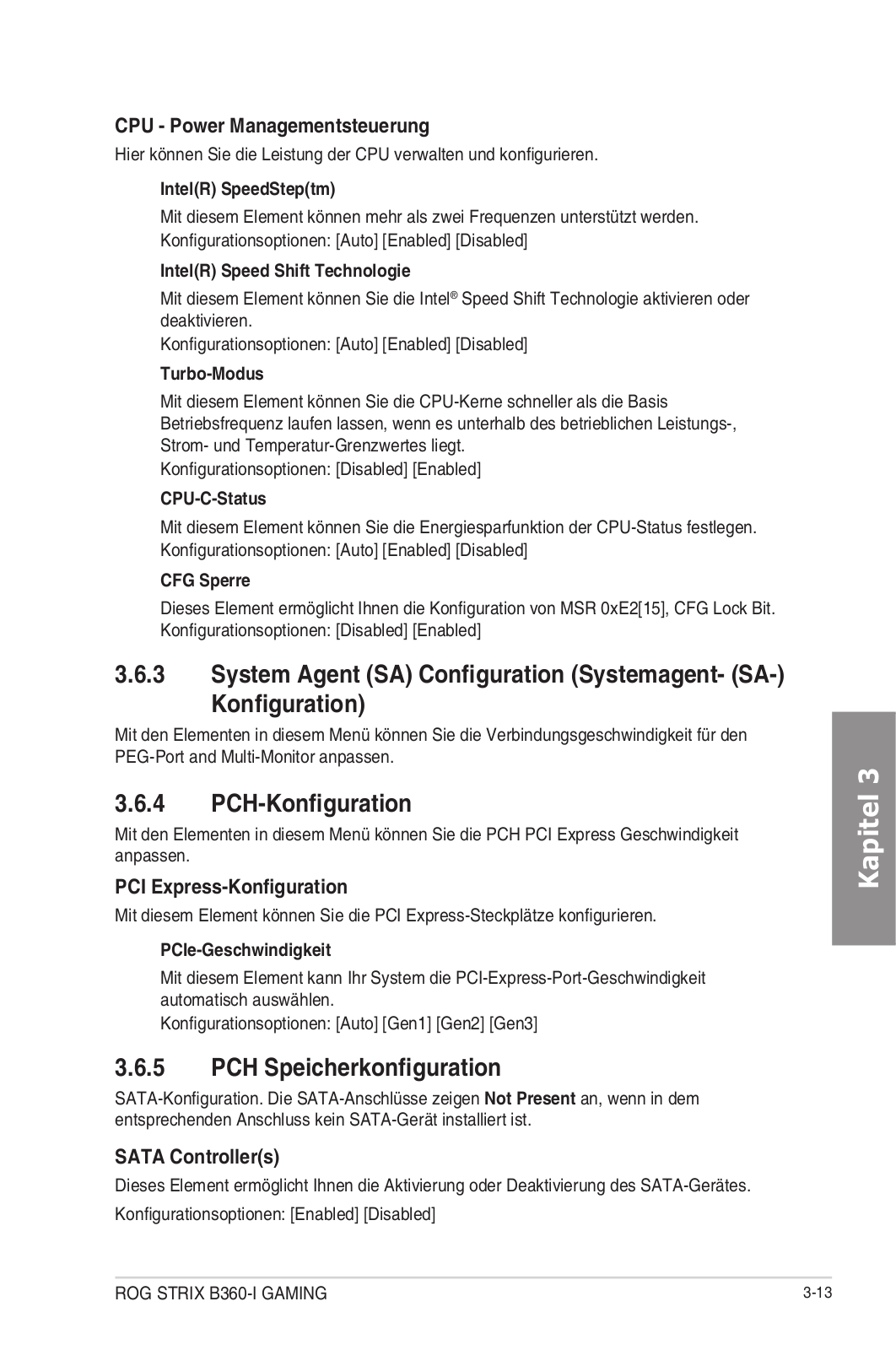

3.6.3System Agent (SA) Configuration (Systemagent- (SA-)
|
|
Konfiguration)............................................................................ |
3-13 |
|
3.6.4 |
PCH-Konfiguration..................................................................... |
3-13 |
|
3.6.5 |

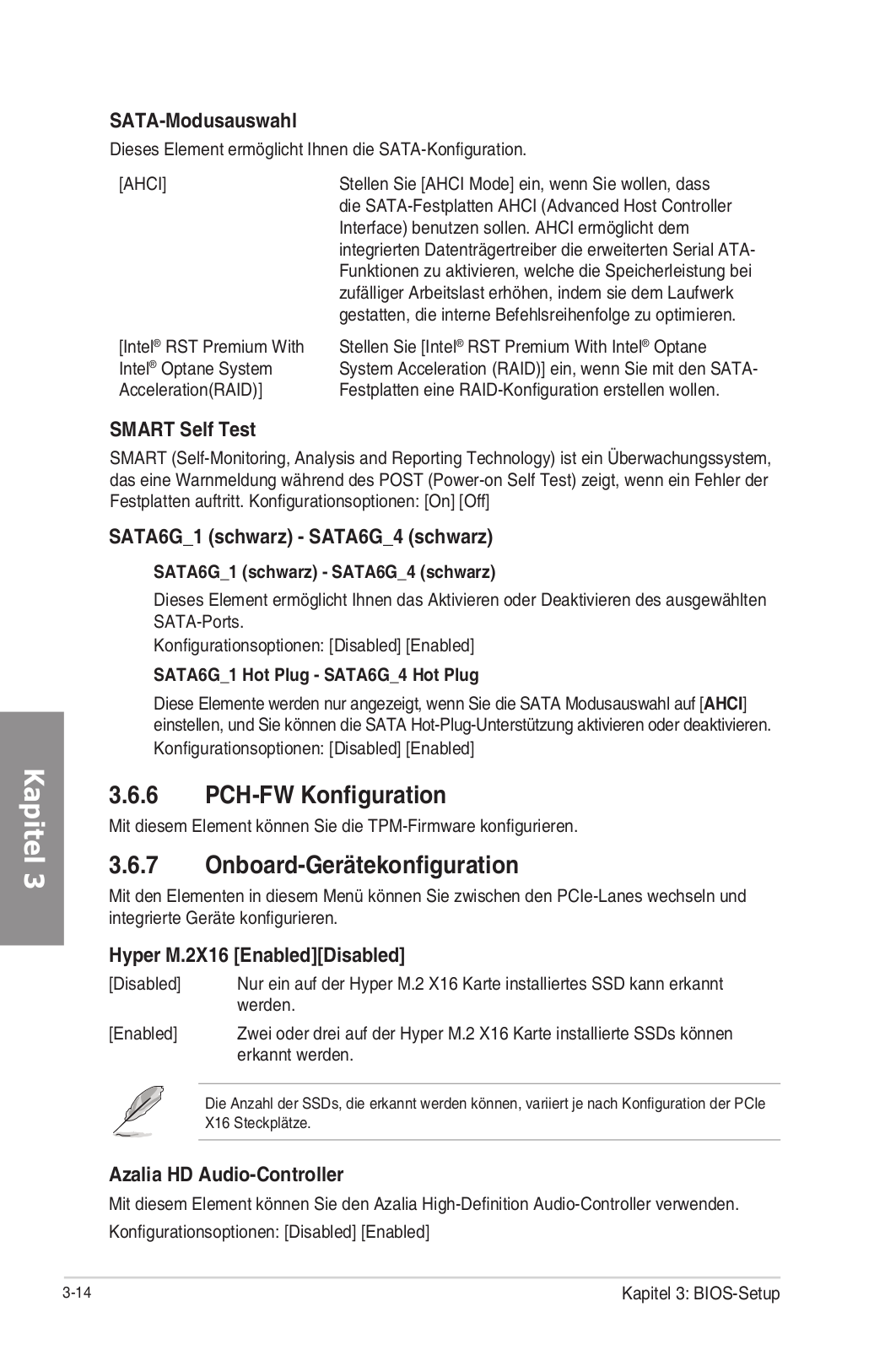

PCH Speicherkonfiguration....................................................... |
3-13 |
|
3.6.6 |
PCH-FW Konfiguration.............................................................. |
3-14 |
|
3.6.7 |
Onboard-Gerätekonfiguration.................................................... |
3-14 |
|
3.6.8 |
APM Konfiguration..................................................................... |
3-15 |
|
3.6.9 |
PCI Subsystem Konfiguration.................................................... |
3-15 |
|
3.6.10 |
USB-Konfiguration..................................................................... |
3-15 |
|
3.6.11 |
Netzwerkstapelkonfiguration...................................................... |
3-15 |
|
3.6.12 |
SMART-Informationen zu Festplatte/SSD................................. |
3-16 |
3.7 |
Überwachungsmenü................................................................................ |
3-16 |
|
3.8 |

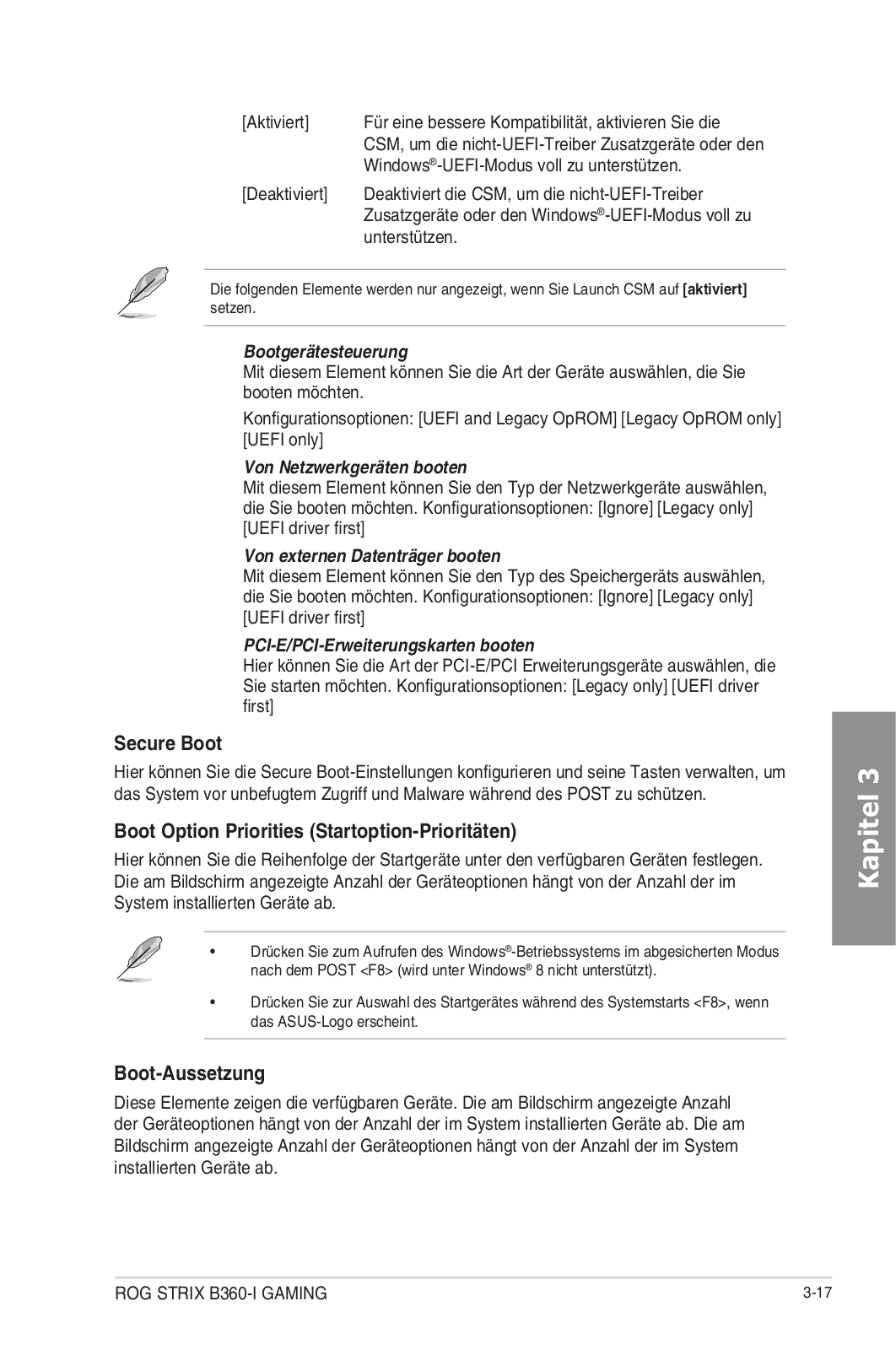

Boot Menü................................................................................................. |
3-16 |
|
3.9 |
Tools-Menü................................................................................................ |
3-18 |
|
|
3.9.1 |
ASUS EZ Flash 3 Utility............................................................. |
3-18 |
|
3.9.2 |
Sicheres Löschen...................................................................... |
3-18 |
|
3.9.3 |
Benutzerprofil............................................................................. |
3-20 |
|
3.9.4 |
ASUS SPD-Information............................................................. |
3-20 |
|
3.9.5 |
Grafikkarteninformationen......................................................... |
3-20 |
3.10 |
Exit Menü |
................................................................................................... |
3-21 |
3.11 |
Aktualisieren des BIOS............................................................................ |
3-21 |
|
|
3.11.1 |
EZ Update.................................................................................. |
3-21 |
|
3.11.2 |
ASUS EZ Flash 3....................................................................... |
3-22 |
|
3.11.3 |
ASUS CrashFree BIOS 3.......................................................... |
3-24 |
Anhang

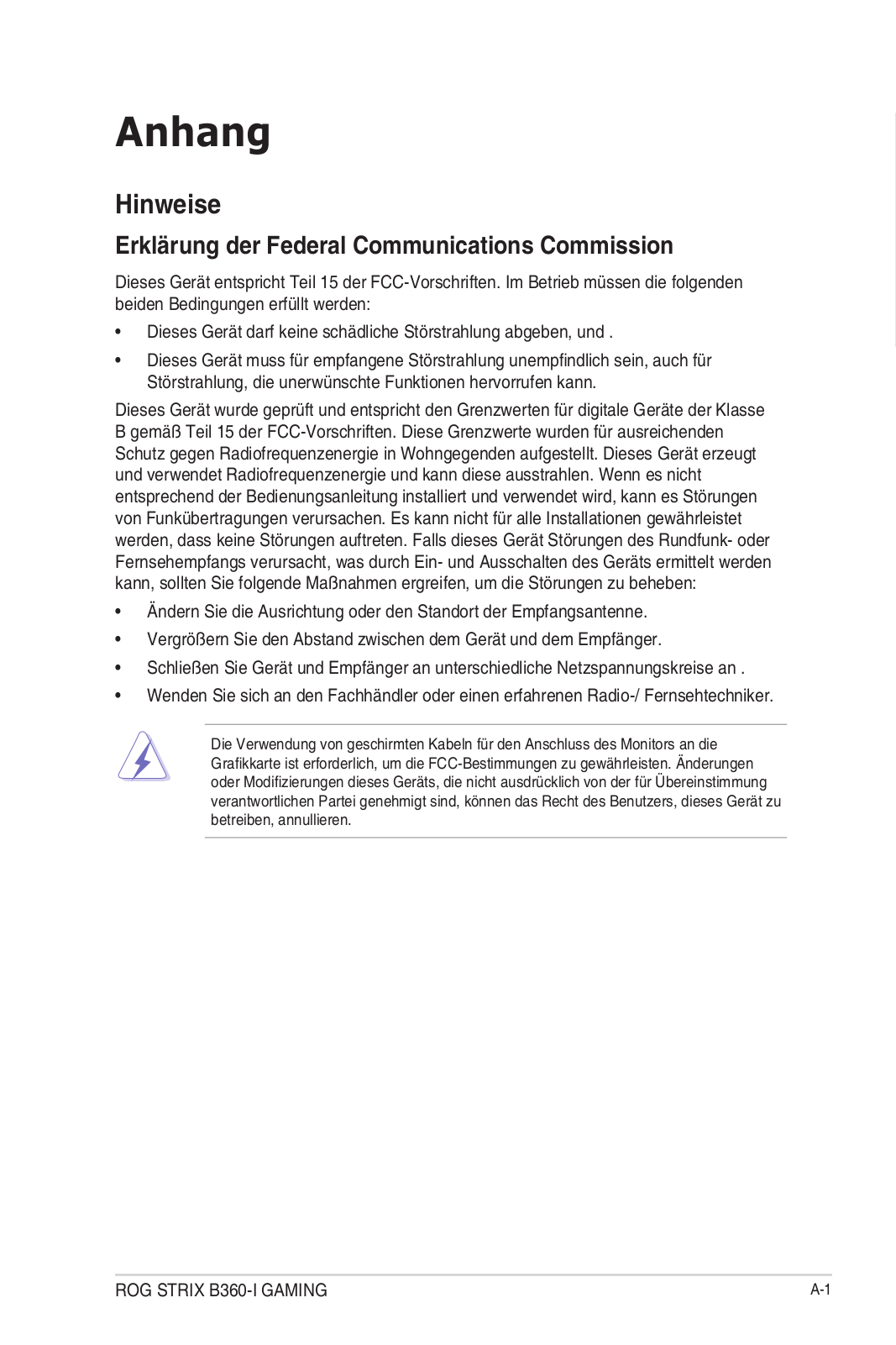

Hinweise................................................................................................................... |
A-1 |
ASUS Kontaktinformation....................................................................................... |
A-8 |
iv
Sicherheitsinformationen
Elektrische Sicherheit
•Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen.
•Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. Wenn möglich, entfernen Sie alle Stromkabel vom bestehenden System. bevor Sie ein Gerät hinzufügen.
•Vor dem Anschließen oder Entfernen von Signalkabeln vom Motherboard, müssen alle Netzleitungen ausgesteckt sein.
•Erbitten Sie professionelle Unterstützung, bevor Sie einen Adapter oder eine Verlängerungsschnur verwenden. Diese Geräte könnten die Erdung unterbrechen.
•Prüfen Sie, ob das Netzteil auf die Spannung Ihrer Region richtig eingestellt ist. Sind Sie sich über die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem Energieversorgungsunternehmen vor Ort.
•Ist das Netzteil defekt, versuchen Sie nicht, es zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
Betriebssicherheit
•Vor Installation des Motherboards und Anschluss von Geräten sollten Sie alle mitgelieferten Handbücher gewissenhaft lesen.
•Vor Inbetriebnahme des Produkts müssen alle Kabel richtig angeschlossen sein und die Netzleitungen dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler.
•Um Kurzschlüsse zu vermeiden, halten Sie Büroklammern, Schrauben und Heftklammern fern von Anschlüssen, Steckplätzen, Sockeln und Stromkreisen.
•Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Produkt nicht an einem Ort auf, wo es nass werden könnte.
•Stellen/legen Sie das Produkt auf eine stabile Fläche.
•Sollten technische Probleme mit dem Produkt auftreten, kontaktieren Sie den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
v
Über dieses Handbuch
Dieses Benutzerhandbuch enthält Informationen, die Sie bei der Installation und
Konfiguration des Motherboards brauchen.
Wie dieses Handbuch aufgebaut ist
Dieses Handbuch enthält die folgenden Abschnitte:
1.Kapitel 1: Produkteinführung
Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die neuen Technologien, die es unterstützt. Es beschreibt Schalter, Brücken und Konnektoren auf dem Motherboard.
2.Kapitel 2: Grundinstallation
Dieses Kapitel führt die Hardwareeinstellungsvorgänge auf, die Sie bei der Installation der Systemkomponenten ausführen müssen.
3.Kapitel 3: BIOS-Setup
Dieses Kapitel erklärt, wie Sie die Systemeinstellungen über die BIOS-Setup-Menüs ändern. Detaillierte Beschreibungen der BIOS-Parameter sind ebenfalls vorhanden.
Wo finden Sie weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produktund Software-
Updates.
1.ASUS Webseite
Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardwareund Softwareprodukte.
2.Optionale Dokumentation
Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. Diese Dokumente sind nicht Teil des Standardpakets.
vi
Anmerkungen zu diesem Handbuch
Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden.
GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen.
ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.
WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.
HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.
Typographie
Fetter Text |
Zeigt Ihnen ein Menü oder ein Element welches |
|
ausgewählt werden muss. |
Kursiv |
Wird benutzt, um ein Wort oder einen Satz zu betonen. |
<Taste> |
Tasten innerhalb der Kleiner-als- und Größer-als-Zeichen |
|
besagen, dass Sie diese Tasten drücken müssen. |
|
Beispiel: <Enter> bedeutet, dass Sie die Enter oder Return |
|
Taste drücken müssen. |
<Taste1> + <Taste2> + |
Wenn Sie zwei oder mehrere Tasten gleichzeitig drücken |
<Taste3> |
müssen, werden die Tastennamen mit einem Pluszeichen |
|
(+) verbunden. |
vii
ROG STRIX B360-I GAMING Spezifikationsübersicht
|
1151-Sockel für Intel® Core™ Prozessoren der 8. Generation |
|
|
Unterstützt 14nm CPU |
|
CPU |
Unterstützt Intel® Turbo Boost Technologie 2.0* |
|
|
||
|
* Die Unterstützung der Intel® Turbo Boost Technologie 2.0 ist abhängig vom CPU- |
|
|
Typ. |
|
|
** Siehe www.asus.com für die Intel® CPU Support Liste. |
|
|
|
|
Chipsatz |
Intel® B360 Chipsatz |
|
|
2 x DIMMs, max. 32 GB, DDR4 2666*/2400/2133 MHz, nicht-ECC, |
|
|
ungepufferter Speicher |
|
|
Dual-Kanal-Speicherarchitektur |
|
|
Unterstützt Intel® Extreme Memory Profile (XMP)** |
|
Speicher |
* Die DDR4 2666 MHz Speicherfrequenz wird nur von Intel® 6-Kern Prozessoren der |
|
|
8. Generation unterstützt. Höhere Speichermodule laufen mit einer maximalen |
|
|
Übertragungsrate von DDR4 2666 MHz. |
|
|
** Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der |
|
|
einzelnen CPUs. Details finden Sie auf der Speicher QVL (Liste qualifizierter |
|
|
Anbieter). |
|
Erweiterungs- |
1 x PCIe 3.0 x16 Steckplatz (unterstützt x16) |
|
steckplätze |
||
|
||
|
Integrierter GrafikprozessorIntel® HD-Grafikunterstützung |
|
|
Multi-VGA-Ausgabe unterstützt: DisplayPort/HDMI Anschluss |
|
|
Unterstützt DisplayPort 1.2 mit einer maximalen Auflösung von 4096 x 2304 |
|
Grafik |
@60Hz |
|
|
Unterstützt HDMI 1.4b mit einer maximalen Auflösung von 4096 x 2160 |
|
|
@24Hz |
|
|
Maximaler gemeinsamer Speicher von 1024 MB |
|
|
|
|
|
Intel® B360 Chipsatz |
|
|
- 1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280 |
|
|
Speichergeräteunterstützung (SATA und PCIE 3.0 x4 Modus)* |
|
Speicher |
- 1 x M.2_2 Sockel 3 mit M Key, Typ 2242/2260/2280 |
|
Speichergeräteunterstützung (PCIE 3.0 x4 Modus), unterstützt Intel® |
||
|
Optane Speicher* |
|
|
- 4 x SATA 6 Gb/s Anschlüsse |
|
|
* Verwenden Sie für ein 2242 Speichergerät den mitgelieferten 2242 Einbausatz. |
|
|
|
|
|
Intel® I219-V Gigabit LAN |
|
LAN |
LANGuard-Überspannungsschutz |
|
|
ROG GameFirst Technologie |
|
|
|
|
|
WLAN mit MU-MIMO 802.11 a/b/g/n/ac unterstützt Dual-Frequenzband 2,4/5 |
|
|
GHz |
|
WLAN & |
Bis zu 1,73 Gb/s Übertragungsgeschwindigkeit |
|
Bluetooth v5.0* |
||
Bluetooth |
|
|
|
* Bluetooth V5.0 wird unter zukünftigen Versionen von Windows unterstützt. |
|
|
Schauen Sie unter https://www.microsoft.com nach Updates für Bluetooth |
|
|
unterstützende Versionen des Windows® Betriebssystems. |
|
|
(Fortsetzung auf der nächsten Seite) |
viii
ROG STRIX B360-I GAMING Spezifikationsübersicht
|
ROG SupremeFX S1220A 8-Kanal-HD-Audio CODEC |
|
|
- Unterstützt bis zu 32-Bit/192 kHz Wiedergabe* |
|
|
- Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge |
|
|
- Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 113 dB |
|
|
SNR Aufnahmeeingang |
|
|
- Dual OP Verstärker |
|
Audio |
- Jack-Detection (Buchsenerkennung), Multistreaming und Frontblende- |
|
Jack-Retasking (Buchsenneubelegung) |
||
|
Audioausstattung: |
|
|
- Optischer S/PDIF-Ausgang an der Rückseite |
|
|
- Sonic Radar III |
|
|
- Sonic Studio III + Sonic Studio Link |
|
|
* Aufgrund von Beschränkungen bei der HDA-Bandbreite wird 32-Bit/192 kHz für |
|
|
die 8-Kanal Audioausgabe nicht unterstützt |
|
|
|
|
|
Intel® B360 Chipsatz: |
|
|
- 2 x USB 3.1 (Gen2) Anschlüsse (2 x Typ-A [rot] Anschlüsse auf der |
|
|
Rückseite)* |
|
|
- 4 x USB 3.1 (Gen1) Anschlüsse (1 x Typ-A [blau] und 1 x Typ-C |
|
USB |
Anschlüsse auf der Rückseite, 2 x Anschlüsse auf dem Mittelboard |
|
|
[schwarz]) |
|
|
- 4 x USB 2.0 Anschlüsse (2 x Anschlüsse auf der Rückseite, 2 x |
|
|
Anschlüsse auf der Frontseite) |
|
|
* Unterstützt 3A Ausgangsleistung, jeweils nur ein Anschluss. |
|
|
|
|
|
1 x DisplayPort 1.2 |
|
|
1 x HDMI 1.4b Anschluss |
|
|
2 x USB 3.1 (Gen2) Anschlüsse |
|
|
2 x USB 3.1 (Gen1) Anschlüsse (1 x Typ-A, 1 x Typ-C) |
|
Rückseite E/A- |
2 x USB 2.0 Anschlüsse |
|
Anschlüsse |
1 x Anti-surge LAN (RJ-45) Anschluss |
|
|
||
|
1 x ASUS WLAN-Modul (WLAN 802.11 a/b/g/n/ac und Bluetooth v5.0) |
|
|
1 x Optischer S/PDIF-Ausgang-Anschluss |
|
|
5 x Audio Anschlüsse |
|
|
|
|
|
ROG Aura: |
|
|
- Aura-Effekte |
|
|
- 1 x Ansteuerbarer RGB Header |
|
ROG- |
ROG GameFirst IV |
|
ROG CloneDrive |
||
Sonderfunktionen: |
||
|
ROG RAMCache II |
|
|
Overwolf |
|
|
ROG CPU-Z |
|
|
|
|
|
DIGI+VRM |
|
|
EPU |
|
ASUS |
TPU |
|
Sonderfunktionen |
Fan Xpert 4 |
|
|
||
|
Turbo APP |
|
|
|
|
|
(Fortsetzung auf der nächsten Seite) |
ix
ROG STRIX B360-I GAMING Spezifikationsübersicht
ASUS-Exklusive-Eigenschaften
-AURA Beleuchtungssteuerung
-AI Suite 3
-AI Charger
ASUS Q-Design
-Q-Shield
-Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot-Geräte-LED [gelb grün])
-Q-Slot
ASUS - Q-DIMM
Sonderfunktionen
ASUS EZ Do-It-Yourself
|
|
- ASUS CrashFree BIOS 3 |
|
|
|
- ASUS EZ Flash 3 |
|
|
|
Gamer’s Guardian |
|
|
|
- SafeSlot |
|
|
|
- DRAM Überstromschutz |
|
|
|
- ESD-Guards für LAN |
|
|
|
- Sehr robuste Komponenten |
|
|
|
Vormontierte E/A-Blende |
|
|
|
1 x USB 3.1 (Gen1) Header unterstützt zusätzliche 2 USB 3.1 (Gen1) |
|
|
|
Anschlüsse |
|
|
|
1 x USB 2.0 Header unterstützt zusätzliche 2 USB 2.0 Anschlüsse |
|
|
|
4 x SATA 6 Gb/s Anschlüsse |
|
|
|
1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280 |
|
|
|
Speichergeräteunterstützung (Unterstützt SATA und PCIe 3.0 Modus) |
|
|
|
1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280 |
|
|
|
Speichergeräteunterstützung (Unterstützt PCIe 3.0 Modus) |
|
|
|
1 x CPU-Lüfteranschluss (4-polig) |
|
|
Interne E/A- |
4 x Gehäuselüfter-Anschlüsse (4-polig) |
|
|
Anschlüsse |
1 x 4-poliger AIO_PUMP Anschluss |
|
|
|
||
|
|
1 x Ansteuerbarer RGB Header |
|
|
|
1 x 2-poliger CMOS/RTC-löschen-Jumper |
|
|
|
1 x Frontblenden Audio-Anschluss (AAFP) |
|
|
|
1 x 8-poliger ATX 12V Stromanschluss |
|
|
|
1 x 24-Pin EATX Stromanschluss |
|
|
|
1 x 4-poliger interner Lautsprecheranschluss |
|
|
|
1 x 9-poliger System-Panel-Anschluss |
|
|
|
3 x Thermische Sensor-Anschlüsse |
|
|
|
1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, |
|
|
|
Mehrsprachiges BIOS, DMI 3.0, ASUS EZ Flash 3, CrashFree BIOS 3, |
|
|
BIOS Funktionen |
F6 Qfan Kontrolle, F3 My Favorites, letztes Änderungsprotokoll, F12 |
|
|
PrintScreen Funktion, ASUS DRAM SPD (Serial Presence Detect) |
||
|
|
||
|
|
Speicherinformation, F4 AURA EIN/AUS, F9 Suche, Sicheres Löschen |
|
|
|
und Benutzerprofil. |
|
|
|
|
|
|
|
(Fortsetzung auf der nächsten Seite) |
|
x
ROG STRIX B360-I GAMING Spezifikationsübersicht
Handhabbarkeit |
WOL, PXE |
|
|
|
|
|
Treiber |
|
Support DVD |
ASUS Utilities |
|
WinRAR |
||
Inhalt |
||
EZ Update |
||
|
||
|
Anti-Virus Software (OEM Version) |
|
Unterstützte |
Windows® 10, 64-bit |
|
Betriebssysteme |
|
|
Formfaktor |
Mini-ITX Formfaktor, 6,7 Zoll x 6,7 Zoll (17 cm x 17 cm) |
|
|
|
Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.
xi
Verpackungsinhalt
Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält.
Motherboard |
ROG STRIX B360-I GAMING |
|
2 x SATA 6 Gb/s Kabel |
Kabel |
1 x Ansteuerbares LED Verlängerungskabel |
|
1 x Blendenkabel |
|
|
|
1 x bewegliche ASUS 2x2-Dualband-WLAN-Antenne |
|
2 x M.2 2242 Einbausatz |
Zubehör |
1 x ROG STRIX Aufkleber |
|
2 x M.2-Schraubenpakete |
|
1 x Packung Kabelbinder |
|
|
Applikationslaufwerk |
ASUS Motherboard Support-DVD |
Dokumentation |
Benutzerhandbuch |
Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.
xii
Installationswerkzeuge und Komponenten
Intel® 1151 CPU
Intel® 1151 kompatible CPU Lüfter
PC Gehäuse |
SATA Festplattenlaufwerk |
Philips (Kreuz)-Schraubenzieher |
|
1 Tüte mit Schrauben |
DIMM |
Netzteil
SATA optisches Laufwerk (optional) |
Grafikkarte |
|
Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten.
xiii
xiv
Produkteinführung 1
1.1Motherboard-Übersicht
1.1.1Bevor Sie beginnen
Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen.
•Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente
anfassen.
•Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden.
•Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren.
•Legen Sie eine deinstallierte Komponente immer auf eine geerdete AntistatikUnterlage oder in die Originalverpackung der Komponente.
•Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.
Kapitel 1
ROG STRIX B360-I GAMING |
1-1 |
1 Kapitel
1.1.2Motherboard-Layout
|
|
1 |
|
2 |
|
3 |
|
4 |
|
|
|
|
|
|
|
|
|
17.0cm(6.7in) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
BOOT_DEVICE_LED |
|
|
5 |
|
|
|
|
|
|
|
|
|
|
VGA_LED |
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM_LED |
|
|
|
|
|
|
|
|
|
CPU_FAN |
AIO_PUMP |
|
CPU_LED |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
6 |
|||
|
HDMI_DP |
EATX12V |
|
|
|
|
|
|
|
RGBLED |
|
||
|
DIGI |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
+VRM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EATXPWR |
|
|
1 |
|
USB7_8 |
|
|
|
|
|
|
(64bit,288-pin module) |
(64bit,288-pin module) |
|
17.0cm(6.7in) |
|
|
|
|
|
|
|
|
|
SPEAKER |
HEADERADD |
|
||||
|
Intel® |
|
|
|
|
|
|
|
|||||
|
U31G1_C4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
U31G1_3 |
|
|
LGA1151 |
|
|
|
|
PANELF |
|
|
7 |
|
16 |
BATT_CON |
|
|
BIOS |
|
1(SOCKET3)2M. |
PCIESATA IRST X4 V X |
DIMMDDR4A1 |
DIMMDDR4B1 |
SATA6G21 |
|
|
10 |
|
LAN1_U31G2_12 |
|
|
|
|
|
|
|
|
|
|
|
8 |
17 |
I219V (Bottom) |
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
M.2(WIFI) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
128Mb |
|
1(SOCKET3) |
|
|
|
SATA6G |
|
|
|
|
AUDIO |
2280 |
2260 |
|
B360 |
|
|
|
|
|
11 |
||
|
S1220A |
Super |
|
|
|
CLRTCM.22(SOCKET3)Bottom |
3 SATA6G 4 SATA6G |
|
|
56 U31G1 |
|
|
|
|
|
I/O |
|
|
Intel® |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
M.2 |
|
|
|
|
|
|
|
|
|
USB910 |
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
CHA_FAN |
T_SENSOR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AAFP |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PCIEX16_1 |
|
|
|
|
|
|
|
|
|
|
15 14 |
3 |
|
|
|
|
|
|
13 12 |
|
|
|
|
17
M.2_2(SOCKET3)
PCIE SATA IRST
X4 X V
1-2 |
Kapitel 1: Produkteinführung |
Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.1.8 Interne Anschlüsse und 2.2.1 Rücktafelanschlüsse.
Ausstattungsinhalt
Anschlüsse/Jumper/Tasten und Schalter/Steckplätze |
Seite |
|
1. |
ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) |
1-15 |
2. |
LGA1151 CPU-Sockel |
1-4 |
3. |

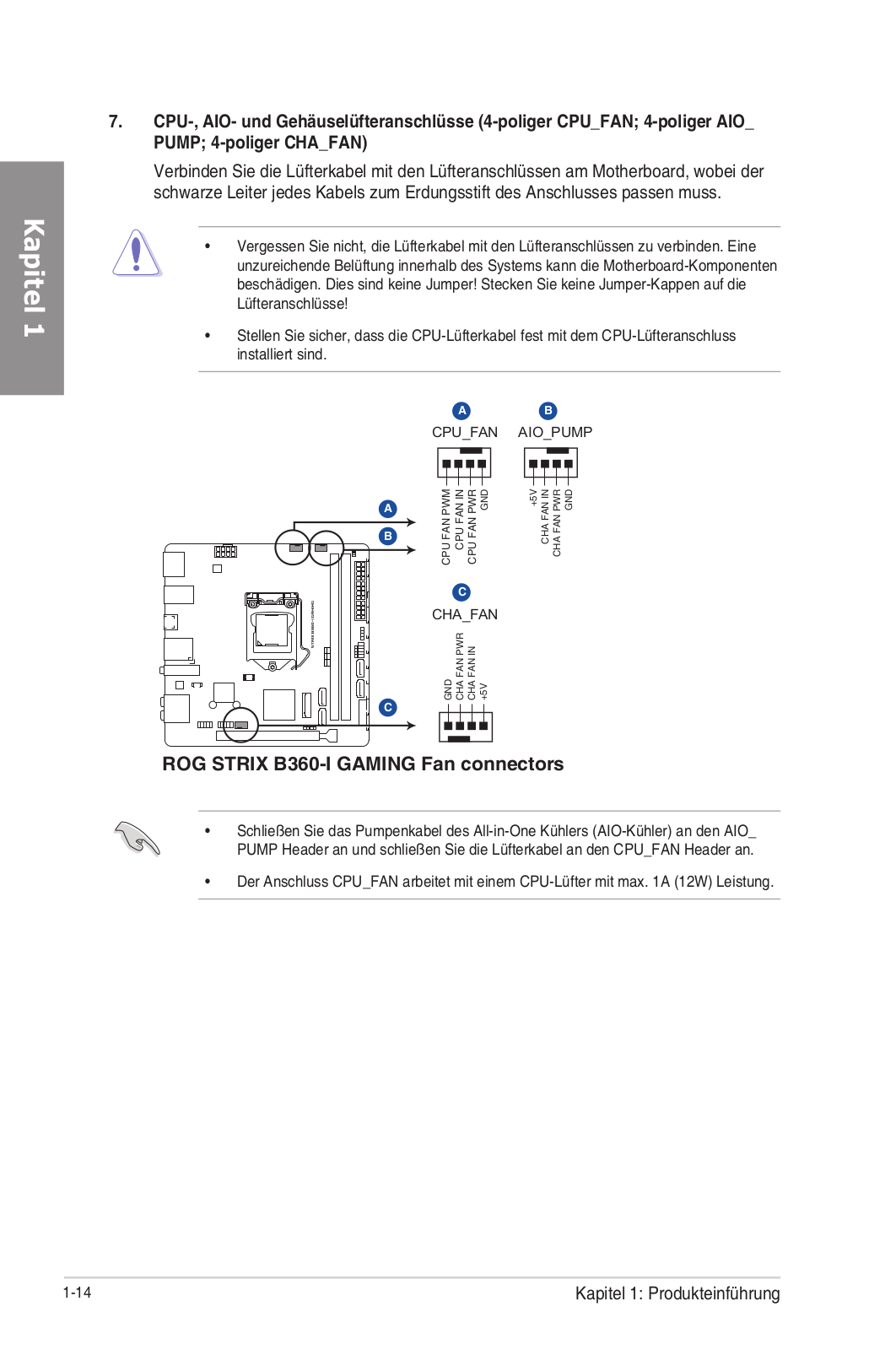

CPU-, AIOund Gehäuselüfteranschlüsse (4-poliger CPU_FAN; 4-poliger |
1-14 |
|
AIO_PUMP; 4-poliger CHA_FAN) |
|
|
|
|
|
|
|
4. |
DDR4 DIMM-Steckplätze |
1-5 |
5. |
POST Status LEDs |
1-10 |
6. |
RGB LED |
1-10 |
7. |
Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) |
1-9 |
|
|
|
|
|
|
8. |

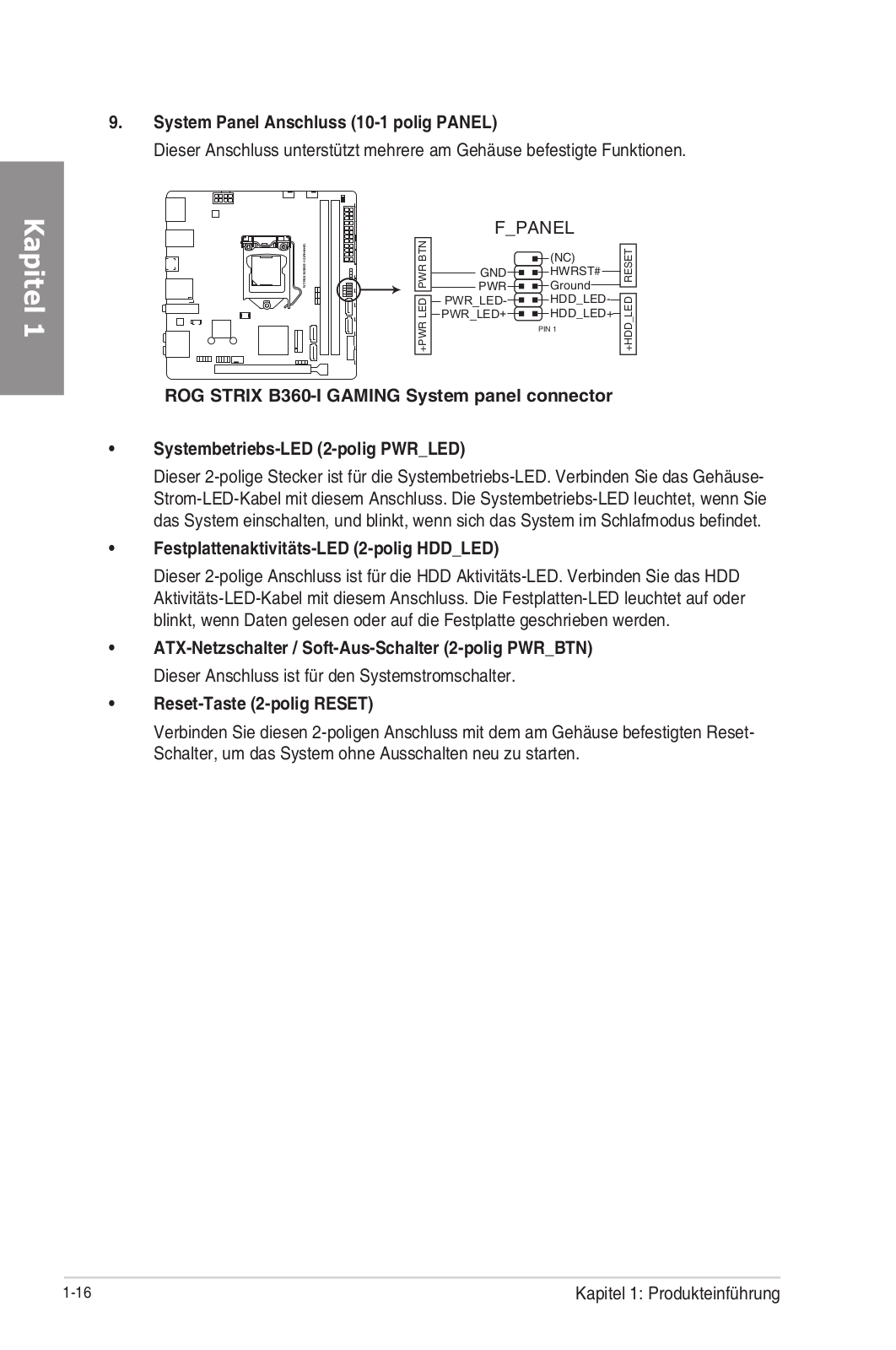

System Panel Anschluss (10-1 polig PANEL) |
1-16 |
9. |
Lautsprecheranschluss (4-polig, Lautsprecher) |
1-12 |
10. |
Intel® Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12, SATA |
1-11 |
|
6G_34) |
|
|
|
|
|
|
|
11. |
USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_56) |
1-12 |
12. |
RTC-RAM-Löschen-Jumper (2-polig CLRTC) |
1-8 |
13. |
Thermosensorkabelanschluss (2-poliger T_SENSOR) |
1-13 |
14. |
Frontblenden Audioanschluss (10-1-polig AAFP) |
1-11 |
|
|
|
|
|
|
15. |
USB 2.0 Anschluss (10-1-polig USB910) |
1-13 |
16. |
RTC-Batterie-Header (2-polig BATT_CON) |
1-9 |
17. |

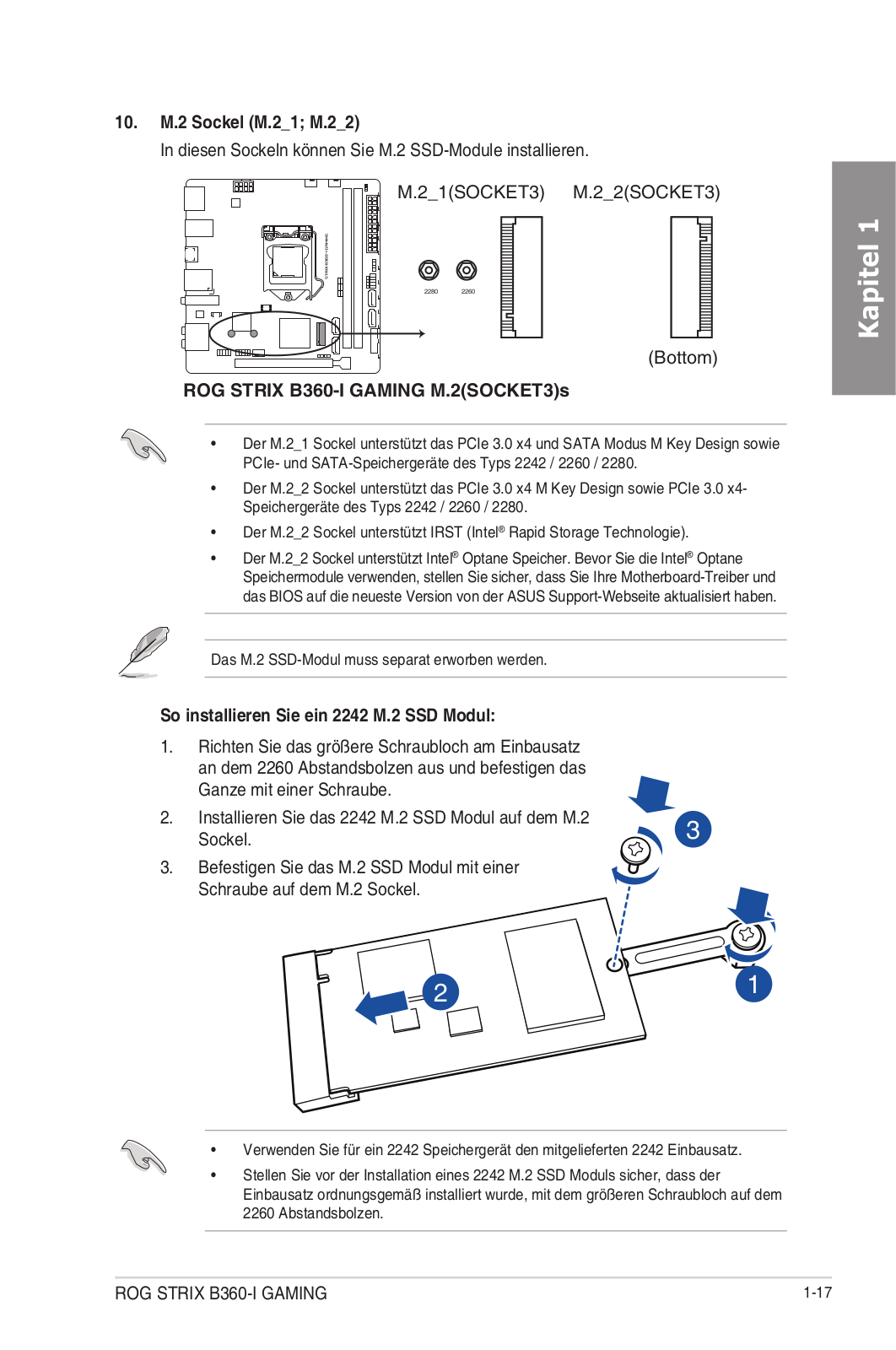

M.2 Sockel (M.2_1; M.2_2) |
1-17 |
Kapitel 1
ROG STRIX B360-I GAMING |
1-3 |
1.1.3Central Processing Unit (CPU)
Das Motherboard ist mit einem aufgelöteten LGA1151-Sockel für Core™ Prozessoren der 8. Generation ausgestattet.
1 Kapitel
ROG STRIX B360-I GAMING CPU socket LGA1151
•Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren.
•Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind.
•Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt.
•Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind.
1-4 |
Kapitel 1: Produkteinführung |
1.1.4Systemspeicher
Das Motherboard ist mit zwei DDR4 (Double Data Rate 4) Quad Inline Memory Module (DIMM)-Steckplätzen ausgestattet.
DDR4-Module sind anders gekerbt als DDR-, DDR2oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2oder DDR3-Speichermodul auf einen DDR4-Steckplatz.
DIMM_B1
DIMM_A1
ROG STRIX B360-I GAMING 288-pin DDR4 DIMM sockets
Empfohlene Speicherkonfigurationen
Kapitel 1
ROG STRIX B360-I GAMING |
1-5 |
1 Kapitel
Speicherkonfigurationen
Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Steckplätzen installieren.
•Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System
plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant.
•Für weitere Details besuchen Sie die Microsoft Webseite unter http://support.microsoft.com/kb/929605/en-us.
•Die Ausführung des DIMM-Lüfters kann variieren. Achten Sie darauf, dass der DIMMLüfter zum Motherboard passt
•Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat.
•Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (2 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten.
•Speichermodule mit Speicherfrequenz höher als 2133MHz und dem entsprechenden Timing oder dem geladenen XMP Profil ist nicht der JEDEC-Speicher-Standard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPUFunktion und anderen installierten Geräten.
•Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten.
•ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion.
•Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS.
•Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler).
1-6 |
Kapitel 1: Produkteinführung |
1.1.5Erweiterungssteckplätze
Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen.
17.0cm(6.7in)
|
CPU_FAN |
AIO_PUMP |
HDMI_DP |
EATX12V |
|
DIGI |
|
|
|
|
|
|
+VRM |
|
USB7_8 |
|
|
|
|
|
GAMINGI-B360 |
|
|
U31G1_C4 |
|
|
|
LGA1151 |
|
|
||
U31G1_3 |
|
|
|
|
|
STRIX |
1(SOCKET3)2M. |
IRSTSATAPCIE XVX4 |
LAN1_U31G2_12 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Intel® |
(Bottom) |
|
|
|
|
|
|
|
I219V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
M.2(WIFI) |
|
|
|
|
|
|
|
|
|
|
|
|
128Mb |
|
|
|
|
BATT_CON |
|
|
BIOS |
|
|
|
|
|
S1220A |
|
|
Super |
|
|
CLRTCM.22(SOCKET3)Bottom |
|
SATA6G4SATA6G3 |
AUDIO |
|
2280 |
I/O |
|
B360 |
1(SOCKET3) |
|
|
|
2260 |
|
|
|
||||
|
|
|
|
|
Intel® |
|
|
|
|
|
|
|
|
|
M.2 |
|
|
|
|
|
USB910 |
|
|
|
|
|
|
AAFP |
|
CHA_FAN |
T_SENSOR |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
PCIEX16_1
DDR4 DIMM_A1 (64bit, 288-pin module)
BOOT_DEVICE_LED |
|
|
|
VGA_LED |
|
|
|
DRAM_LED |
|
|
|
CPU_LED |
|
|
|
|
RGBLED |
|
|
(64bit,B1 288-pin module) |
EATXPWR |
|
17.0cm(6.7in) |
SPEAKER |
ADD HEADER |
||
|
PANELF |
|
|
DDR4 DIMM |
2 SATA6G 1 |
|
|
|
SATA6G_ |
|
|
|
U31G1 56 |
|
|
1
SP Nr. Steckplatzbeschreibung
1 PCIEx16_1 Steckplatz
Kapitel 1
ROG STRIX B360-I GAMING |
1-7 |
1.1.6Jumper und Header
1. |
RTC-RAM-Löschen-Jumper (2-polig CLRTC) |
|
|
Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu |
|
1Kapitel |
löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- |
|
Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die |
||
integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die |
||
|
||
|
Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. |
|
|
CLRTC |
|
|
+3V BAT GND |
PIN 1
ROG STRIX B360-I GAMING Clear RTC RAM
Um den RTC RAM zu löschen:
1.Schalten Sie den Computer aus und trennen ihn vom Stromnetz.
2.Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz.
3.Verbinden Sie das Netzkabel und schalten den Computer ein.
4.Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben.
Außer beim Löschen des RTC RAM, entfernen Sie nie die Kappe der CLRTC Jumper
Standardposition. Ansonsten wird ein Systembootfehler hervorgerufen!
•Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und bewegen Sie den Jumper noch einmal, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie.
•Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung verwenden Sie die CPU Parameter Recall (C.P.R.)- Funktion. Fahren Sie das System herunter und starten Sie es dann neu, damit das BIOS automatisch die Parametereinstellungen auf die Standardwerte zurücksetzen kann.
•Aufgrund des Verhaltens des Chipsatzes ist es nötig, AC auszuschalten, um die C.P.R.-Funktion zu aktivieren. Sie müssen die Stromversorgung ausund einschalten oder das Netzkabel trennen und wieder verbinden, bevor Sie das System neustarten.
1-8 |
Kapitel 1: Produkteinführung |
2.RTC-Batterie-Header (2-polig BATT_CON)
Dieser Header ist für die Lithium-CMOS-Batterie.
BATT_CON
PIN 1
VBAT
GND
ROG STRIX B360-I GAMING BATT_CON
3.Ansteuerbarer RGB Header (4-1-polig ADD_HEADER)
Dieser Anschluss ist für einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten.
ADD_HEADER
Ground
Data
+5V
PIN 1
ROG STRIX B360-I GAMING ADD header
Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 60 LEDs.
Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann
zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.
•Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste.
•Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste in der richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde.
•Die ansteuerbare RGB LED-Leiste leuchtet nur unter dem Betriebssystem.
•Die ansteuerbare RGB LED-Leiste muss separat erworben werden.
Kapitel 1
ROG STRIX B360-I GAMING |
1-9 |
1 Kapitel
1.1.7Onboard LEDs
1.POST Status LEDs
Die POST Status-LEDs liefern den Status dieser Schlüsselkomponenten während des POST (Power-On-Self-Test): CPU, Speichermodule, VGA-Karte und Festplattenlaufwerke. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist.
BOOT_DEVICE_LED
VGA_LED
DRAM_LED
CPU_LED
ROG STRIX B360-I GAMING CPU/DRAM/BOOT_DEVICE/VGA LED
2.RGB LED
Die RGB-LED-Beleuchtungssteuerung bietet verschiedene Beleuchtungsprogramme, die Ihnen ermöglichen, Ihre Lieblings-LED-Effekte einzurichten. Sie können Ihre Lieblings-LED-Effekte so einrichten, dass Ihre Anlage in ein überwältigendes mehrfarbiges Leuchten getaucht wird, sich die Farbtönung ändert, um die CPUTemperatur anzuzeigen, die Farben zum Beat Ihrer Musik pulsieren oder Sie können Ihre Lieblingsfarbe für jedes LED-Paar festlegen.
RGB1 |
|
RGB2 |
|
RGB3 |
|
RGB4 |
|
RGB5 |
|
RGB6 |
RGB LED(Bottom) |
RGB7 |
|
RGB8 |
|
RGB9 |
|
RGB10 |
|
RGB11 |
|
RGB12 |
|
ROG STRIX B360-I GAMING RGB LED Lighting
1-10 |
Kapitel 1: Produkteinführung |
1.1.8Interne Anschlüsse
1.Intel® Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12, SATA 6G_34)
Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
|
|
B |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SATA6G_1 |
SATA6G_3 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_TXP1 |
|
|
|
|
|
RSATA_TXP3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_TXN1 |
|
|
|
|
|
RSATA_TXN3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXN1 |
|
|
|
|
|
RSATA_RXN3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXP1 |
|
|
|
|
RSATA_RXP3 |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
SATA6G_2 |
SATA6G_4 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
RSATA_TXP2 |
|
|
|
|
|
RSATA_TXP4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_TXN2 |
|
|
|
|
|
RSATA_TXN4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXN2 |
|
|
|
|
|
RSATA_RXN4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RSATA_RXP2 |
|
|
|
|
|
RSATA_RXP4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
|
|
|
|
GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ROG STRIX B360-I GAMING Intel® SATA 6.0Gb/s connectors
2.Frontblenden Audioanschluss (10-1-polig AAFP)
Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- Modul-Kabels mit diesem Anschluss.
AGND NC SENSE1 RETUR |
SENSE2 RETUR |
AAFP |
|
PORT1 L PORT1 R PORT2 R SENSE SEND PORT2 L |
|
HD-audio-compliant
pin definition
ROG STRIX B360-I GAMING Analog front panel connector
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen.
Kapitel 1
ROG STRIX B360-I GAMING |
1-11 |
1 Kapitel
3.Lautsprecheranschluss (4-polig, Lautsprecher)
Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.
SPEAKER
Speaker Out |
GND |
GND |
+5V |
PIN 1
ROG STRIX B360-I GAMING Speaker Out connector
4.USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_56)
Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Frontoder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1) Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0.
U31G1_56 |
|
|
PIN 1 |
|
USB3+5V |
USB3+5V |
IntA_P5_SSRX- |
IntA_P6_SSRX- |
IntA_P5_SSRX+ |
IntA_P6_SSRX+ |
GND |
GND |
IntA_P5_SSTX- |
IntA_P6_SSTX- |
IntA_P5_SSTX+ |
IntA_P6_SSTX+ |
GND |
GND |
IntA_P5_D- |
IntA_P6_D- |
IntA_P5_D+ |
IntA_P6_D+ |
GND |
ROG STRIX B360-I GAMING USB3.1 Gen1 connector
Das USB 3.1 (Gen1) Modul muss separat erworben werden.
1-12 |
Kapitel 1: Produkteinführung |
Loading...
