Asus PIKE 2308 User’s Manual [zh]
PIKE 2308
LSISAS RAID
卡
用 戶 手 冊
C8142
第一版
2013 年 4 月
版權說明
©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保
留所有權利。
本用戶手冊包括但不限於其所包含的所有信息都受到著作權法的保護，
未經華碩電腦股份有限公司（以下簡稱“華碩”）許可，不得有任何仿造、
複製、摘抄、轉譯、發行等行為或為其它利用。
免責聲明
本用戶手冊是以“現狀”及“以目前明示的條件下”的狀態提供給您。
在法律允許的範圍內，華碩就本用戶手冊，不提供任何明示或默示的擔保及
保證，包括但不限於商業暢銷性、特定目的適用性、未侵害任何他人權利及
任何使用本用戶手冊或無法使用本用戶手冊的保證，且華碩對因使用本用戶
手冊而獲取的結果或通過本用戶手冊所獲得任何信息的準確性或可靠性不提
供擔保及保證。
用戶 應自行 承擔使用本 用戶手 冊的所有風險。用 戶明確 瞭解並同意 華
碩、華碩的被授權人及董事、管理層、員工、代理商、關聯企業皆無須為您
因本用戶手冊、或因使用本用戶手冊、或因不可歸責于華碩的原因而無法使
用本用戶手冊或其任何部分而可能產生的衍生、附帶、直接、間接、特別、
懲罰或任何其它損失（包括但不限於利益損失、業務中斷、資料遺失或其它
金錢損失）負責，不論華碩是否被告知發生上述損失之可能性。
由於部分國家或地區可能不允許責任的全部免除或對上述損失的責任限
制，所以上述限制或排除條款可能對您不適用。
用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改
變，本用戶手冊將會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩
的客戶服務網 h ttp://support.asus.c om，或是直接與華碩電腦客戶關懷中
心 800-820-6655 聯繫（不能撥打 800 電話的用戶，請撥打技術支持電話
021-34074610）。
對於本用戶手冊中提及的第三方產品名稱或內容，其所有權及知識產權
都為各產品或內容所有人所有且受現行知識產權相關法律及國際條約的保
護。
當下列兩種情況發生時，本產品將不再受到華碩的保修及服務：
（1） 本產品曾經過非華碩授權的維修、規格更改、零件替換或其它未經
過華碩授權的行為。
（2）本產品序號模糊不清或丟失。
注意！倘若本產品上之產品序列號有所破損或無法辨識者，則該項產品
恕不保修！
ii
目錄內容
關於這本用戶手冊 .....................................................................................................v
用戶手冊的編排方式 ......................................................................................v
哪裡可以找到更多的產品信息 .................................................................... v
提示符號 ............................................................................................................. v
PIKE 2308 規格列表 ............................................................................................. vii
第一章：產品介紹
1.1 歡迎加入華碩愛好者的行列！ ............................................................... 1-2
包裝內容 ......................................................................................................... 1-2
1.2
卡構造圖 ......................................................................................................... 1-3
1.3
系統需求 ......................................................................................................... 1-3
1.4
1.5 RAID
第二章：RAID 磁盤陣列設置
2.1 RAID 功能設置 ............................................................................................ 2-2
2.1
2.3 MegaRAID Storage Manager .............................................................
卡安裝 .................................................................................................1-4
RAID 功能說明 .............................................................................2-2
2.1.1
安裝硬盤 .......................................................................................... 2-2
2.1.2
LSI Corporation MPT 設置程序 ...........................................................2-3
RAID 1 陣列 .................................................................................. 2-4
2.2.1
RAID 1E/10 陣列 ........................................................................2-8
2.2.2
RAID 0 陣列 ............................................................................... 2-10
2.2.3
管理陣列 ....................................................................................... 2-12
2.2.4
查看 SAS 拓撲 ........................................................................... 2-19
2.2.5
整體屬性 ....................................................................................... 2-20
2.2.6
硬件與軟件需求 ......................................................................... 2-23
2.3.1
在 Microsoft Windows 操作系統中安裝
2.3.2
MegaRAID Storage Manager
在 Linux 操作系統中安裝 MegaRAID Storage
2.3.3
Manager 軟件 ............................................................................
2.3.4 Linux
2.3.5
2.3.6 MegaRAID Storage Manager
錯誤信息 ..........................................................................2-28
開始使用 MegaRAID Storage Manager 軟件 ............... 2-29
軟件 ................................... 2-23
窗口 ................................... 2-31
2-23
2-27
iii
目錄內容
第三章：安裝驅動程序
3.1 安裝 RAID 驅動程序 .................................................................................. 3-2
創建一張 RAID 驅動磁盤 ......................................................... 3-2
3.1.1
Windows® Server 2003 操作系統 ........................................ 3-4
3.1.2
Red Hat® Enterprise Linux OS 5 操作系統 ...................... 3-9
3.1.3
SUSE Linux OS 11 操作系統 .............................................. 3-11
3.1.4
iv
關於這本用戶手冊
用戶手冊包含了所有當您在安裝與設置服務器主板時所需用到的信息。
用戶手冊的編排方式
用戶手冊是由下面幾個章節所組成：
• 第一章：產品介紹
本章節描述 PIKE 2308 SAS RAID 卡的功能和支持的新技術。
• 第二章：RAID 磁盤陣列設置
本章節提供安裝、創建與設置 RAID 陣列的說明。
• 第三章：安裝驅動程序
本章節提供在不同操作系統中安裝 RAID 驅動程序的說明。
哪裡可以找到更多的產品信息
您可以通過下面所提供的兩個渠道來獲得您所使用的華碩產品信息以及軟
硬件的升級信息等。
1. 華碩網站
您可以到 http://www.asus.com.cn 華碩電腦互聯網站取得所有關於華碩
軟硬件產品的各項信息。
2. 其他文件
在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶
有其他的文件，譬如經銷商所附的產品保證單據等。
提示符號
為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊中
出現的標示符號所代表的特殊含意。
警告：提醒您在進行某一項工作時要注意您本身的安全。
小心： 提醒您 在進行某 一項工作 時要注 意 勿傷害 到 電腦主 板元
件。
重要： 此符號表示您必須要遵照手冊所描述之方式完成一項或多項
軟硬件的安裝或設置。
注意：提供有助於完成某項工作的訣竅和其他額外的信息。
v
30
電子信息產品污染控制標示：圖中之數字為產品之環保使用期
限。僅指電子信息產品中含有的有毒有害物質或元素不致發生
外洩或突變從而對環境造成污染或對人身、財產造成嚴重損害
的期限。
有毒有害物質或元素的名稱及含量說明標示：
有害物質或元素
部件名稱
印刷電路
板及其電
子組件
外部信號
連接頭及
線材
○： 表示 該 有 毒 有 害 物 質在該 部 件 所 有 均 質 材料中 的 含 量 均 在 SJ/T
11363-2006 標准規定的限量要求以下。
×： 表示該 有 毒 有 害 物 質 至 少在該部 件 的 某 一 均 質 材 料中的含 量 超 出
SJ/T 11363-2006 標准規定的限量要求，然該部件仍符合歐盟指令
2002/95/EC 的規范。
鉛 (Pb) 汞 (Hg) 鎘 (Cd)
X ○ ○ ○ ○ ○
X ○ ○ ○ ○ ○
六價鉻
(Cr(VI))
多溴
聯苯
(PBB)
多溴二
苯醚
(PBDE)
備註：
1. 此產品所標示之環保使用期限，係指在一般正常使用狀況下。
2. 此部件名稱涵蓋所有服務器相關產品，依產品不同實際涵蓋項目會有所
減少。
vi
PIKE 2308 規格列表
控制器
接口
端口數量
支持設備
數據傳輸率
RAID 級別
支持操作系統*
外形尺寸
LSISAS2308
華碩 PIKE 接口
8 端口
SAS 與 SAS II 設備
SATA / SATA II / SATA III 設備
SATA III 與 SAS II 6Gb/s per PHY
RAID 0 / RAID 1 / RAID 1E / RAID 10
Windows® Server 2012
Windows® Server 2008 Enterprise R2
Windows® Server 2003 Enterprise R2
Windows® 8
Windows® 7 Ultimate
Red Hat Enterprise Linux AS 5.8
Red Hat Enterprise Linux AS 6.3
SuSE Linux Enterprise Server 10.4
SuSE Linux Enterprise Server 11.2
CentOS 6.2
Fedora 17
6.44 x 1.57 英寸（兼容 1U）
* 實際所支持的操作系統還取決於主板本身所支持的操作系統。
** 表列規格若有任何更改，恕不另行通知。
vii
viii
本章節描述 PIKE 2308 SAS
RAID 卡的功能和支持的新技術。
第一章：產品介紹
1
1.1 歡迎加入華碩愛好者的行列！
感謝您購買華碩 PIKE 2308 SAS RAID 卡！
華碩 PIKE 2308 可讓您用連接到主板上 SATA/SATA II/SATA III/SAS/SAS
II 接口的硬盤來創建 RAID 0、RAID 1、RAID 1E 與 RAID 10 磁盤陣列。
在您開始安裝 RAID 卡之前，請馬上檢查下面所列出的各項配件是否齊
全。
1.2 包裝內容
請檢查下面所列出的各項配件是否齊全。
• ASUS PIKE 2308 SAS RAID 卡
• 驅動程序與應用程序光盤
• 用戶手冊
若以上列出的任何一項配件有損壞或是短缺的情形，請儘快與您
的經銷商聯系。
1-2
第一章：產品介紹
1.3 卡構造圖
下圖顯示了 RAID 卡上的主要元件。
2
1. 華碩 PIKE 接口-1：PCI-E x8
2. 華碩 PIKE 接口-2：SGPIO 接口的 8 端口 SAS 信號
3. SAS RAID 卡狀態指示燈（亮起並閃爍代表 RAID 卡運行正常）
* SGPIO 接口用於硬盤活動、失效與陣列重建狀態的可見性，讓用
戶建立高性能與可靠性的存儲系統。有關如何使用 SGPIO 接口的
詳細信息，請參考主板的用戶手冊。
12
1
*
1.4 系統需求
在您安裝 PIKE 2308 SAS RAID 卡之前，請確認您的系統滿足下列要
求：
• 工作站或服務器主板，並具備 PIKE RAID 卡插槽
• SAS 或 SATA 硬盤
• 支持操作系統：
Windows
• 其他要求：
- 適當的散熱方案
- 合格的電源供應器
®
與 Linux 操作系統（詳細信息請參考網站說明）
3
華碩 PIKE 2308
1-3
1.5 RAID 卡安裝
請按照以下步驟將 RAID 卡安裝到主板上。
2U、5U 或直立式服務器
請按照以下步驟在 2U、5U 或直立式服務器上安裝 A SUS P IKE 2308
SAS RAID 卡：
1. 找到 主板上 的 PIKE RAID 卡插
槽。
2. 將 RAID 卡的金手指按正確的方向
對準 PIKE RAID 卡插槽位置。
3. 將 RAID 卡插入 PIKE RAID 卡插槽。確認卡完全插入到 PIKE RAID 卡
插槽中，而散熱片的卡扣也完全扣住了卡插槽的邊緣。
1-4
第一章：產品介紹
4. 將散熱片固定到主板上最近的螺絲
孔。
不要將螺絲擰得太緊，否則可
能會損壞主板上的零件。
5. 將硬盤連接到主板上的 SAS 接口。
請按照以下步驟在 2U、5U 或直立式服務器上移除 A SUS P IKE 2308
SAS RAID 卡：
1. 移除主板上所有 SAS 硬盤。
2. 移除固定 RAID 卡的螺絲。
3. 用手指撥開固定在卡插槽上的散熱
片卡扣，然後從插槽上移除 RAI D
卡。
華碩 PIKE 2308
1-5
1-6
第一章：產品介紹
本章節提供安裝、創建與設置 RAID 陣
列的說明。
Cha
RAID 磁盤陣列
2
設置
2.1 RAID 功能設置
本 RAID 卡支持 RAID 0、1、1E 與 10 設置。
2.1.1 RAID 功能說明
RAID 0 的主要功能為“Data striping”，即區塊延展。其運行模式是將
磁盤陣列系統下所有硬盤組成一個虛擬的大硬盤，而數據讀寫方式是平均分
散至多塊硬盤，是以並行的方式讀取/寫入數據至多塊硬盤，如此可增加讀
寫的速度，若以二塊硬盤所建構的 RAID 0 磁盤陣列為例，傳輸速度約為陣
列中轉速最慢的硬盤的二倍速度。整體而言，RAID 0 模式的磁盤陣列可增
加數據傳輸的性能與速率。
RAID 1 的主要功能為“Data Mirroring”，即數據鏡像。其運行模式是將磁盤
陣列系統所使用的硬盤，建立為一組鏡像對應（Mirrored Pair），並以平行的方
式讀取/寫入數據至多塊硬盤。而寫入至各個硬盤的數據是完全一樣的，在讀取
數據時，則可由本組內所有硬盤同時讀出。而 RAID 1 模式的磁盤陣列最主要就
是其容錯功能（fault tolerance），它能在磁盤陣列中任何一塊硬盤發生故障的
情況時，其它硬盤仍可以繼續動作，保持系統不中斷運行。即使陣列中某一塊
硬盤損壞時，所有的數據仍會完整地保留在磁盤陣列的其它硬盤中。
RAID 1E 是 RAID 1 的增強版本，擁有條帶結構，每個條帶在另一塊磁盤中
存有一份備份。RAID 1E 至少需要三塊硬盤才能實現。
RAID 10 的組成原則，即是把兩個或兩個以上的 RAID 1 陣列，再組成
RAID 0 區塊延展的一種陣列設置方式。這種陣列模式，如同 RAID 1 一般
具有容錯能力，此外由於將數個 RAID 1 陣列模式再進行 RAID 0 的區塊延
展操作，因此也擁有高輸入/輸出率的特色。在某些狀況下，這種陣列設置
方式，可以承受同一時間內多塊硬盤失效損壞的情形。關於 RAID 10 陣列
模式，您的系統最少需安裝有四塊硬盤方可進行設置。
若您想要使用設置有 RAID 磁盤陣列的硬盤來啟動系統，請在安
裝操作系統到選定的硬盤之前，先將主板提供的驅動程序與應用
程序光盤內的 RAID 驅動程序文件複製至軟盤中。
2.1.2 安裝硬盤
本 RAID 卡支持 SAS 硬盤來進行 RAID 設置。為了最佳的性能表現，當
您要建立陣列模式設置時，請盡可能採用具備相同型號與容量的硬盤。
請按照以下安裝方式來建構 SAS RAID 磁盤陣列：
1. 按照說明將 SAS 硬盤安裝至硬盤槽中。
2. 將 SAS 信號線一端連接到硬盤後面上的信號接口，另一端連接到主板
上的 SAS 接口。
3. 連接每塊硬盤的電源線。
2-2
第二章：RAID 磁盤陣列設置
2.1 LSI Corporation MPT 設置程序
LSI Corporation MPT 設置程序是一款集成的 RAID 方案，允許您使用 由
LSI SAS 2308 系列控制器所支持的 SAS 硬盤創建以下 RAID 磁盤陣列：
RAID 0、1、1E 與 10 設置。
• 您可以使用不同容量的硬盤，但是，容量最小的硬盤決定陣列
中每塊硬盤的“邏輯”容量大小。
• 不要在同一個陣列中混合使用 Serial ATA 與 SAS 硬盤。
• 由於控制器版本的不同，本節中的 RAID 設置畫面只作參考之
用，所顯示的畫面與實際設置畫面可能稍有不同。
本節中的 RAID 設置畫面中所顯示的適配器名稱依據實際安裝
•
的 SAS RAID 卡而定。
• 聯繫華碩技術支持服務前，請先記住 SAS RAID 卡的 MPTFW
和 MPTBIOS 版本。進入 SAS 設置程序後，您可以看到以下
畫面，并獲得 MPTFW 和 MPTBIOS 版本信息：
MPTFW 版本：5.00.00.00-IR
MPTBIOS 版本：v7.05.01.00（2010.02.09）
華碩 PIKE 2308
2-3
2.2.1 RAID 1 陣列
RAID 1 功能支持兩塊硬件間的數據鏡像。
RAID 1 功能支持熱插拔，所以當 RAID 1 陣列中的一塊磁盤失敗時，您可
以輕鬆地恢復 RAID 1 陣列，且更換的磁盤會自動恢復數據鏡像。
請按照以下步驟創建 RAID 1 陣列：
1. 安裝好所有的 SAS 硬盤後，開啟系統。
2. 在 POST 過程中，當出現以下畫面時，請按 <Ctrl+C>。
LSI Corporation MPT SAS2 BIOS
MPT2 BIOS-7.05.01.00 (2010.01.09)
Copyright 2010 LSI Corporation.
Press Ctrl-C to start LSI Corp Conguration Utility...
為避免數據丟失，重建過程中請勿關閉系統。
3. 以下畫面出現。請選擇通道，然後按下 <Enter> 進入設置程序。
2-4
通道數量依據控制器而定。
第二章：RAID 磁盤陣列設置

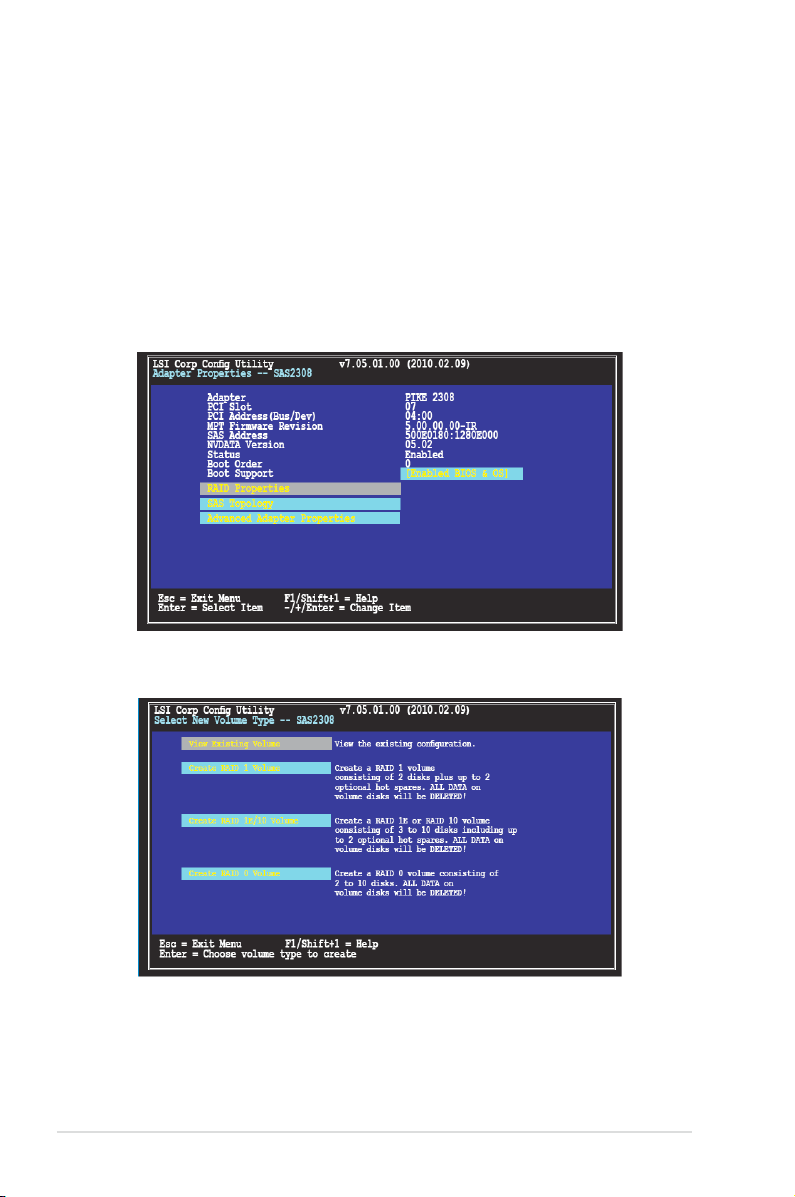

4. Adapter Properties（適配器屬性）畫面出現。
使用方向鍵選擇 RAID Properties，然後按下 <Enter>。
5. Select New Volume Type（選擇新陣列類型）畫面出現。
使用方向鍵選擇 Creat RAID 1 Volume，然後按下 <Enter>。
華碩 PIKE 2308
2-5
