B150M-A D3

用戶手冊

Motherboard

C10498 第一版 2015 年 7 月發行

版權說明

免責聲明

本用戶手冊是以“現狀”及“以當前明示的條件下”的狀態提供給您。在法律允許的範圍內，華碩就本用戶手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業暢銷性、特定目的適用性、未侵害任何他人權利及任何使用本用戶手冊或無法使用本用戶手冊的保證，且華碩對因使用本用戶手冊而獲得的結果或通過本用戶手冊所獲得任何信息的準確性或可靠性不提供擔保及保證。用戶應自行承擔使用本用戶手冊的所有風險。用戶明確瞭解並同意華碩、華碩的被授權人及董事、管理層、員工、代理商、關聯企業皆無須為您因本用戶手冊、或因使用本用戶手冊、或因不可歸責于華碩的原因而無法使用本用戶手冊或其任何部分而可能產生的衍生、附帶、直接、間接、特別、懲罰或任何其它損失（包括但不限於利益損失、業務中斷、資料遺失或其它金錢損失）負責，不論華碩是否被告知發生上述損失之可能性。由於部分國家或地區可能不允許責任的全部免除或對上述損失的責任限制，所以上述限制或排除條款可能對您不適用。用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改變，本用戶手冊將會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩的客戶服務網 http://www.asus.com.cn/ support/，或是直接與華碩電腦客戶關懷中心 400-620-6655 聯繫。對於本用戶手冊中提及的第三方產品名稱或內容，其所有權及知識產權都為各產品或內容所有人所有且受現行知識產權相關法律及國際條約的保護。

當下列兩種情況發生時，本產品將不再受到華碩的保修及服務：（1）本產品曾經過非華碩授權的維修、規格更改、零件替換或其它未經過華碩授權的行為。（2）本產品序號模糊不清或丟失。

Offer to Provide Source Code of Certain Software

This product may contain copyrighted software that is licensed under the General Public License (“GPL”) and under the Lesser General Public License Version (“LGPL”). The GPL and LGPL licensed code in this product is distributed without any warranty. Copies of these licenses are included in this product.

You may obtain the complete corresponding source code (as dened in the GPL) for the GPL Software, and/or the complete corresponding source code of the LGPL Software (with the complete machine-

readable “work that uses the Library”) for a period of three years after our last shipment of the product

including the GPL Software and/or LGPL Software, which will be no earlier than December 1, 2011, either (1) for free by downloading it from http://support.asus.com/download;

(2) for the cost of reproduction and shipment, which is dependent on the preferred carrier and the location where you want to have it shipped to, by sending a request to:

ASUSTeK Computer Inc. Legal Compliance Dept. 15 Li Te Rd., Beitou, Taipei 112

Taiwan

In your request please provide the name, model number and version, as stated in the About Box of the

product for which you wish to obtain the corresponding source code and your contact details so that we can coordinate the terms and cost of shipment with you.

The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as

the corresponding binary/object code. This offer is valid to anyone in receipt of this information.

ASUSTeK is eager to duly provide complete source code as required under various Free Open Source Software licenses. If however you encounter any problems in obtaining the full corresponding source code we would be much obliged if you give us a notication to the email address gpl@asus.com, stating the product and describing the problem (please do NOT send large attachments such as source code archives

etc to this email address).

三年質保

尊敬的華碩產品用戶：

首先非常感謝您選用華碩公司產品，讓我們有機會向您提供優質的服務。為了使我們的服務讓您

更滿意，在購買後請您認真閱讀此說明並妥善保存此質量保證卡。

保修說明注意事項：一、請將此質量保證卡下方的用戶資料填寫完整，並由最終直接經銷商加蓋印章，如果沒有加蓋印

章，請找原購買處補蓋以保障您的權益。請務必保留購買發票或複印件，否則華碩公司將以產品的出廠日期為參照進行保修。

二、華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主

板及顯卡產品實行三年的免費保修服務。

三、華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主

板及顯卡產品實行全國聯保服務。注：

A. 消費者必須出具正規購買發票或國家認可的有效憑證方可享受全國聯保。 B. 如消費者無法出具正規購買發票或國家認可的有效憑證，則需送修至原購買經銷商處享

請用剪刀沿虛線剪下

四、若經本公司判斷屬下列因素，則不屬於免費保修服務的範圍，本公司將有權利收取維修費用：

A. 超過華碩提供的質保有效期的主板、顯卡產品。 B. 因遇不可抗拒外力（如：水災、火災、地震、雷擊、颱風等）或人為之操作使用不慎造

C. 未按產品說明書條例的要求使用、維護、保管而造成的損壞。 D. 用戶擅自或請第三方人員自行檢修、改裝、變更組件、修改線路等。 E. 因用戶自行安裝軟件及設置不當所造成之使用問題及故障。 F. 本公司產品序列號標貼撕毀或無法辨認，塗改保修服務卡或與實際產品不符。 G. 其他不正常使用所造成之問題及故障。

五、技術支持及維修服務：

1. 我們建議您先登錄華碩官方會員網站（http://account.asus.com/signup.aspx?lang=zh-

2. 如果您在使用華碩產品的過程中遇到問題，您可以首先查閱用戶手冊，尋找答案；

3. 您亦可訪問華碩中文網站技術支持頁面（http://www.asus.com.cn/support/）查詢到相

4. 登錄我們的在線技術支持服務區進行咨詢（http://vip.asus.com/eservice/techserv.

5. 也歡迎您撥打華碩客戶關懷中心 7x24 小時免費技術支持專線 400-620-6655，由我們

6. 如果您使用的華碩產品由於硬件故障，需要維修服務，您可以直接聯繫您的經銷商，通

7. 無論通過何種方式來尋求技術服務，請您務必要明確告知您使用的產品型號、BIOS 版

用戶填寫資料

全國聯保

華碩產品質量保證卡

受保修服務。

成之損害。

cn&site=global），對您購買的華碩產品進行在線註冊，註冊後您將會定期得到我們發送的產品信息以及技術資料；

應的技術支持信息與常見問題排除；

aspx）；

的在線工程師為您提供服務；

過經銷商及遍佈全國的華碩展示服務中心進行後續相應的檢修服務。

本、搭配之硬件、詳細的故障現象等，以利於華碩工程師能幫助您更加準確快速地判斷出故障的原因。

用戶名稱購買日期

聯繫人聯繫電話

聯繫地址

經銷商名稱產品種類

產品型號產品序號

經銷商印章

目錄內容

安全性須知 ................................................................................................................................... vi

關於這本用戶手冊 .................................................................................................................... vii

包裝內容物 ................................................................................................................................... ix

B150M-A D3 規格列表 ..........................................................................................................ix

第一章：產品介紹

1.1 主板安裝前 .................................................................................................................... 1-1

1.2 主板概述 .........................................................................................................................1-1

1.3 中央處理器 (CPU) ...................................................................................................... 1-3

1.4 系統內存 .........................................................................................................................1-7

1.5 擴展插槽 .......................................................................................................................1-10

1.6 跳線選擇區 ..................................................................................................................1-11

1.7 元件與外圍設備的連接 ...........................................................................................1-12

1.8 軟件支持 .......................................................................................................................1-22

第二章：BIOS 信息

2.1 管理、更新您的 BIOS 程序 .................................................................................... 2-1

2.2 BIOS 設置程序 ............................................................................................................. 2-6

2.3 我的最愛（My Favorites） .................................................................................... 2-9

2.4 主菜單（Main） ........................................................................................................2-10

2.5 Ai Tweaker 菜單（Ai Tweaker） ......................................................................2-11

2.6 高級菜單（Advanced） .........................................................................................2-12

2.7 監控菜單（Monitor） .............................................................................................2-12

2.8 啟動菜單（Boot） ...................................................................................................2-13

2.9 工具菜單（Tool） ....................................................................................................2-13

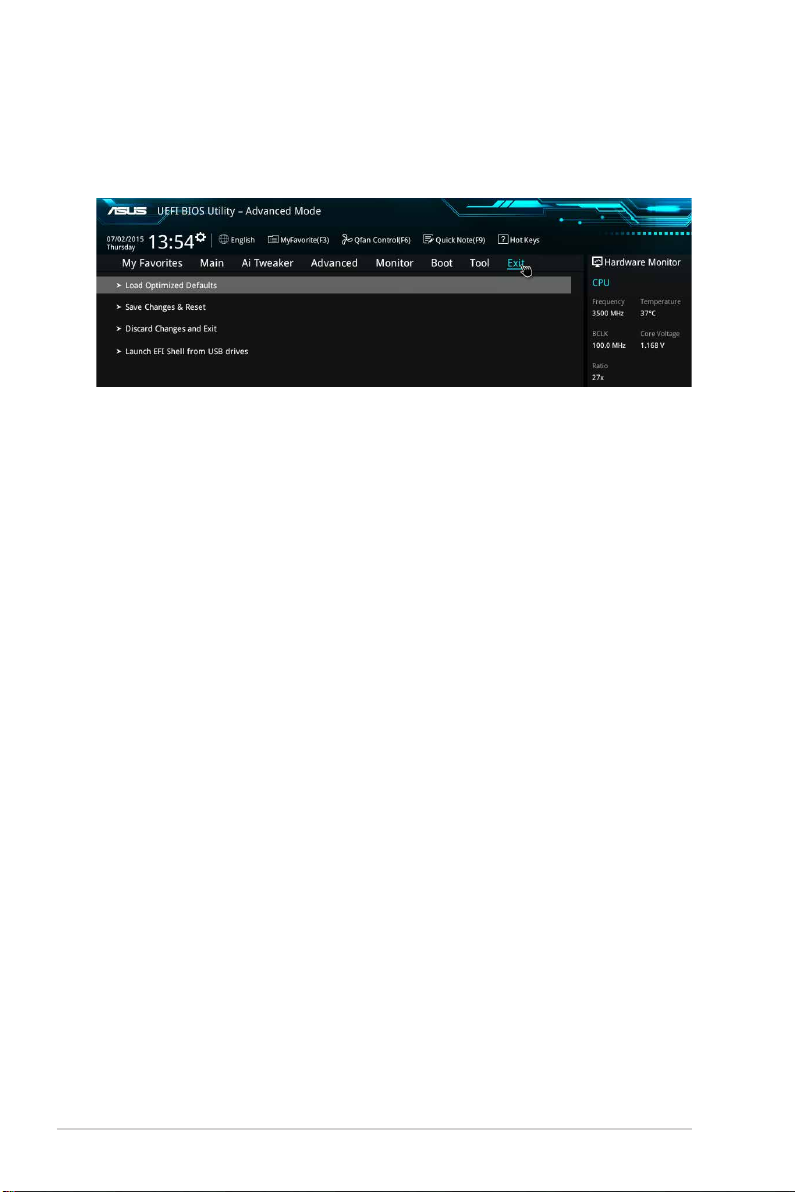

2.10 退出 BIOS 程序（Exit） ........................................................................................2-14

安全性須知

電氣方面的安全性

• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時從電源插槽中拔掉。

• 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必先連接該設備的數據線，然後再連接電源線。可能的話，在安裝硬件設備之前先拔掉電腦的電源線。

• 當您要從主板連接或拔除任何的數據線之前，請確定所有的電源線已事先拔掉。

• 在使用擴展卡或適配卡之前，我們建議您可以先尋求專業人士的協助。這些設備有可能會干擾接地的迴路。

• 請確定電源的電壓設置已調整到本國/本區域所使用的電壓標準值。若您不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司人員。

• 如果電源已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商來處理。

操作方面的安全性

• 在您安裝主板以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的相關信息。

• 在使用產品之前，請確定所有的數據線、電源線都已正確地連接好。若您發現有任何重大的瑕疵，請儘快聯絡您的經銷商。

• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回形針及其他零件收好，不要遺留在主板上或電腦主機中。

• 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免放置在這些地方。

• 請勿將電腦主機放置在容易搖晃的地方。

• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯絡。

這個畫叉的帶輪子的箱子表示這個產品（電子設備）不能直接放入垃圾筒。請根据不同地方的規定處理。

請勿將含汞電池丟棄於一般垃圾筒。此畫叉的帶輪子的箱子表示電池不能放入一般垃圾筒。

華碩 REACH

注意：請遵守 REACH（Registration，Evaluation，Authorisation，and Restriction of Chemicals）管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus.com/english/REACH.htm

關於這本用戶手冊

產品用戶手冊包含了所有當您在安裝華碩 B150M-A D3 主板時所需用到的信息。

用戶手冊的編排方式

用戶手冊是由下面幾個章節所組成：

• 第一章：產品介紹

您可以在本章節中發現諸多華碩所賦予 B150M-A D3 主板的優異特色。利用簡潔易懂的說明讓您能很快地掌握 B150M-A D3 主板的各項特性，當然，在本章節中我們也會提及所有能夠應用在 B150M-A D3 主板的新產品技術。

• 第二章：BIOS 信息

本章節描述如何使用 BIOS 設置程序中的每一個菜單項目來更改系統的設置。此外也會詳加介紹 BIOS 各項設置值的使用時機與參數設置。

提示符號

為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊中出現的

標示符號所代表的特殊含意。

警告：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到電腦主板元件。

重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬件的安

裝或設置。

注意：提供有助於完成某項工作的訣竅和其他額外的信息。

vii

哪裡可以找到更多的產品信息

您可以通過下面所提供的兩個渠道來獲得您所使用的華碩產品信息以及軟硬件的

更新信息等。

1. 華碩網站

您可以到 http://www.asus.com.cn 華碩網站取得所有關於華碩軟硬件產品的各項

信息。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他

的文件，譬如經銷商所附的產品保證單據等。

電子電氣產品有害物質限制使用標識要求：圖中之數字為產品之環保使用期限。僅指電子電氣產品中含有的有害物質不致發生外洩或突變從而對環境造成污染或對人身、財產造成嚴重損害的期限。

有害物質的名稱及含量說明標示：

有害物質

部件名稱

印刷電路板及其電子組件 × ○ ○ ○ ○ ○

外部信號連接頭及線材 × ○ ○ ○ ○ ○

鉛(Pb) 汞(Hg) 鎘(Cd)

本表格依據 SJ/T 11364 的規定編制。

○：表示該有害物質在該部件所有均質材料中的含量均在 GB/T 26572 規定的限量

要求以下。

×：表示該有害物質至少在該部件的某一均質材料中的含量超出 GB/T 26572 規定

的限量要求，然該部件仍符合歐盟指令 2011/65/EU 的規范。

六價鉻

(Cr(VI))

多溴聯苯

(PBB)

多溴二苯醚

(PBDE)

備註：此產品所標示之環保使用期限，係指在一般正常使用狀況下。

viii

包裝內容物

在您拿到本主板包裝盒之後，請馬上檢查下面所列出的各項標準配件是否齊全。

主板華碩 B150M-A D3 主板

數據線 2 x Serial ATA 6.0Gb/s 數據線

配件 1 x I/O 擋板

應用程序光盤驅動程序與應用程序光盤

相關文件用戶手冊

若以上列出的任何一項配件有損壞或是短缺的情形，請儘快與您的經銷商聯繫。

B150M-A D3 規格列表

支持 LGA1151 插槽 Intel® 第六代 Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® 處理器支持 Intel® 14nm 處理器

中央處理器

芯片組 Intel

內存

顯示

擴展槽

存儲媒體連接槽

支持 Intel® Turbo Boost 2.0 技術*

• 是否支持 Intel® Turbo Boost 技術 2.0 按照處理器類型而定。

• 請訪問華碩網站 http://www.asus.com.cn 獲得最新的 Intel® 處理器支持列表。

B150 Express 芯片組

4 x 內存插槽，支持最高 64GB DDR3 1866（超頻）/1600 / 1333MHz unbuffered non-ECC 內存條

支持雙通道內存架構

支持 Intel

Extreme Memory Profile (XMP) 技術

* 是否支持 Hyper DIMM 取決於處理器的物理特性。請瀏覽 http://www.

asus.com.cn 獲得最新內存合格供應商列表（QVL）。

請瀏覽 http://www.asus.com.cn 獲得最新內存合格供應商列表（QVL）。

內置顯示處理器 - 支持 Intel

HD Graphics

支持 Multi-VGA 顯示輸出：HDMI/DVI-D/RGB 接口

- 支持 HDMI，最高分辨率達 4096 x 2160 @ 24Hz / 2560 x 1600@60Hz

- 支持 DVI-D，最高分辨率達 1920 x 1200 @ 60Hz

- 支持 RGB，最高分辨率達 1920 x 1200 @ 60Hz

支持 Intel

InTru 3D / Quick Sync Video / Intel® Clear Video HD 技術 /

Insider™ 同時支持最多 3 臺顯示器

1 x PCI Express 3.0/2.0 x16 擴展卡插槽 2 x PCI Express 3.0/2.0 x1 擴展卡插槽

Intel

B150 Express 芯片組：

- 6 x SATA 6.0 Gb/s 接口 (灰色)

（下頁繼續）

B150M-A D3 規格列表

Realtek

ALC887 高保真 8 聲道音頻編解碼芯片

- LED 燈帶與音頻防護線 - 華麗 LED 亮線將音頻區域与主板上其他區域有效隔離，极大減小音頻信號干扰，還原真實音頻

- 聲道專属 PCB 層 - 左右聲道的線路分別在不同的 PCB 層中走線，

音頻

網絡功能

USB

華碩獨家研發功能

极大減少信號間的干扰，确保敏感的音頻信號在傳輸中依然保持高品質

- 高品質日系音頻電容 - 帶來溫暖、自然的音質表現，讓您獲得更清晰、更保真、更身臨其境的感受

- 支持音頻接口偵測（Jack-Detection）與前面板音頻接口變換（Jack-Retasking）功能

Realtek RTL8111H 千兆網絡控制器

Intel

B150 Express 芯片組 - 支持華碩 USB 3.0 Boost

- 6 x USB 3.0/2.0 接口（2 个位於主板上，4 个位於後面板，藍色）

- 6 x USB 2.0/1.1 接口（4 个位於主板上，2 个位於後面板）

高品質保證華碩 5 重防護 II

- 華碩 LANGuard

- 華碩過電壓保護

- 華碩 DIGI+VRM（數字供電設計）- 3+2+1 相電源設計

- 華碩增強型內存過載保護 - 短路保護

- 華碩超持久不鏽鋼 I/O 背板 - 使用壽命提高 3 倍 UEFI BIOS

- 最先進的選項，最快的響應時間華碩 EPU（智能節能處理器）

- EPU Gaming Scenario 音頻功能

- 無暇音頻帶給您身臨其境的游戲體驗支持 Stream

- Windows Media Streamer

- 可將電腦中的音樂和電影輸出至智能電視

- Media Streamer 應用程序適用於便攜智能手機和平板，支持 iOS7 和 Android 4.0 操作系統

華碩獨家研發功能

- 華碩 Disk Unlocker，支持 3TB + 硬盤

- Ai Charger（充得快）

- 華碩 AI Suite 3（智能管家 3 代）

- 華碩 Anti-surge 電湧全保護

系統下兼容大部分游戲平臺

（下頁繼續）

B150M-A D3 規格列表

EZ DIY Push Notice（推送信息）

- 通過智能設備實時監控電腦狀態

UEFI BIOS EZ Mode

華碩獨家研發功能

華碩靜音散熱方案

後側面板設備接口

內置 I/O 設備接口

- 支持中文圖形化界面 BIOS

- 華碩 CrashFree BIOS 3（BIOS 刷不死 3）

- 華碩 EZ Flash 3

Q-Design

- 華碩 Q-DIMM

- 華碩 Q-Slot

靜音散熱方案

- 華碩 Fan Xpert 2+（風扇達人 2+ 代）

- 美學散熱片： PCH 散熱片

1 x PS/2 鍵盤接口 (紫色) 1 x PS/2 鼠標接口 (綠色) 1 x HDMI 接口 1 x DVI 接口 1 x RGB 接口 2 x USB 2.0/1.1 設備接口 4 x USB 3.0/2.0 設備接口 1 x RJ-45 網絡接口 3 插孔音頻接口，支持 8 聲道音頻*

* 請使用前面板具備 HD 音頻模塊的機箱以支持 8 聲道音頻輸出。

1 x USB 3.0/2.0 擴展套件數據線插槽，可擴展 2 組外接式 USB 接口 2 x USB 2.0/1.1 擴展套件數據線插槽，可擴展 4 組外接式 USB 接口 6 x SATA 6.0Gb/s 設備連接插座（灰色） 1 x 中央處理器風扇電源插槽 2 x 機箱風扇電源插槽 1 x 前面板音頻連接排針 (AAFP) 1 x 內部揚聲器連接排針 1 x 串口連接插座（COM） 1 x 機箱開啟警告功能排針 1 x 系統控制面板連接排針 1 x CMOS 配置數據清除跳線 1 x S/PDIF 數字音頻連接排針 1 x TPM 連接排針 1 x LPT 連接排針 1 x 24-pin EATX 主板電源插槽 1 x 4-pin ATX 12V 主板電源插槽

（下頁繼續）

B150M-A D3 規格列表

128Mb Fl as h R OM、UEFI A MI BI O S、Pn P、DM I 3.0、WfM 2.0、

BIOS 功能

管理功能

驅動程序與應用程序光盤

支持操作系統

主板尺寸

SM BIOS 3.0、AC PI 5.0、多國語言 BIOS、ASUS EZ Flas h 3、ASUS CrashFree BIOS 3、F6 Qfan 控制、F3 My Favorites、Quick Note、Last Modified Log、F12 鍵截圖功能、華碩 DRAM SPD 內存信息

WfM 2.0、DMI 3.0、WOL by PME、PXE

驅動程序華碩應用程序華碩 EZ Update 殺毒軟件（OEM 版本）

Windows Windows Windows

10 (64-bit)

8.1 (64-bit)

7 (64-bit/32-bit)

若要安裝 Windows® 7 操作系統，請至華碩官網下載“Windows® 7 安

裝指南”與“ASUS EZ Installer”。

uATX 規格：9.2 x 7.9 英寸（23.4 x 20.1 釐米）

規格若有變動，恕不另行通知。

xii

產品介紹

1.1 主板安裝前

在您動手更改主板上的任何設置之前，請務必先作好以下所列出的各項預防措施。

• 在處理主板上的任何元件之前，請您先拔掉電腦的電源線。

• 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之外，您也可以觸摸一個有接地線的物品或者金屬物品像電源供應器外殼等。

• 拿取集成電路元件時請盡量不要觸碰到元件上的芯片。

• 在您移除任何一個集成電路元件後，請將該元件放置在絕緣墊上以隔離靜電，或者直接放回該元件的絕緣包裝袋中保存。

• 在您安裝或移除任何元件之前，請確認 ATX 電源供應器的電源開關是切換到關閉（OFF）的位置，而最安全的做法是先暫時拔出電源供應器的電源線，等到安裝/移除工作完成後再將之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主板、外圍設備、元件等。

1.2 主板概述

當您安裝主板到電腦機箱內時，請確認主板與機箱大小相適應。

請確認在安裝或移除主板前先拔除電源線，否則可能導致主板元器件損壞和對用戶的人身傷害。

1.2.1 主板的擺放方向

當您安裝主板到電腦主機機箱內時，務必確認安裝的方向是否正確。主板的外接插頭的方向應是朝向主機機箱的後方面板，而且您也會發現主機機箱後方面板會有相對應的預留孔位。

1.2.2 螺絲孔位

請將下圖所圈選出來的“六”個螺絲孔位對準主機機箱內相對位置的螺絲孔，然後再一一鎖上螺絲固定主板。

請勿將螺絲鎖得太緊！否則容易導致主板的印刷電路板產生龜裂。

華碩 B150M-A D3 主板用戶手冊 1-1

此面朝向電腦主機

的後方面板

1.2.3 主板結構圖

KBMS

HDMI

ASM 1442K

DVI

VGA

ATX12V

321 42

20.1cm(7.9in)

CPU_FAN

DIGI

+VRM

B150M-A D3

CHA_FAN2

USB78

USB3_56

LAN_USB3_34

AUDIO

COM

CHA_FAN1

Realtek

8111H

PCIEX1_1

ALC 887

PCIEX1_2

AAFP

SPDIF_OUT

LGA1151

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

EATXPWR

23.4cm(9.2in)

SATA6G_4

128Mb BIOS

F_PANEL

SATA6G_2

BATTERY

B150M-A D3

PCIEX16

SATA6G_5 SATA6G_6

USB3_12

Intel B150

TPM

SATA6G_3

SATA6G_1

SPEAKER

CHASSIS

CLRTC

89 671011

Super

I/O

USB910 USB1112

LPT

1214 131516

1-2 第一章：產品介紹

1.2.4 主板元件說明

連接插槽/開關與跳線選擇區/插槽/指示燈頁數

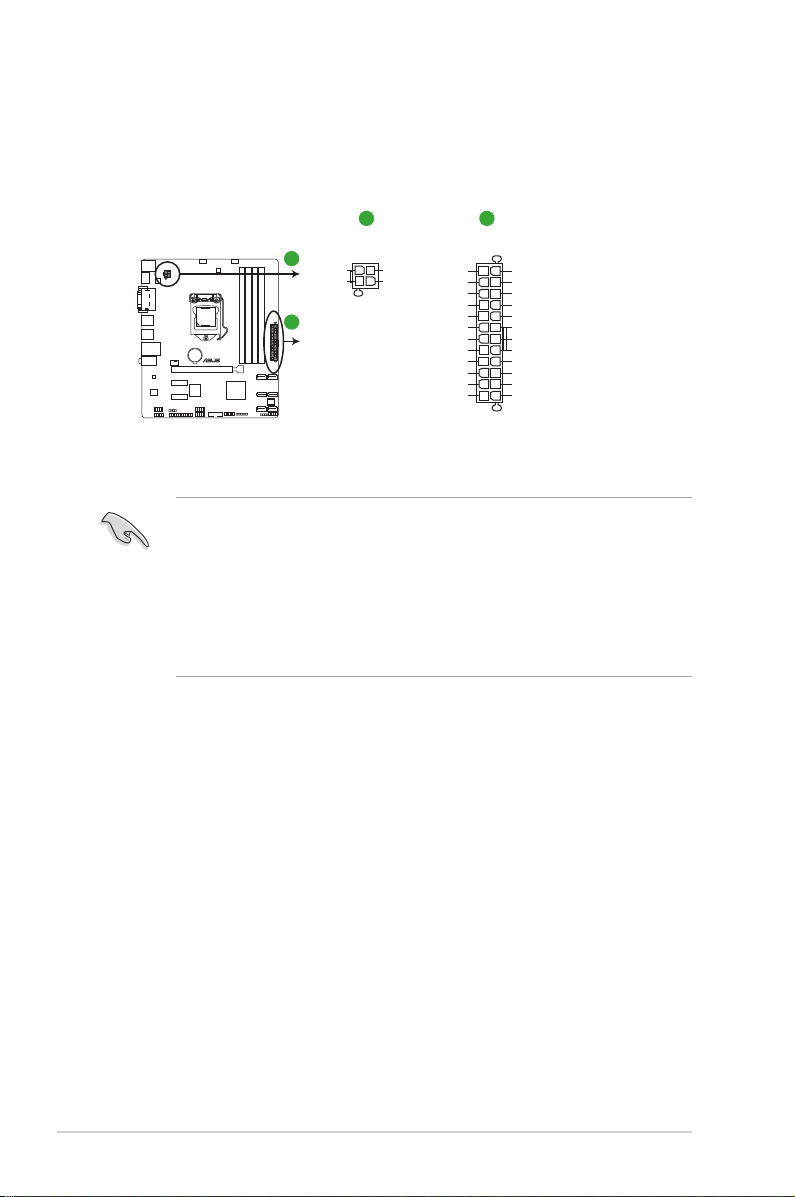

1. ATX 主板電源插槽 (24-pin EATXPWR、4-pin ATX12V)

2. 中央處理器 / 機箱風扇電源插槽 (4-pin CPU_FAN、4-pin CHA_FAN1/2) 1-14

LGA1151 中央處理器插槽

3. Intel

4. DDR3 內存插槽 1-7

Serial ATA 6.0 Gb/s 設備連接插座 (7-pin SATA6G_1~6) 1-19

5. Intel

6. 系統控制面板連接排針 (10-1 pin F_PANEL) 1-18

7. 內部揚聲器連接排針（4-pin SPEAKER） 1-19

8. 機箱開啟警告功能排針（4-1 pin CHASSIS） 1-21

9. CMOS 配置數據清除跳線 (2-pin CLRTC) 1-11

10. TPM 連接排針（14-1 pin TPM） 1-20

11. USB 3.0 擴展套件數據線插槽 (20-1 pin USB3_12) 1-15

12. USB 2.0 擴展套件數據線插槽 (10-1 pin USB910、USB1112) 1-15

13. LPT 連接排針 1-20

14. 數字音頻連接排針 (4-1 pin SPDIF_OUT) 1-17

15. 串口連接插座 (10-1 pin COM)

16. 高保真前面板音頻連接排針 (10-1 pin AAFP) 1-17

1.3 中央處理器 (CPU)

本主板配備一組中央處理器插槽，支持採用 LGA1151 規格插槽的第六代英特爾® 酷睿™ i7 / 酷睿™ i5 / 酷睿™ i3 / Pentium® / Celeron® 處理器

1-16

1-3

1-14

B150M-A D3

B150M-A D3 CPU socket LGA1151

在安裝中央處理器之前，請確認所有的電源連接都已拔除。

華碩 B150M-A D3 主板用戶手冊 1-3

• 請確認您安裝的是 LGA1151 插槽專用的正確的處理器。請勿將 LGA1150、LGA1155 及 LGA1156 插槽的處理器安裝到 LGA1151 插槽。

• 在您購買本主板之後，請確認在 LGA1151 插座上附有一個即插即用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經損壞或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯絡。

• 在安裝完主板之後，請將即插即用的保護蓋保留下來。只有 LGA1151 插槽上附有即插即用保護蓋的主板符合 Return Merchandise Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與保修。

•本保修不包括處理器插座因丟失、錯誤的安裝或不正確地移除即插即用保護蓋所造成的損壞。

1.3.1 安裝中央處理器

2 3

1-4 第一章：產品介紹

4 5

1.3.2 安裝散熱器和風扇

若您所購買的是散裝的處理器散熱器和風扇，在安裝散熱器和風扇之前，請確認散熱器或處理器上已正確塗上散熱膏。

華碩 B150M-A D3 主板用戶手冊 1-5

請依照下面步驟安裝處理器的散熱器和風扇：

1 2

3 4

請按照以下的步驟卸除散熱器和風扇：

1-6 第一章：產品介紹

1.4 系統內存

1.4.1 概述

本主板配置四組 DDR3（Double Data Rate，雙倍數據傳輸率）內存插槽。

DIMM_A1

DIMM_A2

DIMM_B1

DIMM_B2

通道插槽

通道 A DIMM_A1 和 DIMM_A2

B150M-A D3

B150M-A D3 240-pin DDR3 DIMM sockets

1.4.2 內存設置

您可以任意選擇使用 2GB、4GB、8GB 与 16GB unbuffered non-ECC DDR3 內

存條至本主板的 DIMM 插槽上。

內存建議設置

通道 B DIMM_B1 和 DIMM_B2

華碩 B150M-A D3 主板用戶手冊 1-7

• 您可以在通道 A、通道 B 安裝不同容量的內存條，在雙通道設置

中，系統會檢測較低容量通道的內存容量。任何在較高容量通道的其他內存容量，會被檢測為單通道模式運行。

• 根據 Intel 處理器規格，建議您安裝電壓低於 1.5V 的內存條以保護

CPU。

• 由於 32-bit Windows 操作系統內存地址空間的限制，當您安裝 4GB

或更多的內存條時，系統實際可用的總內存只有 3GB 或更少。為充分利用內存，您可以運行以下任一動作：

a）若您使用 32-bi t W indow s 操作系統，建議系統內存最高安裝

3GB 即可。

b）當您的主板安裝 4GB 或更多的內存時，建議您安裝 64-bit

Windows 操作系統。

c）若需要更詳細的數據，請訪問 Microsoft 網站 http://support.

microsoft.com/kb/929605/zh-cn。

• 默認的內存運行頻率是根據其 SPD（Serial Presence Detect）。在

默認狀態下，某些內存在超頻時的運行頻率可能會較供應商所標示的數值為低。若要讓內存條以供應商的數值或更高的頻率運行，請參考 “Ai Tweaker 菜單”一節中，手動調整內存頻率的說明。

• 在本主板請使用相同 CAS（CAS-Latency 行地址控制器延遲時間）

值內存條。建議您使用同一廠商所生產的相同容量型號的內存。請參考內存合格商供應列表。

• 在全負載（4 D IM M）或超頻設置下，內存條可能需要更佳的冷卻系

統以維持運行的穩定。

請訪問華碩網站（http://www.asus.com.cn）查詢最新內存合格供應商列表（QVL）。

1-8 第一章：產品介紹

1.4.3 安裝內存條

取出內存條

華碩 B150M-A D3 主板用戶手冊 1-9

1.5 擴展插槽

考慮到未來會擴展系統性能的可能性，本主板提供了擴展插槽，在接下來的子章

節中，將會描述主板上這些擴展插槽的相關信息。

安裝/移除任何擴展卡之前，請暫時先將電腦的電源線拔出。如此可免除因電氣殘留於電腦中而發生的意外狀況。

1.5.1 安裝擴展卡

請依照下列步驟安裝擴展卡：

1. 在安裝擴展卡之前，請先詳讀該擴展卡的使用說明，並且要針對該卡作必要的硬件設置變更。

2. 鬆開電腦主機的機箱蓋並將之取出（如果您的主板已經放置在主機內）。

3. 找到一個您想要插入新擴展卡的空置插槽，並以十字螺絲起子鬆開該插槽位於主機背板的金屬擋板的螺絲，最後將金屬擋板移出。

4. 將擴展卡上的金手指對齊主板上的擴展槽，然後慢慢地插入槽中，並以目視的方法確認擴展卡上的金手指已完全沒入擴展槽中。

5. 再用剛才鬆開的螺絲將擴展卡金屬擋板鎖在電腦主機背板以固定整張卡。

6. 將電腦主機的機箱蓋裝回鎖好。

1.5.2 設置擴展卡

在安裝好擴展卡之後，接著還須通過軟件設置來調整該擴展卡的相關設置。

1. 啟動電腦，然後更改必要的 BIOS 程序設置。若需要的話，您也可以參閱“第二章 BIOS 信息”以獲得更多信息。

2. 為加入的擴展卡指派一組尚未被系統使用到的 IRQ。

3. 為新的擴展卡安裝軟件驅動程序。

當您將 PCI 擴展卡插在可以共享的擴展插槽時，請注意該擴展卡的驅動程序是否支持 IRQ 共享或者該擴展卡並不需要指派 IRQ。否則會容易因 IRQ 指派不當產生衝突，導致系統不穩定且該擴展卡的功能也無法使用。

1.5.3 PCI Express 3.0/2.0 x1 擴展卡插槽

本主板支持 PCI Express 3.0/2.0 x1 網卡、SCSI 卡和其他與 PCI Express 規格兼

容的卡。

1.5.4 PCI Express 3.0/2.0 x16 擴展卡插槽

本主板配備一個 PCI Express 3.0/2.0 x16 插槽，可支持 PCI Express 3.0/2.0 x16

規格的顯卡以及其它符合 PCI Express 規格的功能擴展卡。

1-10 第一章：產品介紹

本主板指定中斷要求

A B C D

PCIEx16 共享 – – –

PCIEx1_1 – – 共享 –

PCIEx1_2 – – – 共享 Realtek 8111H LAN – – – 共享 USB 3.0 控制器共享 – – – SATA 控制器共享 – – –

HD 音頻共享 – – –

1.6 跳線選擇區

1. CMOS 配置數據清除（2-pin CLRTC）

在主板上的 CMOS 存儲器中記載著正確的時間與系統硬件配置等數據，這些數據並不會因電腦電源的關閉而丟失數據與時間的正確性，因為這個 CMOS 的電源是由主板上的鋰電池所供應。

CLRTC

B150M-A D3

+3V_BAT

GND

PIN 1

B150M-A D3 Clear RTC RAM

想要清除這些數據，可以依照下列步驟進行：

1. 關閉電腦電源，拔掉電源線；

2. 用一個金屬物體，如螺絲刀，將 CLRTC 跳線的兩個針腳短路。

3. 插上電源線，開啟電腦電源；

4. 當開機步驟正在進行時按著鍵盤上的＜Del＞鍵進入 BIOS 程式畫面重新設定 BIOS 數據。

• 如果上述步驟不起作用，移除電池並再次將兩個針腳短路以清除 CMOS RTC RAM 數據。CMOS 清除完畢後，重新安裝電池。

• 如果您是因為超頻的緣故導致系統無法正常開機，您無須使用上述的配置數據清除方式來排除問題。建議可以採用 C.P.R（CPU 超不死）功能，只要將系統重新啟動 BIOS 即可自動恢復默認值。

華碩 B150M-A D3 主板用戶手冊 1-11

1.7 元件與外圍設備的連接

1.7.1 後側面板接口

1. PS/2 鼠標接口（綠色）：將 PS/2 鼠標插頭連接到此接口。

2. VGA 接口：這組 15-pin 接口可連接 VGA 顯示屏或其他 VGA 硬件設備。

3. RJ-45 網絡接口：該接口可經 Gigabit 網線連接至 LAN 網絡。請參考下表中各燈的說明。

910

8 7

4 53

網絡指示燈說明

Activity/Link 指示燈速度指示燈狀態描述狀態描述

關閉沒有連接關閉連接速度 10Mbps 橘色已連接橘色連接速度 100Mbps 橘色（閃爍）數據傳輸中綠色連接速度 1Gbps 橘色（閃爍后

恒亮）

準備從 S5 狀態喚醒

ACT/LINK

指示燈

速度

指示燈

網絡接口

4. 音頻輸入接口（淺藍色）：您可以將磁帶、CD、DVD 播放器等的音頻輸出端連接到此音頻輸入接口。

5. 音頻輸出接口（草綠色）：您可以連接耳機或喇叭等的音頻接收設備。在 4.1 聲道、5.1 聲道、7.1 聲道的喇叭設置模式時，本接口是作為連接前置主聲道喇叭之用。

6. 麥克風接口（粉紅色）：此接口連接至麥克風。

在 2.1、4.1、5.1 或 7.1 聲道音頻設置上，音頻輸出、音頻輸入與麥克風接口的功能會隨著聲道音頻設置的改變而改變，如下表所示。

1-12 第一章：產品介紹

2.1、4.1、5.1 或 7.1 聲道音頻設置

接口

淺藍色（後面板）聲音輸入端後置喇叭輸出後置喇叭輸出後置喇叭輸出

草綠色（後面板）聲音輸出端前置喇叭輸出前置喇叭輸出前置喇叭輸出

粉紅色（後面板）麥克風輸入端麥克風輸入端

草綠色（前面板） – – –

耳機/2.1 聲道

喇叭輸出

4.1 聲道

喇叭輸出

5.1 聲道

喇叭輸出

中央/重低音喇叭輸出中央/重低音喇叭

7.1 聲道

喇叭輸出

輸出

側邊環繞喇叭輸

出

要設置 7.1 聲道音頻，請使用前面板具有 HD 音頻插孔的機箱，以支持

7.1 聲道音頻輸出。

7. USB 3.0 設備接口：這些 9-pin 通用串行總線（USB）接口可連接到使用 USB

3.0 接口的硬件設備。

• 已連接的 USB 3.0 設備將按照操作系統的設置以 xHCI 或 EHCI 模式運行。

• USB 3.0 設備僅可作為數據存儲設備使用。

• 強烈建議您將 USB 3.0 設備連接到 USB 3.0 連接端口，以得到更快的傳送速率與更好的性能。

• 由於 Intel

100 系列芯片組的設計，所有連接 USB 2.0 和 USB 3.0 的 USB 設備都由 xHCI 控制器控制。一些常規的 USB 設備為獲得更好的兼容性必須更新固件。

8. USB 2.0 設備接口：這些 4-pin 通用串行總線（USB）接口可連接到使用 USB

2.0/1.1 接口的硬件設備。

9. DVI-D 接口：連接任何 DVI-D 兼容設備。

•多重 VGA 顯示輸出在 Windows 操作系統環境下支持達三個屏幕輸出顯示，兩個屏幕顯示由 BIOS 控制，一個屏幕顯示由 DOS 控制。

• Intel 顯示架構設計支持如下最大像素時鐘（像素時鐘 = H 總 x V 總 x 架率（屏幕更新頻率））

- DVI 連接端口：165MHz

- VGA 連接端口：180MHz

- HDMI 連接端口：300MHz

10. HDMI 接口：這個接口可連接錄音帶、CD、DVD 播放器，或其他圖像來源設備。

11. PS/2 鍵盤接口：將 PS/2 鍵盤插頭連接到此接口。

華碩 B150M-A D3 主板用戶手冊 1-13

1.7.2 內部接口

1. 串口連接插座（10-1 pin COM）

這組插座是用來連接串口（COM）。將串口模塊的數據線連接到這個插座，

接著將該模塊安裝到機箱後側面板空的插槽中。

COM

CTS

DTR

RXD

DSR

PIN 1

B150M-A D3

DCD

TXD

GND

RTS

B150M-A D3 Serial port (COM) connector

串口（COM）模塊為選購配備，請另行購買。

2. 中央處理器 / 機箱風扇電源插槽（4-pin CPU_FAN、4-pin CHA_FAN1/2）

將風扇電源接頭連接到這三組風扇電源插槽，確定每一條黑線與這些插槽的接

地端（GND）相匹配。

B150M-A D3

CPU_FAN

CPU FAN PWM

CHA_FAN1

+5V

GND

CPU FAN IN

CPU FAN PWR

GND

CHA FAN IN

CHA FAN PWR

CHA_FAN2

+5V

GND

CHA FAN IN

CHA FAN PWR

B150M-A D3 Fan connectors

千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，很容易因為主機內部溫度逐漸昇高而導致死機，甚至更嚴重者會燒毀主板上的電子元件。注意：這些插槽並不是單純的排針，不要將跳線帽套在它們的針腳上！ CPU_FAN 插槽支持處理器風扇最大達 1 安培（12 瓦）的風扇電源。

僅 4-pin 中央處理器風扇支持華碩 Fan Xpert 2+ 功能。

1-14 第一章：產品介紹

3. USB 3.0 擴展套件數據線插槽（20-1 pin USB3_12）

這個插槽用來連接額外的 USB 3.0 接口模塊，並與 USB 2.0 規格兼容。若您的機箱提供有 USB 3.0 前面板連接線，將該連線連接至本插槽，就可擁有前面板 USB 3.0 解決方案，支持傳輸速率最高達 5Gbps，可對 USB 充電設備進行快速充電並優化能效。

USB3_12

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

USB3+5V

B150M-A D3

GND

IntA_P1_D+

GND

IntA_P1_D-

GND

IntA_P1_SSTX-

IntA_P1_SSRX-

IntA_P1_SSTX+

IntA_P1_SSRX+

PIN 1

USB3+5V

B150M-A D3 USB3.0 Front panel connector

USB 3.0 模塊需另行購買。

4. USB 2.0 擴展套件數據線插座（10-1 pin USB910、USB1112）

這些 USB 擴展套件數據線插槽支持 USB 2.0 規格，將 USB 模塊數據線連接至任何一個插槽，然後將模塊安裝到機箱後側面板中開放的插槽。這些 USB 插槽與 USB 2.0 規格兼容，並支持傳輸速率最高達 480Mbps。

USB+5V

USB_P9-

USB_P9+

GND

USB910

PIN 1

GND

USB+5V

USB_P10-

USB_P10+

USB+5V

USB_P11-

USB_P11+

GND

USB1112

B150M-A D3

PIN 1

GND

USB+5V

USB_P12-

USB_P12+

B150M-A D3 USB2.0 connectors

請勿將 1394 數據線連接到 USB 插座上，這麼做可能會導致主板的損壞。

USB 2.0 模塊需另行購買。

華碩 B150M-A D3 主板用戶手冊 1-15

5. ATX 主板電源插槽（24-pin EATXPWR、4-pin ATX12V）

這些電源插槽用來連接到一個 ATX 電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能以一個特定方向插入主板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。

A B

ATX12V

PIN 1

GND GND

B150M-A D3

+12V DC +12V DC

B150M-A D3 ATX power connectors

+3 Volts +12 Volts +12 Volts

+5V Standby

Power OK

GND

+5 Volts

GND

+5 Volts

GND +3 Volts +3 Volts

EATXPWR

PIN 1

GND +5 Volts +5 Volts +5 Volts

-5 Volts GND GND GND PSON# GND

-12 Volts +3 Volts

• 建議您使用符合 ATX 12V 2.0（或更新）規範的電源（PSU），能提供至少 350W 高功率的電源。

•請務必連接 4-pin ATX +12V 電源插頭，否則可能無法順利啟動電腦。

• 如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提供足夠的設備用電需求。不適用或功率不足的電源，有可能會導致系統不穩定或難以啟動。

• 若您要使用兩張或兩張以上高端 PCI Express x16 擴展卡，請使用 1000W 及以上電源（PSU）以確保系統穩定性。

1-16 第一章：產品介紹

6. 高保真前面板音頻連接排針（10-1 pin AAFP）

這組音頻外接排針供您連接到前面板的音頻數據線，除了讓您可以輕鬆地通過主機前面板來控制音頻輸入/輸出等功能，並且支持 AC’97 或 HD Audio 音頻標準。將前面板音頻輸入/輸出模塊的數據線的一端連接到這個插槽上。

AGNDNCSENSE1_RETUR

SENSE2_RETUR

AGNDNCNC

AAFP

B150M-A D3

PIN 1

PORT1 L

PORT1 R

HD-audio-compliant

pin definition

PORT2 L

PORT2 R

SENSE_SEND

PIN 1

MIC2

MICPWR

Line out_R

Legacy AC’97

compliant definition

Line out_L

B150M-A D3 Front panel audio connector

• 建議您將支持高保真（high definition）音頻的前面板音頻模塊連接到這組排針，如此才能得到高保真音頻的功能。

• 默認情況下，本接口設置為 [HD Audio]。若要將高保真音頻前面板模塊安裝至本接針，請將 BIOS 程序中【Front Panel Type】項目設置為 [HD]，若要將 AC 97 音頻前面板模塊安裝至本接針，請將此項目設置為 [AC 97]。

7. 數字音頻連接排針 (4-1 pin SPDIF_OUT)

此排針用於附加的 Sony/Philips (S/PDIF) 數字音頻接口。將 S/PDIF 音頻輸出

模塊的連接線連接至排針，然後將此模塊安裝至系統機箱後面的插槽中。

B150M-A D3

+5V

SPDIFOUT

GND

SPDIF_OUT

B150M-A D3 Digital audio connector

S/PDIF 模塊需另行購買。

華碩 B150M-A D3 主板用戶手冊 1-17

8. 系統控制面板連接排針（10-1 pin F_PANEL）

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。

F_PANEL

PWR BTN

+PWR LED

PWR_LED+

PWR_LED-

PWR

GND

PIN 1

B150M-A D3

+HDD_LED RESET

Ground

HWRST#

HDD_LED-

HDD_LED+

(NC)

B150M-A D3 System panel connector

• 系統電源指示燈連接排針（2-pin PWRLED）

這組排針可連接到計算機主機面板上的系統電源指示燈。在您啟動計算機並且使

用計算機的情況下，該指示燈會持續亮著；而當指示燈閃爍時，即表示計算機正處於睡眠模式中。

• 硬盤動作指示燈連接排針（2-pin HDLED）

您可以連接此組 LED 接針到計算機主機面板上的硬盤動作指示燈，如此一旦硬盤

有讀寫動作時，指示燈隨即亮起。

• ATX 電源/軟關機開關連接排針（2-pin PWRBTN）

這組排針連接到計算機主機面板上控制計算機電源的開關。

• 軟開機開關連接排針（2-pin RESET）

這組兩腳位排針連接到計算機主機面板上的 Reset 開關。可以讓您在不需要關掉

計算機電源即可重新開機，尤其在系統死機的時候特別有用。

1-18 第一章：產品介紹

9. Intel

B150 Serial ATA 6.0Gb/s 設備連接插槽 (7-pin SATA6G_1~6)

這些插槽可支持使用 Serial ATA 6.0Gb/s 數據線來連接 Serial ATA 6.0Gb/s

硬盤。

SATA6G_5

SATA6G_6

GND

RSATA_RXP5

RSATA_RXN5

GND

RSATA_TXN5

RSATA_TXP5

GND

RSATA_RXP6

RSATA_RXN6

GND

RSATA_TXN6

RSATA_TXP6

GND

SATA6G_3

B150M-A D3

GND

RSATA_TXP3

RSATA_TXN3

RSATA_RXN3

SATA6G_1

GND

RSATA_RXP1

RSATA_RXN1

GND

RSATA_TXN1

GND

RSATA_RXP3

RSATA_TXP1

GND

SATA6G_4

GND

RSATA_TXP4

RSATA_TXN4

RSATA_RXN4

SATA6G_2

GND

RSATA_RXP2

RSATA_RXN2

GND

RSATA_RXP4

RSATA_TXN2

RSATA_TXP2

GND

B150M-A D3 SATA 6.0Gb/s connectors

若要使用熱插拔和 NCQ，請將 BIOS 中的【SATA Mode Selection】項目設為 [AHCI]。請參考“2.6.5 SATA 設置（SATA Configuration）” 一節的詳細說明。

10. 內部揚聲器連接排針（4-pin SPEAKER）

這組 4-pin 排針連接到計算機主機機箱中的揚聲器。當系統正常開機便可听到嗶

嗶聲，若開機時發生問題，則會以不同長短的音調來警示。

SPEAKER

B150M-A D3

+5V

GND

Speaker Out

PIN 1

B150M-A D3 Speaker Out connector

華碩 B150M-A D3 主板用戶手冊 1-19

11. TPM 連接排針（14-1 pin TPM）

這些排針支持可信任平臺模塊（Trusted Platform Module，TPM）系統，可以安全地存儲密鑰、數字證書、密碼和數據。一個 TPM 系統可幫助提高網絡安全性，保護數字身份和確保平臺完整。

TPM

F_CLKRUN

F_SERIRQ

F_FRAME#

F_LAD3

F_LAD2

F_LAD1

F_LAD0

PIN 1

+3V

B150M-A D3

GND

+3VSB

C_PCICLK_TPM

S_PCIRST#_TBD

B150M-A D3 TPM connector

TPM 模塊需另行購買。

12. LPT 連接排針（26-1 pin LPT）

LPT（打印終端，Line Printing Terminal）連接排針支持如打印機等的設備。LPT 接口符合 IEEE 1284 接口標準，為 IBM PC 兼容電腦上的並口。

O_LPT_XAFD#_R

O_LPT_ERROR#_R

O_LPT_XINIT#_R

O_LPT_XSLIN#_R

GND

LPT

PIN 1

B150M-A D3

O_LPT_PE_R

O_LPT_XPD0_R

O_LPT_XPD1_R

O_LPT_XPD2_R

O_LPT_XPD3_R

O_LPT_XPD4_R

O_LPT_XSTB#_R

O_LPT_XPD5_R

O_LPT_SLCT_R

O_LPT_XPD6_R

O_LPT_XPD7_R

O_LPT_ACK#_R

O_LPT_BUSY_R

B150M-A D3 Parallel Port connector

1-20 第一章：產品介紹

13. 機箱開啟警告功能排針（4-1 pin CHASSIS）

這組排針提供給設計有機箱開啟偵測功能的計算機主機機箱之用。此外，尚須搭配一個外接式偵測設備，如機箱開啟偵測感應器或者微型開關。在本功能啟用時，若您有任何移動機箱元件的動作，感應器會隨即偵測到並且送出一信號到這組接針，最后會由系統記錄下來這次的機箱開啟事件。

本項目的默認值是將跳線帽套在 CHASSIS 排針中標示著“Chassis Signal” 与“GND”的兩個針腳上，若您想要使用本功能，請將跳線帽從“Chassis Signal” 与“ G N D ”的針腳上去除。

CHASSIS

B150M-A D3

+5VSB_MB

Chassis Signal

GND

B150M-A D3 Chassis intrusion connector

華碩 B150M-A D3 主板用戶手冊 1-21

1.8 軟件支持

1.8.1 安裝操作系統

本主板適用於 Windows® 7（32bit/64bit）、Windows® 8 . 1（ 6 4 b i t ）與 Windows® 10（64bit）操作系統。使用最新版本的操作系統並且不定時地昇級，是讓硬件配置得到最佳工作效率的有效方法。

由於主板和外圍硬件設備的選項設置繁多，本章僅就軟件的安裝程序供您參考。您也可以參閱您使用的操作系統說明文件以取得更詳盡的信息。

1.8.2 驅動程序與應用程序光盤信息

隨貨附贈的驅動程序與應用程序光盤包括了數個有用的軟件和應用程序，將它們安裝到系統中可以強化主板的性能。

驅動程序與應用程序光盤的內容若有更新，恕不另行通知。請訪問華碩網站（http://www.asus.com.cn）了解更新信息。

運行驅動程序與應用程序光盤

將驅動程序與應用程序光盤放入光驅。若您的系統已啟動光盤“自動播放”的功能，那麼稍待一會兒光盤會自動顯示華碩主板獨家功能列表。點擊【驅動程序】、【應用程序】、【用戶手冊】與【特別信息】標籤頁可顯示對應的菜單。

以下畫面僅供參考。

點擊標籤以顯示內容

點擊安裝各項驅動程序

選擇一個需要安裝的項目/子項目

如果電腦中的自動運行功能未啟動，那麼您也可以到驅動程序與應用程序光盤中的 ROOT 文件夾裡直接雙擊 SETUP.EXE 主程序開啟菜單窗口。

1-22 第一章：產品介紹

BIOS 信息

2.1 管理、更新您的 BIOS 程序

建議您先將主板原始的 BIOS 程序備份到一張 USB 閃存盤中，以備您往後需要再度安裝原始的 BIOS 程序。使用華碩在線升級程序來拷貝主板原始的 BIOS 程序。

2.1.1 EZ Update

EZ Update 可自動更新主板的軟件、驅動程序與 BIOS 程序。使用這個應用程序，您也可以手動更新已保存的 BIOS 並選擇系統進入開機自檢（POST）時的開機圖案。

要開啟 EZ Update，在 AI Suite 3 主菜單中點擊【EZ Update】。

點擊自動更新主板的軟件、驅動程序與固件

點擊從文件搜索

並選擇 BIOS

在使用 EZ Update 之前，請先確認您已經通過內部網絡對外連接，或者通過互聯網服務供應商（ISP）所提供的連接方式連接到互聯網。

華碩 B150M-A D3 主板用戶手冊 2-1

點擊選擇開機

圖案

點擊更新 BIOS

2.1.2 使用華碩 EZ Flash 3 升級 BIOS 程序

華碩 EZ Flash 3 程序讓您能輕鬆地升級 BIOS 程序，可以不必再到操作系統模式

下運行。

• 請下載 BIOS 默認設置以確保系統兼容性與穩定性。在“Exit”菜單中選擇【Load Optimized Defaults】項目來恢復 BIOS 默認設置。請參閱“2.10 退出 BIOS 程序”一節的詳細說明。

• 若要通過互聯網來升級 BIOS，請先檢查您的互聯網連接。

請依據以下步驟使用 EZ Flash 3 升級 BIOS：

1. 進入 BIOS 設置程序的高級模式（Advanced Mode）畫面，來到“Tool”菜單並選擇 ASUS EZ Flash 3 Utility 並按下＜Enter＞鍵將其開啟。

2. 按照以下步驟通過 USB 設備或互聯網來升級 BIOS。

通過 USB 設備升級

a) 將保存有最新 BIOS 文件的 USB 閃存盤插入 USB 接口，然後選擇“by

USB”。

b) 按 <Tab> 鍵切換到“Drive”區域。

c) 按上/下方向鍵找到保存有最新 BIOS 文件的 USB 閃存盤，然後按下

＜Enter＞鍵。

d) 按 <Tab> 鍵切換到“Folder”區域。

e) 按上/下方向鍵找到最新 BIOS 文件，然後按下＜Enter＞鍵開始更新

BIOS。

通過互聯網升級

a) 選擇“by Internet”。

b) 按左/右方向鍵選擇一種互聯網連接方式，然後按下＜Enter＞鍵。

c) 按照屏幕提示完成升級。

3. 升級完成後重新啟動電腦。

2-2

當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

第二章：BIOS 信息

2.1.3 使用 CrashFree BIOS 3 程序恢復 BIOS 程序

華碩最新自行研發的 CrashFree BIOS 3 工具程序，讓您在當 BIOS 程序和數據被

病毒入侵或毀壞時，可以輕鬆地從驅動程序與應用程序光盤，或是從含有最新或原始 BIOS 文件的 USB 閃存盤中恢復 BIOS 程序的數據。

•使用此程序前，將移動設備中的 BIOS 文件重命名為：B150A.CAP。

• 驅動程序與應用程序光盤中的 BIOS 可能不是最新版本。請從華碩網站上（http://www.asus.com.cn）下載最新的 BIOS 文件。

恢復 BIOS 程序：

請依照下列步驟恢復 BIOS 程序：

1. 開啟系統。

2. 將存有 BIOS 文件的驅動程序與應用程序光盤放入光驅，或 USB 閃存盤插入 USB 接口。

3. 接著工具程序便會自動檢查存儲設備中是否存有 BIOS 文件。當搜索到 BIOS 文件後，工具程序會開始讀取 BIOS 文件並自動進入 EZ Flash 3 應用程序。

4. 系統要求您進入 BIOS 設置程序來恢復 BIOS 設置。為確保系統的兼容性與穩定性，建議您按下＜F5＞來加載默認 BIOS 設置值。

當升級 BIOS 時，請勿關閉或重置系統！若是這麼做，將可能導致系統開機失敗。

2.1.4 華碩 BIOS Updater

華碩 BIOS Updater 可讓您在 DOS 環境下升級 BIOS 文件。

以下畫面僅供參考，可能與您所見到的 BIOS 畫面有所差異。

升級 BIOS 之前

1. 準備好主板的驅動程序與應用程序光盤，及一個 USB 閃存盤。

2. 從華碩網站（http://www.asus.com.cn/support/）下載最新的 BIOS 文件和 BIOS Updater 工具程序，並將它們保存於 USB 閃存盤中。

DOS 環境中不支持 NTFS 格式。請確保 USB 閃存盤是 FAT32/16 格式單一分區。

3. 關閉電腦。

4. 請確保電腦配有 DVD 光驅。

華碩 B150M-A D3 主板用戶手冊 2-3

在 DOS 環境中啟動系統

1. 將帶有 DOS 系統的，保存有最新的 BIOS 文件和 BIOS Updater 工具程序的 USB 閃存盤連接到電腦的 USB 接口。

2. 啟動電腦，然後按下＜F8＞運行選擇啟動設備畫面。

3. 選擇啟動設備畫面出現後，將驅動程序與應用程序光盤插入光驅，然後選擇光驅作為啟動設備。

Please select boot device:

 and  to move selection ENTER to select boot device ESC to boot using defaults

P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup

4. 當啟動信息出現時，在 5 秒內按下 <Enter> 以顯示 FreeDOS 提示符。

A Bootable DVD/CD is detected. Press ENTER to boot from the DVD/CD.

If no key is pressed within 5 seconds, the system will boot next priority device automatically. boot:

3. 在 FreeDOS 提示符後輸入 d:，然後按下 <Enter>，從磁盤 C（光驅）切換到磁盤 D（USB 閃存盤）。

Welcome to FreeDOS (http://www.freedos.org)!

C:/> d:

D:/>

升級 BIOS 文件

請依照以下步驟用 BIOS Updater 工具程序升級 BIOS 文件：

1. 在 FreeDOS 提示符後輸入

D:\>bupdater /pc /g

2. BIOS Updater 畫面出現，按下＜Tab＞鍵從文件欄切換至磁盤欄，然後選擇 D:。

2-4

bupdater /pc /g

並按下＜ Enter ＞。

第二章：BIOS 信息

ASUSTeK BIOS Updater for DOS V1.30 [2014/01/01]

Current ROM

BOARD: B150M-A D3 VER: 0208 (H :00 B :00) DATE: 07/02/2015

PATH: C:\

BOARD: Unknown VER: Unknown DATE: Unknown

Update ROM

磁盤欄

Note

FORMAN~1 <DIR>

B150A.CAP 16779264 2015-07-02 21:14:34

[Enter] Select or Load [Tab] Switch [V] Drive Info [Up/Down/Home/End] Move [Esc] Exit

文件欄

3. 按下＜Tab＞鍵，從磁盤欄切換至文件欄，然後使用＜Up/Down/Home/End＞鍵來選擇 BIOS 文件並按下＜Enter＞。

4. BIOS Updater 會檢查您所選擇的 BIOS 文件，並提示您確認是否要升級 BIOS。

Are you sure you want to update the BIOS?

Yes No

由於安全規定，不支持 BIOS 備份功能。

5. 選擇 [Yes] 並按下＜Enter＞。當 BIOS 升級完畢後，按＜ESC＞退出 BIOS Updater。

6. 重新啟動您的電腦。

當升級 BIOS 時，請勿關閉或重置系統！若是這麼做，將可能導致系統開機失敗。

請讀取出廠默認值來保持系統的穩定。請在“Exit”菜單中選擇【Lo ad Optimized Defaults】項目。請參閱“2.10 退出 BIOS 程序”一節的詳細說明。

華碩 B150M-A D3 主板用戶手冊 2-5

2.2 BIOS 設置程序

華碩 BIOS 設置程序以簡單容易使用為訴求，菜單方式的設計讓您可以輕鬆的瀏覽選項，進入子菜單點擊您要的設置，假如您不小心做錯誤的設置，而不知道如何補救時，本設置程序提供一個快捷鍵直接恢復到上一個設置，這些將在以下的章節中有更進一步的說明。

在啟動電腦時進入 BIOS 設置程序

若要在啟動電腦時進入 BIOS 設置程序，請在系統仍在自檢（POST，Power-On Self Test）時，按下 <Delete> 或 <F2> 鍵，就可以進入設置程序，如果您超過時間才按 <Del> 或 <F2> 鍵，則 POST 程序會自動繼續運行開機自檢。

在 POST 後進入 BIOS 設置程序

請按照以下步驟在 POST 後進入 BIOS 設置程序：

• 同時按下 <Ctrl> + <Alt> + <Delete> 鍵。

• 按下機箱上的 <RESET> 鍵重新啟動。

• 按下電源按鈕關機後再重新啟動。請在使用上述兩個方法後仍無法進入 BIOS 設

置程序時，再使用此方法。

通過電源鍵、Reset 鍵或＜Ctrl＞ + ＜Alt＞ + ＜Del＞鍵強迫正在運行的系統重新開機會損壞到您的數據或系統，我們建議您正確地關閉正在運行的系統。

• 在本章節的 BIOS 程序畫面僅供參考，將可能與您所見到的畫面有所差異。

• 請訪問華碩網站 http://www.asus.com.cn 下載最新的 BIOS 文件。

• 若您想在 BIOS 設置程序中使用鼠標操控，請先確認已將鼠標連接至主板。

• 變更任何 BIOS 設置後，若系統變得不穩定，請下載 BIOS 默認設置以確保系統兼容性與穩定性。在“Exit”菜單中選擇【Load Optimized Defaults】項目來恢復 BIOS 默認設置。請參閱“2.10 退出 BIOS 程序”一節的詳細說明。

• 變更任何 BIOS 設置後，若系統無法啟動，嘗試清除 CMOS 數據並將主板恢復至默認設置。請參閱“1.6 跳線選擇區”一節中關於清除 RTC RAM 的詳細說明。

BIOS 菜單畫面

本主板的 BIOS 設置程序提供您“EZ Mode”和“Advanced Mode”兩種模式。

按下 <F7> 可以在兩種模式中切換。

2-6

第二章：BIOS 信息

2.2.1 EZ 模式（EZ Mode）

本主板的 BIOS 設置程序的默認值為 EZ Mode。您可以在 EZ Mode 中查看系統基本數據，並可以選擇顯示語言、喜好設置及啟動設備順序。若要進入 Advanced Mode，請點擊【Exit/Advanced Mode】然後選擇【Advanced Mode】，或是按下 <F7> 快捷鍵。

進入 BIOS 設置程序的畫面可個性化設置，請參考“2.8 啟動菜單（Boot）”中【Setup Mode】項目的說明。

顯示已選擇模式的系統屬性，點擊

< 或> 來切換 EZ System 調整模式

本項目顯示 CPU/主板溫度、 CPU 電壓輸出、CPU/機箱風扇速度與 SATA 信息

選擇 BIOS 程序顯示的語言

選擇啟動設備順序

顯示 CPU 風扇轉速。點擊

按鈕可手動調整風扇

加載默認值

保存更改並重新啟動系統

顯示 Advanced 模式菜單

顯示啟動菜單

搜索常見問題

解答

啟動設備的選項將依您所安裝的設備而異。

華碩 B150M-A D3 主板用戶手冊 2-7

2.2.2 高級模式（Advanced Mode）

Advanced Mode 提供您更高級的 BIOS 設置選項。以下為 Advanced Mode 畫面

的範例，各個設置選項的詳細說明請參考之後的章節。

若要進入 Advanced Mode，請點擊【Exit】，然後選擇【Advanced Mode】，或是按下 <F7> 快捷鍵。

語言

功能表列

我的最愛

Q-Fan 控制

快速筆記

操作功能鍵

子菜單

菜單項目

功能表列

BIOS 設置程序最上方各菜單功能說明如下：

My Favorites 本項目將記錄時常使用的系統設置及設置值。

Main 本項目提供系統基本設置。

Ai Tweaker 本項目提供超頻設置。

Advanced 本項目提供系統高級功能設置。

Monitor 本項目提供溫度、電源及風扇功能設置。

Boot 本項目提供啟動磁盤設置。

Tool 本項目提供特殊功能設置。 Exit 本項目提供退出 BIOS 設置程序與出廠默認值還原功能。

在線操作說明

設置值

設置窗口

滾動條

顯示處理器溫度、處理器與

上次修改的設置值

回到 EZ Mode

內存電壓輸出

2-8

第二章：BIOS 信息

2.3 我的最愛（My Favorites）

您可以將 BIOS 項目保存至我的最愛並隨時查看。

我的最愛頁面中默認顯示相關性能，節省電力和快速啟動項目，您可以添加或移除

項目，自行設置您的頁面。

添加項目至我的最愛

請按照以下步驟添加項目至我的最愛：

1. 在鍵盤按下 <F3> 鍵或在 BIOS 程序畫面中點擊

圖畫面。

2. 在設置樹狀圖畫面中選擇想要保存至我的最愛的 BIOS 項目。

主菜單欄

子菜單欄

華碩 B150M-A D3 主板用戶手冊 2-9

來啟動設置樹狀

已選擇的捷徑項目

3. 從主菜單欄選擇項目，然後點擊子菜單中想要保存至我的最愛的選項，再點擊或輕觸

4. 點擊【Exit (ESC)】或按下 <esc> 鍵來關閉樹狀圖窗口。

5. 到我的最愛菜單查看已保存的 BIOS 項目。

或是按下 <Enter> 按鍵。

以下項目無法加入至我的最愛：

• 用戶自定義項目，例如：語言、啟動設備順序。

2.4 主菜單（Main）

主菜單只有在您進入 Advanced Mode 時才會出現。您可以由主菜單查看系統基

本數據，並設置系統日期、時間、語言和安全性。

2-10

第二章：BIOS 信息

2.5 Ai Tweaker 菜單（Ai Tweaker）

本菜單可讓您設置超頻功能的相關選項。

注意！在您設置本高級菜單的設置時，不正確的設置值將導致系統功能異常。

以下項目的默認值會隨著您所安裝的處理器與內存而不同。

將滾動條往下滾動來顯示其他項目。

華碩 B150M-A D3 主板用戶手冊 2-11

2.6 高級菜單（Advanced）

高級菜單可讓您改變中央處理器與其他系統設備的細部設置。

注意！在您設置本高級菜單的設置時，不正確的數值將導致系統損壞。

2.7 監控菜單（Monitor）

監控菜單可讓您查看系統溫度/電力狀況，並且對風扇做高級設置。

往下滾動可顯示其他 BIOS 項目。

2-12

第二章：BIOS 信息

2.8 啟動菜單（Boot）

本菜單可讓您改變系統啟動設備與相關功能。

2.9 工具菜單（Tool）

本工具菜單可以讓您針對特別功能進行設置。請選擇菜單中的選項並按下 <Enter>

鍵來顯示子菜單。

華碩 B150M-A D3 主板用戶手冊 2-13

2.10 退出 BIOS 程序（Exit）

本菜單可讓您讀取 BIOS 程序出廠默認值與退出 BIOS 程序。你也可以由 Exit 菜

單進入 EZ Mode。

2-14

第二章：BIOS 信息

華碩的聯絡信息

華碩電腦（上海）有限公司 ASUSTEK COMPUTER (SHANGHAI) CO., LTD

市場信息

地址：上海市閔行莘庄工業區春東路 508 號電話：+86-21-54421616 傳真：+86-21-54420088 互聯網：http://www.asus.com.cn/

華碩電腦公司 ASUSTeK COMPUTER INC.（亞太地區）

技術支持

電話：400-620-6655 電子郵件： https://vip.asus.com/VIP2/

Services/TechQuery?lang=zhcn

市場信息

地址：台灣臺北市北投區立德路 15 號電話：+886-2-2894-3447 傳真：+886-2-2890-7798 電子郵件：info@asus.com.tw 互聯網：http://www.asus.com/tw/

技術支持

電話：+86-21-38429911 傳真： +86-21-58668722, ext. 9101# 在線支持： http://www.asus.com/tw/

support/

ASUS COMPUTER INTERNATIONAL（美國）

市場信息

地址： 800 Corporate Way, Fremont, CA

94539, USA 傳真：+1-510-608-4555 互聯網：http://www.asus.com/us/

技術支持

電話：+1-812-282-2787 傳真：+1-812-284-0883 在線支持： http://www.service.asus.com/

ASUS COMPUTER GmbH（德國/奧地利）

市場信息

地址： Harkort Str. 21-23, D-40880

Ratingen, Germany 傳真：+49-2102-959931 互聯網：http://asus.com/de 在線聯絡： http://eu-rma.asus.com/sales（僅

回答市場相關事務的問題）

技術支持

電話： +49-2102-5789555 傳真：+49-2102-959911 在線支持： http://www.asus.com/de/

support/

We, the undersigned,

declare the following apparatus:

conform with the essential requirements of the foll

Jerry Shen

Position : CE O

Name :

__________

Signature :

owing directives:

EN 55024:2010

EN 61000-3-3:2008

EN 55020:2007+A11:2011

EN 301 489-1 V1.9.2(2011-09)

EN 301 489-3 V1.4.1(2002-08)

EN 301 489-4 V1.4.1(2009-05)

EN 301 489-7 V1.3.1(2005-11)

EN 301 489-9 V1.4.1(2007-11)

EN 301 489-17 V2.2.1(2012-09)

EN 301 489-24 V1.5.1(2010-09)

EN 302 326-2 V1.2.2(2007-06)

EN 302 326-3 V1.3.1(2007-09)

EN 301 357-2 V1.4.1(2008-11)

EN 302 291-1 V1.1.1(2005-07)

EN 302 291-2 V1.1.1(2005-07)

EN 60065:2002 / A12: 2011

Regulation (EC) No. 278/2009

ASUS COMPUTER GmbH

ASUSTeK COMPUTER INC.

4F, No. 150, LI-TE Rd., PEITOU, TAIPEI 112, TAIWAN

HARKORT STR. 21-23, 40880 RATINGEN

GERMANY

Regulation (EU) No. 617/2013

(EC conformity marking)

Ver. 150326

EC Declaration of Conformity

EN 55022:2010+AC:2011

EN 61000-3-2:2006+A2:2009

EN 55013:2001+A1:2003+A2:2006

EN 300 328 V1.8.1(2012-06)

EN 300 440-1 V1.6.1(2010-08)

EN 300 440-2 V1.4.1(2010-08)

EN 301 511 V9.0.2(2003-03)

EN 301 908-1 V5.2.1(2011-05)

EN 301 908-2 V5.2.1(2011-07)

EN 301 893 V1.7.1(2012-06)

EN 302 544-2 V1.1.1(2009-01)

EN 302 623 V1.1.1(2009-01)

EN 50360:2001

EN 62479:2010

EN 50385:2002

EN 62311:2008

EN 60950-1: 2006 / A12: 2011

EN 60950-1: 2006 / A2: 2013

Regulation (EC) No. 1275/2008

2004/108/EC-EMC Directive

Manufacturer:

Address:

Product name : Motherboard Model name : B150M-A D3

Address, City:

Country:

Authorized representative in Europe:

, CA 94539.

1999/5/EC-R&TTE Directive

2006/95/EC-LVD Directive

Per FCC Part 2 Section 2. 1077(a)

Asus Computer International

Regulation (EC) No. 642/2009

2009/125/EC-ErP Directive

2011/65/EU-RoHS Directive

CE marking

Declaration Date: 13/07/2015

Year to begin affixing CE marking: 2015

Ver. 140331

DECLARATION OF CONFORMITY

Address: 800 Corporate Way, Fremont

Responsible Party Name:

Phone/Fax No: (510)739-3777/(510)608-4555

hereby declares that the product

Product Name : Motherboard Model Number : B150M-A D 3

FCC Part 15, Subpart B, Unintentional Radiators

This device complies with part 15 of the FCC Rules. Operation is subject to the

following two conditions: (1) This device may not cause harmful interference,

and (2) this device must accept any interference received, includ ing interference

that may cause undesired operation.

Supplementary Information:

Conforms to the following specifications:

Representative Person’s Name : Steve Chang / President

Signature :

Date : Jul. 13, 2015

Asus B150M-A D3 User’s Manual [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.2 主板概述

2.1 管理、更新您的 BIOS 程序

2.10 退出 BIOS 程序（Exit）
