Z490 Phantom Gaming 4/2.5G
第 1 章 はじめに
ASRock Z490 Phantom Gaming 4/2.5G マザーボードをお買い上げ頂きありが
とうございます。A SRo ck の製 品は一貫した厳格な品質管 理の下で製造されてお
ります。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致し
ます。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインス
トールガ イドが 記載さ れてい ます。第 3 章には 、ソフトウェアとユーティリティー
の 操作ガイドが 含まれていま す。第 4 章 には 、B I O S セットアップの設 定ガ イドが
含まれて います。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマ
ニュアル の内容 は予告なしに 変更することがあります。このマニュアル の内容に
変更があった場合には、更新されたバージョンは、予告なくASRock のウェブサ
イトから入手できるようになります。このマザーボードに関 する技術 的なサポー
トが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサ
イトで参照ください。ASRockのウェブサイトでは、最新の VGA カードおよび CPU
サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock Z490 Phantom Gaming 4/2.5G マザーボード（ATX フォームファクタ）
• ASRock Z490 Phantom Gaming 4/2.5G クイックインストールガイド
• ASRock Z490 Phantom Gaming 4/2.5G サポート DVD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 2 x M.2 ソケット用ねじ （ オプション）
• 1 x I/O パネルシールド
1.2 仕様
日本語
プ ラット
フォーム
CPU
チップセ ッ
ト
メモリ
• ATX フォームファクタ
• 固体コンデンサ 設計
• 第 10 世代 Intel® CoreTM プロセッサーに対応 （ソケット
120 0）
• デジタル電源設計
• 10 電源フェーズ設計
• Intel® ターボブーストMAX 3.0 テクノロジーをサポート
• Intel® K シリーズ アンロック CPU に対応
• ASRock BCLK フルレンジオーバークロッキングに対応
• Intel® Z490
• デュアルチャンネル DDR4 メモリ機能
• 4 x DDR4 DIMM スロット
• DDR4 4400+(OC)*/4333(OC)/4266(OC)/4133(OC)/4000(OC)
/3866(OC)/3800(OC)/3733(OC)/3600(OC)/ 3200(OC)/2933/
2800/2666/2400/2133 ノン ECC、アンバッファードメモリに
対応
* 詳細については、ASRock ウェブサイトのメモリーサポート一覧
を参照してください。 (http://www.asrock.com/)
* CoreTM (i9/i7) は最大 2933 までの DDR4 に対応します ;
CoreTM (i5/i3), Pentium® および Celeron® は最大 2666 までの
DDR4 に対応します。
• ECC UDIMM メモリモジュールに対応 （non-ECC モード
で動作）
• システム メモリの 最 大 容 量：12 8 G B
• Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応
• DIMM スロットに 15μゴールドコンタクトを採用
拡張
ス ロット
• 2 x PCI Express 3.0 x16 スロット （PCIE2/PCIE4: x16
(PCIE2) でシングル、x16 (PCIE2) / x4 (PCIE4) でデュアル *
* 起動ディスクとして NVMe SSD に対応
• 3 x PCI Express 3.0 x1 スロット
• AMD Quad CrossFireXTMと CrossFireXTMをサポート
• 1 x M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュール
と Intel® CNVi （統合 WiFi/BT） に対応
2 3
Z490 Phantom Gaming 4/2.5G
グラフィック
ス
オー ディオ
* Intel ｮ UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• ハードウェア・アクセラレイティド・コーデック : AVC/H.264、
HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、VP8、VP9
8 - ビ ッ ト 、V P 9 1 0 - ビ ッ ト 、M P E G 2 、M J P E G 、V C - 1
* VP9 10 ビットおよび VC-1 は、デコード用のみです。
* VP8 および VP9 エンコードは、Windows OS によりサポート
されません。
• グラフィック、メディアおよびコンピュート : Microsoft
DirectX 12、OpenGL 4.5、インテル ® ビルトイン・ビジュアル、
イ ンテ ル ® クイッ ク・シ ンク・ビ デ オ、ハ イブ リッド /
スイッチャブル・グラフィックス、O pe nC L 2 .1
• ディスプレイおよびコンテンツのセキュリティ : Rec. 2020
(Wide Color Gamut)、Microsoft PlayReady 3.0、インテル ®
SGX コンテンツ保護、UHD/HDR Blu-ray ディスク
• HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K
(4096x2160) @ 30Hz
• H DM I 1. 4 ポ ートで、オ ートリップシンク、ディープカラー
(12bpc)、xvYCC、および、HBR （高ビットレートオーディオ）
に対応（HDMI 対応モニターが必要です）
• HDMI 1.4 ポートで HDCP 2.3 に対応
• HDMI 1.4 ポートで 4K Ultra HD (UHD) 再生に対応
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC1200 オーディオコーデック）
• プ レ ミ ア ム・ブ ル ー レ イ・オ ー デ ィ オ・サ ポ ー ト
• サージ保護に対応
• PCB 絶縁シールド
• R/L オーディオチャンネル用個別 PCB レイヤ
• Nahimic オーディオ
日本語
日本語
LAN
リアパネル
I/O
• 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
• Dragon RTL8125BG
• Phantom Gaming LAN ソフトウェアに対応
- スマートに帯域幅制御を自動調整
- 見やすく使いやすい UI
- 見やすいネットワーク使用統計情報
- ゲーム、ブラウザ、ストリーミングモードように最適化さ
れたデフォルト設定
- ユーザーカスタマイズによる優先度制御
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電（ESD）保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• P XE を サポ ート
• 2 x アンテナポート
• 1 x PS/2 マウス / キーボードポート
• 1 x HDMI ポート
• 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) （リドライバ）
（静電気放電 (ESD) 保護に対応）
• 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) （リドライバ）
（静電気放電 (ESD) 保護に対応）
• 2 x USB 3.2 Gen1 ポート （静電気放電 (ESD) 保護に対応）
• 2 x USB 2.0 ポート （静電気放電 (ESD) 保護に対応）
• LED 付き 1 x RJ-45 LAN ポート （ACT/LINK LED と SPEED
LED）
• HD オーディオジャック : ラインイン / フロントスピーカー /
マイク
ストレ ージ
• 6 x SATA3 6.0 Gb/s コネクタ、RAID （RAID 0、RAID 1、RAID 5、
RAID 10、Intel ラピッド・ストレージ・テクノロジー 17）、
NCQ、AHCI およびホットプラグ機能に対応 *
* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、
SATA3_1 は無効になります。
* PCIe タイプ M.2 デバイスで M2_2 を使用している場合は、
SATA3_0 は無効になります。
• 1 x Ultra M.2 ソケット (M2_2)、M Key タイプ
2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュール、および、
最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュール
に対応 **
** Intel® OptaneTMテ クノロジ ー に 対 応
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
4 5
Z490 Phantom Gaming 4/2.5G
コネクタ
• 1 x COM ポートヘッダー
• 1 x SPI TPM ヘッダー
• 1 x 電源 LED とスピーカーヘッダー
• 2 x RGB LED ヘッダー
* 合計 12V/3A、36W までの LED ストリップに対応
• 2 x アドレサブル LED ヘッダー
* 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ （4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに
対 応しま す。
• 1 x CPU/ ウォーターポンプファンコネクタ （4 ピン）
（ スマ ートファン 速 度 制御 ）
* CPU/ ウォーターポンプファンは最大 2A (24W) の出力の
ウォータークーラーに対応します。
• 4 x シャーシ / ウォーターポンプファンコネクタ （4 ピン）
（ スマ ートファン 速 度 制御 ）
* シャーシ/ ウォーターポンプファンは最大 2A (24W) の出力
のウォータークーラーに対応します。
* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_
FAN3/WP および CHA_FAN4/WP は 3 ピンまたは 4 ピンファ
ンが使用されているかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 4 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 1 x Thunderbolt AIC コネクタ （5 ピン） （Thunderbolt
3 AIC R2.0 カー ドのみポートに対応）
• 1 x USB 2.0 ヘッダー （2 つの USB 2.0 ポートに対応）
（静電気放電 (ESD) 保護に対応）
• 2 x USB 3.2 Gen1 ヘッダー （4 つの USB 3.2 Gen1 ポート
に対応） （静電気放電 (ESD) 保護に対応）
日本語
BIOS 機能
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU コア/ キャッシュ、GT、DRAM、PCH、VCCIO、VCCST、
VCCSA 電圧マルチ調整
ハードウェ
アモニター
• 温度センシング : CPU、CPU/ ウォーターポンプ、 シャーシ/
ウォ ーターポ ンプファン
• ファンタコメータ: CPU、CPU/ ウォーターポンプ、 シャーシ
/ ウォーターポンプファン
• 静音ファン （CPU 温度に従ってシャーシファン速度を自動
調整） : CPU、CPU/ ウォーターポンプ、 シャーシ / ウォー
ター ポン プファン
• ファンマルチ速度制御 : CPU、CPU/ ウォーターポンプ、
シャ ーシ / ウォー ターポンプファン
• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、
P C H 、V C C S A 、V C C S T 、V C C I O
OS
認証
• Microsoft® Windows® 10 64-bit
• F C C 、C E
• ErP/EuP Ready （ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
BI OS 設定の調 整、アンタイドオーバークロックテクノロジーの適 用、サードパー
テ ィ の オ ー バ ー ク ロ ッ ク ツ ー ル の 使 用 な ど を 含 む 、オ ー バ ー ク ロ ッ ク に は 、一 定
のリスクを伴いますのでご 注意ください。 オーバークロックするとシステムが
不安 定になったり、システムのコンポーネントや デバイスが 破損 することがあり
ます。 ご自分の責任で行ってください。 弊社では、オーバークロックによる破
損の責任は負いかねますのでご了承ください。
6 7
1.3 マザーボードのレイアウト
Intel
Z490
DDR 4_A2 (6 4 bit, 28 8-pin m odule )
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_B2 (6 4 bit, 28 8-pin m odule )
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
ATX12V1
ATXP WR1
PCIE2
PCIE4
HDLED RESET
PLED PWRBTN
PANEL1
1
USB_3_4
1
1
SPK_PLED1
COM1
1
1
HD_AUDIO1
PCIE1
RoHS
13
16
19
20
1
Ultra M.2
PCIe Gen3 x4
CMOS
Battery
PCIE3
31
15
10
USB3_ 3_4
1
29
11
SATA3_4
SATA3_5
SATA3_0
SATA3_1
SATA3_2
SATA3_3
CLRMOS1
1
M2_ WIFI1
M2_WIFI_CT1
M2_ 2
C 6
C 5
C 4
T B1
1
2
PCIE5
T
T
T
AUDIO
CODEC
SUPER
I/O
USB3_5_6
1
14
21
23
24
25
28
22
4
3
CHA_FAN 1/WP
CHA_FAN2/WP
CHA_FAN3/WP
CPU_FAN2/WP
ATX12V2
CPU_FAN1
5
6
12
CHA_FAN 4/WP
17
1
SPI_TPM_J1
18
27
ADDR_LED1
1
RGB_LED1
1
26
30
ADDR_LED2
1
RGB_LED2
1
7
8
32
CPU
DRAM
VGA
BOOT
9
Z490 PHANTOM GAMING 4/2.5G
USB 2. 0
T: USB_1
B: USB _2
Top:
RJ-45
USB 3.2 Gen1
T: USB3_1
B: USB3_2
PS2
Keybo ard
/Mous e
Top:
LINE I N
Cent er:
FRON T
Bott om:
MIC IN
USB 3.2 Gen2
T:USB31_TA_1
B: USB31_TC_1
HDM I1
Z490 Phantom Gaming 4/2.5G
日本語
日本語
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 ATX 12V 電源コネクタ（ATX12V2）
3 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
5 CPU ファンコネクタ（CPU_FAN1）
6 CPU / ウォーターポンプファンコネクタ (CPU_FAN2/WP)
7 RGB LED ヘッダー (RGB_LED2)
8 アドレサブル LED ヘッダー（ADDR_LED2）
9 ポ ス トス テ ー タ ス チ ェ ッ カ ー（ P S C ）
10 ATX 電源コネクタ（AT XPWR1）
11 USB 3.2 Gen1 ヘッダー（USB3_3_4）
12 シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
13 SATA3 コネクタ（SATA3_1）
14 SATA3 コネクタ（SATA3_0）
15 SATA3 コネクタ（SATA3_3）
16 SATA3 コネクタ（SATA3_2）
17 シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN4/WP)
18 SPI TPM ヘッダー (SPI_TPM_J1)
19 電源 LED とスピーカーヘッダー (SPK_PLED1)
20 SATA 3 コネクタ（SATA3_5）
21 SATA3 コネクタ（SATA3_4）
22 システムパネル ヘッダー（PAN EL1）
23 シャーシファン / ウォーターポンプファンコネクタ(CHA_FAN3/WP)
24 USB 3.2 Gen1 ヘッダー（USB3_5_6）
25 USB 2.0 ヘッダー（USB_3_4）
26 アドレサブル LED ヘッダー（ADDR_LED1）
27 COM ポートヘッダー（COM1）
28 フ ロ ン ト パ ネ ル オ ー デ ィ オ ヘ ッ ダ ー（ H D _ A U D I O 1 ）
29 RGB LED ヘッダー (RGB_LED1)
30 クリア CMOS ジャンパー（CLRMOS1）
31 Thunderbolt AIC コネクタ（TB1）
32 シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
8 9
1.4 I/O パネル
1
Z490 Phantom Gaming 4/2.5G
4
2
3
5
11
9
810
7
6
番号 説明 番号 説明
1 USB 2.0 ポート（USB_1_2） 7 USB 3.2 Gen1 ポート（USB3_1_2）
USB 3.2 Gen2 Type-A ポート
2
（U SB31_TA_1）
USB 3.2 Gen2 Type-C ポート
8
（U SB31_T C_1）
3 LAN RJ-45 ポート * 9 アンテ ナポート
4 ラ イ ン 入 力（ 明 る い 青 色 ）* * 10 HDMI ポート
5 フロントスピーカー（ライム色）* * 11 PS/2 マウス / キーボードポート
6 マ イク ロ フ ォ ン（ ピ ン ク 色 ）* *
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビ ティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 2.5Gbps 接続
**
7.1 チャンネル設定のオーディオポートの機能 :
日本語
ポート 機能
明 る い 青 色（ リ ア パ ネ ル ） リアスピーカー出 力
ラ イ ム 色（ リ アパ ネ ル ） フロントスピーカー出力
ピ ン ク 色（ リ ア パ ネ ル ） セントラル / サブウーファースピーカー出力
ラ イ ム 色（ フ ロ ン ト パ ネ ル ） サイド スピーカー出力
日本語
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。マザーボードを取付ける前に、
ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを取り
付けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前
に、次の注意事項をよくお読みください。
• マザーボードを設 置 / 取り外しをする場合は、必ず電源コードが抜いてください。電
源コードが 繋がれ たま まで 作業を行 うと、怪 我をしたり、マ ザーボードが 破損す る可
能 性がございま す。
• 静 電気 によってマ ザーボード の 部品 が 破損することを 防止するために、マザーボード
はカー ペットの上に置 かないでくださ い。また 、静 電気防止リストストラップ を着用
するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場 合は、ねじを締 め付け すぎ な
いでください。ねじを締め付けすぎると、マザーボードが破損することがあります。
10 11

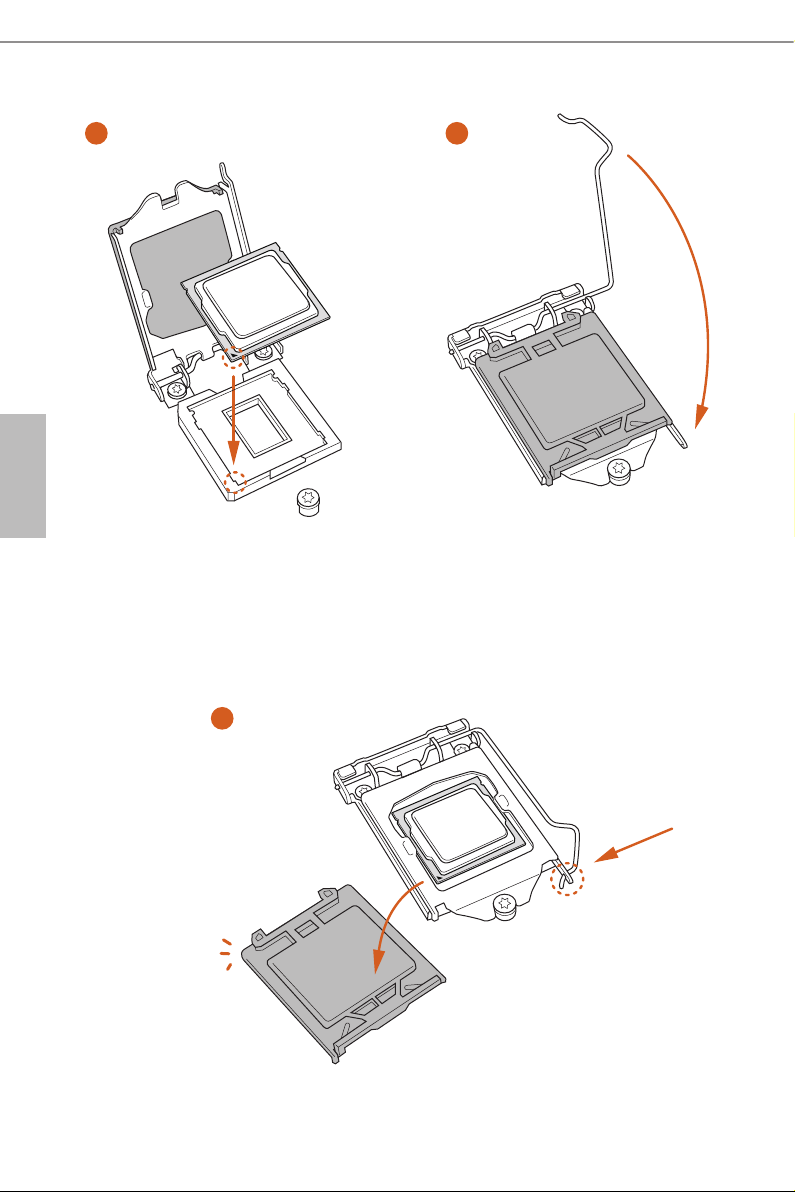

2.1 CPU を取り付ける
1.
1200 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にある
こと、CPU 表面に汚れ がないこと、または、ソケット内に曲 がったピンがない
ことを確認してください。PnP キャップがソケット上になかったり、CPU 表面が
汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理
にソケット内に挿入しないでください。CPU を無理にソケット内に挿入すると、
CPU の甚大な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
Z490 Phantom Gaming 4/2.5G
A
B
日本語
2
日本語
3
4
5
12 13
Z490 Phantom Gaming 4/2.5G
プロセッ サーを 取り外した 場合 は、カバー を保 管して 取り付 け直してくだ さい。
アフターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付
け てください。
日本語
日本語

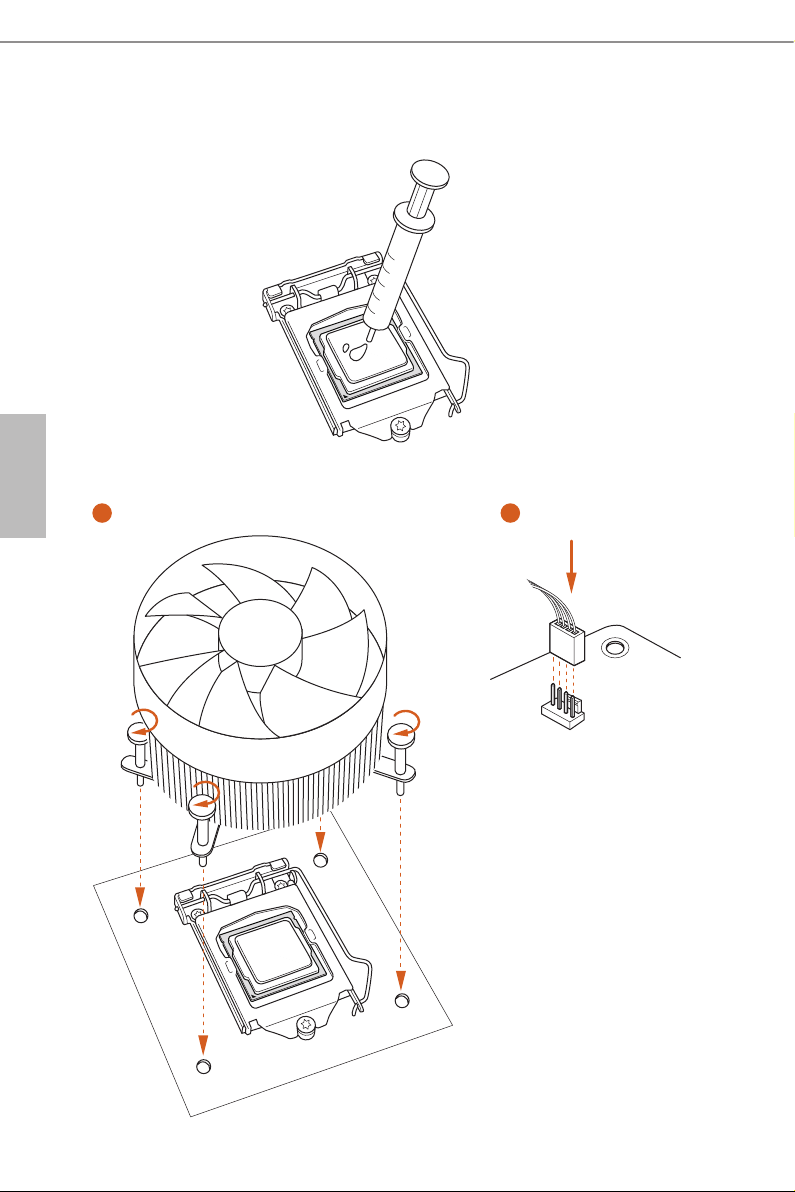

2.2 CPU ファンとヒートシンクを取り付ける
1 2
FAN
CPU_
14 15
Z490 Phantom Gaming 4/2.5G
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4）DIMM ス
ロットが装備 されており、デュアル チャンネルメモリ技術に対応します。
1.
デ ュ ア ル チ ャン ネ ル メ モ リ 設 定 の た め に 、同 一（ 同 じ ブ ラ ン ド 、同 じ 速 度 、同 じ
サイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアル
チャンネルメモリテクノロジ ーを有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けること
はできません。取り付けると、マザーボードと DIMM が破損することがありま
す。
デュアルチャンネルメモリ設定
優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み
3 実装済み 実装済み 実装済み 実装済み
日本語
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違っ
た方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。
1
日本語
2
3
16 17
2.4 前面パネルヘッダーを接続する
1
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
Z490 Phantom Gaming 4/2.5G
日本語
RESET SW
HDD LED
3$1(/
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
日本語

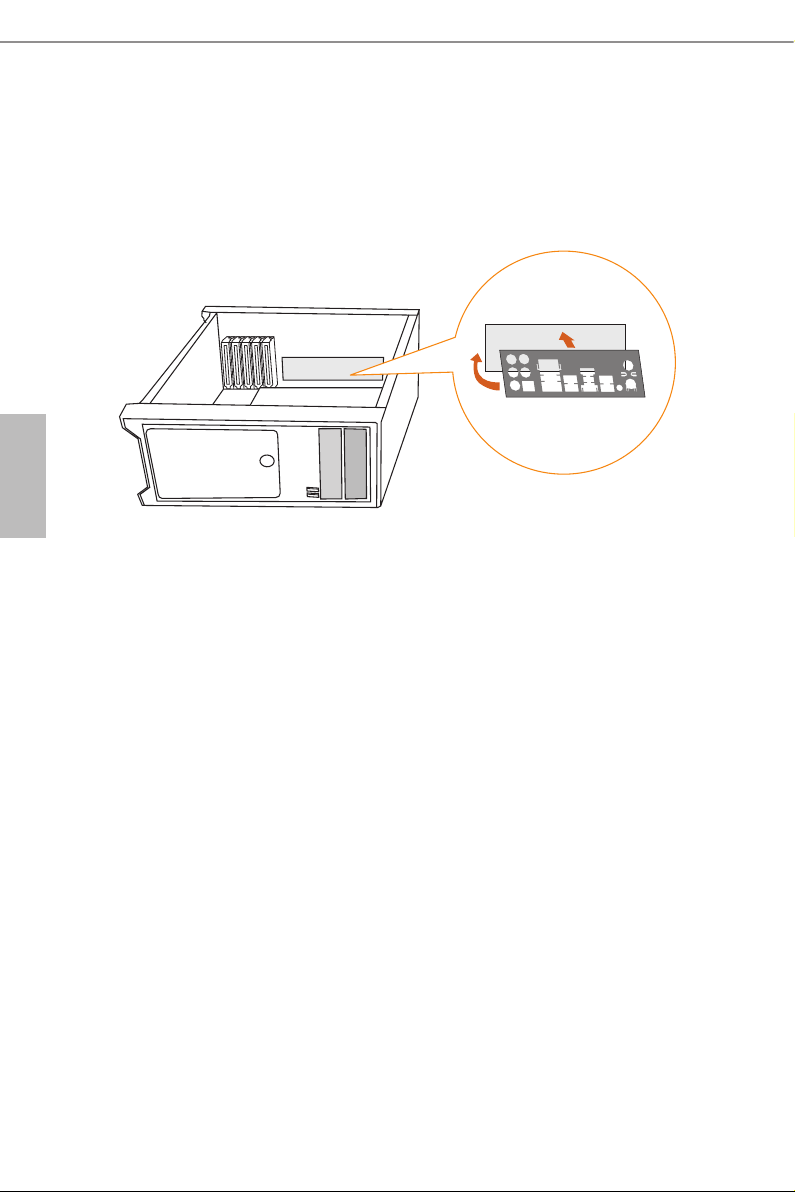

2.5 I/O パネルシールドを取り付ける
1
18 19

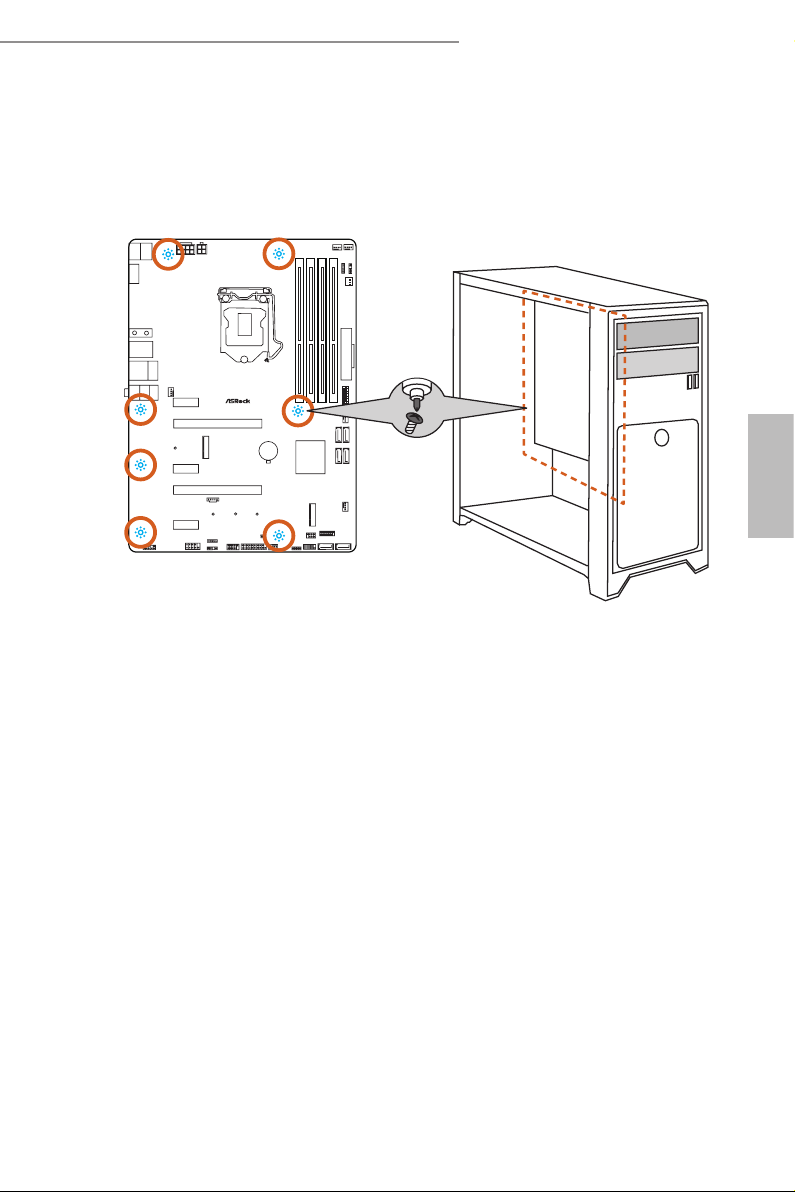

2.6 マザーボードを取り付ける
BOOT
CPU
DRAM
VGA
Z490 PHANTOM GAMING 4/2.5G
Z490 Phantom Gaming 4/2.5G
日本語
日本語

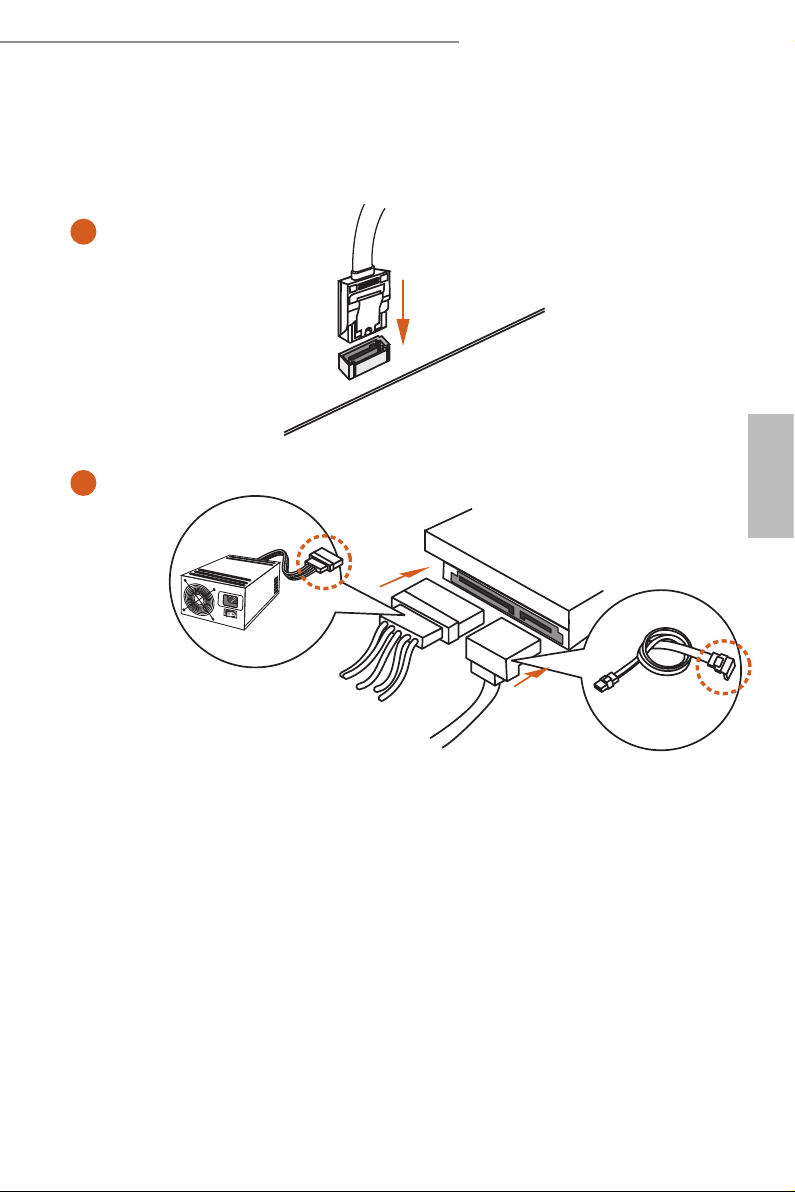

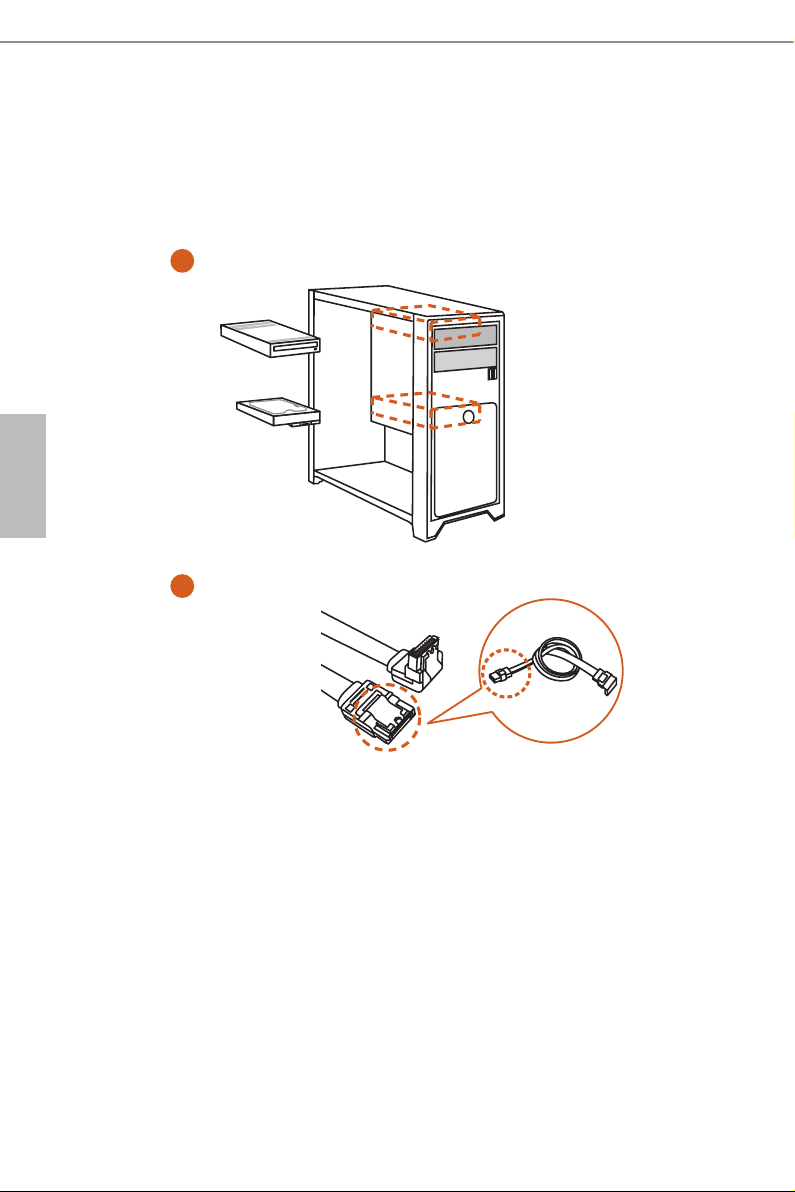

2.7 SATA ドライブを取り付ける
1
光学ドライブ
SATA ドライブ
2
SATAデータケーブル
20 21
Z490 Phantom Gaming 4/2.5G
3
4
日本語
電源コネクタ
SATA
SATA データコネクタ
1
日本語

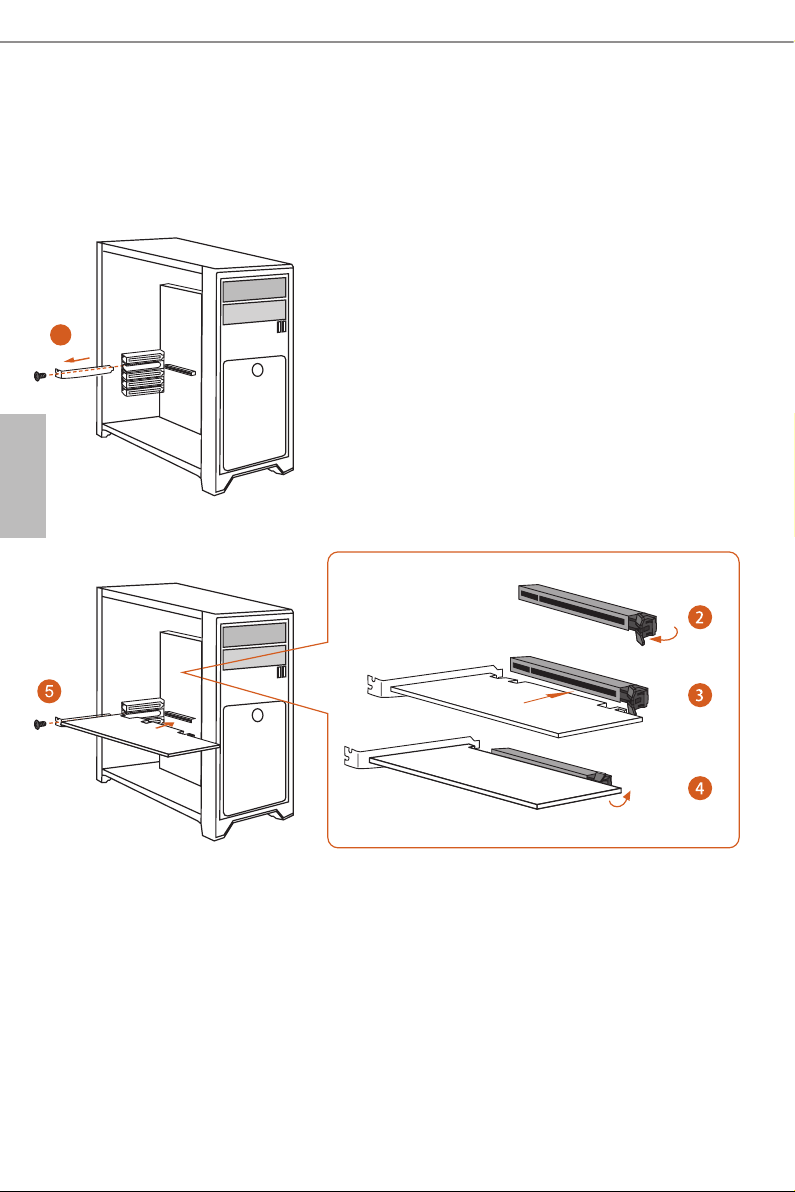

2.8 グラフィックスカードを取り付ける
22 23
Z490 Phantom Gaming 4/2.5G
拡張スロット (PCI Express スロット )
このマザーボードには 5 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コー
ドが取り外されてい ることを確認してください。取り付け作業を始め る前に、拡
張 カードに添 付 されて いる文書を 読 んで、カ ード用 に必 要なハ ードウェア設 定 を
行 ってくだ さい 。
PCIe スロット:
PCIE1（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用し
ます。
PCIE2（PCIe 3.0 x16 スロット）は PCI Express x16 レーン幅グラフィックスカー
ド 向 けに 使 用します。
PCIE3（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用し
ます。
PCIE4（PCIe 3.0 x16 スロット）は PCI Express x4 レーン幅グラフィックカード
向 け に使 用しま す。
PCIE5（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用し
ます。
日本語
PCIe スロット設定
PCIE2 PCIE4
シングルグラフィックスカード x16 N/A
CrossFireXTM モードで 2 枚のグラ
フィックスカード
複数のグラフィックスカードを使 用する 場合 は、サーマル環境 を改善するた め
に、シャーシファンをマザーボードのシャーシファンコネクタ（CHA _FA N1/W P、
CHA_FAN2/WP、CHA_FAN3/WP または、CHA_FAN4/WP）に接続してください。
x16 x4
日本語

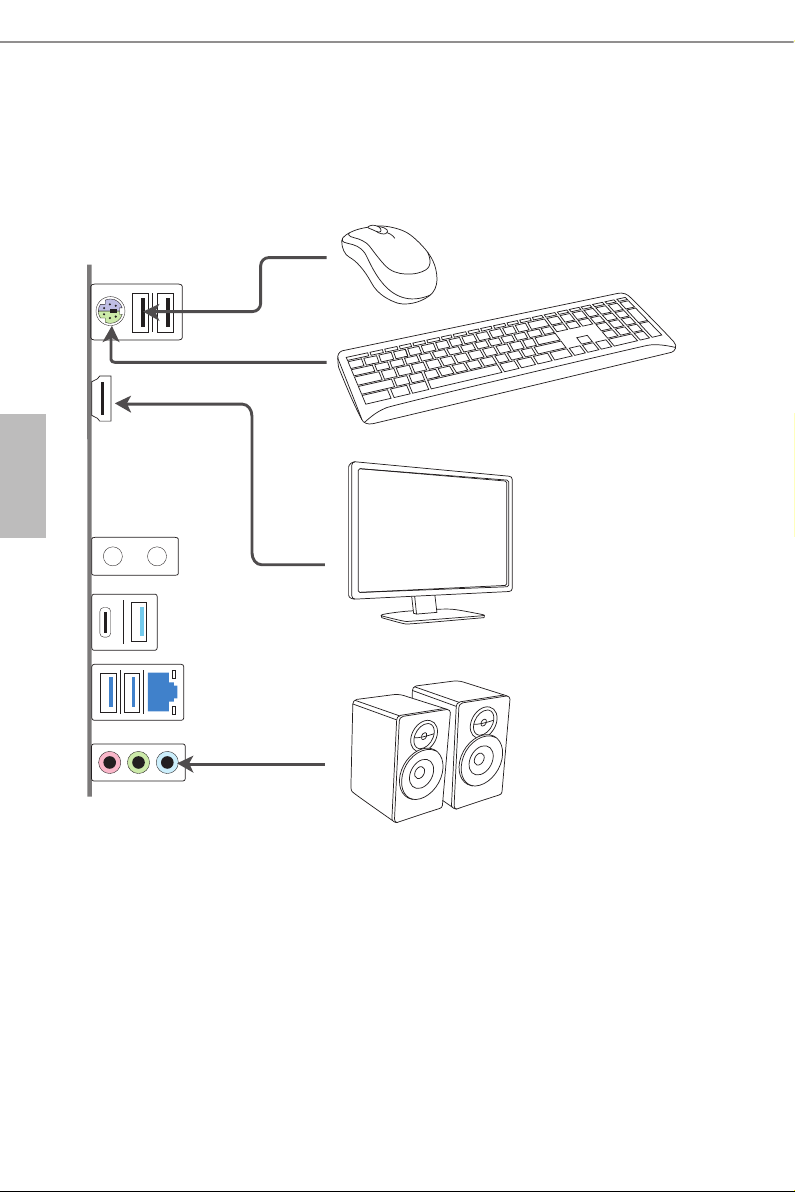

2.9 周辺機器を接続する
24 25
Loading...
