第 1 章 はじめに
ASRock Z390M Pro4 シーリーズマザーボードは、ASRock の一貫した厳格な
品質管理の下で製造された信頼性の高いマザーボードです。ASRock の品質と
耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提
供します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のイン
ストールガイドが記載されています。第 3 章には、ソフトウェアとユーティ
リティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの
設定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、こ
のマニュアルの内容は予告なしに変更することがあります。このマニュアル
の内容に変更があった場合には、更新されたバージョンは、予告なく ASRock
のウェブサイトから入手できるようになります。このマザーボードに関する
技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報
を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新
の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイ
ト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock Z390M Pro4 マザーボード（Micro ATX フォームファクタ）
• ASRock Z390M Pro4 クイックインストールガイド
• ASRock Z390M Pro4 サポート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 3 x M.2 ソケット用ねじ （オプション）
• 1 x I/O パネルシールド
1
1.2 仕様
日本語
プラット
フォーム
CPU
チップセット
メモリ
• マイクロ ATX フォームファクター
• 固体コンデンサ設計
• 第 8 世代と第 9 世代 Intel® CoreTM プロセッサーに対応
（ソケット 1151）
• デジタル電源設計
• 10 電源フェーズ設計
• Intel®ターボブースト 2.0 テクノロジーをサポート
• Intel® K シリーズ アンロック CPU に対応
• ASRock BCLK フルレンジオーバークロッキングに対応
• Intel® Z390
• デュアルチャンネル DDR4 メモリ機能
• 4 x DDR4 DIMM スロット
• DDR4 4300+(OC)*/4266(OC)/4133(OC)/4000(OC)/3866(OC)/
3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933
(OC)/2800(OC)/2666/2400/2133 ノン ECC、アンバッファー
ドメモリに対応
* 詳細については、ASRock ウェブサイトのメモリーサポート
一覧を参照してください。(http://www.asrock.com/)
• ECC UDIMM メモリモジュールに対応（non-ECC モードで動
作）
• システムメモリの最大容量： 64GB
• Intel® エクストリームメモリプロファイル（XMP）2.0 に
対応
• DIMM スロットに 15 μゴールドコンタクトを採用
拡張スロット
• 2 x PCI Express 3.0 x16 スロット（PCIE1/PCIE4：x16
(PCIE1) でシングル、x16 (PCIE1) / x4 (PCIE4) でデュ
アル )
* 起動ディスクとして NVMe SSD に対応
• 2 x PCI Express 3.0 x1 スロット (Flexible PCIe)
• AMD Quad CrossFireXTMと CrossFireXTMをサポート
• 1 x M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュ
ールと Intel® CNVi（統合 WiFi/BT）に対応
2
Z390M Pro4
グラフィック
ス
• Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出
力は、GPU に統合されたプロセッサーのみでサポートされ
ます。
• Intel® UHD グラフィックス内蔵ビジュアルをサポート：
AVC、MVC (S3D) および MPEG-2 Full HW Encode1 が装
備された Intel® クイック・シンク・ビデオ、Intel®
InTruTM 3D, Intel® クリアー・ビデオ HD テクノロジー、
Intel® InsiderTM, Intel® UHD グラフィックス
• DirectX 12
• HWA エンコード / デコード : AVC/H.264、HEVC/H.265 8ビット、HEVC/H.265 10- ビット、VP8、VP9 8- ビット、
VP9 10- ビット ( デコードのみ)、MPEG2、MJPEG、VC-1 (デ
コードのみ )
• 3 つのグラフィックス出力オプション : D-Sub、DVI-D、
HDMI
• 3 台のモニターに対応
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz
• DVI-D に対応、最大解像度 1920x1200 @60Hz
• D-Sub に対応、最大解像度 1920x1200 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー
（12bpc）、xvYCC、および、HBR（高ビットレートオーデ
ィオ）に対応（HDMI 対応モニターが必要です）
• DVI-D ポートと HDMI ポートで HDCP に対応
• HDMI ポートで 4K Ultra HD（UHD）再生に対応
日本語
オーディオ
LAN
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC892 オーディオコーデック）
*7.1 CH HD オーディオを設定するためには、HD フロントパ
ネルのオーディオモジュールを使用し、オーディオドライバ
を通してマルチチャンネルオーディオ機能を有効にする必要
があります。
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応
• ELNA 製オーディオコンデンサ
• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電（ESD）保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
3
日本語
リアパネル I/
O
• 1 x PS/2 マウスポート
• 1 x PS/2 キーボードポート
• 1 x D-Sub ポート
• 1 x DVI-D ポート
• 1 x HDMI ポート
• 1 x USB 3.1 Gen2 Type-A ポート（10 Gb/s）（静電気放
電（ESD）保護に対応）
• 1 x USB 3.1 Gen2 Type-C ポート（10 Gb/s）（静電気放
電（ESD）保護に対応）
• 4 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対応）
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
• HD オーディオジャック : ラインイン / フロントスピーカ
ー / マイク
ストレージ
• 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、
RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノ
ロジー 16）、NCQ、AHCI およびホットプラグ機能に対応
*
* M2_2 が使用されている場合は、SATA3_4 および SATA3_5
は無効になります。
• 1 x Ultra M.2 ソケット（M2_1）、M Key タイプ
2230/2242/2260/2280、最大 Gen3 x4 (32 Gb/s) までの
M.2 PCI Express モジュールに対応 **
• 1 x Ultra M.2 ソケット（M2_2）、M Key タイプ
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュー
ル、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCI
Express モジュールに対応 **
** Intel® OptaneTMテクノロジーに対応
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
4
Z390M Pro4
コネクタ
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダー
• 1 x シャーシイントルージョンとスピーカーヘッダー
• 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファ
ンに対応します。
• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（ス
マートファン速度制御）
* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウ
ォータークーラーに対応します。
• 2 x シャーシ / ウォーターポンプファンコネクタ（4 ピ
ン）（スマートファン速度制御）
* シャーシ / ウォーターポンプファンは最大 2A (24W) の出
力のウォータークーラーに対応します。
* CPU_FAN2/WP、CHA_FAN1/WP および CHA_FAN2/WP は 3 ピン
または 4 ピンファンが使用されているかどうかを自動検出
できます。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 2 x USB 2.0 ヘッダー（3 つの USB 2.0 ポートに対応）
（静電気放電（ESD）保護に対応）
• 2 x USB 3.1 Gen1 ヘッダー（4 つの USB 3.1 Gen1 ポー
トに対応））（静電気放電（ESD）保護に対応）
• 1 x パフォーマンスモード / イージー OC ヘッダー
日本語
BIOS 機能
ハードウェア
モニター
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU、DRAM、PCH 1.0V、VCCIO、VCCSA、VCCST 電圧マルチ
調整
• 温度センシング : CPU、CPU/ ウォーターポンプ、 シャー
シ / ウォーターポンプファン
• ファンタコメータ : CPU、CPU/ ウォーターポンプ、 シャ
ーシ / ウォーターポンプファン
• 静音ファン（CPU 温度に従ってシャーシファン速度を自動
調整）: CPU、CPU/ ウォーターポンプ、 シャーシ / ウォ
ーターポンプファン
• ファンマルチ速度制御 : CPU、CPU/ ウォーターポンプ、
シャーシ / ウォーターポンプファン
5
• ケース開閉検知
• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore、DRAM、PCH
1.0V
日本語
OS
認証
• Microsoft® Windows® 10 64-bit
• FCC、CE
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サード
パーティのオーバークロックツールの使用などを含む、オーバークロックに
は、一定のリスクを伴いますのでご注意ください。オーバークロックすると
システムが不安定になったり、システムのコンポーネントやデバイスが破損
することがあります。ご自分の責任で行ってください。弊社では、オーバー
クロックによる破損の責任は負いかねますのでご了承ください。
6
1.3 マザーボードのレイアウト
Intel
Z390
ATXP WR1
HDLED RESET
PLED PWRBTN
PANEL1
1
COM1
1
Z3 90M P ro4
RoH S
CPU_FAN1
PCI E1
TPMS1
1
1
SPK_CI1
1
PCI E2
CMO S
Bat tery
DDR4 _A2 (64 bit, 288- pin module )
DDR4 _A1 (64 bit, 288- pin module )
DDR4 _B2 (64 bit, 288- pin module )
DDR4 _B1 (64 bit, 288- pin module )
ATX12V1
SATA3_2
SATA3_3
USB3_5_ 6
SATA3_4
SATA3_5
CLRMOS1
1
1
HD_AUDIO1
M2_1
Top:
RJ-4 5
HDMI 1
CHA_FAN1 /WP
Top:
LINE IN
Center:
FRONT
Bottom:
MIC IN
USB 3.1Gen2
T:USB 3_TA_1
B:U SB3_TC_1
PCI E4
USB 3. 1 Gen2
SATA3_1
CHA_FAN2 /WP
Ultr aM. 2
PCIe Gen 3x4
PS2
Keybo ard
PS2
Mouse
DVI 1
VGA 1
USB 3.1Gen1
T:US B3_3
B: USB3_4
CPU_FAN2/ WP
USB3_4
1
M2_2
SATA3_0
PCI E3
1
USB3_7_ 8
PM_EO
1
USB 3.1Gen1
T:US B1
B: USB2
USB5
1
M2_3
Z390M Pro4
日本語
7
日本語
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 CPU ファンコネクタ（CPU_FAN1）
3 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
5 CPU/ ウォーターポンプファンコネクタ (CPU_FAN2/WP)
6 パフォーマンスモード / イージー OC ヘッダー (PM_EO)
7 ATX 電源コネクタ（ATXPWR1）
8 USB 3.1 Gen1 ヘッダー（USB3_5_6）
9 SATA3 コネクタ（SATA3_0）
10 SATA3 コネクタ（SATA3_1）
11 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
12 USB 3.1 Gen1 ヘッダー（USB3_7_8）
13 SATA3 コネクタ（SATA3_2）
14 SATA3 コネクタ（SATA3_3）
15 SATA3 コネクタ（SATA3_5）
16 SATA3 コネクタ（SATA3_4）
17 クリア CMOS ジャンパー（CLRMOS1）
18 シャーシイントルージョンとスピーカーヘッダー (SPK_CI1)
19 システムパネルヘッダー（PANEL1）
20 USB 2.0 ヘッダー（USB3_4）
21 USB 2.0 ヘッダー（USB5）
22 TPM ヘッダー（TPMS1）
23 シリアルポートヘッダー（COM1）
24 フロントパネルオーディオヘッダー（HD_AUDIO1）
25 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
8
1.4 I/O パネル
1 3
2
Z390M Pro4
4
5
13 6711
12
9
10
8
番号 説明 番号 説明
1 PS/2 マウスポート 8 USB 3.1 Gen1 ポート（USB3_3_4）
2 D-Sub ポート 9
3 LAN RJ-45 ポート * 10
USB 3.1 Gen2 Type-A ポート
（USB3_TA_1）
USB 3.1 Gen2 Type-C ポート
（USB3_TC_1）
4 ライン入力（明るい青色）** 11 HDMI ポート
5 フロントスピーカー（ライム色）** 12 DVI-D ポート
6 マイクロフォン（ピンク色）** 13 PS/2 キーボードポート
7 USB 3.1 Gen1 ポート（USB12）
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参
照してください。
アクティビティ / リンク LED
速度 LED
LAN ポート
日本語
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
9
日本語
** 7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、
オーディオドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。
Realtek HD オーディオマネージャでスピーカー設定を「7.1 Speaker」に設定してください。
7.1 チャンネル設定のオーディオポートの機能 :
10
ポート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム色（リアパネル） フロントスピーカー出力
ピンク色（リアパネル） セントラル / サブウーファースピーカー出力
ライム色（フロントパネル） サイドスピーカー出力
Z390M Pro4
第 2 章 取り付け
これは マイクロ ATX フォームファクタのマザーボードです。マザーボード
を取付ける前に、ケースに取付できるフォームファクター（サイズ）を確認
し、マザーボードを取り付けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す
る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ
い。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード
が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー
ボードはカーペットの上に置かないでください。また、静電気防止リストスト
ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに
触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防
止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす
ぎないでください。ねじを締め付けすぎると、マザーボードが破損することが
あります。
日本語
11
2.1 CPU を取り付ける
1.
1151 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上に
あること、CPU 表面に汚れがないこと、または、ソケット内に曲がったピ
ンがないことを確認してください。PnP キャップがソケット上になかった
り、CPU 表面が汚れていたり、または、ソケット内に曲がったピンがある
場合は、CPU を無理にソケット内に挿入しないでください。CPU を無理に
ソケット内に挿入すると、CPU の甚大な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
日本語
A
B
2
12
Z390M Pro4
3
4
日本語
5
13
日本語
プロセッサーを取り外した場合は、カバーを保管して取り付け直してくださ
い。アフターサービスのためにマザーボードを返品する場合は、カバーを必
ず取り付けてください。
14
2.2 CPU ファンとヒートシンクを取り付ける
Z390M Pro4
1 2
日本語
FAN
CPU_
15
日本語
2.3 メモリモジュール (DIMM) を取り付ける
1
2
16
3
Z390M Pro4
このマザーボードには 4 つの 288 ピン DDR4 ( ダブルデータレート 4)
DIMM スロットが装備されており、デュアルチャンネルメモリ技術に対応し
ます。
1.
デュアルチャンネルメモリ設定のために、同一 ( 同じブランド、同じ速度、
同じサイズ、同じチップタイプ ) の DDR4 DIMM を 1 組取り付ける必要が
あります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュア
ルチャンネルメモリテクノロジーを有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けるこ
とはできません。取り付けると、マザーボードと DIMM が破損することがあ
ります。
デュアルチャンネルメモリ設定
優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み 実装済み 実装済み
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間
違った方向に無理に挿入すると、マザーボードと DIMM の損傷につながりま
す。
日本語
17
日本語
2.4 フロントパネルオーディオヘッダーの接続
18
2.5 I/O パネルシールドを取り付ける
1
Z390M Pro4
日本語
19
日本語
Z39 0M Pro4

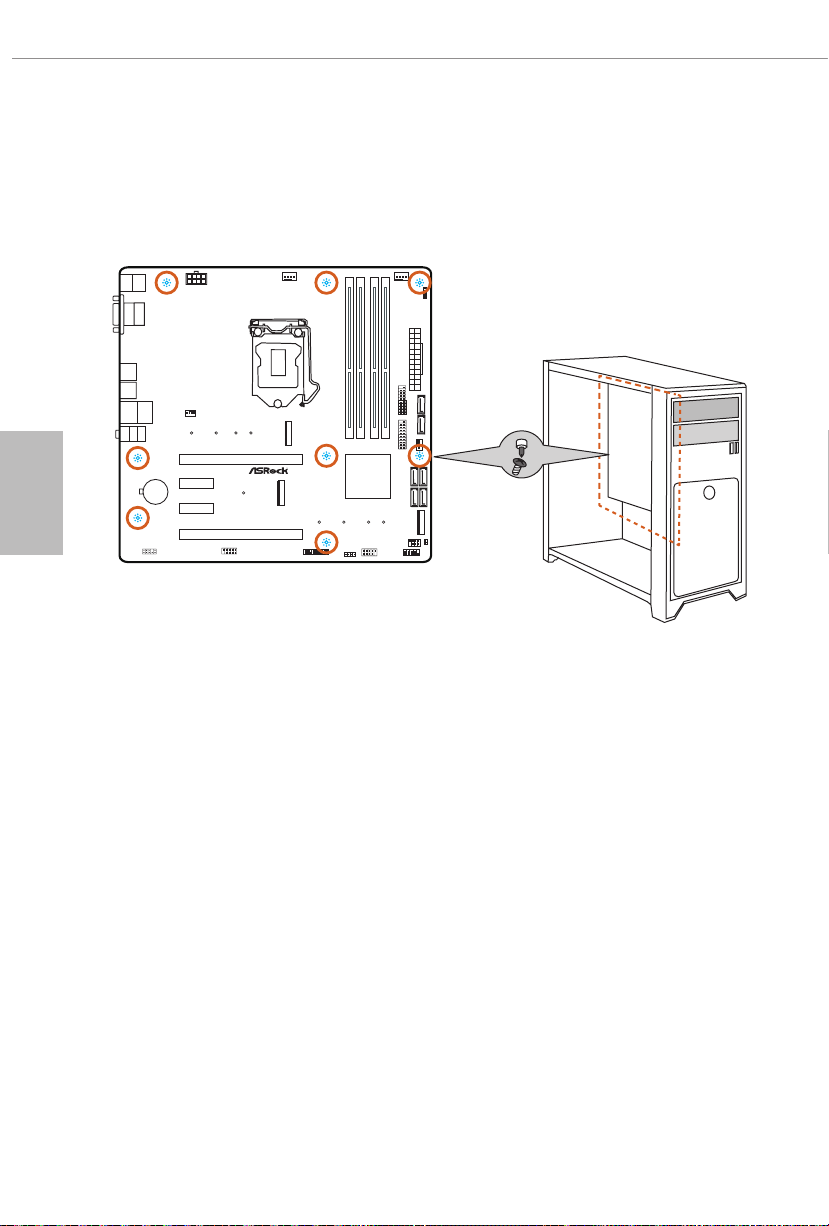

2.6 マザーボードを取り付ける
20
2.7 SATA ドライブを取り付ける
1
光学ドライブ
SATA ドライブ
2
Z390M Pro4
日本語
SATAデータケーブル
21
日本語
3
4
電源コネクタ
SATA
SATA データコネクタ
22
2.8 グラフィックスカードを取り付ける
1
Z390M Pro4
日本語
23
日本語
拡張スロット (PCI Express スロット )
このマザーボードには 4 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電
源コードが取り外されていることを確認してください。取り付け作業を始め
る前に、拡張カードに添付されている文書を読んで、カード用に必要なハー
ドウェア設定を行ってください。
PCIe スロット :
PCIE1（PCIe 3.0 x16 スロット）は PCI Express x16 レーン幅グラフィッ
クスカード向けに使用します。
PCIE2（PCIe 3.0 x1 スロット）は PCI Express x 1 レーン幅カード向けに
使用します。
PCIE3（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに
使用します。
PCIE4（PCIe 3.0 x16 スロット）は PCI Express x4 レーン幅グラフィック
スカード向けに使用します。
PCIe スロット設定
PCIE1 PCIE4
24
シングルグラフィックス
カード
CrossFireXTM モードの 2
枚のグラフィックスカー
ド
より良いサーマル環境のために、複数のグラフィックスカードを使用する場
合は、シャーシファンをマザーボードのシャーシファンコネクタ（CHA_FAN1/
WP または CHA_FAN2/WP）に接続してください。
x16 N/A
x16 x4
Loading...
