Asrock H670 PG Riptide Quick Installation Guide

No part of this documentation may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc.

Products and corporate names appearing in this documentation may or may not be registered trademarks or copyrights of their respective companies, and are used only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or tness for a particular purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of prots, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/ perchlorate”

ASRock Website: http://www.asrock.com

AUSTRALIA ONLY

Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and compensation for any other reasonably foreseeable loss or damage caused by our goods. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel

: +886-2-28965588 ext.123 (Standard International call charges apply)

e terms HDMI® and HDMI High-Denition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United

States and other countries.

INTEL END USER SOFTWARE LICENSE AGREEMENT

IMPORTANT - READ BEFORE COPYING, INSTALLING OR USING.

LICENSE. Licensee has a license under Intel’s copyrights to reproduce Intel’s Soware only in its unmodied and binary form, (with the accompanying documentation, the “Soware”) for Licensee’s personal use only, and not commercial use, in connection with Intel-based products for which the Soware has been provided, subject to the following conditions:

(a) Licensee may not disclose, distribute or transfer any part of the Soware, and You agree to prevent unauthorized copying of the Soware.

(b) Licensee may not reverse engineer, decompile, or disassemble the Soware.

(d) e Soware may contain the soware and other intellectual property of third party suppliers, some of which may be identied in, and licensed in accordance with, an enclosed license.txt le or other text or le.

(e) Intel has no obligation to provide any support, technical assistance or updates for the Soware.

OWNERSHIP OF SOFTWARE AND COPYRIGHTS. Title to all copies of the Soware remains with Intel or its licensors or suppliers. e Soware is copyrighted and protected by the laws of the United States and other countries, and international treaty provisions. Licensee may not remove any copyright notices from the Soware. Except as otherwise expressly provided above, Intel grants no express or implied right under Intel patents, copyrights, trademarks, or other intellectual property rights. Transfer of the license terminates Licensee’s right to use the Soware.

DISCLAIMER OF WARRANTY. e Soware is provided “AS IS” without warranty of any kind, EITHER EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, WARRANTIES OF MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.

LIMITATION OF LIABILITY. NEITHER INTEL NOR ITS LICENSORS OR SUPPLIERS WILL BE LIABLE FOR ANY LOSS OF PROFITS, LOSS OF USE, INTERRUPTION OF BUSINESS, OR INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAG

ES OF ANY KIND WHETHER UNDER THIS AGREEMENT OR OTHERWISE, EVEN IF INTEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.

LICENSE TO USE COMMENTS AND SUGGESTIONS. is Agreement does NOT obligate Licensee to provide Intel with comments or suggestions regarding the Soware. However, if Licensee provides Intel with comments or suggestions for the modication, correction, improvement or enhancement of (a) the Soware or (b) Intel products or processes that work with the Soware, Licensee grants to Intel a non-exclusive, worldwide, perpetual, irrevocable, transferable, royalty-free license, with the right to sublicense, under Licensee’s intellectual property rights, to incorporate or otherwise utilize those comments and suggestions.

TERMINATION OF THIS LICENSE. Intel or the sublicensor may terminate this license at any time if Licensee is in breach of any of its terms or conditions. Upon termination, Licensee will immediately destroy or return to Intel all copies of the Soware.

THIRD PARTY BENEFICIARY. Intel is an intended beneciary of the End User License Agreement and has the right to enforce all of its terms.

U.S. GOVERNMENT RESTRICTED RIGHTS. e Soware is a commercial item (as dened in 48 C.F.R. 2.101) consisting of commercial computer soware and commercial computer soware documentation (as those terms are used in 48 C.F.R. 12.212), consistent with 48 C.F.R. 12.212 and 48 C.F.R 227.7202-1 through 227.7202-4. You will not provide the Soware to the U.S. Government. Contractor or Manufacturer is Intel Corporation, 2200 Mission College Blvd., Santa Clara, CA 95054.

EXPORT LAWS. Licensee agrees that neither Licensee nor Licensee’s subsidiaries will export/re-export the Soware, directly or indirectly, to any country for which the U.S. Department of Commerce or any other agency or department of the U.S. Government or the foreign government from where it is shipping requires an export license, or other governmental approval, without rst obtaining any such required license or approval. In the event the Soware is exported from the U.S.A. or re-exported from a foreign destination by Licensee, Licensee will ensure that the distribution and export/re-export or import of the Soware complies with all laws, regulations, orders, or other restrictions of the U.S. Export Administration Regulations and the appropriate foreign government.

APPLICABLE LAWS. is Agreement and any dispute arising out of or relating to it will be governed by the laws of the U.S.A. and Delaware, without regard to conict of laws principles. e Parties to this Agreement exclude the application of the United Nations Convention on Contracts for the International Sale of Goods (1980). e state and federal courts sitting in Delaware, U.S.A. will have exclusive jurisdiction over any dispute arising out of or relating to this Agreement. e Parties consent to personal jurisdiction and venue in those courts. A Party that obtains a judgment against the other Party in the courts identied in this section may enforce that judgment in any court that has jurisdiction over the Parties.

Licensee’s specic rights may vary from country to country.

Motherboard Layout

Intel

H670

DDR 4_A2 (6 4 bit, 28 8-pin m odule )

DDR 4_A1 (6 4 bit, 28 8-pin m odule )

DDR 4_B2 (6 4 bit, 28 8-pin m odule )

DDR 4_B1 (6 4 bit, 28 8-pin m odule )

ATXP WR 1

PCIE1

Top: RJ-45

USB 2.0 T: USB_0 B: USB_1

USB 3.2 Gen1

T: USB3_2

B: USB3_3

USB 3.2 Gen1

T: USB3_0

B: USB3_1

PCIE3

HD_AUDIO1

Ps2

Keybo ard

/Mous e

PCIE2

Top:

LINE I N

Cent er:

FRON T

Bott om:

MIC IN

HDM I1

T B1

AUDIO CODEC

CHA_FAN1 /WP

CHA_FAN2/WP

CHA_FAN3/WP

CHA_FAN4/WP

USB3_6 _7

F_USB3 2_TC_ 1

ADDR_L ED2

RoHS

ADDR_LED1

RGB_LED1

USB_2_3

CLRMOS1

SPK_PLED1

ATX12V2

ATX12V1

SPI_TPM_J1

SATA3_2

SATA3_3

SATA3_0

SATA3_1

PCIE4

USB3 _4_5

USB 3.2 Gen2 T:USB32_TA_1 B: USB32_TC_1

CPU_FAN2/WP

CPU_FAN1

HDLED RESET

PLED PWRBTN

PANEL1

C 7

C 8

C 9

M2_ 3

SUPER

I/O

C 5

C 4

M2_ 1

C 3

C 2

ADDR_L ED3

CMOS

Battery

PCIE5

BIOS _FB1

CT11

DRAM

CPU

VGA

BOOT

H6 7 0 PG

R I P T I D E

DP1

M2_ WIFI1

M2_ 2

H670 PG Riptide

English

No. Description

1 8 pin 12V Power Connector (ATX12V1)

2 4 pin 12V Power Connector (ATX12V2)

3 CPU Fan Connector (CPU_FAN1)

4 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1)

5 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2)

6 CPU/Water Pump Fan Connector (CPU_FAN2/WP)

7 Addressable LED Header (ADDR_LED3)

8 Addressable LED Header (ADDR_LED2)

9 Post Status Checker (PSC)

10 Chassis/Water Pump Fan Connector (CHA_FAN3/WP)

11 ATX Power Connector (ATXPWR1)

12 USB 3.2 Gen1 Header (USB3_6_7)

13 Chassis/Water Pump Fan Connector (CHA_FAN1/WP)

14 Front Panel Type C USB 3.2 Gen2x2 Header (F_USB32_TC_1

15 USB 3.2 Gen1 Header (USB3_4_5)

16 SATA3 Connectors (SATA3_2)(Upper), (SATA3_3)(Lower)

17 SATA3 Connectors (SATA3_0)(Upper), (SATA3_1)(Lower)

18 Chassis/Water Pump Fan Connector (CHA_FAN4/WP)

19 System Panel Header (PANEL1)

20 Power LED and Speaker Header (SPK_PLED1)

21 SPI TPM Header (SPI_TPM_J1)

22 Clear CMOS Jumper (CLRMOS1)

23 USB 2.0 Header (USB_2_3)

24 RGB LED Header (RGB_LED1)

25 Addressable LED Header (ADDR_LED1)

26 Front Panel Audio Header (HD_AUDIO1)

27 5-pin underbolt AIC Connector (TB1)

28 Chassis/Water Pump Fan Connector (CHA_FAN2/WP)

)

English

I/O Panel

H670 PG Riptide

13 8

No. Description No. Description

1 PS/2 Mouse/Keyboard Port 8 USB 2.0 Ports (USB_0_1)

2 DisplayPort 1.4 9

USB 3.2 Gen2 Type-A Port

(USB32_TA_1)

4 LAN RJ-45 Port* 11 USB 3.2 Gen1 Ports (USB3_2_3)***

5 Line In (Light Blue)** 12 HDMI Port

6 Front Speaker (Lime)** 13 USB 3.2 Gen1 Ports (USB3_0_1)

7 Microphone (Pink)**

* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK LED

SPEED LED

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

911 10

USB 3.2 Gen2 Type-C Port (USB32_TC_1)

10 BIOS Flashback Button

English

** Function of the Audio Ports in 7.1-channel Conguration:

Port Function

Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out

*** USB3_2_3 are the Lightning Gaming Port s.

English

Chapter 1 Introduction

ank you for purchasing ASRock H670 PG Riptide motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the content of this documentation will be subject to change without notice. In case any modications of this documentation occur, the upd ated version will be available on ASRock’s website without further notice. If you require technical support related to this motherboard, please vi sit our website for s pecic information about the model you are using. You may nd the l atest VGA cards and CPU suppor t list on ASRock’s website a s well. ASRock website http://www.asrock.com.

1.1 Package Contents

ASRock H670 PG Riptide Motherboard (ATX Form Factor)

•

ASRock H670 PG Riptide Quick Installation Guide

•

ASRock H670 PG Riptide Support CD

•

2 x Serial ATA (SATA) Data Cables (Optional)

•

4 x Screws for M.2 Sockets (Optional)

•

1 Stando for M.2 Socket (Optional)

•

1 x I/O Panel Shield

•

H670 PG Riptide

English

1.2 Specications

Platform

CPU

Chipset

Memory

* Supports DDR4 3200 natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/)

ATX Form Factor

•

Solid Capacitor design

•

Supports 12

•

9 Power Phase design

•

Supports Intel® Hybrid Technology

•

Supports Intel® Turbo Boost Max 3.0 Technology

•

Intel® H670

•

Dual Channel DDR4 Memory Technology

•

4 x DDR4 DIMM Slots

•

Supports DDR4 non-ECC, un-buered memory up to

•

+(OC)*

Supports ECC UDIMM memory modules (operate in non-

•

ECC mode) Max. capacity of system memory: 128GB

•

Supports Intel® Extreme Memory Prole (XMP) 2.0

•

Gen Intel® CoreTM Processors (LGA1700)

English

Expansion Slot

Graphics

2 x PCIe x16 Slots (PCIE1/PCIE3: single at Gen5x16 (PCIE1);

•

dual at Gen5x16 (PCIE1) / Gen4x4 (PCIE3))*

* Supports NVMe SSD as boot disks

3 x PCIe Gen3x1 Slots

•

Supports AMD CrossFire

•

1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe

•

WiFi module and Intel® CNVi (Integrated WiFi/BT)

Intel® UHD Graphics Built-in Visuals and the VGA outputs

•

can be supported only with processors which are GPU integrated.

Graphics Architecture (Gen 12)

Intel® X

•

Audio

LAN

Dual graphics output: support HDMI and DisplayPort 1.4

•

ports by independent display controllers Supports HDMI 2.1 TMDS Compatible with max. resolution

•

up to 4K x 2K (4096x2160) @ 60Hz Supports DisplayPort 1.4 with DSC (compressed) max.

•

resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and

•

DisplayPort 1.4 Ports

7.1 CH HD Audio (Realtek ALC897 Audio Codec)

•

Supports Surge Protection

•

Nahimic Audio

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Supports Wake-On-LAN

•

Supports Lightning/ESD Protection

•

Supports Energy Ecient Ethernet 802.3az

•

Supports UEFI PXE

•

H670 PG Riptide

Rear Panel I/O

3 x Antenna Mounting Points

•

1 x PS/2 Mouse/Keyboard Port

•

1 x HDMI Port

•

1 x DisplayPort 1.4

•

1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports

•

ESD Protection) 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports

•

ESD Protection) 4 x USB 3.2 Gen1 Ports (Support ESD Protection)

•

* USB3_2_3 are the Lightning Gaming Ports.

2 x USB 2.0 Ports (Support ESD Protection)

•

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LED) 1 x BIOS Flashback Button

•

HD Audio Jacks: Line in / Front Speaker / Microphone

•

English

Storage

RAID

Connector

4 x SATA3 6.0 Gb/s Connectors

•

1 x Hyper M.2 Socket (M2_1, Key M), supports type

•

2260/2280 PCIe Gen4x4 (64 Gb/s) mode* 1 x Hyper M.2 Socket (M2_2, Key M), supports type

•

2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode* 1 x Hyper M.2 Socket (M2_3, Key M), supports type

•

2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s)

modes* * Supports Intel® OptaneTM Technology (M2_2 and M2_3 only) * Supports Intel® Volume Management Device (VMD) * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit

Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA

•

storage devices

Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe

•

storage devices

1 x SPI TPM Header

•

1 x Power LED and Speaker Header

•

1 x RGB LED Header

•

* Supports in total up to 12V/3A, 36W LED Strip

3 x Addressable LED Headers

•

* Support in total up to 5V/3A, 15W LED Strip

1 x CPU Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan

•

Speed Control) * e CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan

•

Speed Control) * e Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. * CPU_FAN2/WP and CHA_FAN1~4/WP can auto detect if 3-pin or 4-pin fan is in use.

BIOS Feature

1 x 24 pin ATX Power Connector

•

1 x 8 pin 12V Power Connector (Hi-Density Power

•

Connec tor) 1 x 4 pin 12V Power Connector (Hi-Density Power

•

Connec tor) 1 x Front Panel Audio Connector

•

1 x underbolt AIC Connector (5-pin) (Supports ASRock

•

underbolt 4 AIC Card) 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports

•

ESD Protection) 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)

•

(ASMedia ASM1074 hub) (Supports ESD Protection) 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)

•

(Supports ESD Protection)

AMI UEFI Legal BIOS with multilingual GUI support

•

ACPI 6.0 Compliant wake up events

•

SMBIOS 2.7 Support

•

CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V

•

PROC, +1.8V PROC, +0.82V PCH , +1.05V PCH Voltage Multi-adjustment

H670 PG Riptide

Hardware Monitor

Certications

Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water

•

Pump Fans Quiet Fan (Auto adjust chassis fan speed by CPU tempera-

•

ture): CPU, CPU/Water Pump, Chassis/Water Pump Fans Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/

•

Water Pump Fans Voltage monitoring: CPU Vcore, PCH, DRAM, VCCIN AUX,

•

+1.05V PROC, +1.8V PROC, +0.82V PCH, +12V, +5V, +3.3V

Microso® Windows® 10 64-bit / 11 64-bit

•

FCC, CE

•

ErP/EuP ready (ErP/EuP ready power supply is required)

•

English

* For detailed product information, please visit our website: http://www.asrock .com

Please realize that the re is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tool s. Overclocking may aect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

English

H670 PG Riptide

Chapter 2 Installation

is is an ATX form factor motherboard. Before you install the motherboard, study the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard

•

components. Failure to do so may cause physical injuries and damages to motherboard components. In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle the components. Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components. When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

English

2.1 Installing the CPU

1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP ca p is on the socket, if the CPU surface is unclean, or if there are any bent pins in the sock et. Do not force to in sert the CPU into the socket if above situation is found . Otherwise, the CPU will be seriously damaged.

2. Unplug all power cables before in stalling the CPU.

English

2 3

H670 PG Riptide

English

Please save and replace the cover if the processor i s removed. e cover must be placed if you wish to return the motherboard for aer service.

English

2.2 Installing the CPU Fan and Heatsink

1 2

H670 PG Riptide

CPU_FAN

English

2.3 Installing Memory Modules (DIMM)

is motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology.

1. For dual channel conguration , you always need to in stall identical (the same

brand, speed , size and chip-type) DDR4 DIMM pairs.

2. It is unable to activate Du al Channel Memory Technology with only one or three

memory module installed.

3. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4

slot; otherwise, this motherboard and DIMM may be damaged.

Dual Channel Memory Conguration

Priority DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2

1 Populated Populated 2 Populated Populated Populated Populated

e DIMM only ts in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incor rect orientation.

English

H670 PG Riptide

English

2.4 Expansion Slots (PCIe Slots)

ere are 5 PCIe slots on the motherboard.

Before installing an ex pansion card, please make sure that the power supply is switched o or the power cord is unplugged. Plea se read the documentation of the expan sion card and make necessary hardware settings for the card before you start the installation.

PCIe slots:

PCIE1 (PCIe 5.0 x16 slot) is used for PCIe x16 lane width graphics cards. PCIE2 (PCIe 3.0 x1 slot) is used for PCIe x1 lane width cards. PCIE3 (PCIe 4.0 x16 slot) is used for PCIe x4 lane width graphics cards. PCIE4 (PCIe 3.0 x1 slot) is used for PCIe x1 lane width cards.

PCIE5 (PCIe 3.0 x1 slot) is used for PCIe x1 lane width cards.

PCIe Slot Congurations

PCIE1 PCIE3

Single Graphics Card Gen5x16 N/A

English

Two Graphics Cards in

CrossFireXTM Mode

For a better ther mal environment, please connect a ch assis fan to the motherboard’s chassis fan connector (CHA_ FAN1/WP, CHA_ FAN2/WP, CHA_FAN3/WP or CHA_ FAN4/WP) when using multiple graphics cards.

Gen5x16 Gen4x4

H670 PG Riptide

2.5 Jumpers Setup

e illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is

“Open”.

Clear CMOS Jumper (CLRMO S1) (see p.1, No. 22)

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system parameters to default setup, please turn o the computer and unplug the power cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to short the pins on CLRMOS1 for 5 seconds. However, please do not clear the CMOS right aer you update the BIOS. If you need to clear the CMOS when you just nish updating the BIOS, you must boot up the system rst, and then shut it down before you do the clear-CMOS action. Please be noted that the password, date, time, and user default prole will be cleared only if the CMOS battery is removed. Please remember toremove the jumper cap aer clearing the CMOS.

2-pin Jumper

English

2.6 Onboard Headers and Connectors

+5V

DUMMY

PLED+

PLED-

DUMMY

SPEAKER

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.

System Panel Header (9-pi n PANEL1) (see p.1, No. 19)

PWRBTN (Power Button):

Connec t to the power button on the chassis front panel. You may congure the way to turn o your system using the power button.

RESET (Reset B utton): Connec t to the reset button on the chassi s front panel. Press the reset button to restar t the computer if the computer freezes and fails to perform a nor mal restart.

PLED (Syste m Power LED): Connec t to the power status indicator on the chassis front panel. e LED i s on when the system is ope rating. e LED keeps blinking when the system i s in S1/S3 sleep state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED): Connec t to the hard drive activity LED on the chassis front panel. e LED is on when the hard drive i s reading or writing data.

e front panel design may dier by chassis. A front panel module mainly consists of power button, reset button, power LED, hard drive activity LED, speak er and etc. When connecting your chassis front panel module to this header, make sure the wire assig nments and the pin assig nments are matched correctly.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Connect the power button, reset button and system status indicator on the chassis to this header according to the pin assignments below. Note the positive and negative pins before connecting the cables.

English

Power LED and Speaker Header (7-pin SPK_PLED1) (see p.1, No. 20)

Please connect the chassis power LED and the chassis speaker to this header.

H670 PG Riptide

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

IntA_PB_SSRX+

A_SSRX+

ype-C Cable

Serial ATA3 Connectors Right-A ngle: (SATA3_0: see p.1, No. 17)(Upper) (SATA3_1: see p.1, No. 17)(Lower) (SATA3_2: see p.1, No. 16)(Upper) (SATA3_3: see p.1, No. 16)(Lower)

USB 2.0 Header (9-pin USB_2_3) (see p.1, No. 23)

USB 3.2 Gen1 Headers Ver tica l: (19-pin USB3_6_7) (see p.1, No. 12)

Right-A ngle: (19-pin USB3_4_5) (see p.1, No. 15)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX-

SATA3_2

SATA3_0

GND

VbusV

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

IntA_PA_D+

IntA_PA_D-

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_P

IntA_PA_SSRX-

VbusV

ese four SATA3 connectors support SATA

SATA3_3

data cables for internal storage devices with up to 6.0 Gb/s data transfer rate.

SATA3_1

ere is a USB 2.0 header on this motherboard. is USB

2.0 header can support two ports.

ere are two headers on this motherboard. Each USB

3.2 Gen1 header can support two ports.

Front Panel Type C USB

3.2 Gen2x2 Header (20-pin F_USB32_TC_1) (see p.1, No. 14)

USB T

ere is one Front Panel Type C USB 3.2 Gen2x2 Header on this motherboard. is header is used for connecting a USB 3.2 Gen2x2 module for additional USB 3.2 Gen2x2 ports.

English

Front Panel Audio Header

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

FAN_SPEED_CONTROL

(9-pin HD_ AUDIO1) (see p.1, No. 26)

1. High Denition Audio supports Jack Sensing, but the panel wire on the chassis

must support HDA to function cor rectly. Please follow the instr uctions in our manual and chassis manual to in stall your system.

2. If you use an AC’97 audio panel , please install it to the front panel audio header by

the steps below: A. Connect Mic_IN (MIC) to MIC2_ L. B. Conne ct Audio_R (RIN) to OUT2_R and Audio_ L (LIN) to OUT2_ L. C. Connect Ground (GND) to Ground (GND). D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to connec t them for the AC’97 audio panel. E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel and adjust “Recording Volume”.

is header is for connecting audio devices to the front audio panel.

English

Chassis/Water Pump Fan Connectors (4-pin CHA_FAN1/WP) (see p.1, No. 13) (4-pin CHA_FAN2/WP) (see p.1, No. 28) (4-pin CHA_FAN3/WP) (see p.1, No. 10) (4-pin CHA_FAN4/WP) (see p.1, No. 18)

CPU Fan Connector (4-pin CPU_FAN1) (see p.1, No. 3)

AN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

+12V

GND

1 2 3 4

is motherboard provides four 4-Pin water cooling chassis fan connectors. If you plan to connect a 3-Pin chassis water cooler fan, please connect it to Pin 1-3.

is motherboard provides a 4-Pin CPU fan (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3.

H670 PG Riptide

4 3 2 1

8 5

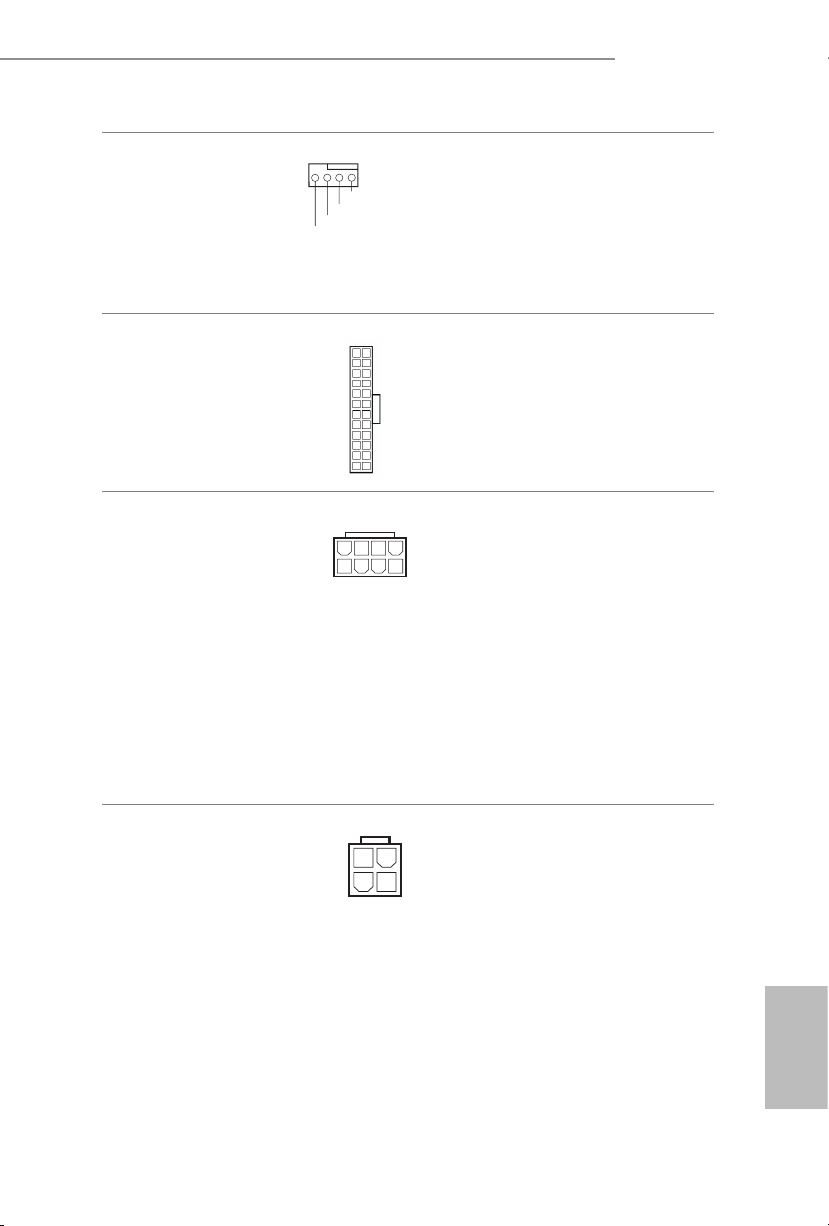

CPU/Water Pump Fan Connector (4-pin CPU_FAN2/WP) (see p.1, No. 6)

ATX Power Connector (24-pin ATXPWR1) (see p.1, No. 11)

ATX 12V Power Connector (8-pin ATX12V1) (see p.1, No. 1)

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

FAN_SPEED_CONTROL

is motherboard provides a 4-Pin water cooling CPU fan connector. If you plan to connect a 3-Pin CPU water cooler fan, please connect it to Pin 1-3.

is motherboard provides a 24-pin ATX power connector. To use a 20-pin ATX power supply, please plug it along Pin 1 and Pin 13.

is motherboard provides an 8-pin ATX 12V power connector. To use a 4-pin ATX power supply, please plug it along Pin 1 and Pin 5.

*Warning: Please make

sure that the power cable

connected is for the CPU

and not the graphics card.

Do not plug the PCIe power

cable to this connector.

ATX 12V Power Connector (4-pin ATX12V2) (see p.1, No. 2)

Please connect an ATX 12V power supply to this connector.

*e power supply plug ts into this connector in only one orientation.

*Connecting an ATX 12V 4-pin cable to ATX12V2 is optional.

*For advanced overclocking we suggest using this connector together with ATX12V1.

English

SPI TPM Header

SPI_DQ3

DO_ADDR

(13 -pi n SPI_TPM _J1) (see p.1, No. 21)

SPI_PWR

SPI_CS0

SPI_DQ2

Dummy

CLK

RSMRST#

SPI_MISO

SPI_MOSI

RST#

SPI_TPM_CS

GND

TPM_PIRQ

is connector supports SPI Trusted Platform Module (TPM) system, which can securely store keys, digital certicates, passwords, and data. A TPM system also helps enhance network security, protects digital identities, and ensures platform integrity.

English

underbolt AIC Connector (5-pin TB1) (see p.1, No. 27)

RGB LED Header (4-pin RGB_LED1) (see p.1, No. 24)

Addressable LED Headers (3-pin A DDR_LE D1) (see p.1, No. 25)

(3-pin A DDR_LE D2) (see p.1, No. 8) (3-pin A DDR_LE D3) (see p.1, No. 7)

+12V GRB

DO_ADDR

VOUT

GND

VOUT

Please connect a underbolt™ add-in card (AIC) to this connector via the GPIO cable. *Please install the underbolt™ AIC card to PCIE3 (default slot).

is RGB header is used to connect RGB LED extension cable which allow users to choose from various LED lighting eects.

Caution: Never install the

RGB LED cable in the wrong

orientation; otherwise, the cable

may be damaged.

*Please refer to page 40 for further instructions on this header.

ese headers are used to connect Addressable

LED extension cables

which allow users to choose from

various LED lighting eects.

Caution: Never install the

Addressable LED cable in the

wrong orientation; otherwise, the

cable may be damaged.

*Please refer to page 41 for further instructions on this header.

2.7 Smart Button

e motherboard has a smart button: BIOS Flashback Button, allowing users to ash the BIOS.

H670 PG Riptide

BIOS Flashback Button (BIOS_FB1)

BIOS Flashback Switch allows users to ash the BIOS.

(see p.3, No. 10)

ASRock BIOS Flashback feature allows you to update BIOS without powering on the system, even without CPU.

Before u sing the BIOS Flashback f unction, please su spend BitLocker and any encryption or security relying on the TPM. Make sure that you have already stored and backup-ed the recovery key. If the recovery key is missing while encryption is active, the data will stay encrypted and the system will not boot into the operating system. It i s recommended to disable f TPM before updating the BIOS. Otherwise an unpredictable failure may occur.

To use the USB BIOS Flashback function, Please follow the steps below.

1. Download the latest BIOS le from ASRock's website : http://www.asrock.com.

2. Copy the BIOS le to your USB ash drive. Please make sure the le system of

your USB ash drive must be FAT32.

3. Extract BIOS  le from the zip le.

4. Rename the le to “creative.rom” and save it to the root director y of X: USB ash drive.

5. Plug the 24 pin power connector to t he motherboard. en turn on the power supply's AC switch. *ere is no need to power on the system.

6. en plug your USB drive to the USB BIOS Flashback port.

7. Press the BIOS Flashback Switch for about three seconds. en the LED starts to blink.

8. Wait until the LED stops blinking, indicating that BIOS ashing has been completed. *If the LED light turns solid green, this means that the BIOS Flashback is not operating properly. Please make sure that you plug the USB drive to the USB BIOS Flashback port. **If the LED does not light up at all then please disconnect power from the system and remove/ disconnect the CMOS battery from the motherboard for several minutes. Reconnect power and battery and try again.

USB BIOS Flashback port

English

2.8 Post Status Checker

Post Status Checker (PSC) diagnoses the computer when users power on the machine. It emits a red light to indicate whether the CPU, memory, VGA or storage is dysfunctional. e lights go o if the four mentioned above are functioning normally.

English

H670 PG Riptide

2.9 M.2 WiFi/BT PCIe WiFi Module and Intel® CNVi (Integrated WiFi/BT) Installation Guide

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. e M.2 Socket (Key E) supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT). * e M.2 socket does not support SATA M.2 SSDs.

Before you install Intel® Integrated Connectivity (CNVi) module, be sure to turn o the AC power.

Installing the WiFi/BT module or Intel® CNVi (Integrated WiFi/BT)

Step 1

Prepare a type 2230 WiFi/BT PCIe WiFi module or Intel® CNVi (Integrated WiFi/BT) and the screw.

PCB Length: 3cm Module Type: Type2230

Step 2

Find the nut location to be used.

English

Step 3

Gently insert the WiFi/BT PCIe WiFi module or Intel® CNVi (Integrated WiFi/BT) into the M.2 slot. Please be aware that the module only ts in one

orientation.

Step 4

Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.

English

H670 PG Riptide

2.10 M.2_SSD (NGFF) Module Installation Guide (M2_1)

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. e Hyper M.2 Socket (M2_1, Key M) supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module and the screw.

No. 1 2

Nut Location A B

PCB Length 6cm 8cm

Module Type Type 226 0 Type 228 0

Step 2

Depending on the PCB type and length of your M.2_SSD (NGFF) module, nd the corresponding nut location to be used.

English

Step 3

Depending on the PCB type and length of your M.2_SSD (NGFF) module, nd the corresponding nut

location to be used.

Step 4

Prepare the M.2 stando that comes with the package. en hand tighten the stando into the desired nut

location on the motherboard. Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only ts in one orientation.

English

Step 5

Tighten the screw that come with the package with a screwdriver to secure

NUT1NUT2B

the module into place.

H670 PG Riptide

Step 6

Tighten the screw with a screwdriver to secure the M.2 heatsink into place. Please do not overtighten the screw as this might damage the module and M.2 heatsink.

English

M.2_SSD (NGFF) Module Support List (M2_1)

Vendor Interface P/N

ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Intel PCIe3 x4 SSDPEKKF256G7 Intel PCIe3 x4 SSDPEKKF512G7 Kingston PCIe3 x4 SKC1000/480G Kingston PCIe2 x4 SH2280S3/480G OCZ PCIe3 x4 RVD400 -M2280-512G (NVME) PATR IOT PCIe3 x4 PH240GPM280SSDR NVME Plextor PCIe3 x4 PX-128M8PeG Plextor PCIe3 x4 PX-1TM8PeG Plextor PCIe3 x4 PX-256M8PeG Plextor PCIe3 x4 PX-512M8PeG Plextor PCIe PX-G256M6e Plextor PCIe PX-G512M6e Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe3 x4 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 SM951 (MZHPV512HDGL) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe x4 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C- 00ENX0 (NVME)

English

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com

H670 PG Riptide

2.11 M.2_SSD (NGFF) Module Installation Guide (M2_2)

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. e Hyper M.2 Socket (M2_2, Key M) supports type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module and the screw.

ABC

No. 1 2 3

Nut Location A B C

PCB Length 4.2cm 6cm 8cm

Module Type Typ e2242 Type2260 Type 2 280

Step 2

Depending on the PCB type and length of your M.2_SSD (NGFF) module, nd the corresponding nut location to be used.

English

Step 3

Move the stando based on the module type and length.

ABC

e stando is placed at the nut location A by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the stando by hand.

Step 4

Peel o the yellow protective lm on

ABC

the nut to be used. Hand tighten the stando into the desired nut location on the motherboard.

Step 5

Gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please

ABC

be aware that the M.2 (NGFF) SSD module only ts in one orientation.

English

ABC

Step 6

Tighten the screw with a screwdriver to secure the module into place.

NUT1NUT2C

Please do not overtighten the screw as this might damage the module.

M.2_SSD (NGFF) Module Support List (M2_2)

Vendor Interface P/N

ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Intel PCIe3 x4 SSDPEKKF256G7 Intel PCIe3 x4 SSDPEKKF512G7 Kingston PCIe3 x4 SKC1000/480G Kingston PCIe2 x4 SH2280S3/480G OCZ PCIe3 x4 RVD400-M2280-512G (NVME) PATR IOT PCIe3 x4 PH240GPM280SSDR NVME Plextor PCIe3 x4 PX-128M8PeG Plextor PCIe3 x4 PX-1TM8PeG Plextor PCIe3 x4 PX-256M8PeG Plextor PCIe3 x4 PX-512M8PeG Plextor PCIe PX-G256M6e Plextor PCIe PX-G512M6e Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe3 x4 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 SM951 (MZHPV512HDGL) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe x4 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C- 00ENX0 (NVME)

H670 PG Riptide

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com

English

2.12 M.2_SSD (NGFF) Module Installation Guide (M2_3)

e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. e Hyper M.2 Socket (M2_3, Key M), supports type 2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module and the screw.

English

Step 2

Depending on the PCB type and length of your M.2_SSD (NGFF) module, nd the corresponding nut location to be used.

ABC

No. 1 2 3

Nut Location A B C

PCB Length 6cm 8cm 11cm

Module Type Type 226 0 Type 228 0 Ty pe 22110

H670 PG Riptide

Step 3

Move the stando based on the module type and length. e stando is placed at the nut

ABC

location C by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the stando by hand.

Step 4

Peel o the yellow protective lm on the nut to be used. Hand tighten the stando into the desired nut location on the motherboard.

Step 5

Gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only ts in one orientation.

ABC

Step 6

Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw

NUT1NUT2

as this might damage the module.

English

M.2_SSD (NGFF) Module Support List (M2_3)

Vendor Interface P/N

ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Crucial SATA3 CT120M500SSD4 Crucial SATA3 CT240M500SSD4 Intel SATA3 Intel SSDSCKGW080A401/80G Intel PCIe3 x4 SSDPEKKF256G7 Intel PCIe3 x4 SSDPEKKF512G7 Kingston SATA3 SM2280S3 Kingston PCIe3 x4 SKC1000/480G Kingston PCIe2 x4 SH2280S3/480G OCZ PCIe3 x4 RVD400-M2280-512G (NVME) PATR IOT PCIe3 x4 PH240GPM280SSDR NVME Plextor PCIe3 x4 PX-128M8PeG Plextor PCIe3 x4 PX-1TM8PeG Plextor PCIe3 x4 PX-256M8PeG Plextor PCIe3 x4 PX-512M8PeG Plextor PCIe PX-G256M6e Plextor PCIe PX-G512M6e Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe3 x4 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 SM951 (MZHPV512HDGL) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe x4 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G Team SATA3 TM4PS4128GMC105 Team SATA3 TM4PS4256GMC105 Team SATA3 TM8PS4128GMC105

H670 PG Riptide

Team SATA3 TM8PS4256GMC105 TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 V LM100-240G-2280RGB V-Color SATA3 VSM100-24 0G-2280 V-Color SATA3 V LM100-240G-2280B-RD WD SATA3 WDS100T1B0B-00AS40 WD SATA3 WDS240G1G0B-00RC30 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C- 00ENX0 (NVME)

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com

English

2.13 ASRock Polychrome SYNC

ASRock Polychrome SYNC is a lighting control utility specically designed for unique individuals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including

Static, Breathing, Strobe, Cycling, Music, Wave and more.

Connecting the LED Strip

Connect your RGB LED strip to the

RGB LED Header (RGB_LED1)

on the motherboard.

English

RI PTI DE

H67 0 PG

RGB_LED1

+12V GRB

1. Never install the RGB LED cable in the wrong orientation ; otherwise , the cable

may be damaged.

2. Before installing or removing your RGB LED cable, please power o your system

and unplug the powe r cord from the power supply. Failure to do so may cause damages to motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED heade r supports standard 5050 RGB LED strip (12V/G/R/B), with a

maximum power rating of 3A (12V) and length within 2 meters.

Connecting the Addressable RGB LED Strip

DO_ADDR

GND

DO_ADDR

Connect your ADDR_LED2 / ADDR_LED3)

Addressable RGB LED

on the motherboard.

RI PTI DE

H67 0 PG

strips to the

Addressable LED Headers (ADDR_LED1 /

H670 PG Riptide

ADDR_LED2

VOUT

ADDR_LED3

GND

VOUT

ADDR_LED1

DO_ADDR

VOUT

1. Never install the RGB LED cable in the wrong orientation ; otherwise , the cable may be damaged.

2. Before installing or removing your RGB LED cable, please power o your system and unplug the power cord from the power supply. Failure to do so may c ause damages to motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED heade r supports WS2812B addressable RGB LED strip (5V/Data/

GND), with a ma ximum power rating of 3A (5V) and length within 2 meters.

English

ASRock Polychrome SYNC Utility

Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way!

Drag the tab to customize your preference.

Toggle on/o the RGB LED switch

Sync RGB LED eects for all LED regions of the motherboard

Select a RGB LED light eect from the drop-down menu.

English

H670 PG Riptide

1 Einleitung

Vielen Dank, dass Sie sich für das ASRock H670 PG Riptide entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

ASRock H670 PG Riptide-Motherboard (ATX-Formfaktor)

•

ASRock H670 PG Riptide-Schnellinstallationsanleitung

•

ASRock H670 PG Riptide-Support-CD

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

4 x Schrauben für M.2-Sockel (optional)

•

1 x Abstandhalter für M.2-Sockel (optional)

•

1 x E/A-Blendenabschirmung

•

Deutsch

1.2 Technische Daten

ATX-Formfaktor

Plattform

Prozessor

Chipsatz

Speicher

•

Feststoondensator-Design

•

Unterstützt Intel® Core

•

9-Leistungsphasendesign

•

Unterstützt Intel® Hybrid-Technologie

•

Unterstützt Intel® Turbo Boost Max Technology 3.0

•

Intel® H670

•

Dualkanal-DDR4-Speichertechnologie

•

4 x DDR4-DIMM-Steckplätze

•

Unterstützt ungepuerten DDR4-Non-ECC-Speicher bis

•

+(OC)*

* Unterstützt nativ DDR4 3200. * Weitere Informationen nden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-

•

Modus) Systemspeicher, max. Kapazität: 128GB

•

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

•

-Prozessoren der 12. Gen. (LGA1700)

Deutsch

Erweiterungssteckplatz

Grakkarte

2 x PCIe-x16-Steckplätze (PCIE1/PCIE3: einzeln bei Gen5x16

•

(PCIE1); doppelt bei Gen5x16 (PCIE1) / Gen4x4 (PCIE3))*

* Unterstützt NVMe-SSD als Bootplatte

3 x PCIe-Gen3x1-Steckplätze

•

Unterstützt AMD CrossFire

•

1 x M.2-Sockel (Key E), unterstützt Typ-2230-WLAN-/-BT-PCIe-

•

WLAN-Modul und Intel® CNVi (WLAN/BT integriert)

Integrierte Intel® UHD Graphics-Visualisierung und VGA-

•

Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

-Grakarchitektur (12. Gen.)

Intel® X

•

Audio

LAN

H670 PG Riptide

Dualer Grakkartenausgang: Unterstützt HDMI- und

•

DisplayPort 1.4-Ports durch unabhängige Monitor-Controller Unterstützt HDMI 2.1 TMDS, kompatibel mit max. Auösung bis

•

4K x 2K (4096 x 2160) bei 60 Hz Unterstützt DisplayPort 1.4 mit DSC (komprimiert), max.

•

Auösung bis 8K (7680 x 4320) bei 60Hz / 5K (5120 x 3200) bei 120 Hz Unterstützt HDCP 2.3 mit HDMI 2.1 TMDS kompatibel und

•

DisplayPort-1.4-Ports

7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec)

•

Unterstützt Überspannungsschutz

•

Nahimic Audio

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Unterstützt Wake-On-LAN

•

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt UEFI PXE

•

Rückblende, E/A

3 x Antennenmontagepunkte

•

1 x PS/2-Maus-/Tastaturanschluss

•

1 x HDMI-Port

•

1 x DisplayPort 1.4

•

1 x USB-3.2-Gen2-Type-A-Port (10 Gb/s) (ReDriver) (unterstützt

•

Schutz gegen elektrostatische Entladung) 1 x USB-3.2-Gen2-Type-C-Port (10 Gb/s) (ReDriver) (unterstützt

•

Schutz gegen elektrostatische Entladung) 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)

* USB3_2_3 sind die Lightning-Gaming-Ports.

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung) 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

•

Geschwindigkeit-LED) 1 x BIOS-Flashback-Taste

•

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

•

Deutsch

Speicher

RAID

Anschluss

4 x SATA-III-6,0-Gb/s-Anschlüsse

•

1 x Hyper-M.2-Sockel (M2_1, Key M), unterstützt Typ-2260/2280-

•

PCIe-Gen4x4-Modus (64 Gb/s)* 1 x Hyper-M.2-Sockel (M2_2, Key M), unterstützt Typ-

•

2242/2260/2280-PCIe-Gen4x4-Modus (64 Gb/s)* 1 x Hyper-M.2-Sockel (M2_3, Key M), unterstützt Typ-

•

2260/2280/22110-SATA-III-6,0-Gb/s- und PCIe-Gen4x4-

(64 Gb/s) Modi** * Unterstützt Intel® OptaneTM-Technologie (nur M2_2 und M2_3) * Unterstützt Intel® Volume Management Device (VMD) * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit

Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA-

•

Speichergeräte

Unterstützt RAID 0, RAID 1 und RAID 5 für M.2-NVMe-

•

Speichergeräte

1 x SPI-TPM-Stileiste

•

1 x Betrieb-LED- und Lautsprecher-Stileiste

•

1 x RGB-LED-Stileiste

•

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

3 x Adressierbare-LED-Stileiste

•

* Unterstützen insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

1 x CPU-Lüeranschluss (4-polig)

•

* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung) * Der CPU-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer mit einer maximalen Lüerleistung von 2 A (24 W).

4 x Anschlusse für Gehäuse-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung) * Der Gehäuse-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer mit einer maximalen Lüerleistung von 2 A (24 W). * CPU_FAN2/WP und CHA_FAN1~4/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

BIOSFunktion

1 x 24-poliger ATX-Netzanschluss

•

1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

•

1 x 4-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

•

1 x Audioanschluss an Frontblende

•

1 x underbolt Erweiterungskartenanschluss (5-polig)

•

(unterstützt ASRock underbolt 4 AIC-Karten) 1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung) 2 x USB 3.2 Gen1-Stileiste (unterstützt vier USB 3.2 Gen1-

•

Ports) (ASMedia ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung) 1 x USB-3.2-Gen2x2-Type-C-Stileiste an der Frontblende

•

(20 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger

•

grascher Benutzerschnittstellen ACPI 6.0-konforme Aufweckereignisse

•

SMBIOS 2.7-Unterstützung

•

CPU-Core/Cache, CPU GT, DRAM, VCCIN AUX, +1,05

•

V PROC, +1,8 V PROC, +0,82 V PCH , +1,05 V PCH / Mehrfachspannungsanpassung

H670 PG Riptide

Hardwareüberwachung

Betriebssystem

Zertizierungen

Lüertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/

•

Wasserpumpenlüer Lautloser Lüer (automatische Anpassung der

•

Gehäuselüergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüer Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/

•

Wasserpumpen-, Gehäuse-/Wasserpumpenlüer Spannungsüberwachung: CPU Vcore, PCH, DRAM, VCCIN AUX,

•

+1,05 V PROC, +1,8 V PROC, +0,82 V PCH, +12 V, +5 V, +3,3 V

Microso® Windows® 10 64 Bit / 11 64 Bit

•

FCC, CE

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

Deutsch

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Deutsch

H670 PG Riptide

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“.

CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, Nr. 22)

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOSLöschung zu entfernen.

2-poliger Jumper

Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

+5V

DUMMY

PLED+

PLED-

DUMMY

SPEAKER

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 19)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

Deutsch

Betrieb-LED- und Lautsprecher-Stileiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 20)

Bitte verbinden Sie die BetriebLED des Gehäuses und den Gehäuselautsprecher mit dieser Stileiste.

H670 PG Riptide

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

IntA_PB_SSTX+

IntA_PB_SSRX+

IntA_PB_SSRX-

A_SSRX+

A_SSTX+

ype-C Cable

Serial-ATA-IIIAnschlüsse Winkel rechts: (SATA3_0: siehe S. 1, Nr. 17) (obere) (SATA3_1: siehe S. 1, Nr. 17) (untere) (SATA3_2: siehe S. 1, Nr. 16) (obere) (SATA3_3: siehe S. 1, Nr. 16) (untere)

USB 2.0-Stileiste (9-polig, USB_2_3) (siehe S. 1, Nr. 23)

USB 3.2 Gen1-Stileisten Vertikal: (19-polig, USB3_6_7) (siehe S. 1, Nr. 12)

SATA3_2

SATA3_0

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit

SATA3_3

einer Datenübertragungsgeschwin digkeit bis 6,0 Gb/s.

SATA3_1

Es gibt eine USB-2.0-Stileiste an diesem Motherboard. Diese USB

2.0-Stileiste unterstützt zwei Ports.

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

Es gibt zwei Stileisten an diesem Motherboard. Jede USB 3.2 Gen1-Stileiste kann zwei Ports unterstützen.

Winkel rechts: (19-polig, USB3_4_5) (siehe S. 1, Nr. 15)

Type-C-USB-3.2 Gen2x2Stileiste für die Frontblende (20-polig, F_USB32_TC_1) (siehe S. 1, Nr. 14)

Dummy

IntA_PB_D+

IntA_PB_D-

GND

IntA_PB_SSTX-

GND

VbusV

USB T

IntA_PA_D+

IntA_PA_D-

GND

IntA_P

IntA_PA_SSTX-

GND

IntA_P

IntA_PA_SSRX-

VbusV

Es gibt eine Type-C-USB-3.2 Gen2x2-Stileiste für die Frontblende an diesem Motherboard. Diese Stileiste dient dem Anschluss eines USB-

3.2 Gen2x2-Moduls für zusätzliche USB-3.2 Gen2x2-Ports.

Deutsch

Audiostileiste

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

FAN_SPEED_CONTROL

1 2 3 4

Frontblende (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 26)

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

Deutsch

Gehäuse-/WasserpumpenLüeranschlusse (4-polig, CHA_FAN1/WP) (siehe S. 1, Nr. 13) (4-polig, CHA_FAN2/WP) (siehe S. 1, Nr. 28) (4-polig, CHA_FAN3/WP) (siehe S. 1, Nr. 10) (4-polig, CHA_FAN4/WP) (siehe S. 1, Nr. 18)

CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3)

AN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

+12V

GND

Dieses Motherboard bietet vier 4-polige WasserkühlungGehäuselüeranschlüsse Falls Sie einen 3-poligen GehäuseWasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt

1 bis 3.

H670 PG Riptide

FAN_SPEED_CONTROL

4 3 2 1

8 5

CPU-/WasserpumpenLüeranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 6)

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 11)

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPULüeranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13

an.

Dieses Motherboard bietet einen 8-poligen ATX-12-VNetzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie

sicher, dass das Stromkabel

der CPU und nicht das der

Grakkarte angeschlossen

ist. Schließen Sie das PCIe-

Stromkabel nicht an diesen

Anschluss an.

ATX-12-V-Netzanschluss (4-polig, ATX12V2) (siehe S. 1, Nr. 2)

An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an.

*Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss.

*Anschluss eines 4-poligen ATX12-V-Kabels an ATX12V2 ist optional.

Zur erweiterten Übertaktung sollten Sie diesen Anschluss gemeinsam mit ATX12V1 verwenden.

Deutsch

SPI-TPM-Stileiste

SPI_DQ3

SPI_DQ2

(13-polig, SPI_TPM_J1) (siehe S. 1, Nr. 21)

SPI_PWR

Dummy

SPI_MISO

SPI_CS0

CLK

SPI_MOSI

GND

RSMRST#

RST#

TPM_PIRQ

SPI_TPM_CS#

Dieser Anschluss unterstützt das SPI Trusted Platform Module(TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Deutsch

underboltErweiterungskartenanschluss (5-polig, TB1) (siehe S. 1, Nr. 27)

RGB-LED-Stileiste (4-polig, RGB_LED1) (siehe S. 1, Nr. 24)

+12V GRB

Bitte verbinden Sie eine underbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem Anschluss. *Bitte installieren Sie die underbolt™ -AIC-Karte am PCIE3 (Standardsteckplatz).

Diese RGB-Stileiste dient dem Anschließen eines RGB-LEDErweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteekten ermöglicht.

Achtung: Installieren Sie das

RGB-LED-Kabel niemals falsch

herum; andernfalls könnte das

Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 40.

H670 PG Riptide

DO_ADDR

Adressierbare-LEDStileisten (3-polig, ADDR_LED1) (siehe S. 1, Nr. 25)

(3-polig, ADDR_LED2) (siehe S. 1, Nr. 8) (3-polig, ADDR_LED3) (siehe S. 1, Nr. 7)

VOUT

DO_ADDR

GND

VOUT

GND

Diese Stileiste dient der Verbindung des

AdressierbareLED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteekten wählen können.

Achtung: Installieren Sie

das Adressierbare-LED-

Kabel niemals falsch herum;

andernfalls könnte das Kabel

beschädigt werden.

*Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 41.

Deutsch

2.7 Intelligente Taste

Das Motherboard hat eine intelligente Taste: BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS.

BIOS-Flashback-Taste (BIOS_FB1) (siehe S. 3, Nr. 10)

ASRocks BIOS-Flashback-Funktion ermöglicht Ihnen die Aktualisierung des BIOS ohne Einschalten des Systems, sogar ohne CPU.

Bitte beenden Sie vor Verwendung der BIOS-Flashback-Funktion dBitLocker und jegliche Verschlüsselung oder Sicherheitsfunktion, die von TPM abhängig ist. Stellen Sie sicher, dass Sie den Wiederherstellungsschlüssel bereits gespeichert und gesichert haben. Falls der Wiederherstellungsschlüssel bei aktiver Verschlüsselung verlorengeht, bleiben die Daten verschlüsselt und das System kann nicht in das Betriebssystem hochfahren. Sie sollten fTPM vor Aktualisierung des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler aureten.

Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte.

1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com.

2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.

3. Entpacken Sie die BIOS-Datei aus der ZIP-Datei.

4. Benennen Sie die Datei in „creative.rom“ um und speichern Sie sie im Stammverzeichnis von X: USBFlash-Laufwerk.

5. Verbinden Sie den 24-poligen Stromanschluss mit dem Motherboard. Schalten Sie dann den Netzschalter des Netzteils ein. * Sie müssen das System nicht einschalten.

6. Schließen Sie dann Ihr USB-Laufwerk am USB-BIOS-Flashback-Port an.

7. Drücken Sie die BIOS-Flashback-Taste etwa drei Sekunden lang. Anschließend beginnt die LED zu blinken.

8. Warten Sie, bis die LED auört, zu blinken; dies zeigt an, dass das BIOS-Flashing abgeschlossen ist. * Falls die LED dauerha grün leuchtet, bedeutet dies, dass der BIOS-Flashback nicht richtig

funktioniert. Achten Sie darauf, dass das USB-Laufwerk an den USB-BIOS-Flashback-Port angeschlossen ist.

** Falls die LED überhaupt nicht aueuchtet, trennen Sie bitte die Stromversrogung vom System

und entfernen/trennen Sie die CMOS-Batterie mehrere Minuten vom Motherboard. Schließen Sie Stromversorgung und Batterie wieder an und versuchen Sie es erneut.

BIOS-Flashback-Schalter ermöglicht Nutzern die Leerung des BIOS.

Deutsch

USB-BIOS-Flashback-Port

H670 PG Riptide

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock H670 PG Riptide, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock H670 PG Riptide (facteur de forme ATX)

•

Guide d’installation rapide ASRock H670 PG Riptide

•

CD d’assistance ASRock H670 PG Riptide

•

2 x câbles de données Serial ATA (SATA) (Optionnel)

•

4 x vis pour sockets M.2 (Optionnel)

•

1 x Entretoise pour socket M.2 (Optionnel)

•

1 x panneau de protection E/S

•

Français

1.2 Spécications

Facteur de forme ATX

Plateforme

Processeur

Chipset

Mémoire

•

Conception à condensateurs solides

•

Prend en charge les processeurs 12

•

(LGA1700) Alimentation à 9 phases

•

Prend en charge Intel® Hybrid Technology

•

Prend en charge la technologie Intel® Turbo Boost Max 3.0

•

Intel® H670

•

Technologie mémoire double canal DDR4

•

4 x fentes DIMM DDR4

•

Prend en charge les mémoires sans tampon non ECC DDR4

•

jusqu’à +(OC)*

* Prend en charge la DDR4 3200 de façon native. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

Prend en charge les modules mémoire UDIMM ECC (fonctionne

•

en mode non-ECC) Capacité max. de la mémoire système : 128GB

•

Prend en charge Intel® Extreme Memory Prole (XMP) 2.0

•

ème

génération Intel® CoreTM

Français

Fente d’expansion

Graphiques

2 x fentes PCIe x16 (PCIE1/PCIE3: simple en mode Gen5x16

•

(PCIE1), double à Gen5x16 (PCIE1) / Gen4x4 (PCIE3))*

* Prend en charge les SSD NVMe comme disques de démarrage

3 x fentes PCIe Gen3x1

•

Prend en charge AMD CrossFire

•

1 x socket M.2 (Touche E), prend en charge les emplacements

•

modules WiFi/BT type 2230, WiFi PCIe et Intel® CNVi (WiFi/BT intégré)

La technologie Intel® UHD Graphics Built-in Visuals et les sorties

•

VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. Architecture graphique Intel® X

•

(Gen 12)

Audio

Réseau

H670 PG Riptide

Double sortie graphique: Prend en charge les ports HDMI et

•

DisplayPort 1.4 via contrôleurs d’achage indépendants Prend en charge HDMI 2.1 TMDS, Compatible avec une résolution

•

max. jusqu’à 4K x 2K (4096x2160) @ 60 Hz Prend en charge DisplayPort 1.4 avec DSC (compressé), Résolution

•

max. jusqu’à 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz Prend en charge HDCP 2.3, Compatible avec HDMI 2.1 TMDS et

•

ports DisplayPort 1.4

Audio 7.1 CH HD (Codec audio Realtek ALC897)

•

Prend en charge la protection contre les surtensions

•

Audio Nahimic

•

Gigabit LAN 10/100/1000 Mo/s

•

Giga PHY Intel® I219V

•

Prend en charge la fonction Wake-On-LAN

•

Prend en charge la protection contre la foudre/les décharges

•

électrostatiques Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

•

Prend en charge UEFI PXE

•

Connectique du panneau arrière

3 x points de montage d’antenne

•

1 x port souris/clavier PS/2

•

1 x port HDMI

•

1 x DisplayPort 1.4

•

1 x port USB 3.2 Gen2 Type A (10 Go/s) (ReDriver) (Protection

•

contre les décharges électrostatiques) 1 x port USB 3.2 Gen2 Type C (10 Go/s) (ReDriver) (Protection

•

contre les décharges électrostatiques) 4 x ports USB 3.2 Gen1 (Protection contre les décharges

•

électrostatiques)

* USB3_2_3 sont les ports de jeu Lightning.

2 x ports USB 2.0 (Protection contre les décharges électrostatiques)

•

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

•

1 x Bouton BIOS Flashback

•

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant /

•

microphone

Français

Stockage

RAID

Connecteur

4 x connecteur SATA3 6,0 Go/s

•

1 x Socket Hyper M.2 (M2_1, Key M), supporte le mode PCIe

•

Gen4x4 (64 Gb/s) de type 2260/2280* 1 x Socket Hyper M.2 (M2_2, Key M), supporte le mode PCIe

•

Gen4x4 (64 Gb/s) de type 2242/2260/2280* 1 x Socket Hyper M.2 (M2_3, Key M), supporte le mode PCIe

•

Gen4x4 (64 Gb/s) de type 2260/2280/22110 SATA3 6,0 Go/s* * Prend en charge la technologie Intel® OptaneTM (M2_2 et M2_3 uniquement) * Prend en charge Intel® Volume Management Device (VMD) * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2

Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les

•

périphériques de stockage SATA

Supporte RAID 0, RAID 1 et RAID 5 pour les périphériques de

•

stockage M.2 NVMe

1 x embase SPI TPM

•

1 x prise DEL d’alimentation et haut-parleur

•

1 x embase LED RVB

•

* Prend en charge les rubans DEL jusqu'à 12 V/3 A, 36 W au total

3 x embases LED adressables

•

* Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

1 x connecteur pour ventilateur de CPU (4 broches)

•

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de processeur /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent) * Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W).

4 x connecteurs pour ventilateur de châssis /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent) * Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W). * CPU_FAN2/WP et CHA_FAN1~4/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

Caractéristiques du BIOS

H670 PG Riptide

1 x connecteur d’alimentation ATX 24 broches

•

1 x connecteur d’alimentation 12V 8 broches (connecteur

•

d’alimentation haute densité) 1 x connecteur d’alimentation 12V 4 broches (connecteur

•

d’alimentation haute densité) 1 x connecteur audio panneau frontal

•

1 x connecteur underbolt AIC (5 broches) (Prise en charge de la

•

carte ASRock underbolt 4 AIC) 1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection

•

contre les décharges électrostatiques) 2 x embase USB 3.2 Gen1 (4 ports USB 3.2 Gen1 pris en charge)

•

(concentrateur ASMedia ASM1074) (Protection contre les décharges électrostatiques) 1 x embase USB 3.2 Gen2x2 Type C sur panneau avant (20Go/s)

•

(Protection contre les décharges électrostatiques)

BIOS UEFI AMI avec prise en charge d’interface graphique

•

multilingue Compatible ACPI 6.0 Wake Up Events

•

Compatible SMBIOS 2.7

•

Réglage de la tension CPU Core/Cache, GT, DRAM, VCCIN AUX,

•

+1,05V PROC, +1,8V PROC, +0,82V PCH , +1,05V PCH

Surveillance du matériel

Système d’exploitation

Certications

Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe à

•

eau, châssis /pompe à eau Ventilateur silencieux (réglage automatique de la vitesse du

•

ventilateur du châssis d’après la température du CPU) : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau Contrôle simultané des vitesses du ventilateur : Ventilateurs de

•

CPU, CPU /pompe à eau, châssis /pompe à eau Surveillance de la tension d’alimentation : CPU Vcore, PCH,

•

DRAM, VCCIN AUX, +1,05V PROC, +1,8V PROC, +0,82V PCH, +12V, +5V, +3,3V

Microso® Windows® 10 64-bit / 11 64-bit

•

FCC, CE

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

Français

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

Français

H670 PG Riptide

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert».

Cavalier Clear CMOS (CLRMOS1) (voir p.1, No. 22)

CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées.

Cavalier (jumper) à

2 broches

Français

1.4 Embases et connecteurs de la carte mère

+5V

DUMMY

PLED+

PLED-

DUMMY

SPEAKER

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Français

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 19)

PWRBTN (bouton d’alimentation) :

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation.

RESET (bouton de réinitialisation) : pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

Prise DEL d’alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 20)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

H670 PG Riptide

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

IntA_PB_SSTX+

IntA_PB_SSRX+

A_SSRX+

A_SSTX+

USB Type-C Cable

Connecteurs Serial ATA3 Angle droit: (SATA3_0: voir p.1, No. 17) (Supérieur) (SATA3_1: voir p.1, No. 17) (Inférieur) (SATA3_2: voir p.1, No. 16) (Supérieur) (SATA3_3: voir p.1, No. 16) (Inférieur)

Embase USB 2.0 (USB_2_3 à 9 broches) (voir p.1, No. 23)

Embases USB 3.2 Gen1 Vertical: (USB3_6_7 à 19 broches) (voir p.1, No. 12)

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

SATA3_2

SATA3_0

Vbus

GND

SATA3_3

SATA3_1

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Cette carte mère comprend une embase USB 2.0. Cette embase USB 2.0 peut prendre en charge deux ports.

Cette carte mère comprend deux connecteurs. Chaque embase USB

3.2 Gen1 peut prendre en charge deux ports.

Angle droit: (USB3_4_5 à 19 broches) (voir p.1, No. 15)

Embase USB 3.2 Gen2x2 Type C sur panneau avant (F_USB32_TC_1 à 20 broches) (voir p.1, No. 14)

Dummy

IntA_PB_D+

IntA_PB_D-

GND

IntA_PB_SSTX-

GND

IntA_PB_SSRX-

VbusV

IntA_PA_D+

IntA_PA_D-

GND

IntA_P

IntA_PA_SSTX-

GND

IntA_P

IntA_PA_SSRX-

VbusV

Cette carte mère comprend une embase USB 3.2 Gen2x2 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen2x2 pour des ports USB 3.2 Gen2x2 supplémentaires.

Français

Embase audio du panneau

GND

4 3 2 1

FAN_SPEED_CONTROL

1 2 3 4

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 26)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

Cette embase sert au branchement des appareils audio au panneau audio frontal.

Français

Connecteurs du ventilateur de châssis/ pompe à eau (CHA_FAN1/WP à 4 broches) (voir p.1, No. 13) (CHA_FAN2/WP à 4 broches) (voir p.1, No. 28) (CHA_FAN3/WP à 4 broches) (voir p.1, No. 10) (CHA_FAN4/WP à 4 broches) (voir p.1, No. 18)

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3)

AN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

+12V

GND

Cette carte mère est dotée de quatre connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche

1-3.

H670 PG Riptide

FAN_SPEED_CONTROL

4 3 2 1

8 5

Connecteur pour ventilateur de processeur / pompe à eau (CPU_FAN2/WP à 4 broches) (voir p.1, No. 6)

Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 11)

Connecteur d’alimentation ATX 12 V (ATX12V1 à 8 broches) (voir p.1, No. 1)

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

12 124

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements

sur la Broche 1 et la Broche 13.

Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5.

*Avertissement : Veuillez vérier

que le câble d'alimentation

connecté est pour l'unité

centrale et non pour la carte

graphique. Ne branchez pas le

câble d'alimentation PCIe sur ce

connecteur.

Connecteur d’alimentation ATX 12 V (ATX12V2 à 4 broches) (voir p.1, No. 2)

Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur.

*La che d'alimentation électrique s'adapte à ce connecteur dans un seul sens.

Le branchement d'un câble ATX 12V à 4 broches à ATX12V2 est optionnel.

Pour un surcadençage avancé, nous conseillons d’utiliser ce connecteur avec ATX12V1.

Français

Embase SPI TPM

SPI_DQ3

SPI_DQ2

(SPI_TPM_J1 à 13 broches) (voir p.1, No. 21)

SPI_PWR

Dummy

SPI_MISO

SPI_CS0

CLK

SPI_MOSI

GND

RSMRST#

RST#

TPM_PIRQ

SPI_TPM_CS

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme.

Français

Connecteur underbolt AIC (TB1 à 5 broches) (voir p.1, No. 27)

Embase LED RVB (RGB_LED1 à 4 broches) (voir p.1, No. 24)

+12V GRB

Veuillez connecter une carte d’extension underbolt™ (AIC) à ce connecteur via le câble GPIO. *Veuillez installer la carte AIC underbolt™ sur la fente PCIE3 (fente par défaut).

Cette embase RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs eets lumineux LED.

Attention : N'installez jamais le

câble LED RVB dans le mauvais

sens ; dans le cas contraire, le

câble peut être endommagé.

*Veuillez consulter la page 40 pour des instructions supplémentaires sur cette embase.

H670 PG Riptide

DO_ADDR

Embases LED adressables (ADDR_LED1 à 3 broches) (voir p.1, No. 25)

(ADDR_LED2 à 3 broches) (voir p.1, No. 8) (ADDR_LED3 à 3 broches) (voir p.1, No. 7)

VOUT

DO_ADDR

GND

VOUT

GND

Cette embase sert à connecter un câble de rallonge LED

adressable permettant aux utilisateurs de choisir parmi diérents eets lumineux LED.

Attention : N’installez jamais

le câble LED adressable dans

le mauvais sens. Dans le cas

contraire, le câble peut être

endommagé.

*Veuillez consulter la page 41 pour des instructions supplémentaires sur cette embase.

Français

2.7 Bouton intelligent

La carte mère est équipée d'un bouton intelligent: Le bouton BIOS Flashback , qui permet aux utilisateurs de asher le BIOS.

Français

Bouton BIOS Flashback (BIOS_FB1)

Le bouton BIOS Flashback permet aux utilisateurs de asher le BIOS.

(voir p.3, No. 10)

La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur.

Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chirement ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvegardé la clé de récupération. Si la clé de récupération est manquante alors que le chirement est actif, les données restent cryptées et le système ne peut pas démarrer sur le système d'exploitation. Il est recommandé de désactiver fTPM avant de mettre à jour le BIOS. Sinon, une défaillance imprévisible peut survenir.

Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.

1. Téléchargez le dernier chier BIOS sur le site Web d'ASRock: http://www.asrock.com.

2. Copiez le chier du BIOS sur votre clé USB. Veuillez vous assurer que le système de chiers de votre clé USB est FAT32.

3. Procédez à l'extraction du chier BIOS depuis le chier zip.

4. Renommez le chier à "creative.rom" et enregistrez-le dans le répertoire racine de X : Clé USB.

5. Branchez le connecteur d'alimentation 24 broches sur la carte mère. Allumez ensuite l'interrupteur CA de l'alimentation électrique. *Il n'est pas nécessaire d'allumer le système.

6. Branchez ensuite votre clé USB dans le port BIOS Flashback USB.

7. Appuyez sur le bouton BIOS Flashback pendant environ trois secondes. La LED commence alors à clignoter.

8. Attendez que la LED arrête de clignoter, indiquant que le ashage du BIOS a été eectué. * Si l'indicateur LED devient vert xe, cela signie que la fonction BIOS Flashback ne fonctionne pas

correctement. Veuillez vous assurer d'avoir brancher la clé USB sur le port USB BIOS Flashback.

** Si la LED ne s’allume pas du tout, veuillez débrancher l’alimentation du système et retirer/déconnecter

la pile CMOS de la carte mère pendant plusieurs minutes. Rebranchez l’alimentation et la batterie, puis réessayez.

Port BIOS Flashback USB

H670 PG Riptide

1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock H670 PG Riptide, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre ASRock H670 PG Riptide (Form Factor ATX)

•

Guida all'installazione rapida di ASRock H670 PG Riptide

•

CD di supporto ASRock H670 PG Riptide

•

2 x cavi dati Serial ATA (SATA) (opzionali)

•

4 x viti per Socket M.2 (opzionali)

•

1 x Distanziatore per Socket M.2 (opzionali)

•

1 x mascherina metallica posteriore I/O

•

Italiano

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

Fattore di forma ATX

•

Design condensatore solido

•

Supporta processori 12

•

Potenza a 9 fasi

•

Supporta la tecnologia Intel® Hybrid

•

Supporta la tecnologia Intel® Turbo Boost Max 3.0

•

Intel® H670

•

Tecnologia memoria DDR4 Dual Channel

•

4 x alloggi DIMM DDR4

•

Supporta DDR4 non ECC, memoria senza buer no a +

•

(OC)* * Supporta DDR4 3200 in modo nativo. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

Supporta moduli di memoria ECC UDIMM (funziona in modalità

•

non ECC)

Capacità max. della memoria di sistema: 128GB

•

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

•

Generation Intel® CoreTM (LGA1700)

Italiano

Alloggio d’espansione

Graca

2 alloggi PCIe x16 (PCIE1/PCIE3: singolo a Gen5x16 (PCIE1);

•

doppio a Gen5x16 (PCIE1) / Gen4x4 (PCIE3))* * Supporto di SSD NVMe come disco d’avvio

3 alloggi PCIe Gen3x1

•

Supporta AMD CrossFire

•

1 x Socket M.2 (Key E), supporta il modulo WiFi tipo 2230 WiFi/

•

BT PCIe e Intel® CNVi (Integrated WiFi/BT)

La videograca integrata della scheda video UHD Intel® e le uscite

•

VGA possono essere supportate soltanto con processori con GPU

integrata.

Architettura graca Intel® X

•

(Gen 12)

Audio

LAN

I/O pannello posteriore

H670 PG Riptide

Doppia uscita graca: supporto di porte HDMI e DisplayPort 1.4

•

tramite controller display indipendenti Supporta HDMI 2.1 TMDS compatibile con max. risoluzione no a

•

4K x 2K (4096x2160) a 60 Hz Supporta DisplayPort 1.4 con DSC (compresso) max. risoluzione

•

no a 8K (7680x4320) a 60 Hz / 5K (5120x3200) a 120 Hz Supporta HDCP 2.3 con HDMI 2.1 TMDS compatibile e porte

•

DisplayPort 1.4

Audio HD 7.1 CH (codec audio Realtek ALC897)

•

Supporta protezione da sovratensione

•

Audio Nahimic

•

LAN Gigabit 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Supporto WOL (Wake-On-LAN)

•

Supporta protezione da fulmini/scariche elettrostatiche

•

Supporto Energy Ecient Ethernet 802.3az

•

Supporto UEFI PXE

•

3 punti di montaggio antenna

•

1 x porta mouse/tastiera PS/2

•

1 x porta HDMI

•

1 x DisplayPort 1.4

•

1 x Porta USB 3.2 Gen2 di tipo A (10 Gb/s) (ReDriver) (Supporto

•

protezione ESD) 1 x Porta USB 3.2 Gen2 di tipo C (10 Gb/s) (ReDriver) (Supporto

•

protezione ESD) 4 x porte USB 3.2 Gen1 (supporto protezione da scariche

•

elettrostatiche)

* USB3_2_3 adalah Port Gaming Lightning.

2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)

•

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

•

1 x Tasto Flashback BIOS

•

Connettori audio HD: Ingresso linea / altoparlante frontale /

•

microfono

Italiano

Archiviazione

RAID

Connettore

4 x Connettori SATA3 6,0 Gb/s

•

1 x socket Hyper M.2 (M2_1, key M), supporta la modalità di tipo

•

2260/2280 PCIe Gen4x4 (64 Gb/s)*

1 x socket Hyper M.2 (M2_2, key M), supporta le modalità di tipo

•

2242/2260/2280 PCIe Gen4x4 (64 Gb/s)*

1 x socket Hyper M.2 (M2_3, key M), supporta le modalità di tipo

•

2260/2280/22110 SATA3 6,0 Gb/s e PCIe Gen4x4 (64 Gb/s)* * Supporta la tecnologia Intel® OptaneTM (solo M2_2 e M2_3) * Supporta il dispositivo di gestione del volume Intel® (VMD) * Supporto di SSD NVMe come disco d’avvio * Supporta kit ASRock U.2

Supporta RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di

•

archiviazione SATA

Supporta RAID 0, RAID 1 e RAID 5 per dispositivi di

•

archiviazione M.2 NVMe

1 x connettore SPI TPM

•

1 x connettore LED alimentazione e altoparlante

•

1 x collettore LED RGB

•

* Supporto totale di no a 12V/3A, 36W strip LED

3 x Header LED indirizzabili

•

* Supporto totale di strisce LED no a 5 V/3 A, 15 W

1 x connettore ventola CPU (4-pin)

•

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x connettore ventola CPU/ventola pompa dell’acqua (4-pin)

•

(Controllo intelligente della velocità della ventola) * La ventola CPU/ventola pompa dell’acqua supporta ventole di sistemi di rareddamento ad acqua di potenza massima di 2A (24W).

4 x connettori ventola telaio/ventola pompa dell’acqua (4-pin)

•

(Controllo intelligente della velocità della ventola) * La ventola Chassis/ventola pompa dell’acqua supporta ventole di sistemi di rareddamento ad acqua di potenza massima di 2 A (24W). * CPU_FAN2/WP e CHA_FAN1~4/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

Funzionalità BIOS

H670 PG Riptide

1 x connettore alimentazione ATX 24-pin

•

1 x connettore alimentazione 12V 8-pin (connettore alimentazione

•

ad alta densità) 1 x connettore alimentazione 12V 4-pin (connettore alimentazione

•

ad alta densità) 1 x connettore audio pannello frontale

•

1 x connettore underbolt AIC (5-pin) (supporta carta ASRock

•

underbolt 4 AIC) 1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto

•

protezione da scariche elettrostatiche) 2 x connettore USB 3.2 Gen1 (supporto di 4 porte USB 3.2 Gen1)

•

(hub ASMedia ASM1074) (supporto protezione da scariche elettrostatiche) 1 x connettore USB 3.2 tipo C connettore Gen2x2 (20 Gb/s)

•

(supporto protezione da scariche elettrostatiche) sul pannello frontale

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

•

Eventi di riattivazione conformi a ACPI 6.0

•

Supporto di SMBIOS 2.7

•

CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1,05 V PROC,

•

+1,8 V PROC, + 0,82 V PCH, Regolazione multipla della tensione +1,05 V PCH

Hardware Monitor

Certicazioni

Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/

•

pompa dell'acqua Ventola silenziosa (regolazione automatica velocità in base alla

•

temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua Controllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua,

•

telaio/pompa dell'acqua Monitoraggio tensione: CPU Vcore, PCH, DRAM, VCCIN AUX,

•

+1,05 V PROC, +1,8 V PROC, + 0,82 V PCH, +12 V, + 5 V, + 3,3 V

Microso® Windows® 10 64-bit / 11 64-bit

•

FCC, CE

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

Italiano

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

Italiano

H670 PG Riptide

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Jumper per azzerare la CMOS (CLRMOS1) (vedere pag. 1, n. 22)

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS.

Jumper a 2 pin

Italiano

1.4 Header e connettori su scheda

+5V

DUMMY

PLED+

PLED-

DUMMY

SPEAKER

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 19)

PWRBTN (tasto d’alimentazione):

Collegare al tasto d’alimentazione del pannello frontale del telaio. Utilizzando il tasto d’alimentazione è possibile congurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino): Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d’alimentazione, tasto di ripristino, LED d’alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l’assegnazione dei cavi e l’assegnazione dei pin siano corrette.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Collegare il tasto d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin denita di seguito. Annotare i pin positivi e negativi prima di collegare i cavi.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 20)

Collegare i LED alimentazione e l’altoparlante a questo connettore.

H670 PG Riptide

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

IntA_PB_SSTX+

IntA_PB_SSRX+

A_SSRX+

A_SSTX+

USB Type-C Cable

Connettori Serial ATA3 Angolo destro: (SATA3_0: vedere pag. 1, n. 17) (Superiore) (SATA3_1: vedere pag. 1, n. 17) (Inferiore) (SATA3_2: vedere pag.1, n. 16) (Superiore) (SATA3_3: vedere pag.1, n. 16) (Inferiore)

Connettore USB 2.0 (USB_2_3 a 9 pin) (vedere pag. 1, n. 23)

Connettore USB 3.2 Gen1 Verticale: (USB3_6_7 a 19 pin) (vedere pag. 1, n. 12)

SATA3_2

SATA3_0

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Vbus

GND

SATA3_3

SATA3_1

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s.

Su questa scheda madre c’è un connettore USB 2.0. Questo connettore USB 2.0 può supportare due porte.

Ci sono due connettori su questa scheda madre. Ciascun header USB 3.2 Gen1 può supportare due porte.

Angolo destro: (USB3_4_5 a 19 pin) (vedere pag. 1, n. 15)

Connettore USB 3.2 Gen2x2 tipo C pannello anteriore (F_USB32_TC_1 a 20 pin) (vedere pag. 1, n. 14)

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX-

IntA_PB_SSRX-

VbusV

GND

IntA_PA_D+

IntA_PA_D-

GND

IntA_P

IntA_PA_SSTX-

GND

IntA_P

IntA_PA_SSRX-

VbusV

Italiano

È presente un connettore USB 3.2 Gen2x2 tipo C pannello anteriore su questa scheda madre. Questo connettore viene utilizzato per il collegamento di un modulo USB

3.2 Gen2x2 per porte USB 3.2 Gen2x2 supplementari.

Header audio pannello

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

FAN_SPEED_CONTROL

1 2 3 4

GND

4 3 2 1

anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1, n. 26)

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

Italiano

Connettori ventola chassis / pompa dell'acqua (CHA_FAN1/WP a 4 pin) (vedere pag. 1, n. 13) (CHA_FAN2/WP a 4 pin) (vedere pag. 1, n. 28) (CHA_FAN3/WP a 4 pin) (vedere pag. 1, n. 10) (CHA_FAN4/WP a 4 pin) (vedere pag. 1, n. 18)

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)

AN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

+12V

GND

Questa scheda madre è dotata di quattro connettori ventola a 4 pin per il rareddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con rareddamento ad acqua a 3 pin, collegarla al pin 1-3.

uesta scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin

1-3.

H670 PG Riptide

FAN_SPEED_CONTROL

4 3 2 1

8 5

Connettore ventola CPU / pompa dell'acqua (CPU_FAN2/WP a 4 pin) (vedere pag. 1, n. 6)

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 11)

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

CPU_F

GND

FAN_VOLTAGE

AN_SPEED

Questa scheda madre è dotata di un connettore per la ventola della CPU con rareddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con rareddamento ad acqua a 3 pin, collegarla al pin 1-3.

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

*Attenzione: Assicurarsi che il

cavo di alimentazione collegato

sia per la CPU e non la scheda

graca. Non inserire il cavo di

alimentazione PCIe in questo

connettore.

Connettore di alimentazione ATX da 12 V (ATX12V2 a 4 pin) (vedere pag. 1, n. 2)

Collegare un alimentatore ATX a 12 V a questo connettore.

*La spina di alimentazione può essere inserita in questo connettore con un solo orientamento.

* Il collegamento di un cavo ATX 12V a 4 pin a ATX12V2 è opzionale.

Per l'overclock avanzato, si consiglia l’uso di questo connettore con ATX12V1.

Italiano

Connettore SPI TPM

SPI_DQ3

SPI_DQ2

+12V GRB

(SPI_TPM_J1 a 13 pin) (vedere pag. 1, n. 21)

SPI_PWR

Dummy

SPI_MISO

SPI_CS0

CLK

SPI_MOSI

GND

RSMRST#

RST#

TPM_PIRQ

SPI_TPM_CS

Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Italiano

Connettore underbolt AIC (TB1 a 5 pin) (vedere pag. 1, n. 27)

Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1, n. 24)

Collegare una scheda aggiuntiva underbolt™ (AIC) a questo connettore utilizzando il cavo GPIO. * Installare la scheda underbolt™ AIC nell’alloggio (predenito) PCIE3.

Questa basetta RGB è utilizzata per collegare il cavo di prolunga RGB LED che permette agli utenti di scegliere tra vari eetti luminosi LED.

Attenzione: Non installare il cavo

LED RGB in senso errato; in

caso contrario, il cavo potrebbe

danneggiarsi.

* Fare riferimento a pagina 40 per ulteriori istruzioni su questa basetta.

H670 PG Riptide

DO_ADDR

Header LED indirizzabili (ADDR_LED1 a 3 pin) (vedere pag. 1, n. 25)

(ADDR_LED2 a 3 pin) (vedere pag. 1, n. 8) (ADDR_LED3 a 3 pin) (vedere pag. 1, n. 7)

VOUT

DO_ADDR

GND

VOUT

GND

Questo header serve a collegare il cavo di estensione del LED indirizzabile

che consente di

scegliere tra vari eetti luce LED.

Attenzione: Non installare mai

il cavo del LED indirizzabile

secondo un orientamento

errato, altrimento potrebbe

danneggiarsi.

* Fare riferimento a pagina 41 per ulteriori istruzioni su questa basetta.

Italiano

2.7 Tasto Smart

La scheda madre è dotata di un tasto smart: Il tasto BIOS Flashback permette di eseguire il ash del BIOS.

Italiano

Tasto BIOS Flashback (BIOS_FB1) (vedere pag. 3, n. 10)

La funzione di ashback BIOS di ASRock consente di aggiornare il BIOS senza alimentare il sistema, persino senza CPU

Prima di utilizzare la funzione BIOS Flashback, sospendere BitLocker e qualsiasi crittograa o sicurezza basata sul TPM. Assicurati di aver già archiviato e di aver eseguito il backup della chiave di ripristino. Se la chiave di ripristino manca mentre la crittograa è attiva, i dati rimarranno crittografati e il sistema non si avvierà nel sistema operativo. Si consiglia di disabilitare fTPM prima di aggiornare il BIOS. In caso contrario, potrebbe vericarsi un guasto imprevisto.

Per utilizzare la funzione Flashback BIOS USB, attenersi ai passaggi di seguito.

1. Scaricare il le BIOS più recente dal sito web di ASRock: http://www.asrock.com.

2. Copiare il le del BIOS sulla chiavetta USB. Assicurarsi che il le system della chiavetta USB sia FAT32.

3. Estrarre il le del BIOS dal le compresso.

4. Rinominare il le come “creative.rom” e salvarlo nella directory di root di X: chiavetta USB.

5. Inserire il connettore di alimentazione a 24 pin sulla scheda madre. Quindi accendere l’interruttore dell'alimentazione CA. *Non è necessario alimentare il sistema.

6. Quindi collegare l'unità USB alla porta USB BIOS Flashback.

7. Premere l’interruttore BIOS Flashback per circa tre secondi. A questo punto il LED comincerà a lampeggiare.

8. Attendere nché il LED non smette di lampeggiare, indicando che la copia del BIOS è stata completata. * Se il LED si illumina in verde, allora il BIOS Flashback non funziona correttamente. Assicurarsi di aver

inserito la chiavetta USB nella porta USB BIOS Flashback.

** Se il LED non si accende aatto, scollegare l'alimentazione dal sistema e rimuovere/scollegare la

batteria CMOS dalla scheda madre per diversi minuti. Ricollegare l'alimentazione e la batteria, quindi riprovare.

L'interruttore BIOS Flashback consente agli utenti di aggiornare il BIOS.

Porta USB BIOS Flashback

H670 PG Riptide

1 Introducción

Gracias por comprar la placa base ASRock H670 PG Riptide, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock H670 PG Riptide (Factor de forma ATX)

•

Guía de instalación rápida de ASRock H670 PG Riptide

•

CD de soporte de ASRock H670 PG Riptide

•

2 x Cables de datos Serie ATA (SATA) (Opcional)

•

4 x tornillos para sockets M.2 (Opcional)

•

1 x separador para socket M.2 (Opcional)

•

1 x escudo panel E/S

•

Español

1.2 Especicaciones

Factor de forma ATX

Plataforma

CPU

Conjunto de chips

Memoria

•

Diseño de condensador sólido

•

Compatible con la 12

•

(LGA1700) Diseño de 9 fases de alimentación

•

Compatible con la Tecnología Híbrido de Intel®

•

Admite Intel® Turbo Boost Technology 3.0

•

Intel® H670

•

Tecnología de memoria DDR4 de doble canal

•

4 x ranuras DIMM DDR4

•

Admite memoria DDR4 no ECC, sin búfer de hasta +(OC)*

•

* Admite DDR4 3200 de forma nativa. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

Admite módulos de memoria UDIMM ECC (funcionamiento en

•

modo no ECC) Capacidad máxima de memoria del sistema: 128GB

•

Admite Perl de memoria extremo de Intel® (XMP) 2.0

•

generación de procesadores Intel® CoreTM

Español

Ranura de expansión

Grácos

2 ranuras PCIe x16 (PCIE1/PCIE3: simple a Gen5x16 (PCIE1);

•

dual a Gen5x16 (PCIE1) / Gen4x4 (PCIE3))*

* Admite unidad de estado sólido de NVMe como disco de arranque

3 ranuras PCIe Gen3x1

•

Compatible con AMD CrossFire

•

1 x Zócalo M.2 (Clave E), es compatible con los PCIe WiFi módulos

•

WiFi/BT tipo 2230 e Intel® CNVi (WiFi/BT integrado)

Intel® UHD Graphics Built-in Visuals y las salidas de VGA son

•

compatibles únicamente con procesadores con GPU integrado. Arquitectura de grácos Intel® X

•

(Generación 12)

Audio

LAN

H670 PG Riptide

Salida gráca dual: compatible con puertos HDMI y

•

DisplayPort 1.4 mediante controladores de pantalla independientes Admite HDMI 2.1 TMDS compatible con una resolución máxima

•

de hasta 4K x 2K (4096x2160) a 60 Hz Admite DisplayPort 1.4 con DSC (comprimido) con una resolución

•

máxima de hasta 8K (7680x4320) a 60 Hz o 5K (5120x3200) a 120 Hz Admite HDCP 2.3 con compatibilidad con HDMI 2.1 TMDS y

•

puertos DisplayPort 1.4

7.1 Audio CH HD (Códec de audio Realtek ALC897)

•

Admite protección contra sobretensiones

•

Audio Nahimic

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Admite la función Reactivación de LAN

•

Admite protección contra rayos y descargas electrostáticas (ESD)

•

Admite Ethernet 802.3az de eciencia energética

•

Admite UEFI PXE

•

E/S en panel posterior

3 x Puntos de instalación para la antena

•

1 x puerto de ratón/teclado PS/2

•

1 x puerto HDMI

•

1 x DisplayPort 1.4

•

1 x Puerto USB 3.2 Gen2 Tipo-A (10 Gb/s) (ReDriver) (admite

•

protección ESD) 1 x Puerto USB 3.2 Gen2 Tipo-C (10 Gb/s) (ReDriver) (admite

•

protección ESD) 4 x Puertos USB 3.2 Gen1 (admite protección contra descargas

•

electrostáticas)

* USB3_2_3 son puertos para juegos de tipo Lightning.

2 x Puertos USB 2.0 (admite protección contra descargas

•

electrostáticas) 1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE

•

y LED DE VELOCIDAD) 1 x Botón Actualizar BIOS

•

Conector de audio HD: Entrada de línea / Altavoz frontal /

•

Micrófono

Español

Almacenamiento

RAID

Conector

4 x conectores SATA3 de 6,0 Gb/s

•

1 x Zócalo Hyper M.2 (M2_1, Clave M), compatible con el modo

•

de tipo 2260/2280 PCIe Generación 4 x 4 (64 Gb/s)* 1 x Zócalo Hyper M.2 (M2_2, Clave M), compatible con los modos

•

de tipo 2242/2260/2280 PCIe Generación 4 x 4 (64 Gb/s)* 1 x Zócalo Hyper M.2 (M2_3, Clave M), compatible con los modos

•

de tipo 2260/2280/22110 SATA3 6,0 Gb/s y PCIe Generación 4 x 4

(64 Gb/s)* * Compatible con la Tecnología OptaneTM de Intel® (solo M2_2 y M2_3) * Admite el Dispositivo de Administración de Volumen (VMD, según sus siglas en ingles) de Intel® * Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock

Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de

•

almacenamiento SATA

Admite RAID 0, RAID 1 y RAID 5 para dispositivos de

•

almacenamiento M.2 NVMe

1 x Conector SPI TPM

•

1 x LED de alimentación y base de conexiones para el altavoz

•

1 x Cabezal de indicador LED RGB

•

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

3 x Cabezales de LED direccionables

•

* Admite una tira de LED de hasta 5 V/3 A (15 W) en total

1 x Conector para ventilador de la CPU (4 contactos)

•

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector (4 contactos) para el ventilador de la bomba de agua/

•

CPU (control de velocidad de ventilador inteligente) * El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).

4 x Conectores (4 contactos) para el ventilador de la bomba de

•

agua/chasis (control de velocidad de ventilador inteligente) * El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W). * CPU_FAN2/WP y CHA_FAN1~4/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

Función de la BIOS

H670 PG Riptide

1 x Conector de alimentación ATX de 24 contactos

•

1 x Conector de alimentación de 8 contactos y 12 V (conector de

•

alimentación de alta densidad) 1 x Conector de alimentación de 4 contactos y 12 V (conector de

•

alimentación de alta densidad) 1 x Conector de audio en el panel frontal

•

1 x Conector underbolt AIC (5 contactos) (solamente se admite

•

tarjeta ASRock underbolt 4 AIC) 1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0)

•

(admite protección contra descargas electrostáticas) 2 x Base de conexiones USB 3.2 Gen1 (admite 4 puertos USB 3.2

•

Gen1) (concentrador ASMedia ASM1074) (admite protección contra descargas electrostáticas) 1 x Base de conexiones USB 3.2 Gen2x2 Tipo C en el panel frontal

•

(20 Gb/s) (admite protección contra descargas electrostáticas)

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

•

multilingüe Eventos de reactivación compatibles con ACPI 6.0

•

Admite SMBIOS 2.7

•

Varios ajustes de voltaje de núcleo y caché de CPU, GT de CPU,

•

DRAM, VCCIN AUX, +1,05V PROC, +1,8V PROC, +0,82V PCH, +1,05V PCH

Monitor de hardware

Certicaciones

Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis,

•

bomba de agua/CPU, CPU Ventilador silencioso (ajuste automático de la velocidad del

•

ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU Control de varias velocidades del ventilador: Ventiladores de la

•

bomba de agua/chasis, bomba de agua/CPU, CPU Supervisión del voltaje: Núcleo CPU V, PCH, DRAM, VCCIN

•

AUX, +1,05V PROC, +1,8V PROC, +0,82V PCH, +12V, +5V, +3,3V

Microso® Windows® 10 64 bit / 11 64 bit

•

FCC y CE

•

Preparado para ErP/EuP (se necesita una fuente de alimentación

•

preparada para ErP/EuP)

Español

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

Español

H670 PG Riptide

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Puente de borrado de CMOS (CLRMOS1) (consulte la pág. 1, nº 22)

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS.

Puente de 2 contactos

Español

1.4 Conectores y cabezales incorporados

+5V

DUMMY

PLED+

PLED-

DUMMY

SPEAKER

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Español

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, nº 19)

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento): Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, nº 20)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

H670 PG Riptide

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

IntA_PB_SSTX+

IntA_PB_SSRX+

A_SSRX+

A_SSTX+

USB Type-C Cable

Conectores Serie ATA3 Ángulo recto: (SATA3_0: consulte la pág.1, nº 17) (Superior) (SATA3_1: consulte la pág.1, nº 17) (Inferior) (SATA3_2: consulte la pág. 1, nº 16) (Superior) (SATA3_3: consulte la pág. 1, nº 16) (Inferior)

Cabezal USB 2.0 (USB_2_3 de 9 contactos) (consulte la pág. 1, nº 23)

Cabezales USB 3.2 Gen1 Vertical: (USB3_6_7 de 19 contactos) (consulte la pág. 1, nº 12)

SATA3_2

SATA3_0

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Vbus

GND

SATA3_3

SATA3_1

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Esta placa base tiene otra base de conexiones USB 2.0. Cada base de conexiones USB 2.0 admite dos puertos.

Hay dos bases de conexiones en esta placa base. Cada cabezal USB

3.2 Gen1 admite dos puertos.

Ángulo recto: (USB3_4_5 de 19 contactos) (consulte la pág. 1, nº 15)

Base de conexiones USB

3.2 Gen2x2 de tipo C en el panel frontal (F_USB32_TC_1 de 20 contactos) (consulte la pág. 1, nº 14)

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX-

IntA_PB_SSRX-

VbusV

GND

IntA_PA_D+

IntA_PA_D-

GND

IntA_P

IntA_PA_SSTX-

GND

IntA_P

IntA_PA_SSRX-

VbusV

Español

Existe una base de conexiones USB 3.2 Gen2x2 de tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB

3.2 Gen2x2 para puertos USB 3.2 Gen2x2 adicionales.

Cabezal de audio del panel

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

FAN_SPEED_CONTROL

1 2 3 4

GND

4 3 2 1

frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, nº 26)

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

Español

Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la pág. 1, nº 13) (CHA_FAN2/WP de 4 contactos) (consulte la pág. 1, nº 29) (CHA_FAN3/WP de 4 contactos) (consulte la pág. 1, nº 10) (CHA_FAN4/WP de 4 contactos) (consulte la pág. 1, nº 18)

Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, nº 3)

AN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CPU_FAN_SPEED

+12V

GND

Esta placa base proporciona cuatro conectores para el ventilador del chasis para refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al Pin 1-3.

H670 PG Riptide

FAN_SPEED_CONTROL

4 3 2 1

8 5

Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, nº 6)

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, nº 11)

Conector de alimentación ATX de 12 V (ATX12V1 de 8 contactos) (consulte la pág. 1, nº 1)

Conector de alimentación ATX de 12 V (ATX12V2 de 4 contactos) (consulte la pág. 1, nº 2)

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

12 124

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los

contactos del 1 al 13.

Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

*Advertencia: Asegúrese de

que el cable de alimentación

conectado corresponda a este

CPU y no a la tarjeta gráca. No

conecte el cable de alimentación

PCIe a este conector.

Español

Conecte una fuente de alimentación ATX 12V en este conector. *El enchufe de la fuente de alimentación encaja en este conector en una única dirección. *Conectar un cable de 4 clavijas ATX 12V al ATX12V2 es opcional. Para un aumento avanzado de la velocidad del reloj, le recomendamos usar este conector junto con ATX12V1.

Cabezal de SPI TPM

SPI_DQ3

SPI_DQ2

+12V GRB

(SPI_TPM_J1 de 13 contactos) (consulte la pág. 1, nº 21)

SPI_PWR

Dummy

SPI_MISO

SPI_CS0

CLK

SPI_MOSI

GND

RSMRST#

RST#

TPM_PIRQ

SPI_TPM_CS

Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Español

Conector underbolt AIC (TB1 de 5 contactos) (consulte la pág. 1, nº 27)

Cabezal de LED RGB (RGB_LED1 de 4 contactos) (consulte la pág. 1, nº 24)

Enchufe una tarjeta complementaria (AIC) underbolt™ a este conector mediante el cable GPIO. *Instale la tarjeta underbolt™ AIC en PCIE3 (ranura predeterminada).

Este cabezal RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 40 para obtener más instrucciones sobre esta base de conexiones.

H670 PG Riptide

VOUT

DO_ADDR

Cabezales de LED direccionables (ADDR_LED1 de 3 contactos) (consulte la pág. 1, nº 25)

(ADDR_LED2 de 3 contactos) (consulte la pág. 1, nº 8) (ADDR_LED3 de 3 contactos) (consulte la pág. 1, nº 7)

DO_ADDR

GND

VOUT

La base de conexiones se usa para

conectar el alargador de LED direccionable

que permite a los usuarios elegir entre varios efectos de iluminación LED.

Precaución: Nunca instale el

cable de LED direccionable con

la orientación incorrecta ya que,

de lo contrario, el cable puede

dañarse.

*Consulte la página 41 para obtener más instrucciones sobre esta base de conexiones.

Español

Asrock H670 PG Riptide Quick Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
