Asrock H670 PG Riptide User Manual [jp]
バージョン 1.0
2021 年 11 月発行
Co pyright©2021 ASRock INC. 無断複写・転載を禁じます。
著 作 権 に つ い て：
当文 書のいかなる部分も、A SRo ck の書面による同意 なしに、バックアップを目
的とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、
複写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登 録商標ま
たは著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図っ
て特定または説明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属
されており、予告なく変更する場合があります。その整合性や正確性について、
ASRock がなんらの確約をするものではありません。ASRock は、当文書での誤
記や記載漏れについて一切の責任を負いかねます。
本文書の内容について、ASRock は、明示または黙示にも、黙示の保証、商品性
の条件、または特定の目的への適合性を含め、かつそれらに限定されず、いかな
る種 類 の 保証もいたしません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因す
る損害の可能性を 事前に知らされていたとしても、ASRock、取締役、役員、従業員、
または代理人は、いかなる間接的、専門的、偶発的、または必 然的な損害（利益の
損失、事業の損 失、データの損失、事業の中断などを含む）への責任を負いかねま
す。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従
い ま す：
(1) 本装置は有害な干渉を発生しない。および
(2) この機器は、望ましくない作 動を引き起こす可能性のある干渉を含め、あらゆ
る干渉を受け入れなければなりません。
米国カリフォルニア州 の み
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベ
ストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいま
す。米 国カリフォルニア州でリチウム電池 を廃 棄 する場 合は 、関 連する規制に従って行
ってください。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、
www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください」
ASRock ウェブサイト : http://www.asrock.com
オーストラリアのみ
弊社の 製品 にはオーストラリア消費者 法 の下で 除外できな い保 証 が付 いています。購 入
者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損
失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を
満たさない場合、または、故障 が重 大な故障にあたらない場合は、購入者は製品を修
理または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合
わせください：電話番号 +886-2-28965588 内線 123（標準的な国際通話料金が適用さ
れます）
HDMI® および HDMI 高解像度マルチメディアインターフェース、ならびに
HDMI のロゴは、米国およびその他の国における HDMI Licensing LLC の商
標または登録商標です。
重 要：本ライセンスをコピー 、インストール、使 用 する前 に
お読みください。ライセンシーは、Intel のソフトウェア（付随 資料を含め、以下「本ソフ
トウェア」）を変更せずにバイナリ形式（付随する）で複製する権利を有し、かかる複製
はライセンシ ー個人の使用に供することの み を目的とし、商 業 利用を目的としないもの
とします。本ソフトウェアは、本ソフトウェアの対象となる、Intel 製品を使 用した機器
との関連で使 用さ れることを 意図して、以下の条 件に基づ いて提 供 され ます。
(a) ライセンシーは、本ソフトウェアを部分的にも開示、配 布、譲渡することはできず、
貴殿は、本ソフトウェアが許可 なく複製されることを阻 止することに合意します。
( b ) ラ イ セ ン シ ー は 、本 ソ フ ト ウ ェ ア の リ バ ー ス エ ン ジ ニ ア リ ン グ、逆 コ ン パ イ ル 、逆 ア セ
ンブル はでき ません。
(c) ライセンシーは、本ソフトウェアをサブライセンスすることはできません。
(d) 本ソフトウェアは、サードパーティーサプライヤーのソフトウェアや他の 知的財産を
含 む 場 合 があり、そ の一 部は同梱のラ イセンステ キストファイルや、他 の テ キスト または
ファイルの情報により特定されており、その使用が許諾されています。
(e)Intel は、本ソフトウェアに関してサポート、技 術支 援、アップデートを提供する義務
を負いません。
本ソフトウェアと著 作権の所有権本ソフトウェアの複製に関する全ての権 利は Intel、
またはかかるライセンサーもしくはサプライヤーに帰属します。本ソフトウェアは、米国
およびその他の国の法律、また国際条約の条項により、その著作権が保護されていま
す。ライセンシーは、本ソフトウェアに付された著作権 表示を取り外さないものとしま
す。上記で別途明示的に規定されている場合を除き、Intel は自己の特許、著作権、商
標権、その他の知的所有権に基づく権利を、明示的にも黙示的にも供与しません。本ラ
イセンスの譲 渡が なされることにより、ライセンシーは本ソフトウェアを使用する権利
を 喪 失 し ま す。
保証に関する免責事項本ソフトウェアは「現状のまま」提 供され、いかなる特定の目的
への商品性や適切性を含むが、それらに限定されない一切の保証は、明示的にも黙示
的にも提供されません。
Intel エンドユーザー使 用許諾契約
責任の制限 Intel、そのライセンサーまたはサプライヤーは、本契 約に基づく、またはそ
れ以外の場合に起こり得る、いかなる利益の損失、使 用不能、または事業の停止、もしく
は、間接的、特別、偶発的、または結果的な損害について、事 前にかかる発生の可能 性に
ついて知らされていた場合でも、何ら責任を負いません。
コ メ ン ト や 提 案 の 使 用 許 諾 ラ イ セ ン シ ー は 、本 契 約 に よ っ て 、本 ソ フ ト ウ ェ ア に つ い て コ
メントや提言を行う義務を負いません。しかし、ライセンシーが、(a) 本ソフトウェア、ま
たは (b) 本ソフトウェアで稼 働する Intel の製品やプロセスについて、修 正、訂 正、改善、
強化を目的としたコメントや提言を行う場合、かかるライセンシーは、Intel に対し、ライ
センシーの知的所有権に基づき、かかるコメントや提言を利用し、自己の製品に取り入
れるなどして利用する、非独占、世界 的、永 続的、取消不能、譲渡可能、かつ著 作権 使用
料無 料のライセンスを供与し、またサブライセンスする権利を供与するものとします。
本ラ イセンスの終了ライセンシーが 関 連する規約に 違 反した場合、Int el お よび In tel の
サブライセンサーは、かかるライセンシーへの使用許諾を終了する場合があります。使
用許諾 が終了したライセンシー は、直ちに本ソフトウェアの 複製を 全て破棄するか、もし
くは 返 還 す るものと しま す。
サードパーティの受益 者 Intel は、エンドユーザライセンス契約の対象となる受益者で
あり、自己の規約のすべてを執行する権利を有します。
米国政府により制限される権利本ソフトウェアは、48 C.F.R. 12.212 および 48 C.F.R
227.7202-1 ～ 227.7202-4 に適合する、市販のコンピューターソフトウェアや市販のコンピ
ューターソフトウェアの付随資料（48 C.F.R. 12.212 の定義による）で構成される市販品
（48 C.F.R. 2.101の定義による）です。貴殿は、本ソフトウェアを米国政府に提供しな
いものとします。請負業者または製造業者は Intel Corporation（住所：2200 Mission
College Blvd., Santa Clara, CA 95054）です。
輸出法ライセンシーは、ライセンシー自身およびライセンシーの子会社が、米国商務省
または米国の政府当局および省、もしくは米国の輸出先の国が輸出ライセンスまたは政
府許可の対 象とする国に、ま ずかかるライセンスや許 可を得ることなく、直 接的もしくは
間接 的に、本ソフトウェアを輸 出または 再輸出しないことに合意します。ライセンシーが、
米国から 本ソフトウェアを輸出、もしくはその他 の国 から再輸出する 場合、ライセンシー
は、かかる本ソフトウェアの流通、輸出、再輸出、または輸 入が、米国または他国の法律、
規制、指令、輸 出管 理 規 則で 規 定するその 他の 制限に 準拠していることを、確 認するも
のとし ま す。
適用法本契約の内容や、本契約に関連して起こり得る一切の紛争は、抵触法の原則によ
らず、米国およびデラウェア州の法律が適用されます。本契約の当事者は、国際物品売
買契約に関する国際連合条約（1980 年）の適用を排除します。本契約の内容や、本契約
に関 連して 起こり得 る一 切の紛 争 は、米 国デラウェア 州の 連 邦裁判 所お よび デラウェア
州立裁判所の独占的管轄権に服するものとします。本契約の当事者は、これらの裁判所
の対人管轄権と裁判地に合意するものとします。本項で定める裁判所にて相手方当事者
を提訴する当事者は、両当事者に管轄権を持つ他のいかなる裁判所においても、同様
の提訴を行うことができます。
ライセンシーが持つ特定の権利は、国により異なります。
Contents
第 1 章 はじめに 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 6
1.4 I/O パネル 8
第 2 章 取り付け 10
2.1 CPU を取り付ける 11
2.2 CPU ファンとヒートシンクを取り付ける 14
2.3 メモリモジュール（DIMM）を取り付ける 15
2.4 システムパネルヘッダーの接続 17
2.5 I/O パネルシールドを取り付ける 18
2.6 マザーボードを取り付ける 19
2.7 SATA ドライブを取り付ける 20
2.8 グラフィックスカードを取り付ける 22
2.9 周辺機器を接続する 24
2.10 電源コネクタを接続する 25
2.11 電源オン 26
2.12 ジャンパー設定 27
2.13 オンボードのヘッダーとコネクター 28
2.14 スマートスイッチ 40
2.15 ポストステータスチェッカー 42
2.16 CrossFireTMオペ レ ー ションガイド 4 3
2.16.1 2 枚の CrossFireXTM 対 応グラフィックス カ ード を
取り付ける 43
2.16.2 ドライバのインストールとセットアップ 45
2.17 M.2 WiFi/BT PCIe WiFi モジュールと
Intel® CNVi（統合 WiFi/BT）ル取り付けガイド 46
2.18 M.2_SSD (NGFF) モジュール取り付けガイド (M2_1) 48
2.19 M.2_SSD (NGFF) モジュール取り付けガイド (M2_2) 52
2.20 M.2_SSD (NGFF) モジュール取り付けガイド (M2_3) 55
第 3 章 ソフトウェアとユーティリティの操作 59
3.1 ドライバをイ ンスト ール する 5 9
3.2 Phantom Gaming Tuning 60
3.2.1 Phantom Gaming Tuning をインストールする 60
3.2.2 Phantom Gaming Tuning を使用する 60
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新
と APP ショップ） 65
3.3.1 UI 概要 65
3.3.2 Apps（アプリ） 66
3.3.3 BIOS & Drivers（BIOS とドライバ） 69
3.3.4 設定 70
3.4 Nahimic Audio（Nahimic オーディオ） 71
3.5 ASRock Polychrome SYNC 72
第 4 章 UEFI セットアップユーティリティ 75
4.1 はじめに 75
4.2 EZ Mode（EZ モード） 76
4.3 Advanced Mode（アドバンスドモード） 77
4.3.1 UEFI メニューバー 77
4.3.2 ナビゲーションキー 78
4.4 Main ( メイン) 画面 79
4.5 OC Tweaker (OC 調整 ) 画面 80
4.6 Advanced ( 詳細 ) 画面 96
4.6.1 CPU Configuration (CPU 設定 ) 97
4.6.2 Chipset Configuration (チップセット設定 ) 100
4.6.3 Storage Configuration ( ストレージ設定 ) 104
4.6.4 Intel® Thunderbolt 106
4.6.5 Super IO Configuration（スーパー IO 設定） 107
4.6.6 ACPI Configuration (ACPI 設定 ) 108
4.6.7 USB Configuration (USB 設定 ) 110
4.6.8 Trusted Computing（トラステッド・コンピューティング） 111
4.7 Tools ( ツール ) 113
4.8 Hardware Health Event Monitoring ( ハードウェア ヘル
スイベント監視 ) 画面 115
4.9 Security ( セキュリティ ) 画面 120
4.10 Boot ( ブート ) 画面 121
4.11 Exit ( 終了 ) 画面 124
日本語
H670 PG Riptide
第 1 章 はじめに
ASRock H670 PG Riptideマザーボードをお買い上げ頂きありがとうございます。
AS Ro ck の製品は一貫した厳 格な品質管理の下で製 造されております。優れた品
質 と 耐 久 性 を 兼 ね 備 え つ つ 、優 れ た パ フ ォ ー マ ン ス を 提 供 致 し ま す。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインス
トールガイドが 記 載 されています。第 3 章に は、ソフトウェアとユー ティリティー
の操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが
含 ま れています。
マザーボードの仕様と BIOS ソフトウェアは更 新さ れることがあるため、このマ
ニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に
変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサ
イトから入手できるように なります。このマザーボードに関 する技術的な サポー
トが必要な場 合には、ご使 用のモデルについての詳細 情報を、当社のウェブサ
イトで 参 照くださ い 。A S R o ck の ウェブサイトでは 、最新の VGA カ ードおよ び CP U
サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.
1.1 パッケージの内容
® ASRock H670 PG Riptide マザーボード（ATX フォームファクタ）
® ASRock H670 PG Riptide ユーザーマニュアル
® ASRock H670 PG Riptide サポート DVD
® 2 x シリアル ATA（SATA）データケーブル（オプション）
® 4 x M.2 ソケット用ねじ （オプション）
® 1 x M.2 ソケット用スタンドオフ （オプション）
® 1 x I/O パネルシールド
日本語
1.2 仕様
プ ラット
フォーム
CPU
チップ セット
メモリ
拡 張 スロット
® ATX フォームファクタ
® 固体コンデ ンサ設計
® 第 12 世代 Intel® CoreTM プロセッサ (LGA1700) に対応
® 9 電源フェーズ設計
® Intel® Hybrid テクノロジーに対応
® Intel® ターボブースト Max テクノロジー 3.0 に対応
® Intel® H670
® デュアルチャンネル DDR4 メモリ機能
® 4 x DDR4 DIMM スロット
® 最大 5333+(OC)* の DDR4 ノン ECC、アンバッファードメモリ
に対応
* DDR4 3200 にネイティブに対応。
* 詳細については、ASRock ウェブサイトのメモリーサポート一覧
を参照してください。 (http://ww w.asrock.com/)
® ECC UDIMM メモリモジュールに対応（non-ECC モードで動作）
® システム メモ リ の 最 大 容 量：12 8 G B
® Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応
® 2 x PCIe x16 スロット（PCIE1/PCIE3：Gen5x16 (PCIE1)
でシングル、Gen5x16 (PCIE1) / Gen4x4 (PCIE3) でデュアル）*
* 起動ディスクとして NVMe SSD に対応
® 3 x PCIe Gen3x1 スロット
® AMD CrossFireTMをサポート
® 1 x M.2 ソケット (Key E)、タイプ 2230 WiFi/BT PCIe WiFi モ
ジュールと Intel® CNVi （統合 WiFi/BT） に対応
グラフィック
ス
® Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
® Intel® Xe グラフィックスアーキテクチャ (Gen 12)
® デュアルグラフィックス出力 : 独立したディスプレイコントロ
ーラで HDMI ポートと DisplayPort 1.4 ポートに対応
® 最大 4K x 2K（4096 x 2160） @ 60Hz の最大解像度と互換性
のある HDMI 2.1TMDS に対応
2 3
日本語
H670 PG Riptide
® 最大 8K（7680 x 4320） @ 60Hz/5K（5120x3200） @ 120Hz の
DSC（圧縮）最大解像度で DisplayPort 1.4 に対応
® HDMI 2.1 TMDS 互換の HDCP 2.3 および DisplayPort 1.4 ポー
トに対応
オーディオ
LAN
リアパ ネル
I/O
® 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)
® サージ保護に対応
® Nahimic オーディオ
® ギガビット LAN 10/100/1000 Mb/s
® ギガ PHY Intel® I219V
® Wake-On-LAN（ウェイク オン ラン）に対応
® 雷 / 静電気放電 (ESD) 保護に対応
® エネルギー効率のよいイーサネット 802.3az をサポート
® UEFI PXE をサポート
® 3 x アンテナ取り付けポイント
® 1 x PS/2 マウス / キーボードポート
® 1 x HDMI ポート
® 1 x DisplayPort 1.4
® 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) （リドライバ）
（静電気放電 (ESD) 保護に対応）
® 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) （リドライバ）
（静電気放電 (ESD) 保護に対応）
® 4 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）
* U SB3_2 _3 は、ライトニングゲーミングポートです。
® 2 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）
® LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）
® 1 x BIOS フラッシュバックボタン
® H D オー ディオジャック：ラインイン / フロントスピーカー / マイ
ク
ストレージ
® 4 x SATA3 6.0 Gb/s コネクタ
® 1 x Hyper M.2 ソケット (M2_1、キー M)、タイプ 2260/2280
PCIe Gen4x4 (64 Gb/s) モードに対応 *
® 1 x Hyper M.2 ソケット (M2_2、キー M)、タイプ
2242/2260/2280 PCIe Gen4x4 (64 Gb/s) モードに対応 *
® 1 x Hyper M.2 ソケット (M2_3、キー M)、タイプ
2260/2280/22110 SATA3 6.0 Gb/s と PCIe Gen4x4 (64 Gb/s)
モードに 対応 *
日本語
* Intel® OptaneTM テクノロジーに対応 (M2_2 および M2_3 専
用)
* Intel® 音量管理デバイス (VMD) に対応
* 起動ディスクとして NVMe SSD に対応
* ASRock U.2 キットに対応
RAID
コネクタ
® SATA ストレージデバイスの場合、RAID 0、RAID 1、RAID 5 およ
び RAID 10 に対応
® M.2 NvMe ストレージデバイス用に RAID 0、RAID 1および
RAID 5 をサポート
® 1 x SPI TPM ヘッダー
® 1 x 電源 LED とスピーカーヘッダー
® 1 x RGB LED ヘッダー
* 合計 12V/3A、36W までの LED ストリップに対応
® 3 x アドレサブル LED ヘッダー
* 合計 5V/3A、15W までの LED ストリップに対応
® 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対
応しま す。
® 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（スマート
ファン速度制御）
* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォー
タークーラーに対応します。
® 4 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（ス
マートフ ァン 速 度 制 御 ）
* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の
ウォータークーラーに対応します。
* CPU_FAN2/WP および CHA_FAN1~4/WP は 3 ピンまたは 4 ピン
ファンが使用されているかどうかを自動検出できます。
® 1 x 24 ピン ATX 電源コネクタ
® 1 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）
® 1 x 4 ピン 12V 電源コネクタ（高密度電源コネクタ）
® 1 x 前面パネルオーディオコネクタ
® 1 x Thunderbolt AIC コネクタ （5 ピン） （Thunderbolt 4
AIC カード のみポートに対応）
® 1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対応）（静電
気放電 (ESD) 保護に対応）
4 5
日本語
H670 PG Riptide
® 2 x USB 3.2 Gen1 ヘッダー（4 つの USB 3.2 Gen1 ポートに
対応）（ASMedia ASM1074 ハブ）（静電気放電 (ESD) 保護に対
応）
® 1 x フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダー
(20 Gb/s) （静電気放電 (ESD) 保護に対応）
BIOS 機能
® AMI UEFI Legal BIOS、多言語 GUI サポート付き
® ACPI 6.0 準拠ウェイクアップイベント
® SMBIOS 2.7 サポート
® CPU コア/キャッシュ、CPU GT、DRAM、VCCIN AUX、+1.05V PROC、
+1.8V PROC、+0.82V PCH 、+1.05V PCH 電圧マルチ調整
ハードウェア
モニター
® ファンタコメータ : CPU、CPU/ ウォーターポンプ、 シャーシ/
ウォーターポンプファン
® 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）:
CP U、C PU/ ウォーターポンプ、 シャーシ / ウォーターポンプファ
ン
® ファンマルチ速度制御：CPU、CPU/ ウォーターポンプ、 シャー
シ / ウォーターポンプファン
® 電圧監視：CPU Vcore、PCH、DRAM、VCCIN AUX、+1.05V PROC、
+ 1 . 8 V P R O C 、+ 0 . 8 2 V P C H 、+ 1 2 V 、+ 5 V 、+ 3 . 3 V
OS
認証
® Microsoft ® Wind ow s® 10 64-bit / 11 64-bit
® F C C 、C E
® ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://w ww.asrock.com
BIOS 設定 の調 整、アンタイドオーバークロックテクノロジーの 適用 、サードパー
ティのオーバークロックツール の使 用など を含む、オーバークロックには、一定
のリスクを伴い ます のでご注意くだ さい。オーバ ークロックするとシステムが 不
安定 になっ たり、システムのコンポーネントやデバイスが 破損 することが ありま
す。ご自 分の 責任で行 ってください。弊 社では 、オーバー クロックによる破 損の
責任 は負いかねますのでご 了承くだ さい 。
日本語
1.3 マザーボードのレイアウト
Intel
H670
DDR 4_A2 (6 4 bit, 28 8-pin m odule )
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_B2 (6 4 bit, 28 8-pin m odule )
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
ATXP WR1
PCIE1
Top:
RJ-45
USB 2.0
T: USB_0
B: USB_1
USB 3.2 Gen1
T: USB3_2
B: USB3_3
USB 3.2 Gen1
T: USB3_0
B: USB3_1
PCIE3
1
1
HD_AUDIO1
14
20
1
Ps2
Keybo ard
/Mous e
PCIE2
16
11
1
12
Top:
LINE I N
Cent er:
FRON T
Bott om:
MIC IN
1
HDM I1
T B1
2
AUDIO
CODEC
15
4
CHA_FAN1
/WP
CHA_FAN2/WP
CHA_FAN3/WP
5
6
13
CHA_FAN4/WP
1
18
25
1
1
24
27
1
7
8
USB3_6 _7
F_USB3 2_TC_ 1
ADDR_L ED2
1
RoHS
ADDR_LED1
RGB_LED1
USB_2_3
CLRMOS1
SPK_PLED1
ATX12V2
ATX12V1
SPI_TPM_J1
SATA3_2
SATA3_3
23
22
26
17
SATA3_0
SATA3_1
PCIE4
USB3 _4_5
USB 3.2 Gen2
T:USB32_TA_1
B: USB32_TC_1
CPU_FAN2/WP
19
21
28
CPU_FAN1
3
HDLED RESET
PLED PWRBTN
1
PANEL1
C 7
T
C 8
T
C 9
T
M2_ 3
SUPER
I/O
C 5
C 4
T
T
M2_ 1
C 3
C 2
T
T
1
ADDR_L ED3
CMOS
Battery
PCIE5
BIOS
_FB1
CT11
DRAM
CPU
VGA
BOOT
9
10
H6 7 0 PG
R IP T ID E
DP1
M2_ WIFI1
M2_ 2
6 7
日本語
H670 PG Riptide
番号 説明
1 8 ピン ATX 12V 電源コネクタ（ATX12V1）
2 4 ピン ATX 12V 電源コネクタ（ATX12V2）
3 CPU ファンコネクタ（CP U _FA N1）
4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
5 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
6 CPU / ウォーターポンプファンコネクタ (CPU_FAN2/WP)
7 アドレサブル LED ヘッダー（ADDR_LED3）
8 アドレサブル LED ヘッダー（ADDR_LED2）
9 ポストステータスチェッカー（PS C）
10 シャーシファン / ウォーターポンプファンコネクタ(CHA_FAN3/WP)
11 AT X 電源 コネクタ（ AT XPWR 1）
12 USB 3.2 Gen1 ヘッダー（USB3_6_7）
13 シャーシファン / ウォーターポンプファンコネクタ(CHA_FAN1/WP)
14 フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダー (F_USB32_TC_1)
15 USB 3.2 Gen1 ヘッダー（USB3_4_5）
16 SATA3 コネクタ（SATA3_2）( 上側）, (SATA3_3)( 下側）
17 SATA3 コネクタ（SATA3_0）( 上側）, (SATA3_1)( 下側）
18 シャーシファン / ウォーターポンプファンコネクタ(CHA_FAN4/WP)
19 シ ス テ ム パ ネ ル ヘ ッ ダ ー（ P A N E L 1 ）
20 電源 LED とスピーカーヘッダー (SPK_PLED1)
21 SPI TPM ヘッダー (SPI_TPM_J1)
22 クリア CMOS ジャンパー（CLRMOS1）
23 USB 2.0 ヘッダー（USB_2_3）
24 RGB LED ヘッダー (RGB_LED1)
25 アドレサブル LED ヘッダー（ADDR_LED1）
26 フロントパネルオーディオヘッダー（HD_AUDIO1）
27 5 ピンThunderbolt AIC コネクタ（TB1）
28 シャーシファン / ウォーターポンプファンコネクタ(CHA_FAN2/WP)
日本語
1.4 I/O パネル
1
5
32
4
6
13 8
番号 説明 番号 説明
1 PS/ 2 マウス / キ ーボードポ ート 8 USB 2.0 ポート (USB_0_1)
2 DisplayPort 1.4 9
USB 3.2 Gen2 Type-A ポート
3
（U SB3 2 _TA_1）
4 LAN RJ-45 ポート* 11 USB 3.2 Gen1 ポート（(USB3_2_3)***）
5 ライン入力（明るい青色）** 12 HDMI ポート
6 フロントスピーカー（ライム色）* * 13 USB 3.2 Gen1 ポート（USB3_0_1）
7 マ イ ク ロ フ ォ ン（ ピ ン ク 色 ）* *
12
10 BIOS フラッシュバックボタン
911 10
USB 3.2 Gen2 Type-C ポート
（U SB3 2 _T C_1）
7
8 9
日本語
H670 PG Riptide
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照し
てくだ さ い 。
アクティビティ / リン ク LED
速度 LED
LAN ポ ート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オ レンジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
**
7.1 チャンネル設定のオーディオポートの機能 :
ポート 機能
明 る い 青 色（ リ ア パ ネ ル ） リアスピーカー 出力
ライム色（リアパネル） フロントスピーカー出力
ピ ン ク 色（ リ ア パ ネ ル ） セントラル / サブ ウーファースピーカー 出 力
ライム色（フロントパネル） サ イドス ピーカ ー 出 力
*** USB3_2_3 は、ライトニングゲーミングポートです。
日本語
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。マザーボードを取付ける前に、
ケースに取付できるフォームファクター（サイズ）を確 認し、マザーボードを取り
付けることができることを確認してくだ さい。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を 変更 する前
に、次の注意事項をよくお読みください。
® マ ザーボードを設 置 / 取り外 しを する場合 は 、必ず 電 源 コード が 抜いてください。電
源コードが繋がれたままで作 業を行うと、怪我をしたり、マザーボードが破損する可
能 性 が ご ざ いま す。
® 静 電 気によってマザーボード の 部 品が破損することを防 止するために、マザーボード
はカー ペットの上に 置 かないでください 。また、静 電 気 防止リストストラップ を 着用
するか、または、部 品を取り扱う前に静電気 除去オブジェクトに触れてください。
® 基板の端をつかんでください。IC には触れないでください。
® マ ザーボードを取り外す場 合 は、取り 外したマザーボードを 接 地した 静 電気防止 パッ
ドの上に置くか、商品に付属している袋に入れてください。
® マザーボードをシャーシに固定する為に ねじを使う場 合は、ねじを締 め付けすぎな
いでください。ねじを締 め付けすぎると、マザーボードが 破損することがありま す。
10 11
日本語
H670 PG Riptide
2.1 CPU を取り付ける
1.
1700 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にあ
ること、C PU 表面に汚れがな いこと、また は、ソケット内に 曲がったピンがな
いことを確認してください。PnP キャップがソケット上になかったり、CPU 表
面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を
無理 にソケット内に挿入しないでください。CP U を無理にソケット内に挿入す
ると、CP U の甚大な破損につながります。
2.
CP U を 取り付ける前に、すべての電 源ケーブルを取り外してくだ さい。
1
A
B
2 3
日本語
4
76
5
12 13
日本語
H670 PG Riptide
プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。
アフターサービスのためにマザーボードを返品する場 合は、カバーを必ず取り付
けてください。
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
CPU_FAN
14 15
日本語
H670 PG Riptide
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4）DIMM ス
ロットが装 備されており、デュアルチャンネルメモリ技術に対応します。
1.
デュアルチャンネルメモリ設定のために、同一（ 同じブランド、同じ速度、同じ
サイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアル
チ ャン ネ ルメ モリテ クノ ロ ジ ー を 有 効 に で き ま せ ん 。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けること
はできません。取り付けると、マザーボードと DIMM が破 損することがありま
す。
デュアル チ ャン ネ ルメモ リ 設 定
優先順位 DD R4_A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み 実装済み 実装済み
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違っ
た方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。
日本語
1
2
3
16 17
日本語
H670 PG Riptide
2.4 システムパネルヘッダーの接続
1
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
RESET SW
HDD LED
3$1(/
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
日本語
2.5 I/O パネルシールドを取り付ける
1
18 19
日本語
H670 PG Riptide
2.6 マザーボードを取り付ける
日本語

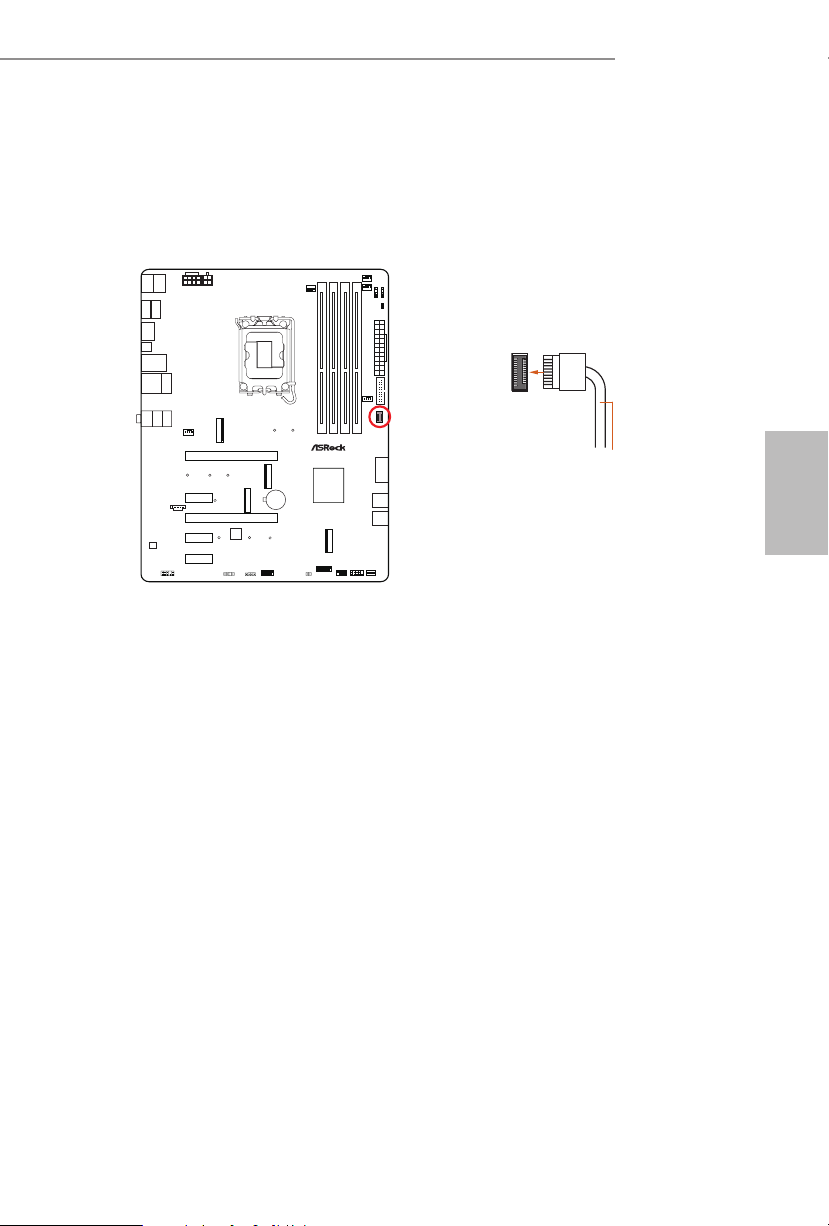

2.7 SATA ドライブを取り付ける
光学ドライブ
SATA
1
ドライブ
2
20 21
SATAデータケーブル
日本語
H670 PG Riptide
3
4
SATA
電源コネクタ
SATA データコネクタ
日本語
2.8 グラフィックスカードを取り付ける
1
22 23
日本語
H670 PG Riptide
拡張スロット (PCIe スロット )
このマザーボードには 5 つの PCIe スロットが装備されています。
拡張カードを取り付ける前に、電 源供給が切断されていること、または、電源コー
ドが 取り外されていることを確認してください。取り付け作 業を始 める前に 、拡
張カードに 添 付されて いる文 書 を読 んで、カ ード用に必 要なハ ードウェア 設 定を
行 ってくだ さ い。
PCIe スロット :
PCIE1（PCIe 5.0 x16 スロット）は PCIe x16 レーン幅グラフィックスカード向け
に使 用します。
PCIE2（PCIe 3.0 x1 スロット）は PCIe x1 レーン幅カード向けに使用します。
PCIE3（PCIe 4.0 x16 スロット）は PCIe x4 レーン幅グラフィックカード向けに
使 用 します。
PCIE4（PCIe 3.0 x1 スロット）は PCIe x1 レーン幅カード向けに使用します。
PCIE5（PCIe 3.0 x1 スロット）は PCIe x1 レーン幅カード向けに使用します。
PCIe スロット設定
PCIE1 PCIE3
シングルグラ フィックスカ ード Gen5x16 N/A
Cr oss Fir e
TM
モードで 2 枚のグラフ
ィックスカ ード
複数のグ ラフィックスカ ードを使 用する場合は 、サーマル 環境 を改 善するため
に、シ ャーシファンをマザーボードの シャーシファンコ ネクタ（C H A_F AN 1/WP、C HA _
FAN2/WP、CHA_FAN3/WP または、CHA_FAN4/WP）に接続してください。
Gen5x16 Gen4x4
Loading...
