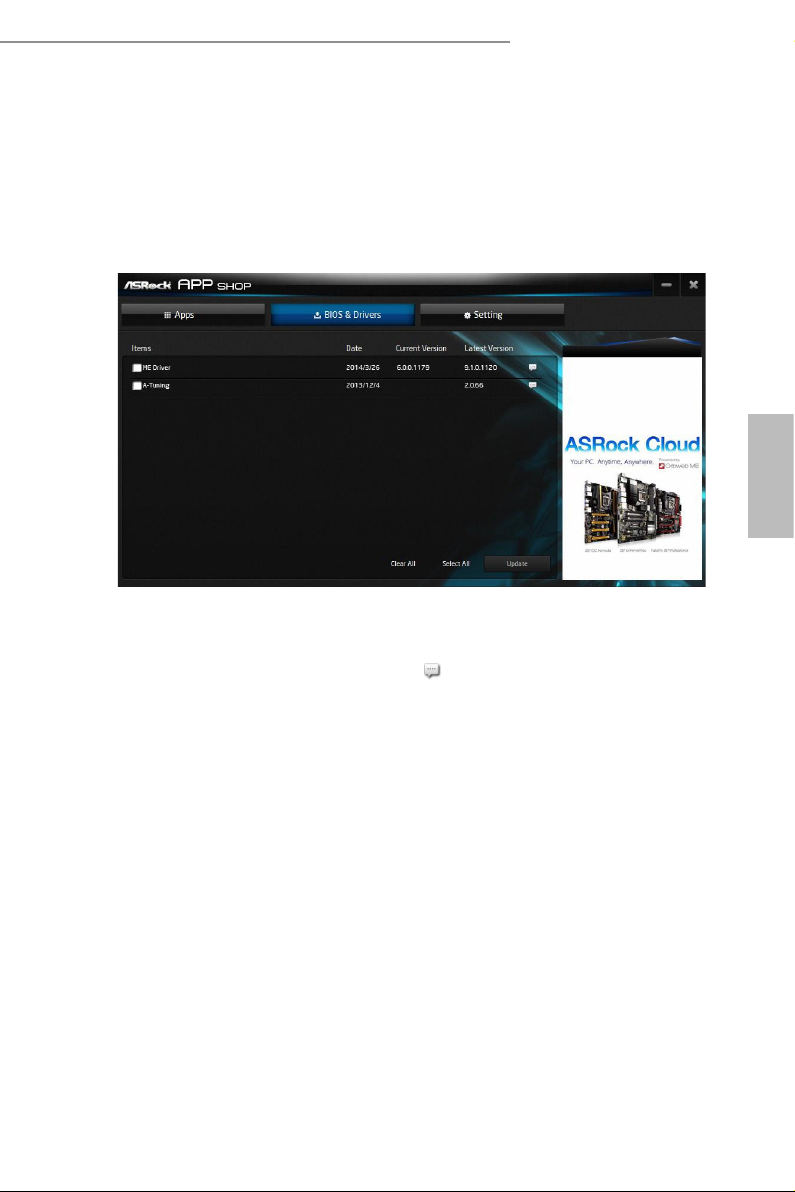

3.3.3 BIOS & Drivers（BIOS とドライバ） 67
3.3.4 設定 68
3.4 ASRock Polychrome SYNC 69
第 4 章 UEFI セットアップユーティリティ 72
4.1 はじめに 72
4.2 EZ Mode（EZ モード） 73
4.3 Advanced Mode（アドバンスドモード） 74
4.3.1 UEFI メニューバー 74
4.3.2 ナビゲーションキー 75
4.4 Main ( メイン ) 画面 76
4.5 OC Tweaker (OC 調整 ) 画面 77
4.6 Advanced ( 詳細 ) 画面 89
4.6.1 CPU Conguration (CPU 設定 ) 90
4.6.2 Chipset Conguration ( チップセット設定 ) 92
4.6.3 Storage Conguration ( ストレージ設定 ) 96
4.6.4 Intel® Thunderbolt 97
4.6.5 Super IO Conguration（スーパー IO 設定） 98
4.6.6 ACPI Conguration (ACPI 設定 ) 99
4.6.7 USB Conguration (USB 設定 ) 101
4.6.8 Trusted Computing（トラステッド・コンピューティング） 102
4.7 Tools ( ツール ) 103
4.8 Hardware Health Event Monitoring ( ハードウェア ヘルス イベ
ント監視 ) 画面 105
4.9 Security ( セキュリティ ) 画面 110
4.10 Boot ( ブート ) 画面 111
4.11 Exit ( 終了 ) 画面 114
H570 Phantom Gaming 4
第 1 章 はじめに
ASRock H570 Phantom Gaming 4 マザーボードをお買い上げ頂きありがとうご
ざ います。A SR oc k の製 品は 一貫 した 厳格な 品質 管 理の下で 製造さ れてお ります。
優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインス
トールガイドが記載されています。第 3 章に は、ソ フトウェアとユーティリティー
の 操作 ガ イドが含 まれて いま す。第 4 章 に は 、B I OS セットアップの設 定ガイドが
含まれて いま す。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマ
ニュアル の内容 は予告なしに変 更することが あります。このマニュアル の内容 に
変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサ
イトから入手できるようになります。このマザーボードに関する 技術的 なサポー
トが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサ
イトで 参照ください。A SRock のウェブサイトでは、最新の VGA カードおよび CPU
サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock H570 Phantom Gaming 4 マザーボード（ATX フォームファクタ）
• ASRock H570 Phantom Gaming 4 ユーザーマニュアル
• ASRock H570 Phantom Gaming 4 サポート DVD
• 2 x シリアルATA（SATA）データケーブル（オプション）
• 4 x M.2 ソケット用ねじ （オプション）
• 1 x I/O パネルシールド
1.2 仕様
日本語
プ ラ ット
フォーム
CPU
チップセット
メモリ
• ATX フォームファクタ
• 固体コンデンサ設 計
• 第 10 世代 Intel® CoreTM プロセッサおよび第 11 Gen Intel®
CoreTM プロセッサ (LGA1200) をサポートします
• デジタル電源設計
• 8 電源フェーズ設計
• Intel® ターボブースト Max テクノロジー 3.0 に対応
• Intel® H570
• デュアルチャンネル DDR4 メモリ機能
• 4 x DDR4 DIMM スロット
• 第 11 世代 Intel® CoreTM プロセッサは、最大 DDR4
4800+(OC)* のノン ECC アンバッファードメモリに対応します
• 第 10 世代 Intel® CoreTM プロセッサは、最大 DDR4
4666+(OC)* のノン ECC アンバッファードメモリに対応します
* 第 11 世代 Intel® CoreTM (i9/i7/i5) は、最大 3200 までの DDR4
をサポートします。CoreTM (i3)、Pentium® および Celeron® は、
最大 2666 までの DDR4 をサポートします。
* 第 10 世代 Intel® CoreTM (i9/i7) は、最大 2933 までの DDR4 を
サポートします。CoreTM (i5/i3)、Pentium® および Celeron® は、
最大 2666 までの DDR4 をサポートします。
* 詳細については、ASRock ウェブサイトのメモリーサポート一
覧を参照してください。(http://www.asrock.com/)
• ECC UDIMM メモリモジュールに対応 （non-ECC モードで動
作）
• シス テム メモ リの 最 大 容量：1 28 G B
• Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応
拡 張 スロ ット
第 11 世代 Intel® CoreTM プロセッサ
• 2 x PCI Express x16 スロット（PCIE1/PCIE3: Gen4x16 (PCIE1)
でシングル、Gen4x16 (PCIE1)/Gen3x4 (PCIE3) でデュアル）*
第 10 世代 Intel® CoreTM プロセッサ
• 2 x PCI Express x16 スロット（PCIE1/PCIE3: Gen3x16 (PCIE1)
でシングル、Gen3x16 (PCIE1)/Gen3x4 (PCIE3) でデュアル）*
* 起動ディスクとして NVMe SSD に対応
• 3 x PCI Express 3.0 x1 スロット
• AMD Quad CrossFireXTMと CrossFireXTMをサポート
2 3
H570 Phantom Gaming 4
• 1 x M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュールと
Intel® CNVi （統合 WiFi/BT）に対応
グラフィック
ス
* Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• 第 11 世代 Intel® CoreTM プロセッサは、Intel® Xe グラフィック
スアーキテクチャ (Gen 12) をサポートします。第 10 世代 Intel®
CoreTM プロセッサは、Gen 9 グラフィックスをサポートします
• グラフィック、メディアおよびコンピュート : Microsoft DirectX
12、OpenGL 4.5、インテル ® ビルトイン・ビジュアル、インテル
® クイッ ク・シ ン ク・ビ デ オ、ハ イ ブ リッド / スイッ チ ャブ ル・グ ラ
フィックス、OpenCL 2.1
• ディスプレイおよびコンテンツのセキュリティ : Rec.2020 (Wide
Color Gamut)、Microsoft PlayReady 3.0、UHD/HDR Blu-ray
ディス ク
• デュアルグラフィックス出 力 : 独 立したディスプレイコントロー
ラで HDMI ポートと DisplayPort 1.4 ポートに対応
• HDMI 2.0 テクノロジーに対応、最大解像度 4K x 2K
(4096x2160) @ 60Hz
• DisplayPort 1.4 テクノロジーに対応、最大解像度 4K x 2K
(4096x2304) @ 60Hz
• HDMI 2.0
(12b pc)、
対応 （HDMI 対応モニターが必要です）
• HDMI 2.0 ポートと DisplayPort 1.4 ポートで HDCP 2.3 に対応
• HDMI 2.0 ポートと DisplayPort 1.4 ポートで 4K Ultra HD
(UHD) 再生に対応
* 第 11 世代 Intel® CoreTM プロセッサは、HDMI 2.0 をサポートし
ます。第 10 世代 Intel® CoreTM プロセッサは、HDMI 1.4 をサポート
します。
ポートで、オートリップシンク、ディープカラー
x vY CC 、および、H BR （高ビットレートオー ディオ）に
日本語
オー ディオ
LAN
• 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)
• サージ保護に対応
• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN （ウェイク オン ラン）に対応
• 雷 / 静電気放電 (ESD) 保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• P XE を サポ ート
日本語
リアパネル
I/O
ストレ ー ジ
• 1 x PS/2 マウス / キーボードポート
• 1 x HDMI ポート
• 1 x DisplayPort 1.4
• 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) （リドライバ）（静
電気放電 (ESD) 保護に対応）
• 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) （リドライバ）（静
電気放電 (ESD) 保護に対応）
• 2 x USB 3.2 Gen1 ポート （静電気放電 (ESD) 保護に対応）
• 2 x USB 2.0 ポート （静電気放電 (ESD) 保護に対応）
• LED 付き 1 x RJ-45 LAN ポート （ACT/LINK LEDと SPEED
LED）
• HD オーディオジャック : ラインイン / フロントスピーカー /
マイク
• 6 x SATA3 6.0 Gb/s コネクタ、RAID （RAID 0、RAID 1、RAID
5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 18）、
NCQ、AHCI およびホットプラグ機能に対応 *
* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、
SATA3_1 は無効になります。
* PCIe タイプ M.2 デバイスで M2_2 を使用している場合は、
SATA3_0 は無効になります。
* SATA タイプ M.2 デバイスで M2_3 を使用している場合は、
SATA3_2 は無効になります。
• 1 x Hyper M.2 Socket (M2_1)、最大 Gen4x4 (64 Gb/s) まで
の M Key タイプ 2260/2280 M.2 PCI Express モジュールに対
応 （第 11 世代 Intel® CoreTM プロセッサでのみ対応します）
**
• 1 x Ultra M.2 ソケット (M2_2)、M Key タイプ 2260/2280
M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32
Gb/s) までの M.2 PCI Express モジュールに対応 **
• 1 x Ultra M.2 ソケット (M2_3)、M Key タイプ
2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュール、および、
最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュール
に対応 **
** Intel® OptaneTMテ クノロ ジ ー に 対 応
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
4 5
H570 Phantom Gaming 4
コネクタ
• 1 x SPI TPM ヘッダー
• 1 x 電源 LED とスピーカーヘッダー
• 2 x RGB LED ヘッダー
* 合計 12V/3A、36W までの LED ストリップに対応
• 2 x アドレサブル LED ヘッダー
* 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ （4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対
応し ます。
• 1 x CPU/ ウォーターポンプファンコネクタ （4 ピン）（スマー
トファン 速 度 制 御）
* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォー
タークーラーに対応します。
• 4 x シャーシ /ウォーターポンプファンコネクタ （4 ピン）（ス
マートフ ァン速 度 制 御 ）
* シャーシ/ ウォーターポンプファンは最大 2A (24W) の出力の
ウォータークーラーに対応します。
* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_
FAN3/WP および CHA_FAN4/WP は 3 ピンまたは 4 ピンファン
が使用されているかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ （高密度電源コネクタ）
• 1 x 4 ピン 12V 電源コネクタ （高密度電源コネクタ）
• 1 x 前面パネルオーディオコネクタ
• 1 x Thunderbolt AIC コネクタ （5 ピン） （Thunderbolt 4
AIC カー ドのみポートに対応）
• 2 x USB 2.0 ヘッダー （4 つの USB 2.0 ポートに対応）（静電
気放電 (ESD) 保護に対応）
• 2 x USB 3.2 Gen1 ヘッダー （4 つの USB 3.2 Gen1 ポートに
対応）（ASMedia ASM1074 ハブ）（雷 / 静電気放電 (ESD) 保
護に対応）
• 1 x フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダー (20
Gb/s) （静電気放電 (ESD) 保護に対応）
日本語
BIOS 機能
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU コア/ キャッシュ、CPU GT、DRAM、VCCIO、VCCSA、
VCCST、VCCIN AUX、VPPM 電圧マルチ調整
ハードウェア
モニター
• ファンタコメータ: CPU、CPU/ ウォーターポンプ、 シャーシ/
ウォーターポンプファン
• 静音ファン （CPU 温度に従ってシャーシファン速度を自動調
整）: CPU、CPU/ ウォーターポンプ、 シャーシ / ウォーターポ
ンプ ファン
• ファンマルチ速度制御 : CPU、CPU/ ウォーターポンプ、 シャ
ーシ / ウォーターポ ンプ ファン
• 電圧監視 : CPU Vcore、PCH、DRAM、VCCIO、VPPM、
V C C S A 、C P U P L L 、+ 1 2 V 、+ 5 V 、+ 3 . 3 V
日本語
OS
認証
• Microsoft® Windows® 10 64-bit
• F C C 、C E
• ErP/EuP Ready （ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BI OS 設定 の調整 、アンタイドオーバークロックテ クノロジー の適用、サードパー
テ ィ の オ ー バ ー ク ロ ッ ク ツ ー ル の 使 用 な ど を 含 む 、オ ー バ ー ク ロ ッ ク に は 、一 定
のリスクを伴いますのでご 注意ください。オーバー クロックするとシステムが 不
安定 になったり、システムのコン ポーネントやデバイスが 破損することが ありま
す。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の
責任は負いかねますのでご了承ください。
6 7
1.3 マザーボードのレイアウト
Intel
H570
DDR 4_A2 (6 4 bit, 28 8-pin m odule )
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_B2 (6 4 bit, 28 8-pin m odule )
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
USB 2. 0
T: USB_1
B: USB _2
ATXP WR1
PCIE1
Top:
RJ-45
USB 3.2 Gen1
T: USB3_1
B: USB3_2
PCIE3
HDLED RESET
PLED PWRBTN
1
1
1
1
HD_AUDIO1
13
20
1
PS2
Keybo ard
/Mous e
CMOS
Battery
PCIE2
16
10
1
M2_ 1
C 1
C 2
11
Top:
LINE I N
Cent er:
FRON T
Bott om:
MIC IN
1
M2_ WIFI1
M2_WIFI_CT1
M2_ 3
C 6
C 5
C 4
HDM I1
T B1
1
2
PCIE5
T
T
T
T
T
AUDIO
CODEC
1
14
23
4
CHA_FAN1/WP
CHA_FAN2/WP
CHA_FAN3/WP
5
6
12
CHA_FAN4/WP
1
18
26
1
1
25
28
1
1
7
8
SUPER
I/O
USB3_3 _4
F_USB3 1_TC_ 1
RGB_LE D2
ADDR_L ED2
1
RoHS
ADDR_LED1
RGB_LED1
USB_3_4
USB_5_6
CLRMOS1
SPK_PLED1
PANEL1
ATX12V2
ATX12V1
SPI_TPM_J1
SATA3_4
SATA3_5
SATA3_2
SATA3_3
24
22
27
17
SATA3_0
SATA3_1
PCIE4
M2_ 2
C 7
C 8
T
T
USB3 _5_6
USB 3.2 Gen2
T:USB31_TA_1
B: USB31_TC_1
CPU_FAN2/WP
9
15
19
21
29
CPU_FAN1
3
D 1
P
H570 Phantom Gaming 4
日本語
日本語
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 ATX 12V 電源コネクタ（ATX12V2）
3 CPU ファンコネクタ（CPU_FAN1）
4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
5 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
6 CPU / ウォーターポンプファンコネクタ (CPU_FAN2/WP)
7 RGB LED ヘッダー (RGB_LED2)
8 アドレサブル LED ヘッダー（ADDR_LED2）
9 シャーシファン / ウォーターポンプファンコネクタ(CHA_FAN3/WP)
10 ATX 電源コネクタ（ATXPWR1）
11 USB 3.2 Gen1 ヘッダー（USB3_3_4）
12 シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
13 フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダー (F_USB31_TC_1)
14 USB 3.2 Gen1 ヘッダー（USB3_5_6）
15 SATA3 コネクタ（SATA3_4）( 上側）, (SATA3_5)( 下側）
16 SATA3 コネクタ（SATA3_2）( 上側）, (SATA3_3)( 下側）
17 SATA3 コネクタ（SATA3_0）( 上側）, (SATA3_1)( 下側）
18 シャーシファン / ウォーターポンプファンコネクタ(CHA_FAN4/WP)
19 システムパネルヘッダー（PAN EL1）
20 電源 LED とスピーカーヘッダー (SPK_PLED1)
21 SPI TPM ヘッダー (SPI_TPM_J1)
22 クリア CMOS ジャンパー（CLRMOS1）
23 USB 2.0 ヘッダー（USB_5_6）
24 USB 2.0 ヘッダー（USB_3_4）
25 RGB LED ヘッダー (RGB_LED1)
26 アドレサブル LED ヘッダー（ADDR_LED1）
27 フ ロ ン トパ ネ ル オ ー デ ィ オ ヘ ッ ダ ー（ H D _ A U D I O 1 ）
28 Thunderbolt AIC コネクタ（TB1）
29 シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
8 9
1.4 I/O パネル
1
H570 Phantom Gaming 4
4
2
3
5
11
10
9
8
7
6
番号 説明 番号 説明
1 USB 2.0 ポート（USB_1_2） 7 USB 3.2 Gen1 ポート（USB3_1_2）
USB 3.2 Gen2 Type-A ポート
2
（U SB31_TA _1）
USB 3.2 Gen2 Type-C ポート
8
（U SB31_TC _1）
3 LAN RJ-45 ポート * 9 DisplayPort 1.4
4 ラ イ ン 入 力（ 明 る い 青 色 ）* * 10 HDMI ポート
5 フロントスピーカー（ライム色）* * 11 PS/2 マウス / キーボードポート
6 マ イク ロ フ ォン（ ピ ン ク 色 ）* *
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
日本語
**
7.1 チャンネル設定のオーディオポートの機能 :
ポート 機能
明 る い 青 色（ リ ア パ ネ ル ） リアスピーカー出力
ラ イ ム 色（ リ アパ ネ ル ） フロントスピーカー出力
ピ ン ク 色（ リ ア パ ネ ル ） セントラル / サブウーファースピーカー出力
ラ イ ム 色（ フ ロ ン ト パ ネ ル ） サイドスピーカー出力
日本語
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。マザーボードを取付ける前に、
ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを取り
付けることができることを確 認してください。
取り付け前の注意事 項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前
に、次の注意事項をよくお読みください。
• マザーボードを設 置 / 取り外しをする場合 は、必ず電源コードが抜いてください。電
源コードが 繋がれ たままで 作 業を 行うと、怪 我をしたり、マザーボードが 破 損す る可
能 性がござ いま す。
• 静 電気 によってマザ ーボードの 部品 が破損することを 防 止するために、マ ザーボード
はカーペットの上に置 かないで くださ い。ま た、静 電気防止リストストラップを着用
するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為 にねじを使う場合は 、ねじを締 め付けすぎな
いでください。ねじを締め付けすぎると、マザーボードが破損することがあります。
10 11
2.1 CPU を取り付ける
1.
1200 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にある
こと、C PU 表面 に汚れ がないこと、また は、ソケット内に曲がったピンがない
ことを確認してください。PnP キャップがソケット上になかったり、CPU 表面が
汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理
にソケット内に挿入しないでください。CPU を無 理にソケット内に挿入すると、
CPU の甚大な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
H570 Phantom Gaming 4
A
B
日本語
2
日本語
3
4
5
12 13
H570 Phantom Gaming 4
プロセッサーを 取り外した 場合 は、カバー を保 管して取り付け 直してくださ い。
アフターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付
け てください。
日本語
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
FAN
CPU_
14 15
H570 Phantom Gaming 4
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4）DIMM ス
ロットが装備されており、デュアルチャンネルメモリ技 術に対応します。
1.
デ ュ ア ル チ ャン ネ ルメ モリ 設 定 の た め に 、同 一（ 同 じ ブ ラ ン ド、同 じ 速 度 、同 じ
サイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアル
チャンネルメモリテクノロジ ーを有効にできません 。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けること
はできません。取り付けると、マザーボードと DIMM が破損することがありま
す。
デュアルチャンネルメモリ設 定
優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み
3 実装済み 実装済み 実装済み 実装済み
日本語
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違っ
た方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。
1
日本語
2
3
16 17
2.4 前面パネルヘッダーを接続する
1
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
H570 Phantom Gaming 4
日本語
RESET SW
HDD LED
3$1(/
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
日本語
2.5 I/O パネルシールドを取り付ける
1
18 19
2.6 マザーボードを取り付ける
H570 Phantom Gaming 4
日本語
日本語
2.7 SATA ドライブを取り付ける
1
光学ドライブ
SATA ドライブ
2
SATAデータケーブル
20 21
H570 Phantom Gaming 4
3
4
日本語
電源コネクタ
SATA
SATA データコネクタ
1
日本語
2.8 グラフィックスカードを取り付ける
22 23
H570 Phantom Gaming 4
拡張スロット (PCI Express スロット )
このマザーボードには 5 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コー
ドが取り外されていることを確 認してください。取り付け作 業を始める前に、拡
張 カードに添 付 されて いる 文書 を読 んで、カード用 に必要なハ ードウェア設 定
を 行ってく ださ い。
PCIe スロット :
11 世代 Intel® CoreTM プロセッサ :
PCIE1（PCIe 4.0 x16 スロット）は PCI Express x16 レーン幅グラフィックスカード
向 け に使 用し ます。
PCIE2（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIE3（PCIe 3.0 x16 スロット）は PCI Express x4 レーン幅グラフィックカード向
けに使 用します。
PCIE4（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIE5（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
10 世代 Intel® CoreTM プロセッサ :
PCIE1（PCIe 3.0 x16 スロット）は PCI Express x16 レーン幅グラフィックスカード
向 け に使 用し ます。
PCIE2（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIE3（PCIe 3.0 x16 スロット）は PCI Express x4 レーン幅グラフィックカード向
けに使 用します。
PCIE4（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIE5（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
日本語
PCIe スロット設定
11 世代 Intel® CoreTM プロセッサ
PCIE1 PCIE3
シングルグラフィックスカード G en4x16 N/A
日本語
CrossFireXTM モードで 2 枚のグラフ
ィックスカード
10 世代 Intel® CoreTM プロセッサ
シングルグラフィックスカード Gen3x16 N/A
CrossFireXTM モードで 2 枚のグラフ
ィックスカード
複数のグラフィックスカードを使用する 場合 は、サーマル環境を 改善するため
に、シャーシファンをマ ザーボードのシャーシファンコネクタ（C HA_ FAN1/ WP、
CHA_FAN2/WP、CHA_FAN3/WP または、CHA_FAN4/WP）に接続してください。
Gen4x16 Gen3x4
PCIE1 PCIE3
Gen3x16 Gen3x4
24 25
2.9 周辺機器を接続する
H570 Phantom Gaming 4
日本語
日本語
2.10 電源コネクタを接続する
$7;9
$7;3:5
26 27
2.11 電源オン
H570 Phantom Gaming 4
1
2
3
日本語
4
2.12 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピ
ンに 被さってい ると、ジャンパー は「ショート」です。ジャンパーキャップがピ ンに
被 さ っ て い な い 場 合 に は 、ジ ャ ン パ ー は「 オ ー プ ン 」で す 。
日本語
クリア CMOS ジャンパー（CL RMOS1）（p.7、No. 22 参照）
CLRMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータ
には、システムパスワード、日付、時間、システム設 定パラメーターなどの システ
ム設定情 報が含まれ ます。消去して、デ フォルト設定にシステムパラメーターを
リセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパー
キャップを使用して、CLRMOS1 のピンに 3 秒間ショートします。CMOS をクリ
アした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。
BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを
起動し、それから CM OS クリアアクションを行う前にシャットダウンしてくださ
い。
CLRMOS1
2 ピンジャンパー
28 29
H570 Phantom Gaming 4
2.13 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターは ジャンパ ーではありま せん。これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャン
パーキャップを被 せると、マザーボードに物理損 傷が起こることがあります。
システム パネルヘッダー
（9 ピン PA NEL1）（p.7、No. 19 参照）
電 源 スイッチを接 続し 、スイッチ をリ セットし 、下 記 のピ ン 割り 当 てに 従って、
シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケー
ブルを接続するときには、ピンの＋と－に気をつけてください。
パネル 1
PLED+
PLED-
PWRBTN#
GND
日本語
1
HDLED+
GND
HDLED-
GND
RESET#
PW RB TN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、シ
ステムをオフにする方法を設 定できます。
RE SE T（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリー
ズ し た り 、 通 常 の 再 起 動 を 実 行 で き な い 場 合 に は 、リ セ ッ ト ス イ ッ チ を 押 し て 、コ ン
ピュータ ーを再起 動します。
PLED（システム電源 LED）：
シャーシ 前面パ ネルの 電源ステー タスインジケーターに 接続してください。システム
稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅
を続けます。システムが S4 スリープ状態または電源 オフ（S5）のときには、LED はオフ
です。
HDLED（ハードドライブ アクティビ ティ LED）：
シャーシ 前面パネル のハ ードドライ ブアク ティビティ LE D に接 続してくだ さい 。ハード
ドライブのデ ータを読み 取りまたは 書き込 み中 に、L ED はオンになりま す。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュー
ルは 、主に 電源スイッチ、リセットスイッチ、電源 LE D、ハードドライブアクティビティ
LE D、スピーカーなどから構成 されます。シャー シの前面パネルモジュールとこのヘッ
ダーを接 続する場 合には、配線 の割り当てと、ピ ンの割り当てが正しく合致しているこ
とを確 かめてください 。
日本語
PLED-
SPEAKER
電源 LED とスピーカーヘッダー
（7 ピン SPK_PLED1）（p.7、No. 20 参照）
シャーシ電源 LED とシャーシスピーカーをこの ヘッダーに 接 続してく ださ い。
SPK_PLED1
DUMMY
DUMMY
+5V
1
PLED+
PLED+
30 31
H570 Phantom Gaming 4
シリアル ATA3 コネクター
直角 :
（p.7、No. 15-17 参照）
これら 6つのSATA3コネクターは、最高 6.0 Gb/秒のデータ転送速度で内部ストレー
ジデバイス用の SATA データケーブルをサポートします。
* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_1 は無効になり
ます。
* PCIe タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_0 は無効になり
ます。
* SATA タイプ M.2 デバイスで M2_3 を使用している場合は、SATA3_2 は無効になり
ます。
日本語
SATA3_4
SATA3_2
SATA3_0
SATA3_5
SATA3_3
SATA3_1
日本語
USB 2.0 ヘッダー
（9 ピン USB_3_4）（p.7、No. 24 参照）
（9 ピン USB_5_6）（p.7、No. 23 参照）
このマザーボードには 2 つの USB 2.0 ヘッダーが装備されています。各 USB 2.0 ヘッ
ダー は、2 つ のポ ートをサポートで きます。
USB_3_4
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
USB_5_6
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
USB 3.2 Gen1 ヘッダー
垂直 :（ 1 9 ピン USB3_3_4）（p.7、No. 11 参照）
直角 :（19 ピン USB3_5_6）（p.7、No. 14 参照）
このマザーボードには 2 つのヘッダーが装備されています。各 USB 3.2 Gen1ヘッ
ダー は、2 つ のポ ートをサポートで きます。
USB3_3_4
VbusVbus
IntA_PB_SSRX-
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
IntA_PA_SSTX-
IntA_PA_SSTX+
IntA_PA_D-
IntA_PA_D+
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PB_SSTX+
GND
IntA_PB_D-
GND
IntA_PB_D+
Dummy
1
USB3_5_6
1
Dummy
IntA_PB_D+
IntA_PB_D-
IntA_PB_SSTX+
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
IntA_PA_D+
IntA_PA_D-
GND
GND
IntA_PA_SSTX+
IntA_PA_SSTX-
GND
IntA_PA_SSRX+
GND
IntA_PA_SSRX-
Vbus
VbusV
32 33
H570 Phantom Gaming 4
フロ ントパネル オー ディオヘッダー
（9 ピン HD_AUDIO1）（p.7、No. 27 参照）
この ヘッダーは、フロントオーディオパ ネル にオーディオデバ イスを接続 するた
め のも ので す。
HD_AUDIO1
GND
PRESENCE#
MIC_RET
OUT_RET
1
1.
ハイ ディフィニション オーディオはジャックセンシング をサポートして います
MIC2_R
MIC2_L
J_SENSE
OUT2_R
OUT2_L
が、正しく機 能 するた めに は、シャ ーシのパ ネル ワイヤーが H DA をサ ポートし
て い る こ と が 必 要 で す 。お 使 い の シ ス テ ム を 取 り 付 け る に は 、当 社 の マ ニ ュ ア
ルおよびシャーシのマニュアルの指示に従ってください。
2.
AC’97オーディオパネルを使 用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RE TとOUT_RET は、HD オーディオパネル専用です。AC’97 オーディオパ
ネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。
日本語
日本語
4 3 2 1
4 3 2 1
4 3 2 1
シャ ー シファン / ウォーターポンプファンコネクタ
（4 ピン CHA_ FAN1/WP）（p .7、No. 12 参照）
（4 ピン CHA_FAN2/WP）（p.7、No. 29 参照）
（4 ピン CHA_FAN3/WP）（p.7、No. 9 参照）
（4 ピン CHA_FAN4/WP）（p.7、No. 18 参照）
ファン ケ ーブルはファン コネクタに接 続し 、黒 線とアースピ ンを 合 わせてくだ さ
い。
CHA_FAN3/WP
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
CHA_ FAN1/WP
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
CHA_FAN4/ WP
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
CHA_FAN2/ WP
4 3 2 1
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
34 35
H570 Phantom Gaming 4
1234
4 3 2 1
CPU ファンコネクタ
（ 4 ピ ン C P U _ F A N 1 ）（ p. 7、No. 3 参照）
このマザーボードは 4 ピン CPU ファン（静 音ファン）コネクタが装備されています。
3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続してください。
CPU_FAN1
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
CPU/ ウォーターポンプファンコネクタ
（4 ピン CPU_FAN2/WP）（p.7、 No. 6 参照）
このマザーボードは 4 ピ ン水冷却 C PU ファンコネクタが装 備されていま す。3
ピンの CPU 水冷却ファンを接続する場合には、ピン 1-3 に接続してください。
日本語
CPU_FAN2/WP
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN _SPEED_ CONTROL
日本語
8 5
AT X 電 源コネクタ
（24 ピン ATXPWR1）（p.7、No. 10 参照）
このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの
ATX 電源を使用するには、ピン 1 と13 に合わせて接続してください。
ATXPWR1
12
24
1
13
ATX 12V 電源コネクター
（8 ピン ATX12V1）（p.7、No. 1 参照）
このマザーボードは 8 ピン ATX12V 電源コネクターが装備されています。4 ピ
ンの ATX 電源を使用するには、ピン 1 と 5 番に合わせて接続してください。*
警告 : 接続 されている電 源ケーブルが、グラフィックスカード用で はなく、CPU
用であることを確認してください。PCIe 電源ケーブルをこのコネクターに接続
しないでくださ い。
ATX12V1
4
36 37
1
H570 Phantom Gaming 4
ATX 12V 電源コネクタ
（4 ピン ATX12V2）（p.7、No. 2 参照）
このマザーボードは 4 ピン ATX12V 電源コネクタが装備されています。
* 電源供給プラグはこのコネクタに 1 方向にしか差し込むことができません。
* ATX12V2 への ATX 12V 4 ピンケーブルの接続はオプションです。
* 高度なオーバークロックを行うには、このコネクターを ATX12V1 と一緒に使
用することを お勧 めしま す。
ATX12V2
日本語
フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダー
(20 ピン F_USB31_TC_1) （p.7、No. 13 参照）
このマザーボード上には、1 つのフロントパネルタイプ C USB 3.2 Gen2x2 ヘッ
ダーがあります。このヘッダーは、追加 USB 3.2 Gen2x2 ポート用に USB 3.2
Gen2x2 モジュールを接 続するために使用されます。
F_USB31_TC_1
USB Type-C Cable
日本語
SPI_DQ3
SPI TPM ヘッダー
（13 ピン SPI_TPM_J1）（p.7、No. 21 参照）
このコネクタは SPI トラステッド・プラットフォーム・モジュール（TPM）システムに対応
するので、鍵、デジタル証明書、パスワード、データを安全に保管できます。TPM シス
テム は 、ネットワー クセ キュリティ を強 化して、デ ジタル 証明 書 を 保 護し 、プラ ットフォ ー
ムの 完全 性 を保 証します。
SPI_TPM_J1
+3.3V
TPM_Present
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
Thunderbolt AIC コネクタ
（5 ピン TB1）（p.7、No. 28 参照）
GPIO ケーブルを使って、Thunderbolt ™ アドインカード（AIC）をこのコネクタに接続
してくだ さ い。
*PCIE3 ( デフォルトスロット ) に Tunderbolt ™ AIC カードを取り付けてください。
TB1
1
38 39
H570 Phantom Gaming 4
12V GRB
RGB LED ヘッダー
（4 ピン RGB_LED1）（p.7、No. 25 参照）
（4 ピン RGB_LED2）（p.7、No. 7 参照）
RGB LED ヘッダーは RGB LED 延長ケーブルの接続に使用され、これによりユーザーは
さまざまな LED 証明効果から選択することができます。
注意 : RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に
取り付 ける とケーブ ル が 破 損することが ありま す。
* このヘッダーに関する詳細指示については、69 ページをご参照ください。
RGB_LED2
B
R
G
12V
1
RGB_LED1
1
日本語
日本語
アドレサブル LED ヘッダー
（3 ピン ADDR_LED1) （p.7、No. 26 参照）
（3 ピン ADDR_LED2) （p.7、No. 8 参照）
この ヘッダー を使 用して、
さまざまな LED ライティング
アドレ サブル
LED 延長ケーブルを接続すれば、ユーザーは、
効 果から選 択 できま す。
注意 : アドレサブル LED ケーブルは間違った方向に取り付けないでください。間違っ
た 方 向 に 取 り 付 け る と 、ケ ー ブ ル が 破 損 す る こ と が あ り ま す 。
* このヘッダーに関する詳細指示については、70 ページをご参照ください。
ADDR_LED2
ADDR_LED1
1
GND
DO_ADDR
VOUT
40 41
H570 Phantom Gaming 4
2.14 CrossFireXTM と Quad CrossFireXTM オペレーションガ イド
このマザーボードは CrossFireXTM および Quad CrossFireXTM に対応するので、最大 3
枚の同一の PCI Express x16 グラフィックスカードを取り付けることができます。
1.
AMD 認定されている同一の CrossFireXTM 対応グラフィックスカードだけ を使
用し てください。
2.
お使いのグラフィックスカードドライバが AMD CrossFireXTM テ クノロ ジ ー に 対
応 することを確 認してください 。A MD のウェブ サイトからドライバ をダウンロ ー
ドします。www.amd.com
3.
電源供給ユニット（PSU）が少なくともシステムに必要な最小電源を供給できる
ことを確認してください。AMD 認定 PSU を使用することを推奨します。詳細に
ついては AMD のウェブサイトを参照してください。
4.
12 パイプ CrossFireXTM エディションカードと 16 パイプカードを組み合わせる
場合は、CrossFireXTM モードでは、両方のカードは 12 パイプカードとして動作
しま す。
5.
異なる CrossFireXTM カードは異なる方法で CrossFireXTM を有効にする必要が
あります。詳し い取 り付 け説 明 につ いては 、A M D グラフィックスカード の取 扱 説
明 書を 参照 してくだ さい。
2.14.1 2 枚の CrossFireXTM 対応グラフィックスカードを 取り付ける
手順 1
日本語
CrossFire ブリッジ
1 枚のグラフィックスカードを PCIE1 ス
ロットに挿入して、もう 1 枚のグラフィッ
クスカードを PCIE3 スロットに挿入しま
す。カードがスロットに正しく収まってい
ること を確 認してくだ さい。
手順 2
Cross Fi re ブリッジをグラフィックスカードの
一番上にある CrossFire ブリッジインターコ
ネクト上に取り付けて 2 枚のグラフィックス
カードを接続します。（CrossFire ブリッジは
購入するグラフィックスカードに付属してい
ます。このマザーボードのバンドル付属品で
はありません。詳 細についてはグラフィック
スカードの ベンダーま でお 問い合わ せくださ
い 。）
日本語
手順 3
モニターの VGA/DVI/DP/HDMI ケーブル
を P C I E1 ス ロットに 取り 付 け たグ ラフィッ
クス カードの対 応 するポート に 接続しま
す。
42 43
H570 Phantom Gaming 4
2.14.2 ドライバのインストールとセットアップ
手順 1
コンピュータの電源を入れて OS を起動します。
手順 2
VGA ドライバをシステムにインストールしている場合は、AMD ドライバを削除しま
す。
C at a ly st Uni ns ta ll er（ カタリストアン インストーラ）は オプションのダ ウンロード
です。イ ンストールする前 に、以前 にイン ストールした Cat al ys t（ カタリスト）ド
ライバ をこのユーティリティを 使用してア ンインストー ルすることを推 奨します。
AMD ドライバの更新については AMD のウェブサイトを参照してください。
手順 3
必要なドライバとカタリストコントロールセンターをインストールして、コンピュー
タを再起動します。詳細については AMD のウェブサイトを参照してください。
手順 4
AMD Catalyst Control Center
（AMD カタリストコントロールセンター）
Windows® システムトレイに ある AMD
Catalyst Control Center（AMD カタリス
トコントロ ール センタ ー）アイコ ン をダ ブ
ルクリックし ます。
日本語
手順 5
左ペインで、 Performance（パフォー
マンス） を ク リ ッ ク し て、次 に 、AMD
CrossFireXTM を ク リッ クし ま す。次
に、Enable AMD CrossFireX（AMD
CrossFireX を有効にする）を選択して、
Apply（適用）をクリックします。使用す
るグラフィックスカードに従って GPU の
数を選択して、Apply（適用）をクリック
します。
日本語
2.15 M.2 WiFi/BT モジュールまたは Intel® CNVi（統合 WiFi/
B T ）を 取 り 付 け る
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。
M.2 は小型の多目的カードエッジコネクタであり、mPCIe と mSATA に代わることを目
的とします。M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュールと Intel® CNVi（統
合 WiFi/BT）に対応 .
* M.2 ソケットは SATA M.2 SSD に対応しません。
Intel® Integrated Connectivity (CNVi) モジュールを取り付ける前に、必ず AC 電源を
切 断してくだ さい 。
WiFi/BT モジュールを取り付ける
手順 1
タイプ 2230 WiFi/ BT モジュールま
たは Intel® CNVi（統合 WiFi/BT）と
ねじ を準 備し ます。
手順 2
使用するナットの位置を確認し
ます。
PCB Length: 3cm
Module Type: Type2230
A
44 45
H570 Phantom Gaming 4
手順 3
WiFi/BT モジュールまたは
Intel® CNVi（統合 WiFi/BT）
を M.2 スロットに丁寧に挿入
A
します。モジュールは 1 つの
正しい方向にしか 取り付ける
ことができません。
o
A
20
日本語
手順 4
ドライバ でねじ をしっかりと
留 め て く だ さ い 。し か し 、き つ
く締 めるすぎるとモ ジュール
A
が破損する恐れがあるのでご
注意ください。
日本語
2.16 M.2_SSD (NGFF) モジュール取り付けガイド (M2_1)
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。
M.2 は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に代わることを
目的とします。Hyper M.2 Socket (M2_1) は、最大 Gen4x4 (64 Gb/s) までの M Key タ
イプ 2260/2280 M.2 PCI Express モジュールに対応。（第 11 世代 Intel® CoreTM プロセッ
サ で の み 対 応 し ま す ）。
M.2_SSD (NGFF) モジュールを取り付ける
手順 1
M.2_S SD (N GFF) モジュールおよび
ねじ を準 備し ます。
2
1
AB
番号 1 2
ナット の 場 所 A B
PCB 長さ 6cm 8cm
モジュール のタイプ タイプ 2260 タイプ 2280
手順 2
PCB のタイプと M.2_SSD (NGFF) の
長さに合わせて、一致するねじの位
置を 選んでください。
46 47
H570 Phantom Gaming 4
手順 3
モジュール のタイプと長さに基づい
てスタンドオフを移動します。
AB
AB
デ フ ォ ル ト で は 、ス タ ン ド オ フ は ナ ッ
ト位置 B にあります。デフォルトの
ナットを使用する場合は、手順 3 と
手順 4 をスキップして手順 5 に進
みます。
その 他の 場 合 はスタンド オフを手
で 緩めま す。
手順 4
ねじに貼付されている黄色の保護
フィルムを はがし ます。デバイスを
取り付ける場所にあわせて、手でね
じを 締 めてくだ さい 。
手順 5
日本語
M.2 (NGFF) SSD モジュールを丁寧
に M.2 スロットに挿入します。M.2
(NGFF) SSD モジュールは 1 方向に
AB
AB
o
20
しか取り付けることができません。
手順 6
ドライバ でねじ をしっかりと留めて
く だ さ い 。し か し 、き つ く 締 め る す
B
NUT1NUT2
ぎるとモジュールが破損する恐れ
があるのでご注意ください。
日本語
M.2_SSD (NGFF) モジュールサポート一覧 (M2_1)
ベンダー イ ンターフェース 部品番号
ADATA PCIe3 x4 ASX7000NP-128GT-C
ADATA PCIe3 x4 ASX8000NP-256GM-C
ADATA PCIe3 x4 ASX7000NP-256GT-C
ADATA PCIe3 x4 ASX8000NP-512GM-C
ADATA PCIe3 x4 ASX7000NP-512GT-C
Apacer PCIe3 x4 AP240GZ280
Corsair PCIe3 x4 CSSD-F240GBMP500
Intel PCIe3 x4 SSDPEKKF256G7
Intel PCIe3 x4 SSDPEKKF512G7
Kingston PCIe3 x4 SKC100 0/480G
Kingston PCIe2 x4 SH2280S3/480G
OCZ PCIe3 x4 RVD400 -M2280-512G (NVME)
PATRIOT PCIe3 x4 PH240GPM280SSDR NVME
Plextor PCIe3 x4 PX-128M8PeG
Plextor PCIe3 x4 PX-1TM8PeG
Plextor PCIe3 x4 PX-256M8PeG
Plextor PCIe3 x4 PX-512M8PeG
Plextor PCIe PX-G256M6e
Plextor PCIe PX- G512M6 e
Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM)
Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe3 x4 SM951 (MZHPV256HDGL)
Samsung PCIe3 x4 SM951 (MZHPV512HDGL)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe x4 XP 941-512G (MZHPU512H CGL)
SanDisk PCIe SD 6PP4M-128G
SanDisk PCIe SD6PP4M-256G
TEAM PCIe3 x4 TM8FP2240G0C101
TEAM PCIe3 x4 TM8F P24 80 GC110
WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME)
WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)
M.2_SSD (NFG G) モジュールサポート一 覧の最新の更新については、弊 社のウェブサイ
トで詳細をご確認ください。 http://www.asrock.com
48 49
H570 Phantom Gaming 4
2.17 M.2_SSD (NGFF) モジュール取り付けガイド (M2_2)
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれま
す。M.2 は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に代わること
を目的とします。Ultra M.2 ソケット (M2_2)、M Key タイプ 2260/2280 M.2 SATA3 6.0
Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応。
* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_1 は無効になりま
す。
* PCIe タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_0 は無効になりま
す。
M.2_SSD (NGFF) モジュールを取り付ける
手順 1
M.2_S SD (N GFF) モジュールおよび
ねじ を準 備し ます。
2
1
AB
番号 1 2
ナット の 場 所 A B
PCB 長さ 6cm 8cm
モジュール のタイプ タイプ 2260 タイプ 2280
手順 2
PCB のタイプと M.2_SSD (NGFF) の
長さに合わせて、一致するねじの位
置を 選んでください。
日本語
手順 3
モジュール のタイプと長さに基づい
てスタンドオフを移動します。
AB
デ フ ォ ル ト で は 、ス タ ン ド オ フ は ナ ッ
ト位置 B にあります。デフォルトの
ナットを使用する場合は、手順 3 と
手順 4 をスキップして手順 5 に進
みます。
その 他の 場 合 はスタンド オフを手
で 緩めま す。
日本語
手順 4
ねじに貼付されている黄色の保護
AB
フィルムを はがし ます。デバイスを
取り付ける場所にあわせて、手でね
じを 締 めてくだ さい 。
手順 5
M.2 (NGFF) SSD モジュールを丁寧
に M.2 スロットに挿入します。M.2
(NGFF) SSD モジュールは 1 方向に
AB
AB
o
20
しか取り付けることができません。
手順 6
ドライバ でねじ をしっかりと留めて
く だ さ い 。し か し 、き つ く 締 め る す
B
NUT1NUT2
ぎるとモジュールが破損する恐れ
があるのでご注意ください。
50 51
H570 Phantom Gaming 4
M.2_SSD (NGFF) モジュールサポート一覧 (M2_2)
ベンダー イ ンターフェース 部品番号
ADATA SATA 3 AXNS330E-32GM-B
ADATA SATA 3 AXNS381E-128GM-B
ADATA SATA 3 AXNS381E-256GM-B
ADATA SATA 3 ASU800NS38-256GT-C
ADATA SATA 3 ASU800NS38-512GT-C
ADATA PCIe3 x4 ASX7000NP-128GT-C
ADATA PCIe3 x4 ASX8000NP-256GM-C
ADATA PCIe3 x4 ASX7000NP-256GT-C
ADATA PCIe3 x4 ASX8000NP-512GM-C
ADATA PCIe3 x4 ASX7000NP-512GT-C
Apacer PCIe3 x4 AP240GZ280
Corsair PCIe3 x4 CSSD-F240GBMP500
Crucial SATA3 CT12 0M500SSD4
Crucial SATA3 CT240M500SSD4
Intel SATA3 Intel SSDSCKGW080A401/80G
Intel PCIe3 x4 SSDPEKKF256G7
Intel PCIe3 x4 SSDPEKKF512G7
Kingston SATA3 SM2280S3
Kingston PCIe3 x4 SKC100 0/480G
Kingston PCIe2 x4 SH2280S3/480G
OCZ PCIe3 x4 RVD400 -M2280-512G (NVME)
PATRIOT PCIe3 x4 PH240GPM280SSDR NVME
Plextor PCIe3 x4 PX-128M8PeG
Plextor PCIe3 x4 PX-1TM8PeG
Plextor PCIe3 x4 PX-256M8PeG
Plextor PCIe3 x4 PX-512M8PeG
Plextor PCIe PX-G256M6e
Plextor PCIe PX- G512M6 e
Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM)
Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe3 x4 SM951 (MZHPV256HDGL)
Samsung PCIe3 x4 SM951 (MZHPV512HDGL)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe x4 XP 941-512G (MZHPU512H CGL)
SanDisk PCIe SD 6PP4M-128G
SanDisk PCIe SD6PP4M-256G
Team SATA 3 TM4PS4128GMC105
Team SATA 3 TM4PS4256GMC105
Team SATA 3 T M8PS4128GM C105
日本語
Team SATA 3 TM8PS4256GMC105
TEAM PCIe3 x4 TM8FP2240G0C101
TEAM PCIe3 x4 TM8FP 24 80 GC 110
Transcend SATA3 TS256GMTS400
Transcend SATA3 TS512GMTS600
Transcend SATA3 TS512GMTS800
V-Color S ATA3 VLM100-120G-2280B-RD
V-Color S ATA3 VLM100 -240G -2280 RGB
V-Color S ATA3 VSM100-240G-2280
V-Color S ATA3 VLM100 -240G -2280 B-RD
WD SATA3 WDS100T1B0B-00AS40
WD SATA3 WDS240G1G0B-00RC30
WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME)
WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)
日本語
M.2_SSD (NFG G) モジュールサポート一 覧の最新の更新については、弊 社のウェブサイ
トで詳細をご確認ください。 http://www.asrock.com
52 53
H570 Phantom Gaming 4
2.18 M.2_SSD (NGFF) モジュール取り付けガイド (M2_3)
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。
M.2 は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に代わることを
目的とします。Ultra M.2 Socket (M2_3) は、最大 Gen3x4 (32 Gb/s) までの M Key タイ
プ 2260/2280/22110 M.2 PCI Express モジュールに対応。
* SATA タイプ M.2 デバイスで M2_3 を使用している場合は、SATA3_2 は無効になり
ます。
M.2_SSD (NGFF) モジュールを取り付ける
手順 1
M.2_S SD (N GFF) モジュールおよび
ねじ を準 備し ます。
日本語
3
2
1
手順 2
PCB のタイプと M.2_SSD (NGFF) の
長さに合わせて、一致するねじの位
置を 選んでください。
ABC
番号 1 2 3
ナット の 場 所 A B C
PCB 長さ 6cm 8cm 11c m
モジュール のタイプ タイプ 2260 タイプ 2280 タイプ 22110
手順 3
モジュール のタイプと長さに基づい
てスタンドオフを移動します。
デ フ ォ ル ト で は 、ス タ ン ド オ フ は ナ ッ
ABC
ト位置 B にあります。デフォルトの
ナットを使用する場合は、手順 3 と
手順 4 をスキップして手順 5 に進
みます。
その 他の 場 合 はスタンド オフを手
で 緩めま す。
日本語
手順 4
ねじに貼付されている黄色の保護
ABC
フィルムを はがし ます。デバイスを
取り付ける場所にあわせて、手でね
じを 締 めてくだ さい 。
手順 5
M.2 (NGFF) SSD モジュールを丁寧
に M.2 スロットに挿入します。M.2
(NGFF) SSD モジュールは 1 方向に
ABC
o
ABC
20
しか取り付けることができません。
手順 6
ドライバ でねじ をしっかりと留めて
く だ さ い 。し か し 、き つ く 締 め る す
NUT1NUT2
ぎるとモジュールが破損する恐れ
があるのでご注意ください。
54 55
H570 Phantom Gaming 4
M.2_SSD (NGFF) モジュールサポート一覧 (M2_3)
ベンダー イ ンターフェース 部品番号
ADATA SATA 3 AXNS330E-32GM-B
ADATA SATA 3 AXNS381E-128GM-B
ADATA SATA 3 AXNS381E-256GM-B
ADATA SATA 3 ASU800NS38-256GT-C
ADATA SATA 3 ASU800NS38-512GT-C
ADATA PCIe3 x4 ASX7000NP-128GT-C
ADATA PCIe3 x4 ASX8000NP-256GM-C
ADATA PCIe3 x4 ASX7000NP-256GT-C
ADATA PCIe3 x4 ASX8000NP-512GM-C
ADATA PCIe3 x4 ASX7000NP-512GT-C
Apacer PCIe3 x4 AP240GZ280
Corsair PCIe3 x4 CSSD-F240GBMP500
Crucial SATA3 C T120M5 00SSD 4
Crucial SATA3 CT240M500SSD4
Intel SATA3 Intel SSDSCKGW080A401/80G
Intel PCIe3 x4 SSDPEKKF256G7
Intel PCIe3 x4 SSDPEKKF512G7
Kingston SATA3 SM2280S3
Kingston PCIe3 x4 SKC100 0/480G
Kingston PCIe2 x4 SH2280S3/480G
OCZ PCIe3 x4 RVD400 -M2280-512G (NVME)
PATRIOT PCIe3 x4 PH240GPM280SSDR NVME
Plextor PCIe3 x4 PX-128M8PeG
Plextor PCIe3 x4 PX-1TM8PeG
Plextor PCIe3 x4 PX-256M8PeG
Plextor PCIe3 x4 PX-512M8PeG
Plextor PCIe PX-G256M6e
Plextor PCIe PX- G512M6 e
Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM)
Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME)
Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe3 x4 SM951 (MZHPV256HDGL)
Samsung PCIe3 x4 SM951 (MZHPV512HDGL)
Samsung PCIe3 x4 SM951 (NVME)
Samsung PCIe x4 XP 941-512G (MZHPU512H CGL)
SanDisk PCIe SD 6PP4M-128G
SanDisk PCIe SD6PP4M-256G
Team SATA 3 TM4PS4128GMC105
Team SATA 3 TM4PS4256GMC105
Team SATA 3 TM 8PS 4128GMC105
日本語
Team SATA 3 TM8PS4256GMC105
TEAM PCIe3 x4 TM8FP2240G0C101
TEAM PCIe3 x4 TM 8F P24 80 GC110
Transcend SATA3 TS256GMTS400
Transcend SATA3 TS512GMTS600
Transcend SATA3 TS512GMTS800
V-Color S ATA3 VLM100-120G-2280B-RD
V-Color S ATA3 VLM10 0-240G-2280RGB
V-Color S ATA3 VSM100-240G-2280
V-Color S ATA3 VLM10 0-240G-2280B-RD
WD SATA3 WDS100T1B0B-00AS40
WD SATA3 WDS240G1G0B-00RC30
WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME)
WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)
日本語
M.2_SSD (NFG G) モジュールサポート一 覧の最新の更新については、弊 社のウェブサイ
トで詳細をご確認ください。 http://www.asrock.com
56 57
H570 Phantom Gaming 4
第 3 章 ソフトウェアとユーティリティの操作
3.1 ドライバをインストールする
マザーボードに付 属しているサ ポート D VD には 、必 要なドラ イバ 、および、マザーボー
ドの 機能を強化する 便利なユーティリティが 含まれていま す。
サポート DVD を実行する
サポートDV D を使用するために、DVD を BD/ DVD ドライブに挿入します。 コンピュー
タで「AUTORUN（自動実行）」が有効になっている場合は、DVD がメインメニュー
を自動的に表示します。 メインメニューが自動的に表示されない場合は、サポート
DV D 内 のファイル「 AS RSE TU P.E XE」をダブル クリックしてメニューを表 示します。
ドライバメニ ュー
システムと互 換性のあるドライバ が自 動的に 検 出さ れて、サ ポート D V D ドラ イバペー
ジに一覧表示されます。 Install All（すべてインストールする）をクリックするか、また
は、上から下への順 番で必要なドライバ をインストールしてください。 このようにイ
ンストールすることで、ドライバが正しく動作 するようにします。
ユー ティリティメニュー
ユーティリティメニューには 、マザ ーボードが対応するアプリケ ーションソフトウェア
が表示されます。 特定の項目をクリックして、インストールウィザードに従ってインス
トール します。
日本語
3.2 Phantom Gaming Tuning
Phantom Gaming Tuning は ASRock の多目的ソフトウェアスイートです。新しいインター
フェースを有し、数々の 新しい機能 が 追加 されており、ユー ティリティが 改善さ れてまし た。
3.2.1 Phantom Gaming Tuning をインストールする
Phantom Gaming Tuning を ASRock Live Update & APP Shop (ASRock ライブ更新と APP
ショップ ) か らダ ウン ロード できます。インストール 後、デ スクトップ に「 Phantom Gaming
Tuning」アイコンが表示されます。「Phantom Gaming Tuning」 アイコン をダブルクリッ
クすると、Phantom Gaming Tuning のメインメニューが表示されます。
日本語
3.2.2 Phantom Gaming Tuning を使用する
Phantom Gaming Tuning のメインメニューには次の 5 つのセクションがありま
す:Operation Mode ( 操作モード ) 、OC Tweaker (OC 調整 ) 、System Info ( システム情報 )
、FAN-Tastic Tuning (FAN-Tastic チューニング ) 、Settings ( 設定 ) 。
Operation Mode ( 操作モード )
コンピューターの操作モードを選択します。
素早く電源とシステム性能が調整できます。
性能向上
標 準モ ード
E C O モ ード
58 59
OC Tweaker (OC 調整 )
システムのオーバ ークロック設 定。
オーバークロック設 定
H570 Phantom Gaming 4
日本語
設 定を完了する と A p pl y を 押し保 存します。
日本語
System Info ( システム情報 )
システムに関する情報を表示します。
* モデルによっては、システムブラウザタブが表示されないことがあります。
システム現在の各詳細情報が見られます。
60 61
H570 Phantom Gaming 4
FAN-Tastic Tuning ( ファン調整 )
グラフを使用して、最大 5 種類のファン速度が設定できます。割当てられた温度に達す
ると、ファンは次の 速度レベルへと自動的にシフトします。
マザーボードに接続したクーラーの回転数テストまたは
左 の グラフを 変わ って回 転 数 調整 がで きます。
ファ
ン
速度
調整
日本語
設 定を完了する と A p pl y を 押し保 存します。
日本語
Settings ( 設定 )
ASRock Phantom Gaming Tuning を設定します。Windows オペレーションシ
ステムを起動する際に Phantom Gaming Tuning を始動したい場合は、「Auto
run at Windows Startup (Windows 起動時に自動実行 ) 」 をクリックして選択
します。
Setting ページでは Phantom Gaming Tuning をシステムが立ち上げる際自動起動する設
定 が出 来ます。
62 63
H570 Phantom Gaming 4
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新 と APP ショップ）
ASRock ライブ更新と APP ショップは、ASRock コンピュータ用のソフトウェアアプ
リケーションを購入したりダウンロードできるオンラインストアです。さまざまなアプ
リケーションとサ ポートユーティリティを 素早く簡単にインストールで きます。A SR oc k
Live Update & APP Shop（ASRock ライブ更新と APP ショップ）を使用すれば、数回
クリックするだけで、システムを最適化して、マザーボードを最 新の状 態に維持できま
す。
デ スクトップ上の をダブルクリックして ASRock ライブ更新と APP ショップユー
ティリティに アクセ スします。
*ASRock ライブ更新と APP ショップからアプリケーションをダウンロードするにはインターネットに接続
して いる 必要 がありま す。
3.3.1 UI 概要
Category Panel（カテゴリパネル）： カテゴリパネルにはいくつかのタブまたはボタン
があります。これらのタブまたはボタンを選 択すると、下の情 報パネルに関係する情報
が 表示されま す。
Information Panel（情報パネル）： 中央にある情報パネルには、現在選択されている
カテゴリについてのデー タが 表示されます。また、ジョブに関係するタスクを実行で き
ます。
Category Panel（カテゴリパネル）
Information Panel（情報パネル）
Hot N ews（ホットニュース）
日本語
Hot N ews（ホットニュース）： ホットニュースセクションにはさまざまな最新ニュース
が表 示さ れます。画 像を クリックして 選択したニュースの ウェブサイトを開いて 詳しく読
むことが できま す。
日本語
3.3.2 Apps（アプリ）
「Apps（アプリ）」タブを選択すると、ダウンロードできるすべてのアプリが画面
上に 表示されま す。
アプリをインストール する
手順 1
インスト ールし たいアプリを 検 索し ます。
最も推奨されるアプリが画面の左側に表示されます。その他のさまざまなアプ
リは 右側 に表 示されま す。上下に スクロ ールして一覧にあるアプ リを検 索してく
ださい。
アプリの価格を確認したり、アプリを既にインストールしているかどうかを確認
で きま す。
- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合は
「 F r e e（ 無 料 ）」と 表 示 さ れ ま す 。
- 緑色の「Installed（インストール済み）」アイコンは、アプリがコンピュー
タにインストールされていることを意味します。
手順 2
アプリアイコンをクリックすると、選択したアプリの詳細情報が表示されます。
64 65
H570 Phantom Gaming 4
手順 3
アプリをインストールしたい場合は、赤色のアイコン をクリックしてダウ
ン ロードを開始します。
手順 4
インストール が完了すると、右 上端に緑 色の「 Ins tal le d（インストー ル済 み）」ア
イコンが表示されます。
日本語
アプリをアンインストールするには、ゴミ箱アイコン をクリックします。
* アプリによっては、ゴミ箱アイコンが表示されないことがあります。
日本語
アプリをアップグレ ードする
アップグレードで きるのはインストール済み のアプリのみです。アプリの 新しい
バージョンがある場合は、インストールしたアプリアイコンの下に「New Version
（ 新 し い バ ー ジ ョ ン ）」 のマークが表示されます。
手順 1
アプリアイコンをクリックすると、詳細情報が表示されます。
手順 2
黄 色のアイコン をクリックしてアップグレードを開始します。
66 67
H570 Phantom Gaming 4
3.3.3 BIOS & Drivers（BIOS とドライバ）
BIOS またはドライバをインストールする
「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはドライバ用
の推奨更新または重要な更新が一覧表示されます。速やかにすべて更新してくだ
さい。
日本語
手順 1
更新する前に項目情報を確認してください。 を ク リ ッ ク す る と 、詳 細 情 報 が
表 示さ れます。
手順 2
更新したい項目を 1 つまたは複数クリックして選択します。
手順 3
「Update（更新）」をクリックして更新処理を開始します。
日本語
3.3.4 設定
「Setting（設定）」ページで、言語を変更したり、サーバーの場所を選択したり、
Windows 起動時に ASRock ライブ更新と APP ショップを自動的に実行するか
どうかを 決めること が できま す。
68 69
H570 Phantom Gaming 4
12V GRB
3.4 ASRock Polychrome SYNC
ASRock Polychrome SYNC は、ご自分の好みに合わせて独自のスタイリッシュでカラ
フルなライティングシステムをビルドしたい個性的なユーザー向けに特別設 計された
ライティング制御機能です。LED ストリップを接続するだけで、「Static」、「Breathing」、
「 S t r o b e 」 、「 C y c l i n g 」 、「 M u s i c 」 、「 W a v e 」 な ど の さ ま ざ ま ラ イ テ ィ ン グ ス キ ー ム と パ タ ー
ンをカス タマイズ できま す。
LE D ストリップを接 続 する
RGB LED ストリップをマザーボード上の RGB LED ヘッダー (RGB_LED1/RGB_LED2) に接続
します。
RGB_LED2
RGB_LED1
1
日本語
1
B
R
G
V
2
1
1.
RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向
に 取り 付ける とケ ーブル が 破 損するこ とが ありま す。
2.
RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、
電 源供 給 から電 源コ ードを 取り外 してくださ い。そうし ない と、マザー ボードコ
ンポーネントが 破損す ること がありま す。
1.
RGB LED ストリップはパッケージには含まれていません。
2.
RGB LED ヘッダーは、最大出力規格 3A（12V）で長さが 2 メートル以内の標準
5050 RGB LED ストリップ（12V/G/R/B）に対応します。
日本語
アドレサブル RGB LED ストリップを接続する
アドレサブル RGB LED ストリップをマザーボード上のアドレサブル LED ヘッダー（ADDR_
LED1/ADDR_LED2） に 接 続し ます。
ADDR_LED2
ADDR_LED1
1
GND
DO_ADDR
VOUT
1
1.
RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向
に 取り 付ける とケ ーブル が 破 損するこ とが ありま す。
2.
RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、
電 源供 給 から電 源コ ードを 取り外 してくださ い。そうし ない と、マザー ボードコ
ンポーネントが 破損す ること がありま す。
1.
RGB LED ストリップはパッケージには含まれていません。
2.
RGB LED ヘッダーは、最大定格 3A（5V）、長さ 2 メートルまでの WS2812B ア
ドレサブル RGB LED ストリップ（5V/ Data /GND）に対応します。
70 71
H570 Phantom Gaming 4
ASRock Polychrome RGB ユーティリティ
ASRock RGB LED ユーティリティで RGB LED の色を調整できます。ASRock Live
Update & APP Shop からこのユーティリティをダウンロードして、PC スタイルの色をお
好みに合わせて調整できます。
タブをドラッグしてお好み
に合わせてカスタマイズし
ます。
RGB LED スイッチ
のオン / オフを切り
替えます。
Sync RGB LED（RGB
LED 同期）はマザーボ
ードのすべての LED
領域に適用されます。
ドロップダウンメニューか
ら RGB LED 照明効果を選択
します。
日本語
日本語
第 4 章 UEFI セットアップユーティリティ
4.1 はじめに
このセクションでは、U EFI セットアップ ユー ティリティを 使 用 し て 、シ ス テ ム を
構 成 す る 方 法 を 説 明 し ま す 。U E F I セットアップ ユー ティリティ は 、コ ン ピ ュ ー
ターに電源を入れた直後に <F2> または <Del> を押すことによって起動できま
す。ユーティリティーを起動しなければ、電源投入時セルフテスト (POST) が通
常のテストを開始します。POST の後に UEFI セットアップ ユーティリティを開
始するには、<Ctl> + <Alt> + <Delete> または本体のリセットボタンを押して、
システムを再起動します。システムをシャットダウンした後、再度電源を入れても、
ユーティリティーを起動 すること がで きます。
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみ
を目的としており、実 際の画面と必ずしも 一致しない 場合もあります。
72 73
H570 Phantom Gaming 4
4.2 EZ Mode（EZ モード）
デフォルトでは、BIOS セットアッププログラムを開くと、「EZ Mode（EZ モード）」
画面が表示されます。EZ モードはシステムの現在の状態のさまざまな読み取り
値が表示されるダッシュボードです。CPU 速度、DRAM 周波数、SATA 情報、ファン
速 度 な ど 、シ ス テ ム の 最 も 重 要 な 情 報 を 確 認 で き ま す 。
「Advanced Mode（アドバンスドモード）」に切り替えてその他のオプションを表
示するには、<F6> を押すか、または、画面の右上隅にある [Advanced Mode（ア
ドバンスドモード）] ボタンをクリックします。
ヘルプ
UEFI デフォルトの読込み
変 更を 保存して 終了
変更を破棄
言語を変更
日本語
システム情
報
メモリ情 報
ストレ ー ジ
情報
詳細
モード
への切
り替え
ファン
設定
ツールへのクイ
ックアクセス
4.3 Advanced Mode（アドバンスドモード）
Advanced Mode（アドバンスドモード）は BIOS 設定を設定するためのその他の
オプ ションを 提供します。詳し い設 定につ いては次の セクションを参照してくだ
さい。
EZ モードにアクセスするには、<F6> を押すか、または、画面の右上隅にある [EZ
Mode（EZ モード）] ボタンをクリックします。
4.3.1 UEFI メニューバー
画面上部には、以下が並んだメニューバーがあります：
日本語
Main ( メイン )
OC Tweaker
(OC 調整 )
Advanced
( 詳細設定 )
Tool ( ツール )
H/W Monitor
(H/W モニター)
Security
( セ キュリティ )
Boot ( ブート )
Exit ( 終了 )
システムの時間 / 日 付情 報の 設定
オーバークロック設 定
システムの詳細設 定
便利なツール
現在のハードウェアステータスを 表示
セ キュリティ設 定
ブート 設 定および ブートの 優先 順 位の 設定
現在の画面または UEFI セットアップ ユーティ
リティを 終了
74 75
H570 Phantom Gaming 4
4.3.2 ナビゲーションキー
メニューバーで項目を選択する場合は、< > キーまたは < > キーを使用し
ます。カーソルを上下に移動して項目を選択する場合は、< > キーまたは < >
キーを使用します。次に <Enter> を押してサブ画面へ移動します。マウスでク
リックして、必要なアイテムを選択することもで きます。
各ナビゲーションキーの説明は、以下の表でご確認ください。
ナビゲーションキー 説明
+ / -
<Tab>
<PGUP>
<PGDN>
<HOME>
<END>
<F1>
<F5>
<F7>
<F9>
<F10>
<F12>
<ESC>
選 択したアイテムの オプ ション を 変更
次の機能に切替え
前のページへ
次のページへ
画面の最初へ
画面の最後へ
一般的なヘルプ 画面を表 示
お気に入りの追加 / 削除
変 更をキャンセ ルして、セットアップ ユー ティリティを終了
すべての設定で最適な既定値を読込み
変 更を 保存して、セットアップ ユーティリティを終了
プ リントス クリーン
終了画面へジャンプまたは現在の画面を終了
日本語
日本語
4.4 Main ( メイン ) 画面
UEFI セットアップ ユーティリティに 入 る と 、メ イ ン 画 面 が 現 れ 、シ ス テ ム の 概 要
が 表示されま す。
BIOS 設定が利用可能であるかどうか、および BIOS 設定の場所は、モデルや BIOS の
バージ ョンに より異 なる 場合がありま す。
My Favorite ( お気に入り )
B I OS アイテムのコレ クションを表 示。「お 気 に入り」の 中のコレクションを 追加 /
削 除する 場合 は F 5 を 押してくださ い 。
76 77
4.5 OC Tweaker (OC 調整 ) 画面
OC 調整画面では、オーバークロック機能を設定できます。
H570 Phantom Gaming 4
日本語
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみ
を目的としており、実 際の画面と必ずしも 一致しない 場合もあります。
CPU Conguration (CPU 設定 )
CPU Ratio (CPU レシオ)
CPU の速度は、CPU レシオに BCLK が掛け合わされて決まります。CPU レシオを上
げると、他のコンポーネントのクロック速度に影響をせず、内部の CPU クロック速
度を上げられます。
AVX2 Ratio Oset（AVX レシオオフセット）
AVX2 Ratio Oset（AVX レシオオフセット）は AVX ワークロードの CPU Ratio
（CPU レシオ）からのマイナスオフセット値を指定します。AVX は SSE ワークロー
ドの最大レシオを確保するために AVX レシオの低いよりス トレスの高いワーク
ロード です。
AVX-512 Ratio Oset（AVX レシオオフセット）
AVX Ratio Oset（AVX レシオオフセット）-512 は AVX ワークロードの CPU Ratio
（CPU レシオ）からのマイナスオフセット値を指定します。AVX-512 は SSE ワーク
ロードの最大レシオを確保するために AVX-512 レシオの低いよりストレスの高い
ワークロ ードです。
CPU Cache Ratio (CPU キャッシュ レシオ )
CPU の内部バス速度レシオ。最大値は CPU レシオと同じになります。
BCLK Spread SpectrumMode (BCLK スペクトラム拡散モード )
有効にすると、EM I テストに準ずるように電磁干 渉を低 減します。無 効にすると、
オーバークロック時 に、より高 速なクロックを確 保します。
BCLK Aware Adaptive Voltage（BCLK アウェア型アダプティブ電源）
BCLK Aware Adaptive Voltage（BCLK アウェア型アダプティブ電源）を有効 / 無効に
します。有効な場合は、CPU V/F 曲線を計算する際に pcode が BCLK 周波数を認識
します。これは、B CLK オーバークロックで高電圧オーバーライドを防止する際に最適
です。
日本語
Boot Performance Mode（ブートパフォーマンスモード）
OS ハンドオフの前に BIOS が設定する CPU パフォーマンス状態を選択します。
[Max Battery（最大バッテリ）]
このモードを選択して、システム起動中の CPU レシオを 8 倍に設定します。
[Max Non-Turbo Performance（最大ノンターボ性能）]
このデフォルトモードを選択して、システム起動中に CPU Flex（CPU フレックス）
レシ オ を 維持しま す。
[Turbo Performance（ターボ性能）]
このモードでは、システム起動中に CPU レシオは 常にターボ ブースト 速 度で動
作しま す。
Ring to Core Ratio Oset（リング対コア比オフセット）
Ring to Core Ratio Oset（リング対コア比オフセット）を無効にすると、リング
とコアを同じ周波数で動作させることができます。
PVD 比率しきい値
範囲1～40からPVD比率しきい値を選択します。
Intel SpeedStep Technology（Intel SpeedStep のテクノロジー）
Intel SpeedStep のテクノロジーにより、節電と放熱のために、プロセッサーを複
数の周波数および電圧ポイントで切り替え可能です。
[Enabled（有効）] この項目を選択して、Intel SpeedStep テクノロジー・サポー
トを 有効 にしま す。
[Disabled（無効）] この項目を選択して、Intel SpeedStep テクノロジー・サポー
トを 無 効にします。
78 79
H570 Phantom Gaming 4
Intel Turbo Boost Technology（インテル・ターボ・ブースト・テクノロジー）
イ ン テ ル ・ タ ー ボ ・ブ ー ス ト・ テ ク ノ ロ ジ ー に よ り 、オ ペ レ ー テ ィ ン グ シ ス テ ム が 最
高水準のパフォーマンスを要求するときに、プロセッサーを基本動作周波数以上
で 実 行可 能 です。
[Enabled（有効）] この項目を選択して、Intel ターボ・ブースト・テクノロジー・サポー
トを 有効 にしま す。
[Disabled（無効）] この項目を選択して、 Intel ターボ・ブースト・テクノロジー・
サポートを無効にします。
Intel Speed Shift Technology（インテル・スピード・シフト・テクノ
ロジー）
[Enabled（有効）]
この項目を有効にして、システム応答性と電力効率性を向上させます。
*Intel スピード・シフト・テクノロジーに対応するのは Windows 10 上だけです。
[ D i s a b l e d（ 無 効 ）]
この項目を選択して、 Intel スピード・シフト・テクノロジー・サポートを無効にし
ます。
Intel Turbo Boost Max Technology 3.0（インテル・ターボ・ブースト・テ
クノロ ジ ー）
日本語
インテル・ターボ・ブースト・テクノロジーにより、オペレーティングシステムが
最高水準のパフォーマンスを要求するときに、プロセッサーを基本動作周波数以上
で実行可能です。
[Enabled（有効）] この項目を選択して、Intel ターボ・ブースト・テクノロジー・
サポートを有効にします。
[Disabled（無効）] この項目を選択して、 Intel ターボ・ブースト・テクノロジー・
サポートを無効にします。
Intel Thermal Velocity Boost Voltage Optimizations（TVB 電圧最適
化）
このサービスは、Intel Thermal Velocity Boost（TVB）機能を備えるプロセッサー向
けに、サーマルベースの電圧最適化を制御します。デフォルト設定は [Enabled( 有
効 )] です。
Dual Tau Boost ( デュアルタウブースト )
デュアルタブブースト機能を有効にします。これは、CMLS 35W/65W/125W ス
キューにのみ適用できます。この項目は、Cong TDP 対応プロセッサーで のみ
サポートされます。
Long Duration Power Limit ( 長期間電力制限 )
[Congure Package Power Limit 1] ( パッケージの電力制限 1) をワット数で指
定します。 制限を超過すると、CPU レシオが徐々に下げられます。 制限を低く
設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高
く設定することで、パフォーマンスが向上します。
[Auto（自動）] この項目を選択して、デフォルト設定を適用します。
Long Duration Maintained ( 長期間維持 )
[Long Duration Power Limit] ( 長期間電力制限 ) を超過したときに、CPU レシ
オの下げられるスピードを設定します。
[Auto（自動）] この項目を選択して、デフォルト設定を適用します。
日本語
Short Duration Power Limit ( 短期間電力制限 )
[Congure Package Power Limit 2] ( パッケージの電力制限 2) をワット数で指
定します。 制限を超過すると、CPU レシオがただちに下げられます。 制限を低
く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を
高く設定することで、パフォーマンスが向上します。
[Auto（自動）] この項目を選択して、デフォルト設定を適用します。
CPU Core Current Limit（CPU コア電流制限）
CPU コアの電流制限を設定します。制限を低く設定することで、CPU が保護さ
れ、電 力の 消費 が抑 えられます。一方 で制 限を高く設 定することで、パフォーマ
ンス が向 上します。
System Agent Current Limit（システムエージェント電流制限）
システムエージェントの電 流制 限を設 定します。制 限を低く設 定することで、
CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、
パ フォ ーマ ンスが 向上します。
GT Current Limit（GT 電流制限）
GT スライスの電流制限を設定します。制限を低く設定することで、CPU が保護
され、電 力の 消費が 抑えられま す。一方で制限を高く設定することで、パ フォー
マンス が 向 上します。
DRAM Conguration (DRAM 設定 )
Memory Information ( メモリ情報 )
ユーザーが、DDR4 モジュール向けのシリアルプレゼンス検出（SPD）と Intel エ
クストリーム・メモリー・プロファイル（XMP）を閲 覧できるようにします。
80 81
H570 Phantom Gaming 4
DRAM Timing Conguration (DRAM のタイミング設定 )
Load XMP Setting (XMP 設定の読込み )
XMP 設定を読み込んでメモリをオーバークロックし、標準仕様を上回る性能を
実 現します。
DRAM Frequency (DRAM 周波数 )
[Auto] ( 自動 ) が選択されている場合、マザーボードは挿入されているメモリモ
ジュールを検出し、適切な周波数を自動的に割り当てます。
DRAM Gear Mode (DRAM ギアモード )
Gear2 モ ードはメモリコントローラーの比率を 2 倍にし、高 周波に適しています。
System Agent Geyserville
システムエージェントガイザービル（SA G V）設定を構成します。
(
システムエージェントガイザービル )
Primary Timing（プライマリタイミング）
CAS# Latency (tCL) (CAS# レイテンシー (tCL))
カラムアドレスのメモリへの送信から、データが応答までの時間。
RAS# to CAS# Delay（RAS# から CAS# までの遅延）と Row Precharge
（行プリチャージ）(tRCDtRP)
RAS# to CAS# Delay（RAS# から CAS# までの遅延）: メモリの行を開いてから、そのう
ちの列へのアクセスまでに要するクロックサイクル数。
Row Precharge（行プリチャージ）: プリチャージ コマンドを発行してから、次の行が開
かれるまでに要するクロックサイクル数。
RAS# Active Time (tRAS) (RAS# アクティブ時間 (tRAS))
バンク アクティブ コマンドから、プリチャージ コマンドを発行するまでに要するクロッ
クサイクル 数 。
Command Rate (CR) ( コマンドレート (CR))
メモリチップが選択されてから、最初のアクティブ コマンドが発行されるまでの遅延。
Secondary Timing（セカンダリタイミング）
Write Recovery Time (tWR) ( 書き込み回復時間 (tWR))
有効な書き込 み操作の 完了後、アクティブな バンクがプリチャージされるまでに
必要な遅延量。
日本語
Refresh Cycle Time (tRFC) (リフレッシュ サイクル時間 (tRFC))
リフレッシュ コマンドから、同じランクへの最初のアクティブ コマンドまでのク
ロック数。
RAS to RAS Delay (tRRD_L) (RAS から RAS までの遅延 (tRRD_L))
同じランクの異なるバンクで 有効化され た 2 つの 行の間のクロック数 。
RAS to RAS Delay (tRRD_S) (RAS から RAS までの遅延 (tRRD_S))
同じランクの異なるバンクで 有効化され た 2 つの 行の間のクロック数 。
Write to Read Delay (tWTR_L)
( 書き込みから読み取りまでの遅延 (tW TR_L))
日本語
最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのク
ロック数。
Write to Read Delay (tWTR_S)
( 書き込みから読み取りまでの遅延 (tW TR_S))
最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのク
ロック数。
Read to Precharge (tRTP) ( 読み取りからプリチャージまで (tRTP))
読み取りコマンドから、同じランクへの行のプリチャージ コマンドまでに挿入さ
れたクロック数。
Four Activate Window (tFAW)
(4 つのアクティベート ウィンドウ (tFAW))
1 つのランクに 4 つのアクティベートが可能な時間ウィンドウ。
CAS Write Latency (tCWL) (CAS 書き込みレイテンシー (tCWL))
CAS 書き込みレイテンシーを設定します。
Third Timing（3 番目のタイミング）
tREFI
平均周 期の 間 隔でリフレッシュ サイクルを設定しま す。
tCKE
DDR4 がリフレッシュモードに入ってから、内部で少なくとも 1 つのリフレッシュ
コマンドを開始する間隔を設定します。
Turn Around Timing（ターンアラウンドタイミング）
82 83
H570 Phantom Gaming 4
Turn Around Timing Optimization（ターン アラウ ンド タ イミング 最適
化）
一般的な用途では、自動が有効になっています。
tRDRD_sg
モジュールの 読み取りから読 み取りの遅 延を設 定します。
tRDRD_dg
モジュールの 読み取りから読 み取りの遅 延を設 定します。
tRDRD_dr
モジュールの 読み取りから読 み取りの遅 延を設 定します。
tRDRD_dd
モジュールの 読み取りから読 み取りの遅 延を設 定します。
tRDWR_sg
モジュール の読 み取りから書き 込 みの 遅延 を設 定し ます。
tRDWR_dg
モジュール の読 み取りから書き 込 みの 遅延 を設 定し ます。
日本語
tRDWR_dr
モジュール の読 み取りから書き 込 みの 遅延 を設 定し ます。
tRDWR_dd
モジュール の読 み取りから書き 込 みの 遅延 を設 定し ます。
tWRRD_sg
モジュールの書き込みから読み取りの遅延を設定します。
tWRRD_dg
モジュールの書き込みから読み取りの遅延を設定します。
tWRRD_dr
モジュールの書き込みから読み取りの遅延を設定します。
tWRRD_dd
モジュールの書き込みから読み取りの遅延を設定します。
日本語
tWRWR_sg
モジュールの書き込みから書き込みの遅延を設定します。
tWRWR_dg
モジュールの書き込みから書き込みの遅延を設定します。
tWRWR_dr
モジュールの書き込みから書き込みの遅延を設定します。
tWRWR_dd
モジュールの書き込みから書き込みの遅延を設定します。
Round Trip Timing（ラウンドトリップタイミング）
Round Trip Timing Optimization（ラウンドトリップタイミング最適化）
一般的な用途では、自動が有効になっています。
Rx FiF0 Delay Oset (Rx F i F0 遅 延 オ フ セット )
Rx FIF0 遅 延オフセットを設定します。
Initial RTL (A1 Rank1) ( 初期 RTL (A1 Rank1))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
Initial RTL (A1 Rank2) ( 初期 RTL (A1 Rank2))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
Initial RTL (A2 Rank1) ( 初期 RTL (A2 Rank1))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
Initial RTL (A2 Rank2) ( 初期 RTL (A2 Rank2))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
Initial RTL (B1 Rank1) ( 初期 RTL (B1 Rank1))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
Initial RTL (B1 Rank2) ( 初期 RTL (B1 Rank2))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
Initial RTL (B2 Rank1) ( 初期 RTL (B2 Rank1))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
84 85
Initial RTL (B2 Rank2) ( 初期 RTL (B2 Rank2))
ラウンドトリップレイテンシ の初 期値を設 定しま す。
RTL (A1 Rank1)
ラウンドトリップレイテンシ を設 定します。
RTL (A1 Rank2)
ラウンドトリップレイテンシ を設 定します。
RTL (A2 Rank1)
ラウンドトリップレイテンシ を設 定します。
RTL (A2 Rank2)
ラウンドトリップレイテンシ を設 定します。
H570 Phantom Gaming 4
RTL (B1 Rank1)
ラウンドトリップレイテンシ を設 定します。
RTL (B1 Rank2)
ラウンドトリップレイテンシ を設 定します。
RTL (B2 Rank1)
ラウンドトリップレイテンシ を設 定します。
RTL (B2 Rank2)
ラウンドトリップレイテンシ を設 定します。
ODT Setting（ODT 設定）
ODT WR (A1)
メモリ・オン・ダイ・ターミネーション・レジスタの WR を設定します。
ODT WR (A2)
メモリ・オン・ダイ・ターミネーション・レジスタの WR を設定します。
ODT WR (B1)
メモリ・オン・ダイ・ターミネーション・レジスタの WR を設定します。
ODT WR (B2)
メモリ・オン・ダイ・ターミネーション・レジスタの WR を設定します。
日本語
日本語
ODT NOM (A1)
ODT の自動 / 手動設定を変更します。規定値は [Auto] (自動 ) です。
ODT NOM (A2)
ODT の自動 / 手動設定を変更します。規定値は [Auto] (自動 ) です。
ODT NOM (B1)
ODT の自動 / 手動設定を変更します。規定値は [Auto] (自動 ) です。
ODT NOM (B2)
ODT の自動 / 手動設定を変更します。規定値は [Auto] (自動 ) です。
ODT PARK (A1)
メモリ・オン・ダイ・ターミネーション・レジスタの PARK を設定します。
ODT PARK (A2)
メモリ・オン・ダイ・ターミネーション・レジスタの PARK を設定します。
ODT PARK (B1)
メモリ・オン・ダイ・ターミネーション・レジスタの PARK を設定します。
ODT PARK (B2)
メモリ・オン・ダイ・ターミネーション・レジスタの PARK を設定します。
Advanced Setting（詳細設定）
ASRock Timing Optimization（ASRock タイミング最適化）
ASRock Timing Optimization（ASRock タイミング最適化）を有効 / 無効にしま
す。有効な場合は、メモリタイミングは ASRock 最適化値を使用します。
ASRock Second Timing Optimization (ASRock 2 次タイミングの最
適化 )
MRC を通じて、2 次高速パスを構成します。
Memory Training Mode ( メモリトレーニングモード )
トレーニングメモリモードを設 定します。
Realtime Memory Timing（リアルタイム・メモリ・タイミング）
リアルタイム・メモリタイミングを有 効 / 無 効にします。有効な 場合は、MRC_
DONE の 後で、システムがリアルタイムメモリ変更を許可します。
86 87
H570 Phantom Gaming 4
Reset for MRC Failed (MRC にリセットに失敗しました )
MRC トレーニングに失敗した後、システムをリセットします。
Train on Warm Boot (ウォームブート時にトレーニングする )
有効にすると、ウォームブート時にメモリトレーニングが実行されます。
MRC Fast Boot (MRC 高速ブート )
有効にすると、DRA M メモリトレーニングをスキップし、起動が速くなります。
Voltage Conguration ( 電圧設定 )
Voltage Mode（電圧モード）
[OC]: オーバークロック用に幅広い電圧に対応します。
[Stable ( 安定 )]: 小さな電圧変動によりシステムを安定させます。
CPU Core/Cache Voltage（CPU コア / キャッシュ電圧）
外部電圧レギュレーターによるプロセッサ電圧を入力します。
CPU Core/Cache Load-Line Calibration (CPU コア / キャッシュ
ロードライン キャリブレーション )
システムの負荷が大きいときに、CPU コア/ キャッシュ の電圧垂下を防ぐのを助
けます。
CPU GT Voltage（CPU GT 電圧）
GPU の電圧を設定します。
CPU GT Load-Line Calibration (CPU GT ロードライン・キャリブ
レーション )
CPU GPU Load-Line Calibration（CPU GPU ロードラインキャリブレーション）は、
システムに高負荷がかかる場合に GPU 電圧降下を防止します。
DRAM Voltage (DRAM 電圧 )
DRAM 電圧を設定します。デフォルトでは [Auto（自動）] です。
VCCIO Voltage（VCCIO 電圧）
VCCIO の電圧を設定します。
VCCIO 1 2 Voltage（VCCIO 1 2 電圧）
VCCIO 1 2 の電圧を設定します。
日本語
[Auto（自動）] この項目を選択して、デフォルト設定を適用します。
日本語
DRAM Activating Power Supply（DRAM アクティべーティング電
源供給）
D R AM アクティべーティング電源 供 給の 電圧を設定します。
VCCSA Voltage（VCCSA 電圧）
VCCSA の電圧を設定します。
[Auto（自動）] この項目を選択して、デフォルト設定を適用します。
VCCIN AUX Voltage (VCCIN AUX 電圧 )
VCCIN AUX の電圧を設定します。
CPU Standby Voltage (CPU スタンバイ電圧 )
CPU スタンバイの電圧を設定します。
AVX 設定
AV X2 電圧ガードバンドスケールファクタ
AVX2 電圧ガードバンドスケールファクタは、AVX2 ワークロードに適用される電
圧ガードバンドを制御します。値 > 1.00 では、電圧ガードバンドが増加します。
値 < 1.00 では、」電圧ガードバンドが減少します。
AV X-512 電 圧 ガードバンドスケールファクタ
AVX-512 電圧ガードバンドスケールファクタは、AVX-512 ワークロードに適用さ
れる電圧ガードバンドを制御します。値 > 1.00 では、電圧ガードバンドが増加し
ます。値 < 1.00 では、」電圧ガードバンドが減少します。
Save User Default ( ユーザー定義の保存 )
設定をユーザー定義として保存するには、プロファイル名を入力し、<Enter> を
押し ます。
Load User Default ( ユーザー定義の読込み )
前回保存したユーザー定義を読み込みます。
Save User UEFI Setup Prole to Disk（ユーザー UEFI セットアップポート
フォリオをディスクに保存）
現在の UEFI 設定をユーザープロファイルとしてディスクに保存できます
Load User UEFI Setup Prole from Disk（ユーザー UEFI セットアップポ
ートフ ォリオ を ディス クか ら 読 み 込 む）
また、前に保存したプロファイルをディスクから読み込むこともできます
88 89
H570 Phantom Gaming 4
4.6 Advanced ( 詳細 ) 画面
このセクションでは、以下のアイテムの設定ができます： CPU Conguration（CPU 設
定）、Chipset Conguration（チップセット設定）、Storage Conguration,（ストレー
ジ設定）、Intel® Thunderbolt、Super IO Conguration（スーパー IO 設定）、ACPI
Conguration（ACPI 設定）、USB Conguration（USB 設定）、Trusted Computing（ト
ラ ス テ ッド・コ ン ピ ュ ー テ ィ ン グ ）。
日本語
このセクションで誤った値 を設定すると、システムの誤 作動の原 因になることがあり
ます。
UEFI Conguration（UEFI 設定）
UEFI Setup Style（UEFI セットアップスタイル）
UEFI セットアップ ユーティリティに入ったときのデフォルトモードを選択します。
Active Page on Entry ( 開始時のアクティブページ )
UEFI セットアップ ユーティリティに入ったときのデフォルトページを選択します。
Full HD UEFI ( フル HD UEFI)
「Auto( 自動 )」を選択すると解像度は 1920 x 1080 に設定されます。（ご使用のモニ
ターがフル H D に対 応している場合） もしモニターがフル H D 非対応であれば、解 像度
は 1024 x 768 に設定されます。 「Disable( 無効 )」に設定すると、モニタの解像度は
1024 x 768 に設定されます。
日本語
4.6.1 CPU Conguration (CPU 設定 )
Intel Hyper Threading Technology (Intel ハイパースレッディング技術 )
Intel ハイパースレッディング 技術により、各コアで複数のスレッドを実行し 、スレッドソ
フトウェア上の 全 体的なパ フォーマンスを向 上することが できます。
Active Processor Cores ( アクティブ プロセッサー コア )
各プロセッサー パッケージで有効にするコアの数を選択します。
設定オプション : [All（すべて）] [1] [2] [3]
CPU C States Support (CPU の C ステートの有効化 )
CPU の C ステートを有効にすると、電力消費が削減されます。 C3、C6、および C7 を
維 持す ることをお 勧めし ま す。いずれも電 力 消費 を最 適に削 減します。
Enhanced Halt State (C1E) ( 強化停止状態 (C1E))
電 力消費を抑えます。
CPU C6 State Support (CPU の C6 ステートの有効化 )
ディープ スリ ープ させ 、電 力 消 費 を抑 えま す。
CPU C7 State Support (CPU の C7 ステートの有効化 )
ディープ スリ ープ させ 、電 力 消 費 を抑 えま す。
Package C State Support ( パッケージの C ステートの有効化 )
CPU、PCIe、メモリ、グラフィックの C ステートサポートを有効にすると、電力消費が削
減 され ます。
90 91
H570 Phantom Gaming 4
CFG Lock（CFG ロック）
次にリセットされるまで現在の c ステートをロックします。 この項目を [Disabled（無
効）] に設定することを推奨します。
C6DRAM
「CPU が C6 ステートの場合に DRAM コンテンツを PRM メモリへ移動する」を
有 効 / 無 効にします。
CPU Thermal Throttling (CPU サーマル スロットリング )
CPU を過熱から保護するために、CPU 内部の熱制御メカニズムを有効にします。
Intel AVX/AVX2
Intel AVX および AVX2 命令を有効 / 無効にします。これは、ビッグコアの場合の
み適用されます。
Intel AVX-512
Intel AVX-512 ( 別名 AVX3) 命令を有効 / 無効にします。これは、ビッグコアの場
合のみ適用されます。
Intel Virtualization Technology (Intel Virtualization テクノロジー )
Intel Virtualization のテクノロジーにより、プラットフォームに複数のオペレーティング
システムやア プリケ ーション を独 立した パー ティションで実行し 、単一のコンピュー ター
システムを複 数のバー チャルシステムとして機能させることが できます。
[Enabled（有効）]
この 項目 を選 択して、Intel バーチャライゼーション・テクノロジー・サ ポ ートを 有 効にし
ます。
[ D i s a b l e d（ 無 効 ）]
この 項目 を選 択して、 Intel バーチャライゼーション・テクノロジー・サ ポートを 無 効に
します。
Hardware Prefetcher ( ハードウェア プリフェッチャー )
プロ セッサー にデータとコードを自 動的 にプリフェッチし 、 パ フォーマンスを向 上しま
す。
Adjacent Cache Line Prefetch (隣接するキャッシュラインのプリフェッ
チ)
現在 要求 され たキャッシュラインを取 得し なが ら、後 続の キャッシュライン を自動 的に
プリフェッチし、 パフォーマンスを向上します。
日本語
日本語
4.6.2 Chipset Conguration ( チップセット設定 )
Primary Graphics Adapter ( プライマリ グラフィック アダプター )
プライマリ VGA を選択します。
[Onboard（オンボード）]
この 項目を 選択して、オンボードグラフィクスをブート 時に 優 先さ れる 画面 出力ポートと
して 設定し ます。
[PCI Express]
この項目を選択して、PCI Express をブート時に優先される画面出力ポートとして設定
します。
Above 4G Decoding（4G を超えるデコーディング）
Above 4G Address Space（4G を超えるアドレス空間）でデコードする 64 ビット対応
デバイスを有効または無効にします（システムが 64 ビット PCI デコーディングに対
応 す る 場 合 の み ）。
VT-d
I/O の仮想化を支援する Intel® Virtualization Technology for Directed I/O
(V T-d) は、アプリケーションの互換性や信頼性を向上し、また管理性、セキュリティ、分
離、および I/O 性能のレベルを高めることにより、バーチャルマシンモニターのハード
ウェアの さらなる活 用を助 け ま す。
[Enabled（有効）] この項目を選択して、Intel V T-d サポートを有効にします。
[Disabled（無効）] この項目を選択して、Intel VT-d サポートを無効にします。
92 93
Loading...
