NOTICE D’UTILISATION

Sèche-linge

TD75.B3XX

Veuillez lire attentivement cette notice avant d'utiliser le sèche-linge.

T208H T209H

Chère Cliente, Cher Client,

Nous vous remercions d'avoir choisi ce produit de qualité ASKO. Nous espérons qu'il répondra à vos attentes. Le design scandinave associe des lignes pures, des

fonctionnalités adaptées au quotidien et une excellente qualité. Tous nos produits bénéﬁ cient de ces caractéristiques essentielles qui justiﬁ ent leur succès dans le monde entier.

Nous vous recommandons de lire d'abord cette notice avant d'utiliser votre appareil pour la première fois. Ce manuel vous indique aussi comment vous pouvez contribuer à la protection de l'environnement.

SOMMAIRE

Consignes de sécurité 3 Description du sèche-linge 7 Avant d'utiliser l'appareil pour la première fois 8 Installation et raccordement 9 Conseils préliminaires au séchage 20 Les étapes du séchage (1 à 7) 22 Réglages système 30

Les pictogrammes figurant dans cette notice ont les significations suivantes:

Informations, conseils, astuces, ou recommandations

Nettoyage et entretien 34 Que faire en cas de problèmes ? 40 Service après-vente 44 Informations techniques 45 Tableau des consommations 47 Mise au rebut 48 Guide d'utilisation rapide 51

Attention – risque de brûlure

Attention – danger Attention – risque d'incendie

Attention – risque de choc électrique

Notice originale Voir Guide de mise en service rapide sur la dernière page.

CONSIGNES DE SÉCURITÉ

GÉNÉRALITÉS

Veuillez lire cette notice et la conserver pour vous y référer

ultérieurement.

• N'utilisez pas le sèche-linge tant que vous n'avez pas lu et compris ces instructions.

• L'inobservation des instructions ou l'utilisation incorrecte de l'appareil peut endommager le linge ou le sèche-linge, ou encore occasionner des blessures à l'utilisateur.

• La notice d'utilisation est disponible sur notre site : www.asko-electromenager.fr

• Votre sèche-linge est destiné exclusivement à un usage ménager.

• Avant de raccorder le sèche-linge au réseau électrique, veuillez lire attentivement la notice d'utilisation qui décrit l'appareil et la manière de s'en servir correctement et en toute sécurité. Ce manuel a été rédigé pour diﬀ érents modèles et il est donc possible qu'il décrive des réglages ou des équipements qui ne sont pas disponibles sur votre sèche-linge.

• Conﬁ ez toutes les réparations et interventions à un professionnel. Les réparations eﬀ ectuées par des personnes non qualiﬁ ées peuvent entraîner des accidents ou des pannes sérieuses.

• Après installation, laissez le sèche-linge en place pendant deux heures avant de le raccorder au réseau électrique.

• Il faut au moins deux personnes pour installer le sèche-linge au-dessus d'un lave-linge.

• Ne raccordez pas le sèche-linge au réseau électrique par un câble prolongateur.

• Ne branchez pas le sèche-linge à une prise de courant prévue pour un rasoir ou un sèche-cheveux.

• Si le câble secteur est endommagé, faites-le remplacer par le fabricant, le service après-vente agréé, ou un technicien de qualiﬁ cation équivalente aﬁ n d'éviter tout danger.

•

L'appareil ne doit pas être commandé par un interrupteur externe tel qu'un minuteur, ou raccordé à un réseau électrique soumis à de fréquents délestages.

• Lorsque le séchage est terminé, débranchez le câble électrique de la

prise secteur!

• En cas de raccordement inadéquat de l'appareil, d'utilisation incorrecte, ou d'intervention réalisée par des personnes non autorisées, le coût des réparations sera à la charge de l'utilisateur.

• Le sèche-linge doit être installé dans un local exempt de poussière. Si le sèche-linge se trouve dans un local où il existe des appareils à gaz à

ﬂ amme nue, il faudra assurer une aération convenable pour éviter le reﬂ ux des gaz émanant de ces appareils.

• Pour évacuer l’air sortant du sèche-linge, ne le raccordez pas à un tuyau destiné aux appareils brûlant du gaz ou d'autres combustibles (s'applique uniquement aux sèche-linge à évacuation).

• Ne faites pas sécher de linge sale dans l'appareil.

• Le linge sale comportant des taches d’huile, acétone, alcool, dérivés du pétrole, détachant, térébenthine, cire et détachants de cire doit être lavé en machine à haute température avec une forte dose de lessive avant d’être séché dans l’appareil.

• Ne faites pas sécher dans l'appareil des vêtements comportant du latex ou du caoutchouc, des bonnets de bain ou de douche, ni du linge ou des couvertures contenant du caoutchouc mousse.

• Utilisez les assouplissants en respectant les conseils fournis par leurs fabricants.

• N’installez pas l’appareil derrière une porte battante ou coulissante, ou dont les charnières sont situées du côté opposé à celles du hublot du sèchelinge. Positionnez l'appareil de façon à pouvoir ouvrir complètement le hublot.

• N'obstruez jamais la grille de ventilation.

• Ne placez pas l'appareil sur un tapis épais aﬁ n de ne pas gêner la circulation de l’air.

• Le sèche-linge doit être installé dans un local exempt de poussière.

• Veillez à ce que les ﬁ bres ne s'accumulent pas autour du sèche-linge.

•

Videz les poches, enlevez les briquets et les allumettes.

• Après avoir installé l'appareil, attendez 24 heures sans le manipuler avant de l'utiliser. Si vous devez le coucher sur le côté pendant le transport ou lors d'une réparation, placez-le sur le côté gauche, appareil vu de face (s'applique uniquement aux sèche-linge équipés d'une pompe à chaleur).

• Le sèche-linge ne doit pas toucher le mur ni les meubles adjacents.

• Si vous prévoyez de raccorder le sèche-linge à un système d'évacuation de l'air en usage pour un autre appareil, il faudra installer une vanne antiretour. Cette vanne empêchera l'air d'être refoulé dans le sèche-linge, ce qui pourrait l'endommager (s'applique uniquement aux sèche-linge à évacuation).

• Un ﬂ otteur met le sèche-linge à l'arrêt si le tuyau d'eau de condensation est obstrué ou si le réservoir de condensat risque de déborder (s'applique uniquement aux sèche-linge à condensation ou équipés d'une pompe à chaleur).

• Si vous voulez déplacer le sèche-linge ou le remiser dans un local non chauﬀ é en hiver, il est indispensable de vider au préalable le bac de condensat (s'applique uniquement aux sèche-linge à condensation ou équipés d'une pompe à chaleur).

• La capacité de séchage maximale en kg (pour le programme Coton) est indiquée sur la plaque signalétique.

SÉCURITÉ

•

Utilisez le sèche-linge pour sécher uniquement le linge lavé à l'eau. Ne mettez jamais dans votre appareil des vêtements nettoyés avec des produits inﬂ ammables (essence, trichloréthylène, etc.), cela peut provoquer une explosion.

• Si vous avez nettoyé vos vêtements à sec avec des nettoyants industriels ou des produits chimiques, ne les faites pas sécher dans l'appareil.

• Si la gaine d'évacuation est raccordée à une ouverture dans le mur, il est possible d'empêcher l'air froid de pénétrer dans la pièce en installant une grille d'aération (s'applique uniquement aux sèche-linge à évacuation).

• La gaine d'évacuation ne doit pas être raccordée à une cheminée active servant à évacuer les fumées ou les gaz résiduaires, à un conduit destiné à l’aération des pièces comportant des équipements de combustion, ou à une cheminée utilisée par des tiers. Si les fumées ou les gaz résiduaires sont refoulés dans la pièce où se trouve le sèche-linge, il existe un risque d'intoxication (s'applique uniquement aux sèche-linge à évacuation).

• Le sèche-linge est protégé par un dispositif antisurchauﬀ e qui met automatiquement l'appareil à l'arrêt si la température monte trop haut (s'applique uniquement aux sèche-linge à évacuation ou à condensation).

• Si le ﬁ ltre à peluches est saturé, le dispositif d'arrêt automatique antisurchauﬀ e peut s'activer. Voir le chapitre "NETTOYAGE ET ENTRETIEN" (s'applique uniquement aux sèche-linge à évacuation ou à condensation).

ATTENTION ! Lorsque le sèche-linge est en service, sa partie

•

arrière devient très chaude. Laissez l'appareil refroidir complètement avant de le toucher à l'arrière. (Suivez les instructions du chapitre "INSTALLATION ET RACCORDEMENT").

•

N’interrompez jamais un programme de séchage et n'ouvrez pas le hublot avant la ﬁ n. Si vous êtes obligé de le faire pour une raison quelconque, agissez avec précaution lorsque vous retirez le linge, car il est très chaud et il existe un risque de brûlure. Enlevez rapidement le linge du tambour et étendez-le pour qu'il refroidisse le plus vite possible.

SÉCURITÉ ENFANTS

• Ne laissez pas les enfants jouer avec le sèche-linge.

• Empêchez vos enfants et vos animaux de compagnies d'entrer dans le tambour du sèche-linge.

• Avant de fermer le hublot et de lancer un programme, assurez-vous qu'il n'y a rien d'autre que du linge dans le tambour (par exemple, qu'un enfant n'a pas grimpé dans le sèche-linge et a refermé le hublot depuis l'intérieur).

• Activez la sécurité enfants. Voir le chapitre "RÉGLAGES SYSTÈME, paragraphe Sécurité enfants".

• Maintenez les enfants de moins de 3 ans à l'écart de l'appareil à

moins de les surveiller en permanence.

• Ce sèche-linge a été fabriqué en conformité avec toutes les normes de sécurité en vigueur. Les enfants à partir de 8 ans et les personnes disposant de capacités physiques ou mentales réduites – ou manquant d'expérience et de connaissances – peuvent utiliser ce sèche-linge. sous surveillance, à condition d'avoir reçu des instructions sur la manière de s'en servir en toute sécurité et d'avoir bien compris les risques auxquels ils pourraient s'exposer. Les enfants ne doivent pas jouer avec l'appareil ; ils ne doivent pas non plus eﬀ ectuer sans surveillance des tâches de nettoyage et d'entretien.

CONSERVEZ CETTE NOTICE POUR VOUS Y RÉFÉRER ULTÉRIEUREMENT !

DESCRIPTION DU SÈCHE-LINGE

110 62345 7

12 13

1. Interrupteur général (touche "Marche/Arrêt"

(ON/OFF))

2. Sélecteur de programme

3. Aﬃ cheur

4. Touches de réglages

5. Touche Départ/Pause

6. Plaque signalétique comportant les

caractéristiques du sèche-linge (sur la face interne du hublot)

7. Codes QR et AUID (sur la face interne du

hublot)

8. Hublot

9. Filtre à peluches du hublot

10. Bac de condensat (selon le modèle)

11. Pompe à chaleur

12. Filtre de la pompe à chaleur

13. Grille de ventilation

AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS

EMBALLAGE

Retirez tous les emballages. Pensez à trier les matériaux d'emballage conformément aux consignes de votre commune (voir le chapitre "MISE AU REBUT").

NETTOYAGE

Débranchez le sèche-linge de la prise secteur et ouvrez le hublot. Nettoyez le tambour de l'appareil avec une éponge humide et un détergent léger.

Aucun programme ne peut démarrer tant que le hublot est ouvert.

CHOIX DE LA LANGUE

Après avoir raccordé le sèche-linge (voir le chapitre "INSTALLATION ET RACCORDEMENT") et l'avoir mis en marche pour la première fois, choisissez votre langue préférée:

1. Appuyez sur la touche 2 ou tournez le sélecteur de programme pour dérouler la liste des langues. Validez votre choix en appuyant sur la touche OK.

2. Appuyez sur la touche "Finir" (Finalize) pour valider votre choix.

Pour la suite du séchage, voir le chapitre "LES ÉTAPES DU SÉCHAGE (1 À 7)".

Lorsque vous utilisez le sèche-linge pour la première fois, ou si vous ne vous en êtes pas servi pendant

une longue période, un léger bruit peut se faire entendre. C’est normal, et il disparaîtra au bout de quelques cycles.

INSTALLATION ET RACCORDEMENT

Après avoir installé l’appareil, attendez 24 heures sans le manipuler avant de l’utiliser. Si vous devez le coucher sur le côté pendant le transport ou lors d’une réparation, placez-le sur le côté gauche, appareil vu de face.

90°

EMPLACEMENT DU SÈCHE-LINGE

Vous pouvez placer le sèche-linge sur le sol ou en colonne, sur un lave-linge. Le sèche-linge émet de la chaleur. Par conséquent, ne l'installez pas dans une très petite pièce, car le séchage durera plus longtemps en raison du faible volume d'air disponible.

Appareil pose libre

Vous pouvez placer le sèche-linge à côté d'un lavelinge. Si les pieds du sèche-linge n'adhèrent pas suﬃ samment au sol, l'appareil peut se déplacer pendant son fonctionnement. Pour l'empêcher de glisser, placez-le sur un tapis antidérapant, ou bien ﬁ xez sur les deux pieds avant les pieds à ventouses fournis.

Ne placez pas le sèche-linge dans un local

où il peut geler en hiver, car l’appareil ne peut pas fonctionner correctement à une température aussi basse ; il serait susceptible de geler lui aussi et serait donc endommagé. Pour que le sèche-linge fonctionne au mieux, installez-le dans une pièce suﬃ samment aérée où la température ambiante est comprise entre 10 et 25°C.

N’installez pas l’appareil derrière une porte

battante ou coulissante ou dont les charnières sont situées du côté opposé à celles de l’appareil. Positionnez le sèche-linge de façon à pouvoir ouvrir complètement le hublot.

N’obstruez jamais la grille de ventilation.

Il faut au moins deux personnes pour installer le

sèche-linge au-dessus d’un lave-linge.

Ne placez pas l’appareil sur un tapis épais aﬁ n

de ne pas gêner la circulation de l’air.

Installez le sèche-linge de façon à ce qu'il soit stable. Utilisez un niveau à bulles pour mettre l'appareil à niveau dans le sens longitudinal et le sens transversal en tournant les pieds réglables avec une clé plate de 22 mm (ajustement en hauteur de 15 mm au maximum). Puis serrez fermement les contre-écrous avec une clé plate de 17 mm en les tournant vers le fond du lave-linge

Espace libre autour du sèche-linge pour un fonctionnement optimum

100 mm

50 mm

100 mm

Le sèche-linge ne doit pas toucher le mur ni

les meubles adjacents. Pour un séchage optimal, respectez la distance entre l’appareil et le mur, indiquée à la ﬁ gure.

Ouverture du hublot du sèche-linge (vue de dessus)

Pose en colonne sur un lave-linge

Pour installer le sèche-linge sur un lave-linge, utilisez les pieds à ventouse et le dispositif antibasculement (A + B) fournis dans la boîte en carton que vous trouverez dans le tambour de l'appareil. La pièce antibasculement B est prévue pour un lave-linge ASKO et il sera diﬃ cile, ou même impossible, de la ﬁ xer à une machine d'une autre marque. Si les dimensions du lave-linge et du sèche-linge ne sont pas identiques, ou si vous avez installé un accessoire dissimulé entre les deux appareils, vous pouvez vous procurer des barrettes de jonction auprès du service Clients (… disponible uniquement pour sèche-linge HH (Hidden Helpers) ou TD75 monté sur lave-linge WM80 ou WM85 ; ne convient pas à une autre combinaison).

176°

1074 mm

480 mm

Tous les lave-linge ASKO peuvent supporter le poids du sèche-linge.

Le lave-linge sur lequel vous prévoyez de placer le sèche-linge doit être capable de supporter son poids (voir la plaque signalétique du lave-linge ou ses caractéristiques techniques).

Comment monter le sèche-linge sur le lave-linge (ASKO):

Vous trouverez dans le tambour du sèche-linge une boîte en carton contenant les pieds à ventouse et le dispositif antibasculement.

Le dispositif antibasculement se compose de deux

pièces en métal (A + B).

A B

Fixez la pièce A à l'arrière du sèche-linge avec deux vis.

Enlevez la vis à l'arrière du lave-linge.

Utilisez cette vis pour fixer la pièce B à l'arrière du

lave-linge.

5 mm

Mettez le lave-linge à niveau pour qu'il soit

parfaitement stable:

1. Mettez-le à niveau, à l'horizontale et à la verticale, en faisant tourner les pieds réglables avec une clé n° 32. Les pieds permettent un ajustement en hauteur de +/- 1 cm.

2. Après avoir ajusté la hauteur des pieds, tournez les contre-écrous avec une clé n° 17 pour les faire monter vers le fond du lave-linge .

3. Serrez les contre-écrous.

Réglez les pieds du sèche-linge:

1. Serrez à fond les deux pieds avant.

2. Desserrez les pieds arrière de 3,5 tours ou de 5 mm, puis vissez les contre-écrous vers le fond de l'appareil .

Placez le sèche-linge sur le lave-linge:

1. Soulevez l'avant du sèche-linge de 5 à 10 cm en l'inclinant vers l'arrière.

2. Fixez les pieds à ventouse sur les pieds avant du sèche-linge.

3. Poussez le sèche-linge dans l'élément antibasculement (de sorte que la pièce B

s'insère dans la pièce A) et relâchez-le (Voir la ﬁ gure sur la page précédente).

Vériﬁ ez que le dispositif antibasculement est bien

verrouillé.

INVERSION DU SENS D'OUVERTURE DU HUBLOT

Pour inverser le sens d’ouverture du hublot, procédez de la façon suivante.

Ouvrez complètement le hublot.

Enlevez les vis et retirez le hublot.

Avec un tournevis, soulevez l'enjoliveur de la

serrure et retirez-le, puis enlevez les vis ﬁ xant la

serrure.

Poussez la serrure vers le haut et enlevez-la.

Fixez-la sur le côté opposé en la poussant vers le

bas.

Serrez les vis sur la serrure. Remettez l'enjoliveur

en place.

Démontez la charnière (à gauche) et la serrure

(à droite), intervertissez leur emplacement et revissez-les (charnière sur la droite et serrure sur la gauche).

Utilisez un tournevis pour soulever les pièces en

plastique et les enlever plus facilement.

Retirez provisoirement le joint du hublot.

Tournez la vitre du hublot de 90° de façon à ce

que le symbole indiquant l'ouverture du hublot se trouve sur le côté opposé.

Tournez le joint de 180°, replacez-le autour du

hublot et revissez-le.

Replacez le hublot sur la charnière et serrez

les vis.

ENCASTREMENT

Les sécheuses ASKO peuvent être installées dans un meuble ou sous un comptoir, dans un espace d'une hauteur minimum de 864 mm. Il faut laisser un espace libre d'environ 12 mm tout autour de la machine et un espace minimum de 25 mm entre le bord arrière supérieur de l'appareil et le mur situé derrière lui. L'ouverture doit avoir une largeur minimale de 622 mm. Les sécheuses à condensation fonctionnent de manière optimale dans des endroits bien aérés. Installez le sèche-linge de façon à ce que l'eau de condensation puisse s'écouler en permanence dans un tuyau d'évacuation ou un évier. Vous aurez besoin d'une conduite d'évacuation derrière l'appareil. La hauteur maximale de la sortie de vidange est de 1016mm.

On peut éviter l'accumulation de chaleur en prenant les dispositions suivantes :

• création d'une ouverture dans la plinthe des meubles d'encastrement, à l'avant ;

• création d'ouvertures d'aération dans le meuble d'encastrement.

Lorsque l'appareil est encastré sous le plan de travail, la durée de séchage peut être plus longue.

Le sèche-linge ne doit pas être installé à côté

d’un appareil frigoriﬁ que. L’air chaud expulsé à l’arrière du sèche-linge ferait monter la température autour de l’échangeur de chaleur du réfrigérateur, entraînant ainsi le fonctionnement continu du compresseur. S’il n’est pas possible d’installer le sèche-linge ailleurs, il faudra boucher tous les interstices entre le réfrigérateur et le sèche-linge.

L’ajustement en hauteur de la sécheuse est de 850 mm à 876 mm. Ne la réglez pas à plus de 876 mm de haut.

Il est primordial d’éviter l’accumulation de chaleur.

L’air chaud expulsé à l’arrière du sèche-linge doit pouvoir se dissiper.

L’air chaud qui ne peut pas se dissiper risque d’occasionner un dysfonctionnement.

Exigences de ventilation pour les appareils de buanderie ASKO et leur encastrement dans un meuble

Le bandeau de commande ASKO sur le panneau avant permet d’encastrer les lave-linge et sèchelinge dans un meuble.

Veillez à ce qu'il y ait un espace entre les appareils et le meuble ou le mur, et un espace de 25 mm minimum entre le bord arrière supérieur de l'appareil et le meuble ou le mur. Lorsque le meuble se ferme près d'une porte, nous recommandons des portes à claire-voie pour assurer une ventilation adéquate, surtout pour les sèche-linge à condensation.

Dans le cas contraire, la porte doit comporter des oriﬁ ces de ventilation. Voir ci-dessous l'illustration montrant les ouvertures pour une aération minimale:

65 mm

50 mm

1550 mm

25 mm

635 mm

65 mm

35 mm

2 mm

465 mm

12 mm

Veillez à ce que le hublot du sèche-linge puisse s’ouvrir sans entrave après installation.

La prise d’air froid à l’avant de l’appareil ne doit pas être obstruée ; dans le cas contraire, cela pourrait occasionner un dysfonctionnement.

Le non-respect des instructions aura une incidence sur les performances de l'appareil et pourrait également entraîner une panne.

ÉVACUATION DE L'EAU DE CONDENSATION

L’humidité du linge est drainée dans le condenseur de vapeur d’eau et s’accumule dans le bac de condensat. Ce bac doit être vidé régulièrement (voir le chapitre "NETTOYAGE ET ENTRETIEN").

Pour simpliﬁ er les opérations, ne pas être obligé de vider le bac de condensat et éviter l'interruption du programme quand ce bac est plein, vous pouvez conduire le tuyau de vidange du condensat – qui se trouve à l'arrière de l'appareil – à l'évacuation des eaux usées (voir le chapitre "RÉGLAGE SYSTÈME/ Eau de condensation).

max 300 mm

max 1000 mm

max 300 mm

Retirez le petit tuyau de sa ﬁ xation (A)

Raccordez à cette ﬁ xation (A) le tuyau de vidange

fourni.

Amenez l'extrémité du tuyau de vidange du condensat à une évacuation. Attachez-le à un robinet (B) pour qu'il ne glisse pas durant son utilisation. Vous pouvez aussi raccorder le tuyau de vidange au siphon d'un évier (C) ou directement à la canalisation des eaux usées (D). Ensuite, l'eau est évacuée directement dans un évier, un siphon, ou une conduite des eaux usées.

Ne tirez pas sur le tuyau de vidange et veillez à ce

qu'il ne soit pas tendu, comprimé ou coudé.

Si vous décidez d’évacuer l’eau de condensation dans un évier, un siphon ou la canalisation des eaux usées, veillez à ce que le tuyau de vidange soit ﬁ xé correctement. Vous éviterez ainsi une fuite d’eau qui pourrait provoquer des dommages indésirables.

Utilisez toujours les tuyaux fournis avec l’appareil.

Si vous raccordez le sèche-linge à un système d’évacuation de l’air en usage pour un autre appareil, il faudra installer une vanne antiretour. Elle empêchera l’air d’être refoulé dans le sèche-linge, ce qui pourrait l’endommager.

RACCORDEMENT AU RÉSEAU ÉLECTRIQUE

Après avoir installé le sèche-linge dans son emplacement, attendez au moins deux heures avant de le brancher au réseau électrique.

Branchez l’appareil à une prise secteur raccordée à la terre. Après installation, elle doit rester facilement accessible et son ﬁ l de terre doit être conforme à la réglementation en vigueur.

Raccordement prévu à la livraison

TYPE: TDXX.XXXXX

Art.No.: XXXXXX/XX Ser.No.: XXXXXXXX

XXX V ~

IPX4

XXXX W

XX Hz Refrigerant: X XXXX Volume: XXXX

MODEL: XXXXXX.X

XXA

X kg

Les caractéristiques de votre sèche-linge ﬁ gurent sur sa plaque signalétique. La protection devra être réalisée par un dispositif de coupure diﬀ érentiel de type A.

Ne raccordez pas le sèche-linge au réseau électrique par un câble prolongateur.

Ne branchez pas le sèche-linge à une prise de courant prévue pour un rasoir ou un sèche-cheveux.

Conﬁ ez à un professionnel qualiﬁ é toutes les réparations et interventions aﬀ ectant la sécurité ou les performances de l’appareil.

ACCESSOIRES ASKO POUR LA BUANDERIE (HIDDEN HELPERS)*

Table à repasser

La table à repasser escamotable est une solution intelligente, toujours pratique lorsque vous devez repasser vos vêtements ; elle se range facilement, en toute sécurité, et devient invisible lorsque vous n'en avez pas besoin. Vous pouvez l'installer entre votre lave-linge et votre sèche-linge, ou au-dessus de l’un d’eux.

Duo étagère et panier coulissants

Panier en ﬁ l et étagère coulissants. L'étagère vous oﬀ re une surface supplémentaire pour plier les vêtements, rassembler les chaussettes par paires, ou pour le rangement. Le panier est utile pour retirer le linge du séchoir et le transporter jusqu'à l'armoire ou la planche à repasser. Vous pouvez installer ce duo entre votre lave-linge et votre sèche-linge, ou au-dessus de l’un d’eux.

Étagère coulissante Solo

Cette étagère vous servira de surface supplémentaire pour plier les vêtements, rassembler les chaussettes par paires ou pour le rangement. Elle facilite également le chargement et le déchargement du linge. Vous pouvez l'installer entre votre lave-linge et votre sèche-linge.

Panier à linge coulissant

Ce grand panier coulissant est facilement accessible par une porte à ouverture push-pull. Utile pour enlever le linge et le porter jusqu'à la penderie ou le plan de travail pour le plier ou le repasser. Vous pouvez l'installer entre votre lave-linge et votre sèche-linge, ou au-dessus de l’un d’eux.

Socle avec tiroir et étagère

Un tiroir de rangement pratique, de 30 cm de haut. Idéal pour ranger la lessive, l'assouplissant, les cintres, les modes d'emploi et autres objets utiles dans une buanderie. Ce tiroir est livré avec une étagère pour faciliter le chargement et le déchargement du linge.

Socle

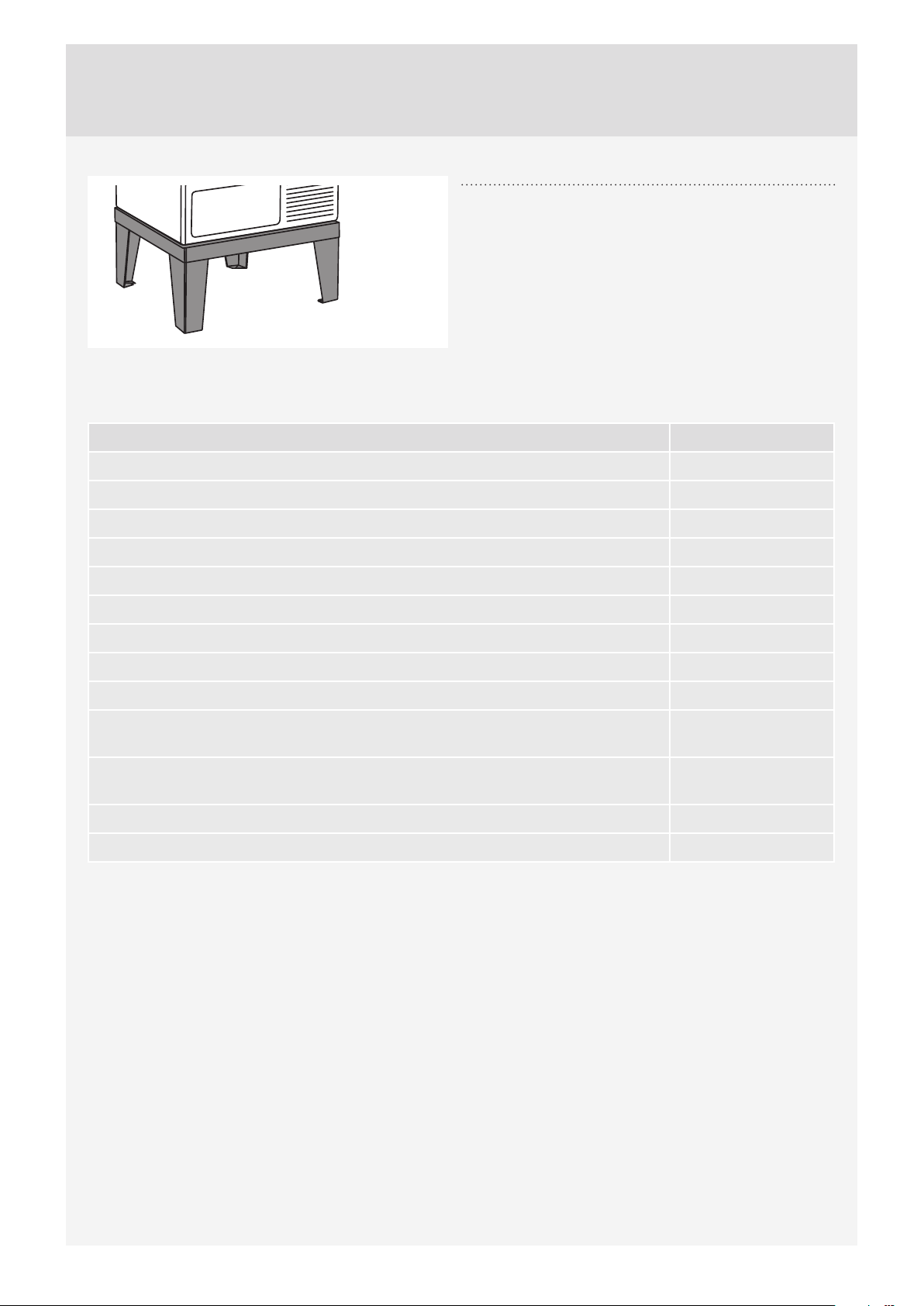

Grâce au socle en acier inoxydable, votre appareil sera surélevé de 30 cm, ce qui facilitera le chargement et le déchargement du linge.

* DISPONIBILITÉ EN FONCTION DU MARCHÉ

DÉNOMINATION N° D'ARTICLE

TABLE À REPASSER HI1153 Blanche 576552

TABLE À REPASSER HI1153 Inox 732756

TABLE À REPASSER HI1153 Titane 576553

DUO ÉTAGÈRE ET PANIER COULISSANTS HDB1153 Blanc 576554

DUO ÉTAGÈRE ET PANIER COULISSANTS HDB1153 Inox 732757

DUO ÉTAGÈRE ET PANIER COULISSANTS HDB1153 Titane 576555

ÉTAGÈRE COULISSANTE SOLO HSS1053 Blanche 576730

ÉTAGÈRE COULISSANTE SOLO HSS1053 Titane 576732

PANIER À LINGE COULISSANT HB1153 Blanc 576733

SOCLE AVEC TIROIR ET ÉTAGÈRE HPS5323 Blanc (uniquement pour modèles 8 ou 9 kg)

SOCLE AVEC TIROIR ET ÉTAGÈRE HPS5323 Inox (uniquement pour modèles 8 ou 9 kg)

SOCLE INOX HPL530S pour modèles 8 et 9 kg 441663

SOCLE INOX HPL830S pour modèles 11 et 12 kg 445501

576735

576737

CONSEILS PRÉLIMINAIRES AU SÉCHAGE

Ce chapitre comporte plusieurs conseils sur la façon de préparer votre linge avant le séchage.

TRI DU LINGE

Triez le linge selon:

• la nature des ﬁ bres,

• l’épaisseur des textiles. Pour que le séchage soit plus homogène, vériﬁ ez que vos vêtements sont composés de matières similaires.

VÊTEMENTS

1. Fermez les boutonnières, les fermetures à

glissières et les bandes auto-agrippantes pour

qu'elles n'abîment pas le linge.

2. Retournez les poches à l’envers.

3. Mettez le linge très délicat dans un ﬁ let de

protection.

(Le ﬁ let de lavage est un accessoire vendu dans

le commerce.)

SYMBOLES D'ENTRETIEN

Observez les symboles d'entretien ﬁ gurant sur les étiquettes des vêtements.

Symboles d'entretien des textiles:

Lavage

Normal Fragile

Température max. de lavage 90 °C Température max. de lavage 60 °C Température max. de lavage 40 °C Température max. de lavage 30 °C

Lavage à la main Lavage interdit

Blanchiment

Eau de Javel possible à l'eau froide

Eau de Javel interdite

Nettoyage à sec

Possible avec tous les solvants Perchloréthylène R11, R113, solvants

pétroliers

Kérosène, alcool pur et R113

Le linge à sécher en machine doit avoir été essoré à 1000 tr/min. au minimum. Une vitesse d’essorage supérieure vous fera économiser de l’électricité en réduisant la durée du séchage.

Si vous décidez de sécher uniquement une grande pièce de linge, nous vous recommandons de sécher les petits vêtements à part.

Nettoyage à sec interdit

Likanje

Repassage au fer à 200°C max. Repassage au fer à 150°C max. Repassage au fer à 110°C max.

Repassage interdit

Séchage naturel

Sécher à plat Sécher sans essorer au préalable Suspendre sur un fil ou sur un cintre

Séchage en machine

Température élevée possible Température modérée possible Sèche-linge interdit

LES MATIÈRES (FIBRES) QUI PEUVENT SÉCHER EN MACHINE

Ces symboles signiﬁ ent que ces matières peuvent sécher en machine. Les vêtements séchés dans un sèche-linge sont plus doux et plus aérés que les vêtements séchés à l'air libre.

Le sèche-linge n’use pas particulièrement les textiles. Les peluches collectées par le ﬁ ltre sont constituées de poussières et résidus de ﬁ bres qui se détachent lorsque l’on porte les vêtements.

LES MATIÈRES (FIBRES) QUI NE PEUVENT PAS SÉCHER EN MACHINE

Ce symbole signiﬁ e que cette matière ne peut

pas sécher en machine.

Ne faites jamais sécher en machine:

• les vêtements que vous avez vous-même

nettoyés avec des produits chimiques ou "à sec",

• les mousses de matière plastique,

• les ﬁ bres de verre.

LES ÉTAPES DU SÉCHAGE (1 À 7)

ÉTAPE 1: TRIEZ LE LINGE

Voir le chapitre "CONSEILS PRÉLIMINAIRES AU SÉCHAGE"

ÉTAPE 2: METTEZ LE SÈCHE-LINGE EN MARCHE

Mise en marche Appuyez sur la touche Marche/Arrêt.

Arrêt

Appuyez sur la touche

Marche/Arrêt.

ÉTAPE 3: CHARGEZ LE LINGE

Ouvrez le hublot en le tirant vers vous.

Chargez le linge dans le tambour. Vériﬁ ez auparavant qu'il n'y a pas de boule à détergent au milieu des vêtements, car elle pourrait fondre et abîmer votre linge et l'appareil.

Ne surchargez pas le tambour ! (Consultez le tableau des programmes et respectez la charge nominale indiquée sur la plaque signalétique.) Si le tambour est trop plein, le linge sera plus froissé et peut-être pas uniformément sec.

2 3

ÉTAPE 4: CHOISISSEZ LE PROGRAMME DE SÉCHAGE

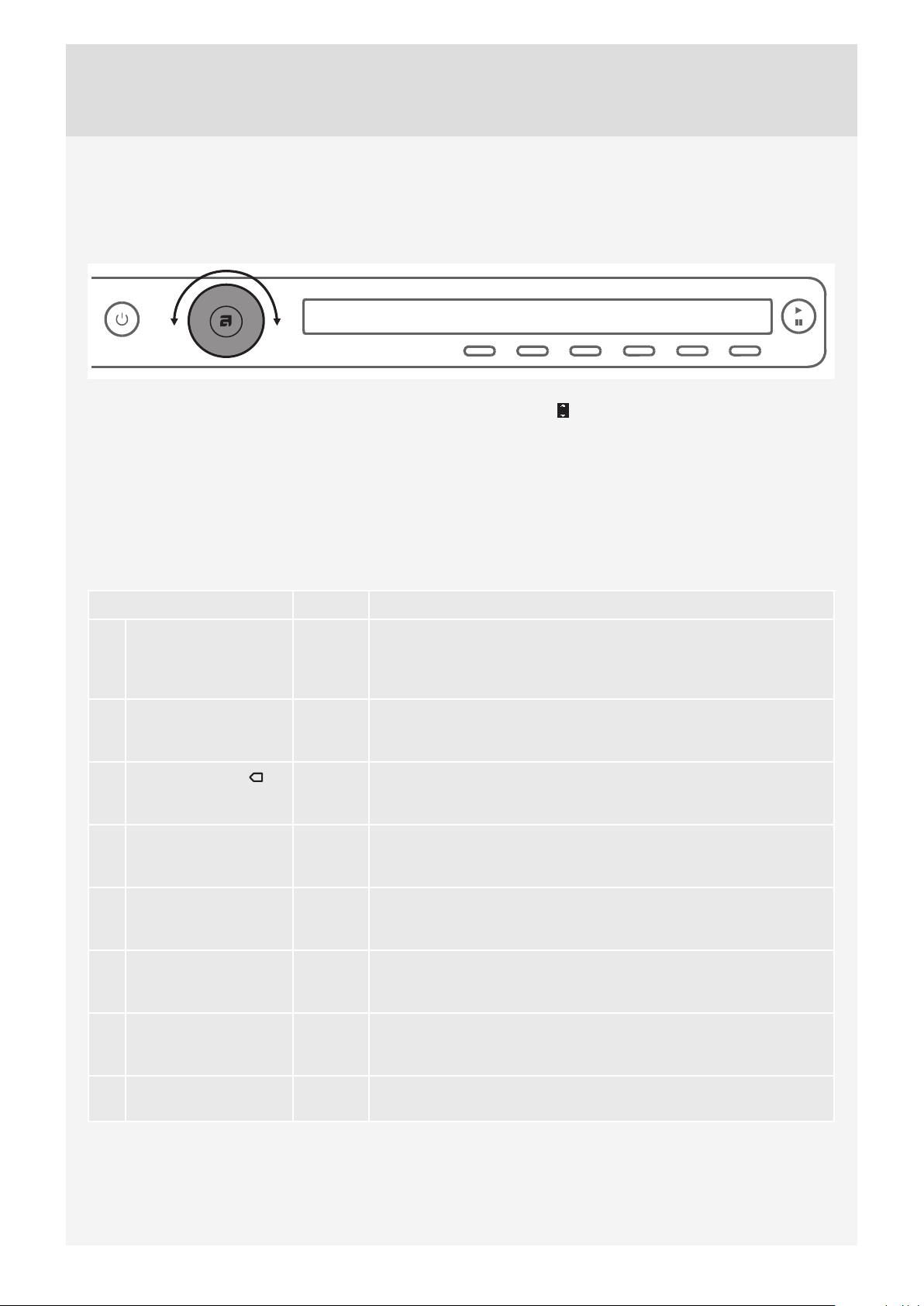

Choisissez le programme en tournant le sélecteur vers la droite ou la gauche.

Vous pouvez tourner le sélecteur de programme dès que les ﬂ èches apparaissent sur l'aﬃ cheur. Sélectionnez le programme en fonction du type de linge et de l'humidité résiduelle que vous désirez obtenir.

La durée du programme prévue s'aﬃ che.

Vous pouvez aussi sélectionner des réglages complémentaires pour chaque programme. Voir l'ÉTAPE 5.

Choisissez l'un des programmes ci-dessous:

Programme Max. kg* Description

1. TRÈS SEC AUTO (Séchage automatique intensif) (Auto extra dry)

2. SEC AUTO (Auto dry) 8 / 9 Utilisez ce programme pour le linge en coton épais et résistant.

3. NORMAL AUTO (Auto normal dry)

4. PRÊT À REPASSER AUTO (Auto iron dry)

5. SYNTHÉTIQUES AUTO (Auto synthetics)

6. DRAPS (Bedding)

7. SOIE ET LAINE (Silk and wool)

8 / 9 Utilisez ce programme pour le linge en coton épais et résistant

comportant plusieurs couches. Lorsque le cycle est terminé, les vêtements sont complètement secs et prêts à être rangés ans l'armoire.

Lorsque le cycle est terminé, les vêtements sont complètement secs et prêts à être rangés ans l'armoire.

8 / 9 Utilisez ce programme pour le linge en coton résistant ayant à

peu près la même épaisseur. Lorsque le cycle est terminé, les vêtements sont secs ou légèrement humides.

8 / 9 Utilisez ce programme pour le linge en coton résistant. Après le

séchage, le linge est prêt à être repassé.

3,5 / 3,5 Utilisez ce programme pour le linge fragile en coton et synthétiques

mélangés. Après le séchage, le linge est légèrement humide.

5 / 5 Utilisez ce programme pour les grandes pièces. À la fin du cycle,

elles seront complètement sèches. Les rotations adaptées du tambour les empêchent de s'emmêler.

2 / 2 Ce programme court est prévu pour assouplir ou faire gonfler les

vêtements en laine et en soie qui doivent complètement sécher selon les recommandations du fabricant.

8. RAPIDE PRO (Quick Pro)

2 / 2 Utilisez ce programme pour le linge résistant lavé avec un

programme rapide.

Programme Max. kg* Description

9. DURÉE PROGRAMMÉE (Time program)

10. AÉRATION (Airing)

11. RÉGLAGE SYSTÈME (System settings)

4 / 4 Utilisez ce programme pour le linge résistant légèrement humide

qui doit encore sécher complètement. Avec la durée programmée, l'humidité résiduelle n'est pas détectée automatiquement. Si le linge est encore moite à la fin du programme, relancez-le encore une fois ; si le linge est trop sec, froissé et rugueux, cela signifie que vous avez sélectionné une durée trop longue. Vous pouvez régler la durée du programme entre 30 minutes et 4 heures (par intervalles de 15 minutes).

2 / 2 Ce programme ne chauffe pas. Utilisez-le pour rafraîchir votre linge.

Vous pouvez régler la durée du programme de 15 minutes à 4 heures (par intervalles de 15 min.)

Choisissez Réglages Système avec le sélecteur de programme. Validez votre choix en appuyant sur ENTRÉE (touche "2"). Ensuite, faites défiler la liste des réglages en tournant le sélecteur. Les options suivantes sont disponibles:

– Sécurité enfants, – Langue (sélection de la langue), – Programmes (ensemble des programmes), – Aﬃ chage (écran : contraste et logo), – Son, – Eau de condensation, – Réinitialisation.

Voir le chapitre "RÉGLAGES SYSTÈME".

* Poids max. de linge sec

Si votre linge n’est pas parvenu au degré de séchage voulu, choisissez des réglages complémentaires

ou un programme plus adapté.

ÉTAPE 5: CHOISISSEZ LES RÉGLAGES DU PROGRAMME

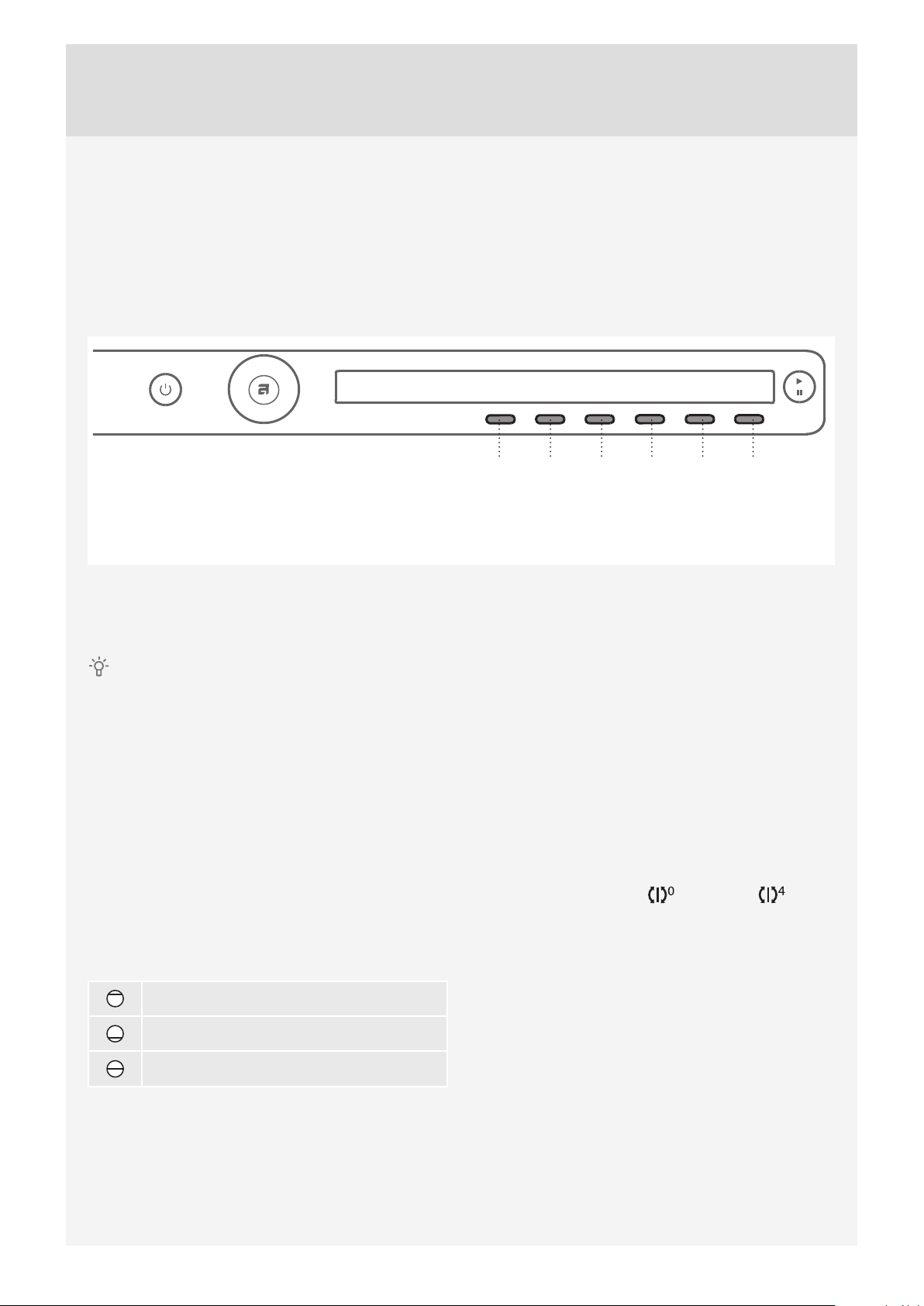

Les réglages du programme vous permettent d'adapter plus ﬁ nement le programme choisi à vos besoins.

Il est possible que certains réglages ne soient pas disponibles pour le programme que vous avez choisi.

Les réglages que vous avez sélectionnés pour un programme restent en mémoire lorsque le séchage est terminé, et vous pouvez les modiﬁ er par la suite (sauf le Départ diﬀ éré qui n'est pas mémorisé à la ﬁ n du programme).

123456

1. Degré de séchage (très sec)

2. Antifroissage

3. Charge

Sélectionnez les réglages du programme avant d'appuyer sur la touche DÉPART. Lorsque le programme de séchage est en cours, vous ne pouvez plus modiﬁ er ses réglages.

Pour aﬃ cher des informations (INFO) sur un réglage, appuyez quelques instants sur la touche située

sous ce réglage.

Voici les réglages que vous pouvez sélectionner pour un programme en appuyant sur les touches 1 à 6:

4. Signal sonore (Buzzer)

5. Durée (Durée programmée)

6. Départ diﬀ éré

1. Degré de séchage (très sec)

Appuyez sur la touche 1 pour choisir l'un des trois degrés de séchage intense (+, ++, +++). Le degré de séchage ﬁ nal et la durée de séchage seront modiﬁ és.

2. Antifroissage

Cette fonction vous permet de choisir ce qu'il se passe lorsque le séchage est achevé. Appuyez sur la touche 2 pour choisir la durée du cycle antifroissage entre 0 heure intervalles d'une heure.

et 4 heures , par

3. Charge

Appuyez sur la touche 3 pour choisir l'un des trois volumes de la charge.

Pleine charge

Petite charge

Demi-charge

Lorsque vous sélectionnez la charge du tambour, ceci aﬀ ecte la durée de séchage prévue qui était initialement aﬃ chée.

4. Signal sonore (Buzzer)

Appuyez sur la touche 4 pour activer (ON) ou désactiver (OFF) le signal sonore indiquant la ﬁ n du programme.

5. Durée programmée

Tournez d'abord le sélecteur pour choisir Durée programmée. Appuyez ensuite sur la touche 5 pour sélectionner une durée de séchage entre 30 minutes et 4 heures, par intervalles de 15 minutes.

Durée programmée

2:15

Appuyez sur la touche 6 (OK) pour valider la durée de séchage sélectionnée. Appuyez sur la touche

Départ/Pause pour lancer le

programme.

6. Départ diﬀ éré

Si vous souhaitez que le programme démarre au bout d'un certain temps, appuyez sur la touche 6 pour choisir le Départ diﬀ éré.

Très sec auto 6:00Ok

Appuyez sur la touche 6 pour faire apparaître les ﬂ èches . Utilisez le sélecteur de programme ou la touche 6 pour déﬁ nir le laps de temps ; il se règle par intervalles de 30 minutes entre 30 min et 6 heures, puis par intervalles d'une heure entre 6 heures et 24 heures.

Appuyez sur la touche 5 (OK) pour valider votre réglage. Appuyez sur la touche Départ

pour lancer l'opération. Lorsque le compte à rebours est parvenu à zéro, le programme de séchage sélectionné démarre automatiquement.

Pour annuler le départ diﬀ éré et lancer immédiatement le programme, appuyez

Compte à rebours du départ différé

03:50

sur la touche 5 . Une fois que le Départ diﬀ éré est réglé,

il n'est plus possible de le modiﬁ er ; la seule possibilité est de le «sauter» en appuyant sur la touche puis de continuer immédiatement avec le programme choisi.

Si vous ne faites rien pendant les 5 minutes qui suivent, l'écran s'éteint et passe en mode Veille. Pour rallumer l'aﬃ cheur, appuyez sur la touche Marche/Arrêt. Le compte à rebours du départ diﬀ éré s'aﬃ che alors. Si le sèche-linge est en Veille, l'écran s'allume 1 minute avant le départ du programme de séchage. Au terme du compte à rebours, la durée du séchage s'aﬃ che à l'écran.

Vous ne pouvez pas régler le Départ diﬀ éré pour vos programmes favoris.

ÉTAPE 6: FERMEZ LE HUBLOT ET LANCEZ LE PROGRAMME DE SÉCHAGE.

Fermez le hublot du sèche-linge et appuyez sur la touche Départ/Pause.

Départ (pression brève – démarrer/continuer) Pause (pression brève – interrompre momentanément le séchage) Annuler (appuyez 3 secondes sur la touche)

Démarrage

Info

2:20

Temps restant

La durée de séchage prévue en fonction du programme sélectionné et de la charge s'aﬃ che en heures et minutes. La durée de séchage réelle va dépendre du programme sélectionné, du volume de la charge, du type de linge, de la vitesse d'essorage lors du lavage, etc. La durée de séchage réelle peut être plus longue ou plus courte que la durée prévue.

Séchage

Info

2:19

Pause, arrêt, ou modiﬁ cation du programme

Pour mettre le programme en pause,

En pause

#1035&&45067&35&'&3.&;-#

Préparation à l'annulation du programme. Refroidissement.

Programme annulé. Le linge peut être encore chaud.

appuyez brièvement sur la touche Départ/Pause. Pour continuer le programme, appuyez de nouveau sur la touche Départ/ Pause.

Vous pouvez aussi mettre le programme de séchage en pause en ouvrant le hublot. Pour continuer le programme, refermez simplement le hublot et appuyez sur la touche Départ/Pause.

Pour arrêter déﬁ nitivement ou annuler le programme de séchage, appuyez 3 secondes sur la touche Départ/Pause.

Le programme sélectionné va s'arrêter et le cycle de refroidissement va commencer. La durée du cycle de refroidissement dépend du programme sélectionné.

Tant que le cycle de refroidissement n'est pas terminé, vous ne pouvez pas utiliser le sélecteur pour choisir un nouveau programme et le lancer avec la touche Départ/Pause.

Le programme de séchage se termine par un cycle de refroidissement au cours duquel les résistances ne chauﬀ ent pas. À la ﬁ n du programme, le linge est ainsi à une température convenable et vous ne risquez pas de toucher des vêtements trop chauds lorsque vous les retirez du tambour.

Vous pouvez aussi mettre un programme de séchage en pause en appuyant sur la touche MARCHE/ARRÊT. Le sèche-linge s'arrête alors. Après l'avoir remis en marche, appuyez sur la touche Départ/Pause pour continuer le programme.

ÉTAPE 7: FIN DU PROGRAMME

Nouv prog

Ajout

Antifroissage

Cycle terminé avec succès

Cycle terminé avec succès fav ?

Ouvrez le hublot en le tirant vers vous et enlevez le linge du tambour.

OkNettoyez le filtre de porte

À la ﬁ n du séchage, l'aﬃ cheur indique que le programme s'est achevé avec succès ("Cycle terminé avec succès").

Lorsque le séchage est terminé, si vous avez sélectionné l'option Antifroissage, le tambour continue de tourner pendant le temps que vous avez spéciﬁ é en réglant cette option.

Quand le séchage est ﬁ ni, vous pouvez enregistrer le programme dans vos favoris (voir Programmes favoris).

Nettoyez le ﬁ ltre à peluches (voir le chapitre ”NETTOYAGE ET ENTRETIEN”).

Vériﬁ ez que le tambour est vide, puis fermez le hublot.

5 minutes après la ﬁ n du programme ou la dernière activation, l'aﬃ cheur s'éteint et passe en mode Veille aﬁ n d'économiser l'électricité. Pour rallumer l'aﬃ cheur, appuyez sur la touche MARCHE/ARRÊT ou ouvrez le hublot.

Après chaque programme de séchage, nettoyez le ﬁ ltre à peluches situé à l’intérieur du hublot et videz le bac de condensat (voir le chapitre ”NETTOYAGE ET ENTRETIEN”).

Si le ﬁ ltre à peluches et le ﬁ ltre de la pompe à chaleur sont saturés, la sécurité antisurchauﬀ e risque d’arrêter automatiquement l’appareil. Nettoyez le ﬁ ltre, attendez que la machine refroidisse et essayez de la remettre en marche. Si le sèche-linge ne redémarre pas, faites appel au service après-vente.

Lorsque le séchage est terminé, débranchez le câble d’alimentation de la prise secteur.

Programmes favoris/Ajout fav ?

Cycle terminé avec succès fav ?

Nouv prog

Ajout

Quand le séchage est terminé, vous pouvez appuyer sur la touche 6 pour sauvegarder le programme et ses réglages complémentaires dans vos favoris.

Faites la liste de vos programmes favoris.

Vous pouvez enregistrer jusqu'à 4 programmes favoris.

Favori 1 0/'*3.&3 RetourPosition dans liste

Choisissez la position (le numéro d'ordre) de votre programme favori en appuyant sur la touche 2 ; le dernier programme utilisé, ainsi que ses

réglages complémentaires, vous est proposé. Pour ajouter ce programme à vos favoris, validez avec la touche 4.

Modiﬁ cation de la liste des favoris

Si vous désirez sauvegarder un programme à la ﬁ n du séchage, mais s'il n'y a plus de place dans la liste (vous ne pouvez en conserver que 4), vous avez la possibilité de remplacer un favori existant par un nouveau.

Favori 1 0/'*3.&3 RetourPosition dans liste

Déroulez la liste des programmes Favoris avec la touche 2. Appuyez sur la touche 4 pour valider le programme à remplacer.

1 .Fav Draps va être remplacé

Oui Non

Validez le remplacement avec la touche 5.

Si vous ne faites rien pendant 5 minutes, l'aﬃ cheur s'éteint et passe en mode Veille. Pour rallumer l'aﬃ cheur, appuyez sur la touche MARCHE/ARRÊT ou ouvrez le hublot.

RÉGLAGES SYSTÈME

Réglage système

Enter

Dans le menu principal, tournez le sélecteur de programme pour sélectionner "Réglages Système". Validez votre sélection en appuyant sur

la touche 2.

Dans le menu principal, tournez le sélecteur de programme pour sélectionner Réglages Système. Validez votre sélection en appuyant sur la touche 2.

• Sécurité enfants

• Langue

• Programmes

• Aﬃ chage (écran : contraste et logo)

• Son

• Eau de condensation

• Réinitialisation

Pour revenir aux "Réglages Système" ou au menu principal, appuyez sur la touche 6 (RETOUR)

Pour aﬃ cher des informations succinctes sur les réglages, appuyez sur la touche INFO.

SÉCURITÉ ENFANTS

Sécu. enfants RetourInfo

Vous pouvez activer la sécurité enfants en appuyant sur la touche 1 . Les enfants ne pourront pas mettre l'appareil en marche.

Sécu. enfants RetourInfo

Sécu. enfants

verrouille l'interface utilisateur

Appuyez pour désactiver.

3 sec.

Pour désactiver la sécurité enfants, appuyez sur la touche . Lorsque la sécurité enfant est active, vous ne pouvez sélectionner aucune autre fonction.

Pour désactiver temporairement (3 minutes) la sécurité enfants, appuyez simultanément sur les touches 1 et 4 pendant 3 secondes.

LANGUE

Langue Ok

EU English

Vous avez le choix entre 24 langues. Appuyez sur la touche 3 pour faire apparaître les ﬂ èches . Tournez le sélecteur de programme ou appuyez sur la touche 3 pour faire déﬁ ler la liste des langues. Validez la langue sélectionnée avec la touche 6 (OK).

Langue Retour

EU English

Pour revenir aux "Réglages Système", appuyez sur la touche 6.

PROGRAMMES

Le menu principal comporte la totalité des programmes que vous pouvez choisir avec le sélecteur. Ce réglage vous permet seulement d'aﬃ cher le programme sélectionné dans le menu principal.

Programmes Retour

Vêtements de sport

Info

13 6

Appuyez sur la touche 1 pour faire apparaître les ﬂ èches . Pour sélectionner un programme, tournez le sélecteur ou appuyez sur la touche 1. Appuyez sur la touche 3 pour spéciﬁ er que ce programme doit être aﬃ ché ou non: Oui / Non .

Pour revenir aux "Réglages Système", appuyez sur la touche 6.

AFFICHEUR

Affichage

Contraste Logo

Retour

Vous pouvez régler le contraste et activer/désactiver l'aﬃ chage du logo.

1356

1 2

SON

Vous pouvez décider si le signal sonore doit retentir ou non.

InfoMediumSon Retour

146

RetourContraste

RetourLogo

Appuyez sur les touches 1 à 5 pour régler le contraste.

Appuyez sur la touche 1 pour activer ou désactiver l'aﬃ chage du logo. Si vous choisissez l'icône "Activer" le logo apparaitra à l'écran lorsque vous mettrez l'appareil en marche.

Pour revenir aux "Réglages Système", appuyez sur la touche 6.

Appuyez sur la touche 3 pour activer ou désactiver le signal sonore.

Appuyez sur la touche 4 pour choisir l'un des réglages suivants : faible, moyen, fort. Lorsque vous faites déﬁ ler les options, le signal sonore correspondant retentit.

Pour revenir aux "Réglages Système", appuyez sur la touche 6.

EAU DE CONDENSATION

Vous avez le choix entre deux options : soit envoyer l'eau de condensation dans le réservoir de condensat, soit l'envoyer directement dans l'évacuation des eaux usées.

Appuyez sur la touche 1 pour faire

Eau condensée

OkRéserv.

apparaitre Utilisez le sélecteur de programme ou la touche 1 pour choisir les options suivantes : "Réserv." (Réservoir) – pour envoyer l'eau de condensation dans le réservoir de condensat. "Vidang." (Vidange) – pour envoyer l'eau

OkVidang.

de condensation dans l'évacuation des eaux usées. Si vous sélectionnez l'option "Vidange" vous devez observer les instructions concernant le raccordement du tuyau de vidange (voir le chapitre "INSTALLATION ET RACCORDEMENT / Vidange du condensat").

Pour revenir aux "Réglages Système", appuyez sur la touche 6.

RÉINITIALISATION

Cela signiﬁ e que tous vos réglages personnels vont être eﬀ acés et seront remplacés par les réglages usine.

Régl par défaut RetourInfoOui

Validez votre choix en appuyant sur la touche 3 (OUI).

Pour revenir aux "Réglages Système",

appuyez sur la touche 6.

BRUITS

Pendant le séchage ou durant sa première phase, le compresseur et la pompe peuvent faire certains bruits qui n’aﬀ ectent pas l’opération.

Bourdonnement : c'est le bruit du compresseur. L'intensité du bruit dépend du programme et de la phase du séchage. Ronronnement : le compresseur est ventilé de temps en temps. Bruit de pompage : la pompe évacue l'eau de condensation dans le bac de condensat. Cliquètement : ce bruit est dû au nettoyage automatique de l'échangeur de chaleur (compresseur). Ruissèlement : perceptible pendant le nettoyage automatique. Cliquetis : on peut entendre ce bruit si les vêtements comportent des éléments durs (boutons, fermetures à glissières).

NETTOYAGE ET ENTRETIEN

Avant de procéder au nettoyage, mettez toujours l’appareil à l’arrêt et déconnectez-le du réseau électrique (débranchez le câble d’alimentation de la prise secteur).

NETTOYAGE DU FILTRE À PELUCHES SUR LE HUBLOT

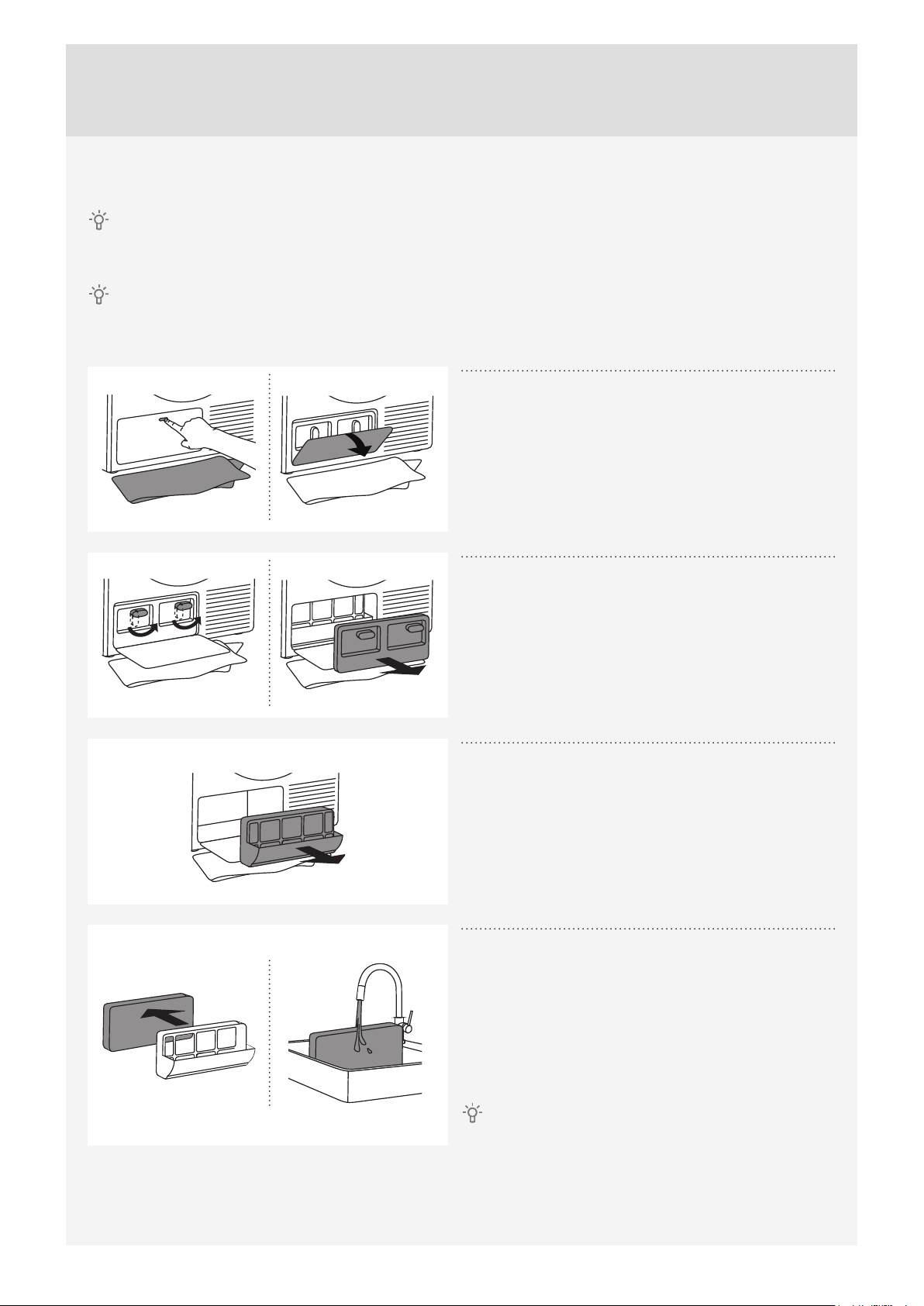

Ouvrez le logement du ﬁ ltre.

Retirez le ﬁ ltre à peluches.

Grattez doucement le ﬁ ltre pour enlever les

peluches (ﬁ bres et eﬃ lochures).

Remettez le ﬁ ltre en place.

Refermez le logement du ﬁ ltre.

Vériﬁ ez que le ﬁ ltre à peluches est inséré

correctement dans son logement.

Après chaque séchage, nettoyez le filtre à peluches situé sur le hublot.

N’utilisez jamais le sèche-linge sans le filtre à peluches ou avec un filtre endommagé.

VIDANGE DU BAC DE CONDENSAT

Videz le bac de condensat après chaque séchage.

Si le bac de condensat déborde, le programme de séchage se met automatiquement en pause. Un signal vous indique à l’écran qu’il faut vider le réservoir de condensat. (Ignorez-le si le tuyau de vidange du condensat est raccordé à un siphon d’évier ou de sol ou bien accroché au rebord d’un évier).

Tirez le bac de condensat hors du sèche-

linge, puis retournez-le au-dessus d'un évier, d'un lavabo, ou tout autre récipient de dimensions adéquates.

Videz l'eau en la laissant couler par l'ouverture de

vidange.

Pour que l'eau s'écoule plus facilement, tirez la goulotte hors de l'ouverture.

Remettez le bac de condensat en place.

L’eau du bac de condensat n’est pas potable. Convenablement ﬁ ltrée, elle peut servir au repassage.

N’ajoutez jamais de produits chimiques ou de parfum dans le bac de condensat.

Vous n’avez pas besoin de vider le bac de condensat si son tuyau de vidange est raccordé directement à l’évacuation des eaux usées (voir le chapitre ” INSTALLATION ET RACCORDEMENT /Évacuation de l’eau de condensation”).

Avant de déplacer le sèche-linge ou de le remiser dans un local non chauﬀ é en hiver, vous devrez vider le bac de condensat.

NETTOYAGE DU FILTRE DE LA POMPE À CHALEUR

Ne touchez pas à mains nues les pièces métalliques internes de l’échangeur de chaleur. Risque de blessures à cause des parties coupantes. Mettez des gants de protection appropriés lorsque vous nettoyez l’échangeur de chaleur.

Le nettoyage incorrect des ailettes métalliques de l’échangeur de chaleur peut endommager déﬁ nitivement le sèche-linge. N’appuyez pas sur les ailettes avec des objets durs, comme par exemple le tube en plastique d’un aspirateur.

Un peu d'eau peut s'écouler pendant le nettoyage.

Il est donc recommandé d'étaler une serpillère sur le sol. Ouvrez la trappe extérieure.

Saisissez les loqueteaux de la trappe intérieure et

tournez-les vers le haut. Enlevez la trappe intérieure.

Enlevez le ﬁ ltre de la pompe à chaleur en le tirant

par sa partie saillante.

Enlevez de son logement la partie en mousse

du ﬁ ltre. Nettoyez-la sous l'eau courante, puis séchez-la avant de la remettre en place.

Vous pouvez nettoyer le ﬁ ltre dans le lave-linge avec le programme de rinçage et une faible vitesse d’essorage. Séchez le ﬁ ltre avant de le remettre en place dans son logement.

Nettoyez le ﬁ ltre en mousse au moins une fois

tous les 10 séchages ou lorsque c’est nécessaire.

Nettoyez aussi le logement du ﬁ ltre de la pompe

à chaleur et l'élément ﬁ ltrant avec un chiﬀ on doux et sec.

La partie inférieure du logement comporte aussi

un élément ﬁ ltrant qu’il faut nettoyer soigneusement.

Nettoyez le logement du ﬁ ltre de la pompe à chaleur une fois tous les 10 séchages ou lorsque c’est nécessaire.

Lors du nettoyage automatique du ﬁ ltre de la pompe à chaleur (disponible uniquement sur certains modèles) quelques gouttes d’eau peuvent s’écouler après le démontage du ﬁ ltre ; il est donc recommandé d’étaler une serpillère sur le sol.

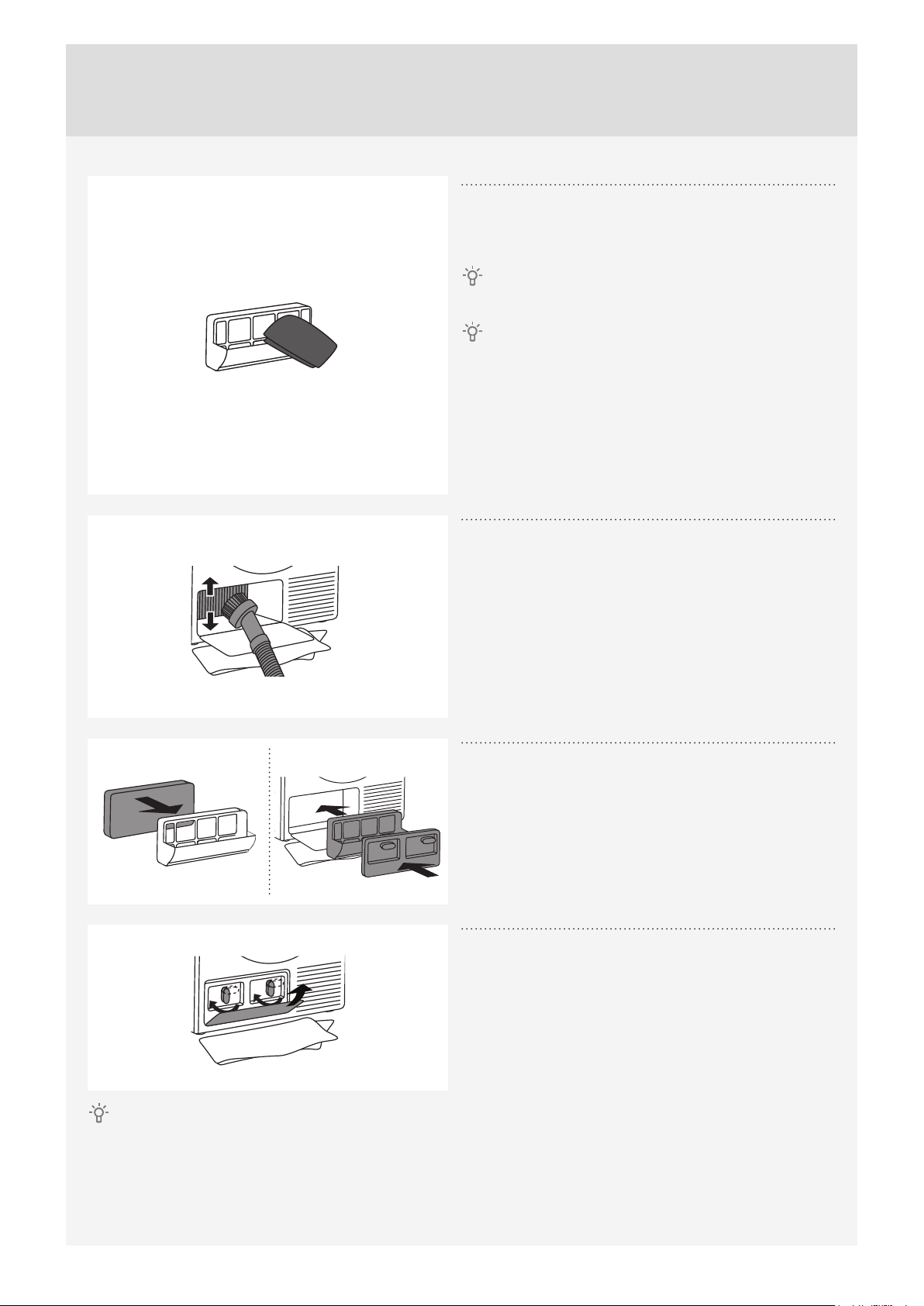

Vous pouvez enlever la poussière et les

souillures présentes sur les ailettes métalliques de l'échangeur de chaleur avec un aspirateur équipé d'une brosse souple. Déplacez doucement la brosse uniquement dans le sens des ailettes métalliques, de haut en bas et sans appuyer. Une pression excessive pourrait les endommager ou les tordre. Nous vous recommandons de nettoyer l'échangeur de chaleur au moins tous les douze mois.

Remontez le ﬁ ltre en mousse et le logement du

ﬁ ltre.

Remettez en place le couvercle intérieur et

tournez les loqueteaux dans le sens des aiguilles d'une montre jusqu'à ce qu'ils soient en position verticale. Refermez la trappe extérieure.

Veillez à insérer correctement le ﬁ ltre de la pompe à chaleur dans son logement, sinon l’échangeur de

chaleur situé à l’intérieur du sèche-linge pourrait s’encrasser.

INFORMATIONS COMPLÉMENTAIRES SUR LE NETTOYAGE

Si vous avez enlevé par inadvertance le logement entier du ﬁ ltre à peluches situé sur le hublot du sèche-linge, remettez-le en place dans la même position.

Les ouvertures dans la partie basse de l'encadrement du hublot doivent être nettoyées de temps en temps avec un aspirateur.

Si nécessaire, nettoyez aussi le logement du ﬁ ltre et le joint du hublot.

NETTOYAGE DE LA CARROSSERIE DE L'APPAREIL

Nettoyez la carrosserie et l'aﬃ cheur de l'appareil avec un chiﬀ on doux en coton humidiﬁ é à l'eau. N'utilisez pas de solvants ou de nettoyants abrasifs qui pourraient endommager la machine (respectez les recommandations et mises en garde mentionnées par le fabriquant du détergent). Essuyez ensuite l’appareil avec un torchon sec.

Maintenez propre et frais l’espace autour du sèche-linge. La poussière, la chaleur et l’humidité rallongent

la durée du séchage.

Débranchez toujours le sèche-linge avant de le nettoyer.

QUE FAIRE EN CAS DE PROBLÈMES ?

Des perturbations provenant de l'environnement (par exemple de l’installation électrique) peuvent entraîner la signalisation de diﬀ érentes erreurs (voir le tableau ci-après). Dans ce cas:

• Mettez l'appareil à l'arrêt, attendez au moins une minute, remettez l'appareil en marche et relancez le programme de séchage.

• Si l'erreur persiste, contactez le service après-vente agréé.

• Vous serez capable de résoudre vous-même la plupart des problèmes survenant lors de l'utilisation de l'appareil (voir le tableau de dépannage).

• Les réparations doivent être réalisées exclusivement par un professionnel qualiﬁ é.

• Les réparations ou réclamations résultant d'un raccordement ou d'une utilisation non conforme ne sont pas couvertes par la garantie. Dans ce cas, les frais de l'intervention seront à la charge de l'utilisateur.

La garantie ne couvre pas les dysfonctionnements dus aux perturbations de l’environnement (foudre,

défaillances de l’installation électrique, catastrophes naturelles, etc.).

Problème/erreur Cause Que faire ? L'appareil ne

démarre pas.

La prise est sous tension mais le tambour ne tourne pas. Le sèche-linge ne fonctionne pas.

L'appareil s'arrête de fonctionner au cours d'un programme.

• L'interrupteur général n'est pas sur Marche.

• La prise secteur n'est pas sous tension.

• Vous n'avez pas lancé le programme selon les instructions.

• Le hublot est peut-être ouvert. • Vérifiez si le hublot est fermé correctement.

• Le bac de condensat est plein (uniquement pour les sèche-linge à condensation ou équipés d'une pompe à chaleur).

• Vous avez peut-être sélectionné le Départ différé.

• Le filtre à peluches est peutêtre saturé. Par conséquent, la température a monté dans le sèche-linge, ce qui a provoqué la surchauffe et donc l'arrêt de l'appareil.

• Vérifiez si vous avez appuyé sur la touche Marche/Arrêt.

• Vérifiez le fusible.

• Vérifiez si la fiche du cordon d'alimentation est insérée correctement dans la prise secteur.

• Relisez la notice d'utilisation.

• Videz le bac de condensat (voir le chapitre NETTOYAGE ET ENTRETIEN) (uniquement pour les sèche-linge à condensation ou équipés d'une pompe à chaleur).

• Pour annuler l'option Départ différé, appuyez sur la touche 5 "Sauter".

• Nettoyez le filtre à peluches (voir le chapitre "NETTOYAGE ET ENTRETIEN").

• Attendez que l'appareil refroidisse et essayez de le remettre en marche. S'il ne redémarre pas, appelez le service après-vente.

Le linge n'est pas bien sec ou le séchage dure trop longtemps.

• Les filtres ne sont pas propres. • Nettoyez les filtres (voir le chapitre "NETTOYAGE ET ENTRETIEN").

• Le sèche-linge est dans un

local fermé, ou trop froid, ou trop petit. Il en résulte une température trop élevée de l'air ambiant.

• Veillez à ce que le local dans lequel l'appareil est installé soit suffisamment aéré : ouvrez la porte et/ ou la fenêtre.

• Vérifiez si la température du local n'est pas trop haute ou trop basse.

Le linge est inégalement sec.

On entend un léger bruit de coups.

• Le linge n'a pas été assez essoré.

• Trop grande ou trop petite quantité de linge dans le tambour.

• Les grandes pièces (comme les draps) se sont emmêlées.

• Vous avez mis à sécher des vêtements de compositions et d'épaisseurs différentes en trop grande quantité.

• Si le sèche-linge n'a pas fonctionné pendant une longue période, les mêmes points des éléments porteurs ont été longtemps sollicités, ce qui est la cause d'une déformation temporaire.

• Si le linge est encore humide lorsque le programme est terminé, il faut lancer de nouveau un programme approprié (après avoir nettoyé les filtres).

• Choisissez un programme convenable ou des fonctions complémentaires.

• Avant le séchage, fermez les boutonnières ou les fermetures à glissière des vêtements. Sélectionnez un programme adapté (par ex. le programme Draps).

• Après le séchage, démêlez le linge et sélectionnez un programme complémentaire (par ex. Durée programmée).

• Veillez à trier les textiles selon leur composition et leur épaisseur, à ne pas surcharger le tambour, et à choisir le programme adapté.

• Le bruit va disparaître sans aucune intervention.

Le hublot s'ouvre durant le séchage.

• Pression excessive sur le hublot (trop de linge dans le tambour).

• Réduisez la quantité de linge.

SIGNALISATION DES DÉFAUTS

En cas de défaut au cours du séchage, l'erreur correspondante s'aﬃ che (Error X).

Info ExitErreur 3

Appuyez quelques instants sur la touche INFO pour aﬃ cher la description de l'erreur.

Les erreurs suivantes peuvent s'aﬃ cher (selon le modèle):

Problème/

Erreur affichée Que faire ?

erreur

Error 0

Error 1

Error 2

Error 3

Error 4

E0 - Contactez le service après-vente.

E1 – Défaut thermistor, contactez le SAV.

E2 - Contactez le service après-vente

E3 - Panne pompe, contactez le SAV ASKO

E4 - Nettoyez les filtres ou contactez le SAV.

Appuyez sur la touche (6) (Quitter) "EXIT" pour revenir au Menu Principal.

Arrêtez le sèche-linge puis remettez-le en marche.

Défaut de l'unité de commandes. Contactez le service après-vente.

Défaut de la sonde de température. Contactez le service après-vente.

Erreur de communication. Contactez le service après-vente.

Défaut de la pompe qui amène l'eau condensée dans le bac de condensat. Contactez le service après-vente.

Défaut de l'unité de commandes. Nettoyez les filtres (Voir le chapitre "NETTOYAGE ET ENTRETIEN") ou contactez le service après-vente.

Error 6

Error 7

Error 8

Error 9

E6 - Défaut relais. Contactez le SAV.

E7 - Défaut porte. Contactez le SAV.

E8 - Défaut bouton. Contactez le SAV.

E9 - Les versions des logiciels PB/UI ne sont pas compatibles.

Défaut de l'unité de commandes. Contactez le service après-vente.

Contactez le service après-vente.

INFORMATIONS avant, pendant et après le séchage (selon le modèle)

Erreur affichée Que faire ?

EN: Steam tank is empty. please fill water. FR : Le réservoir de vapeur est vide. Remplissez-le d'eau.

EN: Full steam tank detection. FR : Le réservoir de vapeur est plein.

EN: Door is open. please close the door. FR : Fermez le hublot avant d'appuyer sur Départ.

EN: This option is not available at this phase of the cycle. FR : Cette option n'est pas disponible à cette phase du cycle.

EN: Cycle was interupted by power failure. please resume. FR : Le programme a été interrompu par une panne d'électricité,

relancez-le.

EN: Please empty tank before starting cycle. FR : Videz le bac avant de continuer le programme.

EN: Clean door filter. FR : Nettoyez le filtre du hublot

Remplissez le réservoir du générateur de vapeur avec de l'eau distillée. Versez l'eau à travers le filtre du réservoir situé dans le logement du bac de condensat. Voir le chapitre "AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS."

Arrêter de verser l'eau distillée.

Fermez le hublot du sèche-linge avant de lancer ou de poursuivre le programme.

Cette option n'est pas disponible. Sélectionnez une option qui est disponible.

Appuyez sur la touche Départ/ Pause pour relancer ou poursuivre le programme.

Voir le chapitre "NETTOYAGE ET ENTRETIEN".

EN: Clean the condenser unit FR : Nettoyez le condenseur

EN: Please empty the tank for condensed water and clean door

filter.

FR : Videz le réservoir d'eau et nettoyez le filtre du hublot.

EN: Child lock is on. press buttons for 3 sec to unlock. FR : La Sécurité enfant est active. Appuyez 3 secondes sur les

touches pour la désactiver.

Voir le chapitre "NETTOYAGE ET ENTRETIEN".

Voir le chapitre "RÉGLAGES SYSTÈME".

SERVICE APRÈS-VENTE

AVANT DE CONTACTER LE SERVICE APRÈSVENTE

Consultez les chapitres "QUE FAIRE EN CAS DE PROBLÈME ?" et "NETTOYAGE ET ENTRETIEN", puis essayez de résoudre le problème vous-même.

Lorsque vous contactez le service après-vente, veuillez mentionner le modèle (1), le type (2) et le numéro de série (3) de votre sèche-linge. Le modèle, le type, et le numéro de série ﬁ gurent sur la plaque signalétique apposée sur la face intérieure du hublot du sèche-linge. Les codes QR et AUID ﬁ gurent aussi sur la face interne du hublot.

En cas de réparation, utilisez exclusivement des pièces détachées certifiées par des fabricants agréés.

Les réparations ou réclamations résultant d’un raccordement ou d’une utilisation non conforme ne sont pas couvertes par la garantie. Dans ce cas, les frais de l’intervention seront à la charge de l’utilisateur.

1, 2, 3

213

TYPE: TDXX.XXXXX

Art.No.: XXXXXX/XX Ser.No.: XXXXXXXX

XXX V ~

IPX4

XXXX W

XX Hz Refrigerant: X XXXX Volume: XXXX

MODEL: XXXXXX.X

XXA

X kg

INFORMATIONS TECHNIQUES

INFORMATIONS FIGURANT SUR L'ÉTIQUETTE ÉNERGIE

Fiche d'informations conforme au Règlement délégué (UE) n° 392/2012 de la Commission

Modèle TD75.B3XX

Capacité de séchage maximale 8 / 9 kg (Voir la plaque

signalétique)

Classe d'efficacité énergétique A++ / A++

Consommation d’énergie annuelle (AEC) 235,99 / 217 (kWh/an)

Consommation d’énergie

Séchage automatique normal à pleine charge (E

Séchage automatique normal à demi-charge (E

) 1,94 / 1,73 (kWh)

dry

) 1,09 / 1,03 (kWh)

dry1/2

Consommation d’électricité

Consommation d’électricité en mode Arrêt (Po) 0,20 / 0,25 (W)

Consommation d’électricité en mode Laissé sur marche (Pl) 0,65 / 0,80 (W)

Efficacité de condensation

Séchage automatique normal à pleine charge et à demi-charge (Ct) 91 / 91 (%)

Séchage automatique normal à pleine charge (C

Séchage automatique normal à demi-charge (C

Programme de séchage Normal Auto

) 91 / 91 (%)

dry

) 91 / 91 (%)

dry1/2

Durée du programme (minutes)

Séchage automatique normal à pleine charge et à demi-charge (Tt) 147 / 220 (minutes)

Séchage automatique normal à pleine charge (T

Séchage automatique normal à demi-charge (T

) 195 / 137 (minutes)

dry

) 112 / 173 (minutes)

dry1/2

Niveau de puissance acoustique 64 / 64 (dB(A))

Type de sèche-linge (A = automatique, NA = non automatique) A / A

Durée du mode Laissé sur marche (Veille) 5 / 5 (minutes)

Classe de taux de condensation A / A

Sur la base de 160 cycles de séchage pour le programme Normal Auto à pleine charge et à demi-charge, en conformité avec la norme EN61121. La

consommation réelle d’énergie par cycle dépend des conditions d’utilisation de l’appareil.

Le programme Normal Auto à pleine charge et à demi-charge est le cycle de séchage standard auquel se rapportent les informations qui ﬁ gurent sur

l’étiquette ; il est prévu pour le séchage de textiles en coton normalement humides et constitue le programme le plus eﬃ cace pour le coton en termes de consommation d’énergie.

Sur une échelle allant de D (le moins eﬃ cace) à A+++ (le plus eﬃ cace).

ESSAIS NORMALISÉS

Pour les essais normalisés, le tuyau du bac de condensat doit être raccordé à une évacuation.

Europe

Consommation d'énergie déclarée EN 611 21 (392/2012). Programme 3 (Normal Auto)

8 / 9 kg (selon le modèle) ; coton, température normale. L'appareil a été testé avec du courant monophasé de 10A / 16A (selon le modèle; Voir plaque signalétique).

Méthode d'essai pour la mesure du bruit IEC 60 704-2-6.

CARACTÉRISTIQUES TECHNIQUES (selon le modèle)

Hauteur 850 mm

Largeur 595 mm

Profondeur 654 mm

Poids (net) 54,8 / 55,8 / 57 kg (selon le modèle)

Volume du tambour 117 l

Capacité maximale Voir plaque signalétique

Vitesse de rotation 50–55 tr/min.

Puissance assignée Voir plaque signalétique

Matériau du tambour Acier inoxydable

Matériau de la carrosserie Peinture poudre sur acier galvanisé à chaud ou sur acier

inoxydable

Ce produit contient des gaz à effet de serre fluorés (selon le modèle).

Type de réfrigérant R134a R450a

Quantité de réfrigérant 0,30 kg 0,33 kg

PRG (potentiel de réchauffement global) 1430 604

Équivalent CO

0,429 t 0,200 t

Fermé hermétiquement.

TABLEAU DES CONSOMMATIONS

Le tableau ci-dessous indique la consommation d'énergie et la durée de séchage pour un échantillon test composé de diﬀ érentes charges de linge, et après essorage à diﬀ érentes vitesses, conformément à la norme EN61121.

Les consommations indiquées ci-dessous ont été obtenues dans les conditions suivantes :

Température de l'air entrant Température ambiante

Humidité de l'air entrant 50–60%

Température de séchage Normale

Consommation

d'énergie

approximative

(kWh)*

Durée

approximative

du programme

(h:min)*

Programme

Très sec auto (Auto extra dry)

Sec auto (Auto dry)

Normal auto (Auto normal dry)

Prêt à repasser auto (Auto iron dry)

Synthétiques auto (Auto synthetics)

Draps (Bedding)

Charge

Vitesse d'essorage

(tr/min)

8 kg 9 kg 8 kg 9 kg

1000 2,41 1,96 3:50 4:00

1400 1,58 1,33 2:40 2:50

1400 1,25 1,20 2:20 2:30

1000 2,20 1,90 3:30 3:50

1400 1,46 1,24 2:30 2:40

1400 1,21 1,11 2:10 2:20

1000 1,94 1,73 3:15 3:40

1400 1,26 1,11 2:10 2:20

1400 1,01 0,98 1:45 2:00

1000 1,49 1,30 2:25 2:50

1400 0,90 0,74 1:30 1:40

1400 0,69 0,57 1:15 1:20

1000 0,58 0,46 1:00 1:00

1000 1,52 1,14 2:30 2:25

1400 1,20 0,84 2:10 1:55

1400 0,76 0,66 1:30 1:30

Rapide Pro (Quick Pro)

1400 1,51 0,50 0:59 0:59

Pleine charge

Demi-charge

Petite charge

* Chez l'utilisateur, les valeurs peuvent diﬀ érer de celles indiquées dans le tableau en raison de certaines variations : type des ﬁ bres, quantité de linge,

vitesse d'essorage, ﬂ uctuations du secteur, température ambiante et humidité.

MISE AU REBUT

Mise au rebut / recyclage des emballages

Nos emballages sont en matériaux écologiques qui peuvent être recyclés, remis au service de la propreté ou détruits sans risque pour l’environnement. Dans ce but, tous les matériaux d'emballage sont pourvus du marquage approprié.

Le symbole de la poubelle barrée ﬁ gure sur le produit ou sur son emballage en application de la directive européenne 2002/96/CE sur les Déchets d’Équipement Électrique et Électronique (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des appareils usagés dans toute l’Europe. Ce produit doit donc faire l’objet d’une collecte sélective. Lorsque vous ne l’utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchèterie qui traite les DEEE. Lorsque vous mettez un appareil usagé au rebut, coupez son câble d'alimentation et cassez le dispositif de fermeture de la porte pour éviter que les enfants ne s'y enferment (risque d'asphyxie).En mettant ce produit au rebut conformément aux recommandations, vous contribuerez à éviter des conséquences néfastes pour la santé et l’environnement. Pour tout renseignement sur la mise au rebut et le recyclage de ce produit, veuillez contacter la mairie ou le service de la propreté de votre commune, ou encore le magasin dans lequel vous l’avez acheté.

NOTES

GUIDE D'UTILISATION RAPIDE

TRIEZ LE LINGE

Triez le linge par type de fibre et selon son degré de souillure. Tenez compte des symboles d'entretien sur l'étiquette des vêtements.

Fermez les boutonnières, les fermetures à glissières et autoagripantes.

APPUYEZ SUR LA TOUCHE MARCHE/ARRÊT

OUVREZ LE HUBLOT ET CHARGEZ LE LINGE

Vérifiez auparavant si le tambour est vide.

CHOISISSEZ LE PROGRAMME DE SÉCHAGE

Tournez le sélecteur sur le programme voulu.

CHOISISSEZ LES RÉGLAGES DU PROGRAMME

Sélectionnez les réglages en appuyant sur les touches adéquates.

FERMEZ LE HUBLOT ET APPUYEZ SUR LA TOUCHE DÉPART

La durée de séchage prévue s'affiche en heures et minutes.

FIN DU PROGRAMME

Ouvrez le hublot et retirez le linge du tambour. Nettoyez les filtres. Voir le chapitre "NETTOYAGE ET ENTRETIEN". Fermez le hublot. Appuyez sur la touche Marche/Arrêt. Débranchez la fiche de la prise secteur.

Nous nous réservons le droit de procéder à des modiﬁ cations

TD75.B3 SPHP

Gorenje, Partizanska 12, 3320 Velenje, Slovenija

www.asko.com



fr (07-20)

Asko T208H, T209H User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
