ARISTON PH741RQOGH, PH760 User Manual
Istruzioni per luso
PIANO
IT
Italiano, 1 Français, 25
GB
English,13
FR
ES
Espanol, 39
PH 760 RF
PH 760 RF GH
PZ 760 RF
PH 760 F
PH 750 RT GH
PH 750
PH 750 T
PH 741 RQO GH
PH 730 RT
PH 720 RT
Sommario
IT
Installazione, 2-5
Posizionamento
Collegamento elettrico
Collegamento gas
Targhetta caratteristiche
Caretteristiche dei bruciatori ed ugelli
Descrizione dellapparecchio, 6
Vista dinsieme
Avvio e utilizzo, 7-9
Consigli pratici per luso dei bruciatori
Consigli pratici per luso del vetroceramica
Precauzioni e consigli, 10
Sicurezza generale
Smaltimento
Manutenzione e cura, 11
Escludere la corrente elettrica
Pulire lapparecchio
Manutenzione rubinetti gas
Anomalie e rimedi, 12
Assistenza attiva 7 giorni su 7
Installazione
IT
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di cessione
o di trasloco, assicurarsi che resti insieme allapparecchio
per informare il nuovo proprietario sul funzionamento e sui
relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e
vanno eliminati secondo le norme per la raccolta
differenziata (vedi Precauzioni e consigli).
! Linstallazione va effettuata secondo queste istruzioni e da
personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose.
! Questo apparecchio può essere installato e funzionare
solo in locali permanentemente ventilati secondo le
prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore.
Debbono essere osservati i seguenti requisiti:
Il locale deve prevedere un sistema di scarico allesterno
dei fumi della combustione, realizzato tramite una cappa
o tramite un elettroventilatore che entri automaticamente
in funzione ogni volta che si accende lapparecchio.
In camino o in canna fumaria ramificata
(riservata agli apparecchi di cottura)
Direttamente
all’esterno
fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o
parzialmente pieni, non debbono essere installati o
depositati in locali o vani a livello più basso del suolo
(cantinati, ecc.). É opportuno tenere nel locale solo il
bidone in utilizzo, collocato in modo da non essere
soggetto allazione diretta di sorgenti di calore (forni,
camini, stufe, ecc.) capaci di portarlo a temperature
superiori ai 50°C.
Incasso
I piani a gas e misti sono predisposti con grado di
protezione contro i riscaldamenti eccessivi di tipo X, è
pertanto possibile linstallazione a fianco di mobili la cui
altezza non superi quella del piano di lavoro. Per una
corretta installazione del piano di cottura vanno osservate le
seguenti precauzioni:
I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 600
mm dal bordo del piano stesso.
Le cappe debbono essere installate secondo i requisiti
richiesti nei libretti istruzioni delle cappe stesse,
comunque ad una distanza minima di 650 mm.
Posizionare i pensili adiacenti alla cappa ad unaltezza
minima dal top di 420 mm (vedi figura).
Allorchè il piano di cottura venga
installato sotto un pensile,
600mm min.
questultimo dovrà mantenere una
distanza minima dal top pari a 700
700mm min.
540mm min.
mm (vedi figura).
Il locale deve prevedere un sistema che consenta
lafflusso dellaria necessaria alla regolare combustione.
La portata di aria necessaria alla combustione non deve
essere inferiore a 2 m
3
/h per kW di potenza installata.
Il sistema può essere realizzato
prelevando direttamente laria
dallesterno delledificio tramite un
2
di
A
Esempi di aperture di
ventilazione
per l’aria comburente
Locale
adiacente
Locale
da ventilare
condotto di almeno 100 cm
sezione utile e tale che non possa
essere accidentalmente ostruito.
Ovvero, in maniera indiretta da
locali adiacenti, dotati di un
condotto di ventilazione con
lesterno come sopra descritto, e
che non siano parti comuni
Maggiorazione della fessura
fra porta e pavimento
dellimmobile, o ambienti con
pericolo di incendio, o camere da
letto.
I gas di petrolio liquefatti, più pesanti dellaria, ristagnano
verso il basso. Quindi i locali contenenti bidoni di GPL
debbono prevedere delle aperture verso lesterno così
da permettere levacuazione dal basso delle eventuali
Il vano del mobile dovrà avere le dimensioni indicate nella
figura. Sono previsti dei ganci di fissaggio che
consentono di fissare il piano su top da 20 a 40 mm. di
spessore. Per un buon fissaggio del piano è consigliabile
usare tutti i ganci a disposizione.
555 mm
55 mm
475 mm
Schema di fissaggio dei ganci
Posizione gancio per Posizione gancio per
top H=20mm top H=30mm
2
Avanti
Posizione gancio per Dietro
top H=40mm
! Usare i ganci contenuti nella "confezione accessori"
Nel caso in cui il piano non sia installato su di un forno
incasso, è necessario inserire un pannello di legno come
isolamento. Esso dovrà essere posizionato ad una
distanza minima di 20 mm. dalla parte inferiore del piano
stesso.
Aerazione
Per garantire una buona aerazione è necessario eliminare la
parete posteriore del vano. È preferibile installare il forno in
modo che appoggi su due listelli in legno oppure su un
piano continuo che abbia unapertura di almeno 45 x 560
mm (vedi figure).
45 mm.
560 mm.
! E' possibile installare il piano solo sopra forni incasso dotati
di ventilazione di raffreddamento.
Collegamento elettrico
I piani dotati di cavo di alimentazione tripolare, sono
predisposti per il funzionamento con corrente alternata alla
tensione e frequenza di alimentazione indicate sulla
targhetta caratteristiche (posta sulla parte inferiore del
piano). Il conduttore di terra del cavo è contraddistinto dai
colori giallo-verde. Nel caso di installazione sopra un forno
da incasso lallaccio elettrico del piano e quello del forno
deve essere realizzato separatamente, sia per ragioni di
sicurezza elettrica che per facilitare leventuale estraibilità
del forno.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche.
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in vigore (il
filo di terra non deve essere interrotto dallinterruttore). Il
cavo di alimentazione deve essere posizionato in modo tale
che in nessun punto superi di 50°C la temperatura
ambiente.
! Linstallatore è responsabile del corretto collegamento
elettrico e dellosservanza delle norme di sicurezza.
Prima di effettuare lallacciamento accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo di
potenza della macchina, indicato nella targhetta
caratteristiche;
la tensione di alimentazione sia compresa nei valori nella
targhetta caratteristiche;
la presa sia compatibile con la spina dellapparecchio. In
caso contrario sostituire la presa o la spina; non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito
solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora queste
norme non vengano rispettate.
Collegamento gas
Il collegamento dellapparecchio alla tubazione o alla
bombola del gas dovrà essere effettuato come prescritto
dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi
accertati che esso è regolato per il tipo di gas con cui sarà
alimentato. In caso contrario eseguire le operazioni indicate
al paragrafo Adattamento ai diversi tipi di gas. Nel caso di
alimentazione con gas liquido, da bombola, utilizzare
regolatori di pressione conformi alle Norme UNI-CIG 7432.
! Per un sicuro funzionamento, per un adeguato uso
dellenergia e maggiore durata dellapparecchiatura,
assicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella 1 Caratteristiche dei bruciatori ed
ugelli.
Allaccio con tubo rigido (rame o acciaio)
! Lallaccio allimpianto gas deve essere effettuato in modo
da non provocare sollecitazioni di alcun genere
allapparecchio.
Sulla rampa di alimentazione dellapparecchio è presente
un raccordo a L orientabile, la cui tenuta è assicurata da
una guarnizione. Nel caso risulti necessario ruotare il
raccordo sostituire tassativamente la guarnizione di tenuta
(in dotazione con lapparecchio). Il raccordo di entrata del
gas allapparecchio è filettato 1/2 gas maschio cilindrico.
Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati
Il raccordo di entrata del gas allapparecchio è filettato 1/2
gas maschio cilindrico.
IT
3
IT
La messa in opera di tali tubi deve essere effettuata in modo
che la loro lunghezza, in condizioni di massima estensione,
non sia maggiore di 2000 mm. Ad allacciamento avvenuto
assicurarsi che il tubo metallico flessibile non venga a
contatto con parti mobili o schiacciato.
! Utilizzare esclusivamente tubi conformi alla Norma UNI-
CIG 9891 e guarnizioni di tenuta conformi alle Norme
Nazionali in vigore.
Controllo Tenuta
! Ad installazione ultimata controllare la perfetta tenuta di
tutti i raccordi utilizzando una soluzione saponosa e mai una
fiamma.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello per
il quale esso è predisposto (indicato sulla etichetta fissata
nella parte inferiore del piano o sull'imballo), occorre
sostituire gli ugelli dei bruciatori effettuando le seguenti
operazioni:
1. togliere le griglie del piano e sfilare i bruciatori dalle loro
sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da
7mm. e sostituirli con quelli adatti al nuovo tipo di gas
(vedi tabella 1 Caratteristiche dei bruciatori ed ugelli).
3. rimontare le parti eseguendo allinverso le operazioni.
4. al termine delloperazione, sostituite la vecchia etichetta
taratura con quella corrispondente al nuovo gas
dutilizzo, reperibile presso i Nostri Centri Assistenza
Tecnica.
Regolazione minimi
1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire
sulla vite di regolazione posta
allinterno o di fianco allastina del
rubinetto fino ad ottenere una
piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla
posizione di massimo a quella di minimo non si abbiano
spegnimenti dei bruciatori.
4. Negli apparecchi provvisti del dispositivo di sicurezza
(termocoppia), in caso di mancato funzionamento del
dispositivo con bruciatori al minimo aumentare la portata
dei minimi stessi agendo sulla vite di regolazione.
5. Effettuata la regolazione, ripristinate i sigilli posti sui by-
pass con ceralacca o materiali equivalenti.
! Nel caso dei gas liquidi, la vite di regolazione dovrà essere
avvitata a fondo.
! Al termine delloperazione sostituire la vecchia etichetta di
taratura con quella corrispondente al nuovo gas di utilizzo,
reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sia diversa (o
variabile) da quella prevista, è necessario installare, sulla
tubazione dingresso un appropriato regolatore di pressione
(secondo UNI-CIG 7430 regolatori per gas canalizzati).
Sostituzione degli ugelli su bruciatore a doppie
fiamme indipendenti
1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il
bruciatore è composto da due parti separate (vedi
figure);
2. svitare gli ugelli, servendosi di una chiave a tubo da 7
mm. Il bruciatore interno ha un ugello, il bruciatore
esterno ne ha due (della stessa dimensione). Sostituire
gli ugelli con quelli adattati al nuovo tipo di gas (vedi
tabella 1).
3. rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopra.
Regolazione aria primaria dei bruciatori
I bruciatori non necessitano di nessuna regolazione dellaria
primaria.
TARGHETTA CARATTERISTICHE
Collegamenti
elettrici
tensione 220-240V ~ 50/60Hz
(vedi targhetta caratteristiche)
potenza massima assorbita
2000W
Questa apparecchiatura è
conforme alle seguenti Direttive
Comunitarie: 73/23/CEE del
19/02/73 (Bassa Tensione) e
successive modificazioni -
89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica)
e successive modificazioni -
93/68/CEE del 22/07/93 e
successive modificazioni.
90/336/CEE del 29/06/90 (Gas) e
successive modificazioni.
2002/96/CE
4
Caratteristiche dei bruciatori ed ugelli
Tabella 1 Gas liquido Gas naturale
IT
Bruciatore Diametro
(mm)
Rapido Ridotto
(RR)
Semi Rapido
(S)
Ausiliario (A) 55 0,40 1,00 30 50 73 71 1,00 79 95
Tripla Coron a
(TC)
Ultra Rapido
(UR)
Semi-Pesciera
(SP)
Doppie Fiamme
(DCDR Inte rno )
Doppie Fiamme
(DCDR Este rno )
2 ugelli
Pressioni
di
alimentazione
100 0,70 2,60 41 80 189 186 2,60 110 248
75 0,40 1,90 30 70 138 136 1,90 106 181
130 1,30 3,30 57 87 236 232 3,60 131 309
100 0,70 3,40 41 91 240 236 3,40 123 314
— 0,70 1,50 41 60 109 107 1,50 88 143
30 0,40 0,90 30 44 65 64 0,90 72 86
130 1,30 4,10 57 70 298 293 4,10 110 390
Potenza
termica
kW
(p.c.s.*)
Ridot. Nomin (mm) (mm) *** ** Nomin (mm)
Potenza
termica
kW
(p.c.s.*)
Nominale (mbar)
Minima (mbar)
Massima (mbar)
By-Pass
1/100
ugello
1/100
portata*
28-30
20
35
g/h
Potenza
termica
kW
(p.c.s.*)
37
25
45
ugello
1/100
20
17
25
portata*
l/h
* A 15°C e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m
S
DC
SP
DC
A
PH 760 RF PH 750 RT GH PH 741 RQO GH PH 720 RT
PH 760 RF GH
PZ 760 RF
S
RR
DC TC
PH 730 RT PH 750 PH 750 T PH 760 F
S
3
S
A
UR
TC
S
A
DC
RR
S
TC
S
A
S
A
DC TC
RR
S
S
SP
A
! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.
5
Descrizione
dellapparecchio
IT
Vista dinsieme
Griglie di appoggio per
RECIPIENTI DI COTTURA
PIANO COTTURA
VETROCERAMICA*
Manopole di comando dei
BRUCIATORI GAS e della
PIASTRA ELETTRICA*
BRUCIATORI GAS
Spia FUNZIONAMENTO
PIANO COTTURA
VETROCERAMICA*
DISPOSITIVO DI
SICUREZZA*
Spia FUNZIONAMENTO PIANO COTTURA
VETROCERAMICA* si accende per qualsiasi
posizione della manopola diversa da quella di
spento
BRUCIATORI GAS sono di diverse dimensioni e
potenze. Scegliete quello più adatto al diametro del
recipiente da utilizzare.
Manopole di comando dei BRUCIATORI GAS e
della PIASTRA ELETTRICA* per la regolazione
della fiamma o della potenza.
Presente solo in alcuni modelli.
*
Candela di accensione dei
BRUCIATORI GAS*
Candela di accensione dei BRUCIATORI GAS*
permette laccensione automatica del bruciatore
prescelto.
DISPOSITIVO DI SICUREZZA* in caso di
spegnimento accidentale della fiamma, interrompe
luscita del gas.
6
Avvio e utilizzo
! Su ciascuna manopola è indicata la posizione del
bruciatore gas o della piastra elettrica*
corrispondente.
Bruciatori gas
Il bruciatore prescelto può essere regolato dalla
manopola corrispondente come segue:
Spento
Massimo
Minimo
Per accendere uno dei bruciatori, avvicinare allo
stesso una fiamma o un accenditore, premere a fondo
e ruotare la manopola corrispondente in senso
antiorario fino alla posizione di massima potenza.
Nei modelli dotati di dispositivo di sicurezza, è
necessario mantenere premuta la manopola per circa
2-3 secondi finchè non si scalda il dispositivo che
mantiene automaticamente accesa la fiamma.
Nei modelli dotati di candela di accensione, per
accendere il bruciatore prescelto, premere a fondo e
ruotare la manopola corrispondente in senso
antiorario fino alla posizione di massima potenza,
tenendola premuta fino allavvenuta accensione.
! Nel caso di una estinzione accidentale delle fiamme
del bruciatore, chiudere la manopola di comando e
ritentare laccensione dopo almeno 1 minuto.
Per spegnere il bruciatore occorre ruotare la
manopola in senso orario fino allarresto
(corrispondente al simbolo ).
Il bruciatore a doppie fiamme indipendenti*
Questo bruciatore a gas è formato da due fuochi
concentrici, che possono funzionare insieme o in
modo indipendente. Lutilizzo contemporaneo al
massimo consente unelevata potenza che riduce i
tempi di cottura rispetto ai bruciatori tradizionali. La
doppia corona di fiamma, inoltre, rende più uniforme
la distribuzione di calore sul fondo della pentola, in
particolare utilizzando entrambi i bruciatori al minimo.
Possono essere usati contenitori di tutte le dimensioni,
in questo caso per piccoli recipienti accendete il solo
bruciatore interno. Ogni singola corona che compone
il bruciatore a doppie fiamme indipendenti ha una
sua manopola di comando:
la manopola individuata dal simbolo
corona esterna;
la manopola individuata dal simbolo
corona interna.
Per accendere la corona desiderata premere a fondo
controlla la
controlla la
e ruotare in senso antiorario fino alla posizione di
massimo
è dotato di accensione elettronica che entra in
funzione automaticamente premendo la manopola.
Poichè il bruciatore è dotato di dispositivo di
sicurezza, è necessario mantenere premuta la
manopola per circa 2-3 secondi finchè non si scalda il
dispositivo che mantiene automaticamente accesa la
fiamma.
Il bruciatore prescelto può essere regolato dalla
manopola corrispondente come segue:
Spento
Massimo
Minimo
Per spegnere il bruciatore occorre ruotare la
manopola in senso orario fino allarresto
(corrispondente al simbolo ).
Vetroceramica*
Questa zona di cottura è dotata di due elementi
riscaldanti radianti, posizionati al di sotto del vetro. È
possibile accendere solamente l'elemento circolare
"A" o, per avere a disposizione una zona di cottura più
grande, entrambi gli elementi "A" e "B". Per inserire la
zona di cottura circolare "A" è sufficiente ruotare la
manopola in senso orario posizionandola in una delle
12 posizioni di regolazione disponibili. Per inserire
anche la zona di cottura "B" portarsi nella posizione 12
ed effettuare uno scatto fino alla posizione
procedere quindi alla regolazione ruotando la
manopola in senso antiorario fino a raggiungere uno
dei 12 livelli di potenza desiderato.
La grafica disegnata individua la zona riscaldante,
questa diventa rossa una volta accesa.
A. zona di cottura circolare;
B. zona di cottura estensibile;
C.spia di calore residuo: indica
che la zona cottura è ad una
temperatura superiore a 60°C,
anche dopo che lelemento
riscaldante è stato spento.
Per qualsiasi posizione della manopola diversa da
quella di spento, si ha l'accensione della spia di
funzionamento del piano vetroceramica..
Presente solo in alcuni modelli.
*
la manopola corrispondente. Il bruciatore
,
B
A
C
IT
7
IT

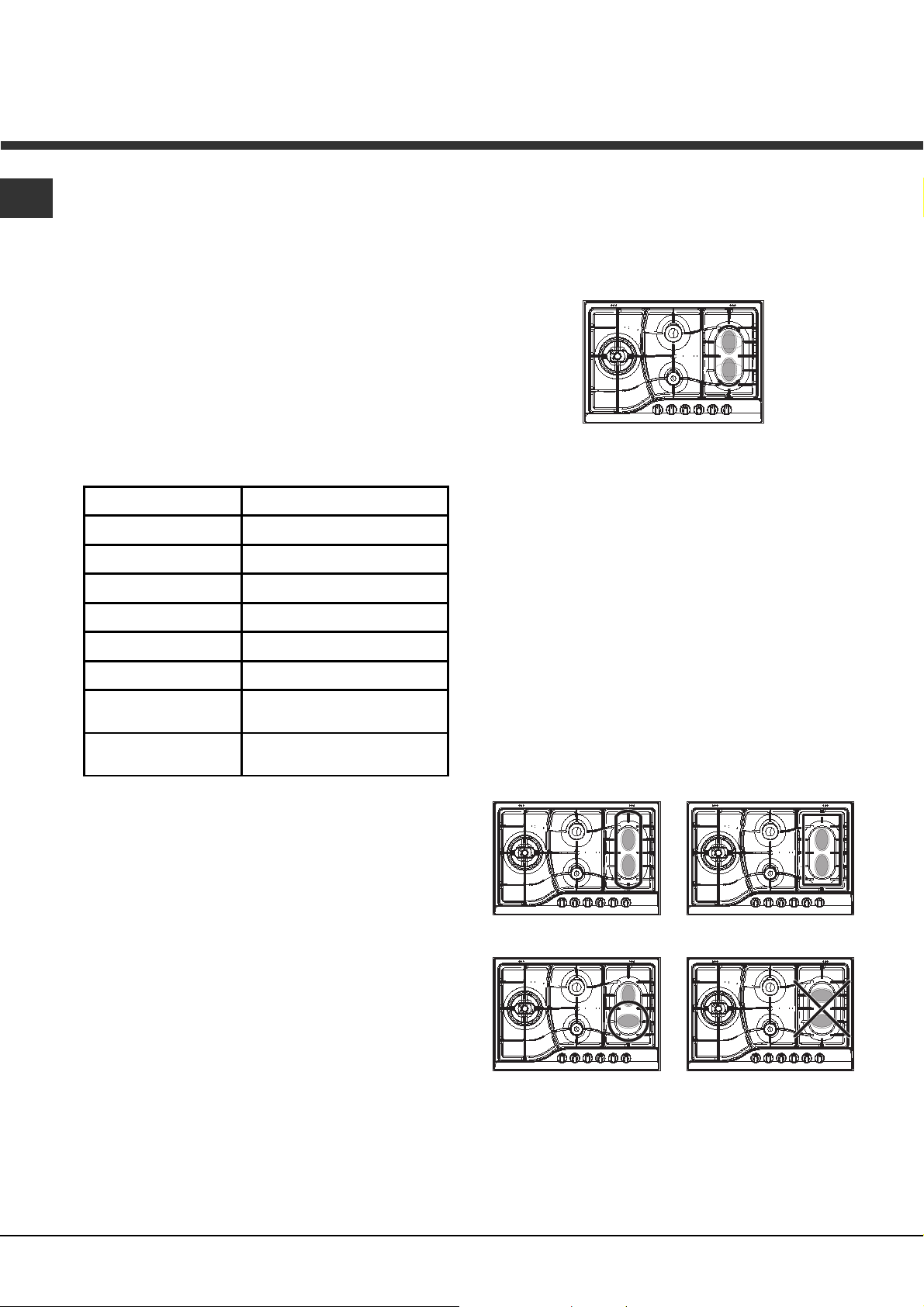

Consigli pratici per luso dei bruciatori
Al fine di ottenere il massimo rendimento è utile
ricordare quanto segue:
utilizzare recipienti adeguati a ciascun bruciatore
(vedere tabella) al fine di evitare che le fiamme
fuoriescano dal fondo dei recipienti.
utilizzare sempre recipienti a fondo piatto e con
coperchio.
al momento dellebollizione ruotare la manopola fino
alla posizione di minimo.
Bruciatore ø Diametro Recipienti (cm)
Rapido Ridotto (RR) 24 - 26
Semi Rapido (S) 16 - 20
Ausiliario (A) 10 - 14
Semi-Pesciera (SP) 1 6 - 20
Tripla Corona (TC) 24 - 26
Per ruotare di 90° i bruciatori "Semi-Pesciera" è
necessario procedere come segue:
Assicurarsi che i bruciatori siano freddi.
Sollevare completamente il bruciatore dalla sua
sede.
Rimetterlo nella sua sede nella posizione
desiderata.
Assicurarsi che i bruciatori risultino posizionati
correttamente.
I due bruciatori possono essere utilizzati insieme o
separatamente con pentole di diverse forme e
dimensioni come segue:
Bruciatore doppio come Pesciera per recipienti
ovali (Fig. A).
Bruciatore doppio per bistecchiere o recipienti
rettangolari o quadrati di dimensioni minime 28x28
cm (Fig. B)
Bruciatore singolo per recipienti di media
dimensione (diametro 16-20 cm) (Fig. C).
NON utilizzare MAI il bruciatore doppio nella
configurazione rappresentata in figura D.
Ultra Rapido (UR) 24 - 26
Doppie Fiamme
(DCDR interno)
Doppie Fiamme
(DCDR esterno)
! Sui modelli dotati di griglietta di riduzione,
questultima dovrà essere utilizzata solo per il
bruciatore Doppie Fiamme interno (DCDR interno),
quando si utilizzano dei recipienti di diametro inferiore
a 12 cm.
Per identificare il tipo di bruciatore fate riferimento ai
disegni presenti nel paragrafo "Caratteristiche dei
bruciatori ed ugelli".
Consigli pratici per luso dei bruciatori centrali
Semi-Pesciera*
Lutilizzo dei due bruciatori Semi-Pesciera di forma
elittica, ruotabili di 90°, dà al piano una maggiore
flessibilità di impiego.
10 - 14
26 - 28
Fig. A Fig. B
Fig. C Fig. D
Presente solo in alcuni modelli.
*
8
Consigli pratici per l'uso del
vetroceramica*
Pos. Piastra radiante
0
Spento
1 Per sciogilere bu rro, c io ccola ta
2
Per riscaldare l iq uidi
3
4
Per creme e salse
5
6
Per cuocere alla tem per atura di ebolliz ione
7
8
Per arrosti
9
Per ottenere le migliori prestazioni dal piano di cottura:
adoperare pentole con fondo piatto per essere certi
che aderiscano perfettamente alla zona riscaldante;
adoperare sempre pentole di diametro sufficiente a
coprire completamente la zona riscaldante, in
modo da garantire lo sfruttamento di tutto il calore
disponibile;
IT
10
Per grandi l ess i
11
12
Per Friggere
Inserimento di entrambe le zone di cottura
accertarsi che il fondo delle pentole sia sempre
perfettamente asciutto e pulito, per garantire la
corretta aderenza e una lunga durata, sia alle zone
di cottura che alle pentole stesse;
evitare di utilizzare le stesse pentole utilizzate
sui bruciatori a gas: la concentrazione di calore
sui bruciatori a gas può deformare il fondo della
pentola, che perde aderenza;
non lasciare mai una zona di cottura accesa senza
pentola poiché il suo riscaldamento, raggiungendo
rapidamente il livello massimo, potrebbe
danneggiare gli elementi riscaldanti.
! La colla utilizzata per la sigillatura del vetro può
lasciare delle tracce di grasso. Vi consigliamo di
eliminarle prima dell'uso dell'apparecchio, con un
prodotto per pulizia non abrasivo. Durante le prime
ore di utilizzazione, si può avvertire un odore di
gomma, che sparirà rapidamente.
Presente solo in alcuni modelli.
*
9
Precauzioni e consigli
IT
! Lapparecchio è stato progettato e costruito in
conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.
Sicurezza generale
Questo apparecchio riguarda un apparecchio da
incasso di classe 3.
Gli apparecchi gas necessitano, per un corretto
funzionamento, di un regolare ricambio daria.
Accertarsi che nella loro installazione siano
rispettati i requisiti richiesti nel paragrafo
relativo al Posizionamento.
Le istruzioni sono valide solo per i paesi di
destinazione i cui simboli figurano sul libretto e
sulla targa matricola.
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio non va installato allaperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e temporali.
Non toccare la macchina a piedi nudi o con le mani
o i piedi bagnati o umidi.
Lapparecchio deve essere usato per cuocere
alimenti, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Evitare che il cavo di alimentazione di altri
elettrodomestici entri in contatto con parti calde del
forno.
Non ostruire le aperture di ventilazione e di
smaltimento di calore.
Assicurarsi che i manici delle pentole siano sempre
rivolti verso linterno del piano cottura per evitare
che vengano urtati accidentalmente.
Non chiudere il coperchio in vetro (se presente) con
i bruciatori gas o la piastra elettrica ancora caldi.
Non lasciare accesa la piastra elettrica senza
pentole.
Non utilizzare pentole instabili o deformate.
Smaltimento
Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno
essere riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dimessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute umana e lambiente. Il simbolo del cestino
barrato è riportato su tutti i prodotti per ricordare gli
obblighi di raccolta separata.
Si potranno consegnare gli elettrodomestici dimessi
al servizio di raccolta pubblico, portarli presso le
apposite aree comunali o, se previsto dalla legge
nazionale in materia, renderli ai rivenditori
contestualmente allacquisto di un nuovo prodotto
di tipo equivalente.
Tutti i principali produttori di elettrodomestici sono
attivi nella creazione e gestione di sistemi di
raccolta e smaltimento degli apparecchi dimessi.
Assicurarsi sempre che le manopole siano nella
posizione l/
utilizzato.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare lAssistenza (vedi Assistenza).
10
¡ quando lapparecchio non è
Manutenzione e cura
Escludere la corrente elettrica
Prima di ogni operazione isolare lapparecchio dalla
rete di alimentazione elettrica.
Pulire lapparecchio
! Evitare luso di detergenti abrasivi o corrosivi, quali
gli smacchiatori e prodotti antiruggine, i detersivi in
polvere e le spugne con superficie abrasiva: possono
graffiare irrimediabilmente la superficie.
! Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dellapparecchio.
Per una manutenzione ordinaria, è sufficiente lavare
il piano con una spugna umida, asciugando quindi
con una carta assorbente per cucina.
Gli elementi mobili dei bruciatori vanno lavati
frequentemente con acqua calda e detersivo
avendo cura di eliminare le eventuali incrostazioni.
Nei piani dotati di accensione automatica occorre
procedere frequentemente ad una accurata pulizia
della parte terminale dei dispositivi di accensione
istantanea elettronica e verificare che i fori di uscita
del gas non siano ostruiti.
lo zucchero o vivande ad alto contenuto zuccherino
vanno eliminati immediatamente dalla zona di
cottura ancora calda con un raschietto. Prodotti di
pulizia specifici formano uno strato superficiale
trasparente repellente allo sporco. Questo protegge
anche la superficie da eventuali danni causati da
vivande ad alto
contenuto
zuccherino. In
nessun caso
utilizzare spugne o
prodotti abrasivi,
anche detersivi
chimicamente
aggressivi come gli
spray da forno o
prodotti smacchianti
vanno evitati.
Lacciaio inox può rimanere macchiato se a
contatto per lungo tempo con acqua fortemente
calcarea o con detergenti aggressivi (contenenti
fosforo). Si consiglia di sciacquare
abbondantemente ed asciugare dopo la pulizia. E
inoltre opportuno asciugare eventuali trabocchi
dacqua.
Manutenzione rubinetti gas
IT
prima di iniziare a cucinare, la superficie del piano
deve essere pulita usando un panno umido per
rimuovere polvere o residui di cibi cotti
precedentemente. La superficie del piano dovrà
essere pulita regolarmente con una soluzione di
acqua tiepida e detergente non abrasivo.
Periodicamente sarà necessario usare dei prodotti
specifici per la pulizia
dei piani di cottura in
vetroceramica.
Dapprima togliere dal
piano di cottura tutti i
resti di vivande e
spruzzi di grasso con
un raschietto per la
pulizia per esempio
(non in
dotazione).
Pulire il piano di cottura quando è tiepido; utilizzare
un prodotto di pulizia adatto (come quello della
linea Solutions disponibile presso tutti i Centri
Assistenza Tecnica) e carta da cucina, strofinare
con un panno umido ed asciugare. Fogli di
alluminio, oggetti in plastica o materiale sintetico,
che si siano accidentalmente liquefatti, come pure
Con il tempo può verificarsi il caso di un rubinetto che
si blocchi o presenti difficoltà nella rotazione, pertanto
sarà necessario provvedere alla sostituzione del
rubinetto stesso.
! Questa operazione deve essere effettuata da un
tecnico autorizzato dal costruttore.
11
IT
Anomalie e rimedi
Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si
può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in
particolare i rubinetti gas a monte del piano siano aperti.
Anomalie
Il bruciatore non si accende o la fiamma non è
uniforme.
La fiamma non rimane accesa nelle versioni
con sicurezza.
Il bruciatore in posizione di minimo non rimane
acceso.
I recipienti sono instabili.
Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro
Assistenza Tecnica. Comunicare:
il modello della macchina (Mod.)
il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio e/o sullimballo.
Possibili cause / Soluzione:
Sono ostruiti i fori di uscita del gas del bruciatore.
Sono montate correttamente tutte le parti mobili che
compongono il bruciatore.
Ci sono correnti d'aria nelle vicinanze del piano.
Non avete premuto a fondo la manopola.
Non avete mantenuto premuta a fondo la manopola per un
tempo sufficiente ad attivare il dispositivo di sicurezza.
Sono ostruiti i fori di fuoriuscita del gas in corrispondenza
del dispositivo di sicurezza.
Sono ostruiti i fori di fuoriuscita del gas.
Ci sono correnti d'aria nelle vicinanze del piano.
La regolazione del minimo non è corretta.
Il fondo del recipiente è perfettamente piano.
Il recipiente è centrato sul bruciatore o sulla piastra
elettrica.
Le griglie sono state invertite.
! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non
originali.
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per
essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama dal telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni
consultare il sito www.indesit.com.
12
Operating Instructions
HOB
IT FR
Italiano, 1 Français, 25
GB
English,13
ES
Español, 39
PH 760 RF
PH 760 RF GH
PZ 760 RF
PH 760 F
PH 750 RT GH
PH 750
PH 750 T
PH 741 RQO GH
PH 730 RT
PH 720 RT
Contents
GB
Installation, 14-17
Positioning
Electrical connection
Gas connection
Data plate
Burner and nozzle specifications
Description of the appliance, 18
Overall view
Start-up and use, 19-21
Practical advice on using the burners
Practical advice on using the the Ceramic Glass
Module
Precautions and tips, 22
General safety
Disposal
Maintenance and care, 23
Switching the appliance off
Cleaning the appliance
Gas tap maintenance
Troubleshooting, 24
Installation
GB
! Before operating your new appliance please read this
instruction booklet carefully. It contains important information
for safe use, installation and care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.
Positioning
! Keep packaging material out of the reach of children. It
can become a choking or suffocation hazard (see
Precautions and tips).
! The appliance must be installed by a qualified professional
according to the instructions provided. Incorrect installation
may cause harm to people and animals or may damage
property.
! This unit may be installed and used only in permanently
ventilated rooms in accordance with British Standard Codes
Of Practice: B.S. 6172 / B.S. 5440, Par. 2 and B.S. 6891
Current Editions. The following requirements must be
observed:
The room must be equipped with an air extraction system
that expels any combustion fumes. This may consist of a
hood or an electric fan that automatically starts each time
the appliance is switched on.
also be equipped with vents to allow gas to escape in the
event of a leak. As a result LPG cylinders, whether
partially or completely full, must not be installed or stored
in rooms or storage areas that are below ground level
(cellars, etc.). It is advisable to keep only the cylinder
being used in the room, positioned so that it is not
subject to heat produced by external sources (ovens,
fireplaces, stoves, etc. ) which could raise the
temperature of the cylinder above 50°C.
Fitting the appliance
Gas and mixed hobs are manufactured with type X degree
protection against overheating. The following precautions
must be taken when installing the hob:
Kitchen cabinets adjacent to the appliance and taller
than the top of the hob must be at least 600 mm from the
edge of the hob.
Hoods must be installed according to their relative
installation instruction manuals and at a minimum
distance of 650 mm from the hob.
Place the wall cabinets adjacent to the hood at a
minimum height of 420 mm from the hob (see figure).
If the hob is installed beneath a
wall cabinet, the latter must be
600mm min.
situated at a minimum of 700 mm
above the hob (see figure).
700mm min.
540mm min.
In a chimney stack or branched flue.
(exclusively for cooking appliances)
Directly to
the Outside
The room must also allow proper air circulation, as air is
needed for combustion to occur normally. The flow of air
must not be less than 2 m
3
/h per kW of installed power.
The air circulation system may
take air directly from the outside
by means of a pipe with an inner
cross section of at least 100 cm
A
Examples of ventilation holes
for comburant air.
Adjacent
Room
Room to be
Vented
the opening must not be
vulnerable to any type of
blockages.
The system can also provide the
air needed for combustion
indirectly, i.e. from adjacent rooms
fitted with air circulation tubes as
described above. However, these
Enlarging the ventilation slot
between window and floor.
rooms must not be communal
rooms, bedrooms or rooms that
may present a fire hazard.
Liquid petroleum gas sinks to the floor as it is heavier
than air. Therefore, rooms containing LPG cylinders must
The installation cavity should have the dimensions
indicated in the figure.
Fastening hooks are provided, allowing you to fasten the
hob to tops that are between 20 and 40 mm thick. To
ensure the hob is securely fastened to the top, we
recommend you use all the hooks provided.
555 mm
2
;
55 mm
475 mm
Hook fastening diagram
Hooking position Hooking position
for top H=20 mm for top H=30 mm
14
Front
Hooking position Back
for top H=40 mm
! Use the hooks contained in the accessory pack
Where the hob is not installed over a built-in oven, a
wooden panel must be installed as insulation. This must
be placed at a minimum distance of 20 mm from the
lower part of the hob.
Ventilation
To ensure adequate ventilation, the back panel of the
cabinet must be removed. It is advisable to install the oven
so that it rests on two strips of wood, or on a completely flat
surface with an opening of at least 45 x 560 mm (see
diagrams).
temperatures higher than 50°C.
! The installer must ensure that the correct electrical
connection has been made and that it is compliant with
safety regulations.
Before connecting to the power supply, make sure that:
The appliance is earthed and the plug is compliant with
the law.
The socket can withstand the maximum power of the
appliance, which is indicated on the data plate.
The voltage is in the range between the values indicated
on the data plate.
The socket is compatible with the plug of the appliance. If
the socket is incompatible with the plug, ask an
authorised technician to replace it. Do not use extension
cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
! The manufacturer declines any liability should these safety
measures not be observed.
GB
45 mm.
560 mm.
! The hob can only be installed above built-in ovens with a
cooling ventilation system.
Electrical connection
Hobs equipped with a three-pole power supply cable are
designed to operate with alternating current at the voltage
and frequency indicated on the data plate (this is located on
the lower part of the appliance). The earth wire in the cable
has a green and yellow cover. If the appliance is to be
installed above a built-in electric oven, the electrical
connection of the hob and the oven must be carried out
separately, both for electrical safety purposes and to make
extracting the oven easier.
Connecting the supply cable to the mains
Install a standardised plug corresponding to the load
indicated on the data plate.
The appliance must be directly connected to the mains using
an omnipolar circuit-breaker with a minimum contact opening
of 3 mm installed between the appliance and the mains. The
circuit-breaker must be suitable for the charge indicated and
must comply with current electrical regulations (the earthing
wire must not be interrupted by the circuit-breaker). The
supply cable must not come into contact with surfaces with
Gas connection
The appliance should be connected to the main gas supply
or to a gas cylinder in compliance with current national
regulations. Before carrying out the connection, make sure
the cooker is compatible with the gas supply you wish to
use. If this is not the case, follow the instructions indicated in
the paragraph Adapting to different types of gas.
When using liquid gas from a cylinder, install a pressure
regulator which complies with current national regulations.
! Check that the pressure of the gas supply is consistent
with the values indicated in Table 1 (Burner and nozzle
specifications). This will ensure the safe operation and
longevity of your appliance while maintaining efficient
energy consumption.
Connection with a rigid pipe (copper or steel)
! Connection to the gas system must be carried out in such
a way as not to place any strain of any kind on the
appliance.
There is an adjustable L-shaped pipe fitting on the
appliance supply ramp and this is fitted with a seal in order
to prevent leaks. The seal must always be replaced after
rotating the pipe fitting (seal provided with appliance). The
gas supply pipe fitting is a threaded 1/2 gas cylindrical male
attachment.
Connecting a flexible jointless stainless steel pipe to a
threaded attachment
The gas supply pipe fitting is a threaded 1/2 gas cylindrical
male attachment.
15
GB
These pipes must be installed so that they are never longer
than 2000 mm when fully extended. Once connection has
been carried out, make sure that the flexible metal pipe
does not touch any moving parts and is not compressed.
! Only use pipes and seals that comply with current national
regulations.
Checking the tightness of the connection
! When the installation process is complete, check the pipe
fittings for leaks using a soapy solution. Never use a flame.
Setting the burners to minimum:
1. Turn the tap to the low flame position.
2. Remove the knob and adjust
the adjustment screw, which is
positioned in or next to the tap pin,
until the flame is small but steady.
Adapting to different types of gas
To adapt the hob to a different type of gas other than default
type (indicated on the rating plate at the base of the hob or
on the packaging), the burner nozzles should be replaced
as follows:
1. Remove the hob grids and slide the burners off their
seats.
2. Unscrew the nozzles using a 7 mm socket spanner, and
replace them with nozzles for the new type of gas (see
table 1 Burner and nozzle characteristics).
3. Reassemble the parts following the above procedure in
the reverse order.
4. Once this procedure is finished, replace the old rating
sticker with one indicating the new type of gas used.
Sticker are available from any of our Service Centres.
Replacing the nozzles on separate double flame
burners:
1. remove the grids and slide the burners from their
housings. The burner consists of 2 separate parts (see
figure);
2. unscrew the burers with a 7 mm wrench spanner. The
internal burner has a nozzle, the external burner has two
(of the same size). Replace the nozzle with models suited
to the new type of gas (see table 1).
3. replace all the components by repeating the steps in
reverse order.
Adjusting the burners primary air :
Does not require adjusting.
3. Having adjusted the flame to the required low setting,
while the burner is alight, quickly change the position of
the knob from minimum to maximum and vice versa
several times, checking that the flame does not go out.
4. Some appliances have a safety device (thermocouple)
fitted. If the device fails to work when the burners are set
to the low flame setting, increase this low flame setting
using the adjusting screw.
5. Once the adjustment has been made, replace the seals
on the by-passes using sealing wax or a similar
substance.
! If the appliance is connected to liquid gas, the regulation
screw must be fastened as tightly as possible.
! Once this procedure is finished, replace the old rating
sticker with one indicating the new type of gas used.
Stickers are available from any of our Service Centres.
! Should the gas pressure used be different (or vary slightly)
from the recommended pressure, a suitable pressure
regulator must be fitted to the inlet pipe (in order to comply
with current national regulations).
DATA PLATE
Electrical
connections
voltage of 220-240V ~ 50/60Hz
(see data plate ) maximum
power absorbed 2000W
This appliance conforms to the
following European Economic
Community directives:
-73/23/EEC dated 19/02/73 (Low
Voltage) and subsequent
amendments
- 89/336/EEC dated 03/05/89
(Electromagnetic Compatibility)
and subsequent amendments
- 93/68/EEC dated 22/07/93 and
subsequent amendments.
- 90/336/EEC dated 29/06/90
(Gas) and subsequent
amendments.
- 2002/96/EC
16
Loading...
