IT
GUIDA RAPIDA
GUASTI
GRAZIE PER AVER ACQUISTATO UN PRODOTTO ARISTON. Per ricevere assistenza in modo più completo, registrare il proprio apparecchio sul sito: www.aristonchannel.com
È possibile scaricare le Istruzioni per la sicurezza e le Istruzioni per l'uso dal sito www.aristonchannel.com; seguire quindi le istruzioni riportate sul retro del presente libretto.
Prima di utilizzare l'apparecchio leggere attentamente la Guida alla salute e sicurezza.

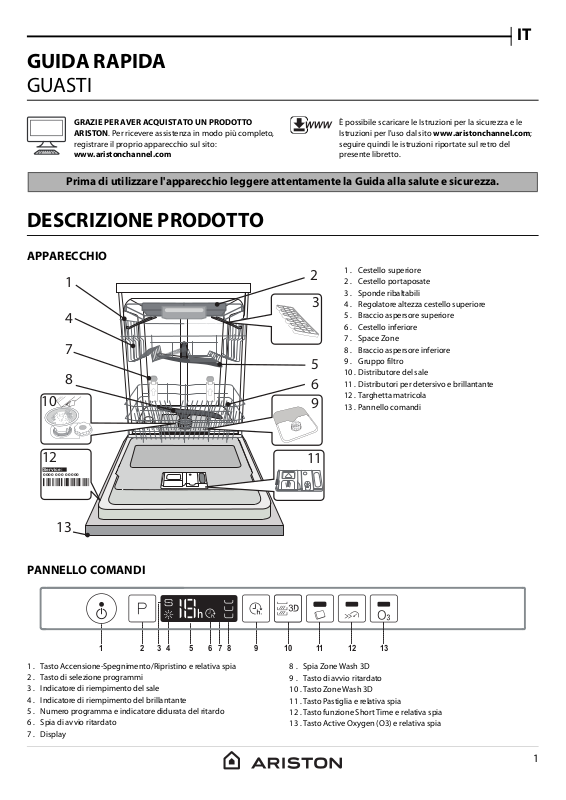

DESCRIZIONE PRODOTTO |
|
|
|
|
|
APPARECCHIO |
|
|
|
|
|
1 |
2 |
1 |
. |
Cestello superiore |
|
2 |
. |
Cestello portaposate |
|||
|
|||||
|
3 |
3 |
. |
Sponde ribaltabili |
|
4 |
4 |
. |
Regolatore altezza cestello superiore |
||
|
5 |
. |
Braccio aspersore superiore |
||
|
|
||||
|
|
6 |
. |
Cestello inferiore |
|
7 |
|
7 |
. |
Space Zone |
|
5 |
8 |
. |
Braccio aspersore inferiore |
||
|
9 |
. |
Gruppo filtro |
||
8 |
10 . Distributore del sale |
||||
6 |
|||||
11 . Distributori per detersivo e brillantante |
|||||
|
|||||
10 |
9 |
12 . Targhetta matricola |
|||
13 . Pannello comandi |
|||||
12 |
11 |
|
|
|
|
Service: |
|
|
|
|
|
0000 000 00000 |
|
|
|
|
|
13
PANNELLO COMANDI
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 4 |
5 |
6 7 8 |
9 |
10 |
11 |
12 |
13 |
|
||
|
|
|
|
|
|
|
|
|||||
1 . Tasto Accensione-Spegnimento/Ripristino e relativa spia |
|
8 . Spia Zone Wash 3D |
|
|
||||||||
2 . Tasto di selezione programmi |
|
|
|
|
9 . Tasto di avvio ritardato |
|||||||
3 . Indicatore di riempimento del sale |
|
|
|
10 |
. Tasto Zone Wash 3D |
|
|
|||||
4 . Indicatore di riempimento del brillantante |
|
|
|
11 |
. Tasto Pastiglia e relativa spia |
|||||||
5 . Numero programma e indicatore didurata del ritardo |
|
12 |
. Tasto funzione Short Time e relativa spia |
|||||||||
6 . Spia di avvio ritardato |
|
|
|
|
|
13 |
. Tasto Active Oxygen (O3) e relativa spia |
|||||
7 . Display |
|
|
|
|
|
|
|
|
|
|
||
1
PRIMO UTILIZZO
SALE, BRILLANTANTE E DETERSIVO
SUGGERIMENTO PER IL PRIMO UTILIZZO
Dopo aver completato l'installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.
RIFORNIMENTO DEL SERBATOIO DEL SALE
L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.
•È importante che il serbatoio del sale sia sempre rifornito.
•È essenziale quindi che il livello di durezza dell'acqua sia stato impostato. Il serbatoio del sale è situato nella parte inferiore della lavastoviglie
(vedere DESCRIZIONE DEI PROGRAMMI) e deve essere rifornito ogni volta
che la spia dell'indicatore di RIEMPIMENTO SALE
posta sul pannello comandi è illuminata.
1 .Togliere il cestello inferiore e svitare il tappo del
serbatoio (ruotare in senso antiorario).
2 .Solo la prima volta: riempire d'acqua il serbatoio
del sale.
3 .Sistemare opportunamente l'imbuto (vedere
figura) e rifornire il serbatoio del sale fino all'orlo
(circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
4 . Togliere l'imbuto ed eliminare qualsiasi residuo di sale dall'area circostante l'apertura.
Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione).
Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire la procedura prima dell'inizio del ciclo di lavaggio.
IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA
Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è essenziale che l'impostazione del livello di durezza dell'acqua tenga conto della sua durezza effettiva nell'utenza domestica. È possibile ottenere il valore di durezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore.
L'impostazione in fabbrica considera la durezza solitamente consueta dell'acqua, corrispondente all'impostazione: 3.
•Azionare l'apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
•Disattivare l'apparecchio agendo sullo stesso tasto ACCENSIONE/ SPEGNIMENTO.
•Tenere premuto il tasto P per 5 secondi, fino a udire il segnale corrispondente.
•Azionare l'apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
•Il numero corrispondente al livello di selezione corrente e l'indicatore di livello del sale lampeggiano entrambi.
•Premere il tasto P per selezionare il livello di durezza dell'acqua richiesto (vedere Tabella dei livelli di durezza dell'acqua).
Tabella di durezza dell'acqua
|
Livello |
°dH |
°fH |
|
|
Gradi tedeschi |
Gradi francesi |
||
|
|
|||
|
|
|
|
|
1 |
Dolce |
0 |
- 6 |
0 - 10 |
|
|
|
|
|
2 |
Moderatamente dolce |
7 - 11 |
11 - 20 |
|
|
|
|
|
|
3 |
Preimpostato |
12 |
- 17 |
21 - 30 |
|
|
|
|
|
4 |
Dura |
17 |
- 34 |
31 - 60 |
|
|
|
|
|
5 |
Molto dura |
35 – 50 |
61 - 90 |
|
|
|
|
|
|
•Disattivare l'apparecchio agendo sullo stesso tasto
ACCENSIONE/SPEGNIMENTO.
La procedura di impostazione è stata completata!
Nonappenacompletatataleprocedura,avviareunodeiprogrammisenzacarico.
Utilizzaresoltanto saledi tipospecificoper lavastoviglie.
Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.
Il mancato riempimento della vaschetta del sale può causare il danneggiamento del dispositivo addolcitore e dell'elemento riscaldatore.
RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE
L'utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE
sul pannello comandi è illuminata.
35
25
A |
X |
M |
B |
A |
1 . Aprire il distributore B esercitando opportuna pressione e quindi sollevando la linguetta posta sul coperchio.
2 . Versare delicatamente il brillantante fino al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verifichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.
3 . Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura.
Non versare MAI il brillantante direttamente all'interno della vaschetta.
REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE
Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare.
•Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO.
•Disattivare la lavastoviglie utilizzando lo stesso tasto
ACCENSIONE/SPEGNIMENTO .
•Premere tre volte il tasto P si avverte il segnale corrispondente.
•Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
•Il numero corrispondente alla selezione corrente e la spia del brillantante lampeggiano entrambi.
•Premere sul tasto P per impostare il livello di brillantante corrispondente alla quantità richiesta.
•Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTO
La procedura di impostazione è stata completata!
Nel caso in cui il livello di brillantante sia impostato su ZERO (programma ECOLOGICO), il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.
A seconda del modello di lavastoviglie è possibile impostare al massimo 4 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio.
•In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (1-2).
•In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alti (3-4).
RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO
|
Per aprire il distributore detersivo |
|
utilizzare il dispositivo di apertura A. |
|
Versare il detersivo esclusivamente |
|
nel distributore B asciutta. |
|
Mettere la dose di detersivo per il |
A |
prelavaggio direttamente all'interno |
del distributore. |
|
|
1 .Per conoscere le dosi corrette, nella |
|
misurazione del detersivo consultare |
|
(vedere la TABELLA DEI PROGRAMMI) . |
|
Nel vano B è riportato il livello di |
quantità massima di detersivo liquido o in polvere da aggiungere a ciascun ciclo.
2 . Eliminare eventuali residui di detersivo dai bordi del distributore e chiudere il coperchio fino ad avvertire lo scatto caratteristico.
3 . Chiudere il coperchio del distributore sollevandolo fino a portare il dispositivo di chiusura in sede.
Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. Se si utilizzano detersivi del tipo "All in one", si consiglia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell'asciugatura.
2
TABELLA DEI PROGRAMMI
Programma |
Asciugatura Fase |
Opzioni disponibili *) |
1. |
Eco |
50° |
|
2. |
Auto Intensivo |
65° |
|
3. |
Auto Normale |
55° |
|
4. |
Auto Rapido |
50° |
- |
5. |
Express 30’ |
50° |
- |
6. |
Buonanotte |
50° |
|
7. |
Igienizzante |
65° |
|
8. |
Ammollo |
- |
- |
9. |
Auto pulizia |
65° |
- |
IT
Distributore |
Durata |
|
|
||
detersivo |
Consumo |
Consumo |
|||
programma |
|||||
|
|
di acqua |
energetico |
||
|
|
di lavaggio |
|||
Vasca |
B |
(litri/ciclo) |
(kWh/ciclo) |
||
(h:min)**) |
|||||
|
|
3:35 |
9,5 |
0,83 |
|
- |
|
2:00 - 3:10 |
14 - 17 |
1,50 - 1,85 |
|
|
|
1:30 - 2:30 |
14,5 - 16 |
1,15 - 1,30 |
|
- |
|
0:55 - 1:20 |
13 - 14,5 |
1,15 - 1,25 |
|
- |
|
0:30 |
9 |
0,55 |
|
- |
|
3:30 |
15 |
1,15 |
|
- |
|
1:40 |
10 |
1,30 |
|
- |
- |
0:12 |
4,5 |
0,01 |
|
- |
|
0:50 |
8 |
0,85 |
|
|
|
|
|
|
|
La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 50242. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: assistenza_en_lvs@indesitcompany.com
Questi programmi non richiedono un pre-trattamento delle stoviglie. *) Non è possibile selezionare tutte le opzioni contemporaneamente.
**)La durata del programma, riportata sul display oppure sul libretto di manutenzione rappresenta una stima calcolata in condizioni di tipo standard. La durata effettiva può dipendere da molti fattori, quali la temperatura e la pressione dell’acqua di alimentazione, la temperatura ambiente, la dose di detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento, la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.
Consumo durante la fase di Standby: consumo in modalità On (non in funzione): 5 W - consumo in modalità Spegnimento: 0,5 W
DESCRIZIONE DEI PROGRAMMI
Istruzioni per selezionare il ciclo di lavaggio.
ECO
Stoviglie normalmente sporche. Programma standard, è il più efficiente in termini di consumo combinato di acqua ed elettricità.
IGIENIZZANTE
Sporco normale e molto sporco, con azione antibatterica supplementare.
AUTO INTENSIVO
Stoviglie e pentole molto sporche (non usare per pezzi delicati).
AUTO NORMALE
Stoviglie e pentole normalmente sporche.
AUTO RAPIDO
Sporco quotidiano in quantità limitata. (ideale per 4 coperti).
EXPRESS 30’
Programma utilizzabile per piatti soltanto leggermente sporchi e privi di residui secchi.
BUONANOTTE
Adatto al funzionamento nelle ore notturne, con garanzia di prestazioni ottimali.
AMMOLLO
Stoviglie da lavare successivamente. Questo programma non richiede
detersivo.
AUTO PULIZIA
Ciclo riservato alla manutenzione della lavastoviglie. La pulizia
dell'interno avviene mediante acqua calda.
Note:
Si osservi che i cicli Express o 1 Hour sono indicati soprattutto per le stoviglie leggermente sporche.
Per ridurre ulteriormente i consumi, azionare la lavastoviglie soltanto a pieno carico.
3
