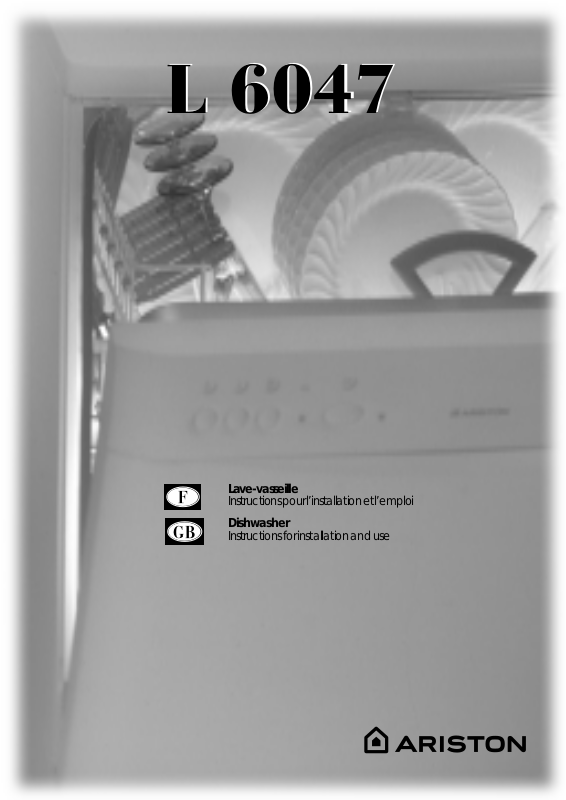

L 6047

L 6047

F

GB

Lave-vasseille

Instructions pour l’installation et l’emploi

Dishwasher

Instructions for installation and use

AVE-VAISSELLE

L

Un guide rapide pour tout savoir
sur votre lave-vaisselle

Ce manuel a une façon plaisante de vous énumérer tout
ce que votre nouvel électroménager peut vous offrir.
Vous découvrirez, en plus, un tas de curiosités et de
petites astuces pour mieux laver votre vaisselle et
prolonger la durée de votre machine.

1. Installation et déménagement (page 8)

Le bon fonctionnement de votre lave-vaisselle dépend en grande partie
de la façon dont il a été installé, à sa livraison ou après un déménage­ment. Cette opération est donc de la plus haute importance. Vérifiez
toujours:

1. Que l'installation électrique est conforme;

2. Que les tuyaux d'arrivée et d'évacuation de l'eau sont bien raccordés;

3. Que le lave-vaisselle est bien installé à plat. Sa durée de vie et son bon
fonctionnement en dépendent.

2. Tableau de bord à vos ordres (page 2)

Apprenez à bien connaître les parties composant votre lave-vaisselle,
vous vous en servirez mieux. Vous trouverez ici la description détaillée
des commandes et des parties internes.

3. Rangement de la vaisselle (page 3)

Cette page contient des renseignements utiles qui vous aideront à bien
ranger votre vaisselle à l'intérieur du lave-vaisselle et à exploiter à fond la
place disponible.

4. Démarrage du lave-vaisselle (page 4)

Après avoir rangé votre vaisselle, choisissez le programme approprié et
dosez correctement les produits de lavage et de rinçage. Lisez ces pages
pour tout savoir sur chaque phase de lavage.

5. Le sel: un allié important (page 7)

Utilisez un sel approprié et les quantités conseillées pour conserver votre
lave-vaisselle en bon état, mieux laver et éviter que le calcaire ne l'en­dommage.

8. La sécurité pour toute la famille (page 9)

Lisez attentivement ce chapitre, vous y trouverez des renseignements
utiles sur la sécurité au moment de l'installation, l'utilisation et l'entretien.
Pour éviter de vilaines surprises.

9. Soin et entretien particuliers (page 10)

De temps en temps, au moins une fois par mois, occupez-vous plus parti­culièrement du groupe filtrant et des bras gicleurs. Voyez ici comment
vous y prendre.

10. Gardez votre lave-vaisselle en forme (page 10)

6. Faites des économies: nos conseils et nos

suggestions (page 7)

De petits conseils pour mieux laver votre vaisselle et économiser en
choisissant le programme adapté au type de chargement.

Prévenez les pannes, les conseils qui vous sont fournis vous aideront à
garder votre lave-vaisselle en pleine forme.

11. Caractéristiques techniques (page 2)

7. Problèmes et solutions (page 9)

Les données techniques de votre électroménagers sont toutes conformes
à la réglementation en vigueur.

Avant d'appeler le technicien, lisez ce qui suit: bon nombre de problèmes
trouveront une solution immédiate. Et si vous n'y arrivez pas, appelez le
service après-vente Ariston. En peu de temps et dans la limite du possible,
toute panne sera réparée.

LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

1

AVE-VAISSELLE

L

Ouvrons ensemble votre lave-vaisselle

Qu'est-ce qu'il
contient?

Apprenez à bien connaître les parties qui composent
votre lave-vaisselle pour mieux vous en servir

E. Panier supérieur

F. Gicleur supérieur

G. Réglage hauteur

panier

H . Panier inférieur

I. Gicleur inférieur

J. Bouchon réservoir à sel

K . Filtre lavage

L. Distributeur produits

de lavage et de
rinçage

Tableau de bord à vos ordres

A. Touche ON-OFF

Appuyez sur cette touche
pour allumer votre
machine.

B. Lampe-témoin ON-OFF

Elle vous signale que
votre lave-vaisselle est
branché.

C. Poignée ouverture porte

Elle sert à ouvrir la porte
du lave-vaisselle.

D.Bouton sélection pro-

grammes

Tournez-le pour choisir un
programme

G. Voyants déroulement

cycle et départ différé

Ils vous renseignent sur
les phases du
programme en cours
(prélavage, lavage,
rinçages, séchage).

S. Voyant manque de sel

Il vous signale qu'il faut
ajouter du sel.

S

Quotidien

Super Lavage

Reset

D

Express '25

Trempage

G

A

Cycle de Lavage

B

C

Caractéristiques techniques

Caractéristiques thecniques

Largeur cm. 60
Profondeur cm. 60
Hauteur cm. 85

Capacité 12 couverts standard

Pression eau alim en tatio n 4,3 psi-145 p si (30 KP a÷ 1M Pa ) (0,3 ÷ 10 ba r)

Tension d'alim enta tion Voir plaquette cara ctéris tique s
Puissance totale absorbée Voir plaquette caractéristiques
Fusible Voir plaquette caract éristiqu es

2

LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi

Ce lave-vaisselle est conforme
aux Directives
Communautaires suivantes:

 73/23/CEE

(Basse Tension) et
modifications
suivantes;

 89/336/EEC

(Compatibilité
électromagnétique) et
modifications
suivantes.

 97/17/CE

(Etiquetage)

 2002/96/CE

(Déchets des
Equipements
Electriques et
Electroniques)

AVE-VAISSELLE

L

Comment s'y prendre pour
charger la vaisselle?

Avant de laver, prenez de bonnes habitudes, vous obtiendrez de meilleurs résultats et augmenterez la
longévité de votre lave-vaisselle. Eliminez les déchets les plus gros, mettez tremper vos casseroles et vos
poêles particulièrement sales. Une fois que vous avez chargé votre vaisselle, contrôlez que les bras du
gicleur tournent bien.

Tout d'abord.

Avant de ranger la vaisselle dans
les paniers, éliminez les déchets de
nourriture, ainsi les filtres ne se
boucheront pas et le lavage n'en
sera que plus efficace.
Si les casseroles et les poêles sont
très sales, mettez-les tremper en
attendant de les laver au lave­vaisselle. Pour charger votre
vaisselle plus facilement, sortez les
paniers

Que ranger dans le
panier inférieur ?

Nous vous conseillons de placer
dans le panier inférieur la vaisselle
plus difficile à laver : casseroles,
couvercles, assiettes plates et
creuses, mais aussi : tasses, tasses
à café et verres (les photos
montrent des exemples de
chargement).

Plats et grands couvercles: ran-



gez-les sur les côtés du panier.

Casseroles, saladiers: placez-les



toujours sens dessus dessous.

Vaisselle très creuse: mettez ces



pièces en position oblique, l'eau
pourra ainsi s'écouler et mieux

les laver.
 Verres et tasses : rangez-les
comme illustré (voir figure).

Le panier à couverts se
sépare en deux quand vous
enlevez la poignée
Quand vous avez peu de
couverts à laver, n'utilisez
que moitié panier, vous
aurez plus de place pour le
reste de votre vaisselle, vous
pouvez d'ailleurs ranger
l'autre moitié dans le panier
supérieur (voir figures A et
B).
Ce panier est équipé de deux
grilles amovibles : rangez les
couverts un par un dans les
fentes,les pointes des
couteaux et des ustensiles de
cuisine tranchants doivent
être tournées vers le bas.
Rangez les couverts de
manière à ce qu'ils ne se
touchent pas entre eux

Que ranger dans le
panier supérieur ?

Chargez votre vaisselle fragile et
légère dans le panier supérieur :
verres, tasses à thé et à café,
soucoupes - mais aussi assiettes ­saladiers bas, poêles et casseroles
basses peu sales (les photos vous
montrent quelques exemples de
chargement).
Placez la vaisselle légère de
manière à ce qu'elle ne risque pas
d'être déplacée par les jets d'eau.
Une ou deux étagères rabattables
peuvent être fournies pour ranger
des tasses, grandes et petites, mais
aussi des couteaux longs et pointus
et des couverts de service.
Après avoir chargé votre lave­vaisselle, n'oubliez pas de contrôler
si les bras du gicleur tournent bien,
sans buter contre la vaisselle.

Le réglage du panier su­périeur?

Le réglage en hauteur du panier
supérieur vous permet de charger
votre vaisselle plus facilement
(voir figure F).

1

F

Ouvrez les ailettes d'arrêt des rails et
sortez le panier. Placez-le maintenant
dans la position désirée, plus haute ou
plus basse, faites-le ensuite glisser le
long des glissières jusqu'à ce que les
roulettes avant entrent elles aussi.
Refermez les ailettes pour bloquer le tout.
Suivez le déroulement des opérations
illustré figure "F".

3

2

4

B

Quelques examples de chargement

panier inférieur

A

panier supérieur

A

LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

3

AVE-VAISSELLE

L

Démarrage du lave-vaisselle

Allons-y!

Vous avez chargé votre lave-vaisselle, il faut à
présent choisir un programme de lavage. Une
minute suffit pour apprendre

Tout d'abord.

Ouvrez à fond le robinet de l'eau et
appuyez sur la touche ON-OFF "A":
vous entendrez retentir un bref
signal acoustique et le voyant "B"
s'allumera. L'appareil est à présent
branché et attend d'être
programmé.

Choisissez un
programme.

Pour choisir un programme tour­nez le bouton "D" dans le sens des
aiguilles d'une montre jusqu'à ame­ner le repère du bouton en face du
symbole ou du numéro du pro­gramme que vous désirez sélec­tionner (consultez le tableau des
programmes page 6).
Au bout de quelques secondes vous
entendrez un bref signal acousti­que: le lavage a commencé et il
vaut mieux ne pas le modifier.

Le lave-vaisselle vous
renseigne.

Votre lave-vaisselle est équipé de
voyants (G) qui s'allument pour
vous signaler le déroulement du
cycle de lavage.
Voilà les symboles des différentes
phases:
On part du voyant de gauche et on
va vers celui de droite:

prélavage, lavage, rinçages,
séchage.
A tout moment, votre lave-vaisselle
vous signale où il en est.

Contrôlez que le

programme est bien

achevé avant de

sortir votre

vaisselle!

Modification du
programme en cours.

Si vous vous êtes trompé de pro­gramme, aucun problème! Vous
pouvez modifier le programme en
cours s'il vient juste de commen­cer. Tournez le bouton dans le sens
inverse des aiguilles d'une montre
jusqu'à la position de Reset, au bout
de quelques secondes vous enten­drez 4 bips et le voyant "G" s'étein­dra: cela signifie que toutes les sé­lections ont été annulées. Vous pou­vez alors resélectionner le bon
programme.

Vous avez oublié
d'introduire de la
vaisselle ?

Cela peut arriver à tout le monde.
Appuyez sur la touche ON-OFF
pour interrompre le cycle de la­vage, introduisez la vaisselle que
vous aviez oubliée et appuyez de
nouveau sur la touche ON-OFF. Le
cycle redémarrera de l'endroit où
vous l'avez interrompu.

Fini ?

La fin du cycle est signalée par 2
brefs signaux acoustiques et par le
clignotement du voyant corres­pondant au séchage.

Attention:

Tournez le bouton dans le sens
inverse des aiguilles d'une
montre jusqu'à la position de
Reset,

appuyez sur la touche
A , débranchez la fiche de la
prise de courant pour couper
lalimentation électrique; le câ­ble dalimentation doit être par
conséquent facilement
accessible.

 Fermez le robinet de l'eau.
 Attendez quelques minutes avant

de sortir votre vaisselle: elle brûle!
Si vous attendez un peu,elle
séchera mieux à la vapeur.

 Videz d'abord le panier inférieur.

Il y a une coupure de
courant ? Vous avez
ouvert la porte de la
machine ?

Le programme s'interrompt et re­part dès que le courant revient ou
que vous refermez la porte. Tout a
été prévu !

Lorsque vous

ouvrez la porte

du lave-vaisselle

alors que le cycle

de lavage est en

cours ou vient

juste de finir,

faites attention

au nuage de

vapeur chaude

qui s'échappe,

vous risquez de

vous brûler!

4

LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi

AVE-VAISSELLE

L

Produit de lavage et de rinçage

Conseils utiles

N'utilisez que du produit de lavage spécial lave-vaisselle. Versez le produit
de lavage dans le distributeur situé à l'intérieur de la porte. Avant de
démarrer le cycle de lavage, bien sûr!

Le produit de lavage

Chargement du produit de
lavage

Pour ouvrir le couvercle A, appuyez
sur la touche B. Remplissez de pro­duit de lavage les deux bacs C et D
jusqu'au bord.
Fermez le couvercle en appuyant
jusqu'au déclic.
Dans le commerce, il existe des
produits de lavage en pastilles, dans
ce cas mettez une pastille dans le
bac "D" et fermez le couvercle.

Le couvercle ne ferme pas!

Contrôlez qu'il n'y a pas de résidus
de produit de lavage sur les bords
du bac. C'est certainement pour
cela que le couvercle n'arrive pas à
fermer. Nettoyez bien et vous ver­rez qu'il fermera.

B

25 gr

D

.

C

5 gr.

 Ne remplissez la
cuve du produit de
lavage qu'au moment
de démarrer le lave­vaisselle.
Si vous le mettez trop
à l'avance, le produit
risque d'absorber de
l'humidité, former
des grumeaux et
perdre de sa
puissance de lavage.

 Dosez juste la
quantité de produit
de lavage nécessaire:
exagérer ne rendra
pas votre vaisselle
plus propre mais
polluera davantage.

Le produit de rinçage.

Le produit de rinçage fait briller
votre vaisselle davantage car il
améliore son séchage. Le réservoir
à produit de rinçage est situé à
lintérieur de la porte, il faudra le
remplir quand vous voyez quil est
vide à travers lindicateur optique
«D».(Si votre lave-vaisselle est
équipé dun voyant «produit de
rinçage», remplissez le réservoir
dès quil sallume ou commence à
clignoter).

Chargement du produit de
rinçage.

Pour ouvrir le réservoir, tournez le
bouchon C dans le sens inverse
des aiguilles d'une montre. Atten­tion à ne pas faire déborder le
produit quand vous le versez. Vous
pouvez régler la quantité de produit
de rinçage utilisé par le lave­vaisselle: à l'aide d'un tournevis
agissez sur le dispositif de réglage
F qui se trouve sous le couvercle
C.

A

F

D

Vous avez six positions au choix.
Normalement il est réglé sur 4.

C

Le réglage de la

quantité de

produit de

rinçage utilisé

améliore le

séchage.

Si vous

remarquez des
gouttes d'eau ou
des traces sur la

vaisselle, tournez

le dispositif de

réglage vers les

numéros plus

élevés.

Si par contre

votre vaisselle

présente des

traces blanches,

tournez le

dispositif de

réglage vers les

numéros plus

bas.

Attention

Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction sel et une fonction
rinçage (3 en 1). Si votre eau est dure ou très dure, nous vous conseillons d'ajouter quand même du sel dans le réservoir prévu à
cet effet pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve.
Si vous utilisez des produits 3 en 1, plus besoin de remplir le réservoir à produit de rinçage.
Ne remplissez votre réservoir à produit de rinçage que si vous désirez un séchage encore plus performant, amenez dans ce cas le
sélecteur de dosage sur 2. Suivez toujours les recommandations du fabricant reportées sur l'emballage.
Si vous n'utilisez que des produits de ce genre, il est normal qu'au bout d'un certain nombre de lavages, les indicateurs lumineux
sel et produit de rinçage se mettent à clignoter.

LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

5

AVE-VAISSELLE

L

Choisissez le bon programme

A chaque besoin son
programme

Sel, produit de rinçage, une juste dose de produit de
lavage et le programme qu'il faut: voilà la formule
idéale pour obtenir de meilleurs résultats et bien
entretenir votre lave-vaisselle.

Choisissez le bon

programme pour

votre vaisselle.
Choisir le programme
le plus approprié à la

charge que vous avez

effectuée vous

garantit une vaisselle

propre et une

meilleure utilisation de

l'eau et du courant.

3URJUDPPH

/DYDJH

6XSHU

4XRWLGLHQ

,QGLFDWLRQVVXUOHFKRL[

GHVSURJUDPPHV

9DLVVHOOHHWFDVVHUROHVWUqV
V DOH V  G p F RQ VH LOOp  S RX U OD
YDLVVHOOHIUDJLOH

&\FOHSRXUYDLVVHOOHHW
FDVVHUROHVQRUPDOHPHQWVDOHV
3URJUDPPHVWDQGDUG
TXRWLGLHQ

3URJUDPPHGHODYDJH
pFRORJLTXHjIDLEOH
FRQVRPPDWLRQGpOHFWULFLWp
SRXUYDLVVHOOHHWFDVVHUROHV
QRUPDOHPHQWVDOHV

'H V FULSWLR QGX F\F OH

3UpODYDJHjOHDXFKDXGH&
/DYDJHj&
5LQoDJHVjOHDXIURLGH
5LQoDJHFKDXGj&
6pFKDJH

/DYDJHj
5LQoDJHjOHDXIURLGH
5LQoDJHFKDXGj&
6pFKDJH

3UpODYDJHVjOHDXIURLGH
/DYDJHj&
5LQoDJHFKDXGj&
6pFKDJH

3URGXLW  GH

ODYDJH

SUpODYDJH

ODYDJH

J

J

J

3URGXLW

GH

ULQoDJH







'XUpHGX

SURJUDPPH

WROpUDQFH









&\FOHpFRQRPLTXHHWUDSLGH
F RQ VH LOOp  H Q F D V G H  YD LV VH OOH
SHXVDOHWRXWGHVXLWHDSUqV
OXVDJH 6D QV VpFKDJH

([SUHV V 

/DYDJHSUpDODEOHGDQV
ODWWHQWHGHFRPSOpWHUOH
FKDUJHPHQWDXUHSDVVXLYDQW

7UHPSDJH

6

LAVE-V AISSELLE ARISTON - Mode d'installation et d'emploi

/DYDJHEUHIj&
5LQoDJHFKDXGj&

/DYDJHEUHIIURLGSRXUpYLWHU
TXHOHVGpFKHWVQHVqFKHQWVXU
OD  YD LVV H OOH

J 


