Antari LCU-1S User guide

1

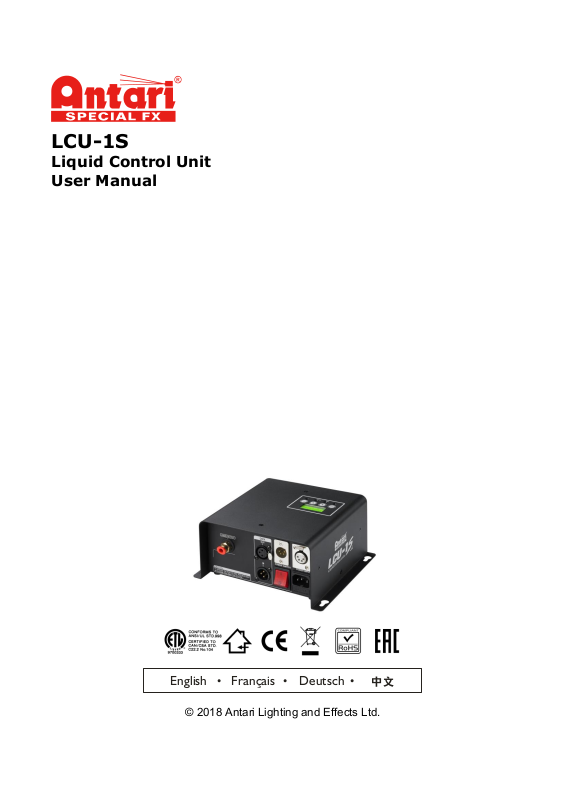

LCU-1S

Liquid Control Unit User Manual

English Français Deutsch • • • 中文

3

User Manual

Safety Information

Please read the following safety information carefully before operating the machine. This information includes important safeguards about installation, usage, and maintenance. Pay attention to all warning labels and instructions in this manual and printed on the machine.

If you have questions about how to operate the machine safely, please contact your local Antari dealer for help.

․ Keep this device dry. ․ Always connect to a grounded circuit to avoid risk of electrocution. ․ Before connecting the machine to power, always check that the voltage indicated on the

machine matches to your local AC voltage. Do not use the machine if AC power voltage does not match.

․ Disconnect the machine from AC power before servicing and when not in use. ․ This product is for indoor use only! Do not expose to rain or moisture. If fluid is spilled,

disconnect AC power and clean with a damp cloth. If fluid is spilled onto electronic parts, immediately unplug the machine and contact your local Antari dealer for advice.

․ No user serviceable and modifiable parts inside. Never try to repair this product, an

unauthorized technician may cause damage or malfunction to the machine.

․ For adult use only. Never leave the machine running unattended. ․ Never add flammable liquid of any kind to the machine. ․ Make sure there are no flammable materials close to the machine while operating. ․ Only use Antari fluid. Other fluid may lead to machine malfunction. ․ If the machine fails to work, unplug the machine and stop operation immediately.

Contact your local Antari dealer for advice.

․ Before transporting the machine, make sure the fluid tank is completely drained. ․ Fog/Snow fluid may present health risks if swallowed. Do not drink fog fluid. Store it

securely. In case of eye contact or if fluid is swallowed, immediately look for medical

4

advice.

Unpacking and Inspection

Immediately upon receiving the machine, carefully unpack the carton, check the content to ensure that all parts are present and have been received in good condition. If any parts appear damaged or mishandled from shipping, notify the shipper immediately and retain the packing material for inspection.

What is included: 1 x LCU-1S Liquid Control Unit 1 x Power Cord 1 x 4 Pin Data Connection Cable 1 x Fluid Tube 1 x Fluid Filter

1 x User Manual

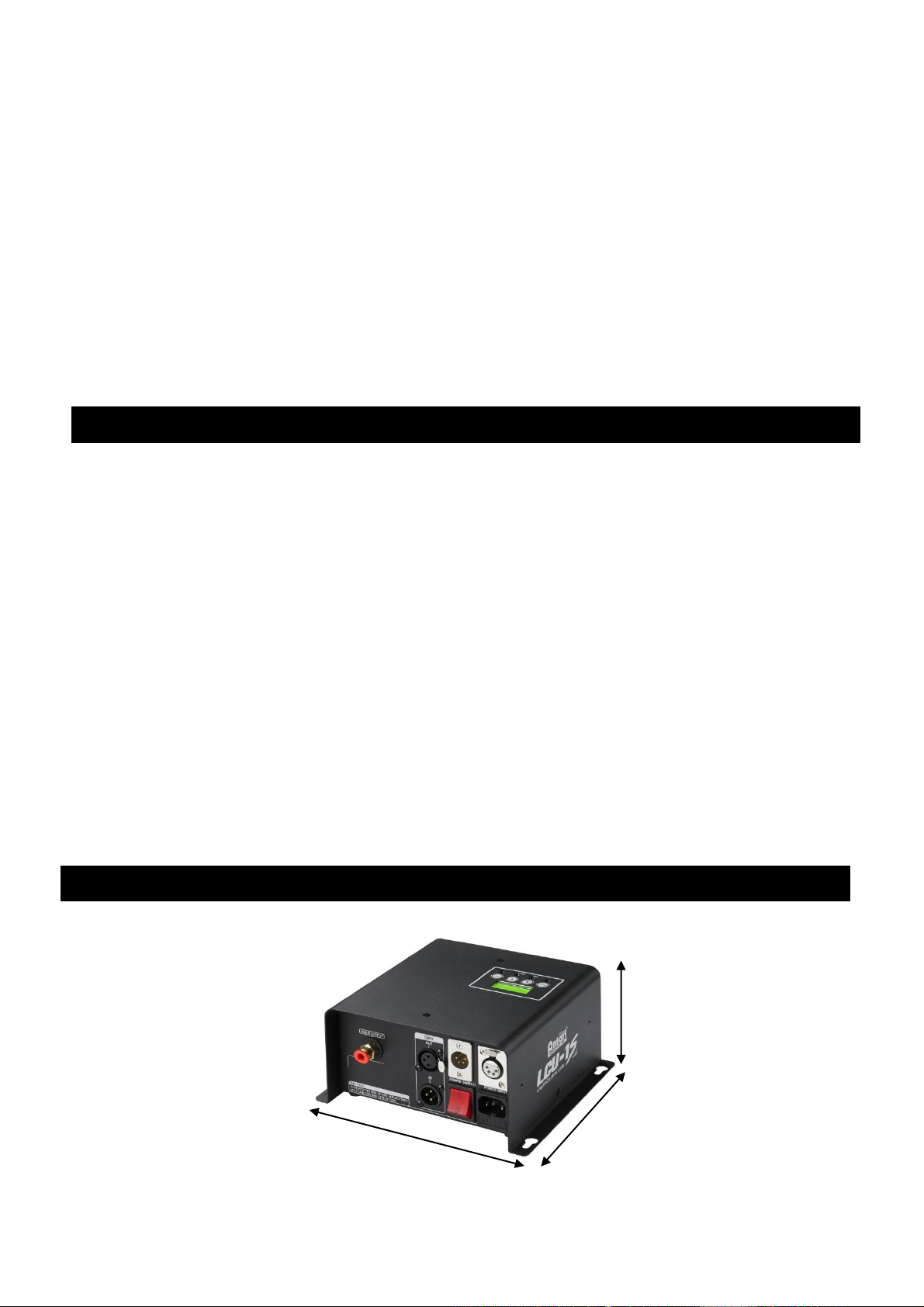

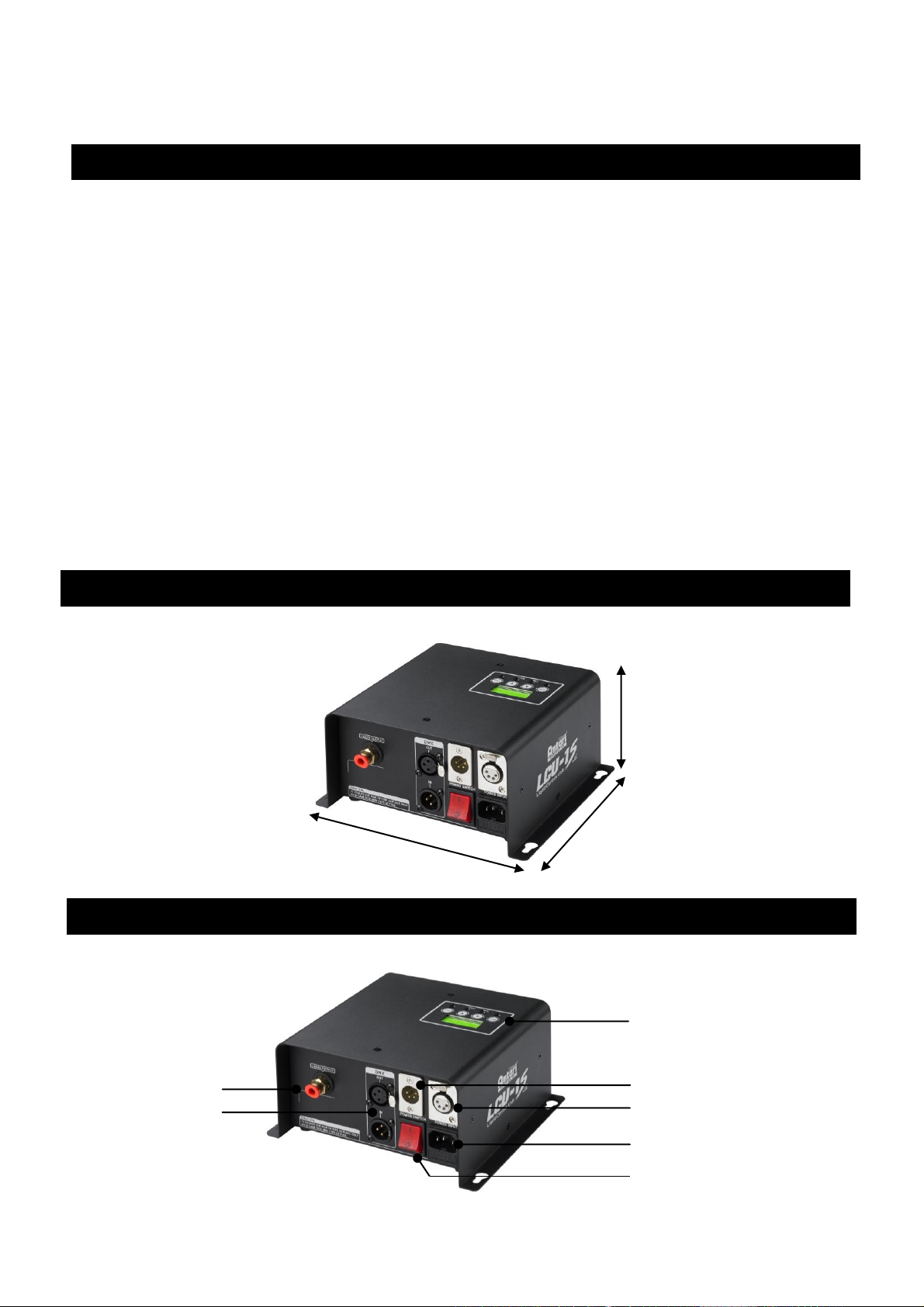

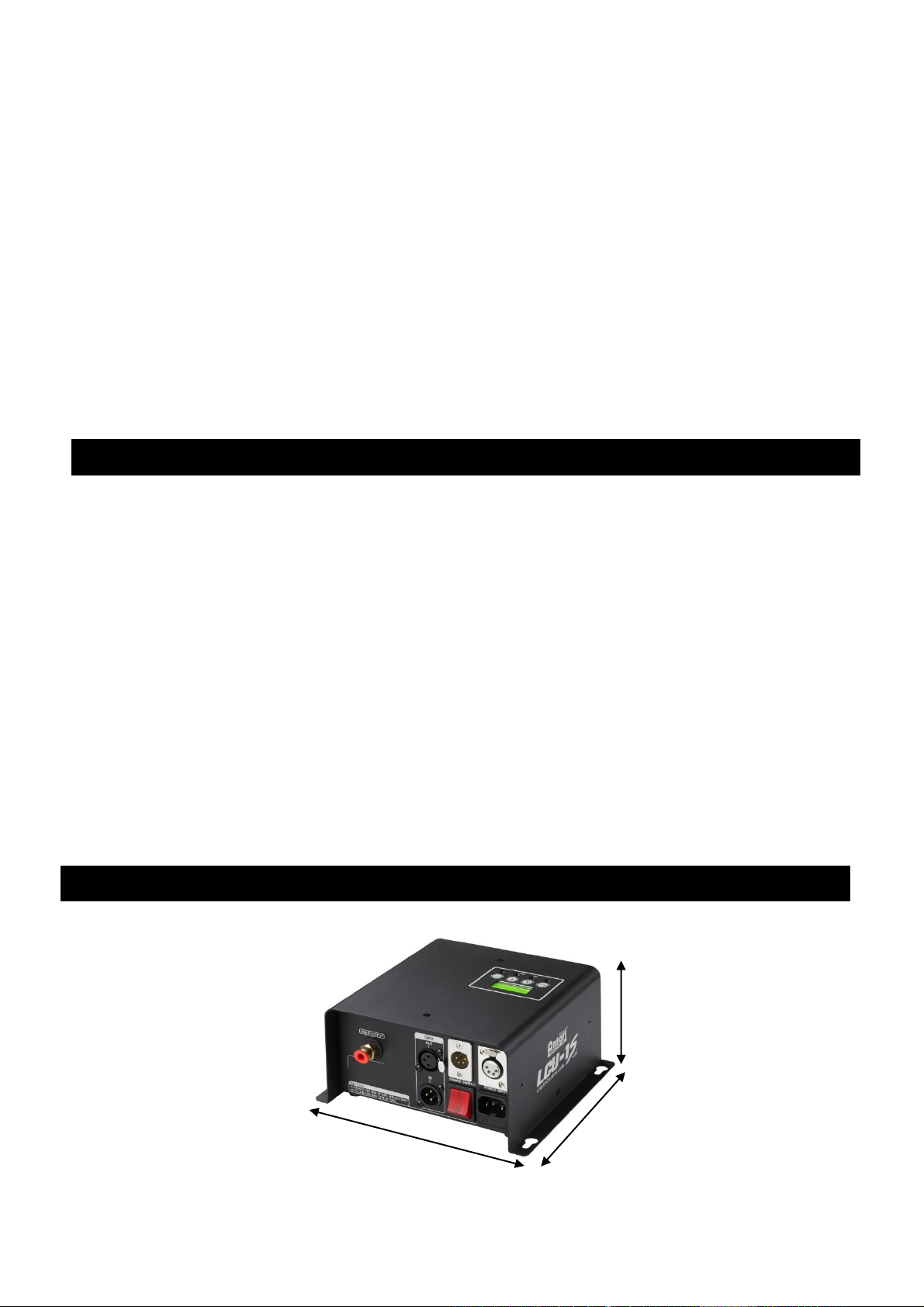

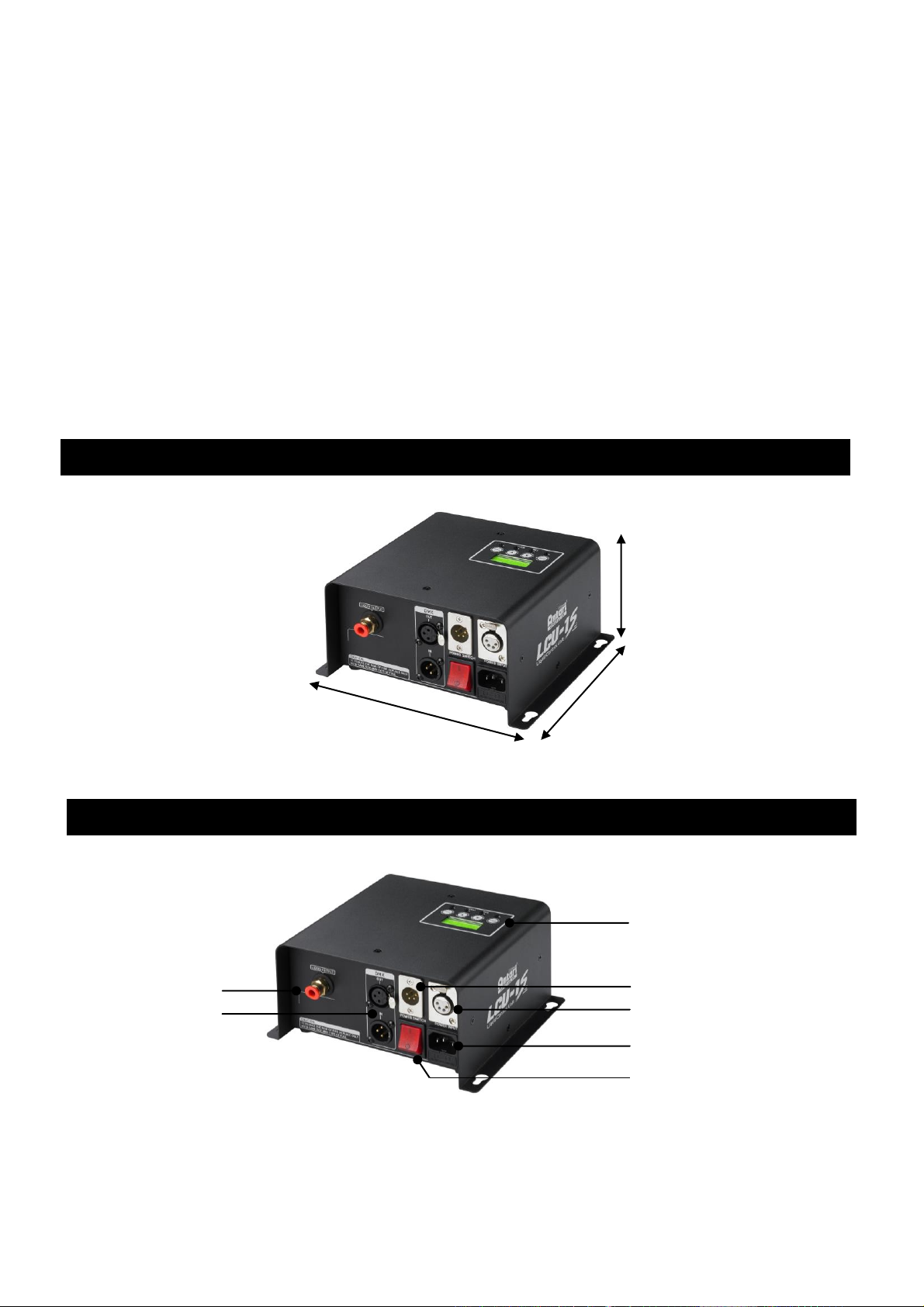

Product Dimensions

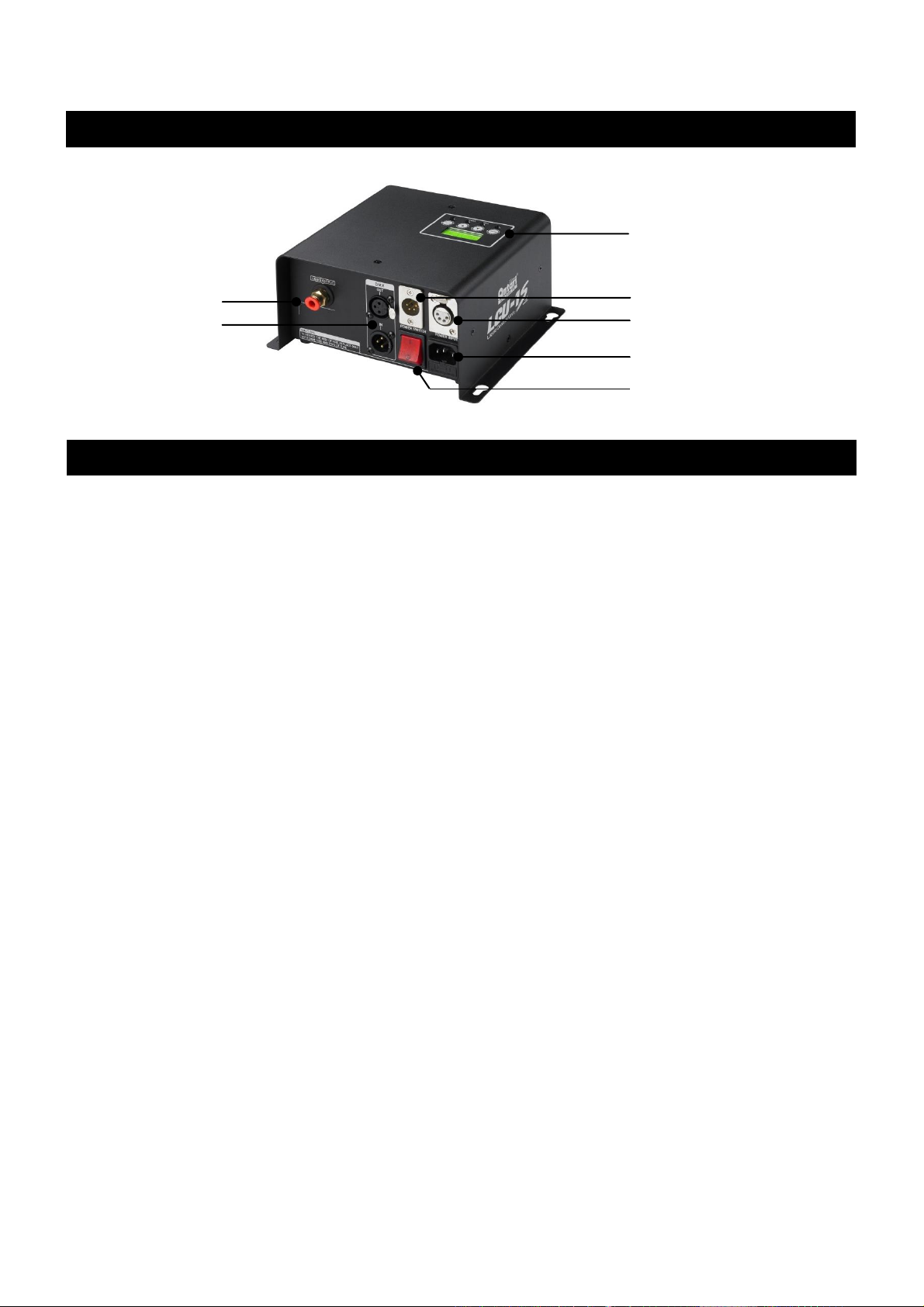

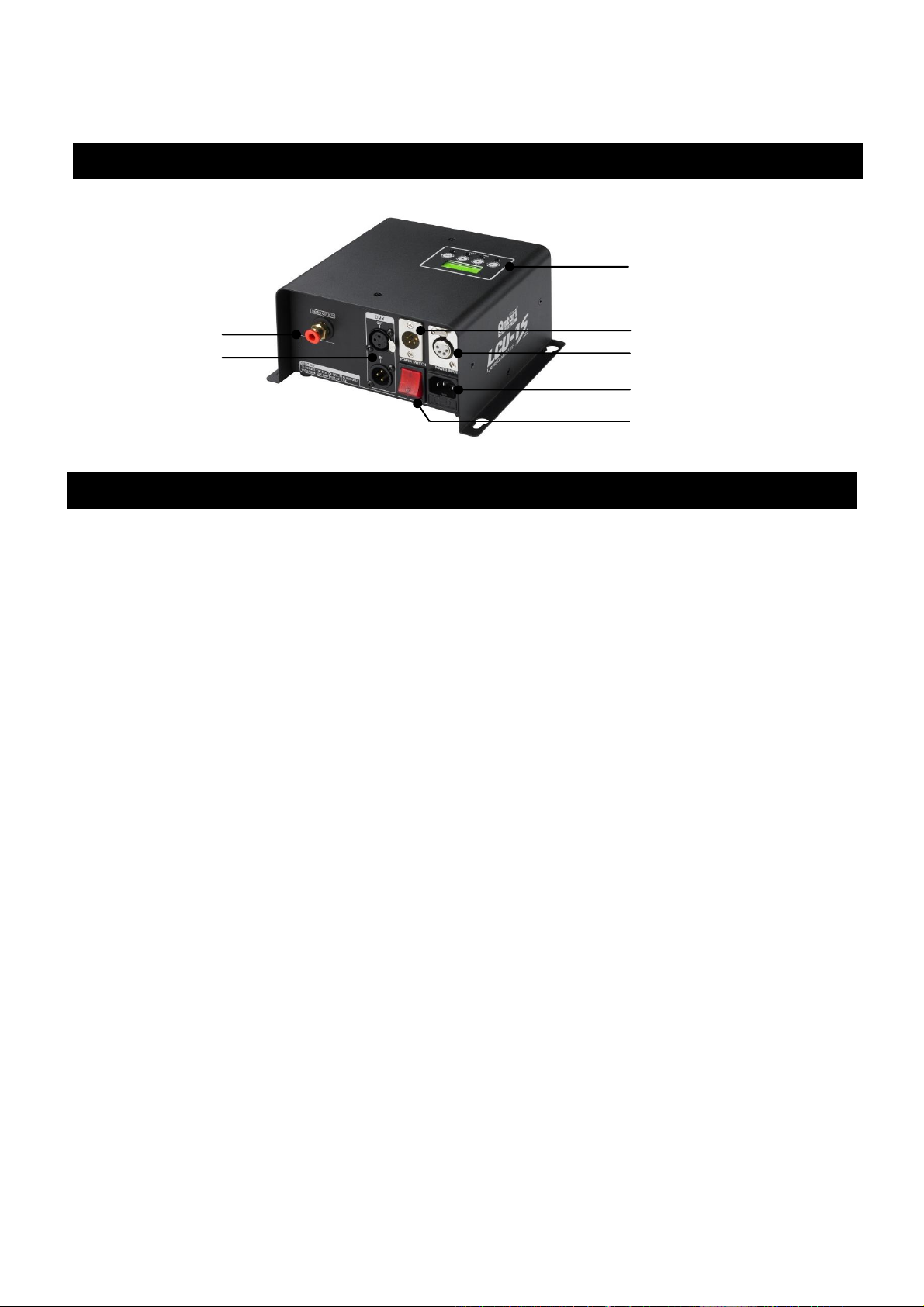

Product Overview

95.8 mm

179 mm

202 mm

XLR 3-Pin DMX LCD Control Panel

Control Input Control Output

Power Inlet

Main Power Switch

Out / IN

Liquid Output

5

Setup and Installation

Compatible Models LCU-1S is designed to use with Z-1200II, S-100X, S-200X and SW-250. Each model has a pre-programmed fluid flow rate to reach best performance.

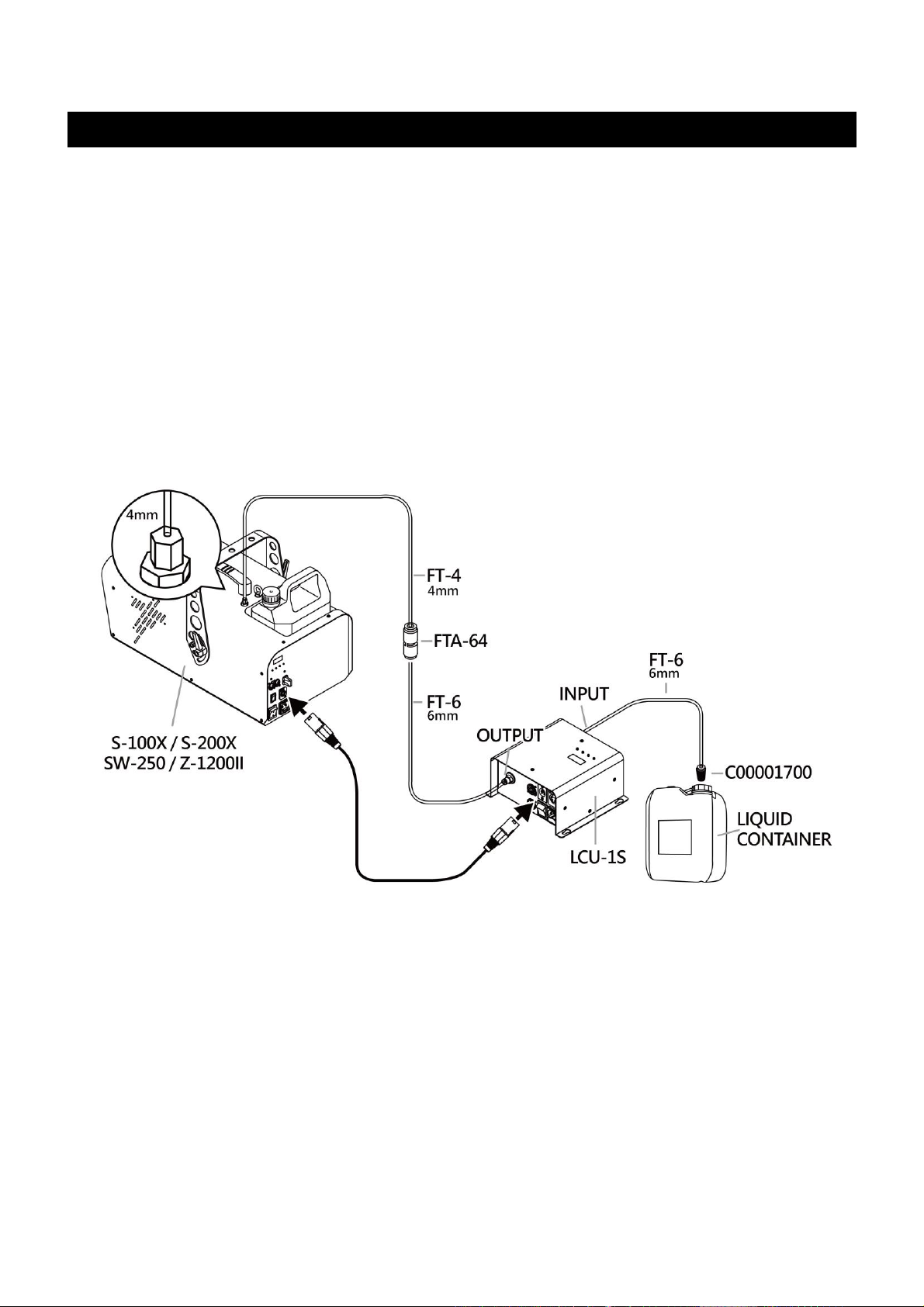

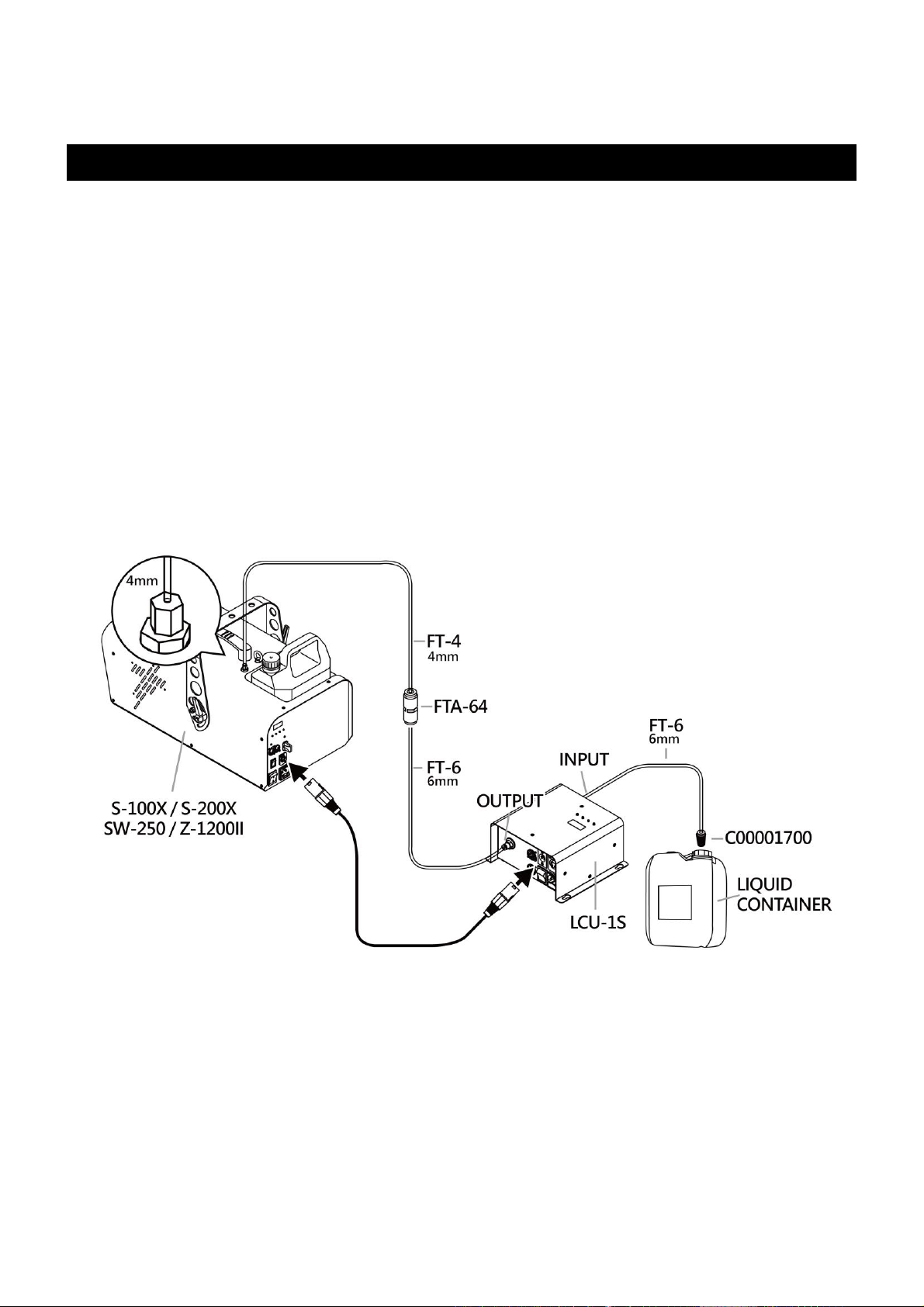

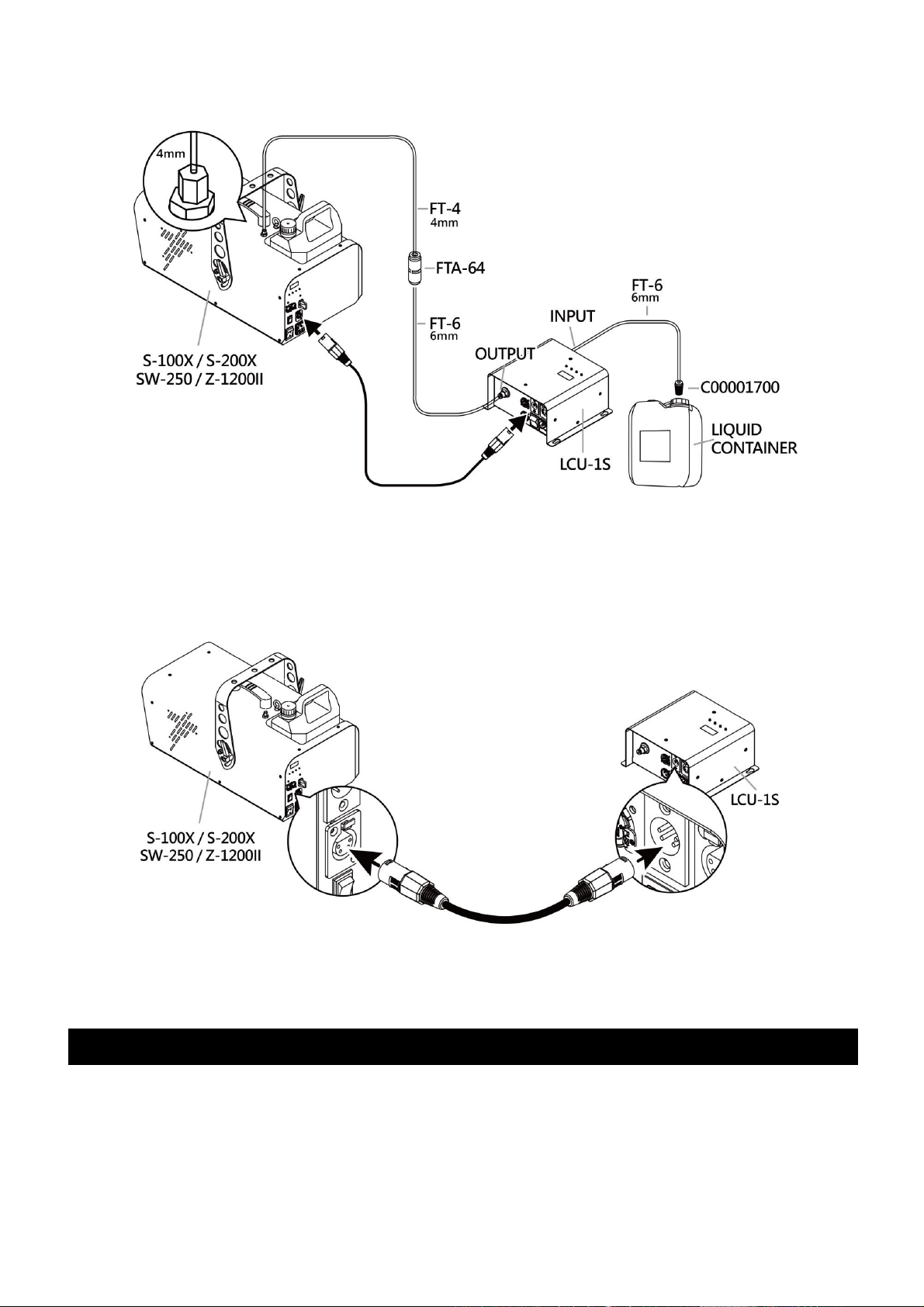

Fluid Connection

From control unit to machines the fluid flow through 6mm tube. The machine is equipped with 4mm tube, use supplied 6 to 4mm adaptor to connect from end of fluid tube to machine fluid inlet. On the input of fluid to control unit fit provided filter to the end of fluid tube prevent obstacle entering the fluid line.

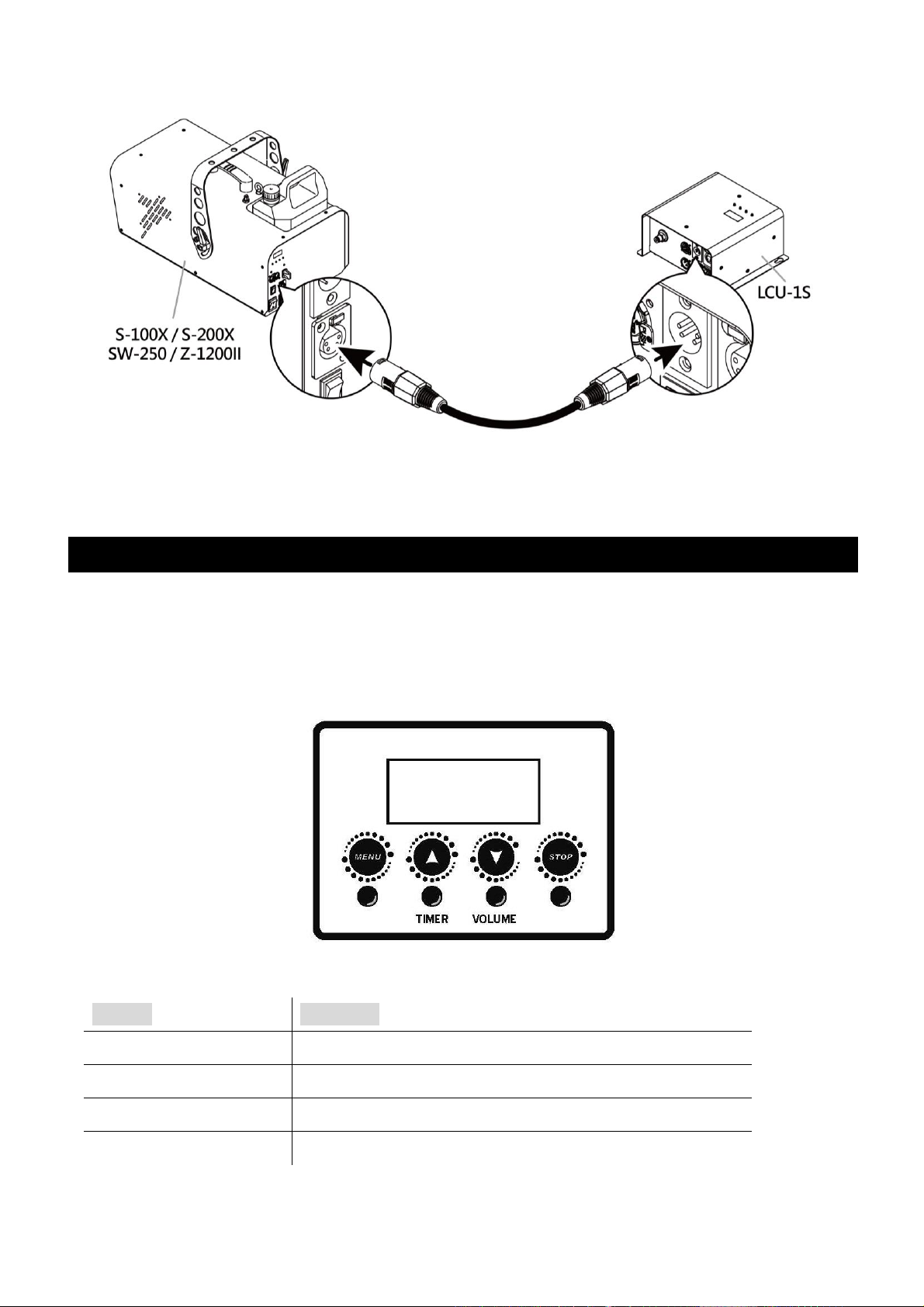

Data Connection For data connection a 4-pin connector is used. Connect the output of control unit with input of remote on the machine.

6

***Note: LCU-1S is designed to use with Z-1200II, S-100X, S-200X and SW-250. Can supply to one machine at a time.

Operation

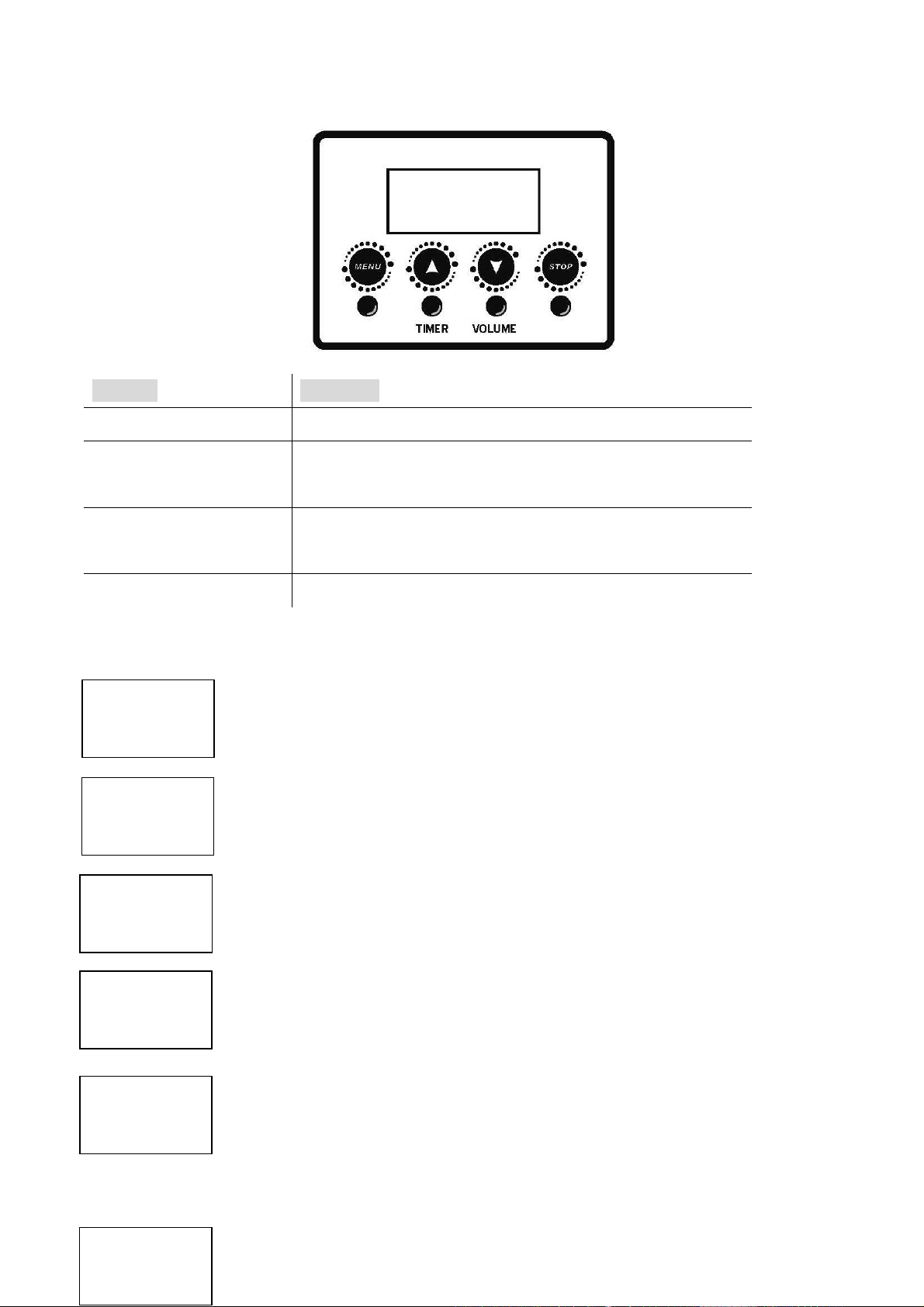

Control Panel Operation

The control unit can be operated with the onboard digital control interface.

Button

Function

[MENU]

Scroll through setting menu

▲ [UP]/[TIMER]

Up/Activate Timer function

▼ [DOWN]/[VOLUME]

Down/Activate Volume function

[STOP]

Deactivate Timer/Volume function

LCU-1S

Standby

7

Control Menu

Set interval from 5 to 200 seconds

Set duration from 1 to 200 seconds

Set timer output from 1 to 100%

Set output volume from 1 to 100%

Set DMX address from 1 to 512

Select remote SC-2 or Z-8

Select model to operate with S-100X, S-200X, SW-250, Z-1200II

IMPORTANT: “Null” can be used with any machine required supplying of liquid, and possible to supply multiple machines. In this mode the fluid pump is program to run at full capacity, which the output volume can be adjusted manually to match the supplied machines.

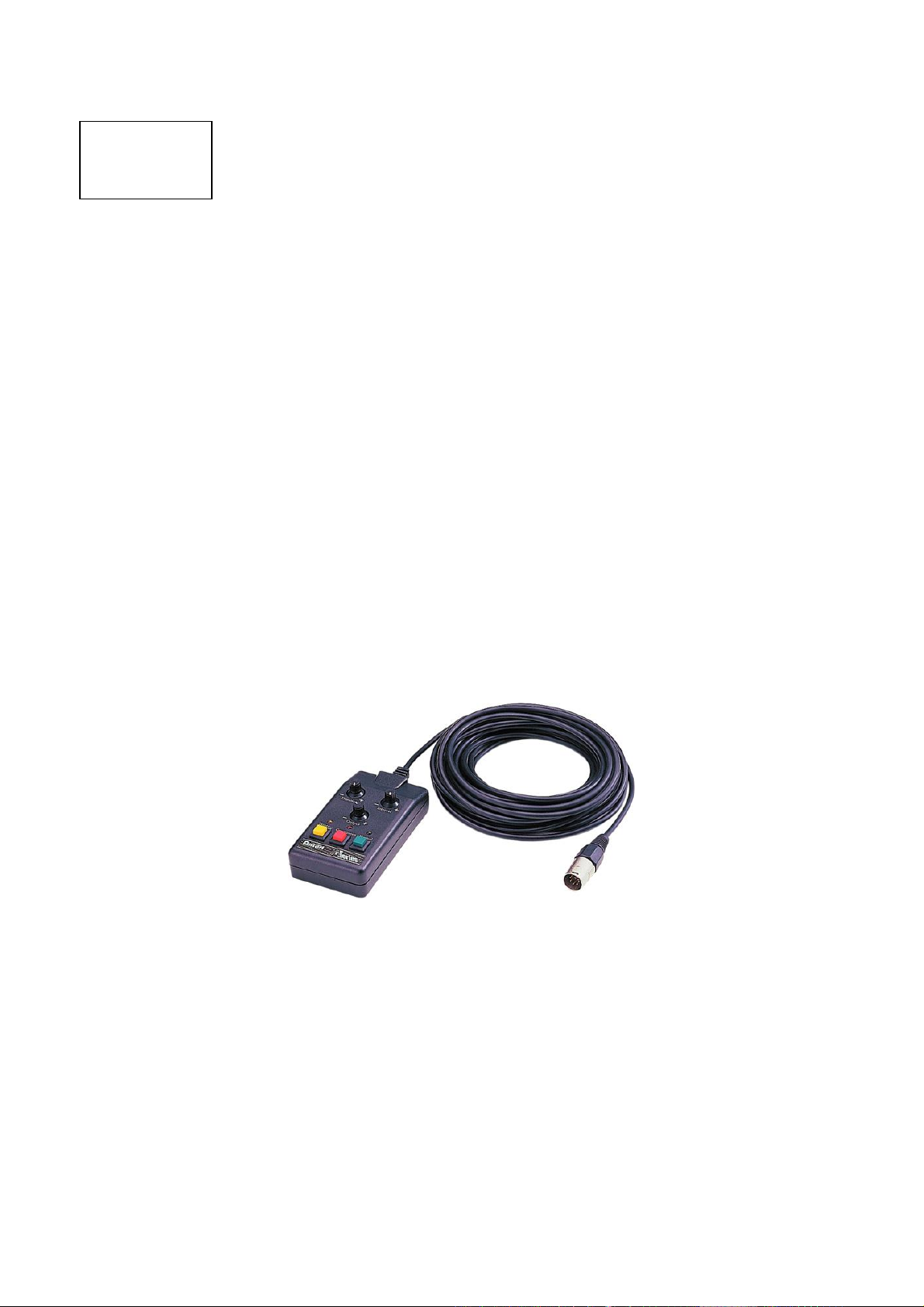

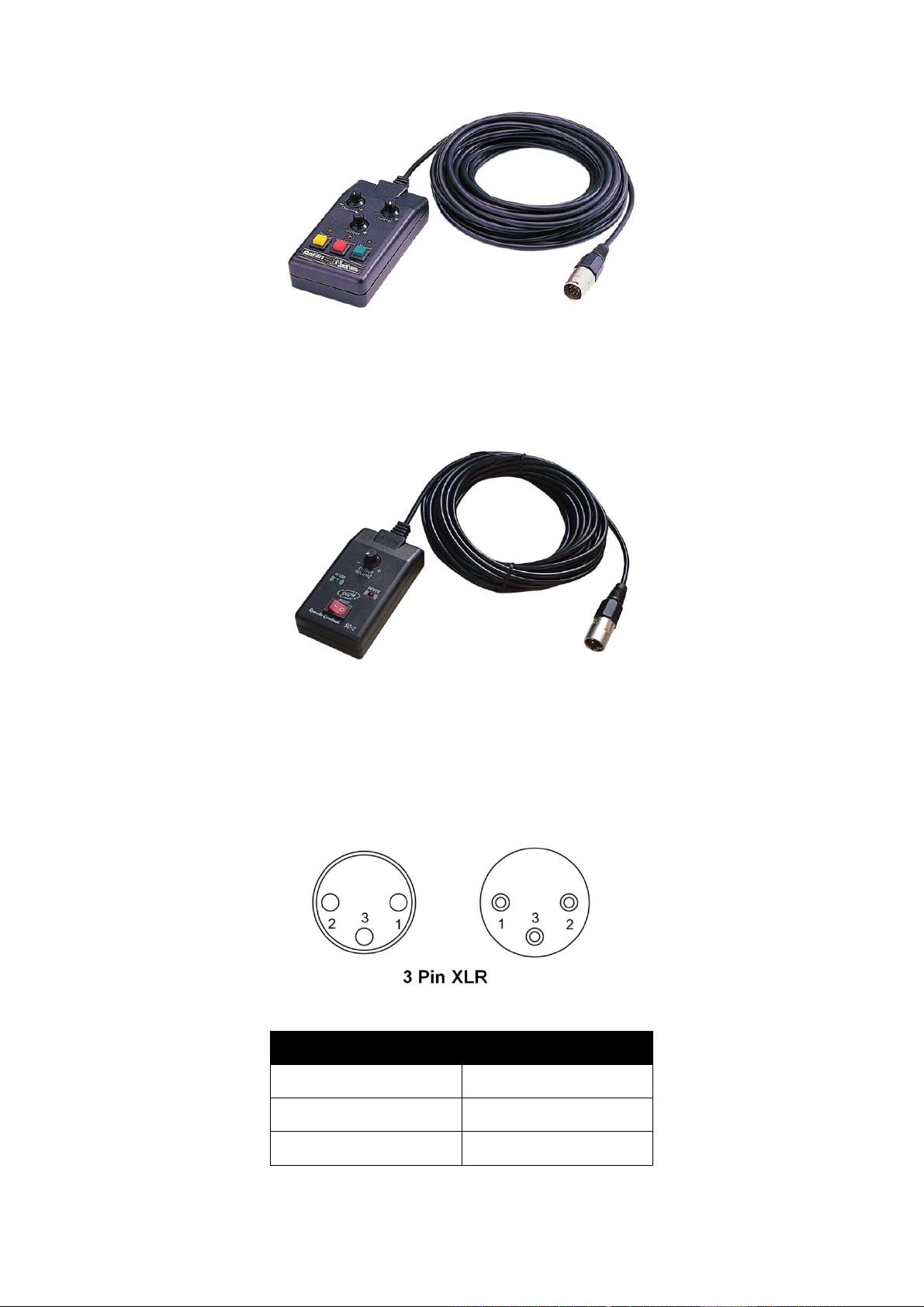

Z-8 Remote Control Operation (Optional)

To operate the Z-1200II by remote control, connect the remote to the 4 pin control input located on the rear of control unit. Z-8 remote offers manual, continous and timer operation. For timer mode use rotarty knob on top to set interval, duration and output volume.

Interval XXX Sec

Duration XXX Sec

Timer Out 100%

Volume Out 100%

DMX512 Add:XXX

Remote Type XXX

Model XXXX

8

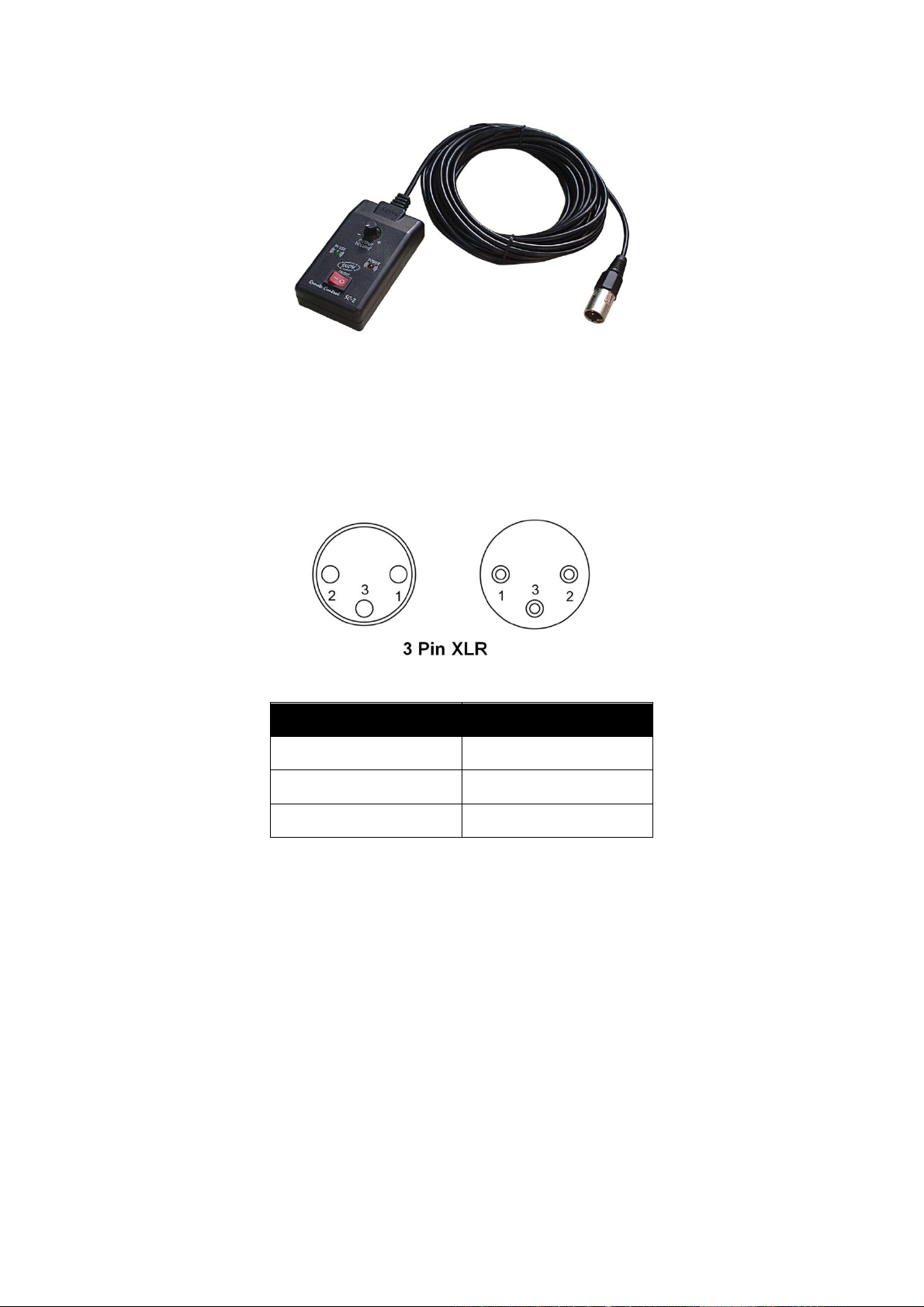

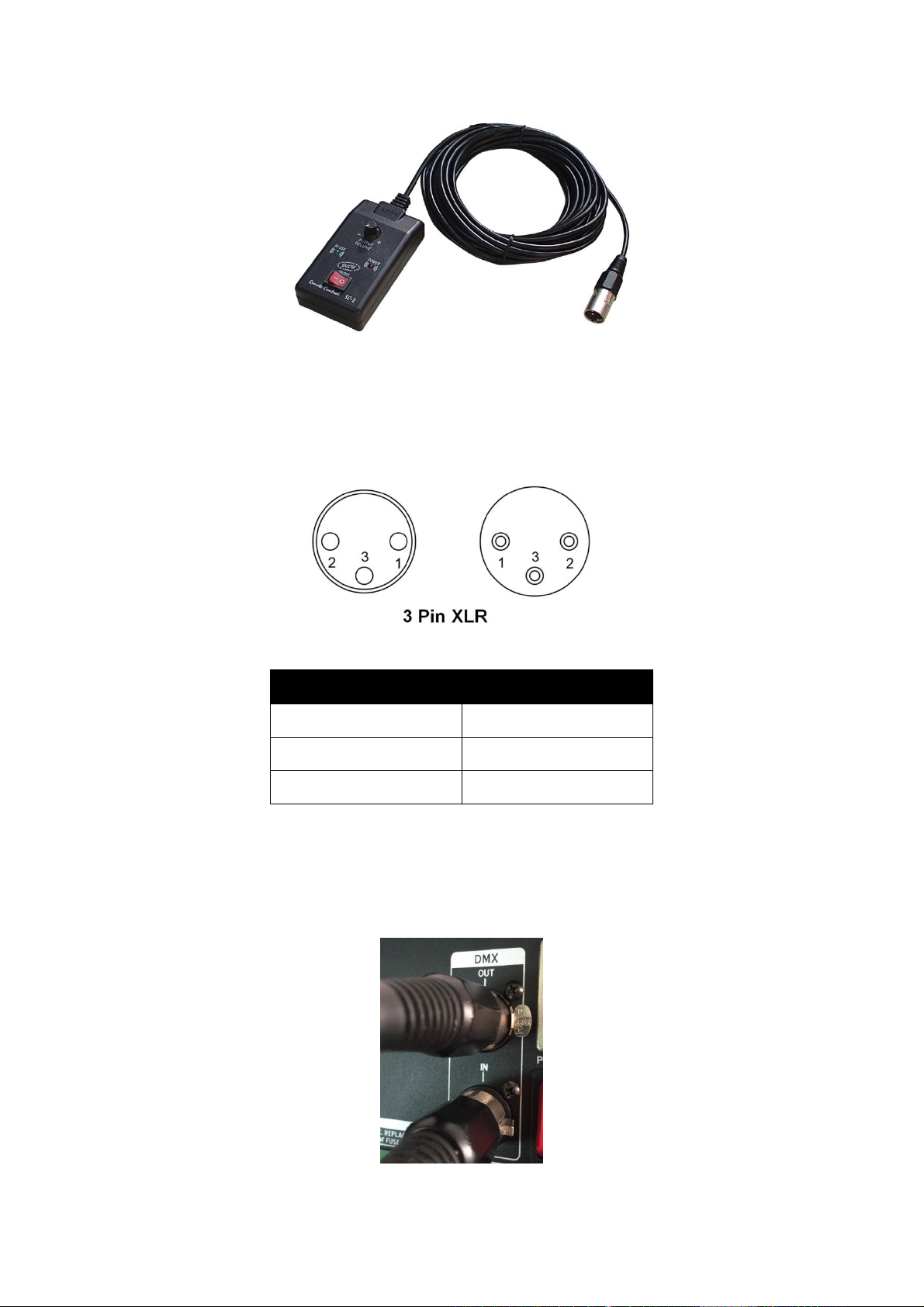

SC-2 Remote Control Operation (Optional)

Use SC-2 remote control for operation with S-100X/S-200X/SW-250. Set switch to on position to activate, and adjust the output volume by turning the rotary knob.

DMX Connector Pin Assignment

The machine provides a 3-pin XLR connector for DMX connection. The diagram below indicates pin assignment information.

Function

1

Ground

2

Data-

3

Data+

9

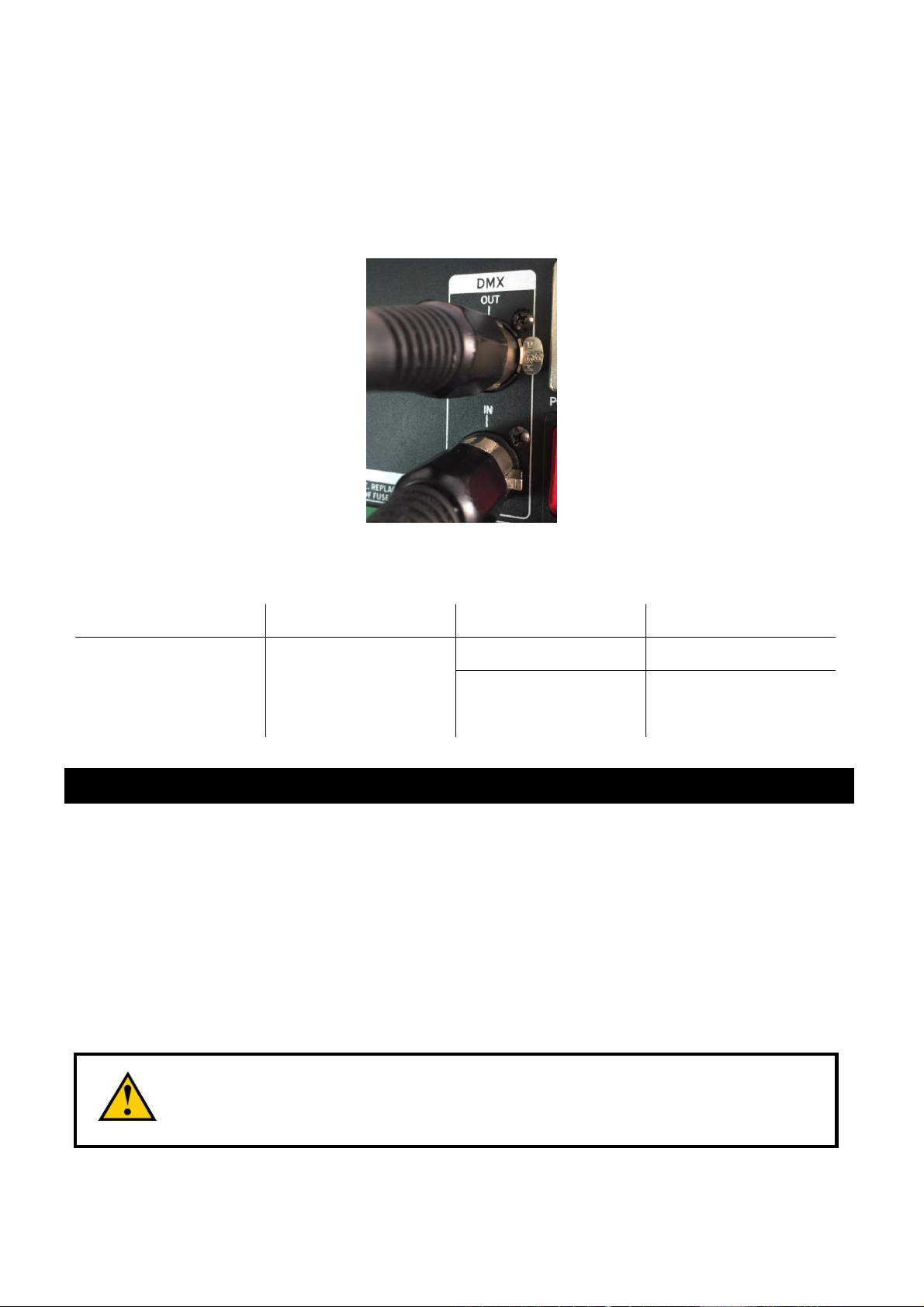

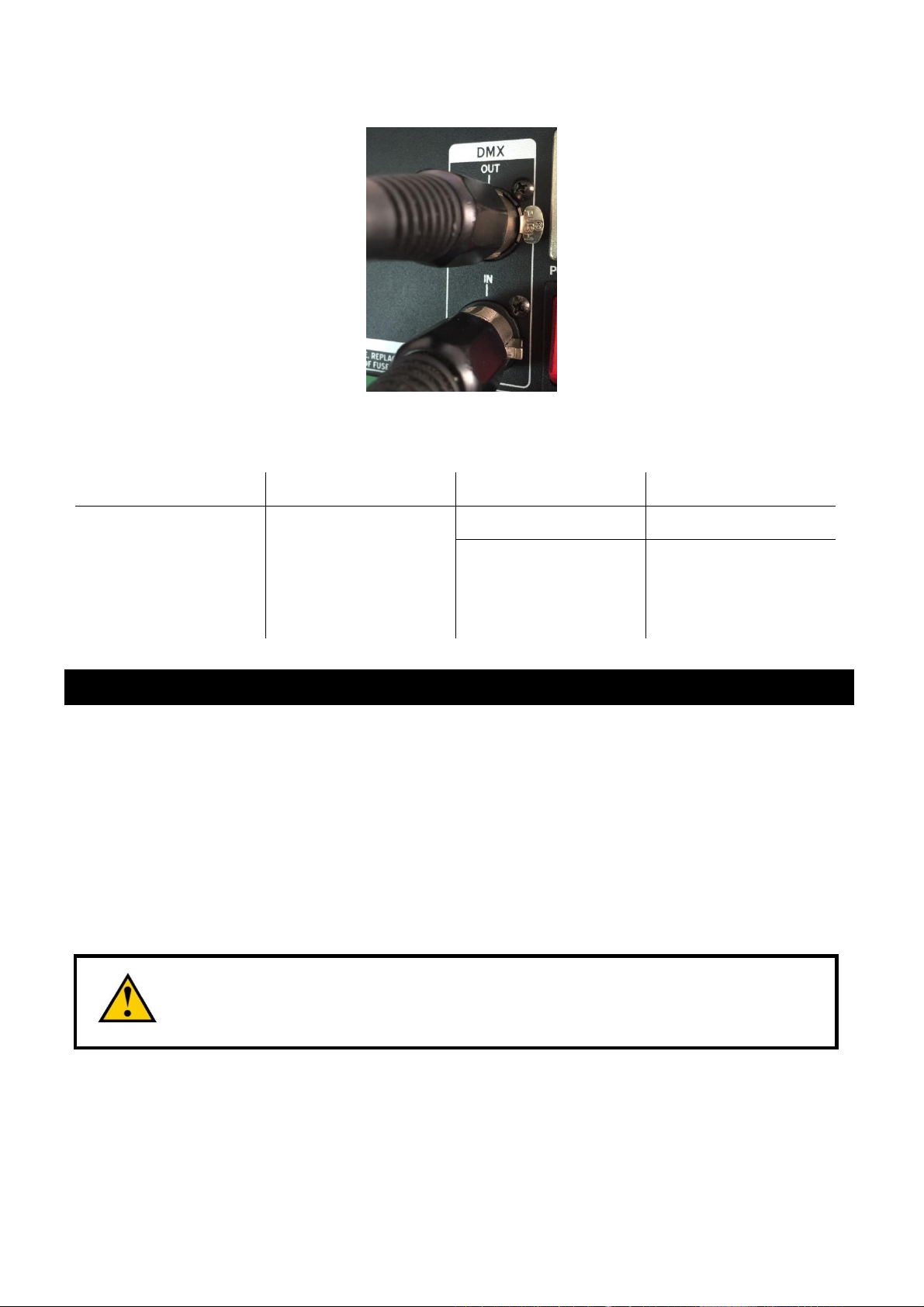

DMX Operation

Making the DMX Connection – Connect the machine to a DMX controller or to one of the machines in the DMX chain. The machine uses a 3-pin XLR connector for DMX connection, the connector is located on the front of the machine.

DMX Channel Function

Channel Mode

Channel

Value

Function

1

0-4

Off

5-255

Output volume from 1-100%

Service and Maintenance

․ Do not allow the machine to become contaminated. ․ Only use a damp cloth to clean the casing. ․ It is recommended to run the machine on a monthly basis in order to achieve best

performance and output condition.

Fuse Replacement

Disconnect AC power before replacing fuse. Only replace fuse with same type and rating.

Step 1: Disconnect power cord from supply.

10

Step 2: Use a flat-head screwdriver to release fuse holder. Step 3: Replace fuse with exact same type and rating as indicated below. Step 4: Reinsert fuse holder.

Fuse

120V = T2A 250V

230V = T1A 250V

Error Messages

Indicates the power is not switched on.

If the above message shows on the display, switch on the power of control unit or contact your local Antari dealer for advice

Technical Specifications

Input voltage

Rated power Fluid consumption Compatible fluid Ambient temp. range Control DMX channels Connection Optional accessories

Dimension

Weight

US model : AC 100-120V, 50 / 60Hz 0.35A EU model : AC 220-240V, 50 / 60Hz 0.18A 48W 400 ml/min Antari fluid 5 °C - 40 °C (41 °F-104 °F) DMX512, Timer, Manual 1 channel XLR 3-pin (DMX) Z-8 Remote Control SC-2 Remote Control L203 W179 H96 mm (L7.99 W7.05 H3.78 inch)

3.3 kg (7.28 lbs)

System Error

11

Mode d'emploi

Notices de sécurité

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à neige Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.

․ Protéger de l'humidité. ․ Utilisez uniquement des prises de courant à terre à 3 broches. ․ Avant la première mise en marche, assurez-vous que l'appareil soit branché à

l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.

․ Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la

machine.

․ L'appareil a été conçu pour un emploi dans des locaux clos. Protéger de l'humidité. En

cas de projection de liquide, débranchez l'appareil du secteur et nettoyez avec un

chiffon humide. Si du liquide devait pénétrer à l’intérieur de l’appareil, débranchez le

immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser.

․ A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais

essayer de reparer le produit parce quet détruire la machine.

․ L'usage de cet appareil n'est prévu que pour les adultes. Ne jamais faire marcher sans

surveillance.

․ Ne jamais mélanger des liquides enflammables gazeuz ou huileux avec le liquide à

fumée.

․ Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux

12

enflammables.

․ Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG

ou liquides recommandée par votre revendeur.

․ Si votre machine à fumée Antari ne devait plus fonctionner correctement, éteignez le

immédiatement. S'il vous plaît contactez votre revendeur Antari.

․ Faites attention à ce que le réservoir soit toujours complètement vidé avant d’envoyer

ou transporter l’appareil.

․ Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c’était tout de même le

cas, consultez un médecin immédiatement.

Déballage & inspection

Ouvrez le carton extérieur et assurez vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari.

Dans votre carton : 1 x LCU-1S Liquid Control Unit 1 x Câble d'alimentation 1 x Câble de données, 4 pôles 1 x Tuyau de liquide 1 x Filtre de liquide 1 x Mode d'emploi

Dimensions du produit

95.8 mm

179 mm

202 mm

13

Descriptif du produit

Setup et iInstallation

Modèles compatibles

LCU-1S a été développé pour les modèles Z-1200II, S-100X, S-200X et SW-250. Chaque modèle a un taux d’écoulement préréglé afin d’atteindre la performance optimale.

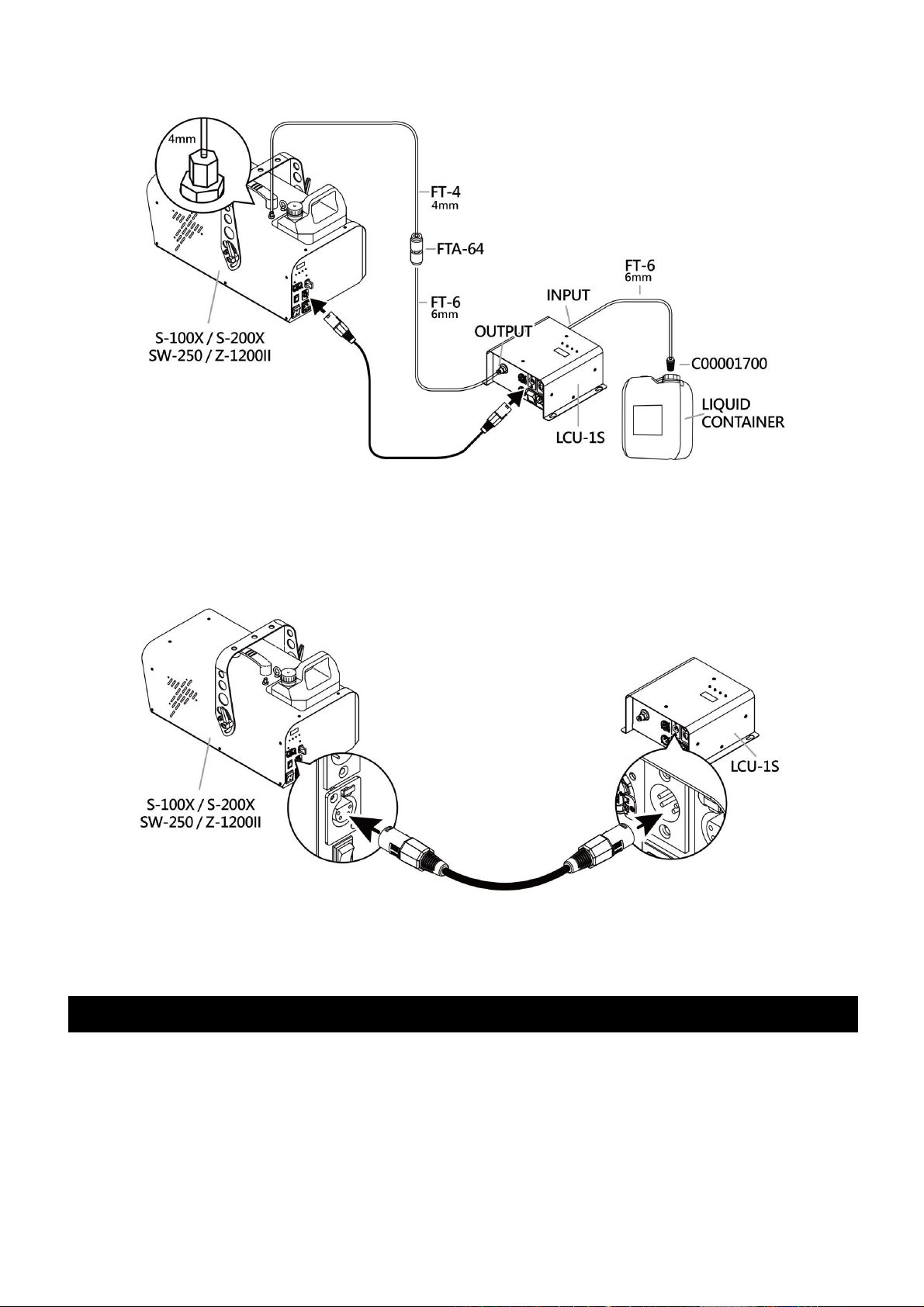

Connexion de liquide

Le liquide à fumée coule du LCU-1S aux machines á fumée par un tuyau de 6 mm tandis

que les machines ont des entrées de liquide de 4 mm. Utilisez donc l’adapteur fourni pour

connecter le LCU-1S. Afin d’éviter d’une contamination du tuyau, l’entrée de liquide a un filtre.

Connecteurs DMX IN/OUT

Panneau de Contrôle

Entrée de données Sortie de données

Douille d'alimentation

Commutateur secteur

Sortie de liquide

14

Connexion DMX

La connexion de données s’effectue par une fiche 4-pôles. Connectez la sortie du LCU-1S avec l’entrée de la télécommande de la machine.

Remarque : Le LCU-1S a été développé pour les modèles Z-1200II, S-100X, S-200X et SW-250. Nous recommandons l’utilisation du contrôleur avec seulement une machine.

Opération

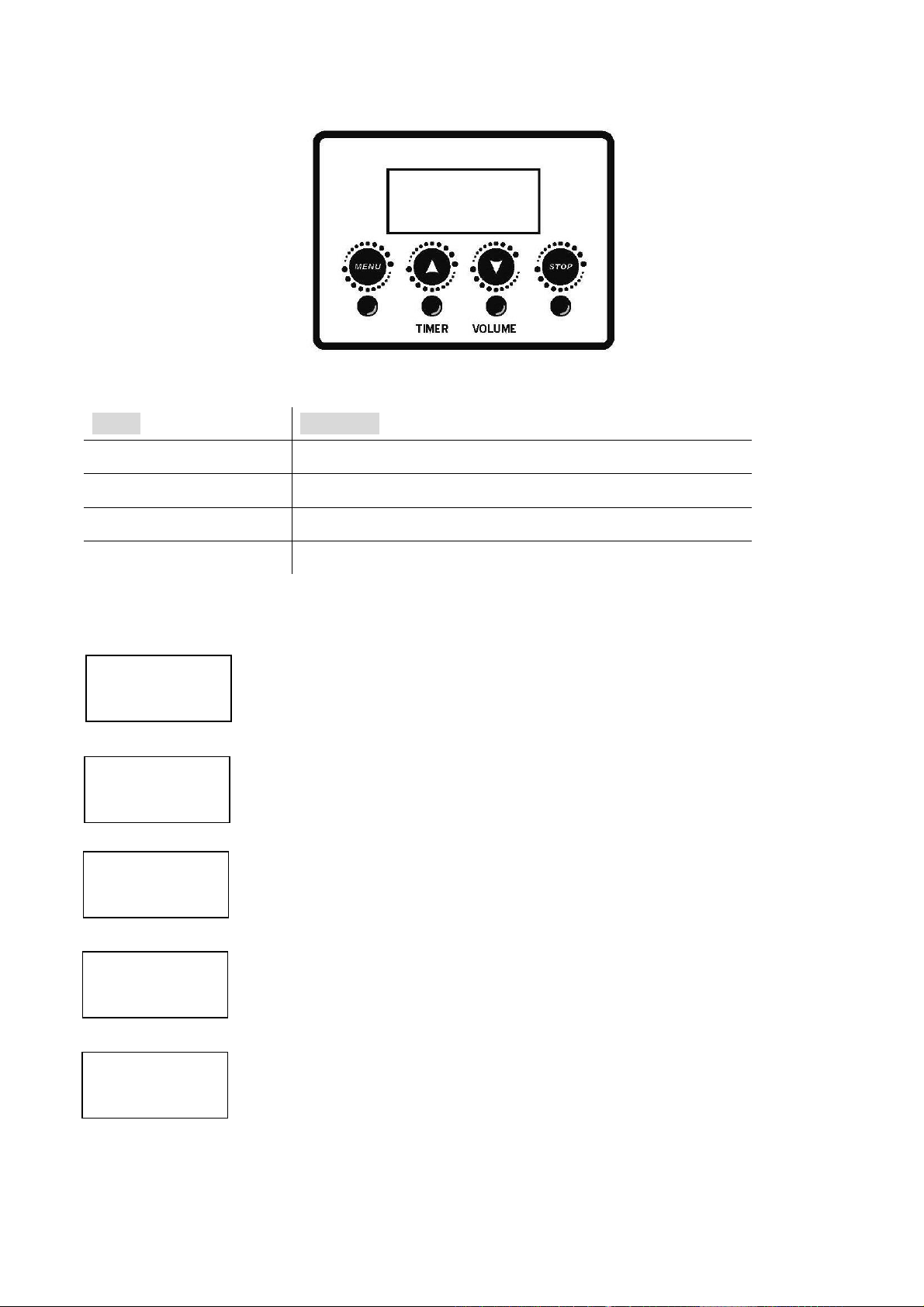

Panneau de contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée.

15

Bouton

Fonction

[MENU]

Permet d’accéder aux différents menus

▲ [UP]/[TIMER]

Pour augmenter une valeur ou choisir entre options / Pour activer le mode Timer

▼ [DOWN]/[VOLUME]

Pour diminuer une valeur / Pour activer le mode continu

[STOP]

Pour inactiver le débit de fumée

Réglage de menu

Réglage de l'intervalle entre 5 et 200 secondes

Réglage de la durée entre 1 et 200 secondes.

Réglage du volume de fumée entre 1 et 100 %.

Réglage de l'adresse DMX512 entre 1 et 512

Interval XXX Sec

Duration XXX Sec

Timer Out

Volume Out

DMX512 Add:XXX

LCU-1S

Modèle XXXX

Standby

16

Sélectionnez le télécommande : SC-2 ou Z-8

Sélectionnez le modèle : S-100X, S-200X, SW-250, Z-1200II

Notes importantes : L’embauche “Null” peut être utilisé pour alimenter chaque modèle et

aussi plusieurs machines du liquide à fumée. Dans ce cas, la pompe fonctionne avec de capacité maximale. Vous pouvez régler le volume de débit manuellement aux panneaux des machines individuelles.

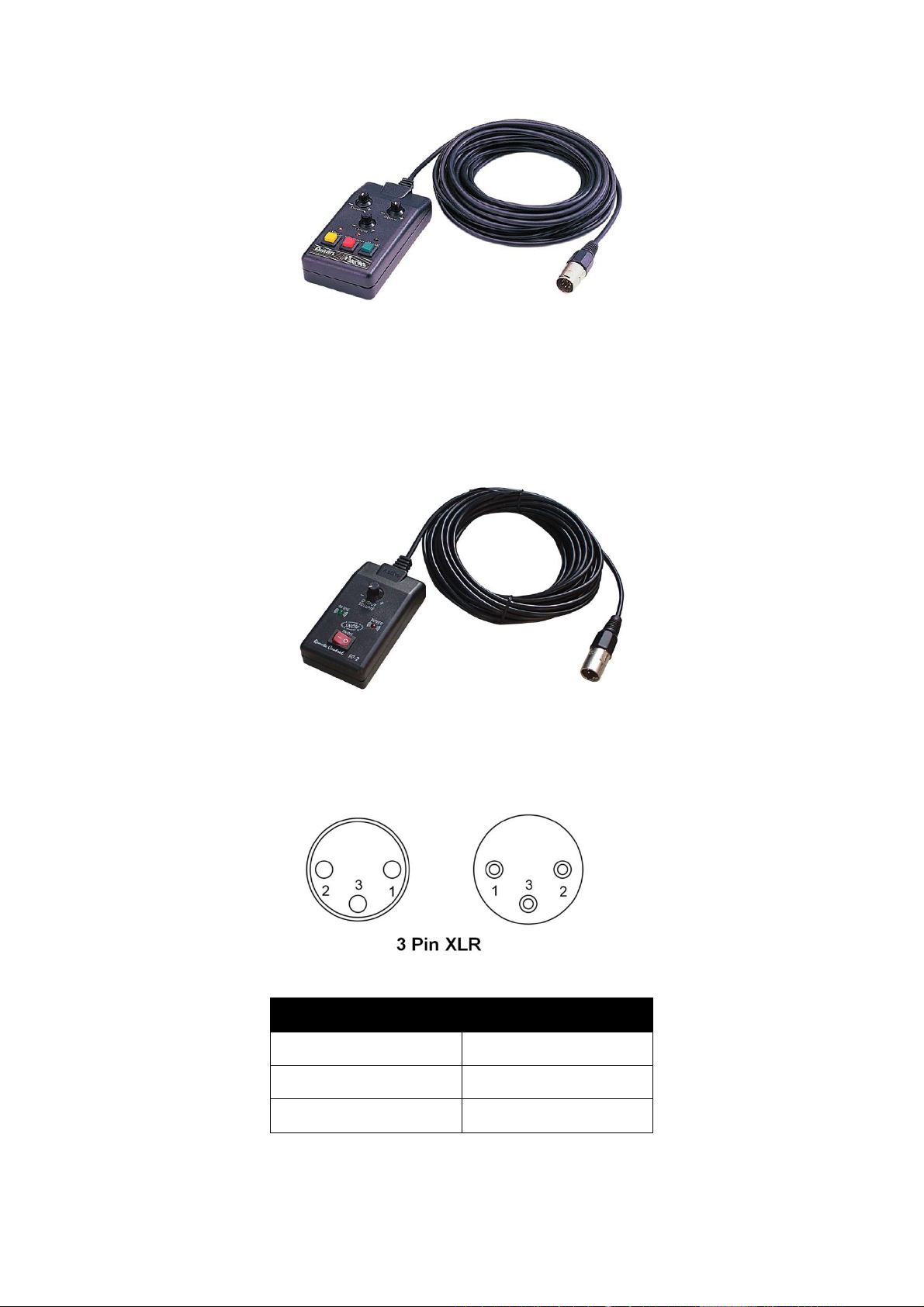

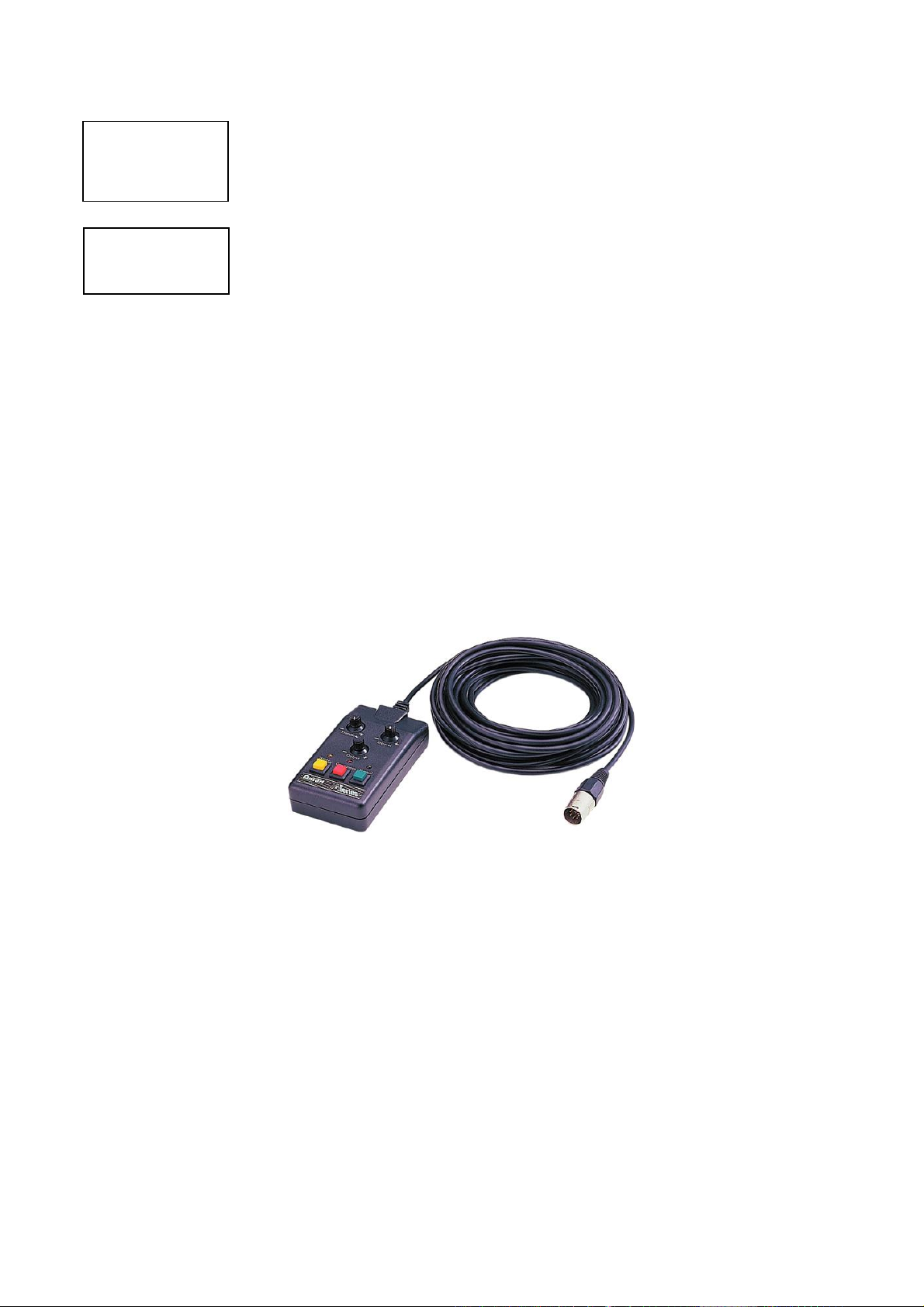

Z-8 Télécommande cablée (Accessoire)

Pour contrôler le Z-1200II par télécommande, connectez ladite avec l’entrée 4-pôles du LCU-1S. La télécommande Z-8 permet le contrôle manuel, l’opération continue et

l’opération avec le Timer. Utilisez le bouton tournant respectif pour régler l’intervalle, la

durée et le volume de débit.

SC-2 Télécommande cablée (Accessoire)

Utilisez la télécommande SC-2 pour régler les modèles S-100X/S-200X et SW-250. Activez

le débit de neige avec l’interrupteur à bascule et réglez le volume de débit avec le boutant

tournant.

Remote Type

17

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

Contact

Fonction

1

Masse

2

Signal-

3

Signal+

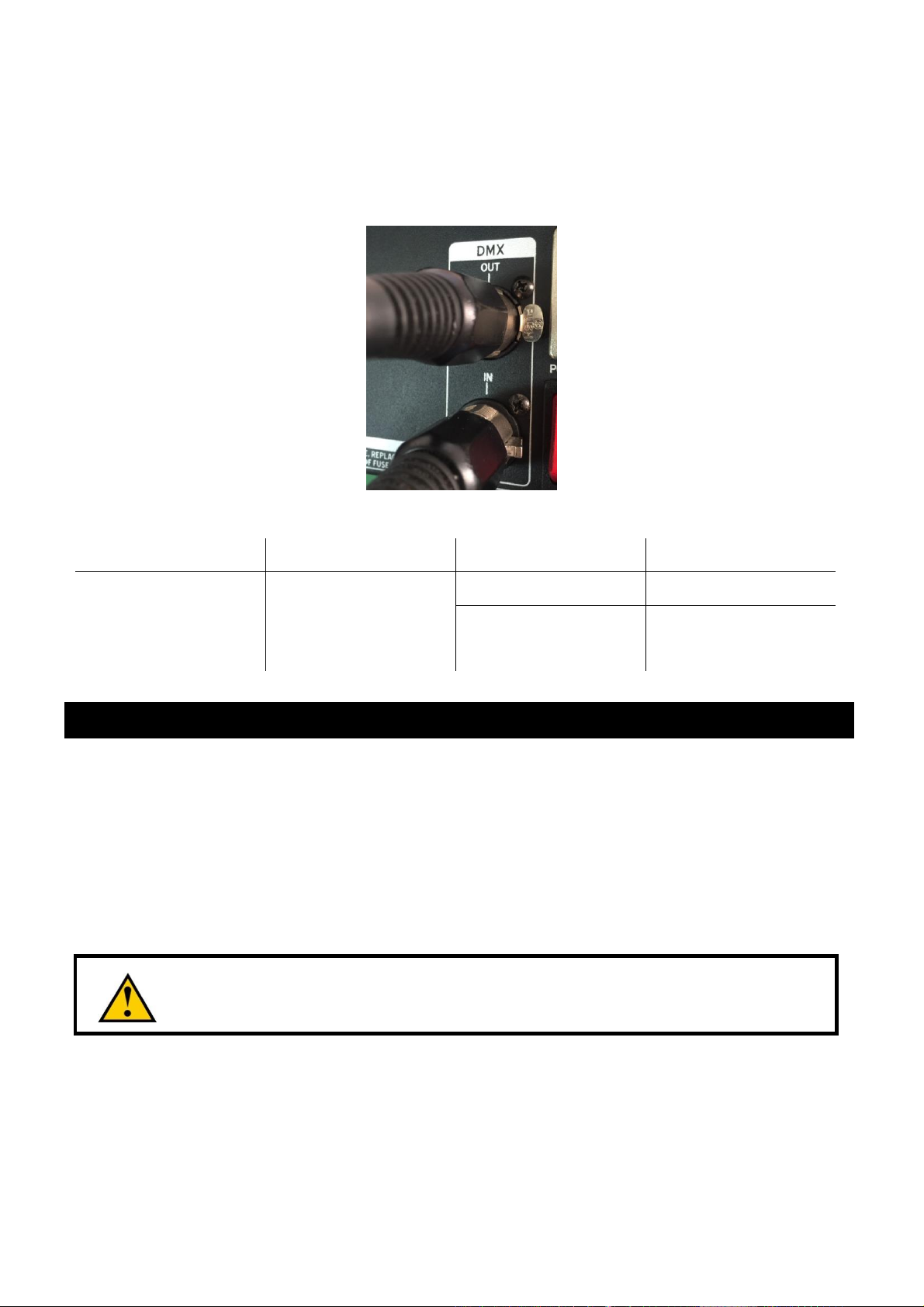

Operation DMX

Connexion DMX – Connectez la machine à un contrôleur DMX ou une machine dans la chaîne DMX.

Fonctions DMX

18

Mode de canaux

Canal

Valeur

Fonction

1

0-4

Off

5-255

Réglage du volume entre 1 et 100 %

Nettoyage et maintenance

․ Faites toujours attention de ne pas polluer le liquide à neige. ․ Toujours nettoyez la machine avec un chiffon sec. ․ Pour une performance optimale, nous vous conseillons de faire fonctionner la machine

au moins une fois par mois.

Remplacer le fusible

Avant le remplacement du fusible débranchez la machine. Toujours remplacer un fusible par un autre de modèle identique.

Etape 1 : Débranchez la machine. Etape 2 : Dévissez le porte-fusible avec un tournevis et le retirer du boîtier. Etape 3 : Installez le nouveau fusible au porte-fusible comme indiqué ci-après. Etape 4 : Remettez le porte-fusible.

Fusible

120V = T15A 250V

240V = T7A 250V

Messages d'erreur

Indique que le LCU-1S n’est pas allumé.

En cas d’avis présent, allumez le LCU-1S ou contactez votre revendeur Antari.

System

19

Alimentation

Puissance de rendement Consommation de liquide Liquide compatible Température ambiante Contrôle Caneaux DMX Connexion Accessoires

Dimensions

Poids

US model : AC 100-120V, 50 / 60Hz 0.35A EU model : AC 220-240V, 50 / 60Hz 0.18A 48W 400 ml/min Liquide Antari 5 °C - 0 °C (41 °F-104 °F) DMX, timer, manuellement 1 canal XLR 3 pôles (DMX) Z-8 Télécommande SC-2 Télécommande L203 I179 H96 mm (L7.99 I7.05 H3.78 inch)

3.3 kg (7.28 lbs)

20

Bedienungsanleitung

Sicherheitshinweise

Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten.

․ Vor Nässe schützen. ․ Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine

Stromschlaggefahr zu vermeiden.

․ Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung

angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen.

․ Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder

schalten es aus.

․ Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte

Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen.

․ Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.

Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.

․ Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt. ․ Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Ö l, Gas, Duftstoffe) unter

die Nebelflüssigkeit.

․ Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern. ․ Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten,

21

die von Ihrem Händler empfohlen wurden.

․ Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten

Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf.

․ Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren. ․ Nebel-/Schneeflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt

wird. Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt.

Auspacken und Prüfen des Geräts

Ö ffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf.

Lieferumfang: 1 x LCU-1S Fluid-Verteilereinheit 1 x Netzkabel 1 x 4-pol. Datenkabel 1 x Fluidschlauch 1 x Fluidfilter

1 x Bedienungsanleitung

Geräteabmessungen

95.8 mm

179 mm

202 mm

22

Produktübersicht

Inbetriebnahme und Installation

Kompatible Modelle Die LCU-1S Verteilereinheit wurde entwickelt für die Modelle Z-1200II, S-100X, S-200X und SW-250. Jedes Modell hat eine voreingestellte Flussrate, um die optimale Leistung zu erreichen.

Fluidtank anschließen

Die Nebelflüssigkeit fließt durch einen 6-mm-Schlauch von der Verteilereinheit zu den Maschinen. Die Maschinen sind mit 4-mm-Fluideingängen ausgestattet. Verwenden Sie daher zum Anschluss der Verteilereinheit den mitgelieferten Adapter. Um eine Kontamination des Schlauchs zu verhindern, verfügt der Fluideingang der Verteilereinheit über ein Filter.

DMX-Anschluss Bedienfeld

Steuereingang Steuerausgang

Netzanschluss

Netzschalter

OUT / IN

Fluidausgang

23

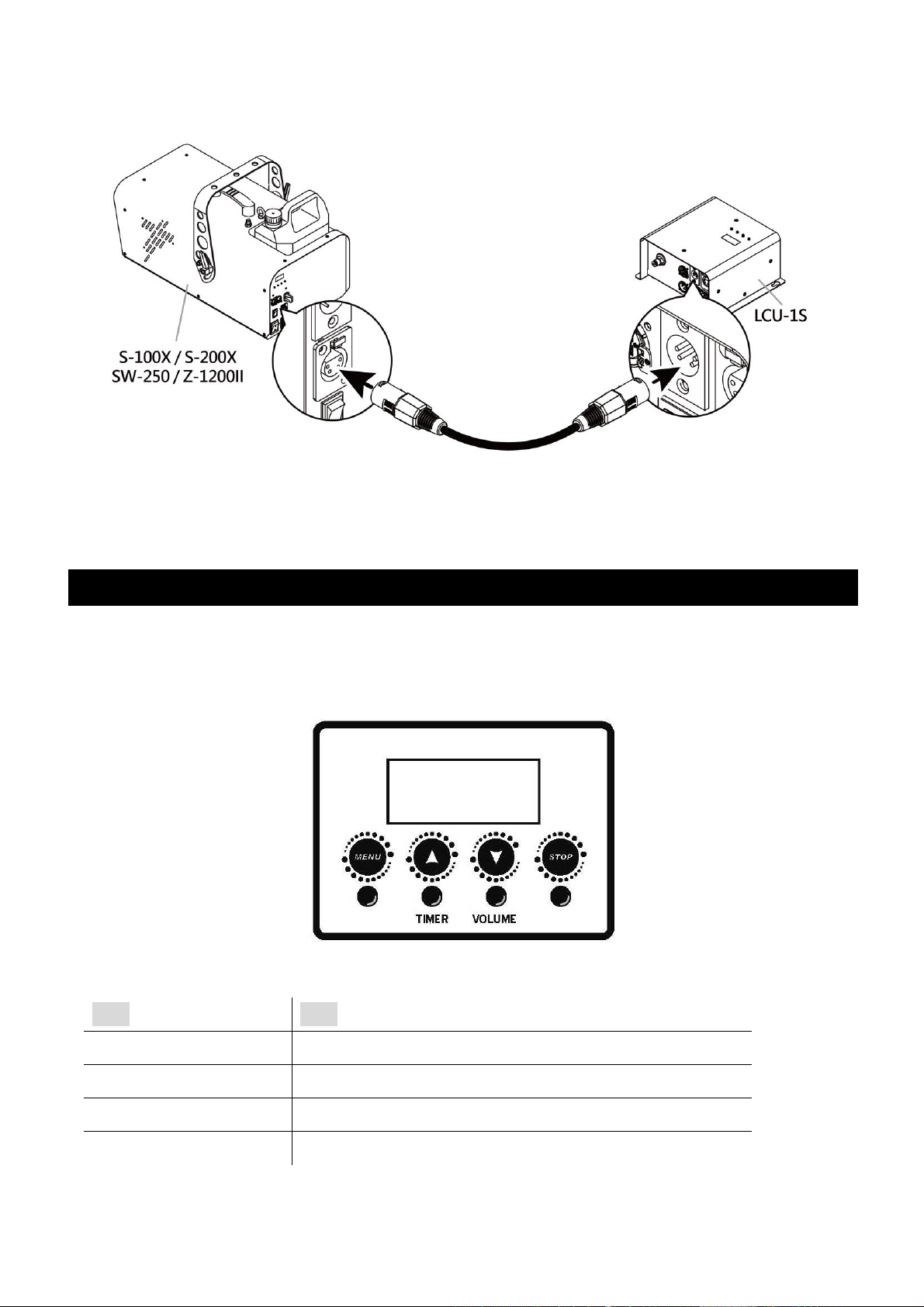

Datenverkabelung Die Datenverkabelung erfolgt über 4-polige Anschlüsse. Verbinden Sie den Datenausgang der Verteilereinheit mit dem Anschluss für die Fernbedienung an der Maschine.

Hinweis: Die LCU-1S Verteilereinheit wurde entwickelt für die Modelle Z-1200II, S-100X, S-200X und SW-250. Es wird empfohlen, immer nur eine Maschine zu betrieben.

Bedienung

Bedienfeld

Die Bedienung der Maschine erfolgt über das Bedienfeld.

24

Taste

Funktion

[MENU]

Zum Anwählen von Funktionen

▲ [UP]/[TIMER]

Hoch/Zum Aktivieren des Timer-Betriebs

▼ [DOWN]/[VOLUME]

Runter/Zum Aktivieren des Dauerbetriebs

[STOP]

Zum Stoppen des Nebelausstoßes.

Menüeinstellungen

Zeitintervalle zwischen 5 und 200 Sekunden einstellen

Nebeldauer zwischen 1 und 200 Sekunden einstellen

Nebelmenge zwischen 1 % und 100 % einstellen

Lüftergeschwindigkeit zwischen 1 % und 100 % einstellen

DMX-Adresse zwischen 1 und 512 einstellen

Interval

Duration

Timer

Volume

DMX512

LCU-1S

standby

25

Fernbedienung SC-2 oder Z-8 wählen

Zu betreibendes Modell wählen: S-100X, S-200X, SW-250, Z-1200II

Wichtig! Die Einstellung “Null” kann für jedes Modell sowie für das Betreiben von mehreren

Maschinen gewählt werden. Die Pumpe läuft dann mit maximaler Kapazität; das Ausstoßvolumen lässt sich manuell an den Maschinen einstellen.

Z-8 Kabelfernbedienung (Zubehör)

Für den Betrieb der Z-1200II per Fernbedienung verbinden Sie diese mit dem 4-poligen Eingang auf der Rückseite der Verteilereinheit. Die Z-8 ermöglicht die manuelle Steuerung, Dauerbetrieb und Timer-Betrieb. Verwenden Sie im Timer-Betrieb den jeweiligen Drehregler, um die Intervalle, die Ausstoßdauer und das Ausstoßvolumen einzustellen.

SC-2 Kabelfernbedienung (Zubehör)

Verwenden Sie die SC-2 Fernbedienung zur Steuerung der Modelle S-100X/S-200X/ SW-250. Aktivieren Sie den Schneeausstoß mit dem Kippschalter und stellen Sie das Ausstoßvolumen mit dem Drehregler ein.

Remote Type XXX

Modell

26

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

Kontakt

Funktion

1

Masse

2

Signal-

3

Signal+

DMX-Steuerung

DMX-Anschluss herstellen – Schließen Sie das Gerät an einen DMX-Controller oder an ein Gerät in der DMX-Kette an. Für den DMX-Anschluss sind 3-polige DMX-Anschlüsse auf der Vorderseite der Maschine angebracht.

27

DMX-Steuerfunktionen

Kanalmodus

Kanal

Wert

Funktion

1

0-4

Off

5-255

Ausstoßvolumen zwischen 1 % und 100 % einstellen

Wartung

․ Achten Sie darauf, dass die Maschine nicht verunreinigt wird. ․ Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch. ․ Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und

das beste Ausstoßverahlten zu erziehlen.

Sicherungswechsel

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen. Setzen Sie nur Sicherungen gleichen Typs und Leistung ein.

Schritt 1: Trennen Sie das Netzkabel von der Stromversorgung. Schritt 2: Ö ffnen Sie den Sicherungshalter mit einem passenden Schraubendreher. Schritt 3: Setzen Sie die neue Sicherung gemäß den nachfolgenden Angaben ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

28

Sicherung

120V = T2A 250V

230V = T1A 250V

Fehlermeldungen

Das Gerät ist nicht eingeschaltet.

Falls diese Meldung erscheint, schalten Sie das Gerät ein oder kontaktieren Sie Ihren Fachhändler.

Technische Daten

Spannungsversorgung

Gesamtanschlusswert Fluidverbrauch Kompatible Nebelflüssigkeit Umgebungstemperaturbereich Steuerung DMX-Kanäle Anschluss Zubehör

Maße

Gewicht

US model : AC 100-120V, 50 / 60Hz 0,35A EU model : AC 220-240V, 50 / 60Hz 0,18A 48W 400 ml/min Antari Nebelflüssigkeit 5 °C - 40 °C (41 °F-104 °F) DMX, Timer, manuell 1 Kanal XLR 3-pol (DMX) Z-8 Fernbedienung SC-2 Fernbedienung L203 B179 H96 mm (L7,99 B7,05 H3,78 inch) 3,3 kg (7,28 lbs)

System

29

LCU-1S

流量供應器中文使用說明書

使用說明及安全注意事項

在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下安

裝並使用機器，且會說明機器上所有標示的標籤所代表的意義。

如果您有任何使用上的問題，請聯繫當地的 Antari 經銷商尋求清楚的說明與協助。

․ 保持機器的乾燥。 ․ 請配合接地型插座，以避免觸電的危險。 ․ 使用機器前，請確定使用場所的 AC 電源規格，與機器電壓規格是否相符。 ․ 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。 ․ 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒或

溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件，請立即拔除插頭，並連繫當地的 Antari 經銷商。

․ 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器，

未經授權的技術人員，可能導致機器故障或永久損壞。

․ 機器限成人操作，請勿在無人值守時讓機器運作。 ․ 請勿添加任何易燃物品進入機器。 ․ 操作機器時請確認周邊沒有任何易燃的材料。 ․ 為確保機器的使用壽命，請使用 Antari 品牌之煙霧油，添加其他液體可能會導致電熱管

阻塞和機器的故障。

․ 如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷商。 ․ 運送機器以前，請確認機器的油箱已完全清空。.

․ 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地

方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。

包裝內容

在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，

30

並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原

包裝退回檢查。

內容包括: LCU-1S 流量供應器 1 台

電源線 1 條 4 Pin 數據連接線 1 條 10 米的油管 1 條 FTA-64 轉接頭（6mm 轉接 4mm）1 個

使用說明書 1 本

機器尺寸

機器外觀概述

95.8 mm

179 mm

202 mm

XLR 3-Pin DMX LCD 控制面板

控制訊號輸入端

控制訊號輸出端

主電源連接

主電源開關

連接座

液體輸入端

31

設定安裝

搭配使用型號

LCU-1S 設計搭配 Z-1200II，S-100X，S-200X 和 SW-250 的使用。每個機型都有一個預先設計好的液體流速已達到機器供應液體的最佳性能。

液體連接供應

從控制機器到 LCU-1S 供應器採用 6mm PU 管。該機再配用 6mm 轉向 4mm 的 FTA-64 的分流接頭，以 4mmPU 的管線從液體管的一端連接到被供應機器的液體入口。並在液體輸入到控制單元安裝過濾器在液體管的末端以防止細小雜物進入液體造成管路組礙。

連接數據

採用 4Pin 的連接器以傳輸訊號。用以連結 LCU-1S 和機器之間的輸出控制。

32

*** LCU-1S 設計供應 Z-1200 II，S-100X，S-200X和 SW-250 使用。每次供應一台機器作使

用。

操作說明

控制面板操作

LCU-1S 配備有液晶螢幕，可經由螢幕下方的選項鈕做控制

按鍵

功能

[MENU]

瀏覽功能選單

▲ [UP]/[TIMER]

UP 功能選項和定時功能

▼ [DOWN]/[VOLUME]

Down 功能選項和輸出量功能

[STOP]

解除定時/ 輸出量功能

LCU-1S

Standby

33

控制清單

設定 5 到 200 秒的輸出間隔

設定 1 到 200 秒的輸出時間

在定時的模式設定下 1 到 100 %的輸出量大小

在輸出量的模式設定下 1 到 100 %的輸出量大小

設定 DMX 從 1 到 512 的位址

選擇 SC-2 或 Z-8 的控制器

選擇搭配使用的機型 (Z-1200II, S-100X, S-200X, SW-250 以正確的計算機器在安全控制下的有效輸出。)

控制選項的模式中還有 Model Null (空白)選項，在這個模式下，可以一台 LCU-1S 可以和任

何一台需要液體的機器或與多台機器連接使用。此模式下，幫浦設定為全力輸出，可以手動調

整輸出量。(多台連結使用，請參考 LCU-1 的使用說明。)

Z-8

控制器

(

選配

)

透過 Z-8 控制器來控制 Z-1200II 煙霧機，將 Z-8 控制器連結機器背後的 4-pin 輸入孔，利用控制器上的旋鈕進行控制煙霧的定時設定、輸出間距、輸出時間及輸出量設定。

Interval XXX Sec

Duration XXX Sec

Timer Out 100%

Volume Out 100%

DMX512 Add:XXX

Remote Type XXX

Model XXXX

34

SC-2

控制器

(

選配

)

透過 SC-2 控制器來控制 S-100X, S-200X 及 SW-250，將 SC-2控制器連結機器背後的輸入孔，利用控制器上的旋鈕進行控制雪花輸出量設定。

DMX

連接

點說明

本機提供了 DMX 連接 3 Pin XLR 的 DMX 連接選擇。下方為 Pin 接點說明：

功能

1

接地

2

數據-

3

數據+

35

DMX

操作

建立

DMX

連接

–將機器連接到 DMX 控制器或 DMX 鏈中的機器之一。本機採用的 DMX 連接

座是 XLR 3 Pin 連接座，該連接器位於機器的前側。

DMX

通道功能

通道模式

通道

DMX 數值範圍

功能

1

0-4

關閉

5-255

控制輸出量從 1－ 100%

維護與保養

․ 請保持機器潔，不要讓機器髒汙。 ․ 機殼可使用濕布擦拭。 ․ 建議每月至少讓機氣溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。

更換保險絲

更換保險絲前關閉電源。並限使用相同類型和等級的保險絲。

第1步：關閉電源第2步：用平頭螺絲刀鬆開保險絲座第3步：更換相同類型和等級的保險絲如下所示第4步：裝回保險絲座

36

保險絲規格

120V = T2A 250V

230V = T1A 250V

錯誤訊息

顯示電源未開啟

若控制螢幕顯示以上訊息，請將電源開啟或連繫您當地的 Antari 經銷商，尋求清楚的說明與協助。

規格資料

- 電壓

- 額定功率

- 耗油量

- 適用品項

- 適用環溫

- 控制方式

- DMX512 頻道

- 連接座

- 選擇性配件

- 尺寸

- 重量

美規 : AC 100-120V, 50 / 60Hz 0.35A 歐規 : AC 220-240V, 50 / 60Hz 0.18A

48 瓦 400 毫升/分鐘 Antari 煙霧水/雪花水/泡泡水 5 °C - 40 °C (41 °F-104 °F) DMX512, 定時控制, 手動控制占用 1 頻道 XLR 3-pin (DMX512) Z-8 有線定時控制器 SC-2 有線控制器長 203 寬 179 高 96 mm (長 7.99 寬 7.05 高 3.78 inch)

3.3 公斤 (7.28 lbs)

System Error

________________________________________________________________________

C08LCU1S1

40

Antari LCU-1S User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
