Manuale operativo
MIXER COMPATTO 16 CANALI
L-16
CON EFFETTI DIGITALI
LTO
www.altoproaudio.com
Versione 1.0 Settembre 2003
Italiano
R
SIMBOLI RELATIVI ALLA SICUREZZA
CAUTION
RISK OFELECTRIC SHOCK
DO NOTOPEN
Questo simbolo, ovunque appaia, vi avvisa della
presenza di voltaggi pericolosi non isolati all'interno dell'apparecchio Queste tensioni potrebbero
essere sufficienti per dare una forte scossa elettrica o una scossa mortale.
Questo simbolo, ovunque appaia, vi avvisa della
presenza di istruzioni operative o di manutenzione.
Leggete questa sezione.
Terminale di messa a terra.
Corrente/voltaggio alternati.
Terminale "vivo" pericoloso.
ON: Indica l'apparecchio acceso.
OFF: Indica l'apparecchio spento.
ATTENZIONE
Descrive le precauzioni da osservare per prevenire
il pericolo di ferimento o morte dell'utilizzatore.
del tipo corretto come indicato in questo manuale.
Non cortocircuitate il portafusibile. Prima di sostituire
il fusibile, assicuratevi che l'apparecchio sia spento
e scollegatelo dalla presa di corrente alternata.
Messa a terra protettiva
Prima di accendere l'apparecchio, assicuratevi che
abbia il collegamento a terra. Ciò serve a prevenire
il rischio di scossa elettrica.
Non tagliate il cavo interno o esterno di messa a terra
ne scollegate il cablaggio del terminale di messa a
terra.
Condizioni operative
Installate l'apparecchio sempre secondo le istruzioni
del costruttore.
Per evitare il rischio di scossa elettrica e danneggia-
mento non esponete questo apparecchio a nessun liquido/pioggia o umidità. Non utilizzate questo apparecchio in prossimità di acqua.
Non installate l'apparecchio vicino a sorgenti di calore.
Non ostruite le aree di ventilazione. L'ostruzione po-
trebbe procurare un incendio.
Tenete l'apparecchio sempre lontano da fiamme vive.
AVVISO:
Descrive le precauzioni da osservare per prevenire
il danneggiamento dell'apparecchio.
AVVERTIMENTI
Alimentazione
Prima di accendere l'apparecchio, assicuratevi che
il suo voltaggio si accordi con quello della presa. La
mancata applicazione di questa regola può creare un
danno al prodotto, probabilmente anche all'utilizzatore.
Per ridurre il pericolo di scossa elettrica o incendio,
scollegate questo apparecchio durante temporali o se
non sarà utilizzato per un lungo periodo.
Connessione esterna
Utilizzate sempre cavi di alimentazione precablati
con messa a terra. La mancata applicazione di questa
regola può provocare una scossa/morte o incendio.
Se avete dei dubbi chiedete consiglio ad un esperto.
Non rimuovere nessun coperchio
All'interno dell'apparecchio potrebbero esserci delle
aree con alto voltaggio. Per ridurre il rischio di scossa
elettrica non rimuovete il coperchio quando l'alimentazione è collegata.
Il coperchio dovrebbe essere rimosso esclusivamente da personale qualificato.
All'interno non ci sono parti necessarie all'utilizzatore.
Fusibile
Per prevenire un incendio usate esclusivamente fusibili
IMPORTANTI ISTRUZIONI DI SICUREZZA
Leggete queste istruzioni.
Osservate tutte le istruzioni.
Conservate queste istruzioni. Non le perdete!
Attenetevi a tutte le avvertenze.
Utilizzate solo gli apparecchi esterni/accessori
consigliati dal costruttore.
Cavo di alimentazione e spina
Non manomettete il cavo di alimentazione o la spina.
Sono state progettate per garantire un uso sicuro.
Non scollegate il connettore centrale di messa a terra!
Se la spina non entra nella vostra presa di corrente ri-
correte ad un elettricista professionista.
Per evitare una scossa elettrica proteggete il cavo di
alimentazione e la spina da qualsiasi stress fisico.
Non mettete oggetti pesanti sul cavo di alimentazione.
Ciò potrebbe causare una scossa elettrica o un incendio.
Pulizia
Quando necessario togliete la polvere dall'apparecchio
o usate un panno asciutto.
Non usate solventi come benzene o alcol. Mantenere
il prodotto pulito e senza polvere aumenta la sicurezza.
Manutenzione
Per la manutenzione rivolgetevi a personale qualificato.
Non effettuate nessuna operazione di manutenzione
oltre quelle descritte in questo manuale operativo.
1
PREFAZIONE
Caro cliente,
innanzitutto ti ringraziamo per aver scelto iI mixer compatto 16 canali con effetti digitali LTO L-16, che è il risultato degli
sforzi del gruppo di lavoro e ricerca LTO AUDIO TEAM.
Per LTO AUDIO TEAM, la musica e l'audio sono molto più di un lavoro… sono la nostra passione ed ossessione!
In realtà da molti anni progettiamo prodotti dell'audio professionale in collaborazione con alcuni dei più importanti marchi
del mondo.
La linea LTO comprende una serie di prodotti analogici e digitali di elevata qualità realizzati da Musicisti per i Musicisti. Con i nostri centri di progettazione in Italia, Olanda e Regno Unito vi offriamo progetti di classe superiore, mentre i
nostri team di sviluppo di software continuano a sviluppare un'impressionante gamma di algoritmi specifici per l'audio.
Acquistando i nostri prodotti LTO siete diventati i membri più importanti di LTO AUDIO TEAM. Vorremmo condividere con voi la nostra passione per ciò che progettiamo e vi invitiamo a fornirci suggerimenti che ci possano aiutare nello
sviluppo di prodotti per venire incontro alle vostre esigenze. Vi garantiamo la nostra dedizione alla qualità, la continua ricerca e sviluppo e, naturalmente, il miglior rapporto qualità/prezzo possibile.
L' LTO L-16 è un mixer integrato compatto con 16 canali a bassissimo rumore con effetti digitali estremamente flessibile. Ha 8canali d'ingresso mono e 4 canali stereo (per altri 8 ingressi), ogni canale è fornito di un'ampia gamma di tasti
incluso un EQ caldo dal suono molto naturale, led di picco, controlli PAN/BAL,, ecc. Infine l'L-16 è dotato di un'eccellente
unità effetti digitale stereo con 256 preset. Provare per credere. Provate l' LTO L-16!
Vogliamo ringraziare tutte le persone che hanno reso il mixer integrato compatto con effetti digitali a 16 canali LTO
L-16 una realtà disponibile per i nostri clienti e ringraziare i nostri progettisti e tutto lo staff LTO. La loro passione per la
musica e l'audio professionale ci rende possibile offrire a voi, i membri più importanti del nostro team, un supporto continuo.
Ti ringraziamo di nuovo
LTO AUDIO TEAM
2
INDICE
1. INTRODUZIONE...................................................................................................................................................4
2. CARATTERISTICHE.............................................................................................................................................5
3. PRONTI PER COMINCIARE?................................................................................................................................6
4. ELEMENTI DI CONTROLLO...............................................................................................................................7
4.1 Canali mono MIC/LINE................................................................................................................................8
4.2 Regolazione di TRIM...................................................................................................................................8
4.3 INSERT dei canali mono.............................................................................................................................8
4.4 Filtro LOW-CUT..........................................................................................................................................8
4.5 Ingressi STEREO........................................................................................................................................9
4.6 Equalizzatore................................................................................................................................................9
4.7 Mandate AUX............................................................................................................................................10
4.8 Controllo PAN/BAL.....................................................................................................................................10
4.9 Led SIG/PEAK............................................................................................................................................10
4.10 Interruttore MUTE......................................................................................................................................10
4.11 FADER.........................................................................................................................................................11
4.12 Assegnazione............................................................................................................................................11
4.13 Sezione MASTER......................................................................................................................................11
4.14 Pannello Posteriore.....................................................................................................................................15
5. Installazione e connessioni...............................................................,.....................................................................19
6. Elenco dei preset...................................................................................................................................................22

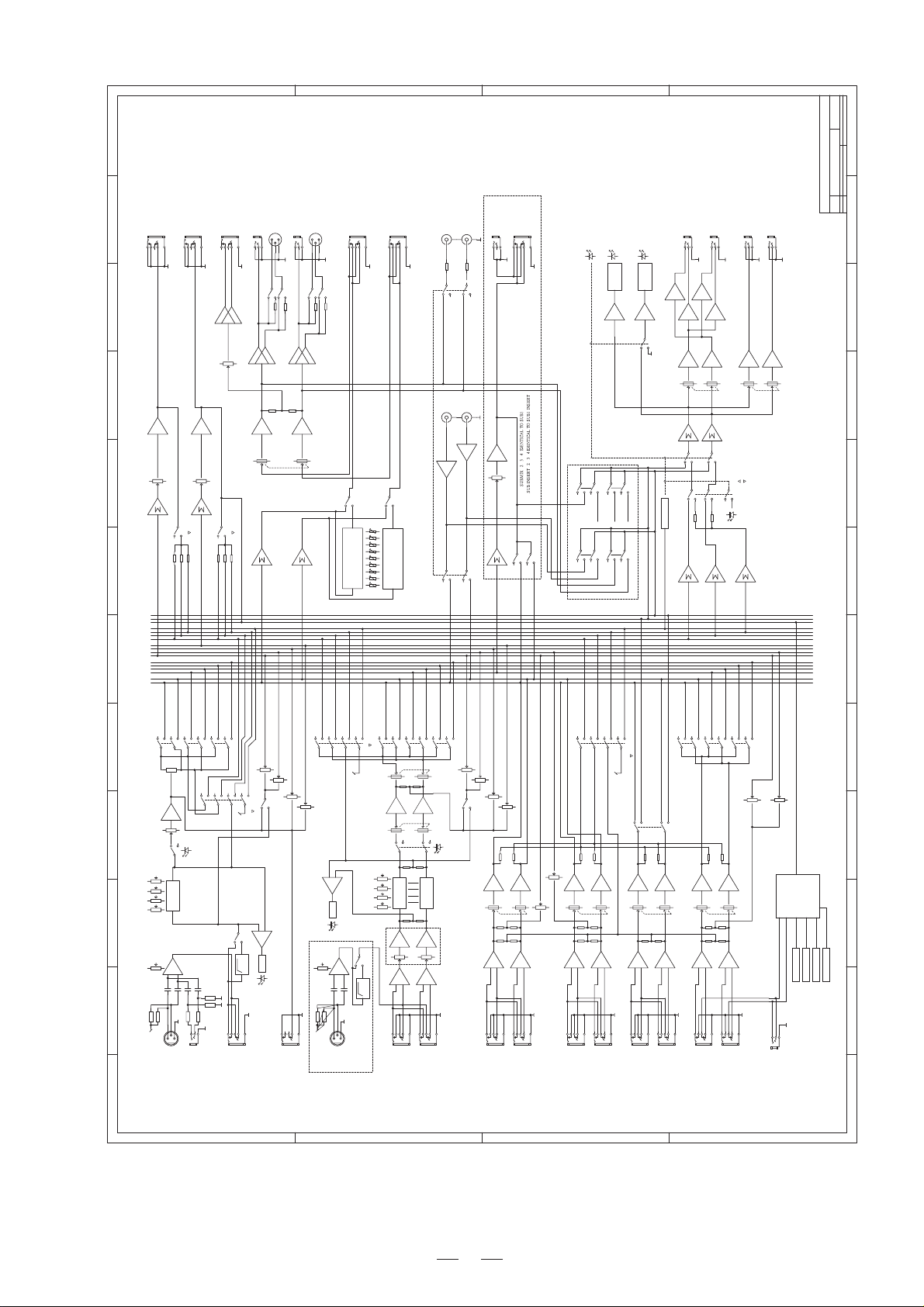

7. Schema a blocchi del sistema..............................................................................................................................29
8. Caratteristiche tecniche.........................................................................................................................................30
3
1. INTRODUZIONE
Vi ringraziamo per aver espresso la vostra fiducia nei confronti dei prodotti LTO acquistando il mixer compatto 16 canali con effetti digitali LTO L-16. L'L-16 è un mixer professionale compatto. Potete ottenere un suono lineare, accurato, molto naturale ed aperto da questo apparecchio, è ideale per locali, registrazione ed installazioni fisse.
Il mixer compatto 16 canali con effetti digitali L-16 è fornito di caratteristiche che non si trovano facilmente in altri mixer delle
stesse dimensioni: otto canali con ingressi mono (forniti di preamplificatori microfonici con bassissimo rumore ed alimentazione Phantom +48Volt) e 4 canali con ingressi stereo; un'equalizzazione calda e naturale (i canali mono 1-4 sono forniti di EQ a 3 bande con medi con la scelta della frequenza, gli ingressi 9-16 dei canali stereo ed hanno EQ a 4 bande fisse); unità effetti stereo digitale a 24bit con 256 effetti (16 preset per 16 variazioni); 4 mandate AUX con livello indipendente in ogni canale; indicatori di livello a 12 segmenti estremamente accurati; ingresso 2-track assegnabile alle uscite MAIN
MIX e regia/cuffia; uscite dei 4 gruppi e dirette degli 8 canali mono per registrare 12 tracce contemporaneamente, ecc.
Il vostro L-16 è di uso intuitivo, ciononostante vi consigliamo di leggere attentamente ogni sezione di questo manuale.
In questo modo potrete ottenere le migliori prestazioni possibili dal vostro L-16.
4
2. CARATTERISTICHE
II mixer 16 canali con effetti digitali L-16 è stato progettato per un'utilizzazione professionale. Questo mixer si caratterizza
per le seguenti caratteristiche:
10 canali con ingressi MIC con XLR placcati in oro e ingressi LINE bilanciati
4 canali d'ingresso stereo con jack da 6,3mm stereo bilanciato
Preamplificatori MIC a bassissimo rumore con alimentazione phantom +48V a componenti discreti
Margine dinamico superiore estremamente elevato, con gamma dinamica aumentata
Fader da 60mm di alta precisione
Ogni canale d'ingresso è dotato di MUTE, SOLO, led per segnale/sovraccarico e filtro taglia-basso (tranne i canali
stereo)
Interruttore di assegnazione a
SUB 1-2, SUB 3-4 e MAIN MIX
4 mandate AUX per ogni canale: 2 mandate PRE/POST selezionabili per uso monitor/effetti; 2 mandate POST-fader
per l'unità effetti interna (DFX) e/o mandata verso effetti esterni
EQ a quattro bande fisse per i canali d'ingresso stereo
EQ a tre bande con la scelta della frequenza per i canali mono
Insert ed uscite dirette per ogni canale mono ed insert nei gruppi e nel MAIN MIX per aumentare la flessibilità usando
apparecchi esterni
Unità effetti con DSP 24 bit
256 effetti (16 preset x 16 variazioni)
EQ stereo in uscita a 9 bande
Presa BNC per la connessione di una lampadina
Matrice per l'ascolto regia/cuffia
Segnale 2- TRACK IN assegnabile indipendentemente alle uscite MAIN MIX, regia/cuffia
Indicatori di livello molto accurati a 12 segmenti
5
3. PRONTI PER COMINCIARE?
3.1 Controllate il voltaggio di corrente alternata della vostra area prima di collegare il vostro L-16 alla presa.
3.2 Prima di collegare il mixer alla presa di corrente alternata assicuratevi che l'interruttore di accensione sia nella posizione spento. Assicuratevi anche che tutti i volumi d'ingresso e di uscita siano abbassati. Ciò eviterà danni alle vostre
casse ed eccessivo rumore.
3.3 Prima di accendere il vostro L-16 lo dovrete collegare ad un finale di potenza quindi accendete il mixer PRIMA dell'amplificatore. Al termine della vostra "session" ricordate sempre di spegnere il mixer DOPO l'amplificatore.
3.4 Spegnete sempre il vostro L-16 prima di scollegarlo.
3.5
Non utilizzate solventi per pulire il vostro L-16. Un panno pulito ed asciutto va benissimo.
6
4. ELEMENTI DI CONTROLLO
5
4
6
3
7
16. REVERB + CHORUS
8. TAPEREVERB
2
1
16
11
15
12
14
13
5
4
6
3
7
2
1
16
11
15
12
14
13
0
0
LINE
GAIN
15/16
0
LINE
GAIN
13/14
0
10
MIC
GAIN
9
MIC
GAIN
TRIM
8
TRIM
7
TRIM
6
TRIM
5
TRIM
4
TRIM
3
TRIM
2
TRIM
1
2-TRACK IN/OUT
MIC 10
MIC 9
MIC 8
MIC 7
MIC 6
MIC 5
MIC 4
MIC 3
MIC 2
MIC 1
L-16
R
DIGITAL EFFECTS
LTO
WITH
DIGITAL STEREO EFFECTS PROCESSOR
24BITs
9. SPRING REVERB
1. VOCAL 1
10. MONO DELAY
11. STEREO DELAY
12. FLANGER
13. CHORUS
14. REVERB + DELAY
15. REVERB + FLANGER
2. VOCAL 2
3. LARGE HALL
4. SMALL HALL
5. LARGE ROOM
6. SMALL ROOM
7. PLATE
16 CHANNEL COMPACT INTEGRATEDLIVE SOUND MIXER
B
A
LAMP
12V 0.5A
PHONES
LEFT
RIGHT
(MONO)
LINE IN 16
LINE IN 15
TAPE OUT
LEFT
RIGHT
(MONO)
L
TAPE IN
R
LINE IN 13
LINE IN 14
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
LEFT
RIGHT
(MONO)
BAL/UNBAL
LINE IN 11
LINE IN 12
LEFT
RIGHT
(MONO)
BAL/UNBAL
LINE IN 9
LINE IN 10
BAL/UNBAL
INSERT
LINE IN 8
BAL/UNBAL
INSERT
LINE IN 7
BAL/UNBAL
INSERT
LINE IN 6
BAL/UNBAL
INSERT
LINE IN 5
BAL/UNBAL
INSERT
LINE IN 4
BAL/UNBAL
INSERT
LINEIN3
BAL/UNBAL
INSERT
LINE IN 2
BAL/UNBAL
INSERT
LINE IN 1
PWR
PHANTOM
PEAK
8
9
10
DSP MUTE
VARIATIONS
8
9
10
PRESETS
DFX2(INT) RETURNS
EFFECTS TO MONITOR
0
AUX2
AUX1
8
-+158-+15
8
-+15
EFFECTS OUT
EQ
+20
0
-20
EQ
+20
0
-20
EQ
MIC
60dB
75Hz
18dB/Oct
0
LOW CUT
0dB
EQ
MIC
60dB
75Hz
18dB/Oct
0
LOW CUT
0dB
EQ
MIC
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
EQ
MIC
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
MIC
EQ
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
MIC
EQ
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
EQ
MIC
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
EQ
MIC
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
EQ
MIC
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
EQ
MIC
LINE
60dB
-45dB
75Hz
18dB/Oct
0
LOW CUT
0dB
+15dB
0
-5
+5
-10
+10
+15
16K
8K
4K
2K
1K
500
250
125
63
+10
+15
HI
12kHz
HI-MID
+15+15
0
-15-15
HI
12kHz
HI-MID
+15+15
0
-15-15
HI
12kHz
HI-MID
+15+15
0
-15-15
HI
12kHz
HI-MID
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
HI
MID
12kHz
+15+15
0
-15-15
-15
0
-5
+5
-10
-15
EQ ON
EQ OFF
3kHz
500Hz
MID-LOW
+15
+15
0
0
-15
-15
3kHz
500Hz
MID-LOW
+15
+15
0
0
-15
-15
3kHz
500Hz
MID-LOW
+15
+15
0
0
-15
-15
3kHz
500Hz
MID-LOW
+15
+15
0
0
-15
-15
FREQ
+15
8kHz
0
800
-15
100Hz
FREQ
+15
8kHz
0
800
-15
100Hz
FREQ
+15
8kHz
0
800
-15
100Hz
FREQ
+15
8kHz
0
800
-15
100Hz
FREQ
+15
8kHz
0
800
-15
100Hz
FREQ
+15
8kHz
0
800
-15
100Hz
FREQ
+15
8kHz
0
800
-15
100Hz
FREQ
+15
8kHz
0
800
-15
100Hz
MAX
MAX
8
8
PHONES
-
-
SUB 1-2
SUB 3-4
MAIN MIX
CTRL ROOM SOURCE
SEND1
SEND2
TOAUX
TOAUX
0
0
1
STEREO GRAPHIC EQ
0
1
STEREO AUX RETURNS
0
1
AUX SENDS
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
80Hz
LOW
AUX
+15+15
0
-15-15
1
8
-+158-+15
2
0
8
-+158-+15
2
SOLO
SOLO
0
-+158-+158-+158-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
POST
PRE
0
8
8
-+15
-+15
2
CTRL ROOM
2TK IN
0
3
0
3
0
3
0
3
0
3
0
3
0
3
0
3
0
3
0
3
0
3
0
3
0
3
0
3
7
10
CLIP
2TK TOMIX
CTRL/R
MAIN MIX
0
-+158-+15
SOLO
0
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
DFX1
(EXT)
0
-+158-+15
4
2
0
-2
SOLO
LEVEL SET
MAIN MIX
AUX RETURNS
SUB 3/4
SUB 1/2
8
4
4-DFX2 RETURN
SOLO
8
4 - DFX2 SEND
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
(INT)
DFX2
8
4
-4
BAL
BAL
BAL
BAL
PAN
PAN
PAN
PAN
PAN
PAN
PAN
PAN
R
LEVEL
-7
-30
-10
SOLOACTIVE
-20
L
OUTPUT
AFL
PFL
SOLO MODE
LEFT
RIGHT
LEFT
RIGHT
LEFT
RIGHT
SUBGROUPS ASSIGN TO MAIN MIX
LEFT
RIGHT
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
RIGHTLEFT
SG/PEAK
0
5
-5
10
dB
0
5
10
dB
0
5
10
dB
0
5
10
dB
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
MUTE
SUB 1-2
0
5
10
dB
-25
-30
-20
-40
-10
-5
-10
-5
-10
-5
-10
-5
-10
SUB 3-4
-5
-10
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
SUB 3-4
-5
-10
-60
-25
-30
-40
-60
-20
-25
-20
-30
-40
-60
-25
-20
-30
-40
-60
-25
-20
-30
-40
-60
MAIN L-R
-25
-30
-20
-30
-40
-60
MAIN L-R
-25
-30
-40
-60
-20
MAIN L-R
-25
-20
-30
-40
-60
MAIN L-R
-25
-30
-40
-60
-20
MAIN L-R
-25
-30
-40
-60
-20
MAIN L-R
-25
-20
-30
-40
-60
MAIN L-R
-25
-20
-30
-40
-60
MAIN L-R
-25
-30
-40
-60
-20
MAIN L-R
-25
-20
-30
-40
-60
MAIN L-R
-25
-30
-40
-60
-20
MAIN L-R
-25
-20
-30
-40
-60
MAIN L-R
-25
-20
-30
-40
-60
LEVEL
MAIN MIX
SUB4
SUB3
SUBGROUPS
SUB2
SUB1
SOLO
15/16
SOLO
13/14
SOLO
11/12
SOLO
9/10
SOLO
8
SOLO
7
SOLO
6
SOLO
5
SOLO
4
SOLO
3
SOLO
2
SOLO
1
7
4. ELEMENTI DI CONTROLLO
4.1 Canali mono MIC/LINE
1
Sono i canali da 1 ad 8. Ai connettori XLR potete collegare microfoni bilanciati
a bassa impedenza. Nel jack da 6,3mm potete collegare o un microfono o uno
strumento di livello linea. Non dovete mai collegare un microfono sbilanciato nella presa XLR se non volete correre il rischio di danneggiare sia il microfono che
il mixer.
Alimentazione PHANTOM +48 Volt
4
È disponibile solo nelle prese d'ingresso di tipo XLR. Non collegate mai un microfono quando l'alimentazione Phantom è già attiva. Prima di attivare l'alimentazione Phantom assicuratevi che tutti i volumi siano totalmente abbassati. In
questo modo proteggerete tutte le casse e le spie da palco.
4.2 Regolazione di TRIM
2
Questo controllo è circondato da due differenti anelli di indicazione:
uno è per il Microfono e l'altro è per il livello di linea. Quando utilizzate un microfono dovete osservare l'anello esterno (0-60dB), se
utilizzate uno strumento di livello linea dovete leggere l'anello interno (+15~-45dB). Per una regolazione ottimale regolate questo controllo in modo tale che il led PEAK si accenda occasionalmente in
presenza di picchi per evitare la distorsione dell'ingresso.
MIC 1
LINE IN 1
INSERT
60dB
0dB
-45dB
+15dB
LOW CUT
75Hz
18dB/Oct
12
3
BAL/UNBAL
TRIM
1
MIC
LINE
1
3
2
5
4.3 INSERT dei canali mono
Per i canali mono sono forniti i punti di insert. Quando inserite un jack
nella presa insert, il segnale sarà prelevato dopo il controllo di guada-
3
POWER
ON
PHANTOM
gno d'ingresso (TRIM), inviato ad un processore audio esterno, co-
me un compressore/limitatore e torna nel circuito del canale immediatamente prima della sezione EQ. Naturalmente il jack da inserire in
OFF
questa presa deve esser stereo (punta = mandata; anello = ritorno).
4.4 Filtro LOW-CUT
5
Premendo questo tasto attiverete un filtro a 75Hz con pendenza di 18dB per ottava. Potete utilizzare questa funzione
per ridurre il ronzio ed il rimbombo da palco quando captato dai microfoni.
4
8
4.5 Ingressi STEREO
6
Sono gli ingressi da 9 a 16. Sono stati organizzati in
coppie stereo (le coppie 9/10 e 11/12 comprendono
anche gli ingressi Mic XLR 9 & 10) e sono forniti di
prese jack stereo da 6,3mm.
MIC 6
12
3
Collegando un solo cavo all'ingresso LEFT il canale
funziona in mono.
Il vostro L-16 è fornito anche di pratiche regolazioni del
livello d'ingresso: MIC GAIN per MIC 9 & 10 (con gamma regolabile da 0dB a 60dB) e LINE GAIN per LINE IN
13/14 & 15/16 (con regolazione da -20dB a +20dB).
4.6 Equalizzatore
I canali d'ingresso mono (canali da 1 a 8) sono dotati di un EQ a
tre bande con medi con scelta della frequenza: banda HI, banda
MID e banda LOW. I canali d'ingresso stereo (ingressi da 9 a 16)
sono dotati di un'equalizzazione con quattro bande fisse: banda
HI, banda HI-MID, banda MID-LOW e banda LOW. Tutte queste
bande consentono un'attenuazione/esaltazione di 15dB.
4.6.1 HI (alti)
7
Questo è il controllo degli alti. Potete utilizzarlo per attenuare il
rumore delle frequenze superiori o per esaltare il suono dei piatti
o le armoniche superiori della voce umana. La gamma d'inter-
vento è da -15dB a +15dB con frequenza centrale a 12kHz.
4.6
.2 MID (medi)
8
Questo è il controllo dei medi. Fornisce 15dB di esaltazione o
attenuazione ed è lineare al punto centrale. Il controllo FREQ
stabilisce la frequenza centrale dell'intervento da 100Hz a
8kHz. Può influenzare la maggior parte delle frequenze fondamentali di molti strumenti musicali e della voce umana. Un
uso attento di questo controllo vi consentirà un'ampia gamma di controllo sonoro.
4.6.3 HI-MID (medi-alti)
9
Questo controllo vi fornisce di 15dB di esaltazione/attenuazione a 3kHz. È molto utile per controllare la "presenza".
Consente di dare brillantezza allo strumento collegato
POST
PRE
6
9
LINE IN 7
(MONO)
BAL/UNBAL
LINE IN 8
60dB0dB
0
7
+15+15
-15-15
0
+15
-15
8
800
8kHz
100Hz
0
+15+15-15-15
0
1
8
-+15
0
2
8
-+15
0
3
8
-+15
0
4
8
-+15
LEFT
RIGHT
LEFT
RIGHT
MIC
GAIN
6
MIC
EQ
HI
12kHz
MID
FREQ
LOW
80Hz
AUX
DFX1
(EXT)
DFX2
(INT)
PAN
POST
POST
PRE
LINE IN 9
LINE IN 10
0
+20-20
0
-15-15
0
0
0
0
1
8
-+15
0
2
8
-+15
0
3
8
-+15
0
4
8
-+15
LEFT
(MONO)
+15+15
+15-15
+15-15
+15+15-15-15
RIGHT
LEFT
RIGHT
LINE
GAIN
9/10
12kHz
HI-MID
3kHz
MID-LOW
500Hz
LOW
80Hz
AUX
DFX1
(EXT)
DFX2
(INT)
BAL
EQ
HI
9
4.6.4 MID-LOW (medi-bassi)
10
Fornisce fino a 15dB di esaltazione/attenuazione a 500Hz.
4.6.5 LOW
11
Questo è il controllo dei bassi. Serve per esaltare la voce
maschile, cassa e basso. Il vostro impianto di amplificazione
sembrerà più grande di quanto sia realmente. La gamma d'intervento va da -15dB a +15dB ad 80Hz.
4.7 Mandate AUX
12
Questi controlli servono per regolare il livello del segnale inviato ai
circuiti AUX, con gamma di regolazione da - a +15dB.
AUX1 e AUX2 possono essere selezionate PRE/POST-FADER
tramite il tasto PRE/POST pertanto possono essere ottimizzate per
l'uso per monitor (spie. cuffie) o per effetti/unità di processamento.
AUX3 e AUX4 sono configurate come POST-Fader.
In questo apparecchio compatto escludendo l'invio ad un'unità ef-
fetti esterna o ad un'unità di processamento, la mandata AUX 4 può
anche essere indirizzata all'unità effetti interna.
4.8 PAN/BAL
13
Controllo di panorama o di bilanciamento. Tramite questo controllo potete controllare l'immagine stereo del segnale. Mantenendo
questo controllo nella posizione centrale il vostro segnale sarà collocato al centro del fronte stereo. Se girate questo controllo totalmente in senso antiorario il segnale sarà presente solo nell'altoparlante
di sinistra e viceversa.
Inoltre il controllo PAN/BAL influenza nello stesso modo SUB 1-2
e SUB 3-4, nel caso in cui i relativi tasti siano stati premuti.
Naturalmente sono disponibili tutte le posizioni intermedie.
4.9 Led SG/PEAK
14
All'interno del vostro L-16 il segnale audio del canale è controllato in
diversi punti quindi inviato al led SG/PEAK. Quando il led s'illumina
di verde significa che c'è segnale nel corrispondente canale, se
si illumina di rosso vi avverte che state per raggiungere la saturazione del segnale e la possibile distorsione, quindi dovete ridurre il livello di TRIM per evitare la distorsione.
0
EQ
HI
12kHz
+15+15
-15-15
0
MID
+15
-15
800
FREQ
8kHz
100Hz
0
LOW
80Hz
+15+15-15-15
8
-+15
0
2
POST
POST
8
-+15
3
8
-+15
4
8
-+15
PRE
0
DFX1
(EXT)
0
DFX2
(INT)
PAN
LEFT
RIGHT
SG/PEAK
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
MUTE
SUB 1-2
SUB 3-4
MAIN L-R
SOLO
4 5/6
0
+15+15
-15-15
0
+15-15
0
+15-15
0
+15+15-15-15
8
-+15
0
2
8
-+15
0
3
8
-+15
0
4
8
-+15
LEFT
RIGHT
SG/PEAK
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
EQ
HI
12kHz
HI-MID
3kHz
MID-LOW
500Hz
LOW
80Hz
POST
PRE
DFX1
(EXT)
DFX2
(INT)
BAL
MUTE
SUB 1-2
SUB 3-4
MAIN L-R
SOLO
10
11
12
13
14
15
4.10 Interruttore MUTE
15
Ogni canale è fornito dell'interruttore MUTE. Premendo questo interruttore equivale all'abbassamento totale del fader, zittendo
tutte le uscite corrispondenti del canale tranne le mandate AUX
pre-fader, la mandata dell'INSERT del canale ed il SOLO (nel modo
PFL). Ovviamente il led MUTE si illumina.
10
4.11 FADER
16
Questo controllo regola il livello complessivo di questo canale e regola anche l'ammontare di segnale inviato all'uscita MAIN ed ai
sottogruppi di uscita selezionati.
4.12 Assegnazione
17
Ogni canale è fornito di quattro interruttori: SUB1-2, SUB3-4, MAIN
L-R e SOLO.
Premendo il tasto SOLO il relativo led SOLO si illuminerà ed il segnale SOLO sostituirà i segnali inviati a cuffia/CONTROL ROOM ed
agli indicatori di livello.
Generalmente la funzione SOLO è molto usato nel lavoro dal vivo
per controllare il segnale dei canali prima che confluiscano nel mix.
Serve per controllare il livello d'ingresso di uno strumento e l'EQ,
mettendo in SOLO il canale che desiderate. L'interruttore SOLO
non influenza mai nessun altro mix tranne CONTROL ROOM.
Gli altri tre tasti possono essere considerati come interruttori di assegnazione. Premendo SUB 1-2 si assegna il segnale del canale ai
Sottogruppi 1-2; secondo la posizione di PAN/BAL potete regolare la quantità di segnale del canale inviata a SUB1 contro SUB2,
girando il PAN completamente a sinistra il segnale sarà controllato
dal Sottogruppo dispari e viceversa.
SG/PEAK
MUTE
SUB 1-2
SUB 3-4
MAIN L-R
SOLO
10
dB
-10
-20
-25
-30
-40
-60
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
4 5/6
SG/PEAK
5
0
-5
MUTE
16
SUB 1-2
SUB 3-4
17
MAIN L-R
SOLO
Nello stesso modo PAN influenzerà il segnale inviato tramite SUB 3-4
ai Sottogruppi 3-4 e tramite MAIN L-R a MAIN MIX (il missaggio stereo principale).
4.13 Sezione MASTER
- CTRL ROOM SOURCE
18
Tramite questa matrice di interruttori potete scegliere di ascoltare qualsiasi combinazione fra
MAIN MIX, SUB1-2, SUB 3-4 e 2TK IN. Premendo questi interruttori, questi segnali ste-
AUX SENDS
1
reo sono inviati a PHONES(cuffia) CTRLROOM
(regia) e OUTPUT LEVEL (indicatore di livelli).
Nota
: quando qualsiasi interruttore SOLO è ab-
2
bassato il segnale SOLO sostituisce gli altri
segnali ed è inviato anche a PHONES, CTRL
3
ROOM ed all'indicatore di livelli.
4
- PHONES/CTRL ROOM
19
4 - DFX2 SEND
Girate queste manopole per regolare indipendentemente il livello stereo delle uscite
CTRL ROOM e PHONES, nella gamma da -
- fino a MAX.
0
8
-+15
8
-+15
8
-+15
8
-+15
LEFT
SOLO
0
SOLO
0
SOLO
0
SOLO
LEFT
SUBGROUPS ASSIGN TO MAIN MIX
STEREO AUX RETURN
00
11
8
-+15
0
2
8
-+15
0
3
8
-+15
0
4
8
-+15
4-DFX2 RETURN
8
-+15
2
8
-+15
MAIN MIX
CTRL/R
SUB 1/2
SUB 3/4
LEFT LEFT
TO AUX
SEND1
0
TO AUX
SEND2
AUX RETURN SOLO
MAIN MIX
RIGHTRIGHTRIGHT RIGHT
18
CTRL ROOM SOURCE
MAIN MIX
SUB 1-2
SUB 3-4
2TK IN
2TK TO MIX
LEVEL SET
SOLO ACTIVE
SOLO MODE
PFL
OUTPUT
AFL
8
-
MAX
PHONES
8
-
MAX
CTRL ROOM
CLIP
10
7
4
2
0
-2
-4
-7
-10
-20
-30
LR
LEVEL
19
11
-. AUX SENDS generali
20
Questi quattro controlli servono per stabilire
i livelli generali di AUX SENDS che possono
essere regolati da - fino a +15dB.
Se l'unità effetti esterna collegata al mixer
non ha il controllo del livello d'ingresso, tramite i controlli di livello AUX SENDS potete
ottenere ulteriori 15dB di guadagno.
AUX 4 può funzionare nello stesso modo
oppure funzionare come livello per la mandata per l'unità effetti interna (DFX).
-. SOLO
21
La funzione di questi tasti SOLO è identica a quella del SOLO del canale d'ingresso; il loro funzionamento è influenzato dall'interruttore SOLO MODE.
Premendo il tasto SOLO la relativa mandata
AUX sarà indirizzata alle uscite PHONES e
CTRL ROOM e ad OUTPUT LEVEL.
-. STEREO AUX RETURNS
22
Questi 4 controlli regolano il livello degli effetti, che entrano nelle prese AUX RETURN, e
possono essere regolati nella gamma da
a +15dB. Sono utilizzati per fornire un ulteriore guadagno per unità effetti di basso livello. Se collegate solo il connettore di
sinistra l'ingresso funzionerà in mono.
20
27
21 22
SOLO
SOLO
SOLO
SOLO
LEFT
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
STEREO AUX RETURN
00
8
-+15
0
2
8
-+15
0
3
8
-+15
0
4
8
-+15
4-DFX2 RETURN
LEFT LEFT
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
SUBGROUPS
11
2
SUB 1/2
SUB 3/4
AUX SENDS
0
1
8
-+15
0
2
8
-+15
0
3
8
-+15
0
4
8
-+15
4-DFX2SEND
LEFT
SUBGROUPS ASSIGN TO MAIN MIX
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
SUB1 SUB2 SUB3 SUB4
2324
TO AUX
SEND1
8
-+15
0
TO AUX
SEND2
8
-+15
MAIN MIX
CTRL/R
AUX RETURN SOLO
MAIN MIX
RIGHTRIGHTRIGHT RIGHT
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
CTRL ROOM SOURCE
MAIN MIX
SUB 1-2
SUB 3-4
2TK IN
2TK TO MIX
LEVEL SET
SOLO ACTIVE
SOLO MODE
PFL
AFL
8
-
PHONES
8
-
CTRL ROOM
CLIP
-10
-20
-30
LR
OUTPUT
10
dB
5
0
-5
-10
-20
-25
-30
-40
-60
MAIN MIX
LEVEL
10
7
4
2
0
-2
-4
-7
MAX
MAX
31
26
30
25
LEVEL
32
28 29
-. TO AUX SEND1/2
Queste manopole rotative assegnano i
segnali di AUX RETURN alle loro rispettive
uscite AUX SEND. TO AUX SEND1 assegna
il segnale di AUX RETURN1 al circuito
AUX SEND1; la manopola TO AUX SEND2
assegna il segnale di AUX RETURN2 al
circuito AUX SEND 2.
La gamma di regolazione del livello è da
a +15dB.
-. MAIN MIX - CTRL/R
AUX RETURN 3 ha il tasto MAIN MIX - CTRL/R. Con questo tasto alzato il segnale stereo di AUX RETURN3 è indirizzato al circuito MAIN MIX. Con questo tasto abbassato il segnale stereo di AUX RETURN3 è indirizzato all'uscita CTRL/R (regia).
23
24
12
-. SUB1-2/3-4/MAIN MIX 25
Questi tre tasti servono per gestire AUX RETURN4; li possiamo considerare come tasti di assegnazione del segnale. Premendo il tasto SUB1-2 il segnale stereo di AUX RETURN4 sarà assegnato ai sotto-gruppi 1-2; nello stesso
modo premendo SUB3-4 il segnale va ai sotto-gruppi 3-4 e premendo MAIN MIX il segnale va all'uscita stereo.
- AUX RETURN SOLO
La funzione AUX RETURN SOLO è simile a quella di SOLO del canale. Premendo questo tasto il segnale di AUX
RETURN (1-4) è inviato alle uscite CTRL ROOM e PHONES e all'indicatore di livelli. Anche questo tasto è influenzato dal tasto SOLO MODE ed il led vicino al tasto si illumina.
- SUBGROUPS ASSIGN TO MAIN MIX
Tramite questi tasti potete utilizzare i fader dei sottogruppi come controlli master per l'assegnazione dei segnali dei
sotto-gruppi a MAIN MIX. Premendo il tasto LEFT invierete il corrispondente sottogruppo a sinistra di MAIN MIX, premendo RIGHT li indirizzerete a destra, premendoli entrambi invierete il sotto-gruppo sia a sinistra che a destra.
- SUBGROUPS
Questi fader servono per regolare i livelli dei segnali inviati alle uscite SUBGROUPS OUT, la gamma di regolazione
va da a +10dB. Qualsiasi canale che è assegnato ai sotto-gruppi che non sia in mute ed il cui volume non sia totalmente abbassato sarà assegnato alle uscite SUBGROUPS OUT.
- MAIN MIX LEVEL
Questo fader stereo regola la quantità di segnale inviata sia a MAIN MIX OUTPUT che a TAPE OUT.
28
26
27
29
- Indicatori di livelli
Questi indicatori di livelli con 12 led indica il livello del segnale inviato alle uscite CTRL ROOM e PHONES.
- 2TK TO MIX
L'abbassamento di questo tasto vi consente di indirizzare l'uscita 2 TRACK a MAIN MIX. In parole povere manda il segnale di 2 TRACK IN alle uscite principali L/R.
- SOLO MODE
Questo tasto consente due modi differenti di SOLO: alzato PFL (Pre-Fader Listen); abbassato AFL (After-Fader Listen).
Nel modo AFL ascoltate il canale secondo il livello stabilito di segnale, alzando il tasto (PFL) ascoltate il canale indipen-
dentemente dalla regolazione del livello del segnale (quindi anche se il livello è totalmente abbassato).
Ricordate sempre che la funzione SOLO non influenza mai il mix all'uscita principale di registrazione ed anche che non è
mai influenzato dalla posizione dell'interruttore MUTE del canale.
30
31
32
13
- Effetto digitale a 24-bit
PRESETS
33
33 34 35 3637 38 39 40
Regolate questo selettore per scegliere il tipo di effetto che desiderate utilizzare. Avete 16 opzioni: diversi tipi di riverberi, delay mono e stereo, effetti di
modulazione e versatili combinazioni di due effetti.
VARIATIONS
34
Una volta scelto il tipo di effetto desiderato il passo
successivo consiste nel proseguire considerando
che ci sono 16 VARIATIONS per ogni preset e che
ogni variazione è stata progettata modificando diversi parametri.
Interruttore MUTE 35
00
-+158-+15
EFFECTS OUT
EQ OFF
EQ ON
8
AUX1
0
8
-+15
AUX2
63
+15
+10
+5
0
-5
-10
-15
1
16
2
3
15
14
13
12
11
10
9
PRESETS
DFX2(INT) RETURN
EFFECTS TO MONITOR
15
14
4
13
5
6
12
11
7
8
1K
500250125
STEREO GRAPHIC EQ
1
16
10
9
VARIATIONS
DSP MUTE
2K
2
3
4
5
6
7
8
PWR
PEAK
PHANTOM
16K
8K4K
+15
+10
+5
0
-5
-10
-15
Questo interruttore serve per attivare/disattivare l'effetto. Per comodità d'uso potete utilizzare anche un pe-
41 42
dale collegato alla presa FOOT SWITCH nel retro.
Led PEAK
36
Questo led si accende quando il segnale in ingresso è troppo forte. Si accende anche nel caso in cui l'unità effetti
sia disattivata.
EFFECTS OUT
37
Girate questa manopola per regolare il livello del segnale dell'effetto in uscita dal processore DSP interno ed inviato direttamente a DFX OUT, che può essere regolato fra e +15dB.
DFX2(INT) RETURN EFFECTS TO MONITOR
38
Questi controlli AUX1 e AUX2 sono servono per regolare il livello del segnale da AUX RETURN4, il cui segnale sarà
inviato ad AUX SEND1 ed AUX SEND2. La gamma di regolazione può essere regolata da fino a +15dB.
Led POWER 39
Questo led indica l'accensione del vostro L-16.
Led PHANTO
M 40
Questo led indica che l'alimentazione Phantom è attivata. (+/-15dB) the selected frequency at a preset bandwidth.
Interruttore EQ
41
Premete questo tasto per aggiungere l'EQ grafico stereo nel circuito MAIN MIX. Può essere usato per modificare la
forma della risposta in frequenza del mix. Se rilasciate questo tasto l'EQ grafico stereo sarà escluso dal circuito.
STEREO GRAPHIC EQ 42
Ognuno di questi slider esalta/attenua (+/-15dB) la frequenza indicata sopra lo slider stesso. Quando tutti gli slider sono nella posizione centrale la risposta in frequenza dell'equalizzatore è lineare.
14
- 2-TRACK IN/OUT
43
TAPE IN
Usate questi ingressi per l'ascolto del segnale di un registratore
a nastro o un DAT. Potete assegnare il segnale proveniente dal
registratore alla cuffia e ai monitor da studio tramite il relativo
tasto nel pannello frontale del mixer, e/o potete assegnarlo direttamente al circuito MAIN MIX.
TAPE OUT
Queste prese RCA inviano il segnale presente nel MAIN MIX
ad un registratore.
2-TRACK IN/OUT
L
R
TAPE OUT
TAPE IN
43 44
LAMP
12V 0.5A
- LAMP
44
Una lampadina si può rivelare molto utile durante l'utilizzazione, abbiamo collocato la relativa presa in alto a des-
tra del pannello frontale e fornisce alimentazione a 12V per pilotare qualsiasi lampadina standard tipo BNC. Vi sug-
geriamo di utilizzare le apposite lampadine opzionali GL-SQ e GL-RO.
PHONES
- PHONES
Queste prese inviano il segnale monitor ad una coppia di cuffie.
45
45
4.14 Pannello Posteriore
- Interruttore POWER
Questo interruttore serve per accendere/spegnere
46
46
4
il vostro L-16.
- Interruttore PHANTOM
Questo interruttore serve per applicare l'alimentazione
4
ON
PHANTOMPOWER
Phantom +48V ai 10 ingressi microfonici XLR. Non
collegate mai i microfoni quando la Phantom è già attiva.
OFF
Apparaten skall anslutas
Use only with a 250V fuse
Use only with a 250V fuse
Use only with a 250V fuse
till jordat uttag nar den
- Presa di corrente alternata e portafusibile
47
ansluts till ett natverk
Usate questa presa per collegare il vostro L-16 alla
presa di corrente alternata tramite il cavo in dotazione.
Controllate il voltaggio disponibile nella vostra area
e il voltaggio del vostro L-16 prima di collegare il vostro
RATED POWER CONSUMPTION: 65W
AC INPUT
EUROPE
210-240V 50Hz
Fuse:T500mAL
L-16 alla presa di corrente.
A
B
15
47
100-120V 60Hz
Fuse:T800mAL
USA / Canada
UK / Aust
240V 50Hz
Fuse:T500mAL
49
MAIN MIX OUTPUT (BAL/UNBAL)
+4dBu
-30dBu
MAIN INSERT
L
12
3
MAIN
OUTPUT
LEVEL
TIP SEND
RING RETURN
MONO
0
CTRL OUT DFX OUT
48
54
R
12
3
L
R
LL
50 5152
- MAIN MIX OUTPUT
Queste uscite stereo sono fornite sia con XLR che con prese jack da 6,3mm e sono controllate dal livello MAIN
MIX. Servono per inviare il segnale audio all'amplificatore principale del vostro sistema audio.
- Interruttore MAIN OUTPUT LEVEL
Questo tasto regola il livello di uscita di MAIN MIX per regolare il livello d'ingresso dell'apparecchio al quale vi collegate.
Abbassando questo tasto ridurrete il livello di uscita di MAIN MIX OUTPUT di 30dBu, utile per collegarsi correttamente con apparecchi amatoriali di livello operativo -30dBu, alzandolo il livello operativo è professionale (+4dBu).
48
49
8
-+15
(BAL/UNBAL)
RR
FOOT SWITCH
53
55
- MAIN INSERT
50
Queste due prese stereo da 6,3mm. sono punti di insert e servono per collegare processori audio come compressori, equalizzatori, ecc. Inserendo un processore esterno nella presa, il segnale MAIN MIX saranno prelevati dopo
il circuito EQ e tornano all'uscita MAIN MIX prima del fader stereo MAIN MIX LEVEL.
- MONO OUTPUT
51
Questa presa jack da 6,3mm è il connettore di uscita bilanciato/sbilanciato di mix mono, può essere considerato come
un'uscita di somma dei segnali di sin
- MONO LEVEL
52
istra e di destra di MAIN MIX.
Questa manopola serve per regolare il livello di uscita del segnale mono che può essere regolato da a +15dB.
- CTRL OUT
53
Queste prese jack da 6,3mm saranno usate per inviare il segnale il segnale della regia ai monitor da studio o ad un
secondo impianto di amplificazione.
- DFX OUT
54
Questa presa jack da 6,3mm è usate per inviare il segnale degli effetti dal modulo DSP interno DSP e il segnale
sarà controllato dalla manopola EFFECTS OUT.
- FOOTSWITCH
55
Questa presa jack da 6,3mm serve per collegare un pedale esterno per attivare/disattivare l'unità effetti interna.
16
56
AUX SENDS
1
1
2
AUX RETURNS
2
43
43
LL
RR
LL
RR
57
- AUX SENDS
Queste prese jack da 6,3mm sono usate per inviare il segnale degli AUX ad apparecchi esterni come unità effetti,
processori di segnale o monitor da palco.
- AUX RETURNS
Usate queste prese jack da 6,3mm per il ritorno dei segnali da unità effetti o un processori di segnale per il MAIN
MIX. Potete usarli anche come ingressi extra.
56
57
CH8 CH7
1
1
SUBGROUPS OUT
2
2
SUBGROUPS INSERT
DIRECT OUTS (BAL/UNBAL)
CH6
CH5
43
43
58
CH2
CH1CH4 CH3
5960
17
- DIRECT OUT
Tutti i i canali mono MIC/LINE (canali 1-8) sono forniti di una presa jack da 6,3mm per l'uscita diretta. Questi jack
servono per inviare il segnale dal circuito del canale ad apparecchi esterni per registrazione ecc.
58
- SUBGROUPS OUT
Queste prese jack da 6,3mm sono utili per collegare il mixer all'ingresso di un registratore multitraccia o a sistemi
di amplificazione complessi. Scoprirete la versatilità di questa sezione lavorando con SUBGROUPS OUT.
- SUBGROUPS INSERT
Queste prese jack da 6,3mm sono punti di insert. Il segnale che esce dal mixer (mandata dell'insert) sarà inviato a
a processori esterni come compressore, limitatore, EQ, ecc. quindi torna prima dei fader dei sottogruppi. Naturalmente queste prese jack da 6,3mm devono essere stereo (punta per la mandata, anello per il ritorno).
59
60
18
5. Installazione e connessioni
OK! Se siete arrivati a leggere questa pagina ora siete in grado di utilizzare in modo ottimale il vostro L-16. Comunque
vi suggeriamo di leggere attentamente anche la seguente sezione per essere padroni del vostro Mix! Non prestando sufficiente attenzione al livello del segnale in ingresso, all'assegnazione dei segnali otterrete un'indesiderata distorsione
un segnale deteriorato nella qualità o nessun segnale, quindi eseguite la seguente procedura per ogni canale:
Abbassate i livelli ed i guadagni di tutti i canali;
Collegate i microfoni a condensatore prima di attivare l'interruttore per l'alimentazione phontom+48V;
Se avete un amplificatore collegato al vostro L-16, regolatene il volume non oltre il 75% del massimo;
che state facendo collegando una cuffia o una coppia di monitor da studio amplificati;
Mettete tutti i controlli dell'equalizzatore nella posizione centrale;
Mettete il controllo del fronte stereo (PAN/BAL) nella posizione centrale;
che il led PEAK del relativo canale non si accenda;
A questo punto alzate il guadagno d'ingresso in modo tale che il led PEAK si accenda occasionalmente. In questo mo-
do manterrete un buon margine dinamico superiore ed una gamma dinamica ideale;
Ora collegate un microfono e chiedete al cantante di cantare a piena voce nel microfono. Girate gradualmente il controllo
TRIM in senso orario finché il led PEAK lampeggia occasionalmente;
Ora regolate il volume di PHONES/CONTROL ROOM non oltre il 50%. In questo modo sarete in grado di ascoltare ciò
Con una cuffia o le casse monitor da studio collegate per l'ascolto applicate in ingresso un segnale di linea in modo tale
led rossi In questo caso regolate il livello di uscita complessivo tramite il controllo MAIN MIX.
Ora ripetete la stessa sequenza per tutti i canali d'ingresso. L'indicatore di livello OUTPUT LEVEL dovrebbe arrivare ai
19
Consigli per le configurazioni di cablaggio
Potete collegare apparecchi sbilanciati ad entrate ed uscite bilanciate. Dovete applicare i seguenti schemi.
Blocco anti-strappo
Blocco anti-strappo
Manicotto
Punta
Anello
Manicotto=messa a terra/schermatura
Connessione per cuffia & ritorno stereo
Anello=segnale del canale destro
Connettore jack stereo (TRS) da 6,3mm
Manicotto
Punta
Manicotto=messa a terra/schermatura
Connessione per ingresso linea mono
Connettore jack mono (TS) da 6,3mm
Punta=segnale del canale sinistro
Punta=segnale
Manicotto
Blocco anti-strappo
Connettore jack stereo (TRS) da 6,3mm
2
2=caldo (+)
3=freddo (-)
Connessione ingresso microfono bilanciato
(per uso sbilanciato collegate i pin 1 & 3)
1
3
1=terra/schermatura
Punta
Anello
Manicotto=messa a terra/schermatura
Connessione per insert pre-TRIM
Anello=segnale di ritorno
2=caldo (+)
Connessione per MAIN MIX OUTPUT
(per uso sbilanciato lasciate il pin 3 non collegato)
Punta=segnale in uscita
2
1
3
3=freddo (-)
1=terra/schermatura
Connettore XLR spina 3-pin
(visto dal lato saldatura)
Connettore XLR presa 3-pin
(visto dal lato saldatura)
20
Anello=Segnale di ritorno (collegati insieme)
All'insert del canale
Manicotto=messa a terra/schermatura
Punta=segnale
Al registratore o ingresso dell'unità effetti
Manicotto=messa a terra/schermatura
Connessione per cavo di uscita diretta
(Consente di utilizzare l'insert come un'uscita diretta
mantenendo il percorso del segnale nel canale)
All'ingresso dell'unità effetti
Manicotto=terra/schermatura
Punta
Punta=Mandata del segnale
All'insert del canale
Manicotto
Anello
Anello=segnale di ritorno
All'uscita dell'unità effetti
-Cavo speciale per connessione all'insert
(da usare nel caso in cui l'unità effetti non impieghi un
singolo connettore jack per il collegamento In/Out)
21
7. Elenco dei preset
01. VOCAL1
N. Pre-delay Tempo di riv. Dimens. stanza Tipo di riv. Attenuaz. alti
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
84 1.00
30
0 4.50 10
55
10 1.20 9
79
45
45
25
0
45
114
40
50
45
55
1.00 8
3.60
3.60
0.8
1.50
2.40
0.90
1.50
1.00
1.00
2.10
4.50
1.70
39
11
8
41
41
9
41
10
45
9
10
11
Hall
Tape
Spring
Plate
Spring
Hall
Plate
Plate
Spring
Tape
Plate
Hall
Spring
Tape
Plate
Plate
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
02. VOCAL2
N. Pre-delay Tempo di riv. Dimens. stanza Tipo di riv. Attenuaz. alti
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
03. LARGE HALL
114
45
79
10
55
0
30
84
55
45
50
40
114
45
0
25
1.00
0.80
3.60
1.20
3.60
4.50
1.00
1.00
1.70
4.50
2.10
1.00
1.00
1.50
0.90
2.40
10
41
8
9
11
10
8
39
11
41
9
45
10
41
41
9
Spring
Plate
Hall
Spring
Plate
Spring
Tape
Hall
Plate
Plate
Tape
Spring
Hall
Plate
Tape
Spring
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
N. Pre-delay Tempo di riv.
1
2
3
4
5
6
7
8
55
55
40
40
50
50
27
27
5.40
5.40
5.40
5.40
4.50
4.50
4.50
4.50
22
Dimens. stanza
45
45
35
35
43
43
33
33
Attenuaz. alti Livello riv.
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
79
79
78
78
82
82
82
82
9
10
11
12
13
14
15
16
04. SMALL HALL
50
50
27
27
45
45
23
23
4.00
4.00
4.00
4.00
3.60
3.60
3.60
3.60
42
42
32
32
41
41
30
30
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
82
82
82
82
88
88
88
88
N. Pre-delay Tempo di riv.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
05. LARGE ROOM
N. Pre-delay Tempo di riv.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
45
45
23
23
40
40
20
20
40
40
20
20
40
40
20
20
55
55
40
40
50
50
27
27
50
50
27
27
45
45
23
23
2.90
2.90
2.90
2.90
2.10
2.10
2.10
2.10
1.50
1.50
1.50
1.50
1.00
1.00
1.00
1.00
4.50
4.50
4.50
4.50
4.00
4.00
4.00
4.00
3.60
3.60
3.60
3.60
2.90
2.90
2.90
2.90
Dimens. stanza
39
39
28
28
38
38
27
27
37
37
26
26
36
36
25
25
Dimens. stanza
20
20
11
11
19
19
11
11
18
18
10
10
18
18
10
10
Attenuaz. alti
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
Livello riv..
92
92
92
92
100
100
100
100
100
100
100
100
100
100
100
100
Attenuaz. alti Livello riv.
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
82
82
82
82
82
82
82
82
88
88
88
88
88
88
88
88
23
06. SMALL ROOM
07. PLATE
N. Pre-delay Tempo di riv.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
45
45
23
23
40
40
20
20
40
40
20
20
40
40
20
20
N. Pre-delay
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
2.10
2.10
2.10
2.10
1.50
1.50
1.50
1.50
1.00
1.00
1.00
1.00
0.70
0.70
0.70
0.70
Tempo di riv.
6.10
5.40
4.50
4.00
3.60
2.90
2.40
2.10
1.70
1.50
1.30
1.20
1.00
0.80
0.70
0.60
Dimens. stanza
17
17
9
9
17
17
9
9
16
16
8
8
16
16
8
8
Dimens. stanza
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Attenuaz. alti Livello riv.
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
Attenuaz. alti
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
-2.08
92
92
92
92
100
100
100
100
100
100
100
100
100
100
100
100
08. TAPE REVERB
N.
1
2
3
4
5
6
7
8
Pre-delay
84
84
84
84
84
84
84
84
Feedback
5.4
5.4
4.50
4.50
4
4
3.60
3.60
24
Dimens. stanza
38
38
35
35
31
31
28
28
Attenuaz. alti Livello riv.
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
79
79
79
79
84
84
84
84
9
10
11
12
13
14
15
16
09. SPRING REVERB
0
0
0
0
0
0
0
0
3.60
3.60
2.90
2.90
2.10
2.10
1.30
1.30
23
23
23
23
21
21
21
21
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
92
92
92
92
100
100
100
100
N. Pre-delay Feedback Dimens. stanza Attenuaz. alti
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10. MONO DELAY
N. T. ritardo Feedback
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
35
35
30
30
30
30
30
84
0
0
0
0
0
0
0
0
650
625
600
577
555
535
517
500
484
461
448
434
350
250
100
60
5.4
5.4
4.50
4.50
4
4
3.60
3.60
2.90
2.90
2.40
2.40
1.70
1.70
1.30
1.30
60
60
60
60
60
60
60
60
60
60
60
60
60
65
0
0
35
35
33
33
30
30
28
28
22
22
22
22
22
22
22
22
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
-0.96
-12.00
Livello riv.
79
79
79
79
87
87
87
87
92
92
100
100
100
100
100
100
25
11. STEREO DELAY
N.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
12. FLANGER
N.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
T. ritardo sinistra
400
375
352
326
312
300
288
277
267
258
250
241
238
230
222
214
Freq. di mod.
2.79
2.52
2.33
2.25
2.10
1.99
1.75
1.61
1.34
1.22
1.00
0.80
0.65
0.54
0.42
0.16
T. ritardo destra
200
187
176
163
156
150
144
138
133
129
125
120
119
115
111
107
Prof. pitch
30
40
40
40
40
40
40
50
50
70
70
70
70
70
70
70
Feedback sinistra
51
51
40
40
40
40
40
40
30
38
37
36
36
37
38
37
Feedback sinistra
38
42
38
38
42
38
42
38
42
58
62
62
58
68
68
68
Feedback destra
72
72
72
72
72
72
66
66
66
73
73
73
73
74
73
73
Feedback destra
42
38
42
42
38
42
38
42
38
62
58
58
62
72
72
72
13. CHORUS
N.
1
2
3
4
5
6
7
8
9
10
Freq. di mod.
5.00
4.74
4.39
4.12
3.90
3.67
3.32
3.02
2.87
2.63
Prof. pitch
15
15
15
15
30
30
30
30
30
40
IHFR
-3(0)
-4(0)
-4(0)
-4(0)
-4(0)
-4(0)
-4(0)
-4(0)
-4(0)
-4(0)
26
11
12
13
14
15
16
14. REVERB+DELAY
2.33
1.99
1.70
1.35
1.00
0.50
40
40
40
40
70
70
-3(0)
-3(0)
-3(0)
-2(0)
-2(0)
-2(0)
N.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Tempo di riv.
2.90
2.90
2.90
2.90
2.40
2.40
2.40
2.40
2.10
2.10
1.50
1.50
1.50
1.50
1.00
1.00
15. REVERB+FLANGER
N.
Tempo di riv.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2.90
2.90
2.90
2.90
2.90
2.90
2.90
2.90
1.50
1.50
1.50
1.50
1.50
1.50
1.00
1.00
Dimen. stanza
39
39
39
39
39
39
39
39
26
26
26
26
26
26
26
26
Dimens. stanza
39
39
39
39
39
39
39
39
26
26
26
26
26
26
26
26
Delay sin.
375
326
300
277
258
241
230
211
375
326
300
277
258
241
230
211
Freq. di mod.
2.52
2.25
1.99
1.61
1.22
0.80
0.54
0.16
2.52
2.25
1.99
1.61
1.22
0.80
0.54
0.16
Delay dx
187
163
150
138
129
120
115
107
187
163
150
138
129
120
115
107
Feedback sin.
Prof. pitch
40
40
40
50
70
70
70
70
40
40
40
50
70
70
70
70
48
28
28
28
28
28
28
28
48
28
28
28
28
28
28
28
Feedback dx
82
67
67
67
60
49
49
49
82
67
67
67
60
49
49
49
Feedback
40
40
40
40
60
60
70
70
40
40
40
40
60
60
70
70
Livello riv.
80%
80%
80%
80%
80%
80%
80%
80%
90%
90%
90%
90%
90%
90%
90%
90%
Livello riv.
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
27
16. REVERB+CHORUS (riverbero + chorus)
N.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Tempo di riv.
2.90
2.90
2.90
2.90
2.90
2.90
2.90
2.90
1.50
1.50
1.50
1.50
1.50
1.50
1.00
1.00
Dimens. stanza
39
39
39
39
39
39
39
39
26
26
26
26
26
26
26
26
Freq. di mod.
4.74
4.12
3.67
3.02
2.63
1.99
1.35
0.50
4.74
4.12
3.67
3.02
2.63
1.99
1.35
0.50
Prof. pitch
40
40
40
40
40
40
70
70
40
40
40
40
40
40
70
70
Feedback
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
Livello riv.
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
90%
28
7. Schema a blocchi del sistema
PHONES
A
VER030125
1
KEVIN LIN.
Revision
1of
12
Sheet
DrawnBy:
E
BLOCKDIAGRAM
MAP.Sch
L-16
11-Jun-2003
L-16
ModelNo:
ALTOMIXING CONSOL
A1
Date:
File:
Size
Titel
T
LEFT
RIGH
OUTPUT
ROOM
R
R
S
T
T
S
CTRL
()
LED
PFL
PFL()AFL
SET)
(LEVEL
SOLO(PFL)
SOLO(PFL)
ROOM
LEVEL
CTRL
LEVEL
SOLO MODE
11
10
9
8
7
CTRL/R
CTRL/L
DFXSEND
LOGIC
SOLO(PFL)
AFL-R
AFL-L
AUX4
AUX3
AUX2
AUX1
6
SUB4
SUB3
SUB2
SUB1
RIGHT-BUS
LEFT-BUS
T-BUS
RIGH
B
B
A
PHONE
PHONE
OUTPUT
R
R
S
S
T
T
RIGHTMETER
CTRL-R-L
CTRL-R-R
PHONES
SOLO CTRL
AFL R
AFL L
AFL-R
AFL-L
SOLO ACTIVE
LEFTMETER
SUB1/2
SUB3/4
FROMSUB3
FROMSUB2
FROMSUB4
TO MIX
2TK
SUB1
E
SOURC
MAINMIX
ROOM
CONTROL
D
12
L-16
DIAGRAM
ALTO
BLOCK
(PRELIMINARY)
11
3c
AUX SEND
R
10
9
SEND1
8
AUX
7
6
4
SEND 1/2/3
SEND
AUX
AUX
SEND
OUTPUT
MAIN OUT
2b
RN
TN
S
T
EL
LEV
AUX1
CTRL/R
CTRL/L
EFXSEND
LOGIC
SOLO(PFL)
AFL-R
AFL-L
AUX4
AUX3
AUX2
AUX1
SUB4
SUB3
SUB2
SUB1
RIGHT-BUS
LEFT-BUS
NTICAL)
2/3 IDE
SEND
(AUX
AFL-L
AUX/DFX
R
SOLO
AFL-R
MONO
RN
R
RN
TN
S
T
LEVEL
MONO
4
SEND
LEVEL
AUX
ON
()
AUX4
AFL-L
AFL-R
SOLO(PFL)
3c
3c
5e1a4d
2b
5e1a4d
213
5e1a4d
2b
R
S
T
TN
S
T
+4dB/MIC
MIX
LEVEL
MAIN
ON
SOLO
()
-BUS
SEND
LEFT
SOLO(PFL)
DFX
T
RIGH
LEFT
MIX
MAIN
R
INSERT
MAIN MIX
213
S
T
MAIN
+4dB/MIC
EQ ON
T-BUS
RIGH
C
RT
T
LEFT
INSERT
3c
3c
5e1a4d
2b
R
RN
TN
GEQ
5e1a4d
2b
MAIN
R
RN
TN
S
S
T
T
GEQ
RIGH
TAPE OUT
2TK
T
LEFT
RIGH
TAPE IN
2TK
TO MAIN
2TK
T-BUS
-BUS
RIGH
LEFT
INSE
SUB1
SUB1
3c
5e1a4d
2b
R
T
S
SUB OUT
T
S
RN
TN
TO MAIN
2TK
EL
SUB1
LEV
-BUS
SUB1
LEFT
AUX3
R
3c5e1a4d2b
AUX RTN1
STEREO
T-BUS
-BUS
LEFT
AUX4
AUX3
AUX4
LEVEL
-
-
+
S
T
R
RN
RN
TN
TN
3c5e1a4d2b
MONO)
LEFT(
T-BUS
-BUS
RIGH
RIGH
LEFT
AFL-L
AUX2
AUX1
SOLO
AUX RETURN
TO
DFX
MONITOR
TO
DFX
MONITOR
LEVEL
-
R
RN
3c5e1a4d2b
AUX RTN2
STEREO
TN
+
T
MONO)
LEFT(
B
S
+
S
T
T
RIGH
-BUS
LEFT
CTRL-R-L
AFL-R
SOLO(PFL)
ON
SOLO
()
SOLO LED
TO
ASSIGN
C-R/PHONES
EL
LEV
-
-
+
+
S
S
T
R
3c5e1a4d2b
T
R
RN
RN
TN
TN
3c5e1a4d2b
T
AUX RTN3
MONO)
RIGH
LEFT(
STEREO
T-BUS
T-BUS
-BUS
RIGH
LEFT
R
3c5e1a4d2b
AUX RTN4
STEREO
SUB2
SUB1
SUB3
TO
RETURN
AUX1
DFX
LEVEL
-
-
+
+
S
S
T
T
R
RN
RN
TN
TN
3c5e1a4d2b
T
MONO)
RIGH
LEFT(
RIGH
CTRL-R-R
-
+
S
T
R
RN
TN
3c5e1a4d2b
T
RIGH
SEND
SUB4
DFX
TO
RTN4
AUX
ASSIGN
AUX2
BOARD
DSP
R
L
S
FX OUT
FX OUT
PRESET
R
S
T
OUT
DFX
A
5
4
3
ATIONS
MUTE
FOOTSWITCH
VARI
DSP
2
1
T-BUS
-BUS
RIGH
LEFT
SUB1
5
ASSIGN
PAN
4
3
2
1
FADER
MUTE
HI
12K
EQ
MID
(FREQ)
100Hz-8kHz
+/-15db
3-BAND
80
LO
GAIN
(TRIM)
+
-
213
NTOM
+48V
POWER
PHA
IN
CH1
MIC
AFL-L
SUB2
SUB4
AFL-R
SOLO(PFL)
AUX2
AUX1
SUB3
AUX1
AUX2
AUX3
ON
T
SOLO
()
PRE
POS
SOLO LED
)
LICKER)
z
OL
75H
SG/
SG(F
HI PASS
-20dB=
+15dB=OL(GLOW
ONLY)
TOUT
TO CH1
(CH1-CH8
DIREC
S
T
INSERT
IDENTICAL
CH2-CH8
R
RN
TN
3c5e1a4d2b
R
RN
TN
3c5e1a4d2b
CH1
LINE IN
MIC GAIN:0~60dB
LINE IN TRIM:+15dB~-45dB
D
AFL-R
AFL-L
AUX4
AUX3
AUX4
S
T
LINE OUT
ICKER)
-20dB=SG(FL
GAIN
(TRIM)
NTOM
POWER
PHA
OL(GLOW)
+15dB=
+48V
SOLO(PFL)
SOLO LED
OL
SG/
+
-
213
IN
MIC
&
CH9/10
SOLO
z
75H
ONLY
CH11/12
T-BUS
-BUS
RIGH
SUB2
SUB4
LEFT
SUB1
ON
ASSIGN
()
ANCE
BAL
FADER
MUTE
HI
12K
12K
EQ
EQ
3K
M-H
L-M
LO
HI PASS
3K
500
500
+/-15db
+/-15db
4-BAND
4-BAND
80
80
-
-
+
+
S
T
T
R
R
RN
RN
TN
TN
3c5e1a4d2b
3c5e1a4d2b
T
MONO)
RIGH
LEFT(
C
SUB3
S
AUX1
ONLY
TRIM
STEREO
CH 'S13/14/15/16
(CH9-16)
CHANNELS
INPUT
STEREO
AUX2
AUX1
AUX2
T
PRE
POS
29
8. CARATTERISTICHE TECNICHE
Canali d'ingresso mono
Ingresso microfono bilanciato elettronicamente, configurazione d'ingresso discreta
Risposta in frequenza 10Hz - 55kHz +/-3dB
Distorsione (THD & N) 0,005% @+4dBu, 1kHz
Gamma di TRIM da 0dB a 60dB (MIC)
Rapporto segnale/rumore 115dB
Ingresso linea bilanciato elettronicamente
Risposta in frequenza 10Hz - 55kHz +/-3dB
Distorsione (THD & N) 0,005% @+4dBu, 1kHz
Gamma di sensibilità da +15dBu a -45dBu
Canali d'ingresso stereo
Ingresso linea Bilanciato/sbilanciato
Risposta in frequenza 10Hz - 55kHz +/-3dB
Distorsione (THD & N) 0,005% @+4dBu, 1kHz
Impedenze
Ingresso microfono 1,4kOhm
Ritorno dell'insert del canale 2,5kOhm
Tutti gli altri ingressi 10kOhm o maggiore
Uscite TAPE 1kOhm
Tutte le altre uscite 120Ohm
Equalizzazione
HIGH shelving +/-15dB @12kHz
MID campana (mono)
Hi Mid (stereo)
Mid low (stereo) +/-
LOW shelving +/-15dB @80Hz
Filtro LOW-CUT 75Hz, 18dB/ott.
Sezione DSP
Convertitori A/D & D/A 24 bit
Risoluzione DSP 24 bit
Tipi di effetti RIVERBERI: Hall, Room, Vocal & Plate
Preset 256
Controlli
Sezione MAIN MIX
Rumore (rumore del circuito) Master 0dB canali abbassati: -100dBr (riferimento +4dBu)
Uscita MAX
Guadagno AUX Returns
Livello max mandata AUX +22dBu
+/-15dB da 100Hz a 8kHz
+/-15dB @ 3kHz
15dB @500Hz
DELAY: Mono & Stereo (max tempo di ritardo 650ms)
MODULAZIONI: Chorus, Flanger & Reverb
Combinazioni: REVERB+DELAY, REVERB+CHORUS,
REVERB+FLANGER
+22dBu bilanciato XLR
Selettore a 16 posizioni per i PRESET
Selettore a 16 posizioni per VARIATIONS
Led CLIP
Interruttore MUTE con indicatore a led
Master 0dB, tutti i canali d'ingresso attivi e regolati a
guadagno unitario: -90dBr (riferimento +4dBu)
+22dBu sbilanciato, jack da 6,3mm.
da - a +15dB
30
Alimentazione
Fisiche
Voltaggi principali USA/Canada 100-120V ~, 60Hz
Europa 210-240V ~, 50Hz
U.K./Australia 240V ~, 50Hz
Assorbimento 65
Fusibile
100-120V~ : T8000mAL
watt
210-240V~ : T500mAL
Connessione di corrente Ricettacolo standard IEC
Dimensioni (L x P x H)
495mm x 495mm x 38/117mm
(19.48" x 19.48" x 1.50"/4.58")
Peso netto 7,8Kg (17,21lb.)
31
SEKAKU ELECTRON IND. (H.K.) CO., LTD
NO.1, LANE 17, SEC. 2, HAN SHI WEST ROAD, TAICHUNG, 401 TAIWAN
http://www.altoproaudio.com Tel:886-4-22313737
email: alto@altoproaudio.com Fax:886-4-22346757
Tutti i diritti riservati alla ALTO. Le caratteristiche ed i contenuti possono variare senza
preavviso. È proibito la fotocopia, la traduzione e/o la riproduzione totale o parziale di
questo manuale senza previa autorizzazione scritta. Copyright 2003 Sekaku Electron
.
Loading...
