ENCEINTES SERIE PS
MODE D'EMPLOI
33 Av. du Maréchal de Lattre de Tassigny 94127 Fontenay sous bois Cedex
Tel : 01 45 14 47 80 - Fax : 01 45 14 47 90 - http..//www.audiopole.fr
SPECIFICATIONS TECHNIQUES
Référence
Système d'amplification Bi-amplification avec DSP Bi-amplification analogique
Puissance d'amplification GRAVE 350 Watts classe H 150 Watts classe AB
Puissance d'amplification AIGU 50 Watts classe AB 50 Watts classe AB
Niveau Max SPL à 1m 121dB SPL (calculé) 119,5dB SPL (calculé)
Réponse en fréquence 50Hz-20kHz (+/-10dB) 55Hz-20kHz (+/-10dB)
Impédance : Grave / Aigu
Fréquence de coupure 2000Hz, processeur DSP 2250Hz, analogique
Système de protection Compresseur/limiteur DSP Compresseur/limiteur DSP
Transducteur grave 31cm, bobine 6,75cm 31cm, bobine 5cm
Transducteur Aigu Moteur titane, diaphragme 1,35" Moteur titane, diaphragme 1"
Dispersion H x V 90°H x 45°V
Sensibilité d'entrée Ligne +4dB/1,23V
Impédance d'entrée
Connecteurs Micro/Ligne sur Combo XLR/Jack, Sortie ligne sur XLR
Type de coffret Plastique renforcé, Trapézoïdal, façade ou retour
Suspension 6 points de suspension
Protection de l'amplification Mise sous tension, courant continu
Contrôles externes Volume, désolidarisation de la masse
Alimentation 230V/115V, 50/60Hz
Dimensions H x L x P 660 x 396x 384mm
Poids net 24kg 24kg
Poids emballé 27kg 27kg
Référence
Configuration 2 voies bass-réflex 2 voies bass-réflex
Puissance admissible continue 250 W AES 180 W AES
Puissance admissible crête 500 W crête 360 W crête
Sensibilité 1W/1m 97dB SPL 97dB SPL
Niveau Max SPL à 1m 121dB SPL puissance continue 119,5dB SPL puissance
Réponse en fréquence 55Hz-20kHz (+/-10dB) 60Hz-20kHz (+/-10dB)
Impédance
Fréquence de coupure 2000Hz 12dB/Oct 2250Hz 12dB/Oct
Transducteur Grave 31cm, bobine 6,75cm 31cm, bobine 5cm
Transducteur Aigu Moteur titane, diaphragme 1,35" Moteur titane, diaphragme 1"
Protection de l'aigu dynamique dynamique
Type de coffret Plastique renforcé, Trapézoïdal, façade ou retour
Dimensions H x L x P 660 x 396x 384mm
Poids net 19kg 27kg
Poids emballé 22kg 22kg
Spécifications et description sujettes à modifications sans préavis
PS 4 HA PS 4 LA
Grave : 4Ω, Aigu : 8Ω Grave : 4Ω, Aigu : 8Ω
30kΩ symétrique, 15kΩ asymétrique
PS 4 H PS 4 L
continue
8Ω nominal 8Ω nominal
INSTRUCTIONS DE SECURITE
Le signe "Décharge électrique" ci-dessus vous alerte sur la présence de tensions dangereuses à
l'intérieur du coffret, qui contribuent à des risques de chocs électriques.
Le point d'exclamation ci-dessus alerte l'utilisateur sur l'importance des instructions figurant dans
le manuel joint au produit.
LISEZ CES INSTRUCTIONS.
Toutes les instructions de sécurité et d'opération doivent être lues avant l'utilisation du produit.
Elles doivent être conservées pour une consultation ultérieure.
LIQUIDE ET HUMIDITE
Le présent produit doit être protégé de la pluie et ou de l'humidité et de tout agent atmosphérique
aussi bien en utilisation mobile qu'en installation fixe.
CHALEUR
Le présent produit doit être éloigné de toute source de chaleur : convecteur ou projecteur, etc…
PENETRATION DE LIQUIDE
Toute précautions doivent être prises afin d'éviter toute pénétration d'eau ou de n'importe quel
type d'objet à l'intérieur du produit.
INTERVENTION DE MAINTENANCE
Toute intervention de maintenance doit être effectuée par un personnel technique qualifié lorsque
) Un liquide a aspergé l'intérieur du produit, ou
) Un objet a pénétré dans le produit, ou
) Le produit a été exposé à la pluie, ou
) Le produit ne fonctionne pas normalement, présente des modifications de performances, le
EMBALLAGE
Inspectez l'emballage avant ouverture. Si un quelconque dommage apparaît, signifiez-le à votre
vendeur.
RISQUE POUR L'OREILLE
Le présent produit fournit des niveaux acoustiques importants capables de provoquer une perte
d'audition permanente.
INSTALLATION
Le présent produit doit être installé au mur ou au sol sur un support approprié, en accord avec la
charge.
DANGER, RISQUE D'ELECTROCUTION, NE PAS OUVRIR
coffret ou les composants sont endommagés.
CONNEXIONS
MODELES PASSIFS PS 4H et PS 4L
Les modèles passifs sont équipés de connecteur du type Speakon, avec 4 points de contacts,
repérés 1+, 1-, 2+, 2-. Sur nos modèles, seuls les contacts 1+ et 1- sont utilisés.
MODELES ACTIFS PS 4HA et PS 4LA
Généralement, le type de cordon utilisé pour la connexion d'enceintes amplifiées dépend de la
source. Les cas les plus fréquents sont indiqués dans les schémas ci-dessous.

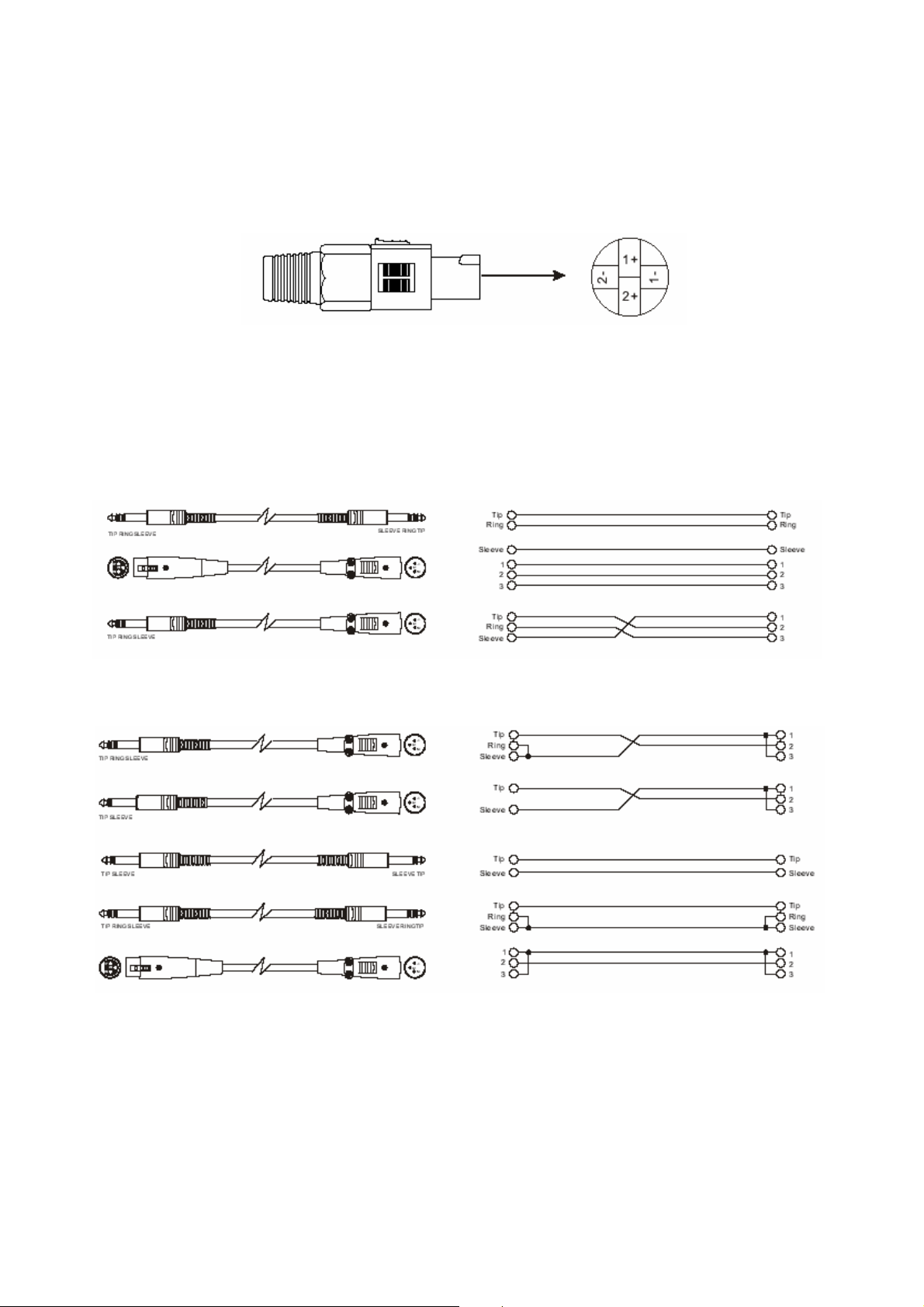

LIAISONS SYMETRIQUES
LIAISONS ASYMETRIQUES
p
MODELES ACTIFS PS 4HA et PS4 LA
DESCRIPTION
9) Commutateur de mise sous tension
10) Embase IEC pour cordon d'alimentation, portefusible
11) Commutateur de désolidarisation de la masse
12) Diode LED de présence signal (vert) et crête
(rouge)
13) Connecteur d'entrée combo XLR/Jack
Micro/ligne
14) Connecteur XLR de sortie (niveau ligne)
15) Contrôle de volume général
16) Diode LED (bleue) d'indication de mise sous
tension, en façade.
Cordon
d'interconnexion
MISE EN OEUVRE
Effectuez toutes les connexions avant la mise
sous tension. Assurez vous que tous les
contrôles de volume sont au minimum :
Cordon
d'alimentation
Sortie
Pied
de
sol
console
console
1- Reliez les sorties de votre console aux
entrées combo des enceintes à l'aide de
cordons appropriés. Une liaison symétrique
est recommandée.
2- Connectez les cordons d'alimentation aux
prises murales appropriées.
3- Mettez d'abord sous tension la console,
puis ensuite les enceintes amplifiées.
4- Montez le volume des enceintes amplifiées
5- Ajustez le gain d'entrée de la console. Puis
montez doucement le volume de sortie;
MISE SOUS TENSION
Mettez d'abord hors tension les enceintes
am
lifiées, puis ensuite la console.
MODELES PASSIFS PS 4H et PS4 L
DESCRIPTION
1) Connecteur d'entrée, à relier à la sortie de
l'amplificateur. Broches 1+, 1-
2) Connecteur pour la mise en parallèle d'une deuxième
enceinte. Broches 1+, 1-
MISE EN OEUVRE
Effectuez toutes les connexions avant la mise
sous tension. Assurez vous que tous les
contrôles de volume sont au minimum :

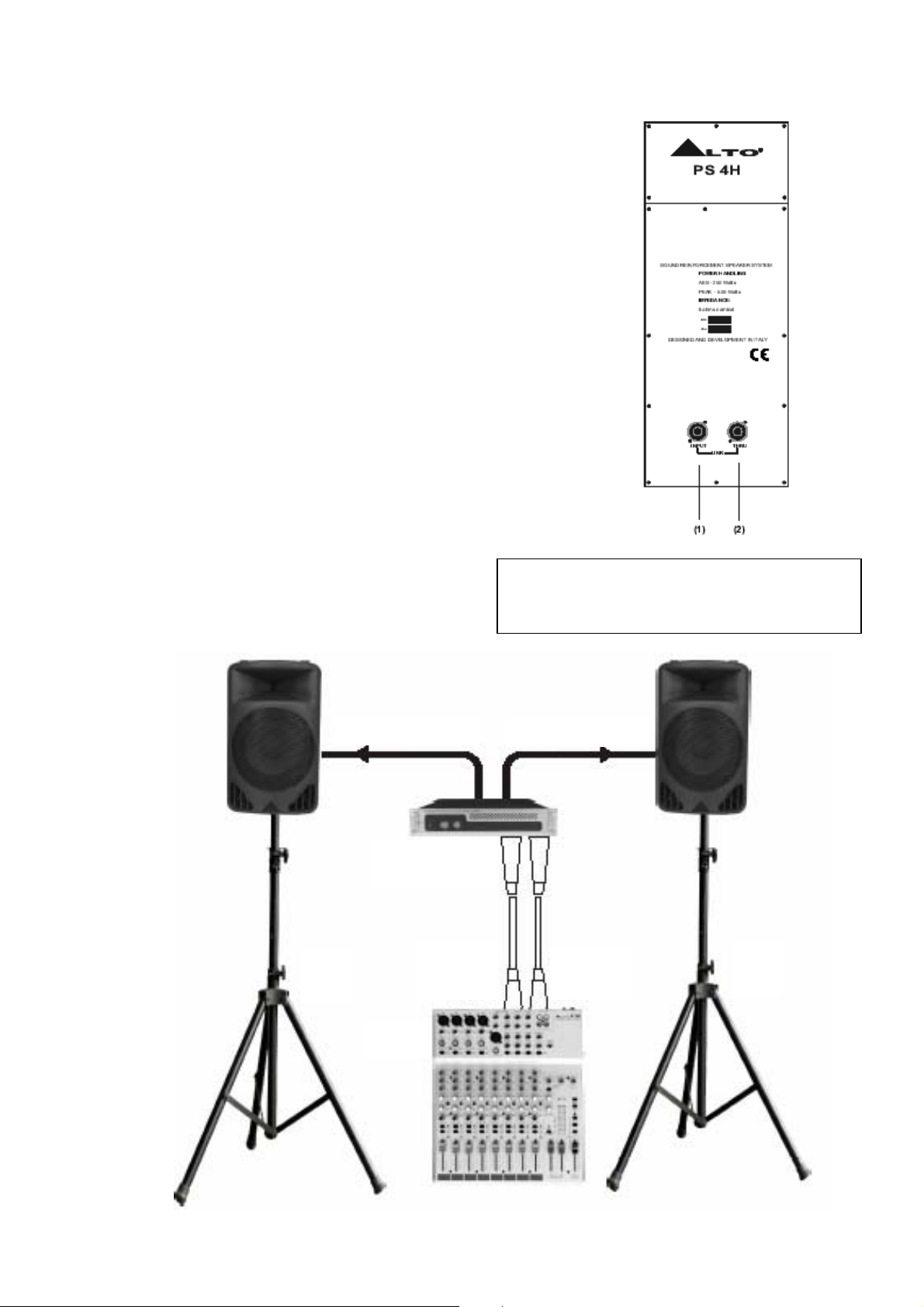

1- Reliez les sorties de votre amplificateur aux
entrées des enceintes à l'aide de cordons
appropriés.
2- Effectuez les autres interconnexions
comme indiqué sur le dessin ci-dessous.
3- Mettez d'abord sous tension la console,
puis ensuite l'amplificateur.
4- Montez le volume de votre amplificateur à
environ 70%
5- Ajustez le gain d'entrée de la console. Puis
montez doucement le volume de sortie;
MISE SOUS TENSION
Mettez d'abord hors tension le(s)
amplificateur(s), puis ensuite la console.
REMARQUE : Ne reliez en parallèle que 2
enceintes sur un même canal d'amplificateur.
Pour plus, référez-vous à la notice du fabricant.
Cordon Haut-parleur
Pied
de
sol
console
Amplificateur de
puissance stéréo
Sortie
console
Gauche
Cordon Haut-parleur
Sortie
console
Droite
Pied
de
sol
NF00326-1.0
