FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/PARA USO
EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR GEBRUIK IN DE
AUTO/ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W SAMOCHODZIE
8-INCH ADVANCED NAVI STATION
X802D-U
EN
DE
7-INCH ADVANCED NAVI STATION
INE-W710D
7-INCH MONITOR RECEIVER
iLX-702D
• INSTALLATION MANUAL
• INSTALLATIONSANLEITUNG
•GUIDE D’INSTALLATION
•MANUAL DE INSTALACIÓN
• MANUALE DI INSTALLAZIONE
• INSTALLATIONSHANDBOK
• INSTALLATIEHANDLEIDING
• РУКОВОДСТВО ПО УСТАНОВКЕ
• INSTRUKCJA MONTAŻU
FR
ES
IT
SE
NL
RU
ALPINE ELECTRONICS MARKETING, INC.
1-7, Yukigaya- Otsukamachi, O ta-ku,
Tokyo 145-0067, JAPAN
Phone: 03-5499-4531
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200
Yamagata Printing Co., Ltd.
2-6-34, Takashima, Nishi-ku, Yokohama,
Kanagawa, Japan
ALPINE ELECTRONICS GmbH
Wilhelm-Wagenfeld-Str. 1-3, 808 07 München, Germany
Fletchamste ad Highway, Coventry CV4 9T W, U.K.
Phone 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine Hous e
www.alpine.co.uk
ALPINE ELECTRONICS France S.A.R.L.
184 allée des Erables
CS 52016 – Villepinte
95 945 Roissy CDG cedex
FRANCE
Phone : + 33(0)1 48 63 89 89
ALPINE ITALIA S.p.A.
Viale Cris toforo Colombo 8,
20090 Trezzano sul Naviglio MI, Italy
Phone +39 02 48 4781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
Designed by ALPINE Japan
Printed in Japan
68-34732Z08-A (Y-B5)
PL
Spis treści
OSTRZEŻENIE ............................................... 2
PRZESTROGA ................................................ 2
Środki ostrożności ....................................... 3
Lista akcesoriów ..................................................... 3
Montaż ....................................................................3
Przestrogi dotyczące miejsca montażu ...........3
Montaż anteny GPS wewnątrz pojazdu .......... 3
Montaż mikrofonu ............................................4
Przykładowy montaż wykonany z użyciem
oryginalnego wspornika montażowego ...... 4

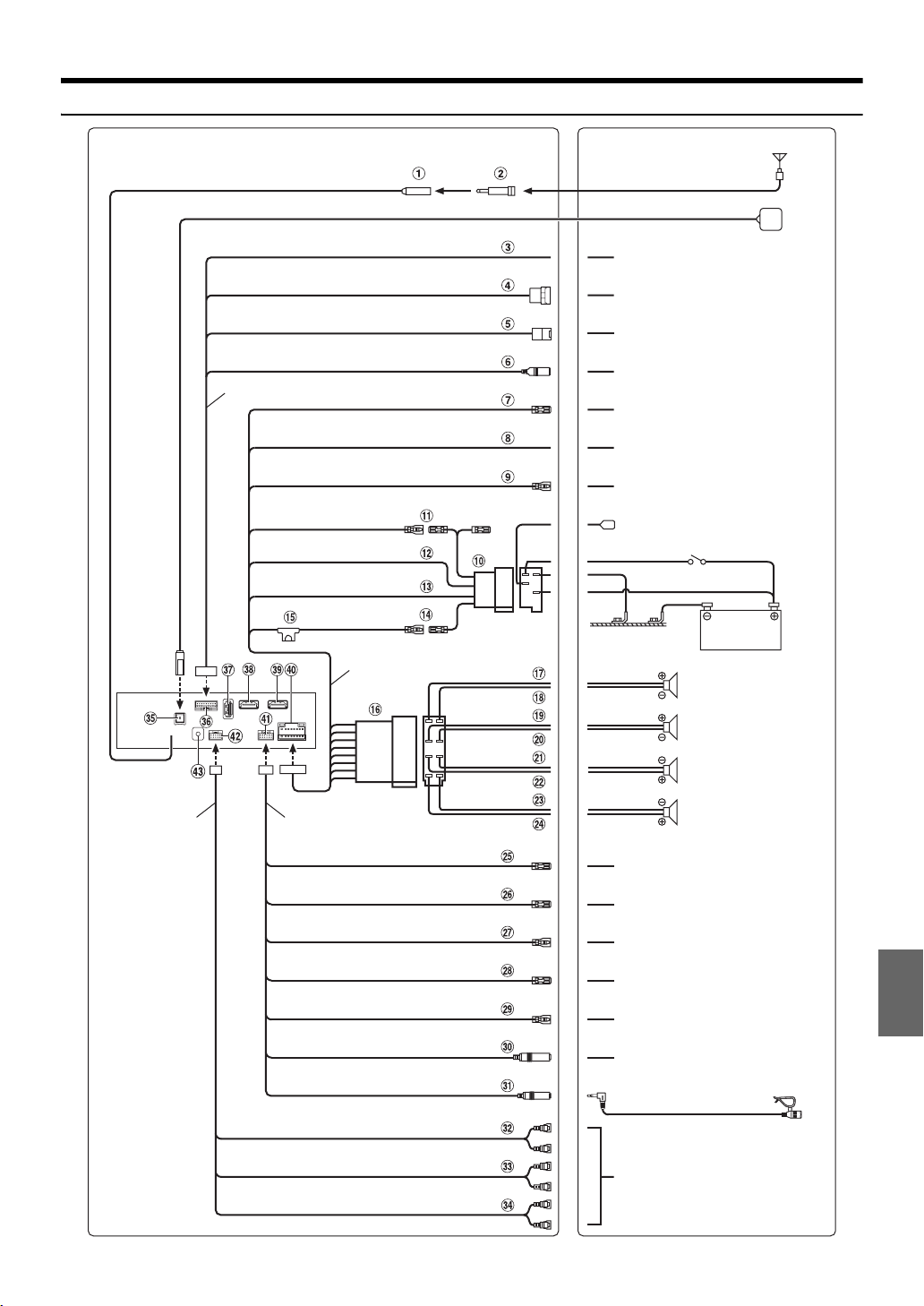

Połączenia ............................................................... 5
Jeżeli nie jest dostępne zasilanie ACC ............ 8
Przykład systemu ................................................... 9
POLSKI
1-PL
OSTRZEŻENIE
Ten symbol umieszczany jest przy ważnych
instrukcjach. Nieprzestrzeganie ich może
spowodować poważne obrażenia ciała lub śmierć.
NIE ROZKŁADAĆ I NIE WYKONYWAĆ SAMODZIELNYCH MODYFIKACJI.
W przeciwnym wypadku może dojść do wypadku, pożaru lub
porażenia prądem.
NIEWIELKIE PRZEDMIOTY, TAKIE JAK WKRĘTY, PRZECHOWYWAĆ W
MIEJSCU NIEDOSTĘPNYM DLA DZIECI.
Połknięcie może spowodować poważne obrażenia ciała. W
wypadku połknięcia należy niezwłocznie skontaktować się z
lekarzem.
PRZY WYMIANIE BEZPIECZNIKÓW NALEŻY PRZESTRZEGAĆ WŁAŚCIWEGO
NATĘŻENIA PRĄDU.
Niezastosowanie się do tego wymogu może spowodować pożar lub
porażenie prądem.
NIE UZIEMIAĆ INSTALACJI ELEKTRYCZNEJ ZA POŚREDNICTWEM ŚRUB I
NAKRĘTEK UKŁADU HAMULCOWEGO I KIEROWNICZEGO.
Śruby i nakrętki wykorzystywane w układzie hamulcowym,
kierowniczym (i w innych układach mających wpływ na
bezpieczeństwo pojazdu) jak również baku, BEZWZGLĘDNIE nie
mogą być wykorzystywane jako elementy instalacji elektrycznej ani
uziemiającej. W przeciwnym wypadku może dojść do utraty
kontroli nad pojazdem, pożaru, itp.
NIE WOLNO MONTOWAĆ URZĄDZENIA W MIEJSCU, W KTÓRYM
UTRUDNIAŁOBY ONO STEROWANIE POJAZDEM, TAKIM JAK KIEROWNICA
CZY DŹWIGNIA ZMIANY BIEGÓW.
W przeciwnym wypadku może dojść do ograniczenia widoczności
kierowcy i/lub ograniczenia jego ruchów, a w konsekwencji do
poważnego wypadku.
NIE WOLNO INSTALOWAĆ MONITORA W POBLIŻU PODUSZKI
POWIETRZNEJ PASAŻERA.
Jeśli urządzenie nie zostanie zainstalowane prawidłowo, poduszka
powietrzna może nie działać prawidłowo, a po wyzwoleniu może
spowodować wyrzucenie monitora do góry, powodując wypadeki
obrażenia.
NIE ZAKRYWAĆ OTWORÓW WENTYLACYJNYCH I PANELI RADIATORÓW.
W przeciwnym wypadku nieodprowadzone ciepło może
spowodować zapalenie urządzenia.
URZĄDZENIE STOSOWAĆ TYLKO W MOBILNYCH INSTALACJACH PRĄDU
12 V.
Niezastosowanie się do tego wymogu może spowodować pożar,
porażenie prądem lub inne obrażenia ciała.
PRAWIDŁOWO PODŁĄCZYĆ URZĄDZENIE.
Nieprawidłowe podłączenie może spowodować pożar lub
uszkodzenie urządzenia.
UŻYWAĆ TYLKO W POJAZDACH Z ZASILANIEM 12 V I UJEMNYM
UZIEMIENIEM.
(W razie wątpliwości należy skontaktować się z najbliższym
przedstawicielem firmy). Niezastosowanie się do tego wymogu
może spowodować pożar lub inne wypadki.
PRZED PODŁĄCZENIEM PRZEWODÓW NALEŻY ODŁĄCZYĆ PRZEWÓD OD
UJEMNEGO BIEGUNA AKUMULATORA.
Niezastosowanie się do tego wymogu może spowodować porażenie
prądem lub obrażenia ciała w wyniku zwarcia instalacji
elektrycznej.
NIE DOPUŚCIĆ, ABY KABLE ZAPLĄTAŁY SIĘ W PRZYLEGŁE PRZEDMIOTY.
Ułożyć wiązki i kable zgodnie z instrukcją, aby uniknąć
zablokowania ruchu podczas jazdy. Kable lub wiązki blokujące ruch
albo zwisające z koła kierownicy, dźwigni zmiany biegów, pedału
hamulca itp. stanowią ogromne niebezpieczeństwo.
NIE WOLNO SPLATAĆ ZE SOBĄ PRZEWODÓW ELEKTRYCZNYCH.
Nie wolno zdejmować z kabli elektrycznych izolacji w celu
doprowadzenia prądu do innych urządzeń. W przeciwnym
wypadku nastąpi przekroczenie obciążalności prądowej przewodu,
czego skutkiem będzie pożar lub porażenie prądem.
W TRAKCIE WIERCENIA UWAŻAĆ, ABY NIE USZKODZIĆ RUR I
PRZEWODÓW SAMOCHODU.
W wypadku konieczności wiercenia dziur w podwoziu należy
przedsięwziąć wszelkie środki ostrożności, aby nie uszkodzić ani
nie zablokować rur, przewodu paliwowego, baku albo instalacji
elektrycznej. Niezastosowanie odpowiednich środków ostrożności
może być przyczyną pożaru.
PRZESTROGA
Ten symbol umieszczany jest przy ważnych
instrukcjach. Nieprzestrzeganie ich może
spowodować obrażenia ciała lub szkody
materialne.
WYKONANIE I PODŁĄCZENIE INSTALAC JI KABLOWEJ NALEŻY
POZOSTAWIĆ SPECJALIŚCIE.
Wykonanie i podłączenie instalacji do tego urządzenia wymaga
specjalistycznych umiejętności technicznych i doświadczenia. Ze
względów bezpieczeństwa należy zlecić te prace przedstawicielowi
firmy, od której urządzenie zostało nabyte.
DO PRAC MONTAŻOWYCH STOSOWAĆ WYSZCZEGÓLNIONE AKCESORIA I
MOCOWAĆ JE W SPOSÓB PEWNY.
Zawsze stosować wyłącznie wyszczególnione akcesoria. Użycie
części innych niż wyszczególnione może skutkować uszkodzeniem
podzespołów wewnętrznych urządzenia lub jego niewłaściwym
zamocowaniem. W efekcie części mogą ulec poluzowaniu i
stanowić zagrożenie dla ludzi lub innych przedmiotów.
PRZEWODY INSTALACJI NALEŻY POPROWADZIĆ W TAKI SPOSÓB, BY NIE
BYŁY ŚCIŚNIĘTE OSTRYMI METALOWYMI KRAWĘDZIAMI.
Kable i przewody należy poprowadzić z dala od części ruchomych
(jak np. szyn siedzeń) oraz ostrych lub spiczastych krawędzi.
Zapobiegnie to ściśnięciu przewodu i uszkodzeniu instalacji. Jeżeli
konieczne jest przeprowadzenie przewodów przez otwór w metalu,
należy zastosować gumową przelotkę, aby zapobiec ocieraniu się
izolacji o krawędź metalu.
NIE MONTOWAĆ W MIE JSCACH O DUŻEJ WILGOTNOŚCI LUB ZAPYLENIU.
Unikać montażu urządzenia w miejscach o dużej wilgotności lub
zapyleniu. Wilgoć i pył przenikają do wnętrza urządzenia i mogą
powodować awarie.
2-PL
Środki ostrożności
Przestrogi dotyczące miejsca montażu
• Przed rozpoczęciem montażu urządzenia należy odłączyć kabel
od ujemnej (–) końcówki akumulatora. Ograniczy to możliwość
uszkodzenia urządzenia w przypadku spięcia.
• Przewody oznaczone odpowiednimi kolorami należy podłączyć
zgodnie ze schematem. Nieprawidłowe podłączenie przewodów
może spowodować uszkodzenie urządzenia lub instalacji
elektrycznej pojazdu.
• Podczas podłączania urządzenia do instalacji elektrycznej pojazdu
należy uwzględnić elementy zainstalowane fabrycznie (np.
komputer pokładowy). Nie należy wykonywać połączeń z tymi
obwodami w celu zapewnienia zasilania tego urządzenia. Podczas
podłączania urządzenia do skrzynki bezpieczników należy upewnić
się , że be zpiec znik d la obwo du urządz enia ma o dpowiedn ią war tość
znamionową. W przypadku wątpliwości należy skontaktować się z
przedstawicielem handlowym firmy Alpine.
• Urządzenie wyposażone jest w żeńskie złącza RCA do podłączania
innych urządzeń (np. wzmacniacza) ze złączami RCA. W celu
podłączenia innych urządzeń może być wymagane użycie
adapterów. W celu uzyskania pomocy należy skontaktować się z
autoryzowanym przedstawicielem handlowym firmy Alpine.
• Przewody (–) głośników należy podłączyć do złącza (–)
głośników. Nigdy nie wolno łączyć kabli prawego i lewego kanału
ze sobą ani z karoserią samochodu.
Lista akcesoriów
• X802D-U, INE-W710D lub iLX-702D....................................................... 1
• Kabel zasilający .............................................................................................1
• Antena GPS.....................................................................................................1
• Płyta montażowa anteny...........................................................................1
• Zacisk kabla anteny ...................................................................... 1 zestaw
• Przedłużacz USB ........................................................................................... 1
• Kabel PRE OUT ..............................................................................................1
• Mikrofon ..........................................................................................................1
• Kabel CAN I/F ................................................................................................. 1
• Kabel W.REMOTE .......................................................................................... 1
• Płyta czołowa (tylko model INE-W710D/iLX-702D) .........................1
• Wspornik mocujący HDMI ........................................................................1
• Śruba z łbem płaskim (M5×8) .................................................................. 4
• Śruba (M5×8) .................................................................................................4
• Instrukcja obsługi.......................................................................... 1 zestaw

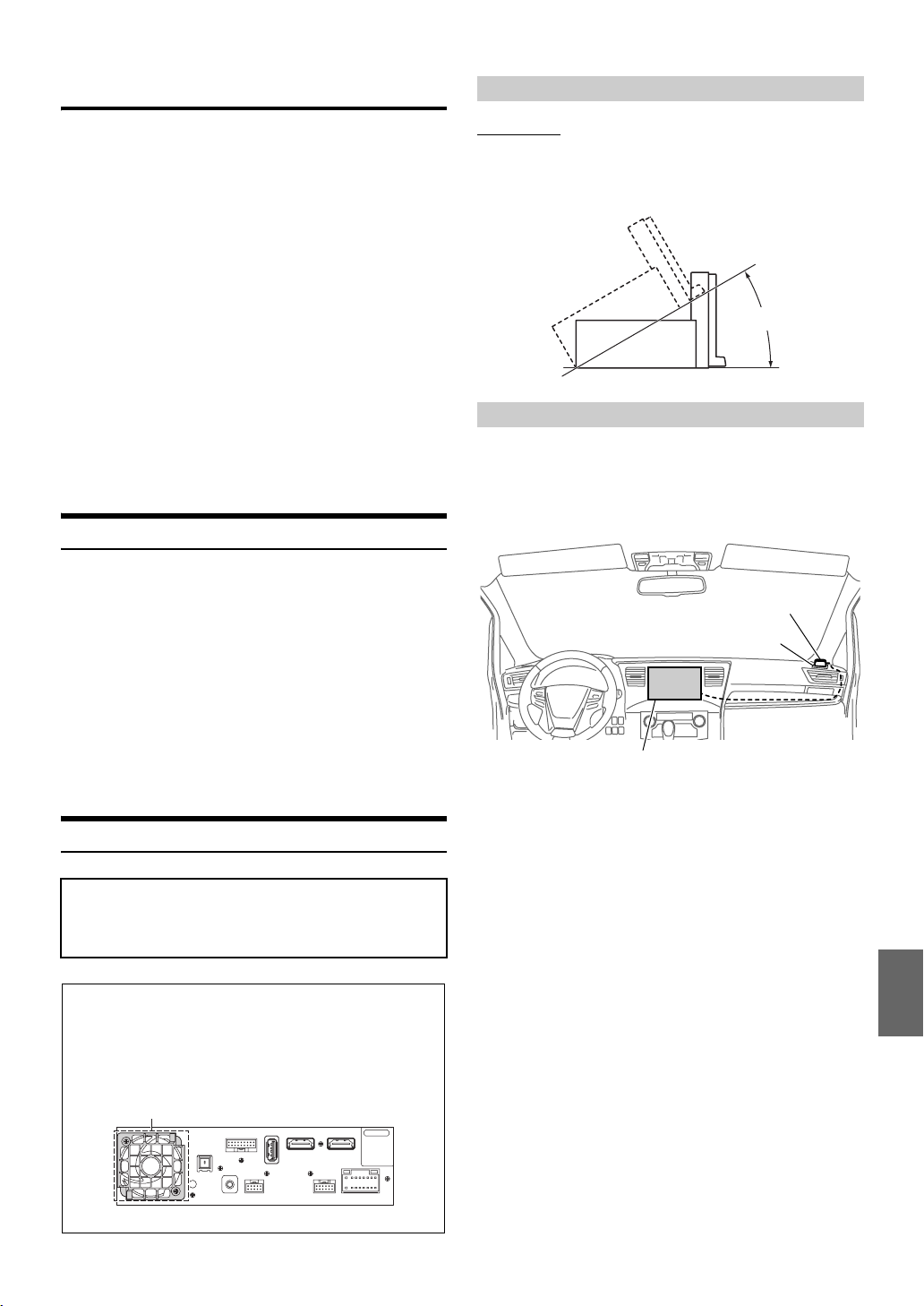

Montaż
Użytkownik X802D-U
Aby zainstalować urządzenie X802D-U, należy zapoznać
się z instrukcją obsługi dostępną w oddzielnie zakupionym
zestawie instalacyjnym dla danego typu pojazdu.
Przestroga
Nie należy blokować wentylatora urządzenia, ponieważ uniemożliwi
to prawidłową cyrkulację powietrza. Zablokowanie tego elementu
może spowodować nagromadzenie się ciepła wewnątrz urządzenia i
doprowadzić do pożaru.
<przykład>
Otwór wentylacyjny
Kąt montażu
Montować pomiędzy ustawieniem poziomym a kątem 30°. Montaż
pod kątem spoza tego przedziału będzie skutkował pogorszeniem
wydajności i może spowodować uszkodzenie.
0–30°
Montaż anteny GPS wewnątrz pojazdu
1 Wyczyść miejsce montażu.
2 Zamocuj płytę montażową anteny GPS.
3 Zamontuj antenę GPS.
Antena GPS
Płyta montażowa anteny
To u rzą dze nie
• Anteny GPS nie należy montować wewnątrz konsoli środkowej.
- Antenę GPS należy zamontować na płaskiej powierzchni deski
rozdzielczej lub tylnej półki.
- Należy upewnić się, że antena GPS nie jest zasłonięta przez żadną
metalową powierzchnię lub obiekt.
• Jeśli antena GPS zostanie zamontowana w pobliżu urządzenia,
odbierany sygnał może być słaby, a lokalizacja pojazdu może nie być
wyświetlana prawidłowo.
- Antenę GPS należy zamontować w wystarczającej odległości od
urządzenia.
- Kabel anteny GPS należy poprowadzić z dala od tylnej części
urządzenia.
• Niektóre szyby odbijające lub pochłaniające ciepło mogą zakłócać fale o
wysokiej częstotliwości. Jeśli po zainstalowaniu anteny wewnątrz
pojazdu odbierany sygnał jest zbyt słaby, należy spróbować
zamontować antenę na zewnątrz pojazdu.
Tylna strona urządzenia
3-PL
Montaż mikrofonu
Dla bezpiecznego użytkowania, upewnij się że:
• Miejsce jest mocne i stabilne.
• Pola widzenia i ruchu kierowcy nie są ograniczone.
• Mikrofon znajduje się w miejscu, skąd głos kierowcy może być
łatwo odbierany (na osłonie przeciwsłonecznej itp.).
Podczas mówienia do mikrofonu nie powinno się zmieniać pozycji
prowadzenia pojazdu. Może to spowodować odwrócenie uwagi od
bezpiecznego prowadzenia pojazdu. Ostrożnie rozważ odległość
podczas montażu mikrofonu. Upewnij się, że głos kierowcy jest
dobrze odbierany w wybranym miejscu.
Mikrofon
Zacisk kabla
(do nabycia
oddzielnie)
Przykładowy montaż wykonany z użyciem
oryginalnego wspornika montażowego
Uwaga dotycząca korzystania z przewodów połączeniowych
HDMI
Przewody połączeniowe HDMI należy podłączyć do złączy HDMI przy
użyciu dostarczonego wspornika mocującego HDMI.
1 Wsuń wspornik mocujący HDMI w prowadnice (A).
2 Przykręć go przy użyciu śruby (B).
Złącze HDMI
(A)
(B)
(A)
Wspornik mocujący
HDMI (W zestawie)
1 Przymocuj oryginalny wspornik montażowy do
urządzenia przy użyciu dostarczonych śrub.
Przewód uziemienia*
Nadwozie
Oryginalny wspornik
montażowy
Śruby (M5 × 8 — w zestawie)
Płyta czołowa (W zestawie)
* Do bezpiecznego podłączenia przewodu uziemienia należy użyć śruby
zamocowanej już na części pojazdu (oznaczonej ( )) lub czystego,
niepomalowanego elementu metalowego na karoserii pojazdu.
2 Podłącz wszystkie przewody urządzenia zgodnie z
opisem w sekcji „Połączenia” (str.5).
3 Zamontuj urządzenie w samochodzie.
• Należy zadbać o pewne podłączenie przewodów. Nie wolno ich
uszkodzić poprzez podłączenie do części ruchomych, takich jak szyna
siedzenia, ani poprzez umieszczenie przy ostrych lub spiczastych
krawędziach.
4-PL
Połączenia
Antena
Wtyczka ISO anteny
Antena GPS (W zestawie)
Kabel PRE OUT
Kabel CAN I/F
SPEED SENSOR
(zielony/biały)
CAMERA
CONNE CT2 I/ F
AUX IN PUT
REMO
(niebieski/biały)
REVERSE
(pomarańczowy/biały)
PAR KING BRA KE
(żółty/niebieski)
ACC
(czerwony)
GND
(czarny)
P. AN T
(niebieski)
BATT
(żółty)
Kabel W.REMOTE
Kabel zasilający
(zielony)
(zielony/czarny)
(biały)
(biały/czarny)
(szary/czarny)
(szary)
(fioletowy/czarny)
(fioletowy)
Do linii impulsu prędkości pojazdu
Do kamery z przodu lub z tyłu
Do skrzynki interfejsu CAN
Do urządzenia wyjściowego AUX
Do wzmacniacza lub korektora
Do strony dodatniej przewodu
sygnałowego lampy cofania
samochodu
Do przewodu sygnałowego hamulca
postojowego
Do anteny elektrycznej
Kluczyk zapłonu
Akumulator
Lewy tylny
Lewy przedni
Głośniki
Prawy pr zedni
Prawy ty lny
DVD REMOTE
(brązowy)
MON REMOTE
(brązowy)
REMOTE IN
(brązowy/biały)
REMOTE OUT
(brązowy)
DVD STATUS IN
(czerwony/biały)
STEERING REMOTE
MIC IN
SUBW
FRONT OUT
REAR OUT
Do przewodu wejściowego
zdalnego sterowania DVE-5300
Do przewodu wejściowego zdalnego
sterowania monitora tylnego
Do przewodu wyjściowego zdalnego
sterowania
Do przewodu wejściowego zdalnego
sterowania
Do przewodu wyjściowego zdalne go
sterowania DVE-5300
Do modułu zdalnego sterowania z
kierownicy
Mikrofon (W zestawie)
Do złącza wejścia lub wzmacniacza w
przypadku podłączania zewnętrznego
wzmacniacza
5-PL
Loading...
