Page 1

7-INCH DIGITAL MEDIA STATION

iLX-705D

HALO9 9-INCH DIGITAL MEDIA STATION

iLX-F905D

HALO11 11-INCH DIGITAL MEDIA STATION

iLX-F115D

9-INCH SEPARATE DIGITAL MEDIA STATION

• OWNER’S MANUAL

Please read before using this equipment.

• BEDIENUNGSANLEITUNG

Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.

• MODE D’EMPLOI

Veuillez lire avant d’utiliser cet appareil.

1500 Atlantic Blvd,

Auburn Hills, Michigan 48326, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

i905

• MANUAL DE OPERACIÓN

Léalo antes de utilizar este equipo.

• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Прочтите настоящее руководство перед началом использования оборудования.

Aurora House, Deltic Avenue

Rooksley, Milton Keynes, MK13 8LW

United Kingdom

Phone: 0345-313-1640

161-165 Princes Highway,

Hallam Victoria 3803, Australia

Phone 03-8787-1200

Ohmstrasse 4, 85716 Unterschleissheim, Germany

Phone: +49 (0) 89-32 42 640

For contact information on your respective country,

please visit www.alpine-europe.com.

The 9th Towers, Tower B, 24th Floor, Unit TNB01-03,

33/4 Rama 9 road, Huay Kwang, Bangkok, 10310, Thailand

Phone +66 (2) 090 9596

20-1 Yoshima Industrial park,

Iwaki, Fukushima, Japan 970-1192

Phone 0246-36-4111

68-41657Z78-A (Y_A5)

Model: Music Halo

Page 2

2-DE

Page 3

Deutsch

INHALT

Bedienungsanleitung

WARNUNG

Für eine sichere Verwendung zu beachtende

Punkte ...............................................................................7

WARNUNG ..........................................................7

VORSICHT ...........................................................8

HINWEIS .............................................................8

Erste Schritte

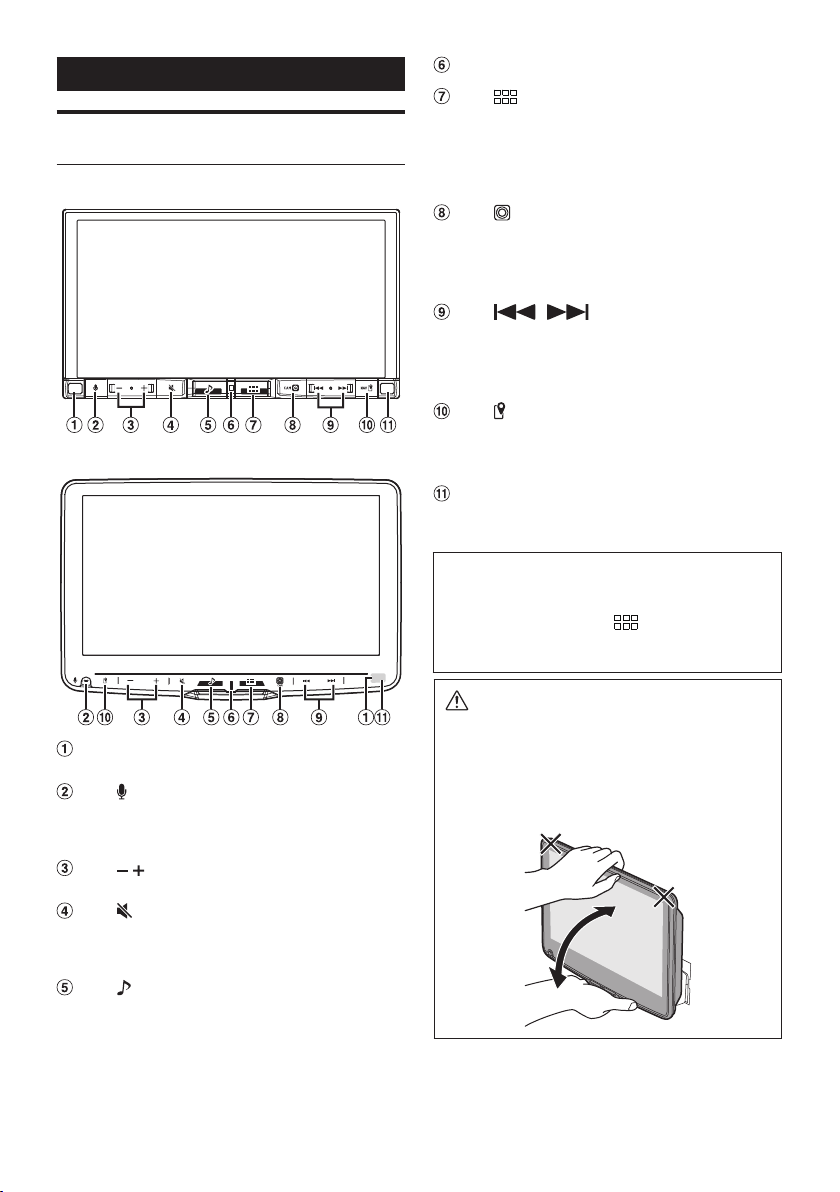

Lage und Funktion der Teile und

Bedienelemente ......................................................... 10

Ein- und Ausschalten ...................................................11

Einstellen der Lautstärke ............................................ 11

Schnelle Stummschaltung ......................................... 11

Ausschalten der Display-/Tastenbeleuchtung

(Display AUS) ...............................................................11

Bedienung über den Touchscreen .......................... 11

Umschalten der Signalquelle .................................... 12

Auswählen einer Option in einer Liste ..................12

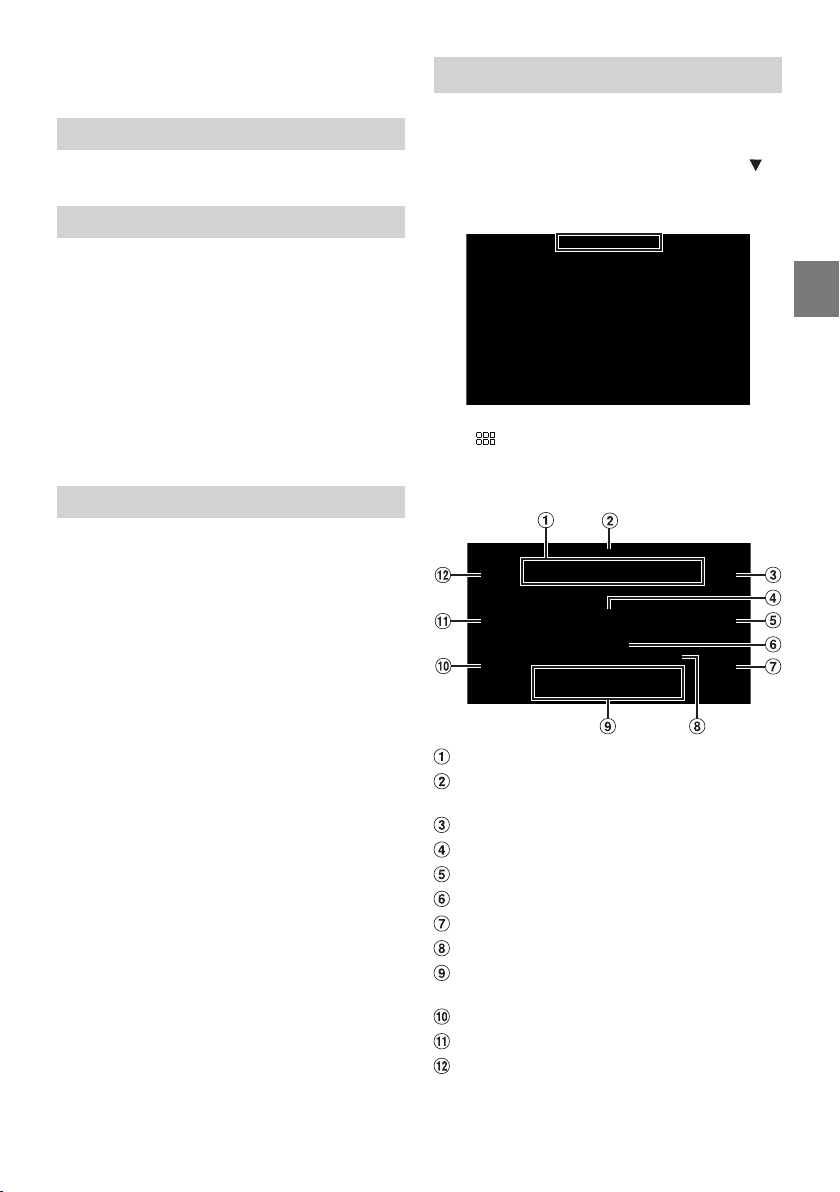

Informationen zum Startbildschirm ....................... 12

Informationen zum Anzeigebalken ........................13

Einstellungen

Vornehmen von Einstellungen.................................13

Geräteeinstellungen

Anzeigen der Geräteliste ............................................14

Koppeln des Bluetooth®-Geräts ............................... 14

Verbinden des in der Geräteliste registrierten

Geräts ............................................................................. 15

Trennen des verbundenen Geräts ..........................15

Löschen eines Bluetooth-Geräts aus der Liste ....15

Wi-Fi-Einstellungen ......................................................15

Einstellen von Wi-Fi .................................................15

Ändern des Wi-Fi-Passworts des Geräts ........... 15

Bluetooth Einstellungen ............................................. 15

Einstellen von Bluetooth .......................................15

Einstellen der automatischen Verbindung ..... 15

Einstellen des PIN-Codes ....................................... 16

Anzeigen der Geräteinformationen .......................16

Funktionseinstellungen

Apple CarPlay Einstellungen .....................................16

Einstellen des Medien-Pegels ..............................16

Einstellen der Lautstärke beim

Telefonieren ............................................................ 17

Einstellen der Lautstärke von Klingelton

und Alarm ................................................................ 17

Einstellen der Lautstärke von Mitteilungen

und Sprachführung..............................................17

Einstellen der Lautstärke für die

Spracherkennung ................................................. 17

Einstellen der Mikrofonlautstärke ...................... 17

Android Auto Einstellungen ......................................17

Einstellen des Medien-Pegels ..............................17

Einstellen der Lautstärke beim

Telefonieren ............................................................ 17

Einstellen der Lautstärke von Klingelton

und Alarm ................................................................ 17

Einstellen der Lautstärke von Mitteilungen

und Sprachführung..............................................18

Einstellen der Lautstärke für die

Spracherkennung ................................................. 18

Einstellen der Mikrofonlautstärke ...................... 18

Radio Einstellungen ..................................................... 18

Einstellen der Radiolautstärke ............................. 18

Einstellen der Durchsagelautstärke...................18

Einstellen von TA/Verkehrsdurchsage .............. 18

Einstellen der Nachrichtendurchsage ..............18

Einstellen von PTY31/ Alarmmeldung ............. 18

Einstellen von PTY Suchbegriff ........................... 18

Einstellen von RED Regionalmodus ..................19

Einstellung von PI SUCHE ......................................19

Ein- und Ausschalten der AF-Funktion

(Alternativfrequenzen) .......................................19

Ein-/Ausschalten der DAB-Antenne ..................19

USB Einstellungen ......................................................... 19

Einstellen der USB-Lautstärke ............................. 19

Videoeinstellungen .................................................19

iPod Einstellungen ........................................................20

Einstellen der iPod-Lautstärke .............................20

AUX-Einstellungen (Auxiliary) ...................................20

Einstellen der AUX-Lautstärke .............................20

Einstellen des Namens für das

Auxiliary-Gerät (AUX) ..........................................20

Videoeinstellungen .................................................20

3-DE

Page 4

HDMI Einstellungen .....................................................21

Einstellen der HDMI-Lautstärke .......................... 21

Einstellen von HDMI Name ...................................21

Videoeinstellungen .................................................21

Einstellen von HDMI Umschalter ........................21

Telefoneinstellungen ................................................... 21

Einstellen der Klingeltonlautstärke ................... 21

Einstellen der Lautstärke beim

Telefonieren ............................................................ 22

Einstellen der Mikrofonlautstärke ...................... 22

Einstellen der Telefonbuch-Übertragung........22

Einstellen der Telefonbuch-Sortierung ............22

Einstellen des Telefonbuch-Kalenders..............22

Bluetooth Audio Einstellungen ................................22

Einstellen der Lautstärke für Bluetooth

Audio ......................................................................... 22

Einstellung für CAN I/F BOX .......................................22

Einstellen von „Unterbrechung

Klimaanzeige“ ........................................................ 22

Ein-/Ausschalten der Parksensor-

Unterbrechung ......................................................23

Einstellungen für Dash Cam (Drive Recorder) ....23

Anzeigen von Drive Recorder Menü .................23

Videoeinstellungen .................................................23

Einstellungen Kamera..................................................23

Einstellen der Rückfahrkamera (Kamera 1) .....23

Eingangseinstellung für „Reverse Camera

Signal“ ....................................................................... 23

Einstellungen Kamera 2 ......................................... 24

Eingangseinstellung für „Camera 2 Signal“ ....24

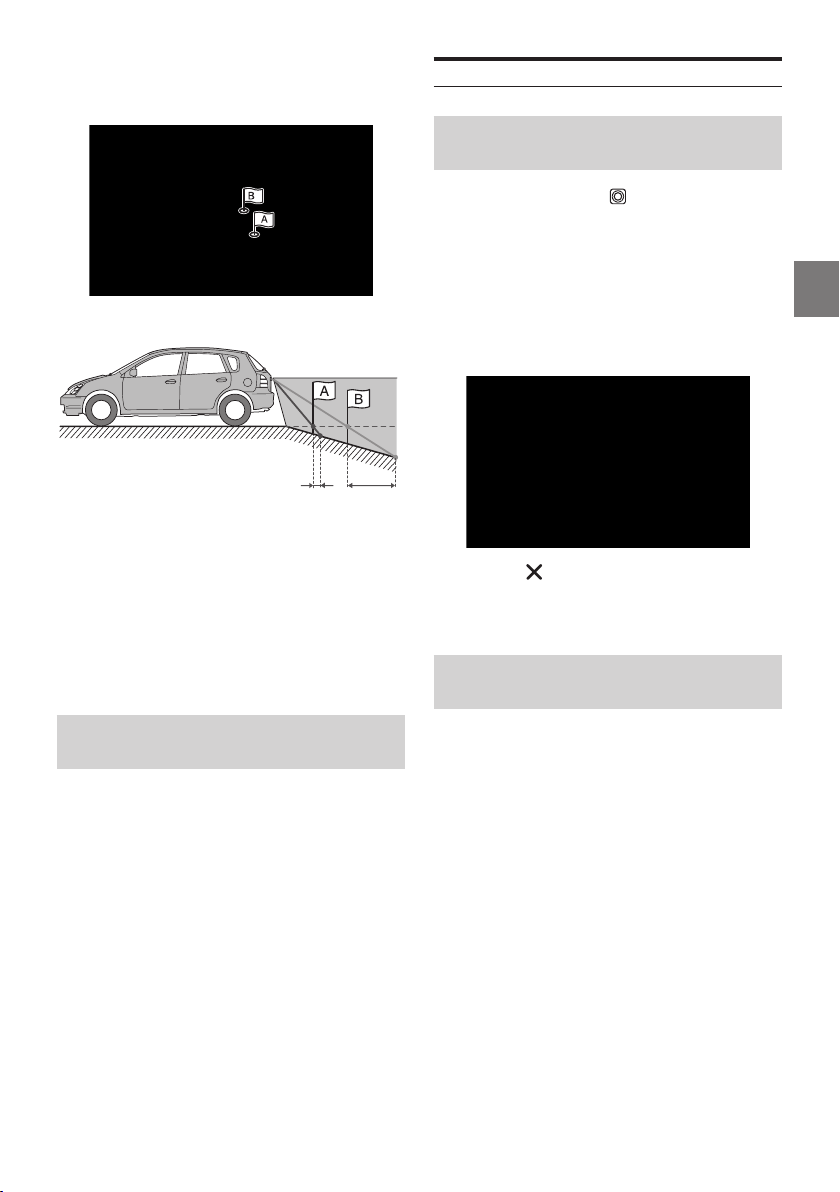

Einstellung Führungslinien ...................................24

Videoeinstellungen .................................................25

Einstellen der Stummschaltung beim

Einparken .................................................................25

Systemeinstellungen

Einstellen des Tastentons ...........................................25

Einstellen des Mikrofoneffekts .................................25

Einstellungen für Sprache .......................................... 26

Einstellen der Uhr .......................................................... 26

Einstellen des Zeitformats ....................................26

Einstellen der Zeitzone ..........................................26

Einstellen der Sommerzeit .................................... 26

Einstellen des Startbildschirmtyps ......................... 26

Festlegen der Dimmereinstellung ..........................26

Einstellen der Helligkeit der

Hintergrundbeleuchtung (Dimmer

Modus) ......................................................................26

Einstellen der nächtlichen

Tastenbeleuchtung mit dem Dimmer ...........26

Einstellen der

Mindesthintergrundbeleuchtung ..................27

Umschalten der Displayfarbe ................................... 27

Bearbeiten des Startbildschirms ..............................27

Einstellen des Sicherheitscodes ............................... 27

Einstellen des Passworts ........................................27

Löschen des Passworts ..........................................27

Einstellen des Fahrzeugtyps ......................................27

Einstellen der Lenkradposition ........................... 28

Einstellen der Treibstoffart .................................... 28

Einstellen des EV Steckertyps .............................. 28

Installationsprüfung ..................................................... 28

Geräteinformationen zu iLX-705D/iLX-F905D/

iLX-F115D/i905 ...........................................................28

Anzeige der Produktinformationen ..................28

Aktualisieren der Firmwareversion ....................28

Spezielle Einstellungen je nach Fahrzeug

(Car by Car Update) ..............................................28

Anzeigen der Softwarelizenz ............................... 29

Initialisieren der Klangeinstellungen ................ 29

Initialisieren des Systems ......................................29

Klangeinstellungen

Einstellen von Media Xpander (MX) ....................... 30

Equalizer-Einstellungen ..............................................30

Einstellen der parametrischen

Equalizer-Kurve (Erweiterter

EQ/Einfacher EQ) ................................................... 30

Equalizer-Voreinstellungen

(Voreingestellter EQ) ...........................................31

Einstellungen Fader/Balance/Lautprecher

Hinten/Subwoofer .....................................................31

Einstellen von Fader/Balance ...............................31

Einstellen des Hecklautsprechers.......................32

Ein-/Ausschalten des Subwoofers ......................32

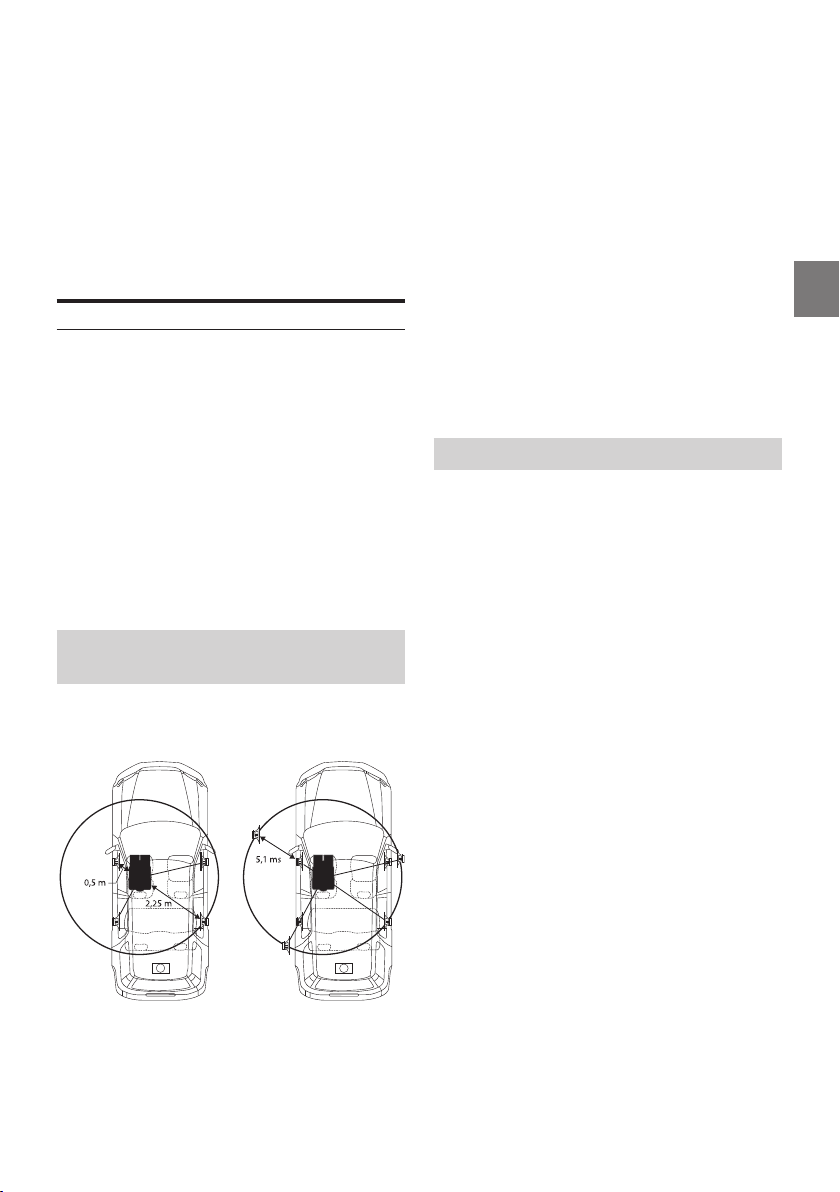

Einstellungen für Laufzeitkorrektur ........................32

Einstellungen für Frequenzweiche (X-OVER) ......32

Einstellen von „bass engine“ ..................................... 33

Einstellen des Pegels für Bässe und Höhen .........33

Einstellen des Subwoofers .........................................33

Einstellen des Subwoofer-Pegels .......................33

Einstellen der Subwoofer-Phase .........................34

Defeat-Einstellung ........................................................34

Informationen zur Frequenzweiche .......................34

Informationen zur Laufzeitkorrektur ......................35

4-DE

Page 5

Apple CarPlay (Option)

Zugreifen auf Apple CarPlay......................................36

Verwenden der Spracherkennungsfunktion .......36

Android Auto (Option)

Was ist Android Auto ...................................................37

Aktivieren von Android Auto ....................................37

Verwenden der Spracherkennungsfunktion .......37

Radio/RDS

Zufallswiedergabe ........................................................46

Suchen nach einer Datei ............................................. 46

Umschalten zwischen Anzeigemodi ...................... 47

Wechseln der Audiospuren .......................................47

iPod-Modus des iPhone (Option)

Wiedergabe .....................................................................48

Suchen nach einer Musikdatei ................................. 48

Wiederholfunktion ........................................................49

Zufallswiedergabe ........................................................49

Radio-Grundfunktionen

Radioempfang ................................................................38

Manuelles Speichern von Sendern ......................... 38

Automatisches Speichern von Sendern ................39

Einstellen eines Festsenders......................................39

RDS-Betrieb

Ein- und Ausschalten der AF-Funktion

(Alternativfrequenzen) .............................................39

Unterbrechungsfunktion ...........................................39

Empfangen von Verkehrsmeldung .................... 40

Anzeigen von Radio-Textinformation .................... 40

DAB/DAB+

Empfangen von DAB/DAB+/DMB ...........................41

Speicherdienste .............................................................41

Abrufen von Festdiensten ..........................................41

Suchen nach Dienstkomponenten/PTY ............... 41

Funktion zur Dienstsuche .....................................41

PTY-Suchfunktion ....................................................41

Unterbrechungsfunktion ...........................................42

Empfangen von Verkehrsmeldung .................... 42

Anzeigen von DAB-Text .............................................. 42

Anzeigen der Diashow durch Vergrößerung.......42

Informationen zu DAB/DAB+/DMB ........................42

USB-Flash-Laufwerk (Option)

USB Audio

Wiedergabe .....................................................................44

Wiederholfunktion ........................................................44

Zufallswiedergabe ........................................................44

Suchen nach einem Titel ............................................45

USB Video

Wiedergabe .....................................................................46

Schneller Vorlauf/schneller Rücklauf ..................... 46

Wiederholfunktion ........................................................46

HDMI-Gerät (Option)

HDMI-Betrieb .................................................................. 50

Umschalten des HDMI-Eingangs ............................. 50

Umschalten zwischen Anzeigemodi ...................... 51

Bluetooth-Betrieb

Einstellungen vor der Verwendung ........................ 51

Informationen zu Bluetooth.................................51

Informationen zu Freisprechtelefonen ............51

Einstellungen vor der Verwendung von

Bluetooth ................................................................. 52

Steuerung der Freisprechtelefonfunktion

Annehmen eines Anrufs .............................................52

Auflegen des Telefons..................................................53

Anrufen .............................................................................53

Tätigen eines Anrufs über das

Telefonmenü .......................................................... 53

Telefonfunktionsbildschirm ...................................... 54

Einstellen der Gesprächslautstärke ................... 54

Ändern der Sprachausgabe..................................54

Stummschalten des Mikrofons ........................... 54

DTMF (Tonwahl-Funktion) .................................... 54

Telefonbuchfunktion ................................................... 54

Suchen im Telefonbuch .........................................54

Abgleichen des Telefonbuchs .............................54

Löschen von Telefonbucheinträgen ..................55

Bluetooth Audio

Wiedergabe .....................................................................55

Wiederholfunktion ........................................................56

Zufallswiedergabe ........................................................56

Suchen nach einer Datei ............................................. 56

Herstellen einer Verbindung zu einem

Bluetooth-Gerät ......................................................... 56

Trennen der Bluetooth-Verbindung ..................56

Wechseln des verbundenen

Bluetooth-Geräts .................................................. 56

5-DE

Page 6

Zusätzliche Geräte (Option)

Bedienung zusätzlicher Geräte (Option) ..............57

Umschalten zwischen Anzeigemodi ...................... 57

Im Problemfall ................................................................66

Wenn diese Meldung erscheint ...............................67

Technische Daten ..........................................................68

Kamerabedienung (Option)

Bedienung der Rückfahrkamera .............................. 58

Anzeigen des Rückfahrkamerabildes,

während im Fahrzeug der Rückwärtsgang

eingelegt ist ............................................................ 58

Anzeigen des Kamerabilds über den

Startbildschirm ...................................................... 58

Ein-/Ausblenden der Führungslinien .....................58

Anpassen der Position des Warnhinweises ..........59

Ein-/Ausblenden der Führungslinien für die

Anhängerkupplung .................................................. 59

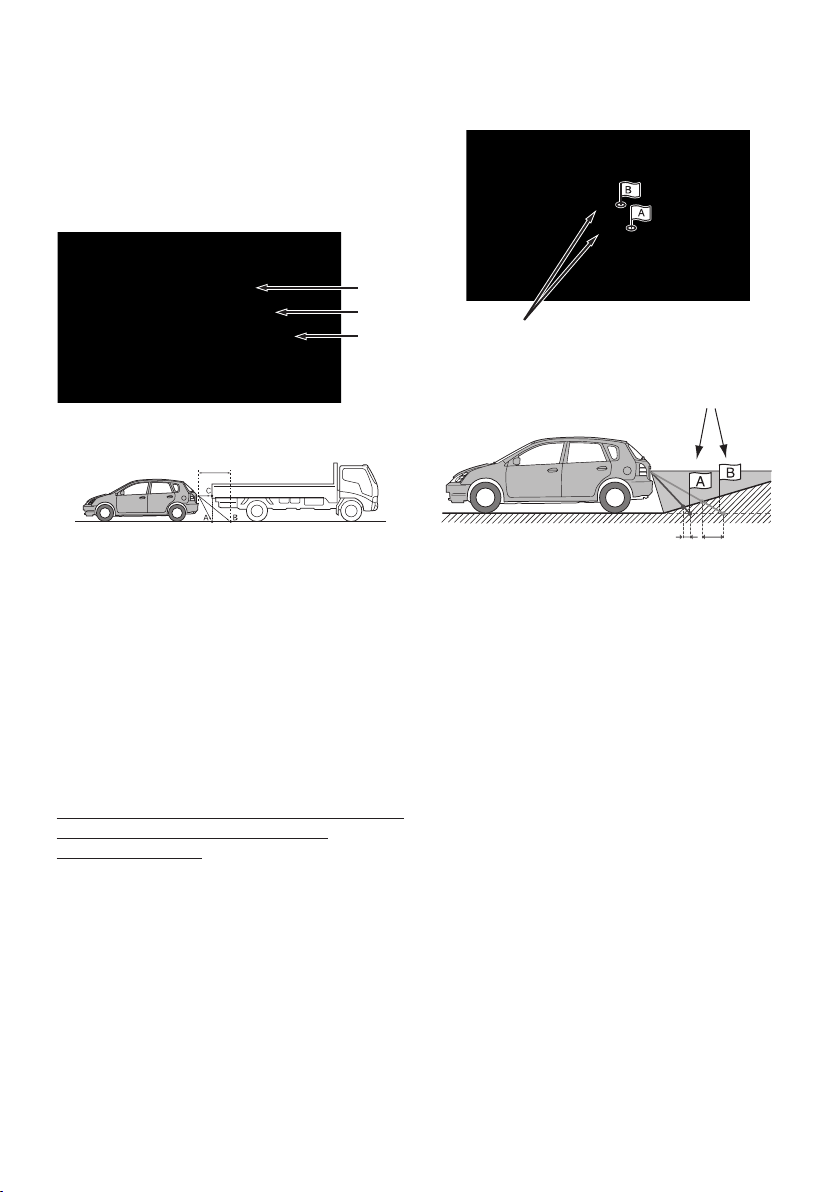

Informationen zu den Führungslinien der

Rückfahrkamera ......................................................... 59

Wechseln der Perspektive an der

Rückfahrkamera .................................................... 61

Bedienung der Frontkamera .....................................61

Anzeigen des Kamerabilds über den

Startbildschirm ...................................................... 61

Wechseln der Perspektive an der

Frontkamera ...........................................................61

Informationen zum Ein-/Ausblenden der

Führungslinien und der Position der

Warnanzeige ...........................................................62

Bedienung der Seitenkamera ................................... 62

Informationen zum Ein-/Ausblenden der

Führungslinien und der Position der

Warnanzeige ...........................................................62

Informationen zur Fahrzeuganbindung

Aufrufen des Fahrzeuginfomodus .......................... 62

Informationen zum Parksensorbildschirm .....63

Informationen zum Bildschirm „KFZ

Einstell.“ .................................................................... 63

Installation und Anschlüsse

WARNUNG ....................................................... 70

VORSICHT ........................................................ 70

Sicherheitsmaßnahmen ................................. 71

Zubehörliste ................................................................... 71

Installation ....................................................................... 72

Warnung hinsichtlich des Installationsorts .... 72

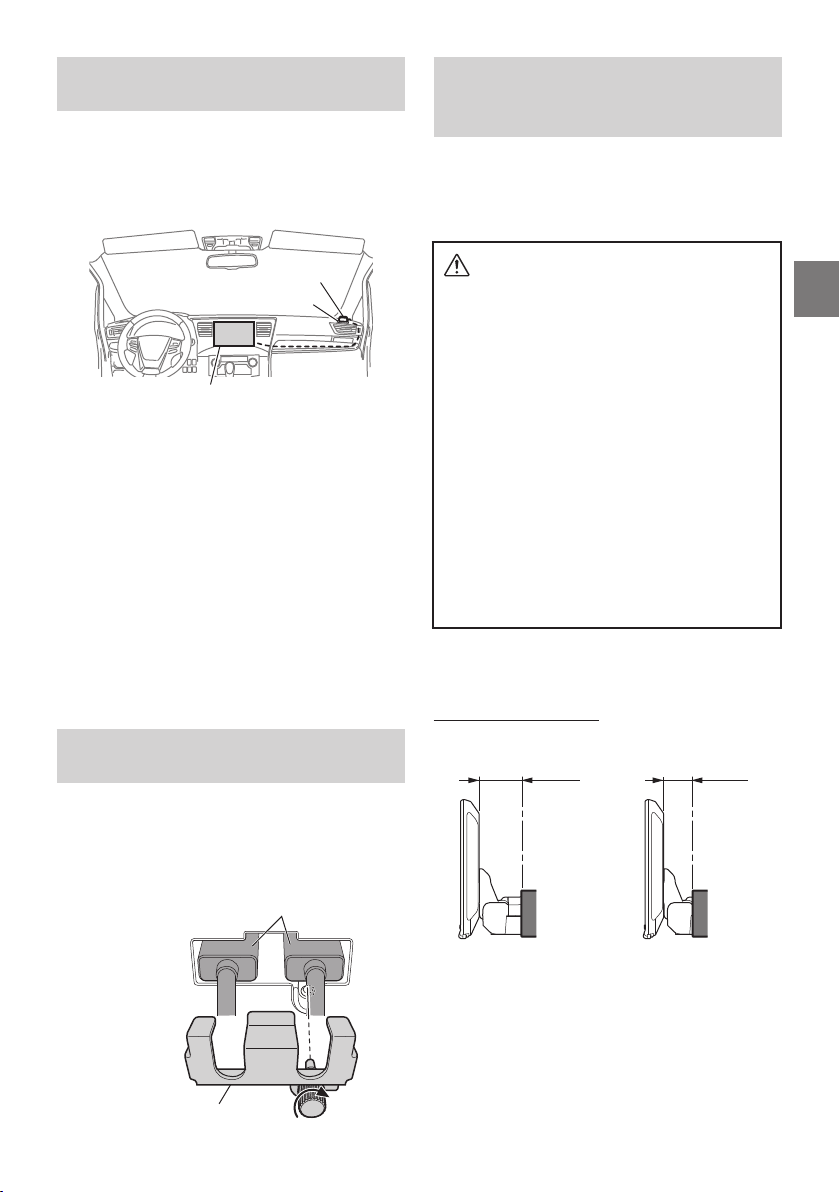

Anbringen des Mikrofons ..................................... 72

Montieren der GNSS-Antenne im Fahrzeug ...73 Hinweis zur Verwendung von HDMI-

Verbindungskabeln .............................................73

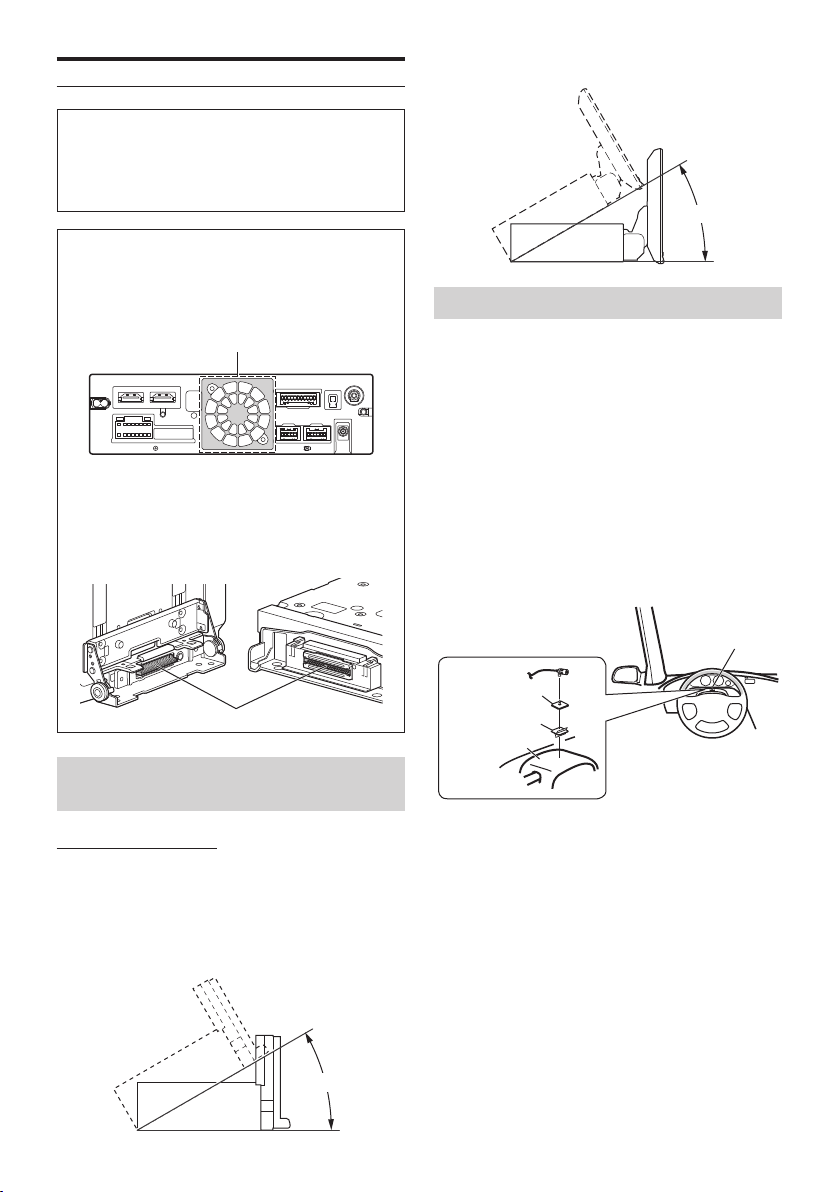

Positionseinstellung und Einbaumaße des

Displays (nur iLX-F905D/iLX-F115D) ..............73

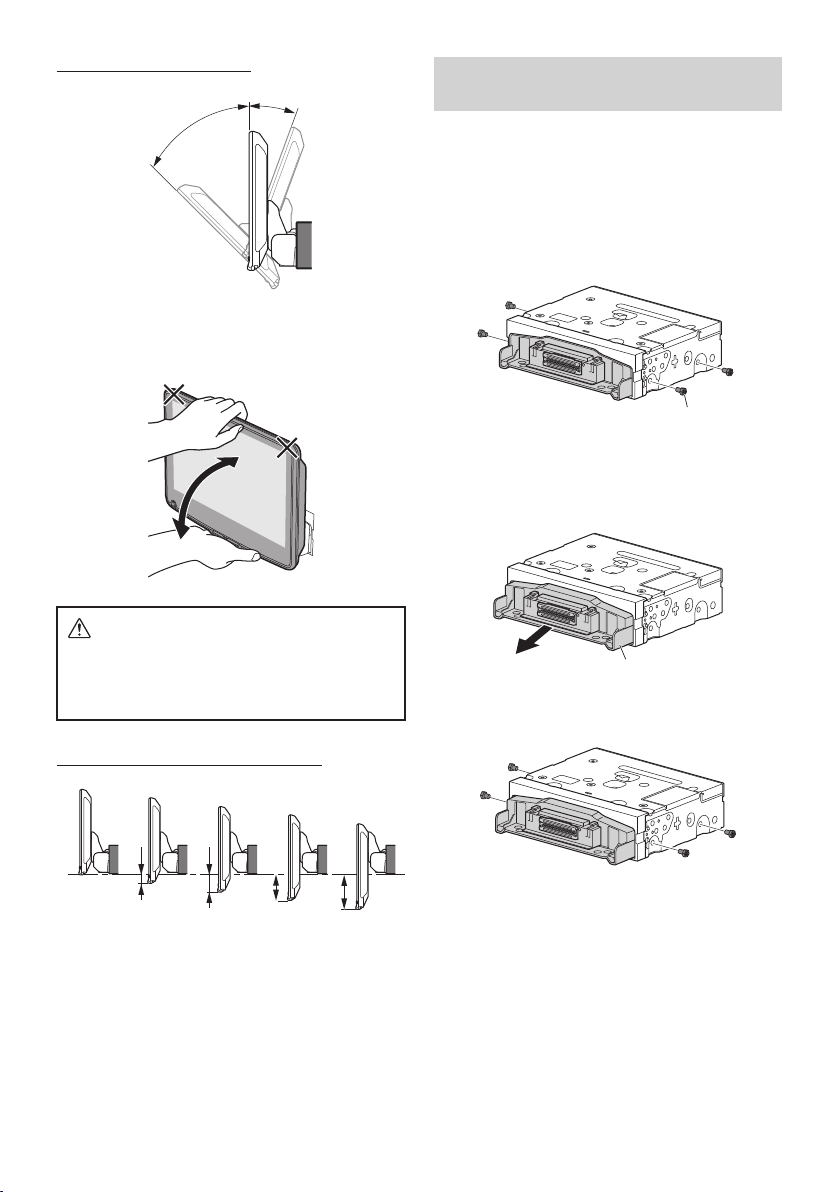

Einstellen der Displayposition

(iLX-F905D/iLX-F115D) .......................................74

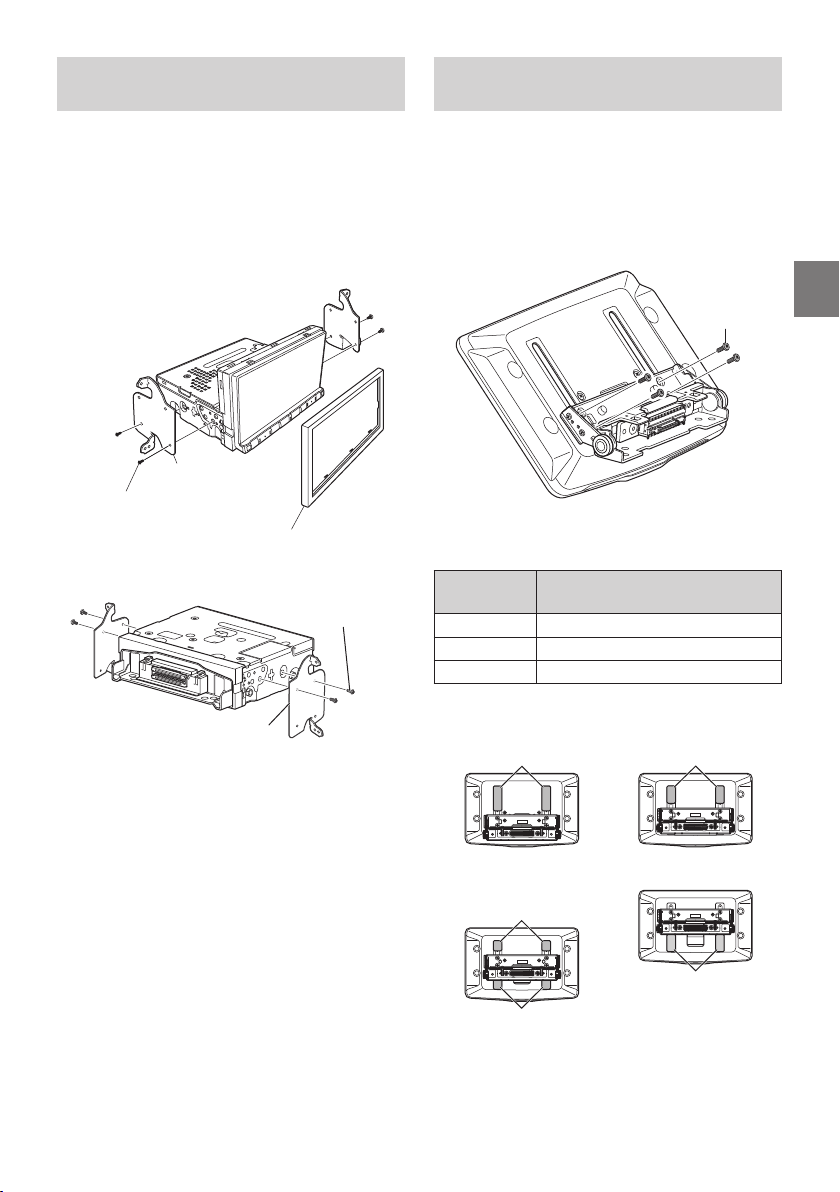

Installationsbeispiel mit

Originalmontagehalterung ...............................75

Einstellen der Höhe des Displays

(iLX-F905D/iLX-F115D) .......................................75

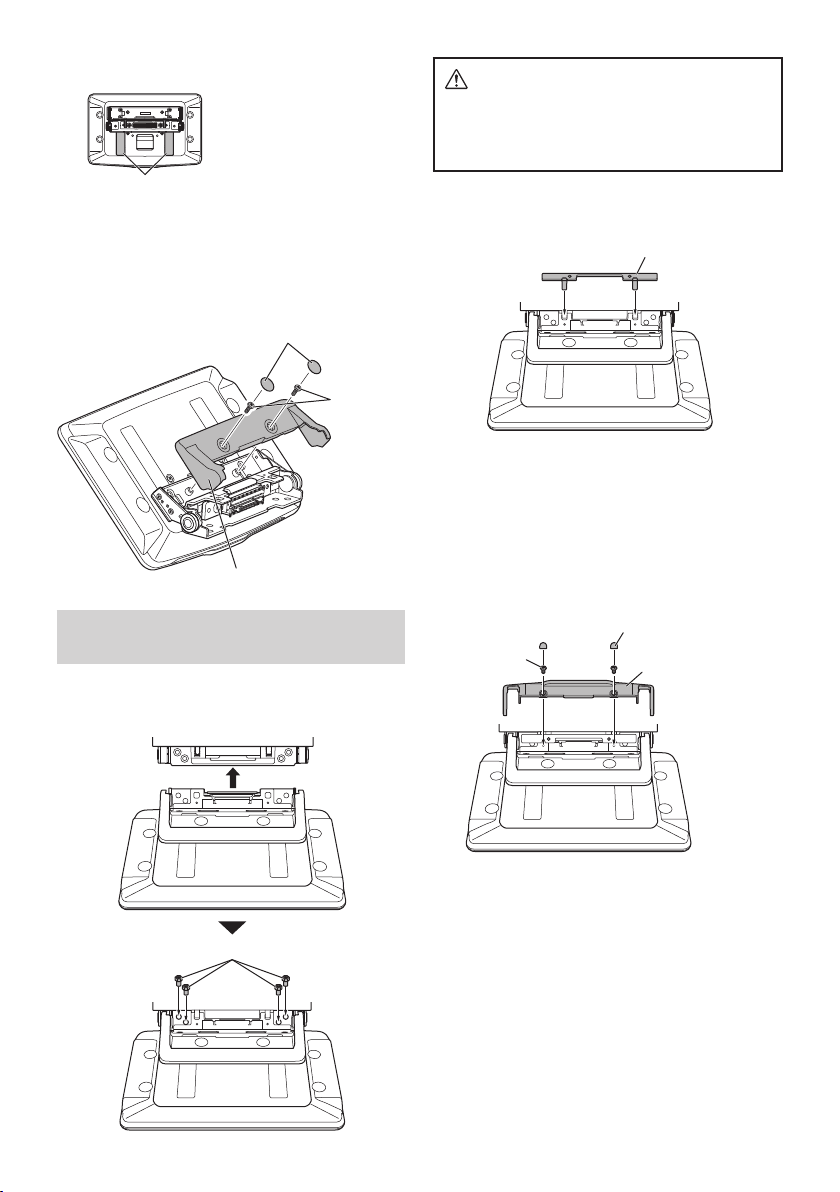

Installieren des Displays

(iLX-F905D/iLX-F115D) .......................................76

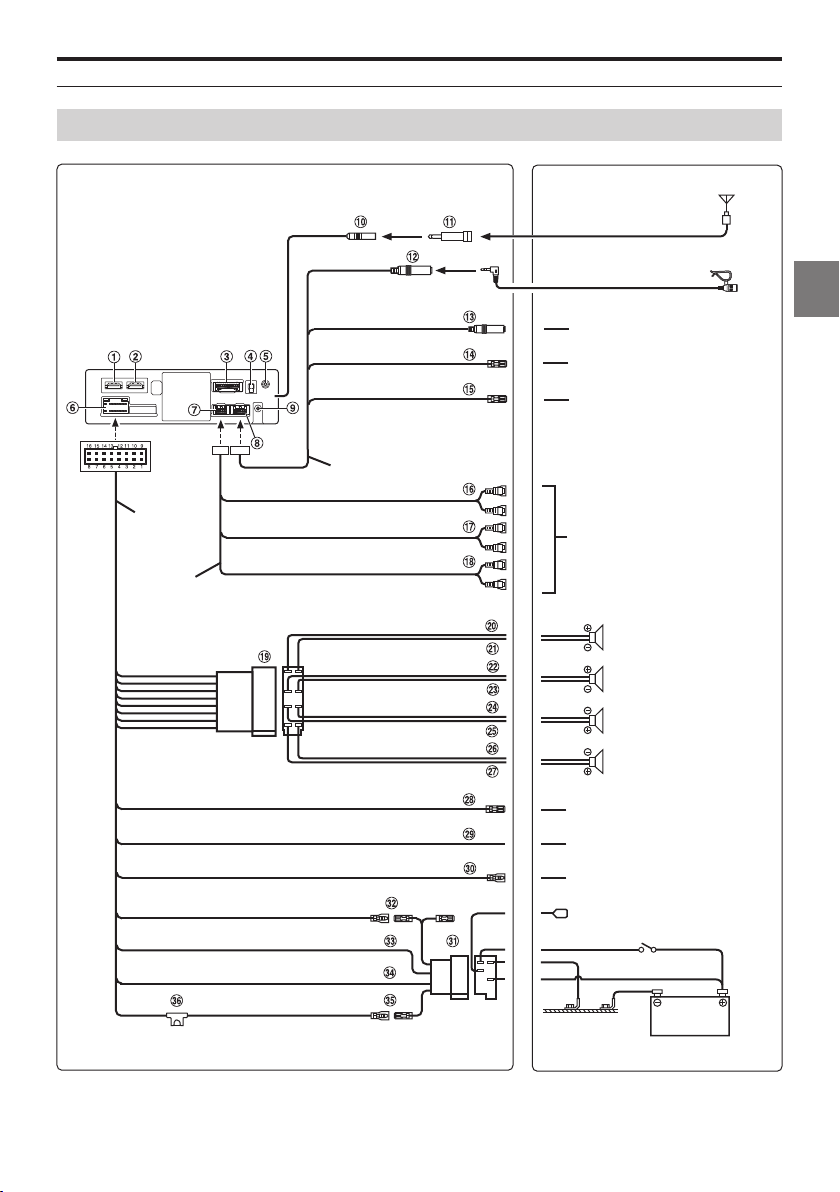

Anschlüsse ....................................................................... 77

Verbindung 1 .............................................................77

Verbindung 2 .............................................................78

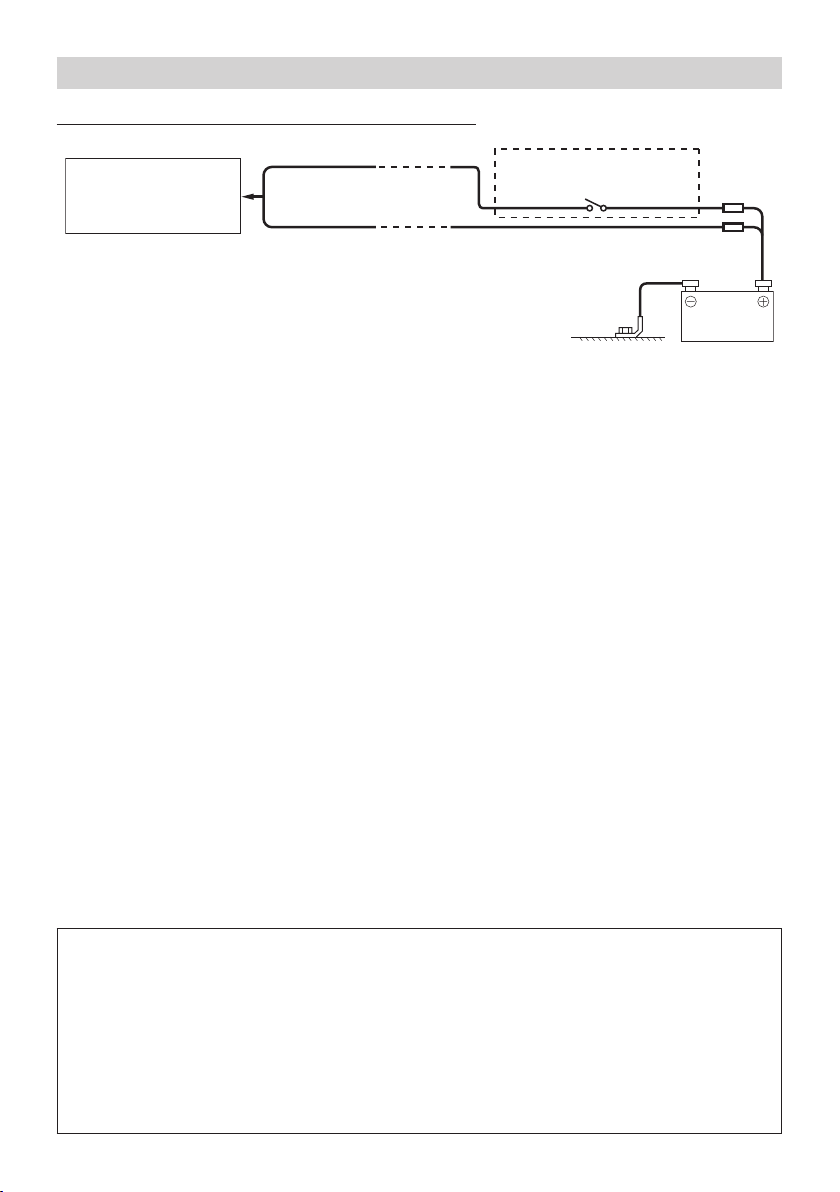

Wenn keine ACC-Stromversorgung

verfügbar ist ........................................................... 80

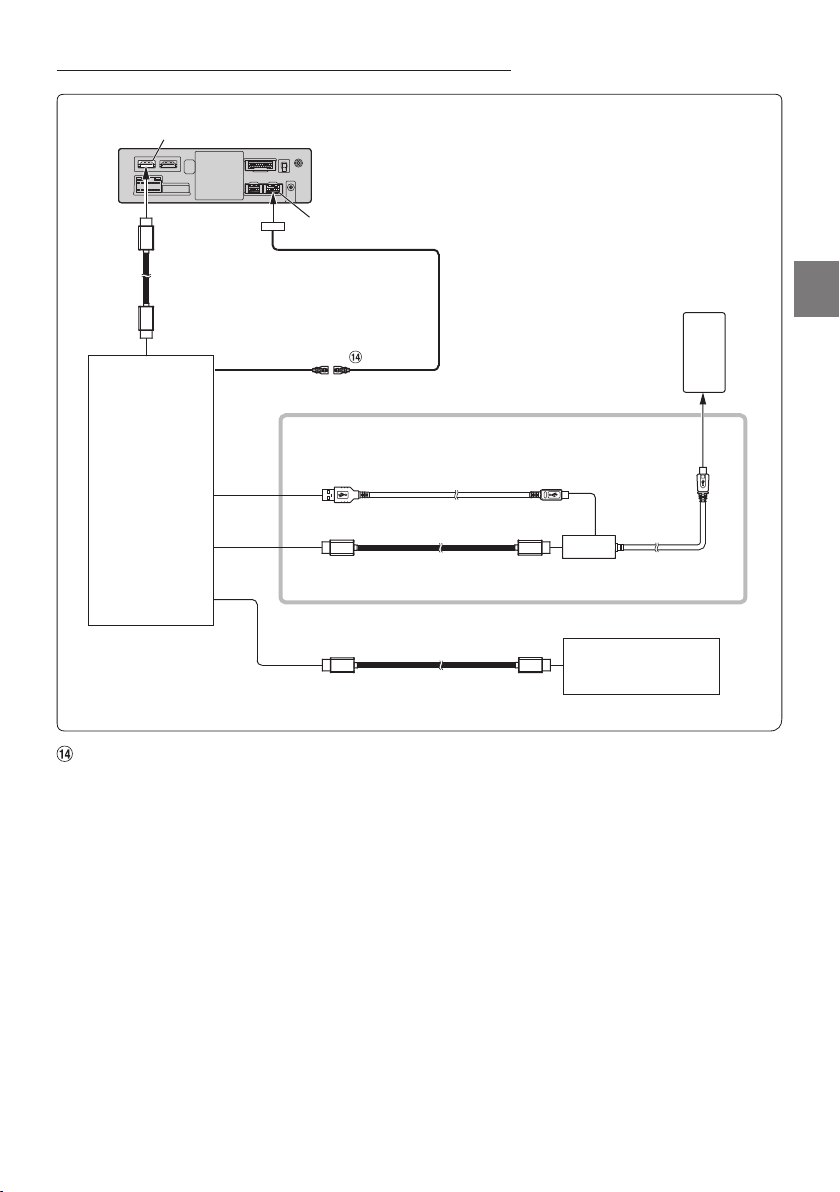

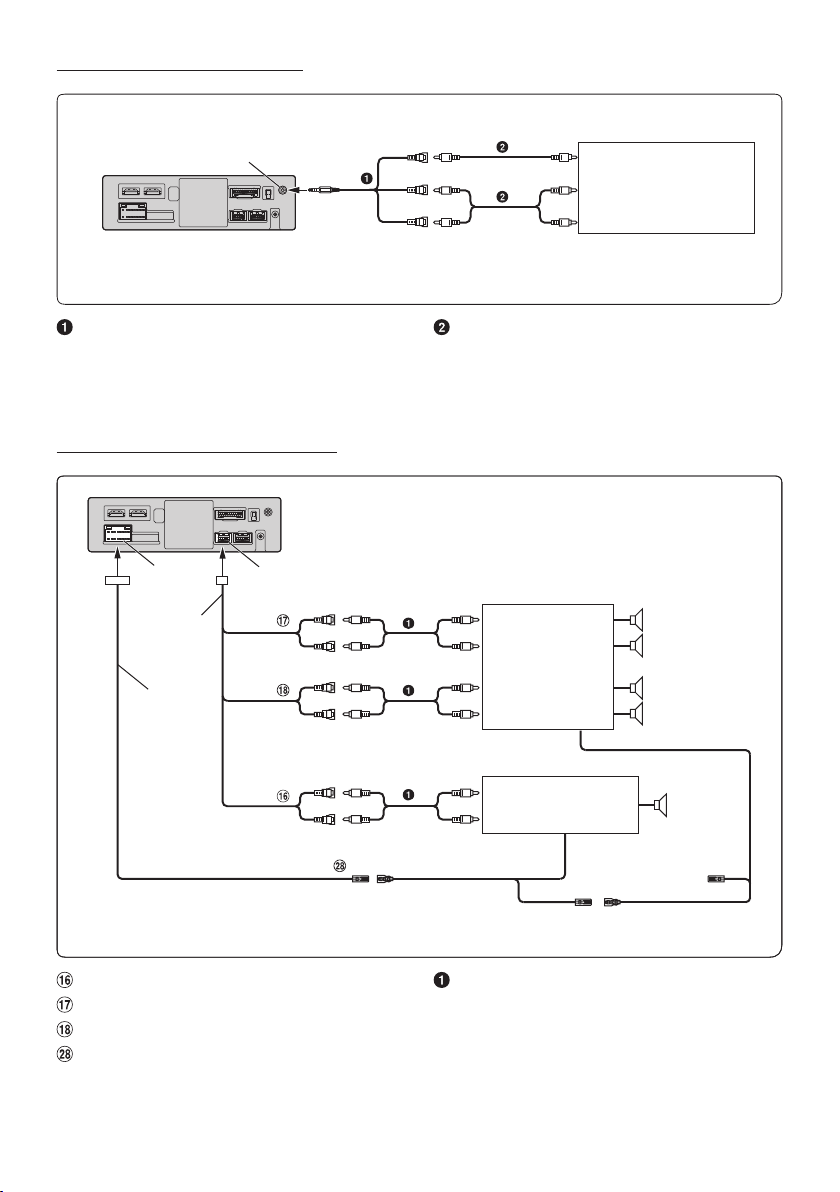

Systembeispiel ...............................................................81

Bedienung der Dash Cam (Drive Recorder) (optional)

Bedienen der Dash Cam (optional).........................64

Information

Aktualisierung der Produktsoftware ......................64

Informationen zu den unterstützten

Formaten ......................................................................64

Informationen zu MP3/WMA/AAC/FLAC/

WAV/APE .................................................................. 64

6-DE

Page 7

Bedienungsanleitung

WARNUNG

Für eine sichere Verwendung zu beachtende Punkte

• Lesen Sie diese Anleitung sorgfältig durch, bevor Sie diese Systemkomponenten benutzen. Sie enthalten Anweisungen zur sicheren und effektiven Benutzung dieses Produkts. Alpine übernimmt keine Haftung für Probleme, die sich aus der Nichtbeachtung der Anweisungen in dieser Anleitung ergeben.

• Diese Anleitung verwendet verschiedene bildliche Darstellungen, um Ihnen die sichere Benutzung dieses Produkts zu veranschaulichen und Sie auf mögliche Gefahren hinzuweisen, die sich aus falschen Verbindungen und Bedienvorgängen ergeben. Im Folgenden wird die Bedeutung dieser bildlichen Darstellungen erläutert. Es ist wichtig, dass Sie die Bedeutung dieser bildlichen Darstellungen vollständig verstehen, damit Sie diese Anleitung und das System sachgerecht nutzen können.

• Dieses Gerät kann mit Softwareanwendungen verwendet werden. Bitte befolgen Sie beim Verwenden dieses Produkts jederzeit alle Anweisungen und Warnhinweise zum Gebrauch. Verwenden Sie dieses Produkt oder eine Softwareanwendung immer so, dass der sichere Betrieb des Fahrzeugs gewährleistet ist.

WARNUNG

• Die Bedienung des Systems während des Fahrens ist

gefährlich. Der Benutzer muss das Fahrzeug vor dem Bedienen der Software anhalten.

• Straßenbedingungen und Verkehrsregeln genießen

Vorrang gegenüber Informationen auf der Kartenanzeige: Beachten Sie beim Fahren die tatsächlichen Verkehrseinschränkungen und

-bedingungen.

• Diese Software wurde zur ausschließlichen Nutzung

mit diesem Gerät konzipiert. Sie kann und darf nicht in Verbindung mit anderer Hardware benutzt werden.

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen.

DAS GERÄT SO EINBAUEN, DASS DER FAHRER DIE TV-/ VIDEOANZEIGE WÄHREND DER FAHRT NICHT SEHEN KANN, BIS DAS FAHRZEUG STEHT UND DIE FESTSTELLBREMSE ANGEZOGEN WIRD.

Es ist gefährlich, während der Fahrt fernzusehen oder Videos anzuschauen. Wenn das Gerät nicht gemäß unseren Richtlinien eingebaut wird, kann der Fahrer beim Fahren die TV-/ Videoanzeige sehen und dadurch vom Verkehr abgelenkt werden. Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen. In diesem Fall besteht hohe Unfallgefahr. Der Fahrer und andere Personen können dabei schwer verletzt werden.

BEIM FAHREN DIE VIDEOANZEIGE AUSSCHALTEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von Notarztwagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN.

WÄHREND DER FAHRT MÖGLICHST WENIG AUF DEN BILDSCHIRM SCHAUEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall verursachen.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND NEGATIVER MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.

KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

7-DE

Page 8

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.

DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, können zu äußerst gefährlichen Situationen führen.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt, oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.

HINWEIS

Reinigung des Gerätes

Mit einem weichen, trockenen Tuch das Gerät regelmäßig reinigen. Bei hartnäckigeren Flecken das Tuch nur mit Wasser befeuchten. Andere Mittel außer Wasser können die Farbe angreifen und den Kunststoff beschädigen.

Temperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Temperatur in der Fahrgastzelle zwischen +45 °C und 0 °C liegt.

8-DE

Page 9

Wartung und Instandsetzung

Versuchen Sie bitte nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten Ihrem Alpine-Händler bzw. dem qualifizierten Alpine-Kundendienst.

Schutz des USB-Anschlusses

• Es kann nur ein iPhone oder USB-Flash-Laufwerk mit dem USB-Anschluss dieses Geräts verbunden werden. Die korrekte Leistung mit anderen USB-Produkten kann nicht garantiert werden.

• Stellen Sie bei Verwendung des USB-Anschlusses sicher, dass nur das mit dem Gerät mitgelieferte Anschlusskabel verwendet wird. Ein USB-Hub wird nicht unterstützt.

• Je nach dem angeschlossenen USB-Flash-Laufwerk funktioniert das Gerät eventuell nicht oder es werden einige Funktionen nicht ausgeführt.

• Die mit dem Gerät abspielbaren Audiodateiformate sind MP3/WMA/AAC/FLAC/WAV/APE.

• Name des Interpreten/Songs usw. können angezeigt werden. Bestimmte Sonderzeichen werden möglicherweise nicht korrekt dargestellt.

VORSICHT

Alpine übernimmt keine Verantwortung für verlorene Daten o. Ä., auch wenn Daten usw. während der Verwendung mit diesem Produkt verloren gehen.

Umgang mit USB-Flash-Laufwerken

• Dieses Gerät kann ein Speichergerät steuern, das das USB-MSC-Protokoll (Protokoll für Mass Storage Class, Massenspeicherklasse) unterstützt. Die abspielbaren Audiodateiformate sind MP3, WMA, AAC, FLAC, WAV und APE.

• Die Funktionalität des USB-Flash-Laufwerks kann nicht garantiert werden. Verwenden Sie ein USB-Flash-Laufwerk gemäß den vertraglichen Vereinbarungen. Lesen Sie die Bedienungsanleitung des USB-Flash-Laufwerks sorgfältig durch.

• Vermeiden Sie die Verwendung oder das Speichern von Daten an folgenden Orten: Überall dort im Fahrzeug, wo das Gerät direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist. Überall dort, wo potenziell hohe Luftfeuchtigkeit herrscht oder korrodierende Substanzen vorhanden sind.

• Befestigen Sie das USB-Flash-Laufwerk so, dass der Fahrbetrieb nicht behindert wird.

• Das USB-Flash-Laufwerk funktioniert eventuell bei hohen oder niedrigen Temperaturen nicht korrekt.

• Verwenden Sie nur ein zertifiziertes USB-Flash-Laufwerk. Beachten Sie, dass auch zertifizierte USB-Flash-Laufwerke je nach Typ oder Status eventuell nicht korrekt funktionieren.

• Abhängig von den Einstellungen des USB-FlashLaufwerkstyps, dem Speicherstatus oder der Codierungssoftware erfolgt eventuell keine korrekte Wiedergabe oder Anzeige für das Gerät.

• Das USB-Flash-Laufwerk benötigt unter Umständen einige Zeit bis zum Wiedergabestart. Wenn eine andere Datei außer einer Audiodatei im USB-Flash-Laufwerk vorhanden ist, kann es längere Zeit dauern, bevor die Datei wiedergegeben oder gefunden wird.

• Das Gerät kann Dateien mit der Erweiterung „mp3“, „wma“, „m4a“, „flac“, „fla“, „wav“ und „ape“ wiedergeben.

• Fügen Sie die oben genannten Erweiterungen nicht an andere Dateien als Audiodateien an. Solche Dateien enthalten keine Audiodaten und werden nicht erkannt. Bei der versuchten Wiedergabe solcher Dateien können Geräusche ausgegeben werden, die zu Schäden an den Lautsprechern und/oder Verstärkern führen können.

• Es wird empfohlen, wichtige Daten auf einem PC zu sichern.

• Entfernen Sie das USB-Gerät nicht während der Wiedergabe. Wenn Sie als SOURCE eine andere Option als USB auswählen, entfernen Sie das USB-Gerät, um mögliche Schäden am Speicher zu vermeiden.

• Windows Media und das Windows-Logo sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

• Apple, iPhone, iPod, Lightning und Siri sind Marken von Apple Inc. und in den USA und in anderen Ländern eingetragen. Apple CarPlay ist eine Marke von Apple Inc.

• „Made for Apple“ und „Works with Apple“ bedeutet, dass ein Zubehör speziell für die Apple Produkte hergestellt wurde, die mit dem „Made for Apple“-Logo gekennzeichnet sind und speziell mit der im „Works with Apple“-Logo verbundenen Technologie funktionieren und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurden. Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. die Einhaltung von Sicherheitsstandards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem Apple-Produkt die Qualität der Funkverbindung beeinträchtigen kann.

• Die Verwendung des Apple CarPlay-Logos bedeutet, dass eine Fahrzeugbenutzerschnittstelle den AppleLeistungsstandards entspricht. Apple übernimmt keine Verantwortung für den Betrieb dieses Fahrzeugs oder dessen Einhaltung von Sicherheits- und gesetzlichen Standards. Bitte beachten Sie, dass die Verwendung dieses Produkts mit einem iPhone die drahtlose Leistungsfähigkeit beeinträchtigen kann.

• Google, Android, Google Play und Android Auto sind Marken von Google LLC. Um Android Auto im Fahrzeug-Display nutzen zu können, benötigen Sie ein Android-Smartphone mit Android 6.0 oder höher, einen aktiven Datenplan und die App Android Auto.

• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

• Der Bluetooth®-Schriftzug und die Logos sind eingetragene Marken von Bluetooth SIG, Inc., und jede Nutzung solcher Marken durch ALPS ALPINE CO., LTD., erfolgt in Lizenz.

• Das Wi-Fi CERTIFIED™-Logo ist eine eingetragene Marke der Wi-Fi Alliance®.

• LDAC und das LDAC-Logo sind Marken der Sony Corporation.

• Ein Produkt mit diesem Logo entspricht dem HighResolution Audio-Standard, der durch die Japan Audio Society definiert wurde. Dieses Logo wird unter Lizenz von der Japan Audio Society verwendet.

Hergestellt für iPhone SE (2. Generation), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s.

9-DE

Page 10

Erste Schritte

Lage und Funktion der Teile und Bedienelemente

iLX-705D

■

iLX-F905D/iLX-F115D

■

Betriebsanzeige

Taste (START)

Zum Aufrufen des Startbildschirms. Der Klangeinstellbildschirm wird aufgerufen, während der Startbildschirm angezeigt wird. Halten Sie diese Taste mindestens 2 Sekunden gedrückt, um das Gerät auszuschalten.

Taste (CAM)

Zum Aufrufen des Bilds von Kamera 2 (Vorn/Seite/ Andere) oder Kamera 1 (Hinten). Wenn Sie die Taste mindestens 1 Sekunde drücken, wird wieder der vorherige Bildschirm angezeigt.

Taste /

Drücken Sie diese Taste, um im Radiomodus vorwärts/ rückwärts nach einem Sender zu suchen bzw. in einer anderen Audio-/Videoquelle ein Stück usw. vorwärts/ rückwärts zu suchen.

Taste (MAP)

Zum Aufrufen des Kartenbildschirms für Apple CarPlay/ Android Auto, wenn Apple CarPlay oder Android Auto verbunden ist.

Fernbedienungssensor

Richten Sie die Fernbedienung innerhalb von 2Metern auf den Fernbedienungssensor.

Informationen zu den Tastenbeschreibungen in dieser Bedienungsanleitung

Die Tasten an der Vorderseite des Geräts werden fettgedruckt dargestellt (z.B. auf dem Touchscreen werden fettgedruckt in Klammern [ ] dargestellt (z.B. [OK]).

(START)). Die Tasten

Dimmersensor

Erkennt die Helligkeit im Fahrzeuginnenraum.

Taste

Zum Aktivieren der Siri-Funktion oder des Spracherkennungsmodus, während Apple CarPlay oder Android Auto verbunden ist.

Taste / (AB/AUF)

Zum Einstellen der Lautstärke.

Taste (STUMM)

Zum Aktivieren/Deaktivieren des Stummschaltmodus. Halten Sie diese Taste mindestens 2 Sekunden gedrückt, um die Display-/Tastenbeleuchtung auszuschalten.

Taste (Audio)

Zum Aufrufen des Audiowiedergabebildschirms. Die Audioquellen können gewechselt werden, solange der Audiowiedergabebildschirm angezeigt wird.

• Wenn ein anderer Bildschirm als die Audioquelle

angezeigt wird (beispielsweise der Kartenbildschirm für Apple CarPlay oder Android Auto), bleibt die Bildschirmanzeige beim Wechseln der Audioquelle unverändert.

10-DE

VORSICHT

Nur iLX-F905D/iLX-F115D

■

Zum Verstellen des Displaywinkels halten Sie das Display beim Bewegen oben und unten in der Mitte. Halten Sie es beim Bewegen nicht links und rechts außen. Andernfalls könnte es beschädigt werden.

Page 11

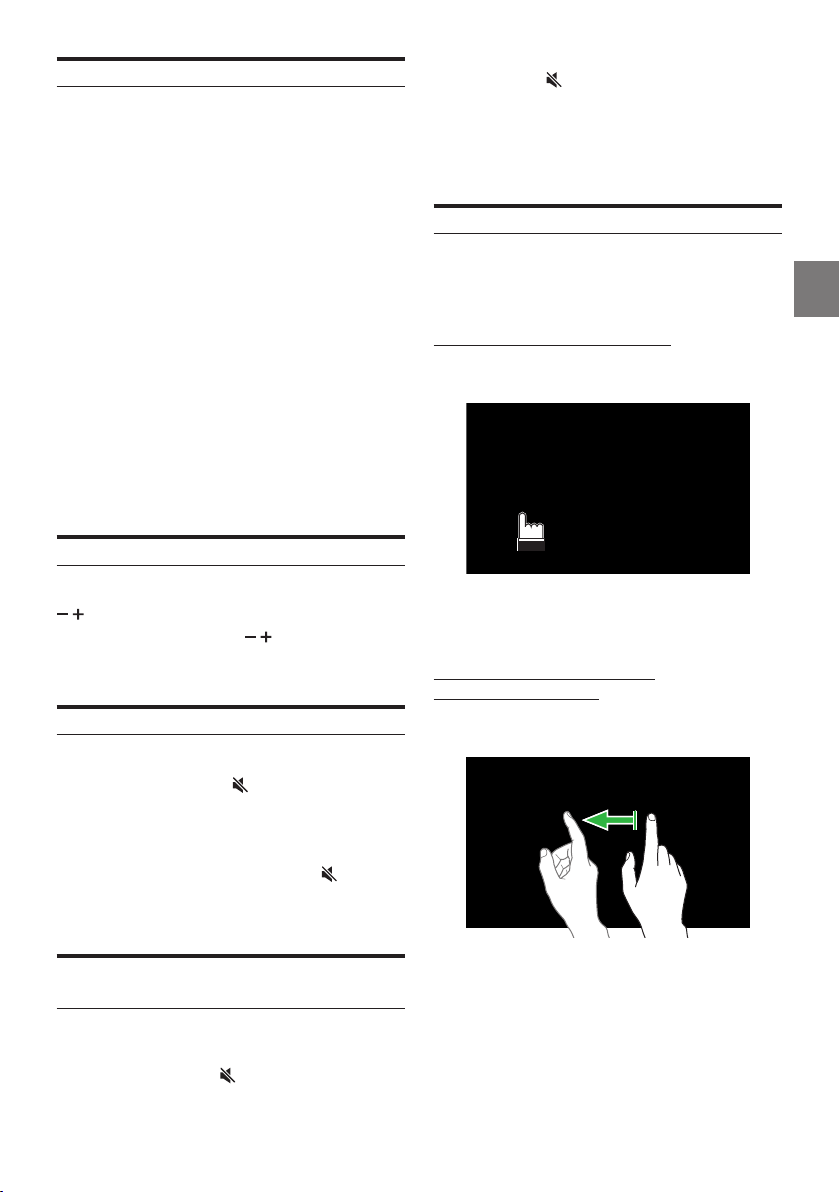

Ein- und Ausschalten

Wenn der Zündschlüssel auf ACC oder EIN gedreht wird, wird automatisch der Startbildschirm angezeigt.

1 Drehen Sie den Zündschlüssel in die Stellung

ACC oder EIN.

Das Gerät schaltet sich ein.

• Bei der ersten Inbetriebnahme des Geräts wird der Startbildschirm angezeigt.

• Nach dem Einschalten zeigt das Gerät den letzten Bildschirm an, der beim Ausschalten der Zündung angezeigt wurde. Wenn das Gerät zum Beispiel im Radiomodus war, als die Zündung ausgeschaltet wurde, bleibt es beim Wiedereinschalten der Zündung im Radiomodus.

2 Zum Ausschalten des Geräts drehen Sie den

Zündschlüssel in die Position AUS.

• Dieses Gerät ist ein Präzisionsgerät. Bei sorgfältigem Umgang

mit dem Gerät werden Sie durch jahrelangen störungsfreien Betrieb belohnt.

• Manche Gerätefunktionen können während der Fahrt nicht

genutzt werden. Zum Ausführen dieser Funktionen müssen Sie das Fahrzeug anhalten und die Handbremse anziehen.

Einstellen der Lautstärke

2 Zum Beenden des Display-AUS-Modus halten

Sie die Taste 2 Sekunden lang gedrückt oder berühren das Display.

• Bei einer Unterbrechung wie einem eingehenden

Freisprechanruf wird der Display-AUS-Modus beendet.

Bedienung über den Touchscreen

Sie können das Gerät über die berührungsempfindlichen Tasten auf dem Berührungsdisplay bedienen.

• Um das Display nicht zu zerkratzen, berühren Sie diese

Tasten nur leicht mit der Fingerkuppe.

Bedienung über den Touchscreen

Berühren Sie leicht eine Taste oder ein Listenelement auf dem Bildschirm.

(STUMM) mindestens

Regeln Sie die Lautstärke durch Berühren von

/ .

Durch Berühren und Halten von / erhöhen bzw. verringern Sie die Lautstärke kontinuierlich. Lautstärke: 0 bis 35

Schnelle Stummschaltung

Die Stummschaltfunktion reduziert die Lautstärke auf 0.

1 Drücken Sie die Taste (STUMM), um den

Stummschaltmodus zu aktivieren.

Die Lautstärke sinkt auf 0 und die Stummschaltanzeige blinkt.

2 Durch erneutes Drücken der Taste (STUMM)

stellen Sie den vorherigen Lautstärkepegel wieder her.

Ausschalten der Display-/ Tastenbeleuchtung (Display AUS)

Sie können die Display- und Tastenbeleuchtung ausschalten, ohne die Audioausgabe zu ändern.

1 Halten Sie die Taste (STUMM) mindestens

2 Sekunden lang gedrückt.

Die Display-/Tastenbeleuchtung wird ausgeschaltet.

• Wenn Sie eine Taste berühren und das Gerät nicht reagiert,

heben Sie den Finger vom Display ab.

• Bildschirmtasten, die sich nicht bedienen lassen, sind

abgedunkelt.

Bedienung durch Wischen (nur Hervorhebungsmodus)

Fahren Sie mit dem Finger mit einer Wischbewegung leicht über das Display.

11-DE

Page 12

Umschalten der Signalquelle

1 Drücken Sie die Taste (START).

Der Startbildschirm wird angezeigt.

2 Berühren Sie das Symbol der gewünschten

Signalquelle.

• Sie können die Position des Audioquellensymbols auf dem

Display ändern. Einzelheiten dazu finden Sie unter „Bearbeiten des Startbildschirms“ (Seite 27).

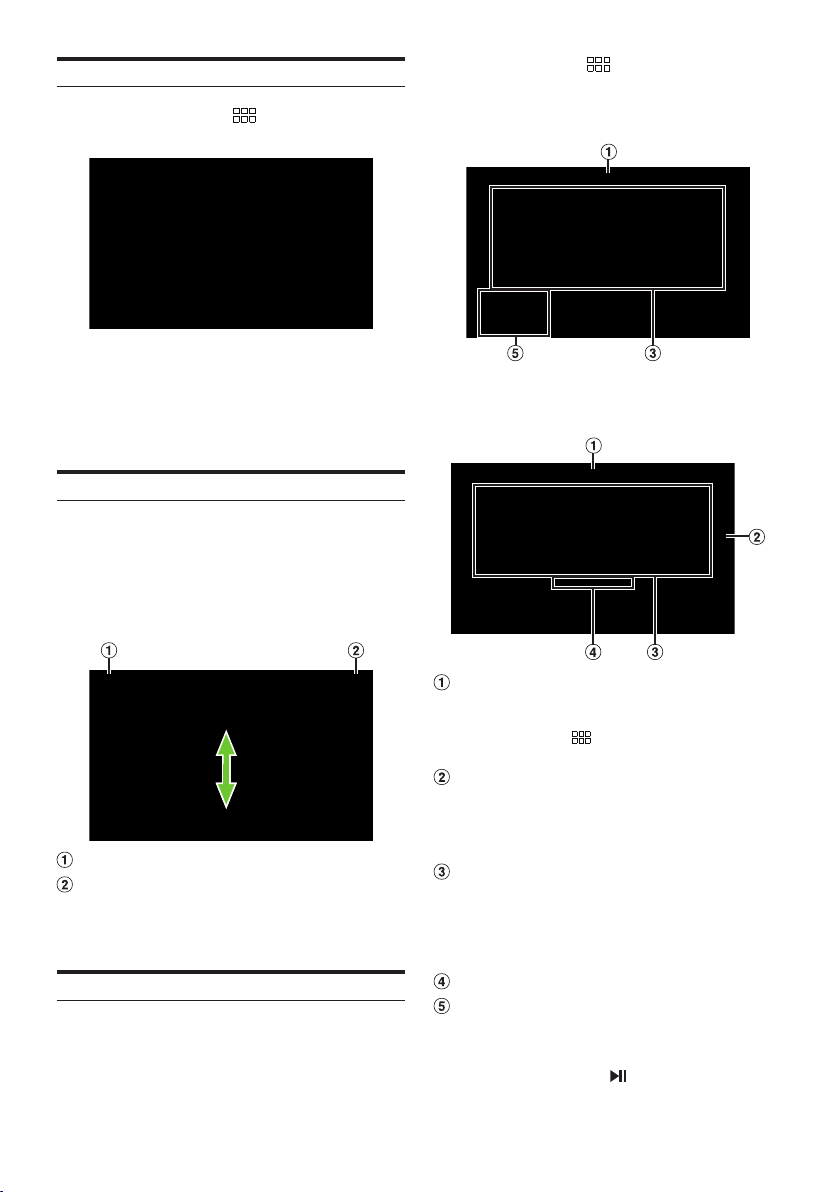

Auswählen einer Option in einer Liste

Zum Scrollen durch eine Liste führen Sie die folgenden Schritte aus.

Berühren Sie den Bildschirm und schieben Sie ihn mit dem Finger nach oben und unten.

Der Bildschirm bewegt sich mit dem Finger nach oben bzw. unten.

Drücken Sie die Taste (START).

Der Startbildschirm wird angezeigt.

Beispiel für Bildschirm im Normalmodus

■

Beispiel für Bildschirm im

■

Hervorhebungsmodus

Schaltet zur vorherigen Anzeige zurück. Schließt das Fenster.

• Wenn Sie den Bildschirm berühren und den Finger vor dem

Ziehen wieder abheben, wird die berührte Option ausgewählt.

Informationen zum Startbildschirm

Auf dem Startbildschirm wählen Sie die Audioquelle aus, um verschiedene Einstellungen vorzunehmen und Funktionen auszuführen.

• Sie können für den Startbildschirm zwischen Normal- und

Hervorhebungsmodus wechseln. Einzelheiten dazu finden Sie unter „Einstellen des Startbildschirmtyps“ (Seite 26).

12-DE

Berühren Sie diese Stelle, um den

Klangeinstellbildschirm anzuzeigen.

• Der Klangeinstellbildschirm lässt sich auch durch

Drücken der Taste Startbildschirm angezeigt wird

Berühren Sie dieses Symbol, um die Seite zu

wechseln.

• Sie können die Seiten auch durch horizontales

Wischen des Startbildschirms mit dem Finger wechseln.

Audioquellen-Auswahlbereich

Berühren Sie das Symbol der gewünschten Signalquelle, um die Audioquelle zu wechseln.

• Sie können die Reihenfolge der Signalquellensymbole

ändern. Einzelheiten dazu finden Sie unter „Bearbeiten des Startbildschirms“ (Seite 27).

Navigieren auf dem Startbildschirm Miniaturbildfenster für aktuelle Signalquelle

Signalquellenname, Album-Cover und Titelinformationen werden angezeigt. Berühren Sie das Album-Cover, um den Signalquellenbildschirm anzuzeigen. Berühren Sie [ eines Stücks oder Videos zu starten bzw. in die Pause zu schalten.

(START) aufrufen, während der

], um die Wiedergabe

Page 13

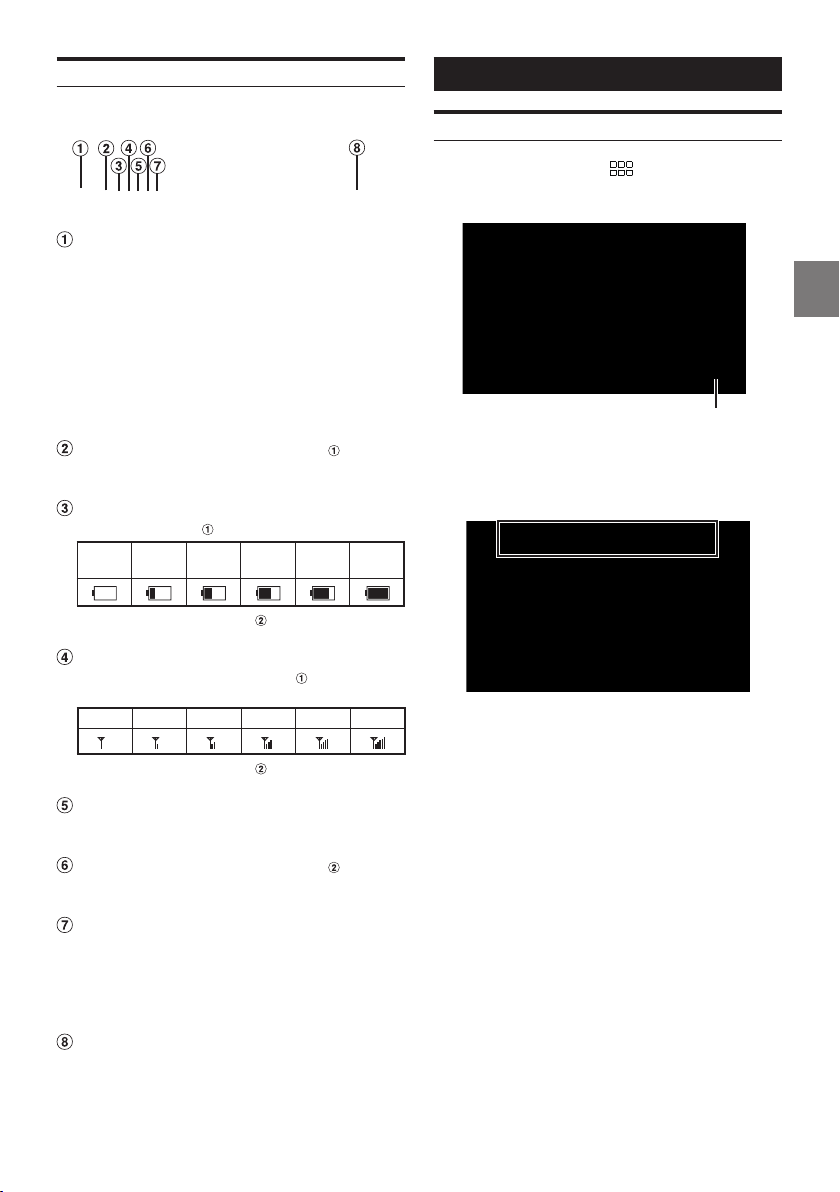

Informationen zum Anzeigebalken

Der Anzeigebalken oben auf dem Bildschirm zeigt verschiedene Informationen an, z. B. die aktuelle Uhrzeit.

Telefon-Schnelltaste

Der Gerätelistenbildschirm wird angezeigt, wenn kein Smartphone, CarPlay- oder Android Auto-Gerät verbunden ist. Der Freisprechanrufbildschirm (Letzte Anrufe, Telefonbuch, Tasten) wird angezeigt, wenn das Freisprechtelefon verbunden ist. Der Bildschirm beim letzten Abmelden wird wieder angezeigt. Der Apple CarPlay-Bildschirm wird angezeigt, wenn Apple CarPlay verbunden ist. Der Android Auto-Bildschirm wird angezeigt, wenn Android Auto verbunden ist.

Leuchtet, wenn das Freisprechtelefon über

Bluetooth verbunden wird. Wird nicht angezeigt, wenn die Verbindung ausgeschaltet ist.

Zeigt den Ladezustand des verbundenen

Freisprechtelefons

Akku

Pegel 1 Pegel 2 Pegel 3 Pegel 4 Pegel 5

leer

• Wird beim Freisprechtelefon möglicherweise nicht

angezeigt.

Zeigt die Bluetooth-Signalstärke des

verbundenen Freisprechtelefons

Wird angezeigt, wenn Bluetooth eingeschaltet ist.

0 1 2 3 4 5

• Wird beim Freisprechtelefon möglicherweise nicht

angezeigt.

Leuchtet, wenn das Audiogerät über Bluetooth

verbunden wird. Wird nicht angezeigt, wenn die Verbindung ausgeschaltet ist.

Leuchtet, wenn das Freisprechtelefon über

Bluetooth verbunden wird. Wird nicht angezeigt, wenn die Verbindung ausgeschaltet ist.

Leuchtet, wenn ein separat erhältlicher ALPINE KNOB (RUE-BK01) über Bluetooth verbunden wird. Mit dem RUE-BK01 können Sie die Lautstärke an diesem Gerät einstellen und die Kamera ein- oder ausschalten. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum RUE-BK01.

Zeigt die aktuelle Uhrzeit an.

Berühren Sie die Uhrzeitanzeige, um sie ein-/ auszublenden. Sie können zwischen der 12-Stunden-Anzeige und der 24-Stunden-Anzeige umschalten (Seite 26).

an.

Einstellungen

Vornehmen von Einstellungen

1 Drücken Sie die Taste (START).

Der Startbildschirm wird angezeigt.

Taste [Einstellungen]

2 Berühren Sie [Einstellungen].

Der Menübildschirm für die Einstellungen wird angezeigt.

3 Berühren Sie die gewünschte

Einstellkategorie oben auf dem Menübildschirm für die Einstellungen und berühren Sie dann die Einstelloption.

Einstellkategorien:

Gerät: Siehe „Geräteeinstellungen“ (Seite 14) Funktion: Siehe „Funktionseinstellungen“ (Seite 16) System: Siehe „Systemeinstellungen“ (Seite 25)

13-DE

Page 14

Geräteeinstellungen

[Gerät] ist auf dem Menübildschirm für die Einstellungen

ausgewählt.

Geräteeinstellmenü

■

Einstelloptionen:

Geräteliste (Seite 14) Wi-Fi (Seite 15) Bluetooth (Seite 15) Geräte-Information (Seite 16)

Anzeigen der Geräteliste

[Geräteliste] ist auf dem Geräteeinstellmenü ausgewählt.

Die Liste der Geräte, die bei diesem Gerät registriert oder mit ihm verbunden sind, wird angezeigt. 10 Bluetooth- und Wi-Fi-kompatible Geräte sowie 1 Apple CarPlay- oder Android Auto-kompatibles Gerät, das über USB angeschlossen ist, können angezeigt werden.

Beispiel für Bildschirm mit Geräteliste

■

Gerätename oder Geräteadresse Verbinden oder Trennen des ausgewählten

Geräts. Einzelheiten dazu finden Sie unter „Verbinden des in der Geräteliste registrierten Geräts“ bzw. „Trennen des verbundenen Geräts“ (Seite 15).

Löschen der ausgewählten Geräteinformationen.

Einzelheiten dazu finden Sie unter „Löschen eines Bluetooth-Geräts aus der Liste“ (Seite 15).

Koppeln des Bluetooth®-Geräts

Suchen Sie nach Bluetooth-kompatiblen Geräten.

Einstelloption:

Neues Gerät

1 Berühren Sie [Neues Gerät].

Die Suche nach drahtlos mit diesem Gerät verbindbaren Geräten beginnt. Die Suchliste wird angezeigt und die Liste der gefundenen Geräte wird angezeigt.

2 Berühren Sie das zu verbindende Gerät in der

Liste.

Der Bildschirm „Funktion wählen“ wird angezeigt.

3 Wählen Sie die Funktion des zu verbindenden

Geräts auf dem Bildschirm „Funktion wählen“ aus und berühren Sie [OK].

Die ausgewählte Funktion wird mit einem Häkchen gekennzeichnet.

Neues Gerät

Suchen Sie nach Bluetooth-kompatiblen Geräten. Einzelheiten dazu finden Sie unter „Koppeln des Bluetooth-Geräts“ (Seite 14).

Funktionssymbol

: Freisprechen 1 : Freisprechen 2 : Bluetooth Audio

: Freisprechen 1 + Bluetooth Audio : Freisprechen 2 + Bluetooth Audio : Apple CarPlay

: Android Auto

14-DE

Freisprechen 1 Das Gerät wird als erstes

Freisprechtelefon verwendet.

Freisprechen 2 Das Gerät wird als zweites

Freisprechtelefon verwendet.

Bluetooth Audio: Das Gerät wird als Bluetooth

Audio-Gerät verwendet.

Apple CarPlay*: Das Gerät wird für Apple CarPlay

verwendet.

* Wenn Sie den Apple CarPlay-Modus ohne Anzeige von

[Apple CarPlay] auf dem Bildschirm „Funktion wählen“ nutzen wollen, wählen Sie beim Verbinden des Geräts [Freisprechen 1] oder [Freisprechen 2] aus.

Page 15

• Wenn das Gerät beispielsweise als Freisprechtelefon und für Bluetooth Audio genutzt werden soll, wählen Sie [Freisprechen 1] und [Bluetooth Audio] aus.

• Wenn Sie Apple CarPlay über eine drahtlose Verbindung nutzen wollen, setzen Sie die Wi-FiFunktion am iPhone auf „Ein“.

4 Wenn ein Code am anderen Gerät angezeigt

wird, prüfen Sie, ob es derselbe wie auf dem Bildschirm dieses Geräts ist, und berühren Sie [Ja].

Wenn die Geräteverbindung abgeschlossen ist, erscheint eine Meldung und das Gerät wechselt wieder in den Normalmodus.

Wi-Fi-Einstellungen

[Wi-Fi] ist auf dem Geräteeinstellmenü ausgewählt.

Einstellen von Wi-Fi

Setzen Sie die Option auf [Ein], wenn Sie Apple CarPlay mit einer drahtlosen Verbindung nutzen

Einstelloption:

Wi-Fi

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Wi-Fi“.

Verbinden des in der Geräteliste registrierten Geräts

Wählen Sie eines der 10 gekoppelten Bluetooth- oder Wi-Fi-kompatiblen Geräte aus, die Sie bereits registriert haben.

1 Berühren Sie [Verbinden] neben dem Gerät in

der Liste der gekoppelten Geräte, zu dem Sie eine Verbindung herstellen möchten.

Der Funktionsauswahlbildschirm wird angezeigt.

2 Wählen Sie die Funktion des zu verbindenden

Geräts auf dem Funktionsauswahlbildschirm aus und berühren Sie [OK].

Die ausgewählte Funktion wird mit einem Häkchen gekennzeichnet.

Wenn die Geräteverbindung abgeschlossen ist, erscheint eine Meldung und das Gerät wechselt wieder in den Normalmodus.

Trennen des verbundenen Geräts

Berühren Sie [Trennen] neben dem Gerät in der Liste der gekoppelten Geräte, dessen Verbindung Sie trennen möchten.

Das Gerät wird getrennt.

Löschen eines Bluetooth-Geräts aus der Liste

Sie können die Informationen über ein zuvor verbundenes Bluetooth-kompatibles Gerät löschen.

Ändern des Wi-Fi-Passworts des Geräts

Sie können das Wi-Fi-Passwort (PSK) dieses Geräts beliebig ändern lassen.

Einstelloption:

PSK for Phone Link

Berühren Sie [ ] bei „PSK for Phone Link“.

Das Wi-Fi-Passwort (PSK) wird geändert.

Bluetooth Einstellungen

[Bluetooth] ist auf dem Geräteeinstellmenü ausgewählt.

Einstellen von Bluetooth

Setzen Sie die Option auf [Ein], wenn Sie das Gerät mit einem anderen Bluetooth-kompatiblen Gerät verbinden.

Einstelloption:

Bluetooth

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Bluetooth“.

Einstellen der automatischen Verbindung

Sie können automatisch eine Verbindung zum zuletzt verbundenen Gerät herstellen.

Einstelloption:

Automatisch verbinden

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Automatisch verbinden“.

1 Berühren Sie [ ] (Löschen) neben dem

Bluetooth-kompatiblen Gerät, um es aus der Liste der gekoppelten Geräte zu löschen.

2 Berühren Sie [Ja].

• Wenn Sie [Nein] berühren, wird die Einstellung abgebrochen.

15-DE

Page 16

Einstellen des PIN-Codes

Sie können den PIN-Code für die Verbindung mit einem Bluetooth-kompatiblen Gerät einstellen.

Einstelloption:

Bluetooth PIN Code

1 Berühren Sie [Bluetooth PIN Code].

Ein numerischer Tastenbildschirm wird angezeigt.

2 Berühren Sie [Alle löschen].

Der angezeigte PIN-Code wird gelöscht, dann können Sie den neuen PIN-Code eingeben.

3 Geben Sie einen 4-stelligen Passcode ein und

berühren Sie danach [OK].

• Die voreingestellte Nummer lautet 0000.

• Berühren Sie [ löschen.

• Berühren Sie [Alle löschen], um alle eingegebenen Ziffern zu löschen.

Anzeigen der Geräteinformationen

Sie können den Bluetooth- oder Wi-Fi-Gerätenamen und die Geräteadresse dieses Geräts anzeigen lassen.

Einstelloption:

Geräte-Information

], um eine eingegebene Ziffer zu

Funktionseinstellungen

[Funktion] ist auf dem Menübildschirm für die

Einstellungen ausgewählt.

Funktionseinstellmenü

■

Einstelloptionen:

Apple CarPlay (Seite 16) Android Auto (Seite 17) Radio (Seite 18) USB (Seite 19) iPod (Seite 20) Auxiliary (Seite 20) HDMI (Seite 21) Telefon (Seite 21) Bluetooth Audio (Seite 22) CAN I/F BOX (Seite 22) Dash Cam (Seite 23) Kamera (Seite 23)

Apple CarPlay Einstellungen

[Apple CarPlay] ist auf dem Funktionseinstellmenü

ausgewählt.

16-DE

Einstellen des Medien-Pegels

Einstelloption:

Medien

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Medien“, um den Medienlautstärkepegel für die CarPlayWiedergabe einzustellen.

Page 17

Einstellen der Lautstärke beim Telefonieren

Einstelloption:

Anrufe

Einstellungen:

1 bis 35 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Anrufe“, um die Lautstärke beim Telefonieren einzustellen.

Einstellen der Lautstärke von Klingelton und Alarm

Einstelloption:

Klingelton & Alarm

Einstellungen:

1 bis 11 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Klingelton & Alarm“, um die Lautstärke von Klingelton und Alarm einzustellen.

Einstellen der Lautstärke von Mitteilungen und Sprachführung

Einstelloption:

Mitteilungen & Sprache

Einstellungen:

1 bis 35 (Werkseinstellung: 10)

Berühren Sie [ ] oder [ ] neben „Mitteilungen & Sprache“, um die Lautstärke von Mitteilungen und Sprachführung einzustellen.

Einstellen der Lautstärke für die Spracherkennung

Einstelloption:

Sprachsteuerungslautst.

Einstellungen:

1 bis 35 (Werkseinstellung: 10)

Berühren Sie [ ] oder [ ] neben „Sprachsteuerungslautst.“, um den Lautstärkepegel für die Spracherkennung einzustellen.

Einstellen der Mikrofonlautstärke

Einstelloption:

Mikrofonlautstärke

Einstellungen:

1 bis 11 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Mikrofonlautstärke“, um den Pegel für die Mikrofonlautstärke einzustellen.

Android Auto Einstellungen

[Android Auto] ist auf dem Funktionseinstellmenü

ausgewählt.

Einstellen des Medien-Pegels

Einstelloption:

Medien

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Medien“, um den Medienlautstärkepegel für die Android Auto-Wiedergabe einzustellen.

Einstellen der Lautstärke beim Telefonieren

Einstelloption:

Anrufe

Einstellungen:

1 bis 35 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Anrufe“, um die Lautstärke beim Telefonieren einzustellen.

Einstellen der Lautstärke von Klingelton und Alarm

Einstelloption:

Klingelton & Alarm

Einstellungen:

1 bis 11 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Klingelton & Alarm“, um die Lautstärke von Klingelton und Alarm einzustellen.

17-DE

Page 18

Einstellen der Lautstärke von Mitteilungen und Sprachführung

Einstelloption:

Mitteilungen & Sprache

Einstellungen:

1 bis 35 (Werkseinstellung: 10)

Berühren Sie [ ] oder [ ] neben „Mitteilungen & Sprache“, um die Lautstärke von Mitteilungen und Sprachführung einzustellen.

Einstellen der Lautstärke für die Spracherkennung

Einstelloption:

Sprachsteuerungslautst.

Einstellungen:

1 bis 35 (Werkseinstellung: 10)

Berühren Sie [ ] oder [ ] neben „Sprachsteuerungslautst.“, um den Lautstärkepegel für die Spracherkennung einzustellen.

Einstellen der Mikrofonlautstärke

Einstelloption:

Mikrofonlautstärke

Einstellungen:

1 bis 11 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Mikrofonlautstärke“, um den Pegel für die Mikrofonlautstärke einzustellen.

Radio Einstellungen

[Radio] ist auf dem Funktionseinstellmenü ausgewählt.

Berühren Sie [ ] oder [ ] neben „Lautstärkeeinstellung“, um den Pegel für die Radiolautstärke einzustellen.

Einstellen der Durchsagelautstärke

Einstelloption:

Durchsagelautstärke

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Durchsagelautstärke“, um den Lautstärkepegel für Durchsagen einzustellen.

Einstellen von TA/Verkehrsdurchsage

Aktivieren oder deaktivieren Sie die Unterbrechung für TA (Verkehrsdurchsagen) und Verkehrsinformationen.

Einstelloption:

TA/ Verkehrsdurchsage

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „TA/ Verkehrsdurchsage“.

Einstellen der Nachrichtendurchsage

Aktivieren oder deaktivieren Sie die Nachrichtendurchsage.

Einstelloption:

Nachrichtendurchsage

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Nachrichtendurchsage“.

Einstellen von PTY31/ Alarmmeldung

Aktivieren oder deaktivieren Sie die Unterbrechung für eine Notfalldurchsage (PTY31 und Alarm).

Einstelloption:

PTY31/ Alarmmeldung

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „PTY31/ Alarmmeldung“.

Einstellen der Radiolautstärke

Einstelloption:

Lautstärkeeinstellung

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

18-DE

Einstellen von PTY Suchbegriff

Stellen Sie das über die PTY-Suche empfangene Programm ein.

Einstelloption:

PTY Suchbegriff

Einstellungen:

Nachrichtendienst (Werkseinstellung) / Aktuelle_Info / Service Programm / Sport / Bildung / Hörspiel + Lit / Kultur+Gesellsch / Wissenschaft / Unterhaltung / Popmusik / Rockmusik / Unterhalt Musik / Leichte_ Klassik / Ernste_Klassik / Spezielle_Musik / Wetter / Wirtschaft / Kinderprogramm / Soziales / Religion / Anrufsendung / Reiseinformation / Freizeit / Jazz / Countrymusik / Musik des Landes / Oldiemusik / Folklore / Feature

Page 19

Einstellen von RED Regionalmodus

Wenn Sie „Aus“ wählen, empfängt das Gerät automatisch den RDS-Regionalsender.

Einstelloption:

RED Regionalmodus

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „RED Regionalmodus“.

Einstellung von PI SUCHE

Einstelloption:

RDS PI Suche

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „RDS PI Suche“.

Ein- und Ausschalten der AF-Funktion (Alternativfrequenzen)

RDS (Radio Data System) ist ein RundfunkInformationssystem, das sich des 57-kHz-Zwischenträgers gewöhnlicher UKW-Programme bedient. RDS ermöglicht den Empfang verschiedener Informationen wie Verkehrsfunkdurchsagen und Senderkennungen sowie den automatischen Wechsel zu stärker einfallenden Alternativfrequenzen, die dasselbe Programm ausstrahlen.

Einstelloption:

RDS Alternative Frequenz

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „RDS Alternative Frequenz“.

Ein-/Ausschalten der DAB-Antenne

Sie können mit dieser Einstellung die Stromversorgung für den DAB-Antennenanschluss wählen. Überprüfen Sie den Typ der DAB-Antenne (separat erhältlich), bevor Sie die DAB-Antenne installieren. Wenn eine aktive Antenne verwendet wird, die eine Stromversorgung über dieses Gerät benötigt, setzen Sie „DAB Phantomspeisung“ auf „Ein“; wenn eine passive Antenne verwendet wird, die keine Stromversorgung über dieses Gerät benötigt, stellen Sie sicher, dass „DAB Phantomspeisung“ auf „Aus“ gesetzt ist, da es andernfalls zu einer Fehlfunktion kommen kann.

Einstelloption:

DAB Phantomspeisung

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „DAB Phantomspeisung“.

USB Einstellungen

[USB] ist auf dem Funktionseinstellmenü ausgewählt.

Einstellen der USB-Lautstärke

Einstelloption:

Lautstärkeeinstellung

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Lautstärkeeinstellung“, um den Lautstärkepegel für die USB-Audio-/USB-Videowiedergabe einzustellen.

Videoeinstellungen

Einstelloption:

Videoeinstellungen

Berühren Sie [ ] oder [ ] bei „Helligkeit“, „Farbe“, „Kontrast“, um die Bildqualität einzustellen.

• Nur verfügbar, wenn USB Video die aktuelle Signalquelle ist.

Einstellen der Helligkeit

Einstelloption:

Helligkeit

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellen der Farbintensität

Einstelloption:

Farbe

Einstellungen:

0 bis 2 (Werkseinstellung: 0)

Einstellen des Bildkontrasts

Einstelloption:

Kontrast

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

19-DE

Page 20

iPod Einstellungen

[iPod] ist auf dem Funktionseinstellmenü ausgewählt.

Einstellen der iPod-Lautstärke

Einstelloption:

Lautstärkeeinstellung

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Lautstärkeeinstellung“, um den Lautstärkepegel für die iPod-Wiedergabe einzustellen.

AUX-Einstellungen (Auxiliary)

[Auxiliary] ist auf dem Funktionseinstellmenü ausgewählt.

Einstellen der AUX-Lautstärke

Einstelloption:

Lautstärkeeinstellung

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Lautstärkeeinstellung“, um den Lautstärkepegel für die AUX-Wiedergabe einzustellen.

Einstellen des Namens für das Auxiliary-Gerät (AUX)

Stellen Sie den Anzeigenamen eines externen Geräts ein. Dieser Name wird als Signalquellenname auf dem Startbildschirm oder Audiobildschirm angezeigt.

Einstelloption:

AUX Name

Einstellungen:

Off / Auxiliary (Werkseinstellung) / Digital TV

• Nicht verfügbar, wenn Auxiliary (oder Digital TV) die

aktuelle Signalquelle ist.

Videoeinstellungen

Einstelloption:

Videoeinstellungen

Berühren Sie [ ] oder [ ] bei „Helligkeit“, „Farbe“, „Kontrast“, um die Bildqualität einzustellen.

• Nur verfügbar, wenn Auxiliary (oder Digital TV) die aktuelle

Signalquelle ist.

Einstellen der Helligkeit

Einstelloption:

Helligkeit

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellen der Farbintensität

Einstelloption:

Farbe

Einstellungen:

0 bis 2 (Werkseinstellung: 0)

Einstellen des Bildkontrasts

Einstelloption:

Kontrast

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

20-DE

Page 21

HDMI Einstellungen

[HDMI] ist auf dem Funktionseinstellmenü ausgewählt.

Einstellen der HDMI-Lautstärke

Einstelloption:

Lautstärkeeinstellung

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Lautstärkeeinstellung“, um den Lautstärkepegel für die HDMI-Wiedergabe einzustellen.

Einstellen von HDMI Name

Sie können den Namen eines über HDMI angeschlossenen externen Geräts ändern.

Einstelloption:

HDMI Name

Einstellungen:

Off / HDMI (Werkseinstellung) / Digital TV / ACC Control

• Nicht verfügbar, wenn HDMI (oder Digital TV, ACC Control)

die aktuelle Signalquelle ist.

Videoeinstellungen

Einstelloption:

Videoeinstellungen

Berühren Sie [ ] oder [ ] bei „Helligkeit“, „Farbe“, „Kontrast“, um die Bildqualität einzustellen.

• Nur verfügbar, wenn HDMI (oder Digital TV, ACC Control)

die aktuelle Signalquelle ist.

Einstellen der Helligkeit

Einstelloption:

Helligkeit

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellen der Farbintensität

Einstelloption:

Farbe

Einstellungen:

0 bis 2 (Werkseinstellung: 0)

Einstellen des Bildkontrasts

Einstelloption:

Kontrast

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellen von HDMI Umschalter

Aktivieren Sie diese Option, wenn der optionale HDMI Umschalter angeschlossen ist.

Einstelloption:

HDMI Umschalter

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „HDMI Umschalter“.

Telefoneinstellungen

[Telefon] ist auf dem Funktionseinstellmenü ausgewählt.

Einstellen der Klingeltonlautstärke

Einstelloption:

Klingeltonlautstärke

Einstellungen:

1 bis 11 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Klingeltonlautstärke“, um den Pegel für die Klingeltonlautstärke einzustellen.

• Nicht verfügbar, wenn Apple CarPlay oder Android Auto

verbunden ist.

21-DE

Page 22

Einstellen der Lautstärke beim Telefonieren

Einstelloption:

Anruferlautstärke

Einstellungen:

1 bis 35 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Anruferlautstärke“, um den Pegel für die Anruferlautstärke einzustellen.

• Nicht verfügbar, wenn Apple CarPlay oder Android Auto

verbunden ist.

Einstellen der Mikrofonlautstärke

Einstelloption:

Mikrofonlautstärke

Einstellungen:

1 bis 11 (Werkseinstellung: 5)

Berühren Sie [ ] oder [ ] neben „Mikrofonlautstärke“, um den Pegel für die Mikrofonlautstärke einzustellen.

• Nicht verfügbar, wenn Apple CarPlay oder Android Auto

verbunden ist.

Einstellen der Telefonbuch-Übertragung

Legen Sie fest, ob das Telefonbuch automatisch übertragen werden soll.

Einstelloption:

Telefonbuch-Übertragung

Einstellungen:

Auto (Werkseinstellung) / Manuell

Bluetooth Audio Einstellungen

[Bluetooth Audio] ist auf dem Funktionseinstellmenü ausgewählt.

Einstellen der Lautstärke für Bluetooth Audio

Einstelloption:

Lautstärkeeinstellung

Einstellungen:

-14 bis +14 (Werkseinstellung: 0)

Berühren Sie [ ] oder [ ] neben „Lautstärkeeinstellung“, um den Lautstärkepegel für die Bluetooth Audio-Wiedergabe einzustellen.

Einstellung für CAN I/F BOX

[CAN-Interface] ist auf dem Funktionseinstellmenü

ausgewählt.

• Nur verfügbar, wenn die optionale CAN I/F BOX

angeschlossen ist.

Einstellen der Telefonbuch-Sortierung

Legen Sie die Reihenfolge fest, in der Namen im Telefonbuch angezeigt werden.

Einstelloption:

Telefonbuch-Sortierung

Einstellungen:

Letzter/Erster / Erster/Letzter (Werkseinstellung)

Einstellen des Telefonbuch-Kalenders

Legen Sie das Datumsformat für die Anzeige im Telefonbuch fest.

Einstelloption:

Telefonbuch-Kalender

Einstellungen:

YYYY/MM/DD (Werkseinstellung) / MM/DD/YYYY / DD/MM/YYYY

22-DE

Einstellen von „Unterbrechung Klimaanzeige“

Sie können einstellen, wie lange der Klimaanlagenbildschirm angezeigt wird.

Einstelloption:

Unterbrechung Klimaanzeige

Einstellungen:

Ohne / 5 Sek. (Werkseinstellung) / 10 Sek. / Dauerhaft

Page 23

Ohne: Der Klimaanlagenbildschirm wird nicht

angezeigt, wenn Sie die Klimaanlage usw. einstellen.

5 Sek./10 Sek.*: Der Bildschirm wird 5 bzw. 10 Sekunden

lang angezeigt und dann erscheint wieder der vorherige Bildschirm.

Dauerhaft: Der Klimaanlagenbildschirm wird

ständig angezeigt.

∗ Wenn Sie die Klimaanlage usw. einstellen, während der

Klimaanlagenbildschirm angezeigt wird, wird der Bildschirm ständig angezeigt.

Ein-/Ausschalten der Parksensor-Unterbrechung

Setzen Sie die Option auf [Ein] ein, damit der Bildschirm für den Einparkassistenten angezeigt wird, wenn das Fahrzeug ein Hindernis erkennt.

Einstelloption:

Unterbrechung Parksensoren

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Unterbrechung Parksensoren“.

Einstellungen für Dash Cam (Drive Recorder)

[Dash Cam] ist auf dem Funktionseinstellmenü ausgewählt.

• Nur verfügbar, wenn „Drive Recorder Menü“ auf [Ein] gesetzt

ist (Seite 23).

Einstellen der Helligkeit

Einstelloption:

Helligkeit

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellen der Farbintensität

Einstelloption:

Farbe

Einstellungen:

0 bis 2 (Werkseinstellung: 0)

Einstellen des Bildkontrasts

Einstelloption:

Kontrast

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellungen Kamera

[Kamera] ist auf dem Funktionseinstellmenü ausgewählt.

Anzeigen von Drive Recorder Menü

Setzen Sie diese Option auf [Ein], wenn der optionale Drive Recorder angeschlossen ist.

Einstelloption:

Drive Recorder Menü

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Drive Recorder Menü“.

Videoeinstellungen

Einstelloption:

Videoeinstellungen

Berühren Sie [ ] oder [ ] bei „Helligkeit“, „Farbe“, „Kontrast“, um die Bildqualität einzustellen.

Einstellen der Rückfahrkamera (Kamera 1)

Setzen Sie diese Option auf [Ein], wenn die optionale Rückfahrkamera angeschlossen ist.

Einstelloption:

Rückfahrkamera (Kamera 1)

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Rückfahrkamera (Kamera 1)“.

• „Rückfahrkamera (Kamera 1)“ ist nicht verfügbar, wenn der

Bildschirm „Einstellungen Kamera“ mit [Einstellungen] auf dem Kamerabildschirm angezeigt wird.

Eingangseinstellung für „Reverse Camera Signal“

Wenn „Rückfahrkamera (Kamera 1)“ auf [Ein] eingestellt ist, kann der Video-Eingangssignaltyp ausgewählt werden.

Einstelloption:

Reverse Camera Signal

Einstellungen:

NTSC (Werkseinstellung) / PAL

23-DE

Page 24

Einstellungen Kamera 2

Legen Sie die Nutzung der zweiten Kamera fest.

Einstelloption:

Einstellungen Kamera 2

Einstellungen:

Off (Werkseinstellung) / Vorn / Seite / Andere

• „Einstellungen Kamera 2“ ist nicht verfügbar, wenn der

Bildschirm „Einstellungen Kamera“ mit [Einstellungen] auf dem Kamerabildschirm angezeigt wird.

Bildschirmbeispiel für die Kamera vorn

■

Eingangseinstellung für „Camera 2 Signal“

Wenn „Einstellungen Kamera 2“ nicht auf [Aus] eingestellt ist, kann der Video-Eingangssignaltyp ausgewählt werden.

Einstelloption:

Camera 2 Signal

Einstellungen:

NTSC (Werkseinstellung) / PAL

Einstellung Führungslinien

Sie können die Position der Führungslinien anpassen.

Einstelloption:

Einstellung Führungslinien

1 Berühren Sie [Einstellung Führungslinien] auf

dem Menü „Einstellungen Kamera“.

Der Bildschirm zur Einstellung der Führungslinien wird angezeigt.

2 Berühren Sie [Kamera] und berühren Sie zum

Einstellen dann eine Kamera, [Hinten], [Vorn] oder [Seite].

• Bei einer anderen Kamera kann keine Führungslinie

eingestellt werden.

Bildschirmbeispiel für die Kamera hinten

■

Bildschirmbeispiel für die Kamera an der Seite

■

• Beim Einstellen der seitlichen Kamera berühren Sie [Ansicht]

und dann [ um die Führungslinieneinstellung gemäß der Position des Lenkrads im Fahrzeug vorzunehmen.

] (Linkslenker) oder [ ] (Rechtslenker),

3 Wählen Sie die einzustellende Führungslinie

durch Berühren von [

][ ] aus.

4 Berühren Sie [ ], [ ], [ ] oder [ ], um die

Position der Führungslinie einzustellen.

5 Berühren Sie [Zurück] oder [Schließen], um

die Einstellung abzuschließen.

• Die Einstellung kann mit [Standard] auf die werkseitige

Standardeinstellung zurückgesetzt werden.

Einstellen der Führungslinie bei einer Anhängerkupplung

Die Einstellung kann nur für die Kamera hinten vorgenommen werden.

24-DE

1 Berühren Sie [Ansicht] und dann

[Anhängerk.].

Der Bildschirm zur Einstellung der Führungslinie bei einer Anhängerkupplung wird angezeigt.

Page 25

2 Berühren Sie [ ][ ], um die einzustellende

Führungslinie auszuwählen.

3 Berühren Sie [ ], [ ], [ ] oder [ ], um die

Position der Führungslinie einzustellen.

4 Berühren Sie [Zurück] oder [Schließen], um

die Einstellung abzuschließen.

• Die Einstellung kann mit [Standard] auf die werkseitige

Standardeinstellung zurückgesetzt werden.

Videoeinstellungen

Einstelloption:

Videoeinstellungen

Berühren Sie [ ] oder [ ] bei „Helligkeit“, „Farbe“, „Kontrast“, um die Bildqualität einzustellen.

Einstellen der Helligkeit

Einstelloption:

Helligkeit

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellen der Farbintensität

Einstelloption:

Farbe

Einstellungen:

0 bis 2 (Werkseinstellung: 0)

Einstellen des Bildkontrasts

Einstelloption:

Kontrast

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

Einstellen der Stummschaltung beim Einparken

Sie können einstellen, dass der Ton stummgeschaltet wird, sobald der Rückwärtsgang (R) eingelegt wird.

Einstelloption:

Einparkstummschaltung

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Einparkstummschaltung“.

Systemeinstellungen

[System] ist auf dem Einstellmenü ausgewählt.

Systemeinstellmenü

■

Einstelloptionen:

Tastentöne (Seite 25) Mikrofon EC/NR (Seite 25) Sprache (Language) (Seite 26) Zeit einstellen (Seite 26) Startbildschirmtyp (Seite 26) Dimmereinstellung (Seite 26) Hintergrundfarbe (Seite 27) Bevorzugte Quelle (Seite 27) Sicherheitscode (Seite 27) Fahrzeugtypen für Telefonverbindung (Seite 27) Installation (Seite 28) Geräteinformationen (Seite 28)

Einstellen des Tastentons

[Tastentöne] ist auf dem Systemeinstellmenü ausgewählt.

Sie können die Lautstärke des Tons ändern, der bei einer Tastenberührung ertönt.

Einstelloption:

Tastentöne

Einstellungen:

0 bis 7 (Werkseinstellung: 4)

Einstellen des Mikrofoneffekts

[Mikrofon EC/NR] ist auf dem Systemeinstellmenü

ausgewählt. Stellen Sie diese Option ein, wenn Sie eine Freisprechanlage nutzen oder über Apple CarPlay/Android Auto telefonieren. Sie können den Pegel des Mikrofoneffekts gemäß dem Fahrgastraum einstellen.

Einstelloption:

Mikrofon EC/NR

Einstellungen:

1 / 2 (Werkseinstellung) / 3

1: Wenig Platz im Fahrzeug 2: Normal Platz im Fahrzeug 3: Viel Platz im Fahrzeug

• Diese Einstellung gilt nicht für die Funktion

„Sprachsteuerungslautst.“.

25-DE

Page 26

Einstellungen für Sprache

[Sprache (Language)] ist auf dem Systemeinstellmenü

ausgewählt. Sie können die Sprache auswählen, in der das Setup-Menü, Feedback-Informationen usw. erscheinen sollen.

Einstelloption:

Einstellungen:

• Die zurzeit ausgewählte Sprache wird angezeigt.

*1 Anzeige in der aktuell ausgewählten Sprache. *2 Anzeige immer auf English.

Sprache*

(Language*2)

English (Werkseinstellung) / Deutsch / Français / Español / Português / Italiano / Nederlands / Suomi / Norsk / Svenska / Dansk / русский язык / Slovenčina / Polski / Český / Magyar / Έλληνικά /

/ / Bahasa Indonesia

/ Türkçe / / /

Einstellen der Uhr

[Zeit einstellen] ist auf dem Systemeinstellmenü

ausgewählt.

Einstelloption:

Zeit einstellen

Einstellen des Zeitformats

Das Zeitformat für die Uhrzeitanzeige kann nach Belieben auf das 12- oder 24-Stunden-System eingestellt werden.

Einstelloption:

Zeitformat

Einstellungen:

12h / 24h (Werkseinstellung)

Einstellen der Zeitzone

Sie können die Zeitzone gemäß Ihrer Region einstellen.

Einstelloption:

Zeitzone

Werkseinstellung:

UTC

Einstellen der Sommerzeit

Zum Einstellen der Sommerzeit setzen Sie „Sommerzeit“ auf

[Ein]. Einstelloption:

Sommerzeit

Berühren Sie [ ] (Aus) oder [ ] (Ein) bei „Sommerzeit“.

Einstellen des Startbildschirmtyps

[Startbildschirmtyp] ist auf dem Systemeinstellmenü

ausgewählt. Sie können für den Startbildschirm den Hervorhebungsmodus auswählen. Einzelheiten dazu finden Sie unter „Informationen zum Startbildschirm“ (Seite 12).

Einstelloption:

Startbildschirmtyp

Einstellungen:

NORMAL (Werkseinstellung) / Hervorhebung

Festlegen der Dimmereinstellung

[Dimmereinstellung] ist auf dem Systemeinstellmenü

ausgewählt.

Einstellen der Helligkeit der Hintergrundbeleuchtung (Dimmer Modus)

Die Hintergrundbeleuchtung erfolgt über LEDs im LCD-Bildschirm. Eine Steuerfunktion für die Beleuchtung stellt die Helligkeit der Hintergrundbeleuchtung auf die Helligkeit im Fahrzeug ein, sodass die Anzeigen auf dem Bildschirm jederzeit gut zu erkennen sind.

Einstelloption:

Dimmer Modus

Einstellungen:

Auto (Werkseinstellung) / On / Off

Auto: Die Helligkeit des Displays und der

Tastenbeleuchtung ändert sich in Übereinstimmung mit der Helligkeit im Fahrzeuginneren.

On: Die mit [Tasten Dimmerstufe]

(Seite 26) und [Display Dimmerstufe] (Seite 27) eingestellte Helligkeit wird unabhängig von der Helligkeit im Fahrzeuginneren angewendet.

Off: Das Display und die Tastenbeleuchtung

bleiben unabhängig von der Helligkeit im Fahrzeuginneren hell.

Einstellen der nächtlichen Tastenbeleuchtung mit dem Dimmer

Mit dem Dimmer können Sie die Helligkeit der Tastenbeleuchtung für die Benutzung bei Nacht einstellen.

Einstelloption:

Tasten Dimmerstufe

Einstellungen:

-2 bis +2 (Werkseinstellung: 0)

• Diese Einstellung ist nur dann verfügbar, wenn „Dimmer

Modus“ auf [Ein] oder [Auto] gesetzt ist.

26-DE

Page 27

Einstellen der Mindesthintergrundbeleuchtung

Sie können die Helligkeit der Hintergrundbeleuchtung einstellen. Diese Funktion ist zum Beispiel sehr praktisch, um die Hintergrundbeleuchtung bei Nachtfahrten zu verringern.

Einstelloption:

Display Dimmerstufe

Einstellungen:

-15 bis +15 (Werkseinstellung: 0)

• Diese Einstellung ist nur dann verfügbar, wenn „Dimmer

Modus“ auf [On] oder [Auto] gesetzt ist.

Umschalten der Displayfarbe

[Hintergrundfarbe] ist auf dem Systemeinstellmenü

ausgewählt. Sie können zwischen 8 verschiedenen Farben für das Display wählen.

Einstelloption:

Hintergrundfarbe

Einstellungen:

Sportliches Blau (Werkseinstellung) / Sportliches Rot / Sportliches Grün/ Sportliches Weiß / Schlichtes Weiß / Schlichtes Hellblau / Schlichtes Bernstein / Schlichtes Blau

Einstellen des Passworts

1 Berühren Sie [ ] (Aus) neben

„Sicherheitscode“.

2 Berühren Sie [OK], wenn die

Bestätigungsmeldung erscheint.

Der Bildschirm zum Einstellen des Passworts wird angezeigt.

3 Geben Sie ein Passwort ein und berühren Sie

[OK].

• Geben Sie die 6-stellige Zahl ein.

• Anstelle der eingegebenen Ziffern wird „*“ angezeigt.

• Berühren Sie [ löschen.

• Berühren Sie [Alle löschen], um alle eingegebenen Ziffern zu löschen.

], um eine eingegebene Ziffer zu

4 Geben Sie dasselbe Passwort erneut ein und

berühren Sie [OK].

Das Passwort wird eingestellt, das System wechselt wieder zum Systemeinstellmenü und der Sicherheitscode wird auf [Ein] eingestellt.

• Wenn Sie ein gespeichertes Passwort vergessen, lässt sich das

Gerät nicht mehr benutzen. In diesem Fall muss der Kundendienst hinzugezogen werden.

Bearbeiten des Startbildschirms

[Bevorzugte Quelle] ist auf dem Systemeinstellmenü

ausgewählt. Sie können die Reihenfolge der Audioquellen auf dem Bildschirm zum Bearbeiten der Widgets ändern.

Einstelloption:

Bevorzugte Quelle

Berühren Sie zum Ändern der Reihenfolge [ ] [

] neben dem Signalquellennamen.

Einstellen des Sicherheitscodes

[Sicherheitscode] ist auf dem Systemeinstellmenü

ausgewählt. Sie können das System so einstellen, dass es ohne die Eingabe eines Passworts nicht genutzt werden kann. Wenn Sie diese Einstellung auf „On“ setzen und ein Passwort einrichten, ist die Eingabe des Passworts erforderlich, wenn das System mit einer Batterie verbunden ist und erstmalig eingeschaltet wird.

Einstelloption:

Sicherheitscode

Einstellungen:

Off (Werkseinstellung) / On

Löschen des Passworts

1 Berühren Sie [ ] (Ein) neben

„Sicherheitscode“.

Der Bildschirm zum Einstellen des Passworts wird angezeigt.

2 Geben Sie das eingestellte Passwort ein und

berühren Sie [OK].

Das Passwort wird gelöscht, das System wechselt wieder zum Systemeinstellmenü und der Sicherheitscode wird auf [Off ] eingestellt.

• Anstelle der eingegebenen Ziffern wird „*“ angezeigt.

Einstellen des Fahrzeugtyps

[Fahrzeugtypen für Telefonverbindung] ist auf dem

Systemeinstellmenü ausgewählt. Apple CarPlay und Android Auto benötigen Informationen zum Fahrzeug, um alle Funktionen optimal nutzen zu können.

Einstelloption:

Fahrzeugtypen für Telefonverbindung

27-DE

Page 28

Einstellen der Lenkradposition

Legen Sie diese Option fest, wenn Apple CarPlay verwendet wird/ein Android-Smartphone mit installierter Android Auto App angeschlossen ist. Diese Einstellung wirkt sich auf den Modus Apple CarPlay/ Android Auto aus.

Einstelloption:

Lenkradposition

Einstellungen:

Links (Werkseinstellung) / Rechts

Einstellen der Treibstoffart

Stellen Sie die Treibstoffart für Ihr Fahrzeug ein.

Einstelloption:

Treibstoffart

Einstellungen:

Unbekannt / Bleifreies Benzin (Werkseinstellung) / Verbleites Benzin / Diesel #1 / Diesel #2 / Biodiesel / 85% Ethanol / Benzin-Gemisch / LPG / CNG / LNG / Elektrisch / Brenstoffzelle / Andere

Einstellen des EV Steckertyps

Wenn als „Treibstoffart“ die Option [Elektrisch] ausgewählt ist (Seite 28), stellen Sie den EV Steckertyp ein.

Einstelloption:

EV Steckertyp

Einstellungen:

Unbekannt (Werkseinstellung) / J1772 / Mennekes / Chademo / Combo_1 / Combo_2 / Tesla roadster / Tesla HPWC / Tesla Supercharger / GBT / Andere

Installationsprüfung

[Installation] ist auf dem Systemeinstellmenü ausgewählt.

Mit dieser Option können Sie die Installation von Kamera 1, Kamera 2, CAN-Interface, Dash Cam, GNSS-Antenne, GNSS-Information, Parkbremse, Geschwindigkeit, Rückwärtsgang und Batteriespannung prüfen.

Einstelloption:

Installation

Der Bildschirm zum Prüfen der Installation wird angezeigt.

• Je nach Fahrzeug lassen sich einige Installationsstatus mit

dieser Funktion möglicherweise nicht prüfen.

Geräteinformationen zu iLX-705D/ iLX-F905D/iLX-F115D/i905

[Geräteinformationen] ist auf dem Systemeinstellmenü ausgewählt. Wenn Sie [Geräteinformationen] wählen, werden die Seriennummer und der Modellname angezeigt, die Firmwareversion kann aktualisiert und verschiedene Einstellungen können initialisiert werden.

Anzeige der Produktinformationen

Sie können die Versionsinformationen für dieses Gerät anzeigen. Notieren Sie diese Informationen und geben Sie sie an, wenn Sie sich an den Technischen Support von Alpine oder an einen von Alpine autorisierten Händler wenden.

Einstellungen:

Seriennummer / Modell Name

Aktualisieren der Firmwareversion

Die Software kann von der Alpine-Website heruntergeladen und mit dem USB-Flash-Laufwerk aktualisiert werden.

1 Schließen Sie das USB-Flash-Laufwerk mit der

darauf gespeicherten Aktualisierungsdatei an dieses Gerät an.

2 Berühren Sie [Aktual.] neben

„Firmwareversion“.

3 Berühren Sie [OK], wenn die

Bestätigungsmeldung erscheint.

• Schalten Sie das Gerät nicht ein/aus und verändern Sie nicht

die Position des Zündschlüssels, bis der Systemneustart abgeschlossen wurde.

Spezielle Einstellungen je nach Fahrzeug (Car by Car Update)

Bei manchen Fahrzeugmodellen lassen sich Einstellungen vornehmen, indem Sie die Daten des Fahrzeugmodells von der Alpine-Website herunterladen. Installieren Sie die Daten mit dem USB-Flash-Laufwerk auf dem Gerät.

• Mit den Daten des Fahrzeugmodells können Startanimation,

spezieller Sound für das Fahrzeugmodell, Kameraverbindungseinstellung und Kameraführungslinien eingestellt werden.

1 Schließen Sie das USB-Flash-Laufwerk mit der

darauf gespeicherten Aktualisierungsdatei an dieses Gerät an.

2 Berühren Sie [Aktual.] neben „Car by Car

Update“.

3 Berühren Sie [OK], wenn die

Bestätigungsmeldung erscheint.

28-DE

Page 29

• Schalten Sie das Gerät nicht ein/aus und verändern Sie nicht

die Position des Zündschlüssels, bis der Systemneustart abgeschlossen wurde.

Anzeigen der Softwarelizenz

Einstellungen:

Lizenz der quelloffenen Software

Initialisieren der Klangeinstellungen

Sie können EQ Einstellung*/X-OVER*/Time Correction*/ Media Xpander (MX)/bass engine/Subwoofer auf die werkseitigen Einstellungen zurücksetzen.

1 Berühren Sie [Einst.] neben „Standard

Soundeinstellungen“.

2 Berühren Sie [OK], wenn die

Bestätigungsmeldung erscheint.

Das System beginnt mit der Initialisierung.

∗ Die in Speicher 1 bis Speicher 3 abgelegten

Einstellwerte können nicht initialisiert werden.

Initialisieren des Systems

Sie können alle Daten initialisieren, um die Werkseinstellungen wiederherzustellen. Trennen Sie das USB-Flash-Laufwerk o.Ä. vom System, bevor Sie fortfahren.

1 Berühren Sie [Reset] neben „Alle

Einstellungen zurücksetzen“.

2 Berühren Sie [OK], wenn die

Bestätigungsmeldung erscheint.

Der Bestätigungsbildschirm erscheint.

3 Berühren Sie [OK].

Das System beginnt mit der Initialisierung.

• Schalten Sie das Gerät nicht ein/aus und verändern Sie nicht

die Position des Zündschlüssels, bis der Systemneustart abgeschlossen wurde.

Klangeinstellungen

Hier können Sie Einstellungen zur Klangqualität vornehmen.

Berühren Sie den Bereich oben in der Mitte [ ] des Startbildschirms.

Der Klangeinstellbildschirm wird angezeigt.

• Der Klangeinstellbildschirm lässt sich auch durch Berühren

von [

] (START) aufrufen, während der Startbildschirm

angezeigt wird.

Klangeinstellmenü

■

Informationsanzeige zur aktuellen Signalquelle. Berühren Sie diese Stelle, um zum

Startbildschirm zu wechseln. X-OVER (Seite 32) Spannungsanzeige. bass engine (Seite 33) Anzeige für Lautstärkepegel Time Correction (Seite 32) Defeat (Seite 34) Tone Adjust (Bass/Höhen) (Seite 33), Sub

Woofer Level (Seite 33) EQ Einstellung (Seite 30) Media Xpander (Seite 30) Fader/Balance/Lautprecher Hinten/Subwoofer

(Seite 31)

29-DE

Page 30

Einstellen von Media Xpander (MX)

[Media Xpander] ist auf dem Klangeinstellmenü ausgewählt. Mit Media Xpander (MX) werden unabhängig von der Musikquelle Gesangsstimmen oder Instrumente hervorgehoben. So ist bei der Wiedergabe über Radio (UKW), DAB, USB-Flash-Laufwerk und iPod auch bei erheblichen Verkehrsgeräuschen eine klare Musikreproduktion möglich.

Einstelloption:

Media Xpander

Einstellungen:

OFF (Werkseinstellung) / MX 1 / MX 2/ MX 3

1 Berühren Sie [Media Xpander].

Der Einstellbildschirm für Media Xpander wird angezeigt.

2 Berühren Sie [Media Xpander], um den Pegel

umzuschalten.

OFF MX 1 MX 2 MX 3 OFF

• Der Media Xpander-Einstellbildschirm wechselt wieder zum

Klangeinstellmenü, wenn länger als 3 Sekunden keine Funktion ausgeführt wird.

• Für MP3/WMA/AAC/FLAC/WAV/APE kann es eine eigene

MX-Einstellung geben.

• Wenn „Defeat“ auf [Ein] gesetzt ist, können Sie die

Einstellung nicht vornehmen.

• Nicht verfügbar, wenn „bass engine“ eingestellt ist.

• Die MX-Einstellung kann nur vorgenommen werden, wenn

aktuell eine Signalquelle ausgewählt ist.

Equalizer-Einstellungen

[EQ Einstellung] ist auf dem Klangeinstellmenü ausgewählt. Für EQ Einstellung gibt es 3 Modi: „Erweiterter EQ“, „Einfacher EQ“ und „Voreingestellter EQ“.

• Wenn „Defeat“ auf [Ein] gesetzt ist, können Sie die

Einstellung nicht vornehmen.

• Nicht verfügbar, wenn „bass engine“ eingestellt ist.

Einstellen der parametrischen Equalizer-Kurve (Erweiterter EQ/ Einfacher EQ)

Sie können die Equalizer-Einstellungen durch Festlegen einer geeigneten Frequenzgangkurve an Ihren persönlichen Geschmack anpassen. Dieses Gerät verfügt über „Erweiterter EQ“ zum Einstellen von 4 Lautsprechertypen und „Einfacher EQ“ zum Einstellen von 2 Lautsprechertypen.

Erweiterter EQ

■

Einfacher EQ

■

1 Berühren Sie [EQ Einstellung]. 2 Berühren Sie [Erweiterter EQ] oder [Einfacher

EQ], um den Equalizer-Modus auszuwählen.

3 Wählen Sie einen Lautsprecher für die

Einstellung aus.

Erweiterter EQ: Vorn Links / Vorn Rechts / Hinten Links /

Einfacher EQ: Vorn / Hinten / Subw.

Hinten Rechts / Subw.

4 Berühren Sie [Band], um das einzustellende

Band auszuwählen.

Band1 Band2 ••• Band12 Band13 Band1

• Sie können ein Band durch Berühren des Bildschirms direkt auswählen.

5 Berühren Sie [ ] oder [ ] neben „Frequenz“,

um die Frequenz des ausgewählten Bands einzustellen.

Einstellbare Frequenzbänder:

20 Hz bis 40 kHz (in 1/3-Oktavstufen)

Band1: 20 Hz~100 Hz (63 Hz) Band2: 63 Hz~315 Hz (125 Hz) Band3: 100 Hz~500 Hz (200 Hz) Band4: 160 Hz~800 Hz (315 Hz) Band5: 250 Hz~1,25 kHz (500 Hz) Band6: 315 Hz~1,6 kHz (630 Hz) Band7: 500 Hz~2,5 kHz (1 kHz) Band8: 1 kHz~5 kHz (2 kHz) Band9: 1,6 kHz~8 kHz (3,15 kHz)

30-DE

Page 31

Band10: 2,5 kHz~12,5 kHz (5 kHz) Band11: 4 kHz~20 kHz (8 kHz) Band12: 6,3 kHz~31,5 kHz (12,5 kHz) Band13: 10 kHz~40 kHz (20 kHz)

6 Berühren Sie [ ] oder [ ] neben „Pegel“, um

den Pegel des ausgewählten Bands einzustellen.

Einstellungen:

-9 bis +9 (Werkseinstellung: 0)

7 Berühren Sie [ ] oder [ ] neben „Q

Anpassung“, um die Bandbreite auszuwählen.

Einstellungen:

Breit (Werkseinstellung) / Mittel / Schmal

8 Um ein anderes Band einzustellen,

wiederholen Sie Schritt 2 bis 6 und stellen so alle Bänder ein.

9 Berühren Sie [Speicher 1], [Speicher 2] oder

[Speicher 3] mindestens 2 Sekunden lang, um die geänderten Einstellwerte zu speichern.

• Band2 und Band11 sind identisch mit den Steuerelementen

für Bässe und Höhen. Einzelheiten zum Einstellen von Bässen und Höhen finden Sie unter „Einstellen des Pegels für Bässe und Höhen“ (Seite 33).

• Einstellungen, die die Frequenz von benachbarten Bändern

überschreiten, sind nicht verfügbar.

• Berücksichtigen Sie beim Einstellen des Voreingestellter EQ

unbedingt den Frequenzgang der angeschlossenen Lautsprecher.

• Wenn der Voreingestellter EQ eingestellt wird, wird der

voreingestellte EQ außer Kraft gesetzt.

• Wenn der voreingestellte EQ eingestellt ist, werden auch die

damit verbundenen Einstellungen für den parametrischen EQ verändert. Es empfiehlt sich, die Einstellungen für den parametrischen EQ zuvor als Voreinstellung zu speichern.

• Berühren Sie [Flat], um alle Werte zu initialisieren.

Abrufen der geänderten Werte für den parametrischen EQ

Sie können die geänderten Werte für den parametrischen EQ abrufen, die Sie als Voreinstellung gespeichert haben.

Berühren Sie [Speicher 1], [Speicher 2] oder [Speicher 3] auf dem Bildschirm für den parametrischen EQ.

Die als Voreinstellung gespeicherten Einstellungen werden abgerufen.

Equalizer-Voreinstellungen (Voreingestellter EQ)

Für eine ganze Reihe unterschiedlicher Musikgenres sind werkseitig 10 typische Equalizer-Einstellungen vorgegeben.

Einstelloption:

Voreingestellter EQ

Einstellungen:

FLAT / POP / ROCK / NEWS / JAZZ / ELECTRONIC / HIP HOP / EASY LISTENING / COUNTRY / CLASSICAL

• Für EQ-Voreinstellungen gibt es keine Werkseinstellung, d. h.

kein typischer Equalizer ist in der Werkseinstellung ausgewählt.

• Es kann immer nur ein Typ auf „Ein“ gesetzt werden.

• Wenn der voreingestellte EQ eingestellt ist, werden auch die

damit verbundenen Einstellungen für den parametrischen EQ verändert. Es empfiehlt sich, die Einstellungen für den parametrischen EQ zuvor als Voreinstellung zu speichern.

Einstellungen Fader/Balance/ Lautprecher Hinten/Subwoofer

[Fad./Bal.] ist auf dem Klangeinstellmenü ausgewählt.

Bildbereich für Fader/Balance

Einstellen von Fader/Balance

Berühren Sie den gewünschten Punkt im Bildbereich oder berühren Sie [ (Hinten), [

Fader:

F15 bis R15

Balance:

L15 bis R15

• Zum Zurücksetzen auf die Werkseinstellung (Balance: 0,

Fader: 0) berühren Sie [Center].

] (Links) oder [ ] (Rechts).

] (Vorn), [ ]

31-DE

Page 32

Einstellen des Hecklautsprechers

Sie können die Ausgabe des Hecklautsprechers auf „Off“ setzen.

Einstelloption:

Lautprecher Hinten

Einstellungen:

On (Werkseinstellung) / Off

Ein-/Ausschalten des Subwoofers

Wenn ein optionaler Subwoofer an das Gerät angeschlossen ist, nehmen Sie die folgenden Einstellungen vor.

Einstelloption:

Subwoofer

Einstellungen:

On / Off (Werkseinstellung)

Einstellungen für Laufzeitkorrektur

[Time Correction] ist auf dem Klangeinstellmenü ausgewählt. Bevor Sie die folgenden Schritte ausführen, schlagen Sie unter „Informationen zur Laufzeitkorrektur“ (Seite 35) nach.

• Wenn die Hecklautsprecher auf [Off] gesetzt sind, kann die

Einstellung „Lautprecher Hinten“ nicht geändert werden (Seite 32).

• Wenn der Subwoofer auf [Off] gesetzt ist, kann die

Einstellung „Subwoofer“ nicht geändert werden (Seite 32).

Abrufen des Laufzeitkorrekturwerts

Sie können den voreingestellten Laufzeitkorrekturwert abrufen.

Berühren Sie [Speicher 1], [Speicher 2] oder [Speicher 3] auf dem Laufzeitkorrektur-Bildschirm.

Die als Voreinstellung gespeicherten Einstellungen werden abgerufen.

Einstellungen für Frequenzweiche (X-OVER)

Bevor Sie die folgenden Schritte ausführen, schlagen Sie unter „Informationen zur Frequenzweiche“ (Seite 34) nach.

Korrekturmodus

Einstelloption:

Time Correction

1 Berühren Sie die Korrekturmodus-Taste und

wählen Sie [ms], [cm] oder [inch] aus.

2 Berühren Sie [ ] oder [ ] für jeden

Lautsprecher, um die Zeit oder den Abstand einzustellen.

0,00 ms bis 20,00 ms (0,02 ms/Schritt) 0,0 cm bis 680,0 cm (0,68 cm/Schritt) 0,0 inch bis 268,0 inch (0,268 inch/Schritt)

Alle Einstellwerte für die Lautsprecher sind im Bereich von 20 ms oder 680 cm einstellbar.

3 Berühren Sie [Speicher 1], [Speicher 2] oder

[Speicher 3] mindestens 2 Sekunden lang, um die geänderten Einstellwerte zu speichern.

• Berühren Sie [Flat], um alle Werte auf 0,0 zu setzen.

32-DE

Einstelloption:

X-OVER

1 Berühren Sie [X-OVER].

Der Bildschirm für die X-OVER-Einstellung wird angezeigt.

2 Berühren Sie [Vorn HPF], [Vorn LPF], [Hinten

HPF], [Hinten LPF] oder [Subw. LPF], um den einzustellenden Kanal auszuwählen.

3 Berühren Sie [ ] oder [ ] neben „Frequenz“

und wählen Sie die Grenzfrequenz aus.

Einstellungen:

Vorn HPF: 20 / 25 / 31,5 / 40 / 50 / 63 / 80

(Werkseinstellung) / 100 / 125 / 160 / 200 / 250 Hz

Vorn LPF: 4k / 5k / 6,3k / 8k (Werkseinstellung) /

10k / 12,5k / 16k / 20k Hz

Hinten HPF: 20 / 25 / 31,5 / 40 / 50 / 63 / 80

(Werkseinstellung) / 100 / 125 / 160 / 200 / 250 Hz

Hinten LPF: 4k / 5k / 6,3k / 8k (Werkseinstellung) /

10k / 12,5k / 16k / 20k Hz

Subw. LPF: 20 / 25 / 31,5 / 40 / 50 / 63 / 80

(Werkseinstellung) / 100 / 125 / 160 / 200 / 250 Hz

Page 33

4 Berühren Sie [ ] oder [ ] neben „Flanke“

und stellen Sie dann die HPF- oder LPF-Flanke ein.

Einstellungen:

0 (Werkseinstellung) / 6 / 12 / 18 / 24 dB/Oktave

• Wenn „Defeat“ auf [Ein] gesetzt ist, können Sie die Funktion

„bass engine“ nicht einstellen.

• Der „bass engine“-Einstellbildschirm wechselt wieder zum

Klangeinstellmenü, wenn länger als 3 Sekunden keine Funktion ausgeführt wird.

5 Berühren Sie [ ] oder [ ] neben „Pegel“ und

stellen Sie dann den HPF- oder LPF-Pegel ein.

Einstellungen:

-12 bis 0 dB (Werkseinstellung: 0)

6 Wiederholen Sie die Schritte 2 bis 5, um die

Einstellungen für die anderen Kanäle vorzunehmen.

7 Berühren Sie [Speicher 1], [Speicher 2] oder

[Speicher 3] mindestens 2 Sekunden lang, um die geänderten Einstellwerte zu speichern.

• Berühren Sie [Flat], um alle Werte zu initialisieren.

• Wenn die Hecklautsprecher auf [Off] gesetzt sind, kann die

Einstellung „Lautprecher Hinten“ nicht geändert werden (Seite 32).

• Wenn der Subwoofer auf [Off] gesetzt ist, kann die

Einstellung „Subwoofer“ nicht geändert werden (Seite 32).

• Bei der X-OVER-Einstellung ist unbedingt der Frequenzgang

der angeschlossenen Lautsprecher zu berücksichtigen.

Abrufen der geänderten X-OVER-Werte

Sie können die geänderten X-OVER-Werte abrufen, die Sie als Voreinstellung gespeichert haben.

Berühren Sie [Speicher 1], [Speicher 2] oder [Speicher 3].

Die als Voreinstellung gespeicherten Einstellungen werden abgerufen.

Einstellen von „bass engine“

Sie können den gewünschten „bass engine“-Typ einstellen.

Einstellungen:

Typ: Off (Werkseinstellung) / Standard /

Pegel: 0 bis 6

midbass / Rich / Lowbass / Punch

1 Berühren Sie [bass engine].

Der Einstellbildschirm für „bass engine“ wird angezeigt.

2 Berühren Sie [bass engine], um den Typ zu

wechseln.

Off Standard midbass Rich Lowbass Punch

Off

3 Berühren Sie [ ] oder [ ] neben „BASS

ENGINE Level“ und stellen Sie dann den Pegel ein.

Einstellen des Pegels für Bässe und Höhen

Einstelloption:

Bass, Höhen

Einstellungen:

Bass: -18 bis 18 (Werkseinstellung: 00) Höhen: -18 bis 18 (Werkseinstellung: 00)

Berühren Sie [ ] oder [ ] neben „Bass“ oder „Höhen“, um den Pegel einzustellen.

• Der Bass- und der Höhenpegel spiegeln sich in den

Einstellungen für Band2 und Band11 für die EQ Einstellung wider. Je nach der Einstellung von Band2 und Band11 unter EQ Einstellung ändern sich der einstellbare Bass- und der Höhenpegel.

• Wenn „Bass“ und „Höhen“ nicht angezeigt werden, berühren

Sie [Sub w.], um in den Modus [Tone Adjust] zu schalten.

• Nicht verfügbar, wenn „bass engine“ eingestellt ist.

Einstellen des Subwoofers

Berühren Sie [Tone Adjust].

Der Einstellbildschirm für „Subwoofer Level“ wird angezeigt.

Einstellen des Subwoofer-Pegels

Sie können den Pegel des Subwoofers einstellen, wenn ein Subwoofer angeschlossen ist.

Einstelloption:

Subwoofer Level

Einstellungen:

0 bis 15 (Werkseinstellung: 0)

Verschieben Sie den Hebel zum Einstellen des Pegels nach links oder rechts.

• Diese Einstellung ist nur dann verfügbar, wenn „Subwoofer“

auf [On] gesetzt ist (Seite 32).

33-DE

Page 34

Einstellen der Subwoofer-Phase

Die Subwoofer-Ausgangsphase wird zwischen Subwoofer Normal (0°) und Subwoofer Umkehr (180°) umgeschaltet.

Einstelloption:

Phase

Einstellungen:

0° (Werkseinstellung), 180°

Berühren Sie [Phase], um die Ausgangsphase des Subwoofers umzuschalten.

• Diese Einstellung ist nur dann verfügbar, wenn „Subwoofer“

auf [On] gesetzt ist (Seite 32).

Defeat-Einstellung

Wenn Defeat auf [Ein] gesetzt ist, werden die Funktionen Media Xpander, EQ Einstellung und „bass engine“ ausgeschaltet. Dadurch werden alle Einstellungen für diese Funktionen deaktiviert.

Einstelloption:

Defeat

Berühren Sie [Defeat].

Die Anzeige leuchtet, wenn Defeat aktiviert ist.

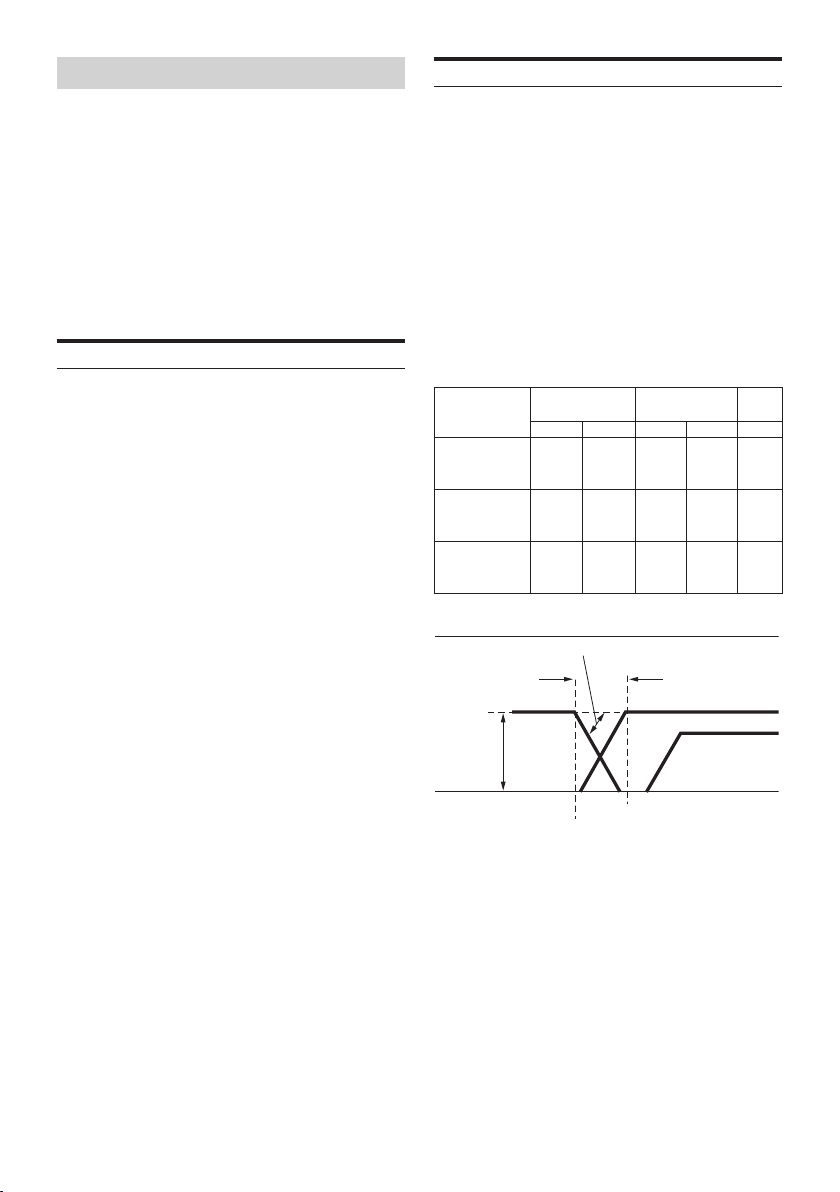

Informationen zur Frequenzweiche

Frequenzweiche (X-OVER):

Das Gerät verfügt über eine aktive Frequenzweiche. Die Frequenzweiche begrenzt die Höhe der Frequenzen an den Ausgängen. Die einzelnen Kanäle werden separat angesteuert. Daher lassen sich die einzelnen Lautsprecherpaare mit den Frequenzen ansteuern, für die sie optimal ausgelegt sind. Die Frequenzweiche stellt den Hochpassfilter (HPF) oder Tiefpassfilter (LPF) der einzelnen Bänder sowie auch die Steilheit (wie schnell der Filter Höhen oder Tiefen durchlässt) ein. Die Einstellungen müssen jeweils der Wiedergabecharakteristik der Lautsprecher entsprechen. Je nach Lautsprecher ist u. U. keine passive Frequenzweiche erforderlich. Falls Sie hierzu Fragen haben, wenden Sie sich bitte an Ihren autorisierten Alpine-Händler.

Subwoofer (LPF)

Hecklautsprecher (HPF)

Frontlautsprecher (HPF)

Grenzfrequenz

(1/3-Oktavenstufen)

HPF LPF HPF LPF

20 Hz -

---250 Hz

20 Hz - 250 Hz

----

Flanke Pegel

0, 6, 12,

----

18, 24

dB/oct.

0, 6, 12,

18, 24

----

dB/oct. 0, 6, 12,

dB/oct.

-12 bis 0 dB

34-DE

Tiefenbereich Höhenbereich

Ausgangsfrequenzbereich

Pegeleinstellung (0 bis –12 dB)

20 Hz (Unterscheidet sich von der tatsächlichen Anzeige)

• HPF (Hochpassfilter): Sperrt den Durchgang für die

niedrigeren Frequenzen und lässt die höheren Frequenzen passieren.

• LPF (Tiefpassfilter): Sperrt den Durchgang für die höheren

Frequenzen und lässt die niedrigeren Frequenzen passieren.

• Flanke: Die Pegeländerung (in dB) bei einer

Frequenzänderung von einer Oktave.

• Je höher der Steilheitswert, desto steiler der

Signalflankenanstieg.

• Zur Überbrückung von Hoch- oder Tiefpassfilter ist die

Steilheit auf FLAT einzustellen.

• Verwenden Sie keinesfalls einen Hochtöner ohne

vorgeschaltetes HPF bzw. mit Einstellung auf niedrige Frequenz, da sonst der Lautsprecher aufgrund der Bassfrequenzanteile beschädigt werden kann.

Einstellen der Flankensteilheit

Subwoofer

Flanke FL AT

LPF-Grenzfrequenz

Ausgangsfrequenzbereich

Hecklautsprecher

Frontlautsprecher

HPF-Grenzfrequenz

200 Hz

Page 35

• Die Einstellung muss anhand der empfohlenen

Übergangsfrequenz der angeschlossenen Lautsprecher erfolgen. Stellen Sie die empfohlene Übergangsfrequenz der Lautsprecher fest. Die Einstellung auf einen Frequenzbereich außerhalb des empfohlenen Werts führt u. U. zur Beschädigung der Lautsprecher. Die empfohlenen Werte für die Übergangsfrequenzen von Alpine-Lautsprechern finden Sie in den zugehörigen Bedienungsanleitungen. Wir haften nicht für die Beschädigung oder Fehlfunktion von Lautsprechern, die auf den Einsatz von Frequenzweichen mit Werten außerhalb des empfohlenen Bereichs zurückzuführen sind.

Informationen zur Laufzeitkorrektur

Die Entfernung zwischen dem Hörer und den Lautsprechern in einem Pkw kann wegen der komplexen Lautsprechereinbauanordnung stark variieren. Diese Entfernungsdifferenz führt zu einer Verschiebung von Klangbild und Frequenzcharakteristik. Ursache hierfür ist die zeitliche Verzögerung, mit der der Ton das rechte und das linke Ohr des Hörers erreicht. Zur Abhilfe kann das Gerät die Zuführung des Audiosignals zu den Lautsprechern verzögern, die den kürzesten Abstand zum Hörer haben. Auf diese Weise wird effektiv der Eindruck erzeugt, dass die betreffenden Lautsprecher weiter entfernt sind. Im Interesse eines optimalen Klangraums lässt sich der Hörer akustisch gleich weit vom linken und rechten Lautsprecher entfernt platzieren. Die Einstellung für die einzelnen Lautsprecher erfolgt in Schritten von 0,02 ms.

Beispiel 1. Hörposition: Linker Vordersitz

Einstellen der Laufzeitkorrektur des linken Frontlautsprechers auf hohen Wert und der des rechten Hecklautsprechers auf Null oder einen niedrigen Wert.

Im Folgenden wird der Zeitkorrekturwert für den linken Frontlautsprecher im obigen Diagramm berechnet.

Bedingungen: Am weitesten entfernter Lautsprecher – Hörposition: 2,25 m Linker Frontlautsprecher – Hörposition: 0,5 m Berechnung: L = 2,25 m – 0,5 m = 1,75 m Laufzeitkorrektur = 1,75 ÷ 343* × 1.000 = 5,10 (ms)

∗ Schallgeschwindigkeit: 343 m/s bei 20 °C Mit anderen Worten, durch Einstellung des linken Frontlautsprechers auf einen Zeitkorrekturwert von 5,1 ms ist dessen Entfernung vom Hörer scheinbar identisch mit der des am weitesten entfernten Lautsprechers.

Die Laufzeitkorrektur lässt die zeitlichen Unterschiede verschwinden, denen der Klang von verschiedenen Ausgangspunkten bis zum Erreichen der Hörposition unterliegt. Die Laufzeit des linken Frontlautsprechers wird um 5,1 ms korrigiert, sodass sein Klang die Hörposition zur gleichen Zeit erreicht wie der von den anderen Lautsprechern.

Beispiel 2. Hörposition: Alle Sitze

Einstellen der Laufzeitkorrektur der einzelnen Lautsprecher auf praktisch identischen Wert.

1 Nehmen Sie an der Hörposition (z. B.

Fahrersitz) Platz und messen Sie die Entfernung (in Metern) zwischen Ihrem Kopf und den einzelnen Lautsprechern.

2 Errechnen Sie die Entfernungsdifferenz

zwischen dem am weitesten entfernten Lautsprecher und den anderen Lautsprechern.

L = (Entfernung zum am weitesten entfernten Lautsprecher) – (Entfernung zu anderen Lautsprechern)

Diese Werte geben jeweils die Zeitkorrektur für die verschiedenen Lautsprecher an. Die Einstellung dieser Werte sorgt dafür, dass der Klang aller Lautsprecher die Hörposition zur selben Zeit erreicht.

Der Klang ist nicht ausgewogen, weil die Entfernung zwischen der Hörposition und den einzelnen Lautsprechern unterschiedlich groß ist. Der Entfernungsunterschied zwischen dem linken Frontlautsprecher und dem rechten Hecklautsprecher beträgt ganze 1,75 m.

35-DE

Page 36

Apple CarPlay (Option)

Apple CarPlay ist eine intelligentere und sicherere Möglichkeit, um Ihr iPhone im Auto zu verwenden. Apple CarPlay überträgt die gewünschten Funktionen auf Ihrem iPhone während der Fahrt direkt auf das Gerät. Sie können das Navigationssystem nutzen, Anrufe tätigen, Nachrichten senden und empfangen sowie Musik hören, und das auf eine Weise, die Ihre Aufmerksamkeit nicht vom Geschehen auf der Straße ablenkt.

Zugreifen auf Apple CarPlay

Um Apple CarPlay zu nutzen, setzen Sie die Siri-Einstellung des iPhone auf EIN. Verbinden Sie vor Verwendung dieser Funktion Ihr iPhone über ein Lightning-USB-Kabel (im Lieferumfang des iPhone enthalten) mit dem Gerät oder stellen Sie eine drahtlose Verbindung her. Einzelheiten zur drahtlosen Verbindung finden Sie unter „Koppeln des Bluetooth®-Geräts“ (Seite

14).

1 Drücken Sie die Taste (START).

Der Startbildschirm wird angezeigt.

2 Berühren Sie [Apple CarPlay].

Der Apple CarPlay-Bildschirm wird angezeigt.

Verwenden der Spracherkennungsfunktion

Sie können die Siri-Funktion des iPhone verwenden. Um diese Funktion zu nutzen, setzen Sie die Siri-Einstellung des iPhone auf EIN.

• Beim Verwenden von Apple CarPlay kann sich der

Funktionsbildschirm von der Abbildung in der Bedienungsanleitung unterscheiden.

1 Drücken Sie die Taste .

Der Spracherkennungsbildschirm wird angezeigt.

2 Sprechen Sie in das Mikrofon im

Lieferumfang des Geräts.

3 Um den Sprachsteuerungsmodus

aufzuheben, drücken Sie die Taste

• Abhängig vom iPhone wird die Siri-Funktion möglicherweise

automatisch aufgehoben.

• Informationen zum Einstellen der Lautstärke finden Sie unter

„Einstellen der Lautstärke für die Spracherkennung“ (Seite

17).

Taste [Apple CarPlay]

• Wenn ein anderes iPhone über USB angeschlossen wird,

während CarPlay über eine drahtlose Verbindung genutzt wird, erscheint eine Meldung. Berühren Sie [Ja], um das iPhone zu wechseln.

• Wenn während des Apple CarPlay-Modus ein mit Android

Auto kompatibles Smartphone über USB angeschlossen wird, erscheint eine Meldung. Das mit Android Auto kompatible Smartphone kann nur geladen werden. Wenn Sie zu Android Auto wechseln wollen, wechseln Sie über die Geräteliste. Siehe „Verbinden des in der Geräteliste registrierten Geräts“ (Seite

15).

• Die App muss mit Apple CarPlay kompatibel sein, um auf

dem Apple CarPlay-Bildschirm angezeigt zu werden.

• Einige Funktionen stehen während der Fahrt möglicherweise

nicht zur Verfügung.

• Mit diesem Gerät können ausschließlich die iPhone-Modelle

iPhone 6s oder höher, die mit Apple CarPlay kompatibel sind, verwendet werden.

36-DE

Page 37

Android Auto (Option)

Was ist Android Auto

Android Auto kombiniert Ihre bevorzugten SmartphoneApps an einem Ort, sodass Fahrer leicht unterwegs auf ihre bevorzugten Apps für Navigation, Medien und Kommunikation zugreifen können, während die Ablenkung gleichzeitig minimiert wird. Führen Sie Funktionen per Sprachbefehl an Google auf Android Auto™ aus, sodass Sie den Verkehr immer im Blick und die Hände am Lenkrad haben können. Sie können problemlos Nachrichten senden, Wegbeschreibungen abrufen, Medien bedienen und vieles mehr. Drücken Sie einfach kurz oder länger die Sprachbefehlstaste am Lenkrad.

Aktivieren von Android Auto

Laden Sie die App Android Auto über den Google Play-Store herunter, bevor Sie fortfahren. Stecken Sie Ihr Smartphone einfach in den USB-Anschluss dieses Geräts ein.

1 Drücken Sie die Taste (START).

Der Startbildschirm wird angezeigt.

2 Berühren Sie [Android Auto].

Der Bildschirm Android Auto wird angezeigt.

Verwenden der Spracherkennungsfunktion

Sie können die Spracherkennungsfunktion von Android Auto nutzen.

1 Drücken Sie die Taste .

Der Spracherkennungsbildschirm wird angezeigt.

2 Sprechen Sie in das Mikrofon im

Lieferumfang des Geräts.

3 Um den Sprachsteuerungsmodus

aufzuheben, drücken Sie die Taste

• Je nach Smartphone wird die Spracherkennungsfunktion

möglicherweise automatisch beendet.

• Informationen zum Einstellen der Lautstärke finden Sie unter

„Einstellen der Lautstärke für die Spracherkennung“ (Seite

18).

Taste [Android Auto]

• Sie können einen Anruf tätigen, die

Spracherkennungsfunktion sowie die kompatible NavigationsApp von Android Auto usw. verwenden.

• Ausschließlich Google-zugelassene Apps mit erforderlichen

Treiber-Sicherheitsvorrichtungen können verwendet werden.

37-DE

Page 38

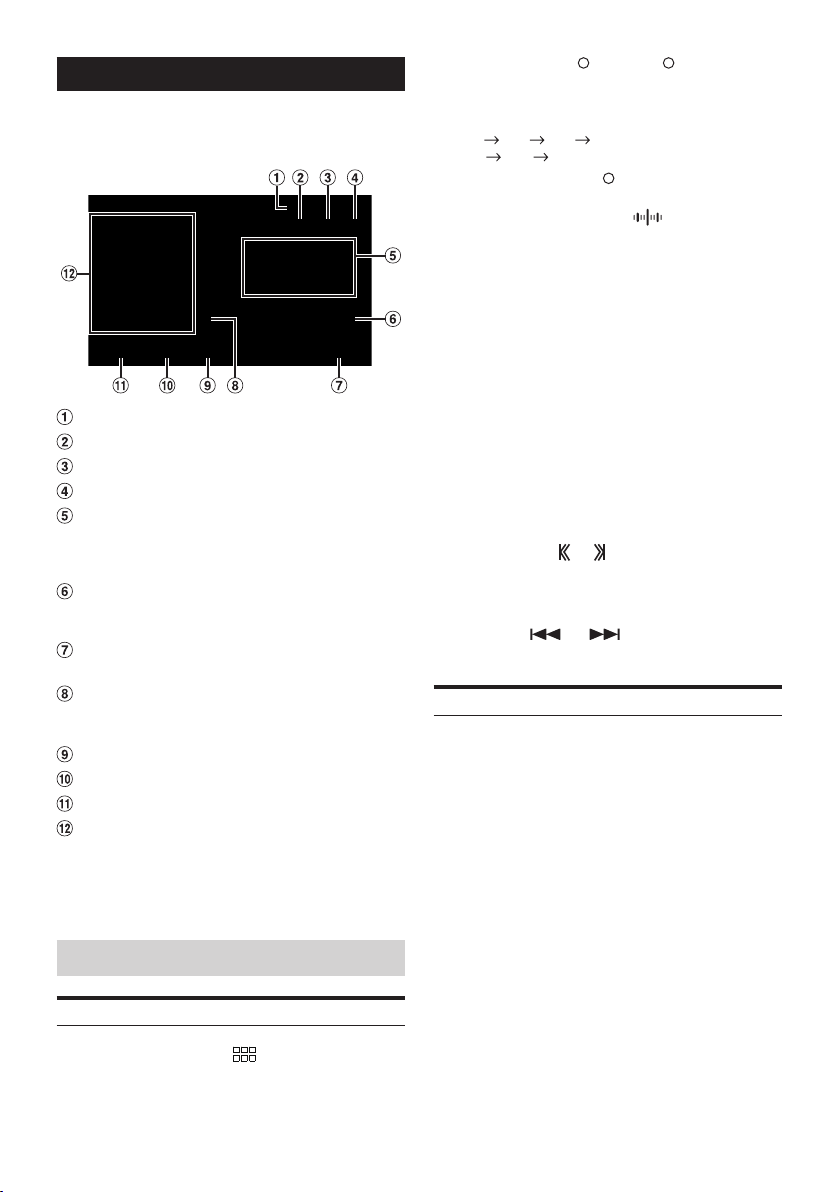

Radio/RDS

Beispiel für den RDS-Hauptbildschirm (FM1/

■

FM2/FM3)

Anzeige TP/EON Wechseln des DAB-Frequenzbands. Wechseln des UKW-Frequenzbands (FM). Wechseln des AM-Frequenzbands. Informationsanzeige

• Einzelheiten zum Umschalten der Radiotextanzeige

finden Sie unter „Anzeigen von Radio-Textinformation“ (40).

Erhöhen der Frequenz

Länger berühren, damit die Frequenz kontinuierlich wechselt.

Anzeigen des Menüs „Radio Einstellungen“ (Seite

18).

Verringern der Frequenz

Länger berühren, damit die Frequenz kontinuierlich wechselt.

Verkehrsinformationen ein/aus Automatisches Speichern von Sendern Wechseln des Suchmodus Speicherliste

Mit einer kurzen Berührung werden die Festsender angezeigt. Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2Sekunden lang.

Radio-Grundfunktionen

Radioempfang

1 Drücken Sie die Taste (START) und wählen

Sie den Radiomodus aus.

Der Bildschirm des Radiomodus wird im Display angezeigt.

2 Berühren Sie [FM ] oder [AM ], um ein

Frequenzband auszuwählen.

Mit jedem Berühren wechselt das Frequenzband folgendermaßen: FM1

FM2 FM3 FM1

AM1

AM2 AM1

• Informationen zu [DAB

DAB+“ (Seite 40).

] finden Sie unter „DAB/

3 Berühren Sie mehrmals [ ], um den

Einstellmodus auszuwählen.

Je nach Abstimmmodus wechselt die Taste zum Einstellen einer höheren oder niedrigeren Empfangsfrequenz.

Suchmodus: Der Suchlauf spricht auf

Manueller Modus: Die Frequenz wird schrittweise

PTY-Modus: (nur RDS-UKW-Radiomodus)

Speichermodus: Sie können direkt zwischen

Sender mit starken und mit schwachen Sendesignalen an.

manuell abgestimmt. Ein Sender des zurzeit

ausgewählten Programmtyps wird eingestellt.

gespeicherten Sendern wechseln.

4 Berühren Sie [ ], [ ], um eine höhere bzw.

niedrigere Empfangsfrequenz einzustellen.

Wenn Sie im manuellen Modus die Taste länger berühren, wird die Frequenz kontinuierlich gewechselt.

• Die Tasten Funktion.

und haben die gleiche

Manuelles Speichern von Sendern

1 Stellen Sie den Sender, den Sie abrufbereit

speichern möchten, manuell oder per Sendersuchlauf ein.

2 Berühren Sie die Speichertaste, unter der der

Sender gespeichert werden soll, mindestens 2 Sekunden lang.

Der eingestellte Sender wird abgespeichert.

3 Wiederholen Sie den Vorgang, um bis zu

11 weitere Sender dieses Frequenzbands zu speichern.

Zum Speichern von Sendern anderer Frequenzbänder wählen Sie einfach das betreffende Frequenzband und wiederholen den Vorgang dann.

Sie können insgesamt 60 Festsender speichern (12 Sender pro Frequenzband: FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), AM1 oder AM2).

• Wenn die betätigte Speichertaste bereits mit einem Festsender

belegt ist, wird dieser gelöscht und durch den neuen Sender ersetzt.

38-DE

Page 39

Automatisches Speichern von Sendern

Der Tuner kann auch automatisch nach Sendern suchen und 12 starke Sender im ausgewählten Frequenzband in aufsteigender Reihenfolge ihrer Frequenz abspeichern.

Wählen Sie das gewünschte Frequenzband und halten Sie dann [Autospeicher] gedrückt.

Der Tuner sucht automatisch nach Sendern und speichert 12 Sender mit starken Signalen in aufsteigender Reihenfolge ihrer Frequenz in der Speicherliste. Nach der automatischen Speicherung wird der Sender auf der Speichertaste 1 ausgewählt.

• Wenn keine speicherbaren Sender gefunden werden, stellt der

Tuner wieder den Sender ein, den Sie vor der automatischen Senderspeicherung empfangen haben.

• Sie können diesen Vorgang durch Berühren von

[Autospeicher] während der automatischen Sendersuche abbrechen. Durch das Abbrechen werden die zuvor gespeicherten Sender wiederhergestellt.

Einstellen eines Festsenders

Berühren Sie nach dem Auswählen des gewünschten Bands die gewünschte Speichertaste.

Der betreffende Festsender wird empfangen.

RDS-Betrieb

Ein- und Ausschalten der AF-Funktion (Alternativfrequenzen)

• Setzen Sie „RDS Alternative Frequenz“ wie in „Ein- und

Ausschalten der AF-Funktion (Alternativfrequenzen)“ (Seite

19) erläutert auf [Ein].

• Der RDS-Modus wird im AM-Frequenzband nicht angezeigt.

• Wenn der Modus AF aktiviert ist, stellt das Gerät automatisch

einen Sender mit starken Signalen aus der AF-Liste ein.

• Schalten Sie die Funktion aus (AF OFF), wenn eine

automatische Neuabstimmung nicht erforderlich ist.

Tipps

• Die digitalen RDS-Daten enthalten die folgenden

Informationen: PI Programmkennung PS Programmdienstname AF Liste der Alternativfrequenzen TP Verkehrsfunkprogramm TA Verkehrsdurchsage PTY Programmtyp EON Einblendung anderer Sender

• Weitere Informationen finden Sie auf Seite 19 unter

„Einstellung von PI SUCHE“, „Einstellen von RED Regionalmodus“ und „Einstellen von PTY31/ Alarmmeldung“.

Unterbrechungsfunktion

Wenn die Unterbrechungsfunktion aktiviert ist und folgende Sendeinhalte ausgestrahlt werden, wechselt das Gerät automatisch zum Radioquellenbildschirm und die Inhalte werden empfangen.

– Alarm (Notfalldurchsage)*1, 4 – TA (Verkehrsdurchsage)*2, 5 – Nachrichtendurchsage*3, 4

*1 Setzen Sie „PTY31/ Alarmmeldung“ auf [Ein], wie unter

„Einstellen von PTY31/ Alarmmeldung“ (Seite 18) erläutert.

*2 Setzen Sie „TA/ Verkehrsdurchsage“ auf [Ein], wie unter

„Einstellen von TA/Verkehrsdurchsage“ (Seite 18) erläutert.

*3 Setzen Sie „Nachrichtendurchsage“ auf [Ein], wie unter

„Einstellen der Nachrichtendurchsage“ (Seite 18)

erläutert. *4 Keine Unterbrechung während des DAB-Empfangs. *5 Die Unterbrechungsfunktion für Verkehrsdurchsagen

funktioniert bei DAB-Sendungen. Daher kann eine

Verkehrsmeldung in einer DAB-Sendung eine

Unterbrechung bewirken, auch wenn die aktuelle

Tonquelle ein RDS-Sender ist.

39-DE

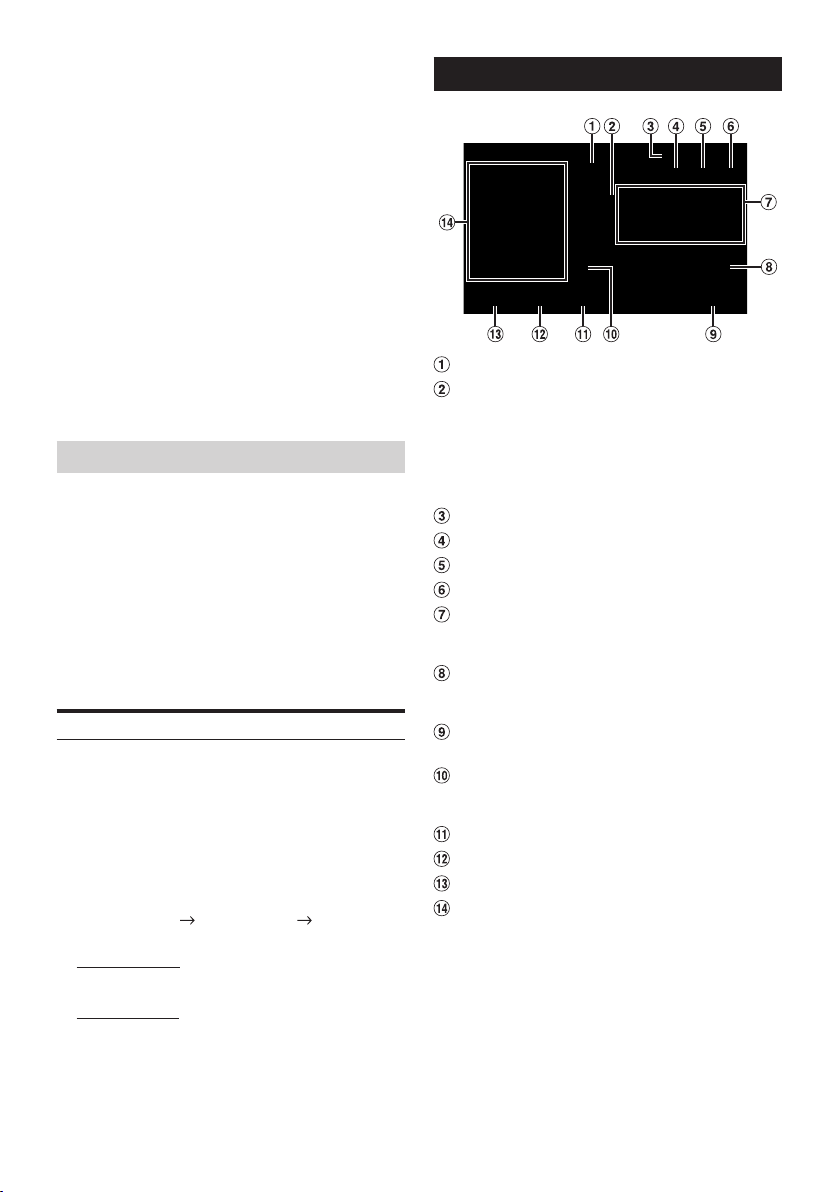

Page 40

• „RDS Alarm“/„RDS T.Info“/„RDS Nachrichtendienst“

erscheint in der Frequenzbandanzeige, wenn die jeweiligen Sendeinhalte empfangen werden.

• Zum Beenden der Unterbrechungsfunktion berühren Sie

[Abbrechen].

• Berühren Sie [Deaktivieren] bei der Unterbrechung, um die

Unterbrechungsfunktion zu deaktivieren. Die Einstellung für den Unterbrechungstyp wechselt zu [Aus]. Beispielsweise wird die Unterbrechungsfunktion deaktiviert und die Einstellung „Nachrichtendurchsage“ wird auf [Aus] gesetzt, wenn Sie bei einer Unterbrechung von „Nachrichtendienst“ [Deaktivieren] berühren.

• Wenn länger als 60 Sekunden kein Signal eingeht, wird die

Unterbrechungsfunktion beendet.

• Nach Ende der Unterbrechungsinhalte schaltet das Gerät

wieder zum vorherigen Bildschirm.

• Während eines Telefonats mit der Freisprechfunktion erfolgt

keine Unterbrechung. Während das Kamerabild angezeigt wird, kann nur der Ton unterbrochen werden.

• Der Lautstärkepegel für die Durchsagen kann eingestellt

werden. Einzelheiten dazu finden Sie unter „Einstellen der Radiolautstärke“ (Seite 18).

Empfangen von Verkehrsmeldung

Berühren Sie [TA].

Die Anzeige „TA“ leuchtet auf und das Gerät wechselt in den Standby-Modus für Verkehrsdurchsagen. Wenn eine Verkehrsdurchsage empfangen wird, leuchtet die Anzeige „TP“ auf und das Gerät wechselt für den Empfang zum Radioquellenbildschirm.

• Wenn bei ausgeschaltetem Standby-Modus eine andere

Tonquelle als das Radio eingestellt ist, leuchtet die Anzeige „TP“ auf und weist darauf hin, dass das Gerät eine Verkehrsdurchsage empfängt.

Anzeigen von Radio-Textinformation

Bei diesem Gerät können Textinformationen von einem Radiosender angezeigt werden.

1 Stellen Sie einen Sender ein, der

Textinformation ausstrahlt.

2 Berühren Sie die Informationsanzeige im

UKW-Radiomodus mehrmals, um zur gewünschten Anzeige zu wechseln.

Tag-Info.- Modus Radiotextmodus Tag-Info.- Modus

Tag-Info.- Modus: PS-Name oder Frequenz/PTY-Name/Interpretenname/ Titelname Radiotextmodus: Frequenz/Radiotext

DAB/DAB+

Anzeige für die Signalstärke

Diashow

Hier werden auf die derzeit empfangene Dienstkomponente abgestimmte Programminformationen, Fotos des Interpreten und Werbeeinblendungen angezeigt. Je nach der derzeit empfangenen Dienstkomponente werden diese Informationen eventuell nicht angezeigt.

Anzeige TP

Wechseln des DAB-Frequenzbands.

Wechseln des UKW-Frequenzbands (FM).

Wechseln des AM-Frequenzbands.

Informationsanzeige

• Einzelheiten zum Umschalten der Radiotextanzeige

finden Sie unter „Anzeigen von DAB-Text“ (42).

Erhöhen der Frequenz

Länger berühren, damit die Frequenz kontinuierlich wechselt.

Anzeigen des Menüs „Radio Einstellungen“ (Seite

18).

Verringern der Frequenz

Länger berühren, damit die Frequenz kontinuierlich wechselt.

Verkehrsinformationen ein/aus

Aufrufen des Suchbildschirms

Wechseln des Suchmodus

Speicherliste

Mit einer kurzen Berührung werden die Festsender angezeigt. Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2Sekunden lang.

40-DE

Page 41

Empfangen von DAB/DAB+/DMB

1 Drücken Sie die Taste (START) und wählen

Sie den Radiomodus aus.

Der Bildschirm des Radiomodus wird im Display angezeigt.

2 Berühren Sie [DAB ], um ein Frequenzband

auszuwählen.

Mit jedem Berühren wechselt das Frequenzband folgendermaßen:

DAB1

DAB2 DAB3 DAB1

• Informationen zu [FM

„Radio/RDS“ (Seite 38).

] oder [AM ] finden Sie unter

3 Berühren Sie mehrmals [ ], um den

Einstellmodus auszuwählen.

Bei jeder Berührung wird der Suchmodus umgeschaltet. Service

• Diese Taste gibt den gerade ausgewählten Modus an. Service-Modus

(Service auf/ab):

PTY-Modus: Der Dienst (primäre

Speichermodus (Speicher auf/ab):

PTY Speicher Service

Die Dienstkomponenten in der Liste aller Dienste werden umgeschaltet.

Komponente) des ausgewählten PTY wird eingestellt.

Der gespeicherte Sender wird direkt eingestellt.

4 Berühren Sie [ ], [ ], um den Dienst, PTY

oder Speicher nach oben bzw. unten zu schalten.

Berühren Sie die Taste länger, um den Dienst, PTY oder Speicher fortlaufend zu ändern.

• Die Tasten Funktion.

und haben die gleiche

• Insgesamt 36 Dienste können gespeichert werden.

(12 Sender pro Frequenzband: DAB1, DAB2 oder DAB3).

• Wenn die betätigte Speichertaste bereits mit einem

Festsender belegt ist, wird dieser gelöscht und durch den neuen Sender ersetzt.

Abrufen von Festdiensten

Sie können die Festsender jedes Frequenzbands über die Speichertasten abrufen.

Berühren Sie eine der Speichertasten, der ein Festdienst zugeordnet ist.

Der betreffende Festdienst wird empfangen.

Suchen nach Dienstkomponenten/ PTY

Sie können die gewünschte Dienstkomponente in der Liste aller Dienste oder der PTY-Suchliste auswählen.

Funktion zur Dienstsuche

1 Berühren Sie [ ] (Suche). 2 Berühren Sie [ ] (Alle).

Alle derzeit verfügbaren Dienstkomponentenlisten (primär/sekundär) werden angezeigt.

3 Berühren Sie die gewünschte

Dienstkomponente.

Die ausgewählte Dienstkomponente wird empfangen.

• Eine aus den primären Diensten abgeleitete Liste sekundärer

Dienste wird in der Dienstkomponentenliste angezeigt.

• Die TP-Anzeige wird in der Liste der derzeit empfangenen

Dienstkomponenten (primär) angezeigt.

• PTY wird in der Liste der derzeit empfangenen

Dienstkomponenten (primär) angezeigt.

Speicherdienste

1 Wählen Sie den Dienst und PTY und stellen

Sie dann den gewünschten Dienst ein, den Sie im Speicher ablegen möchten.

2 Berühren Sie die Speichernummer, unter der

der Sender gespeichert werden soll, mindestens 2 Sekunden lang.

Der eingestellte Sender wird abgespeichert.

3 Wiederholen Sie den Vorgang, um bis zu

11 weitere Sender dieses Frequenzbands zu speichern.

Zum Speichern von Sendern anderer Frequenzbänder wählen Sie einfach das betreffende Frequenzband und wiederholen den Vorgang dann.

PTY-Suchfunktion

1 Berühren Sie [ ] (Suche). 2 Berühren Sie [ ] (PTY). 3 Berühren Sie den gewünschten

Programmtyp.

Die Dienstkomponentenliste, die dem ausgewählten Programmtyp entspricht, wird angezeigt.

4 Berühren Sie die gewünschte

Dienstkomponente.

Die ausgewählte Dienstkomponente wird empfangen.

41-DE

Page 42

Unterbrechungsfunktion

Wenn die Unterbrechungsfunktion aktiviert ist und folgende Sendeinhalte ausgestrahlt werden, wechselt das Gerät automatisch zum DAB-Quellenbildschirm und die Inhalte werden empfangen.

– Alarm (Notfalldurchsage)*1, 4 – TA (Verkehrsdurchsage)*2, 5 – Nachrichtendurchsage*3, 4

*1 Setzen Sie „PTY31/ Alarmmeldung“ auf [Ein], wie unter

„Einstellen von PTY31/ Alarmmeldung“ (Seite 18) erläutert.

*2 Setzen Sie „TA/ Verkehrsdurchsage“ auf [Ein], wie unter

„Einstellen von TA/Verkehrsdurchsage“ (Seite 18) erläutert.

*3 Setzen Sie „Nachrichtendurchsage“ auf [Ein], wie unter

„Einstellen der Nachrichtendurchsage“ (Seite 18)

erläutert. *4 Keine Unterbrechung während des RDS-Empfangs. *5 Die Unterbrechungsfunktion für Verkehrsdurchsagen

funktioniert bei RDS-Sendungen. Daher kann eine

Verkehrsmeldung in einer RDS-Sendung eine

Unterbrechung bewirken, auch wenn die aktuelle

Tonquelle ein DAB-Sender ist.

• Wenn länger als 60 Sekunden kein Signal eingeht, wird die

Unterbrechungsfunktion beendet.

• Zum Beenden der Unterbrechungsfunktion berühren Sie

[Abbrechen].

• Berühren Sie [Deaktivieren] bei der Unterbrechung, um die

• Nach Ende der Unterbrechungsinhalte schaltet das Gerät

wieder zum vorherigen Bildschirm.

Empfangen von Verkehrsmeldung

Berühren Sie [ ] (TA).

• Wenn bei ausgeschaltetem Standby-Modus eine andere

Tonquelle als DAB eingestellt ist, leuchtet die Anzeige „TP“ auf und weist darauf hin, dass das Gerät eine Verkehrsdurchsage empfängt.

• Diese Einstellung bezieht sich auf Verkehrsdurchsagen

(Notfalldurchsagen) bei RDS.

Anzeigen von DAB-Text

Bei diesem Gerät können Textinformationen von einem DAB-Sender angezeigt werden.

1 Stellen Sie einen DAB-Sender ein, der

Textinformationen ausstrahlt.

2 Berühren Sie die Informationsanzeige im

DAB-Modus mehrmals, um zur gewünschten Anzeige zu wechseln.

Tag-Info.- Modus Dynamische Anzeige Tag-Info.- Modus

Tag-Info.- Modus: Name der Dienstkomponente (Dienst-ID)/PTY-Name/ Interpretenname/Titelname Dynamische Anzeige: Name der Dienstkomponente (Dienst-ID)/Dynamische Anzeige (Anzeige von Informationen zum aktuellen Sender)

Anzeigen der Diashow durch Vergrößerung

Der Bereich für die Diashow auf dem Bildschirm im DAB-Modus kann vergrößert werden.

1 Berühren Sie den Diashowbereich.

Das Bild für die Diashow wird vergrößert.

2 Berühren Sie [ ], um wieder den Bildschirm

im DAB-Modus aufzurufen.

Informationen zu DAB/DAB+/DMB

Was ist DAB?

DAB (Digital Audio Broadcasting) ist eine als Nachfolger für traditionelle analoge Technologien wie UKW entwickelte Sendetechnologie der dritten Generation. Zu den Vorteilen von DAB gehören eine geringere Anfälligkeit gegen Rauschen, Interferenzen, Instabilität usw. während der Radiosignalübertragung. Es bietet außerdem Klang in Stereo-CD-Qualität und digitale Informationen, kann Multipfad-Interferenzen ausschließen, was einen hochwertigen Empfang für stationäre, portable und mobile Geräte garantiert.

Was ist DAB+?

WorldDAB, die Organisation, die für die DAB-Standards verantwortlich ist, hat 2006 DAB+ angekündigt, eine umfassende Aktualisierung für den DAB-Standard, als das Audiocodec HE-AAC v2 (auch bekannt als eAAC+) eingeführt wurde. Der neue Standard, der als DAB+ bezeichnet wird, übernimmt auch das MPEG Surround-Audioformat und eine stärkere Fehlerkorrekturcodierung in Form der Reed-SolomonCodierung. DAB+ wurde als ETSI TS 102 563 standardisiert.

42-DE

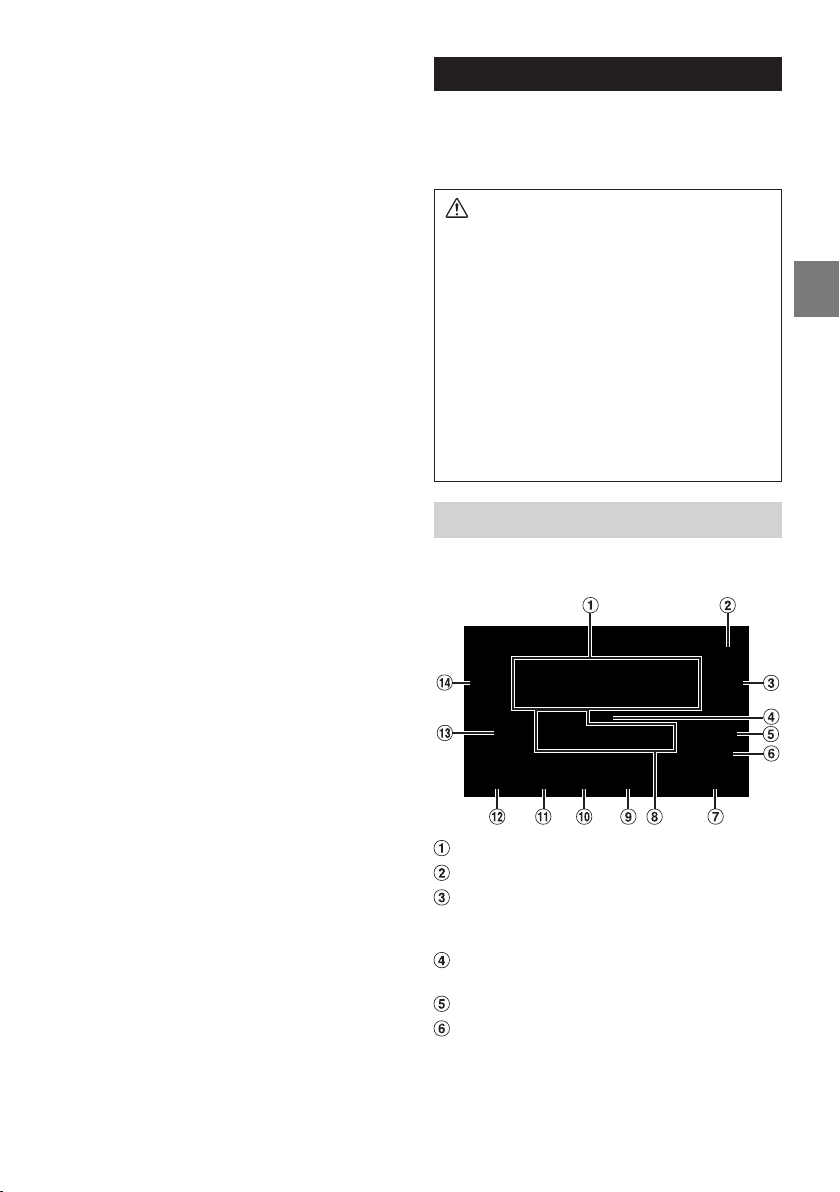

Page 43

Was ist DMB?

DMB (Digital Multimedia Broadcasting) ist ein zukunftsorientiertes Sendesystem der neuen Generation, das auf DAB (Digital Audio Broadcasting) basiert. Während DAB die Verbesserung des herkömmlichen analogen UKW-Klangs auf CD-Qualität ermöglichte, erweitert DMB die einfache Tonübertragung um die Ausstrahlung von Multimediadaten mit dem Ziel, visuelle Dienste bei gleichzeitiger Übertragung von hochwertigem Ton bereitzustellen. Zu den Nutzungsmöglichkeiten gehören Entertainment-Programme, intelligente Verkehrsnavigation, elektronische Zeitungen und Zeitschriften, Informationen zu den Finanzmärkten, das Internet und integrierte Städteinformationen. Es kann vielseitig von mobilen Transportgesellschaften genutzt werden, wie in Bussen, Taxis, Stadtbahnen, U-Bahnen, Zügen, Fähren, Flughäfen und von allen möglichen Menschen zu Hause und im Büro.

USB-Flash-Laufwerk (Option)

Sie können Musikdateien (MP3/WMA/AAC/FLAC/WAV/APE) und Videodateien (MP4/MOV/FLV/MKV), die auf einem USB-Flash-Laufwerk gespeichert sind, mit dem internen Player dieses Systems wiedergeben.

WARNUNG

Es ist gefährlich, während der Fahrt Videos anzuschauen. Der Fahrer könnte vom Straßenverkehr abgelenkt werden und einen Unfall verursachen.

Achten Sie auf den vorschriftsmäßigen Einbau des Geräts, sodass der Fahrer das Videobild nur dann sehen kann, wenn das Fahrzeug steht und die Handbremse angezogen ist.

Wenn das Gerät nicht gemäß unseren Richtlinien eingebaut wird, kann der Fahrer während der Fahrt durch das Videobild abgelenkt werden und einen Unfall verursachen. Der Fahrer und andere Personen können dabei schwer verletzt werden.

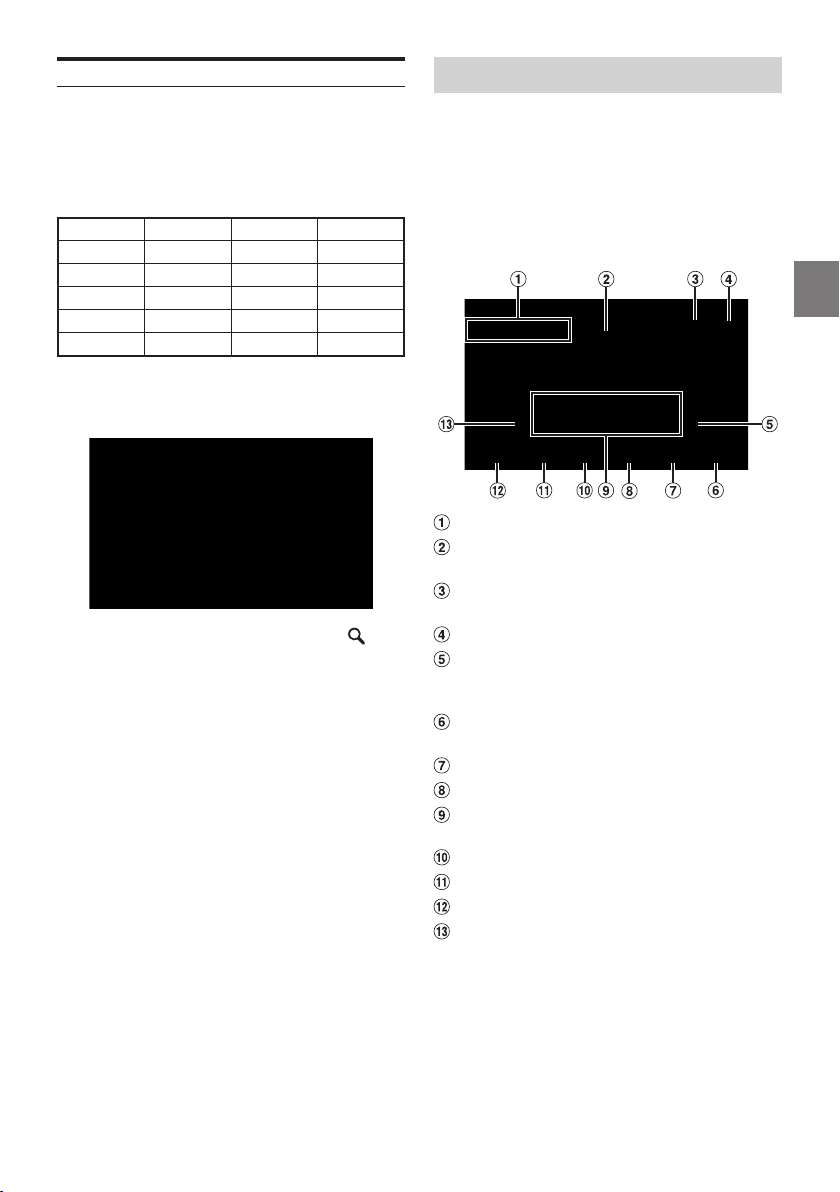

USB Audio

Bildschirm im USB-Audio-Modus

■

Informationsanzeige Wechseln in den USB-Videomodus Springt zum Anfang des nächsten Kapitels/

Startet den schnellen Vorlauf, wenn mindestens 1Sekunde lang berührt

Nummer des aktuellen Titels/Gesamtzahl der

Titel Informationsanzeige zum nächsten Titel Hi-Res-Symbol

• Wird nur unter den folgenden Bedingungen

angezeigt.

– Erweiterung: .flac/.wav – Abtastfrequenz: mindestens 96 kHz – Quantisierungsbitrate: mindestens 24 Bit

43-DE

Page 44

Anzeigen des Menüs „USB Einstellungen“ (Seite

19).

Zeitleiste (Verstrichene Dauer/

Gesamtwiedergabedauer) Aufrufen des Suchbildschirms Zufallsmodus Wiederholte Wiedergabe Pause und Wiedergabe Anzeige des Coverbilds Springt zum Anfang der aktuellen Datei/Springt

zum Anfang der vorhergehenden Datei, wenn

innerhalb von 3 Sekunden nach

Wiedergabebeginn berührt/Startet den

schnellen Rücklauf, wenn mindestens 1Sekunde

lang berührt

Wiedergabe

1 Drücken Sie die Taste (START) und wählen

Sie den USB-Modus aus.

Der Bildschirm des USB-Modus wird im Display angezeigt.

• Im USB-Video-Modus berühren Sie [Video], um zum

USB-Audio-Modus zu schalten.

2 Berühren Sie [ ] oder [ ], um das

gewünschte Stück (Datei) auszuwählen.

Rückkehr zum Anfang des aktuellen oder vorherigen Stücks (bzw. Datei):

Berühren Sie [

Schneller Rücklauf:

Berühren Sie [

Sprung zum Anfang des nächsten Stücks (bzw. der nächsten Datei):

Berühren Sie [

Schneller Vorlauf:

Berühren Sie [

• Die Tasten

• Berühren Sie die Zeitleiste oder verschieben Sie sie für einen

schnellen Vorlauf oder einen schnellen Rücklauf.

] länger.

und haben die gleiche Funktion.

Wiederholfunktion

Berühren Sie [ ], [ ] oder [ ], um die Wiedergabewiederholung auszuwählen.

Alle :

Datei

Ordner

Alle Dateien werden wiederholt wiedergegeben.

Nur die aktuelle Datei wird wiederholt

wiedergegeben. Es werden nur die Dateien eines Ordners

wiederholt wiedergegeben. Nur verfügbar, wenn eine Datei mithilfe einer Ordnersuche wiedergegeben wird.

Zufallswiedergabe

Berühren Sie [ ], um die Zufallswiedergabe auszuwählen.

On :

Off

Titel in der ausgewählten Kategorie (Interpret, Album usw.) werden in zufälliger Reihenfolge wiedergegeben. Die Titel in der Kategorie werden nur einmal wiedergegeben, bis alle Titel wiedergegeben wurden.

Der Zufallsmodus ist ausgeschaltet.

3 Zum Anhalten der Wiedergabe berühren Sie

[

Berühren Sie [ ] erneut, um die Wiedergabe fortzusetzen.

• Wenn Tag-Informationen vorhanden sind, wird der Name des

Interpreten/Name des Albums/Name des Stücks angezeigt.

• ID3-Tag/WMA-Tag

Wenn eine MP3/WMA/AAC/FLAC/WAV/APE-Datei ID3-Tag-/WMA-Tag-Informationen enthält, werden die ID3-Tag-/WMA-Tag-Informationen angezeigt (z. B. Name des Titels, Name des Interpreten und Name des Albums).

44-DE

Page 45

Suchen nach einem Titel

Dieses Gerät kann mit der Suchfunktion wie unten gezeigt verschiedene Suchen ausführen. Anhand der einzelnen Hierarchien im Suchmodus für Titel, Interpret, Album, Genre und Ordner können Sie Ihre Suche einschränken, wie in der nachfolgenden Tabelle dargestellt.

<Musik-Suchmenü>

Hierarchie 1 Hierarchie 2 Hierarchie 3 Hierarchie 4 Titel — — — Interpreten Alben Titel — Alben Titel — — Genres Interpreten Alben Titel Ordner Datei — —

Zum Beispiel: Suchen nach Interpretenname

Im folgenden Beispiel wird erklärt, wie die Suche nach Interpreten funktioniert.

1 Tippen Sie während der Wiedergabe [ ]

(Suche).

2 Wählen Sie [Interpreten].

Der Interpretensuchbildschirm erscheint.

3 Wählen Sie den gewünschten Interpreten. 4 Tippen Sie den Namen des gewünschten

Albums.

Alle Titel des gewählten Albums werden angezeigt.

5 Wählen Sie den Namen des gewünschten

Titels

Der gewählte Titel wird wiedergegeben.

USB Video

Die folgenden Videoformate (USB-Flash-Laufwerk) werden vom Gerät unterstützt.

– Unterstützter Container: MP4/MOV/FLV/MKV – Unterstützte Video-Codierung: MPEG-4/H.263/H.264

(MPEG-4 /AVC)/MPEG-1/MPEG-2

– Unterstützte Audio-Codierung: MP3/WMA/AAC/WAV/

FLAC/APE

Bildschirm im USB-Video-Modus

■

Ordnername/Dateiname Nummer der aktuellen Datei/Gesamtzahl der

Dateien

Wechseln der Audiospuren (nur bei

MKV-Dateiwiedergabe) Wechseln in den USB-Audio-Modus Springt zum Anfang der nächsten Datei/Startet

den schnellen Vorlauf, wenn mindestens

1Sekunde lang berührt Anzeigen des Menüs „USB Einstellungen“ (Seite

19). Umschalten zwischen Anzeigemodi Aufrufen des Suchbildschirms Zeitleiste (Verstrichene Dauer/

Gesamtwiedergabedauer) Zufallsmodus Wiederholte Wiedergabe Pause und Wiedergabe Springt zum Anfang der aktuellen Datei/Springt

zum Anfang der vorhergehenden Datei, wenn

innerhalb der ersten Sekunde nach

Wiedergabebeginn berührt/Startet den

schnellen Rücklauf, wenn mindestens 1Sekunde

lang berührt

45-DE

Page 46

Wiedergabe

Wiederholfunktion

1 Drücken Sie die Taste (START) und wählen

Sie den USB-Modus aus.

Der Bildschirm des USB-Modus wird im Display angezeigt.

• Im USB-Audio-Modus berühren Sie [Musik], um zum

USB-Video-Modus zu schalten.

2 Berühren Sie während der USB-

Videowiedergabe den Bildschirm, um den Funktionsbildschirm aufzurufen.

Der USB-Video-Funktionsbildschirm wird etwa 5 Sekunden lang angezeigt.

3 Berühren Sie [ ] oder [ ], um das

gewünschte Stück (Datei) auszuwählen.

Rückkehr zum Anfang des aktuellen oder vorherigen Stücks (bzw. Datei):

Berühren Sie [

Sprung zum Anfang des nächsten Stücks (bzw. der nächsten Datei):

Berühren Sie [

• Die Tasten

und haben die gleiche Funktion.

4 Zum Anhalten der Wiedergabe berühren Sie

[

Berühren Sie [ ] erneut, um die Wiedergabe fortzusetzen.

• Zu Ihrer Sicherheit wird während der Fahrt kein Video

angezeigt und es ist nur Audio zu hören.

Schneller Vorlauf/schneller Rücklauf

1 Berühren Sie während der Wiedergabe [ ]

(Schneller Rücklauf) oder [ Vorlauf) länger.

• Wenn Sie die Taste länger als 1 Sekunde berühren, erfolgt ein Vorlauf/Rücklauf in 2-facher Geschwindigkeit. Berühren Sie die Taste weiter, um auf 3-, 8-, 16- und 32-fache Geschwindigkeit zu wechseln.

] (Schneller

2 Lassen Sie [ ] bzw. [ ] los, um zur normalen

Wiedergabe zurückzuschalten.

• Die Tasten und haben die gleiche Funktion.

• Berühren Sie die Zeitleiste oder verschieben Sie sie für einen

schnellen Vorlauf oder einen schnellen Rücklauf.

Berühren Sie [ ], [ ] oder [ ], um die Wiedergabewiederholung auszuwählen.

Alle :

Datei

Ordner

Alle Dateien werden wiederholt wiedergegeben.

Nur die aktuelle Datei wird wiederholt

wiedergegeben. Es werden nur die Dateien eines Ordners

wiederholt wiedergegeben.

Zufallswiedergabe

Berühren Sie [ ], um die Zufallswiedergabe auszuwählen.

On :

Off

Die Dateien im ausgewählten Ordner werden in zufälliger Reihenfolge wiedergegeben. Die Dateien in der Kategorie werden nur einmal wiedergegeben, bis alle Dateien wiedergegeben wurden.

Der Zufallsmodus ist ausgeschaltet.

Suchen nach einer Datei

1 Berühren Sie [ ] (Suche). 2 Berühren Sie den gewünschten Ordner- oder

Dateinamen.

• Wenn Sie einen Ordnernamen wählen, können Sie auf die

gleiche Art und Weise einen anderen Ordner- oder Dateinamen wählen.

46-DE

Page 47

Umschalten zwischen Anzeigemodi

Sie können den Anzeigemodus während der Wiedergabe einer Videodatei wechseln.

Berühren Sie die Taste für den Anzeigemodus.

Bei jeder Berührung wird der Anzeigemodus umgeschaltet. Fit

Fill Fit

Taste für Anzeigemodus

• Die Taste für den Anzeigemodus gibt den gerade

ausgewählten Modus an.

• Sie steht beim Fahren nicht zur Verfügung.

iPod-Modus des iPhone (Option)

Ein separat erhältliches Lightning-zu-USB-Kabel usw. ist erforderlich.

• Dieses Gerät unterstützt nicht die Wiedergabe von Videos von

einem iPhone, das über den USB-Anschluss mit diesem Gerät verbunden ist.

• Die Internet- oder Telefonfunktion usw. des iPhone kann über

das Gerät nicht gesteuert werden; solche Funktionen sind jedoch über das iPhone selbst steuerbar.

• Wenn ein iPhone verbunden wird, schaltet sich der Apple

CarPlay-Modus ein. Um das iPhone mit dem iPod-Modus zu nutzen, aktivieren Sie die CarPlay-Einstellung am iPhone.

Beispiel für den iPod-Hauptbildschirm

■

Fit: Bei diesem Modus wird die Größe eines

Bildes vertikal und horizontal an die Monitorgröße angepasst.

Fill: Bildbereiche oben und unten werden

abgeschnitten und das Bild wird über den ganzen Bildschirm gestreckt.

Wechseln der Audiospuren

Wenn das Bild mit mehreren Tonspuren aufgezeichnet wurde, können Sie die Tonspur während der Wiedergabe oder im Pausemodus wechseln.

Berühren Sie [Audio].

Der Ton wechselt bei jeder Berührung der Reihe nach. Das Audioformat wird auf dem Bildschirm angezeigt.

• Wenn für das Video nur eine Audiospur aufgezeichnet wurde,

wird die Taste [Audio] nicht angezeigt.

Informationsanzeige* Springt zum Anfang des nächsten Kapitels/

Startet den schnellen Vorlauf, wenn mindestens

1Sekunde lang berührt Nr. des aktuellen Titels/Gesamtzahl der Titel Informationsanzeige zum nächsten Titel Anzeigen des Menüs „iPod Einstellungen“

(Seite 20). Zeitleiste (Verstrichene Dauer/

Gesamtwiedergabedauer) Aufrufen des Suchbildschirms Zufallsmodus Wiederholte Wiedergabe Pause und Wiedergabe Anzeige des Coverbilds Springt zum Anfang der aktuellen Datei/Springt

zum Anfang der vorhergehenden Datei, wenn

innerhalb von 3 Sekunden nach

Wiedergabebeginn berührt/Startet den

schnellen Rücklauf, wenn mindestens 1Sekunde

lang berührt

∗ Podcast-Modus

47-DE

Page 48

Wiedergabe

1 Drücken Sie die Taste (START) und wählen

Sie den iPod-Modus aus.

Der iPod-Modus-Bildschirm erscheint.

2 Berühren Sie [ ] oder [ ], um das

gewünschte Stück (Datei) auszuwählen.

Rückkehr zum Anfang des aktuellen oder vorherigen Stücks (bzw. Datei):

Berühren Sie [

Schneller Rücklauf des aktuellen Stücks:

Berühren Sie [

Sprung zum Anfang des nächsten Stücks (bzw. der nächsten Datei):

Berühren Sie [

Schneller Vorlauf des aktuellen Stücks:

Berühren Sie [

• Die Tasten

• Berühren Sie die Zeitleiste oder verschieben Sie sie für einen

schnellen Vorlauf oder einen schnellen Rücklauf.

] länger.

und haben die gleiche Funktion.

3 Zum Anhalten der Wiedergabe berühren Sie

[

• Wenn beim Anschließen an das Gerät bereits ein Titel auf

dem iPhone wiedergegeben wird, wird die Wiedergabe nach dem Anschluss fortgesetzt.

• Hörbücher können mehrere Kapitel umfassen. Das Kapitel

kann gewechselt werden, indem Sie [

• Wenn die mit iTunes erstellten Interpreten, Alben oder

Songnamen zu viele Zeichen umfassen, werden die Songs nach dem Anschluss an das Gerät möglicherweise nicht wiedergegeben. Wir empfehlen deshalb, die maximale Zeichenanzahl auf 64 zu beschränken. Die maximale Zeichenanzahl für das Gerät beträgt 64.

• Einige Zeichen werden möglicherweise nicht korrekt

dargestellt.

] oder [ ] berühren.

Suchen nach einer Musikdatei

Ein iPhone kann Tausende von Titeln speichern. Aus diesem Grund kann das Gerät verschiedene Suchen unternehmen, indem es die Suchfunktion, wie unten gezeigt, verwendet. Anhand der einzelnen Hierarchien im Suchmodus für Wiedergabeliste, Interpret, Album, Podcast, Hörbuch, Genre, Komponist, Titel und Radio können Sie Ihre Suche einschränken, wie in der nachfolgenden Tabelle dargestellt.

<Musik-Suchmenü>

Hierarchie 1 Hierarchie 2 Hierarchie 3 Hierarchie 4 Playlists Titel — — Interpreten Alben Titel — Alben Titel — — Titel — — — Genres Interpreten Alben Titel Komponisten Alben Titel — Podcasts Episoden — — Hörbücher — — — Radio — — —

Zum Beispiel: Suchen nach Interpretenname

Im folgenden Beispiel wird erklärt, wie die Suche nach Interpreten funktioniert.

1 Tippen Sie während der Wiedergabe [ ]

(Suche).

2 Wählen Sie [Interpreten].

Der Interpretensuchbildschirm erscheint.

3 Wählen Sie den gewünschten Interpreten. 4 Tippen Sie den Namen des gewünschten

Albums.

Alle Titel des gewählten Albums werden angezeigt.

5 Wählen Sie den Namen des gewünschten

Titels

Der gewählte Titel wird wiedergegeben.

48-DE

Page 49

Wiederholfunktion

Berühren Sie [ ], um die Wiedergabewiederholung auszuwählen.

Alle Titel

Einzelner Titel

Off

Alle Titel werden wiederholt wiedergegeben.

Nur der aktuelle Titel wird wiederholt wiedergegeben.

Der Wiederholmodus ist ausgeschaltet.

Zufallswiedergabe

Berühren Sie [ ], um die Zufallswiedergabe auszuwählen.

Album :

Titel

Off

Die Titel in den einzelnen Alben werden in normaler Reihenfolge wiedergegeben. Nach dem Abspielen aller Titel des Albums wird das nächste Album nach dem Zufallsprinzip gewählt. Dies wird fortgesetzt, bis alle Alben wiedergegeben wurden.

Die Titel innerhalb einer ausgewählten Kategorie (Playlist, Album usw.) werden in zufälliger Reihenfolge wiedergegeben. Die Titel innerhalb der Kategorie werden jeweils einmal wiedergegeben, bis alle Titel wiedergegeben wurden.

Der Zufallsmodus ist ausgeschaltet.

49-DE

Page 50

HDMI-Gerät (Option)

Geräte mit HDMI-Unterstützung können sich über dieses Gerät zur Wiedergabe verbinden (beispielsweise ein iPhone oder andere Smartphones).

• Die HDMI/MHL-Anschlusskabel variieren je nach dem

angeschlossenen HDMI-fähigen Gerät. Halten Sie optionale HDMI/MHL-Anschlusskabel für Ihr Gerät bereit.

WARNUNG

Es ist gefährlich, während der Fahrt Videos anzuschauen. Der Fahrer könnte vom Straßenverkehr abgelenkt werden und einen Unfall verursachen.

Achten Sie auf den vorschriftsmäßigen Einbau des Geräts, sodass der Fahrer das Videobild nur dann sehen kann, wenn das Fahrzeug steht und die Handbremse angezogen ist.

Signalquellenname

• Der Name, der wie unter „Einstellen von HDMI Name“

(Seite 21) erläutert als Signalquellenname angegeben wird, wird angezeigt.

Anzeigen des Menüs „HDMI Einstellungen“

(Seite 21). Umschalten zwischen Anzeigemodi Umschalter HDMI1/HDMI2

• Dieser Umschalter erscheint, wenn die Einstellung „HDMI Umschalter“ auf [Ein] gesetzt wird. Siehe „Einstellen von HDMI Umschalter“ (Seite 21). Als Name des Umschalters HDMI1 wird der Name der Signalquelle angezeigt.

HDMI-Betrieb

iPhone, Smartphone usw.

■

Die Ausgabe von Ihrem elektronischen Gerät wird über den HDMI-Anschluss an diesem Gerät gespiegelt. Die Steuerung über dieses Gerät ist nicht möglich.

• Im HDMI-Playermodus zeigt der Bildschirm des Geräts den

Inhalt des elektronischen Geräts als Spiegelbild an.

• Das elektronische Gerät muss mit einem HDMI-Ausgang

ausgestattet sein.

• Nicht alle Geräte mit HDMI-Ausgang können von diesem

Gerät erkannt werden.

• Verwenden Sie nur spezielle HDMI-Verbindungskabel von

Alpine.

1 Drücken Sie die Taste (START), um HDMI

auszuwählen.

Der Bildschirm des HDMI-Modus wird im Display angezeigt.

2 Berühren Sie während der HDMI-Wiedergabe

länger den Bildschirm, um den Funktionsbildschirm aufzurufen.

Der HDMI-Funktionsbildschirm wird etwa 5 Sekunden lang angezeigt.

• Zu Ihrer Sicherheit wird während der Fahrt kein Video

angezeigt und es ist nur Audio zu hören.

50-DE

Umschalten des HDMI-Eingangs

Wenn der optionale HDMI-Umschalter angeschlossen ist, können bis zu 2 HDMI-Geräte angeschlossen werden. Die HDMI-Geräte können während der HDMI-Wiedergabe umgeschaltet werden.

• Setzen Sie die Einstellung „HDMI Umschalter“ unbedingt auf

[Ein]. Siehe „Einstellen von HDMI Umschalter“ (Seite 21).

• Der für HDMI1 angezeigte Name hängt von der Einstellung

in „HDMI Name“ ab. Siehe „Einstellen von HDMI Name“ (Seite 21).

Berühren Sie [HDMI1 (oder Digital TV oder ACC Control)] oder [HDMI2].

Der aktuelle HDMI-Modus kann im Signalquellennamen im oberen Teil des HDMI-Funktionsbildschirms abgelesen werden.

Page 51

Umschalten zwischen Anzeigemodi

Sie können den Anzeigemodus während der Wiedergabe einer Videodatei wechseln.

Berühren Sie die Taste für den Anzeigemodus.

Bei jeder Berührung wird der Anzeigemodus umgeschaltet. ANPASSEN

• Die Taste für den Anzeigemodus gibt den gerade

ausgewählten Modus an.

• Sie steht beim Fahren nicht zur Verfügung.

STRECKEN: Bildbereiche oben und unten werden

ANPASSEN: Bei diesem Modus wird die Größe eines

NORMAL: Wählen Sie diese Option zur Anzeige von

NORMAL STRECKEN ANPASSEN

abgeschnitten und das Bild wird über den ganzen Bildschirm gestreckt.

Bildes vertikal und horizontal an die Monitorgröße angepasst.

4:3-Bildern. An beiden Bildschirmseiten wird ein schwarzer Balken angezeigt.

Bluetooth-Betrieb

Einstellungen vor der Verwendung

Informationen zu Bluetooth

Bei Bluetooth handelt es sich um eine drahtlose Technologie, die eine Kommunikation zwischen mobilen Geräten oder PCs über kurze Entfernungen hinweg ermöglicht. So werden Freisprechanrufe oder Datenübertragungen zwischen Bluetooth-kompatiblen Geräten ermöglicht. Die Bluetooth-Übertragung ist im nicht lizenzierten Bereich von 2,4GHz verfügbar, sofern der Abstand zwischen den Geräten nicht mehr als 10 Meter beträgt. Einzelheiten dazu finden Sie auf der BluetoothHomepage (http://www.bluetooth.com/).

• Je nach Bluetooth-Version kann ein Bluetooth-kompatibles

Gerät eventuell nicht mit diesem Gerät kommunizieren.

• Der ordnungsgemäße Betrieb mit allen Bluetooth-

kompatiblen Geräten wird für dieses Gerät nicht garantiert. Bei Fragen zum Umgang mit dem Bluetooth-kompatiblen Gerät wenden Sie sich an Ihren Alpine-Händler oder informieren Sie sich auf der Alpine-Website.

• Je nach den Umgebungsbedingungen kann die drahtlose

Bluetooth-Verbindung instabil sein.

• Stellen Sie beim Tätigen eines Anrufs oder Vornehmen von

Konfigurationseinstellungen sicher, dass Ihr Fahrzeug an einem sicheren Ort gestoppt wurde.

• Die Funktionen können je nach den angeschlossenen

Bluetooth-kompatiblen Geräten variieren. Lesen Sie dazu auch die Bedienungsanleitung der angeschlossenen Geräte.

Informationen zu Freisprechtelefonen

Freisprechanrufe können bei diesem Gerät mit einem Mobiltelefon getätigt werden, das mit dem HFP (HandsFree Profile) kompatibel ist.

• Vermeiden Sie Freisprechanrufe bei dichtem Verkehr oder auf

engen oder kurvenreichen Straßen.

• Schließen Sie die Fenster während des Anrufs, um die

Hintergrundgeräusche zu reduzieren.

• Wenn beide Teilnehmer Freisprechgeräte verwenden oder der

Anruf in einer lauten Umgebung erfolgt, kann es schwierig sein, die Stimme des Gesprächsteilnehmers zu hören; dies ist normal.

• Je nach dem Status der Telefonverbindung oder bei

Verwendung bestimmter mobiler Geräte kann es zu einem unnatürlichen Klang der Stimmen kommen.

• Sprechen Sie bei Verwendung eines Mikrofons möglichst direkt

in das Mikrofon, um die beste Klangqualität zu erreichen.

• Bestimmte Mobiltelefonfunktionen richten sich nach dem

Funktionsumfang und den Einstellungen Ihres Dienstanbieternetzes. Darüber hinaus kann es sein, dass einige Funktionen eventuell nicht von Ihrem Dienstanbieter aktiviert wurden und/oder dass die Netzeinstellungen des Anbieters nur eine eingeschränkte Funktionalität zulassen. Wenden Sie sich stets an Ihren Dienstanbieter, um Informationen zu verfügbaren Funktionen und zur Funktionalität zu erhalten.

51-DE

Page 52

• Sämtliche Angaben zu Funktionen, Funktionalität und

anderen Produktspezifikationen sowie die in der Bedienungsanleitung enthaltenen Informationen basieren auf den neuesten verfügbaren Informationen, von deren Richtigkeit zum Zeitpunkt des Drucks ausgegangen wurde. Alps Alpine behält sich das Recht vor, sämtliche Informationen oder Spezifikationen ohne Ankündigung oder Verpflichtungen zu ändern oder anzupassen.

• Beachten Sie, dass der Funktionsbildschirm bei Anschluss

eines iPhone 6s oder höher bzw. Android-Smartphones mit installierter Android Auto-App von diesem Abschnitt abweichen kann.

Einstellungen vor der Verwendung von Bluetooth

Vor der Verwendung der Freisprechfunktion für Telefon/ Audio müssen folgende Einstellungen vorgenommen werden.

1 Setzen Sie „Bluetooth“ auf [Ein] (Seite 15). 2 Registrieren Sie ein Bluetooth-Gerät bei

diesem Gerät (Seite 14).

• Sie können mit einem Bluetooth-kompatiblen Gerät nach

diesem Gerät suchen und dann eine Verbindung zwischen dem Bluetooth-kompatiblen Gerät und diesem Gerät herstellen. Der Gerätename dieses Geräts lautet „iLX-705D“, „iLX-F905D“, „iLX-F115D“ oder „i905“ und die werkseitige Nummer für den Passcode „0000“. Lesen Sie dazu auch die Bedienungsanleitung der angeschlossenen Geräte.

Steuerung der Freisprechtelefonfunktion

Berühren Sie auf dem Startbildschirm oder Signalquellenbildschirm [ Telefonmenü aufzurufen.

] (Telefon), um das

Beispiel für den Bildschirm mit dem

■

Telefonmenü

Letzte Anrufe

Sie können bis zu 90 Ereignisse anzeigen, beispielsweise die Telefonnummern der letzten eingegangenen, verpassten oder getätigten Anrufe sowie die Namen der im Telefonbuch registrierten Kontakte. Wenn die Liste bereits 90 Ereignisse enthält, wird das älteste gelöscht, sobald ein weiteres hinzukommt.

Telefonbuch

Sie können über das Telefonbuch einen Anruf tätigen.

Tastenbildschirm

Über diesen Bildschirm können Sie eine Telefonnummer eingeben.

Einstellungen

Anzeigen des Telefoneinstellmenüs (Seite 21).

Gerät wechseln

Sie können zwischen Freisprechen 1 und Freisprechen 2 wechseln.

Annehmen eines Anrufs

1 Ein eingehender Anruf löst den Klingelton

aus und wird auf dem Bildschirm angezeigt.

Telefontaste

• Der Gerätelistenbildschirm wird angezeigt, wenn kein

Freisprechtelefon, Apple CarPlay- oder Android Auto-Gerät verbunden ist.

52-DE

2 Berühren Sie [ ].

Das Gespräch beginnt.

Page 53

• Während eines Telefonats wird die aktuelle Quelle stumm

geschaltet. Nach dem Anruf wird die Wiedergabe fortgesetzt.

• Wenn die Telefonnummer des Anrufers dem System mitgeteilt

wird und sein Name im Telefonbuch gespeichert ist, wird der Name auf dem Display angezeigt. Bei nicht gespeichertem Namen wird die Nummer angezeigt.

• Berühren Sie [

Anruf abzulehnen.

• Durch Berühren von [

stummschalten. Zum Deaktivieren des Stummschaltmodus berühren Sie [ „Telefonfunktionsbildschirm“ (Seite 54).

• Wenn 2 Bluetooth-kompatible Geräte verbunden sind und mit

einem telefoniert wird und am anderen ein Anruf eingeht, zeigt der Bildschirm den eingehenden Anruf an. Um den zweiten Anruf entgegenzunehmen, beenden Sie den ersten Anruf und berühren [ Sie können den Anruf auch direkt mit dem Bluetoothkompatiblen Gerät annehmen.

] (Ablehnen), um einen eingehenden

] können Sie das Mikrofon

]. Einzelheiten dazu finden Sie unter

] auf dem Bildschirm dieses Geräts.

2 Berühren Sie den Namen des Kontakts, den

Sie anrufen möchten.

Der Anruf beginnt.

Anrufen über das Telefonbuch

1 Berühren Sie [Telefonbuch] im Telefonmenü.

Der Bildschirm mit dem Telefonbuch erscheint.

2 Berühren Sie den Namen des Kontakts, den

Sie anrufen möchten.

Der Detailbildschirm wird angezeigt.

3 Berühren Sie die Telefonnummer.

Der Anruf beginnt.

Eingeben einer Telefonnummer, um einen Anruf zu tätigen

Auflegen des Telefons

Tippen Sie [ ] (Anruf beenden).

Das Gespräch wird beendet.

Anrufen

Tätigen eines Anrufs über das Telefonmenü

Tätigen eines Anrufs über die Liste vorheriger Ereignisse

1 Berühren Sie [Letzte Anrufe] im Telefonmenü.

Der Bildschirm „Letzte Anrufe“ wird angezeigt.

1 Berühren Sie [Tasten] im Telefonmenü.

Der Nummerneingabebildschirm (Tasten) wird angezeigt.

Berühren Sie [ ], um eine eingegebene Ziffer zu löschen.

Berühren Sie [Alle löschen], um alle eingegebenen Ziffern zu löschen.

2 Geben Sie die gewünschte Telefonnummer

ein.

• Sie können bis zu 40 Ziffern eingeben.

3 Berühren Sie [ ] (Anrufen).

Der Anruf beginnt.

53-DE

Page 54

Telefonfunktionsbildschirm

Name oder Telefonnummer

• Ist ein Name als Teil einer Gruppe registriert, wird in der Regel auch der Gruppenname angezeigt. Dies ist jedoch nicht bei allen verbundenen Mobiltelefonen der Fall.

Gesprächsdauer

Einstellen der Gesprächslautstärke

Sie können die Mikrofonlautstärke einstellen.

Berühren Sie [ ] oder [ ] neben „ “.

Sie können die Lautstärke in 11 Stufen einstellen.

• Sie können die Mikrofonlautstärke auch auf dem

Telefoneinstellbildschirm einstellen. Siehe „Einstellen der Mikrofonlautstärke“ (Seite 22).

Ändern der Sprachausgabe

Die Sprachausgabe für Anrufe kann zwischen den Lautsprechern des Fahrzeugs und dem Lautsprecher des Mobiltelefons hin- und hergeschaltet werden.

Berühren Sie [ ] oder [ ].

• Je nach verwendetem Mobiltelefon kann diese Funktion

eventuell nicht ausgeführt werden.

Stummschalten des Mikrofons

• Sie können die DTMF-Signale (Tonwahlsignale) nicht hören.

Telefonbuchfunktion

Beispiel für den Bildschirm mit dem

■

Telefonbuch

Suchen im Telefonbuch

Das Gerät bietet eine alphabetische Suchfunktion, um eine effektive Suche zu ermöglichen. Wenn Sie für diese Funktion den Suchmodus verwenden, können Sie rasch einen Namen o. Ä. des anzurufenden Kontakts suchen.

1 Berühren Sie die Suchleiste auf dem

Bildschirm mit dem Telefonbuch und schieben Sie sie mit dem Finger nach oben oder unten, um zum Zielbuchstaben zu gelangen.

2 Berühren Sie den Namen des Kontakts, den

Sie anrufen möchten.

Der Detailbildschirm wird angezeigt.

3 Berühren Sie die Telefonnummer.

Der Anruf beginnt.

• Wenn die Liste keine Namen enthält, die mit diesem

Buchstaben anfangen, wird nach dem nächsten Buchstaben im Alphabet gesucht. Wenn z. B. keine Namen vorhanden sind, die mit „R“ anfangen, beginnt die Suchliste mit „S“.

Berühren Sie [ ].

• Zum Deaktivieren des Stummschaltmodus berühren Sie

[

DTMF (Tonwahl-Funktion)

Überträgt bei Telefongesprächen DTMF-Signale (Tonwahlsignale).

1 Berühren Sie [ ] (Tasten).

Der Nummerneingabebildschirm (Tasten) wird angezeigt.

2 Geben Sie die Nummer ein.

• Sie können ein Tonwahlsignal während eines Telefonats

übermitteln.

54-DE

Abgleichen des Telefonbuchs

Sie können das Telefonbuch des Systems mit dem des Mobiltelefons abgleichen.

Berühren Sie [ ] (Download) auf dem Bildschirm mit dem Telefonbuch.

Das Abgleichen der Telefonbücher beginnt.

• Im Telefonbuch können Sie bis zu 2.000 Namen registrieren

und speichern.

• Sie können bis zu 5 Telefonnummern unter dem Namen der

gleichen Person speichern.

Page 55

Löschen von Telefonbucheinträgen

1 Berühren Sie [ ] (Löschen) auf dem

Bildschirm mit dem Telefonbuch.

Der Bestätigungsbildschirm wird angezeigt.

2 Berühren Sie [OK].

Alle Einträge aus dem Telefonbuch werden gelöscht.

Bluetooth Audio

Wenn ein Bluetooth-kompatibles Gerät wie ein Mobiltelefon, tragbarer Player usw. drahtlos verbunden ist, kann ein Titel abgespielt werden (Bedienung über dieses Gerät).

• Die Funktionen können je nach den verbundenen

Bluetooth-kompatiblen Geräten variieren.

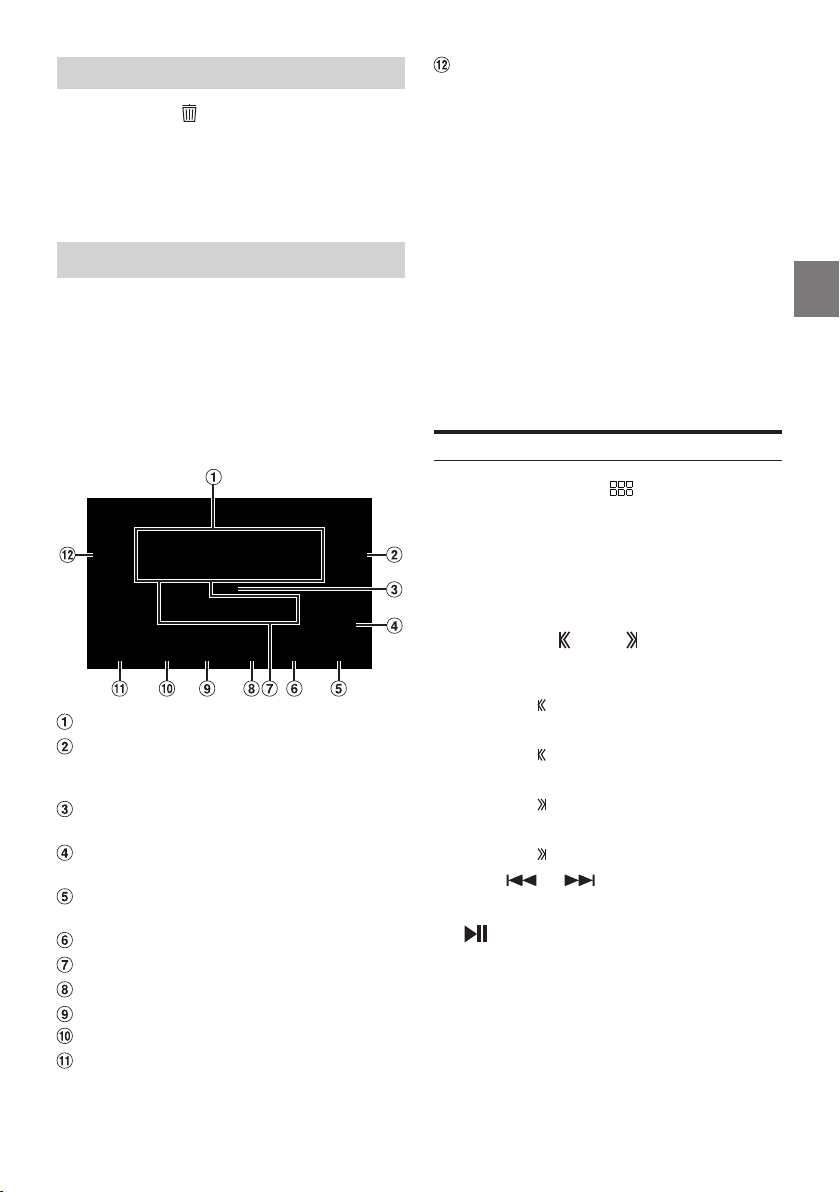

Beispiel für den Bluetooth

■

Audio-Hauptbildschirm

Informationsanzeige Springt zum Anfang des nächsten Kapitels/

Startet den schnellen Vorlauf, wenn mindestens 1Sekunde lang berührt

Nummer des aktuellen Titels/Gesamtzahl der

Titel

Anzeigen der Audio-Codec-Informationen (SBC/

AAC/LDAC)

Anzeigen des BT Audio-Einstellmenüs (Seite

22). Anzeigen des Geräteeinstellmenüs (Seite 14). Verstrichene Dauer/Gesamtwiedergabedauer Aufrufen des Suchbildschirms Zufallsmodus Wiederholte Wiedergabe Pause und Wiedergabe

Springt zum Anfang der aktuellen Datei/Springt

zum Anfang der vorhergehenden Datei, wenn innerhalb von 3 Sekunden nach Wiedergabebeginn berührt/Startet den schnellen Rücklauf, wenn mindestens 1Sekunde lang berührt

• Die angezeigten Bildschirmtasten können sich je nach

AVRCP-Version unterscheiden.

• Zur Audiowiedergabe ist ein Mobiltelefon oder tragbarer

Player erforderlich, das bzw. der mit A2DP (Advanced Audio Distribution Profile) oder AVRCP (Audio/Video Remote Control Profile) kompatibel ist. Nicht alle Funktionen können bei allen Geräten ausgeführt werden.

• Während eines Anrufs wird der Ton der Bluetooth-

Audioquelle unterbrochen.

Kompatible AVRCP-Version: 1.6

• Die verfügbaren Funktionen können sich je nach AVRCP-

Version unterscheiden.

Wiedergabe

1 Drücken Sie die Taste (START) und wählen

Sie den Bluetooth Audio-Modus aus.

Im Display erscheint der Bluetooth Audio-Bildschirm.

• Wenn die Bluetooth-Funktion auf [Aus] eingestellt ist,

wird das Signalquellensymbol für Bluetooth Audio nicht angezeigt. Siehe „Einstellen von Bluetooth“ (Seite 15).

2 Berühren Sie [ ] oder [ ], um das

gewünschte Stück (Datei) auszuwählen.

Rückkehr zum Anfang der aktuellen Datei:

Berühren Sie [

Schneller Rücklauf in der aktuellen Datei:

Berühren Sie [

Sprung zum Anfang der nächsten Datei:

Berühren Sie [

Schneller Vorlauf in der aktuellen Datei:

Berühren Sie [

• Die Tasten

] länger.

und haben die gleiche Funktion.

3 Zum Anhalten der Wiedergabe berühren Sie

[

55-DE

Page 56

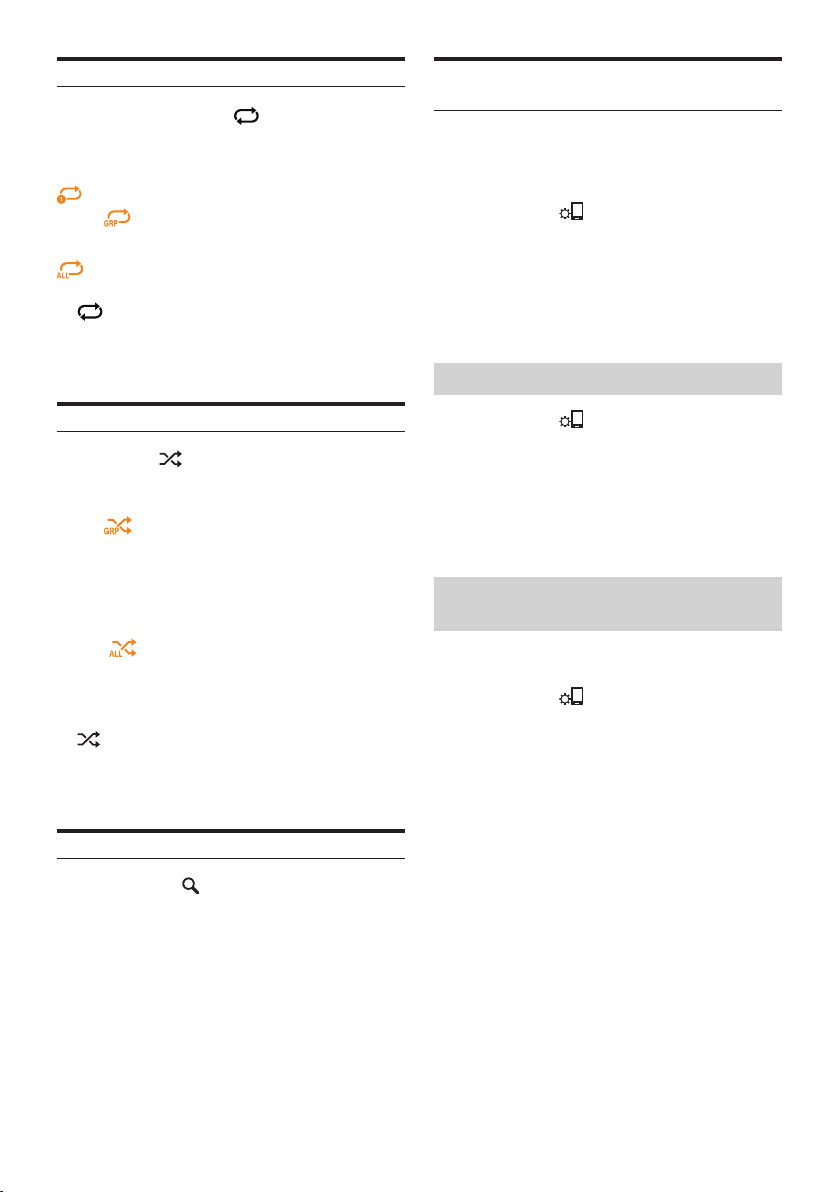

Wiederholfunktion

Berühren Sie mehrmals [ ], um die Wiedergabewiederholung auszuwählen.

Einzelner Titel

Gruppe

Alle Titel

Off :

• Die Funktionen können je nach den angeschlossenen

Bluetooth-kompatiblen Geräten variieren.

Nur das aktuelle Stück wird wiederholt

wiedergegeben. Nur die Dateien in einer Gruppe werden

wiederholt wiedergegeben. Wenn alle Stücke wiedergegeben wurden,

beginnt die Wiedergabe wieder mit dem ersten Stück.

Der Wiederholmodus ist ausgeschaltet.

Herstellen einer Verbindung zu einem Bluetooth-Gerät

Wenn ein Bluetooth-Gerät in diesem Gerät registriert ist, wird automatisch eine Verbindung hergestellt. Wenn keine automatische Verbindung erfolgt, versuchen Sie es erneut.

1 Berühren Sie [ ] (Telefoneinstellung).

Der Gerätelistenbildschirm wird angezeigt.

2 Berühren Sie [Verbinden].

Die Bluetooth-Verbindung wird hergestellt

• Einzelheiten dazu finden Sie unter „Anzeigen der Geräteliste“

(Seite 14).

Trennen der Bluetooth-Verbindung

Zufallswiedergabe

Berühren Sie [ ], um die Zufallswiedergabe auszuwählen.

Gruppe :

Alle Titel

Off

• Die Funktionen können je nach den angeschlossenen

Bluetooth-kompatiblen Geräten variieren.

Eine Gruppe wird nach dem Zufallsprinzip ausgewählt und die Titel in der Gruppe werden der Reihe nach wiedergegeben. Wenn alle Titel in der Gruppe wiedergegeben wurden, wird die nächste Gruppe nach dem Zufallsprinzip ausgewählt.

Alle Titel auf den Bluetooth-kompatiblen

Geräten werden in zufälliger Reihenfolge wiedergegeben. Ein Titel wird jedoch erst dann wiederholt, wenn alle Titel einmal wiedergegeben wurden.

Der Zufallsmodus ist ausgeschaltet.

Suchen nach einer Datei

1 Berühren Sie [ ] (Suche). 2 Berühren Sie den gewünschten Ordner- oder

Dateinamen.

• Wenn Sie einen Ordnernamen wählen, können Sie auf die

gleiche Art und Weise einen anderen Ordner- oder Dateinamen wählen.

1 Berühren Sie [ ] (Telefoneinstellung).

Der Gerätelistenbildschirm wird angezeigt.

2 Berühren Sie [Trennen].

Die Bluetooth-Verbindung wird getrennt.

• Einzelheiten dazu finden Sie unter „Trennen des

verbundenen Geräts“ (Seite 15).

Wechseln des verbundenen Bluetooth-Geräts

Wenn mehrere Bluetooth-Geräte in diesem Gerät registriert sind, können Sie die Verbindung zwischen diesen wechseln.

1 Berühren Sie [ ] (Telefoneinstellung).

Der Gerätelistenbildschirm wird angezeigt.

2 Wählen Sie die Funktion des zu verbindenden

Geräts auf dem Funktionsauswahlbildschirm aus und berühren Sie [OK].

Der Funktionsauswahlbildschirm wird angezeigt.

3 Wählen Sie [Bluetooth Audio] auf dem

Funktionsauswahlbildschirm und berühren Sie dann [OK].

Die ausgewählte Funktion wird mit einem Häkchen gekennzeichnet.

Die Verbindung wechselt zum ausgewählten Gerät.

• Einzelheiten dazu finden Sie unter „Verbinden des in der

Geräteliste registrierten Geräts“ (Seite 15).

56-DE

Page 57

Zusätzliche Geräte (Option)

WARNUNG

Es ist gefährlich, während der Fahrt Videos anzuschauen. Der Fahrer könnte vom Straßenverkehr abgelenkt werden und einen Unfall verursachen.

Achten Sie auf den vorschriftsmäßigen Einbau des Geräts, sodass der Fahrer das Videobild nur dann sehen kann, wenn das Fahrzeug steht und die Handbremse angezogen ist.

Signalquellenname

• Der Name, der wie unter „Einstellen des Namens für

das Auxiliary-Gerät (AUX)“ (Seite 20) erläutert als Signalquellenname angegeben wird, wird angezeigt.

Anzeigen des Auxiliary-Einstellmenüs (Seite

20).

Umschalten zwischen Anzeigemodi

Bedienung zusätzlicher Geräte (Option)

Um Geräte zu bedienen, die an die AUX-Anschlüsse dieses Geräts angeschlossen sind, gehen Sie wie im Folgenden beschrieben vor.

• Nehmen Sie die Konfiguration wie unter „AUX-Einstellungen

(Auxiliary)“ erläutert vor (Seite 20).

1 Drücken Sie die Taste (START) und wählen

Sie dann den AUX-Modus (Auxiliary) aus.

Im Display erscheint der AUX-Modusbildschirm (Auxiliary).

2 Berühren Sie während der AUX-Wiedergabe

(Auxiliary) länger den Bildschirm, um den Funktionsbildschirm aufzurufen.

Der AUX-Funktionsbildschirm (Auxiliary) wird etwa 5 Sekunden lang angezeigt.

• Zu Ihrer Sicherheit wird während der Fahrt kein Video

angezeigt und es ist nur Audio zu hören.

• Erläuterungen zu angeschlossenen zusätzlichen Geräten

finden Sie in der Bedienungsanleitung.

Umschalten zwischen Anzeigemodi

Sie können den Anzeigemodus während der Wiedergabe einer Videodatei wechseln.

Berühren Sie die Taste für den Anzeigemodus.

Bei jeder Berührung wird der Anzeigemodus umgeschaltet. ANPASSEN

• Die Taste für den Anzeigemodus gibt den gerade

ausgewählten Modus an.

• Sie steht beim Fahren nicht zur Verfügung.

STRECKEN: Bildbereiche oben und unten werden

ANPASSEN: Bei diesem Modus wird die Größe eines

NORMAL: Wählen Sie diese Option zur Anzeige von

NORMAL STRECKEN ANPASSEN

abgeschnitten und das Bild wird über den ganzen Bildschirm gestreckt.

Bildes vertikal und horizontal an die Monitorgröße angepasst.

4:3-Bildern. An beiden Bildschirmseiten wird ein schwarzer Balken angezeigt.

57-DE

Page 58

Kamerabedienung (Option)

Wenn eine optionale Kamera angeschlossen ist, kann das Bild der Videokamera auf dem Monitor wiedergegeben werden. An dieses Gerät können eine Rückfahrkamera und eine Frontkamera (oder Seitenkamera usw.) angeschlossen werden. Nehmen Sie je nach angeschlossener Kamera die Einstellung für die Kameraauswahl vor. Einzelheiten dazu finden Sie unter „Einstellen der Rückfahrkamera (Kamera 1)“ (Seite 23) und „Einstellungen Kamera 2“ (Seite 24).

Rückfahrkamera:

Ist eine Rückfahrkamera angeschlossen, wird das Bild der Rückfahrkamera (mit Führungsmarkierungen für Fahrzeugbreite und verfügbaren Platz) beim Einlegen des Rückwärtsgangs automatisch am Bildschirm dieses Geräts angezeigt.

Frontkamera:

Ist eine Frontkamera angeschlossen, kann diese beispielsweise bei schlechten Sichtverhältnissen den Fahrer bei der Prüfung des Bereichs vor dem Fahrzeug unterstützen.

Seitenkamera:

Eine Seitenkamera ist beispielsweise nützlich, um den Bereich am Straßenrand zu überprüfen.

Andere Kamera:

Wählen Sie diese Option, wenn eine Kamera angeschlossen wird, bei der es sich weder um eine Front- noch um eine Rückfahrkamera handelt, wie z. B. eine Innenraumkamera.

Sie können die Qualität des Kamerabildes einstellen. Einstelloptionen: Helligkeit / Farbe / Kontrast Siehe „Videoeinstellungen“ (Seite 25).

Bedienung der Rückfahrkamera

Anzeigen des Rückfahrkamerabildes, während im Fahrzeug der Rückwärtsgang eingelegt ist

• Verlassen Sie sich beim Rückwärtsfahren niemals allein auf

die Kamera. Drehen Sie sich zum Schauen immer um und benutzen Sie die Kamera nur als zusätzliche Hilfe.

• Diese Funktion arbeitet nur, wenn das Rückwärtssignalkabel

korrekt angeschlossen ist.

• Sie können die Einstellung der Führungslinien für das

Rückfahrkamerabild ändern. Einzelheiten dazu finden Sie unter „Einstellung Führungslinien“ (Seite 24).

Anzeigen des Kamerabilds über den Startbildschirm

1 Drücken Sie die Taste (CAM).

Das Kamerabild wird angezeigt.

2 Berühren Sie den Bildschirm, wenn das Bild

von der Kamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

3 Berühren Sie [Hinten].

Das Bild der Rückfahrkamera wird angezeigt.

• Berühren Sie [

anzuzeigen.

• Sie können die Einstellung der Führungslinien für das

Rückfahrkamerabild ändern. Einzelheiten dazu finden Sie unter „Einstellung Führungslinien“ (Seite 24).

], um wieder den vorherigen Bildschirm

Ein-/Ausblenden der Führungslinien

1 Berühren Sie den Bildschirm, wenn das Bild

von der Kamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

• Nach einer Unterbrechung von 5 Sekunden wechselt der Funktionsbildschirm zurück zum Kamerabild.

2 Berühren Sie [Führungsl.] auf dem

Rückfahrkamerabildschirm.

Die Führungslinien werden ausgeblendet und dann wechselt der Schalter [Führungsl.] zu [Führungsl.].

1 Legen Sie über die Gangschaltung den

Rückwärtsgang ein (R).

Das Rückfahrkamerabild wird angezeigt, während der Rückwärtsgang eingelegt ist.

2 Wenn Sie den Ganghebel in eine andere

Position als den Rückwärtsgang (R) schieben, wird wieder der vorherige Bildschirm angezeigt.

58-DE

3 Berühren Sie [Führungsl.], um die

Führungslinien einzublenden.

Page 59

Anpassen der Position des Warnhinweises

1 Berühren Sie den Bildschirm, wenn das Bild

von der Kamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

• Nach einer Unterbrechung von 5 Sekunden wechselt der Funktionsbildschirm zurück zum Kamerabild.

2 Berühren Sie [Warnung].

• Bei jedem Berühren des Bildschirms wird die Position des

Warnhinweises nach oben oder unten auf dem Bildschirm bewegt.

Ein-/Ausblenden der Führungslinien für die Anhängerkupplung

1 Berühren Sie den Bildschirm, wenn das Bild

von der Kamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

• Nach einer Unterbrechung von 5 Sekunden wechselt der Funktionsbildschirm zurück zum Kamerabild.

2 Berühren Sie [Anhängerk.] auf dem

Rückfahrkamerabildschirm.

Die Führungslinien für die Anhängerkupplung werden eingeblendet und dann wechselt der Schalter

[Anhängerk.] zu [Anhängerk.].

Führungslinie für Anhängerkupplung

3 Berühren Sie [Anhängerk.], um die

Führungslinien auszublenden.

Informationen zu den Führungslinien der Rückfahrkamera

Zum Einblenden der Führungslinien aktivieren Sie die entsprechende Option wie unter „Ein-/Ausblenden der Führungslinien“ (Seite 58) erläutert. Zum Einstellen der Führungslinien schlagen Sie auch unter „Einstellung Führungslinien“ (Seite 24) nach.

Bedeutung der Markierungen

■

Wenn der Rückwärtsgang eingelegt wird, wird der Monitor auf das Rückfahrkamerabild geschaltet. Die Führungslinien zeigen die Breite des Autos und den Abstand zur hinteren Stoßstange an.

Markierungslinien für Fahrzeugbreite (rot,

gelb und grün, je nach Abstand)

Bei richtiger Kalibrierung zeigen die Markierungen die Breite des Fahrzeugs an. Dies hilft dabei, das Fahrzeug in gerader Linie rückwärts zu fahren.

Die Markierungen zeigen den Abstand zum Fahrzeugheck an (ab dem hinteren Ende der Stoßstange).

• Die Markierungen bewegen sich nicht synchron zu den Bewegungen des Lenkrads.

• Stellen Sie die Markierungen auf die Fahrzeugbreite ein.

Markierungslinien zur Abstandsführung

Die Markierungen zeigen den Abstand zum Fahrzeugheck an (ab dem hinteren Ende der Stoßstange).

• Die Markierungen bewegen sich nicht synchron zu den Bewegungen des Lenkrads.

• Es empfiehlt sich, den tatsächlichen Abstand zu den Markierungen zu messen, wenn das Fahrzeug auf einer horizontalen Fläche geparkt ist.

• Je nach Zustand des Fahrzeugs oder der Fahrbahnoberfläche

kann das Blickfeld variieren.

• Die Kamera hat ein begrenztes Blickfeld. Gegenstände, die

sich in einem extremen Winkel zur Kamera befinden (z. B. unter der Stoßstange oder am entgegengesetzten Ende der Stoßstange), liegen evtl. nicht in ihrem Blickfeld.

• Der Farbton des Rückfahrkamerabildes kann von den

wirklichen Farben der Umgebung abweichen.

• Je nach Fahrzeug können die Führungslinien nach rechts oder

links abweichen. Es handelt sich nicht um eine Störung.

59-DE

Page 60

Markierung zur Abstandsführung

■

Die Führungslinien für den Abstand zeigen den Abstand von der Bodenhöhe zur hinteren Stoßstange an. Es ist schwierig, den Abstand zu Gegenständen über der Bodenhöhe genau einzuschätzen.

Im folgenden Beispiel beträgt der Abstand zu A 0,5 m und der Abstand zu B 1 m.

A (etwa 0,5 m)

etwa 1 m

Bei einer steilen Steigung hinter dem

■

Fahrzeug (Beispiel)

Markierungen zur Abstandsführung

Tatsächliche Abstände

Auf dem Bildschirm scheint der Lastwagen gemäß der Abstandsmarkierungen etwa 1 m weit weg geparkt zu sein (auf Position B). In Wirklichkeit aber würden Sie mit dem Lastwagen zusammenstoßen, wenn Sie zur Position A zurücksetzen würden.

Auf dem Bildschirm erscheinen die Positionen A, B und C nach Abstand angeordnet zu sein. In Wirklichkeit aber haben die Positionen A und C denselben Abstand und B ist weiter weg.

• Die Markierung der Fahrzeugbreite zeigt den Abstand zur

Fahrbahnoberfläche an. Der Abstand zu einem Gegenstand auf der Fahrbahn wird durch die Führungslinien nicht genau angezeigt.

Abweichungen zwischen den Führungslinien auf dem Bildschirm und der tatsächlichen Fahrbahnoberfläche

Unter den folgenden Umständen treten Abweichungen zwischen den Führungslinien auf dem Bildschirm und der tatsächlichen Fahrbahnoberfläche auf. (Die Illustrationen stellen einen Fall dar, bei dem die Kamera in der Standardposition installiert wurde.)

Abweichung Abweichung

Die Markierung der Abstandsführung zeigt den Abstand zu einer horizontalen Fahrbahnoberfläche an. Deshalb zeigen die Abstandsmarkierungen im Fall einer Steigung hinter dem Fahrzeug einen geringeren Abstand zur Stoßstange an, als dies in Wirklichkeit der Fall ist. Daher kann zum Beispiel ein Hindernis an einer Steigung weiter weg erscheinen als in Wirklichkeit.

Es kann auch zu Abweichungen zwischen den Führungslinien und dem tatsächlichen Weg des Fahrzeugs auf der Fahrbahn kommen.

60-DE

Page 61

Bei einem steilen Gefälle hinter dem Fahrzeug

■

(Beispiel)

Abweichung Abweichung

Bei einem steilen Gefälle hinter dem Fahrzeug zeigen die Abstandsmarkierungen einen größeren Abstand zur Stoßstange an, als dies in Wirklichkeit der Fall ist.

Daher kann zum Beispiel ein Hindernis an einem Gefälle näher erscheinen als in Wirklichkeit.

Es kann auch zu Abweichungen zwischen den Führungslinien und dem tatsächlichen Weg des Fahrzeugs auf der Fahrbahn kommen.

Wechseln der Perspektive an der Rückfahrkamera

Wenn die Kamera eine Funktion zum Umschalten des Kamerabildes besitzt, wird der Schalter zur direkten Änderung auf dem Display angezeigt.

1 Berühren Sie den Bildschirm, wenn das Bild

von der Rückfahrkamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

• Nach einer Unterbrechung von 5 Sekunden wechselt der Funktionsbildschirm zurück zum Kamerabild.

2 Berühren Sie [Ansicht]. 3 Berühren Sie [Normal], [Panorama], [Corner]

oder [Top].

Die Perspektive wird geändert.

• Einzelheiten über die Perspektiven finden Sie in der

Bedienungsanleitung der Kamera.

• Sie können die Führungslinien einstellen. Einzelheiten dazu

finden Sie unter „Einstellung Führungslinien“ (Seite 24).

Bedienung der Frontkamera

Anzeigen des Kamerabilds über den Startbildschirm

1 Drücken Sie die Taste (CAM).

Das Kamerabild wird angezeigt.

2 Berühren Sie den Bildschirm, wenn das Bild

von der Kamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

3 Berühren Sie [Vorn].

Das Bild der Frontkamera wird angezeigt.

• Berühren Sie [ ], um wieder den vorherigen Bildschirm

anzuzeigen.

• Sie können die Führungslinien einstellen. Einzelheiten dazu

finden Sie unter „Einstellung Führungslinien“ (Seite 24).

Wechseln der Perspektive an der Frontkamera

Wenn die Kamera eine Funktion zum Umschalten des Kamerabildes besitzt, wird der Schalter zur direkten Änderung auf dem Display angezeigt.

1 Berühren Sie den Bildschirm, wenn das Bild

von der Frontkamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

• Nach einer Unterbrechung von 5 Sekunden wechselt der Funktionsbildschirm zurück zum Kamerabild.

2 Berühren Sie [Ansicht]. 3 Berühren Sie [Panorama], [Corner] oder [Top].

Die Perspektive wird geändert.

• Einzelheiten über die Perspektiven finden Sie in der

Bedienungsanleitung der Kamera.

• Sie können die Führungslinien einstellen. Einzelheiten dazu

finden Sie unter „Einstellung Führungslinien“ (Seite 24).

61-DE

Page 62

Informationen zum Ein-/Ausblenden der Führungslinien und der Position der Warnanzeige

Wie bei der Rückfahrkamera können bei der Frontkamera die Führungslinien ein-/ausgeblendet und die Position der Warnanzeige eingestellt werden. Weitere Informationen dazu finden Sie unter „Ein-/Ausblenden der Führungslinien“ (Seite 58) und „Anpassen der Position des Warnhinweises“ (Seite 59).

Bedienung der Seitenkamera

Anzeigen des Seitenkamerabildes über den Menübildschirm

1 Drücken Sie die Taste (CAM).

Das Kamerabild wird angezeigt.

2 Berühren Sie den Bildschirm, wenn das Bild

von der Kamera angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

3 Berühren Sie [Seite].

Das Bild der Seitenkamera wird angezeigt.

Informationen zur Fahrzeuganbindung

Sie können das Fahrzeug mit diesem Gerät verbinden, was eine Kommunikation zwischen Fahrzeug und Gerät ermöglicht. In diesem Fall können Sie verschiedene Fahrzeugfunktionen einstellen und anzeigen.* Welche Funktionen zur Verfügung stehen, hängt vom Fahrzeug ab. Erläuterungen finden Sie in der Bedienungsanleitung zum Fahrzeug.

• Eine CAN-Schnittstellenbox (separat erhältlich) ist

erforderlich.

• Welche Funktionen zur Verfügung stehen, hängt vom

Fahrzeug ab. Erläuterungen finden Sie in der Bedienungsanleitung zum Fahrzeug.

• Am Klimaanlagenbildschirm können Sie die Einstellungen der

Klimaanlage anzeigen.*

• Am Parksensorbildschirm können Sie Hindernisse in der

Nähe anzeigen lassen.*

• Über das Gerät können Sie diverse Fahrzeugeinstellungen

vornehmen.

*1 Voraussetzung ist ein kompatibles CAN Interface, z.B. aus

der APF-X3xxx Serie.

*2 Ist die Unterbrechungsfunktion auf [Ein] gesetzt,

wechselt die Bildschirmanzeige automatisch, wenn Sie die Klimaanlage einstellen oder das Gerät ein Hindernis erkennt. Erläuterungen zu den Einstellungen der Unterbrechungsfunktion finden Sie unter „Einstellung für CAN I/F BOX“ (Seite 22).

Aufrufen des Fahrzeuginfomodus

Sie können den Fahrzeugstatus anzeigen lassen, die Klimaanlage einstellen usw.

• Wenn Sie den Bildschirm und dann [ ] berühren, während

das Kamerabild angezeigt wird, erscheint wieder der vorherige Bildschirm.

• Sie können die Führungslinien einstellen. Einzelheiten dazu

finden Sie unter „Einstellung Führungslinien“ (Seite 24).

Informationen zum Ein-/Ausblenden der Führungslinien und der Position der Warnanzeige

Wie bei der Rückfahrkamera können bei der Seitenkamera die Führungslinien auf Ein/Aus und die Position der Warnanzeige eingestellt werden. Weitere Informationen dazu finden Sie unter „Ein-/Ausblenden der Führungslinien“ (Seite 58) und „Anpassen der Position des Warnhinweises“ (Seite 59).

62-DE

1 Drücken Sie die Taste (START), um den

Fahrzeuginfomodus auszuwählen.

• Der Bildschirm mit KFZ Info wird angezeigt.

2 Berühren Sie die gewünschte Registerkarte

oben auf dem Bildschirm.

Auswahloption:

Klima / Parksensor / KFZ Einstell.

• Welche Registerkartenoptionen angezeigt werden, hängt vom Fahrzeugtyp ab.

3 Stellen Sie die Option ein bzw. überprüfen Sie

die Informationen.

• Welche Funktionen und Anzeigen verfügbar sind, hängt vom

Fahrzeug ab.

• Wenn Sie [KFZ Einstell.] auf dem Bildschirm mit KFZ Info

berühren, können Sie über das Gerät verschiedene Fahrzeugeinstellungen ein-/ausschalten, Anzeigeformate festlegen usw. Erläuterungen zu den verfügbaren Funktionen finden Sie in der Bedienungsanleitung zu Ihrem Fahrzeug.

Page 63

Beispiele für Funktionsbildschirme

Beispiel für einen Klimaanlagenbildschirm

■

Sie können die Temperatur im Fahrzeuginneren steuern usw.

Beispiel für einen Parksensorbildschirm

■

Sie können den Abstand des Fahrzeugs vorne und hinten zu einem Hindernis sehen.

• Wenn der Fahrzeugsensor ein Hindernis erkennt, wird im

Display automatisch der Parksensorbildschirm angezeigt. Einzelheiten dazu finden Sie unter „Informationen zum Parksensorbildschirm“ (Seite 63).

• Überschreitet das Fahrzeug eine bestimmte Geschwindigkeit,

wird der Parksensorbildschirm unter Umständen nicht angezeigt.

• Bei Fahrzeugen ohne Sensoren zum Erkennen von

Hindernissen steht diese Funktion nicht zur Verfügung.

Beispiel für einen Parksensorbildschirm nach Kopplung mit der Kamera (Rückfahrkamera)

Nach der Kopplung mit einer Kamera können Sie eventuelle Hindernisse anzeigen lassen.

• Berühren Sie das Fahrzeugsymbol, um zum

Parksensorvollbild zu wechseln. (Berühren Sie [Normal] auf dem Parksensorvollbild, um wieder den Kamerabildschirm zur Kopplung des Parksensors aufzurufen.)

• Berühren Sie den Kamerabildbereich, um das Kameravollbild

aufzurufen. (Wenn das Kameravollbild angezeigt wird, berühren Sie den Kamerabildschirm und dann [ Bildschirm zur Kopplung des Parksensors aufzurufen.)

• Berühren Sie das Fahrzeugsymbol, um zum

Parksensorvollbild zu wechseln. (Berühren Sie [ Parksensorvollbild, um wieder den Bildschirm zur Kopplung des Parksensors aufzurufen.)

], um wieder den

] auf dem

Informationen zum Parksensorbildschirm

Der Parksensorbildschirm schaltet sich ein, wenn der Sensor vorn oder hinten am Fahrzeug innerhalb einer bestimmten Distanz ein Hindernis erkennt.

Beispiel für ein Parksensorvollbild

Wenn der Sensor vorn oder hinten am Fahrzeug innerhalb einer bestimmten Distanz ein Hindernis erkennt, wird der Parksensorbildschirm angezeigt und die Anzeige zu dem entsprechenden Bereich leuchtet auf.

Anzeigefarben, wenn ein Hindernis erkannt wird.

Rot: kurze Entfernung Orange: mittlere Entfernung Gelb: große Entfernung

Informationen zum Bildschirm „KFZ Einstell.“

Auf dem Bildschirm „KFZ Einstell.“ können Sie Einstellungen vornehmen, die in der Regel im werkseitigen Radio zu finden sind. Für manche CAN-Schnittstellen gibt es zusätzliche Einstellungen, die auch über den Bildschirm „KFZ Einstell.“ aufgerufen werden können.

Beispiel für Bildschirm „KFZ Einstell.“

Wählen Sie die einzustellende Funktion aus der Liste aus. Einzelheiten zu den Einstellungen finden Sie in der Bedienungsanleitung zum Fahrzeug oder zur CAN-Schnittstelle.

63-DE

Page 64

Bedienung der Dash Cam (Drive Recorder) (optional)

Bedienen der Dash Cam (optional)

Wenn Sie Bilder einer Dash Cam am Monitor wiedergeben wollen, schließen Sie die optionale Dash Cam an.

• Die Taste [Dash Cam] erscheint auf dem Startbildschirm,

wenn Sie „Drive Recorder Menü“ auf [Ein] setzen. Einzelheiten dazu finden Sie unter „Einstellungen für Dash Cam (Drive Recorder)“ (Seite 23).

1 Drücken Sie die Taste (START) und wählen

Sie dann den Dash Cam-Modus aus.

Der Bildschirm des Dash Cam-Modus wird im Display angezeigt.

2 Berühren Sie den Bildschirm länger, wenn das

Bild von der Dash Cam angezeigt wird.

Der Funktionsbildschirm wird angezeigt.

Anzeigen des Dash Cam-Einstellmenüs (Seite

23).

• Wechseln Sie die Signalquelle, um den Dash Cam-Bildschirm

zu schließen.

Information

Aktualisierung der Produktsoftware

Dieses Produkt verwendet Software, die über ein USB-Flash-Laufwerk aktualisiert werden kann. Die Software kann von der Alpine-Website heruntergeladen und das Gerät über das USB-Flash-Laufwerk aktualisiert werden.

Dieses Produkt aktualisieren

Details zum Aktualisieren finden Sie auf der Alpine-Website. https://www.alpine-europe.com/alpine-europe.html

Wichtige Informationen zur Software

Informationen zur Softwarelizenz für dieses Produkt

Die Software dieses Produkts enthält Open-Source-Software. Einzelheiten dazu finden Sie auf dem Bildschirm „Open Source Lizenzen“ dieses Geräts. Siehe „Anzeigen der Softwarelizenz“ (Seite 29).

Informationen zu den unterstützten Formaten

Informationen zu MP3/WMA/AAC/ FLAC/WAV/APE

VORSICHT

Außer für den privaten Gebrauch ist die Vervielfältigung von Audiodaten (einschließlich MP3/WMA/AAC/FLAC/WAV/APE-Daten) bzw. der Vertrieb, das Übertragen oder Kopieren solcher Daten, unabhängig davon, ob kostenlos oder gegen eine Gebühr, ohne Genehmigung des Urheberrechtsinhabers durch die Bestimmungen des Urheberrechts und internationaler Verträge untersagt.

64-DE

Was ist MP3?

MP3, die Abkürzung für „MPEG Audio Layer 3“, ist ein von der ISO, der International Standardization Organization, und der MPEG, einer Gemeinschaftsinstitution der IEC, definierter Komprimierungsstandard.

MP3-Dateien enthalten komprimierte Audiodaten. Mit der MP3-Codierung lassen sich sehr hohe Komprimierungsraten erzielen und Musikdateien auf bis zu ein Zehntel ihrer ursprünglichen Größe reduzieren. Trotzdem entspricht die Tonqualität solcher Dateien beinahe der von CDs. Beim MP3-Format werden die hohen Komprimierungsraten durch die Unterdrückung von Tönen erzielt, die für das menschliche Ohr ohnehin nicht hörbar sind oder durch andere Töne verdeckt werden.

Page 65

Was ist WMA?

WMA-Daten bzw. „Windows Media™ Audio“-Daten sind komprimierte Audiodaten. WMA ist ähnlich wie MP3.

Was ist AAC?

AAC ist die Abkürzung für „Advanced Audio Coding“ und ist ein grundlegendes Audiokomprimierungsformat, das von MPEG2 und MPEG4 verwendet wird.

Was ist FLAC?

FLAC (Free Lossless Audio Codec) ist ein Codec zur verlustfreien Komprimierung von Audiodateien, der als Open-Source-Software entwickelt und angeboten wird. Codecs mit verlustbehafteten Komprimierungsformaten wie MP3 oder AAC reduzieren die Datenmenge und erzielen auf diese Weise eine stärkere Komprimierung. Beim FLAC-Format wird dagegen eine verlustfreie Komprimierung durchgeführt, das heißt, die komprimierten Daten werden so rekonstruiert, dass eine identische Kopie der Originaldaten entsteht. Die Komprimierungsrate beträgt beim FLAC-Format etwa 50 %.

Was ist WAV?

WAV ist ein Standard-Audioformat für Windows. Dabei handelt es sich um das Originalformat vor der Komprimierung. Die Klangqualität der Musik entspricht nahezu der einer CD. WAV wird auch als WAVE bezeichnet.

Was ist APE?

APE ist ein sogenanntes verlustfreies Komprimierungsformat. Durch Decodierung lässt sich die Originalqualität wiederherstellen. Es wird überwiegend in „Monkey’s Audio“ verwendet.

Verfahren zum Generieren von MP3/WMA/AAC/FLAC/ WAV/APE-Dateien (für USB-Flash-Laufwerke)

Audiodaten werden mit MP3/WMA/AAC/FLAC/WAV/ APE-Software-Codecs (für USB-Flash-Laufwerke) komprimiert. Einzelheiten zum Erstellen von MP3/WMA/ AAC/FLAC/WAV/APE-Dateien (für USB-Flash-Laufwerke) finden Sie in der Bedienungsanleitung zur betreffenden Software. MP3/WMA/AAC/FLAC/WAV/APE-Dateien (für USB-Flash-Laufwerke) können auf diesem Gerät wiedergegeben werden und haben folgende Dateierweiterungen. MP3: „mp3“ WMA: „wma“ AAC: „m4a“ FLAC: „flac“/„fla“ WAV: „wa v “ APE: „ape“ Die folgenden WMA-Dateien werden nicht unterstützt: Windows Media Audio Professional, Windows Media Audio 10 std und Windows Media Audio 10 Pro Lossless.

Es gibt viele unterschiedliche Versionen des AACFormats. Überprüfen Sie, ob die verwendete Software den oben aufgeführten zulässigen Formaten entspricht. Es ist möglich, dass das Format nicht wiedergegeben werden kann, obwohl die Erweiterung gültig ist.

Die Wiedergabe von durch iTunes codierten AACDateien wird unterstützt.

Unterstützte Wiedergabeabtastraten und Bitraten

MP3 (USB-Flash-Laufwerk) Abtastraten: 8 kHz, 11,025 kHz, 12 kHz,

16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz

Bitraten: 8 - 320 kbps

WMA (USB-Flash-Laufwerk) Abtastraten: 8 - 48 kHz Bitraten: 8 - 385 kbps

AAC (USB-Flash-Laufwerk) Abtastraten: 16 - 48 kHz Bitraten: 8 - 320 kbps

FLAC (USB-Flash-Laufwerk) Abtastraten: 8 - 96 kHz

WAV (USB-Flash-Laufwerk) Abtastraten: 8 - 96 kHz

APE (USB-Flash-Laufwerk) Abtastraten: 8 - 48 kHz

Die Wiedergabe erfolgt bei manchen Abtastraten möglicherweise nicht korrekt.

ID3-Tags

Dieses Gerät unterstützt ID3-Tags. Wenn eine MP3/ WMA/AAC/FLAC/WAV/APE-Datei die entsprechenden ID3-Tag-Daten enthält, können an diesem Gerät der Titel (Name des Stücks), der Interpreten- und der Albumname angezeigt werden. Bei nicht unterstützten Zeichen wird „?“ angezeigt. Die Zeichenanzahl ist möglicherweise beschränkt und je nach den Tag-Informationen werden Zeichen möglicherweise nicht korrekt angezeigt.

Wiedergabe von MP3/WMA/AAC/FLAC/WAV/APE

MP3/WMA/AAC/FLAC/WAV/APE-Dateien werden generiert und dann auf ein USB-Flash-Laufwerk geschrieben.

• Maximale Anzahl abspielbarer Dateien/Ordner USB-Flash-Laufwerk: 10.000 Dateien/Ordner (einschließlich Stammordner)

• Größte abspielbare Dateigröße: 512 MB

Es erfolgt eventuell keine Wiedergabe, wenn ein USB-Flash-Laufwerk die obigen Beschränkungen überschreitet. Wenn ein Datei-/Ordnername lang ist, kann die maximal mögliche Anzahl an Dateien geringer sein.

• Es werden sowohl Audio- wie Videodateien gezählt, wenn ihr Format auf diesem Gerät abspielbar ist.

65-DE

Page 66

Unterstützte Medien

Bei diesem Gerät können USB-Flash-Laufwerke als Wiedergabemedien verwendet werden.

Unterstützte Dateisysteme

Dieses Gerät unterstützt FAT 16/32 und exFAT. Die Verschachtelungstiefe von Ordnern darf einschließlich des Stammverzeichnisses höchstens 8 betragen. Dateinamen dürfen höchstens 256 Zeichen lang sein (einschließlich Erweiterung). Für Ordner-/Dateinamen sind die Buchstaben A-Z (Großbuchstaben), die Ziffern 0-9 und „_“ (Unterstrich) zulässig.

Glossar

Bitrate

Dies ist die Komprimierungsrate für die Codierung des Tons. Je höher die Bitrate ist, desto höher ist auch die Tonqualität, allerdings sind bei einer höheren Bitrate auch die Dateien größer.

Abtastrate

Dieser Wert gibt an, wie häufig die Daten pro Sekunde abgetastet (aufgezeichnet) werden. Musik-CDs verwenden beispielsweise eine Abtastrate von 44,1 kHz. Der Klang wird also 44.100 Mal in der Sekunde abgetastet (aufgezeichnet). Je höher die Abtastrate ist, desto höher ist auch die Tonqualität, allerdings ist bei einer höheren Abtastrate auch die Datenmenge größer.

Codierung

Das Konvertieren von Musik-CDs, WAVE-Dateien (AIFF) und anderen Audiodateien in ein bestimmtes Audiokomprimierungsformat.

Tag

Informationen wie Name des Stücks, Interpreten- oder Albumnamen usw. in MP3/WMA/AAC/FLAC/WAV/ APE-Dateien (für USB-Flash-Laufwerke).

Stammordner

Der Stammordner (auch Stammverzeichnis genannt) befindet sich im Dateisystem ganz oben. Der Stammordner enthält alle weiteren Ordner und Dateien. Er wird automatisch für alle USB-Flash-Laufwerke erstellt.

Im Problemfall

Sollte beim Betrieb ein Problem auftreten, schalten Sie das Gerät zunächst einmal aus und dann wieder ein. Falls das Problem hierdurch nicht beseitigt wird, gehen Sie die Punkte in der folgenden Prüfliste durch. Diese Übersicht hilft Ihnen bei der Identifizierung und Beseitigung von Problemen mit diesem Gerät. Prüfen Sie zusätzlich auch die anderen Geräte der Anlage auf korrekten Anschluss. Wenn sich das Problem nicht beseitigen lässt, wenden Sie sich an Ihren autorisierten Alpine-Händler.

Allgemeines

Gerät reagiert nicht; keine Anzeige.

• Zündung des Fahrzeugs ausgeschaltet. – Wenn das Gerät gemäß den Einbau- und

Anschlusshinweisen angeschlossen ist, wird es bei ausgeschalteter Zündung nicht mit Strom versorgt.

• Bordnetz-Anschlussfehler. – Den Anschluss des Bordnetz-Zuleitungskabels

kontrollieren.

• Sicherung durchgebrannt. – Die Sicherung am Batterie-Zuleitungskabel des Geräts

prüfen; ggf. durch eine neue Sicherung mit identischen Kennwerten ersetzen.

Kein oder unnatürlicher Ton.

• Falsche Lautstärke-/Balance-/Überblendeinstellung. – Einstellung korrigieren.

• Falsche Anschlüsse oder Wackelkontakt. – Verbindungen prüfen und alles fest anschließen.

Keine Bildschirmanzeige.

• Helligkeit/Kontrast auf Minimum eingestellt. – Helligkeit/Kontrast höher einstellen.

• Zu tiefe Temperatur in der Fahrgastzelle. – Temperatur im Fahrzeug auf Betriebstemperatur

bringen.

• Wackelkontakt in der Verbindung zum zusätzlichen Gerät. – Verbindungen prüfen und alles fest anschließen.

• Das Handbremskabel des Monitors ist nicht

angeschlossen.

• Die Handbremse ist nicht angezogen. – Schließen Sie das Handbremskabel an, dann ziehen Sie

die Handbremse an.

Monitorbild instabil.

• Zu hohe Temperatur in der Fahrgastzelle. – Temperatur im Fahrzeug auf Betriebstemperatur

senken.

Radio

Kein Empfang.

• Antenne nicht oder schlecht angeschlossen. – Prüfen, ob die Antenne richtig angeschlossen ist; ggf.

Antenne oder Antennenkabel auswechseln.

66-DE

Page 67

Sendersuchlauf funktioniert nicht.

• Schlechte Empfangslage. – Sicherstellen, dass sich der Tuner im Suchmodus

befindet.

• Wenn es sich nicht um ein bekanntes Empfangsloch

handelt, liegt die Antenne möglicherweise nicht an Masse oder ist nicht richtig angeschlossen.

– Die Antennenanschlüsse prüfen. Die Antenne muss an

der Einbaustelle an Masse liegen.

• Eventuell falsche Antennenlänge. – Sicherstellen, dass die Antenne ganz ausgefahren ist.

Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.

Starkes Empfangsrauschen.

• Falsche Antennenlänge. – Die Antenne ganz ausfahren. Sollte die Antenne defekt

sein, muss sie durch eine neue ersetzt werden.

• Antenne liegt nicht richtig an Masse. – Sicherstellen, dass die Antenne an der Einbaustelle

einwandfrei an Masse liegt.

• Sender zu schwach und verrauscht. – Sollte keine Abhilfe möglich sein, einen anderen Sender

einstellen.

USB Audio

Gerät funktioniert nicht.

• Kondensation. – Warten Sie etwa 1 Stunde, bis sich die Feuchtigkeit

verflüchtigt hat.

Unscharfes Bild oder Bildrauschen.

• Schwache Fahrzeugbatterie. – Ladung und Verkabelung der Batterie prüfen.

(Wenn die Batteriespannung bei Belastung bis unter 11 V fällt, können am Gerät Betriebsstörungen auftreten.)

Freisprecheinrichtung

Klingelton ist leise

• Bei manchen Mobiltelefonen ist die Klingeltonlautstärke

möglicherweise leise, dabei handelt es sich nicht um eine Fehlfunktion.

Wenn diese Meldung erscheint

Verschiedene Meldungen werden während des Betriebs auf dem Bildschirm angezeigt. Zusätzlich zu den Meldungen, die Ihnen den aktuellen Status mitteilen oder Sie durch die nächsten Bedienschritte leiten, gibt es auch folgende Fehlermeldungen. Wenn eine der folgenden Fehlermeldungen erscheint, befolgen Sie die Anweisungen zur Abhilfe.

System

Während der Fahrt nicht bedienbar.

• Eine Einstellung usw. wurde während des Fahrens

vorgenommen.

– Bringen Sie das Fahrzeug an einem sicheren Ort zum

Stehen und betätigen Sie die Handbremse. Nehmen Sie dann diese Einstellung vor.

USB-Hub wird nicht unterstützt.

• Sie haben ein USB-Flash-Laufwerk über einen Hub

angeschlossen.

– Wenn das USB-Flash-Laufwerk über einen Hub

angeschlossen wird, ist keine Wiedergabe möglich. Verbindungen über USB-Hubs werden nicht unterstützt.

Audio/Visuell

Angeschl. USB Gerät wird nicht unterstützt.

• Es ist ein iPhone angeschlossen, das nicht vom Gerät

unterstützt wird.

– Schließen Sie ein iPhone an, das vom Gerät unterstützt

wird.

• Es ist ein USB-Gerät angeschlossen, das nicht vom Gerät

unterstützt wird.

– Schließen Sie ein anderes USB-Flash-Laufwerk an und

versuchen Sie es erneut.

• Kommunikationsfehler. – Schalten Sie die Zündung mit dem Zündschlüssel aus

und dann wieder ein (ON).

– Verbinden Sie das iPhone mithilfe des iPhone-Kabels

erneut mit dem Gerät und überprüfen Sie das Display.

– Verbinden Sie das USB-Flash-Laufwerk erneut mit dem

Gerät und überprüfen Sie das Display.

• Durch eine iPhone-Softwareversion verursacht, die nicht

mit diesem Gerät kompatibel ist.

– Aktualisieren Sie die iPhone-Softwareversion, um sie

mit diesem Gerät kompatibel zu machen.

• Das iPhone ist nicht verifiziert. – Verwenden Sie ein anderes iPhone.

DAB-Antennenfehler

• Das DAB-Antennenkabel ist beschädigt oder nicht

ordnungsgemäß an das Gerät angeschlossen.

– Prüfen Sie das Antennenkabel auf Knicke oder

Beschädigungen. Tauschen Sie die Antenne bei Bedarf aus.

• An der DAB-Antenne liegt ein anormaler Stromfluss vor. – Schließen Sie die Antenne ordnungsgemäß an ein

Fahrzeug mit negativ geerdeter 12-Volt-Batterie an.

HDMI

HDMI-Verbindungsfehler. Bitte Gerät überprüfen und erneut versuchen.

• Die HDMI-Geräte sind nicht ordnungsgemäß

angeschlossen.

– Trennen Sie die HDMI-Geräte von diesem Gerät und

stellen Sie die Verbindung dann erneut her. Aktivieren Sie die Ausgabeeinstellung an den HDMI-Geräten.

HDMI-Monitor Kommunikationsfehler. Bitte überprüfen Sie die Verbindung oder ACC aus / ein.

• Verbindungsfehler – Schalten Sie den Motor (ACC) aus/ein oder überprüfen

Sie das HDMI-Verbindungskabel des HDMI-kompatiblen Monitors.

67-DE

Page 68

Technische Daten

MONITOR

Bildschirmgröße 7 Zoll (iLX-705D) 9 Zoll (iLX-F905D) 11 Zoll (iLX-F115D) 9 Zoll (i905) Funktionsprinzip TFT-Aktivmatrix Anzahl Bildelemente 2.764.800 Pixel (1280 × 720 × RGB) Effektive Bildelemente mindestens 99 % Farbsystem NTSC / PAL Beleuchtung LED

Dynamikumfang 95 dB (bei 1 kHz) Signal-Rauschabstand 95 dB Kanaltrennung 90 dB (bei 1 kHz)

*1 Frequenzgang kann je nach Codierungssoftware/Bitrate

abweichen.

USB2

Max. Leistung 1.500 mA (CDP-Unterstützung) USB-Klasse Nur Laden

HDMI

Eingangsformat 720p/480p/VGA Ausgabeformat 720p/480p

UKW-TUNER

Empfangsbereich 87,5 – 108,0 MHz Mono-Empfindlichkeit 8,1 dBf (0,7 μV/75 Ohm) Geräuschunterdrückung 50 dB 12 dBf (1,1 μV/75 Ohm) Trennschärfe 80 dB Signal-Rauschabstand 65 dB Stereokanaltrennung 35 dB

AM-TUNER

Empfangsbereich 531 – 1.602 kHz Nutzbare Empfindlichkeit 25,1 μV/28 dBf

DAB

Empfangsbereich 174,928 - 239,2 MHz Nutzbare Empfindlichkeit

-100dBm Signal-Rauschabstand 90 dB

USB1

USB-Anforderungen USB 2.0 Max. Leistung 2.400 mA USB-Klasse USB (Massenspeicher) Dateisystem FAT16/32, exFAT Anzahl der Kanäle 2 Kanäle (Stereo) Frequenzgang* Gesamtklirrfaktor 0,005 % (bei 1 kHz)

5 – 40.000 Hz (±1dB)

Bluetooth

Bluetooth-Spezifikation Bluetooth V4.2 (2.402 - 2.480 MHz) Ausgangsleistung +4,0 dBm/2,51 mW max.

(Leistungsklasse 2) Profile HFP (Hands-Free Profile) OPP (Object Push Profile) PBAP (Phone Book Access Profile) SPP (Serial Port Profile) A2DP (Advanced Audio

Distribution Profile) AVRCP (Audio/Video Remote

Control Profile)

GPS

Empfangsfrequenz 1575,42 + / - 1,023 MHz Empfangsempfindlichkeit (Suche)

-136 dB max.

Wi-Fi

Frequenzbereiche IEEE 802.11 b/g/n (2,4 GHz) IEEE 802.11 a/n/ac (5 GHz) Kanäle 1 – 13 Kanäle (2,4 GHz) 149 – 165 Kanäle (5 GHz) Frequenzband 2.401–2.483 MHz (2,4 GHz)

5.725–5.850 MHz (5 GHz) Ausgangsleistung (2,4 GHz) max. 18 dBm Ausgangsleistung (5 GHz) max. 13 dBm (11 a) max. 12 dBm (11 n/ac) Sicherheitsprotokolle WPA3/WPA2-PSK (TKIP, AES)

68-DE

Page 69

ALLGEMEINES

Spannungsversorgung 14,4 V Gleichspannung

(11–16 V zulässig) Betriebstemperatur -20 °C bis +60°C Ausgangsleistung 50 W × 4 Maximale Stromstärke 15 A Audioausgangspegel Vorverstärkerausgang (Vorn, Hinten): 4 V/10 kOhm (max.) Vorverstärkerausgang (Subwoofer): 4 V/10 kOhm (max.) Gewicht 1,4 kg (iLX-705D) 2,3 kg (iLX-F905D) 2,6 kg (iLX-F115D) 1,7 kg (i905)

GEHÄUSEGRÖSSE

iLX-705D iLX-F905D iLX-F115D i905 Breite 178 mm 178 mm 178 mm 178 mm Höhe 50 mm 50 mm 50 mm 50 mm Tiefe 149,6 mm 149,6 mm 149,6 mm 142 mm

DISPLAYGRÖSSE

iLX-705D iLX-F905D iLX-F115D i905 Breite 171 mm 232,5 mm 268,9 mm 214,7 mm Höhe 96 mm 151,1 mm 178 mm 136,6 mm Tiefe 17,7 mm 54,7 mm 54,7 mm 29,9 mm

• Aufgrund ständiger Produktverbesserungen bleiben

Änderungen an technischen Daten und Design ohne Vorankündigung vorbehalten.

• Das LCD-Display (Flüssigkristallbildschirm) wird mit

hochpräzisen Fertigungsverfahren hergestellt. Der Anteil der effektiven Bildpunkte beträgt mehr als 99,99 %. Dies wiederum bedeutet, dass bis zu 0,01% der Bildpunkte unter Umständen dauerhaft aktiviert oder deaktiviert sind.

69-DE

Page 70

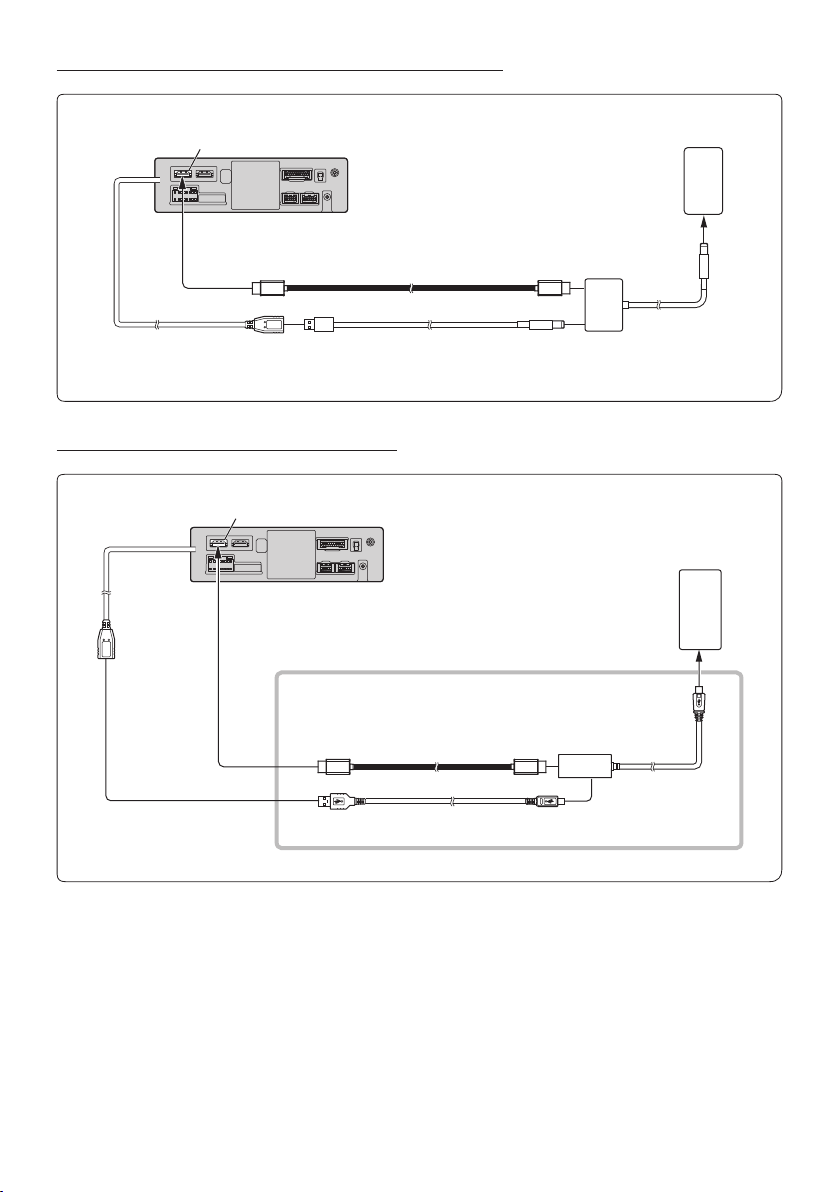

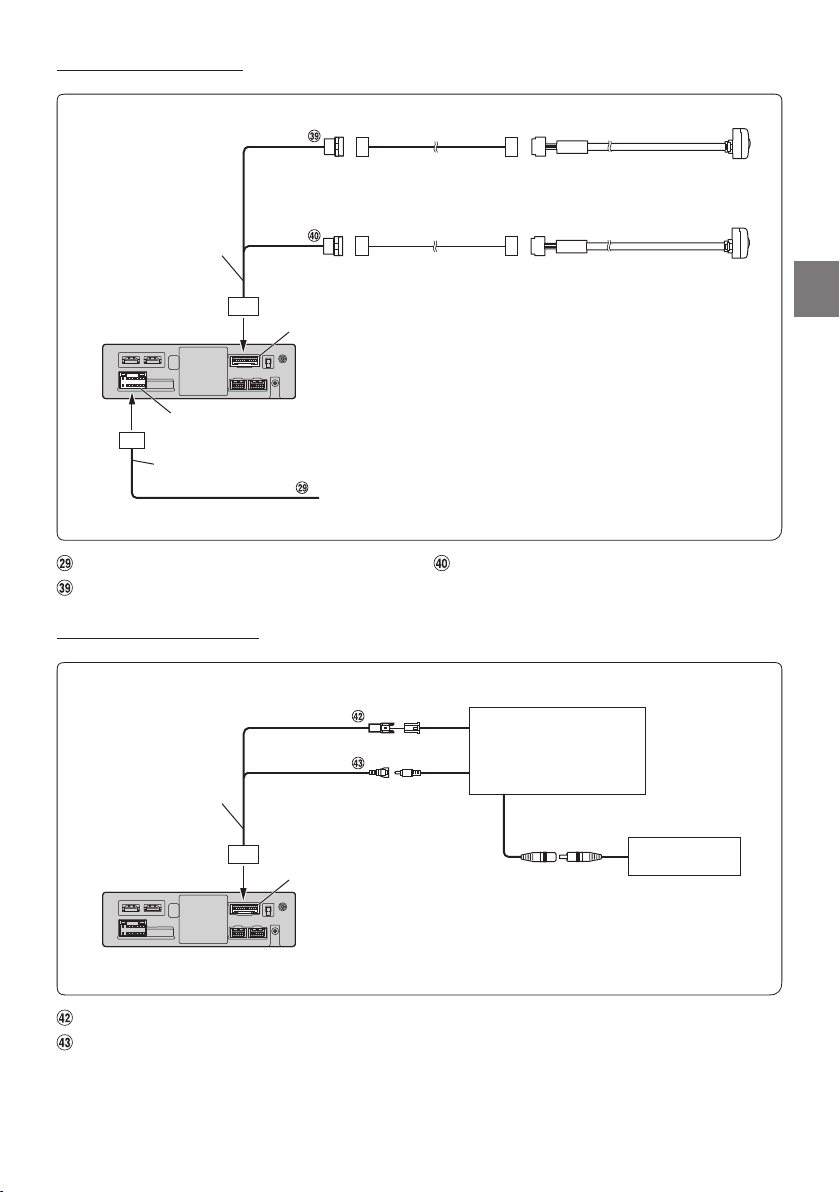

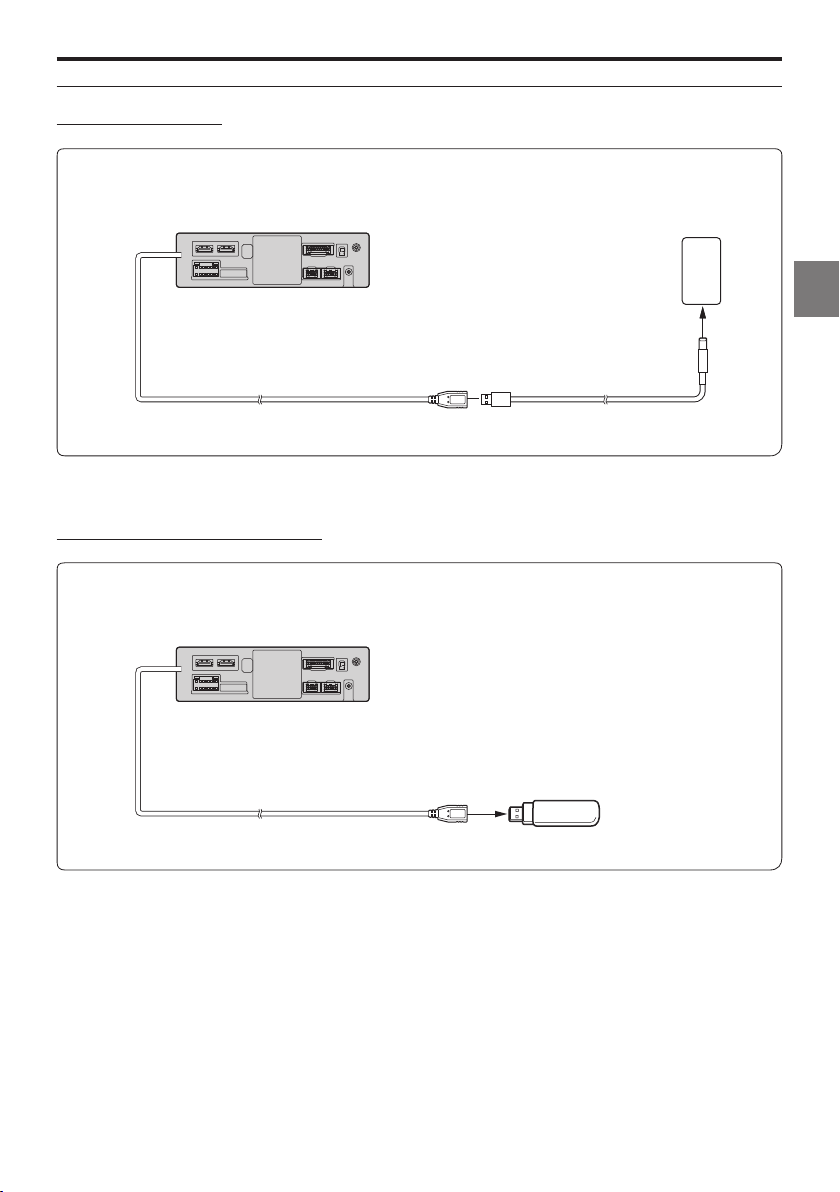

Installation und Anschlüsse

Lesen Sie vor dem Installieren oder Anschließen des Geräts bitte den folgenden Abschnitt und die Seiten 7 bis 8 dieser Anleitung sorgfältig durch.

WARNUNG

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND NEGATIVER MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.

DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht.

DEN MONITOR NICHT IN DER NÄHE DES BEIFAHRERAIRBAGS INSTALLIEREN.

Wenn das Gerät nicht korrekt installiert wird, funktioniert der Airbag unter Umständen nicht richtig. Bei Auslösung des Airbags könnte der Monitor nach oben geschleudert werden und einen Unfall oder Verletzungen verursachen.

VORSICHT

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

70-DE

Page 71

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.

Sicherheitsmaßnahmen

• Klemmen Sie vor dem Installieren des Geräts unbedingt das Kabel vom Minuspol (–) der Batterie ab. Damit wird im Fall eines Kurzschlusses die Gefahr von Schäden am Gerät verringert.

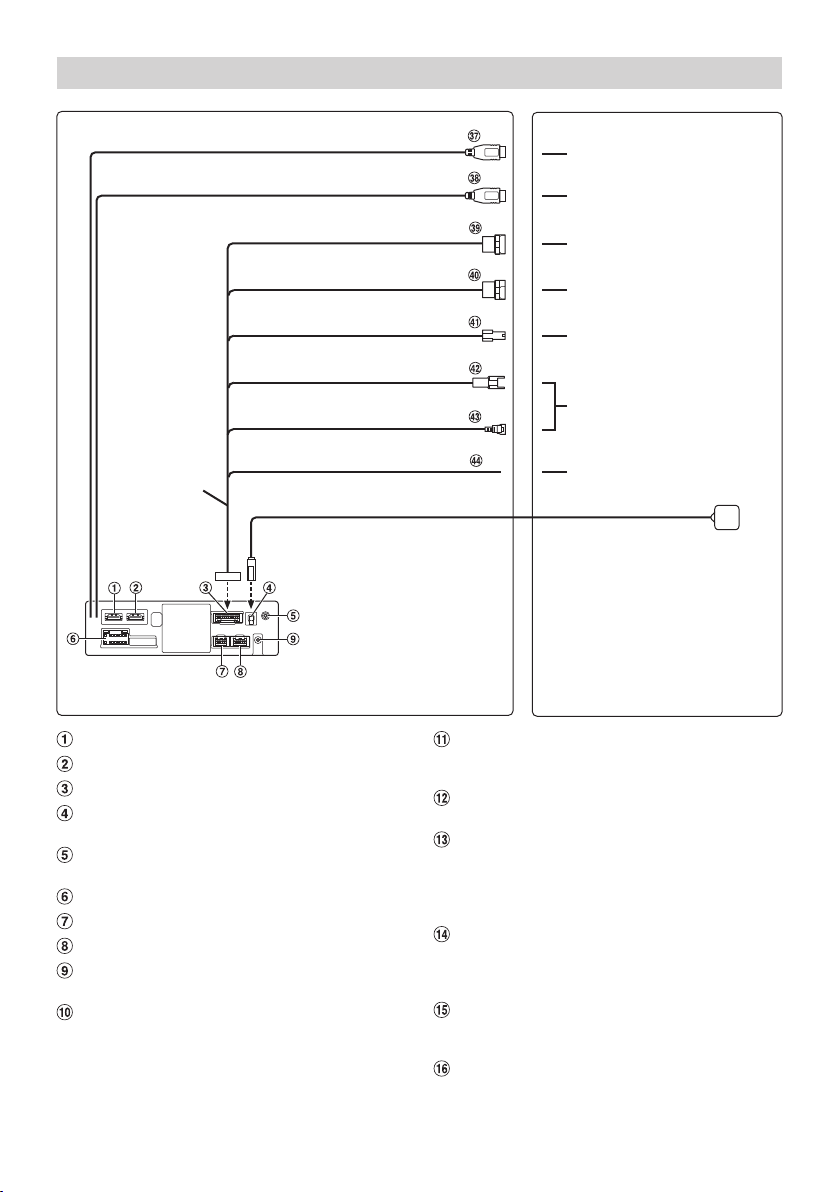

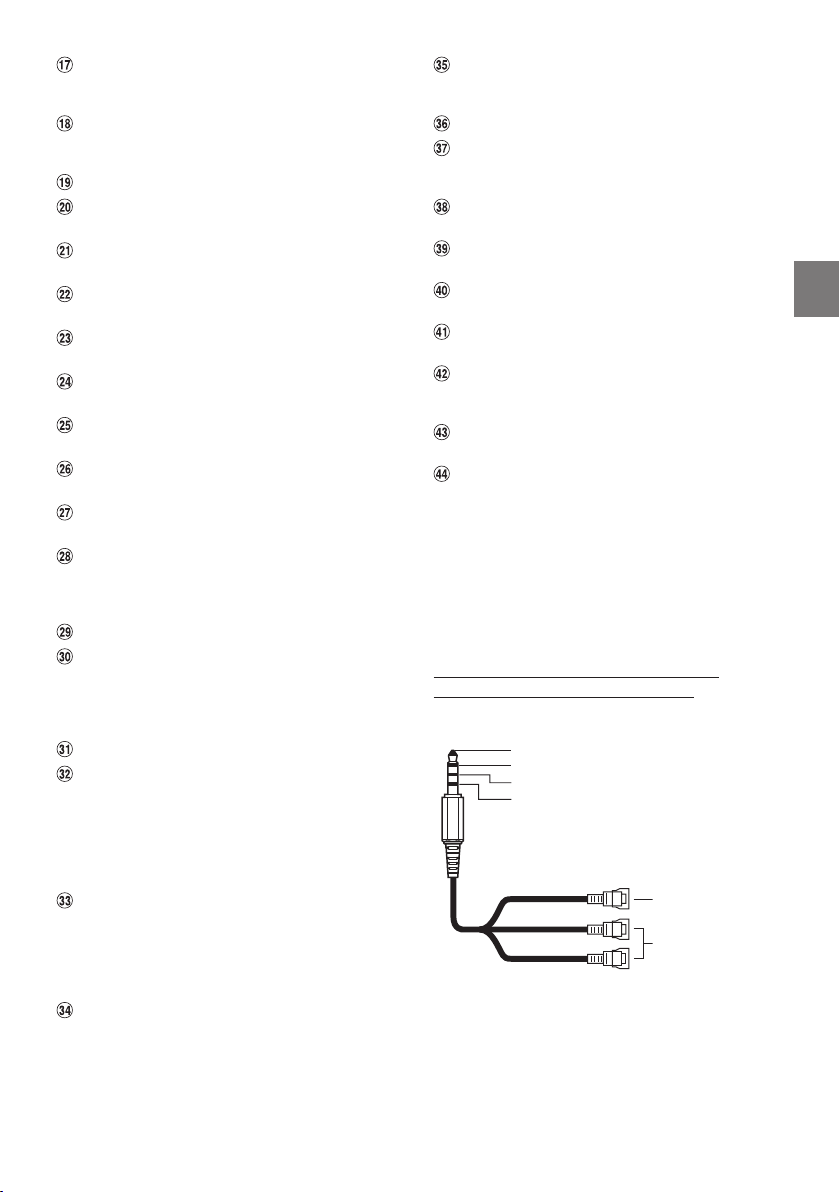

• Schließen Sie die farbcodierten Kabel wie in der Abbildung dargestellt an. Bei falschen Anschlüssen kann es am Gerät zu Fehlfunktionen kommen oder die Elektronik des Fahrzeugs wird beschädigt.

• Achten Sie beim Vornehmen von Anschlüssen an die Fahrzeugelektronik auf die werkseitig installierten Komponenten (z. B. Bordcomputer). Nutzen Sie die entsprechenden Leitungen nicht für die Stromversorgung dieses Geräts. Stellen Sie beim Anschließen dieses Geräts an die Sicherungsbox sicher, dass die Sicherung für den gewünschten Schaltkreis des Geräts einen geeignete Ampere-Wert aufweist. Wenden Sie sich im Zweifelsfall an Ihren Alpine-Händler.

• Das Gerät verfügt über RCA-Buchsen (weiblich) für den Anschluss an andere Geräte (z. B. Verstärker) mit RCA-Anschlüssen. Möglicherweise benötigen Sie für den Anschluss anderer Geräte einen Adapter. Ziehen Sie in diesem Fall einen autorisierten Alpine-Händler zurate.

• Achten Sie darauf, das Lautsprecherkabel (–) mit dem Lautsprecheranschluss (–) zu verbinden. Schließen Sie Lautsprecherkabel für den linken und rechten Kanal nicht aneinander und nicht an die Fahrzeugkarosserie an.

Zubehörliste

iLX-705D

■

Hauptgerät..............................................................................................1

KURZANLEITUNG .........................................................................1 Satz

<Kabel>

Stromversorgungskabel .................................................................... 1

GNSS-Antenne .......................................................................................1

Antennenmontageplatte .................................................................. 1

Kabelklemme für Antenne .......................................................1 Satz

USB-Verlängerungskabel ...................................................................1

PRE OUT-Kabel .......................................................................................1

Mikrofon .................................................................................................. 1

CAMERA-Kabel ...................................................................................... 1

REMOTE-Kabel ....................................................................................... 1

Dekorahmen .......................................................................................... 1

HDMI-Halterung ................................................................................... 1

Flachkopfschraube (M5×8) ...............................................................4

Schraube (M5×8) .................................................................................. 4

iLX-F905D/iLX-F115D

■

Hauptgerät..............................................................................................1

Display ...................................................................................................... 1
