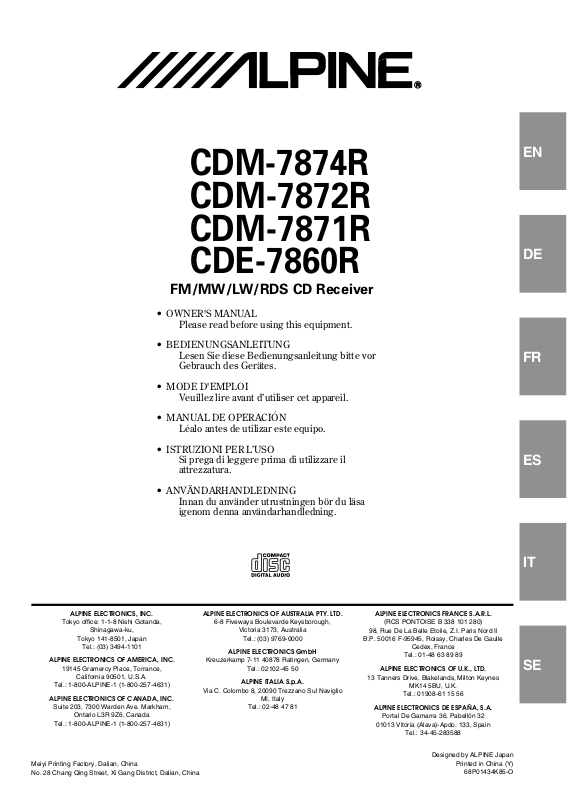

Alpine CDE-7860R, CDM-7874RB, CDM-7872RB, CDM-7871R, CDM-7871RM User Manual [sv]

CDM-7874R CDM-7872R CDM-7871R CDE-7860R
FM/MW/LW/RDS CD Receiver
• OWNER'S MANUAL Please read before using this equipment.
• BEDIENUNGSANLEITUNG Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.
• MODE D'EMPLOI Veuillez lire avant d’utiliser cet appareil.
R
EN
DE
FR
• MANUAL DE OPERACIÓN
• ISTRUZIONI PER L’USO
• ANVÄNDARHANDLEDNING
ALPINE ELECTRONICS, INC.
Tokyo office: 1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tel.: (03) 3494-1101
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
Suite 203, 7300 Warden Ave. Markham,
Ontario L3R 9Z6, Canada
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
Léalo antes de utilizar este equipo.
Si prega di leggere prima di utilizzare il attrezzatura.
Innan du använder utrustningen bör du läsa igenom denna användarhandledning.
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
6-8 Fiveways Boulevarde Keysborough,
Victoria 3173, Australia
Tel.: (03) 9769-0000
ALPINE ELECTRONICS GmbH
Kreuzerkamp 7-11 40878 Ratingen, Germany
Via C. Colombo 8, 20090 Trezzano Sul Naviglio
Tel.: 02102-45 50
ALPINE ITALIA S.p.A.
MI, Italy
Tel.: 02-48 47 81
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue De La Belle Etoile, Z.I. Paris Nord Il
B.P. 50016 F-95945, Roissy, Charles De Gaulle
13 Tanners Drive, Blakelands, Milton Keynes
ALPINE ELECTRONICS DE ESPAÑA, S.A.
01013 Vitoria (Alava)-Apdo. 133, Spain
Cedex, France
Tel.: 01-48 63 89 89
ALPINE ELECTRONICS OF U.K., LTD.
MK14 5BU, U.K.
Tel.: 01908-61 15 56
Portal De Gamarra 36, Pabellón 32
Tel.: 34-45-283588
ES
IT
SE
Meiyi Printing Factory, Dalian, China No. 28 Chang Qing Street, Xi Gang District, Dalian, China
Designed by ALPINE Japan
Printed in China (Y)
68P01434K85-O
Innehåll
SVENSKASVENSKA
Om dessa instruktioner
VARNING
VARNING ................................................... 2
FÖRSIKTIGT ............................................. 2
ATT OBSERVERA..................................... 2
Grundläggande manövrering
Hur frampanelen tas loss....................................4
Hur frampanelen fästs ........................................4
Bilstereons nollställning .................................... 4
Strömpå- och avslag ........................................... 5
Reglering av volym/balans (mellan vänster och
höger kanal)/fader (volymbalans mellan
främre och bakre högtalare)............................5
In/urkoppling av fysiologisk volymkontroll ...... 5
Ljuddämpning ....................................................5
Ställa in baskontrollen ....................................... 6
Ställa in diskantkontrollen ................................. 6
Radiomottagning
Manuell stationsinställning ................................7
Automatisk stationssökning ...............................7
Manuellt stationsförval ...................................... 8
Automatiskt stationsförval .................................8
Inställning av snabbvalsstationer ....................... 8
RDS-mottagning
RDS-mottagning med inställning av RDS .........9
Snabbval av förvalda RDS-stationer ..................9
Mottagning av regionala (lokala) RDS-stationer ....
Mottagning av trafikmeddelanden ................... 10
Mottagning enligt programtyp PTY ................ 10
Mottagning av trafikmeddelanden under
pågående CD-skivan eller radiomottagning .....
Nyhetsprogram som prioritet ...........................11
Manövrering av CD-spelaren
Isättning/urtagning av en skiva ........................12
Normal spelning och paus................................13
Musiksensor (Överhoppning) .......................... 13
Snabbspolning framåt och bakåt ...................... 13
Repeterad spelning ........................................... 13
M.I.X.
(Spelning i slumpmässig ordningsföljd).......13
Avsökning av program .....................................14
Manövrering av CD-skivväxlare (tillval)
(gäller CDM-7874R/CDM-7872R/
CDM-7871R)................................................14
Inställningar (SETUP)
In/urkoppling av lågbashögtalare ..................... 15
Styrning av ljudkällans signalnivå ...................15
Ändra visningsmönster för ljudnivån...............15
Ställa in AUX-läget
(gäller CDM-7874R/CDM-7872R/CDM-
7871R) ..........................................................16
Ändring av Tuner-läget .................................... 16
Informations
Felsökning ........................................................ 17
Tekniska data ................................................... 19
Installation och anslutningar
Försiktighetsåtgärde ......................................... 20
Installation ....................................................... 21
Anslutningar.....................................................22
10
11
1-SE
VARNING
VARNING
Den här symbolen markerar viktig information. Ignorera inte det som sägs här, eftersom det kan leda till allvarliga olyckor, till och med med dödlig utgång.
UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.
Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.
STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.
Framförande av ett fordon utan att kunna höra ljud utanför fordonet kan orsaka olycka.
TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.
Det kan resultera i en olycka, brand eller elektriska stötar.
ANVÄND BARA ENHETEN I BILAR MED 12­VOLTSYSTEM SOM HAR NEGATIV (–) JORD.
(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.
FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN.
Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.
ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.
Fel amperetal kan orsaka brand eller elektriska stötar.
BLOCKERA INTE VENTILATIONSÖPPNINGAR ELLER VÄRMEPANELER.
Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.
DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.
Annan användning kan resultera i brand, elektriska stötar eller andra skador.
STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.
Det kan leda till personskada eller skada på utrustningen.
FÖRSIKTIGT
Den här symbolen markerar viktig information. Ignorera inte det som sägs här eftersom det kan leda till skador på person eller egendom.
AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.
I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.
ATT OBSERVERA
Temperatur
Kontrollera att temperaturen inuti fordonet är mellan +60°C och –10°C innan bilstereon slås på.
Fuktkondensering
Det kan hända att Du märker hur CD-ljudet svänger på grund av kondensering. Om detta skulle hända, skall Du ta ut skivan ur spelaren och vänta cirka en timme så att fukten dunstar bort.
Skadad skiva
Försök inte att spela en sprucken, skev eller skadad skiva. Spelning av en skadad skiva kan allvarligt skada avspelningsmekanismen.
Underhåll
Försök inte att själv reparera bilstereon, då det uppstår problem. Kontakta istället affären där bilstereon köptes, eller närmaste Alpine-verkstad, för reparation.
2-SE
Försök aldrig att göra följande
Fatta aldrig tag i och drag aldrig ut skivan medan den håller på att skjutas in i spelaren med den automatiska laddningsmekanismen. Försök inte att sätta i en skiva i apparaten när dess ström är urkopplad.
Angående monterings- platsen
Var noga med CDM-7874R/CDM-7872R/CDM-7871R/ CDE-7860R inte monteras på en plats där den utsätts för:
Solsken och värme
Fukt
Damm
Vibrationer
Angående den löstagbara frampanelens hantering
Utsätt inte frampanelen för regn och fukt.
Tappa inte frampanelen. Utsätt den inte för stötar.
Isättning av skivor
Din spelare kan användas för avspelning enbart med en skiva åt gången. Gör inga försök att sätta i flera skivor. Kontrollera att skivans textförsedda sida riktas uppåt när Du sätter i en skiva. Din spelare kommer automatiskt att skjuta ut skivan om den sätts i på fel sätt. Om spelaren fortsätter att skjuta ut en korrekt isatt skiva, skall Du trycka på omkopplaren RESET med ett spetsigt föremål såsm en kulspetspenna. Spelning av en skiva på mycket ojämnt väglag kan resultera i att musikstycken hoppas över, men detta kommer inte att repa skivan eller skada spelaren.
Nya skivor
Som en skyddsåtgärd för att förhindra att CD-skivan fastnar kommer CD-spelaren automatiskt att skjuta ut skivor med ojämna ytor eller fel isatta skivor. När en ny skiva sätts in i skivspelaren och skjuts ut omedelbart efter att ha satts i, skall Du känna efter med ett finger i det mittre hålets kant och på skivans yttre kant. Om Du kan känna någon ojämnhet eller onormala förhållanden, kan detta göra att skivan inte kan sättas i på rätt sätt. För att avlägsna dessa ojämnheter skall Du gnugga på mitthålets kant och på den yttre kanten med en kulspetspenna eller ett liknande instrument, och sedan sätta i skivan igen.
Mitthål
Ojämnheter
Mitthål
Ny skiva
Ytterkant (ojämnheter)
Angående olikformade CD-skivor
Se till att använda endast runda skivor med den här CD­spelaren, och att ovanligt utformade skivor aldrig används. Användning av speciellt utformade skivor kan orsaka skada i spelarens mekanism.
Korrekt hantering
Tappa inte skivan när Du hanterar den. Håll disken runt kanterna så att du inte lämnar fingeravtryck på själva skivytan. Fäst inte tejp, papper eller etiketter på skivan. Skriv inte på skivan.
RÄTT
FEL
RÄTT
Skivrengöring
Fingeravtryck, damm och smuts på skivans yta kan orsaka att CD-spelaren hoppar över melodispåren. Som rutinrengöring skall Du torka av spelytan med en ren, mjuk duk från skivan centrum ut mot dess kanter. Om skivans yta är svårt förorenad, kan Du fukta en ren, mjuk duk i en lösning av milt rengöringsmedel innan Du torkar av skivan.
Skivtillbehör
Det finns olika slags tillbehör i handeln för att skydda skivytan och för att förbättra ljudkvaliteten. Flertalet av dessa kommer emellertid att påverka tjockleken och/eller diametern på skivan. Användning av sådana tillbehör kan orsaka att skivan inte längre motsvarar standardspecifikationerna och orsaka användningsproblem. Vi rekommenderar att Du inte använder dessa slags tillbehör på skivor som spelas med Alpine CD-spelare.
Genomskinligt skikt
Skivstabilisator
3-SE
Grundläggande manövrering
1
MODE / LOUD (Ratt)
POWER
(gäller CDM-7874R)
POWER
2
MODE / LOUD
MUTE
(CDM-7874R)
Hur frampanelen tas loss
1 Tryck och håll strömbrytaren POWER intryckt i
minst 3 sekunder för att slå av strömmen.
2 Tryck in (lösgöringsknappen) i nedre vänstra
hörnet tills frampanelen skjuts ut.
3 Ta tag i frampanelens vänstra sida och dra
därefter frampanelen utåt.
OBS!
Det kan hända att frampanelen blir varm vid normalt bruk (gäller särskilt anslutningskopplingarna), vilket inte tyder på något fel.
Förvara frampanelen i den medföljande asken för att skydda den mot skador.
Hur frampanelen fästs
1
Kan styras med fjärrkontroll (gäller CDM-7874R/CDM-7872R/CDM-7871R)
Den här enheten kan styras med en Alpine­fjärrkontroll (tillval). Om du vill ha mer information kontaktar du en Alpine-återförsäljare. Rikta fjärrkontrollen (säljs separat) mot fjärrkontrollsensorn.
Fjärrkontrollsensorn
Kan anslutas till fjärrkontrollens gränssnittsdosa (gäller CDM-7874R/CDM-7872R/CDM-7871R)
Du kan fjärrstyra den här enheten via bilens styrenhet när Alpines gränssnittsdosa för fjärrkontroll (tillval) ansluts. Rådfräga Alpines återförsäljare beträffande ytterligare detaljer.
MUTE
(CDM-7872R) (CDM-7871R) (CDE-7860R)
1 Skjut först in frampanelens högra sida i
bilstereon. Anpassa skåran på frampanelen till den utskjutande delen på bilstereon.
2 Tryck frampanelens vänstra sida mot bilstereon
tills ett klickljud bekräftar att frampanelen fästs ordentligt.
2
1
OBS!
Kontrollera innan frampanelen fästs att det inte finns smuts eller damm på kopplingarna och att inget främmande föremål finns mellan frampanelen och själva bilstereon.
4-SE
Bilstereons nollställning
1 Bilstereon bör initialiseras omedelbart efter det
att du har installerat den och kopplat in strömförsörjningen. Bakom frontpanelen, till höger om kontakten, finns ett litet hålet sitter en återställningsknapp (Reset-knappen). Tryck på den med hjälp av en penna eller annat spetsigt föremål. Därmed är initialiseringen klar.
1
Återställningsknapp
Strömpå- och avslag
1 Tryck på POWER för att slå på strömmen till
bilstereon.
OBS!
Bilstereon kan slås på genom att trycka på vilken knapp som helst, utom c.
Volymnivån höjs gradvis till den tidigare nivån, som valdes innan bilstereon slogs av. Tryck och håll en gång till på POWER intryckt i minst 3 sekunder för att slå av strömmen till bilstereon.
OBS!
När strömmen för första gången slås på startar volymen från nivå 12 och LOUD-funktionen är aktiverad i radioläge.
In/urkoppling av fysiologisk volymkontroll
Efter inkoppling av fysiologisk volymkontroll förstärks låg- och högfrekventa toner vid låga ljudnivåer, vilket kompenserar för den försämrade känslighet som det mänskliga örat har för bas­och diskantljud.
1 Håll LOUD intryckt i minst två sekunder för att
koppla in/ur fysiologisk volymkontroll. "LOUD ON" visas i teckenfönstret när fysiologisk volymkontroll är inkopplat.
Ljuddämpning
Reglering av volym/balans (mellan vänster och höger kanal)/fader (volymbalans mellan främre och bakre högtalare)
1 Tryck lämpligt antal gånger på MODE för att välja
önskat volymstyrningssätt.
Varje gång denna knapp trycks in ändras inställningsläget enligt följande:
→ VOL → SUB-W* BAL FAD
Volume: 0 ~ 35 Balance: L15 ~ R15 Fader: R15 ~ F15 Subwoofer: 0 ~ +15
OBS!
Om du inte vrider ratten (gäller CDM-7874R) eller
trycker på knappen 5 eller 6 (gäller CDM-7872R/ CDM-7871R/CDE-7860R) inte 5 sekunder efter det att du har valt lägena BALANCE och FADER, växlar enheten automatiskt över till VOLUME-läget.
*Efter inkoppling av ansluten lågbashögtalare (läget subwoofer ON) är det möjligt att styra nivån via lågbashögtalaren.
Volymnivån sänks automatiskt med 20 dB när ljuddämpning kopplas in.
1 Tryck på MUTE för att koppla in ljuddämpning.
Volymnivån sänks med ca 20 dB. Tryck en gång till på MUTE för att återgå till tidigare volymnivå.
2 Vrid ratten (gäller CDM-7874R) eller tryck på
knapparna 5 eller 6 (gäller CDM-7872R/CDM­7871R/CDE-7860R) tills du fått det ljud du vill ha i respektive läge.
5-SE
Grundläggande manövrering
g DN
BASS C. TREBLE C.
BAND
Ratt (gäller CDM-7874R)
f UP
(CDM-7874R)
Ställa in baskontrollen
Du kan ställa in förstärkningen av basfrekvenserna som du själv vill ha dem.
1 Aktivera läget för inställning av basen genom att
trycka på BASS C.
2-1
Så här ställer du in basfrekvensen:
Välj önskad mittfrekvens för basen genom att trycka på g DN eller f UP.
60Hz 80Hz 100Hz 200Hz
Det visade basfrekvensintervallet förstärks.
g DN
f UP
BAND
BASS C. TREBLE C.
2
1
(CDM-7872R) (CDM-7871R) (CDE-7860R)
Ställa in diskantkontrollen
Du kan ställa in förstärkningen av diskantfrekvenserna som du själv vill ha dem.
1 Aktivera läget för inställning av diskanten genom
att trycka på TREBLE C.
2-1
Så här ställer du in diskantfrekvensen:
Välj önskad mittfrekvens för diskanten genom att trycka på g DN eller f UP. 10kHz 12.5kHz 15kHz 17.5kHz
Det visade diskantfrekvensintervallet förstärks.
2-2
Ställ in bandbredden för basfrekvensen (Q- värdet): Välj önskad bandbredd för basen genom att trycka på BAND.
WIDE1 WIDE2 WIDE3 WIDE4
(Bred)←→(Smal)
Ändrar den visade frekvensens bandbredd mellan bred och smal.
2-3
Ställ in basnivån: Vrid på ratt (gäller CDM-7874R) eller välj önskad basnivå (-7~+7) genom att trycka på
66
eller
6 (gäller CDM-7872R/CDM-7871R/CDE-
66
7860R). Du kan förstärka eller försvaga basfrekvensen.
OBS!
Om du inte trycker på någon knapp inom 5 sekunder,
avslutas basinställningen automatiskt.
Inställningarna för basnivåfrekvenserna lagras i
minnet för varje källa (FM, MW (LW) och CD) för sig, och finns kvar tills du ändrar dem. När du väl har ställt in basfrekvensen och basens bandbredd för någon av källorna (FM, MW(LW) och CD), aktiveras inställningen för alla dessa källor.
...........................
2-2
Ställa in diskantnivån:
Vrid på ratt (gäller CDM-7874R) eller välj önskad diskantnivå (-7~+7) genom att trycka på
55
66
5 eller
6 (gäller CDM-7872R/CDM-7871R/CDE-
55
66
7860R). Du kan förstärka diskantfrekvensen.
OBS!
Om du inte trycker på någon knapp inom 5 sekunder avslutas diskantinställningen automatiskt.
Inställningarna för diskantnivåfrekvenserna lagras i minnet för varje källa (FM, MW (LW) och CD) för sig, och finns kvar tills du ändrar dem. När du ställt in
55
5
55
diskantfrekvensen för någon av källorna (FM, MW (LW) och CD), aktiveras inställningen för alla dessa källor.
6-SE
Radiomottagning
TUNE
SOURCE
g DN
f UP
Manuell stationsinställning
1 Tryck på SOURCE för att koppla in
radiomottagning.
2 Tryck lämpligt antal gånger på BAND tills önskad
våglängd visas i teckenfönstret. Våglängden ändras enligt följande vid varje intryckning:
F1(FM1) F2(FM2) MW LW F1(FM1) F2(FM2) MW LW
BAND
Automatisk stationssökning
1 Tryck på SOURCE för att koppla in
radiomottagning.
2 Tryck lämpligt antal gånger på BAND tills önskad
våglängd visas i teckenfönstret. Våglängden ändras enligt följande vid varje intryckning:
3 Tryck lämpligt antal gånger på TUNE tills varken
DX SEEK eller SEEK visas i teckenfönstret.
OBS!
Det förinställda inställningsläget är DX-SEEK.
4 Tryck på g DN eller f UP för att sänka
respektive höja med ett steg i taget, tills önskad stationsfrekvens visas i teckenfönstret.
OBS!
ST visas i teckenfönstret vid mottagning av en FM­station som sänder streoprogram.
3 Tryck lämpligt antal gånger på TUNE, så att DX
och SEEK visas i teckenfönstret. Indikatorn SEEK tänds. Efter inkoppling av läget DX ställs stationer med både starka och svaga signalstyrkor in vid automatisk stationssökning. Tryck igen för att gå tillbaka till den lokala funktionen. Indikatorn DX kommer att släckas och indikatorn SEEK kommer att lysa i några sekunder. Nu kommer endast stationer med hög signalstyrka att ställas in.
4 Tryck på g DN eller f UP för att koppla in
automatisk stationssökning mot lägre respektive högre frekvenser. När radion påträffar en station, så avbryts stationssökningen och radion tar emot stationen. Tryck en gång till på samma knapp för att ställa in nästa station.
7-SE
Loading...
+ 17 hidden pages
