Innehåll
Om dessa instruktioner
VARNING
VARNING!................................................. 2
FÖRSIKTIGHET! ...................................... 2
ATT OBSERVERA .................................... 2
Grundläggande
manövrering
Hur frampanelen tas loss................................... 4
Hur frampanelen fästs ....................................... 4
Bilstereons nollställning ................................... 4
Strömpå- och avslag.......................................... 4
Inställning av visnings vinkel ........................... 5
Reglering av volym/bas/diskant/balans (mellan
vänster och höger kanal)/fader (volymbalans
mellan främre och bakre högtalare)............... 5
In/urkoppling av fysiologisk volymkontroll ..... 5
Välja BBE-läge ................................................. 5
Styrning av ljudkällans signalnivå .................... 6
Ändra färg på bakgrundsbelysningen ............... 6
Automatisk belysningsdämpning...................... 6
In/urkoppling av lågbashögtalare...................... 6
Pipljudsvägledning............................................ 7
In/urkoppling av automatiskt ljudavbrott.......... 7
Inställning för rullning av CD Text ................... 7
Ställa in AUX-läget........................................... 8
Demonstration................................................... 8
Ställa in den inbyggda ljudprocessorn .............. 9
Växla lägen för teckenfönstret .......................... 9
Radiomottagning
Manuell stationsinställning ............................. 10
Automatisk stationssökning ............................ 10
Manuellt stationsförval ................................... 11
Automatiskt stationsförval .............................. 11
Inställning av snabbvalsstationer .................... 11
Automatisk stationslagring under resa............ 11
RDS-mottagning
RDS-mottagning med inställning av RDS ...... 12
Snabbval av förvalda RDS-stationer ............... 12
Mottagning av regionala (lokala)
RDS-stationer .............................................. 13
Mottagning av trafikmeddelanden .................. 13
Mottagning enligt programtyp PTY ............... 13
SVENSKA
RDS-mottagning
Mottagning av trafikmeddelanden under
pågående CD-skivan
eller radiomottagning................................... 14
Val av önskad programtyp PTY ...................... 14
In/urkoppling av nödsignal .............................15
Visning av radiotext ........................................ 15
Manövrering av CD-spelaren
Öppning och stängning av rörligt
teckenfönster................................................ 16
Uppspelning .................................................... 16
Musiksensor (Överhoppning) ......................... 17
Snabbspolning framåt och bakåt..................... 17
Repeterad spelning.......................................... 17
Slumpvis uppspelning (M.I.X.) ...................... 17
Söka program .................................................. 17
Visning av CD-titel/CD-text ........................... 18
Lagring av CD-titlar........................................ 18
Radering av CD-titlar...................................... 19
Kontrollera CD-växlare (tillval)...................... 19
Söka efter Namngivna skivor
(endast CD-växlare)..................................... 20
Att välja CD-skivväxlare................................. 20
Manövrering av fjärrkontrollen
Knappar på fjärrkontrollen.............................. 21
Batteribyte....................................................... 22
Informations
Felsökning....................................................... 23
Tekniska data .................................................. 25
Installation och
anslutningar
Försiktighetsåtgärde........................................ 26
Installation ...................................................... 27
Anslutningar.................................................... 28
1-SE
VARNING
VARNING!
Den här symbolen markerar viktig information.
Ignorera inte det som sägs här, eftersom det kan
leda till allvarliga olyckor, till och med med dödlig
utgång.
UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR
ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN
KÖRNINGEN.
Stanna alltid fordonet på en säker plats innan apparaten
manövreras. I annat fall kan olyckor lätt inträffa.
STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN
DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE
LJUD UNDER PÅGÅENDE KÖRNING.
Framförande av ett fordon utan att kunna höra ljud utanför
fordonet kan orsaka olycka.
HÅLL I MÖJLIGASTE MÅN BLICKEN BORTA FRÅN
TECKENFÖNSTRET UNDER KÖRNING.
T eckenfönstret kan vara en störande faktor och leda bort
uppmärksamheten från trafiken, vilket kan leda till
olyckor.
TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.
Det kan resultera i en olycka, brand eller elektriska stötar.
FÖRSIKTIGHET!
Den här symbolen markerar viktig information.
Ignorera inte det som sägs här eftersom det kan
leda till skador på person eller egendom.
AVBRYT GENAST ANVÄNDNING OM PROBLEM
UPPSTÅR.
I annat fall kan personskador eller skador på själva
enheten uppstå. Lämna apparaten till återförsäljaren för
reparation.
STOPPA INTE IN FINGRAR, HÄNDER ELLER
FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.
Det kan leda till personskada eller skada på utrustningen.
ATT OBSERVERA
Temperatur
Kontrollera att temperaturen inuti fordonet är mellan
+60°C och –10°C innan bilstereon slås på.
Fuktkondensering
Det kan hända att Du märker hur CD-ljudet svänger på
grund av kondensering. Om detta skulle hända, skall Du ta
ut skivan ur spelaren och vänta cirka en timme så att
fukten dunstar bort.
AVSEDD ENDAST FÖR MONTERING I BILAR MED 12
VOLTS-SYSTEM.
Annan användning kan resultera i brand, elektriska stötar
eller andra skador.
FÖRVARA MINDRE FÖREMÅL, SOM T.EX.
BATTERIER, UTOM RÄCKHÅLL FÖR BARN.
Om något föremål skulle sväljas, skall en läkare kontaktas
omedelbart.
ANVÄND RÄTT AMPERETAL VID BYTE AV
SÄKRINGAR.
Fel amperetal kan orsaka brand eller elektriska stötar.
UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT.
Väta i alla dess former medför risk för brand eller
elektriska stötar.
BLOCKERA INTE VENTILATIONSÖPPNINGAR ELLER
VÄRMEPANELER.
Det kan göra att värme alstras inuti apparaten, vilket kan
leda till brand.
Skadad skiva
Försök inte att spela en sprucken, skev eller skadad skiva.
Spelning av en skadad skiva kan allvarligt skada
avspelningsmekanismen.
Underhåll
Försök inte att själv reparera bilstereon, då det uppstår
problem. Kontakta istället affären där bilstereon köptes,
eller närmaste Alpine-verkstad, för reparation.
2-SE
Försök aldrig att göra följande
Fatta aldrig tag i och drag aldrig ut skivan medan den
håller på att skjutas in i spelaren med den automatiska
laddningsmekanismen.
Försök inte att sätta i en skiva i apparaten när dess ström
är urkopplad.
Isättning av skivor
Din spelare kan användas för avspelning enbart med en
skiva åt gången. Gör inga försök att sätta i flera skivor.
Kontrollera att skivans textförsedda sida riktas uppåt när
Du sätter i en skiva. Din spelare kommer automatiskt att
skjuta ut skivan om den sätts i på fel sätt. Om spelaren
fortsätter att skjuta ut en korrekt isatt skiva, skall Du
trycka på omkopplaren RESET med ett spetsigt föremål
såsm en kulspetspenna.
Spelning av en skiva på mycket ojämnt väglag kan
resultera i att musikstycken hoppas över, men detta
kommer inte att repa skivan eller skada spelaren.
Nya skivor
Som en skyddsåtgärd för att förhindra att CD-skivan
fastnar kommer CD-spelaren automatiskt att skjuta ut
skivor med ojämna ytor eller fel isatta skivor. När en ny
skiva sätts in i skivspelaren och skjuts ut omedelbart efter
att ha satts i, skall Du känna efter med ett finger i det
mittre hålets kant och på skivans yttre kant. Om Du kan
känna någon ojämnhet eller onormala förhållanden, kan
detta göra att skivan inte kan sättas i på rätt sätt. För att
avlägsna dessa ojämnheter skall Du gnugga på mitthålets
kant och på den yttre kanten med en kulspetspenna eller
ett liknande instrument, och sedan sätta i skivan igen.
Mitthål Mitthål
Ny
skiva
Angående monterings- platsen
Var noga med CDA-7865R inte monteras på en plats där
den utsätts för:
• Solsken och värme
• Fukt
• Damm
• Vibrationer
Angående den löstagbara frampanelens hantering
• Utsätt inte frampanelen för regn och fukt.
• Tappa inte frampanelen. Utsätt den inte för stötar.
Korrekt hantering
Tappa inte skivan när Du hanterar den. Håll disken runt
kanterna så att du inte lämnar fingeravtryck på själva
skivytan. Fäst inte tejp, papper eller etiketter på skivan.
Skriv inte på skivan.
RÄTT
FEL
RÄTT
Skivrengöring
Fingeravtryck, damm och smuts på skivans yta kan orsaka
att CD-spelaren hoppar över melodispåren. Som
rutinrengöring skall Du torka av spelytan med en ren,
mjuk duk från skivan centrum ut mot dess kanter. Om
skivans yta är svårt förorenad, kan Du fukta en ren, mjuk
duk i en lösning av milt rengöringsmedel innan Du torkar
av skivan.
Ojämnheter
Ytterkant
(ojämnheter)
Angående olikformade CD-skivor
Se till att använda endast runda skivor med den här CDspelaren, och att ovanligt utformade skivor aldrig
används. Användning av speciellt utformade skivor kan
orsaka skada i spelarens mekanism.
Skivtillbehör
Det finns olika slags tillbehör i handeln för att skydda
skivytan och för att förbättra ljudkvaliteten. Flertalet av
dessa kommer emellertid att påverka tjockleken och/eller
diametern på skivan. Användning av sådana tillbehör kan
orsaka att skivan inte längre motsvarar standardspecifikationerna och orsaka användningsproblem. Vi
rekommenderar att Du inte använder dessa slags tillbehör
på skivor som spelas med Alpine CD-spelare.
Genomskinligt skikt
Skivstabilisator
3-SE
Grundläggande manövrering
1
PWR BBE 8
RESET
MODE
Hur frampanelen tas loss
1 Slå på strömmen genom att trycka på PWR
(ström) i minst 3 sekunder.
2 Tryck in (lösgöringsknappen) i nedre vänstra
hörnet tills frontpanelen skjuts ut.
3 Ta tag i frampanelens vänstra sida och dra
därefter frampanelen utåt.
OBS!
• Frontpanelen kan bli varm under normal användning
(speciellt anslutningarna); detta är däremot inget fel.
• För att skydda frontpanelen förvarar du den i den
medföljande asken.
Hur frampanelen fästs
1 Skjut först in den högra sidan av frampanelen i
bilstereon. Anpassa spåret på frampanelen till de
utskjutande delarna på bilstereon.
2 Tryck frampanelens vänstra sida mot bilstereon
tills ett klickljud bekräftar att frampanelen fästs
ordentligt.
2
1
9c
Kan anslutas till fjärrkontrollens
gränssnittsdosa
Du kan fjärrstyra den här enheten via bilens
styrenhet när Alpines gränssnittsdosa för
fjärrkontroll (tillval) ansluts. Rådfräga Alpines
återförsäljare beträffande ytterligare detaljer.
Bilstereons nollställning
När du har installerat enheten och försörjt den med
ström, ska den initieras (återställas). Tryck på
återställningsknappen (RESET) med en
kulspetspenna eller liknande.
Strömpå- och avslag
1 Tryck på PWR för att slå på strömmen till
bilstereon.
OBS!
Bilstereon kan slås på genom att trycka på vilken knapp
som helst, utom c.
Volymnivån höjs gradvis till den tidigare nivån, som
valdes innan bilstereon slogs av. Stäng av enheten
genom att trycka på PWR i minst 3 sekunder.
OBS!
När strömmen för första gången slås på startar volymen
från nivå 12, BBE står i radioläge.
OBS!
Kontrollera innan frampanelen fästs att det inte finns
smuts eller damm på kopplingarna och att inget
främmande föremål finns mellan frampanelen och själva
bilstereon.
4-SE
Inställning av visnings vinkel
Löstagbara
teckenfönstret
Det rörliga teckenfönstret kan ställas in i tre olika
vinklar. Välj den vinkel som föredras.
1 Tryck på ANGLE 8 eller 9 för att ändra det
löstagbara teckenfönstrets vinkel.
OBS!
• Teckenfönstret slocknar en halv minut efter det att du
slagit av tändningen (vridit tändningsnyckeln till läget
OFF).
• Inställd vinkel på teckenfönstret lagras i bilstereons
minne, så att önskad vinkel inte behöver ställas in
varje gång strömmen slås på.
OBSERVERA!
Håll händer (och föremål) borta från teckenfönstret
medan det håller på att öppnas eller stängas, för att
undvika materiell eller kroppslig skada. Baksidan av det
rörliga teckenfönstret blir mycket varmt under normala
driftsförhållanden, vilket dock inte tyder på någon
felfunktion. Vidrör ej.
Reglering av volym/bas/diskant/
balans (mellan vänster och höger
kanal)/fader (volymbalans mellan
främre och bakre högtalare)
In/urkoppling av fysiologisk
volymkontroll
På låga ljudnivåer minskar örats känslighet för
bas- och diskantljud. Loudness är en fysiologisk
tonkontroll som kompenserar för detta.
1 Tryck in och håll ratten MODE (ljudkontroll)
intryckt under åtminstone 2 sekunder för att
aktivera eller avaktivera den fysiologiska
volymkontrollen.
"LOUDNESS" visas i teckenfönstret medan
fysiologisk volymkontroll är inkopplat.
OBS!
Om du ansluter en extern ljudprocessor till den här
enheten kan det hända att loudness-funktionen inte
fungerar som den ska.
Välja BBE-läge
BBE-processorn (Barcus Berry Electronics), som
är installerad i den här enheten, är tillverkad för
att rätta till fasdistorsionen som uppstår i de flesta
högtalardesigner. Genom att säkra korrekt fas för
de signaler som driver högtalarna förbättras
ljudåtergivningen avsevärt.
1 Tryck in och håll knappen BBE intryckt under
åtminstone 2 sekunder för att aktivera eller
avaktivera BBE-läget.
1 Tryck på ratten MODE (ljudkontroll) flera gånger
tills du växlat till önskat läge.
Varje gång denna knapp trycks in ändras
inställningsläget enligt följande:
→ VOL → BAS →TRE
FAD ← BAL ←
OBS!
• Om du inte vrider på ratten MODE (ljudkontroll) inom
5 sekunder efter det att du har valt något av lägena
BASS, TREBLE, BALANCE eller FADER återgår
enheten automatiskt till läget VOLUME.
• När subwoofer- eller BBE-läget är aktiverat (ON) kan
du ställa in respektive nivå.
2 Vrid ratten MODE (ljudkontroll) tills du fått det
önskade ljudet i alla lägena.
OBS!
• De inställda bas- och diskantnivåerna lagras
individuellt i minnet för varje ljudkälla (FM-radion,
MV (LV)-radion och CD) och kvarhålls i minnet tills
inställningen ändras.
Beroende på vilka komponenter som anslutits till
bilstereon, så kan det hända att vissa funktioner eller
indikeringssätt i teckenfönstret inte kan kopplas in.
• När temperaturen i enheten stiger , kan det hända att
volymen minskar ett kort ögonblick. Det är normalt,
och tyder inte på något fel.
2 I BBE-läget väljer du justeringsläget för BBE
genom att trycka på MODE (ljudkontroll). Läget
ändras varje gång knappen trycks på.
3 För att ställa in önskad BBE-nivå vrider du på
MODE (ljudkontroll).
BBE-nivån kan regleras mellan +1 och +3.
OBS!
Originalinställningen är +2.
5-SE
Grundläggande manövrering
MODE INTLZ
TUNE DN g f UP
Styrning av ljudkällans signalnivå
Styr FM-signalnivån enligt nedanstående
anvisningar när skillnaden mellan CD-spelarens
och FM-radions volymnivå är för stor.
1 Håll INTLZ intryckt i minst två sekunder.
2 Tryck lämpligt antal gånger på f UP tills FM-
LV visas i teckenfönstret.
Varje gång f UP trycks in kopplas en ny
inställningsfunktion in enligt följande ordning:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Tryck på DN g för att välja inställningsfunktion i
omvänd ordning.
3
Tryck på TUNE för att välja önskad FM-signalnivå.
Vid varje intryckning kopplas hög (läget FM-LV
HI) eller låg (läget FM-LV LO) FM-signalnivå in.
4 Tryck in och håll INTLZ intryckt i minst två
sekunder för att fastställa vald läge.
Ändra färg på bakgrundsbelysningen
Automatisk bel ysningsdämpning
Ställ in avbländningsfunktionen DIMMER i läget
AUTO för att välja automatisk avbländning när
fordonets helljus slås på. Detta läge rekommenderas
när bilstereons bakgrundsbelysning känns för stark
vid mörkerkörning.
1 Tryck på INTLZ och håll den nedtryckt i minst två
sekunder.
2 Tryck lämpligt antal gånger på f UP tills DIM
visas i teckenfönstret.
Varje gång f UP trycks in kopplas en ny
inställningsfunktion in enligt följande ordning:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Tryck på DN g för att välja inställningsfunktion i
omvänd ordning.
3 Tryck på TUNE för att välja önskat läge för
belysningsdämpning.
Vid varje intryckning ändras läget mellan DIM
AUTO (automatisk dämpning) och DIM MANU.
4 Du aktiverar normalläget genom att trycka in och
håll INTLZ intryckt i minst två sekunder.
1 Tryck på INTLZ och håll den intryckt i minst två
sekunder.
2
Tryck på f UP flera gånger tills "AMBER" visas.
För varje tryckning på f UP växlar lägena
enligt följande:
OBS!
Om du trycker på knappen DN g växlar lägena i
motsatt ordning.
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
3 Du växlar mellan lägena AMBER ON (amber) and
AMBER OFF (grön) genom att trycka på TUNE.
4 Tryck in och håll INTLZ intryckt i minst två
sekunder för att ställa in det valda läget.
6-SE
In/urkoppling av lågbashögtalare
1 T ryck in och håll INTLZ intryckt i minst två sekunder.
2 Tryck upprepade gånger på f UP för att välja
inställningsläget SUB (lågbashögtalare).
Varje gång f UP trycks in ändras
inställningsläget enligt följande:
→ FM-L V → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Genom att trycka på DN g ändras inställningslägena
i teckenfönstret i omvänd or dning.
3 Tryck på TUNE för att växla mellan lägena
SUB-W ON (inkoppling av lågbashögtalare) och
SUB-W OFF (urkoppling av lågbashögtalare).
Om du har anslutit en Ai-NET-kompatibel
processor med subwooferutgång:
När du har valt läget SUB-W ON trycker du på
TUNE. Då växlar subwooferns fas över till
SUBW NOR (0°) eller SUBW REV (180°).
4 När du har ställt in SUB-W ON trycker du in och
håll INTLZ intryckt i minst två sekunder.
5 Välj läget SUB-W genom att trycka på ratten
MODE (ljudkontroll) flera gånger.
→ SUB-W → BAS → TRE → BAL
VOL ← FAD ←
6 Vrid ratten MODE (ljudkontroll) tills du fått önskat
ljud i varje läge.
2 Tryck lämpligt antal gånger på f UP tills
MUTE visas i teckenfönstret:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Tryck på DN g för att välja inställningsfunktion i
omvänd ordning.
3 Tryck på TUNE för att koppla in eller ur
automatiskt ljudavbrott.
Vid varje intryckning kopplas automatiskt
ljudavbrott in (läget MUTE ON) eller ur (läget
MUTE OFF).
OBS!
L'impostazione iniziale di fabbrica è "MUTE ON".
4 Tryck in och håll INTLZ intryckt i minst två
sekunder för att ställa in det normalläget.
Inställning för rullning av CD Text
Pipljudsvägledning
Efter inkoppling av pipljudsvägledning återger
bilstereon olika slags pipljud beroende på vilken
knapp som trycks in.
1 T ryck in och håll INTLZ intryckt i minst två sekunder.
2 Tryck lämpligt antal gånger på f UP tills
BEEP visas i teckenfönstret.
Varje gång f UP trycks in kopplas en ny
inställningsfunktion in enligt följande ordning:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Tryck på DN g för att välja inställningsfunktion i
omvänd ordning.
3 Tryck på TUNE för att koppla in (BEEP ON) eller
ur (BEEP OFF) pipljudsvägledning.
OBS!
Inkopplat läge BEEP ON ställdes in före leverans från
fabriken.
4 Tryck in och håll INTLZ intryckt i minst två
sekunder för att ställa in det valda läget.
In/urkoppling av automatiskt
ljudavbrott
Om en ansluten enhet har avbrottsläget aktiverat
stängs ljudet automatiskt av när enheten sänder
en avbrottssignal. Den här funktionen kan
stängas av från huvudenheten med hjälp av
nedanstående procedur.
Den här CD-spelaren kan visa såväl skiv- som
spårnamn som finns inspelade på CD Text-skivor
rullande i textfönstret. Då kan du se hela namnen
även om de är längre än 8 tecken.
1 Tryckt in och håll INTLZ intryckt i minst två
sekunder.
2 Tryck upprepade gånger på f UP för att välja
inställningsläget SCR (textrullning).
Varje gång f UP trycks in ändras
inställningsläget enligt följande:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Genom att trycka på DN g ändras inställningslägena
i teckenfönstret i omvänd ordning.
3 Tryck på TUNE för att växla mellan lägena AUTO
(automatisk textrullning) och SCR MANU
(manuell textrullning).
• Läget SCR AUTO: vid visning av text i
teckenfönstret rullas texten kontinuerligt.
• Läget SCR MANUAL: CD-text i teckenfönstret
rullas endast när en CD-skiva sätts i eller när
ett nytt spår spelas upp.
4 När du är klar med inställningen trycker du in och
håll INTLZ intryckt i minst två sekunder så att du
kommer tillbaka till normalläget.
OBS!
• Ursprungsinställningen är SCR MANU.
• Enheten rullar bara CD Textnamn. De skivtitlar som
du har skrivit in manuellt (se sidan 18) kan inte rullas.
1 Tryckt in och håll INTLZ intryckt i minst två
sekunder.
7-SE
Grundläggande manövrering
MODE INTLZ/DISP SOURCE A.PROC
TUNE DN g f UP
Ställa in AUX-läget
Du kan använda ljudet från en TV eller en
videobandspelare genom att ansluta dem till den
här komponenten med hjälp av en extra Ai-NET/
RCA Interface-kabel (KCA-121B).
1 T ryck in och håll INTLZ intryckt i minst två sekunder.
2 Välj "AUX" genom att trycka på f UP flera
gånger.
V arje gång du trycker på f UP växlar läget
enligt följande:
OBS!
Om du trycker på knappen DN g rullas
informationen i teckenfönstret i motsatt or dning.
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB → BEEP
DEMO
←
AUX (AUX Mode Display Setting∗) ← SCR ← MUTE ←
∗
Visas när du har ställt in AUX ON.
3 Du växlar mellan AUX ON och AUX OFF genom
att trycka på TUNE.
OBS!
• Standardinställningen från fabrik är AUX OFF.
• Du kan ställa in AUX-lägets visning genom att trycka
på någon av knapparna DN g eller fUP efter
det att du har ställt in AUX ON, välj sedan
inställningen för AUX-lägets visning och tryck sedan
på TUNE.
Demonstration
Den här enheten har ett demonstrationsläge där
teckenfönstrets olika funktioner simuleras.
1 Tryck in och håll INTLZ intryckt i minst två
sekunder.
2 Välj DEMO-läge genom att trycka på f UP.
V arje gång du trycker på knappen växlar du läge
enligt följande:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Om du trycker på knappen DN g växlar lägena i
motsatt ordning.
3 Du slår på och stänger av DEMO-läget genom
att trycka på TUNE.
V arje gång du trycker på knappen växlar läget
mellan DEMO ON och DEMO OFF.
Om du inte tryckt på någon knapp inom 30
sekunder efter det att du har ställt in DEMO-läget
på ON, aktiveras DEMO-läget sedan texten
"DEMO" har blinkat tre gånger i teckenfönstret.
OBS!
Standardinställningen från fabrik är "DEMO OFF."
4 Tryck in och håll INTLZ intryckt i minst två
sekunder för att ställa in det normalläget.
5 Om du vill ställa in t.ex. volymen, trycker du först
på SOURCE så att du kommer till AUX-läget.
Därefter gör du de inställningar som behövs.
→ TUNER → CD → AUX
OBS!
När du har valt AUX ON kan du inte använda växlaren,
även om du har en växlare ansluten.
8-SE
4 När du vill komma tillbaka till normalläget trycker
du in och håll INTLZ intryckt i minst två sekunder
en gång till.
Ställa in den inbyggda
ljudprocessorn
På den här enheten kan du ändra framhävningen
av bas/diskantfrekvenser, inställningen av hög-
och lågpassfiltren och subwooferns fasning. Du
har alltså stora möjligheter att ställa in ljudet som
du själv vill ha det.
1 Tryck minst 3 sekunder på A.PROC så kommer
du till det läge där du kan ställa in parametrarna
för diskant/bas.
2 Välj önskad parameter genom att trycka på
DN g eller f UP flera gånger inom 5
sekunder.
→ ∗BC or BW → TC → HP
DEFP ← SUBW ← LP ←
∗
Varje gång du trycker på ratten MODE (ljudkontroll)
ändras läget mellan BC och BW.
3 Växla mellan BC and BW genom att trycka på
ratten MODE (ljudkontroll).
1. BC (basfrekvens):
→ 60Hz → 70Hz → 80Hz → 90Hz
180Hz ← 150Hz ← 130Hz ← 100Hz ←
Förstärker det basfrekvensintervall som visas.
2. BW (basbandbredd):
3. TC (diskantfrekvens):
4. HP (högpassfilter):
5. LP (lågpassfilter):
(Q-Faktor)
→ WIDE1 → WIDE2 → WIDE3 → WIDE4
(Smal) ←
Ändrar den visade frekvensbandbredden mellan
smal och bred.
OBS!
Den valda bandbredden indikeras av ett smalt respektive
brett vågmönster.
→ 10.0kHz → 12.5kHz → 15.0kHz → 17.5kHz
Förstärker det diskantfrekvensintervall som
visas.
→ OFF → 80Hz → 120Hz → 160Hz
Låter alla frekvenser passera, som är högre än
den frekvens du valt.
→ OFF → 160Hz → 120Hz → 80Hz
Låter alla frekvenser passera, som är lägre än
den frekvens du valt.
(Alternativet är bara tillgängligt när du använder
en subwoofer med den här enheten.)
.................................
→ (Bred)
6. SUBW (subwoofer-fas):
NOR ↔ REV
Du kan ändra fas för subwoofern.
(Alternativet är bara tillgängligt när du använder
en subwoofer med den här enheten.)
7. DEFP (Defeat på och av):
ON ↔ OFF
När DEFEAT är ställt på ON ställs alternativ 1 till
6 in på sina standardvärden.
När DEFEAT är ställd på OFF återfår alternativ 1
till 6 de värden du sist ställde in dem på.
Standardvärden
BC: 80 Hz
BW: WIDE1
TC: 10,0 kHz
HP: OFF
LP: OFF
SUBW (fas): NOR
OBS!
• Om du ställer batteriförsörjningen på OFF återgår
alla inställningar till sina fabriksinställda
standardvärden.
• Om HP, LP, BC och TC alla är ställda på ON kan det
hända, beroende på vilka inställningarna är för BC
och TC, att du inte kan förstärka ljudeffekten.
• Subwoofern arbetar i monoläge, utom när HP och LP
är ställda på OFF.
• När subwoofern är inställd på OFF, fungerar inte LP-
läget och det går heller inte att ändra fasen.
• Om du inte trycker på någon knapp inom 5 sekunder
avbryts inställningsmenyn och en vanlig meny visas i
teckenfönstret.
Växla lägen för teckenfönstret
1 Du väljer önskat läge för teckenfönstret genom
att trycka på DISP (DISPLAY).
För varje tryckning ändras visningen i
teckenfönstret.
Mönster
10
Beskrivning
Frekvensmönster
1
Normalt mönster (Uppåt)
2
Uppåtgående toppvärdesmönster
3
Mönster: Elevator (vänster/höger)
4
Mönster. Elevator (uppåt/höger)
5
Snedvrida-mönster
6
Spegelvänt mönster
7
Växlande display
(Visar mönstren 1 till 7, 5 sekunder var,
8
tills du avbryter)
Visning av läge
9
Vilande teckenfönster
(spektrumanalysatorn avstängd)
9-SE
Radiomottagning
SOURCEBAND
TUNE/A.MEAF f UPDN g
Manuell stationsinställning
1 Håll SOURCE intryckt tills en frekvens visas i
teckenfönstret.
2 Tryck lämpligt antal gånger på BAND tills önskad
våglängd visas i teckenfönstret.
Våglängden ändras enligt följande vid varje
intryckning:
→ FM1 → FM2 → FM3 → MV → LV
Förvalsknapparna (1 till 6)
Automatisk stationssökning
1 Håll SOURCE intryckt tills en frekvens visas i
teckenfönstret.
2 Tryck lämpligt antal gånger på BAND tills önskad
våglängd visas i teckenfönstret.
Våglängden ändras enligt följande vid varje
intryckning:
→ FM1 → FM2 → FM3 → MV → LV
3 Tryck lämpligt antal gånger på TUNE tills varken
"DX SEEK" eller "SEEK" visas i teckenfönstret.
OBS!
Det förinställda inställningsläget är DX-SEEK.
4 Tryck på DN g eller f UP för att sänka
respektive höja med ett steg i taget, tills önskad
stationsfrekvens visas i teckenfönstret.
OBS!
ST visas i teckenfönstret vid mottagning av en FM-station
som sänder stereopr ogram.
3 Tryck lämpligt antal gånger på TUNE, så att DX
och SEEK visas i teckenfönstret. SEEK visas
bara några sekunder.
När DX-läget (avstånd) är aktiverat ställs
stationer med både svaga och starka signaler in
under automatisk stationssökning.
Tryck igen för att gå tillbaka till den lokala
funktionen. Indikatorn DX kommer att släckas
och indikatorn SEEK kommer att lysa i några
sekunder. Nu kommer endast stationer med hög
signalstyrka att ställas in.
4 Tryck på DN g eller f UP för automatisk
sökning efter stationer med lägre respektive
högre frekvenser.
När radion påträffar en station, så avbryts
stationssökningen och radion tar emot stationen.
Tryck en gång till på samma knapp för att ställa
in nästa station.
10-SE
Manuellt stationsförval
Inställning av snabbvalsstationer
1 Välj våglängd och ställ in stationen som ska
lagras i förvalsminnet.
2 Tryck på någon av förvalsknapparna (1 till 6)
och håll den intryckt under minst 2 sekunder tills
stationens frekvens blinkar i teckenfönstret.
3 Tryck på den förvalsknapp du vill lagra
stationen på, medan frekvensen blinkar i
teckenfönstret (inom fem sekunder).
Indikeringen i teckenfönstret börjar lysa istället
för att blinka, vilket betyder att stationen har
lagrats i minnet. Våglängden, förvalsnumret med
en triangel (9) och stationsfrekvensen som
lagrats i minnet visas i teckenfönstret.
4 Följ anvisningarna igen för att lagra upp till fem
till stationer på samma våglängd.
För att lagra stationer på övriga våglängder: välj
helt enkelt den önskade våglängden och gör på
samma sätt som ovan.
Upp till 30 stationer kan lagras i förvalsminnet (6
stationer på varje våglängd: FM1, FM2, FM3,
MV och LV).
OBS!
En station, som lagrats i minnet på ett visst
förvalsnummer, raderas ur minnet när en ny station
lagras i minnet på samma förvalsnummer.
Automatiskt stationsförval
1 Tryck på SOURCE för att koppla in
radiomottagning.
2 Tryck lämpligt antal gånger på BAND tills önskad
våglängd visas i teckenfönstret.
3 Tryck på den förvalsknapp som motsvarar den
station du vill ställa in.
Våglängden, förvalsnumret med en triangel och
stationsfrekvensen för den valda stationen visas
i teckenfönstret.
Automatisk stationslagring under
resa
Efter inkoppling av automatisk stationslagring
under resa söker bilradion automatiskt reda på
upp till 12 mottagningsbara stationer i området
som bilen befinner sig i och lagrar dessa stationer
i ett temporärt minne.
Utnyttja denna funktion vid längre resor hemifrån.
1 Tryck lämpligt antal gånger på BAND för att välja
önskad våglängd.
Med vart tryck ändras våglängden enligt
följande:
→ FM1 → FM2 → FM3 → MV → LV
1 Tryck på SOURCE för att koppla in
radiomottagning.
2 Tryck på BAND tills önskad våglängd visas i
teckenfönstret.
3 Håll A. ME. intryckt i minst två sekunder.
Frekvensen i teckenfönstret fortsätter att ändras
så länge automatisk lagring av förvalsstationer i
minnet pågår. Radion söker och lagrar
automatiskt 6 kanaler i det valda bandet. De
lagras på förvalsknapparna 1 till 6 i ordning efter
signalstyrkan.
När automatiskt lagring av förvalsstationer i
minnet är klart tar radion emot stationen som
lagrats på förvalsnummer 1.
OBS!
Om inga stationer lagras, så återgår radion till att ta
emot stationen som togs emot innan stationers
automatiska lagring i förvalsminnet kopplades in.
2 Håll AF intryckt i minst trå sekunder för att
koppla in resesökning. Radion söker automatiskt
fram stationer som kan tas emot i området där
fordonet befinner sig, varefter upp till 12 stationer
(max.) lagras i radions minne.
3 Tryck på DN g eller f UP för att ställa in
en lagrad station.
4 Tryck in och håll AF intryckt i minst två sekunder
för att koppla ur resesökning.
OBS!
• NO MEMORY visas i teckenfönstret om ingen station
lagrats i minnet.
• Om våglängden ändras raderas de stationer som
lagrats vid resesökning ur minnet.
11-SE
RDS-mottagning
INTLZ
AF TUNE DN g
TITLE
SOURCE
f UP
RDS-mottagning med inställning
av RDS
RDS-mottagning (datorstyrd radiomottagning)
består ar RDS-informationer, som använder sig av
57 kHz:s bärvåg vid FM-mottagning. Detta slags
mottagning möjliggör mottagning av olika slags
informationer, som t. ex. trafikmeddelanden,
visning av stationsnamn och automatisk
inställning av alternativa frekvenser med högre
signalstyrkor, som sänder samma program.
1 Håll SOURCE intryckt tills en frekvens visas i
teckenfönstret.
2 Tryck på AF för att koppla in RDS-mottagning.
3 T ryck på lämplig knapp, DN g eller f UP,
för att ställa in önskad RDS-station.
OBS!
Stationsfrekvensen visas i teckenfönstr et efter att BAND
tryckts i minst två sekunder in medan ett stationsnamn
(PS) visas i teckenfönstret. Tryck en gång till på BAND i
minst två sekunder för att ta fram stationsnamnet (PS) i
teckenfönstret igen.
När signalstyrkan hos RDS-stationen radion
tar emot blir för låg:
Sökning efter alternativa frekvenser AF som
sänder samma program: måste TITLE tryckas
in i minst två sekunder för att radion automatiskt
ska söka efter en station med högre signalstyrka
på listan över alternativa frekvenser.
SEEK END visas i teckenfönstret när radion inte
hittar någon alternativ frekvens.
12-SE
T.INFO
F
BAND
Förvalsknapparna
(1 till 6)
PTY
4 Tryck en gång till på AF för att koppla ur RDS-
mottagning.
Tips
RDS-informationstjänsterna omfattar bl. a. de följande
tjänsterna:
PI Programidentifiering
PS Programinformation
AF Alternativa frekvenser
TP Trafikprogram-sändare
TA Trafikmeddelanden
PTY Programtyp
EON Information om andra kanaler
R.TEXT Radiotextinformation
Snabbval av förvalda RDSstationer
1 Tryck på AF för att koppla in RDS-mottagning.
AF visas i teckenfönstret när RDS-mottagning är
inkopplat.
2 Tryck på den 1 till 6 på vilken den önskade RDS-
stationen har ställts in. Om den förinställda
stationens signal är svag, kommer enheten
automatiskt att söka och ställa in en starkare
station i AF-listan (Alternativa Frekvenser).
3 När varken förvalsstationen eller den alternativa
frekvensen ställs in:
Fortsätter radion att söka efter en station som
sänder koderna för programidentifiering PI.
Om radion fortfarande inte påträffar någon
station i det området, visas förvalskodens
frekvens i teckenfönstret samtidigt som
förvalsnumret slocknar.
När signalstyrkan hos den lokala station, som
ställts in, blir för låg: tryck en gång till på samma
förvalsknapp för att ställa in en lokal station i ett
annat område.
OBS!
Vi hänvisar till kapitlet Radiomottagning i bilstereons
angående RDS-stationers lagring i ett stationsförval.
RDS-stationer kan endast lagras på våglängderna FM1,
FM2 och FM3.
Mottagning av regionala (lokala)
RDS-stationer
1 Håll INTLZ intryckt i minst två sekunder för att
koppla in läget för inställningar.
2 Tryck lämpligt antal gånger på f UP tills REG
visas i teckenfönstret. V arje gång f UP trycks
in kopplas en ny inställningsfunktion in enligt
följande ordning:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Tryck på DN g för att välja inställningsfunktion i
omvänd ordning.
3 Tryck på TUNE för att koppla in/ur läget fär
regional mottagning REG.
Efter val av REG OFF fortsätter radion att ta
emot den lokala RDS-stationen ifråga.
4 Håll INTLZ intryckt i minst två sekunde för att
koppla ur läget för inställningar.
Mottagning av trafikmeddelanden
1 Trycker du på knappen T.INFO för att koppla in
läget för mottagning av trafikmeddelanden.
För att avbryta trafikinformationsläget trycker du
på knappen T .INFO igen.
2 Tryck på DN g eller f UP för att ställa in
önskad station, som sänder trafikmeddelanden.
TP visas i teckenfönstret efter inställning av en
station, som sänder trafikmeddelanden.
Trafikmeddelanden hörs bara under tiden de
sänds. Under tiden då inga meddelanden sänds,
står radion i beredskap för mottagning av
trafikmeddelanden. Så fort ett trafikmeddelande
börjar sändas, ställer radion automatiskt in den
aktuella stationen. TRF-INFO visas i fem
sekunder i teckenfönstret, varefter aktuell
programinformation visas där.
När trafikmeddelandet är slut kopplas radion
automatiskt om till beredskap för mottagning av
trafikmeddelanden.
OBS!
• Radion fortsätter ta emot ett trafikmeddelande ca. en
minut efter att signalstyrkan på sändningen av
trafikmeddelandet fallit under en viss nivå. När
signalstyrkan kvarhålls på samma låga nivå i över en
minuts tid, blinkar den indikator "T.INFO".
• Tryck lätt på T.INFO för att hoppa över ett
trafikmeddelande som sänds. Radion kopplas om till
beredskap för mottagning av nästa trafikmeddelande.
• När volymen ändras under pågående mottagning av
ett trafikmeddelande, så lagras den nya volymnivån i
minnet. Den lagrade volymnivån återkallas ur minnet
och ställs automatiskt in nästa gång radion tar emot
ett trafikmeddelande.
• Automatisk stationssökning (SEEK) ställer bara in
stationer som sänder trafikprogram medan läget
T.INFO är inkopplat.
Mottagning enligt programtyp PTY
1 Tryck på funktionsknappen "F", så att indikatorn
FUNC på knappen tänds.
2 Tryck på PTY för att koppla in PTY.
Programtypen för den station som tas emot för
tillfället visas i fem sekunder i teckenfönstret.
• NO PTY visas i fem sekunder i teckenfönstret
när radion inte kan ta emot koden för
programtyp.
• NO PTY visas i teckenfönstret när radion inte
kan ta emot någon RDS-station.
OBS!
Mottagning av programtyp kopplas automatiskt ur om
ingen knapp trycks in inom fem sekunder efter att PTY
tryckts in.
3 Tryck på DN g eller f UP inom fem
sekunder efter inkoppling av PTY för att välja
önskad programtyp medan PTY visas i
teckenfönstret. Med vart tryck ändras
programtypen till en annan.
→ LIGHT M → CLASSICS → OTHER M
4 Tryck på PTY inom fem sekunder efter val av
programtyp. Radion börjar nu söka efter en
station enligt den valda programtypen.
Namnet på den valda programtypen blinkar i
teckenfönstret under pågående stationssökning
och visas utan att blinka när radion påträffat en
station.
NO PTY visas i fem sekunder i teckenfönstret
när radion inte påträffar någon PTY station.
5 Tryck på funktionsknappen "F" för att koppla in
normalt mottagningssätt. Indikatorn FUNC
slocknar.
OBS!
Gör inställningarna medan indikatorn FUNC lyser.
Om du inte trycker på någon knapp inom 5 sekunder
stängs indikatorn FUNC av.
13-SE
RDS-mottagning
INTLZ P.PTYR.TEXTT.INFO
fUP
Mottagning av trafikmeddelanden under pågående CDskivan eller radiomottagning
1 Tryck lämpligt antal gånger på T.INFO tills
T.INFO visas i teckenfönstret.
2 Tryck vid behov på DN g eller f UP för att
ställa in en station, som sänder
trafikmeddelanden.
• Ljudet från den pågående CD-spelaren/
skivväxlare eller ordinarie FMstationsmottagningen tonas automatiskt ned
så fort ett trafikmeddelande börjar sändas.
• När trafikmeddelandet är slut återgår
bilstereon till ljudåtergivning från ljudkällan
som valdes innan meddelandet började.
• När stationer som sänder
trafikmeddelanden inte kan tas emot:
Vid radiomottagning:
T.INFO börjar blinka i teckenfönstret om
mottagning av ett trafikmeddelande avbryts i
över en minut på grund av för svaga
signaler.
Vid CD-skivan:
en station med en annan stationsfrekvens,
som sänder trafikmeddelanden, ställs
automatiskt in när TP-signalen inte längre
kan tas emot.
OBS!
Denna radio tar emot datat för information om andra
kanaler (EON) för att uppdatera listan över alternativa
frekvenser. Indikatorn EON (Information om andra
kanaler) visas under mottagning av en RDS EONstation. Radion ställer automatiskt in den alternativa
stationen, då ett meddelande sänds, när stationen radion
tar emot för tillfället inte sänder trafikmeddelanden.
FTUNE DN g
Val av önskad programtyp PTY
Med hjälp av denna funktion är det möjligt att i
förväg välja önskad programtyp, som t.ex. musik,
nyheter osv. Det är möjligt att lyssna till program
enligt den förvalda programtypen, eftersom radion
automatiskt avbryter mottagningen av stationer
med andra program och istället tar emot en
station som sänder program av denna
programtyp. Detta mottagningssätt kan inte
kopplas in vid LV- och MV-mottagning.
1 Tryck på funktionsknappen "F", så att indikatorn
FUNC på knappen tänds.
2 Tryck på P.PTY för att koppla in läget för val av
önskad programtyp PRIORITY PTY.
PRIO-PTY visas i två sekunder i teckenfönstret,
varefter programtypen visas i tre sekunder.
NEWS valdes innan bilstereons leverans från
fabriken.
OBS!
Läget för val av önskad programtyp P.PTY kopplas
automatiskt ur, om ingen tangent trycks in inom fem
sekunder efter att PRIORITY PTY tryckts in.
3 Tryck på DN g eller f UP inom fem
sekunder, medan NEWS visas i teckenfönstret,
för att välja önskad programtyp. Håll därefter
P.PTY intryckt för att koppla in mottagning enligt
önskad programtyp.
3 Tryck på T.INFO för att koppla ur läget för
mottagning av trafikmeddelanden. T.INFO
slocknar i teckenfönstret.
14-SE
4 Tryck på P.PTY för att koppla in läget för val av
önskad programtyp PRIORITY PTY igen.
• Följ anvisningarna enligt punkt 3 för att byta
programtyp.
• Tryck på P.PTY för att koppla ur läget för val av
önskad programtyp PTY.
OBS!
Volymen höjs inte på samma sätt vid mottagning av en
station enligt vald programtyp som vid mottagning av
trafikmeddelanden.
5 Tryck på funktionsknappen "F", så att indikatorn
FUNC på knappen slocknar, för att koppla in
normalt mottagningssätt.
OBS!
Gör inställningarna medan indikatorn FUNC lyser.
Om du inte trycker på någon knapp inom 5 sekunder
stängs indikatorn FUNC av.
In/urkoppling av nödsignal
1 Håll INTLZ intryckt i minst två sekunder.
2 Tryck lämpligt antal gånger på f UP tills
PTY31 visas i teckenfönstret. Varje gång f
UP trycks in kopplas en ny inställningsfunktion in
enligt följande ordning:
→ FM-LV → REG → PTY31 → AMBER → DIM → SUB
DEMO ← AUX ← SCR ← MUTE ← BEEP ←
OBS!
Tryck på DN g för att välja inställningsfunktion i
omvänd ordning.
Visning av radiotext
Textmeddelanden från en radiostation kan visas i
teckenfönstret.
1 Ställ in en radiostation som sänder
radiotextinformation.
2 Tryck på funktionsknappen "F", så att indikatorn
FUNC tänds.
3 Tryck på R.TEXT för att koppla in läget för
visning av radiotext. WAIT visas först i några
sekunder, varefter aktuellt textmeddelande rullas
fram i teckenfönstret. Detta fortsätter tills en
annan manövrering av bilstereon sker.
4 Tryck en gång till på R.TEXT för att koppla ur
läget för visning av radiotext.
5 Tryck på funktionsknappen "F" för att koppla in
normalt mottagningssätt. Indikeringen FUNC i
teckenfönstret slocknar.
OBS!
• NO TEXT visas i två sekunder i teckenfönstret om den
mottagna stationen inte sänder något textmeddelande
eller om radion inte lyckas ta emot ett textmeddelande
ordentligt.
• Gör inställningarna medan indikatorn FUNC lyser.
Om du inte trycker på någon knapp inom 5 sekunder
stängs indikatorn FUNC av.
3 Tryck lämpligt antal gånger på TUNE för att välja
läget PTY31 ON eller PTY31 OFF. Efter val av
läget PTY31 ON visas ordet ALARM i
teckenfönstret så fort radion tar emot signalen
PTY31 för katastrofmeddelanden.
4 Håll INTLZ intryckt i minst två sekunder för att
koppla in valt läge.
15-SE
Manövrering av CD-spelaren
M.I.X. SCAN
-/J
DN g f UP RPT
Öppning och stängning av rörligt
teckenfönster
1 T ryck på c.
Det rörliga teckenfönstret öppnas.
(Rörligt teckenfönster helt öppet)
Tryck en gång till på c för att stänga det rörliga
teckenfönstret.
Det rörliga teckenfönstret stängs.
OBS!
• Utsätt inte det rörliga teckenfönstet för stötar medan
det är öppet, eftersom det kan resultera i felfunktion i
bilstereon.
• Det kan hända att indikeringarna i teckenfönstret visas
otydligt vid låga temperaturer eller dir ekt efter att
bilstereon slagits på. Indikeringarna visas dock
tydligare efter att det gått ett tag.
• Teckenfönstr et stannar vid inställd vinkel när det stängs.
OBSERVERA!
Håll händer (och föremål) borta från teckenfönstret
medan det håller på att öppnas eller stängas, för att
undvika materiell eller kroppslig skada. Baksidan av det
rörliga teckenfönstret blir mycket varmt under normala
driftsförhållanden, vilket dock inte tyder på någon
felfunktion. Vidrör ej.
c
Uppspelning
1 T ryck på c.
Det rörliga teckenfönstret öppnas.
Skjut in en CD-skiva med etikettsidan vänd uppåt.
2 Skjut in en CD-skiva med etikettsidan vänd uppåt.
CD-skivan dras automatiskt in i CD-facket,
varefter det rörliga teckenfönstret stängs och
uppspelning startar automatiskt.
Tryck lämpligt antal gånger på SOURCE tills CD
visas i teckenfönstret, för att välja CD-spelaren
när en CD-skiva redan sitter i CD-facket.
Med vart tryck på SOURCE ändras visningen i
teckenfönstret enligt följande:
→ TUNER → CD → CD CHANGER∗
(∗ visas endast när en CD-växlare är ansluten)
3 T ryck på -/J för att koppla in paus vid uppspelning.
Tryck en gång till på -/J för att koppla ur paus
och fortsätta uppspelningen.
4 Tryck på c för att avbryta uppspelningen och
mata ut CD-skivan.
OBS!
• Tretums (8 cm) CD-skivor kan användas.
• Om CD-skivan inte matas ut trycker du en gång till på
c under minst 3 sekunder med det rörliga
teckenfönstret öppet.
• Du kan bara använda CD-skivor med följande märke.
16-SE
• Vi kan inte till fullo garantera att du kan spela upp
CD-R-skivor (inspelningsbara CD-skivor). Du kan
inte spela upp CD-RW-skivor (återinspelningsbara
CD-skivor) på den här enheten.
Musiksensor (Överhoppning)
Slumpvis uppspelning (M.I.X.)
1 Om du vill komma tillbaka till början av det
aktuella spåret trycker ett ögonblick på DN g
medan CD-skivan spelas upp. Om du vill komma
till början av ett spår som ligger ännu tidigare på
skivan, trycker du flera gånger på knappen tills
du kommer till önskat spår.
Tryck kortvarigt på knappen f UP en gång för
att gå fram till början på det följande melodispåret.
Om du vill komma till början av ett spår som ligger
längre fram på skivan, trycker du flera gånger på
knappen tills du kommer till önskat spår.
OBS!
Musiksensorn fungerar endast vid avspelning eller i
pausfunktion.
Snabbspolning framåt och bakåt
1 Tryck på och håll knappen DN g eller f
UP intryckt för att snabbt flytta bakåt eller framåt
tills Du når den önskade punkten i ett
melodispår.
Repeterad spelning
1 Tryck på RPT (upprepa) om du vill att det
aktuella spåret ska spelas upp upprepade
gånger.
Indikatorn RPT visas och spåret spelas upp
gång på gång.
Tryck på RPT igen för att koppla ur repetering.
OBS!
• Om en CD-växlare är ansluten, och läge REPEAT ALL
är valt, spelar enheten upp alla spår på den valda
skivan gång på gång.
→ →→
REPEAT REPEAT ALL OFF
• Om en 6-skivors CD-växlare är ansluten:
I CD-växlarläget trycker du på funktionsknappen "F"
så att indikatorn FUNC tänds och fortsätter därefter
med steg 1 inom 5 sekunder.
• Om du har anslutit en 12 skivors CD-växlare:
I växlarläge trycker du på funktionsknappen "F" två
gånger så att indikatorn FUNC tänds och fortsätter
sedan med steg 1 inom 5 sekunder.
1 Tryck på M.I.X. under pågående CD-uppspelning
eller vid paus. Indikeringen M.I.X. visas i
teckenfönstret och spåren på CD-skivan spelas
därefter upp i slumpvis ordning. Efter att samtliga
spår på CD-skivan spelats upp en gång fortsätter
spåren att spelas upp i en ny slumpvis ordning
tills läget M.I.X. kopplas ur.
Om du vill avbryta M.I.X.-uppspelning trycker du
på M.I.X. igen. Då avslutas M.I.X.
OBS!
• Om en CD-växlare med ALL M.I.X.-funktion är
ansluten, kan du också välja funktionen ALL M.I.X.
I det här läget kommer också spåren på alla CDskivor i det aktuella magasinet också att tas med i den
slumpmässiga ordningsföljden.
→
M.I.X. ALL M.I.X. (off)
• Om en 6-skivors CD-växlare är ansluten:
I CD-växlarläget trycker du på funktionsknappen "F"
så att indikatorn FUNC tänds och fortsätter därefter
med steg 1 inom 5 sekunder.
• Om du har anslutit en 12 skivors CD-växlare:
I växlarläge trycker du på funktionsknappen "F" två
gånger så att indikatorn FUNC tänds och fortsätter
sedan med steg 1 inom 5 sekunder.
→→
Söka program
1 Tryck på SCAN medan indikeringen FUNC visas
i teckenfönstret för att koppla in
snabbgenomlyssning.
De första tio sekunderna av varje spår på CDskivan spelas upp i följd.
För att avbryta sökningen trycker du på knappen
SCAN, vilket avslutar sökningsläget.
OBS!
• Om en 6-skivors CD-växlare är ansluten:
I CD-växlarläget trycker du på funktionsknappen "F"
så att indikatorn FUNC tänds och fortsätter därefter
med steg 1 inom 5 sekunder.
• Om du har anslutit en 12 skivors CD-växlare:
I växlarläge trycker du på funktionsknappen "F" två
gånger så att indikatorn FUNC tänds och fortsätter
sedan med steg 1 inom 5 sekunder.
17-SE
Manövrering av CD-spelaren
MODE
-/J
TITLE
DN g
Visning av CD-titel/CD-text
En CD-titel som lagrats i minnet kan kontrolleras i
teckenfönstret. Vi hänvisar till Lagring av CD-titlar
(se den här sidan) angående detaljer.
Textinformation, t.ex. skivans eller spårets namn,
kommer också att visas om skivan är CDtextkompatibel.
1 T ryck på TITLE.
Läget ändras varje gång knappen trycks in.
Angående CD-titlar och CD-text
CD-titel: Med den här enheten kan du ange CD-
skivans namn (se den här sidan). Ett lagrat
namn kallas för en CD-titel.
CD-text: Textkompatibla CD-skivor innehåller
textinformation, såsom skivnamn och
spårnamn. Sådan textinformation kallas för
CD-text.
CD/växlarläge:
ELAPSED TIME DISPLAY
TEXT DISPLAY (DISC NAME)
TEXT DISPLAY (TRACK NAME)
↓
↓
↓
↓
TITLE DISPLAY
∗1
∗1
∗2
SOURCE
f UP
Skivvalsknapparna (1 till 6)
OBS!
• Det kan hända att vissa tecken inte kan visas korrekt
av denna bilstereo ber oende på tecknets typ.
• Beroende på CD-växlare är det inte säkert att all CD
T ext-information visas.
Lagring av CD-titlar
1 Välj visningsläge genom att trycka på TITLE.
Mer information finns under Visa Titel/Text (se
den här sidan).
2 Håll TITLE intryckt i minst tre sekunder. Läget för
första tecknet i titeln blinkar.
3 Välj bokstav/sif fra/symbol (t.ex. "A") genom att
vrida på ratten MODE (ljudkontroll).
4 Tryck på knappen MODE (ljudkontroll) för att
mata in det första tecknet. Det tecknet slutar
blinka och markören flyttas automatiskt till läget
för nästa tecken. När det läget blinkar är det
möjligt att välja och mata in nästa tecken
(bokstav/siffra/symbol) i titeln.
∗1
Visas vid uppspelning av en textkompatibel
CD-skiva. NO TEXT visas i teckenfönstret när
aktuell CD-skiva inte är textkompatibel.
∗2
"--------" visas i teckenfönstret när ingen CDtitel lagrats i minnet.
Exempel på visning när du använder en
textkompatibel CD
18-SE
5 Följ igen anvisningarna enligt punkterna 3 och 4
för att skriva in hela titeln. Titeln lagras
automatiskt i minnet när MODE (ljudkontroll)
trycks in efter att ett åttonde tecken skrivits in.
Lagring av en titel med färre än åtta tecken (t.ex.
en titel med tre tecken):
Efter att alla tre tecken skrivits in, blinkar
markören vid läget för ett fjärde tecken. Gå då
vidare till punkt 6 för att lagra titeln i minnet.
6 Håll TITLE intryckt i minst tre sekunder. Den
inskrivna titeln lagras i minnet.
OBS!
• Minneskapaciteten för skivtitlar är 18. Om du försöker
lagra information utöver denna gräns visas "FULL
DATA" i teckenfönstret. Då kan du inte lagra fler titlar.
• Innan du kan skriva in en ny titel, måste en av de
tidigare lagrade titlarna raderas.
• För att radera en titel anger du "
positionerna.
• Minneskapaciteten (dvs. hur långa titlar du kan ange)
för CD-växlaren beror på vilken modell du använder.
• Om du bryter strömmen till enheten kan titlarna
raderas. Var därför försiktig med hur du hanterar
strömkabeln.
" i alla
Kontrollera CD-växlare (tillval)
Under förutsättningen att den är Ai-NETkompatibel kan en 6- eller 12-skivors CD-växlare
anslutas till CDA-7865R. Om du har en CDväxlare ansluten till Ai-NET-ingången på CDA7865R kan du kontrollera CD-växlaren från CDA7865R.
Efter anslutning via CD-växlaromkopplaren KCA400C är det möjligt att manövrera flera CDväxlare från CDA-7865R.
Hur du väljer CD-växlare beskrivs i avsnittet om
flera växlare på sidan 20.
OBS!
•Kontrollerna på CDA-7865R för CD-växlare kan bara
användas när en CD-växlare är ansluten.
•I CD-växlarläge tänds indikatorn "Changer".
1 Tryck på SOURCE för att aktivera en ansluten
CD-växlare (läget CHANGER). Ordet "Changer",
ett skivnummer och ett spårnummer visas i
teckenfönstret.
OBS!
Indikeringen för källa varierar enligt ansluten källa.
Radering av CD-titlar
1 Tryck på TITLE för att koppla in läget för lagring
av CD-titlar. Håll därefter samma knapp intryck i
minst tre sekunder.
2 Håll -/J intryckt i minst två sekunder för att
aktivera avsökningsfunktionen. Titeln i
teckenfönstret börjar blinka.
3 Tryck lämpligt antal gånger på DN g eller
f UP tills titeln som ska raderas visas i
teckenfönstret.
4 Håll -/J intryckt i minst två sekunder för att
radera CD-titeln som visas ur minnet.
5 Håll TITLE intryckt i minst tre sekunder för att
koppla ur läget för radering av CD-titlar.
OBS!
Du kan inte radera CD-TEXT.
2 Tryck någon av skivvalsknapparna (1 till 6); var
och en motsvarar en skiva som är laddad i CDväxlaren. Valt skivnummer visas i teckenfönstret
och CD-skivspelning startar.
OBS!
• Efter att önskad CD-skiva valts är det möjligt att
manövrera CD-växlaren på samma sätt som CDspelaren i CDA-7865R.
Vi hänvisar till avsnittet Manövrering av CD-spelare
angående detaljer.
• Skivväljarna kan inte användas om indikatorn FUNC
lyser.
När en 12-skivors CD-växlare är ansluten:
Du väljer skivorna 1 till och med 6 på samma vis
som för 6-skivorsväxlaren. För att välja en skiva
med högre nummer trycker du först på
funktionsknappen "F". Då ändras indikatorn "D"
till "d". Därefter kan du trycka på önskad
förvalsknapp. När knappen "F" är aktiverad
representerar funktionsknapparna 1 till och med
6 siffrorna 7 till och med 12.
19-SE
Manövrering av CD-spelaren
SOURCE BAND/T.S.M
DN g
f UP
Söka efter Namngivna skivor
(endast CD-växlare)
Om du har gett en skiva ett namn kan du söka
efter den. (Information om du namnger CD-skivor
finns under "Namnge skivor" på sidan 18.)
1 Tryck på T.S.M. och håll den nedtryckt under
minst 2 sekunder. Titeln visas blinkande i
textfönstret.
2 Välj önskad skivtitel genom att trycka på DN
g eller f UP.
3 När du vill spela upp den valda skivan trycker du
på T.S.M.
Sökningen efter den önskade skivan startar
automatiskt och när den påträffats startar också
uppspelningen av den automatiskt.
4 Om du vill avbryta skivsökningsläget trycker du
på T.S.M. under minst 2 sekunder.
OBS!
Den här funktionen kan inte utföras om du använder en
enhet med växling mellan multiväxlare.(multi-changer
switching device).
Att välja CD-skivväxlare
1 Tryck på SOURCE på CDA-7865R för att koppla
in läget för skivspelning på CD-växlare.
Tryck alternativt på SOURCE på fjärrkontrollen
(RUE-4185) för att koppla in CD-skivspelning på
CD-växlare. Gå över till nedanstående punkt 3
för att välja önskad CD-växlare.
CD-CHG
BAND
SOURCE A.PROC
PROG
BAND SOURCE
REMOTE CONTROL UNIT
RUE-4185
2 Håll BAND på CDA-7865R eller på RUE-4185
intryckt för att koppla in läget för val av CDväxlare.
3 Läget för val av CD-växlare är inkopplat under
tre sekunder efter att lämplig knapp enligt punkt
2 tryckts in. Tryck lämpligt antal gånger på
BAND tills indikeringen för önskad CD-växlare
visas i teckenfönstret.
OBS!
NO CHGRX visas i teckenfönstret om ingen CD-växlare
anslutits till ingången för vald CD-skivväxlare.
Alpines fjärrstyrningsnät Ai-NET tillåter anslutning
av upp till sex stycken CD-växlare. När fler än en
CD-skivväxlare ska anslutas måste
skivväxlaromkopplaren KCA-400C också
användas. När en skivväxlaromkopplare används
är det möjligt att ansluta upp till fyra CD-växlare.
När två skivväxlaromkopplare används är det
möjligt att ansluta upp till sex CD-växlare.
20-SE
Tryck alternativt lämpligt antal gånger på BAND
på fjärrkontrollen tills numret på önskad CDväxlare visas i teckenfönstret.
4 Vi hänvisar till CD-skivväxlarens manövrering,
angående tillvägagångssättet vid skivspelning på
vald CD.
Manövrering med fjärrkontrollen
VOLUME
Knappar på fjärrkontrollen
1
2
3
4
5
MUTE
PWR
ENT
CD-CHG
BAND
SOURCE A.PROC
PROG
REMOTE CONTROL UNIT
RUE-4185
6
7
8
9
!
#
"
1 Ljuddämpningsknapp
Tryck på denna knapp för att snabbt dämpa
ljudet med 20 dB. Tryck en gång till för att
koppla ur ljuddämpning.
2 Strömbrytare
Tryck på denna knapp för att slå på/av strömmen.
3 Knappen -/J
Tryck på denna knapp för att växla mellan
spelning och paus på CD-skivan.
4 CD-växlarknapp
Tryck på denna knapp för att koppla in läget för
manövrering av CD-växlare.
5 Knapp för val av våglängd/Program
Vid radiomottagning: våglängdsväljare
Tryck på denna knapp för att byta våglängd i
följande ordning.
→ FM1 → FM2 → FM3 → MV → LV
6 Volymknappar
För att höja volymen:
tryck på L.
För att sänka volymen:
tryck på K.
7 Knappen 8
Vid radiomottagning: varje gång knappen trycks
in väljs en förvalsstation med ett högre
förvalsnummer enligt nedan.
→ 1 → 2 ... 6
Vid CD-uppspelning på CD-växlare: skivväljare
(högre skivnummer)
Tryck på denna knapp för att välja en CD-skiva i
skivnummerordning.
8 Knappen g
Vid radiomottagning: stationssökningsknapp för
lägre frekvenser
CD-läge: tryck på denna knapp för att återgå till
början av spåret som spelas upp.
9 Knappen f
Vid radiomottagning: stationssökningsknapp för
högre frekvenser
Vid CD-uppspelning på CD: Tryck på denna
knapp för att gå över till början av nästa spår.
! Knappen 9
Vid radiomottagning: varje gång knappen trycks
in väljs en förvalsstation med ett lägre
förvalsnummer enligt nedan.
→ 6 → 5 ... 1
Vid CD-uppspelning på CD-växlare: skivväljare
(lägre skivnummer)
Tryck på denna knapp för att välja en CD-skiva i
omvänd skivnummerordning.
" Knapp för val av ljudkälla
Tryck på denna knapp för att välja önskad
ljudkälla.
# Väljare för ljudprocessor**
Tryck på denna knapp för att koppla in läget för
ljudbehandling med ansluten ljudprocessor.*
* Vi hänvisar till den inköpta ljudprocessorns
bruksanvisning angående manövrering av ansluten
ljudprocessor.
** Denna knapp används i samband med en Ai-NET-
processor (tillval).
21-SE
Batteribyte
Användbara batterier: använd två stycken
torrbatterier (storlek AAA) eller motsvarande.
1 Öppna locket till batterifacket.
Skjut loss locket genom att trycka det kraftigt
utåt.
2 Byt ut batterierna.
Sätt i batterierna i batterifacket med
batteripolerna vända åt korrekt håll enligt
illustrationen.
e
d
d
e
3 Stäng locket.
Skjut in locket enligt illustrationen tills ett klick
hörs.
22-SE
Informations
Felsökning
Gå igenom den nedanstående felsökningstabellen
om det skulle uppstå ett fel. De nedanstående
råden hjälper dig att lösa de flesta problem som
kan uppstå.
Kontrollera samtliga anslutningar eller kontakta
Alpines representant när felet inte går att reparera.
Grundläggande
Ingenting alls visas i teckenfönstret.
• Tändlåset i bilen har vridits till frånslaget läge.
- Bilstereon kan inte manövreras med tändlåset i
frånslaget läge efter att anslutningarna gjorts enligt
anvisningarna.
• Felaktig anslutning av ingående strömkabel.
- Kontrollera strömkabelns anslutning.
• Säkringen har smält.
- Kontrollera säkringen på bilstereons batterikabel. Byt
vid behov ut säkringen mot en säkring med korrekt
amperetal.
• Ett fel inuti mikrodatorn har uppstått på grund av
ljudstörningar e.dyl.
- Tryck på omkopplaren RESET med en kulspetspenna
eller ett annat spetsigt föremål.
Radio
Omöjligt att ställa in önskad station.
• Antennen har inte anslutits eller öppen anslutning.
- Kontrollera att antennen anslutits på korrekt sätt. Byt
vid behov ut antennen eller antennkabeln.
Önskad station ställs inte in vid automatisk
stationssökning.
• Ett område där stationens signalstyrka är låg.
- Kontrollera att radion kopplats om till läget DX för
mottagning av stationer med låga och höga
signalstyrkor.
• Det kan hända att antennen inte jordats och/eller
anslutits på korrekt sätt, när bilen befinner sig i ett
primärsignalområde.
- Kontrollera antennanslutningarna, antennens jordning
och monteringsläge.
• Kan hända antennen inte skjutits ut helt och hållet.
- Kontrollera att antennen skjutits ut så långt det går.
Byt ut en skadad antenn.
Störningar under pågående radiomottagning.
• Antennen har inte skjutits ut så långt det går.
- Kontrollera att antennen skjutits ut så långt det går.
Byt ut en skadad antenn.
• Bristfällig jordning av antenn.
- Kontrollera att antennen jordats på korrekt sätt.
Kontrollera monteringsläget.
CD
CD-spelare/växlare fungerar inte.
• CD-skivväxlaren används utanför det tillåtna
temperaturområdet på högst +50°C.
- Vänta tills temperaturen i bilkupén (eller
bagageluckan) blivit svalare.
Ljudet vid CD-skivspelning varierar.
• Fuktbildning i CD-modulen.
- Vänta tillräckligt länge (ca. en timme), så att fukten
hinner avdunsta.
Det går inte att sätta i en CD-skiva.
• En CD-skiva finns redan i CD-spelaren.
- Skjut ut CD-skivan och tag ur den.
• CD-skivan har satts i på fel sätt.
- Se till att CD-skivan sätts in på det sätt som beskrivs i
avsnittet Manövrering av CD-spelaren.
CD-skivans snabbsökning framåt/bakåt
misslyckas.
• Skadad CD-skiva.
- Tryck på skivfacksöppnaren och ta ur CD-skivan.
Kasta den. lsättning/uppspelning av en skadad CDskiva skadar skivmekanismen.
Ljudbortfall på grund av vibrationer.
• Apparaten har inte monterats ordentligt.
- Montera apparaten på nytt, så att den sitter stadigt.
• Smutsig CD-skiva.
- Rengör CD-skivan.
• Repor på CD-skivan.
- Byt ut CD-skivan.
Ljudbortfall, men inte orsakad av vibrationer.
• Smutsig eller repig CD-skiva.
- Rengör CD-skivan. Byt ut en skadad CD-skiva.
Felmeddelanden (endast för inbyggd CD-spelare)
• Mekaniskt fel.
- Tryck på knappen c. När felindikatorn inte längre
visas, sätter du in skivan igen. Om du inte lyckas lösa
problemet på detta sätt, kontaktar du närmaste
ALPINE-återförsäljare.
23-SE
Informations
CD-skivväxlarens felindikeringar
HI TEMP
• Skyddskretsen har kopplats in på grund av överhettning.
- Indikeringen slocknar efter att temperaturen återgått
till rätt temperaturområde för manövrering igen.
ERROR - 01
• Fel i ansluten CD-skivväxlare
- Kontakta affären där CD-skivväxlaren köptes.
Tryck på knappen för uttagning av CD-magasinet.
Kontrollera felindikeringen. Sätt därefter in CDmagasinet igen.
Kontakta affären där CD-skivväxlaren köptes, om CDmagasinet inte kan dras ut.
• Skivmagasinet kan inte tas ur.
- Tryck på knappen för skivmagasinets urtagning.
Kontakta Alpines representant när skivmagasinet inte
kan tas ur.
ERROR - 02
• En CD-skiva finns kvar i CD-skivväxlaren.
- Tryck på EJECT för att koppla om skivväxlaren till
läget för skivmagasinets isättning/urtagning. Sätt i ett
tomt skivmagasin i CD-skivväxlaren, så fort
skivväxlaren kopplats om till läget för skivmagasinets
isättning, för att plocka upp CD-skivan som finns kvar
i CD-skivväxlaren.
NO MAGZN
• Magasinet har inte satts i CD-skivväxlaren.
- Sätt i skivmagasinet.
NO DISC
• Ingen CD-skiva finns registrerad.
- Välj en annan CD-skiva.
24-SE
Tekniska data
FM-RADIOSTEGET
Mottagningsområde
Enkanalig användbar känslighet
Alternativ kanalselektivitet
Signalbrusförhållande
Stereoseparation
87,5 – 108,0 MHz
0,7 µV
80 dB
65 dB
35 dB
MV-RADIOSTEGET
Mottagningsområde
Känslighet (IEC standard)
531 – 1.602 kHz
25,1 µV/28 dB
LV-RADIOSTEGET
Mottagningsområde
Känslighet (IEC standard)
153 – 281 kHz
31,6 µV/30 dB
CD-DELEN
Frekvensåtergivning
Svaj (%WRMS) Under den mätbara gränsen
Övertonsdistorsion
Dynamikomfång
Signalbrusförhållande
Kanalseparation
5 – 20.000 Hz (±1 dB)
0,008% (
95 dB (
105 dB
85 dB (
vid
vid
vid
1 kHz)
1 kHz)
1 kHz)
FJÄRRKONTROLL
Batterityp Torrbatterier (storlek AAA)
Antal batterier 2
Yttermått (b × h × d) 56 mm × 14 mm × 105 mm
Vikt (exkl. batterier) 50 g
ALLMÄNT
Strömförsörjning
Maximal uteffekt
Förutspänning
Bas ±14 dB vid
Diskant ±14 dB vid
Vikt
14,4 V
likströmsspänning
(11–16 V tillåtet
60 W × 4
4 V/10k ohms
60 Hz
10 kHz
1,5 kg
)
CHASSITS MÅTT
Bredd
Höjd
Djup
178 mm
50 mm
155 mm
FRAMSIDANS MÅTT
Bredd
Höjd
Djup
Rätt till ändringar av tekniska data och utförande utan
föregående meddelande förbehålles.
170 mm
46 mm
19 mm
25-SE

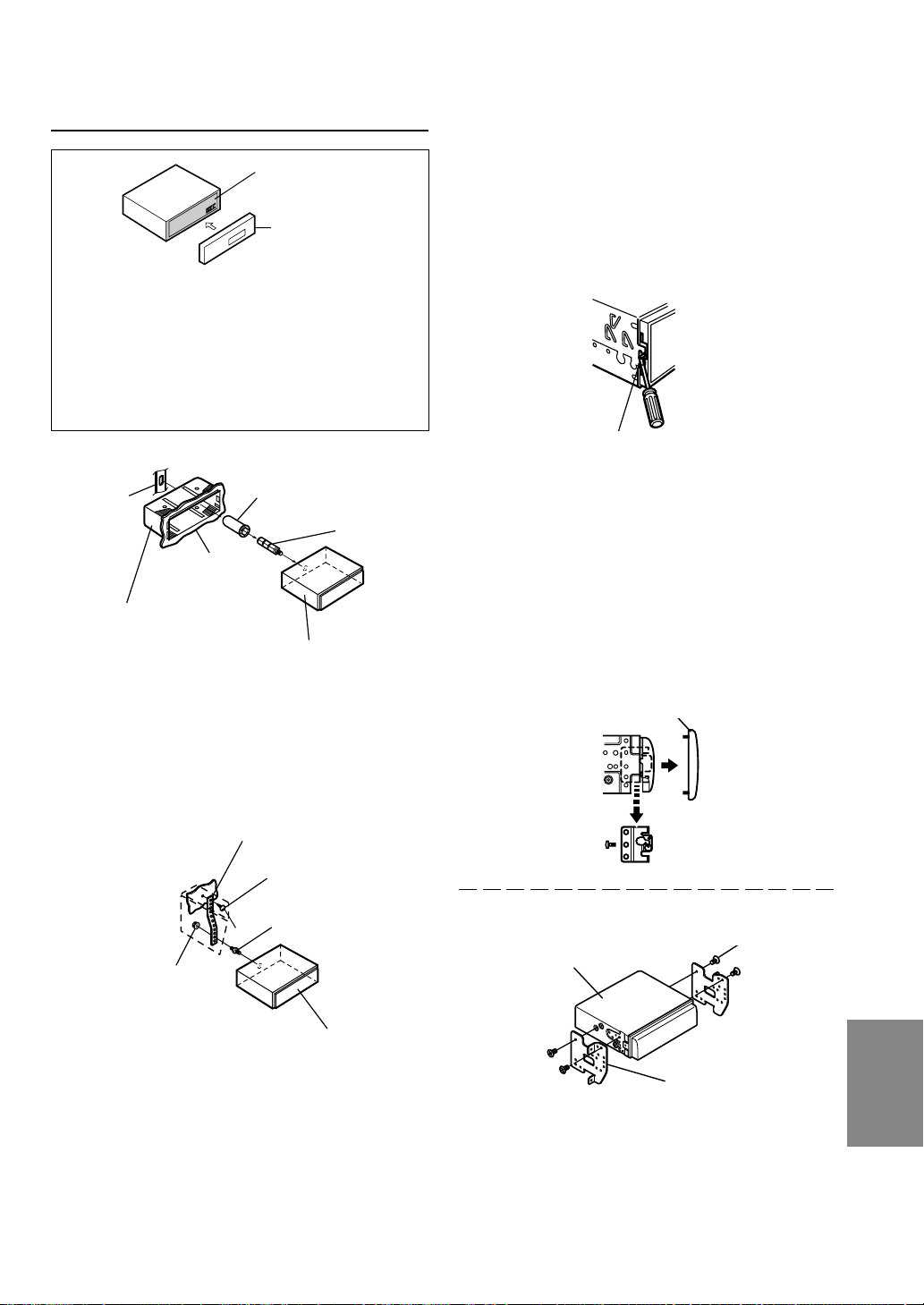

Installation och anslutningar
Innan du installerar eller ansluter enheten bör du
läsa följande, samt sidorna 2 och 3 i den här
bruksanvisningen noggrant, så att du använder
enheten på rätt sätt.
V arning!
GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.
Felaktiga anslutningar kan orsaka brand eller skador på
enheten.
ANVÄND BARA ENHETEN I BILAR MED 12VOLTSYSTEM SOM HAR NEGATIV (–) JORD.
(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig
anslutning kan resultera i brand, elektriska stötar eller
andra skador.
KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET
PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.
Detta för att undvika risken för elektriska stötar eller
olycksfall på grund av kortslutning.
SE TILL ATT INTE KABLARNA TRASSLAR IN SIG I
OMGIVANDE FÖREMÅL.
Utför kabeldragningen enligt anvisningarna för att undvika
arrangemang som kan äventyra körningen. Kablar och
anslutningar i närheten av rattstång, växelspak, bromspedal
och liknande kritiska platser kan vara mycket farligt.
KAPA INTE BORT KABELMANTELN FRÅN EN
STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT
ANNANT TILLBEHÖR.
Det leder till en för hög kabelbelastning och kan resultera
i brand eller elektriska stötar.
SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR
ELLER KABLAR VIDRÖRS, SKADAS ELLER
FÖRHINDRAS VID BORRNING AV HÅL.
Undersök chassit innan hålen borras så att inte några
slangar, kablar, bränsleledningar eller liknande råkar
skadas. Det kan leda till att brand uppstår.
MONTERA VARKEN MUTTRAR ELLER BULTAR I
NÅGON DEL AV BROMSSYSTEMET VID
JORDANSLUTNINGAR.
Bultar eller muttrar som hör till någon vätsketank, styreller bromssystemet (eller något annan system som är av
betydelse för säkerheten) ska ALDRIG användas för
kabeldragning eller jordanslutning. Användandet av
sådana delar kan leda till att fordonets styrförmåga
försämras och orsaka bromsfel, brand eller personskada.
FÖRVARA MINDRE FÖREMÅL, SOM T.EX. SKRUVAR
OCH MUTTRAR, UTOM RÄCKHÅLL FÖR BARN.
Om något föremål skulle sväljas, skall en läkare kontaktas
omedelbart.
MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN
KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING,
T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK.
Om installationen försämrar sikten eller hindrar rörelsen
hos väsentliga funktioner kan det lätt leda till olyckor.
ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH
MONTERA TILLBEHÖREN ORDENTLIGT.
Användandet av andra delar än som är avsedda för denna
apparat kan leda till att apparaten skadas invändigt eller
till ostadig montering på grund av lossnande delar.
DRA KABLARNA RAKA OCH SÅ ATT DE INTE
KOMMER I KLÄM ELLER SKAVER MOT SKARPA
KANTER.
Undvik kläm- och nötskador genom att se till att kablarna
går fria från rörliga delar (t.ex. bilsätenas glidbanor) och
skarpa och spetsiga kanter. Om kablarna måste dras
genom hål i plåten bör gummibussningar användas som
skydd, så att inte kablarna ligger och nöter mot metallen.
MONTERA INTE APPARATEN DÄR DEN UTSÄTTS
FÖR FUKT ELLER DAMM.
Undvik att installera enheten på platser där fukt och damm
kan tränga in och ställa till skador.
Försiktighetsåtgärde
• Koppla bort kabeln från batteriets minuspol (–) innan
du installerar CDA-7865R. Då undviker du risken för
kortslutningar som kan skada enheten.
• Se till att du ansluter de färgmärkta kablarna enligt
kopplingsschemat. Felaktiga anslutningar kan göra så
att enheten inte fungerar som den ska, och kan också
orsaka skador på fordonets elsystem.
• När du gör anslutningarna till fordonets elsystem måste
du ta hänsyn till de komponenter som redan är
installerade (t.ex. en dator). Använd inte ledningarna till
sådana komponenter som strömförsörjningskablar för
den här enheten. När du ansluter CDA-7865R till
säkringsplinten måste du se till att säkringen för den
krets du tänker använda har rätt amperetal för CDA7865R. Om du ansluter till en säkring med fel
amperetal riskerar du att skada enheten och/eller
fordonets elsystem. Kontakta din ALPINEåterförsäljare om du känner dig osäker.
• CDA-7865R använder sig av RCA-kopplingar med
honkontakt för anslutning till andra komponenter (t.ex.
förstärkare) med RCA-kopplingar. Det kan hända att en
adapter behövs för anslutning till andra komponenter.
Kontakta i så fall en auktoriserad ALPINE-handlare för
ytterligare råd.
• Anslut negativa (–) högtalarkablar till (–)
anslutningarna. Höger och vänster kablar får inte
anslutas till varandra eller till bilkarossen.
VIKTIGT
Skriv ned enhetens serienummer på den reserverade
platsen här nedan och spar det för framtida bruk.
Etiketten med serienumret finner du på enhetens
undersida.
SERIENUMMER:
INSTALLATIONSDATUM:
INSTALLATIONSTEKNIKER:
INKÖPSSTÄLLE:
Försiktigt!
LÅT EN FACKKUNNIG TEKNIKER GÖRA
KABELDRAGNINGEN OCH MONTERINGEN.
Kabeldragningen och monteringen av denna apparat kräver
teknisk kunskap och erfarenhet. Kontakta återförsäljaren,
som sålde apparaten, för utförandet av säker montering.
26-SE
Installation
Metallplatta
Löstagbar
frontpanel
Varning!
När du installerar den här enheten i en bil ska du inte
ta bort den löstagbara frontpanelen.
Om den löstagbara frontpanelen tas bort under
installationen kan det hända att du trycker för hårt
vilket kan göra att metallplattan som håller den på
plats blir skev.
1
Hållare
Instrumentbräda
Monteringskassett
(Medföljer)
Ta loss den löstagbara frontpanelen
(vi hänvisar till sid. 4). Dra loss
monteringskassetten från själva bilstereon
(vi hänvisar till tillvägagångssättet vid löstagning
nedan). Skjut in monteringskassetten i
instrumentinfattningen.
Gummihatt
(Medföljer)
CDA-7865R
Sexkantig
bult
(Medföljer)
3 Skjut in CDA-7865R så långt det går i
instrumentinfattningen. Kontrollera efter
bilstereons montering att låstapparna skjutits
ned så långt det går. Detta kan göras genom att
trycka bilstereon ordentligt inåt, samtidigt som
låstappen trycks ned med en liten skruvmejsel.
Detta garanterar att bilstereon fästs ordentligt
och inte kan lossna från instrumentinfattningen
av misstag. Fäst den löstagbara frampanelen.
Lasflikar
Löstagning
1 Ta loss den löstagbara frontpanelen.
2 Använd en liten skruvmejsel (eller ett liknande
verktyg) för att skjuta låstapparna upp (se ill.
ovan). Dra försiktigt bilstereon något utåt efter att
låstappen osäkrats för att vara säker på att
bilstereon inte låses fast igen innan den andra
låstappen osäkrats.
3 Dra ut apparaten och se till att den inte är säkrad
när detta görs.
<JAPANSK BIL>
Inramning
2
Sexkantmutter
(M5)
När fordonet har en hållare: fäst den långa,
sexkantiga bulten på baksidan av CDA-7865R
och sätt på gummihatten på den sexkantiga
bulten. Om fordonet inte är utrustat med stöd för
montering förankrar du huvudenheten med
monteringsbygeln (medföljer ej). Anslut samtliga
kablar till CDA-7865R enligt anvisningarna i
kapitlet ANSLUTNINGAR.
OBS!
Använd en lämplig skruv för kassettens monteringsläge
som skruven ∗.
Metallbygel
Skruv
∗
Pinnbult
CDA-7865R
Skruvar (M5 × 8)
(Medföljer)
CDA-7865R
Monteringshållare
27-SE
Installation och anslutningar
Anslutningar
Konverteringsplugg för ISO-antenner
(rosa/svart)
(Pink/Black)
(blå/vit)
(Blue/White)
(orange)
(Orange)
(Red)
(röd)
(blå)
(svart)
(Black)
spärrspole
(gul)
(Yellow)
AUDIO INTERRUPT IN
INGÅENDE LJUDAVBROTTSKABEL
FJÄRRSTYRT STRÖMPÅSLAG
REMOTE TURN-ON
DIMMER
DIMMER
TÄNDNING
IGNITION
MOTORANTENN
POWER ANT(Blue)
JORDKABEL
GND
7
BATTERI
BATTERY
=
5
6
!
1
9
8
"
2
3
4
Antenn
ISO-antennkontakt
Till en biltelefon
Till ett slutsteg eller en ekvalisator
Till den instrumentbelysningkabel
Till en motorantenn
Tändningslås
Batterie
:
CD-skivväxlare
(Ai-NET)
(Säljs separat)
Höptalare
;
Förstäkare
Fram
>
CDA-7865R
/
<
Förstäkare
Baksida på
subwoofrarna∗
>
#
Ai-NET
NORM EQ/DIV
$
&
(
)
Höptalare
Vänster bak
Vänster fram
~
%
+
,
-
.
Höger fram
Höger bak
∗ När Subwoofer står på läget OFF: Utsignalen kommer från de bakre högtalarna.
När Subwoofer står på läge ON: Utsignalen kommer från Subwoofern.
Mer information om hur du ställer in Subwoofern på ON/OFF, se "In/urkoppling av lågbashögtalare" på sidan 6.
28-SE
1 Antennintag
Anslut detta intag till den medföljande
konverteringsplugg för ISO-antenner.
2 Ingående ljudavbrottskabel (rosa/svart)
Anslut denna kabel till gränssnittsutgången för ljud på
en biltelefon som jordas när ett samtal tas emot.
3 Kabel för fjärrstyrt strömpåslag (blå/vit)
Anslut denna kabel till kabeln för fjärrstyrt
strömpåslag på ett slutsteg eller en signalprocessor.
4 Dimmerledning (orange)
Den här kabeln kan du ansluta direkt till fordonets
instrumentbelysning så att du kan tona ned
bakgrundsbelysningen på CDA-7865R samtidigt som
du tonar ned instrumentbelysningen.
5 Omkopplingsbar strömkabel (tändning) (röd)
Anslut denna kabel till ett öppet uttag på fordonets
säkringslåda eller till ett annat oanvänt strömuttag
som sänder ut (+) 12 volts likström bara medan
tändningslåset är tillslaget eller i läget för tillbehörens
påslag.
6 Motorantennkabel (blå)
Anslut denna kabel till kopplingen +B på en
motorantenn, när sådan används.
7 Säkringshållare (20 A)
8 Batterikabel (gul)
Anslut denna kabel till bilbatteriets positiva pol (+).
Per il cavo della batteria e il collegamento della batteria
Använd en förlängningskabel för batteriet (20 A)
(säljs separat), och anslut den direkt till pluspolen
(+) på fordonets batteri.
9 ISO-kontakt för strömtillförsel
! Jordkabel (svart)
Anslut denna kabel till ett ställe i bilens underrede
som ger bra jordning. Se till att kabeln ansluts till
blank metall och fästs ordentligt med hjälp av den
medföljande plåtskruven.
" Ai-NET-anslutning
Anslut här till in- eller utgångarna på andra produkter
(CD-växlare, equalizer o.dyl.) som är utrustad med
Ai-NET .
# Systemomkopplare
Om du använder en equalizer eller delare med hjälp
av Ai-NET, ställer du denna omkopplare i läget EQ/
DIV position. Om du inte har någon sådan enhet
ansluten låter du omkopplaren stå i läget NORM.
OBS!
Glöm inte att du måste slå av strömmen till enheten
innan du ändrar läget på omkopplaren.
$ Anslutning för strömförsörjning
% ISO-kontakt (högtalarutgång)
& Högtalarkabel (+) för bakre vänster högtalare
(grön)
( Högtalarkabel (–) för bakre vänster högtalare
(grön/svart)
) Högtalarkabel (+) för främre vänster högtalare
(vit)
~ Högtalarkabel (–) för främre vänster högtalare
(vit/svart)
+ Högtalarkabel (–) för främre höger högtalare
(grå/svart)
, Högtalarkabel (+) för främre höger högtalare
(grå)
- Högtalarkabel (–) för bakre höger högtalare
(violett/svart)
. Högtalarkabel (+) för bakre höger högtalare
(violett)
/ Gränssnittskontakt för fjärrstyrning
Till gränssnittslådan för fjärrstyrning.
: Ai-NET-kabel (följer med CD-växlaren)
; RCA-utgångar för främre kanaler
RED (rödmärkt utgång) är för höger kanal och
WHITE (vitmärkt utgång) är för vänster kanal.
< RCA-utgångar för bakre högtalare/subwoofer
= DC/DC-omvandlare
OBS!
• Installera inte omvandlaren på en plats där den
utsätts för väta, t.ex. under en golvmatta eller intill
en klimatanläggning. Där är det inte säkert att den
kan fungera riktigt.
• Bunta inte ihop kablarna till DC/DC-omvandlaren
med ljudkablar. Då riskerar du att få störningar i
ljudet.
• Placera inte DC/DC-konverteraren i närheten av
antennkablar eller enhetens baksida eftersom du då
kan få störningar i radiomottagningarna.
> Förlängningskabel med RCA-kontakter
(Säljs separat)
Att förhindra att störningar, som härrör från omgivningen, påverkar bilstereon.
• Placera enheten på plats och dra kablarna på minst 10 cm:s avstånd från bilens kabelnät.
• Observera att kablarnas avstånd till batterikablarna måste vara så långt som möjligt.
• Anslut jordledningen på ett säkert sätt till en blottad metalldel i bilchassit (vid behov måste metallytan
befrias från bestrykningen).
• När anläggningen utökas med en störningsdämpare, måste avståndet till störningsdämparen vara så
långt som möjligt. Kontakta Alpines representant angående de olika typer av störningsdämpare som
Alpine kan erbjuda.
• Alpines representant vet allt om störningsundertryckning. Kontakta representanten angående detaljer.
