ALPINE CDA-7853R User Manual

R

R

CDM-7857RB

CDE-7855RB

CDE-7854RM

CDE-7854R
CDE-7853R

FM/MW/LW/RDS CD Receiver

• OWNER'S MANUAL
Please read before using this equipment.

• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte vor
Gebrauch des Gerätes.

• MODE D'EMPLOI
Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.

EN

DE

FR

ES

• ISTRUZIONI PER L’USO
Si prega di leggere prima di utilizzare il
attrezzatura.

• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du läsa
igenom denna användarhandledning.

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-8501, Japan

Tel.: [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

Suite 203, 7300 Warden Ave. Markham,

Ontario L3R 9Z6, Canada

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

Meiyi Printing Factory, Dalian, China
No. 28 Chang Qing Street, Xi Gang District, Dalian, China

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

6-8 Fiveways Boulevarde Keysborough,

Victoria 3173, Australia

Tel.: [phone]

ALPINE ELECTRONICS GmbH

Kreuzerkamp 7-11 40878 Ratingen, Germany

Via C. Colombo 8, 20090 Trezzano Sul Naviglio

Tel.: [phone]

ALPINE ITALIA S.p.A.

MI, Italy

Tel.: [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue De La Belle Etoile, Z.I. Paris Nord Il

B.P. 50016 F-95945, Roissy, Charles De Gaulle

13 Tanners Drive, Blakelands, Milton Keynes

ALPINE ELECTRONICS DE ESPAÑA, S.A.

01013 Vitoria (Alava)-Apdo. 133, Spain

Cedex, France

Tel.: [phone]

ALPINE ELECTRONICS OF U.K., LTD.

MK14 5BU, U.K.

Tel.: [phone]

Portal De Gamarra 36, Pabellón 32

Tel.: [phone]

Designed by ALPINE Japan

Printed in China (Y)

68P01149K43-A

IT

SE

Contenu

FRANÇAIS

Mode D'emploi

AVERTISSEMENT

AVERTISSEMENT ..................................... 2

ATTENTION ............................................... 2

PRÉCAUTIONS ......................................... 2

Fonctionnement de base

Retrait du panneau avant .................................... 4

Pose du panneau avant .......................................4

Mise en service de l'appareil ..............................4

Mise sous et hors tension ...................................4

Mise en et hors service de sortie préampli sans

fader (N.F.P.) (CDM-7857RB seulement) ......5

Activation/annulation de la correction

physiologique ................................................. 5

Réglage du niveau du signal de source ..............5

Réglage du volume/graves/aigus/balance droite-

gauche/balance avant-arrière ..........................5

Fonctionnemt du lecteur CD

Insertion et éjection d'un disque....................... 11

Lecture normale et pause ................................. 11

Détecteur de plage (Saut) ................................. 11

Recherche rapide vers l'avant ou l'arrière ........ 11

Lecture répétée ................................................. 12

M.I.X. (Lecture aléatoire) ................................12

Balayage des plages .........................................12

Contrôle d'un changeur CD (optionnel)

(CDM-7857RB seulement) ..........................12

Informations

En cas de problème ..........................................13

Spécifications ................................................... 15

Installation et Raccordements

Précautions ....................................................... 16

Installation ....................................................... 17

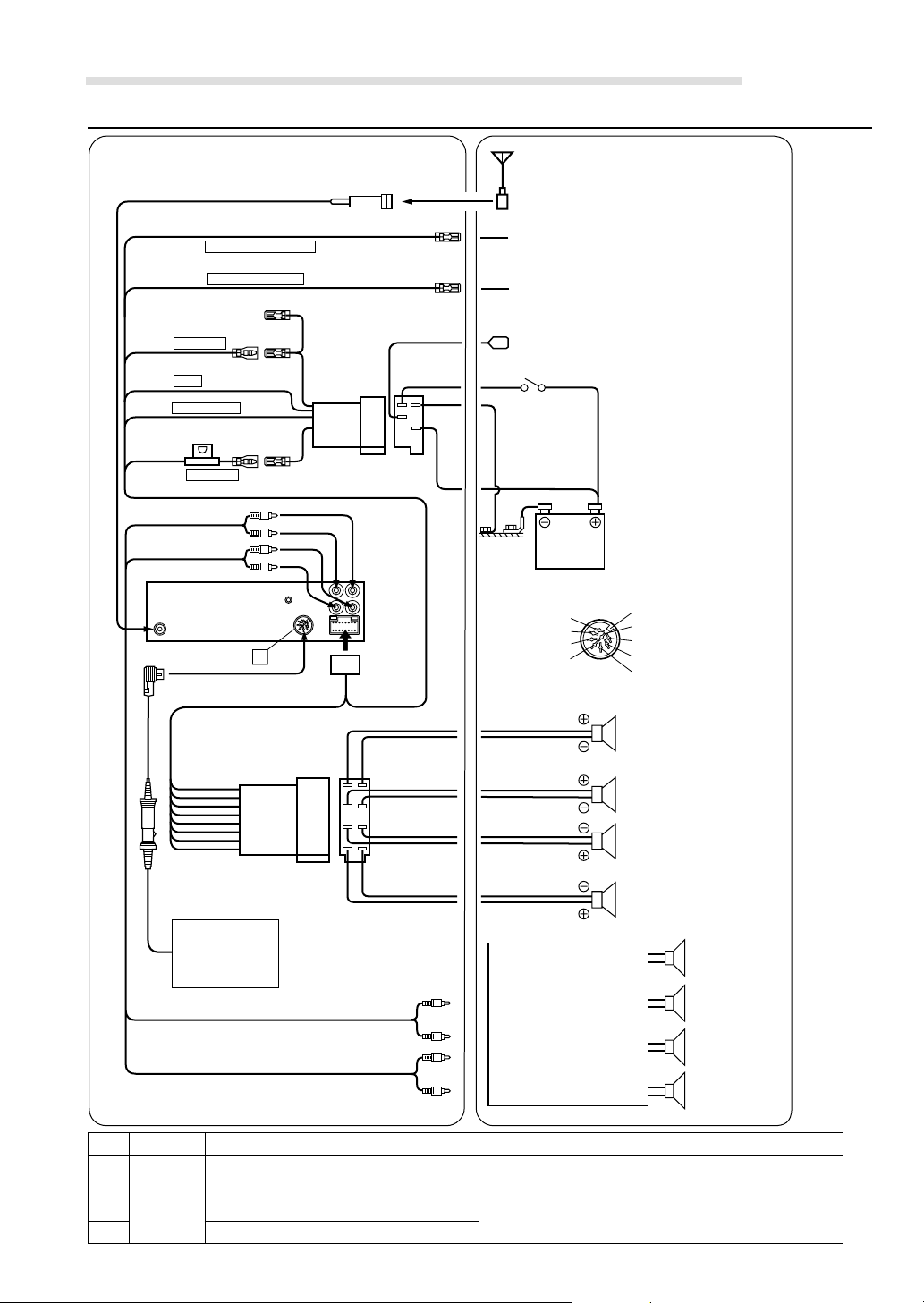

Raccordements ................................................. 18

Fonctionnement de la radio

Accord manuel ...................................................6

Accord par recherche automatique .................... 6

Commutation mono/stéréo ................................. 6

Mémorisation manuelle des stations .................. 7

Mémorisation automatique des stations ............. 7

Accord d'une station préréglée ........................... 7

Fonctionnement RDS

Réglage du mode de réception RDS et réception

des stations RDS ............................................. 8

Rappel des stations RDS préréglées .................. 8

Réception des stations RDS régionales

(locales) .......................................................... 9

Réception d'informations routières .................... 9

Accord PTY (Type de programme) ................... 9

Réception des informations routières pendant

la lecture CD ou l'écoute de la radio............... 9

Priorité aux informations ................................. 10

1-FR

AVERTISSEMENT

AVERTISSEMENT

Le point d'exclamation dans un triangle
équilatéral et la mention "AVERTISSEMENT"
sont destinés à attirer l'attention de
l'utilisateur sur la présence d'instructions
importantes.
Le non respect de ces instructions peut
provoquer de graves blessures, voir la mort.

N'ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE
DETOURNER VOTRE ATTENTION DE LA CONDUITE
DU VEHICULE.

Les fonctions requérant une attention prolongée ne
doivent être exploitées qu'à l'arrêt complet du véhicule.
Toujours arrêter le véhicule à un endroit sûr avant
d'activer ces fonctions. Il y a risque de provoquer un
accident.

GARDER LE VOLUME A FAIBLE NIVEAU DE
MANIERE A POUVOIR ENTENDRE LES BRUITS
EXTERIEURS PENDANT LA CONDUITE.

Il y a risque d'accident.

NE PAS INTRODUIRE LES MAINS, LES DOIGTS NI
DE CORPS ETRANGERS DANS LES FENTES ET LES
INTERSTICES.

Il y a risque de blessures ou de dommages à l'appareil.

ATTENTION

Le point d'exclamation dans un triangle
équilatéral et la mention "ATTENTION" sont
destinés à attirer l'attention de l'utilisateur sur
la présence d'instructions importantes.
Le non respect de ces instructions peut
provoquer des blessures ou des dommages
de matériels.

INTERROMPRE TOUTE UTILISATION EN CAS DE
PROBLEME.

Le non-respect de cette précaution peut entraîner des
blessures ou endommager l'appareil. Retourner l'appareil
auprès du distributeur Alpine agréé ou un centre de
service après-vente Alpine en vue de la réparation.

MINIMISER L'AFFICHAGE EN COURS DE CONDUITE.

La visualisation de l'affichage peut distraire le conducteur
de la conduite du véhicule et, partant, de provoquer un
accident.

NE PAS DESASSEMBLER NI MODIFIER L'APPAREIL.

Il y a risque d'accident, d'incendie ou de choc électrique.

A UTILISER UNIQUEMENT SUR DES VOITURES A
MASSE NEGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes
pas certain.) Il y a risque d'incendie, etc.

GARDER LES PETITS OBJETS COMME LES PILES
HORS DE PORTEE DES ENFANTS.

L'ingestion de tels objets peut entraîner de graves
blessures. En cas d'ingestion, consulter immédiatement un
médecin.

UTILISER DES FUSIBLES DE L'AMPERAGE
APPROPRIE.

Il y a risque d'incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D'AIR NI LES
PANNEAUX DU RADIATEUR.

Une surchauffe interne peut se produire et provoquer un
incendie.

PRÉCAUTIONS

Température

Assurez-vous que la température intérieure du véhicule est
comprise entre +60°C (+140°F) et –10°C (+14°F) avant
de mettre l'appareil sous tension.

Condensation d'humidité

Si le son est irrégulier pendant la lecture de CD, de
l'humidité s'est probablement condensée. Dans ce cas,
enlever le disque du lecteur et attendre environ une heure
pour que l'humidité s'évapore.

Disque endommagé

Ne pas reproduire une disque craquelé, déformé ou
endommagé sous peine de détériorer sévèrement le
mécanisme de lecture.

Entretien

En cas de problème, n'essayez pas de réparer l'appareil
vous-même. Rapportez l'appareil à votre revendeur
Alpine, ou à défaut, apportez-le dans un centre de
réparation Alpine.

UTILISER CET APPAREIL POUR DES APPLICATIONS
MOBILES DE 12 V.

Toute utilisation autre que l'application désignée comporte
un risque d'incendie, de choc électrique ou de blessure.

2-FR

Ne jamais tenter d'effectuer les opérations
suivantes

Ne pas attraper ni tirer sur le disque pendant qu'il est attiré
dans le lecteur par le mécanisme de recharge automatique.
Ne pas essayer d'insérer un disque dans l'appareil quand
celui-ci est hors tension.

Insertion des disques

Ne pas tenter de charger plusieurs disques car le lecteur
accepte un seul disque à la fois pour la lecture.
Insérer le disque avec la face imprimée vers le haut. Le
lecteur éjecte automatiquement tout disque incorrectement
inséré. Si le lecteur continue à éjecter un disque inséré
correctement, appuyer sur l'interrupteur de réinitialisation
(situé derrière le panneau avant détachable) avec un objet
pointu comme un stylo-bille.
L'écoute d'un disque sur une route très abîmée peut
provoquer des sautes de son mais ne risque pas de rayer le
disque ni d'endommager le lecteur.

Emplacement de montage

N'installez pas le CDM-7857RB/CDE-7855RB/
CDE-7854RM/CDE-7854R/CDE-7853R dans un endroit exposé:

• Directement au soleil ou à la chaleur

• À l'humidité et à l'eau

• À la poussière

• À des vibrations excessives

Manipulation du panneau avant détachable

• Protégez-le de la pluie et de l'eau.

• Ne le laissez pas tomber et ne le soumettez pas à des
chocs.

Manipulation correcte

Veiller à ne pas faire tomber le disque. Maintenez le disque
par le bord de manière à ne pas laisser de traces de doigts
sur la surface. Ne pas coller de ruban adhésif, papier ou
étiquette sur le disque. Ne rien écrire sur le disque.

CORRECTE

INCORRECTE CORRECTE

EN

Disques neufs

Par mesure de protection, le lecteur CD éjecte
automatiquement un disque qui n'est pas inséré
correctement ou dont la surface est irrégulière. Si le
lecteur éjecte un disque neuf chargé pour la première fois,
toucher le contour de l'orifice central et de la périphérie du
disque avec le doigt. Si le disque contient des résidus ou
des irrégularités, il ne pourra pas être chargé. Pour enlever
les résidus, passer un stylo-bille ou autre objet similaire
sur le contour de l'orifice central et de la périphérie du
disque, puis le réinsérer.

Orifice
central

Résidus

Orifice
central

Disque
neuf

Péniférie
(résidus)

Disques de forme irrégulière

N'utilisez que des disques de forme ronde avec cet
appareil à l'exclusion de tout autre.
L'utilisation de disques de forme spéciale peut
endommager le mécanisme.

Nettoyage des disques

Des traces de doigts, de poussière ou de saleté sur la
surface du disque peuvent provoquer des sautes de son.
Essuyer le disque du centre vers la périphérie avec un
chiffon doux et propre. Si la surface du disque est
vraiment sale, humidifier le chiffon d'une solution
détergente neutre avant d'essuyer le disque.

Au sujet des accessoires pour disque

Beaucoup d'accessoires sont disponibles sur le marché pour
protéger la surface du disque et améliorer la qualité sonore.
Cependant, certains de ces accessoires peuvent affecter
l'épaisseur et/ou le diamètre du disque. L'utilisation de tels
accessoires peut modifier les spécifications du disque et
provoquer des erreurs de fonctionnement. Nous
déconseillons l'utilisation de tels accessoires avec des
disques à reproduire sur les lecteurs CD Alpine.

Feuille transparente

Stabilisateur de disque

3-FR

Fonctionnement de base

1

2

1

MODE / LOUD

Retrait du panneau avant

1 Appuyez sur la touche PWR (alimentation) pour

mettre l'appareil hors tension.

2 Appuyez sur la touche de (libération) dans le

coin inférieur gauche jusqu'à ce que le panneau
avant se désenclenche.

3 Saisissez le côté gauche du panneau avant et

tirez pour l'enlever.

cPWR / INTLZ

1

• Commandable à distance (CDM-7857RB
uniquement)
Cet appareil peut être commandé à distance à
l'aide d'une télécommande Alpine en option. Pour
plus de détails, consultez votre revendeur Alpine.

• Raccordement à un boîtier d'interface
télécommande possible (CDM-7857RB seulement)
Vous pouvez faire fonctionner cet appareil à
partir de l'appareil pilote du véhicule, quand un
boîtier d'interface télécommande (optionnel) est
raccordé. Pour les détails à ce sujet, consultez
votre revendeur Alpine.

REMARQUES

• Le panneau avant peut devenir chaud malgré un usage
normal (surtout au niveau des connecteurs). Il ne
s'agit pas d'un mauvais fonctionnement.

• Afin de protéger le panneau avant, rangez-le dans
l'étui fourni.

Pose du panneau avant

1 Insérez d'abord le côté droit du panneau avant

dans l'appareil principal, puis alignez la saillie du
panneau avant sur la rainure de l'appareil principal.

2 Poussez sur le côté gauche du panneau avant

jusqu'à ce qu'il s'enclenche à fond dans l'appareil.

2

1

REMARQUE

Avant de mettre le panneau avant, vérifiez qu'il n'y a pas de
poussière ni saleté sur les bornes du connecteur et qu'aucun
objet ne se trouve entre le panneau avant et l'appareil.

4-FR

Mise en service de l'appareil

1 Lors de la mise en service de l'appareil pour la

première fois, ou de la première utilisation après
déconnexion et reconnexion de la batterie du
véhicule, réglez le niveau de volume au minimum,
puis enlevez le panneau avant détachable.

Il y a un petit orifice derrière la panneau avant.
Appuyez sur l'interrupteur de réinitialisation derrière
le petit trou avec un stylo-bille ou un objet pointu.

1

Commutateur de réinitialisation

Mise sous et hors tension

1 Appuyez sur la touche PWR (alimentation) pour

mettre l'appareil sous tension.

REMARQUE

Vous pouvez également mettre l'appareil sous tension en
appuyant sur n'importe quelle touche excepté la touche c
(éjection).

Le niveau de volume augmente graduellement jusqu'au
niveau réglé avant la mise hors tension de l'appareil.
Appuyez de nouveau sur la touche PWR pour mettre
l'appareil hors tension.

Mise en et hors service de sortie
préampli sans fader (N.F.P.) (CDM­7857RB seulement)

Utilisez le mode N.F.P. On si le signal est plus
efficace sans fader. Par exemple, pour entraîner
un amplificateur avec un filtre passe-bas pour le
subwoofer.

1 Appuyez pendant au moins 3 secondes sur la

touche d'éjection (c) lorsque l'appareil est
allumé.
A chaque pression, la sortie N.F.P. est mise en
ou hors service.

N.F.P. ON:
Dans cette position, la sortie pré-ampli avant n'est
pas affectée par le fader. Cette position est idéale
pour entraîner un amplificateur de subwoofer.
N.F.P. OFF:
Retour au mode normal avec balance avant-arrière
(fader).

REMARQUES

• Le mode initial est "N.F.P. OFF."

• Réglez le N.F.P. sur OFF si vous n'utilisez pas le

subwoofer.

Activation/annulation de la
correction physiologique

Réglage du niveau du signal de
source

Si la différence de niveau de volume entre le
lecteur de CD et la radio FM est trop importante,
réglez le niveau du signal FM de la manière
suivante.

1 Appuyez sur la touche INTLZ pendant au moins

3 secondes.

2 Appuyez sur la touche de préréglage 1 pour

sélectionner le niveau du signal FM, Hi (élevé)
ou LO (bas), afin de le rapprocher du niveau du
signal du lecteur CD.

3 Appuyez sur la touche INTLZ pour annuler le

mode de réglage.

Réglage du volume/graves/aigus/
balance droite-gauche/balance
avant-arrière

1 Appuyez de façon répétée sur la touche MODE

pour choisir le mode souhaité.
A chaque pression les modes changent de la
façon suivante:

→ VOL → BAS →TRE

FAD ← BAL ←

EN

La correction physiologique accentue les basses
et moyennes fréquences du son reproduit à faible
niveau pour compenser la sensibilité réduite de
l'oreille à ces fréquences.

1 Appuyez pendant au moins 2 secondes sur la

touche LOUD pour activer ou annuler la
correction physiologique. L'affichage indique
"LOUD" quand la correction physiologique est en
service.

REMARQUE

Si vous n'appuyez pas la touche 5 ou 6 dans les 5
secondes qui suivent la sélection des modes BASS,
TREBLE, BALANCE et FADER, l'appareil se met
automatiquement en mode de réglage du VOLUME.

2 Appuyez les touches 5 et 6 jusqu'à ce que vous

obteniez le son souhaité dans chaque mode.

REMARQUE

Les réglages des graves et des aigus sont mémorisés
automatiquement pour chaque source (FM, PO (GO) et
CD) chaque fois que les réglages sont changés.

5-FR

Fonctionnement de la radio

TUNE / A.ME

SOURCE

f UPDN gBAND

Accord manuel

1 Appuyez sur la touche SOURCE pour

sélectionner le mode radio.

2 Appuyez plusieurs fois sur la touche BAND

jusqu'à ce que la gamme souhaitée soit affichée.
A chaque pression, la gamme radio change de la
façon sulvante:

→ FM1 → FM2 → MW → LW

3 Appuyez de façon répétée sur la touche TUNE

jusqu'à ce que "DX SEEK" et "SEEK"
disparaissent de l'afficheur.

REMARQUE

Le mode initial est DX SEEK.

4 Appuyez sur la touche DN g ou f UP pour

descendre ou monter l'échelle des fréquences
d'un incrément jusqu'à ce que la fréquence de la
station souhaitée soit affichée.

F

présélection (1 à 6)

MONO

3 Appuyez sur la touche TUNE pour allumer les

indicateurs DX et SEEK sur l'affichage.
L'indicateur SEEK s'allume seulement pendant
quelques secondes. Quand le mode DX est en
service, toutes les stations à signal puissant ou
faible sont accordées lors de la recherche
automatique.
Appuyez une nouvelle fois sur la touche pour
revenir au mode local. L'indicateur DX s'éteint et
l'indicateur SEEK s'allume pendant quelques
secondes. Seules les stations puissantes seront
accordées.

4 Appuyez sur la touche DN g ou f UP pour

activer la recherche automatique de station vers
le bas ou le haut.
L'appareil s'arrête sur la prochaine station qu'il
trouve.
Appuyez de nouveau sur la même touche pour
poursuivre la recherche de station.

Commutation mono/stéréo

Accord par recherche automatique

1 Appuyez sur la touche SOURCE pour

sélectionner le mode radio.

2 Appuyez plusieurs fois sur la touche BAND

jusqu'à ce que la gamme souhaitée soit affichée.
A chaque pression, la gamme radio change de la
façon sulvante:

→ FM1 → FM2 → MW → LW

6-FR

1 Appuyez sur la touche F (fonction).

La touche F devient verte (CDM-7857RB/CDE­7855RB/CDE-7854R/CDE-7853R), orange
(CDE-7854RM).

2 L'indicateur "ST" apparaît quand une station

stéréo est accordée.

Appuyez sur la touche MONO pour passer de la
réception FM stéréo à la réception FM mono. Le
bruit des émetteurs FM stéréo ayant un signal de
faible puissance sera réduit. En mode mono,
l'indicateur MO apparaît. Appuyez une nouvelle fois
sur la touche MONO pour revenir au mode stéréo.

3 Appuyez sur la touche F (fonction) pour activer le

mode normal.
La touche F redevient rouge.
