Alinco DX-77 User guide [FR]

Page 1

TRANSMETTEUR HF TOUS MODES

MODE D'EMPLOI

Nous vous remercions d'avoir acheté cet émetteur-récepteur ALINCO.

Afin de vous en servir dans les meilleures conditions, nous vous conseillons de lire attentivement ce mode d'emploi et de le conserver soigneusement pour une utilisation future.

Page 2

PRECAUTIONS

 Il est déconseillé d'ouvrir l'appareil ou de toucher aux composants se trouvant à l'intérieur du boîtier.  N'exposez pas l'appareil directement au rayonnement solaire ou à une source de chaleur. Evitez

également de l'utiliser dans un endroit poussiéreux ou humide.

 Ne placez pas d'objet contenant du liquide sur l'appareil.  Pour une bonne ventilation, placez l'appareil au moins à 10 cm du mur.  Si l'émetteur-récepteur crée des interférences sur un téléviseur ou un magnétoscope, éloignez-le.  Ne tirez pas le cordon d'alimentation par le fil mais par la fiche. Ne rallongez pas le cordon

d'alimentation. Ces manipulations pourraient endommager ou court-circuiter le cordon.

 Utilisez une alimentation stabilisée de 13,8 V. L'émetteur-récepteur doit être branché à la terre.  Faites attention à la condensation qui pourrait causer un mauvais fonctionnement de l'appareil.

L'humidité de l'air se condense sur l'appareil quand il est déplacé d'un endroit froid à un endroit chaud. Essuyez-le avec un chiffon doux et sec en cas de condensation.

 Si jamais l'émetteur-récepteur dégage une fumée ou une mauvaise odeur, éteignez et débranchez

immédiatement l'appareil puis contactez le distributeur ALINCO le plus proche.

Page 3

SOMMAIRE

1.1 CARACTERISTIQUES, INNOVATIONS ET NOUVEAUTÉS DU DX-77 : ...................................................6

1.2 ACCESSOIRES FOURNIS.................................................................................................................................... 7

1.3 INSTALLATION ET CONNEXION POUR STATION DE BASE....................................................................7

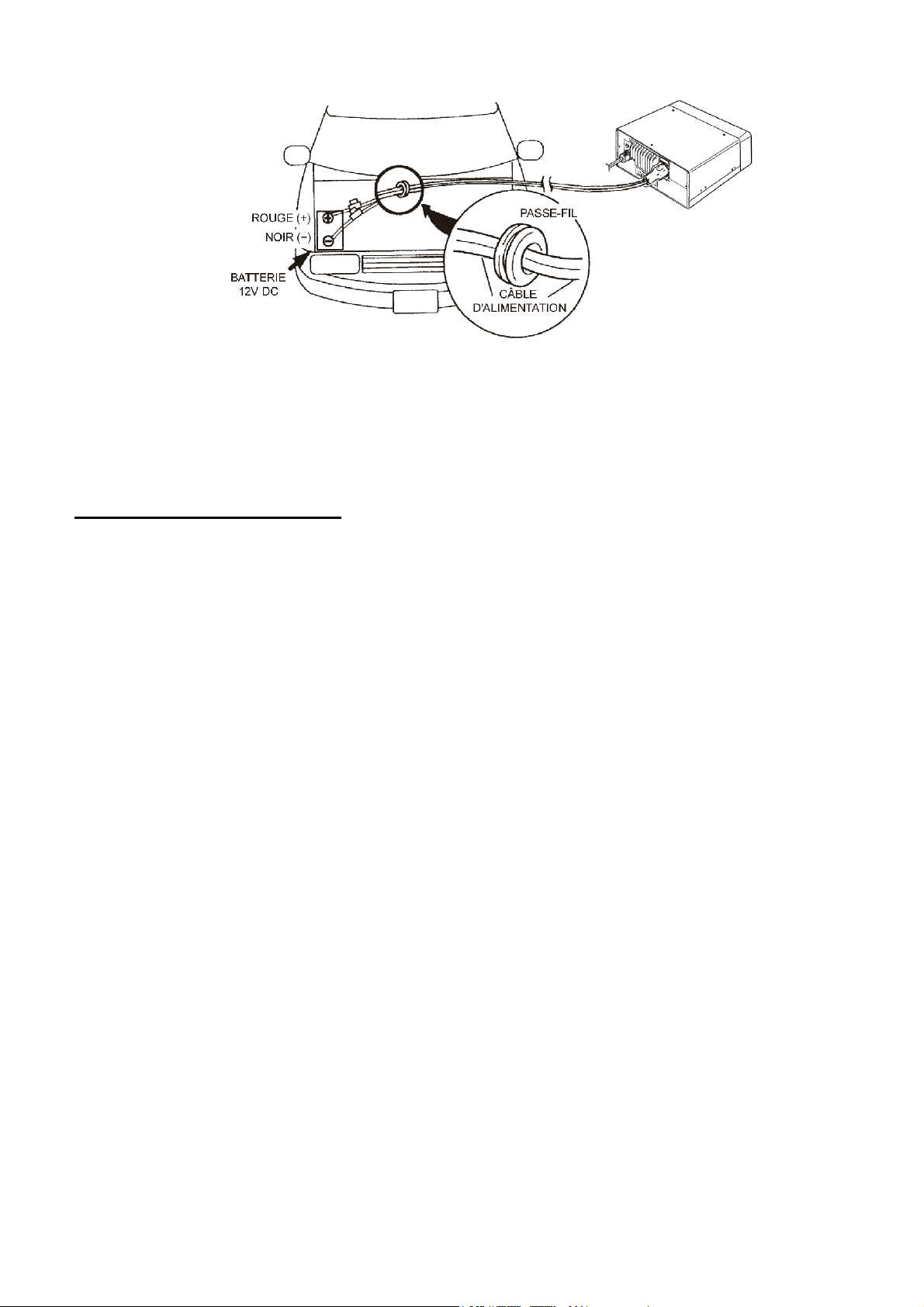

1.4 INSTALLATION ET CONNEXION POUR STATION MOBILE.................................................................... 9

1.5 COMMANDES, CONNECTEURS, ET AFFICHAGE .......................................................................................11

ANNEAU DE CONTRÔLE

P C

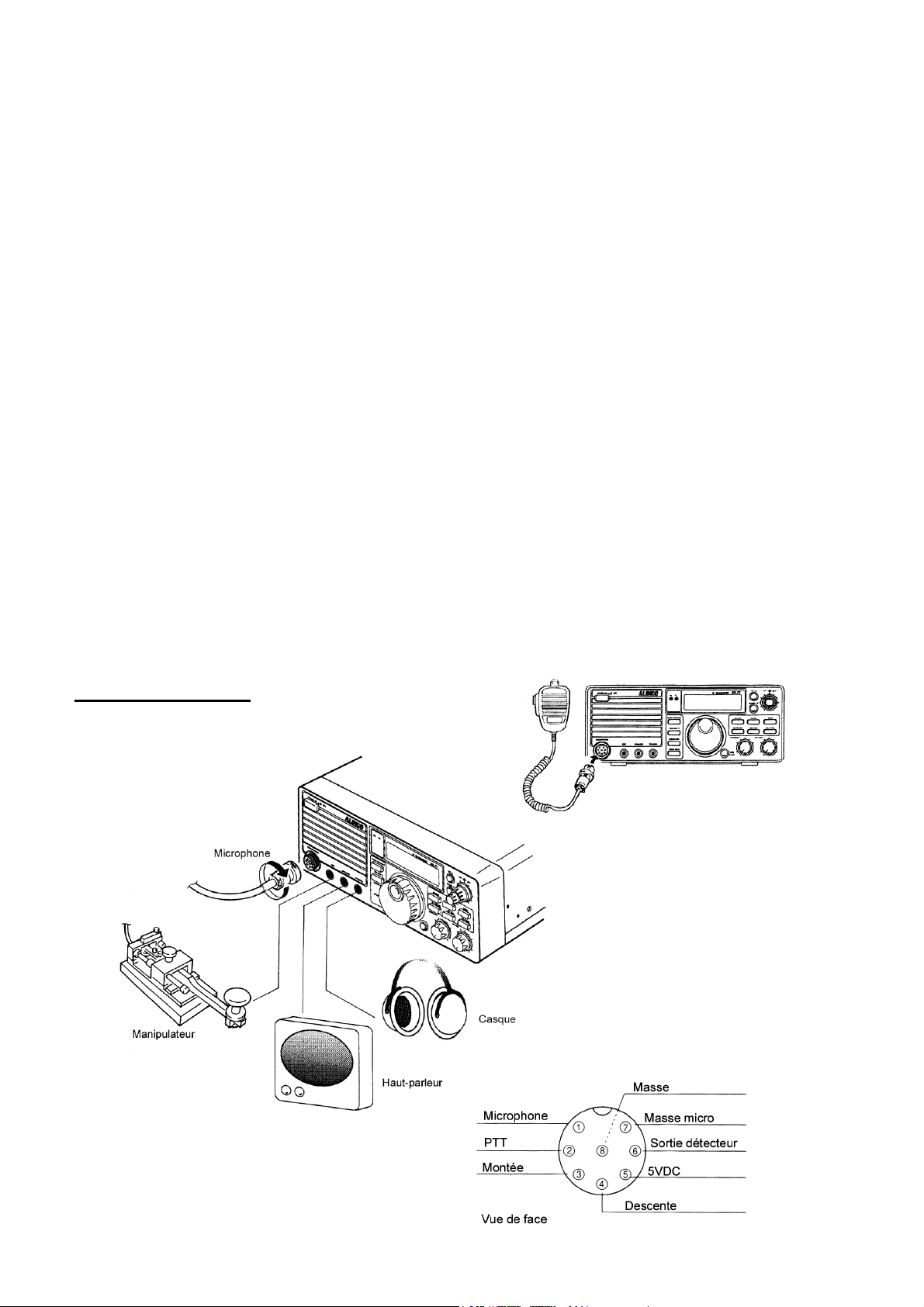

ONNECTER UN MICRO

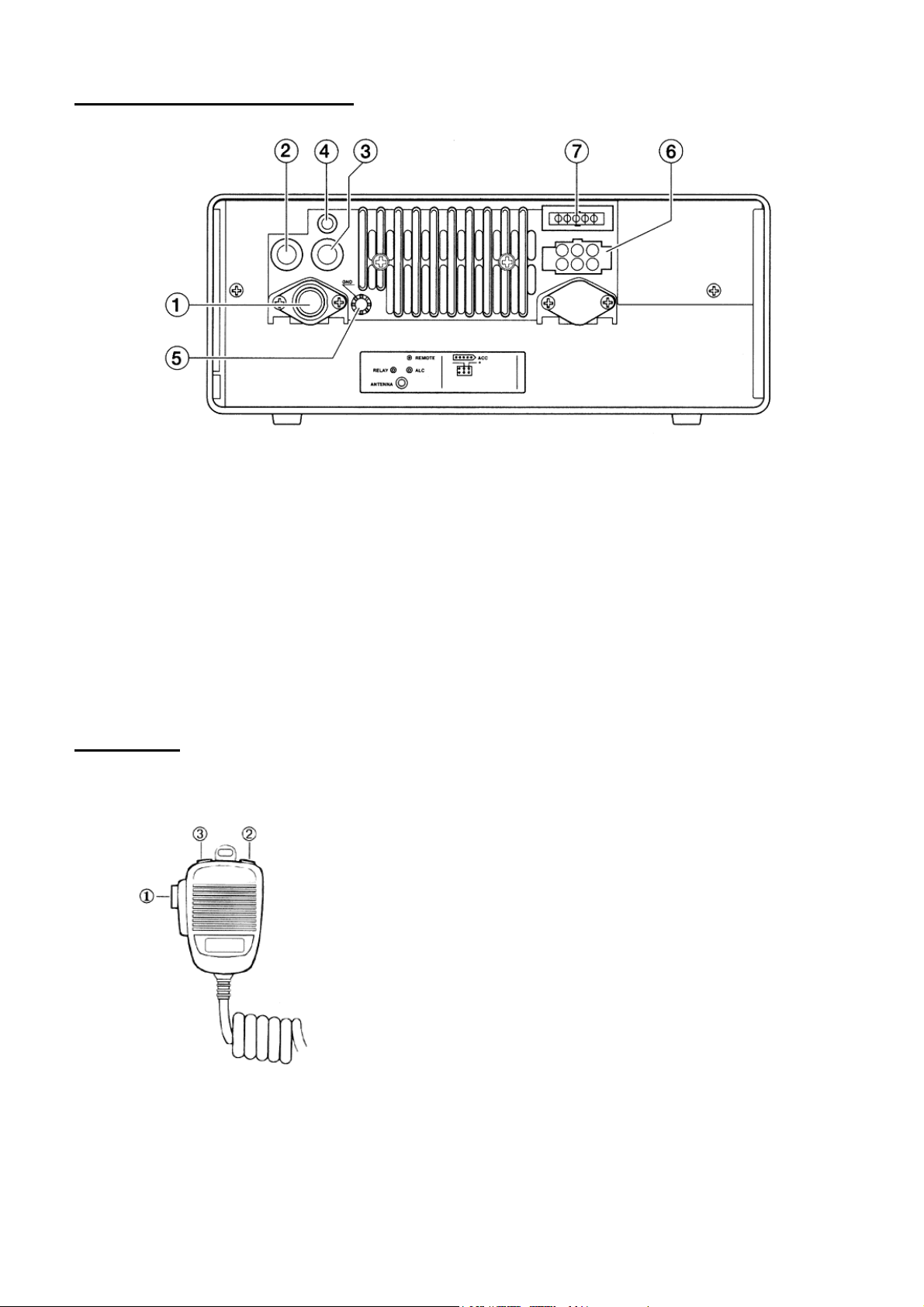

ANNEAU ARRIÈRE ET CONNECTEURS

ICROPHONE

FFICHEUR

.....................................................................................................................................................................13

LCD................................................................................................................................................................ 14

2.1 RECEPTION (UTILISATION SIMPLIFIÉE).....................................................................................................16

1. Mise en marche / arrêt.............................................................................................................................................. 16

2. Contrôle du volume...................................................................................................................................................16

3. Contrôle du Squelch.................................................................................................................................................. 16

4. Sélection du mode de modulation .............................................................................................................................17

5. Sélectionner les bandes radioamateur......................................................................................................................17

6. Choisir une fréquence (Tuning) ................................................................................................................................ 18

Exercice.........................................................................................................................................................................19

E FAMILIARISER AVEC DES FONCTIONS UTILES

1. RF (RF gain) ......................................................................................................................................................... 20

2. AGC ( Automatic Gain Control) ...........................................................................................................................20

3. RIT ( Receive Increment Tuning) .......................................................................................................................... 20

2.2 EMISSION (UTILISATION SIMPLIFIÉE) ........................................................................................................21

Transmettre en mode Audio (SSB et AM/FM)............................................................................................................... 21

Communiquer en mode CW ..........................................................................................................................................21

Sélectionner le niveau de la puissance de sortie...........................................................................................................22

2.3 UTILISATION EN BLU (SSB)..............................................................................................................................22

2.4 CONSEILS PRATIQUES POUR UTILISATION DE LA BLU (SSB).............................................................. 24

LIMINER LES INTERFÉRENCES

Activer la fonction IF SHIFT :...................................................................................................................................... 24

Activer l'atténuateur RF :..............................................................................................................................................24

OMMUNIQUER DANS DE MAUVAISES CONDITIONS

Utiliser le préamplificateur RF ..................................................................................................................................... 24

Sélectionner le mode AGC-F : ...................................................................................................................................... 24

OMMUNIQUER AVEC DES STATIONS DE FRÉQUENCE DÉCALÉE

Activer la fonction RIT.................................................................................................................................................. 25

OMMUNIQUER EN SUPERPOSITION (PILE-UPS

Utiliser le compresseur de modulation (speech compressor)........................................................................................25

2.5 UTILISATION EN AM..........................................................................................................................................25

2.6 RECEPTEUR A COUVERTURE LARGE BANDE ...........................................................................................26

2.7 UTILISATION EN FM ..........................................................................................................................................27

2.8 UTILISATION AVEC UN RELAIS......................................................................................................................28

2.9 UTILISATION EN MORSE (CW)........................................................................................................................29

2.10 CONSEILS PRATIQUES POUR UTILISATION EN MORSE (CW) ..............................................................30

ÉDUIRE LES INTERFÉRENCES ET PARASITES

1. En activant la fonction IF SHIFT .............................................................................................................................30

2. En utilisant le filtre ...................................................................................................................................................30

3. En activant la fonction BFO REVERSE.................................................................................................................... 30

4. En activant l'atténuateur RF..................................................................................................................................... 30

OMMUNIQUER DANS DE MAUVAISES CONDITIONS

1. Activer le préamplificateur RF.................................................................................................................................. 30

UAND LE SIGNAL DE RÉCEPTION EST BROUILLÉ

1. Activer la fonction RIT..............................................................................................................................................31

OMMUNIQUER EN SUPERPOSITION (PILE-UPS

1. Sélectionner le mode FULL BREAK-IN.................................................................................................................... 31

2.11 UTILISATION EN RTTY PACKET ....................................................................................................................31

2.12 UTILISATION EN FREQUENCE DE RECEPTION DECALEE..................................................................... 32

3.1 NOTIONS DE BASE ..............................................................................................................................................33

1. Données mémorisables..............................................................................................................................................33

2. Les fonctions en mode MEMOIRE............................................................................................................................ 33

3. Sauvegarde de la mémoire........................................................................................................................................33

3.2 UTILISATION EN MODE MEMOIRE...............................................................................................................34

Accéder au mode Mémoire............................................................................................................................................34

....................................................................................................................................................11

......................................................................................................................................................12

................................................................................................................................13

..................................................................................................................20

(QRM) ..............................................................................................................................24

............................................................................................................24

..........................................................................................25

)..................................................................................................................25

......................................................................................................................30

............................................................................................................30

:..............................................................................................................31

)..................................................................................................................31

Page 4

Sélectionner un canal mémoire..................................................................................................................................... 34

3.3 PROGRAMMATION DE LA FREQUENCE EN SIMPLEX-VFO...................................................................35

Préparer les données ....................................................................................................................................................35

Sélectionner un canal mémoire..................................................................................................................................... 35

Programmer les données...............................................................................................................................................35

3.4 PROGRAMMATION DE LA FREQUENCE EN SIMPLEX-MEMOIRE....................................................... 36

Préparer les données ....................................................................................................................................................36

Sélectionner un canal mémoire..................................................................................................................................... 36

Programmer les données...............................................................................................................................................36

3.5 PROGRAMMATION DES FREQUENCES DECALEES.................................................................................. 37

Préparer les données ....................................................................................................................................................37

3.6 PROGRAMMATION DES FREQUENCES DECALEES EN USAGE AVEC UN RELAIS ..........................38

Préparer les données ....................................................................................................................................................38

Sélectionner le canal mémoire......................................................................................................................................38

Programmer les données...............................................................................................................................................38

3.7 EFFACEMENT DES DONNEES DE CANAUX MEMOIRES.......................................................................... 39

FFACER LES DONNÉES DANS LE CANAL MÉMOIRE CHOISI

FFACER TOUS LES CANAUX MÉMOIRES

.............................................................................................................................39

..................................................................................................39

3.8 TRANSFERT DES DONNEES DE MEMOIRE AU VFO.................................................................................. 40

4.1 NOTIONS DE BASE ..............................................................................................................................................41

YPES DE BALAYAGE

.........................................................................................................................................................41

1. Balayage de la bande................................................................................................................................................ 41

2. Balayage des canaux mémoires ................................................................................................................................41

3. Balayage des mémoires prioritaires .........................................................................................................................42

ARAMÉTRER LE MODE BALAYAGE

(SCAN) .....................................................................................................................42

Modes de balayage .......................................................................................................................................................42

4.2 BALAYAGE DE TOUTES LES FREQUENCES (BAND SCAN)......................................................................43

4.3 BALAYAGE DES CANAUX MEMOIRES (MEMORY SCAN) .......................................................................44

4.4 BALAYAGE DES MEMOIRES PRIORITAIRES (PRIORITY SCAN)........................................................... 45

5.1 FILTRES REDUCTEURS D'INTERFÉRENCE................................................................................................. 46

ÉCALAGE DES FRÉQUENCES INTERMÉDIAIRES

D F

ILTRE À BANDE PASSANTE ÉTROITE

NVERSION DE LA FRÉQUENCE

UPPRESSEUR DE BRUIT (NOISE BLANKER

TTÉNUATEUR

(RF) ..........................................................................................................................................................47

: ................................................................................................................................46

BFO

EN MODE CW

(IF SHIFT) :.............................................................................................46

(CW BFO R

EVERSE

) ..........................................................................47

)........................................................................................................................47

5.2 AUTRES FONCTIONS UTILES...........................................................................................................................48

ONCTION

ERROUILLAGE DU VERNIER

RIT :................................................................................................................................................................. 48

VFO A = B :.....................................................................................................................................................48

DIAL (DIAL LOCK) ..........................................................................................................48

6.1 NOTIONS DE BASE ..............................................................................................................................................49

6.2 REGLAGES DES PARAMETRES.......................................................................................................................50

ÉLECTION AUTOMATIQUE

ODULATION CW ET PARAMÉTRAGE DE LA FRÉQUENCE

JUSTEMENT DU DÉLAI DE

UMINOSITÉ DE L’AFFICHEUR

IP SONORE

OMPRESSEUR DE MODULATION

LOCAGE DE LA PÉDALE D'ÉMISSION

ÉGLAGE DU PAS DES TOUCHES

ERROUILLAGE DES MÉMOIRES

ERROUILLAGE DE LA FRÉQUENCE DES CANAUX MÉMOIRES

ODE BALAYAGE

ALAYAGE DES GROUPES MÉMOIRES

ÉGLAGE DU

ÉGLAGES DU MANIPULATEUR ÉLECTRONIQUE

LONAGE PAR CÂBLE

:......................................................................................................................................................................52

(SCAN) :.............................................................................................................................................. 56

TON CTCSS :..............................................................................................................................................57

USB/LSB : .............................................................................................................................50

CW : .........................................................................................50

BREAK-IN :........................................................................................................................... 51

LCD :..................................................................................................................................51

:......................................................................................................................................52

(PTT K UP/DOWN UP/DOWN UP/DOWN

EY LOCK EN EN EN

) :...................................................................................................53

SSB

CW :...........................................................................................53

AM : .......................................................................................................54

FM :........................................................................................................54

: .......................................................................................................................................55

:............................................................................................55

: ...............................................................................................................................56

: ...............................................................................................................57

:.......................................................................................................................................................58

7.1 REGLAGE...............................................................................................................................................................59

ISTE DES DISPOSITIFS RÉGLABLES

UVERTURE DU BOÎTIER

....................................................................................................................................................59

.....................................................................................................................................59

1. Régler le gain du microphone................................................................................................................................... 59

2. Sélectionner la puissance de sortie 100 W ou 50 W..................................................................................................59

3. Régler le volume du Sidetone.................................................................................................................................... 60

4. Alignement de la fréquence de référence .................................................................................................................. 60

Page 5

7.2 REINITILISATION................................................................................................................................................61

1. Réinitialiser tous les canaux mémoires et le mode SET............................................................................................61

2. Réinitialiser tous les canaux mémoires.....................................................................................................................61

3. Réinitialiser les fréquences VFO...............................................................................................................................61

4. Rétablir les réglages du mode SET d’origine ...........................................................................................................61

7.3 NETTOYAGE ......................................................................................................................................................... 61

7.4 DEPANNAGE SIMPLE .........................................................................................................................................62

OPTIONS.............................................................................................................................................................................64

DISPONIBILITE DES TUNERS D'ANTENNES EXTERNES......................................................................................64

INSTALLER LES OPTIONS ............................................................................................................................................66

Page 6

CONVENTION DES SIGNES SPECIAUX

Les caractères gras

et les fonctions.

Les exemples de l'affichage

Les symboles

indiquent les contrôles (des touches, boutons, etc...), les connecteurs, les modes

montrent seulement les indications relatives aux textes.



Attention :



Précaution :



Note :

☺

Conseil :



Cf :

Indique une situation dangereuse qui, en cas de non observation, peut causer un danger de mort ou des dégâts sérieux.

Indique une situation dangereuse qui, en cas de non observation, causerait des dégâts sérieux à l'appareil.

Indique une exception ou une remarque relative au fonctionnement.

Fournit un conseil astucieux.

Indique la page de référence.

1.1 CARACTERISTIQUES, Innovations et nouveautés du DX-77 :

Utilisation des bandes HF:

Le fonctionnement du DX-77 couvre la bande HF (1.8 MHz ~ 28 MHz) en modes BLU, AM, FM et CW (Morse).

Récepteur à couverture générale :

La réception du DX-77 couvre les fréquences de 500 kHz ~ 30 MHz dans tous les modes.

Haut parleur en face avant :

Profitez d'un son clair et puissant, grâce à l'amplificateur de 2W.

Prises en face avant :

Connexion facile d'un casque , un haut parleur externe ou d'un manipulateur morse en façade.

Eliminateurs d'interférence universels :

La fonction IF SHIFT (Décalage des fréquences intermédiaires) ; le filtre audio CW incorporé et l'atténuateur RF constituent un aide anti-parasites très efficace.

Une utilisation en CW (Morse) très complète :

Permet de recevoir les signaux Morse en dessous ou au dessus de la porteuse. Choix du sidetone. Choix du FULL BREAK-IN (QSK), SEMI BREAK-IN (7 niveaux de retardement) et AUTO BREAK-IN (délai automatiquement ajusté à la vitesse de frappe).

100 canaux mémoires :

Chaque canal mémoire enregistre les données du mode, du filtre, des fréquences de décalage, de l'AGC (Contrôle Automatique de Gain), de l'atténuateur (ou du préamplificateur) et du suppresseur de bruit (Noise Blanker).

Page 7

1.2 ACCESSOIRES FOURNIS

• Cordon d'alimentation 13,8 V (UA0052)

• Microphone (EMS-42)

• Fusible 20 A

• Mode d'emploi

1.3 INSTALLATION ET CONNEXION POUR STATION DE BASE

Schéma fonctionnel:

Ce schéma illustre l'installation et le branchement du DX-77 en station de base.

Procédure

1. Connexion d'une antenne et de la prise de terre

 Connexion d'antenne : reliez votre DX-77 à une antenne HF bien réglée (TOS minimal), à l'aide

d'un câble coaxial de 50 Ω d'impédance et de prises UHF, pour obtenir les meilleures performances de votre émetteur-récepteur.

☺

Conseil : Nous vous recommandons de consulter le mode d'emploi du Tuner d'antenne (EDX-1

ou EDX-2 en option) pour accorder correctement l'antenne.

 Connexion de la prise de terre : afin d'éviter le risque de choc électrique et d'interférence,

enterrez une barre ou une plaque en cuivre et reliez-la à la borne GND de votre DX-77 en utilisant un gros câble aussi court que possible.



Attention : Ne vous servez pas de conduits de gaz, de gaines électriques ou des tuyaux de

plomberie comme prise de terre pour relier à la prise GND de votre équipement.

2. Connexion du manipulateur

Branchez une prise stéréo de 3,5 mm au jack CW en face avant. Si vous utilisez un manipulateur électronique, faîtes attention au repérage de la polarité de la fiche.

Page 8

3. Connexion du haut-parleur externe

Branchez une prise mono de 3,5 mm au jack SPEAKER en face avant. Utilisez un haut-parleur de 8

Ω d'impédance et de puissance supérieure ou égale à 3 Watts.



Note : Lorsqu'un haut-parleur externe est branché, le haut-parleur interne est automatiquement

déconnecté.

4. Connexion des écouteurs ou casques

Branchez une prise de 3,5 mm au jack PHONES. Utilisez les écouteurs ou casques de 4 à 32 Ω d'impédance. Le haut parleur interne est automatiquement coupé.



Note : Pour un casque stéréo, utilisez un adaptateur stéréo/mono pour écouter le son sur les

deux voies.

5. Connexion de l'alimentation stabilisée

Cet émetteur-récepteur fonctionne avec une alimentation stabilisée de 13,8 V. Utilisez le cordon d'alimentation fourni pour faire la liaison. (Rouge = + ; Noir = - )



Attention : Eteignez l'émetteur-récepteur et l'alimentation avant d'effectuer les branchements.

 Alimentations stabilisées recommandées ( voir "OPTIONS")

• DM-130MVZ ( Entrée 220 VAC)

• DM-130MVT ( Entrée 120 VAC)

Remplacement du fusible, utilisez un fusible plat de 20 A.

Page 9

1.4 INSTALLATION ET CONNEXION pour station mobile

Schéma de câblage :

Ce schéma illustre le câblage d'une station mobile.

Etapes de montage

1. Installation d'une antenne

Utilisez une antenne bien réglée (Tos peu élevé) afin d'obtenir les meilleures performances de cet émetteur-récepteur.

1. Fixez une base d'antenne sur votre véhicule.

2. Reliez la masse de la base d'antenne à la carrosserie du véhicule.



Attention : Le plan de masse est indispensable pour

l'installation des antennes HF.

3. Reliez l'antenne à l'émetteur-récepteur avec un câble coaxial de 50 Ω d'impédance équipé de prises UHF.

2. Installation de l'émetteur-récepteur.

1. Fixez le DX-77 sous le tableau de bord ou dans une autre position qui vous convient le mieux.



Note : Fixez le dans un emplacement où les contrôles et le microphone sont facilement

accessibles, sans gêner la conduite. (Conformément aux réglementations locales)

3. Connexion du cordon d'alimentation



Précaution : Utilisez uniquement

une batterie 12 V pour alimenter l'émetteur-récepteur.

1. Reliez directement le cordon d'alimentation fourni à la batterie du véhicule en respectant la polarité.



Note : Si vous passez le cordon

d'alimentation par un trou de la carrosserie du véhicule, utilisez un passe fil afin d'éviter tout contact direct avec la carrosserie.

Page 10



Précaution :

 Si votre véhicule utilise une batterie de 24V, assurez-vous de convertir la tension en 12 V avec

un réducteur de tension.

 Ne connectez pas le cordon d'alimentation à l'allume-cigares : la tension serait instable, et les

performances en seraient réduites.

4. Connexion des accessoires



Cf : • Microphone, page 12

• Manipulateur morse, page 7

• Haut-parleur externe, page 8

☺

Conseil : Le DX-77 a été conçu pour filtrer les bruits dus à l'allumage grâce au suppresseur de

bruit (Noise Blanker). Si malgré tout vous avez du bruit, il est recommandé d'utiliser des faisceaux d'allumage anti-parasites.

Page 11

1.5 COMMANDES, CONNECTEURS, ET AFFICHAGE

Panneau de contrôle

1. Touche POWER

2. Led RX

3. Led TX

4. Afficheur LCD

5. Touches UP/DOWN Sélection d'une mémoire, d'une bande, ou de la fréquence. En mode SET, il

6. Bouton RIT Réglage fin de la fréquence de réception (fonction RIT).

7. Bouton ∆∆∆∆IF

8. Touche SELECT Sélection de la fonction des touches UP/DOWN :

9. Touche MODE Sélection du mode de modulation : LSB, USB, CWL, CWU, AM, ou FM.

10. Touche TUNE

11. Touche RF (Préampli/Atténuateur)

FUNC + RF = FILTER

12. Touche NB

Marche / Arrêt de l'appareil.

Témoin vert de réception (s'allume lorsque le SQUELCH est désactivé)

Témoin rouge d'émission. Son intensité indique les crêtes de l'ALC.

Afficheur à cristaux liquides

permet de régler ou activer les fonctions

Accord de la Fréquence Intermédiaire afin de réduire les interférences.

N° du canal mémoire →→→→ Bande de fréquences →→→→ Accord (au pas : 1 MHz →→→→ 100 kHz →→→→ 1 kHz) →→→→ N° du canal mémoire...

Démarre la séquence d'accord automatique du Tuner (EDX2 en option) Sélection du gain de l'étage d'entrée en commutant entre le préamplificateur et l'atténuateur : +10 dB →→→→ 0 dB →→→→ -10 dB →→→→ -20 dB →→→→ +10 dB.

Sélectionne le filtre en mode AM et CW.

Active/désactive le suppresseur de bruit (NB).

Sélection de l'AGC (Automatic Gain Control) rapide (AGC-F), lent (AGC-S).

FUNC + NB = AGC

13. Touche H/L

FUNC + H/L = TONE

14. Bouton AF

15. Bouton SQL

16. Touche DIAL LOCK Verrouille / déverrouille le vernier DIAL pour éviter tout changement

17. Vernier DIAL

Sélection de la puissance de sortie en pleine puissance (High) ou en puissance réduite (Low)

Active / désactive le ton CTCSS (nécessite le module EJ-34U en option).

Réglage du Volume.

Réglage du Squelch (silencieux

accidentel de la fréquence.

Réglage de la fréquence d'émission et de réception.

Page 12

18. Touche FUNC (Function

)

Accès aux fonctions secondaires (marquées en vert). Un appui de plus d'une seconde permet d'écouter la fréquence d'émission pendant la réception. Un appui bref suivi d’un appui de 2 secondes sélectionne le mode

SET.

19. Touche VFO

FUNC + VFO = MV

20. Touche MEMO

FUNC + MEMO = MW

21. Touche SPLIT

FUNC + SPLIT = PRIO

22. Prise PHONES

23. Prise SPEAKER

24. Prise CW-KEY

25. Prise MICROPHONE

26. Haut Parleur interne

Sélection du mode VFO A ou B. Un appui de plus de 1 seconde transfère la fréquence VFO A en B ou vice-versa.

Transfère la fréquence d'un canal mémoire sur un des VFO.

Sélection du mode MEMORY. Un appui de plus de 1 seconde efface le canal mémoire sélectionné.

Programme la fréquence affichée dans le canal mémoire sélectionné.

Sélection de la fonction SPLIT (Semi-Duplex). En mode VFO : la fréquence A est utilisée pour la réception, la fréquence B pour l'émission, ou vice-versa. En mode MEMORY : une mémoire est utilisée pour la réception et une autre pour l'émission. Sélection de la fonction PRIORITY.

Prise pour casque 8 à 32 Ohm.

Prise pour haut parleur extérieur (8 à 16 Ohm).

Prise pour manipulateur morse.

Prise pour le microphone.

Haut parleur interne.

27. Pied

Pied pour incliner le DX-77

Connecter un micro

1. Connecter le micro à la prise de la façade

2. Serrez l'écrou afin de sécuriser la connexion

Câblage du micro :

Page 13

Panneau arrière et connecteurs

1. Connecteur ANT

2. Prise RELAY

3. Entrée ALC Entrée pour tension de contrôle ALC (0 à -3 V) provenant d'un amplificateur

4. Prise REMOTE

5. Connecteur de masse

6. Prise d'alimentation

7. Connecteur ACC :

Connecteur d'antenne HF (câble coaxial de 50 Ω et prises UHF).

Sortie relais externe pour la commutation émission/réception d'accessoires.

linéaire.

Prise pour contrôle à distance.

Mise à la terre de l'émetteur-récepteur.

Alimentation 13.8 V ±15 %.

Connecteur pour accessoires. (matcher automatique)

Microphone

1. Touche PTT : Appuyez sur cette touche pour émettre et relâchez-la pour recevoir. Un appui bref sur cette touche permet d'arrêter le balayage (Scan).

2. Touche UP : En mode VFO, appuyez sur cette touche pour augmenter d'un pas la fréquence sélectionnée. En mode MEMORY, elle permet de passer au canal supérieur. Une pression de plus d'une seconde sur cette touche enclenche le balayage (Scan).

3. Touche DOWN : En mode VFO, appuyez sur cette touche pour diminuer d'un pas la fréquence sélectionnée. En mode MEMORY, elle permet de passer au canal inférieur. Une pression de plus d'une seconde sur cette touche enclenche le balayage (Scan).

Page 14

Afficheur LCD

1. SPLIT S'affiche quand la fréquence de décalage est en utilisation en mode SPLIT (semi-duplex).

2. RF-20, -10, 0, +10

Indique le gain ou l'atténuation du signal d'entrée.

3. NB S'affiche lorsque le filtre NB est actif.

4. NAR

S'affiche lorsque le filtre à bande passante étroite est utilisé dans les modes

SSB, CW et AM.

5. AGC-F, AGC-S "AGC-F" s'affiche pour un AGC rapide. "AGC-S" s'affiche pour un AGC lent.

6. T S'affiche en mode TONE.

7. 808

Indique le mode de modulation.

8. VFOA, VFOB Indique le VFO sélectionné (A ou B).

9. MEMO 88 Indique le canal mémoire sélectionnée dans le mode MEMORY.

10. ∇∇∇∇

11. 18.8.8.88.8

12. ÷÷÷÷0.8

RIT

13. FUNC

Indique le chiffre modifié par les touches UP/DOWN.

Affiche la fréquence d'émission et de réception.

Indique le décalage en fréquence par la fonction RIT.

S'affiche lorsque les fonctions secondaires sont actives (après un appui sur la touche FUNC).

14. LOW

S'affiche en puissance réduite.

15. APO S'affiche en mode AUTO POWER OFF. (réduit la consommation).

15. D-LOCK S'affiche lorsque le vernier DIAL est verrouillé.

17. BUSY

S'affiche lorsque le Squelch est désactivé.

18. 123456789 +20 40 60 S-METRE indique le niveau relatif du signal reçu. RF-METRE indique le niveau relatif de la puissance de sortie.

Page 15

Tableau simplifié des commandes

TOUCHE FONCTION PRIMAIRE

(TOUCHE SEULE)

FUNC

VFO Sélection du VFOA ou du

MEMO

SPLIT Sélection du mode SPLIT.

SELECT

MODE Sélection du MODE de

TUNE

H/L

DIAL LOCK

Accès aux fonctions secondaires

VFOB

• Un appui de 1 seconde transfère la fréquence d'un VFO dans l'autre

Sélection du mode mémoire

• Un appui de 1 seconde efface la mémoire

• Un appui de 1 seconde active le mode QUICK

OFFSET

Sélectionne la fonction des touches UP/DOWN.

modulation (AM, FM, CWL, CWU, USB, LSB)

Démarre la séquence d'accord automatique (Option EDX-2)

Sélection de l'atténuateur d'entrée

Active/désactive le suppresseur de bruit

Sélection de la puissance. Active/désactive le CTCSS. Active/désactive le processeur

Bloque le vernier DIAL

FONCTION SECONDAIRE (FUNC + TOUCHE)

Contrôle de la fréquence d'émission

• Appui de 1 seconde Transfert d'une fréquence

mémoire dans le VFO

Active le mode mémoire. Sélection de la protection des

Active le mode PRIORITY Sélectionne le mode SCAN

Active/désactive le filtre bande étroite.

Sélection de la vitesse de l'AGC

FONCTION TERTIAIRE (FUNC + FUNC (2S) +

TOUCHE) Active le mode SET

• Appui de 2 secondes

Sélection du pas des touches

UP/DOWN

mémoires. Sélection de la protection

d'accès à la mémoire.

(conditions de reprise du balayage) et le SCAN par groupe.

Change l'éclairage LCD Active le BEEP. Active/désactive la sélection

automatique USB/LSB

Active/désactive le manipulateur électronique intégré.

Appuyez à nouveau pour sélectionner la vitesse.

Sélection du mode BREAK-IN. Sélection du décalage et du ton

CW. Sélection du ton CTCSS.

de vocal Bloque l'émission.



Note : TOUCHE SEULE : une simple pression active la fonction primaire choisie.

FUNC + TOUCHE : maintenez la touche FUNC enfoncée, puis appuyez sur la touche

choisie. La fonction secondaire (marquée en bleu sur le panneau de contrôle) est alors active. FUNC + FUNC (2s) + TOUCHE : appuyez sur la touche FUNC, appuyez une seconde fois sur la même touche et maintenez-la enfoncée pendant au moins 2 secondes, puis appuyez sur la touche choisie. La fonction tertiaire est activée.

☺

Conseil : Les opérations de la quatrième colonne correspondent aux fonctions du mode

SET. Pour plus de détails, consultez les pages 6.1 à 6.18 du manuel anglais.

Page 16

2.1 RECEPTION (utilisation simplifiée)

Introduction

La réception est une opération de base de l'émetteur-récepteur. Dans cette section, vous pouvez vous familiariser avec les commandes utilisées en réception.

Les flèches indiquent les commandes utilisées dans cette procédure.

Procédure

1. Mise en marche / arrêt



Note : Vérifiez si la connexion de l'antenne et

de l'alimentation est correcte avant de mettre votre appareil en marche.

1. Appuyez sur la touche POWER, l'afficheur LCD s'allume.



Précaution : Assurez-vous d'éteindre l'émetteur-récepteur avant d'éteindre l'alimentation ou de

couper le contact de votre véhicule.



Note : Si la tension de l'alimentation chute en dessous de 10 V, l'émetteur-récepteur s'éteint

automatiquement. Dans ce cas, rallumez-le.

2. Contrôle du volume

 Tournez le bouton AF vers la droite pour augmenter ou vers la gauche pour diminuer le volume du

haut-parleur.

3. Contrôle du Squelch

Tournez le bouton SQL vers la droite jusqu'à la disparition du souffle. Plus ce bouton est tourné vers la droite, plus le signal reçu doit être fort pour annuler le silencieux. Tournez-le complètement vers la gauche pour recevoir les signaux faibles.

Page 17

4. Sélection du mode de modulation

Chaque appui sur la touche MODE sélectionne un mode de modulation différent.

 Le mode SSB comporte deux modes : le mode LSB et le mode USB. En LSB vous recevrez la

bande latérale inférieure, en USB la bande latérale supérieure.

☺☺☺☺

Conseil: Le mode SSB est essentiellement utilisé sur les bandes HF. Normalement, le mode LSB

est utilisé en dessous de 7 MHz et le mode USB au dessus de 14 MHz.

 Le mode AM

☺☺☺☺

Conseil : Ce mode est généralement utilisé pour écouter les émissions radio PO .

 Le mode FM

☺☺☺☺

Conseil : Le mode FM occupe une large bande passante, ceci permet une reproduction sonore

de haute qualité qui est moins affectée par les parasites. Le mode FM est souvent utilisé en 29 MHz et 50 MHz.

 Le mode CW comporte deux modes : le mode CWU et le mode CWL. En CWU, vous recevez les

signaux CW sur la partie supérieure de la porteuse alors qu'en CWL, vous recevez les signaux sur la partie inférieure de la porteuse.

☺

Conseil : Le mode CW est utilisé en communication Morse.

☺

Conseil : L'émetteur-récepteur conserve le dernier mode utilisé.

5. Sélectionner les bandes radioamateur

Les bandes radioamateur sont les bandes de fréquences que les radioamateurs sont autorisés à utiliser. Cet émetteur-récepteur couvre 9 bandes entre 1,8 MHz et 29,7 MHz.

1. Appuyez plusieurs fois sur la touche SELECT jusqu'à l'apparition de "∇∇ fréquence en MHz. Appuyez sur la touche UP/DOWN (de la face avant ou du microphone) pour sélectionner la bande désirée.

☺

Conseil : Quand vous sélectionnez une bande, le LCD affiche la dernière fréquence utilisée dans

∇∇" au dessus de l'indication de la

∇∇∇∇

cette bande.



Note : Quand la bande est changée, il se peut que

vous entendiez le clic d'un relais. Ceci est normal (commutation des filtres).

Appuyez plusieurs fois sur la touche SELECT jusqu'à la disparition de "∇∇∇∇".

Page 18

 Chaque fois que vous appuyez sur la touche SELECT, "∇∇∇∇" s'affiche différemment :

"∇∇∇∇" est soit au dessus des MHz soit au dessus des 100 kHz.

 Configuration d'origine (bande, fréquence et mode VFO A et B par défaut)

Bandes Mode par défaut

1.8 1.9000.0 MHz (LSB) 14 14.100.0 MHz (USB) 28 28.100.0 MHz (USB)

3.5 3.6000.0 MHz (LSB) 18 18.100.0 MHz (USB) 29 29.100.0 MHz (USB)

7 7.1000.0 MHz (LSB) 21 21.100.0 MHz (USB)

10 10.100.0 MHz (USB) 24 24.900.0 MHz (USB)

6. Choisir une fréquence (Tuning)

 Utiliser la fréquence VFO

• Une pression sur la touche VFO permet de basculer entre la fréquence VFO A et VFO B.

☺

Conseil : Cet émetteur-récepteur possède des modes VFO et MEMORY. En mode VFO, des

fréquences ainsi que des paramétrages différents peuvent être programmés dans chaque VFO (A ou B).

 Utiliser le vernier DIAL

• Tournez le vernier DIAL vers la droite pour augmenter ou vers la gauche pour diminuer la

fréquence.

☺

Conseil : En mode SSB et CW, chaque cran du vernier change la fréquence au pas de 10 Hz (un

tour complet change la fréquence de 2 kHz). En mode AM et FM, chaque cran du vernier change la fréquence au pas de 100 Hz ( un tour complet change la fréquence de 20 kHz).

 Utiliser les touches UP/DOWN de la face avant ou du microphone

1. Vérifiez que "∇∇∇∇" ne soit pas affiché. Si "∇∇∇∇" est affiché, appuyez plusieurs fois sur la touche

SELECT jusqu'à sa disparition.

2. Appuyez sur la touche UP ou DOWN pour augmenter ou diminuer la fréquence.

☺

Conseil : Le pas de la fréquence est différent dans chacun des modes. Les pas peuvent être

choisis en mode SET (voir pages 6.12 / 6.13 / 6.14). Par défaut, le pas est de 1 kHz en SSB et CW, 1 kHz en AM et 2.5 kHz en FM.

☺

Conseil : En mobile, la fréquence choisie peut être accidentellement changée à cause de la

vibration du véhicule, etc. Pour éviter cela, appuyez sur la touche DIAL LOCK pour verrouiller le vernier DIAL.

Quand le vernier DIAL est verrouillé, les touches UP/DOWN et le bouton de contrôle RIT restent actifs.

Page 19

Exercice

 Essayez de recevoir un signal de 28.200.0 MHz en mode AM.

1. Vérifiez si la connexion des antennes est correcte.

2. Allumez l'appareil.

3. Tournez le bouton de contrôle AF pour ajuster le volume.

4. Appuyez plusieurs fois sur la touche SELECT jusqu'à l'apparition de "∇∇ l'indication de la fréquence en MHz (position de la sélection de la bande radioamateur).

∇∇" au dessus de

∇∇∇∇

5. Appuyez sur les touches UP ou DOWN pour sélectionner la bande 28 MHz.

6. Appuyez plusieurs fois sur la touche SELECT jusqu'à l'apparition de "∇∇∇∇" au dessus des 100 kHz de l'indication de la fréquence.

7. Appuyez sur les touches UP ou DOWN pour sélectionner la fréquence 28.2 MHz.

8. Appuyez plusieurs fois sur la touche SELECT jusqu'à la disparition de"∇∇∇∇"

9. Appuyez plusieurs fois sur la touche MODE pour sélectionner le mode FM.

10. Tournez le bouton Squelch vers la droite jusqu'à la disparition du bruit de fond. Utilisez le vernier DIAL pour recevoir les fréquences proches.

 De même, essayez de recevoir différentes fréquences dans chaque bande.

☺

Conseil : Cet émetteur-récepteur possède un récepteur à couverture générale de 500 kHz à 30

MHz. En activant ce récepteur, vous pouvez apprécier les émissions radio MF et HF en mode AM.

Page 20

Se familiariser avec des fonctions utiles

Dans les bandes HF, les conditions de réception varient non seulement avec la bande et le mode mais aussi avec le temps et les saisons. Afin d'obtenir le meilleur signal de réception, familiarisez-vous avec ces diverses fonctions et tirez-en tous les avantages.

1. RF (RF gain)

1. Appuyez sur la touche RF pour sélectionner un des gains de l'étage de sortie du récepteur.

• A chaque pression sur la touche RF, les symboles suivants apparaissent sur le LCD.

Un préamplificateur de 10 dB est activé. Ce mode est utile pour recevoir des signaux faibles.

Utilisez le réglage 0 dB par défaut pour recevoir des signaux normaux.

Un atténuateur de -10 dB est activé. Utilisez ce réglage pour recevoir des signaux forts.

Un atténuateur de -20 dB est activé. Utilisez ce réglage pour recevoir des signaux très forts ou quand vous êtes très proche de votre interlocuteur.

2. AGC ( Automatic Gain Control)

 L'AGC ajuste automatiquement le gain des signaux forts et faibles de façon à conserver le même

niveau sonore. La constante de temps de l'AGC peut être ajustée en AGC-S (lent) ou AGC-F (rapide).

2.3 Appuyez sur la touche FUNC, puis la touche NB pour choisir le mode AGC-S ou AGC-F.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

• Mode AGC-S : le temps de recouvrement est long.

• Mode AGC-F : le temps de recouvrement est court.

☺

Conseil : En général, l'AGC-S est utilisé en mode SSB ou AM. L'AGC-F est automatiquement

sélectionné en mode FM.

3. RIT ( Receive Increment Tuning)

 La fonction RIT vous permet de changer la fréquence de réception de l'ordre de ± 1.4 kHz, par

exemple lorsque la fréquence d'émission de votre correspondant se décale.

Tournez le bouton de contrôle RIT pour ajuster la fréquence.



Cf : Décalage IF, Filtre et NB, pages 5.1 / 5.2 / 5.3.

Page 21

2.2 EMISSION (utilisation simplifiée)

Introduction :

Cette section explique les préparations et les procédures de base pour la transmission. Pour les détails sur la transmission dans chacun des modes (voir pages 22 à 33)

Procédure

Transmettre en mode Audio (SSB et AM/FM)

1. Vérifiez si les antennes, l'alimentation et le microphone sont branchés correctement.

2. Allumez l'appareil.

3. Utilisez la procédure normale de réception, sélectionnez une fréquence libre ou celle de votre interlocuteur.

4. Choisissez le niveau de la puissance de sortie, si nécessaire (voir page 22).

5. Appuyez sur la touche PTT et gardez-la enfoncée lorsque vous parlez dans le microphone. Le témoin rouge TX s'allume.



Note : Parlez à environ 25 cm du microphone. Parler

trop près du microphone pourrait

augmenter la distorsion.



Cf : Utiliser le compresseur de modulation, page 22)



Cf : Ajuster le gain du microphone, page 59)

6. Relâchez la touche PTT pour revenir en mode réception.

Communiquer en mode CW

Appuyez sur la manipulateur pour passer en émission.

1. Vérifiez si les antennes, l'alimentation et le microphone

sont correctement branchés.

2. Allumez l'appareil et réglez-le pour la réception.

3. Choisissez le niveau de la puissance de sortie, si

nécessaire (voir page 22).

4. Choisissez le mode BREAK-IN désiré (voir page 6.6).



Note : L'appareil est en mode AUTO BREAK-IN par

défaut : il règle automatiquement le délai

du mode SEMI BREAK-IN.

5. Commencez à émettre. Le témoin rouge TX s'allume.

6. Arrêtez d'émettre. La transmission se coupe

automatiquement.

Page 22

Sélectionner le niveau de la puissance de sortie

 Appuyez sur la touche H/L pour basculer entre les modes HIGH et LOW.

En puissance réduite, le LCD affiche "LOW".

Mode

SSB, CW, FM H 100 W

AM H 40 W

☺

Conseil :

 Le compresseur de modulation augmente la puissance sonore de la transmission.

Cette fonction est active en mode SSB ou AM seulement (voir page 52 pour régler le compresseur de modulation).

 Fonction Hors-Bande (OFF BAND) : empêche la

transmission quand vous essayez d'émettre en dehors de la bande radioamateur. Le LCD affiche "OFF".

Niveau 1.9 - 28 MHz

L 10 W

L4 W

2.3 UTILISATION EN BLU (SSB)

Introduction :

Le mode SSB (Single Side Band) ou BLU (Bande Latérale Unique) est fréquemment utilisé en transmission audio dans les bandes HF. Les premières fois que vous essayez les réglages dans le mode SSB, vous pourriez recevoir des signaux bruyants et inaudibles. Mais la pratique vous permettra d'acquérir l'art et la dextérité de réglage qui vous permettront même d'apprécier la communication de longue distance (DX) avec des stations lointaines.

Page 23

Procédure



Note : Vérifiez si les antennes, l'alimentation et le microphone sont branchés correctement.

1. Allumez l'appareil.

2. Sélectionnez la bande radioamateur désirée (page 17).

3. Appuyez plusieurs fois sur la touche MODE pour sélectionner le mode SSB.

Le choix du mode LSB ou USB est automatique suivant la bande sélectionnée mais peut être modifié par un appui sur la touche MODE.



Note : Si la fonction Sélection Automatique USB/LSB est

inactive, le dernier mode SSB réapparaît.

☺

Conseil : Généralement, le mode LSB est utilisé en

dessous de la bande radioamateur 7 MHz, et le mode USB est utilisé au dessus de la bande radioamateur 14 MHz.



Note : Le circuit Squelch de l'émetteur-récepteur est commandé par le S-mètre. Par conséquent, si

le mode AGC-F est choisi en SSB, le Squelch est actif ou inactif suivant la puissance du signal ce qui provoque une réception hachurée. Afin d'éviter cet inconvénient, il est préférable d'utiliser le mode AGC-S. En mode CW, nous suggérons que le bouton Squelch soit tourné à fond vers la gauche jusqu'à ce que vous soyez bien habitué à ce mode.

4. Sélectionnez la fréquence de votre interlocuteur.

• Sélectionnez la station dont le signal est le plus audible.



Note : • Veillez à désactiver la fonction RIT ou TXIT après avoir effectué le contact. Sinon votre

fréquence se décalera par rapport à celle de votre interlocuteur pour un contact ultérieur.

• Vérifiez que la fréquence n'est pas utilisée par d'autres stations avant d'émettre.

5. Appuyez sur la touche PTT et maintenez-la enfoncée lorsque vous parlez dans le microphone.

Le témoin rouge TX s'allume. L'indication du RF mètre et la luminosité du témoin TX changent suivant l'intensité de votre voix. (Voir ALC mètre, page 11)



Note : Parler trop près du microphone ou trop fort pourrait augmenter la distorsion et réduire la

clarté de la voix.

6. Relâchez la touche PTT pour revenir en mode réception.



Cf : Opération du décalage de fréquence, (voir page 32).

Page 24

2.4 CONSEILS PRATIQUES POUR UTILISATION DE LA BLU (SSB)

Introduction :

En mode SSB, vous pourriez rencontrer quelques problèmes de mauvaises conditions de réception, d'interférence et de parasites. Cette section explique comment utiliser les fonctions spéciales afin de surmonter ces inconvénients.

Eliminer les interférences (QRM)

Activer la fonction IF SHIFT :

Cette fonction élimine les interférences en décalant le filtre passe bande sans changer la fréquence de réception. Tournez le bouton ∆∆∆∆IF vers la droite ou vers la gauche pour diminuer les interférences.

Activer l'atténuateur RF :

quand le signal de réception est brouillé, il est possible que vous captiez un autre signal fort des stations proches. Appuyez sur la touche RF pour activer l'atténuateur.

Communiquer dans de mauvaises conditions

En bandes HF et 50 MHz, le passage des ondes radio change suivant le temps, les saisons et la propagation. Par exemple, les signaux d'une autre station pourraient perturber ou altérer par intermittence (fading). Dans ce cas, procédez comme suit :

Utiliser le préamplificateur RF

Appuyez plusieurs fois sur la touche RF jusqu'à l'apparition de "+10", le préamplificateur est en service.

Sélectionner le mode AGC-F :

en mode SSB, l'AGC-S est généralement choisi. Toutefois, s'il y a des signaux forts ou brouillés proches du signal de réception faible, celui-ci est supprimé par les signaux forts ou bruits. Dans ce cas, sélectionnez le mode AGC-F pour améliorer les conditions de réception.

Appuyez sur la touche FUNC, puis la touche NB plusieurs fois jusqu'à l'apparition du symbole "AGC-F".



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 25

Communiquer avec des stations de fréquence décalée

Lorsque vous communiquez avec un groupe de stations simultanément ( QSO en table ronde), chaque station utilise une fréquence légèrement décalée. Dans ce cas, utilisez la fonction RIT.

Activer la fonction RIT

1. Tournez le bouton de contrôle RIT pour corriger la fréquence captée.

• L'utilisation de la fonction RIT ne change pas votre fréquence d'émission et évite de décaler

votre fréquence pour les autres stations.

Communiquer en superposition (Pile-Ups)

Plusieurs stations pourraient appeler une station simultanément. Dans ce cas, utilisez le compresseur de modulation pour vous annoncer.

Utiliser le compresseur de modulation (speech compressor)

1. En mode SET, mettez-vous sur la position compresseur de modulation, "SPCH On" s'affiche sur le LCD (voir page 52).

Le compresseur de modulation augmente la puissance de la voix en émission et donc la réception chez votre correspondant.

2.5 UTILISATION EN AM

Procédure



Note : Vérifiez si l'antenne, l'alimentation et le microphone sont branchés correctement.

1. Sélectionnez la bande de fréquence désirée (voir page 17).

2. Appuyez plusieurs fois sur la touche MODE pour sélectionner le mode AM.

3. Mettez-vous à la fréquence de votre interlocuteur.



Note : Vérifiez si la fréquence n'est pas utilisée par d'autres stations avant d'émettre.

4. Appuyez sur la touche PTT et maintenez-la enfoncée lorsque vous parlez dans le microphone. Le témoin rouge TX s'allume. L'indication du RF mètre et la luminosité du témoin TX changent suivant l'intensité de votre voix.



Note : Parler trop près du microphone ou trop fort pourrait augmenter la distorsion et réduire

la clarté de la voix. Quand vous parlez, veillez à ce que la barre du RF mètre change de 2 ou 3 niveaux par rapport au niveau de la porteuse (sans modulation).

6. Relâchez la touche PTT pour revenir en mode réception.



Note : Le niveau de puissance de sortie en mode AM est plus bas que dans les autres modes (voir

page 22).

Page 26

2.6 RECEPTEUR A COUVERTURE LARGE BANDE

Introduction :

Cette section explique la procédure de réception des émissions PO en utilisant le récepteur à couverture large bande.

Procédure

Exemple : réception d'une émission de 670 kHz MF.

1. Vérifiez si les antennes et l'alimentation sont branchées correctement.

2. Allumez l'appareil.

3. Appuyez plusieurs fois sur la touche SELECT jusqu'à l'apparition de "∇∇∇∇" au dessus des unités des MHz.

4. Appuyez sur les touches UP/DOWN jusqu'à l'obtention d’une fréquence proche de 1 MHz. Voir l'évolution d'affichage ci-contre.

5. Appuyez plusieurs fois sur la touche SELECT jusqu'à l'apparition de "∇∇∇∇" au dessus des centaines de kHz.

6. Appuyez sur les touches UP/DOWN jusqu'à l'obtention d’une fréquence proche de 650 kHz. Voir l'évolution d'affichage ci-contre.

7. Appuyez plusieurs fois sur la touche SELECT jusqu'à la disparition de "∇∇∇∇".

8. Appuyez sur la touche MODE pour sélectionner le mode AM.

9. Appuyez sur les touches UP/DOWN jusqu'à l'obtention de la fréquence de 670 kHz. Voir l'évolution d'affichage cicontre.

10. Tournez le bouton de contrôle AF pour ajuster le volume.

Page 27

2.7 UTILISATION EN FM

Introduction :

En mode FM (Modulation en fréquence), vous pouvez apprécier un son de bonne qualité, moins affectée par les bruits ou les parasites. Ce mode est fréquemment utilisé sur la bande 29 MHz ainsi que sur les bandes 50 MHz, VHF et UHF (non couvertes par le DX-77).

Procédure



Note : Vérifiez si les antennes, l'alimentation et le microphone sont branchés correctement.

1. Allumez l'appareil.

2. Ajustez le niveau du Squelch.



Note : Si le niveau du Squelch (seuil) est trop élevé, l'émetteur-récepteur ne sera pas en mesure

de capter les signaux faibles.

3. Sélectionnez la bande de fréquence désirée (voir page 2.3).



Note : En mode FM, cet émetteur-récepteur est conçu pour utiliser le filtre sélectif à bande

passante étroite (+/- 2.5kHz).

4. Appuyez plusieurs fois sur la touche MODE pour sélectionner le mode FM.

5. Sélectionnez la fréquence désirée.



Note : Vérifiez si la fréquence n'est pas utilisée par d'autres stations avant d'émettre.

☺

Conseil : Les touches UP/DOWN sont plus commodes pour ajuster la fréquence que le vernier

DIAL. Le pas des touches UP/DOWN peut être choisi en mode SET (voir page 54).

6. Appuyez sur la touche PTT et maintenez-la enfoncée lorsque vous parlez dans le microphone.

Le témoin rouge TX s'allume.

7. Relâchez la touche PTT pour revenir en mode réception.

Page 28

2.8 UTILISATION AVEC UN RELAIS

Introduction :

Cette section explique la procédure d'utilisation avec un relais

Procédure

Exemple : Sélection de la fréquence 29.640 MHz pour la réception et 29.540 MHz pour l'émission.

1. Vérifiez si les antennes, l'alimentation et le microphone sont branchés correctement

2. Allumez l'appareil.

3. Ajustez le niveau du Squelch.

4. Réglez la fréquence du VFO A à 29.640 MHz.

5. Appuyez sur la touche MODE pour sélectionner le mode FM.

6. Appuyez sur la touche FUNC, puis la touche H/L si le Ton CTCSS est nécessaire, "T" apparaît à gauche du symbole "FM".

• L'encodeur EJ-34U du Ton CTCSS est optionnel.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

7. Sélectionnez la fréquence du Ton CTCSS appropriée peut être choisi en mode SET. (page 57)

• L'encodeur EJ-34U du Ton CTCSS est optionnel.

8. Appuyez sur la touche SPLIT, maintenez-la enfoncée et tournez le vernier DIAL pour sélectionner "-0.100.0".



Cf : Voir la fonction décalage rapide (Quick Offset)

page 32.

9. Appuyez sur la touche PTT et maintenez-la enfoncée

lorsque vous parlez dans le microphone.

10. Relâchez la touche PTT pour revenir en mode réception.



Note : Il est utile de programmer les fréquences des

relais dans les canaux mémoires. Chaque canal mémoire peut aussi mémoriser la fréquence de décalage voir page 3.5).

Page 29

2.9 UTILISATION EN MORSE (CW)

Introduction :

En mode CW (Continuous Wave), vous émettez et recevez en code Morse avec d'autres stations. La frappe du code s'effectue à l'aide d’un manipulateur Morse. Grâce au code Morse, vous pouvez communiquer facilement en DX avec des stations lointaines.

Procédure



Note : Vérifiez si les antennes, l'alimentation et le microphone sont branchés correctement.

1. Allumez l'appareil.

2. Sélectionnez la bande de fréquence désirée (voir page 2.3).

3. Appuyez plusieurs fois sur la touche MODE pour

sélectionner le mode CWL ou CWU.

• Le mode CWL permet la réception de la bande latérale supérieure à la bande latérale inférieure

(équivalent au LSB quand vous êtes en mode SSB).

• Le mode CWU permet la réception de la bande latérale inférieure à la bande latérale supérieure

(équivalent au USB quand vous êtes en mode SSB).



Note : Les réglages d'origine sont le filtre sélectif à bande passante étroite et le mode AGC-F.

4. Sélectionnez la fréquence de votre interlocuteur.

• En appuyant sur la touche FUNC et en la maintenant enfoncée, tournez le vernier DIAL, vous

pouvez écouter votre fréquence de transmission grâce au Sidetone.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Maintenez la touche FUNC appuyée puis appuyez sur la clé morse et tournez le vernier jusqu'à ce que le signal reçu et le sidetone aient la même fréquence (hauteur du son).

☺

Conseil :Le sidetone peut être sélectionné de 400 Hz à 1000 Hz dans le mode SET.



Note : Lors de la sélection de la fréquence et son accord fin, veillez à vous accorder sur la bonne

bande latérale. Le signal peut également être entendu à une fréquence décalée de deux fois la fréquence du sidetone. Le bon accord est celui ou le son est le plus fort, en CWL c'est toujours la fréquence supérieure, en CWU c'est l'accord inférieur.

5. Commencez la frappe.

☺

Conseil : Cet émetteur-récepteur fonctionne en modes FULL BREAK-IN et SEMI BREAK-IN

(délais de passage en réception). En mode SEMI BREAK-IN, vous pouvez sélectionner un des délais (delay) y compris le mode AUTO dans lequel le délai est automatique.

6. Arrêtez la frappe pour recevoir.



Cf : Voir page 50, Ajuster la fréquence du Sidetone.

Page 30

2.10 CONSEILS PRATIQUES POUR UTILISATION EN MORSE (CW)

Introduction :

En opération CW, il se peut que vous rencontriez des problèmes de mauvaises conditions, d'interférences et des parasites. Cette section explique comment utiliser les fonctions spéciales pour éviter ces inconvénients.

Réduire les interférences et parasites

1. En activant la fonction IF SHIFT

 Cette fonction élimine les interférences et parasites en décalant le filtre à bande passante étroite

sans changer la fréquence de réception.

1. Tournez le bouton ∆∆∆∆IF vers la droite ou vers la gauche pour réduire les interférences et parasites.

2. En utilisant le filtre

 Utilisez le filtre sélectif à bande passante étroite en conjonction avec la fonction IF SHIFT pour

éliminer efficacement les interférences et parasites.



Note : En mode CW, le filtre CW est automatiquement activé. Pour le désactiver, appuyer sur

FUNC puis FILTER : NAR disparaît de l'afficheur.

Tous les DX77 disposent d'un filtre audio 500 Hz. Le filtre 500 Hz I.F. est en option (EJ35U) pour les DX-77 E.

3. En activant la fonction BFO REVERSE

1. Sélectionner le mode CWU ou CWL.

• Si votre station ainsi que la station de votre interlocuteur sont parfaitement accordées en fréquence, cette fonction ne changera pas la tonalité de réception ni la fréquence d'émission.

4. En activant l'atténuateur RF

 L'atténuateur peut protéger le signal de réception contre la suppression et la transmodulation

causées par les signaux proches.

Communiquer dans de mauvaises conditions

1. Activer le préamplificateur RF

 Appuyez plusieurs fois sur la touche RF jusqu'à l'apparition de "+10", le préamplificateur est en

service.

Page 31

Quand le signal de réception est brouillé :

lorsqu'une autre station vous rappelle avec un léger décalage, le signal reçu peut être brouillé ou incompréhensible. Dans ce cas, procédez comme suit :

1. Activer la fonction RIT

 Tournez le bouton de contrôle RIT pour corriger la fréquence captée.

• L'utilisation de la fonction RIT ne change pas votre fréquence d'émission ce qui évite le décalage de fréquence à votre interlocuteur.

Communiquer en superposition (Pile-Ups)

1. Sélectionner le mode FULL BREAK-IN

 Ce mode permet de basculer automatiquement entre l'émission lorsque vous frappez et la

réception dès que vous arrêtez, ce qui vous permet de transmettre avec une parfaite synchronisation.

 Sélectionnez le mode BREAK-IN lorsque vous êtes en mode SET (voir page 51)

2.11 UTILISATION EN RTTY PACKET

Introduction :

Cet émetteur-récepteur n'a pas de mode spécialement conçu pour l'utilisation des RTTY packet, FAX et SSTV. Toutefois, il est possible d'accéder à ces opérations en suivant ces procédures.

Connexion de l'équipement additionnel

Pin 1 vers la sortie Audio de l'équipement additionnel.

Pin 7 vers la masse de la sortie Audio.

Pin 2 vers la sortie PTT de l'équipement additionnel.

Pin 8 vers la borne GND du PTT de l'équipement additionnel.

Pin 6 sortie détecteur sans Squelch, 5 kΩ 0.5 V C-C vers entrée audio de l'équipement additionnel.

Le jack pour haut-parleur externe peut également être utilisé à la place de la broche 6 (avec squelch).

Procédure

1. Allumez l'appareil.

2. Sélectionnez le mode.

3. Sélectionnez le bande de fréquence désirée.

4. Commencez la réception.

Mode utilisé en général

RTTY (AFSK) LSB AFSK (300 baud) SSB AFSK (1200 baud) FM FAX SSB / FM SSTV SSB / FM

Page 32

2.12 UTILISATION EN FREQUENCE DE RECEPTION DECALEE

Introduction :

Quand vous communiquez en DX (longue distance) avec une station lointaine qui utilise une bande de fréquence différente ou qui est engagée dans la communication en superposition (Pile-Up), vous pouvez utiliser une des fréquences VFO pour la réception et une autre pour l'émission. C'est le décalage de fréquence (SPLIT). Pour faciliter cette opération, vous pouvez également activer la fonction de décalage rapide (QUICK OFFSET) ainsi que d'autres fonctions qui vous permettent de recevoir et de vérifier la fréquence d'émission.

☺☺☺☺

Conseil : Pile-Up : condition de transmission où plusieurs stations appellent une station en même

temps.

Procédure

Exemple : Réglez la fréquence de réception à 7.270 MHz et la fréquence d'émission à 7.070 MHz. (Ceci est un exemple, les fréquences 7.270 MHz et 7.070 MHz pourraient être interdites en opération SSB dans certains pays.)

1. Réglez la fréquence d'émission désirée en VFO B.

2. Appuyez sur la touche VFO et sélectionnez le mode VFO A. Puis réglez la fréquence d'émission désirée en VFO A.

3. Appuyez sur la touche SPLIT.

4. Commencez la communication normalement.

La dernière fréquence VFO (A ou B) affichée avant que vous

ayez appuyé sur la touche SPLIT devient la fréquence de réception.

• Appuyez une deuxième fois sur la touche SPLIT pour annuler l'opération de décalage de

fréquence.

☺

Conseil :

• En appuyant sur la touche FUNC et la maintenant enfoncée, vous pouvez contrôler votre

fréquence de transmission et faire le réglage fin en tournant le vernier.

• En appuyant sur la touche VFO et la maintenant enfoncée plus d'une seconde, vous pouvez

transférer les données de mémoires du VFO A ou B préalablement choisi vers un autre VFO B ou A. Cette opération est utile lors du réglage de la fréquence de décalage.

• Vous pouvez régler plus facilement la fréquence de décalage en utilisant de la fonction QUICK

OFFSET. Cet fonction est utile, par exemple, quand votre interlocuteur vous demande de décaler

votre fréquence à +20 kHz ou à -30 kHz. Ceci est également utile en opération avec un relais si vous connaissez sa fréquence prédéterminée.

Page 33

MODE MEMOIRE

3.1 NOTIONS DE BASE

Introduction

Cet émetteur-récepteur peut stocker 100 canaux dans sa mémoire. Chaque mémoire peut retenir différentes données d'opération notamment les fréquences de réception et d'émission. Il est utile de garder en mémoires les fréquences que vous utilisez régulièrement.

Caractéristiques

1. Données mémorisables

Ces données peuvent être stockées dans n'importe quel canal mémoire "00" à "99".

• La fréquence d'émission / réception (y compris la fréquence de décalage).

• Le mode (SSB, CW, FM, AM, etc.).

• Le filtre (standard/à bande passante étroite, non applicable en mode FM et SSB).

• RF (Préamplificateur/atténuateur).

• AGC (lent/rapide, non applicable en mode FM).

• NB (ON/OFF).

• Le ton (ON/OFF, seulement en mode FM).

• Le SPLIT (ON/OFF).

2. Les fonctions en mode MEMOIRE

 Protection de l'accès la fréquence mémorisée (voir page 55).  Protection de la programmation d'une mémoire (voir page 55).  Transfert d'une mémoire - VFO (voir page 40).

3. Sauvegarde de la mémoire

Cet émetteur-récepteur utilise un EEPROM et par conséquent, il peut retenir les données dans des canaux mémoires pour une longue période sans avoir besoin d'une batterie au lithium pour assurer sa sauvegarde.

Page 34

3.2 UTILISATION EN MODE MEMOIRE

Procédure

Accéder au mode Mémoire

(voir les pages suivantes pour la programmation des mémoires).

1. Appuyez sur la touche MEMO. Le dernier canal mémoire utilisé est rappelé.



Note : Vous ne pouvez pas accéder au mode mémoire si

aucune mémoire n'a été programmée.

Sélectionner un canal mémoire

2. Appuyez sur les touches UP/DOWN pour sélectionner le canal mémoire désiré.

• Les canaux mémoires non programmés seront sautées.

• Vous pouvez temporairement changer la fréquence, le mode, la fonction RIT, etc. dans le canal

mémoire rappelé. Toutefois, si vous sélectionnez le même canal mémoire ultérieurement, les données programmées d'origine seront rappelées.

• En mode SET, vous pouvez protéger les fréquences de tous les canaux mémoires contre les

modifications.

Page 35

3.3 PROGRAMMATION DE LA FREQUENCE EN SIMPLEX-VFO

Procédure

Exemple : Programmation de la fréquence 7.050.0 MHz en LSB dans le canal mémoire "88".

Préparer les données

1. Préparez les données à programmer.

Sélectionner un canal mémoire

2. Appuyez sur la touche FUNC.

3. Appuyez sur la touche UP/DOWN pour sélectionner le canal mémoire "88". Les numéros des canaux déjà programmés s'affichent continuellement et ceux des canaux non programmés clignotent sur le LCD.

Programmer les données

4. Appuyez sur la touche MEMO.



Note : Après l'affichage de "FUNC", vous avez 5

secondes pour utiliser une des fonctions secondaires, sinon la fonction est annulée.



Note : Lors de l'appui sur la touche MEMO pour enregistrer les nouvelles données dans le canal

les anciennes données sont automatiquement effacées (à moins d'activer la protection page 55).

Page 36

3.4 PROGRAMMATION DE LA FREQUENCE EN SIMPLEX-MEMOIRE

Procédure

Exemple : Transfert des données du canal mémoire "88" au "73".

Préparer les données

1. Sélectionnez le canal mémoire "88" (déjà programmé).

Sélectionner un canal mémoire

2. Appuyez sur la touche FUNC.

3. Appuyez sur la touche UP/DOWN pour sélectionner le canal mémoire "73".

Les numéros des canaux déjà programmés s'affichent continuellement et ceux des canaux non programmés clignotent sur le LCD.

Programmer les données

4. Appuyez sur la touche MEMO.



Note : Après l'affichage de "FUNC", vous avez 5

secondes pour utiliser une des fonctions secondaires, sinon la fonction est annulée.



Note : Appuyez sur la touche MEMO pour enregistrer les nouvelles données dans le canal. Les

anciennes données sont automatiquement effacées.

☺

Conseil : • Cette fonction permet de garder en mémoire les fréquences et réglages en cours

d'utilisation.

• En mode SET, vous pouvez protéger tous les canaux mémoires contre les effacements.

Page 37

3.5 PROGRAMMATION DES FREQUENCES DECALEES

Procédure

Exemple : Enregistrement de la fréquence 14.275.0 MHz (fréquence d'émission) et 14.250.0 MHz

(fréquence de réception) dans le canal mémoire "59".

Préparer les données

1. Régler la fréquence 14.250 MHz (fréquence de réception) dans le VFO A.



Note : Vous pouvez régler les données de réception

dans le VFO B de préférence. Il n'est pas nécessaire d'enregistrer la fréquence de réception dans le VFO A.

2. Appuyez sur la touche SPLIT et maintenez-la enfoncée jusqu'à l'apparition de "0.000.0" et tout en la gardant enfoncée, tournez le vernier DIAL pour sélectionner + 25.0 kHz.



Cf : Voir la fonction QUICK OFFSET page 2.23.

Sélectionner le canal mémoire

3. Appuyez sur la touche FUNC.

4. Appuyez sur la touche UP/DOWN pour sélectionner le canal mémoire "59".

Programmer les données

5. Appuyez sur la touche MEMO.



Note : Après l'affichage de "FUNC", vous avez 5

secondes pour utiliser une des fonctions secondaires, sinon la fonction est annulée.

Page 38

3.6 PROGRAMMATION DES FREQUENCES DECALEES EN usage avec

un relais

Procédure

Exemple : Enregistrement de la fréquence 29.540.0 MHz (fréquence d'émission) et 29.640.0 MHz

(fréquence de réception) dans le canal mémoire "03".

Préparer les données

1. Régler la fréquence 29.540.0 MHz (fréquence d'émission) dans le VFO A.

2. Réglez également le mode FM et le ton CTCSS sur "ON" dans le même canal.

• Régler la fréquence 29.6450.0 MHz (fréquence de réception) dans le VFO B.

☺

Conseil : Utilisez la fonction VFO A = B puis réglez le

décalage entre les deux fréquences.

3. Appuyez sur la touche SPLIT.

Sélectionner le canal mémoire

4. Appuyez sur la touche FUNC.

• Appuyez sur la touche FUNC lorsque la fréquence de

réception est affichée. La fréquence illustrée dans le paragraphe 2 est la fréquence de réception.

5. Appuyez sur la touche UP/DOWN pour sélectionner le canal mémoire "03".

Programmer les données

6. Appuyez sur la touche MEMO.



Note : Après l'affichage de "FUNC", vous avez 5 secondes

pour utiliser une des fonctions secondaires, sinon la fonction est annulée.

Page 39

3.7 EFFACEMENT DES DONNEES DE CANAUX MEMOIRES

Effacer les données dans le canal mémoire choisi

1. Appuyez sur la touche MEMO pour accéder au mode MEMORY.

2. Appuyez sur la touche UP/DOWN (en face avant ou sur le microphone) pour sélectionner le canal mémoire contenant les données que vous voulez effacer.

3. Appuyez sur la touche MEMO et maintenez-la enfoncée.

4. Relâchez-la lorsque vous entendez le bip sonore et dès que le numéro du canal mémoire clignote sur le LCD.



Note : Le fait de relâcher la touche MEMO n'affecte pas l'indication en cours du LCD, mais

effacera les données du canal mémoire choisi.

Effacer tous les canaux mémoires

1. Allumez l'appareil tout en maintenant la touche MEMO enfoncée.

Page 40

3.8 TRANSFERT DES DONNEES DE MEMOIRE AU VFO

Introduction :

Cette fonction peut transférer les données de n'importe quel canal mémoire dans le VFO. Ceci est utile lorsque vous voulez recevoir un émetteur proche d'une fréquence programmée dans un canal mémoire.

Procédure

Exemple : Transfert les données du canal mémoire "06" au VFO A.

1. Sélectionnez le VFO A.

2. Appuyez sur la touche MEMO.

3. Appuyez sur la touche UP/DOWN pour sélectionner le canal mémoire "06".

4. Appuyez sur la touche FUNC, puis la touche VFO (M→V).



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

5. Appuyez une deuxième fois sur la touche VFO (M→V).



Note : Le transfert ne modifie pas le canal mémoire.

Page 41

BALAYAGE

4.1 NOTIONS DE BASE

Introduction :

Le balayage (SCAN) correspond à une recherche automatique des signaux sur une gamme spécifique de fréquences ou parmi les canaux mémoires programmés. Il existe trois types de balayage : bande, mémoire et priorité.

Types de balayage

1. Balayage de la bande

Ce balayage recherche la gamme complète de fréquences de la bande radioamateur dans les pas spécifiés par son utilisateur.

Bande Gamme Pas

1.8 1.8000 - 1.9999 MHz Les pas de fréquence sont réglés selon le mode.

3.5 3.5000 - 3.9999 MHz 7 7.0000 - 7.2999 MHz Les réglages par défaut sont les suivants :

10 10.1000 - 10.1499 MHz 14 14.0000 - 14.3499 MHz SSB, CW : 0.1 kHz 18 18.0680 - 18.1679 MHz AM : 1.0 kHz 21 21.0000 - 21.4499 MHz FM : 2.5 kHz

24.8900 - 24.9899 MHz24

28 28.0000 - 29.6999 MHz

(voir page xxx pour régler les pas de fréquence)

• Lorsque le récepteur à couverture générale est activé, ce balayage recherche également des signaux entre les bandes radioamateur. Par exemple, si la fréquence de départ est 4.500 MHz, le balayage recherche des signaux de 4.0000 MHz à 6.8999 MHz.

Le diagramme ci-dessous montre comment les signaux sont balayés, suivant la fréquence où le balayage a commencé.

2. Balayage des canaux mémoires

 Ce balayage recherche des signaux sur les canaux mémoires programmés dans l'ordre

numérique.

 Les canaux mémoires non programmés seront sautés.

 Les 100 canaux mémoires sont groupés par 10 canaux (00 à 09, 10 à 19, 20 à 29, ..., 90 à 99).

Cet émetteur-récepteur balaye seulement les canaux mémoires appartenant au groupe que vous lui spécifiez. Ceci est appelé "balayage de groupe mémoires". Le balayage de groupe mémoires peut être actif ou non dans le mode SET (voir page 56).

Balayage des canaux mémoires : l'émetteur-récepteur balaye seulement les canaux programmés. Appuyez sur la touche UP ou DOWN du microphone pour balayer les canaux dans le sens croissant ou décroissant.

Balayage de Groupe mémoires : l'émetteur-récepteur balaye seulement les canaux mémoires appartenant au groupe que vous lui spécifiez.

Page 42

3. Balayage des mémoires prioritaires

 L'émetteur-récepteur reçoit des signaux sur un VFO ou sur un canal mémoire pendant 5

secondes, puis balaye la mémoire ou le VFO que vous lui spécifiez pendant 0.5 seconde (2 secondes si le Squelch est inactif).

 Cette fonction est généralement utilisée en opération de décalage de fréquence entre le VFO A/B

et un canal mémoire.

Priorité Fréquence affichée

(5 secondes)

Priorité VFO A VFO A Mémoire

Priorité VFO B VFO B Mémoire

Priorité Mémoire A Mémoire VFO A

Priorité Mémoire B Mémoire VFO B

Fréquence prioritaire

(0.5 seconde)

Paramétrer le mode Balayage (SCAN)

Modes de balayage

Chaque mode de SCAN a une condition spécifique pour arrêter et poursuivre le balayage. Vous pouvez sélectionner un des modes SCAN cités ci-dessous. (La détection du signal est définie par l'état du Squelch. Par conséquent, le Squelch devrait être réglé au seuil.)

LCD Mode SCAN

00 Le balayage s'arrête quand le signal apparaît et reprend dès que le signal chute.

Le balayage s'arrête quand le signal apparaît, et quitte le mode SCAN

0 Le balayage ne s'arrête pas même si les signaux apparaissent. 2 Le balayage s'arrête quand le signal apparaît et reprend au bout de 2 secondes. 4 Le balayage s'arrête quand le signal apparaît et reprend au bout de 4 secondes. 6 Le balayage s'arrête quand le signal apparaît et reprend au bout de 6 secondes.

Procédure

1. Appuyez sur la touche FUNC, puis appuyez une deuxième fois sur la même touche et maintenez-la enfoncée plus de 2 secondes. Le mode SET apparaît.

2. Appuyez plusieurs fois sur la touche SPLIT jusqu'à l'apparition de "SCAn" sur le LCD.



Note : Après l'affichage de "FUNC", vous avez 5 secondes

pour utiliser une des fonctions secondaires, sinon la fonction est annulée.

3. Utilisez les touches UP/DOWN pour sélectionner un des modes SCAN décrits ci-dessus.

4. Appuyez sur la touche FUNC.



Note : La valeur par défaut est "2", ce qui correspond à une

pause de 2 secondes lorsqu'un signal est reçu et le balayage reprend.

Page 43

4.2 BALAYAGE DE TOUTES LES FREQUENCES (BAND SCAN)

Procédure

1. Appuyez sur la touche VFO pour accéder au mode VFO.

2. Sélectionnez la bande de fréquences désirée.

3. Sélectionnez le mode désiré.

4. Appuyez sur la touche SELECT jusqu'à la disparition de "∇∇∇∇".

5. Tournez le bouton de contrôle SQL pour ajuster le niveau du Squelch.

6. Appuyez sur la touche UP/DOWN du microphone et maintenez-la enfoncée plus de 2 secondes.

Le balayage commence. Les points décimaux clignotent en cours de balayage.

• Appuyez sur la touche UP ou DOWN du microphone pour balayer les fréquences supérieures ou

inférieures de toute la bande.



Note : • En mode SSB ou CW, le balayage ne pourra pas s’arrêter à la fréquence où le son de la

réception est clair. Ici, si le temps de reprise a été réglé assez long, vous pouvez utiliser le bouton de contrôle RIT pour faire le réglage fin de la fréquence pendant les pauses de balayage.

• Le balayage se poursuit jusqu'à la limite supérieure de la bande et retourne à la limite inférieure, ou vice versa.

6. Appuyez sur la touche UP/DOWN ou la touche PTT pour annuler le balayage.

☺

Conseil : Réglez les pas de fréquence selon la bande utilisée. Par exemple, il est utile de

sélectionner un pas de 10 kHz pour les émissions de radio sur la bande 29 MHz en FM.

Page 44

4.3 BALAYAGE DES CANAUX MEMOIRES (MEMORY SCAN)

Procédure

1. Appuyez sur la touche MEMO pour accéder au mode MEMORY.

2. Tournez le bouton de contrôle SQL pour ajuster le niveau du Squelch.



Note : Si le Squelch est inactif, le balayage s'arrêtera à chaque canal mémoire programmé.

3. Pour balayer le Groupe de mémoires, utilisez les touches UP/DOWN pour sélectionner un canal mémoire appartenant au groupe que vous voulez balayer.

4. Appuyez sur la touche UP/DOWN du microphone et

maintenez-la enfoncée plus de 2 secondes.

Le balayage commence.

• Appuyez sur la touche UP ou DOWN du microphone pour balayer les fréquences supérieures ou inférieures de tous les canaux mémoires.

5. Appuyez sur la touche UP/DOWN ou la touche PTT pour annuler le balayage.



Note : • Le balayage se poursuit jusqu'à la limite supérieure et retourne à la limite inférieure du

groupe (de canaux mémoires) , ou vice versa. Les canaux non programmés seront sautés.

• Le bouton de contrôle RIT reste actif pendant l'opération de balayage.

Page 45

4.4 BALAYAGE DES MEMOIRES PRIORITAIRES (PRIORITY SCAN)

Procédure

Exemple : Réception en mode VFO A et balayage momentané d'un canal mémoire prioritaire.

1. Appuyez sur la touche MEMO et sélectionnez le canal mémoire que vous voulez balayer momentanément.

2. Appuyez sur la touche VFO pour accéder au mode VFO et réglez la fréquence de réception habituelle.

3. Tournez le bouton de contrôle SQL pour ajuster le niveau du Squelch.

4. Appuyez sur la touche FUNC puis la touche SPLIT (fonction secondaire PRIO).



Note : Après l'affichage de "FUNC", vous avez 5

secondes pour utiliser une des fonctions secondaires, sinon la fonction est annulée.

L'émetteur-récepteur reçoit le VFO pendant 5 secondes, puis le canal mémoire pendant 0.5 seconde (2 secondes si le Squelch est inactif).

• Le mode SCAN peut être sélectionné dans le mode SET.

5. Appuyez sur la touche FUNC puis la touche SPLIT (PRIO) ou la touche la touche PTT du microphone pour quitter le mode SCAN.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 46

FONCTIONS SPECIALES

5.1 FILTRES REDUCTEURS D'interférence

Introduction :

Cet émetteur-récepteur possède des fonctions incorporées pour réduire les interférences. Ce paragraphe explique comment utiliser ces fonctions pour réduire les interférences.

Décalage des fréquences intermédiaires (IF SHIFT) :

Cette fonction IF SHIFT est utilisée pour décaler la bande passante des filtres FI sans changer la fréquence de réception. S'il y a un signal d'interférence proche du signal de réception, tournez le bouton de contrôle ∆∆∆∆IF pour exclure le signal d'interférence de la bande de réception.

Bande passante



Note : • Cette fonction peut décaler les fréquences intermédiaires de la bande passante de ±1.5 kHz

seulement.

• Cette fonction est inactive en mode AM ou en mode FM.

☺

Conseil : Cette fonction peut être utilisée pour ajuster la qualité de l'audio.

Filtre à bande passante étroite :

Ce filtre à bande passante étroite peut être utilisé dans chaque mode sauf en SSB et FM. Il permet de réduire efficacement les interférences.

Filtre standard

Filtre étroit

 S'il existe des signaux d'interférences (A) et (B) lorsque vous utilisez un filtre standard, ces

interférences peuvent être réduites lorsque vous utilisez le filtre à bande passante étroite.

Page 47



Note : Le filtre à bande passante étroite change la qualité de l'audio.

 Largeur de bande du filtre

Mode Filtre standard Filtre à bande passante étroite

CW 2.7 kHz 0.5 kHz * (OPTION)

SSB 2.7 kHz -

AM 8.0 kHz 2.7 kHz

FM 8.0 kHz

1. Appuyez sur la touche FUNC puis FILTER pour sélectionner un filtre.

• Quand le symbole "NAR" s'affiche sur le LCD, le filtre à bande passante étroite a été sélectionné.

• Utilisez la fonction ∆∆∆∆IF pour clarifier le signal de réception.

* Un filtre audio CW est monté d'origine dans tous les DX-77.

Le filtre CW FI est une option pour le DX-77 E (EJ-35U).

Inversion de la fréquence BFO en mode CW (CW BFO Reverse)

Le mode CW offre 2 options : le CWU (Upper sideband) et le CWL (Lower sideband). Sélectionnez un de ces 2 modes pour

réduire les interférences.

Quand votre fréquence de réception correspond tout à fait à la fréquence d'émission de votre interlocuteur, cette fonction n'affecterait pas la tonalité de réception ni la fréquence d'émission.

(A) Signal désiré

(B) Signal d'interférence

1. Appuyez sur la touche MODE pour sélectionner le mode CWU ou CWL.

(A) signal voulu (B) interférence (C) zone de réception

Suppresseur de bruit (Noise Blanker)

Le filtre NB supprime les bruits d'impulsions (système d'allumage d'un véhicule), afin de rendre le signal de réception plus propre.

1. Appuyez sur la touche NB, le symbole "NB" s'affiche sur le LCD.

Atténuateur (RF)

Cette fonction est utilisée pour réduire le gain de l'étage d’entrée du récepteur quand vous recevez de très forts signaux ou des signaux d'interférences.

 Appuyez sur la touche RF pour sélectionner le réglage du gain de l'étage d’entrée du récepteur.

Un atténuateur de -10 dB est activé.

Un atténuateur de -20 dB est activé.

Page 48

5.2 AUTRES FONCTIONS UTILES

Fonction RIT :

permet de changer la fréquence de réception de ±1,0 kHz.

☺

Conseil : cette fonction est utile quand votre interlocuteur n'est pas exactement sur la bonne

fréquence.

Procédure

1. Tournez le bouton de contrôle RIT pour ajuster la fréquence

de réception.



Note : Si vous utilisez le vernier DIAL pour régler la fréquence pendant que la fonction RIT est

active, les fréquences d'émission et de réception seront différentes.

Fonction VFO A = B :

Cette fonction transfère les données du VFO A au VFO B et vice versa.

☺

Conseil : Cette fonction est utile quand vous voulez préserver la fréquence actuellement utilisée

avec tous ses réglages dans un VFO, et les changer dans un autre VFO. Vous pouvez également utiliser cette fonction pour régler plus facilement les fréquences de décalage.

Procédure

1. Affichez le VFO dont vous voulez transférer les données.

2. Maintenez la touche VFO enfoncée plus d'une seconde.

• Vérifiez si le VFO A et le VFO B ont maintenant les même données.

Verrouillage du Vernier DIAL (DIAL LOCK)

Cette fonction bloque le vernier DIAL afin de prévenir tout changement de fréquence accidentel.

☺

Conseil : Cette fonction est utile en usage mobile où le vernier DIAL pourrait tourner à cause des

vibrations du véhicule, etc. Quand cette fonction est activée, le réglage est encore possible avec les touches UP/DOWN et le bouton de contrôle RIT.

Procédure

1. Appuyez sur la touche DIAL LOCK.

• Appuyez une deuxième fois sur

la touche DIAL LOCK pour annuler la fonction.

Page 49

6.1 NOTIONS DE BASE

Introduction :

Ce chapitre explique les détails des paramétrages et des procédures dans le mode SET. Ce mode est utile pour personnaliser chaque fonction afin de vous permettre d'obtenir les meilleures performances de cet émetteur-récepteur.

Liste des éléments paramétrables

 Sidetone et décalage CW  Sélection automatique USB/LSB  Luminosité du LCD  Verrouillage de la touche PTT  Protection de la mémoire  Compresseur de modulation  Interdiction d'accès aux fréquences de la

mémoire  Balayage du groupe de mémoires  Mode de balayage

PROCEDURES DE BASE

 Délai de transmission en Morse  Bip sonore

 Pas par défaut des touches UP/DOWN

1. Appuyez sur la touche FUNC, "FUNC" s'affiche sur le LCD.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes.

"SE" apparaît sur le LCD, ce qui indique que l'appareil est en mode SET.

3. Appuyez sur la touche de fonction que vous voulez paramétrer.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

4. Appuyez sur les touches UP/DOWN pour sélectionner l'option désirée.

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.

Page 50

6.2 REGLAGES DES PARAMETRES

Sélection Automatique USB/LSB :

Description

Cette fonction sélectionne automatiquement le mode USB ou LSB selon le choix préalable de la bande radioamateur dans le mode SSB. Si "OF" a été sélectionné, le dernier mode SSB utilisé sera rappelé dès que vous accédez une nouvelle fois au mode SSB.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "On")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez sur la touche MODE.

4. Appuyez sur les touches UP/DOWN pour sélectionner "On" ou "OF"

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes

pour utiliser une des fonctions secondaires, sinon la fonction est annulée.

Modulation CW et paramétrage de la fréquence CW :

Le sidetone change selon le décalage CW sélectionné.

Options

 400 Hz à 1000 Hz par pas de 50 Hz (Le réglage par défaut est "800")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez sur la touche RF.



Note : Si le menu du réglage BREAK-IN est affiché,

appuyez une nouvelle fois sur cette touche.

4. Appuyez sur les touches UP/DOWN pour sélectionner le

décalage CW désiré.

5. Appuyez sur la touche FUNC pour confirmer la sélection et

quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 51

Ajustement du délai de BREAK-IN :

Description

Vous avez le choix entre l'AUTO BREAK-IN, le SEMI BREAK-IN (choix de 7 pas) et le FULL BREAK-IN.

Options

 "Auto" Le délai du retour en mode Réception sera ajusté automatiquement suivant

la vitesse de frappe de l'émission (AUTO BREAK-IN).

 "dLy 1" à "dLy 7" sélectionnez le délai désiré pour le retour en mode Réception (SEMI

BREAK-IN). ("1" est le plus court et "7" le plus long")

 "FuLL" Vous êtes dans le mode FULL BREAK-IN (pas de délai).

(Le réglage par défaut est "Auto")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez sur la touche RF.



Note : Si le menu du réglage du Sidetone est affiché,

appuyez une nouvelle fois sur cette touche.

4. Appuyez sur les touches UP/DOWN pour sélectionner le mode BREAK-IN désiré.

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Luminosité de l’afficheur LCD :

Vous pouvez changer la luminosité de l’afficheur LCD.

Options

 "OF" (OFF)  "1" à "5" (Le réglage par défaut est "3")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche SELECT jusqu'à l'apparition de "LP" sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner la luminosité désirée.

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 52

Bip sonore :

Lorsque "On" est sélectionné, l'appareil émet un bip aigu si vous tapez sur une touche de fonction valide alors qu'un bip grave avertit une erreur de manipulation.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "On")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche SELECT jusqu'à l'apparition de "bEEP" sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner "On" ou "OF".

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Compresseur de modulation :

Le compresseur de modulation augmente la puissance de la voix. Ceci est utile pour la transmission dans les modes SSB et AM.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "OF")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez sur la touche H/L. "SPCH" s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner "On" ou "OF".

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes

pour utiliser une des fonctions secondaires, sinon la fonction est annulée.

Page 53

Blocage de la pédale d'émission (PTT Key Lock) :

Si "On" est sélectionné, l'émetteur-récepteur se comporte comme un réception seulement.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "OF")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez sur la touche DIAL LOCK. "Ptt.L" s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner "On" ou "OF".

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Réglage du pas des touches UP/DOWN en SSB et CW :

Vous pouvez modifier le pas de fréquence VFO des touches UP/DOWN pour les modes SSB et CW. Lorsqu'aucun "∇∇∇∇" n'est affiché, la fréquence affichée change au pas sélectionné.

Options

 "0.1" (kHz)  "0.5" (kHz)  "2.5" (kHz) (Le réglage par défaut est "1.0")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche VFO jusqu'à l'apparition de "U..L" sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner le pas de fréquence désiré.

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 54

Réglage du pas des touches UP/DOWN en AM :

Vous pouvez modifier le pas de fréquence VFO des touches UP/DOWN pour le mode AM. Lorsqu'aucun "∇∇∇∇" n'est affiché, la fréquence affichée change au pas sélectionné.

Options

 "1.0" (kHz)  "2.5" (kHz)  "5.0" (kHz)  "9.0" (kHz)  "10.0" (kHz)

(Le réglage par défaut est "5.0")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche VFO jusqu'à l'apparition de "AM" sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner le pas de fréquence désiré.

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Réglage du pas des touches UP/DOWN en FM :

Vous pouvez modifier le pas de fréquence VFO des touches UP/DOWN pour le mode FM. Lorsqu'aucun "∇∇∇∇" n'est affiché, la fréquence affichée change au pas sélectionné.

Options

 "2.5" (kHz)  "5.0" (kHz)  "10.0" (kHz)  "12.5" (kHz)

(Le réglage par défaut est "2.5")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche VFO jusqu'à l'apparition de "FM" sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner le pas de fréquence désiré.

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 55

Verrouillage des mémoires :

Cette fonction empêche toute modification des données de tous les canaux mémoires.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "OF")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche MEMO. "Prot" s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner "On" ou "OF".

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Verrouillage de la fréquence des canaux mémoires :

Cette fonction empêche temporairement toute modification des fréquences de tous les canaux mémoires. Lorsqu’elle est activée, cependant vous pouvez utiliser la fonction RIT, le mode, la fonction

RF Gain et autres réglages du canal sélectionné.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "OF")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche MEMO. "FrEq" s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner "On" ou "OF".

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 56

Mode Balayage (SCAN) :

Vous pouvez sélectionner une condition pour que le balayage s'arrête ou reprend.

Options

"OF"(OFF) Le balayage s'arrête quand le signal apparaît, et quitte le mode SCAN

"00"

"0"

"2"

"4"

"6"

(Le réglage par défaut est "2")

Le balayage s'arrête quand le signal apparaît et reprend dès que le signal chute.

Le balayage ne s'arrête pas même si les signaux apparaissent.

Le balayage s'arrête quand le signal apparaît et reprend au bout de 2 secondes.

Le balayage s'arrête quand le signal apparaît et reprend au bout de 4 secondes.

Le balayage s'arrête quand le signal apparaît et reprend au bout de 6 secondes.

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche SPLIT. "SCAn" s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner le mode SCAN désiré.

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Balayage des groupes mémoires :

Si "On" est sélectionné, l'émetteur-récepteur balaye seulement les canaux mémoires appartenant au groupe de mémoires que vous lui spécifiez.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "OF")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour accéder au mode SET.

3. Appuyez plusieurs fois sur la touche SPLIT. "GrouP" s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner "On" ou "OF".

5. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Page 57

Réglage du TON CTCSS :

Vous pouvez modifier le ton CTCSS (parfois appelé ton PL) lorsque l'option EJ-34U CTCSS Tone Encoder est installé.

Le ton CTCSS est un ton sub-audible (de fréquence très basse, inaudible) superposé à la transmission normale permettant de distinguer votre émission des autres présentes sur la même fréquence. Cette fonction est surtout utilisé avec les relais et n'est active qu'en mode FM.

Options

 50 tons peuvent être sélectionnés.

(Le réglage par défaut est "88.5")

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour

accéder au mode SET.

3. Appuyez sur la touche NB. Le ton s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour sélectionner le

mode ton désiré.

5. Appuyez sur la touche FUNC pour confirmer la sélection et

quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Réglages du Manipulateur électronique :

(Nécessite l'option EJ-33U pour le DX-77 E)

Description

Le module Manipulateur électronique permet un calibrage automatique des traits et points pour une transmission Morse rapide. Lorsque le manipulateur électronique est désactive (réglage par défaut), le mode semi-automatique produit des points quel que soit le contact utilisé. Les traits doivent être produits par l'opérateur. Lorsqu'il est activé, les points et traits sont automatiquement calibrés (en fonction du contact utilisé sur le manipulateur) dans une gamme de 6 à 50 mots par minute.

Options

 "On"  "OF" (OFF) (Le réglage par défaut est "OF")

 Vitesse de 5 à 60 (Le réglage par défaut est 20)

Page 58

Procédure

1. Appuyez sur la touche FUNC.

2. Appuyez une deuxième fois sur la touche FUNC et maintenez-la enfoncée plus de 2 secondes pour

accéder au mode SET.

3. Appuyez plusieurs fois sur la touche TUNE jusqu'à ce que

"ELE" s'affiche sur le LCD.

4. Appuyez sur les touches UP/DOWN pour activer (On) ou

désactiver (OF) le Manipulateur électronique.

5. Appuyez une nouvelle fois sur TUNE : "SPE" s'affiche.

6. Appuyez sur les touches UP/DOWN pour sélectionner la vitesse.

7. Appuyez sur la touche FUNC pour confirmer la sélection et quitter le mode SET.



Note : Après l'affichage de "FUNC", vous avez 5 secondes pour utiliser une des fonctions

secondaires, sinon la fonction est annulée.

Clonage par câble :

Description :

Le clonage de DX-77 consiste en une copie de toutes les mémoires et de tous les paramétrages d'un

DX-77 MAITRE vers un DX-77 ESCLAVE. Ceci grâce à un câble à trois conducteurs muni de prises jack

3.5 mm stéréo.

Procédure :

1. Reliez les deux appareils par le câble 3.5 mm stéréo en utilisant les prises REMOTE de la face arrière.

2. Allumez les deux appareils, alors que vous maintenez la touche DIAL LOCK appuyée. ("ClonE" s'affiche sur les deux appareils.

3. Appuyez sur la touche PTT de l'appareil MAITRE (contenant les réglages à copier). "P ####" s'affiche sur le MAITRE. (#### correspond aux données transmises; la vitesse de transmission est de 9600 bps).

4. Lorsque toutes les données ont été transmises, le MAITRE affiche "Good" et l'ESCLAVE retourne au mode de fonctionnement normal. En cas d'erreur, l'afficheur du MAITRE indique "Err#" où # correspond à un numéro d'erreur. Dans ce cas recommencez toute l'opération.

Page 59

7.1 REGLAGE

Introduction :

Cet émetteur-récepteur a été strictement testé et complètement préréglé lors de sa fabrication. Par conséquent, lorsque vous paramétrez votre appareil, veillez à éviter de toucher à certains composants préréglés comme les résistances, potentiomètres, bobines et condensateurs variables.

Liste des dispositifs réglables

• Réglage du volume du Sidetone.

• Réglage du gain du microphone.

• Sélection la puissance de sortie 100 W ou 50 W.

• Alignement de la fréquence de référence.

Ouverture du boîtier

Otez les capots comme indiquent les schémas ci-dessous.

• Capot supérieur • Capot inférieur



Précaution : Assurez-vous d'éteindre l'appareil et de le déconnecter avant de l'ouvrir.

Procédure

1. Régler le gain du microphone

• Ajustez le gain de façon à ce que la luminosité du témoin TX change suivant la modulation.

• Tournez le potentiomètre VR14 (voir schéma cicontre) vers la droite pour augmenter et vers la gauche pour diminuer le gain.

2. Sélectionner la puissance de sortie 100 W ou 50 W

• Positionnez la glissière ( S1) sur la puissance désirée (voir schéma).

Page 60

3. Régler le volume du Sidetone

• Tournez le potentiomètre VR1002(voir schéma cicontre) vers la droite pour augmenter et vers la gauche pour diminuer le volume du sidetone.

4. Alignement de la fréquence de référence

1. Otez les capots du boîtier pour accéder au PLL.

2. En mode SET, réglez le décalage de fréquence CW à 800 Hz (voir page 50). Vérifiez si l’appareil est en réception et mettez le PTT LOCK sur "ON" (voir page 53).

3. Sélectionnez le mode CWU ou CWL. Puis réglez la fréquence de réception sur "5.0000", "10.0000" ou "15.0000" (référence de temps ou de fréquence comme WWV et WWVH à 5, 10 ou 15 MHz).

4. Lorsque le signal WWV est reçu, vous entendrez la tonalité de 800 Hz. (Sinon essayez une autre fréquence pour recevoir le signal WWV).

5. Appuyez sur le manipulateur Morse et vous entendrez le Sidetone de 800 Hz.

6. Le ton WWV sera mélangé au Sidetone pour produire un battement.

7. Ajustez l'unité PLL (TC701) pour faire disparaître le battement.

8. Réglez le PTT.LOCK sur "OFF" (voir page 53) puis rétablissez le Sidetone initial (voir page 6.4).

Page 61

7.2 REINITILISATION

Procédure

1. Réinitialiser tous les canaux mémoires et le mode SET

 Allumez l'appareil tout en maintenant la touche FUNC enfoncée.

2. Réinitialiser tous les canaux mémoires

 Allumez l'appareil tout en maintenant la touche MEMO enfoncée.

3. Réinitialiser les fréquences VFO

 Allumez l'appareil tout en maintenant la touche VFO enfoncée.

4. Rétablir les réglages du mode SET d’origine

 Allumez l'appareil tout en maintenant la touche SPLIT enfoncée.

7.3 NETTOYAGE

 Utilisez un chiffon doux et sec ou une peau de chamois pour nettoyer l'appareil.



Note : • N'utilisez pas de diluants : l'essence, l'alcool ou d'autres solvants pourraient déformer ou

décolorer l'émetteur-récepteur.

• Si l'appareil est très sale, frottez-le avec un chiffon doux imbibé d’eau et très peu de détergent doux à PH neutre.

Page 62

7.4 DEPANNAGE SIMPLE

Si un problème survient, essayez d'abord de le résoudre en suivant la procédure citée ci-dessous. Si le problème persiste, contactez le distributeur ALINCO le plus proche.

Symptôme Cause possible Remède

L'appareil ne s’allume pas.

L'affichage anormal du LCD.

Le haut-parleur n'émet pas de son

Seuls les signaux forts sont captés

Le signal de réception n'est pas démodulé.

La rotation du vernier DIAL ne change pas la fréquence.

Le balayage de la bande des fréquences ne démarre pas.

1. Le cordon d'alimentation est mal connecté.

2. Le fusible est grillé.

3. La polarité de la prise est inversée.

4. L'alimentation n'est pas allumée.

5. La tension de l'alimentation est insuffisante.

1. La tension de l'alimentation est basse. L'alimentation doit être capable de fournir 20 ampères continus à 13.8 V pour assurer la transmission à 100 W de sortie.

1. Connectez correctement le cordon d'alimentation.

2. Remplacez le fusible.

3. Corrigez la polarité et remplacez le fusible.

4. Allumez l'alimentation.

5. Branchez une tension régulée de

13.8 V ± 15 %.

1. • Vérifiez si vous utilisez bien une

alimentation stabilisée.

• Ajustez la tension à 13.8 V

± 15 % (11.7 à 15.8 V).

• Vérifiez les câbles et

connecteurs.

1. Le bouton de contrôle AF est tourné complètement vers la gauche

2. La touche PTT du microphone est enfoncée.

3. Le manipulateur Morse est en émission.

4. Le câble du haut-parleur externe est court-circuité ou endommagé.

5. Les casques ou écouteurs sont branchés au jack SP.

6. Le niveau du Squelch est trop élevé.

1. Le Squelch est actif.

2. La fonction ATT est active.

3. L'antenne est défectueuse ou courtcircuitée, le câble coaxial est endommagé.

4. L'antenne ne convient pas à la bande de réception.

1. Tournez le bouton de contrôle AF pour ajuster le volume.

2. Relâchez la touche PTT du microphone.

3. Arrêtez d'émettre avec le manipulateur Morse.

Vérifiez également si la prise n'est pas

court-circuitée.

4. Vérifiez le câble du haut-parleur externe.

5. Débranchez les casques ou écouteurs.

6. Tournez le bouton SQL vers la gauche pour désactiver le Squelch.

ournez le bouton SQL vers la auche.

Appuyez sur la touche RF pour

nnuler la fonction ATT.

Vérifiez l'antenne, le câble et

pécialement les prises UHF.

4. Connectez une antenne correcte

pour la bande de réception.

1. Le mode utilisé n'est pas approprié. (Si vous êtes en SSB, vérifiez également le LSB et USB)

2. Le filtre utilisé n'est pas approprié.

1. Sélectionnez le mode approprié.

2. • Tournez le bouton ∆∆∆∆IF dans la position où un son d'audio se fait entendre.

•Sélectionnez le filtre approprié.

1. Le vernier DIAL est verrouillé. 1. Appuyez sur la touche DIAL LOCK

pour libérer le vernier DIAL.

1. Le symbole "∇∇∇∇" est affiché sur le LCD.

1 Appuyez plusieurs fois sur la

touche SELECT jusqu'à la disparition du symbole "∇∇∇∇".

L'accès du mode MEMORY est bloqué.

1. Le canal mémoire n'est pas programmé.

1. Programmer le canal mémoire.

Page 63

Le balayage des canaux mémoires ne démarre pas.

1. Le canal mémoire n'est pas programmé.

1. Programmer le canal mémoire.

Le canal mémoire ne peut pas être programmé.

La fréquence du canal mémoire ne peut pas être changée.

La transmission est impossible ou la puissance de sortie est trop basse.

La réception et l'émission sont normales, mais la communication est impossible

L'amplificateur linéaire n'est pas activé.

1. Le canal mémoire est protégé.

1. La fonction de protection de la fréquence du canal mémoire est activée.

1. Le microphone ou le manipulateur Morse est déconnecté ou mal connecté.

2. L'antenne est mal connectée.

3. L'antenne est mal réglée.

4. Le niveau de sortie du microphone est bas.

5. La touche PTT du microphone est verrouillée.

6. La transmission est hors de la bande radioamateur.

7. La capacité de l'alimentation est insuffisante.

1. La fonction SPLIT est activée.

2. La fonction RIT est activée.

3. (En CW) L'accord a été fait sur la mauvaise fréquence

1. Le niveau ALC est mal réglé.

2. La connexion entre le DX-77 et l'amplificateur linéaire est mauvaise.

1. Annulez la fonction de protection (voir page 56).

1. Connectez le microphone ou le manipulateur Morse correctement.

2. Vérifiez si l'antenne est branchée correctement.

3. Réglez de l'antenne ou activez le bouton TUNE.

4. Augmenter le gain du microphone.

5. Désactivez le PTT LOCK dans le mode SET.

6. Sélectionnez la bonne fréquence de la bande radioamateur.

7. Utilisez une alimentation régulée de 13,8 V fournissant 20 ampères continus. Le cordon d'alimentation doit être le plus court possible et éloigné des câbles coaxiaux.

1. Désactiver la fonction SPLIT.

2. Désactiver la fonction RIT.

3. Accordez sur l'autre side tone.

1. Ajustez le niveau ALC de votre amplificateur linéaire.

2. Vérifiez si le câble du relais, le câble ALC et le câble coaxial sont bien connectés entre le DX-77 et l'amplificateur linéaire. Vérifiez également si la sortie antenne HF du DX-77 est reliée à l'amplificateur linéaire.

Page 64

OPTIONS

 EDX-1 tuner d'antenne pour DX-77

 Alimentation stabilisée

• DM-130 MVT

• DM-130 MVZ

 EJ-33U module pour Manipulateur électronique

 EJ-34U encodeur CTCSS

 DJ-35U filtre FI 500 Hz.

DISPONIBILITE DES TUNERS D'ANTENNES EXTERNES

Exemple de connexion : ALINCO EDX-1, KENWOOD AT-50, KENWOOD AT-300, ICOM AH-3.



Note : • Pour les détails de câblage d'un tuner d'antenne, voir le mode d'emploi fourni. (Certains

câblages peuvent avoir été modifiés depuis l’édition de ce manuel)

• Les références des produits mentionnés dans ce manuel servent uniquement à les identifier et peuvent être déposés par leurs fabricants.

Alinco EDX-1

Page 65

Alinco EDX-2

KENWOOD AT-300

Page 66

ICOM AH 3

Installer les options

EJ-34U

EJ-33U

Platine manipulateur

EJ-35U

Filtre étroit CW, peut être inséré dans n'importe quel sens

Souder ici

Retirer les protections des adhésifs et collez-les aux endroits indiqués

Souder les pattes de l'autre côté (6 points)

Page 67

SPECIFICATIONS GENERALES

Général

Modes de modulation J3E (LSB, USB), AIA (CW), F3E (FM) Nombre de canaux mémoires 100 Impédance d'antenne

Alimentation

Méthode de mise à la masse Borne négative Consommation Réception

Emission

Température d'utilisation -10°C à +60°C Stabilité de la fréquence

Dimensions (Largeur x Hauteur x Profondeur) 246 x 94 x 228 mm (châssis seul)

Poids Environ 3.8 kg

50 Ω asymétrique

13.8 V DC ±15 % (11.7 à 15.8 V)

1.1 A max.

20 A max.

±10 ppm (-10°C à +50°C)

247 x 100 x 268 mm (boutons et connecteurs compris)

Emetteur

Couverture de fréquences d'émission Bande 160 m

Bande 80 m Bande 40 m Bande 30 m Bande 20 m Bande 17 m Bande 15 m Bande 12 m Bande 10 m

Bande HF SSB, CW, FM

Puissance de sortie

SSB Modulation équilibrée

Système de modulation AM Modulation en puissance réduite

FM Modulation à réactance Suppression des harmoniques Bandes HF Meilleure que 60dBc Suppression de la porteuse Plus de 40 dB Suppression de la bande latérale Plus de 50 dB (à 1 kHz) Déviation maximale de la FM Bandes HF

Impédance du microphone

1.8000 à 1.9999 MHz

3.5000 à 3.9999 MHz

7.0000 à 7.2999 MHz

10.1000 à 10.1499 MHz

14.0000 à 14.3499 MHz

18.0680 à 18.1679 MHz

21.0000 à 21.4499 MHz

24.8900 à 24.9899 MHz

28.0000 à 29.6999 MHz Pleine puissance 100 W Puissance réduite environ 10 W Pleine puissance 40 W Puissance réduite environ 4 W

±2.5 kHz

2 kΩ

Récepteur

Circuit de récepteur Superhétérodyne à double changement de

fréquence Gamme des fréquences de réception 0.1500 MHz à 30.0000 MHz. Sensibilité SSB, CW 0.5 à 1.8 MHz

(S/N 10 dB) 1.8 à 30 MHz

AM 0.5 à 1.8 MHz

(30 % mod.) 1.8 à 30 MHz

FM (12 dB SINAD) -6 dBµV (0.5µV)

SSB, CW, AM (étroit) 2.7 kHz / -6 dB, 4.7 kHz / -60 dB Sélectivité AM FM 8 kHz / -6 dB, 30 kHz / -50 dB Réjection Image et harmoniques Plus de 70 dB Puissance de sortie d'audio

Gamme RIT/TXIT

0 dBµV (1 µV)

-12 dBµV (0.25 µV)

+20 dBµV (10 µV)

+6 dBµV (2 µV)

Plus de 2 W (à 8 Ω, 10 % de distorsion)

±1.0 kHz

Page 68

Produits ALINCO

Importés et distribués en France par

EURO COMMUNICATION EQUIPEMENTS S.A. (CB HOUSE)

Route de Foix D117 - Nébias - 11500 QUILLAN, FRANCE

Alinco DX-77 User guide [FR]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1 CARACTERISTIQUES, Innovations et nouveautés du DX-77 :

1.3 INSTALLATION ET CONNEXION POUR STATION DE BASE

Schéma fonctionnel:

Procédure

1. Connexion d'une antenne et de la prise de terre

2. Connexion du manipulateur

3. Connexion du haut-parleur externe

4. Connexion des écouteurs ou casques

5. Connexion de l'alimentation stabilisée

1.4 INSTALLATION ET CONNEXION pour station mobile

Schéma de câblage :

Etapes de montage

1. Installation d'une antenne

2. Installation de l'émetteur-récepteur.

3. Connexion du cordon d'alimentation

4. Connexion des accessoires

1.5 COMMANDES, CONNECTEURS, ET AFFICHAGE

Panneau de contrôle

Connecter un micro

Panneau arrière et connecteurs

Microphone

Afficheur LCD

2.1 RECEPTION (utilisation simplifiée)

Procédure

1. Mise en marche / arrêt

2. Contrôle du volume

3. Contrôle du Squelch

4. Sélection du mode de modulation

5. Sélectionner les bandes radioamateur

6. Choisir une fréquence (Tuning)

Exercice

Se familiariser avec des fonctions utiles

2.2 EMISSION (utilisation simplifiée)

2.3 UTILISATION EN BLU (SSB)

2.4 CONSEILS PRATIQUES POUR UTILISATION DE LA BLU (SSB)

Introduction :

Eliminer les interférences (QRM)

Communiquer dans de mauvaises conditions

Communiquer avec des stations de fréquence décalée

Communiquer en superposition (Pile-Ups)

2.5 UTILISATION EN AM

2.6 RECEPTEUR A COUVERTURE LARGE BANDE

2.7 UTILISATION EN FM

2.8 UTILISATION AVEC UN RELAIS

2.9 UTILISATION EN MORSE (CW)

Introduction :

Réduire les interférences et parasites

Communiquer dans de mauvaises conditions

Quand le signal de réception est brouillé :

Communiquer en superposition (Pile-Ups)

3.1 NOTIONS DE BASE

3.2 UTILISATION EN MODE MEMOIRE

3.3 PROGRAMMATION DE LA FREQUENCE EN SIMPLEX-VFO

3.4 PROGRAMMATION DE LA FREQUENCE EN SIMPLEX-MEMOIRE

3.5 PROGRAMMATION DES FREQUENCES DECALEES

3.7 EFFACEMENT DES DONNEES DE CANAUX MEMOIRES

Effacer les données dans le canal mémoire choisi

Effacer tous les canaux mémoires

3.8 TRANSFERT DES DONNEES DE MEMOIRE AU VFO

4.1 NOTIONS DE BASE

Types de balayage

1. Balayage de la bande

2. Balayage des canaux mémoires

3. Balayage des mémoires prioritaires

Paramétrer le mode Balayage (SCAN)

4.2 BALAYAGE DE TOUTES LES FREQUENCES (BAND SCAN)

4.3 BALAYAGE DES CANAUX MEMOIRES (MEMORY SCAN)

4.4 BALAYAGE DES MEMOIRES PRIORITAIRES (PRIORITY SCAN)

5.1 FILTRES REDUCTEURS D'interférence

Introduction :

Décalage des fréquences intermédiaires (IF SHIFT) :

Filtre à bande passante étroite :

Inversion de la fréquence BFO en mode CW (CW BFO Reverse)

Suppresseur de bruit (Noise Blanker)

Atténuateur (RF)

5.2 AUTRES FONCTIONS UTILES
