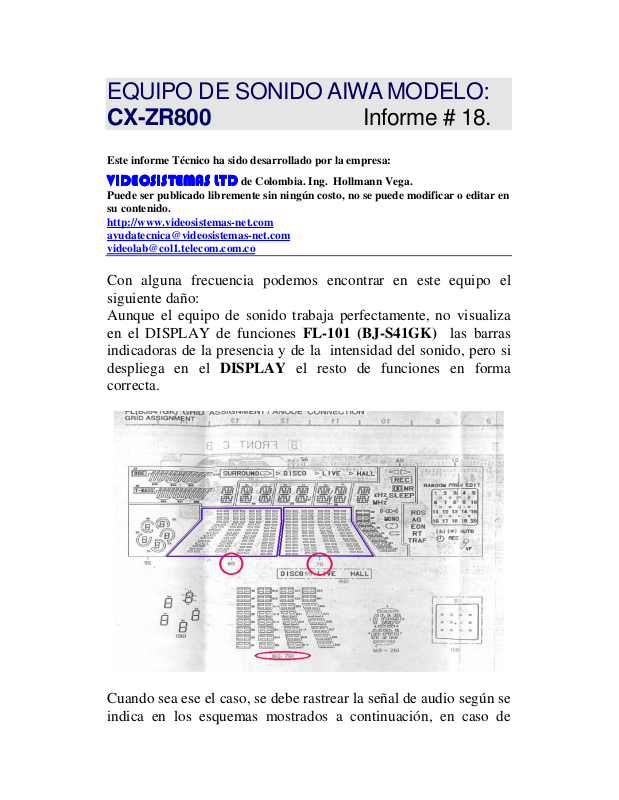

EQUIPO DE SONIDO AIWA MODELO:
CX-ZR800 Informe # 18.
Este informe Técnico ha sido desarrollado por la empresa:
de Colombia. Ing. Hollmann Vega.
Puede ser publicado libremente sin ningún costo, no se puede modificar o editar en su contenido.
http://www.videosistemas-net.com ayudatecnica@videosistemas-net.com videolab@col1.telecom.com.co
Con alguna frecuencia podemos encontrar en este equipo el siguiente daño:
Aunque el equipo de sonido trabaja perfectamente, no visualiza en el DISPLAY de funciones FL-101 (BJ-S41GK) las barras indicadoras de la presencia y de la intensidad del sonido, pero si despliega en el DISPLAY el resto de funciones en forma correcta.
Cuando sea ese el caso, se debe rastrear la señal de audio según se indica en los esquemas mostrados a continuación, en caso de
encontrarse la señal de entrada pero no la señal de salida en alguno de estos tres IC´S que intervienen en el proceso, se deben verificar la totalidad de los voltajes de alimentación de ese circuito, de estar estos presentes en forma correcta, se asume que el daño estará en el circuito IC que presente esa anomalía.
Se recomienda siempre verificar el resto de elementos periféricos de estos circuitos
Incluyendo las pistas del circuito impreso.
Los tres circuitos que intervienen en el proceso, más el Display anteriormente mencionado son:
IC 501 BU9262FS MIC/DSP/ECHO
IC 381 BA3835S SPECTRUM ANALYZER IC 101 LC866560W SYSTEM CONTROLLER FL 101 BJ541GK DISPLAY
