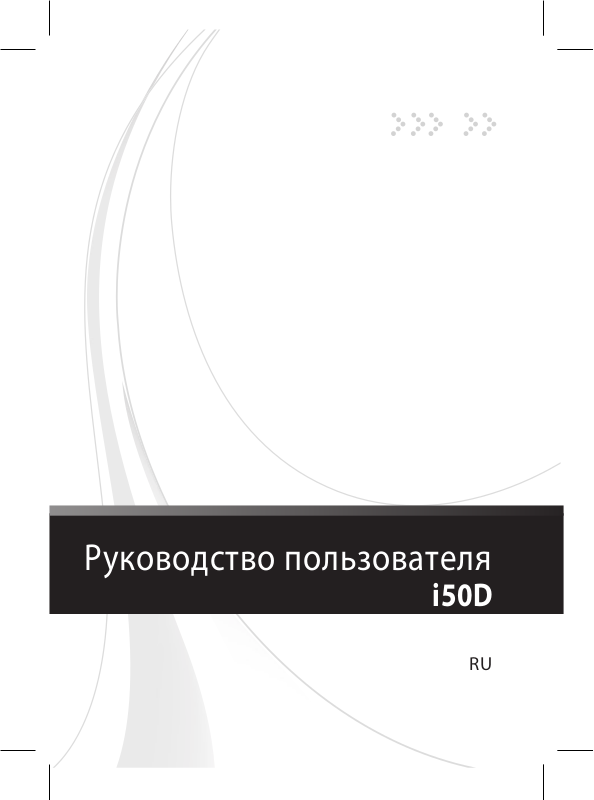

Руководство пользователя
i50D
RU
Руководство пользователя
Информация по уходу и технике безопасности:
1. Устройство и упаковочные материалы должны находиться вне
досягаемости младенцев и детей.
2. Блок питания и прочие контакты не должны подвергаться воздействию
воды. Перед их использованием необходимо высушить руки. Не ставьте
рядом с устройством предметы, наполненные водой, такие как вазы и т.д.
3. Убедитесь в том, что используемая штепсельная розетка питания
доступна и не скрыта. В экстренной ситуации отсоедините блок питания
устройства от сети питания.
4. Храните устройство вдали от источников огня, таких как свечи и не
устанавливайте их в непосредственной бл изости от устройства.
5. Устройство должно находиться на расстоянии минимум 10 см от других
предметов. Убедитесь, что вентиляционные отверстия не закрыты газетой,
скатертью, шторой и т. п.
6. В целях обеспечен ия личной безопасности не используйте проектор во
время грозы или молнии.
7. Относительная влажность: 5 ~ 35°C, 80% ( макс.), без образования
конденсата.
8. Батарея встроена в устройство. Запрещается разбирать и вносить изменения.
Замену батареи разрешается производить только квалифицированному
техническому персоналу.
9. Убедитесь, что температура окружающей среды находится в пределах
-10 ~ 55 °C.
10. Во время эксплуатации данный прибор может слегк а нагреваться. Это
нормальное рабочее состояние
11. Если прибор был перемещен из холодного помещения в теплое, то перед
его использованием необходимо подождать некоторое время.
Образующийся конденсат в определенных условиях может стать причиной
выхода устройства из строя. Когда устройство достигнет к омнатной
температуры, его м ожно использовать без риска.
12. Обращайтесь с устройством аккур атно. Избегайте контакта с острыми
предметами. Устройство должно находиться вдали от металлических
предметов.
13. Ус танавливайте проектор на ровной поверхности. Любой удар или падение
на пол может стать причиной повреждения прибора.
14. Не бросайте и не разбирайте прибор. В противном случае гарантия будет
аннулирована. При вскрытии или снятии крышек возникает риск
поражения электрическим током и прочие
опасности. Для выполнения обслуживания
обращайтесь к квалифицированным
специалистам.
15. Используйте только принадлежности,
поставляемые производителем устройства.
16. Прибор и руководство по эксплуатации могут
быть изменены или дополнены без
уведомления.
17. Не смотрите непосредственно в объектив проектора.
.
I
Руководство пользователя
Если пришло время утилизации
прибора, сдайте в приемный пункт все
его компоненты для переработки.
Батареи и аккумуляторы не следует
утилизировать вместе с бытовыми
отходами! Доставьте их в местный
пункт по переработке отходов.
Вместе мы сможем защитить
окружающую среду.
IV
Руководство пользователя
Обзор продукта
RU
Кнопка Режим проекции
Кнопка Режим зарядки
Светодиодный
Подставка
Микро USB-порт для зарядки
Колесо для регулировки фокуса
Объектив проектора
* Вы можете установить крышку
разъема проектора «Pico Stand»
под проектор, как показано на
рисунке, для сохранения
параллельной проекции
изображения изображения при
подключении iPad. (подставка для
iPad не входит в комплект)
1
Разъем для
iPhone/IPad
Руководство пользователя
Зарядка устройства
Подключите один конец
прилагаемого USB-кабеля к мини
USB-порту устройства, а другой
конец к ПК/ноутбуку или
USB-адаптеру питания iPhone/IPad
для зарядки.
* Ус тройство может быть
полностью заряжено через 5
часов после разрядки батареи.
Зарядка для iPhone
1. Подсоедините iPhone к
устройству.
2. Нажмите кнопку режима
зарядки iPhone, чтобы начать
или прекратить зарядку для
iPhone.
* Не рекомендуется
для зарядки iPad.
Светодиодный индикатор режимов
Светодиодный индикатор
состояния
3 белых светодиода остаются на Мощность составляет от 80% до 100%
2 белых светодиода остаются на Мощность составляет от 45% до 80%
1 белый светодиод остается на Мощность составляет от 10% до 45%
1 белый светодиод мигает Мощность ниже 10%
Светодиодный шатер Устройство заряжается
Индикатор мигает Зарядка для iPhone
1
2
или
Указание
2
RU
Руководство пользователя
Включение/отключение проектора
RU
Подержите кнопку
включения/выключения
проектора около 3 секунд,
чтобы включить и ли выключить
проектор.
* Устройство будет нагреваться
с непрерывной проекцией
благодаря высокой
производительности.
Регулировка фокуса
Отрегулируйте фокус с
помощью колеса для его
регулировки, чтобы получить
резкое и четкое изображение.
Проектирование фотографий и видео с помощью
встроенных приложений iPhone или IPad
1. Вручную выберите значок «Фотографии» в главном меню iPhone
или IPad.
2. Выберите фотографию или видео, которое вы хотите
спроецировать.
* Фотографии можно проецировать только как слайд-шоу.
**Пожалуйста, нажмите кнопку регулировки громкости на iPhone
или IPad для регулировки громкости во время
воспроизведения.
3
Руководство пользователя
Технические характеристики устройства
Устройство Описание
Оптическая технология ППД
Источник света ИНДИКАТОР «КРАСНЫЙ, ЗЕЛЕНЫЙ,
Разрешение 640 х 480 пикселей (VGA)
Световой поток До 35 ANSI-люменов
Размер изображения
проекции
Операционная система iOS4, iOS5
Источник проекции Новый Pad, iPad 2, iPad,
Входная мощность 5В/1A
Выходная мощность 5В/2A
Тип батареи Встроенный 1850 мАч,
Время работы
аккумулятора
Потребляемая
мощность
Рабочая температура 5 °C ~ 35 °C
Размеры (Д х Ш х В) 67 х 63 х 19,9 мм
Масса 125 г
Содержимое упаковки Пико-проектор, USB кабель, чехол,
* Мы оставляем за собой право на технические изменения и
ошибки.
СИНИЙ»
152 мм ~ 1524 мм (6 "~ 60" по
диагонали)
iPhone 4S, iPhone 4, iPhone 3GS,
Ipod Touch 4, IPod Touch 3-го
поколения
литий-полимерный аккумулятор
Режим проекции: 120 мин.
Режим зарядки iPhone: 80% емкость
аккумулятора iPhone (iPhone 4)
Режим проекции: 4,5 Вт
Режим зарядки iPhone: 5 Вт
руководство пользователя
4
RU
Руководство пользователя
Диагностика и устранение неисправностей
RU
Признак неисправности Контрольная точка
Проектор не включается. Убедитесь, что батарея полностью
Спроецированное
изображение слишком темное.
Спроецированное
изображение слишком
размытое.
Проектор включен, но
изображение не отображается.
Температура поверхности
проектора теплая.
При подключении iPhone
к проектору и на экране iPhone
появляется сообщение об
ошибке, как показано ниже.
заряжена.
* Использовать проектор в более
темных условиях.
* Уменьшите размер
спроецированного изображения.
Отрегулируйте фокус с помощью
колеса для регулировки фокуса.
Убедитесь, что приложение
оснащено функцией с ТВ-выходом.
То, что проектор вырабатывает
умеренное количества тепла при
нормальной работе, является
нормальным явлением.
Это может быть вызвано плохим
соединением между iPhone
и проектором. Пожалуйста,
подключите iPhone к проектору еще
раз, затем включите проектор снова.
5
Руководство пользователя
Признак неисправности Контрольная точка
Показатель изображения
проекции искажен.
Остановить видео-проекцию
мгновенно и автоматически.
Знаки безопасности
и номера отображаются на
проекционном экране.
Пожалуйста, вернитесь на главную
страницу и закройте программу
просмотра, дважды щелкнув кнопкой
возврата iPhone/Ipad, а затем
перейдите в режим настройки
iPhone/IPad для выбора ТВ-выхода
элемента
в общей настройке, затем
переключите параметр
широкоформатного отображения
в положение «Off» (Выкл.). Теперь
вы можете спроецировать
изображение в правильной
пропорции, возобновив программу
просмотра снова.
Пожалуйста, вернитесь назад к
настройке iPhone, введите общие
настройки, затем выберите опцию
«Never» (Никогда) для параметра
автоматической блокировки, что
предоставит возможность
проецировать видео изображение
в течение длительных периодов без
остановки.
Причиной может быть слишком
продолжительное нажатие кнопки
включения, чтобы войти
в инженерный режим. Пожалуйста,
выключите проектор, затем держите
кнопку включения
в течение 3 секунд, чтобы включить
его снова.
6
RU
Руководство пользователя i50D
