Ahrend Balance User manual
Gebruikers-
Ahrend Balance

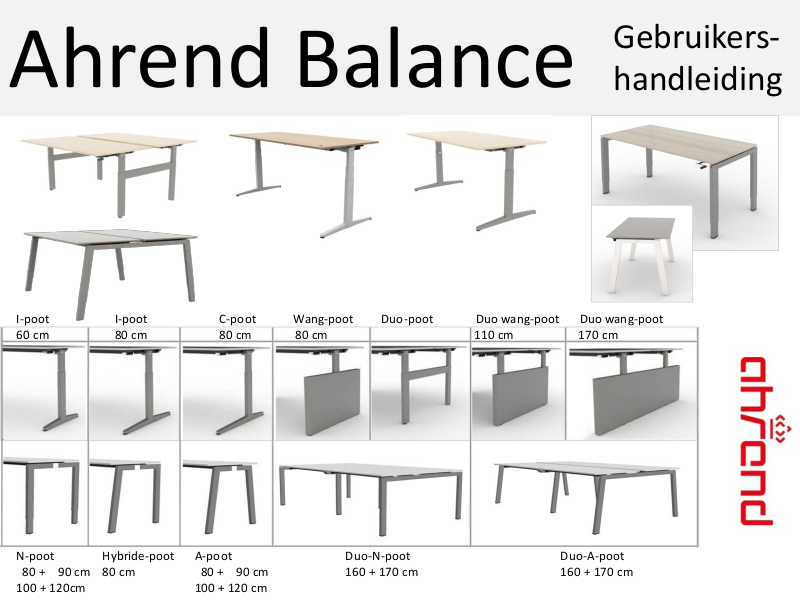

I-poot I-poot C-poot Wang-poot Duo-poot Duo wang-poot Duo wang-poot
60 cm 80 cm 80 cm 80 cm 110 cm 170 cm
handleiding
N-poot Hybride-poot A-poot Duo-N-poot Duo-A-poot
80 + 90 cm 80 cm 80 + 90 cm 160 + 170 cm 160 + 170 cm
100 + 120cm 100 + 120 cm
3
4
5
6
1
2
Ahrend Balance tafel- en pootuitvoeringen Ahrend Balance
tafels zijn uitvoerbaar met I- , C- of wang-poot, en als duo-tafel
met of zonder wangen. Al deze verschillen hebben geen invloed
op de verstelling van de hoogte van het tafelblad .
Hoogteverstellingen en hoogte aanduidingen
Tafels met instelbare hoogtes zijn er in diverse uitvoeringen. Zie
alle opties op deze pagina .
De hoogte van de tafels is afleesbaar op de binnenzijde van de
poot en in de (meeste) elektrisch verstelbare uitvoeringen tevens
in de schakelaar/display
Eenvoudige HI-verstelling ( Instelbaar in stappen van 1 cm):
1. Verstelling middels een draaiknop (afbeelding 1)
• Draaiknop linksom losdraaien;
• Beide pootdelen goed vasthouden , of tafelblad
ondersteunen (bv met een tafelkrik).
• Poot verstellen naar gewenste hoogte
• Stelschroef weer vastdraaien
• Actie herhalen voor andere poot/poten
2. Verstelling middels stelschroef (afbeelding 2)
• Idem als bij punt 1 beschreven echter stelschroef los- en
vastdraaien
Slinger-verstelling HV (traploos Hoogte Verstelbaar):
Tafel is te verstellen middels een uittrekbare slinger.
De slinger kan twee verschillende posities hebben, namelijk :
• Koppelstang gaat rechtstreeks naar een tandwielkastje in de
poot, of
• De positie van de slinger is 8 cm verder naar binnen
geplaatst waarbij de koppelstang dwars door het frame heen
gaat naar een extra tandwielkastje onder het blad.

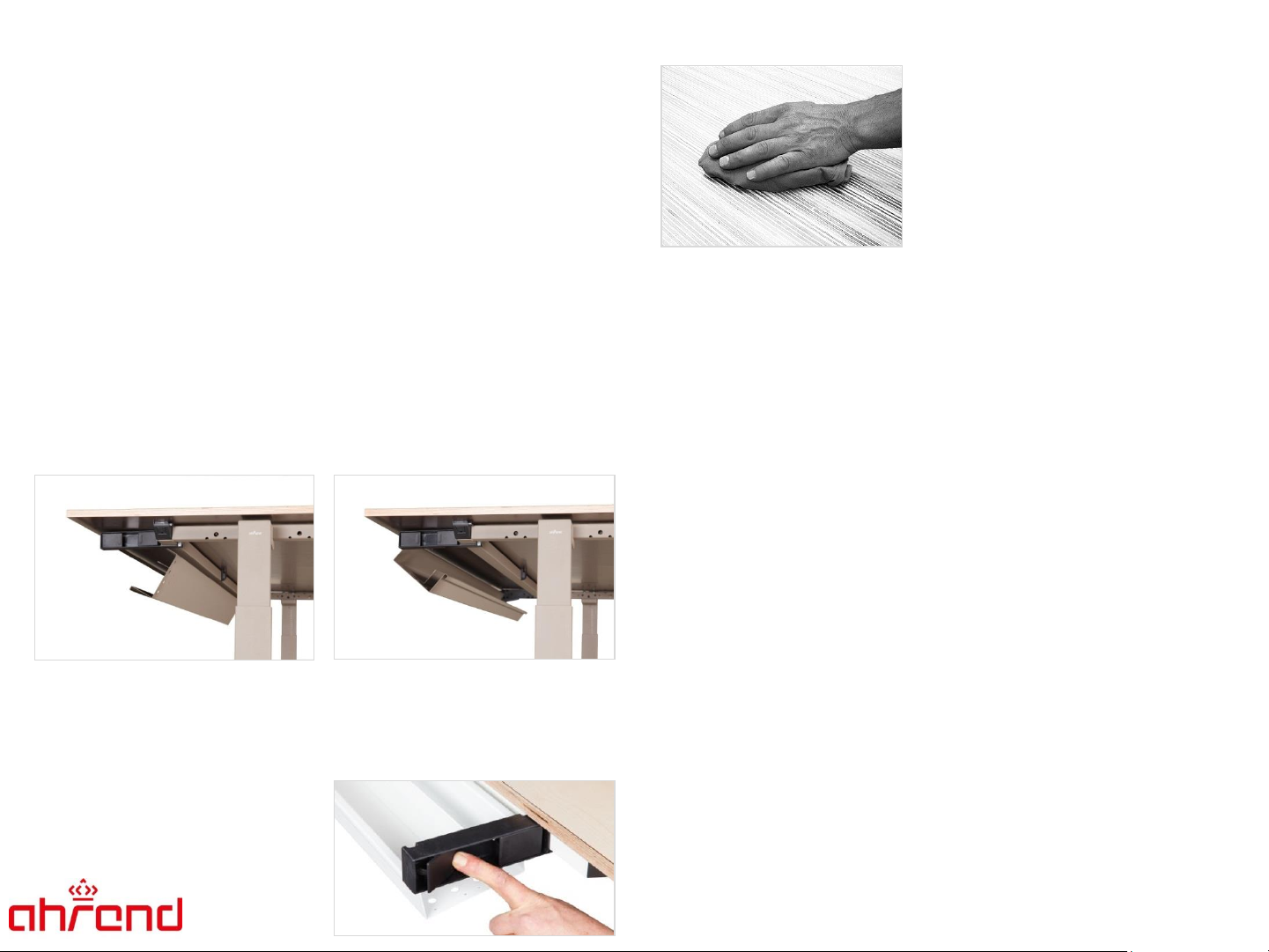

Gebruik handslinger:
• In niet bruikbare toestand zit de slinger weggeschoven onder
het blad (afbeelding 3).
• Door de slinger naar voren te trekken is de slinger te
gebruiken om de hoogte aan te passen (afbeelding 5).
• Indien slinger niet in gebruik is dan dient deze weer
teruggeduwd te worden onder het tafelblad (afbeelding 3).
• Los uitneembare slinger bij N-poot kan worden opgeborgen
in slingerhouder onder de tafel (afbeelding 6)
Met een Ahrend Balance tafel die met een slinger in hoogte
verstelbaar is, kunt u op ieder moment de bladhoogte precies op
uw lichaamsafmetingen of houding afstemmen (traploos ). Zo
kunnen verschillende mensen dezelfde werktafel op
verschillende tijden optimaal gebruiken.
5
6
7
8
9
Elektrische verstelling met zit-zit verstelbereik HVE :
Tafels met elektrische verstelling zijn in vier varianten
beschikbaar.
• Schakelaar zonder display (zie afb.5)
• Schakelaar met display (zie afb.6)
• Schakelaar met display en geheugenstanden (zie afb.7)
• Schakelaar in blad, met display (zie afb.8)
Met een Ahrend Balance tafel die elektrisch (traploos) in
hoogte verstelbaar is kunt u op ieder moment de
bladhoogte precies op uw lichaamsafmetingen of houding
afstemmen. Zo kunnen verschillende mensen dezelfde
werktafel op verschillende tijden optimaal gebruiken.
De schakelaar van afbeelding 7 kent tevens vier
programmeerbare voorkeursposities voor diverse elkaar
afwisselende gebruikers.
Aanvullend
Raadpleeg de separate handleiding voor het gebruik van
deze HVE schakelaars.
Waterpas stellen met justeer-voeten (zie afbeelding 9)
Alle Ahrend Balance poottypen zijn voorzien van justeervoeten die het mogelijk maken de tafel waterpas te stellen.
Door een justeervoet te draaien wordt de tafel-poot hoger
of lager ingesteld. De maximale uitdraaihoogte is 15 mm.
Tafel met vaste hoogte
Een Ahrend Balance tafel met vaste hoogte is voor vele
gebruikers uitstekend bruikbaar voor normale
administratieve arbeid en voor bespreek- en vergader
activiteiten. Een vaste hoogte van 74 cm is optimaal
geschikt voor mensen met een lichaamslengte tussen
ongeveer 1.70 en 1.85 m. Kleinere en langere mensen
wordt geadviseerd een hoogte-instelbare (HI) of hoogteverstelbare tafel (HV.of HVE) te gebruiken. Voor nog meer
afwisseling in werkhoudingen wordt een zit-sta tafel
geadviseerd (SHE).

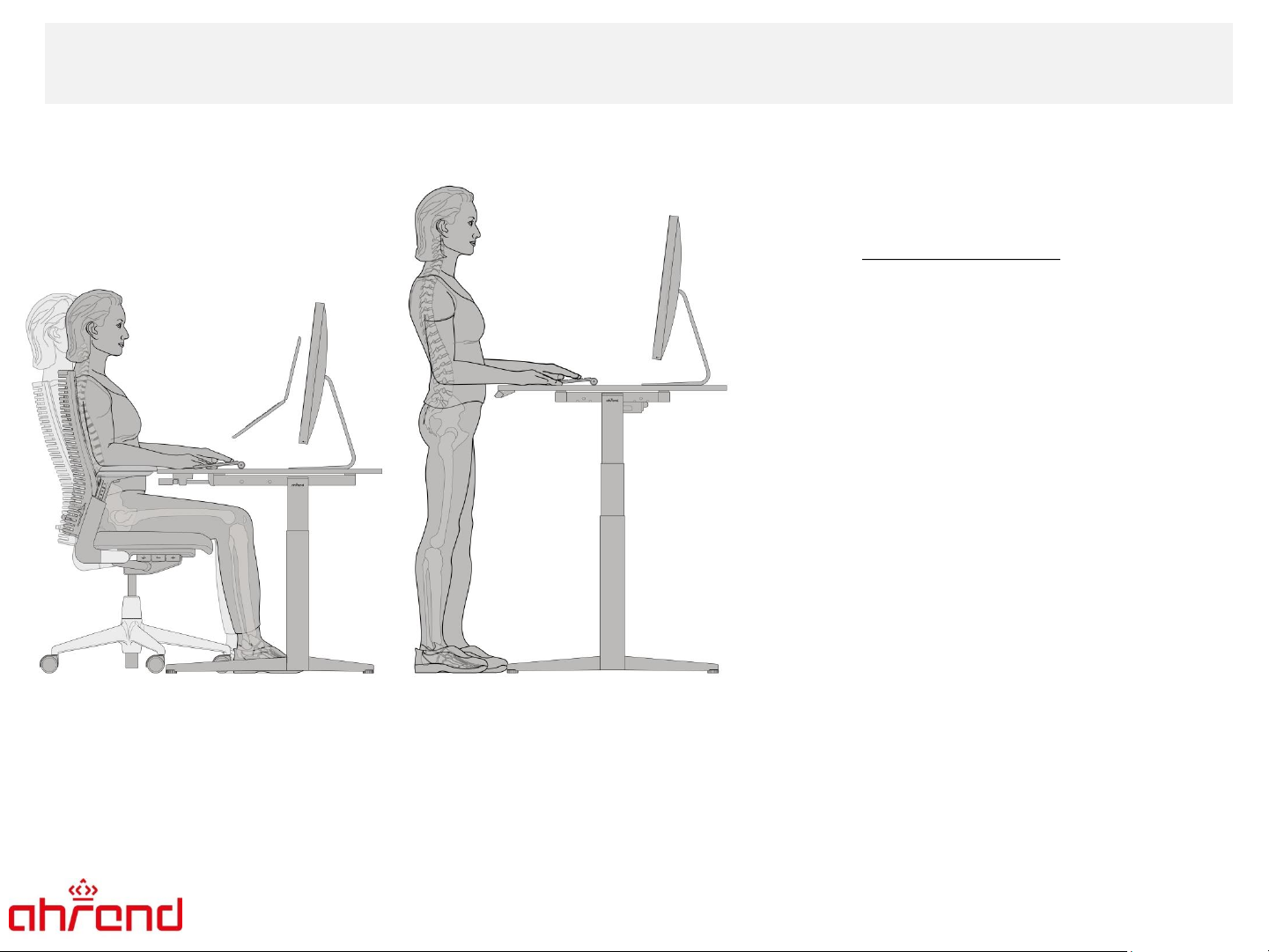

Juiste ergonomische tafelhoogte
Alvorens de hoogte van uw tafel te verstellen raadpleeg
dan eerst het werkbladhoogte-advies zoals verderop
beschreven
Staand vergaderen
Ahrend Balance heeft ook de mogelijkheid met zit-statafels “staand” te vergaderen.
