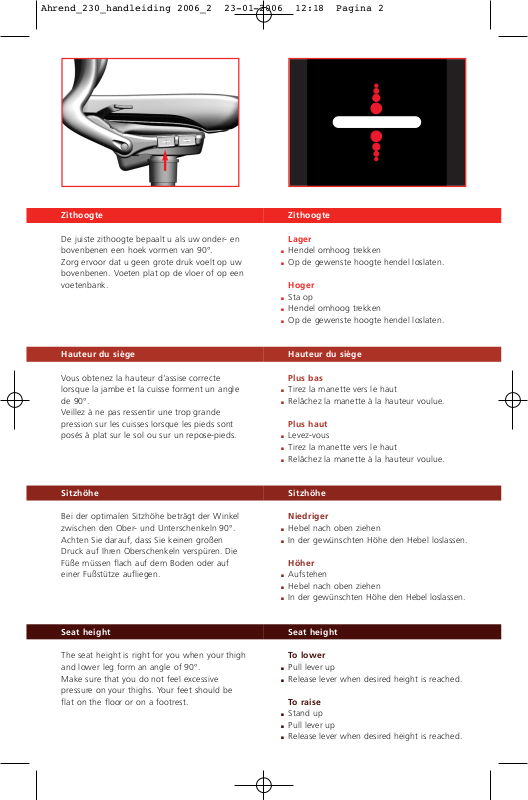

Zithoogte

Zithoogte

De juiste zithoogte bepaalt u als uw onder- en
bovenbenen een hoek vormen van 90°.
Zorg ervoor dat u geen grote druk voelt op uw
bovenbenen. Voeten plat op de vloer of op een
voetenbank.

Hauteur du siège

Vous obtenez la hauteur d'assise correcte
lorsque la jambe et la cuisse forment un angle
de 90°.
Veillez à ne pas ressentir une trop grande
pression sur les cuisses lorsque les pieds sont
posés à plat sur le sol ou sur un repose-pieds.

Sitzhöhe

Bei der optimalen Sitzhöhe beträgt der Winkel
zwischen den Ober- und Unterschenkeln 90°.
Achten Sie darauf, dass Sie keinen großen
Druck auf Ihren Oberschenkeln verspüren. Die
Füße müssen flach auf dem Boden oder auf
einer Fußstütze aufliegen.

Lager

I Hendel omhoog trekken
I Op de gewenste hoogte hendel loslaten.

Hoger

I Sta op
I Hendel omhoog trekken
I Op de gewenste hoogte hendel loslaten.

Hauteur du siège

Plus bas

I Tirez la manette vers le haut
I Relâchez la manette à la hauteur voulue.

Plus haut

I Levez-vous
I Tirez la manette vers le haut
I Relâchez la manette à la hauteur voulue.

Sitzhöhe

Niedriger

I Hebel nach oben ziehen
I In der gewünschten Höhe den Hebel loslassen.

Höher

I Aufstehen
I Hebel nach oben ziehen
I In der gewünschten Höhe den Hebel loslassen.

Seat height

The seat height is right for you when your thigh
and lower leg form an angle of 90°.
Make sure that you do not feel excessive
pressure on your thighs. Your feet should be
flat on the floor or on a footrest.

Seat height

To lower

I Pull lever up
I Release lever when desired height is reached.

To raise

I Stand up
I Pull lever up
I Release lever when desired height is reached.

Zitdiepte

Zitdiepte

De bovenbenen dienen goed ondersteund te
worden, zodanig dat u de knieholte vrij laat.
Voldoende ruimte voor de knieholte bereikt u
door een vuist horizontaal (dus ongeveer vier
vingers breed) tussen de voorkant van de zitting
en de achterkant van uw benen te plaatsen.

Profondeur du siège

La cuisse doit être bien soutenue, le creux du
genou doit rester libre.
Préservez entre le bord avant du siège et le creux
du genoux un espace égal à une largeur de
paume.

Sitztiefe

Die Oberschenkel müssen ausreichend gestützt
werden, so dass die Kniekehle frei bleibt.
Der Freiraum für die Kniekehle ist ausreichend,
wenn Sie Ihre Faust waagerecht (also etwa vier
Finger breit) zwischen die Vorderseite des Sitzes
und Ihrer Kniekehle bringen können.

Kleiner/groter

I Hendel omhoog trekken
I Duw de zitting naar achteren/naar voren
I In de gewenste stand hendel loslaten.

Profondeur du siège

Réduction/augmentation

I Tirez la manette vers le haut
I Poussez le siège vers l’arrière/vers l’avant
I Relâchez la manette dans la position voulue.

Sitztiefe

Kürzer/länger

I Hebel nach oben ziehen
I Sitz nach hinten/vorne drücken
I In der gewünschten Stellung den Hebel loslassen.

Seat depth

The thighs should be properly supported and
there should be sufficient room behind the
backs of the knees.
Check this by placing your fist horizontally
(in other words about four fingers wide)
between the front of the seat and the backs
of your knees.

Seat depth

Shorter/longer

I Pull lever up
I Push the seat backwards/forwards
I Release lever when desired position is reached.

Rughoogte

Rughoogte

Een goede steun voor uw rug verkrijgt u door
de lendenen te ondersteunen. U vindt dit
gebied aan de onderzijde van de rug.
Bij rechtop zitten voelt u een holle kromming.
Hierin moet het meest naar voren komende
gedeelte van de rugleuning vallen.

Hauteur du dossier

Votre dos adopte automatiquement une bonne
position lorsque vous donnez appui à la région
lombaire située au bas du dos, à hauteur des
reins.
Lorsque vous êtes assis, le torse droit, le dos
présente un creux, c'est là que doit venir se
placer la partie la plus avancée du dossier.

Höhe der Rückenlehne

Zur optimalen Entlastung des Rückens muss der
Lendenbereich gestützt werden. Der Lenden­bereich ist der untere Bereich Ihres Rückens.
Beim aufrechten Sitzen fühlen Sie eine Hohl­krümmung der Wirbelsäule. An dieser Stelle
muss der am weitesten vorstehende Teil der
Rückenlehne anliegen.

Hoger/lager

I Hendel indrukken
I Rugleuning omhoog/omlaag
I In de gewenste stand hendel loslaten.

Hauteur du dossier

Plus haut/plus bas

I Enforcez la manette
I Réglez le dossier vers le haut/le bas
I Relâchez la manette dans la position voulue.

Höhe der Rückenlehne

Höher/niedriger

I Hebel eindrücken
I Rückenlehne nach oben/unten bewegen
I In der gewünschten Stellung den Hebel loslassen.

Back height

Proper support for your back is achieved by
supporting the lumbar region. This is your
lower back.
If you sit up straight you will feel a concave
curve. The contours of the backrest should fit
into the hollow in your back.

Back height

Higher/lower

I Press in the lever
I Raise/lower the backrest
I Release lever when desired position is reached.

Rughoek

Rughoek

Behalve een goede ondersteuning van de rug,
wordt variatie van zithouding aanbevolen.
Dit kunt u bereiken door, afhankelijk van uw
werkzaamheden, de rughoek wisselend in te
stellen: bij een luisterhouding de rugleuning
achterover en bij een actieve houding de
rugleuning voorover.

Inclinaison du dossier

Il est conseillé, en plus du réglage pour obtenir
un bon appui du dos, de varier la position assise.
En fonction de votre activité, vous devez modifier
le réglage de l'angle formé par le dossier et le
siège. Si vous êtes en situation de conversation,
modifiez votre position pour obtenir un bon
appui du dos.

Winkel der Rückenlehne

Neben einer guten Unterstützung des Rückens
werden abwechselnde Sitzhaltungen empfohlen.
Stellen Sie dazu den Winkel der Rückenlehne der
jeweiligen Arbeit entsprechend ein: bei einer
passiven Tätigkeit nach hinten und bei einer
aktiven Tätigkeit nach vorne.

Beweging blokkeren

I Bij de gewenste zithouding, hendel naar

beneden drukken; onderste stand.

Blokkering opheffen

I Hendel in de stand omhoog zetten
I Hendel blijft omhoog staan
I Door lichte druk tegen de rugleuning wordt

de blokkering opgeheven.

Inclinaison du dossier

Bloquer le mouvement

I Adopter la position assise souhaitée puis

abaisser le levier ; position inférieure.

Libérer le blocage

I Relever le levier
I Le levier reste en position relevée
I Il suffit d’exercer une légère pression sur

le dossier pour libérer le blocage.

Winkel der Rückenlehne

Bewegung blockieren

I In der gewünschten Sitzhaltung den Hebel

nach unten drücken; unterste Stellung.

Blockierung lösen

I Hebel in die oberste Stellung bewegen
I Hebel bleibt oben
I Durch leichten Druck gegen die Rückenlehne

wird die Blockierung gelöst.

Angle of the back

While good support is very important, variation
in sitting posture is also recommended.
You can do this by adjusting the angle of the
back depending on the type of work you are
doing: if you are in a conversation situation you
can angle the backrest backwards; if you are
actively working you can angle it forwards.

Angle of the back

To lock chair movement

I With the chair in the desired position, push

the lever downwards to the lowest position.

To free chair movement:

I Move lever to top position, and leave it there
I Light pressure on the back of the chair will

now allow the chair to be moved freely.

Zithelling

Zithelling

Als u lange tijd in één houding moet zitten, is
het aan te bevelen de zitting schuin naar voren
te kantelen. Hierdoor ontstaat minder druk op
de bovenbenen en door het enigszins kantelen
van het bekken ontstaat een gunstige stand van
de wervelkolom.
Belangrijk is dat u bij schuine zit naar voren
goed gebruik maakt van de rugleuning.

Inclinaison de l’assise

Si vous devez travailler longtemps dans une
même position, il est conseillé de faire basculer
le siège en oblique vers l'avant. La pression sur
les cuisses diminuera ainsi et en faisant quelque
peu basculer les hanches, vous obtiendrez une
bonne position de la colonne vertébrale.
Lorsque vous travaillez penché vers l'avant dans
une position oblique, il est important d'utiliser
convenablement le dossier du siège.

Neigung der Sitzfläche

Wenn Sie lange in einer Position sitzen müssen,
wird empfohlen den Sitz nach vorne zu neigen.
Hierdurch wird der Druck auf die Oberschenkel
reduziert und Ihre Wirbelsäule durch eine leichte
Neigung des Beckens in eine günstige Position
gebracht.
Wichtig ist, dass Sie beim nach vorne geneigten
Sitzen die Rückenlehne nutzen.

Schuin naar voren/neutrale stand

I Hendel omhoog trekken
I Leun voorover/achterover
I In de gewenste stand hendel loslaten.

Inclinaison de l’assise

En oblique vers l’avant/position neutre

I Tirez la manette vers le haut
I Penchez-vous vers l’avant/vers l’arrière
I Relâchez la manette dans la position voulue.

Neigung der Sitzfläche

Schräg nach vorne/neutraler Stand

I Hebel nach oben ziehen
I Nach vorne/hinten lehnen
I In der gewünschten Stellung den Hebel loslassen.

Seat tilt

If you have to sit in one position for prolonged
periods it is a good idea to tilt the seat so that
it slopes forwards. This relieves pressure on your
thighs, and the fact that the pelvis is slightly
tilted means that the spine is automatically put
into a good position.
When you have your seat tilted forwards it is
important to lean well back against the backrest.

Seat tilt

Sloping forwards/neutral position

I Pull lever up
I Lean forwards/backwards
I Release lever when desired position is reached.

Zitstand blokkering (Synchro)

Zitstand blokkering (Synchro)

Ahrend 230 Synchro volgt de gebruiker als het
ware vanzelf, terwijl in elke zithouding een
optimale ondersteuning wordt gegeven.
Toch kunt u – indien u dat wenst – de
synchroonbeweging in elke gewenste stand
blokkeren.

Blocage de position assise (Synchro)

Ahrend 230 Synchro suit l’utilisateur dans
chaque mouvement, tout en assurant au corps
un appui optimal dans chaque position assise.
Si on le désire, on peut cependant bloquer le
mouvement synchrone dans chaque position
voulue.

Arretieren der Sitzposition (Synchro)

Ahrend 230 Synchro folgt der Bewegung des
Benutzers wie von selbst, während in jeder
Sitzhaltung der Körper optimal unterstützt wird.
Die Synchronbewegung kann in jeder
gewünschten Position arretiert werden.

Synchroonbeweging blokkeren

I Bij de gewenste zithouding, hendel naar

beneden drukken.

Blokkering opheffen

I Hendel in de stand omhoog zetten
I Hendel blijft omhoog staan
I Door lichte druk tegen de rugleuning wordt

de blokkering opgeheven.

Blocage de position assise (Synchro)

Bloquer la synchronisation

I Adopter la position assise souhaitée puis

abaisser le levier.

Libérer le blocage

I Relever le levier
I Le levier reste en position relevée
I Il suffit d’exercer une légère pression sur

le dossier pour libérer le blocage.

Arretieren der Sitzposition (Synchro)

Synchronbewegung blockieren

I In der gewünschten Sitzhaltung den Hebel

nach unten drücken.

Blockierung lösen

I Hebel in die oberste Stellung bewegen
I Hebel bleibt oben
I Durch leichten Druck gegen die Rückenlehne

wird die Blockierung gelöst.

Sitting position lock (Synchro)

Ahrend 230 Synchro automatically adjusts to
the user, while providing optimum support for
the body in every sitting position.
The synchronous movement may, however, be
locked in any position desired.

Sitting position lock (Synchro)

To lock synchronous mechanism

I Push lever down with the chair in the desired

position.

To free synchronous mechanism

I Move lever to top position, and leave it there
I Light pressure on the back of the chair will

now allow the chair to be moved freely.

Gewichtsinstelling (Synchro)

Gewichtsinstelling (Synchro)

Voor optimaal zitcomfort is het van belang dat
u de veerdruk zodanig afstelt op uw lichaams­gewicht, dat de rugleuning het bovenlichaam in
elke zithouding goed ondersteunt.
De veerdruk stelt u in met de hendel rechts
naast de zitting van de stoel.

Réglage du poids (Synchro)

Pour un confort optimal en position assise, il
est important de régler la pression du ressort
en fonction de votre poids de sorte que le
dossier offre un soutien optimal au buste dans
n’importe quelle position assise.
Le réglage de la pression du ressort a lieu à
l’aide du levier sur la droite à côté du siège.

Gewichtseinstellung (Synchro)

Sie erzielen optimalen Sitzkomfort, wenn
Sie den Federdruck so auf Ihr Körpergewicht
einstellen, dass die Rückenlehne Ihren
Oberkörper in jeder Sitzhaltung gut unterstützt.
Den Federdruck stellen Sie mit dem Hebel rechts
neben der Sitzfläche des Stuhls ein.

Veerdruk lager

I Hendel een aantal keer omhoog trekken

tot de gewenste veerdruk.

Veerdruk hoger

I Hendel een aantal keer naar beneden duwen

tot de gewenste veerdruk.

Réglage du poids (Synchro)

Réduire la pression du ressort

I Tirer plusieurs fois le levier vers le haut jusqu’à

obtenir la pression souhaitée du ressort.

Augmenter la pression du ressort

I Pousser plusieurs fois le levier vers le bas jusqu’à

obtenir la pression souhaitée du ressort.

Gewichtseinstellung (Synchro)

Federdruck verringern

I Hebel ein paar Mal nach oben ziehen, bis der

gewünschte Federdruck erreicht ist.

Federdruck erhöhen

I Hebel ein paar Mal nach unten drücken, bis der

gewünschte Federdruck erreicht ist.

Weight adjustment (Synchro)

In the interest of optimal seating comfort, it is
important to adjust the spring pressure to suit
your body weight. This allows the back of the
chair to offer the right support to your upper
body in any sitting position.
The spring pressure can be adjusted with the
lever next to the seat on the right.

Weight adjustment (Synchro)

To reduce spring pressure

I Pull lever up several times till the desired

spring pressure has been reached.

To increase spring pressure

I Push lever down several times till the desired

spring pressure has been reached.

Armleggers

Armleggers

>

Om de nek- en schouderspieren te ontlasten, is
het aan te bevelen de armleggers te gebruiken.
Stel de hoogte van uw armleggers zo in, dat
uw schouders ontspannen zijn en u voldoende
ondersteuning voelt voor uw onderarmen.
Voor een optimale aanpassing aan de lichaams­bouw, is het tevens mogelijk de armleggers in
de breedte en de diepte te verstellen.

Accoudoirs

Afin de décontracter les muscles du cou et des
épaules, il est conseillé d’utiliser les accoudoirs.
Réglez la hauteur de ceux-ci de façon à ce que
les muscles de vos épaules soient détendus
tout en disposant d’un soutien suffisant pour
les avant-bras.
Pour adapter le siège de façon optimale au
corps, les accoudoirs peuvent en outre être
ajustés dans la largeur et la profondeur.

Armlehnen

Zur Entlastung der Nacken- und Schulter­muskulatur wird empfohlen Armlehnen zu
verwenden. Stellen Sie die Höhe Ihrer
Armlehnen so ein, dass Ihre Schultern
entspannen und Ihre Unterarme ausreichend
gestützt sind.
Zur optimalen Anpassung des Stuhles an den
Körper lassen sich die Armlehnen auch seitlich
und in der Tiefe zu verstellen.

Hoger/lager

I Armlegger vasthouden
I Knop ingedrukt houden
I Armlegger omhoog/omlaag
I Op de gewenste hoogte knop loslaten.

Accoudoirs

Plus haut/plus bas

I Tenez l’accoudoir
I Enfoncez le bouton et maintenez-le dans cette

position

I Remontez/abaissez l'accoudoir
I Relâchez le bouton à la hauteur voulue.

Armlehnen

Höher/niedriger

I Armlehne festhalten
I Knopf eingedrückt halten
I Armlehne nach oben/unten bewegen
I In der gewünschten Stellung den Knopf loslassen.

>

>

Armrests

It is recommended that armrests should be used
in order to relieve the strain on the neck and
the shoulder muscles. Adjust the height of your
armrests so that your shoulders are relaxed and
you feel sufficient support for your forearms.
It is also possible to adjust the arms in width
and depth in order to accommodate the user’s
body correctly.

Armrests

Higher/lower

I Grip the armrest
I Press the button and hold it down
I Raise/lower the armrest
I Release button when desired position is reached.

>

Armleggers

>

Armleggers

>

Breder/smaller

I Hendel onder de zitting naar buiten draaien
I Armleggers breder/smaller maken
I In gewenste stand hendel naar binnen

draaien.

Accoudoirs

>

Plus large/plus étroit

I Tournez la manette sous l'assise vers

l’extérieur

I Réglez les accoudoirs plus large/plus étroit
I Dans la position voulue tournez la manette

vers l’interieur.

Armlehnen

>

Breiter/schmaler

I Hebel unter dem Sitz nach außen drehen
I Armlehnen breiter/schmaler einstellen
I In der gewünschten Stellung Hebel nach

innen drehen.

Voor-/achterwaarts

Onder de armsteun zit een drukknop.

I Knop indrukken
I Schuif armsteun voor-/achterwaarts
I In de gewenste stand knop loslaten.

Accoudoirs

En avant/en arrière

Sous l’accoudoir se trouve un bouton-poussoir.

I Appuyez sur le bouton
I Tirez l’accoudoir vers l’avant/l’arrière
I Relâchez le bouton dans la position voulue.

Armlehnen

Vorwärts/rückwärts

Unter der Armlehne befindet sich ein Druckknopf.

I Knopf drücken und festhalten
I Armlehne nach vorne bzw. hinten schieben
I In der gewünschten Stellung Knopf loslassen.

>

>

Armrests

>

Wider/narrower

I Turn the lever under the seat outwards
I Adjust the armrests wider/narrower
I In the required position turn the lever

inwards.

Armrests

Forwards/backwards

There is a pushbutton under the armrest.

I Press the button
I Slide the armrest forwards or backwards
I When in the required position, release the button.

>

Armleggers

>

Armleggers

Draaien

Om het ondersteuningsgebied van de onderarm
en elleboog zo goed mogelijk aan te passen aan
de aard van de werkzaamheden, kunnen de
armleggers eenvoudig met de hand worden
gedraaid.
De gewenste positie wordt met een
klikmechanisme vastgehouden.

Accoudoirs

>

Tourner

Pour adapter au mieux la zone de soutien de
l'avant-bras et du coude à la nature des travaux,
les accoudoirs peuvent être tournés facilement
à la main.
Un mécanisme de cliquage fixe facilement
l'accoudoir dans la position voulue.

Armlehnen

>

Drehen

Um die Stützzone für Unterarm und Ellenbogen
möglichst gut an die Art der Tätigkeiten
anzupassen, lassen sich die Armlehnen einfach
von Hand drehen.
Die gewünschte Position wird mit einem
Einrastmechanismus fixiert.

Extra smal

Om de armleggers nog smaller in te kunnen
stellen, worden zij als optie geleverd met in
breedte verstelbare armsteunen.

I Pak het zachte bovendeel van de armsteun vast

en schuif dit naar binnen.

Accoudoirs

Plus étroit

Pour que les pose-bras soient plus étroits, ils
sont livrés en option avec des accoudoirs
réglables en largeur.

I Prenez la partie supérieure soyeuse du

repose-bras et rentrez-la vers l’intérieur.

Armlehnen

Extra schmal

Wenn die Armlehnen noch schmaler einstellbar
sein sollen, sind diese auf Wunsch mit in der
Breite verstellbaren Armstützen lieferbar.

I Greifen Sie das weiche Oberstück der Armstütze

und schieben Sie es nach innen.

Armrests

>

Turning

In order to obtain the best possible adjustment of
the supporting area for the lower arm and elbow
to the work being carried out, the armrests can
simply be rotated by hand.
A click mechanism ensures that they are held in
the required position.

Armrests

Extra narrow

In order to make the distance between the
armrests even narrower, they are supplied, as an
option, with supports that can be adjusted in
the width.

I Take hold of the soft upper part of the armrest

and slide it inwards.

Zwenkwielen

I Harde vloer: zachte wielen

(afwijkende kleur loopvlak)

I Zachte vloer: harde wielen.

Gasveer

I Reparatie en vervanging alleen door een

Ahrend monteur

I Gasveer nooit openen of verhitten.

Roulettes

I Sol dur: roulettes souples

(surface de roulement de couleur différente)

I Sol tendre: roulettes dures.

Vérin pneumatique

I Réparations et remplacement de pièces

uniquement par un technicien Ahrend

I Ne jamais ouvrir ni chauffer un vérin

pneumatique.

Schwenkrollen

I Harter Fußboden: weiche Rollen

(abweichende Farbe der Lauffläche)

I Weicher Fußboden: harte Rollen.

Gasfeder

I Reparatur und Austausch nur durch einen

Ahrend-Monteur

I Gasfeder nie öffnen oder erhitzen.

Swivel castors

I Hard floor: soft castors

(runner surface in contrasting colour)

I Soft floor: hard castors.

Gaslift

I Repair and replacement must only be done

by an Ahrend service technician.

I Never open or heat the gas lift casing.

Ahrend
230

Instructies
voor gebruikers

Instructions
pour l’utilisateur

Bedienungs­anleitung für
Benutzer

Instructions
for users

www.ahrend.com

Ahrend. Always ready for things to come

388.23002
