Page 1
3
Návod k použití
Gebrauchsanweisung
User manual
Manual
Mode d’emploi
Handleiding
Ahrend
1030
Page 2
Çesky
4

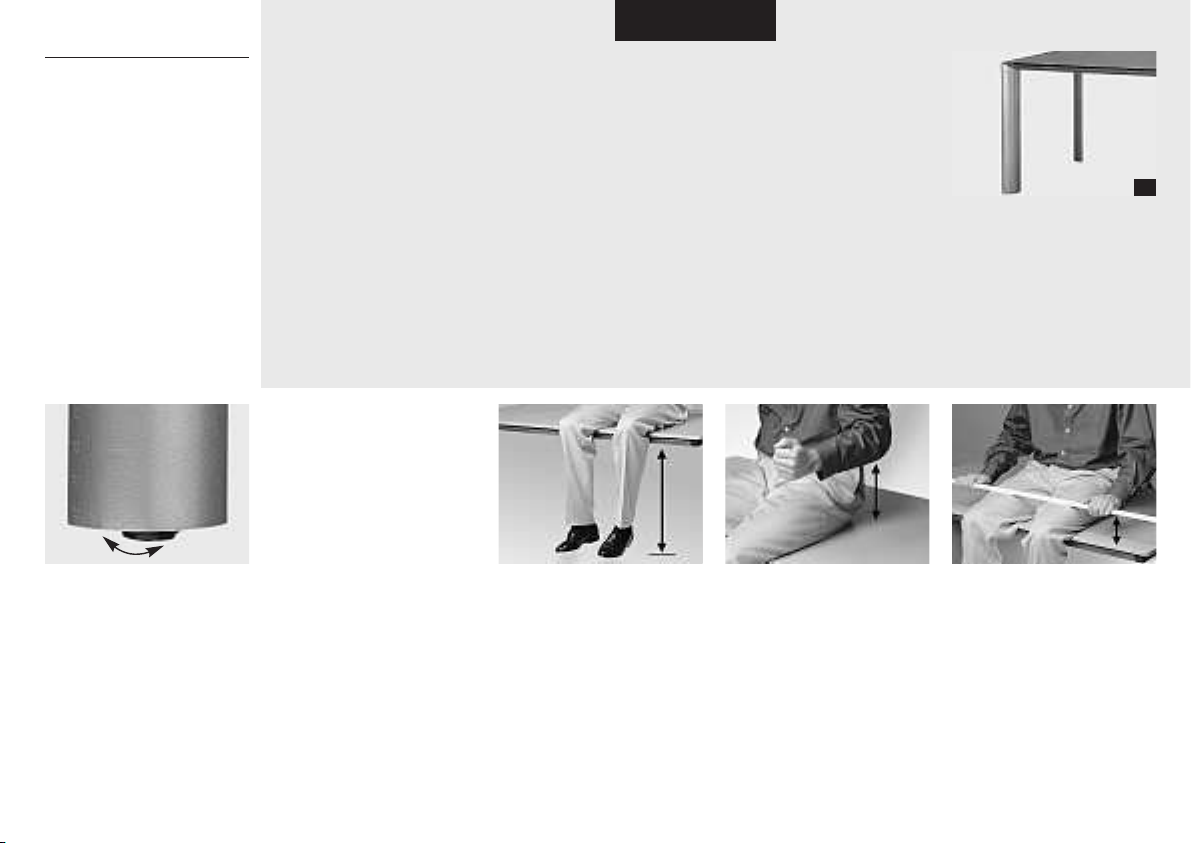

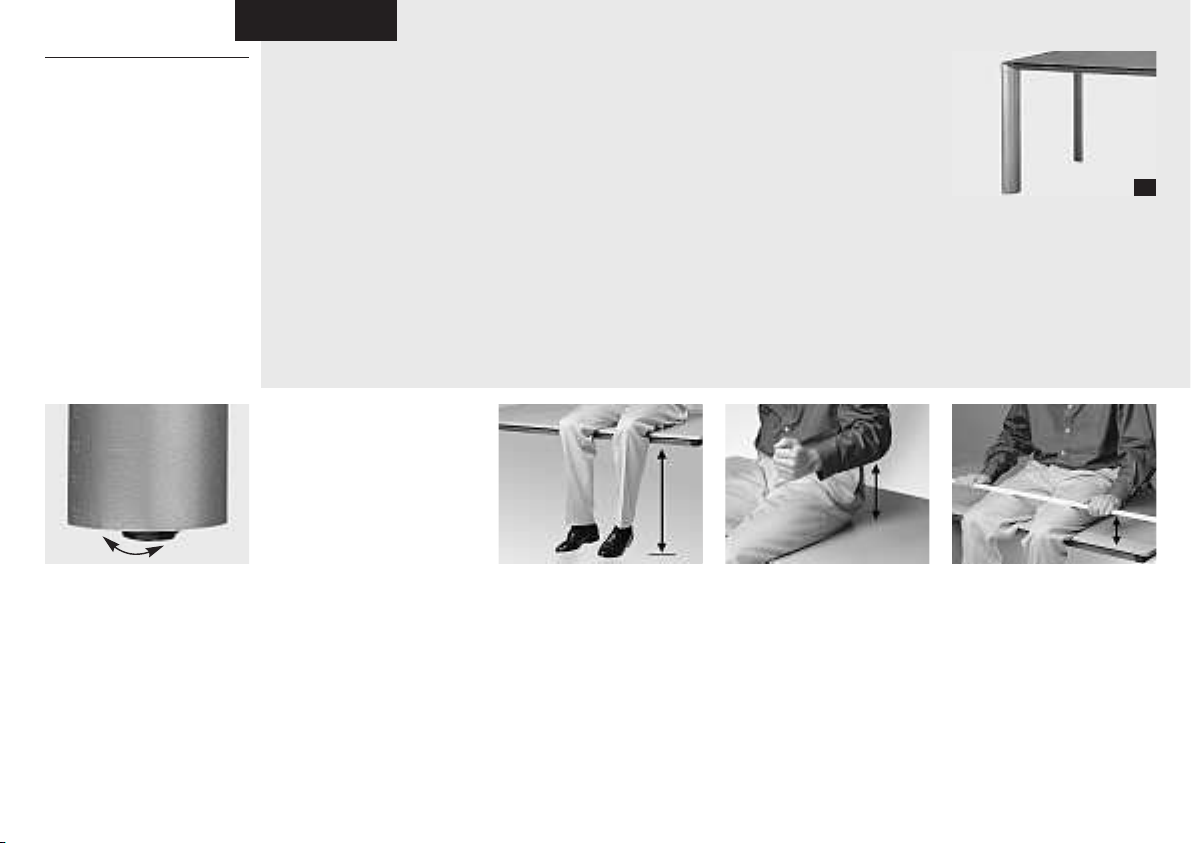

Pracoviště
Tvar stolů
Stoly Ahrend 1030 mají různé rozměry a hranaté nebo
zaoblené tvary.
Lze je používat jako pracovní stoly, ale hodí se výborně
také pro schůzování.
Výška stolu
Verschillende pootuitvoeringen
Různá provedení nohou stolů
Stůl Ahrend 1030 se vyrábí se pevně nastavenou výškou,
ale jeho výška může být také nastavitelná výškou.
O kterou možnost se jedná, je uvedeno na nohách stolu
(obr. 1a 2)
.
Pevná výška stolu
Stůl Ahrend 1030 s pevnou výškou
(obr. 1)
se hodí
dokonale jako stůl pro schůzování. Je také vhodný pro
administrativní činnost, při níž stůl používá větší skupina
uživatelů. Pevná výška 72 cm je optimální pro osoby s
tělesnou výškou přibližně od 1,60 m do 1,75 m. Pevná
výška 74 cm je optimální pro osoby s tělenou výškou
přibližně mezi 1,65 m a 1,80 m.
Lidem s nižším tělesným vzrůstem se doporučuje, aby
používali podpěrky pro nohy, vyšší lidé by si měli opatřit
stůl, jehož výška je nastavitelná.

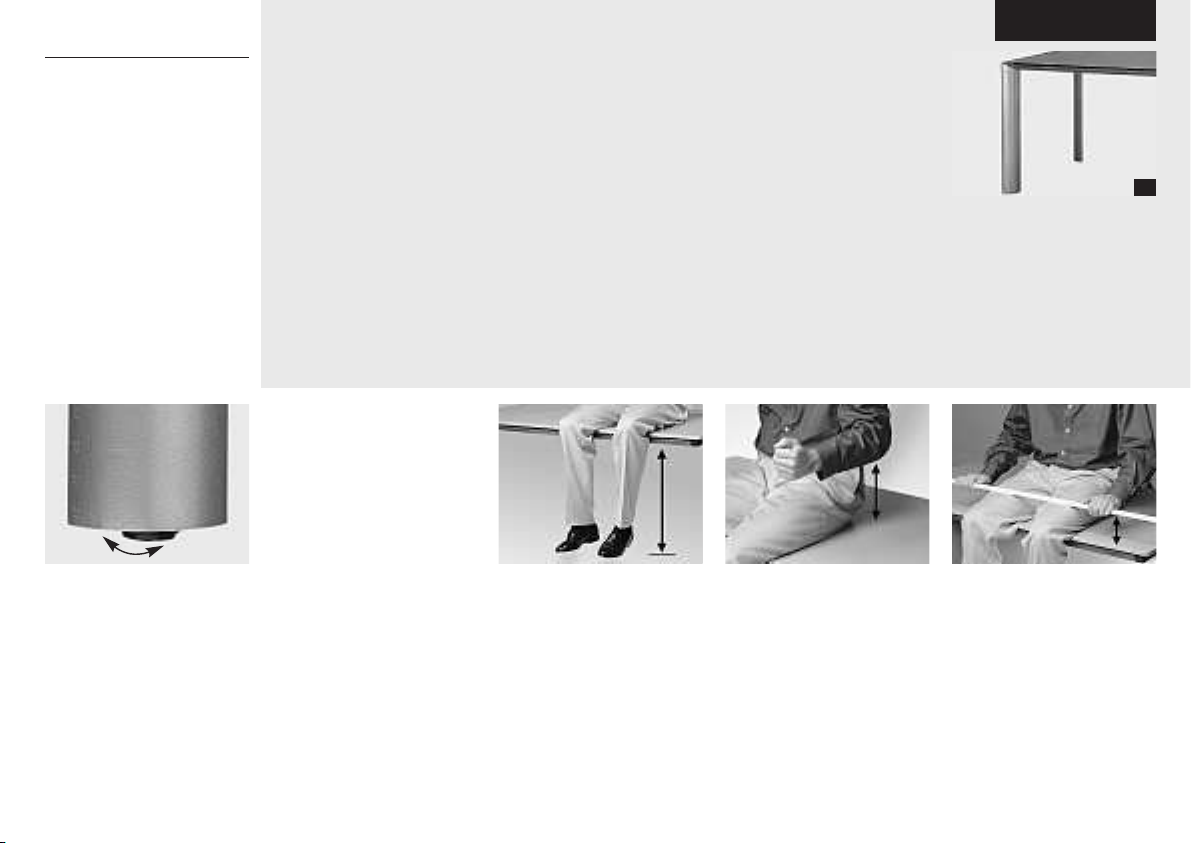

Nastavení do vodorovné polohy
U stolů Ahrend 1030 je každá
noha vybavena zařízením, které
umožňuje nastavit stůl do
vodorovné polohy.
Maximálně lze výšku upravit o
10 mm.
Ahrend 1030
Příručka pro používání a údržbu
Nábytek Ahrend 1030 byl navržen a
vyroben tak, aby se vám s ním
pracovalo příjemně a bez rizik pro
vaše zdraví. V této příručce se
seznámíte s pracovištěm Ahrend
1030 a naučíte se je používat a
nevystavovat se při tom žádnému
nebezpečí.
Doufáme, že se vám s tímto
nábytkem bude příjemně pracovat.
Uchovávejte tento návod na svém
pracovišti.
Nastavení správné výšky stolu
Posaďte se uvolněně na kraj
stolu tak, aby deska zasahovala
až pod koleno. V této poloze
se změří tři důležité vzdálenosti:
Vzdálenost A: vzdálenost od
spodní části podpatku boty
po horní část stolu.
Vzdálenost B: vzdálenost od desky
Stolu po dolní část lokte ohnutého v
úhlu 90°, jestliže sedíte vzpřímeně a
paži držíte podél těla.
Vzdálenost C: vzdálenost mezi
deskou stolu a pravítkem, které
jste si přiložili k horní části s stehen
plus pět centimetrů.
Je-li součet větší než B, musíte místo
vzdálenosti B použít hodnotu C.
Správná výška pracovní desky
odpovídá při vaší postavě součtu
vzdálenosti A a B (nebo A a C).
Součet můžete zaokrouhlit na
nejbližší sudé číslo.
A
B
C
1
Page 3
5

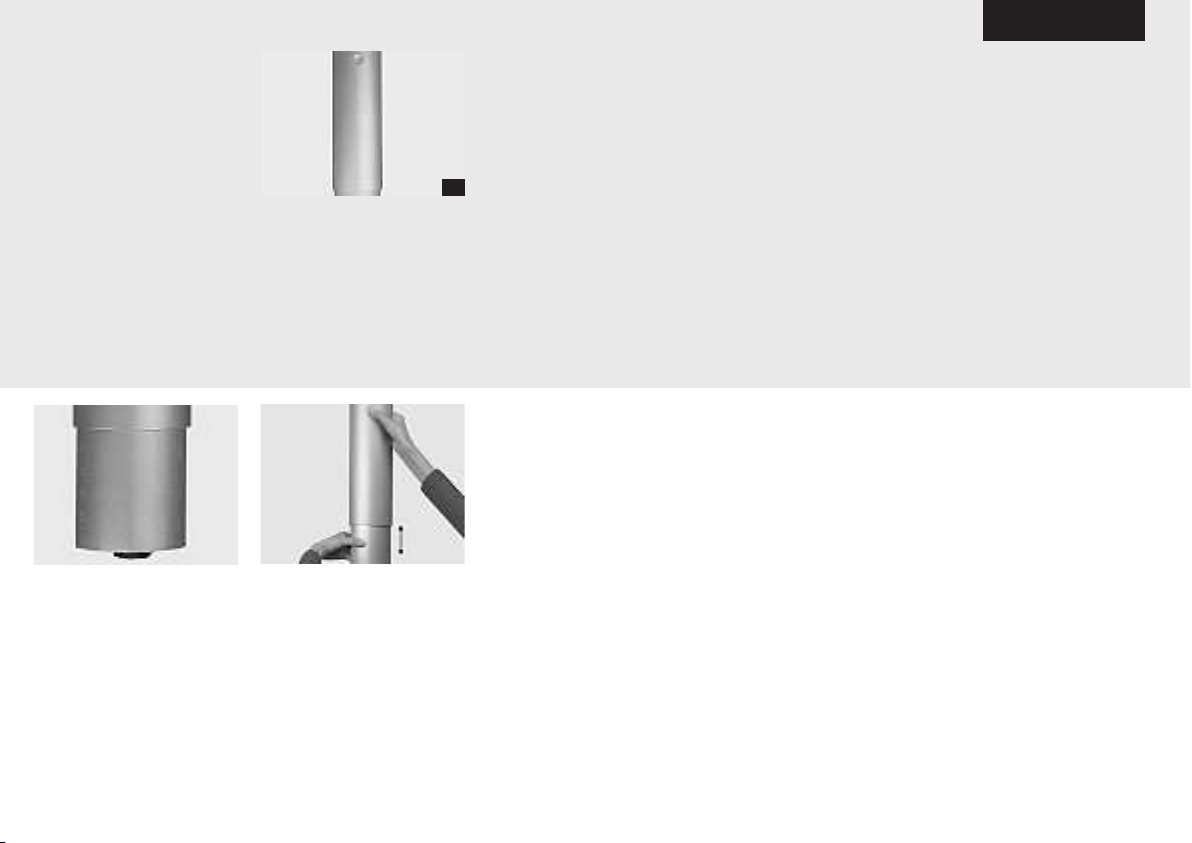

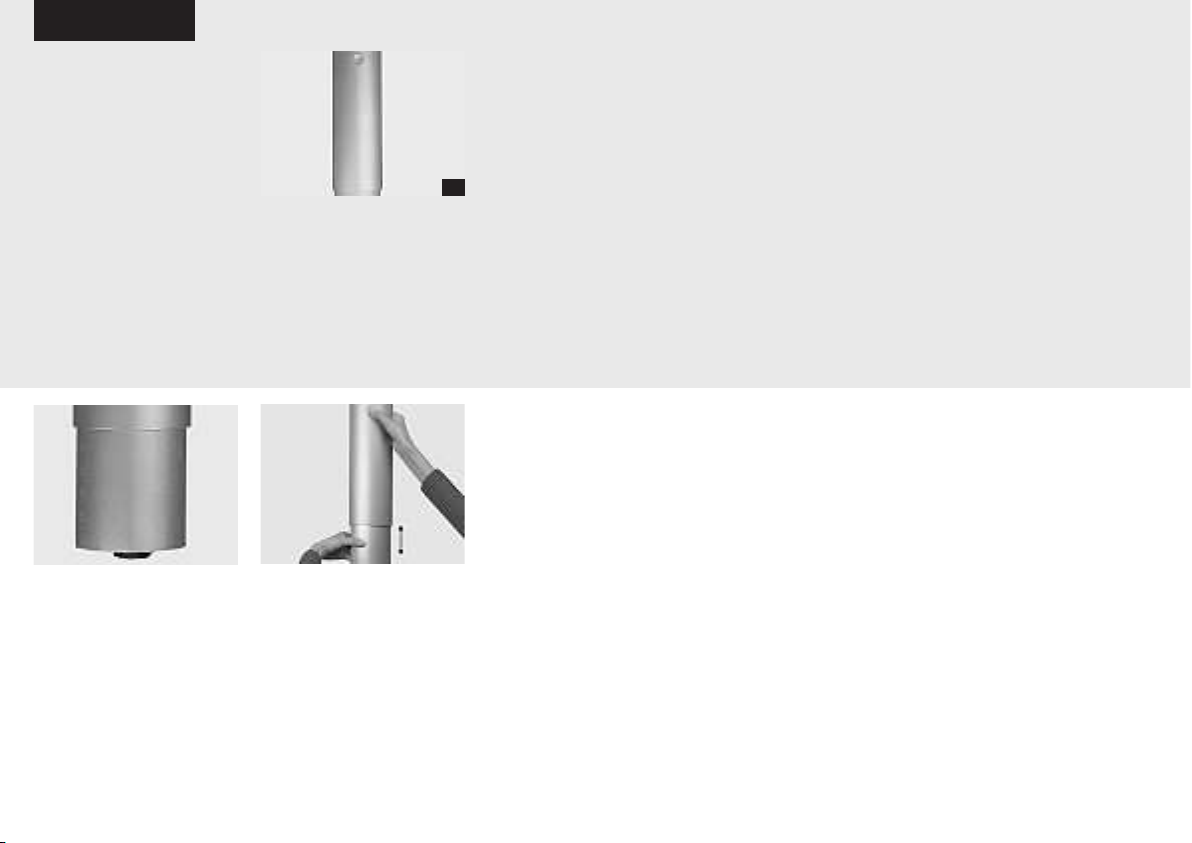

Stoly s nastavitelnou výškou (HI)
U stolu s nastavitelnou výškou Ahrend 1030
(obr. 2)
můžete přizpůsobit výšku desky stolu rozměrům
vašeho těla.
Výška je nastavitelná od 62 cm do 90 cm.
Většinou se bude stůl nastavovat jednorázově pro
stálého uživatele pracoviště.
Pokyny pro nastavení jsou uvedeny níže.
Výška vašeho stolu
Nastavte výšku svého stolu podle vaší míry A
(viz
Nastavení správné výšky stolu)
. Při měření
vycházejte z bodu, který se nachází uprostřed
na předním okraji sedadla.
Podpěrka pro nohy
V praxi se většinou stůl, který je nastaven na
nízkou výšku, pociťuje jako něco nepříjemného
protože třeba chceme sedět stejně vysoko
jako naši kolegové. I v takovém případě lze
dosáhnout ergonomicky správného sedění,
a sice pomocí podpěrek pro nohy.
Nastavte stůl do polohy právě o tolik vyšší,
jaká je průměrná výška podpěrky pro nohy.

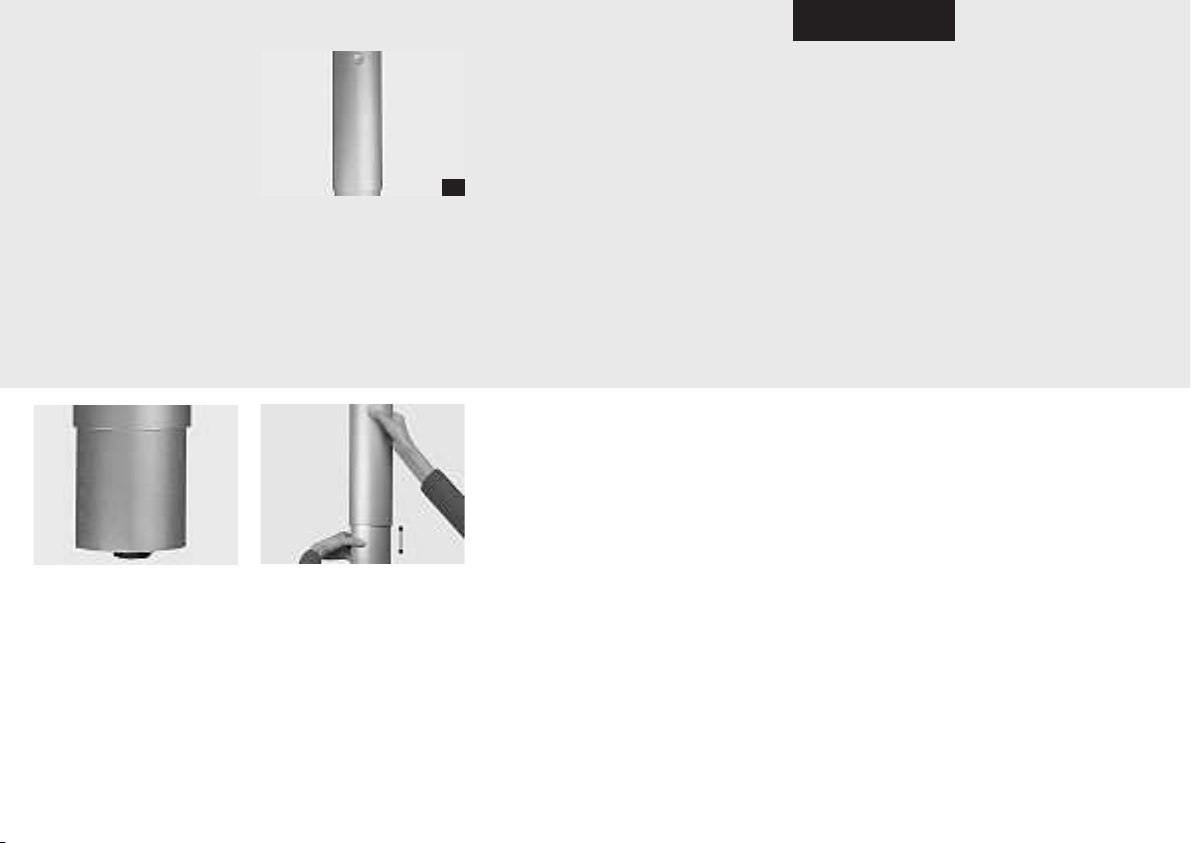

Označení nastavené výšky
Nastavená výška se zobrazí pod
okrajem horní části nohy stolu.

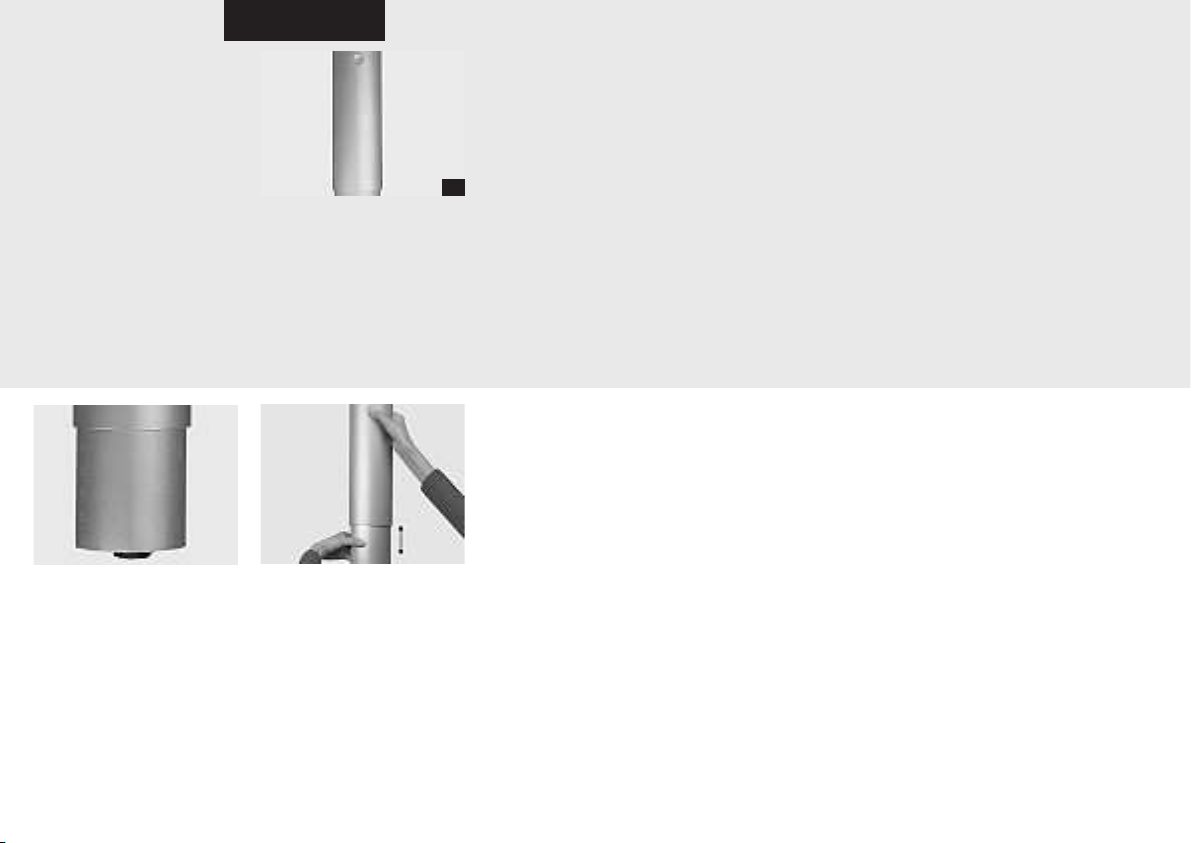

Nastavení výšky
(typ nohy stolu na obr. 2)
Stiskněte tlačítko, které je
namontováno v polovině horní části
každé nohy. Pokud je tlačítko
v stisknuté poloze, lze dolní část
nohy zasouvat nebo vysouvat.
Tímto způsobem nastavte jednu po
druhé všechny čtyři nohy na žádoucí
výšku.
Çesky
2
Page 4
6
Uživatel a elektrické instalace
Připojení pracoviště na elektrické, informační a komunikační sítě musí provádět odborný servisní technik.
Normy
Všechny součásti nábytku Ahrend 1030 a veškeré
příslušenství splňují podmínky, které jsou uvedeny
v Elektrifikačních normách BS 6396/2002 a ELT 9/84,
a také DIN 5700, část 724.
Může se stát, že jako uživatel pracoviště Ahrend 1030
budete potřebovat něco změnit na elektrických instalacích. Například vsunout zástrčku do kontaktní skříňky
nebo ji vytáhnout, anebo úhledně ukrýt přebytečné
šňůry.
Veiligheid
Bezpečnost
U elektrických instalací pracoviště je nejdůležitější
bezpečnost. Z toho důvodu jsou všechny součásti, které
se dostávají do styku se šňůrami nebo kabely, na
okrajích zaobleny a všechen nábytek může být uzeměn.
Nehodám, například zakopnutí o šňůry ležící na zemi,
lze předcházet tím, že se šňůry vedou bezpečným
způsobem tak, jak to umožňuje vybavení Ahrend 1030
určené k tomuto účelu. Pečlivě uložené šňůry zvyšují
bezpečnost pracoviště, vypadají úhledně a pracovníci
pověření úklidem mají k pracovišti lepší přístup.

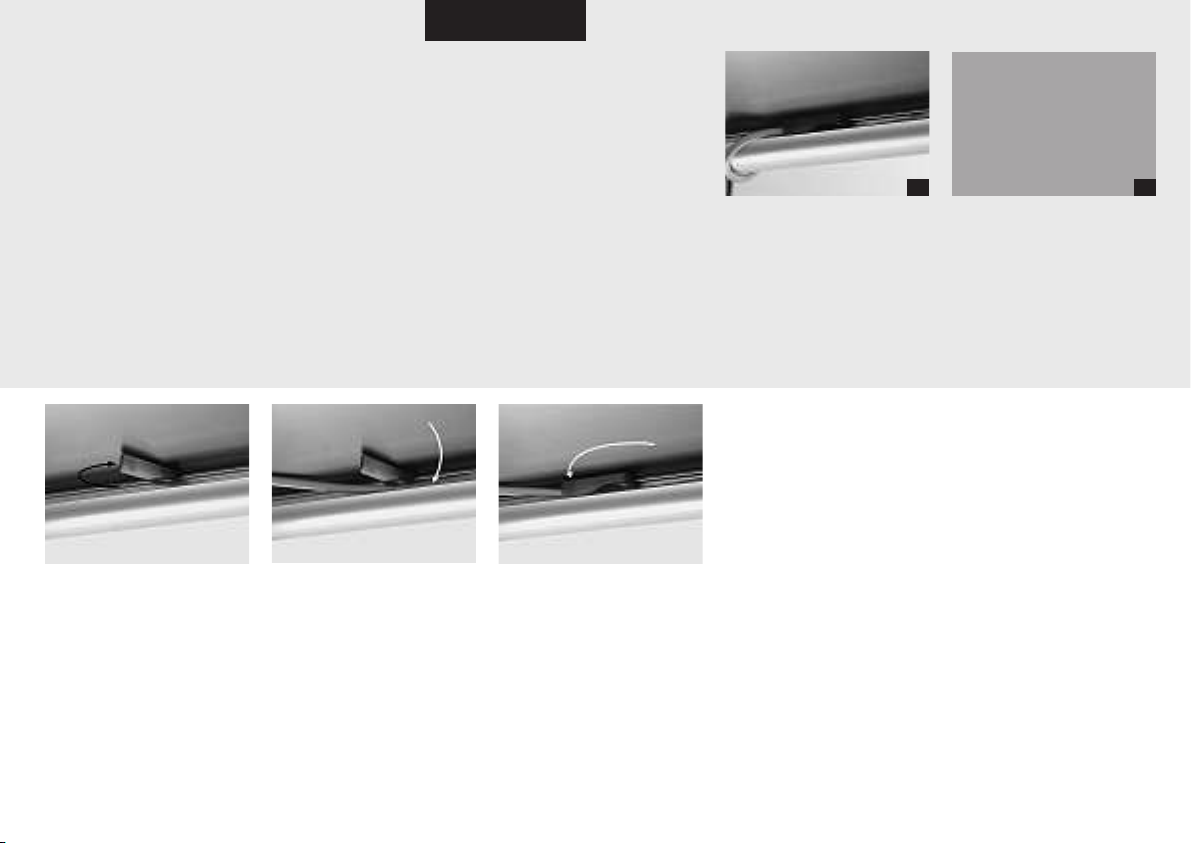

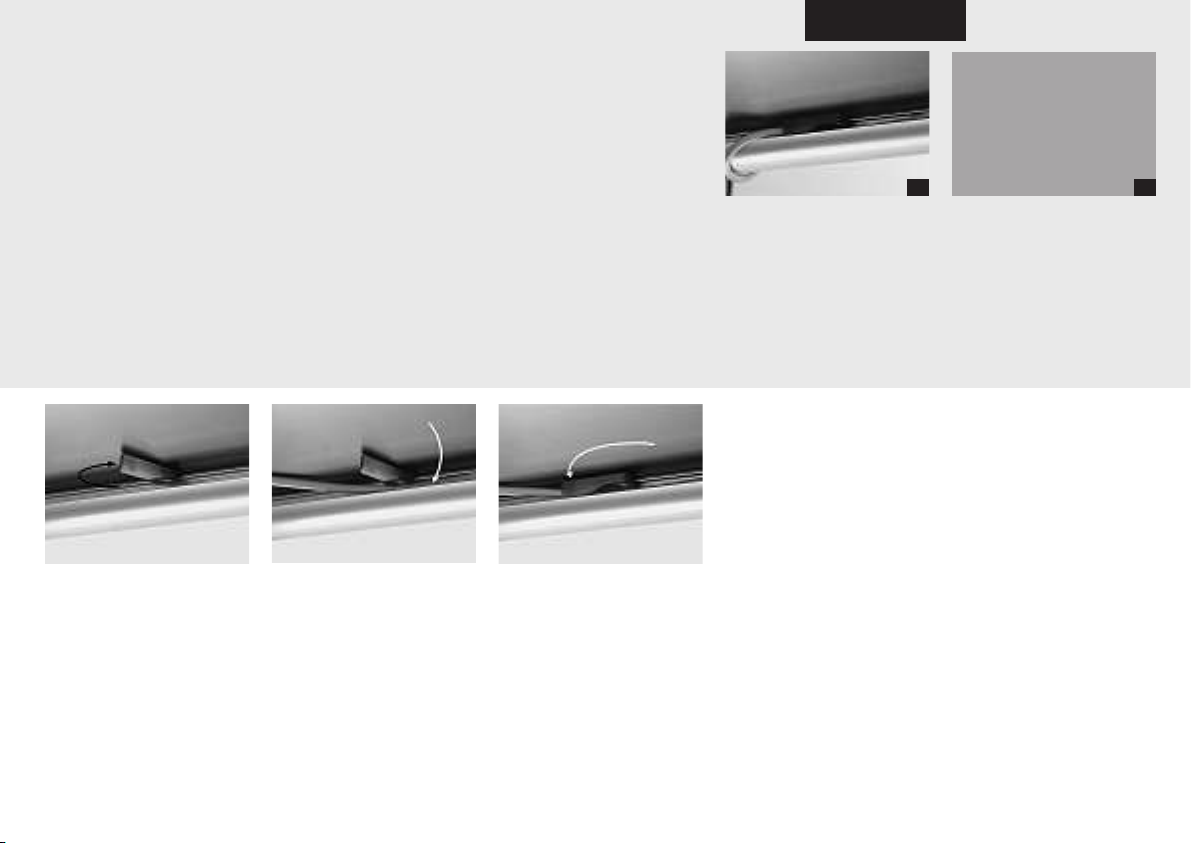

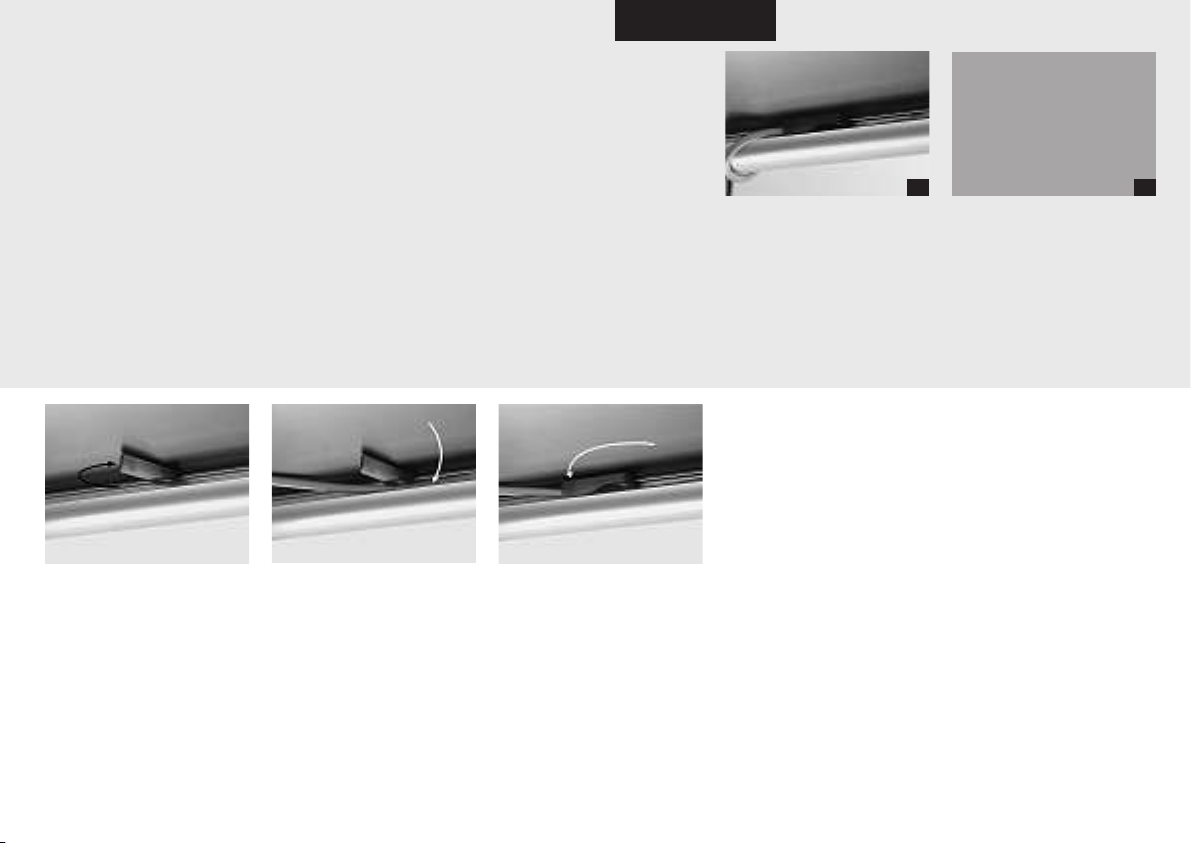

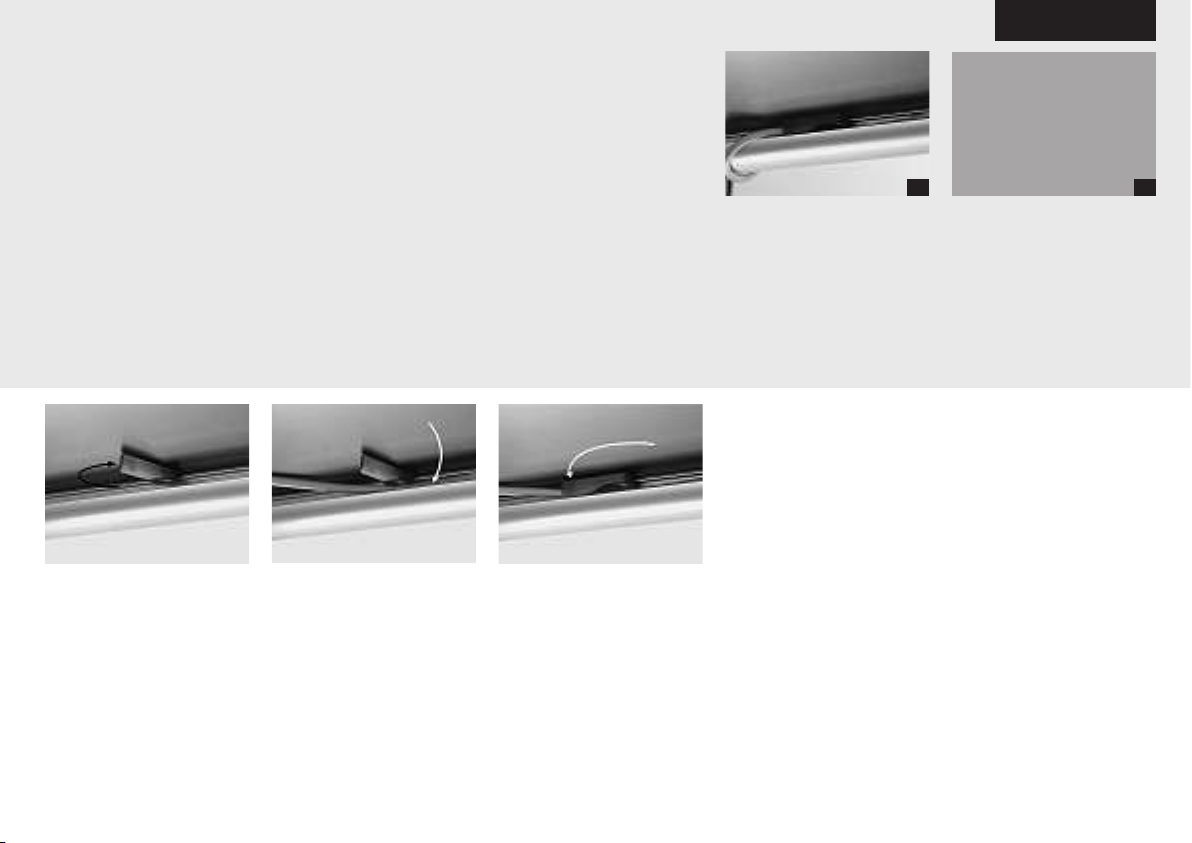

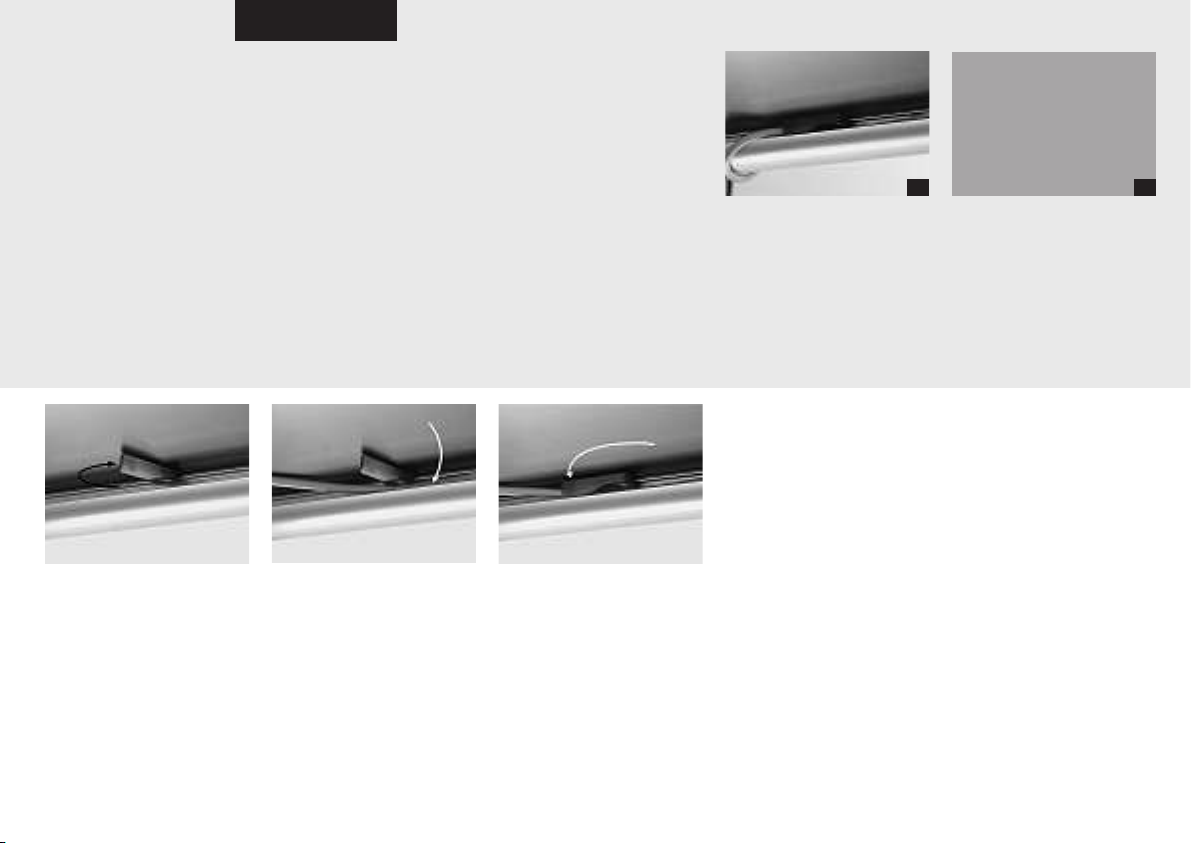

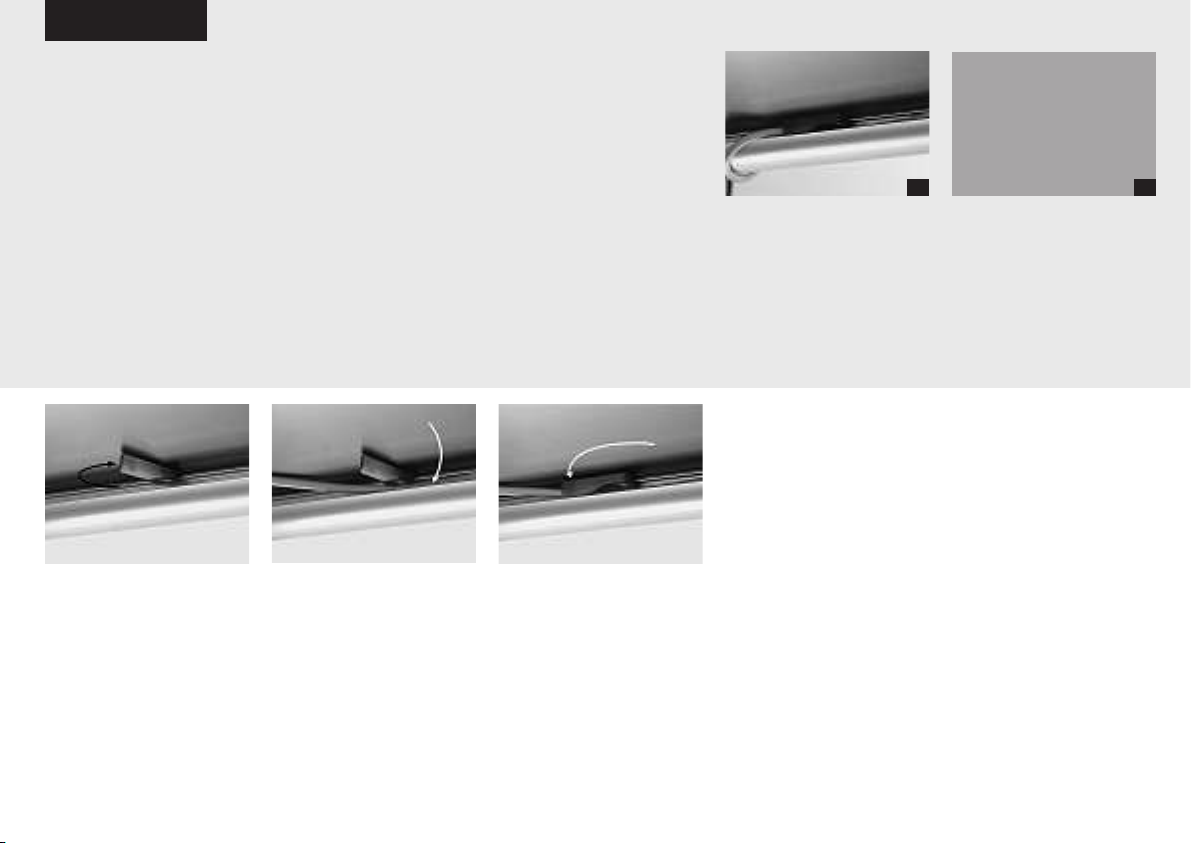

Horizontální vedení
Kabely lze vést kanály, které jsou k tomu účelu umístěny
v pracovní desce
(obr. 1)
.
Vertikální vedení
Speciální vertikální vedení kabelů (obr. 2), které lze
umísti nezávisle na nohách stolu, slouží pro vedení
kabelů od podlahy k dolní straně desky stolu. Mohou
tak být bez problémů připojena také pracoviště s
nastavitelnou výškou.
Horizontální vedení
Kabely lze vést speciálními kanály,
které jsou umístěny na spodní
straně pracovní desky. Za tím
účelem povolte jeden po druhém
uzávěry desky.
Çesky
Zavěste do nich kabely. Uzávěry pak zase utáhněte.
21
Page 5
7
Údržba
Pokyny týkající se údržby jsou určeny jak pracovníkům
specializovaným na údržbu, tak i samotným uživatelům
pracoviště.
Nepoužívejte nikdy benzin na čištění, aceton, terpentýn,
petrolej nebo jiné agresivní látky, ředidla či brusné
materiály.
Součásti nevyžadující údržbu
Mechanické součásti systému pro nastavení výšky
nevyžadují při běžném používání žádnou údržbu.
Servis
Při stěhování nebo změnách v rozvržení pracoviště
doporučujeme, abyste se obrátili na svého dodavatele.
Montáž
Pro interní služby podniků jsou na požádání k dispozici
montážní pokyny.
Objednací číslo 0160 1071.

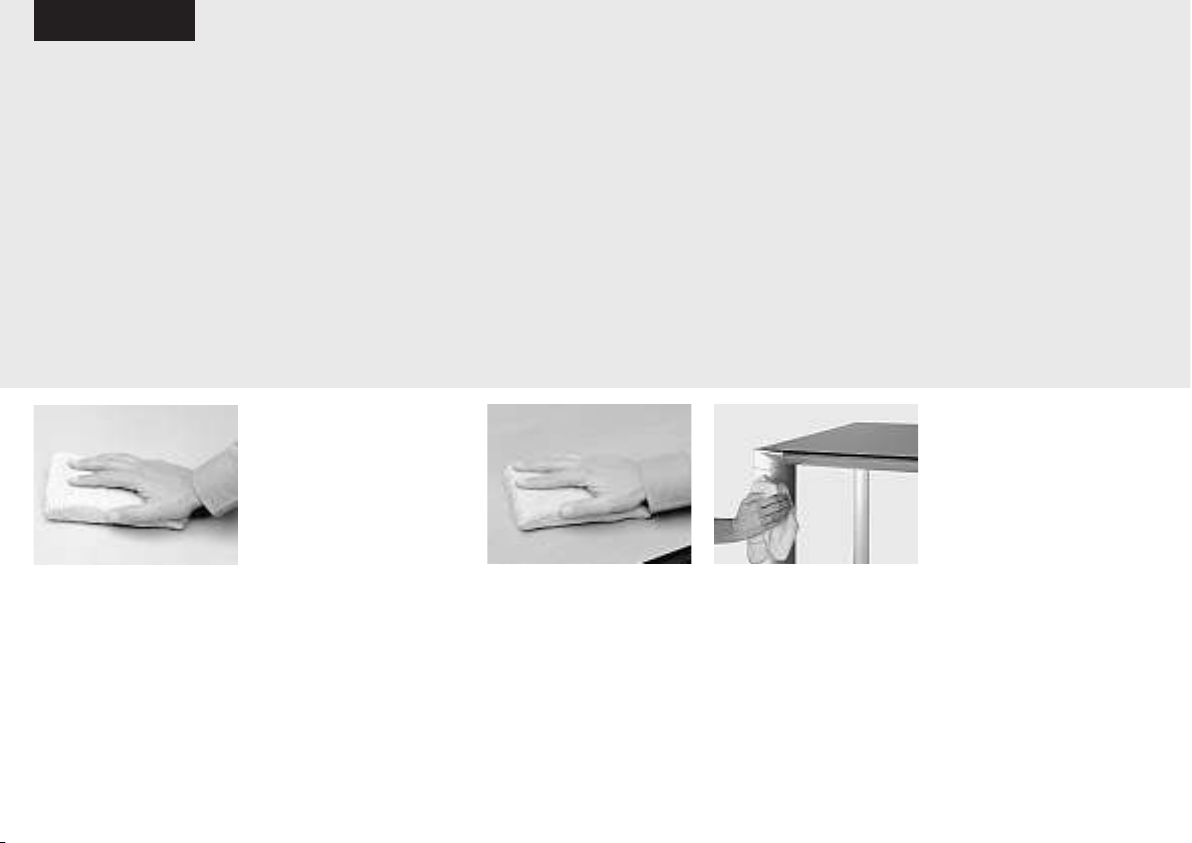

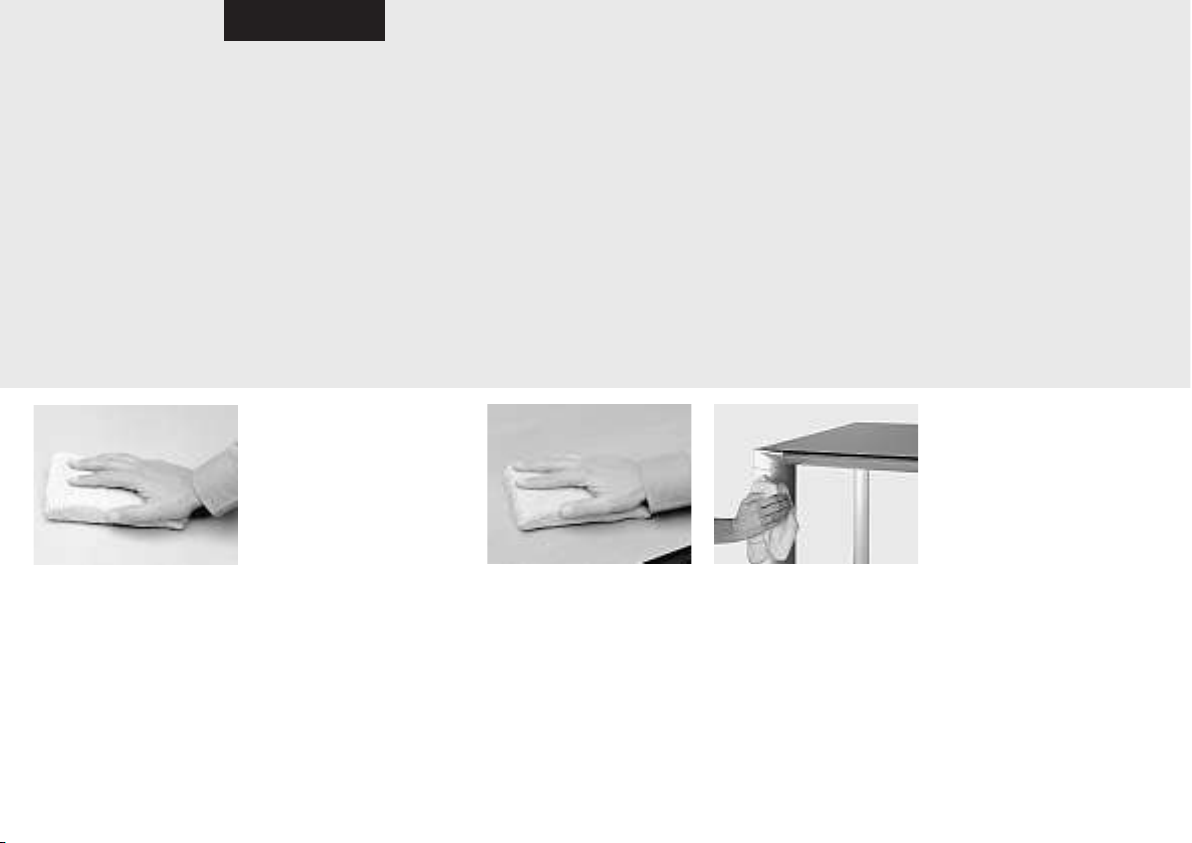

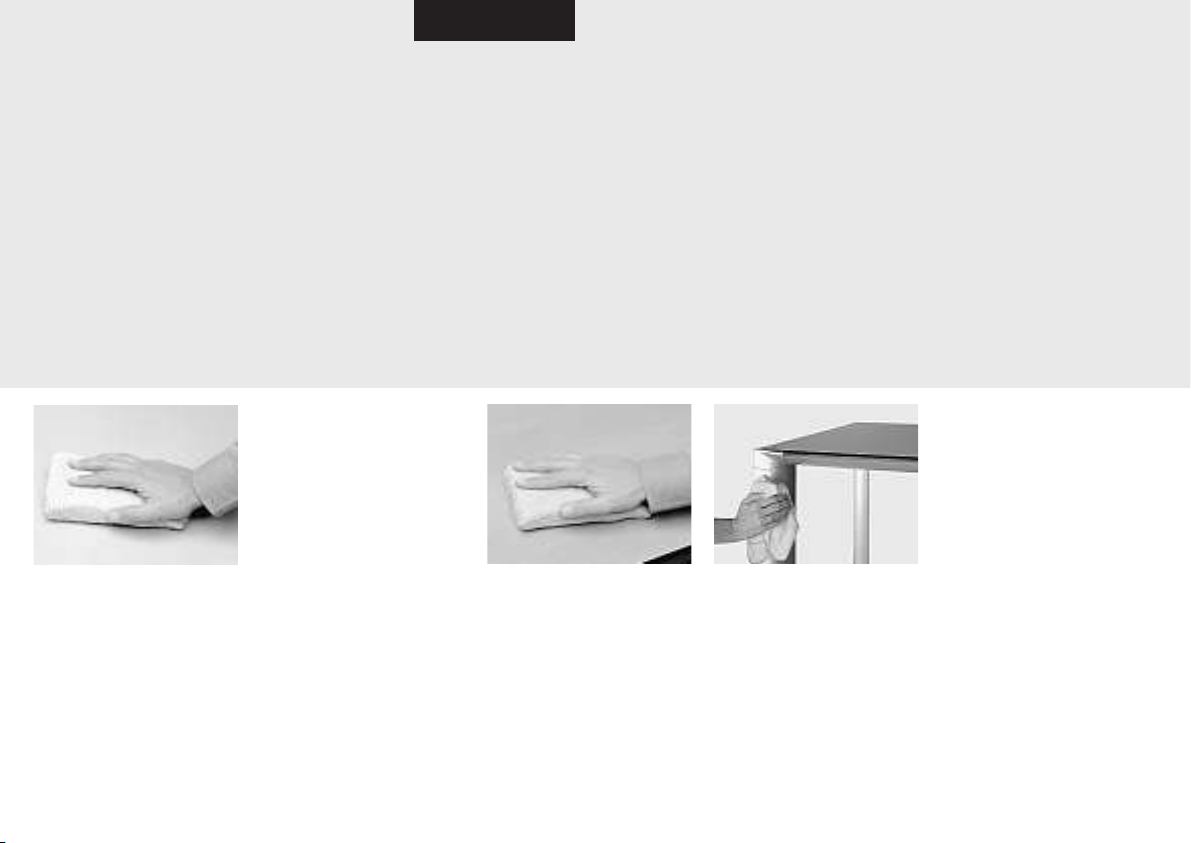

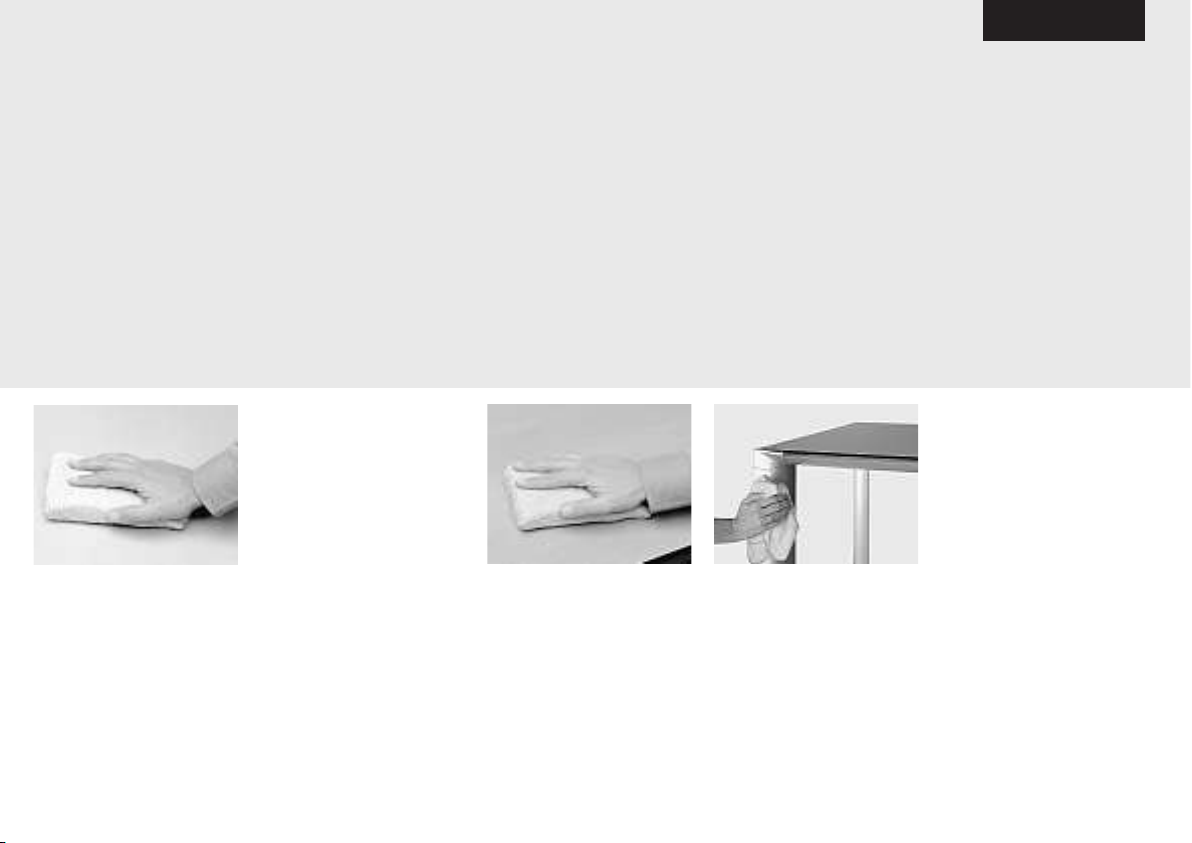

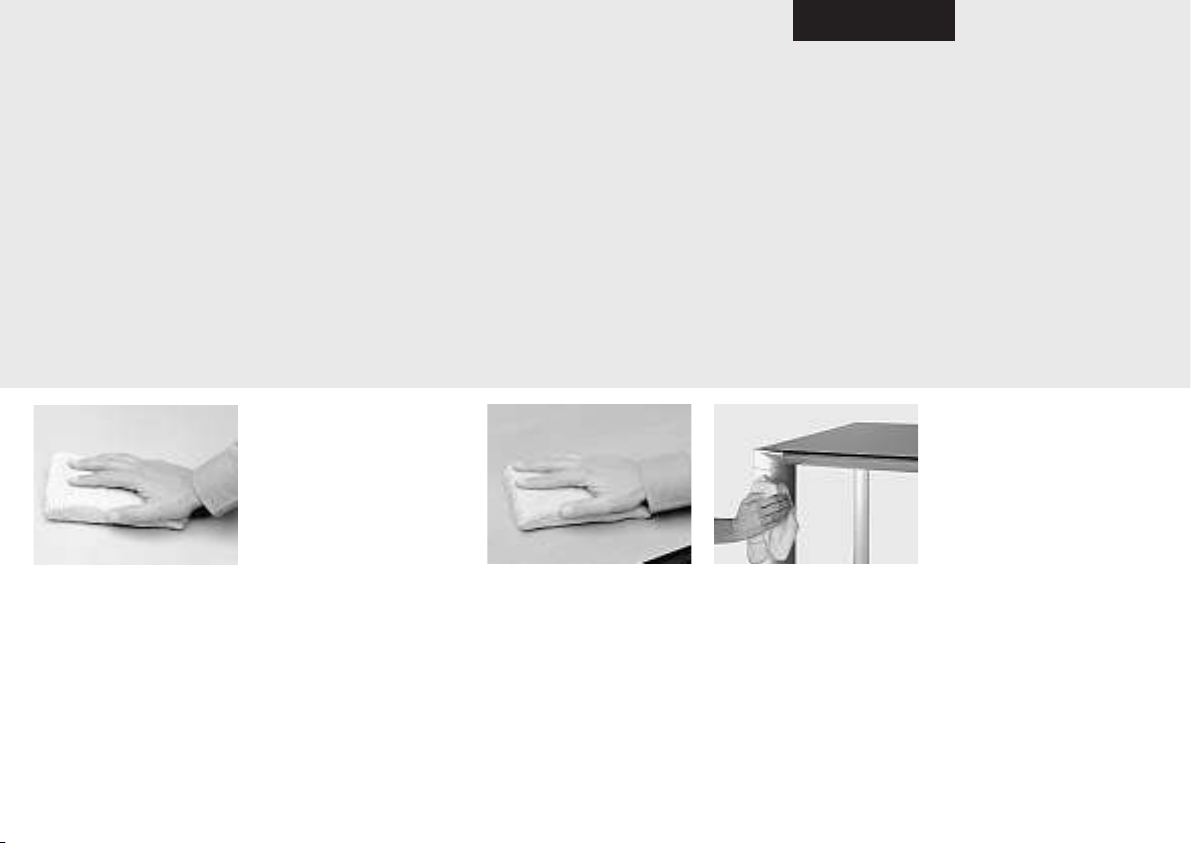

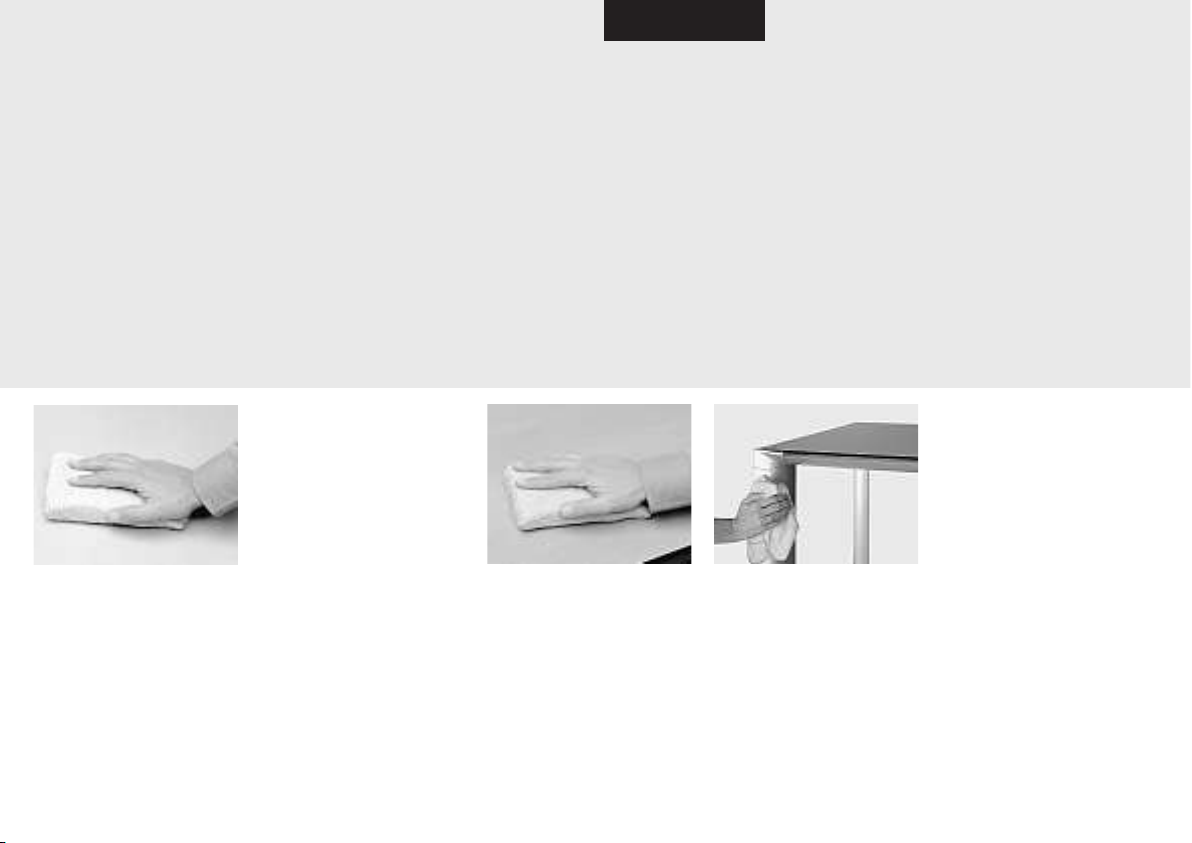

Čištění desek
Běžné znečištění (káva, čaj, tužka,
otisky prstů, rtěnka, tuk, lepidla
ředitelná vodou, inkoust ze
značkovačů apod.) se odstraní
čistým navlhčeným hadříkem.
U obtížnějších skvrn lze rozpustit ve
vodě měkké mýdlo a použít měkký
nylonový kartáček.
Lak obsahující ředidlo, lepidla, lak
na nehty, inkoust na razítkování
nebo z propisovací tužky apod. se
odstraní organickým rozpouštědlem,
jako je například líh.
Dýhované desky
Pokud je nutné je čistit, stačí čistý
vlhký hadřík. U obtížnějších skvrn
lze případně ve vodě rozpustit
trochu měkkého mýdla.
Čištění chromovaných a
lakovaných kovových částí
Všechny lakované kovy můžete čistit
měkým, případně navlhčeným
hadříkem.
Na obtížnější skvrny od lepidla,
značkovačů, propisovacích tužek a
podobně stačí vlažná voda s trochou
měkkého mýdla, popřípadě líh.
Çesky
Page 6
Deutsch
8

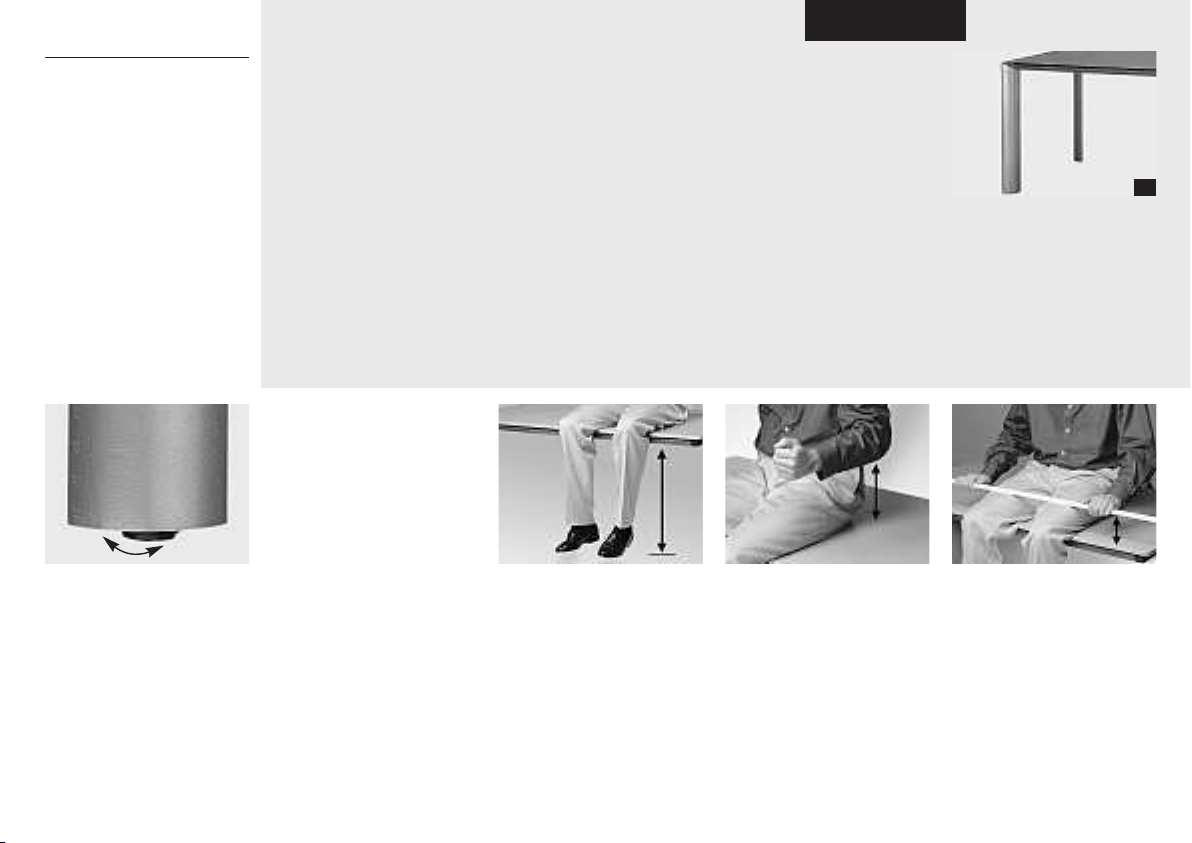

Der Arbeitsplatz
Tischformen
Ahrend 1030 bietet verschiedene Tischmaße in rechteckigen und runden Formen.
Die Tische können als Arbeitsplatz verwendet werden,
eignen sich aber ebenso für Besprechungen.
Die Tischhöhe
Verschiedene Ausführungen von Tischbeinen
Ein Ahrend 1030-Tisch kann mit einer festen Plattenhöhe ausgestattet oder mit höhenverstellbar. Am
vertikalen Stück der Tischbeine können Sie erkennen,
um welche Ausführung es sich handelt (Abb. 1 und 2).
Feste Tischhöhe
Ein Ahrend 1030-Tisch mit fester Plattenhöhe (Abb. 1) ist
für viele verschiedene Benutzergruppen nicht nur für
normale Büroarbeiten sondern auch als Sitzungs- und
Konferenztisch geeignet. Eine feste Plattenhöhe von
72 cm ist für Personen mit einer Körpergröße von 1,60
bis 1,75 m optimal. Eine feste Plattenhöhe von 74 cm ist
für Personen mit einer Körpergröße von 1,65 bis 1,80 m
optimal. Kleinere Personen sollten eine Fußstütze
verwenden, für größere Personen empfiehlt sich ein
höheneinstellbarer Tisch.

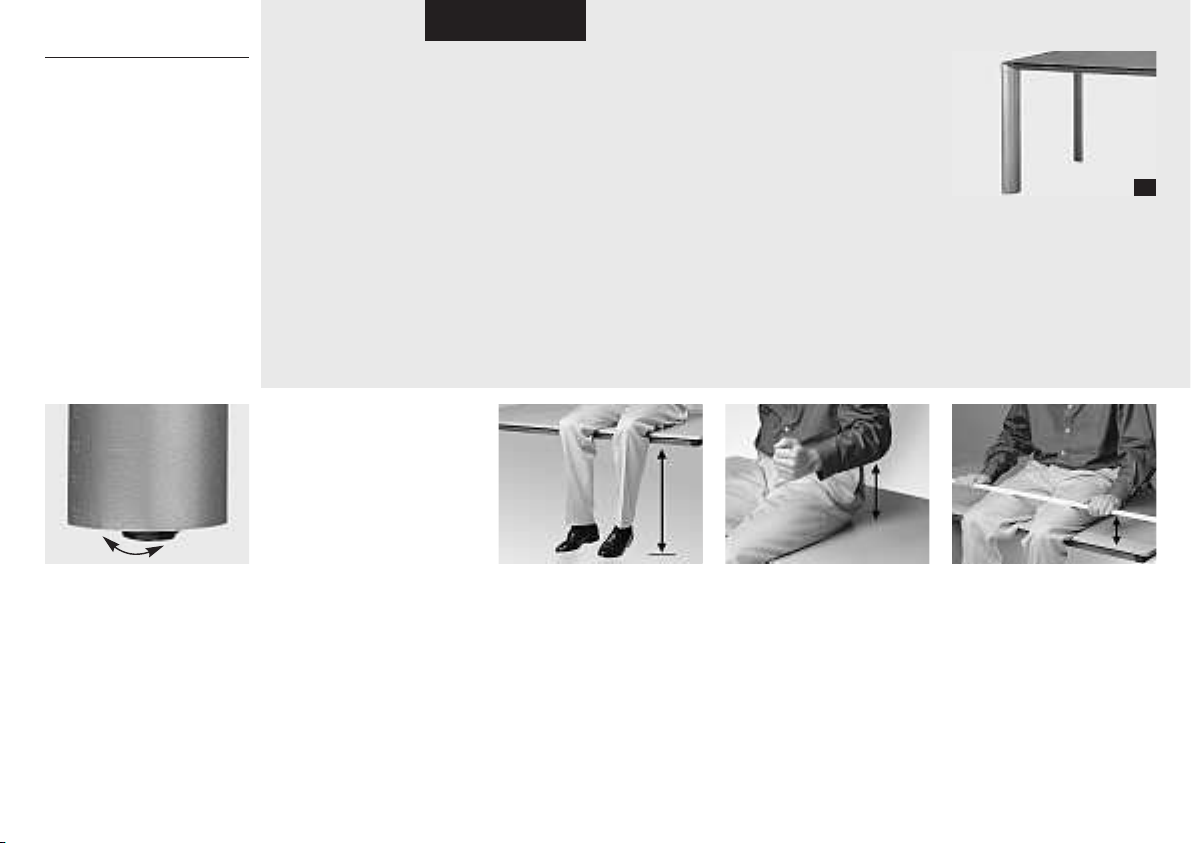

Waagerecht ausrichten
Jedes Ahrend 1030-Tischbein ist mit
einer Höhenausgleichsschraube
versehen, mit der der Tisch waagerecht ausgerichtet werden
kann. Die maximale Schraubhöhe
beträgt 10 mm.
Ahrend 1030
Anleitung zu Verwendung und
Pflege
Das Ahrend 1030-Möbelsystem
wurde speziell entworfen und
angefertigt, um Ihnen als Benutzer
die Arbeit zu vereinfachen.
Diese Anleitung macht Sie mit
Ihrem Ahrend 1030-Arbeitsplatz,
der in gesundheitlicher
Hinsicht alle Anforderungen erfüllt.
Wir hoffen, dass Sie dieses
Möbelsystem gerne benutzen
werden.
Bewahren Sie diese Anleitung an
Ihrem Arbeitsplatz auf.
Feststellen der richtigen
Arbeitshöhe
Setzen Sie sich entspannt auf den
Rand des Tisches, und zwar so, daß
die Kniekehlen sich auf Tischrandhöhe befinden . In dieser Position
können drei wichtige Maße genommen werden:
Abstand A: der Abstand zwischen
Unterseite Ihres Absatzes und Oberseite der Arbeitsplatte.
Abstand B: der Abstand zwischen
Arbeitsplatte und Unterseite Ihres
Ellenbogens (Arm am Körper an
win-
keln, wie abgebildet).
Abstand C: der Abstand zwischen
Arbeitsplatte und einem auf den
Oberschenkeln liegenden Lineal.
Zählen Sie 5 cm zu dem gemessenen
Wert hinzu. Ist der ermittelte Wert
größer als Abstand B, ist anstatt
Abstand B der ermittelte Wert zu
verwenden.
Ihre persönliche Arbeitshöhe ist die
Summe der ermittelten Werte A
und B (oder A und C). Den auf diese
Art und Weise ermittelten Wert
können Sie auf die nächste gerade
Zahl abrunden.
A
B
C
1
Page 7
9

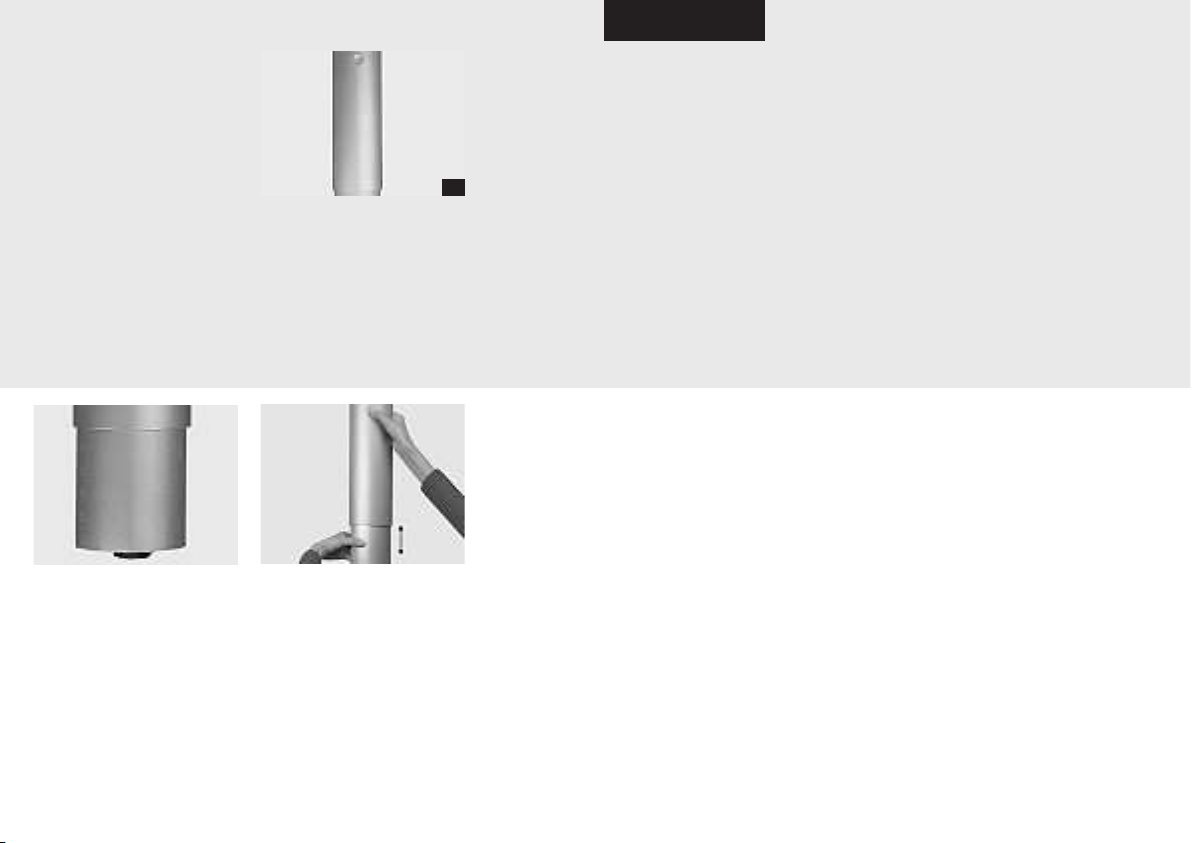

Höheneinstellbare Tische (HI)
Mit einem höheneinstellbaren Ahrend 1030-Tisch
(Abb. 2) können Sie die Plattenhöhe auf Ihre eigene
Körpergröße einstellen.
Die Höhe lässt sich von 62 bis 90 cm einstellen.
Meistens muss der Tisch nur einmal für den Benutzer
des jeweiligen Arbeitsplatzes eingestellt werden. Im
Folgenden ist die Vorgehensweise beschrieben.
Die Höhe Ihres Stuhls
Stellen Sie die Höhe Ihres Stuhls auf Ihre Körpergröße A
ein (siehe Einstellen der richtigen Tischhöhe). Als
Bezugspunkt wählen Sie die Vorderkante der Sitzfläche
in der Mitte.
Fußstütze
In der Praxis wird eine niedrige Einstellung des Tischs
oftmals als nicht angenehm empfunden, da z. B.
niemand niedriger sitzen möchte als seine Kollegen.
Dennoch kann mit Hilfe einer Fußstütze eine ergonomisch richtige Sitzhaltung erzielt werden. Stellen Sie
den Stuhl und den Tisch gerade um die mittlere Höhe
der Fußstütze höher ein.

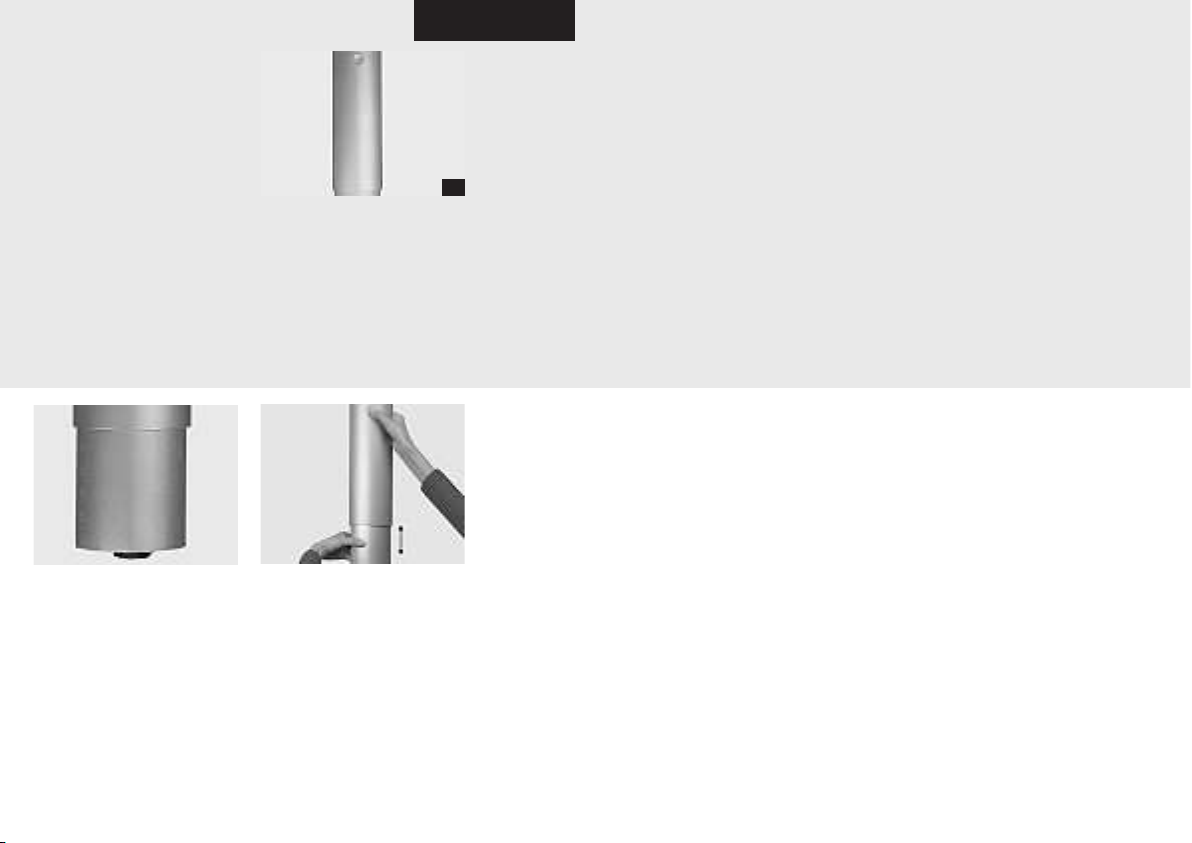

Die eingestellte Höhe ablesen
Die eingestellte Höhe können Sie
unter dem Rand am oberen Beinteil
ablesen.
Die Höhe einstellen
(Tischbein-Typ siehe Abb. 2)
Drücken Sie auf den am oberen
Beinteil in halber Höhe angebrachten Knopf. Wenn Sie diesen gedrückt halten, kann das untere
Beinteil eingeschoben bzw. ausgezogen werden. Stellen Sie so nacheinander alle Beine auf die
gewünschte Höhe ein.
Deutsch
2
Page 8
10
Der Benutzer und die Stromversorgung
Der Anschluss des Arbeitsplatzes an das Strom-,
Informations- oder Kommunikationsnetz muss durch
Fachkräfte erfolgen.
Normen
Alle Ahrend 1030-Möbelteile sowie das Zubehör
entsprechen den Bestimmungen der Stromversorgungsnormen BS 6396/1995, ELT 9/84 und DIN 57100, Teil 723.
Bei Bedarf können Sie als Benutzer des Ahrend 1030Arbeitsplatzes selbst Veränderungen der Stromversorgung vornehmen. So können Sie zum Beispiel einen
Stecker in die Steckdose stecken oder herausziehen
oder zu lange Kabellängen ordentlich unterbringen.
Sicherheit
Die Sicherheit steht bei der Stromversorgung des
Arbeitsplatzes an erster Stelle. Deshalb sind alle Teile,
die mit Kabeln in Berührung kommen, abgerundet, und
das gesamte Möbelstück kann geerdet werden. Unfälle,
die durch Stolpern über auf dem Boden liegende Kabel
verursacht werden, lassen sich vermeiden, indem die
Kabel in den Armaturen untergebracht werden, die
speziell zu diesem Zweck für die Ahrend 1030-Serie
entwickelt wurden. Ein Arbeitsplatz, an dem die Kabel
verdeckt sind, ist sicherer, sieht immer aufgeräumt aus
und lässt sich leichter reinigen.
Horizontale Kabelführung
Die Kabel können in der Kabelrinne in der Traverse
geführt werden (Abb. 1).
Vertikale Kabelführung
Mit der speziellen vertikalen Kabelführung (Abb. 2), die
unabhängig von den Tischbeinen angebracht werden
kann, lassen sich Kabel vom Fußboden zur Unterseite
der Tischplatte führen. Auch höhenverstellbare Arbeitsplätze können so problemlos angeschlossen werden.
Horizontale Kabelführung
Die Kabel können in der Kabelrinne
an der Innenseite der Traverse geführt werden. Schrauben Sie dazu
die Tischklemmen einzeln los.
Deutsch
Die Kabel von hinten einhängen. Zum Schluss wieder festschrauben.
21
Page 9
11
Pflege
Die folgenden Pflegeanweisungen sind sowohl für den
Benutzer des Arbeitsplatzes als auch für das Gebäudereinigungspersonal gedacht.
Verwenden Sie unter keinen Umständen Waschbenzin,
Azeton, Terpentin, Petroleum oder andere aggressive
Mittel, Lösungsmittel oder Scheuermittel.
Wartungsfreie Bauteile
Die mechanischen Komponenten des Höhenverstellsystems sind bei normalem Gebrauch wartungsfrei.
Service
Bei Umzügen oder Neugestaltung des Arbeitsplatzes
empfehlen wir Ihnen, Kontakt mit Ihrem Lieferanten
aufzunehmen.
Montage
Für das Wartungspersonal Ihres Betriebs ist eine
Montageanleitung erhältlich.
Bestellnummer: 0160 1071.
Reinigung der Arbeitsplatten
Normale Verunreinigung (Kaffee-,
Tee-, Bleistift-, Lippenstift-, Filzstiftund Fettflecken sowie Fingerabdrücke oder von wasserlöslichen
Leimarten verursachte Flecken etc.)
mit einem sauberen, feuchten Tuch
entfernen. Hartnäckige Flecken mit
einer Seifenlauge und einer weichen Kunststoffbürste entfernen.
Lösungsmittelhaltige Lacke und
Leime sowie Nagellack, Stempelund Kugelschreibertinte usw., mit
einem organischen Lösungsmittel,
wie z.B. Spiritus, entfernen.
Reinigung furnierter Arbeitsplatten
Bei Bedarf mit einem sauberen,
feuchten Tuch reinigen. Hartnäckige
Flecken mit einer Seifenlauge entfernen.
Reinigung von Chrom und lackierten Metallteilen
Farbig lackierte Metallteile können
mit einem weichen, eventuell feuchten Tuch gereinigt werden. Hartnäckige Flecken, wie Leim-, Filzstift-,
Kugelschreiberflecken usw., mit
lauwarmem Wasser und verdünnter,
milder Seifenlauge (eventuell mit
Spiritus) entfernen.
Deutsch
Page 10
English
12
Workstation
Table shapes

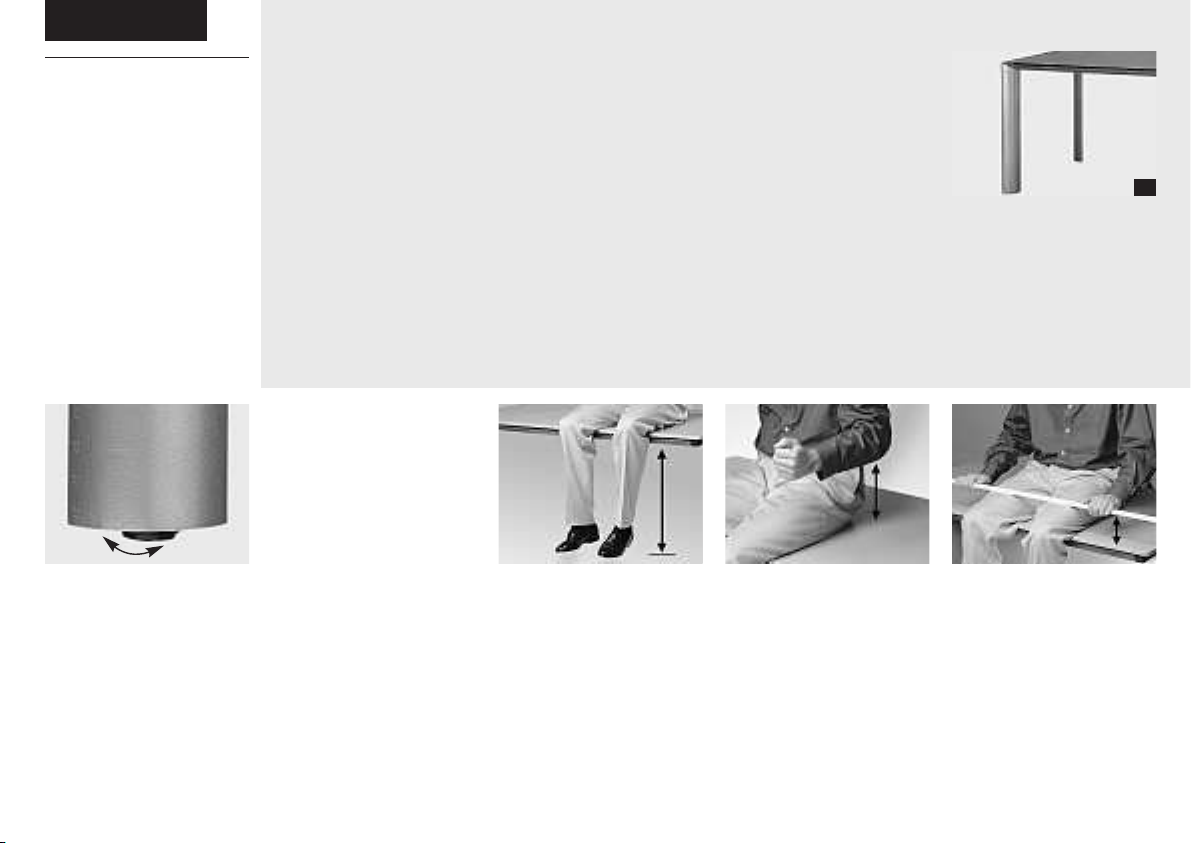

Ahrend 1030 is available in several table dimensions
with rectangular or round shapes. The tables can be
used as workstations, but are also ideal for conference
and meeting purposes.
Ta ble height
A range of leg models
Ahrend 1030 tables are available as fixed height models
or in a height-adjustable version. You can see the difference in the vertical part of the table legs (figs. 1and 2).
Fixed table height
A fixed height Ahrend 1030 table (fig.1) is a perfect
meeting and conference table. A fixed table height is
also ideal for the great majority of users engaged in
normal office work. A fixed height of 72 cm is correct
for people who are between about 1.60 and 1.75 m tall
(5ft 3ins to 5ft 9ins). A fixed height of 74 cm is correct
for people who are between about 1.65 and 1.80 m tall
(5ft 5ins to 5ft 11ins).
Shorter people are advised to use a footrest; taller
people should use a table in one of the heightadjustable versions.
Levelling
Every table leg in the Ahrend 1030
range has adjustable feet for levelling the table.
The maximum adjustment height is
10 mm.
Ahrend 1030
Instructions for use and
maintenance
This Ahrend 1030 item of furniture
has been designed and manufactured to ensure that you can
work comfortably and effectively.
This manual tells you all about your
Ahrend 1030 workstation and
explains how to use it safely.
We hope you will enjoy using your
furniture.
Keep this manual at your workstation for future reference.
Working out the correct table
height
Sit on a table in a relaxed manner
with the backs of your knees
against the edge of the table.
Three important dimensions can
now be measured:
Dimension A: the distance from the
bottom of the heel of the shoe to
the top of the table.
Dimension B: the distance from the
top of the table to the underside of
the elbow, sitting upright, with the
arm alongside the body and bent at
an angle of 90º.
Dimension C: the distance between
the top of the table and a ruler
placed across the thighs, plus 5 cm.
If this is greater than dimension B,
you should use dimension C instead
of dimension B.
The right work surface height for
you is the sum of dimensions A
and B (or A and C) rounded off to
the nearest even number.
A
B
C
1
Page 11
13
Height-adjustable tables (HI)
A height-adjustable Ahrend 1030 table (fig. 2) can be
adjusted to suit your personal requirements. The height
can be adjusted from 62 to 90 cm. In most situations, the
table height is adjusted to the user of the workstation
and will not be changed again afterwards. See below for
instructions on how to adjust the table.
The height of your chair
Adjust the height of your chair to your requirements,
indicated by A (see Determining the correct table
height). Use the central point of the front edge of the
seat as a reference point.
Footrest
In practice, people often find it unpleasant if their table
is adjusted to a lower height than their colleagues'
tables. In that case, an ergonomically correct seating
arrangement is still possible by using a footrest. Then
increase the height of the chair and the table by the
average height of the footrest.
Reading out the height setting
You can find the height setting
under the edge of the upper leg
section.
Adjusting the height
(leg type in fig. 2)
Press the knob halfway up the top
section of each leg. If you keep the
knob depressed, the lower section
of the leg will slide in or out. Adjust
the four legs to the desired height
one by one.
English
2
Page 12
14
The user and the wiring
The connection of the workstation to the electricity
supply and to data and communications systems must
be done by a qualified electrician.
Standards
All Ahrend 1030 furniture elements and accessories
comply with the regulations in wiring standards
BS 6396/2002, ELT 9/84 and DIN 5700 part 724.
Users may themselves sometimes want to change some
aspect of the wiring of their Ahrend 1030 workstation.
For example plugging an item of equipment into a
socket or unplugging it, or concealing surplus lengths
of cable tidily.
Safety
Safety must be the prime concern in the wiring of a
workstation. For this reason, every component that
comes into contact with wires and cables has rounded
edges and the item of furniture can be earthed as a
whole. Accidents caused by tripping over cables on the
floor can be prevented by concealing the cables in the
facilities specifically provided by the Ahrend 1030 range.
Concealed cables make the workstation safer, tidier and
easier to clean.
Horizontal cabling
Cables can be led through the cable duct on the inside
of the table rail (fig. 1).
Vertical cabling
There is a special vertical cable duct (fig. 2), which can
be used independently of the legs to lead cables from
the floor to the underside of the tabletop. This means
that even height-adjustable workplaces can be cabled
up simply and neatly.
Horizontal cabling
Cables can be led through the cable
duct on the inside of the table rail.
To do this, unscrew the tabletop
clamps one at a time.
English
Locate the cable behind them. Then tighten the clamps again.
21
Page 13
15
Maintenance
These instructions for maintenance are intended for
both the professional cleaner and the user of the workstation.
Never use benzine, acetone, turpentine, petrol or other
aggressive substances, solvents or abrasive cleansers.
Maintenance-free components
If the furniture is used normally The mechanical
components of the height adjustment system will be
maintenance free.
Service
We advise you to contact your supplier when moving
offices or reconfiguring the workstation.
Assembly
A set of assembly instructions is available for companies’
in-house technical services departments.
Ahrend code 0160 1071.
Cleaning work surfaces
Normal stains (coffee, tea, pencil,
lipstick, finger marks, grease, water
soluble glue, felt tip pen ink etc.)
can be removed with a clean, damp
cloth. If necessary, a little soft soap
may be added to the water and a
soft nylon brush may be used to
treat more stubborn stains.
Solvent-based lacquer, glue, nail
varnish, ballpoint pen ink etc.
should be removed with an organic
solvent, such as methylated spirits.
Cleaning veneered work surfaces
Wipe with a clean, damp cloth if
necessary. A little soft soap may be
added to the water to treat more
stubborn stains.
Cleaning chrome and enamelled
metal parts
All coloured metal parts may be
cleaned with a soft cloth, dampened if necessary. More stubborn
stains caused by glue, felt tip pens,
ballpoints etc. are best treated with
lukewarm water and a little soft
soap. Methylated spirit may be used
if necessary.
English
Page 14
Français
16
Le poste de travail
Formes des tables
Ahrend 1030 propose des tables rondes et rectangulaires de dimensions différentes.
Les tables peuvent être utilisées comme postes de
travail, mais conviennent aussi parfaitement pour les
réunions.
Hauteur du plateau
Différentes versions de piètements
Une table Ahrend 1030 peut être réalisée avec une
hauteur fixe ou réglable en hauteur. La différence se
reconnaît à la partie verticale des pieds (ill. 1et 2).
Hauteur de plateau fixe
Une table Ahrend 1030 à hauteur fixe (ill. 1) convient
parfaitement pour les réunions ainsi que pour un grand
groupe d’utilisateurs pour le travail administratif. Une
hauteur fixe de 72 cm est optimale pour les personnes
dont la taille est comprise entre 160 et 175 cm. Une
hauteur fixe de 74 cm est optimale pour les personnes
dont la taille est comprise entre 165 et 180 cm.
Pour les personnes plus petites ou plus grandes, il est
conseillé d’utiliser une table réglable en hauteur.
Mise à l’horizontale
Chaque table Ahrend 1030 est pourvue de bouchons d’ajustement
permettant sa mise à l’horizontale.
La marge de réglage maximale est
de 10 mm.
Ahrend 1030
Manuel d'utilisation et d'entretien
Ce meuble Ahrend 1030 a été conçu
et fabriqué avec la volonté de
proposer à l'utilisateur un poste de
travail confortable, ergonomique et
convivial. Ce manuel d'utilisation
vous initie aux différentes
possibilités offertes ainsi qu'à
l'usage sécuritaire du poste de
travail Ahrend 1030.
Nous espérons que vous aurez
grand plaisir à utiliser ce meuble.
Conservez le présent manuel à
proximité de votre poste de travail.
Déterminer la hauteur du plateau
qui vous convient le mieux
Installez-vous de manière décontractée sur le plateau de travail,
le pli du genou contre le bord du
plateau. Vous pouvez maintenant
effectuer trois mesures importantes.
Mesure A : la distance entre la
partie inférieure du talon de la
chaussure et la face supérieure du
plateau.
Mesure B : la distance entre le
plateau de travail et le dessous du
coude en veillant à garder le bras le
long du corps, plié à hauteur du
coude.
Mesure C : la distance entre le plateau
et une règle que vous déposez
sur la cuisse. Ajoutez 5 cm à cette
mesure. Si ce résultat est supérieur à
la mesure B, vous utiliserez la mesure
C au lieu de B.
La hauteur de votre plateau de
travail est égale à la somme des
mesures A et B (ou A et C).
Arrondissez cette mesure au chiffre
pair le plus proche.
A
B
C
1
Page 15
17
Tables réglables en hauteur (HI)
Une table Ahrend 1030 réglable en hauteur (ill. 2) vous
permet d’adapter la hauteur du plateau de travail à
votre taille. La hauteur peut se régler de 62 à 90 cm.
La table sera généralement réglée une seule fois à la
hauteur de l’utilisateur du poste de travail. Voir les
explications suivantes pour le réglage
La hauteur de votre siège
Régler la hauteur du siège sur la mesure A ( voir la
section Déterminer la hauteur du plateau qui vous
convient le mieux). La distance est mesurée à partir
du milieu du bord avant du siège.
Repose-pied
En général, il n'est pas agréable de travailler à une table
dont la hauteur est inférieure à celle des bureaux des
collègues. Dans un tel cas, il est tout de même possible
d’adopter une attitude assise ergonomiquement
correcte grâce à l'utilisation d'un repose-pied.
Régler le plateau et le siège d'autant plus haut que la
hauteur moyenne du repose-pied.
Lecture de la hauteur réglée
La hauteur réglée peut être lue sous
le bord de la partie supérieure du
pied.
Modification de la hauteur
(type de piètement ill. 2)
Enfoncer le bouton monté à mihauteur de la partie supérieure de
chaque pied. Maintenir le bouton
enfoncé pour faire sortir ou rentrer
la partie inférieure coulissante du
pied. Régler de cette façon les
quatre pieds l’un après l’autre afin
d’obtenir la hauteur souhaitée.
.
Français
2
Page 16
18
L'utilisateur et l'électrification
Le raccordement du poste de travail aux réseaux électrique et de télécommunication doit être réalisé par un
monteur spécialisé.
Normes
Tous les éléments de meubles et accessoires Ahrend
1030 répondent aux conditions fixées par les normes
d'électrification BS 6396/2002, ELT 9/84 et DIN 5700,
partie 724.
En tant qu'utilisateur d'un poste de travail Ahrend 1030
vous pouvez être amené à apporter des modifications
dans l'électrification de votre poste de travail.
Par exemple brancher ou débrancher une fiche dans
une prise ou dissimuler un excès de câbles.
Sécurité
La sécurité est primordiale dans l'électrification d'un
poste de travail. C'est pourquoi tous les éléments en
contact avec des cordons électriques et câbles ont été
arrondis. Le bureau complet peut par ailleurs être mis
à la masse. Vous pouvez éviter nombre d'incidents,
comme par exemple trébucher sur un câble ou cordon
traînant sur le sol, en rangeant les cordons dans les
accessoires prévus par Ahrend 1030. Lorsque les cordons
et câbles électriques ou informatiques sont bien rangés,
le poste de travail est sans danger, plus net et est en
outre facilement accessible au personnel d'entretien des
bureaux.
Passage horizontal des câbles
Les câbles peuvent être passés dans la rigole de la règle
du plateau (ill.1)
Passage vertical des câbles
Une conduite de câble verticale spéciale (ill.2) pouvant
être installée séparément des pieds est disponible pour
acheminer les câble depuis le sol jusqu’au-dessous du
plateau. Les postes de travail réglables en hauteur
peuvent également être raccordés sans problème de
cette façon.
Passage horizontal des câbles
Les câbles peuvent être passés dans
la rigole à l’intérieur de la règle du
plateau. Il convient pour cela de
desserrer un par un les pinces du
plateau.
Français
Accrocher le câble derrière.Resserrer les pinces
21
Page 17
19
Entretien
Les instructions pour l'entretien s'adressent aussi bien au
professionnel du nettoyage qu'aux utilisateurs du poste de
travail.
Ne jamais utiliser d’essence, d'acétone, de térébenthine,
de pétrole ou autres substances agressives telles que
solvants ou abrasifs.
Éléments ne nécessitant aucun entretien
Utilisés dans des conditions normales, les composants
mécaniques du système de réglage de la hauteur ne
nécessitent aucun entretien.
Service
Pour les déménagement ou modification du poste de
travail, il est conseillé de s'adresser au fournisseur du
mobilier de bureau.
Montage
Pour les services internes des entreprises, Ahrend
propose des instructions de montage.
Numéro de commande : 0160 1071.
Nettoyage des plateaux
Pour les salissures courantes
(café, thé, crayon, rouge à lèvre,
empreintes de doigts, graisse,
colle hydrosolubles, encre de
crayon feutre et autres), nettoyer
le plateau à l'aide d'un chiffon
propre, doux et humide. Les taches
plus résistantes peuvent être
enlevées avec une savonnée douce
et une brosse en nylon doux.
Les peintures à base de solvants,
colles, vernis à ongles, encre de
tampon, stylo à bille et autres
peuvent être enlevées au moyen
d'un solvant organique tel que
l'alcool.
Nettoyage des plateaux en placage
Si nécessaire nettoyer avec un
chiffon doux et humide. Pour les
taches plus résistantes utiliser une
savonnée douce.
Nettoyage des éléments en chrome
et métal vitrifié
Tous les éléments métalliques vitrifiés peuvent être nettoyés à l'aide
d'un chiffon doux éventuellement
humide.
Les taches plus résistantes de colle,
crayon feutre, stylo à bille et autres
peuvent être traitées à l'eau tiède
avec une savonnée douce ou un peu
d'alcool.
Français
Page 18
Español
20
El puesto de trabajo
Formas de mesa
Ahrend 1030 se fabrica con distintas dimensiones de
mesa y con formas rectas y redondeadas.
Las mesas pueden utilizarse como puesto de trabajo,
pero resultan también muy indicadas como mesa de
reunión.
Altura de la mesa
Distintos acabados para las patas
Una mesa Ahrend 1030 puede acabarse con una altura
fija y con ajustable en altura. La diferencia se reconoce
en el soporte de las patas (fig. 1y 2).
Altura de mesa fija
Una mesa Ahrend 1030 con altura fija (fig. 1) puede
utilizarse perfectamente como mesa de reunión. Para
muchas personas que realizan trabajos administrativos
una mesa con altura fija es una opción excelente. Una
altura fija de 72 cm resulta óptima para las personas que
tengan una estatura de entre 1.60 y 1.75 m. Una altura
fija de 74 cm resulta óptima para las personas que tengan una estatura de entre 1.65 y 1.80 m. Para personas
de menor estatura se recomienda la utilización de un
soporte para pies y para las personas más altas se aconseja la utilización de una mesa regulable en altura.
Nivelar la mesa
Todas las patas para mesas Ahrend
1030 están provistas de topes de
ajuste que permiten nivelar la mesa.
El ajuste máximo es de 10 mm
Ahrend 1030
Manual de instrucciones y
mantenimiento
Este mueble Ahrend 1030 ha sido
diseñado y fabricado para que el
usuario pueda trabajar de forma
cómoda y saludable. Con este
manual podrá conocer y aprender a
utilizar con seguridad su puesto de
trabajo Ahrend 1030.
Esperamos que disfrute utilizando
este mueble.
Conserve este documento cerca de
su puesto de trabajo.
Determinar la altura adecuada de
la mesa
Siéntese de forma relajada en el
borde de una mesa de forma que el
hueco de la rodilla quede pegado al
borde del tablero. Ahora pueden
tomarse tres medidas importantes:
Medida A: la distancia desde la parte
inferior del tacón del zapato hasta la
parte superior de la mesa.
Medida B: la distancia desde la
superficie de la mesa hasta la parte
inferior del codo, medido con el
brazo doblado y pegado al cuerpo.
Medida C: la distancia entre la
superficie de la mesa y una regla
que se coloca sobre los muslos,
súmele 5 cm.Si la suma de las dos
medidas es mayor que la medida B,
debe utilizar este valor en lugar del
la medida B. La altura del tablero de
trabajo, adecuada para usted, es
igual a la suma de las medidas A y B
(o A y C). Para ello puede redondear
hasta el número par más cercano.
A
B
C
1
Page 19
21
Mesas regulables en altura (HI)
Con una mesa Ahrend 1030 ajustable en altura (fig. 2)
puede adaptar la altura del tablero a su estatura. La
altura puede regularse entre los 62 y los 90 cm. En la
mayoría de los casos la mesa se ajustará una sola vez
para adaptarla al usuario del puesto de trabajo.
A continuación se describe cómo regular la altura
de la mesa.
La altura de la silla
Ajuste la altura de su silla a su estatura (ver Ajuste de
la altura de mesa adecuada) . Utilice el borde delantero
del centro del asiento como punto de medida.
Soporte para pies
En la práctica se considera incómoda una altura baja de
la mesa, ya que, por ejemplo, no se quiere estar sentado
más bajo que otro compañeros. En ese caso puede
alcanzarse una posición ergonómica adecuada con la
utilización de un soporte para pies.
Regule la altura de la silla y de la mesa en función
de la altura media del soporte para pies.
Comprobar la altura fijada
La altura que se ha fijado puede
comprobarse bajo el borde de la
parte superior de la pata.
Ajuste de la altura
(tipo de pata fig. 2)
Presione el botón que se encuentra
en el medio de la parte superior de
cada una de las patas. Si mantiene
pulsado el botón, se puede deslizar
la parte inferior de la pata hacia
dentro o hacia afuera.
Ajuste de este modo, una por una,
la altura de las cuatro patas.
Español
2
Page 20
22
El usuario y el cableado
La conexión del lugar de trabajo a las redes de electricidad, información y comunicaciones debe ser realizada
por técnicos especializados.
Certificados
Todos las piezas y accesorios del mobiliario Ahrend 1030
cumplen los requisitos de las normas de electrificación
BS 6396/2002 y ELT 9/84, así como la DIN 5700 sección 724.
Es posible que como usuario del puesto de trabajo
Ahrend 1030 desee modificar algún elemento de la
electrificación. Por ejemplo conectar o desconectar un
enchufe y ocultar longitudes de cable sobrantes.
Seguridad
La seguridad es primordial para electrificar un puesto de
trabajo. Por este motivo, todas las piezas que entran en
contacto con cables tienen los bordes redondeados y el
mueble entero puede conectarse a la toma de tierra.
Los accidentes provocados por tropiezos con cables que
se encuentran en el suelo pueden prevenirse guardando
los cables en los dispositivos que Ahrend ofrece con este
propósito en la línea Ahrend 1030. Los cables ocultos
hacen el lugar de trabajo más seguro, más ordenado y
facilitan el acceso al personal de limpieza.
Guías horizontales
Los cables pueden guiarse por la canaleta para cables
de la regleta del tablero (fig. 1).
Guías verticales
Existe una guía vertical especial para cables (fig. 2) que
puede utilizarse de forma independiente de las patas y
permite guiar los cables desde el suelo hasta la parte
inferior del tablero. De este modo, también pueden
conectarse sin problemas los puestos de trabajo
regulables en altura.
Guías horizontales
Los cables pueden guiarse a través
del hueco para la canaleta para
cables en la parte interior de la
regleta del tablero. Para ello
deberán soltarse las pinzas del
tablero una a una.
Español
Enganchar el cable por detrás. A continuación volver a girar para
fijarlas.
21
Page 21
23
Mantenimiento
Estas recomendaciones de mantenimiento van dirigidas
tanto a los limpiadores como a las personas que trabajan
en este lugar.
No utilice jamás bencina, acetona, terpentina, petróleo
u otras sustancias agresivas, disolventes o productos
abrasivos.
Piezas sin mantenimiento
Con un uso normal los componentes mecánicos del
sistema de regulación de altura no requieren mantenimiento.
Servicio
Para mudanzas y cambios del lugar de trabajo le
aconsejamos ponerse en contacto con su proveedor.
Montaje
Para el servicio de mantenimiento interno de las
empresas podemos proporcionar instrucciones de
montaje si lo desea.
Número de referencia 0160 1071.
Limpieza de tableros
Manchas normales (café, té, lápiz,
pinta labios, huellas digitales, grasa,
cola de agua, tinta de rotulado, etc.)
se limpian con un paño húmedo.
Con manchas más rebeldes se puede
utilizar jabón neutro disuelto en
agua y un cepillo suave de nylon.
La laca con disolvente, cola, esmalte
de uñas, tinta de tampones, tinta de
bolígrafo, etc., se limpian con un
disolvente orgánico como alcohol.
Limpieza de tableros chapados
Si fuese necesario, límpielos con un
paño limpio húmedo. Con manchas
rebeldes puede utilizar jabón
neutro disuelto en agua.
Limpieza de partes cromadas y
metales lacados
Todas las partes metálicas de color
se pueden limpiar con un paño
suave, húmedo. Manchas más
rebeldes como manchas de cola,
rotulador, tinta de bolígrafo y
parecidas, se pueden tratar con
agua tibia y jabón neutro, en
algunos casos con alcohol.
Español
Page 22
Nederlands
24
De werkplek
Tafelvormen
Ahrend 1030 kent verschillende tafelafmetingen in
rechte en ronde vormen.
De tafels kunnen worden gebruikt als werkplek, maar
zijn ook zeer geschikt om aan te vergaderen.
De tafelhoogte
Verschillende pootuitvoeringen
Een Ahrend 1030 tafel kan zijn uitgevoerd in een vaste
hoogte of kan in hoogte instelbaar zijn. U herkent dit
verschil in de staander van de tafelpoten (afb. 1 en 2).
Vaste tafelhoogte
Een Ahrend 1030 tafel met vaste hoogte (afb. 1) kan
perfect als vergadertafel worden toegepast.
Voor administratieve arbeid is een vaste tafelhoogte
voor een grote groep gebruikers ook uitstekend bruikbaar. Een vaste hoogte van 72 cm is optimaal geschikt
voor mensen met een lichaamslengte tussen ongeveer
1.60 en 1.75 m. Een vaste hoogte van 74 cm is optimaal
geschikt voor mensen met een lichaamslengte tussen
ongeveer 1.65 en 1.80 m.
Kleinere mensen wordt geadviseerd een voetensteun te
gebruiken, langere mensen een hoogte-instelbare tafel.
Waterpas stellen
Elke Ahrend 1030 tafelpoot is voorzien van justeerdoppen, die het
mogelijk maken de tafel waterpas
te stellen.
De maximale uitdraaihoogte is
10 mm.
Ahrend 1030
Handleiding voor gebruik
en onderhoud
Dit Ahrend 1030 meubel is
ontworpen en gefabriceerd om
u er als gebruiker prettig en
gezond mee te laten werken.
Deze handleiding leert u uw
Ahrend 1030 werkplek kennen
en veilig gebruiken.
Wij hopen dat u met plezier dit
meubel zult gebruiken.
Bewaar deze handleiding bij
uw werkplek.
Het vaststellen van de juiste
tafelhoogte
U gaat ontspannen op de rand van
een tafel zitten, zodat de knieholte
tegen de rand van het blad stoot.
Nu kunnen drie belangrijke maten
worden gemeten:
Maat A: de afstand van de onderkant van de schoenhak tot de
bovenkant van de tafel.
Maat B: de afstand van het tafelvlak
tot de onderkant van de 90º gebogen elleboog, rechtop zittend, met
de arm naast het lichaam.
Maat C: de afstand tussen het tafelvlak en een liniaal die u over de
bovenbenen legt, plus 5 cm.
Als dat méér is dan maat B, dient u
maat C te gebruiken in plaats van
maat B.
Uw juiste werkbladhoogte is de
som van de maten A en B (of A en
C). U kunt hierbij afronden op het
meest nabije even getal.
A
B
C
1
Page 23
25
Hoogte-instelbare tafels (HI)
Met een Ahrend 1030 tafel die in hoogte instelbaar is
(afb. 2) kunt u de bladhoogte op uw lichaamsafmetingen afstemmen.
De hoogte is instelbaar van 62 tot 90 cm.
Meestal zal de tafel eenmalig worden ingesteld op de
gebruiker van de werkplek.
Zie hieronder hoe de tafel in te stellen.
De hoogte van uw stoel
Stel de hoogte van uw stoel in op uw maat A (zie Het
vaststellen van de juiste tafelhoogte). Gebruik als meet-
punt de voorrand van de zitting in het midden.
Voetensteun
In de praktijk wordt een lage instelling van de tafel
vaak als niet prettig ervaren, omdat men bijvoorbeeld
niet lager wil zitten dan collega’s. In dat geval kan toch
een ergonomisch juiste zitsituatie bereikt worden met
behulp van een voetensteun.
Stel de stoel en de tafel net zoveel hoger in als de
gemiddelde hoogte van de voetensteun.
De ingestelde hoogte aflezen
De ingestelde hoogte leest u af
onder de rand van het bovenste
deel van de poot.
De hoogte instellen
(poottype afb. 2)
Druk op de knop die halverwege
het bovendeel van elke poot is
ingebouwd. Indien u de knop ingedrukt houdt, kan het onderste deel
van de poot in- of uitgeschoven
worden.
Stel zo de vier poten één voor één
in op de gewenste hoogte.
Nederlands
2
Page 24
26
De gebruiker en de electrificatie
Het aansluiten van de werkplek op de electriciteits-,
informatie- en communicatienetten dient door
deskundige monteurs te gebeuren.
Normen
Alle Ahrend 1030 meubeldelen en accessoires voldoen
aan de voorwaarden zoals die zijn vastgelegd in de
Elektrificatienormen BS 6396/2002 en ELT 9/84, alsmede
DIN 5700 teil 724.
Het kan gewenst zijn dat u als gebruiker van de Ahrend
500 werkplek zelf iets verandert aan de elektrificatie.
Bijvoorbeeld een stekker in een contactdoos steken
of eruit halen of overtollige snoerlengten netjes wegwerken.
Veiligheid
Veiligheid staat voorop bij het electrificeren van een
werkplek. Daarom zijn alle onderdelen die in contact
komen met snoeren en kabels aan de randen afgerond
en kan het hele meubel worden geaard. Ongelukken,
zoals struikelen over snoeren die over de vloer liggen,
kunnen worden voorkomen door de snoeren netjes weg
te bergen in de voorzieningen die Ahrend 1030 daarvoor biedt. Weggewerkte snoeren maken de werkplek
veiliger, het staat netter en de werkplek is voor schoonmakers beter toegankelijk.
Horizontale geleiding
Kabels kunnen worden geleid via de kabelgootruimte in
de bladregel (afb. 1).
Verticale geleiding
Een speciale, verticale kabelgeleiding (afb. 2), die los
van de poten kan worden toegepast, is beschikbaar om
kabels vanaf de vloer naar de onderzijde van het blad te
geleiden. Ook hoogteverstelbare werkplekken kunnen
zo probleemloos worden aangesloten.
Horizontale geleiding
Kabels kunnen worden geleid via
de kabelgootruimte aan de binnenzijde van de bladregel. Daartoe de
bladklemmen één voor één losdraaien.
Nederlands
De kabel erachter haken. Daarna weer vastdraaien.
21
Page 25
Nederlands
27
Onderhoud
Deze aanwijzingen voor het onderhoud zijn bedoeld
voor zowel de professionele schoonmaker als de gebruiker van de werkplek.
Gebruik nooit wasbenzine,
aceton, terpentine, petroleum
of andere agressieve
stoffen, oplosmiddelen of schuur-
middelen.
De mechanische componenten van het hoogteverstellingssysteem zijn bij normaal gebruik onderhoudsvrij.
Service
Voor het verplaatsen van de werkplek adviseren wij u
contact op te nemen met uw leverancier.
Montage
Voor interne diensten van bedrijven zijn op aanvraag
montage-instructies beschikbaar.
Bladen reinigen
Normale verontreiniging (koffie,
thee, potlood, lippenstift, vingerafdrukken, vet, wateroplosbare
lijmen en viltschrijverinkt e.d.) verwijderen met een schone, vochtige
doek. Eventueel bij hardnekkiger
vlekken wat zachte zeep in het
water oplossen en een zachte nylon
borstel gebruiken.
Oplosmiddelhoudende lak, lijm,
nagellak, stempelinkt, ballpoint-inkt
e.d. verwijderen met een organisch
oplosmiddel, zoals spiritus.
Gefineerde bladen reinigen
Indien nodig reinigen met een
schone, vochtige doek. Eventueel bij
hardnekkiger vlekken wat zachte
zeep in het water oplossen.
Gelakte metalen onderdelen
reinigen
Alle gekleurde metalen delen kunt
u reinigen met een zachte, eventueel vochtige doek. Hardnekkiger
vlekken van lijm, viltstift, ballpointinkt en dergelijke met lauw water
met wat zachte zeep behandelen,
eventueel met spiritus.
Nederlands
Page 26
www.ahrend.com
Ahrend 1030
01605215
© Ahrend 2005
Ahrend. Always ready for things to come
Loading...
