SANTO C 8 16 41-4i
Benutzerinformation Kühl-/
Gefrierkombination
User manual Fridge-Freezer
Inhalt
2
Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.
Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese
Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge
perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei
Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort
aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen
eventuellen neuen Besitzer dieses Gerätes weiter.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
Inhalt
Sicherheitshinweise 2
Sicherheitshinweis 3
Allgemeine Sicherheitshinweise 3
Täglicher Gebrauch 4
Reinigung und Pflege 4
Inbetriebnahme 5
Kundendienst 5
Betrieb 5
Einschalten des Geräts 5
Ausschalten des Geräts 5
Temperaturregelung 6
Erste Inbetriebnahme 6
Reinigung des Innenraums 6
Täglicher Gebrauch 6
Einfrieren frischer Lebensmittel 6
Lagerung gefrorener Produkte 7
Gefrierkalender 7
Auftauen 7
Eiswürfelbereitung 7
Kälteakku(s) 7
Verstellbare Ablagen/Einsätze 8
Positionierung der Türeinsätze 8
Feuchtigkeitsregulierung 8
Praktische Tipps und Hinweise 8
Energiespartipps 8
Hinweise für die Kühlung frischer
Lebensmittel 9
Hinweise für die Kühlung 9
Hinweise zum Einfrieren 9
Hinweise zur Lagerung gefrorener Produkte
Reinigung und Pflege 10
Regelmäßige Reinigung 10
Abtauen des Kühlschranks 11
Abtauen des Gefrierschranks 11
Stillstandzeiten 12
Was tun, wenn … 12
Ersetzen der Lampe 14
Schließen Sie die Tür 14
Technische Daten 15
Gerät aufstellen 15
Aufstellung 15
Elektrischer Anschluss 15
Entfernen der Ablagenhalter 15
Wechsel des Türanschlags 16
Anforderungen an die Belüftung 17
Installation des Geräts 17
Hinweise zum Umweltschutz 22
Änderungen vorbehalten
10
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch,
Sicherheitshinweise
einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von
Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den
Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und
übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder
während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert
ist.
Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung
derselben von jeder Haftung freigestellt ist.
Sicherheitshinweis
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des
Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine
verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel
(so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder
vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das
Gerät nicht zu einer Todesfalle für Kinder wird.
3
Allgemeine Sicherheitshinweise
VORSICHT!
Die Belüftungsöffnungen müssen immer frei von Hindernissen sein.
• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem
normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu
beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn
solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und
sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.
Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung des Kältekreislaufs:
– offene Flammen und Zündfunken vermeiden
– den Raum, in dem das Gerät installiert ist, gut lüften
Sicherheitshinweise
4
• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel
kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlägen führen.
WARNUNG!
Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur vom Kundendienst oder
einer kompetenten Fachkraft ausgewechselt werden.
1. Das Netzkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht
oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und
kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und
Stromschlaggefahr.
6.
Betreiben Sie das Gerät nicht ohne Lampenabdeckung,
1)
Innenbeleuchtung vorge-
sehen ist.
• Dieses Gerät ist schwer. Vorsicht beim Transport.
• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu
Hautverletzungen oder Kälteverbrennungen führen kann.
• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
Täglicher Gebrauch
• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
•
Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand.
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.
• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten
Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der
Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme
aus dem Gefrierschrank gegessen wird.
2)
Reinigung und Pflege
• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker
aus der Steckdose. Falls Sie nicht an die Steckdose kommen, unterbrechen Sie die Stromversorgung.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser
auf dem Boden des Gerätes an.
1) wenn eine Abdeckung der
2) No-Frost-Geräte
Inbetriebnahme
Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden
Abschnitte.
• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden
umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall
die Verpackung auf.
• Lassen Sie das Gerät mindestens zwei Stunden stehen, bevor Sie es elektrisch anschließen,
damit das Öl in den Kompressor zurückfließen kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht
Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
•
Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung.
Kundendienst
• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von
einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
Betrieb
3)
5
Umweltschutz
Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase.
Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung
dieses Geräts verwendet wurden und mit dem Symbol
werden.
markiert sind, können recycelt
Betrieb
Einschalten des Geräts
Stecken Sie den Stecker in die Wandsteckdose.
Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.
Ausschalten des Geräts
Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".
3) Falls ein Wasseranschluss erforderlich ist
Erste Inbetriebnahme
6
Temperaturregelung
Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:
• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche
Kühlung zu erreichen.
eine mittlere Einstellung ist im Allgemeinen am besten geeignet.
Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im
Innern des Gerätes von verschiedenen Faktoren abhängt:
• von der Raumtemperatur
• von der Häufigkeit der Türöffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.
Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch.
Erste Inbetriebnahme
Reinigung des Innenraums
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten
durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel.Sorgfältig nachtrocknen.
Benutzen Sie keinesfalls Putzmittel oder Scheuerpulver, da diese die Oberfläche beschädigen können.
Täglicher Gebrauch
Einfrieren frischer Lebensmittel
Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von
gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren Zeitraum.
Für das Einfrieren frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht
erforderlich.
Möchten Sie den Gefriervorgang beschleunigen, drehen Sie bitte den Temperaturregler auf
eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.
In diesem Fall kann die Temperatur im Kühlschrank unter 0°C fallen. Ist dies der Fall, drehen
Sie den Temperaturregler auf eine wärmere Einstellung.
Täglicher Gebrauch
Legen Sie die einzufrierenden frischen Lebensmittel in das obere Fach.
Lagerung gefrorener Produkte
Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät
nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen,
bevor Sie Lebensmittel in das Gefrierfach hinein legen.
Sollen große Mengen an Lebensmitteln aufbewahrt werden, entfernen Sie alle Körbe und
Schubladen aus dem Gerät und setzen Sie die Lebensmittel auf Kühlablagen, um die optimale Leistung zu erhalten.
WARNUNG!
Bitte achten Sie unbedingt darauf, die Beladungsgrenze nicht zu überschreiten, die seitlich
im oberen Teil angegeben ist (wo zutreffend)
Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit
den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden.
Gefrierkalender
Die Symbole zeigen verschiedene Arten gefrorener Lebensmittel an.
Die Zahlen geben die Lagerzeiten in Monaten für die entsprechenden Arten gefrorener
Lebensmittel an. Es hängt von der Qualität der Lebensmittel und ihrer Behandlung vor dem
Einfrieren ab, ob der obere oder der untere Wert für die angezeigte Lagerzeit gilt.
7
Auftauen
Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur
Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden.
Kleinere Gefriergutteile können unter Umständen sogar direkt aus dem Gefrierschrank
entnommen und anschließend sofort gekocht oder gegart werden: in diesem Fall dauert
der Garvorgang allerdings etwas länger.
Eiswürfelbereitung
Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Wasser und stellen Sie diese in das Gefrierfach.
Bitte verwenden Sie zum Herausholen der Schalen aus dem Gefrierschrank keine Utensilien
aus Metall.
Kälteakku(s)
Der Gefrierschrank wird mit einem oder mehreren Kälteakku(s) geliefert. Diese verlängern
die Zeitdauer, in der die Lebensmittel bei einem Stromausfall oder einem Ausfall des Gerätes
gekühlt werden.
Praktische Tipps und Hinweise
8
Verstellbare Ablagen/Einsätze
Die Wände des Kühlschranks sind mit einer Anzahl
von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Einsetzen der Ablagen
bieten.
Zur besseren Raumnutzung können die vorderen
Halbteile der Ablagen auf die rückwärtigen hinaufgelegt werden.
Positionierung der Türeinsätze
Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen Sie
das Lagern verschieden großer Lebensmittelpackungen.
Feuchtigkeitsregulierung
In die Glasablage ist eine Vorrichtung mit (über
einen Schieber verstellbaren) Schlitzen integriert,
die die Temperaturregelung in den Gemüsefächern ermöglicht.
Bei geschlossenen Lüftungsschlitzen:
bleibt der natürliche Feuchtegehalt der Lebensmittel in den Obst- und Gemüsefächern für längere Zeit erhalten.
Bei geöffneten Lüftungsschlitzen:
führt die höhere Luftzirkulation zu einem niedrigeren Feuchtegehalt der Luft in den Obst- und
Gemüsefächer.
Praktische Tipps und Hinweise
Energiespartipps
• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt
notwendig.
Praktische Tipps und Hinweise
• Ist die Umgebungstemperatur hoch, der Temperaturregler auf eine höhere Einstellung
gedreht und das Gerät voll beladen, kann es bei andauerndem Betrieb des Kompressors
zu Frost- oder Eisbildung am Verdampfer kommen. In diesem Fall muss mit dem Temperaturregler eine niedrigere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch.
Hinweise für die Kühlung frischer Lebensmittel
So erzielen Sie beste Ergebnisse:
• legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank
• decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn
diese stark riechen
• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann
Hinweise für die Kühlung
Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf
die Glasablage über der Gemüseschublade.
Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese
Weise.
Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt
werden.
Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die
speziell dafür vorgesehene(n) Schublade(n).
Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder
in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft
wie möglich in der Verpackung zu haben.
Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der
Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt
werden, außer diese sind dafür speziell verpackt.
9
Hinweise zum Einfrieren
Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:
• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden
kann. ist auf dem Typschild angegeben;
• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter
Qualität ein;
• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig
gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;
• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder
in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in
der Verpackung zu haben;
• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass
diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;
Reinigung und Pflege
10
• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt
die Lagerzeit von Lebensmitteln im Gefrierfach;
• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können
Sie zu Frostbrand auf der Haut führen;
• Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen
genauen Überblick über die Lagerzeit zu haben.
Hinweise zur Lagerung gefrorener Produkte
So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:
• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden;
• achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest
möglichen Zeit in Ihren Gefrierschrank zu bringen;
• öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt
notwendig.
• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes
Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden.
Reinigung und Pflege
VORSICHT!
Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen
von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.
Regelmäßige Reinigung
Der gesamte Kühlschrank muss regelmäßig gereinigt werden:
• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas
Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren
Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig ab.
Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie
darauf, diese nicht zu verschieben oder zu beschädigen.
Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark
parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.
Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung
des Geräts und es verbraucht weniger Strom.
Reinigung und Pflege
Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.
Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen
nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.
Abtauen des Kühlschranks
Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automatisch
aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in
einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es
verdampft.
Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt
und auf die gelagerten Lebensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.
11
Abtauen des Gefrierschranks
Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs wird sich stets etwas
Reif bilden.
Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm
erreicht hat.
Stellen Sie den Temperaturregler bitte 12 Stunden vor dem Abtauen auf eine kühlere Einstellung, damit eine ausreichende Kälte als Reserve für die Unterbrechung im Betrieb entstehen kann.
Entfernen Sie den Reif wie nachstehend erläutert:
1. Schalten Sie das Gerät aus.
2. Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten
Zeitungspapier und lagern Sie es an einem kühlen Ort.
VORSICHT!
Fassen Sie eingefrorene Lebensmittel nicht mit nassen Händen an. Ihre Hände könnten an
den Lebensmitteln festfrieren.
Was tun, wenn …
12
3. Lassen Sie die Tür des Geräts offen stehen
und setzen Sie den Kunststoffschaber in
den entsprechenden Sitz unten in der Mitte; stellen Sie eine Schale zum Auffangen
des Tauwassers darunter
Stellen Sie eine Schale mit heißem Wasser in
das Gefrierfach, um den Abtauprozess zu beschleunigen. Entfernen Sie vorsichtig Eisstücke von den Wänden, bevor alles abgetaut ist.
4. Ist alles vollständig abgetaut, trocken Sie
die nassen Oberflächen gründlich ab und
bewahren Sie den Schaber für eine spätere
Verwendung auf.
5. Schalten Sie das Gerät ein.
6. Nachdem das Gerät zwei bis drei Stunden in Betrieb ist, können Sie die ausgelagerten
Lebensmittel wieder in den Gefrierschrank hinein legen.
Verwenden Sie bitte niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom
Verdampfer, da dieser dadurch beschädigt werden könnte.
Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers.
Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen.
Stillstandzeiten
Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:
•
trennen Sie das Gerät von der Netzversorgung
• entnehmen Sie alle Lebensmittel
•
tauen Sie das Gerät ab,
• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu vermeiden.
Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten
Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.
4)
Reinigen Sie das Gerät und alle Zubehörteile
Was tun, wenn …
WARNUNG!
Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.
Die Fehlersuche, die in der vorliegenden Benutzerinformation nicht beschrieben ist, darf
nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.
Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf).
4) falls dies vorgesehen ist.
Störung Mögliche Ursache Abhilfe
Das Gerät funktioniert
nicht. Die Lampe funktioniert nicht.
Der Netzstecker ist nicht richtig
Das Gerät bekommt keinen
Die Lampe funktioniert
nicht.
Der Kompressor arbeitet
ständig.
Die Tür ist nicht richtig geschlos-
Die Tür wurde zu häufig geöff-
Die Produkttemperatur ist zu
Die Raumtemperatur ist zu
Wasser fließt auf die hintere Platte des Kühlschranks.
Wasser fließt in den
Kühlschrank.
Die eingelegten Produkte ver-
Wasser fließt auf den Boden.
Die Temperatur im Gerät
ist zu niedrig.
Die Temperatur im Gerät
ist zu hoch.
Die Tür ist nicht richtig geschlos-
Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.
in die Steckdose gesteckt.
Strom. Es liegt keine Spannung
an der Netzsteckdose an.
Die Lampe ist defekt. Siehe hierzu "Ersetzen der Lam-
Die Temperatur ist nicht richtig
eingestellt.
sen.
net.
hoch.
hoch.
Beim automatischen Abtauen
schmilzt der Frost auf der hinteren Platte.
Der Wasserabflusskanal ist verstopft.
hindern, dass das Wasser zum
Kollektor fließt.
Der Tauwasserablauf läuft nicht
in die Verdampferschale über
dem Kompressor.
Der Temperaturregler ist nicht
richtig eingestellt.
Der Temperaturregler ist nicht
richtig eingestellt.
sen.
Was tun, wenn …
Stecken Sie den Netzstecker richtig in die Steckdose.
Versuchen Sie bitte, ob ein anderes Gerät an dieser Steckdose
funktioniert.
Kontaktieren Sie einen qualifizierten Elektriker.
pe".
Stellen Sie eine höhere Tempera-
tur ein.
Siehe hierzu "Schließen der Tür".
Lassen Sie die Tür nicht länger als
unbedingt erforderlich offen.
Lassen Sie die Produkttemperatur
auf Raumtemperatur abkühlen,
bevor Sie die Produkte einlagern.
Senken Sie die Raumtemperatur.
Das ist normal.
Reinigen Sie den Wasserabflusskanal.
Stellen Sie sicher, dass die Produkte nicht die hintere Platte berühren.
Befestigen Sie den Tauwasserablauf an der Verdampferschale.
Stellen Sie eine höhere Temperatur ein.
Stellen Sie eine niedrigere Temperatur ein.
Siehe hierzu "Schließen der Tür".
13
Was tun, wenn …
14
Störung Mögliche Ursache Abhilfe
Die Produkttemperatur ist zu
Es wurden gleichzeitig zu viele
Die Temperatur im Kühlschrank ist zu hoch.
Die Temperatur im Gefrierschrank ist zu hoch.
Zu hohe Reif- und Eisbildung.
Die Tür ist nicht richtig geschlos-
Der Temperaturregler ist nicht
hoch.
Produkte zum Eingefrieren eingelegt.
Es zirkuliert keine Kaltluft im Innern des Gerätes.
Die einzufrierenden Packungen
liegen zu dicht aneinander.
Die Lebensmittel sind nicht richtig verpackt.
sen.
richtig eingestellt.
Ersetzen der Lampe
1. Trennen Sie den Netzstecker von der Netzversorgung.
2. Lösen Sie die Schraube an der Lampenabdeckung.
3. Nehmen Sie die Lampenabdeckung ab
(siehe hierzu die Abbildung).
4. Ersetzen Sie die alte Lampe durch eine
Lampe der gleichen Leistung (die maximal
erlaubte Leistung steht auf der Lampenabdeckung).
5. Bringen Sie die Lampenabdeckung an.
6. Ziehen Sie die Schraube an der Lampen-
abdeckung fest.
7. Stecken Sie den Netzstecker in die Steck-
dose.
8. Öffnen Sie die Tür. Prüfen Sie, dass die
Lampe brennt.
Lassen Sie die Produkttemperatur
auf Raumtemperatur abkühlen,
bevor Sie die Produkte einlagern.
Legen Sie gleichzeitig weniger
Produkte zum Eingefrieren ein.
Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert.
Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert und die Produkte dies nicht verhindern.
Verpacken Sie die Lebensmittel
richtig.
Siehe hierzu "Schließen der Tür".
Stellen Sie eine höhere Temperatur ein.
Schließen Sie die Tür
1. Reinigen Sie die Türdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Gerät aufstellen".
3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kun-
dendienst.
Technische Daten
Technische Daten
Abmessung der Aussparung
Höhe 1580 mm
Breite 560 mm
Tiefe 550 mm
Ausfalldauer 24 h
Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät
sowie auf der Energieplakette.
Gerät aufstellen
WARNUNG!
Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch,
um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten.
Aufstellung
Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:
Klimaklasse Umgebungstemperatur
SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C
15
Elektrischer Anschluss
Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typschild angegebenen Anschlusswerten
übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem
Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein
sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie
dafür einen qualifizierten Elektriker.
Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch
Missachtung der vorstehenden Sicherheitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.
Entfernen der Ablagenhalter
Ihr Gerät ist mit Ablagenhaltern ausgestattet; sie dienen der Sicherung der Ablagen während des Transports.
Gerät aufstellen
16
Entfernen Sie diese Halter wie folgt:
1. Heben Sie die Ablage von hinten (A) an
2. drücken Sie diese in Pfeilrichtung, bis sie
frei ist (B)
A
3. entfernen Sie die Halter.
B
Wechsel des Türanschlags
Die Tür des Geräts geht nach rechts auf. Wenn Sie möchten, dass die Tür nach links aufgeht,
befolgen Sie bitte diese Schritte, bevor Sie das Gerät einbauen:
1. Lösen Sie den oberen Bolzen und entfernen Sie ihn.
2. Entfernen Sie die obere Türe.
3. Nehmen Sie das Distanzstück ab.
4. Lösen Sie das mittlere Scharnier.
5. Entfernen Sie die untere Tür.
6. Lösen Sie den unteren Bolzen und entfernen Sie ihn.
Auf der gegenüberliegenden Seite:
1. Ziehen Sie den unteren Bolzen fest.
2. Installieren Sie die untere Tür.
3. Ziehen Sie das mittlere Scharnier fest.
4. Setzen Sie das Distanzstück ein.
5. Installieren Sie die obere Tür.
6. Ziehen Sie den oberen Bolzen fest.
Anforderungen an die Belüftung
Die Luftzirkulation hinter dem Gerät muss ausreichend groß sein.
50 mm
Gerät aufstellen
min.
2
200 cm
min.
200 cm
17
2
Installation des Geräts
VORSICHT!
Vergewissern Sie sich, dass sich das Netzkabel des Gerätes frei bewegen kann.
Führen Sie diese Schritte durch.
1. Installieren Sie das Gerät in der Einbau-
nische.
Schieben Sie das Gerät in Pfeilrichtung
(1), bis die obere Anschlagleiste am Küchenmöbel anliegt. Vergewissern Sie
sich, dass der Abstand zwischen dem
Gerät und der Schrankvorderkante 44
mm beträgt.
Schieben Sie das Gerät auf der den
Scharnieren gegenüberliegenden Seite
in Pfeilrichtung (2), soweit wie möglich
gegen die Seitenwand des Küchenmöbels. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und dem
Schrank 4 mm beträgt.
2
1
Gerät aufstellen
18
2. Richten Sie das Gerät in der Nische aus.
Mit dem Kunststoffdistanzstück (im Beipack) wird der Abstand zwischen Küchenmöbel und Gerät abgedeckt.
Öffnen Sie die Tür. Drücken Sie das
Kunststoffdistanzstück in den Zwischenraum.
3. Befestigen Sie das Gerät mit 4 Schrauben
in der Nische.
4mm
44mm
I
I
4. Bringen Sie den Dichtungsstreifen wie in
der Abbildung gezeigt am Gerät an.
5. Entfernen Sie das korrekte Teil von der
Scharnierabdeckung (E). Vergessen Sie
nicht, Teil DX im Fall des rechten Scharniers oder Teil SX im entgegengesetzten
Fall abzunehmen.
6. Montieren Sie die Abdeckungen (C, D) in
den Öffnungen der oberen Anschlagleiste.
Bauen Sie das Entlüftungsgitter (B) ein.
Bringen Sie die Scharnierabdeckungen
(E) am Scharnier an.
Gerät aufstellen
C
D
19
E
7. Schließen Sie das Gerät seitlich wie
folgt an das Küchenmöbel an:
a) Lösen Sie die Schrauben von Teil
(G) und verschieben Sie Teil (G) zur
Küchenmöbel-Seitenwand.
b) Ziehen Sie die Schrauben von Teil
(G) erneut fest.
c) Befestigen Sie Teil (H) an Teil (G).
E
B
G
H
Gerät aufstellen
20
8. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd)
Ha
Hc
Hb
Hd
9. Montieren Sie Teil (Ha) an der Innenseite
der Tür des Küchenmöbels.
10. Drücken Sie Teil (Hc) auf Teil (Ha).
ca. 50 mm
ca. 50 mm
Hc
90°
21 mm
90°
21 mm
Ha
11. Öffnen Sie die Gerätetür und die Tür des
Küchenmöbels in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in die
Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Kü-
chenmöbeltür zusammen und markieren Sie die Bohrungen.
12. Nehmen Sie das Führungsstück ab. Mar-
kieren Sie 8 mm von der Außenkante
entfernt die Stelle, an der der Nagel (K)
einzuschlagen ist.
Gerät aufstellen
8 mm
Hb
8 mm
K
21
Ha
Ha
13. Setzen Sie das Führungsstück erneut auf
die Führungsschiene und schrauben Sie
es mit den mitgelieferten Schrauben
fest.
Richten Sie die Küchenmöbeltür und die
Gerätetür mittels Führungsstück (Hb)
aus.
Hb
Hinweise zum Umweltschutz
22

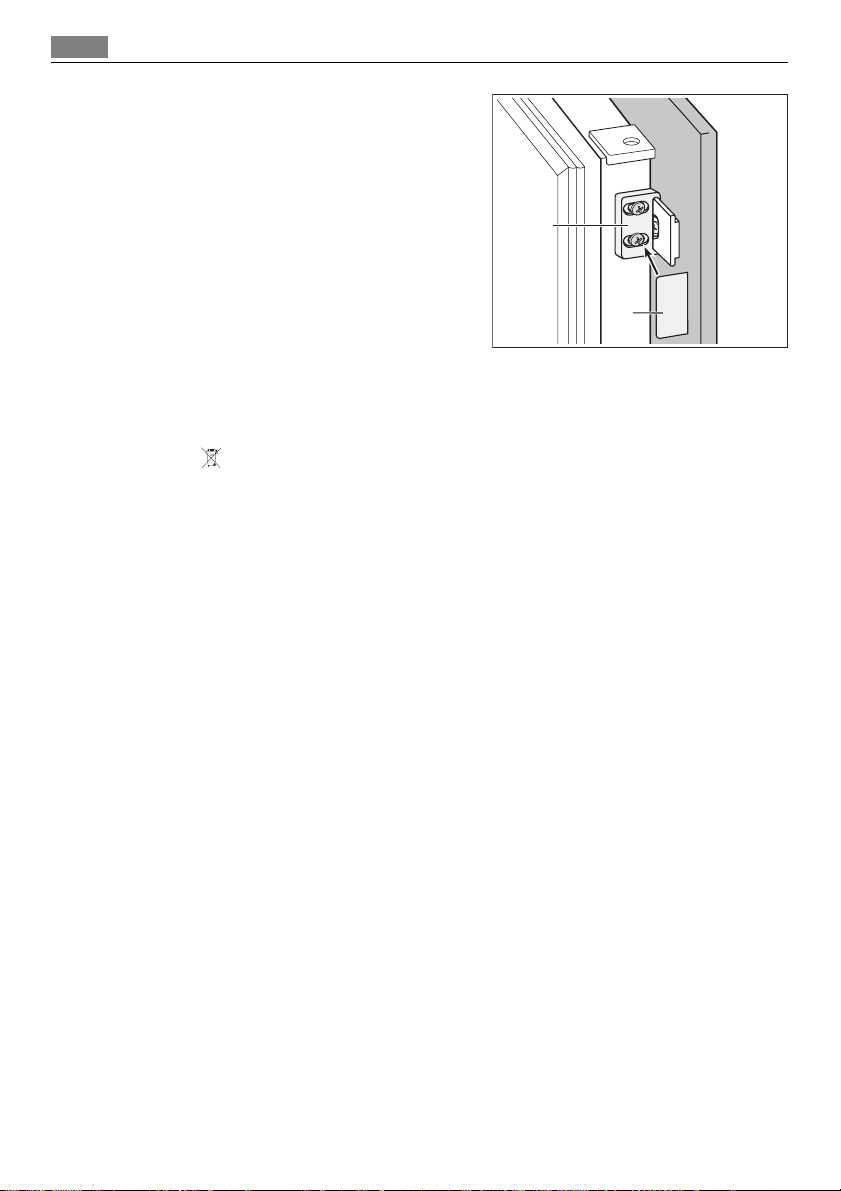

14. Drücken Sie Abdeckung (Hd) auf Füh-
rungsstück (Hb).
Prüfen Sie alles erneut, um sicherzustellen,
dass:
• Alle Schrauben fest angezogen sind.
• Der Dichtungsstreifen fest am Gerät be-
festigt ist.
• Die Tür korrekt öffnet und schließt.
Hb
Hd
Hinweise zum Umweltschutz
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie
die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt
gekauft haben.
Thank you for choosing one of our high-quality products.
To ensure optimal and regular performance of your appliance please read this
instruction manual carefully. It will enable you to navigate all processes perfectly
and most efficiently. To refer to this manual any time you need to, we recommend
you t o k eep it in a sa fe p la ce. An d p lea se pass it to any future owner of the appliance.
We wish you much joy with your new appliance.
Contents
Contents
23
Safety information 23
Children and vulnerable people safety
24
General safety 24
Daily Use 25
Care and cleaning 25
Installation 25
Service 26
Operation 26
Switching on 26
Switching off 26
Temperature regulation 26
First use 27
Cleaning the interior 27
Daily use 27
Freezing fresh food 27
Storage of frozen food 27
Freezing Calendar 28
Thawing 28
Ice-cube production 28
Cold accumulators 28
Movable shelves 28
Positioning the door shelves 29
Humidity control 29
Helpful hints and tips 29
Hints for energy saving 29
Hints for fresh food refrigeration 29
Hints for refrigeration 29
Hints for freezing 30
Hints for storage of frozen food 30
Care and cleaning 30
Periodic cleaning 30
Defrosting of the refrigerator 31
Defrosting the freezer 31
Periods of non-operation 32
What to do if… 32
Replacing the lamp 34
Closing the door 34
Technical data 34
Installation 35
Positioning 35
Electrical connection 35
Removing the shelf holders 35
Door reversibility 35
Ventilation requirements 37
Installing the appliance 37
Environmental concerns 42
Subject to change without notice
Safety information
In the interest of your safety and to ensure the correct use, before installing and first using
the appliance, read this user manual carefully, including its hints and warnings. To avoid
unnecessary mistakes and accidents, it is important to ensure that all people using the
appliance are thoroughly familiar with its operation and safety features. Save these in-
222315233-00-102008
Safety information
24
structions and make sure that they remain with the appliance if it is moved or sold, so that
everyone using it through its life will be properly informed on appliance use and safety.
For the safety of life and property keep the precautions of these user's instructions as the
manufacturer is not responsible for damages caused by omission.
Children and vulnerable people safety
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
• Keep all packaging well away from children. There is risk of suffocation.
• If you are discarding the appliance pull the plug out of the socket, cut the connection
cable (as close to the appliance as you can) and remove the door to prevent playing
children to suffer electric shock or to close themselves into it.
• If this appliance featuring magnetic door seals is to replace an older appliance having a
spring lock (latch) on the door or lid, be sure to make that spring lock unusable before
you discard the old appliance. This will prevent it from becoming a death trap for a child.
General safety
CAUTION!
Keep ventilation openings clear of obstruction.
• The appliance is intended for keeping foodstuff and/or beverages in a normal household
as explained in this instruction booklet.
• Do not use a mechanical device or any artificial means to speed up the thawing process.
• Do not use other electrical appliances (such as ice cream makers) inside of refrigerating
appliances, unless they are approved for this purpose by the manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is contained within the refrigerant circuit of the ap-
pliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable.
During transportation and installation of the appliance, be certain that none of the
components of the refrigerant circuit become damaged.
If the refrigerant circuit should become damaged:
– avoid open flames and sources of ignition
– thoroughly ventilate the room in which the appliance is situated
Safety information
• It is dangerous to alter the specifications or modify this product in any way. Any damage
to the cord may cause a short-circuit, fire and/or electric shock.
WARNING!
Any electrical component (power cord, plug, compressor) must be replaced by a certified
service agent or qualified service personnel.
1. Power cord must not be lengthened.
2. Make sure that the power plug is not squashed or damaged by the back of the
appliance. A squashed or damaged power plug may overheat and cause a fire.
3. Make sure that you can come to the mains plug of the appliance.
4. Do not pull the mains cable.
5. If the power plug socket is loose, do not insert the power plug. There is a risk of
electric shock or fire.
6.
You must not operate the appliance without the lamp cover
5)
of interior lighting.
• This appliance is heavy. Care should be taken when moving it.
• Do not remove nor touch items from the freezer compartment if your hands are damp/
wet, as this could cause skin abrasions or frost/freezer burns.
• Avoid prolonged exposure of the appliance to direct sunlight.
Daily Use
• Do not put hot pot on the plastic parts in the appliance.
• Do not store flammable gas and liquid in the appliance, because they may explode.
•
Do not place food products directly against the air outlet on the rear wall.
• Frozen food must not be re-frozen once it has been thawed out.
• Store pre-packed frozen food in accordance with the frozen food manufacturer's instructions.
• Appliance's manufacturers storage recommendations should be strictly adhered to. Refer
to relevant instructions.
• Do not place carbonated or fizzy drinks in the freezer compartment as it creates pressure
on the container, which may cause it to explode, resulting in damage to the appliance.
• Ice lollies can cause frost burns if consumed straight from the appliance.
25
6)
Care and cleaning
• Before maintenance, switch off the appliance and disconnect the mains plug from the
mains socket. If you cannot come to the mains socket, interrupt the power supply.
• Do not clean the appliance with metal objects.
• Do not use sharp objects to remove frost from the appliance. Use a plastic scraper.
• Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean
the drain. If the drain is blocked, water will collect in the bottom of the appliance.
Installation
For electrical connection carefully follow the instructions given in specific paragraphs.
5) If the lamp cover is foreseen
6) If the appliance is Frost Free
Operation
26
• Unpack the appliance and check if there are damages on it. Do not connect the appliance
if it is damaged. Report possible damages immediately to the place you bought it. In that
case retain packing.
• It is advisable to wait at least four hours before connecting the appliance to allow the
oil to flow back in the compressor.
• Adequate air circulation should be around the appliance, lacking this leads to overheating. To achieve sufficient ventilation follow the instructions relevant to installation.
• Wherever possible the back of the product should be against a wall to avoid touching
or catching warm parts (compressor, condenser) to prevent possible burn.
• The appliance must not be located close to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
•
Connect to potable water supply only.
7)
Service
• Any electrical work required to do the servicing of the appliance should be carried out
by a qualified electrician or competent person.
• This product must be serviced by an authorized Service Centre, and only genuine spare
parts must be used.
Environment Protection
This appliance does not contain gasses which could damage the ozone layer, in either its
refrigerant circuit or insulation materials. The appliance shall not be discarded together
with the urban refuse and rubbish. The insulation foam contains flammable gases: the
appliance shall be disposed according to the applicable regulations to obtain from your
local authorities. Avoid damaging the cooling unit, especially at the rear near the heat
exchanger. The materials used on this appliance marked by the symbol
are recyclable.
Operation
Switching on
Insert the plug into the wall socket.
Turn the Temperature regulator clockwise to a medium setting.
Switching off
To turn off the appliance, turn the Temperature regulator to the "O" position.
Temperature regulation
The temperature is automatically regulated.
To operate the appliance, proceed as follows:
• turn the Temperature regulator toward lower settings to obtain the minimum coldness.
• turn the Temperature regulator toward higher settings to obtain the maximum coldness.
A medium setting is generally the most suitable.
However, the exact setting should be chosen keeping in mind that the temperature inside
the appliance depends on:
7) If a water connection is foreseen
First use
• room temperature
• how often the door is opened
• the quantity of food stored
• the location of the appliance.
If the ambient temperature is high or the appliance is fully loaded, and the appliance is set
to the lowest temperatures, it may run continuously causing frost to form on the rear wall.
In this case the dial must be set to a higher temperature to allow automatic defrosting and
therefore reduced energy consumption.
First use
Cleaning the interior
Before using the appliance for the first time, wash the interior and all internal accessories
with lukewarm water and some neutral soap so as to remove the typical smell of a brandnew product, then dry thoroughly.
Do not use detergents or abrasive powders, as these will damage the finish.
Daily use
Freezing fresh food
The freezer compartment is suitable for freezing fresh food and storing frozen and deepfrozen food for a long time.
To freeze fresh foods it is not necessary to change the medium setting.
However, for a faster freezing operation, turn the temperature regulator toward higher
settings to obtain the maximum coldness.
In this condition, the refrigerator compartment temperature might drop below 0°C. If this
occurs reset the temperature regulator to a warmer setting.
27
Place the fresh food to be frozen on the top compartment.
Storage of frozen food
When first starting-up or after a period out of use, before putting the products in the
compartment let the appliance run at least 2 hours on the higher settings.
If large quantities of food are to be stored, remove all drawers and baskets from appliance
and place food on cooling shelves to obtain the best performance.
WARNING!
Make sure that foods do not exceed the load limit stated on the side of the upper section
(where applicable)
Daily use
28
In the event of accidental defrosting, for example due to a power failure, if the power has
been off for longer that the value shown in the technical characteristics chart under "rising
time", the defrosted food must be consumed quickly or cooked immediately and then refrozen (after cooling).
Freezing Calendar
The symbols show different types of frozen goods.
The numbers indicate storage times in months for the appropriate types of frozen goods.
Whether the upper or lower value of the indicated storage time is valid depends on the
quality of the foods and treating before freezing.
Thawing
Deep-frozen or frozen food, prior to being used, can be thawed in the refrigerator compartment or at room temperature, depending on the time available for this operation.
Small pieces may even be cooked still frozen, directly from the freezer: in this case, cooking
will take longer.
Ice-cube production
This appliance is equipped with one or more trays for the production of ice-cubes. Fill these
trays with water, then put them in the freezer compartment.
Do not use metallic instruments to remove the trays from the freezer.
Cold accumulators
One or more cold accumulators are supplied in the freezer; these increase the length of
time for which food will keep in the event of a power failure or breakdown.
Movable shelves
The walls of the refrigerator are equipped with a
series of runners so that the shelves can be positioned as desired.
For better use of space, the front half-shelves can
lie over the rear ones.
Helpful hints and tips
Positioning the door shelves
To permit storage of food packages of various sizes, the door shelves can be placed at
different heights.
Humidity control
The glass shelf incorporates a device with slits
(adjustable by means of a sliding lever), which
makes it possible to regulate the temperature in
the vegetable drawer(s).
When the ventilation slots are closed:
the natural moisture content of the food in the
fruit and vegetable compartments is preserved for
longer.
When the ventilation slots are opened:
more air circulation results in a lower air moisture
content in the fruit and vegetable compartments.
Helpful hints and tips
Hints for energy saving
• Do not open the door frequently or leave it open longer than absolutely necessary.
• If the ambient temperature is high, the Temperature Regulator is on the higher setting
and the appliance is fully loaded, the compressor may run continuously, causing frost
or ice on the evaporator. If this happens, turn the Temperature Regulator toward lower
settings to allow automatic defrosting and so a saving in electricity consumption.
29
Hints for fresh food refrigeration
To obtain the best performance:
• do not store warm food or evaporating liquids in the refrigerator
• do cover or wrap the food, particularly if it has a strong flavour
• position food so that air can circulate freely around it
Hints for refrigeration
Useful hints:
Meat (all types) : wrap in polythene bags and place on the glass shelf above the vegetable
drawer.
For safety, store in this way only one or two days at the most.
Cooked foods, cold dishes, etc..: these should be covered and may be placed on any shelf.
Fruit and vegetables: these should be thoroughly cleaned and placed in the special drawer(s)
provided.
Butter and cheese: these should be placed in special airtight containers or wrapped in
aluminium foil or polythene bags to exclude as much air as possible.
Milk bottles: these should have a cap and should be stored in the bottle rack on the door.
Care and cleaning
30
Bananas, potatoes, onions and garlic, if not packed, must not be kept in the refrigerator.
Hints for freezing
To help you make the most of the freezing process, here are some important hints:
• the maximum quantity of food which can be frozen in 24 hrs. is shown on the rating
plate;
• the freezing process takes 24 hours. No further food to be frozen should be added during
this period;
• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;
• prepare food in small portions to enable it to be rapidly and completely frozen and to
make it possible subsequently to thaw only the quantity required;
• wrap up the food in aluminium foil or polythene and make sure that the packages are
airtight;
• do not allow fresh, unfrozen food to touch food which is already frozen, thus avoiding
a rise in temperature of the latter;
• lean foods store better and longer than fatty ones; salt reduces the storage life of food;
• water ices, if consumed immediately after removal from the freezer compartment, can
possibly cause the skin to be freeze burnt;
• it is advisable to show the freezing in date on each individual pack to enable you to keep
tab of the storage time.
Hints for storage of frozen food
To obtain the best performance from this appliance, you should:
• make sure that the commercially frozen foodstuffs were adequately stored by the retailer;
• be sure that frozen foodstuffs are transferred from the foodstore to the freezer in the
shortest possible time;
• not open the door frequently or leave it open longer than absolutely necessary.
• Once defrosted, food deteriorates rapidly and cannot be refrozen.
• Do not exceed the storage period indicated by the food manufacturer.
Care and cleaning
CAUTION!
Unplug the appliance before carrying out any maintenance operation.
This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must
therefore only be carried out by authorized technicians.
Periodic cleaning
The equipment has to be cleaned regularly:
• clean the inside and accessories with lukewarm water and some neutral soap.
• regularly check the door seals and wipe clean to ensure they are clean and free from
debris.
• rinse and dry thoroughly.
Care and cleaning
Do not pull, move or damage any pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders, highly perfumed cleaning products or wax polishes
to clean the interior as this will damage the surface and leave a strong odour.
Clean the condenser (black grill) and the compressor at the back of the appliance with a
brush or a vacuum cleaner. This operation will improve the performance of the appliance
and save electricity consumption.
Take care of not to damage the cooling system.
Many proprietary kitchen surface cleaners contain chemicals that can attack/damage the
plastics used in this appliance. For this reason it is recommended that the outer casing of
this appliance is only cleaned with warm water with a little washing-up liquid added.
After cleaning, reconnect the equipment to the mains supply.
Defrosting of the refrigerator
Frost is automatically eliminated from the evaporator of the refrigerator compartment
every time the motor compressor stops, during normal use. The defrost water drains out
through a trough into a special container at the back of the appliance, over the motor
compressor, where it evaporates.
It is important to periodically clean the defrost
water drain hole in the middle of the refrigerator
compartment channel to prevent the water overflowing and dripping onto the food inside. Use the
special cleaner provided, which you will find already inserted into the drain hole.
31
Defrosting the freezer
A certain amount of frost will always form on the freezer shelves and around the top
compartment.
Defrost the freezer when the frost layer reaches a thickness of about 3-5 mm.
About 12 hours prior to defrosting, set the Temperature regulator toward higher settings ,
in order to build up sufficient chill reserve for the interruption in operation.
To remove the frost, follow the instructions below:
1. Switch off the appliance.
2. Remove any stored food, wrap it in several layers of newspaper and put it in a cool
place.
What to do if…
32
CAUTION!
Do not touch frozen goods with wet hands. Hands can freeze to the goods.
3. Leave the door open and insert the plastic
scraper in the appropriate seating at the
bottom centre, placing a basin underneath to collect the defrost water
In order to speed up the defrosting process,
place a pot of warm water in the freezer compartment. In addition, remove pieces of ice
that break away before defrosting is complete.
4. When defrosting is completed, dry the in-
terior thoroughly and keep the scraper for
future use.
5. Switch on the appliance.
6. After two or three hours, reload the pre-
viously removed food into the compartment.
Never use sharp metal tools to scrape off frost from the evaporator as you could damage
it.
Do not use a mechanical device or any artificial means to speed up the thawing process
other than those recommended by the manufacturer.
A temperature rise of the frozen food packs, during defrosting, may shorten their safe
storage life.
Periods of non-operation
When the appliance is not in use for long periods, take the following precautions:
•
disconnect the appliance from electricity supply
• remove all food
•
• leave the door/doors ajar to prevent unpleasant smells.
If the cabinet will be kept on, ask somebody to check it once in a while to prevent the food
inside from spoiling in case of a power failure.
defrost
8)
and clean the appliance and all accessories
What to do if…
WARNING!
Before troubleshooting, disconnect the mains plug from the mains socket.
Only a qualified electrician or competent person must do the troubleshooting that is not
in this manual.
There are some sounds during normal use (compressor, refrigerant circulation).
8) If foreseen.
What to do if…
Problem Possible cause Solution
The appliance does not
operate. The lamp does
not operate.
The mains plug is not connected
The appliance has no power.
The lamp does not work.
The compressor operates
continually.
The door is not closed correctly. Refer to "Closing the door".
The door has been opened too
The product temperature is too
The room temperature is too
Water flows on the rear
plate of the refrigerator.
Water flows into the refrigerator.
Products prevent that water
Water flows on the
ground.
The temperature in the
appliance is too low.
The temperature in the
appliance is too high.
The door is not closed correctly. Refer to "Closing the door".
The product temperature is too
Many products are stored at the
The temperature in the
refrigerator is too high.
The appliance is switched off. Switch on the appliance.
to the mains socket correctly.
There is no voltage in the mains
socket.
The lamp is defective. Refer to "Replacing the lamp".
The temperature is not set cor-
rectly.
frequently.
high.
high.
During the automatic defrosting
process, frost defrosts on the
rear plate.
The water outlet is clogged. Clean the water outlet.
flows into the water collector.
The melting water outlet does
not flow in the evaporative tray
above the compressor.
The temperature regulator is not
set correctly.
The temperature regulator is not
set correctly.
high.
same time.
There is no cold air circulation in
the appliance.
Connect the mains plug to the
mains socket correctly.
Connect a different electrical appliance to the mains socket.
Contact a qualified electrician.
Set a higher temperature.
Do not keep the door open longer
than necessary.
Let the product temperature decrease to room temperature before storage.
Decrease the room temperature.
This is correct.
Make sure that products do not
touch the rear plate.
Attach the melting water outlet
to the evaporative tray.
Set a higher temperature.
Set a lower temperature.
Let the product temperature decrease to room temperature before storage.
Store less products at the same
time.
Make sure that there is cold air
circulation in the appliance.
33
Technical data
34
Problem Possible cause Solution
The temperature in the
freezer is too high.
There is too much frost.
The door is not closed correctly. Refer to "Closing the door".
The temperature regulator is not
Products are too near to each
other.
Food is not wrapped correctly. Wrap the food correctly.
set correctly.
Replacing the lamp
1. Disconnect the mains plug from the mains socket.
2. Remove the screw from the lamp cover.
3. Remove the lamp cover (refer to the il-
lustration).
4. Replace the used lamp with a new lamp
of the same power (the maximum power
is shown on the lamp cover).
5. Install the lamp cover.
6. Tighten the screw to the lamp cover.
7. Connect the mains plug to the mains
socket.
8. Open the door. Make sure that the lamp
comes on.
Store products so that there is
cold air circulation.
Set a higher temperature.
Closing the door
1. Clean the door gaskets.
2. If necessary, adjust the door. Refer to "Installation".
3. If necessary, replace the defective door gaskets. Contact the Service Force Center.
Technical data
Dimension of the recess
Height 1580 mm
Width 560 mm
Depth 550 mm
Rising Time 24 h
The technical information are situated in the rating plate on the internal left side of the
appliance and in the energy label.
Installation
Installation
WARNING!
Read the "Safety Information" carefully for your safety and correct operation of the appliance before installing the appliance.
Positioning
Install this appliance at a location where the ambient temperature corresponds to the
climate class indicated on the rating plate of the appliance:
Climate class Ambient temperature
SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C
Electrical connection
Before plugging in, ensure that the voltage and frequency shown on the rating plate correspond to your domestic power supply.
The appliance must be earthed. The power supply cable plug is provided with a contact for
this purpose. If the domestic power supply socket is not earthed, connect the appliance to
a separate earth in compliance with current regulations, consulting a qualified electrician.
The Manufacturer declines all responsibility if the above safety precautions are not observed.
This appliance complies with the E.E.C. Directives.
35
Removing the shelf holders
Your appliance is equipped with shelf retainers that make it possible to secure the shelves
during transportation.
To remove them proceed as follows:
1. rise the shelf from the back (A)
2. push it in the direction of the arrow until
it is free (B)
3. remove the retainers.
A
B
Door reversibility
The door of the appliance opens to the right. If you want to open the door to the left, do
these steps before you install the appliance:
Installation
36
1. Loosen and remove the upper pin.
2. Remove the upper door.
3. Remove the spacer.
4. Loosen the middle hinge.
5. Remove the lower door.
6. Loosen and remove the lower pin.
On the opposite side:
1. Tighten the lower pin.
2. Install the lower door.
3. Tighten the middle hinge.
4. Install the spacer.
5. Install the upper door.
6. Tighten the upper pin.
Ventilation requirements
The airflow behind the appliance must be sufficient.
Installing the appliance
CAUTION!
Make sure that the mains cable can move freely.
Do these steps.
1. Install the appliance in the niche.
Push the appliance in the direction of
the arrow (1) until the upper gap cover
stops against the kitchen furniture.
Make sure that the distance between the
appliance and the cupboard front-edge
is 44 mm.
Push the appliance in the direction of
the arrow (2) against the cupboard on
the opposite side of the hinge. Make sure
that the clearance between the appliance and the cupboard is 4 mm.
50 mm
Installation
min.
200 cm
37
2
min.
2
200 cm
2
1
Installation
38
2. Adjust the appliance in the niche.
The lower hinge cover (in the accessories
bag) makes sure that the distance between the appliance and the kitchen
furniture is correct.
Open the door. Put the lower hinge cover
in position.
3. Attach the appliance to the niche with 4
screws.
4mm
44mm
I
I
4. Apply the adhesive sealing strip to the
appliance as shown in figure.
5. Remove the correct part from the hinge
cover (E). Make sure to remove the part
DX, in the case of right hinge, SX in opposite case.
6. Attach the covers (C, D) to the lugs and
the hinge holes.
Install the vent grille (B).
Attach the hinge covers (E) to the hinge.
Installation
C
D
39
E
7. Connect the appliance laterally to the
kitchen furniture sidewall:
a) Loosen the screws of the part (G)
and move the part (G) till the furniture sidewall.
b) Tighten the screws of the part (G)
again.
c) Attach the part (H) to the part (G).
E
B
G
H
Installation
40
8. Disconnect the parts (Ha), (Hb), (Hc) and
(Hd)
Ha
Hc
Hb
Hd
9. Install the part (Ha) on the inner side of
the kitchen furniture.
10. Push the part (Hc) on the part (Ha).
ca. 50 mm
ca. 50 mm
Hc
90°
21 mm
90°
21 mm
Ha
11. Open the appliance door and the kitchen
furniture door at an angle of 90°.
Insert the small square (Hb) into guide
(Ha).
Put together the appliance door and the
furniture door and mark the holes.
12. Remove the brackets and mark a dis-
tance of 8 mm from the outer edge of
the door where the nail must be fitted
(K).
Installation
8 mm
Hb
8 mm
K
41
Ha
Ha
13. Place the small square on the guide
again and fix it with the screws supplied.
Align the kitchen furniture door and the
appliance door by adjusting the part
(Hb).
Hb
Environmental concerns
42
14. Press the part (Hd) on the part (Hb).
Do a final check to make sure that:
• All screws are tightened.
• The sealing strip is attached tightly to the
cabinet.
• The door opens and closes correctly.
Hb
Hd
Environmental concerns
The symbol on the product or on its packaging indicates that this product may not be
treated as household waste. Instead it should be taken to the appropriate collection point
for the recycling of electrical and electronic equipment. By ensuring this product is disposed
of correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. For more detailed information about recycling of this product, please contact
your local council, your household waste disposal service or the shop where you purchased
the product.
43
www.electrolux.com
Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren
Onlineshop unter:
www.aeg-electrolux.at/
Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren
Onlineshop unter:
www.aeg-electrolux.de
222315233-00-102008
Loading...
