SANTO C 4 18 40-5 i
Integrierbares Kühl-Gefriergerät
Gebrauchs- und Einbauanweisung
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG Änderungen vorbehalten
2223 167-21 04/05
2
Sehr geehrte Kundin, sehr geehrter Kunde,
bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese
Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege des Gerätes.
Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen
auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Hinweis: Diese Gebrauchsanweisung ist für mehrere technisch vergleichbare Modelle mit unterschiedlicher Ausstattung bestimmt. Beachten Sie bitte
nur die Hinweise, die Ihre Geräteausführung betreffen.
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!,
Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.
Für evtl. auftretende Störungen enthält die Gebrauchsanweisung Hinweise
zur selbständigen Behebung, siehe Abschnitt "Was tun, wenn ...". Sollten
diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei
denen Ihnen weitergeholfen wird:
Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wünsche,
Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.
Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in
Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden
Sie im Verzeichnis Garantiebedingungen / Kundendienststellen).
Beachten Sie dazu den Abschnitt „Kundendienst“
*(Telekom 0,12 Euro/min.)
INFO SERVICES 0180 - 555 4 555*
Gedruckt auf umweltschonend hergestelltem Papier
– wer ökologisch denkt, handelt auch so ...
27
Bestimmungen, Normen, Richtlinien
Das Kältegerät ist für den Haushalt bestimmt und wurde unter Beachtung
der für diese Geräte geltenden Normen hergestellt.
Bei der Fertigung wurden insbesondere die nach dem Gerätesicherheitsgesetz
(GSG), der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den
Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen
Maßnahmen getroffen. Der Kältekreislauf wurde auf Dichtheit geprüft.
Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
– 89/336/EWG vom 3.5.1989 (einschließlich Änderungsrichtlinie
92/31/EWG) - EMV-Richtlinie
3
Inhalt
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Information zur Geräteverpackung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Transportschutz entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Transportsicherungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Aufstellort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Ihr Kühlgerät braucht Luft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Türanschlag wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Nischenmaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Anweisungen für den integrierten Einbau . . . . . . . . . . . . . . . . . . . . . . .9
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Vor Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Inbetriebnahme und Temperaturregelung . . . . . . . . . . . . . . . . . . . .14
Innenausstattung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Abstellflächen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Variable Innentür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Richtig lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Einfrieren und Tiefkühllagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Gefrierkalender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Eiswürfel bereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Abtauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Gerät abschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Tips zur Energie-Einsparung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Abhilfe bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Lampe auswechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Garantiebedingungen für Deutschland . . . . . . . . . . . . . . . . . . . . . .24
Reparaturbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Bestimmungen, Normen, Richtlinien . . . . . . . . . . . . . . . . . . . . . . . .27
26
chen und dem Kunden die voraussichtlichen Reparaturkosten zur Genehmigung mitgeteilt. Zeigen sich bei der Reparatur Mängel, deren Beseitigung
über den eigentlichen Reparaturumfang hinausgehen, wird AEG dem Auftraggeber die geschätzten Mehrkosten mitteilen oder einen Kostenanschlag
vornehmen. Eine Erweiterung des Reparaturumfanges bedarf der Zustimmung des Auftraggebers. Hat AEG einen Kostenanschlag erstellt, ist AEG zu
einer Überschreitung bis ca. 10 % berechtigt.
1.4 Die Abrechnung der Arbeitszeit des Kundendienst-Technikers erfolgt nach
Arbeitswerten. Ein Arbeitswert entspricht einer Arbeitszeit von 5 Minuten.
In den pro Auftrag abgerechneten Werten sind 2 Arbeitswerte für die
Arbeitsvorbereitung enthalten.
Die Anfahrtskosten setzen sich aus anteiliger Wegezeit und einer Kraftfahrzeugpauschale zusammen.
1.5 Die Reparaturkosten sind in bar sofort an den Kundendienst-Techniker von
AEG oder bei Abholung zu entrichten.
Die Kundendienst-Techniker sind beauftragt, den Rechnungsbetrag zu kassieren. Die Auslieferung von in der Werkstatt reparierten Geräten kann
gegen Nachnahme erfolgen.
2. Reparatur-Gewährleistung
AEG leistet für die einwandfreie Ausführung der Reparaturarbeiten und die
Mangelfreiheit der Ersatzteile 6 Monate Gewähr. Ist der innerhalb der
Gewährleistungsfrist beanstandete Fehler auf eine andere technische Ursache zurückzuführen als der bei der ursprünglichen Reparatur behobene
Fehler, so besteht kein Anspruch auf Gewährleistung.
3. Aufbewahrung, Verwertung
AEG steht wegen ihrer Forderung aus dem Auftrag ein vertragliches Pfan-
drecht an den aufgrund des Auftrags in den Besitz von AEG gelangten Geräten zu. Wird ein Gerät nicht spätestens 3 Monate nach schriftlicher Aufforderung abgeholt und die Vergütung bezahlt oder die Annahme einer Postnachnahmesendung verweigert, so entfällt die Verpflichtung zur weiteren
Aufbewahrung und eine Haftung für leichte Fahrlässigkeit bei Beschädigung und Untergang. Nach Ablauf der Frist ist AEG berechtigt, das Gerät
zum Verkehrswert zu veräußern, wobei AEG den Verkauf 1 Monat zuvor
ankündigt. Ein etwaiger Mehrerlös wird dem Auftraggeber erstattet.
4. Datenspeicherung
AEG erfaßt und speichert die zum Geschäftsverkehr notwendigen auftrag-
sbezogenen Daten der Auftraggeber.
AEG Hausgeräte GmbH
Kundendienst
Stand: Oktober 1994
4
Sicherheit
Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:
Bestimmungsgemäße Verwendung
• Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet
sich zum Kühlen, Einfrieren und Tiefkühllagern von Lebensmitteln sowie
zur Eisbereitung. Wird das Gerät zweckentfremdet oder falsch bedient,
kann vom Hersteller keine Haftung für eventuelle Schäden übernommen
werden.
• Umbauten oder Veränderungen am Kältegerät sind aus Sicherheitsgrün-
den nicht zulässig.
• Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum
Kühlen, Tiefkühllagern und Einfrieren von Lebensmitteln benutzen, beachten Sie bitte die für Ihren Bereich gültigen gesetzlichen Bestimmungen.
Vor der ersten Inbetriebnahme
• Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes
Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall bitte
an den Lieferanten.
Kältemittel
Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a),
ein Naturgas mit hoher Umweltverträglichkeit, das jedoch brennbar ist.
• Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, daß
keine Teile des Kältemittelkreislaufs beschädigt werden.
• Bei Beschädigung des Kältemittelkreislaufs:
– offenes Feuer und Zündquellen unbedingt vermeiden;
– den Raum, in dem das Gerät steht, gut durchlüften.
Sicherheit von Kindern
• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich
sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
• Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen.
Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene
Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern Sie, daß sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.
25
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der
für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die
nächstgelegene Kundendienststelle zu benachrichtigen, von der Ort, Art und
Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten
werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser
Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem
Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der
durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in
Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6)
Monate.
AEG Hausgeräte GmbH
Markenvertrieb
Muggenhofer Straße 135 *Deutsche Telekom
D-90429 Nürnberg Eur 0,09 / Minute
Reparaturbedingungen
Für sämtliche dem Kundendienst von AEG Hausgeräte (nachfolgend AEG
genannt) erteilten Reparaturaufträge gelten die folgenden Bedingungen.
Für Reparaturen im Rahmen der Garantie finden die Garantiebedingungen
von AEG Anwendung, die jedem Gerät beiliegen.
1. Reparatur-Ausführung
1.1. Bei Großgeräten (z. B. Waschvollautomaten, Geschirrspüler) erfolgen die
Reparaturarbeiten am Aufstellungsort, wenn nicht die fachgerechte Reparatur nur in der Werkstatt vorgenommen werden kann. Es ist der Zugriff auf
das Gerät so zu ermöglichen, daß eine fachgerechte Reparatur oder gegebenenfalls Abholung vorgenommen werden kann. Wird dem Auftraggeber
für eine Reparatur am Aufstellungsort neben dem Tag der Reparatur auch
der Zeitpunkt des Reparaturbeginns genannt, so kann sich dieser in Ausnahmefällen wegen der Besonderheiten des Außendienstes und der Schwierigkeiten der Vorausbestimmungen von Reparatur- und Wegezeiten ändern.
1.2 Kleingeräte werden nicht beim Kunden repariert.
1.3 Stellt sich nach Beginn der Reparatur heraus, daß die voraussichtlichen
Reparaturkosten nicht in einem wirtschaftlichen vertretbaren Verhältnis
zum derzeitigen Wert des Gerätes stehen, werden die Arbeiten unterbro-
5
• Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen,
oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und
lassen Sie Kinder nicht mit dem Gerät spielen!
Im Alltagsbetrieb
• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
• Flaschen und Dosen dürfen nicht in den Gefrierraum. Sie können springen, wenn der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar
explodieren! Legen Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in den
Gefrierraum. Ausnahme: Hochprozentige Spirituosen können im Gefrierraum gelagert werden.
• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierraum in den
Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und
Verletzungen verursachen.
• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran
festfrieren.
• Keine Elektrogeräte (z. B. elektrische Eismaschinen, Rührgeräte etc.) im
Kältegerät betreiben.
• Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den
Netzstecker ziehen oder Sicherung in der Wohnung abschalten bzw.
herausdrehen.
• Netzstecker immer am Stecker aus der Steckdose ziehen, nie am Kabel.
Im Störungsfall
• Sollte einmal eine Störung am Gerät auftreten, sehen Sie bitte zuerst in
dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die dort
aufgeführten Hinweise nicht weiterhelfen, führen Sie bitte keine weiteren Arbeiten selbst aus.
• Kältegeräte dürfen nur von Fachkräften repariert werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden
Sie sich im Reparaturfall bitte an Ihren Fachhändler oder an unseren
Kundendienst.
24
Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:
• Modellbezeichnung
• Erzeugnis-Nummer (PNC)
• Fertigungs-Nummer (S-No.)
Halten Sie weiterhin möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?
* 0,12 Euro/Min **0,009 Euro/Min
Garantiebedingungen für Deutschland
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese
Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher
also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte
GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zei-
traum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, dass dieses neu hergestellte Gerät im
Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein
Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit
dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf
von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher
nachzuweisen, dass das Gerät bereits im Übergabezeitpunkt mangelhaft war.
Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und
Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde,
es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns
innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erford-erlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
6
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport
geschützt.
• Klebebänder links und rechts an den Türaußenseiten abziehen.
• Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.
Entsorgung
Information zur Geräteverpackung
Alle verwendeten Werkstoffe sind umweltverträglich! Sie können gefahrlos
deponiert oder in der Müllverbrennungsanlage verbrannt werden!
Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden
und sind folgendermaßen gekennzeichnet:
>PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
>PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich
FCKW-frei.
Die Kartonteile werden aus Altpapier hergestellt und sollten auch wieder zur
Altpapiersammlung gegeben werden.
Entsorgung von Altgeräten
Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und - nachdem es eines Tages ausgedient hat - auch für Ihr neues Gerät.
Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar
machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch
verhindern Sie, daß sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.
Entsorgungshinweise:
• Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden.
• Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Gerä-
terückseite, darf nicht beschädigt werden.
• Das Symbol auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln
ist, sondern an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden
durch falsches Entsorgen gefährdet. Weitere Informationen über das
Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
23
Kundendienst
Im Kapitel „Was tun, wenn...“ sind die wichtigsten Fehlerquellen zusammengestellt, die Sie selbst beheben können.
Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von
Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der
Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht
kostenlos.
Wenn Sie für eine Störung keinen Hinweis in dieser Gebrauchsanweisung
finden, haben Sie zwei Möglichkeiten:
• Haben Sie Fragen zu Bedienung und Gebrauch Ihres Kühlgerätes?
Dann wenden Sie sich an AEG DIRECT INFO SERVICES 0180 – 555 4555*,
unsere telefonische Beratung. Dort bekommen Sie Tips zum Umgang mit
Ihrem Kühlgerät und zur Nutzung der zahlreichen Funktionen.
• Hat Ihr Gerät eine technische Störung?
Dann wenden Sie sich bitte an unseren Kundendienst. Unter der
kostengünstigen Rufnummer 0180 322 66 22** erreichen Sie immer die
nächstgelegene Niederlassung unseres Werkskundendienstes oder
einen unserer Service-Partner.
Geben Sie dem Kundendienst die PNC-Nummer und die S-No (Seriennummer) an, die Sie auf dem Typschild finden.
Lampe auswechseln
Warnung! Stromschlaggefahr! Vor dem Lampenwechsel Gerät abschalten
und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Lampendaten: 220-240 V, max. 15 W, Fassung: E 14
1. Zum Abschalten des Gerätes Temperaturregler auf Stellung „0“ drehen.
2. Netzstecker ziehen.
3. Zum Auswechseln der Lampe Befestigungsschraube herausdrehen.
4. Gemäß Abbildung auf die Lampenabdeckung drücken und diese nach hinten abschieben.
5. Defekte Lampe auswechseln.
6. Lampenabdeckung wieder einsetzen
und Befestigungsschraube eindrehen.
7. Gerät wieder in Betrieb nehmen.
AEG65
7
Aufstellen
Aufstellort
Das Gerät soll in einem gut belüfteten und trockenen Raum stehen.
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die
einwandfreie Funktion des Gerätes aus. Daher sollte das Gerät
– nicht direkter Sonneneinstrahlung ausgesetzt sein;
– nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen
stehen;
– nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse
entspricht, für die das Gerät ausgelegt ist.
Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum
des Kühlraumes befindet.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:
Klimaklasse für Umgebungstemperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C
Ist die Aufstellung neben einer Wärmequelle unvermeidbar, sind folgende
seitliche Mindestabstände einzuhalten:
– zu Elektroherden 3 cm;
– zu Öl- und Kohleherden 30 cm.
Können diese Abstände nicht eingehalten werden, ist eine Wärmeschutz-
platte zwischen Herd und Kältegerät erforderlich.
Transportsicherungen
Ihr Gerät ist mit Transportsicherung
versehen, die die Ablage während des
Transportes sichern.
Entfernen Sie diese wie folgt:
Ablagen hinten hochheben, in Pfeil-
richtung ziehen bis sich die Ablage
löst und die Sicherungen entfernen.
B
A
22
Die Lebensmittel sind zu
warm.
Gerät kühlt zu stark.
Temperatur ist zu kalt eingestellt.
Temperaturregler vorübergehend auf wärmere Einstellung drehen.
Das Gerät steht neben einer
Wärmequelle.
Temperatur ist nicht richtig
eingestellt.
Bitte im Abschnitt "Inbetriebnahme" nachsehen.
Temperaturregler vorübergehend auf kältere Einstellung drehen.
Tür war längere Zeit geöffnet.
Bitte im Abschnitt "Aufstellort" nachsehen.
Innerhalb der letzten 24
Stunden wurden größere
Mengen warmer Lebensmittel
eingelagert.
Tür nur so lange wie nötig
geöffnet lassen.
Innenbeleuchtung funktioniert nicht
Lampe ist defekt.
Bitte im Abschnitt "Lampe
auswechseln" nachsehen.
Störung Mögliche Ursache Abhilfe
Der Kompressor läuft nach
einiger Zeit selbsttätig an.
Siehe Abschnitt „Reinigung
und Pflege“
Dies ist normal, es liegt keine
Störung vor.
Nach Änderung der Temperatureinstellung läuf der
Kompressor nicht sofort an.
Wasser am Kühlraumboden
oder auf Abstellflächen.
Tauwasser-Ablaufloch ist verstopft.
Ungewöhnliche Geräusche.
Gerät hat Kontakt mit der
Wand oder mit anderen
Gegenständen.
Gerät steht nicht gerade.
Ein Teil, z. B. ein Rohr, an der
Geräterückseite berührt ein
anderes Geräteteil oder die
Wand.
Gegebenenfalls dieses Teil
vorsichtig wegbiegen.
Gerät etwas wegrücken.
Verstellfüße nachjustieren.
Starke Reifbildung im Gerät,
evtl. auch an der Türdichtung.
Türdichtung ist undicht (evtl.
nach Türanschlagwechsel).
An den undichten Stellen Türdichtung vorsichtig mit einem
Haartrockner erwärmen (nicht
wärmer als ca. 50 °C). Gleichzeitig die erwärmte Türdichtung von Hand so in Form
ziehen, daß sie wieder
einwandfrei anliegt.
8

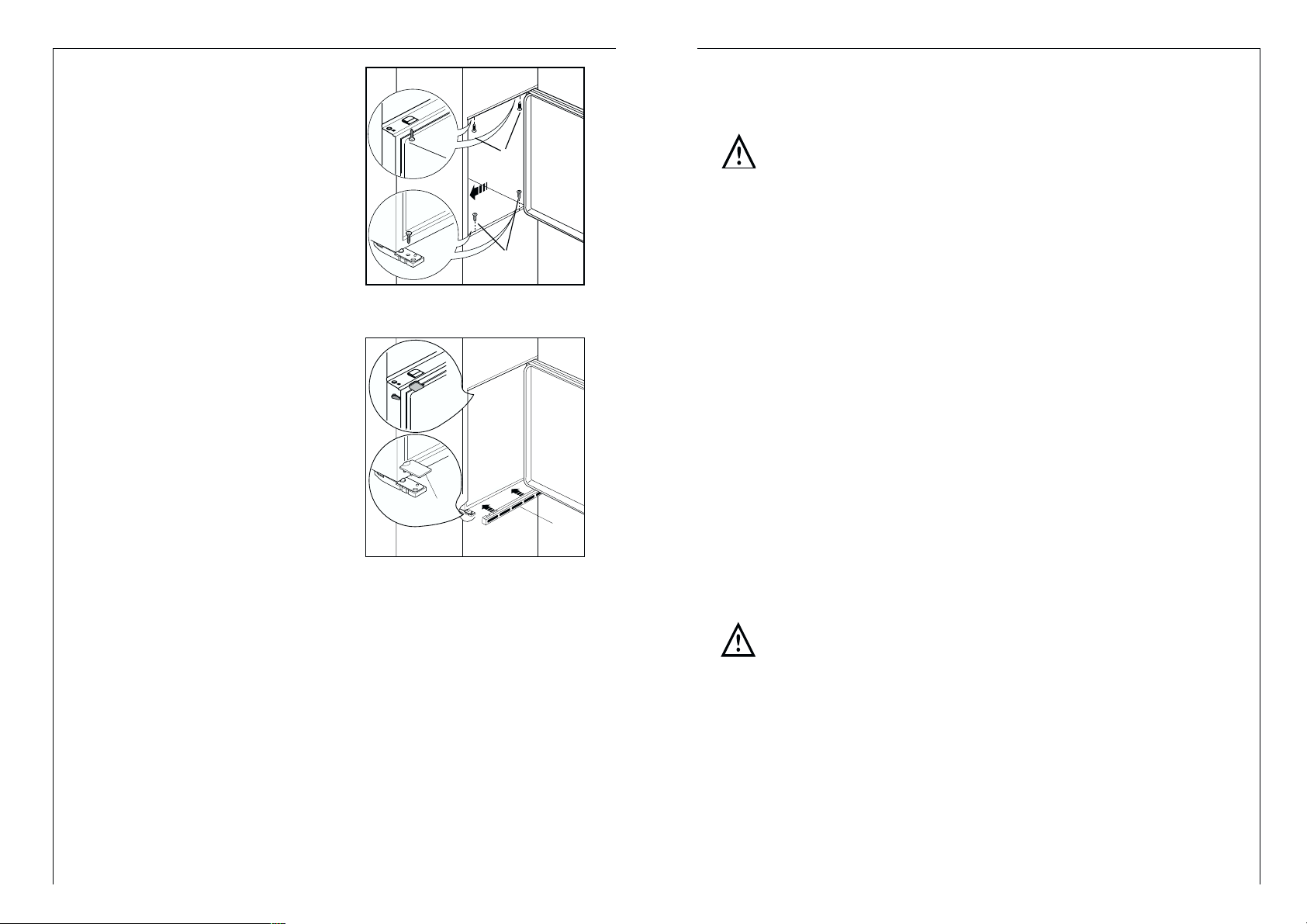

Türanschlag wechseln
Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt werden, falls der Aufstellort dies erfordert.
Warnung! Während des Türanschlagwechsels darf das Gerät nicht
am Stromnetz angeschlossen sein.
Vorher Netzstecker ziehen.
1. Oberen Scharnierstift abschrauben und Kunstoffteil entfernen.
2. Obere Tür abnehmen.
3. Mittleres Scharnier und Winkeln
abschrauben und auf gegenüberliegender Seite wieder anschrauben.
4. Obere Tür wieder einsetzen.
5. Oberen Scharnierstift und Kunstoffteil auf gegenüberliegende
Seite wieder anmontieren.
Ihr Kühlgerät braucht Luft
Aus Gründen der Betriebssicherheit
muß eine Mindestbelüftung gewährleistet sein, wie aus der Abb. hervorgeht:
Achtung:
Die Lüftungs-Öffnungen müssen
immer saubergehalten werden.
Damit die Luft zirkulieren kann, die
Lüftungsöffnungen niemals
abdecken oder verstellen.
21
Was tun, wenn ...
Abhilfe bei Störungen
Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen
Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen
im konkreten Fall nicht weiterhelfen.
Warnung! Reparaturen am Kältegerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an
Ihren Fachhändler oder an unseren Kundendienst.
Störung Mögliche Ursache Abhilfe
Gerät arbeitet nicht
Gerät ist nicht eingeschaltet Gerät einschalten.
Netzstecker ist nicht eingesteckt oder lose.
Netzstecker einstecken.
Sicherung hat ausgelöst oder
ist defekt.
Sicherung überprüfen, gegebenenfalls erneuern.
Steckdose ist defekt.
Störungen am Stromnetz
behebt Ihr Elektrofachmann.
Tips zur Energie-Einsparung
• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wär-
mequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Ausreichende Be- und Entlüftung des Gerätes gewährleisten. Lüftung-
söffnungen niemals abdecken.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen
lassen.
• Tür nur so lange wie nötig geöffnet lassen.
• Die Temperatur nicht kälter als nötig einstellen.
• Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühl-
gut wird so zur Kühlung im Kühlraum genutzt.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, immer sauber
halten.
50 mm
min.
200 cm
D567
2
min.
2
200 cm
9
D765
D023
1
2
Nischenmaße
Höhe 1780 mm
Tiefe 550 mm
Breite 560 mm
6. Unteren Scharnierstift abschrauben und Kunstoffteil entfernen
und auf gegenüberliegender Seite wieder anmontieren.

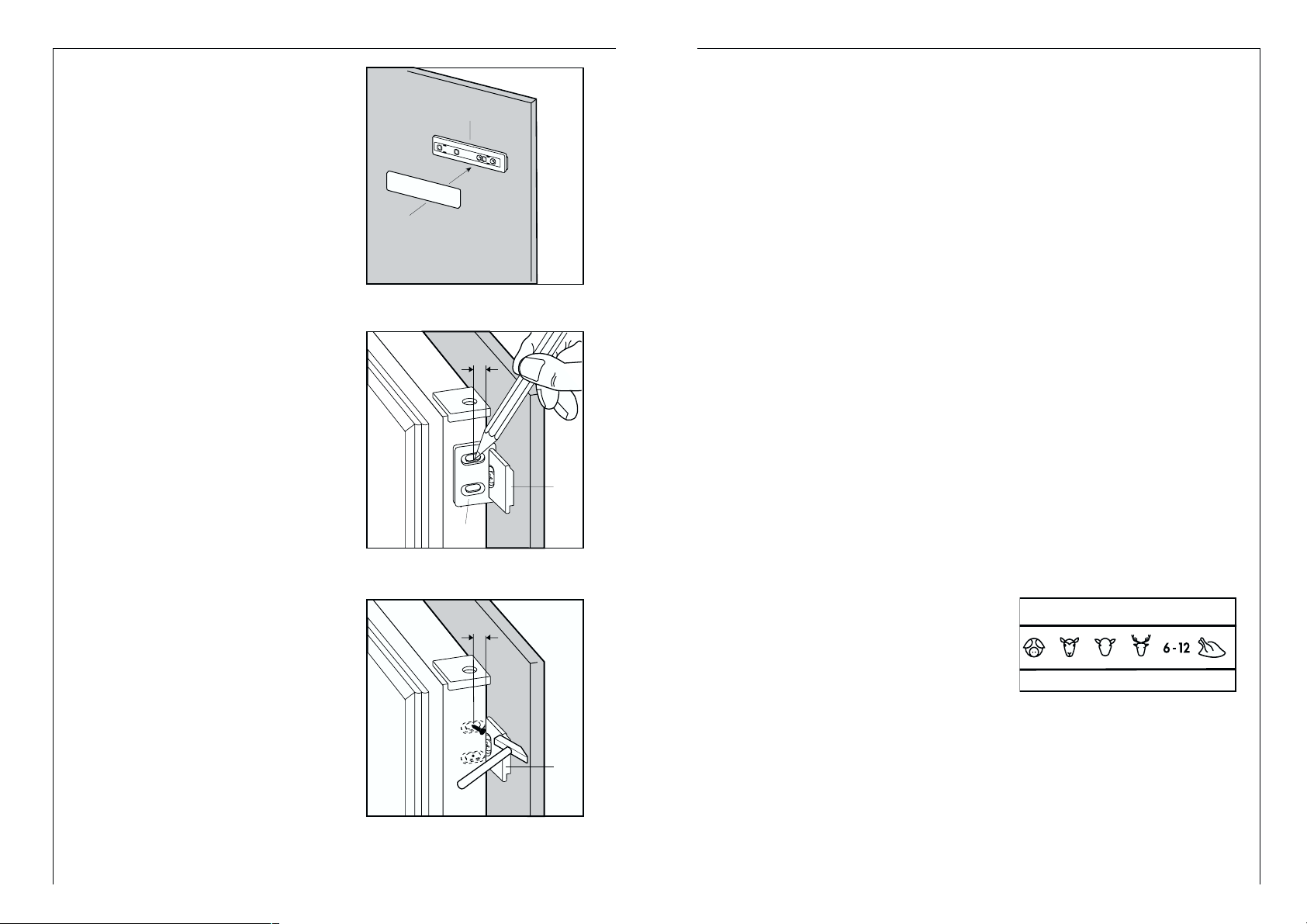

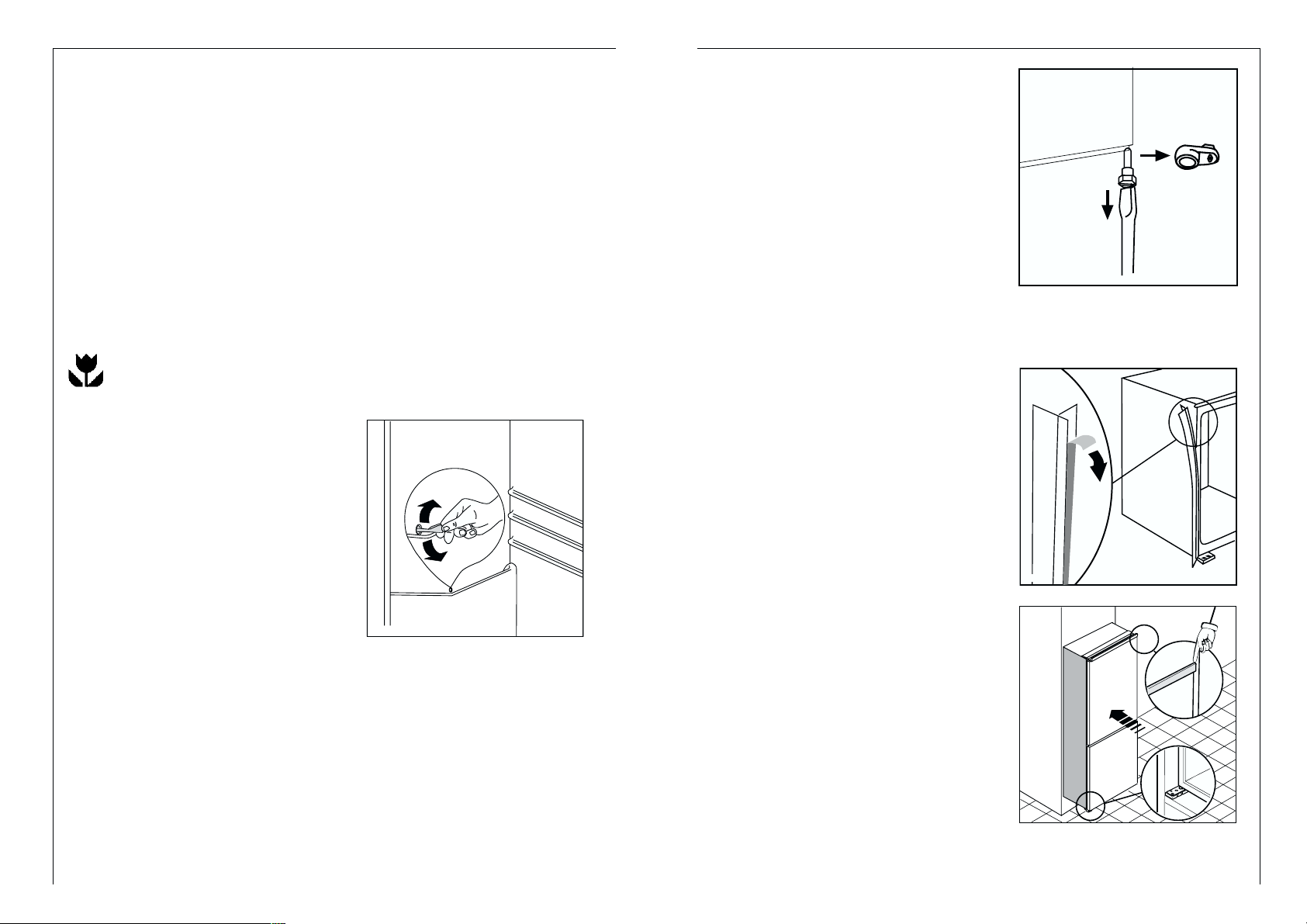

Anweisungen für den integrierten Einbau
Gerät in die Nische einschieben,
bis die Anschlagleiste (1) oben am
Möbel anliegt und die vordere
Kante des Scharniers mit der
Türöffnungsseite bündig an der
Nischenseitenwand ansteht (2).
Fugenabdeckprofil am Gerät, wie
in Abbildung gezeigt ankleben.
20
– Buttersäure;
– Reinigungsmittel, die Essigsäure enthalten.
Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
• Keine scheuernden Reinigungsmittel verwenden.
1. Kühl- und Tiefkühlgut herausnehmen. Tiefkühlgut in mehrere Lagen Zeitungspapier einpacken. Alles abgedeckt an einem kühlen Ort lagern.
2. Gefrierfach vor dem Reinigen abtauen (siehe Abschnitt "Abtauen").
3. Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten
bzw. herausdrehen.
4. Gerät einschließlich Innenausstattung mit einem Lappen und lauwar-mem
Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.
5. Anschließend mit klarem Wasser nachwischen und trockenreiben.
Staubablagerungen am Verflüssiger erhöhen den Energieverbrauch. Deshalb
einmal im Jahr den Verflüssiger an der Geräterückseite mit einer weichen
Bürste oder mit dem Staubsauger vorsichtig reinigen.
6. Die Ablauföffnung der Tropfrinne an
der Rückwand des Kühlraumes kontrollieren. Bei Verstopfung diese mit
Hilfe des grünen Stöpsels frei
machen.
7. Nachdem alles trocken ist,
Lebensmittel wieder einlagern
und Gerät wieder in Betrieb
nehmen.
D037
10
B
E
C
D
In die Befestigungs- und
Scharnierlöcher beiliegende
Abdeckkappen (C-D) einsetzen.
Belüftungsgitter (B) und
Scharnierabdeckung (E) aufstecken.
I
P
Gerät mit den 4 beiliegenden
Schrauben befestigen.
(I = kurz) (P = lang)
19
Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.
Warnung!
• Das Gerät darf während der Reinigung nicht am Stromnetz angeschlos-
sen sein. Stromschlaggefahr! Vor Reinigungsarbeiten Gerät abschalten
und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte
in elektrische Bauteile gelangen, Stromschlaggefahr! Heißer Dampf kann
zu Schäden an Kunststoffteilen führen.
• Das Gerät muß trocken sein, bevor Sie es wieder in Betrieb nehmen.
Achtung!
• Ätherische Öle und organische Lösungsmittel können Kunststoffteile
angreifen, z. B.
– Saft von Zitronen- oder Apfelsinenschalen;
Gerät abschalten
Zum Abschalten der Kühlung Temperaturregler auf Stellung „0“ drehen.
Soll das Gerät für längere Zeit außer Betrieb genommen werden:
1. Kühl- und Gefriergut sowie Eisschalen herausnehmen.
2. Gerät abschalten, dazu Temperaturregler auf Stellung „0“ drehen.
3. Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
4. Geräteräume gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").
5. Türen anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
Tauwasserablaufrinne stecken und Auffangschale unterstellen.
5. Nach Beendigung des Abtauvorganges Netzstecker wieder einstecken und
Temperaturregler auf die gewünschte Position einstellen.
Achtung:
Keinesfalls harte oder spitze Metallgegenstände zum Entfernen von Reif
oder Eis benutzen.
Verwenden Sie keine elektrischen Heiz- oder Wärmegeräte und keine anderen mechanischen oder künstlichen Hilfsmittel, um den Abtauvorgang zu
beschleunigen.
Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die
Aufbewahrungsdauer verkürzen.
11
2
1
m
m
2
1
m
m
ca. 50 mm
90°
90°
ca. 50 mm
PR266
Ha
Hb
Hc
Hd
Die Teile Ha, Hb, Hc, Hd abtrennen, wie in der Abb. gezeigt wird.
Die Schiene (Ha) auf der Innenseite der Möbeltür oben und
unten auflegen (siehe Abb.) und
die Position der Bohrlöcher
anzeichnen. Nachdem die Löcher
gebohrt wurden, die Schiene mit
den mitgelieferten Schrauben
befestigen.
18
Eiswürfel bereiten
1. Eiswürfelschale zu 3/4 mit kaltem Wasser füllen, in das Gefrierfach stellen
und gefrieren lassen.
2. Zum Herauslösen der fertigen Eiswürfel die Eiswürfelschale verwinden oder
kurz unter fließendes Wasser halten.
Achtung! Eine eventuell angefrorene Eiswürfelschale keinesfalls mit spitzen
oder scharfkantigen Gegenständen ablösen, sonst besteht die Gefahr, daß
der Kältekreislauf beschädigt wird.
Abtauen
Kühlraum
Die Rückwand des Kühlraums bereift, während der Kompressor läuft, und
taut vollautomatisch ab, während der Kompressor stillsteht.
Das Tauwasser wird in der Ablaufrinne an der Rückwand des Kühlraumes
aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor
geleitet und dort verdunstet.
Gefrierfach
Im Gefrierraum schlägt sich während des Betriebs und beim Öffnen der Tür
Feuchtigkeit als Reif nieder. Entfernen Sie diesen Reif von Zeit zu Zeit mit
einem Kunststoffschaber.
Starke Reifbildung im Gefrierfach erhöht den Energieverbrauch. Deshalb
soll abgetaut werden, wenn die Reifsichcht eine Dicke von ca. 4 Millimeter
erreicht hat; mindestens jedoch einmal im Jahr. Ein geeigneter Zeitpunkt
zum Abtauen ist auch immer dann, wenn das Gerät leer oder nur wenig
beladen ist.
1. Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken
und abgedeckt an einem kühlen Ort
lagern.
2. Gerät abschalten und den Netzstecker ziehen oder Sicherung
abschalten bzw. herausdrehen.
3. Gefrierfachtür geöffnet lassen.
4. Kunststoffschaber als Tauwasserablauf in den Schlitz unterhalb der
D068
12
PR33
Hc
Ha
PR167
Ha
Hb
8mm
Die Abdeckung (Hc) in die Schiene (Ha) eindrücken, bis sie einrastet.
Die Winkeleisen entfernen und 8
mm vom äusseren Rand der Tür
mit dem Nagel (K) kennzeichnen.
Gerätetür und Möbeltür auf ca.
90° öffnen. Den Winkel (Hb) in
der Schiene (Ha) einsetzen.
Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.).
17
• Auf die Lagerzeit bzw. auf das Haltbarkeitsdatum von gekauften Tiefkühl-
produkten achten
• Einmal aufgetaute Lebensmittel ohne weitere Verarbeitung (garen zu Fer-
tiggerichten) auf keinen Fall ein zweites Mal einfrieren.
• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Käl-
teeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
• Flaschen und Dosen dürfen nicht in das Gefrierfach. Sie können springen,
wenn der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar explodieren! Legen Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in das Gefrierfach. Ausnahme: Hochprozentige Spirituosen können im Gefrierfach
gelagert werden.
• Alle Lebensmittel vor dem Einfrieren luftdicht verpacken, damit sie nicht
austrocknen, nicht den Geschmack verlieren und keine Geschmacksübertragung auf anderes Tiefkühlgut erfolgen kann.
Vorsicht! Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.
1. Die verpackten Lebensmittel in die Schubladen legen. Einzufrierende
Lebensmittel in die obere Schublade legen, die mit einem eigenen Kälteerzeuger ausgestattet sind. Nicht gefrorene Ware darf bereits gefrorene Ware nicht berühren, die gefrorene Ware kann sonst antauen.
2. Wenn Sie schnelles Einfrieren von Gefriergut wünschen, oder wenn Sie das
max. Gefriervermögen ausnutzen wollen, muß der Thermostatregler auf die
höchste Stellung gedreht werden.
3. Tiefkühlgut möglichst nach Art getrennt in die Schubladen legen.
Gefrierkalender
• Die Symbole auf den Schubladen
zeigen unterschiedliche Arten von
Tiefkühlgut.
• Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in
Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab. Für Lebensmittel mit hohem Fettanteil
gilt immer der untere Wert.
8mm
K
Ha
13
PR168
Hb
PR167/1
Hd
Hb
D
E
D734
Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.
Den Winkel wieder auf der
Schiene anbringen und mit den
mitgelieferten Schrauben befestigen.
Für eine allfällig notwendige
Ausrichtung der Möbeltür, den
Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten
das einwandfreie Schließen der
Gerätetür überprüfen.
Die beiden dem Gerät beiliegenden
Winkel (D) zur seitlichen Befestigung
des Gerätes am Möbel verwenden.
Abedeckung (E) aufklipsen.
16
Richtig lagern
Für effizienten Betrieb des Kühlschrankes bitte beachten:
• Keine warmen Speisen oder Flüssigkeiten in den Kühlschrank einstellen.
• Die Lebensmittel sollten abgedeckt oder eingewickelt werden.
• Die Lebensmittel müssen so eingelagert werden, daß die Luft frei zirkulie-
ren kann.
Nachstehend einige praktische Ratschläge:
Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die
sich über der Gemüseschale (über den Gemüseschalen) befindet, legen.
In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.
Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren.
Sie können auf jede beliebige Ablage gelegt werden.
Obst und Gemüse: nach vorherigem Säubern und Waschen in der Gemü-
seschale aufbewahren
Butter und Käse: in speziellen Behältern aufbewahren oder in Alu-bzw.
Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.
Milch in Flaschen: gut verschlossen in das Flaschenfach an der Innentür
stellen
Banane, Kartoffeln, Zwiebeln und Knoblauch sollten nicht unverpackt
im Kühlschrank aufbewahrt werden.
Einfrieren und Tiefkühllagern
Im Gefrierfach können Sie Tiefkühlkost lagern und frische Lebensmittel einfrieren.
Achtung!
• Vor dem Einfrieren von Lebensmitteln muß die Temperatur im Gefrier-
fach -18 °C oder kälter sein.
• Bitte das auf dem Typschild angegebene Gefriervermögen beachten. Das
Gefriervermögen ist die maximale Menge an frischer Ware, die innerhalb
von 24 Stunden eingefroren werden kann. Wenn Sie an mehreren Tagen
hintereinander einfrieren, nehmen Sie bitte nur 2/3 bis 3/4 der auf dem
Typschild angegebenen Menge. Sie erreichen eine bessere Qualität, wenn
die Lebensmittel schnell bis zum Kern durchgefroren werden.
• Warme Lebensmittel vor dem Einfrieren abkühlen lassen. Die Wärme führt
zu verstärkter Eisbildung und erhöht den Energieverbrauch.
14
Vor Inbetriebnahme
• Das Geräteinnere und alle Ausstattungsteile bitte vor Erstinbetriebnahme
reinigen (siehe Abschnitt "Reinigung und Pflege").
Elektrischer Anschluß
Für den elektrischen Anschluß ist eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose erforderlich. Sie sollte so gesetzt sein, daß ein
Ziehen des Netzsteckers möglich ist.
Die elektrische Absicherung muß mindestens 10/16 Ampere betragen.
Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muß eine
geeignete Maßnahme in der Elektroinstallation sicherstellen, daß das Gerät
vom Netz getrennt werden kann (z. B. Sicherung, LS-Schalter, FehlerstromSchutzschalter oder dergleichen mit einer Kontaktöffnungsweite von mindestens 3 mm).
• Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob Anschluß-
spannung und Stromart mit den Werten des Stromnetzes am Aufstellort
übereinstimmen.
Z. B.: AC 220 ... 240 V 50 Hz oder
220 ... 240 V~ 50 Hz
(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz)
Das Typschild befindet sich links im Innenraum des Kühlraumes.
Inbetriebnahme und Temperaturregelung
• Netzstecker in die Steckdose stecken. Die Innenbeleuchtung leuchtet bei
geöffneter Tür. Der Drehknopf für die Temperaturwahl ist im Kühlraum
rechts.
Stellung „0“ bedeutet: aus.
Stellung „1“ bedeutet: Höchste Innentemperatur (wärmste Einstellung).
Stellung „6“ (Endanschlag) bedeutet: Tiefste Innentemperatur (käl-
teste Einstellung).
Folgende Einflüsse sind ausschlaggebend für die Innentemperatur:
– Umgebungstemperatur;
– Menge und Temperatur der eingelagerten Lebensmittel;
– Häufiges oder langes Öffnen der Tür.
15
Innenausstattung
Abstellflächen
Die Abstellfläche aus Glas über den
Obst- und Gemüseschalen muß
immer in dieser Stellung verbleiben,
damit Obst und Gemüse länger frisch
bleiben.Die übrigen Abstellflächen
sind höhenverstellbar:
Dazu die Abstellfläche soweit nach
vorne ziehen, bis sie sich nach oben
oder unten abschwenken und
herausnehmen läßt.
Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.
Variable Innentür
Je nach Erfordernis können die Abstellfächer der Kühlraumtür nach oben
herausgenommen und in andere Aufnahmen umgesetzt werden.
Bei geschlossenen Lüftungsschlitzen bleibt der natürliche Feuchtegehalt der
Lebensmittel in den Obst- und Gemüseschalen länger erhalten.
D338
Die Temperaturen im Kühlraum und Gefrierraum lassen sich nicht getrennt
regeln.
Sollten frische Lebensmittel schnell eingefroren werden, kann Stellung „6“
gewählt werden. Achten Sie darauf, daß die Temperatur im Kühlraum nicht
unter 0°C absinkt und stellen Sie den Temperaturregler rechtzeitig auf Stellung „3“ oder „4“ zurück.
Wichtig!
Hohe Umgebungstemperatur (z. B. an heißen Sommertagen) und kalte Einstellung des Temperaturreglers (Stellung „5“ bis „6“) kann zu Dauerbetrieb
des Kompressors führen.
In diesem Fall den Temperaturregler auf eine wärmere Einstellung zurückdrehen (Stellung „3“ bis „4“). Bei dieser Einstellung wird der Kompressor
geregelt und der Abtauvorgang wieder automatisch eingeleitet.
