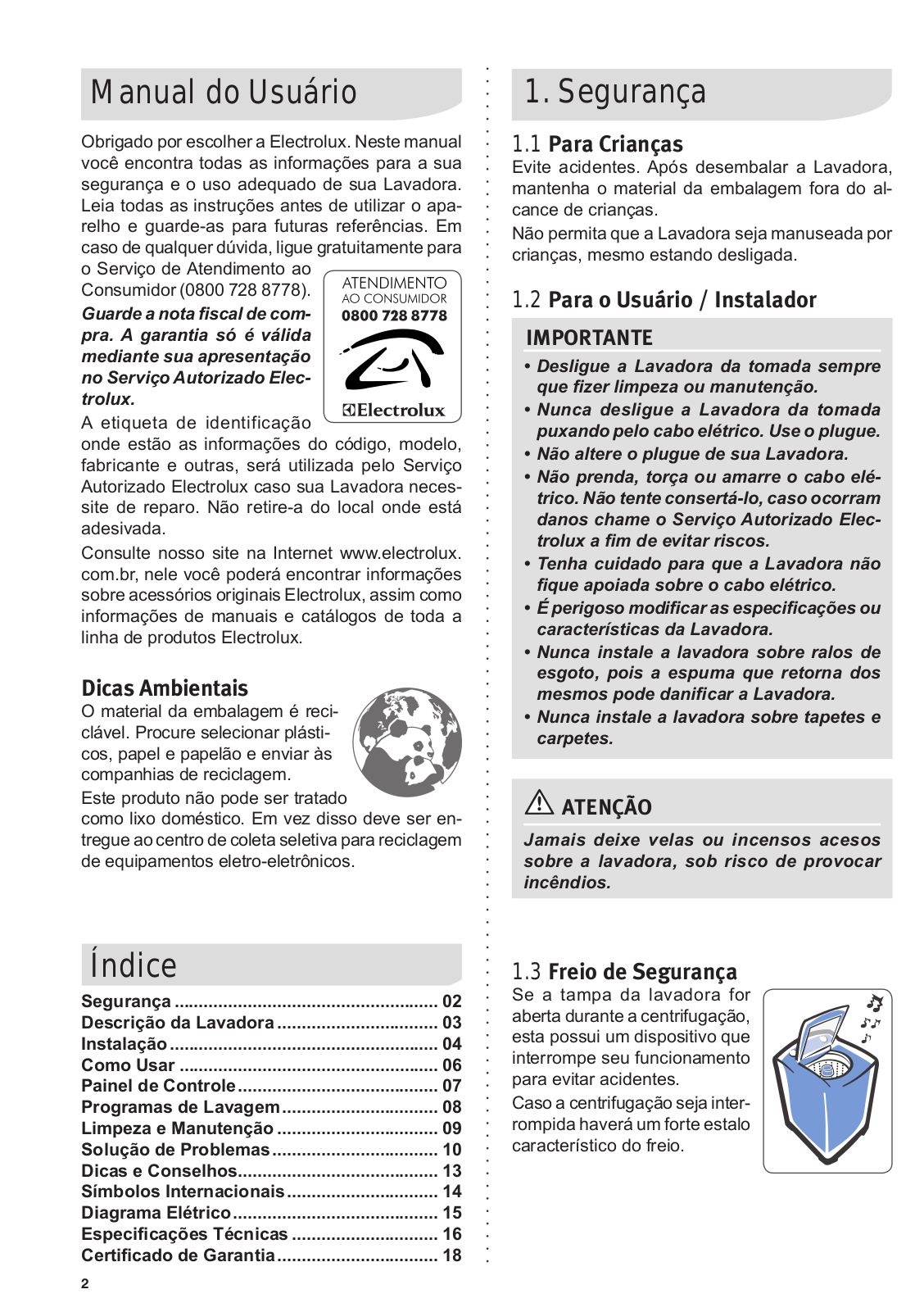

Manual do Usuário

Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o aparelho e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue gratuitamente para o Serviço de Atendimento ao

Consumidor (0800 728 8778).

Guarde a nota fiscal de compra. A garantia só é válida mediante sua apresentação

no ServiçoAutorizado Electrolux.

A etiqueta de identificação

onde estão as informações do código, modelo, fabricante e outras, será utilizada pelo Serviço

Autorizado Electrolux caso sua Lavadora necessite de reparo. Não retire-a do local onde está adesivada.

Consulte nosso site na Internet www.electrolux. com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.

Este produto não pode ser tratado

como lixo doméstico. Em vez disso deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.

Índice
Segurança.......................................................	02
Descrição da Lavadora..................................	03
Instalação........................................................	04
Como Usar......................................................	06

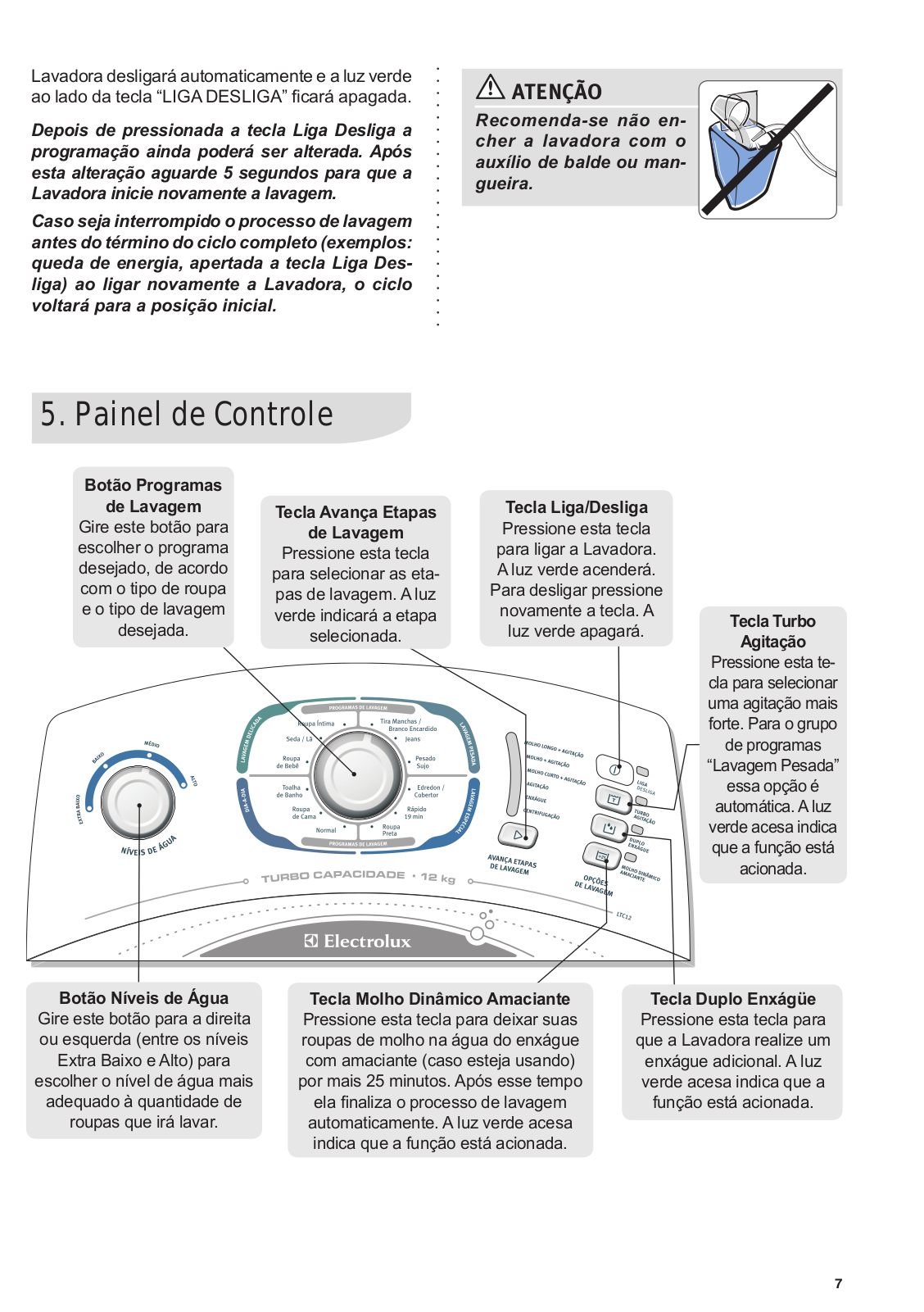

Painel de Controle..........................................	07

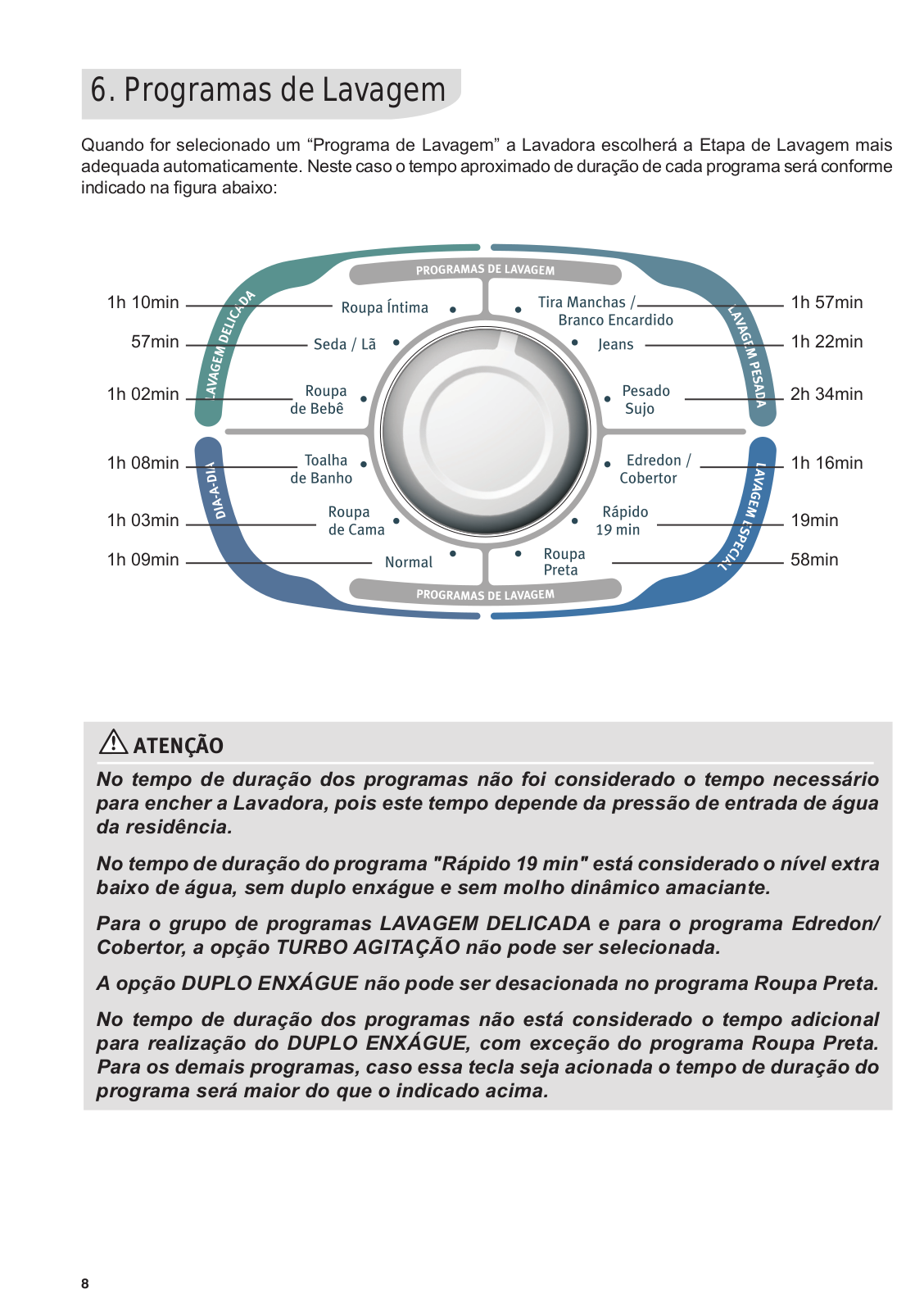

Programas de Lavagem.................................	08
Limpeza e Manutenção..................................	09

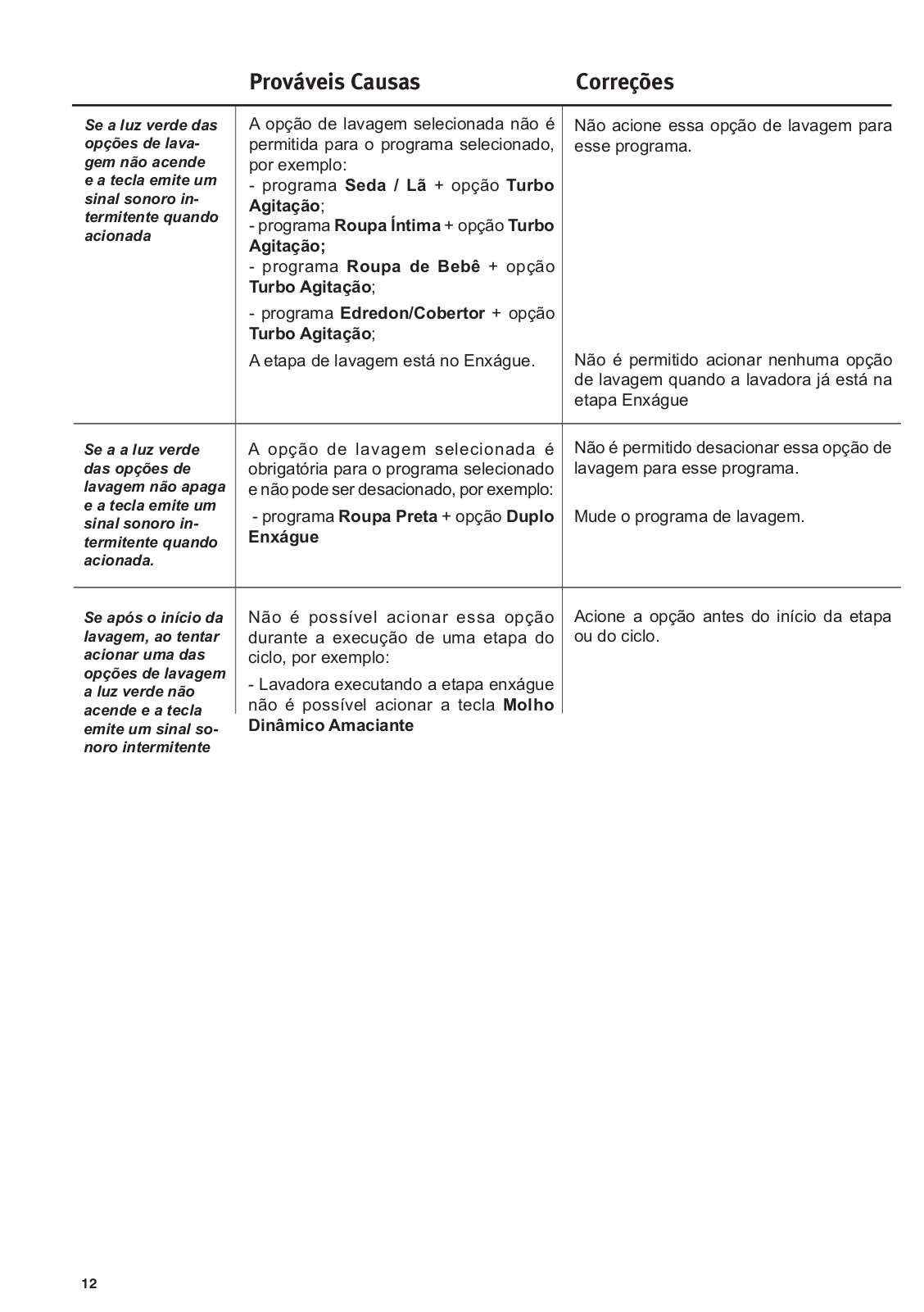

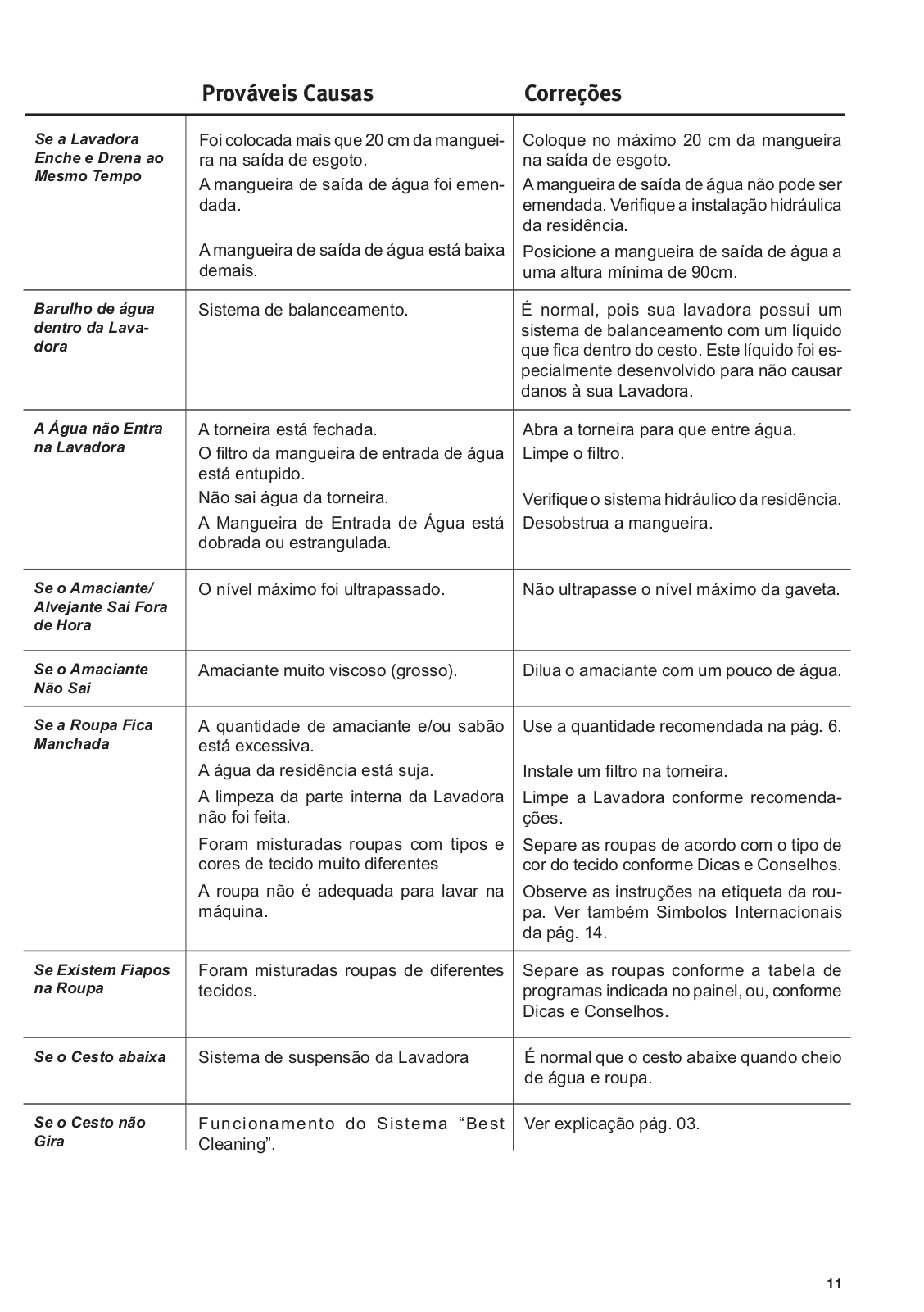

Solução de Problemas...................................	10

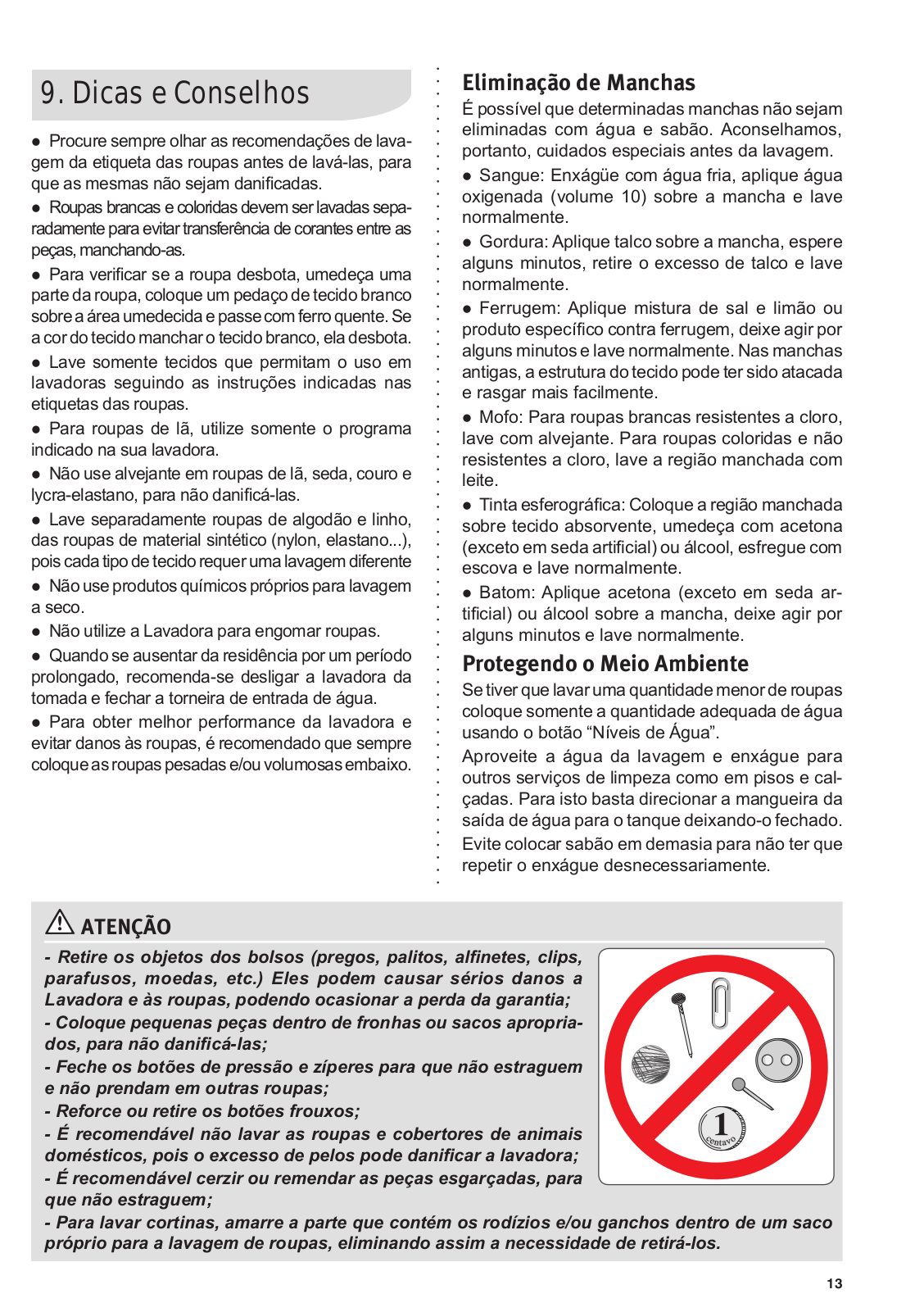

Dicas e Conselhos.........................................	13

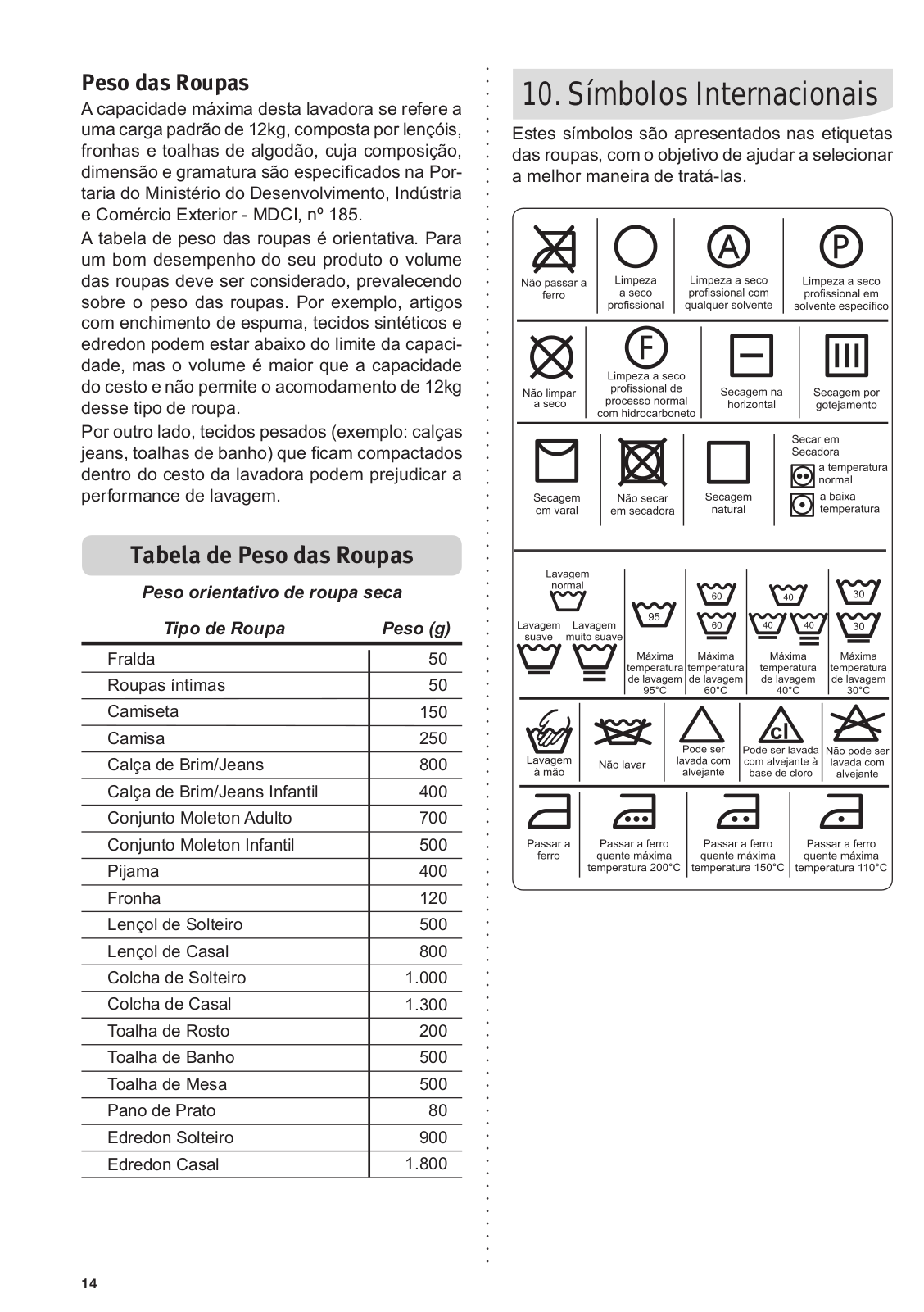

Símbolos Internacionais................................	14

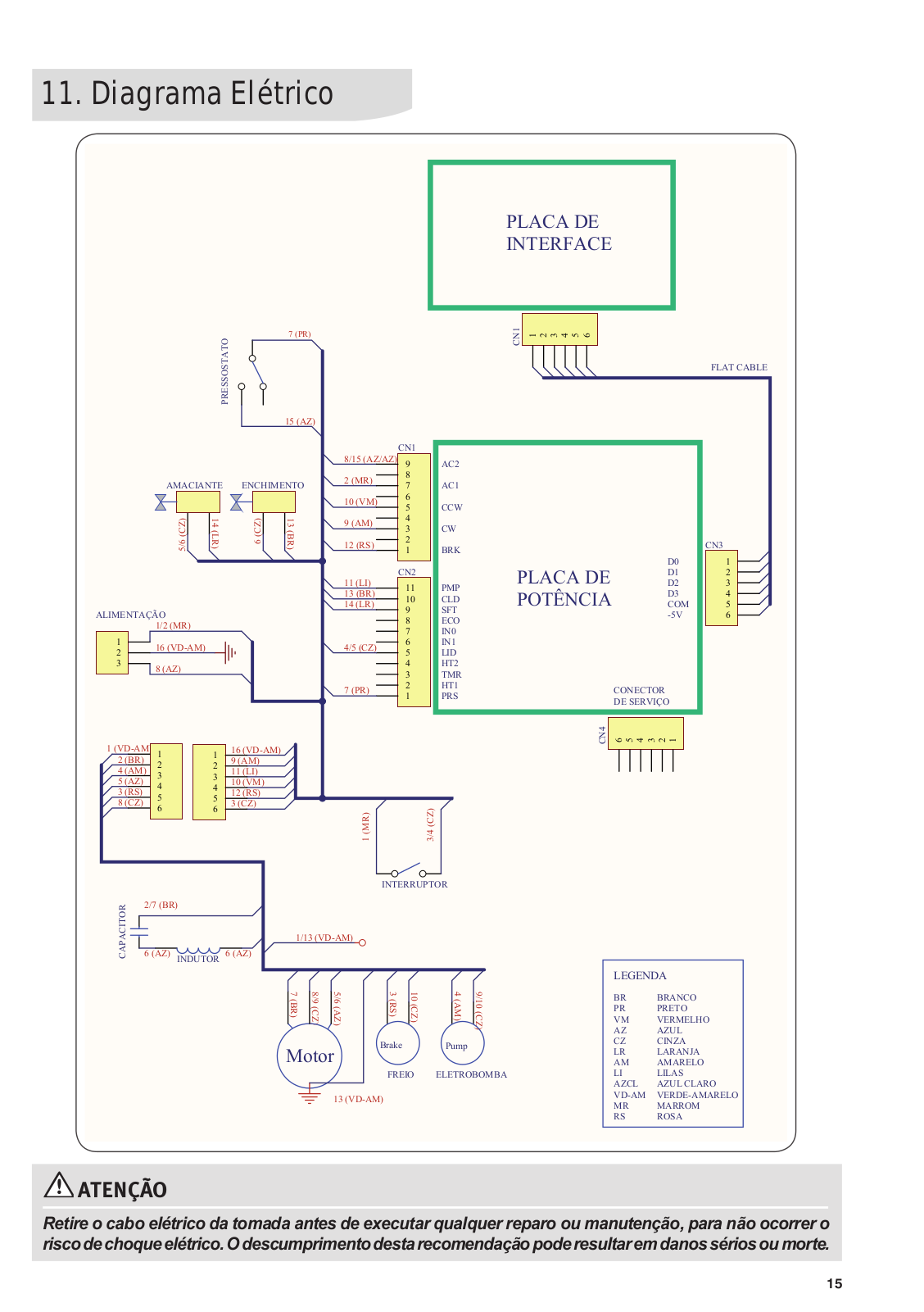

Diagrama Elétrico...........................................	15
Especificações Técnicas...............................	16

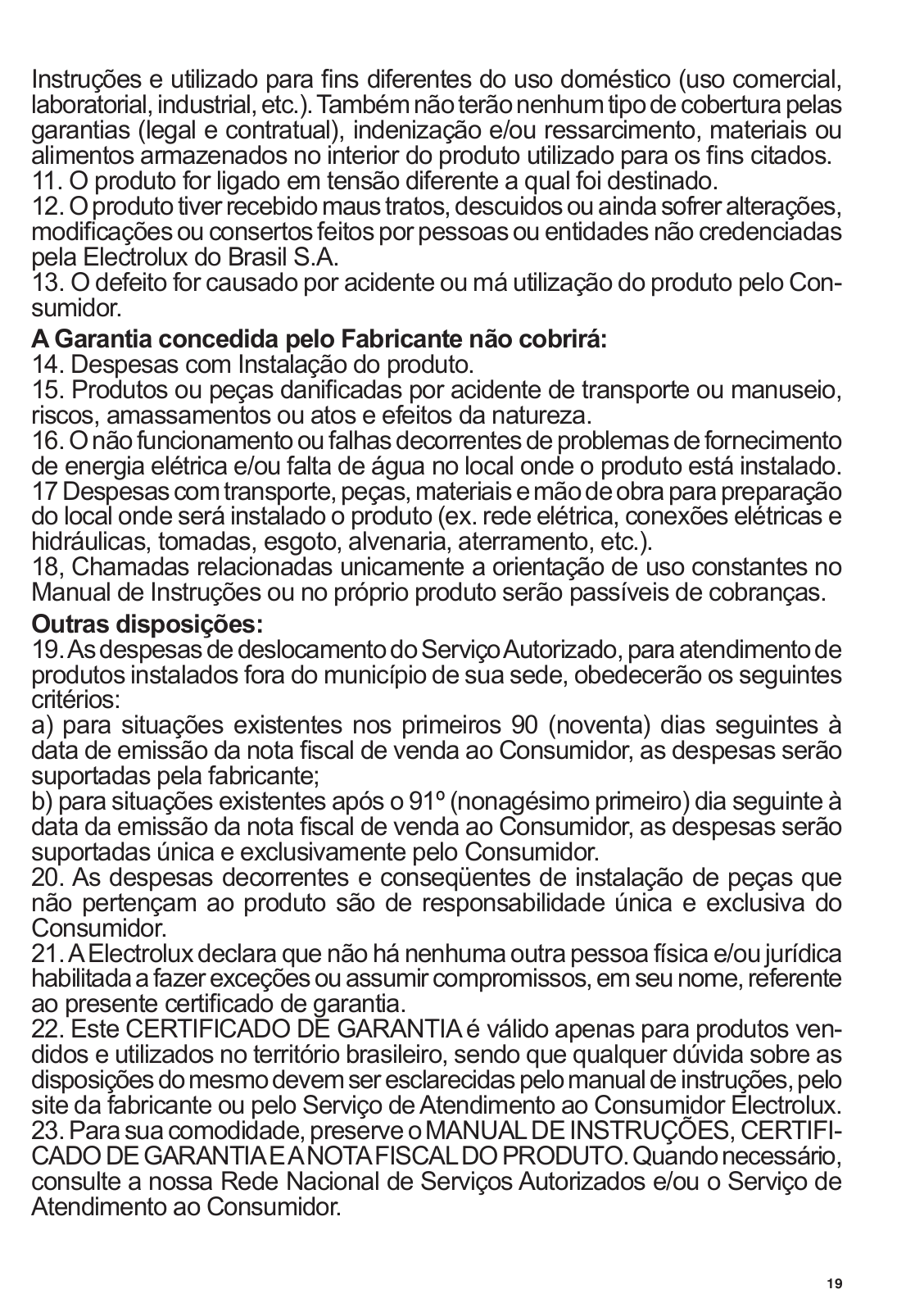

Certificado de Garantia..................................	18

1.Segurança

1.1Para Crianças

Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.

Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.

1.2 Para o Usuário / Instalador

IMPORTANTE

•Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.

•Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.

•Não altere o plugue de sua Lavadora.

•Não prenda, torça ou amarre o cabo elétrico. Não tente consertá-lo, caso ocorram danos chame o Serviço Autorizado Electrolux a fim de evitar riscos.

•Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.

•É perigoso modificar as especificações ou características da Lavadora.

•Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.

•Nunca instale a lavadora sobre tapetes e carpetes.

ATENÇÃO

Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.

1.3 Freio de Segurança

Se a tampa da lavadora for aberta durante a centrifugação, esta possui um dispositivo que interrompe seu funcionamento para evitar acidentes.

Caso a centrifugação seja interrompida haverá um forte estalo característico do freio.

2

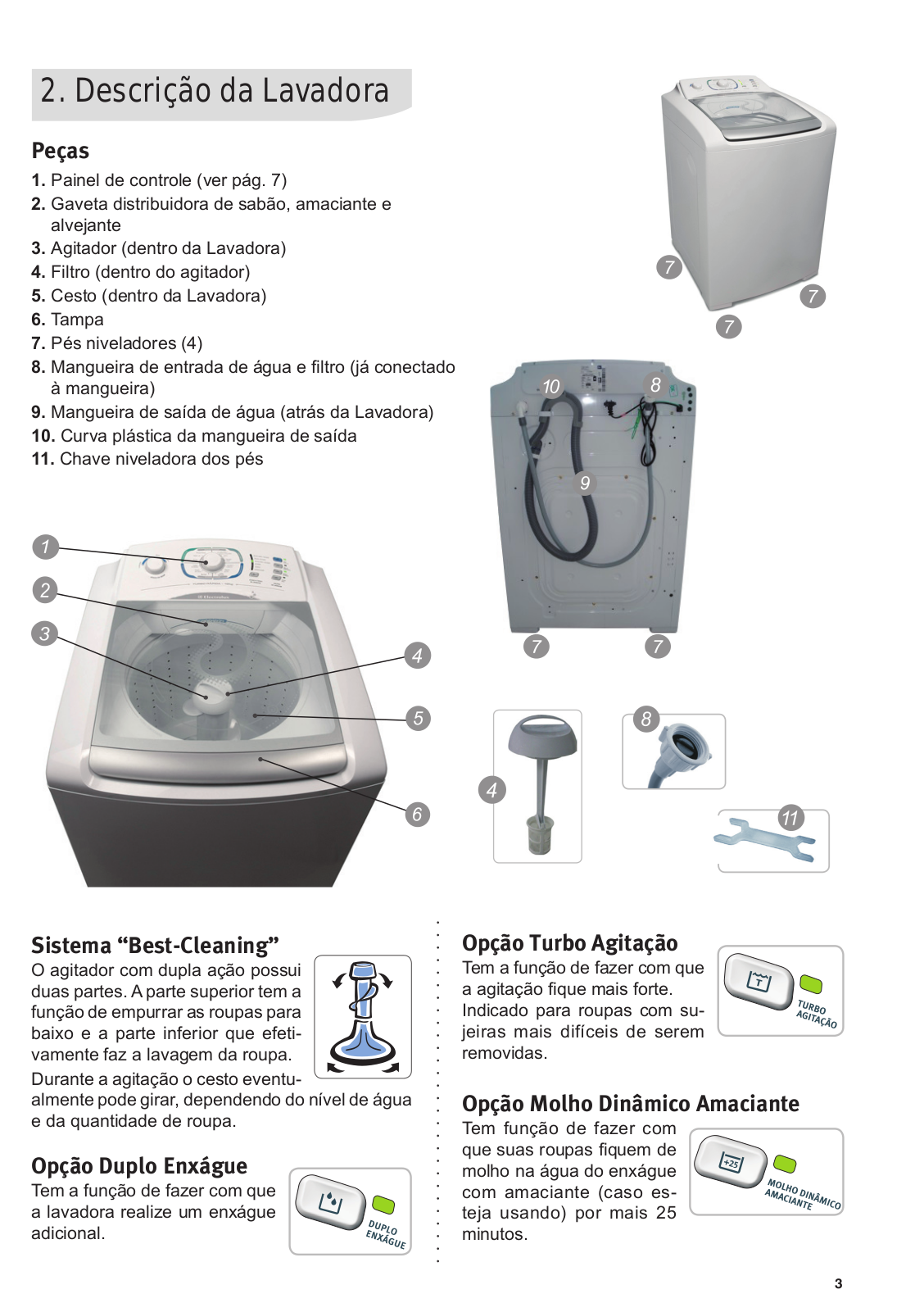

2. Descrição da Lavadora

Peças

1.Painel de controle (ver pág. 7)

2.Gaveta distribuidora de sabão, amaciante e alvejante

3.Agitador (dentro da Lavadora)

4.Filtro (dentro do agitador)

5.Cesto (dentro da Lavadora)

6.Tampa

7.Pés niveladores (4)

8.Mangueira de entrada de água e filtro (já conectado

àmangueira)

9.Mangueira de saída de água (atrás da Lavadora)

10.Curva plástica da mangueira de saída

11.Chave niveladora dos pés

Sistema “Best-Cleaning”

O agitador com dupla ação possui duas partes. A parte superior tem a função de empurrar as roupas para baixo e a parte inferior que efetivamente faz a lavagem da roupa.

Durante a agitação o cesto eventu-

almente pode girar, dependendo do nível de água e da quantidade de roupa.

Opção Duplo Enxágue

Tem a função de fazer com que a lavadora realize um enxágue adicional.

Opção Turbo Agitação

Tem a função de fazer com que a agitação fique mais forte.

Indicado para roupas com sujeiras mais difíceis de serem removidas.

Opção Molho Dinâmico Amaciante

Tem função de fazer com que suas roupas fiquem de molho na água do enxágue com amaciante (caso esteja usando) por mais 25 minutos.

3

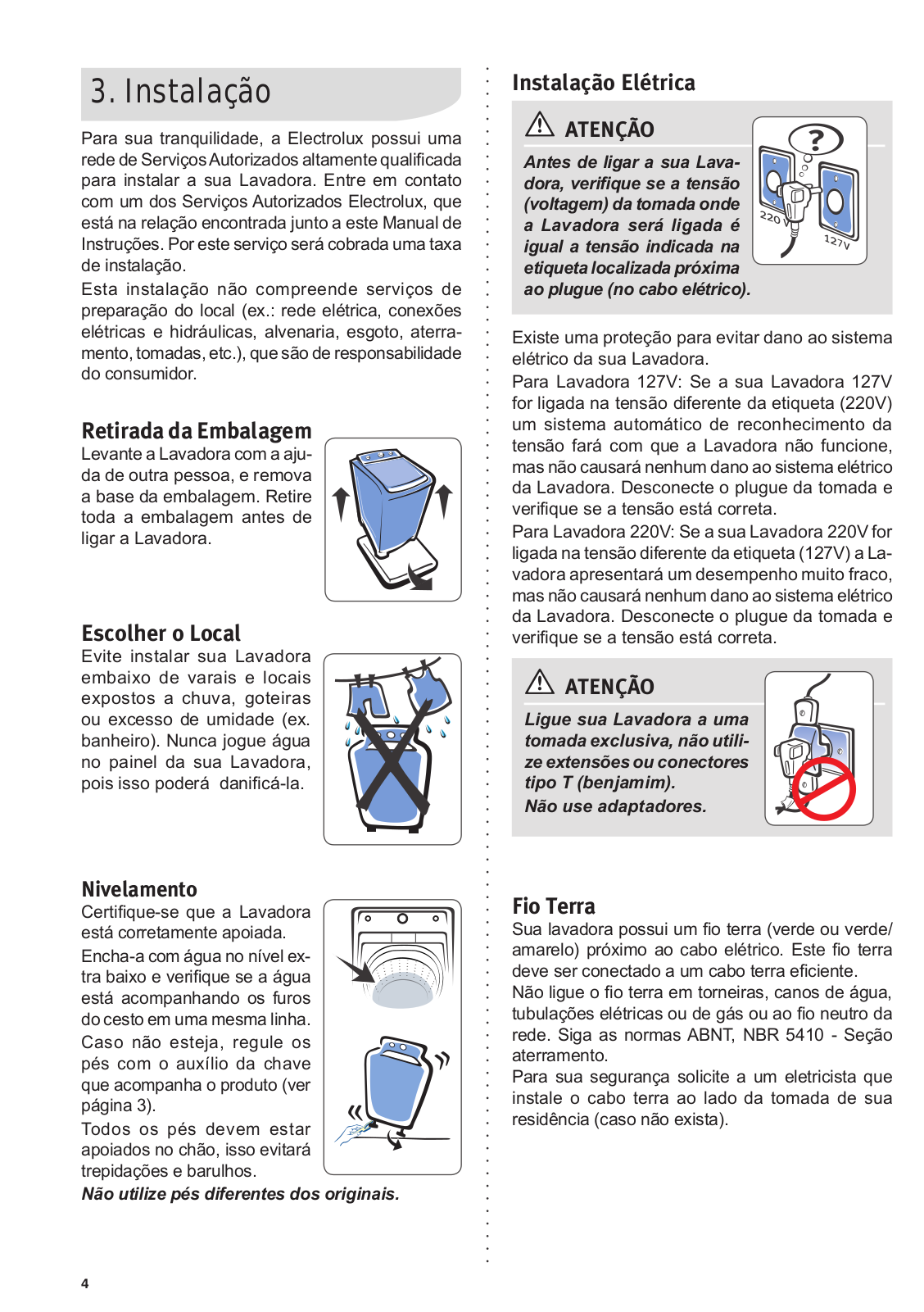

3. Instalação

Para sua tranquilidade, a Electrolux possui uma rede de ServiçosAutorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos Serviços Autorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.

Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.

Retirada da Embalagem

Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.

Escolher o Local

Evite instalar sua Lavadora embaixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lavadora, pois isso poderá danificá-la.

Nivelamento

Certifique-se que a Lavadora

está corretamente apoiada.

Encha-a com água no nível extra baixo e verifique se a água está acompanhando os furos do cesto em uma mesma linha.

Caso não esteja, regule os

pés com o auxílio da chave que acompanha o produto (ver

página 3).

Todos os pés devem estar apoiados no chão, isso evitará trepidações e barulhos.

Não utilize pés diferentes dos originais.

Instalação Elétrica

ATENÇÃO

Antes de ligar a sua Lavadora, verifique se a tensão (voltagem) da tomada onde

a Lavadora será ligada é igual a tensão indicada na etiquetalocalizadapróxima

ao plugue (no cabo elétrico).

Existe uma proteção para evitar dano ao sistema elétrico da sua Lavadora.

Para Lavadora 127V: Se a sua Lavadora 127V for ligada na tensão diferente da etiqueta (220V) um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

Para Lavadora 220V: Se a sua Lavadora 220V for ligada na tensão diferente da etiqueta (127V) a Lavadora apresentará um desempenho muito fraco, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

ATENÇÃO

Ligue sua Lavadora a uma tomada exclusiva, não utilizeextensõesouconectores tipo T (benjamim).

Não use adaptadores.

Fio Terra

Sua lavadora possui um fio terra (verde ou verde/ amarelo) próximo ao cabo elétrico. Este fio terra deve ser conectado a um cabo terra eficiente.

Não ligue o fio terra em torneiras, canos de água, tubulações elétricas ou de gás ou ao fio neutro da rede. Siga as normas ABNT, NBR 5410 - Seção aterramento.

Para sua segurança solicite a um eletricista que instale o cabo terra ao lado da tomada de sua residência (caso não exista).

4

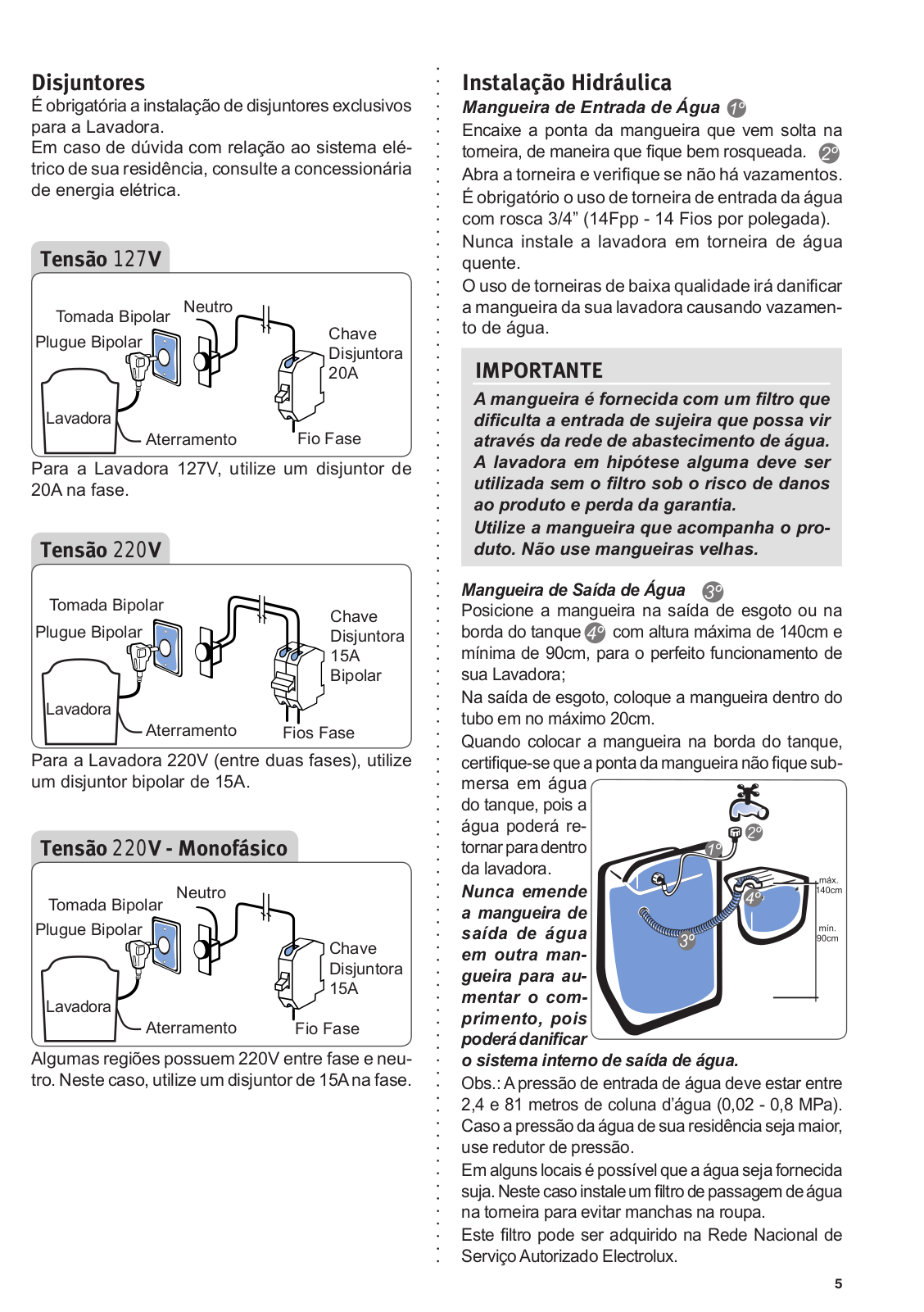

Disjuntores

É obrigatória a instalação de disjuntores exclusivos para a Lavadora.

Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.

Tensão 127V

	Tomada Bipolar Neutro	Chave
	Plugue Bipolar
		Disjuntora
		20A

Lavadora	Fio Fase
Aterramento

Para a Lavadora 127V, utilize um disjuntor de 20A na fase.

Tensão 220V

	Tomada Bipolar	Chave
	Plugue Bipolar
		Disjuntora
		15A
		Bipolar
	Lavadora
	Aterramento	Fios Fase

Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.

Tensão 220V - Monofásico

Tomada Bipolar Neutro
Plugue Bipolar	Chave
	Disjuntora
Lavadora	15A
Aterramento	Fio Fase

Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15A na fase.

Instalação Hidráulica

Mangueira de Entrada de Água

Encaixe a ponta da mangueira que vem solta na torneira, de maneira que fique bem rosqueada.

Abra a torneira e verifique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água com rosca 3/4” (14Fpp - 14 Fios por polegada).

Nunca instale a lavadora em torneira de água quente.

O uso de torneiras de baixa qualidade irá danificar a mangueira da sua lavadora causando vazamento de água.

IMPORTANTE

A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa vir através da rede de abastecimento de água. A lavadora em hipótese alguma deve ser utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.

Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.

Mangueira de Saída de Água

Posicione a mangueira na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;

Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.

Quando colocar a mangueira na borda do tanque, certifique-sequeapontadamangueiranãofiquesub- mersa em água

do tanque, pois a água poderá retornar para dentro da lavadora.

Nunca emende a mangueira de

saída de água em outra man-

gueira para aumentar o comprimento, pois poderádanificar

o sistema interno de saída de água.

Obs.: A pressão de entrada de água deve estar entre 2,4 e 81 metros de coluna d’água (0,02 - 0,8 MPa). Caso a pressão da água de sua residência seja maior, use redutor de pressão.

Em alguns locais é possível que a água seja fornecida suja.Nestecasoinstaleumfiltrodepassagemdeágua na torneira para evitar manchas na roupa.

Este filtro pode ser adquirido na Rede Nacional de

Serviço Autorizado Electrolux.

5

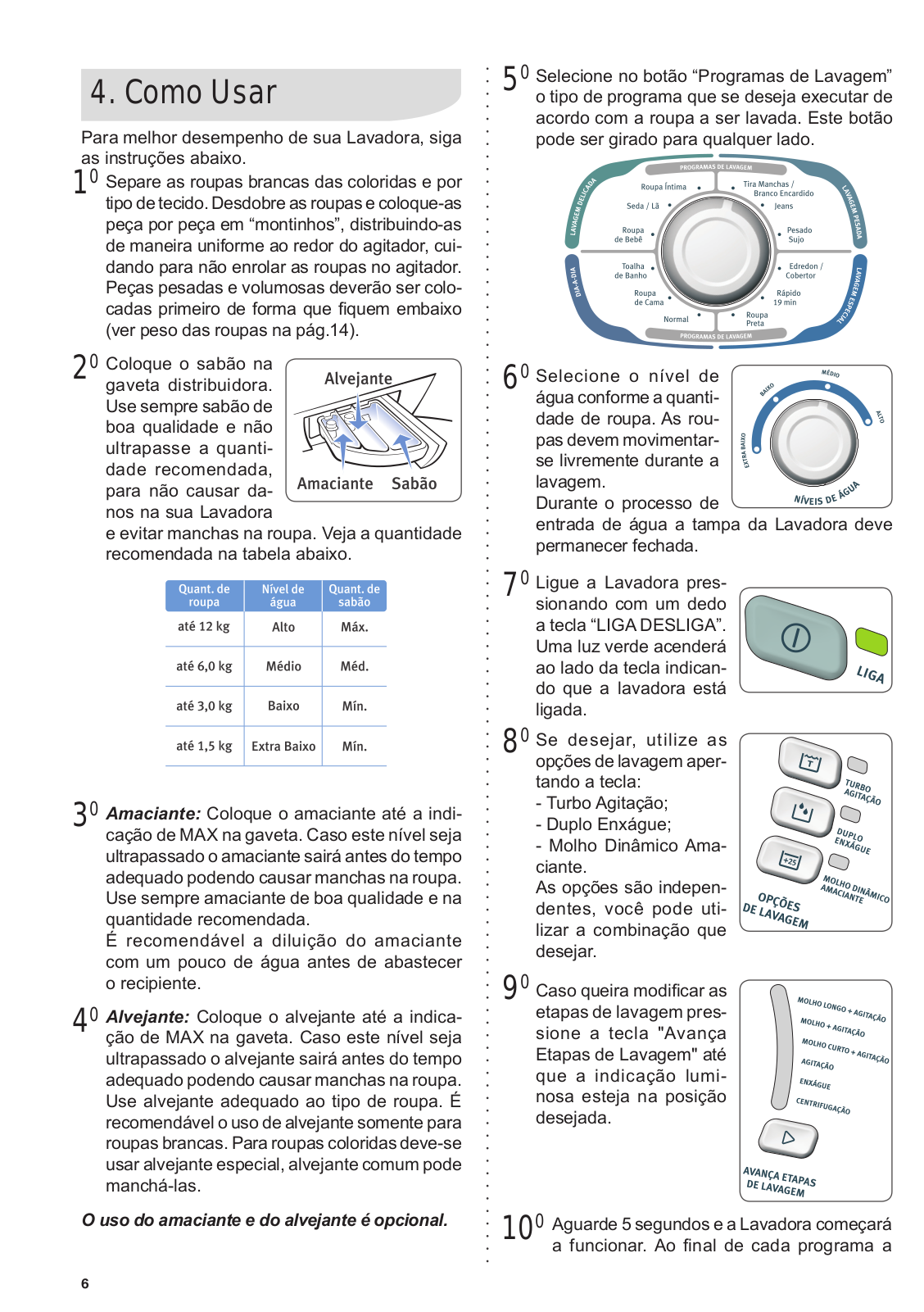

4. Como Usar

Para melhor desempenho de sua Lavadora, siga as instruções abaixo.

10 Separe as roupas brancas das coloridas e por tipo de tecido. Desdobre as roupas e coloque-as peça por peça em “montinhos”, distribuindo-as de maneira uniforme ao redor do agitador, cuidando para não enrolar as roupas no agitador. Peças pesadas e volumosas deverão ser colocadas primeiro de forma que fiquem embaixo

(ver peso das roupas na pág.14).

20 Coloque o sabão na

gaveta distribuidora. Use sempre sabão de

boa qualidade e não ultrapasse a quanti-

dade recomendada,

para não causar danos na sua Lavadora

e evitar manchas na roupa. Veja a quantidade recomendada na tabela abaixo.

30 Amaciante: Coloque o amaciante até a indicação de MAX na gaveta. Caso este nível seja ultrapassado o amaciante sairá antes do tempo adequado podendo causar manchas na roupa.

Use sempre amaciante de boa qualidade e na quantidade recomendada.

É recomendável a diluição do amaciante com um pouco de água antes de abastecer o recipiente.

40 Alvejante: Coloque o alvejante até a indica-

ção de MAX na gaveta. Caso este nível seja ultrapassado o alvejante sairá antes do tempo adequado podendo causar manchas na roupa. Use alvejante adequado ao tipo de roupa. É recomendável o uso de alvejante somente para roupas brancas. Para roupas coloridas deve-se usar alvejante especial, alvejante comum pode manchá-las.

O uso do amaciante e do alvejante é opcional.

50 Selecione no botão “Programas de Lavagem” o tipo de programa que se deseja executar de acordo com a roupa a ser lavada. Este botão pode ser girado para qualquer lado.

60 Selecione o nível de água conforme a quanti-

dade de roupa. As roupas devem movimentar-

se livremente durante a lavagem.

Durante o processo de

entrada de água a tampa da Lavadora deve permanecer fechada.

70 Ligue a Lavadora pressionando com um dedo a tecla “LIGADESLIGA”.

Uma luz verde acenderá ao lado da tecla indicando que a lavadora está ligada.

80 Se desejar, utilize as opções de lavagem aper-

tando a tecla:

- Turbo Agitação;

- Duplo Enxágue;

- Molho Dinâmico Amaciante.

As opções são indepen-

dentes, você pode utilizar a combinação que

desejar.

90 Caso queira modificar as etapas de lavagem pressione a tecla "Avança Etapas de Lavagem" até que a indicação luminosa esteja na posição desejada.

100 Aguarde 5 segundos e a Lavadora começará a funcionar. Ao final de cada programa a
