AEG LT60 User Manual

Lavadora de Roupas

LT60

0800 728 8778

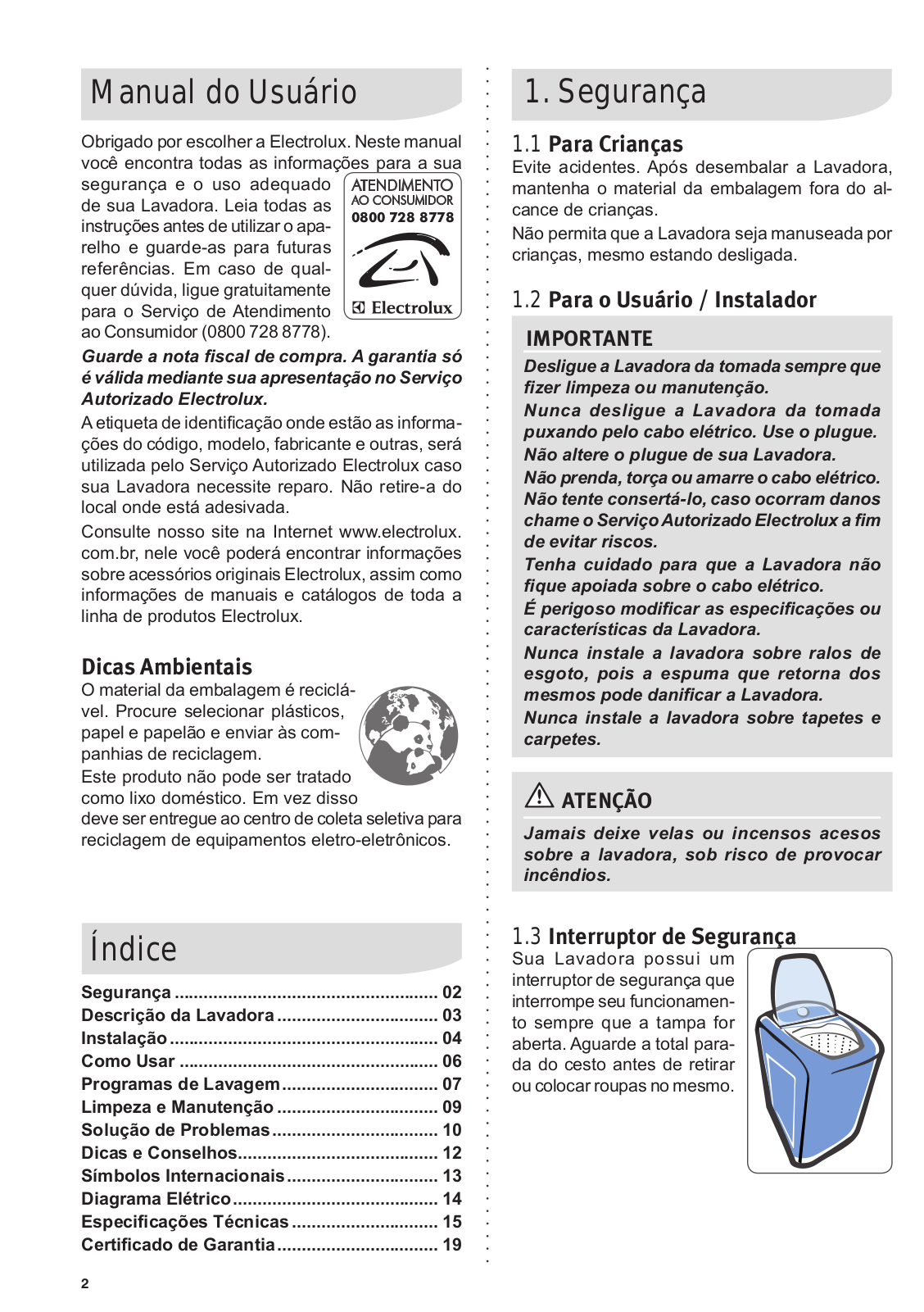

Manual do Usuário

Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o apa-

relho e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue gratuitamente

para o Serviço de Atendimento ao Consumidor (0800 728 8778).

Guarde a nota fiscal de compra. A garantia só éválidamediantesuaapresentaçãonoServiço Autorizado Electrolux.

Aetiqueta de identificação onde estão as informa-

ções do código, modelo, fabricante e outras, será utilizada pelo Serviço Autorizado Electrolux caso sua Lavadora necessite reparo. Não retire-a do local onde está adesivada.

Consulte nosso site na Internet www.electrolux. com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.

Este produto não pode ser tratado como lixo doméstico. Em vez disso

deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.

Índice
Segurança.......................................................	02
Descrição da Lavadora..................................	03
Instalação........................................................	04
Como Usar......................................................	06

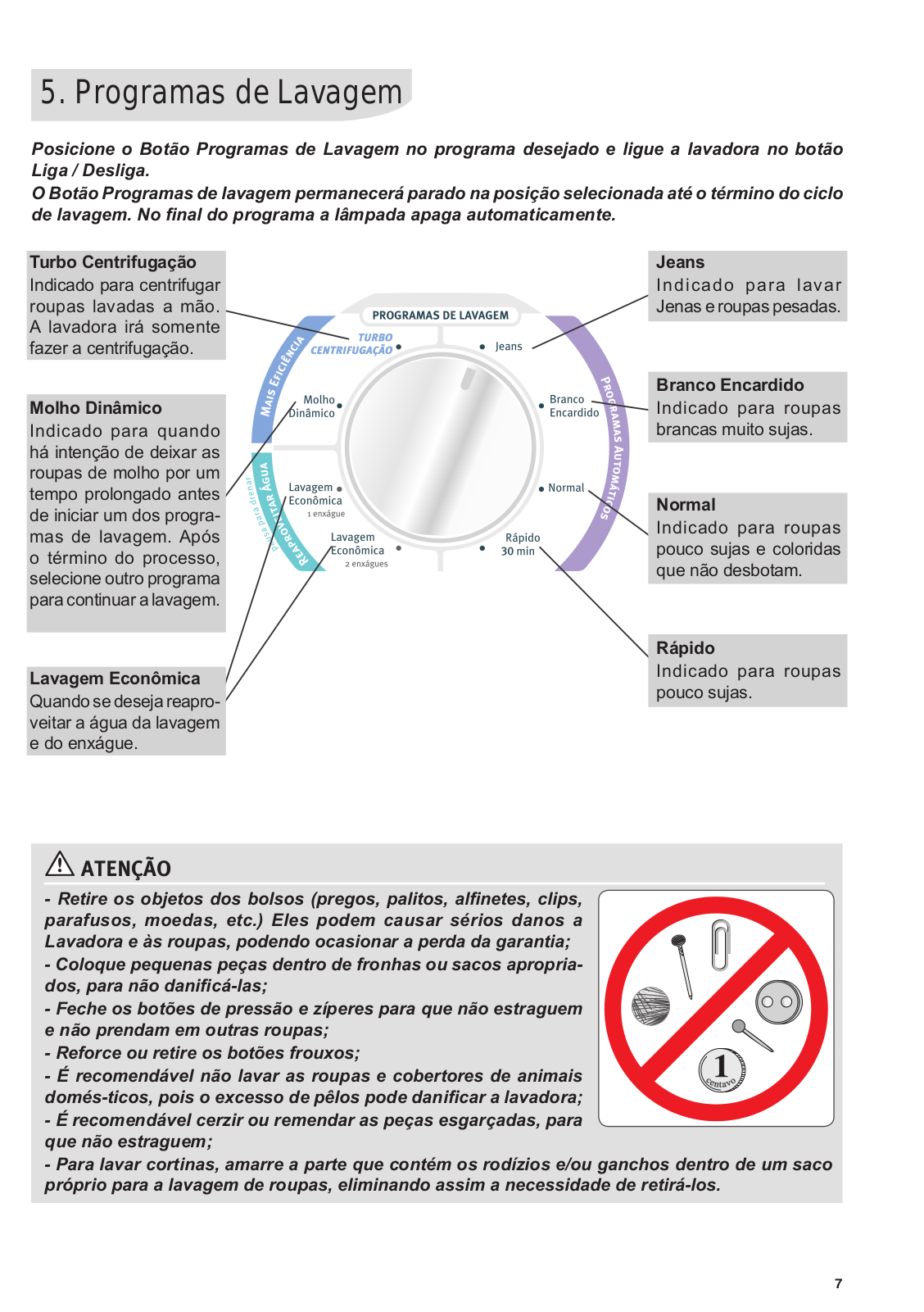

Programas de Lavagem.................................	07
Limpeza e Manutenção..................................	09
Solução de Problemas...................................	10

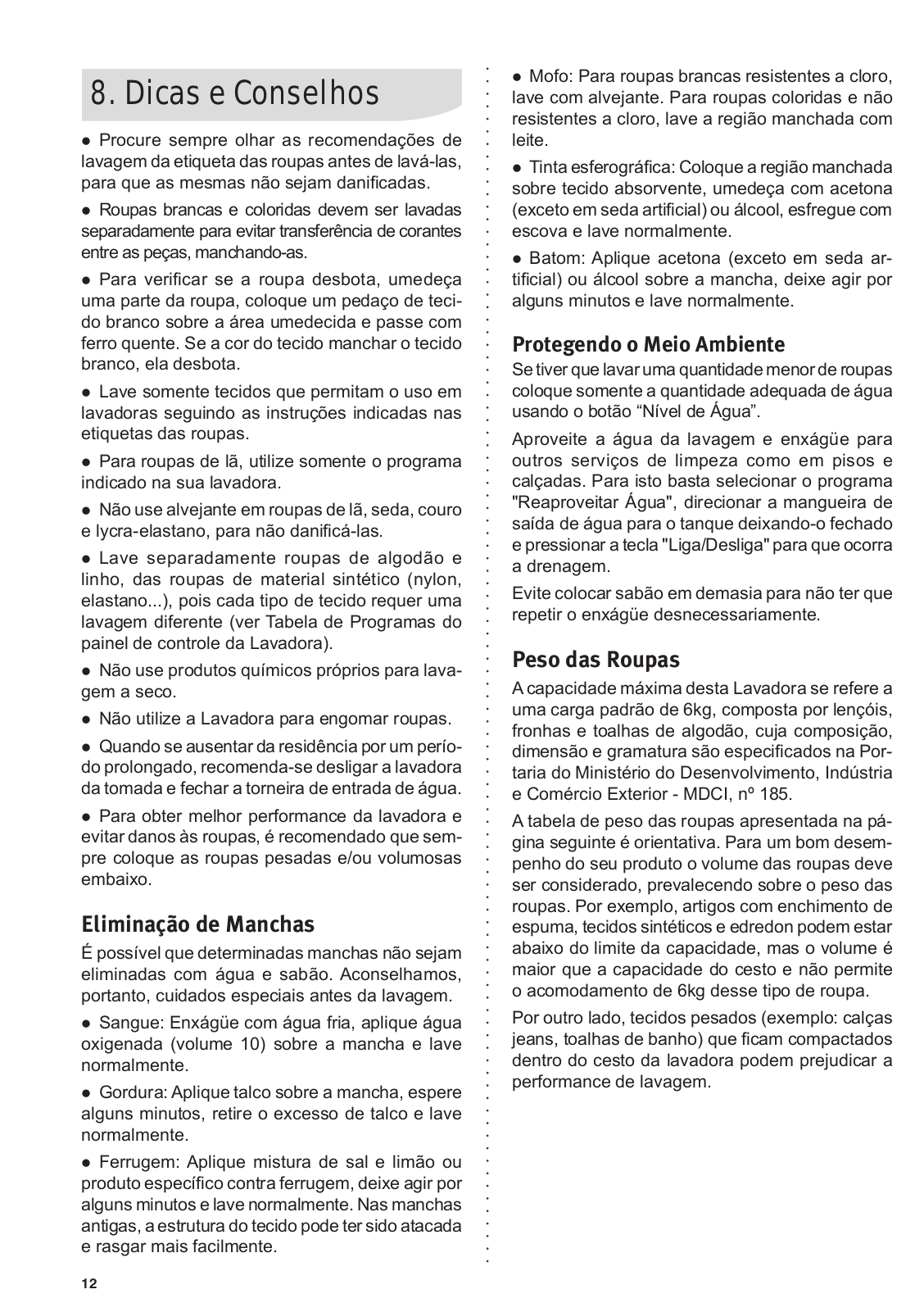

Dicas e Conselhos.........................................	12
Símbolos Internacionais................................	13

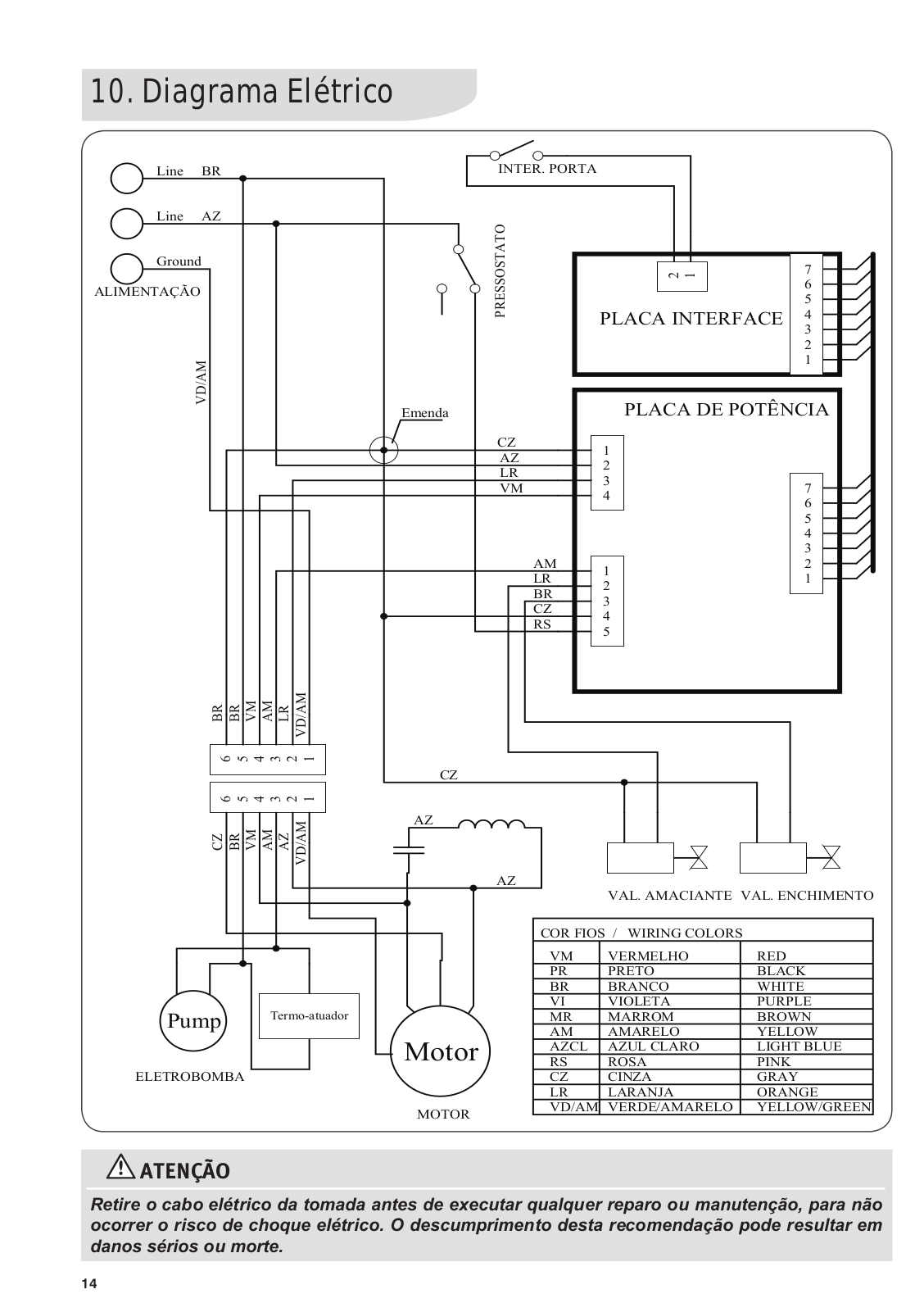

Diagrama Elétrico...........................................	14

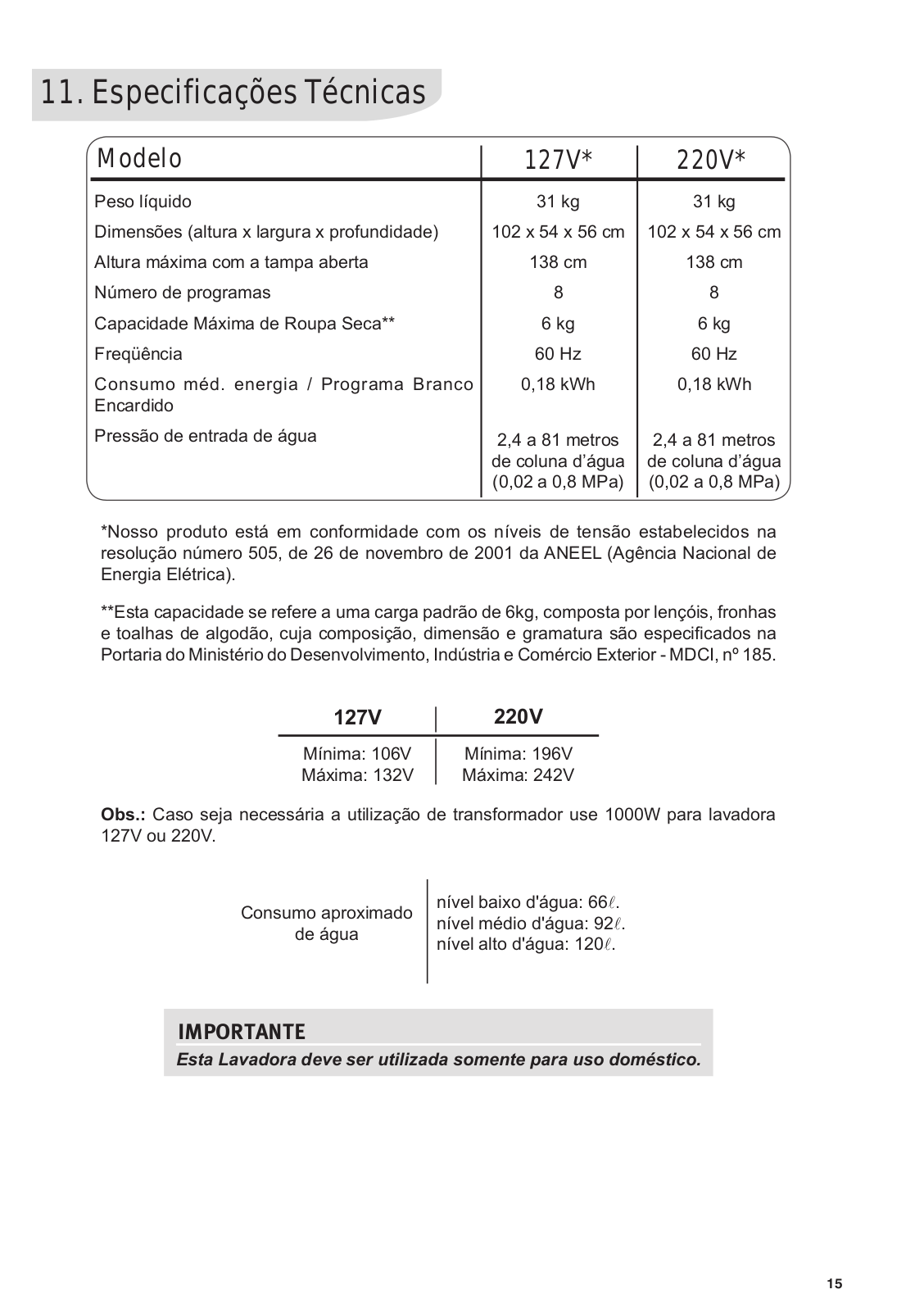

Especificações Técnicas...............................	15

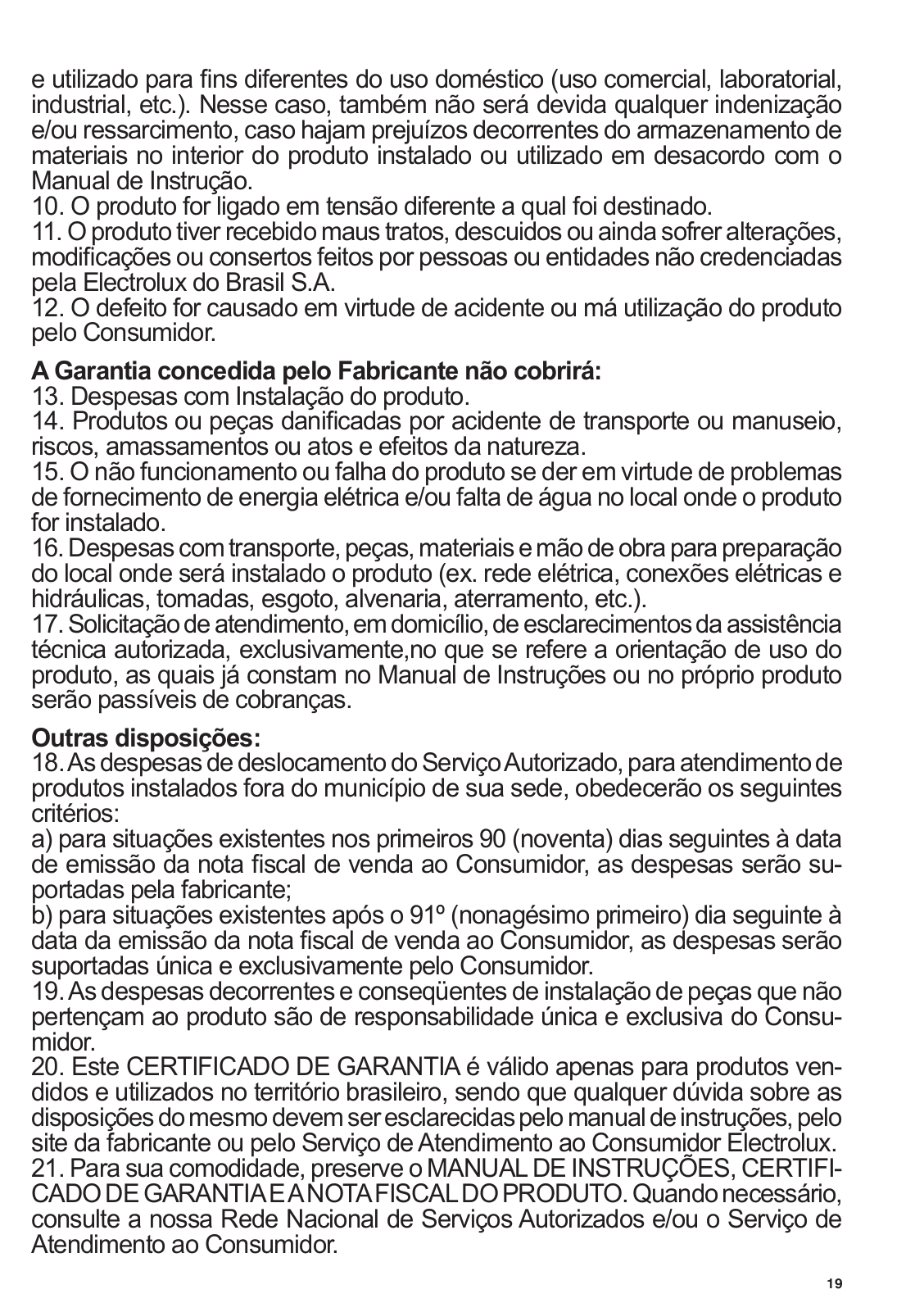

Certificado de Garantia..................................	19

1.Segurança

1.1Para Crianças

Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.

Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.

1.2 Para o Usuário / Instalador

IMPORTANTE

Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.

Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.

Não altere o plugue de sua Lavadora.

Nãoprenda,torçaouamarreocaboelétrico. Não tente consertá-lo, caso ocorram danos chameoServiçoAutorizadoElectroluxafim de evitar riscos.

Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.

É perigoso modificar as especificações ou características da Lavadora.

Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.

Nunca instale a lavadora sobre tapetes e carpetes.

ATENÇÃO

Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.

1.3 Interruptor de Segurança

Sua Lavadora possui um interruptor de segurança que interrompe seu funcionamento sempre que a tampa for aberta. Aguarde a total parada do cesto antes de retirar ou colocar roupas no mesmo.

2

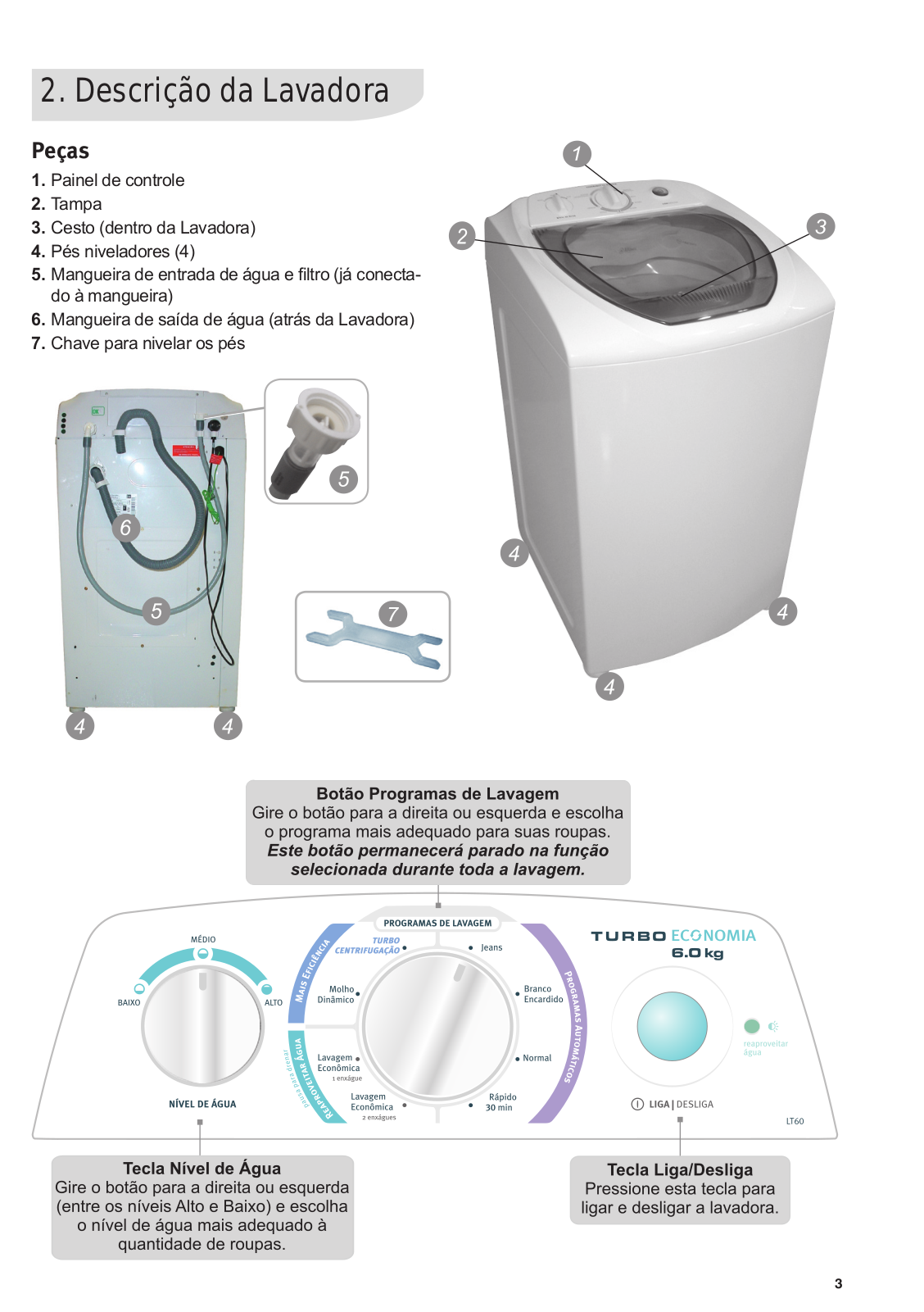

2. Descrição da Lavadora

Peças

1.Painel de controle

2.Tampa

3.Cesto (dentro da Lavadora)

4.Pés niveladores (4)

5.Mangueira de entrada de água e filtro (já conectado à mangueira)

6.Mangueira de saída de água (atrás da Lavadora)

7.Chave para nivelar os pés

3

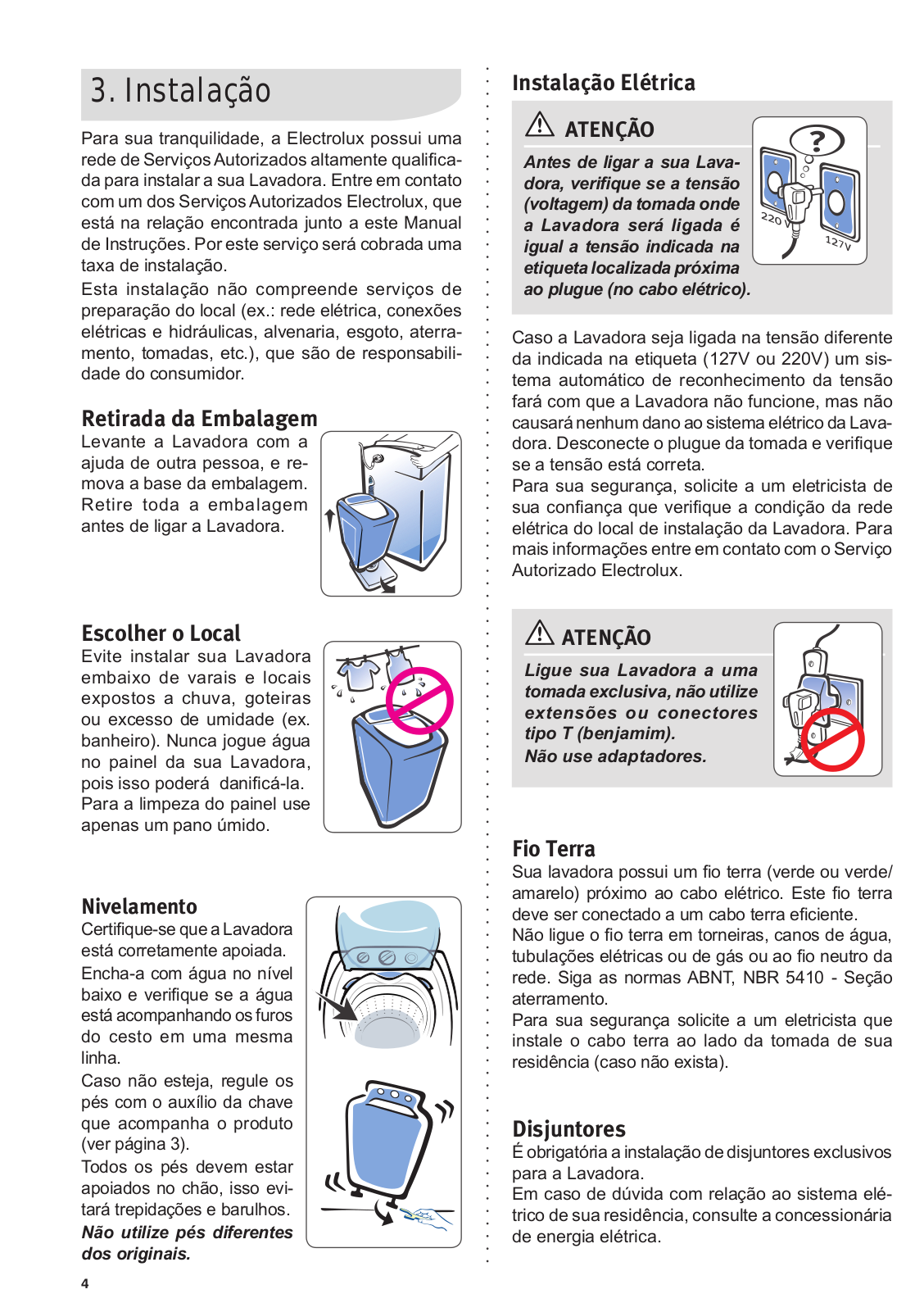

3. Instalação

Para sua tranquilidade, a Electrolux possui uma rede de ServiçosAutorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos Serviços Autorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.

Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.

Retirada da Embalagem

Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.

Escolher o Local

Evite instalar sua Lavadora embaixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lavadora, pois isso poderá danificá-la.

Para a limpeza do painel use apenas um pano úmido.

Nivelamento

Certifique-sequeaLavadora está corretamente apoiada.

Encha-a com água no nível baixo e verifique se a água está acompanhando os furos do cesto em uma mesma linha.

Caso não esteja, regule os pés com o auxílio da chave que acompanha o produto

(ver página 3).

Todos os pés devem estar apoiados no chão, isso evitará trepidações e barulhos.

Não utilize pés diferentes dos originais.

Instalação Elétrica

ATENÇÃO

Antes de ligar a sua Lavadora, verifique se a tensão (voltagem) da tomada onde

a Lavadora será ligada é igual a tensão indicada na etiquetalocalizadapróxima

ao plugue (no cabo elétrico).

Caso a Lavadora seja ligada na tensão diferente da indicada na etiqueta (127V ou 220V) um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

Para sua segurança, solicite a um eletricista de sua confiança que verifique a condição da rede elétrica do local de instalação da Lavadora. Para mais informações entre em contato com o Serviço Autorizado Electrolux.

ATENÇÃO

Ligue sua Lavadora a uma tomadaexclusiva,nãoutilize extensões ou conectores tipo T (benjamim).

Não use adaptadores.

Fio Terra

Sua lavadora possui um fio terra (verde ou verde/ amarelo) próximo ao cabo elétrico. Este fio terra deve ser conectado a um cabo terra eficiente.

Não ligue o fio terra em torneiras, canos de água, tubulações elétricas ou de gás ou ao fio neutro da rede. Siga as normas ABNT, NBR 5410 - Seção aterramento.

Para sua segurança solicite a um eletricista que instale o cabo terra ao lado da tomada de sua residência (caso não exista).

Disjuntores

É obrigatória a instalação de disjuntores exclusivos para a Lavadora.

Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.

4

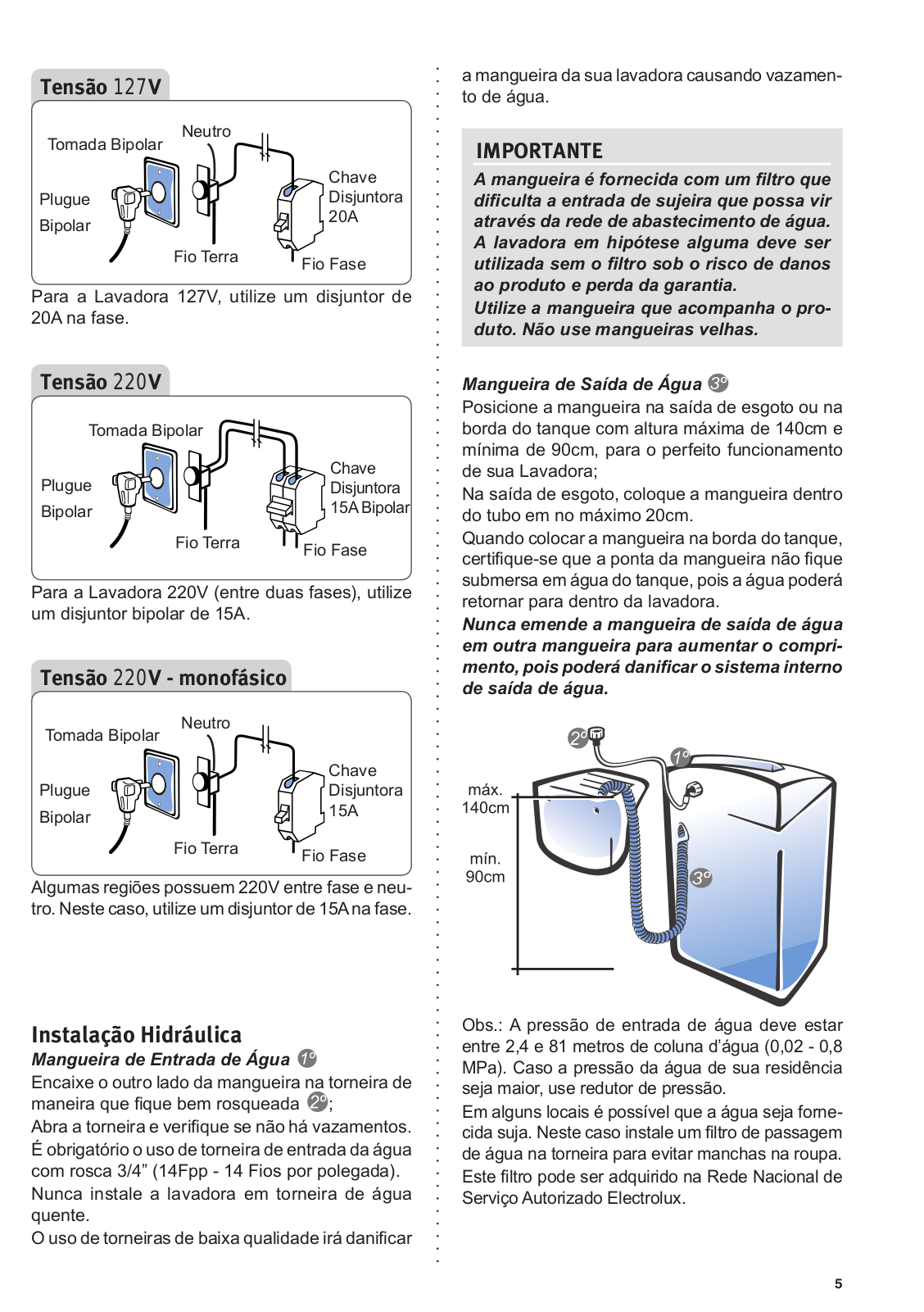

Tensão 127V

Neutro

Tomada Bipolar

		Chave
Plugue		Disjuntora
Bipolar		20A
	Fio Terra	Fio Fase

Para a Lavadora 127V, utilize um disjuntor de

20A na fase.

Tensão 220V

Tomada Bipolar
Plugue	Chave
	Disjuntora
Bipolar	15A Bipolar
Fio Terra	Fio Fase

Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.

Tensão 220V - monofásico

Tomada Bipolar	Neutro
		Chave
Plugue		Disjuntora
Bipolar		15A
	Fio Terra	Fio Fase

Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15A na fase.

Instalação Hidráulica

Mangueira de Entrada de Água

Encaixe o outro lado da mangueira na torneira de maneira que fique bem rosqueada ;

Abra a torneira e verifique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água com rosca 3/4” (14Fpp - 14 Fios por polegada).

Nunca instale a lavadora em torneira de água quente.

O uso de torneiras de baixa qualidade irá danificar

a mangueira da sua lavadora causando vazamento de água.

IMPORTANTE

A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa vir através da rede de abastecimento de água. A lavadora em hipótese alguma deve ser utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.

Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.

Mangueira de Saída de Água

Posicione a mangueira na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;

Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.

Quando colocar a mangueira na borda do tanque, certifique-se que a ponta da mangueira não fique submersa em água do tanque, pois a água poderá retornar para dentro da lavadora.

Nunca emende a mangueira de saída de água em outra mangueira para aumentar o comprimento, pois poderá danificar o sistema interno de saída de água.

Obs.: A pressão de entrada de água deve estar entre 2,4 e 81 metros de coluna d’água (0,02 - 0,8 MPa). Caso a pressão da água de sua residência seja maior, use redutor de pressão.

Em alguns locais é possível que a água seja fornecida suja. Neste caso instale um filtro de passagem de água na torneira para evitar manchas na roupa.

Este filtro pode ser adquirido na Rede Nacional de

Serviço Autorizado Electrolux.

5

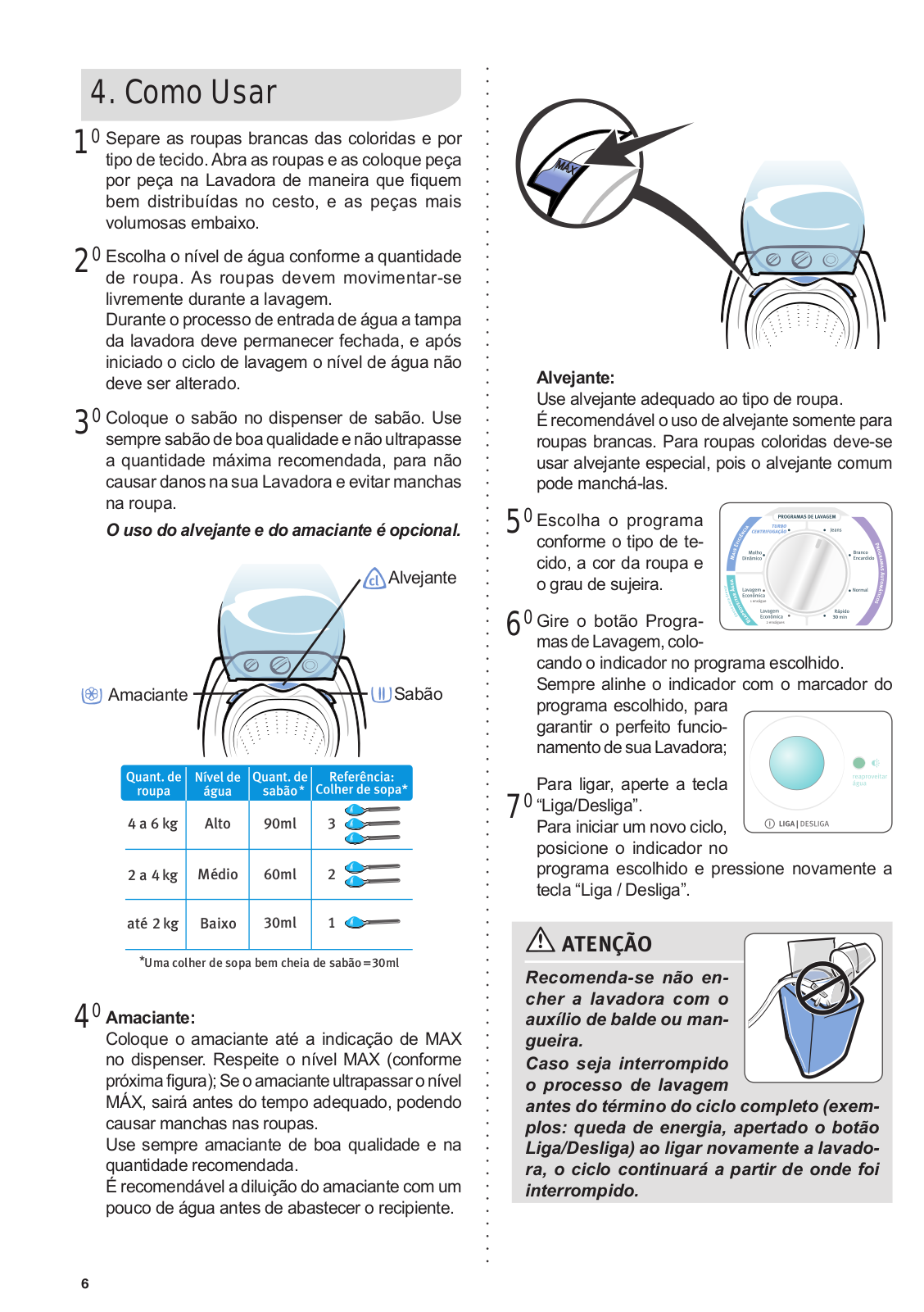

4. Como Usar

10 Separe as roupas brancas das coloridas e por tipo de tecido. Abra as roupas e as coloque peça por peça na Lavadora de maneira que fiquem bem distribuídas no cesto, e as peças mais volumosas embaixo.

20 Escolha o nível de água conforme a quantidade de roupa. As roupas devem movimentar-se livremente durante a lavagem.

Durante o processo de entrada de água a tampa da lavadora deve permanecer fechada, e após iniciado o ciclo de lavagem o nível de água não deve ser alterado.

30 Coloque o sabão no dispenser de sabão. Use sempre sabão de boa qualidade e não ultrapasse a quantidade máxima recomendada, para não causar danos na sua Lavadora e evitar manchas na roupa.

O uso do alvejante e do amaciante é opcional.

Alvejante

Amaciante			Sabão
			*
4 a 6 kg	Alto	90ml	3
2 a 4 kg	Médio	60ml	2
até 2 kg	Baixo	30ml	1

*Uma colher de sopa bem cheia de sabão=30ml

40 Amaciante:

Coloque o amaciante até a indicação de MAX no dispenser. Respeite o nível MAX (conforme próximafigura);Seoamacianteultrapassaronível

MÁX, sairá antes do tempo adequado, podendo causar manchas nas roupas.

Use sempre amaciante de boa qualidade e na quantidade recomendada.

É recomendável a diluição do amaciante com um pouco de água antes de abastecer o recipiente.

Alvejante:

Use alvejante adequado ao tipo de roupa.

É recomendável o uso de alvejante somente para roupas brancas. Para roupas coloridas deve-se usar alvejante especial, pois o alvejante comum pode manchá-las.

50 Escolha o programa conforme o tipo de tecido, a cor da roupa e o grau de sujeira.

60 Gire o botão Programas de Lavagem, colo-

cando o indicador no programa escolhido. Sempre alinhe o indicador com o marcador do programa escolhido, para

garantir o perfeito funcionamentodesuaLavadora;

Para ligar, aperte a tecla

70 “Liga/Desliga”.

Para iniciar um novo ciclo, posicione o indicador no

programa escolhido e pressione novamente a tecla “Liga / Desliga”.

ATENÇÃO

Recomenda-se não encher a lavadora com o auxílio de balde ou man-

gueira.

Caso seja interrompido o processo de lavagem

antes do término do ciclo completo (exemplos: queda de energia, apertado o botão Liga/Desliga) ao ligar novamente a lavadora, o ciclo continuará a partir de onde foi interrompido.

6
