Automata mosogatógép
Felhasználói tájékoztató
822 612 799-00-140905-01
ESI 6231
h
Tisztelt Ügyfelünk!
Olvassa el alaposan ezt a használati utasítást, és õrizze
meg, hogy késõbb is utána tudjon benne nézni
valamilyen kérdésnek.
Ha esetleg eladja a készüléket, a használati utasítást
adja oda az új tulajdonosnak.
A szövegben az alábbi jeleket
alkalmazzuk:
1 Biztonsági tudnivalók
Figyelem! Személyes biztonságot szolgáló
tudnivalók.
Figyelem! Tudnivalók, amelyek segítségével
elkerülhetõk a készülék sérülései.
3 Tudnivalók és gyakorlati tanácsok
2 Környezetvédelmi információk
2
Tartalomjegyzék
Használati útmutató . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Biztonság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
A készülék kialakítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kezelõpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Elsõ használat elõtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
A vízlágyítót berendezés beállítása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Regenerálósó betöltése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Öblítõszer betöltése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Mindennapi használat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Evõeszközök és edények elrendezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Felsõ kosár magasságának állítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Mosogatószer betöltése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3 az 1-ben mosogatószer használata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
A mosogató program kiválasztása (Programtáblázat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
A mosogatóprogram elindítása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Késleltetett indítási idõ beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
A mosogatógép kikapcsolása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Tisztítás és gondozás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Mit tegyünk, ha ...?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Kisebb hibák elhárítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Ha a mosogatás eredménye nem kielégítõ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Ártalmatlanítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Mûszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tudnivalók vizsgálóintézetek számára . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Felállítási és bekötési útmutató . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Biztonsági tudnivalók – beszerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
A mosogatógép felállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
A mosogatógép csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Szerviz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3
Használati útmutató
1 Biztonság
Elsõ használat elõtt
• Kövesse a “Feállítási és csatlakoztatási útmutató”
- ban leírtakat.
Rendeltetésszerû használat
• A mosogatógép háztartási edények mosogatására
készült.
• A mosogatógép átalakítása vagy módosítása tilos.
• Csak háztartási mosogatógéphez alkalmas
regenerálósót, mosogatószert és öblítõszert
használjon.
• Ne tegyen oldószert a mosogatógépbe.
Robbanásveszély!
Gyermekek biztonsága
• A csomagolóanyagokat tartsa távol a gyermekektõl.
Fulladásveszély!
• A gyermekek gyakran nem ismerik fel a villamos
készülékek használatában rejlõ veszélyt. Ne hagyjon
gyermekeket felügyeletlenül a mosogatógép
közelében.
• Teremtsen olyan körülményeket, hogy a gyermekek
vagy kisállatok ne tudjanak bemászni a
mosogatógépbe. Életveszély!
• A mosogatószer marja a szemet, irritálja a szájat és a
garatot. Életveszély! Tartsa be a mosogatószer és az
öblítõszer gyártójának biztonsági tudnivalóiban
leírtakat.
• A mosogatógépben lévõ víz nem ivóvíz. Marásveszély!
Általános biztonsági tudnivalók
• A mosogatógépet csak szakember javíthatja.
• Üzemszünet esetén kapcsolja ki a mosogatógépet, és
zárja el a vízcsapot.
• A hálózati kábelt soha ne a kábelnél fogva húzza,
hanem mindig a dugónál fogva.
• Ha éppen nem tesz edényeket a mosogatógépbe,
vagy a készülék üresen áll, mindig tartsa csukva az
ajtaját. Így nem fog megbotlani a nyitott ajtóban, és
nem okoz magának fájdalmat.
• Ne üljön vagy ne álljon a kinyitott ajtóra.
• Amennyiben a mosogatógép fagyveszélyes
helyiségben áll, minden egyes mosogatás után
válassza le a csatlakozótömlõt a vízcsapról.
4
A gyermekzár beállítása
A mosogatógép rendelkezik gyermekzárral, amely
megakadályozza, hogy a gyermekek véletlenül
kinyithassák a mosogatógép ajtaját.
Így állíthatja be a gyermekzárat:
1. Tolja jobbra (például kanál nyelével) az ajtónyitó
fogantyúban lévõ kis pecket (1).
2. Ha a bekapcsolta a gyermekzárat, a mosogatógép
ajtajának nyitásához
– elõször a peckelõ (2) segítségével mozdítsa el balra
(3) a fogantyút, amíg érezhetõ ellenállásba nem
ütközik.
– Ezután húzza elõre az ajtónyitó fogantyút (4).
3. A gyermekzárat úgy kapcsolhatja ki, hogy a pecket a
kanálnyéllel teljesen balra tolja (5).
5
A készülék kialakítása
Felsõ szórófej
Felsõ kosár fölötti szórókar és
alsó szórókar
Keménység tartománykapcsoló
Speciális só
tartály
Mosogatószerestartály
Öblítõszeres
tartály
Adattábla
Szûrõk
6
Kezelõpanel
A BE/KI gombbal bekapcsolja ill. kikapcsolja a
mosogatógépet.
BE/KI gomb
Programgombok
123
Mosogatóprogram vége kijelzés
Programlefolyás-kijelzõ
4
Funkciógombok
A programgombokkal kiválasztja a kívánt programot.
Funkciógombok: A mosogatógép oldalán olvasható
mosogatóprogramokon kívül e gombok segítségével a
következõ funkciók állíthatók be:
1. funkciógomb A vízlágyító beállítása
2. funkciógomb - nincs beállítva -
3. funkciógomb - nincs beállítva -
4. funkciógomb - nincs beállítva -
idõbeállítás
beállítása
Ellenõrzõ
kijelzõk
Programlefolyás-kijelzõ: A programlefolyás-kijelzõn
mindig az éppen aktuális programfázis jele látható.
Az ellenõrzõ kijelzõk jelentése a következõ:
1)
1)
1) Az ellenõrzõ kijelzõk mosogatás közben nem égnek.
Regenerálósó utántöltése
Öblítõszer utántöltése
7
Elsõ használat elõtt
3
Ha 3 az 1-ben mosogatószert használ:
– Elõször olvassa el a “3 az 1-ben
mosogatószerek használata” c. fejezetben
leírtakat.
– Se regenerálósót, se öblítõszert ne töltsön a
mosogatógépbe.
Ha nem 3 az 1-ben rendszerû szert használ, az elsõ
üzembe helyezés elõtt
1. Állítsa be a vízlágyítót.
2. Töltse be a vízlágyítóhoz a speciális sót.
Öblítõszer betöltése
A vízlágyítót berendezés
beállítása.
A vízlágyítót elektronikusan és mechanikusan is be kell
állítani.
3 Ha el akarja kerülni, hogy mészlerakódás legyen
az edényen és a mosogatógépben, lágy, azaz
mészben szegény vízben mosogasson. A
vízlágyítót az Ön lakóhelyén lévõ helyi
vízkeménységnek és a táblázatnak megfelelõ
fokozatra kell beállítani. A helyi vízkeménységrõl
az illetékes vízmûvek ad felvilágosítást.
Az automata mosogatógépnek kikapcsolt állapotban
kell lennie.
Mechankius beállítás:
1. Nyissa ki a mosogatógép ajtaját.
2. Vegye ki az alsó kosarat.
3. A vízkeménységi tartomány kapcsolóját (a
mosogatótér bal oldalán) állítsa 0-ra vagy 1-re
(lásd táblázat).
Elektronikus beállítás:
1. Nyomja meg a BE/KI gombot.
3 Amennyiben egy mosogatóprogram jele világít,
az azt jelenti, hogy valamelyik program be van
kapcsolva. Törölje a programot:
Tartsa nyomva kb. 2 másodpercig a 2. és a 3.
funkciógombot.
A mosogatóprogramok gombjainak minden más
jelzése kialszik.
8
2. Nyomja meg egyszerre és tartsa nyomva a 2. és 3.
funkciógombot.
Az 1-3. funkciógomb LED-jei villognak.
3. Nyomja meg az 1. funkciógombot.
Az 1. funkciógomb LED-je villog.
Ezzel egyidejûleg villog a mosogatóprogram végének
LED-kijelzése:
– A program vége LED-kijelzés villogásának száma
megfelel a beállított keménységi foknak.
– Ez a villogási folyamat 3 másodperces szünetekkel
többször megismétlõdik.
4. Ha megnyomja az 1 funkciógombot, 1 fokozattal
növeli a keménységet.
(Kivétel: a 10. fokozat után az 1. fokozat következik.)
5. Ha a keménységi fokozat jól be van állítva, nyomja
meg a BE/KI gombot.
A készülék memóriája tárolta a keménységi fokozatot.
Amennyiben elektronikusan “1”-re állítja be a
vízkeménységet, kikapcsol a regenerálósó ellenõrzõ
kijelzõje.
Vízkeménység A keménységi fokozat beállítása
1)
(°d)
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
(mmol/l)
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
11 - 14 1,9 - 2,5 II 3 3
2)
Tartomány mechanikus elektronikus
3)
10
9
IV 1
8
7
6
III
5
4*
0*
4 - 10 0,7 - 1,8 I/II 2 2
4 alatt 0,7 alatt I
1) (°d) német fok, a vízkeménység mértékegysége
2) (mmol/l) millimol per liter, a vízkeménység nemzetközi mértékegysége
3) Ha ezt a beállítást választja, a program idõtartama kis mértékben megnõhet.
*) gyári beállítás
nincs szükség sóra
1
Villogások
száma
10
9
8
7
6
5
4
1
9
Regenerálósó betöltése
A vízlágyító mészkõtelenítéséhez regenerálósót kell a
mosogatógépbe tölteni. Csak háztartási
mosogatógéphez alkalmas regenerálósót használjon.
Ha nem 3 az 1-ben rendszerû szert használ, töltsön
regenerálósót a mosogatógépbe:
– a mosogatógép elsõ használata elõtt.
– ha a kezelõlapon ég a regenerálósó ellenõrzõ
kijelzõje.
1. Nyissa ki az ajtót, és vegye ki az alsó kosarat.
2. Csavarja a sótartály zárósapkáját az óramutató
járásával ellentétes irányba.
3. Csak az elsõ használat elõtt:
töltse tele vízzel a sótartályt.
4. A csomagban található tölcsért dugja a sótartály
nyílására.
Töltse a regenerálósót a tartályba.
Szemcsenagyságtól függõen kb. 1,0-1,5 kg só fér a
tartályba. Ne töltse túl a tartályt.
3 Ha a regenerálósó betöltésekor víz folyik ki a
tartályból, nem baj.
5. Tisztítsa meg a tartály nyílását a sómaradéktól.
6. Az óramutató járásával megegyezõ irányba csavarja
vissza zárósapkát.
7. A regenerálósó betöltése után futtasson végig
egy mosogatóprogramot. Ezzel kiöblíti a kifolyt sós
vizet és a sószemcséket.
3 A szemcsenagyságtól függõen akár néhány óráig
is eltarthat, mire a só felolvad a vízben, és a
regenerálósó ellenõrzõ kijelzõje újra kialszik.
10
Öblítõszer betöltése
Mivel az öblítõszer hatására a mosogatóvíz jobban
lefolyik az edényrõl, a mosogatás eredménye
foltmentes, ragyogó edény és tiszta pohár lesz.
Ha nem 3 az 1-ben rendszerû szert használ, töltsön
öblítõszert a mosogatógépbe:
– a mosogatógép elsõ használata elõtt.
– ha a kezelõlapon ég az öblítõszer ellenõrzõ kijelzõje.
Ehhez ne használjon más folyékony tiszítószert, csak
mosogatógéphez készült öblítõt.
1. Nyissa ki az ajtót.
Az öblítõtartó a mosogatógép ajtajának belsõ oldalán
található.
2. Nyomja meg az öblítõtartó kinyitófejét.
3. Nyissa ki a fedelet.
4. Töltse be a öblítõszert, pontosan a “max” jelig;
ez kb. 140 ml öblítõszernek felel meg.
5. Nyomja vissza kattanásig a fedelet.
6. Ha melléfolyt az öblítõszer, kendõvel törölje le.
Ellenkezõ esetben mosogatáskor túl sok hab
képzõdik.
11

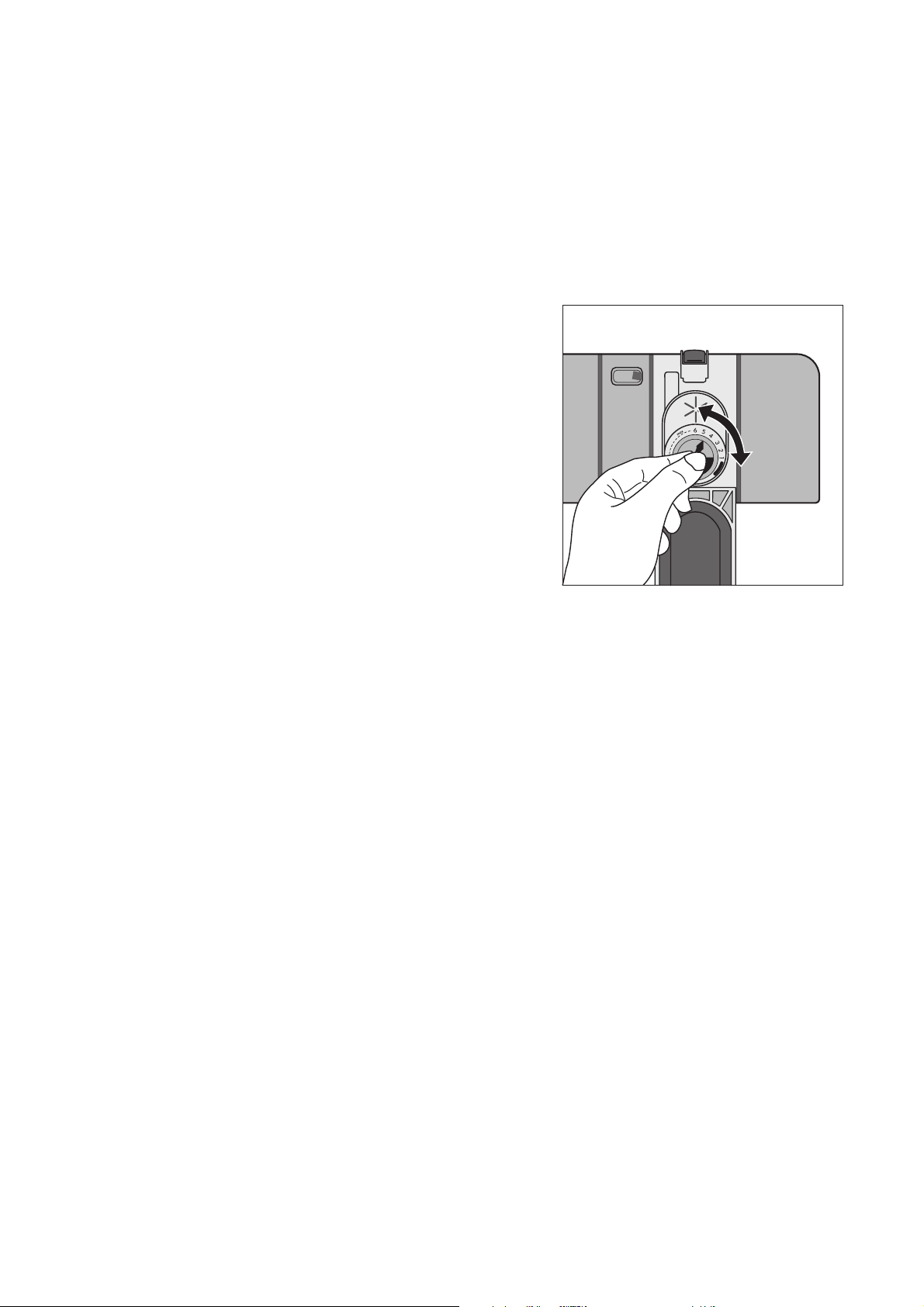

Az öblítõszer adagolás beállítása
3 Az adagoláson csak akkor változtasson, ha a
poharakon és edényeken fátyolos folt, csík,
tejszerû folt látható (csökkentse az öblítõszer
adagolást), vagy rászáradt vízcseppek vannak
rajtuk (állítsa magasabbra az öblítõszeradagolást) – lásd “Ha a mosogatás eredménye
nem kielégítõ” c. fejezet. Az adagolás hat
fokozatban
(1-6) állítható be. A gyári beállítás a “4” fokozat.
1. Nyissa ki a mosogatógép ajtaját.
2. Nyomja meg az öblítõszeres rekesz fedelét.
3. Nyissa ki a fedelet.
4. Állítsa be az adagolást.
5. Nyomja vissza kattanásig a fedelet.
6. Ha melléfolyt az öblítõszer, kendõvel törölje le.
12
Mindennapi használat
Evõeszközök és edények
elrendezése
1 A mosogatógépben nem tisztítható olyan tárgy,
amely teleszívhatja magát vízzel (pl. szivacs,
konyharuha stb.). A mûanyag- és teflonbevonatú
edény jobban visszatartja a vízcseppet. Az ilyen
edény ezért valamivel nehezebben szárad meg,
mint a porcelán vagy nemesacél edény.
Mosogatógépben történõ mosogatásra az alábbi evõeszközök/edények
nem alkalmasak: korlátozottan alkalmasak:
• fa-, szaru-, porcelán- vagy gyöngyház nyelû
evõeszköz
• nem hõálló mûanyag
• régebbi evõeszközök, amelyek
ragasztása hõérzékeny
• ragasztott részeket is tartalmazó edény vagy
evõeszköz
• ón- illetve réztárgy
• ólomkristály pohár
• rozsdaérzékeny acél
• fa/reggelizõtálca
• iparmûvészeti tárgyak
• Mielõtt berakodja az edényeket,
– távolítsa el a nagyobb ételmaradékokat.
– áztassa be az odaégett ételmaradékot tartalmazó
fazekakat.
• Az edény és az evõeszköz berakodásakor ügyeljen az
alábbiakra:
– az edény és az evõeszköz ne akadályozza a
szórókarokat a forgásban.
– a tálakat, csészéket, poharakat, fazekat stb.
nyílással lefelé tegye be, hogy ki tudjon folyni
belõlük a víz.
– az edény és az evõeszköz ne akadjon egymásba,
és fedje le egymást.
– a poharak ne érjenek egymáshoz, hogy ne
repedjenek ill. ne törjenek el.
– a kisebb tárgyakat (pl. kupak) ne az edénykosárba,
hanem az evõeszközkosárba tegye, így nem tudnak
leesni.
• Kõedény csak akkor mosogatható mosogatógépben, ha a gyártó
által közölt adatok szerint kifejezetten tisztítható
mosogatógépben.
• A máz/zománc feletti dísz a gyakori gépi mosogatás
következtében elhalványulhat.
• Az ezüst és az alumínium mosogatás esetén hajlamos az
elszínezõdésre. Az ételmaradék – például fehérje, tojás sárgája,
mustár – gyakran elszínezõdést okoz, illetve foltot hagy az
ezüstön. Ezért ha az ezüstöt nem mosogatja el azonnal használat
után, tisztítsa meg az ételmaradéktól.
• Az üveg a többszöri mosogatás után fátyolos lehet.
13

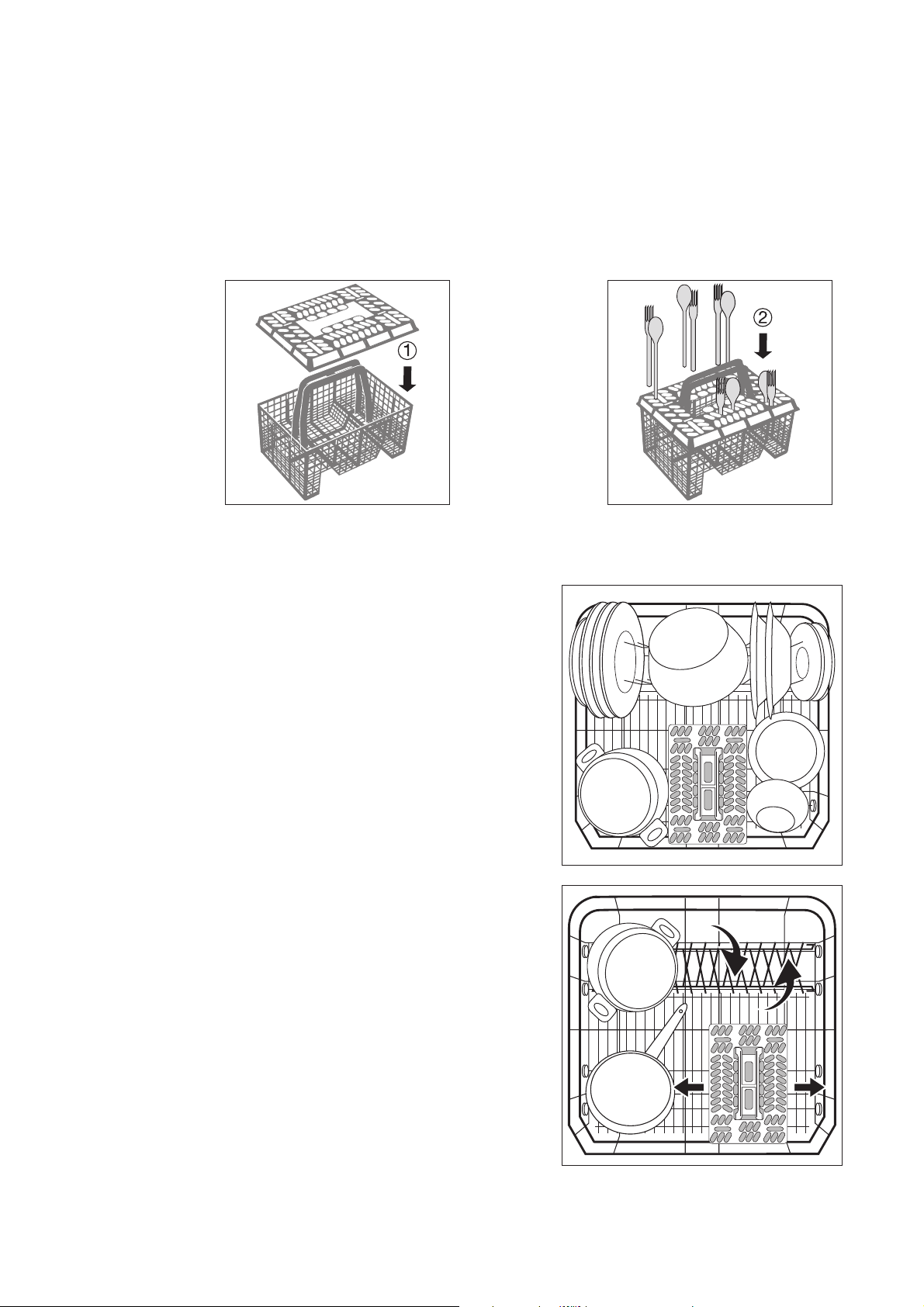

Evõeszközök elrendezése
1 Figyelem! A hegyes késeket és az éles peremû
evõeszközöket a sérülések elkerülése érdekében
tegye az evõeszköztartóba vagy a felsõ kosárba.
Ha azt akarja, hogy a víz az evõeszközkosárban lévõ
összes evõeszközt érje:
1. Tegye rá a rácsos betétet az evõeszköz-kosárra, 2. A villákat és kanalakat nyelükkel lefelé dugja az
evõeszközkosár rácsos betétjébe.

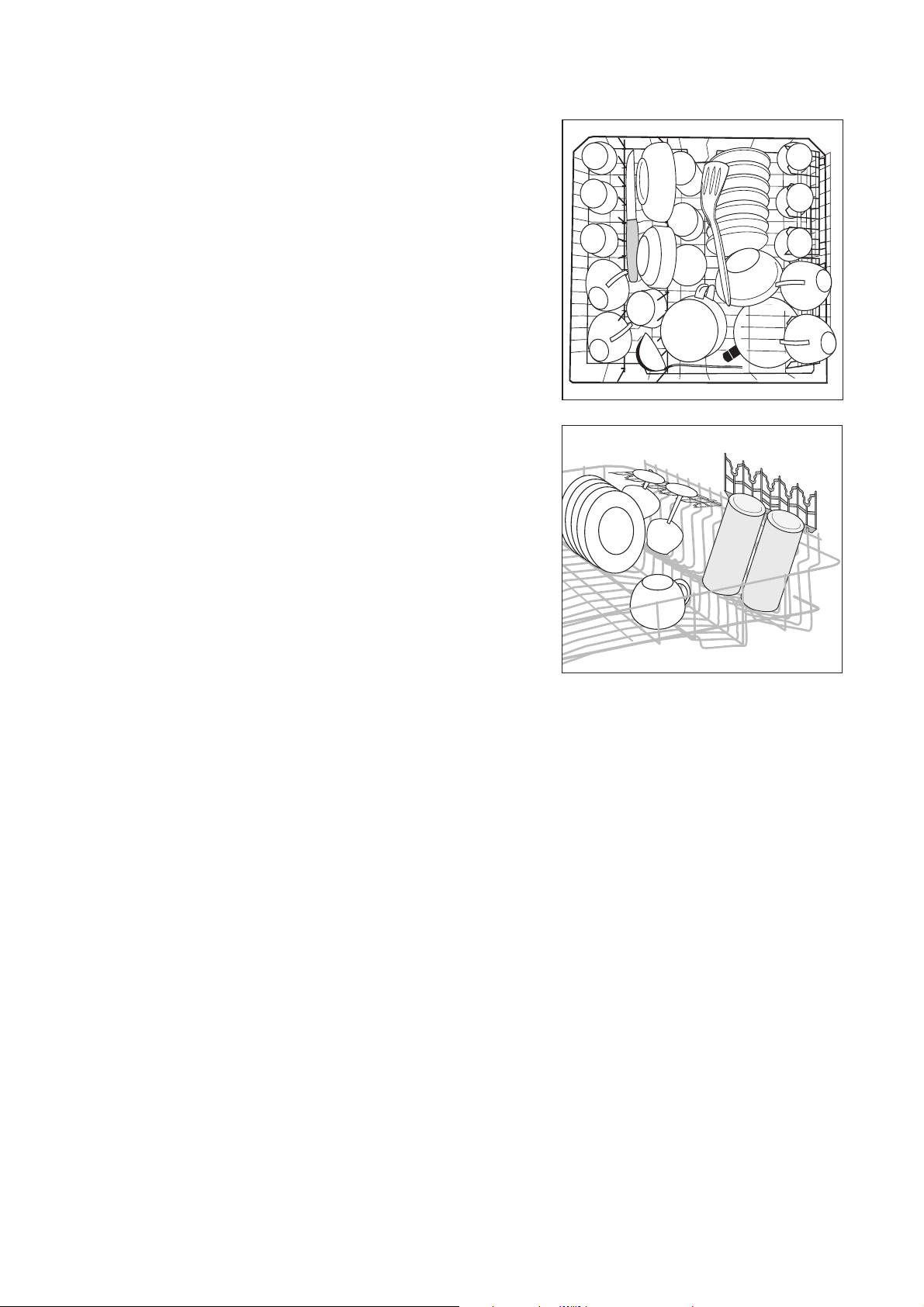

Fazék, serpenyõ, nagy tányér
Nagyobb és erõsen szennyezett edény elrendezése az
alsó kosárban
(legfeljebb 29 cm átmérõjû tányér).
Az alsó kosár két hátsó tányértartója elbillenthetõ, az
alsó kosárban lévõ evõeszközkosár pedig oldalirányban
eltolható, így a nagyobb edények is jobban
elhelyezhetõk a mosogatógépben.
14
Csésze, kávéskészlet
A kisebb és érzékeny edényeket, valamint a hosszú,
hegyes evõeszközöket a felsõ kosárba tegye.
• A csészetartón és a csészetartó alatt fejjel lefelé
rendezze el az edényeket, hogy a víz minden edényt
elérjen.
• Ha magas edényeket mosogat, felhajthatja a
csészetartót.
• A boros- vagy konyakospoharakat a csészetartó
kivágásaiba támaszthatja ill. akaszthatja.
15

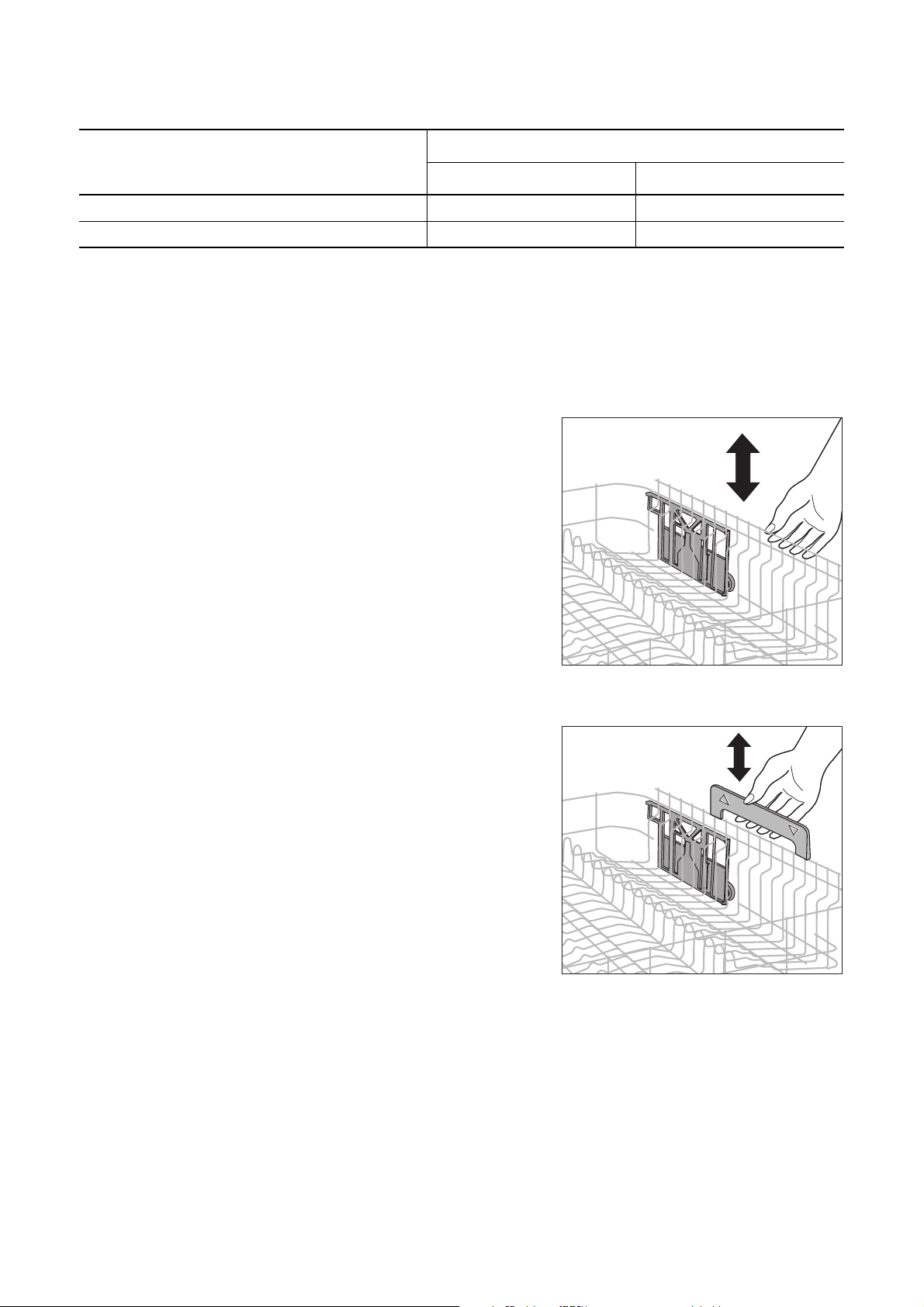

Felsõ kosár magasságának állítása
a felsõ kosárban az alsó kosárban
felemelt felsõ kosárban 22 cm 30 cm
leeresztett felsõ kosárban 24 cm 29 cm
3 A kosár magassága megrakott kosárral is
állítható.
A modelltõl függõen a készülék az evõeszköztartó
“1. változatával” vagy “2. változatával” van
felszerelve:
1. változat
A felsõ kosár felemelése / leengedése
1. Húzza ki teljesen a felsõ kosarat.
2. Emelje fel ütközésig a felsõ kosarat, majd engedje le
függõlegesen.
A felsõ kosár bekattan az alsó ill. felsõ helyzetbe.
Maximális edénymagasság
2. változat
A felsõ kosár felemelése / leengedése
1. Húzza ki teljesen a felsõ kosarat.
2. A fogantyúnál fogva emelje fel ütközésig a felsõ
kosarat, majd engedje le függõlegesen.
A felsõ kosár bekattan az alsó ill. felsõ helyzetbe.
16

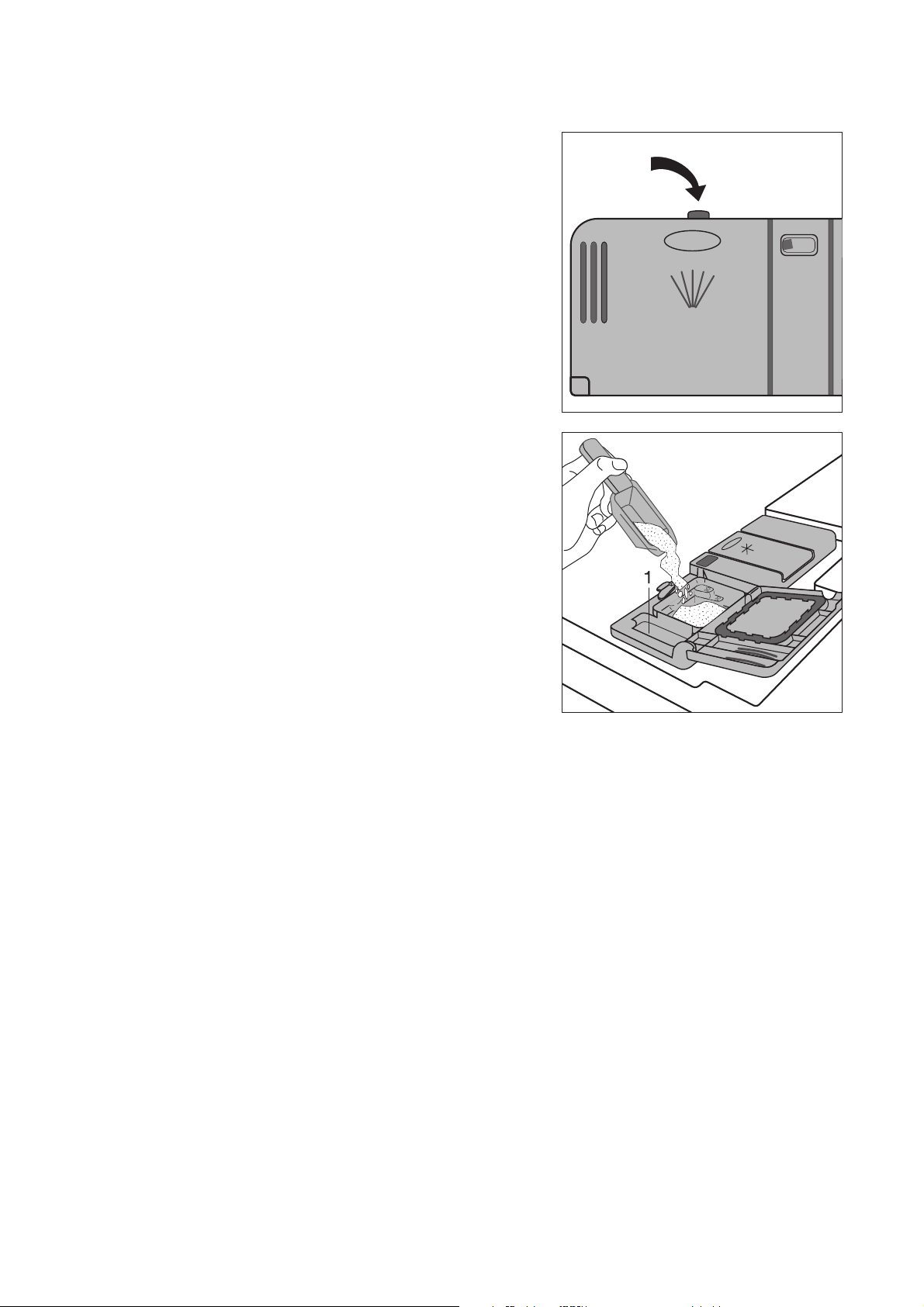

Mosogatószer betöltése
A mosogatószer leoldja a szennyezõdést az edényrõl és
az evõeszközrõl.
A mosogatószert a program elindítása elõtt kell a
mosogatógépbe tölteni.
1 Ehhez ne használjon mást, csak háztartási
mosogatószert.
A mosogatószer-tartó az ajtó belsõ oldalán található.
1. Ha a fedele zárva van:
nyomja meg a kinyitófejet.
A fedél kinyílik.
2. Töltse a mosogatószert a mosogatószer-tartóba. A por
alakú mosogatószer adagolását vonalak segítik: “20/
30” = kb. 20/30 ml mosogatószer.
Tartsa be a gyártó adagolási és tárolási utasításait.
3. Hajtsa vissza, majd kattanásig nyomja le a fedelet.
3 Ha erõsen szennyezett edényt mosogat, a
szomszédos kamrába (1) is tegyen
mosogatószert. Innen már elõmosogatáskor
bekerül a mosogatószer a mosogatótérbe.
Kompakt tisztítószerek
A mosogatógépekhez manapság használt tisztítószerek
szinte kizárólag természetes enzimeket tartalmazó,
tabletta vagy por alakban kapható, alacsony lúgtartalmú
kompakt szerek.
2 Az 50 °C-os mosogatóprogram és az ilyen
kompakt tisztítószerek együttes használata nem
terheli annyira a környezetet, kíméli az edényt,
mert ezek a mosogatóprogramok kifejezetten az
enzimek szennyezõdésoldó tulajdonságaira
építve készültek. Az 50 °C-os mosogatóprogram
és a kompakt tisztítószerek együttes
használatával így ugyanolyan tisztítási eredmény
érhetõ el, mint a 65 °C-os programokkal.
Mosogatószeres tabletták
3 A különbözõ tabletták gyártótól függõen
különbözõ gyorsasággal oldódnak fel. Ezért
elõfordulhat, hogy némely tabletta a rövid
programban nem tudja kifejteni a teljes
tisztítóerejét. Tabletta használata esetén ezért
mindig elõmosogatást is tartalmazó programot
válasszon.
17
3 az 1-ben mosogatószer használata
Ezek a termékek mosogatószert, öblítõt és
regenerálósót kombináltan tartalmazó szerek.
Ha 3 az 1-ben rendszerû termékeket
használ
1. Sem regenerálósót, sem öblítõszert nem kell
betöltenie.
2. Állítsa a vízlágyítót az “I” vízkeménységi fokozatra.
3. Állítsa a cseppmentes tisztítószer adagolását “1”-esre.
Mosogatás elõtt tegye be a 3 az 1-ben rendszerû szert a
mosogatószer-tartóba.
Ha már nem használ 3 az 1-ben rendszerû
termékeket
Ha már nem akar 3 az 1-ben mosogatószert használni,
tegye a következõket:
• Töltsön újra sót és öblítõszert a tartályba.
• Állítsa a vízlágyítót a legnagyobb fokozatra, és
járasson végig legfeljebb háromszor egy normál
mosogatóprogramot edény nélkül.
• Ezután állítsa be a vízlágyítót a helyi vízkeménységnek
megfelelõen.
Ha 4 az 1-ben rendszerû termékeket
használ
Amikor "4 az 1-ben" mosogatószert használ, amely a "3
az 1-ben" szerbe korrózióellenes hatóanyagot is beépít,
kérjük, kövesse a "3 az 1-ben" mosogatószerhez
megadott utasításokat.
18
A mosogató program kiválasztása (Programtáblázat)
Fogyasztásiért
ékek
Szárítás
Idõtartam (perc)
110 - 120
30
85 - 95
130 - 160
1)
Energia (kWh)
1,75 - 1,95
0,8
1,1 - 1,2
0,95 - 1,05
Mosogatóprogra
m
2)
3)
Mire
alkalmas:
Tányér, evõeszköz
és fõzõedény
Edények, fazék
nélkül
Tányér, evõeszköz
és fõzõedény
Tányér, evõeszköz
és fõzõedény,
hõérzékeny edény
Programlefolyás
Szennyezõdés
típusa
Elõmosogatás
Mosogatás
Öblítés
Utolsó öblítés
erõsen szennyezett,
rászáradt ételmaradék, fõleg
fehérje és keményítõ
frissen használt, enyhén vagy
átlagosan szennyezett
• •
- • - • -
2-szer
• •
átlagosan szennyezett • • • • •
átlagosan szennyezett • • • • •
desszertes tányér,
kávéskészlet,
érzékeny pohár
1) A fogyasztási értékeket átlagos körülményeket feltételezve számítottuk ki. A fogyasztás az edénykosár telítettségétõl függ. A tényleges
értékek ezért a gyakorlatban ettõl eltérhetnek.
2) Ha ezt a programot választja, csak félig rakodja meg a mosogatógépet.
3) Tesztprogram (vizsgálóintézetek számára)
enyhén szennyezett - •
2-szer
• •
73
0,9
Víz (liter)
23 - 25
9
15 - 17
13 - 15
15
19

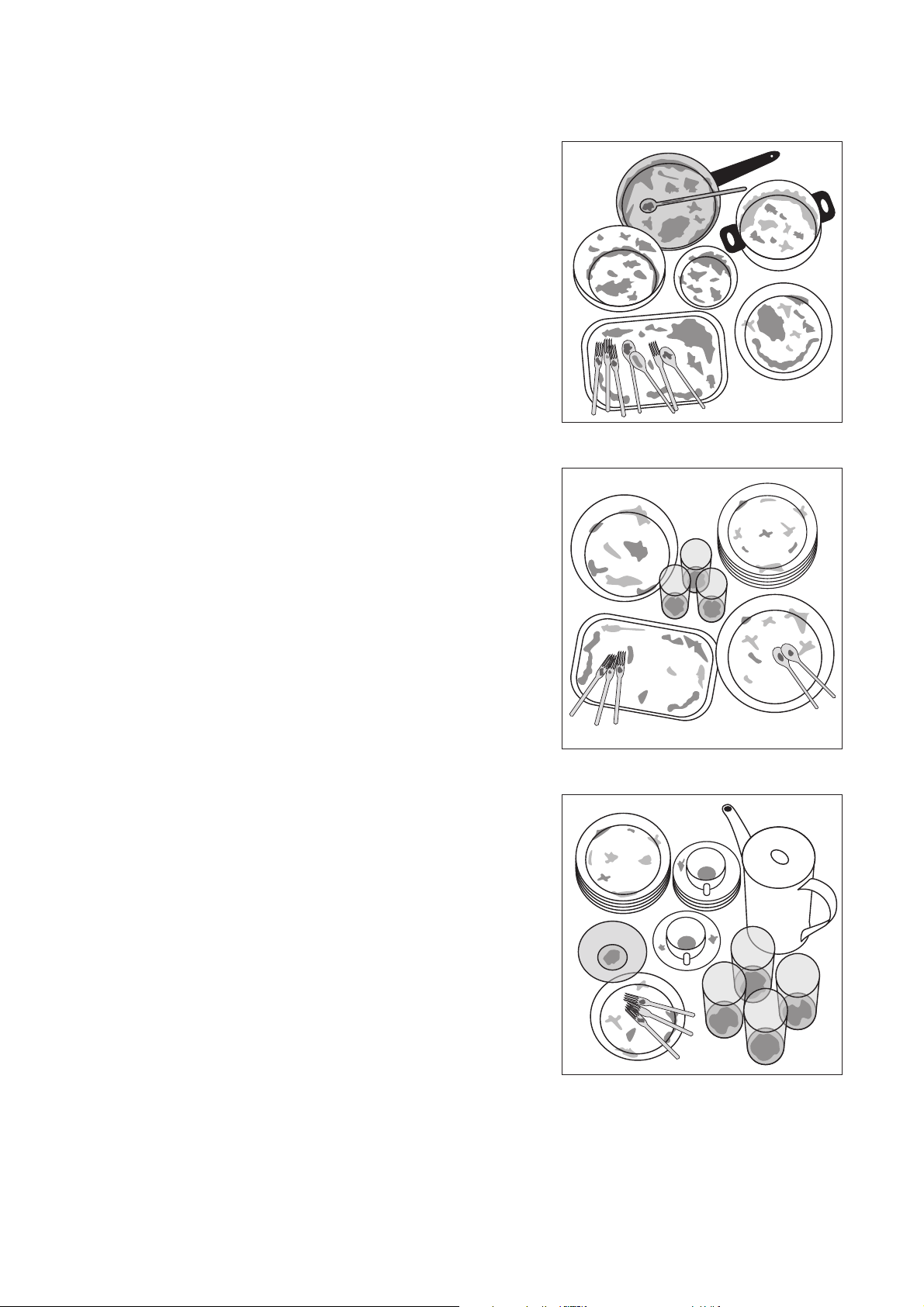

Programválasztás
Ha így néz ki az edény, válasszon
intenzív programot.
normál vagy energiatakarékos programot.
rövid (pl. 30 perces) programot.
20
A mosogatóprogram
elindítása
1. Ellenõrizze, hogy a szórókarok szabadon forognak-e.
2. Nyissa ki teljesen a vízcsapot.
3. Zárja be az ajtót.
4. Nyomja meg a BE/KI gombot.
5. Válassza ki a kívánt programot.
A programlefolyás-kijelzõ ég. Kb. 3 másodperccel
késõbb elindul a kiválasztott program.
A mosogatás megszakítása vagy
leállítása
Csak akkor szakítson félbe futó mosogatóprogramot, ha
feltétlenül szükséges.
A mosogatógép ajtajának kinyitása – a
mosogatás félbeszakítása
1 Az ajtó kinyitásakor forró gõz csaphat ki.
Forrázásveszély!
3.Válasszon mosogatóprogramot.
A kiválasztott mosogatóprogram és az óraszám
melletti kijelzés LED-jei világítanak.
A beállított órák elteltével a mosogatóprogram
automatikusan elindul.
Idõbeállítás módosítása:
Amíg a mosogatóprogram nem indult el, az idõbeállítás
gombjának megnyomásával még változtathat a
késleltetésen.
Idõbeállítás törlése:
Nyomja meg az idõbeállítás gombját annyiszor, hogy a
három órakijelzés közül egyik se világítson. A beállított
program azonnal elindul.
Mosogatóprogram cseréje
Amíg a progam el nem indult, még megváltoztathatja a
programot: állítsa le a programot, állítsa be újra a
késleltetést, és válasszon új programot.
A mosogatógép
kikapcsolása
1. Nyissa ki óvatosan az ajtót. A mosogatóprogram
megáll.
2. Zárja be az ajtót. A mosogatóprogram fut tovább.
Mosogatás megszakítása
1. Nyomja meg és tartsa nyomva a 2. és 3.
funkciógombot.
A kijelzõn néhány másodpercig a futó
mosogatóprogram jele villog, majd kialszik.
2. Engedje el a funkciógombokat. Leállította a
programot.
3. Ha új mosogatóprogramot akar elindítani, ellenõrizze,
hogy van-e tisztítószer a tartályban.
3 Ha menet közben kikapcsolja a mosogatógépet,
csak félbeszakítja a mosogatást, nem állítja le. Ha
újra bekapcsolja a mosogatógépet, a mosogatás
folytatódik.
Késleltetett indítási idõ
beállítása
Az idõkésleltetéssel 3, 6 vagy 9 órával késõbbre teheti a
mosogatóprogram elindulásának idõpontját.
1. Nyomja meg a BE/KI gombot.
2. Nyomja meg annyiszor a késleltetés gombját, míg a
kijelzõben az óraszám mellet az a kijelzés világít,
amelyikre a mosogatóprogram indítását el akarja
tolni., pl. 6h, amennyiben a programot hat óra múlva
szeretné elindítani.
Csak akkor kapcsolja ki a mosogatógépet, ha a
programlefolyás- kijelzõben kigyullad a
Mosogatóprogram vége kijelzés.
Némely mosogatóprogramban a szárítóventilátor a
program vége után is szárít még egy ideig.
1.Nyomja meg a BE/KI gombot. A kijelzõ kialszik.
2.Zárja el a vízcsapot!
1 Az ajtó kinyitásakor forró gõz csaphat ki, ezért
óvatosan nyissa ki az ajtót.
• A forró edény ütésérzékeny. Kipakolás elõtt ezért kb.
15 percig hagyja lehûlni az edényeket. Ezzel a szárítás
eredménye is jobb lesz.
• Az edény gyorsabban szárad, ha az ajtót a program
befejeztével teljesen kinyitja, majd csak felhajtja.
Az étkészletek kipakolása
3 Teljesen normális jelenség, hogy a belsõ ajtó és
a tartályok nedvesek.
• Elõször az alsó kosárból, azután a felsõ kosárból
szedje ki az edényeket. Így elkerülheti, hogy a felsõ
kosárban lévõ edényekrõl maradék víz csöpögjön az
alsó kosárban lévõkre.
21
Tisztítás és gondozás
1
Ne használjon bútorápolószert vagy agresszív
tisztítószert.
• A mosogatógép kezelõrészét puha kendõvel és tiszta,
meleg vízzel tisztítsa.
• Idõnként ellenõrizze, hogy nincs-e szennyezõdés a
belsõ tartályokban, az ajtó tömítésében és a víztömlõ
szûrõjében
(ha van), és ezeket adott esetben tisztítsa meg.
Szûrõk tisztítása
3 A szûrõket rendszeresen ellenõrizni és tisztítani
kell. Az elszennyezõdött szûrõk rontják a
mosogatás eredményét.

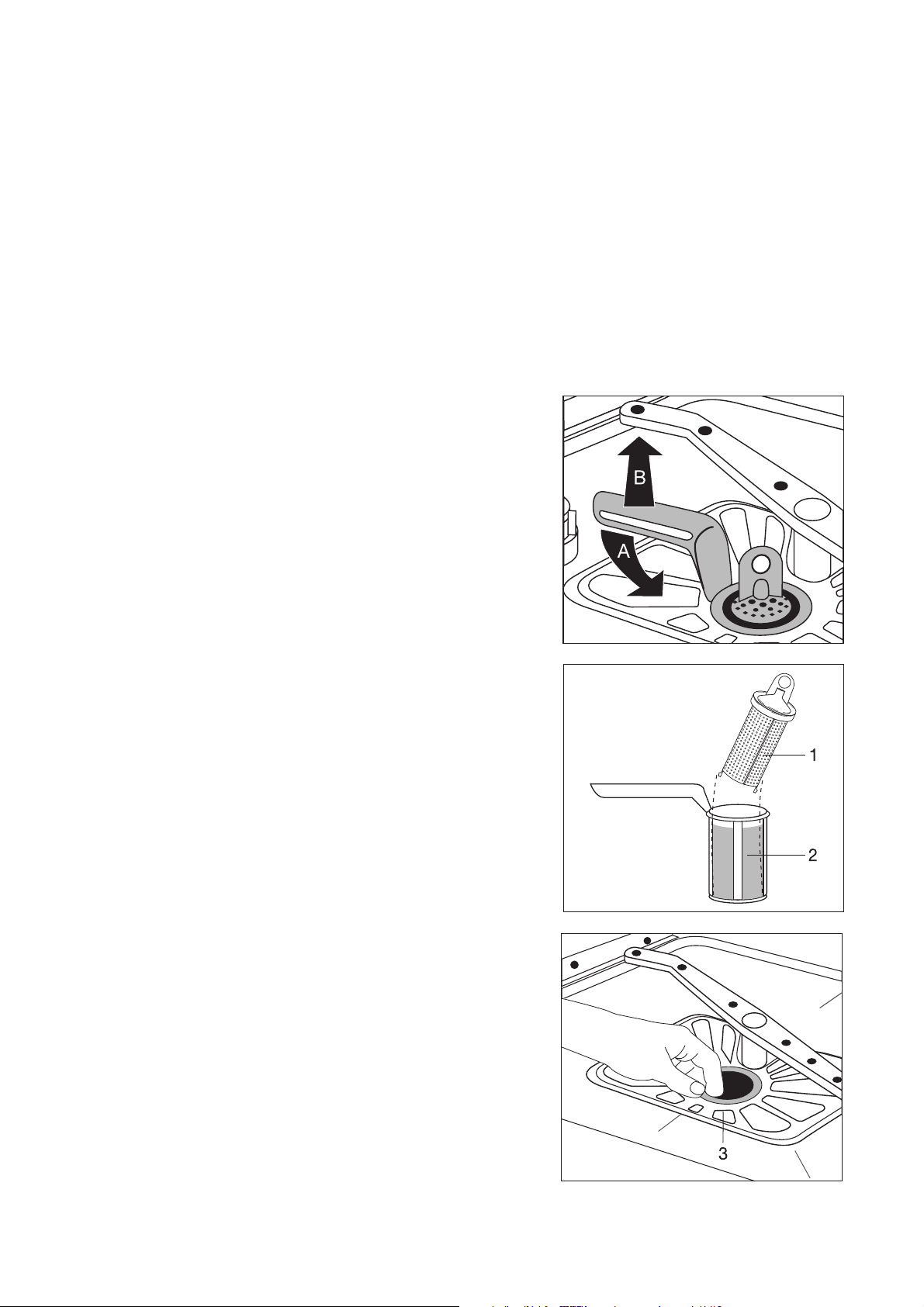

1. Nyissa ki az ajtót, és vegye ki az alsó kosarat.
2. Fordítsa el a fogantyút kb. 1/4 fordulattal az óramutató
járásával ellenkezõ irányba (A), és vegye ki a
szûrõrendszert (B).
3. A fogófülnél fogva fogja meg a finom szûrõt (1), és
húzza ki a mikroszûrõbõl (2).
4. Folyó víz alatt alaposan tisztítsa meg az összes szûrõt.
5. Vegye ki a (3) jelû szûrõ a mosogatótér aljából, és
mindkét oldalon alaposan tisztítsa meg.
6. Tegye vissza a szûrõt.
7. Helyezze be a finom szûrõt a mikroszûrõbe, és dugja
össze.
8. Helyezze be a szûrõrendszert, majd fordítsa el
ütközésig a fogantyút az óramutató járásának
megfelelõ irányban. Ügyeljen arra, hogy a nagy
felületû szûrõ (3) ne álljon ki a mosogatótér aljából.
1 Szûrõ nélkül semmiképpen se használja a
mosogatógépet.
22

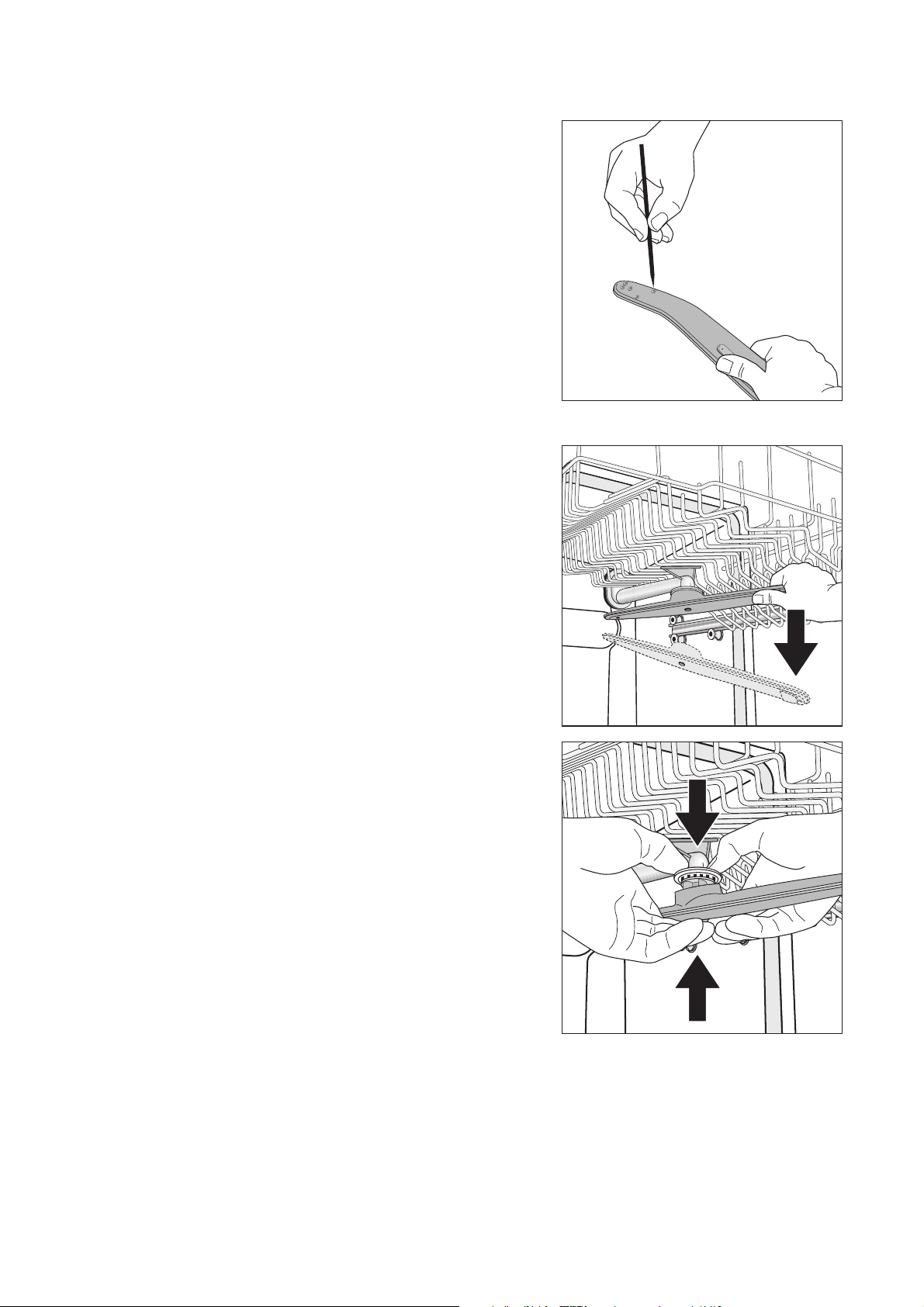

A szórókar fúvókáinak tisztítása
A szórókar fúvókáit rendszeresen ellenõrizze,
hogy nincsenek-e eltömõdve. Amennyiben
tisztításra van szükség, vegye ki a szórófejet a
rögzítésébõl, és a fúvókákat tisztítsa meg egy
hegyes tárggyal (pl. drót vagy tû). Ezután a
szórókart erõs vízsugárral öblítse le.
3 A fúvókanyílást ne sértse meg.
Felsõ kosár szórókarja
1. A felsõ kosár szórókarjának eltávolításához az erõsen
buktassa lefele.
2. Tisztítsa meg a szórókar fúvókáit.
3. A felsõ kosár megtisztított szórókarját helyezze rá
ismét ferdén a csatlakozóelemre: mindkettõt nyomja
erõsen össze, míg érezhetõen reteszelõdnek.
23

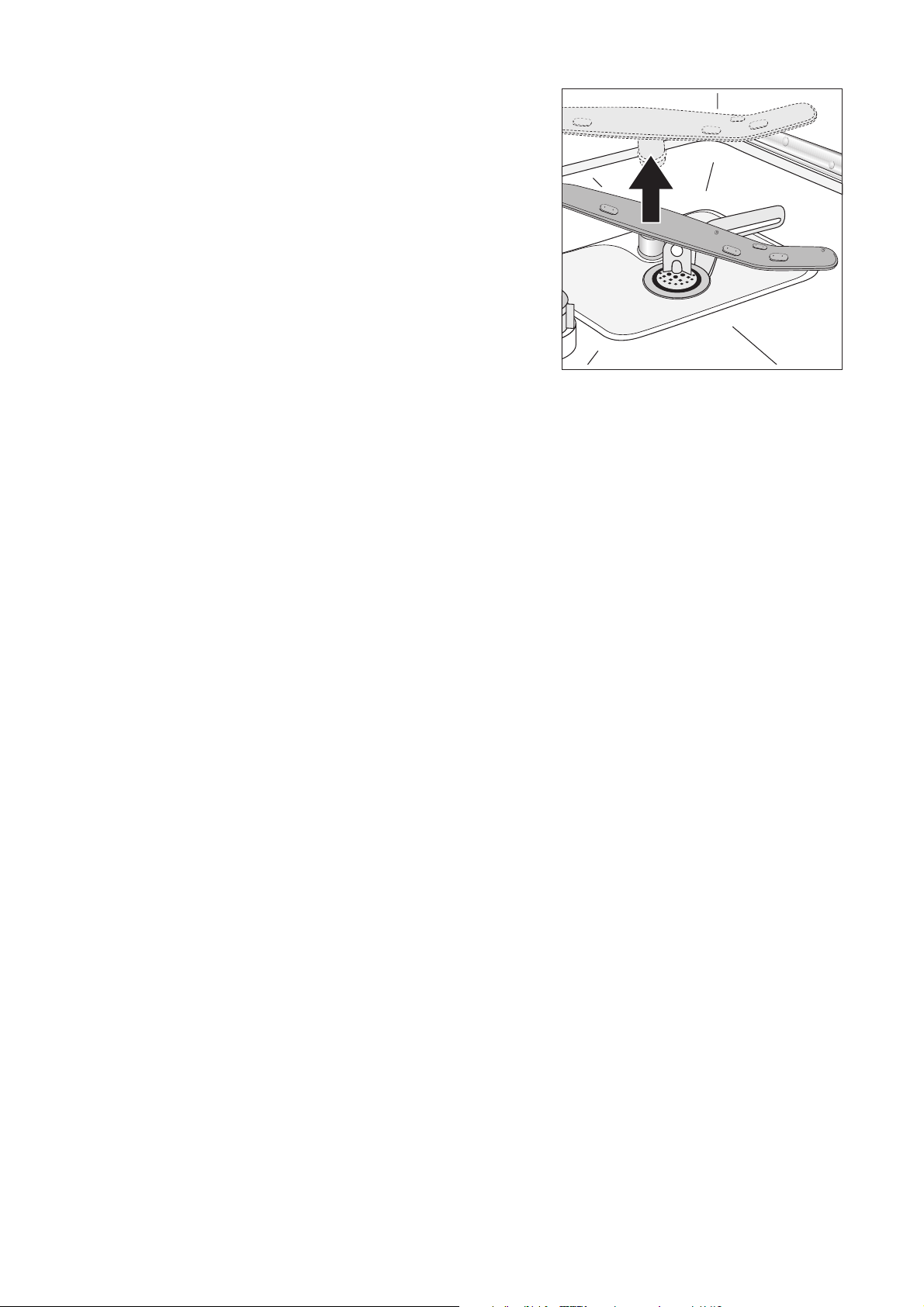

Alsó szórókar
1. Az alsó szórókar eltávolításához azt húzza ki felfele a
rögzítésébõl.
2. Tisztítsa meg a szórókar fúvókáit.
3. Az alsó szórókart helyezze a csatlakozóelemre, és
erõsen, kattanásig nyomja le.
24
Mit tegyünk, ha ...?
Kisebb hibák elhárítása
Amennyiben mûködés közben az kezelõlapon a
következõk táblázatban leírt kijelzõk villognak vagy
folyamatosan világítanak, kérjük, nézzen utána, hogy
elhárítsa a hibát.
Az 1-es vagy 2-es ritmusban villogó program vége
kijelzéssel jelzett hiba elhárítása után nyomja meg az
indítani kívánt mosogatóprogram gombját. A
mosogatóprogram fut tovább.
Egyéb hibaüzenetek esetén:
– Állítsa le a programot.
– Kapcsolja ki, majd ismét be a készüléket.
– Válasszon mosogatóprogramot.
Amennyiben a hiba újra megjelenik, forduljon a
vevõszolgálathoz, és közölje a hibaüzenetet.
Hiba Lehetséges ok Megoldás
A kiválasztott mosogatóprogram
programlefolyás-kijelzõje villog,
a mosogatóprogram vége kijelzés 1-
es ritmusban villog, rövid fényjelzés kb.
3 másodperces szünetekkel
(vízellátási probléma)
A kiválasztott mosogatóprogram
programlefolyás-kijelzõje villog,
a mosogatóprogram vége kijelzés 2-
es ritmusban villog, rövid, egymást
követõ fényjelzés (a mosogatóvíz a gép
belsejében áll).
a mosogatóprogram vége kijelzés 3-
as ritmusban villog, rövid, egymást
követõ fényjelzés.
A vízcsap eltömõdött vagy
elvízkövesedett.
El van zárva a vízcsap. Nyissa ki a vízcsapot.
Eldugult a vízcsap és a tömlõ
találkozásánál lévõ szûrõ (ha van).
Eldugultak a mosogatótér alján lévõ
szûrõk.
A víztömlõ
meg van törve.
A szifon el van dugulva. Tisztítsa meg a szifont.
A lefolyótömlõ
meg van törve.
A túlfolyásgátló rendszer bekapcsolt.
Tisztítsa meg a vízcsapot.
Tisztítsa meg a tömlõ
csatlakozásánál lévõ szûrõt.
Szakítsa meg az
mosogatóprogramot (lásd: A
mosogatóprogram elindítása),
Tisztítsa meg a szûrõket (lásd:
Szûrõk tisztítása),
majd indítsa újra a
mosogatóprogramot.
Ellenõrizze a tömlõt.
Ellenõrizze a tömlõt.
Zárja el a vízcsapot, és forduljon
a szervizhez.
Nem indul a program.
A hálózati csatlakozó nincs
bedugva.
A házban nem jó a biztosíték. Cserélje ki a biztosítékot.
Ha az indítási idõ beállítható a
készüléken:
Be van állítva a késleltetett indítás
opció.
Dugja be a hálózati dugót.
Ha most rögtön el akarja
mosogatni az edényt, törölje az
elõre beállított indítási idõt.
25
Hiba Lehetséges ok Megoldás
A mosogatótér rozsdamentes
nemesacélból készült. A rozsdafolt
Rozsdafolt látható a mosogatótérben.
Mosogatás közben sípoló hang hallható.
máshonnan származik (vízvezeték,
fazék, evõeszköz stb.). Az ilyen foltok a
kereskedelmi forgalomban kapható
nemesacél-tisztítószerrel távolíthatók el.
A sípoló hang semmi rosszat nem
jelent.
Ha a mosogatás eredménye
nem kielégítõ
Nem lesz tiszta az edény.
• Nem a megfelelõ programot választotta.
• Úgy rakodta be az edényeket, hogy a víz nem jutott el
minden részére. Nem szabad túlzsúfolni az
edénykosarakat.
• A mosogatótér aljában lévõ szûrõk nem tiszták, vagy
rosszul vannak betéve.
• Nem márkás mosogatószert használt, vagy túl keveset
adagolt belõle.
• Ha vízkõlerakódás van az edényen: a speciális só
tartálya üres, vagy a vízlágyító rosszul van beállítva.
• A lefolyó tömlõ meg van törve.
• A mosogatóvíz szennyezõdései eltömíthetik a
szórókar fúvókáit. Lehetõsége van arra, hogy
eltávolítsa a szórókart tisztítás céljából (lásd a
“Tisztítás és gondozás” c. fejezetet).
Csak mosogatógépben
mosogatható evõeszközt és
edényt tegyen a készülékbe.
A mosogatógépet kereskedelmi
forgalomban kapható,
mosogatógép tisztítására
használható szerrel vízkõtelenítse.
Amennyiben a hangok a
vízkõtelenítés után is hallhatók, az
evõeszközök és az edények
mosogatására használjon más
márkás mosogatószert.
Az edény nem szárad meg, és nem ragyog.
• Nem márkás öblítõszert használt.
• Az öblítõszer tartálya üres.
A poharakon és edényeken fátyolos folt,
csík, tejszerû folt vagy kékesen csillámló
réteg van.
• Állítsa kisebbre az öblítõszer-adagolást.
A poharakon és edényeken rászáradt
vízcsepp nyoma látható.
• Állítsa nagyobbra az öblítõszer-adagolást.
• A mosogatószer lehet az oka. Vegye fel a kapcsolatot
a mosogatószer gyártójának ügyfélszolgálatával.
Üvegkorrózió
• Vegye fel a kapcsolatot a mosogatószer gyártójának
ügyfélszolgálatával.
26
Ártalmatlanítás
2
Csomagolóanyag
A csomagoláshoz felhasznált anyag
környezetkímélõ és újra felhasználható. A
mûanyag részek külön meg vannak jelölve, pl.
>PE<, >PS< stb. A csomagolóanyagot a rajta lévõ
jelölésnek megfelelõen az ártalmatlanító helyeken
az arra kijelölt gyûjtõtartályba ártalmatlanítsa.
2 Elhasznált készülék
A terméken vagy a csomagoláson található W
szimbólum azt jelzi, hogy a termék nem kezelhetö
háztartási hulladékként. Ehelyett a terméket el
kell szállítani az elektromos és elektronikai
készülékek újrahasznosítására szakosodott
megfelelö begyüjtö helyre. Azzal, hogy
gondoskodik ezen termék helyes hulladékba
helyezéséröl, sergit megelözni azokat, a
környrzetre és az emberi egészségre gyakorolt
potenciális kedvezötlen következményeket,
amelyeket ellenkezö esetben a termék nem
megfelelö hulladékkezelése okozhatna. Ha
részletesebb tájékoztatásra van szüksége a
termék újrahasznosítására vonatkozóan, kérjük,
lépjen kapcsolatba a helyi önkormányzattal, a
háztartási hulladékok kezelését végzö szolgálattal
vagy azzal a bolttal, ahol a terméket vásárolta.
1 Figyelem! A kiszolgált készülék dugóját húzza ki
a konnektorból! Vágja le a hálózati kábelt és a
dugóval együtt dobja ki.
Verje szét az ajtó zárját, hogy az ajtó ne
záródhasson be.
A gyermekek így nem tudják bezárni magukat a
gépbe, és nem tudják magukat életveszélyes
helyzetbe hozni.
27
Mûszaki adatok
Befogadóképesség: 12 személyes étkészlet tálalóedénnyel együtt
Megengedett víznyomás: 1-10 bar (=10-100 N/cm
Villamos csatlakozás: 230 V, 10 A, lásd még a mosogatógép ajtajának belsõ peremén jobbra lévõ
adattáblán.
Összteljesítmény 2250 W
Beépített mosogatógép
Méretek: 820–880 × 596 × 570 (Ma × Sz × Mé, mm)
Max. súly: 50 kg
2
= 0,1-1,0 MPa)
5 A készülék az alábbi európai uniós irányelveknek
felel meg:
– az egyes villamossági termékek biztonsági
követelményeir
értékelésér
73/23/EEC kisfeszültségi irányelv alapján,
– az elektromágneses összeférhet oségrol szóló 31/
1999.(VI.11.) GM-KHVM együttes rendelet a 89/336/
EEC EMC irányelv alapján,
– az egységes megfelel
208/1999.(XII.26.) Korm. rendelet a 93/68/EEC CE
jelölésre vonatkozó irányelv alapján.
õl és az azoknak való megfelelõség
õl szóló 79/1997.(XII.31.) IKIM rendelet a
õségi jelölés használatáról szóló
28
Tudnivalók vizsgálóintézetek számára
Az EN 60704 szerinti vizsgálatot teljes terhelésû
mosogatógéppel, a tesztprogrammal (lásd
Programtáblázat) kell elvégezni.
Az EN 50242 szerinti vizsgálatot teljesen feltöltött
vízlágyító-tartállyal, teljesen feltöltött öblítõszer-tartállyal
és a tesztprogrammal (lásd Programtáblázat) kell
elvégezni.
Teljes töltet:
12 személyes étkészlet
tálalóedénnyel együtt
Mosogatószer adagolása: 5 g + 25 g (B típus) 20 g (B típus)
Öblítõszer beállítása: 4 (III. típus) 4 (III. típus)
Feltöltet:
6 személyes étkészlet tálalóedénnyel
együtt, minden 2. helyet szabadon hagyva

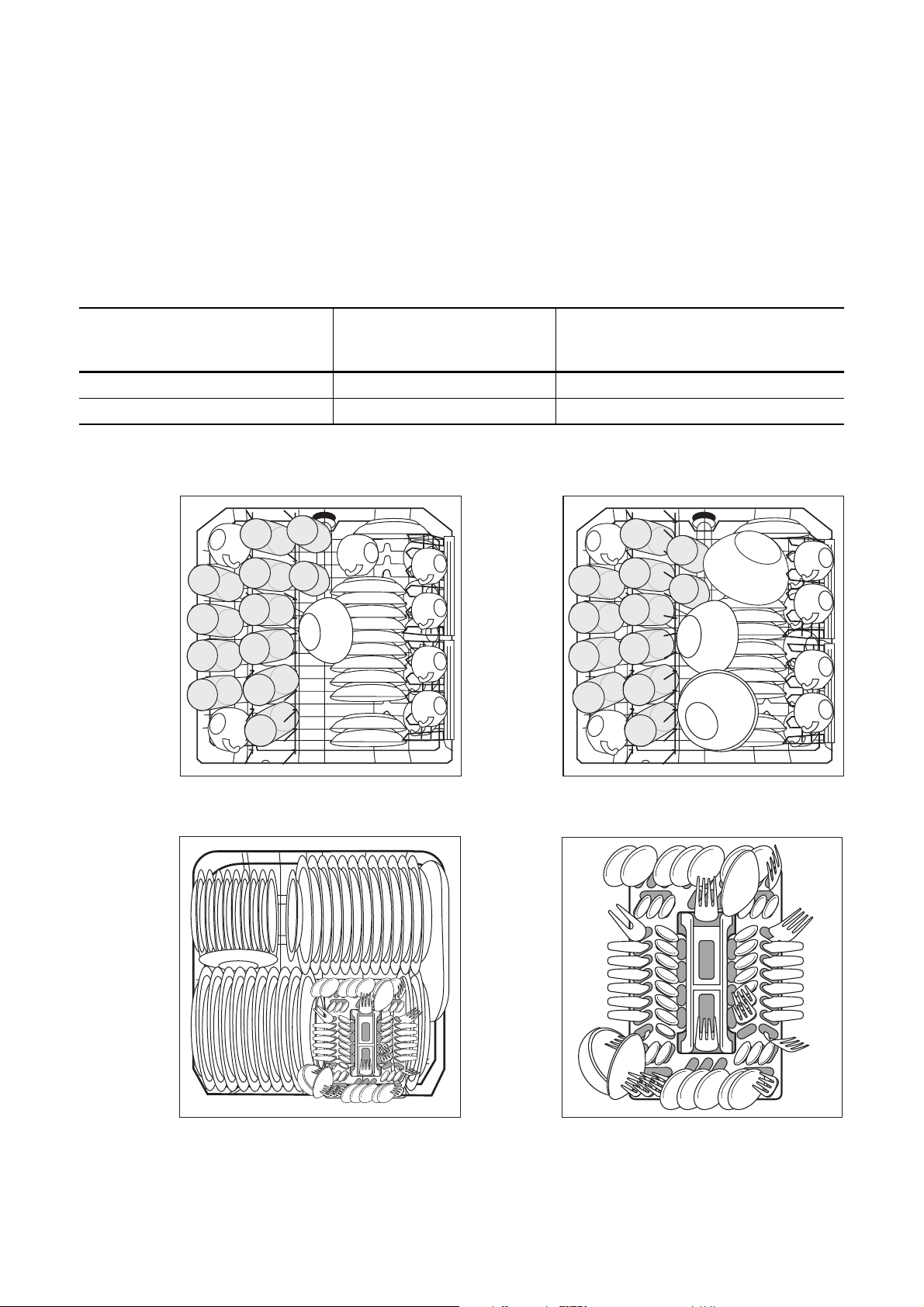

Elrendezési példák:
Felsõ kosár
*)
*) Távolítsa el az esetlegesen a bal oldalon található csészetartót.
Alsó kosár és evõeszközkosár
*) Távolítsa el a bal oldalon található csészetartót, valamint a söröspohár-tartót, beleértve a rudazatokat is, ha vannak ilyenek.
*)
Evõeszközkosár
29
Felállítási és bekötési útmutató
1 Biztonsági tudnivalók – beszerelés
• A mosogatógépet csak álló helyzetben szabad
szállítani, különben sós víz folyhat ki belõle.
• Használat elõtt ellenõrizze, hogy szállítás közben nem
sérült-e meg a mosogatógép. Sérült készüléket
semmiképpen se csatlakoztasson. Amennyiben kár
keletkezett a gépben, forduljon a szállítóhoz.
• Soha ne helyezze üzembe a mosogatógépet, ha a
hálózati kábel, a vizbe vagy elvezetõtömlõ sérült, vagy
ha a kezelõlap, a munkalap vagy a lábazat annyira
sérült, hogy szabadon hozzáférhet a készülék
belsejéhez.
• A csatlakozódugót mindig az elõírásoknak megfelelõ
dugaljba dugja.
• Közvetlen bekötés esetén: a közvetlen bekötést csak
arra felhatalmazott villanyszerelõ szakember
végezheti.
• Üzembe helyezés elõtt gyõzõdjön meg arról, hogy a
készülék típustábláján feltüntetett hálózati feszültség
és áramfajta megegyezzen a felállítás helyén lévõ
feszültséggel és áramfajtával. A szükséges villamos
biztosítás szintén a típustáblán található.
• Elosztók, csatlakozók és hosszabbító kábelek
használata tilos.
A túlhevülés tûzveszélyes!
• A mosogatógép csatlakozó vezetékét csak a
vevõszolgálat által felhatalmazott szakember
cserélheti ki.
• A biztonsági szelepet is tartalmazó bevezetõtömlõt
csak a vevõszolgálat cserélheti ki.
30
A mosogatógép felállítása
• A mosogatógépnek minden irányban vízszintesen,
szilárd talajon, stabilan kell állnia.
• A talaj egyenetlenségeinek kiegyenlítéséhez és
szomszédos bútor magasságához való beillesztéshez,
csavarhúzóval állítsa be a készülék lábait.
• A készülék hátsó lábai a készülék elején,
akkumulátoros csavarhúzóval állíthatók be (lásd
szerelési útmutató).
• A befolyó csövet, a kifolyócsövet és az elektromos
csatlakozó ve- zetéket úgy kell elfektetni, hogy azok
szabadon legyenek elhelyezve a készülék háta
mögött, ne törhessenek és csavarodhassanak meg.
• A mosogatógépet ezen kívül szilárdan rögzíteni kell az
asz- tallaphoz, vagy a szomszédosbútorhoz. Csak így
garantálható a VDE-elõírás szerint szükséges
kibillenés elleni biztosítás.
Beépíthetõ mosogatógép
(lásd mellékelt szerelési sablon)
3 A készülék ajtaja a következõ méretû falappal/
bútorlappal burkolható:
Szélesség: 591 – 594 mm
Mélység: 16 – 24 mm
Magasság:
(változó)
Súly: max. 8 kg
mitõl függ? – falmélyedés magassága
– lábazatmagasság
– igazodnia kell a szomszédos bútorokhoz
A pontos magasságméretet a felállítás helyén a
szomszédos bútorok alapján kell lemérni.
31
A mosogatógép csatlakoztatása
Vízcsatlakoztatás
• A mosogatógép hideg és legfeljebb 60 °C
hõmérsékletû meleg vízes hálózatra egyaránt
csatlakoztatható.
• Nyílt rendszerû vízmelegítõhöz vagy átfolyó rendszerû
vízmelegítõre a mosogatógép nem csatlakoztatható.
Megengedett víznyomás
Megengedett minimális víznyomás:
1 bar (=10 N/cm2 =100 kPa)
Megengedett maximális víznyomás:
10 bar (=100 N/cm2 =1 MPa)

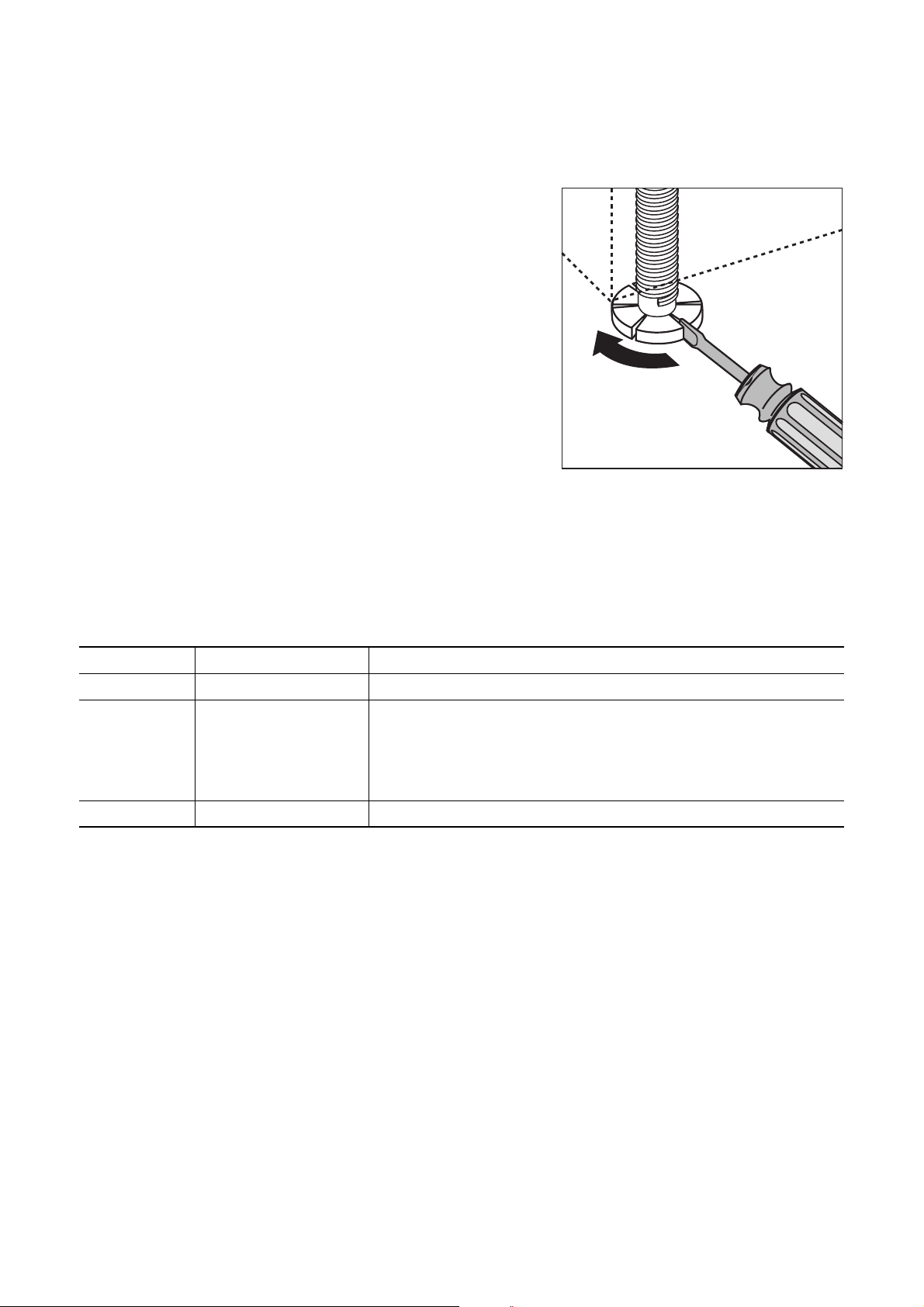

A vízbefolyó tömlõ csatlakoztatása
1 A bevezetõtömlõ ne legyen meghajlítva,
megnyomva, és tilos a csatlakoztatáshoz
megtörni.
A tömlõcsatlakozóval ellátott befolyó tömlõt (ISO 2281:2000) csatlakoztassa egy 3/4"-os külsõ menetes
vízcsapra.
A bevezetõtömlõn mûanyag- vagy fém csatlakozóanya
található:
– a tömlõ csatlakozóanyáját csak kézzel húzza meg.
Végül szemrevételezéssel ellenõrizze a tömítéseket
(gyõzõdjön meg róla, hogy nem csöpög a víz a
csapból).
3 Azt javasoljuk, hogy szereltessen be még egy
vízcsapot, vagy szereljen elágazóidomot a
meglévõ vízcsapra, így nem zavarja a konyhában
a vízvételt.
Amennyiben a csomagban lévõnél hosszabb
befolyócsõre van szüksége, a szaküzletekben kapható,
a következõ VDE által jóváhagyott komplett
csõkészletet:
– “WRflex 100“ tömlõkészlet (alkatrészszám: 911 239
034)
– “WRflex 200“ tömlõkészlet (alkatrészszám: 911 239
035)
Amennyiben a víznyomás nem éri el az 1 bart, kérje a
szervíz tanácsát.
Amennyiben a víznyomás meghaladja a 10 bart,
nyomáscsökkentõ szelepet kell hasznalni.
(A nyomáscsökkentõ a szaküzletekben kapható).
Vízelvezetés
Kifolyóvíz tömlõ
1 A kifolyóvíz tömlõt tilos megtörni, meghajlítani,
vagy összenyomni.

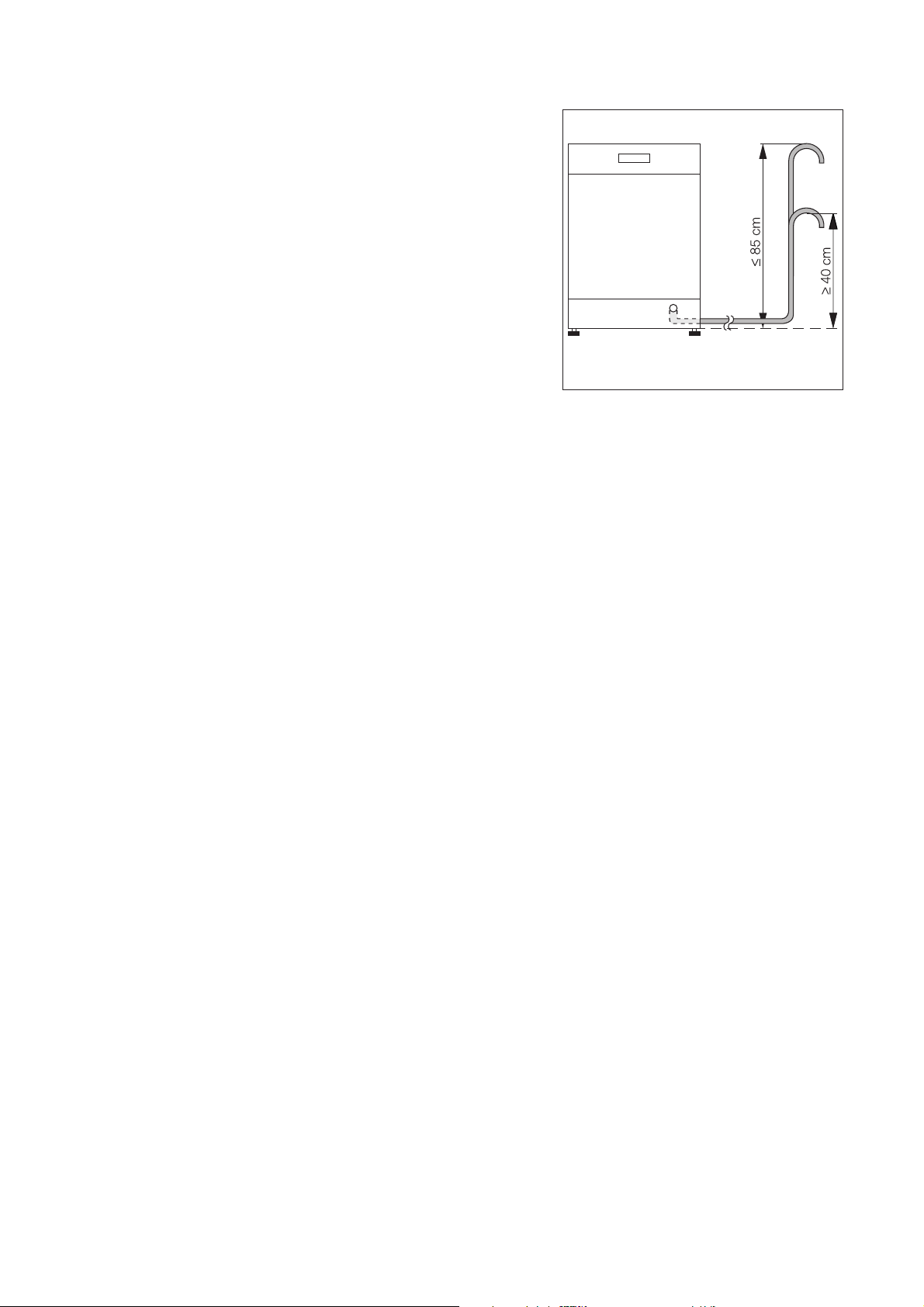

A lefolyótömlõ csatlakoztatása:
– megengedett maximális magasság: 1 méter.
– szükséges minimális magasság: 40 cm a készülék
alsó szélétõl.
32
A víztömlõ meghosszabbítása
• A meghosszabbított víztömlõ a szerviztõl, vagy az
Alkatrész- ellátástól szerezhetõ be.
A meghosszabbított víztömlõ belsõ átmérõjének
19 mm-nek kell lennie, hogy ne zavarja a készülék
mûködését.
• A meghosszabbított víztömlõt vízszintesen legfeljebb
4 méter hosszan lehet elfektetni, a kifolyóvíz tömlõ
maximálisan megengedett csatlakoztatási magassága
85 cm lehet.
A szifon csatlakoztatása
• A kifolyóvíz tömlõ kivezetése (átmérõ: 19 mm) az
összes kapható szifontípushoz csatlakoztatható. A
szifoncsatlakozás külsõ átmérõjének legalább15 mmnek kell lennie.
• A kifolyóvíz tömlõt a csomagban található
tömlõbilinccsel kell a szifonra rögzíteni.
Vízelvezetés magasan beépített
mosogatógépnél
A magasan beépített mosogatógépnél a kifolyó tömlõ
csatlakozása kevesebb, mint 30 cm-re lehet a
mosogatógép felsõ széle fölött és az Alkatrészellátástól
beszerezhetõ ET 111099520 sz. beépítési egységet kell
használni.
Túlfolyásgátló rendszer
A vízkárok elkerülése érdekében a mosogatógépben
túlfolyásgátló rendszer van.
A készülékben lévõ biztonsági szelep hiba esetén
megszakítja a vízellátást, és bekapcsol a kiürítõszivattyú.
A víz így sem kifolyni, sem túlfolyni nem tud. A készülék
automatikusan kiszivattyúzza a benne lévõ maradék
vizet.
Elektromos csatlakozás

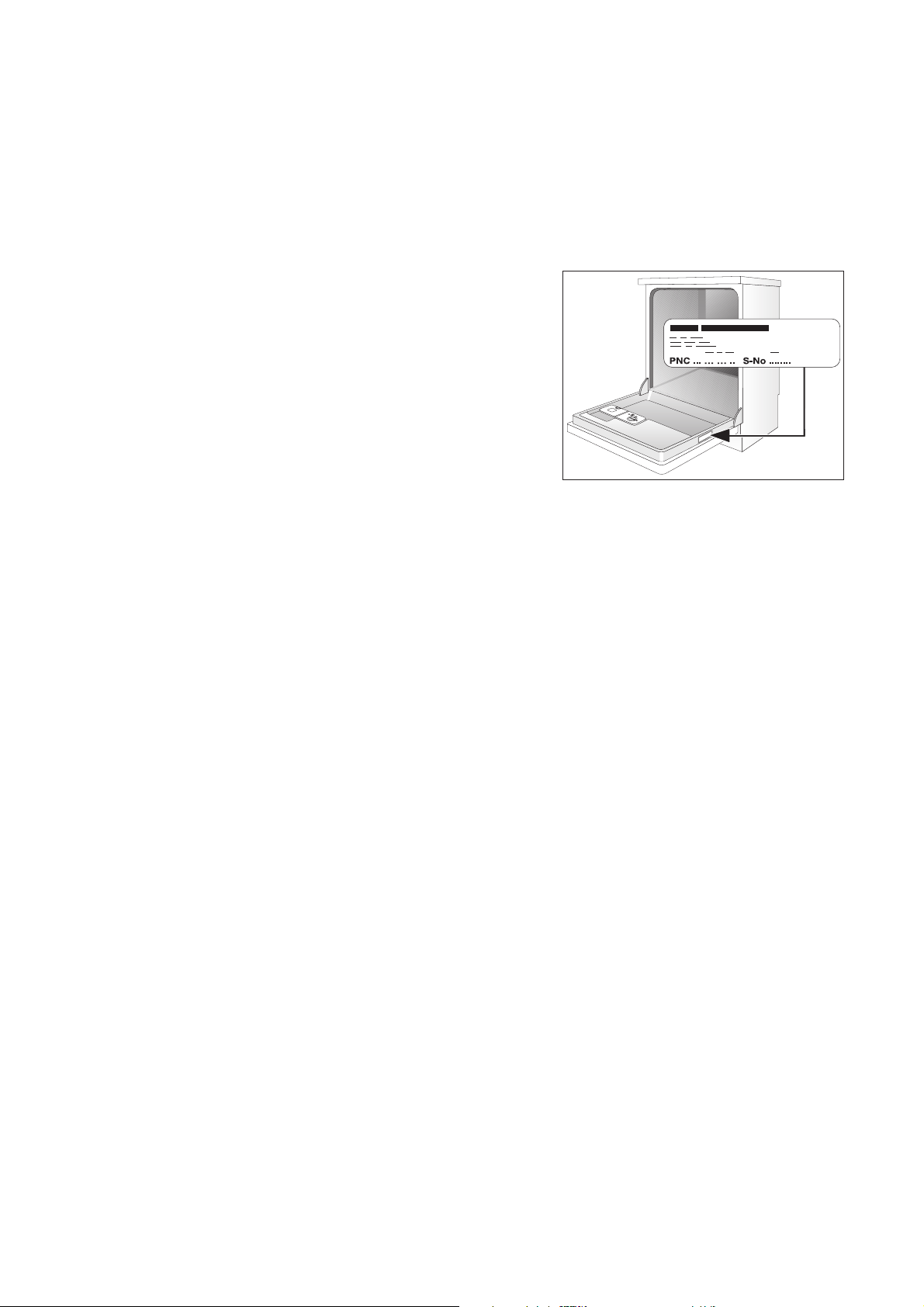

A hálózati feszültségre, áramra és a szükséges
biztosítékra kapcsolatos adatok az adattáblán
találhatók. Az adattábla a mosogatógép ajtajának belsõ
peremén jobbra található.
Ha le akarja választani a mosogatógépet a villamos
hálózatról, húzza ki a dugót.
Figyelem!
– A dugónak a készülék felállítása után is
hozzáférhetõnek kell lennie.
– A beépítés után is be kell tartani az EN 60335-1 DIN
elõírásait, a feszültség alatti részek és a huzalok a
mûködés során kézzel nem lehetnek elérhetõek.
33

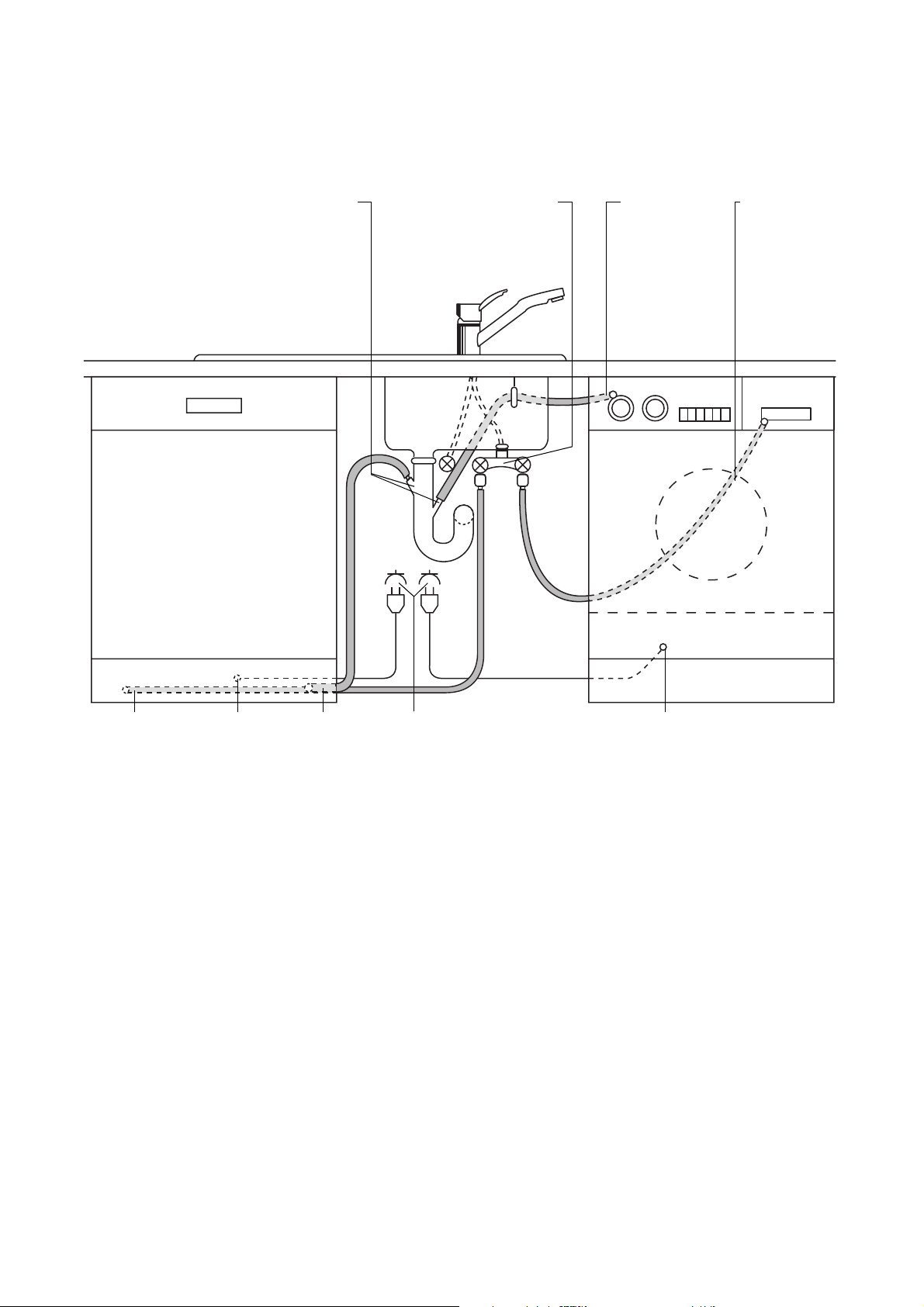

Csatlakoztatási technika
A bevezetõtömlõt, a lefolyótömlõt és a hálózati kábelt a
mosogatógép oldalán kell csatlakoztatni, mert a
készülék mögött erre nincs elég hely.
2 45°-os vagy egyenes csonk,
külsõ átmérõ: 19 mm, hossza: 30 mm
kettõs szelep vízkifolyás vízbefolyás
vízbevezetés elektromos
vezeték
vizelvezetés
elektromos csatlakozás elektromos vezeték
34
Szerviz
Mûszaki hiba esetén elõször ellenõrizze, hogy a
használati utasítás segítségével (“Mit tegyünk, ha ...?” c.
fejezet) saját maga is el tudja hárítani a hibát vagy nem.
Ha saját maga nem tudja elhárítani a hibát, forduljon
vevõszolgálatunkhoz vagy szervizpartnerünkhöz.
Ahhoz, hogy gyorsan segíthessünk, a következõ
adatokra van szükségünk:
– Modell
– Termékszám (PNC)
– Sorozatszám (S-szám)
(A számok az adattáblán találhatók.)
– A hiba típusa
– A készülék kijelzõjén esetleg megjelenõ hibaüzenet
Azt ajánljuk, írja be ide a készülék azonosítószámait,
hogy kéznél legyenek, ha kell:
Modell: .............................................
........
PNC: .............................................
........
S-szám: .............................................
........
35
822 612 799-00-140905-01 A változtatások jogát fenntartjuk
The Electrolux Group. The world´s No.1 choice.
Az Electrolux Csoport a világ legnagyobb konyhai, fürdõszobai, tisztító és szabadtéri készülékeket gyártó vállalata. Több mint 55 millió Electrolux csoport által forgalmazott
terméket (többek között hûtõszekrényeket, tûzhelyeket, porszívókat, láncfûrészeket és fûnyíró gépeket) adnak el évente mintegy 14 milliárd dollár értékben a világ több mint
150 országában.
Loading...
