Diskmaskin

Astianpesukone

Bruksanvisning sida 2 Käyttöohje sivu 21

Model ESF 6546 S - Visi

Tu rvallisuusohjeita 22 Hävittäminen 22 Taloudellinen ja ympäristöystävällinen astianpesu 22 Laitekuvaus 23 Luukku 23 Toimintopainikkeet 24 Pesuohjelmat 25 Ennen laitteen käyttöönottoa 26

Vedenpehmentimen säätö 26 Vedenpehmennyssuolan lisääminen 27 Huuhtelukirkaste 27

Päivittäinen käyttö 28 Ruokailuvälineiden ja astioiden asetus 28 Alakori 28 Irrotettava ruokailuvälinekori 29 Ruokailuvälinekori 29 Yläkori 29 Yläkorin korkeuden säätö 30 Pesuaineen käyttö 30

Eri tyyppiset pesuaineet 31 Pesuohjelman käynnistys 32 Hoito ja puhdistus 33

Siivilöiden puhdistus 33 Ennen pitkää käyttötaukoa 33 Jäätymiseltä suojaaminen 33 Laitteen siirtäminen 33

Mitä tehdä, jos... 34 Huolto ja varaosat 35 Kuluttajaneuvonta 35 Takuu 35

Asennusohjeet 36 Vaaittaminen 36 Kiinnittäminen keittiökalusteisiin 36 Vesiliitännät 36 Varoventtiilillä varustettu vedenottoletku 36 Vedenpoistoletkun liitäntä 37 Sähköliitäntä 37

Asentaminen työtason alle 38 Tietoja testi-instituuteille 39

Sisällys

Mitat Leveys 59.6 cm

Korkeus 81.8 - 87.8 cm Maks. syvyys 61 cm Maks. syvyys luukku auki 118.5 cm

Sähköliitäntä: Sähköliitäntää koskevat tiedot löytyvät astianpesukoneen luukun Jännite sisäreunassa olevasta arvokilvestä. Kokonaisteho Sulake

Vedenpaine Min. 50 kPa (0.5 bar)

Maks. 800 kPa (8 bar)

Tilavuus 12 hengen astiat

Tekniset tiedot

Laite täyttää seuraavien direktiivien vaatimukset:

- 19.2.73 annettu pienjännitedirektiivi 73/23 ja sen muutokset;

- 3.5.89 annettu EMC-direktiivi 89/336 ja sen muutokset.

Säilytä ohjekirja. Jos laite myydään tai annetaan pois, tai jos muutat ja jätät laitteen uusille asukkaille, on ohjeet luovutettava laitteen uudelle omistajalle, jotta hän voi tutustua laitteen käyttöohjeisiin ja varoituksiin.

Varoitukset annetaan turvallisuussyistä. LUE ne huolellisesti ennen laitteen asennusta ja käyttöä.

Asennus

● Tarkista, ettei astianpesukone ole vaurioitunut kuljetuksen

aikana. Älä koskaan kytke sähköä vaurioituneeseen laitteeseen. Jos astianpesukone on vaurioitunut, ota yhteys jälleenmyyjään.

● Turvallisuussyistä laitteeseen ei saa tehdä muutoksia eikä

sen arvoja muuttaa.

● Ainoastaan ammattitaitoiset henkilöt saavat tehdä laitteen

sähkö- ja LVI-asennukset.

● Tarkista, ettei laitteen sähköjohto jää puristuksiin laitteen

alle.

● Astianpesukoneen sivulevyjä ei tule koskaan porata,

etteivät hydrauliset osat vaurioidu.

Lapsiturvallisuus

● Laitetta saavat käyttää vain aikuiset.

● Älä anna lasten painaa säätimiä tai leikkiä laitteen kanssa.

● Pakkauksen osat saattavat olla vaarallisia lapsille

aiheuttaen jopa tukehtumisen! Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta.

● Astianpesukoneen sisältämä vesi ei ole juotavaksi

kelpaavaa. Siinä saattaa olla pesuainetta. Pidä lapset etäällä astianpesukoneesta luukun ollessa auki.

● Pidä kaikki pesuaineet turvallisessa paikassa lasten

ulottumattomissa.

Astianpesukone on tarkoitettu päivittäiseen käyttöön

● Astioita, joissa on säilytetty bensiiniä, maalia, teräs- tai

rautahiukkasia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja, ei saa pestä asianpesukoneessa.

● Älä avaa missään olosuhteissa laitteen luukkua kesken

toiminnan (etenkään pesuvaiheessa), ettei kuumaa vettä pääse ulos laitteesta. Jos luukku kuitenkin avataan, turvakatkaisin pysäyttää laitteen.

● Käytä ainoastaan konepesuun tarkoitettuja tuotteita

(pesuaine, vedenpehmennyssuola ja huuhtelukirkaste).

● Pystyasentoon asetetut pitkäteräiset veitset saattavat olla

vaarallisia.

● Pitkät ja/tai terävät ruokailuvälineet (esim. paistiveitset)

tulee asettaa vaakatasoon yläkoriin.

● Huolehdi siitä, että astianpesukoneen luukku on aina kiinni

(paitsi likaisten astioiden laittamisen ja puhtaiden astioiden poistamisen aikana). Näin kukaan ei pääse kompastumaan ja loukkaamaan itseään avoinna olevaan luukkuun.

● Sulje luukku laitteen täyttämisen tai tyhjentämisen jälkeen,

sillä avoin luukku voi olla vaarallinen.

● Älä istu tai seiso avatulla luukulla.

● Katkaise laitteen virta ja sulje vesihana käytön jälkeen.

● Ainoastaan valtuutettu huoltoliike saa huoltaa laitetta. Käytä

ainoastaan alkuperäisiä varaosia.

● Älä koskaan yritä korjata laitetta itse. Kokemattomien

henkilöiden suorittamat korjaukset saattavat aiheuttaa loukkaantumisia tai vakavia toimintahäiriöitä. Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi alkuperäisiä varaosia.

Hävittäminen

Hävitä astianpesukoneen pakkausmateriaalit asianmukaisesti. Kaikki pakkausmateriaalit voidaan kierrättää.

Muoviosat on merkitty kansainvälisillä standardilyhenteillä: >PE< polyeteeni, esim. kääremateriaali. >PS< styroxmuovi, esim. pehmustusmateriaali (ei sisällä

kloorifluorihiiltä).

>POM< polyoksimetyleeni, esim. muovikiinnittimet. Pahvipakkaus on valmistettu kierrätyspaperista ja tulee viedä

jätepaperin keräyslaatikkoon kierrätystä varten. Kun poistat astianpesukoneen käytöstä, tee siitä ensin

käyttökelvoton. Varoitus! Lapset saattavat leikkiessään lukita itsensä

astianpesukoneen sisälle tai muuten joutua vaaratilanteisiin. Katkaise sähköjohto ja varmista ettei luukun lukkolaite toimi, etteivät lapset jää loukkuun sen sisälle.

Ota yhteys sinua lähinnä sijaitsevaan kotitalouskoneiden kierrätystoiminnasta vastaavaan pisteeseen.

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu.

Taloudellinen ja ympäristöystävällinen astianpesu

● Varmista, että vedenpehmennin on säädetty oikein.

● Älä esipese astioita juoksevan veden alla.

● Valitse astioiden lian tyypin ja likaisuusasteen mukainen

pesuohjelma.

● Älä ylitä käyttöohjeiden ja tuotteen valmistajan pesuaine-,

erikoissuola- tai huuhtelukirkasteannostusta.

Turvallisuusohjeita

Laitekuvaus

1. Yläkorin pysäytin

2. Irrotettava ruokailuvälinekori

3. Vedenkovuusalueen säätö

4. Suolasäiliö

5. Arvokilpi

6. Siivilät

7. Alasuihkuvarsi

8. Yläsuihkuvarsi

9. Sisäänrakennettu huuhtelukirkaste- ja

pesuainesäiliö

10.Kansilevy

Huom!:Astianpesukoneen sisällä on valo, joka

syttyy:

- kun luukku avataan korien täyttämistä varten,

- kun pesuohjelma päättyy, ja sammuu,

- kun astianpesukoneen luukku suljetaan.

Mikäli lamppu on vaihdettava, ota yhteyttä paikalliseen huoltoon.

Luukku

1. Toimintopainikkeet

2. Luukun kahva

3. Läpinäkyvä luukku

Astianpesukoneen painikkeissa on taustavalo, ja niillä ohjataan erilaisia toimintoja.

1.Virtakytkin / Automatic-ohjelman painike

● Kun tätä painiketta painetaan, taustavalo syttyy

palamaan sinisenä ja taustavalo vilkkuu noin 6 sekunnin ajan. Jollei tänä aikana paineta muita painikkeita, taustavalo alkaa palaa jatkuvasti ja Automaticpesuohjelma käynnistyy.

● Kun vedenpehmennintä säädetään elektronisesti, taustavalo

sammuu, samalla kun taustavalo vilkkuu toistuvasti ja osoittaa vedenpehmentimen säädön (katso vastaava kohta).

● Koneen häiriön sattuessa taustavalo muuttuu sinisestä

punaiseksi.

2 - 3. Plus- ja Eco-painikkeet

● Painamalla jompaakumpaa näistä painikkeista 6 sekunnin

kuluessa virran kytkemisestä astianpesukoneeseen voidaan valita painiketta vastaava ohjelma, jolloin painetun painikkeen taustavalo alkaa vilkkua. Kun 6 sekuntia on kulunut, taustavalo alkaa palaa jatkuvasti ja valittu pesuohjelma käynnistyy.

HUOM: Painamalla valittua ohjelmapainiketta toistamiseen,

ennen kuin taustavalo alkaa palaa jatkuvasti, valittu ohjelma voidaan peruuttaa. Taustavalo alkaa vilkkua. Noin 6 sekunnin kuluttua taustavalo

alkaa palaa jatkuvasti

Automatic

-ohjelma käynnistyy.

● Painamalla yhtä aikaa näitä painikkeita voidaan:

- peruuttaa kesken oleva pesuohjelma

- säätää vedenpehmennintä elektronisesti. (Katso käyttöohjeen vastaavat kohdat).

4. Ajastin-painike:

● Painamalla tätä painiketta kerran ohjelman alkua voidaan

siirtää 4 tunnilla (vastaava taustavalo palaa).

● Painamalla tätä painiketta kahdesti ohjelman alkua voidaan

siirtää 8 tunnilla (vastaava taustavalo palaa).

HUOM: Painamalla painiketta kolmannen kerran ohjelman

viivekäynnistys peruutetaan (taustavalot sammuvat).

Peruutustoiminto

Paina painikkeita 2 ja 3, kunnes ainoastaan virtakytkimen -

-valo palaa.

Tällöin voidaan valita joko uusi pesuohjelma tai säätää vedenpehmennintä elektronisesti.

Toimintopainikkeet

Pesuohjelmat

(1) Automatic-pesuohjelma mukautuu automaattisesti astioiden määrään ja likaisuuteen. Se valitsee joka kerta sopivan

ohjelmakokoonpanon, muuttaa lämpötiloja, kestoaikaa ja ohjelmavaiheiden lukumäärää siten, että kone toimii tehokkaimmin ja kulutusarvot jäävät pieniksi.

Jos astianpesukone on esimerkiksi vajaa ja astiat vain vähän likaisia, pesuvaiheet "varsinainen pesu" ja "huuhtelut" kestävät puolisen tuntia. Veden ja sähkön kulutus pienenee.

Jos astianpesukone on täytetty aivan täyteen ja astioiden likaisuus on tavanomainen, "varsinainen pesu" ja "huuhtelu" kestävät noin 60 minuuttia.

Jos astianpesukone on täynnä ja astiat ovat hyvin likaisia, "varsinainen pesu" ja "huuhtelu" kestävät noin 90 minuuttia, jolloin vettä ja sähköä kuluu myös enemmän.

Automatic-pesuohjelma hyödyntää astianpesukoneen kapasiteetin aina mahdollisimman tarkkaan eikä sinun tarvitse huolehtia joka kerta ohjelman valinnasta astioiden määrän ja likaisuuden mukaan.

(2) Plus-pesuohjelmaa kannattaa käyttää pestäessä kovasti likaantuneita astioita, kattiloita ja pannuja. Ohjelman pesulämpötila on

70 °C, jolloin lika irtoaa tehokkaasti.

(3) EN 50242:n testiohjelma (ks. kappale "Tietoja testi-instituuteille"). Tämä ohjelma on kehitetty entsyymejä sisältävien

pesuaineiden käyttöön. Sen avulla saavutetaan sama pesutulos kuin muilla pesuaineilla 65°C lämpötilassa ja tavallisilla pesuaineilla, mutta energiaa kuluu vähemmän. Alhaisen lämpötilan kompensoimiseksi pesun ja kuivauksen kestoaikaa on pidennetty.

(4) Kulutusarvot ovat viitteellisiä, sillä ne riippuvat vedenpaineesta ja –lämpötilasta sekä virransaannin vaihteluista.

Painettava

ohjelmapainike

Likaisuusaste

astiatyyppi

Runsaasti / normaalisti likaantuneet. Astiastot, ruokailuvälineet, padat ja kattilat

Runsaasti likaantuneet. Astiastot, ruokailuvälineet, padat ja kattilat

Ohjelma Jakson kuvaus (4) Kulutusarvot

Pesu 50°C tai 65°C 1 tai 2 kylmää huuhtelua 1 lämmin huuhtelu Kuivaus

Pesu 70°C 2 lämmintä huuhtelua 1 lämmin huuhtelu Kuivaus

Ohjelman

kesto

(minuutteja)

Energian

kulutus

(kWh)

Veden

kulutus

(litroja)

30 - 100 0,9 - 2,0 10 - 22

105 2,0 20,8

Normaalisti likaantuneet. Astiastot ja ruokailuvälineet

Pesu

50°C

1 kylmä huuhtelu 1 lämmin huuhtelu Kuivaus

150 1,05 14

(1)

Automatic

(3)

Eco

(2)

Plus

Ennen astianpesukoneen ensimmäistä käyttökertaa:

1. Varmista, että sähkö- ja vesiliitännät on tehty asennusohjeen mukaisesti.

2. Poista kaikki pakkausmateriaalit laitteen sisältä.

3. Säädä vedenpehmennin.

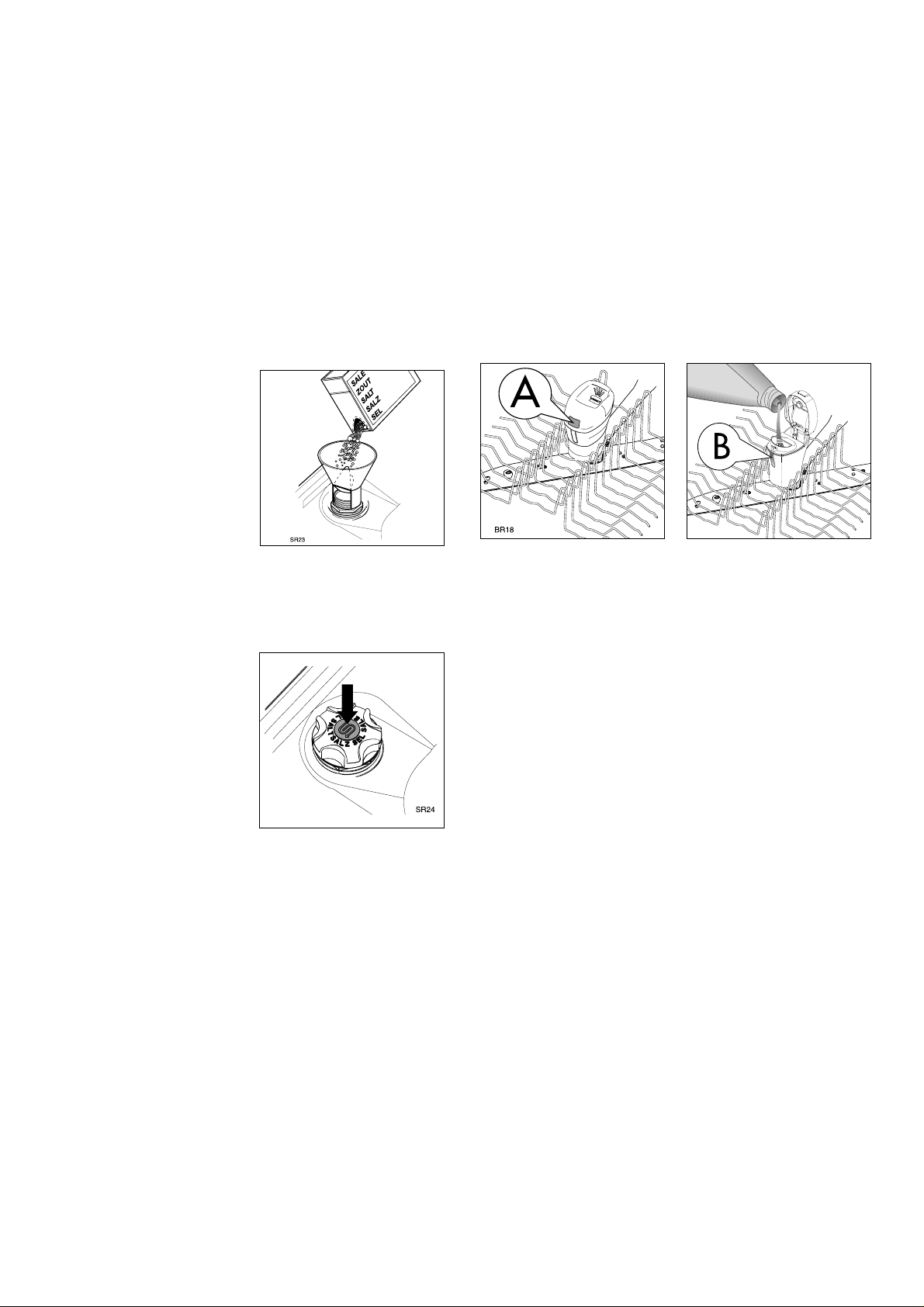

4. Kaada 1 litra vettä suolasäiliöön ja täytä se suolalla.

5. Täytä huuhtelukirkastesäiliö.

HUOM:

Jos haluat käyttää "3-in-1" -yhdistelmäpesutabletteja, lue huolellisesti ohjeet kohdasta "Eri tyyppiset pesuaineet".

Vedenpehmentimen säätö

Astianpesukone on varustettu vedenpehmentimellä, joka on suunniteltu poistamaan veden mineraalit ja kalkin. Nämä saattavat vahingoittaa laitetta tai heikentää sen toimintaa.

Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on.

Veden kovuutta mitataan toisiaan vastaavilla asteikoilla, esim. saksalainen asteikko (°dH), ranskalainen asteikko (°TH) ja mmol/l-asteikko (millimoolia per litra - kansainvälinen vedenkouvuuden yksikkö).

Vedenpehmennin säädetään paikallisen veden kovuuden mukaan, jota voit kysyä vesilaitokselta.

Vedenpehmennin on säädettävä kahdella tavalla: manuaalisesti käyttämällä vedenkovuuskatkaisinta ja elektronisesti toimintopainikkeilla..

a) Manuaalinen säätö

1. Avaa astianpesukoneen luukku.

2. Poista astianpesukoneen alakori.

3. Käännä vedenkovuuskatkaisin asentoon 1 tai 2 (ks.

taulukko).

4. Aseta alakori takaisin.

Vedenpehmentimen tehdasasetus on 2.

b) Elektroninen säätö

Vedenpehmentimen tehdasasetus on 5. Jos haluat muuttaa vedenpehmentimen säätöä:

1. Paina virtakytkintä.

2. Paina yhtä aikaa painikkeita 2 ja 3, kunnes ainoastaan

virtakytkimen taustavalo palaa.

Nyt voit säätää vedenpehmennintä elektronisesti.

1. Paina taas yhtä aikaa painikkeita 2 ja 3. Painikkeiden 2, 3 ja 4 taustavalot alkavat vilkkua ja virtakytkimen taustavalo

sammuu.

2. Paina painiketta 2, jolloin painikkeiden 3 ja 4 taustavalot sammuvat ja painikkeen 2 taustavalo vilkkuu edelleen.

Kun taustavalo vilkkuu , se ilmaisee säädön asennon vilkkumiskertojen avulla (katso taulukosta).

Esimerkki: 5 kertaa = säätö 5.

4. Vaihda säätöä painamalla painiketta 2. Säätö muuttuu joka

painalluksella. (Katso uuden säädön valintaohjeet taulukosta).

Esimerkkejä:

Jos nykyinen säätö on 5, painamalla painiketta 2 kerran valitaan säätö 6. Jos nykyinen säätö on 10, painamalla painiketta 2 kerran valitaan säätö 1.

Taustavalo sammuu noin 5 sekunniksi ja alkaa sen jälkeen vilkkua uudestaan uuden säädön mukaisesti.

5. Tallenna säätö kytkemällä astianpesukone pois päältä painamalla virtakytkintä tai odota noin 60 sekuntia, jolloin astianpesukone palaa automaattisesti säätötilaan.

Ennen laitteen käyttöönottoa

°dH °TH mmol/l

manuaalisesti elektronisesti

51 - 70 43 - 50 37 - 42 29 - 36 23 - 28 19 - 22 15 - 18 11 - 14

4 - 10

< 4

9,0 - 12,5

7,6 - 8,9 6,5 - 7,5 5,1 - 6,4 4,0 - 5,0 3,3 - 3,9 2,6 - 3,2 1,9 - 2,5 0,7 - 1,8

< 0,7

Alue

IV IV IV IV IV III III

I/II

91 - 125

76 - 90 65 - 75 51 - 64 40 - 50 33 - 39 26 - 32 19 - 25

7 - 18

< 7

2 2 2 2 2 2 1 1 1 1

taso 10

taso 9 taso 8 taso 7 taso 6 taso 5 taso 4 taso 3 taso 2 taso 1

kyllä kyllä kyllä kyllä kyllä kyllä kyllä kyllä kyllä

9 8 7 6 5 4 3 2 1

Vedenkovuus Vedenkovuuden säätö

Taustavalon

vilkkumiskerrat

Suolan

käyttö
