Geschirrspüler

Máquina de lavar loiça

Lavavajillas

ESF 66085

2 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 2
Gerätebeschreibung 5
Bedienfeld 5
Gebrauch des Gerätes 7
Einstellen des Wasserenthärters 7
Gebrauch von Salz für Geschirrspüler 8
Verwendung von Reinigungsmittel und
Klarspüler 9
Funktion "Multitab" 9

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwen­dung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ih­res Eigentums.

• Zum Schutz der Umwelt.

• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanleitung in
der Nähe des Geräts auf, auch wenn Sie
dieses an einem anderen Ort aufstellen
oder es an eine andere Person weiterge­ben.
Der Hersteller ist nicht dafür verantwortlich,
wenn eine inkorrekte Montage und Verwen­dung Schäden verursacht.

SICHERHEIT VON KINDERN UND
SCHUTZBEDÜRFTIGEN PERSONEN

• Lassen Sie keine Personen (einschließlich
Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten,
mangelnder Erfahrung oder mangelndem
Wissen dieses Gerät benutzen. Solche
Personen müssen von einer Person be­aufsichtigt oder bei der Bedienung des
Geräts angeleitet werden, die für ihre Si­cherheit verantwortlich ist.

• Kinder müssen beaufsichtigt werden, so
dass sie nicht mit dem Gerät spielen kön­nen.

• Halten Sie das Verpackungsmaterial von
Kindern fern. Andernfalls besteht Ersti­ckungs- und Verletzungsgefahr.

• Bewahren Sie alle Reinigungsmittel an ei­nem sicheren Ort auf. Reinigungsmittel

Laden von Besteck und Geschirr 10
Auswählen und Starten eines
Spülprogramms 11
Spülprogramme 12
Reinigung und Pflege 13
Was tun, wenn … 14
Technische Daten 16
Umwelttipps 17
Montage 17

Änderungen vorbehalten.

dürfen nicht in die Hände von Kindern
gelangen.

• Halten Sie Kinder und Haustiere vom ge­öffneten Gerät fern.

ALLGEMEINE SICHERHEITSHINWEISE

• Nehmen Sie keine technischen Änderun­gen am Gerät vor. Hierdurch besteht Ver­letzungsgefahr und das Gerät kann be­schädigt werden.

• Beachten Sie die Sicherheitsanweisun­gen des Reinigungsmittelherstellers, um
Verätzungen an Augen, Mund oder im
Hals zu vermeiden.

• Trinken Sie kein Wasser aus dem Gerät.
Es können Reinigungsmittelrückstände
im Gerät zurückbleiben.

• Lassen Sie die Gerätetür nicht ohne Be­aufsichtigung offen stehen. Damit werden
Verletzungen und die von der geöffneten
Tür ausgehende Stolpergefahr vermie­den.

• Setzen oder stellen Sie sich nie auf die
offene Tür.

VERWENDUNG

• Dieses Gerät ist nur zur Verwendung im
Haushalt bestimmt. Verwenden Sie die­ses Gerät nicht zu anderen Zwecken, um
Verletzungen und Sachschäden zu ver­meiden.

• Spülen Sie in diesem Gerät ausschließlich
spülmaschinengeeignete Gegenstände.

electrolux 3

• Laden Sie keine entflammbaren Produkte
oder Gegenstände, die mit entflammba­ren Produkten benetzt sind, in das Gerät
und stellen Sie solche nicht in die Nähe
oder auf das Gerät. Es besteht Explosi­ons- und Brandgefahr.

• Ordnen Sie Messer und andere spitze
Gegenstände mit der Spitze nach unten
in den Besteckkorb ein. Wenn dies nicht
möglich ist, legen Sie sie horizontal in den
Oberkorb oder in den Messerkorb. (Nicht
alle Modelle sind mit einem Messerkorb
ausgestattet.)

• Verwenden Sie für Geschirrspüler aus­schließlich dafür vorgesehene Produkte
(Reinigungsmittel, Salz, Klarspülmittel).

• Die Verwendung von Salzarten, die nicht
für Geschirrspüler vorgesehen sind, kann
zur Beschädigung des Wasserenthärters
führen.

• Nach den Einfüllen des Spezialsalzes ein
Spülprogramm laufen lassen. Salzrück­stände im Gerät können Korrosion oder
ein Loch im Boden des Gerätes verursa­chen.

• Füllen Sie nie andere Produkte als Klar­spülmittel (Reinigungsmittel für Geschirr­spüler, Flüssigreiniger) in den Klarspülmit­tel-Dosierer. Dadurch kann das Gerät be­schädigt werden.

• Vergewissern Sie sich, dass die Sprühar­me sich ungehindert bewegen können,
bevor Sie ein Spülprogramm starten.

• Es kann heißer Dampf aus dem Gerät
austreten, wenn Sie die Tür während des
Ablaufs eines Spülprogramms öffnen.
Dabei besteht die Gefahr von Hautver­brennungen.

• Nehmen Sie kein Geschirr aus dem Ge­rät, bevor das Spülprogramm beendet
ist.

REINIGUNG UND PFLEGE

• Schalten Sie das Gerät vor Reinigungsar­beiten immer ab, und ziehen Sie den
Netzstecker aus der Steckdose.

• Verwenden Sie keine entflammbaren Pro­dukte oder Produkte, die Korrosion ver­ursachen.

• Benutzen Sie den Geschirrspüler nie oh­ne Filter. Vergewissern Sie sich, dass die
Filter ordnungsgemäß eingesetzt sind.
Falsch eingesetzte Filter führen zu nicht

zufriedenstellenden Spülergebnissen und
einer Beschädigung des Geräts.

• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl. Andernfalls
besteht Stromschlaggefahr und das Ge­rät könnte beschädigt werden.

INSTALLATION

• Achten Sie darauf, dass das Gerät nicht
beschädigt ist. Ein beschädigtes Gerät
darf nicht montiert oder an das Strom­netz angeschlossen werden. Wenden Sie
sich in diesem Fall an Ihren Händler.

• Entfernen Sie das gesamte Verpackungs­material, bevor Sie das Gerät montieren
und verwenden.

• Der elektrische Anschluss, die Klempner­arbeiten und die Montage des Geräts
dürfen nur von einer qualifizierten Fach­kraft ausgeführt werden. Auf diese Weise
werden Gebäudeschäden oder Verlet­zungen vermieden.

• Achten Sie darauf, dass der Netzstecker
während der Montage nicht an einer
Netzsteckdose angeschlossen ist.

• Bohren Sie keine Löcher in das Gehäuse
des Geräts. Dabei könnten hydraulische
oder elektrische Bauteile beschädigt wer­den.

FROSTSCHUTZMASSNAHMEN

• Stellen Sie das Gerät nicht an einem Ort
auf, an dem die Temperatur unter 0 °C
absinken kann.

• Der Hersteller haftet nicht für Frostschä­den.

WASSERANSCHLUSS

• Verwenden Sie neue Schläuche und kei­ne gebrauchten Schläuche für den An­schluss an die Wasserversorgung.

• Schließen Sie das Gerät nicht an neue
oder lange nicht mehr benutzte Schläu­che an, sondern lassen Sie zunächst das
Wasser ein paar Minuten durch den
Schlauch fließen und schließen Sie erst
dann den Zulaufschlauch an.

• Achten Sie darauf, die Wasserschläuche
bei der Geräteinstallation nicht zu quet­schen oder zu beschädigen.

• Vergewissern Sie sich, dass alle Wasser­anschlüsse vollkommen dicht sind, damit
kein Wasser austreten kann.

4 electrolux

• Prüfen Sie bei der ersten Verwendung
des Gerätes, dass die Schläuche keine
Wasserlecks aufweisen.

• Der Wasserzulaufschlauch verfügt über
ein Sicherheitsventil und eine doppelte
Ummantelung mit einem innenliegenden
Netzkabel. Der Wasserzulaufschlauch
steht nur während des Wasserzulaufs un­ter Druck. Wenn der Wasserzulauf­schlauch eine undichte Stelle aufweist,
unterbricht das Sicherheitsventil den
Wasserzulauf.

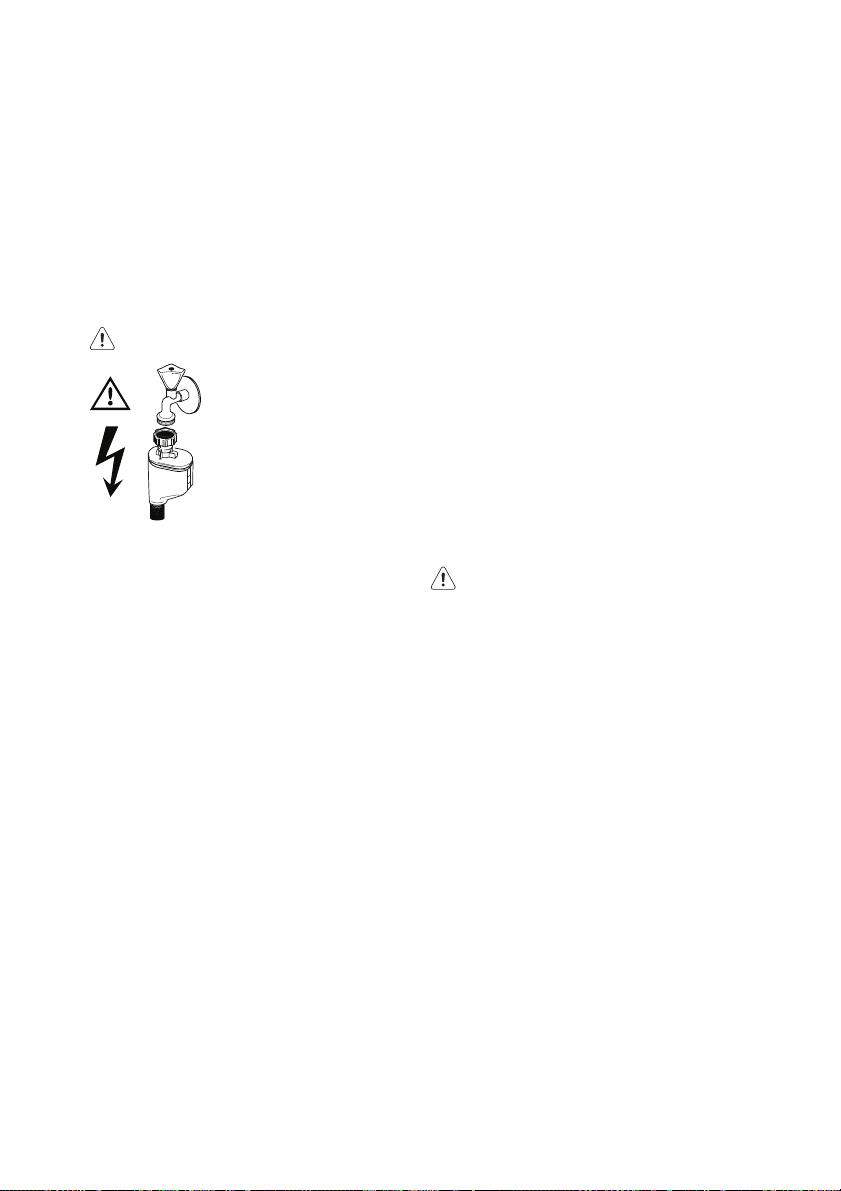

– Gehen Sie beim Anschluss des Was-

serzulaufschlauchs vorsichtig vor:
– Tauchen Sie den Wasserzulauf-

schlauch oder das Sicherheitsventil
nicht in Wasser.

– Ziehen Sie sofort den Netzstecker

aus der Steckdose, wenn der Was­serzulaufschlauch oder das Sicher­heitsventil beschädigt ist.

– Wenden Sie sich für den Austausch

des Wasserzulaufschlauchs mit Si­cherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

ELEKTRISCHER ANSCHLUSS

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.

• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkontakts­teckdose an.

• Verwenden Sie keine Mehrfachsteckdo­sen oder Verlängerungskabel. Es besteht
Brandgefahr.

• Ersetzen oder wechseln Sie nicht selbst
das Netzkabel. Wenden Sie sich hierzu
an den Kundendienst.

• Achten Sie darauf, den Netzstecker und
das Netzkabel hinter dem Gerät nicht zu
quetschen oder zu beschädigen.

• Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie
das Gerät vom Stromnetz trennen möch­ten, sondern ziehen Sie dazu immer di­rekt am Netzstecker.

KUNDENDIENST

• Nur qualifizierte Fachkräfte dürfen an
dem Gerät Reparaturarbeiten durchfüh­ren. Wenden Sie sich hierzu an den Kun­dendienst.

• Es dürfen nur Originalersatzteile verwen­det werden.

ENTSORGUNG DES GERÄTS

• Um das Risiko von Verletzungen oder
Sachschäden zu vermeiden:
– Ziehen Sie den Netzstecker aus der

Netzsteckdose.

– Schneiden Sie das Netzkabel ab und

entsorgen Sie es.

– Entfernen Sie den Türschnappver-

schluss, damit Kinder oder Haustiere
nicht in dem Gerät eingeschlossen
werden können. Andernfalls besteht
Erstickungsgefahr.

– Entsorgen Sie das Gerät bei Ihrer örtli-

chen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler­Reinigungsmittel sind gefährlich
und können Korrosion
verursachen!

• Bei Unfällen mit diesen Reinigungs­mitteln konsultieren Sie umgehend
einen Arzt.

• Sollte Reinigungsmittel in den Mund
gelangen, konsultieren Sie umge­hend einen Arzt.

• Sollte das Reinigungsmittel in die Au­gen gelangen, konsultieren Sie um­gehend einen Arzt und spülen Sie die
Augen mit Wasser aus.

• Bewahren Sie die Reinigungsmittel
an einem sicheren Ort außerhalb der
Reichweite von Kindern auf.

• Lassen Sie die Gerätetür nicht offen
stehen, solange sich Reinigungsmit­tel im Reinigungsmittelbehälter befin­det.

• Füllen Sie das Gerät erst mit Reini­gungsmittel, kurz bevor Sie ein Spül­programm starten.

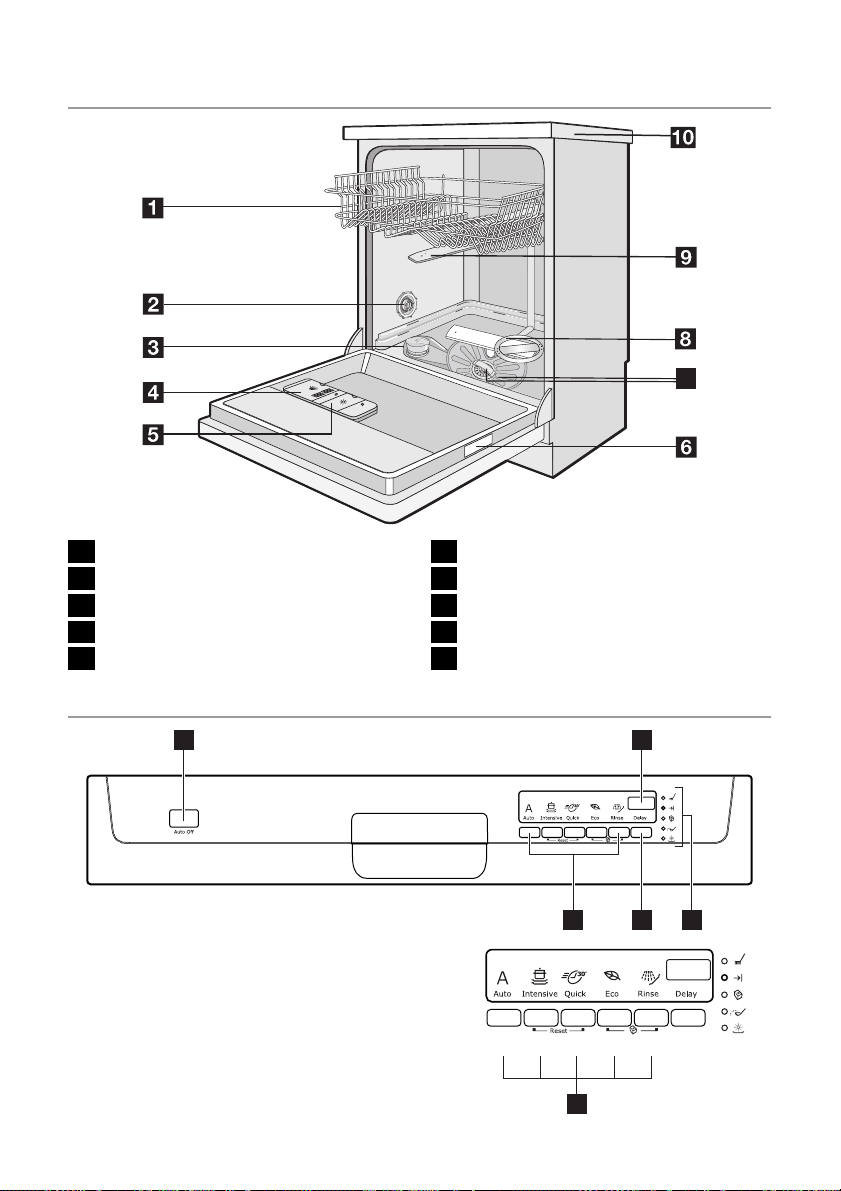

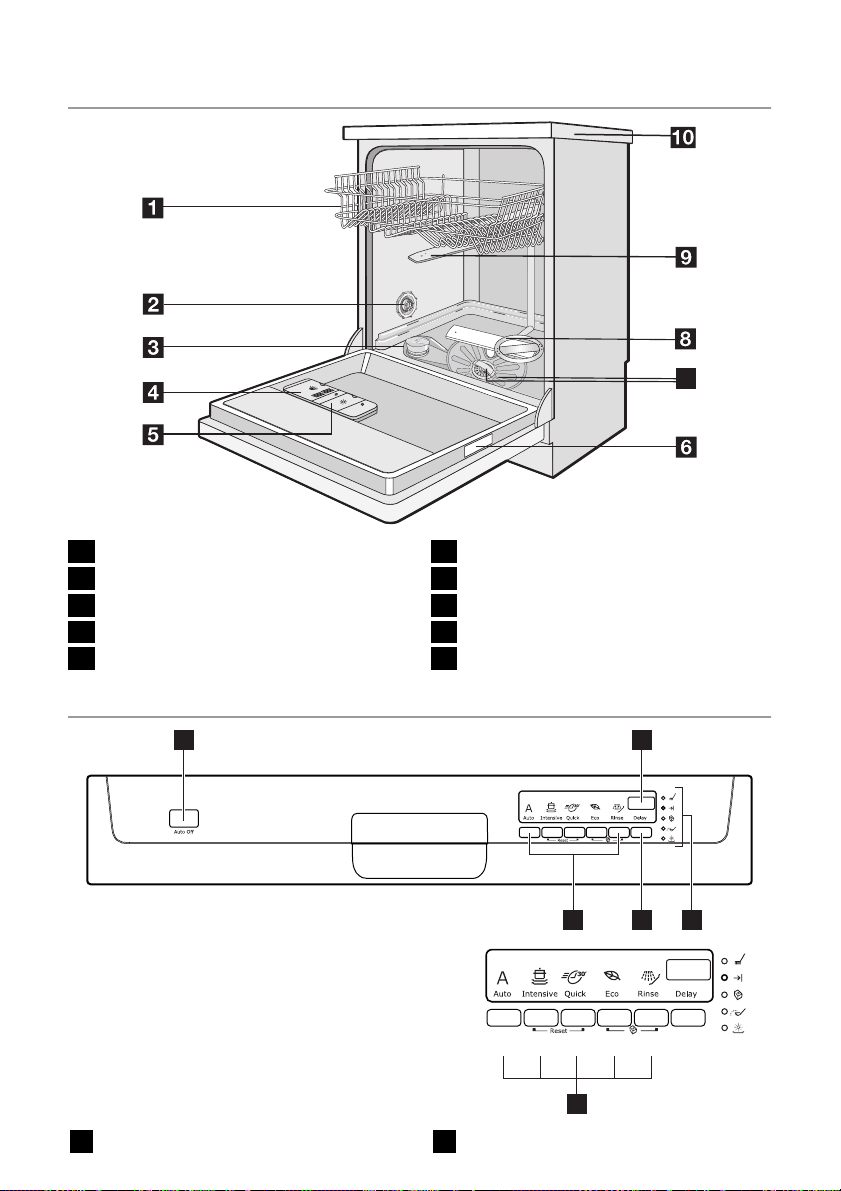

GERÄTEBESCHREIBUNG

electrolux 5

7

Oberkorb

1

Wasserhärtestufen-Wähler

2

Salzbehälter

3

Reinigungsmittelbehälter

4

Klarspülmittel-Dosierer

5

BEDIENFELD

1

Typenschild

6

Filter

7

Unterer Sprüharm

8

Oberer Sprüharm

9

Arbeitsplatte

10

A

2

5

C

B

6

4

3

E

D

6 electrolux

Taste „Ein/Aus“

1

Display

2

Kontrolllampen

3

Kontrolllampen

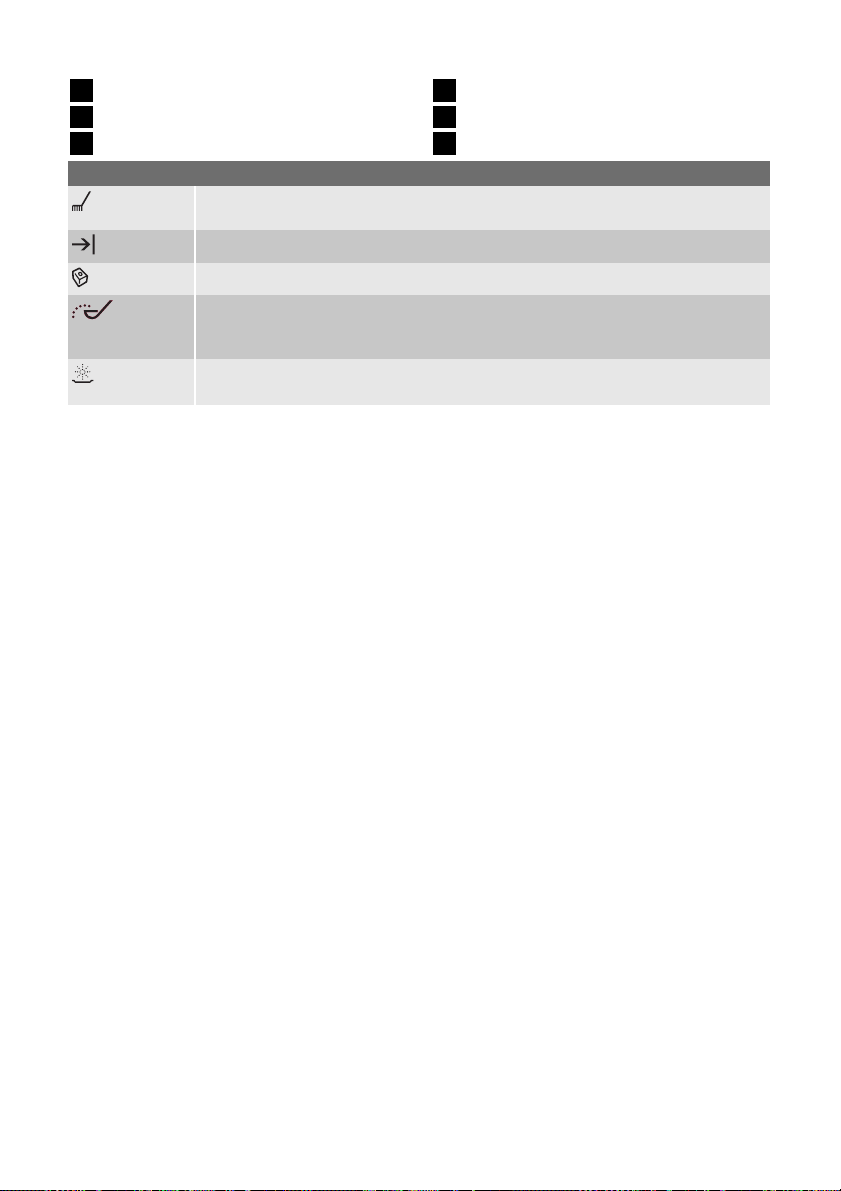

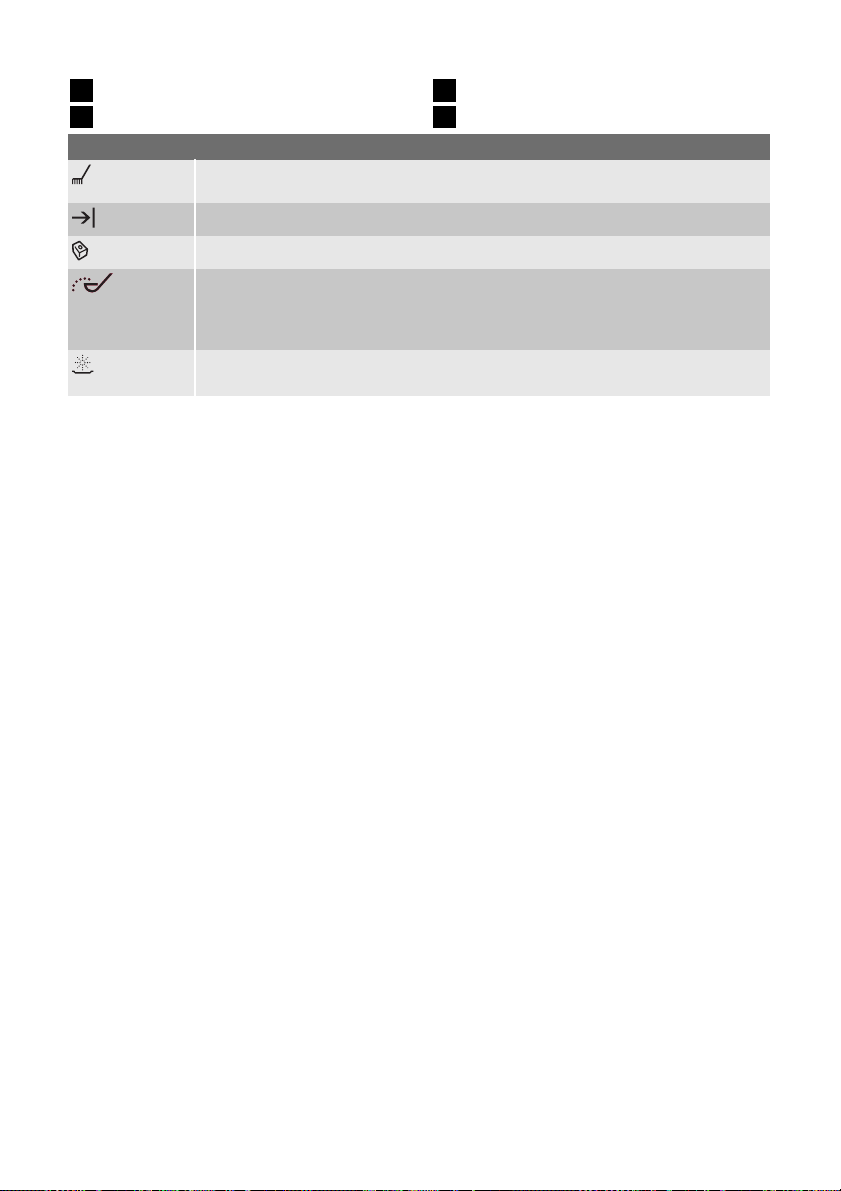

Kontrolllampe „Programmablauf“. Leuchtet auf, wenn Sie das Spülprogramm ein­stellen und erlischt, wenn das Programm endet.

Kontrolllampe „Programmende“. Leuchtet nach dem Ende des Spülprogramms
auf.

Kontrolllampe „Multitab“. Leuchtet auf, wenn die Funktion eingeschaltet ist.

Kontrolllampe „Salz“. Leuchtet auf, wenn der Salzbehälter aufgefüllt werden

1)

muss.
Die Kontrolllampe „Salz“ kann nach dem Nachfüllen von Salz noch einige Stun­den leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Geräte­betrieb.

Kontrolllampe „Klarspülmittel“. Leuchtet auf, wenn der Klarspülmittel-Dosierer
nachgefüllt werden muss.

1) Die entsprechenden Kontrolllampen leuchten nie während eines laufenden Spülprogramms auf, auch wenn der
Salzbehälter und/oder der Klarspülmittel-Dosierer leer sind.

1)

EIN-/AUS-TASTE

Drücken Sie diese Taste, um das Gerät ein­und auszuschalten.
Zehn Minuten nach Ende des Spülpro­gramms schaltet die Funktion Auto Off das
Gerät automatisch aus. Diese Funktion hilft
bei der Senkung des Energieverbrauchs.

DISPLAY

Im Display erscheint:

• Die elektronische Einstellung der Wasser-

enthärtungsstufe

• Die Aktivierung/Deaktivierung des Klar-

spülmittel-Dosierers (nur bei aktiver Funk­tion Multitab)

• Die Spülprogrammdauer

• Die Restlaufzeit bis zum Ende des Spül-

programms

• Das Ende eines Spülprogramms (im Dis-

play erscheint eine Null)

• Die Zeitvorwahl

• Die Alarmcodes.

TASTE ZEITVORWAHL

Drücken Sie mehrmals diese Taste, um den
Start des Spülprogramms um 1 bis 24
Stunden zu verzögern.

FUNKTIONSTASTEN

Mit diesen Tasten können Sie:

• Die Wasserenthärterstufe elektronisch

einstellen. Beachten Sie den Abschnitt
„Einstellen des Wasserenthärters“.

Taste Zeitvorwahl

4

Programmwahltasten

5

Funktionstasten

6

• Die Funktion Multitab ein- und ausschal­ten. Siehe Abschnitt „Funktion Multitab“.

• Den Klarspülmittel-Dosierer ein- oder
ausschalten (nur bei eingeschalteter
Funktion Multitab). Schlagen Sie dazu bit­te unter „Was tun, wenn...“ nach.

• Ein laufendes Spülprogramm abbrechen.
Siehe Kapitel „Auswählen und Starten ei­nes Spülprogramms“.

EINSTELLMODUS
Das Gerät muss sich für folgende

Funktionen im Einstellmodus befinden:

• Zum Einstellen und Starten eines Spül­programms.

• Zum Einstellen und Starten einer Zeitvor­wahl.

• Zur elektronischen Einstellung der Was­serenthärterstufe.

• Zum Ein-/Ausschalten der Funktion Multi­tab.

• Zum Ein- und Ausschalten des Klarspül­mittel-Dosierers (nur bei eingeschalteter
Funktion Multitab).

Schalten Sie das Gerät ein. Das Gerät
ist im Einstellmodus, wenn:

• Alle Programmanzeigen leuchten.

Schalten Sie das Gerät ein. Das Gerät
ist nicht im Einstellmodus, wenn:

• Nur eine Programmanzeige leuchtet.

• Das Display die Dauer des Spülpro­gramms oder die Zeitvorwahl anzeigt.

electrolux 7

– Löschen Sie das Programm oder die

Zeitvorwahl, um in den Einstellmodus

wählen und Starten eines Spülpro­gramms“.

zurückzukehren. Siehe Kapitel „Aus-

GEBRAUCH DES GERÄTES

1. Prüfen Sie, ob die Einstellung des Was­serenthärters der Wasserhärte in Ihrem
Gebiet entspricht und stellen Sie ihn bei
Bedarf entsprechend ein.

2. Füllen Sie den Salzbehälter mit Ge­schirrspülsalz.

3. Füllen Sie den Klarspülmittel-Dosierer
mit Klarspülmittel auf.

4. Ordnen Sie Geschirr und Besteck in den
Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Ver­schmutzungsgrad das passende Spül­programm ein.

6. Füllen Sie den Reinigungsmittelbehälter
mit der passenden Menge an Reini­gungsmittel.

7. Starten Sie das Spülprogramm.

Wenn Sie Kombi-Reinigungstabletten
(„3 in 1“, „4 in 1“, „5 in 1“ etc.) benut­zen, verwenden Sie die Funktion Multi­tab (siehe den Abschnitt „Funktion Mul­titab“).

EINSTELLEN DES WASSERENTHÄRTERS

Der Wasserenthärter hält die im Wasser
enthaltenen Minerale und Salze zurück. Die­se Minerale und Salze können das Gerät
beschädigen.
Stellen Sie den Wasserenthärter ein, wenn
die Einstellung nicht der Wasserhärte in Ih­rem Gebiet entspricht.

Wasserhärte

Deutscher Was-

serhärtegrad

(dH°)

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Werkseinstellung

2) Verwenden Sie kein Salz bei diesen Werten.

Französischer

Wasserhärte-

grad (°TH)

Sie müssen den Wasserenthärter ma­nuell und elektronisch einstellen.

Wenden Sie sich an Ihr örtliches Wasser­versorgungsunternehmen, um die Wasser­härte in Ihrem Gebiet zu erfahren.

Wasserhärteeinstel-

mmol/l Clarke-Wer-temanuell elekt-

2
2
2
2
2
2

1

MANUELLE EINSTELLUNG

Drehen Sie den Wasserhärtestufen-Wähler
auf die Stufe 1 oder 2 (siehe Tabelle).

lung

ro-

nisch

1)

1)

1)

1)

1)

1)

2)

10

9
8
7
6

1)

5

2)

1

8 electrolux

3. Lassen Sie die Funktionstasten (B) und
(C) dann los.

4. Drücken Sie die Funktionstaste (A).

• Die Programmkontrolllampen über

den Funktionstasten (B) und (C) erlö­schen.

• Die Programmkontrolllampe über der

Funktionstaste (A) blinkt weiter.

• Das Display zeigt die Einstellung des

Wasserenthärters an (Beispiel:

ELEKTRONISCHE EINSTELLUNG

1. Schalten Sie das Gerät ein. Stellen Sie
sicher, dass sich das Gerät im Einstell­modus befindet.

2. Halten Sie gleichzeitig die Funktionstas­ten (B) und (C) gedrückt, bis die Pro­grammkontrolllampen über den Funkti­onstasten (A), (B) und (C) zu blinken be­ginnen.

Stufe 5 an).

5. Drücken Sie wiederholt die Funktions­taste (A), um die Einstellung zu ändern.

6. Schalten Sie das Gerät zur Bestätigung
aus.

Wenn der Wasserenthärter elektronisch
auf Stufe 1 eingestellt ist, leuchtet die
Salzkontrolllampe bei leerem Salzbe­hälter nicht auf.

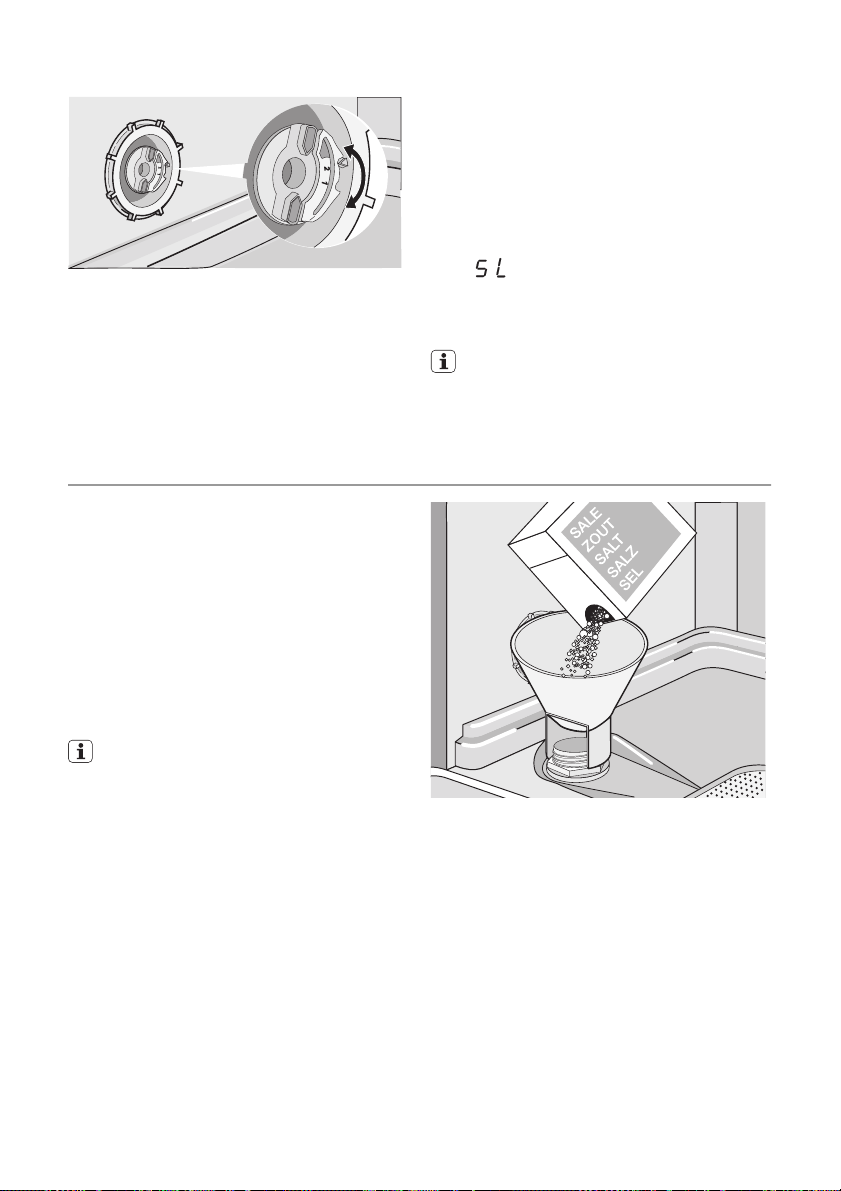

GEBRAUCH VON SALZ FÜR GESCHIRRSPÜLER

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhr­zeigersinn und öffnen Sie den Salzbe­hälter.

2. Füllen Sie den Salzbehälter mit 1 Liter
Wasser (nur wenn Sie zum ersten Mal
Salz einfüllen).

3. Verwenden Sie den Trichter, um den
Salzbehälter zu füllen.

4. Entfernen Sie das Salz, das sich um die
Öffnung des Salzbehälters herum ange­sammelt hat.

5. Drehen Sie den Deckel im Uhrzeiger­sinn, um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit
Salz Wasser aus dem Salzbehälter
überläuft.

=

20

30

M

A

X

1

2

3

4

+

-

electrolux 9

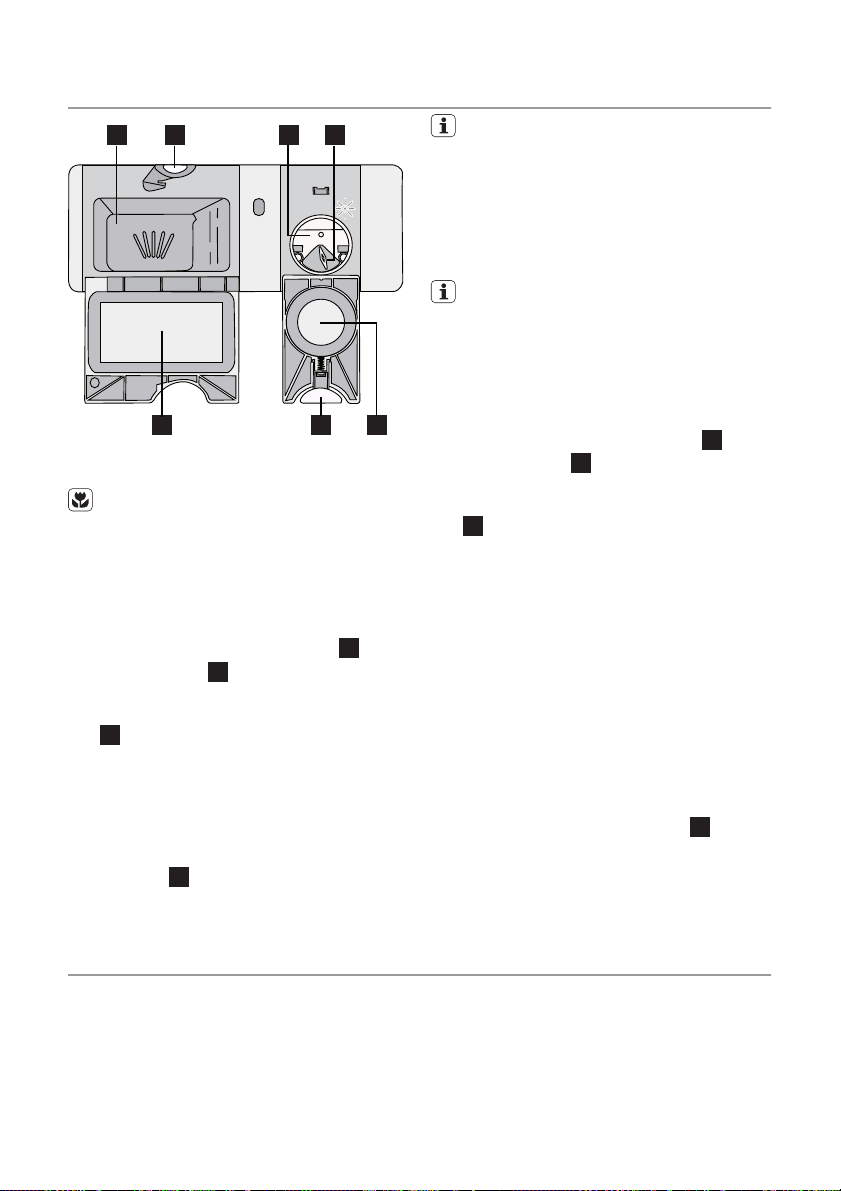

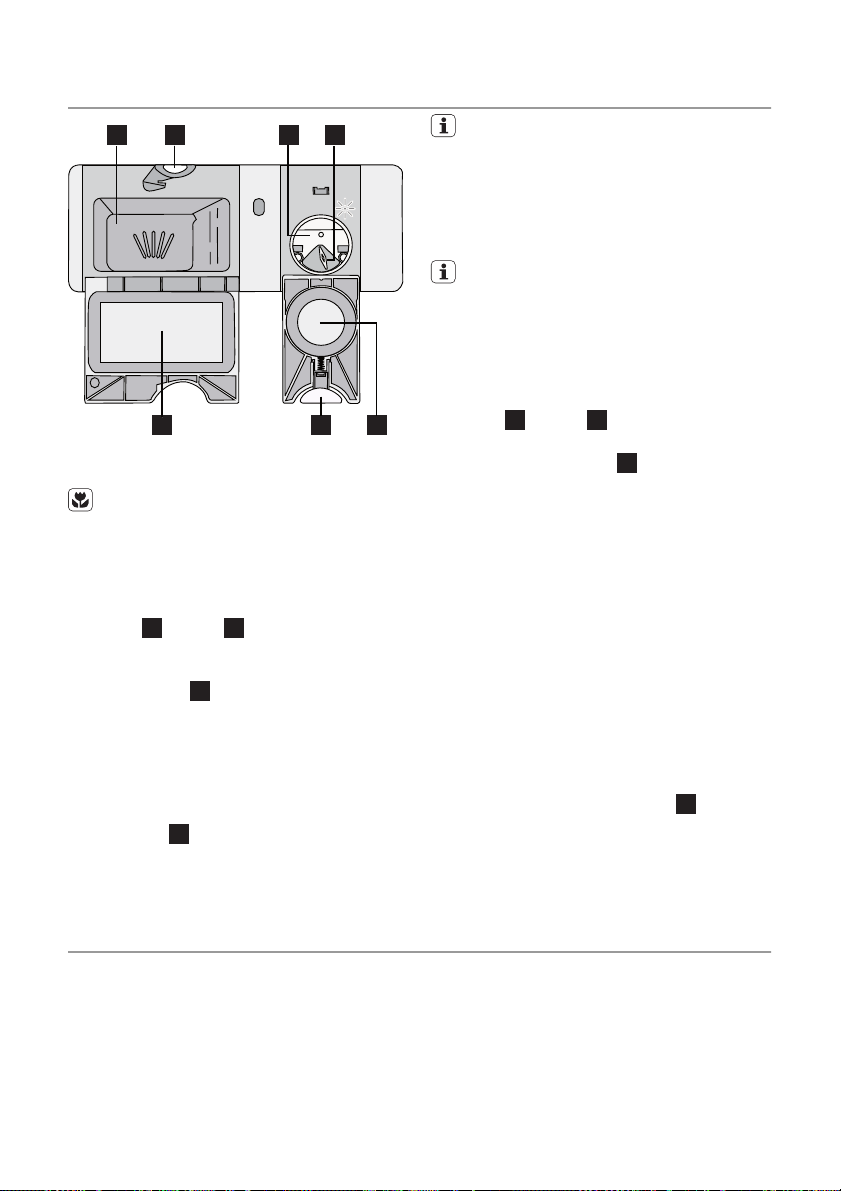

VERWENDUNG VON REINIGUNGSMITTEL UND KLARSPÜLER

1

2

7

3

4

6

5

GEBRAUCH VON
REINIGUNGSMITTELN

Um die Umwelt zu schützen, verwen­den Sie nicht mehr als die korrekte Rei­nigermenge.
Beachten Sie die Empfehlungen des
Reinigungsmittelsherstellers auf der
Reinigerverpackung.

So füllen Sie den Reinigungsmittelbehälter:

1. Drücken Sie zum Öffnen des Deckels

2

die Freigabetaste 7 des Reini-

gungsmittelbehälters.

2. Füllen Sie das Reinigungsmittel in den
Behälter.

1

.

3. Wenn das Spülprogramm einen Vor­spülgang hat, schütten Sie eine kleine
Menge Reinigungsmittel auf die Innen­seite der Gerätetür.

4. Wenn Sie Geschirrspüler-Tabs verwen­den, legen Sie diese in den Reinigungs-

1

mittelbehälter.

.

5. Schließen Sie den Reinigungsmittelbe­hälter, indem Sie auf den Deckel drü­cken, bis er einrastet.

FUNKTION "MULTITAB"

Die Funktion Multitab ermöglicht die Ver­wendung von Kombi-Reinigungstabletten.
Diese Tabletten enthalten das Reinigungs­mittel, Klarspülmittel und Geschirrspülsalz.

Wählen Sie lange Spülprogramme,
wenn Sie Geschirrspüler-Tabs verwen­den. Diese können sich bei kurzen
Spülprogrammen nicht vollständig auf­lösen und die Reinigung beeinträchti­gen.

VERWENDUNG VON
KLARSPÜLMITTEL

Klarspülmittel ermöglichen das Trock­nen des Geschirrs ohne Streifen und
Flecken.
Der Klarspülmittel-Dosierer fügt wäh­rend des letzten Spülgangs automa­tisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspül­mittel-Dosierer aufzufüllen:

1. Drücken Sie zum Öffnen des Deckels

6

die Freigabetaste 5 des Klarspül-

mittel-Dosierers.

2. Füllen Sie den Klarspülmittel-Dosierer

3

mit Klarspülmittel. Die Markierung

„max“ zeigt den maximalen Pegel an.

3. Wischen Sie verschüttetes Klarspülmit­tel mit einem saugfähigen Tuch auf, um
zu große Schaumbildung während des
Spülprogramms zu vermeiden.

4. Schließen Sie den Klarspülmittel-Dosie­rer, indem Sie auf den Deckel drücken,
bis er einrastet.

EINSTELLUNG DER
KLARSPÜLMITTELDOSIERUNG

Werkseitige Einstellung: Stufe 3.
Sie können den Klarspülmittel-Dosierer auf
die Stufen 1 (niedrigste Dosierung) bis 4
(höchste Dosierung) einstellen.

Drehen Sie den Klarspülmittelwähler
Erhöhung oder Verringerung der Dosierung.

Einige Tabletten-Sorten können auch ande­re Zusätze enthalten.
Vergewissern Sie sich, dass diese Tabletten
für die Wasserhärte in Ihrer Region geeignet

4

zur

10 electrolux

sind (siehe hierzu die Anweisungen auf der
Produktverpackung).
Die Funktion Multitab sperrt automatisch
die Zufuhr von Klarspülmittel und Salz.
Die Funktion Multitab deaktiviert die Kon­trolllampen für Salz und Klarspülmittel.
Die Programmdauer kann sich erhöhen,
wenn Sie die Funktion Multitab verwenden.

Schalten Sie die Funktion Multitab vor
dem Beginn eines Spülprogramms ein
oder aus. Sie können die Funktion Mul­titab nicht ein- oder ausschalten, wenn
ein Spülprogramm angelaufen ist.

Schalten Sie die Funktion Multitab wie
folgt ein:

1. Schalten Sie das Gerät ein.

2. Stellen Sie sicher, dass sich das Gerät
im Einstellmodus befindet.

3. Halten Sie gleichzeitig die Funktionstas­ten (D) und (E) gedrückt, bis die Multi­tab-Kontrolllampe aufleuchtet.

4. Lassen Sie die Funktionstasten (D) und
(E) dann los. Die Funktion ist aktiviert.

• Wenn Sie die Funktion Multitab akti-

vieren, bleibt sie so lange aktiv, bis
Sie sie wieder deaktivieren.

Zur Deaktivierung der Funktion
Multitab und für die separate
Verwendung von Reinigungsmittel, Salz
und Klarspülmittel

1. Schalten Sie das Gerät ein.

2. Stellen Sie sicher, dass sich das Gerät
im Einstellmodus befindet.

3. Halten Sie gleichzeitig die Funktionstas­ten (D) und (E) gedrückt, bis die Multi­tab-Kontrolllampe erlischt.

4. Lassen Sie die Funktionstasten (D) und
(E) dann los. Die Funktion ist deaktiviert.

5. Füllen Sie den Salzbehälter und den
Klarspülmittel-Dosierer auf.

6. Stellen Sie den Wasserenthärter auf die
höchste Stufe ein.

7. Starten Sie ein Spülprogramm ohne Ge­schirr.

8. Nach Ablauf des Spülprogramms, stel­len Sie den Wasserenthärter auf die
Wasserhärte in Ihrer Region ein.

9. Stellen Sie die Menge des Klarspülmit­tels ein.

LADEN VON BESTECK UND GESCHIRR

Siehe Broschüre „Beispiele für Real­Life-Beladungen“.

HINWEISE UND TIPPS

• Spülen Sie in diesem Gerät keine Gegen­stände, die Wasser aufnehmen können
(Schwämme, Geschirrtücher usw.).

• Entfernen Sie Speisereste vom Geschirr.

• Weichen Sie eingebrannte Essensreste
ein.

• Ordnen Sie hohle Gefäße (z. B. Tassen,
Gläser, Pfannen) mit der Öffnung nach
unten ein.

• Achten Sie darauf, dass sich kein Wasser
in Behältern oder Schüsseln sammeln
kann.

• Stellen Sie sicher, dass das Geschirr und
das Besteck nicht aneinander haften.

• Achten Sie darauf, dass die Gläser einan­der nicht berühren.

• Ordnen Sie kleine Gegenstände in den
Besteckkorb ein.

• Mischen Sie Löffel mit anderem Besteck,
so können sie nicht zusammenkleben.

• Achten Sie beim Einordnen des Spülguts
darauf, dass das Wasser die Oberflächen
aller Geschirrteile erreicht.

• Ordnen Sie leichte Gegenstände in den
Oberkorb ein. Achten Sie darauf, dass
diese nicht verrutschen können.

• Auf Kunststoffgegenständen und Ge­schirr mit Antihaftbeschichtung sammeln
sich oftmals Wassertropfen.

AUSWÄHLEN UND STARTEN EINES SPÜLPROGRAMMS

STARTEN DES SPÜLPROGRAMMS
OHNE ZEITVORWAHL

Sie können das Spülprogramm bei ge­öffneter oder geschlossener Tür ein­stellen.
Wenn die Tür geöffnet ist, können Sie
die Einstellung ändern, da das Gerät
erst startet, nachdem Sie die Tür ge­schlossen haben.
Ist die Tür geschlossen, startet das Ge­rät 3 Sekunden nach der Einstellung
des Spülprogramms.

1. Schalten Sie das Gerät ein. Stellen Sie
sicher, dass sich das Gerät im Einstell­modus befindet.

2. Wählen Sie ein Spülprogramm.

• Die entsprechende Programmkon-

trolllampe leuchtet auf.

• Alle anderen Programmkontrolllam-

pen erlöschen.

• Die Programmdauer blinkt im Display.

• Die Programmablauf-Anzeige leuchtet

auf.

3. Schließen Sie die Tür des Geräts und
das Spülprogramm startet automatisch.

• Die Programmdauer blinkt nicht mehr

im Display.

• Die Programmablauf-Anzeige bleibt

eingeschaltet.

STARTEN DES SPÜLPROGRAMMS MIT
ZEITVORWAHL

Sie können die Zeitvorwahl bei geöffne­ter oder geschlossener Tür einstellen.
Wenn die Tür geöffnet ist, können Sie
die Einstellung ändern, da das Gerät
erst startet, nachdem Sie die Tür ge­schlossen haben.
Ist die Tür geschlossen, startet das Ge­rät 3 Sekunden nach der Einstellung
der Zeitvorwahl.

1. Schalten Sie das Gerät ein. Stellen Sie
sicher, dass sich das Gerät im Einstell­modus befindet.

2. Wählen Sie ein Spülprogramm.

3. Drücken Sie wiederholt die Zeitvorwahl­Taste, bis das Display die gewünschte
Zeitvorwahl anzeigt.

• Die Dauer der Zeitvorwahl blinkt im
Display.

4. Schließen Sie die Tür des Geräts und
der Ablauf der Zeitvorwahl startet auto­matisch.

• Die Dauer der Zeitvorwahl blinkt nicht

mehr im Display.

• Die Programmablauf-Anzeige erlischt.

Nach Ablauf der Zeitvorwahl startet das
Spülprogramm automatisch.

• Die Programmablauf-Anzeige leuchtet

auf.

Das Öffnen der Tür unterbricht den Ab­lauf der Zeitvorwahl. Wenn Sie die Tür
wieder schließen, läuft die Zeitvorwahl
ab dem Zeitpunkt der Unterbrechung
weiter.

ABBRECHEN DER ZEITVORWAHL
Der Ablauf der Zeitvorwahl ist nicht

aktiviert.

1. Drücken Sie wiederholt die Zeitvorwahl­Taste, bis das Display die Spülpro­grammdauer anzeigt.

2. Schließen Sie die Tür des Geräts und
das Spülprogramm startet automatisch.

Der Ablauf der Zeitvorwahl ist aktiviert.

1. Drücken Sie wiederholt die Zeitvorwahl­Taste, bis das Display die Spülpro­grammdauer anzeigt.

• Die Programmdauer blinkt im Display.

Nach einigen Sekunden hört die Pro­grammdauer auf zu blinken und das
Spülprogramm startet automatisch.

UNTERBRECHUNG EINES
SPÜLPROGRAMMS

• Öffnen Sie die Tür des Gerätes.

– Das Spülprogramm stoppt.

• Schließen Sie die Gerätetür.

– Das Spülprogramm wird an der Stelle

fortgesetzt, an der es unterbrochen
wurde.

ABBRECHEN DES SPÜLPROGRAMMS

Wenn das Spülprogramm noch nicht gest­artet ist, können Sie die Auswahl ändern.

electrolux 11

12 electrolux

Um die Auswahl bei laufendem Spülpro­gramm zu ändern, müssen Sie das Pro­gramm zuerst abbrechen.

• Halten Sie die Funktionstasten (B) und (C)
gleichzeitig gedrückt, bis alle Program­manzeigen leuchten.

Bevor Sie ein neues Spülprogramm
wählen, kontrollieren Sie, ob der Reini­gungsmittelbehälter gefüllt ist.

ENDE DES SPÜLPROGRAMMS

Wenn das Spülprogramm beendet ist, zeigt
das Display eine Null an .

• Die Programmablauf-Anzeige erlischt.

• Die Programmendeanzeige leuchtet auf.

2. Öffnen Sie die Tür des Geräts.
Öffnen Sie für bessere Trocknungser-

gebnisse für einige Minuten die Tür ei­nen Spaltbreit.

ENTNEHMEN DES SPÜLGUTS

• Lassen Sie das Geschirr abkühlen, bevor

Sie es aus dem Geschirrspüler entneh­men. Heißes Geschirr ist stoßempfindlich.

• Entladen Sie zuerst den Unter- und dann

den Oberkorb.

• An den Innenseiten und an der Gerätetür

kann sich Wasser niederschlagen, da
sich Edelstahl schneller abkühlt als das
Geschirr.

1. Schalten Sie das Gerät aus.

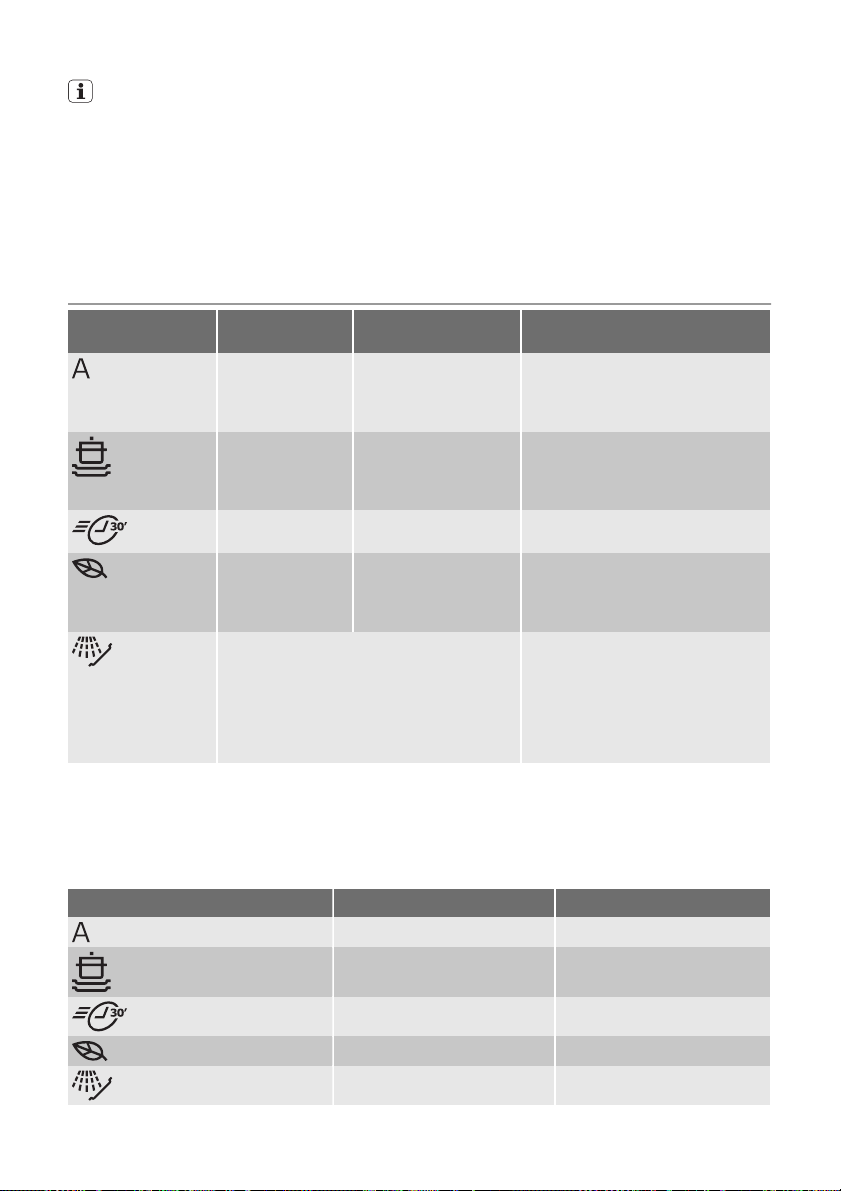

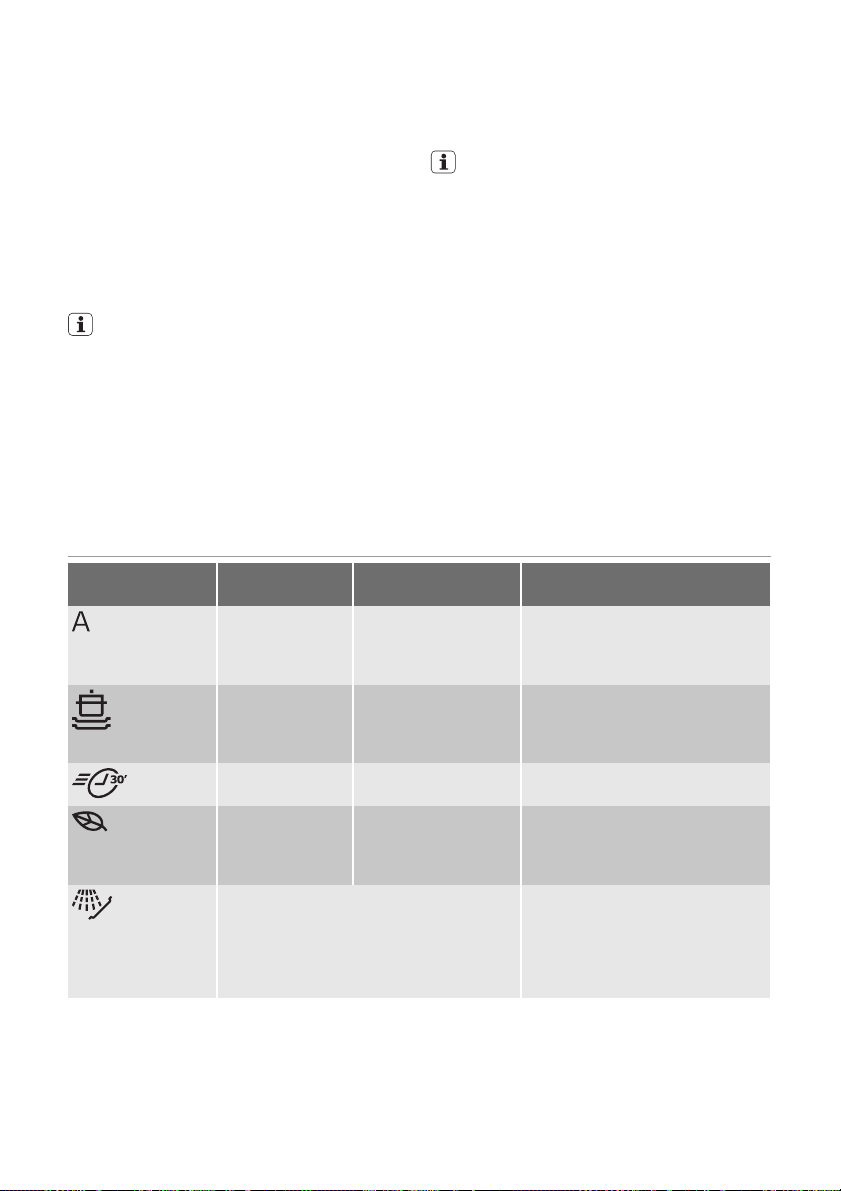

SPÜLPROGRAMME

Programme Verschmut-

1)

2)

3)

1) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann
automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmlaufzeit ein.

2) Mit diesem Programm können Sie vor kurzem benutztes Geschirr spülen. Es liefert gute Spülergebnisse in kurzer
Zeit.

3) Dies ist das Standardprogramm für Prüfinstitute. Mit diesem Programm erhalten Sie den wirtschaftlichsten
Energie- und Wasserverbrauch für Geschirr und Besteck mit normaler Verschmutzung. Informationen zu den
Testdaten finden Sie in der mitgelieferten Broschüre.

zungsgrad

Alle Geschirr, Besteck,

Stark ver­schmutzt

Vor kurzem be­nutztes Geschirr

Normal ver­schmutzt

Verwenden Sie dieses Programm zum
schnellen Abspülen des Geschirrs. Damit
wird vermieden, dass sich Essensreste
am Geschirr festsetzen und schlechte
Gerüche aus dem Gerät entweichen.
Verwenden Sie für dieses Programm kein
Reinigungsmittel.

Verbrauchswerte

Programm

1)

0,9 - 1,7 8 - 15

Spülgut Programmbeschreibung

Töpfe und Pfannen

Geschirr, Besteck,
Töpfe und Pfannen

Geschirr und Besteck Reinigen 60 °C

Geschirr und Besteck Vorspülen

Energie (kWh) Wasser (in Litern)

Vorspülen
Reinigen 45 °C oder 70 °C
Klarspülen
Trocknen

Vorspülen
Reinigen 70 °C
Klarspülen
Trocknen

Spülen

Reinigen 50 °C
Klarspülen
Trocknen

Spülen

electrolux 13

Programm

1) Das Display zeigt die Programmdauer an.

1)

Energie (kWh) Wasser (in Litern)

1,4 - 1,5 13 - 14

0,9 9

0,90 - 0,91 9,8 - 10

0,1 4

Druck und Temperatur des Wassers,
die Schwankungen in der Stromversor-

REINIGUNG UND PFLEGE

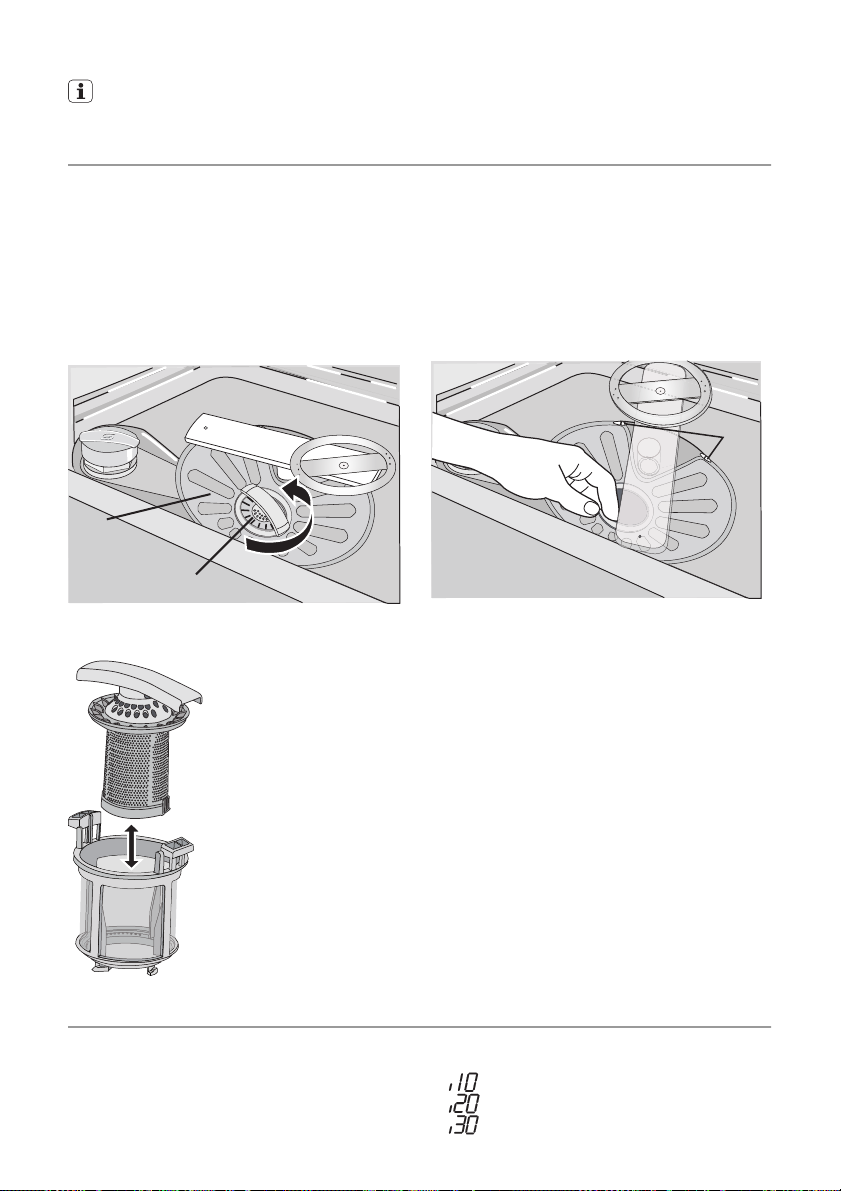

ENTFERNEN UND REINIGEN DER
FILTER

Verschmutzte Filter beeinträchtigen das
Spülergebnis.
Obwohl die Filter wartungsarm sind, müs­sen sie in regelmäßigen Abständen über­prüft und, falls nötig, gereinigt werden.

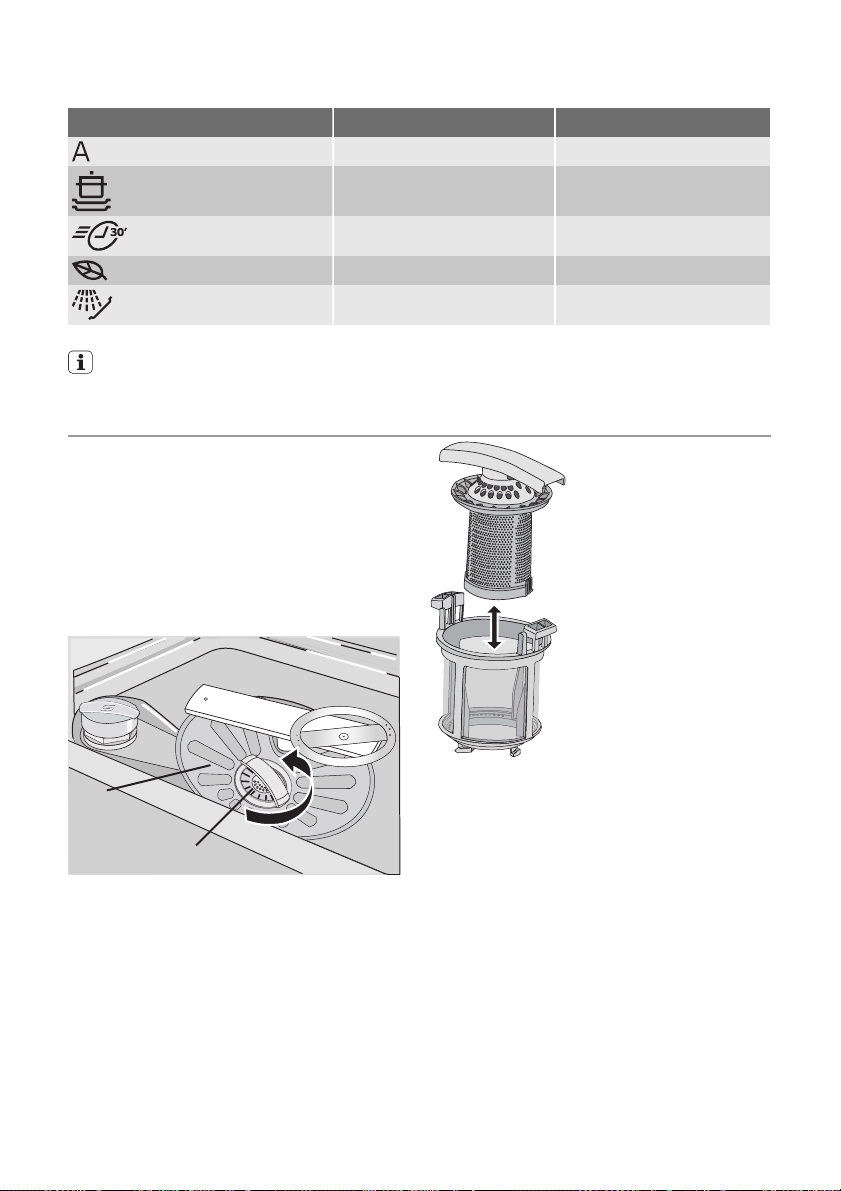

1. Drehen Sie den Filter (A) gegen den Uhr-

zeigersinn, um ihn zu entfernen und zie­hen Sie ihn aus dem Filter (B).

gung und die Geschirrmenge können
diese Werte verändern.

B

A

2. Filter (A) besteht aus zwei Teilen. Ziehen

Sie diese auseinander, um sie zu zerle­gen.

3. Reinigen Sie die einzelnen Teile unter
fließendem Wasser.

4. Setzen Sie die beiden Teile des Filters
(A) ineinander und drücken Sie diese zu­sammen. Vergewissern Sie sich, dass
sie korrekt ineinander sitzen.

5. Nehmen Sie den Filter (B) heraus.

6. Reinigen Sie den Filter (B) unter fließen­dem Wasser.

7. Setzen Sie den Filter (B) wieder in der
ursprünglichen Position ein. Vergewis­sern Sie sich, dass er korrekt in den bei­den Führungen (C) sitzt.

14 electrolux

Falls die Löcher in den Sprüharmen ver­stopft sind, reinigen Sie sie mit einem Cock­tailspieß.

C

REINIGEN DER AUSSENSEITEN

Reinigen Sie die Außenseiten und das Be­dienfeld des Gerätes mit einem weichen,
feuchten Tuch.
Verwenden Sie ausschließlich Neutralreini­ger.
Benutzen Sie keine Scheuermittel, Metall­schwämmchen oder Lösungsmittel (Azeton

8. Setzen Sie den Filter (A) in den Filter (B)

usw.).

ein. Drehen Sie den Filter (A) im Uhrzei­gersinn, bis er einrastet.

REINIGEN DER SPRÜHARME

Bauen Sie die Sprüharme nicht aus.

WAS TUN, WENN …

Das Gerät startet nicht oder stoppt wäh­rend des Betriebs.
Versuchen Sie zuerst eine Lösung für das
Problem zu finden (beachten Sie die Tabel­le). Ist dies nicht möglich, wenden Sie sich
an den Kundendienst.

Bei manchen Fehlfunktionen zeigt das
Display einen Alarmcode an:

•

- Es läuft kein Wasser in den Ge-

schirrspüler.

Störung Mögliche Ursachen Mögliche Abhilfe

Es läuft kein Wasser in das Ge­rät.

Der Wasserdruck ist zu niedrig. Wenden Sie sich an Ihren loka-

Der Wasserhahn ist geschlos-

Der Filter im Wasserzulauf-

Der Wasserzulaufschlauch ist

Der Wasserzulaufschlauch ist

Das Gerät pumpt das Wasser
nicht ab.

Der Wasserablaufschlauch ist

Der Wasserhahn ist blockiert
oder durch Kalkablagerungen
verstopft.

sen.

schlauch ist verstopft.

nicht richtig angeschlossen.

beschädigt.

Der Siphon ist verstopft. Reinigen Sie den Siphon.

nicht richtig angeschlossen.

•

- Das Gerät pumpt nicht ab.

•

- Die Aquasafe-Einrichtung ist aus-

gelöst.

Warnung! Schalten Sie das Gerät aus,
bevor Sie die Überprüfungen
vornehmen.

Reinigen Sie den Wasserhahn.

len Wasserversorger.
Drehen Sie den Wasserhahn

auf.
Reinigen Sie den Filter.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ord­nung ist.

Stellen Sie sicher, dass der
Wasserzulaufschlauch nicht
beschädigt ist.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ord­nung ist.

electrolux 15

Störung Mögliche Ursachen Mögliche Abhilfe

Der Ablaufschlauch ist beschä-

Die Aquasafe-Einrichtung ist
ausgelöst.

Das Spülprogramm startet
nicht.

Der Netzstecker steckt nicht

Die Sicherung im Sicherungs-

Die Zeitvorwahl ist eingestellt. • Brechen Sie die Zeitvorwahl

Schalten Sie das Gerät wieder ein, nach­dem Sie es überprüft haben. Das Pro­gramm wird an der Stelle fortgesetzt, an
der es unterbrochen wurde.
Tritt die Störung erneut auf, wenden Sie
sich an den Kundendienst.
Wenn das Display andere Alarmcodes an­zeigt, wenden Sie sich an den Kunden-

digt.

Drehen Sie den Wasserhahn zu

Die Gerätetür ist offen. Schließen Sie die Gerätetür.

richtig in der Steckdose.

kasten ist durchgebrannt.

Notieren Sie folgende Daten:
–Modell

(MOD.) ....................................................

....

–Produktnummer

(PNC) ........................................

– Seriennummer

(S.N.) ........................................

Stellen Sie sicher, dass der
Wasserablaufschlauch keine
Beschädigungen aufweist.

und wenden Sie sich an den
Kundendienst.

Stecken Sie den Netzstecker
richtig in die Steckdose.

Wechseln Sie die Sicherung
aus.

ab.

• Nach Ablauf der Zeitvorwahl
startet das Spülprogramm
automatisch.

dienst.
Die vom Kundendienst benötigten Daten
finden Sie auf dem Typenschild.

DIE SPÜL- UND TROCKNUNGSERGEBNISSE SIND NICHT ZUFRIEDENSTELLEND

Problem Mögliche Ursache Mögliche Abhilfe

Das Geschirr ist nicht sauber. Das ausgewählte Spülpro-

gramm ist für das Spülgut und
den Verschmutzungsgrad nicht
geeignet.

Sie haben Teile des Spülguts

nicht richtig in die Körbe ge­stellt, so dass das Wasser nicht
alle Oberflächen berührte.

Die Sprüharme konnten sich

nicht frei drehen. Inkorrekte Po­sition der Teile in den Körben.

Die Filter sind verschmutzt,

nicht richtig montiert oder nicht
korrekt eingesetzt.

Die Reinigungsmittelmenge war

nicht ausreichend oder es wur­de kein Reinigungsmittel ver­wendet.

Stellen Sie sicher, dass für das
Spülgut und den Verschmut­zungsgrad das geeignete Spül­programm ausgewählt wird.

Stellen Sie die Teile richtig in die
Körbe.

Stellen Sie sicher, dass die
Sprüharme nicht durch eine in­korrekte Position der Teile blo­ckiert werden.

Kontrollieren Sie, ob die Filter
sauber, richtig montiert und
korrekt eingesetzt sind.

Stellen Sie sicher, dass die Rei­nigungsmittelmenge ausrei­chend ist.

16 electrolux

Problem Mögliche Ursache Mögliche Abhilfe

Kalkablagerungen auf dem Ge­schirr.

Inkorrekte Härtegradeinstellung

Die Verschlusskappe des Salz-

Schlieren, Streifen, weißliche
Flecken oder blauschimmern­der Belag auf Gläsern und Ge­schirr.

Flecken von getrockneten Was­sertropfen auf Gläsern und Ge­schirr.

Die Ursache kann auch beim

Das Geschirr ist nass. Im Spülprogramm war keine

Das Geschirr ist nass und
glanzlos.

Die Funktion Multitab ist einge-

EINSCHALTEN DES
KLARSPÜLMITTEL-DOSIERERS

1. Schalten Sie das Gerät ein. Stellen Sie
sicher, dass sich das Gerät im Einstell-

Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit

des Wasserenthärters.

behälters ist nicht richtig ge­schlossen.

Die Klarspülmitteldosierung ist
zu hoch.

Die Klarspülmitteldosierung ist
zu niedrig.

Reinigungsmittel liegen.

oder eine verkürzte Trock­nungsphase vorgesehen.

Der Klarspülmittel-Dosierer ist
leer.

schaltet (diese Funktion deakti­viert automatisch den Klarspül­mittel-Dosierer).

• Die Programmkontrolllampe über der
Funktionstaste (B) blinkt weiterhin.

• Das Display zeigt die Einstellung des
Klarspülmittel-Dosierers an.

modus befindet.

2. Halten Sie gleichzeitig die Funktionstas­ten (B) und (C) gedrückt, bis die Pro­grammkontrolllampen über den Funkti­onstasten (A), (B) und (C) zu blinken be­ginnen.

3. Lassen Sie die Funktionstasten (B) und
(C) dann los.

4. Drücken Sie Funktionstaste (B).

• Die Programmkontrolllampen über

den Funktionstasten (A) und (C) erlö-

5. Drücken Sie zur Einstellungsänderung
die Funktionstaste (B).

6. Schalten Sie das Gerät zur Bestätigung
aus.

schen.

Geschirrspülsalz.
Stellen Sie den Wasserenthär-

ter auf den korrekten Härtegrad
ein.

Stellen Sie sicher, dass der
Salzbehälter richtig geschlos­sen ist.

Klarspülmitteldosierung verrin­gern.

Klarspülmitteldosierung erhö­hen.

Verwenden Sie eine andere
Reinigungsmittelmarke.

Öffnen Sie für bessere Trock­nungsergebnisse für einige Mi­nuten die Tür einen Spaltbreit.

Füllen Sie den Klarspülmittel­Dosierer mit Klarspülmittel auf.

Aktivieren Sie den Klarspülmit­tel-Dosierer.

Der Klarspülmittel­Dosierer ist ausge­schaltet.

Der Klarspülmittel­Dosierer ist einge­schaltet.

TECHNISCHE DATEN

Abmessungen Breite 596 mm
Höhe 850 mm
Tiefe 620 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)

electrolux 17

Wasserversorgung
Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

1)

Das Typenschild am inneren Rand der
Gerätetür zeigt die elektrischen An­schlussdaten.

Wenn Sie Heißwasser mithilfe umwelt-

Kalt- oder Warmwasser maximal 60 °C

(z. B. Solar- oder Photovoltaikanlagen
oder Windkraft) aufbereiten, können Sie
durch den Anschluss des Geräts an die
Heißwasserversorgung Energie sparen.

freundlicher, alternativer Energiequellen

UMWELTTIPPS

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Sym-

. Entsorgen Sie die Verpackung in

bol
den entsprechenden Recyclingbehältern.

MONTAGE

INSTALLATION ALS
EINBAUGESCHIRRSPÜLER

Installieren Sie das Gerät in der Nähe eines
Wasserhahns und eines Wasserablaufs.
Entfernen Sie die Arbeitsplatte des Geräts,
wenn Sie es unter einem Spülbecken oder
einer Küchenarbeitsplatte installieren möch­ten.

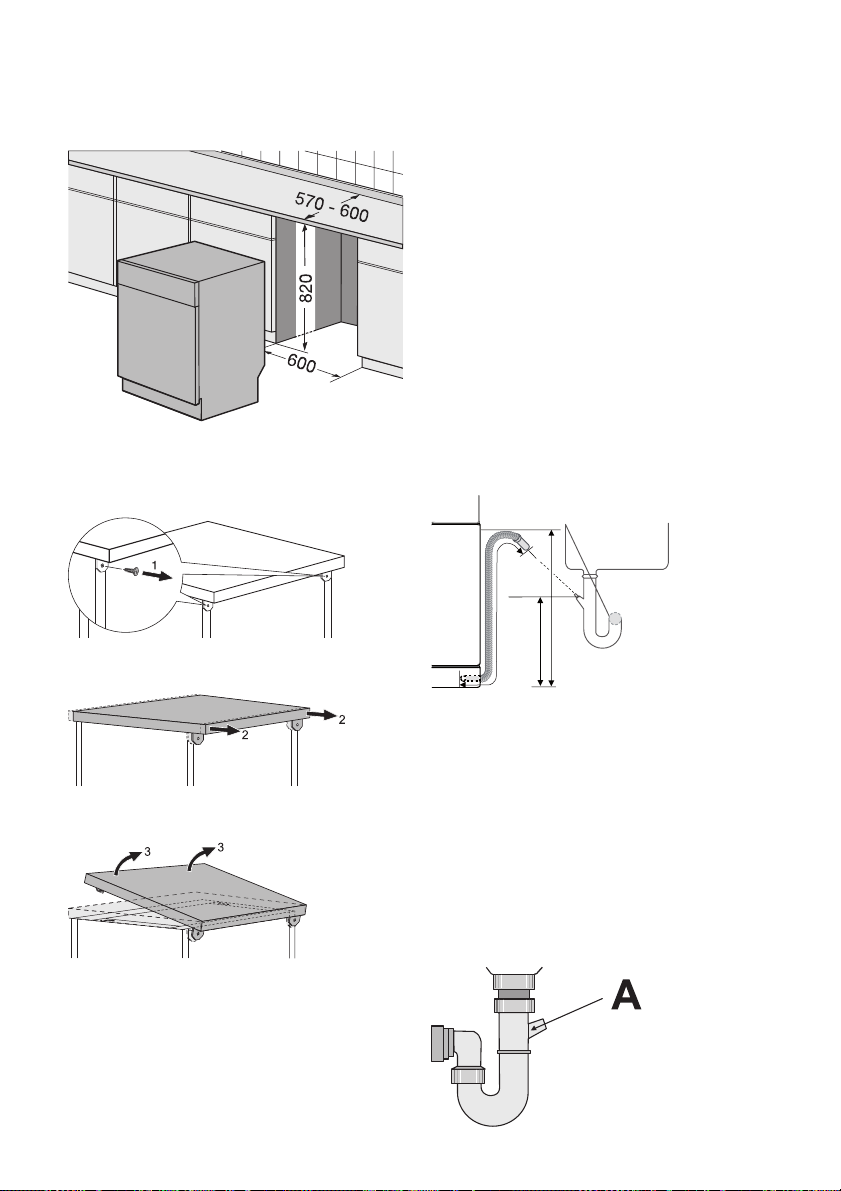

Achten Sie darauf, dass die Einbaunische
die in der Abbildung gezeigten Abmessun­gen aufweist.

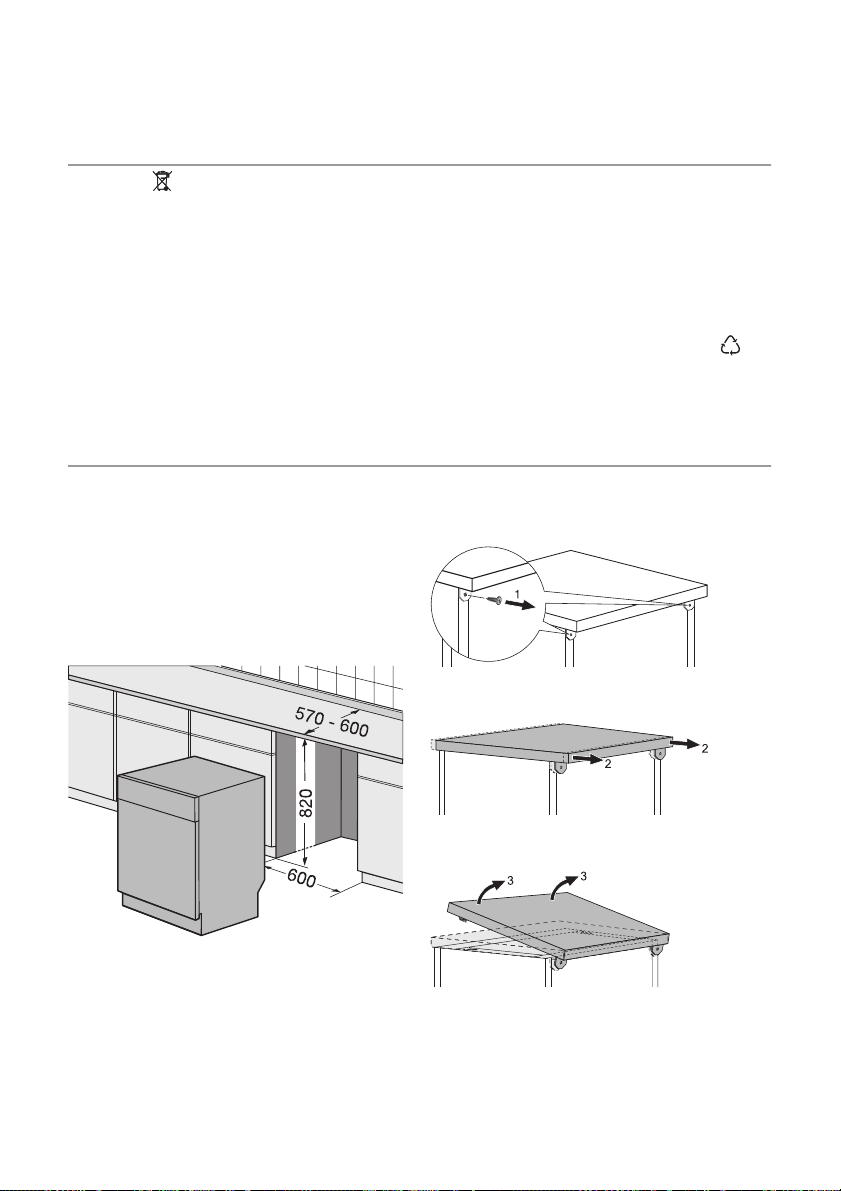

ENTFERNEN DER ARBEITSPLATTE
DES GERÄTS

1. Lösen Sie die hinteren Schrauben (1)

2. Ziehen Sie die Arbeitsplatte hinter dem

Gerät (2) vor.

3. Heben Sie die Arbeitsplatte an und be-

wegen Sie sie aus den vorderen Schlit­zen (3) heraus

18 electrolux

4. Nivellieren Sie das Gerät mit den Stell­füßen.

5. Installieren Sie das Gerät unter der Ar­beitsplatte. Quetschen oder biegen Sie
die Wasserschläuche nicht während
der Installation.

AUSRICHTEN DES GERÄTS

Die Tür eines waagerecht ausgerichteten
Geräts lässt sich dicht und sicher schließen.
Ist das Gerät nicht waagerecht ausgerich­tet, schließt die Tür an den Seiten nicht
richtig.
Richten Sie das Gerät mit den Schraubfü­ßen waagerecht aus.

ANSCHLUSS DES
ABLAUFSCHLAUCHS

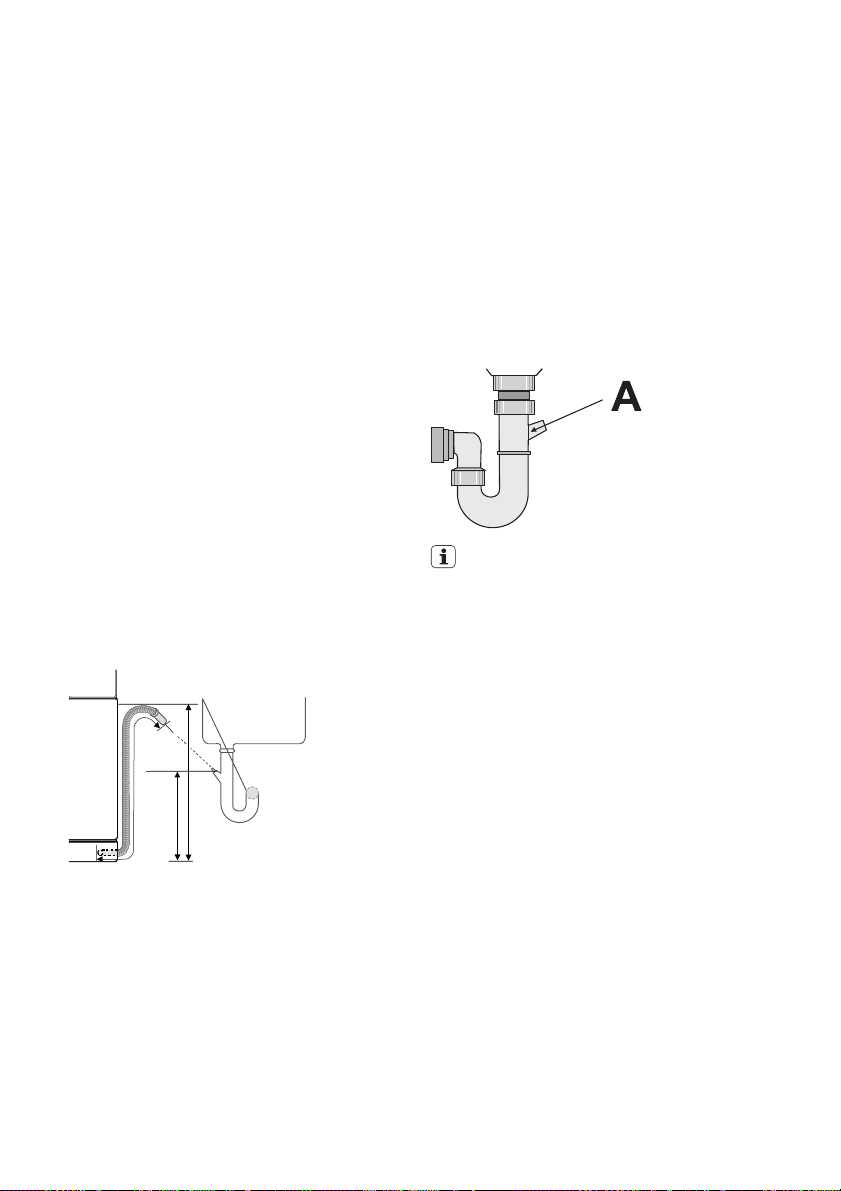

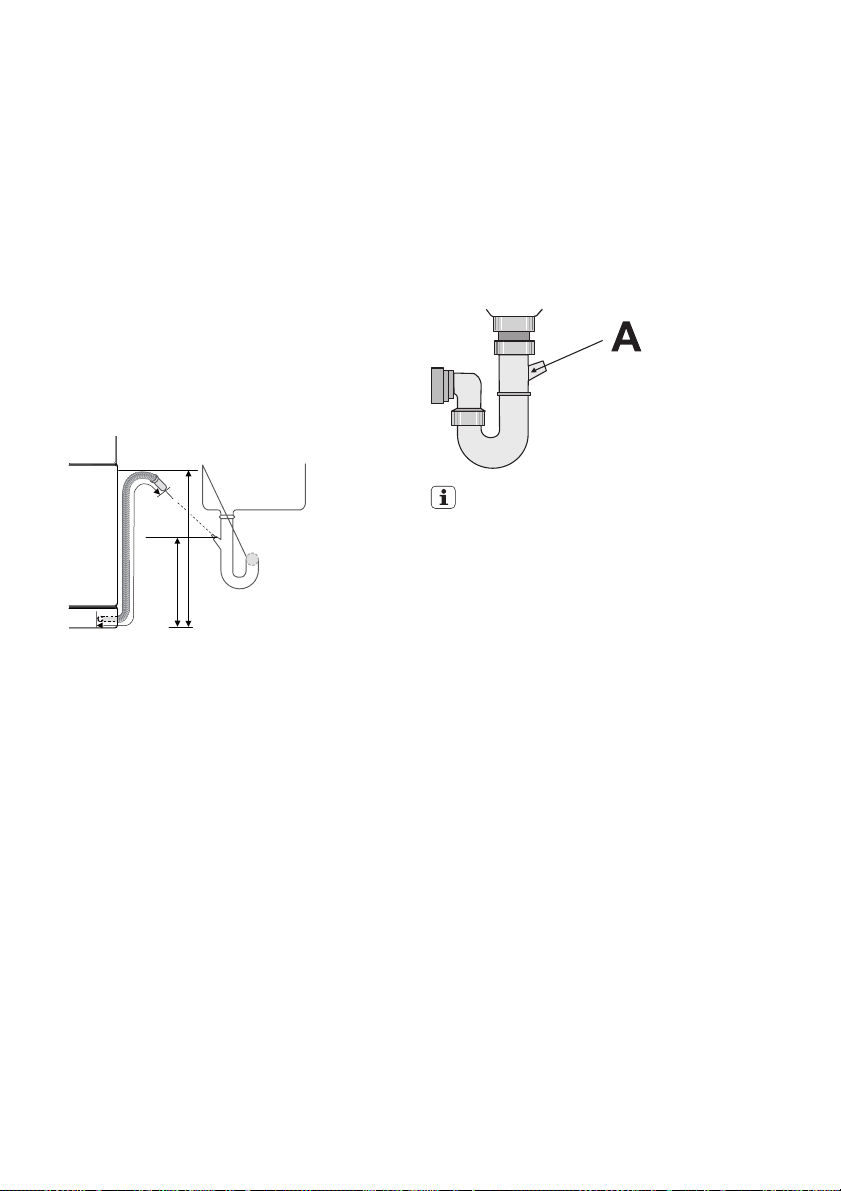

Schließen Sie den
Wasserablaufschlauch an Folgendes
an:

• Den Siphon der Spüle und befestigen Sie

ihn an der Unterseite der Arbeitsplatte.
Dadurch wird verhindert, dass Abwasser
aus dem Siphon in das Gerät zurückflie­ßen kann.

• Ein Standrohr mit Entlüftungsöffnung. Der

Innendurchmesser muss mindestens 40
mm betragen.

max 85 cm

Nehmen Sie den Spülbeckenstöpsel aus
dem Becken, während das Gerät das Was­ser abpumpt, um zu verhindern, dass das
Wasser wieder in das Gerät zurückfließt.
Ein Verlängerungsschlauch für den Ablauf­schlauch darf nicht länger als 2 m und sein
Innendurchmesser darf nicht kleiner als der
Durchmesser des Ablaufschlauchs sein.
Wenn der Ablaufschlauch an einen Siphon
unter einem Spülbecken angeschlossen
wird, muss die Kunststoffmembrane (A)
entfernt werden. Falls Sie die Kunststoff­membrane nicht entfernen, kann der Si­phon durch Speisereste verstopfen.

Eine Sicherheitsvorrichtung verhindert,
dass das Schmutzwasser in das Gerät
zurückfließt. Falls der Siphon Ihrer Spü­le ein Rückschlagventil hat, kann die­ses den korrekten Wasserablauf Ihres
Gerätes beeinträchtigen. Entfernen Sie
das Rückschlagventil.

min 40 cm

max 400 cm

Electrolux. Thinking of you.

Saiba mais sobre a nossa filosofia em www.electrolux.com

ÍNDICE

Informações de segurança 19
Descrição do produto 22
Painel de controlo 22
Utilização do aparelho 24
Regular o amaciador da água 24
Utilização do sal para máquinas de lavar
loiça 25
Utilização de detergente e abrilhantador

26

Função Multi-pastilhas 26

INFORMAÇÕES DE SEGURANÇA

Antes da instalação e utilização, leia atenta­mente este manual:

• Para a sua segurança e para a seguran-

ça da sua máquina.

• Para proteger o ambiente.

• Para o funcionamento correcto da má-

quina.
Guarde sempre estas instruções com a
máquina, mesmo que seja transferida ou
entregue a outra pessoa.
O fabricante não é responsável por danos
resultantes de uma instalação e utilização
incorrectas.

SEGURANÇA PARA CRIANÇAS E
PESSOAS VULNERÁVEIS

• Não deixe que o aparelho seja utilizado

por pessoas, incluindo crianças, com ca-

pacidades físicas e sensoriais reduzidas,

funções mentais reduzidas ou sem expe-

riência e conhecimento quanto à utiliza-

ção do mesmo. Estas pessoas devem

ser vigiadas ou ensinadas a utilizar o

aparelho por uma pessoa que seja res-

ponsável pela sua segurança.

• É necessário supervisionar as crianças

para não permitir que brinquem com o

aparelho.

• Mantenha todos os materiais de embala-

gem fora do alcance das crianças. Existe

o risco de asfixia ou ferimentos.

electrolux 19

Carregar pratos e talheres 27
Seleccionar e iniciar um programa de
lavagem 27
Programas de lavagem 29
Manutenção e limpeza 30
O que fazer se… 30
Dados técnicos 33
Preocupações ambientais 33
Instalação 33

Sujeito a alterações sem aviso prévio.

• Mantenha todos os detergentes num lo­cal seguro. Não permita que as crianças
toquem nos detergentes.

• Mantenha as crianças e os animais do­mésticos afastados do aparelho quando
a porta está aberta.

SEGURANÇA GERAL

• Não altere as especificações desta má­quina. Existe o risco de ferimentos e da­nos na máquina.

• Cumpra as instruções de segurança do
fabricante do detergente para evitar quei­maduras nos olhos, boca e garganta.

• Não beba água da máquina. Os resíduos
de detergente podem ficar na máquina.

• Não mantenha a porta da máquina aber­ta sem supervisão. Tal permite evitar feri­mentos e que alguém tropece na porta
aberta.

• Não se sente nem se apoie na porta
aberta.

UTILIZAÇÃO DA MÁQUINA

• Esta máquina destina-se apenas a uso
doméstico. Não utilize a máquina com
outros fins para evitar ferimentos pes­soais e danos materiais.

• Utilize a máquina apenas para lavar aces­sórios que são aplicáveis para máquinas
de lavar loiça.

• Não coloque produtos inflamáveis ou pe­ças molhadas com produtos inflamáveis

20 electrolux

no interior, ao lado ou em cima da má­quina. Existe o risco de explosão ou in­cêndio.

• Coloque as facas e todas as peças com
pontas afiadas no cesto de talheres com
a ponta virada para baixo. Caso contrá­rio, coloque-as numa posição horizontal
no cesto superior ou no cesto para fa­cas. (Nem todos os modelos possuem o
cesto para facas.)

• Utilize apenas produtos específicos para
máquinas de lavar loiça (detergente, sal,
abrilhantador).

• Tipos de sal que não são específicos pa­ra máquinas de lavar loiça podem causar
danos no descalcificador de água.

• Encha a máquina com sal antes de iniciar
um programa de lavagem. O sal restante
na máquina pode causar corrosão ou fa­zer um furo na parte inferior da máquina.

• Não encha o distribuidor de abrilhantador
com qualquer outra substância que não
abrilhantador (agente de limpeza para
máquinas de lavar loiça, detergente líqui­do). Isto pode provocar danos na máqui­na.

• Certifique-se de que os braços asperso­res se podem mover livremente antes de
iniciar um programa de lavagem.

• A máquina pode libertar vapor quente se
abrir a porta com um programa de lava­gem em funcionamento. Existe o risco de
queimaduras na pele.

• Não retire a loiça da máquina até o pro­grama de lavagem estar concluído.

MANUTENÇÃO E LIMPEZA

• Antes de limpar a máquina, desligue-a e
retire a ficha de alimentação eléctrica da
tomada.

• Não utilize produtos inflamáveis ou pro­dutos que possam causar corrosão.

• Não utilize a máquina sem os filtros. Cer­tifique-se de que a instalação dos filtros
está correcta. Uma instalação incorrecta
provoca resultados de lavagem insatisfa­tórios e danos na máquina.

• Não utilize jactos de água ou vapor para
limpar a máquina. Existe o risco de cho­que eléctrico e danos na máquina.

INSTALAÇÃO

• Certifique-se de que a máquina não está
danificada. Não instale ou ligue uma má­quina danificada, contacte o fornecedor.

• Retire todo o material de embalagem an­tes de instalar e utilizar a máquina.

• A ligação eléctrica, a canalização e a ins­talação da máquina apenas devem ser
realizadas por uma pessoa qualificada.
Tal permite evitar riscos de danos estru­turais ou ferimentos.

• Certifique-se de que a ficha de alimenta­ção eléctrica está desligada da tomada
durante a instalação.

• Não perfure os lados da máquina para
evitar danos nos componentes hidráuli­cos e eléctricos.

PRECAUÇÕES CONTRA A FORMAÇÃO
DE GELO

• Não instale a máquina em locais com
temperatura inferior a 0 °C.

• O fabricante não é responsável por da­nos resultantes da formação de gelo.

LIGAÇÃO À REDE DE
ABASTECIMENTO DE ÁGUA

• Utilize mangueiras novas para ligar o
aparelho ao fornecimento de água. Não
utilize mangueiras usadas.

• Não ligue o aparelho a canos novos ou
canos que não sejam usados há muito
tempo. Deixe a água correr durante al­guns minutos e, em seguida, ligue a
mangueira de entrada.

• Certifique-se de que não esmaga nem
provoca danos nas mangueiras de água
ao instalar o aparelho.

• Certifique-se de que as uniões de água
estão bem apertadas para evitar fugas
de água.

• Quando utilizar o aparelho pela primeira
vez, certifique-se de que as mangueiras
não têm fugas de água.

• A mangueira de entrada de água possui
uma válvula de segurança e revestimento
duplo com um cabo de alimentação inte­rior. Apenas existe pressão na mangueira
de entrada de água quando há fluxo de
água. Se houver uma fuga na mangueira
de entrada de água, a válvula de segu­rança interrompe o fluxo de água.

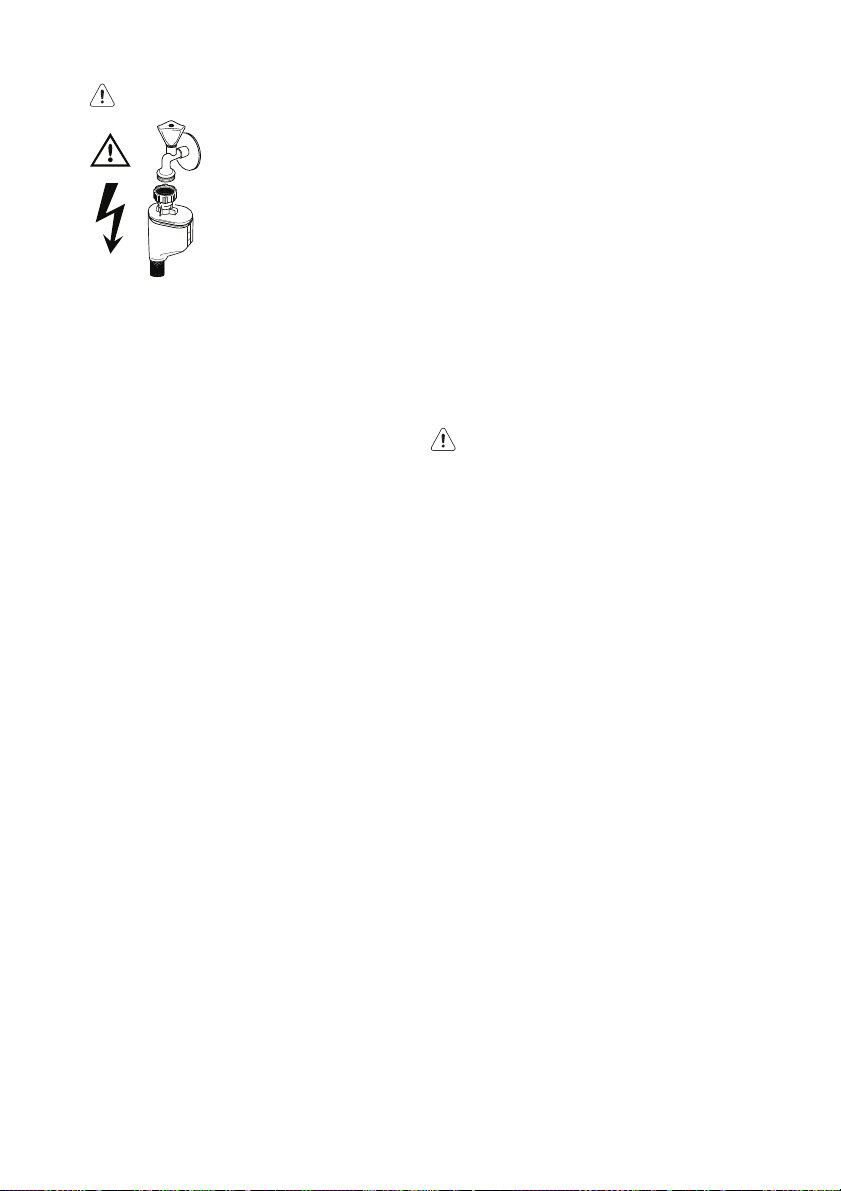

– Tenha cuidado quando ligar a man-

gueira de entrada de água:

electrolux 21

– Não coloque a mangueira de entra-

da de água ou a válvula de seguran­ça em água.

– Se a mangueira de entrada de água

ou a válvula de segurança estiver
danificada, desligue imediatamente
a ficha de alimentação eléctrica da
tomada.

– Contacte o centro de assistência

para substituir a mangueira de entra­da de água com a válvula de segu­rança.

Advertência Tensão perigosa.

LIGAÇÃO ELÉCTRICA

• A máquina deve ter uma ligação à terra.

• Certifique-se de que a informação sobre
a ligação eléctrica existente na placa de
características está em conformidade
com a fonte de alimentação.

• Utilize sempre uma tomada correctamen­te instalada e à prova de choques eléctri­cos.

• Não utilize fichas de contactos múltiplos
e cabos de extensão. Existe o risco de
incêndio.

• Não substitua ou altere o cabo de ali­mentação eléctrica. Contacte o centro de
assistência.

• Certifique-se de que não esmaga nem
provoca danos na ficha de alimentação
eléctrica e no cabo de alimentação atrás
da máquina.

• Certifique-se de que a ficha de alimenta­ção eléctrica está acessível após a insta­lação.

• Não puxe o cabo de alimentação eléctri­ca para desligar a máquina. Puxe sempre
a ficha de alimentação.

CENTRO DE ASSISTÊNCIA

• Apenas uma pessoa qualificada pode
efectuar trabalhos ou reparações na má­quina. Contacte o centro de assistência.

• Utilize apenas peças sobresselentes ori­ginais.

PARA ELIMINAR A MÁQUINA

• Para evitar o risco de ferimentos ou da­nos:
– Desligue a ficha de alimentação eléctri-

ca da tomada.

– Corte o cabo de alimentação eléctrica

e elimine-o.

– Retire o fecho da porta. Isto evita que

crianças ou animais domésticos fi­quem fechados no interior da máquina.
Existe o risco de asfixia.

– Elimine a máquina no centro de elimi-

nação de resíduos local.

Advertência Os detergentes para a
máquina de lavar loiça são
perigosos e podem causar
corrosão!

• Se ocorrer um acidente com estes
detergentes, contacte imediatamen­te um médico.

• Se entrar detergente na boca, con­tacte imediatamente um médico.

• Se entrar detergente nos olhos, con­tacte imediatamente um médico e
lave os olhos com água.

• Mantenha os detergentes para a
máquina de lavar loiça num local se­guro e fora do alcance das crianças.

• Não mantenha a porta da máquina
aberta quando existe detergente no
distribuidor de detergente.

• Encha o distribuidor de detergente
apenas antes de iniciar um programa
de lavagem.

22 electrolux

DESCRIÇÃO DO PRODUTO

7

Cesto superior

1

Indicador da dureza da água

2

Depósito de sal

3

Distribuidor de detergente

4

Distribuidor de abrilhantador

5

PAINEL DE CONTROLO

1

Placa de características

6

Filtros

7

Braço aspersor inferior

8

Braço aspersor superior

9

Tampo

10

5

C

B

A

6

2

4

3

E

D

Botão Ligar/Desligar

1

2

Display

electrolux 23

Indicadores

3

Botão de Início Diferido

4

Indicadores

Indicador do progresso do programa. Acende-se quando se selecciona o pro­grama de lavagem e apaga-se quando o programa de lavagem está concluído.

Indicador de fim. Acende-se quando o programa de lavagem está concluído.

Indicador Multitab. Acende-se quando a função é activada.

Indicador de sal. Acende-se quando é necessário encher o depósito de sal.
Após o enchimento do depósito, o indicador de sal pode permanecer aceso du­rante algumas horas. Isso não tem um efeito indesejado no funcionamento do
aparelho.

Indicador de abrilhantador. Acende-se quando é necessário encher o distribuidor
de abrilhantador.

1) Quando o depósito de sal e/ou o distribuidor de abrilhantador estão vazios, os respectivos indicadores não se
acendem enquanto um programa de lavagem estiver a decorrer.

1)

BOTÃO LIGAR/DESLIGAR

Prima este botão para activar ou desactivar
o aparelho.
Dez minutos depois do fim do programa de
lavagem, a função Auto Off desactiva auto­maticamente o aparelho. Isto ajuda a redu­zir o consumo de energia.

DISPLAY

O display apresenta:

• A regulação electrónica do nível da dure-

za da água

• A activação/desactivação do distribuidor

de abrilhantador (apenas com a função
Multitab activa)

• O tempo do programa de lavagem

• O tempo restante até ao fim do progra-

ma de lavagem

• O fim de um programa de lavagem (o

display apresenta um zero)

• O tempo do início diferido

• Os códigos de alarme.

BOTÃO INÍCIO DIFERIDO

Prima esta botão repetidamente para diferir
o início do programa de lavagem de 1 a 24
horas.

BOTÕES DE FUNÇÃO

Com estes botões, pode:

• Regular electronicamente o nível da du-

reza da água. Consulte "Regular a dure­za da água".

Botões de programas

5

Botões de função

6

1)

• Activar e desactivar a função Multitab.
Consulte "Função Multitab".

• Activar ou desactivar o distribuidor de
abrilhantador (apenas quando a função
Multitab está activa). Consulte "O que fa­zer se...".

• Cancelar um programa de lavagem em
funcionamento. Consulte "Seleccionar e
iniciar um programa de lavagem".

MODO DE SELECÇÃO
O aparelho tem de estar no modo de

selecção para as seguintes operações:

• Seleccionar e iniciar um programa de la­vagem.

• Seleccionar e iniciar o início diferido.

• Regular electronicamente o nível da du­reza da água.

• Para activar ou desactivar a função Multi­tab.

• Para desactivar ou activar o distribuidor
de abrilhantador (apenas quando a fun­ção Multitab está activa).

Active o aparelho. O aparelho está no
modo de selecção quando:

• Todos os indicadores de programa esti­verem acesos.

Active o aparelho. O aparelho não está
no modo de selecção quando:

• Apenas um indicador de programa está
aceso.

• O display apresenta o tempo do progra­ma de lavagem ou o tempo do início dife­rido.

24 electrolux

– É necessário cancelar o programa ou

o início diferido para voltar ao modo de

selecção. Consulte "Seleccionar e inici­ar um programa de lavagem".

UTILIZAÇÃO DO APARELHO

1. Certifique-se de que o nível definido de
descalcificador de água corresponde à
dureza da água na sua área. Caso con­trário, ajuste o descalcificador de água.

2. Encha o depósito de sal com sal para
máquinas de lavar loiça.

3. Encha o distribuidor de abrilhantador
com abrilhantador.

4. Coloque os talheres e os pratos na má­quina.

5. Defina o programa de lavagem correcto
para o tipo de carga e sujidade.

6. Encha o distribuidor de detergente com
a quantidade correcta de detergente.

7. Inicie o programa de lavagem.

Se utilizar pastilhas de detergente
combinadas ("3 em 1", "4 em 1", "5 em
1"), utilize a função Multipastilhas (con­sulte "Função Multipastilhas").

REGULAR O AMACIADOR DA ÁGUA

O descalcificador de água retira minerais e
sais do fornecimento de água. Estes mine­rais e sais podem causar danos na máqui­na.
Ajuste o nível de descalcificador de água se
este não corresponder à dureza da água na
sua área.

Dureza da água

Graus alemães

(°dH)

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Posição de fábrica.

2) Não utilize sal neste nível.

Graus franceses

(TH°)

Tem de ajustar o descalcificador de
água manual e electronicamente.

Contacte os serviços de abastecimento de
água locais para saber qual a dureza da
água na sua área.

Ajuste da dureza da

mmol/l Graus Clar-kemanual-

mente

2
2
2
2
2
2

1

1)

1)

1)

1)

1)

1)

2)

água

elec-

tronica-

mente

10

9
8
7
6

1)

5

2)

1

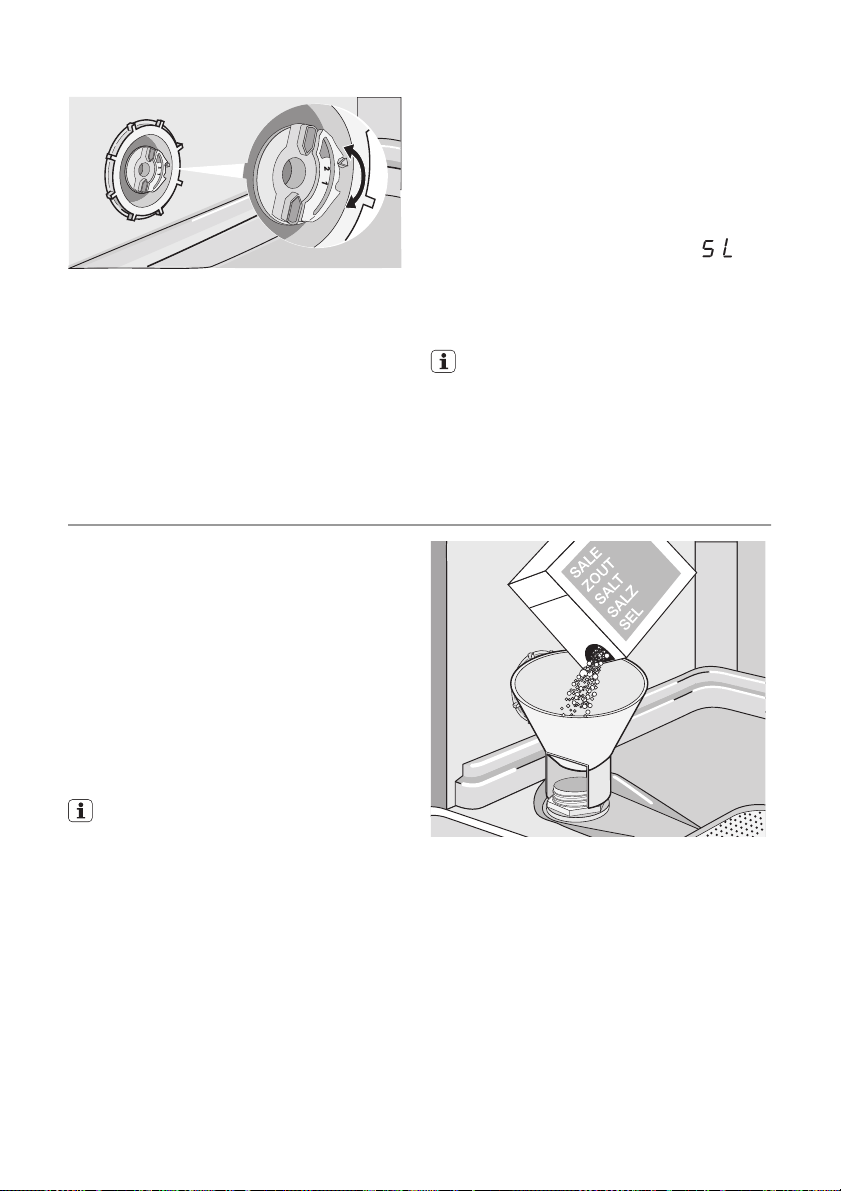

AJUSTE MANUAL

Rode o indicador da dureza da água para a
posição 1 ou 2 (consulte a tabela).

3. Liberte o botão (B) e o botão (C).

4. Prima o botão (A).

• Os indicadores de programa acima

do botão (B) e do botão (C) apagam-

-se.

• O indicador de programa acima do

botão (A) continua a piscar.

• O display apresenta a regulação do

nível da dureza da água (exemplo:

= nível 5).

alterar a regulação.

Se o descalcificador de água for elec­tronicamente definido para o nível 1, o
indicador de sal permanece desligado.

REGULAÇÃO ELECTRÓNICA

1. Active o aparelho. Certifique-se de que
o aparelho está no modo de selecção.

2. Mantenha premido o botão (B) e o bo­tão (C) simultaneamente até os indica­dores acima dos botões (A), (B) e (C)
piscarem.

5. Prima o botão (A) repetidamente para

6. Desactive o aparelho para confirmar.

UTILIZAÇÃO DO SAL PARA MÁQUINAS DE LAVAR LOIÇA

Como encher o depósito de sal:

1. Rode a tampa para a esquerda e abra

o depósito de sal.

2. Encha o depósito de sal com 1 litro de

água (apenas da primeira vez que en­che com sal).

3. Utilize o funil para encher o depósito de

sal com sal.

4. Retire o sal em torno da abertura do

depósito de sal.

5. Rode a tampa para a direita para fe-

char o depósito de sal.
É normal que a água transborde do

depósito de sal quando o enche com
sal.

electrolux 25

20

30

M

A

X

1

2

3

4

+

-

26 electrolux

UTILIZAÇÃO DE DETERGENTE E ABRILHANTADOR

1

2

7

3

4

6

5

UTILIZAÇÃO DO DETERGENTE

Para proteger o meio ambiente, não
utilize mais do que a quantidade cor­recta de detergente.
Respeite as recomendações do fabri­cante do detergente indicadas na em­balagem do detergente.

Como encher o distribuidor de detergente:

1.

Prima o botão de desbloqueio
abrir a tampa

7

do dispensador de

2

para

detergente.

2. Coloque o detergente no dispensador

1

.

3. Se o programa de lavagem tiver uma

fase de pré-lavagem, coloque uma pe­quena quantidade de detergente na
parte interior da porta da máquina.

4. Se utilizar pastilhas de detergente, co-

loque a pastilha no dispensador de de-

1

tergente

.

5. Feche o dispensador de detergente.

Pressione a tampa até ficar bloqueada.

Utilize programas de lavagem longos
quando utilizar as pastilhas de deter­gente. Estas não se conseguem dissol­ver na totalidade em programas de la­vagem curtos, o que pode diminuir os
resultados da lavagem.

UTILIZAÇÃO DO ABRILHANTADOR

O abrilhantador torna possível secar a
loiça sem riscos e manchas.
O dispensador de abrilhantador adicio­na automaticamente abrilhantador du­rante a última fase de enxaguamento.

Execute estes passos para encher o dis­pensador de abrilhantador:

1.

Prima o botão de desbloqueio
abrir a tampa

5

do dispensador de

abrilhantador.

2. Encha o dispensador de abrilhantador

3

com abrilhantador. A marca "máx."

apresenta o nível máximo.

3. Retire o abrilhantador entornado com
um pano absorvente para evitar dema­siada espuma durante o programa de
lavagem.

4. Feche o dispensador de abrilhantador.
Pressione a tampa até ficar bloqueada.

AJUSTE DA DOSAGEM DE
ABRILHANTADOR

Definição de fábrica: posição 3.
Pode regular a dosagem de abrilhantador
entre a posição 1 (dosagem mais baixa) e a
posição 4 (dosagem mais alta).

Rode o selector do abrilhantador
aumentar ou diminuir a dosagem.

4

6

para

para

FUNÇÃO MULTI-PASTILHAS

A função Multipastilhas destina-se a pasti­lhas de detergente combinadas.
Estes produtos contêm agentes como de­tergente, abrilhantador e sal para máquinas
de lavar loiça. Alguns tipos de pastilhas po­dem conter outros agentes.
Certifique-se de que estas pastilhas são
adequadas à dureza da água da sua área

(consulte as instruções na embalagem dos
produtos).
A função Multipastilhas desactiva o fluxo de
abrilhantador e de sal.
A função Multipastilhas desactiva os indica­dores de sal e abrilhantador.
A duração do programa pode aumentar se
utilizar a função Multipastilhas.

electrolux 27

Active ou desactive a função Multipas­tilhas antes de iniciar um programa de
lavagem. Não pode activar ou desacti­var a função quando um programa de
lavagem estiver em curso.

Para activar a função Multipastilhas

1. Active a máquina.

2. Certifique-se de que a máquina está no
modo de regulação.

3. Mantenha premidos os botões de fun­ções (D) e (E) simultaneamente até o in­dicador de Multipastilhas se acender.

4. Solte os botões de funções (D) e (E). A
função está activada.

• Quando activar a função Multipasti-

lhas, esta permanece ligada até a de­sactivar.

Para desactivar a função Multipastilhas
e utilizar separadamente detergente,
sal e abrilhantador

1. Active a máquina.

CARREGAR PRATOS E TALHERES

Consulte o folheto "Exemplos de car­gas RealLife".

SUGESTÕES E CONSELHOS

• Não coloque itens que possam absorver

água na máquina (esponjas, panos do­mésticos).

• Retire os resíduos de comida da loiça.

• Amoleça os resíduos de comida queima-

da na loiça.

• Coloque as peças ocas (chávenas, co-

pos e panelas) com a abertura para bai­xo.

• Certifique-se de que não fica água acu-

mulada nos recipientes ou taças.

• Certifique-se de que os talheres e os pra-

tos não ficam colados.

2. Certifique-se de que a máquina está no
modo de regulação.

3. Mantenha premidos os botões de fun­ções (D) e (E) simultaneamente até o in­dicador de Multipastilhas se apagar.

4. Solte os botões de funções (D) e (E). A
função está desactivada.

5. Encha o depósito de sal e o distribuidor
de abrilhantador.

6. Regule a dureza da água para o nível
mais elevado.

7. Inicie um programa de lavagem sem loi­ça.

8. Quando o programa de lavagem estiver
concluído, regule o descalcificador de
água para a dureza da água da sua
área.

9. Regule a quantidade de abrilhantador.

• Certifique-se de que os copos não to-

cam noutros copos.

• Coloque as peças pequenas no cesto de

talheres.

• Misture as colheres com outros talheres

para evitar que fiquem coladas.

• Quando colocar estas peças nos cestos,

certifique-se de que a água entra em
contacto com todas as superfícies.

• Coloque as peças leves no cesto superi-

or. Certifique-se de que a loiça não se
mexe.

• Podem acumular-se gotas de água nas

peças de plástico e tachos antiaderen­tes.

SELECCIONAR E INICIAR UM PROGRAMA DE LAVAGEM

INICIAR O PROGRAMA DE LAVAGEM
SEM INÍCIO DIFERIDO

Pode seleccionar o programa de lava­gem com a porta do aparelho aberta
ou fechada.
Se a porta estiver aberta, pode alterar
a selecção e o aparelho começará a

funcionar apenas quando fechar a por­ta.
Se a porta estiver fechada, o aparelho
começará a funcionar 3 segundos
após a selecção do programa de lava­gem.

28 electrolux

1. Active o aparelho. Certifique-se de que
o aparelho está no modo de selecção.

2. Seleccione o programa de lavagem.

• O respectivo indicador de programa

acende-se.

• Os restantes indicadores de progra-

ma apagam-se todos.

• A duração do programa pisca no dis-

play.

• O indicador de progresso do progra-

ma acende-se.

3. Feche a porta do aparelho e o progra­ma de lavagem inicia automaticamente.

• A duração do programa deixa de pis-

car no display.

• O indicador de progresso do progra-

ma mantém-se aceso.

INICIAR O PROGRAMA DE LAVAGEM
COM INÍCIO DIFERIDO

Pode seleccionar o início diferido com
a porta do aparelho aberta ou fechada.
Se a porta estiver aberta, pode alterar
a selecção porque o aparelho começa­rá a funcionar apenas quando fechar a
porta.
Se a porta estiver fechada, o aparelho
começará a funcionar 3 segundos
após a selecção do início diferido.

1. Active o aparelho. Certifique-se de que
o aparelho está no modo de selecção.

2. Seleccione o programa de lavagem.

3. Prima o botão de início diferido repeti­damente até que o display apresente o
tempo do início diferido.

• O tempo do início diferido começa a

piscar no display.

4. Feche a porta do aparelho e a conta­gem decrescente inicia automaticamen­te.

• O tempo do início diferido deixa de

piscar no display.

• O indicador de progresso do progra-

ma apaga-se.
Quando a contagem decrescente terminar,
o programa de lavagem inicia automatica­mente.

• O indicador de progresso do programa

acende-se.

A abertura da porta do aparelho pára a
contagem decrescente. Feche a porta

e a contagem decrescente continuará
a partir do ponto de interrupção.

CANCELAR O INÍCIO DIFERIDO
A contagem decrescente não está a

funcionar

1. Prima o botão de início diferido repeti­damente até que o display apresente o
tempo do programa de lavagem.

2. Feche a porta do aparelho e o progra­ma de lavagem inicia automaticamente.

A contagem decrescente está a
funcionar

1. Prima o botão de início diferido repeti­damente até que o display apresente o
tempo do programa de lavagem.

• A duração do programa pisca no dis-

play. Após alguns segundos, o tempo
deixa de piscar e o programa de lava­gem inicia automaticamente.

INTERRUPÇÃO DE UM PROGRAMA DE
LAVAGEM

• Abra a porta da máquina.

– O programa de lavagem pára.

• Feche a porta da máquina.

– O programa de lavagem continua a

partir do ponto de interrupção.

CANCELAR O PROGRAMA DE
LAVAGEM

Se o programa de lavagem ainda não tiver
iniciado, pode alterar a selecção.
Para alterar a selecção quando o programa
de lavagem já está a funcionar, é necessá­rio cancelar o programa.

• Mantenha premidos o botão (B) e o bo-

tão (C) simultaneamente até todos os in­dicadores de programa se acenderem.

Certifique-se de que existe detergente
no distribuidor de detergente antes de
iniciar um novo programa de lavagem.

FIM DO PROGRAMA DE LAVAGEM

Quando o programa de lavagem estiver
concluído, o display apresenta um zero.

• O indicador de progresso do programa

está apagado.

• O indicador de fim está aceso.

1. Desligue o aparelho.

2. Abra a porta do aparelho.

electrolux 29

Para obter os melhores resultados de
secagem, mantenha a porta do apare­lho entreaberta durante alguns minu­tos.

RETIRE A LOIÇA DOS CESTOS

• Esvazie primeiro o cesto inferior e, de se-

guida, o superior.

• Pode haver água nos lados e na porta da

máquina. O aço inoxidável arrefece mais
rapidamente do que os pratos.

• Deixe a loiça arrefecer antes de a retirar
da máquina. A loiça quente danifica-se
facilmente.

PROGRAMAS DE LAVAGEM

Programa Tipo de sujida-

1)

2)

3)

1) O aparelho detecta o tipo de sujidade e a quantidade de objectos nos cestos. Regula automaticamente a

temperatura e a quantidade de água, o consumo de energia e a duração do programa.

2) Este programa é adequado para lavar loiça com sujidade recente. Proporciona bons resultados de lavagem num

curto período de tempo.

3) Este é o programa standard para teste. Este programa proporciona a utilização de água e energia mais eficiente

para faianças e talheres com sujidade normal. Consulte o folheto fornecido para obter informações sobre testes.

de

Tudo Faianças, talheres, ta-

Sujidade intensa Faianças, talheres, ta-

Sujidade recente Faianças e talheres Lavagem a 60 °C

Sujidade normal Faianças e talheres Pré-lavagem

Utilize este programa para enxaguar rapi­damente a loiça. Isto evita que os resí­duos de comida se colem à loiça e que
saiam odores desagradáveis do apare­lho.
Não utilize detergente com este progra­ma.

Valores de consumo

Programa

1)

Tipo de carga Descrição do programa

chos e panelas

chos e panelas

Energia (kWh) Água (litros)

0,9 - 1,7 8 - 15

1,4 - 1,5 13 - 14

Pré-lavagem
Lavagem a 45 °C ou 70 °C
Enxaguamentos
Secagem

Pré-lavagem
Lavagem a 70 °C
Enxaguamentos
Secagem

Enxaguamento

Lavagem a 50 °C
Enxaguamentos
Secagem

Enxaguamento

1) O display apresenta a duração do programa.

0,9 9

0,90 - 0,91 9,8 - 10

0,1 4

30 electrolux

A pressão e a temperatura da água, as
variações da corrente eléctrica e a

MANUTENÇÃO E LIMPEZA

PARA RETIRAR E LIMPAR OS FILTROS

Os filtros sujos diminuem os resultados de
lavagem.
Embora a manutenção exigida seja muito
baixa com estes filtros, devem realizar-se
verificações periódicas e, se necessário,
proceder à limpeza dos mesmos.

1. Rode o filtro (A) para a esquerda e reti-

re-o do filtro (B).

B

A

2. O filtro (A) tem duas partes. Para des-

montar o filtro, separe-as.

quantidade de loiça podem alterar os
valores de consumo.

3. Limpe-as totalmente com água.

4. Junte as duas partes do filtro (A) e pres­sione-as. Certifique-se de que encaixam
correctamente uma na outra.

5. Retire o filtro (B).

6. Limpe totalmente o filtro (B) com água.

7. Coloque o filtro (B) na respectiva posi­ção inicial. Certifique-se de que encaixa
correctamente nas duas guias (C).

C

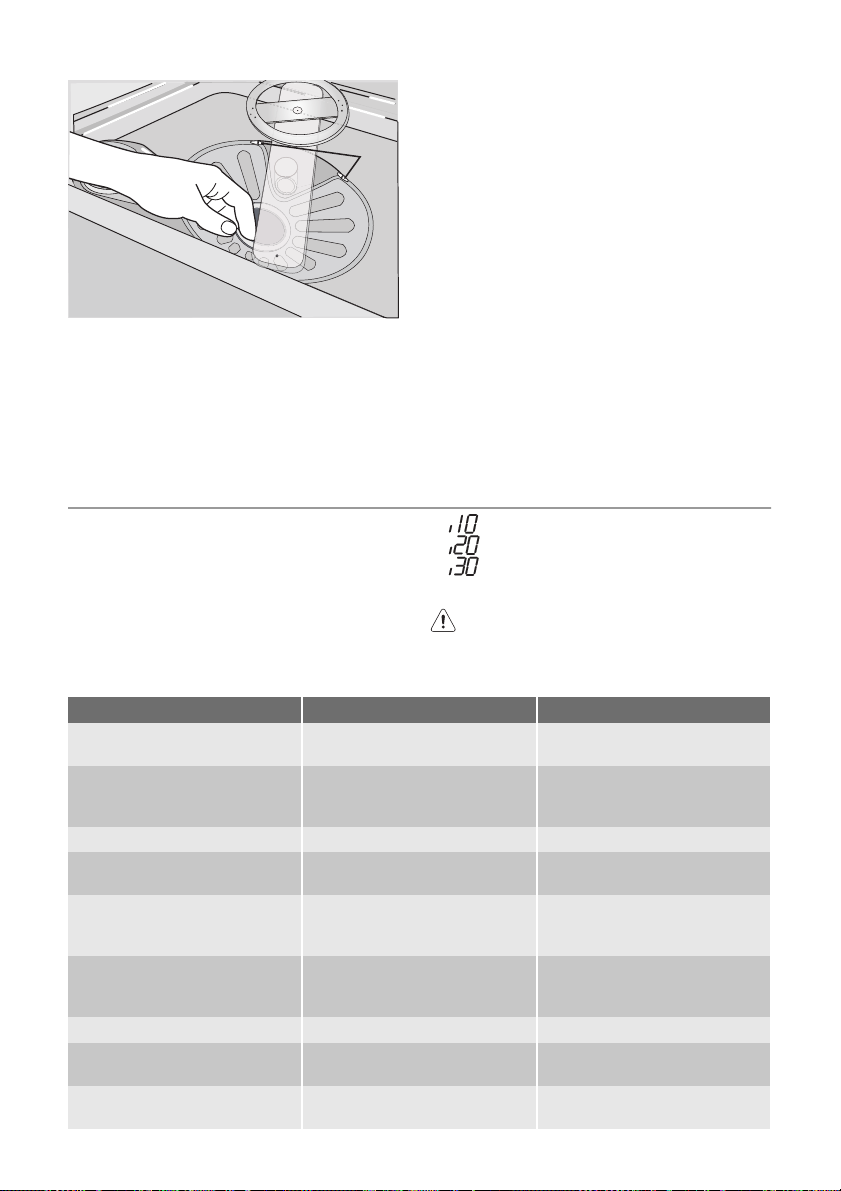

8. Coloque o filtro (A) na posição correcta
no filtro (B). Rode o filtro (A) para a direi­ta até bloquear.

O QUE FAZER SE…

O início do aparelho não ocorre ou este pá­ra durante a operação.
Tente primeiro encontrar uma solução para
o problema (consulte a tabela). Se não con­seguir, contacte o centro de assistência.

PARA LIMPAR OS BRAÇOS
ASPERSORES

Não retire os braços aspersores.
Se os orifícios dos braços aspersores fica­rem obstruídos, retire a sujidade com um
objecto fino e afiado.

PARA LIMPAR AS SUPERFÍCIES
EXTERNAS

Limpe as superfícies externas da máquina e
o painel de comandos com um pano macio
e húmido.
Utilize apenas detergentes neutros.
Não utilize produtos abrasivos, esfregões
ou solventes (acetona).

No caso de algumas avarias, o visor
apresenta um código de alarme:

•

- O aparelho não se enche de água.

•

- O aparelho não escoa a água.

•

- O dispositivo anti-inundação está

activado.

electrolux 31

Advertência Desactive o aparelho
antes de realizar as verificações.

Avaria Possível causa Solução possível

A máquina não se enche de
água.

A pressão da água é demasia-

A torneira da água está fecha-

O filtro na mangueira de entra-

A ligação da mangueira de en-

A mangueira de entrada de

A máquina não escoa a água. O sifão do lava-loiça está blo-

A ligação da mangueira de es-

A mangueira de escoamento

O dispositivo anti-inundação
está activado.

O programa de lavagem não
inicia.

A ficha de alimentação eléctrica

O fusível na caixa de fusíveis

O início diferido está regulado. • Cancele o início diferido.

Após a verificação, ligue a máquina. O pro­grama continua a partir do ponto de inter­rupção.
Se a avaria voltar a ocorrer, contacte o
centro de assistência.
Se o visor apresentar outros códigos de
alarme, contacte o centro de assistência.

A torneira da água está obstruí­da ou apresenta incrustações
de calcário.

do baixa.

da.

da de água está obstruído.

trada de água não está correc­ta.

água está danificada.

queado.

coamento de água não está
correcta.

de água está danificada.

Feche a torneira de água e

A porta da máquina está aber­ta.

não está inserida na tomada.

está danificado.

Limpe a torneira da água.

Contacte os serviços de abas­tecimento de água da sua
área.

Abra a torneira da água.

Limpe o filtro.

Certifique-se de que a ligação
está correcta.

Certifique-se de que a man­gueira de entrada de água não
apresenta quaisquer danos.

Limpe o sifão do lava-loiça.

Certifique-se de que a ligação
está correcta.

Certifique-se de que a man­gueira de escoamento de água
não apresenta quaisquer da­nos.

contacte o centro de assistên­cia.

Feche a porta da máquina.

Ligue a ficha de alimentação
eléctrica à tomada.

Substitua o fusível.

• Quando a contagem decres­cente terminar, o programa
de lavagem inicia automati­camente.

As informações necessárias para o centro
de assistência encontram-se na placa de
características.
Registe estas informações:
–Modelo

(MOD.) ....................................................

....

– Número do produto

(PNC) ........................................

32 electrolux

–Número de série

(S.N.) ..............................................

OS RESULTADOS DE LAVAGEM E DE SECAGEM NÃO SÃO SATISFATÓRIOS

Problema Possível causa Solução possível

A loiça não está lavada. O programa de lavagem selec-

Não colocou os itens correcta-

Os braços aspersores não po-

Os filtros estão sujos ou não

Utilizou uma quantidade insufi-

Partículas de calcário na loiça. O depósito de sal está vazio. Encha o depósito de sal com

Nível incorrecto de regulação

A tampa do depósito de sal

Há riscos, com manchas es­branquiçadas ou uma camada
azulada nos copos e pratos.

Manchas de gotas de água se­cas em copos e pratos.

A causa pode ser o detergen-

A loiça está molhada. O programa de lavagem não

A loiça está molhada e sem bri­lho.

A função multitab está activa

ACTIVAR O DISTRIBUIDOR DE
ABRILHANTADOR

1. Active o aparelho. Certifique-se de que
o aparelho está no modo de selecção.

cionado não era adequado ao
tipo de carga e sujidade.

mente nos cestos, a água não
entrou em contacto com todas
as superfícies.

diam rodar livremente. Posição
incorrecta dos itens nos ces­tos.

estão montados e instalados
correctamente.

ciente ou nenhum detergente.

do amaciador da água.

não está bem fechada.

A quantidade de abrilhantador
é demasiado elevada.

A quantidade de abrilhantador
é demasiado baixa.

te.

incluiu uma fase de secagem
ou realizou uma fase de seca­gem curta.

O distribuidor de abrilhantador
está vazio.

(esta função desactiva automa­ticamente o distribuidor de
abrilhantador).

2. Mantenha premido o botão (B) e o bo­tão (C) simultaneamente até os indica­dores acima dos botões (A), (B) e (C)
começarem a piscar.

3. Liberte o botão (B) e o botão (C).

Certifique-se de que o progra­ma de lavagem é adequado ao
tipo de carga e sujidade.

Coloque os itens correctamen­te nos cestos.

Certifique-se de que uma posi­ção incorrecta dos itens não
bloqueia os braços aspersores.

Certifique-se de que os filtros
estão limpos e correctamente
montados e instalados.

Certifique-se de que a quanti­dade de detergente é suficien­te.

sal para máquinas de lavar loi­ça.

Ajuste o amaciador da água
para o nível correcto.

Certifique-se de que a tampa
do depósito de sal está bem fe­chada.

Diminua a quantidade de abri­lhantador.

Aumente a quantidade de abri­lhantador.

Utilize uma marca de detergen­te diferente.

Para obter melhores resultados
de secagem, mantenha a porta
entreaberta durante alguns mi­nutos.

Encha o distribuidor de abri­lhantador com abrilhantador.

Active o distribuidor de abri­lhantador.

electrolux 33

4. Prima o botão (B).

• Os indicadores de programa acima
do botão (A) e do botão (C) apagam-

-se.

• O indicador de programa acima do
botão (B) continua a piscar.

5. Prima o botão (B) para alterar a regula­ção.

6. Desactive o aparelho para confirmar.

O distribuidor de
abrilhantador está
activado.

• O display apresenta a regulação do
distribuidor de abrilhantador.

O distribuidor de
abrilhantador está
desactivado.

DADOS TÉCNICOS

Dimensões Largura 596 mm
Altura 850 mm
Profundidade 620 mm
Pressão do fornecimento de

água
Máxima 8 bar (0,8 MPa)

Fornecimento de água
Capacidade Talheres completos 12

1) Ligue a mangueira de entrada de água a uma torneira de água com uma rosca de 3/4".

1)

A placa de características situada na
parte interior da porta do aparelho
apresenta os dados sobre a ligação
eléctrica.

Se a água quente for proveniente de
fontes alternativas de energia (ex.: pai-

Mínima 0,5 bar (0,05 MPa)

Água fria ou água quente máximo 60 °C

néis solares ou fotovoltaicos e eólicas),
utilize um fornecimento de água quente
para diminuir o consumo de energia.

PREOCUPAÇÕES AMBIENTAIS

O símbolo no produto ou na embalagem
indica que este produto não pode ser
tratado como lixo doméstico. Em vez disso,
deve ser entregue ao centro de recolha
selectiva para a reciclagem de
equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada deste
produto, irá ajudar a evitar eventuais
consequências negativas para o meio
ambiente e para a saúde pública, que, de
outra forma, poderiam ser provocadas por

INSTALAÇÃO

INSTALAÇÃO POR BAIXO DE UM
BALCÃO

Coloque a máquina ao lado de uma tornei­ra de água e de uma saída de escoamento.

um tratamento incorrecto do produto. Para
obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte
os serviços municipalizados locais, o centro
de recolha selectiva da sua área de
residência ou o estabelecimento onde
adquiriu o produto.

Recicle os materiais que apresentem o sím­bolo

. Coloque a embalagem nos con-

tentores aplicáveis para reciclagem.

Retire o tampo da máquina para a instalar
por baixo de um lava-loiça ou de uma ban­cada de cozinha.

34 electrolux

Certifique-se de que as dimensões da reen­trância estão em conformidade com as di­mensões da figura.

COMO RETIRAR O TAMPO DA
MÁQUINA

1. Retire os parafusos traseiros (1).

2. Puxe o tampo a partir da traseira da
máquina (2).

PARA REGULAR O NÍVEL DO
APARELHO

Um nível correcto do aparelho permite que
a porta feche e vede correctamente.
Se o nível do aparelho estiver correcto, a
porta não fica presa nas partes laterais do
armário.
Desaperte ou aperte os pés ajustáveis para
ajustar o nível do aparelho.

LIGAÇÃO DE ESCOAMENTO DA ÁGUA
Ligue a mangueira de escoamento de

água:

• Ao sifão do lava-loiça e fixe-a por baixo
da bancada. Isto evita que a água de es­coamento do lava-loiça regresse à má­quina.

• A um tubo com orifício de ventilação. O
diâmetro interior deve ser, no mínimo, de
40 mm.

max 85 cm

min 40 cm

max 400 cm

3. Levante o tampo e desloque-o das ra­nhuras frontais (3).

4. Utilize os pés ajustáveis para ajustar o
nível da máquina.

5. Instale a máquina por baixo da banca­da de cozinha. Não esmague nem do­bre as mangueiras de água durante a
instalação.

Retire o tampão do lava-loiça quando a
máquina escoar água para evitar que a
água regresse à máquina.
A extensão da mangueira de escoamento
não pode ser superior a 2 m. O diâmetro
interior do tubo não pode ser inferior ao di­âmetro exterior da mangueira.
Se ligar a mangueira de escoamento da
água a um sifão por baixo do lava-loiça, re­tire a membrana de plástico (A). Se não re­tirar a membrana, a extremidade da man­gueira de escoamento pode ficar obstruída
com restos de alimentos

electrolux 35

Um dispositivo de segurança impede
que a água suja volte a entrar na má­quina. Se o sifão do lava-loiça tiver
uma "válvula anti-retorno", esta pode

fazer com que a máquina escoe incor­rectamente. Retire a válvula anti-retor­no.

36 electrolux

Electrolux. Thinking of you.

Conozca mejor nuestros conceptos en www.electrolux.com

ÍNDICE DE MATERIAS

Información sobre seguridad 36
Descripción del producto 39
Panel de mandos 39
Uso del aparato 41
Ajuste del descalcificador de agua 41
Uso de sal para lavavajillas 42
Uso de detergente y abrillantador 43
Función Multitab 43
Carga de cubiertos y vajilla 44

INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y usar el aparato, lea aten­tamente este manual:

• Por su seguridad y la de su hogar.

• Para respetar el medio ambiente.

• Por el correcto funcionamiento del apara-

to
Guarde siempre estas instrucciones junto
con el aparato, aunque se mude o lo dé a
otra persona.
El fabricante no se hace responsable de los
daños causados por una instalación inco­rrecta.

SEGURIDAD DE NIÑOS Y PERSONAS
VULNERABLES

• Este electrodoméstico no debe ser usa-

do por niños, personas con capacidades

físicas o mentales reducidas, ni tampoco

por personas sin experiencia en su ma-

nejo, a menos que lo hagan bajo las ins-

trucciones o la supervisión de la persona

responsable de su seguridad.

• No deje a los niños desatendidos, para

asegurarse de que no jueguen con este

aparato.

• Mantenga los materiales de embalaje ale-

jados de los niños. Existe riesgo de asfi-

xia o lesiones.

• Guarde todos los detergentes en un lu-

gar seguro. No permita que los niños en-

tren en contacto con los detergentes.

• Mantenga a los niños y mascotas aleja-

dos del aparato cuando la puerta se en-

cuentre abierta.

Selección e inicio de un programa de
lavado 45
Programas de lavado 46
Mantenimiento y limpieza 47
Qué hacer si… 48
Datos técnicos 50
Aspectos medioambientales 51
Instalación 51

Salvo modificaciones.

INSTRUCCIONES GENERALES DE
SEGURIDAD

• No cambie las especificaciones de este
aparato. ¡Peligro de lesiones y daños al
aparato!

• Siga las instrucciones de seguridad facili­tadas por el fabricante del detergente pa­ra evitar quemaduras en ojos, boca y
garganta.

• No beba agua procedente del aparato. El
interior del aparato puede tener restos de
detergente.

• No deje la puerta abierta del aparato sin
supervisión. De esta forma se evitarán le­siones y caídas sobre una puerta abierta.

• No se siente ni se ponga de pie sobre la
puerta abierta.

USO DEL EQUIPO

• Este aparato está diseñado exclusiva­mente para uso doméstico. No utilice el
aparato para otros usos a fin de evitar
daños y lesiones.

• Utilice el aparato exclusivamente para el
lavado de utensilios del hogar adecuados
para lavavajillas.

• No coloque productos inflamables ni ob­jetos mojados con productos inflama­bles, dentro, cerca o encima del aparato.
¡Peligro de explosión o incendio!

• Los cuchillos y otros objetos con puntas
afiladas deben colocarse en el cesto para
cubiertos con la punta hacia abajo. Si no
lo hace así, colóquelos en posición hori­zontal en el cesto superior o en el cesto

electrolux 37

para cuchillos. (No todos los modelos tie­nen cesto para cuchillos.)

• Utilice sólo productos específicos para
lavavajillas (detergente, sal, abrillantador).

• El uso de cualquier otro tipo de sal no
específico para lavavajillas puede dañar
el descalcificador de agua.

• Cargue la sal antes de iniciar un progra­ma de lavado. Los restos de sal en el
aparato pueden causar corrosión o abrir
un agujero en su parte inferior.

• No llene el dosificador de abrillantador
con otra sustancia diferente (por ej., pro­ductos de limpieza de lavavajillas o deter­gentes líquidos). El aparato podría dañar­se.

• Antes de iniciar un programa de lavado,
compruebe que los brazos aspersores
giran sin obstrucción.

• Si abre la puerta con un programa de la­vado en curso, puede salir vapor calien­te. Ello puede causar quemaduras en la
piel.

• No retire la vajilla del aparato antes de
que finalice el programa de lavado.

CUIDADO Y LIMPIEZA

• Antes de limpiar el aparato, apáguelo y
desenchúfelo de la toma de red.

• No utilice productos inflamables ni corro­sivos.

• No utilice el aparato sin los filtros. Com­pruebe que los filtros están instalados
correctamente. Una instalación incorrec­ta de los filtros reduce la calidad del lava­do y puede provocar daños en el apara­to.

• No utilice pulverizadores ni vapor de
agua para limpiar el aparato. Podrían su­frirse descargas eléctricas o dañar el
aparato.

INSTALACIÓN

• Asegúrese de que el aparato no está da­ñado. No enchufe ni conecte el aparato
si está dañado; diríjase al proveedor.

• Retire todo el embalaje antes de instalar
y usar el aparato.

• La instalación, fontanería y conexiones
eléctricas del aparato debe realizarlas tan
sólo un técnico profesional homologado.
De esta forma se evitarán riesgos de da­ños estructurales y lesiones.

• Asegúrese de que el enchufe está des­conectado de la toma de red durante la
instalación.

• No taladre en los lados del lavavajillas pa­ra no dañar los componentes hidráulicos
y eléctricos.

MEDIDAS ANTI CONGELACIÓN

• No instale el aparato en lugares con tem­peraturas inferiores a 0°C.

• El fabricante no se hace responsable de
los daños causados por congelación.

CONEXIÓN DE AGUA

• Utilice mangueras nuevas para conectar
el aparato al suministro de agua. No em­plee mangueras usadas.

• No conecte el aparato a tuberías nuevas
o que no se hayan utilizado durante un
periodo de tiempo largo. Deje correr el
agua durante unos minutos y, a conti­nuación, conecte la manguera de entra­da.

• Asegúrese de no aplastar ni dañar las
mangueras de agua al instalar el aparato.

• Cerciórese de que los conectores de
agua están bien ajustados para evitar fu­gas.

• La primera vez que use el aparato, ase­gúrese de que las mangueras no tengan
fugas.

• La manguera de entrada de agua tiene
una válvula de seguridad y un revesti­miento doble con un cable interno de co­nexión a la red. La manguera de entrada
de agua sólo está bajo presión cuando
fluye el agua. Si se produce una fuga de
agua en la manguera de entrada, la vál­vula de seguridad interrumpe el suminis­tro.
– Tenga cuidado al conectar la mangue-

ra de entrada de agua:
– No sumerja la manguera de entrada

ni la válvula de seguridad.

– Si la manguera de entrada de agua

o la válvula de seguridad sufren al­gún daño, desenchufe el aparato de
la toma de red inmediatamente.

– Póngase en contacto con el servicio

técnico para sustituir la manguera de
entrada de agua con válvula de se­guridad.

38 electrolux

Advertencia Voltaje peligroso.

CONEXIÓN ELÉCTRICA

• El aparato debe quedar conectado a tie­rra.

• Asegúrese de que las especificaciones
eléctricas de la placa coincidan con las
del suministro eléctrico de su hogar.

• Utilice siempre una toma con aislamiento
de conexión a tierra correctamente insta­lada.

• No utilice enchufes múltiples ni cables
prolongadores. ¡Peligro de incendio!

• No sustituya ni cambie el cable de sumi­nistro de red. Póngase en comunicación
con el servicio técnico.

• Asegúrese de no aplastar ni dañar el ca­ble de alimentación ni el enchufe.

• Asegúrese de que se puede acceder al
enchufe del suministro de red una vez
instalado el aparato.

• No desconecte el aparato tirando del ca­ble de conexión a la red. Tire siempre del
enchufe.

SERVICIO TÉCNICO

• Sólo el personal técnico autorizado pue­de reparar o manipular el aparato. Pón-

gase en comunicación con el servicio
técnico.

• Utilice únicamente recambios originales.

ELIMINACIÓN DEL APARATO.

• A fin de evitar el riesgo de lesiones y da­ños:
– Desenchufe el aparato de la toma de

red.

– Corte el cable de conexión a la red y

deséchelo.

– Quite el cierre de la puerta. De esta

forma evitará que los niños o mascotas
se encierren en el aparato. ¡Peligro de
asfixia!

– Deshágase del aparato entregándolo

en el centro de residuos local.

Advertencia ¡Los detergentes para
lavavajillas son peligrosos y
pueden causar corrosión!

• De producirse un accidente con es­tos detergentes, diríjase inmediata­mente al médico.

• Si el detergente entra en la boca, di­ríjase de inmediato al médico.

• Si el detergente entra en los ojos, lá­velos con agua y diríjase inmediata­mente al médico.

• Mantenga los detergentes para lava­vajillas en un lugar seguro, fuera del
alcance de los niños.

• No deje abierta la puerta del aparato
con detergente en el dosificador de
detergente.

• Cargue el dosificador de detergente
sólo antes de iniciar un programa de
lavado.

DESCRIPCIÓN DEL PRODUCTO

electrolux 39

7

Cesto superior

1

Selector de dureza del agua

2

Depósito de sal

3

Dosificador de detergente

4

Dosificador de abrillantador

5

PANEL DE MANDOS

1

Placa de especificaciones técnicas

6

Filtros

7

Brazo aspersor inferior

8

Brazo aspersor intermedio

9

Encimera

10

2

5

C

B

A

6

4

E

D

3

40 electrolux

Botón de encendido/apagado

1

Pantalla

2

Indicadores

3

Indicadores

Indicación de avance del programa. Se enciende cuando se ajusta el programa
de lavado y se apaga cuando finaliza.

Indicador de fin. Se enciende cuando finaliza el programa de lavado.

Indicador luminoso Multitab. Se enciende cuando se activa la función.

Indicador de sal. Se enciende cuando es necesario llenar el depósito de sal.
Después de llenar el depósito, el indicador de sal puede permanecer encendido
durante algunas horas. Esto no afecta al funcionamiento del aparato.

Indicador luminoso de abrillantador. Se ilumina cuando es necesario llenar el do­sificador de abrillantador.

1) Si el depósito de sal o el dosificador de abrillantador están vacíos, el indicador correspondiente no se enciende
durante el programa de lavado.

1)

BOTÓN DE ENCENDIDO/APAGADO

Pulse esta tecla para encender y apagar el
aparato.
Diez minutos después de finalizar el progra­ma de lavado, la función Auto Off desactiva
automáticamente el aparato. Esto ayuda a
ahorrar energía.

PANTALLA

La pantalla muestra:

• El ajuste electrónico del nivel del descal-

cificador

• La activación y desactivación del dosifi-

cador de abrillantador (sólo con la fun­ción Multitab activa)

• La duración del programa de lavado

• El tiempo restante hasta la finalización del

programa de lavado

• El final de un programa de lavado (la pan-

talla indica cero)

• El inicio retardado

• Los códigos de alarma.

BOTÓN INICIO DIFERIDO

Pulse la tecla repetidamente para retrasar el
inicio del programa de lavado entre 1 y 24
horas.

TECLAS DE FUNCIÓN

Con estas teclas podrá realizar lo siguiente:

• Ajustar el nivel de descalcificador selec-

cionado. Consulte la sección "Ajuste del
descalcificador de agua".

• Activar y desactivar la función Multitab.

Tecla de inicio diferido

4

Teclas de selección de programa

5

Teclas de función

6

1)

• Activar o desactivar el dosificador de
abrillantador (solo cuando la función Mul­titab esté activa). Consulte la sección
"Qué hacer si..."

• Cancelar un programa de lavado en mar­cha. Consulte el capítulo "Ajuste e inicio
de un programa de lavado".

MODO DE AJUSTE
El aparato debe estar en el modo de

ajuste para realizar las siguientes
operaciones:

• Seleccionar e iniciar un programa de la­vado.

• Seleccionar e iniciar un inicio diferido.

• Ajustar electrónicamente el nivel del des­calcificador.

• Activar o desactivar la función Multitab.

• Activar o desactivar el dosificador de
abrillantador (solo cuando la función Mul­titab esté activa).

Active el aparato. El aparato está en el
modo de ajuste cuando:

• Se enciendan todos los indicadores de
programa.

Active el aparato. El aparato no está en
el modo de ajuste cuando:

• Sólo se enciende un indicador de progra­ma.

• La pantalla muestra la duración del pro­grama de lavado o del inicio diferido.
– Para volver al modo de ajuste, debe

cancelar el programa o el inicio diferi-

Consulte la sección "Función Multitab".

do. Consulte el capítulo "Ajuste e inicio
de un programa de lavado".

USO DEL APARATO

1. Compruebe si el ajuste del descalcifica­dor coincide con la dureza del agua de
su zona. De no ser así, ajuste el descal­cificador de agua.

2. Llene el depósito con sal para lavavaji­llas.

3. Cargue el dosificador de abrillantador.

4. Cargue los cubiertos y la vajilla en el
aparato.

5. Ajuste el programa de lavado correcto
para el tipo de carga y suciedad.

6. Ponga en el dosificador de detergente la
cantidad de detergente adecuada.

7. Inicie el programa de lavado.

Si utiliza pastillas de detergente combi­nado ("3 en 1", "4 en 1", "5 en 1", etc.),
use la función Multitab (consulte "Fun­ción Multitab").

AJUSTE DEL DESCALCIFICADOR DE AGUA

El descalcificador elimina del agua las sales
y los minerales. Estas sales y minerales
pueden dañar el aparato.
Ajuste el nivel del descalcificador si no coin­cide con la dureza del agua de su zona.

Dureza agua

Grados alema-

nes (°dH)

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Posición de fábrica.

2) No utilice sal en este nivel.

Grados france-

ses (TH°)

El descalcificador de agua se debe
ajustar manual o electrónicamente.

Póngase en comunicación con las autori­dades correspondientes para conocer la
dureza del agua de su zona.

Ajuste de la dureza

mmol/l Grados

Clarke

manual-

mente

2
2
2
2
2
2

1

electrolux 41

del agua

1)

1)

1)

1)

1)

1)

2)

elec-

trónica-

mente

10

9
8
7
6

1)

5

2)

1

AJUSTE MANUAL

Gire el selector de dureza del agua a la po­sición 1 o 2 (consulte la tabla).

42 electrolux

AJUSTE ELECTRÓNICO

1. Active el aparato. Asegúrese de que el
aparato se encuentra en modo de ajus­te.

2. Mantenga pulsadas las teclas de fun­ción (B) y (C) simultáneamente hasta
que parpadeen los indicadores de pro­grama de las teclas de función (A), (B) y
(C).

USO DE SAL PARA LAVAVAJILLAS

Llenado del depósito de sal:

1. Abra el depósito de sal girando la tapa

hacia la izquierda.

2. Vierta un (1) litro de agua en el depósito

de sal (sólo cuando cargue sal por pri­mera vez).

3. Utilice el embudo para introducir la sal

en el depósito.

4. Elimine los restos de sal que puedan

haber quedado en la entrada del depó­sito.

5. Cierre el depósito girando la tapa hacia

la derecha.
No se preocupe si el agua rebosa al

cargar el depósito con sal; es normal
que ocurra.

3. Suelte las teclas de función (B) y (C).

4. Pulse la tecla de función (A).

• Se apagan los indicadores de progra­ma sobre las teclas de función (B) y
(C).

• El indicador de programa de la tecla
de función (A) continúa parpadeando.

• En la pantalla aparece el ajuste del
descalcificador (por ejemplo:
nivel 5).

5. Pulse la tecla de función (A) varias veces
para cambiar el ajuste.

6. Desactive el aparato para confirmar.

Si el descalcificador de agua se ajusta
electrónicamente al nivel 1, el indicador
luminoso de sal permanece apagado.

=

USO DE DETERGENTE Y ABRILLANTADOR

20

30

M

A

X

1

2

3

4

+

-

1

2

7

3

4

6

5

USO DE DETERGENTE

Para respetar el medio ambiente, no
ponga más detergente del necesario.
Siga las recomendaciones del fabrican­te del detergente que aparecen en el
envase.

Llenado del dosificador de detergente:

1.

Abra

2

la tapa 7 del dosificador de

detergente.

2. Coloque el detergente en la cámara del
dosificador

1

.

3. Si el programa de lavado tiene una fase
de prelavado, inserte una pequeña
cantidad de detergente en la parte inte­rior de la puerta del aparato.

4. Si utiliza pastillas de detergente, colo­que la pastilla en el dosificador de de-

1

tergente

.

5. Cierre el dosificador de detergente.
Presione la tapa hasta que encaje en
su lugar

Utilice programas de lavado largos
cuando emplee pastillas de detergente.
Éstas no se disuelven completamente
en programas de lavado cortos y pue­den reducir la calidad del lavado.

USO DEL ABRILLANTADOR

El abrillantador permite que la vajilla se
seque sin dejar rayas ni manchas.
El dosificador de abrillantador añade
automáticamente el producto durante
la última fase de aclarado.

Siga estos pasos para llenar el dosificador
de abrillantador

1.

Abra

6

abrillantador.

2.

Llene el dosificador
dor. La marca "max" indica el nivel má­ximo.

3. Limpie las salpicaduras de abrillantador
con un paño absorbente para evitar
que se forme demasiada espuma du­rante el lavado.

4. Cierre el dosificador de abrillantador.
Presione la tapa hasta que encaje en
su lugar

AJUSTE LA DOSIFICACIÓN DE
ABRILLANTADOR

Ajuste de fábrica: posición 3.
Puede ajustar la dosificación de abrillanta­dor entre las posiciones 1 (dosificación más
baja) y 4 (dosificación más alta).

Gire el selector de abrillantador
mentar o reducir la dosificación.

electrolux 43

la tapa 5 del dosificador de

3

con abrillanta-

4

para au-

FUNCIÓN MULTITAB

La función multitab es para pastillas de de­tergente combinadas.
Estas pastillas combinan las funciones de
detergente, abrillantador y sal para lavavaji­llas. Algunos tipos de pastillas también pue­den contener otros productos.
Compruebe que las pastillas son adecua­das para la dureza del agua de su zona

(consulte las instrucciones del paquete de
los productos).
La función Multitab desactiva automática­mente la entrada de abrillantador y sal.
La función Multitab desactiva automática­mente los indicadores del abrillantador y la
sal.

44 electrolux

La función multitab puede aumentar la du­ración del programa de lavado.

Active o desactive la función Multitab
antes de poner en marcha un progra­ma de lavado. No es posible activar ni
desactivar la función con el programa
de lavado en marcha.

Para activar la función Multitab

1. Encienda el aparato.

2. Asegúrese de que el aparato se en­cuentra en modo de ajuste.

3. Mantenga pulsadas las teclas de fun­ción (D) y (E) simultáneamente hasta
que se encienda el indicador luminoso
de multitab.

4. Suelte las teclas de función (D) y (E). La
función está activada.

• La función Multitab permanecerá acti-

va hasta que la desactive expresa­mente.

Para desactivar la función Multitab y
usar detergente, sal y abrillantador por
separado

1. Encienda el aparato.

CARGA DE CUBIERTOS Y VAJILLA

Consulte el folleto "Ejemplos de RealLi­fecargas".

CONSEJOS Y SUGERENCIAS

• No coloque en el aparato objetos que

puedan absorber agua (esponjas, paños
de limpieza, etc.).

• Elimine los restos de comida de los pla-

tos.

• Ablande los restos de comida adheridos

a la vajilla.

• Coloque los objetos huecos (por ejemplo,

tazas, vasos, cazuelas) boca abajo.

• Asegúrese de que el agua no queda al-

macenada en los recipientes ni en cuen­cos.

• Asegúrese de que los cubiertos y los pla-

tos no se adhieran entre sí.

2. Asegúrese de que el aparato se en­cuentra en modo de ajuste.

3. Mantenga pulsadas las teclas de fun­ción (D) y (E) simultáneamente hasta
que se encienda el indicador luminoso
de multitab.

4. Suelte las teclas de función (D) y (E). La
función está desactivada.

5. Llene el depósito de sal y el dosificador
de abrillantador.

6. Ajuste el descalcificador en el nivel más
alto.

7. Inicie el programa de lavado sin vajilla.

8. Cuando termine el programa de lavado,
ajuste el descalcificador según la dureza
del agua de su zona.

9. Ajuste la cantidad de abrillantador.

• Asegúrese de que los vasos no estén en

contacto entre sí.

• Coloque los objetos pequeños en el ces-

to de cubiertos.

• Mezcle las cucharas con otros cubiertos

para evitar que se acoplen entre sí.

• Cuando coloque objetos en los cestos,

asegúrese de que el agua puede llegar a
todas las superficies.

• Coloque los objetos ligeros en el cesto

superior. Asegúrese de que los objetos
no se mueven.

• Los objetos de plástico y las sartenes an-

tiadherentes tienden a retener gotas de
agua.

SELECCIÓN E INICIO DE UN PROGRAMA DE LAVADO

INICIO DEL PROGRAMA DE LAVADO
SIN INICIO DIFERIDO

Puede ajustar el programa de lavado
con la puerta del aparato abierta o ce­rrada.
Si la puerta está abierta, puede cam­biar el ajuste porque el aparato empie­za a funcionar únicamente después de
cerrar la puerta.
Si la puerta está cerrada, el aparato
empieza a funcionar transcurridos 3
segundos desde el ajuste del programa
de lavado.

1. Active el aparato. Asegúrese de que el
aparato se encuentra en modo de ajus­te.

2. Seleccione un programa de lavado.

• Se ilumina el indicador de programa

correspondiente.

• Están apagados todos los demás in-

dicadores de programa.

• La duración del programa parpadea

en la pantalla.

• Se enciende el indicador de avance

del programa.

3. Cierre la puerta del aparato; el progra­ma de lavado se inicia automáticamen­te.

• La duración del programa ya no par-

padea en la pantalla.

• El indicador de avance del programa

permanece encendido.

INICIO DEL PROGRAMA DE LAVADO
CON INICIO DIFERIDO

Puede ajustar el inicio diferido con la
puerta del aparato abierta o cerrada.
Si la puerta está abierta, puede cam­biar el ajuste porque el aparato empie­za a funcionar únicamente después de
cerrar la puerta.
Si la puerta está cerrada, el aparato
empieza a funcionar transcurridos 3
segundos desde el ajuste del inicio di­ferido.

1. Active el aparato. Asegúrese de que el
aparato se encuentra en modo de ajus­te.

2. Seleccione un programa de lavado.

3. Pulse la tecla de inicio diferido una y
otra vez hasta que en la pantalla apa­rezca el tiempo del inicio diferido.

• La duración del inicio diferido parpa-

dea en la pantalla.

4. Cierre la puerta del lavavajillas; el pro­grama se inicia de manera automática.

• La duración del inicio diferido ya no

parpadea en la pantalla.

• Se apaga el indicador de progreso

del programa.
El programa de lavado se pone en marcha
de forma automática cuando termina la
cuenta atrás.

• Se enciende el indicador de avance del

programa.

Si se abre la puerta, la cuenta atrás se
detiene de inmediato. Cuando cierra la
puerta, la cuenta atrás se reinicia a par­tir del punto en que se interrumpió.

CANCELACIÓN DEL INICIO DIFERIDO
La cuenta atrás no funciona

1. Pulse la tecla de inicio diferido una y

otra vez hasta que en la pantalla apa­rezca el tiempo del programa de lavado.

2. Cierre la puerta del aparato; el progra-

ma de lavado se inicia automáticamen­te.

La cuenta atrás funciona

1. Pulse la tecla de inicio diferido una y

otra vez hasta que en la pantalla apa­rezca el tiempo del programa de lavado.

• La duración del programa parpadea
en la pantalla. Tras unos segundos, el
tiempo se detiene para parpadear y el
programa de lavado se inicia automá­ticamente.

INTERRUPCIÓN DE UN PROGRAMA
DE LAVADO

• Abra la puerta del lavavajillas.
– El programa de lavado se detiene.

• Cierre la puerta del aparato.
– El programa de lavado continuará a

partir del punto en que se haya inte­rrumpido.

electrolux 45

46 electrolux

CANCELACIÓN DEL PROGRAMA DE
LAVADO

Puede cambiar la selección si el programa
de lavado no se ha iniciado.
Para cambiar la selección mientras está en
marcha el programa de lavado, es necesa­rio cancelar el programa.

• Mantenga pulsadas las teclas de función
(B) y (C) simultáneamente hasta que se
enciendan todos los indicadores de pro­grama.

Compruebe que hay detergente en el
dosificador antes de iniciar un nuevo
programa de lavado.

• Se enciende el piloto de fin.

1. Apague el aparato.

2. Abra la puerta del aparato.
Para que el contenido se seque mejor,

mantenga la puerta entreabierta duran­te unos minutos.

RETIRE LOS OBJETOS DE LOS
CESTOS

• Deje enfriar la vajilla antes de retirarla del

aparato. Los platos calientes son sensi­bles a los golpes.

• Vacíe primero el cesto inferior y, a conti-

nuación, el superior.

• Puede haber restos de agua en los lados

FINALIZACIÓN DEL PROGRAMA DE
LAVADO

Cuando haya finalizado el programa de la-

y en la puerta del lavavajillas. El acero
inoxidable se enfría con mayor rapidez
que los platos.

vado, la pantalla mostrará un cero.

• Se apaga el indicador de progreso del
programa.

PROGRAMAS DE LAVADO

Programa Tipo de sucie-

1)

2)

3)

1) El aparato detecta el tipo de suciedad y la cantidad de elementos de las cestas. Ajusta automáticamente la

temperatura y cantidad del agua, el consumo de energía y el tiempo del programa.

2) Con este programa puede lavar una carga con suciedad reciente. Ofrece buen resultado de lavado en poco

tiempo.

3) Este es el programa estándar para institutos de pruebas. Con este programa se consigue el uso más eficaz del

agua y consumo de energía para vajillas y cubiertos con suciedad normal. Para conocer los datos de las pruebas,
consulte el folleto suministrado.

dad

Todo Vajilla, cubiertos, ca-

Suciedad intensa Vajilla, cubiertos, ca-

Suciedad recien-teVajilla y cubiertos Lavado 60 °C

Suciedad normal Vajilla y cubiertos Prelavado

Utilice este programa para aclarar rápida­mente la vajilla. De esta forma se evita
que los restos de comida se adhieran a la
vajilla y se eliminan los malos olores del
aparato.
No utilice detergente con este programa.

Tipo de carga Descripción del programa

cerolas y sartenes

cerolas y sartenes

Prelavado
Lavado 45 °C o 70 °C
Aclarados
Secado

Prelavado
Lavado 70 °C
Aclarados
Secado

Aclarados

Lavado 50 °C
Aclarados
Secado

Aclarados

Valores de consumo

Programa

1) La pantalla muestra la duración del programa.

1)

Energía (kWh) Agua (litros)

0,9 - 1,7 8 - 15

1,4 - 1,5 13 - 14

0,9 9

0,90 - 0,91 9,8 - 10

0,1 4

La presión y temperatura del agua, las
variaciones del suministro de energía y

MANTENIMIENTO Y LIMPIEZA

EXTRACCIÓN Y LIMPIEZA DE LOS
FILTROS

Unos filtros sucios reducen la calidad del la­vado.
Aunque estos filtros requieren escaso man­tenimiento, revíselos periódicamente y lím­pielos cuando sea necesario.

1. Gire el filtro (A) hacia la izquierda para

retirarlo del filtro (B).

electrolux 47

la cantidad de platos pueden alterar los
valores de consumo.

B

A

2. El filtro (A) se compone de dos partes.

Para desmontar el filtro, sepárelas.

3. Limpie a fondo las piezas con agua.

4. Acople las dos partes del filtro (A) y pre­sione. Asegúrese de que encajan co­rrectamente.

5. Extraiga el filtro (B).

6. Limpie a fondo el filtro (B) con agua.

7. Coloque el filtro (B) en su posición. Ase­gúrese de que encaja correctamente en
las dos guías (C).

48 electrolux

Si los orificios de los brazos aspersores se
taponan, retire la suciedad restante con un
objeto afilado.

C

LIMPIEZA DE LAS SUPERFICIES
EXTERIORES

Limpie las superficies externas de la máqui­na y del panel de mandos con un paño
suave y húmedo.
Utilice sólo detergentes neutros.
No utilice productos abrasivos, estropajos
duros ni disolventes (acetona, etc.).

8. Coloque el filtro (A) en su posición en el
filtro (B). Gire el filtro (A) hacia la derecha
hasta que encaje.

LIMPIEZA DE LOS BRAZOS
ASPERSORES

No retire los brazos aspersores.

QUÉ HACER SI…

El aparato no se pone en marcha o se de­tiene durante el funcionamiento.
Primero, intente buscar una solución al pro­blema (consulte la tabla). Si no la encuen­tra, póngase en contacto con el servicio
técnico.

Algunos fallos de funcionamiento se in­dican en pantalla con un código de
alarma:

Fallo de funcionamiento Causa probable Posible solución

El aparato no carga agua. El grifo está obstruido o tiene

incrustaciones calcáreas.

La presión de agua es insufi-

ciente.

La toma de agua está cerrada. Abra el grifo.
El filtro de la manguera de en-

trada de agua está obstruido.

La conexión de la manguera de

entrada de agua no es correc­ta.

La manguera de entrada de

agua está dañada.

El aparato no desagua. El desagüe está obstruido. Desatásquelo.
La conexión de la manguera de

desagüe no es correcta.

La manguera de desagüe está

dañada.

•

- El aparato no carga agua

•

- El aparato no desagua

•

- El dispositivo anti inundación se ha

puesto en marcha.

Advertencia Apague el aparato antes
de realizar las comprobaciones.

Limpie el grifo.

Póngase en contacto con la
empresa de suministro de
agua.

Limpie el filtro.

Compruebe que la conexión es
correcta.

Compruebe que la manguera
de entrada de agua no está da­ñada.

Compruebe que la conexión es
correcta.

Compruebe que la manguera
de desagüe no está dañada.

electrolux 49

Fallo de funcionamiento Causa probable Posible solución

El dispositivo anti inundación se
ha puesto en marcha.

El programa de lavado no se
pone en marcha.

El aparato no está bien enchu-

Se ha fundido un fusible de la

Está ajustado el inicio diferido. • Cancelación del inicio diferi-

Una vez finalizada la revisión, conecte el
aparato. El programa continuará a partir del
punto en que se haya interrumpido.
Si el fallo se vuelve a producir, póngase en
contacto con el servicio técnico.
Si la pantalla muestra otros códigos de
alarma, diríjase al servicio técnico.
Los datos necesarios para el servicio técni-

Cierre el grifo y póngase en

La puerta del aparato está
abierta.

fado a la toma de red.

instalación doméstica.

contacto con el servicio técni­co.

Cierre la puerta del aparato.

Enchufe el aparato a la red.

Cambie el fusible.

do.

• El programa de lavado se
pone en marcha de forma
automática cuando termina
la cuenta atrás.

Conserve esta información:
–Modelo

(MOD.) ....................................................

....

– Número de producto

(PNC) ..........................................

–Número de serie

(S.N.) ..........................................

co están en la placa de datos técnicos.

LOS RESULTADOS DEL LAVADO Y EL SECADO NO SON SATISFACTORIOS

Problema Causa probable Posible solución

La vajilla no está limpia. El programa de lavado no es el

No ha colocado correctamente

Los brazos aspersores no giran

Los filtros están sucios o mal

No se ha utilizado detergente,

Se observan restos de cal en la
vajilla.

Nivel incorrecto en el ajuste del

adecuado para el tipo de carga
y el grado de suciedad de la
vajilla.

los objetos en los cestos; el
agua no llega a todas las su­perficies.

correctamente. Posición inco­rrecta de los objetos en los
cestos.

instalados.

o la cantidad introducida era
insuficiente.

El depósito de sal está vacío. Llene el depósito con sal para

descalcificador de agua.

Asegúrese de que el programa
de lavado seleccionado es el
adecuado para el tipo de carga
y el grado de suciedad de la
vajilla.

Coloque los objetos correcta­mente en los cestos.

Asegúrese de que la disposi­ción de la carga no obstaculice
el libre movimiento de los bra­zos aspersores.

Compruebe que los filtros están
limpios y bien instalados.

Asegúrese de poner la cantidad
necesaria de detergente.

lavavajillas.
Ajuste el descalcificador de

agua al nivel adecuado.

50 electrolux

Problema Causa probable Posible solución

La tapa del depósito de sal no

Se ven rayas, puntos blancos o
una película azulada en vasos y
platos.

Se observan gotas de agua en
vajilla y cristalería.

La causa podría ser el deter-

La vajilla está mojada. Ha seleccionado un programa

La vajilla aparece mojada y sin
brillo.

La función Multitab está activa

ACTIVACIÓN DEL DOSIFICADOR DE
ABRILLANTADOR

1. Active el aparato. Asegúrese de que el
aparato se encuentra en modo de ajus-

está debidamente cerrada.
La dosificación del abrillantador

es demasiado alta.

La dosificación del abrillantador
es demasiado baja.

gente.

de lavado sin fase de secado o
con una fase de secado redu­cida.

El dosificador de abrillantador
está vacío.

(esta función desactiva auto­máticamente el dosificador de
abrillantador).

• El indicador de programa de la tecla
de función (B) continúa parpadeando.

• La pantalla muestra el ajuste del dosi­ficador de abrillantador.

te.

2. Mantenga pulsadas las teclas de fun­ción (B) y (C) simultáneamente hasta
que parpadeen los indicadores de pro­grama sobre las teclas de función (A),
(B) y (C).

3. Suelte las teclas de función (B) y (C).

4. Pulse la tecla de función (B).

• Se apagan los indicadores de progra-

ma sobre las teclas de función (A) y

5. Pulse la tecla de función (B) para cam­biar el ajuste.

6. Desactive el aparato para confirmar.

(C).

Cierre bien la tapa del depósito
de sal.

Reduzca la cantidad de abri­llantador.

Aumente la cantidad de abri­llantador.

Utilice otra marca de detergen­te.

Para que el contenido del lava­vajillas se seque mejor, man­tenga la puerta entreabierta du­rante unos minutos.

Cargue el dosificador de abri­llantador.

Active el dosificador de abrillan­tador.

El distribuidor de
abrillantador está de­sactivado.

El distribuidor de
abrillantador está ac­tivado.

DATOS TÉCNICOS

Medidas Anchura 596 mm
Altura 850 mm
Profundidad 620 mm
Presión del suministro de agua Mínima 0,5 bares (0,05 MPa)
Máxima 8 bares (0,8 MPa)

Suministro de agua
Capacidad Cubiertos 12

1) Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.

1)

La placa de especificaciones técnicas
del borde interior de la puerta del apa­rato contiene los datos de conexión
eléctrica.

Agua fría o caliente máximo 60 °C

Si el agua caliente procede de fuentes
de energía alternativas (por ejemplo,
paneles solares, fotovoltaicos o eóli-

cos), utilice una toma de agua caliente
para reducir el consumo de energía.

ASPECTOS MEDIOAMBIENTALES

El símbolo que aparece en el aparato o
en su embalaje, indica que este producto
no se puede tratar como un residuo normal
del hogar. Se deberá entregar, sin coste
para el poseedor, bien al distribuidor, en el
acto de la compra de un nuevo producto
similar al que se deshecha, bien a un punto
municipal de recolección selectiva de
equipos eléctricos y electrónicos para su
reciclaje. Al asegurarse de que este
producto se desecha correctamente, usted
ayudará a evitar posibles consecuencias

INSTALACIÓN

INSTALACIÓN BAJO UNA ENCIMERA

Coloque el aparato junto a un grifo y un de­sagüe.
Retire la placa superior del aparato para
instalarlo debajo de un fregadero o de una
encimera de cocina.
Compruebe que las medidas del espacio
en el que va a instalar el aparato coinciden
con las de la figura.

electrolux 51

negativas para el medio ambiente y la salud
pública, lo cual podría ocurrir si este
producto no se gestionara de forma
adecuada. Para obtener información más
detallada sobre el reciclaje de este
producto, póngase en contacto con el
Ayuntamiento de su Municipio, ó con la
tienda donde lo compró.

Recicle los materiales con el símbolo
Coloque el material de embalaje en los con­tenedores adecuados para reciclarlo.

CÓMO RETIRAR LA PLACA SUPERIOR
DEL APARATO

1. Extraiga los tornillos posteriores (1).

.

2. Tire de la placa superior desde la parte

posterior del aparato (2).

3. Levante la placa superior y extráigala

de las ranuras delanteras (3).

4. Utilice las patas ajustables para nivelar

el aparato.

5. Instale el aparato bajo la encimera de la

cocina. No aplaste ni doble los tubos
de agua durante la instalación.

52 electrolux

NIVELACIÓN DEL APARATO

El aparato debe estar nivelado para que la
puerta se abra y cierre correctamente.
Si el nivel del aparato no es correcto, la
puerta se engancha en los lados del mue­ble
Afloje o apriete las patas ajustables para ni­velar el aparato.

CONEXIÓN DEL DESAGÜE
Conecte el tubo de desagüe:

• al desagüe y acóplelo bajo la encimera.
Así evitará que el agua sucia del fregade­ro regrese al aparato.

• a un tubo vertical con orificio de ventila­ción. El diámetro interno debe ser de al
menos 40 mm.

max 85 cm

min 40 cm

max 400 cm

Retire el tapón del fregadero cuando desa­güe la máquina para que el agua no regre­se al aparato.
La prolongación del tubo de desagüe no
debe medir más de 2 m. El diámetro inter­no no debe ser inferior al diámetro del tubo.
Si conecta el tubo de desagüe al sumidero,
bajo el fregadero, retire la membrana de
plástico (A). Si no retira la membrana, los
residuos de comida pueden bloquear la sa­lida del tubo de desagüe.

Un dispositivo de seguridad impide que
el agua sucia vuelva al aparato. Si el
desagüe del fregadero tiene una "vál­vula antirretorno", ésta podría impedir
el correcto desagüe del aparato. Retire
la válvula antirretorno.

electrolux 53

54 electrolux

electrolux 55

www.electrolux.com/shop

117925351-A-402011
