Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig
durch.
Beachten Sie vor allem die Sicherheitshinweise auf
den ersten Seiten dieser Benutzerinformation!
Bewahren Sie bitte die Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle
Nachbesitzer des Gerätes weiter.
1
3
2
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!)
sind Hinweise hervorgehoben, die für Ihre
Sicherheit oder für die Funktionsfähigkeit des
Gerätes wichtig sind. Bitte unbedingt beachten.
Numerierte Handlungsanweisungen leiten
Sie Schritt für Schritt beim Bedienen des
Geräts.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit diesem Zeichen sind Tips und Hinweise
zum wirtschaftlichen und umweltschonenden
Einsatz des Gerätes gekennzeichnet.
Für eventuell auftretende Störungen enthält die
Gebrauchsanweisung Hinweise zur selbständigen
Behebung, siehe Abschnitt „Was tun, wenn...“.
Sollten diese Hinweise nicht ausreichen, wenden Sie
sich bitte an Ihre nächstgelegene Kundendienststelle.
Bei technischen Problemen steht Ihnen unser Kundendienst jederzeit zur Verfügung.
Beachten Sie dazu das Kapitel „Service“.
2
Page 3
Inhaltsverzeichniss
Sicherheitshinweise .....................................................................5
Sicherung der Geschirrspülertür ............................................................6
Entsorgung ............................................................................6
Wirtschaftlich und umweltbewußt spülen ...................................................6
Geräteansicht und Bedienblende ..........................................................7
Bedienblende ...........................................................................8
Vor der ersten Inbetriebnahme ............................................................9
Wasserenthärtereinstellen ................................................................9
Spezialsalz für Wasserenthärter einfüllen ....................................................10
Klarspüler einfüllen......................................................................11
Klarspülerdosierungeinstellen ..........................................................12
Im täglichen Gebrauch .................................................................13
Besteck und Geschirr einordnen ...........................................................13
Besteck einordnen ...................................................................14
Töpfe, Pfannen und große Teller einordnen . ...............................................14
Tassen, GläserundKaffeeserviceeinordnen ...............................................15
Reinigungsmittel einfüllen ................................................................16
Spülprogramm auswählen (Programmtabelle) . . ...............................................17
Spülprogrammstarten ...................................................................18
Spülprogrammwechseln/unterbrechen ..................................................18
Geschirrspülerausschalten ...............................................................19
Pflege und Reinigung ..................................................................20
Reinigung der Siebe .....................................................................20
Reinigung der Blende ....................................................................21
Was tun, wenn... .......................................................................22
...es Probleme beim Betrieb des Geschirrspülersgibt. ..........................................22
...das Spülergebnis nicht zufriedenstellend ist. . ...............................................22
Technische Daten .....................................................................23
Hinweise für Prüfinstitute ...............................................................24
3
Page 4
Inhaltsverzeichniss
Aufstell- und Anschlußanweisung ........................................................26
Aufstellen des Geschirrspülers ..........................................................26
Integrierbarer Geschirrspüler ...........................................................27
Unterbau-Geschirrspüler...............................................................27
Standgeräte ........................................................................27
Anschließen des Geschirrspülers ........................................................29
Wasseranschluß .......................................................................29
ZulässigerWasserdruck ...............................................................29
Zulaufschlauch anschließen ............................................................29
Wasserablauf .......................................................................30
Wasserschutzsystem .................................................................30
Elektrischer Anschluß ...................................................................31
Anschlußtechnik........................................................................32
Servicestellen .........................................................................33
Garantie ..............................................................................33
Service ...............................................................................35
4
Page 5
1 Sicherheitshinweise
Die Sicherheit von ELECTROLUX-Elektrogeräten
entspricht den anerkannten Regeln der Technik und
dem Gerätesicherheitsgesetz. Dennoch sehen wir
uns als Hersteller veranlaßt, Sie mit folgenden
Sicherheitshinweisen vertraut zu machen:
Aufstellung, Anschluß, Inbetriebnahme
• Der Geschirrspüler darf nur stehend transportiert
werden.
•Überprüfen Sie den Geschirrspüler auf Transport-
schäden. Ein beschädigtes Gerät auf keinen Fall
anschließen. Wenden Sie sich im Schadensfall an
Ihren Lieferanten.
• Vergewissern Sie sich vor Inbetriebnahme, daß
die auf dem Typschild des Geräts angegebene
Nennspannung und Stromart mit Netzspannung
und Stromart am Aufstellort übereinstimmen. Die
erforderliche elektrische Absicherung ist eben-
falls dem Typschild zu entnehmen.
• Wie der Geschirrspüler ordnungsgemäß aufge-
stellt und angeschlossen wird, lesen Sie im Kapi-
tel „Installation“. Vielfachstecker /-kupplungen und
Verlängerungskabel dürfen nicht verwendet wer-
den. Brandgefahr durch Überhitzung!
• Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu- /Ablaufschlauch beschädigt sind oder
Bedienblende, Arbeitsplatte oder der Sockelbereichsobeschädigt sind, daß das Gerätoffen
zugänglich ist.
• Wenn die Anschlußleitung beschädigt ist, oder
durch eine längere Zuleitung ausgetauscht werden soll, muß diese (erhältlich im ELECTROLUX
Kundendienst) durch einen von ELECTROLUX
autorisierten Kundendienst ersetzt werden.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.
• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
• Achten Sie darauf, daß die Tür des Geschirrspülers, außer beim Ein- und Ausräumen von
Geschirr stets geschlossen ist. So vermeiden Sie,
daß jemand über die geöffnete Tür stolpern und
sich verletzen kann.
• Hat der Geschirrspüler eine Messerschublade,
müssen spitze Messer und scharfkantige Besteckteile in die Messerschublade gelegt werden.
Hat der Geschirrspüler keine Messerschublade,
müssen spitze Messer und scharfkantige Besteckteile in den Oberkorb gelegt oder mit der Spitze
nach unten in den Besteckkorb gestellt werden.
Sicherheit von Kindern
• Kinder erkennen oft nicht die Gefahren, die im
Umgang mit Elektrogeräten liegen. Sorgen Sie
daher für die notwendige Aufsicht und lassen Sie
Kinder nicht mit dem Geschirrspüler spielen – es
besteht die Gefahr, daß Kinder sich einschließen
(Erstickungsgefahr!).
• Verpackungsteile (z. B. Folien, Styropor) können
für Kinder gefährlich sein. Erstickungsgefahr! Verpakkungsteile von Kindern fernhalten.
• Spülmittel können Verätzungen in Augen, Mund
und Rachen verursachen oder sogar zum Erstikken führen! Beachten Sie die Sicherheitshinweise
der Hersteller der Spül- und Reinigungsmittel.
• Das Wasser in der Spülmaschine ist kein Trink-
wasser. Falls noch Spülmittelreste im Gerätsein
sollten besteht Verätzungsgefahr!
• Bei Entsorgung des Geschirrspülers: Netzstecker
ziehen, Netzkabel abschneiden und beseitigen.
Türschloß zerstören, so daß die Tür nicht mehr
schließt.
Allgemeine Sicherheit
• Reparaturen am Geschirrspüler dürfen nur von
Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich
im Reparaturfall an unseren Kundendienst oder
an Ihren Fachhändler.
Bestimmungsgemäße Verwendung
• Spülen Sie mit dem Geschirrspüler nur Haushaltsgeschirr. Wird das Gerät zweckentfremdet oder
falsch bedient, wird vom Hersteller keine Haftung
für eventuelle Schäden übernommen.
• Vergewissern Sie sich vor der Verwendung von
Spezialsalz, Reinigungs- sowie Klarspülmittel,
daß der Hersteller dieser Produkte deren Einsatz
in Haushaltsgeschirrspülern ausdrücklich erlaubt.
• Keine Lösungsmittel in den Geschirrspüler geben.
Explosionsgefahr!
• Das Wasserschutzsystem schützt zuverlässig vor
Wasserschäden. Dafürmüssen folgende Voraus-
setzungen erfüllt sein:
– Netzanschluß muß auch bei ausgeschaltetem
Geschirrspüler bestehen bleiben.
– Geschirrspüler muß ordnungsgemäß instal-
liert sein.
– Wasserhahn immer zudrehen, wenn der
Geschirrspüler längere Zeit nicht beaufsichtigt
ist, z. B. Urlaubsreise.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerätkönnte kippen.
• Im Fehlerfall zuerst Wasserhahn schließen, dann
das Gerät ausschalten und Netzstecker aus der
Steckdose ziehen. Bei Festanschluß:Sicherung(en) ausschalten bzw. Schraubsicherungen
herausdrehen.
5
Page 6
Sicherung der Geschirrspülertür

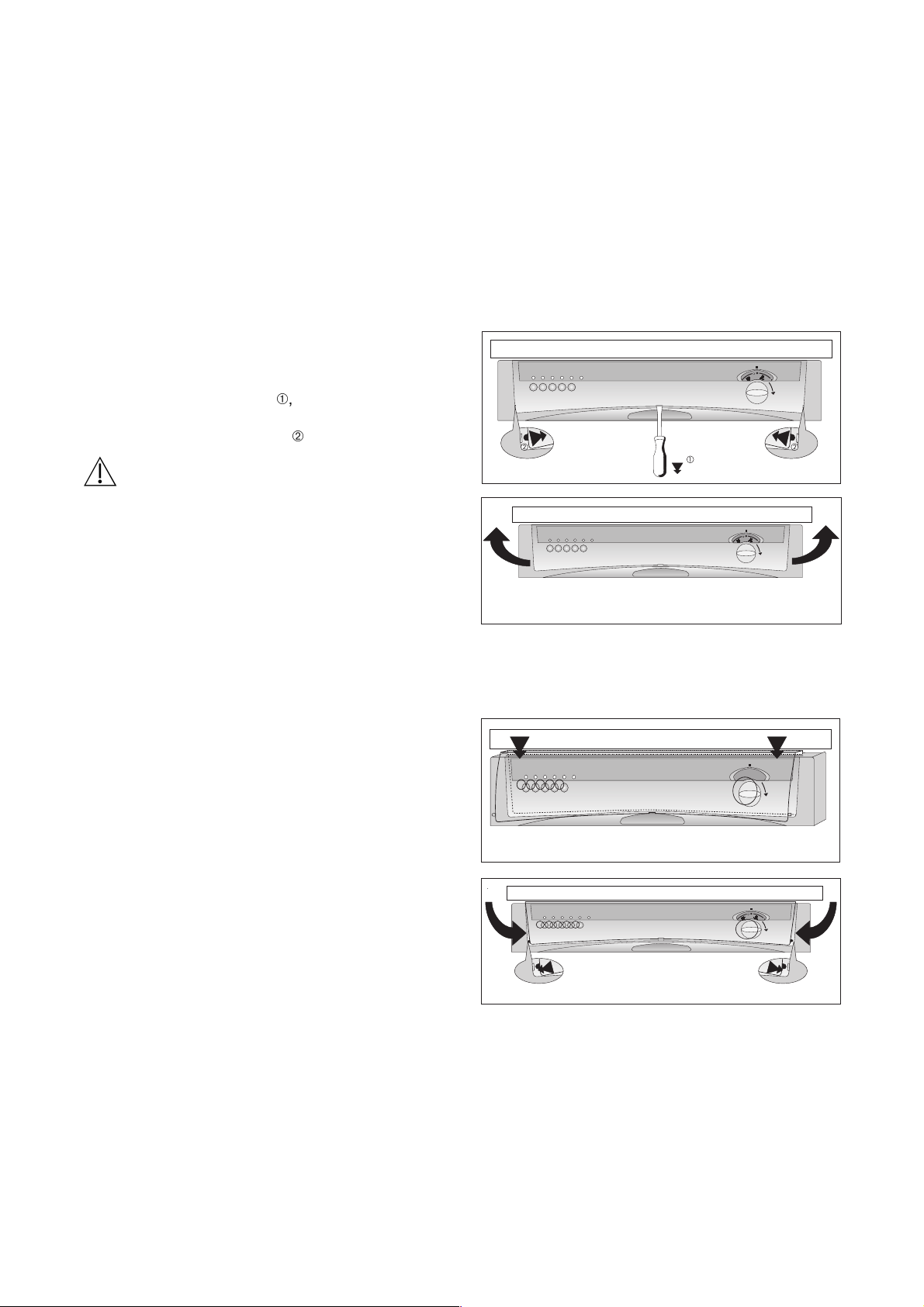

Der Geschirrspüler hat eine Türsicherung, die verhindert, daß Kinder die Geschirrspülertür versehentlich
öffnen können. Diese Türsicherung stellen Sie so ein:
1. Im Türgriff ist auf der linken Seite ein Hebel (1).
Sie sichern die Türe gegen unbeabsichtigtes Öffnen, indem Sie diesen Hebel mit einem kleinen
Schraubendreher oder einem Löffelstiel nach hinten drücken.
2. Ist die Sicherung eingestellt, müssen Sie zum Öff-
nen der Tür den Türgriff erst nach links (2) bewegen und dann nach oben (3) drücken.
3. Sie schalten die Sicherung der Tür aus, indem Sie
den Hebel mit einem kleinen Schraubendreher
oder einem Löffelstiel wieder nach vorne ziehen.
2 Entsorgung
Verpackungmaterial entsorgen
Entsorgen Sie das Verpackungsmaterial des
Geschirrspülautomaten sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich
und wiederverwertbar.
• Kunststoffteile sind mit international genormten
Abkürzungen gekennzeichnet:
– >PE< für Polyethylen, z. B. Verpackungsfolien
– >PS< für Polystyrol, z. B. Polsterteile (grund-
sätzlich FCKW-frei)
– >POM< für Polyoxymethylen, z. B. Kunststoff-
klammern
• Kartonteile sind aus Altpapier hergestellt und sollten der Altpapiersammlung mitgegeben werden.
Altgerät entsorgen
Wenn Sie den Geschirrspüler eines Tages endgültig
außer Betrieb nehmen, bringen Sie ihn bitte zu einem
Recyclingcenter oder zum Fachhändler, der ihn
gegen einen geringen Unkostenbeitrag zurücknimmt.
2 Wirtschaftlich und umweltbewußt
spülen
• Schließen Sie den Geschirrspüler nur dann an
Warmwasser an, wenn Sie eine Warmwasseranlage haben, die nicht elektrisch beheizt wird.
• Stellen Sie die Wasserenthärtungsanlage korrekt
ein.
• Spülen Sie das Geschirr nicht unter fließendem
Wasser vor.
• Wählen Sie die Spülprogramme nach Art und Verschmutzungsgrad des Geschirrs.
6
• Dosieren Sie Reinigungsmittel, Spezialsalz und
Klarspüler nicht höher als von den Produktherstellern und in dieser Bedienungsanleitung empfohlen
wird.
Page 7
Geräteansicht und Bedienblende
Gummidichtung für
Ankopplung des
Wasserzulaufs zum
oberen Sprüharm
Sprüharme
Härtebereichsschalter
Vorratsbehälter für
Spezialsalz
Vorratsbehälter
fürKlarspüler
Behälter für
Reinigungsmittel

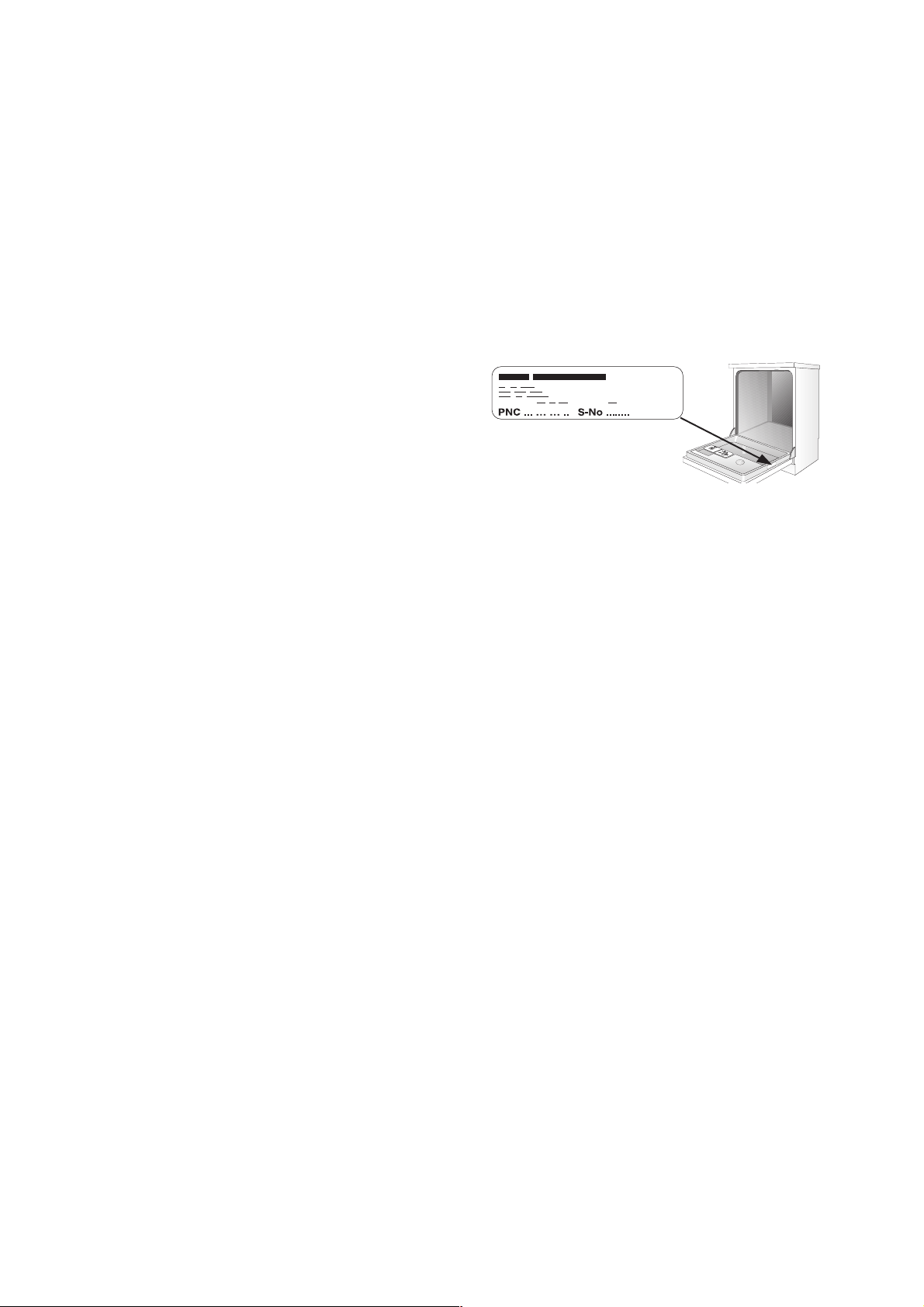

Typschild

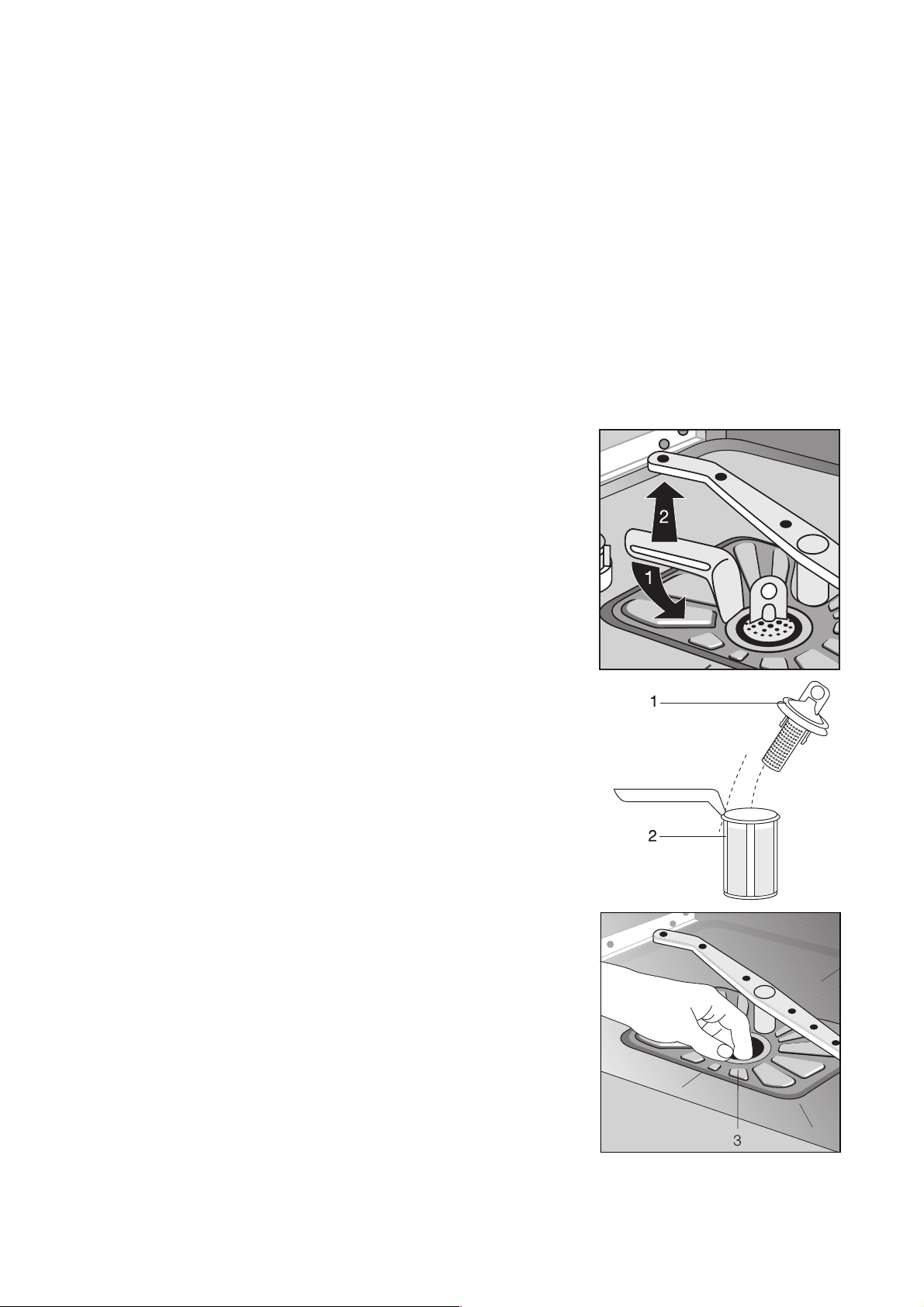

Siebe
7
Page 8
Bedienblende
Programmablauf-Anzeige
Ein/Aus-Taste
Ein/Aus-Taste
a
Programmtasten
Normal 65 °C
é
Normal 50 °C
è
Eco 50 °C
ã
Quick 50 °C
å
Programmtasten
Türgriff
Programmschalter
Programmschalter
Mit dem Programmschalter stellen Sie den
Startpunkt eines Spülprogramms ein.
Programmablauf-Anzeige
Während das Programm läuft, dreht sich die
Anzeigescheibe und zeigt dabei den jeweiligen
Stand des Spülprogramms an.
Vorspülen
b
Reinigen
x
Zwischenspülen
Ö
Klarspülen
u
Trocknen
z
8
Page 9
Vor der ersten Inbetriebnahme
Entfernen Sie vor Inbetriebnahme alle Klammern, mit
denen die Geschirrkörbe für den Transport gesichert
werden.
Führen Sie dann folgende Schritte durch:
1. Wasserenthärter einstellen
2. Spezialsalz für Wasserenthärter einfüllen
3. Klarspüler einfüllen
Wasserenthärter einstellen
Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern, muß das Geschirr mit weichem,
d.h. kalkarmen Wasser gespült werden. Daher hat
der Geschirrspüler einen Wasserenthärter, in dem
Leitungswasser ab einer Härte von 4 °d (deutscher
Grad) mit Hilfe von Spezialsalz entkalkt wird.
3
Über Wasserhärte und Härtebereich in Ihrem
Wohngebiet informiert Sie das zuständige
Wasserwerk.
Der Wasserenthärter kann in 4 Stufen eingestellt werden:
Härte-
bereich
IV
III 15–21 2,6–3,8
I/II 4–14 0,7–2,5 1
I unter 4 unter 0,71kein Salz erfor-
1)[°d] Deutscher Grad, Maß fürdieWasserhärte
2)[mmol/l] Millimol pro Liter, internationale Einheit der Wasserhärte
3)Werksseitige Einstellung
Wasserenthärter gemäß Tabelle auf die Wasserhärte
Ihres Wohngebiets einstellen:
1. Tür des Geschirrspülers öffnen.
2. Unteren Geschirrkorb aus dem Geschirrspüler
herausnehmen.
3. Härtebereichsschalter, z.B. mit einer Münze ein-
stellen.
4. Unteren Geschirrkorb wieder einsetzen und Tür
des Geschirrspülers schließen.
Wasserhärte
1)
in °d
29–50
22–28
in mmol/l
5,1–9,0
3,9–5,0
2)
Stellung
des Härte-
bereichsschalters
4
3
3)
2
derlich
9
Page 10
Spezialsalz für Wasserenthärter einfüllen
1
Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals andere Salzarten
(z.B. Speisesalz) oder Geschirrspülreiniger
in den Salzvorratsbehälter. Dies würde den
Wasserenthärter zerstören.
Überzeugen Sie sich vor jedem Salzeinfüllen, daß Sie wirklich eine Packung Spezialsalz in der Hand haben.
Füllen Sie Spezialsalz ein:
• Vor der ersten Inbetriebnahme des Geschirrspü-
lers.
• Ist unter dem Deckel des Vorratsbehälter für Spe-
zialsalz eine grüne Markierung zu sehen, dann ist
genug Spezialsalz vorhanden. Ist die grüne Markierung nicht zu sehen, müssen Sie Spezialsalz
nachfüllen.
3
1. Tür öffnen, Unterkorb herausnehmen.
2. Verschlußkappe des Salzvorratsbehälters entge-
3. Nur bei Erstinbetriebnahme:
4. Mitgelieferten Trichter auf Öffnung des Vorratsbe-
3
5. Öffnung des Vorratsbehälters von Salzresten säu-
6. Verschlußkappe im Uhrzeigersinn bis zum
3
Ist die Wasserhärte in Ihrem Wohngebiet
unter 4 °d, brauchen Sie kein Spezialsalz
einzufüllen. Die grüne Markierung ist dann
nicht zu sehen. Die Funktion des Geräts ist
dadurch nicht gestört.
gen dem Uhrzeigersinn aufdrehen.
Salzvorratsbehälter mit Wasser vollfüllen.
hälters stecken.
Spezialsalz durch Trichter in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca.
1,0–1,5 kg. Vorratsbehälter nicht mit Spezialsalz
überfüllen.
Das beim Einfüllen des Spezialsalzes verdrängte Wasser läuft aus dem Salzvorratsbehälter in den Boden des Spülraums. Dies ist
unbedenklich, da dieses Wasser beim Start
des nächsten Spülprogramms abgepumpt
wird.
bern.
Anschlag zudrehen, sonst gelangt Spezialsalz ins
Spülwasser. Trübe Gläser könnten die Folge sein.
Deshalb nach dem Einfüllen des Spezialsalzes
ein Spülprogramm ablaufen lassen. Dadurch werden übergelaufenes Salzwasser und Salzkörner
ausgespült.
Je nach Körnung kann es einige Stunden
dauern, bis das Salz sich im Wasser aufgelöst hat und die grüne Markierung wieder zu
sehen ist.
Die Einstellung des Wasserenthärters und
damit der Salzverbrauch sind abhängig von
der örtlichen Wasserhärte.
SALE
SALT
SALZ
SEL
10
Page 11
Klarspüler einfüllen
Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.
1
Füllen Sie Klarspüler ein:
• Vor der ersten Inbetriebnahme des Geschirrspü-
• Wenn sich im Anzeigefenster auf dem Vorratsbe-
Der Behälter fürKlarspüler ist auf der Innenseite der
Geschirrspülertür
1. Tür öffnen.
2. Deckel des Vorratsbehälters um ¼ Umdrehung
Verwenden Sie nur Marken-Klarspüler für
Geschirrspüler. Füllen Sie niemals andere
Mittel (z.B. Essigessenz) oder Geschirrspülreiniger in den Vorratsbehälter fürKlarspüler.
Dies würde das Gerät beschädigen.
lers.
hälter ein dunkler Punkt umgeben von einem hellen Ring zeigt. Ist genügend Klarspüler im
Vorratsbehälter ist das Anzeigefenster einheitlich
dunkel.
entgegen dem Uhrzeigersinn drehen und abnehmen.
3. Klarspüler einfüllen; maximal bis zur gestrichelten
Linie, das entspricht einer Füllmenge von ca.
150 ml.
4. Deckel wieder einsetzen und im Uhrzeigersinn
festdrehen.
5. Wenn Klarspüler danebengelaufen ist, mit einem
Lappen wegwischen. Sonst bildet sich beim Spü-
len zuviel Schaum.
6
5
x
4
a
m
3
2
1
11
Page 12

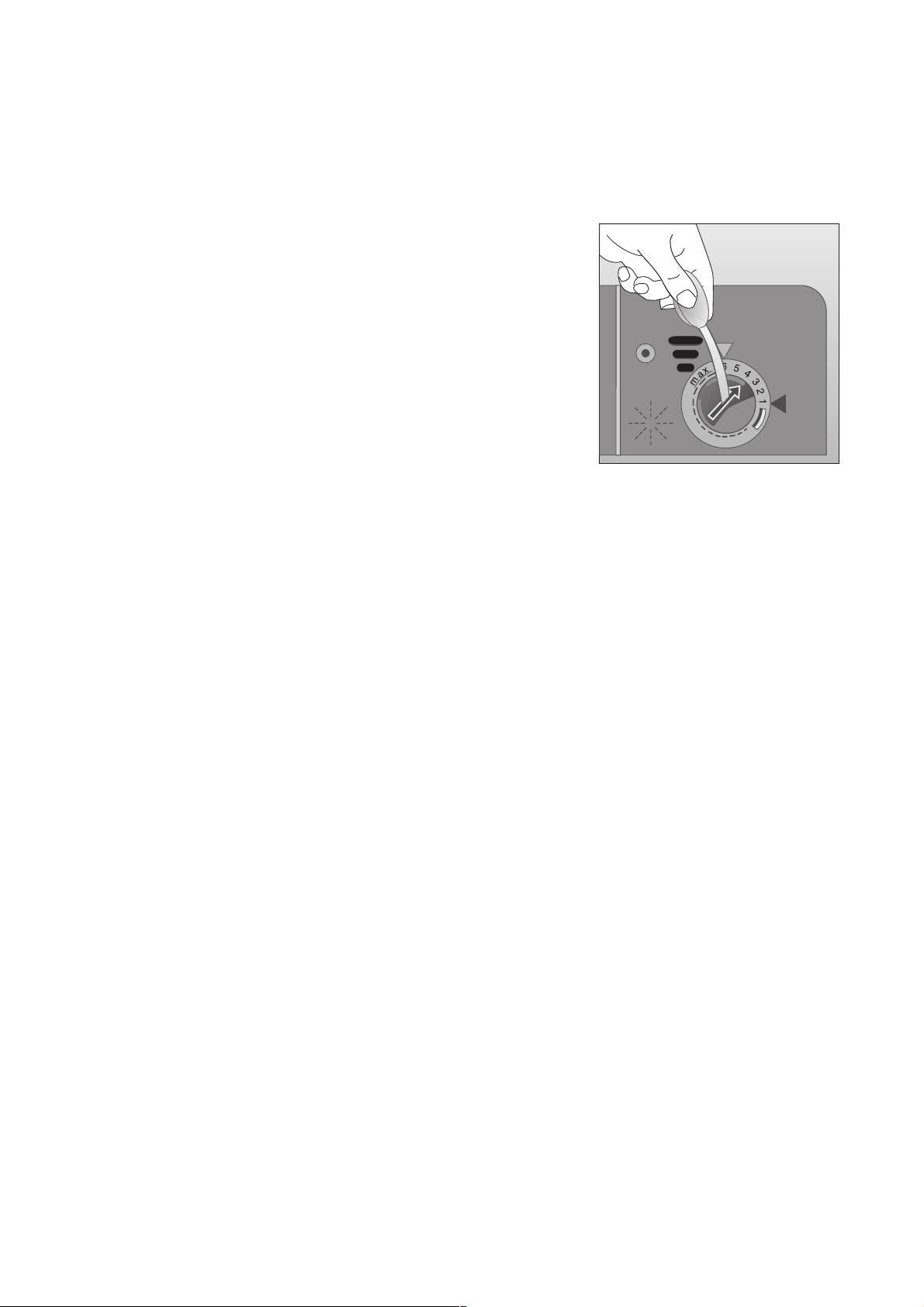

Klarspülerdosierung einstellen
3
1. Deckel des Vorratsbehälters um ¼ Umdrehung
2. Dosierung mit einem Teelöffelstiel einstellen.
3. Deckel wieder einsetzen und im Uhrzeigersinn
4. Wenn Klarspüler ausgelaufen ist, mit einem Lap-
Beim Geschirrspülen wird aus dem Vorratsbehälter Klarspüler ins Spülwasser abgegeben. Die Dosierung können Sie von 1-6,
entsprechend 1-6 cm
Vom Werk ist die Dosierung auf „4“ eingestellt. Dosierung nur dann verändern, wenn
auf Gläsern und Geschirr Schlieren, milchige
Flecken oder angetrocknete Wassertropfen
zu sehen sind (siehe unter „Was tun,
wenn...“).
entgegen dem Uhrzeigersinn drehen und abnehmen.
festdrehen.
pen wegwischen.
3
Klarspüler, einstellen.
12
Page 13
Im täglichen Gebrauch
• Muß Spezialsalz oder Klarspüler nachgefüllt wer-
den?
• Besteck und Geschirr in Geschirrspüler einordnen
• Reinigungsmittel für Geschirrspüler einfüllen
• Für Besteck und Geschirr geeignetes Spülpro-
gramm auswählen
• Spülprogramm starten

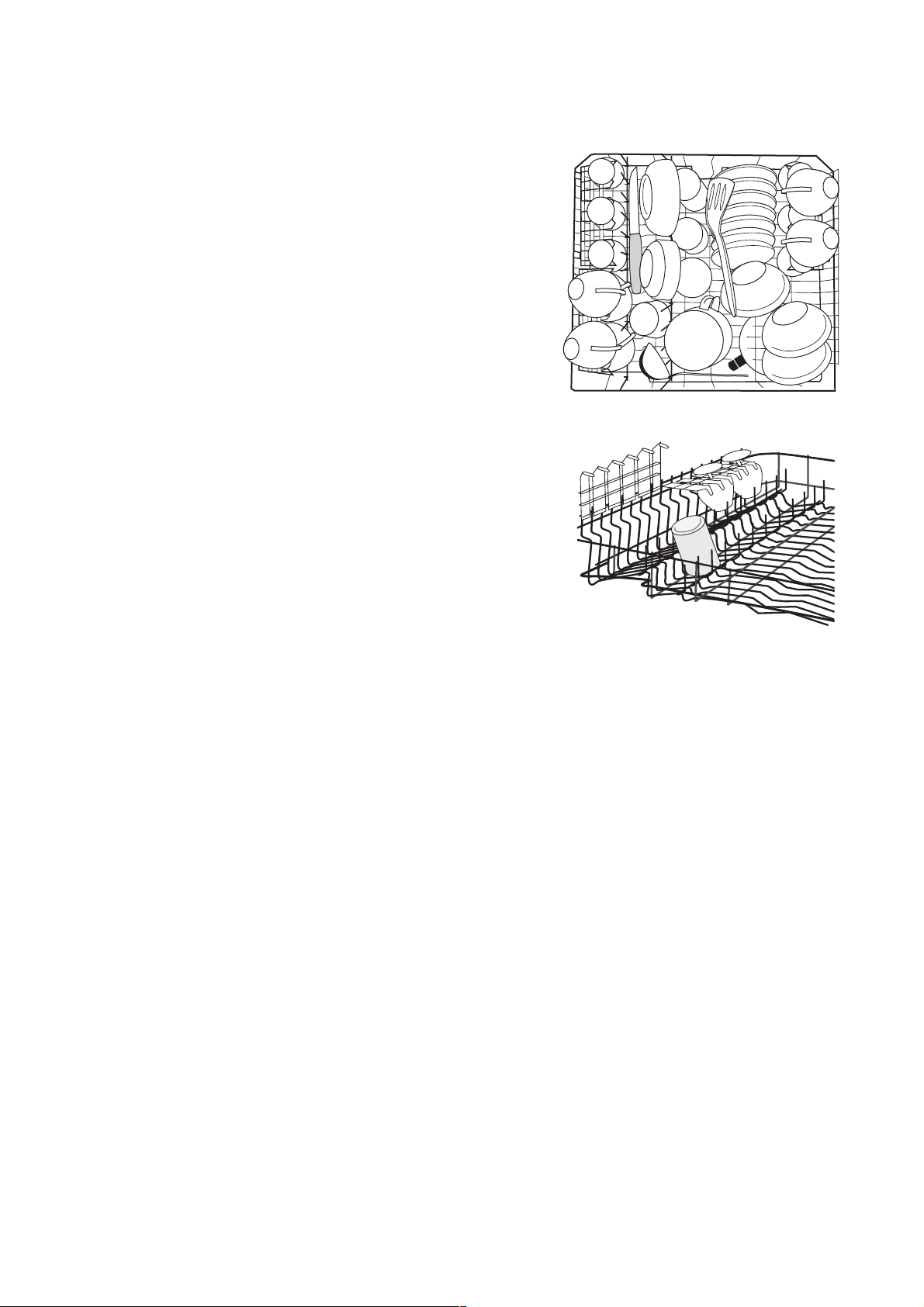

Besteck und Geschirr einordnen
1
• Bevor Sie das Geschirr einordnen, sollten Sie:
• Beachten Sie beim Einordnen des Geschirrs und
Schwämme, Haushaltstücher und alle
Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler
gereinigt werden
– Bestecke mit Holz-, Horn-, Porzellan-
oder Perlmuttgriffen
– nicht hitzebeständige Kunststoffteile
–älteres Besteck, dessen Kitt temperaturempfindlich
ist
– geklebte Geschirr- oder Besteckteile
– Zinn- bzw. Kupfergegenstände
– Bleikristallglas
– rostempfindliche Stahlteile
– Holz-/Frühstücksbrettchen
– kunstgewerbliche Gegenstände
– grobe Speisereste entfernen.
– Töpfe mit eingebrannten Speiseresten einwei-
chen.
Bestecks:
– Geschirr und Besteck dürfen die Sprüharme
nicht behindern, sich zu drehen.
– Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit
der Öffnung nach unten einordnen, damit sich
in Mulden oder tiefen Böden kein Wasser
ansammeln kann
– Geschirr und Besteckteile dürfen nicht ineinan-
der liegen oder sich gegenseitig abdecken
– um Glasschäden zu vermeiden, dürfen Gläser
sich nicht berühren
– kleine Gegenstände (z. B. Deckel) in den
Besteckkorb legen
.
Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr
nicht geeignet: bedingt geeignet:
– Steingutgeschirr nur im Geschirrspüler spülen, wenn es
vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
– Aufglasurdekore können nach sehr häufigem maschinel-
len Spülen verblassen.
– Silber- und Aluminiumteile neigen beim SpülenzuVer-
färbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf
verursachen oft Verfärbungen bzw. Flecken auf Silber.
Silber deshalb immer gleich von Speiseresten säubern,
wenn es nicht unmittelbar nach Gebrauch gespült wird.
– Einige Glasarten können nach vielen Spülgängen trüb
werden
13
Page 14
Besteck einordnen
1

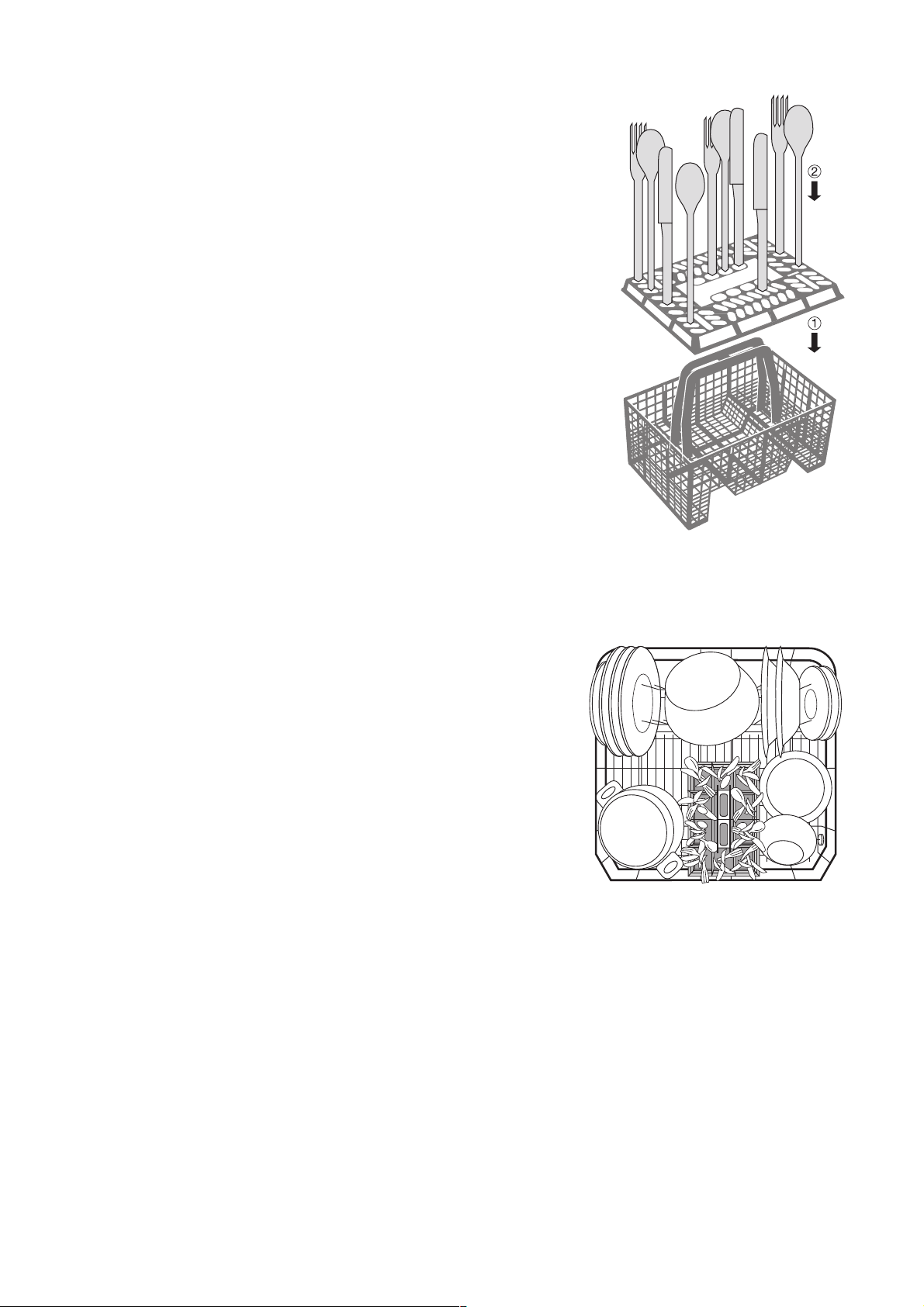

Damit alle Besteckteile vom Wasser umspült werden,
sollten Sie:
1. den Gittereinsatz auf den Besteckkorb aufstek-
2. kurze Messer, Gabeln und Löffel mit dem Griff
Einige Geschirrspülermodelle haben Besteckkörbe
ohne Besteckgitter.
Lange, spitze Besteckteile stellen im
Besteckkorb, besonders für Kinder eine
Gefahrenquelle dar (siehe Sicherheitshinweise). Sie müssen daher in den Oberkorb
gelegt werden.
ken,
nach unten in den Gittereinsatz des Besteckkorbs
stellen.
Töpfe, Pfannen und großeTeller
einordnen
Größeres und stark verschmutztes Geschirr im
Unterkorb einordnen.
3
Um größeres Geschirr leichter einzuordnen,
kann
- der hintere Tellereinsatz aus dem Unterkorb
herausgenommen werden.
- der Besteckkorb im Unterkorb seitlich
verschoben werden.
14
Page 15
Tassen, Gläser und Kaffeeservice
einordnen
Kleineres, empfindliches Geschirr und lange, spitze
Besteckteile im Oberkorb einordnen.
• Geschirrteile auf und unter den klappbaren Tas-
senauflagen versetzt anordnen, damit das Spülwasser alle Geschirrteile erreicht.
• Für hohe Geschirrteile lassen sich die Tassenauf-
lagen hochklappen.
• Wein-, Sekt- sowie Cognacgläser in die Aus-
schnitte der Tassenauflagen lehnen bzw. hängen.
• Gläser, Becher usw. können auch auf die beiden
Stachelreihen im Oberkorb links gestellt werden.
15
Page 16
Reinigungsmittel einfüllen
1
Verwenden Sie nur Reinigungsmittel für
Geschirrspüler.
Füllen Sie Reinigungsmittel ein:

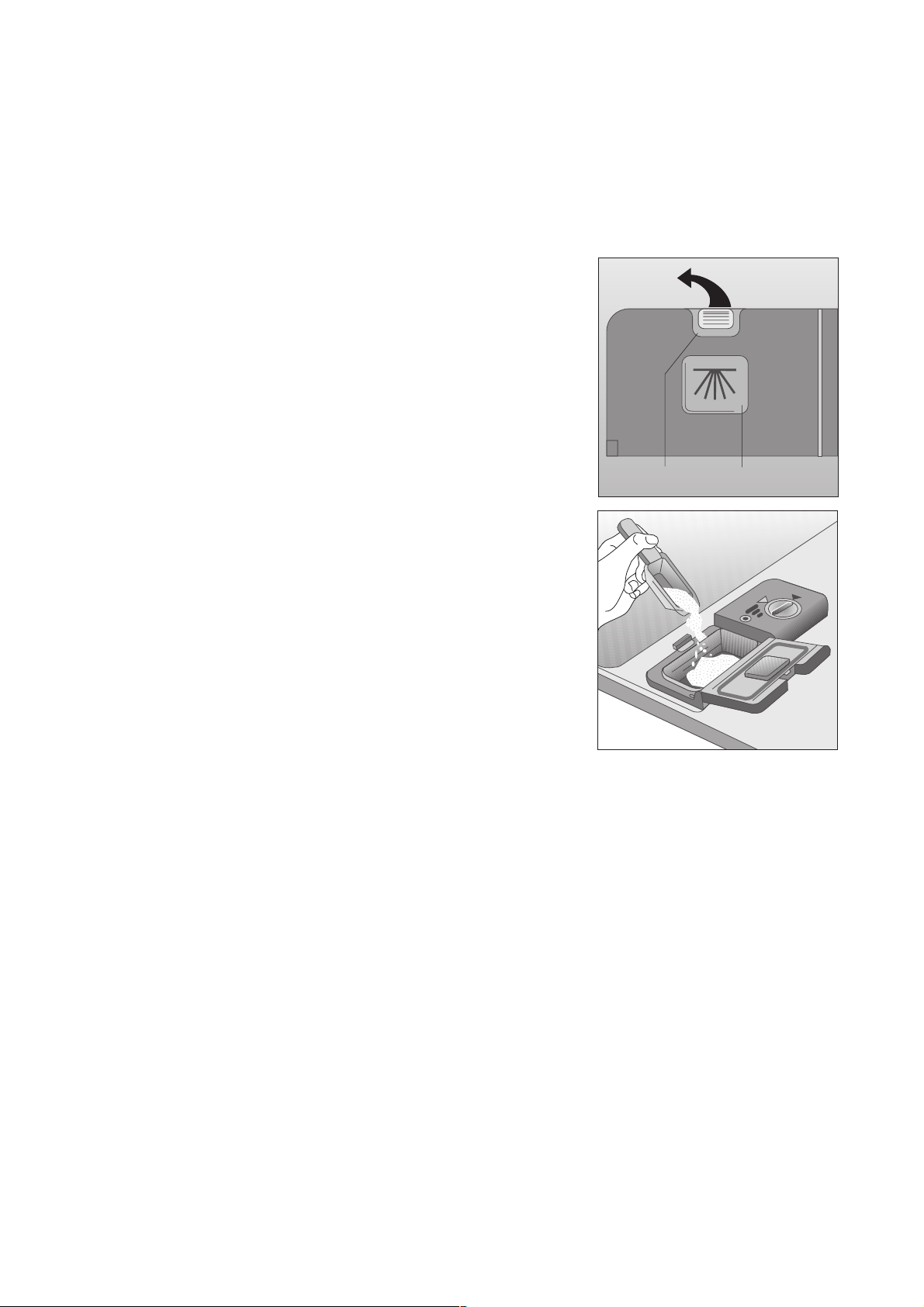

Vor Beginn eines Spülprogramms (nicht beim Programm Vorspülen). Reinigungsmittel wird während
des Programms ins Spülwasser abgegeben.
2
Der Behälter für Reinigungsmittel ist auf der Innenseite der Tür.
1. Falls der Deckel verschlossen ist: Verschlußhebel
2. Reiniger in den Behälter für Reinigungsmittel fül-
3. Deckel zudrücken, bis der Verschluß einrastet.
3
Beachten Sie bitte die Dosier- und Lagerempfehlungen der Hersteller auf den Verpakkungen der Reinigungsmittel.
(1) nach vorne drücken. Deckel springt auf.
len. Als Dosierhilfe dienen die Markierungslinien:
„MIN“ entspricht ca. 30 ml Reiniger,
„MAX“ entspricht ca. 40 ml Reiniger.
Bei sehr stark verschmutztem Geschirr füllen
Sie zusätzlich Reinigungsmittel in die Dekkelmulde (2) Dieser Reiniger wird bereits im
Vorspülen wirksam.
1
:
IN
M
2
:
X
A
M
16
Page 17
Spülprogramm auswählen (Programmtabelle)
Wählen Sie mit Hilfe dieser Tabelle das geeignete
Spülprogramm aus:
Geschirrart: Eß- und Kochgeschirr Kaffee- und Dessertgeschirr
zusätzlich:
Art der Verschmutzung:
Geeignetes
Spülprogramm:
Programmschalter
drehen auf:
Programmtaste drücken:
Programmablauf:
Verbrauchswerte:
1)
- mit temperaturempfindlichem Geschirr
normal verschmutzt,
angetrocknete Speisereste
NORMAL
65 °C
AABC
éèãå
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
normal
verschmutzt
besonders geeignet
bei Verwendung von Kompaktreinigern
NORMAL
2)
50 °C
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
normal bis leicht
verschmutzt
50 °C
Reinigen
Zwischenspülen
Klarspülen
Trocknen
ECO
mit empfindlichen
Gläsern
leicht
verschmutzt
QUICK
50 °C
Reinigen
Zwischenspülen
Klarspülen
-
Dauer 94 Minuten 90 Minuten 84 Minuten 34 Minuten
Energie 1,4kWh 1,24kWh 1,24kWh 0,8kWh
Wasser 18 Liter 18 Liter 14 Liter 14 Liter
1) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig.
Abweichungen sind daher unter Praxisbedingungen möglich.
2) Testprogramm
17
Page 18
Spülprogramm starten
1. Überprüfen Sie, ob Geschirr und Besteck im
Geschirrspüler so eingeordnet sind, daß die
Sprüharme nicht blockiert werden.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.
4. Programmschalter im Uhrzeigersinn auf A, B oder
C drehen (siehe Programmtabelle).
1
5. Programmtaste für das gewünschte Programm
6. Taste
1
Aus Gründen der Funkentstörung Programmschalter immer nur bei ausgeschaltetem Geschirrspüler betätigen. Es könnte
außerdem die automatische Zugabe des
Reinigungsmittels ausgelöst werden.
drücken (siehe „Programmtabelle“).
a drücken. Betriebsanzeige leuchtet. Das
gewählte Spülprogramm beginnt.
Während des Spülprogramms dreht sich die Programmablauf-Anzeige und zeigt den jeweiligen
Stand des Spülprogramms an.
Wurde ein Spülprogramm gestartet, obwohl
der Wasserhahn geschlossen war, Geschirrspüler mit der Taste
Wasserhahn öffnen und Spülprogramm neu
starten.
a ausschalten, den
Spülprogramm unterbrechen durch
Öffnen der Geschirrspülertür
1
1. Geschirrspülertür öffnen. Das Spülprogramm
2. Türschließen. Das Spülprogramm läuft weiter.
Beim Öffnen der Tür kann heißer Dampf
austreten. Verbrühungsgefahr! Tür vorsichtig öffnen.
stoppt.
Spülprogramm wechseln / unterbrechen
3
Spülprogramm wechseln
1. Taste a drücken. Betriebsanzeige erlischt, Spül-
1
2. Geschirrspülertür öffnen und überprüfen, ob noch
3. Geschirrspülertürschließen.
4. Programmschalter im Uhrzeigersinn auf A, B oder
5. Programmtaste für das gewünschte Programm
6. Taste
Wechseln oder unterbrechen Sie ein laufendes Spülprogramm nur, wenn es unbedingt
notwendig ist. Nach Wiederverschließen des
Gerätes wird die eingetretene Luft stark
erhitzt und dehnt sich aus. Dadurch kann
Wasser in die Bodenwanne gelangen und
eventuell das Wasserschutzsystem auslö-
sen.
programm stoppt.
Beim Öffnen der Tür kann heißer Dampf
austreten. Verbrühungsgefahr! Tür vorsichtig öffnen.
Reinigungsmittel im Behälter ist. Behälter gegebenenfalls neu auffüllen.
C drehen (siehe „Programmtabelle“).
drücken (siehe „Programmtabelle“).
a drücken. Betriebsanzeige leuchtet. Das
gewählte Spülprogramm beginnt.
18
Page 19
Geschirrspüler ausschalten
Wenn das Spülprogramm beendet ist:
1. Ein/Aus-Taste
erlischt.
1
2. Tür vorsichtig öffnen.
Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten.
Deshalb:
a drücken. Betriebsanzeige
Geschirr ausräumen
3
• Geschirr trocknet schneller, wenn Sie die Tür nach
• Lassen Sie am Programmende das Geschirr zum
• Zuerst Unterkorb, dann Oberkorb ausräumen.
1
Heißes Geschirr ist stoßempfindlich.
Geschirr deshalb vor dem Ausräumen
abkühlen lassen.
Programmende für einen Moment ganz öffnen
und dann angelehnt lassen.
besseren Trocknen und zum Abkühlen noch ca.
15 Minuten im Geschirrspüler.
Dadurch vermeiden Sie, daß Restwasser vom
Oberkorb auf Geschirr im Unterkorb tropft und
Wasserflecken zurückläßt.
Achten Sie aber darauf, daß bei Geräten, die
unter durchgehende Küchen-Arbeitsplatten
eingebaut sind, austretender Dampf die
Arbeitsplatte beschädigen kann. Die Unterseite der Arbeitsplatte muß vorschriftsmäßig
mit Aluminiumfolie gegen Aufquellen
geschützt sein.
19
Page 20
Pflege und Reinigung
1
• Bedienteile des Geschirrspülers bei Bedarf nur mit
• Sprüharme brauchen nicht gereinigt zu werden.
• Innenbehälter, Türdichtung und Wasserzulauf
Auf keinen Fall handelsübliche Möbelpflegeoder aggressive Reinigungsmittel verwenden.
einem weichen Lappen und warmem, klarem
Wasser reinigen.
gelegentlich auf Verschmutzungen kontrollieren
und gegebenfalls reinigen.
Reinigung der Siebe
3
1. Tür öffnen, Unterkorb herausnehmen.
2. Das Siebsystem des Geschirrspülers besteht aus
3. Griff etwa um ¼ Umdrehung entgegen dem Uhr-
4. Grob-/Feinsieb (1) an der Grifföse fassen und aus
5. Alle Siebe unter fließendem Wasser gründlich rei-
6. Flächensieb (3) aus dem Spülraumboden nehmen
7. Flächensieb wieder in den Spülraumboden ein-
8. Grob-/Feinsieb in den Mikrofilter einsetzen und
9. Siebkombination einsetzen und durch Schwenken
1
Die Siebe im Spülraumboden sind in hohem
Grade selbstreinigend.
Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte
Siebe beeinträchtigen das Spülergebnis.
Grob-/Feinsieb, Mikrofilter und Flächensieb. Mit
Griff des Mikrofilters das Siebsystem entriegeln
und entnehmen.
zeigersinn schwenken und herausnehmen.
dem Mikrofilter (2) herausziehen.
nigen.
und auf beiden Seiten gründlich reinigen.
setzen.
zusammenstecken.
des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht
über den Spülraumboden heraussteht.
Ohne Siebe darf auf keinen Fall gespült
werden.
20
Page 21
Reinigung der Blende
I
I
I
Um die Bedienblende des Geschirrspülers reinigen
zu können, kann die Plexiglasabdeckung von der
Bedienblende abgenommen werden.
Abnehmen der Plexiglasabdeckung
1
1. Geschirrspülertürschließen.
2. Bei Geschirrspülern mit Programmschalter diesen
3. In der Plexiglasabdeckung ist unten in der Mitte
1
4. Plexiglasabdeckung nach oben schwenken und
5. Bedienblende und Plexiglasabdeckung mit einem
Netzstecker des Geschirrspülers aus der
Steckdose ziehen.
querstellen ( nur im Uhrzeigersinn drehen!).
eine kleine Aussparung. Schraubendreher in
diese Aussparung stecken und Plexiglasabdekkung vorsichtig anheben
den Seiten der Plexiglasabdeckung aus den Ösen
der Bedienblende springen
Achtung: Dabei nicht mit dem Schraubendreher die Bedienblende verkratzen.
wegnehmen.
Lappen und Handspülmittel reinigen. Nie scharfe
Reinigungsmittel verwenden.
, bis die Haken an bei-
.
Einsetzen der Plexiglasabdeckung
1
1. Plexiglasabdeckung bei geschlossener Tür oben
Plexiglasabdeckung und Bedienblende müs-
sen trocken sein. Bei Geräten mit Programmschalter muß dieser querstehen.
in die Fuge der Bedienblende drücken.
2. Plexiglasabdeckung leicht biegen, so daß die zwei
Haken der Plexiglasabdeckung in die Ösen der
Bedienblende passen. Bevorzugt mit dem linken
Haken zuerst beginnen.
3. Durch Nachdrücken im oberen Bereich den richti-
gen Sitz der Plexiglasabdeckung kontrollieren.
4. Bei Geräten mit Programmschalter den Pro-
grammschalter im Uhrzeigersinn in Nullstellung
drehen.
5. Netzstecker wieder in die Steckdose stecken.
21
Page 22
Was tun, wenn...
Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst
zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedien-
fehlers den Kundendienst in Anspruch nehmen,
erfolgt der Besuch des Kundendienst-Technikers
auch während der Garantiezeit nicht kostenlos.
...es Probleme beim Betrieb des Geschirrspülers gibt.
Störung Mögliche Ursache Abhilfe
Die Entleerungspumpe
des Geschirrspülers
läuft ständig - auch bei
ausgeschaltetem Gerät.
Programm startet nicht.
Das Wasserschutzsystem hat
angesprochen.
Geschirrspülertür ist nicht richtig
geschlossen.
Netzstecker ist nicht eingesteckt. Netzstecker einstecken.
Sicherung der Hausinstallation ist nicht in
Ordnung.
Bei Geschirrspülermodellen mit Startzeitvorwahl: Eine Startzeit ist vorgewählt.
Wasserhahn schließen,
dann Netzstecker ziehen
und Kundendienst verständigen.
Tür schließen.
Sicherung ersetzen.
Falls Geschirr sofort gespült werden
soll, bei Geräten
- mit Multidisplay die Startzeit auf
0 Stunden stellen.
- ohne Multidisplay die Startzeitvorwahl
löschen.
Im Spülraum sind Rostflecken sichtbar.
Pfeifendes Geräusch
beim Spülen.
Spülraum besteht aus rostfreiem Edelstahl.
Rostflecken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus Wasserleitung, von Töpfen, Bestecken usw.).
Beseitigen Sie solche Flecken mit einem
handelsüblichen Edelstahlputzmittel.
Das Pfeifen ist unbedenklich. Anderen Markenreiniger verwenden.
Nur geeignetes Besteck und Geschirr
spülen.
Deckel des Vorratsbehälters für Spezialsalz fest schließen.
...das Spülergebnis nicht zufriedenstellend ist.
Das Geschirr wird nicht sauber.
• Es wurde nicht das richtige Spülprogramm
gewählt.
• Geschirr war so eingeordnet, daß das Spülwasser
nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
• Siebe im Spülraumboden sind nicht sauber oder
falsch eingesetzt.
• Es wurde kein Marken-Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehäl-
ter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
• Ablaufschlauch ist nicht korrekt verlegt.
Das Geschirr wird nicht trocken und
bleibt ohne Glanz.
• Es wurde kein Marken-Klarspüler verwendet.
• Vorratsbehälter für den Klarspüler ist leer.
Auf Gläsern und Geschirr sind Schlieren,
Streifen, milchige Flecken oder blauschimmernder Belag.
• Klarspülerdosierung niedriger einstelllen.
Auf Gläsern und Geschirr sind angetrocknete Wassertropfen.
• Klarspülerdosierung höher einstelllen.
• Der Reiniger kann die Ursache sein. Kontaktieren
Sie den Kundenberater des Reinigungsmittelherstellers.
22
Page 23
Technische Daten
Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr
2
Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm
Elektrischer Anschluß: Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten
Innenrand der Geschirrspülertür.
Geschirrspüler: Standgeräte
Abmessungen: 850 x 600 x 600 (H x B x T in mm)
max. Gewicht: 54 Kg
Integrierbare und Unterbau-Geschirrspüler
Abmessungen: 820 - 880 x 596 x 570 (H x B x T in mm)
max. Gewicht: 50 Kg
Vollintegrierbare Geschirrspüler
Abmessungen: 820 - 880 x 596 x 546 - 550 (H x B x T in mm)
max. Gewicht: 50 Kg
= 0.1-1.0 MPa)
;
Dieses Gerät entspricht den folgenden EGRichtlinien
• 73/23/EWG vom 19.02.1973 – Niederspannungsrichtlinie
• 89/336/EWG vom 03.05.1989, (ein-
schließlich Änderungsichtlinie 92/31/
EWG) – EMV-Richtlinie
23
Page 24
Hinweise fürPrüfinstitute
Vor den Prüfungen muß der Salzbehälter des Wasserenthärters und der Vorratsbehälter fürKlarspüler voll auf-
gefüllt werden.
Prüfnorm: EN 50242
Vergleichsprogramm: siehe „Programmtabelle; Testprogramm“ für volle und halbvolle Beladung
Volle Beladung: 12 Maßgedecke einschl. Servicegeschirr
Reinigerdosierung : 30g (Typ B) in den Behälter für Reinigungsmittel
Halbvolle Beladung: 6 Maßgedecke einschl. Servicegeschirr
Bei halbvoller Beladung wird jeder zweite Stellplatz freigelassen
Reinigerdosierung : 20g (Typ B) in den Behälter für Reinigungsmittel
Klarspülereinstellung: 4 (Typ III) für volle und halbvolle Beladung

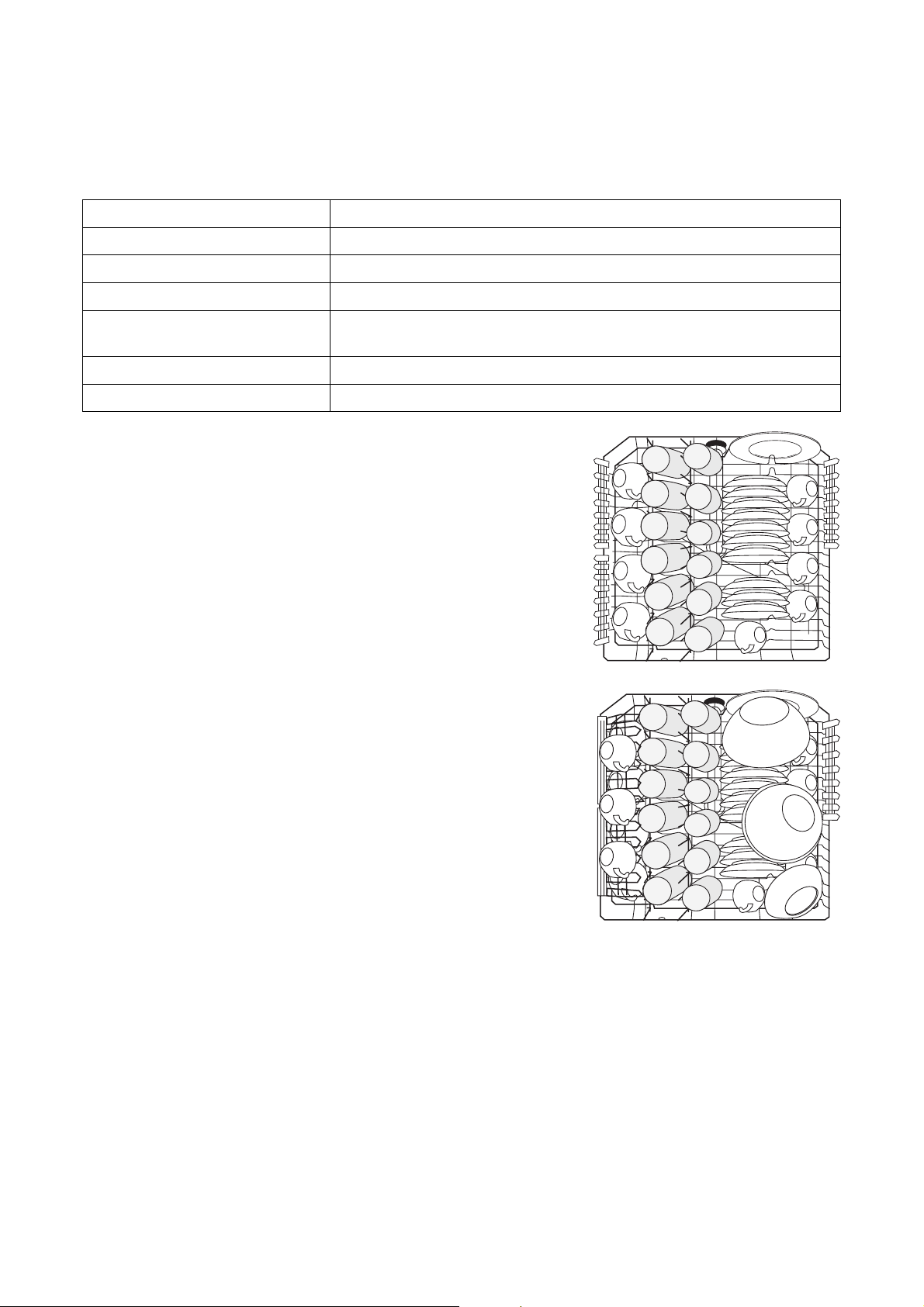

Einordnungsbeispiel: Oberkorb
Einordnungsbeispiel: Oberkorb
24
Page 25

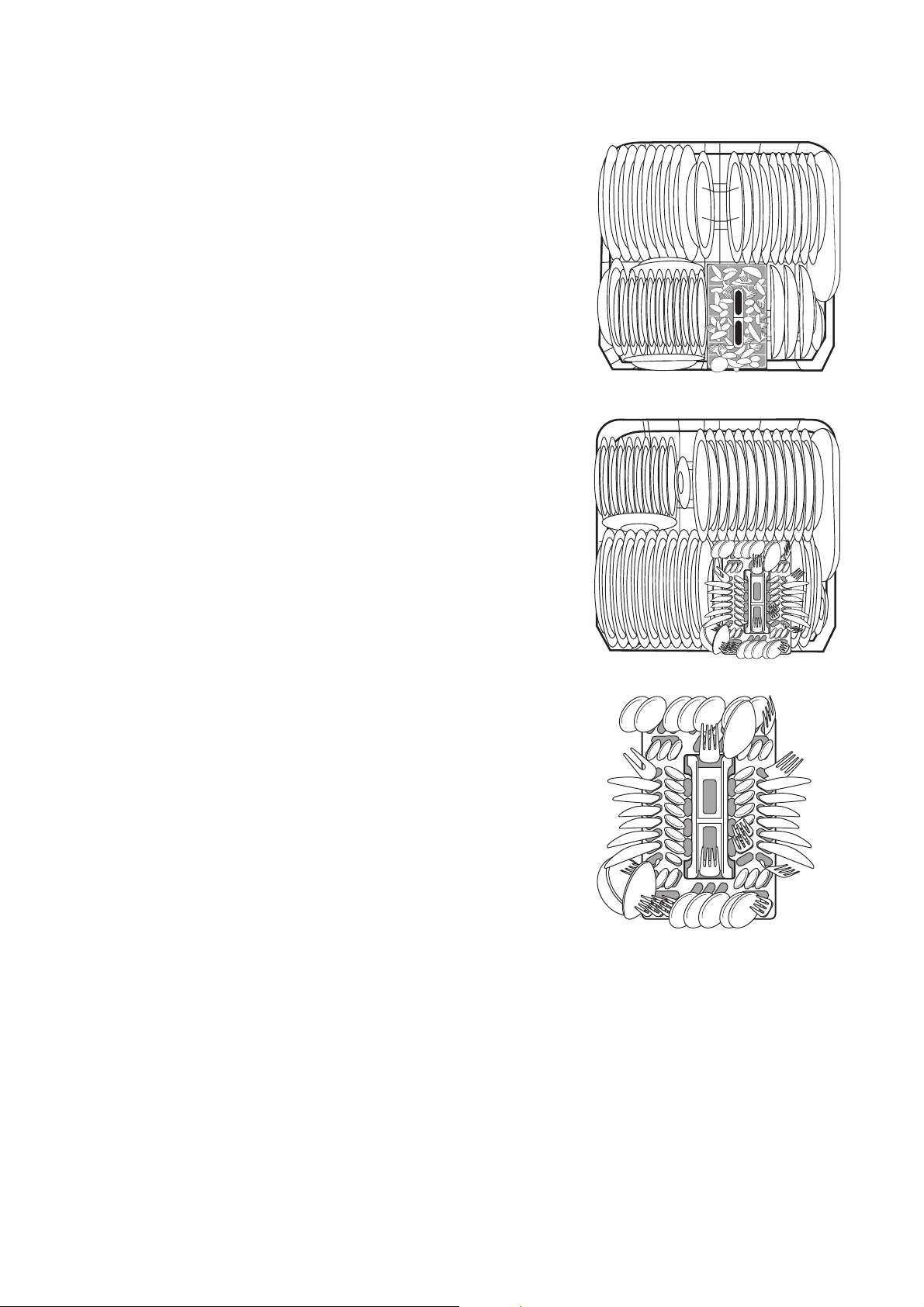

Je nach Modell ist das Gerät mit dem Unterkorb
„Variante 1“ oder „Variante 2“ ausgestattet:
Einordnungsbeispiel: Unterkorb, Variante 1
Einordnungsbeispiel: Unterkorb, Variante 2
Einordnungsbeispiel: Besteckkorb
Einige Geschirrspülermodelle haben Besteckkörbe
ohne Besteckgitter.
25
Page 26
AUFSTELL- UND ANSCHLUßANWEISUNG
Aufstellen des Geschirrspülers
• Geschirrspüler muß standsicher und waagrecht
ausgerichtet auf festem Boden aufgestellt werden.
• Um Bodenunebenheiten auszugleichen und Gerä-

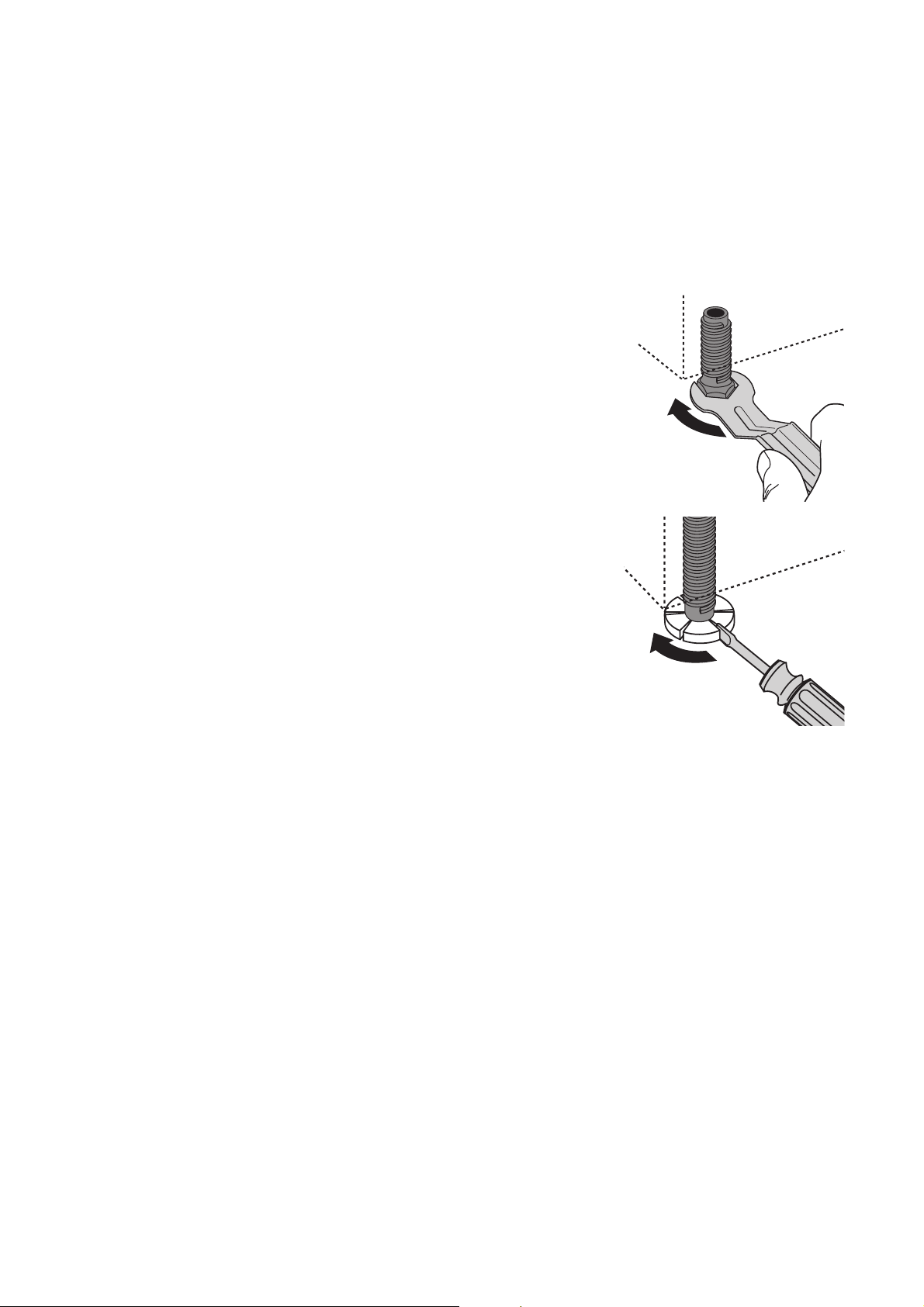

tehöhe an andere Möbel anzugleichen, Schraubfüße herausschrauben. Je nach Ausführung der
Schraubfüße entweder
– mit einem Gabelschlüssel
oder
– mit einem Schraubendreher.
• Bei Unterbau-, integrierbaren und vollintegrierba-
ren Geschirrspülern sind die hinteren Gerätefüße
mit einem Schraubendreher vorne am Geräteinzustellen.
• Ablaufschlauch, Zulaufschlauch und Netzkabel
müssen innerhalb des Sockelrücksprungs hinten
frei beweglich verlegt sein, damit diese weder
abgeknickt noch abgequetscht werden können.
• Der Geschirrspüler muß außerdem fest mit der
durchgehenden Küchen-Arbeitsplatte oder mit
den benachbarten Möbeln verschraubt sein.
Diese Maßnahme ist zwingend notwendig, damit
die nach VDE-Vorschrift erforderliche Kippsicherheit garantiert ist.
26
Page 27
Je nach Bauform sind die Geschirrspüler wie folgt aufzustellen:
Integrierbarer Geschirrspüler
(siehe beiliegende Montageschablone)
3
Breite: 591 – 594 mm
Dicke: 16 – 24 mm
Die Gerätetür kann mit einer Holzplatte/
Möbelplatte folgender Abmessungen verkleidet werden:
Höhe:
(variabel)
Gewicht: max. 8 kg
1
Sollte die Möbelplatte länger als 600 mm
sein, kann die Gerätetürnichtvöllig geöffnet
werden (die Möbelplatte stößt gegen den
Sockel).
In diesem Fall muß der Sockel ausgeschnitten werden (siehe Montageschablone) oder
der Beschlagsatz fürdieüberlange TürBLT
60 verwendet werden. Diesen erhalten Sie
unter der E-Nr. 911 239 008.
abhängig von - Nischenhöhe
Unterbau-Geschirrspüler
(siehe beiliegende Montageanleitung)
Standgeräte
1
lassen sich freistehend ohne zusätzliche
Befestigung aufstellen.
Wird der Geschirrspüler direkt neben einem
Gas- oder Kohleherd aufgestellt, muß zwischen Herd und Geschirrspüler eine wärmeisolierende, nicht brennbare Platte bündig
zur Oberkante der Arbeitsplatte (Tiefe 57,5
cm) angebracht werden. Die Platte sollte auf
der Seite zum Herd hin mit Aluminiumfolie
ausgestattet sein.
-Sockelhöhe
- Anpassung an Fugenverlauf benachbarter Möbel
Das genaue Höhenmaß muß am Aufstellort von den
benachbarten Möbeln abgemessen werden.

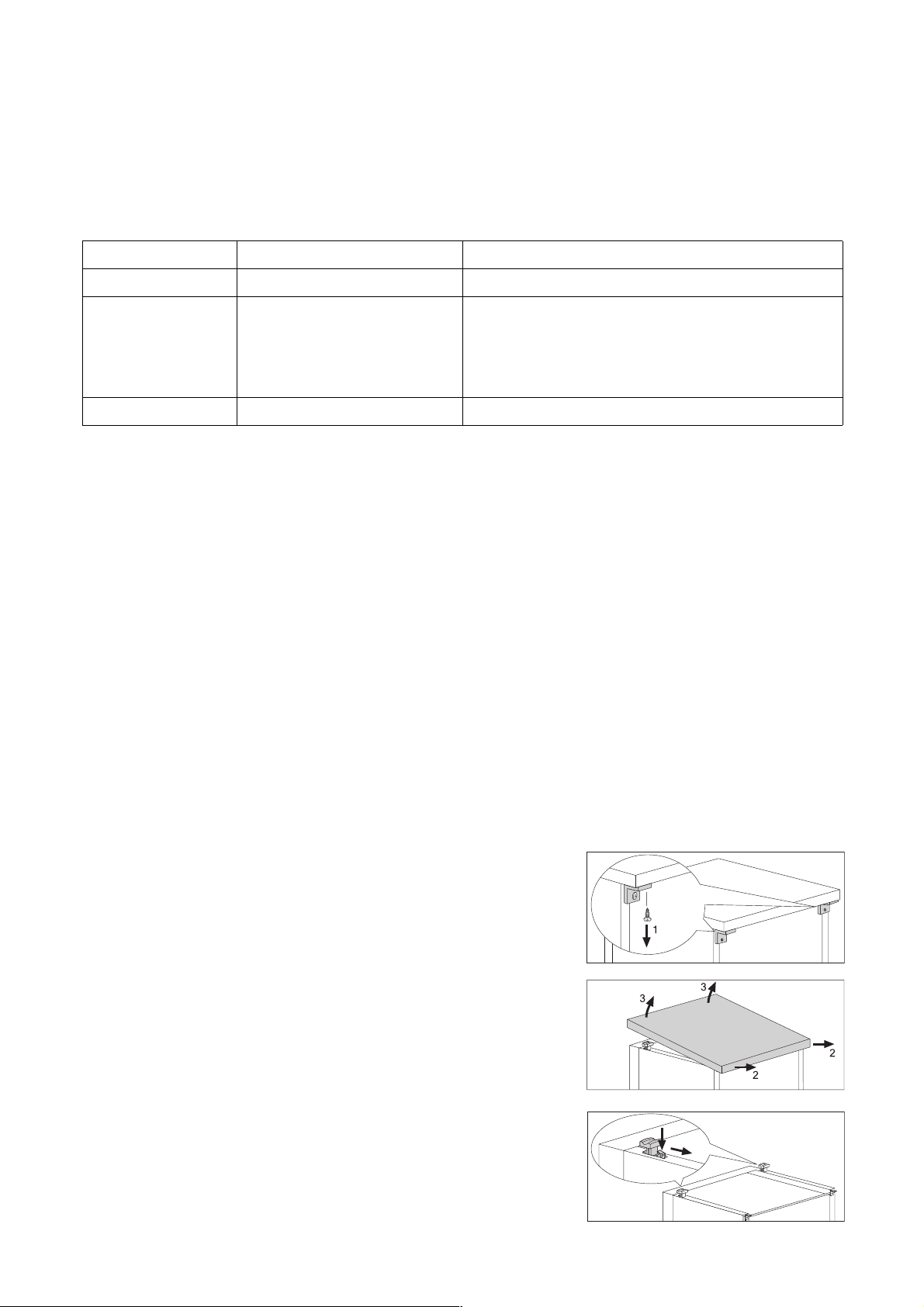

Soll der Geschirrspüler unter eine Küchenarbeitsplatte eingebaut werden, muß die Original-Arbeitsplatte des Geschirrspülers wie folgt entfernt werden:
1. Schrauben (1) aus den Winkelstücken an der
Rückseite herausdrehen.
2. Arbeitsplatte des Geräts ca. 1 cm nach hinten
schieben (2), vorne anheben (3) und wegnehmen.
3. Auf die im Bild gezeigte Stelle (4) der Halterung
der Arbeitsplatte drücken und Halterung schräg
nach hinten herausziehen (5).
4
5
27
Page 28
1
Wird der Geschirrspüler später wieder als
Standgerät benutzt, muß die OriginalArbeitsplatte wieder eingebaut werden.
3
Der Sockel von Standgeräten ist nicht verstellbar.
28
Page 29
Anschließen des Geschirrspülers
Wasseranschluß
Der Geschirrspüler hat Sicherheitseinrichtungen, die
den Rückfluß von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den geltenden wassertechnischen Sicherheitsvorschriften entsprechen.
• Der Geschirrspüler kann an Kaltwasser und an
Warmwasser bis max. 60 °C angeschlossen werden.
• Der Geschirrspüler darf nicht an offene Warm-
wassergeräte und Durchlauferhitzer angeschlossen werden.
Zulässiger Wasserdruck
Niedrigster zulässiger Wasserdruck:
1 bar (=10N/cm2 =100 kPa)
Höchster zulässiger Wasserdruck:
10 bar (=100 N/cm2 =1 MPa)
Unter 1 bar Wasserdruck ziehen Sie bitte den Kundendienst zu Rate.
Bei mehr als 10 bar Wasserdruck muß ein Druckminderventil vorgeschaltet werden (bei Ihrem Fachhändler zu beziehen).
Zulaufschlauch anschließen
1
3
• Benötigen Sie einen längeren Zulaufschlauch als
Der Zulaufschlauch darf beim Anschließen
nicht geknickt, gequetscht oder in sich verschlungen sein.
Zulaufschlauch mit der Schlauchverschraubung (DIN 259) an einen Wasserhahn mit
Außengewinde (¾ Zoll) anschließen.
Anschlußmutter der Schlauchverschraubung nur von Hand anziehen.
Damit die Wasserentnahme in der Küche
nicht eingeschränkt wird, empfehlen wir,
einen zusätzlichen Wasserhahn zu installieren oder an den vorhandenen Wasserhahn
ein Abzweigstück anzubauen.
den mitgelieferten, so sind folgende vom Fachhandel angebotenen VDE-zugelassenen kompletten Schlauchsatz zu verwenden:
– Schlauchsatz „WRflex 100“
(E-Nr.: 911 239 034)
– Schlauchsatz „WRflex 200“
(E-Nr.: 911 239 035)
29
Page 30
Wasserablauf
Ablaufschlauch
1
• Anschluß des Ablaufschlauches:
Der Ablaufschlauch darf nicht geknickt,
gequetscht oder in sich verschlungen sein.
– maximal zulässige Höhe: 1 Meter.
– minimal erforderliche Höhe 30 cm über der
Geräteunterkante.
Verlängerungsschläuche
• Ver längerungsschläuche sind über den Fachhandel oder unseren Kundendienst zu beziehen. Der
Innendurchmesser der Verlängerungsschläuche
muß 19 mm betragen, damit die Gerätefunktion
nicht gestört wird.

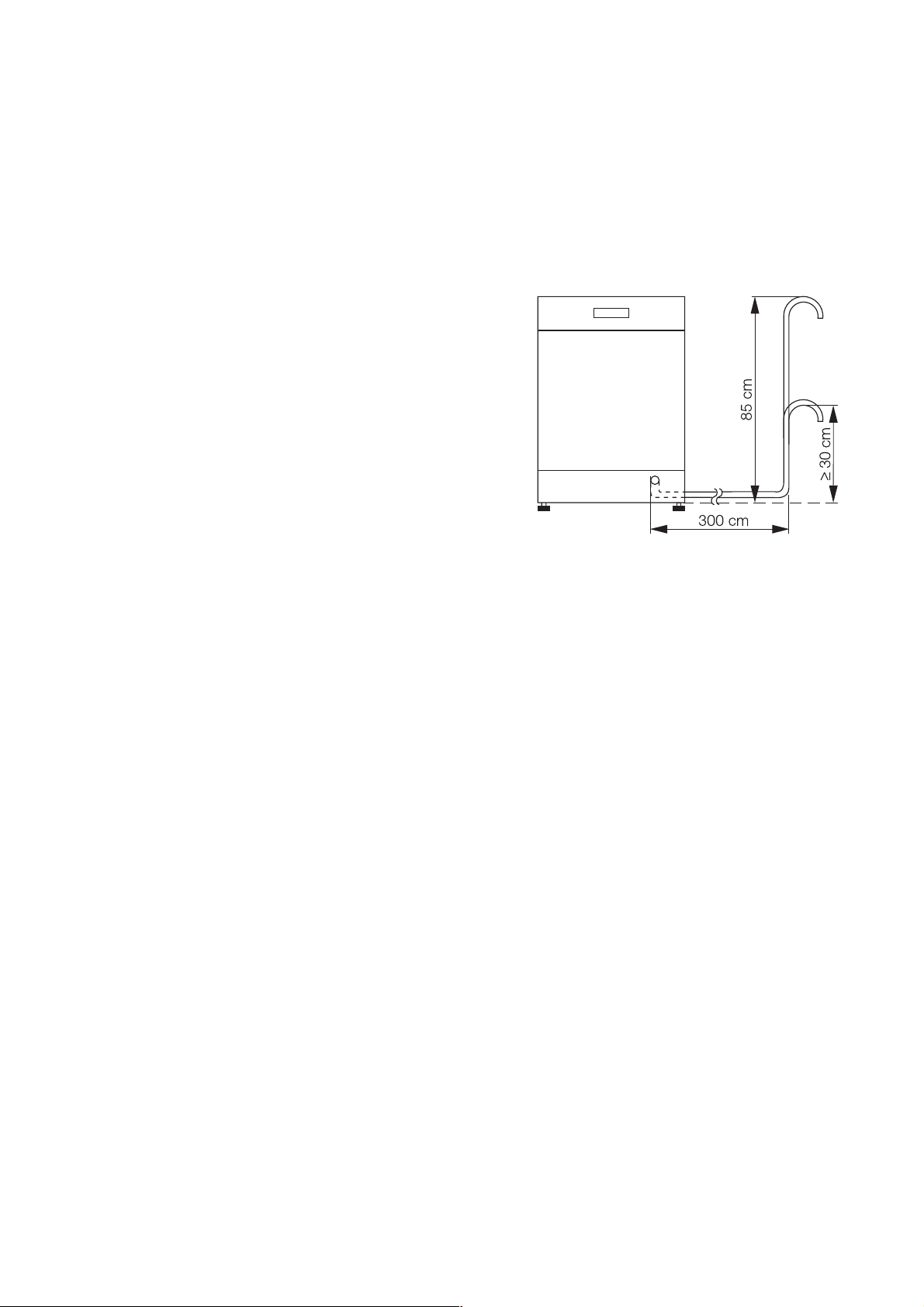

• Ver längerungsschläuche dürfen höchstens
3 Meter waagrecht verlegt sein und die maximal
zulässige Höhe für den Anschluß des Ablaufschlauches beträgt dann 85 cm.
Siphonanschluß
• Die Tülle des Ablaufschlauches (ø 19 mm) paßt
auf alle gängigen Siphontypen. Der Außendurchmesser des Siphonanschlusses muß mindestens
15 mm sein.
• Der Ablaufschlauch muß mit der beiliegenden
Schlauchschelle am Siphonanschluß befestigt
werden.
Wasserablauf in Spülbecken (nur bei
Standgerätmöglich)
Falls Sie den Ablaufschlauch in ein Spülbecken einhängen wollen, verwenden Sie einen aufsteckbaren
Schlauchkrümmer. Sie erhalten diesen beim Kundendienst unter der Ersatzteilnummer ET 646 069 190.
1. Krümmer auf den Ablaufschlauch aufstecken.
2. Ablaufschlauch gegen Abrutschen vom Spül-
beckenrand sichern.
Schnur durch das Loch des Schlauchkrümmer
ziehen und an der Wand oder am Wasserhahn
befestigen.
Wasserschutzsystem
Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet.
Im Fehlerfall schaltet sich die Entleerungspumpe
ein.
Damit kann Wasser weder aus- noch überlaufen. Im
Gerät befindliches Restwasser wird automatisch
abgepumpt.
1
Das Wasserschutzsystem funktioniert auch,
wenn das Gerät ausgeschaltet ist – es darf
jedoch nicht vom Stromnetz getrennt sein.
30
Page 31
Elektrischer Anschluß
1
Achten Sie beim Anschluß auf die VDE-Bestimmungen und gegebenenfalls auf die Zusatzbestimmungen der örtlichen Elektrizitätswerke.
Nach dem Einbau dürfen spannungsführende Teile
und betriebsisolierte Leitungen mit dem Prüffinger
nach EN 60335/DIN VDE 0700 nicht berührbar sein.
Für den elektrischen Anschluß finden Sie die Angaben auf dem Typschild am rechten Innenrand der
Geschirrspülertür. Ist das Gerät umschaltbar ausgeführt, sind zusätzlich die Hinweise des in der Netzanschlußdose befindlichen Umschaltschemas zu
beachten.
Vergewissern Sie sich vor dem Anschließen, daß die
auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und
Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls auf
dem Typschild zu entnehmen.
Gemäß den technischen Anschlußbedingungen der Elektrizitätsunternehmen darf ein
Festanschluß an das elektrische Netz nur
von einem zugelassenen Elektroinstallateur
durchgeführt werden.
Um Geschirrspüler vom Netz zu trennen, Netzstecker
ziehen.
Achtung: DerSteckermuß auch nach Aufstellung
des Gerätes zugänglich bleiben.
Ist das Gerät durch einen festen Anschluß mit dem
Netz verbunden, so muß es durch Installationsmaß-
nahmen mit einer allpoligen (N,L1) Trennvorrichtung
(z.B. Fi-Schutzschalter) mit einer Kontaktöffnungsweite von > 3 mm vom Netz getrennt werden.
31
Page 32
Anschlußtechnik
Zulauf- und Ablaufschläuche sowie das Netzkabel
müssen seitlich vom Geschirrspüler angeschlossen
werden, da hinter dem GerätkeinPlatzdafür ist.

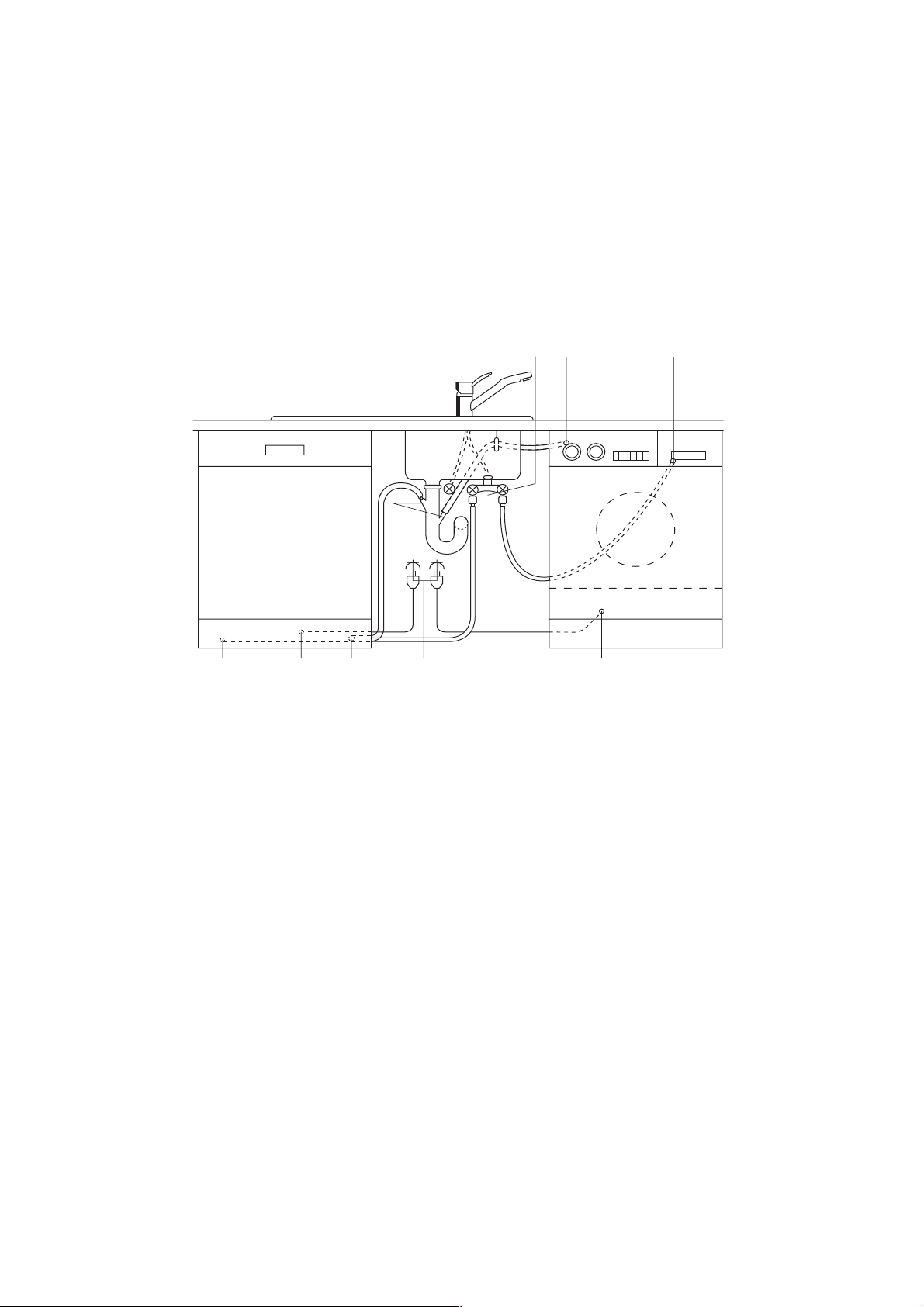

Das nachfolgende Beispiel einer Sanitär- und Elektroinstallation kann nur eine Empfehlung sein, da
maßgebend die Gegebenheiten am Aufstellort sind
(vorhandene Anschlüsse, örtliche Anschlußvorschriften der Energie- bzw. der Wasserwerke, usw...).
Wasserzulauf
2 Stutzen 45° oder gerade,
außen ø 19 mm, Länge 30 mm
Elektrische
Zuleitung
Wasserablauf
Elektro Anschluß
Doppelventil
Wasserablauf
Elektrische
Zuleitung
Wasserzulauf
32
Page 33
Servicestellen
6032 Emmen
Buholzstrasse 1
9000 St. Gallen
Vonwilstrasse 15
8048 Zürich
Badenerstrasse 587
8604 Volketswil
Hölzliwisenstrasse 12
7000 Chur
Comercialstrasse 19
4133 Pratteln
Rheinpark-Center
Netzibodenstrasse 23b
8718 Schänis
Biltnerstrasse
3063 Ittigen
Ey 5
Points de Service
1028 Préverenges
Le Trési 6
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Demonstration/Vente
8048 Zürich
Badenerstrase 587
01/ 405 81 11
Garantie
L’utilisateur final de tout produit acheté et utilisé en
Suisse, bénéficie d’une garantie complète d’une
année à partir de la date de livraison. La facture ou le
justificatif d’achat correspondant fait foi en la matière.
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Kochberatung Verkauf
8048 Zürich
Badenerstrasse 587
01/ 405 81 11
Garantie
Wir gewähren auf allen Produkten, die in der Schweiz
gekauft und in Betrieb sind, eine einjährige Vollgarantie, gerechnet ab Lieferdatum an den Endverbraucher. Massgebend für den Garantieanspruch ist
die Faktura oder ein entsprechender Verkaufsbeleg.
Servizio dopo vendita
6916 Grancia
Zona Industrie E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Consulente (cucina) Vendita
8048 Zürich
Badenerstrasse 587
01/ 405 81 11
Garanzia
Per questo cencediamo una garanzia di 12 mesi a
partire della data die vendita. La garanzia è valida
dietro presentazione della fattura o dello scortrino
d’acquisto.
33
Page 34
34
Page 35
SERVICE
Im Kapitel „Was tun, wenn...“ sind die wichtigsten
Fehlerquellen zusammengestellt, die Sie selbst
beheben können.
Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der
Besuch des Kundendienst-Technikers auch während
der Garantiezeit nicht kostenlos.
Wenn Sie füreineStörung keinen Hinweis in dieser
Gebrauchsanweisung finden, wenden Sie sich bitte
an den Kundendienst.
Geben Sie dem Kundendienst die PNC-Nummer und
die S-No (Seriennummer) an, die Sie auf dem Typschild finden. Es befindet sich am rechten Innenrand
der Tür.
Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:
Modell:
PNC :
S-No :
Kaufdatum:
............................................................
............................................................
............................................................
............................................................
35
Page 36
ELEKTROLUX AG
Loading...
