Bedienungsanleitung
Bedienungsanleitung
BedienungsanleitungBedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
Anleitung
Manual
Manuel d’utilisation
Handleiding
Technische Daten
Abmessungen: 165x165x50mm
Gewicht: ca. 32g
Altersempfehlung: 10+ Jahre
Einsatzbereich: Indoor und Outdoor
Akku: 3,7V LiPo; 240mAh
Fernsteuerung: 2,4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
ACME the game company
www.acme-online.de
Sicherheitshinweise
WARNUNG:
BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:
- VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE
- DEMONTIEREN SIE NICHT DAS MODELL
- IM INNERN BEFINDEN SICH KEINE TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN
DURCHFÜHREN
ACHTUNG
Wenn ein Akku nicht
ordnungsgemäß
angeschlossen wird, besteht
Explosionsgefahr.
Verwenden Sie stets Akkus
vom Hersteller. Entsorgen
Sie alte Akkus entsprechend
den Anweisungen durch den
Hersteller.
CE Deklaration
Hiermit erklären wir, dass dieses Modell den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie
der Konformitätserklärung kann unter der oben genannten
Adresse angefordert werden.
Dieses Produkt wird mit einem LiPo Akku betrieben.
Bringen Sie verbrauchte Akkus zu einer dafür
vorgesehenen Sammelstelle.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: +49 2944 97 383 0
service@acme-online.de
oder
http://www.acme-online.de
Es besteht Brand-, Explosions- und
Verbrennungsgefahr.
Vermeiden Sie die Erhitzung des verwendeten Akkus
über
die unten genannte Temperatur und verbrennen Sie
sie nicht.
LiPo Akku <50°C
WEEE Reg. Nr.: DE64989527
Benutzerinformation zur Entsorgung von elektrischen
und elektronischen Geräten
Entsprechend der Firmengrundsätze der ACME the
game company GmbH wurden hochwertige
wiederverwertbare Komponenten in diesem Produkt
verbaut. Dieses Symbol auf Produkten und/oder
Begleitdokumenten besagt, dass das Produkt am
Ende der Lebensdauer getrennt vom Hausmüll
entsorgt werden muss.
Bringen Sie diese Produkte, auch den Akku, zur
ordnungsgemäßen und umweltfreundlichen
Entsorgung zu Ihrer nächsten Sammelstelle (bzw.
Recyclinghof).
Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile!
Empfohlen ab 10 Jahren!
ACME the game company
www.acme-online.de
Für den Betrieb benötigen Sie 4 Stück AA
-
Batterien
Lieferumfang
Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb nehmen!
1x zoopa Q165 Quadrocopter
1x 2,4GHz Fernsteuerung 1x USB-Kabel 1x Lademodul
1x LiPo Akku 1x Bedienungsanleitung
ACME the game company
www.acme-online.de

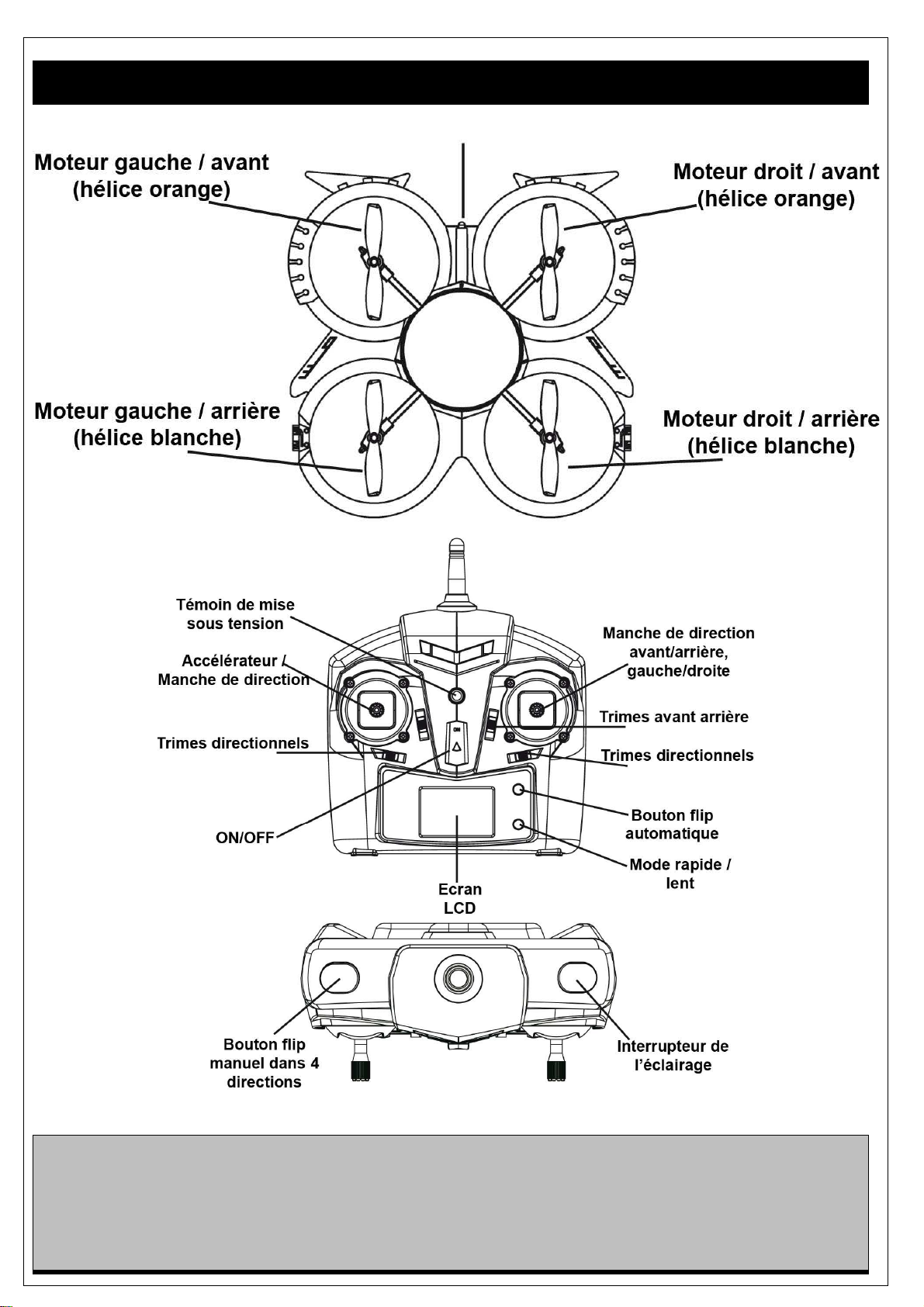

Aufbau und Funktionen
Bitte beachten!
Fliegen Sie niemals, wenn sich in Ihrem Bereich Personen, Tiere oder Gegenstände befinden!
Fliegen Sie nicht bei starkem Wind oder Unwetter!
Stellen Sie sicher, dass Sie in dem Flugraum fliegen dürfen!
Schalten Sie die Fernsteuerung/Controller immer zuerst ein und stellen Sie sicher, dass dieser
während des Modellbetriebs eingeschaltet bleibt. Schalten Sie den Controller erst aus, wenn das
Modell ausgeschaltet ist !
ACME the game company
www.acme-online.de
Erste Schritte und Informationen
Lesen Sie die Anleitung vollständig durch.
Bei dem zoopa Q 165 handelt es sich um ein RTF (Ready-to-Fly) Modell.
Zur Inbetriebnahme werden lediglich 4x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.
ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen,
Personenschäden und Beschädigungen an Privateigentum, die durch den Nutzer des Modells
entstanden sind.
Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt für Schritt, um eine sachgemäße
Handhabung zu gewährleisten.

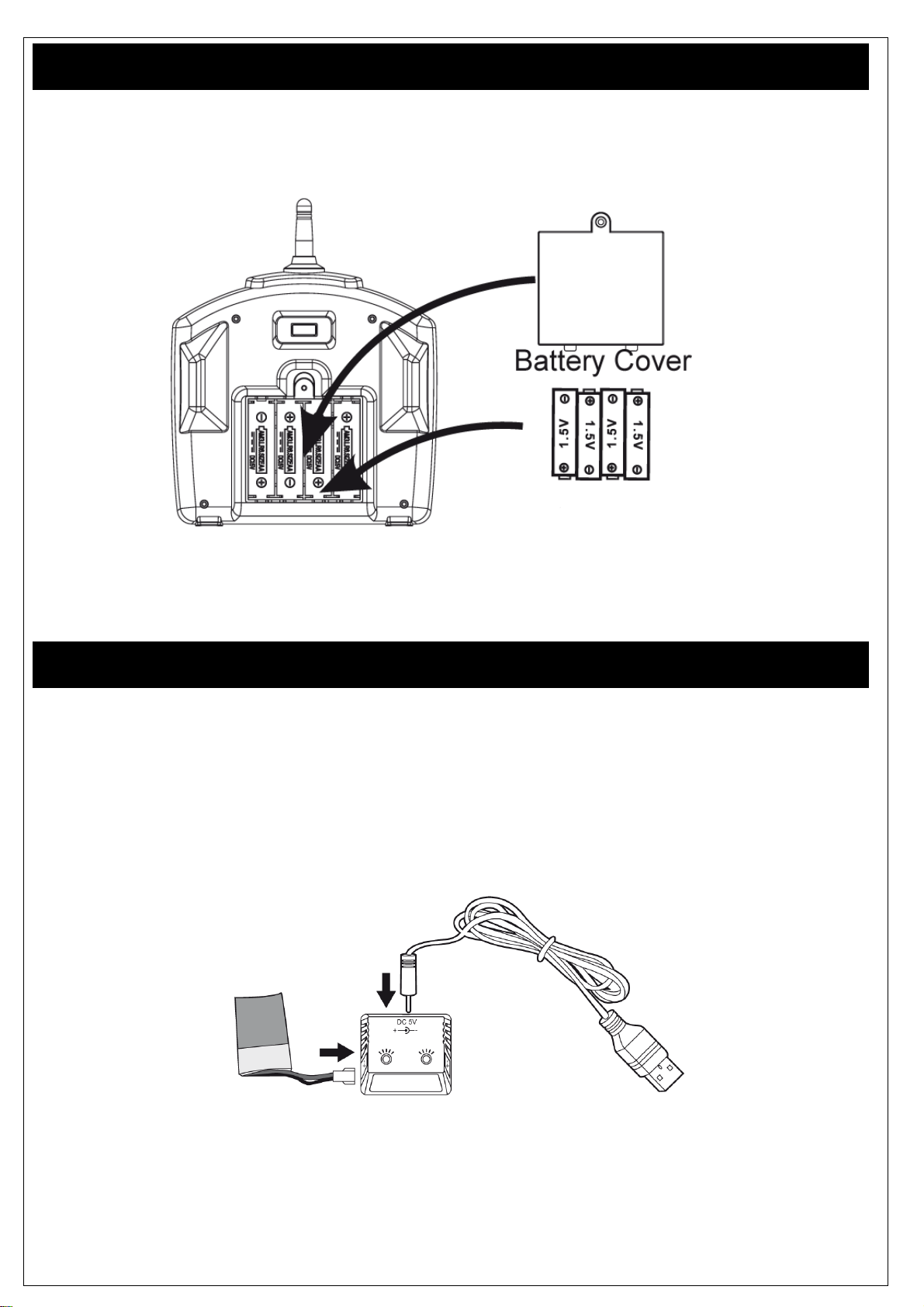

Laden des Akkus
Der mitgelieferte LiPo Akku wird durch das enthaltene USB-Kabel/Lademodul aufgeladen.
Der Akku wird über einen der beiden weißen /seitlichen Balanceranschlüsse aufgeladen.
Verbinden Sie nun das Lademodul mit einer USB- Quelle, z.B. Ihrem Computer.
Alternativ kann das Lademodul auch mit einem USB- Netzteil betrieben werden.
(Art. Nr. FCHD43).
Die beiden roten LED-Lampen blinken unterschiedlich auf.
Stecken Sie den LiPo Akku in eine der Ladebuchsen. Achten Sie auf die richtige Polung und dem
festen Sitz des Steckers.
Der Ladeprozess wird über die dauerhafte rot leuchtende LED-Lampe angezeigt. Dieser Prozess kann
30-45 Minuten dauern. Wenn der Akku vollgeladen ist, erlischt die LED-Lampe.
Verwenden Sie bitte nur den Original Akku, andere Akkus können eine andere Polung aufweisen!
ACME the game company
www.acme-online.de
Einlegen und Verbinden des Akkus
Wenn der Akku voll geladen ist, legen Sie diesen in das Akkufach unterhalb des zoopa Q Modells ein.
Schalten Sie die Fernbedienung ein. Die Betriebs- LED der Fernsteuerung beginnt zu blinken.
Bewegen Sie nun den Gashebel (links) bis zum Anschlag nach oben und unten, anschließend wieder
nach unten. Die LED leuchtet nun durchgehend. Wiederholen Sie diesen Vorgang ein weiteres Mal.
Achten Sie beim Anschluss des Akkus an das Flugmodell auf die richtige Polung !
Stellen Sie den zoopa Q165 auf eine ebene Fläche. Die LED des Quadrokopters blinkt anfangs
schnell und geht dann in ein langsames Blinken hinüber, welches den erfolgreichen Bindungsprozess
zur Fernbedienung darstellt.
Erste Versuche und Flughinweise
Bevor Sie Ihre ersten Flugversuche machen, achten Sie darauf das sich keine weiteren Personen oder
Tiere im Umkreis befinden.
Halten Sie sich eine Fläche von 3x3 Metern frei !
Die orangefarbenen Rotorblätter stellen die Frontseite des Modells da. Die schwarzen Rotorblätter
markieren das Heck des Quadrocopters. Die unterschiedlichen Rotorfarben dienen der einfacheren
Orientierung während des Flugs.
Geben Sie zunächst nur sehr wenig Gas, um die Funktion der Rotoren zu testen.
Steigen / Sinken
Bewegen Sie den Gashebel (links) nach oben, um das
Modell steigen und ab um das Modell sinken zu
lassen
Rechts / Links
Bewegen Sie den Controllstick (rechts) nach links
oder rechts, um das Modell nach links oder rechts
schwenken zu lassen
ACME the game company
www.acme-online.de
Drehung
Bewegen Sie den linken Hebel nach
links oder rechts, um das Modell um die
eigene Achse zu drehen
Vorwärts / Rückwärts
Bewegen Sie den Controllstick (rechts)
nach oben, um nach Vorne
zu fliegen
Rückwärts
Bewegen Sie den Controllstick (rechts)
nach unten, um nach Hinten
zu fliegen
360° Flip Funktion
Das Modell bietet zwei Flip Funktionen an.
Auto Flip
360° Drehung des Modells, dafür drücken Sie den Button unten auf der Fernsteruerung Das Modell
flipt automatisch.
Betätigen Sie diesen nur, wenn Sie bereits mit der Steuerung vertraut sind und der Quadrokopter
genügend Höhe gewonnen hat.
Beachten Sie, dass Sie genug freien Luftraum haben müssen um dieses auszuüben.
Manueller Flip
Für geübte Piloten bietet das Modell auch eine manuelle Flip Funktion an.
Drücken Sie hierzu folgenden Button an der Fernsteuerung.
ACME the game company
www.acme-online.de
Fehler
Ursache
Lösung
Anfänger- und Profimodus
Sie können zwischen dem Anfänger- und Profimodus umschalten. Im Anfängermodus fliegt der
Quadrocopter mit verringerter Motordrehzahl. Hier können Sie langsam alle Funktionen antesten.
Schalten Sie auf den Profimodus um, fliegt das Modell schneller und agiler.
Sie finden die Taste auf dem Controller- Diagramm.
Fehlersuche und Lösungen
Das Modell reagiert
nicht auf
Steuerbefehle
Das Modell macht
merkwürdige
Geräusche
Die Fernsteuerung hat
keine Verbindung
zum Modell
Das Modell fliegt nicht
mehr ausreichend
Bei weiteren Problemen können Sie uns jederzeit kontaktieren!
Unsere Kontaktdaten finden Sie auf der nächsten Seite unter “Service & Support”.
Batterien der
Fernbedienung nicht
korrekt eingelegt.
Batterien sind leer
Modellakku leer
Propeller /Getriebe
beschädigt
Akku schwach
Batterien in der
Fernsteuerung sind leer
Akku defekt
Das Modell ist außer
Reichweite
Ein Motor hat nicht mehr
die volle Leistung
Batterien überprüfen
Batterien ersetzen
Laden Sie den Akku auf
Überprüfen Sie die Propeller/Getriebe. Ggf.
tauschen Sie diese aus
Akku laden
Batterien der Fern-bedienung austauschen
Ggf. muß der Akku ersetzt werden
Überprüfen Sie alle Motoren auf Funktion.
Ggf. tauschen Sie diese aus
ACME the game company
www.acme-online.de
Ersatz- und Zubehörteile
Artikelnummer
ZQ0165 zoopa Q 165 Quadrocopter
ZQ0165-A zoopa Q 165 Rahmen
ZQ0165-B zoopa Q 165 LiPo Akku
ZQ0165-C zoopa Q 165 Propeller Set
ZQ0165-D zoopa Q 165 Chassic
ZQ0165-E zoopa Q 165 Platine / ESC
ZQ0165-F zoopa Q 165 Ladegerät
ZQ0165-G zoopa Q 165 Ausleger vorne / links
ZQ0165-H zoopa Q 165 Ausleger vorne / rechts
ZQ0165-I zoopa Q 165 Ausleger hinten/ links
ZQ0165-J zoopa Q 165 Ausleger hinten/ rechts
Kurzbezeichnung
Gewährleistung und Garantie
Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine
Gewährleistung zu den nachstehenden Bedingungen eingeräumt:
» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern
innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company
nach eigener Wahl gegen ein dem Stand der Technik entsprechendes
Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Motoren usw.) gilt
diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Gewährleistung gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung
und/oder Nichtbeachtung der Anleitung beruht.
» Diese Gewährleistung erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Gewährleistungsansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game
company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlängert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, behält sich ACME the game company vor, dem Kunden
den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird
hierüber vorab informiert.
Schäden durch mechanische Einwirkungen oder Umbauten sind von der Gewährleistung
ausgeschlossen.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
www.acme-online.de
Manual
Please read carefully before first use!
Manual
Technical Data
Size: 165x165x50mm
Weight: ca. 32g
Recommended Age: 10+ years
Field of use: Indoor and Outdoor
Battery: 3.7V LiPo; 240mAh
Controller: 2.4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
ACME the game company
www.acme-online.de
Safety advice
WARNING:
NOTE THE FOLLOWING ADVICE,
TO AVOID DAMAGES AND SHORTCUTS:
ONLY USE RECOMMENDED SPARE PARTS
DO NOT DISSAMBLE THE PRODUCT
INNER PARTS CAN BE REPAIRED BY THE USER.
PLEASE CONTACT QUALIFIED STAFF IF YOU ARE NOT
FAMILIAR WITH RC-MODELS.
WARNING BATTERY
Mishandling the battery may
occur explosion, fire and
smoke including damage of
health or goods. It will also
reduce battery performance.
Never charge a damaged
LiIon battery pack.
Stop charging if the LiPo
battery pack is getting
deformed (blown up).
CE Declaration
Herewith we declare that this item is in accordance with the
essential requirements and other relevant regulations of the
directive 1999/5/EC. A copy of the original declaration of
conformity can be obtained at the address above.
This product uses LiPo batteries. LiPo batteries are recyclable,
and a valuable resource. To dispose of the battery, remove it and
take it to a resource recovery facility.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: +49 2944 973830
service@acme-online.de
or
http://www.acme-online.de
Charge and store the LiPo battery pack at a
temperature of 0°C to 40°C – avoid a temperature
higher than 50°C when discharging.
Do not shortcut – Risk of explosion and fire!
WEEE Reg. Nr.: DE64989527
Information for disposal of crossed Bin marked products
This symbol is marked on a product or packaging, it
means that the product including the batteries must
not be disposed of with your general household
waste. Only discard electrical/electronic items in
separate collection schemes, which cater for the
recovery and recycling of materials contained within.
Your co-operation is vital to ensure the success of
these schemes and for the protection of the
environment.
ATTENTION!
Choking hazard – Not for children under 3 years!!!
ACME the game company
www.acme-online.de
Additionally, you need 4pcs. 1.5V AA batteries
!
Content of the box
Please check the completeness before you use the model!
1x zoopa Q165 Quadrocopter
1x 2.4GHz Controller 1x USB-Cable 1x Charging Module
1x LiPo battery 1x Manual
ACME the game company
Structure
www.acme-online.de
Please note!
Never fly if there are any people, animals or obstacles around!
Never fly at strong wind or bad weather!
Make sure that you are allowed to fly in the area you are using the model!
Always switch on the controller before you switch on the model and make sure that it is switched on
during the use. Do not switch the controller off while the model is working!
ACME the game company
www.acme-online.de
First steps and information
Carefully read this manual.
The zoopa Q 165 is a RTF (Ready-to-Fly) model.
For the activation, you only need 4pcs. of 1.5V AA Mignon batteries for the controller.
ACME the game company GmbH assumes no liability for privacy violations, personal injury and
damage to private property caused by the user of the model.
Please follow carefully the instructions in this guide step by step, to ensure proper handling.
Charging the battery
The supplied LiPo battery is being charged through the USB-Cable/Charging Module.
Please connect the battery through the white balancer plug on the battery itself.
Now connect the charging module with an USB- source, for example your computer.
Alternately, the USB- cable can be powered with an USB power adaptor.
(Art. No. FCHD43).
The two red LEDs will start flashing.
Make sure that the polarity of the battery matches to the charger before you connect it.
During charging, the LEDs will shine permanently. This process can take between 30-45 minutes. As
soon as the battery is fully charged, the LEDs will switch off.
Please only use the original battery, as other batteries may have another polarity!
ACME the game company
www.acme-online.de
How to insert and connect the battery
As soon as the battery is fully charged, you can insert the battery into the model.
Switch on the controller. The LED of the controller will start to flash. Now move the gas stick (left) up
and down until its end position. The LED will then shine permanently. Perform this step again.
Check the polarity of the battery before you connect it to the model!
Place the zoopa Q165 on a plain surface. The LED of the quadrocopter flashes fast at the beginning
and then passes to a slow blinking, which shows the successful connection to the controller.
First tries and flight advices
Before you start your first flight tests, make sure that there are no other people or animals around.
Keep an area of 3x3 meters free!
The orange blades show the front side of the model. The black blades show the tail of the
quadrocopter. The different colors provide a simple orientation during flight.
Power the gas slowly to test all functions at the beginning.
Rise / Descent
Move up the gas stick (left) to lift the model and move
it down to let it sink.
Right / Left
Move the Controllstick (right) to the left or right, to let
the model pan to the left and right
ACME the game company
www.acme-online.de
Turn
Move the left stick to the left and right, to turn the
model around its own axis.
Forwards/ Backwards
Move the Controllstick (right)
up and down, to fly forwards or backwards.
360° Flip Mode
The model offers 2 flip functions.
Auto Flip
360° flip of the model- press the lower button on the controller. The model flips automatically.
Press this only if you are familiar with the controls and the quadrocopter has gained enough height.
Note that you must have enough free air space to perform this.
ACME the game company
www.acme-online.de
Error
Source
Solution
Manual Flip
For experienced pilots, the model offers a manual flip mode.
Press the following button to have access on it.
Beginner and Professional Mode
You can toggle between the Beginner and Professional mode. In beginner mode, the Quadrocopter
flies with reduced engine speed. Here you can slowly test all functions. By switching to the
Professional mode, the model flies faster and more agile.
You can find the button on the controller diagram.
Troubleshooting
The model does not
react on commands
The model makes
strange sounds
The controller has no
connection to the
model
The flight is not
sufficient
If you have any further problems, feel free to contact us!
Our details are quoted on the following page at “Service & Support”.
Controller batteries are not
inserted correctly.
Batteries are empty
Model battery empty
Check the batteries
Replace the batteries
Recharge the battery
Blades/gears are damaged Check the blades/gears. Replace them if
needed
Weak battery
Controller batteries are not
inserted correctly
Battery defective
Recharge the battery
Replace the batteries
The battery needs to be replaced
The model is out of range
The motors have lost
Check the motors and replace them if needed
performance
ACME the game company
www.acme-online.de
Spares and Accessories
Art. No. Description
ZQ0165 zoopa Q 165 Quadrocopter
ZQ0165-A zoopa Q 165 Frame
ZQ0165-B zoopa Q 165 LiPo Battery
ZQ0165-C zoopa Q 165 Blades Set
ZQ0165-D zoopa Q 165 Chassis
ZQ0165-E zoopa Q 165 Main Board / ESC
ZQ0165-F zoopa Q 165 Charger
ZQ0165-G zoopa Q 165 Arm front / left
ZQ0165-H zoopa Q 165 Arm front / right
ZQ0165-I zoopa Q 165 Arm tail/ left
ZQ0165-J zoopa Q 165 Arm tail/ right
Warranty
The consumer is without prejudice to any claim against the seller granted a guarantee to the following
conditions:
» New devices and their components exhibiting defects within 24 months from the purchase due to
manufacturing and / or material faults, are ACME the game company at its option, reflecting the
current state of the art
Exchanged or repaired free device. For wear parts (eg batteries, motors, etc.), this warranty is valid
or 3 months from purchase.
» This warranty does not apply if the device defect is due to improper treatment and / or failure to
comply with these instructions.
» This warranty does not extend to self- paid by the customer services.
» Warranty claims are to make immediate payment of the Guarantee case.
» Ownership of devices or components that are returned to ACME the game company as part of the
exchange, shall become the property of ACME the game company.
» By services rendered under warranty, the warranty period is not extended.
» So far there is no warranty case to ACME the game company reserves the right to charge the
customer for replacement, repair, or shipping costs. The customer will be informed in advance.
Damages resulting from mechanical influences are not covered under warranty.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
www.acme-online.de
Manel d‘utilisation
A lire attentivement avant utilisation!
Manuel d’utilisation
Caractéristiques techniques
Taille: 165x165x50mm
Poids: ca. 32g
Age recommandé: 10 ans et +
Champs d'utilisation: Intérieur et extérieur
Batterie: 3.7V LiPo; 240mAh
Télécommande: 2.4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
ACME the game company
www.acme-online.de
Avertissements:
Avertissements sur les batteries
Déclaration CE
Conseil de sécurité
Il est indispensable de suivre les instructions ci-après
afin d’éviter d’endommager votre caméra:
-NE PAS UTILISER LE PRODUIT EN CONDITIONS
PLUVIEUSES.
-N’UTILISER QUE LES ACCESSOIRES
COMPATIBLES
-NE PAS TENTER DE DEMONTER
-AUCUN COMPOSANT INTERNE NE NECESSITE
D’ENTRETIEN PARTICULIER
-LES REPARATIONS NE DOIVENT ETRE FAITES
QUE PAR LE PERSONNEL QUALIFIE.
Une mauvaise utilisation de la batterie peut être à
l’origine d’explosion ou de fumées qui peuvent être
nuisibles pour les biens et personnes.
Ne jamais charger une batterie LiPo endommagée.
Arrêter immédiatement la charge si la batterie LiPo
devenait chaude ou se déformait.
Nous déclarons par la présente que ce produit est en
règle avec les directives relatives aux normes
2004/108/EC.
Une copie de l’original de la déclaration de
conformité est disponible sur simple demande à
l’adresse suivante : info@acme-online.de
Les batteries en fin de vie doivent être collectées en
vue d’être recyclées.
Vous devez pour cela vous rapprocher du centre de
collecte le plus proche de chez vous.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Allemagne
Tel: +49 2944 973830
service@acme-online.de
ou
http://www.acme-online.de
La charge et le stockage de la batterie doivent se faire dans
des pièces dont la température est comprise entre 10°C et
50°C. Ne jamais entreposer dans un endroit où la
température est supérieure à 50°C.
WEEE Reg. Nr.: DE64989527
Informations relatives aux produits recyclables.
Le symbole ici présent sur le produit que vous venez
d’acheter signifie que celui-ci contient des composants
susceptibles d’être recyclés. Pour cette raison vous ne
pouvez pas jeter ce produit avec vos déchets ménagers. Il
est indispensable que vous preniez contact avec un centre
de recyclages des déchets sensibles afin d’assurer le
recyclage de ce produit.
Risque d’étouffement – Ne convient pas aux enfants de moins de 3 ans!!!
ATTENTION!
ACME the game company
www.acme-online.de
Vous aurez besoin de 4 piles 1.5V AA
!
Contenu de la boite
Assurez-vous que votre produit est complet avant la première utilisation!
1x Quadrocoptère zoopa Q165
1x Télécommande 2.4GHz 1x Cordon USB 1x Module de charge
1x batterie LiPo 1x Manuel
ACME the game company
Structure
www.acme-online.de
Note importante!
Ne pas voler en présence de personnes ou d’animaux pouvant être des obstacles !
Ne pas voler en cas de vent fort ou de mauvais temps
Assurez-vous d’avoir l’autorisation de voler dans la zone souhaitée!
Toujours allumer la télécommande en premier avant de branche le modèle ! A l’inverse vous devez
toujours déconnecter votre modèle avant d’éteindre la télécommande !
ACME the game company
www.acme-online.de
Premières étapes et informations
Merci de lire cette notice avec attention.
Le Zoopa Q 165 iest un modèle prêt à voler (Ready-to-Fly).
Pour le mettre en marche nous navez besoin que de 4 batteries 1.5V AA pour la télécommande.
ACME the game company GmbH ne pourra être tenues comme responsable en cas de violation de la
vie privée, de dommages causés aux biens et aux personnes par le modèle.
Merci de suivre les instructions de ce manuel afin de vous assurer une utilisation sans encombre.
Charge de la batterie
La batterie LiPo doit être rechargée à l’aide du cordon USB et du module de charge livrée avec le
modèle. Nous vous demandond de bien veiller à connecter la batterie au chargeur en n’utilisant ue la
prise d’équilibrage.
Connecter à présent le mode de charge à une source de courant de typa USB, par exemple un port
USB de votre ordinateur.
Alernativementur en utilisant, le module de charge peut être connecté au secteur en utilisant un
adaptateur (Art. No. FCHD43).
Les deux témoins LEDs vont se mettre à clignoter.
Vous devez également vérifier la bonne polarité de la batterie avant de la connecter au chargeur.
Durant la charge les témoins LED clignotent en permanence. La charge dure entre 30-45 minutes
This process can take between 30-45 minutes. Une fois terminée les voyan ts vont s’éteindre. Ne pas
utiliser d’autre batterie que celle d’origine.
ACME the game company
www.acme-online.de
Comment mettre en place et connecter la batterie
Uen fois chargée, vous pourrez instde facilement repérer le aller la batterie dans le modèle.
Allumer avant ta télécommande. Le témoin LED de la télécommande va alors se mettre à clignoter.
A présent, bouger le manche des gaz (gauche) de bas en haut et garder le en osition basse.
Le témoin LED va alors devenir fixe.Si besoin faites à nouveau cette manipulation.
Veillez à vérifier que la polarité de la batterie est correcte avant de la connecter au modèle.
Placer alors le zoopa Q165 dans un endroit déguagé et plat.Le témoin LED du modèle va alors se
mettre à clignoter raidement puis va clignoter plus lentement vous informant que la synchronisation
avec le modèle a été effectuée correctement.
Premiers essais et conseils de vol
Avant de faire vos remiers essais, assurez-vous qu’il n’y a personne dans votre entourage: personnes
ou animaux.
Vous devz évoluer dans une zone de minimum 3x3 !
Les pales orange indiquent l’avant du modèle alors que les pales noires indiquent l’arrière.
Ce système de couleurs permet de facilement repérer le modèle lorsqu’il est en vol.
Agir sur le manche des gaz avec délicatesse afin de vérifier que dés le départ, toutes les
fonctions du modèles sont bien fonctionnelles
Moantée / Descente
Agir sur le manche des gaz (lgauche) pour que le
modèle décolle ou atterrisse.
Droite/ Gauche
Agir sur le manche directionnel de droite pour que le
modèle se déplace de droite à gauche.
ACME the game company
www.acme-online.de
Rotation
Agir sur le manche de gauche (de droite à gauche)
afin que le modèle éffectue des rotations sur son
axe.
Avant / Arrière
Agir pour cela sur le manche de droite.
En avant et en arrière afin que le modèle avance ou
reculle.
Mode flip 360°
Deux fonctions flip sont disponibles sur le modèle.
Auto Flip
Le modèle effectue des flips à 360° sur simle pression du bouton bas de la télécommande. Cette
fonction est automatique et ne demande pas d’intervention sur les manches.
N’utilisez cette fonctions que si vous êtes à l’aise avec le modèle et que vous pouvez prendre
suffisament d’altitude.
Uen zone de vol suffisante est nécessaire pour effectuer ces figures.
ACME the game company
www.acme-online.de
Problème
Source
Solution
Flip manuel
Our les pilotes les plus expérimentés, le modèle offre une fonction flips manuels.
Pour cela appuyer sur le bouton ci après indiqué pour avoir cette possibilité.
Mode Débutant et professionnel
Vous pouvez choisir entre le mode débutant et le mode prodessionnel.
En mode débutant, le quadrocoptère est moins vif et la vitesse de rotation des moteurs est réduite. Ce
mode vous permet de tester calmement les différentes fonctionnalités du quadrocoptère.
Le mode professionnel vous assure des vols plus vifs et plus précis. Le bouton pour la sélection du
mode se trouve sur la télécommande du modèle. Nous vous invitons à consulter le diagramme de la
télécommande.
Problèmes d’utilisation
Le modèle ne réagit
pas correctemenent
Le modèle fait des
bruits étranges
La télécommande ne
se synchronise pas
avec le modèle
Les performances de
vol sont réduites
En cas d’autres problèmes, nous vous invitons à nous contacter! Nos coordonnées sont
situées sur la page suivante “Service & Support”.
Les piles de la
télécommande sont mal
mises.
Les piles sont vides.
La batterie du modèle
ideest
Les hélices ou les pignons
sont endommagés
Batterie faible
Les piles de la
télécommande ne sont pas
installées
La batterie est défectueuse
Le modèle est hors de
portée
Les moteurs ont perdu de
leur efficacité
Vérifier les piles
Changer les piles
Recharger la batterie
Vérifier ces deux elements et si besoin
procéder au remplacement
Recharger la batterie
Changer les piles
La batterie doit être changée
Vérifier les moteurs et si besoin changez les.
ACME the game company
www.acme-online.de
Pièces et accessoires
Art. No. Description
ZQ0165 zoopa Q 165 Quadrocoptère
ZQ0165-A zoopa Q 165 Fuselage
ZQ0165-B zoopa Q 165 Batteries LiPo
ZQ0165-C zoopa Q 165 Set d’hélices
ZQ0165-D zoopa Q 165 Chassis
ZQ0165-E zoopa Q 165 Platine electronique/ ESC
ZQ0165-F zoopa Q 165 Chargeur
ZQ0165-G zoopa Q 165 Bras avant / gauche
ZQ0165-H zoopa Q 165 Bras avant / droit
ZQ0165-I zoopa Q 165 Bras arrière / gauche
ZQ0165-J zoopa Q 165 Bras arrière / droit
Garantie
Le consommateur sans enguagé aucune action susceptible d’être préjudiciable au vendeur à le droià
une garante de son produit conformément aux conditions ci-après énnoncées:
»Un produit neuf qui durant un délai de 24 mois à partir de la date d’achat, présenterait des défauts de
conception ou de fabrication, ACME the game company assume un support durant toute la période.
»Echange ou réparation à titre gratuit. Les pièces d’usure (batterie, moteurs, etc.), bénéficient d’une
garantie de 3 mois maximum.
»La garantie ne s’applique pas si le produit a fait l’objet d’une utilisation non conforme aux instructions
énnoncées dans cette notice.
»La garantie ne peut être allongée et ce même si le vendeur propose une extension.
»Les roduits ou composent qui seraient retournés à la société ACME the game company
deviendraient alors sa propriété.
»La société ACME the game company se réserve le droit de facturer au client toute réparation qui
pourrait dépasser le cadre de la garantie. Le client sera préalablement informé.
Les dommages qui résultent d’une influence méchanique ne sont pas couvert par la garantie.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Allemagne
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
www.acme-online.de
Handleiding
Handleiding
HandleidingHandleiding
Let op: Voor gebruik de handleiding
zorgvuldig doorlezen!
Handleiding
Technische informatie
Afmeting: 165x165x50mm
Gewicht: ca. 32g
Geschikt vanaf: 10+ Jaar
Gebruik: Binnen en buiten
Accu: 3,7V LiPo; 240mAh
Afstandsbediening: 2,4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH
ACME the game company
www.acme-online.de
Veiligheidsvoorschriften
ATTENTIE:
LEES DE VOLGENDE AANWIJZINGEN DOOR OM
ELEKTRISCHE SCHOKKEN OF BESCHADIGINGEN AAN
HET PRODUKT TE VERMIJDEN:
- GEBRUIK UITSLUITEND AANBEVOLEN ONDERDELEN
- HET MODEL NIET DEMONTEREN
- ER BEVINDEN ZICH GEEN ONDERDELEN IN HET
APPARAAT DIE DOOR DE GEBRUIKER ZELF KUNNEN
WORDEN GEREPAREERD. LAAT
ONDERHOUDSWERKZAAMHEDEN ALTIJD DOOR
EEN GEKWALIFICEERDE MEDEWERKER VAN DE
KLANTENSERVICE UITVOEREN
LET OP
Als een accu niet naar
voorschrift wordt aangesloten
ontstaat explosiegevaar.
Gebruik altijd accus van de
producent. Accus dienen
volgens de voorschriften van
de producten te worden
verwijderd.
CE Verklaring
Hierbij verklaren wij dat dit model voldoet aan de
basisvoorwaarden en andere relevante voorschriften
conform1999/5/EG. Een kopie van deze verklaring kan via
het bovenstaande adres worden aangevraagd.
Dit produkt wordt gevoedt door een LiPo accu. Verbruikte
accus dienen bij een daartoe geschikte inzamelplaats te
worden ingeleverd.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Duitsland
Tel: +49 2944 973830
service@acme-online.de
of
http://www.acme-online.de
Mogelijk brand-, explosie- en verbrandingsgevaar.
Voorkom de opwarming van de accu boven de
vermelde temperatuur en werp de accu niet in open
vuur.
LiPo accu <50°C
WEEE Reg. Nr.: DE64989527
Gebruikersinformatie ter vernietiging van elektrische
en elektronische apparatuur:
In dit produkt zijn hoogwaardige en recyclebare
komponenten verwerkt die voldoen aan de
bedrijfsvoorwaarden van ACME the game company.
Dit symbool op produkten en/of begeleidende
dokumenten duidt erop, dat het produkt aan het
einde van de levensduur afgezonderd van huisvuil
dient te worden verwijderd.
Brengt dit produkt inclusief de accu naar een
inzamelpunt danwel stortplaats voor een correcte en
milieuvriendelijke verwerking van de in dit produkt
gebruikte materialen.
Niet geschikt voor kinderen onder 3 jaar! Bevat kleine onderdelen die ingeslikt kunnen worden.
Aanbevolen vanaf 10 jaar.
ACME the game company
www.acme-online.de
Voor het gebruik zijn 4 AA batterijen benodigd.
Inhoud
Controleer of de inhoud volledig is voor u het model in gebruik neemt!
1x zoopa Q165 Quadrocopter
1x 2,4GHz Afstandsbediening 1x USB-Kabel 1x Oplader
1x LiPo Accu 1x Handleiding
ACME the game company
Opbouw en funkties
-
www.acme-online.de
Let op!
Vlieg niet wanneer zich personen, dieren of objecten in uw direkte omgeving bevinden!
- Vlieg niet bij sterke wind of onweer!
- Controleer vooraf of het u is toegestaan in het luchtruim te vliegen.
- Schakel altijd eerst de afstandsbediening in en verzeker u ervan dat deze tijdens de vlucht
geactiveerd blijft.
ACME the game company
www.acme-online.de
-
a
Schakel de afstandsbediening pas uit nadat het model uitgeschakeld is!
Eerste handelingen en informatie
Lees eerst deze handleiding compleet door.
De zoopa q 165 is een RTF (Ready to fly) model.
Voor het gebruik zijn slechts 4 x 1,5 AA Mignon batterijen voor de afstandsbediening nodig.
ACME the game company GmbH kan niet aansprakelijk worden gehouden voor schending van de
prive sfeer en of beschadigingen aan prive eigendom die door de gebruiker van het model ontstaan.
Volg zorgvuldig en stap voor stap de aanwijzingen in deze handleiding op voor de correcte bediening
van het model.
Accu opladen
De bijgevoegde LiPo accu wordt via de bijgeleverde USB kabel/oplader opgeladen. De accu wordt via
een van beide witte Balanceraansluitingen aan de zijkant van de oplader opgeladen.
- Sluit eerst de oplader aan op een USB aansluiting, bijvoorbeeld uw computer. Alternatief kan de
oplader ook op een USB lader aangesloten worden (Art. Nr. FCHD43). De beide LED
indicatoren op de oplader lichten rood op.
- Verbind nu de LiPo accu met de oplader. Let erop, dat de stekkerpolen op de juiste manier met
elkaar verbonden zijn.
- Gedurende het opladen van de accu brandt de LED indicator rood. Het opladen duurt 30 tot 45
minuten. Zodra de accu volledig opgeladen is, dooft de LED indicator.
Gebruik uitsluitend de originele accu. Andere accus kunnen afwijkend gepoold zijn!
ACME the game company
www.acme-online.de
.
Invoeren en aansluiten van de accu
Wanneer de accu volledig opgeladen is kunt u deze in het vak onderaan het zoopa Q model plaatsen.
Sluit de accu kabel nog niet aan.
Schakel de afstandsbediening in. De LED indicator op de afstandsbediening blinkt nu. Duw de linker
stick (gas) 2 maal compleet omhoog en naar beneden tot de LED indicator constant brandt. Herhaal
deze stap nogmaals terwijl de LED indicator brandt. De afstandsbediening bevindt zich nu in
zoekmodus.
Sluit nu de accu aan. Let hierbij op de correcte poling van de kabel!
Plaats de zoopa q 165 op een plat oppervlak en schakel hem in. De LED van het model blinkt eerst
snel en daarna langzaam. Wanneer de LED langzaam blinkt, is het model succesvol met de
afstandsbediening verbonden.
Eerste pogingen en vliegtips
.
- Let erop dat er zich geen personen, dieren of objecten in uw directe omgeving bevinden bij uw
eerste vlucht.
- Zorg voor een vrije oppervlakte van minstens 3 bij 3 meter.
- De oranje propellers stellen de voorkant van het model voor. De zwarte propellers de
achterkant. De gekleurde propellers vergemakkelijken de orientering tijdens de vlucht.
Geef eerst een beetje gas met de linker handle om de rotorfunktie te testen.
Opstijgen & Dalen
Beweeg de gashandle (linker stick) om het model
verticaal te laten stijgen en dalen.
Rechts / Links
Beweeg de richtingshandle (rechter stick) om het
model horizontaal naar links of rechts te bewegen.
ACME the game company
www.acme-online.de
Draaien
Beweeg de gashandle (linker stick) naar links of
rechts om het model om de eigen as te laten draaien
Vooruit
Beweeg de richtingshandle (rechter stick) naar
voren om vooruit te vliegen.
Achteruit
Beweeg de richtingshandle (rechter stick) naar
achteren om achteruit te vliegen.
360° Flip funktie
Het model kan op twee manieren flippen.
Auto Flip
Om het model 360° te laten draaien, drukt u op de knop onderaan de afstandsbediening. Het model
flipt nu eenmaal volledig automatisch. Voer deze handeling alleen uit wanneer u al met de besturing
van de quadrocopter vertrouwd bent.
Zorg ervoor dat het model genoeg hoogte heeft en er genoeg vrije ruimte is om deze beweging uit te
voeren.
ACME the game company
www.acme-online.de
Handmatige Flip
Voor geoefende piloten biedt het model ook een handmatige flipfunktie.
Druk hiervoor de volgende knop op de afstandsbediening:
Voer deze handeling alleen uit wanneer u al met de besturing van de quadrocopter vertrouwd bent.
Zorg ervoor dat het model genoeg hoogte heeft en er genoeg vrije ruimte is om deze beweging uit te
voeren.
Beginner en pro vliegmodus
U kunt naar wens tussen beginner en pro modus wisselen. In beginner modus vliegt de quadrocopter
met een laag toerental. In deze modus kunt u rustig alle funkties uitproberen. In de pro modus vliegt
het model sneller en flexibeler.
Zie voor de locatie van de omschakeltoets het bovenstaande controller diagram.
Foutopsporing en oplossingen
Fout
Het model reageert
niet op stuurbevelen
Batterijen niet correct
ingevoerd
Batterijen zijn leeg
Modelaccu is leeg
Het model maakt
vreemde geluiden.
De afstandsbediening
maakt geen
verbinding met het
model.
Propeller/ motor
beschadigd.
Accu is zwak
Batterijen in de
afstandsbediening zijn leeg
Accu defekt
Het model is buiten bereik
Het model vliegt niet
meer naar behoren.
Een van de motoren heeft
onvoldoende vermogen.
Bij verdere funktionaliteitsproblemen kunt u ons te allen tijde bereiken! Onze contactgegevens
vindt u op de volgende pagina onder "Service en Support"
Oorzaak
Oplossing
Batterijen controlleren
Batterijen vervangen
Laadt de accu op
Controlleer de propeller/ motor en vervang
deze indien nodig.
Accu opladen
Batterijen in de afstandsbediening vervangen
Eventueel moet de accu worden vervangen
Test de funktie van alle motoren. Vervang de
motor indien nodig.
ACME the game company
www.acme-online.de
Vervangende onderdelen en toebehoor
Artikelnummer
ZQ0165 zoopa Q 165 Quadrocopter
ZQ0165-A zoopa Q 165 Gestel
ZQ0165-B zoopa Q 165 LiPo accu
ZQ0165-C zoopa Q 165 Propeller Set
ZQ0165-D zoopa Q 165 Chassis
ZQ0165-E zoopa Q 165 Platine / ESC
ZQ0165-F zoopa Q 165 Oplader/ LiPo Lader
ZQ0165-G zoopa Q 165 Arm linksvoor
ZQ0165-H zoopa Q 165 Arm rechtsvoor
ZQ0165-I zoopa Q 165 Arm linksachter
ZQ0165-J zoopa Q 165 Arm rechtsachter
Beschrijving
Garantie
De gebruiker heeft recht op garantie onder de volgende voorwaarden:
»Nieuwe apparatuur en de bijbehorende componenten die op grond van fabrikatie- en/of
materiaalfouten binnen 24 maanden defecten vertonen, worden door ACME the game company naar
eigen beoordeling door een produkt in een gelijkwaardige staat omgeruild of gerepareerd. Voor
onderdelen die aan slijtage onderhevig zijn geldt een garantie tot 3 maanden na aankoop.
»Deze garantie is niet van toepassing op apparatuur waarbij de schade door duidelijk onvoorzichtige
behandeling of het niet beachten van de bijgevoegde handleiding is ontstaan.
»De garantie is niet van toepassing op produkten die door de gebruiker zijn aangepast.
»Van de aanspraak op garantie dient direkt melding te worden gemaakt.
»Vervangende apparatuur danwel componenten die in het kader van een vervanging aan ACME the
game company worden teruggeleverd, worden eigendom van ACME the game company.
»De garantieperiode wordt bij reparatie niet verlengd.
»Indien een apparaat buiten de garantieperiode wordt gerepareerd behoudt ACME the game company
het recht de vervanging, reparatie of verzendkosten bij de klant in rekening te stellen. Hierover wordt
de klant vooraf geinformeerd.
Schade voortkomend uit mechanische werking of modificaties vallen niet onder de garantie.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Duitsland
Tel.: +49 2944-973830
E-Mail: service@acme-online.de
Web: www.acme-online.de
ACME the game company
Loading...
