Lieferumfang
! Bitte kontrollieren Sie vor der ersten Inbetriebnahme den Lieferumfang*:
1 x Helikopter Modell:
zoopa 300
Camera
Fernsteuerung: BC2405 Bedienungsanleitung
Flugakku: 1000 mAh LiPo, 3,7 V (eingebaut) Lademodul: 110 – 240 V 1 A
Ersatzrotorblätter A und B Ersatzheckrotorblatt
* Bevor Sie den Helikopter in Betrieb nehmen können, benötigen Sie 8 Batterien (AA). Diese sind nicht im Set enthalten.
the game company
Inhaltsverzeichnis
DE
Lieferumfang 2
Fernsteuerung (Mode 2) 4
Auaden des Helikopters 4
Flugvorbereitung 4
Fliegen 4
Helikopter Steuerung 5
Trimmen/Justieren 5
Technische Daten zoopa 300 6
Fehlersuche 6
Sicherheitshinweise 6
Gewährleistung & Garantie 7
Service & Support 8
Ersatzteile 8
EN
Content of the box 9
The controller MODE 2 10
Charging of the helicopter 10
Preparation 10
Flying 10
Helicopter Steering 11
Trimming/Adjust 12
Technical data zoopa 300 12
FAQ 12
Safety Advice 13
Warranty 14
Service & Support 14
Spare parts 14
FR
Contenu de la boite 15
La télécommande en MODE 2 16
Charge de l‘hélicoptère 16
Mise en place 16
Vol 16
Contrôle du modèle 17
Trime/Réglage 18
Lecture des données 18
Caractéristiques techniques zoopa 300 18
Problème d‘utilisation 19
Conseils de sécurité 19
Responsabilité 20
Service & Support 20
Pièces détachées 21
zoopa 300

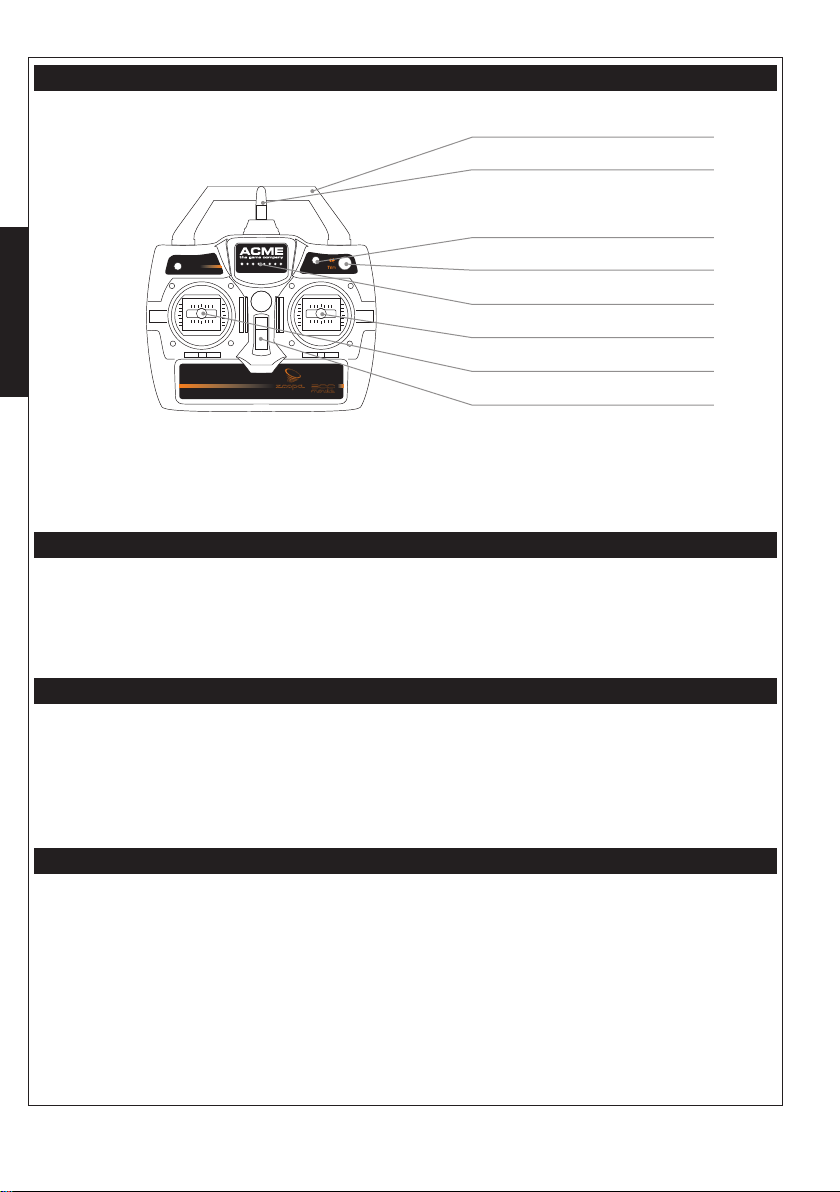

Fernsteuerung (Mode 2)
D EU TS CH
Camera
! Die Antenne der 2.4 GHz Technik ist nicht ausziehbar.
Aufladen des Helikopters
» Schliessen Sie das Ladegerät an die Steckdose an.
» Akkustecker mit der Ladebuchse des Netzteil verbinden. Die LED des Netzteils leuchtet rot.
» Wenn der LiPo-Akku vollständig geladen ist, leuchtet die LED grün.
! Entladen Sie den Akku nicht vollständig – er wird dadurch dauerhaft geschädigt.
Haltegriff
Antenne
Licht an/aus
Hecktrimmung
Power LED
Hebel Nick / Roll
Hebel Gas / Heck
Power-Schalter
Flugvorbereitung
» Legen Sie die Batterien in die Fernbedienung ein (Batterien nicht im Lieferumfang enthalten).
» Verbinden Sie den Akkustecker mit der Buchse des Helikopters.
» Stellen Sie den Helikopter auf eine ebene Fläche, sodass der Heckrotor in Ihre Richtung zeigt. Stellen Sie sicher, dass keine
Hindernisse das Fliegen beeinträchtigen.
» Entfernen Sie sich mindestens drei Meter.
» Schalten Sie die Fernbedienung ein und schieben Sie den Gashebel nach links unten.
Fliegen
Die Reichweite der Fernbedienung beträgt ca. 30 m. Außer Reichweite schaltet der Helikopter in den „Fail Save Mode”. Die Motoren
laufen dann auf 30 % um sicher zu landen. Vermeiden Sie, mit dem Helikopter unter die Decke oder gegen Hindernisse zu iegen –
dies führt unweigerlich zum Absturz und kann den Helikopter beschädigen. Sollte der Helikopter dennoch einmal abstürzen, kann die
Taumelscheibe verklemmen – prüfen Sie dies, bevor Sie wieder starten und bewegen Sie sie zunächst in alle Richtungen. Fliegen Sie
draußen nur bei absoluter Windstille und Trockenheit.
4
Helikopter Steuerung
Camera
zoopa 300
Mit dem Gashebel wird die Höhe des Helikopters gesteuert – den Hebel sehr
behutsam bewegen! Sobald der Helikopter eine stabile Flughöhe (z.B. 1 m) erreicht
hat, reicht leichtes Bewegen des Hebels nach oben, um den Helikopter steigen zu
lassen. Ziehen Sie den Hebel zurück, so verliert der Hubschrauber an Höhe.
D EU TS CH
Camera
Der rechte Steuerhebel lässt den Helikopter vorwärts und rückwärts iegen
(Nicken), sowie um die Hochachse links oder rechts herum drehen (Gieren). Wenn
Sie den Hebel nach vorn schieben, iegt der Helikopter vorwärts, ziehen Sie den
Hebel nach hinten, iegt er rückwärts.
Mit dem Bewegen des Hebels nach links oder rechts schwenkt der Helikopter
Camera
entsprechend nach links oder rechts.
! Beachten Sie, dass die Richtungsangaben aus „Pilotensicht” gelten. Die Steuerbefehle reagieren invers, wenn der Helikopter auf Sie
zuiegt.

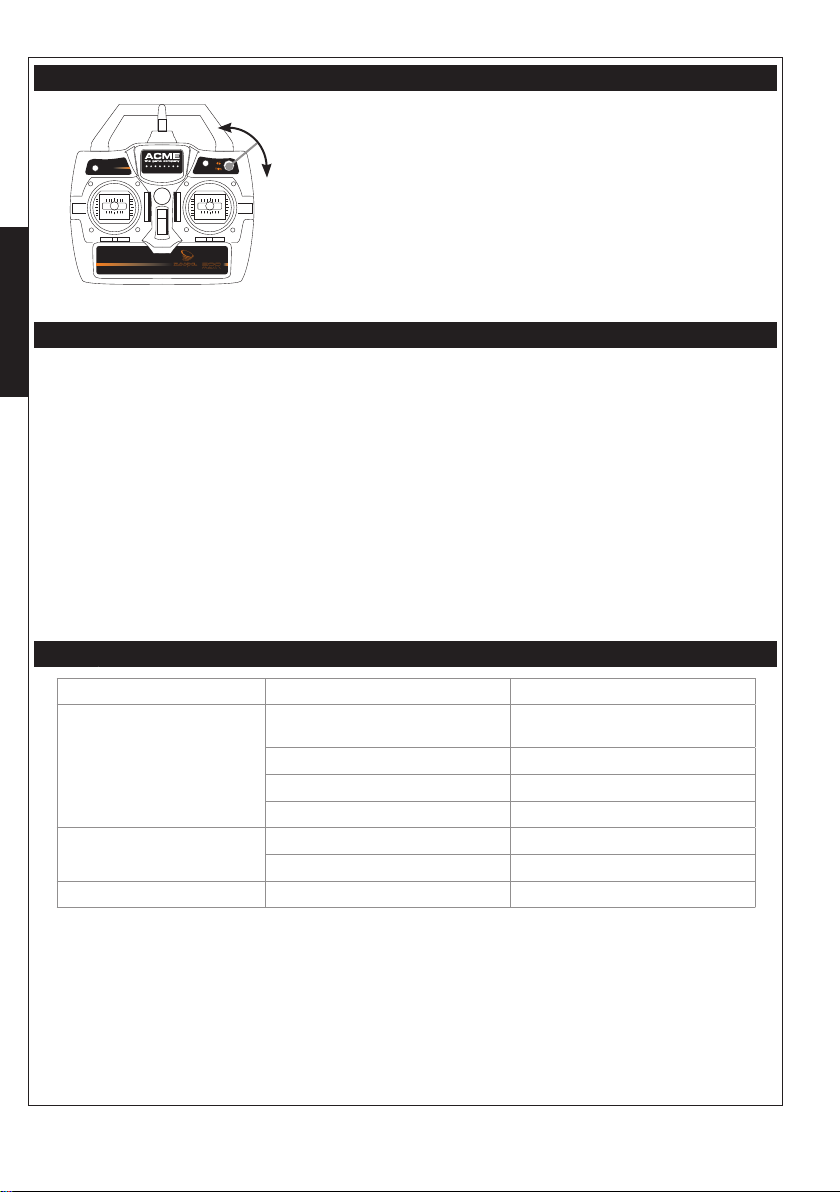

Trimmen/Justieren
Dreht sich der Helikopter nach dem Start um die eigene Achse, wird er durch das
Camera
Drehen am Trimmrad rechts oben an der Fernbedienung justiert und die Fluglage
stabilisiert.
5
zoopa 300
Technische Daten zoopa 300
D EU TS CH
Gesamtlänge: 392 mm
Gesamtbreite: 72 mm
Gesamthöhe: 190 mm
Fernsteuerung: 2,4 GHz
Gyrosystem: integriert
Empfänger: RX-2405 (verbaut)
Motor: 2 x 130er, 1 x 60er
Rotordurchmesser: 340 mm
Heckrotordurchmesser: 70 mm
Gesamtgewicht: 200 g
Fehlersuche
Fehler Ursache Lösung
Der Helikopter reagiert nicht auf
Steuerbefehle
Der Helikopter erreicht keine Höhe Akku schwach Helikopter-Akku laden
Die Reichweite ist nicht ausreichend Batterien der Fernbedienung zu schwach Batterien der Fernbedienung austauschen
Batterien der Fernbedienung nicht korrekt
eingelegt
Batterien sind leer Batterien ersetzen
Gashebel betätigen Den Gashebel zunächst ganz zurück, dann
Batterien der Fernbedienung zu schwach Batterien der Fernbedienung austauschen
Unterer Rotorkopf verklemmt durch manuelles Hin- und Herbewegen
Helikopter-Akku schwach Helikopter-Akku laden
Batterien überprüfen
nach vorn und wieder zurück bewegen
wird er wieder gangbar gemacht
! Tauschen Sie defekte Rotorblätter umgehend aus – achten Sie auf die Kennung! A Hauptrotor oben und B Hauptrotor unten –
niemals vertauscht montieren!
Sicherheitshinweise
In diesem Produkt ist ein LiPo-Akku enthalten. Bringen Sie verbrauchte Akkus zu einer dafür vorgesehenen Sammelstelle.
Information zum im Helikopter enthaltenen LiPo-Akku
! Wenn ein Akku nicht ordnungsgemäß geladen wird, besteht Explosionsgefahr. Laden Sie LiPo-Akkus nur unter Aufsicht. Tauschen Sie
den Akku stets durch einen vom Hersteller empfohlenen Akku desselben oder eines entsprechenden Typs aus. Entsorgen Sie alte
Akkus entsprechend den Anweisungen durch den Hersteller. Es besteht Brand-, Explosions- und Verbrennungsgefahr. Nicht zerlegen.
Vermeiden Sie die Erhitzung des Akkus über 40 °C.
Hinweise zu den Batterien in der Fernbedienung
Benutzen Sie ausschließlich alkaline Batterien (1,5 V Mignon AA). Ungeeignete Batterien können sich erhitzen, auslaufen oder kaputt
gehen. Beachten Sie bitte folgende Hinweise:
6
zoopa 300
» Nehmen Sie keine unterschiedlichen Batterietypen oder mischen neue und alte Batterien. Tauschen Sie immer ALLE alten Batterien
gegen neue aus.
» Achten Sie beim Einsetzen der Batterien in die Fernsteuerung auf die richtige Polarität (+/-) wie im Batteriefach abgebildet.
» Versuchen Sie niemals, die Batterien aus der Fernsteuerung zu öffnen. Lassen Sie die Batterien niemals heiß werden oder mit Feuer
in Berührung kommen. Schützen Sie die Batterien vor Nässe oder Feuchtigkeit, um einen Kurzschluss zu vermeiden.
» Kommt auslaufende Batterieüssigkeit mit Augen in Kontakt, so muss sofort mit viel kaltem Wasser ausgespült und ein Arzt
konsultiert werden. Waschen Sie Batterieüssigkeit, die mit Haut oder Kleidung in Berührung kommt, mit klarem Wasser ab.
Alte Batterien gehören nicht in den Restmüll, sondern sollten zu den entsprechenden Sammelstellen gebracht werden.
Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten
Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der nachfolgenden Adresse angefordert
werden.
Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare
Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das
DE6989527
Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. Bringen Sie diese Produkte, auch den
Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle bzw. Recyclinghof.
Allgemeine Sicherheitshinweise
» Fliegen Sie niemals in der Nähe anderer Personen! Verletzungsgefahr!
» Niemals im öffentlichen Verkehr verwenden oder auf Parkplätzen, wenn dort Fahrzeuge geparkt sind.
» Halten Sie ausreichend Abstand zum Straßen- und Schienenverkehr, zu Flughäfen, Gebäuden, Bäumen, Seen und Flüssen.
» Vermeiden Sie den Kontakt von Haaren, Kleidungsstücken und Fingern mit dem Modell, während es in Betrieb ist.
» Versuchen Sie nicht, den Helikopter aus der Luft zu fangen – dies kann zu Verletzungen führen!
D EU TS CH
Gewährleistung & Garantie
Dem Verbraucher wir unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine Haltbarkeitsgarantie zu den nachstehenden
Bedingungen eingeräumt:
» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monate ab Kauf
einen Defekt aufweisen, werden von ACME the game company nach eigener Wahl gegen ein dem Stand der Technik entsprechendes
Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Gehäuse usw.) gilt diese Haltbarkeitsgarantie für 3
Monate ab Kauf.
» Diese Garantie gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Anleitung
beruht.
» Diese Garantie erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Garantieansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden,
gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Garantieleistung verlängert sich der Garantiezeitraum nicht.
» Soweit kein Garantiefall vorliegt, behält sich ACME the game company vor, dem Kunden den Austausch, die Reparatur oder die
Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab informiert.
! Vermeiden Sie einen Absturz des Helikopters – dies kann sich negativ auf das Flugverhalten auswirken und zu Vibrationen führen, die die
Videoaufnahmen beeinussen. Schäden durch mechanische Einwirkungen sind von der Garantie ausgeschlossen.
7
zoopa 300
Service & Support
D EU TS CH
ab Oktober 2012
ACME the game company GmbH ACME the game company GmbH
Industriestr. 10a Boikweg 24
33397 Rietberg 33129 Delbrück
Germany Germany
Telefon: +49 5244 7000 70 (bis Oktober 2012)
E-Mail: service@acme-online.de
Ersatzteile
Art. Nr.: EAN Artikelbezeichnung
AA0302 4260033048417 AirAce Helikopter „zoopa 300” 2.4GHz
AA0300-A 4260033040770 AirAce Helikopter „zoopa 300” Akku LiPo
AA0300-B 4260033040787 AirAce Helikopter „zoopa 300” Platine
AA0300-C 4260033040794 AirAce Helikopter „zoopa 300” Kufe
AA0300-D 4260033040800 AirAce Helikopter „zoopa 300” Rotor A
AA0300-E 4260033040817 AirAce Helikopter „zoopa 300” Seiten Chassis
AA0300-F 4260033040824 AirAce Helikopter „zoopa 300” Heck Strebe+ L
AA0300-G 4260033040831 AirAce Helikopter „zoopa 300” Heckrohr
AA0300-H 4260033040848 AirAce Helikopter „zoopa 300” Heckrotorblatt
AA0300-I 4260033040855 AirAce Helikopter „zoopa 300” Haube
AA0300-J 4260033040862 AirAce Helikopter „zoopa 300” Hauptzahnrad A
AA0300-K 4260033040879 AirAce Helikopter „zoopa 300” Hauptzahnrad B
AA0300-L 4260033040909 AirAce Helikopter „zoopa 300” Motor B
AA0300-M 4260033040916 AirAce Helikopter „zoopa 300” Heckmotor
AA0300-N 4260033040923 AirAce Helikopter „zoopa 300” Motor A
AA0300-O 4260033040930 AirAce Helikopter „zoopa 300” Hauptchassis
AA0300-P 4260033040985 AirAce Helikopter „zoopa 300” Blätter A + B
AA0300-Q 4260033040992 AirAce Helikopter „zoopa 300” Beleuchtung
AA0300-R 4260033043924 AirAce Helikopter „zoopa 300” Blatthalter B
8
Content of the box
! Please make sure the set is complete before starting*.
zoopa 300
including FlyCamOne eco V2 cam
Camera
zoopa 300
E NG LI SH
1 x Helicopter Model:
Controller: BC2405 Manual
LiPo battery: 1000 mAh LiPo,
3,7 V for the helicopter (built-in)
Spare blades A und B Tail rotor
* Before you can start using the helicopter, you need 8 batteries (AA). These are not included in the set.
LiPo charger: 110 – 240 V 1 A
9
zoopa 300

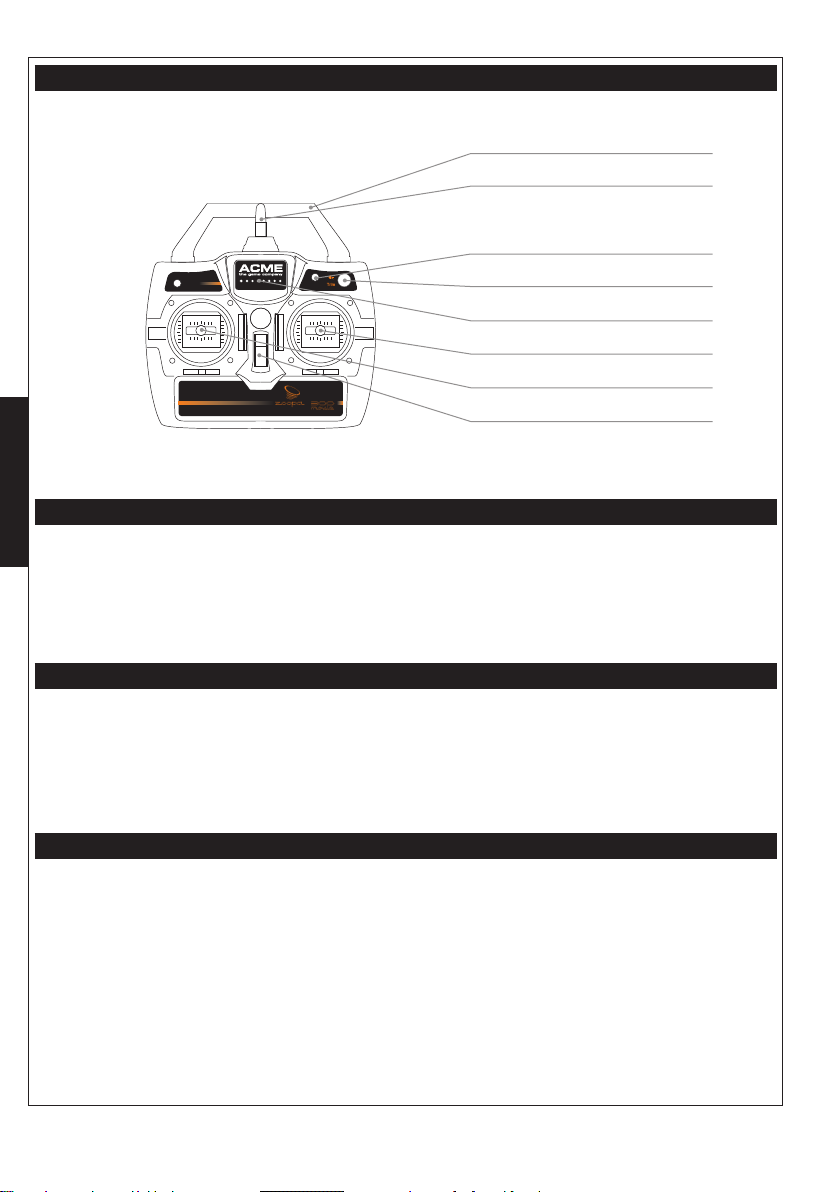

The controller MODE 2
Trimming wheel
E NG LI SH
Elevator and aileron
Camera
! The antenna of the 2.4 GHz system is not extendable.
Charging of the helicopter
» Remove the battery from the helicopter.
» Connect the battery to the LiPo Charger and plug it into the socket.
» Charging is displayed by a red LED light. It takes about 2 hours. As soon as charging is nished, the LED turns green.
! Stop using the model as soon as the battery gets weak.
Handhold
Antenna
Light on/off
Power LED
Throttle and rudder
Power on/off
Preparation
» Insert batteries into the controller (batteries not included).
» Connect the battery plug with the helicopter´s socket.
» Place the helicopter on an even surface, so that the tail rotor points into your direction. Check if any obstacles could affect the ight.
» Step back for at least three metres.
» Switch on the controller and move the accelerator forwards.
Flying
The controller has a range of about 30 m. If the helicopter is out of range, the helicopter automatically switches into ”fail save mode”.
The motor then runs with only 30 % to make sure the landing will be save.
Avoid crashes and ying under ceilings – this may lead to a crash and damage the helicopter.
Be conscious and careful about your actions. Keep your face, eyes, hands, hair and loose clothing away from the blades. Never take
your eyes off the helicopter. Keep a safe distance. In case the helicopter crashes, the swash plate can be damaged. Please check
before taking off again. Fly only outside when there is no wind. Also, never y outside when it is wet.
10
Helicopter Steering
Camera
zoopa 300
The left stick is allocated to gas and allows to control altitude of the model (ascent/
descent). Use this stick with caution! Only soft actions are needed on the gas stick
once the helicopter has reached an optimal height. If you move the stick backwards
the helicopter will lose height.
E NG LI SH
Camera
The right control stick allows the following movements: forwards and backwards, as
well as right and left turns on the vertical axis. If you push the stick, the model will
move forward and if you pull it, the model will move backwards.
Camera
By turning the right stick to the left or right, the helicopter turns in the indicated
direction (tail control).
! Please note that the direction specications apply from the ”pilot´s view” – that means the commands are inverse when the helicopter
ist ying towards you!
11
zoopa 300
Trimming/Adjust
Camera
E NG LI SH
Technical data zoopa 300
Total length: 392 mm
Total width: 72 mm
Total height: 190 mm
Gyrosystem: integrated
Controller: 2.4 GHz
Receiver: RX-2405 (built-in)
Motor: 2 x 130, 1 x 60
Rotor diameter: 340 mm
Tail rotor diameter: 70 mm
Total weight: 200 g
If the helicopter turns around its own shaft after the start, you can adjust it by turning
the trimming wheel on the right top of the controller to stabilize the ight attitude.
FAQ
Error Reason Solution
The helicopter does not react to
controller
The helicopter does not take height Battery is weak Charge helicopter
The range is insufcient Controller batteries too weak Replace controller battery
Controller batteries are not inserted
correctly
Controller batteries are empty Replace batteries
Move gas stick First pull it up, then down and up again
Controller batteries are too weak Replace controller battery
Battery is not fully charged Replace controller battery
Check batteries
! Please replace damaged rotors immediately – pay attention to the main rotors’ label! A main rotor above, and B main rotor below –
never install them interchanged!
12
zoopa 300
Safety Advice
The product contains LiPo batteries. Take used up batteries to a scheduled collecting point.
Information about the contained LiPo battery inside the helicopter
Mishandling may lead to explosion, re and smoke including damage of health or goods. Replace the battery by a recommended
battery of the same type. Dispose of used batteries in the appropriate manner. Never charge with reversed polarity – permanent
damage, re and smoke may occur! Do not short-circuit – risk of explosion and re!
Avoid temperature of the LiPo battery being higher than 40°C.
Important Battery Information
Always use AA alkaline batteries. If inappropriate batteries are used in the transmitter, they
may become hot, leak and may rupture. Follow these precautions:
» Do not mix different types of batteries, or old and new batteries.
» When changing batteries, replace ALL of the old batteries by new ones.
» Make sure the batteries are installed with the correct polarity as shown in the battery compartment.
» Do not disassemble your transmitter batteries. Do not let them become hot or even start burning. To avoid short-circuits, avoid
them getting wet.
» If liquid from inside the batteries encounters your skin or clothes, wash it off with water. If emergent battery uid gets into your
eyes, rinse them with cold water immediately and seek medical advice. Do not rub your eyes!
Dispose of empty batteries at a recycling centre.
Herewith we declare that this item is in accordance with the essential requirements and other relevant regulations of the
directive 1999/5/EC. A copy of the original declaration of conformity can be obtained at the following address.
Information for disposal of crossed Bin marked products
This symbol is marked on a product or packaging, it means that the product including the batteries must not be disposed
DE6989527
General safety advice
of with your general household waste. Only discard electrical/electronic items in separate collection schemes, which cater
for the recovery and recycling of materials contained within. Your co-operation is vital to ensure the success of these
schemes and for the protection of the environment.
» Never y close to other people! Danger of injury!
» Do not y in areas with obstacles that may complicate the ight!
» Do not y when it is too windy. Close windows and doors!
» Do not try to catch the helicopter in mid-air when ying. Danger of injury!
» Avoid to touch the helicopter with clothes, hair or ngers.
E NG LI SH
13
zoopa 300
Warranty
! Please avoid crashing the helicopter. It may change the ight characteristics and cause vibrations which affect the video recording.
! Defects caused due to mechanical inuence are not covered by guarantee.
Service & Support
from October 2012
ACME the game company GmbH ACME the game company GmbH
Industriestr. 10a Boikweg 24
E NG LI SH
33397 Rietberg 33129 Delbrück
Germany Germany
Phone: +49 5244 7000 70 (until October 2012)
E-Mail: service@acme-online.de
acme-online.de
Spare parts
Art. No.: EAN Article
AA0302 4260033048417 AirAce Helikopter "zoopa 300" 2.4GHz
AA0300-A 4260033040770 AirAce Helikopter "zoopa 300" LiPo battery
AA0300-B 4260033040787 AirAce Helikopter "zoopa 300" Main board
AA0300-C 4260033040794 AirAce Helikopter "zoopa 300" Undercarriage
AA0300-D 4260033040800 AirAce Helikopter "zoopa 300" Rotor A
AA0300-E 4260033040817 AirAce Helikopter "zoopa 300" Side chassis
AA0300-F 4260033040824 AirAce Helikopter "zoopa 300" Rod component
AA0300-G 4260033040831 AirAce Helikopter "zoopa 300" Tail pipe
AA0300-H 4260033040848 AirAce Helikopter "zoopa 300" Tail rotor
AA0300-I 4260033040855 AirAce Helikopter "zoopa 300" Cockpit
AA0300-J 4260033040862 AirAce Helikopter "zoopa 300" Main gear A
AA0300-K 4260033040879 AirAce Helikopter "zoopa 300" Main gear B
AA0300-L 4260033040909 AirAce Helikopter "zoopa 300" Motor B
AA0300-M 4260033040916 AirAce Helikopter "zoopa 300" Tail motor
AA0300-N 4260033040923 AirAce Helikopter "zoopa 300" Motor A
AA0300-O 4260033040930 AirAce Helikopter "zoopa 300" Main chassis
AA0300-P 4260033040985 AirAce Helikopter "zoopa 300" Blades A + B
AA0300-Q 4260033040992 AirAce Helikopter "zoopa 300" Lighting
AA0300-R 4260033043924 AirAce Helikopter "zoopa 300" Blade holder B
14
Contenu de la boite
Assurez-vous que le modèle est livré complet avant la première utilisation.
1x Hélicoptère:
zoopa 300
avec la FlyCamOne eco V2 cam
Camera
zoopa 300
F RA NC AI SE
Télécommande: BC2405 Manuel
Batterie LiPo: 1000 mAh LiPo, 3,7 V pour l’hélicoptère (positionnée) Chargeur LiPo: 110 – 240 V 1 A
Pales supplémentaires A et B Hélice arrière
* Avant de pouvoir utiliser l’hélicoptère, vous avez besoin de 8 piles de type (AA). Ces éléments ne sont pas livrés.
15
zoopa 300
La télécommande en MODE 2
Camera
F RA NC AI SE
! L’antenne des modèles en 2.4 GHz n’est pas escamotable
Charge de l‘hélicoptère
» Enlever la batterie de l’hélicoptère.
» Connecter la batterie au chargeur LiPo puis relier au cordon de charge.
» Un témoin de charge rouge vous indiquera que la batterie est bien connectée. Deux heures sont nécessaires pour une charge
complète. Une fois terminée le voyant rouge deviendra vert.
» Arrêter immédiatement d’utiliser le modèle lorsque la batterie devient faible.
Poignée
Antenne
Eclairage on/off
Bouton des trimes
Témoin de tension
Manche: Accélérateur et rotation
Manche: Altitude et parallélisme
Mise en marche-on/off
Mise en place
» Placer les piles dans la télécommande (non incluses).
» Connecter la batterie à l’hélicoptère.
» Placer l’hélicoptère sur une surface plate, le rotor arrière face à vous. Assurez-vous qu’aucun n’obstacle ne viendra affecter votre vol.
» Mettre la télécommande sur On et placer le manche des gaz vers le bas..
» Reculer d’au moins trois mètres.
Vol
La télécommande a une portée de 30 mètres. Si l’hélicoptère était hors de portée, il passerait automatiquement en mode sécurité et
le moteur fonctionnerait avec 30% de sa puissance an d’assurer un atterrissage sans encombre. Attention lorsque vous agissez sur
les manches du modèle. Conserver toujours une distance de sécurité avec votre visage et vos cheveux an d’éviter qu’ils ne soient en
contact avec les pales du modèle. Garder toujours les yeux sur votre modèle réduit lorsqu’il est en vol.
Veiller à conserver une distance de sécurité avec le modèle. En cas de crash, il est possible que le plateau cyclique soit endommagé.
Assurez-vous de son intégrité avant de décoller à nouveau. Voler à l’extérieur uniquement par temps calme .Ne pas voler en extérieur
par temps humide.
16
Contrôle du modèle
Camera
Camera
zoopa 300
Le manche de gauche contrôle l’accélérateur et par conséquent l’altitude de votre
modèle. (haut/bas)
Utiliser ce manche avec précaution ! Des petites actions progressives sur ce manche
sont nécessaires an que le modèle atteigne progressivement une altitude de
croisière. Lorsque vous relâchez ce manche, le modèle perd de l’altitude.
Le manche de droite permet de contrôler les déplacements suivants: avant
et arrière, mais également rotation sur l’axe gauche/droite. En poussant sur ce
manche, le modèle va avancer. En tirant il va reculer.
F RA NC AI SE
Camera
En agissant sur le manche de droite vers la gauche ou la droite, le modèle va
effectuer une rotation dans la même direction.
! Les indications qui vous sont ici données sont illustrées à partir de la vue du pilote. Lorsque le nez du modèle est face à vous, toutes ces
indications sont inversées!
17
zoopa 300
Trime/Réglage
Si l’hélicoptère tourne anormalement sur son axe, vous pouvez utiliser le trime situé à
l’extrémité droite de la télécommande. .
Camera
Lecture des données
Il vous est possible de transférer les photos et les vidéos de deux façons:
» Connecter la caméra à votre ordinateur en utilisant le port USB (situé à droite sur l’hélicoptère).
F RA NC AI SE
» En insérant la micro SD dans un lecteur de cartes.
» Vous n’avez pas besoin de pilotes pour lire les données depuis la caméra.
Nous vous recommandons de télécharger le lecteur multimédia suivant : „VLC-Player“ an de lire vos enregistrements. Téléchargement
sur videolan.org/vlc
Caractéristiques techniques zoopa 300
Envergure: 392 mm
Largeur: 72 mm
Hauteur: 190 mm
Gyroscope: intégré
Télécommande: 2,4 GHz
Récepteur: RX-2405 (intégré)
Moteurs: 2 x 130, 1 x 60
Diamètre du rotor principal: 340 mm
Diamètre du rotor arrière: 70 mm
Poids total: 200 g
Le trime présent à gauche de la télécommande, n’a aucune fonction.
18
zoopa 300
Problème d‘utilisation
Erreur Raison Solution
L’hélicoptère ne réagit pas La batterie n’est pas connectée Vérier la batterie
La batterie est vide Changer la batterie
Le modèle n’a pas été initialisé Reportez-vous à la procédure d’initialisation
L’hélicoptère n’arrive pas à prendre
de la hauteur
L’hélicoptère ne réagit pas lorsque
j’actionne la télécommande
La portée n’est pas optimale Les piles de la télécommande sont trop
La batterie est trop faible Charger l’hélicoptère
La batterie n’est pas chargée
complètement
Les piles de la télécommande sont trop
faibles
faibles.
La lumière parasite la réception Changer d’endroit pour utiliser votre
Remplacer les piles de la télécommande
Remplacer les piles de la télécommande
Remplacer les piles de la télécommande
modèle
! Vous devez immédiatement remplacer les pales de votre rotor en cas de dommage! – Veillez à respecter le positionnement des pales
lorsque vous procédez au remplacement! Un autocollant est présent sur les pales de chaque rotor! Ne jamais remplacer les pales A par
les pales B et inversement.
Conseils de sécurité
Ce produit contient des batteries LiPo. Ramener les batteries utilisées dans un centre de valorisation des déchets.
F RA NC AI SE
Informations sur la batterie LiPo présente dans l’hélicoptère
Une mauvaise utilisation peut être à l’origine de fume, feu ou explosion pouvant nuire gravement à la santé et aux biens. Remplacer
la batterie par une batterie de même caractéristique proposée par votre revendeur. Vérier que la polarité est correcte avant de
rebrancher la nouvelle batterie. Ne tenter jamais de charger la batterie sans être certain de la bonne polarité. De la fumée ainsi qu’un
risque de feu sont susceptibles d’arriver! Ne pas tenter de court-circuiter – Risque d’explosion et de feu! Ne pas exposer à une
température supérieure à 40°.
Entretien des batteries de l’émetteur
Utilisez toujours des piles AA. Si les piles de la radiocommande ne sont pas les piles adéquates, elles risquent de surchauffer, de fuir
et de casser. Respectez les précautions suivantes :
» Ne mélangez pas différents types de piles, ou des piles neuves et usagées.
» Lorsque vous changez les piles, remplacez toujours TOUTES les piles usagées.
» Assurez-vous que les piles respectent bien la polarité indiquée dans le compartiment prévu à cet effet
» Ne chargez pas ou ne démontez pas les piles de votre radiocommande si celle-ci ne l e permettent pas.
» Pour empêcher les courts-circuits, évitez tout contact avec de l’eau.
» En cas de contact de liquide provenant des piles avec votre peau ou vos vêtements, lavez abondamment à l’eau. De même, en cas
de contact avec vos yeux, rincez abondamment à l’eau et consultez immédiatement un médecin.
Lorsque la pile ne fonctionne plus, enlevez-la et emmenez-la dans un centre de recyclage
19
zoopa 300
Par la présente, nous déclarons que ce modèle est en règle avec les directives européennes essentielles et autres régulations
relevant de la directive 1999/5/EC. Une copie de la Déclaration d’origine de conformité peut être obtenue à l’adresse
suivante.
Informations relatives aux produits recyclables.
Le symbole ici présent sur le produit que vous venez d’acheter signie que celui-ci contient des composants susceptibles
DE6989527
Remarques importantes
Responsabilité
F RA NC AI SE
Service & Support
À partir d’Octobre 2012 notre nouvelle adresse:
ACME the game company GmbH ACME the game company GmbH
Industriestr. 10a Boikweg 24
33397 Rietberg 33129 Delbrück
Germany Germany
d’être recyclés. Pour cette raison vous ne pouvez pas jeter ce produit avec vos déchets ménagers. Il est indispensable
que vous preniez contact avec un centre de recyclages des déchets sensibles an d’assurer le recyclage de ce produit.
» Ne pas voler à proximité directe d’autres personnes ! Il y a danger et risque de blessure!
» Ne pas voler en présence d’obstacles!
» Ne pas voler en cas de courant d’air! Fermer les portes et les fenêtres si besoin!
» Veillez à ne pas choquer l’hélicoptère de manière trop répétitive. En cas de chocs répétés le modèle pourra présenter des
caractéristiques de vol altérées ( vibrations, effets indésirables sur la qualité vidéo)
» Ces symptômes ne sont pas pris en charge dans le cadre de la garantie
Téléphone: +49 5244 7000 70 (jusqu’à Octobre)
E-Mail: service@acme-online.de
acme-online.de
Une liste des revendeurs agréés est disponible sur notre site acme-online.de/service
20
Pièces détachées
Art. No.: EAN Article
AA0300 4260033048417 AirAce Hélicoptère "zoopa 300" 2.4GHz
AA0300-A 4260033040770 AirAce Hélicoptère "zoopa 300" Batterie LiPo
AA0300-B 4260033040787 AirAce Hélicoptère "zoopa 300" Platine principale
AA0300-C 4260033040794 AirAce Hélicoptère "zoopa 300" Train d’atterrissage
AA0300-D 4260033040800 AirAce Hélicoptère "zoopa 300" Rotor A
AA0300-E 4260033040817 AirAce Hélicoptère "zoopa 300" Châssis latéral
AA0300-F 4260033040824 AirAce Hélicoptère "zoopa 300" Rod component
AA0300-G 4260033040831 AirAce Hélicoptère Rod component "zoopa 300" Tube de queue
AA0300-H 4260033040848 AirAce Hélicoptère Rod component "zoopa 300" Hélice arrière
AA0300-I 4260033040855 AirAce Hélicoptère "zoopa 300" Cockpit
AA0300-J 4260033040862 AirAce Hélicoptère "zoopa 300" Couronne A
AA0300-K 4260033040879 AirAce Hélicoptère "zoopa 300" Couronne B
AA0300-L 4260033040909 AirAce Hélicoptère "zoopa 300" Moteur B
AA0300-M 4260033040916 AirAce Hélicoptère "zoopa 300" Moteur Arrière
AA0300-N 4260033040923 AirAce Hélicoptère "zoopa 300" Moteur A
AA0300-O 4260033040930 AirAce Hélicoptère "zoopa 300" Chassis principal
AA0300-P 4260033040985 AirAce Hélicoptère "zoopa 300" Pales A + B
AA0300-Q 4260033040992 AirAce Hélicoptère "zoopa 300" Eclairage
AA0300-R 4260033043924 AirAce Hélicoptère "zoopa 300" Pieds de pales B
zoopa 300
F RA NC AI SE
21
the game company
acme-online.net
Loading...
