ACER X115, X117, X115AH, X117AH, X115H User Manual [nl]

...

Download

Acer-projector

X115/X117/X115AH/X117AH/X115H/X117H/X125H/

X127H/X135WH/X137WH/X1185G/X1185PG/X1285G/

X1285PG/H6517ABD/

D602/D604/D602B/D604B/D602D/D604D/D612D/D614D/

D622D/D624D/X1184G/X1184PG/X1284G/X1284PG/

E145F/

EV-S62/EV-S64/EV-S62A/EV-S64A/EV-S62H/EV-S64H/

EV-X62H/EV-X64H/EV-W62H/EV-W64H/HE-801K/

V31S/V33S/V30S/V34S/V32S/V35S/V32X/V35X/V32W/

V35W/

AS304/AS307/AS313/AS317/AS314/AS318/AX314/AX314/

AX318/AW314/AW318/

D600+/D605/D600H+/D605H/D600D+/D605D/D610D+/

D615D/D620D+/D625D/

X114P/X114AH/X114PH/X124PH/X134PWH/

R602/R604/R602D/R604D/R602H/R604H/R612H/R614H/

R622H/R624H/

KS304/KS305/KS314A/KS315A/KS314/KS315/KX314/

KX315/KW314/KW315/

ES-12/ES-13/ES-12D/ES-13D/ES-12H/ES-13H/EX-12H/

EX-13H/EW-12H/EW-13H/

B102/B103/B102H/B103H/B102D/B103D/B112D/B113D/

B122D/

B123D-serie

Gebruikershandleiding

Gebruikershandleiding Acer Projector Originele uitgave: 03/2016

Acer behoudt zich het recht voor de informatie in dit document te wijzigen zonder de verplichting melding te doen van de wijzigingen. Dergelijke wijzigingen zullen worden opgenomen in nieuwe edities van deze handleiding of in aanvullende documenten en publicaties. Acer stelt zich niet aansprakelijk en geeft geen garanties, expliciet noch impliciet, voor de inhoud van dit document en wijst de impliciete garanties van verkoopbaarheid of geschiktheid voor een bepaald doel af.

Noteer het modelnummer, het serienummer en de datum en plaats van aankoop in de onderstaande ruimte. Het serienummer en het modelnummer bevinden zich op het label dat op uw computer zit. Het serienummer, het modelnummer en de aankoopinformatie moeten worden vermeld op alle briefwisseling aangaande deze eenheid.

Van dit document mag geen enekl deel worden verveelvoudigd, opgeslagen in een zoeksysteem, of worden overgebracht, in welke vorm of op welke wijze dan ook, hetzij elektronisch, mechanisch, door fotokopieën, opnames of op andere wijze, zonder voorafgaande schriftelijke toestemming van Acer Incorporated.

Modelnummer: _________________________________

Serienummer: __________________________________

Aankoopdatum: ________________________________

Plaats van aankoop: ____________________________

"HDMI™, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC."

Informatie voor uw veiligheid en comfort

Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

Het product uitschakelen voordat u het reinigt

Trek de stekker van dit product uit het stopcontact voordat u het schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik een vochtige doek om het product te reinigen.

Waarschuwing voor stekker bij het loskoppelen van het apparaat

Houd rekening met de volgende richtlijnen wanneer u de voeding aansluit op of loskoppelt van de externe voedingseenheid:

• Installeer de voedingseenheid voordat u de voedingskabel aansluit op het wisselstroomcontact.

• Koppel de voedingskabel los voordat u de voedingseenheid van de projector verwijdert.

• Als het systeem meerdere stroombronnen heeft, schakel dan de voeding van het systeem uit door alle stroomkabels van de voedingsbronnen los te koppelen.

iii

Waarschuwing voor toegankelijkheid

Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.

Waarschuwingen!

• Gebruik dit product niet in de buurt van water.

• Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.

• Er zijn sleuven en openingen voorzien voor de ventilatie om een betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkaardig oppervlak te zetten.

Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.

• Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een

kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.

• Om schade aan interne onderdelen en het lekken van de batterij te vermijden, mag u het product niet op een trillend oppervlak plaatsen.

• Gebruik het nooit in een sport-, trainings- of andere trillende omgeving omdat dit mogelijk onverwachte kortsluitingen of schade aan de draaiende onderdelen of lamp kan veroorzaken.

Elektriciteit gebruiken

• Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

• Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet op een plaats waar mensen op de kabel kunnen trappen.

• Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèrevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.

• Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.

• De wisselstroomadapter van het product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de wisselstroomadapter aansluit. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.

Opmerking: De aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.

• Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten: afneembaar type, ULgeregistreerd/CSA gecertificeerd, VDE goedgekeurd of gelijkwaardig, maximale lengte 4,5 meter (15 voet).

Reparatie en onderhoud product

Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

• wanneer de voedingskabel of stekker beschadigd of gerafeld is

• wanneer er vloeistof in het product is gemorst

• wanneer het product werd blootgesteld aan regen of water

• als het product is gevallen of als de behuizing beschadigd is

• als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is

• als het product niet normaal werkt nadat u de bedieningsinstructies hebt gevolgd

Opmerking: Pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

Waarschuwing! Omwille van veiligheidsredenen mag u geen nietcompatibele onderdelen gebruiken wanneer u componenten toevoegt of wijzigt. Raadpleeg uw wederverkoper voor aankoopopties.

Uw apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Aanvullende veiligheidsinformatie

• Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het heldere licht kan uw ogen beschadigen.

• Schakel eerst de projector en daarna de signaalbronnen in

• Plaats het product niet in de volgende omgevingen:

• een ruimte die slecht geventileerd of zeer ingesloten is. Zorg voor minstens 50

cm afstand van de muren. Er moet altijd lucht rond de projector kunnen stromen.

• Locaties waar de temperatuur extreem hoge waarden kan bereiken, zoals het

interieur van een auto waarvan alle ruiten gesloten zijn.

• Locaties waar een extreme vochtigheid, veel stof of sigarettenrook de optische

onderdelen kan aantasten waardoor de levensduur wordt verkort en het beeld wordt verdonkerd.

• Locaties in de buurt van een brandalarm.

• Locaties met een omgevingstemperatuur van meer dan 40 ºC/104 ºF.

• Locaties die hoger liggen dan 3000 m.

• Koppel het apparaat onmiddellijk uit als er iets verkeerd is met uw projector. Gebruik het apparaat niet als er rook, vreemde geluiden of geuren uit uw projector komen. Dit kan brand of elektrische schok

veroorzaken. Koppel in dat geval het apparaat onmiddellijk los en neem contact op met uw leverancier.

• Blijf dit product niet langer gebruiken als het gebroken of gevallen is. Neem in dergelijke gevallen contact op met uw leverancier voor inspectie.

• Richt de lens van de projector niet naar de zon. Dit kan brand veroorzaken.

• Wanneer u de projector uitschakelt, moet u controleren of de volledige koelcyclus van de projector is voltooid voordat u het apparaat loskoppelt van de netstroom.

• Schakel de hoofdvoeding niet abrupt uit of koppel de projector niet los tijdens de werking. De beste manier is te wachten tot de ventilator uitschakelt, voordat u de hoofdvoeding uitschakelt.

• Raad het rooster van de luchtuitlaat en de grondplaat niet aan. Deze onderdelen kunnen zeer warm worden.

• Reinig regelmatig de luchtfilter als deze is voorzien. De binnentemperatuur kan stijgen en schade veroorzaken wanneer de filter/ ventilatie-openingen met vuil of stof zijn verstopt.

• Kijk niet in het rooster van de luchtuitlaat wanneer de projector in gebruik is. Dit kan uw ogen beschadigen.

• Open altijd de lenssluiter of verwijder de lensdop wanneer de projector is ingeschakeld.

• Blokkeer de projectorlens niet met een object wanneer de projector wordt gebruikt, anders kan het object hierdoor opwarmen, vervormen of zelfs brand veroorzaken. Om de lamp tijdelijk uit te schakelen, druk in de knop HIDE op de afstandsbediening.

• De lamp wordt extreem warm tijdens het gebruik. Laat de projector gedurende ongeveer 45 minuten afkoelen voordat u de lampmontage verwijdert voor vervanging.

• Gebruik de lampen niet langer dan de aangegeven levensduur. In zeldzame gevallen kan de lamp hierdoor breken.

• Vervang de lampmontage of andere elektronische componenten nooit tenzij de projector is losgekoppeld.

• Het product zal zelf de levensduur van de lamp detecteren. Zorg dat u de lamp vervangt wanneer een waarschuwingsbericht wordt weergegeven.

• Laat het apparaat afkoelen voordat u de lamp vervangt en volg alle instructies voor de aanpassing.

• Voer de functie "Reset lampuren" uit via het OSD-menu "Beheer" nadat u de lampmodule hebt vervangen.

• Probeer deze projector niet te demonteren. Er is gevaarlijke spanning aanwezig in het apparaat waardoor u letsels kunt oplopen. Het enige onderdeel dat door de gebruiker kan worden vervangen, is de lamp die over een afneembare afdekking beschikt. Laat reparaties alleen over aan bevoegd professioneel onderhoudspersoneel.

• Zet de projector niet verticaal op zijn zijkant. Hierdoor kan de projector omvallen en letsels of schade veroorzaken.

• Dit product is in staat omgekeerde beelden weer te geven wanneer de projector aan het plafond is gemonteerd. Gebruik uitsluitend de plafondmontagekit van Acer om de projector te monteren en controleer of het apparaat veilig is geïnstalleerd.

RG2

vii

Waarschuwing voor het beluisteren

Volg deze instructies om uw gehoor te beschermen.

• Verhoog het volume geleidelijk aan tot u duidelijk en comfortabel kunt horen.

• Verhoog het volumeniveau niet nadat uw oren zich hebben aangepast.

• Beluister geen muziek met een hoog volume gedurende lange perioden.

• Verhoog het volume niet om lawaaierige omgevingen buiten te sluiten.

• Verlaag het volume als u de mensen in uw nabije omgeving niet kunt horen.

Instructies met betrekking tot afvalverwijdering

Gooi dit elektronische apparaat niet bij het huishoudelijke vuil wanneer u het niet langer gebruikt. Recycleer om de pollutie te minimaliseren en de maximale bescherming van het wereldwijde milieu te garanderen. Meer informatie over afval van elektrische en elektronische apparatuur (WEEE), vindt u op de website http://www.acer-group.com/public/Sustainability/sustainability01.htm

Advies met betrekking tot kwik

Voor projectors of elektronische producten die een LCD/CRT-monitor of -display bevatten:

"Lamp(en) bevat(ten) kwik, op de juiste manier verwijderen."

De lamp(en) in dit product bevat(ten) kwik en moeten worden gerecycled of verwijderd volgens de lokale, regionale of nationale wetten. Neem contact op met de Electronic Industries Alliance op www.eiae.org voor meer informatie. Raadpleeg www.lamprecycle.org afvalverwijdering van lampen

voor specifieke informatie over

Niet in de straal kijken, RG2

"Net als met elke andere heldere bron, mag u niet in de directe straal kijken, RG2 IEC 62471-5:2015"

viii

Beginnen bij het begin

Gebruiksmededelingen

Dit moet u doen:

• Schakel het product uit voordat u het reinigt.

• Gebruik een zachte doek, bevochtigd met zacht schoonmaakmiddel om de behuizing van het scherm schoon te maken.

• Trek de stekker van de voedingskabel uit het stopcontact als u het product gedurende langere tijd niet gebruikt.

Dat mag u niet doen:

• De sleuven en openingen van het apparaat die voor de ventilatie zijn voorzien, blokkeren.

• Schurende reinigingsmiddelen, was of oplosmiddelen gebruiken om het apparaat te reinigen.

• In de volgende omstandigheden gebruiken:

• In een extreem warme, koude of vochtige omgeving.

• In gebieden die onderhevig zijn aan overmatig stof en vuil.

• In de buurt van een apparaat dat een krachtig magnetisch veld genereert.

• In direct zonlicht.

Voorzorgsmaatregelen

Volg alle waarschuwingen, voorzorgsmaatregelen en onderhoudsinstructies zoals ze in deze gebruiksaanwijzing worden aanbevolen om de levensduur van uw apparaat te optimaliseren.

Waarschuwing:

• Kijk niet in de lens van de projector wanneer de lamp is ingeschakeld. Het heldere licht kan uw ogen beschadigen.

• Stel dit product niet bloot aan regen of vocht om het risico op brand of elektrische schokken te vermijden.

• Open of demonteer het product niet, anders loopt u het risico op elektrische schokken.

• Laat het apparaat afkoelen voordat u de lamp vervangt en volg alle instructies voor de aanpassing.

• Dit product zal zelf de levensduur van de lamp detecteren. Zorg dat u de lamp vervangt wanneer de waarschuwingsberichten worden weergegeven.

• Voer de functie "Reset lampuren" uit via het OSD-menu "Beheer" nadat u de lampmodule hebt vervangen.

• Wanneer u de projector uitschakelt, moet u controleren of de volledige koelcyclus van de projector is voltooid voordat u het apparaat loskoppelt van de netstroom.

• Schakel eerst de projector en daarna de signaalbronnen in.

• Gebruik de lenskap niet terwijl de projector wordt gebruikt.

• Als de lamp het einde van zijn levensduur bereikt, zal hij doorbranden of een luid knallend geluid maken. Als dat gebeurt, zal de projector niet opnieuw inschakelen tot de lampmodule is vervangen. Om de lamp te vervangen, volgt u de procedures die zijn beschreven onder "De lamp vervangen".

Informatie voor uw veiligheid en comfort iii

Beginnen bij het begin viii

Gebruiksmededelingen viii

Voorzorgsmaatregelen viii

Inleiding 1

Producteigenschappen 1

Overzicht verpakking 3

Projectoroverzicht 4

Uiterlijk projector 4

Bedieningspaneel 6

Schema afstandsbediening 7

Aan de slag 9

De projector aansluiten 9

De projector in-/uitschakelen 11

De projector inschakelen 11

De projector uitschakelen 12

Het geprojecteerde beeld aanpassen 13

De hoogte van het geprojecteerde beeld aanpassen 13

De beeldgrootte en afstand optimaliseren 14

De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen 17

Inhoud

Bedieningselementen 20

Menu Installatie 20

OSD-menu's 21

Kleur 22

Beeld 24

Instelling 26

Beheer 28

Geluid 28

3D 29

Taal 29

Bijlagen 30

Problemen oplossen 30

Definitielijst LED's & alarmberichten 34

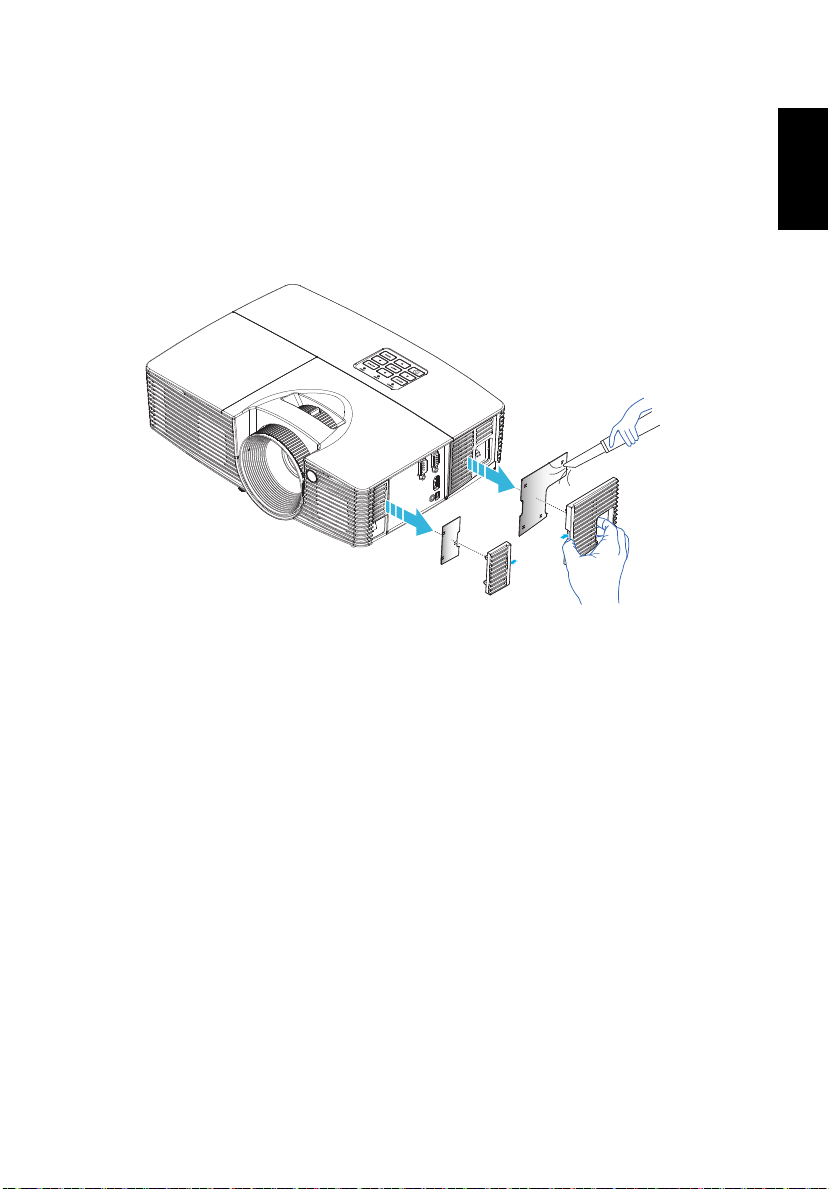

Het stoffilter reinigen en vervangen 35

De lamp vervangen 36

Installatie plafondmontage 37

Specificaties 40

Compatibiliteitsmodi 45

Voorschriften en veiligheidsrichtlijnen 50

Nederlands

Inleiding

Producteigenschappen

Dit product is een DLP®-projector met één chip. De uitstekende functies omvatten:

•DLP

• X115/D602/EV-S62/V31S/AS304/D600+/X114P/R602/KS304/ES-12/B102/

• Maakt projectie van 3D-materiaal mogelijk via DLP Link-technologie:

• De Acer ColorBoost-technologie levert natuurlijke ware kleuren voor

• Hoge helderheids- en contrastverhouding

• Veelzijdige weergavemodi (Helder, Presentatie, Standaard, Video, Spel,

• Compatibel met NTSC / PAL / SECAM en ondersteuning van HDTV (480i/p,

• Lager energieverbruik en besparingsmodus (ECO) voor een langere

• De Acer EcoProjection-technologie biedt een intelligente benadering van

• De geavanceerde digitale trapeziumcorrectie optimaliseert de presentaties

• De slimme detectie biedt een snelle, intelligente brondetectie

• Meertalige OSD-menu's

• Projectielens met handmatige scherpstelling en zoom tot 1,1x

• 2x digitale zoom

-technologie

X115AH/D602B/EV-S62A/V30S/AS313/D600H+/X114AH/R602D/KS314A/ ES-12D/B102H/X115H/D602D/EV-S62H/V32S/AS314/D600D+/X114PH/R602H/ KS314/ES-12H/B102D/X117/D604/EV-S64/V33S/AS307/D605/R604/KS305/ ES-13/B103/X117AH/D604B/EV-S64A/V34S/AS317/D605H/R604D/KS315A/ ES-13D/B103H/X117H/D604D/EV-S64H/V35S/AS318/D605D/R604H/KS315/ ES-13H/B103D/X1185G/X1184G/X1185PG/X1184PG-serie: Originele 800 x 600 SVGA-resolutie X125H/D612D/EV-X62H/V32X/AX314/D610D+/X124PH/R612H/KX314/ EX-12H/B112D/X127H/D614D/EV-X64H/V35X/AX318/D615D/R614H/KX315/ EX-13H/B113D/X1285G/X1284G/X1285PG/X1284PG-serie: Native 1024 x 768 XGA-resolutie X135WH/D622D/EV-W62H/V32W/AW314/D620D+/X134PWH/R622H/KW314/ EW-12H/B122D/X137WH/D624D/EV-W64H/V35W/AW318/D625D/R624H/ KW315/EW-13H/B123D-serie: Native 1280 x 800 WXGA-resolutie H6517ABD/E145F/HE-801K-series: 1920x1080 1080p-resolutie Ondersteuning voor beeldverhouding Volledig/4:3/16:9/L. Box

Ondersteunt Blue-Ray 3D en nVidia 3DTV Play Ready

levendige, levensechte foto's

Onderwijs, Film, Donkere film, Sport, Gebruiker) zorgen voor optimale prestaties in elke situatie

576i/p, 720p, 1080i/p)

levensduur van de lamp

energiebeheer en een verbetering van de fysische efficiëntie

Nederlands

• Compatibel met de besturingssystemen Microsoft® Windows® 2000, XP,

, Windows 7, Windows 8, Windows® 10, Macintosh® OS

Vista

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Overzicht verpakking

Deze projector wordt geleverd met alle onderstaande items. Controleer alle items zodat u zeker bent dat uw apparaat compleet is. Neem onmiddellijk contact op met uw leverancier als een item ontbreekt.

Projector Voedingskabel VGA-kabel

Afstandsbediening 2 batterijen

Gebruikershandleiding

(optie)

Stoffilters

(optie)

Snelstartgids Draagtas

HDMI-kabel

(optie)

Beveiligingskaart

(optie)

Nederlands

3 4

Projectoroverzicht

Uiterlijk projector

Voorkant / bovenkant

# Beschrijving # Beschrijving

1 Luchtuitlaat 7 Luchtinlaat

2 Lampdeksel 8 Ontvanger voor de afstandsbediening

3 Bedieningspaneel 9 Projectielens

4 Voedingsknop 10 Lenskap

5 Zoomhendel 11 Wieltjes voor afstelling kantelhoek

6 Scherpstelring

Nederlands

Rechterzijde / Achterzijde

21 3

4 5

3 5 6

# Beschrijving # Beschrijving

1 RS232-aansluiting 6

Ingang analoog pc-signaal/HDTV/

component video

3 HDMI-aansluiting 8

4 Veiligheidsbalk 9 S-video-ingang

5 Aansluiting voor de audio-ingang 10 Composiet-video-ingang

Mini-USB Ctr-connector (voor firmware-upgrade en functie pagina omhoog/omlag)

7 Voedingsaansluiting

Kensington

-slotpoort

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

1 2 3

6 7

Bedieningspaneel

# Pictogram Functie Beschrijving 1 POWER VOEDING LED-indicator voeding 2 LAMP LAMP LED lampindicator 3 TEMP TEMP LED temperatuurindicator

4 RESYNC RESYNC

5 BRON BRON Wijzigt de actieve bron.

6VOEDING

7 MODE MODUS

8MENUMENU

10 Trap.correctie

Vier richtingstoetsen

Synchroniseert de projector automatisch met de invoerbron.

Raadpleeg de inhoud in het hoofdstuk "De projector in-/uitschakelen".

Druk in "MODUS" om de weergavemodus te kiezen uit Helder, Presentatie, Standaard, Video, Spel, Onderwijs en Gebruiker.

•Druk in "MENU" om het OSD-menu (On screen display) te openen, terug te keren naar de vorige stap van de OSDmenubewerking of het OSD-menu af te sluiten.

• Bevestig uw selectie van items.

Gebruik om items te selecteren of aanpassingen aan te brengen aan uw selectie.

Past de beeldvervorming aan die door het kantelen van de projector wordt veroorzaakt.

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

HIDE

RATIO

SOURCE

MODE

MEDIA

SETUP

ZOOM

FREEZE

Model No:E-26281

Model No:E-26261

MC.JK211.005

SOURCE

MODE

HIDE

ZOOM

FREEZE

Schema afstandsbediening

# Pictogram Functie Beschrijving

1 Infraroodzender Verzendt signalen naar de projector.

2 VOEDING

3 3D Druk in "3D" om 3D-modellen te selecteren.

4 BRON Wijzigt de actieve bron.

5 MODUS

6HIDE

7 MEDIA_SETUP Geen functie.

8RATIO

9 ZOOM Zoomt het projectorbeeld in of uit.

11 MENU

12 TRAP.CORRECTIE

MEDIA

SETUP

RATIO

FREEZE

Raadpleeg het hoofdstuk "De projector in-/ uitschakelen".

Druk in "MODUS" om de weergavemodus te kiezen uit Helder, Presentatie, Standaard, Video, Spel, Onderwijs, Film, Donkere film, Sport en Gebruiker.

Schakelt de video tijdelijk uit. Druk in de knop "HIDE" om het beeld te verbergen. Druk opnieuw om het beeld opnieuw weer te geven.

Hiermee kunt u de gewenste beeldverhouding selecteren.

Om het beeld op het scherm te pauzeren.

• Druk in "MENU" om het OSD-menu (On screen display) te openen, terug te keren naar de vorige stap van de OSD-menubewerking of het OSD-menu af te sluiten.

• Bevestig uw selectie van items.

Past de beeldvervorming aan die door het kantelen van de projector wordt veroorzaakt.

Nederlands

# Pictogram Functie Beschrijving

15 Toetsenblok 0~9

16 PgUp/PgDn

17 COMPONENT Geen functie.

18 VIDEO Hiermee wijzigt u de bron naar COMPOSIET VIDEO.

19 VGA

20 S-VIDEO Hiermee wijzigt u de bron naar S-Video.

Vier richtingstoetsen

Vorige/ terugspoelen

Invoeren/ Afspelen/ Pauzeren

Vorige/Stoppen Geen functie.

Volgende/Snel vooruitspoelen

Gebruik de knoppen omhoog, omlaag, links en rechts om items te selecteren of uw selectie aan te passen.

Geen functie.

Druk in "0~9" om een wachtwoord in te voeren in de "Beveiliging".

Alleen voor de computermodus. Gebruik deze knop om de volgende of vorige pagina te selecteren. Deze functie is uitsluitend beschikbaar als de USB Ctr-connector (mini type B) is aangesloten op een computer via een USB-kabel.

Druk in "VGA" om de bron te wijzigen naar de VGA-aansluiting. Deze aansluiting ondersteunt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) en RGBsync.

21 SD/USB A Geen functie.

22 USB B Voor USB-besturing en firmware-upgrade.

23 HDMI™/MHL Hiermee wijzigt u de bron naar HDMI.

24 LAN/WiFi Geen functie.

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Aan de slag

USB

RS232

HDTV adapter

RBG

D-Sub

HDMI

Video-uitvoer

Dvd-speler,

Set-top Box,

HDTV-

ontvanger

S-Video-uitgang

De projector aansluiten

# Beschrijving # Beschrijving

1 Voedingskabel 6 3 RCA-componentkabel

2 S-video-kabel 7 VGA naar component/HDTV-adapter

3 Composiet videokabel 8 VGA-kabel

4 RS232-kabel 9 Aansluiting audiokabel/aansluiting

5 HDMI-kabel 10 USB-kabel

Nederlands

Opmerking 1: Om zeker te zijn dat de projector goed werkt met uw computer, moet u ervoor zorgen dat de timing van de weergavemodus compatibel is met de projector. Opmerking 2: De functies verschillen afhankelijk van de modeldefinitie. Opmerking 3: verlengstuk met voeding nodig.

USB-kabels die langer zijn dan 5 meter, hebben een

Nederlands

Voedingsknop

De projector in-/uitschakelen

De projector inschakelen

1 Controleer of de voedingskabel en de signaalkabel stevig zijn bevestigd.

Het lampje van de voedingsindicator zal rood knipperen.

2 Druk in het bedieningspaneel op de knop "Voeding" om de projector in te

schakelen of afstandsbediening. Het lampje van de voedingsindicator wordt blauw.

3 Schakel uw bron in (computer, notebook, videospeler, enz.). De projector

zal de bron automatisch detecteren.

• Als de pictogrammen "Vergrendelen" en "Bron" op het scherm

verschijnen, betekent dit dat de projector op een specifiek brontype is vergrendeld en dat er geen dergelijk invoersignaal is gevonden.

• Als "Geen signaal" op het scherm verschijnt, moet u controleren of de

signaalkabels stevig zijn aangesloten.

• Als u meerdere bronnen tegelijk aansluit, gebruik dan de knop

"Bron" op het bedieningspaneel of op de afstandsbediening of de directe brontoets op de afstandsbediening om tussen de ingangen te schakelen.

Nederlands

De projector uitschakelen

1 Houd de voedingsknop ingedrukt om de projector uit te schakelen. Dit

bericht verschijnt: "Druk nogmaals op de voedingsknop om het afsluitproces te voltooien." Druk opnieuw op de voedingsknop.

2 De LED van de voedingsindicator licht ROOD op en knippert snel nadat de

projector is uitgeschakeld en de ventilators blijven ongeveer 2 minuten werken om ervoor te zorgen dat het systeem goed afkoelt. (wordt alleen ondersteund in de modus "Onmiddellijk hervatten")

3 Zolang de voedingskabel aangesloten blijft, kunt u op elk ogenblik tijdens

het 2 minuten durende uitschakelproces op de voedingsknop drukken om de projector onmiddellijk opnieuw in te schakelen. (wordt alleen ondersteund in de modus "Onmiddellijk hervatten")

4 Nadat het systeem is afgekoeld, stopt de LED van de voedingsindicator met

knipperen en licht deze stabiel rood op om de stand-bymodus aan te geven.

5 Het is nu veilig om de voedingskabel los te koppelen.

Waarschuwingsindicators:

• "Projector oververhit. Lamp schakelt zichzelf binnenkort automatisch

uit." Dit bericht op het scherm geeft aan dat de projector is oververhit. De lamp wordt automatisch gedoofd, de projector wordt automatisch uitgeschakeld en de LED van de temperatuurindicator zal stabiel rood oplichten. Neem contact op met uw lokale leverancier of uw servicecentrum.

• "Ventilator defect. Lamp schakelt zichzelf binnenkort automatisch

uit." Dit bericht op het scherm geeft aan dat de ventilator defect is. De lamp wordt automatisch gedoofd, de projector wordt automatisch uitgeschakeld en de LED van de temperatuurindicator zal knipperen. Neem contact op met uw lokale leverancier of uw servicecentrum.

Opmerking 1: Als de projector automatisch uitschakelt en de LED van de lampindicator stabiel ROOD oplicht, moet u contact opnemen met uw lokale wederverkoper of onderhoudscentrum. Opmerking 2: De functies verschillen afhankelijk van de modeldefinitie. Opgelet! De projector gaat naar een afkoelperiode van twee uur om een optimale werking van de lamp te blijven garanderen.

Nederlands

Regelwiel voor kantelhoek

Het geprojecteerde beeld aanpassen

De hoogte van het geprojecteerde beeld aanpassen

De projector is voorzien van afstelbare voetjes waarmee u de hoogte van het beeld kunt aanpassen.

Het beeld verlagen/verhogen:

Gebruik het wiel voor het regelen van de kantelhoek om de weergavehoek fijn af te stellen.

Nederlands

51"

46"

Hoogte: 89 cm van onderkant tot bovenkant van beeld

Hoogte: 80 cm

2,0 m Gewenste afstand

De beeldgrootte en afstand optimaliseren

Raadpleeg de onderstaande tabel om het optimale beeldformaat te zoeken wanneer de projector op de gewenste afstand van het scherm is geplaatst.

• SVGA/XGA-serie Als de projector zich 2,0 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 46" en 51".

Opmerking: Zoals weergegeven in de onderstaande afbeelding is een hoogte van 89 cm vereist wanneer de projector op 2,0 m afstand is geplaatst.

Schermformaat Boven Schermformaat Boven

Gewenste

afstand

Zoomfactor: 1,1x

Diagonaal

(m)

<A>

1,2 27,34 56 x 42 48 30 62 x 46 53 1,5 34 69 x 52 60 38 77 x 58 67

10 228 463 x 347 399 254 515 x 387 445 11 251 509 x 382 439 279 567 x 425 489

11,8 269 546 x 410 471 299,3 608 x 456 525

(inch)

2 46 93 x 69 80 51 103 x 77 89 3 68 139 x 104 120 76 155 x 116 133 4 91 185 x 139 160 101 206 x 155 178 5 114 231 x 174 200 127 258 x 193 222 6 137 278 x 208 240 152 309 x 232 267 7 159 324 x 243 280 178 361 x 271 311 8 182 370 x 278 319 203 412 x 309 356 9 205 417 x 313 359 228 464 x 348 400

(Min. zoom) (Max. zoom)

Van onderkant

tot bovenkant van beeld (cm)

<C>

B (cm) x

H (cm)

Diagonaal

(inch)

B (cm) x

H (cm)

Van onderkant

tot bovenkant

van beeld (cm)

<C>

Nederlands

60"

54"

Hoogte: 91 cm van onderkant tot bovenkant van beeld

Hoogte: 82 cm

2,0 m Gewenste afstand

• WXGA-serie Als de projector zich 2,0 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 54" en 60".

Opmerking: Zoals weergegeven in de onderstaande afbeelding is een hoogte van 91 cm vereist wanneer de projector op 2,0 m afstand is geplaatst.

Schermformaat Boven Schermformaat Boven

Gewenste

afstand

Zoomfactor: 1,1x

Diagonaal

(m)

<A>

1,1 29,69 64 x 40 45 33 71 x 45 50

1,5 40 87 x 55 61 45 97 x 61 68

2 54 116 x 73 82 60 130 x 81 91

3 81 174 x 109 123 90 194 x 121 136

4 108 233 x 145 163 120 259 x 162 182

5 135 291 x 182 204 150 324 x 202 227

6 162 349 x 218 245 180 389 x 243 273

7 189 407 x 254 286 210 453 x 283 318

8 216 465 x 291 327 241 518 x 324 364

9 243 523 x 327 368 271 583 x 364 409

10 270 581 x 363 408 300,69 648 x 405 455

(inch)

(Min. zoom) (Max. zoom)

Van onderkant

tot bovenkant van beeld (cm)

<C>

B (cm) x

H (cm)

Diagonaal

(inch)

B (cm) x

H (cm)

Van onderkant

tot bovenkant

van beeld (cm)

<C>

Nederlands

56"

61"

Hoogte: 88 cm van onderkant tot bovenkant van beeld

Hoogte: 81 cm

2 m Gewenste afstand

• 1080p-serie Als de projector zich 2 m van het scherm bevindt, is een goede beeldkwaliteit voor beeldformaten tussen 56" en 61".

Opmerking: Zoals weergegeven in de onderstaande afbeelding is een hoogte van 88 cm vereist wanneer de projector op 2 m afstand is geplaatst.

Schermformaat Boven Schermformaat Boven

Gewenste

afstand

Zoomfactor: 1,1x

Diagonaal

(m)

<A>

1,5 41,8 93 x 52 60 46 101 x 57 66

2,5 70 154 x 87 101 76 169 x 95 110

3,5 98 216 x 122 141 107 236 x 133 154

4,5 125 278 x 156 181 137 304 x 171 198

10 279 617 x 347 403 305,2 676 x 380 441

(inch)

2 56 123 x 69 81 61 135 x 76 88

3 84 185 x 104 121 92 203 x 114 132

4 112 247 x 139 161 122 270 x 152 176

5 139 309 x 174 201 153 338 x 190 220

6 167 370 x 208 242 183 405 x 228 265

7 195 432 x 243 282 214 473 x 266 309

8 223 494 x 278 322 244 541 x 304 353

9 251 556 x 313 363 275 608 x 342 397

(Min. zoom) (Max. zoom)

Van onderkant

tot bovenkant van beeld (cm)

<C>

B (cm) x

H (cm)

Diagonaal

(inch)

B (cm) x

H (cm)

Van onderkant

tot bovenkant

van beeld (cm)

<C>

Nederlands

Gewenste afstand

2,2 m

2,0 m

Hoogte: 88 cm van onderkant tot bovenkant van beeld

50"

Gewenste beeldgrootte

De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen

De onderstaande tabel toont u hoe u het gewenste beeldformaat kunt verkrijgen door de positie of de zoomring aan te passen.

• SVGA/XGA-serie Om een beeldgrootte van 50" te verkrijgen, plaatst u de projector op een afstand van 2,0 tot 2,2 m van het scherm.

Gewenste beeldgrootte Afstand (m) Boven (cm)

Diagonaal (inch)

<A>

30 61 x 46 1,2 1,3 53 40 81 x 61 1,6 1,8 70 50 102 x 76 2,0 2,2 88 60 122 x 91 2,37 2,6 105 70 142 x 107 2,8 3,1 123 80 163 x 122 3,2 3,5 140

90 183 x 137 3,5 4,0 158 100 203 x 152 3,9 4,4 175 150 305 x 229 5,9 6,6 263 180 366 x 274 7,1 7,9 315 200 406 x 305 7,9 8,8 351 250 508 x 381 9,9 11,0 438 300 610 x 457 11,8 526

Zoomfactor: 1,1x

B (cm) x H (cm)

Max. zoom

Min. zoom

<C>

Van onderkant tot

bovenkant van beeld

<D>

Nederlands

Gewenste afstand

2,2 m

2,0 m

Hoogte: 91 cm

van onderkant tot bovenkant van beeld

60"

Gewenste beeldgrootte

• WXGA-serie Om een beeldgrootte van 60" te verkrijgen, plaatst u de projector op een afstand van 2,0 tot 2,2 m van het scherm.

Gewenste beeldgrootte Afstand (m) Boven (cm)

Diagonaal (inch)

<A>

30 65 x 40 1,1 45

40 86 x 54 1,3 1,5 61

50 108 x 67 1,7 1,9 76

60 129 x 81 2,0 2,2 91

70 151 x 94 2,3 2,6 106

80 172 x 108 2,7 3,0 121

90 194 x 121 3,0 3,3 136

100 215 x 135 3,3 3,7 151

150 323 x 202 5,0 5,6 227

180 388 x 242 6,0 6,7 272

200 431 x 269 6,7 7,4 303

250 538 x 337 8,3 9,3 378

300 646 x 404 10,0 454

Zoomfactor: 1,1x

B (cm) x H (cm)

Max. zoom

Min. zoom

<C>

bovenkant van beeld

Van onderkant tot

<D>

Nederlands

Gewenste afstand

2,2 m

1,97 m

Hoogte: 87 cm

van onderkant tot bovenkant van beeld

60"

Gewenste beeldgrootte

• 1080p-serie Om een beeldgrootte van 60" te verkrijgen, plaatst u de projector op een afstand van 1,97 m tot 2,2 m van het scherm.

Gewenste beeldgrootte Afstand (m) Boven (cm)

Diagonaal (inch)

<A>

42 93 x 52 1,5 61

50 111 x 62 1,6 1,8 72

60 133 x 75 1,97 2,2 87

70 155 x 87 2,3 2,5 101

80 177 x 100 2,6 2,9 116

90 199 x 112 2,9 3,2 130

100 221 x 125 3,3 3,6 144

120 266 x 149 3,9 4,3 173

150 332 x 187 4,9 5,4 217

180 398 x 224 5,9 6,5 260

200 443 x 249 6,6 7,2 289

250 553 x 311 8,2 9,0 361

305 675 x 380 10,0 441

Zoomfactor: 1,1x

B (cm) x H (cm)

Max. zoom

Min. zoom

<C>

Van onderkant tot

bovenkant van beeld

<D>

Nederlands

Installatie

Projectiemodus

Projectielocatie Automatische keystone Handmatige keystone

Taal

Terugzetten

Uit

Nederlands

Druk in

Kiezen In stellen Sluiten

Bedieningselementen

Menu Installatie

Het installatiemenu biedt een OSD (onscreen display) voor de installatie en het onderhoud van de projector. Gebruik het OSD alleen wanneer het bericht "Geen signaalingang" wordt weergegeven op het scherm.

De menuopties omvatten instellingen en aanpassingen voor de schermgrootte en -afstand, de scherpstelling, de trapeziumcorrectie en meer.

1 Schakel de projector in door op de knop "Voeding" op het bedieningsblok

te drukken.

2 Druk in de knop "MENU" op de afstandsbediening om het OSD voor het

onderhoud en de installatie van de projector te starten.

3 Het achtergrondpatroon werkt als een gids om de kalibratie- en

uitlijningsinstellingen, zoals de schermgrootte en -afstand, de scherpstelling en meer aan te passen.

4 Het menu Installatie bevat de volgende opties:

5 Druk in een willekeurig ogenblik op de knop MENU om het menu af te

sluiten en terug te keren naar het welkomstscherm van Acer.

•Projectiemodus

•Projectielocatie

•Automatische keystone-instellingen

•Handmatige keystone-instellingen

•Trap.correctie-instellingen

•Taalinstellingen

•Opnieuw instellen naar de standaard fabrieksfuncties

Gebruik de pijltoetsen omhoog en omlaag om een optie te selecteren, de pijltoetsen naar links en rechts om de geselecteerde optie-instellingen aan te passen en de pijl naar recht om een submenu voor de functie-instelling te openen. De nieuwe instellingen worden automatisch opgeslagen wanneer het menu wordt afgesloten.

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Hoofdmenu

Submenu

Instelling

Kleur

Weergavemodus

Wandk leur

Helderheid

Contrast

Verzadiging

Tint

Kleurtemperatuur

Dynamisch zwart

Gamma

Uit

Druk in

Video

Geavanceerd

Druk in

Kiezen Instellen Hoofdmenu

OSD-menu's

De projector beschikt over een meertalig OSD waarmee u aanpassingen kunt aanbrengen aan het beeld en verschillende instellingen kunt wijzigen.

De OSD-menu's gebruiken

• Om het OSD-menu te openen, drukt u op "MENU" op de afstandsbediening of op het bedieningspaneel.

• Wanneer het OSD wordt weergegeven, kunt u de knoppen gebruiken om een item in het hoofdmenu te selecteren. Nadat u het

gewenste hoofdmenu-item hebt geselecteerd, drukt u op om het submenu voor de functie-instelling te openen.

• Gebruik de knoppen om het gewenste item te selecteren en pas de

instellingen aan met de knoppen.

• Selecteer het volgende item dat u wilt aanpassen in het submenu en pas het aan zoals hierboven beschreven.

•Druk in "MENU" op de afstandsbediening of op het bedieningspaneel. Het scherm keert terug naar het hoofdmenu.

• Om het OSD-menu af te sluiten, drukt u opnieuw op "MENU" op de afstandsbediening of het bedieningspaneel. Het OSD-menu wordt gesloten en de projector zal de nieuwe instellingen automatisch opslaan.

Opmerking: Sommige van de volgende OSD-instellingen zijn mogelijk niet beschikbaar. Raadpleeg het werkelijke OSD van uw projector. Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Kleur

Weergavemodus

Wandkleur

Helderheid

Contrast

Verzadiging

Tint

Er zijn talrijke instellingen die vooraf in de fabriek zijn gedefinieerd en voor verschillende typen beelden zijn geoptimaliseerd.

• Helder: Voor de optimalisatie van de helderheid.

• Presentatie: Voor presentaties tijdens vergaderingen.

• Standaard: Voor een algemene omgeving.

• Video: Voor het afspelen van video in een heldere omgeving.

• Spel: Voor spelinhoud.

• Onderwijs: Voor een onderwijsomgeving.

• Film: Voor helderdere en algemene weergaven van films/ video's/foto's.

• Donkere film: Voor donkere filminhoud.

• Sport: Voor sportfoto's.

• Gebruiker: Herinnert de gebruikersinstellingen.

Gebruik deze functie om een geschikte kleur te kiezen in overeenstemming met de achtergrond. Er zijn verschillende keuzemogelijkheden, zoals wit, lichtgeel, lichtblauw, roze, donkergroen. Dit zal de kleurafwijking die door de wandkleur wordt veroorzaakt, compenseren om de juiste beeldtint weer te geven.

Past de helderheid van het beeld aan.

• Druk in om het beeld donkerder te maken.

• Druk in om het beeld helderder te maken.

Het "Contrast" beheert het verschil tussen de helderste en donkerste gedeelten van het beeld. Als u het contrast aanpast wordt de hoeveelheid zwart en wit in het beeld gewijzigd.

• Druk in voor minder contrast.

• Druk in voor meer contrast.

Past een videobeeld aan van zwart-wit naar volledig verzadigde kleuren.

• Druk in om de hoeveelheid kleur in het beeld te verlagen.

• Druk in om de hoeveelheid kleur in het beeld te verhogen.

Past de kleurbalans van rood en groen aan.

• Druk in om de hoeveelheid groen in het beeld te verhogen.

• Druk in om de hoeveelheid rood in het beeld te verhogen.

Nederlands

Kleurtemperatuur

Dynamisch zwart

Gamma

Geavanceerd

Modus Gebruik deze functie om CT1, CT2 (Native), CT3, Gebruikersmodus te kiezen.

R-versterking Past de roodversterking aan voor optimalisatie van de kleurtemperatuur.

G-versterking Past de groenversterking aan voor optimalisatie van de kleurtemperatuur.

B-versterking Past de blauwversterking aan voor optimalisatie van de kleurtemperatuur.

R-voorinstelling Past de roodvoorinsteling aan voor optimalisatie van de kleurtemperatuur.

G-voorinstelling Past de groenvoorinstelling aan voor optimalisatie van de kleurtemperatuur.

B-voorinstelling Past de blauwvoorinstelling aan voor optimalisatie van de kleurtemperatuur.

Klik op "Aan" zodat de weergave van donkere filmscènes wordt geoptimaliseerd zodat ze met ongelofelijke details worden weergegeven.

Heeft effect op de voorstelling van een donkere scène. Met een hogere gammawaarde ziet een donkere scène er helderder uit.

Onafh. Kleurbeheer Past de kleuren rood, groen, blauw, cyaan, magenta en geel aan.

Onafh. Tint Past de kleurbalans van rood en groen aan.

Onafh. Verzadiging Stelt de geselecteerde kleur in op minder of meer verzadigd.

Onafh. Versterking Stelt het contrast van de geselecteerde kleur in.

Brilliant Color Produceert een uitgebreid kleurenspectrum op het scherm dat een betere kleurverzadiging biedt voor heldere, waarheidsgetrouwe beelden.

Witpiek Verhoogt de helderheid van wit dat in de buurt van 100% is. (alleen videobronnen)

Filmmodus Stelt het beeld in op geoptimaliseerde modus True Film met 24 beelden.

Ruisonderdrukking Past de onderdrukking van de signaalruis aan. "0" betekent dat de ruisonderdrukking uit is, ">0" geeft een verhoging van de ruisonderdrukking aan.

Zwart uitbreiden Dit zorgt voor een optimaal zwartniveau voor elke analoge bron.

Opmerking 1: De functies "Verzadiging" en "Tint" worden niet ondersteund in de computermodus of de HDMI-modus. Opmerking 2: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Beeld

Projectie

• Voorkant-bureau: De standaardinstelling.

• Achterkant-bureau: Wanneer u deze functie selecteert, keert de projector het beeld om zodat u kunt projecteren van

achter een doorschijnend scherm.

• Achterkant-plafond: Wanneer u deze functie selecteert, wordt het beeld gespiegeld en tegelijk ondersteboven gedraaid.

U kunt projecteren vanachter een doorzichtig scherm met een projectie op het plafond.

• Voorkant plafond: Wanneer u deze functie selecteert, draait de projector het beeld ondersteboven voor projectie op

het plafond.

Projectiemodus

• Voorkant: De standaardinstelling.

• Achterkant: Keert het beeld om zodat u kunt projecteren van achter een doorschijnend scherm.

Projectielocatie

• Auto: Past de projectielocatie van het beeld automatisch aan.

• Bureaublad

• Plafond: Draait het beeld ondersteboven voor projectie vanaf een plafondmontage.

Beeldverhouding Gebruik deze functie om de gewenste beeldverhouding te kiezen.

Trap.correctie Pas de beeldvervorming aan die door het kantelen van de projectie

Automatische keystone

Handmatige keystone

• Auto: Het beeld blijft behouden met de oorspronkelijke breedte-hoogteverhouding om het beeld optimaal aan te passen aan de originele horizontale of verticale pixels.

• Volledig: Pas de grootte van het beeld aan naar volledige schermgrootte volgens breedte (1280 pixels) en hoogte (800 pixels).

• 4:3: Het beeld wordt geschaald om te passen op het scherm en weer te geven met een verhouding 4:3.

• 16:9: Het beeld wordt geschaald om te passen op de breedte van het scherm en de breedte wordt aangepast om het beeld weer te geven met de verhouding 16:9.

• L. Box: Behoudt de originele signaalbeeldverhouding en zoomt tot 1,333 keer in.

wordt veroorzaakt.

Past automatisch het verticale beeld aan.

Pas de beeldvervorming aan die door het kantelen van de projectie wordt veroorzaakt.

<Opmerking> de Handmatige keystone is niet beschikbaar wanneer de Automatische keystone is ingesteld op "Aan".

Nederlands

Scherpte Past de scherpte van het beeld aan.

• Druk in om de scherpte te verminderen.

• Druk in om de scherpte te vermeerderen.

H. positie

V. positie

Frequentie Met "Frequentie" wordt de bemonsteringsfrequentie van de

Tracking Synchroniseert de signaaltiming van de projector met deze van de

HDMI-kleurbereik Stel het kleurenbereik van het HDMI-beeld in om fouten in de

HDMI-scaninfo Regelt de overscanverhouding van het HDMI-beeld op het scherm.

• Druk in om het beeld naar links te verplaatsen.

• Druk in om het beeld naar rechts te verplaatsen

• Druk in om het beeld omlaag te verplaatsen.

• Druk in om het beeld omhoog te verplaatsen.

projector aangepast aan de frequentie van de grafische kaart van uw computer. Als u een verticale knipperende balk in het geprojecteerde beeld ziet, kunt u deze functie gebruiken om de nodige aanpassingen uit te voeren.

grafische kaart. Als u een onstabiel of flikkerend beeld hebt, kunt u deze functie gebruiken om dit te corrigeren.

kleurweergave te verbeteren.

• Auto: Automatisch aanpassen aan informatie van de speler.

• Beperkt bereik: Verwerkt het invoerbeeld zoals beperkt door de gegevens van het kleurbereik.

• Vol bereik: Verwerkt het ingevoerde beeld als gegevens met een volledig kleurenbereik.

• Auto: Automatisch aanpassen aan informatie van de speler.

• Onderscan: Nooit overscan houden op het HDMI-beeld.

• Overscan: Altijd overscan houden op het HDMI-beeld.

Opmerking 1: De functies "H. positie", "V. positie", "Frequentie" en "Tracking" worden niet ondersteund in de HDMI- of de Video-modus. Opmerking 2: "HDMI-kleurbereik" de functies "HDMI-scaninfo" worden alleen ondersteund in de HDMI-modus. Opmerking 3: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Instelling

Bronvergrend. Wanneer Bronvergrend. is ingesteld op "Uit" zal de projector

Ondertitels Selecteert een gesloten bijschriftmodus van uw voorkeur uit OT1,

Terugzetten

Beveiliging Beveiliging

andere signalen zoeken als het huidige invoersignaal verloren is gegaan. Wanneer Bronvergrend. is ingesteld op "Aan", wordt het huidige bronkanaal "vergrendeld" tenzij u op de afstandsbediening op de knop "Bron" drukt voor het volgende kanaal.

OT2, OT3, OT4, (OT1 toont bijschriften in de primaire taal in uw gebied). Selecteer "Uit" om de opnamefunctie uit te schakelen. Deze functie is alleen beschikbaar wanneer een composiet video- of S-Videoingangssignaal is geselecteerd en het systeemformaat NTSC is. <Opmerking> stel de beeldverhouding van uw scherm in op 4:3. Deze functie is niet beschikbaar wanneer de beeldverhouding "16:9" of "Auto" is.

Druk op de knop en kies "Ja" om de parameters van alle menu's opnieuw in te stellen volgens de fabrieksinstellingen.

Deze projector biedt een nuttige beveiligingsfunctie voor de beheerder om het gebruik van de projector te beheren.

Druk in om te schakelen naar de instelling "Beveiliging". Als de beveiligingsfunctie is ingeschakeld, moet u eerst het "Wachtwoord

beheerder" invoeren voordat u de beveiligingsinstellingen wijzigt.

• Selecteer "Aan" om de beveiligingsfunctie in te schakelen. De gebruiker moet een wachtwoord invoeren om de projector te bedienen. Raadpleeg het hoofdstuk "Wachtwoord gebruiker" voor details.

• Als "Uit" is geselecteerd, kan de gebruiker de projector inschakelen zonder een wachtwoord in te voeren.

Time-out(min) Zodra "Beveiliging" is ingesteld op "Aan", kan de beheerder de

time-outfunctie instellen.

• Druk in of om het interval voor de time-out te selecteren.

• Het bereik ligt tussen 10 en 990 minuten.

• Wanneer de tijd verstreken is, zal de projector de gebruiker vragen het wachtwoord opnieuw in te voeren.

• De standaard fabrieksinstelling voor "Time-out(min)" is "Uit".

• Wanneer de beveiligingsfunctie is ingeschakeld, zal de projector de gebruiker vragen een wachtwoord in te voeren wanneer de projector wordt ingeschakeld. Zowel "Wachtwoord gebruiker" als "Wachtwoord beheerder" worden in dit dialoogvenster geaccepteerd.

Nederlands

Wachtwoord gebruiker

• Druk in om "Wachtwoord gebruiker" in te stellen of te wijzigen.

• Druk in de cijfertoetsen op de afstandsbediening om uw wachtwoord in te stellen en druk op "MENU" om te bevestigen.

• Druk in om een teken te verwijderen.

• Voer het wachtwoord in wanneer "Wachtwoord bevestigen" wordt weergegeven.

• Het wachtwoord moet 4 tot 8 tekens lang zijn.

• Als u "Vraag wachtwoord alleen aan na het aansluiten van het voedingssnoer" kiest, vraagt de projector de gebruiker om het wachtwoord telkens wanneer het netsnoer wordt aangesloten.

• Als u "Altijd om wachtwoord vragen na aanzetten projector" kiest, moet de gebruiker telkens bij het inschakelen van de projector het wachtwoord invoeren.

Wachtwoord beheerder Het "Wachtwoord beheerder" kan zowel in het dialoogvenster

"Typ wachtwoord beheerder" als in het dialoogvenster "Wachtwoord typen" worden gebruikt.

• Druk in om te schakelen naar de instelling "Wachtwoord beheerder".

• De standaardinstelling voor "Wachtwoord beheerder" is "1234".

Als u uw beheerderwachtwoord bent vergeten, kunt u het volgende doen om het beheerderwachtwoord op te halen:

• Een uniek 6-cijferig "Universeel wachtwoord" is afgedrukt op de beveiligingskaart (controleer of dit accessoire in de verpakking aanwezig is). Dit unieke wachtwoord is het nummer dat op elk ogenblik zal worden geaccepteerd door de projector, ongeacht het Wachtwoord beheerder.

• Als u deze beveiligingskaart en dit nummer verliest, neem dan contact op met het Acer-servicecentrum.

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Beheer

ECO-modus Kies "Aan" om de projectorlamp te dimmen zodat er minder

Grote hoogte Kies "Aan" om de modus Grote hoogte in te schakelen. Gebruik de

Modus Uitschakelen • Onmiddellijk uit: Schakelt de projecor uit zonder

Automatisch uit De projector wordt automatisch uitgeschakeld wanneer er geen

Menuweergavetijd (seconden)

Ingeschakeld Kies "Aan" om de projector in te schakelen als de

Verlopen uren lamp Toont de verstreken gebruiksduur van de lamp (in uren).

Herinnering lamp Activeer deze functie om 30 uur voor het verwachte einde van de

Reset lampuren

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

energie wordt verbruikt, de levensduur van de lamp wordt verlengd en de ruis wordt verminderd. Kies "Uit" om terug te keren naar de normaal modus.

ventilators doorlopend op volle snelheid zodat de geschikte koeling voor de projector op grote hoogte wordt voorzien.

ventilatorkoeling.

• Onm.herv.: Hervat het systeem als binnen 2 minuten weer op de aan/uit-knop is gedrukt.

signaal invoer is na de opgegeven tijd. (standaard is dit 15 minuten)

Kies de weergaveduur van het OSD-menu. (Standaard is dit 15 minuten) Selecteer “Handmatig” om het hoofdmenu/menu van one direct-toets handmatig per gebruiker uit te schakelen.

wisselstroomvoeding wordt aangesloten.

levensduur van de lamp een herinnering weer te geven om de lamp te vervangen.

Druk in de knop en kies "Ja" om de teller voor de lampuren in te stellen op 0 uren.

Geluid

Volume

Dempen • Kies "Aan" om het volume te dempen.

Opmerking: De functies verschillen afhankelijk van de modeldefinitie.

• Druk in om het volume te verlagen.

• Druk in om het volume te verhogen.

• Kies "Uit" om het volume opnieuw weer te geven.

Nederlands

Opmerking: 3D-weergave is nu ingeschakeld.

1. Zorg dat u beschikt over de juiste 3D-signalen en bril.

2. Denk eraan 3D uit te schakelen als u geen 3D-beelden wilt zien.

3. Als de 3D-weergave niet juist is, schakel dan 3D-synchronisatie omkeren in.

4. De opties van de weergavemodus worden uitgeschakeld in de 3D-modus.

3D Selecteer "Aan" om de DLP 3D-functie in te schakelen.

• Aan: Selecteer dit item terwijl u een DLP 3D-bril, een 3D 120Hz grafische kaart en een bestand of dvd in HQFSformaat gebruikt met de overeenkomende softwarespeler.

• Uit: De 3D-modus uitschakelen.

3D-formaat Als de 3D-inhoud niet juist wordt weergegeven, kunt u een 3D-

24P 3D Kies "96 Hz" of "144 Hz" voor compatibiliteit met een 3D-bril.

3D L/R Omkeren Als u een discreet of overlappend beeld zielt terwijl u een DLP 3D-

3Dwaarschuwingsbericht

Opmerking 1: Voor een correcte 3D-weergave moeten de instellingen in het 3D toepassingsprogramma van de grafische kaart correct zijn opgegeven. Opmerking 2: De softwarespelers, zoals de stereoscopische speler en de DDD TriDef-mediaspeler, kunnen bestanden in 3D-formaat ondersteunen. U kunt deze drie spelers downloaden vanaf de onderstaande webpagina.

- Stereoscopische speler (demo): http://www.3dtv.at/Downloads/Index_en.aspx

- DDD TriDef-mediaspeler (demo): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Opmerking 3: "3D L/R Omkeren" is alleen beschikbaar wanneer 3D is

ingeschakeld. Opmerking 4: Er is een herinneringsscherm als 3D nog steeds is ingeschakeld wanneer de projector wordt ingeschakeld. Pas de instellingen aan op basis van uw doelstellingen.

formaat kiezen dat past bij de 3D-inhoud die u weergeeft en dat de beste resultaten levert.

bril draagt, zult u mogelijk "Omkeren" moeten uitvoeren om de beste overeenkomst tussen de beeldreeksen links/rechts te krijgen voor een correct beeld (voor DLP 3D).

Kies "Aan" om het 3D-waarschuwingsbericht weer te geven.

Taal

Kies het meertalige OSD-menu. Gebruik de toets of

om de menutaal van uw voorkeur te selecteren.

• Druk in om de selectie te bevestigen.

Nederlands

Bijlagen

Problemen oplossen

Raadpleeg de volgende gids voor probleemoplossingen als u problemen ondervindt met uw Acer-projector. Neem contact op met uw lokale verdeler of met een onderhoudsdienst als het probleem zich blijft voordoen.

Beeldproblemen en -oplossingen

# Probleem Oplossing

1 Er verschijnt geen

beeld op het scherm

2 Gedeeltelijk,

schuivend of onjuist weergegeven beeld (voor pc (Windows 2000/XP/ Vista/Windows 7/ Windows 8))

• Is het apparaat aangesloten zoals beschreven in het hoofdstuk "Aan de slag".

• Controleer of er geen aansluitpinnen gebogen of gebroken zijn.

• Controleer of de projectorlamp veilig is geïnstalleerd. Raadpleeg het hoofdstuk "De lamp vervangen".

• Controleer of u de lenskap hebt verwijderd en of de projector is ingeschakeld.

• Druk in "RESYNC" op het bedieningspaneel.

• Voor een onjuist weergegeven beeld:

• Open "Deze computer", open het

"Bedieningspaneel" en dubbelklik op het pictogram "Beeldscherm".

• Selecteer het tabblad "Instellingen".

• Controleer of de instelling voor de

beeldschermresolutie lager is dan of gelijk is aan WUXGA-RB (1920 x 1200).

• Klik op de knop "Geavanceerde

Als het probleem zich blijft voordoen moet u het beeldscherm dat u gebruikt vervangen en de onderstaande stappen volgen:

eigenschappen".

• Controleer of de instelling voor de

beeldschermresolutie lager is dan of gelijk is aan WUXGA-RB (1920 x 1200).

• Klik op de knop "Wijzigen" op het tabblad

"Beeldscherm".

• Klik op "Alle apparaten weergeven". Selecteer

vervolgens "Standaardbeeldschermtypen" onder het vak SP. Selecteer de resolutiemodus die u nodig hebt onder het vak "Modellen".

• Controleer of de instelling voor de

beeldschermresolutie lager is dan of gelijk is aan WUXGA-RB (1920 x 1200).

Nederlands

3 Gedeeltelijk,

rollend of onjuist weergegeven beeld (Voor notebooks)

4 Het scherm van de

notebook geeft uw presentatie niet weer

5 Beeld is instabiel of

flikkert

6 Het beeld vertoont

een verticale flikkerende balk

• Druk in "RESYNC" op het bedieningspaneel.

• Voor een onjuist weergegeven beeld:

• Volg de stappen voor item 2 (hierboven) om de resolutie van uw computer aan te passen.

• Druk in de schakelaar voor de uitvoerinstellingen. Voorbeeld: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]

• Als u problemen ondervindt met het aanpassen van de resolutie of als uw beeldscherm vastloopt, start dan alle apparatuur en de projector opnieuw op.

• Als u een notebook met Microsoft gebruikt: Sommige notebooks kunnen uw eigen scherm deactiveren wanneer een tweede weergaveapparaat in gebruik is. Elk scherm wordt op een andere manier opnieuw geactiveerd. Raadpleeg de gebruiksaanwijzing van uw computer voor details.

• Als u een notebook met Apple Open Beeldscherm in Systeemvoorkeuren en stel Videospiegelen in op "Aan".

• Gebruik "Tracking" om dit te corrigeren. Raadpleeg de sectie "Beeld" voor meer informatie.

• Wijzig de kleurdiepte-instellingen voor het beeldscherm op uw computer.

• Gebruik "Frequentie" om een aanpassing uit te voeren. Raadpleeg de sectie "Beeld" voor meer informatie.

• Controleer de weergavemodus van uw grafische kaart en configureer deze opnieuw om de kaart compatibel te maken met de projector.

Windows®

Mac® OS gebruikt:

7 Beeld is niet

scherpgesteld

• Controleer of de lenskap is verwijderd.

• Stel de scherpstelring op de projectorlens bij.

• Zorg ervoor dat het projectiescherm binnen de vereiste afstand van 1,0 tot 11,8 meter (SVGA/XGAserie) / 1,0 tot 10,0 meter (WXGA-serie) / 1,0 tot 10,0 meter (1080p-serie) van de projector is. Raadpleeg de sectie "De gewenste beeldgrootte verkrijgen door de afstand en zoomfactor aan te passen" voor meer informatie.

Nederlands

8 Het beeld is

uitgerekt wanneer een dvd-titel met "breedbeeld" wordt weergegeven

9 Het beeld is te klein

of te groot

10 Het beeld heeft

schuine zijden

11 Het beeld is

omgedraaid

Wanneer u een dvd afspeelt die is gecodeerd met een anamorfe of 16:9 beeldverhouding, zult u mogelijk de volgende instellingen moeten aanpassen:

• Als u een DVD-titel in 4:3-formaat afspeelt, moet u het formaat in het OSD van de projector wijzigen naar 4:3.

• Als het beeld nog steeds uitgerekt is, moet u ook de beeldverhouding aanpassen. Stel het beeldschermformaat in op de beeldverhouding 16:9 (breedbeeld) op uw dvd-speler.

• Als u een DVD-titel in Letterbox-formaat (LBX) afspeelt, moet u het formaat in het OSD van de projector wijzigen naar Letterbox (LBX).

• Pas de zoomhendel op de bovenkant van de projector aan.

• Plaats de projector dichter bij of verder van het scherm.

• Druk in "MENU" op de afstandsbediening. Ga naar "Beeld --> Beeldverhouding" en probeer verschillende instellingen of druk op "RATIO" op de afstandsbediening om de aanpassing rechtstreeks uit te voeren.

• Verplaats de projector indien mogelijk zodat het beeld gecentreerd is op het scherm.

• Druk in de knop "Trap.correctie / " op de afstandsbediening tot de zijkanten verticaal zijn.

• Druk in "MENU" op de afstandsbediening. Ga naar "Beeld -> Automatische keystone" en kies "Uit" op het OSD, als de knop "Trap.correctie" niet beschikbaar is op de afstandsbediening.

• Selecteer "Beeld --> Projectie" in het OSD en pas de richting van de projectie aan.

Nederlands

OSD-berichten

Ventilator defect.

Lamp schakelt zichzelf binnenkort automatisch uit.

Projector oververhit, het systeem schakelt zichzelf uit:

1. Controleer of de omgevingstemperatuur tussen 5 en 40 graden ligt.

2. Controleer of het filter gereinigd moet worden.

3. Controleer of de in- of uitlaat geblokkeerd is.

4. Controleer of de modus grote hoogte is ingeschakeld als de projector op grote hoogte gebruikt wordt.

Nuttige levensduur lamp bij volledig vermogen nadert zijn einde.

Vervangen aanbevolen.

# Omstandigheid Herinneringsbericht

1Bericht

• Ventilator defect - de systeemventilator werkt niet.

• Projector oververhit - de projector heeft de aanbevolen

bedrijfstemperatuur overschreden en moet afkoelen voordat u het apparaat kunt gebruiken. Controleer het volgende bericht:

Controleer ook of de stoffilters zijn geïnstalleerd. Als het stoffilter verstopt is door stof, moet u het reinigen. Zie "Het stoffilter reinigen en vervangen" voor meer informatie.

• Vervang de lamp - de lamp zal binnenkort zijn maximale

levensduur bereiken. Bereid u voor om de lamp binnenkort te vervangen.

Problemen met de projector

# Omstandigheid Oplossing

1 De projector reageert op geen

enkele besturing

2 Lamp is doorgebrand of maakt

een knallend geluid

Schakel, indien mogelijk, de projector uit en trek vervolgens de voedingskabel uit. Wacht 30 seconden voordat u de voeding opnieuw aansluit.

Als de lamp het einde van zijn nuttige levensduur bereikt, zal hij doorbranden of een luid knallend geluid maken. Als dat gebeurt, zal de projector niet opnieuw inschakelen tot de lampmodule is vervangen. Om de lamp te vervangen, volgt u de procedures die zijn beschreven in de sectie "De lamp vervangen".

Nederlands

Definitielijst LED's & alarmberichten

LED-berichten

Bericht

Ingangsstekker

Stand-by -- -- AAN --

Voedingsknop AAN -- -- -- AAN

Lamp opnieuw proberen -- -- --

Uitschakelen (koelstatus) -- --

Voedingsknop UIT (koeling klaar; standbymodus)

Fout (thermisch defect) -- AAN -- AAN

Fout (ventilatorvergrendeling)

Fout (lamp defect) AAN -- -- AAN

Fout (fout kleurenwiel)

Lamp_LED Temp_LED Voedings-LED

Rood Rood Rood Blauw

Flitser AAN

naar UIT

100ms

-- -- AAN --

Snel

knipperend

Flitser AAN

naar UIT

100ms

Snel

knipperend

-- -- AAN

Flitser AAN

naar UIT

100ms

Snel

knipperend

-- AAN

knipperend

Snel

Nederlands

Het stoffilter reinigen en vervangen

De stoffilters reinigen

Reinig de stoffilters telkens na 1000 gebruiksuren. Als ze niet regelmatig worden gereinigd, kunnen ze verstopt raken met stof en hierdoor een goede ventilatie verhinderen. Dit kan oververhitting en schade aan de projector veroorzaken.

Volg deze stappen: 1 Schakel de projector uit. Wacht tot de voedings-LED stopt met knipperen

en trek vervolgens de voedingskabel uit. 2 Laat de projector minstens 30 min afkoelen. 3 Trek het stoffilter er uit. (Afbeelding 1) 4 Om de stoffilters te reinigen, kunt u een kleine stofzuiger gebruiken die

speciaal voor computers en andere kantoorapparaten is ontworpen.

(Afbeelding 2) 5 Als het stof moeilijk te verwijderen is of als de filter gebroken is, moet u

contact opnemen met uw lokale leverancier of een onderhoudscentrum

om een nieuwe filter te krijgen.

Nederlands

De lamp vervangen

Gebruik een schroevendraaier om de schroeven uit het deksel te verwijderen en trek vervolgens de lamp uit.

De projector zal de levensduur van de lamp detecteren. Een waarschuwingsbericht wordt weergegeven "Nuttige levensduur lamp bij volledig vermogen nadert zijn einde. Vervangen aanbevolen." Als u dit bericht ziet, moet u de lamp zo snel mogelijk vervangen. Zorg ervoor dat de projector minstens 30 minuten is afgekoeld voordat u de lamp vervangt.

Waarschuwing: Het lampcompartiment is warm! Laat de projector afkoelen voordat u de lamp vervangt.

De lamp vervangen Druk in de voedingsknop om de projector uit te schakelen. Laat de projector minstens 30 min afkoelen. Koppel de voedingkabel los. 1 Gebruik een schroevendraaier om de schroef uit het deksel te verwijderen.

(Afbeelding 1) Duw het deksel omhoog en neem het af. (Afbeelding 2)

2 Verwijder de schroef waarmee de lampmodule is vastgemaakt.

(Afbeelding 3) Til de hendel op zodat deze rechtop staat. (Afbeelding 4) Trek de stekker van de lamp uit. (Afbeelding 5)

3 Til de hendel op zodat deze rechtop staat. Gebruik kracht om de

lampmodule uit te trekken. (Afbeelding 6)

Om de lampmodule te vervangen, gebruikt u een nieuwe lamp en voert u de bovenstaande stappen in omgekeerde volgorde uit.

Waarschuwing: Laat de lampmodule niet vallen of raak de gloeilamp niet aan om het risico op lichamelijke letsels te voorkomen. De gloeipeer kan uiteenspatten en letsels veroorzaken wanneer u deze laat vallen.

Nederlands

Type 1 Type 2 Type 3

Installatie plafondmontage

Raadpleeg de onderstaande stappen als u de projector wilt installeren met plafondmontage:

1 Boor vier gaten in een vast, structureel onderdeel van het plafond en maak

de plafondmontagevoet vast aan het plafond.

2 Kies de lengtecombinatie op basis van de werkelijke omgeving. (CM-01S

omvat niet Type 2 en Type 3.)

Nederlands

Type 1:

Type 2: Type 3:

Afbeelding 1

Afbeelding 2

3 Type 1:

Gebruik voor de standaardgrootte drie haakschroeven voor het monteren

van de projector aan de plafondmontagehaak.

Type 2 en Type 3:

Gebruik voor het groter formaat de verschuifbare verlengstukken voor

meer ondersteuning.

Opmerking: Wij raden u aan een redelijke ruimte te behouden tussen de haak en de projector zodat een goede warmtespreiding mogelijk is.

4 Sluit de aansluiting van de hoofdeenheid aan op de projectorhaak

(afbeelding 1) en schroef dan maximum vier schroeven vast (afbeelding 2).

Nederlands

360°

85,00 mm55,00 mm

82,30 mm 63,81 mm

SCHROEFSPEC. M4 x 25 mm

5 Pas de hoek en plaatsing aan zoals nodig.

Schroef type B Type sluitring

Diameter (mm) Lengte (mm) Groot Klein

425VV

Nederlands

Specificaties

De hieronder weergegeven specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de gepubliceerde marketingspecificaties van Acer voor de definitieve specificaties.

Projectiesysteem

Resolutie • X115/D602/EV-S62/V31S/AS304/D600+/X114P/R602/

Computercompatibiliteit IBM-pc en compatibel, Apple Macintosh, iMac en

Videocompatibiliteit NTSC (3,58/4,43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/

Beeldverhouding Auto, Volledig, 4:3, 16:9, L.Box

Weergeefbare kleuren 1,07 miljoen kleuren

Optische zoomverhouding 1,1X

DLP

KS304/ES-12/B102/X115AH/D602B/EV-S62A/V30S/ AS313/D600H+/X114AH/R602D/KS314A/ES-12D/ B102H/X115H/D602D/EV-S62H/V32S/AS314/D600D+/ X114PH/R602H/KS314/ES-12H/B102D/X117/D604/ EV-S64/V33S/AS307/D605/R604/KS305/ES-13/B103/ X117AH/D604B/EV-S64A/V34S/AS317/D605H/R604D/ KS315A/ES-13D/B103H/X117H/D604D/EV-S64H/V35S/ AS318/D605D/R604H/KS315/ES-13H/B103D/X1185G/ X1184G/X1185PG/X1184PG-serie: 800x600 SVGAresolutie

• X125H/D612D/EV-X62H/V32X/AX314/D610D+/ X124PH/R612H/KX314/EX-12H/B112D/X127H/D614D/ EV-X64H/V35X/AX318/D615D/R614H/KX315/EX-13H/ B113D/X1285G/X1284G/X1285PG/X1284PG-serie: 1024x768 XGA-resolutie

• X135WH/D622D/EV-W62H/V32W/AW314/D620D+/ X134PWH/R622H/KW314/EW-12H/B122D/X137WH/ D624D/EV-W64H/V35W/AW318/D625D/R624H/ KW315/EW-13H/B123D-serie: 1280x800 WXGA-resolutie

• H6517ABD/E145F/HE-801K-serie: 1080p-resolutie (1920x1080)

• Maximum: UXGA (1600x1200), WSXGA+ (1680x1050), 1080p (1920x1080), WUXGA-RB (1920x1200)

VESA-standaarden: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+

K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)

Nederlands

Spreidingsverhouding • X115/D602/EV-S62/V31S/AS304/D600+/X114P/R602/

Projectielens • X115/D602/EV-S62/V31S/AS304/D600+/X114P/R602/

KS304/ES-12/B102/X115AH/D602B/EV-S62A/V30S/ AS313/D600H+/X114AH/R602D/KS314A/ES-12D/ B102H/X115H/D602D/EV-S62H/V32S/AS314/D600D+/ X114PH/R602H/KS314/ES-12H/B102D/X117/D604/EVS64/V33S/AS307/D605/R604/KS305/ES-13/B103/ X117AH/D604B/EV-S64A/V34S/AS317/D605H/R604D/ KS315A/ES-13D/B103H/X117H/D604D/EV-S64H/V35S/ AS318/D605D/R604H/KS315/ES-13H/B103D/X1185G/ X1184G/X1185PG/X1184PG/X125H/D612D/EV-X62H/ V32X/AX314/D610D+/X124PH/R612H/KX314/EX-12H/ B112D/X127H/D614D/EV-X64H/V35X/AX318/D615D/ R614H/KX315/EX-13H/B113D/X1285G/X1284G/ X1285PG/X1284PG-serie: 1,94 ~ 2,16 (51"@2m)

• X135WH/D622D/EV-W62H/V32W/AW314/D620D+/ X134PWH/R622H/KW314/EW-12H/B122D/X137WH/ D624D/EV-W64H/V35W/AW318/D625D/R624H/ KW315/EW-13H/B123D-serie: 1,54 ~ 1,72 (60"@2m)

• H6517ABD/E145F/HE-801K-serie: 1,48 ~ 1,62 (100"@3,3m)

KS304/ES-12/B102/X115H/D602D/EV-S62H/V32S/ AS314/D600D+/X114PH/R602H/KS314/ES-12H/B102D/ X115AH/D602B/EV-S62A/V30S/AS313/D600H+/ X114AH/R602D/KS314A/ES-12D/B102H/X125H/ D612D/EV-X62H/V32X/AX314/D610D+/X124PH/ R612H/KX314/EX-12H/B112D/X135WH/D622D/EVW62H/V32W/AW314/D620D+/X134PWH/R622H/ KW314/EW-12H/B122D-serie: F = 2,41 ~ 2,53, f = 21,85mm ~ 24,01mm, Handmatig zoomen en scherpstellen

• H6517ABD/E145F/HE-801K-serie: F = 2,50 ~ 2,67, f = 21,86mm ~ 24,00mm, Handmatig zoomen en scherpstellen

Nederlands

Projectieschermgrootte (diagonaal)

Projectiebereik • X115/D602/EV-S62/V31S/AS304/D600+/X114P/R602/

Horizontale scansnelheid 15 - 100 kHz

Verticale scanvernieuwingsfrequentie

Lamptype 195 watt, door gebruiker vervangbaar

Trapeziumcorrectie ±40 graden

Geluid Interne luidspreker met 1 x 3 W uitgang

Gewicht 2,5 Kgs

Afmetingen (B x D x H) 314 mm x 223,4 mm x 93,4 mm (12,4" x 8,8" x 3,7")

Digitale zoom 2X

Voeding AC-ingang 100-240V automatisch schakelende voeding

Energieverbruik Normaal modus: 235 W ± 10% @ 110 VAC

Bedrijfstemperatuur 0ºC tot 40ºC / 32ºF tot 104ºF

• X115/D602/EV-S62/V31S/AS304/D600+/X114P/R602/ KS304/ES-12/B102/X115AH/D602B/EV-S62A/V30S/ AS313/D600H+/X114AH/R602D/KS314A/ES-12D/ B102H/X115H/D602D/EV-S62H/V32S/AS314/D600D+/ X114PH/R602H/KS314/ES-12H/B102D/X117/D604/ EV-S64/V33S/AS307/D605/R604/KS305/ES-13/B103/ X117AH/D604B/EV-S64A/V34S/AS317/D605H/R604D/ KS315A/ES-13D/B103H/X117H/D604D/EV-S64H/V35S/ AS318/D605D/R604H/KS315/ES-13H/B103D/X1185G/ X1184G/X1185PG/X1184PG/X125H/D612D/EV-X62H/ V32X/AX314/D610D+/X124PH/R612H/KX314/EX-12H/ B112D/X127H/D614D/EV-X64H/V35X/AX318/D615D/ R614H/KX315/EX-13H/B113D/X1285G/X1284G/ X1285PG/X1284PG-serie: 58cm ~762 cm

• X135WH/D622D/EV-W62H/V32W/AW314/D620D+/ X134PWH/R622H/KW314/EW-12H/B122D/X137WH/ D624D/EV-W64H/V35W/AW318/D625D/R624H/ KW315/EW-13H/B123D-serie: 69cm ~762 cm

• H6517ABD/E145F/HE-801K-serie: 71cm ~762 cm

• X135WH/D622D/EV-W62H/V32W/AW314/D620D+/ X134PWH/R622H/KW314/EW-12H/B122D/X137WH/ D624D/EV-W64H/V35W/AW318/D625D/R624H/ KW315/EW-13H/B123D-serie: 1,0m ~ 10,0m

• H6517ABD/E145F/HE-801K-serie: 1,0m ~ 9,8m

24 - 120 Hz

ECO-modus: 195W ± 10% @ 110VAC Stand-by modus <0,5 W

Nederlands

Standaardinhoud verpakking • Wisselstroomkabel x1

• VGA-kabel x1

• Afstandsbediening x1

• Batterij x 2 (voor afstandsbediening) (optie)

• Gebruikershandleiding (cd-rom) x1 (optie)

• Snelstartgids x1

• Beveiligingskaart x1 (optie)

• Stoffilters x1 (optie)

• Draagtas x1 (optie)

X115H/D602D/EV-S62H/ V32S/AS314/D600D+/ X114PH/R602H/KS314/ ES-12H/B102D/X117H/ D604D/EV-S64H/V35S/ AS318/D605D/R604H/ KS315/ES-13H/B103D/ X125H/D612D/EVX62H/V32X/AX314/ D610D+/X124PH/ R612H/KX314/EX-12H/ B112D/X127H/D614D/ EV-X64H/V35X/AX318/ D615D/R614H/KX315/ EX-13H/B113D/ X135WH/D622D/ EV-W62H/V32W/ AW314/D620D+/ X134PWH/R622H/ KW314/EW-12H/B122D/ X137WH/D624D/EVW64H/V35W/AW318/ D625D/R624H/KW315/ EW-13H/B123D

I/O-aansluitingen

X115/D602/ EV-S62/V31S/ AS304/D600+/ X114P/R602/ KS304/ES-12/ B102/X117/ D604/EV-S64/ V33S/AS307/ D605/R604/ KS305/ES-13/ B103

X115AH/ D602B/ EV-S62A/ V30S/ AS313/ D600H+/ X114AH/ R602D/ KS314A/ES12D/ B102H/ X117AH/ D604B/ EV-S64A/ V34S/ AS317/ D605H/ R604D/ KS315A/ES13D/B103H

X1185G/ X1184G/ X1185PG/ X1184PG/ X1285G/ X1284G/ X1285PG/ X1284PG

H6517ABD/ E145F/ HE-801K

Voedingsaansluiting V V V V V

VGA IN V V V V V

3,5 mm audioingang-aansluiting

S-Video V X X X X

Composiet video V X X X X

RS232 X

HDMI X V V X V

Mini USB x1 (voor firmware-upgrade)

XVXXV

(*)

VVVVV

XX X

Nederlands

Opmerking 1: Het ontwerp en de specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving. Opmerking 2: * De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Compatibiliteitsmodi

A. VGA analoog

1 VGA analoog - pc-signaal

Modi Resolutie

VGA 640x480 60 31,5

640x480 72 37,9 640x480 75 37,5 640x480 85 43,3 640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9 800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1 1280x1024 60 64,0 1280x1024 72 77,0 1280x1024 75 80,0 1280x1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0 PowerBook G4 640x480 60 31,4 PowerBook G4 640x480 66,6 (67) 34,9 PowerBook G4 PowerBook G4 PowerBook G4 1152x870 75 68,7 PowerBook G4 1280x960 75 75,0

i Mac DV (G3) 1024x768 75 60,0

800x600 60 37,9

1024x768 60 48,4

Verticale

frequentie [Hz]

frequentie [KHz]

Horizontale

Nederlands

2 VGA analoog - uitgebreide breedbeeldtiming

Modi Resolutie

WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6

*1280x800-RB 119,909 101,6

1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080

(1080P)

1366x768 60 47,7

WUXGA 1920x1200-RB 59,94 74,04

Verticale

frequentie [Hz]

60 67,5

3 VGA analoog - component-signaal

Modi Resolutie

480i

576i

480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0

720p 1280x720 50 37,5 1080i 1920x1080 60 (30) 33,8 1080i 1920x1080 50 (25) 28,1

1080p 1920x1080 23,97/24 27,0 1080p *1920x1080 25 28,1 1080p *1920x1080 29,97/30 33,8 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3

720x480

(1440x480)

720x576

(1440x576)

Verticale

frequentie [Hz]

59,94 (29,97) 15,7

50 (25) 15,6

Horizontale

frequentie [KHz]

Horizontale

frequentie [KHz]

Nederlands

B. HDMI digitaal

1 HDMI - PC-signaal

Modi Resolutie

VGA 640x480 60 31,5

640x480 72 37,9 640x480 75 37,5 640x480 85 43,3 640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9 800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1 1280x1024 60 64,0 1280x1024 72 77,0 1280x1024 75 80,0 1280x1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0 PowerBook G4 640x480 60 31,4 PowerBook G4 640x480 66,6 (67) 34,9 PowerBook G4 PowerBook G4 PowerBook G4 1152x870 75 68,7 PowerBook G4 1280x960 75 75,0

i Mac DV (G3) 1024x768 75 60,0

800x600 60 37,9

1024x768 60 48,4

Verticale

frequentie [Hz]

frequentie [KHz]

Horizontale

Nederlands

2 HDMI - uitgebreide breedbeeldtiming

Modi Resolutie

WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6

*1280x800-RB 119,909 101,6

1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080

(1080P)

1366x768 60 47,7

WUXGA 1920x1200-RB 59,94 74,04

Verticale

frequentie [Hz]

60 67,5

3 HDMI - videosignaal

Modi Resolutie

480i

576i

480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0

720p 1280x720 50 37,5 1080i 1920x1080 60 (30) 33,8 1080i 1920x1080 50 (25) 28,1

1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 60 67,5 1080p *1920x1080 25 28,1 1080p *1920x1080 29,97/30 33,8 1080p 1920x1080 50 56,3 1080p *1920x1200-RB 59,94 74,04

720x480

(1440x480)

720x576

(1440x576)

Verticale

frequentie [Hz]

59,94 (29,97) 15,7

50 (25) 15,6

Horizontale

frequentie [KHz]

Horizontale

frequentie [KHz]

Nederlands

4 HDMI - 1.4a 3D Timing

Modi Resolutie

720p (Framepakket) 1280x720 50 37,5 720p (Framepakket) 1280x720 60 45,0

1080p (Framepakket) 1920x1080 24 27,0

720p (Framepakket) 1280x720 50 37,5

720p (Framepakket) 1280x720 60 45,0 1080i (Boven en onder) 1920x1080 50 (25) 28,1 1080i (Boven en onder) 1920x1080 60 (30) 33,8

1080p (Boven en onder) 1920x1080 24 27,0 1080p (Boven en onder) 1920x1080 50 56,3 1080p (Boven en onder) 1920x1080 60 67,5

720p (Half nst.elk.) 1280x720 60 45,0 1080i (Half nst.elk.) 1920x1080 50 (25) 28,1 1080i (Half nst.elk.) 1920x1080 60 (30) 33,8

1080p (Half nst.elk.) 1920x1080 50 56,3 1080p (Half nst.elk.) 1920x1080 60 67,5

Horizontale scansnelheid: 15k-100 kHz

Limieten grafisch bereik

bronmonitor

Verticale scansnelheid: 24-120 Hz

Max. pixelsnelheid:

Verticale

frequentie [Hz]

Horizontale

frequentie [KHz]

Analoog: 165MHz

Digitaal: 165MHz

Opmerking: * De functies verschillen afhankelijk van de modeldefinitie.

Nederlands

Voorschriften en veiligheidsrichtlijnen

FCC-verklaring

Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat van Klasse B, in overeenstemming met Deel 15 van de FCCvoorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en straalt radiofrequentie-energie uit die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicaties.

Er is echter geen garantie dat er geen storing zal optreden in een particuliere installatie. Indien dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan vastgesteld worden door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren met een van de volgende maatregelen:

• Wijzig de richting van de ontvangstantenne of verplaats de antenne.

• Vergroot de afstand tussen de apparatuur en de ontvanger.

• Sluit het apparaat aan op een stopcontact op een ander circuit dan dat

waarop de ontvanger is aangesloten.

• Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

Opmerking: Afgeschermde kabels

Alle aansluitingen op andere computerapparaten moeten gebeuren met afgeschermde kabels zodat de FCC-voorschriften steeds worden nageleefd.

Opmerking: Randapparaten

Alleen randapparaten (invoer-/uitvoerapparaten, terminals, printers, enz.) die het certificaat dragen voor naleving van de beperkingen voor Klasse Bapparaten, mogen op dit apparaat worden aangesloten. Het gebruik met nietgecertificeerde randapparatuur kan mogelijk storingen in radio- en tvontvangst veroorzaken.

Let op

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker, die wordt verleend door de Federale Communicatiecommissie, om dit apparaat te gebruiken, nietig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.

Opmerking: Canadese gebruikers

Dit digitale apparaat van klasse B digital voldoet aan de Canadese norm ICES-003.

Nederlands

001

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Verklaring van conformiteit voor EU-landen

Acer verklaart hierbij dat deze projectorserie voldoet aan de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EC.

Conform de Russische regelgevende certificering

Regelgevende voorschriften radio-apparatuur

Opmerking: De onderstaande regelgevende informatie is alleen voor modellen met draadloos LAN en/of Bluetooth.

Algemeen

Dit product voldoet aan de radiofrequentie- en veiligheidsnormen van elk land of elke regio waar het werd goedgekeurd voor draadloos gebruik. Afhankelijk van de configuratie kan dit product al dan niet draadloze radio-apparatuur bevatten (zoals draadloos LAN en/of Bluetooth-modules).

Canada — Licentievrijstelling radiocommunicatieapparatuur met laag vermogen (RSS-210)

a Algemene informatie

Het gebruik is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken en

2. Dit apparaat moet elke storing aanvaarden, met inbegrip van storing die ongewenste werking van het apparaat kan veroorzaken.

b Werking in 2,4 GHz-band

Om radiostoring van de gelicentieerde service te voorkomen, is dit apparaat bedoeld om binnenshuis te worden gebruikt. Als het buitenshuis wordt geïnstalleerd, is het apparaat onderworpen aan licenties.

Nederlands

Lijst van landen waar dit van toepassing is

Dit apparaat moet worden gebruikt in strikte naleving van de voorschriften en beperken van het land waar het wordt gebruikt. Neem contact op met de lokale instanties van het land waarin het product wordt gebruikt voor meer informatie. Raadpleeg http:// ec.europa.eu/enterprise/rtte/implem.htm voor de recentste landenlijst.

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

New TaipeiCity 221, Taiwan

of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

And,

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it

Product: DLP Projector Trade Name: Acer Model Number: DSV1527/DSV1523/DNX1522/DWX1521/D1P1532/DNX1605/DSV1606/DSV1607

We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonized standards and/or other relevant standards have been applied:

EMC Directive: 2014/30/EU

EN 55022:2010+AC:2011, Class B EN 55024:2010

R&TTE Directive: 1999/5/EC (until Jun 12, 2017)

RED Directive: 2014/53/EU (From Jun 13, 2017)

EN 300 328 V1.8.1 EN 301 893 V1.7.1 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 302 291-1 V1.1.1 EN 302 291-2 V1.1.1

LVD Directive: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 EN 50332-1:2000 EN 50332-2:2003

RoHS Directive: 2011/65/EU

EN 50581:2012

ErP Directive: 2009/125/EC

Regulation (EU) No. 617/ 2013 Regulation (EC) No. 1275/2008; EN 50564:2011

X115/X117/X115AH/X117AH/X115H/X117H/X125H/X127H/X135WH/X137WH/ X1185G/X1185PG/X1285G/X1285PG/H6517ABD/D602/D604/D602B/D604B/D602D/ D604D/D612D/D614D/D622D/D624D/X1184G/X1184PG/X1284G/X1284PG/E145F/ EV-S62/EV-S64/EV-S62A/EV-S64A/EV-S62H/EV-S64H/EV-X62H/EV-X64H/ EV-W62H/EV-W64H/HE-801K/V31S/V33S/V30S/V34S/V32S/V35S/V32X/V35X/ V32W/V35W/AS304/AS307/AS313/AS317/AS314/AS318/AX314/AX314/AX318/ AW314/AW318/D600+/D605/D600H+/D605H/D600D+/D605D/D610D+/D615D/ D620D+/D625D/X114P/X114AH/X114PH/X124PH/X134PWH/R602/R604/R602D/ R604D/R602H/R604H/R612H/R614H/R622H/R624H/KS304/KS305/KS314A/KS315A/ KS314/KS315/KX314/KX315/KW314/KW315/ES-12/ES-13/ES-12D/ES-13D/ES-12H/ ES-13H/EX-12H/EX-13H/EW-12H/EW-13H/B102/B103/B102H/B103H/B102D/B103D/ B112D/B113D/B122D/B123D

as below and following

EN 61000-3-2:2006+A2:2009, Class A EN 61000-3-3:2013

EN 301 511 V9.0.2 EN 301 908-1 V6.2.1 EN 301 908-2 V6.2.1 EN 301 908-13 V6.2.1 EN 301 489-1 V1.9.2 EN 301 489-3 V1.6.1

Regulation (EC) No. 278/2009; EN 50563:2011

EN 301 489-7 V1.3.1 EN 301 489-17 V2.2.1 EN 301 489-24 V1.5.1 EN 50360:2001 EN 50566:2013 EN 62479:2010 EN 62311:2008 EN 62209-1:2006 EN 62209-2:2010

Year to begin affixing CE marking 2016.

_______________________________

RU Jan / Sr. Manager Date Acer Incorporated (Taipei, Taiwan)

Jun. 1, 2016

Acer America Corporation

333 West San Carlos St.,

San Jose, CA 95110

Tel: 254-298-4000

Fax: 254-298-4147

www.acer.com

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Product: DLP Projector

Model Number:

Machine Type:

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

DSV1527/DSV1523/DNX1522/DWX1521/D1P1532/ DNX1605/DSV1606/DSV1607

X115/X117/X115AH/X117AH/X115H/X117H/X125H/ X127H/X135WH/X137WH/X1185G/X1185PG/ X1285G/X1285PG/H6517ABD/D602/D604/D602B/ D604B/D602D/D604D/D612D/D614D/D622D/D624D/ X1184G/X1184PG/X1284G/X1284PG/E145F/EV-S62/ EV-S64/EV-S62A/EV-S64A/EV-S62H/EV-S64H/ EV-X62H/EV-X64H/EV-W62H/EV-W64H/HE-801K/ V31S/V33S/V30S/V34S/V32S/V35S/V32X/V35X/ V32W/V35W/AS304/AS307/AS313/AS317/AS314/ AS318/AX314/AX314/AX318/AW314/AW318/D600+/ D605/D600H+/D605H/D600D+/D605D/D610D+/ D615D/D620D+/D625D/X114P/X114AH/X114PH/ X124PH/X134PWH/R602/R604/R602D/R604D/ R602H/R604H/R612H/R614H/R622H/R624H/KS304/ KS305/KS314A/KS315A/KS314/KS315/KX314/ KX315/KW314/KW315/ES-12/ES-13/ES-12D/ES-13D/ ES-12H/ES-13H/EX-12H/EX-13H/EW-12H/EW-13H/ B102/B103/B102H/B103H/B102D/B103D/ B112D/B113D/B122D/B123D

Suite 1500 San Jose, CA 95110 U. S. A.

Suite 1500

U. S. A.

ACER X115, X117, X115AH, X117AH, X115H User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Acer-projector

Gebruikershandleiding

Informatie voor uw veiligheid en comfort

Beginnen bij het begin

Gebruiksmededelingen

Voorzorgsmaatregelen

Inhoud

Inleiding

Producteigenschappen

Overzicht verpakking

Projectoroverzicht

Aan de slag

De projector aansluiten

De projector in-/uitschakelen

Het geprojecteerde beeld aanpassen

Bedieningselementen

Menu Installatie

OSD-menu's

Kleur

Beeld

Instelling

Beheer

Geluid

Taal

Bijlagen

Problemen oplossen

Definitielijst LED's & alarmberichten

Het stoffilter reinigen en vervangen

De lamp vervangen

Installatie plafondmontage

Specificaties

Compatibiliteitsmodi

Voorschriften en veiligheidsrichtlijnen
