3dlabs Wildcat II 5000 User's Guide [es]
3Dlabs, Inc.
Wildcat II 5000
Guía del usuario de la tarjeta aceleradora de
gráficos
3Dlabs®, Inc.
480 Potrero Avenue
Sunnyvale, CA 94086
408 - 530 - 4700
www.3dlabs.com
Copyright 2001 por 3Dlabs, Inc.
3Dlabs es una marca registrada, y Wildcat, SuperScene y DirectBurst son marcas de 3Dlabs, Inc. o
3Dlabs Inc. Ltd. Pentium es una marca registrada de Intel. OpenGL es una marca registrada de Silicon
Graphics, Inc. Soft Engine es una marca de Vibrant Graphics, Inc. AutoCAD es una marca registrada de
AutoDesk Inc. Colorific es una marca registrada de E-Color, Inc. Microsoft, Windows NT, Windows
2000 son marcas registradas de Microsoft Corporation. Athlon y 3DNow! son marcas registradas de
AMD. Todas las otras marcas y marcas registradas son propiedad de sus respectivos titulares.
Precaución: Los cambios y modificaciones que se hagan a la Tarjeta aceleradora de gráficos 3Dlabs que
no estén expresamente aprobadas por 3Dlabs Inc. cancelan la garantía.
Aviso de FCC: Las pruebas a que ha sido sometido este equipo demuestran que cumple con los límites
establecidos para dispositivos digitales de Clase B, de conformidad con la sección 15 de las normas de
FCC. Estos límites se han diseñado para proveer razonable protección contra interferencias dañinas en
una instalación residencial. Este equipo genera, usa y puede irradiar energía radioeléctrica. Si el producto
no se instala y se usa en concordancia con la guía de instrucciones, puede causar interferencias dañinas a
comunicaciones de radio. No obstante, no hay garantía de que no ocurrirán interferencias en una
instalación en particular. Si este equipo verdaderamente causa interferencia perjudicial a la recepción
radial o televisiva, que puede determinarse apagando y volviendo a encender el equipo, el usuario puede
procurar corregirla con una o varias de la siguientes maneras:
1. Reorientar o reubicar la antena de recepción.
2. Aumentar la separación entre el equipo y el receptor.
3. Conectar el equipo a una salida en un circuito distinto al que el receptor está conectado.
4. Consultar con 3Dlabs o con un técnico de radio y televisión con experiencia.
Para cumplir con las reglas de FCC se debe usar un cable blindado para conectar con otros equipos. Este
dispositivo satisface lo estipulado por la sección 15 del Reglamento de FCC. El funcionamiento queda
sujeto a las siguientes condiciones: (1) este dispositivo puede no producir interferencia perjudicial, y (2)
deberá aceptar toda interferencia recibida, incluso la que pudiera producir un funcionamiento no deseado.
3Dlabs, Inc. no afirma que el uso de sus productos en la manera descripta en esta publicación no violará
derechos de patentes existentes o futuros, ni que las descripciones contenidas en esta publicación implican
el otorgamiento de licencias para fabricar, usar o vender equipos o software conform es con la descripción.
Las especificaciones están sujetas a cambio sin previo aviso.
ii
Capítulo 1 - Introducción....................................................................................................1
Bienvenido a 3Dlabs! ......................................................................................................2
Requerimientos de sistema..............................................................................................2
Características..................................................................................................................3
Capítulo 2 - Instalación.......................................................................................................7
Preparación para la instalación........................................................................................8
Antes de comenzar la instalación:............................................................................8
Instalación de su tarjeta aceleradora de gráficos Wildcat II 5000............................8
Si está actualizando la tarjeta gráfica del sistema...................................................10
Conexión del monitor....................................................................................................11
Conexión de un monitor VGA...............................................................................11
Conexión de un monitor digital de pantalla plana..................................................11
Conexión de un dispositivo de estéreo ..........................................................................11
Instalación del software del controlador........................................................................12
Compruebe que la computadora esté lista..............................................................12
Eliminación de un controlador existente en Windows NT.....................................12
Eliminación de un controlador existente en Windows 2000..................................12
Instalación del controlador de Windows NT o Windows 2000 de
Wildcat II 5000.......................................................................................................13
Instalación de los controladores Heidi® para aplicaciones AutoDesk...........................13
El controlador 3dsmax...................................................................................................13
Verifique el controlador de pantalla predeterminado....................................................13
Verificación del controlador predeterminado de pantalla en Windows NT..........13
Verificación del controlador predeterminado de pantalla en Windows 2000.......14
Verifique la versión de inicio del sistema......................................................................14
Verificación de la versión de inicio del sistema en Windows NT..........................14
Verificación de la versión de inicio del sistema en Windows 2000.......................14
Compruebe el estado de la imagen de video..................................................................14
Registro de su tarjeta aceleradora de gráficos 3Dlabs...................................................15
CONTENIDO
Capítulo 3 – Configuración del software ..........................................................................17
El controlador de la tarjeta aceleradora de gráficos 3Dlabs Wildcat II 5000 ................18
Configuración de la pantalla..........................................................................................18
Uso de la ficha Configuración de Wildcat..............................................................18
Uso de la ficha Monitor Wildcat...........................................................................20
Habilitación de la visualización estereoscópica.....................................................22
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
iii
Optimización del controlador de Wildcat II 5000 .........................................................22
Habilitación de optimizaciones específicas de aplicaciones. .................................22
Creación de una optimización personalizada.........................................................23
Capítulo 4 - Solución de problemas..................................................................................25
Solución de problemas...................................................................................................26
Resoluciones de monitores y pantallas..........................................................................26
Pruebas de diagnóstico..................................................................................................26
Obtención de resoluciones de video utilizables.............................................................27
Uso de Última configuración efectiva conocida en Windows NT.........................27
Inicie el sistema en Windows 2000 en Modo a prueba de errores .........................27
Determinación si de una unidad es defectuosa......................................................27
Reinstalación del controlador de video..........................................................................28
Desinstalación del controlador existente de Wildcat II 5000 en Windows NT......28
Desinstalación del controlador existente de Wildcat II 5000 en Windows 2000...28
Reinstalación del controlador de video en Windows NT o Windows 2000...........28
Información en línea......................................................................................................28
Apéndice A - Especificaciones..........................................................................................29
A - Especificaciones......................................................................................................30
APÉNDICE B – LICENCIA DEL SOFTWARE..............................................................33
CONTRATO DE LICENCIA DEL SOFTWARE ........................................................34
Licencia del software y limitaciones..........................................................................34
Garantía limitada...........................................................................................................35
Responsabilidad limitada...........................................................................................35
Notificación de derechos limitados............................................................................35
Terminación...............................................................................................................36
General.......................................................................................................................36

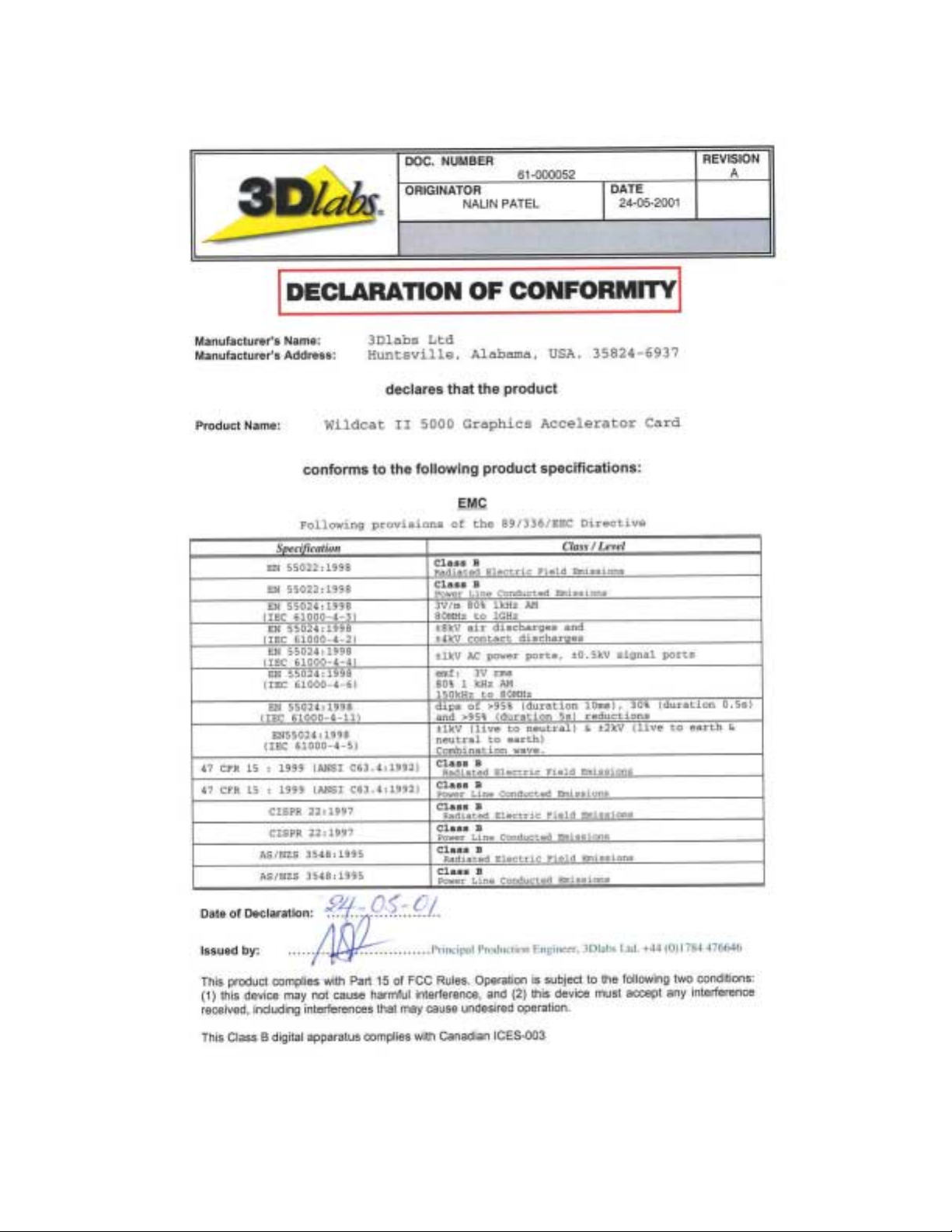

Apéndice C – Declaraciones legales .................................................................................37
Apéndice D – Términos y definiciones.............................................................................41
Términos y definiciones................................................................................................42
Index..................................................................................................................................47
iv
CAPÍTULO 1 - INTRODUCCIÓN
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
Introducción
Bienvenido a 3Dlabs!
Gracias por elegir una tarjeta aceleradora de gráficos 3Dlabs® Wildcat® II 5000!
Este Manual del usuario se ha diseñado para proporcionar información acerca de la tarjeta aceleradora de
gráficos Wildcat II 5000. Además de este manual, se sugiere el uso de la ayuda en línea incluida en la
Ayuda del software controlador de 3Dlabs.
Requerimientos de sistema
Debe tener instalado Microsoft Windows NT 4.0 con paquete de servicio 5 (o posterior) o Windows 2000.
• Procesador Pentium II® o más potente.
• Debe tener instalado Microsoft Windows® NT 4.0 con paquete de servicio 5 (o posterior) o Windows 2000.
• Ranura de expansión AGP o AGP Pro.
• Una ranura PCI abierta adyacente al acelerador de cálculos geométricos
• Mínimo 32 MB DRAM (64 MB recomendado)
• Monitor de frecuencias múltiples según norma industrial (VGA) o dispositivo de visualización digital según
norma Digital Video Interface (DVI).
• 3 MB de espacio libre en el disco duro principal de la computadora para instalar el programa controlador de
pantalla.
Nota: Si la tarjeta aceleradora de gráficos Wildcat II 5000 la compró como parte de un sistema, la misma
fue preconfigurada para funcionar con ese sistema. No es necesario efectuar modificaciones adicionales.
Además, se instalaron los controladores de video del sistema y estarán en funcionamiento cuando lo
reciba. Instalaciones y configuraciones adicionales no son necesarias al menos que haya comprado un kit
de usuario o necesite reinstalar la tarjeta de video. Guarde los discos que contienen los controladores en
un lugar seguro en caso de que necesite reinstalarlos.
Consulte la documentación impresa y en línea incluida en el sistema si desea obtener información más
detallada sobre el sistema operativo.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
2
Características
Interfaz de tarjeta
Memoria de video
Controlador de gráficos
RAMDAC
Compatibilidad con monitores
Plug and Play
API 3D acelerada
Resolución máxima;
proporción dimensional;
frecuencia de actualización
Introducción
Tarjeta AGP diseñada para sistemas que tengan una
ranura AGP de 25 Watts.
Memoria intermedia para imágenes: 32 MB
Memoria intermedia para texturas: 32 MB
DirectBurst: 16 MB
Tecnología de procesador WildCat de alta velocidad
que admite visualización analógica o digital.
300 MHz
Sí
OpenGL
2048 x 1152; 16:9; 75 Hz
NOTA: LAS FRECUENCIAS DE ACTUALIZACIÓN, LAS
RESOLUCIONES DE MONITOR
DIMENSIONALES Y LOS GRADOS DE VIVEZA DEL COLOR
COMPATIBLES DEPENDEN DEL TIPO DE MONITOR QUE TENGA Y
DE LA ACTIVACIÓN O DESACTIVACIÓN DE MULTIMUESTREO
CONSULTE EL Apéndice A, Especificaciones, PARA VER
UNA LISTA DE RESOLUCIONES Y FRECUENCIAS DE
ACTUALIZACIÓN COMPATIBLES.
TANTO LA VIDEOTARJETA COMO EL MONITOR DEBEN ADMITIR
LA RESOLUCIÓN ESPECIFICA CON LA FRECUENCIA DE
ACTUALIZACIÓ N DESEADAS PARA LA VISUALIZACIÓ N
ONSULTE LA DOCUMENTACIÓN QUE ACOMPAÑA AL MONITOR
C
PARA VER UNA LISTA DE RESOLUCIONES DE VIDEO
COMPATIBLES
.
, LAS PROPORCIONES
.
.
Compatibilidad con gestión de
alimentación
Norma DPMS o Transmisión de señales para la
gestión de alimentación de pantalla.
Interfaz avanzada de configuración y alimentación
Aceleración de geometría
(ACPI).
• Transformación matricial de coordenadas de
vértice y normales de la vista del modelo.
• Transformaciones de perspectiva y vistas
parciales.
• Transformaciones matriciales de coordenadas de
textura.
• Almacenamiento y procesamiento locales de lista
de visualizaciones.
• Cálculos de iluminación completos (hasta 24
luces).
• Recorte del volumen de la vista.
• Hasta seis planos de recorte.
• Procesamiento de imágenes.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
3
Introducción
Características (continúa de la página anterior)
Operaciones bidimensionales
tradicionales
Operaciones OpenGL (según
1.2)
• Niveles de viveza del color en 16 y 32 bits (565,
8888).
• Rellenos de área enteros y con patrón.
• Vectores (cumplen regla diamond).
• Movimientos de bloque (de una pantalla a otra).
• Captura de bloque (de pantalla a sistema).
• Colocaciones de bloque (de sistema a pantalla).
• Escala bilineal
• Compatibilidad de imagen para varios formatos,
acercamiento/alejamiento, escalas bilineales,
matrices cromáticas y tablas cromáticas.
• Operaciones de acumulación de hardware.
• Velado: lineal, exponencial, exponencial
definido por el usuario.
• Puntos, vectores y polígonos suavizados.
• Puntos (de ancho bidimensional y tridimensional)
• Vectores (líneas y bandas de líneas
bidimensionales y tridimensionales; anchos,
punteados.
• Polígonos (triángulos, b andas de triángulos,
cuadriláteros, bandas de cuadriláteros, polígonos,
modo polígono de punto y líneas).
• Construcción del mapa de texturas: formatos de
punto, bilineales, trilineales e internos múltiples.
• Memoria intermedia de profundidad a 24 y 32
bitios.
• Operaciones alfanuméricas.
• Recortado
• Difuminado
• Despeje rápido de ventanas.
• Recorte de ventanas.
• Uso de memoria intermedia rápida doble para
modo de ventana.
• Enmascaramiento.
• Compatibilidad con secuencia de tramas y estéreo
entrelazado.
• Transformaciones de matriz
• Operaciones con plantillas
• Abundante conjunto de operaciones de mezclado.
2
y
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
4
Introducción
Características (continúa de la página anterior)
Soporte de extensiones de
OpenGL (según 1.2)
• Extensiones de generación de imágenes:
• Memoria intermedia de píxeles.
• Tabla cromática.
• Matriz cromática.
• Espira
• Extensiones de combinación:
• Color
• Minmax
• Función de separación.
• Resta
• Extensiones de velado:
• Función de velado.
• Desplazamiento de velado.
• Elección por oclusión
• Extensiones de textura:
• Texturas tridimensionales: sujetadores de
borde y de LOD (nivel de detalle.
• Generación de mapas MIP.
• Extensiones de video:
• Entrelazado
• Lectura entrelazada.
• 422 píxeles.
• Extensiones de control de intercambio:
• Control de intercambio.
• Cierre de tramas de intercambio
• Uso de intercambio
• Tabla cromática de texturas
• Textura de píxeles y generación de texturas en
tres dimensiones.
• Pbuffer
• Memoria intermedia de imágenes.
• Gamma
• Ajuste de operaciones en plantilla.
• Separación especular.
• Especular post-texturizado.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
5
Introducción
Características (continúa de la página anterior)
Características adicionales
• Suavizado multimuestreado de escena total
SuperScene:
• Muestreo por punto con dieciséis muestras.
• Fluctuación por localización de muestra.
• Asignación dinámica de muestras.
• Desbloqueo dinámico de muestras.
• Dos tablas de video para consulta.
• Ocho planos de plantilla.
• Ocho planos de superposición con doble memoria
intermedia.
• Memoria intermedia de 32 bitios para Z.
• DAC de alto re ndimiento que actúa n
directamente dispositivos de visualización.
• Norma DDC2B para canal de datos de
visualización.
• Pantallas portátiles de cabeza y cristales con
obturador (se necesita secuencia de tramas y
estéreo entrelazado).
• Memoria de texturas incorporada con
procesamiento íntegro de texturas interpoladas
trilineales por mapas MIP.
• Compatibilidad con pantallas con Digital Video
Interface (DVI)-I.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
6
CAPÍTULO 2 - INSTALACIÓN
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
Instalación
Preparación para la instal ación
Nota: Si compró su tarjeta aceleradora de gráficos Wildcat II 5000 como parte de un sistema, la misma ya
ha sido instalada y configurada. Estas instrucciones de instalación del hardware son necesarias
únicamente si adquirió un kit para clientes o si necesita volver a instalar la videotarjeta.
Antes de comenzar la instalación:
1. Guarde los trabajos en curso y salga de las aplicaciones abiertas. Siempre haga una copia de
seguridad del sistema antes de instalar cualquier hardware o software.
2. Tenga disponible un destornillador con punta tipo Phillips.
3. Apague la computadora.
Importante: Retire el cable de alimentación del sistema y espere entre 15 y 30 segundos hasta
que desaparezca por completo la energía remanente en el sistema. Tenga en cuenta que la
existencia de energía durante las operaciones de instalación puede dañar los componentes
incorporados.
4. Tome todo tipo de precaución contra electricidad estática al prepararse para instalar la tarjeta. La
electricidad estática puede dañar los componentes. Si se incluyó una banda antiestática de muñeca
en la caja, por favor úsela durante la instalación. Debería también tratar de trabajar en un área
libre de estática (como por ejemplo en una piso de cerámica en lugar de un piso con alfombra).
• Antes de manipular la tarjeta, toque la carcasa metálica de la computadora para eliminar la electricidad
estática presente.
• No lleve prendas de vestir de lana o poliéster.
• Trabaje en recintos con una humedad relativa de 50% como mínimo.
• Conserve la tarjeta en la bolsa antiestática hasta que esté listo para instalarla.
• Manipule la tarjeta lo mínimo posible y siempre por los bordes.
Nota: Asegúrese de registrar su nueva tarjeta utilizando una de las opciones descriptas en página 16.
Instalación de su tarjeta aceleradora de gráficos Wildcat II 5000
1. Consulte en la documentación de computador las instrucciones para abrirlo y cerrarlo, identificar
la ranura de expansión AGP y las ranuras de expansión PCI, y para agregar tarjetas de expansión.
2. Consulte la documentación de su sistema para localizar la ranura apropiada para instalar la tarjeta.
La ranura PCI adyacente debe estar vacía para la refrigeración
3. Apague el computador y el monitor, y desconecte los cables del computador (siga las
instrucciones en Antes de comenzar la instalación).
Nota: Si está remplazando una tarjeta de gráficos, asegúrese de desinstalar el controlador de video
anterior antes de apagar su sistema y de extraer la tarjeta de gráficos anterior. Consulte Instalación del
software del controlador más adelante en este capítulo para detalles sobre desinstalación de
controladores.
4. Quite la tapa de su sistema para que pueda tener acceso a las ranuras en las cuales instalará su
tarjeta Wildcat II 5000. Extraiga las tarjetas de gráficos existentes, si todavía no lo ha hecho.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
8
Instalación
5. Si es necesario, con un destornillador de punta tipo Phillips extraiga las tapas del panel de atrás
de las ranuras donde instalará la tarjeta
Wildcat II 5000 .
6. Si se incluyó una banda antiestática de muñeca en la caja, ajústesela a la muñeca y conecte el otro
extremo a una superficie metálica sin pintura y sin ninguna etiqueta en el chasis del sistema.
7. Extraiga la tarjeta
Wildcat II 5000 del envoltorio antiestático.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
9
Instalación
8. Coloque la tarjeta en la ranura correcta y asiéntela firmemente. Consulte en la documentación del
sistema las instrucciones para asegurar la tarjeta al chasis. Tarjetas y conexiones no firmes
pueden causar problemas de operación y de conexión a tierra.
9. Desconecte la banda antiestática de muñeca si se usó, y coloque la tapa del sistema.
10. Reconecte el cable de conexión a la fuente de alimentación.
Si está actualizando la tarjeta gráfica del sistema
Nota: Estas instrucciones pueden ser distintas a las que se usan comúnmente para actualizar tarjetas
gráficas u otros dispositivos, pero son las mejores para asegurar una buena instalación de nuevo hardware
y software.
1. Desinstale los controladores de la tarjeta gráfica anterior. Refiérase a la documentación de la
tarjeta anterior o los archivos Ayuda para instrucciones sobre la desinstalación de esos
controladores.
2. Extraiga la tarjeta gráfica en su sistema. Para instalar la tarjeta aceleradora de gráficos
5000, consulte en las instrucciones para la instalación de hardware.
3. Instale el software del controlador de
más adelante en este capítulo.
Wildcat II 5000 ; consulte en Instalación del software del controlador
Wildcat II
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
10
Instalación
Conexión del monitor
Wildcat II 5000 admite conexiones a un monitor VGA o un monitor de pantalla plana con un conector para
cualquiera de los dos.
Conexión de un monitor VGA
1. Cerciórese de tener apagada la computadora.
2. Conecte el cable de video del monitor de la estación de trabajo con el conector D-Sub de 15
patillas en la tarjeta Wildcat II 5000.
3. Encienda la estación de trabajo. Consulte el capítulo 4, titulado Solución de problemas, si no se
ilumina el luminodiodo de encendido del monitor o si el monitor no presenta la secuencia de
inicio.
Conexión de un monitor digital de pantalla plana
Nota: La tarjeta Wildcat II 5000 ofrece compatibilidad con un monitor digital de pantalla plana por medio
de un conector DVI-I (c on función DVI-I).
1. Cerciórese de tener apagada la computadora.
2. Conecte el cable de video del monitor de la estación de trabajo con el conector DVI-I en la tarjeta
Wildcat II 5000.
3. Encienda la estación de trabajo. Consulte el capítulo 4, titulado Solución de problemas, si no se
ilumina el luminodiodo de encendido del monitor o si el monitor no presenta la secuencia de
inicio.
Conexión de un dispositivo de estéreo
Apague el sistema y conecte el hardware de estéreo al conector de estéreo redondo de la tarjeta. Consulte
la documentación que vino con el dispositivo para información sobre el uso de visualización
estereoscópica. Enchufe e inicie su sistema, incluyendo los dispositivos periféricos, e inicie una sesión.
Nota: Para definir la configuración de la pantalla para visualización en estéreo, consulte en Utilización de
la tarjeta de video del Capítulo 3 para instrucciones paso a paso.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
11
Instalación
Instalación del software del controlador
Si recibió la tarjeta Wildcat II 5000 como parte de un sistema, los controladores de gráficos se instalaron
antes del envío. Esta sección sólo es válida si compró la tarjeta Wildcat II 5000 para una actualización,
está reinstalando el controlador o está actualizando el sistema operativo a Microsoft Windows 2000.
Esta sección describe los dos procedimientos de instalación de software para los sistemas operativos de
Windows compatibles.
Compruebe que la computadora esté lista
Compruebe que la estación de trabajo tenga lo siguiente antes de instalar el controlador Wildcat II 5000:
• Sistema operativo Microsoft Windows NT Workstation 4.0 con paquete de servicio 5 (o posterior) o
Microsoft Windows 2000 instalado.
• 3 MB de espacio libre en el disco duro principal de la computadora.
Importante: Debe contar con el controlador correcto para el sistema operativo Windows NT 4.0
o Windows 2000 . Si no está seguro de ello, busque la información pertinente consultando el
archivo readme.txt incluido en el disquete o disco compacto que contiene el controlador.
Consulte la documentación y ayuda en línea de Microsoft Windows NT 4.0 o Windows 2000
para obtener información adicional sobre la instalación de controladores y programas de
aplicación. Si está eliminado y reinstalando el controlador de Wildcat II 5000 , consulte
Reinstalando el controlador de video en el Capítulo 4.
Eliminación de un controlador existente en Windows NT
1. Inicie Windows NT. Inicie una sesión con una cuenta con permisos administrativos.
2. Haga clic en el menú Inicio del sistem a operativo, seleccione Configuración/Panel de control
y haga doble clic en Agregar/Quitar programas.
3. Resalte el controlador de pantalla que está eliminado en la ficha Instalar/Desinstalar de
Propiedades de Agregar/Quitar programas, y haga clic en Agregar/quitar.
4. Haga clic en Sí cuando el sistema le pida confirmación de la desinstalación del controlador, y
siga las instrucciones. Reinicie el sistema antes de instalar el nuevo controlador de Wildcat II
5000.
Eliminación de un controlador existente en Windows 2000
1. Inicie Windows 2000. Inicie una sesión con una cuenta con permisos administrativos.
2. Haga clic en el menú Inicio del sistema operativo, seleccione Configuración/Panel de
control y haga doble clic en Agregar/Quitar programas.
3. En Cambiar o quitar programas, resalte el controlador de pantalla existente y haga clic en
Cambiar o quitar.
4. Haga clic en Sí cuando el sistema le pida confirmación de la desinstalación del controlador,
y siga las instrucciones para continuar la operación.
5. Haga clic en Aceptar cuando se le anuncie que ha terminado la desinstalación del
controlador y arranque de nuevo el sistema.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
12
Instalación
Instalación del controlador de Windows NT o Windows 2000 de Wildcat II 5000
1. Inicie Windows e inicie una sesión con una cuenta con permisos administrativos.
2. Coloque el CD que contiene el controlador de 3Dlabs en la unidad apropiada. Aparecerá el menú
del programa de instalación del controlador de 3Dlabs.
Nota: Si el menú del programa de instalación no aparece, puede entrar al mismo mediante Mi
PC. Haga clic en la unidad en que se encuentra el CD de controladores para ejecutar el
programa de instalación. Si el programa de instalación no se ejecuta, haga clic con el botón
derecho del ratón en Inicio. En el directorio raíz del CD de controladores de 3Dlabs, haga doble
clic en
3. Haga Install Driver y elija el sistema operativo de la lista.
4. Después de copiar los archivos, haga clic en Quit para salir del programa de instalación.
5. Saque el disco de la unidad y reinicie el equipo.
6. Una vez reiniciado el sistema e iniciada la sesión, aparece un mensaje indicando que el nuevo
WILDCAT.EXE para iniciar el programa de instalación.
controlador de pantalla está instalado y es preciso seleccionar la opción Pantalla en el Panel de
control para configurar la resolución deseada. Haga clic en Aceptar.
Instalación de los controladores Heid i® para aplicaciones AutoDesk
El controlador del dispositivo Wildcat II 5000 Heidi® permite el muestreo múltiple de pantalla y
compatibilidad con aplicaciones AutoDesk, así como la aceleración por hardware del Wildcat II 5000
mediante el uso de OpenGL. Para instalar el controlador Heidi y activar el muestreo múltiple total de
pantalla, haga clic en el archivo Nt4 o W2k (el que sea el apropiado para su sistema) en el CD de
controladores de 3Dlabs. A continuación, abra el directorio Heidi y haga doble clic en
SETUP.EXE para
iniciar el programa de instalación.
El controlador 3dsmax
Para instalar el controlador 3dsmax®, haga clic en el archivo Nt4 o W2k (el que sea el apropiado para su
sistema) en el CD de controladores de 3Dlabs. A continuación, abra el directorio 3dsmax y haga doble
clic en
SETUP.EXE para iniciar el programa de instalación.
Verifique el controlador de pantalla predeterminado
Esta sección describe cómo verificar si el controlador de pantalla correcto está instalado en la estación de
trabajo.
Verificación del controlador predeterminado de pantalla en Windows NT
1. Haga clic en el menú Inicio del sistema operativo, seleccione Configuración/Panel de
control/Pantalla y haga clic en la ficha Configuración del cuadro de diálogo Propiedades de
Pantalla.
2. Haga clic en Tipo de pantalla y luego verifique que Wildcat II 5000 esté incluido en la lista
bajo Pantalla. Si lo está, es indicación de que el controlador apropiado está instalado.
3. Haga clic en Cerrar para salir del cuadro de diálogo Propiedades de pantalla.
Manual del usuario de la tarjeta aceleradora de gráficos 3Dlabs
13
Loading...
