SuperStack® 3

Switch 4924 Краткое руководство

3C17701

http://www.3com.com/

Код документа: DUL1770-1AAA02 Дата публикации: сентябрь 2002 г.

3Com Corporation 5400 Bayfront Plaza Santa Clara, California 95052-8145

Copyright © 2001, 3Com Technologies. Все права защищены. Без письменного разрешения корпорации 3Com Technologies запрещается воспроизведение этой документации в любой форме и любыми средствами в целях выполнения последующих работ (перевод, преобразование, адаптация).

Корпорация 3Com Technologies сохраняет за собой право периодически вносить в эту документацию исправления и изменения без обязательства со своей стороны уведомлять об этих поправках и изменениях.

Корпорация 3Com Technologies создает эту документацию без всяких гарантий, обязательств по срокам или условий, ни явно выраженных, ни подразумеваемых, включая среди прочих подразумеваемые гарантии, сроки и условия товарности, удовлетворительное качество, пригодность для определенной цели. Корпорация 3Com может в любое время вносить усовершенствования и изменения в продукты и программы, описанные в данной документации.

Любое описанное в данной документации программное обеспечение на съемных носителях поставляется на условиях лицензионного соглашения, включенного в продукт как отдельный документ в виде распечатки или на съемном носителе в файле с именем LICENSE.TXT или !LICENSE.TXT. Если Вы не можете его найти, обратитесь в корпорацию 3Com, и Вам будет предоставлена копия.

ЗАЯВЛЕНИЕ ДЛЯ ПРАВИТЕЛЬСТВА США

Приведенные ниже сведения о данной документации и описанном в ней программном обеспечении предназначены для правительственных учреждений и органов Соединенных Штатов Америки.

Все технические данные и программное обеспечение являются коммерческими по своей природе иразработаны исключительно на частные средства. Программное обеспечение поставляется как «коммерческое компьютерное программное обеспечение» согласно определению в статье

DFARS 252.227-7014 (июнь 1995), либо как «коммерческий объект» согласно определению в FAR 2.101(a), и в качестве такового поставляется только на тех правах, которые оговорены в

стандартной коммерческой лицензии корпорации 3Com на программное обеспечение. Технические данные поставляются только с ограниченными правами в соответствии с DFAR 252.227-7015 (ноябрь 1995) и FAR 52.227-14 (июнь 1987). Вы согласны не удалять и не изменять никакую часть никакого заявления, поставляемого с любой лицензионной программой или содержащейся в ней документацией, либо поставляемого вместе с этим руководством пользователя.

При отсутствии иных указаний товарные знаки корпорации 3Com зарегистрированы в Соединенных Штатах Америки, а также могут или не могут быть зарегистрированы в других странах.

3Com и SuperStack являются охраняемыми товарными знаками корпорации 3Com Corporation. Эмблема 3Com и CoreBuilder являются товарными знаками корпорации 3Com Corporation.

Intel и Pentium являются охраняемыми товарными знаками компании Intel Corporation. Microsoft, MS-DOS, Windows и Windows NT являются охраняемыми товарными знаками корпорации Microsoft Corporation. Novell и NetWare являются охраняемыми товарными знаками компании Novell, Inc. UNIX является охраняемым товарным знаком в США и других странах, лицензия на который предоставляются исключительно через компанию X/Open Company, Ltd.

Netscape Navigator является охраняемым товарным знаком компании Netscape Communications. JavaScript является товарным знаком компании Sun Microsystems. Названия других компаний продуктов могут быть товарными знаками соответствующих компаний.

ЗАЯВЛЕНИЕ ОБ ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Корпорация 3Com Corporation проводит политику бережного отношения к окружающей среде во всех разработках. Придерживаясь этой политики, мы ставим перед собой следующие цели.

Введение для оборудования стандартов охраны окружающей среды, соответствующих национальным законам и нормам.

Сбережение энергии, материалов и природных ресурсов при всех разработках. Сокращение отходов при всех разработках. Обеспечение соответствия всех отходов

общепризнанным стандартам охраны окружающей среды. Максимальное увеличение во всех продуктах перерабатываемой и повторно используемой составляющей.

Обеспечение возможности безопасной переработки, повторного использования и утилизации всех продуктов.

Обеспечение маркировки всех продуктов в соответствии с общепризнанными стандартами охраны окружающей среды.

Непрерывное совершенствование наших показателей по охране окружающей среды.

Заявление о компонентах с истекшим сроком годности

Все поставляемые корпорацией 3Com электронные компоненты с истекшим сроком годности можно перерабатывать, повторно использовать и безопасно утилизировать.

Заявление о безопасности материалов

Продукты корпорации 3Com не содержат вредных материалов, а также материалов, разрушающих озоновый слой атмосферы.

Заявление о соответствии документации нормам охраны окружающей среды

Документация по данному продукту напечатана на бумаге, полученной из древесины восстанавливаемых, контролируемых лесных посадок; она полностью разлагается микроорганизмами, может быть утилизирована, не содержит хлора. Лак не вредит окружающей среде, а чернила произведены на основе растений с низким содержанием тяжелых металлов.

Содержание

Содержание 5

ОБ ЭТО М РУКОВОДСТВЕ

Условные обозначения 10 Сопутствующая документация 11 Электронная документация 12 Регистрация продукта 12 Замечания и предложения по документации 13

1 SUPERSTACK 3 SWITCH 4924 – ВВЕДЕНИЕ

О Switch 4924 16

Сводка аппаратных функций 16 Сводка программных функций 17

Передняя панель Switch 4924 17

Порты 18 Светодиоды (LED) 18

Задняя панель Switch 4924 19

Табличка с информацией об устройстве 20 Гнездо питания 20 Гнездо системы Redundant Power System 20 Консольный порт 20 Слот для модуля расширения 20

Параметры по умолчанию 21

2 ИНСТАЛЛџЦИџ SWITCH

Комплектация 24 Выбор места для установки 24 Монтаж в шкаф 25

Установк а устройств друг на друга 27 Подключение питания 27

Подключение питания к Switch 4924 27 Проверка работоспособности по светодиодам 28 Подключение системы Redundant Power System 28

Как правильно выбрать кабели 29 Устран е ние нарушений, показываемых светодиодами 29 Устран е ние нарушений в работе аппаратных средств 30 Управление Switch 31

3 НАСТРОЙКА ДЛџ УПРАВЛЕНИџ

Обзор настройки 34

Конфигурирование IP-информации 34

Подготовка к управлению 36 Начальная настройка Switch 37 Ручная настройка 38

Подключение к порту на передней панели 38

Подсоединение к консольному порту 40 Автоматическая настройка 43

Использование 3Com Network Supervisor 43

Подсоединение к консольному порту 43 Способы управления Switch 46

Управление с помощью интерфейса командной строки 46

Управление с помощью веб-интерфейса 47

Управление по протоколу SNMP 47 Настройка для управления с помощью интерфейса командной

строки 48

Управление с помощью CLI через консольный порт 48

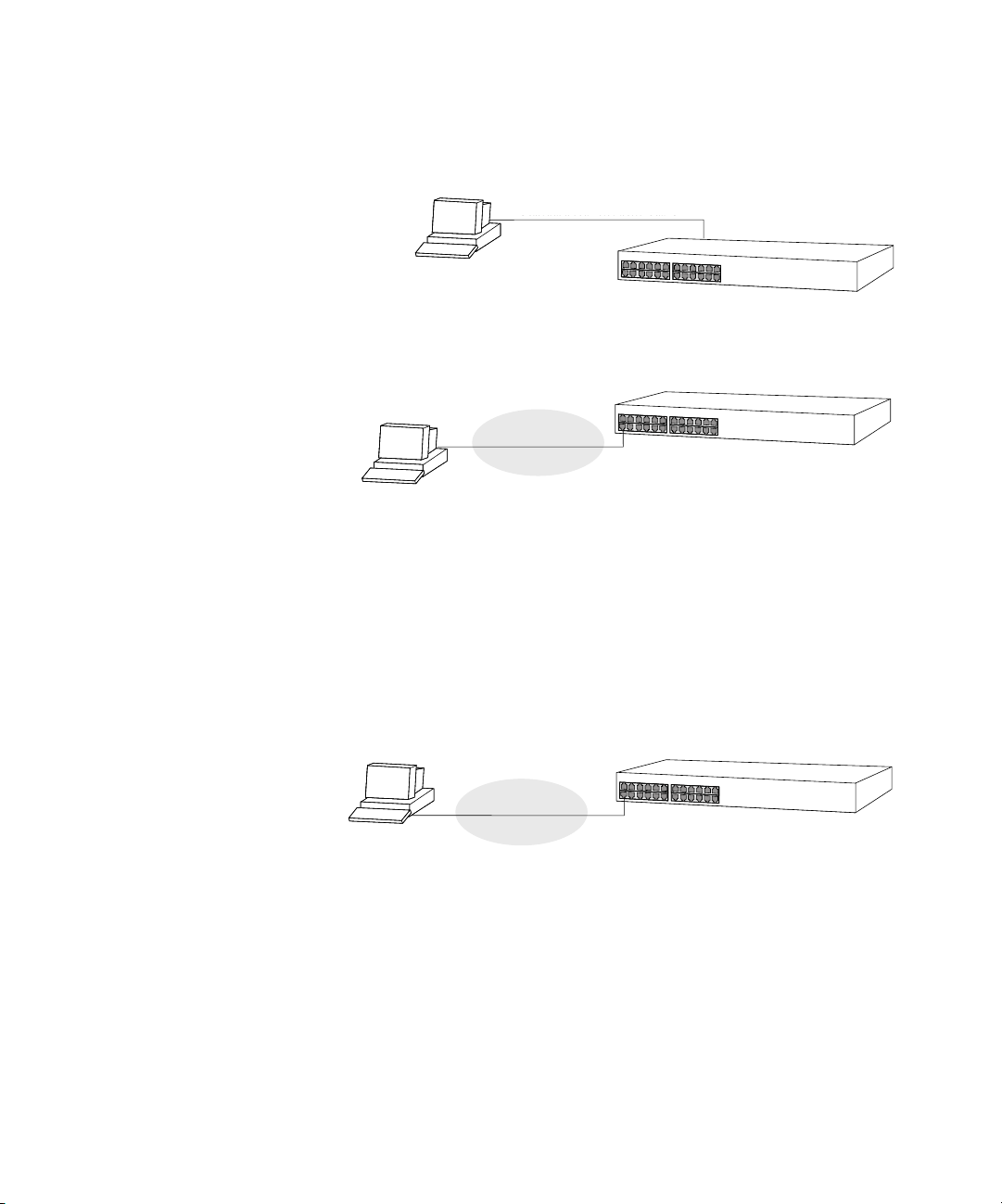

Управление с помощью CLI через сеть 48 Настройка для управления с помощью веб-интерфейса 49

Предварительные условия 49

Управление через сеть с помощью веб-интерфейса 50 Настройка для управления по протоколу SNMP 51

Предварительные условия 51 Пользователи и пароли по умолчанию 52

Как изменить принятые по умолчанию пароли 52

A ПРАВИЛА БЕЗОПАСНОСТИ

Важные правила безопасности 54

B КОНТАКТЫ

Нуль-модемный кабель 57 Последовательный кабель PC-AT 57 Модемный кабель 58 Разводка контактов порта RJ-45 58

C ТЕХНИчЕСКИЕ ХАРАКТЕРИСТИКИ

D ТЕХНИчЕСКАџ ПОДДЕРЖКА

Онлайновые технические службы 63

World Wide Web Site 63 3Com Knowledgebase Web Services 63 3Com FTP Site 64

Поддержка со стороны поставщиков сетевых услуг 64 Поддержка со стороны корпорации 3Com 64 Возврат продуктов на ремонт 66

УКАЗАТЕЛЬ

ЗАКОНОДАТЕЛЬСТВО И СТАНДАРТЫ

Об этом руководстве

В данном руководстве пользователя содержится вся необходимая информация по инсталляции и использованию SuperStack Switch 4924 в состоянии, принятом по умолчанию.

Руководство предназначено для сетевых администраторов, ответственных за инсталляцию и настройку сетевого оборудования, поэтому у читателя предполагается опыт работы с локальными вычислительными сетями (ЛВС).

Если приведенная здесь информация отличается от информации, содержащейся в прилагаемых к продукту сведениях о версии, следуйте их инструкциям.

Почти все руководства пользователей и сведения о версиях в форматах Adobe Acrobat Reader Portable Document Format (PDF) и HTML находятся на 3Com World Wide Web site:

http://www.3com.com/

10 Об этом руководстве

Условные обозначения

Используемые в данном руководстве обозначения приведены вТаблице1 и Таблице 2.

Таблица 1 Пиктограммы примечания

Пиктограмма Тип примечания Описание

Информационное примечание

Предупреждение Информация, предупреждающая об

Внимание! Информация, предупреждающая об

Таблица 2 Текстовые обозначения

Обозначение Описание

Текст на экране Этим шрифтом обозначается информация,

которая отображается на экране.

Синтаксис Слово «синтаксис» означает, что следует обратить

внимание на указанный синтаксис, а вместо заполнителя в угловых скобках подставить соответствующее значение. Пример:

Для смены пароля используйте следующий синтаксис:

system password <password>

В этом примере вместо заполнителя <password> следует подставить фактический пароль.

Команды Слово «команда» означает, что указанную команду

Слова «введите» и «наберите».

Обозначения для клавиш

следует ввести точно так, как она описана, а затем нажать клавишу Return или Enter. Команды выделены жирным шрифтом. Пример:

Чтобы отобразить информацию о порте, введите следующую команду:

bridge port detail

В данном руководстве слово «введите» означает, что после ввода нужно нажать клавишу Return или Enter. Если же в инструкции встретится слово «наберите», то нажимать эту клавишу не нужно.

Если требуется нажать несколько клавиш одновременно, между клавишами ставится знак +(плюс). Пример:

Нажмите клавиши Ctrl+Alt+Del

Информация с инструкциями или описанием важных функций.

угрозе потери данных или о возможном повреждении приложения, системы или устройства.

опасности получения травм.

Сопутствующая документация 11

Таблица 2 Текстовые обозначения (продолжение)

Обозначение Описание

Выделение курсивом Выделение курсивом используется для:

■ подчеркивания важности вопроса;

■ обозначения нового термина в его определении;

■ указания меню и его команд, надписей на кнопках

вдиалоговых окнах. Примеры: В меню Справка выберите команду Содержание. Нажмите кнопку ОК.

Сопутствующая документация

Кроме этого руководства, в документацию по Switch (коммутатор) входят следующие документы:

■ SuperStack 3 Switch руководство по внедрению

Это руководство содержит информацию о поддерживаемых Switch функциях и о том, как с их помощью можно оптимизировать сеть.

■ SuperStack 3 краткое справочное руководство по командам

Это руководство является кратким справочником по всем командам веб-интерфейса и интерфейса командной строки

Switch.

■ Сведения о версии

В этом документе содержатся сведения о текущей версии программного обеспечения, в том числе о новых функциях, изменениях и известных проблемах.

■ Справочное руководство по интерфейсам

Это руководство содержит подробную информацию о веб-интерфейсе и интерфейсе командной строки, которые служат для управления Switch. Оно записано в формате HTML на компакт-диске, который поставляется с Switch.

Полезны также следующие публикации.

■ Сопроводительная документация по системе Advanced

Redundant Power System.

■ Сопроводительная документация по модулям расширения.

■ Сопроводительная документация по программному

обеспечению 3Com Network Supervisor. Она содержится на компакт-диске, который поставляется с Switch.

12 Об этом руководстве

Электронная документация

На компакт-диске CD-ROM, поставляемом с Switch, содержится следующая электронная документация.

■ SuperStack 3 Switch руководство по внедрению (формат PDF)

■ SuperStack 3 Switch Management Interface справочное

руководство (формат HTML).

Как получить доступ к электронной документации, записанной на компакт-диске CD-ROM.

1 Вставьте компакт-диск в соответствующий дисковод. Если на

компьютере включено автоматическое распознавание диска, начальный экран-заставка появится автоматически.

2 На странице содержания выберите раздел Documentation

(Документация).

Если требуется, чтобы электронная документация хранилась на локальном жестком диске или сервере, обратитесь к компакт-диску через корневой каталог и скопируйте файлы скомпакт-диска в нужный каталог.

■ На компакт-диске справочное руководство в формате

HTML хранится в каталоге Docs/referenceguide. Доступ к

документации осуществляется с помощью файла index.htm.

Регистрация продукта

■ Руководство по внедрению в формате PDF хранится в каталоге

Docs/implementation компакт-диска.

Компания 3Com рекомендует скопировать каталог Docs/referenceguide целиком, чтобы сохранить структуру расположения файлов.

Чтобы получать свежую информацию о продукте, зарегистрируйте SuperStack 3 Switch на веб-сайте компании 3Com:

http://support.3com.com/registration/frontpg.pl

Замечания и предложения по документации 13

Замечания и предложения по документации

Ваши предложения для нас очень важны. Они помогут нам сделать документацию более полезной. Присылайте замечания и предложения компании 3Com по адресу:

pddtechpubs_comments@3com.com

Укажите, пожалуйста, следующую информацию.

■ Название документа

■ Код документа (part number), указанный на титульном листе

■ Номер станицы (если необходимо)

Пример: Код документа: DUL1770-1AAA01 SuperStack 3 Switch 4924 Краткое руководство Страница 21

14 Об этом руководстве

SuperStack 3 Switch 4924 –

введение

Эта глава содержит вводную информацию о Switch 4924 и его применении в сети. Кратко описаны аппаратные и программные функции, а также следующие темы:

■ О Switch 4924

■ Передняя панель Switch 4924

■ Задняя панель Switch 4924

■ Параметры по умолчанию

16 Глава 1: SuperStack 3 Switch 4924 – введение

О Switch 4924 Switch 4924 соединяет устройства в сети с пропускной

способностью 10 Mbps и 100 Mbps и высокопроизводительные рабочие группы с сервером или магистралью с пропускной способностью 1000 Mbps. Кроме того, по мере расширения сети, продукты 3Com

SuperStack II.

Информация об использовании программных функций Switch содержится в справочном руководстве «SuperStack 3 Switch Management Interface Reference Guide» на прилагаемом к Switch компакт-диске.

SuperStack 3 можно сочетать с любой системой

Сводка аппаратных

функций

В Таблице 3 приведены аппаратные функции, которые поддерживает Switch 4924.

Таблица 3 Аппаратные функции

Функция Switch 4924

Addresses До 12 000

До 64 постоянных записей

Forwarding Modes Хранение и пересылка Duplex Modes Полудуплексный и полнодуплексный на всех

портах

Flow Control Поддерживается на всех портах Smart auto-sensing Поддерживается на всех портах Traffic Prioritization Поддерживается (IEEE 802.1D)

Четыре очереди трафика на порт

Fast Ethernet and Gigabit Ethernet Ports

SuperStack 3 Architecture

Автоопределение портов 10BASE-T/100BASE-TX/1000BASE-T

■ Подключение к SuperStack 3 Advanced

Redundant Power System (ARPS) (3C16071B)

■ Шкаф 19'' или автономный монтаж

Передняя панель Switch 4924 17

Сводка

программных

функций

Передняя панель

Switch 4924

Порты 100BASE-TX / 1000BASE-T

В Таблице 4 приведены программные функции, которые поддерживает Switch 4924.

Таблица 4 Программные функции

Функция Switch 4924

Resilient Links Поддерживается Aggregated Links (агрегированные соединения) Broadcast Storm Control Поддерживается Virtual LANs (VLANs) Поддержка до 30 виртуальных локальных

Multicast Filtering ■ Поддерживаются 128 групп многоадресной

Spanning Tree Protocol Поддерживается RMON Поддерживаются семь групп: Statistics, History,

Management Поддерживаются веб-интерфейс,

Рисунок 1 Switch 4924 – вид спереди

Поддерживается для четырех групп или четырех портов на устройство

сетей по стандарту IEEE 802.1Q

фильтрации

■ Поддерживается фильтрация IGMP

Alarms, Hosts, Hosts Top N, Matrix, Events

интерфейс командной строки, SNMP

Порты 100BASE-TX / 1000BASE-T

Светодиоды Port Status

Светодиоды Module Status

ВНИМАНИЕ! Порты RJ-45. Это экранированные гнезда данных RJ-45. Их нельзя использовать как стандартные, обычные телефонные гнезда; нельзя также подключать это устройство к учрежденческим телефонным станциям и общедоступным телефонным сетям. К этим гнездам можно подключать только разъемы данных RJ-45, системы сетевой телефонии и сетевые телефоны.

К этим гнездам данных можно также подключать экранированные и неэкранированные кабели с экранированными и неэкранированными разъемами.

Светодиоды Power/Self-Test и Layer 3

Светодиоды Unit

18 Глава 1: SuperStack 3 Switch 4924 – введение

Порты Switch 4924 содержит 24 порта 10BASE-T/

100BASE-TX/1000BASE-T с автоопределением,

сконфигурированных как AutoMDIX (с перекрещиванием внутренних линий приема и передачи). Эти порты могут работать в полудуплексном режиме 10BASE-T/100BASE-TX, полнодуплексном режиме 10BASE-T/100BASE-TX, полнодуплексном режиме 1000BASE-T, а также автоматически определять скорость и дуплексный режим соединения и подстраиваться под них. Максимальная длина сегмента на основе витой пары категории 5 равна 100 м.

При работе по спецификации 1000BASE-T поддерживается только полнодуплексный режим.

Светодиоды (LED) В Таблице 5 приведены светодиоды, расположенные на передней

панели Switch, указаны их цвета и значения их состояний. Сведения о том, как с помощью светодиодов находить и устранять нарушения, см. в «Устранение нарушений, показываемых светодиодами» на странице 29.

Таблица 5 Индикация светодиодов

Светодиод Цвет Описание Светодиоды Port Status

Packet Желтый Через порт передаются/принимаются пакеты.

Выкл Через порт не передаются/принимаются

пакеты.

Status Зеленый Высокоскоростное соединение (1000 Мbps),

порт включен.

Зеленый, мигает

Желтый Низкоскоростное соединение (10/100 Мbps),

Желтый, мигает

Выкл Соединения нет.

Светодиоды Module Status

Зеленый Модуль установлен и поддерживается.

Желтый Модуль установлен и поддерживается. Модуль

Высокоскоростное соединение (1000 Мbps), но порт отключен.

порт включен. Низкоскоростное соединение (10/100 Мbps),

но порт отключен.

Состояние соединения (Link Status) определено для модуля с одним портом.

имеет несколько портов, либо для модуля с одним портом нет соединения.

Задняя панель Switch 4924 19

Светодиод Цвет Описание

Желтый, мигает

Модуль установлен, но не поддерживается. Устройство 4924 продолжит нормальную работу.

Выкл Модуль не установлен.

Светодиоды Unit

1–4 Зеленый Если Switch образует стек с остальными

устройствами Switch 4924, этот светодиод указывает положение устройства встеке и наличие соединения.

Выкл Switch автономный, либо соединения нет.

Светодиод Power/Self Test

Зеленый Switch включен и работает нормально. Зеленый,

мигает

Switch либо загружает ПО, либо выполняет инициализацию (Power On Self Test при включении питания).

Желтый При Power On Self Test Switch обнаружил

ошибку.

Выкл Питание на Switch не подано.

Светодиод Layer-3

Зеленый Указывает, что уровень 3 в Switch включен. Выкл Указывает, что уровень 3 в Switch отключен.

Задняя панель Switch 4924

Гнездо питания

Табличка с данными по питанию

Рисунок 2 Switch 4924 – вид сзади

Табличка с информацией об аппарате

Гнездо системы Redundant Power System

Слот для модуля расширения

Консольный порт

20 Глава 1: SuperStack 3 Switch 4924 – введение

Табличка с

информацией

об устройстве

На этой табличке указано следующее:

■ Название продукта 3Com Switch

■ 3C-номер 3Com Switch

■ Уникальный MAC-адрес (Ethernet-адрес) Switch

■ Серийный номер Switch

Эта информация может потребоваться при обращении в службу техподдержки.

Гнездо питания Switch автоматически подстраивает параметры питания под

напряжение в диапазоне 90-240 В переменного тока.

Гнездо системы

Redundant Power

System

К этому гнезду можно подключить систему SuperStack 3 Advanced Redundant Power System (RPS), чтобы защитить Switch от сбоев внутреннего источника питания. При возникновении проблемы см. «Подключение системы Redundant Power System» на странице 28.

Консольный порт Консольному порту можно подключить терминал, чтобы

осуществлять дистанционное или локальное управление по дополнительному каналу. Консольный порт использует стандартный нуль-модемный кабель; параметры порта: 19200 бод, 8-разрядные данные, без проверки четности, 1 стоповый бит.

Слот для модуля

расширения

В этот слот можно установить модуль расширения (Expansion Module), например, модуль 1000BASE-SX, который имеет четыре

дополнительных порта 1000BASE-SX. За дополнительной информацией обратитесь к своему поставщику.

ВНИМАНИЕ! Если модуль расширения не установлен, панель-заглушка должна быть надежно закреплена всеми винтами.

Параметры по умолчанию 21

Параметры по умолчанию

В Таблице 6 приведены параметры Switch 4924, принятые по умолчанию. При инициализации одного из Switch, его параметры принимают значения по умолчанию.

Таблица 6 Параметры по умолчанию

Функция Switch 4924

Port Status Включена Port Speed Порты 10BASE-T/100BASE-TX/1000BASE-T

Duplex Mode Все фиксированные порты

Flow Control Включена в полудуплексном режиме,

Broadcast Storm Control

Virtual LANs (VLANs) Все порты относятся к немаркированной

Multicast Filtering Фильтрация IGMP включена Spanning Tree Protocol Отключена Smart auto-sensing Включена

с автоопределением

10BASE-T/100BASE-TX/1000BASE-T

с автоопределением

автоопределение в полнодуплексном Включена Высокий порог: 3000 широковещательных

пакетов в секунду – уведомление и фильтрация Низкий порог: 1500 широковещательных пакетов в секунду – уведомление без фильтрации

локальной виртуальной сети (VLAN 1).

22 Глава 1: SuperStack 3 Switch 4924 – введение

Инсталляция Switch

Эта глава содержит информацию по инсталляции и настройке Switch 4924. Она содержит следующие разделы:

■ Комплектация

■ Выбор места для установки

■ Монтаж в шкаф

■ Установка устройств друг на друга

■ Подключение питания

■ Устранение нарушений, показываемых светодиодами

■ Устранение нарушений в работе аппаратных средств

■ Управление Switch

ВНИМАНИЕ! Правила безопасности. Прежде чем инсталлировать или деинсталлировать компоненты Switch 4924 или приступить к техническому обслуживанию, прочтите правила безопасности, приведенные в Приложение A этого руководства.

24 Глава 2: Инсталляция Switch

Комплектация ■ Switch 4924 (3C17701)

■ CD-ROM

■ Данное руководство

■ Руководство по внедрению

■ Краткое справочное руководство по командам

■ Сведения о версии

■ Гарантийный талон

■ Шнур питания

■ 2 крепежные скобы

■ 6 винтов

■ 4 резиновые опоры

Выбор места для установки

Switch можно установить во внутреннем электрошкафу, сетевом или телекоммуникационном зале, где его можно смонтировать в стандартной стойке (шкафу) шириной 19'', либо поставить отдельно. Switch можно также смонтировать в стойке, в шкафу или в аппаратной. Поставляемый вместе с Switch комплект для монтажа в шкаф содержит две крепежных скобы и шесть винтов.

ПРЕДУПРЕЖДЕНИЕ Убедитесь, что вентиляционные отверстия ничем не закрыты.

В целях обеспечения оптимального быстродействия этого продукта, в нем для вентиляции используются высокоскоростные вентиляторы. При работе эти вентиляторы заметно шумят.

При выборе места для Switch учтите следующее.

■ Кабели должны располагаться вдали от:

■ источников электрических помех, например,

радиоприемников и передатчиков, широкополосных усилителей;

■ линий сети электропитания и флуоресцентных

осветительный приборов.

■ Доступ к Switch должен быть свободным, чтобы можно было

легко подсоединять кабели.

■ В корпус Switch не должна попадать ни вода, ни влага.

Монтаж в шкаф 25

■ Вокруг Switch и через вентиляционные отверстия на

его боковых панелях должен свободно циркулировать воздух. Зазор должен быть не менее 25 мм.

■ Температура воздуха вокруг Switch не должна превышать 40 °C

°F).

(104

Если Switch установлен в шкаф или стойку шириной 19'', либо рядом с другими устройствами, температура вокруг него может быть выше температуры окружающей среды.

■ В воздухе должно быть как можно меньше пыли.

■ Устройство должено быть установлено в чистом помещении

с кондиционером.

■ Нельзя устанавливать друг на друга более четырех Switch.

Монтаж в шкаф Высота Switch равна 1,5U, поэтому его можно вставить почти в

любой стандартный шкаф или стойку шириной 19''. Но поскольку для крепления каждого Switch требуется полка или направляющие, между Switch по вертикали нужно оставить свободное место 2U.

ВНИМАНИЕ! Если Switch должен быть смонтирован на направляющих, на полке или в лотке, то его следует устанавливать только в шкафу или стойке. Одних только комплектов для монтажа в шкаф недостаточно для удержания устройства на весу. Комплекты для монтажа в шкаф не требуются, если Switch лежит на столе или установлен на стене.

ПРЕДУПРЕЖДЕНИЕ Прежде чем приступить к дальнейшим действиям, отсоедините от Switch все кабели. Снимите с нижней части Switch все самоприклеивающиеся подкладки.

ПРЕДУПРЕЖДЕНИЕ Используйте длинную полку или опору, которая не создаст препятствий для проникновения воздуха вотверстия на боковых панелях Switch.

26 Глава 2: Инсталляция Switch

Как монтировать Switch в шкаф

1 Поставьте Switch на твердую плоскую поверхность

передней панелью к себе.

2 Приставьте крепежную скобу к боковой панели Switch, совместив

отверстия, как показано на Рисуноке 3.

3 Вставьте в отверстия три винта и затяните их отверткой.

Рисунок 3 Крепление скобы для монтажа в шкаф.

Используйте только винты, прилагаемые к крепежным скобам. Повреждение устройства, вызванное использованием неподходящих винтов, делает гарантию недействительной.

4 Повторите шаги 2 и 3 для другой стороны Switch. 5 Вставьте Switch в шкаф шириной 19'' и закрепите подходящими

винтами (не прилагаются). Убедитесь, что вентиляционные отверстия ничем не закрыты.

6 Подсоедините сетевые кабели.

Установка устройств друг на друга 27

Установка устройств друг на друга

Подключение питания

Подключение

питания к

Switch 4924

Нельзя устанавливать друг на друга более четырех Switch. Если друг на друга устанавливаются различные устройства

SuperStack

узкие устройства должны быть установлены сверху.

При установке устройств Switch друг на друга используйте прилагаемые самоприклевающиеся подкладки. Приклейте эти подкладки на дно Switch в размеченных местах по углам. Устанавливая одно устройство Switch на другое, проследите, чтобы подкладки верхнего устройства совпали с углублениями нижнего устройства.

В следующих разделах описано, как подключить питание к Switch 4924 и подготовить его к работе.

Подключайте питание к Switch в следующей последовательности.

1 Вставьте разъем шнура питания к гнездо питания, расположенное

на задней стенке Switch.

2 Вставьте вилку шнура питания в розетку.

3 Switch и Hub (концентраторы), то более

Switch включится и начнет выполнять Power On Self Test (POST) приблизительно в течение 10 секунд.

28 Глава 2: Инсталляция Switch

Проверка

работоспособности

по светодиодам

Подключение

системы Redundant

Power System

Во время Power On Self Test все порты Switch отключены, асветодиоды зажигаются в быстрй последовательности.

Когда самодиагностика POST завершится, обратите внимание на цвет светодиода Power/Self Test. Цвета и их значения приведены вТаблице7.

Таблица 7 Цвета светодиода Power/Self Test

Цвет Состояние Зеленый Switch включен и работает

нормально.

Желтый При Power On Self Test Switch

обнаружил ошибку. Это происходит в случае, если не работает хотя бы один из портов.

Выкл Питание на Switch не подано.

При возникновении проблемы см. «Устранение нарушений, показываемых светодиодами» на страница 29.

К Switch можно подключить систему резервного питания SuperStack 3 Advanced Redundant Power System. Это устройство, также называемое RPS, предназначено для обеспечения бесперебойного питания Switch вслучае выхода из строя источника питания.

Для обеспечения нормального уровня резервирования достаточно одного модуля Type 3 Power Module (код 3C16075).

Для высокого уровня резервирования нужно два модуля

Type 3 Power Module, соединенных кабелем Type 3 Y-Cable (код 3C16077).

ПРЕДУПРЕЖДЕНИЕ Switch может использовать только выход системы SuperStack Advanced Redundant Power System.

ВНИМАНИЕ! Если Switch 4924 питается от источника питания

Type 3 Power Module, прочтите в руководстве пользователя Type 3 Power Module раздел оправилах безопасности.

Устранение нарушений, показываемых светодиодами 29

ПРЕДУПРЕЖДЕНИЕ У Switch нет переключателя ВКЛ/ВЫКЛ; подключение и отключение питания выполняется только одним способом – подсоединением и отсоединением шнура питания.

Как правильно

выбрать кабели

Устранение нарушений, показываемых светодиодами

Все порты на передней панели Switch 4924 имеют конфигурацию Auto-MDIX, то есть в них встроена функция перекрещивания. Порт

может автоматически выбирать режим MDI или MDIX. Поэтому к порту можно подсоединять как обычный (MDI), так и перекрестный кабель (MDIX).

Корпорация 3Com рекомендует использовать кабель с витыми парами категории 5, который обеспечивает максимальную длину сегмента сети 100 метров.

Если светодиоды Switch показывают нарушение, см. Таблица 8, в которой приведены нарушения и возможные способы их устранения.

Таблица 8 Нарушения, показываемые светодиодами

Нарушение Способ устранения Светодиод Power

не светится

После включения питания светодиод

Power/Self Test

светится желтым цветом.

Порт с устройством соединен, но светодиод состояния порта (Status) не светится.

Проверьте, хорошо ли шнур питания подсоединен к Switch розетке. Если он подсоединен надежно, а питание не подается, вероятно, шнур питания неисправен.

При Power On Self Test (тест POST) Switch обнаружил внутреннюю ошибку. Обратитесь к своему поставщику.

Убедитесь в том, что:

■ все соединения надежны;

■ питание подано на устройства на обоих концах

соединения;

■ кабель исправен.

30 Глава 2: Инсталляция Switch

Устранение нарушений в работе аппаратных средств

В случае, если в Switch возникнет нарушение, см. Таблицу 9.

Таблица 9 Нарушения в работе аппаратных средств

Нарушение Способ устранения При установленном

модуле расширения не подается питание

Получено SNMP-сообщение о сбое в работе вентилятора

Устройство не работает, SNMP-сообщение о сбое в работе вентилятора не поступает.

Убедитесь, что модуль расширения вставлен в слот до конца, а разъемы подсоединены так, что их можно закрепить винтами.

1 Отключите от устройства питание. 2 Убедитесь, что вентиляционные отверстия

ничем не закрыты.

3 Отключите и снова включите питание

устройства.*

4 Если после этого опять поступает сообщение о

сбое в работе вентилятора, верните устройство, как неисправное.

1 Отключите и снова включите питание

устройства.*

2 С помощью интерфейса командной строки

проверьте ( команда system summary), не произошло ли отключение из-за перегрева устройства.

3 Если нет, то верните устройство.

Если да, то убедитесь в том, что:

■ вентиляционные отверстия ничем не закрыты;

■ температура и условия окружающей среды

соответствуют требованиям, перечисленным в Приложение C.

4 Отключите и снова включите питание

устройства. Если снова произойдет отключение из-за перегрева, а условия окружающей среды удовлетворительны, верните устройство.

*Отсоедините шнур питания от розетки, а затем снова подсоедините. Если розетки

сети переменного тока нет, отсоедините и снова подсоедините источник постоянного тока RPS.

Информацию о технической поддержке см. в Приложение D.

Управление Switch 31

Управление Switch Switch может работать в состоянии по умолчанию. Для

использования всех возможностей Switch, изменения и контроля его функции, необходим доступ к установленному в нем управляющему программному обеспечению (ПО). Это называется управлением Switch.

Управление Switch может помочь повысить его эффективность, а вместе с ней – общую производительность сети.

Доступ к управляющему ПО Switch выполняется несколькими различными способами. Они описаны в Главе 3.

Информация об устранении нарушений при управлении Switch содержится в разделе «Problem Solving» (Устранение нарушений) справочного руководства «SuperStack 3 Switch Management Interface Reference Guide» на прилагаемом

к Switch компакт-диске.

Даже если Вы не собираетесь управлять Switch, корпорация 3Com рекомендует изменить его пароль, чтобы предотвратить несанкционированный доступ к Вашей сети.

32 Глава 2: Инсталляция Switch

Настройка для управления

Switch может работать в состоянии по умолчанию, то есть самонастраивается (plug-and-play) и работает сразу после установки. Однако, для использования всех его возможностей, изменения его функций и управления его работой необходим доступ к установленному в нем управляющему программному обеспечению (ПО). Все это называется управлением Switch.

Управление Switch может повысить его эффективность, а вместе с ней – общую производительность сети.

В этой главе описаны первоначальная настройка Switch и различные способы доступа к управляющему ПО с целью управления Switch. Глава содержит следующие разделы:

■ Обзор настройки

■ Начальная настройка Switch

■ Ручная настройка

■ Автоматическая настройка

■ Способы управления Switch

■ Настройка для управления с помощью интерфейса командной

строки

■ Настройка для управления с помощью веб-интерфейса

■ Настройка для управления по протоколу SNMP

■ Пользователи и пароли по умолчанию

34 Глава 3: Настройка для управления

Обзор настройки В этом разделе кратко описано все необходимое для такой

настройки Switch, при которой им можно управлять в состоянии по умолчанию. Подробная последовательность действий описана в следующих разделах. Если говорить кратко, необходимо выполнить следующее:

■ сконфигурировать для Switch IP-информацию, выполнив

начальную настройку;

■ выполнить подготовку к выбранному способу управления.

ПРЕДУПРЕЖДЕНИЕ Чтобы защитить Switch от несанкционированного доступа, как можно раньше измените все принятые по умолчанию пароли, даже если не собираетесь активно управлять Switch. Более подробные сведения о пользователях по умолчанию и их паролях см. в «Пользователи и пароли по умолчанию» на стр.52.

Конфигурирование

IP-информации

Для ввода информации об IP-адресе Switch (она особенно необходима в случае, если Вы собираетесь управлять Switch через сеть) существуют следующие способы.

IP-конфигурирование вручную

Этим способом можно сконфигурировать IP-информацию самостоятельно. Switch хранит введенную информацию до момента, пока Вы не измените ее или установите автоматический способ (Automatic) конфигурирования.

Ручной способ конфигурирования IP-информации целесообразно применять в следующих случаях:

■ в Вашей сети нет ни DHCP-сервера, ни BootP-сервера;

■ требуется исключить риск изменения IP-адреса;

■ невозможно сконфигурировать DHCP-сервер или BootP-сервер

так, чтобы он назначал статический IP-адрес (это необходимо

для того, чтобы Switch всегда назначался один и тот же

IP-адрес).

В большинстве случаев 3Com рекомендует конфигурировать Switch вручную. Это делает управление проще и надежнее,

поскольку оно не зависит от DHCP-сервера или BootP-сервера, атакже исключает риск изменения IP-адреса.

Обзор настройки 35

Если хотите ввести IP-информацию о Switch вручную, внимательно прочитайте раздел «Ручная настройка» на стр. 38, а также подключите компьютер к порту на передней панели или к консольному порту, чтобы сконфигурировать IP-информацию вручную.

Автоматическое конфигурирование IP-информации

По умолчанию Switch пытается сконфигурировать IP-информацию самостоятельно, не запрашивая пользователя. Switch пытается получить IP-адрес через сеть у DHCP- или BootP-сервера.

Если такого сервера нет, Switch выбирает себе IP-адрес в диапазоне от 169.254.1.0 до 169.254.254.255. Такой же механизм используется в операционных системах Windows 98 и Windows 2000, он называется Auto-IP. Полученные с помощью функции Auto-IP IP-адреса являются временными, поскольку не могут маршрутизироваться, но они полезны для малых сетей, не подсоединенным к другим сетям, а также для начальной настройки.

Но если DHCP- или BootP-сервер будет обнаружен, Switch самонастроится в соответствии с IP-адресом, выделенным ему сервером.

При использовании автоматической настройки IP-данных важно, чтобы IP-адрес Switch был статическим, иначе Вы не будете знать его IP-адрес, поэтому Switch трудно будет управлять. Большинство DHCP- и BootP-серверов допускают настройку со статическими IP-адресами, которая позволяет вам знать IP-адрес, выделенный Switch. Подробности см. в прилагаемой к DHCP/BootP-серверу документации.

Подробное описание автоматического конфигурирования IP-адресов содержится в прилагаемом к Switch руководстве по внедрению (Implementation Guide).

36 Глава 3: Настройка для управления

Автоматический способ конфигурирования IP-информации целесообразно применять в следующих случаях:

■ для выделения IP-адресов в Вашей сети используется DHCP-

или BootP-сервер;

■ требуется гибкость. Если Switch развертывается то в одной, то

в другой подсети, он автоматически перенастраивается на

соответствующий IP-адрес, поэтому нет необходимости

настраивать Switch вручную.

Если Вы используете автоматическую настройку IP-данных, то прежде чем приступить к управлению Switch, Вам необходимо просмотреть автоматически выделенную IP-информацию. Чтобы просмотреть автоматически выделенную IP-информацию, изучите раздел «Автоматическая настройка» на стр. 43 и воспользуйтесь 3Com Network Supervisor, либо подключите компьютер к консольному порту.

Подготовка к

управлению

После начальной настройки Switch можно приступить к подготовке способа управления, описанного в разделе «Способы управления Switch» на стр. 46.

Подробная информация о конкретных операциях веб-интерфейса и командах интерфейса командной строки, а также о поиске и устранении неисправностей содержится в справочном руководстве «SuperStack

3 Switch Management

Interface Reference Guide» (Справочное руководство по

интерфейсам SuperStack 3 Switch 4900 Series) на прилагаемом к Switch компакт-диске.

Начальная настройка Switch 37

Начальная настройка Switch

Ручная настройка Автоматическая настройка

Подсоединение к порту на передней панели

Подсоединение к консольному порту

Прежде чем приступить к начальной настройке Switch, выберите способ настройки. Есть два способа настройки:

■ Ручная настройка — Как видно из Таб. 10, есть два варианта

настройки IP-информации.

■ Автоматическая настройка — Switch должен быть подключен к

сети. Как видно из Таб.10, есть два варианта просмотра выделенного IP-адреса.

Таб. 10 Способы начальной настройки Switch

С помощью веб-интерфейса вручную введите IP-информацию, обратившись к Switch по его IP-адресу

169.254.100.100,

принятому по умолчанию.

Введите IP-информацию вручную с помощью интерфейса командной строки.

Использование 3Com

Network Supervisor

Подсоединение к консольному порту

С помощью 3Com

Network Supervisor

определите автоматически выделенную IP-информацию.

Просмотрите автоматически выделенную IP-информацию с помощью интерфейса командной строки.

38 Глава 3: Настройка для управления

Ручная настройка Настроить Switch вручную можно следующими способами:

■ Подключение к порту на передней панели — подсоедините

рабочую станцию кабелем Ethernet к порту на передней панели

Switch. Затем с помощью веб-интерфейса вручную введите

IP-информацию.

■ Подключение к консольному порту — подсоедините рабочую

станцию консольным кабелем к консольному порту Switch.

Затем с помощью интерфейса командной строки (CLI) вручную

введите IP-информацию.

Подключение к

порту на передней

панели

Для настройки Switch вручную нужно подсоединить компьютер к порту на передней панели. Сделать это следует до подсоединения Switch к сети.

Предварительные условия

■ Рабочая станция под управлением операционной системы

Windows 95/98/2000 или Windows NT.

■ Сетевая плата (NIC).

■ Кабель «витая пара» Ethernet категории 5 с разъемами RJ-45.

■ Подходящий веб-браузер — см. «Выбор браузера» на стр.49.

■ Чтобы настроить IP-информацию для Switch вручную,

необходимо указать следующее:

■ IP-адрес

■ маска подсети

■ шлюз по умолчанию

Ручная настройка 39

Подсоединение рабочей станции к Switch

1 Подсоедините рабочую станцию к порту на передней панели

Ethernet-кабелем, как показано на Рис.4.

Рис.4 Подсоединение рабочей станции к порту на передней панели

Switch

Рабочая станция (с сетевой платой)

Кабель Ethernet

Подсоединение к порту

на передней панели

Как подсоединить кабель: a Разъем RJ-45 на одном из концов Ethernet-кабеля

подсоедините к сетевой плате (NIC) рабочей станции.

b Разъем RJ-45 другого конца кабеля подсоедините к одному из

портов на передней панели Switch.

Конфигурирование IP-информации в рабочей станции

В подсоединенной к Switch рабочей станции нужно изменить IP-адрес и маску подсети. Предварительно запишите

существующие значения, чтобы позже можно было их восстановить. Установите на рабочей станции следующие значения параметров:

■ IP-адрес: 169.254.100.99

■ Маска подсети: 255.255.255.0

Ввод IP-информации в Switch

Теперь с помощью веб-интерфейса можно вручную ввести в Switch IP-информацию.

1 Подайте питание на Switch. Подождите приблизительно одну

минуту.

2 Откройте подходящий веб-браузер и введите адрес

169.254.100.100 в поле Location Address. Это IP-адрес по умолчанию, который автоматически присваивается неподключенному к сети устройству.

При отсутствии отклика подождите минуту, затем снова введите IP-адрес по умолчанию.

40 Глава 3: Настройка для управления

3 Когда появится приглашение для входа, в качестве имени

пользователя введите ввести пароль, нажмите клавишу Return. Если вход выполнен правильно, в браузере появятся страницы краткого руководства.

4 Они позволяют ввести в Switch необходимую IP-информацию.

Выберите режим Manual, затем введите IP-адрес, маску подсети и шлюз по умолчанию, которые Switch будет использовать при подключении к сети. На заключительной странице будет сводка введенной информации.

На этом начальная настройка Switch завершена, теперь его можно настроить для управления выбранным способом. См. «Способы управления Switch» на стр. 46.

admin, а когда появится приглашение

Подсоединение к

консольному порту

Чтобы настроить Switch, компьютер можно также подсоединить к консольному порту Switch (в данном примере описано локальное подсоединение к консольному порту, а не удаленное через модем). Сделать это можно как до подсоединения Switch к сети, так и после.

Предварительные условия

■ Рабочая станция, на которой установлено ПО эмуляции

терминала, например, Microsoft Hyperterminal. Это ПО

позволяет компьютеру обмениваться данными с Switch через

консольный порт напрямую или через модем.

■ Документация, прилагаемая к ПО эмуляции терминала.

■ Подходящий кабель:

■ Стандартный нуль-модемный кабель – если компьютер

подключается к консольному порту напрямую.

■ Стандартный модемный кабель – если компьютер

подключается к консольному порту через модем.

Разводка обоих кабелей приведена в Приложение B на стр.57.

■ Чтобы настроить IP-информацию для Switch вручную,

необходимо указать следующее:

■ IP-адрес

■ маска подсети

■ шлюз по умолчанию

Ручная настройка 41

Подсоединение рабочей станции к Switch

1 Подсоедините рабочую станцию к консольному порту

стандартным нуль-модемным кабелем, как показано на Рис.5.

Рис.5 Подсоединение рабочей станции к консольному порту Switch.

Стандартный нульмодемный кабель

Рабочая станция

(с установленным ПО

эмуляции терминала)

Соединение через консольный порт

Switch

Как подсоединить кабель:

a Подсоедините гнездовой разъем кабеля к штыревому разъему

консольного порта Switch.

b Закрепите кабельный разъем винтами. c Другой разъем кабеля подсоедините к одному из

последовательных портов (порту COM) рабочей станции.

2 Запустите ПО эмуляции терминала и настройте параметры того

порта COM, к которому подсоединен кабель. Эти параметры необходимо настроить в соответствии с параметрами Switch, принятыми по умолчанию:

■ 19 200 бод

■ 8-разрядные данные

■ без проверки четности

■ 1 стоповый бит

■ без аппаратного управления потоком

Дополнительные сведения см. в документации, прилагаемой к ПО эмуляции терминала.

Ввод IP-информации в Switch

Теперь можно ввести в Switch IP-информацию с помощью интерфейса командной строки.

1 Приглашение для входа появится на экране интерфейса

командной строки сразу после того, как Switch обнаружит подключение к своему консольному порту.

Если приглашение для входа не появится сразу, нажмите несколько раз клавишу Return.

42 Глава 3: Настройка для управления

2 Когда появится приглашение для входа, в качестве имени

пользователя введите ввести пароль, нажмите клавишу Return. Если вход выполнен верно, появится меню верхнего уровня интерфейса командной строки, показанное на Рис.6.

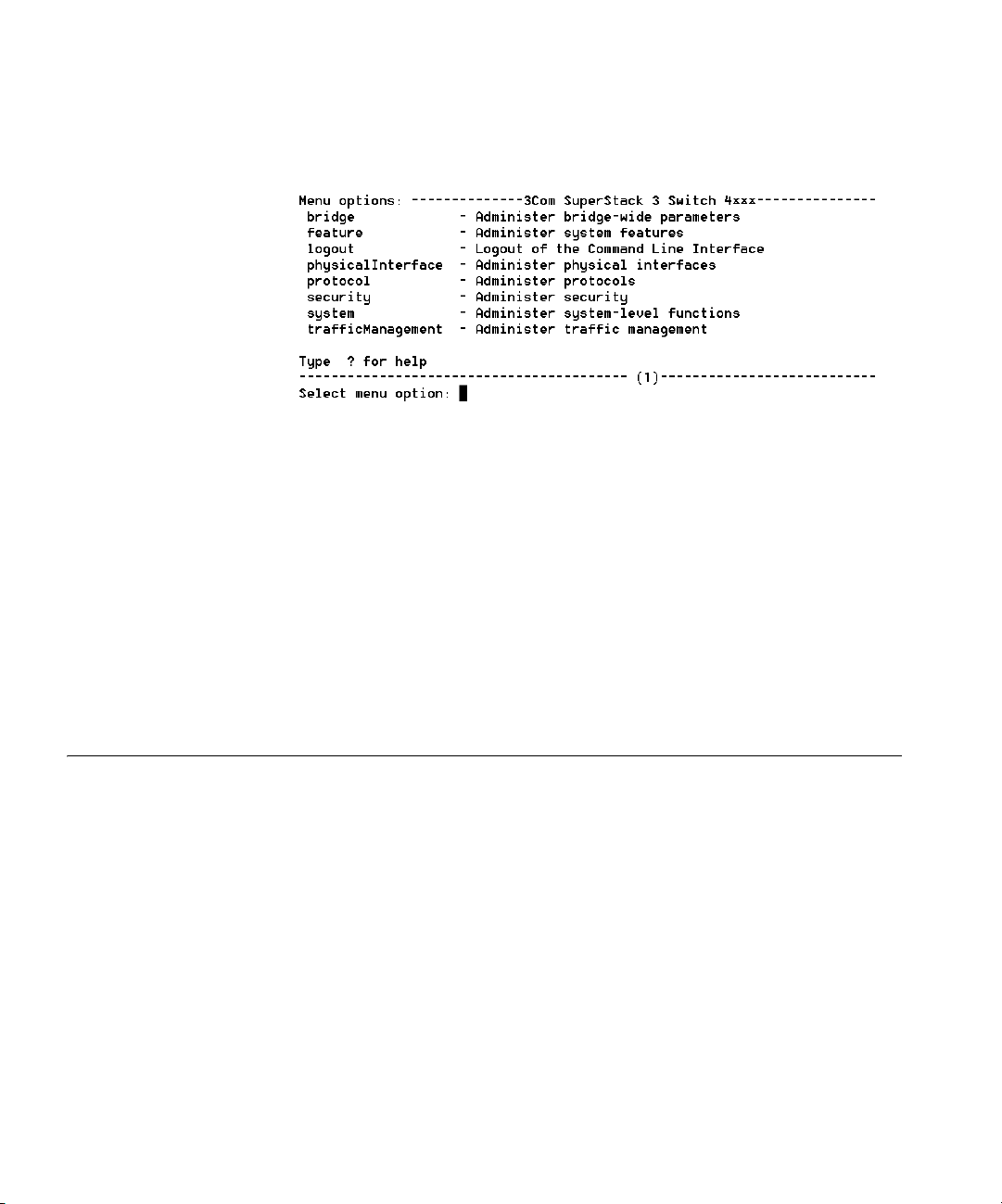

Рис.6 Пример меню верхнего уровня интерфейса командной строки

3 После приглашения «Select menu option» введите команду

protocol ip basicConfig . После приглашения Enter configuration method введите manual. На экране появится

приглашение ввести IP-информацию.

admin, а когда появится приглашение

4 Введите IP-адрес Switch, маску подсети и IP-адрес шлюза. На

экране появится сводка введенной информации.

Если Вы не собираетесь управлять Switch с помощью интерфейса командной строки через консольный порт, отсоедините от Switch последовательный кабель и закройте ПО эмуляции терминала.

Автоматическая настройка 43

Автоматическая настройка

Использование

3Com Network

Supervisor

Когда Switch подсоединен к сети, его автоматическую настройку можно выполнить следующими способами:

■ С помощью 3Com Network Supervisor — это приложение

автоматически обнаружит Switch и отобразит автоматически присвоенную Switch IP-информацию.

■ Подключение к консольному порту — консольным кабелем

подсоедините рабочую станцию к консольному порту Switch. Затем с помощью интерфейса командной строки (CLI) просмотрите автоматически присвоенную Switch IP-информацию.

Для определения автоматически назначенной Switch

IP-информации можно использовать приложение 3Com Network Supervisor, которое поставляется на прилагаемом к Switch компакт-диске.

1 Подсоедините Switch к сети. 2 Подайте питание на Switch и подождите две минуты. 3 Запустите 3Com Network Supervisor и мастера Auto-discovery

обнаружения. 3Com Network Supervisor автоматически обнаружит Switch и

отобразит автоматически присвоенную ему IP-информацию.

Подсоединение к

консольному порту

Большинство DHCP- и BootP-серверов допускают настройку со статическими IP-адресами, которая позволяет заранее узнать, какой IP-адрес будет выделен Switch. Подробности см. в прилагаемой к DHCP- или BootP-серверу документации.

Если в Вашей сети нет DHCP- или BootP-сервера, приложение 3Com Network Supervisor должно находиться в той же подсети, в которой находится Switch, поскольку полученные с помощью функции Auto-IP адреса не маршрутизируются.

Для автоматической настройки Switch можно также подсоединить компьютер к консольному порту. (В данном примере описано локальное подключение к консольному порту, а не удаленное через модем.)

44 Глава 3: Настройка для управления

Предварительные условия

■ Рабочая станция, на которой установлено ПО эмуляции

терминала, например, Microsoft Hyperterminal. Это ПО

позволяет компьютеру обмениваться данными с Switch через

консольный порт напрямую или через модем.

■ Документация, прилагаемая к ПО эмуляции терминала.

■ Подходящий кабель:

■ Стандартный нуль-модемный кабель – если компьютер

подключается к консольному порту напрямую.

■ Стандартный модемный кабель – если компьютер

подключается к консольному порту через модем.

Разводка обоих кабелей приведена в Приложение B на стр.57.

■ Кабель «витая пара» Ethernet категории 5 с разъемами RJ-45

для подсоединения Switch к сети.

Подсоединение рабочей станции к Switch

1 Подсоедините рабочую станцию к консольному порту

стандартным нуль-модемным кабелем, как показано на Рис.7.

Рис.7 Подсоединение рабочей станции к консольному порту Switch.

Стандартный нульмодемный кабель

Рабочая станция

(с установленным ПО

эмуляции терминала)

Соединение через консольный порт

Switch

Как подсоединить кабель:

a Подсоедините гнездовой разъем кабеля к штыревому разъему

консольного порта Switch.

b Закрепите кабельный разъем винтами. c Другой разъем кабеля подсоедините к одному из

последовательных портов (порту COM) рабочей станции.

Автоматическая настройка 45

2 Запустите ПО эмуляции терминала и настройте параметры того

■ 19 200 бод

■ 8-разрядные данные

■ без проверки четности

■ 1 стоповый бит

■ без аппаратного управления потоком

Дополнительные сведения см. в документации, прилагаемой к ПО эмуляции терминала.

Просмотр IP-информации через консольный порт

Теперь с помощью интерфейса командной строки можно просмотреть автоматически назначенную IP-информацию.

1 Подсоедините Switch к сети Ethernet-кабелем. После

подсоединения Switch к сети сразу начинается процесс автоматического конфигурирования IP-информации.

Процесс автоматического конфигурирования IP-информации длится одну минуту.

Если Switch в течение 30 секунд не получает отклика от

DHCP-сервера, механизм Auto-IP пытается назначить IP-адрес

169.254.100.100, принятый по умолчанию. Если этот адрес

недоступен, назначается IP-адрес 169.254.x.y, где x находится вдиапазоне от 1 до 254, а y – в диапазоне от 0 до 255.

2 Приглашение для входа появится на экране интерфейса

командной строки сразу после того, как Switch обнаружит подключение к своему консольному порту.

Если приглашение для входа не появится сразу, нажмите несколько раз клавишу Return.

3 Когда появится приглашение для входа, в качестве имени

пользователя введите

admin, а когда появится приглашение

ввести пароль, нажмите клавишу Return. Если вход выполнен верно, появится меню верхнего уровня интерфейса командной строки, показанное на Рис.8.

46 Глава 3: Настройка для управления

Рис.8 Пример меню верхнего уровня интерфейса командной строки

4 После приглашения «Select menu option» введите команду

protocol ip interface summary. После приглашения Select IP interfaces введите all. На экране появится сводка автоматически назначенной IP-информации. Запишите сетевой IP-адрес.

Способы управления Switch

Управление с

помощью

интерфейса

командной строки

Завершив начальную настройку Switch, выберите способ управления им. Можно воспользоваться одним из следующих способов:

■ Управление с помощью интерфейса командной строки

■ Управление с помощью веб-интерфейса

■ Управление по протоколу SNMP

Каждый Switch имеет интерфейс командной строки (CLI), который позволяет управлять Switch с рабочей станции локально через подключение к консольному порту (см. Рис.9) или дистанционно через сеть (см. Рис.10).

Способы управления Switch 47

Рис.9 Управление с помощью CLI через консольный порт

Стандартный нульмодемный кабель

Рабочая станция

(с установленным ПО эмуляции терминала)

Соединение через консольный порт

Switch

Рис.10 Управление с помощью CLI через сеть

Соединение по

сети через Telnet

Рабочая станция

Switch

См. «Настройка для управления с помощью интерфейса командной строки» на стр. 48.

Управление с

помощью

веб-интерфейса

Управление по

протоколу SNMP

Каждый Switch содержит внутренний набор веб-страниц, который позволяет управлять Switch с помощью веб-браузера дистанционно через IP-сеть (см. Рис.11).

Рис.11 Управление через сеть с помощью веб-интерфейса

Соединение

Рабочая станция

по сети

через веб-

браузер

Switch

См. «Настройка для управления с помощью веб-интерфейса» на стр.49.

Управлять Switch можно с помощью любой рабочей станции с ПО сетевого управления по протоколу SNMP (Simple Network Management Protocol), как показано на Рис. 12. Например, для этого можно использовать приложение 3Com Network Supervisor, которое поставляется на прилагаемом к Switch компакт-диске.

48 Глава 3: Настройка для управления

Рис.12 Управление через сеть по протоколу SNMP

Рабочая станция

сетевого управления по протоколу SNMP

См. «Настройка для управления по протоколу SNMP» на стр. 51.

Соединение

через сеть

по протоколу

SNMP

Switch

Настройка для управления с помощью интерфейса командной строки

Управление с

помощью CLI через

консольный порт

Управление с помощью CLI

через сеть

В этом разделе описано, как настроить управление Switch с помощью интерфейса командной строки через локальное подключение к консольному порту или через сеть.

Чтобы управлять Switch с помощью интерфейса командной строки через локальное подключение к консольному порту, выполните следующее.

1 Убедитесь, что рабочая станция подсоединена к консольному

порту правильно, как описано в разделе «Подсоединение к консольному порту» на стр.40.

2 Теперь Switch готов к управлению и настройке с помощью CLI

через консольный порт.

Чтобы управлять Switch с помощью интерфейса командной строки через IP-сеть с помощью Te lne t, сделайте следующее.

1 Убедитесь, что в Switch введена IP-информация, как описано в

разделе «Начальная настройка Switch» на стр. 37.

2 Убедитесь, что на управляющей рабочей станции правильно

установлен протокол IP. Это можно проверить путем посещения World Wide Web. Если доступ в Интернет осуществляется успешно, значит протокол IP установлен.

3 Убедитесь, что обмен данными с Switch выполняется, введя в

командной строке DOS команду ping в следующем формате:

c:\ ping xxx.xxx.xxx.xxx

(где xxx.xxx.xxx.xxx – IP-адрес Switch)

Настройка для управления с помощью веб-интерфейса 49

Если появится сообщение об ошибке, проверьте, верно ли была введена IP-информация, подано ли на Switch питание.

4 Чтобы начать сеанс Telnet из командной строки DOS, введите

IP-адрес Switch, которым нужно управлять, в следующем формате:

>telnet xxx.xxx.xxx.xxx

(где xxx.xxx.xxx.xxx – IP-адрес Switch)

При открытии сеанса Tel n et с помощью другого ПО, введите IP-адрес в том формате, который требуется этим ПО.

5 Когда появится приглашение для входа, в качестве имени

пользователя введите

admin, а когда появится приглашение

ввести пароль, нажмите клавишу Return (или введите пароль, если Вы уже изменили пароли по умолчанию).

Если приглашение для входа не появится сразу, нажмите несколько раз клавишу Return.

6 Если вход выполнен верно, появится меню верхнего уровня

интерфейса командной строки Switch, которым Вы собираетесь управлять, как показано на Рис.6 на стр.42.

Настройка для управления с помощью веб-интерфейса

Предварительные

условия

В этом разделе описано, как настроить управление Switch через сеть с помощью веб-интерфейса.

■ Убедитесь, что в Switch введена IP-информация, как описано в

разделе «Начальная настройка Switch» на стр. 37.

■ Убедитесь, что Switch подсоединен к сети кабелем «витая

пара» Ethernet категории 5 с разъемами RJ-45.

■ Подходящий веб-браузер.

Выбор браузера

Чтобы веб-интерфейс отображался правильно, используйте один из следующих веб-браузеров:

■ Netscape Navigator

■ Microsoft Internet Explorer версии 4.0, 5.0 или 5.5.

версии 4.5, 4.6 или 4.7.

50 Глава 3: Настройка для управления

Чтобы браузер правильно взаимодействовал с веб-интерфейсом, в браузере должно быть разрешено применение JavaScript™ и Cascading Style Sheets. По умолчанию эти функции в браузере включены. Включать их требуется только в том случае, если настройки браузера были изменены.

Управление через

сеть с помощью веб-интерфейса

Чтобы управлять Switch с помощью веб-интерфейса через IP-сеть, сделайте следующее:

1 Убедитесь, что на управляющей рабочей станции правильно

2 Убедитесь, что обмен данными с Switch выполняется, введя в

командной строке DOS команду ping в следующем формате:

c:\ ping xxx.xxx.xxx.xxx

(где xxx.xxx.xxx.xxx – IP-адрес Switch) Если появится сообщение об ошибке, проверьте, верно ли была

введена IP-информация, подано ли на Switch питание.

3 Откройте веб-браузер и введите в строке URL-адреса IP-адрес

Switch, которым нужно управлять, например, в следующем формате:

http:// xxx.xxx.xxx.xxx

4 Когда появится приглашение для входа, в качестве имени

пользователя введите

admin, а когда появится приглашение

ввести пароль, нажмите клавишу Return (или введите пароль, если Вы уже изменили пароли по умолчанию).

5 Чтобы просмотреть параметры управления, щелкните кнопку

Device View.

Настройка для управления по протоколу SNMP 51

Настройка для управления по протоколу SNMP

Предварительные

условия

Управлять Switch может любое приложение сетевого управления с протоколом Simple Network Management Protocol (SNMP) при следующих условиях.

■ На управляющей рабочей станции установлены верные базы

управляющей информации (MIB).

■ Управляющая рабочая станция подсоединена к Switch через

порт в сети VLAN 1 (VLAN по умолчанию). По умолчанию все порты Switch относятся к VLAN 1.

Для управления Switch по протоколу SNMP можно использовать приложение 3Com Network Supervisor, которое поставляется на прилагаемом к Switch компакт-диске. Приложение 3Com Network Supervisor автоматически загружает в рабочую станцию верные базы MIB и все необходимые файлы.

■ Документация, прилагаемая к ПО сетевого управления по

протоколу SNMP.

Чтобы управлять Switch с помощью приложения сетевого управления по протоколу SNMP, необходимо указать строки SNMP-сообщества пользователей, определенных в Switch. Это можно сделать с помощью команды system management snmp community интерфейса командной строки. Дополнительные сведения см. в разделе об интерфейсе командной строки в справочном руководстве «SuperStack 3 Switch Management Interface Reference Guide» (Справочное руководство по интерфейсам SuperStack 3 Switch).

52 Глава 3: Настройка для управления

Пользователи и пароли по умолчанию

Чтобы управлять Switch с помощью веб-интерфейса или интерфейса командной строки, или сменить принятые по умолчанию пароли, нужно войти с верным именем пользователя и паролем. В Switch предусмотрены три пользователя по умолчанию, причем у каждого из них свой пароль и уровень доступа. Эти имена пользователей, принятые по умолчанию, перечислены в Таб.11.

ПРЕДУПРЕЖДЕНИЕ Чтобы защитить Switch от несанкционированного доступа, как можно раньше измените все принятые по умолчанию пароли, даже если Вы не собираетесь активно им управлять.

Таб.11 Пользователи по умолчанию

Имя пользователя

monitor monitor monitor — этот пользователь может просматривать

manager manager manager — этот пользователь имеет доступ к

admin (без

Стандартный пароль Уровень доступа

все изменяемые параметры, кроме специальных и функций безопасности, но не может изменить их.

рабочим параметрам и может их изменять, но не имеет доступа к специальным функциям и функциям безопасности.

пароля)

security – этот пользователь может просматривать и изменять все изменяемые параметры.

Как изменить

принятые по

умолчанию пароли

Для входа и начальной настройки Switch используйте имя пользователя admin (без пароля).

Изменить принятые по умолчанию пароли можно с помощью одной из следующих команд.

■ Команда security device user modify в интерфейсе

командной строки.

■ Операция Security > Device > User > Modify в веб-интерфейсе.

Дополнительные сведения о пользователях и паролях по умолчанию см. в справочном руководстве «SuperStack 3 Switch Management Interface Reference Guide» (Справочное руководство по интерфейсам SuperStack 3 Switch) на прилагаемом к Switch компакт-диске.

Правила безопасности

Прежде чем приступить к инсталляции или удалению компонентов, либо техническому обслуживанию Switch 4924, ознакомьтесь со следующими правилами безопасности.

ВНИМАНИЕ! Тексты под этим заголовком содержат правила личной безопасности. Все правила должны строго соблюдаться. Прежде чем инсталлировать или деинсталлировать это оборудование, внимательно прочтите следующие правила техники безопасности.

54 Приложение A: Правила безопасности

Важные правила безопасности

ВНИМАНИЕ! Инсталляция и деинсталляция оборудования должна выполнятся только квалифицированными специалистами.

ВНИМАНИЕ! Если друг на друга устанавливаются Switch 4924 и устройства SuperStack 3, которые ўже его, то Switch 4924 должен быть установлен ниже этих устройств.

ВНИМАНИЕ! Устройство должно быть заземлено. ВНИМАНИЕ! Устройство должно быть подключено

к заземленному источнику питания в соответствии с правилами техники безопасности.

ВНИМАНИЕ! Шнур питания и штепсельная вилка: Они должны удовлетворять принятым в стране стандартам.

США и Канада ■ Шнур питания должен удовлетворять требованиям

организации UL и иметь сертификат CSA.

■ Минимальные технические характеристики гибкого

шнура питания: № 18 по стандарту AWG Тип SV или SJ трехполюсная штепсельная вилка

■ Шнур питания должен быть рассчитан на ток

не менее 10 А.

■ Штепсельная вилка должна быть заземлена по

правилам NEMA 5-15P (15A, 125В) или NEMA 6-15P (15A, 250В).

Только для Великобритании

■ Штепсельная вилка должна удовлетворять

стандарту BS1363 (3 полюса, 13 ампер), а также должна быть снабжена предохранителем на 5А стандарта BS1362.

■ Шнур питания должен быть размечен по правилам

<HAR> или <BASEC>, тип: H03VVF3GO.75 (минимум).

Только для Европы

■ Шнур питания должен удовлетворять стандарту

CEE 7/7 («SCHUKO»).

■ Шнур питания должен быть размечен по правилам

<HAR> или <BASEC>, тип: H03VVF3GO.75 (минимум).

Дания ■ Штепсельная вилка должна удовлетворять

требованиям раздела 107-2-D1, стандарт DK2-1a или DK2-5a.

Швейцария ■ Шнур питания должен удовлетворять требованиям

SEV/ASE 1011.

Важные правила безопасности 55

ВНИМАНИЕ! Разъем питания (подсоединяемый к устройству, а не штепсельная вилка) должен удовлетворять правилам EN60320/IEC320 для разъемов питания.

ВНИМАНИЕ! Штепсельная розетка должна находиться рядом с устройством, доступ к ней не должен быть затруднен. Отключать питание от устройства следует только, вытаскивая шнур питания из розетки.

ВНИМАНИЕ! Устройство работает в режиме SELV (Safety Extra Low Voltage) в соответствии со стандартом IEC 950. Этот режим действует только в том случае, если подключенная кнему аппаратура тоже работает в режиме SELV.

ВНИМАНИЕ! Только для Франции и Перу. Это устройство нельзя подключать к источникам питания

†

типа IT

. Если же необходимо пользоваться источником типа

IT, то на устройство следует подавать напряжение 230V (2P+T)

через трансформатор с коэффициентом трансформации 1:1, а вывод вторичной обмотки, помеченный Neutral, должен быть заземлен.

†

Impédance à la terre.

ВНИМАНИЕ! Только для Великобритании. К консольному порту Switch 4924 можно подключать только модемы, предназначенные для телекоммуникационных систем.

56 Приложение A: Правила безопасности

ВНИМАНИЕ! Если Switch должен быть смонтирован на направляющих, на полке или в лотке, то его следует устанавливать только в шкафу или стойке. Одних только комплектов для монтажа в стойку недостаточно для удержания устройства на весу. Комплекты для монтажа в стойку не требуются, если Switch лежит на столе или установлен на стене.

ВНИМАНИЕ! Если Switch 4924 питается от источника питания

Type 3 Power Module, прочтите в руководстве пользователя Type 3 Power Module раздел оправилах безопасности.

Контакты

Нуль-модемный кабель

Последовательный кабель PC-AT

9-контактный разъем – 25-контактный разъем RS-232

Switch 4924 Гнездос9контактами

Экран

Оболочка

TxD

RxD Земля RTS CTS

DSR DCD

DTR

ПК/терминал Разъем с 25 контактами (штыревой/гнездовой)

Земля

Экран

TxD

RxD

RTS CTS

DSR DCD

DTR

требуется только для экранированного кабеля

требуется всегда

требуется для согласования

9-контактный разъем – 9-контактный разъем

Switch 4924 Гнездос9контактами

Экран

Оболочка

DTR

TxD

RxD

CTS

Земля

DSR

RTS DCD

Последовательный порт PC-AT Гнездос9контактами

Оболочка

Экран

Земля

DCD

RxD

TxD

DTR

DSR

RTS

CTS

требуется только для экранированного кабеля

требуется для согласования

требуется всегда

требуется для согласования

требуется всегда

требуется для согласования

58 Приложение B: Контакты

Модемный кабель 9-контактный разъем – 25-контактный разъем RS-232

Разводка контактов порта RJ-45

Switch 4924 Гнездос9контактами

Экран Оболочка

TxD

RxD RTS CTS DSR

Земля

DCD DTR

Модемный порт RS-232 Гнездо с 25 контактами

Экран

TxD

RxD RTS CTS DSR

Земля

DCD DTR

Разводки контактов для разъемов 100BASE-TX и 1000BASE-T порта RJ-45 одинаковы.

Таблица 11 Разводка контактов

Номер контакта 100BASE-TX 1000BASE-T

Конфигурация портов: MDI 1 Передача данных + Двунаправленная

передача данных A+

2 Передача данных – Двунаправленная

3 Прием данных + Двунаправленная

4 Резервный Двунаправленная

5 Резервный Двунаправленная

6 Прием данных – Двунаправленная

7 Резервный Двунаправленная

8 Резервный Двунаправленная

передача данных A–

передача данных B+

передача данных C+

передача данных C–

передача данных B–

передача данных D+

передача данных D–

Разводка контактов порта RJ-45 59

Таблица 12 Разводка контактов

Номер контакта 100BASE-TX 1000BASE-T

Конфигурация портов: MDIX 1 Прием данных + Двунаправленная

передача данных B+

2 Прием данных – Двунаправленная

3 Передача данных + Двунаправленная

4 Резервный Двунаправленная

5 Резервный Двунаправленная

6 Передача данных – Двунаправленная

7 Резервный Двунаправленная

8 Резервный Двунаправленная

передача данных B–

передача данных A+

передача данных D+

передача данных D–

передача данных A–

передача данных C+

передача данных C–

60 Приложение B: Контакты

Технические характеристики

Габариты

Условия эксплуатации

Рабочая температура от 0 ° до 40 °C Температура хранения от –10 ° до +70 °C Влажность при работе 10–95 % относительная влажность без конденсации Стандарты EN60068 по перечню 3Com (тестирование

Безопасность

Сертификаты безопасности

электромагнитная совместимость

Электромагнитное излучение

Устойчивость к электромагнитному излучению

Тепловыделение не более 400 ватт (не более 850 британских тепловых единиц в час) Источник питания

Частота переменного тока 50/60 Гц Входное напряжение 90–240 В переменного тока Ток не более 4,5 А

Поддерживаемые стандарты

Высота: 65,8 мм, ширина 440 мм, длина 363,4 мм (только корпуса). Вес:6,3 кг

пакета: абзацы 2.1, 2.2, 2.30 и 2.32.) Эксплуатационные испытания: абзацы 2.1, 2.2, 2,30 и 2.13.

UL 1950, EN60950, CSA 22.2 № 950, IEC 60950

CISPRR 22 класс A, EN55022 класс A, FCC Part 15 подраздел B класс A, ICES-003 класс A, VCCI класс A, AS/NZS 3548 класс A, CNS 13438 класс A,

EN61000-3-2 EN 55024

SNMP:

протокол SNMP (RFC 1157) MIB-II (RFC 1213) мост MIB (RFC 1493) RMON MIB II (RFC 2021) база дистанционного контроля MIB (RFC 1757) MAU MIB (RFC 2239)

Эмуляция терминала

Telnet (RFC 854)

Протоколы для администрирования

UDP (RFC 768) IP (RFC 791) ICMP (RFC 792) TCP (RFC 793) ARP (RFC 826) TFTP (RFC 783)

62 Приложение C: Технические характеристики

Техническая поддержка

Компания 3Com предоставляет удобный доступ к информации отехнической поддержке через разнообразные службы. Эти службы описаны в данном приложении.

Содержащаяся в этом приложении информация верна на момент публикации. Чтобы получить более свежую информацию, посетите сайт 3Com Corporation в World Wide Web.

Онлайновые технические службы

World Wide Web Site Чтобы получить самую свежую информацию по сетевым

3Com

Knowledgebase

Web Services

Корпорация 3Com предоставляет техническую поддержку своих продуктов по всему миру круглосуточно 7 дней в неделю через следующие онлайновые системы:

■ World Wide Web site

■ 3Com Knowledgebase Web Services

■ 3Com FTP Site

продуктам на сайте 3Com Corporation в World Wide Web, введите в браузере следующий адрес:

http://www.3com.com/

На этом сайте содержится информация о технической поддержке, втом числе техническая документация, а также варианты поддержки от технического обучения до технического обслуживания и профессиональных услуг.

Это интерактивное средство содержит техническую информацию о продуктах, собранную опытными инженерами компании 3Com в различных странах. Доступная в World Wide Web по адресу

http://knowledgebase.3com.com, эта служба предоставляет

клиентам и партнерам корпорации 3Com удобный и круглосуточный доступ к технической информации почти по всем продуктам корпорации 3Com.

64 Приложение D: Техническая поддержка

3Com FTP Site С этого общедоступного FTP-сайта корпорации 3Com можно

загрузить драйверы, исправления, программное обеспечение ибазыMIB. Эта служба работает круглосуточно и без выходных.

Чтобы посетить FT P - сайт корпорации 3Com, введите в клиентской программе следующую информацию:

■ Имя хоста: ftp.3com.com

■ Имя пользователя: anonymous

■ Пароль: <your Internet e-mail address> (адрес Вашей

электронной почты)

В браузерах Netscape Navigator и Internet Explorer вводить имя пользователя и пароль не нужно.

Поддержка со стороны поставщиков сетевых услуг

Поддержка со стороны корпорации 3Com

Если Вам потребуется дополнительная помощь, обращайтесь к своему поставщику сетевых услуг. Многие поставщики являются авторизованными партнерами корпорации 3Com по предоставлению услуг и уполномочены предоставлять широкий спектр услуг, в том числе: планирование сетей, инсталляция, обслуживание оборудования, прикладное обучение, услуги технической поддержки.

Прежде чем обратиться к поставщику сетевых услуг за помощью, подготовьте следующую информацию.

■ Название модели продукта, код и серийный номер

■ Список оборудования и программного обеспечения

системы, включая статусы изменений

■ Диагностические сообщения об ошибках

■ Подробности о недавних изменениях конфигурации,

если они были Если Вы не можете связаться со своим поставщиком сетевых

услуг, обратитесь в корпорацию 3Com по указанным далее номерам.

Если Вам не удалось получить помощь со стороны ресурсов онлайновой технической поддержки корпорации 3Com и со стороны поставщика сетевых услуг, обратитесь в службу технической поддержки 3Com по телефону. Чтобы узнать об услугах поддержки подробнее, обратитесь в ближайшее отделение технической поддержки 3Com по телефону.

Прежде чем обратиться в корпорацию 3Com за помощью, подготовьте следующую информацию.

Поддержка со стороны корпорации 3Com 65

■ Название модели продукта, код и серийный номер

■ Список оборудования и программного обеспечения

системы, включая статусы изменений

■ Диагностические сообщения об ошибках

■ Подробности о недавних изменениях конфигурации,

если они были Далее приведен список телефонных номеров технической поддержки. Эти номера верны на момент публикации. Более свежую информацию можно получить на сайте корпорации 3Com в Интернете:

Страна Телефонный номер Страна Телефонный номер Азия, Тихоокеанский регион

Австралия Гонконг Индия

Индонезия Япония Малайзия Новая Зеландия Пакистан Филиппины

Европа, Ближний Восток и Африка

Из любого из этих регионов обращайтесь:

Европа и Южно-Африканская Республика

Из следующих стран можно бесплатно звонить по следующим номерам: Австрия Бельгия

Дания Финляндия Франция Германия Венгрия Ирландия Израиль Италия Люксембург

Южная Америка

Бразилия Мексика Пуэрто-Рико

Северная Америка 1 800 NET 3Com

1 800 678 515 800 933 486 +61 2 9937 5085 или 000800 6501111 001 800 61 009 03 5783 1270 1800 801 777 0800 446 398 +61 2 9937 5083 1235 61 266 2602

телефон

+44 (0)1442 435529 +44 (0)1442 436772

0800 297468 0800 71429 800 17309 0800 113153 0800 917959 0800 1821502 06800 12813 1800 553117 1800 9453794 800 8 79489 0800 3625

0800 13 3266 01 800 849CARE 800 666 5065

(1 800 638 3266) Корпоративные клиенты:

1 800 876-3266

факс

Китай

Сингапур Южная Корея:

Тайвань, Таиланд

Нидерланды Норвегия Польша Португалия Южно-Африканская Республика Испания Швеция Швейцария Великобритания

Центральная и Южная Америка

Китайская республика

10800 61 00137 или 021 6350 1590 или 00800 0638 3266 800 6161 463 00798 611 2230 или 02 3455 6455 0080 611 261 001 800 611 2000

0800 0227788 800 11376 00800 3111206 0800 831416 0800 995014 900 983125 020 795482 0800 55 3072 0800 966197

AT&T +800 998 2112

66 Приложение D: Техническая поддержка

Возврат продуктов на ремонт

Прежде чем посылать продукт на ремонт в корпорацию 3Com, сначала получите индивидуальный номер (authorization number). Отправленные в корпорацию 3Com продукты без индивидуального номера не принимаются; они будут возвращены отправителю за его счет.

Для получения индивидуального номера обратитесь по телефону или факсу:

Страна Телефонный номер Номер факса

Азия, Тихоокеанский регион + 65 543 6500 + 65 543 6348 Европа, Южная Африка и

Ближний Восток Центральная и Южная Америка 525 201 0075

Аргентина Боливия Бразилия

Карибский регион Чили Колумбия Эквадор Мексика Парагвай Перу Уругвай Венесуэла

Из следующих стран можно бесплатно звонить по номерам:

Австрия Бельгия Дания Финляндия Франция Германия Венгрия Ирландия Израиль Италия Нидерланды Норвегия Польша Португалия Южно-Африканская Республика Испания Швеция Швейцария Великобритания

США и Канада 1 800 NET 3Com

+ 44 (0)1442 435529 + 44 (0)1442 436722

0810 222 3266 511 241 1691 0800 133266 или 55 11 5643 2700 525 201 0004 562 240 6200 525 201 0004 525 201 0004 525 201 0004 525 201 0004 511 241 1691 525 201 0004 525 201 0004

0800 297468 0800 71429 800 17309 0800 113153 0800 917959 0800 1821502 06800 12813 1800 553117 1800 9453794 1678 79489 0800 0227788 800 11376 00800 3111206 0800 831416 0800 995014 900 983125 020 795482 0800 55 3072 0800 966197

(1 800 638 3266) Корпоративные клиенты:

1 800 876 3266

1 408 326 7120 (платный)

Указатель

Номеры

3C-номер 20 3Com Knowledgebase Web Services 55

аппаратные функции 16

браузеры

выбор 40

веб-браузеры

выбор 40

веб-интерфейс

выбор браузера 40 возврат продуктов на ремонт 58 вход под именем пользователя по

умолчанию 42

гнездо

питание 20

RPS 20 гнездо питания 20

инсталляция Switch 23

предварительные условия 25 интерфейс командной строки

управление 37

кабель

контакты 49

правильный выбор 29 контакты 49 конфигурация прямого подключения 29 конфигурация MDI 29 конфигурация MDIX 29 конфигурация с перекрещиванием 29

заводские настройки 21

монтаж Switch 4924 в шкаф 25

название продукта 20

онлайновые технические службы 55

пароли

пользователи по умолчанию 42 по умолчанию

параметры 21

пользователи 42 поддержка со стороны поставщиков сетевых

услуг 56 подключение питания к Switch 4924 27 правила безопасности

Русский 46

68 Указатель

разводка контактов

модемный кабель 50 последовательный кабель 49 нуль-модемный кабель 49

RJ-45 50

серийный номер Switch 20 светодиоды 18

табличка с информацией об устройстве 20 техническая поддержка

3Com Knowledgebase Web Services 55

поставщики сетевых услуг 56 ремонт продуктов 58

URL-адрес корпорации 3Com 55 технические характеристики системы 53 технические характеристики, система 53

управление по протоколу SNMP 38

настройка 41 управление

настройка 33

способы 37 управление с помощью веб-интерфейса 38

настройка 40 уровни доступа пользователей

по умолчанию 42

условные обозначения

пиктограммы примечаний, Об этом

руководстве 10

текст, Об этом руководстве 10

MAC-адрес Switch 20 MIB 56

Redundant Power System См. RPS RPS 20

гнездо 20 подключение 28

Simple Network Management Protocol. См. SNMP SNMP 41 Switch 4924

размер 53 3C-номер 20

габариты 53 вес 53 гнездо питания 20 гнездо RPS 20 инсталляция 23, 25 Ethernet-адрес 20 название продукта 20 подключение питания 27 монтаж в шкаф 25 MAC-адрес 20 серийный номер 20 табличка с информацией об устройстве 20 функции 16

URL 55 URL-адрес корпорации 3Com 55

CD-ROM 12

Ethernet-адрес Switch 20

World Wide Web (WWW) 55

Законодательство и стандарты

Соответствие стандартам Федеральной комиссии связи США (FCC)

Информация для пользователей

Соответствие стандартам CSA

Данное оборудование протестировано и соответствует ограничениям на цифровые устройства класса А согласно части 15 норм FCC. Эти ограничения должны обеспечить разумную защиту от вредных помех при использовании оборудования в коммерческой среде. Это оборудование генерирует, использует и может излучать радиоволны, поэтому в случае нарушения инструкций по установке и использованию может создавать помехи радиосвязи. Вероятно, что использование этого оборудования в жилых районах вызовет помехи радиосвязи, ущерб от которых Вам придется возмещать за свой счет.

Если данное оборудование вызывает помехи, мешающие приему радио- и телесигналов, что можно определить путем отключения и включения оборудования, пользователь может попытаться устранить помехи с помощью одной или нескольких из следующих мер.

■ Переориентировка приемной антенны.

■ Измените положение оборудования относительно приемника.

■ Отодвиньте оборудование от приемника.

■ Подключите оборудование к другой розетке таким образом, чтобы питание оборудования

и приемника осуществлялось от разных электроцепей.

В случае необходимости пользователь должен проконсультироваться у представителя предприятия-продавца или у опытного специалиста по радиотехнике и телевидению. Пользователь может найти полезные советы в следующей брошюре, подготовленной Федеральной комиссией связи США:

How to Identify and Resolve Radio-TV Interference Problems (Поиск и устранение проблем, вызванных помехами радио- и телеприему)

Эту брошюру можно заказать в издательстве Правительства США по адресу U.S. Government

Printing Office, Washington, DC 20402; Stock No. 004-000-00345-4.

В целях удовлетворения ограничениям FCC на электромагнитное излучение, данное оборудование должно использоваться только с кабелями, которые соответствуют стандарту

IEEE 802.3.

Данная цифровая аппаратура класса А удовлетворяет требованиям Канадских правил для оборудования, вызывающего помехи.

Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Соответствие стандартам CE (Европа).

Данный продукт удовлетворяет требованиям директивы Европейского Сообщества 73/23/ЕЭС по низковольтному оборудованию и директивы 89/336/ЕЭС по электромагнитной совместимости с поправками, внесенными директивой Европейского Сообщества 93/68/ЕЭС.

Внимание! Это продукт класса А. В жилых помещениях данный продукт может вызвать радиопомехи; в этом случае пользователю могут потребоваться соответствующие меры.

3COM 3C17701 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Контакты

Нуль-модемный кабель

Последовательный кабель PC-AT

Модемный кабель 9-контактный разъем – 25-контактный разъем RS-232

Онлайновые технические службы

World Wide Web Site Чтобы получить самую свежую информацию по сетевым

3Com FTP Site С этого общедоступного FTP-сайта корпорации 3Com можно

Указатель
