EnglishSegmented Lung, 20 parts
This “Thoracic Organs with Segmented Lungs” model shows the organs and structures of the chest cavity. These include the right and left lungs and the pulmonary lobes, heart, pericardium, the large vessels around the heart and the trachea with oesophagus. The lung segments can be taken apart; inside the lungs, the seg­mental bronchi are shown in different colours. Located under the chest cavity structure are the diaphragm and the associated section of the pleura. The anatomical structures behind the oesophagus and the thoracic aorta have been cut horizontally at the level of the lower thoracic spine.
As well as depicting the organs and structures of the thoracic cavity, this model helps to provide a better understanding of the lung segments as isolated components of the individual lobes, each with its own seg­mental bronchus. It is very important to be able to examine and identify all segments of the anatomy using bronchoscope and radiological methods as any section may become diseased requiring diagnosis and speci­fically targeted treatment or surgery.
1 Right lung 2 Right lung, superior lobe 3 Right lung, superior lobe, apical segment [S I] 4 Right lung, superior lobe, apical segmental
bronchus [B I]
5 Right lung, superior lobe,
posterior segment [S II]
6 Right lung, superior lobe,
posterior segmental bronchus [B II]
7 Right lung, superior lobe,
anterior segment [S III]
8 Right lung, superior lobe,
anterior segmental bronchus [B III] 9 Horizontal fissure of right lung 10 Right lung, middle lobe 11 Right lung, middle lobe, lateral segment [S IV] 12 Right lung, middle lobe,
lateral segmental bronchus [B IV] 13 Right lung, middle lobe, medial segment [S V] 14 Right lung, middle lobe,
medial segmental bronchus [B V] 15 Oblique fissure of right lung 16 Right lung, inferior lobe 17 Right lung, inferior lobe,
superior segment [S VI] 18 Right lung, inferior lobe,
superior segmental bronchus [B VI] 19 Right lung, inferior lobe,
medial basal segment [S VII] 20 Right lung, inferior lobe,
medial basal segmental bronchus [B VII] 21 Right lung, inferior lobe,
anterior basal segment [S VIII] 22 Right lung, inferior lobe,
anterior basal segmental bronchus [B VIII] 23 Right lung, inferior lobe,
lateral basal segment [S IX] 24 Right lung, inferior lobe,
lateral basal segmental bronchus [B IX]
25 Right lung, inferior lobe,
posterior basal segment [S X]
26 Right lung, inferior lobe,
posterior basal segmental bronchus [B X] 27 Left lung 28 Left lung, superior lobe 29 Left lung, superior lobe,
apicoposterior segment [S I+II] 30 Left lung, superior lobe,
apicoposterior segmental bronchus [B I+II] 31 Left lung, superior lobe, anterior segment [S III] 32 Left lung, superior lobe,
anterior segmental bronchus [B III]
33 Left lung, superior lobe,
superior lingular segment [S IV] 34 Left lung, superior lobe,
superior lingular bronchus [B IV] 35 Left lung, superior lobe,
inferior lingular segment [S V] 36 Left lung, superior lobe,
inferior lingular bronchus [B V] 37 Oblique fissure of left lung 38 Left lung, inferior lobe 39 Left lung, inferior lobe, superior segment [S VI] 40 Left lung, inferior lobe,
superior segmental bronchus [B VI] 41 Left lung, inferior lobe,
anteromedial basal segment [S VII+VIII] 42 Left lung, inferior lobe, anteromedial
basal segmental bronchus [B VII+VIII] 43 Left lung, inferior lobe,
lateral basal segment [S IX] 44 Left lung, inferior lobe,
lateral basal segmental bronchus [B IX] 45 Left lung, inferior lobe,
46 Left lung, inferior lobe,
posterior basal segment [S X]
posterior basal segmental bronchus [B X]
English
47 Oesophagus 48 Trachea 49 Brachiocephalic trunk 50 Left brachiocephalic vein 51 Right brachiocephalic vein 52 Right pulmonary artery 53 Right pulmonary veins 54 Superior vena cava 55 Ascending aorta 56 Heart, right atrium 57 Heart, right auricle 58 Right coronary artery 59 Heart, right ventricle 60 Parietal pleura 61 Diaphragm 62 Left subclavian artery 63 Left common carotid artery 64 Arch of aorta; Aortic arch 65 Left main bronchus 66 Left pulmonary artery 67 Left pulmonary vein 68 Pulmonary trunk 69 Right main bronchus 70 Heart, left auricle 71 Left coronary artery 72 Heart, left ventricle 73 Apex of heart 74 Inferior vena cava 75 Pericardium 76 Descending aorta 77 Spinal cord 78 Rib 79 Latissimus dorsi 80 Thoracic vertebra 81 Trapezius 82 Erector spinae 83 Azygos vein
4
®
Assembly Instructions
Heart

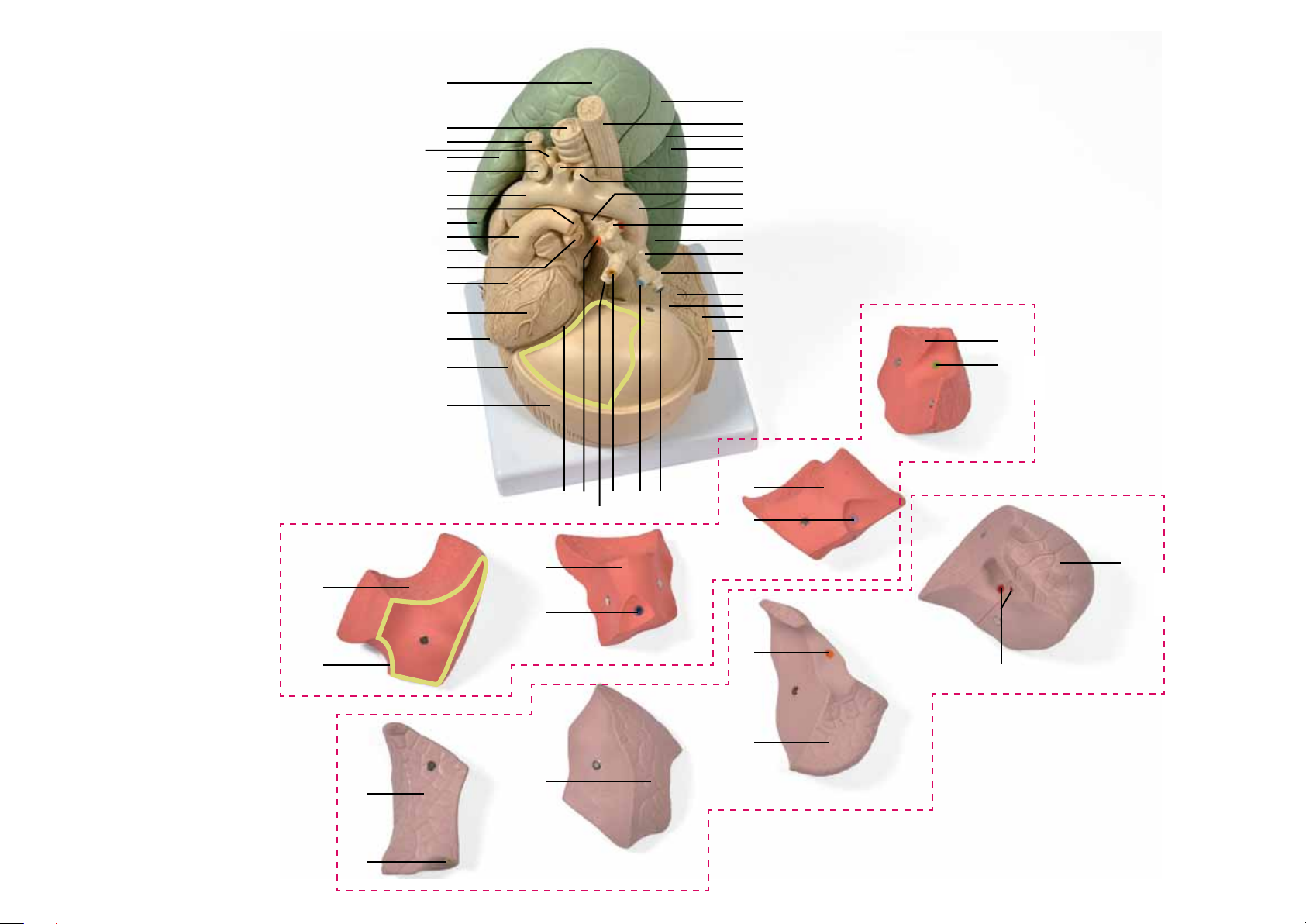

1. Insert the heart as shown in the diagram on page 24.
Right Lung (Green)

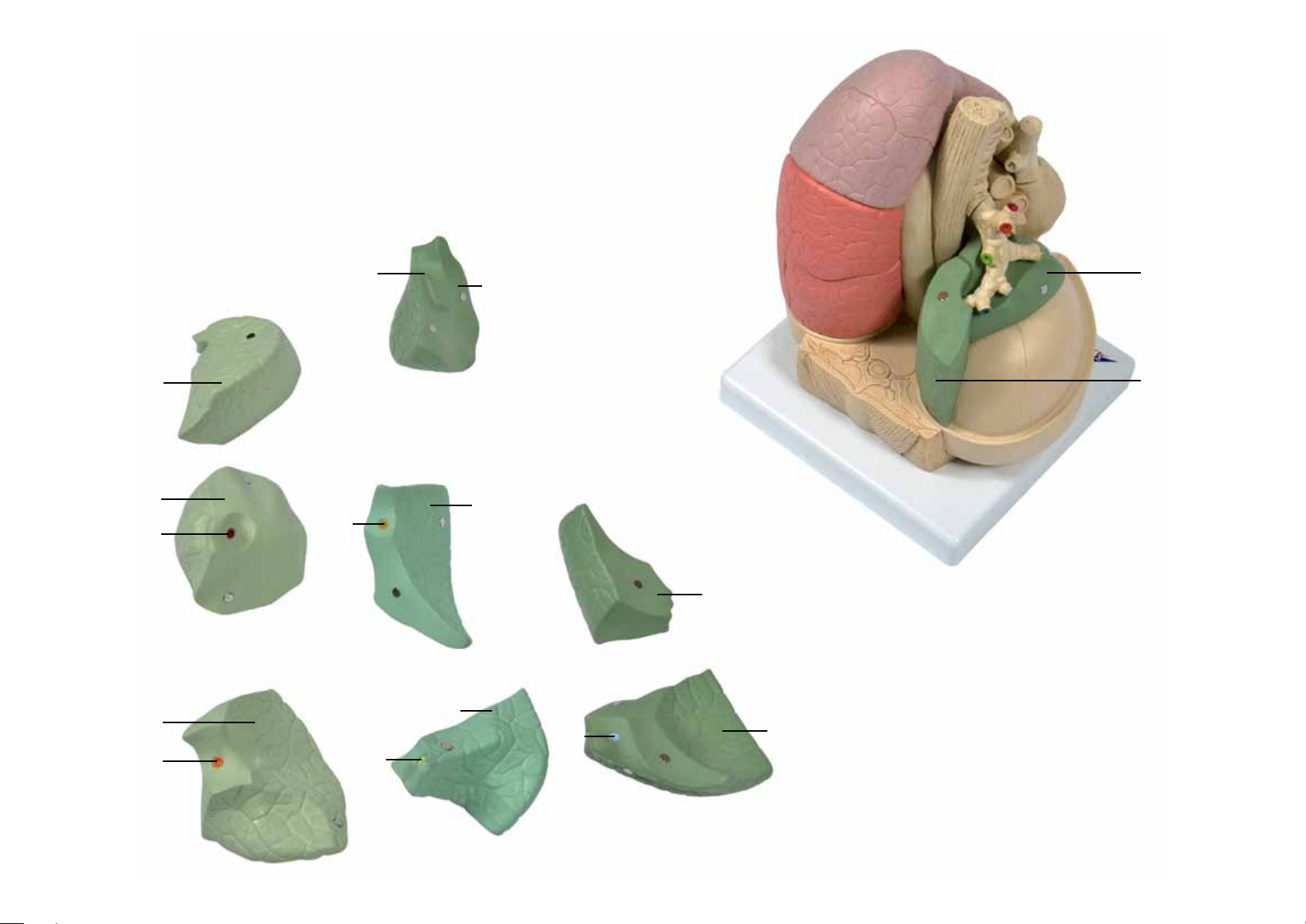

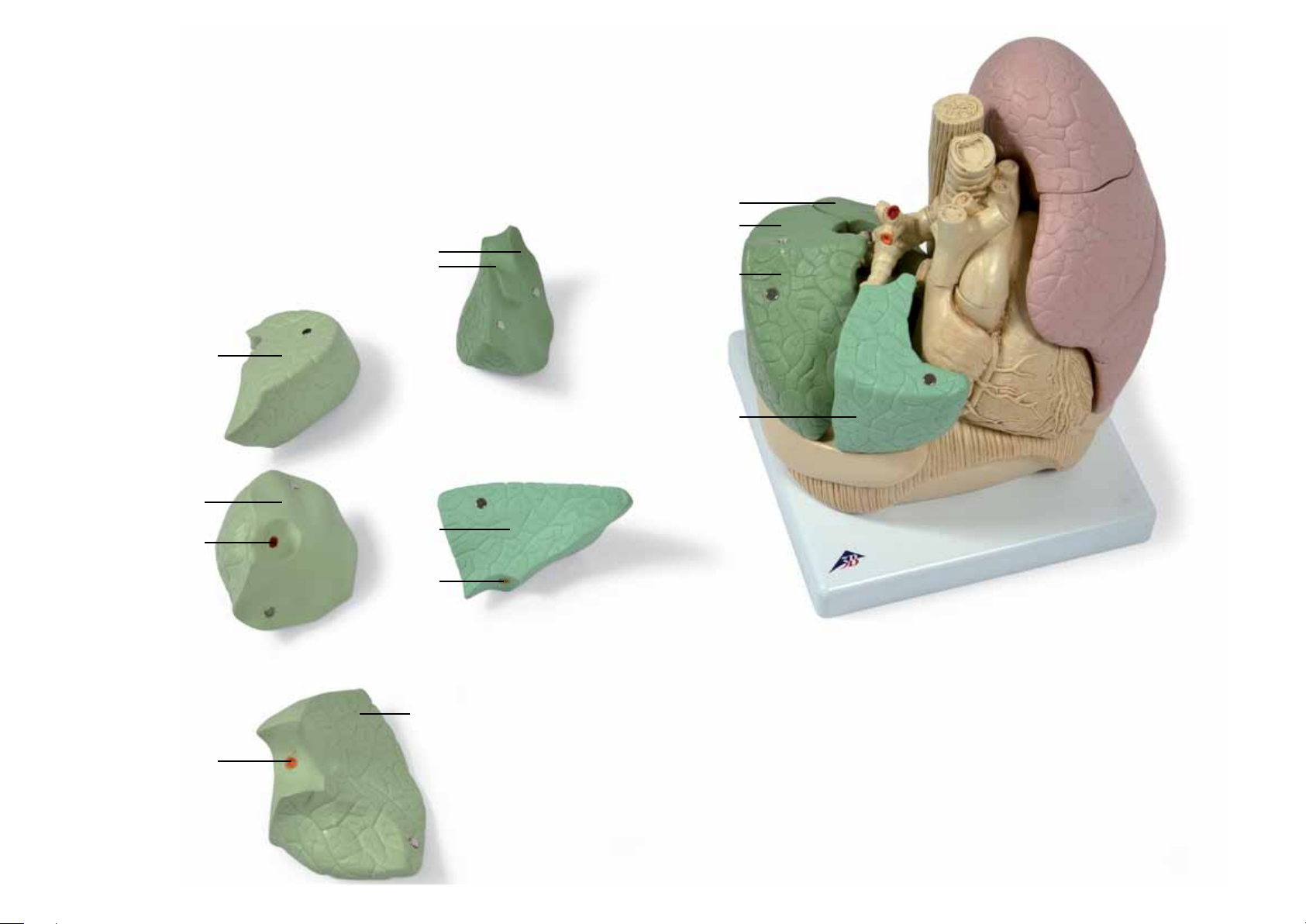

Position the model and arrange the segments as shown in the diagram on page 25.
2. First fit the medial basal segment [S VII] (19) of the inferior lobe onto the base on the inside, bring together the colour-edged surfaces as shown in the diagram on page 25. The correct position can be seen on the diagram on page 26. Then rotate the model anticlockwise so that it is in the position shown on the diagram on page 27.
3. Fit the posterior basal segment [section X] (25) of the inferior lobe onto the base at the back. Bring toge­ther the colour-edged surfaces shown on the diagram on page 27. The correct position can be seen on the diagram on page 28. Then rotate the model clockwise so that it is in roughly the position shown on the diagram on page 29.
4. Fit the lateral basal segment [section IX] (23) of the inferior lobe onto the base on the outside. Bring toge­ther the colour-edged surfaces shown on the diagram on page 29. The correct position can be seen on the diagram on page 30.
5. Now fit the anterior basal segment [section VIII] (21) of the inferior lobe onto the base at the front. Bring together the colour-edged surfaces shown on the diagram on page 30. The correct position can be seen on the diagram on page 31.Then rotate the mode clockwise so that it is in roughly the position shown on the diagram on page 32.
6. Now fit the medial segment [S V] (13) of the middle lobe onto the inside. Bring together the colour-edged surfaces shown on the diagram on page 32. The correct position can be seen on the diagram on page 33. Then rotate the model anticlockwise so that it is in roughly the position shown on the diagram on page
34.
EnglishEnglish
Left Lung (Red)

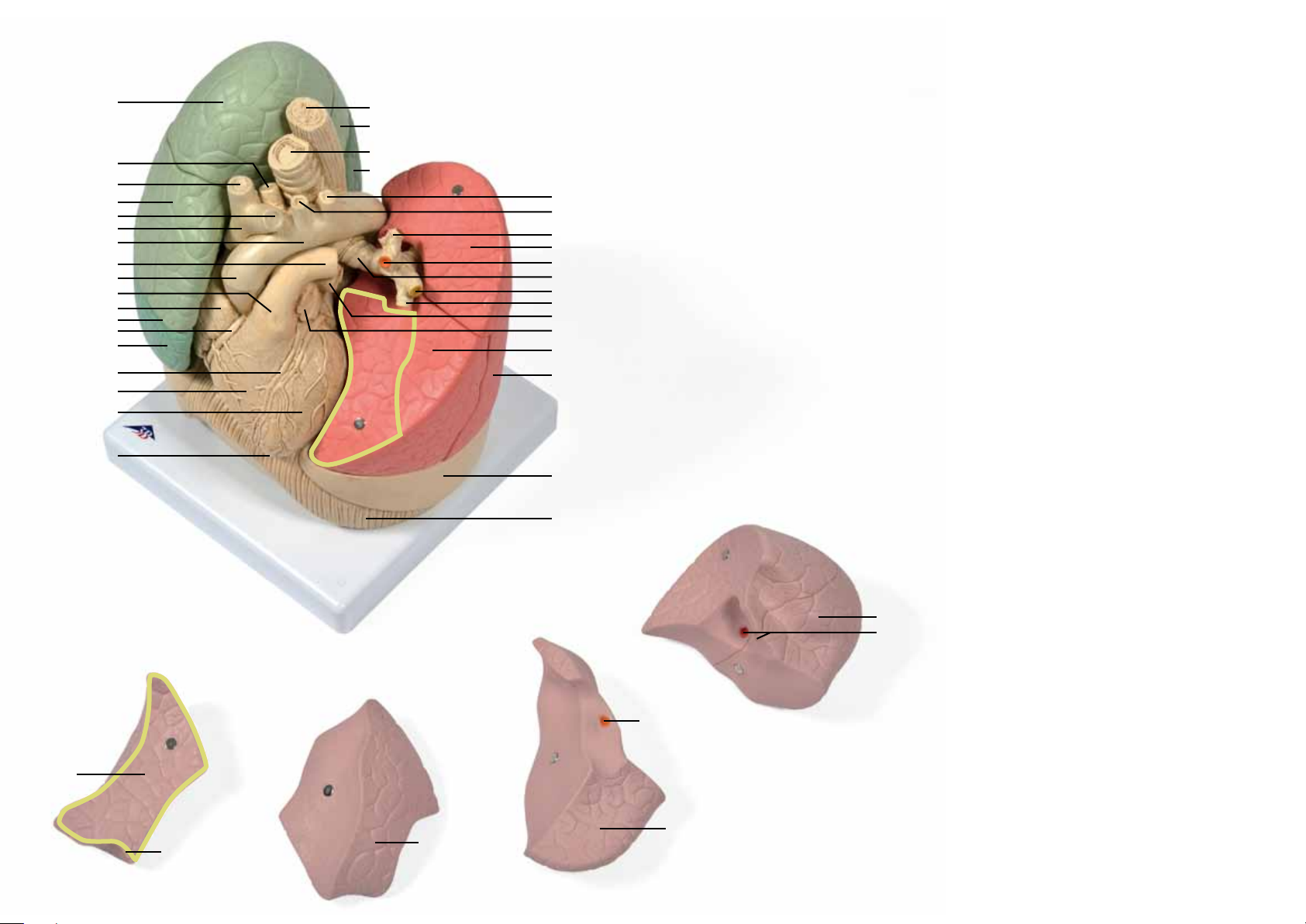

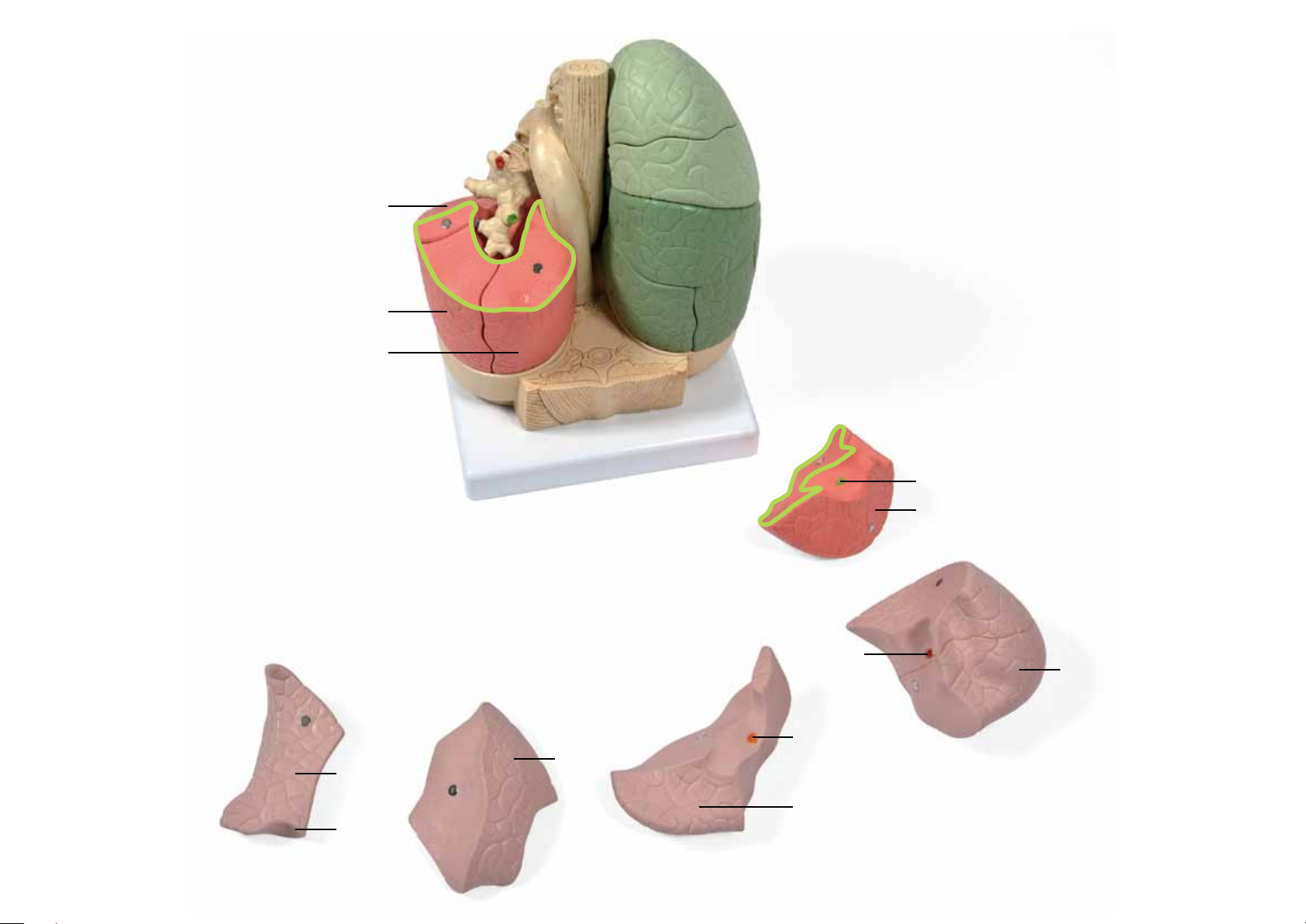

Position the model and arrange the segments as shown in the diagram on page 40.
12. First fit the anteromedial basal segment [S VII + VIII] (41) of the inferior lobe onto the base at the front on the inside. Bring together the colour-edged surfaces shown on the diagram on page 40. The correct position can be seen on the diagram on page 41.
13. Then fit the lateral basal segment [section IX] (43) of the inferior lobe onto the base on the outside. Bring together the colour-edged surfaces shown on the diagram on page 42. The correct position can be seen on the diagram on page 43. Then rotate the model clockwise so that it is in roughly the position shown on the diagram on page 43.
14. Then fit the posterior basal segment [section X] (45) of the inferior lobe onto the base at the back. Bring together the colour-edged surfaces shown on the diagram on page 43. The correct position can be seen on the diagram on page 44.
15. Now fit the superior segment [S VI] (39) of the inferior lobe onto the top. Bring together the colour-edged surfaces shown on the diagram on page 45. The correct position can be seen on the diagram on page 46. Then rotate the model anticlockwise so that it is in roughly the position shown on the diagram on page
46.
16. Now fit the inferior lingular segment [S V] (35) of the superior lobe onto the bottom. Bring together the colour-edged surfaces shown on the diagram on page 46. The correct position can be seen on the left diagram on page 47.
17. Now fit the superior lingular segment [S IV] (33) of the superior lobe onto the top. Bring together the colour-edged surfaces shown on the left diagram on page 47. The correct position can be seen on the right diagram on page 47.
7. Now fit the lateral segment [S IV] (11) of the middle lobe onto the outside. Bring together the colour­edged surfaces shown on the diagram on page 34. The correct position can be seen on the diagram on page 35. Then rotate the model anticlockwise so that it is in roughly the position shown on the diagram on page 36.
8. Now fit the superior segment [S VI] (17) of the inferior lobe onto the top. Bring together the colour-edged surfaces shown on the diagram on page 36. The correct position can be seen on the diagram on page 37. Then rotate the model clockwise so that it is in roughly the position shown on the diagram on page 37.
9. Now fit the posterior segment [S II] (5) of the superior lobe onto the back. Bring together the colour-edged surfaces shown on the diagram on page 37. The correct position can be seen on the diagram on page 38. Then rotate the model clockwise so that it is in roughly the position shown on the diagram on page 38.
10. Now fit the anterior segment [S III] (7) of the superior lobe onto the front. Bring together the colour-

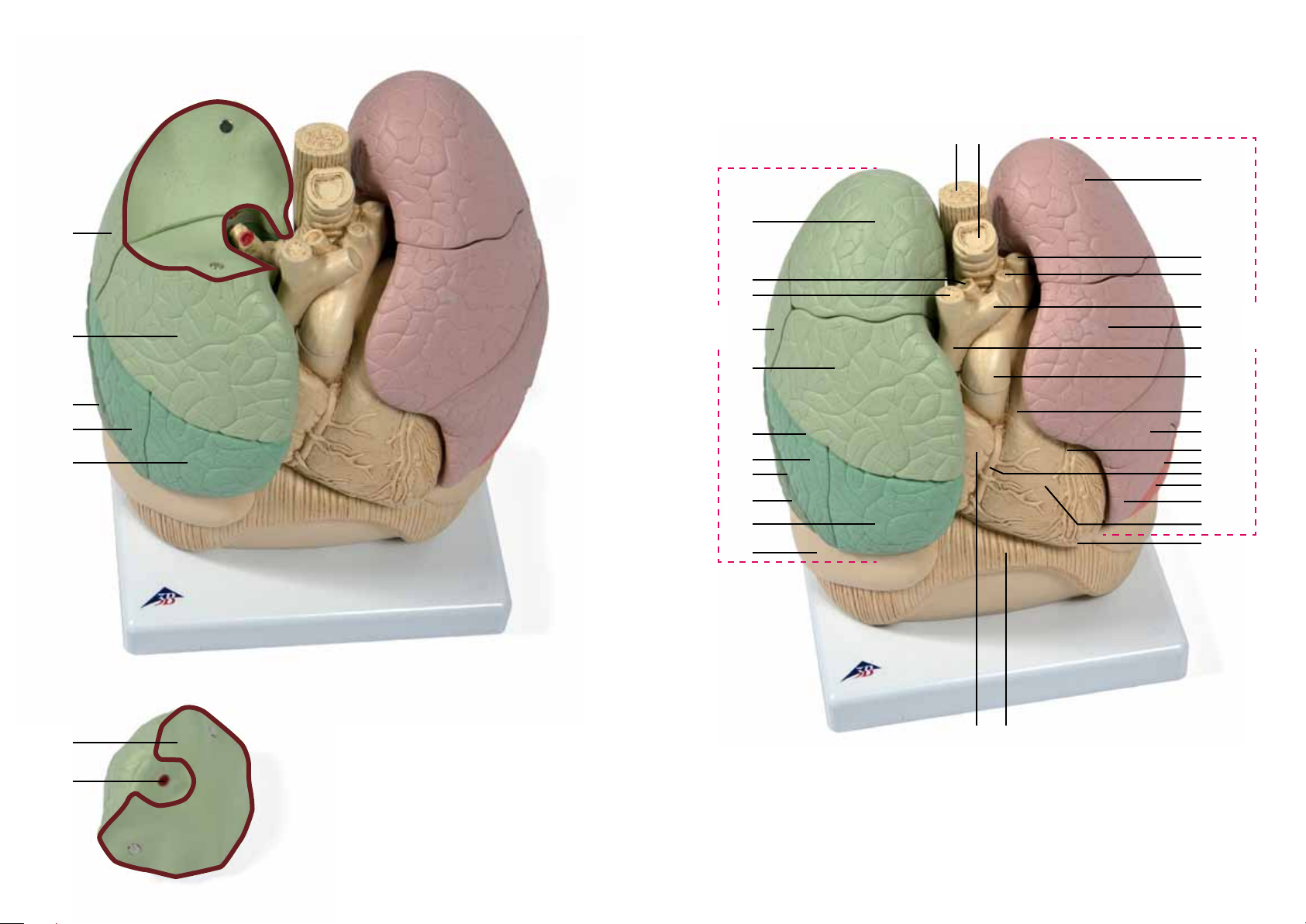

edged surfaces shown on the diagram on page 38. The correct position can be seen on the left diagram on page 39.
11. Now fit the apical segment [S I] (3) of the superior lobe onto the top. Bring together the colour-edged
surfaces shown on the left diagram on page 39. The correct position can be seen on the right diagram on page 39.
18. Now fit the anterior segment [S III] (31) of the superior lobe onto the front. Bring together the colour­edged surfaces shown on the right diagram on page 47. The correct position can be seen on the diagram on page 48. Then rotate the model clockwise so that it is roughly in the position shown on the left dia­gram on page 48.
19. Now fit the apicoposterior segment [S I + II] (29) of the superior lobe onto the top at the back. Bring together the colour-edged surfaces shown on the left diagram on page 48. The correct position can be seen on the right diagram on page 48.
5
®
